Воздушный ресивер устройство: Ресивер для компрессора: принцип работы и виды

Содержание

Ресиверы Ceccato, воздухосборники — каталог моделей, особенности и характеристики

Воздушный ресивер или воздухосборник – емкость, в которой аккумулируется сжатый воздух. Это устройство используется в некоторых моделях компрессоров для повышения их производительности и качества функционала.

В соответствии с особыми условиями работы ресиверы изготавливаются с учетом климатических особенностей, как правило, из углеродистой стали, рассчитанной на определенное рабочее давление.

Функции ресивера

Для высокого КПД винтового или поршневого компрессора воздухосборник крайне необходим. В его задачи входят:

  • аккумуляция сжатого воздуха, что позволяет избежать частого повторения циклов активации и деактивации компрессоров;
  • демпфирование пульсаций, которые возникают при функционировании поршневого компрессора;
  • удаление конденсата, возникающего в процессе охлаждения воздушной массы.

Виды ресиверов Ceccato:

  • Горизонтальные
    — отличающиеся максимальной надежностью
  • Вертикальные
    — для использования при ограниченном пространстве

Компания Ceccato Aria Compressa S. p.A. отличается на мировых рынков наиболее ответственным подходом в производстве ресиверов и иного компрессорного оборудования. Наряду с этим продукция этого производителя давно заняла лидирующие позиции в рейтингах инновационных устройств, способных удовлетворять самые неожиданные потребности производственных циклов, обладая достаточной универсальностью, благодаря различным вариантам исполнения и комплектации.

Ресиверы Ceccato востребованы теми потребителями, которые в любом устройстве, в первую очередь, ценят бесшумность, компактность и надежность. Немаловажным преимуществом подобных модулей является и их простота в сочетании с минимализмом в движущихся частях и безопасность эксплуатации.

Полезно знать

В статье Вы узнаете все виды оборудования по работе со сжатым воздухом

Подробнее

Пошаговая инструкция к установке ресивера и рекомендации

Подробнее

С ресиверами также используются:

ВОЗДУХОСБОРНИК.

РФ — Воздухосборник (ресивер воздушный)

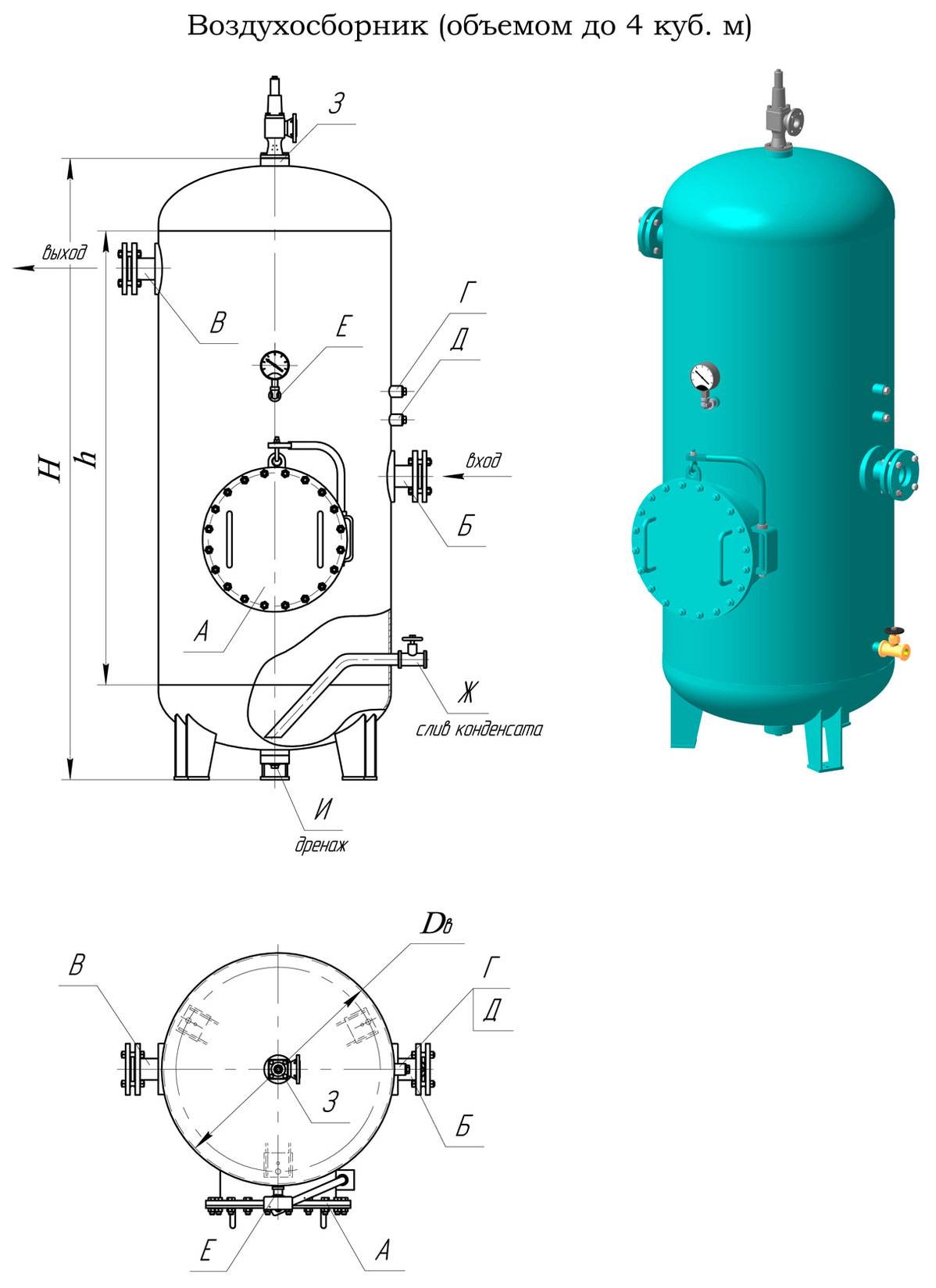

Воздухосборник В-1, В-2, В-3,2, В-4, В-5, В-6,3, В-8, В-10 – емкость для воздуха сжатого используется для охлаждения, заглаживания пульсаций сжатого воздуха, поступающего от компрессора, сбора конденсата. Уравнивает давление сжатого воздуха и этим устраняет усиленную пульсацию.

Также может служить источником сжатого воздуха при кратковременном большом потреблении, превышающем подачу от компрессора. Воздухосборники могут использоваться в режиме слабоциклового нагружения – периодического подъема и сброса давления. Устройства предназначены для эксплуатации в районах с сейсмичностью менее 7 баллов по двенадцатибальной шкале.

Воздухосборники В-1, В-2, В-3,2, В-4, В-5, В-6,3, В-8, В-10 помогают выровнять давление сжатого воздуха, исключая сильную пульсацию. Кроме этого, ресивер воздуха является источником сжатого воздуха при повышенном потреблении за короткий промежуток времени. Выделяют воздухосборник горизонтальный и вертикальный.

Оба вида используются для того, чтобы в системах установить накопитель воздуха, и последующей раздаче его конечным потребителям.

Воздухосборники В-1, В-2, В-3,2, В-4, В-5, В-6,3, В-8, В-10 применяются также как сосуды и ресивер воздуха для хранения аргона, азота и прочих инертных газов. Ресивер воздуха возможно использовать при периодическом сбросе и подъеме давления, то есть в режиме малоцикличного нагружения.  Воздухосборник В-1 воздухосборник В-2 воздухосборник В-3,2 воздухосборник В-4 воздухосборник В-5 воздухосборник В-6,3 воздухосборник В-8 воздухосборник В-10 изготавливаются из углеродистой стали и рассчитываются на различные рабочие давления до 4,5 МПа и диапазон рабочей температуры от минус 60 °С до +180 °С.

Изготовление воздухосборников и ресиверов

При изготовлении воздухосборников должны учитываться климатические условия стороны, нуждающейся в данном товаре. Производимые воздушные ресиверы имеют срок службы до 30 лет, что немаловажно в эксплуатации. Воздухосборник является специальной емкостью для сжатого воздуха и имеет еще одно название – ресивер воздуха. Задачей оборудования является регулирование пульсаций, которые поступают от охлаждения, компрессора сжатого воздуха, сбора конденсата. Обычно данные изделия выпускаются из такого материала, как углеродистая сталь, и предназначены для использования в промежутке рабочих температур -70 +180С, имея рабочее давление не больше 4,0 МПа. Обязательно при производстве различных видов воздушных ресиверов необходимо учитывать все особенности климата того места, где будет использован данный товар. Множество изготавливаемых продуктов могут отлично прослужить на протяжении 20 лет. А это очень важный фактор в эксплуатации данных устройств. На сегодняшний день высококачественные усовершенствованные воздухосборники можно приобрести по приемлемым ценам. Покупая ресивер воздуха, важно помнить, что с ним в комплекте идет спускной кран, предохранительный клапан, трехходовой кран, манометр и технический паспорт.

Воздухосборники В-1, В-2, В-3,2, В-4, В-5, В-6,3, В-8, В-10 рабочими давлениями 0,8; 1,0; 1,4; 1,6 МПа (8,0; 10,0; 14,0; 1,6 кгс/см2) и температурой рабочей среды от минус 60 до плюс 180°С предназначены для уменьшения колебания давления в воздуховодах и для создания запаса воздуха при работе воздушных компрессоров общего назначения и ротационных компрессоров, а также воздушных компрессоров с давлением нагнетания до 1,6 МПа (16,0 кгс/см2). Данные устройства по согласованию с разработчиком технических условий могут использоваться в качестве ресиверов и сосудов для хранения азота, аргона и других инертных газов. Воздушные ресиверы предназначены для эксплуатации в географических районах с сейсмичностью не более 6 баллов по двенадцати бальной шкале. При поставке воздухосборника В-1, В-2, В-3,2, В-4, В-5, В-6,3, В-8, В-10 в районы с умеренным климатом вид климатического исполнения – УХЛ1 по ГОСТ 15150, с холодным климатом – ХЛ1 по ГОСТ 15150, с тропическим климатом – Т1 по ГОСТ 15150.

ТУ 26-01-1073-90. В настоящее время, есть возможность приобрести современный воздухосборник высокого качества относительно недорого. При покупке необходимо знать, что кроме него самого в обычный продаваемый комплект входит: предохранительный клапан, спускной кран, манометр, трехходовой кран и паспорт. Устанавливаются они обычно на фундамент, разработанный в соответствии с заданием на фундамент от производителя.

Воздухосборники, как правило, изготавливаются из углеродистой стали, марка которой зависит от климатического исполнения ресивера. Иногда применяют оцинкованные и нержавеющие ресиверы, которые обеспечивают более высокое качество сжатого воздуха, но и стоят дороже. Обычно изготавливаются в вертикальном исполнении, что позволяет экономить место для установки, горизонтальное исполнение используется, как правило, когда ресивер используется в составе компрессорной установки (служит основанием для установки компрессора и электродвигателя). Стандартная комплектация воздухосборника включает в себя манометр, предохранительный клапан, иногда устройство для слива конденсата.

В ресиверах больших размеров предусматривают специальные люки для обслуживания. По истечении определенного времени воздухосборник, как и любой сосуд под давлением, необходимо перерегистрировать. Как правило, объем воздухосборника выбирают, исходя из производительности работающего на него компрессора (или компрессоров) — порядка 25-30% от количества воздуха (в нормальных кубах), подаваемого компрессором за минуту.

Воздушные ресиверы могут эксплуатироваться в режиме малоциклового нагружения — периодический подъем и сброс давления. Режим малоциклового нагружения должен указываться предприятием-потребителем при заказе воздухосборника В-1, В-2, В-3,2, В-4, В-5, В-6,3, В-8, В-10



Что такое ресивер сжатого воздуха?

Ресивер сжатого воздуха (иногда называемый резервуаром воздушного компрессора или резервуаром ресивера) — это резервуар, который принимает и хранит сжимаемые воздушные массы после того, как они выходят из воздушного компрессора. Это дает вам запас сжатого воздуха, который вы можете использовать без включения компрессорного устройства.

Воздушный ресивер для сжатого воздуха удерживает воздушный поток под давлением для будущего использования. Резервуары бывают разных размеров и имеют как вертикальную, так и горизонтальную конфигурацию.

Каково назначение данного оборудования?

Такое устройство выполняет три основные функции:

  1. В нем хранится сжатый воздух, который можно использовать для коротких мероприятий с высокими требованиями.
  2. Он обеспечивает устойчивый воздушный сигнал для органов управления.
  3. При использовании в качестве «влажного резервуара» он действует как вторичный теплообменник, повышая эффективность вашего осушителя.

Ресивер сжатого воздуха необходим в каждой системе, чтобы действовать как буфер и средство хранения между компрессором и системой потребления.

В системе сжимания есть два различных ресивера:

  • Первичные устройства — расположены рядом с системами воздушного компрессора и действуют как резервуар для хранения.
  • Вторичные приспособления — расположены дальше от компрессорных систем, но все же достаточно близко к устройствам, которым требуется большое количество воздуха.

Дополнительная информация о ресивере

Ресиверы для сжатого воздуха необходимы для систем сжимания воздушных масс, поскольку они позволяют системе работать эффективно.

Резервуары-ресиверы отличаются исключительной прочностью и долговечностью из-за огромного давления, в котором они находятся.

Для многих применений требуются ресиверы для воздуха.

Это включает:

  • Хранение для защиты от колебаний давления.
  • Повышение крутящего момента или скорости.
  • Хранение для оценки внесения в систему с высокой скоростью потока

Устройства имеют объем от 30 до 8000 галлонов. Размер бака зависит от: размера системы, выхода компрессора и цикла потребления воздуха.

Таким образом, благодаря ресиверу обеспечивается равномерный режим работы компрессорного устройства, уменьшая количество переходов в режим холостого хода и назад. При выборе учитываются объем емкости, предельное рабочее давление и пропускная способность.

Воздушные ресиверы для компрессоров

На нашем сайте представлен широкий выбор продукции и вы без труда сможете приобрести воздушные ресиверы различных брендов и объемов по разным ценам. Очень часто на производстве применяют ресиверы для создания необходимых технических характеристик сжатого воздуха. Благодаря наличию собственного склада, вы получите заказанный в нашей компании ООО «Пневматик» в самые короткие сроки по Сибири ХМАО и ЯНАО.

ООО «Пневматик» предлагаем каталог ресиверов для компрессоров, позволяющих существенно улучшить технические характеристики, воздухозаборников для компрессоров. Обратившись к нам, вы получите консультацию от сотрудников нашей компании, являющихся специалистами в области компрессорного оборудования. И всегда помогут вам в вопросах выбора оборудования.

Что такое воздушный ресивер и для чего он нужен

Воздушный ресивер представляет собой продолговатую цилиндрическую бочку с скруглёнными краями на концах, необходимую для накопления сжатого воздуха. Часто применяются для работы с поршневыми компрессорами. Основная функция воздушного ресивера заключается в том, чтобы накапливать воздух для выравнивания давления в пневмотические сети это обеспечивает повышение характеристик пневмотического инструмента. Другим преимуществом ресиверов, можно назвать возможность их использования как охладителей, устройств для сбора конденсата.

Почему воздушные ресиверы так часто применяются в поршневых компрессорах

В силу конструкционных особенностей поршневые компрессоры производят сжатый воздух импульсными толчками, воздушный ресивер же помогает сглаживать данные толчки, что позволяет получить подачу сжатого воздуха постоянного давления.

Ресиверы и воздухосборники



РВ 900-10 Ресивер

РВ 750-16 Ресивер

РВ 110-10 Ресивер

ВВ-25 Воздухосборник



РВ 900-16 Ресивер

РВ 230-10 Ресивер

РВ 250-40 Ресивер

РВ 250-16 Ресивер



РВ 500-16 Ресивер

РВ 230-25 Ресивер

ВВ-6,3 Воздухосборник

ВВ-20 Воздухосборник



Показать все

Вертикальные и горизонтальные ресиверы

Все ресиверы разделяются на вертикальные и горизонтальные.

Горизонтальные ресиверы как правило могут являться частью собственно самого компрессора. Как правило располагаются над компрессором.

Вертикальные же ресиверы в основном ставятся отдельно. Вертикальное рсположение балона позволяет экономить место

Конструкция ресивера

Ресиверы состоят из нескольких основных частей:

  1. Бочка (балон), для накопления сжатого воздуха.
  2. Отверстие, через которое поступает сжатый воздух в балон.
  3. Выходное отверстие, из которого сжатый воздух поступает в работу.
  4. Предохранительный клапан, сбрасывающий воздух в случае превышения допустимого давления.
  5. Устройство для слива конденсата.

Сейчас почти все современные устройства оснащаются манометрами, которые показывают внутренне давление в воздушном ресивере.

Выбор и покупка воздушного ресивера

Как правило на выбор ресивера влияют два основных условия:

  1. Где будет размещаться компрессор с ресивером (температура и прочее).
  2. Для чего будет применяться оборудование, и соответственно подбор его мощности.

В ответе на эти вопросы вам помогут сотрудники ООО «Пневматик», они подберут для вашего предприятия идеальное решение как по цене, так и по характеристикам.

Вертикальные ресиверы для компрессора


Внимательный покупатель заметит, что большинство заводских компрессоров, предлагаемых на рынке, дополнительно оборудованы баллонами разной цилиндрической формы и вместимости. Некоторые установки предлагаются без них. «Для чего нужны эти емкости и стоит ли их приобретать к своему компрессору?» — будем разбираться в этой статье.

Эти баллоны называются ресиверами и являются сосудами, работающими под давлением. Емкости, которые относятся к этой категории, должны быть испытаны и отвечать специальным требованиям и нормативно-правовым актам. Цвет и форма в данном случае не имеет никакого значения, а вот толщина стенки баллона и его объем — это значимые технические параметры. Ресивер, которым оснащена компрессорная установка, выполняет несколько функций. Рассмотрим подробно некоторые из них, чтобы понять зачем он нужен.

Ресивер — отстойник

При длительной работе компрессора, воздух, который подается через его нагнетательный патрубок, отличается повышенной температурой в отличие от температуры окружающей среды. Поэтому при соприкосновении с металлической поверхностью емкости он конденсируется в воду. Более того, сжатый воздух, закачиваемый компрессором поршневого типа, часто содержит мелкодисперсные капельки масла. Вся эта влага и масло не принесут пользы ни магистрали сжатого воздуха, ни пневмоинструментам. Они задерживаются на дне ресивера и беззатруднительно удаляются через сливной кран для конденсата, который находится в самой нижней точке емкости. Итак, первое и самое простое предназначение ресивера — это отстойник, очищающий сжатый воздух от ненужных примесей.

Воздухоотводчики и воздухосборник для системы отопления — принципы работы

Как много городских жителей ежегодно страдают от того, что система отопления в их многоэтажных домах в отопительный сезон не хочет запускаться. Причиной же такой досадной проблемы становится обычно скопления в трубах системы воздуха.

Во избежание появления в трубах пузырьков воздуха, способных нанести элементам системы очень большой вред, в нее включают воздухоотводчик или воздухосборник для системы отопления.

Откуда берется воздух?

В отопительную систему воздух попадает разными путями. Это, к примеру, происходит, когда система заполняется водой впервые. Воздух проникает через некачественные уплотнения. Также причиной служит подпитка водой и т.д. Так что, воздушники в системе отопления необходимы.

Особенно большое количество кислорода содержится в свежей воде. Выделяться он начинает с уменьшением давления и скорости движения.

Выводится воздух через воздушный клапан в системе отопления, что уберегает систему от повреждений.

Виды отводчиков воздуха.

Воздухоотводчики для систем отопления можно поделить на две большие группы:

Автоматические воздухоотводчики в системе отопления монтируют в «критических» местах – там, где вероятнее всего воздух будет скапливаться. К примеру, в коленях или на высоких точках. Ручные воздухоотводчики для систем отопления монтируются на радиаторах.

Выбор той или иной конструкции отводчика для воздуха зависит от конкретных условий эксплуатации. Протяженности труб системы, например.

Ведь, если будет установлено много ручных воздухосборников на периметре системы с очень большой суммарной протяженностью труб, производить стравливание воздуха, обходя все устройства, будет нелегко.

Читать также: Пайка пластиковых труб своими руками

Очевидно, что автоматические воздухоотводчики в системе отопления установить в этом случае целесообразнее.

Места для монтажа воздухосборников

Если речь идет об открытой системе, воздух из нее удаляется через расширительный бачок. В случае с системой, имеющей принудительную циркуляцию, удаление производится следующими способами:

  • Трубы с теплоносителем прокладываются так, чтобы был обеспечен подъем от главного стояка к удаленным. Вода и воздух, при этом, двигаться должны в одном направлении.
  • Воздухоотводчики для систем отопления монтируются в самых высоких точках системы.
  • Воздухосборник для системы отопления устанавливается в местах наиболее вероятного скопления газов. Лучше на каждом отопительном приборе, особенно если это алюминиевые радиаторы.

Немного об устройстве воздухосборника

Хоть автоматический и ручной воздухосборник отличаются по конструкции, что видно из названий приборов, принцип их работы одинаков – воздух стравливается через клапан спуска воздуха системы отопления.

Скопившийся в трубах системы отопления воздух может препятствовать нормальному прохождению по ним теплоносителя. Образование «пробок» иногда даже приводит к полному прекращению циркуляции жидкости, в результате разрыву струи. Воздух становится причиной разрушения внутренних стенок труб, так как из-за него на них образовывается коррозия. Ко всему прочему, образование воздушных подушек сопровождается порой большим шумом.

Задуматься о том, как удалять скопления газа из труб отопительной системы лучше, конечно, еще на этапе проектирования системы.

Воздух в систему проникает, потому что, например, некоторая часть его остается в свободном состоянии, когда в трубы подается вода, или когда имела место быть ошибка в чертежах, по которым изготавливалась система. В этом случае воздух попадает с его подсосом. Также газ поступает с водой, подпитывающей систему.

На одну тонну холодной обычной воды из крана приходится более 30 т воздуха. Когда температура воды увеличивается, объем растворенных в ней газов серьезно сокращается. Где давление, под которым находится горячая вода, почти такое же, как атмосферное, свободным становится дополнительный объем газа, который растворен в ней.

Воздух, который растворен в воде, для труб, изготовленных из стали, более опасен, чем атмосферный в плане опасности появления из-за него коррозии. Ведь кислорода в нем содержится на 10-12 % больше. Кстати, коррозия, в свою очередь, тоже приводит к появлению воздуха в системе. Например, при окислении одного кубического сантиметра Fe выделиться может до 1 л H.

В системах, где теплоноситель нагнетается насосом, а разводка верхняя, стравливание воздуха осуществляется через воздухосборники, которые монтируются на стояках, которые удалены больше всего.

Подающая магистраль идет с подъемом к такому стояку, поэтому воздух и вода движутся в одном направлении, газ выводится.

Если речь идет о нижней разводке, газ стравливается через воздушную линию стояков и обыкновенный проточный отводчик воздуха.

Еще по этой теме на нашем сайте:

  1. Система отопления с тепловым аккумулятором — что это и как работаетВ быту теплоаккумуляторы применяются уже давно. Главным образом, теплоаккумулятор для системы отопления устанавливается вместе с тепловыми генераторами.
  • Как работают электрические конвекторы отопления с терморегуляторомC наступлением первых заморозков, люди не желая включать газ в своей квартире, а некоторые и не имея такой возможности (у кого централизованное отопление), пытаются обогреть.
  • Полипропиленовые трубы для отопления — цена и какие выбратьПри осуществлении процессов, непосредственным образом касающихся монтажа отопительной системы, специалисты рекомендуют использовать полипропиленовые армированные трубы для отопления, стоимость которых даже в осложненное финансовое время вполне.
  • Трубы для отопления – какие лучше выбрать для частного домаОсновным звеном распределения тепла в жилище являются трубы. Способность труб перемещать теплоноситель от котельной установки к отопительным радиаторам, является, фактически, основополагающей – из этого следует.

Воздухоотводчики и воздухосборник для системы отопления — принципы работы : 1 комментарий

Внимание! Перед запуском системы отопления нужно приоткрыть колпачок-заглушку сверху воздухоотводчика.

“>

Ресивер — накопитель

Большинство пневматических устройств работают в широком диапазоне сжатого воздуха, давление которого может колебаться от 0,2 до 1 МПа. Поэтому ресивер часто используют как накопитель для бесперебойной подачи воздуха под давлением к работающему пневмоинструменту. Таким образом обеспечивается беспрерывная работа устройств, запитанных от пневмомагистрали. А также создается оптимальный циклический режим работы компрессора с длительным простоем и его кратковременным включением для нагнетания необходимого давления. Для обеспечения безопасной работы компрессорной установки ресивер оснащается:

  • манометром для измерения давления воздуха;
  • обратным клапаном;
  • предохранительным или сбросным клапаном для понижения давления в емкости до безопасного.

Какие применяют воздухосборники для систем отопления

Воздух в системе отопления способен нарушить ее работу, кроме того лишний кислород становится катализатором коррозийных процессов. Хотя он и попадает не так часто в теплоноситель, но дополнительные устройства для его отвода будут не лишними. В данном случае используют специальные емкости, в которых он собирается, а затем выпускается с помощью вентиля. Тем самым из контура отопления удаляется не только лишний воздух, но и нормализуется давление в нем.

Ресиверы для сброса лишних воздушных масс в контурах обогрева зданий

Конструктивные особенности

Типовые размеры и конструкции воздухосборников разработаны на основании диаметров магистралей. Рассмотрим их особенности и функциональные возможности детальнее:

  1. Изделия могут иметь плоское или эллиптическое приваренное днище.
  2. Сверху его делают глухим, внизу к нему приваривают трубки для подачи и отвода теплоносителя, а также трубку для сброса воздуха.
  1. Различают вертикальные и горизонтальные конструкции. Их можно подключать своими руками.
  2. Они отличаются по месту установки на трубопроводе:
  • вертикальный монтируют в самой высокой вертикальной точке контура;
  • горизонтальный крепят в наиболее высокой горизонтальной точке контура.
  1. Вертикальные изделия меньше по площади, персоналу с ними более удобнее работать.
  2. Горизонтальные– облегчают контроль параметров и обслуживание манометров, а также другого оборудования, размещенного на них.

Изделие вертикального типа с эллиптическим приваренным днищем

Сброс накопившегося воздуха производится вручную или автоматическим способом. Цена изделий зависит от многих параметров, например габаритов, поэтому варьируется в разных пределах.

На фото — горизонтальные емкости с плоскими днищами

Различают две основные, о которых поговорим ниже:

  1. Автоматическая система удобнее в использовании, во время ее эксплуатации не требуется регулярное обслуживание ресивера. В таких изделиях устанавливают выпускной клапан и используют для управления внутреннее гидростатическое давление.

Емкость с автоматическим сбросом давления

Принцип работы связан с уровнем поплавка в поплавковой камере. Когда воздух, находящийся в емкости, понижает его, в рассчитанный момент он выходит через отверстие, которое открывается выпускным клапаном. Как только напор теплоносителя станет достаточно большим, клапан закрывается.

  • Ручной вариант должен предусматривать специально рассчитанный график, который регламентирует время открытие вентиля и выпуск воздушных масс по всему участку контура отопления жилого дома.

Читать также: Регулировка лягушки газового редуктора

Изделие с ручным клапаном для сброса давления

Емкости для сбора воздуха бывают:

  1. Проточными — они вмонтированы в трубопровод. В горизонтальном положении воздух выгоняется движением воды в верхнюю часть ресивера непроизвольно.Вода в таких проточных горизонтальных воздухосборниках никогда не замерзает, поэтому инструкция разрешает устанавливать данные изделия в неотапливаемых помещениях. Габариты ресивера значительно превосходят магистральный трубопровод, давая возможность воздуху концентрироваться вверху ресивера. (См. также статью Электрические конвекторы отопления: особенности.)

Схема установки проточного горизонтального ресивера в трубопроводе отопления

  1. Непроточными – соединены с трубопроводом отводом, который выводится отдельно. В данной конструкции воздушные пузырьки могут не попасть в ответвление, просто пройдя мимо.

Отличие проточного и непроточного ресиверов между собой

Любые типы изделий рассчитаны на следующие параметры:

  • рабочая температура теплоносителя – до 150˚С;
  • давление в контуре 0,6 МПа и 1,2 Мпа.

Совет: следите, чтобы в изделиях были установлены предохранительные клапаны, предназначенные для аварийного сброса воздуха.

Помимо раздельных ресиверов, применяют централизованное удаление воздуха, используя воздушный трубопровод. В данном случае для сброса проектируют воздушную петлю, в которой устанавливают вертикальный воздухосборник. Он производит автоматический выпуск воздушных масс в расширительный бак.

Схема установки вертикального ресивера

Особенности сброса воздуха из системы отопления

При изготовлении отопительной системы своим руками необходимо предусмотреть способ отвода из нее лишних воздушных пузырьков. Поэтому перед выбором оборудования мы рекомендуем рассмотреть разные варианты циркуляции теплоносителя по контуру. Это позволит оптимально его расположить и избежать технических ошибок в дальнейшем.

Работа автоматического клапана

Место размещения ресивера зависит от системы циркуляции теплоносителя в контуре обогрева.

  1. Естественной – в данном случае теплоноситель подается под углом к расширительному баку, в котором собираются все воздушные пузырьки.
  2. Принудительной, для движения теплоносителя по контуру используют циркуляционный насос. В этом случае воздух следует удалять из самых дальних стояков.

Размещение автоматического ресивера в принудительной системе отопления

Совет: при нижней разводке труб воздушные массы выводят через воздушную линию или обычный воздухосборник.

Воздухосборники являются важными и неотъемлемыми элементами системы отопления. От их правильного размещения и оснащения приборами контроля и управления зависит ее надежность.

Ресивер — демпферное устройство

Если роторные и винтовые компрессоры отличаются более мягкой и плавной работой, то поршневые подают воздух толчкообразно. При подкачивании ската автомобиля это не создаст особых неудобств, а вот на работе пневматического инструмента или результате окрашивания поверхности краскопультом это отразится нежелательным образом. Таким образом, ресивер гасит пульсацию воздуха при работе компрессора, а также при его включении. Степень демпфирования или сглаживания пульсации зависит от объема ресивера на компрессоре, который должен составлять 15-25 % от производительности установки, измеряемой в л/мин. К примеру: для компрессора с подачей воздуха 200 л/мин нужен ресивер объемом 50 л, а для агрегата с производительностью 500 л/мин оптимальным решением станет 100 литровый баллон.

Как подобрать оптимальные параметры ресивера?

Кроме вместимости, ресивер для компрессора характеризуется также:

  1. Предельными значениями влажности воздуха.
  2. Условиями эксплуатации (допускается перепад внешних температур окружающего воздуха -15…+40ºС и относительная влажность не более 75…80%).
  3. Требованиями к месту установки (вдали от источников тепла, горючих и взрывоопасных материалов, а также в атмосфере загрязнённого механическими частицами воздуха – пример, вблизи циркулярных пил).

Требованиями ПБ 03-576-03 (правил устройства и безопасной эксплуатации сосудов, работающих под давлением) запрещается также эксплуатация ресиверов, которые не прошли поверку работоспособности стенок резервуара, а также имеющих внешние дефекты поверхности – трещины, вмятины, следы атмосферной коррозии.

Выбор характеристик ресивера для компрессора производят так. Устанавливают требуемый расход сжатого воздуха, продолжительность его потребления, минимальное и максимальное значения давления. Далее, воспользовавшись стандартными таблицами онлайн-расчёта (например, //www.kaeser.ru/Online_Services/Toolbox/Air_receiver_sizes/default.asp) определяют искомый параметр. Например, при исходных данных расхода воздуха 0,1 м 3 /мин, продолжительности пиковой нагрузки при работе 5 мин, допустимым перепадом давлений минимум/максимум 3/4 ат, оптимальный объём бака ресивера составит 500 л.


Данный способ ориентирован на время, которое потребуется для полного опустошения ресивера. Существует и упрощённая, табличная методика, которая соотносит объём ресивера с потребляемой мощностью компрессора. Используемые на практике соотношения таковы:

  • Для компрессора мощностью до 5 кВт – до 100 л;
  • Для компрессора мощностью до 10 кВт – до 300 л;
  • Для компрессора мощностью до 20 кВт – до 550 л.

Промежуточные значения рекомендуется получать интерполированием. Имеются также и экспериментальные зависимости. Например, ёмкость резервуара ресивера не может быть меньше, чем производительность компрессора за 8 секунд его непрерывной работы. В частности, при расходе воздуха компрессором в 400 л/мин объём бака составит, не менее:

V = (400×8)/60 = 53,33 (л)

Особенностью моделей компрессоров с сухим сжатием служит отличительная черта в их конструкции. Она предполагает, что в рабочей камере, где сжимается воздух, отсутствуют пары масла, что в итоге делает сжатую среду исключительно чистой и не требующей последующей подготовки перед использованием в технологических процессах.

Основными потребителями такого оборудования являются те предприятия и отрасли, где от сжатого воздуха напрямую зависит качество выпускаемой продукции или безопасность его использования. Фармацевтические производства, изготовление электроники, покрасочные работы, воздух для дыхания – вот основные секторы, где с успехом применяются воздушные безмасляные компрессоры .

Конструкция сухого компрессора значительно сложнее своего аналога с масляным сжатием , что во-первых, влечет за собой увеличенный бюджет на приобретение такого оборудования, а во-вторых предполагает более сложное техническое обслуживание в процессе эксплуатации. Однако эти факторы с лихвой покрываются великолепными техническими характеристиками устройства.

В нашей компании Вы можете выбрать и купить компрессор сухого сжатия, для чего можно использовать удобную таблицу с размещенными там моделями. Все модели сухих компрессоров имеют подробные технические параметры и описание. Если Вы не смогли найти необходимое оборудование, рекомендуем обратиться в наш отдел продаж по тел. Вы можете задать любые вопросы и получить подробную квалифицированную консультацию у наших специалистов.

ОТПРАВИТЬ ЗАПРОС

ОБОРУДОВАНИЕ

УСЛУГИ и СЕРВИС

ПОЛЕЗНАЯ ИНФОРМАЦИЯ

Информация на сайте предоставлена в ознакомительных целях и ни при каких условиях не является публичной офертой. Внешний вид оборудования и его технические характеристики могут отличаться от представленных в каталоге. Уточняйте эти данные у сотрудников нашей компании.

Оперативная доставка в любой город России

На какие вопросы вы найдете ответы в данной статье:

Воздухосборник

Воздухосборник В-0,5 м3 (ресивер воздушный)

Воздухосборник В-1 м3 (ресивер воздушный)

Воздухосборник В-2 м3 (ресивер воздушный)

Воздухосборник В-3,2 м3 (ресивер воздушный)

Воздухосборник В-4 м3 (ресивер воздушный)

Воздухосборник В-6,3 м3 (ресивер воздушный)

Воздухосборник В-8 м3 (ресивер воздушный)

Воздухосборник В-10 м3 (ресивер воздушный)

Воздухосборник представляет собой емкость цилиндрической формы, изготовленную из металла и предназначенную для хранения сжатого воздуха и различных газов. Воздухосборники вертикальные используются для компенсации пульсаций воздуха, возникающих при работе стационарного компрессора. Устройства такого рода часто называют воздухосборник ресивер, но это не всегда правильно. Строго говоря, обычный воздухосборник – это металлическая емкость для воздуха и газов объемом от 1 до 80 кубометров. воздухосборник ресивер – это аналогичная емкость, но объемом от 0,1 до 0,9 кубометра.

Виды воздухосборников:
Воздухосборники вертикальные являются наиболее распространенным видом устройств. Такой подход объясняется тем, что вертикально установленный воздухосборник занимает меньшую площадь. Маркировка воздухосборников включает в себя кодовое обозначение объема. Например, воздухосборник в 1 имеет объем 1 кубометр и может рассматриваться как ресивер с горизонтальной установкой. А вот воздухосборник в 6 3 рассчитан на объем 6,3 кубометра и, как правило, устанавливается вертикально.

Маркировка и нормативная документация:
Воздухосборник купить сегодня не проблема, но при этом необходимо четко сформулировать свою заявку. Типичная маркировка выглядит следующим образом: В-4-2-УХЛ1 ТУ 26-01-1073-90. Это означает, что воздухозаборник в 4 объемом 4 кубометра изготовлен в соответствии с требованиями ТУ 26-01-1073-90 и предназначен для работы в климатических условиях с температурой окружающей среды не ниже минус 40 °С. Производство воздухосборников в нашей стране также регламентируется нормативным документом ТУ 3615-004-00220322-98

Номенклатурный перечень воздухосборников:

Воздухосборник В-0,5 м3 (ресивер воздушный)

Диаметр 0,6 м , высота 2,83 м, давление 0,785 МПа

Воздухосборник В-1 м3 (ресивер воздушный)

Диаметр 0,8 м , высота 3,17 м, давление 0,785 МПа

Воздухосборник В-2 м3 (ресивер воздушный)

Диаметр 1 м, высота 3,59 м, давление 0,785 МПа

Воздухосборник В-3,2 м3 (ресивер воздушный)

Диаметр 1,2 м, высота 3,83 м, давление 0,785 МПа

Воздухосборник В-4 м3 (ресивер воздушный)

Диаметр 1,2 м, высота 4,535 м, давление 0,785 МПа

Воздухосборник В-6,3 м3 (ресивер воздушный)

Диаметр 1,4 м, высота 4,750 м, давление 0,785 МПа

Воздухосборник В-8 м3 (ресивер воздушный)

Диаметр 1,4 м, высота 4,595 м, давление,0785 МПа

Воздухосборник В-10 м3 (ресивер воздушный)

Диаметр 1,6 м, высота 5,7 м, давление 0,785 МПа

Назначение штуцеров:

Обозначение штуцеров

Назначение

А

Вход воздуха

Б

Выход воздуха

В

Установка предохранительного клапана

Г

К регулятору производительности

Д

К манометру в машинном отделении

Е

Выход конденсата

Ж

Выход остатка

З

Резервный

И

Установка манометра

К

Люк

Если дублирование экрана или потоковая передача не работают на вашем устройстве, совместимом с AirPlay, — служба поддержки Apple (Великобритания)

.

Узнайте, что делать, если вы не можете транслировать контент с помощью AirPlay, зеркально отразить экран устройства iOS или Mac на Apple TV или Smart TV или у вас возникла другая проблема при использовании AirPlay.

Сначала попробуйте выполнить следующие действия

Все еще нужна помощь?

Если у вас возникла другая проблема при использовании AirPlay, узнайте, что делать.

Если музыка неожиданно останавливается

Если ваша музыка неожиданно перестала воспроизводиться, используйте свое устройство или Siri, чтобы снова начать воспроизведение музыки. В некоторых случаях приложение «Дом» может использовать ваш HomePod*, Apple TV или динамик, совместимый с AirPlay, в качестве основного источника звука для потоковой передачи музыки (даже если ваш HomePod* или Apple TV в данный момент не воспроизводит музыку). Использование Siri на этом устройстве или выполнение другой задачи может привести к остановке воспроизведения везде.Вы также можете использовать устройство iOS или компьютер с iTunes в качестве источника звука для потоковой передачи музыки вручную.



Если вы видите видео, но не слышите звук

Если вы не слышите звук при потоковой передаче видео с устройства iOS или Mac на Apple TV, убедитесь, что громкость включена и не отключена как на устройстве iOS, так и на телевизоре или ресивере.

Если вы транслируете видео с iPhone или iPad, установите переключатель Звонок/Без звука. Если он отключен, вы увидите оранжевую линию. Переключите переключатель, чтобы включить звонок.

*HomePod доступен не во всех странах и регионах.

Дата публикации:

Как работает Apple AirPlay | HowStuffWorks

По состоянию на середину 2011 года Apple работает со следующими партнерами над созданием продуктов, которые могут воспроизводить потоковое аудио с помощью Apple AirPlay: D&M Holdings (Denon и Marantz), Bowers & Wilkins, JBL и iHome.Последние три в основном производят автономные беспроводные динамики, а бренды Denon и Marantz предлагают сложные аудио-видео (A/V) компоненты для домашних развлекательных систем.

Являются ли эти компоненты доступным по цене вариантом для домашнего кинотеатра? Добавление A/V-ресивера Denon или Marantz в вашу систему будет стоить несколько сотен долларов, не считая дополнительных 49,99 долларов, необходимых для включения AirPlay на каждом устройстве. Приобретайте один из них только в том случае, если вы уже находитесь на рынке высококачественного аудио/видеокомпонента.Продукты только для динамиков, предлагаемые Bowers & Wilkins, JBL и iHome, дешевле, но ненамного. Bowers & Wilkins Zeppelin Air обойдется вам почти в 600 долларов, JBL On Air Wireless — чуть менее 350 долларов, а iHome iW1 — около 300 долларов.

Таким образом, несмотря на то, что AirPlay является бесплатной функцией продуктов Apple, полное ее использование может сильно ударить по кошельку. Вопрос в том, купят ли его люди? По мере того как разработчики производят все больше устройств и приложений для использования AirPlay, время покажет, станет ли сама AirPlay реальной функцией продажи продуктов Apple.

Тем временем менее известная группа, известная как Digital Living Network Alliance (DLNA), продолжает набирать обороты, которых она добилась с момента своего основания в 2003 году. Более 245 компаний входят в состав DLNA, изначально созданной для создания стандарты взаимодействия между цифровыми устройствами. В июне 2004 года группа опубликовала Руководство по совместимости DLNA вместе с программой сертификации для признания продуктов, соответствующих стандартам.

Проводные и беспроводные устройства с сертификацией DLNA есть везде, и они имеют гораздо больше функций взаимодействия, чем AirPlay.Например, сертифицированный цифровой медиаплеер (DMP) может получить доступ к сетевому хранилищу (NAS) через сертифицированный цифровой медиасервер (DMS). Таким образом, вместо того, чтобы воспроизводить музыку или фильмы в виде потока с отдельного устройства, ваш телевизор или стереосистема могут получить к ним доступ непосредственно из источника.

Некоторые из компаний-членов DLNA известны всем, например, Microsoft, Sony и Sharp, а также признанные лидеры технологической отрасли Logitech, Cisco и Nvidia. Однако в DLNA явно отсутствует Apple.Apple имеет репутацию держащей себя в руках и осмеливающейся установить бренд своей компании в качестве собственного стандарта.

AirPlay начал свой всплеск роста в 2011 году после выпуска Apple iOS 4.2. По состоянию на июнь 2011 года еще слишком рано говорить о том, станет ли AirPlay долгосрочным успехом или Apple сможет затмить годы успешного сотрудничества DLNA на арене домашнего потокового вещания. Перейдите на следующую страницу для получения дополнительной полезной информации.

Первоначально опубликовано: 27 июня 2011 г.

Разница между воздушным компрессором и воздушным резервуаром

Разница между воздушным компрессором и воздушным резервуаром

Воздушный компрессор по сравнению с воздушным компрессором.Воздушный бак

Давайте сегодня поговорим еще об одной важной теме. Многие люди воспринимают баллоны со сжатым воздухом и воздушные компрессоры как одно и то же. Хотя у них может быть много общего, они оба совершенно разные. Здесь мы постараемся объяснить их оба. Итак, давайте разделим тему на две части: воздушный компрессор и воздушный резервуар. А потом сначала понять их по отдельности, а потом сравнить между собой.

Резервуар для воздуха

Резервуар со сжатым воздухом или переносной резервуар для воздуха представляет собой небольшое судно или резервуар, который используется для перевозки сжатого воздуха.Это удобный инструмент, который широко используется в гараже и мастерских. Вы можете заправить его сжатым газом, а затем носить с собой, куда хотите. Это удобно и портативно. Вы можете легко носить его с собой. Баллоны со сжатым воздухом используются для наполнения автомобильных шин, включая велосипеды, автомобили, прицепы и велосипеды.

Однако из-за того, что они маленькие, их можно использовать только для нескольких быстрых применений с использованием сдуваемого наконечника. Резервуары с воздухом очень малы для выполнения любых других операций, за исключением нескольких быстрых операций.

Ресивер со сжатым воздухом имеет малый вес по сравнению с переносным воздушным компрессором. Это делает их относительно более полезными во многих областях. Это также полезно, когда вы едете в другое место, где нет электричества. Вы можете заполнить небольшой воздушный резервуар и носить его с собой для удобства.

Воздушные баллоны бывают разных размеров, обозначенных в галлонах.

Воздушный компрессор

Воздушный компрессор представляет собой электрическое устройство, используемое для сжатия воздуха.Он используется для подачи воздуха через все устройство или оборудование. Воздушный компрессор преобразует энергию, запасенную в давлении воздуха, в потенциальную энергию. Электрическая, механическая и химическая энергия также преобразуется в потенциальную энергию. Существует два основных типа воздушных компрессоров:

  • Динамический рабочий объем: Динамический компрессор состоит из двух основных частей, а именно центробежного компрессора и осевого компрессора. Компрессор динамического вытеснения превращает кинетическую энергию давления воздуха в потенциальную энергию.Затем центробежная сила индуцируется спиннером, который используется для ускорения движения воздуха. Эта сила сначала ускоряет, а затем замедляет воздух, который, в свою очередь, благодаря этой системе преобразуется в давление.
  • Объемный компрессор: Компрессор объемного типа уменьшает объем камеры, в которую сжимается воздух. Воздух нагнетается в бак, а затем сжимается. Когда контейнер достигает точки максимального давления. Клапан открывается, и весь воздух из точки сжатия выпускается в систему.

Разница между воздушным компрессором и ресивером со сжатым воздухом

Как мы объяснили выше, воздушный резервуар представляет собой контейнер для хранения сжатого воздуха, а воздушный компрессор способен преобразовывать давление воздуха в надлежащий сжатый воздух.

Воздушный резервуар

рекомендуется для небольших задач, не требующих большого количества воздуха, поскольку они могут удерживать лишь небольшое количество воздуха.

Добавить комментарий

Ваш адрес email не будет опубликован.
