Вездеход Странник • Просмотр темы

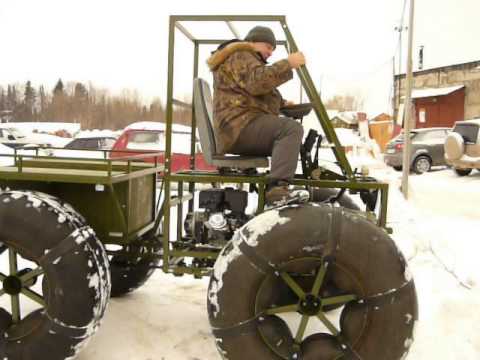

Вездеход Бобик

Краткие технические характеристики:
Тип рамы — шарнирно-сочленённая («ломающаяся»).
Двигатель — Lifan 182FD, 11л.с., четырёхтактный, принудительного воздушного охлаждения.
Коробка передач — Ваз-2106, четырёхступенчатая.
Мосты — ВАЗ-2106, передаточное число 3,9.
Покрышки — ободранные ВИ-3 (КРАЗ-255Б), фактический размер 1250*520-21″.
Диски — закрытые, под забортовку, с фиксацией покрышки.
Габаритные размеры (Д*Ш*В) — 3300*1950*2300
Грузоподъёмность на суше/воде — 300/200 кг.
Снаряжённая масса вездехода — 780 кг.
Максимальная скорость — 25 км/ч.

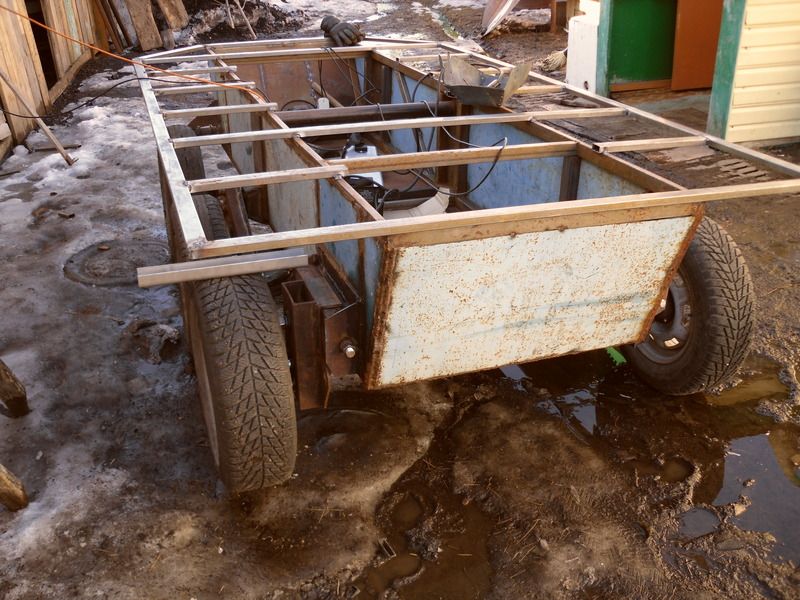

Конструкция вездехода:
Полурамы сварены из профильной трубы 40*20*1,5, 40*25*2 и 40*40*2.
Размер передней полурамы (Д*Ш*В) — 1650*800*260. 750 мм занимает моторный отсек, остальное отведено под водительское место.
Задняя полурама трапециевидной формы.

Вершина 200 мм шириной, основание 810 мм шириной, боковые грани длиной по 900 мм. Высота полурамы 260 мм.
К внутренним торцам полурам приварены плиты из листовой стали 10 мм толщиной, для крепления поворотного кулака.
Расстояние от внутренних торцов полурам до середины мостов составляет 790 мм. Таким образом база вездехода равна 1830 мм.
В основе узла перелома лежит поворотный кулак переднего моста УАЗ. Внутри, в двух подшипниках №180106, одном подшипнике №180208 и двух втулках вращается ШРУС типа «Бирфильд» от УАЗа.
В переднюю полураму выходит самодельный флянец, к которому пакетом крепиться ведомая звёздочка цепного редуктора, тормозной диск и карданный вал привода переднего моста. В заднюю полураму выходит заводской флянец от ГП моста УАЗ.

Цепочка привода колёс выглядит следующим образом:
На двигателе установлен ведущий шкив диаметром 95 мм. Шкив имеет 5 ручьёв профиля «А»: 4 для ремённого сцепления и 1 для привода генератора. Длина ремней 1250 мм (генераторный от дизеля Д-240 и почти всех его модификаций). Ремни натягиваются натяжным роликом при помощи двух пружин.
Ведомый шкив имеет диаметр 260 мм. Установлен он на опорном валу, который вращается в двухрядном подшипнике переднего колеса ВАЗ-2108. К концу опорного вала приварена шлицевая втулка от диска сцепления ВАЗа-Классики. В эту втулку входит первичный вал КПП ВАЗ-2106.

Выходной вал КПП обрезан по начало шлицов. На шлицы одевается флянец кардана Ваз-Классики, труба кардана при этом обрезается до требуемого размера.
Второй флянец кардана прикручивается к первичному валу цепного редуктора, к котором приварена звёздочка Z=13, шаг 19,05 мм.
Сам первичный вал вращается в конических подшипниках передней ступицы ВАЗ-Классика, которая в свою очередь прикручена к подвижной плите. Меняя положение плиты можно регулировать натяжение цепи.

Далее, на раздающем валу поворотного кулака установлена ведомая звёздочка Z=41. С раздающего вала осуществляется непосредственный привод мостов Ваз-2106 при помощи карданных валов (укороченные от Ваз-2121 «Нива»).

Водительское место:
Сиденье от пассажирской Газели. Под сиденьем находится аккумулятор на 60 А/ч. Рулевая колонка переделана из колонки Ваз-2106, оттуда же взята верхняя крестовина рулевого вала. Нижняя крестовина от М-2141, соединяются они при помощи профильной трубы 20*20*2. Как не трудно догадаться, рулевой механизм («рейка») также позаимствован от автомобиля М-2141.
Педальный узел от Ваз-Классики. Педаль сцепления посредством тросика связана с натяжным роликом ремённого сцепления. Педаль тормоза через шток связана с главным цилиндром сцепления от УАЗа, который выступает в роли главного тормозного цилиндра и приводит в действие суппорт от Ваз-2108. Педаль газа самодельная. Связана с карбюратором через тросик.

Под рулём, по правую сторону, находится «приборная панель», включающая в себя тумблер света фар, тросовую тягу воздушной заслонки карбюратора, кнопку сигнала и выключатель «массы».


Вездеходы SaTraS — подробное описание моих самоделок.
Помогу построить вездеход/АПП.
Тел. +7 (9IO) 8Ч6-23-29 (Павел)

Вездеход переломка Бобик, Топтыга и кое-кто еще

Самодельный вездеход-переломка 4х4, оснащенный мотоциклетным или автомобильным ???? двигателем либо мотором от сельскохозяйственной техники, способен преодолевать глубокий снег и заболоченные участки леса. Шарнирное соединение секций рамы обеспечивает повышенную маневренность и проходимость на слабых грунтах. В конструкции используются детали от автомобилей, что дополнительно снижает стоимость постройки вездехода.

Особенности конструкции

Вездеходы-переломки оснащаются стальными рамными основаниями, соединенными шарниром (например, поворотным кулаком от автомобилей УАЗ). Мосты жестко крепятся к рамам, но существуют версии с рессорной подвеской. Переломный узел позволяет болотоходу маневрировать при движении; классическое рулевое управление с отклоняемыми колесами в технике, созданной своими руками, используется редко. Двигатель с механической трансмиссией связан карданным валом с раздаточным редуктором, который распределяет поток мощности между ведущими мостами.



Трансмиссия

На выходном валу двигателя (Lifan 182FD или подобный) установлен ведущий шкив диаметром 95 мм. Шкив имеет пять ручьев профиля «А». Четыре из них предназначены для ремней привода сцепления и один (крайний) — для привода генератора или гидронасоса. Валы на разных двигателях не одинаковы по размерам и с разной шириной шпоночного паза, так что здесь надо быть внимательным.

Длина ремней профиля «А» (генераторный от дизеля Д-240) — 1250 мм. Ремни натягиваются роликом с двумя пружинами. Ролик вращается в двух подшипниках 180203. Его ось, для удобства, входит в подшипники «по скользящей» посадке, то есть достаточно свободно (от руки). При затягивании гайки оси внутренние обоймы подшипников зажимаются между распорными втулками и не прокручиваются.

Ведомый шкив диаметром 260 мм смонтирован на опорном валу, который вращается в двухрядном подшипнике от переднего колеса автомобиля ВАЗ-2108. К концу опорного вала приварена шлицевая втулка от диска сцепления «Жигулей». В эту втулку входит первичный вал коробки перемены передач (КПП) от ВАЗ-2106.

Читать дальше: Сколько часов выводится алкоголь из крови

Отверстия в шкиве для его крепления к валу просверлены под фланец «жигулевского» карданного вала. Сделано это для универсальности применения данного шкива. Повторять вовсе не обязательно, можно расположить отверстия на шкиве и фланце вала под углом 90°.

Выходной вал КПП обрезан до начала шлицов. На шлицы насаживается фланец карданного вала «Жигулей». Труба вала при этом обрезается до требуемой длины. Второй фланец кардана прикручивается к первичному валу цепного редуктора, к которому приварена звездочка (z=13, шаг 19,05 мм). Сам первичный вал вращается в конических подшипниках от передней ступицы «Жигулей», которая, в свою очередь, прикручена к подвижной плите. Меняя положение плиты, можно регулировать натяжение цепи.

Рулевое управление:

1 — переломный узел; 2 — сошка; 3 — шарнир; 4 — тяга; (хорошо видны цепь на ведомой звездочке и за ними — суппорт трансмиссионного тормоза)

На раздаточном валу поворотного узла установлена ведомая звездочка с количеством зубьев z=41. С раздаточного вала осуществляется привод главных передач мостов (от ВАЗ-2106) посредством карданных валов (укороченные от ВАЗ-2121 «Нива»). Ведущие мосты (и передний, и задний) — от ВАЗ-2106. Покрышки на колеса ставил как самодельные («ободранные»), так и промышленного производства. Особой разницы в ходовых качествах не заметил.


Распространенные модели

Среди самодельных конструкций наибольшее распространение получили вездеходы из 2 секций; трехсегментные машины создаются редко, поскольку из-за увеличенной длины обладают низкой маневренностью. Агрегаты оснащаются 2 мостами с постоянным приводом. Существуют модификации с дополнительной ведущей осью. В этом случае в схему подвески вводится листовая рессора от грузовиков ГАЗель, которая монтируется на балансире.

Наиболее распространенные конструкции:

  1. Конструкция с двигателем Lifan, который связан с коробкой передач от классических автомобилей ВАЗ ременной передачей. Для управления машиной может использоваться червячный редуктор или рейка от переднеприводных автомобилей Lada, которая связана тягой с рычагом, надежно закрепленным на поворотном кулаке. Спереди находится жесткое кресло для водителя, возможна установка сидения от автомобиля с поролоновой набивкой. Задний отсек используется для перевозки груза или людей; на части машин предусмотрен брезентовый тент.
  2. Схема с силовым агрегатом жидкостного охлаждения с 2 или 4 цилиндрами, позаимствованным у автомобилей ВАЗ или техники иностранного производства. Преимуществом вездеходов является повышенный запас мощности и муфта сцепления с педальным приводом. Сохраняется вакуумный усилитель тормозов; для привода механизмов применена гидравлика. Машины отличаются более тяжелой массой; для сохранения низкого давления на грунт применены покрышки с увеличенной шириной протектора.
  3. Редкая модификация вездехода 6х6 с балансирной подвеской для 2 задних мостов, что позволяет установить грузовой отсек с увеличенной вместимостью. В схеме трансмиссии могут использоваться карданные валы или шариковые шарниры от автомобилей с приводом на передние колеса.

Сделал сам. Уникальные вездеходы штучного производства

  • Часть 1: Серийные вездеходы в России. Национальное достояние

Если серийные или мелкосерийные вездеходы, выпускаемые у нас в стране, могут различаться между собой достаточно значительно, то чего же ожидать от изделий, собираемых «на коленке». В этом случае привязка конструкции идет не только к условиям эксплуатации — к финансовым возможностям, к доступным узлам/агрегатам, наконец, к собственному пониманию того, как это должно выглядеть и передвигаться. Поэтому речь, с одной стороны, может идти о каракатах, какими их делали еще в 80-х, а с другой — о вездеходах, в которых высока доля оригинальных компонентов, сами же они достойны конвейерного продолжения. Ну и с эстетической точки зрения здесь тоже могут попадаться очень любопытные проекты.

Эстетика на бездорожье

Дизайн дело не последнее, тем более что среди когда-либо построенных вездеходов есть, говоря гламурным языком, «иконы стиля». Например, HMMWV, он же Humvee, он же Hummer.

Безусловно, надо говорить не только о внешнем подражании американскому армейскому вездеходу, которое прослеживается далеко не у всех авторов, но и об имитации его компоновки. Узлы и агрегаты — обычно отечественные

Вездеход «Калистрат» напоминает «Хаммер» больше, чем предыдущие конструкции, однако техника здесь отечественная. Рама с переделками заимствована у УАЗа, трансмиссия от него же, с выводом на заднюю механическую лебедку от ГАЗ-66. А вот двигатели — из самых сермяжных, ранее использовались тракторные Т-25 и Т-40. В последней конфигурации стоит 4,8-литровый тракторный же МТЗ-243 с отдачей в 136 л.с. и 460 Нм. Мосты ульяновские портальные, но «обувка» на них не совсем характерная — опять же тракторные диски и «резина» внешним диаметром 42 дюйма. Судя по фото и видео, «Калистрат» при клиренсе в 45-см и «снаряженке» в две тонны способен на многое. Хотя отчасти такие подвиги можно объяснить смелостью владельца…

Очевидно, что при реализации проекта «Партизан» (верхний ряд фото) первоочередной целью было воссоздание внешности «Хаммера». И это удалось! Если не обращать внимание на детали, то создается впечатление, что перед тобой на самом деле американский вояка. Постойте, а как же балки цельных мостов? И двери знакомы! В основе машины шасси ГАЗ-66 с рессорной подвеской и бензиновым 4,3-литровым V8. Разве что для получения низкой линии и капота мотор сдвинут назад и опущен вниз. Кузов — это две «шишиговские» кабины, глубже надетые на раму. Плюс пластиковое оперение спереди и сзади. Внутри, как и на Humvee, присутствует трансмиссионный тоннель, так что мест тоже четыре. Возможности шасси на бездорожье наверняка послабее первоисточника (просвет всего 260 мм), зато запас прочности выше. На фото внизу еще один «отечественный Хаммер», судя по всему, от тех же создателей. В нем «меньше дизайна», но больше функционала — шины от сельхозтехники и управляемые задние колеса

Использование грузовых и тракторных агрегатов и шасси — целое направление в народном вездеходостроении. В трофи-соревнованиях, даже региональных, они зачастую запрещены — из-за неравных возможностей (фактически запаса прочности) с узлами от внедорожников. Но этим и привлекательны при постройке машин для охоты-рыбалки и просто отдыха вдали от цивилизации.

Передние ведущие мосты от тракторов типа «Беларусь» (слева) дают дорожный просвет как никакие портальные (уазовские или зарубежные), но весят много и создают сложности в устройстве подвески. Сейчас есть сочетание бортовых тракторных редукторов с межколесным военным уазовским (в центре). Другой вариант — военная балка и оригинальные колесные редукторы с внешним зацеплением Проектов на базе ГАЗ-66 — масса. Где-то это вполне симпатичные вездеходы, созданные как фан-кары и несущие, в том числе, визуальную нагрузку. Где-то машины используются для привлечения и заброски туристов в труднопроходимые места. Иногда это агрегат исключительно под себя, с удобным и большим салоном от японского или американского внедорожника/минивэна. Хотя и в этом случае нельзя не отметить производимый им визуальный эффект. Особняком среди всех конструкций стоит трехосная «Большая машина шефа» — с массой под 7 тонн и 7-литровым японским дизелем (Drom. ru о ней рассказывал предметно), — которая также базируется на раме и мостах от «шишиги». А объединяет все аппараты то, что из-за своего веса передвигаться они способны только по более-менее твердой поверхности. Из плюсов — грузоподъемность шасси, превышающая таковую у джипов Пожалуй, самый впечатляющий, законченный и органичный проект на шасси ГАЗ-66 вот этот напоминающий Mega Cruiser «джип» из Забайкалья. Автомобиль весит чуть менее 4 тонн и приводится 7,5-литровой дизельной «шестеркой» Hino, сагрегатированной с японской же 6-ступенчатой «механикой». Кузов — полностью авторская работа, выполненная из кабины от грузовичка Isuzu Elf и задней части микроавтобуса Toyota Noah. На Drom.ru был подробный материал

В общем, с одной стороны подобные машины трудно переоценить там, где нужен полезный объем и ломовая выносливость, а с другой — многое в них от американских бигфутов, внешне эффектных, но применимых только в ограниченных условиях.

На низком давлении

Трехосники на пневматиках низкого давления тоже порой строят на основе рамы и мостов от 66-го (на видео ниже пара таких машин). Какие-то из них даже плавают, однако в данном случае можно говорить о «перевозке «шишиговских» балок», ограничивающих грузоподъемность и проходимость на слабонесущих грунтах.

https://youtu.be/mGClqxzs4okhttps
://youtu.be/xKWwzfswC6o

Все-таки для болот необходимы куда более изящные конструкции с уазовскими или нивовскими агрегатами при разгружающих трансмиссию (и в итоге экономящих в сравнении с грузовыми балками вес) колесных редукторах и независимой подвеске. Здесь даже больше, чем в отношении шасси 66-го, велико влияние технической грамотности авторов. Колеса диаметром больше метра, пусть и низкого давления, много весят и в последнее время своим протектором способны обеспечивать хороший зацеп. То есть здорово нагружают подвеску и приводы, а также могут приводить к скачкам момента на отдельных трансмиссионных узлах.

Якутский «Ураанхай» — сама простота! Рама и кузов удлиненные уазовские. От него же мосты. Но двигатель — ниссановский TD27. Колеса облегченные, от «Кировца». Использование тракторных либо кразовских покрышек — одна из примет народного вездеходостроения. Фирменная продукция дорога, а подобного добра, по крайней мере раньше, было полно в автохозяйствах. У них есть достоинство — толщина и, как следствие, меньшая восприимчивость к проколам Строятся «пневматики» и по принципу трэколовских, когда в картер гражданского уазовского редуктора вставляется второй длинный «чулок», а на концы обоих надеваются колесные редукторы от военных мостов. И разгрузка трансмиссии, и дорожный просвет! Надстройка в виде рамы и кузова вовсе не обязательно должна быть ульяновской. Тут выбор богат, в данном случае он свелся к Nissan-Datsun с 2,7-литровым турбодизелем


Цель одна — ездить там, где не ходят, но насколько же разным может быть ее достижение! Это предельно облегченный снегоболотоход с несущей конструкцией в виде двух труб, жестко, сваркой связывающих уазовские мосты. Двигатель и коробка от «Оки», «раздатка» нивовская, межколесные дифференциалы заварены. Рулевое — рейка от TLC Prado

Многие создатели легких «пневматиков» принимали за основу своих изделий вот эту конструкцию, названную «Чебуратором» и построенную когда-то Алексеем Гарагашьяном. Правда, делая ее максимально проще. Дело в том, что за неказистой внешностью скрывается серьезное инженерное изделие. Так, при грузовых мостах здесь есть пружинная подвеска. Рулевое управление не реечное — гидрообъемное, то есть без механической связи между рулем и колесами. Сами мосты максимально облегченные, с оригинальными полуосями, поворотными кулаками и ступицами. Редукторы газелевские, а дифференциалов нет как таковых. 1,5-литровый турбодизель Kubota состыкован с «восьмерочной» КП. «Раздатка» отсутствует, с продольно установленной коробки (с заваренным дифференциалом) валы уходят на мосты. На видео ниже — одна из версий «Чебуратора». Следующий ролик — одна из «копий» вездехода Гарагашьяна


Авторы вездеходов «Кипач» и «Шнюк» доказывают, что «поиграть» с конструкцией можно и при колесной формуле 6х6. Несмотря на то, что двигатели и коробки у вездеходов вазовские, расположенные в базе, остальная техника имеет принципиальные отличия. На первом используются задние мосты ГАЗ-21 с пружинной подвеской, передний — с поворотными уазовскими кулаками и все с ульяновскими главными парами. У «Шнюка» тоже есть мосты и пружины, но от первых оставлены только картеры редукторов, а вторые работают в составе независимой подвески на А-образных сдвоенных рычагах. Привод, разумеется, полный и опять же организован по-разному. «Шнюк» имеет раздаточный агрегат от «Нивы», приводящий переднюю и среднюю пары колес. Задняя — на цепном приводе. «Кипач» несет оригинальную РК — с четырьмя валами и индивидуальными выходами на каждый мост

https://youtu.be/tZL3neeUQiohttps
://youtu.be/fMFTisv101U

Оригиналы

Мосты, мосты, мосты! Несомненно, заслуживающая уважения конструкция, от которой, к сожалению, отказались, за редким исключением, все мировые производители внедорожников. Вот только при штучном строительстве вездеходов для тяжелого бездорожья массивные балки, пускай даже уазовские, вовсе не единственное доступное решение. Не в массовом порядке можно создать самостоятельно (или использовать) независимые схемы, которые будут отличаться надежностью и обеспечивать улучшенные в сравнении с мостовыми ходовые качества.

Целый выводок шестиколесных вездеходов, построенный одним автором и имеющий схожую конструкцию при несколько отличающихся ТТХ. У всех машин пространственная рама из труб и независимые подвески на сдвоенных рычагах (нивовская передняя). Силовой агрегат расположен продольно за средней осью. Это «двойка» от «Оки», чья коробка передач (с заваренным дифференциалом) играет здесь роль «раздатки» — знакомое решение. Передняя ось приводится с помощью дополнительной РК. Далее трансмиссия — чистый ЛуАЗ. У него заимствованы и межколесные редукторы с блокируемыми принудительно дифференциалами, и бортовые редукторы. Последняя пара колес также выполнена управляемой. Судя по видео, вездеходы бегают бойко. Но вопросы вызывает несерьезный в экстремально-внедорожном плане размер колес. Увы, шаровые «Нивы» и в целом трансмиссия «Ока»+ЛуАЗ в такой конфигурации вряд ли выдержат «издевательства» внешним колесным диаметром в метр или больше

Еще одна конструкция на пространственной раме и с независимой подвеской — «Терминатор» из Ямало-Ненецкого АО. В нем ферма куда более объемная, подвеска же на основе рычагов от БТР. Редукторы — что межколесные, что бортовые — также от последнего, задние колеса управляемые. Силовой агрегат — дизелек Kubota, «раздатка» «Нивы»


Два представителя вездеходов с сочлененной рамой — «Аркаша» из Иркутской области и петербургский «Шмель». Несущие конструкции у обоих, разумеется, тоже оригинальные. В качестве соединительного узла — поворотные кулаки от ЗИЛ-157 и ГАЗ-66. Общее место — мосты (от ГАЗ-51 и «Волги» соответственно) и облегченные кразовские колеса. В первом случае двигатель от 407-го «Москвича», газовская коробка и РК 69-го. У «Шмеля» техника современнее: Kubota, коробка «Оки» и «раздатка» «Нивы». Что характерно, «Аркаша», несмотря на свою внешность, в какой-то момент обзавелся рессорной подвеской. «Шмель» «амортизирует» колесами. Зато плавает благодаря герметичным кузовкам


Иногда задача плавать или возить тяжелые грузы не ставится. Нужен легкий «проходимец» с возможностями выше, чем у стандартных джипов, для заброски пары-тройки человек в грибные/ягодные/рыбные места. Судя по всему, именно по такой концепции строился «Рыбак». Несмотря на то что внешне он напоминает «Оку», несущая конструкция — опять же пространственная рама, хотя габариты отечественной малолитражки особо не изменились. Разве что высота — в качестве движителя выбраны 36-дюймовые шины низкого давления. Подвеска независимая с нижними рычагами от «Нивы» и оригинальными верхними. Мосты («классические») тоже присутствуют, но в прямом смысле в урезанном виде — только картеры редукторов. Остальная «начинка» — двигатель, коробка, рулевая рейка — ВАЗ-2115

«Одиссей» из Ангарска плавает за счет водоизмещающего корпуса и благодаря двум гребным винтам с приводом. Оригинально, однако не ново. А вот подвески этого «трехосника» — нечто особенное. Это рычаги коробчатого сечения, за счет осей с подшипниками работающие в продольном направлении. На их концах — передние ступицы от «Нивы», причем задняя пара колес управляемая. Двигатель — ниссановский «атмосферник» CD20 — через ниссановскую же коробку передает момент на нивовскую «раздатку». От нее тяга поступает на передний мост и еще одну РК — самодельную — которая дает распределение между второй и третьей парами колес. Межколесные редукторы — луазовские, чьей разгрузкой, как и всей трансмиссии, занимаются оригинальные бортовые пакеты шестерен от коробки ЗИЛа

К чему отнести этот читинский проект? Вроде бы не вездеход для экстремального бездорожья. Тем не менее заслуживает рассмотрения как грамотная, с прицелом на универсальное применение работа! Под кузовом от Toyota Majesta оригинальный пространственный каркас и выполненные с нуля подвески на А-образных рычагах. Hand made и торсионы, благодаря которым дорожный просвет можно менять в пределах 220-340 мм. Техника «выше ватерлинии» из хорошо знакомой на востоке России — 4-литровый тойотовский V8, КП и РК TLC 80, редукторы (передний и задний) Isuzu Bighorn и Dana. А в составе ступиц — планетарные бортовые редукторы (на фото еще нет) с внутренним зацеплением. В общем, при желании ставь «резину» низкого давления и борозди болота, хотя изначально проект был заточен под быстрое перемещение по пересеченной местности. Об этом проекте, как и о другом того же автора, мы рассказывали

Плох тот солдат… Наверняка автор каждого вездехода из продемонстрированных выше нет-нет да и задумывался о том, чтобы наладить какое-никакое серийное производство своего изделия. При всей перспективности российского рынка это непростая задача. Необходима производственная база, маркетинговый отдел, в общем, начальный, причем немалый, капитал и грамотный выход на потенциальных клиентов. При этом строятся вездеходы далеко не всегда в крупных и вообще городах. Создание их — обычно удел жителей глубинки. Да и сами авторы, за редким исключением, люди далекие от всего того, что касается продвижения товара. И все-таки примеры, когда машина строилась под себя, но в итоге стала родоначальником серии, имеются.

XPEN из республики Коми создавался мужиками, которым надоело забрасывать грузы по тундре на обычных грузовых вездеходах или спецтехнике. В результате родилась плавающая машина с колесной формулой 8х8, сочлененной рамой и мостами от «ГАЗели». Двигатель — турбодизель Nissan или Hyundai. Подвески — балансирные. А самый интересный узел — цепной привод, связывающий мосты с уазовскими ступицами и определяющий дорожный просвет как при использовании бортовых редукторов. XPEN пошел в серию. Более того, сейчас предприятие «Рент» выпускает вездеходы 4х4 — традиционной конструкции и опять-таки с сочлененной рамой. Такие, как на видео

Как сделать переломку своими руками

Вездеход-переломка 4х4 утилитарного типа может быть изготовлен самостоятельно. Для сборки потребуются чертежи (разрабатываются с нуля или используется документация из журналов), а также место для проведения монтажных работ.

Необходимо заготовить комплект слесарного инструмента, сварочный аппарат, измерительные приспособления и сверлильный станок (возможно применение электрической дрели).

В процессе сборки потребуется доработка конструкции, поскольку чертежная документация не может учесть все особенности конструкции применяемых деталей и узлов.

Основные поломки вездеходов-переломок

Основные неисправности самодельных конструкций связаны с низким остаточным ресурсом используемых узлов. Например, из-за увеличенных нагрузок в трансмиссии (из-за отсутствия межосевого дифференциала) разрушаются шестерни главных пар и раздаточного редуктора. Узел перелома вездехода в основном не испытывает нагрузок, превышающих расчетные значения, поэтому проблем с шарниром не возникает. При движении по бездорожью возможно повреждение шпонок на карданных валах и подвесного подшипника (используется на некоторых модификациях вездеходов Каракат).

Что такое каракат?

Многие люди, которые слышат про каракаты с ломающейся рамой в первый раз, сильно удивляются – сложно представить себе, что это такое, если вы никогда не видели данный вид транспорта. На самом деле все не так страшно, как может показаться. Дело в том, что каракат – это транспортное средство, которое имеет не цельную раму, она имеет возможность сгибаться, так как состоит из двух частей. Именно это и позволяет каракату преодолевать самые разнообразные препятствия без особых проблем – именно поэтому он и называется вездеходом. Его можно использовать для развлечения, так как он может преодолеть любые препятствия, и сделать это крайне эффектно. Однако обязательно стоит обратить внимание на то, что этот вид транспорта можно применять и для более решения серьезных задач, так как он может преодолевать и снег, и камни, и многие другие препятствия, которые не под силу автомобилям с цельной рамой. Естественно, такую конструкцию вы вряд ли найдете в магазине, так что если вас заинтересовали каракаты с ломающейся рамой, то вам придется задуматься о том, чтобы сделать их самостоятельно.
