Устройство механизма сцепления автомобиля: диск сцепления, корзина сцепления

Сцепление – механическое устройство, передающее крутящий момент с двигателя на МКПП (механическую коробку переключения передач) основанное на силе трения скольжения и способное кратковременно прерывать передачу крутящего момента от двигателя к МКПП.

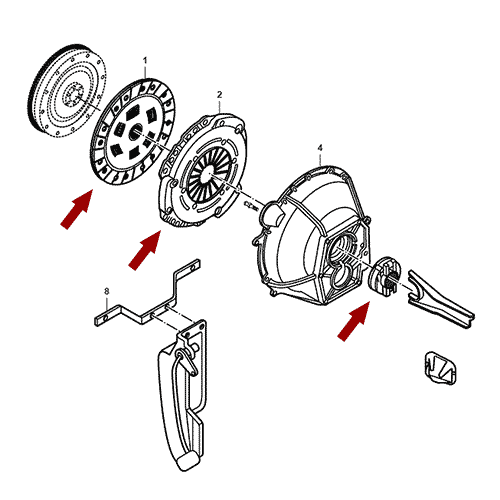

Основными элементами сцепления являются:

Маховик.
Корзина сцепления (ведущий диск или нажимной диск).
Диск сцепления (ведомый диск).

Детали привода сцепления:

Педаль сцепления.
Усилие от нажатия педали сцепления на корзину сцепления может передаваться различными способами:
гидравлический привод (имеется главный цилиндр сцепления, шланг или трубка сцепления, рабочий цилиндр сцепления, вилка сцепления, выжимной подшипник). На некоторых автомобилях имеется вакуумный усилитель сцепления, а иногда рабочий цилиндр сцепления совмещен с выжимным подшипником, а вилка сцепления отсутствует.


механический привод предусматривает передачу механического усилия от педали к вилке посредством тросиков либо системы рычагов.
пневматический привод (включает в себя практически те же элементы, что и гидравлический привод, только рабочим телом в системе служит не тормозная жидкость, а сжатый воздух).
электромеханический привод (имеется датчик положения педали сцепления, электронный блок управления, актуатор (соленоид, электромагнит) привода вилки).
комбинированные системы (сочетают элементы нескольких систем).

Классификация

По числу ведомых дисков:
— однодисковые (самый распространённый тип сцепления).

— двухдисковые (используются на больших грузовиках, спецтехнике, спортивных автомобилях).
— многодисковые (мототехника, спецтехника).

По способу управления:
— механическое (используется на малолитражных автомобилях или очень старых автомобилях).
— гидравлическое (самый распространённый вариант).
— пневматическое (используется на больших грузовиках и спецтехнике).
— электрическое (часто встречается на современных автомобилях с роботизированной коробкой).
— комбинированные системы.

По виду трения:
— сухие (самый распространённый тип)
— масляные (мототехника)

Устройство.

Маховик.

Маховик представляет собой массивный металлический диск. В центре диска имеется несколько циркулярно расположенных отверстий, предназначенных для крепления маховика к коленвалу. В центре маховика имеется отверстие для подшипника или втулки маховика. В этот подшипник вставляется свободный конец первичного вала МКПП. По периметру маховика закреплено зубчатое кольцо – венец. Венец необходим для сочленения бендикса стартера с маховиком коленвала.

Корзина сцепления (ведущий диск или нажимной диск)

Выделяют два основных типа конструкций корзин сцепления:

1. Корзины сцепления с диафрагмальной пружиной
1. 1. Прямого отжима.
1.2. Обратного отжима.
2. Корзины сцепления пружинно-рычажного типа

Основными элементами корзин с диафрагмальной пружиной являются:
— Нажимной диск (представляет собой массивный стальной диск одна поверхность которого гладкая и предназначена для контакта фрикционной накладкой ведомого диска сцепления, а другая поверхность неровная и имеет различные выступы и углубления и предназначена для сочленения с кожухом корзины).
— Диафрагменная пружина (представляет собой стальной диск, имеющий форму усечённого конуса.) В центре диска выполнено отверстие от которого радиально расходятся прорези, образуя, таким образом, лепестки являющиеся выжимными рычагами. При надавливании выжимного подшипника на концы лепестков диафрагменной пружины (если корзина сцепления прямого отжима) происходит перемещение наружного края диафрагменной пружины в обратном направлении в результате чего перемещается прижимной диск, давление его на ведомый диск уменьшается и сцепление выключается.


— Кожух корзины (представляет собой, диск из толстой листовой стали сложной формы). Корпус корзины скрепляет все элементы корзины воедино.
Корзины с диафрагменной пружиной устанавливаются на большинство автомобилей, так как такая конструкция является оптимальной по соотношению цена-качество, не требует дополнительных регулировок при ремонте.

Основными элементами пружинно рычажных корзин являются:
Нажимной диск (описание см. выше) Особенностью является наличие выступов в пазах которых на осях размещены рычаги выключения сцепления. Рычаги скреплены с кожухом корзины опорными вилками. На концах рычагов закреплено упорное кольцо в которое упирается выжимной подшипник. При надавливании выжимного подшипника на упорное кольцо (если корзина сцепления прямого отжима) происходит перемещение рычагов, вместе с ними перемещается нажимной диск, его давление на ведомый диск уменьшается и сцепление выключается.

Кожух корзины (описание см. выше). Отличием кожуха пружинно рычажных корзин является наличие циркулярно расположенных проштампованных отверстий для крепежа цилиндрических пружин, опорных вилок, анкерных болтов.
Цилиндрические пружины – располагаются между нажимным диском и кожухом корзины.

Признаки неисправности сцепления, основы диагностики причин поломки, ремонт и профилактика

I. Отсутствие сцепления, либо недостаточное сцепление (двигатель работает, а машина не едет, либо не развивает достаточную тягу при ускорении либо при увеличении нагрузки).
Возможные неисправности:
А). Поломка пластинчатых пружин ведомого диска.

Причины:
— повреждение ведомого диска при монтаже МКПП.
— несоосность оси двигателя и МКПП.
— повреждение подшипника коленвала
— агрессивная езда.
Ремонт:
— замена ведомого диска.
— устранение причин его поломки.
Профилактика:
— замену сцепления проводить только в квалифицированных автосервисах.
— правильная эксплуатация автомобиля (правильный выбор передачи, правильный отжим сцепления).
Б). Поломка крышки демпфера ведомого диска.
Причины:
— установка бракованного диска.
— неправильное направление установки диска.
Ремонт:
— замена ведомого диска.
Профилактика:
— замену сцепления проводить только в квалифицированных автосервисах.
В). Повреждение фрикционных накладок.
Причины:
— превышение допустимой нагрузки.
— неисправность элементов управления сцеплением.
— агрессивная езда.
Ремонт:
— замена ведомого диска.
— устранение причин его поломки.
Профилактика:
— правильная эксплуатация автомобиля (правильный выбор передачи, правильный отжим сцепления).

II. Шум.
А). Повреждение крышки демпфера в области пружины.
Причины:
— агрессивная езда.
Ремонт:
— замена ведомого диска.
Профилактика:
— правильная эксплуатация автомобиля (правильный выбор передачи, правильный отжим сцепления).

Б). Износ выжимного подшипника или подшипника маховика.
Причины:
— превышение регламентного пробега.
— несоосность оси двигателя и МКПП.
Ремонт:
— замена выжимного подшипника или подшипника маховика.
— устранение причин несоосности.
Профилактика:
— своевременно проводить регламентную замену элементов сцепления и только в квалифицированных автосервисах.
В). Выпадение демпферной пружины.
Причины:
— использование нештатных элементов сцепления с несоответствующими размерами.
— чрезмерный ход выжимного подшипника.
— неправильное направление установки диска.
Ремонт:
— замена ведомого диска.
— настройка системы управления сцеплением.
— устранение причин его поломки.
Профилактика:
— замену сцепления проводить только в квалифицированных автосервисах с использованием подходящих деталей.
Г). Повреждение (износ) шлицов на ступице ведомого диска и (или) первичном валу МКПП.
Причины:
— использование нештатного ведомого диска с несоответствующими размерами шлицов ступицы.
— коррозия.
Ремонт:
— замена ведомого диска.
— замена первичного вала МКПП.
Профилактика:
— замену сцепления проводить только в квалифицированных автосервисах с использованием подходящих деталей.
— своевременное техобслуживание (замена пыльника вилки сцепления, смазка шлицевого соединения).

III. Пробуксовка сцепления и вибрация.
А). Подгоревшие фрикционные накладки.
Причины:
— загрязнение деталей сцепления смазкой.
Ремонт:
— замена ведомого диска.
— обнаружение и ликвидация протечек масла.
Профилактика:
— недопущение загрязнения деталей сцепления смазкой.
— своевременное техобслуживание (регламентная замена сальников).
Б). Деформация ведомого диска сцепления.
Причины:
— механические повреждения диска, возникшие при транспортировке, складировании или монтаже.
— температурная деформация (быстрое охлаждение после сильного нагрева).

Ремонт:
— замена ведомого диска.
Профилактика:
— использовать только целые детали.
— осмотр деталей при покупке.
— соблюдение правил хранения и транспортировки.
В). Полный износ фрикционных дисков.
Причины:
— превышение регламентного пробега.
— длительная пробуксовка сцепления из-за постоянной чрезмерной нагрузки, либо не отрегулированного привода сцепления.
— износ маховика, либо корзины.
Ремонт:
— замена ведомого диска.
Профилактика:
— своевременно проводить регламентную замену элементов сцепления и регулировку привода сцепления в квалифицированных автосервисах.
— эксплуатация автомобиля в штатном режиме.

IV. Неполное выключение сцепления (сцепление “ведёт”), трудности при переключении передач (передача не включается, лязг шестеренок).
Причины:
— повреждение шлицевой на ступице диска и/или первичном валу.
— деформация корпуса корзины.
— повреждение тангенциальных пластинчатых пружин (использование неподходящей корзины, неправильное переключение передач, например с 5 на 1).
— неисправность подшипника маховика.
— увеличенный свободный ход педали сцепления.
Ремонт:
— замена неисправных деталей.
— отрегулировать привод сцепления.
Профилактика:
— эксплуатация автомобиля в штатном режиме.
— своевременное техобслуживание (регламентная замена сальников).

Общие рекомендации

1. Перед установкой деталей сцепления убедитесь, что они подходящие.
2. Убедитесь, что шлицевая диска и первичного вала в исправном состоянии и достаточно смазана.
3. Не прикасайтесь к деталям сцепления грязными руками.
4. Не вставляйте первичный вал в диск сцепления с чрезмерным усилием.
5. Не допускайте попадания воды на детали сцепления.
6. При монтаже корзины сцепления болты должны затягиваться в определённом порядке и с определённым усилием.
7. Желательно менять одновременно диск и корзину.
8. Установку деталей сцепления доверять только квалифицированным специалистам.
9. Устанавливать детали сцепления согласно каталогам.
10. Штатные детали сцепления рассчитаны на штатный режим эксплуатации.

Диск сцепления автомобиля, устройство и замена ведомого и ведущего диска

Приведем общую инфу в целях ознакомления с назначением устройства. В автомобилях раннего типа, до изобретения машины Бенца не существовало разных передач. Впервые технология обустройства передач была использована именно в автомобиле Бенца.

Но вместе с этой технологией пришла и проблема. Для того, чтобы поменять передачу, требуется изменение в режиме работы двигателя. Изменение происходит мгновенно, из-за чего машина в момент смены скоростей начинает двигаться рыками. Кроме того, с уменьшением габаритов двигателя внутреннего сгорания, вылезла еще одна проблема. Для того, чтобы колеса крутились синхронно и не требовали больших размеров для функционирования, требовался передатчик, который проводил бы крутящий момент двигателя внутреннего сгорания на колеса.

Собственно, таким передатчиком и стал диск сцепления. По конструктивному устройству все достаточно просто: это два диска с возможностью разъединения в момент нажатия педали. Без нажатия педали, два диска плотно прижаты друг к другу и без потерь передают крутящий момент от двигателя к колесу. Этот принцип работы сцепления называют фрикционным. Существуют так же гидравлические и электромагнитные типы сцеплений, но здесь именно что существуют. Встречались с ними единицы автолюбителей в России. Даже заграничные фирмы предпочитают традиционную систему в силу ее дешевизны и надежности.

Ведущий диск сцепления

Обратите внимание, что нажимной диск не двигается во время работы узла. Все движение осуществляет ведомый диск, который и разрывает соединение двигателя с коробкой передач.

Ведомый диск по конструкции так же представляет собой круг с лучевым основанием, накладками, пружинами и муфтой. Через муфту происходит подключение к коробке передач. Пружины требуются для сглаживания вибраций в момент работы сцепления.

Сглаживание вибраций необходимо для того, чтобы диск не приходил в негодность раньше времени в результате тряски. Во время работы в фазе сцепки тряска диску не грозит. Но сразу после начала работы влияние вибраций усиливается, диски начинаются ударяться о все окружающие детали.

Фрикционные накладки необходимы для усиления силы трения между дисками. Именно за счет силы трения покоя и возможна передача крутящего момента от диска к диску. Накладки изготавливают из материалов с большой силой трения относительно металла. Чаще всего используют керамику, кевлар или углеродный композит. Материал во многом зависит от конструкции машины: камаз, ваз и трактор будут иметь разные накладки.

Нажимное действие педали передается по тросу к вилке между дисками, в результате сцепление начинает свою работу. Именно ведомый диск является расходным материалом. Нажимной диск меняется крайне редко, срок его службы сравним со сроком службы машины в целом.

Конструктивные особенности

Элемент с двух сторон имеет фрикционные накладки. Именно с их помощью он принимает на себя вращения от ведущего диска.

На поверхности детали предусмотрены небольшие разрезы. Они нужны, чтобы не допускать коробление металла при высоких температурах. Еще одна важная составляющая – гаситель крутильных колебаний, который располагается на одной из сторон детали. К нему же крепятся фрикционные пластины.

Как можно видеть, элемент имеет не такую уж простую конструкцию. Здесь есть и своя ступица, которая при помощи шпиц соединяется с валом. В числе прочих составляющих – диски гасителя, маслоотражатели, фланец ступицы. Между собой элементы соединяются с помощью заклепок.

Толщина диска сцепления

Толщина диска сцепления является определяющим фактором состояния диска. Поэтому многие водители начинают думать о том, что лучше использовать диск потолще. Вот только начальные параметры диска определяются конструкцией машины. Поэтому деталь просто покупается под подходящую модель и марку автомобиля. С этим ничего сделать не получится.

Так же, как не получится произвести замер отработавшего свое диска. Производитель никогда не указывает, сколько способна прослужить эта деталь. Во многом это связано с тем, что степень износа диска зависит в первую очередь от водителя. Постоянные торможения, дрифт и прочие прелести езды на большой скорости или даже гонок приведут к очень скорому износу диска. Вплоть до того, что на некоторых моделях фиксировалась необходимость замены уже после 5000 км.

Однако существует прибор, калибр, который позволяет определить, нужно менять диск или еще нет. Проблема в том, что калибр редко есть у автолюбителя, поэтому придется ехать в салон или СТО. К тому же, чтобы произвести замер, придется поднимать машину на подъемнике и снимать несколько деталей. И даже при всех этих сложностях, толщину диска калибр не измеряет в точности. Стрелка просто показывает нужно менять деталь или нет.

Еще один способ определить необходимость замены без салона принадлежит умельцам из народа. Согласно методу нужно полностью выжать сцепление и несколько раз вдавить педаль газа в пол. Метод рабочий, машина при нормально работающем сцеплении глохнет. Если автомобиль все еще работает, значит, деталь нужно менять. Но сама по себе процедура очень сильно изнашивает диск, а потому проводить ее крайне не рекомендуется. Есть другие, куда более гуманные для машины, способы проверки.

Бензопила

Сцепление деревообрабатывающего устройства является центробежным и автоматически срабатывает при изменении частоты вращения двигателя. Если скорость мала, элементы механизма прижимаются к валу. Таким образом, вращательное движение не передается в звездочку. С увеличением скорости элементы расходятся и прижимаются к барабану, тем самым приводя к вращению цепи.

Характерным свойством этого типа устройства является торможение, когда цепь замедляется. Таким образом, оказывается, чтобы избежать некоторых сбоев. Но все же эта система подвергается огромной нагрузке, поэтому необходимо систематически проводить профилактический осмотр и ремонт.

Замена диска сцепления

Чтобы разобраться, как поменять диск сцепления, опишем операцию поэтапно:

  1. Машину нужно в обязательном порядке поднять или поставит на яму. По-другому выполнить замену детали просто не получится.
  2. Отсоединяется кардан. Сразу все болты проверяются на сохранность резьбы. При необходимости крепления нужно заменить. Обратите внимание, что все болты в этой операции используются исключительно каленые. Обыкновенный болт просто треснет. Отверстие с маслом, куда входит кардан затыкается металлической или пластиковой пробкой, чтобы из машины не вытекало масло. Саму деталь можно просто отодвинуть в сторону, чтоб не убирать ее совсем.
  3. Отсоединяются болты-траверсы, и снимается металлическая подушка-перекладина.
  4. После того, как подушка снята, откроется обзор на корзину с диском сцепления. Ее снимают полностью.
  5. Верхнюю часть корзины откручивают на отдельном столе, чтобы получить доступ к диску сцепления. Дополнительно можно сразу проверить целостность подшипников. По состоянию корзины и толщине дисков сцепления определяется изношенность детали. Диск поджимается 4 пружинами, которые так же могут разболтаться.
  6. Диск устанавливают, после чего процесс сборки повторяется в обратном порядке.

Классификация

Множество механизмов можно классифицировать по следующим критериям:

  1. Способ управления. Существуют варианты с механическим, электрическим, гидравлическим или смешанным приводом.
  2. Тип трения: сухой (износостойкие накладки функционируют в воздушной среде) и мокрый (накладки работают в масле) принцип работы.
  3. Режим включения: постоянно или непостоянно замкнутые.
  4. Количество ведомых дисков. Может содержать один, два или же несколько.
  5. Тип и расположение нажимных пружин. Может быть несколько, расположенных по периферии или одна центральная диафрагменная пружина.
  6. Число потоков передач момента вращения от двигателя: однопоточные, двухпоточные.

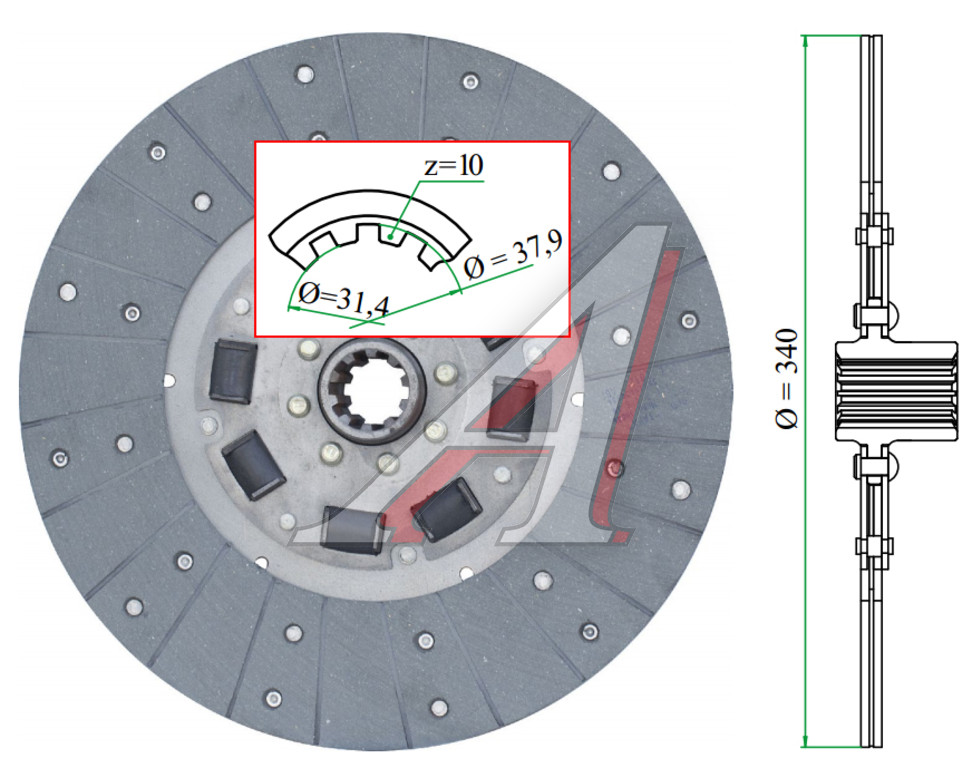

Схема диска сцепления

Муфта бензопилы

Сцепление устройства для обработки древесной породы является центробежным и срабатывает автоматом при изменении степени оборотов коленвала мотора. Если обороты маленькие, то элементы механизма прижимаются к валу. Так вращательное движение не передается звездочке. С повышением оборотов элементы расползаются и прижимаются к барабану, таким макаром заставляя крутиться цепь.

Соответствующим свойством данного вида устройства является торможение при замедлении цепи. Так выходит избежать неких поломок. Но все таки эта система подвергается большой нагрузке, потому нужно систематически проводить профилактический осмотр и ремонт.

Признаки неисправности сцепления, основы диагностики причин поломки, ремонт и профилактика

I. Отсутствие сцепления, либо недостаточное сцепление (двигатель работает, а машина не едет, либо не развивает достаточную тягу при ускорении либо при увеличении нагрузки). Возможные неисправности: А). Поломка пластинчатых пружин ведомого диска. Причины: — повреждение ведомого диска при монтаже МКПП. — несоосность оси двигателя и МКПП. — повреждение подшипника коленвала — агрессивная езда. Ремонт: — замена ведомого диска. — устранение причин его поломки. Профилактика: — замену сцепления проводить только в квалифицированных автосервисах. — правильная эксплуатация автомобиля (правильный выбор передачи, правильный отжим сцепления). Б). Поломка крышки демпфера ведомого диска. Причины: — установка бракованного диска. — неправильное направление установки диска. Ремонт: — замена ведомого диска. Профилактика: — замену сцепления проводить только в квалифицированных автосервисах. В). Повреждение фрикционных накладок. Причины: — превышение допустимой нагрузки. — неисправность элементов управления сцеплением. — агрессивная езда. Ремонт: — замена ведомого диска. — устранение причин его поломки. Профилактика: — правильная эксплуатация автомобиля (правильный выбор передачи, правильный отжим сцепления).

II. Шум. А). Повреждение крышки демпфера в области пружины. Причины: — агрессивная езда. Ремонт: — замена ведомого диска. Профилактика: — правильная эксплуатация автомобиля (правильный выбор передачи, правильный отжим сцепления). Б). Износ выжимного подшипника или подшипника маховика. Причины: — превышение регламентного пробега. — несоосность оси двигателя и МКПП. Ремонт: — замена выжимного подшипника или подшипника маховика. — устранение причин несоосности. Профилактика: — своевременно проводить регламентную замену элементов сцепления и только в квалифицированных автосервисах. В). Выпадение демпферной пружины. Причины: — использование нештатных элементов сцепления с несоответствующими размерами. — чрезмерный ход выжимного подшипника. — неправильное направление установки диска. Ремонт: — замена ведомого диска. — настройка системы управления сцеплением. — устранение причин его поломки. Профилактика: — замену сцепления проводить только в квалифицированных автосервисах с использованием подходящих деталей. Г). Повреждение (износ) шлицов на ступице ведомого диска и (или) первичном валу МКПП. Причины: — использование нештатного ведомого диска с несоответствующими размерами шлицов ступицы. — коррозия. Ремонт: — замена ведомого диска. — замена первичного вала МКПП. Профилактика: — замену сцепления проводить только в квалифицированных автосервисах с использованием подходящих деталей. — своевременное техобслуживание (замена пыльника вилки сцепления, смазка шлицевого соединения).

III. Пробуксовка сцепления и вибрация. А). Подгоревшие фрикционные накладки. Причины: — загрязнение деталей сцепления смазкой. Ремонт: — замена ведомого диска. — обнаружение и ликвидация протечек масла. Профилактика: — недопущение загрязнения деталей сцепления смазкой. — своевременное техобслуживание (регламентная замена сальников). Б). Деформация ведомого диска сцепления. Причины: — механические повреждения диска, возникшие при транспортировке, складировании или монтаже. — температурная деформация (быстрое охлаждение после сильного нагрева). Ремонт: — замена ведомого диска. Профилактика: — использовать только целые детали. — осмотр деталей при покупке. — соблюдение правил хранения и транспортировки. В). Полный износ фрикционных дисков. Причины: — превышение регламентного пробега. — длительная пробуксовка сцепления из-за постоянной чрезмерной нагрузки, либо не отрегулированного привода сцепления. — износ маховика, либо корзины. Ремонт: — замена ведомого диска. Профилактика: — своевременно проводить регламентную замену элементов сцепления и регулировку привода сцепления в квалифицированных автосервисах. — эксплуатация автомобиля в штатном режиме.

IV. Неполное выключение сцепления (сцепление “ведёт”), трудности при переключении передач (передача не включается, лязг шестеренок). Причины: — повреждение шлицевой на ступице диска и/или первичном валу. — деформация корпуса корзины. — повреждение тангенциальных пластинчатых пружин (использование неподходящей корзины, неправильное переключение передач, например с 5 на 1). — неисправность подшипника маховика. — увеличенный свободный ход педали сцепления. Ремонт: — замена неисправных деталей. — отрегулировать привод сцепления. Профилактика: — эксплуатация автомобиля в штатном режиме. — своевременное техобслуживание (регламентная замена сальников).

Как снять

Ведущая звездочка служит в то же время и барабаном. Перестала вращаться катушка на триммере чтоб снять его А если за чашку сцепления. Одной из основных обстоятельств поломки этого блока является стачивание зубьев звездочки. В цельном варианте барабана цепь может прорезать звездочку во время работы. Таковой механизм просит подмены. В случае, когда на барабане есть сменный венец, его необходимо снять и поменять во время обслуживания. После чего барабан может работать далее.

Когда появляется потребность в ремонте следует обращаться за помощью в сервисный центр, где работают бывалые спецы. Но если такого нет вблизи появляется вопрос – как без помощи других снять сцепление? Если имеется необходимый набор инструментов, можно без труда осуществить задуманное. Конечно, в моделях разных фирм есть некоторые различия, но схема разборки остается неизменной:

  • Сначала снимается крышка тормоза цепи поворотом рычага. Слегка выкручиваются гайки, чтобы ослабить натяжение цепи. После ослабление можно полностью выкрутить гайки и снять крышку;
  • Проводится разборка цепи и направляющей шины, а также очистка механизма от загрязнений;
  • Свеча головки цилиндра выворачивается и фиксируется поршень. Чтобы это сделать коленвал следует вращать, пока выпускное отверстие не перекроется, а потом в цилиндр помещается отрезок веревки, чтобы застопорить поршень. После завершения работы веревка удаляется из механизма;
  • Откручиваются гайки на сцеплении специальным ключом из комплекта. В данном механизме они сделаны с левой резьбой, и это нужно учитывать при демонтаже. После этого механизм разбирается, и все его детали осматриваются на предмет повреждений. Хотя у меня на триммере уже Дабы снять раз узел сцепления как на фото. Надеюсь мои советы как снять головку кошения на триммере Black&Decker GL716 Как заменить. Изношенные части нужно снять и заменить на новые.

После проведения ремонта и замены деталей, необходимо провести сборку в обратной последовательности. Более детально процесс разборки представлен на видео.

Чтобы самостоятельно произвести ремонт таких бензопил как Штиль, Хускварна, Партнер, Гудлак, необходимо знать некоторые особенности моделей. Например, на некоторых разновидностях пил установлена шайба (между чашкой ведущей звездочки и двигателем). Во время сборки ее нужно установить на прежнее место.

Если в модели предусмотрена специальная пружина, передающая вращение на привод насоса, то крайне важным является ее правильная установка после ремонта. В противном случае устройство может серьезно пострадать. После профилактических и ремонтных работ необходимо проверить, исправно ли работают механизмы.

Как устроен двигатель бензопилы

В устройствах, выпущенных в ближайшее время, установлен одноцилиндровый двухтактный двигатель карбюраторного типа. Вернее как открутить чашку сцепления на stihl Как снять и вал на триммере. Он содержит в себе несколько устройств, которые слаженно работают. Замена сцепления на бензокосе. hd. #сцепления, # как снять сцепление на. Главные составляющие мотора:

  • Маховик;
  • Муфта;
  • Зажигательный модуль;
  • Глушитель;
  • Втулка монтажная.

Движок, установленный в пиле, работает с частотой 13,5 тыс. оборотов/минутку, и потому он просит обработки высококачественным маслом. Нужен высокий уровень охлаждения системы во время эксплуатации. Движок агрегата обустроен охлаждающей системой, которая доставляет воздух для остывания систем.

Ремонт мотокосы и отзыв.

Бензопила

Сцепление деревообрабатывающего устройства является центробежным и автоматически срабатывает при изменении частоты вращения двигателя. Если скорость мала, элементы механизма прижимаются к валу. Таким образом, вращательное движение не передается в звездочку. С увеличением скорости элементы расходятся и прижимаются к барабану, тем самым приводя к вращению цепи.

Характерным свойством этого типа устройства является торможение, когда цепь замедляется. Таким образом, оказывается, чтобы избежать некоторых сбоев. Но все же эта система подвергается огромной нагрузке, поэтому необходимо систематически проводить профилактический осмотр и ремонт.

Как двигатель бензопилы

В недавно выпущенных устройствах установлен одноцилиндровый двухтактный карбюраторный двигатель. Он включает в себя несколько механизмов, которые работают вместе. Основные компоненты двигателя:

  • Маховик;
  • Связь;
  • Зажигательный модуль;
  • Глушитель;
  • Монтаж втулки.

Двигатель, установленный в пиле, работает с частотой 13,5 тыс. Оборотов в минуту, и поэтому требует обработки высококачественным маслом. Во время работы требуется высокий уровень охлаждающей системы. Двигатель агрегата оснащен системой охлаждения, которая подает воздух для систем охлаждения.

Поддержите канал. выключите ( AdGuard\AdBlock ) блокировщик рекламы. Поддержите наш канал чем можете, этим вы

как открутить сцепление на бензопиле

для ремонта how to loosen the grip on the chainsaw for repair.

Устройство и принцип работы сцепления, как работает сцепление, диск сцепления, признаки неисправности. Устройство и принцип работы сцепления. Как работает сцепление. Его устройство и основные неисправности.

Сцепление автомобиля — одно из самых основных конструктивных составляющих транспортного средства. Его главное предназначение — кратковременное отсоединение мотора от трансмиссии и плавное их соединение друг с другом при переключении передач. Автомобильное сцепление также защищает составляющие трансмиссии от перегрузок. Данный конструктивный элемент расположен между мотором и КПП.

Устройство сцепления, принцип работы сцепления автомобиля

Элементы сцепления:

  1. Первичный вал КПП.
  2. Маховик мотора.
  3. Вилка выключения сцепления.
  4. Картер КПП.
  5. Отжимные рычаги.
  6. Шестерня КПП.
  7. Выжимной подшипник.
  8. Нажимной диск.
  9. Пружины.
  10. Кожух сцепления.
  11. Картер сцепления.

Чтобы понять предназначение сцепления, следует сопоставить работу мотора с таким понятием, как «движение транспорта». Если представить себе, что маховик двигателя непосредственно соединен с ведущим мостом автомашины, то при запуске мотора, автомобиль должен сразу поехать. Соответственно, чтобы остановить машину, нужно заглушить мотор. Именно для этого и необходимо сцепление, позволяющее в подходящий момент получать от мотора энергию в начале движения либо прерывать данный процесс для прекращения езды.

Классическое сцепление состоит из ведомого и нажимного дисков, а также привода, который заставляет их прижиматься либо разъединяться друг с другом. Закреплена данная конструкция в кожухе, который твердо крепится к маховику коленвала. Нажимной диск довольно массивный и также твердо крепится в кожухе. Стоит отметить, что ведомый диск гораздо тоньше и находится на шлицах основного (первичного) вала КПП автомобиля. Шлицы отвечают за обеспечение его подвижности вдоль оси вала, а также за жесткую сцепку с валом. Что касается нажимного диска, то он не имеет такой сцепки с валом КПП.

В стандартном рабочем положении нажимной и ведомый диски прижаты друг к другу с помощью мощных пружин посредством рычагов и выжимного подшипника. Следовательно, в результате силы трения между данными дисками, на первичный вал КПП от маховика передается крутящий момент. Если отвести нажимной диск от ведомого, происходит прерывание крутящего момента от мотора и прекращение вращения ведомого диска с валом.

Отсоединение дисков производится с помощью вилки сцепления, которая своим видом напоминает детские качели. Сама вилка приводится в действие посредством цепочки рычагов и тяг педалью сцепления, которая расположена в кабине.

Перед запуском мотора автомобилист нажимает на педаль сцепления, воздействуя на вилку посредством тяги и вынуждая ее противоположные концы перемещаться относительно центра в противоположные стороны. Конец вилки оказывает давление на выжимной подшипник, который посредством рычагов заставляет сжиматься пружины, оказывающие давление на нажимной диск. Последний отделяется от ведомого диска, что прерывает передачу вращающего момента. В результате при выжатой педали сцепления и запущенном моторе вращается только маховик. Чтобы начать движение, необходимо плавно отпустить сцепление, из-за чего по данной цепочке вилка прекратит оказывать свое воздействие на нажимной подшипник, что, в свою очередь, смягчит давление на рычаги. Затем пружины начнут разжиматься, в результате чего придавят к маховику ведомый и нажимной диски. Поскольку ведомый диск твердо крепится к шлицам первичного вала КПП, крутящий момент от мотора будет передаваться по трансмиссии ведущим колесам и транспортное средство начнет движение.

Необходимо отметить, что существует два типа привода сцепления — гидравлический и механический. Механический вариант является самым простым в работе сцепления авто. В данном случае, автомобилист, нажимая на педаль, оказывает влияние на вилку сцепления посредством тяг и тросов. Гидравлический вариант предусматривает поршень с жидкостью. Чаще всего его применяют на большегрузном транспорте, чтобы облегчить работу водителя.

Какое сцепление на авто, классификация сцеплений для легковых и грузовых машин

Зависимо от конструкции сцепление бывает таких типов — электромагнитное, фрикционное и гидравлическое.

Фрикционный вариант сцепления выполняет передачу вращающего момента с помощью силы трения. Сцепление электромагнитного вида контролируется с помощью магнитного поля. В гидравлическом варианте сцепления связь обеспечивается при помощи потока жидкости.

Фрикционный тип сцепления является наиболее распространенным. Зависимо от количества дисков различают такие виды фрикционного сцепления — многодисковые, однодисковые и двухдисковые.

Сцепление бывает мокрое и сухое. В сухом сцеплении предполагается работа дисков в условиях сухого трения. Мокрое сцепление предусматривает эксплуатацию дисков в жидкости.

Как правило, современные автомобили оснащены сухим однодисковым сцеплением. Все компоненты сцепления расположены в картере, который при помощи болтов крепится к двигателю.

Гидравлическое сцепление. Гидромуфта, где передача крутящегося  момента осуществляется гидродинамическим напором жидкости, которая циркулирует между ведущими и ведомыми компонентами, называется гидравлическим сцеплением.

Гидромуфта не применяется на автомобилях в качестве независимого сцепления, поскольку не способна обеспечить абсолютного выключения, что существенно усложняет переключение передач. В результате этого при применении гидромуфты вместе с ней устанавливается фрикционное сцепление, которое предназначено только для переключения передач. При этом во фрикционном сцеплении монтируются более мягкие и пластичные нажимные пружины, что облегчает выключение сцепления.

Электромагнитное сцепление. Сцепление считается электромагнитным, если сжатие ведущих и ведомых элементов осуществляется посредством электромагнитных сил. Электромагнитное сцепление постоянно находится в разомкнутом состоянии.

Грузовые и легковые автомобили с мощным мотором оснащены двухдисковым сцеплением, которое при неизменном размере осуществляет передачу существенно большего крутящего момента, а также предоставляет значительно больший ресурс конструкции. Это достигается за счет применения двух ведомых дисков, посреди которых находится проставка. В результате получены четыре поверхности трения.

Неисправности сцепления, признаки неисправности сцепления

  1. Сцепление не полностью включается («пробуксовывает») в результате замасливания или износа фрикционных накладок ведомого диска, поломки пружин, неудовлетворительной амплитуды хода педали. Для устранения данной неисправности, замените ведомый диск, устраните задиры на дисках, смените неисправные узлы привода.
  2. Сцепление не полностью выключается («ведет») в результате довольно большого свободного хода сцепления, поломки пружины, коробления ведомого диска или несоответственно стоящего нажимного диска. Для устранения данной неисправности сцепления, следует удалить из гидропривода воздух, отрегулировать свободный ход педали, произвести замену неработоспособных дисков и пружин.
  3. В приводе выключения сцепления подтекает тормозная жидкость, что возможно из главного и рабочего цилиндров, а также в соединительных трубках. Чтобы устранить неисправность, визуально найдите место утечки и поменяйте на новые неисправные узлы, после чего прокачайте гидропривод полностью.

Советы профи, как предупредить неисправность сцепления

Чтобы предупредить рассмотренные выше неисправности сцепления, достаточно придерживаться простых правил эксплуатации. При эксплуатации сцепления необходимо периодически осуществлять проверку уровня тормозной жидкости в бачке. Если уровень ниже нормы, обязательно восстановите его.

Пониженный уровень тормозной жидкости или неправильная регулировка сцепления способна привести к тому, что передачи на вашем авто будут тяжело включаться или перестанут включаться вообще. При движении водителю приходится постоянно выжимать и отпускать педаль сцепления, что вынуждает поверхности ведомого диска с большой силой тереться о нажимной диск и маховик, в результате чего, разумеется, со временем боковые поверхности ведомого диска изнашиваются. Это обыкновенный процесс, который предусмотрен конструкцией автомобиля. Любая машина требует внимания к себе. В среднем, при правильной эксплуатации сцепления, замена ведомого диска нужна после 80 000 километров езды.

Устройство ведомого диска сцепления ВАЗ 2170 (Приора)

Одной из составляющей механизма сцепленияавтомобиля ВАЗ 2170 (Приора) является ведомый диск. В данном материале рассмотрим устройство, а также его характеристики и номера, рекомендованные заводом изготовителем для двигателей, которыми оборудуются Приоры.



Как же работает ведомый диск сцепления?

Когда водитель во время движения автомобиля нажимает на педаль привода сцепления, это усилие с помощь механического или гидравлического привода передается на механизм сцепления, и отводит ведомый диск с зацепления, тем самым разъединяя коробку передач от маховика, что позволяет беспрепятственно переключит передачу. После включения передачи, когда водитель отпускает педаль сцепления, благодаря фрикционным накладкам на ведомом диске и демпферным пружинам, происходит плавное соединение трансмиссии с маховиком двигателя, что позволяет автомобилю плавно начать движение. Плавное соединение двигателя и трансмиссии также важно для самого мотора, ведь именно поэтому его работа всегда будет равномерной и без лишних нагрузок, что положительно скажется на долговечности.


Устройство ведомого диска сцепления ВАЗ 2170 (Приора)

Ведомый диск сцепления ВАЗ 2170 (Приора) состоит из самого диска с пружинными пластинами, на котором прикреплены фрикционные накладки и которые не соединены между собой. Фрикционные накладки состоят из материала подобного тому, из которого изготовляются накладки на тормозных колодках. Этот материал стойкий к стиранию, так как во время работы сцепления фрикционные накладки на ведомом диске работают в режиме проскальзывания между дисками, что позволяет максимально добиться плавности хода автомобиля во время переключения передач.

В центре ведомого диска расположена ступица, которая имеет шлицевое соединение. С помощью этих шлицов диск устанавливается на первичный вал коробки передач, по которому он свободно перемещается взад и вперед, не давая возможности, вращается диску на валу. Хочется обратить ваше внимание на то, как ступица соединена с ведомым диском сцепления. Для гашения крутильных колебаний, а также для выравнивания колебаний крутящего момента, которые неизбежно возникают при работе двигателя, ступица подвижно через демпферные пружины и фрикционные шайбы соединяется с диском. Важно, чтобы ступица и диск были идеально отцентрованы на заводе-изготовителе, в противном случае дисбаланс, который может возникнуть при вращении диска, приведет к поломке валов.


Какой ведомый диск сцепления установлен на ВАЗ 2170 (Приора)

Как известно автомобили ВАЗ 2170 (Приора) оснащаются двумя типами двигателей — 1,6л-8кл и 1,6л-16кл. Производитель рекомендует на эти моторы устанавливать ведомые диски сцепления 11193-1601130new и 21703-1601130new с толщиной 200 мм. Существует также универсальный диск, который подходит практическим ко всем агрегатам устанавливаемых на современных моделях ВАЗ, LADA его номер — 2112-1601130.

Диск сцепления: ведомый – нажимной

Сцепление в автомобиле служит для того, чтобы соединять и разъединять коленчатый вал и трансмиссию, таким образом передавая крутящий момент на колеса или прекращая передачу. В автомобиле с механической коробкой переключения передач всегда при начале движения, при переключении передач и при торможении необходимо вручную включать или выключать сцепление, то есть соединять или разъединять коленчатый вал и трансмиссию.

Диск сцепления

Работа дисков заключается в трении их между собой, причем каждый из них расположен на своем валу. Это возникает вследствие того, что поверхность каждого диска неровная. Таким образом, существует нажимной диск сцепления (соединяется с двигателем) и ведомый диск сцепления (соединяется с трансмиссией).

Как работает диск сцепления?

При плавном включении под воздействием пружин нажимной диск притирается к ведомому. Автомобиль трогается с места, когда оба эти диска притерлись, то есть соприкоснулись и стали вращаться в одном направлении. В устройстве сцепления может быть как один ведомый диск, так и два; называются они, соответственно, однодисковыми и двухдисковыми. Так, первые применяются в основном на легковом транспорте,  на грузовом с небольшой грузоподъемностью, а также на коммерческой технике и автобусах. Они имеют наиболее простое устройство и невысокую цену, надежные и компактные, при этом обладают высокой износостойкостью; их просто обслуживать, демонтировать и ремонтировать. На большинство автомобилей отечественного производства устанавливаются так называемые сухие фрикционные сцепления. В их устройстве выделяется группа деталей, которая осуществляет включение, отсоединение и привод сцепления. Так, включение происходит под влиянием действия пружин, тогда как выключение происходит посредством преодоления этой силы при нажатии на педаль. Фрикционные сцепления, в зависимости от типа пружин, бывают разными. Главное различие — в самих пружинах. В сцеплении они могут быть периферийными, а также диафрагменными. Более распространенный тип сцепления — у механических трансмиссий, установленных на современные легковые автомобили: с диафрагменной пружиной. Что же касается двухдисковых сцеплений, то они получили широкое распространение в грузовых автомобилях, так как из-за большой массы транспортного средства необходимо увеличивать площадь поверхности трения, оставляя при этом внешние размеры сцепления неизменными.

Порядок замены узлов сцепления:

  1. Производится демонтаж сцепления в сборе.
  2. Осматривается поверхности трения у маховика, дисков сцепления, обращается внимание на следы износа, царапины.
  3. В случае обнаружения износа заменяются узлы: маховик, диски сцепления, муфта включения.
  4. Устанавливается сцепление. Нажимной диск должен быть установлен на маховике, закреплен болтами; к нажимному ведомый диск обращается его выступающей частью.
  5. При правильной установке муфта должна свободно вращаться. Все необходимые детали должны быть смазаны.

Однодисковые сцепления с периферийными пружинами ЗИЛ и ГАЗ

Сцепления такого типа получили широкое применение на легковых и грузовых автомобилях, а также на автобусах.

Устройство сцепления грузовых автомобилей ЗИЛ

На схеме 1 представлено сцепление грузовых автомобилей ЗИЛ. Сцепление постоянно замкнутое, фрикционное, сухое, однодисковое, с периферийными пружинами и с механическим приводом. Сцепление находится в чугунном картере 7, прикрепленном к двигателю. К маховику 1 двигателя болтами присоединен стальной штампованный кожух 13 сцепления. Чугунный нажимной диск 2 соединен с кожухом четырьмя парами пластинчатых пружин 15, передающих крутящий момент с кожуха на нажимной диск.

Между кожухом и нажимным диском равномерно размещены по окружности шестнадцать цилиндрических нажимных пружин 14, каждая из которых центрируется специальными выступами, выполненными на нажимном диске и кожухе. Между нажимным диском и пружинами установлены теплоизолирующие шайбы, которые уменьшают нагрев пружин при работе сцепления и исключают потерю пружинами упругих свойств при нагреве.

Четыре рычага 5 выключения сцепления при помощи осей с игольчатыми подшипниками 8 соединены с нажимным диском и вилками 6. Опорами вилок на кожухе служат сферические гайки, обеспечивающие вилкам возможность совершать колебательное движение при перемещении нажимного диска. При сборке сцепления этими гайками регулируют положение рычагов выключения сцепления.

Схема 1 – Сцепление (а), детали (б) и привод (в) сцепления грузовых автомобилей ЗИЛ

1 – маховик; 2 – нажимной диск; 3 – ведомый диск; 4, 19 – валы; 5, 18, 21 – рычаги; 6, 12 – вилки; 7 – картер; 8, 9 – подшипники; 10, 14, 17, 28 – пружины; 11 – муфта; 13 – кожух; 15 – пластинчатая пружина; 16 – педаль; 20 – тяга; 22 – гайка; 23, 27 – диски; 24 – ступица; 25 – пластина; 26 – маслоотражатель

Муфта 11 выключения сцепления имеет неразборный выжимной подшипник 9 с постоянным запасом смазочного материала, который не пополняется в процессе эксплуатации.

В ведомом диске сцепления находится пружинно-фрикционный гаситель крутильных колебаний. К тонкому стальному ведомому диску 3 с обеих сторон приклепаны фрикционные накладки из прессованной металлоасбестовой композиции. Диск соединен со ступицей 24 при помощи восьми пружин 28 гасителя крутильных колебаний. Ступица установлена на шлицах первичного вала 4 коробки передач. Пружины 28 установлены с предварительным сжатием в совмещенных и расположенных по окружности прямоугольных окнах дисков 23, 27 и фланца ступицы 24 ведомого диска. При такой установке пружин ведомый диск 3 может поворачиваться в обе стороны относительно ступицы 24 на определенный угол, сжимая при этом пружины 28. Угол поворота ведомого диска ограничивается сжатием пружин до соприкосновения их витков.

Диск 23 приклепан к ступице вместе с маслоотражателями 26 и прижат к фрикционным пластинам 25, которые закреплены на диске 27, приклепанном к ведомому диску 3. При перемещениях ведомого диска относительно его ступицы вследствие действия крутильных колебаний, возникающих в трансмиссии при резких изменениях частоты вращения деталей за счет трения между дисками и фрикционными пластинами 25, происходит гашение крутильных колебаний, энергия которых превращается в теплоту и рассеивается в окружающую среду. Пружины 28 гасителя снижают частоту колебаний деталей трансмиссии, не дают им совпадать с частотой крутильных колебаний и исключают резонансные явления в трансмиссии. Кроме того, при возрастании крутящего момента пружины обеспечивают плавное его увеличение в момент начала движения автомобиля или при переключении передач, что обеспечивает плавность включения сцепления даже при резком отпускании педали сцепления. Гаситель крутильных колебаний повышает долговечность механизмов трансмиссии.

Привод

Привод сцепления (схема 1, в) – механический. В привод входят педаль 16 с валом 19, рычаги 18 и 21, регулировочная тяга 20 и вилка 12 выключения сцепления.

При нажатии на педаль поворачивается вал 19 и через рычаги и тягу действует на вилку 12, а она – на муфту выключения 11 с выжимным подшипником 9. Муфта с подшипником перемещается и нажимает на внутренние концы рычагов 5, которые отводят своими наружными концами нажимной диск от ведомого. При этом нажимные пружины 14 сжимаются. Сцепление выключено, и крутящий момент от двигателя к трансмиссии не передается.

После отпускания педали муфта выключения с подшипником возвращается в исходное положение под действием соответственно пружин 10 и 17. При этом под действие нажимных пружин 14 нажимной диск прижимается к маховику. Сцепление включено, и крутящий момент передается от двигателя к трансмиссии.

Регулировки

Для надежной работы сцепления в нем производится две регулировки – свободного хода педали сцепления и положения рычагов выключения сцепления.

Регулировка свободного хода педали сцепления или зазора между выжимным подшипником и рычагами выключения сцепления производится регулировочной гайкой 22 путем изменения длины тяги 20. При этом зазор должен быть в пределах 1,5…3 мм, что соответствует свободному ходу педали сцепления 35…50 мм. Эта эксплуатационная регулировка необходима для полного включения и выключения сцепления. Так, при меньшем зазоре выжимной подшипник может постоянно или периодически нажимать на рычаги выключения, вызывая пробуксовывание сцепления и увеличивая тем самым изнашивание подшипника, фрикционных накладок и рычагов выключения.

Регулировка рычагов выключения производится при сборке и ремонте сцепления при помощи сферических гаек крепления опорных вилок 6. Эта регулировка необходима для того, чтобы нажимной диск при выключении сцепления перемещался без перекоса. В противном случает нажимной диск может отходить от ведомого с перекосом и сцепление будет интенсивно изнашиваться.

Устройство сцепления грузовых автомобилей ГАЗ

На схеме 2 показано сцепление грузовых автомобилей ГАЗ. Сцепление фрикционное, однодисковое, сухое, с периферийными пружинами и механическим приводом (автомобили 4 на 2) или с гидравлическим приводом (автомобили 4 на 4).

Ведущими деталями сцепления являются маховик 1, нажимной диск 4 и кожух 11, ведомыми – ведомый диск 3, деталями включения сцепления – двенадцать нажимных цилиндрических пружин 12, деталями выключения – три рычага 5 и муфта 8 с выжимным шариковым подшипником 9.

Схема 2 – Сцепление (а) и его детали (б) грузовых автомобилей ГАЗ

1 – маховик; 2 – картер; 3 – ведомый диск; 4 – нажимной диск; 5 – рычаг; 6 – масленка; 7, 13 – регулировочные гайки; 8 – муфта; 9 – подшипник; 10 – вилка; 11 – кожух; 12, 17 – пружины; 14 – тяга; 15 – пластина; 16 – кольцо; 18, 21 – диски; 19 – накладка; 20 – ступица

Крутящий момент от маховика двигателя через болты крепления передается кожуху сцепления и от него нажимному диску через три обработанных прилива диска, плотно входящих в три прямоугольные прорези кожуха. Далее крутящий момент передается ведомому диску, установленному на первичном валу коробки передач.

Ведомый диск сцепления состоит из тонкого стального разрезного диска 21, приклепанных к нему шести волнистых пружинных пластин 15 и двух фрикционных накладок 19, а также ступицы 20 и гасителя крутильных колебаний. Одна из фрикционных накладок приклепана непосредственно к диску, а другая – к пружинным пластинам.

При включении сцепления пластины 15 постепенно выпрямляются, и трение между ведомым диском, маховиком и нажимным диском постепенно возрастает. Это приводит к плавному включению сцепления.

Гаситель крутильных колебаний включает в себя диск 18, шесть цилиндрических пружин 17 и два фрикционных кольца 16. Фрикционные кольца установлены между фланцами ступицы, ведомым диском и диском гасителя. Пружины гасителя соединяют ведомый диск со ступицей и обеспечивают их упругую связь. Кроме снижения частоты крутильных колебаний валов двигателя и трансмиссии, пружины способствуют плавному включению сцепления.

Муфта 8 выключения сцепления и выжимной подшипник 9 в эксплуатации смазывают через колпачковую масленку 6 с гибким шлангом, установленную в картере 2 сцепления. Для лучшего отвода теплоты от деталей сцепления в картере сцепления имеется специальный вентиляционный люк. В картере сцепления также установлен шаровый палец, на который опирается вилка 10 выключения сцепления.

В сцеплении регулируется свободный ход педали и положение рычагов выключения сцепления, внутренние концы которых должны располагаться в одной плоскости.

Устройство сцепления легковых автомобилей ГАЗ

На схеме 3 представлено сцепление легковых автомобилей ГАЗ. Сцепление однодисковое, сухое, с периферийными пружинами и гидравлическим приводом.

Сцепление включает в себя маховик 2, нажимной диск 5, кожух 11, ведомый диск 4 с гасителем 1 крутильных колебаний, нажимные пружины 6, три рычага 10 и муфту 7 выключение сцепления с герметичным выжимным подшипником, не требующим смазывания в эксплуатации. Сцепление находится в картере 3, прикрепленном к двигателю.

Схема 3 – Сцепление, привод (а) и детали сцепления (б) легковых автомобилей ГАЗе

1 – гаситель крутильных колебаний; 2 – маховик; 3 – картер; 4 – ведомый диск; 5 – нажимной диск; 6, 23, 28 – пружины; 7 – муфта; 8 – вал; 9 – вилка; 10 – рычаг; 11 – кожух; 12 – шток; 13 – клапан; 14, 15 – цилиндры; 16, 17 – отверстия; 18 – толкатель; 19 – поршень; 20 – уплотнительная манжета; 21 – педаль; 22 – упор; 24, 25 – шайбы; 26, 30 – диски; 27 – фрикционные накладки; 29 – ступица

Ведомый диск 4 прижат к маховику 2 двигателя нажимным диском 5 усилием девяти пар цилиндрических пружин 6, равномерно расположенных на окружности. Применение двойных цилиндрических пружин (наружной и внутренней) обеспечивает в эксплуатации постоянство их нажимного усилия в необходимых пределах. Ведомый диск включает в себя ступицу 29, диски 26 и 30, фрикционные накладки 27 и гаситель крутильных колебаний.

Гаситель 1 крутильных колебаний, возникающих в трансмиссии при неравномерном вращении коленчатого вала двигателя, резком включении сцепления, движении автомобиля по неровной дороге, состоит из шести цилиндрических пружин 28, стальной фрикционной шайбы 25, теплоизолирующей шайбы 24, пружины 23 и упора 22.

Цилиндрические пружины гасителя размещены в окнах дисков 26 и 30 и ступицы 29, они обеспечивают их упругую связь. Фрикционная шайба 25 зафиксирована на ступице и прижата к ведомому диску пружиной 23 через теплоизолирующую шайбу 24.

Пружина установлена на упоре 22, который закреплен на ступице ведомого диска. Гашение крутильных колебаний в трансмиссии автомобиля происходит за счет трения между фрикционной стальной шайбой 25 и ведомым диском 26, которое возникает при поворотах ведомого диска относительно его ступицы.

Крутящий момент при включенном сцеплении от маховика 2 двигателя через болты крепления передается к кожуху 11 сцепления и от него нажимному диску 5 через приливы диска, входящие в три прямоугольных окна кожуха. Затем крутящий момент передается ведомому диску 4, который установлен на шлицах первичного (ведущего) вала 8 коробки передач.

Гидропривод сцепления

В гидравлический привод сцепления входят педаль 21, главный цилиндр 15 с бачком и толкателем 18, рабочий цилиндр 14 со штоком 12, вилка 9 и трубопровод.

Усилие от педали к вилке выключения сцепления передается через тормозную жидкость, которой заполнен привод и которая практически не сжимается. Внутренняя полость главного цилиндра сообщается с бачком через перепускное 17 и компенсационное 16 отверстия. При этом через компенсационное отверстие жидкость проходит в бачок при изменении ее объема в цилиндре (при нагреве, после резкого отпускания педали сцепления).

При выключении сцепления (при нажатии на педаль 21) толкатель 18 перемещает поршень 19 главного цилиндра, который после перекрытия компенсационного отверстия 16 выталкивает жидкость при повышенном давлении через трубопровод в рабочий цилиндр 14. Поршень рабочего цилиндра через шток 12 поворачивает на шаровой опоре вилку 9, которая перемещает муфту 7 с выжимным подшипником. Выжимной подшипник действует на рычаги 10 выключения сцепления и перемещает их внутренние концы к маховику. При этом ведущие и ведомые части сцепления разъединяются, и сцепление выключается. При отпускании педали при включении сцепления все детали привода перемещаются в исходное положение под действием возвратных пружин, а давление жидкости в приводе уменьшается до атмосферного.

При плавном отпускании педали сцепления вытесненная жидкость из рабочего цилиндра, возвращаясь в главный цилиндр, успевает заполнить в нем объем, освобожденный поршнем.

При резком отпускании педали сцепления в главном цилиндре может возникнуть вакуум, если жидкость, поступившая в него, не успеет заполнить объем, освобожденный в цилиндре поршнем. В этом случае под действием вакуума часть жидкости из бачка через перепускное отверстие 17 поступает в полость поршня и через отверстия в его головке – в полость перед поршнем, отжимая при этом края уплотнительной манжеты 20. Поступившая жидкость, заполняя цилиндр, устраняет в нем вакуум. При дальнейшем поступлении из привода в цилиндр жидкость ее излишки вытесняются в бачок через компенсационное отверстие 16.

В рабочем цилиндре имеется специальный клапан 13 для выпуска воздуха, который удаляется через него при прокачивании привода сцепления.

Сцепление автомобиля

23.05.2010

Система сцепления

Задача сцепления — контролируемо передавать крутящий момент от двигателя к коробке передач. Когда водитель нажимает на педаль сцепления, сцепление рассоединяет двигатель и коробку передач или коробку передач в блоке с ведущим мостом. Когда водитель отпускает педаль, создается соединение между двигателем и коробкой передач/ коробкой передач в блоке с ведущим мостом, и автомобиль движется. Сцепление должно быть рассчитано таким образом, чтобы это соединение (включение) и рассоединение (выключение) было плавным и могло происходить постепенно.Оно не должно резко переходить из выключенного состояния во включенное. Чтобы автомобиль мог двигаться, двигатель должен разогнаться до получения достаточной мощности. Невозможно мгновенно довести частоту вращения колес до частоты вращения двигателя. Переключение передач в движущемся легковом автомобиле создает аналогичную ситуацию. Ведущие колеса не вращаются с той же самой частотой, что и двигатель. Чтобы обеспечить плавное переключение передач, сцепление немного проскальзывает, сначала сцепляясь легко и постепенно все сильнее и сильнее. Таким образом ведущие колеса начинают двигаться медленно и постепенно набирают скорость до тех пор, пока наконец все не начинают вращаться с одинаковой скоростью, а сцепление входит в жесткое зацепление.

Элементы сцепления

Размер элементов сцепления зависит от типа автомобиля, в котором они используются. В больших автомобилях большой грузоподъемности используются элементы, рассчитанные на тяжелые условия работы, поэтому сцепление может влиять на нагрузку автомобиля. В типичном сцеплении используются семь основных элементов сцепления.

Элементы сцепления:

•    Маховик
•    Ведомый диск сцепления в сборе
•    Нажимной диск в сборе (крышка, диск, внутренние пружины и рычаги)
•    Вилка выключения сцепления
•    Подшипник выключения сцепления
•    Направляющий подшипник
•    Гидравлический или механический привод

Маховик

Маховик — это основание, к которому крепится сцепление. Он крепится болтами к коленчатому валу двигателя и вращается вместе с ним. Поверхность маховика механически обрабатывается, чтобы получить ровную поверхность трения. Масса маховика рассчитывается на демпфирование импульсов зажигания двигателя.

Ведомый диск сцепления

Ведомый диск сцепления получает крутящий момент двигателя и передает его посредством шлицевой ступицы к первичному валу коробки передач. Диск имеет с обеих сторон фрикционный материал, разделенный канавками. Эти поверхности контактируют с маховиком и нажимным диском. Канавки обеспечивают более плавное расцепление и облегчают прохождение воздуха над диском для его охлаждения. Для поглощения пульсаций двигателя используются демпфирующие пружины, размещенные в ступице.

Нажимной диск

Нажимной диск в сборе крепится болтами к маховику двигателя. При зацеплении сцепления он надавливает на ведомый диск сцепления, плотно прижимая его к маховику. Одна сторона нажимного диска чисто механически обработана. Эта сторона прижимает ведомый диск сцепления к маховику. С другой стороны нажимного диска располагается кожух сцепления. Кожух крепится болтами к маховику и является опорой для пружины (пружин) задействования нажимного диска, используемых для обеспечения поджатия нажимного диска к ведомому диску сцепления и маховику.

Типы нажимного диска

Хотя все нажимные диски выполняют одну и ту же функцию, типы нажимных дисков варьируются.

Нажимной диск с диафрагменнои пружиной

В нажимном диске с диафрагменнои пружиной для надавливания нажимного диска на фрикционный диск и маховик используется конический элемент, изготовленный из пружинной стали. Внутренняя часть пружины имеет прорези, которые образуют на поверхности пружины лепестки, которые работают как рычаги выключения сцепления.

Когда сцепление выключается, подшипник выключения воздействует на лепестки диафрагменнои пружины, что заставляет внешний обод пружины перемещаться в сторону от маховика. Затем снимается воздействие на нажимной диск, который отводит ведомый диск от маховика.

Многие автомобили с нажимными дисками диафрагменного типа имеют автоматическую регулировку сцепления. При замене сцепления прежде, чем устанавливать на автомобиль нажимной диск, должно быть настроено устройство автоматической регулировки.

Нажимной диск с цилиндрическими пружинами

Автомобили большой грузоподъемности требуют приложения большего усилия к ведомому диску сцепления. В этих автомобилях часто использует нажимной диск с цилиндрическими пружинами. На таком нажимном диске между кожухом сцепления и нажимным диском установлено несколько цилиндрических пружин.

Некоторые нажимные диски с цилиндрическими пружинами имеют нагруженные рычаги выключения сцепления, которые позволяют центробежной силе вращающегося сцепления увеличивать силу, которую нажимной диск прикладывает к ведомому диску сцепления.

Вилка выключения сцепления

В некоторых типах сцеплениях для обеспечения воздействия подшипника выключения сцепления на пальцы или рычаги нажимного диска и его отвода от них используется вилка выключения сцепления. Она крепится к шаровому шарниру на коробке передач и использует для активизации и отпускания нажимного диска механический рычаг.

Вилки выключения сцепления обычно используются на коробках передач с сцеплением с механическим приводом. Однако, вилки выключения сцепления также используются в комбинации и с некоторыми типами сцепления с гидравлическим приводом.

Подшипник выключения сцепления

Подшипник выключения сцепления — это герметичный шариковый подшипник, который для выключения сцепления воздействует на лепестки диафрагменной пружины или рычаги выключения сцепления нажимного диска.

Подшипник выключения сцепления крепится или к рычагу выключения сцепления или к гидравлическому цилиндру. Когда водитель выжимает педаль сцепления, подшипник выключения сцепления воздействует на лепестки или рычаги выключения сцепления, отжимая их внутрь. Усилие с нажимного диска снимается, и сцепление выключается. Часто подшипник выключения сцепления устанавливается в специальном держателе.

Многие подшипники выключения сцепления рассчитываются на работу в контакте с лепестками нажимного диска даже в том случае, когда педаль сцепления полностью отпущена.

Направляющий подшипник

Во многих автомобилях используется направляющий подшипник. Он устанавливается или в центре маховика или в задней части коленчатого вала. Его назначение — поддерживать первичный вал коробки передач, разрешая ему при этом вращаться независимо от коленчатого вала.

В некоторых переднеприводных автомобилях направляющий подшипник в системах сцепления не используется.

Привод сцепления

Соединение между педалью сцепления и подшипником выключения сцепления называется приводом сцепления. Имеются два основных типа привода сцепления:

•    Механический привод с устройством автоматической регулировки
•    Гидравлический привод

Ручной привод

В некоторых автомобилях используется тросовый привод с устройством автоматической регулировки. Привод этого типа соединяет педаль сцепления с вилкой выключения сцепления. В верхней части педали сцепления, где к ней подсоединяется трос, располагается устройство автоматической регулировки, которое регулирует длину троса по мере износа ведомого диска сцепления.

При работе сцепления имеется незначительный предварительный натяг подшипника выключения сцепления, создаваемый подпружиненной собачкой храповика. Эта собачка входит в храповое колесо (сектор), ось вращения которого совпадает с осью поворота педали сцепления. Когда сцепление расцепляется, собачка зацепляет зуб на секторе. По мере износа сцепления слабина в тросе позволяет собачке перемещаться в следующий зуб сектора, автоматически устраняя слабину троса и поддерживая правильность регулировки сцепления.

Гидравлическая система

В сцеплении с гидроприводом для обеспечения воздействия подшипника выключения сцепления на лепестки или рычаги выключения сцепления нажимного диска используется гидравлическое давление. Аналогично системе тормозов гидропривод сцепления имеет главный цилиндр, систему гидравлических трубопроводов и рабочий цилиндр.

Когда водитель выжимает педаль сцепления, рычаг, соединенный с главным цилиндром, толкает поршень главного цилиндра в его канале вниз.

•    К тормозной жидкости, содержащейся в главном цилиндре, прикладывается давление. Главный цилиндр посылает это давление к рабочему цилиндру.
•    Поршень рабочего цилиндра, выдвигаясь, преобразует это давление в механическое усилие.
•    Это механическое воздействие заставляет подшипник выключения сцепления нажимать на лепестки или рычаги выключения  сцепления нажимного диска, тем самым выключая сцепление.

Работа сцепления

В большинстве легковых автомобилей и грузовиков малой грузоподъемности используется однодисковое сухое сцепление. В основном, эта система имеет один диск, плотно зажимаемый между двумя другими дисками. Средний диск -ведомый. Мощная пружина или комплект пружин заставляет два движущихся элемента идти навстречу друг другу. Они плотно зажимают средний диск до такого состояния, при котором они начинают вращаться вместе как единый элемент.

В качестве одного из движущихся элементов используется маховик двигателя. Поверхность маховика, к которой прижимается ведомый диск, очень чисто механически обработана.

Другой движущийся элемент называется нажимным диском. Нажимной диск — это тяжелое чугунное кольцо, который имеет одну гладкую сторону. Нажимной диск крепится к кожуху сцепления, который крепится болтами к маховику, и поэтому они вращаются вместе.

Ведомый диск сцепления — это плоский стальной диск с фрикционным материалом, нанесенным на каждую из сторон. Диск имеет шлицевое соединение с первичным валом коробки передач. Т.к. ведомый диск сцепления имеет внутренние шлицы, он устанавливается на первичный вал коробки передач и должен вращаться при его вращении. Поскольку шлицы прямые, ведомый диск сцепления может перемещаться на первичном вале вперед и назад.

Когда водитель выжимает педаль сцепления (сцепление выключается), нажимной диск отжимается от маховика. Т.к. ведомый диск сцепления больше не прижат к маховику, двигатель уже не приводит в движение ведомый диск сцепления, а соответственно и первичный вал коробки передач.

Выключение сцепления позволяет первичному валу коробки передач останавливаться, и таким образом автомобиль можно остановить без выключения двигателя. Если автомобиль движется, отмена приложения крутящего момента к первичному валу позволяет обеспечить плавность переключения передач, потому что зубчатые колеса коробки передач/ коробки передач в блоке с ведущим мостом не нагружены.

Когда педаль сцепления отпускается (сцепление включается), нажимной диск прижимает ведомый диск к маховику. Это действие заставляет ведомый диск вращаться вместе с маховиком и приводить в движение первичный вал коробки передач.

Кузовные детали

Диск сцепления — Замена диска сцепления

Информация о дисках сцепления

Диск сцепления Exedy транспортного средства важен, потому что он передает энергию от маховика, вращающегося вместе с двигателем, к нажимному диску трансмиссии, обеспечивая мощность для движения автомобиля.

Во многих случаях самой сложной задачей при ремонте автомобиля является поиск высококачественных запчастей, таких как диск сцепления Exedy. Позволяя вашим форсункам более полно потреблять топливо, дополнительное оборудование для повышения производительности увеличивает мощность при одновременном сокращении избыточного использования газа.Когда у вас есть высокопроизводительный автомобиль, он требует автозапчастей самого высокого качества. Производительность автомобиля зависит от нескольких факторов, включая высокое качество деталей. Полностью функционирующий диск сцепления необходим для правильной работы коробки передач. При включении диск сцепления автомобиля позволяет трансмиссии разогнаться до нужной скорости. Диск сцепления представляет собой стальную пластину с прецизионной фрезеровкой, покрытую фрикционным материалом и расположенную между маховиком и нажимным диском.Когда водитель снимает ногу со сцепления автомобиля, диск сцепления давит на маховик коробки передач. Диск сцепления вашего автомобиля является важным узлом в системе трансмиссии вашего автомобиля. Поскольку когда диск сцепления автомобиля прижимается к нажимному диску, выделяется огромное количество тепла, фрикционная поверхность изнашивается, и сцепление необходимо заменить. Автомобиль или грузовик хорош настолько, насколько хороши детали, которые он использует, например, диск сцепления Exedy.

Диск сцепления LUK вашего автомобиля является важной деталью, поскольку он передает мощность от маховика двигателя к нажимному диску коробки передач, обеспечивая энергию для движения автомобиля.

Детали, необходимые для любой автомобильной работы, такие как диск сцепления LUK, находятся на расстоянии одного щелчка мыши, когда вы получаете их от PartsGeek. Первоклассные возможности и производительность зависят от качественных деталей и принадлежностей. Если вы инвестировали в автомобиль с оптимизированными характеристиками, потому что у него была потрясающая мощность двигателя и производительность, застрахуйте свое решение, купив выдающиеся новые детали. Поднимите свой автомобиль на более высокий уровень мощности с помощью высокопроизводительного оборудования. Поскольку когда диск сцепления вашего автомобиля прижимается к нажимному диску, выделяется огромное количество тепла, фрикционный материал со временем изнашивается, и сцепление необходимо заменить.Диск сцепления — это часть устройства вашего автомобиля или грузовика, которое позволяет отделить двигатель от трансмиссии при использовании сцепления. Диск сцепления транспортного средства является необходимым узлом в системе трансмиссии легкового или грузового автомобиля. Диск сцепления необходим для правильной работы автомобиля. Диск сцепления автомобиля представляет собой специально сбалансированную стальную пластину, покрытую фрикционным материалом и расположенную между маховиком и нажимным диском. Диск сцепления вашего автомобиля является важным компонентом, потому что он передает движение от маховика, прикрепленного к двигателю, к нажимному диску на трансмиссии, обеспечивая мощность для движения автомобиля.

Диск сцепления Sachs вашего автомобиля является важным компонентом, поскольку он передает движение от маховика, установленного на двигателе, на нажимной диск на трансмиссии, обеспечивая энергию для движения автомобиля.

Покупайте на сайте www.partsgeek.com каждый раз, когда вам нужны запчасти для автомобилей и грузовиков самого высокого качества, такие как диск сцепления Sachs. Вы приобрели свой высокопроизводительный автомобиль из-за его превосходной мощности и производительности, поддержите свое решение и используйте выдающиеся запасные части и аксессуары.О Когда вы едете на автомобиле, предназначенном для максимальной производительности, вам требуются запасные части премиум-класса и OEM-запчасти. Позволяя вашему двигателю лучше потреблять топливо, опции высокопроизводительного оборудования повышают мощность при одновременном снижении избыточного расхода бензина. Когда водитель убирает ногу со сцепления автомобиля, диск сцепления создает трение с маховиком автомобиля. Исправный диск сцепления необходим для правильной работы автомобиля. Диск сцепления — это часть устройства автомобиля, которое предназначено для отделения двигателя от трансмиссии при нажатии на педаль сцепления.Диск сцепления вашего автомобиля очень важен, потому что он передает движение от маховика, вращающегося вместе с двигателем, к нажимному диску трансмиссии, обеспечивая энергию для движения автомобиля. Поскольку при прижатии диска сцепления к нажимному диску выделяется огромное количество тепла, фрикционная накладка истончается, и сцепление необходимо заменить. Когда он включен, диск сцепления позволяет трансмиссии синхронизироваться с маховиком.

диск сцепления

Связывая двигатель с движущимися частями, которые заставляют автомобиль подниматься и двигаться, сцепление является одним из наиболее важных механических элементов на борту.К сожалению, эта рабочая лошадка устройства со временем сильно изнашивается даже при обычном использовании. Поскольку диски сцепления изнашиваются от постоянного трения, они могут стать ненадежными и в конечном итоге полностью непригодными для использования.

На сайте PartsGeek.com вы найдете тысячи дисков сцепления и комплектов сцепления, обеспечивающих максимально плавную работу вашего автомобиля, по конкурентоспособным ценам. Вы найдете оборудование от ведущих брендов, таких как Sachs, ACT, Auto 7 и Centerforce, а также множество вариантов OEM для гарантированной подгонки.Наша 30-дневная политика возврата означает, что вы можете быть уверены, что получите ту деталь, которая вам нужна, чтобы вернуться в дорогу.

Что такое диск сцепления?

Диск сцепления, также известный как фрикционный диск, является важным компонентом системы сцепления. Эта пластина, зажатая между нажимным диском и маховиком, соединена шлицами с первичным валом коробки передач. Сам диск покрыт с обеих сторон слоем материала с высоким коэффициентом трения. Когда сцепление включено, нажимной диск и маховик прочно сжимаются, позволяя вращающему усилию двигателя передаваться на ведущие колеса.

Сколько стоит диск сцепления?

Стоимость большинства наших дисков сцепления составляет от 50 до 200 долларов. Фактическая стоимость детали будет зависеть от таких факторов, как марка, модель и год выпуска. Также может быть довольно большая разница между основными, надежными запчастями и запчастями премиум-класса, разработанными для тех, кто ищет действительно изысканную езду.

Что происходит, когда изнашиваются диски сцепления?

Так как диски сцепления предназначены для выполнения самых тяжелых механических работ, выполняемых под капотом, они, естественно, со временем изнашиваются.Нормальный, но частый процесс включения и выключения сцепления приводит к медленному износу фрикционного материала, что позволяет передавать механическую силу от маховика к сцеплению. Это может привести к вялому или невосприимчивому переключению передач.

Также рекомендуется заменять фрикционный диск всякий раз, когда вы заменяете другой компонент сцепления. Поврежденные детали могут привести к неравномерному износу дисков. Даже если сама пластина не выглядит поврежденной, лучше перестраховаться.

Какие предупреждающие признаки неисправного диска?

Существует несколько распространенных признаков износа сцепления, на которые следует обратить внимание. Если ваш автомобиль трясется или трясется, когда вы выжимаете педаль сцепления, это может быть признаком неравномерной эрозии фрикционного диска. Более медленное ускорение и менее отзывчивое переключение передач, вероятно, являются наиболее заметными сигналами о том, что вам следует проверить все сцепление, включая фрикционный диск.

Что такое замена сцепления?

Ответ: Сцепления используются во многих различных устройствах, а не только в транспортных средствах.Муфты используются в любом устройстве, имеющем два и более вращающихся вала. Обычно двигатель приводит в движение один из валов, а другой вал, приводимый в движение первым валом, приводит в движение отдельную деталь. Например, в автомобиле двигатель постоянно вращается, и при контакте с трансмиссией поворачиваются колеса автомобиля. Муфты используются для отделения двигателя от трансмиссии. Когда вы хотите остановиться или замедлить движение в автомобиле с механической коробкой передач, сцепление должно быть включено, чтобы ваш двигатель продолжал работать.Теперь, чтобы понять, что может пойти не так со сцеплением, важно понять, как оно работает на самом деле. Сцепления работают за счет трения, чтобы удерживать двигатель и трансмиссию в соединении. Это трение создается между диском сцепления, который соединяется с коробкой передач, и маховиком, который соединяется с двигателем. Когда ваша педаль сцепления не задействована, ваше сцепление содержит пружины, которые заставляют нажимной диск прижимать диск сцепления к маховику, создавая необходимую силу трения, чтобы удерживать двигатель и трансмиссию соединенными.Когда это происходит, ваш двигатель и трансмиссия вращаются с одинаковой скоростью. Затем, когда вы нажимаете педаль сцепления, трос или гидравлический поршень давит на вилку выключения сцепления, чтобы освободить пружины. Когда это происходит, нажимной диск отрывается, а диск сцепления отделяется от маховика. Опять же, когда это происходит, ваш двигатель и трансмиссия теперь разделены. Во время услуги по замене сцепления заменяется диск сцепления, который покрыт фрикционным материалом, и нажимной диск.Во время этого обслуживания, в зависимости от того, какой тип сцепления у вас есть, также будет проверена ваша тросовая или гидравлическая система. Ваша педаль сцепления также будет проверена. Расстояние свободного хода педали будет проверено и при необходимости отрегулировано (до фактического включения сцепления должен быть свободный ход в дюйм или два).

Нажмите ЗДЕСЬ, чтобы приобрести услугу

Устройство межостистого отростка Clutch® —

Запатентованный пружинный механизм устройства для межостистых отростков Clutch предназначен для поддержания активного сжатия остистых отростков, чтобы противостоять их расшатыванию и перемещению.Кроме того, противолежащие кости поверхности устройства улучшены с помощью клинически проверенной технологии Ti-Bond®, предназначенной для обеспечения немедленной стабильности и долгосрочной фиксации.

Особенности:

  • ACT™ – Active Compression Technology™
    • Запатентованный пружинный механизм закрытой конструкции предназначен для поддержания активной компрессии остистых отростков, чтобы противостоять ослаблению и миграции.
  • Ti-Bond ®  – Разработан для усиленной фиксации
    • Клинически проверенная технология Ti-Bond обеспечивает немедленную стабильность и долгосрочную фиксацию.
  • Анатомическая форма – оптимальное прилегание
    • Переднее расширение на 60º обеспечивает лучшее размещение у основания остистых отростков.

О Interspinous Devices

Межостистые прокладки, иногда также называемые системами декомпрессии межостистых отростков, представляют собой устройства, имплантированные между остистыми отростками позвонков. Эти прокладки изготовлены из очень прочного, но легкого металла (титана), биосовместимого с человеческим организмом.Эти устройства встраиваются в тело для ограничения болезненных движений, а также для обеспечения нормального движения, а также для лечения стеноза поясничного отдела позвоночника, дискогенных болей в нижней части спины, фасеточных синдромов, грыж дисков и нетравматической нестабильности. Стеноз поясничного отдела позвоночника представляет собой истончение позвоночного канала в нижней части спины, вызывающее компрессию нервов и постепенно развивающееся с возрастом. Радиологические тесты используются для подтверждения диагноза умеренного дегенеративного стеноза поясничного отдела позвоночника. Люди со стенозом поясничного отдела позвоночника испытывают боль, но также могут отмечаться слабость в ногах, пояснице и ягодицах, онемение, покалывание.

Межостистая прокладка имплантируется между этими позвонками таким образом, что она препятствует слишком сильному наклону пациента назад, вызывающему боль при хирургическом вмешательстве. Процедура очень небольшая, и иногда пациент может вернуться домой в течение дня. Растущая распространенность стеноза позвоночника из-за старения, артрита, наследственности и повышенного спроса на хирургические процедуры, которые улучшают образ жизни и комфорт, будут стимулировать рынок межостистых спейсеров. Распространение спейсеров растет из-за низкой частоты осложнений по сравнению с декомпрессией и спондилодезом.Межостистые распорки широко используются в гериатрической популяции по данным Medicare из-за того, что пациенты пожилого возраста не чувствуют себя комфортно с операцией из-за состояния своего здоровья. Источник: Transparency Market Research (TMR)

О элементах позвоночника

Spinal Elements — это ориентированная на результат компания, специализирующаяся на решениях для хирургии позвоночника, с офисами в Карлсбаде, Калифорния, и Мариетте, Джорджия. Ведущий дизайнер, разработчик, производитель и продавец инновационных медицинских устройств, используемых в операциях на позвоночнике, наша миссия состоит в том, чтобы объединить передовые технологии медицинских устройств, биологические препараты и инструменты для достижения положительных хирургических результатов, которые превзойдут ожидания хирургов и пациентов.Для получения дополнительной информации посетите сайт www.spinalelements.com.

Как выбрать сцепление, подходящее для вашей машины

Проще говоря, муфта представляет собой механическое устройство, соединенное с двумя или более вращающимися валами. Когда сцепление включено, мощность передается от двигателя к колесам.

Правильный выбор сцепления для вашей машины важен с точки зрения экономии вашего времени и денег. Вы не можете допустить, чтобы ваша тяжелая техника сломалась из-за того, что сцепление не справляется с работой.

Чтобы сделать правильный выбор, полезно знать, что представляют собой различные компоненты и как они работают вместе, чтобы повлиять на производительность. Продолжайте читать, чтобы узнать больше.

Компоненты сцепления

Есть несколько компонентов сцепления, самые большие детали:

  • Маховик
  • Диск сцепления
  • Прижимная пластина

Пружины, выжимные рычаги, крышки, подшипники и штифты также входят в состав полного узла сцепления.

Маховик

Маховик накапливает энергию вращения и при нажатии на педаль сцепления обеспечивает инерцию, обеспечивающую непрерывное вращение.

Диск сцепления

Это часть, которая больше всего изнашивается, потому что она поглощает нагрузку при включении. Есть два типа диска сцепления; подпружиненная ступица и твердая ступица.

Прижимная пластина

Прижимная пластина — еще одна трудоемкая деталь. Он прижимает диск сцепления к маховику через пружины, когда педаль сцепления задействована.

Материал диска сцепления

Вероятность того, что эта деталь изнашивается первой, имеет смысл выбрать правильный материал для конкретного применения.

Диск сцепления со сплошной ступицей в основном используется для двигателей большой мощности, таких как гоночные. Эти высокопроизводительные муфты имеют усиленные пружины для поглощения нагрузки, вызванной более высокой мощностью двигателя.

В большинстве других приложений используется диск сцепления с пружинной ступицей. Он предназначен для поглощения и распределения ударов при начальном включении и на протяжении всего использования.

Материалы, используемые для дисков, включают органические материалы, спеченное железо и кевлар. Органические материалы присутствуют в большинстве стандартных дисков сцепления.

Спеченное железо используется из-за его способности не скользить. Он может выдерживать чрезвычайно высокие температуры, поэтому подходит для приложений, требующих динамической остановки. Его также можно восстановить, если проскальзывание становится проблемой.

Муфта из кевлара имеет более высокую силу трения, но это может привести к более жесткому зацеплению и некоторой вибрации на низких передачах.Тем не менее, это невероятно износостойкий материал.

Крутящий момент и время отклика

Работа сцепления заключается в передаче крутящего момента без проскальзывания. Чем тяжелее нагрузка, тем выше вероятность проскальзывания. Это и является причиной износа.

Время отклика — это время, которое требуется нагрузке для достижения заданного времени.

Существует несколько факторов, влияющих на крутящий момент и время отклика.

В зависимости от применения полный крутящий момент при ускорении может потребоваться или не потребоваться.

Способность рассеивать тепло также имеет решающее значение и влияет на каждый момент включения сцепления.

Покупка сцепления

Теперь вы знаете, что нужно для выбора правильного сцепления для вашей техники. Конечно, вы хотите сделать это правильно с первого раза.

Вот где мы можем помочь. Мы являемся экспертами во всех видах промышленных сцеплений. Мы можем проконсультировать вас по размеру, крутящему моменту, стилю и применению.

Если вам нужно купить сцепление, свяжитесь с нами сегодня.

Станки для ремонта тормозов и сцеплений

Вы подписались на нашу рассылку!

ВНИМАНИЕ: введите свое имя и действующий адрес электронной почты!

CountryAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamas, TheBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia и HerzegovinaBotswanaBrazilBritish Индийский океан TerritoryBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongo, Демократическая Республика theCongo, Республика theCook IslandsCosta RicaCote d’IvoireCroatiaCubaCuracao CyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaGabonGambia, TheGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuinea-BissauGuyanaHaitiHoly Престол (Ватикан Город)ГондурасГонконгВенгрияИсландияИндияИндонезияИранИракИрландияОстров МэнИзраильИталияЯмайкаЯн-МайенЯпонияДжерс eyJordanKazakhstanKenyaKiribatiKorea, NorthKorea, SouthKosovoKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacauMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueNamibiaNauruNepalNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinePanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairn IslandsPolandPortugalPuerto RicoQatarReunionRomaniaRussiaRwandaSaint HelenaSaint Киттс и NevisSaint LuciaSaint Пьер и MiquelonSaint Винсент и GrenadinesSamoaSan MarinoSao Томе и PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSpainSri LankaSudanSurinameSvalbardSwazilandSwedenSwitzerlandSyriaTaiwanTajikistanTanzaniaThailandTimor-LesteTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks А.Н. d Острова КайкосТувалуУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияСоединенные ШтатыУругвайУзбекистанВануатуВенесуэлаВьетнамЗападная СахараЙеменЗамбияЗимбабве

Регистрируясь на сервисе, я соглашаюсь получать коммерческие сообщения.

Ремонт и обслуживание сцепления | Гранд-Рапидс, Мичиган

Ремонт и обслуживание сцепления в Гранд-Рапидс, Мичиган

Вождение автомобиля с механической коробкой передач — это чуть ли не больше танца, чем простое включение передачи. Вы нажимаете сцепление, перемещаете рычаг переключения передач и медленно отпускаете сцепление, одновременно увеличивая газ, чтобы машина начала двигаться.

И каждое переключение требует выжать сцепление и отпустить газ, при этом одной рукой держишь руль, а другой переключаешь передачу.Каждая конечность должна синхронизироваться, чтобы управлять транспортным средством… танец в нескольких диапазонах передач.

Часть танца включает в себя нажатие и отпускание левой ногой педали сцепления. Но что такое сцепление?

Сцепление — это фрикционное устройство, соединяющее двигатель автомобиля с трансмиссией. Нажатие на педаль сцепления отпускает сцепление, которое разделяет двигатель и коробку передач. Это то, что позволяет вам остановиться, не глуша двигатель. Это также значительно упрощает переключение передач.

Муфта состоит из нескольких отдельных компонентов:

  • Диск сцепления — фрикционное устройство, обеспечивающее связь между двигателем и коробкой передач
  • Маховик — что дает диску сцепления поверхность, на которую он держится
  • Нажимной диск — деталь, крепящая диск сцепления к маховику
  • Выжимной подшипник — который давит на рычаги на нажимном диске, когда вы нажимаете педаль сцепления, чтобы выключить сцепление

Конечно, каждый танец когда-нибудь заканчивается, и каждое сцепление рано или поздно изнашивается, из-за чего ваша машина начинает скользить, когда вы пытаетесь разогнаться.Но это не проблема, если вы помните следующий шаг: позвонить в местный центр Cottman.

Техники близлежащего завода Cottman имеют большой опыт обслуживания и замены сцепления. Они могут проверить сцепление вашего автомобиля и посмотреть, можно ли устранить пробуксовку простой регулировкой или вам нужно новое сцепление. И что бы они ни определили, они смогут исправить это для вас по разумной цене.

Итак, если сцепление вашего автомобиля пробуксовывает, отвезите его в ближайший центр Коттман уже сегодня.Они вернут вас на танцпол в мгновение ока!

Как узнать, нужно ли моему автомобилю новое сцепление?



Ссылки на https://www.cottman.com/transmission-physician

Комплект сцепления

и диск сцепления или нажимной диск

Если вы решили, что пришло время заменить сцепление на вашем автомобиле с механической коробкой передач, вы достигли точки, когда преимущества (четкий, новый отклик) перевешивают недостатки (значительные трудозатраты или время, затрачиваемое на самостоятельную работу). .Если у вас нет выбора из-за того, что ваше старое сцепление плохо пробуксовывает, или вы хотите взять на себя инициативу и модернизировать свой автомобиль, повысив производительность с конвейера, вы возлагаете большие надежды на конечный результат после того, как будут оплачены высокие трудозатраты или вы потратил много времени и сил на то, чтобы сделать это самостоятельно.

Вы ожидаете плавного отпускания и нажатия на педаль сцепления, плавного хода без резкости и вибраций, четкого переключения передач, когда шины стучат по асфальту, и того факта, что ваш автомобиль снова ощущается как новый.Знание того, что важно, когда выполняется работа со сцеплением, может дать вам эти результаты и сэкономить деньги, потому что использование ярлыков обычно приводит к разочарованию.

В этой статье основное внимание уделяется трем неотъемлемым компонентам, входящим в состав муфты механической коробки передач, функциям каждого из них, взаимодействию частей друг с другом и тому, почему обычно рекомендуется заменять их все вместе. Большинству переднеприводных автомобилей требуется 8-11 часов рабочего времени, чтобы снять тормозной узел, ступицу колеса и все детали. ось с одной стороны, чтобы отделить трансмиссию и двигатель для доступа к сцеплению.Многим заднеприводным автомобилям требуется всего 4-5 часов работы, потому что все, что нужно, чтобы убрать трансмиссию, — это опустить карданный вал. Каким бы ни был процесс установки вашего автомобиля, вы обнаружите, что затраты на рабочую силу обычно перевешивают стоимость материалов.

Также важно помнить, что сцепление представляет собой интегрированную систему, в которой все связанные части зависят друг от друга. Замена компонентов сцепления в комплекте обычно является самым разумным решением.Если на автомобиле имеется направляющий подшипник, поддерживающий конец входного вала трансмиссии/коробки передач, замените и его. Изношенные направляющие подшипники вызовут перекос валов, что приведет к быстрому износу сцепления и выжимных подшипников, а также к проблемам при включении и выключении.

Из чего на самом деле состоит «муфта»

«Сцепление» механической коробки передач на самом деле состоит из трех основных частей, расположенных между маховиком двигателя и входным валом коробки передач.Когда детали сцепления входят в зацепление, они обеспечивают плавное соединение трансмиссии, поскольку диск сцепления и маховик соединяются вместе, чтобы передавать тяговое усилие на колеса. Их можно прочно скрепить вместе, полностью разъединить или допустить бесконечное «скольжение», чтобы транспортное средство могло постепенно двигаться вперед или назад.

Диск сцепленияНажимной дискВыжимной подшипник

Диск сцепления представляет собой вращающуюся круглую металлическую пластину, прикрепленную шлицами к входному валу трансмиссии и покрытую фрикционным материалом с обеих сторон.Диск расположен между маховиком двигателя и нажимным диском сцепления и плотно зажимается между этими двумя элементами, когда сцепление включено. Диски сцепления также можно назвать фрикционными дисками.

Нажимной диск сцепления представляет собой подпружиненную металлическую пластину, которая вращается вместе с маховиком и оказывает давление, чтобы прочно зажать диск сцепления между собой и маховиком. Когда сцепление включено, пружины в нажимном диске прижимают диск сцепления к маховику.

Выжимной подшипник (или «подшипник выключения сцепления») — это компонент, который является соединением между рычажным механизмом сцепления и нажимным диском. Когда водитель выжимает сцепление, этот подшипник оттягивает нажимной диск и диск сцепления от маховика, чтобы отсоединить двигатель от трансмиссии; когда водитель отпускает педаль сцепления, пружины сжимают все вместе, и сцепление включается. Выжимной подшипник изнашивается и в крайних случаях начинает визжать при нажатии на педаль сцепления.

Что означает износ компонентов сцепления

В силу того, для чего предназначены диски сцепления, их фрикционный материал постоянно изнашивается во время нормального процесса нажатия и отпускания сцепления. Естественно, диск сцепления подлежит замене как изнашиваемый элемент. Однако важно также отметить, что проблемы с другими компонентами сцепления могут привести к неравномерному износу диска сцепления, что, в свою очередь, приведет к износу этих других компонентов.

Маховик, обычно не считающийся частью узла сцепления, может подвергаться износу или перегреву.Таким образом, даже если будет обнаружено, что источником проблемы является другой компонент сцепления, одновременная замена фрикционного диска поможет вам избежать неприятностей.

Пример диска сцепления, изношенного до такой степени, что практически не осталось фрикционного материала. Пружинные пальцы на этом нажимном диске сцепления были повреждены из-за смещения из-за разрушения выжимного подшипника.

Как и в любом подпружиненном устройстве, пружины (или «пальцы») нажимного диска имеют тенденцию со временем ослабевать, что может привести к проскальзыванию сцепления из-за отсутствия давления.Эту проблему почти невозможно определить, взглянув на нажимной диск, который подвергался нормальному износу, но сильно изношенный обычно издает грохочущий или рычащий звук при включении сцепления. По мере износа выжимных подшипников они могут вызвать проблемы соосности, которые могут привести к повреждению других компонентов.

Комплекты сцепления

Диски сцепления, нажимные диски и выжимные подшипники часто продаются комплектами вместе, и их цена выгоднее по сравнению со стоимостью покупки сменных компонентов по отдельности.В зависимости от конструкции автомобиля и рекомендаций производителя в некоторые комплекты могут также входить опорные подшипники для входного вала.

Во многих случаях производители будут предлагать эти элементы только вместе в виде полного комплекта, потому что они считают, что если диск сцепления достиг точки износа, другие детали также достигли этой точки. Если инженеры, которые спроектировали, построили и испытали ваш автомобиль, соблюдали эти условия, чтобы прийти к такому выводу, к их советам стоит прислушаться.

Опять же, учитывая количество труда, затраченного на доступ к компонентам сцепления, замена только изношенного компонента может быть «разумной и глупой», когда вы теперь знаете, как эти компоненты функционируют по отношению друг к другу.

В разделе «Комплекты и компоненты сцепления» на нашем веб-сайте вы увидите флажки как для стиля OEM, Замена сцепления, а также Комплекты сцепления Performance. После того, как вы выберете свои предпочтения, вы сможете еще больше сузить область поиска с помощью флажков, отображающих комплекты с маховиками или без них.

Сменные комплекты сцепления OEM

Если речь идет о сменных комплектах сцепления заводского типа, у нас есть комплект сцепления LUK RepSet, RhinoPac. Комплект сцепления Premium, сменный комплект сцепления Exedy OE и Valeo Комплект сцепления — все это предлагается для широкого спектра марок и моделей. Подлинный Комплект сцепления включает в себя компоненты для более новых моделей Nissan/Infiniti, а также более старых моделей Honda/Acura и Porsche. Для джипов выпуска 1946 года у нас есть комплекты сцепления от Омикс-Ада и Краун.

Если у вас есть автомобиль, изначально оснащенный сложной конструкцией двухмассового маховика, Valeo Комплект для переоборудования маховика сцепления и комплект для переоборудования маховика сцепления Beck Arnley предназначены для преобразования вашего автомобиля в более традиционную установку для замены цельного маховика. Несмотря на то, что они не соответствуют заводскому оборудованию, новый маховик, который вы получите, был спроектирован так, чтобы отлично работать с автомобилем, как и любое OEM-оборудование.

Комплекты сцепления, ориентированные на производительность

Если вы заинтересованы в высокопроизводительном вождении по городу, буксировке или использовании только на треке, у нас есть комплекты сцепления, ориентированные на производительность, ориентированные на ваши индивидуальные потребности.

Эти комплекты идеально подходят для случаев, когда к сцеплению предъявляются повышенные требования из-за повышения мощности. Или, потому что вы будете буксировать тяжелый груз. Комплекты для повышения производительности обычно включают в себя прижимные пластины, способные выдерживать значительно большее усилие зажима. Флажки в левой части экрана позволяют сузить область поиска до комплектов, содержащих от 1 до 4 дисков сцепления. Кроме того, вы можете просмотреть комплекты, содержащие диски сцепления из органических соединений, керамических соединений, кевлара, углерода или железа.

Инструменты для выравнивания

Инструменты для выравнивания сцепления могут спасти жизнь при замене любых компонентов сцепления. По сути, это приспособленный вал, этот инструмент предназначен для вставки в центр направляющего подшипника, где он временно фиксируется на месте. После того, как инструмент для выравнивания установлен, части диска сцепления и нажимного диска можно надеть непосредственно на инструмент для выравнивания (отверстие в центре каждого облегчает это).

Когда вы привинчиваете диск сцепления и нажимной диск на место, инструмент для выравнивания поддерживает и удерживает их точно в том месте, где они должны быть, чтобы все было правильно выровнено.У нас есть инструменты для конкретных автомобилей, форма и размеры которых подходят для коробок передач конкретных марок и моделей, а также универсальные инструменты различных размеров.

Инструмент для выравнивания сцепления в действии.

Маховики — когда их следует менять

Поскольку ваш старый диск сцепления имел прямое отношение к маховику двигателя на протяжении многих миль, очень важно осматривать маховик в разобранном виде. Самое важное, что нужно проверить, это плоскость маховика, потому что любая небольшая деформация (или «биение») вызовет проблемы.Использование циферблатного индикатора или поверочной линейки на маховике в разных точках покажет, есть ли колебания.

Маховик Необходимо проверить плоскостность маховика с помощью циферблатного индикатора или плоской кромки.

Некоторые производители говорят, что биение до 0,005 дюйма на каждый дюйм диаметра маховика является приемлемым, но многие автомобильные инженеры считают, что любое биение более 0,002 дюйма на дюйм будет создавать заметную вибрацию, дребезжание сцепления и связанные с этим проблемы. Это безопасная ставка, что любое биение более .005 дюймов создает риск отказа сцепления из-за сильных вибраций, неравномерного зажатия и т. д.

Трещины в любом месте на поверхности маховика представляют опасность разрушения всего маховика и повреждения внутренних частей трансмиссии. Замените его новым. Поверочная линейка и щуп — еще один эффективный метод проверки биения на поверхностях маховика.

Осмотрите маховик на наличие трещин, особенно вокруг отверстий для крепежных болтов. Если трещины глубже, чем поверхностные царапины, маховик следует заменить, чтобы избежать вероятности того, что он расколется на высоких оборотах и ​​повредит саму коробку передач.Проверьте наличие очевидных «горячих точек», мест, где маховик мог перегреться, или мест, где материал диска сцепления отложился на поверхности маховика. Проверьте зубья стартера по окружности вашего старого маховика, чтобы убедиться, что они не сломаны. (Эти зубья также известны как «зубчатый венец». На некоторых маховиках эта деталь заменяется отдельно.)

Восстановить поверхность или заменить маховик?

Отзывы неоднозначны, и мнения расходятся по вопросу о шлифовке маховиков при работе со сцеплением.(Повторная обработка заключается в вырезании новой поверхности на маховике путем удаления минимального количества материала, в результате чего снова получается гладкая плоская поверхность.) Некоторые производители автомобилей настоятельно не рекомендуют проводить замену поверхности и рекомендуют замену маховика, если старый выглядит сомнительно. Третьи утверждают, что это действующий процесс, говоря, что диски сцепления лучше схватываются из-за мелких, ровных гребней, остающихся после того, как токарный станок снова шлифует поверхность металла.

Один владелец автомобиля, который не обрабатывал маховик при установке сцепления спортивного класса, утверждал, что не видел улучшения производительности, пока не снял для этого коробку передач.Двухмассовые маховики, состоящие из двух секций, скрепленных вместе болтами, никогда не следует восстанавливать из-за возможных проблем с балансировкой.

Этот маховик от Dodge Challenger 2010 года сильно деформировался. Видимые здесь темные пятна — это выступы на маховике, ставшие из-за чрезмерного проскальзывания. В результате полностью разрушились сцепление и выжимной подшипник этого автомобиля.

Поскольку маховики могут поцарапаться и покрыться затвердевшими пятнами во время вождения в течение тысяч миль, оставление старого маховика в неизменном виде определенно сократит срок службы и работу любого устанавливаемого нового сцепления.Если ваш диск сцепления сильно изношен и вышел из строя, очень высока вероятность того, что ваш маховик изношен настолько, что требует замены.

Если вам не нравится регулярно снимать коробку передач с автомобиля, мы рекомендуем заменить маховик, на котором есть признаки износа или повреждения при замене сцепления. Проще говоря, новый маховик каждый раз будет работать правильно, но шлифовка может оставить некоторые проблемы.

Даже новым автомобилям нужна любовь к сцеплению

Тот факт, что ваш автомобиль с механической коробкой передач проехал всего 10 или 20 тысяч миль, не означает, что сцепление все еще идеально.Стиль вождения — фактор номер один, определяющий долговечность сцепления (или его отсутствие!). И помните, что почти все производители автомобилей считают узел сцепления «изнашиваемым» элементом, как шины и тормоза. Если вы изнашиваете сцепление, а ваш автомобиль все еще находится в гарантийном периоде на новый автомобиль, маловероятно, что замена будет считаться гарантийной работой.

Добавить комментарий

Ваш адрес email не будет опубликован.
