Устройство заднего моста «Патриота»

Задний мост УАЗ Задний мост— механизм машины, который соединяет колёса задней оси и служит её опорой. Мост крепится к раме машины или к её корпусу при помощи подвески.

Устройство заднего моста УАЗ

Устройство заднего моста УАЗ включает в себя много элементов. Основные части конструкции: дифференциал, полуоси, редуктор.

Дифференциал по устройству может быть с одинарной главной передачей и с дополнительной колёсной. Колёсные регуляторы передают крутящий момент на ступицы, они расположены на концах вала. Колёсным подшипникам опорой служит корпус регуляторов.

Редукторы предназначены для обеспечения путевого просвета, выглядят как шестерни с зацеплением. Главная передача состоит из конического зуба, узла подшипников, шестерни и привода с четырьмя сателлитами. Сателлиты обеспечивают плавное переключение передач.

Картер – ёмкость для смазочной жидкости

, имеет два отверстия. Смазка нужна для колёсного регулятора. Опора заднего преобразователя включает в себя крышку, защиту от грязи, кожухи полуосей. Ведомая заднего редуктора располагается на валу. Редуктор закреплён в пазах вала, его концы оснащены муфтами.

Знаете ли вы? Если на УАЗ 469 отключить муфты он станет заднеприводным. Это можно делать на ровных асфальтированных дорогах, в непроходимых условиях не рекомендуется.

Устройство заднего моста УАЗ

Регулировка заднего моста

Регулировка деталей заднего привода проводится в случае их поломок и замены. При этом особенно важен редуктор заднего моста, его осмотр и регулировка.

При регулировке производятся следующие действия: проверяется торцевой люфт дифференциала между коробкой передач и кольцами (

нужная величина 3.5 – 4 мм), после дифференциал накрывается прокладкой, крышкой резервуара. Подшипники подкатываются в правильное положение.

Осматриваются подшипники шестерни заднего редуктора: фиксируются детали направляющей на ведомую шестерню, притираются хвостовые концы, проверяются роликовые узлы и прокладки между кольцами. Проверяется крепление главной шестерни.

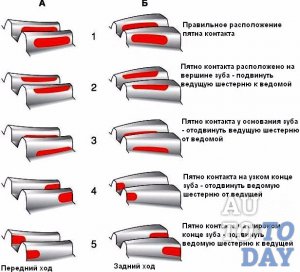

Регулировка контактаПри проверке и отладке шестерёночного головного колеса не уместен продольный люфт. Для уменьшения натяжения, можно добавить прокладки между подшипниками. Все запчасти после регулировки и установки шплинтуются. Чтобы отрегулировать люфт и расположение шестерни главной передачи, в теплообменник устанавливается конструкция с отлаженными подшипниками и прокладка в месте соединения с крышкой. Между зубьями шестерни выставляется расстояние от 2 до 6 мм.

Важно! Люфт регулируют с учётом количества сальников главной шестерни.

Между клапаном узла подшипников, колесом и опорой ставиться набор прокладок. Промежуток (толщина набора) не должен превышать значения 1.3. Подшипник в сборе с манжетой крепится болтами. В поддон картера устанавливают дифференциал, затем сальники. Осмотреть фланец кардана и маслоотводы. Все изношенные детали заменить новыми.

Возможные причины неисправностей и их устранение

Повышенный шум при движении

Причин слышимости шума при движении или при повороте автомобиля может быть несколько. Внимательно осмотрите задний мост УАЗа, все детали устройства.

Изношены зубцы шестерён главной передачи. В этом случае регулировать положение деталей не рекомендуется: передачу может заклинить. Дефектные детали подлежат замене. Проблема в подшипниках ведущей шестерни передачи или дифференциала. В обоих случаях детали меняются.

Разболталось крепление ведущей шестерни с дифференциалом. Подтянуть крепёжные болты.

Плохо затянуты подшипники ведущей шестерни. Затянуть гайку до упора.

Плохое зацепление шестерён главной передачи. Если нет износа зубцов, отрегулируйте по метке контакта.

Недостаток масла в картере. Долить необходимое количество.

Стук при нажатии на педаль управления дроссельной заслонкой

Дроссельная заслонка - принцип действия

При скрипе и шуме на поворотах или при пробуксовке, осмотрите все детали дифференциала, негодные замените новыми. Сильный стук при нажатии на педаль, управляющей дроссельной заслонкой, говорит об износе деталей главной передачи или дифференциала, их нужно заменить.

Если негодны шлицы полуосей – замените полуоси.

Интересно! В 60-тые годы был сконструирован УАЗ 451С, имевший кроме колёс съёмные лыжи. От снежной поверхности чудо инженерной мысли отталкивалось с помощью гусениц.

Потеки масла

Течь масла обусловлена несколькими причинами.

Изношены детали карданного вала: манжета или фланец. Детали меняются.

Превышение нормы масла в картере.

Проверьте уровень смазочной жидкости, слейте излишек.

При загрязнении предохранительного клапана – его нужно почистить.

Деформированная прокладка и слабое крепление крышки картера. Прокладку нужно заменить, крепление подтянуть.

Как снять задний мост УАЗ

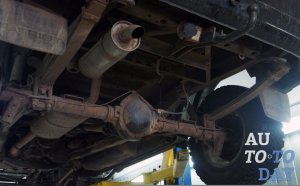

Работа по снятию для ремонта заднего моста УАЗ проводят на подъёмнике, желательно вдвоём. Последовательность действий такова:

    Шестерни главной передачи
  1. Ослабьте крепление задних колёс, установите под задним мостом упор под раму, чтобы задняя часть машины подвисала.
  2. Слейте масло и снимите кардан, затем амортизаторы.
  3. Установите домкрат под балку.
  4. Снимите рессору вместе с её деталями.
  5. Далее демонтаж колёс. Подкатите под мост тележку и выкатывайте из-под машины.
После осмотра и ремонта, агрегат собирается. Крепление стремянок затягивается после того, как установлены колёса.

Сборка и разборка заднего моста на УАЗ

Чтобы собрать задний мост необходимо внимательно выполнять следующую последовательность действий:

  1. Между крышкой переднего подшипника главной шестерни и картером установите комплект прокладок.
  2. Установите крышку в сборе с манжетой и затяните болтами.
  3. Поставьте фланец и шайбу, гайку затяните до совпадения её отверстий с прорезями хвостовика шестерни, затем нужно зашплинтовать.
  4. Установите дифференциал со всеми его деталями в картер моста, между картером и крышкой нужна прокладка. Крышка должна быть в таком положении, чтобы подушки рессор были в верхнем положении относительно моста.
  5. Затяните крепления.
  6. Проверните ведущую шестерню, не заедает ли в уже собранном мосту.

Внимание! Если после сборки во время движения картер сильно нагревается, проверьте положение подшипников.

Разберёмся, как разобрать и перебрать задний мост УАЗ.
  • Разбирая задний мост, снимите крепление с хвостового механизма, шайбу, фланец.
  • Затем снимите крышку подшипника главной шестерни, выпрессуйте шестерню в сборе с подшипниками из охладителя смазочной жидкости.
  • Далее дифференциал: отсоедините ведомую шестерню и коробку сателлитов.
  • Из обеих частей коробки необходимо вытащить все детали: шестерни, стержни, гайки и колёса.
  • Осмотрите все детали на предмет износа или дефектов.
  • Пришедшие в негодность детали замените.
Запоминайте последовательность разборки деталей устройства заднего моста УАЗа, чтобы правильно собрать потом.

Регулировку и осмотр необходимо проводить регулярно, не доводя до ремонта. Проверяйте уплотнения, уровень масла, чистоту клапана, крепление всех деталей.

Вовремя устраняйте люфты шестерней передач. Хорошее состояние вашего авто – это ваша безопасность.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Устройство заднего моста УАЗ-452, картер, дифференциал, полуоси

На грузопассажирские автомобили вагонной компоновки семейства УАЗ-452 и их модификации устанавливались задние мосты одинаковой конструкции. Устройство заднего моста можно условно разделить на картер, главную передачу, дифференциал и полуоси.

Основные характеристики заднего моста УАЗ-452.

— Число зубьев шестерен главной передачи :
ведущей — 8
ведомой — 41
— Размеры роликоподшипников, мм :
переднего сдвоенного конического, ведущей шестерни — 80х35х57
конического, дифференциала — 90х50х25
заднего роликоподшипника с цилиндрическими роликами, хвостовика ведущей шестерни — 52x20x15
— Размер сальника ведущей шестерни главной передачи, мм : 68x42X15
— Толщины прокладок, входящих в пакет, устанавливаемый между торцом картера и крышкой сдвоенного конического подшипника, мм : 0.3, 0.5
— Толщины регулировочных прокладок в пакете, устанавливаемом между внутренними кольцами сдвоенного конического подшипника, мм : 0.1, 0.15, 0.25

— Толщина прокладки, установленной в разъеме картера с крышкой, мм : 0,12
— Объем масла, заливаемого в картер до уровня нижней кромки маслоналивного отверстия, л : 0,75
— Масса заднего моста без колес, кг : 98

Картер и кожухи полуосей заднего моста УАЗ-452.

Картер заднего моста — разъемный в вертикальной плоскости. Он состоит из двух частей, соединенных болтами и гайками с пружинными шайбами. В разъеме обеих частей установлена прокладка. В каждую половину картера запрессован кожух полуоси и дополнительно закреплен электрозаклепками.

Устройство заднего моста УАЗ-452, картер, дифференциал, полуоси, главная передачаУстройство заднего моста УАЗ-452, картер, дифференциал, полуоси, главная передача

К кожухам стыковой сваркой приварены фланцы, на шлифованные шейки которых напрессованы кольца сальников и установлены подшипники ступиц колес. Подшипники крепят гайками и контргайками. На резьбовых концах фланцев имеются прямоугольные пазы для стопорения шайбы и замочной шайбы гаек подшипников ступиц колес.

На обоих фланцах имеются шесть резьбовых отверстий для болтов крепления тормозных щитов. Для предотвращения повышения давления заднего моста при его нагревании во время работы на левом кожухе полуоси установлен сапун соединяющий внутреннюю полость картера с атмосферой.

Главная передача заднего моста УАЗ-452.

Главная передача заднего моста состоит из одной пары конических шестерен со спиральным зубом. Зубчатый венец ведущей шестерни изготовлен как одно целое с валом, который размещается между передним сдвоенным коническим подшипником и задним подшипником с цилиндрическими роликами. Задний подшипник напрессован на конец ведущей шестерни, торец которого раскернен в четырех местах.

В связи с этим при разборке заднего моста необходимо сначала разъединить половины картера и вынуть дифференциал с ведомой шестерней в сборе. Затем снять ведущую шестерню с подшипниками в сборе. При сборке мостов все операции необходимо проделать в обратной последовательности. Если такой порядок соблюдаться не будет, неизбежна поломка заднего подшипника с цилиндрическими роликами.

Главная передача заднего моста УАЗ-452, картер, дифференциал, полуосиГлавная передача заднего моста УАЗ-452, картер, дифференциал, полуоси

Наружное кольцо заднего роликоподшипника установлено и отверстии опорного гнезда картера моста. Передний сдвоенный конический подшипник установлен на переднем конце ведущей шестерни. Внутреннее кольцо подшипника, расположенного у зубчатого венца, напрессовывается на гладкую шейку шестерни. Внутреннее кольцо другого подшипника установлено на шейку шестерни с гарантированным небольшим зазором, что дает возможность легко снимать подшипник при регулировке, а также позволяет обеспечить надежную затяжку внутренних колец.

Наружное кольцо сдвоенного конического подшипника, имеющее две дорожки качения, запрессовано в переднюю часть картера до упора. Между торцом наружного кольца сдвоенного конического подшипника и картером устанавливается кольцо регулирующее правильное положение ведущей шестерни. Толщина регулировочного кольца может быть равна 1,28; 1,33; 1,38; 1,43; 1,48; 1,53 мм.

С наружной стороны это кольцо стопорится крышкой, которая крепится шестью болтами с пружинными шайбами к картеру. В эту крышку устанавливают сальник ведущей шестерни, предотвращающий вытекание трансмиссионного масла из картера моста.

Между торцами картера и крышки подшипника имеется пакет картонных уплотнительных прокладок, толщина которого подбирается в 1,3 раза больше, чем действительное расстояние между этими торцами. Между внутренним кольцом сдвоенного конического подшипника и фланцем крепления карданного вала на ведущей шестерне установлено маслосгонное кольцо, имеющее винтовую канавку с левой нарезкой.

Детали, установленные на ведущей шестерне затягивают гайкой. Затянутую до отказа гайку стопорят шплинтом. С помощью фланца ведущая шестерня соединяется с задним концом заднего карданного вала. К этому фланцу приварен точечной сваркой штампованный отражатель, который защищает сальник от грязи и повреждений. Между внутренними кольцом сдвоенного конического подшипника расположены распорное кольцо и регулировочные прокладки, которыми регулируется затяжка этого подшипника.

Ведомая шестерня главной передачи крепится к коробке сателлитов десятью болтами при помощи фланца с центрирующим отверстием, обеспечивающим надежную и правильную ее посадку на коробку сателлитов. Во фланце ведомой шестерни имеются десять равномерно расположенных отверстий под болты.

В каждом отверстии предусмотрено эксцентрично расположенное цилиндрическое углубление для размещения в нем головки болта и стопорения его от проворачивания при затяжке гайки. Болт крепления ведомой шестерни изготовлен холодной высадкой из хромистой стали и термически обработан. На резьбовую часть болта навертывают гайку с прорезями и стопорят шплинтом.

Для обеспечения смазки сдвоенного конического подшипника в горловине картера просверлены верхнее маслоподводящее отверстие и нижнее маслоотводящее отверстие. Маслоподводящее отверстие расположено напротив ведомой шестерни.

При вращении шестерни увлекаемое ею масло нагнетается в маслоподводящее отверстие, по которому оно подается к выточке на наружном кольце подшипника, а затем через отверстия, расположенные между дорожками качения этого кольца, поступает в полость между внутренними кольцами подшипника и заполняет ее, обеспечивая тем самым нормальную его работу. Масло стекает в картер через пазы, имеющиеся в пакете прокладок и в крышке подшипника, и далее через маслоотводящее отверстие.

Дифференциал заднего моста УАЗ-452.

Дифференциал состоит из четырех сателлитов, двух полуосевых шестерен, коробки сателлитов, двух yпорных шайб полуосевых шестерен и двух осей сателлитов. На осях сателлитов в их средней части предусмотрены пазы, которыми оси входят одна в другую, образуя таким образом разъемную крестовину. Концы осей жестко закреплены в отверстиях коробки сателлитов.

Зубья сателлитов находятся в постоянном зацеплении обеими полуосевыми шестернями, установленными свободно в отверстиях коробки сателлитов. Шестерни полуоси соединены с полуосями при помощи шлицев. Для обеспечения лучшей приработки оси сателлитов и сателлиты подвергнуты фосфатированию. Для этой же цели опорные шайбы полуосевых шестерен покрыты тонким слоем меди.

Коробка сателлитов разъемная и состоит из двух половин отлитых из ковкого чугуна и соединенных шпильками и гайками. От проворачивания гайки попарно стопорят замочными шайбами усики которых загибают на грани гаек. На обеих половинах коробки сателлитов имеются пазы для поступления масла во внутреннюю полость для смазки всех трущихся поверхностей деталей дифференциала. Коробка сателлитов вращается на двух конических роликоподшипниках установленных в картер и крышку картера.

Отверстия для осей сателлитов в обеих половинах коробки сателлитов обрабатываются в сборе. Поэтому на обеих половинах ставится порядковый номер. При сборке дифференциала порядковый номер обеих половин должен быть один и тот же.

Предварительный натяг роликоподшипников дифференциала регулируют прокладками расположенными между торцами коробки сателлитов и внутренними кольцами подшипников дифференциала. Этими же прокладками регулируют положение ведомой шестерни главной передачи, то есть величину бокового зазора, а также величину и расположение пятна контакта.

Полуоси заднего моста УАЗ-452.

Полуоси заднего моста — полностью разгруженного типа, они передают только крутящий момент. Одним шлицевым концом полуось соединяется с полуосевой шестерней, на другом конце имеется фланец, который шестью шпильками и гайками с пружинными шайбами жестко соединен со ступицей заднего колеса. Фланец полуоси центрируется относительно ступицы с помощью бурта.

Обслуживание заднего моста УАЗ-452.

Обслуживание заднего моста УАЗ-452 во время эксплуатации заключается в поддержании необходимого уровня и своевременной смене трансмиссионного масла, проверке уплотнений, своевременном обнаружении осевых зазоров в шестернях главной передачи, в периодической прочистке сапуна, а также подтяжке всех крепежных деталей.

Уровень масла в картере моста должен быть не ниже нижней кромки маслозаливного отверстия. При замене масло сливают через маслосливное отверстие расположенное внизу картера. Если масло сильно загрязнено или в нем обнаружены металлические частицы, перед заливкой свежего масла картер следует промыть керосином.

Для промывки заднего моста нужно залить 1-1,5 литра керосина в картер, поднять колеса, запустить двигатель, включить передачу и дать проработать двигателю 2-3 минуты, после чего немедленно слить керосин и залить свежее масло. При своевременном и правильном уходе срок службы заднего моста увеличивается.

Похожие статьи:

  • Углы установки колес переднего моста УАЗ-452, развал и схождение, продольный и поперечный углы наклона шкворня.
  • Устройство переднего ведущего моста УАЗ-452, ШРУС, муфты отключения колес, возможные неисправности, обслуживание.
  • Передний и задний мост типа Спайсер на Уаз, устройство, особенности конструкции и обслуживания.
  • Задние мосты Уаз-3151, 31512, 31514, 31519 и грузопассажирских Уаз вагонной компоновки, устройство задних мостов.
  • Передние мосты Уаз-3151, 31512, 31514, 31519 и Уаз вагонной компоновки, типы и особенности устройства.
  • Вольтметр 21.3812 и амперметры АП110, АП170А, проверка исправности, основные характеристики.

Задние мосты Уаз-3151, 31512, 31514, 31519 и грузопассажирских Уаз

На автомобилях Уаз-31512, 31514, 31519, по аналогии с передними мостами, устанавливались задние мосты типа Тимкен двух типов — с одноступенчатой главной передачей, чаще его называют — гражданский, и с дополнительными бортовыми колесными редукторами, которые называли — военный, редукторный или портальный мост.

На Уаз-3151, бывшем Уаз-469,  ставились аналогичные передним, задние мосты  с дополнительными бортовыми колесными редукторами. Грузопассажирские Уаз вагонной компоновки Уаз-3741, Уаз-3962, Уаз-3909, Уаз-2206, Уаз-3303 комплектовались задними мостами типа Тимкен с одноступенчатой главной передачей. Установка мостов с бортовыми колесными редукторами на Уаз вагонной компоновки требует доработки конструкции самих мостов, подвески автомобиля и замены карданных валов.

Задние мосты Уаз с одноступенчатой главной передачей.

Состоят из разъемного в вертикальной плоскости чугунного картера и запрессованных в него стальных трубчатых кожухов полуосей, дополнительно зафиксированных сваркой. Две части картера стянуты восемью болтами через прокладку. Каталожные номера заднего моста с одноступенчатой главной передачей и его составляющих указаны на схеме.

Задние мосты Уаз-3151, 31512, 31514, 31519 и грузопассажирских Уаз вагонной компоновкиЗадние мосты Уаз-3151, 31512, 31514, 31519 и грузопассажирских Уаз вагонной компоновки

Главная передача с дифференциалом расположена в правой части картера и образует редуктор моста. Ведущая шестерня главной передачи установлена в картере на сдвоенном роликовом радиально-упорном и роликовом радиальном подшипниках, расположенных по обе стороны ее зубчатого венца. Ведомая шестерня болтами прикреплена к коробке сателлитов.

Шестерни конические со спиральным зубом, передаточное число редуктора — 4.625 или 5.125. Коробка сателлитов состоит из двух частей, соединенных болтами. Она установлена в картере на двух роликовых конических подшипниках. В коробке установлены две оси сателлитов, четыре сателлита, и две полуосевые шестерни с упорными шайбами.

Задние мосты Уаз-3151 с одноступенчатой главной передачейЗадние мосты Уаз-3151 с одноступенчатой главной передачей

В шлицевые отверстия полуосевых шестерен входят шлицевые концы полуосей. Полуоси служат для передачи крутящего момента от главной передачи и к ведущим колесам автомобиля. На наружных концах полуосей выполнены фланцы, которые соединены со ступицами колес десятью болтами. Каждая ступица установлена на кожухе полуоси на двух одинаковых конических роликовых подшипниках. В ступицу запрессованы пять болтов, к которым конусными гайками крепится стальное штампованное колесо с посадочным диаметром 15 или 16 дюймов.

Задние мосты Уаз с бортовыми колесными редукторами.

Устроены подобно мосту с одноступенчатой главной передачей, но имеют несколько отличий. Ведущая шестерня главной передачи установлена консольно на двух роликовых конических подшипниках с распорной втулкой между ними, передаточное число главной передачи, так же как и в переднем мосту, уменьшено до 2.77. Каталожные номера заднего моста с бортовыми колесными редукторами и его составляющих указаны на схеме.

Задние мосты Уаз-3151 с бортовыми колесными редукторамиЗадние мосты Уаз-3151 с бортовыми колесными редукторами

На концах кожухов полуосей установлены дополнительные колесные редукторы с прямозубой цилиндрической передачей внутреннего зацепления с передаточным числом 1.94. Картер колесного редуктора состоит из двух частей, соединенных болтами через прокладку.

Дополнительные колесные редукторы с прямозубой цилиндрической передачей внутреннего зацепленияДополнительные колесные редукторы с прямозубой цилиндрической передачей внутреннего зацепления

Ведущая шестерня редуктора установлена на шлицевом конце полуоси, который опирается на шариковый и роликовый подшипники. Ведомая шестерня выполнена заодно с ведомым валом, а он шлицами соединен с ведущим фланцем ступицы колеса. По сравнению с обычными одноступенчатыми мостами, применение бортовых колесных редукторов увеличивают клиренс автомобиля на 80 мм.

Техническое обслуживание задних мостов Уаз типа Тимкен.

Регулировка подшипников и зацепления шестерен главной передачи производится изменением толщины прокладок между внутренними кольцами подшипника ведущей шестерни и количества шайб у внутренних колец подшипников коробки сателлитов. Подшипники ступиц регулируются кольцевыми гайками, установленными на резьбовых концах кожухов полуосей.

Центральный и бортовые колесные редуктора смазывается трансмиссионным маслом, залитым в их картер. Для заливки и слива масла в картерах редукторов есть отверстия закрытые пробками с конической резьбой. Подшипники ступиц смазываются пластичной смазкой, заложенной во внутренние полости ступиц.

Для предотвращения вытекания масла и смазки, а также попадания пыли задний мост снабжен манжетами, установленными на хвостовике ведущей шестерни и в ступицах колес. Для сброса избыточного давления внутри моста на кожухе полуоси есть сапун.

Устранение течи масла между полуосью и ступицей, самопроизвольное откручивание болтов крепления полуоси.

Если при исправной прокладке постоянно подтекает масло между фланцем задней полуоси и ступицей, не держатся и произвольно отворачиваются болты крепления полуоси, а постоянная их затяжка не помогает, то надо проверить и заново отрегулировать зазор в подшипниках ступицы. Обычно это помогает и эти неисправности проходят.

Взаимозаменяемость шестерен ведущих мостов Уаз.

Шестерни главной передачи однотипных переднего и заднего моста одинаковые и взаимозаменяемы. В случае износа шестерен в одном из мостов, их можно в паре поменять местами с парой из другого моста автомобиля и они прослужат еще некоторое время.

Дело в том, что зубья шестерен изнашиваются в переднем и заднем мостах с разных сторон, поэтому если пары в комплекте поменять местами, то в работе окажутся не изношенные стороны зубьев. Шестерни главной передачи переднего моста изнашивается меньше, так как под нагрузкой они работают реже.

Похожие статьи:

  • Передние мосты Уаз-3151, 31512, 31514, 31519 и Уаз вагонной компоновки, типы и особенности устройства.
  • Одноступенчатый задний мост типа Тимкен на УАЗ-469Б и УАЗ-31512, устройство и обслуживание.
  • Ремонт ШРУС переднего моста УАЗ-452, регулировка затяжки шкворней поворотного кулака переднего моста.
  • Указатель температуры охлаждающей жидкости 14.3807 и датчик ТМ100, проверка и диагностика неисправностей.
  • Указатель давления масла 15.3810 и датчик давления ММ358, проверка исправности, основные характеристики.
  • Указатель уровня топлива 13.3806, проверка исправности указателя и его датчиков, их основные характеристики.

Как устроен передний мост УАЗ? — Рамблер/авто

Автомобили УАЗ нельзя назвать слишком распространенной группой транспортных средств на современных дорогах, но, несмотря на это, людей часто интересуют вопросы, связанные с особенностями конструкции переднего или заднего моста или с устранением неисправностей в других узлах и системах этих машин. Учитывая этот факт, в данной статье мы рассмотрим устройство переднего моста УАЗа на примере модели 3741, или, как ее еще называют, — «буханки».

Как устроен передний мост УАЗВозможные неисправности моста и их причиныКак снять передний мостКак разобрать мостРазборка поворотного кулака без снятия мостаКак продлить жизнь переднему мосту, советы по эксплуатации

Как устроен передний мост УАЗ Передние мосты старого образца, к которым относится и часть конструкции УАЗ-3741, не сильно отличаются от аналогичных новых элементов типа «Спайсер». Принципиальные различия между ними кроются только в конструкции картера, размерах составляющих частей главной передачи и дифференциала, а также в некоторых используемых деталях.

Основную часть старого моста составляет разрезной картер, который состоит из двух разделенных половин, в каждую из которых впрессованы кожухи с имеющимися внутри полуосями. На кожухах также предусмотрено наличие предохранительных клапанов, которые отвечают за ограничение роста давления масла в системе.

В картере расположена главная передача и дифференциал, обладающие стандартным устройством: ведущая шестерня с малым диаметром расположена в горизонтальном направлении и соединена с карданом. Она входит в сцепление с большой ведомой шестерней, которая располагается в продольном направлении. Внутрь ведомой шестерни помещен дифференциал, состоящий из четырех сателлитов, расположенных на двух осях, и двух шестеренок полуоси.

По краям картерного кожуха находятся шкворневые узлы, которые включают в себя шаровые опоры с корпусами поворотных цапф (или поворотных кулаков) на них. С противоположной от полуоси стороны к корпусам цапф крепятся сами цапфы, в которых посредством двух подшипников вмонтирована колесная ступица. В корпусах шаровых опор размещены шарниры равных угловых скоростей (шрусы), внешние цапфы которых располагаются в ступицах.

Главной особенностью передних мостов УАЗ является присутствие в них механизма соединения ступицы колеса с полуосью, который выполнен в виде муфты, с помощью которой можно соединять или разъединять ступицу и цапфу шарнира. Именно это гарантирует передачу крутящего момента от дифференциала к колесу.

Когда муфта отключена, ступица колеса может свободно вращаться на цапфе, а значит, автомобиль будет иметь колесную формулу 4×2. В том случае, когда муфта окажется включенной, ступица колеса через шрус будет соединяться с полуосью и дифференциалом, и автомобиль становится полноприводным — 4×4.

Передние мосты старых представителей УАЗ, особенности устройства которых характерны и для «буханок», оборудовались ступицами с установленными на них барабанными тормозными механизмами. Для управления колесной базой на мосту имеются рычаги поворотных кулаков (размещены вверху корпусов поворотных кулаков) и соединенные с ними рулевые тяги.

Обратите внимание! В новых мостах типа «Спайсер» угол поворота колес достигает 32°, в то время как аналогичный показатель более старых экземпляров не превышает 29°. В остальном управление автомобилями с разными типами мостов ничем не отличается.

Возможные неисправности моста и их причины

К основным неисправностям переднего моста стоит отнести образование течей смазочных жидкостей, слишком сильный износ крепежных элементов, дефекты подшипников, зубьев полуосей, а также механические повреждения балки и износ комплектующих. Причины указанных неисправностей могут быть самыми разнообразными. К примеру, если на заднеприводной машине будет включен передний привод, то езда по неровным участкам дороги вызовет повреждения составляющих частей трансмиссии. К подобному эффекту может привести и использование зимнего трансмиссионного масла в летний период или летной жидкости зимой, что в любом случае не самым лучшим образом скажется на функционировании автомобиля. Кроме того, не забывайте поддерживать в шинах постоянное давление, что поможет предотвратить появление проблем с подшипниками и валом.

Что касается наиболее частой причины различных неисправностей переднего моста УАЗ 3741, то, в большинстве случаев, основанием для их появления служит нарушение осевого зазора шкворней. Чтобы проверить, нарушен он или нет, достаточно поднять передок машины с помощью домкрата и попробовать покачать колесо вверх-вниз. Если наблюдается осевой люфт, тогда придется выполнять регулировку зазора шкворней.

Интересный факт! Первый выпущенный Ульяновским автозаводом автомобиль, известный как ГАЗ-69, уже обладал колесной формулой 4×4, что обеспечивало ему просто феноменальную проходимость. Более того, это транспортное средство не отличалось прихотливостью в плане обслуживания, что также являлось неоспоримым преимуществом. Подобная концепция «народного внедорожника», которая была успешно реализована в ГАЗ-69, до сих пор сохранила свою актуальность и продолжает реализовываться в современных моделях группы УАЗ.

Как снять передний мост

Учитывая, что УАЗ-3741 обладает рамной конструкцией, то выполнить демонтаж переднего моста не составит особой сложности. Для выполнения задачи вам понадобится прочный и качественный домкрат, упоры, которые смогут выдержать полторы тонны, и специальная жидкость WD-40, помогающая открутить заржавевшие гайки.

Порядок действия при снятии переднего моста следующий:

Подставьте упоры под задние колеса и убедитесь в надежной фиксации транспортного средства. Отсоедините правый и левый тормозные патрубки от резиновых шлангов, направленных к тормозным барабанам передних колес. Открутите гайки крепления тормозных шлангов и демонтируйте сами шланги. Открутите крепежные гайки нижних концов амортизатора и болты, соединяющие карданный вал с фланцем ведущей шестерни. Расшплинтуйте и открутите гайку шарового пальца сошки и отсоедините от нее тягу. Теперь следует открутить крепежные элементы (гайки) стремянки передних рессор и снять деталь (стремянку) вместе с прокладками и накладками. На последнем этапе работы поднимите передок автомобиля за раму и достаньте из-под него мост. На этом снятие детали можно считать завершенным, и если вы решили провести ремонт переднего моста, то можете приступать к выполнению задуманного.

Как разобрать мост

Выполняя ремонт переднего моста, его необходимо сначала установить на специальный стенд. Это существенно облегчит задачу разборки, которая состоит из нескольких последовательных этапов:

Сначала необходимо демонтировать сошку и скрутить гайку крепления пальца тяги к рычагу поворотного кулака. Затем следует выкрутить болты, удерживающие тормозные барабаны, и снять муфты, которые используются для отключения колес. Теперь переходим к разборке ступицы. Этот процесс начинается с выпрямления краев запирающей шайбы, после чего необходимо скрутить гайку с контргайкой и снять шайбу с внутренним кольцом и роликовым ступичным подшипником. Дальше демонтируется остальная часть ступицы. Также необходимо снять тормозной щит, для чего сначала нужно выкрутить болты (цапфы снимаются с шарнирами кулака). Следом разбирается и тяга рулевой трапеции, для чего необходимо открутить крепежные гайки трапеции. Демонтаж шаровой опоры проводится с предварительным раскручиванием болтов ее крепления к полуоси. Остается демонтировать опоры-ограничители, что предусматривает их выпрессовку, снять с рычага и кулака прокладки, которые используются для их регулировки, и открутить крепежные гайки верхней накладки шкворня, а за ней и нижней. После этого демонтируйте сальник шаровой опоры и выпрессуйте шкворни. Все, на этом разборку моста УАЗ можно считать завершенной.

Знаете ли вы? Ульяновский автомобильный завод, который до сих пор занимается выпуском автомобилей УАЗ, был основан в июле 1941 года и является частью холдинга «Соллерс».

Разборка поворотного кулака без снятия моста

Если вы не хотите демонтировать передний мост УАЗа, но разобрать поворотный кулак все равно как-то необходимо, тогда следует выполнить следующие действия:

Под задние колеса транспортного средства следует подставить упоры и с помощью домкрата поднять переднее колесо с той стороны, с которой необходимо выполнить разборку. Теперь расшплинтуйте и открутите крепежную гайку между пальцем тяги сошки и рычагом поворотного кулака. Снимите сошку и, отвернув винты, демонтируйте тормозные барабаны. Снимите муфты отключения колес. Затем, отогнув края замочной шайбы, открутите гайку и контргайку, удалите стопорную шайбу и внутреннее кольцо, вместе с роликами наружного подшипника, расположенного на ступице правого и левого колес. Демонтируйте ступицы. Открутите крепления тормозных щитов, снимите их, также демонтировав и цапфы поворотных кулаков. Достаньте шарниры. Расшплинтуйте и открутите крепежные гайки пальцев и снимите тягу рулевой трапеции. Открутите крепежные болты шаровой опоры к кожуху полуоси и снимите ограничители поворота колес. Выпрессуйте шаровые из кожухов полуосей. Открутите гайки крепления поворотного рычага (расположен на корпусе поворотного кулака) или крепежные болты крепления верхней накладки шкворня и демонтируйте рычаг (либо накладку) вместе с комплектом регулировочных прокладок. Выкрутите крепежные элементы нижней накладки шкворня и снимите накладку вместе с комплектом регулировочных прокладок. Теперь необходимо открутить болты сальника шаровой опоры и выпрессовать шкворни с помощью специального приспособления. Достаньте корпус поворотного кулака. Таким образом, выполнив эти нехитрые манипуляции, вы сможете разобрать поворотный кулак без всякой необходимости в снятии моста.

Как продлить жизнь переднему мосту, советы по эксплуатации

Отечественное бездорожье не может напугать владельцев автомобилей УАЗ, но для их исправной работы необходимо придерживаться определенных правил эксплуатации.

Так, например, УАЗ («буханка») обладает передним мостом, устройство которого накладывает определенные требования к управлению машиной. Кроме всего прочего, в таких мостах предусмотрено отключение ступиц колес и полуосей, что способствует повышению ресурса деталей моста при отключенном переднем приводе. Поэтому для включения переднего привода УАЗ-3741 придется выполнить два действия: посредством поворота муфты соедините ступицу колеса с полуосью, а затем, используя рычаг, включить передний привод.

Чтобы не повредить составляющие конструкции, включать передний привод можно лишь после включения муфт, причем как на неработающем автомобиле, так и в процессе его движения на скорости не больше 40 км/час. Если рычаг включения привода на выключенном автомобиле никак не хочет занимать рабочее положение, то нужно завести мотор и переключить его уже на ходу.

Как только машина преодолеет проблемный участок пути, выполните все действия в обратной последовательности: остановите транспортное средство, выключите передний мост с помощью рычага и поверните колпаки муфт в положение «4×2». После этого автомобиль сможет продолжить свое движение как обычный заднеприводный транспорт.

Помните! Активировать передний привод посредством рычага (из салона), не включив при этом муфты, нельзя.

Также специалисты не советуют постоянно ездить с включенными муфтами, так как это серьезно сокращает ресурс переднего моста и резины.

Тем не менее, в межсезонье и при постоянном использовании УАЗ-3741 в условиях бездорожья, муфты можно и не отключать, достаточно придерживаться умеренного скоростного режима.

Интересный факт! В наше время существуют системы дистанционного поворота муфт, которые могут обладать пневматическим или электрическим приводом. Включение и отключение муфт при наличии такой системы выполняется посредством нажатия на расположенную в салоне кнопку.

Что касается технического обслуживания «буханки», то оно не отличается особой сложностью. В регулярном порядке следует выполнять проверку всех уплотнительных элементов, прочищать клапаны, а также, в случае необходимости, выполнять затяжку имеющихся резьбовых соединений. Кроме того, не забывайте о необходимости периодической проверки и регулировки ступичных подшипников и диагностики осевого зазора ведущей шестерни.

Особого внимания заслуживает залитое в мост трансмиссионное масло, замена которого должна проводиться своевременно (согласно рекомендациям производителя — через каждые 40000 км пробега или чаще, в зависимости от конкретных эксплуатационных условий, возраста транспортного средства и качества заливаемой смазочной жидкости). Также необходимо выполнять периодическую замену масла в шрусе, ступицах колес и поворотных кулаках, а в ведущих мостах типа «Спайсер» дополнительно производится смазка направляющих втулок дисковых тормозов.

Регулярное обслуживание и правильная эксплуатация передних и задних мостов УАЗ-3741 — это залог надежной работы автомобиля на протяжении многих лет.

Отправить ответ

avatar
  Подписаться
Уведомление о
