какие выбрать и как установить своими руками

Рессорная подвеска прицепов МЗСА надежна, долговечна, проста в обслуживании. Даже в случае выхода одного из листов рессоры из строя, вам ничто не помешает добраться до станции технического обслуживания или дома. Но, несмотря на всю надежность этого узла, случаются ситуации, когда требуется усиление рессор. Эта манипуляция позволяет увеличить грузоподъёмность прицепной техники и сделать её более устойчивой на дороге. Изменение габаритов кузова прицепа также должно сопровождаться усилением рессор.

Что нужно знать об усилении рессор прицепа

Усиление рессоры прицепа подразумевает увеличение количества и замену «просевших» листов в узле. Перед началом работ важно помнить:

  • с каждой из сторон оси установлено по 1 рессоре. Они абсолютно идентичны – количество листов, их размер и допустимая нагрузка. Усиливая рессоры важно сохранить эту идентичность. Нельзя усилить одну из рессор, не внося изменений в конструкцию другой – это вызовет массу сложностей при эксплуатации груженого трейлера;
  • технологически усиление рессор – совершенно простая задача. Однако придется приложить немало физических усилий, т.к. листы рессор, скобы и болт выполнены из прочного толстостенного металла.

Как усилить рессоры легкового прицепа

Усиление рессор легкового прицепа следует проводить в несколько этапов:

  1. Снимите рессору с платформы. Для этого следует открутить болт крепления в передней части рессоры (крепится к металлическому ушку) и снять хомут крепления к балке (4 болта М12).
  2. Разберите рессору: открутите центральный стягивающий болт и отогните скобы. Проверьте целостность каждого листа. Листы, пришедшие в негодность или отработавшие свое, лучше заменить сразу.
  3. Увеличьте количество листов в узле. Как правило, достаточно добавить 2-3 листа.
  4. Соберите рессору в обратной последовательности. Скорее всего, придется использовать удлинённый стягивающий болт.
  5. Перед установкой усиленной рессоры проверьте фторопластовую втулку на предмет износа. В случае необходимости замените её.

В некоторых случаях проще купить

Всем привет, дорогие друзья! Сегодня речь пойдет про рессоры на прицеп.

На некоторых моделях они уже стоят, потому возникает только вопрос о том, как усилить и повысить грузоподъемность конструкции.

В других случаях легковые автоприцепы имеют резино-жгутовые (торсионные) варианты подвесок.

Их недостатки в сложном обслуживании и ремонте. Самостоятельно можно поменять только подшипник, а вот рычаг или торсион заменят либо на СТО, либо на заводе, где выпускался автоприцеп. Цена такого ремонта равна стоимости новой торсионной оси. Потому для многих предпочтительнее переделка торсионки на рессорную подвеску (РП).

Особенности и преимущества

Если вы приобрели себе легковой новенький или б у прицеп, на котором стоит торсионная подвеска, может возникнуть желание поменять конструкцию на рессорную. Причины и мотивы называть не буду, у всех они свои.


Рессорные устройства обладают объективными преимуществами. Они проявляются в виде:


Даже если в дороге у вас вышел из строя один лист, страшного в этим нет ничего. Такой тип подвески позволяет добраться до СТО или магазина запчастей, взять дополнительный лист и поменять его своими руками.

Многие считают РП прерогативой грузовой машины и ее прицепа. Тут есть доля правды, поскольку ее активно используют на:

  • тракторном прицепе ПТС 4;
  • МАЗ;
  • Samro;
  • Камаз;
  • СЗАП.


Но никто не запрещает вам поставить РП на обычный одноосный или двухосный легковой автоприцеп, но только с меньшим количеством листов. Я, кстати, уже .

На прицепах подвесное оборудование располагается над мостом. Он и берет на себя основную нагрузку. Рессоры служат как несущий демпферный узел. Это позволяет принимать боковые, вертикальные и продольные нагрузки. Мостом в прицепах выступает обычная конструкция в виде трубы, а дополнительные механизмы отсутствуют.

Что выбрать

Закономерным вопросом при выборе рессор будет то, какие поставить на свой легковой прицеп. Это зависит от ряда факторов. На рынке доступны и неплохие Волговские рессоры, продукция Al-Ko и других отечественных или зарубежных производителей.


Здесь хочу сделать несколько уточнений.



Конструкции могут отличаться по количеству листов. Усиленные модели выполнены из большего числа рессорных листов, но они жестче и предназначены для работы под большой нагрузкой. Для легковых машин выбирают обычно от 3 до 9 единиц.

Что из этого выбирать, решайте сами.

Установка своими руками

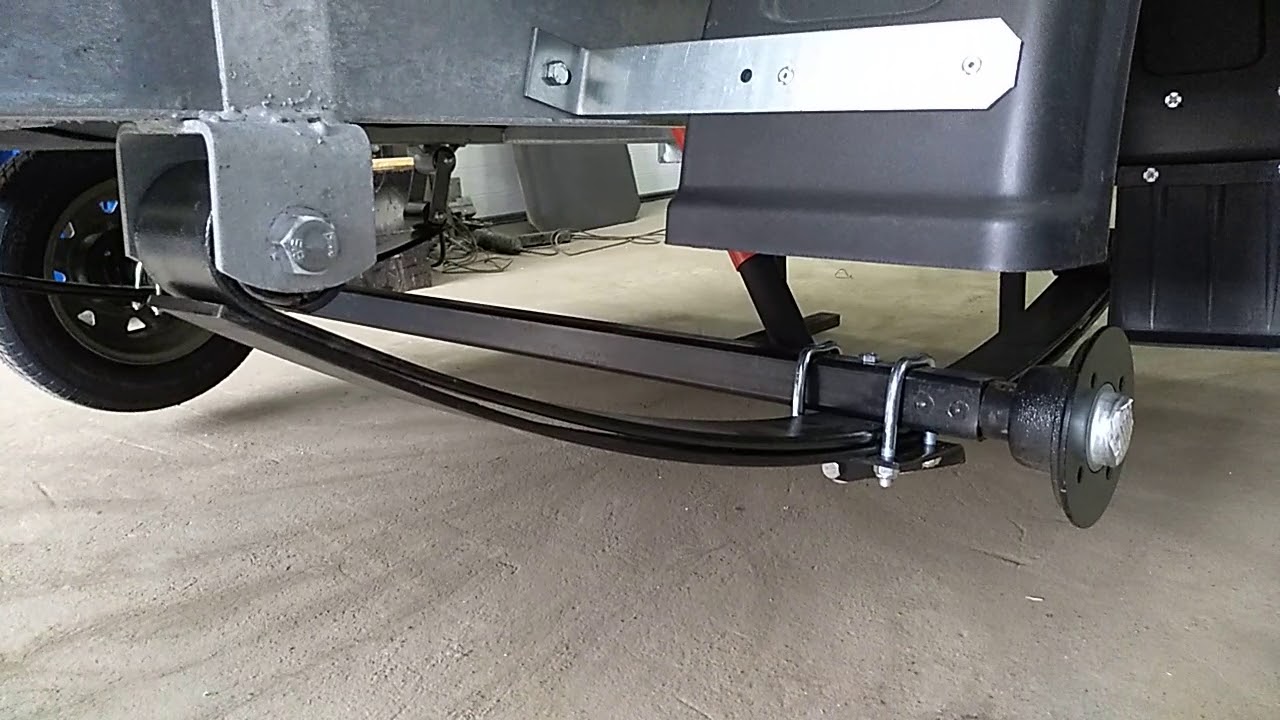

Предлагаю вам узнать, как можно установить своими руками рессору фирмы Al-Ko. В качестве примера использую лодочный прицеп и плавающий тип конструкции рессор.


Хотя вы можете поставить ее на любой другой автоприцеп:


Теперь непосредственно об установке. Это примерная инструкция, поскольку сборка отличается в зависимости от типа выбранных РП, самого прицепа, преследуемых целей автовладельца и пр.

  • Спереди рессора фиксируется с помощью ушка. Толщина его металла 5 мм. Крепление осуществляется болтом М12;
  • В переднем ушке будет находиться фторопластовая втулка рессоры, которую придется менять каждые 50 тысяч километров;


  • При заказе или изготовлении ушек убедитесь, что расстояние между металлом ушка и рессорой составляло 0,25-1 миллиметр;
  • Момент затяжки не регламентируется;
  • Сзади рессора будет плавающая, при толщине металла для места фиксации (своего рода закрытого ушка) 5 мм.
    Обязательно периодически подкладывайте смазку, иначе возникнет сильное трение и рессора быстро износится;
  • Рессора с балкой соединяется двумя металлическими пластинами (сверху и снизу) толщиной по 1 см каждая;



Не менее важно грамотно эксплуатировать доработанное своими руками ТС.


Обслуживание

В процессе эксплуатации нужно придерживаться некоторых правил по обслуживанию модернизированного автоприцепа.

К ним относят:

  • Периодичность замены фторопластовых втулок составляет 50 тысяч километров пробега. Но это условная цифра. При активной эксплуатации прицепа и его езды под большими нагрузками, замена может потребоваться и раньше. Следите за ее состоянием и своевременно меняйте;
  • Чтобы рессора не подвела в самый ответственный момент и не сломалась, в месте ее соединения с балкой не забывайте проверять уровень затяжки болтов. Постепенно они ослабевают, что приводит к ускоренному износу и деформациям. Делать это следует хотя бы раз на 10 тысяч километров пробега. Избегайте образованию люфта. Соединение всегда должно быть плотным;


  • В ушке с плавающей частью рессоры подкладывается смазка. Многие используют солидол, хотя практичнее применять графитовую смазку. Для этого монтировкой отогните пластину рессоры и добавьте смазывающий материал. Только не делайте это пальцами, иначе вы рискуете просто их лишиться. Воспользуйтесь ватной палочкой или кисточкой;
  • Периодичность добавления графитовой смазки или солидола не регламентируется. Проверяйте состояние узла. Он постоянно должен быть влажным, то есть быть в этом материале. Иначе пластины начнут истираться и ломаться.

Некоторые утверждают, что плавающая часть для рессор на прицепы — это плохо. Лучше туда ставить сайлентблок. Но эта конструкция обладает явными преимуществами. Не зря ее ставят на грузовые прицепы и автомобили.

У небольших прицепов, как правило, подвеска бывает двух типов — рессорная и резино-жгутовая.

Несмотря на то, что испокон века все прицепы в России делались рессорными, никаких положительных тенденций в этой области у нас не наблюдается. Дальше использования подвески от «Москвича-412» дело пока не зашло. В зависимости от грузоподъемности меняется только количество листов. Такая подвеска слабо приспособлена для прицепов, поскольку не рассчитана на режимы «пустой»/«груженый». Все-таки у автомобиля нагрузка присутствует постоянно. А у прицепа она либо есть (причем почти полная), либо ее нет вовсе. И если груженый прицеп нормально идет по дороге, а вот порожняком прыгает на зависть лягушкам и гремит как артиллерийская канонада. Поэтому на правильных прицепах применяют импортные пакеты рессор. У них без нагрузки работает только один лист, а остальные подключаются лишь после наполнения прицепа. Кроме того, хотя и считается, что рессоры неплохо гасят вертикальные колебания за счет межлистового трения, на самом деле в комплекте с ними все равно надо устанавливать амортизаторы.

Отсюда довольно высокая стоимость и относительно дорогое ТО.

Резино-жгутовая подвеска

и дешевле рессорной, и обслуживания практически не требует. Надо только следить за ступичными подшипниками и вовремя менять в них смазку. Первое ТО проводится после обкатки (1000 км), последующие — раз либо в год, либо в 10 000 км. Гамма таких подвесок рассчитана на разные нагрузки — от 500 кг до нескольких тонн, так что переплата за «недогруз» покупателям не грозит. Внешне резино-жгутовая подвеска представляет собой трубу сложного сечения, из которой торчат два изогнутых рычага. На деле же это — сложная конструкция. Внутри внешней трубы располагаются два отрезка труб «потоньше», выполняющих роль «пальцев» для маятниковых рычагов с колесными ступицами. Полное проворачивание внутренних труб относительно внешней исключают резиновые жгуты, расположенные между их стенками. В то же время «резинки» позволяют слегка крутиться пальцам рычагов внутри трубы, амортизируя на неровностях. На плавность хода прицепа с такой подвеской влияет… профиль трубы. Если он квадратный, то внутри четыре жгута, а подвеска жесткая, хотя и энергоемкая. Конструкция с шестигранной трубой и тремя жгутами практически не уступает ей в способности переносить удары судьбы, но работает заметно мягче. Есть у резино-жгутовой подвески и минусы. Так, ремонтируют ее только на заводах-производителях прицепов. А готовый резино-жгутовый «мост» купить можно только у региональных дилеров. Поэтому не стоит увлекаться быстрой ездой. Ведь при превышении скорости производитель ответственности за поломку не несет. А между тем на больших скоростях достаточно небольшой ямки, чтобы повредить подвеску.

Кстати, безопасная скорость для наших дорог с асфальтовым покрытием, по мнению производителей, от 80 до 100 км/ч, а по требованиям ПДД с прицепом на любых дорогах нельзя разгоняться быстрее 70 км/ч. Но на дорогах без покрытия, чтобы исключить незапланированный ремонт, лучше не превышать 30-40 км/ч, а глубокие ямы переезжать вообще со скоростью пешехода.

Так что же лучше — резина или рессора? Однозначно на этот вопрос ответить сложно. Резино-жгутовая подвеска дешевле при покупке и проще в обслуживании, прицеп с таким «амортизатором» едет более плавно, но в случае поломки можно «круто попасть». Известны случаи, когда у людей вырывало рычаг (правда, на больших скоростях и на неровной дороге) под Астраханью и им приходилось бросать прицеп с содержимым у добрых людей и ехать за запчастями в Москву. С рессорой попроще. Не выдержало крепление — практически в любой деревне есть сварщик, сломались рессорные листы — нашел похожие или даже подложил подходящую слегу и добрался до ближайшего автомагазина. К перегрузкам рессора тоже относится стоически. Ну, лег кузов на мост, ну, получилась крестьянская телега девятнадцатого века, когда об амортизации и слыхом не слыхивали. А вот внутренняя труба у жгутовой подвески может и провернуться. Особенно, если сделана она некачественно. Зато у резино-жгутовой подвески лучше проходимость. Ведь в этом случае рама — нижняя точка прицепа, а рессоры почти всегда опущены ниже рамы.

Прицепы МЗСА, вышедшие с конвейера, уже имеют необходимый запас прочности. При грамотном выборе модели озадачивать себя усилением прицепа не стоит. Однако бывают ситуации, когда усиление всё же необходимо. Типичная ситуация – был куплен одноосный прицеп с максимальной грузоподъёмностью 600 кг для бытовых нужд. Для решения повседневных задач такой прицеп подходит как нельзя лучше – он компактен, устойчив, и плюс ко всем стоит недорого. Но когда обстоятельства изменились, и прицеп стал нужен уже не только для выполнения бытовых задач, но и для перевозки более габаритных грузов, встаёт вопрос – покупать новый прицеп с большей грузоподъёмностью или усиливать имеющийся?

Большинство примет решение в пользу усиления прицепа – эта процедура обойдётся значительно дешевле. Так как же усилить прицеп МЗСА?

Отметим, что в виду покрытия кузова и рамы прицепов МЗСА цинковым слоем в 60-80 мкм, проводить сварочные работы по основным конструкциям не получится – при контакте с электродом цинк возгорается. Усиление рамы и кузова прицепа методом горячей сварки не предусмотрено. Для придания этим элементам большей жёсткости и прочности можно использовать болтовой метод. В первую очередь при усилении конструкции кузова стоит обратить внимание на подрамник – именно он берёт на себя основную нагрузку.

Увеличение грузоподъёмности

Одноосные прицепы МЗСА не рассчитаны на колоссальные нагрузки. При интенсивной эксплуатации листовые рессоры теряют упругость, в результате чего могут лопнуть. При усилении прицепа МЗСА рессорам стоит уделить особое внимание. Как усилить листовые рессоры прицепа? Путём докупки и слияния идентичных рессор в один рабочий элемент. Так, четырёх листовая рессора с лёгкостью может превратиться в пяти листовую рессору. А это как минимум двойной запас прочности.

Завод МЗСА выпускает широкую линейку легковых прицепов, преследуя при этом одну цель – каждый должен иметь возможность выбрать прицеп, который полностью бы соответствовал его требованиям в отношении прочности и грузоподъёмности. Поэтому , нуждающийся в усилении конструкции – это результат неправильного выбора модели.

Модели, не требующие усиления

Представленные в таблице модели смогли зарекомендовать себя с самой лучшей стороны. Их эксплуатационные характеристики, непременно, порадуют вас.

Многие водители, которым приходится регулярно перевозить с помощью буксируемого транспортного средства тяжелые грузы, особенно в сельской местности или во время строительства, вынуждены решать, как усилить прицеп к легковому автомобилю своими руками. В сети размещено множество видео материалов, рассказывающих о том, как заменить рессоры на такой технике, как прицепы МЗСА , сменить пружины, установить дополнительную балку и усилить раму.

Если при покупке буксируемого транспортного средства, не были учтены все условия будущей эксплуатации прицепа, его можно усовершенствовать. К примеру, есть модели трейлеров, у которых при достаточно вместительном кузове весьма скромные показатели грузоподъемности. При длине кузова более двух метров такая платформа может везти максимум 300 килограммов. Такие слабые возможности техники не могут удовлетворить, например, фермера, которому необходимо постоянно перевозить корма, удобрения, урожай или строительные материалы.

Если есть необходимость регулярно возить грузы по проселочным дорогам, то необходим высокий клиренс и для автомобиля тягача, и для буксируемого транспортного средства. В этом случае лучше установить на прицепе колеса большого диаметра. Эксплуатация автопоезда станет намного комфортнее.

Чтобы усилить прицеп, водители часто принимают решение в пользу замены слабой балки более мощной деталью. При этом не всегда есть возможность просто сделать с помощью электрической дрели отверстия, в которые можно было бы вставить болты и прикрепить новые диски. Из-за того, что новая пара колес не помещается, приходится удлинять балку.

Опытные водители, желающие усилить легковой прицеп, советуют приобрести две ступицы и оси, например, от восьмой или девятой модели Жигулей, если, конечно, они в хорошем состоянии. Произвести монтаж деталей с помощью болтов. Данные работы будут облегчены тем фактом, что подшипники в этом случае будут конической формы, что позволяет избежать проблем с подтяжкой и регулировкой оборудования.

Для монтажа новой балки можно взять швеллер размером восемь сантиметров. Отметив с помощью уголка или треугольника прямые углы на противоположных концах балки, аккуратно отрезать болгаркой, проверить, получилось ли 90 градусов на всех гранях отрезанной детали. Если срезы недостаточно аккуратны, следует их подточить.

Чтобы не устроить перегрев подшипников во время сварки швеллера, следует снять с осей ступицы. Произвести монтаж ступицы и швеллера сваркой, соблюдая перпендикулярность деталей. Это необходимо для правильного положения колес, без нежелательных схождений или перекосов. Сварку надо произвести и снаружи, и внутри конструкции, стараясь не перегреть металлическую ось.

Подробно изучить порядок этих работ можно, просмотрев видео инструкции, как усилить автомобильный прицеп. Там же имеются рекомендации по смене рессор, амортизаторов и работе с другими элементами конструкции легкового прицепа.

Рессора Alko 9 листов (Германия)

Ширина рессоры AL-KO — 4.5см, длина — 78см (вне зависимости от числа листов). Все остальные размеры ничего общего с рессорой AL-KO не имеют — подделка!!!
Концерн AL-KO выпускает рессоры для автомобильных прицепов различной грузоподъемности:
Рессоры AL-KO.
Рессоры для автомобильных прицепов выпускаемые концерном АЛ-КО имеют различную грузоподъемность:
-3-х листовая рессора — контрольная нагрузка на одну рессору 300кг.
-4-х листовая рессора — контрольная нагрузка на одну рессору 450кг.
-5-и листовая рессора — контрольная нагрузка на одну рессору 500кг.
-7-ми листовая рессора -контрольная нагрузка на одну рессору 675кг.
-9-ти листовая рессора -контрольная нагрузка на одну рессору 800кг.
Для сравнения 6-ти листовая рессора выпускаемая Синельниковским рессорным заводом (аналог рессоры автомобиля «Москвич»-412) имеет контрольную нагрузку — 250кг., а 9-ти листовая «Москвич»-2715(«Пирожок») — 400кг. Кроме того, отечественные рессоры значительно тяжелее рессор АЛ-КО. Они большего размера и требуют установки амортизаторов, а рессоры AL-KO обладают высокой степенью затухания колебаний т.е. рессора выполняет функцию амортизатора. Американские и австралийские производители давно отказались от установки амортизаторов на прицепы. Высокие показатели амортизации рессоры обеспечивают более плотное сцепление колес с неровной дорогой (проверенно опытным путем).
Так же в продаже другие комплектующие к прицепам фирмы «AL-KO» Германия — Торсионы, рессоры, ролики, носоприёмники, колёса подката, замки и бортовые защёлки и многое другое по рекомендуемым розничным ценам AL-KO Kober.

Преимущества рессор АЛ-КО:
— облегченный вес;
— не большие габаритные размеры;
— не требуют установки амортизаторов;
— полная длина рессоры до 765 мм.;
— расстояние от втулки до центра рессоры 330 мм.;
— размер листа: 45 мм х 6 мм.;
— материал сталь;
— покрытие полимерное грунтование;
— производитель AL-KO Europe.
