Правильная сборка фрез | Вадим Васильев

Все, кто купил мотоблок, они имеют в комплекте фрезы для обработки почвы. Они являются основным рабочим инструментом для работы с мотоблоком.

Но не все правильно собирают фрезы, и к тому же, для этого нет даже подробной записи в Инструкции к мотоблоку, где говориться только, что они должны быть собраны правильно! А как собраны, догадайтесь сами.

При покупке мотоблока фрезы лежат в разобранном виде, вот как я их получил:

Коробка в комплектеВот комплект фрез

Коробка в комплекте

И для тех, кто видит фрезы впервые, их сборка представляется нечтом из необъяснимого! Это как собрать кубик-рубик, и так не получается, и так не подходит. Вот и собирают как придётся. Конечно есть и такие, кто вникает в эту сборку, и интересуется у тех, кто уже собрал их.

При сборке, нужно придерживаться принципа диагоналей и симметричности. У мотоблока имеются две фрезы, это левая и правая. И каждая из них состоит из нескольких секций, может иметь от 2 и до 5 секций. У меня в комплекте лежали фрезы на 4 секции, где 4-ая секция была съёмной, и её можно ставить и убирать по мере необходимости.

Но, принцип сборки не зависит от количества секций. Ножи имеются левые и правые, и они чередуются на одной секции. На следующей секции происходит смещение, и так далее. И получается диагональ.

При соблюдении сборки по диагонали, ножи каждой секции будут вгрызаться в землю последовательно друг за другом, (а на другой фрезе, будет тоже самое симметрично), и вследствие этого будет достигаться равномерность работы фрез, и распределение нагрузки на все ножи.

Собирать можно двумя способами: сходящиеся и расходящиеся по ходу движения мотоблока. Я выбрал расходящуюся от мотоблока. Вначале собираем одну сторону, как на фото.

Собрал одну фрезу, левую. Вот такая диагональ по рейке.

Собрал одну фрезу, левую.

Далее собираем вторую фрезу, совместив её на одном уровне с уже собранной. И далее собираем её симметрично и расходящейся, как на фото.

Ставим на одном уровне вторую фрезу.Совмещаем места крепления к мотоблоку обеих фрез.

Ставим на одном уровне вторую фрезу.

Должно получиться вот так.

Левая фреза.Правая фреза.

Приложу рейки для наглядности сборки ножей у фрез. Смотрите внимательно, они должно быть симметричны друг другу.

Вот так я собрал фрезы!

Вот так я собрал фрезы!

Если фрезы собраны неправильно, то мотоблок при работе будет подпрыгивать и вам будет не комфортно работать. Это бывает при несимметричности входа ножей в грунт на фрезах, на разных этапах работы.

Фрезы.

Фрезы.

Только при правильной сборке фрез, достигается комфорт при работе с ними, а также качество обработки почвы.

Понравилось, то «Палец вверх» ! и ПОДПИСКА на МОЙ КАНАЛ ! Читайте ещё: Я приобрёл мотоблок Брайт-135GD, а также: Как я изготовил сцепку к мотоблоку

сборка своими руками, установка фрезы – фото и видео сборки

Фреза – главный рабочий «орган» культиватора. С ее помощью производится и рыхление, и прополка, и подготовка почвы под посадку. Для механических моделей, а также аппаратов сверхлегкой и легкой категории, он выступает в роли единственного функционального элемента. В установках средних и тяжелых используется также и прицепное оборудование.

Фрезы

Виды фрезы

Приспособление представляет собой четыре загнутых ножа – «лепестка», закрепленных на вал. Большинство из них направленного типа: при сборке необходимо учитывать направление движения. Ножи обычно загибаются в обе стороны, кроме тех, что расположены по краям вала. Есть модели, в которых все «лепестки» загнуты только в сторону редуктора: таким образом предупреждается повреждение растений при рыхлении. Однако в таком случае уменьшается ширина захвата.

Изготавливаются элементы из штампованной стали – для самых легких аппаратов, и из стальной полосы, часто кованой. Последний вариант самый прочный. Как правило, фреза является отдельной деталью, но встречаются модели, в которых две почвофрезы закрепляются на одном валу.

Установка

Используется две формы ножей.

  • Заточенные – «лепесток» легче входит в грунт и не допускает сцепления с почвой. Соответственно, уменьшается нагрузка на двигатель и снижается расход топлива. С другой стороны, острые лезвия разрезают корни сорняков, часть их остается в земле и вновь прорастают. Пользоваться заточенными фрезами нужно с большой осторожностью.
  • С полукруглой кромкой – более безопасные, однако при рыхлении испытывают большее сопротивление, чаще застряют. Сорняки такой элемент удаляет эффективнее, так как не разрезает, а наматывает корень и выдергивает его из почвы.

Диаметр фрезы для культиватора определяет максимальную глубину вспашки. Относительная задается сошником.

Соединяются «лепестки» двумя способами:

  • на заклепки – элемент не разбирается. Трудность это составляет не столько при хранении, сколько при транспортировке;

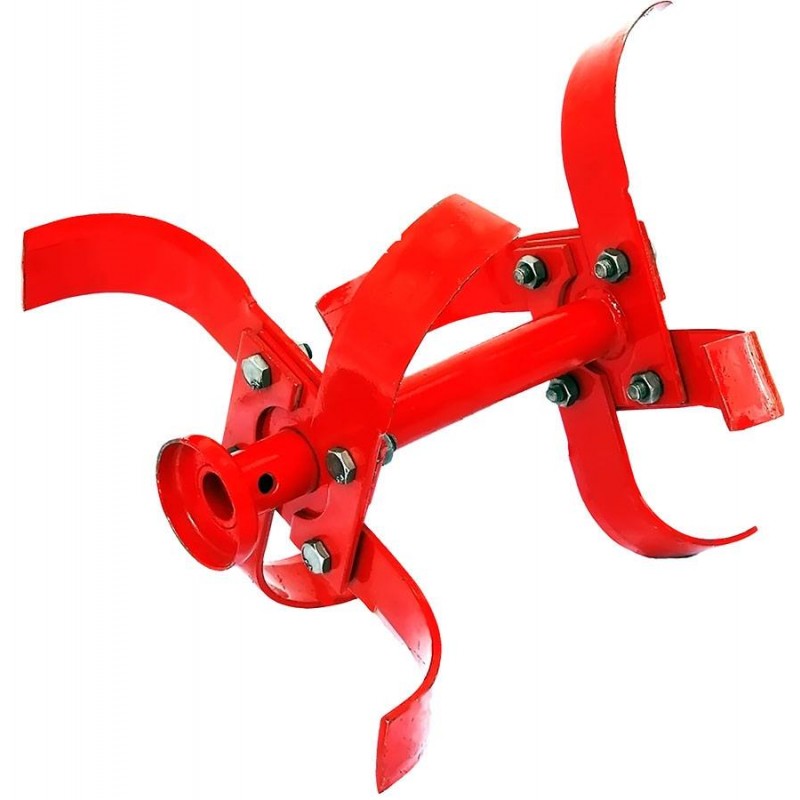

  • на болтах – разборная деталь. На фото представлен образец.

Для соединения сварка не используется – это снижает прочность изделия.

Особенности эксплуатации

Если диаметр определяет глубину, то количество регулирует ширину захвата. Наиболее распространенный вариант – две или три пары элементов. Встречаются культиваторы с одной или четырьмя парами. Изменяя число почвофрезов, можно регулировать ширину обрабатываемой полосы.

Количество элементов зависит также от типа почвы. Для обработки своими руками рыхлого легкого грунта устанавливается максимальное число. Для суглинка, целинной земли их количество уменьшается.

Сборка фрез культиватора

Самым важным при соединении своими руками является соблюдение направления: заточенная часть «лепестка» должна располагаться по ходу движения культиватора.

  1. Количество секций определяется по виду крепежных пластин: если они расположены одинаково, то устанавливаются максимум три элемента. Если они смещены относительно друг друга, то четыре или шесть.
  2. Ножи маркируются – для правой и для левой стороны.
  3. Сборка фрезы культиватора зависит от модели – трех- или четырехлепестковой.
  4. Установка трехелепестковой начинается с фиксации одного ножа на пластину – болт не затягивается до конца на первом этапе. Два остальных закрепляются с обратной стороны пластины.
  5. Монтаж четырехлепестковой или шестилепестковой сводится к попеременному креплению правого и левого ножа. Предварительно рекомендуется разделить правые и левые «лепестки» для каждой части. Дополнительная секция, если в ней есть нужда, монтируется с помощью штифта.
  6. Крепление производится на болты максимально жестко.
  7. Последним на вал культиватора устанавливается защитный диск: он предохраняет растения от повреждений.

На видео инструкция по сборке своими руками представлена пошагово.

Правила по уходу

При изготовлении обычно применяется кованая сталь, так как она прочнее и более устойчива к коррозии, однако это не исключает необходимости в уходе.

После окончания работ почвофрезы необходимо очистить от земли, корней, проволоки и тому подобного. Можно использовать тряпку или щетку, но не нельзя применять растворители в качестве чистящего средства.

Перед длительным хранением ножи покрываются слоем солидола, а концы вала – графитной смазкой.

Заточка ножей

Конструкция фрез подразумевает самозаточку. На практике при работе на тяжелом грунте, особенно с большим количеством каменных включения, ножи теряют остроту. Согласно отзывам заточку эффективней проводить болгаркой.

Элементы с закругленной кромкой не затачиваются.

Фрезы для мотоблока — как собрать, а также изготовить своими руками

Фрезы – это один из наиболее часто применяемых видов оборудования для мотоблоков. Переоценить роль фрез в ведении сельского хозяйства достаточно сложно, ведь эти приспособления позволяют качественно обработать почву и полностью подготовить ее к дальнейшей посадке при минимальных затратах времени с сил фермера.

Какие фрезы лучше для мотоблока – определяемся с выбором

Многим начинающим фермерам бывает довольно затруднительно определиться с подходящими для работы фрезами. На самом деле ничего сложно в этом нет – потребуется только изучить и сравнить качества и характеристики разных типов оборудования. Имеющиеся на рынке фрезы делятся на 2 вида:

  • саблевидные фрезы – приспособления этого типа пользуются самым высоким спросом, именно такие фрезы входят в комплект поставки множества мотоблоков. Среди основных причин популярности фрез этого типа следует выделить высочайшую эффективность, способность обрабатывать любую почву, в том числе, ранее не тронутую сельскохозяйственной техникой. Качественные модели саблевидных фрез изготавливаются в 2 этапа: сначала из углеродистой стали формируются изделия повышенной прочности. На следующем этапе производства ножи поддаются длительной термической обработке под воздействием высокочастотных токов. Основным признаком качественных саблевидных приспособлений является невозможность сварки режущих поверхностей;
  • фрезы «гусиные лапки» – оборудование этого типа появилось на рынке сравнительно недавно. На практике обработке такого рода приспособлениями поддается твердый грунт. на котором отсутствуют твердые сорняки. Высокая эффективность этих фрез достигается за счет их специфической формы. Последняя также позволяет не навредить корням посаженных растений в процессе культивирования огорода. Среди основных минусов такого рода приспособлений следует выделить их низкую прочность и массу неудобств при ремонте.

При покупке фрез любого из этих видов обязательно учитывайте тип грунта, который предстоит обрабатывать перед и после посадки.

Фрезы для мотоблока самодельные – порядок изготовления оборудования


Простая конструкция фрез для мотоблоков позволяет сделать такого рода приспособления своими руками. Ниже рассмотрим правильный порядок действий при изготовлении разных типов оборудования для вспашки почвы.

Как собрать правильно фрезы на мотоблок – изготовление саблевидного оборудования

Непосредственно перед изготовлением саблевидных роторных приспособлений советуем вам изучить чертежи, которые подскажут вам правильный порядок действий при сборке оборудования.

Любая саблевидная фреза к мотоблоку состоит из двух взаимосвязанных блоков, в каждом из которых находиться по 12 фрез. В конструкцию одного отдельного блока входит 3 узла, каждый из которых оборудован 4 режущими ножами. Последние, в свою очередь, расположены по отношению в 30 ° по отношению друг к другу.


Сборка саблевидных приспособлений выполняется следующим образом:
  1. Для начала сделайте стойку, используя для этого уголок 6,3×4 см;
  2. Один из концов стойки приварите к фланцу таким образом, чтобы потом вы смогли объединить между собой 4 режущих ножа;
  3. Все режущие элементы фрезы соедините между собой посредством фланцев и болтов с шайбами.

Изготовленная таким образом роторная фреза обладает высокой прочностью и устойчивостью, что позволит вам использовать ее для обработки грунтов любой плотности.

Изготовление фрез «гусиные лапки»


Непосредственно перед сборкой приспособлений этого типа потребуется тщательно подготовиться к работе. С инструментов и материалов вам понадобится:
  • стальная труба, диаметром 4,2 см;
  • стальные пластины для изготовления режущих ножей;
  • аппарат для сварки;
  • болгарка с набором дисков.

Активная фреза типа «гусиные лапки» собирается в следующем порядке:

  1. Для изготовления режущих элементов можно воспользоваться рессорами от автомобиля. Нарежьте их на одинаковые куски, после чего приварите к стальной трубе, играющей роль основания;
  2. Кромки режущих элементов тщательно наточите и приварите к используемому основанию;
  3. Собрав оборудование, запустите его и произведите необходимые настройки. При этом учитывайте, что после запуска мотоблока ножи оборудования должны висеть в воздухе, а не касаться земли.

Для того чтобы фреза «гусиные лапки» прослужила как можно дольше, ее нужно медленно опускать на землю. В противном случае оборудование может сломаться.

Самостоятельная установка фрез на мотоблок

Самостоятельная установка оборудования на мотоблок выполняется абсолютно одинаково, как для саблевидных фрез, так и для приспособлений типа «гусиные лапки».

В любом из случаев порядок действий выглядит следующим образом:

  1. Изготовленные фрезы установите на специальный деревянный «козел», высотой около 0,5 м;
  2. Аккуратно наклоните мотоблок под углом в 45 °, и уприте его на сошник;
  3. Подставьте «козелки» под рукоятку руля мотоблока;
  4. Демонтируйте штатные колеса сельскохозяйственной машины, и установите вместо них самодельные фрезы;
  5. На левом и правом наружном конце фрез надежно закрепите тарелки для фрез – они существенно улучшат ход мотоблока с фрезами и сделают его более плавным и устойчивым.

После выполнения всех перечисленных действий можете приступать к обработке грунта. Во время работы не забывайте следить за надежностью крепления тарелок, фиксирующих основные и дополнительные фрезы на мотоблоке.

Нужно ли точить фрезы на мотоблок – разбираемся вместе

Дать однозначный ответ на этот вопрос достаточно сложно в виду нескольких факторов. Во-первых, большое значение имеют рекомендации производителя фрез. Некоторые компании, занимающиеся выпуском высококачественного оборудования для вспашки почвы, не советуют выполнять заточку режущих элементов, так как это приведет к ухудшению эффективности фрез и потере гарантии на их обслуживание. Другие производители, наоборот, рекомендуют обязательно точить фрезы перед каждым сезоном эксплуатации мотоблока.

Второй важный фактор – это результат, который может принести заточка фрез. Единственный, но очень важный плюс, который дает данная процедура – это легкость в процессе культивации, ведь заостренным режущим ножам будет гораздо легче углубляться в грунт и эффективно вспахивать его. К минусам заточки относиться необходимость каждый раз выполнять демонтаж и установку оборудования на мотоблок. Еще один очень важный недостаток – это способность фрез измельчать глубоко спрятанные в земле корни сорняков, что приведет к их интенсивному вегетативному размножению по всей площади огорода.


Третий фактор – это тип обрабатываемой почвы. Если почвофреза на мотоблоке используется преимущественно в целях обработки твердых глинистых грунтов и целины, то заточка режущих ножей поможет быстрее и качественнее вспахать такую землю. Если же грунт на огороде мягкий, то точить используемый комплект фрез, как правило, не нужно.

Все перечисленные совету по изготовлению, установке и заточке приспособлений подходят для эксплуатации оборудования в паре с мотоблоками Нева МБ-1, МБ-2, а также сельскохозяйственными машинами марок МТЗ, Целина и агрегатов других импортных и отечественных производителей.

фрез для мотоблока: как правильно собрать активные фрезы своими руками? Какой лучше выбрать?

Выбор фрезы для мотоблока – процесс ответственный, ведь этот элемент играет важную роль в процессе обеспечения работоспособности устройства. Для того чтобы правильно выбрать фрезы, необходимо разобраться в отличительных особенностях этих изделий, понять, какие виды и виды фрез существуют.

Важность правильного выбора

Многие начинающие дачники думают, что важнее всего приобрести качественный мотоблок, но не уделяют должного внимания выбору фрез. Такая ошибка может дорого обойтись при обработке территории, так как правильный выбор фрез влияет на следующие моменты .

  • Качество выращивания . Если приобрести и использовать качественные фрезы, можно обойтись даже без плуга.
  • Экономия времени . Хорошие фрезы позволяют затрачивать минимум времени на определенные работы по обработке дачного участка.
  • Фрезы обеспечивают удобное управление мотоблоком .Неправильно подобранная деталь может вызвать повышенную нагрузку на оператора в процессе фрезерования.

Кроме того, плохие фрезы могут оказывать повышенную нагрузку на коробку передач мотоблока, что негативно скажется на его долговечности и работоспособности. Выбирать такие элементы необходимо исходя из многих факторов, в том числе мощности и типа обрабатываемой почвы.

Внимательно изучите особенности своего мотоблока, так как важны следующие: шплинт-стопор колеса, прицепного, ВОМ или роторной машины, а также другие моменты.


Заводские фрезы

Такие культиваторы считаются одними из самых популярных и востребованных на рынке. Именно такими разновидностями комплектуются заводские мотоблоки. В зависимости от назначения и конструкции эти фрезы могут быть сборными и разборными. В процессе выбора человек решает для себя, какой мотоблок ему нужен, но выбрать определенный тип фрезы не получится. Если техника изначально комплектовалась в сборном варианте, то в дальнейшем можно будет использовать исключительно такие модели.

Конструкция фрезы может различаться в зависимости от производителя и других особенностей . Обычно он состоит из пары секций, скрепленных болтами. Большое значение в работе такого элемента имеет ширина обработки, которая может варьироваться в зависимости от добавления секций.


Отличительной чертой заводского мотоблока является то, что он предлагается в комплекте с мотоблоком. Для стандартных задач этого будет достаточно. Но следует учитывать, что роторные культиваторы от китайского мотоблока не могут похвастаться впечатляющей эффективностью.Если в процессе производства использовался некачественный металл, то проблемы возникнут уже при первой обработке.

Например, при обработке целины пользователю будет крайне сложно управлять мотоблоком. Кроме того, это приведет к увеличению нагрузки на редуктор, что также негативно скажется на долговечности устройства.


Гусиные лапки

Фрезы

«гусиные лапки» считаются одними из самых востребованных на рынке благодаря высокому качеству и надежности.Основным недостатком таких резаков считается их неразборная конструкция, что делает невозможным проведение ремонта в случае выхода из строя. Однако если выбрать качественный вариант, то он сможет прослужить долгие годы, полностью выполняя свои обязательства. Среди основных преимуществ использования таких фрез .

  • Возможность самостоятельно решать, сколько секций плиты можно поставить на мотоблок. Однако важно учитывать технические особенности устройства и необходимую ширину фрезерования.
  • Прочная конструкция, позволяющая использовать мотоблок для обработки твердых почв.
  • Гораздо лучше справляется с растительными остатками.
  • Уникальная втулка, которая может быть нескольких форм. Оптимальными считаются шестигранные и круглые варианты. Это позволяет подобрать подходящий вариант для любого мотоблока вне зависимости от его типа и других показателей.
  • Снижает нагрузку на редуктор, что предотвращает перегрев устройства и положительно сказывается на долговечности оборудования.
  • Значительно упрощает процесс управления мотоблоком.

Большинство специалистов говорят, что именно этот тип фрез лучше всего подходит для мотоблоков, отличающихся воздушной системой охлаждения.


Модели сабли

Такие элементы считаются очень прочными и надежными благодаря тому, что в процессе производства используется только сталь. Кроме того, такие модели могут похвастаться уникальным дизайном, который делает их устойчивыми к любым механическим повреждениям.Саблевидные модели входят в стандартный набор большинства мотоблоков европейского и американского производства. Эффективность таких элементов проверена на участках с любым типом почвы, что выгодно выделяет их на фоне других моделей. Эти фрезы отличаются высоким качеством и высокой износостойкостью, что позволяет проводить качественную обработку почвы.

Главной особенностью сабельных ножей является то, что для изготовления рабочих органов используется углеродистая сталь , что гарантирует надежность каждой детали даже после года активной эксплуатации. Кроме того, ножи проходят специальную обработку и закалку с помощью токов высокой частоты, что делает их невероятно прочными.


Селина

Еще один популярный вид фрезы для мотоблока – «целина», которая пользуется большим спросом благодаря своей спиралевидной форме. Отличительной чертой этого вида является цельная конструкция, позволяющая без проблем справляться даже с колоссальными нагрузками.

Основным недостатком является медленная работа, а также то, что в процессе обработки почвы почва выталкивается, в результате чего иногда появляются небольшие ямки.


Что касается преимуществ, то их огромное количество, среди которых можно выделить следующие:

  • в отличие от других видов фрез для мотоблока хорошо справляется с целиной;
  • отличается внушительной глубиной выращивания;
  • позволяет качественно обрабатывать грунт;
  • отличается монолитной конструкцией, что является признаком надежности, прочности и долговечности.

Установка фрезы

Процесс установки фрезы на мотоблок довольно прост, но перед началом работы следует внимательно изучить инструкцию производителя и разобраться в особенностях установки.Стандартная конструкция фрезы включает в себя ось ротора, штифт, оснащенный специальным замком, несколько ножей и креплений. Установка этого оборудования должна производиться таким образом, чтобы фреза вращалась против часовой стрелки. Тиллеры – это самозатачивающиеся инструменты, которые значительно упрощают процесс их использования. Другими словами, не нужно будет постоянно разбирать конструкцию, чтобы заточить ножи.

Следует отметить, что при установке резака могут возникнуть проблемы., поэтому специалисты не советуют проводить монтаж самостоятельно – лучше всего заранее обзавестись помощником. Особого внимания заслуживает установка сабельного резца. Дело в том, что это не монолитная конструкция, поэтому сначала придется правильно собрать изделие. Главное установить правильное направление вращения, так как без этого устройство не будет выполнять свои задачи.


Собрать такой элемент своими руками для мотоблока достаточно легко, ведь это задача, которая быстро осваивается, но предварительно лучше изучить функции, которые агрегат должен будет выполнять.Прежде чем приступить к самодельной сборке сабельного резца, нужно внимательно разобраться в чертеже, а после установки обязательно проверить узел на работоспособность. Обычно с первого раза не получается точно настроить оборудование, поэтому приходится вносить некоторые коррективы в его работу.

Таким образом, фрезы представляют собой один из важнейших элементов для обеспечения работоспособности мотоблока . Купить их можно практически в любом специализированном магазине.Большой выбор позволяет каждому подобрать оптимальный вариант в зависимости от модели и других особенностей своего мотоблока. Процесс установки фрезы также достаточно прост и требует только внимательности и помощника.


При правильном подходе купленные фрезы могут служить не один год, не теряя своей функциональности. Кроме того, нужно внимательно изучить схему, чтобы модель могла работать на конкретном мотоблоке.

Фреза навесная для мотоблока своими руками.Фрезы «гусиные лапки» для мотоблока своими руками. Разновидности фрез для мотоблока

Фрезы

– один из наиболее часто используемых видов оборудования для мотоблоков. Роль фрез в сельском хозяйстве переоценить достаточно сложно, ведь эти приспособления позволяют качественно обработать почву и полностью подготовить ее к дальнейшему посеву с минимальными затратами времени от усилий фермера.

Какие фрезы лучше для мотоблока – определитесь с выбором

Многим начинающим фермерам бывает сложно определиться, какие фрезы подходят для работы.На самом деле ничего сложного в этом нет – нужно только изучить и сравнить качества и характеристики разных видов техники. Представленные на рынке фрезы делятся на 2 типа:


При покупке фрез любого из этих типов обязательно учитывайте тип почвы, которая будет обрабатываться до и после посадки.

Самодельные фрезы для мотоблока — порядок изготовления оборудования


Простая конструкция фрез для мотоблоков позволяет изготовить такого рода приспособление самостоятельно.Ниже рассмотрим правильный порядок изготовления различных видов орудий для вспашки почвы.

Как правильно собрать фрезы на мотоблок — изготовление саблевидного оборудования

Непосредственно перед изготовлением саблевидных поворотных устройств советуем изучить чертежи, которые подскажут правильный порядок сборки оборудования .

Любая фреза саблевидная к мотоблоку состоит из двух соединенных между собой блоков, в каждой из которых по 12 фрез.В конструкцию одного отдельного блока входит 3 узла, каждый из которых оснащен 4 режущими ножами. Последние, в свою очередь, расположены в соотношении 30° по отношению друг к другу.


Сборка саблевидных приспособлений выполняется следующим образом:

  1. Сначала из уголка 6,3×4 см сделать подставку;
  2. Приварить один конец стойки к фланцу, чтобы потом можно было совместить между собой 4 режущих ножа;
  3. Соедините все режущие элементы фрезы между собой с помощью фланцев и болтов с шайбами.


  Изготовленная таким образом фреза обладает высокой прочностью и устойчивостью, что позволяет использовать ее для обработки грунта любой плотности.

Изготовление фрез «гусиные лапки»


 Непосредственно перед сборкой устройств данного типа необходимо будет тщательно подготовиться к работе. С инструментами и материалами вам потребуются:

  • труба стальная диаметром 4,2 см;
  • Пластины из стали
  • для изготовления разделочных ножей;
  • аппарат для сварки;
  • Болгарка
  • с комплектом дисков.

Резец активный типа «гусиные лапки» собирается в следующем порядке:

  1. Для изготовления режущих элементов можно использовать пружины от автомобиля. Разрежьте их на одинаковые куски, а затем приварите к стальной трубе, играющей роль основы;
  2. Края режущих элементов тщательно заточить и приварить к используемой основе;
  3. Собрав оборудование, запустите его и произведите необходимые настройки. При этом имейте в виду, что после запуска мотоблока ножи оборудования должны висеть в воздухе и не касаться земли.


  Чтобы мельница «гусиные лапки» прослужила как можно дольше, ее необходимо медленно опускать на землю. В противном случае оборудование может сломаться.

Самостоятельная установка фрез на мотоблок

Самостоятельная установка оборудования на мотоблок осуществляется точно так же, как для саблевидных фрез, так и для устройств типа «вороньи ноги».

В любом случае порядок действий следующий:

  1. Установите фрезы на специальную деревянную «козу», около 0.5 м высотой;
  2. Плавно наклоните мотоблок под углом 45°, и прижмите его к сошнику;
  3. Подставить «козелок» под ручку руля мотоблока;
  4. Демонтировать штатные колеса сельхозмашины, а вместо них установить самодельные фрезы;
  5. На левом и правом наружных концах фрез надежно закрепите фрезы — они значительно улучшат ход мотоблока с фрезами и сделают его более плавным и устойчивым.


  После выполнения всех этих действий можно приступать к обработке почвы. В процессе эксплуатации не забывайте следить за надежностью крепежных пластин, фиксирующих основную и дополнительную фрезы на мотоблоке.

Нужно ли точить фрезы на мотоблоке?

Однозначный ответ на этот вопрос дать достаточно сложно ввиду нескольких факторов. Во-первых, большое значение имеют рекомендации производителя фрезерного станка.Некоторые компании, занимающиеся производством качественной техники для вспашки почвы, не рекомендуют затачивать режущие элементы, так как это приведет к ухудшению работоспособности фрез и потере гарантии на их обслуживание. Другие производители, наоборот, рекомендуют обязательно затачивать фрезы перед каждым сезоном эксплуатации мотоблока.

Вторым важным фактором является результат, который может принести заточка фрез. Единственный, но очень важный плюс, который дает эта процедура – ​​это легкость в процессе культивации, ведь остроконечным режущим ножам будет намного легче углубляться в землю и эффективно ее вспахивать. К недостаткам заточки можно отнести необходимость каждый раз демонтировать и устанавливать оборудование на мотоблок. Еще одним очень важным недостатком является способность фрезы измельчать корни сорняков, глубоко спрятавшихся в земле, что приведет к их интенсивному вегетативному размножению по всей площади сада.


  Третий фактор – это тип обрабатываемой почвы. Если почвофреза на мотоблоке используется в основном для обработки твердых глинистых почв и целины, то заточка режущих ножей поможет быстрее и качественнее вспахать такую ​​землю.Если почва в саду мягкая, то заточка использованного набора фрез, как правило, не требуется.

Все перечисленные в совет по изготовлению, установке и заточке приспособления приспособления подходят для эксплуатации техники в паре с мотоблоками Нева МБ-1, МБ-2, а также сельскохозяйственных машин марок МТЗ, Целин и агрегатов других импортных и отечественных производителей.

Фрезы к мотоблокам — навесное оборудование, предназначенное для вспашки, рыхления почвы, перемешивания ее с минеральными и органическими удобрениями, борьбы с сорняками и вредителями.

Благодаря высоким агротехническим характеристикам и большой степени крошения почвенная фреза создает оптимальную плотность почвы, повышает ее биологическую и биохимическую активность, при этом значительно повышается урожайность. Обработку земли проводят весной перед посевом сельскохозяйственных культур и после осенней уборки грубых растений.

Приборы устанавливаются на мотоблоки и культиваторы в качестве рабочего органа. Они могут поставляться в базовой комплектации при покупке мотоциклов, продаваться отдельно на внутренних рынках, а некоторые умельцы изготавливают их самостоятельно.

Разновидности фрез для мотоблока

Фрезы на мотоблок могут отличаться друг от друга формой и конструкцией, количеством ножей и их расположением. Они устанавливаются в задней части мотооборудования и зависят от вала отбора мощности. Почвенные фрезы дают наилучший результат при увеличении скорости.

Общее устройство фрезы можно описать как набор почвообрабатывающих ножей, размещенных под разными углами на ножах, приваренных или закрепленных крепежными элементами к оси вращения.

Ножи плавно и поочередно входят в почву, что благоприятно сказывается на трансмиссии мотоблока.

Есть 2 разновидности фрез:

  • активный или саблевидный;
  • гусиные лапки.

Активная сабля

В стандартный комплект мотооборудования входят фрезы саблевидные. Они эффективны и популярны среди фермеров.


Грунтовая фреза для мотоблока имеет разборную конструкцию, поэтому монтаж, обслуживание, ремонт и транспортировка максимально просты.

Вместо колес на оси вращения установлены блоки, состоящие из 4 режущих механизмов под углом 90° друг к другу, скрепленных болтами, гайками и шайбами. Количество блоков с каждой стороны привода разное: 2, 3 и более штук. Масса оборудования и его мощность влияют на количество ножей и ширину модуля.

Нож активной фрезы для мотоблока представляет собой загнутую на концах полосу. Изгибы направлены попеременно в разные стороны.

В заводских условиях лопатки изготавливаются из прочной легированной или высокоуглеродистой стали с обязательной термической закалкой и обработкой токами высокой частоты. При самостоятельном изготовлении насадок мастера рекомендуют использовать пружинную термообработанную и закаленную сталь 50ХГФА.

Насадки под названием «гусиные лапки» используются относительно недавно. Высокая эффективность достигается за счет их специфической формы. Конструкция фрез цельносварная и неразборная. Ножи выполнены в форме треугольника, расположенного в конце стойки.

Мотоблок давно занял свое место в малой агромеханизации. Компактные размеры, маневренность, возможность установки сменных модулей сделали его популярным как в деревне, так и на дачных участках. Обработка земли – одно из основных назначений этой техники. В свою очередь фрезы для культивации – самый популярный модуль, который устанавливается на мотоблок. В продаже такие элементы продаются отдельно от силового агрегата, и стоят относительно недешево.

Но при наличии необходимых навыков и знаний фрезу для обработки почвы можно сделать своими руками.Следует отметить, что некоторые самоделки намного превосходят по качеству и функциональности заводские аналоги.

Разновидности фрез для мотоблока

Конструктивно почвенная фреза представляет собой набор почвообрабатывающих ножей, размещенных на оси вращения. Такой модуль состоит из двух частей, которые устанавливаются на приводные валы колес с обеих сторон силового агрегата. Благодаря такому расположению культиватор при культивации имеет возможность передвигаться самостоятельно.

Также можно выделить тип мотоблока с навесными фрезами, вращательное движение которых дает вал отбора мощности.Модуль расположен за силовым агрегатом и в движении не участвует. Мотоблоки типа МТЗ, Нева, Прораб, Сич, Агро как раз выпускаются в различных модификациях, с валом отбора мощности и без него.

Отличий в изготовлении как навесных, так и обычных фрез практически нет. А вот для фрезера с независимым вращением изготавливается дополнительный модуль с приводом от вала отбора мощности и углового двухстороннего редуктора.

Активный (саблевидный)

Блоки ножей на таких мельницах состоят из четырех режущих элементов, расположенных под углом 90˚ друг к другу. Таких блоков может быть 2, 3 и более с одной стороны привода. Количество ножей и ширина модуля зависят от веса мотоблока и его мощности.

Ножи представляют собой изогнутые полосы из прочной легированной стали. Для самостоятельного изготовления при наличии термической обработки с последующей закалкой хорошо зарекомендовала себя пружинная сталь типа 50ХГФА.Изгибы ножей имеют попеременно разные направления.

Конструкция активной фрезы позволяет обрабатывать участки с камнями и корнями без риска поломки ножей. Но целесообразно использовать этот вид техники на легких окультуренных почвах.

Гусиные лапки

Режущие элементы таких фрез выполнены в виде треугольника из прочной стали, расположенного на конце стойки. Это расположение и стало причиной появления столь экстравагантного названия.

Как и в случае с активными фрезами, ширина и количество ножевых блоков определяются весом и мощностью культиватора. Количество режущих элементов, расположенных по окружности в ножевом блоке, от 4 и более. Увеличение количества ножей предполагает лучшее измельчение почвы, но мощность силового агрегата потребуется увеличить.

Эти виды фрез предназначены для обработки тяжелых типов почв и целинных земель. Наличие разветвленной корневой системы в почве приводит к частому блокированию модуля.

Оба типа фрез имеют свои преимущества и недостатки. При выборе варианта самостоятельного изготовления необходимо учитывать структуру грунтов, необходимую степень измельчения грунта, компоновку и мощность силового агрегата, сложность и методику изготовления.

Производство почвенных фрез «гусиные лапки»

Фрезы этого типа стали широко применяться в середине 80-х годов прошлого века. Это было связано с развитием в то время импровизированной малой механизации.С тех пор и до нашего времени эта конструкция полностью доказала свое право на существование. Конструктивно этот модуль можно разделить на несколько основных элементов, которые изготавливаются отдельно и несут различный функционал.

Втулка приводная

Из этого элемента целесообразно начать изготовление почвенной фрезы. Так как гильза подвергается большим нагрузкам, ее изготовление осуществляется на токарном станке с толщиной стенки не менее 5 мм, оптимально 7-8 мм. Внутреннее отверстие просверлено с одной стороны, так что фреза свободно садится на вал без лишнего люфта, допуск примерно 0.5 мм.

С другой стороны делается паз для посадки осевой трубы глубиной 30-40 мм. Это позволит вам легко выровнять сустав по оси. Просверливается отверстие для стопорного штифта.

Труба осевая с фланцами

Изготавливается в разборном и неразборном вариантах на выбор. Но есть одна особенность в пользу разборного варианта – возможность установки дополнительного блока ножей или наоборот. Как ведет себя фрезер, окончательно становится понятно только после тестирования и, как это часто бывает с самоделками, результат не всегда оправдывает ожидания.Для производства используются стандартные трубы Æ25-32 мм.

При изготовлении разборного варианта необходимо выточить соединительные втулки, которые наполовину вставляются в осевую трубу и фиксируются через отверстия заклепками или электросваркой. Выступающая часть будет служить соединением для аналогичного элемента.

На осевую трубу приварен фланец для крепления стоек ножей. Его можно выточить на токарном станке, а можно изготовить из металлических полос толщиной не менее 5 мм.

Во фланце просверлены отверстия для болтового или заклепочного соединения со стойками. Соединение этого узла электросваркой нежелательно из-за повышенных нагрузок.

Длина трубки подбирается в зависимости от расположения и ширины режущих элементов. Количество заготовок должно соответствовать количеству блоков ножей. Два узла изготавливаются с приводными втулками.

Режущий элемент (нож)

Изготавливается из прочной нехрупкой стали марки 65-70Г, толщиной 3-5 мм.Треугольная форма ножа считается оптимальной для наименьшего сопротивления при входе в землю.

В качестве ножа самодельщики часто используют треугольный режущий элемент сегментной косилки. Так как сталь стойки и сегмента имеет разный состав, сварку необходимо производить после отпуска с последующей закалкой. Фрезы с такими ножами используют на чистых обрабатываемых участках. Для тяжелых, целинных грунтов рекомендуется изготавливать режущие элементы из более толстой стали, что позволит выполнить качественное сварное соединение.

Как показывает практика, оптимальная ширина ножей 50-80 мм. Большие размеры создают повышенное сопротивление грунта.

Стойка разделочная

Наиболее оптимально использовать ту же сталь, которая применялась при изготовлении ножей, но вполне возможно применение и прочных, легированных сталей с более низкими физико-техническими показателями.

Подставка «гусиные лапки» изготавливается из прямой или изогнутой полосы по краю. Край, который непосредственно соприкасается с землей, желательно затачивать.

В стойке просверлены отверстия для крепления на фланце осевой трубы. Режущие элементы свариваются с последующей закалкой.

Блок ножей

После соединения стоек с ножами и осевых трубок получается сменный модульный режущий элемент. Отдельными остаются только два блока с приваренными приводными втулками.

При наличии соответствующей квалификации и необходимого оборудования изготовление данного элемента не составит особого труда.Во избежание порчи материалов и предотвращения лишних движений желательно перед изготовлением составить подробный чертеж или воспользоваться уже готовым.

Как собрать активную фрезу

Этот вид самодельной почвообрабатывающей техники является наиболее распространенным из-за более простой технологии изготовления. При такой компоновке режущий элемент и стойка составляют единое целое и изготавливаются из цельного куска полосы высокопрочной стали.

До этапа «осевая труба с фланцем» процесс идентичен изготовлению фрезы «гусиные лапки» на мотоблоке. По этой причине рассмотрим изготовление непосредственно режущих элементов.

Предварительно заточенная полоса изгибается на 90° при нагреве. Длина отогнутой части обычно не превышает 80 мм. Целесообразно совмещать охлаждение заготовки с ее отпуском для комфортного сверления крепежных отверстий. В конце производится закалка и установка осевой трубы на фланец.

При обработке почвы фрезерным культиватором любого типа получается определенный разброс земли, что несколько затрудняет определение границы между обработанной и необработанной почвой.Чтобы избежать этих проблем, на края фрезы устанавливаются маркировочные диски.

Такой сельскохозяйственный прибор, как мотоблок, с течением времени не совсем утратил свою популярность. Наоборот, развитие технологий обеспечило появление новых популярных механизмов с более широким набором функций.

Как известно, с помощью этой машины можно выполнять ряд задач: перевозить грузы, обрабатывать почву и просто использовать как транспортное средство. Поскольку наибольшее распространение это оборудование получило в сельской местности, следует разобраться, как изготовить такую ​​деталь, как фреза для мотоблока своими руками.Этот конструктивный элемент обладает множеством полезных свойств, но приобретать готовое устройство достаточно невыгодно с финансовой точки зрения, чем и объясняется необходимость самостоятельной сборки.

Основные функции фрез для мотоблока

Данный тип оборудования является навесным, так что в любой момент его можно демонтировать и заменить. Фреза является чрезвычайно важной частью мотоблока, так как в процессе функционирования напрямую влияет на многие факторы:

Качество обработки почвы;

Удобство вождения;

Состояние трансмиссии мотоблока;

Устойчивость двигателя автомобиля.

Многие владельцы не зря задаются вопросом, как собрать фрезу на мотоблок своими руками. Только с помощью этого элемента можно качественно разрыхлить почву и подготовить ее к посевным работам, одновременно удалив все сорняки.

Основной деталью любого почвореза являются ножи. Для фрез мотоблока можно встретить разные образцы, изготовленные, правда, по схожей технологии. Качество и глубина обработки почвы напрямую зависит от того, какой материал используется в процессе производства.

Преимущества фрез для мотоблока

Среди неоспоримых преимуществ, которыми обладают данные детали, стоит выделить следующие: фрезы

  • отлично справляются с сорняками, уничтожая их бесследно;
  • почва, обработанная таким элементом, хорошо разрыхляется, что способствует перемешиванию ее слоев и положительно сказывается на показателях плодородия;
  • С помощью таких ножей можно легко распределять удобрения.

Кроме того, изготовив для себя такую ​​деталь, как фреза, вы можете быть уверены, что она справится с почвой абсолютно любого типа, будь то глинистая, влажная или очень твердая земля. Благодаря этому мотоблоки, оснащенные подобными устройствами, распространены в регионах с самым разнообразным климатом и условиями окружающей среды.

Типы фрез для мотокультиватора

Развитие нашло отражение в устройстве аналогичной техники. Итак, существует несколько разновидностей фрез, но наиболее распространенными из них являются две:

  1. Система с саблевидными ножами.
  2. Фрезы, именуемые среди потребителей «гусиными лапками», из-за своей не совсем обычной формы.

Первый товар чрезвычайно распространен среди потребителей во многом благодаря тому, что с его помощью можно выполнить практически любую задачу. При этом саблевидная фреза для мотоблока собирается своими руками без особых сложностей. Одним из преимуществ его конструкции является возможность в любой момент снять ножи, так как они изготовлены из стали, которая, как известно, не поддается обработке сваркой.

Фрезеры для мотоблока «гусиные лапки» более современные изделия. Основное предназначение такого механизма – обработка твердого грунта. При использовании этой модели важно помнить, что работать с ней нужно только на ровном и чистом грунте, иначе есть вероятность, что на ножи постоянно будут накручиваться сорняки. Такой продукт прекрасно подходит для посадки культур и может использоваться даже в холодное время года.

Материалы для сборочных фрез

Перед сборкой фрезы на мотоблок необходимо измерить параметры участка, который планируется обрабатывать, и только потом, исходя из полученных данных, собирать механизм.Чтобы конструкция была максимально правильной, необходимо иметь следующий перечень материалов:

  • не очень длинная металлическая трубка, имеющая диаметр 42 мм;
  • детали, которые будут выполнять функции элементов рыхления земли;
  • аппараты для сварки;
  • болгарский.

Занимаясь тем, как правильно собрать фрезы на мотоблок, многие владельцы задаются вопросом о конструкции почвообрабатывающих культиваторов. Основой этих деталей вполне могут быть рессоры для автомобиля, которые сгибаются, а затем привариваются к основной трубе под нужным углом.

Процесс сборки фрезы для мотоблока

Для начала работы, как уже было сказано ранее, необходимо выполнить замеры участка. Выполнив все расчеты, можно приступать к сборке. При помощи сварочного аппарата ножи будущего резака следует прикрепить к заранее подготовленной трубе. Предварительно можно заострить края элементов до нужной степени.

Полученный механизм закрепляется на сцепном узле, и работу можно считать законченной.Чтобы убедиться в работоспособности всей системы, можно выполнить тестовый запуск и настроить устройство.

При сборке такой конструкции, как фреза для мотоблока, своими руками стоит помнить, что добиться максимально длительного срока службы изделия можно только строго соблюдая все правила его эксплуатации. При включении механизма ножи необходимо держать вверху и ни в коем случае нельзя допускать их касания почвы. Запустив мотоблок, фрезу можно медленно опустить и пустить в работу.

Проще всего завершить сборку такого устройства тому, кто имеет некоторый опыт в сфере металлообработки. Упростить процесс монтажа позволит заранее составленная схема, а также качественные инструменты и материалы.

Решая, как правильно собрать фрезы на мотоблок, многие владельцы сталкиваются с проблемой самостоятельного изготовления мелких и фигурных деталей конструкции. Для этого лучше всего обратиться за помощью к профессиональному кузнецу, который сделает эту работу гораздо быстрее и качественнее.

Кроме того, не стоит забывать, что неправильно собранная система влечет за собой изменение направления вращения ножей, что, в свою очередь, чревато поломкой оборудования.

Изучив все вышеперечисленные рекомендации, можно сделать вывод, что сконструировать такой механизм, как фреза для мотоблока, совершенно возможно, важно только соблюдать все детали работы, а затем устройство прослужит несколько десятков лет без необходимости ремонта.

Выбор фрезы для мотоблока – процесс ответственный, ведь этот элемент играет важную роль в процессе обеспечения работоспособности устройства. Для того, чтобы правильно выбрать фрезер, необходимо разобраться в отличительных особенностях этих изделий, разобраться, какие типы и виды фрез существуют.

Важность правильного выбора

Многие начинающие дачники думают, что важнее всего приобрести качественный мотоблок, но не уделяют должного внимания выбору фрез.Такая ошибка может дорого стоить при обработке территории, так как правильный выбор фрез влияет на следующие моменты.

  • Качество выращивания. Если приобрести и использовать качественные фрезы, то можно обойтись даже без плуга.
  • Экономия времени. Хорошие фрезеры позволяют затрачивать минимальное количество времени на определенные работы по обработке дачного участка.
  • Фрезы обеспечивают удобство управления мотоблоком. Неправильно выбранная деталь может вызвать повышенную нагрузку на оператора в процессе фрезерования.

Кроме того, некачественные фрезы могут оказывать повышенную нагрузку на редуктор мотоблока, что негативно скажется на его долговечности и работоспособности. Выбирать такие элементы необходимо, руководствуясь многими факторами, в том числе мощностью и типом обрабатываемой почвы.

Внимательно изучите особенности своего мотоблока, так как важны шплинт колеса, прицепной, ВОМ или роторная машина, а также другие моменты.

Заводские фрезы

Такие почвенные фрезы считаются одними из самых популярных и востребованных на рынке. Именно такими разновидностями комплектуются заводские мотоблоки. В зависимости от назначения и конструкции эти фрезы могут быть сборными и разборными. В процессе выбора человек решает, какой тип мотоблока ему нужен, но выбрать конкретный тип фрезы не получится. Если техника изначально комплектовалась в сборном варианте, то в дальнейшем можно будет использовать исключительно такие модели.

Конструкция резака может различаться в зависимости от производителя и других особенностей.   Обычно включает в себя пару секций, которые соединяются между собой болтами. Важность работы такого элемента заключается в ширине обработки, которая может меняться в зависимости от добавления секций.

Отличительной чертой заводского мотоблока является то, что он предлагается в комплекте с мотоблоком. Для стандартных задач этого будет вполне достаточно.Но стоит учесть, что фрезы от китайского мотоблока не могут похвастаться впечатляющей эффективностью. Если в процессе производства использовался некачественный металл, то уже при первой обработке возникнут проблемы.

Например, при обработке целины пользователю будет крайне сложно управлять мотоблоком. Кроме того, это приведет к увеличению нагрузки на редуктор, что также негативно скажется на долговечности устройства.

Гусиные лапки

Каттер гусиные лапки считается одним из самых популярных на рынке благодаря высокому качеству и надежности. Основным недостатком таких фрез является их неразборная конструкция, что делает невозможным проведение ремонта в случае выхода из строя. Однако если выбрать качественный вариант, он сможет прослужить долгие годы, полностью выполняя свои обязательства. Среди основных преимуществ использования таких фрез можно выделить следующие.

  • Возможность самостоятельно решать, сколько секций плиты можно поставить на мотоблок. Однако важно учитывать технические особенности устройства и необходимую ширину фрезерования.
  • Прочная конструкция, позволяющая использовать мотоблок для обработки твердого грунта.

  • Гораздо лучше с растительными остатками.
  • Уникальный рукав, который может иметь несколько форм. Оптимальными являются шестигранные и круглые варианты.Это позволяет подобрать подходящий вариант для любого мотоблока вне зависимости от его разновидности и других показателей.
  • Снижает нагрузку на редуктор, что предотвращает перегрев устройства и положительно влияет на долговечность оборудования.
  • Значительно упрощает процесс управления мотоблоком.

Большинство специалистов утверждают, что именно этот тип фрез лучше всего подходит для мотоблоков, отличающихся воздушной системой охлаждения.

Саблевидные модели

Такие элементы считаются очень прочными и надежными благодаря тому, что в процессе производства используется только сталь. Кроме того, такие модели могут похвастаться уникальным дизайном, который делает их устойчивыми к любым механическим повреждениям. Саблевидные модели входят в стандартный набор большинства мотоблоков европейского и американского производства. Эффективность таких элементов проверяется на участках с любым типом почвы, что выгодно отличает их от других моделей.Эти фрезы отличаются высоким качеством и высокой прочностью, что позволяет проводить качественную обработку почвы.

Главной особенностью саблевидных ножей является то, что для изготовления рабочих органов используется углеродистая сталь, что гарантирует надежность каждой детали даже после года активной эксплуатации. Кроме того, ножи подвергаются специальной обработке и закалке с помощью токов высокой частоты, поэтому могут похвастаться невероятно высокой прочностью.

«Целина»

Еще один популярный вид фрезы для мотоблока – «целина», которая пользуется большим спросом благодаря своей спиралевидной форме.Отличительной чертой этого вида является цельная конструкция, позволяющая без проблем справляться даже с колоссальными нагрузками.

Основным недостатком является медленная работа, а также то, что почва при обработке почвы выталкивается, в результате чего иногда появляются небольшие ямки.

Что касается достоинств, то их огромное количество, среди которых можно выделить следующие:

  • в отличие от других разновидностей фрез для мотоблока хорошо справляется с целиной;
  • характеризуется внушительной глубиной возделывания;
  • позволяет качественно обрабатывать грунт;
  • отличается монолитной конструкцией, что является признаком надежности, прочности и долговечности.

Установка фрезы

Процесс установки фрезы на мотоблок довольно прост, однако перед началом работы следует внимательно изучить инструкцию производителя и разобраться в особенностях установки. Стандартная конструкция фрезы включает в себя ось ротора, палец, оснащенный специальным замком, несколько ножей и крепежные материалы. Монтаж данного оборудования необходимо производить таким образом, чтобы фреза вращалась против часовой стрелки.Грунтовые фрезы являются самозатачивающимися инструментами, что значительно упрощает процесс их использования. Другими словами, не нужно будет постоянно разбирать конструкцию, чтобы заточить ножи.

Следует отметить, что при установке резака могут возникнуть проблемы. , поэтому специалисты не советуют устанавливать самостоятельно — лучше всего заранее обзавестись помощником. Особо следует отметить установку саблевидной фрезы. Дело в том, что он не представляет собой монолитную конструкцию, поэтому сначала придется правильно собрать изделие.Главное установить правильное направление вращения, так как без этого устройство не будет выполнять свои задачи.

Собрать такой элемент своими руками для мотоблока достаточно просто, ведь это задача, которая быстро осваивается, но предварительно лучше изучить функции, которые агрегат должен будет выполнять. Прежде чем приступить к самодельной сборке саблевидной фрезы, нужно внимательно разобраться в чертеже, а после установки обязательно проверить узел на работоспособность.Обычно с первого раза не получается точно настроить оборудование, поэтому приходится вносить некоторые коррективы в его работу.

Как выровнять деку косилки на своем кадетском гонщике | Детеныш кадета

В этих инструкциях объясняется, как выровнять деку газонокосилки Cub Cadet. В зависимости от вашей модели приведенные ниже инструкции могут незначительно отличаться. Всегда обязательно проверяйте руководство оператора для получения подробных инструкций.

Инструкции

Этап 1

Убедитесь, что газонокосилка стоит на ровной поверхности, и включите стояночный тормоз.Выключите двигатель и убедитесь, что он остыл. Выньте ключ зажигания. Снимите провод зажигания свечи зажигания.

Шаг 2

Чтобы выровнять деку спереди назад, установите рычаг подъема деки в среднее положение.

Шаг 3

Надев перчатки, поверните ближайший к разгрузочному желобу нож параллельно газонокосилке.

Шаг 4

Измерьте высоту кончика переднего ножа до земли.Затем измерьте высоту кончика заднего лезвия до земли. Обратитесь к руководству по эксплуатации для правильной разницы высот между передней и задней частью.

Шаг 5

Отрегулируйте деку, ослабив шестигранную стопорную гайку на стержне подвески деки.

Шаг 6

Поднимите переднюю часть деки, затянув внутреннюю шестигранную гайку.

Шаг 7

Ослабьте внутреннюю шестигранную гайку, чтобы опустить переднюю часть деки.

Шаг 8

Как только платформа окажется на нужном уровне, затяните контргайку, чтобы зафиксировать ее.

Шаг 9

Надев защитные перчатки, выровняйте деку из стороны в сторону, вращая лезвия перпендикулярно газонокосилке.

Шаг 10

Измерьте высоту кончиков отвалов с каждой стороны деки от земли.

Шаг 11

Отрегулируйте палубу, ослабив болт с шестигранной головкой на левом кронштейне ангара.

Шаг 12

Поднимите или опустите палубу, ослабив болт с шестигранной головкой на левом кронштейне ангара.

Шаг 13

Когда оба кончика отвала будут иметь одинаковое расстояние от земли, затяните болт с шестигранной головкой.

Шаг 14

Снова подсоедините провод зажигания свечи зажигания.

Cub Cadet оригинальные запчасти

При обслуживании оборудования всегда используйте оригинальные запасные части OEM.Воспользуйтесь нашей системой поиска запчастей, чтобы найти и заказать любые запасные части, которые могут вам понадобиться для технического обслуживания. Дополнительную информацию по техническому обслуживанию см. в руководстве пользователя.

Руководство по установке газона для домашних животных

Если ваш двор выглядит грустным, и вы хотите украсить его как для себя, так и для своих животных, укладка газона для домашних животных может быть правильным решением. Но как это сделать? Каковы важные шаги? Какой газон безопасен для домашних животных? Не волнуйтесь, у нас есть ответы на эти вопросы и даже больше.

Мы разделим его на 5 простых шагов: планирование, подготовка территории, установка основания, установка газона и засыпка.

Планирование

Если вы собираетесь укладывать газон для домашних животных, вам сначала нужно кое-что спланировать. Оценка и подготовка вашего ландшафта перед установкой сэкономит вам время, деньги и потенциальные головные боли в будущем.

Выбор типа газона для этого применения очень прост. Если вы попросите газон для домашних животных или упомянете, для чего планируете его использовать, мы будем знать, что вам нужно.Дерн, используемый для помещений с домашними животными, обычно представляет собой более короткую кучу волокна. Он менее пышный и считается менее привлекательным, чем более соломенные сорта, используемые для озеленения, но он более прочный и его легко чистить. Основание и дренаж также учитываются для нужд здоровья домашних животных, очистки отходов и мусора, а также ограничения запаха, влаги и роста микробов.

Теперь, когда вы знаете, что вам нужен газон для домашних животных, определите, сколько газона вам нужно заказать и какую часть вашего двора вы хотите заменить искусственной травой.Лучше переоценить и переупорядочить, чем недоупорядочить, а излишки можно сохранить и использовать позже для ремонта или ошибок.

Измерение и расчет необходимого количества газона

В зависимости от того, сколько вам понадобится, вы можете заказать безопасное для домашних животных искусственное покрытие прямо у нас, а также воспользоваться нашим калькулятором размера газона, чтобы убедиться, что вы получаете достаточно. Измерить, сколько дерна вам нужно, не так уж сложно.

  • Правильные формы, такие как квадраты и прямоугольники, легко получить, просто умножьте длину на ширину.
  • Треугольники требуют немного больше математики: умножьте высоту на основание, а затем разделите на 2.
  • А в кругах еще больше математики: умножьте радиус на число пи, 3,14.

Неправильные формы труднее всего измерить и установить, но все же выполнимо. Есть 2 метода:

  1. Измерьте большее из значений длины и ширины и умножьте их для оценки.
  2. Разделите неправильную форму на правильные фигуры и сделайте еще немного математических расчетов, чтобы получить оценку.
    • Измерьте длину и ширину каждой единицы.
    • Умножьте длину на ширину, чтобы получить площадь каждой единицы.
    • Добавьте площадь всех квадратов/прямоугольников, чтобы получить оценку общей площади.

Физические препятствия

Объекты, которые следует учитывать, которые создают неровности при измерении и обрезке газона при установке снаружи, включают:

  • Спринклерные системы
  • Деревья
  • Конструкции
  • Кустарники
  • Камни
  • Бассейны
  • Фонтаны
  • Сады
  • Заборы
  • Стены
  • Дорожки и проходы
  • шагов
  • Скульптуры и газонные украшения

Как только вы узнаете, сколько дерна вы укладываете, вы можете собирать припасы. Вот расходные материалы, которые вам понадобятся:

Инструменты

  • Рулетка
  • Лопата
  • Стержень трамбовки
  • Перчатки
  • Острый режущий инструмент, например, универсальный нож
  • Грабли

Материалы

  • Торф
  • Лента для шва газона
  • Гвозди, колья или скобы для газона
  • Клей для газона
  • Гравий
  • Мягкая основа
  • Песок, резиновая крошка или другой наполнитель

Другие полезные, но не обязательные инструменты

  • Фреза для дерна
  • Прогулка за трактором
  • Электрощетка
  • Распределитель заполнения
  • Носилки для ковров

Подготовка места

Для гладкого и ровного газона, который нравится вашим питомцам, ключевое значение имеет прочная основа.Вам нужно будет выполнить серьезную подготовительную работу, прежде чем вы сможете выполнить установку, и это гарантирует, что фактическое размещение и установка травы пройдет гладко.

  1. Для начала вам необходимо удалить от 3 до 4 дюймов почвы с верхнего слоя участка, который готовится для искусственного газона.
    • Чрезвычайно важно удалить как можно больше растительности и подлеска, так как это обеспечит аккуратное и ровное основание для вашего газона.
    • Он также обеспечит ровную поверхность на долгое время.
    • Вы можете сделать это вручную с помощью лопаты или сэкономить время и силы, купив дернорез или мотоблок.
  2.  Выровняйте поверхность, чтобы на ней не было неровностей или уклонов, которые могут помешать дренажу или облегчить разрыв дерна.
  • Также могут быть полезны барьеры от сорняков. Геотекстильные барьеры под внешними краями или под самим газоном могут препятствовать тому, чтобы сорняки подняли газон.
  1. Затем вам нужно убедиться, что вы подготовили адекватный дренаж, особенно если поверхность будет сталкиваться с мочой домашних животных или другими формами отходов. В зависимости от того, на какую поверхность вы устанавливаете, вам может потребоваться предусмотреть различные типы дренажа.

Бетон

Если вы устанавливаете газон на бетон или другую искусственную поверхность, оставляйте зазоры в шесть дюймов вокруг внешних краев газона, чтобы газон имел возможность должным образом дренироваться.

Почва

Если вы укладываете дерн поверх почвы, необходимо создать дренажную основу, чтобы вода не скапливалась и не вызывала появление плесени.

Пластиковая доска для гибки

Вы можете установить пластиковую гибочную доску или другие водонепроницаемые бордюры вокруг внешних краев искусственного газона, чтобы защитить растительность и другие части вашего газона. Убедитесь, что его высота не выше уровня травы, чтобы обеспечить надлежащий дренаж.

Базовая установка

Чтобы помочь с дренажом, а также гарантировать, что ваш искусственный газон не проседает, вам необходимо установить какой-либо базовый материал.

  • В большинстве случаев это будет гравий, и вам понадобится около ярда гравия на каждые 100 квадратных футов газона, который вы планируете уложить.
  • Щебень, гравий или разложившийся гранит являются отличными основаниями, и для достижения наилучших результатов убедитесь, что размер частиц составляет менее 3/8 дюйма.
  • Распределите гравий по поверхности, на которой будет уложен газон, уплотните и выровняйте его, чтобы образовался надлежащий дренаж и ровный газон.

Если вы не устанавливаете газон на грунт, резиновая амортизирующая прокладка лучше всего подойдет для искусственного газона, который устанавливается на бетон. Это не обязательно, но рекомендуется для комфорта.

  1. Положите панели на поверхность, которую вы хотите покрыть дерном.
  2. Если основание было сжато или свернуто, разложите его ровно и дайте ему отдохнуть, прежде чем приклеивать к поверхности, чтобы избежать деформации или образования пузырей.
  3. Обрежьте основание по размеру, сблизив швы, но не перекрывая друг друга.
  4. Склейте швы и периметр, следуя указаниям клея для основы.

После этого можно приступать к укладке газона.

Укладка газона

Установка газона очень похожа на установку резинового основания на бетон.

  1. Во-первых, вы должны заранее разложить газон, чтобы убедиться, что у вас есть нужное количество, и дать ему время осесть и исправить любые деформированные места. Возможно, вы захотите, чтобы кто-нибудь помог уложить газон на основание, так как его перетаскивание может нарушить положение и сделать поверхность неровной.
  2. После того, как газон уложен на место, обрежьте и обрежьте панель острым канцелярским ножом по мере необходимости, чтобы убедиться, что края и швы хорошо стыкуются друг с другом.
  3. После обрезки панелей по размеру и совмещения швов отогните края соседних панелей назад и наклейте ленту для швов искусственного газона на основание.
  4. Нанесите клей на шовную ленту, следуя инструкциям на упаковке, затем прижмите края газона на место. Убедитесь, что ни одна нить не касается клея. Поскольку существует несколько методов приклеивания газона, обязательно уточните у Turf Factory Direct, какой метод лучше всего подходит для вашего конкретного газона и основания.
  5. Закрепите газон по внешним краям, вставив анкерные штифты, U-образные скобы или оцинкованные колья на расстоянии около 6 дюймов друг от друга, и вбейте их в землю молотком. Постарайтесь поместить их между пучками нити и стежками, чтобы нить не закрепилась на подложке.
  6. Для твердой поверхности, такой как бетон, клей будет использоваться для периметров и облицовки.

Как срезать газон с препятствиями или участками неправильной формы

Обрезание объектов

Уложите газон вокруг препятствий неправильной формы, таких как деревья, и отогните края газона назад.Сделайте рельефные надрезы через каждые несколько дюймов вокруг препятствия, в зависимости от его размера. Края первых рельефных вырезов должны сходиться на стороне препятствия.

Вырезание неправильных форм

Резка основания и газона для установки на участке неправильной формы аналогична резке вокруг объектов, но как бы наоборот. Разложите газон и проведите линию по периметру. Мы рекомендуем делать рельефные надрезы вдоль линии, чтобы избежать ошибок. Как только периметр совпадет, обрежьте соответствующим образом.

Заполнение

Вам нужно будет заполнить искусственный газон, чтобы он стоял должным образом и выглядел как естественное поле с травой. Существует широкий выбор наполнителей, и подавляющее большинство из них подходят для домашних животных, но обязательно проверьте заранее перед покупкой, чтобы случайно не получить наполнитель, который может нанести вред вашим питомцам. Чтобы получить дополнительную информацию о наполнителе для домашних животных, ознакомьтесь с еще одним из наших полезных руководств. Заполнение поможет утяжелить дерн, удержит волокна в вертикальном положении и предотвратит образование ямок, а также обеспечит дополнительную амортизацию под ногами или под лапами.

При распределении наполнителя очищайте газон граблями или щеткой между каждым нанесением материала наполнителя. Наконец, последующий полив газона поможет укрепить засыпку.

Обслуживание важно

Собаки устраивают беспорядок, любят копать и могут пытаться съесть что угодно. Вот почему искусственная трава — отличный вариант для дворов, где разрешено проживание с домашними животными. Он более прочный, и вашей собаке труднее его выкопать, съесть, пожелтеть или создать проплешины.Однако, как и все вещи, у него есть свои пределы, и он может быть поврежден и изношен со временем, особенно если не была выполнена правильная установка.

Простые задачи, чтобы ваш питомец выглядел красиво и оставался гигиеничным:

  • Удаление мусора и отходов
  • Промывка шлангом
  • Гребень и щетка для удержания волокон в вертикальном положении

Дополнительную информацию об очистке газона для домашних животных можно найти в нашем руководстве по уходу.

Добавить комментарий

Ваш адрес email не будет опубликован.
