5.4. Клапанные гидрораспределители

В гидросистемах некоторых машин применяют также клапанные распределители, которые просты в изготовлении и надежны в эксплуатации, а также могут обеспечить высокую герметичность.

Затвора клапанов приводят в действие ручными, механическими и электротехническими устройствами. Из ручных устройств наиболее распространены клапаны с качающимся рычагом, схема которого для питания одной полости гидродвигателя приведена на рис.5.10, а.

Рис.5.10. Клапанные распределители:
а, б — с качающимся рычагом; в — с кулачковым приводом;
г — с электромагнитным приводом

В клапанном распределителе (см.рис.5.10, а) в нейтральном (среднем) положении качающегося рычага 1 оба клапана 2 и 3 находятся в своих гнездах; в этом положении клапанов канал b гидродвигателя отсоединен как от канала a, связанного с насосом, так и от канала c, связанного с баком. При повороте рычага 1 вправо с гидродвигателем соединяется канал a насоса, при повороте влево — канал c бака.

Схема четырехходового клапанного распределителя представлена на рис.5.10, б. При повороте рукоятки 1 перемещается та или другая пары клапанов 2 или 3, обеспечивая подвод (отвод) жидкости к соответствующей полости силового цилиндра 4.

Распространены также клапаны с кулачковым приводом (рис.5.10, в). На валике 3 находятся четыре кулачка 2, соответствующим образом ориентированные один относительно другого. При повороте валика кулачки воздействуют на штоки соответствующего конусного затвора 1, обеспечивая подвод рабочей жидкости в полости илового цилиндра 5 и ее отвод. В положении, показанном на рассматриваемом рисунке, жидкость от канала, связанного с насосом, поступает через открытый (утопленный) затвор 4 в левую полость силового цилиндра 5 и удаляется в бак из правой полости цилиндра через клапан. Остальные два затвора находятся в своих седлах. При повороте валика вступают в действие эти затворы, обеспечивая подвод жидкости в правую полость цилиндра 5 и отвод ее из левой полости.

На рис.5.10, г представлена схема трехпозиционного клапанного распределителя прямого действия с двумя клапанами 1 и 4, управляемыми электромагнитами 2 и 3. При выключенных электромагнитах оба клапана прижаты пружинами к своим седлам. При этом магистраль нагнетания перекрыта, а полости гидродвигателя соединены со сливом.

При включении электромагнита 2 клапан 1, сжимая пружину, переместится в крайнее левое положение и прижмется к левому седлу. В этом положении одна из полостей потребителя соединится с напорной магистралью. При включенном электромагните 3 и выключенном электромагните 2 сработает клапан 4, соединив вторую полость потребителя с магистралью нагнетания.

Наверх страницы

Гидрораспределители ВЕ 10 ООО «ПСМ-Гидравлика.Пермь»

Гидрораспределители ВЕ Предназначены для изменения направления или пуска и останова потока рабочей жидкости в гидравлических системах станков, прессов и других машин с давлением до 320 кгс/см2.

В зависимости от исполнения гидрораспределители могут иметь различные схемы распределения потока рабочей жидкости и применяться с электрическим, гидравлическим, пневматических, ручным и механическим видом управления.

Наименование

Условный проход, мм

Давление на входе, МПа, (кгс/см2)

Расход рабочей жидкости (л/мин)

Максимальное давление на выходе, МПа (кгс/см2)

Масса (кг) не более

ВЕ10 с 2 э/м (14,24,34,44,64)

10

32(320)

20 .

.. 32

15(150)

6,45

ВЕ10 с 1 э/м (574,573,574А,574Е)

10

32(320)

20 … 32

15(150)

6,45

РММ10 с ручным управлением

10

32(320)

20 . .. 32

15(150)

6,45

РМР10 с механическим упавлением

10

32(320)

20 … 32

15(150)

6,45

ВХ10 с гидравлическим управлением

10

32(320)

20 . .. 32

15(150)

6,45

ВЕ10..94..

10

32(320)

20 … 32

15(150)

6,45

Структура условного обозначения

В

Распределитель(золотниковый)

Е

Вид управления Е-электромагнитное Х-гидравлическое МР-ручное ММ-механическое

10

Условный проход в мм

574

Схема распределения потока рабочей жидкости



Способ установки золотника без обозначения пружинный ; О — без пружинного возврата для схем 573,574,574А; ОФ — без пружинного возврата с фиксацией для схем 573,574,574А ; Ф — без пружинного возврата с фиксацией для РММ10

Г110У

Род тока напряжение и частота В — переменный ток 24,36,110(127),220 в частота 50 Гц не обозначается ; Г-постоянный ток напряжение 12,24,48,110,220В ; У-электромагнит ЭМ10М не обозначается эл. магнит ЭМ25,ПЭЛ10,ЭМЛ1203



Ручное управление электромагнитом для ВЕ Н — электромагнит с кнопкой управления Не обозначается электромагнит без кнопки управления



Присоединение кабеля к электромагниту для ВЕ М — провод через штепсельный разъем МС — подвод через прямой штепсельный разъем 2РМГ для исполнения ХЛ с электромагнитом ЭМ10М, МД — штепсельный разъем с выпрямителем для ЭМ10М, Д1 — выпрямитель встроен в колодку привода для напряжения 110 и 220 В при этом ШР общего исполнения, Д2 — выпрямитель встроен в корпус эл.магнита ЭМ25 исполнения ХЛ1 не обозначается подвод сбоку без ШР

УХЛ4

Климатическое исполнение

Гидрораспределители ВЕ10.

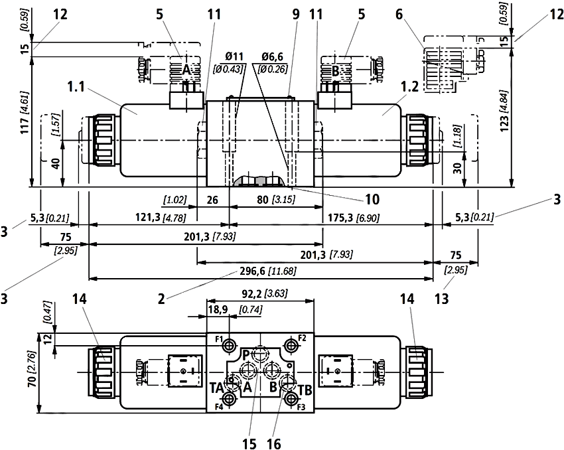

. с электромагнитным управлением трехпозиционные (с двумя магнитами)

Гидрораспределители ВЕ10.. с электромагнитным управлением двухпозиционные (с одним магнитом). 573Е,574Е,14-В,44-В


Гидрораспределители РММ10.. с ручным управлением.


Присоединительные размеры гидрораспределителей Р10..


Плита присоединительная для гидрораспределителей с Ду=10мм.


Общее описание конструкции:
Конструкция золотникового устройства гидрораспределителей всех видов управления принципиально одинаковая. Базовой деталью гидрораспределителя является пятиканавочный корпус 1 , в котором выполнены основные каналы:
Р — отверстие для входа рабочей жидкости под давлением;
А и В — отверстия для присоединения к другим гидроустройствам;
Т — отверстие для выхода рабочей жидкости в бак.
Полости «Т» внутри объединены между собой. В центральном отверстии корпуса диаметром 16 мм расположен золотник 2. Золотник приводится в действие через толкатели 3 узлом управления, в качестве которой используются в зависимости от вида управления герметичный электромагнит переменного или постоянного тока, гидропривод, пневмопривод, рукоятка, ролик.
Ход золотника 3,2 мм, кроме гидрораспределителей ВММ10.574/ОФ… ВММ10.574А/ОФ, у которых ход золотника равен 6,4 мм.
В зависимости от исполнения гидрораспределителей узел управления крепится с одного или двух торцев корпуса.
Электромагнит гидрораспределителя имеет кнопку 4 (аварийную), которая позволяет перемещать золотник при отключенном электромагните.
Гидрораспределители могут быть трехпозиционного исполнения, имеющие три рабочие позиции золотника, и двухпозиционного исполнения, имеющие две рабочие позиции.
Гидрораспределители с электромагнитным, гидравлическим и пневматическим управлением имеют два узла управления, кроме гидрораспределителей с пружинным возвратом золотника схем распределения потока 573, 573Е 574, 574А, 574Е, у которых один узел управления. У гидрораспределителей с одним узлом управления последний расположен со стороныотверстия «В» для схем 573Е и 574Е, для остальных схем — со стороны отверстия «А».
Для удобства монтажа гидрораспределители могут быть снабжены присоединительными плитами
Для ограничения расхода рабочей жидкости в отверстие для входа рабочей жидкости — Р можно установить диафрагму.;
Работа гидрораспределителя.
При воздействии управляющего усилия на золотник происходит замещение его из исходной позиции в одну из крайних, при этом отверстиe для входа рабочей жидкости соединяется с другими отверстиями соответствии со схемой распределения потока рабочей жидкости После снятия управляющего усилия золотник возвращается в исходнуюпозицию или остается в этой позиции в зависимости от способа установки золотника.
В трехпозиционном гидрораспределителе золотник устанавливает исходную (среднюю — 0) позицию после снятия управляющего усилия двумя центрирующими пружинами — пружинный возврат, а в исполнении с фиксацией золотника в трех положениях — рукояткой. Длятрехпозиционных гидрораспределителей с управлением от ролика золотник устанавливается в рабочее (среднее — 0) положение посредством кулачка или копира.
В двухпозиционном гидрораспределителе золотник устанавливается в исходную (крайнюю — «а» или «в») позицию пружиной — пружинный возврат, а в исполнениях с фиксацией золотника в двух положениях и без пружинного возврата — действием одного из узлов управления.
При включении левого узла управления (со стороны отверстия или отводе рукоятки влево (от отверстия А) золотник из исходной позиции переместится вправо (к отверстию В), распределение потока при этом будет соответствовать позиции «а»; при включении правого узла управл ния (со стороны отверстия В) или отводе рукоятки вправо (к отверстию В) распределение потока будет соответствовать позиции «в».
Для схем 573 и 573Е отверстие для выхода рабочей жидкости используется для отвода утечек.
Перед началом работы двухпозиционных гидрораспределителей без пружинного возврата с фиксацией золотника следует учитывать положение золотника в корпусе. Для того чтобы положение золотника соответствовало исходной позиции схемы распределения потока (позиции «а») следует однократно включить правый узел управления (со стороны отверстия В) или отвести рукоятку вправо (к отверстию В) до упора.
Для трехлозиционных гидрораспределителей с управлением от ролика перед началом работы следует учитывать, что золотник в исходнои положении находится в крайней позиции «в», и для того чтобы его положение соответствовало исходной рабочей (средней — 0) позиции, нужно переместить золотник посредством кулачка или копира на величину хода 3,2 мм.
Для двухпозиционных гидрораспределителей с управлением от рукоятки (с ходом золотника 3,2 мм) исходная позиция обозначена «0» на узле управления.

Гидрораспределители ВЕ10, Гидрораспределитель ВЕ 10, (распределитель ВЕ10) купить выгодно. Снижена цена! Доставка по России!

Гидросистема с распределителями последовательного включения

Если удлинить магистраль слива первого гидравлического распределителя простой гидросистемы, установив на ней один или несколько распределителей, то мы получим так называемое последовательное включение.

При последовательном включении необходимо, чтобы сила и скорость включаемых одновременно потребителей регулировалась.

Точнее говоря, дело обстоит следующим образом. Чтобы привести в движение гидроцилиндр 2, необходимо давление, соответствующее силе подъема и площади поршня. Это давление действует на кольцевую поверхность поршня цилиндра 1. Действующее на цилиндр 1 давление складывается из внешнего усилия, действующего на шток поршня, и давления, состоящего из давления, действующего на цилиндр 2, и площади кольцовой поверхности поршня цилиндра 1.

Если давление, действующее на цилиндр 1, больше суммы действующих сил, то оба гидроцилиндра выдвигаются. Отношение скоростей движения гидроцилиндров 1 и 2 пропорционально отношению плошади поршня цилиндра 2 к кольцевой поверхности цилиндра 1.

Циркулирующая гидравлическая жидкость через фильтр сливается в бак.

Принципиальная схема включения распределителей

Параллельное включение элементов распределителей.

Каждый распределитель соединен с каналом Р, все потребители управляются одновременно.

Распределение рабочей жидкости производится в соответствии с сопротивлением в гидросистемах потребителей.

Сдвоенная схема. Подача рабочей жидкости производится только через циркуляционный канал.

Потребители включаются не одновременно.

Эта схема применяется в качестве предохранительной схемы.

Последовательное включение. Используется слив рабочей жидкости.

Рабочая жидкость от потребителя 1 сливается в распределитель 2.

Таким образом, потребитель 2 имеет принудительное управление, т.е. скорости потребителей зависят от подачи рабочей жидкости, а рабочие давления суммируются.
