Газонокосилки самоходные, разновидности привода и как правильно выбрать

Самоходные газонокосилки разделяются по типу привода на колеса, точно так де, как и автомобили: переднеприводные, заднеприводные и полноприводные, но их назначение и особенности эксплуатации с машинами в корне разняться.

Друзья, в этой статье я расскажу о различных видах, типах привода колес у  газонокосилок. Самоходные газонокосилки разделяются по типу привода на колеса, точно так де, как и автомобили: переднеприводные, заднеприводные и полноприводные, но их назначение и особенности эксплуатации с машинами в корне разняться.

Системы привода самоходных газонокосилок  по распространенности и популярности

1. Газонокосилки с приводом на задние колеса
 Самая востребованная и популярная группа. Объясняется это тем, что задний привод наиболее удобен для кошения на ровных больших участках для создания ровного газона. Так как при работе с газонокосилкой вы прикладываете усилие на рукоятку, которая конструктивно опирается на заднюю ось, и при прохождении неровных участков, передние колеса часто приподнимаются и теряют сцепление с поверхностью.

И, если у косилки привод на передние колеса, то она может терять скорость и ход становиться менее ровням, что может отразиться на визуальном результате кошения.

Практически все известные европейские производители, такие как Husqwarna, AL KO, Oleo Mac, MEGA Group, Marina, Honda и др. Делают газонокосилки с задним приводом.

Заднеприводные косилки это недостатка лишены, они ровно идут по любой, относительно ровной поверхности без явно выраженных уклонов.

С другой стороны, при необходимости часто маневрировать, косить под кустами, вокруг деревьев и т.п. заднеприводной косилкой сложнее управлять, чем косилкой с передним или полным приводом.

Но если, в основном, косить нужно на открытых площадях, рекомендую купить самоходную газонокосилку здесь. Еще лучше, когда задние колеса увеличенные, больше передних, это позволяет скрадывать различные мелкие неровности почвы, создавая ровный газон.

2. Газонокосилки с приводом на передние колеса
Если у вас «сложный ландшафт», много деревьев и кустов, или местность имеет участки с горками и уклонами более 10 градусов, вам пригодиться газонокосилка с передним приводом. Надо сказать, что небольших по ширине захвата газонокосилок с передним приводом просто нет, передний привод это черта гигантов!)

Особенно такие газонокосилки распространены в США. На нашем рынке они представлены 2мя дочерними брендами самой известной компании производящей двигатели для мини техники Briggs&Stratton. Это газонокосилки Craftsman  и Parton. Как принято у наших «друзей» они всегда мощные 5-7 лс, имеют очень широкую деку с шириной кошения 53 и 56 см соответственно. Благодаря огромному запасу мощности и ширине захвата они успешно компенсируют недостатки переднего привода на ровных поверхностях. И, конечно, отличаются известной американской «кандовостью» и не убиваемостью.

У нас в sadovodu.ru есть клиенты которые ими пользуются лет по 20 и за новыми не приходят.. продали на свою голову)))
Короче, если есть значительные уклоны и очень сложный ландшафт – берите передний привод.

3. Полноприводные газонокосилки
Успешно сочетают преимущества всех вышеперечисленных, однако обладают более сложной конструкцией, что отражается на цене. Но работать такими косилками одно удовольствие. Все серьезные производители (Husqwarna, AL KO, Oleo Mac, MEGA Group, Craftsman, Parton, …) имеют в модельной ряду газонокосилки с приводом на все колеса, отмеченные аббревиатурой 4х4 или AWD.

Вершиной технического оснащения и соответственно удобства в работе являются полноприводные газонокосилки с раздельной схемой привода:
2 отдельных рычага (скобы) для переднего и заднего привода: можно включить задний, или передний, или сразу оба, прижав одновременно обе скобы к рукоятке управления.

Это не только комфорт в работе. Но и надежность, так как при возможном выходе из строя одной схемы привода, в вашем распоряжении вторая.

Итак, я в этой статье рассказал об основных отличиях самоходных газонокосилок по типу привода.
Приятного времени на ваших загородных владениях, коллеги!

Всегда ваш, Садовод У

Взрыв-схемы и запчасти для бензиновой газонокосилки ELITECH К 5000В

ПозицияАртикулОписаниеКоличество
Совместимость
10803. 040500Болт М6х30 фланцевый8К4000В
20803.060100Крышка клапанов1
30803.060200Прокладка крышки клапанов1
110803.048220Головка цилиндра в сборе
40803.048214Гайка контрящая коромысла2К4000В
50803.048221Гайка регулировочная коромысла2
60803.048222Коромысло2
70803.048211Болт коромысла2К4000В
80803.048223Пластина направляющая толкателей1
90803.060800Шток толкателя клапана2
100803.048225Болт 8х50 фланцевый10
110803. 048226Головка цилиндра деталь1
120803.048227Шпилька ?х? карбюратора2
180803.048210Вращатель клапана1К4000В
190803.048209Фиксатор клапана тарельчатый выпускного клапана1К4000В
200803.048208Фиксатор клапана тарельчатый впускного клапана1К4000В
210803.048228Пружина клапанов2
220803.048215Колпачок маслосъёмный клапана1К4000В
230803.068300Свеча зажигания1К4000В
240803.048229Шпилька ?х? глушителя2
250803.048230Клапан впускной1
260803.048231Клапан выпускной1
130803. 061200Прокладка под теплоизолятор1
140803.061300Теплоизолятор1
150803.061400Прокладка под карбюратор1
160803.061500Карбюратор1
170803.050300Прокладка металлизированная под воздушный фильтр1К4000В
270803.062600Прокладка асбестовая под глушитель1
280803.062700Глушитель1
290803.062800Кожух глушителя защитный1
300803.047000Гайка М7 самоконтрящаяся глушителя2К4000В
310803.063000Кольца поршневые (ком-т 5шт.)1
320803.063100/1
330803. 063200/1
340803.063300Поршень ??1
350803.063400Кольцо стопорное пальца поршневого2
360803.063500Палец поршневой1
370803.063600Шатун в сборе1
380803.063700/1
390803.063800/1
400803.063900/2
410803.064000Картер-цилиндр двигателя1
420803.040300Направляющая?2К4000В
430803.064200Прокладка головки цилиндра1
440803.047410Фильтр воздушный основание1
450803.047411Фильтр воздушный втулка распорная3
460803. 047412Фильтр воздушный гайка М6 фланцевая6
470803.047403Фильтр воздушный заслонка1К4000В
480803.064700Фильтр воздушный элемент1
490803.047414Фильтр воздушный крышка1
500803.064900Катушка зажигания1
510803.046000Болт М6х25 фланцевый3К4000В
520803.065100Шпилька ?х? 2-х фланцевая1
530803.045200Втулка распорная3К4000В
540803.046500Втулка распорная2К4000В
550803.065400Механизм тормозной в сборе1
560803.046100Выключатель -кнопка зажигания1К4000В
570803. 040000Болт М6х30 фланцевый1К4000В
580803.044601Фильтр-сетка очистки масла1К4000В
590803.065800Кронштейн топливного бачка П1
600803.065900Фильтр клапана очистки масла1
610803.066000
Шпилька ?х? 2-х фланцевая
1
620803.066100Шпилька ?х? 2-х фланцевая1
630803.066200Манжета1
640803.066300Маховик двигателя1
650803.066400Крыльчатка вентилятора маховика1
660803.045400Цанга стартера ручного1К4000В
670803.045500Гайка М? фланцевая1К4000В
680803. 066700Кожух защитный маховика1
690803.045700Стартер ручной в сборе1К4000В
70
0803.066900
Кожух двигателя1
710803.045900Гайка М6 колпачковая3К4000В
720803.067100Болт М6х14 фланцевый3
730803.067200Шайба1
740803.067301Фильтр масляный задний дифлектор1
750803.067302Фильтр масляный крышка1
760803.067303Фильтр масляный прокладка крышки1
770803.067600Кронштейн топливного бачка П1
780803.051700Болт 6х50 фланцевый1К4000В
790803. 051200Горловина заливная масла в сборе1К4000В
1400803.067900Крышка-щуп масляный1
1410803.068000/1
1420803.068100/1
1430803.051204Кольцо 25х2.65 резиновое1К4000В
800803.068300Втулка распорная1
810803.068400Направляющая?1
820803.064100Направляющая?1
830803.068600Шайба опорная коленвала1
840803.068700Прокладка крышки передней картера1
850803.068800Крышка передняя картера-цилиндра1
860803.068900Манжета1
870803. 051801Шайба1К4000В
880803.051800Болт 8х50 фланцевый слива масла пробка1К4000В
890803.046600Подшипник 62051К4000В
900803.069300Коленвал1
910803.069400Шпонка1
920803.069500/1
930803.069600/1
940803.043400Трубка вентиляционная1
950803.069800Шайба шестерни скорости2
960803.069900Рычаг шестерни скорости1
970803.043700Манжета1
980803.043800Шплинт1К4000В
990803. 070200Толкатель штока клапана2
1000803.070300Распредвал1
1010803.070400Тяга дроссельной заслонки1
1020803.070500Тяга воздушной заслонки1
1030803.043200Пружина стяжная тяги дроссельной заслонки1К4000В
1040803.070700Пружина стяжная?1
1050803.043900Винт с прямоугольной головкой1К4000В
1060803.070900Рычаг управления скоростью1
0010803.071000Бачек топливный в сборе
1070803.071002Крышка топливного бачка в сборе1
1070803.071003Крышка топливного бачка деталь1
1080803. 071004/1
1090803.071005/1
1100803.071006Втулка распорная1
1110803.071001Бачек топливный1
1120803.071007Фильтр топливный1
1130803.071700Хомут кольцевой пружинный1
1140803.071800Топливопровод Трубка топливная1
1150803.071900Хомут кольцевой пружинный1
1160803.044400Провод питания катушки зажигания1К4000В
1170803.040400Зажим1К4000В
0020803.040610Вал Шестерни скорости в сборе
1180803.040611Вал Шестерни скорости1
1190803. 040612Кольцо 6х1,5? стопорное шестерни скорости1
1200803.040600Шестерня скорости в сборе1К4000В
1210803.040613Шайба шестерни скорости1
1220803.040605Втулка скольжения вала шестерни скорости1К4000В
1230803.043300Зажим троса вертикальный1К4000В
1240803.072900Втулка распорная1
1250803.073000Механизм регулировки скорости в сборе1
1260803.046200Болт М6х20 фланцевый1К4000В
1270803.073200/1
1280803.073300/1
1290803.073400/1
1300803. 073500/2
1310803.073600/2
1320803.073700/1
1330803.073800/1
1340803.073900/1
1350803.074000/1
1360803.074100/1
1370803.074200/1
1380803.074300/1
1390803.074400/1

Greenworks Газонокосилка 41 см

Газонокосилка аккумуляторная Greenworks линейки 40 вольт (модель G40LM41) — стартовая модель в линейке аккумуляторных 40-а вольтовых газонокосилок Greenworks.

Косилка имеет ширину скашивания 41 см, обладает функцией мульчирования и функцией сбора травы в травосборник. Объем сборника 50 литров, изготовлен в металлическом каркасе и имеет индикатор наполнения травой. У косилки небольшой вес, уровень шума и вибрации на порядок ниже бензиновых аналогов, что делает работу с газонокосилкой легкой, приятной и удобной.

Для надежности корпус газонокосилки выполнен из специального “мягкого” пластика, при попадание небольших камней в корпус он точно не потрескается.

Есть регулировка высоты скашивания от 20 мм до 70 мм со стальным приводом на все колеса. Важным элементом газонокосилки является схема защиты двигателя от механических повреждений, например, при наезде на твердые предметы.

Автономное время работы — до 600 м² от 4 А.ч. батареи (примерное время работы, и зависит от некоторых факторов). Для защиты от случайного включения, предусмотрен специальный ключ безопасности и кнопка-предохранитель. Для удобства хранения ручка газонокосилки складывается.

Особенно рады такой новинке будут женщины потому, что её не нужно заполнять бензином, обслуживать и вообще совершать какие либо манипуляции, известные, как правило, только мужчинам. А если еще подумать о своем здоровье (отсутствие выхлопов СО2) и экологии, то эта косилка будет самым разумным вложением средств.

Газонокосилка работает от аккумуляторной батареи G-MAX 40V (2 А/час или 4 А/час, продаются отдельно), которую можно использовать с другими устройствами из линейки 40V (25+ устройств).

Преимущества модели:
Компактный размер, малый вес, легкая маневренность;
Мощность, сопоставимая с бензиновыми аналогами;
Время автономной работы — до 600 м² от 4 А/ч батареи;
Ширина скашивания 41 см.;
Функция мульчирования;
Травосборник с металлическим каркасом и индикатором наполнения на 50 л.;
Регулировка высоты скашивания 20 — 70 мм с приводом на все колеса;
Система защиты двигателя от механических повреждений;
Ключ безопасности и кнопка-предохранитель;
Складная ручка для удобства хранения;
Работа от 40V аккумулятора совместимого с другими устройствами из линейки 40V;
Гарантия 2 года.

Состав комплекта:
G-MAX 40V аккумуляторная газонокосилка арт. 2504707 модель G40LM41 ;
Заглушка для мульчирования;
Травосборник;
Руководство по эксплуатации;
Гарантийный талон.
Внимание: этот комплект поставляется без аккумулятора (АКБ) и зарядного устройства (ЗУ).

Электрическая газонокосилка MTD. Руководство по эксплуатации

Руководство по эксплуатации с сайта производителя:
MTD — «Modern Tool and Die Company»

Содержание:

  • Для Вашей безопасности
  • Инструкция по сборке изделия
  • Эксплуатация
  • Советы по уходу за газоном
  • Транспортировка
  • Техническое обслуживание / очистка
  • Хранение изделия
  • Гарантия
  • Возможные неисправности и способы их устранения
Нажмите на изображение для увеличения (откроется в новом окне)

Сведения приведенные на идентификационной табличке.

Данные сведения очень важны для идентификации изделия при заказе запасных частей и проведении технического обслуживания в уполномоченном сервисном центре. Идентификационная табличка расположена рядом с двигателем. Выпишите все данные, имеющиеся на данной идентификационной табличке в приведенное ниже поле.

Эти и другие сведения об изделии можно найти в отдельном сертификате соответствия СЕ, который является составной частью данного Руководства по эксплуатации.

Иллюстрации.

Расположены на развороте страницы в начале Руководства по эксплуатации. В данном Руководстве по эксплуатации описываются разные модели. Некоторые детали графических изображений могут отличаться от приобретенного изделия.

Для вашей безопасности

Правильное использование изделия.

Изделие предназначено исключительно для:

  • использования в соответствии с техническими характеристиками и с учетом обеспечения правил техники безопасности, приведенных в Руководстве по эксплуатации;
  • кошения газона вокруг дома и на садовых участках.

Любое другое использование изделия не соответствует назначению. В результате использования изделия не по назначению гарантия прекращает свое действие и изготовитель снимает с себя всю ответственность. Пользователь несет ответственность за причинение травм посторонним лицам и повреждение их имущества. Самовольные изменения изделия исключают ответственность изготовителя за возникшие в связи с этим повреждения.

Ознакомление с указаниями по мерам безопасности и управлению изделием.

Пользователь данного изделия должен перед первым использованием изделия внимательно прочитать данное Руководство по эксплуатации. Соблюдайте все указания и сохраните Руководство для дальнейшего использования. Ни в коем случае не позволяйте детям или другим лицам, не ознакомившимся с данным Руководством по эксплуатации, пользоваться изделием. При смене пользователя следует передать вместе с изделием Руководство по эксплуатации.

Общие правила безопасности.

В данном разделе описаны общие правила безопасности. Предупреждения, относящиеся к конкретным частям изделия, назначению или рабочим операциям представлены в соответствующих разделах данного Руководства.

Перед началом работы с изделием.

Лица, эксплуатирующие данное изделие, не должны находиться под воздействием токсических веществ, например, алкоголя, наркотиков или медицинских препаратов.
Запрещается использование изделия лицами, не достигшими 16-летнего возраста. Местным законодательством могут устанавливаться иные минимальные возрастные ограничения для пользователей. Данное изделие не предназначено для использования лицами (в т. ч. детьми) с ограниченными физическими, сенсорными или умственными способностями или с недостатком опыта и/или знаний, за исключением случаев, когда они находятся под присмотром ответственных за их безопасность лиц или получили от них указания, как пользоваться изделием. Во избежание игр с прибором дети должны находиться под присмотром. Перед началом работы следует подробно ознакомиться со всеми приспособлениями и элементами управления, а также их назначением. Используйте на улице только допущенные для этого и маркированные соответствующим образом электрические кабели, напр., H07RN — F 3 х 1,5 мм2 (макс. длина 50 м).

Соединительные элементы электрических кабелей должны быть брызгозащищенными и состоять из резины или иметь резиновое покрытие. Проверяйте перед каждым использованием электрические кабели на наличие повреждений и изломов, а также распутывайте спутанные кабели. Отключите для этого изделие и извлеките вилку из розетки. Используйте только электрические кабели в безупречном состоянии. Проверьте перед использованием:

  • работоспособность траво-сборника и правильное закрытие крышки выбрасывателя. Следует немедленно заменять поврежденные, изношенные или недостающие детали.
  • режущие инструменты, крепежные болты и весь режущий механизм на наличие следов износа или повреждений. Изношенные и поврежденные детали необходимо заменять в специализированной мастерской только комплектом, чтобы исключить возникновение разбалансировки.
  • кабель между двигателем и комбинацией выключатель/ вилка на наличие повреждений. Поврежденный кабель следует немедленно заменить в специализированной мастерской.

Запасные части и комплектующие принадлежности должны соответствовать установленным изготовителем требованиям. Используйте поэтому только оригинальные или разрешенные изготовителем запасные части и комплектующие принадлежности. Все ремонтные работы должны проводиться только в специализированной мастерской.

Во время работы с изделием.

При работах с изделием или над изделием необходимо надевать соответствующую рабочую одежду, как, например:

  • защитную обувь,
  • длинные штаны,
  • облегающую одежду,
  • защитные очки.

Используйте изделие только в том техническом состоянии, в котором оно было выпущено и согласно предписаниям изготовителя.

Перед проведением любых работ с изделием.

Во избежание получения травм перед проведением любых работ над изделием (напр., технического обслуживания или регулировочных работ) необходимо:

  • остановить двигатель,
  • дождаться полной остановки всех подвижных деталей,
  • извлечь вилку из розетки,
  • Дождаться охлаждения двигателя (приблизительно 30 минут).

После работы с изделием.

Всегда извлекайте вилку из розетки, перед тем, как оставить изделие.

Защитные приспособления
Рис. 1

Опасность

Запрещается использование изделия с поврежденными или не подсоединенными защитными приспособлениями.

Скоба безопасности (1)

Скоба безопасности служит для Вашей безопасности, чтобы в экстренном случае немедленно остановить двигатель и режущий механизм. Запрещается предпринимать попытки предотвратить ее защитную функцию.

Крышка выбрасывателя (2) или защитный козырек (3)

Крышка выбрасывателя/защитный козырек защищает Вас от травмирования режущим механизмом или вылетающими твердыми предметами. Изделие можно использовать только с установленной крышкой выбрасывателя или защитным козырьком.


Предупреждающие символы на изделии

На корпусе изделия находятся наклейки с различными символами. Далее следует описание этих символов:

Следите за тем, чтобы эти символы на изделии всегда было отчетливо видно.

Символы, используемые в данном Руководстве:

В данном Руководстве используются символы, которые указывают на опасность или обращают внимание на важную информацию. Они имеют следующее значение:

Опасность
Предупреждает об опасностях при выполнении описанной операции, во время которой существует угроза для здоровья людей.

Предупреждение
Предупреждает об опасностях при выполнении описанной операции, во время которой могут возникнуть повреждения изделия.

Примечание
Указывает на важную информацию и полезные советы.

Сведения об утилизации.

Утилизацию упаковочного материала, старых изделий и т.д. проводите в соответствии с местными предписаниями. Старые электроприборы пригодны для пере-работки и не предназначены для утилизации совместно с бытовыми отходами.

В связи с этим мы просим Вас поддержать нас в области сбережения ресурсов и защиты окружающей среды своим активным вкладом и сдать это изделие в соответствующие пункты приема — при их наличии.

Инструкция по сборке газонокосилки

На прилагаемом листе мы объясним Вам с помощью рисунков, как собрать и подготовить к эксплуатации Ваше изделие за несколько шагов.

Эксплуатация

Опасность.
Поражение электрическим током

  • Используйте на Вашей сетевой розетке устройство защитного отключения (выключатель дифференциального тока с максимальным током срабатывания 30 мА).
  • Если при кошении Вы случайно перережете кабель, возникнет опасность для жизни или здоровья. Отойдите от изделия медленно, маленькими шагами. Извлеките вилку из розетки. Следите за тем, чтобы при кошении электрический кабель никогда не попадал в рабочую зону.

Несчастный случай:
— В время работы не допускается нахождение посторонних лиц, особенно детей, или домашних животных, в непосредственной близости от изделия. Существует опасность травмирования выброшенными из-под изделия камнями или другими предметами.

Падение:

  • Во время работы перемещайте изделие только со скоростью шага.
  • Соблюдайте особую осторожность при кошении в обра тном направлении, т.е. когда Вы двигаете изделие на себя.
  • При кошении на крутых склонах существует опасность опрокидывания изделия и травмирования пользователя. Косите всегда вдоль склонов, а не вверх и вниз. Не косите на склонах с крутизной более 20%.
  • Будьте особенно внимательны при изменении направления движения, всегда сохраняйте устойчивое положение, особенно на склонах.
  • Существует опасность травмирования при кошении вдоль границ участка. Кошение вблизи краев, кустов или крутых склонов опасно. Соблюдайте при кошении безопасное расстояние.
  • При кошении влажной травы возникает опасность скольжения изделия из-за уменьшения сцепления колес с поверхностью и Вы можете упасть. Косите только сухую траву.
  • Используйте изделие только в светлое время суток или при хорошем искусственном освещении.

Травмирование:

  • Следует всегда соблюдать безопасное расстояние до вращающегося инструмента, определенное рукояткой управления.
  • Рабочая зона пользователя во время эксплуатации находится за рукояткой управления.
  • Ни в коем случае не подносите руки или ноги к вращающимся деталям или под них.
  • Остановите двигатель если необходимо наклонить изделие, а также для перемещения изделия по поверхности, не покрытой травой.
  • Ни в коем случае не поднимайте и не переносите изделие с работающим двигателем. Перед этим извлеките вилку из розетки.
  • Остановите двигатель и извлеките вилку из розетки для удаления посторонних предметов или засорений в канале выбрасывателя или перед проверкой, очисткой, транспортировкой, регулировкой изделия или работой над ним.
  • При отсоединении травосбор-ника возникает опасность травмирования пользователя или других лиц в результате выброса скошенных материалов или посторонних предметов. Никогда не опустошайте травосборник при работающем двигателе. Отключайте для этого изделие.
  • Проверьте территорию на которой изделие будет использоваться и удалите все посторонние предметы, которые могут быть задеты и выброшены из-под изделия.
  • Не пользуйтесь изделием во время плохих погодных условий, напр., при опасности дождя или грозы.
  • Если произошло столкновение режущего инструмента с посторонним предметом (напр., камнем) или возникла чрезмерная вибрация изделия, немедленно остановите двигатель. Перед дальнейшей эксплуатацией сдайте изделие в специализированную мастерскую на проверку.
  • Если изделие имеет мульчирующий нож, запрещается располагаться напротив отверстия для выброса травы.

Спотыкание

  • При развороте изделия Вы можете споткнуться об электрический кабель и получить травмы. Всегда прокладывайте кабель таким образом, чтобы он никогда не мог попасть в зону ходьбы и кошения.
  • Во время работы перемещайте изделие только со скоростью шага.

Предупреждение
Опасность повреждения изделия

  • Камни, ветки и другие предметы могут привести к повреждению изделия и препятствовать его правильному функционированию. Перед каждым использованием удаляйте все твердые предметы с обрабатываемой территории.
  • Используйте изделие только в полностью исправном состоянии. Проводите перед каждым использованием визуальный контроль. Проверяйте в особенности защитные приспособления, электрические элементы управления, электрических кабели и винтовые соединения на наличие повреждений и прочность крепления. Перед использованием замените поврежденные детали.

Время работы
Выполняйте указания, приведенные в национальных/коммунальных предписаниях относительно времени суток, в течение которого разрешается пользоваться изделием (при необходимости обратитесь за информацией в соответствующую организацию).

Позиционные указания
При указаниях позиций тех или иных деталей изделия (напр., слева или справа) всегда определяется со стороны рукоятки управления в сторону движения изделия при работе.

1. Подсоединение травосборника
Рис. 2
— Приподнять крышку выбрасывателя и подсоединить травосборник.

2. Установка высоты скашивания травы
Предупреждение
Высоту скашивания травы на неровной поверхности следует установить так, чтобы режущий нож ни в коем случае не касался почвы.
Рис. 3
Установить высоту скашивания травы по желанию. Высоту скашивания (в зависимости от модели) можно устанавливать на уровне от ок. 3 см до максимум 9 см.

Примечание
На изделиях с индивидуальной регулировкой для каждого колеса, следует установить все колеса на одинаковую высоту.

Тип А:
— Открутить колеса и установить их на требуемую высоту.
Тип В:
— Потянуть петлю и зафиксировать в желаемом положении.
Тип С:
— Переместить вперед или назад рычаг централизованной регулировки высоты и зафиксировать в желаемом положении.
Тип D:
— Привести в действие фиксатор и одновременно тянуть за рукоятку/рычаг или нажимать на рукоятку/рычаг и таким образом установить желаемую высоту. При отпускании фиксатора выбранная установка зафиксируется.
Тип Е:
— Потянуть колесо вперед и зафиксировать в желаемом положении.

3. Электрический кабель
Рис. 4
 — Закрепить электрический кабель на приспособлении для разгрузки кабеля от натяжения.
— Подключить электрический кабель сначала к комбинации выключатель/вилка на изделии, а потом к розетке с напряжением 230 В.

4. Запуск двигателя
Опасность.
Держать руки и ноги вдали от режущего механизма.

Предупреждение.
— Запрещается наклонять изделие во время запуска двигателя.
— При попытке включения изделия, находящегося в высокой траве, существует вероятность перегрева и повреждения двигателя.
Рис. 5
— Поместить изделие на ровной поверхности с максимально короткой травой или с небольшим количеством травы.
— Встать позади изделия — нажать и удерживать кнопку фиксатора.
— Потянуть и удерживать скобу безопасности, отпустить кнопку фиксатора.

Двигатель и режущие инструменты работают. Вы можете приступать к работе.

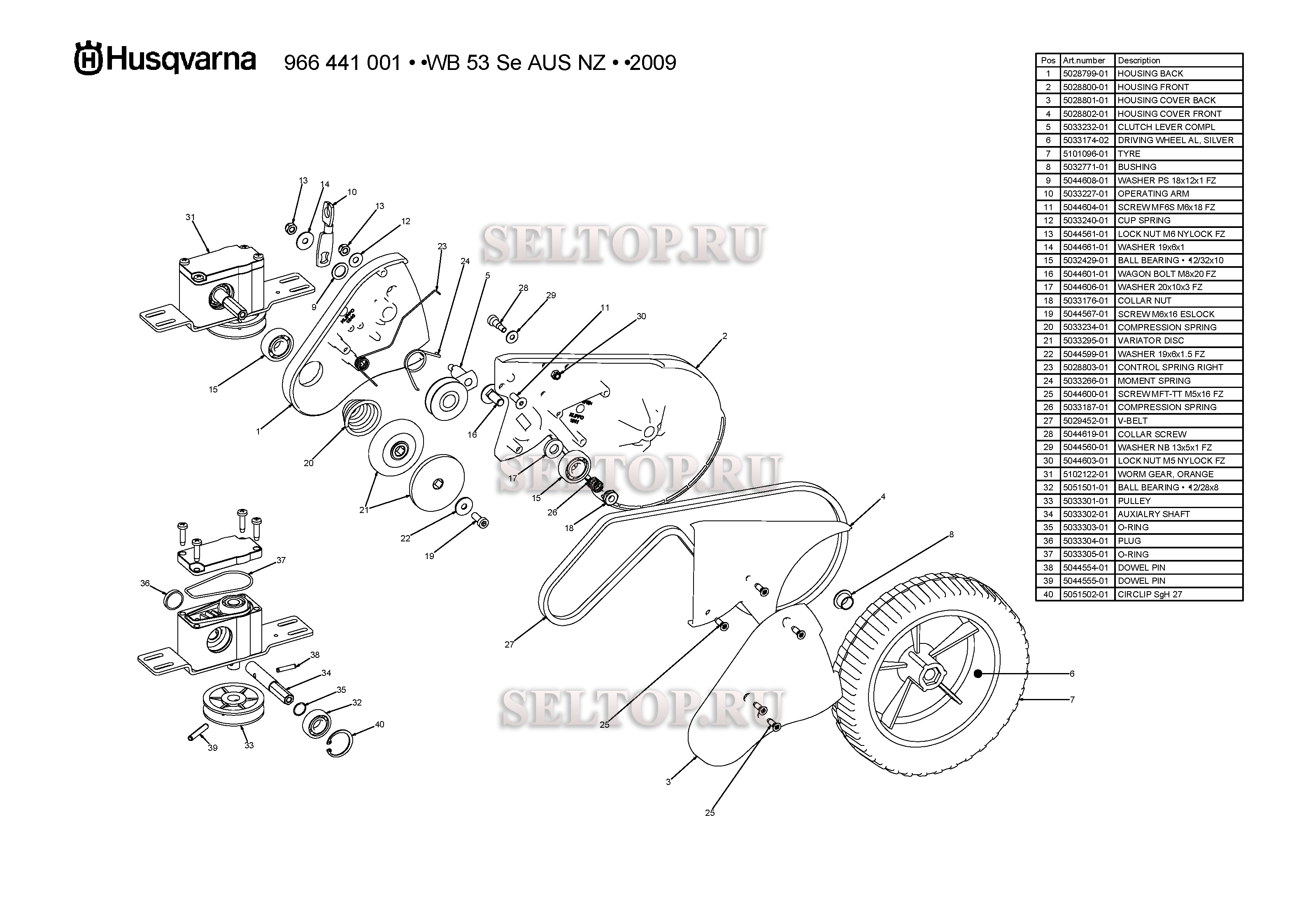

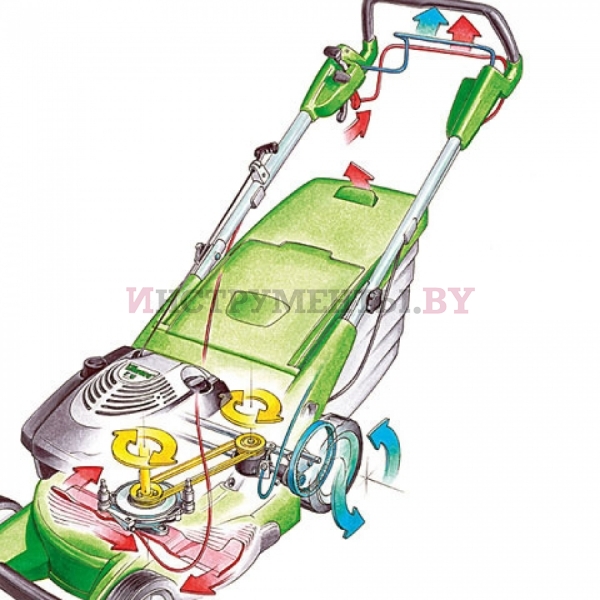

5. Включение/отключение привода колес (только для изделий с приводом колес)
Рис. 9
Включение привода колес:
Потянуть и удерживать рычаг.
Отключение привода колес:
Отпустить рычаг.


6. Остановка двигателя
— Отпустить скобу безопасности. Двигатель и режущий инструмент остановятся через некоторое время.

7. Отсоединение и опустошение травосборника
Рис. 2
Если скошенная трава остается лежать на поверхности или если индикатор заполнения травосборника (опция, рис. 10) указывает на полное заполнение:
— Отпустить скобу безопасности и дождаться остановки двигателя.
— Поднять крышку выбрасывателя и отсоединить траво-сборник.
— Вытряхнуть содержимое травосборника.

8. Работа без травосборника
При отсоединении травосборника крышка выбрасывателя опускается вниз. При работе без травосборника скошенная трава выбрасывается непосредственно на газон.

9. Переоборудование на мульчирование (для изделий с мульчирующими принадлежностями/опция).
Изделия с задним выбросом:
Рис. 7А
— Поднять крышку выбрасывателя.
— Отсоединить травосборник.
— Установить мульчирующую заглушку (в зависимости от модели).
— Опустить крышку выбрасывателя.

Примечание.
— Для моделей со встроенной мульчирующей функцией не требуется установка отдельной мульчирующей заглушки — эту функцию выполняет специальной формы задняя крышка (рис. 7В).
Изделия с боковым выбросом:
— Извлечь боковой выброс — защитный козырек/мульчирующая заглушка закроется автоматически (рис. 8А).

10. Переоборудование изделий на боковой выброс (в зависимости от исполнения)
— При наличии: Отсоединить травосборник и опустить крышку выбрасывателя.
— Поднять защитный козырек/ мульчирующую заглушку и установить боковой выброс (рис. 8В).

11. После завершения работы:
— Опустошить травосборник.
— Извлечь вилку из розетки и из изделия.
— Дождаться охлаждения двигателя (приблизительно 30 минут) перед началом очистки, технического обслуживания, хранения или транспортировки изделия.

Советы по уходу за газоном

Кошение.

Растительность на газоне состоит из различных видов трав. Если вы косите часто, то вырастают в основном те виды трав, которые имеют сильную корневую систему и образуют густой травяной покров. Если Вы косите редко, то развиваются в основном высокорастущие травы и другие дикорастущие растения (напр.: клевер, маргаритки). Нормальная высота газона составляет около 4-5 см. Трава должна срезаться не более чем на одну треть от общей высоты; т.е. при высоте в 7-8 см скашивать до нормальной высоты. По возможности не скашивать траву ниже уровня в 4 см, иначе в засушливый период может пострадать травяной покров. Сильно отросшую траву (напр., после отпуска) скашивать в несколько заходов до нормальной высоты. При кошении края полос скашивания должны всегда немного заходить друг на друга.

Мульчирование (при использовании дополнительных принадлежностей).

При кошении трава измельчается, и мелкие кусочки травы (ок. 1 см) остаются лежать на земле. Содержащиеся в них многочисленные питательные вещества служат хорошим удобрением для газона. Для достижения оптимального результата необходимо всегда поддерживать рекомендуемую высоту травы, см. также раздел «Кошение».
При мульчировании соблюдать следующие указания:

  • Не скашивать мокрую траву.
  • Никогда не срезать более 2 см от общей высоты травы.
  • Медленно перемещать изделие.
  • Проводить регулярно очистку режущего механизма.

Транспортировка.

Опасность.
Перед транспортировкой изделия в кузове или на прицепе транспортного средства: Выключите двигатель и отсоедините электрический кабель. Дайте двигателю остыть (ок. 30 минут). При транспортировке в кузове или на прицепе транспортного средства следует закрепить изделие, чтобы исключить его самопроизвольное перемещение. Перед поднятием или перемещением изделия извлечь вилку из розетки. Перед передвижением изделия по таким поверхностям, как тротуары или въезды на участок, остановить двигатель.

Предупреждение.
Не зажимать и не сгибать кабель между двигателем и комбинацией выключатель/вилка. Рис. 6. Для удобства хранения можно сложить рукоятку управления.

Техническое обслуживание/очистка.

Опасность.
Во избежание травмирования перед проведением любых работ над изделием следует:

  • остановить двигатель;
  • дождаться полной остановки всех подвижных де талей;
  • извлечь вилку из розетки;
  • дождаться охлаждения двига теля (приблизительно 30 минут).

Техническое обслуживание.

Опасность.
Во избежание травмирования режущим механизмом, все работы, такие как, замена или заточка режущего ножа, должны проводиться только в специализированной мастерской (с использованием специальных инструментов). Перед каждым использованием:
— Проверить электрический кабель.
— Проверить прочность винтовых соединений.
— Проверить защитные приспособления.
— Проверить изделие — см. раздел «Перед началом работы с изделием».

Проверка точки сцепления: (только для изделий с приводом колес)

  • При работающем двигателе и выключенном приводе колес изделие не должно двигаться вперед;
  • При работающем двигателе и включенном приводе колес изделие должно двигаться вперед.
    •При необходимости отрегулируйте точку сцепления с помощью рифленого колесика/ регулировочной гайки на рычаге привода колес или на боуденовском тросе.

Один раз в сезон:
— Смазать шарнирные соединения и пружины кручения на крышке выбрасывателя.
— По окончанию сезона необходимо осуществить проверку и обслуживание изделия в специализированной мастерской.

Очистка.

Предупреждение.
— Изделие не опрыскивать водой, в противном случае электрические детали могут выйти из строя.
— Проводите чистку изделия после каждой эксплуатации. Несоблюдение данного требования может привести к возникновению повреждений материалов и нарушению работоспособности.

Очистка травосборника. Проще всего производить очистку травосборника — сразу после кошения.
— Отсоединить и опустошить травосборник.
— Травосборник можно очистить при помощи мощной струи воды (из садового шланга).
— Следует тщательно высушить травосборник перед следующим использованием.

Очистка газонокосилки.
Опасность. При работе над режущим ножом можно получить травму. Необходимо использовать защитные перчатки. По возможности, следует всегда очищать изделие сразу же после кошения.
— Наклонить изделие на бок.
— Очистить режущую зону и крышку выбрасывателя при помощи щетки, веника или ветоши.
— Установить изделие на колеса и удалить все видимые остатки травы и других загрязнений.

Хранение изделия.

Предупреждение. Повреждения материалов изделия. Храните изделие (с остывшим двигателем) только в чистых и сухих помещениях. При постановке изделия на длительное хранение обязательно принять меры по его защите от ржавчины, например, в зимний период. После окончания сезона, а также, если изделие не будет использоваться более одного месяца, следует:

  • Очистить изделие и травосборник.
  • Протереть все металлические детали ветошью, пропитанной маслом (без смолистых примесей), или побрызгать аэрозольной смазкой для их защиты от ржавчины.

Гарантия.

В каждой стране действуют гарантийные условия, изданные нашей компанией или фирмой-импортером нашей продукции. Возможные неисправности Вашего изделия в течение гарантийного срока мы устраняем бесплатно, если причина заключается в дефектах материалов или ошибках при изготовлении. В случае возникновения гарантийных претензий просьба обращаться к Вашему продавцу, продавшему Вам изделие, или в ближайшее представительство нашей компании.

Возможные неисправности и способы их устранения

У большинства неисправностей, возникающих во время эксплуатации Вашей газонокосилки часто простые причины, которые Вам следует знать, и они могут быть отчасти устранены Вами самостоятельно. В случае сомнений Вам всегда поможет Ваш уполномоченный сервисный центр.

Неисправность Возможная причина
Двигатель не запускается. Электрический кабель не подсоединен к сети или неисправен.
Отключился бытовой предохранитель.
Комбинация выключатель/ вилка неисправна.
Двигатель гудит, но не работает. Косилка находится в высокой траве.
Заблокирован нож.
Внезапное отключение двигателя. Вилка отсоединилась от розетки.
Сработала защита от перегрузки (в зависимости от модели).
Необычные шумы (треск, шуршание, щелканье). Расшатаны винты, гайки или другие крепежные детали.
Повышенная вибрация. Поврежден вал ножа или режущий нож.
Не работает привод колес. Поврежден клиновидный ремень или редуктор.
Неравномерное скашивание травы или снижение оборотов двигателя. Слишком высокая трава.
Трава остается лежать на поверхности или не происходит заполнения травосборника. Слишком мокрая трава.
Засорено отверстие выбрасывателя.
Режущий нож затупился.
Травосборник заполнен.
Травосборник загрязнен.
Неисправность Способ устранения
Двигатель не запускается. Проверить электрический кабель, подсоединить к сети, при необходимости заменить.
Включить бытовой предохранитель. При необходимости использовать предохранитель рассчитанный на больший ток срабатывания или обратиться за помощью к специалисту для его установки.
Произвести ремонт в специализированной мастерской.
Двигатель гудит, но не работает. Переместить косилку на поверхность с низкой травой.
Извлечь вилку из розетки и разблокировать режущий нож.
Внезапное отключение двигателя. Проверить кабель, удостовериться, что он зафиксирован в приспособлении для разгрузки кабеля от натяжения, снова вставить вилку в розетку.
Извлечь вилку из розетки. Удалить посторонние предметы из выбрасывателя. Подождать приблизительно 30 минут, затем снова включить.
Необычные шумы (треск, шуршание, щелканье). Затянуть все детали. Если после этого шумы не прекратятся, обратиться в специализированную мастерскую.
Повышенная вибрация. Немедленно отключить изделие. Заменить поврежденные детали в специализированной мастерской.
Не работает привод колес. Заменить поврежденные детали в специализированной мастерской.
Неравномерное скашивание травы или снижение оборотов двигателя. Установить большую высоту скашивания, или осуществить скашивание в несколько заходов.
Трава остается лежать на поверхности или не происходит заполнения травосборника. Дать газону высохнуть.
Извлечь вилку из розетки, устранить причину засорения.
Произвести замену или заточку режущего ножа в специализированной мастерской.
Отключить косилку. Опустошить травосборник.
Отключить косилку. Прочистить вентиляционные отверстия травосборника.

Как выбрать мощную газонокосилку, работать которой просто?



Cub Cadet рекомендует обратить внимание на функции газонокосилок, наличие которых значительно облегчает и ускоряет процесс кошения.

Самоходные газонокосилки не нужно толкать перед собой, так что вы тратите меньше усилий. Это преимущество особенно важно при кошении больших газонов, а также газонов, расположенных на холмистых участках. Наличие вариатора скорости позволит выбрать наиболее удобную для вас скорость движения косилки.



С электрическим стартером вы получаете высочайший уровень комфорта, так как всегда можете завести газонокосилку одним поворотом ключа.

Центральная регулировка – одним рычагом – позволит быстро установить нужную высоту кошения. В газонокосилках Cub Cadet обычно установлено 6 вариантов высоты кошения (от 28 до 92 мм).

Благодаря большим задним колесам косилка может легко передвигаться по участку с неровностями. Ею удобно маневрировать, и ход более плавный.

Больший по объему травосборник нужно опустошать реже, поэтому вы экономите время и силы.

Время, потраченное на стрижку газона, зависит от ширины кошения и от выбранного метода утилизации травы.

Приведенная ниже схема дает представление о максимальной площади газона, которую вы сможете подстричь за час, с учетом ширины кошения выбранной вами газонокосилки Cub Cadet. Важно также учесть, будет ли трава выбрасываться на газон, собираться в травосборник или мульчироваться.

Пример 1: Сбор в травосборник

Если вы выберете газонокосилку с шириной кошения 42 см, то за 1 час вы сможете подстричь газон площадью 600 м2. В этот час также входит время, которое вы потратите на опустошение травосборника (это нужно будет сделать 10-12 раз).

Пример 2: Мульчирование или выброс травы

Выбрав газонокосилку с шириной кошения 42 см, за 1 час вы сможете подстричь газон площадью 900 м2. Тратить время на опустошение травосборника нужно не будет.

Полный перечень технических характеристик газонокосилок Cub Cadet можно найти в каталоге продукции Cub Cadet.

Все статьи

80 фото обзор самых удачных и функциональных моделей

Ухаживать за большим газоном вручную нецелесообразно – тратится и время, и усилия. Эффективным помощником является бензиновая газонокосилка. Если у вас нет опыта, то сориентироваться в многообразии марок будет нелегко. Ведь важно не только выбрать проверенного производителя, но и учесть требуемые технические параметры, цели использования, особенности газона.

В статье мы расскажем, какие бывают модели и как подбирать лучшие газонокосилки, ориентируясь на разные условия их эксплуатации.

Краткое содержимое статьи:

Достоинства бензиновых устройств

Наряду с бензиновыми газонокосилками популярностью пользуются и их электрические аналоги. Владельцы обоих типов устройств уверены в правильности своего выбора. В выдвигаемых доводах мы попытаемся разобраться.

Основными сравнительными преимуществами агрегатов для стрижки газонов на бензине являются:

  • отсутствие необходимости подключения к электросети;
  • более мощный двигатель, а, значит, и большая производительность;
  • обильность и маневренность при стрижке;
  • возможность обрабатывать различные типы газонов с разными видами травы;
  • экономия на обслуживании.




Однако наряду с достоинствами есть и недостатки. Их и следует принимать во внимание, начинающим садоводам. Бензиновая техника более шумная, расходует ГСМ, которые нужно регулярно закупать. Кроме того, создается негативное воздействие на окружающую среду за счет выхлопов.

Из-за конструктивных особенностей двигателя не следует применять на крутых участках с уклоном более 25 градусов, поскольку поступление масла в каналы смазки будет затруднено. А это может вызвать поломку.

Этот тип оборудования для стрижки характеризуется и большей частотой поломок. Но во многих случаях можно произвести ремонт газонокосилки своими руками.

Самоходная или несамоходная техника: что выбрать?

Благодаря высокоскоростному вращению лопастей машины, имеющих два разнонаправленных ножа, трава приподнимается потоком воздуха. Режущей поверхностью нож скашивает траву по заданному уровню. В результате вся растительность равномерно обрезается на одной высоте.


Существует два основных типа в зависимости от роли человека в управлении. Они используются в разных условиях и предоставляют разную степень удобства пользователю.

Несамоходные модели

Если ваш участок ровный, не имеет бугров, то вам поможет недорогая, но удобная и производительная ручная газонокосилка. Дополнительным преимуществом станет возможность ее использования в качестве тренажера, поскольку прилагаемые в процессе усилия помогут вам натренировать некоторые группы мышц.

Механизм для резки травы работает от двигателя, но мощь мотора направлена только на процесс покоса. Этот вариант будет единственно правильным и в том случае, когда на газоне есть габаритные растения или другие препятствия.

В таких условиях пользоваться самоходной техникой будет нецелесообразно. Приобретать данную косилку следует для маленьких по площади участков.

Автономные устройства

Поскольку приспособление для стрижки травы весит немало, то следует рассмотреть возможность покупки самоходной газонокосилки. Она оснащена приводом, который располагается на колесах. Оператор должен с минимумом усилий направлять ее по заданной траектории. В машинах часто предусмотрена коробка передач. С ее помощью производится контроль скорости движения.

Однако такое решение будет неэффективно, если на участке есть препятствия. При попытке их объехать привод будет автоматически отключаться.

Данные газонокосилки делятся на два основных вида:

  • Переднеприводные. Они более маневренны по сравнению с аналогами, их легче использовать на поверхностях с небольшими препятствиями. Однако когда травосборник будет наполняться, центр тяжести сместится. Поэтому передние колеса будет скользить по поверхности газона.
  • Машины с задним приводом. Они достаточно удобны в использовании, поскольку нагрузка идет на заднюю ось. Такой вариант целесообразно эксплуатировать на холмистых газонах.

Основные критерии выбора

Существует большое количество моделей машин для стрижки газонов. Все они обладают своим достоинствами и недостатками. В этом легко убедиться по фото бензиновой газонокосилки.

Но для удачного выбора наилучшего варианта, нужно оценить все основные параметры и их применимость для достижения результата.

Параметры двигателя

Мощность является важнейшим фактором, определяющим производительность косилки. Ведь важен не только регулярный досмотр за садом, но и проведение работ на запущенных участках.

В последнем случае при срезании густой растительности число оборотов уменьшается. Стебель просто обрывается, а сам агрегат испытывает повышенные нагрузки и может просто остановиться. Также часть мощности самоходной модели тратится не на производительную работу, а на перемещение машины. Это тоже надо учесть при выборе.

Мощность двигателя определяется и площадью обрабатываемого газона. Поэтому рекомендуется обращать внимание на соответствующую маркировку:

  • S при участке менее 150 м2;
  • М при площади 150-400 м2;
  • L для газонов 400-1000 м2;
  • XL на участках более 1000 м2.

Спросом у потребителей пользуются модели газонокосилок с двигателями Viking, MTD. Хорошие отзывы получает Stiga, а также Makita. Можно посоветовать профессиональные машины Briggs&Stratton и Honda.

Важна и частота использования техники. По этому принципу выделяют следующие типы:

  • Бытовые косилки с двигателями до 5 л.с. Это ручные модели, дающие скос не более 46 см и эксплуатируемые на территории до 800 м2. Запас ресурса работы около 500 ч.
  • Полупрофессиональные экземпляры на 7 л.с. Наибольшая ширина покоса 53-55 см на площадях не более 1800 м2.
  • Профессиональные машины с мощностью более 7 л.с. Их можно использовать для регулярной обработки обширных участков. Запас хода 1000 ч.

Коробка передач и особенности двигателей

При работе с косилкой можно регулировать скорость. Для этого имеется коробка передач. В некоторых современных моделях устанавливается 5-скоростная коробка, которая позволяет легко управлять машиной. Также предусматривается и механизм блокировки дифференциала.

А, например, в модели As-Motors 53 B5 присутствует вариатор, благодаря которому регулировка передач осуществляется плавно. Такие особенности дополняются и параметрами работы двигателя.

Бензиновые агрегаты могут различаться и по особенностям перемещения рабочего поршня двигателя в процессе работы. В двухтактных моделях перемещение производится вверх-вниз, когда одновременно идет сжатие или расширение. Соответственно происходит впрыскивание топлива и отвод газов.

Для четырехтактных экземпляров характерно отведение под каждое действие отдельного такта. При проигрыше в литровой и удельной мощности в сравнении с предыдущим вариантом такие модели дают экономию топлива на уровне 30%.

Одновременно достигается снижение шумности, повышение экологической безопасности и рост долговечности машины. Правда, двухтактные аналоги более просты в обслуживании.

Показатели качества скашивания

При работе косилки лопасти испытывает повышенное напряжение, обусловленные вращательной скоростью и противодействием травы. Поэтому выбирать нужно только те агрегаты, которые имеют надежные ножи.

Стебельки не должны рваться, необходимо плавное их срезание. Это обеспечивается лишь в том случае, если нож для газонокосилки правильно заточен.

Обычно в комплектацию входят два типа ножей:

  • односторонней заточки с широкими лопастями для стрижки;
  • мульчирующий.

Если ширина полосы скашивания будет большой, то число проходов уменьшается. Для участков менее 8 соток подойдет бытовой вариант с обрабатываемой шириной 42-48 см.

Более обширные газоны необходимо косить быстрее — рекомендуемая полоса должна быть в пределах 51-53 см. Одновременно вы можете регулировать и высоту срезания травы.

У разных моделей встречаются три способа регулировки:

  • Винтовой с ручным регулированием, когда высота задается передвижкой колеса вверх-вниз, например как в Honda HRE 330.
  • Рычажный, при котором для каждого колеса при помощи рычажного механизма задается своя высота, например в BOSCH ROTAK40.
  • Центральный – одним рычагом меняются параметры высоты по всем колесам (Husqvarna R150SH).

Специфика утилизации растительности

Некоторые устройства передают срезанную траву в специальный отсек, называемый травосборником. У них может отсутствовать возможность мульчирования или осуществления выброса сбоку.

Сам травосборник может быть:

  • из ткани – он удобно заполняется, но требователен в уходе;
  • пластиковым – плохо наполняется, но легко чистится;
  • комбинированным.

Функция мульчирования предполагает, что трава в косилке измельчается, а затем ровным слоем выкладывается на обрабатываемом наделе. Вывод осуществляется под травосборник и заглушку.

Боковой способ выброса позволяет извлекать траву из корпуса в процессе работы через его боковую поверхность. Это очень удобно, когда трава большая или обработка ведется возле заборов или стен.

Подбор типа корпуса

Целесообразно выбирать машины, которые выдерживают нагрузку и механические воздействия. Ударопрочный пластик является распространенным бюджетным вариантом. Даже появление царапин не сможет ухудшить работу косилки.

Стальной корпус можно встретить у моделей, например, Husqvarna. Это дорогой вариант. Однако он подвергается коррозии при появлении на поверхности повреждений. Алюминиевый тип более легкий, универсальный, прочный и устойчивый к ржавчине.

Если у вас будет возможность выбора, то целесообразней останавливаться на агрегатах с колесами большого диаметра. Это придаст устройству большую подвижность и маневренность. Подшипники же придают косилке плавность при работе. Этот вариант более надежен по сравнению с втулками и имеет больший запас прочности.

Как сориентироваться в ценах

Для работы на приусадебных участках нужно выбирать качественные надежные марки. Интерес вызывает продукция Makita, Stiga. Давно пользуются спросом Bosch, Viking. Хорошо себя зарекомендовали Honda, MTD, Husqvarma. Поолложительные отзывы имеют Hitachi, Craftsman. Лтдтруют в производстве двигателей для газонокосилок Briggs&Stratton и марка Honda.

Сложно будет сориентироваться и в ценовом разнообразии. Экспертами предлагаются такие диапазоны:

  • бюджетные варианты 200-250 долл. США;
  • изделия среднего ценового уровня 400-450 долл. США;
  • дорогие элитные косилки стоимостью более 550-600 долл. США.

Для правильного выбора эффективно работающей косилки нужно изучить свой участок, определить площадь, качество растительного покрова, наличие уклонов и препятствий.

В процессе эксплуатации такие приспособления потребуют регулярной дозаправки и ухода. Поэтому если вас это не пугает, то вы смело можете выбирать маневренные и производительные бензиновые газонокосилки.

Фото бензиновых газонокосилок

Сохраните статью себе на страницу:

Пост опубликован: 28.10

Присоединяйтесь к обсуждению: Copyright © 2021 LandshaftDizajn.Ru — портал о ландшафтном дизайне №1 ***Сайт принадлежит Марии Козак

Газонокосилка мтд ремонт своими руками

Самое подробное описание: газонокосилка мтд ремонт своими руками от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе.

Активная эксплуатация садового оборудования приводит к скорому выходу из строя отдельных узлов или деталей. Утилизировать технику не нужно, так как она еще сможет пригодиться в будущем. Ведь проведя иногда небольшой ремонт газонокосилки своими руками, можно вернуть ее к прежнему работоспособному состоянию.

В зависимости от площади газона и роста травы на нем хозяева выбирают оптимальную по характеристикам технику. Она бывает нескольких типов:

  • бензиновые аппараты;
  • агрегаты с электромотором;
  • оборудование на аккумуляторной тяге.

Средняя по цене косилка выдерживает в климатических условиях Санкт-Петербурга, Москвы или аналогичных регионов около четырех сезонов. Более дорогие или менее эксплуатируемые садовые помощники способны выдержать в полевых условиях 5-6 сезонов.

Также восстановление газонокосилок своими руками потребуется в том случае, если условия зимнего хранения оказались неподобающими. Например, после применения не проводилась чистка рабочих поверхностей или отсутствовало межсезонное профилактическое обслуживание. В результате проявляются разнообразные проблемы:

Видео (кликните для воспроизведения).
  • требуется частая заточка ножей газонокосилки;
  • просто не заводится газонокосилка;
  • мотор заводится, но через короткий промежуток газонокосилка глохнет;
  • появляются неисправности у карбюратора, которому требуется не только разборка, но и чистка с ремонтом;
  • ремонт газонокосилки своими руками требуется при существенном снижении мощности во время работы.

Отправляться в дорогой сервисный центр не стоит. Многие проблемы можно решить с минимальными затратами и провести ремонт своими силами.

После каждого использования инструмента необходимо очищать режущие элементы. Регулярно меняйте масло и проводите ТО, чтобы свести риск поломок к минимуму.

ВИДЕО: Как смазать редуктор мотокосы или триммера

Косилки, внутри которых располагаются электродвигатели, чаще всего начинают капризничать из-за окисления контактов. Клеммы покрываются слоем окалины от избыточной влажности в помещении или в другом месте хранения. Также стоит проконтролировать отсутствие обрыва проводов на проблемных местах. Для этой операции используют мультиметр или иной тип тестера.

Разборка электрической газонокосилки

Когда комплект садового оборудования содержит щеточный двигатель, то выявляем работоспособность подвижного узла. Щетки могут быстро изнашиваться, приводя к отсутствию контакта. Ремкомплект с ними стоит относительно немного, и найти его легко в профильных магазинах, где торгуют запчастями к такой технике.

Неисправности подстерегают и асинхронные двигатели. В них происходит отказ фазосдвигающих конденсаторов. Подобная ситуация диагностируется в домашних условиях проблематично. Ее удастся выявить по косвенным симптомам:

  • слышится звук гудения;
  • при старте корпус слегка дергается;
  • происходит существенный нагрев мотора даже при небольшой нагрузке;
  • снижаются обороты.

Стоит провести диагностику состояния включающего тумблера/кнопки и подачу напряжения к электромотору. Когда проведено тестирование описанных узлов, а нарушений в работоспособности не обнаружено, то вряд ли удастся исправить поломку газонокосилки своими руками. Тогда придется воспользоваться услугами фирменного сервиса.

ВИДЕО: Электрическая газонокосилка плохо запускается, клинит мотор, ремонт тормозной муфты

Первичная диагностика осуществляется с этапа устранения наиболее очевидных поломок. Когда мотор не заводится, то стоит проконтролировать наличие топлива в баке. Если имеются его остатки с прошлого сезона, то стоит его заменить. Низкокачественный бензин после зимовки способен потерять свои характеристики, дать нежелательный осадок или даже расслоиться на фракции по плотности. В таком виде он не способен завести двигатель, а лишь засорит систему.

Общая схема бензиновой газонокосилки

На втором этапе выясняем, почему не появляется искра. Ее пропажа не даст возможности воспламениться топливу. Снимаем колпачок со свечи и вывинчиваем ее с посадочного гнезда спецключом, который шел в комплекте с косилкой. Далее накидываем колпачок на свечу, приближаем ее к резьбовой части или металлическому элементу мотора, а в это время напарник дергает стартер.

При таких манипуляциях в рабочем узле обязана появиться синяя мощная искра. Ее удастся заметить даже при дневном свете. Важно тестировать это рядом с неокрашенной металлической частью мотора, способной проводить ток.

Когда отсутствует искра, нужно отправляться за новой свечой в магазин. Не стоит возвращать в мотор даже при слабой или нестабильной искре. Предварительно лучше зачистить на головке рабочие контакты от нагара.

Во время эксплуатации возможно появление дребезжания в конструкции. Оно на первых порах не сказывается в работоспособности механизма в целом. Однако, способно приводить к разбалансированию и повышенному шуму во время работы. Стоит своевременно подтягивать крепежные болты на каркасе.

Затягивание крепежных болтов на каркасе

Неровный срез травы является свидетельством того, что нужно заточить нож газонокосилки. Добраться к ним не так уж сложно, но при этом важно отключить полностью оборудование от питания. Самостоятельно работу можно провести с помощью тисов и напильника или на заточном наждаке. Важно обеспечить угол среза равномерный по всей линии 30 градусов. Если в поверхности имеются выщербленные участки, то это является свидетельством попадания на твердую поверхность. Замена их обойдется достаточно дорого.

После включения появляется свистящий звук. Неприятный акустический эффект связан с проникновением внутрь конструкции посторонних элементов. Они могут заблокировать ролик в аэраторе. Решить проблему можно с отключением заблокированного ролика и последующим извлечением постороннего предмета.

Мотор бензинового оборудования становится практически сразу после начала непродолжительной работы. Виновники – заевший коленвал или поршень. Параллельно проверяем наличие масла в картере. На отключенном движке вручную запускаем вращение или доливаем масло по необходимости. Однако, в такой ситуации чаще приходится обращаться за восстановлением к специалистам.

ВИДЕО: Основная причина поломки и ремонт привода самохода бензиновых газонокосилок

Перед тем, как начинать ремонт двигателя газонокосилки, стоит проверить, не залегли ли поршни. Для этого необходимо провести демонтаж мотора. Также снимаем карбюратор с конструкции и проводим визуальный контроль на наличие возможных дефектов. Обычно в разборке понадобится специальная отвертка TOREX с насадками.

Видео (кликните для воспроизведения).

Комбинированная реверсная отвертка TOREX с насадками

Осматриваем прокладки на выявление разрывов или прогорания. Если таковое обнаружится, то нужно обеспечить герметичность конструкции, заменив их на новые. Воздушная заслонка может содержать слой нагара, который снижает качество топливовоздушной смеси. От него нужно избавиться чисткой карбюратора, помыв узел в растворителе или керосине.

Захлебывание во время работы или отсутствие набора их для выхода в рабочий режим совместно с перегревом силового блока являются причинами таких событий:

  • Нарушение регулировки холостого хода. Можно самостоятельно с помощью отвертки выкрутить жиклеры в правильную позицию. Делать это удастся даже на слух, чтобы мотор работал ровно. Ножи снимать не нужно, но они не должны вращаться.
  • Имеется загрязнение воздушного фильтра. Его достаточно извлечь наружу и очистить, промыть. Сушим в естественных условиях на ветру, не кладя к печи или камину.

Плоской отверткой снимают кожух воздушного фильтра

После снятия крышки также аккуратно снимают воздушный шланг

Снимают крышку топливной камеры карбюратора и очищают его. Для этого вполне подойдет обычная вэдэшка, но можно купить и специальную жидкость

Для очистки топливной камеры сперва протирают ее WD-40, потом мин на 15-20 замачивают, снова протирают. Так нужно повторить раза 3-4, чтобы полностью очистить камеру и каналы

После продувки карбюратор собирают и возвращают его на место

Засорение выхлопа приводит к сужению выходного потока выхлопной трубы. Смолы появляются на внутренней поверхности из-за неправильного соотношения в составе смеси топлива и масла. Подкручиваем коленвал так, чтобы поршень вышел на максимум вверх и чистим его поверхность деревянной палочкой.

В более серьезных случаях рекомендуется обращаться в сервис по гарантии. В противном случае непрофессионализм принесет больше поломок. Более того, при самостоятельных поисках неисправности и починок в период гарантийного срока, гарантия прекращает свое действие.

ВИДЕО: Инструкция по разборке и чистке карбюратора на примере BRIGGS & STRATTON

Ремонт газонокосилок как бензиновых, так и электрических может понадобиться в самый неожиданный момент. Мы расскажем об основных поломках самодельной и фирменной техники, подскажем на что обратить внимание, и по каким признакам можно распознать неисправность.

Газонокосилка – чудесная альтернатива ручной косе, облегчающая и ускоряющая скашивание травы в самых различных местах, включая такие, где обычная коса просто не развернется. Но за комфортом и удобством стоит сложный современный механизм, требующий к себе неустанного внимания и регулярного обслуживания.

Независимо от производителя, все агрегаты имеют схожую конструкцию. Поэтому ремонт газонокосилки Викинг своими руками выполняется аналогично ремонту других марок: Хускварна, Штил, Бош, Гардена, Олео Мак. Не составит исключения и самодельная газонокосилка, но устранение поломки требует элементарных знаний. Рассмотрим наиболее типичные причины отказа двигателя, и ремонт газонокосилки своим руками в полевых условиях.

Независимо от типа двигателя, механическая часть косы включает ножи, устройство выброса или накопления скошенной травы и передаточный механизм. Чаще всего из строя выходят ножи или заканчивается леска.

Очистка механической части газонокосилки Bosh

Поломка или изгиб ножей виден невооруженным глазом. В зависимости от материала и степени повреждения ножи заменяются или восстанавливаются простым подгибанием в исходное состояние. При сильном износе режущую часть можно подточить. Газонокосилка из триммера своими руками сделанная может выйти из строя по множеству причин. Чаще всего это превышение предельно допустимой нагрузки на крутящий момент и двигатель, так как используется нож вместо лески.

Восстановление ручки газа триммера

При осмотре следует проверить состояние воздуховода подачи травы в контейнер и при необходимости его прочистить. Более сложные механические поломки требуют наличия сложного инструмента, особой оснастки, профессиональных навыков и устранение таких неисправностей лучше доверить профессионалам.

Выходят из строя не только заводские, но и самодельные газонокосилки электрические. Главной причиной остановки электромотора является потеря контакта и отсутствие питания на клеммах двигателя.

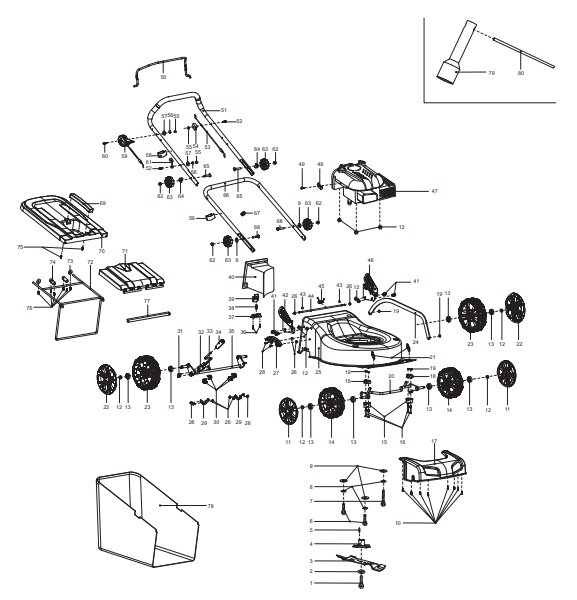

Чертеж электрической газонокосилки на примере TBH 1650

Поэтому первым делом проверяем наличие напряжения в питающей розетке, состояние электрического шнура и отсутствие его обрыва. Затем, если используется коллекторный двигатель, нужно проверить состояние щеток и при сильном износе их заменить. Ручная газонокосилка с коллекторным двигателем отличается повышенной живучестью, но требует регулярной замены щеток.

Ремонт двигателя электрокосилки своими руками

Ручные газонокосилки с асинхронным двигателем также имеют проблемы. Часто отказывает фазосдвигающий конденсатор, но его проверку в полевых условиях сделать проблематично. Косвенным признаком отказа конденсатора является:

  • дерганье мотора в момент подачи питания;
  • сильное нагревание двигателя даже при малой нагрузке;
  • пониженные обороты;
  • характерное гудение.

Газонокосилка электрическая своими руками делается из подручных материалов, которые могут выйти из строя. При выявлении неисправности, в любом случае нужно убедиться в подаче напряжения на клеммы двигателя, а при его отсутствии – проверить работу выключателя.

Электрическая газонокосилка своими руками сделанная

Если напряжение есть, конденсатор или щетки – в порядке, то наиболее вероятной причиной поломки является сгоревшая обмотка. В таком случае агрегат придется сдать в ремонтную мастерскую. Газонокосилки электрические самодельные чаще всего приходится ремонтировать самостоятельно, так как при сборке устройства не учитываются все нюансы его работы.

В газонокосилках применяются бензиновые двухтактные двигатели внутреннего сгорания. Решая, как сделать газонокосилку своими руками, часто используют двигатели от других бытовых устройств – бензопил, компрессоров, мотоплугов и триммеров. Процесс поиска и устранения проблем этих двигателей проводится по одному алгоритму. Ремонт бензиновой газонокосилки своим руками начинается с определения причины отказа.

Общая схема бензиновой газонокосилки

В этом случае гарантирован выход из строя механической части или, как вариант, разрушено ее крепление к валу двигателя.

Поломка механической части и ремонт газонокосилки викинг своими руками

Механическая газонокосилка своими руками с бензиновым двигателем плохо заводится, но нормально работает на рабочих режимах (при подаче газа). Такая неисправность может вызываться двумя причинами – сбоем регулировки системы холостого хода в карбюраторе или неправильным составом топлива.

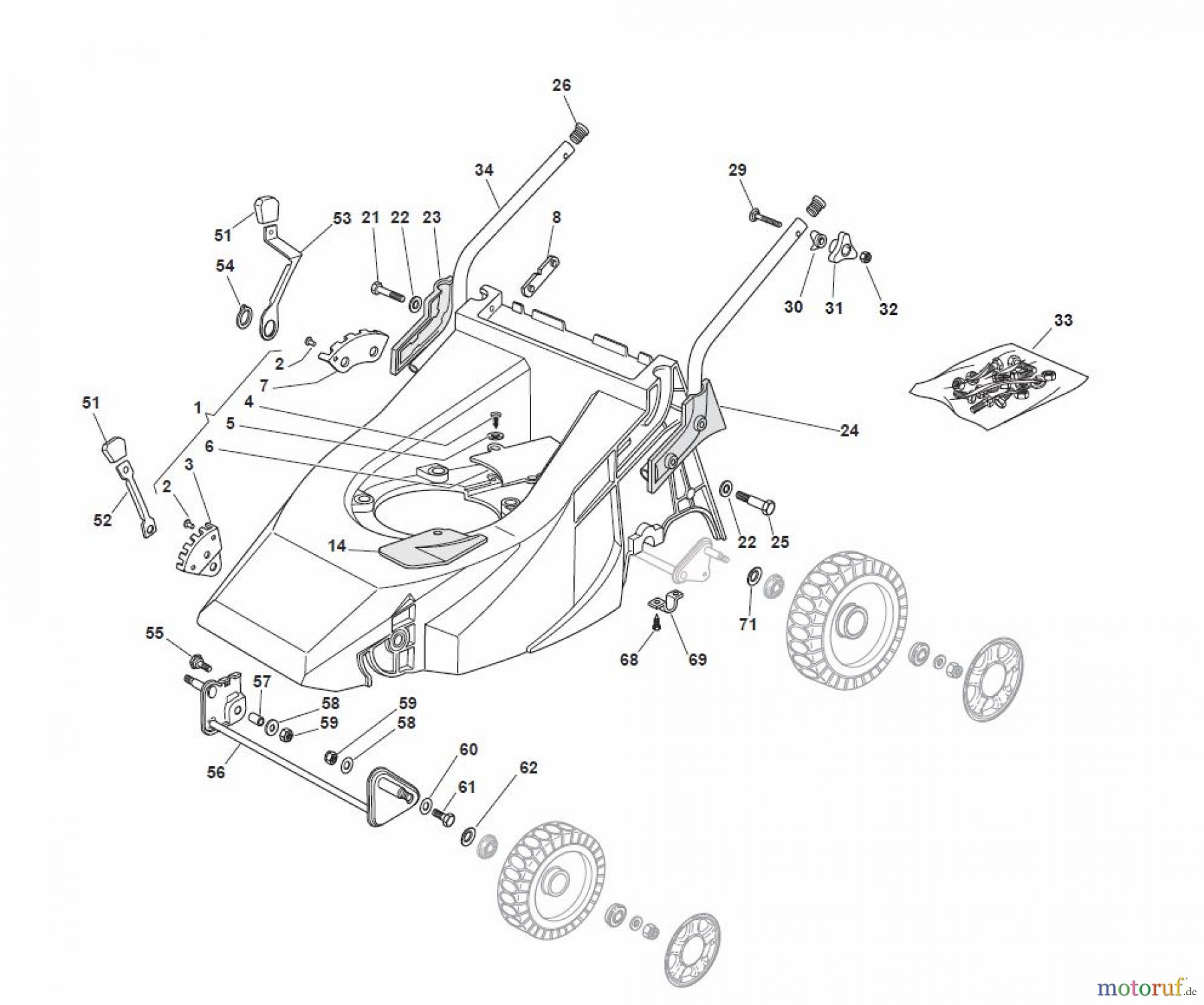

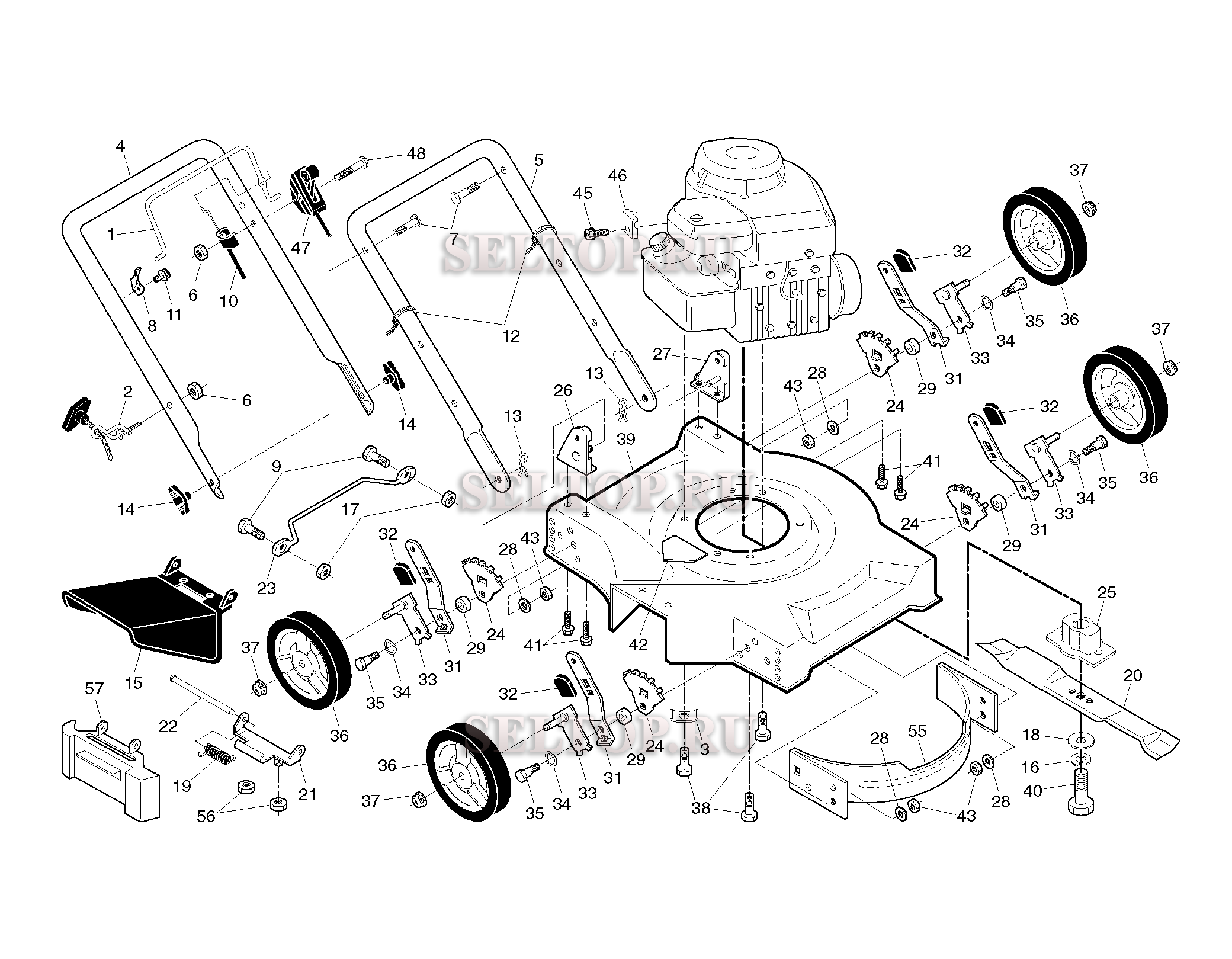

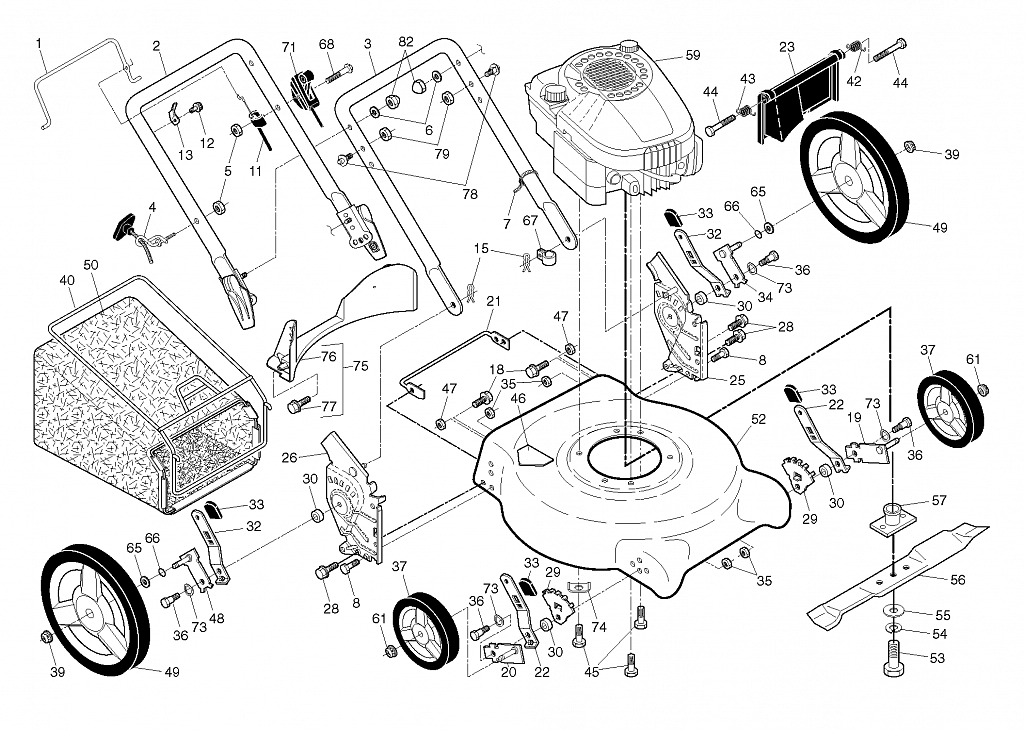

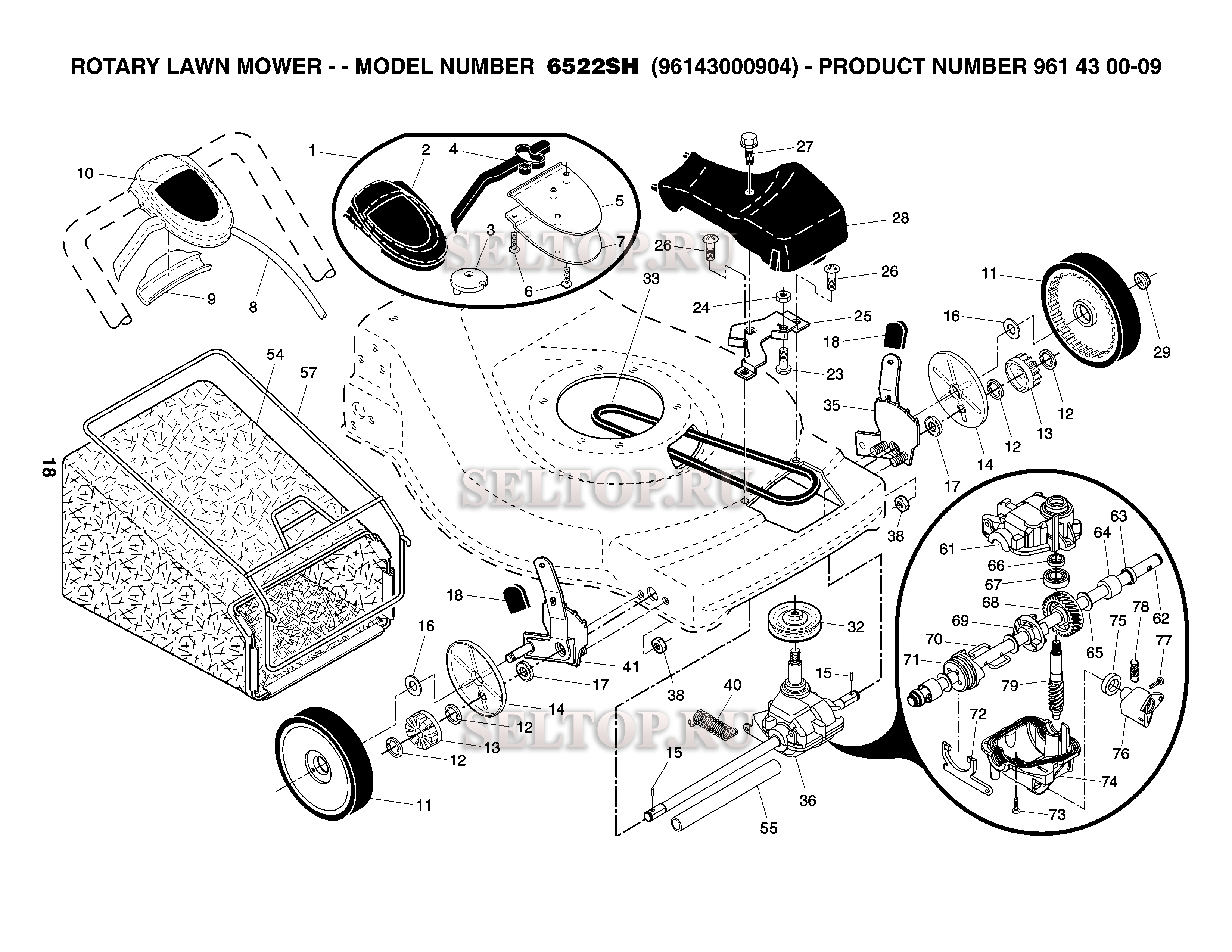

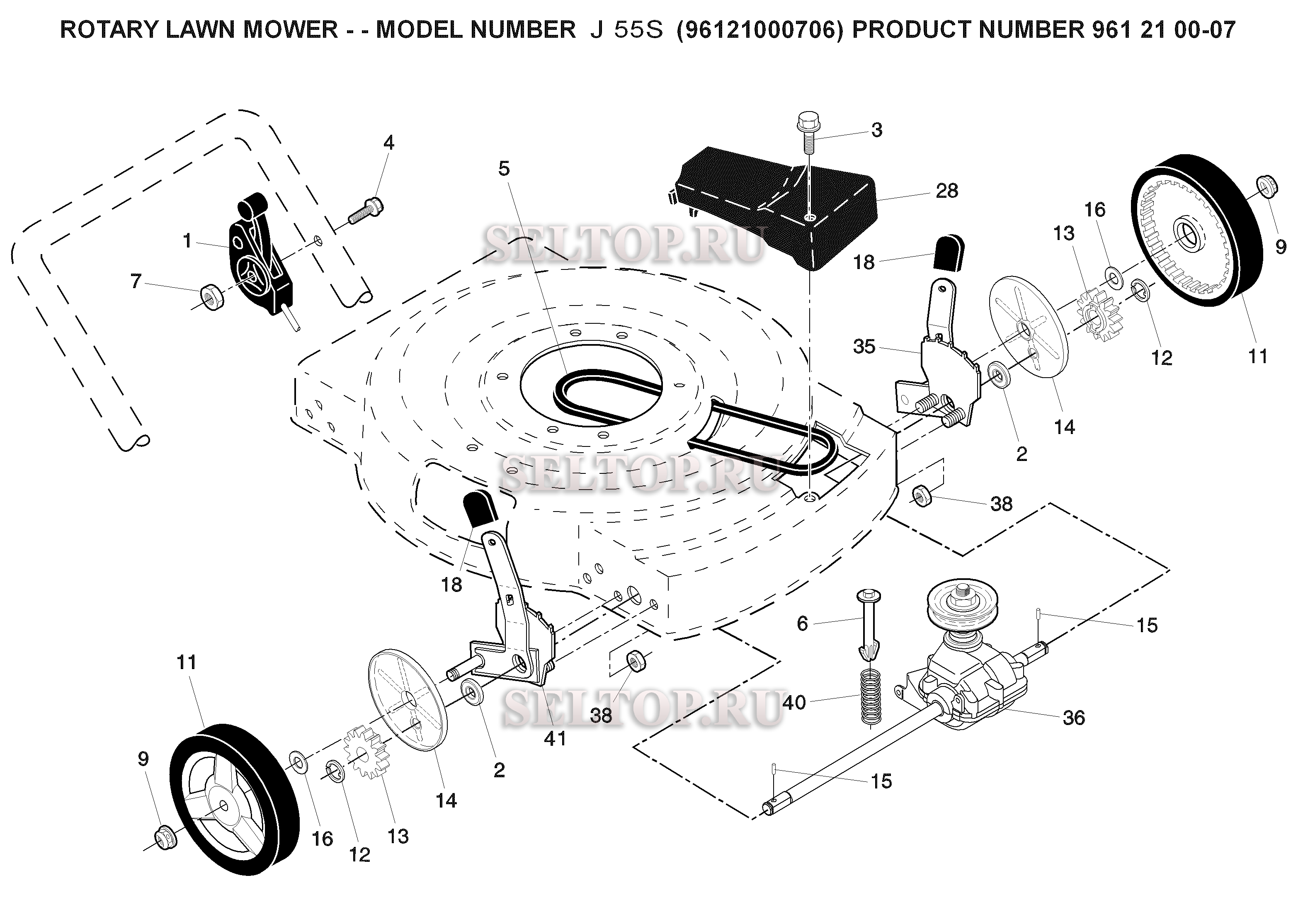

Подетальный чертеж бензиновой газонокосилки

Для устранения следует начать именно с топлива, соединить бензин и масло нужных марок в требуемой пропорции и залить это топливо в бачок взамен старого. Если это не помогло – снять и разобрать карбюратор и настроить систему холостого хода в соответствии с указаниями производителя.

Наиболее вероятные причины: забились топливные жиклеры, забился топливный фильтр, забился воздушный фильтр. Для устранения: жиклеры продуваются сжатым воздухом, фильтры меняются или промываются, в зависимости от их конструкции.

Ремонт двигателя газонокосилки Bosh

Если двигатель заводится и работает на холостых оборотах, но плохо держит нагрузку во время работы. Скорее всего, имеет место “кислородное голодание”. Такой ремонт газонокосилок своими руками выполняется заменой или очисткой “методом продувки” воздушного фильтра.

Бывает, что несмотря на наличие и нормальную подачу топлива двигатель не заводится. Чаще всего отсутствие признаков жизни указывает на отказ катушки зажигания. Если при визуальном контроле все электрические цепи окажутся в порядке, то потребуется эту катушку заменить.

Ремонт двигателя газонокосилки своими руками

Менее распространенный случай – сильный нагар или отказ свечи зажигания. Определяется путем визуального контроля выкрученной свечи. Наиболее эффективный способ определения этой неисправности – подменить свечу на другую, заведомо исправную. Задумываясь, как сделать газонокосилку если не заводится двигатель, обратите внимание на замену свечей на новые, и желательно более надежные.

Учитывая особенность “полевых условий”, в которых эксплуатируются газонокосилки, производители этих устройств постарались максимально оградить своих потребителей от возможных проблем. Но, как известно, даже механическая газонокосилка ручная, своими руками сделанная, может однажды подвести. Мы очень надеемся, что наши советы помогут вам в этом случае и направят поиск неисправности в правильном направлении.

Многие владельцы бензиновых газонокосилок рано или поздно сталкиваются с техническими неполадками этой техники. Чаще всего проблемы возникают спустя три-четыре сезона активной эксплуатации газонокосилки или после того, как техника проводит зиму в не отапливаемом гараже. Проявляются эти неполадки следующим образом:

  • газонокосилка не заводится
  • газонокосилка заводится, но вскоре глохнет
  • двигатель газонокосилки работает с перебоями
  • двигатель газонокосилки работает не на полную мощность

Неважно, какой двигатель стоит на вашей косилке: дорогой японец Kawasaki или простой китайский Lifan, за годы эксплуатации эти проблемы, с большей долей вероятности, проявятся у всех газонокосилок. Однако, не стоит расстраиваться и спешить везти вашу косилку в сервисный центр. В подавляющем большинстве случаев, газонокосилку можно без особого труда отремонтировать своими руками. В этом материале мы пошагово расскажем, как это сделать!

Чтобы отремонтировать газонокосилку самостоятельно, лучше всего руководствоваться принципом «от простого к сложному». Для начала проверьте – достаточно ли в баке бензина. Если косилка перестала заводиться после зимовки, стоит слить старое топливо и заменить его на новое. Иногда попадается низкокачественный бензин, который может дать осадок или даже расслоиться за зиму, а некоторые моторы газонокосилок очень чувствительны к качеству топлива.

Если есть уверенность в качестве бензина, но газонокосилка не подает признаков жизни, следующее, что нужно сделать – это проверить искру. Для этого нужно снять провод с колпачком со свечи и выкрутить её специальным свечным ключом, который должен идти в комплекте с газонокосилкой. Затем накиньте колпачок на свечу, приложите её резьбовую часть к металлической детали двигателя и попросите кого-нибудь дернуть стартер. В этот момент должна появиться яркая синяя искра, которая хорошо заметна даже днем. Имейте ввиду, что прислонять свечу нужно к чистой металлической поверхности двигателя, которая не покрыта краской и которая может проводить ток.

Регулировка Карбюратора Бензокосы Видео

Самостоятельная регулировка карбюратора бензокосы своими руками невозможна без подготовительных работ, зания теории, понимания устройства топливной системы. Инструкция по проведению ремонта карбюратора.

Регулировку карбюратора бензокосы можно сделать своими руками

Бензокосы, как и весь бензоинструмент для сада, не является сложной в обслуживании техникой. Регулировка карбюратора бензотриммера штиль. Настройка карбюратора бензокосы крафтек. Чинить, настраивать без помощи других можно и нужно. К примеру, регулировка карбюратора бензокосы своими руками – дело 5 минут.

Карбюратор от бензокосы — это узел в системе питания. В нем, как и всех карбюраторах, идет процесс смешивания воздуха и горючего (бензина) для грядущей подачи в двигательные цилиндры.

В данном процессе главное – верная пропорция горючего и воздуха, для чего и регулируют карбюратор.

Сетчатый фильтр. С этим элементом чаше всего две задачки:

Для того, что выяснить причину поломки откручивается крышка топливного фильтра для извлечения сетчатого фильтра. Если на нем просто скопилась грязь, то поможет промывка в бензине или продувка.

При видимых повреждениях на сетчатом фильтре нужно обязательно ставить новый. Настройка карбюратора бензотриммера победитель. Карбюратор регулировка клапанов газонокосилки мтд. Регулировка газонокосилка mtd 48. Также могут быть повреждения на патрубке подвода горючего (при ремонте практикуют проверку этого элемента).

Пусковое устройство карбюратора практически всегда не работает из-за засоров. Следует использовать для промывки ацетон или тот же бензин.

Продувка частей карбюратора с засором сжатым воздухом – допустимая и комфортабельная практика ремонта.

Корпус дроссельных заслонок, места связок деталей карбюратора, впускной или выпускной трубопровод – все перечисленные части подвержены разгерметизации. Проверить наверняка можно обычным способом – проблемный участок намазать мыльной пеной.

В данном видео была произведена очистка карбюратора на газонокосилке с мотором Briggs Stratton,и подмена топливной.

Если движок работает не понятно как и заводится не всегда, глохнет под нагрузкой — самое время разобрать.

База карбюратора бензокосы – алюминиевый корпус. В нем расположен диффузор (отверстие с внутренними контурами). Через это отверстие нагнетается воздух. Чистка карбюратора газонокосилки mtd. От сечения (проходного отверстия) диффузора зависит скорость подачи кислорода (воздуха).

Диффузор обустроен топливными каналами. Регулировка карбюратора бензотриммера патриот. Из их втягивается горючее при помощи потока воздуха.

Снаружи на карбюратор устанавливают:

  • насос топливный;
  • систему жиклеров;
  • систему регулировки смеси горючего с воздухом;

Правильность функции карбюратора определяется по работе мотора и по цвету свечи. Отрегулированный.

Карбюраторы к мотокосам можно приобрести здесь: Как отрегулировать карбюратор, если он настроен.

Дроссельная заслонка определяет количество воздуха для подачи, а от этого напрямую зависит мощность мотора.

В карбюраторную систему засасывается горючее насосом (его мембраной). Позже проходит через штуцер в карбюраторе. Далее жидкость движется через впускной и выпускной клапаны насоса. Регулировка карбюратора газонокосилки gutbrod. Отфильтровывается сеточной. По игольчатому клапану движется в мембранную камеру.

Поэтапная работа устройства:

  1. Подача воздуха в трубку с воздушной перегородкой (заслонкой). Перегородка регулирует интенсивность воздушного потока.
  2. Система подачи горючего обязательно заужена смешивателем для ускорения потока.
  3. Бензин через поплавочную камеру и жиклер трубку с сужением. Чистка карбюратора газонокосилки gardenlux видео. Камера с поплавком регулирует временный объем бензина. В поплавочной камере уровень давления нейтральный, а в трубке с сужением уже маленький. Благодаря перепаду давления, горючее просачивается через жиклер.
  4. Ускорение воздушного потока содействует переносу горючего (бензина) и его распылению. В конечном итоге появляется воздушно-топливная смесь нужной пропорции либо плотности.
  5. Воздушно-топливная смесь просачивается в цилиндр мотора через топливную трубку.

От площади открытой воздушной заслонки зависит уровень плотности воздуха в системе. Чем обширнее открыта заслонка, тем больше расход горючего и мощность.

Проще говоря, регулировка карбюратора на бензокосе – создание хорошей топливной консистенции за счет корректной подачи воздуха.

Перед регулировкой нужно кропотливо прочистить фильтры согласно техническому обслуживанию в аннотации.

Бензиновые газонокосилки предназначены для ухода за большими приусадебными участками и имеют ряд преимуществ по сравнению с электрическими аналогами:

  • Мобильность – отсутствие кабеля и полная независимость от источника электроэнергии.
  • Мощность.
  • Дешевизна обслуживания (хотя неисправности в бензиновой газонокосилке случаются чаще).

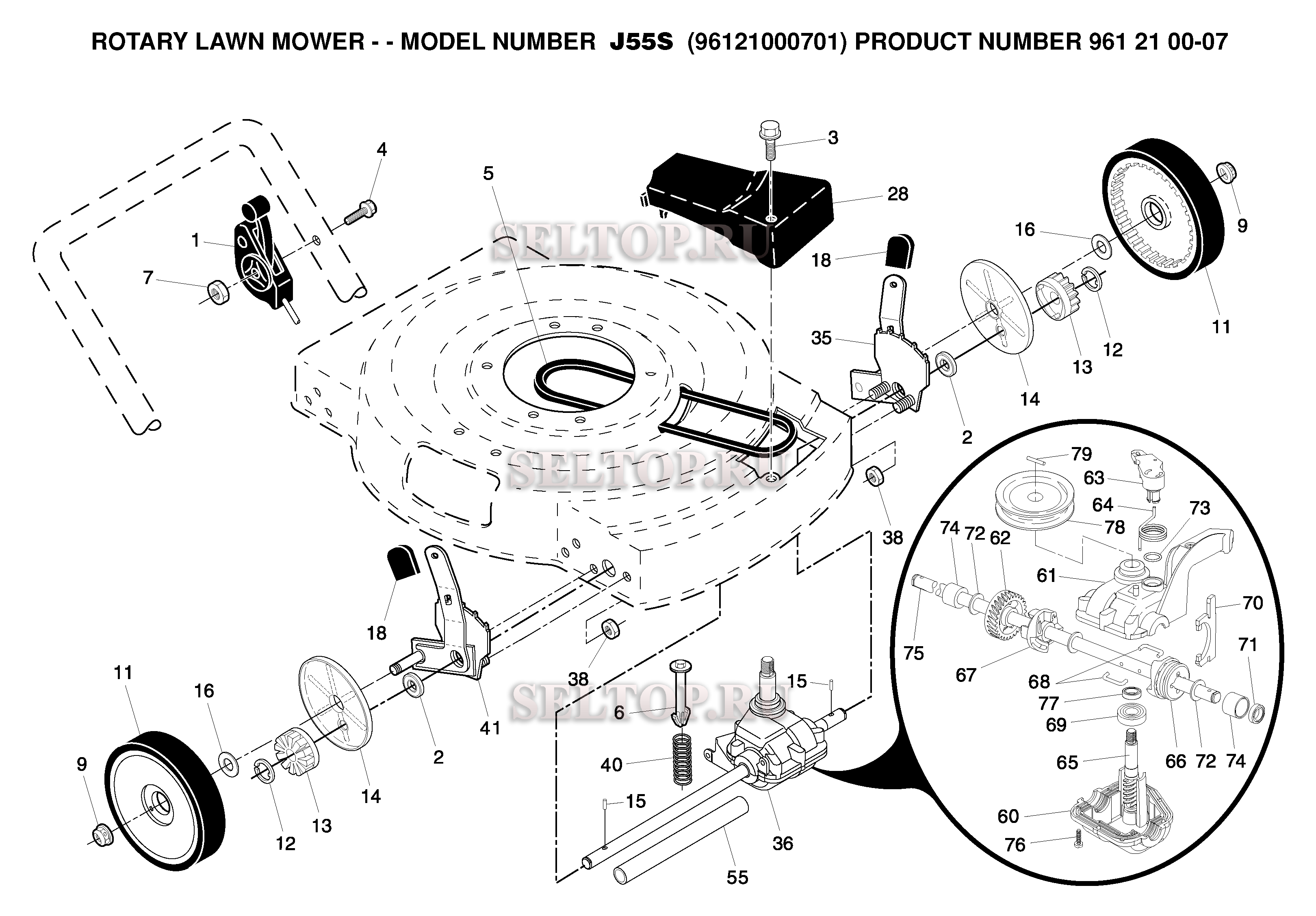

На рисунке изображена конструкция стандартной бензиновой газонокосилки. Давайте разберемся, с какими проблемами чаще всего сталкиваются владельцы, можно ли осуществить ремонт газонокосилки своими руками.

Неисправности бензиновых газонокосилок

Дребезжание, грохот во время работы

Ослабли болты мотора, плохо зафиксирован сам корпус

Проверьте и по мере надобности затяните болты

Поврежден косящий нож, ослаблен механизм резки

Затянуть болты, крепящие механизм резки, произвести замену сломанного элемента

Косилка плохо косит траву

Ножи повреждены либо затупились

Можно провести элементарный ремонт газонокосилки своими руками – замените ножи либо заточите их с помощью напильника. Угол заточки – 30°. Отдельные модели оснащаются абразивными лентами, наклеенными на неподвижные ножи. Поэтому вам достаточно минимизировать зазор между подвижными и неподвижными ножами, после чего произвести несколько включений газонокосилки длительностью 15 с.

Непроизвольная остановка мотора

Проконтролируйте уровень масла в картере. Если он в норме, вам не обойтись без помощи мастера.

У конструкции бензиновой газонокосилки есть один существенный недостаток: при работе на холмах с уклоном от 25° масло перестает эффективно смазывать трущиеся части. Это приводит к ускоренному износу и серьезным поломкам. Проблема касается бытовых, полупрофессиональных и профессиональных газонокосилок всех популярных брендов (независимо от мощности и моторесурса): Bosch, Husqravna, Makita, MTD, AL-KO, Honda, Craftsman и т. д.

  1. Своевременная замена масла и воздушного фильтра – по регламенту производителя.
  2. Поддержание чистоты мотора – охлаждающие ребра следует продувать потоком сжатого воздуха или протирать мягкой ветошью.
  3. Безразборный ремонт двухтактного мотора газонокисилки с помощью RVS Master 2 Strock Engine.

Препарат состоит из шунгитового углерода, который при нагреве вступает в окислительно-восстановительные реакции.

Благодаря активизации микрометаллургических процессов образуется металло-шунгито-углеродный слой. Он оптимизирует зазоры, устраняет износ. В итоге снижается риск заклинивания при «масляном голодании» (возникает на холмах с уклоном от 25°), расход бензина падает в среднем на 5–15%, восстанавливаются номинальные размеры деталей, растет мощность и КПД.

Большинство газонокосилок оснащены двухтактными моторами Honda либо Briggs & Stratton. При подборе ремонтно-восстановительного состава для них руководствуйтесь следующей схемой:

Примечание: обработку мощных четырехтактных двигателей газонокосилок проводят стандартным составом RVS Master Engine. Например, если объем масляного бака составляет 0,6 л, как в Briggs & Stratton 950E Series, достаточно 1/5 бутылки RVS Master Engine Ga3 (инструкция).

Здравствуйте! В данной статье мы с вами познакомимся с общими рекомендациями по ремонту газонокосилок своими руками. А если быть точнее электрогазонокосилок, хотя принцип их построения вообще везде одинаков, будь она электрическая или бензиновая. Привод лишь будет разным. Различают несколько типов электрогазонокосилок. Это цилиндрические, роторные и мульчирующие. Рассмотрим принцип действия и устройство каждой в отдельности. Это дает нам возможность успешно производить ремонт газонокосилок своими руками и правильно их эксплуатировать.

Эти газонокосилки имеют набор спиралевидных ножей, которые все вместе образуют форму цилиндра. Ножи приводятся во вращение от большого зубчатого шкива, насаженного на их ось. Вращение электродвигателя ножам передается при помощи зубчатого ремня. Перемещение газонокосилки осуществляется при помощи катка, который приводится в движение тем же электродвигателем привода ножей.


При вращении цилиндра ножи прижимают траву к неподвижному ножу, тем самым срезая траву. Высота срезания в таком типе газонокосилки регулируется при помощи катка или колес, установленных спереди и сзади ножей.

В роторных газонокосилках устанавливается одинарный горизонтально расположенный нож, закрепленный на валу электродвигателя.

При вращении с большой скоростью нож срезает траву. Роторные газонокосилки разных моделей имеют колеса, а некоторые более современные выполняются на воздушной подушке.

Многие газонокосилки имеют контейнеры для обрезков скошенной травы. Те косилки, которые рубят траву на мелкие части и оставляют их на газоне в качестве мульчи.

Все современные газонокосилки снабжены устройствами, которые обеспечивают безопасность при работе.Это осуществляется тем, что имеются специальные ручки, которые должны задействоваться одновременно, кнопки аварийного отключения и защитной блокировки. Это нужно учитывать при ремонте газонокосилок своими руками. Если вы устали или чувствуете себя неудовлетворительно, не начинайте скашивание на газоне травы. Отложите это занятие до тех пор, пока не будете здоровы. Не подвергайте себя и окружающих повышенному риску от работающей косилки.
Прежде чем включить вилку в розетку, убедитесь в целостности шнура питания и защитных кожухов на косилке. Размотайте полностью шнур питания и уложите его так, чтобы при работе он не попал в зону скашивания травы. И не забудьте еще один не маловажный момент. Внимательно осмотрите газон на наличие мелких камней, костей и т.д. Они могут повредить ножи или будут выброшены в сторону работающими ножами. Шнур питания лучше положить себе на плечо, а ручку косилки надежно держать двумя руками. После этого можно нажать на выключатель и приступить к скашиванию травы.

1.Ножи затупились или повреждены . В этом случае конечно же нужно проверить ножи и при необходимости их можно заменить новыми или наточить на наждаке.

Если времени много, можно поработать напильником. При заточке не пренебрегайте защитными очками и толстыми перчатками. Ножи точатся с каждой стороны на угол около 30 градусов.Также можно использовать специальные заточные приспособления, прилагаемые заводом изготовителем данной модели косилки. В основном для этого используются наклеиваемые абразивные ленты на неподвижный нож косилки.

При этом зазор между неподвижным и подвижными ножами устанавливается небольшой, чтобы вращающиеся ножи касались абразивной ленты.

После этого включите косилку в сеть и короткими 15 секундными интервалами погоняйте машину до тех пор, пока ножи не станут острыми. Снимите абразивную ленту и отрегулируйте нормальный зазор.

2. Неправильная регулировка ножей . В цилиндрических газонокосилках зазор между вращающимися цилиндром и неподвижным ножом должен быть меньше толщины бумаги.

Для этого воспользуйтесь руководством пользователя для конкретной модели газонокосилки. Перед регулировкой выньте вилку из розетки. Добейтесь равномерного зазора по всей длине режущего ножа.

1.Заело ножи . Длинная трава может заблокировать ножи цилиндрической газонокосилки. Отключите от сети косилку и при помощи деревянной палки покрутите цилиндр в обратную сторону, пока он не станет свободно вращаться.


2. Приводной ремень оборван . При работе цилиндрической косилки приводной ремень изнашивается и это приводит к его нередкому обрыву или вытяжению. Для замены ремня проделайте следующие операции:
— снимите защитную крышку ремня и вы увидите, слетел ли ремень или оборвался


— ослабьте винты крепления двигателя и сдвиньте маленький ведущий шкив к большому.

Установите новый ремень на маленькую шестерню и постепенно проворачивая большой шкив, оденьте на него ремень
— натяните ремень, сдвинув маленький шкив от большого.

Правильно натянутый ремень должен иметь прогиб не более 4мм при нажатии на него пальцем.


3. Обрыв в шнуре питания . При работе с газонокосилкой шнур питания перемещается по газону и постоянно изгибается. В результате этого нередко происходит обрыв медных проводников шнура питания. Поэтому если косилка замолчала, то ремонт газонокосилок начинайте с проверки питающего кабеля на обрыв. Для замены шнура питания выньте вилку из розетки, открутите крышку выключателя и уберите в сторону.

Перед откручиванием прижимной планки шнура питания, запомните как он был подсоединен к выключателю.

Для отсоединения шнура вставьте шестигранный ключ диаметром 1мм в отверстия с проводниками.

Этим самым вы освободите зажим и проводники можно будет вынуть.

Теперь при помощи мультиметра проверьте шнур на обрыв. При необходимости приготовьте новый шнур питания. Установите шнур питания на место в обратном порядке.
4. Неисправен выключатель питания . Проверьте его и замените исправным при необходимости.
5. Нет напряжения в розетке . Убедитесь, что на вашем щитке не сработала защита.
6. Косилка не включена в розетку .
7. Сгорел предохранитель в вилке газонокосилки . Если на вашей газонокосилке стоит спец. вилка, то скорее всего она имеет встроенный плавкий предохранитель. Разберите вилку и прозвоните предохранитель тестером.
8. Сработала тепловая защита электродвигателя газонокосилки . Некоторые модели газонокосилок имеют такую защиту. Она отключает привод при перегреве или если нож косилки что то заблокировало. Не лишнем будет проверить вентиляционные решетки косилки на загрязнение. При необходимости почистите их мягкой щеткой. Тепловая защита включит электропривод сама, как только он остынет. На этом статью ремонт газонокосилок заканчиваю. Еще рекомендую почитать полезные посты ремонт электролобзика , ремонт холодильника самостоятельно . Успехов в поиске неисправностей!

Ремонт газонокосилок проводится с учетом принципа работы и причины поломки агрегата. Чаще устройство выходит из строя через 3-4 года после активной эксплуатации.

Ремонт газонокосилок необходим в следующих случаях:

  • устройство не заводится;
  • агрегат быстро глохнет после запуска;
  • мотор не работает на полную мощность.

Причины выхода из строя газонокосилок:

В первом случае потребуется заменить корпус, ручки, ножи и колеса для газонокосилок. При блокировке ножей происходит механическая остановка агрегата. Такая поломка связана с попыткой скосить жесткую либо высокую траву. Ремонт косилки заключается в освобождении цилиндра от застрявшей травы и прокрутки его в другую сторону.

При эксплуатации газонокосилки с затупленным либо поврежденным ножом трава скашивается неровно. При этом аппарат может вибрировать либо резко остановиться.

Чтобы устройство работала исправно, рекомендуется заточить ножи напильником (угол в 30 °). В противном случае используется абразивная лента. Зазор должен находиться между 2 лезвиями, касаясь полоски. Аппарат включается периодично (по 15 сек). Если ножи острые, тогда полоска снимается, зазор регулируется.

При неправильном положении ножей цилиндрическая газонокосилка совершает резкие и неуправляемые движения. В норме величина зазора между режущими элементами должна быть тоньше листа бумаги. В противном случае проводится регулировка зазора. Предварительно рекомендуется изучить инструкцию устройства, вынуть вилку из розетки. При разболтанном соединении появляется свист. Аппарат вибрирует и дребезжит. Под ремонтом газонокосилки подразумевается регулировка болтовых соединений.

Если оборвался либо растянулся ремень, тогда необходимо его заменить. Для этого потребуется ослабить винты. Затем сдвигается шкив, демонтируется ремень. Новая деталь надевается на маленький, а затем на большой шкив. Шестерня возвращается в первоначальное положение. Следующий этап заключается в проверке натяжки нового ремня. Прогиб не должен превышать 4 мм.

Причины неожиданного отключения электрической газонокосилки связаны с обрывом шнура либо отсутствием тока. В первом случае рекомендуется проверить кабель на обрыв. Чтобы заменить шнур питания, потребуется выдернуть вилку из розетки, открыть и демонтировать крышку выключателя.

Прежде чем открутить прижимную планку кабеля? необходимо запомнить схему его подключения к выключателю. Чтобы отсоединить шнур, используется шестигранник (диаметр 1 мм). Зажим освобождается, проводники демонтируются. Для проверки кабеля на обрыв применяется мультиметр. При необходимости устанавливается новый шнур. При этом соблюдается обратная последовательность.

Во втором случае рекомендуется подключить к электросети другой прибор. Электрические аппараты могут не работать при повреждении предохранителя в вилке. Чтобы провести ремонтные работы, потребуется разобрать вилку. Для этого используется отвертка и тестер.

Неполадки мотора возникают при перегреве газонокосилки:

  • в результате длительной работы;
  • из-за перегрузки (режущий элемент заблокирован каким-то предметом).

В первом случае рекомендуется подождать несколько минут, чтобы мотор охладился. Во втором случае потребуется удалить застрявший предмет. Эффективность системы охлаждения зависит от состояния воздушного фильтра. Грязное устройство плохо пропускает воздух, что способствует отключению аппарата. Специалисты советуют чистить и менять фильтр 1 раз в 3 месяца (при постоянной эксплуатации газонокосилки). При поломке электрического мотора появляется соответствующий запах и шум. В таком случае потребуется заменить привод.

Конструкция бензиновой газонокосилки в отличие от электрического аналога сложнее. В некоторых случаях агрегат не подлежит ремонту. Если двигатель не запускается или сразу останавливается, тогда рекомендуется проверить зажигание. Для этого потребуется демонтировать свечу. Сухая свеча указывает на проблемы в системе подачи, а мокрая — на карбюратор. В таких случаях ремонтные работы проводят профессионалы.

Если на свече есть черный нагар, тогда ее заменяют. При этом не учитывается причина поломки газонокосилки (настройка карбюратора, некачественное топливо). Часто в бензиновых моделях засоряется топливный шланг. Если бензин не течет, тогда салун очищается иголкой, а топливный фильтр заменяется новым аналогом.

Если газонокосилка не косит траву, тогда проверяют ножи. При необходимости их заменяют новыми режущими элементами либо натачивают на наждаке. Во втором случае рекомендуется использовать защитные очки и толстые перчатки. Можно затачивать ножи косилки с помощью специальных приспособлений, входящих в комплект устройства.

Если ножи заблокировались длинной травой, тогда рекомендуется отключить газонокосилку. Деревянной палкой прокручивается цилиндр (в другую сторону) до свободного его вращения. Если газонокосилка не работает в результате неисправности выключателя, тогда его рекомендуется проверить и заменить исправным аналогом.

При отсутствии напряжения в розетке проверяется щиток. Некоторые устройства укомплектованы тепловой защитой. При срабатывании такой системы проверяются вентиляционные решетки на загрязнение. Для их очистки используется мягкая щетка.

Ремонт механических косилок проводится при затуплении либо повреждении режущих элементов. В таком случае специалисты рекомендуют самостоятельно демонтировать съемные ножи. Для их заточки используется наждак. При необходимости в аккумуляторных моделях заменяется батарея.

Перед ремонтом газонокосилки определяется тип мотора:

  1. Электрический — двигатель питается от тока. Агрегат отключается в результате перегрева либо перегрузки. В некоторых моделях не предусмотрена защита от перегрева. При механическом повреждении двигателя потребуется помощь профессионалов.
  2. Бензиновый — устройство выходит из строя в результате перегрева, перегрузки, поломки цепи подачи масла и топлива. Бензиновые газонокосилки в отличие от электрических моделей ремонтируются дольше.

Чтобы продлить срок службы газонокосилки, рекомендуется соблюдать правила эксплуатации устройства.

Автор статьи: Антон Кислицын

Я Антон, имею большой стаж домашнего мастера и фрезеровщика. По специальности электрик. Являюсь профессионалом с многолетним стажем в области ремонта. Немного увлекаюсь сваркой. Данный блог был создан с целью структурирования информации по различным вопросам возникающим в процессе ремонта. Перед применением описанного, обязательно проконсультируйтесь с мастером. Сайт не несет ответственности за прямой или косвенный ущерб.

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 4.8 проголосовавших: 6

Route a Ride the Riding Mower Deck Belt: Схема и советы по ремонту | MTD Parts

  1. Дом
  2. Центр знаний
  3. Ремонт
  4. Маршрутный ремень деки для райдеров: схема и советы по ремонту

Ремень деки под водонагревательной косилкой может показаться беспорядочным клубком резины, если вы не знакомы с этим типом обслуживания. Пошаговые инструкции и советы по подготовке см. В нашем руководстве по замене приводного ремня на газонокосилке.Но когда пришло время проложить реальный ремень деки косилки, воспользуйтесь пятью советами ниже вместе со схемой ремня для верховой косилки MTD выше, на которой ремень выделен желтым цветом, чтобы внести изменения:

1. Сделайте снимок конфигурации шкива перед снятием старого ремня.

Приведенная выше диаграмма ремня для ездовой косилки MTD предназначена только для настольного ремня 46 дюймов. Если у вас другой ремень, вам может потребоваться другая система координат. Персонализированная фотография также может помочь вам применить эти советы к вашей конкретной машине.

2. Ослабьте штоки натяжного шкива, чтобы снять старый ремень, и осмотрите новый ремень на предмет установки.

На новом ремне не должно быть видимых трещин, разрывов или сухой гнили.

3. Используйте шкив, указанный в руководстве оператора, при прокладке нового ремня.

Если в вашем руководстве не указано, с какого шкива начинать, начните с установки ремня на крайний шкив с одной стороны деки и продолжайте двигаться поперек.

4. Следуйте руководству пользователя или фотографии старой конфигурации ремня и аккуратно протяните ремень деки косилки вокруг каждого шкива, как показано.

5. Не наносите смазку на ремень; они могут привести к порче резины и повреждению ремня деки.

Неправильная протяжка ремня деки косилки может привести к повреждению ремня и, возможно, самой косилки. Использование деталей, произведенных не оригинальным оборудованием, также может привести к повреждению и неправильному износу, требующему более частой замены. После установки ремня прогоните деку несколько раз; косилка не должна издавать необычных шумов или вибраций. Если дека издает больше шума, чем обычно, сильно вибрирует или дымится, немедленно выключите косилку.Дайте ему остыть, затем повторно проверьте ремень деки и при необходимости отрегулируйте. Чтобы заказать новый ремень деки для вашей ездовой косилки, введите номер детали, указанный в руководстве по эксплуатации, в нашем поиске запчастей слева или просмотрите наши самые продаваемые ремни для косилок, чтобы найти то, что вам нужно.

Быстро устранять проблемы с оборудованием

Если вам нужны запчасти для вашей газонокосилки или ездовой газонокосилки, вы можете использовать поиск запчастей MTD Genuine Parts Part Finder, чтобы найти нужную. Общие детали:
Лезвия для ездовой косилки
Ремни для ездовой косилки
Шпиндели лезвий для ездовой косилки
Шины и колеса для ездовой косилки
Масло, смазочные материалы и присадки к топливу

Центр знаний об оригинальных запчастях MTD предоставляет инструкции по самостоятельному выполнению многих основных операций по техническому обслуживанию, включая замену режущих лезвий, приводных ремней и ремней деки, а также моторного масла. Если вы обнаружите, что ваша машина имеет более серьезную проблему, воспользуйтесь нашим сервисом поиска, чтобы найти квалифицированного поставщика услуг MTD в вашем районе.

Детали газонокосилки

Toro — Краткое руководство по запчастям

Нужна помощь в поиске запчастей для газонокосилки Toro?

Позвоните нам по телефону (855) 669-7278

Ниже приводится список популярных моделей деталей газонокосилок Toro. Краткое справочное руководство предоставит вам наиболее часто используемые детали, необходимые для деталей газонокосилки Toro.Эти части включают; Свеча зажигания, лезвия, воздушный фильтр, масляный фильтр, переднее колесо, заднее колесо, приводной ремень, ремень лезвия, приводной трос, трос дужки, тормозной трос лезвия, ручка ручки, болт ручки, ключ и сменный мешок. Вы также можете просмотреть подробную иллюстрированную схему частей вашей газонокосилки.

Заказывайте запчасти Toro для газонокосилок онлайн — в тот же день и фиксированную стоимость доставки $ 4,99!

Несколько способов найти детали газонокосилки Toro

Toro ведет успешный бизнес с 1914 года, предоставляя своим клиентам все необходимые услуги по уходу за газонами.Компания Toro стремится к развитию и стремится разрабатывать новые продукты с максимальной производительностью и эффективностью. Мы очень гордимся тем, что являемся ведущим мировым поставщиком услуг по уходу за газоном и ландшафтами, и будем продолжать занимать эту позицию, чтобы клиенты были довольны.

Toro — очень распространенный поставщик газонокосилок. Косилки Toro разработаны для эффективной работы в самых тяжелых условиях без ухудшения качества стрижки газона. Чтобы удовлетворить ваши потребности в уходе за газоном, Toro предлагает различные типы косилок.К различным типам косилок относятся газонокосилки с нулевым поворотом, газонокосилки и газонокосилки и садовые тракторы.

Газонокосилка с нулевым поворотом позволяет вашему газону выглядеть профессионально ухоженным и значительно сокращает время стрижки. Косилка с нулевым поворотом лучше всего маневренна, чтобы срезать как можно ближе деревья и ландшафт. Он изготовлен для того, чтобы иметь долговечные характеристики и быть удобными для домовладельцев.

Узнайте, какая газонокосилка подходит именно вам. Загляните в один из наших магазинов, и мы с радостью проведем для вас тест-драйв.В каждом офисе Weingartz есть все модели газонокосилок Toro, и наши специалисты помогут вам определить, какая газонокосилка лучше всего подходит для вашего газона и ваших потребностей.

Поиск частей по диаграмме | Cub Cadet США

]]>

Если у вас возникнут проблемы с доступом к этому веб-сайту, позвоните нам по телефону 1-877-428-2349 для получения помощи.

Двигатель Заявление об отказе от ответственности: Информация о мощности двигателя в лошадиных силах предоставлена ​​производителем двигателя для использования только в целях сравнения. Обратитесь к местному дилеру Cub Cadet для получения подробной информации о гарантии. Заявление об ограничении ответственности: Цена указана в долларах США и является рекомендованной производителем продажной ценой. Модели и цены могут отличаться в зависимости от региона. Налоги, фрахт, установка и доставка не включены. Дополнительное оборудование, аксессуары и насадки продаются отдельно. За подробностями обращайтесь к вашему продавцу. Изображение Заявление об отказе от ответственности: Продукция может отличаться от изображенной на изображении модели по дизайну, необходимым насадкам, функциям безопасности и нефункциональному внешнему виду, а также может не отражать инвентарь дилера или технические характеристики устройства. Технические характеристики Заявление об отказе от ответственности: Технические характеристики могут быть изменены без предварительного уведомления. Изображения могут не отражать инвентарь продавца и / или технические характеристики устройства. Руководство оператора Заявление об ограничении ответственности: Размещенное руководство оператора предназначено для общей информации и использования. Чтобы обеспечить загрузку руководства оператора для вашего устройства, нам требуются модель и серийный номер. Заявление об ограничении ответственности: Фактическая скорость автомобиля зависит от нагрузки, использования и условий окружающей среды. Батарея Заявление об отказе от ответственности: Батареи и продукты с питанием от батарей зависят от нагрузки, использования и условий окружающей среды. Заявление об отказе от ответственности в отношении программного обеспечения: Программное обеспечение, доступное на веб-сайтах Компании, предоставляется на условиях «как есть» без каких-либо гарантий, явных или подразумеваемых. Пользователь загружает и использует любое программное обеспечение на свой страх и риск. Профессиональные продукты: Коммерческие продукты Cub Cadet предназначены для профессионального использования. UTV: Cub Cadet Utility Vehicles (UTV) предназначены для использования на бездорожье только взрослыми. Для получения более подробной информации см. Руководство по эксплуатации и предупреждающие таблички на самом автомобиле. Электронная почта: Подпишитесь, чтобы получать сообщения об услугах, продуктах и ​​специальных предложениях. Вы можете отменить подписку в любое время. Пожалуйста, обратитесь к нашей Политике конфиденциальности.

* По сравнению с тем же двигателем без функции IntelliPower ™ улучшения различаются в зависимости от модели двигателя и конкретных условий эксплуатации.

* Уровень звука по шкале А согласно ISO-5395-1, достоверность 95% при сравнении XT1 Enduro Series LT42, Ultima ZT1 42 и CC30. *

Краткое руководство по запчастям для моделей John Deere Parts

Выбрать модель: Выбрать.. .John Deere Parts — Газонный трактор 100John Deere Parts — Газонный трактор 115John Deere Parts — Газонный трактор 125John Deere Parts — Газонный трактор 135John Deere Parts — Газонный трактор 145John Deere Parts — Газонный трактор 155CЗапчасти John Deere — Газонный трактор 190CJohn Deere Parts — 325 Graden Tractor Select Размер деки: Выбрать. . .

Краткое руководство по модели газонного трактора John Deere 125 с деталями деки 42-дюймовой косилки. Щелкните номер детали ниже, чтобы просмотреть и заказать деталь для газонного трактора John Deere 125 с декой 42 ″, или выполните поиск по иллюстрированным схемам, чтобы определить, какая деталь вам нужна для газонного трактора John Deere 125 с декой 42 ″.

Детали для настройки газонного трактора John Deere 125 с декой косилки 42 ″
Номер детали
Описание
В корзину
LG230 Комплект для домашнего обслуживания
CHCJ7Y Свечи зажигания
TY23017 Аккумулятор
2 кварты Объем моторного масла
Ножи для газонного трактора John Deere 125 с декой косилки 42 ″
Номер детали
Описание
Кол.
В корзину
GX22151 Стандартный нож косилки 2
GY20850 Комплект лезвий 1
GX20433 Нож косилки для измельчения / мульчирования 2
Ремни для газонного трактора John Deere 125 с декой косилки 42 ″
Номер детали
Описание
Кол.
В корзину
GX20006 Тяговый приводной ремень, ремень трансмиссии 1
GX20072 Ремень привода косилки 42 ″ 1
GXh57846 Ремень для снегоуборочной машины 42 ″ 1
M82538 Приводной ремень снегоуборочной машины 42 ″ 1

Фильтры для газонного трактора John Deere 125 с декой косилки 42 ″
Номер детали
Описание
Кол.
В корзину
GY20575 Воздушный фильтр 1
AM116304 Топливный фильтр 1
AM125424 Масляный фильтр двигателя 1
Полный список всех деталей, используемых на этом тракторе, доступен с использованием
Наш бесплатный поиск по схемам запчастей
Бесплатная иллюстрированная схема поиска деталей

Производство газонного трактора John Deere 125 началось в 2002 году и продолжалось до 2008 года.Единственным размером деки, который был изготовлен для газонного трактора John Deere 125, была дека 42 дюйма. В этом кратком справочнике по запчастям вы найдете наиболее часто используемые запчасти для газонного трактора John Deere 125. Это включает настройку деталей, ножей, ремней и фильтров для вашего газонокосилки John Deere 125 с 42-дюймовой декой косилки. Газонный трактор John Deere 125 с 42-дюймовым блоком деки косилки для настройки включает в себя: комплект для домашнего обслуживания, свечи зажигания и аккумулятор. Детали лезвия для газонного трактора John Deere 125 с платформой 42 ″ косилки включают: стандартный нож косилки, комплект ножей и нож косилки с мешком / мульчированием.Детали ремня для газонного трактора John Deere 125 с декой косилки 42 дюйма включают: ремень тягового привода, ремень трансмиссии и ремень привода косилки. Детали фильтра для газонного трактора John Deere 100 с декой косилки 42 ″ включают в себя: комплект воздушного фильтра и топливный фильтр.

Если вам нужна помощь в поиске необходимой детали трактора John Deere, вы можете выполнить поиск с помощью иллюстрированных диаграмм John Deere, чтобы просмотреть иллюстрированную схему, или позвоните нам по телефону 1-800-255-4054.

Краткое руководство по запчастям

для деталей John Deere. Газонный трактор 325 с деталями деки 48-дюймовой косилки.

Выбрать модель: Выбрать. . .John Deere Parts — Газонный трактор 100John Deere Parts — Газонный трактор 115John Deere Parts — Газонный трактор 125John Deere Parts — Газонный трактор 135John Deere Parts — Газонный трактор 145John Deere Parts — Газонный трактор 155CЗапчасти John Deere — Газонный трактор 190CJohn Deere Parts — 325 Graden Tractor Select Размер деки: Выбрать. . .

Краткое руководство по модели газонного и садового трактора John Deere 325 с деталями деки 48-дюймовой косилки. Щелкните номер детали ниже, чтобы просмотреть и заказать запчасть для газонного и садового трактора John Deere 325 с декой косилки 48 дюймов, или выполните поиск по иллюстрированным схемам, чтобы определить, какая запчасть вам нужна для трактора газона и сада John Deere 325 с декой косилки 48 дюймов. .

Ножи для газонного и садового трактора John Deere 325 с декой косилки 48 дюймов
Номер детали
Описание
Кол.
В корзину
M115495 Стандартный нож косилки — для деки с серийными номерами M048XXXXXXXXX-M0048XXXXXX 3
M135589 Нож косилки с высоким подъемом — для деки Серийные номера M048XXXXXXXX-M0048XXXXXX 3
Ремни для газонных и садовых тракторов John Deere 325 с декой косилки 48 ″
Номер детали
Описание
Кол.
В корзину
M118048 Тяговый приводной ремень, ремень трансмиссии — для серийных номеров, заканчивающихся до -0700000 1
M131808 Тяговый приводной ремень, ремень трансмиссии — для серийных номеров, заканчивающихся после -070001 1
M143019 Ремень основной косилки 1
M154958 Ремень вспомогательной косилки 1

Полный перечень всех запчастей, используемых на этом тракторе, доступен с использованием

Наша бесплатная иллюстрированная схема поиска деталей

Бесплатный поиск по иллюстрированным схемам запчастей

Производство газонных и садовых тракторов John Deere 325 началось в 1995 году и продолжалось до 2001 года. Единственный размер деки, который был изготовлен для газонного и садового трактора John Deere 325, — это дека косилки 48 дюймов. В этом кратком справочнике по запчастям вы найдете наиболее часто используемые запчасти для газонного и садового трактора John Deere 325. Это включает в себя настройку деталей, ножей, ремней и фильтров для вашего газонного и садового трактора John Deere 325 с 48-дюймовой деки косилкой. Газонный трактор John Deere 325 с 48-дюймовыми деталями деки косилки для настройки включает в себя: комплект для домашнего обслуживания, свечи зажигания и аккумулятор. Части ножа для газонного и садового трактора John Deere 325 с 48-дюймовой декой косилки включают: стандартный нож косилки, комплект ножей и нож для измельчения / мульчирования.Детали ремня для газонного и садового трактора John Deere 325 с платформой косилки 48 дюймов включают в себя: ремень тягового привода, ремень трансмиссии и ремень привода косилки. Детали фильтра для газонного и садового трактора John Deere 325 с декой 48 ″ косилки включают: комплект воздушного фильтра и топливный фильтр.

Если вам нужна помощь в поиске необходимой детали трактора John Deere, вы можете выполнить поиск с помощью иллюстрированных диаграмм John Deere, чтобы просмотреть иллюстрированную схему, или позвоните нам по телефону 1-800-255-4054.

Запчасти для косилок Bad Boy — Поиск деталей косилок Bad Boy

Добро пожаловать в самую последнюю в мире систему поиска запчастей Bad Boy Mower! Выберите год выпуска вашей косилки Bad Boy.Если вы не уверены, какой год выпуска у вас косилок Bad Boy, обратитесь к серийному номеру вашей газонокосилки Bad Boy. Типичная последовательность серийных номеров косилок Bad Boy — это последовательность из семнадцати цифр, начинающаяся с буквы «B». Серийный номер Bad Boy Mowers обычно находится под днищем пола или сразу за сиденьем и перед двигателем газонокосилки Bad Boy на белой наклейке или для старых моделей косилок Bad Boy на серебряной наклейке под днищем пола. После того как вы определите свой серийный номер, последовательность номеров будет выглядеть следующим образом:

Детали косилки Bad Boy — пример Серийный номер косилки Bad Boy: BZE48726KA05141030

BZE — Bad Boy ZT Elite Model (BA — AOS, BC — CZT, BD — Diesel, BZ — ZT, ZE — ZT Elite, BL — Lightning, BM — MZ, MG — MZ Magnum, BO — Outlaw / Outlaw Extreme, BP — Pup, BS — Stand-On, BX — Outlaw XP, CE — CZT Elite)

48 — Размер деки (дюймы)

726KA — Двигатель Kawasaki 726cc, серийный номер может отображать HP вместо cc Пример: (27KO — 27Hp Kohler) (KO — Kohler, KA — Kawasaki, CA — Cat Diesel, BS — Briggs & Stratton)

05 — Месяц изготовления (05 = май)

14 — Год изготовления (14 = 2014)

Газонокосилка Bad Boy

Мы стремимся быть вашим универсальным поставщиком запчастей для газонокосилок Bad Boy и поэтому прилагаем все усилия, чтобы предоставить лучшую возможную систему поиска запчастей для косилок Bad Boy. В настоящее время у нас есть все схемы частей газонокосилки Bad Boy с удобными интерактивными схемами для вашего использования. У нас есть линейки на 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 и 2019, и все они представлены в удобном формате «наведи и щелкни». Если у вас есть какие-либо вопросы о газонокосилке Bad Boy или вам нужна помощь в поиске запчастей Bad Boy Mowers, позвоните нам по бесплатному телефону 855.888.7278. Мы здесь, чтобы помочь со всеми вашими запчастями для Bad Boy в Интернете и необходимыми аксессуарами для Bad Boy.


Косилки Bad Boy

Косилки Bad Boy — это ваш бренд, если вы ищете прочную машину, которая прослужит долго. Запчасти для косилок Bad Boy не исключение. Детали газонокосилки Bad Boy, которые вам нужны, рассчитаны на длительный срок службы и оснащены прочными компонентами. Мы не стали одним из ведущих дилеров газонокосилок Bad Boy из-за отсутствия на складе большого количества запчастей для косилок Bad Boy. Благодаря большому выбору и большому количеству запчастей Bad Boy мы в большинстве случаев можем отправить их в тот же день. Не забудьте сделать покупки в нашем разделе быстродвижущихся деталей, где вы можете найти все ремни, лезвия, колеса деки, пылезащитные крышки, шланги для слива масла, муфты ВОМ, шкивы, комплекты для обслуживания, шпиндели и пружины для вашей косилки Bad Boy.А все необходимые аксессуары для Bad Boy можно найти на нашей странице аксессуаров. Здесь вы найдете отличные предложения по ускорителям для сбора травы, усовершенствованным системам желобов, системам фильтрации воздуха, упаковщикам, грузовым стеллажам и деталям, прицепам наземного взаимодействия, легким комплектам, подвижным домкратам, кожухам косилок, системам защиты от опрокидывания, сиденьям и т. Д. спойлеры, распылители, комплекты для разметки, солнцезащитные козырьки, шины без спуска, колпаки для колес и сцепные устройства для прицепов. Еще раз благодарим за ваш бизнес, поскольку мы стремимся стать лидером в области продаж запчастей для косилок Bad Boy.

Иллюстрированные схемы деталей

Snapper в Интернете

с ручным сцеплением и гидроприводом с ручным сцеплением и гидроприводом с ручным сцеплением и гидроприводом с ручным приводом сцепления ручной гидропривод сцепления серия гидро привода муфты сцепления Серия гидро привода муфты электрического трактора серия гидро привода муфты трактора лужайки Серия гидро привода муфты электрического трактора лужайки Серия гидро привода муфты электрического трактора Серия гидро привода муфты электрического трактора лужайки Серия гидро привода муфты электрического трактора лужайки Серия гидро привода муфты электрического трактора ) Серия гидроприводов трактора с электроприводом 0
Газонный трактор ELT125G33DB серии D
ELT140h43DBV Газонный трактор серии D
ELT145h43FBV Газонный трактор с ручным приводом сцепления серии F
ELT145h43GBV Газонный трактор серии G
ELT145h43HBV Газонный трактор Ручной привод муфты серии H и я
Серия H гидравлического привода муфты ручного трактора лужайки ЭЛТ150х43ИБВ и я
Косилки ELW
ELW400 Series 0 20-дюймовая легкая стальная дека, шагающая позади косилки
Модель EMLP Косилки
EMLP21501KW 21-дюймовая мотокосилка из литого алюминия серии 1
EMLP21601 21-дюймовая мотокосилка из литого алюминия, серия 1
EMLP21601E Газонокосилка из литого алюминия, 21 дюйм, серия 1
Модель EMRP Косилки
EMRP216014B «MR» серии 14 и 15 21-дюймовая стальная дека, шагающая за самоходной косилкой
EMRP216015B «MR» серии 14 и 15 21-дюймовая стальная дека, шагающая за самоходной косилкой
EMRP216017B Серия «MR» 17 21-дюймовая стальная дека, шагающая за самоходной косилкой
EMRP216517B Серия «MR» 17 21-дюймовая стальная дека, шагающая за самоходной косилкой
Модель EP Косилки
EP21400 Series 0 и 1 21-дюймовая самоходная косилка со стальной декой, шагающая за спиной (1990-е годы)
EP21450 Серии 0 и 1 21-дюймовая самоходная косилка со стальной декой, шагающая позади (1990-е годы)
EP21500 Series 0 и 1 21-дюймовая самоходная косилка со стальной декой, шагающая за спиной (1990-е годы)
EP21550 Серии 0 и 1 21-дюймовая самоходная косилка со стальной декой, шагающая за спиной (1990-е годы)
EP21550E серии 0 и 1 21-дюймовая самоходная косилка со стальной декой, шагающая за косилкой (1990-е годы)
EP21600 серии 0 и 1 21-дюймовая самоходная косилка со стальной платформой, идущая за косилкой (1990-е годы)
EP216012 Серии 12, 14, 15 и 16 21-дюймовая стальная дека, шагающая за самоходной косилкой
EP2167517BV Series 17 21-дюймовая стальная платформа с шагающей позади самоходной косилки
EP217017BV Series 17 21-дюймовая стальная дека, шагающая за самоходной косилкой
Модель ER Косилки
ER194515B Серия 14, 15 и 17 19-дюймовая газонокосилка со стальным шагом сзади
ER195517B Серия 14, 15 и 17 19-дюймовая стальная косилка с шагающим шагом
ER196017B Серия 14, 15 и 17 Газонокосилка со стальным шагом 19 дюймов, расположенная сзади
Модель ERP Косилки
ERP2167517BV Series 17 21-дюймовая стальная дека, шагающая за самоходной косилкой
ERP217017BV Series 17 21-дюймовая стальная дека, шагающая за самоходной косилкой
Модель ESPV Косилка
ESPV21S (7800065) 21-дюймовая стальная дека Easy Line European с поворотным колесом, ходовая часть за косилкой
ESPV21S (7800252) 21-дюймовая стальная дека Easy Line European с поворотным колесом, ходовая часть за косилкой
ESPV211S (7800128) 21-дюймовая стальная дека Easy Line European с поворотным колесом, ходовая часть за косилкой
ESPV211S (7800448) 21-дюймовая стальная дека Easy Line European с поворотным колесом, ходовая часть за косилкой
FR Модель Косилки
FR215012 «FR» Серия 12 Стальная дека 21 «, шагающая за толкающей косилкой
FR215014 Серии 12, 14, 15 и 16 21-дюймовая стальная дека, шагающая позади толкающей косилки
Модель FRP Косилки
FRP21600TV серии 0 и 1 21-дюймовая самоходная газонокосилка со стальной декой (1990-е годы)
FRP216012 Серии 12, 14, 15 и 16 21-дюймовая стальная дека, шагающая за самоходной косилкой
FRP216012TV Series 12, 14, 15 и 16 21-дюймовая стальная дека, шагающая за самоходной косилкой
FRP216016 Серии 12, 14, 15 и 16 21-дюймовая стальная дека, шагающая за самоходной косилкой
FRP216512TV Series 12, 14, 15 и 16 21-дюймовая стальная дека, шагающая за самоходной косилкой
FRP216012E (82401) «FR» Серии 12 и 15 21 «Стальная дека с электрическим запуском, ход за косилкой
FRPS216015E (84287) «FR» Серии 12 и 15 21-дюймовая стальная дека с электроприводом, ходовая часть за косилкой
FRP2167517BV Series 17 21-дюймовая стальная дека, шагающая за самоходной косилкой
г Модель Косилки
G21355 Серии 1 и 5 21-дюймовая стальная дека, шагающая позади толкающей косилки (1982–1989)
G21405 Series 1 и 5 21-дюймовая стальная дека, шагающая позади толкающей косилки (1982–1989)
G214X5-2 Series 1 и 5 21-дюймовая стальная дека, шагающая позади толкающей косилки (1982–1989)
G19357B Серия 7 Газонокосилка с подвижным зазором 19 дюймов
G21405P Series 1 и 5 21-дюймовая самоходная косилка со стальной декой, шагающая за спиной (1982–1989)
G21405PS Серии 1 и 5 21-дюймовая самоходная косилка со стальной декой, шагающая позади (1982–1989 гг. )
G214X5P-2 Series 1 и 5 21-дюймовая самоходная самоходная косилка со стальной декой, шагающая за косилкой (1982–1989)
G23157B Series 7 21-дюймовая стальная дека с ходовой частью позади толкающей косилки
Модель GLW Косилки
GLW357B Series 7 Газонокосилка с подвижным зазором 19 дюймов
GLW407T-2 Series 7 19-дюймовая пешеходная косилка
Косилки модели GP
GP21507B Series 7 21-дюймовая самоходная машина со стальной декой, шагающая за косилкой
GP21507BE Series 7 21-дюймовая самоходная косилка со стальной декой, шагающая за косилкой
LT12 Косилки
LT12 Series 2 Газонный трактор
Модель LT16 Косилки
LT16 Series 2 Газонный трактор
LT120D331B Иллюстрированный список запчастей для газонного трактора серии 1
LT120G30DB Газонный трактор серии D
LT125G38DB Газонный трактор серии D
LT140h43DBV Газонный трактор серии D
LT145h43HBV Газонный трактор ручной привод сцепления серии H гидропривод и я
LT145h48HBV Газонный трактор ручной привод сцепления серии H гидропривод и я
LT145h48DBV Газонный трактор серии D
LT145h43GBV Газонный трактор серии G
LT145h43FBV Газонный трактор серии F
LT145h48FBV Газонный трактор с ручным приводом сцепления серии F
LT145h48CBV Hydro Drive Series C Газонный трактор
LT145h48GBV Газонный трактор серии G
серия H гидропривода муфты трактора лужайки ЛТ150х48ХКВ ручная и я
LT150h43IBV Газонный трактор ручной привод сцепления серии H гидропривод и я
LT150h48IBV Газонный трактор ручной серии H гидропривода сцепления и я
LT150h48GKV Газонный трактор серии G
серия гидро привода муфты трактора лужайки ЛТ160х52ХБВ электрическая H и я
LT160h52HBV2 Серия гидроприводов муфты трактора трактора газона электрическая H и я
Серия гидро привода муфты трактора лужайки ЛТ160х52ИБВ электрическая H и я
LT160h52CBV Hydro Drive Series C Газонный трактор
LT160h52CBV2 Газонный трактор серии C с гидроприводом
LT160h52DBV Hydro Drive Series D Газонный трактор электрический Сцепление
трактора лужайки ЛТ160х52ГБВ электрическая G
Серия гидро привода муфты трактора лужайки ЛТ160х52ГБВ2 электрическая G
LT160h52DBV2 Hydro Drive Series D Газонный трактор электрический Сцепление
Серия гидро привода муфты трактора лужайки ЛТ160х52ФБВ электрическая F
ЛТ160х52ФБВ2 F
LT1644 (26

) Серия гидропривода электрического сцепления газонокосилки 0

ЛТ180х58ХБВ2 электрическая H и я
Серия гидро привода муфты трактора лужайки ЛТ180х52ИБВ2 электрическая H и я
LT180h58DBV2 Hydro Drive Series D Газонный трактор электрический Сцепление
Серия гидро привода муфты трактора лужайки ЛТ180х58ФБВ2 электрическая F
Серия гидро привода муфты трактора лужайки ЛТ180х58ГБВ2 электрическая G
Серия гидро привода муфты трактора лужайки ЛТ200х58ИБВ2 электрическая H и я
LP Модель Косилки
LP21550 21-дюймовая литая алюминиевая серия Platinum, задний выпускной патрубок Самоходная газонокосилка серии 0
LP21550V
LP21600
Косилки LW
LW307T-2 Series 7 19-дюймовая шаговая косилка
LW357B Series 7 Газонокосилка с подвижным зазором 19 дюймов
млн Модель Косилки
M21357B Series 7 21-дюймовая стальная дека с ходовой частью позади толкающей косилки
Модель MCRP Косилки
MCRS215014KWV «MR» серии 14 и 15 21-дюймовая стальная дека, шагающая позади толкающей косилки
MCRP215014KWV «MR» серии 14 и 15 21-дюймовая стальная дека, шагающая за самоходной косилкой
MCRP215015KWV «MR» серии 14 и 15 21-дюймовая стальная дека, шагающая за самоходной косилкой
Модель MP Косилка
MP21357B Series 7 21-дюймовая самоходная косилка со стальной декой, шагающая за косилкой
MP21507BE Series 7 21-дюймовая самоходная косилка со стальной декой, шагающая за косилкой
MR Модель Косилки
MR215014B «MR» серии 14 и 15 21-дюймовая стальная дека, шагающая позади толкающей косилки
MR215015T «MR» серии 14 и 15 21-дюймовая стальная дека, шагающая позади толкающей косилки
MR216015B «MR» серии 14 и 15 21-дюймовая стальная дека, шагающая позади толкающей косилки
MR216015BV «MR» серии 14 и 15 21-дюймовая стальная дека, шагающая позади толкающей косилки
MR216015T «MR» серии 14 и 15 21-дюймовая стальная дека, шагающая за толкающей косилкой
MR216017B Серия «MR» 17 Стальная дека, 21 дюйм, шагающая за толкающей косилкой
MR216017BV «MR» Серия 17 21-дюймовая стальная дека, шагающая за толкающей косилкой
MR216517B «MR» Серия 17 21-дюймовая стальная дека, проходящая позади толкающей косилки
Модель MRP Косилки
MRP216014B «MR» серии 14 и 15 21-дюймовая стальная дека, шагающая за самоходной косилкой
MRP216015B «MR» серии 14 и 15 21-дюймовая стальная дека, шагающая за самоходной косилкой
MRP216015BV «MR» серии 14 и 15 21-дюймовая стальная дека, шагающая за самоходной косилкой
MRP216017B «MR», серия 17 21 «Стальная платформа, шагающая за самоходной косилкой
MRP216017BV «MR», серия 17 21 «Стальная дека, шагающая за самоходной косилкой
MRP216517B «MR», серия 17 21 «Стальная дека, шагающая за самоходной косилкой
Модель N Косилка
N215012 Серии 12, 14, 15 и 16 21-дюймовая стальная дека, шагающая позади толкающей косилки
N2167519B (7800133) Серия 19 21-дюймовая стальная дека, шагающая за косилкой
Модель NFRP Косилки
NFRP216012 «FR», серия 12, 21-дюймовая стальная дека, шагающая за самоходной косилкой
NFRP216012E (82431) «FR» Серии 12 и 15 21 «Стальная дека с электрическим запуском, шаг за косилкой
NFRP216012E (82549) «FR» Серии 12 и 15 21 «Стальная дека с электрическим запуском, ход за косилкой
Модель NLT Косилки
NLT120G30DB Газонный трактор серии D
NLT145h48DBV Series D Газонный трактор
Модель NLP Косилки
NLP21550V
NLP21600
Модель NP Косилки
NP216012 Серии 12, 14, 15 и 16 21-дюймовая стальная дека, шагающая за самоходной косилкой
NP2167519B (7800134) Серия 19 21-дюймовая стальная дека, шагающая за косилкой
NP2187519BV (7800131) Серия 19 21-дюймовая стальная дека, шагающая за косилкой
NR Косилки
NR205012 Серии 12 и 13 20-дюймовая стальная дека, шагающая за косилкой
NR21501 Серии 0 и 1 21-дюймовая стальная дека, шагающая позади толкающей косилки (1990-е годы)
NR215012 Серии 12, 14, 15 и 16 21-дюймовая стальная дека, шагающая позади толкающей косилки
NRP Косилки
NRP21501 Series 0 и 1 21-дюймовая самоходная газонокосилка со стальной декой (1990-е годы)
NRP215012 Серии 12, 14, 15 и 16 21-дюймовая стальная дека, шагающая за самоходной косилкой
NRP21550E серии 0 и 1 21-дюймовая самоходная косилка со стальной декой, шагающая позади косилки (1990-е годы)
Модель NSPV Косилки
NSPV21675 (7800231) 21-дюймовая задняя газонокосилка с регулируемой скоростью вращения
NSPV21675 (7800231) 21-дюймовая задняя газонокосилка с регулируемой скоростью вращения
NSPV21675E (7800232) 21-дюймовая задняя газонокосилка с регулируемой скоростью вращения
NSPV21675E (7800232) 21-дюймовая задняя газонокосилка с регулируемой скоростью вращения
NSPV21675 (7800231) 21-дюймовая задняя газонокосилка с регулируемой скоростью вращения
NSPV21675E (7800232) 21-дюймовая задняя газонокосилка с регулируемой скоростью вращения
ODP Косилки
ODP21400 серии 0 и 1 21-дюймовая самоходная косилка со стальной декой, шагающая за спиной (1990-е годы)
OMA Коммерческая косилка
OMA748O Коммерческая косилка среднего размера
Модель OP Косилки
OP21407T-2 Series 7 21-дюймовая самоходная косилка со стальной декой, шагающая за косилкой
OP21507B Series 7 21-дюймовая самоходная косилка со стальной декой, шагающая за косилкой
П Косилки
P21357B Самоходный самоходный двигатель со стальной платформой серии 7 21 «, шагающий за косилкой
P21400 Series 0 и 1 21-дюймовая самоходная косилка со стальной декой, шагающая за косилкой (1990-е годы)
P21407R-2 Самоходная самоходная косилка со стальной платформой серии 7 21 «, шагающая за косилкой
P21407T Series 7 21-дюймовая самоходная косилка со стальной декой, шагающая за косилкой
P21407T-2 Самоходная самоходная косилка со стальной платформой серии 7 21 «, шагающая за косилкой
P21500 Серии 0 и 1 21-дюймовая самоходная косилка со стальной декой, шагающая за спиной (1990-е годы)
P21550 Серии 0 и 1 21-дюймовая самоходная косилка со стальной декой, шагающая позади косилки (1990-е годы)
P21550V Серии 0 и 1 21-дюймовая самоходная косилка со стальной декой, шагающая позади (1990-е годы)
P21507BE Series 7 21-дюймовая самоходная косилка со стальной декой, шагающая за косилкой
P21507TV Series 7 Самоходная косилка со стальной платформой, 21 дюйм, шагающая за косилкой
P215517HC Series 17 21-дюймовая стальная платформа, шагающая за самоходной косилкой
P21600 Серии 0 и 1 21-дюймовая самоходная косилка со стальной декой, шагающая позади косилки (1990-е годы)
P21600TV серии 0 и 1 21-дюймовая самоходная самоходная косилка со стальной декой (1990-е годы)
P21507B Самоходная косилка со стальной платформой серии 7 21 «, шагающая за косилкой
P216012 Серии 12, 14, 15 и 16 21-дюймовая стальная дека, шагающая за самоходной косилкой
P216012E Серии 12, 14, 15 и 16 21-дюймовая стальная дека, шагающая за самоходной косилкой
P216019KWV (7800034) Серия 19 21-дюймовая стальная дека, шагающая за косилкой
P216019KWV (7800193) Серия 19 21-дюймовая стальная дека, шагающая за косилкой
P216012TV Series 12, 14, 15 и 16 21-дюймовая стальная дека, шагающая за самоходной косилкой
P216512TV Серии 12, 14, 15 и 16 21-дюймовая стальная дека, шагающая за самоходной косилкой
P216512BV Серии 12, 14, 15 и 16 21-дюймовая стальная дека, шагающая за самоходной косилкой
P216517B Series 17 21-дюймовая стальная платформа с шагающей позади самоходной косилки
P2167517BV Series 17 21-дюймовая стальная дека, шагающая за самоходной косилкой
P2167517BVE Series 17 21-дюймовая стальная платформа, шагающая за самоходной косилкой
P2167519B (7800032) Серия 19 21-дюймовая стальная дека, шагающая за косилкой
P2167519B (7800175) Серия 19 21-дюймовая стальная дека, шагающая за косилкой
P2167519BFC (7800285) FC Series 19 21-дюймовая стальная дека, шагающая за косилкой
P2167519B (7800218) Серия 19 21-дюймовая стальная дека, шагающая за косилкой
P217019BV (7800033) Серия 19 21-дюймовая стальная дека, шагающая за косилкой
P217019BVE (7800035) Серия 19 21-дюймовая стальная дека, шагающая за косилкой
P217017BV Series 17 21-дюймовая стальная дека, шагающая за самоходной косилкой
P217017BVE Series 17 21-дюймовая стальная платформа, шагающая за самоходной косилкой
P2187519BV (7800176) Серия 19 21-дюймовая стальная дека, шагающая за косилкой
P2187519BVFC (7800286) FC Series 19 21-дюймовая стальная дека, шагающая за косилкой
P2187519BVE (7800178) Серия 19 21-дюймовая стальная дека, шагающая за косилкой
Модель PD Косилки
PD21357B Самоходная самоходная косилка со стальной платформой серии 7 21 «, шагающая за косилкой
PL Косилки
PL71250KW Коммерческая косилка среднего размера Pro-Gear Walk Behind Mower
Коммерческая косилка среднего размера PL7140KMV
PL8140KVE Pro 8 Зубчатый привод средней косилки серии 0
PL8180KE Pro 8 Редукторный привод косилки среднего размера, серия 0
Косилки PMA
PMA360 Pro 8 Зубчатый привод средней косилки серии 0
PMA480 Pro 8 Зубчатый привод средней косилки серии 0
PMA520 Pro 8 Зубчатый привод средней косилки серии 0
PMA610 Pro 8 Зубчатый привод средней косилки серии 0
PMA7360 Коммерческая косилка среднего размера
PMA8480 Pro 8 Зубчатый привод средней косилки серии 0
PMA8520 Pro 8 Зубчатый привод средней косилки серии 0
PMA8610 Pro 8 Зубчатый привод средней косилки серии 0
Модель PP Косилки
PP71250KW Коммерческая косилка среднего размера
PP7140KMV Коммерческая косилка среднего размера
Модель PPU Косилки
PPU140KVE Pro 8 Редукторный привод косилки среднего размера, серия 0
PPU140KO Pro 8 Редукторный привод косилки среднего размера, серия 0
PPU140KW Pro 8 Зубчатый привод средней косилки серии 0
PPU140R Pro 8 Зубчатый привод средней косилки серии 0
PPU180KE Pro 8 Редукторный привод косилки среднего размера, серия 0
Модель PRO
Промышленная косилка PRO736 серий 1 и 2
PRO736 Промышленная газонокосилка Hydro среднего размера Series 1
PRO736 Коммерческая косилка с гидроприводом серии 4
Промышленная косилка PRO736 Series 4
Промышленная косилка PRO748 серий 1 и 2
PRO748 Промышленная газонокосилка среднего размера Hydro Series 1
Промышленная косилка PRO748 Series 4
PRO748 Коммерческая косилка с гидроприводом серии 4
Промышленная косилка с гидроприводом PRO752 серии 4
Промышленная косилка PRO752 Series 4
п. Модель Косилки
R194014 Серии 14, 15 и 17 19-дюймовая стальная косилка с шагающим шагом
R194515B Серия 14, 15 и 17 19-дюймовая стальная косилка с шагающим шагом
R195517B Серия 14, 15 и 17 19-дюймовая стальная косилка с шагающим шагом
R196017B Серия 14, 15 и 17 19-дюймовая стальная косилка с шагающим шагом
R20400 Series 0 20-дюймовая легкая стальная дека, шагающая за косилкой
R204513E Серия 12 и 13 20-дюймовая стальная дека, шагающая за косилкой
R205012 Серия 12 и 13 20-дюймовая стальная дека, шагающая за косилкой
R21357B Series 7 21-дюймовая стальная дека, шагающая за толкающей косилкой
R21407T Series 7 21-дюймовая стальная дека, шагающая за толкающей косилкой
R21507B Series 7 21-дюймовая стальная дека, шагающая за толкающей косилкой
R21400 серии 0 и 1 21-дюймовая стальная дека, шагающая позади толкающей косилки (1990-е годы)
R21500T2 серии 0 и 1 21-дюймовая стальная дека, шагающая за толкающей косилкой (1990-е годы)
R21507TV Series 7 21-дюймовая стальная дека, шагающая за толкающей косилкой
R21501 Series 0 и 1 21-дюймовая стальная дека, шагающая позади толкающей косилки (1990-е годы)
R215012 Серии 12, 14, 15 и 16 21-дюймовая стальная дека, шагающая позади толкающей косилки
R215517HC Series 17 21-дюймовая стальная дека с ходовой частью позади толкающей косилки
R2167517BV Series 17 21-дюймовая стальная дека с ходовой частью позади толкающей косилки
Модель RLW Косилка
RLW357B Series 7 Газонокосилка с движущимся сзади 19 дюймов
RLW407T-2 Series 7 19-дюймовая шаговая косилка
Модель RP Косилка
RP21357B Series 7 21-дюймовая самоходная косилка со стальной декой, шагающая за косилкой
RP21400 серии 0 и 1 21-дюймовая самоходная косилка со стальной декой, шагающая позади (1990-е годы)
RP21407T Series 7 21-дюймовая самоходная косилка со стальной декой, шагающая позади косилки
RP21500KWV серии 0 и 1 21-дюймовая самоходная косилка со стальной декой, шагающая позади косилки (1990-е годы)
RP21500T2 серий 0 и 1 21-дюймовая самоходная косилка со стальной декой, шагающая за спиной (1990-е годы)
RP21550 Серии 0 и 1 21-дюймовая самоходная косилка со стальной декой, шагающая позади (1990-е годы)
RP21550E серии 0 и 1 21-дюймовая самоходная косилка со стальной декой, шагающая за спиной (1990-е годы)
RP21550V серии 0 и 1 21-дюймовая самоходная косилка со стальной декой, шагающая позади (1990-е годы)
RP21501 Серии 0 и 1 21-дюймовая самоходная косилка со стальной декой, шагающая за спиной (1990-е годы)
RP215012 Серии 12, 14, 15 и 16 21-дюймовая стальная дека, шагающая за самоходной косилкой
RP21600 серии 0 и 1 21-дюймовая самоходная косилка со стальной декой, шагающая позади (1990-е годы)
RP21600E серии 0 и 1 21-дюймовая самоходная косилка со стальной декой, шагающая за спиной (1990-е годы)
RP21500 серии 0 и 1 21-дюймовая самоходная косилка со стальной декой, шагающая позади (1990-е годы)
RP21500E серии 0 и 1 21-дюймовая самоходная косилка со стальной декой, шагающая за спиной (1990-е годы)
RP21507B Series 7 21-дюймовая самоходная самоходная платформа со стальной платформой, идущая сзади Косилка
RP21507BE Series 7 21-дюймовая самоходная самоходная платформа со стальной платформой для ходьбы позади Косилка
RP21507TV Series 7 21-дюймовая самоходная косилка со стальной палубой, шагающая за косилкой
RP215012T2 Серии 12, 14, 15 и 16 21-дюймовая стальная дека, шагающая за самоходной косилкой
RP215517HC Series 17 21-дюймовая стальная дека, шагающая за самоходной косилкой
RP216012 Серии 12, 14, 15 и 16 21-дюймовая стальная дека, шагающая за самоходной косилкой
RP216019KWV (7800029) Серия 19 21-дюймовая стальная дека, шагающая за косилкой
RP216019KWV (7800199) Серия 19 21-дюймовая стальная дека, шагающая за косилкой
RP2167519B (7800027) Серия 19 21-дюймовая стальная дека, шагающая за косилкой
RP2167519BDV (7800066) Серия 19 21-дюймовая стальная дека, шагающая за косилкой
RP2167517BV Series 17 21-дюймовая стальная дека, шагающая за самоходной косилкой
RP2167517BVE Series 17 21-дюймовая стальная дека, шагающая за самоходной косилкой
RP2167519BDVFC (7800287) FC Series 19 21-дюймовая стальная дека с ходовой частью позади косилки
RP217017BV Series 17 Самоходная косилка со стальной платформой, 21 дюйм, шагающая позади
RP217017BVE Series 17 21-дюймовая стальная дека, шагающая за самоходной косилкой
RP217019BV (7800028) Серия 19 21-дюймовая стальная дека, шагающая за косилкой
RP217019BVE (7800030) Серия 19 21-дюймовая стальная дека, шагающая за косилкой
RP2187519BV (7800172) Серия 19 21-дюймовая стальная дека, шагающая за косилкой
RP2187519BVE (7800173) Серия 19 21-дюймовая стальная дека, шагающая за косилкой
S Модель Косилки
S31BC
S31SNG
S31SNGBC
S31SST
Косилки модели SP
SP320 Series 0 Косилка Pro-Gear Walk Behind
SP360 Series 1 Pro-Hydro Mid-Size Walk Behind Mower
SP360 Series 0 Косилка Pro-Gear Walk Behind
SP360 Series 1 и 2 Pro-Hydro Mid-Size Walk Behind Mower
SP360 Series 0 Pro-Hydro Mid-Size Walk Behind Mower
SP480 Series 0 Косилка Pro-Gear Walk Behind
SP480 Series 1 и 2 Pro-Hydro Mid-Size Walk Behind Mower
SP480 Series 0 Pro-Hydro Mid-Size Walk Behind Mower
SP480 Series 1 Pro-Hydro Mid-Size Walk Behind Mower
SP520 Series 1 и 2 Pro-Hydro Mid-Size Walk Behind Mower
SP520 Series 0 Косилка Pro-Gear Walk Behind
SP520 Series 0 Pro-Hydro Mid-Size Walk Behind Mower
SP520 Series 1 Pro-Hydro Mid-Size Walk Behind Косилка
Косилки модели SPA
SPA360 Series 0 Pro-Gear Walk Behind Mower
SPA360 Series 0 Pro-Hydro Mid-Size Walk Behind Mower
SPA360 Series 1 Pro-Hydro Mid-Size Walk Behind Mower
SPA360 Series 1 и 2 Pro-Hydro Mid-Size Walk Behind Mower
SPA361 Series 1 Pro-Hydro Mid-Size Walk Behind Mower
SPA361 Series 1 и 2 Pro-Hydro Mid-Size Walk Behind Mower
SPA480 Series 0 Косилка Pro-Gear Walk Behind
SPA480 Series 0 Pro-Hydro Mid-Size Walk Behind Mower
SPA480 Series 1 и 2 Pro-Hydro Mid-Size Walk Behind Mower
SPA480 Series 1 Pro-Hydro Mid-Size Walk Behind Mower
SPA481 Серия 1 Pro-Hydro Mid-Size Walk Behind Mower
SPA481 Series 1 и 2 Pro-Hydro Mid-Size Walk Behind Mower
SPA520 Series 0 Pro-Hydro Mid-Size Walk Behind Mower
SPA520 Series 1 и 2 Pro-Hydro Mid-Size Walk Behind Mower
SPA520 Series 1 Pro-Hydro Mid-Size Walk Behind Mower
SPA521 Series 1 и 2 Pro-Hydro Mid-Size Walk Behind Mower
SPA521 Серия 1 Pro-Hydro Mid-Size Walk Behind Mower
SPA610 Series 0 Pro-Hydro Mid-Size Walk Behind Mower
SPA610 Series 1 и 2 Pro-Hydro Mid-Size Walk Behind Mower
SPA610 Series 1 Pro-Hydro Mid-Size Walk Behind Mower
SPA611 Series 1 и 2 Pro-Hydro Mid-Size Walk Behind Mower
SPA611 Серия 1 Pro-Hydro Mid-Size Walk Behind Mower
Модель SPE Косилки
SPE1250KW Pro-Gear Express Среднегабаритная газонокосилка с двигателем позади серии 0 и 1
SPE140KW Pro-Gear Express Mid-Size Walk Behind Mower Series 0 и 1
SPE150KH Pro-Gear Express Среднегабаритная газонокосилка с двигателем позади серии 0 и 1
SPE151KW Pro-Gear Express Mid-Size Walk Behind Mower Series 0 и 1
SPE360 Pro-Gear Express Среднегабаритная газонокосилка с двигателем позади серии 0 и 1
SPE480 Pro-Gear Express Среднегабаритная газонокосилка с двигателем позади серии 0 и 1
SPE361 Pro-Gear Express Mid-Size Walk Behind Mower Series 0 и 1
SPE481 Pro-Gear Express Mid-Size Walk Behind Mower Series 0 и 1
Модель SPEL Косилки
SPEL150KH Pro-Gear Express Mid-Size Walk Behind Mower Series 0 и 1
Модель SPL Косилки
SPL1250KW Series 0 Косилка Pro-Gear Walk Behind
SPL140KH Series 0 Косилка Pro-Gear Walk Behind
SPL140KW Series 0 Косилка Pro-Gear Walk Behind
Косилки модели SPLH
SPLh240KW Series 0 Pro-Hydro Mid-Size Walk Behind Mower
SPLh240KH Series 0 Pro-Hydro Mid-Size Walk Behind Mower
SPLh240KWE Series 0 Pro-Hydro Mid-Size Walk Behind Mower
SPLh241KH Series 1 и 2 Pro-Hydro Mid-Size Walk Behind Mower
SPLh241KW Series 1 и 2 Pro-Hydro Mid-Size Walk Behind Mower
SPLh241KWE Series 1 и 2 Pro-Hydro Mid-Size Walk Behind Mower
SPLh241KW Series 1 Pro-Hydro Mid-Size Walk Behind Mower
SPLh241KH Series 1 Pro-Hydro Mid-Size Walk Behind Mower
SPLh241KWE Series 1 Pro-Hydro Mid-Size Walk Behind Mower
SPLh250KH Series 0 Pro-Hydro Mid-Size Walk Behind Mower
SPLh251KH Series 1 и 2 Pro-Hydro Mid-Size Walk Behind Mower
SPLh251KH Series 1 Pro-Hydro Mid-Size Walk Behind Mower
SPLh252KW Series 1 и 2 Pro-Hydro Mid-Size Walk Behind Mower
SPLh260BV Series 0 Pro-Hydro Mid-Size Walk Behind Mower
SPLh270KW Series 0 Pro-Hydro Mid-Size Walk Behind Mower
SPLh271KW Series 1 и 2 Pro-Hydro Mid-Size Walk Behind Mower
SPLh271KW Series 1 Pro-Hydro Mid-Size Walk Behind Mower
SPLh280KHE Series 0 Pro-Hydro Средняя косилка WalBehind
SPLh320KHE Series 0 Pro-Hydro Mid-Size Walk Behind Mower
SPLh321KHE Series 1 и 2 Pro-Hydro Mid-Size Walk Behind Mower
SPLh321KHE Series 1 Pro-Hydro Mid-Size Walk Behind Mower
SPLh331KHE Series 1 и 2 Pro-Hydro Mid-Size Walk Behind Mower
SPLh331KHE Series 1 Pro-Hydro Mid-Size Walk Behind Mower
Модель SPP Косилки
SPP90KW Series 0 Косилка Pro-Gear Walk Behind
SPP1250KW Series 0 Косилка Pro-Gear Walk Behind
SPP140KH серии 0er
SPP140KW Series 0 Косилка Pro-Gear Walk Behind
Модель SPV Косилки
SPV21675 (7800179) 21-дюймовая задняя газонокосилка с регулируемой скоростью
SPV21675E (7800195) 21-дюймовая задняя газонокосилка с регулируемой скоростью вращения
SPV21675 (7800179) 21-дюймовая задняя газонокосилка с регулируемой скоростью
SPV21675E (7800195) 21-дюймовая задняя газонокосилка с регулируемой скоростью вращения
SPV21675 (7800179) 21-дюймовая задняя газонокосилка с регулируемой скоростью
SPV21675E (7800195) 21-дюймовая задняя газонокосилка с регулируемой скоростью вращения
SPV21675EFC (7800266) 21-дюймовая задняя газонокосилка с регулируемой скоростью вращения
SPV21675FC (7800265) 21-дюймовая задняя газонокосилка с регулируемой скоростью вращения
SV Модель Косилки
SV180
SV181
SV210
SV211
В Модель Mower
V180
V180S
V181
V181S
V210
V210S
V2104
V211
V211S
V2114
Вт Модель Косилки
W32081
W32121
W32121K
W36121
W36121K
W48121
W48121K
Модель WLT Косилки
WLT145h48GBV Гидравлический привод с ручным сцеплением для газонных тракторов серии G
WLT145h48HBV серии H гидропривода муфты ручного сцепления трактора лужайки и я
серия H гидропривода муфты трактора лужайки ВЛТ150х48ИБВ ручная и я
ВЛТ160х52ГБВ G
ВЛТ180х58ХБВ2 H и я
ВЛТ180х52ИБВ2 H и я
ВЛТ180х58ГБВ2 G
ВЛТ200х58ИБВ2 H и я
Модель WMR Косилки
WMR216017B «MR» Серия 17 21-дюймовая стальная дека, шагающая позади толкающей косилки
WMR216017BV «MR» Серия 17 21-дюймовая стальная дека, шагающая позади толкающей косилки
WMR216517B «MR» Серия 17 21-дюймовая стальная дека, шагающая позади толкающей косилки
WMRP216017B Серия «MR» 17 21-дюймовая стальная дека за самоходной косилкой
WMRP216517B Серия «MR» 17 21-дюймовая стальная дека, шагающая за самоходной косилкой
WP Модель Косилки
WP216517BV Series 17 21-дюймовая стальная дека, шагающая за самоходной косилкой
WP216512BV Series 12, 14, 15 и 16 21-дюймовая стальная дека, шагающая за самоходной косилкой
WP2167517BV Series 17 21-дюймовая стальная дека, шагающая за самоходной косилкой
Модель WRP Косилки
WRP216517BE Series 17 21-дюймовая стальная дека, шагающая за самоходной косилкой
Модель WRPS Косилки
WRPS216517B Series 17 21-дюймовая стальная дека, шагающая за самоходной косилкой
WRPS216517BE Series 17 21-дюймовая стальная дека, шагающая за самоходной косилкой
Модель YT Косилки
YT12D Series 4 Yard Tractor
YT16D Series 4 Yard Tractor
YT1644 (26

) Серия гидроприводов трактора с электроприводом 0

YT1844 (26

) Серия гидроприводов электрического сцепления трактора 0
YT1844 (26
YT1850 (26

) Серия гидроприводов трактора с электроприводом 0
YT2050 (26

) Серия гидроприводов электрического сцепления для дворовых тракторов 0

Модель YZ Косилки
EYZ15334BVE Series 4 YZ Model 84893 Иллюстрированные детали Список
YZ13331BE серии 1 и 2 Верфь Cruiser Hydro Drive
YZ13331BE Series 3 YZ Model 82531 Иллюстрированные детали Список
YZ13381BE серии 1 и 2 Верфь Cruiser Hydro Drive
YZ145332BVE серии 1 и 2 Верфь Cruiser Hydro Drive
YZ145382BVE серии 1 и 2 Верфь Cruiser Hydro Drive
YZ145333BVE Series 3 YZ Model 84733 Иллюстрированные детали Список
YZ145383BVE Series 3 YZ Model 84732 Иллюстрированные детали Список
YZ15334BVE Series 4 YZ Model 84892 Иллюстрированные детали Список
YZ15384BVE Series 4 YZ Model 84891 Иллюстрированные детали Список
YZ16335BVE Series 5 Скремблер YZ Модель 84946 Иллюстрированные детали Список
YZ16335BVE серии 5 и 6 YZ Scrambler Hydro Drive
YZ16385BVE серии 5 и 6 Гидравлический привод скремблера YZ
YZ16385BVE Series 5 YZ Scrambler Модель 84945 Иллюстрированные детали Список
YZ16424BVE Series 4 YZ Model 84890 Иллюстрированные детали Список
YZ18336BVE серии 5 и 6 Гидравлический привод скремблера YZ
YZ18336BVE Series 6 Скремблер YZ Модель 85693 Иллюстрированные детали Список
YZ18386BVE серии 5 и 6 Гидравлический привод скремблера YZ
YZ18386BVE серии 6 YZ Модель скремблера 85696
YZ18425BVE Series 5 Скремблер YZ Модель 84944 Иллюстрированные детали Список
YZ18425BVE серии 5 и 6 Гидравлический привод скремблера YZ
YZ18426BVE серии 5 и 6 YZ Scrambler Hydro Drive
YZ20484BVE Series 4 YZ Model 84889 Иллюстрированные детали Список
YZ20485BVE Series 5 Скремблер YZ Модель 84943 Иллюстрированные детали Список
YZ20485BVE серии 5 и 6 Гидравлический привод скремблера YZ
YZ20486BVE серии 5 и 6 YZ Scrambler Hydro Drive
YZ20486BVE Series 6 Скремблер YZ Модель 85696 Иллюстрированные детали Список
Косилки модели Z
Z1805KV Косилка с нулевым радиусом поворота
Z2205KV Косилка с нулевым радиусом поворота
Z4804M Косилка с нулевым радиусом поворота
Z6004M Косилка с нулевым радиусом поворота
Операторы Руководства
SV-18 Руководство по эксплуатации
SV-21 Руководство по эксплуатации
V-18 Руководство по эксплуатации
V-18S Руководство по эксплуатации
V-21 Руководство по эксплуатации
V-21-4 Руководство по эксплуатации
V-21S Руководство по эксплуатации
Руководства по обслуживанию
Силовой агрегат Pro-Gear Drive, серии от 0 до 4 Руководство по обслуживанию
Pro-Hydro Power Unit Series 0 — Series 4 Руководство по техническому обслуживанию
Pro Mower Unit Series 0 — Series 4 Service Manual
Mid-Mount Z-Rider Service Manual
Out Front Z-Rider Service Manual
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
