Схема подключения генератора на уаз 469: Генератор УАЗ 469 — схема подключения и принцип действия

Схема генератора автомобиля

Каждое транспортное средство имеет свойство ломаться. Даже качественные автомобили рано или поздно выходят из строя. Поломка может быть незначительной, а может возникнуть в одной из главных деталей машины — генераторе.

Вернуться к оглавлению

Блок: 1/4 | Кол-во символов: 243
Источник: http://proUAZik.ru/obsluzhivanie/podklyuchat-generator-razmer-shema-remen-469.html

Характеристики генератор для УАЗ

Один из главных узлов машины

Автомобиль УАЗ ломается с той же периодичностью, что и многие другие машины. Возникают проблемы и с генератором. Не каждый владелец авто знает, как подключать генератор на УАЗ Патриот и УАЗ 469.

Модель УАЗ 469 имеет стандартный генератор переменного тока. Этот агрегат необходим для питания автомобиля электричеством и подзарядки аккумуляторной батареи. Узел работает только при наличии самого аккумулятора и регулятора напряжения. Схема подключения генератора является однопроводной, выходной контакт — «минус».

Имеются и дополнительные выходы, которые необходимы для подключения агрегата к системе автомобиля.

Для обеспечения качественной работы устройства нужно правильно и своевременно его обслуживать. Следует заботиться о чистоте механизма. Перед каждым выездом необходимо проверять рабочие показатели агрегата при помощи амперметра. При прохождении технического обслуживания проводится проверка креплений узла и натяжки ремней. По окончании сезона нужно снимать механизм, очищать его от пыли и грязи. При износе комплектующих следует заменить их новыми.

Когда наблюдается нестабильная работа устройства или слышен шум, механизм следует заменить новым. В редких случаях приходится менять блок выпрямителей. Такая необходимость возникает при отсутствии стабильной работы диодов.

Рекомендуется проводить разборку механизма только в специальном сервисе. При отсоединении проводов необходимо вытянуть саму колодку. Ни в коем случае не следует тянуть за провода.

Проверка выпрямительного блока невозможна в нескольких случаях. Например, если источник постоянного тока показывает более 12 В. Не рекомендуется использовать прибор с переменным током. Обязательно должна присутствовать контрольная лампа, подключенная к системе.

Нет необходимости заменять смазку, так как ее хватает на весь срок эксплуатации генератора.

Вернуться к оглавлению

Блок: 2/4 | Кол-во символов: 1903
Источник: http://proUAZik.ru/obsluzhivanie/podklyuchat-generator-razmer-shema-remen-469.html

Устройство генератора

Устройство автомобильного генератора подразумевает наличие собственного выпрямителя и регулирующей схемы. Генерирующая часть генератора с помощью неподвижной обмотки (статора) вырабатывает трёхфазный переменный ток, который далее выпрямляется серией из шести больших диодов и уже постоянный ток заряжает аккумулятор. Переменный ток индуцируется вращающимся магнитным полем обмотки (вокруг обмотки возбуждения или ротора). Далее ток через щётки и кольца скольжения подаётся на электронную схему.

Устройство генератора: 1.Гайка. 2.Шайба. 3.Шкив. 4.Передняя крышка. 5.Дистанционное кольцо. 6.Ротор. 7.Статор. 8.Задняя крышка. 9.Кожух. 10.Прокладка. 11.Защитная втулка. 12.Выпрямительный блок с конденсатором. 13.Щелкодержатель с регулятором напряжения.

Располагается генератор в передней части двигателя автомобиля и запускается с помощью коленчатого вала. Схема подключения и принцип работы генератора автомобиля одинаковый для любых автомобилей. Есть конечно некоторые отличия, но они, как правило, связаны с качеством изготовленного товара, мощностью и компоновкой узлов в моторе. Во всех современных автомобилях устанавливают генераторные установки переменного тока, которые включают не только сам генератор, но и регулятор напряжения. Регулятор равносильно распределяет силу тока в обмотке возбуждения, именно за счет этого и происходит колебание мощности самой генераторной установки в тот момент, когда напряжение на силовых клеммах выхода остается неизменным.

Новые автомобили чаще всего оборудованы электронным блоком на регуляторе напряжения, поэтому бортовой компьютер может контролировать величину нагрузки на генераторную установку.

В свою очередь на гибридных автомобилях генератор выполняет работу стартер-генератора, аналогичная схема используется и в других конструкциях системы стоп-старт.

Принцип работы генератора авто

Схема подключения генератора ВАЗ 2110-2115

Схема подключения генератора переменного тока включает такие составляющие:

1. Аккумулятор.
2. Генератор.
3. Блок предохранителя.
4. Ключ зажигания.
5. Приборная панель.
6. Выпрямительный блок и добавочные диоды.

Принцип работы достаточно простой, при включении зажигания плюс через замок зажигание идет через блок предохранителей, лампочку, диодный мост и выходит через резистор на минус. Когда лампочка на приборной панели загорелась, далее плюс идет на генератор (на обмотку возбуждения), далее в процессе запуска двигателя шкив начинает вращаться, также вращается якорь, за счет электромагнитной индукции вырабатывается электродвижущая сила и появляется переменный ток.

Наиболее опасным для генератора является замыкание пластин теплоотводов, соединенных с «массой» и выводом «+» генератора случайно попавшими между ними металлическими предметами или проводящими мостиками, образованными загрязнением.

Далее в выпрямительный блок через синусоиду в левое плечо диод пропускает плюс, а в правое минус. Добавочные диоды на лампочку отсекают минусы и получаются только плюсы, далее он идет на узел приборной панели, а диод, который там стоит он пропускает только минус, в итоге лампочка гаснет и плюс тогда идет через резистор и выходит на минус.

Принцип работы автомобильного генератора постоянного, можно объяснить так: через обмотку возбуждения начинает течь небольшой постоянный ток, который регулируется управляющим блоком и поддерживается им на уровне чуть больше 14 В. Большинство генераторов в автомобиле способны вырабатывать как минимум 45 ампер. Генератор работает на 3000 оборотах в минуту и выше — если посмотреть на соотношение размеров ремней вентиляторов для шкивов, то оно по отношению к частоте двигателя составит два или три к одному.

Во избежание этого пластины и другие части выпрямителя генераторов частично или полностью покрывают изоляционным слоем. В монолитную конструкцию выпрямительного блока теплоотводы объединяются в основном монтажными платами из изоляционного материала, армированными соединительными шинками.

Далее рассмотрим схему подключения автомобильного генератора на примере автомобиля ВАЗ-2107.

Блок: 2/5 | Кол-во символов: 4000
Источник: https://etlib.ru/blog/657-shema-generatora-avtomobilya

Подключение агрегата

Схема подключения агрегата

Для удобства и понимания действий, проводимых с генератором, рекомендуется изучить схему подключения. На рисунке показана схема проводов, которые используются в процессе зарядки.

Особое внимание необходимо уделить размеру ремня, который является важной составляющей в работе генератора. На УАЗ обычно ставится ремень 6 РK 1275.

Выполнение любой работы происходит поэтапно. От соблюдения очередности действий зависит успех проводимых операций. Для подключения генератора к системе автомобиля достаточно совершить 5 простых шагов.

1. Первым делом следует отключить подачу электричества.
2. Включить и прогреть бензогенератор.
3. Подключить агрегат к сети.
4. Отсоединить генератор от резервной сети и заглушить. Если сделать это неправильно, агрегат может повредиться и прийти в негодность.
5. Подключить электросеть.

Процесс подключения агрегата

Транспортное средство нужно подготовить к проведению ремонта. Перед тем как отключить генератор для замены, необходимо установить автомобиль на ровной поверхности и зафиксировать. Обязательным условием является очистка всех элементов машины, в том числе днища.

Работы следует проводить только в присутствии механика. Ремонт в мастерской обойдется дороже, но качество его выполнения будет намного лучше. Следует учесть цену самого генератора. Так как ситуация на рынке нестабильная, стоимость агрегата может быстро меняться. При покупке нового оборудования следует обращать внимание на срок гарантии и качество изготовления.

Рекомендуется приобретать изделия только известных производителей.

При выходе из строя генератора нередко приходится менять и ремень. Для этого необходимо проделать несколько простых действий. Ремень привода извлекается из автомобиля. Затянутый болт следует немного ослабить, но не откручивать полностью, благодаря этому натяжение ремня уменьшится. Далее необходимо установить новый ремень. При этом нужно соблюсти все стандарты, главным из которых является ослабление не более 15 мм при нагрузке в 8 кгс. Нагрузка должна придаваться на середине механизма. После проверки следует закрепить регулировочный болт и установить на прежнее место ремень привода.

Возможно, понадобится дополнительная разборка генератора. В этом случае необходимо подготовить инструмент и очистить рабочую поверхность.

Вернуться к оглавлению

Блок: 3/4 | Кол-во символов: 2321
Источник: http://proUAZik. ru/obsluzhivanie/podklyuchat-generator-razmer-shema-remen-469.html

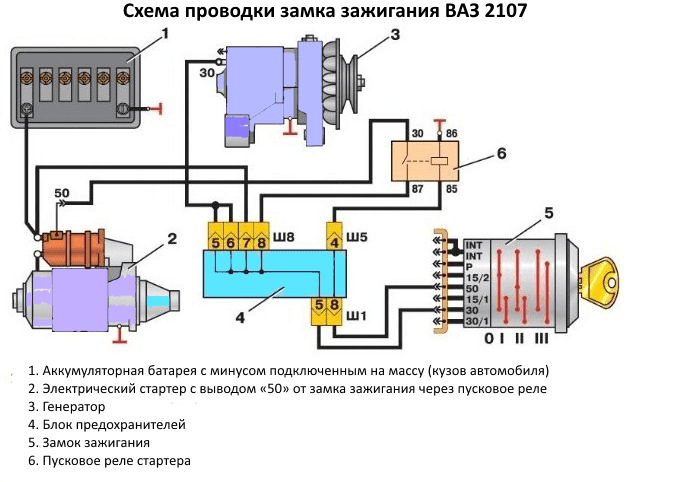

Схема подключения генератора на ВАЗ 2107

Схема зарядки ВАЗ 2107 зависит от того, какой применяется тип генератора. Чтобы подзарядить аккумуляторную батарею на таких авто, как: ВАЗ-2107, ВАЗ-2104, ВАЗ-2105, которые стоят на карбюраторном двигателе, будет необходим генератор типа Г-222 или его аналог с максимальным током отдачи в 55А. В свою очередь автомобили ВАЗ-2107 у которых инжекторный двигатель используют генератор 5142.3771 или его прототип, который называется генератором повышенной энергии, с максимальным током отдачи 80-90А. Также можно устанавливать более мощные генераторы с током отдачи до 100А. Абсолютно во все виды генераторов переменного тока встраиваются выпрямительные блоки и регуляторы напряжения, они, как правило, изготовлены в одном корпусе со щетками либо съемные и крепятся на самом корпусе.

Схема зарядки ВАЗ 2107 имеет незначительные отличия в зависимости от года изготовления автомобиля. Самым главным отличием есть наличие или отсутствие контрольной лампы заряда, которая расположена на панели приборов, также способ ее подключения и наличие либо отсутствие вольтметра. Такие схемы в основном используются на карбюраторных автомобилях, тогда как на авто с инжекторными двигателями схема не меняется, она идентична с теми автомобилями, которые изготовлялись ранее.

Обозначения генераторных установок:

1. “Плюс” силового выпрямителя: “+”, В, 30, В+, ВАТ.
2. “Масса”: “-”, D-, 31, B-, M, E, GRD.
3. Вывод обмотки возбуждения: Ш, 67, DF, F, EXC, E, FLD.
4. Вывод для соединения с лампой контроля исправности: D, D+, 61, L, WL, IND.
5. Вывод фазы: ~, W, R, STА.
6. Вывод нулевой точки обмотки статора: 0, МР.
7. Вывод регулятора напряжения для подсоединения его в бортовую сеть, обычно к “+” аккумуляторной батареи: Б, 15, S.
8. Вывод регулятора напряжения для питания его от выключателя зажигания: IG.
9. Вывод регулятора напряжения для соединения его с бортовым компьютером: FR, F.

Схема генератора ВАЗ-2107 тип 37.3701

1. Аккумуляторная батарея.
2. Генератор.
3. Регулятор напряжения.
4. Монтажный блок.
5. Выключатель зажигания.
6. Вольтметр.
7. Контрольная лампа заряда аккумуляторной батареи.

При включении зажигания плюс от замка идет к предохранителю № 10, а затем уже поступает на реле контрольной лампы заряда аккумуляторной батареи, потом идет к контакту и на вывод катушки. Второй вывод катушки взаимодействует с центральным выводом стартера, где соединяются все три обмотки. Если контакты реле замыкаются, то и контрольная лампа горит. При запуске двигателя генератор вырабатывает ток и на обмотках появляется переменное напряжение 7В. Через катушку реле проходит ток и якорь начинает притягиваться, при этом контакты размыкаются. Генератор № 15 через предохранитель № 9 пропускает ток. Аналогично через генератор напряжения щетки получает питание обмотка возбуждения.

Блок: 3/5 | Кол-во символов: 2744
Источник: https://etlib. ru/blog/657-shema-generatora-avtomobilya

Разбор генератора: этапы работы

Первым условием станет очистка генератора от загрязнений. Дальнейшие действия следует выполнять в таком порядке.

1. Снимается задняя крышка агрегата, которая закреплена 3 гайками.
2. Отворачиваются гайки, фиксирующие щеткодержатель.
3. Отпаиваются выходы обмотки и выпрямительного блока.
4. Выкручивается винт клеммы держателя щеток.
5. Извлекается сам держатель.
6. Снимаются 3 гайки и 4 болта на корпусе и выпрямителе.
7. Изымается крышка вместе с ротором.
8. Отворачивается гайка, которая расположена между шестигранником и валом якоря.
9. Снимается сам якорь.
10. Проверяется исправность регулятора напряжения, работа щеток, контактные кольца осматриваются на наличие повреждений.
11. С помощью омметра проверяется сопротивление обмотки якоря.
12. Проверяется обмотка на наличие замыканий.
13. Осматривается статор.
14. Обмотку статора также проверяется на наличие замыканий.
15. Проверяется проводимость статорной обмотки.
16. Изучаются диоды выпрямительного блока.
17. Особое внимание следует уделить крышке со стороны привода и проверить подшипники.
18. Чтобы заменить подшипники, необходимо выкрутить 4 винта.
19. Далее изымается и заменяется подшипник.
20. Подшипник проверяется на легкость вращения.
21. Крышка генератора осматривается со стороны контактных колец.
22. Изучается резиновая прокладка, при необходимости заменяется.
23. Сбор генератора осуществляется в последовательности, противоположной разборке.

Замена составной части агрегата

Процесс разборки нужно проводить в чистом помещении и при качественном освещении. В генераторе очень много небольших деталей, потому их необходимо рассортировать на столе. Следует побеспокоиться об их хранении и обработке. Не стоит в дальнейшем использовать те, которые имеют явные повреждения.

Работу по осмотру генератора лучше доверить специалисту. При самостоятельном разборе и проверке агрегата без минимальных познаний в механике и электротехнике результаты могут оказаться плачевными, и транспортное средство останется стоять в гараже. Серьезные поломки могут возникнуть и при неправильном подключении генератора.

Блок: 4/4 | Кол-во символов: 2025
Источник: http://proUAZik.ru/obsluzhivanie/podklyuchat-generator-razmer-shema-remen-469.html

Схема зарядки ВАЗ с инжекторными двигателями

Такая схема идентичная схемам на других моделях ВАЗов. Она отличается от предыдущих, способом возбуждения и контроля на исправность генератора. Он может быть осуществлен при помощи специальной контрольной лампы и вольтметра на панели приборов. Также через лампу заряда происходит первоначальное возбуждение генератора в момент начала работы. Во время работы генератор работает “анонимно”, тоесть возбуждение идет напрямую с 30-го вывода.Когда включается зажигание, то питание через предохранитель №10 идет на лампу зарядки в панели приборов. Далее через монтажный блок поступает на 61-й вывод. Три дополнительные диода обеспечивают питание регулятору напряжения, а он в свою очередь передает его на обмотку возбуждения генератора. В этом случае контрольная лампа будет гореть. Именно в тот момент, когда генератор будет работать на обкладках выпрямительного моста напряжение будет гораздо выше, чем у аккумуляторной батареи. В этом случае контрольная лампа не будет гореть, потому что напряжение с ее стороны на дополнительных диодах будет ниже, чем со стороны статорной обмотки и диоды закроются. Если во время работы генератора контрольная лампа горит в пол накала, то это может означать, что пробиты дополнительные диоды.

Блок: 4/5 | Кол-во символов: 1270
Источник: https://etlib.ru/blog/657-shema-generatora-avtomobilya

Проверка работы генератора

Проверить работоспособность генератора можно несколькими способами применяя определенные методы, например: можно проверить ток отдачи генератора, падение напряжения на проводе, который соединяет токовый вывод генератора с аккумуляторной батареей или проверить регулируемое напряжение.

Для проверки будет необходим мультиметр, автомобильный аккумулятор и лампа с припаянными проводами, провода для подключения между генератором и аккумулятором, а еще можно взять дрель с подходящей головкой, так как возможно придется крутить ротор за гайку на шкиве.

Элементарная проверка лампочкой и мультиметорм

Схема подключения: выходная клемма (В+) и ротор (D+). Лампу нужно подключить между основным выходом генератора В+ и контактом D+. После этого берем силовые провода и подключаем “минус” к минусовой клемме аккумулятора и к массе генератора, “плюс” соответственно к плюсу генератора и к выходу В+ генератора. Закрепляем на тиски и подключаем.

“Массу” нужно подключать в последнюю очень, чтобы не закоротить аккумулятор.

Включаем тестер в режим (DC) постоянного тока, цепляем один щуп на аккумулятор к “плюсу”, второй также, но к “минусу”. Далее, если все в рабочем состоянии, то должна загореться лампочка, напряжение в этом случае будет 12,4В. Затем берем дрель и начинаем крутить генератор, соответственно лампочка в этом момент перестанет гореть, а напряжение уже будет 14,9В. После чего добавляем нагрузку, берем гологенную лампу h5 и вешаем ее на клемму аккумулятора, она должна загореться. После чего в аналогичном порядке подключаем дрель и напряжение на вольтметре будет показывать уже 13,9В. В пассивном режиме аккумулятор под лампочкой дает 12,2В, а когда крутим дрелью, то 13,9В.

Схема проверки генератора

Строго не рекомендуется:

1. Проводить проверку на работоспособность генератора путем короткого замыкания, то есть “на искру”.
2. Допускать, чтобы генератор работал без включенных потребителей, также нежелательна работа при отключенном аккумуляторе.
3. Соединение клеммы “30” (в некоторых случаях B+) с “массой” или клемму “67” (в некоторых случаях D+).
4. Проводить сварочные работы кузова автомобиля при подключенных проводах генератора и аккумулятора.

Спрашивайте в комментариях. Ответим обязательно!

Блок: 5/5 | Кол-во символов: 2217
Источник: https://etlib.ru/blog/657-shema-generatora-avtomobilya

Старый тип или проверка 591. 3702-01

Это совсем старый тип реле, он устанавливался еще на «копейки», а также на многие заднеприводные автомобили. Он также всегда отдельно крепился на кузове, но проверка здесь немного отличается по контактам.

Если взять их маркировку, то их всего два – «67» и «15». Первый контакт «67» — это минус как собственно и корпус реле, а вот «15» — это плюс. Принцип действия такой же, подсоединяем наше зарядное устройство  — начинаем проверку, повышаем напряжение до 14,5В, дальше смотрим на лампу. Если отключилась хорошо, нет – плохо, замена.

 Есть еще один «лайфхак» – если подключить лампочку, в обход реле регулятора к проводам которые шли на контакты 15 и 67, далее снять с плюсовой клеммы АКБ провод – если мотор не заглох, значит генератор «живой».

Блок: 6/7 | Кол-во символов: 786
Источник: http://avto-blogger.ru/texchast/kak-proverit-rele-regulyatora-generatora.html
Что еще может быть?
Зачастую при виновником проблем с зарядом может быть не сам регулятор, а его клеммы, от времени, они как и многие на автомобиле окисляются – что не дает нормально работать генератору и подзаряжать нашу батарею, поэтому для начала прежде чем менять этот узел постарайтесь его прочистить, убрать окислы и прочие налеты. Кстати это касается и клемм аккумулятора, их нужно чистить и защищать, хотя бы раз в сезон.
Поэтому первым делом, если мультиметр выдает вам — 11 или чуть ниже 12В на клеммах машины, попробуйте для начала прочистить клеммы и контакты, затем замерьте еще раз. Вполне возможно что причина в них.
НА этом заканчиваю статью, думаю было полезно, читайте наш АВТОБЛОГ.
