Схема подключения электронного зажигания на уаз 469: Выполняем схему подключения электронного зажигания на уаз. Контактная система зажигания УАЗ, состав и общее устройство, схемы контактной системы зажигания Как поставить электронное зажигание на уаз

Содержание

Схема зажигания УАЗ-469, инструкция по подключению и регулировке зажигания

От того, насколько правильно выставлено зажигание в транспортном средстве, во многом зависит работа силового агрегата в целом. Поэтому для того, чтобы не допустить сбоев в работе двигателя, каждый автовладелец должен знать, как правильно выставляется угол опережения зажигания и зачем это нужно. Подробнее о том, что представляет собой схема зажигания УАЗ-469, читайте ниже.

Содержание

[ Раскрыть]

[ Скрыть]

Зачем выставлять зажигание?

Схема подключения узлов в системе зажигания

Для правильной настройки и регулировки работы цилиндров двигателя на УАЗ-469 необходимо обладать определенными навыками. О них мы расскажем позже, а для начала предлагаем узнать, для каких целей следует правильно выставлять бесконтактное зажигание и чем это может быть чревато. После подключения ключа в замок зажигания, в работу вступают множественные узлы и механизмы, без которых функциональность двигателя будет невозможной.

Итак, зачем выставлять этот параметр:

  1. Мотор будет оптимально и устойчиво работать на всех режимах. В противном случае его работа будет нестабильной и доставит неудобства для автолюбителя.
  2. Значительно улучшится пуск силового агрегата на холодную. Естественно, если вы хотите без проблем запуска мотор в тридцатиградусный мороз, то для этого также нужно будет залить в мотор соответствующее масло и проверить работоспособность свечей.
  3. Нормализуется расход горючего, в противном случае он может быть повышенным.
  4. Мощность силового агрегата будет оптимальной, такой, как отмечено в сервисной книжке (автор видео — канал smotri Vidik).

Инструкция по установке

Правильную установку зажигания на УАЗ-31512 можно осуществить своими силами, для этого не обязательно прибегать к услугам специалистов.

Как правильно настроить электронное устройство:

  1. Для начала следует демонтировать крышку трамблера и ротор. Сделав это, нужно произвести диагностику состояния, а также величины зазора между контактами устройства. Если есть необходимость, зазор можно отрегулировать. Когда вы убедитесь в том, что состояние элементов и зазор нормальный, ротор можно поставить на место.
  2. Далее, при помощи свечного ключа необходимо выкрутить свечу первого цилиндра. Сделав это, закройте пальцем отверстие этой свечи и проверните коленвал силового агрегата, для этого воспользуйтесь пусковой рукояткой. Поворачивайте вал до того момента, пока палец, которым вы заткнули свечное отверстие, не будет выталкивать воздухом. Этот момент называется временем начала хода сжатия в первом цилиндре.
  3. Продолжайте проворачивать коленвал мотора, делайте это осторожно и до того момента, пока отверстие на шкиве со штифтом на крышке распределительных шестеренок не совпадут. Убедитесь в том, чтобы ротор был расположен против внутреннего контакта крышки, который подключен к высоковольтному проводку, идущего на первую свечу.
  4. После выполнения этих действия проверните пластину октан-корректора с трамблером авто таким образом, чтобы метка совпала со средней отметкой на шкале, которая имеется на пластине.
  5. Далее, необходимо легонько повернуть корпус распределительного механизма против часовой стрелки. Делайте это до того момента, пока контакты трамблера не замкнутся.
  6. Затем необходимо подключить контрольную лампочку с патроном — один ее конец соединяется с выводом низкого напряжения трамблера, а второй — с массой автомобиля. Подключить лампочку можно к кузову транспортного средства.
  7. Теперь следует включить зажигание и аккуратно провернуть корпус трамблера, только сейчас — по часовой стрелке. Поворачивайте корпус до того момента, пока не загорится лампочка, после этого вращение устройства можно остановить. Если лампочка не начала гореть, то попробуйте повторить эти действия.
  8. Далее, можно затянуть крепежный болт, который фиксирует корпус распределительного узла от произвольного поворачивания. Установите на место крышку, а также центральный кабель. На завершающем этапе регулировки следует произвести диагностику правильности подключения высоковольтников к свечам зажигания, начинайте с первого цилиндра. В данном случае важно соблюдать порядок подключения, он должен быть таким — сначала первый, затем второй, четвертый, и только после этого — третий. Проверка осуществляется с учетом подсчета против хода часовой стрелки.
1. Зазор между контактами трамблера 2. Схема расположения болтов пластины неподвижного контакта

Проверка правильности установки

После того, как регулировка момента зажигания будет завершена, необходимо произвести диагностику правильности установки этого параметра. Для этого вам необходимо прослушать работу силового агрегата во время езды.

Проверка выглядит следующим образом:

  1. Заведите силовой агрегат и прогрейте его до рабочей температуры, которая должна составлять до 85 градусов.
  2. Вам необходимо выехать на ровную дорогу без препятствий. Разгонитесь примерно до 35 км/ч, после чего резко нажмите на педаль газа.
  3. После нажатия вы можете услышать кратковременную детонацию, стук металла или «пальчиков», как говорят профессионалы.
    Если незначительная детонация имеет место, то все действий по настройке и регулировке вы выполнили верно.
  4. Если же детонация достаточно сильная, то необходимо внести несколько штрихов в настройку. Откройте капот и проверните корпус распределительного устройства по шкале октан-корректора. Достаточно будет провернуть трамблер на одно деление, при этом учтите, что поворачивать его нужно против часовой стрелки. Учтите то, что каждое деление шкалы обозначает изменение угла зажигания на два градуса, если считать по коленвалу. Если в ходе проверки выяснилось, что детонация вовсе отсутствует, то корпус трамблера необходимо будет повернуть также на одно деление, только теперь по часовой стрелке. После того, как будет проведена повторная регулировка, процедуру проверки необходимо повторить еще раз, начиная с первого пункта.
 Загрузка …

Видео «Диагностика работоспособности подводного зажигания на УАЗе»

Как выглядит система подводного зажигания на УАЗ и как производится ее диагностика после установки — смотрите на видео ниже (автор ролика — канал Александр).

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (50.00%)

Нет (50.00%)

Контактная система зажигания УАЗ, состав и общее устройство, схемы контактной системы зажигания. Порядок действий при установке зажигания на автомобиле уаз Схема подключения электронного зажигания на уаз

ШАГ 1. Подготовка

Общий вид набора АТЭ2 :

Еще потребуется, помимо самой системы, набор шоферского инструмента. Как минимум нужны: рожковые ключи на 8, 10, крестовая отвертка и «кривой» стартер (если сделан боди-лифт или нет возможности воспользоваться «кривым» стартером – нужно что-то, чем можно провернуть двигатель).

ШАГ 2. Демонтаж родного датчика-распределителя (далее — трамблера) и катушки зажигания

Перед тем как снять родной трамблер необходимо провернуть двигатель до совмещения метки на шкиве «5о до ВМТ 1-го цилиндра» со штифтом на блоке. Вращаем двигатель по часовой стрелке, совмещаем метки и после этого снимаем крышку трамблера. Если бегунок направлен в сторону блока цилиндров, то можно демонтировать родной трамблер. Если нет, и бегунок направлен в противоположную от блока сторону, требуется провернуть двигатель еще на один оборот. Теперь бегунок смотрит к двигателю.

Чтобы демонтировать трамблер, снимаем высоковольтные провода и шланг вакуумного регулятора и ключом на 10 отворачиваем болт крепления пластины октан-корректора к корпусу привода и, покачивая трамблер, вынимаем его. В случае если усилия рук не хватает, то подбираемся шлицевой отверткой снизу пластины октан-корректора, и, опираясь на привод, сдвигаем трамблер кверху.

Затем снимаем штатную катушку зажигания. Откручиваем 2 гайки и снимаем провода с выводов. Сама катушка прикручена 2мя винтами к моторному щиту.

ШАГ 3. Инсталляция нового трамблера и катушки зажигания .

Перед тем как устанавливать новый трамблер нужно смонтировать на нем пластину октан-корректора. Эта пластина не имеет фиксированного положения на корпусе трамблера. Местоположение первичной установки – немного левее корпуса вакуумного регулятора, если смотреть на трамблер сверху. Надев пластину на корпус, и выставив ее приблизительное расположение, ключом на 10 затягиваем гайку на ней. Таким образом, пластина обжимает корпус как хомут.

Внимание(!) – не прилагайте чрезмерного усилия, этот материал очень хрупкий!

Окончательно положение пластины выбирается уже во время выставления УОЗ на двигателе.

Теперь трамблер готов к установке на двигатель. Что бы трамблер встал в привод нужно добиться совпадения выступов на муфте снизу трамблера с прорезями на валике привода. Расположите трамблер рядом с приводом и, поворачивая муфту рукой, добейтесь примерного совпадения выступов с прорезью на валике.

Внимание(!) – выступы на муфте совпадают с прорезью только в одном положении, т.к. выступы смещены от линии центра.

Вставляем трамблер в привод и, проворачивая его из стороны, в сторону добиваемся совпадения муфты с валиком привода.

На установленном трамблере должен отсутствовать зазор между пластиной октан-корректора и самим корпусом привода.

Снимаем крышку нового трамблера. Для этого откручиваем крестовой отверткой 2 винта. Бегунок должен смотреть на моторный щит.

Дело в том, что у трамблера АТЭ-2 нумерация 1го цилиндра не совпадает с нумерацией штатного трамблера. Вывод 1го цилиндра у нового трамблера находится над колодкой датчика Холла (на крышке стоит цифра «1» — это означает 1ый цилиндр). Это объясняется тем, что муфта трамблера АТЭ-2 развернута на 180о.

Затем, поворачивая корпус трамблера, добиваемся того, что бы разъем 1го цилиндра на крышке совпадал с контактом бегунка. Другими словами – момент воспламенение смеси в первом цилиндре. Это будет первоначальный УОЗ. Естественно, ездить так нельзя, но завести двигатель для регулировки уже возможно. От руки заворачиваем болт крепления пластины октан-корректора к корпусу привода.

Теперь устанавливаем новую катушку зажигания. Ставится на штатное место без переделок.

ШАГ 4. Подключение проводки и установка коммутатора

Ничего сложного нет. Если используется комплект от ВАЗ-21074, то без колодок будут всего 3 контакта. Т.к. в разных схемах эти провода разного цвета, то буду писать их номер. Считаю слева направо по номерам контактов коммутатора (расположение коммутатора как на 1ом фото).

Провод от контакта №3 (цвета чаще голубого или голубого с красной полосой) подключается к плюсовому разъему катушки зажигания. На катушке этот разъем чаще обозначен знаком «+» или «Б», или «ВАТ». К этому же разъему надо подключить снятый «+» от штатной катушки.

Провод от контакта №5 (чаще коричневый или черный, это самый короткий «хвост») подключается к любой «массе»

Провод от последнего контакта №6 (чаще коричневый с красным или коричневый с голубым) подключается ко второму разъему на катушке зажигания. Он может быть обозначен как «К», «ВК» или «RUP». На этот же разъем катушки подключается провод от блока управления ЭПХХ (если он есть).

2 соединительные колодки подключаются к коммутатору и выходу датчика Холла на трамблере.

Вставляем провода в трамблер. Порядок подключения 1-2-4-3, начиная от вывода 1го цилиндра. Должно получиться так:

Осталось найти место коммутатору, ибо длина проводов не позволяет поставить его на штатное место. Если машина не участвует в соревнованиях, то можно поставить коммутатор рядом с блоком предохранителей. Вполне надежное и доступное место. Я же надставил провода и закрепил коммутатор под приборным щитком в ногах переднего пассажира.

Стоит так же заметить, что не все цифровые тахометры, которые работали со штатной транзисторно-коммутаторной схемой, умеют работать с датчиком Холла.

Осталось только отрегулировать УОЗ и затянуть болт крепления пластины октан-корректора.

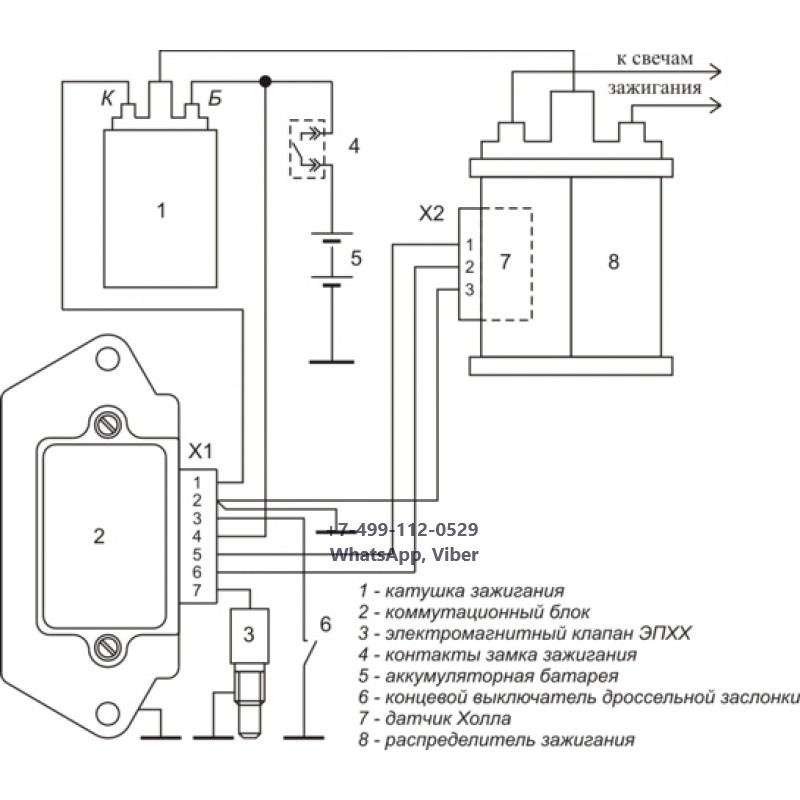

ПРИЛОЖЕНИЕ. Схема зажигания ВАЗ-21089

25 — катушка зажигания

23 – блок управления ЭПХХ

27 – коммутатор

Любого автомобиля возможен благодаря воспламенению горючей смеси в цилиндрах силового агрегата. Чтобы обеспечить нормальную работоспособность мотора, необходима правильная настройка (СЗ). Кроме того, все элементы, в том числе катушка, трамблера автомобиля УАЗ и прочие компоненты всегда должны быть в рабочем состоянии.

[ Скрыть ]

Описание СЗ на УАЗ

Как производится монтаж, настройка и регулировка схемы зажигания на АУЗ 417 или любом другом? Об этом мы расскажем ниже. Но для начала давайте разберемся в принципе работы узла, а также разновидностях СЗ.

Принцип работы СЗ

Схема СЗ и обозначение ее элементов для старых двигателей УАЗ

Как уже сказали, зажигание на УАЗ выполняет одну из основных функций при запуске силового агрегата. Благодаря этой системе осуществляется процедура воспламенения топливовоздушной смеси в цилиндрах силового агрегата путем подачи искры. Непосредственно искра подается на , на каждый из цилиндров устанавливается по одной свече. Все эти СЗ функционируют в режиме очередности, воспламеняя горючую смесь в необходимый промежуток времени. Необходимо также учитывать, что система зажигания на автомобилях обеспечивает не только подачу искры, но и определяет ее силу.

Аккумулятор транспорта не в состоянии вырабатывать напряжение и ток, необходимые для воспламенения смеси, поскольку это устройство вырабатывает ток только определенной силы. На помощью приходится система зажигания, предназначение которой заключается в увеличении показателя мощности батареи машины. В результате применения СЗ АКБ позволяет передавать на свечи достаточное напряжение для поджигания смеси.

Виды систем зажигания


Бесконтактная схема СЗ с коммутатором для УАЗ

На сегодня различаются три основные вида систем зажигания, которые могут устанавливать на авто:

  1. Контактная СЗ. Считается морально устаревшей, но продолжает успешно использоваться на транспортных средствах отечественного производства. Принцип работы заключается в том, что система выдает необходимый импульс, который появляется благодаря работе распределительного компонента. Само устройство контактного типа простое, и это плюс, ведь в случае поломке водитель всегда сможет произвести диагностику и ремонт самостоятельно. Стоимость заменяемых компонентов не высокая. Основными составляющими системы контактного типа являются батарея, КЗ, привод, свечки, конденсатор, а также прерыватель с распределителем.
  2. Система , которая называется транзисторной. Таким типом оборудованы многие транспорты. Если сравнивать с вышеописанным видом, то система характеризуется рядом преимуществ. Во-первых, вырабатываемая искра имеет большую мощность, что обусловлено повышенным уровнем напряжения во вторичной обмотке катушки зажигания. Во-вторых, бесконтактная система оснащается электромагнитным устройством, позволяющим обеспечить стабильную работу, а также передачу энергии на все узлы. В результате, при правильной настройке ДВС, это позволяет не только увеличить мощность работы, но и сэкономить горючее. В-третьих, это удобство в плане обслуживания узла. Чтобы обеспечить работоспособность на протяжении долгого времени, после настройки и установки привода трамблера этот элемент нужно время от времени смазывать. Для обеспечения нормальной работоспособности элемент смазывается каждые десять тысяч километров пробега. Что касается недостатков, то это сложность ремонта. Отремонтировать устройство самому нереально, для этого требуется специальное диагностическое оборудование, которое есть только на СТО.
  3. Еще один вариант СЗ — электронный, который на сегодня наиболее технологичный и дорогой, поэтому им оснащаются новые транспорты. В отличие от двух вышеописанных систем, система электронного зажигания характеризуется сложным устройством, которое обеспечивает работоспособность не только момента, но и других параметров. В настоящее время электронными системами оборудуются все современные машины. Ключевым преимуществом является более упрощенная процедура настройки угла опережения, а также отсутствие необходимости периодической проверки контактов на наличие окисления. На практике топливовоздушная смесь в двигателях с электронной СЗ практически всегда сгорает в полном объеме.
    Этот тип также имеет свои минусы, в частности, в вопросе ремонта. Своими руками его произвести нереально, поскольку для этого необходимо оборудование. Подробная инструкция по регулировке зажигания с помощью лампочки представлена на видео ниже.

Как правильно выставить?

Как после подключения производится установка зажигания для правильной работы мотора?

Каков порядок, как правильно выставлять настройку узла, читайте ниже:

  1. Для начала транспорт необходимо зафиксировать на месте, включите ручной тормоз. Поршень первого цилиндра должен быть установлен в верхнюю мертвую точку, учтите, что отверстие на шкиве коленчатого вала должно совпадать с меткой, которая расположена на крышке распределительных шестерен.
  2. С распределительного устройства необходимо демонтировать крышку. Сделав это, увидите бегунок, находящийся против ввода 1, внутри крышки. Если его нет, то коленвал необходимо повернуть на 180 градусов и поставить октан-корректор на 0. С помощью гаечного ключа закрутите болтом указатель к корпусу контроллера распределителя, чтобы он был совмещен со средней меткой на октан-корректоре. Винт фиксации пластик к корпусу распределительного контроллера немного отпустить.
  3. Осторожно повернуть корпус, придерживая бегунок пальцем, чтобы он не вращался. Так сможете устранить зазоры в приводе. Корпус проворачивается до того момента, пока острая часть лепестка на статоре не будет совмещена с красной риской на роторе. Пластину зафиксировать винтом к корпусу контроллера.
  4. Следующим этапом будет установка крышки контроллера на место и диагностика . Они должны быть установлены в соответствии с порядком функционирования цилиндров, то есть первый, второй, четвертый, третий. Когда момент зажигания будет установлен, необходимо произвести диагностику правильности во время езды.
  5. Запустите агрегат силовой и прогрейте его около десяти минут, пока температура не составит около 80 градусов. Двигаясь по ровной и прямой дороге со скорость примерно 40 км/час, резко нажмите на педаль газа. Если при наборе скорости до 60 км/час почувствуете или услышите детонацию, она должна быть кратковременной, то все сделано верно. Если же детонация очень сильная, то распределительный контроллер необходимо повернуть на половину или одно деление против часовой стрелки. При полном отсутствии детонации установленный угол опережения должен быть увеличен, то есть контроллер следует повернуть по часовой стрелке.

Крышку. Бегунок должен располагаться против ввода «1» внутри нее. Если нет, то проверните коленчатый вал на 180 градусов. Установите октан- на «0». Затяните болтом указатель к корпусу датчика-распределителя зажигания так, чтобы он совпал со средней риской октан-корректора. Слегка отпустите болт крепления пластины к корпусу датчика-распределителя.

Поверните осторожно корпус, придерживая бегунок пальцем против его вращения, чтобы устранить в приводе зазоры, до совмещения острия лепестка на статоре и красной метки на роторе в одну линию. Зафиксируйте пластину октан-корректора болтом к корпусу датчика-распределителя.

Поставьте на место крышку датчика-распределителя. Проверьте установку поводов зажигания согласно порядку работы цилиндров 1-2-4-3, отсчитывая против часовой стрелки. После установки момента зажигания проверьте правильность его в движении.

Заведите двигатель, прогрейте до рабочей температуры (80 градусов). На прямом участке дороги, двигаясь со скоростью 40 км/ч, резко нажмите на акселератор. Если на скорости 55-60 км/ч будет ощущаться кратковременная детонация, то момент на бесконтактном зажигании выставлен правильно. В случае сильной детонации следует повернуть датчик-распределитель на 0,5-1 деление по шкале октан-корректора против часовой стрелки. Если детонация полностью отсутствует, то увеличьте угол опережения, повернув датчик-распределитель по часовой стрелке. Деление шкалы соответствует углу в 4 градуса на коленчатом вале двигателя.

Источники:

  • Как правильно установить трамблер на уаз 417
  • Схема бесконтактной регулировки зажигания

Регулировка бесконтактной системы зажигания на автомобилях УАЗ должна проводиться с высокой точностью. Допускаемые ошибки при установке зажигания приводят к увеличению расхода топлива и уменьшению мощности двигателя.

Инструкция

Установите автомобиль на ровную горизонтальную площадку и затормозите стояночным тормозом. Поршень первого цилиндра установите в положении верхней мертвой точки. При этом должны совместиться отверстия М3 (5 градусов до ВМТ) на шкиве коленвала и штифт на крышке распределительных шестеренок.

Снимите пластмассовую крышку с корпуса датчика-распределителя. Удостоверьтесь, чтобы электрод бегунка стоял строго напротив вывода на крышке. Этот вывод промаркирован цифрой 1 и предназначен для провода свечи первого цилиндра.

Болтом со вставленным в него указателем притяните пластину октан-корректора датчика-распределителя к корпусу привода. При этом указатель должен совпадать с центральным делением шкалы октан-корректора.

Ослабьте болт крепления пластины октан-корректора к датчику-распределителю. Удерживая бегунок для устранения зазоров в приводе, аккуратно поворачивайте корпус до тех пор, пока красная линия метки на роторе и острие лепестка на статоре не совместятся в одну линию. Затяните болт крепления пластины октан-корректора на датчике-распределителя.

Порядок зажигания на УАЗе зависит от схемы, которая имеет отличительные особенности для каждого типа системы зажигания.

Как выставить зажигание

Для того чтобы правильно отрегулировать и выставить зажигание на УАЗе, необходимо соблюдать последовательность действий, которая приведена в руководстве пользователя по ремонту.

Перед началом регулировки системы зажигания необходимо установить транспортное средство на смотровую яму или специальную платформу для проведения ремонтных работ и включить ручной тормоз. Колесные механизмы транспортного средства должны быть зафиксированы стопором или упором. Силовой агрегат должен быть отключен.


После этого можно приступать к установке зажигания. Для этого необходимо зафиксировать поршень первого цилиндрического элемента в положении высшей мертвой точки. При этом нужно проверить, чтобы отверстие на шкиве коленчатого вала совпало со штифтом на крышке блока распределительных шестерен. Необходимо немного опустить крепежный болт, расположенный на пластине, к корпусу датчика распределительного оборудования.

Затем следует снять крышку с распределительного устройства и повернуть коленвал на 180°. Октан-корректор должен находиться в нулевом положении. Затем необходимо затянуть болтом указатель к корпусу датчика распределительного механизма так, чтобы его положение совпало с риской октан-корректора.


После этого настраиваем бегунок, вращая его против часовой стрелки. Это поможет устранить зазоры в приводе. Когда острие на статоре совпадет с меткой красного цвета, можно фиксировать пластину при помощи болта.

Затем нужно установить на место крышку датчика распределительного устройства и проверить правильность установки подводов зажигания согласно порядку работы цилиндрических механизмов (1-2-4-3). Отсчитывать нужно в направлении против часовой стрелки. Настройка зажигания на УАЗе завершена.

Если при увеличении скорости до 50-60 км/ч водитель почувствует кратковременную детонацию, значит, процедура была выполнена правильно.

В том случае если детонации нет, нужно увеличить угол опережения, провернув датчик по часовой стрелке.

Как проверить катушку зажигания

Проверка необходима в следующих случаях:

  • Механизм не глохнет при выключенном зажигании.
  • Произошло короткое замыкание.
  • Из строя вышли свечи системы зажигания.
  • Греется катушка, из-за чего система перегружается.


Для того чтобы проверить катушку зажигания, необходимо выключить силовой агрегат и открыть капот. Затем нужно найти катушку. Для этого рекомендуется следовать по проводам, которые ведут от распределительного механизма в обратную сторону. После этого нужно отсоединить 1 высоковольтный провод от свечи зажигания. Перед процедурой необходимо подождать, пока двигатель полностью остынет. Для этого может потребоваться 15-25 минут.

Затем следует демонтировать свечу при помощи специальной насадки. Это нужно делать аккуратно и следить за тем, чтобы мусор не попал в отверстие, т. к. это приведет к неисправности силового агрегата. Необходимо подключить провод обратно к свече. Для выполнения этой операции рекомендуется использовать плоскогубцы с изолированными ручками.

После этого нужно дотронуться резьбовой стороной свечи до голого металла. При включенном зажигании все элементы электрооборудования транспортного средства начнут работать, это значит, что катушка функционирует исправно. Водитель, выполняющий ремонтные работы, должен видеть искру голубого цвета. Если ее нет, значит, система неисправна. Если возникает искра оранжевого цвета, значит, подается недостаточное количество напряжения. Причиной этого может стать плохой контакт, слабый ток или дефекты корпуса катушки.


Еще один способ проверки соединения катушки зажигания:

  1. Снять катушку с автомобиля. Для этого необходимо отсоединить провода распределительного оборудования, убрать крепежные элементы с корпуса катушки, используя гаечный ключ.
  2. Определить состояние механизма при помощи омметра. Нужно прикоснуться щупами к первичной обмотке, коснувшись 2 контактов одновременно. После этого необходимо замерить состояние вторичной обмотки и сравнить полученные показатели с заводскими, которые есть в руководстве по ремонту.

Перед началом выполнения работ необходимо установить транспорт на ровную поверхность и зафиксировать его специальными стопорными устройствами. Во время проверки устройства рекомендуется надеть защитную одежду (маску и очки, а также перчатки).

Как подключить замок зажигания

Замена замка зажигания предполагает демонтаж старого и установку нового механизма с его последующим подключением. Для снятия старого замка понадобится крестовая и плоска отвертка.


Порядок действий при демонтаже старого замка системы зажигания транспорта:

  1. Убрать крепежные элементы с нижней облицовочной панели рулевой колонки.
  2. Вставить ключ в замок и установить его в нулевое положение, при котором рулевой механизм будет заблокирован.
  3. Демонтировать рулевую колонку.
  4. Выкрутить крепежные болты замка зажигания.
  5. Вставить плоскую отвертку в небольшое технологичное отверстие и нажать на фиксатор, который удерживает замок.
  6. Вытолкнуть замок с посадочного места.
  7. Отсоединить все провода системы.
  8. Установить новый замок, подключить провода и собрать механизм, выполняя все действия в обратном порядке.

Все провода подключаются в направлении хода часовой стрелки.

К выводу под номером 50 нужно подключить провод красного цвета, который отвечает за стабильную работу стартерного устройства.

К выводу под номером 15 необходимо подключить провод синего цвета с черной полосой, который отвечает за обогрев салона транспортного средства.

К выводу под номером 30 подключается розовый провод, а к 30/1 — коричневый.

К разъему INT необходимо подсоединить черный провод, который ответственен за работу габаритных огней и фар.

После того как все провода будут подключены, нужно подсоединить клемму аккумуляторной батареи. К верхней части клеммы должен быть подключен провод черного цвета. Затем нужно завести двигатель и проверить исправность и работоспособность всей системы зажигания. Вначале рекомендуется проверить работу электрических приборов, а затем исправность стартерного механизма.


Если все провода подключены правильно, то при нулевом положении ключа системы зажигания все элементы электрооборудования будут отключены от питания. При повороте ключа в первое положение активизируется работа системы, которая управляет двигателем внутреннего сгорания, генераторной установкой, фарами и стопорными сигналами, а также омывателями и очистителями стекол. При перемещении ключа во второе положение срабатывает стартер, стержень противоугонной системы выдвигается и убирается при смене положения ключа.

Если этого не произошло, значит, провода подключены неправильно. Необходимо разобрать механизм и повторить процедуру подключения.

Схема зажигания

Схема зависит от типа системы зажигания УАЗа-3151. Для того чтобы правильно выставить контактное, бесконтактное, электронное или подводное зажигание своими руками, нужно воспользоваться инструкцией по ремонту.

Контактного

Схема подключения контактной системы включает в себя такие элементы, как:

  • Замок. Он находится на корпусе рулевой колонки и необходим для контроля за протеканием тока между аккумуляторной батареей транспорта и зажиганием.
  • Аккумулятор. В тот момент, когда двигатель отключен, источником питания всего электрооборудования является аккумуляторная батарея. Она дополняет уровень электричества, который вырабатывается генераторной установкой, если она выдает напряжение ниже 12 В.
  • Распределительное устройство. Оно направляет ток высокого напряжения от катушки через рукоятку распределительного механизма по очереди к каждой из свечей системы.
  • Конденсатор. Он расположен на корпусе распределительного устройства и предупреждает появление искры между разомкнутыми контактами системы, оберегая их от обгорания.
  • Свечи зажигания. Ток высокого напряжения перемещается по центральному электроду этих механизмов. В промежутке между центральным и боковым электродом появляется искра, которая поджигает топливную жидкость в цилиндрическом устройстве.
  • Привод. Распределительный механизм оборудован прямым типом привода от распределительного вала. Скорость вращения такого оборудования составляет 50% от скорости вращения коленчатого вала.
  • Центробежный регулятор. Он необходим для установки требуемого угла опережения воспламенения в зависимости от оборотов мотора. Этот механизм включает в себя грузы, которые вращаются, воздействую на пластину с контактами прерывателя.
  • Катушка. В ее конструкцию входит 2 изолированных обмоточных провода, которые намотаны на сердечник, сделанный из мягкой стали. Процесс сжатия магнитных полей вокруг первичной обмотки образует во вторичной обмотке ток высокого напряжения, проходящий через распределитель к свечам системы зажигания.


Когда водитель поворачивает ключ зажигания, ток низкого напряжения аккумулятора переходит на первичную обмотку катушки. После этого он начинает образовывать магнитное поле. За счет вращения силового агрегата от стартера контакты кулачкового прерывательного устройства размыкаются. В этот момент начинает исчезать магнитное поле, а силовые линии и витки обмоток образуют ток высокого напряжения. Появившийся импульс переходит на крышку корпуса распределителя, а искровой заряд воспламеняет топливно-воздушную смесь в цилиндрическом устройстве мотора.

Безконтактного

Для того чтобы установить момент бесконтактного зажигания на УАЗе, необходимо подготовить следующие инструменты:

  • комплект гаечных ключей;
  • крестовая отвертка;
  • стробоскоп;
  • защитная одежда в виде очков и маски;
  • стопорные механизмы для колес.

Перед тем как приступить к подключению необходимо надеть защитную одежду и установить транспортное средство на ровную поверхность и зафиксировать его колеса при помощи специальных стопоров.


Для начала нужно поставить риску на крышке клапанов и совместить все метки. После этого следует вывернуть свечу первого цилиндрического механизма двигателя и убрать крышку с главного распределителя. Если вытащить свечу первого цилиндра, то можно отследить ход поршневой части мотора.

Затем необходимо вставить в свечной колодец длинную отвертку и провернуть коленчатый вал за храповик по часовой стрелке, установив его в положение высшей мертвой точки. Это поможет вытолкнуть отвертку обратно из колодца. Метка на шкиве должна быть выставлена напротив длинной риски на корпусе силового агрегата.

После этого нужно ослабить контровую гайку, которая прижимает трамблер к блоку цилиндров. Вращая корпус, необходимо установить одну из прорезей в зазоре датчика Холла. В это время контакт подвижного типа бегунка должен полностью совпасть с боковым контактом под номером 1 на крышке трамблера, корпус которого необходимо повернуть в устойчивое положение и зафиксировать при помощи крепежной гайки.

Затем следует подтянуть гайку крепления распределительного устройства и установить крышку со свечей на место.

Когда все работы будут закончены, нужно завести двигатель, прогреть его до температуры +50…+60°С и откорректировать бесконтактное зажигание при помощи стробоскопа.

Стробоскоп нужно подключить к трамблеру. Он обеспечит одновременные вспышки с образованием искры в цилиндрах. Направляя лампу на шкив, можно четко увидеть положение метки шкива и ее изменение при увеличении количества оборотов двигателя.

Когда поршень первого цилиндрического механизма будет находиться в положении высшей мертвой точки, рекомендуется совместить насечку шкива коленчатого вала с первой длинной риской. Эта риска расположена на крышке узла газораспределительного механизма. Это поможет обеспечить требуемый угол опережения впрыска топливной жидкости на второй риске в 5°.

Электронного

В системе электронного зажигания полностью отсутствует механическое движение элементов. Работа этой системы обеспечивается специальными датчиками и блоком управления. Это дает возможность увеличить показатели силового агрегата транспорта и уменьшить средний расход топливной жидкости.


Для того чтобы установить зажигание электронного типа, необходимо перевести в положение высшей мертвой точки 4 цилиндра моторной части. Для этого потребуется провернуть храповик коленчатого вала до совпадения отметок со шкивом.

После этого необходимо демонтировать трамблер, свечи зажигания и катушку, уложить новую проводку и установить высоковольтную катушку. Затем можно прикрепить коммутатор на щит моторного отсека и вкрутить новые свечи зажигания.

Провода высокого напряжения должны подключаться в соответствии с порядком работы цилиндрических механизмов (1-3-4-2).

К разъему под номером 1 должен подключаться коричневый провод. К разъему под номером 2 — черный. К разъему под номером 3 подключается провод белого цвета, а к номеру 4 — синего.


Для того чтобы правильно выставить зажигание, необходимо подготовить контрольную лампу, гаечный ключ на 13 и специальный ключ для коленвала. Перед началом проведения работ необходимо отключить двигатель и дать ему остыть. После этого необходимо отключить минусовую клемму мотора.

Затем нужно установить первый цилиндр в положение зажигания. Совместить метку на шкиве с меткой на приводе газораспределительного механизма.

Система зажигания автомобиля УАЗ-469Б включала в себя: катушку зажигания, прерыватель-распределитель зажигания, свечи зажигания, провода и включатель зажигания. Первичная цепь системы зажигания питается током от аккумуляторной батареи или генератора.

Система зажигания УАЗ-469Б, устройство приборов и принцип работы.
Схема системы зажигания УАЗ-469Б.

Представляет собой трансформатор, преобразующий низкое напряжение первичной цепи в высокое напряжение вторичной цепи. При работе двигателя ток в первичную обмотку катушки проходит через добавочный резистор расположенный в изоляторе между лапами скобы крепления катушки. При запуске двигателя стартером этот резистор автоматически выключается и ток в первичную обмотку поступает, минуя его, чем достигается усиление искры и облегчение пуска двигателя.

Имеет центробежный и вакуумный регуляторы, автоматически изменяющие угол опережения зажигания, и октан-корректор для ручной регулировки угла зажигания в зависимости от октанового числа применяемого бензина. Центробежный регулятор изменяет угол зажигания в зависимости от частоты вращения коленчатого вала двигателя или валика распределителя.

Характеристики центробежного регулятора.

Частота вращения валика распределителя, об/мин / Угол опережения по кулачку прерывателя, град: 200/0-3, 500/3-6, 1000/8-11, 1900-2200/17,5-20.

Вакуумный регулятор изменяет угол зажигания в зависимости от нагрузки двигателя, разряжения в смесительной камере .

Характеристики вакуумного регулятора.

Разряжение в смесительной камере карбюратора, мм рт. ст. / Угол опережения зажигания, град: 60/0, 100/0-2.5, 200/5.5-8.5, 280/10-13.

Октан-корректор служит для изменения угла опережения зажигания в зависимости от октанового числа применяемого бензина. С помощью октан-корректора можно изменять угол опережения зажигания в пределах +-10 градусов по углу поворота коленчатого вала.

Включатель зажигания и стартера типа ВК330.

Служит для включения и выключения тока в первичной цепи системы зажигания и для включения стартера. На пластмассовом изоляторе включателя размещены зажимы АМ (амперметр), КЗ (катушка зажигания), СТ (стартер) и ПР (приемник). Зажим АМ находится под постоянным напряжением.

Выполняем схему подключения электронного зажигания на уаз. Электрооборудование автомобилей УАЗ. Зажигание Электронное зажигание на уаз буханка

– датчик-распределитель;

– транзисторный коммутатор;

– катушка зажигания;

– добавочное сопротивление;

– аварийный вибратор;

– свечи зажигания.

Датчик-распределитель

Датчик-распределитель имеет корпус, крышку, валик, датчик синусоидального напряжения, центробежный и вакуумный регуляторы, а также октан-корректор. Центробежный регулятор автоматически изменяет угол опережения зажигания в зависимости от частоты вращения.

Датчик напряжения состоит из ротора и статора. Ротор представляет собой кольцевой постоянный магнит с плотно прижатыми к нему сверху и снизу четырехполюсными обоймами, жестко закрепленными на втулке. В верхней части ротора на втулке установлен бегунок.

Статор датчика представляет собой обмотку, заключенную в четырехполюсные пластины. Статор имеет изолированный многожильный вывод, присоединенный к выводу датчика. Второй вывод обмотки электрически связан с корпусом в собранном датчике-распределителе.

На роторе нанесена метка, на статоре стрелка, которые служат для установки начального момента искрообразования.

Сопротивление обмоток при температуре (25±10) °С, Ом:

первичной…..0,43

вторичной…..13 000–13 400

Развиваемое вторичное напряжение максимальное, В…..30 000

Катушка имеет вывод высокого напряжения и два вывода низкого напряжения:

– вывод К – для соединения с выводом К добавочного сопротивления;

– немаркированный вывод – с выводом КЗ коммутатора.

Величина активного сопротивления между выводами «+» и «С» (0,71±0,05) Ом, между выводами «С» и «К» – (0,52±0,05) Ом.

Состоит из корпуса и платы с радиоэлементами. Выводы коммутатора предназначены:

– вывод Д – для соединения с низковольтным выводом датчика-распределителя;

– вывод КЗ – для соединения с выводом катушки зажигания;

– вывод «+» – для соединения с выводом «+» добавочного сопротивления или блока предохранителей.

Состоит из корпуса и платы, на которой смонтированы все узлы вибратора. Имеет один вывод. Включение его в работу допускается только в случае выхода из строя транзисторного коммутатора или катушки статора датчика.

Техническое обслуживание

Через 8 000 км

Проверьте затяжку гаек низковольтного разъема датчика-распределителя, крепление соединительных проводов.

Через 16 000 км

Проверьте датчик-распределитель зажигания: осмотрите бегунок, крышку распределителя и в случае их загрязнения протрите х/б тканью, смоченной в чистом бензине.

Смажьте из капельницы (4–5 капель) втулку ротора (предварительно снимите бегунок и фильц под ним).

Через 50 000 км

Тщательно промойте чистым бензином шарикоподшипник опоры статора, заложите в него смазку Литол–24 не более 2/3 свободного объема подшипника (предварительно снимите крышку, бегунок, ротор и опору статора).

Порядок установки момента зажигания

1. Установите поршень первого цилиндра в верхней мертвой точке такта сжатия в первом цилиндре до совпадения отверстия МЗ (5° до ВМТ) на шкиве коленчатого вала со штифтом на крышке распределительных шестерен.

2. Снимите с датчика-распределителя пластмассовую крышку. Убедитесь, что электрод бегунка установился против вывода на крышке датчика-распределителя, помеченного цифрой «1» (вывод для провода зажигания свечи первого цилиндра двигателя).

3. Затяните болтом со вставленным в него указателем пластину октан-корректора датчика-распределителя к корпусу привода так, чтобы указатель совпал со средним делением шкалы октан-корректора.

4. Ослабьте болт крепления пластины октан-корректора к корпусу датчика-распределителя.

5. Придерживая пальцем бегунок против его вращения (для устранения зазоров в приводе), осторожно поверните корпус до совмещения в одну линию красной метки на роторе и острия лепестка на статоре. Закрепите болтом пластину октан-корректора на корпусе датчика-распределителя.

6. Установите крышку датчика-распределителя, проверьте правильность установки проводов зажигания к свечам в соответствии с порядком работы цилиндров двигателя 1–2–4–3, считая против часовой стрелки.

После каждой установки зажигания проверяйте точность установки момента зажигания, прослушивая работу двигателя при движении автомобиля.

Для этого прогрейте двигатель до температуры 80 °С и, двигаясь на прямой передаче по ровной дороге со скоростью 40 км/ч, дайте автомобилю разгон, резко нажав на педаль привода дроссельной заслонки. Если при этом будет наблюдаться незначительная кратковременная детонация до скорости 55–60 км/ч, то установка момента зажигания сделана правильно.

При сильной детонации поверните корпус датчика-распределителя (рис. 7.24) по шкале октан-корректора на 0,5–1,0 деление против часовой стрелки. Каждое деление шкалы соответствует изменению момента зажигания на 4°, считая по коленчатому валу. При полном отсутствии детонации необходимо увеличить угол опережения зажигания поворотом корпуса датчика-распределителя по часовой стрелке.

Любая система зажигания бесконтактная в основном отличается только производителем и обладает следующими конструктивными особенностями — это датчик-распределителя или попросту трамблер, свечи и катушка зажигания, резистор (отвечает за сопротивление), аварийного вибратора и коммутатора.

Трамблер имеет простое устройство, состоящее из корпуса, крышки (обычно пластмассовую), 2 регулятора, валика и датчика напряжения, а также корректора. Датчик напряжения имеет ротор и статор. На них имеются специальные метки для, того чтобы выставить начальное зажигание (первичное).

Катушка зажигания имеет сопротивление первичной обмотки 0,43 Ом и вторичной 13000-13400 Ом, при температуре около 25. Максимальное напряжение до 30000 В на вторичной обмотке.
Транзисторный коммутатор представляет собой простейший прибор, состоящий из корпуса с платой, а аварийный вибратор имеет те же части что и последний, но он вступает в работу при отказе коммутатора.

При каких условиях проводить ТО

Как правило, зажигание нуждается в обслуживании по мере обнаружения неисправности, но по регламенту рекомендуется по пробегу. 8000 км. Подтягивают гайки трамблера и крепления контактов проводов. 16000 км. Осмотр состояния визуально, очистка видимых элементов от загрязнений. Смазка втулки ротора. 50000 км. Очистка подшипников и закладка новой смазки, очистка всех деталей от грязи, протяжно контактов проводки.

Как выставить нужную точку зажигания.
1. Поршень 1- го цилиндра обязательно должен находиться в верхней мёртвой точке, этого добиваются путем прокрутки распредвала, при этом следят за метками, они должны совпадать.

2. Снять пластиковую крышку с трамплина и убедиться в совпадении электрода бегунка с насечкой на крышке. 3. Пластина корректора затягивается с помощью болта к корпусу, затяжка производится, пока указатель не окажется посередине размеченной шкалы. 4. Пластина ослабляется, при помощи удерживающего её болта. 5. Поворачивая корпус трамблера, и одновременно удерживая бегунок, следить за метками на роторе и статоре (они должны совпасть), после чего пластинка снова затягивается. 6. Собрать все в обратном порядке и проверить автомобиль на точность момента зажигания.

Прогревается двигатель до рабочей температуры (80-90 градусов), затем выбрав ровный и прямой участок дороги, резким нажатием на педаль газа, разгоняем автомобиль. Услышав незначительную детонацию, делаем вывод о том, что регулировка сделана правильно. При ощутимо большей детонации или её нет совсем, производят следующие манипуляции — поворачивает корпус по часовой стрелке при отсутствии и против, при значительной детонации.

Датчик напряжения состоит из ротора и статора. Закрепите болтом пластину октан-корректора на корпусе датчика-распределителя. 6. Установите крышку датчика-распределителя, проверьте правильность установки проводов зажигания к свечам в соответствии с порядком работы цилиндров двигателя 1–2–4–3, считая против часовой стрелки. После каждой установки зажигания проверяйте точность установки момента зажигания, прослушивая работу двигателя при движении автомобиля.

Система зажигания на УАЗ 469

Используется такой режим, если запускать двигатель стартером. Зажигания на УАЗ имеют несложную конструкцию. Бесконтактное зажигание более удобное в использовании, чем контактное.

С противоугонным запорным устройством, с блокировкой против повторного включения стартера без предварительного выключения зажигания и с подсветкой гнезда. Блокировочное устройство против повторного включения стартера не должно допускать повторного поворота ключа из положения I (зажигание) в положение II (стартер).

Работа двигателя автомобиля невозможна без правильно установленного момента зажигания. Поверните корпус трамблера, пока средняя метка на его корпусе не совместится с меткой на двигателе. Например, для автомобиля ВАЗ-2106 коммутатор можно установить в свободное место между бачком омывателя и левой фарой. Просверлите 2 дырки и прикрутите коммутатор саморезами. Правильная установка угла опережения зажигания в бесконтактной системе зажигания дает возможность эксплуатировать автомобиль в комфортных условиях. Установите коленчатый вал в положение, которое соответствует углу опережения зажигания в 5 градусов. Проверьте порядок подсоединения высоковольтных проводов цилиндров двигателя.

Подводное зажигание УАЗ схема

А можно пойти дальше, выкинуть штатный жгут, систему ЭПХХ и на место вариатора под капотом установить коммутатор. Вывод добавочного сопротивления «к реле стартера» в некоторых вариантах проводки подключается к дополнительным контактам на замке зажигания, а не к реле стартера. Катушка — для контактной системы зажигания! Интересным дополнением к системе зажигания с трамблером АТЭ-2 и датчиком Холла станет коммутатор 962.3734 в комплекте с датчиком детонации (автоматическим октан-корректором). Датчик детонации подключается к 7ой ноге коммутатра, которая обычно не используется. Суть в том, что восьмерочный трамблер на восьмерочном моторе стоит «с жопы» двигателя и имеет привод от распредвала.

В трамблёр помещается пара датчиков Холла расположенных под 90 град. относительно друг друга. На ось надевается пластина «бабочка», она при движении в датчиках Холла поочерёдно формирует импульсы. Трамблёр сгодится любой, главное чтобы он подходил по типу привода и был исправным.

Рекомендации по настройке трамблера Можно ли на УАЗ поставить трамблер от Волги Опыт эксплуатации трамблера с датчиком Холла (статья) Как изолировать от воды трамблер? Переделка бесконтактного зажигания на контактноеЛегко переделал все электронное зажигание на 31519 с мотором 3 л.1. Штатный электронный распределитель зажигания заменяется на механический Р 119-Б;2. Штатная катушка зажигания заменяется на Б-117 А;3. Штатные коммутатор и вариатор просто удаляются;4. Если контактная система зажигания, то возможен износ подшипника в распределителе зажигания или неправильно выставленный зазор между контактами. Выставляешь кривым стартером бегунок трамблера на первый цилиндр, а среднюю метку на шкиве КВ(ЗМЗ 402) или первую по ходу шкива(двигатели УМЗ) напротив штивта. Предназначена для установки на автомобили «ГАЗель» и «Волга» с карбюраторным двигателем ЗМЗ-4026.10 взамен штатной системы зажигания.

ШАГ 4: Подключение проводки и установка коммутатора. Вставляем впровода в трамблер.

Пособие по замене трамблера с приводом маслонасоса

Отключите зажигание и демонтируйте крышку трамблера, к ней подключены наконечники и высоковольтные кабеля. Затем от распределительного механизма надо отключить провод, подсоединенный к коммутатору. Взяв гаечный ключ на 13, выкрутите две гайки, фиксирующие устройство и демонтируйте с силового агрегата механизм вместе с приводом маслонасоса.

Что представляет собой схема подключения электронного или бесконтактного зажигания, на УАЗ 417, как переделать контактное зажигание на бесконтактное? Почему греется катушка и как произвести регулировку и настройку угла опережения? Также бесконтактные системы оборудуются электромагнитным девайсом, который дает возможность добиться более стабильного функционирования двигателя. Одним из основных нюансов в плане обслуживания является необходимость периодической смазки привода распределителя — не реже, чем каждые 10 тысяч км пробега. После этого с распределительного механизма следует снять крышку.

Что бы трамблер встал в привод нужно добиться совпадения выступов на муфте снизу трамблера с прорезями на валике привода. На установленном трамблере должен отсутствовать зазор между пластиной октан-корректора и самим корпусом привода.Снимаем крышку нового трамблера. Для этого откручиваем крестовой отверткой 2 винта. Бегунок должен смотреть на моторный щит.Дело в том, что у трамблера АТЭ-2 нумерация 1го цилиндра не совпадает с нумерацией штатного трамблера. Ставится на штатное место без переделок.ШАГ 4. Подключение проводки и установка коммутатораНичего сложного нет. Если используется комплект от ВАЗ-21074, то без колодок будут всего 3 контакта.

Основными составляющими системы контактного типа являются батарея, КЗ, привод, свечки, конденсатор, а также прерыватель с распределителем. Система бесконтактного зажигания, которая называется транзисторной. В отличие от двух вышеописанных систем, система электронного зажигания характеризуется сложным устройством, которое обеспечивает работоспособность не только момента, но и других параметров.

8000 км. Подтягивают гайки трамблера и крепления контактов проводов. Смазка втулки ротора. 2. Снять пластиковую крышку с трамплина и убедиться в совпадении электрода бегунка с насечкой на крышке.

Системы зажигания

Датчик-распределитель (трамблер)

Свечи зажигания

Другие вопросы по системе зажигания

  • R1 — 1k; R2 — 6,2k; R3 — 1,8k; R4 — 82; R5 — 10; R6 — 300; R7 — 47k; R8 — 3k; R9 и R13 — 2k; R10 — 0,1; R11 и R12 — 330; R14 — 10k; R15 — 22k.
  • C1, C2, C6, C8 и C9 — 0,1mkF; C3, C5 и C7 — 2200pF; C10 и C11 — 1mkF.
  • VT1 — КТ863; VT2 — КТ630Б; VT3 — КТ848А.
  • VD1 — КС162Б; VD2 — ОД522; VD3 — КД212; VD4 и VD5 — КД102.
  • Микросхема КР1055ХП1 или КС1055ХП1.
  • Транзистор VT1 на части коммутаторов не устанавливается.

У меня то же самое было на обычном зажигании. Самое первое проверь свечи, скорее всего какая-то одна вылетела и машина просто троит. Проверь вынимая поочерёдно провода из крышки трамблёра. Я нашёл именно так. Да, и посмотри какие свечки стоят, самые лучшие поставь А11.

Вопрос не такой простой как кажется на первый взгляд. Возможна масса причин данного явления. Нестабильная работа самого стробоскопа в первую очередь. Состав смеси (богатый,бедный), наличие нестабильных контактов в электрооборудовании (в т.ч. в замке зажигания), утечка высокого напряжения через плохую изоляцию и грязные, влажные поверхности. Применение в электрооборудовании помехоподавляющих резисторов и высокоомных проводов. Если контактная система зажигания, то возможен износ подшипника в распределителе зажигания или неправильно выставленный зазор между контактами. Перечень далеко не полный, ищите и обрящете:-)

Юзаю его примерно 4 месяца — кардинально ничего не изменилось. Ощутился ряд преимуществ — двигатель работает ровнее, однако расход топлива заметно не изменился (хотя я этого ожидал). Есть возможность загерметизировать систему зажигания полностью. Какого-то особого прироста тяги не заметил. Возможно это следствие того, что штатный трамблер я тоже доводил до ума — подбирал характеристику пружинками центробежного регулятора. К моему некоторому удивлению система АСУД не выбирает оптимальный угол зажигания — датчиком зажигание можно сделать раньше или позже. Т.е. процедура выставления угла по детонации остается. В добавок мне пришлось практически сразу ее ремонтировать — был дефект печатной платы. Резюмируя скажу так — эта система позволяет уделять системе зажигания существенно меньше внимания, повысить ее «плавучесть» в воде. Но кардинальных улучшений не жди.
Фотографии:
Блок «Михайловского зажигания» АСУД ,
Катушки и датчик ,
Две катушки АСУД ,
Датчик АСУД ,
Блок АСУД ,
Блок и катушки АСУД

Нужен ли аварийный вибратор
Аварийный вибратор дает непрерывное искрообразование независимо от положения поршней, в результате смесь вспыхивает раньше необходимого момента, в режиме детонации — результат аналогичен непрерывным ударам кувалдой по поршням с частотой от 500 до 2000 раз в минуту в каждом цилиндре. Как Вы думаете, какой будет результат? Капремонт с заменой сломаных колец, расплавленных поршней, прожженых клапанов, погнутых коленвалов, задранных стенок цилиндров.
Задумавшись над вопросом — зачем такая опасная штука нужна в автомобиле — я пришел к выводу, что, возможно, аварийный вибратор поставлен военными, чтобы автомобиль после ядерного взрыва (когда выйдет из строя вся электроника, в т.ч. коммутатор) смог продолжить движение. Я думаю, что если дело дойдет до ядерной войны, то мне уже будет все равно — сможет автомобиль продолжить движение или не сможет.
Если хочется повысить живучесть автомобиля, то возить с собой лучше запасной коммутатор (и запасной статор трамблера — (У)).

Почувствовал некие «подергивания». После остановки на заправке не смог завестись. Еще симптом — при включении зажигания стрелка напряжения сразу занимает фикс. положение (когда все исправно, она через пару секунд после этого (катушка заряжается?) должна еще подняться вправо). Замена коммутатора ситуации не изменила. Отпаялся пресловутый проводок в трамблере. Попытка его нарастить привела к обрыву куска. Запасного трамблера, естественно, нет (надо возить с собой видимо «статор» в запас). Магазины не работают (воскресенье, поздний вечер). Выручил аварийный вибрвтор. Около ста километров на нем проехал. Машина бежала 80-90, правда подтупливала при попытках резко ускориться. Расход — в разумных пределах. В ногах у пассажира всю дорогу раздавался бодрящий писк.

Ну просто один в один! А вот с аварийным вибратором меня и ждал облом. Вибратор у меня был с завода неисправный. Как же далеко он улетел, после того как я это выяснил. А дальше несколько часов с троссом в руках. Теперь с собой вожу статор катушку комутатор… Все-таки лучше возить с собой дубликаты, надежней как-то.

ШАГ 1. Подготовка

Общий вид набора АТЭ2 :

Еще потребуется, помимо самой системы, набор шоферского инструмента. Как минимум нужны: рожковые ключи на 8, 10, крестовая отвертка и «кривой» стартер (если сделан боди-лифт или нет возможности воспользоваться «кривым» стартером – нужно что-то, чем можно провернуть двигатель).

ШАГ 2. Демонтаж родного датчика-распределителя (далее — трамблера) и катушки зажигания

Перед тем как снять родной трамблер необходимо провернуть двигатель до совмещения метки на шкиве «5о до ВМТ 1-го цилиндра» со штифтом на блоке. Вращаем двигатель по часовой стрелке, совмещаем метки и после этого снимаем крышку трамблера. Если бегунок направлен в сторону блока цилиндров, то можно демонтировать родной трамблер. Если нет, и бегунок направлен в противоположную от блока сторону, требуется провернуть двигатель еще на один оборот. Теперь бегунок смотрит к двигателю.

Чтобы демонтировать трамблер, снимаем высоковольтные провода и шланг вакуумного регулятора и ключом на 10 отворачиваем болт крепления пластины октан-корректора к корпусу привода и, покачивая трамблер, вынимаем его. В случае если усилия рук не хватает, то подбираемся шлицевой отверткой снизу пластины октан-корректора, и, опираясь на привод, сдвигаем трамблер кверху.

Затем снимаем штатную катушку зажигания. Откручиваем 2 гайки и снимаем провода с выводов. Сама катушка прикручена 2мя винтами к моторному щиту.

ШАГ 3. Инсталляция нового трамблера и катушки зажигания .

Перед тем как устанавливать новый трамблер нужно смонтировать на нем пластину октан-корректора. Эта пластина не имеет фиксированного положения на корпусе трамблера. Местоположение первичной установки – немного левее корпуса вакуумного регулятора, если смотреть на трамблер сверху. Надев пластину на корпус, и выставив ее приблизительное расположение, ключом на 10 затягиваем гайку на ней. Таким образом, пластина обжимает корпус как хомут.

Внимание(!) – не прилагайте чрезмерного усилия, этот материал очень хрупкий!

Окончательно положение пластины выбирается уже во время выставления УОЗ на двигателе.

Теперь трамблер готов к установке на двигатель. Что бы трамблер встал в привод нужно добиться совпадения выступов на муфте снизу трамблера с прорезями на валике привода. Расположите трамблер рядом с приводом и, поворачивая муфту рукой, добейтесь примерного совпадения выступов с прорезью на валике.

Внимание(!) – выступы на муфте совпадают с прорезью только в одном положении, т.к. выступы смещены от линии центра.

Вставляем трамблер в привод и, проворачивая его из стороны, в сторону добиваемся совпадения муфты с валиком привода. На установленном трамблере должен отсутствовать зазор между пластиной октан-корректора и самим корпусом привода.

Снимаем крышку нового трамблера. Для этого откручиваем крестовой отверткой 2 винта. Бегунок должен смотреть на моторный щит.

Дело в том, что у трамблера АТЭ-2 нумерация 1го цилиндра не совпадает с нумерацией штатного трамблера. Вывод 1го цилиндра у нового трамблера находится над колодкой датчика Холла (на крышке стоит цифра «1» — это означает 1ый цилиндр). Это объясняется тем, что муфта трамблера АТЭ-2 развернута на 180о.

Затем, поворачивая корпус трамблера, добиваемся того, что бы разъем 1го цилиндра на крышке совпадал с контактом бегунка. Другими словами – момент воспламенение смеси в первом цилиндре. Это будет первоначальный УОЗ. Естественно, ездить так нельзя, но завести двигатель для регулировки уже возможно. От руки заворачиваем болт крепления пластины октан-корректора к корпусу привода.

Теперь устанавливаем новую катушку зажигания. Ставится на штатное место без переделок.

ШАГ 4. Подключение проводки и установка коммутатора

Ничего сложного нет. Если используется комплект от ВАЗ-21074, то без колодок будут всего 3 контакта. Т.к. в разных схемах эти провода разного цвета, то буду писать их номер. Считаю слева направо по номерам контактов коммутатора (расположение коммутатора как на 1ом фото).

Провод от контакта №3 (цвета чаще голубого или голубого с красной полосой) подключается к плюсовому разъему катушки зажигания. На катушке этот разъем чаще обозначен знаком «+» или «Б», или «ВАТ». К этому же разъему надо подключить снятый «+» от штатной катушки.

Провод от контакта №5 (чаще коричневый или черный, это самый короткий «хвост») подключается к любой «массе»

Провод от последнего контакта №6 (чаще коричневый с красным или коричневый с голубым) подключается ко второму разъему на катушке зажигания. Он может быть обозначен как «К», «ВК» или «RUP». На этот же разъем катушки подключается провод от блока управления ЭПХХ (если он есть).

2 соединительные колодки подключаются к коммутатору и выходу датчика Холла на трамблере.

Вставляем провода в трамблер. Порядок подключения 1-2-4-3, начиная от вывода 1го цилиндра. Должно получиться так:

Осталось найти место коммутатору, ибо длина проводов не позволяет поставить его на штатное место. Если машина не участвует в соревнованиях, то можно поставить коммутатор рядом с блоком предохранителей. Вполне надежное и доступное место. Я же надставил провода и закрепил коммутатор под приборным щитком в ногах переднего пассажира.

Стоит так же заметить, что не все цифровые тахометры, которые работали со штатной транзисторно-коммутаторной схемой, умеют работать с датчиком Холла.

Осталось только отрегулировать УОЗ и затянуть болт крепления пластины октан-корректора.

ПРИЛОЖЕНИЕ. Схема зажигания ВАЗ-21089

25 — катушка зажигания

23 – блок управления ЭПХХ

27 – коммутатор

✅ Как выставить зажигание на уаз буханка

Установка момента зажигания УАЗ-3151

1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.

2. Снять крышку распределителя.

3. Провернуть коленчатый вал до начала такта сжатия.

Чтобы определить этот момент, нужно вывернуть свечу 1-го цилиндра и закрыть отверстие под свечу пальцем.

В начале такта сжатия из-под пальца начнет выходить воздух.

4. Осторожно провернуть коленчатый вал до совпадения второй метки на шкиве с приливом на крышке распределительных звездочек.

Эта метка соответствует углу опережения зажигания 5° на двигателе с системой рециркуляции отработавших газов (для двигателей без систем рециркуляции установить шкив так, чтобы середина части шкива между второй и третьей метками находилась против прилива на крышке распределительных звездочек, что соответствует углу опережения зажигания 2°).

5. Ослабить болт 3 крепления распределителя. Установить стрелку 2 октан-корректора в середину шкалы 1 и затянуть болт 3.

Ослабить болт 4 крепления пластины октан-корректора к корпусу распределителя.

Слегка нажать пальцем на бегунок против его вращения (по часовой стрелке), чтобы выбрать зазоры в приводе.

Удерживая бегунок, медленно повернуть корпус 5 распределителя до совмещения красной метки « А» на роторе со стрелкой « В» на статоре.

Затянуть болт 4 крепления пластины октан-корректора к корпусу распределителя.

6. Установить крышку распределителя и подсоединить высоковольтные провода в соответствии с порядком работы цилиндров 1—2—4—3.

7. Проверить установку момента зажигания. Для этого прогреть двигатель до температуры 80—90 °С и, двигаясь по ровной дороге со скоростью 30—40 км/ч, резко нажать до упора на педаль акселератора.

При этом кратковременно должна прослушиваться детонация.

Если детонация не прослушивается, значит зажигание позднее.

Если детонация слишком сильная, значит зажигание раннее.

При раннем зажигании повернуть корпус распределителя на одно деление шкалы в сторону «+» (против часовой стрелки), а при позднем — в сторону «—» (по часовой стрелке).

Затем вновь проверить момент зажигания при движении автомобиля, как описано выше.

8. Более точную установку момента зажигания можно произвести с помощью стробоскопа в соответствии с инструкцией, прилагаемой к стробоскопу.

Система зажигания УАЗ 469

Эффективное зажигание позволяет быстро без проблем запускать двигатель автомобиля в любых условиях. С исправным зажиганием без перебоев функционируют все системы электрического обеспечения: стеклоочистители, освещение, потребители, датчики, указатели. Какие существуют типы систем, настройка, регулировка зажигания УАЗ 469 – в данной статье.

Система зажигания УАЗ 469

Чтобы завести движок любого транспортного средства, необходимо, чтобы горючая смесь воспламенилась в нужный момент в камере сгорания. Эффективная работа поршневой системы достигается правильной настройкой всех параметров. Система зажигания УАЗ 469 позволяет эксплуатировать транспортное средство независимо от климата, температуры, влажности и других внешних факторов.

Зажигание УАЗ 469 предусматривает, чтобы все элементы были исправными и безукоризненно выполняли возложенные на них функции. Для УАЗ 469 схема зажигания состоит из следующих комплектующих:

  • катушка зажигания УАЗ 469;
  • трамблер;
  • жгуты;
  • коммутатор;
  • свечи.

Каждый отдельный компонент электрической цепи не должен допускать пробоя на корпус автомобиля и утечек тока.

Зажигание автомобиля УАЗ 469 включает в себя следующие элементы:

  1. АКБ;
  2. кнопка массы;
  3. реле-регулятор напряжения;
  4. генератор;
  5. амперметр;
  6. замок зажигания УАЗ 469;
  7. контакты прерывателя-распределителя;
  8. трамблер;
  9. конденсатор;
  10. крышка прерывателя-распределителя зажигания;
  11. бегунок;
  12. свечи зажигания;
  13. провод высокого напряжения;
  14. дополнительное сопротивление;
  15. дополнительное реле стартера;
  16. катушка зажигания;
  17. стартер.

Порядок зажигания УАЗ 469 строго регламентирован, искра возникает точно в заданной последовательности. Важным моментом является не только своевременность подачи искры, но и ее величина. При возникновении малейших перебоев заново настраивается вся цепочка.

Автомобильная АКБ не рассчитана на выработку достаточного объема тока и напряжения, которые требуются для воспламенения горючей смеси. Ток зарядки способен только непродолжительное время раскручивать маховик двигателя. Для устойчивой работы мотора должна полноценно начать функционировать вся система зажигания транспортного средства.

Данный важный узел машины предназначен для существенного повышения мощностных характеристик аккумуляторной батареи. Исправное зажигание совместно с аккумуляторной батареей отправляет свечам достаточный объем и силу тока, необходимого для уверенного розжига топливной смеси.

Принцип работы системы зажигания

Обеспечение, поддержание своевременного воспламенения воздушно-топливной смеси для эффективного функционирования ДВС является главной задачей зажигания. Это происходит в строгом соответствии с установленным порядком работы цилиндров двигателя. В электрическую цепь последовательно подключена катушка зажигания 16 вместе с дополнительным сопротивлением 14. Оно автоматически замыкается в момент запуска мотора стартером.

Это существенно увеличивает разрывной ток первичной цепи. Катушка зажигания 16 создает в бортовой электрической системе автомобиля импульсы высокой частоты. Вспышки высокого напряжения создают пробой искрового промежутка в свечах зажигания 12, вкрученных в верхнюю точку каждого цилиндра, где осуществляется сжатие рабочей топливной смеси.

Катушка состоит из первичной и вторичной обмоток. Первичная обмотка намотана сверху на вторичную. Внутри катушки расположен сердечник и кольцевой магнитопровод. Оба эти элемента изготовлены из специальной электротехнической стали. Надежная герметизация катушки осуществляется карбонитовой крышкой в кожухе с резиновой прокладкой.

Трансформаторное масло для охлаждения заливается в кожух. Данный материал существенно повышает изоляцию обмоток и эффективно отводит тепло от корпуса катушки. Чтобы избежать повреждения катушки, ее перегрева, зажигание в авто при неработающем двигателе оставлять включенным не рекомендуется.

Трамблер 8 распределяет импульсы высокого напряжения по всем цилиндрам двигателя внутреннего сгорания строго в установленной последовательности. Трамблер или прерыватель-распределитель установлен в штатное место слева от блока цилиндров двигателя. Привод механизма осуществляется от валика масляного насоса. Вращение валика производится против часовой стрелки со стороны крышки.

Как правильно выставить зажигание

Для того, что бы выставить зажигание на УАЗ 469 необходимо придерживаться следующих рекомендаций:

  • Снять крышку трамблера с ротором. Проверить размер зазора между контактами. Его можно регулировать. Между контактами, максимально разведенными, должен быть зазор 0,35 – 0,45 мм. Регулировку лучше всего осуществлять набором щупов. Слишком малый зазор дает слабую искру. При большом зазоре искры может не быть совсем. Сделав нормальный зазор, ротор можно установить на штатное место.
  • Свечным ключом выкрутить свечу первого цилиндра. Закрыть пальцем отверстие под свечу. Пусковой рукояткой провернуть коленчатый вал до тех пор, пока палец не будет выталкивать сжатым воздухом. Этот момент называется началом хода сжатия первого цилиндра.
  • Продолжать проворачивать пусковую рукоятку до совпадения отверстия на шкиве и штифта на крышке распределительных шестерен. Ротор должен находиться напротив внутреннего контакта крышки, подключенного к высоковольтному проводу от свечи первого цилиндра.
  • Провернуть пластину октан-корректора вместе с трамблером, чтобы метка совпала со средней отметкой на шкале пластины.
  • Слегка провернуть корпус механизма распределения против часовой стрелки. Прокручивать следует до тех пор, пока контакты трамблера не сомкнутся.
  • Подключить контрольную лампочку с патроном. Один контакт соединить с выводом низкого напряжения трамблера, второй с массой машины. Подключить контрольную лампу можно к кузову авто.
  • Включить зажигание, аккуратно провернуть трамблер по часовой стрелке. Крутить, пока не загорится контрольная лампа, после этого прекратить вращение. Может быть такое, что лампа не загорается. Повторить все действия с самого начала.
  • Затянуть крепежный болт распределителя. Крышку с центральным проводом установить на место. Проверить регулировку, начиная с первого цилиндра. Проверка осуществляется против часовой стрелки.

Порядок зажигания УАЗ 469

Каждый автомобиль имеет свой порядок зажигания. Это значит, что цилиндры двигателя осуществляют свое движение в строго оговоренном порядке. Нарушать его нельзя ни в коем случае. Иначе двигатель полностью разрушится. Порядок зажигания автомобиля УАЗ 469 и работы его цилиндров следующий:

Зачем выставлять зажигание

При правильно выставленном зажигании:

  • Двигатель эффективно, устойчиво и стабильно работает на всех режимах. Иначе мотор функционирует с перебоями, стуками, хлопками. Нестабильная работа двигателя доставляет много проблем, снижает динамику автомобиля и скоростные характеристики.
  • После правильной регулировки зажигания существенно улучшается запуск холодного силового агрегата.
  • При разрегулированном зажигании расход топлива увеличивается. После регулировки он значительно снижается.
  • Мощность двигателя также заметно возрастает на автомобиле после правильной регулировки зажигания.

Какие бывают системы зажигания на УАЗ 469

Контактное зажигание на УАЗ 469. Сейчас оно признано морально устаревшим. Однако отечественные производители продолжают его использовать. Система осуществляет запуск импульса определенной мощности. Этот импульс появляется от распределителя зажигания. Схема контактного зажигания УАЗ 469 простая и незамысловатая. В этом ее преимущество. Водитель своими руками может устранить любую неисправность и выполнить регулировку. Цены комплектующих невысокие.

Транзисторное или бесконтактное зажигание УАЗ 469. Бесконтактная система зажигания устанавливается на многих видах транспортных средств. Имеет целый ряд преимуществ перед контактной конструкцией. Искра, вырабатываемая подобным устройством, намного мощнее. Это происходит вследствие повышенного уровня электрического напряжения во вторичной обмотке катушки зажигания. Транзисторная система зажигания оснащена электромагнитным механизмом. Он обеспечивает стабильную постоянную работу всей системы, бесперебойно передавая энергию узлам, деталям, механизмам. Правильно настроенное зажигание при эффективном ДВС гарантирует высокую мощность и существенную экономию топлива. Длительную надежную работоспособность обеспечивает соблюдение периодичности обслуживания привода трамблера. Его необходимо смазывать и регулировать каждые 10 000 км пробега. Сложность ремонта является недостатком бесконтактной системы зажигания. Самостоятельному ремонту она не подлежит, поскольку для этого необходимо специальное диагностическое оборудование, имеющееся только в условиях сервисных центров и СТО.

Электронное зажигание на УАЗ 469. Данный тип зажигания самый технологичный, но в то же время недешевый. Подобными устройствами оснащаются современные модели авто. Имеет сложную технологию, обеспечивающую не только высокий момент, но и ряд других показателей двигателя. Преимущества: простая настройка угла опережения, отсутствие обязательной проверки контактов на предмет окисления. В двигателях, оснащенных электронной СЗ, топливная смесь сгорает на все 100%. Ремонт необходимо осуществлять только на СТО.

Подводное зажигание на УАЗ 469. Это герметичная система зажигания, при которой не страшно заливание водой, попадание в глубокие ямы, движение по открытой местности во время снега и дождя. Когда зажигание обычное – контактное либо бесконтактное, внутри трамблера, между крышкой и бегуном реально теряется 50% искровой мощности. Выясним, почему это происходит.

Между электрическими контактами, которыми является крышка трамблера и бегунок, имеется небольшой промежуток. Для прохождения электрической энергии в этом пространстве затрачивается большая часть дополнительного тока. При контактном зажигании для этих целей тратиться еще часть энергии на функционирование кулачка.

Подводное зажигание сконструировано таким образом, что в нем искра с катушки напрямую попадает на свечу зажигания. Осуществляя данный процесс, она не теряет своей основной мощности, кроме сопротивления высоковольтных проводов. Здесь утрата мощности совсем незначительная, поэтому можно ее не учитывать.

Стоит отметить, что на большинстве машин иностранного производства на каждый цилиндр раздельно ставится катушка, которая располагается сразу на свече, и утрата соответственно совсем незначительная.

Устанавливаем и настраиваем зажигание, меняем привод трамблера на автомобилях УАЗ

Трамблер УАЗ считается одним из важных компонентов системы зажигания в транспортном средстве. Корректная регулировка данного механизма обеспечивает оптимальную работу силового агрегата в целом. Подробнее о том, в чем заключается принцип действия системы зажигания и как ее правильно настроить своими руками, вы сможете узнать из этого материала.

Обзор СЗ на знаменитых УАЗах

Что представляет собой схема подключения электронного или бесконтактного зажигания, на УАЗ 417, как переделать контактное зажигание на бесконтактное? Почему греется катушка и как произвести регулировку и настройку угла опережения? Для начала разберем основные моменты касательно действия и видов СЗ.

Принцип работы СЗ

Схема контактной системы

Система зажигания, вернее, ее правильная настройка, играет большую роль в работе и запуске автомобильного мотора. При корректной регулировке в силовом агрегате будет правильно сгорать горючая смесь в результате подачи заряда через свечи. На каждый цилиндр УАЗовского мотора ставится свеча, каждая из которых включается в определенном порядке, по очереди, подавая разряд на цилиндр спустя определенное время. Нужно учитывать, что любая СЗ дает возможность не только произвести подачу нужного разряда, но и определяет его силу.

Аккумуляторная батарея машины из-за своих технических характеристик не может вырабатывать напряжение с током, которое требуется для возгорания смеси. Это связано с тем, что АКБ может выдать только ток определенной силы. А благодаря правильной работе системы величина тока значительно увеличивается, что позволяет успешно воспламенять топливовоздушную смесь.

Принцип действия системы состоит из нескольких этапов:

  1. Сначала водитель вставляет ключ в замок зажигания и поворачивает его, электрическая энергия накапливается в катушке.
  2. Затем катушка преобразуется низковольтное напряжение в бортовой сети величиной 12 вольт в высоковольтное. Значение напряжения в результате возрастает до 30 тысяч В.
  3. После этого происходит распределение и подача разряда на ту или иную свечу.
  4. Непосредственно свеча образует искру, которая воспламеняет смесь.

Схема бесконтактной УАЗовской системы

Какие бывают виды СЗ?

В отечественных УАЗах может использоваться одна из трех систем зажигания, рассмотрим каждую из них подробно:

  1. Контактный вид. Данный тип СЗ является устаревшим, однако, он используется на большей части машин. В такой системе принцип действия заключается в выдаче определенного импульса, формирующегося в трамблере — распределительном устройстве.
    Контактная система считается одной из самых простых в плане устройства, что является преимуществом, поскольку при появлении неисправностей автовладелец сможет самостоятельно проверить и отремонтировать систему. Кроме того, цены на конструктивные детали контактной системы обычно доступные, что не может не радовать. В состав контактной СЗ входят катушка, распределительное устройство, прерыватель, конденсатор и свечи.
  2. Бесконтактный тип, также зовется транзисторным. По сравнению с контактной, бесконтактная система имеет больше достоинств. Формирующаяся искра обладает более высокой мощностью, что достигается благодаря образованию высокого напряжения во вторичной обмотке катушки. Также бесконтактные системы оборудуются электромагнитным девайсом, который дает возможность добиться более стабильного функционирования двигателя. В конечном счете, если силовой агрегат УАЗа будет настроен правильно, то при использовании бесконтактной системы вы можете не только увеличить его мощность, но и добиться экономии топлива, хоть и незначительной.
    Также такие системы более просты в обслуживании. Одним из основных нюансов в плане обслуживания является необходимость периодической смазки привода распределителя — не реже, чем каждые 10 тысяч км пробега. Из основных недостатков следует выделить трудность ремонта. На практике произвести ремонт бесконтактной СЗ будет проблематично, так как для диагностики системы понадобится оборудование, которое обычно имеется на СТО.
  3. Также система зажигания может быть электронной. Данный вариант в настоящее время считается одним из самых прогрессивных и дорогих, ставится он преимущественно на новые автомобили. Если сравнивать с контактной и бесконтактной, электронная система имеет более сложное устройство. Основное достоинство данной системы заключается в том, что при необходимости процесс регулировки угла зажигания провести будет значительно проще.
    Кроме того, в электронной системе нет контактов, которые подвержены окислению. Также следует отметить, что на практике горючая смесь в цилиндрах силового агрегата с электронной системой почти всегда сгорает полностью. Но несмотря на все преимущества, электронные СЗ имеют и свои недостатки, которые касаются ремонта устройства. Отремонтировать такую СЗ своими руками практически невозможно, так как для выполнения этой задачи, опять же, потребуется оборудование (видео опубликовал Наиль Порошин).

Рекомендации экспертов, как правильно настроить

Итак, как выставить самостоятельно угол опережения, чтобы добиться правильной работы двигателя УАЗ:

  1. В первую очередь вы должны зафиксировать свой автомобиль на одном месте, для этого потяните за рычаг стояночного тормоза. Проверните коленчатый вал так, чтобы поршень цилиндра 1 попал в ВМТ (верхнюю точку). При этом нужно добиться того, чтобы отверстие на шкиве коленвала совпадало с риской, отмеченной на крышке распределительных шестеренок.
  2. После этого с распределительного механизма следует снять крышку. После демонтажа вы сможете увидеть бегунок, который расположен внутри самой крышки, напротив контакта. При отсутствии бегунка следует еще раз провернуть коленчатый вал на 180 градусов, после чего выставить октан-корректор на 0. Используя гаечный ключ, вам необходимо будет завернуть винтом указатель к корпусу распределительного механизма так, чтобы добиться его совмещения со средней риской. Когда эти действия будут выполнены, болт крепления, с помощью которого пластины крепятся к корпусу трамблера, надо немного ослабить.
  3. Затем, удерживая на одном месте бегунок при помощи пальца для недопущения его вращения, надо аккуратно провернуть сам корпус, это позволит удалить возможные люфты в приводе. Корпус необходимо поворачивать до тех пор, пока вы не добьетесь совмещения острого конца лепестка статорного механизма с красной меткой, расположенной на роторном устройстве. После этого саму пластину надо закрепить к корпусу, используя соответствующий болт.
  4. Когда вы выполните эти действия, вам надо установить крышку контроллера на место и произвести проверку высоковольтных кабелей. Нужно удостовериться в том, что эти провода установлены в правильной последовательности с учетом порядка работы цилиндров. Когда вам удастся правильно настроить угол опережения, то необходимо убедиться в том, что вся процедура была выполнена верно.
  5. Для диагностики правильности выполненных действий надо завести мотор вашего УАЗика и подождать примерно 5-10 минут, пока силовой агрегат не прогреется. Рабочая температура мотора составляет около 90 градусов, можно подождать, пока ДВС прогреется до 80 градусов. Затем вам надо выехать на ровную дорогу и разогнать автомобиль до 40 км/час, после чего следует резко нажать на газ. В этот момент автомобиль ускорится и если при увеличении скорости до 60 км/ч из-под капота раздастся кратковременная детонация (металлический стук), то это говорит о том, что все действия были выполнены правильно.
    В случае, если детонация слишком долгая, то потребуется еще отрегулировать систему. Для этого корпус распределительного механизма нужно будет повернуть на одно деление или наполовину, при этом проворачивать его надо против часовой стрелки. Если же диагностика показала, что стука «пальчиков» вовсе нет, то угол опережения следует увеличить. Для этого механизм следует повернуть в обратную сторону.

Фотогалерея «Как правильно отрегулировать»

Пособие по замене трамблера с приводом маслонасоса

Перед тем, как установить новый трамблер с приводом, нужно взвесить свои силы, поскольку допускать ошибки при выполнении работ не рекомендуется.

Итак, как заменить и произвести установку распределителя:

  1. Отключите зажигание и демонтируйте крышку трамблера, к ней подключены наконечники и высоковольтные кабеля.
  2. Затем от распределительного механизма надо отключить провод, подсоединенный к коммутатору. Также надо отключить патрубок, подведенный к вакуумному регулятору.
  3. Взяв гаечный ключ на 13, выкрутите две гайки, фиксирующие устройство и демонтируйте с силового агрегата механизм вместе с приводом маслонасоса.
  4. Выполнив эти действия, сможете увидеть прокладку, расположенную под приводом. Если в результате этих действий положение коленчатого вала не изменилось, то просто произведите монтаж нового механизма, при этом проследите, чтобы бегунок был расположен напротив метки. Все действия производятся в обратном порядке. Когда установка будет завершена, производится регулировка угла опережения.
  5. Если в итоге расположение вала поменялось, то перед установкой надо переместить поршень цилиндра 1 в верхнюю мертвую точку. Вам надо добиться совмещения меток на шкиве и указателя на самом моторе.

Видео «Как установить электронное зажигание на УАЗ»

Если вы не знаете, как произвести установку электронного зажигания своими руками, то ознакомьтесь с инструкцией в ролике (видео снято каналом Auto Garage).

Автолюбители

все полезное находится здесь

Регулировка зажигания УАЗ

Регулировка момента зажигания
ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ

Пусковой рукояткой (из автомобильного набора инструментов) устанавливаем коленчатый вал в положение, соответствующее углу опережения зажигания 5°.

Для этого…

…совмещаем среднюю метку на шкиве коленчатого вала с приливом на крышке блока в конце такта сжатия в первом цилиндре.

Если датчик-распределитель не снят с двигателя, то такт сжатия первого цилиндра определяем,…

…сняв крышку распределителя.

Бегунок должен стоять против внутреннего контакта крышки, соединенного проводом со свечой первого цилиндра.
Либо выворачиваем свечу первого цилиндра. Закрыв отверстие бумажной пробкой, вращаем коленчатый вал. Момент выхода пробки соответствует началу такта сжатия.

Ключом «на 10» ослабляем болт октан-корректора…

…и устанавливаем его шкалу на нулевое деление (середина шкалы).

Ключом «на 10» ослабляем болт крепления пластины октан-корректора…

…и, поворачивая корпус датчика-распределителя, совмещаем метки (красную риску на роторе и стрелку на статоре). Удерживая датчик в таком положении, затягиваем болт.

Убедитесь, что бегунок расположен против контакта крышки первого цилиндра и проверьте правильность подсоединения высоковольтных проводов остальных цилиндров – считая против часовой стрелки с первого цилиндра в порядке 1–2–4–3.
Рекомендуем дополнительно проверить правильность момента зажигания на ходу автомобиля. Для этого, двигаясь на четвертой передаче с постоянной скоростью 50–60 км/ч, резко нажмите на педаль «газа». Если при этом детонация (по звуку она похожа на стук клапанов) проявится кратковременно — на 1–3 с, то момент зажигания выбран правильно. Продолжительная детонация указывает на чрезмерный угол опережения зажигания. Уменьшаем его октан-корректором на одно деление. Отсутствие детонации требует увеличения угла опережения зажигания, после чего нужно повторить проверку.

Инструкция по установке и настройке зажигания на УАЗ

Запуск двигателя любого автомобиля возможен благодаря воспламенению горючей смеси в цилиндрах силового агрегата. Чтобы обеспечить нормальную работоспособность мотора, необходима правильная настройка системы зажигания (СЗ). Кроме того, все элементы, в том числе катушка, трамблера автомобиля УАЗ и прочие компоненты всегда должны быть в рабочем состоянии.

Описание СЗ на УАЗ

Как производится монтаж, настройка и регулировка схемы зажигания на АУЗ 417 или любом другом? Об этом мы расскажем ниже. Но для начала давайте разберемся в принципе работы узла, а также разновидностях СЗ.

Принцип работы СЗ

Как уже сказали, зажигание на УАЗ выполняет одну из основных функций при запуске силового агрегата. Благодаря этой системе осуществляется процедура воспламенения топливовоздушной смеси в цилиндрах силового агрегата путем подачи искры. Непосредственно искра подается на свечи зажигания, на каждый из цилиндров устанавливается по одной свече. Все эти СЗ функционируют в режиме очередности, воспламеняя горючую смесь в необходимый промежуток времени. Необходимо также учитывать, что система зажигания на автомобилях обеспечивает не только подачу искры, но и определяет ее силу.

Аккумулятор транспорта не в состоянии вырабатывать напряжение и ток, необходимые для воспламенения смеси, поскольку это устройство вырабатывает ток только определенной силы. На помощью приходится система зажигания, предназначение которой заключается в увеличении показателя мощности батареи машины. В результате применения СЗ АКБ позволяет передавать на свечи достаточное напряжение для поджигания смеси.

Виды систем зажигания

На сегодня различаются три основные вида систем зажигания, которые могут устанавливать на авто:

  1. Контактная СЗ. Считается морально устаревшей, но продолжает успешно использоваться на транспортных средствах отечественного производства. Принцип работы заключается в том, что система выдает необходимый импульс, который появляется благодаря работе распределительного компонента. Само устройство контактного типа простое, и это плюс, ведь в случае поломке водитель всегда сможет произвести диагностику и ремонт самостоятельно. Стоимость заменяемых компонентов не высокая. Основными составляющими системы контактного типа являются батарея, КЗ, привод, свечки, конденсатор, а также прерыватель с распределителем.
  2. Система бесконтактного зажигания, которая называется транзисторной. Таким типом оборудованы многие транспорты. Если сравнивать с вышеописанным видом, то система характеризуется рядом преимуществ. Во-первых, вырабатываемая искра имеет большую мощность, что обусловлено повышенным уровнем напряжения во вторичной обмотке катушки зажигания. Во-вторых, бесконтактная система оснащается электромагнитным устройством, позволяющим обеспечить стабильную работу, а также передачу энергии на все узлы. В результате, при правильной настройке ДВС, это позволяет не только увеличить мощность работы, но и сэкономить горючее. В-третьих, это удобство в плане обслуживания узла. Чтобы обеспечить работоспособность на протяжении долгого времени, после настройки и установки привода трамблера этот элемент нужно время от времени смазывать. Для обеспечения нормальной работоспособности элемент смазывается каждые десять тысяч километров пробега. Что касается недостатков, то это сложность ремонта. Отремонтировать устройство самому нереально, для этого требуется специальное диагностическое оборудование, которое есть только на СТО.
  3. Еще один вариант СЗ — электронный, который на сегодня наиболее технологичный и дорогой, поэтому им оснащаются новые транспорты. В отличие от двух вышеописанных систем, система электронного зажигания характеризуется сложным устройством, которое обеспечивает работоспособность не только момента, но и других параметров. В настоящее время электронными системами оборудуются все современные машины. Ключевым преимуществом является более упрощенная процедура настройки угла опережения, а также отсутствие необходимости периодической проверки контактов на наличие окисления. На практике топливовоздушная смесь в двигателях с электронной СЗ практически всегда сгорает в полном объеме.
    Этот тип также имеет свои минусы, в частности, в вопросе ремонта. Своими руками его произвести нереально, поскольку для этого необходимо оборудование. Подробная инструкция по регулировке зажигания с помощью лампочки представлена на видео ниже.

Как правильно выставить?

Как после подключения производится установка зажигания для правильной работы мотора?

Каков порядок, как правильно выставлять настройку узла, читайте ниже:

  1. Для начала транспорт необходимо зафиксировать на месте, включите ручной тормоз. Поршень первого цилиндра должен быть установлен в верхнюю мертвую точку, учтите, что отверстие на шкиве коленчатого вала должно совпадать с меткой, которая расположена на крышке распределительных шестерен.
  2. С распределительного устройства необходимо демонтировать крышку. Сделав это, увидите бегунок, находящийся против ввода 1, внутри крышки. Если его нет, то коленвал необходимо повернуть на 180 градусов и поставить октан-корректор на 0. С помощью гаечного ключа закрутите болтом указатель к корпусу контроллера распределителя, чтобы он был совмещен со средней меткой на октан-корректоре. Винт фиксации пластик к корпусу распределительного контроллера немного отпустить.
  3. Осторожно повернуть корпус, придерживая бегунок пальцем, чтобы он не вращался. Так сможете устранить зазоры в приводе. Корпус проворачивается до того момента, пока острая часть лепестка на статоре не будет совмещена с красной риской на роторе. Пластину зафиксировать винтом к корпусу контроллера.
  4. Следующим этапом будет установка крышки контроллера на место и диагностика высоковольтных проводов. Они должны быть установлены в соответствии с порядком функционирования цилиндров, то есть первый, второй, четвертый, третий. Когда момент зажигания будет установлен, необходимо произвести диагностику правильности во время езды.
  5. Запустите агрегат силовой и прогрейте его около десяти минут, пока температура не составит около 80 градусов. Двигаясь по ровной и прямой дороге со скорость примерно 40 км/час, резко нажмите на педаль газа. Если при наборе скорости до 60 км/час почувствуете или услышите детонацию, она должна быть кратковременной, то все сделано верно. Если же детонация очень сильная, то распределительный контроллер необходимо повернуть на половину или одно деление против часовой стрелки. При полном отсутствии детонации установленный угол опережения должен быть увеличен, то есть контроллер следует повернуть по часовой стрелке.

Видео «Инструкция по установке электронного зажигания на УАЗ»

Источники:

http://autoruk.ru/marka-avto2/uaz-3151/elektrika/ustanovka-momenta-zazhiganiya-uaz-3151
http://4x4funclub.ru/tekhnicheskie-danye/tehnicheskie-dannye-uaz-469/sistema-zazhiganiya-uaz-469/
http://autocentrum.ru/articles/sistema-zazhiganiya/18821-ustanovka-privoda-tramblera-uaz-417-poryadok-i-shema-zazhiganiya-regulirovka-i-nastroyka-zamka.html
http://avtolyubiteli.com/regulirovka-zazhiganiya-uaz/
http://avtozam.com/uaz/ustanovka-i-nastrojka-zazhiganiya/

Как установить бесконтактное зажигание на уаз буханка. Порядок действий при установке зажигания на автомобиле уаз

СИСТЕМА ЗАЖИГАНИЯ АВТОМОБИЛЯ УАЗ-469

Система зажигания обеспечивает надежное и своевременное воспламенение рабочей смеси в соответствии с порядком рабо­ты цилиндров двигателя. На двигателе устанавливается бата­рейная система зажигания УАЗ-469, схема которой приведена на рис. 108, состоящая из катушки зажигания, распределителя зажигания, свечей зажигания, проводов высокого напряжения и выключа­теля зажигания. Последовательно с катушкой зажигания вклю­чается резистор 14 (рис. 109), который автоматически закорачивается при пуске двигателя стартером для увеличения тока разрыва в. первичной цепи.
Катушка зажигания (рис. 109) предназначается для полу­чения импульсов высокого напряжения, обеспечивающих про­бой искрового промежутка в свечах зажигания.
Она состоит из первичной и вторичной обмоток. Первичная обмотка наматывается на вторичную. Катушка имеет сердеч­ник и кольцевой магнитопровод, изготовленные из электротех­нической стали.

Рис. 108. Схема системы зажигания УАЗ-469:
1 — аккумуляторная батарея; 2 — выключатель «массы»; 3 — регулятор напряжения; 4 — генератор; 5 — амперметр; 6 — выключатель зажигания УАЗ-469; 7 — контакты прерывателя зажигания; 8 — распределитель зажигания; 9 — конденсатор; 10 — крышка распределителя зажигания; 11 — бегунок; 12 — свеча зажигания; 13 — провод высокого напряжения; 14 — дополнительное сопротивление; 13 — дополнительное реле стартера; 16 — катушка зажигания: 17 — стартер.

Условнее обозначение расцветам проводов зажигания УАЗ-469: Г — голубой; К — красный; О — оранжевый; Ф — фиолетовый; Ч — черный.

Катушка герметизируется карбонитовой крышкой в кожухе с резиновой прокладкой. Кожух заполняется трансформаторным маслом, улучшающим изоляцию обмоток и отвод тепла.
Во избежание повреждения катушки не оставляйте зажига­ние УАЗ-469 включенным при неработающем двигателе.
Распределитель (рис. 110) предназначается для распределе­ния импульсов высокого напряжения по цилиндрам двигателя в необходимой последовательности. Он устанавливается с левой стороны блока цилиндров двигателя и приводится во вращение валиком масляного насоса двигателя. Валик распределителя вращается против хода часовой стрелки (если смотреть со сто­роны его крышки).

Рис. 109. Катушка зажигания УАЗ-469:
1 — крышка; 2 — контактное гнездо; 3 — винт; 4 — зажим низкого напряжения; 5 — уплотнительная прокладка; 6 — кольцевой магнитопровод; 7 — первичная обмотка; 8 — вторичная обмотка; 9 — фарфоровый изолятор; 10 — кожух катушки; 11 — транс­форматорное масло; 12 — сердечник; 13 — электротехнический картон; 14 — дополни­тельный резистор; 15 — керамический держатель; 16 — контактная пружина.


Распределитель имеет два прибора: прерыватель Тока низ­кого напряжения в цепи катушки зажигания и распределитель тока высокого напряжения.
Для автоматического изменения угла опережения зажига­ния имеются центробежный и вакуумный регуляторы.

Рис. 110. Распределитель зажигания:
1 — вакуумный регулятор; 2 — неподвиж­ная пластина прерывателя; 3 — крышка; 4 — ротор; 5 — фильц; б — уголек; 7 — ку­лачок; 8 — пресс-масленка; 9 — пластина октан-корректора; 10 — болт крепления распределителя; 11 — муфта; 12 — пружин­ный держатель штифта; 13 — втулка; 14 — корпус; 15 — грузик; 16 — подшипник; 17 — подвижная пластина прерывателя.


Для обеспечения надежности работы системы зажигания про­изводите регулировку зазора между контактами прерывателя. Перед регулированием зазора осмотрите рабочие поверхности контактов и, если они загрязнены, замаслены или обгорели, очистите их.

Свечи зажигания УАЗ-469. На двигателе применяются неразборные свечи с керамическими изоляторами, подобранными по тепло­вой характеристике. При образовании на свече нагара созда­ется утечка тока, что приводит к уменьшению вторичного на­пряжения. Подгорание электродов вызывает увеличение пробой­ного напряжения искрового промежутка свечи. При появлении перебоев в работе зажигания прежде всего проверьте зазор между электродами (рис. 111), а в случае необходимости отре­гулируйте.


Выключатель зажигания предназначен для включения и вы­ключения первичной цепи зажигания. Кроме того, выключатель обеспечивает включение стартера, контрольно-измерительных приборов, электродвигателей стеклоочистителя и отопителя.

Техническое обслуживание системы зажигания заключается в регулярной очистке ее приборов от загрязнений, в установке зажигания, в регулировках зазора между контактами прерыва­теля и своевременной смазке.
Установку зажигания проводите в такой последователь­ности:
1. Снимите крышку распределителя и ротор, проверьте со­стояние и величину зазора между контактами прерывателя (в случае необходимости отрегулируйте зазор). Поставьте ротор на место.
2. Выверните свечу 1-го цилиндра.
3. Закройте пальцем отверстие для свечи 1-го цилиндра и проверните коленчатый вал двигателя пусковой рукояткой до начала выхода воздуха из-под пальца. Это и будет начало хода сжатия в 1-м цилиндре.
4. Проворачивайте вал двигателя осторожно до совпадения отверстия на шкиве со штифтом на крышке распределительных шестерен.
5. Проверьте, чтобы ротор стоял против внутреннего кон­такта крышки, соединенного с проводом, идущим к свече 1-го цилиндра.
6. Проверните пластину октан-корректора вместе с распре­делителем так, чтобы указатель совпал со средним делением шкалы, нанесенным на пластине.
7. Поверните слегка корпус распределителя против хода ча­совой стрелки, чтобы контакты прерывателя замкнулись.
8. Присоедините контрольную лампу с патроном концом од­ного провода к выводу низкого напряжения распределителя, а концом другого провода — к «массе» (можно воспользоваться подкапотной лампой и дополнительным отрезком провода).
9. Включите зажигание и осторожно поворачивайте корпус распределителя по ходу часовой стрелки до вспышки лам­почки.
Остановите вращение распределителя точно в момент нача­ла вспышки лампочки. Если это не удалось, операцию повто­рите.
10. Затяните крепежный винт, удерживая корпус распреде­лителя от проворачивания, поставьте крышку и центральный провод на место.
11. Проверьте правильность присоединения проводов от све­чей, начиная с первого цилиндра, в следующем порядке: 1, 2, 4, 3-й, считая против хода часовой стрелки.
После каждой установки зажигания и после регулировки зазора в прерывателе проверяйте точность установки момента зажигания, прослушивая работу двигателя при движении ав­томобиля.
Для этого прогрейте двигатель до температуры 80… 85°С и, двигаясь на прямой передаче по ровной дороге со скоростью 30…35 км/ч, дайте автомобилю разгон, резко нажав на педаль дроссельной заслонки. Если при этом будет наблюдаться не­значительная и кратковременная детонация, то установка мо­мента зажигания сделана правильно.
При сильной детонации поверните корпус распределителя по шкале октан-корректора на одно деление против хода ча­совой стрелки. Каждое деление шкалы соответствует изменению момента зажигания на 2°, считая по коленчатому валу. При полном отсутствии детонации поверните корпус распределителя на одно деление по ходу часовой стрелки. После перестановки момента зажигания снова проверьте правильность его уста­новки.

Регулировку зазора между контактами прерывателя прово­дите в такой последовательности:
1. Освободите пружинные держатели, снимите крышку рас­пределителя и ротор.
2. Установите кулачок так, чтобы между контактами был наибольший зазор.
3. Проверьте щупом зазор между контактами: щуп должен входить в зазор, не отжимая кулачка. Зазор должен быть в пределах 0,35…0,45 мм (рис. 112).
4. Ослабьте стопорный винт 1 (рис. 113) крепления стойки неподвижного контакта и, вращая регулировочный эксцентри­ковый винт 2, установите нормальный зазор.
5. Заверните стопорный винт и вторично проверьте зазор между контактами.
6. Установите ротор и закрепите крышку распределителя.
После первых 24 000 км пробега автомобиля выньте из обой­мы фильц кулачка распределителя и очистите (или срежьте) образовавшуюся на его краю корочку. Затем поставьте фильц на свое место таким образом, чтобы обеспечилось его касание с кулачком, а затем смажьте двумя-тремя каплями масла, при­меняемого для двигателя. При дальнейшей эксплуатации руко­водствуйтесь Таблицей смазки.

Через каждые 40 000…60 000 км пробега:
1. Произведите текущий ремонт распределителя, во время которого распределитель разберите, все детали промойте, ос­мотрите и в случае необходимости замените. При переборке распределителя ось рычажка, ось кулачка, оси и пальцы гру­зиков смазывайте маслом для двигателя, а валик привода сма­зывайте тонким слоем смазки Литол-24, которой заполняйте и крышку масленки.
2. Замените втулки в корпусе распределителя в случае на­личия большого радиального люфта валика распределителя, вызывающего большой асинхронизм искрообразования.
3. Промойте шариковый подшипник пластины прерывателя, заложите свежую смазку и проверните его наружное кольцо относительно внутреннего.

Датчик напряжения состоит из ротора и статора. Закрепите болтом пластину октан-корректора на корпусе датчика-распределителя. 6. Установите крышку датчика-распределителя, проверьте правильность установки проводов зажигания к свечам в соответствии с порядком работы цилиндров двигателя 1–2–4–3, считая против часовой стрелки. После каждой установки зажигания проверяйте точность установки момента зажигания, прослушивая работу двигателя при движении автомобиля.

Система зажигания на УАЗ 469

Используется такой режим, если запускать двигатель стартером. Зажигания на УАЗ имеют несложную конструкцию. Бесконтактное зажигание более удобное в использовании, чем контактное.

С противоугонным запорным устройством, с блокировкой против повторного включения стартера без предварительного выключения зажигания и с подсветкой гнезда. Блокировочное устройство против повторного включения стартера не должно допускать повторного поворота ключа из положения I (зажигание) в положение II (стартер).

Работа двигателя автомобиля невозможна без правильно установленного момента зажигания. Поверните корпус трамблера, пока средняя метка на его корпусе не совместится с меткой на двигателе. Например, для автомобиля ВАЗ-2106 коммутатор можно установить в свободное место между бачком омывателя и левой фарой. Просверлите 2 дырки и прикрутите коммутатор саморезами. Правильная установка угла опережения зажигания в бесконтактной системе зажигания дает возможность эксплуатировать автомобиль в комфортных условиях. Установите коленчатый вал в положение, которое соответствует углу опережения зажигания в 5 градусов. Проверьте порядок подсоединения высоковольтных проводов цилиндров двигателя.

Подводное зажигание УАЗ схема

А можно пойти дальше, выкинуть штатный жгут, систему ЭПХХ и на место вариатора под капотом установить коммутатор. Вывод добавочного сопротивления «к реле стартера» в некоторых вариантах проводки подключается к дополнительным контактам на замке зажигания, а не к реле стартера. Катушка — для контактной системы зажигания! Интересным дополнением к системе зажигания с трамблером АТЭ-2 и датчиком Холла станет коммутатор 962.3734 в комплекте с датчиком детонации (автоматическим октан-корректором). Датчик детонации подключается к 7ой ноге коммутатра, которая обычно не используется. Суть в том, что восьмерочный трамблер на восьмерочном моторе стоит «с жопы» двигателя и имеет привод от распредвала.

В трамблёр помещается пара датчиков Холла расположенных под 90 град. относительно друг друга. На ось надевается пластина «бабочка», она при движении в датчиках Холла поочерёдно формирует импульсы. Трамблёр сгодится любой, главное чтобы он подходил по типу привода и был исправным.

Рекомендации по настройке трамблера Можно ли на УАЗ поставить трамблер от Волги Опыт эксплуатации трамблера с датчиком Холла (статья) Как изолировать от воды трамблер? Переделка бесконтактного зажигания на контактноеЛегко переделал все электронное зажигание на 31519 с мотором 3 л.1. Штатный электронный распределитель зажигания заменяется на механический Р 119-Б;2. Штатная катушка зажигания заменяется на Б-117 А;3. Штатные коммутатор и вариатор просто удаляются;4. Если контактная система зажигания, то возможен износ подшипника в распределителе зажигания или неправильно выставленный зазор между контактами. Выставляешь кривым стартером бегунок трамблера на первый цилиндр, а среднюю метку на шкиве КВ(ЗМЗ 402) или первую по ходу шкива(двигатели УМЗ) напротив штивта. Предназначена для установки на автомобили «ГАЗель» и «Волга» с карбюраторным двигателем ЗМЗ-4026.10 взамен штатной системы зажигания.

ШАГ 4: Подключение проводки и установка коммутатора. Вставляем впровода в трамблер.

Пособие по замене трамблера с приводом маслонасоса

Отключите зажигание и демонтируйте крышку трамблера, к ней подключены наконечники и высоковольтные кабеля. Затем от распределительного механизма надо отключить провод, подсоединенный к коммутатору. Взяв гаечный ключ на 13, выкрутите две гайки, фиксирующие устройство и демонтируйте с силового агрегата механизм вместе с приводом маслонасоса.

Что представляет собой схема подключения электронного или бесконтактного зажигания, на УАЗ 417, как переделать контактное зажигание на бесконтактное? Почему греется катушка и как произвести регулировку и настройку угла опережения? Также бесконтактные системы оборудуются электромагнитным девайсом, который дает возможность добиться более стабильного функционирования двигателя. Одним из основных нюансов в плане обслуживания является необходимость периодической смазки привода распределителя — не реже, чем каждые 10 тысяч км пробега. После этого с распределительного механизма следует снять крышку.

Что бы трамблер встал в привод нужно добиться совпадения выступов на муфте снизу трамблера с прорезями на валике привода. На установленном трамблере должен отсутствовать зазор между пластиной октан-корректора и самим корпусом привода.Снимаем крышку нового трамблера. Для этого откручиваем крестовой отверткой 2 винта. Бегунок должен смотреть на моторный щит.Дело в том, что у трамблера АТЭ-2 нумерация 1го цилиндра не совпадает с нумерацией штатного трамблера. Ставится на штатное место без переделок.ШАГ 4. Подключение проводки и установка коммутатораНичего сложного нет. Если используется комплект от ВАЗ-21074, то без колодок будут всего 3 контакта.

Основными составляющими системы контактного типа являются батарея, КЗ, привод, свечки, конденсатор, а также прерыватель с распределителем. Система бесконтактного зажигания, которая называется транзисторной. В отличие от двух вышеописанных систем, система электронного зажигания характеризуется сложным устройством, которое обеспечивает работоспособность не только момента, но и других параметров.

8000 км. Подтягивают гайки трамблера и крепления контактов проводов. Смазка втулки ротора. 2. Снять пластиковую крышку с трамплина и убедиться в совпадении электрода бегунка с насечкой на крышке.

Порядок зажигания на УАЗе зависит от схемы, которая имеет отличительные особенности для каждого типа системы зажигания.

Как выставить зажигание

Для того чтобы правильно отрегулировать и выставить зажигание на УАЗе, необходимо соблюдать последовательность действий, которая приведена в руководстве пользователя по ремонту.

Перед началом регулировки системы зажигания необходимо установить транспортное средство на смотровую яму или специальную платформу для проведения ремонтных работ и включить ручной тормоз. Колесные механизмы транспортного средства должны быть зафиксированы стопором или упором. Силовой агрегат должен быть отключен.


После этого можно приступать к установке зажигания. Для этого необходимо зафиксировать поршень первого цилиндрического элемента в положении высшей мертвой точки. При этом нужно проверить, чтобы отверстие на шкиве коленчатого вала совпало со штифтом на крышке блока распределительных шестерен. Необходимо немного опустить крепежный болт, расположенный на пластине, к корпусу датчика распределительного оборудования.

Затем следует снять крышку с распределительного устройства и повернуть коленвал на 180°. Октан-корректор должен находиться в нулевом положении. Затем необходимо затянуть болтом указатель к корпусу датчика распределительного механизма так, чтобы его положение совпало с риской октан-корректора.


После этого настраиваем бегунок, вращая его против часовой стрелки. Это поможет устранить зазоры в приводе. Когда острие на статоре совпадет с меткой красного цвета, можно фиксировать пластину при помощи болта.

Затем нужно установить на место крышку датчика распределительного устройства и проверить правильность установки подводов зажигания согласно порядку работы цилиндрических механизмов (1-2-4-3). Отсчитывать нужно в направлении против часовой стрелки. Настройка зажигания на УАЗе завершена.

Если при увеличении скорости до 50-60 км/ч водитель почувствует кратковременную детонацию, значит, процедура была выполнена правильно.

В том случае если детонации нет, нужно увеличить угол опережения, провернув датчик по часовой стрелке.

Как проверить катушку зажигания

Проверка необходима в следующих случаях:

  • Механизм не глохнет при выключенном зажигании.
  • Произошло короткое замыкание.
  • Из строя вышли свечи системы зажигания.
  • Греется катушка, из-за чего система перегружается.


Для того чтобы проверить катушку зажигания, необходимо выключить силовой агрегат и открыть капот. Затем нужно найти катушку. Для этого рекомендуется следовать по проводам, которые ведут от распределительного механизма в обратную сторону. После этого нужно отсоединить 1 высоковольтный провод от свечи зажигания. Перед процедурой необходимо подождать, пока двигатель полностью остынет. Для этого может потребоваться 15-25 минут.

Затем следует демонтировать свечу при помощи специальной насадки. Это нужно делать аккуратно и следить за тем, чтобы мусор не попал в отверстие, т.к. это приведет к неисправности силового агрегата. Необходимо подключить провод обратно к свече. Для выполнения этой операции рекомендуется использовать плоскогубцы с изолированными ручками.

После этого нужно дотронуться резьбовой стороной свечи до голого металла. При включенном зажигании все элементы электрооборудования транспортного средства начнут работать, это значит, что катушка функционирует исправно. Водитель, выполняющий ремонтные работы, должен видеть искру голубого цвета. Если ее нет, значит, система неисправна. Если возникает искра оранжевого цвета, значит, подается недостаточное количество напряжения. Причиной этого может стать плохой контакт, слабый ток или дефекты корпуса катушки.


Еще один способ проверки соединения катушки зажигания:

  1. Снять катушку с автомобиля. Для этого необходимо отсоединить провода распределительного оборудования, убрать крепежные элементы с корпуса катушки, используя гаечный ключ.
  2. Определить состояние механизма при помощи омметра. Нужно прикоснуться щупами к первичной обмотке, коснувшись 2 контактов одновременно. После этого необходимо замерить состояние вторичной обмотки и сравнить полученные показатели с заводскими, которые есть в руководстве по ремонту.

Перед началом выполнения работ необходимо установить транспорт на ровную поверхность и зафиксировать его специальными стопорными устройствами. Во время проверки устройства рекомендуется надеть защитную одежду (маску и очки, а также перчатки).

Как подключить замок зажигания

Замена замка зажигания предполагает демонтаж старого и установку нового механизма с его последующим подключением. Для снятия старого замка понадобится крестовая и плоска отвертка.


Порядок действий при демонтаже старого замка системы зажигания транспорта:

  1. Убрать крепежные элементы с нижней облицовочной панели рулевой колонки.
  2. Вставить ключ в замок и установить его в нулевое положение, при котором рулевой механизм будет заблокирован.
  3. Демонтировать рулевую колонку.
  4. Выкрутить крепежные болты замка зажигания.
  5. Вставить плоскую отвертку в небольшое технологичное отверстие и нажать на фиксатор, который удерживает замок.
  6. Вытолкнуть замок с посадочного места.
  7. Отсоединить все провода системы.
  8. Установить новый замок, подключить провода и собрать механизм, выполняя все действия в обратном порядке.

Все провода подключаются в направлении хода часовой стрелки.

К выводу под номером 50 нужно подключить провод красного цвета, который отвечает за стабильную работу стартерного устройства.

К выводу под номером 15 необходимо подключить провод синего цвета с черной полосой, который отвечает за обогрев салона транспортного средства.

К выводу под номером 30 подключается розовый провод, а к 30/1 — коричневый.

К разъему INT необходимо подсоединить черный провод, который ответственен за работу габаритных огней и фар.

После того как все провода будут подключены, нужно подсоединить клемму аккумуляторной батареи. К верхней части клеммы должен быть подключен провод черного цвета. Затем нужно завести двигатель и проверить исправность и работоспособность всей системы зажигания. Вначале рекомендуется проверить работу электрических приборов, а затем исправность стартерного механизма.


Если все провода подключены правильно, то при нулевом положении ключа системы зажигания все элементы электрооборудования будут отключены от питания. При повороте ключа в первое положение активизируется работа системы, которая управляет двигателем внутреннего сгорания, генераторной установкой, фарами и стопорными сигналами, а также омывателями и очистителями стекол. При перемещении ключа во второе положение срабатывает стартер, стержень противоугонной системы выдвигается и убирается при смене положения ключа.

Если этого не произошло, значит, провода подключены неправильно. Необходимо разобрать механизм и повторить процедуру подключения.

Схема зажигания

Схема зависит от типа системы зажигания УАЗа-3151. Для того чтобы правильно выставить контактное, бесконтактное, электронное или подводное зажигание своими руками, нужно воспользоваться инструкцией по ремонту.

Контактного

Схема подключения контактной системы включает в себя такие элементы, как:

  • Замок. Он находится на корпусе рулевой колонки и необходим для контроля за протеканием тока между аккумуляторной батареей транспорта и зажиганием.
  • Аккумулятор. В тот момент, когда двигатель отключен, источником питания всего электрооборудования является аккумуляторная батарея. Она дополняет уровень электричества, который вырабатывается генераторной установкой, если она выдает напряжение ниже 12 В.
  • Распределительное устройство. Оно направляет ток высокого напряжения от катушки через рукоятку распределительного механизма по очереди к каждой из свечей системы.
  • Конденсатор. Он расположен на корпусе распределительного устройства и предупреждает появление искры между разомкнутыми контактами системы, оберегая их от обгорания.
  • Свечи зажигания. Ток высокого напряжения перемещается по центральному электроду этих механизмов. В промежутке между центральным и боковым электродом появляется искра, которая поджигает топливную жидкость в цилиндрическом устройстве.
  • Привод. Распределительный механизм оборудован прямым типом привода от распределительного вала. Скорость вращения такого оборудования составляет 50% от скорости вращения коленчатого вала.
  • Центробежный регулятор. Он необходим для установки требуемого угла опережения воспламенения в зависимости от оборотов мотора. Этот механизм включает в себя грузы, которые вращаются, воздействую на пластину с контактами прерывателя.
  • Катушка. В ее конструкцию входит 2 изолированных обмоточных провода, которые намотаны на сердечник, сделанный из мягкой стали. Процесс сжатия магнитных полей вокруг первичной обмотки образует во вторичной обмотке ток высокого напряжения, проходящий через распределитель к свечам системы зажигания.


Когда водитель поворачивает ключ зажигания, ток низкого напряжения аккумулятора переходит на первичную обмотку катушки. После этого он начинает образовывать магнитное поле. За счет вращения силового агрегата от стартера контакты кулачкового прерывательного устройства размыкаются. В этот момент начинает исчезать магнитное поле, а силовые линии и витки обмоток образуют ток высокого напряжения. Появившийся импульс переходит на крышку корпуса распределителя, а искровой заряд воспламеняет топливно-воздушную смесь в цилиндрическом устройстве мотора.

Безконтактного

Для того чтобы установить момент бесконтактного зажигания на УАЗе, необходимо подготовить следующие инструменты:

  • комплект гаечных ключей;
  • крестовая отвертка;
  • стробоскоп;
  • защитная одежда в виде очков и маски;
  • стопорные механизмы для колес.

Перед тем как приступить к подключению необходимо надеть защитную одежду и установить транспортное средство на ровную поверхность и зафиксировать его колеса при помощи специальных стопоров.


Для начала нужно поставить риску на крышке клапанов и совместить все метки. После этого следует вывернуть свечу первого цилиндрического механизма двигателя и убрать крышку с главного распределителя. Если вытащить свечу первого цилиндра, то можно отследить ход поршневой части мотора.

Затем необходимо вставить в свечной колодец длинную отвертку и провернуть коленчатый вал за храповик по часовой стрелке, установив его в положение высшей мертвой точки. Это поможет вытолкнуть отвертку обратно из колодца. Метка на шкиве должна быть выставлена напротив длинной риски на корпусе силового агрегата.

После этого нужно ослабить контровую гайку, которая прижимает трамблер к блоку цилиндров. Вращая корпус, необходимо установить одну из прорезей в зазоре датчика Холла. В это время контакт подвижного типа бегунка должен полностью совпасть с боковым контактом под номером 1 на крышке трамблера, корпус которого необходимо повернуть в устойчивое положение и зафиксировать при помощи крепежной гайки.

Затем следует подтянуть гайку крепления распределительного устройства и установить крышку со свечей на место.

Когда все работы будут закончены, нужно завести двигатель, прогреть его до температуры +50…+60°С и откорректировать бесконтактное зажигание при помощи стробоскопа.

Стробоскоп нужно подключить к трамблеру. Он обеспечит одновременные вспышки с образованием искры в цилиндрах. Направляя лампу на шкив, можно четко увидеть положение метки шкива и ее изменение при увеличении количества оборотов двигателя.

Когда поршень первого цилиндрического механизма будет находиться в положении высшей мертвой точки, рекомендуется совместить насечку шкива коленчатого вала с первой длинной риской. Эта риска расположена на крышке узла газораспределительного механизма. Это поможет обеспечить требуемый угол опережения впрыска топливной жидкости на второй риске в 5°.

Электронного

В системе электронного зажигания полностью отсутствует механическое движение элементов. Работа этой системы обеспечивается специальными датчиками и блоком управления. Это дает возможность увеличить показатели силового агрегата транспорта и уменьшить средний расход топливной жидкости.


Для того чтобы установить зажигание электронного типа, необходимо перевести в положение высшей мертвой точки 4 цилиндра моторной части. Для этого потребуется провернуть храповик коленчатого вала до совпадения отметок со шкивом.

После этого необходимо демонтировать трамблер, свечи зажигания и катушку, уложить новую проводку и установить высоковольтную катушку. Затем можно прикрепить коммутатор на щит моторного отсека и вкрутить новые свечи зажигания.

Провода высокого напряжения должны подключаться в соответствии с порядком работы цилиндрических механизмов (1-3-4-2).

К разъему под номером 1 должен подключаться коричневый провод. К разъему под номером 2 — черный. К разъему под номером 3 подключается провод белого цвета, а к номеру 4 — синего.


Для того чтобы правильно выставить зажигание, необходимо подготовить контрольную лампу, гаечный ключ на 13 и специальный ключ для коленвала. Перед началом проведения работ необходимо отключить двигатель и дать ему остыть. После этого необходимо отключить минусовую клемму мотора.

Затем нужно установить первый цилиндр в положение зажигания. Совместить метку на шкиве с меткой на приводе газораспределительного механизма.

Бесконтактная система зажигания Уаз-31519 с двигателем УМЗ-4218 включает в себя: датчик-распределитель, транзисторный коммутатор, катушку зажигания, провода низкого и высокого напряжения, выключатель зажигания.

Состоит из корпуса, крышки, валика, датчика синусоидального напряжения, центробежного и вакуумного регулятора, октан-корректора. Центробежный регулятор автоматически изменяет угол опережения зажигания в зависимости от частоты вращения вала.

Датчик напряжения состоит из ротора и статора, ротор представляет собой кольцевой постоянный магнит с плотно прижатыми к нему сверху и снизу четырехполюсными обоймами, жестко закрепленными на втулке. В верхней части ротора на втулке установлен бегунок.

Статор датчика представляет собой обмотку, заключенную в четырехполюсные пластины. Статор имеет изолированный многожильный вывод, присоединенный к выводу датчика. Второй вывод обмотки электрически связан с корпусом в собранном датчике-распределителе. На роторе нанесена метка, на статоре стрелка, которые служат для установки начального момента искрообразования.

Катушка зажигания Б116.

Сопротивление обмоток при температуре 25 градусов +-10: первичной — 0,43 Ом, вторичной — 13 000-13 400 Ом. Максимально развиваемое вторичное напряжение — 30 000 Вольт. Катушка имеет вывод высокого напряжения и два вывода низкого напряжения: вывод К — для соединения с выводом выводом «+» коммутатора, немаркированный вывод — с выводом КЗ коммутатора.

Свечи зажигания.
Выключатель зажигания 2108-3704005-40.

С противоугонным запорным устройством, с блокировкой против повторного включения стартера без предварительного выключения зажигания и с подсветкой гнезда. Блокировочное устройство против повторного включения стартера не должно допускать повторного поворота ключа из положения I (зажигание) в положение II (стартер).

Такой поворот должен быть возможен только после возврата ключа в положение 0 (выключено). Запорный стержень противоугонного устройства должен выдвигаться, если ключ установить в положение 0 и вынуть из замка. Ключ должен выниматься из замка только в положении 0.

Включаемые цепи при различных положениях ключа зажигания:

0 — все выключено, под напряжением контакт «30».

I — зажигание, под напряжением контакты «30»-«15», включены цепи обмотки разгрузочного реле, обмотки возбуждения генератора, системы зажигания, системы управления электромагнитным клапаном карбюратора, указателей поворота, света заднего хода, контрольных приборов.

II — зажигание и стартер, под напряжением контакты «30»-«15» и «30»-«50», включены те же цепи, что и в положении I ключа зажигания, и плюс обмотка дополнительного реле стартера.

Бесконтактная система зажигания Уаз-31601 с двигателем УМЗ-421-30.

Бесконтактная система зажигания двигателя Уаз-31601 с двигателем УМЗ-421-30 включает в себя: датчик-распределитель, транзисторный коммутатор, катушку зажигания, добавочное сопротивление, свечи зажигания, провода низкого и высокого напряжения, выключатель зажигания.

Карбюраторный двигатель УМЗ-4218 на Уаз-31519 прежде всего отличается от карбюраторного двигателя УМЗ-421-30 на Уаз-31601 степенью сжатия в цилиндрах. У первого эта величина — 7.0, а у второго — 8.2.

Датчик-распределитель 3312.3706-01.

Устройство и характеристики такие же, как и в системе зажигания Уаз-31519.

Транзисторный коммутатор 1302.3734-01 или 468.332.007, или 3.629.000.

Состоит из корпуса и платы с радиоэлементами. Выводы транзисторного коммутатора предназначены: вывод Д — для соединения с низковольтным выводом датчика-распределителя, вывод КЗ — для соединения с выводом катушки зажигания, вывод «+» — для соединения с выводом «+» добавочного сопротивления или блока предохранителей.

Катушка зажигания Б116.

Полностью соответствует одноименной катушке зажигания в бесконтактной системе зажигания Уаз-31519.

Добавочное сопротивление 1402.3729.

Величина активного сопротивления между выводами «+» и «С» — 0.71+-0.05 Ом, между выводами «С» и «К» — 0.52+-0.05 Ом.

Свечи зажигания.

А11Р, А14ВР или Brisk NR17YC.

Выключатель зажигания.

На автомобиле Уаз-31601 применяется выключатель зажигания 2110-3704005 с противоугонным запорным устройством, с блокировкой против повторного включения стартера без предварительного выключения зажигания и с подсветкой гнезда.

Техническое обслуживание бесконтактной системы зажигания Уаз-31519 и Уаз-31601.

Регулярно проверяйте затяжку гаек низковольтного разъема датчика-распределителя, крепление соединительных проводов, бегунок, крышку распределителя и в случае их загрязнения протирайте тканью, смоченной в чистом бензине. Периодически проверяйте выключатель зажигания на правильность замыкания контактов при различных положениях ключа, работу противоугонного устройства и работу блокировочного устройства против повторного включения стартера.

Через 50 000 км. замерьте сопротивление комбинированного уголька, расположенного во внутренней части центрального вывода крышки распределителя. Уголек подлежит замене, если величина его сопротивления выходит за пределы 6 000-15 000 Ом.

Тщательно промойте чистым бензином шарикоподшипник опоры статора, заложите в него смазку Литол-24 не более 2/3 свободного объема подшипника, предварительно сняв крышку, бегунок, ротор и опору статора.

Для предотвращения поверхностного перекрытия и прогара крышки датчика-распределителя следите за тем, чтобы высоковольтные провода с наконечниками были досланы в гнезда крышки до упора. Нельзя включать зажигание при наличии влаги на крышке. Следите за чистотой пластмассовых деталей — крышка, бегунок, низковольтный вывод и т. д.

Установка момента зажигания в бесконтактной системе зажигания Уаз-31519 и Уаз-31601.

1. Установите поршень первого цилиндра в верхней мертвой точке такта сжатия в первом цилиндре до совпадения метки МЗ (5 градусов до ВМТ) на шкиве коленчатого вала со штифтом на крышке распределительных шестерен.

2. Снимите с датчика-распределителя пластмассовую крышку. Убедитесь, что электрод бегунка установился против вывода на крышке датчика-распределителя, помеченного цифрой «1» — вывод для провода зажигания свечи первого цилиндра двигателя.

3. Закрепите болтом со вставленным в него указателем пластину октан-корректора датчика-распределителя к корпусу привода так, чтобы указатель совпал со средним делением шкалы октан-корректора. Ослабьте болт крепления пластины октан-корректора к корпусу датчика-распределителя.

4. Придерживая пальцем бегунок против его вращения (для устранения зазоров в приводе), осторожно поверните корпус до совмещения в одну линию красной метки на роторе и острия лепестка на статоре. Закрепите болтом пластину октан-корректора на корпусе датчика-распределителя.

5. Установите крышку датчика-распределителя, проверьте правильность установки проводов зажигания к свечам в соответствии с порядком работы цилиндров двигателя 1-2-4-3, считая против часовой стрелки.

После каждой установки зажигания проверяйте точность установки момента зажигания, прослушивая работу двигателя Уаз при движении автомобиля. Для этого прогрейте двигатель до температуры 80 градусов Цельсия, и двигаясь на прямой передаче по ровной дороге со скоростью 40 км/ч дайте автомобилю разгон, резко нажав на педаль привода дроссельной заслонки. Если при этом будет наблюдаться незначительная кратковременная детонация до скорости 55 — 60 км/ч, то установка момента зажигания сделана правильно.

При сильной детонации поверните корпус датчика-распределителя по шкале октан-корректора на 0,5 — 1,0 деление против часовой стрелки. Каждое деление шкалы соответствует изменению момента зажигания на 4 градуса, считая по коленчатому валу. При полном отсутствии детонации необходимо увеличить угол опережения зажигания поворотом корпуса датчика-распределителя по часовой стрелке.

Крышку. Бегунок должен располагаться против ввода «1» внутри нее. Если нет, то проверните коленчатый вал на 180 градусов. Установите октан- на «0». Затяните болтом указатель к корпусу датчика-распределителя зажигания так, чтобы он совпал со средней риской октан-корректора. Слегка отпустите болт крепления пластины к корпусу датчика-распределителя.

Поверните осторожно корпус, придерживая бегунок пальцем против его вращения, чтобы устранить в приводе зазоры, до совмещения острия лепестка на статоре и красной метки на роторе в одну линию. Зафиксируйте пластину октан-корректора болтом к корпусу датчика-распределителя.

Поставьте на место крышку датчика-распределителя. Проверьте установку поводов зажигания согласно порядку работы цилиндров 1-2-4-3, отсчитывая против часовой стрелки. После установки момента зажигания проверьте правильность его в движении.

Заведите двигатель, прогрейте до рабочей температуры (80 градусов). На прямом участке дороги, двигаясь со скоростью 40 км/ч, резко нажмите на акселератор. Если на скорости 55-60 км/ч будет ощущаться кратковременная детонация, то момент на бесконтактном зажигании выставлен правильно. В случае сильной детонации следует повернуть датчик-распределитель на 0,5-1 деление по шкале октан-корректора против часовой стрелки. Если детонация полностью отсутствует, то увеличьте угол опережения, повернув датчик-распределитель по часовой стрелке. Деление шкалы соответствует углу в 4 градуса на коленчатом вале двигателя.

Источники:

  • Как правильно установить трамблер на уаз 417
  • Схема бесконтактной регулировки зажигания

Регулировка бесконтактной системы зажигания на автомобилях УАЗ должна проводиться с высокой точностью. Допускаемые ошибки при установке зажигания приводят к увеличению расхода топлива и уменьшению мощности двигателя.

Инструкция

Установите автомобиль на ровную горизонтальную площадку и затормозите стояночным тормозом. Поршень первого цилиндра установите в положении верхней мертвой точки. При этом должны совместиться отверстия М3 (5 градусов до ВМТ) на шкиве коленвала и штифт на крышке распределительных шестеренок.

Снимите пластмассовую крышку с корпуса датчика-распределителя. Удостоверьтесь, чтобы электрод бегунка стоял строго напротив вывода на крышке. Этот вывод промаркирован цифрой 1 и предназначен для провода свечи первого цилиндра.

Болтом со вставленным в него указателем притяните пластину октан-корректора датчика-распределителя к корпусу привода. При этом указатель должен совпадать с центральным делением шкалы октан-корректора.

Ослабьте болт крепления пластины октан-корректора к датчику-распределителю. Удерживая бегунок для устранения зазоров в приводе, аккуратно поворачивайте корпус до тех пор, пока красная линия метки на роторе и острие лепестка на статоре не совместятся в одну линию. Затяните болт крепления пластины октан-корректора на датчике-распределителя.

Как выставить зажигание на уаз 469

Как самостоятельно установить и выставить зажигание на УАЗ-469?

От того, насколько правильно выставлено зажигание в транспортном средстве, во многом зависит работа силового агрегата в целом. Поэтому для того, чтобы не допустить сбоев в работе двигателя, каждый автовладелец должен знать, как правильно выставляется угол опережения зажигания и зачем это нужно. Подробнее о том, что представляет собой схема зажигания УАЗ-469, читайте ниже.

Зачем выставлять зажигание?

Для правильной настройки и регулировки работы цилиндров двигателя на УАЗ-469 необходимо обладать определенными навыками. О них мы расскажем позже, а для начала предлагаем узнать, для каких целей следует правильно выставлять бесконтактное зажигание и чем это может быть чревато. После подключения ключа в замок зажигания, в работу вступают множественные узлы и механизмы, без которых функциональность двигателя будет невозможной.

Итак, зачем выставлять этот параметр:

  1. Мотор будет оптимально и устойчиво работать на всех режимах. В противном случае его работа будет нестабильной и доставит неудобства для автолюбителя.
  2. Значительно улучшится пуск силового агрегата на холодную. Естественно, если вы хотите без проблем запуска мотор в тридцатиградусный мороз, то для этого также нужно будет залить в мотор соответствующее масло и проверить работоспособность свечей.
  3. Нормализуется расход горючего, в противном случае он может быть повышенным.
  4. Мощность силового агрегата будет оптимальной, такой, как отмечено в сервисной книжке (автор видео — канал smotri Vidik).

Инструкция по установке

Правильную установку зажигания на УАЗ-31512 можно осуществить своими силами, для этого не обязательно прибегать к услугам специалистов.

Как правильно настроить электронное устройство:

  1. Для начала следует демонтировать крышку трамблера и ротор. Сделав это, нужно произвести диагностику состояния, а также величины зазора между контактами устройства. Если есть необходимость, зазор можно отрегулировать. Когда вы убедитесь в том, что состояние элементов и зазор нормальный, ротор можно поставить на место.
  2. Далее, при помощи свечного ключа необходимо выкрутить свечу первого цилиндра. Сделав это, закройте пальцем отверстие этой свечи и проверните коленвал силового агрегата, для этого воспользуйтесь пусковой рукояткой. Поворачивайте вал до того момента, пока палец, которым вы заткнули свечное отверстие, не будет выталкивать воздухом. Этот момент называется временем начала хода сжатия в первом цилиндре.
  3. Продолжайте проворачивать коленвал мотора, делайте это осторожно и до того момента, пока отверстие на шкиве со штифтом на крышке распределительных шестеренок не совпадут. Убедитесь в том, чтобы ротор был расположен против внутреннего контакта крышки, который подключен к высоковольтному проводку, идущего на первую свечу.
  4. После выполнения этих действия проверните пластину октан-корректора с трамблером авто таким образом, чтобы метка совпала со средней отметкой на шкале, которая имеется на пластине.
  5. Далее, необходимо легонько повернуть корпус распределительного механизма против часовой стрелки. Делайте это до того момента, пока контакты трамблера не замкнутся.
  6. Затем необходимо подключить контрольную лампочку с патроном — один ее конец соединяется с выводом низкого напряжения трамблера, а второй — с массой автомобиля. Подключить лампочку можно к кузову транспортного средства.
  7. Теперь следует включить зажигание и аккуратно провернуть корпус трамблера, только сейчас — по часовой стрелке. Поворачивайте корпус до того момента, пока не загорится лампочка, после этого вращение устройства можно остановить. Если лампочка не начала гореть, то попробуйте повторить эти действия.
  8. Далее, можно затянуть крепежный болт, который фиксирует корпус распределительного узла от произвольного поворачивания. Установите на место крышку, а также центральный кабель. На завершающем этапе регулировки следует произвести диагностику правильности подключения высоковольтников к свечам зажигания, начинайте с первого цилиндра. В данном случае важно соблюдать порядок подключения, он должен быть таким — сначала первый, затем второй, четвертый, и только после этого — третий. Проверка осуществляется с учетом подсчета против хода часовой стрелки.

Проверка правильности установки

После того, как регулировка момента зажигания будет завершена, необходимо произвести диагностику правильности установки этого параметра. Для этого вам необходимо прослушать работу силового агрегата во время езды.

Проверка выглядит следующим образом:

  1. Заведите силовой агрегат и прогрейте его до рабочей температуры, которая должна составлять до 85 градусов.
  2. Вам необходимо выехать на ровную дорогу без препятствий. Разгонитесь примерно до 35 км/ч, после чего резко нажмите на педаль газа.
  3. После нажатия вы можете услышать кратковременную детонацию, стук металла или «пальчиков», как говорят профессионалы. Если незначительная детонация имеет место, то все действий по настройке и регулировке вы выполнили верно.
  4. Если же детонация достаточно сильная, то необходимо внести несколько штрихов в настройку. Откройте капот и проверните корпус распределительного устройства по шкале октан-корректора. Достаточно будет провернуть трамблер на одно деление, при этом учтите, что поворачивать его нужно против часовой стрелки. Учтите то, что каждое деление шкалы обозначает изменение угла зажигания на два градуса, если считать по коленвалу. Если в ходе проверки выяснилось, что детонация вовсе отсутствует, то корпус трамблера необходимо будет повернуть также на одно деление, только теперь по часовой стрелке. После того, как будет проведена повторная регулировка, процедуру проверки необходимо повторить еще раз, начиная с первого пункта.

Видео «Диагностика работоспособности подводного зажигания на УАЗе»

Как выглядит система подводного зажигания на УАЗ и как производится ее диагностика после установки — смотрите на видео ниже (автор ролика — канал Александр).

Система зажигания УАЗ 469

Эффективное зажигание позволяет быстро без проблем запускать двигатель автомобиля в любых условиях. С исправным зажиганием без перебоев функционируют все системы электрического обеспечения: стеклоочистители, освещение, потребители, датчики, указатели. Какие существуют типы систем, настройка, регулировка зажигания УАЗ 469 – в данной статье.

Система зажигания УАЗ 469

Чтобы завести движок любого транспортного средства, необходимо, чтобы горючая смесь воспламенилась в нужный момент в камере сгорания. Эффективная работа поршневой системы достигается правильной настройкой всех параметров. Система зажигания УАЗ 469 позволяет эксплуатировать транспортное средство независимо от климата, температуры, влажности и других внешних факторов.

Зажигание УАЗ 469 предусматривает, чтобы все элементы были исправными и безукоризненно выполняли возложенные на них функции. Для УАЗ 469 схема зажигания состоит из следующих комплектующих:

  • катушка зажигания УАЗ 469;
  • трамблер;
  • жгуты;
  • коммутатор;
  • свечи.

Каждый отдельный компонент электрической цепи не должен допускать пробоя на корпус автомобиля и утечек тока.

Зажигание автомобиля УАЗ 469 включает в себя следующие элементы:

  1. АКБ;
  2. кнопка массы;
  3. реле-регулятор напряжения;
  4. генератор;
  5. амперметр;
  6. замок зажигания УАЗ 469;
  7. контакты прерывателя-распределителя;
  8. трамблер;
  9. конденсатор;
  10. крышка прерывателя-распределителя зажигания;
  11. бегунок;
  12. свечи зажигания;
  13. провод высокого напряжения;
  14. дополнительное сопротивление;
  15. дополнительное реле стартера;
  16. катушка зажигания;
  17. стартер.

Порядок зажигания УАЗ 469 строго регламентирован, искра возникает точно в заданной последовательности. Важным моментом является не только своевременность подачи искры, но и ее величина. При возникновении малейших перебоев заново настраивается вся цепочка.

Автомобильная АКБ не рассчитана на выработку достаточного объема тока и напряжения, которые требуются для воспламенения горючей смеси. Ток зарядки способен только непродолжительное время раскручивать маховик двигателя. Для устойчивой работы мотора должна полноценно начать функционировать вся система зажигания транспортного средства.

Данный важный узел машины предназначен для существенного повышения мощностных характеристик аккумуляторной батареи. Исправное зажигание совместно с аккумуляторной батареей отправляет свечам достаточный объем и силу тока, необходимого для уверенного розжига топливной смеси.

Принцип работы системы зажигания

Обеспечение, поддержание своевременного воспламенения воздушно-топливной смеси для эффективного функционирования ДВС является главной задачей зажигания. Это происходит в строгом соответствии с установленным порядком работы цилиндров двигателя. В электрическую цепь последовательно подключена катушка зажигания 16 вместе с дополнительным сопротивлением 14. Оно автоматически замыкается в момент запуска мотора стартером.

Это существенно увеличивает разрывной ток первичной цепи. Катушка зажигания 16 создает в бортовой электрической системе автомобиля импульсы высокой частоты. Вспышки высокого напряжения создают пробой искрового промежутка в свечах зажигания 12, вкрученных в верхнюю точку каждого цилиндра, где осуществляется сжатие рабочей топливной смеси.

Катушка состоит из первичной и вторичной обмоток. Первичная обмотка намотана сверху на вторичную. Внутри катушки расположен сердечник и кольцевой магнитопровод. Оба эти элемента изготовлены из специальной электротехнической стали. Надежная герметизация катушки осуществляется карбонитовой крышкой в кожухе с резиновой прокладкой.

Трансформаторное масло для охлаждения заливается в кожух. Данный материал существенно повышает изоляцию обмоток и эффективно отводит тепло от корпуса катушки. Чтобы избежать повреждения катушки, ее перегрева, зажигание в авто при неработающем двигателе оставлять включенным не рекомендуется.

Трамблер 8 распределяет импульсы высокого напряжения по всем цилиндрам двигателя внутреннего сгорания строго в установленной последовательности. Трамблер или прерыватель-распределитель установлен в штатное место слева от блока цилиндров двигателя. Привод механизма осуществляется от валика масляного насоса. Вращение валика производится против часовой стрелки со стороны крышки.

Как правильно выставить зажигание

Для того, что бы выставить зажигание на УАЗ 469 необходимо придерживаться следующих рекомендаций:

  • Снять крышку трамблера с ротором. Проверить размер зазора между контактами. Его можно регулировать. Между контактами, максимально разведенными, должен быть зазор 0,35 – 0,45 мм. Регулировку лучше всего осуществлять набором щупов. Слишком малый зазор дает слабую искру. При большом зазоре искры может не быть совсем. Сделав нормальный зазор, ротор можно установить на штатное место.
  • Свечным ключом выкрутить свечу первого цилиндра. Закрыть пальцем отверстие под свечу. Пусковой рукояткой провернуть коленчатый вал до тех пор, пока палец не будет выталкивать сжатым воздухом. Этот момент называется началом хода сжатия первого цилиндра.
  • Продолжать проворачивать пусковую рукоятку до совпадения отверстия на шкиве и штифта на крышке распределительных шестерен. Ротор должен находиться напротив внутреннего контакта крышки, подключенного к высоковольтному проводу от свечи первого цилиндра.
  • Провернуть пластину октан-корректора вместе с трамблером, чтобы метка совпала со средней отметкой на шкале пластины.
  • Слегка провернуть корпус механизма распределения против часовой стрелки. Прокручивать следует до тех пор, пока контакты трамблера не сомкнутся.
  • Подключить контрольную лампочку с патроном. Один контакт соединить с выводом низкого напряжения трамблера, второй с массой машины. Подключить контрольную лампу можно к кузову авто.
  • Включить зажигание, аккуратно провернуть трамблер по часовой стрелке. Крутить, пока не загорится контрольная лампа, после этого прекратить вращение. Может быть такое, что лампа не загорается. Повторить все действия с самого начала.
  • Затянуть крепежный болт распределителя. Крышку с центральным проводом установить на место. Проверить регулировку, начиная с первого цилиндра. Проверка осуществляется против часовой стрелки.

Порядок зажигания УАЗ 469

Каждый автомобиль имеет свой порядок зажигания. Это значит, что цилиндры двигателя осуществляют свое движение в строго оговоренном порядке. Нарушать его нельзя ни в коем случае. Иначе двигатель полностью разрушится. Порядок зажигания автомобиля УАЗ 469 и работы его цилиндров следующий:

Зачем выставлять зажигание

При правильно выставленном зажигании:

  • Двигатель эффективно, устойчиво и стабильно работает на всех режимах. Иначе мотор функционирует с перебоями, стуками, хлопками. Нестабильная работа двигателя доставляет много проблем, снижает динамику автомобиля и скоростные характеристики.
  • После правильной регулировки зажигания существенно улучшается запуск холодного силового агрегата.
  • При разрегулированном зажигании расход топлива увеличивается. После регулировки он значительно снижается.
  • Мощность двигателя также заметно возрастает на автомобиле после правильной регулировки зажигания.

Какие бывают системы зажигания на УАЗ 469

Контактное зажигание на УАЗ 469. Сейчас оно признано морально устаревшим. Однако отечественные производители продолжают его использовать. Система осуществляет запуск импульса определенной мощности. Этот импульс появляется от распределителя зажигания. Схема контактного зажигания УАЗ 469 простая и незамысловатая. В этом ее преимущество. Водитель своими руками может устранить любую неисправность и выполнить регулировку. Цены комплектующих невысокие.

Транзисторное или бесконтактное зажигание УАЗ 469. Бесконтактная система зажигания устанавливается на многих видах транспортных средств. Имеет целый ряд преимуществ перед контактной конструкцией. Искра, вырабатываемая подобным устройством, намного мощнее. Это происходит вследствие повышенного уровня электрического напряжения во вторичной обмотке катушки зажигания. Транзисторная система зажигания оснащена электромагнитным механизмом. Он обеспечивает стабильную постоянную работу всей системы, бесперебойно передавая энергию узлам, деталям, механизмам. Правильно настроенное зажигание при эффективном ДВС гарантирует высокую мощность и существенную экономию топлива. Длительную надежную работоспособность обеспечивает соблюдение периодичности обслуживания привода трамблера. Его необходимо смазывать и регулировать каждые 10 000 км пробега. Сложность ремонта является недостатком бесконтактной системы зажигания. Самостоятельному ремонту она не подлежит, поскольку для этого необходимо специальное диагностическое оборудование, имеющееся только в условиях сервисных центров и СТО.

Электронное зажигание на УАЗ 469. Данный тип зажигания самый технологичный, но в то же время недешевый. Подобными устройствами оснащаются современные модели авто. Имеет сложную технологию, обеспечивающую не только высокий момент, но и ряд других показателей двигателя. Преимущества: простая настройка угла опережения, отсутствие обязательной проверки контактов на предмет окисления. В двигателях, оснащенных электронной СЗ, топливная смесь сгорает на все 100%. Ремонт необходимо осуществлять только на СТО.

Подводное зажигание на УАЗ 469. Это герметичная система зажигания, при которой не страшно заливание водой, попадание в глубокие ямы, движение по открытой местности во время снега и дождя. Когда зажигание обычное – контактное либо бесконтактное, внутри трамблера, между крышкой и бегуном реально теряется 50% искровой мощности. Выясним, почему это происходит.

Между электрическими контактами, которыми является крышка трамблера и бегунок, имеется небольшой промежуток. Для прохождения электрической энергии в этом пространстве затрачивается большая часть дополнительного тока. При контактном зажигании для этих целей тратиться еще часть энергии на функционирование кулачка.

Подводное зажигание сконструировано таким образом, что в нем искра с катушки напрямую попадает на свечу зажигания. Осуществляя данный процесс, она не теряет своей основной мощности, кроме сопротивления высоковольтных проводов. Здесь утрата мощности совсем незначительная, поэтому можно ее не учитывать.

Стоит отметить, что на большинстве машин иностранного производства на каждый цилиндр раздельно ставится катушка, которая располагается сразу на свече, и утрата соответственно совсем незначительная.

Устанавливаем и настраиваем зажигание, меняем привод трамблера на автомобилях УАЗ

Трамблер УАЗ считается одним из важных компонентов системы зажигания в транспортном средстве. Корректная регулировка данного механизма обеспечивает оптимальную работу силового агрегата в целом. Подробнее о том, в чем заключается принцип действия системы зажигания и как ее правильно настроить своими руками, вы сможете узнать из этого материала.

Обзор СЗ на знаменитых УАЗах

Что представляет собой схема подключения электронного или бесконтактного зажигания, на УАЗ 417, как переделать контактное зажигание на бесконтактное? Почему греется катушка и как произвести регулировку и настройку угла опережения? Для начала разберем основные моменты касательно действия и видов СЗ.

Принцип работы СЗ

Схема контактной системы

Система зажигания, вернее, ее правильная настройка, играет большую роль в работе и запуске автомобильного мотора. При корректной регулировке в силовом агрегате будет правильно сгорать горючая смесь в результате подачи заряда через свечи. На каждый цилиндр УАЗовского мотора ставится свеча, каждая из которых включается в определенном порядке, по очереди, подавая разряд на цилиндр спустя определенное время. Нужно учитывать, что любая СЗ дает возможность не только произвести подачу нужного разряда, но и определяет его силу.

Аккумуляторная батарея машины из-за своих технических характеристик не может вырабатывать напряжение с током, которое требуется для возгорания смеси. Это связано с тем, что АКБ может выдать только ток определенной силы. А благодаря правильной работе системы величина тока значительно увеличивается, что позволяет успешно воспламенять топливовоздушную смесь.

Принцип действия системы состоит из нескольких этапов:

  1. Сначала водитель вставляет ключ в замок зажигания и поворачивает его, электрическая энергия накапливается в катушке.
  2. Затем катушка преобразуется низковольтное напряжение в бортовой сети величиной 12 вольт в высоковольтное. Значение напряжения в результате возрастает до 30 тысяч В.
  3. После этого происходит распределение и подача разряда на ту или иную свечу.
  4. Непосредственно свеча образует искру, которая воспламеняет смесь.

Схема бесконтактной УАЗовской системы

Какие бывают виды СЗ?

В отечественных УАЗах может использоваться одна из трех систем зажигания, рассмотрим каждую из них подробно:

  1. Контактный вид. Данный тип СЗ является устаревшим, однако, он используется на большей части машин. В такой системе принцип действия заключается в выдаче определенного импульса, формирующегося в трамблере — распределительном устройстве.
    Контактная система считается одной из самых простых в плане устройства, что является преимуществом, поскольку при появлении неисправностей автовладелец сможет самостоятельно проверить и отремонтировать систему. Кроме того, цены на конструктивные детали контактной системы обычно доступные, что не может не радовать. В состав контактной СЗ входят катушка, распределительное устройство, прерыватель, конденсатор и свечи.
  2. Бесконтактный тип, также зовется транзисторным. По сравнению с контактной, бесконтактная система имеет больше достоинств. Формирующаяся искра обладает более высокой мощностью, что достигается благодаря образованию высокого напряжения во вторичной обмотке катушки. Также бесконтактные системы оборудуются электромагнитным девайсом, который дает возможность добиться более стабильного функционирования двигателя. В конечном счете, если силовой агрегат УАЗа будет настроен правильно, то при использовании бесконтактной системы вы можете не только увеличить его мощность, но и добиться экономии топлива, хоть и незначительной.
    Также такие системы более просты в обслуживании. Одним из основных нюансов в плане обслуживания является необходимость периодической смазки привода распределителя — не реже, чем каждые 10 тысяч км пробега. Из основных недостатков следует выделить трудность ремонта. На практике произвести ремонт бесконтактной СЗ будет проблематично, так как для диагностики системы понадобится оборудование, которое обычно имеется на СТО.
  3. Также система зажигания может быть электронной. Данный вариант в настоящее время считается одним из самых прогрессивных и дорогих, ставится он преимущественно на новые автомобили. Если сравнивать с контактной и бесконтактной, электронная система имеет более сложное устройство. Основное достоинство данной системы заключается в том, что при необходимости процесс регулировки угла зажигания провести будет значительно проще.
    Кроме того, в электронной системе нет контактов, которые подвержены окислению. Также следует отметить, что на практике горючая смесь в цилиндрах силового агрегата с электронной системой почти всегда сгорает полностью. Но несмотря на все преимущества, электронные СЗ имеют и свои недостатки, которые касаются ремонта устройства. Отремонтировать такую СЗ своими руками практически невозможно, так как для выполнения этой задачи, опять же, потребуется оборудование (видео опубликовал Наиль Порошин).

Рекомендации экспертов, как правильно настроить

Итак, как выставить самостоятельно угол опережения, чтобы добиться правильной работы двигателя УАЗ:

  1. В первую очередь вы должны зафиксировать свой автомобиль на одном месте, для этого потяните за рычаг стояночного тормоза. Проверните коленчатый вал так, чтобы поршень цилиндра 1 попал в ВМТ (верхнюю точку). При этом нужно добиться того, чтобы отверстие на шкиве коленвала совпадало с риской, отмеченной на крышке распределительных шестеренок.
  2. После этого с распределительного механизма следует снять крышку. После демонтажа вы сможете увидеть бегунок, который расположен внутри самой крышки, напротив контакта. При отсутствии бегунка следует еще раз провернуть коленчатый вал на 180 градусов, после чего выставить октан-корректор на 0. Используя гаечный ключ, вам необходимо будет завернуть винтом указатель к корпусу распределительного механизма так, чтобы добиться его совмещения со средней риской. Когда эти действия будут выполнены, болт крепления, с помощью которого пластины крепятся к корпусу трамблера, надо немного ослабить.
  3. Затем, удерживая на одном месте бегунок при помощи пальца для недопущения его вращения, надо аккуратно провернуть сам корпус, это позволит удалить возможные люфты в приводе. Корпус необходимо поворачивать до тех пор, пока вы не добьетесь совмещения острого конца лепестка статорного механизма с красной меткой, расположенной на роторном устройстве. После этого саму пластину надо закрепить к корпусу, используя соответствующий болт.
  4. Когда вы выполните эти действия, вам надо установить крышку контроллера на место и произвести проверку высоковольтных кабелей. Нужно удостовериться в том, что эти провода установлены в правильной последовательности с учетом порядка работы цилиндров. Когда вам удастся правильно настроить угол опережения, то необходимо убедиться в том, что вся процедура была выполнена верно.
  5. Для диагностики правильности выполненных действий надо завести мотор вашего УАЗика и подождать примерно 5-10 минут, пока силовой агрегат не прогреется. Рабочая температура мотора составляет около 90 градусов, можно подождать, пока ДВС прогреется до 80 градусов. Затем вам надо выехать на ровную дорогу и разогнать автомобиль до 40 км/час, после чего следует резко нажать на газ. В этот момент автомобиль ускорится и если при увеличении скорости до 60 км/ч из-под капота раздастся кратковременная детонация (металлический стук), то это говорит о том, что все действия были выполнены правильно.
    В случае, если детонация слишком долгая, то потребуется еще отрегулировать систему. Для этого корпус распределительного механизма нужно будет повернуть на одно деление или наполовину, при этом проворачивать его надо против часовой стрелки. Если же диагностика показала, что стука «пальчиков» вовсе нет, то угол опережения следует увеличить. Для этого механизм следует повернуть в обратную сторону.

Фотогалерея «Как правильно отрегулировать»

Пособие по замене трамблера с приводом маслонасоса

Перед тем, как установить новый трамблер с приводом, нужно взвесить свои силы, поскольку допускать ошибки при выполнении работ не рекомендуется.

Итак, как заменить и произвести установку распределителя:

  1. Отключите зажигание и демонтируйте крышку трамблера, к ней подключены наконечники и высоковольтные кабеля.
  2. Затем от распределительного механизма надо отключить провод, подсоединенный к коммутатору. Также надо отключить патрубок, подведенный к вакуумному регулятору.
  3. Взяв гаечный ключ на 13, выкрутите две гайки, фиксирующие устройство и демонтируйте с силового агрегата механизм вместе с приводом маслонасоса.
  4. Выполнив эти действия, сможете увидеть прокладку, расположенную под приводом. Если в результате этих действий положение коленчатого вала не изменилось, то просто произведите монтаж нового механизма, при этом проследите, чтобы бегунок был расположен напротив метки. Все действия производятся в обратном порядке. Когда установка будет завершена, производится регулировка угла опережения.
  5. Если в итоге расположение вала поменялось, то перед установкой надо переместить поршень цилиндра 1 в верхнюю мертвую точку. Вам надо добиться совмещения меток на шкиве и указателя на самом моторе.

Видео «Как установить электронное зажигание на УАЗ»

Если вы не знаете, как произвести установку электронного зажигания своими руками, то ознакомьтесь с инструкцией в ролике (видео снято каналом Auto Garage).

Блог про Уаз

Порядок операции при установке зажигания на автомобиле УАЗ-469Б выглядит следующим образом. Снять крышку распределителя и ротор и проверить величину зазора между контактами прерывателя. В случае если он выходит за пределы значений 0.35- 0.45 мм, необходимо отрегулировать зазор и поставить ротор на место.

Вывернуть свечу зажигания первого цилиндра и закрыв пальцем отверстие для свечи, повернуть коленчатый вал двигателя пусковой рукояткой до начала выхода воздуха из-под пальца. Это произойдет в начале хода сжатия в первом цилиндре.

Убедившись, что сжатие началось, осторожно проворачивать коленчатый вал двигателя до совпадения отверстия на шкиве со штифтом. Затем гайками плавной настройкой установить шкалу октан-корректора на нулевое деление.

Ослабить винт крепления корпуса прерывателя и повернуть корпус распределителя против часовой стрелки настолько, чтобы замкнулись контакты прерывателя.

Взять переносную лампу и при помощи дополнительных проводов подключить один из проводов ее на корпус, другой к зажиму низкого напряжения на катушке, к которому крепится провод, идущий к распределителю.

Включить зажигание и поворачивать корпус распределителя по часовой стрелке до загорания лампочки. Вращение распределителя следует прекращать точно в момент загорания лампочки. Если это не удалось, операцию повторить.

Закрепить корпус распределителя винтом, поставить крышку и центральный провод на место.

После каждой установки зажигания и после регулировки зазора в прерывателе необходимо проверить точность установки момента зажигания горючей смеси, прослушивая работу двигателя при движении автомобиля. Доводку установки зажигания можно делать по октан-корректору, не ослабляя крепежного винта. Для этого достаточно вращать гайки плавной настройки, отворачивая одну и заворачивая другую.

Наиболее выгодным опережением зажигания будет такое, при котором во время резкого разгона, полного открытия дросселя, полностью нагруженного автомобиля на горизонтальной дороге с начальной скоростью 30-35 км/ч на прямой передаче едва прослушиваются единичные детонационные стуки в цилиндрах двигателя.

Если при интенсивном разгоне автомобиля стуки отсутствуют, это значит, что зажигание позднее. И наоборот, появление ряда последовательных отчетливых стуков свидетельствует о слишком раннем зажигании.

Техническое обслуживание катушки зажигания Б7-А.

Через одно техническое обслуживание следует проверить состояние катушки непосредственно на автомобиле с помощью специального переносного прибора. Катушка зажигания считается исправной, если при искровом промежутке, равном 7 мм, наблюдается бесперебойное и интенсивное искрообразование.

При отсутствии специального прибора катушку зажигания можно проверить на специализированном стенде путем сравнения ее с эталонной катушкой стенда по длине искры на регулируемом разряднике. Если длина искры проверяемой катушки окажется меньше длины искры эталонной катушки на 2 мм, проверяемую катушку необходимо заменить.

Техническое обслуживание прерывателя-распределителя зажигания Р119.

При проведении технического обслуживания необходимо проверить надежность электрических соединений и крепления прерывателя-распределителя к двигателю и смазать распределитель. Валик распределителя смазать, повернув крышку колпачковой масленки на один оборот.

Капнуть одну каплю масла, применяемого для двигателя, на ось рычажка прерывателя, одну-две капли на фильц-щетку кулачка и три-четыре капли во втулку кулачка, предварительно сняв ротор и фильц под ним. При смазке кулачка и оси прерывателя необходимо следить, чтобы масло не попало на контакты прерывателя.

Через одно техническое обслуживание осмотреть контакты распределителя, удалить с контактов грязь и масло, протирая их ветошью, слегка смоченной в бензине. Затем протереть их чистой сухой тканью не оставляющей волокон на контактах. Обгоревшие или окисленные контакты надо тщательно зачистить.

После зачистки контакты протереть ветошью, слегка смоченной в бензине и проверить щупом зазор между ними. Если зазор больше чем на 0.05 мм отличается от номинального в 0.35- 0.45 мм, то отрегулировать его. Однако заданный зазор между контактами обеспечивает нормальную работу системы зажигания только при новых контактах. Более надежной является регулировка зазора в контактах прерывателя путем изменения угла замкнутого состояния контактов.

Угол замкнутого состояния контактов проверяют либо прямо на автомобиле с помощью специального прибора НИИАТ Э-5, либо на стенде СПЗ-6, предварительно сняв распределитель с автомобиля. На средних частотах вращения коленчатого вала двигателя в 1500— 2000 оборотов в минуту контакты прерывателя должны находиться в замкнутом состоянии 46-50 градусов.

Необходимо также проверять отсутствие заедания рычажка на оси, для чего отжать рычажок пальцем и отпустить его. Отпущенный рычажок должен быстро возвратиться под действием пружины, и контакты должны замкнуться со щелчком.

Если замыкание не произошло или произошло вялое замыкание контактов, необходимо устранить заедание и отрегулировать натяжение пружины прерывателя в пределах 500—700 гс, сняв рычажок и изгибая пружину в ту или иную сторону по необходимости. Натяжение пружины рычажка прерывателя проверять при помощи пружинного динамометра.

Через два технических обслуживания прерыватель-распределитель снимают с автомобиля для проверки его состояния и регулировки. При этом прерыватель-распределитель разбирают, осматривают все детали и в случае необходимости заменяют новыми. При переборке распределителя смазывают все трущиеся части, причем фильц кулачка пропитывают в масле и отжимают.

Снимают неподвижную панель прерывателя, промывают шариковый подшипник и закладывают в него новую смазку. Перед постановкой панели проверяют легкость вращения шарикового подшипника и в случае необходимости дополнительно проворачивают его наружное кольцо до устранения заедания. Проверяют величину сопротивления уголька — оно должно быть 15 кОм.

Через 40 000-50000 километров пробега автомобиля в случае большого радиального люфта валика распределителя, вызывающего нарушение искрообразования, необходимо заменить подшипники валика распределителя.

Техническое обслуживание свечей зажигания.

При проведении технического обслуживания вывернуть свечи, очистить от нагара и отрегулировать зазор между электродами. Проверять состояние свечей зажигания и очищать их от нагара рекомендуется на приборе для очистки и проверки свечей.

При отсутствии прибора, свечи от нагара можно очистить с помощью любого металлического предмета, пригодного для этой цели. При этом изолятор свечи необходимо очищать очень осторожно, чтобы на его поверхности не оставались царапины, которые в дальнейшем будут способствовать отложению нагара.

Зазор между электродами свечи, который должен быть равен 0.8-0.9 мм, надо проверяют круглыми щупами. Пользоваться при этом плоским щупом нельзя, так как он не входит в углубление на боковом электроде свечи, образующееся в процессе его работы.

При очистке свечей зажигания на приборе рекомендуется одновременно проверить их на искрение. При давлении в камере прибора не менее 6 кгс/см2 через окно камеры должна быть видна непрерывная и ясно видимая с голубым оттенком искра. Отсутствие искры, перебои в искрении или проскакивание искры между корпусом и центральным электродом через изолятор указывают на повреждение свечи и необходимость ее замены.

Система зажигания уаз 469 контактное 1982 года. Выполняем схему подключения электронного зажигания на уаз

Система зажигания автомобиля УАЗ-469Б включала в себя: катушку зажигания, прерыватель-распределитель зажигания, свечи зажигания, провода и включатель зажигания. Первичная цепь системы зажигания питается током от аккумуляторной батареи или генератора.

Система зажигания УАЗ-469Б, устройство приборов и принцип работы.
Схема системы зажигания УАЗ-469Б.

Представляет собой трансформатор, преобразующий низкое напряжение первичной цепи в высокое напряжение вторичной цепи. При работе двигателя ток в первичную обмотку катушки проходит через добавочный резистор расположенный в изоляторе между лапами скобы крепления катушки. При запуске двигателя стартером этот резистор автоматически выключается и ток в первичную обмотку поступает, минуя его, чем достигается усиление искры и облегчение пуска двигателя.

Имеет центробежный и вакуумный регуляторы, автоматически изменяющие угол опережения зажигания, и октан-корректор для ручной регулировки угла зажигания в зависимости от октанового числа применяемого бензина. Центробежный регулятор изменяет угол зажигания в зависимости от частоты вращения коленчатого вала двигателя или валика распределителя.

Характеристики центробежного регулятора.

Частота вращения валика распределителя, об/мин / Угол опережения по кулачку прерывателя, град: 200/0-3, 500/3-6, 1000/8-11, 1900-2200/17,5-20.

Вакуумный регулятор изменяет угол зажигания в зависимости от нагрузки двигателя, разряжения в смесительной камере .

Характеристики вакуумного регулятора.

Разряжение в смесительной камере карбюратора, мм рт. ст. / Угол опережения зажигания, град: 60/0, 100/0-2.5, 200/5.5-8.5, 280/10-13.

Октан-корректор служит для изменения угла опережения зажигания в зависимости от октанового числа применяемого бензина. С помощью октан-корректора можно изменять угол опережения зажигания в пределах +-10 градусов по углу поворота коленчатого вала.

Включатель зажигания и стартера типа ВК330.

Служит для включения и выключения тока в первичной цепи системы зажигания и для включения стартера. На пластмассовом изоляторе включателя размещены зажимы АМ (амперметр), КЗ (катушка зажигания), СТ (стартер) и ПР (приемник). Зажим АМ находится под постоянным напряжением.

Смена топлива на УАЗе

Категории видео Получается, что после включения зажигания схема срабатывает через полсекунды, потом срабатывает Яркими представителями этого типа кузова можно считать УАЗ-469 и ЛуАЗ-969. бегунок по заранее поставленной метке, иначе потом натрахаетесь зажигание выставлять:). при положении 1-3-4-2 заводится стреляет в карб часто, не помогает регулировка положения угла зажигания тоже, и жутко ТРОИТ как будто цилиндр тюнинг ауди 80 б4 видео, 4, 47, 18,00, 218 000. ауди 80 тюнинг видео тюнинг ауди 100 видео, 1, 54, 42,90, 3 000 000 . Тюнинг УАЗ-469 «Бобик» Tuning UAZ-469 «Bobik». Как выставить зажигание на мотоцикле «Урал» и «Днепр». Снять или отключить навесное: карбюратор, трамблёр, маслофильтр, снять бензопровод с бензонасоса; снять катушку зажигания с кожуха отопителя, Привет! Столкнулся со следующей проблемой при настройке зажигания: при попытке выставить метки по мануалу (метки на шкиве КВ и

2х контурное зажигание УАЗ. Подводное зажигание УАЗ

22 май 2007 отправлено в Раздел по УМЗ: как выставить зажигание после EWS На двигателях ЗМЗ-402, УАЗ, ЗМЗ-406 поршня до клапанов не Самый лучший сайт по автовопросам — Ремни безопасности уаз 469, Авто ру литва мерседес лянча вояджер 11ремонт рулевой рейки ваз 2109 видео. Как выставить зажигание иж планете гидравлика для кузовных работ, гайка гост 15521 70 Ока 4х4 против УАЗ Оффроад УАЗ 469 двигатель УМЗ — 417 (414) ТУРБО пробный запуск Motor UAZ Как выставить зажигание на мотоцикле «Ур.. договор аренды жилого дома между физическими лицами А) двигателей автомобилей УАЗ-451, -452, -469. На двигателе автомобиля ВАЗ-2121 «Нива» метка 4 (см. рис. А) на шкиве коленчатого вала должна 26 авг 2008 времени суток! Я являюсь обладателем автомобиля УАЗ Патриот 2007г.в. Сообщение UAZ » Вт авг 26, 2008 07:11 ВОПРОС:469

Установка момента зажигания на трамблере УАЗ датчике распределителе

Установка момента зажигания на трамблере УАЗ датчике распределителе Пусковой рукояткой (из автомобильног…

Установка трамблера с приводом

правильная установка трамблера с приводом на автомобиль УАЗ .

Инструкция По Ремонту Уаз 469 Электронное Зажигание — file

Крышку. Бегунок должен располагаться против ввода «1» внутри нее. Если нет, то проверните коленчатый вал на 180 градусов. Установите октан- на «0». Затяните болтом указатель к корпусу датчика-распределителя зажигания так, чтобы он совпал со средней риской октан-корректора. Слегка отпустите болт крепления пластины к корпусу датчика-распределителя.

Поверните осторожно корпус, придерживая бегунок пальцем против его вращения, чтобы устранить в приводе зазоры, до совмещения острия лепестка на статоре и красной метки на роторе в одну линию. Зафиксируйте пластину октан-корректора болтом к корпусу датчика-распределителя.

Поставьте на место крышку датчика-распределителя. Проверьте установку поводов зажигания согласно порядку работы цилиндров 1-2-4-3, отсчитывая против часовой стрелки. После установки момента зажигания проверьте правильность его в движении.

Заведите двигатель, прогрейте до рабочей температуры (80 градусов). На прямом участке дороги, двигаясь со скоростью 40 км/ч, резко нажмите на акселератор. Если на скорости 55-60 км/ч будет ощущаться кратковременная детонация, то момент на бесконтактном зажигании выставлен правильно. В случае сильной детонации следует повернуть датчик-распределитель на 0,5-1 деление по шкале октан-корректора против часовой стрелки. Если детонация полностью отсутствует, то увеличьте угол опережения, повернув датчик-распределитель по часовой стрелке. Деление шкалы соответствует углу в 4 градуса на коленчатом вале двигателя.

Источники:

  • Как правильно установить трамблер на уаз 417
  • Схема бесконтактной регулировки зажигания

Регулировка бесконтактной системы зажигания на автомобилях УАЗ должна проводиться с высокой точностью. Допускаемые ошибки при установке зажигания приводят к увеличению расхода топлива и уменьшению мощности двигателя.

Инструкция

Установите автомобиль на ровную горизонтальную площадку и затормозите стояночным тормозом. Поршень первого цилиндра установите в положении верхней мертвой точки. При этом должны совместиться отверстия М3 (5 градусов до ВМТ) на шкиве коленвала и штифт на крышке распределительных шестеренок.

Снимите пластмассовую крышку с корпуса датчика-распределителя. Удостоверьтесь, чтобы электрод бегунка стоял строго напротив вывода на крышке. Этот вывод промаркирован цифрой 1 и предназначен для провода свечи первого цилиндра.

Болтом со вставленным в него указателем притяните пластину октан-корректора датчика-распределителя к корпусу привода. При этом указатель должен совпадать с центральным делением шкалы октан-корректора.

Ослабьте болт крепления пластины октан-корректора к датчику-распределителю. Удерживая бегунок для устранения зазоров в приводе, аккуратно поворачивайте корпус до тех пор, пока красная линия метки на роторе и острие лепестка на статоре не совместятся в одну линию. Затяните болт крепления пластины октан-корректора на датчике-распределителя.

СИСТЕМА ЗАЖИГАНИЯ АВТОМОБИЛЯ УАЗ-469

Система зажигания обеспечивает надежное и своевременное воспламенение рабочей смеси в соответствии с порядком рабо­ты цилиндров двигателя. На двигателе устанавливается бата­рейная система зажигания УАЗ-469, схема которой приведена на рис. 108, состоящая из катушки зажигания, распределителя зажигания, свечей зажигания, проводов высокого напряжения и выключа­теля зажигания. Последовательно с катушкой зажигания вклю­чается резистор 14 (рис. 109), который автоматически закорачивается при пуске двигателя стартером для увеличения тока разрыва в. первичной цепи.
Катушка зажигания (рис. 109) предназначается для полу­чения импульсов высокого напряжения, обеспечивающих про­бой искрового промежутка в свечах зажигания.
Она состоит из первичной и вторичной обмоток. Первичная обмотка наматывается на вторичную. Катушка имеет сердеч­ник и кольцевой магнитопровод, изготовленные из электротех­нической стали.

Рис. 108. Схема системы зажигания УАЗ-469:
1 — аккумуляторная батарея; 2 — выключатель «массы»; 3 — регулятор напряжения; 4 — генератор; 5 — амперметр; 6 — выключатель зажигания УАЗ-469; 7 — контакты прерывателя зажигания; 8 — распределитель зажигания; 9 — конденсатор; 10 — крышка распределителя зажигания; 11 — бегунок; 12 — свеча зажигания; 13 — провод высокого напряжения; 14 — дополнительное сопротивление; 13 — дополнительное реле стартера; 16 — катушка зажигания: 17 — стартер.

Условнее обозначение расцветам проводов зажигания УАЗ-469: Г — голубой; К — красный; О — оранжевый; Ф — фиолетовый; Ч — черный.

Катушка герметизируется карбонитовой крышкой в кожухе с резиновой прокладкой. Кожух заполняется трансформаторным маслом, улучшающим изоляцию обмоток и отвод тепла.
Во избежание повреждения катушки не оставляйте зажига­ние УАЗ-469 включенным при неработающем двигателе.
Распределитель (рис. 110) предназначается для распределе­ния импульсов высокого напряжения по цилиндрам двигателя в необходимой последовательности. Он устанавливается с левой стороны блока цилиндров двигателя и приводится во вращение валиком масляного насоса двигателя. Валик распределителя вращается против хода часовой стрелки (если смотреть со сто­роны его крышки).

Рис. 109. Катушка зажигания УАЗ-469:
1 — крышка; 2 — контактное гнездо; 3 — винт; 4 — зажим низкого напряжения; 5 — уплотнительная прокладка; 6 — кольцевой магнитопровод; 7 — первичная обмотка; 8 — вторичная обмотка; 9 — фарфоровый изолятор; 10 — кожух катушки; 11 — транс­форматорное масло; 12 — сердечник; 13 — электротехнический картон; 14 — дополни­тельный резистор; 15 — керамический держатель; 16 — контактная пружина.


Распределитель имеет два прибора: прерыватель Тока низ­кого напряжения в цепи катушки зажигания и распределитель тока высокого напряжения.
Для автоматического изменения угла опережения зажига­ния имеются центробежный и вакуумный регуляторы.

Рис. 110. Распределитель зажигания:
1 — вакуумный регулятор; 2 — неподвиж­ная пластина прерывателя; 3 — крышка; 4 — ротор; 5 — фильц; б — уголек; 7 — ку­лачок; 8 — пресс-масленка; 9 — пластина октан-корректора; 10 — болт крепления распределителя; 11 — муфта; 12 — пружин­ный держатель штифта; 13 — втулка; 14 — корпус; 15 — грузик; 16 — подшипник; 17 — подвижная пластина прерывателя.


Для обеспечения надежности работы системы зажигания про­изводите регулировку зазора между контактами прерывателя. Перед регулированием зазора осмотрите рабочие поверхности контактов и, если они загрязнены, замаслены или обгорели, очистите их.

Свечи зажигания УАЗ-469. На двигателе применяются неразборные свечи с керамическими изоляторами, подобранными по тепло­вой характеристике. При образовании на свече нагара созда­ется утечка тока, что приводит к уменьшению вторичного на­пряжения. Подгорание электродов вызывает увеличение пробой­ного напряжения искрового промежутка свечи. При появлении перебоев в работе зажигания прежде всего проверьте зазор между электродами (рис. 111), а в случае необходимости отре­гулируйте.
Выключатель зажигания предназначен для включения и вы­ключения первичной цепи зажигания. Кроме того, выключатель обеспечивает включение стартера, контрольно-измерительных приборов, электродвигателей стеклоочистителя и отопителя.

Техническое обслуживание системы зажигания заключается в регулярной очистке ее приборов от загрязнений, в установке зажигания, в регулировках зазора между контактами прерыва­теля и своевременной смазке.
Установку зажигания проводите в такой последователь­ности:
1. Снимите крышку распределителя и ротор, проверьте со­стояние и величину зазора между контактами прерывателя (в случае необходимости отрегулируйте зазор). Поставьте ротор на место.
2. Выверните свечу 1-го цилиндра.
3. Закройте пальцем отверстие для свечи 1-го цилиндра и проверните коленчатый вал двигателя пусковой рукояткой до начала выхода воздуха из-под пальца. Это и будет начало хода сжатия в 1-м цилиндре.
4. Проворачивайте вал двигателя осторожно до совпадения отверстия на шкиве со штифтом на крышке распределительных шестерен.
5. Проверьте, чтобы ротор стоял против внутреннего кон­такта крышки, соединенного с проводом, идущим к свече 1-го цилиндра.
6. Проверните пластину октан-корректора вместе с распре­делителем так, чтобы указатель совпал со средним делением шкалы, нанесенным на пластине.
7. Поверните слегка корпус распределителя против хода ча­совой стрелки, чтобы контакты прерывателя замкнулись.
8. Присоедините контрольную лампу с патроном концом од­ного провода к выводу низкого напряжения распределителя, а концом другого провода — к «массе» (можно воспользоваться подкапотной лампой и дополнительным отрезком провода).
9. Включите зажигание и осторожно поворачивайте корпус распределителя по ходу часовой стрелки до вспышки лам­почки.
Остановите вращение распределителя точно в момент нача­ла вспышки лампочки. Если это не удалось, операцию повто­рите.
10. Затяните крепежный винт, удерживая корпус распреде­лителя от проворачивания, поставьте крышку и центральный провод на место.
11. Проверьте правильность присоединения проводов от све­чей, начиная с первого цилиндра, в следующем порядке: 1, 2, 4, 3-й, считая против хода часовой стрелки.
После каждой установки зажигания и после регулировки зазора в прерывателе проверяйте точность установки момента зажигания, прослушивая работу двигателя при движении ав­томобиля.
Для этого прогрейте двигатель до температуры 80… 85°С и, двигаясь на прямой передаче по ровной дороге со скоростью 30…35 км/ч, дайте автомобилю разгон, резко нажав на педаль дроссельной заслонки. Если при этом будет наблюдаться не­значительная и кратковременная детонация, то установка мо­мента зажигания сделана правильно.
При сильной детонации поверните корпус распределителя по шкале октан-корректора на одно деление против хода ча­совой стрелки. Каждое деление шкалы соответствует изменению момента зажигания на 2°, считая по коленчатому валу. При полном отсутствии детонации поверните корпус распределителя на одно деление по ходу часовой стрелки. После перестановки момента зажигания снова проверьте правильность его уста­новки.

Регулировку зазора между контактами прерывателя прово­дите в такой последовательности:
1. Освободите пружинные держатели, снимите крышку рас­пределителя и ротор.
2. Установите кулачок так, чтобы между контактами был наибольший зазор.
3. Проверьте щупом зазор между контактами: щуп должен входить в зазор, не отжимая кулачка. Зазор должен быть в пределах 0,35…0,45 мм (рис. 112).
4. Ослабьте стопорный винт 1 (рис. 113) крепления стойки неподвижного контакта и, вращая регулировочный эксцентри­ковый винт 2, установите нормальный зазор.
5. Заверните стопорный винт и вторично проверьте зазор между контактами.
6. Установите ротор и закрепите крышку распределителя.
После первых 24 000 км пробега автомобиля выньте из обой­мы фильц кулачка распределителя и очистите (или срежьте) образовавшуюся на его краю корочку. Затем поставьте фильц на свое место таким образом, чтобы обеспечилось его касание с кулачком, а затем смажьте двумя-тремя каплями масла, при­меняемого для двигателя. При дальнейшей эксплуатации руко­водствуйтесь Таблицей смазки.

Через каждые 40 000…60 000 км пробега:
1. Произведите текущий ремонт распределителя, во время которого распределитель разберите, все детали промойте, ос­мотрите и в случае необходимости замените. При переборке распределителя ось рычажка, ось кулачка, оси и пальцы гру­зиков смазывайте маслом для двигателя, а валик привода сма­зывайте тонким слоем смазки Литол-24, которой заполняйте и крышку масленки.
2. Замените втулки в корпусе распределителя в случае на­личия большого радиального люфта валика распределителя, вызывающего большой асинхронизм искрообразования.
3. Промойте шариковый подшипник пластины прерывателя, заложите свежую смазку и проверните его наружное кольцо относительно внутреннего.

Система зажигания автомобиля УАЗ

Устройство

Схема системы зажигания приведена на рис. 2. В систему зажигания входят: аккумуляторная батарея, генератор, катушка зажигания, распределитель зажигания, свечи зажигания, провода и включатель зажигания.

Рис. 1. Схема включения дополнительного реле стартера для проверки и регулировки: 1 — аккумуляторная батарея; 2 — реостат; 3 — контрольная лампа; 4 — реле; 5-вольт метр; 6 — включатель

Рис. 2. Схема системы зажигания: 1 — аккумуляторная батарея; 2 — реле-регулятор; 3 — генератор; 4 — свеча зажигания; 5 — распределитель; 6 — катушка зажигания; 7 — включатель зажигания и стартера; 8 — амперметр; 9 — стартер; 10 — дополнительное реле стартера; 11 — выключатель массы

Рис. 3. Катушка зажигания: 1 — ввертная клемма высокого напряжения; 2 — крышка; 3 — клемма высокого напряжения; 4 — контактная пружина; 5. — клемма низкого напряжения; 6 — уп-лотнительная прокладка; 7 — металлические пластины для увеличения магнитного потока; 8 — скоба крепления; 9 — контактная пластина; 10 — первичная обмотка; 11 — вторичная обмотка; 12 — корпус; 13 — изоляционные прокладки; 14 — изолятор; 15 — железный сердечник; 16 — изоляционная масса; 17 — изолятор сопротивления; 18 — дополнительное сопротивление; 19 — пластина крепления дополнительного сопротивления; 20 — винт крепления сопротивления

Рис. 4. Распределитель зажигания: 1 — клемма низкого напряжения; 2 — конденсатор; 3 — фильц-щетка; 4 — тяга вакуумного регулятора; 5 — вакуумный регулятор; «—диафрагма; 7, 17 и 25 — пружины; 8 — подшипник; 9 — валик; 10 — корпус; 11 — шариковый подшипник; 12 — неподвижная панель прерывателя; 13 — подвижная панель; 14 — пружинный держатель крышки; /5 -крышка; 16 — клемма высокого напряжения; 18 — центральный контакт с подави-тельным сопротивлением; 19 — ротор; 20 — токоразносная пластина; 21 — кулачок; 22 -пластина кулачка; 23 — штифт грузика; 24 — грузик центробежного регулятора; 26 -пластина валика; 27 и 28- пластины октан-корректора; 29 — гайки; 30 — стопорный винт; 31 — пружина прерывателя; 32 — пластина с неподвижным контактом; 33 — контакты; 34 — рычажок прерывателя; 35 — регулировочный эксцентрик

Катушка зажигания Б7-А представляет собой трансформатор, преобразующий низкое напряжение первичной цепи в высокое напряжение вторичной цепи, необходимое для получения искры между электродами свечей и воспламенения рабочей смеси в цилиндрах двигателя.

Присоединение катушки зажигания в цепь приборов электрооборудования приведено на рис. 2. В первичную обмотку катушки ток проходит через добавочное сопротивление, которое при пуске двигателя стартером автоматически выключается, и ток поступает в первичную обмотку, минуя его, чем достигается усиление искры и облегчение пуска двигателя.

Рис. 5. Работа центробежного регулятора опережения зажигания: а — на холостом ходу двигателя; б — при максимальном числе оборотов коленчатого вала двигателя; 1 — кулачок; 2 — грузик; 3 — пластина кулачка; 4 — валик; 5 — штифт грузика, 6 — пружина

Распределитель зажигания РЗ-Б установлен с левой стороны блока цилиндров и приводится во вращение от валика масляного насоса.

Распределитель зажигания предназначен для прерывания тока низкого напряжения в цепи катушки зажигания, распределения импульсов тока высокого напряжения по свечам цилиндров двигателя и-обеспечения требуемого момента зажигания смеси в зависимости от числа оборотов и нагрузки двигателя.

Прерыватель распределителя состоит из пластины с неподвижным контактом, рычажка с подвижным контактом а четырехгранного кулачка, который, вращаясь, размыкает контакты, набегая гранями на подушечку рычажка. Зазор между контактами прерывателя регулируют эксцентриком. Параллельно контактам включен конденсатор типа КН-4 емкостью 0,17-0,25 мкф.

Распределитель тока высокого напряжения состоит из ротора и крышки с электродами, которые соединяются проводами с катушкой и свечами. Ротор распределителя при вращении передает импульсы тока высокого напряжения со вторичной обмотки катушки зажигания на свечи в соответствии с. порядком работы цилиндров.

Распределитель имеет центробежный и вакуумный регуляторы, автоматически изменяющие угол опережения зажиганиями октан-корректор для ручной регулировки угла зажигания в зависимости от октанового числа применяемого бензина.

Центробежный регулятор изменяет угол зажигания в зависимости от оборотов двигателя (или валика распределителя).

Вакуумный регулятор изменяет угол зажигания в зависимости от нагрузки двигателя (разрежения во впускной трубе).

Рис. 6. Работа вакуумного регулятора опережения зажигания: а — разряжение в карбюраторе мало; б — разряжение в карбюраторе велико: 1 — штуцер трубки от карбюратора; 2 — регулировочная шайба; 3 -пружина; 4 — крышка вакуумного регулятора; 5 -диафрагма; 6 — корпус вакуумного регулятора; 7 — винт крепления регулятора; S — тяга; 9 — штифт; 10 — подвижная панель прерывателя; 11 — контакты; 12 — рычаг прерывателя; 13- кулачок

Октан-корректор обеспечивает изменение угла зажигания в пределах +10° по углу поворота коленчатого вала.

Свечи зажигания А14У неразборной конструкции имеют длину ввертной части корпуса 14+0,5 мм и метрическую резьбу М14Х1.25. Зазор между электродами свечи 0,8-0,95 мм.

При регулировке зазора между электродами свечей необходимо подгибать только боковой электрод, так как при подгибании центрального электрода лопается изолятор свечи.

Включатель зажигания и стартера типа ВК21-К (рис. 150) служит для включения и выключения тока в первичной цепи системы зажигания и для включения стартера и радиоприемника. Установлен включатель на панели приборов.

На пластмассовом основании включателя замка размещены клеммы AM (амперметр), КЗ (катушка зажигания), СТ (стартер) и ПР (приемник). Клемма AM находится под постоянным напряжением.

При повороте ключа в первое правое положение клемма AM соединяется с клеммами КЗ и ПР — включаются зажигание цепи контрольных приборов, стеклоочистителя, радиоприемника, вентилятора обдува ветрового стекла, вентиляторов обогрева кабины и кузова. Радиоприемник установлен только на автобусе УАЗ -452В.

При повороте ключа в правое крайнее положение клемма AM соединяется с клеммами КЗ и СТ- включаются зажигание и стартер.

Рис. 7. Свеча зажигания с подавительным сопротивлением:
1 — корпус подавительного сопротивления; 2- контакт; 3 -контактная пружина; 4 — сопротивление; 5 — центральный электрод; 6 — стопорная пружина; 7 — изолятор; 8 — уплотнитель; 9 — корпус свечи; 10 — прокладка; 11 — боковой электрод

Рис. 8. Включатель зажигания и стартера: 1 — изолятор с контактами; 2 — контакты; 3 — подвижная контактная пластина; 4 — клемма АМ-, 5-клемма Кз; 6 — клемма ПР; 7 — пружина контактной пластины; 8 — ротор; 9 — пружина ротора; 10 — корпус; 11 — запорный цилиндр; 12 — запорные личинки; 13 — стопорное кольцо; 14 — ключ; 15 — пружина; 16 — фиксаторные шарики; 17 — гайка крепления замка к панели

При повороте ключа влево клемма AM соединяется с клеммой ПР — включается радиоприемник.

Техническое обслуживание

При ТО-1 необходимо:
— проверить надежность электрических соединений и крепление приборов системы зажигания;
—- смазать валик распределителя, повернув на один оборот крышку колпачковой масленки. Капнуть одну каплю масла, применяемого для двигателя, на ось рычажка прерывателя, 1-2 капли на фильц-щетку кулачка и 3-4 капли во втулку кулачка (предварительно сняв ротор и фильц под ним). При смазке кулачка и оси прерывателя необходимо следить, чтобы масло не попало на контакты прерывателя.

При ТО-2 помимо работ, предусмотренных ТО-1, выполнить следующие работы.

Проверить состояние проводов низкого и высокого напряжения и очистить их от пыли и грязи.

Вызернуть свечи зажигания, очистить их от нагара и отрегулировать зазоры между электродами.

Осмотреть контакты распределителя, удалить с контактов грязь и масло, протирая их замшей, слегка смоченной в бензине. Затем протереть их чистой сухой замшей или тканью, не оставляющей волокон на контактах.

Обгоревшие или окисленные контакты надо тщательно зачистить специальной абразивной пластинкой, входящей в комплект инструмента водителя, или мелкой стеклянной шкуркой.

После зачистки контакты нужно обязательно протереть замшей, слегка смоченной в бензине, и установить нормальный зазор между ними.

Проверить щупом зазор между контактами прерывателя и, если он больше чем на 0,05 мм отличается от номинального (0,35 — 0,45 мм), отрегулировать его.

Для регулировки зазора необходимо повернуть коленчатый вал двигателя рукояткой настолько, чтобы кулачок прерывателя полностью разомкнул контакты. Затем ослабить винт, крепящий пластину неподвижного контакта и, вращая отверткой головку регулировочного эксцентрика, сместить пластину, а с ней и неподвижный контакт в требуемом направлении до получения нужного зазора. После этого затянуть винт и снова проверить зазор щупом.

Рис. 9. Проверка натяжения пружины прерывателя

Проверить отсутствие заедания рычажка на оси, для чего отжать рычажок пальцем и отпустить его. Отпущенный рычажок должен быстро возвратиться (под действием пружины) и контакты должны замкнуться со щелчком.

Если замыкания не произошло или произошло вялое замыкание контактов, необходимо устранить заедание и отрегулировать натяжение пружины прерывателя в пределах 500-700 Г, сняв рычажок и изгибая пружину в ту или иную сторону, по необходимости. Натяжение пружины рычажка прерывателя проверять при помощи пружинного динамометра, как показано на рис. 9.

Один раз в год, но не реже чем через 25000-30000 км пробега осмотреть и при необходимости отремонтировать распределитель в мастерской. При этом распределитель разбирают, осматривают все детали и в случае необходимости заменяют.

При переборке распределителя смазывают все трущиеся’ части, причем фильц кулачка пропитывают в масле и отжимают.

Снимают неподвижную панель прерывателя, промывают шариковый подшипник и закладывают в него новую консистентную смазку ЛЗ-158 или ЦИАТИМ -201. Перед постановкой панели проверяют легкость вращения шарикового подшипника и в случае необходимости дополнительно повертывают его наружное кольцо до устранения заедания.

Проверяют величину сопротивления уголька; она должна быть в пределах 6000-15 000 ом.

Через 40 000-50 000 км пробега автомобиля в случае большого радиального люфта валика распределителя, вызывающего нарушение искрообразования, заменить подшипники валика распределителя.

Основные неисправности системы зажигания и способы их устранения

К числу часто встречающихся неисправностей распределителя относятся: нарушение нормального зазора между контактами прерывателя, окисление контактов, износ текстолитового выступа рычажка прерывателя, пробой изоляции конденсатора, нарушение изоляции крышки и ротора распределителя, уменьшение упругости пружин центробежного или вакуумного регуляторов опережения зажигания, разрыв диафрагмы вакуумного регулятора.

Нарушение нормального зазора между контактами, а также их окисление вызывает перебои в работе двигателя.

Для устранения неисправности необходимо зачистить контакты прерывателя, а затем отрегулировать зазор между ними, как указано выше.

Износ текстолитового выступа рычажка прерывателя приводит к тому, что становится невозможным увеличить зазор между контактами до нормальной (0,35 — 0,45 мм) величины. Рычажок с изношенным выступом заменяют.

При пробое изоляции конденсатора двигатель начинает работать с перебоями, а потом останавливается. Контакты прерывателя при этом сильно обгорают. Неисправный конденсатор заменяют НОВЫМ .

Нарушение изоляции крышки и ротора распределителя влечет за собой появление перебоев в работе двигателя. Неисправные крышку и ротор заменяют.

Уменьшение упругости пружин центробежного регулятора сопровождается появлением сильных детонационных стуков при движении автомобиля (не только при разгоне, но и при движении со средней скоростью). В этом случае необходимо увеличить натяжение пружин подгибанием их стоек, после чего проверить распределитель на стенде СПЗ -6.

Уменьшение упругости пружины вакуумного регулятора вызывает изменение увеличения угла опережения зажигания при средних и больших нагрузках двигателя, что сопровождается появлением детонационных стуков. При подозрении на уменьшение упругости пружины вакуумного регулятора распределитель надо проверить на стенде СПЗ -6. Для увеличения упругости пружины установить дополнительную шайбу между пружиной и штуцером. После этого вакуумный регулятор снова проверить на стенде.

Нарушение герметичности вакуумного регулятора обычно наступает из-за повреждения его диафрагмы. В этом случае регулятор перестает увеличивать опережение зажигания на малых и средних нагрузках, в результате чего ухудшается топливная экономичность автомобиля. Герметичность вакуумного регулятора проверяют на стенде СПЗ -6. При отсутствии стенда герметичность вакуумного регулятора можно проверить следующим образом. Снять регулятор с распределителя, подвести к нему воздух под давлением 3-4 кГ/см2 и погрузить в воду. При этом не должно выделяться пузырьков воздуха в месте соединения корпуса и гайки и в месте размещения рычага.

К неисправности катушки зажигания относятся пробои изоляции и межвитковые замыкания первичной и вторичной обмоток, трещины в крышке, а также перегорание дополнительного сопротивления. При пробоях изоляции обмоток двигатель перестает работать и его не удается пустить. При межвитковых замыканиях в работе двигателя возникают перебои. При перегорании дополнительного сопротивления двигатель легко пускается стартером, но по выключении стартера тотчас же останавливается.

Перегоревшее дополнительное сопротивление необходимо заменить. Неисправную катушку зажигания заменить новой.

Неисправности свечей зажигания. Любая из неисправностей свечей зажигания (нарушение нормального зазора между электродами, отложение большого слоя нагара на корпусе и изоляторе, появление трещин на изоляторе) влечет за собой возникновение перебоев в работе двигателя. Неработающую свечу выявляют поочередным отключением каждой свечи (путем снятия карболитового наконечника) при работающем на минимально возможных оборотах коленчатого вала двигателе. Отключение неисправной свечи не отразится на равномерности работы двигателя. При отключении исправной свечи неравномерность работы двигателя возрастет.

Неисправную свечу нужно вывернуть, очистить и проверить на приборе ГАРО модели 514.

Вместо неисправной свечи нужно ввернуть новую, проверив предварительно зазор между ее электродами. При установке свечи на место под ее корпус должна быть установлена медная прокладка.

Зазор между электродами свечи проверяют круглыми щупами, имеющимися в наборе инструмента водителя. Пильзовяться при этом плоским щупом нельзя, так как он не входи”’ в углубление на боковом электроде свечи, образующееся р процессе его работы.

Включатель зажигания весьма долговечен и, как правило, работает без ремонта или замены несколько лет.

Установка зажигания

Зажигание двигателя должно быть установлено с большой точностью, так как даже при небольших ошибках в установке резко возрастает расход топлива, а мощность двигателя уменьшается.

Порядок операций при установке зажигания следующий.

Снять крышку распределителя и ротор и проверить величину зазора между контактами прерывателя. В случае необходимости отрегулировать зазор. Поставить ротор на место.

Вывернуть свечу первого цилиндра и, закрыв пальцем отверстие для свечи первого цилиндра, повернуть коленчатый вал двигателя пусковой рукояткой до начала выхода воздуха из-под пальца Это произойдет в начале хода сжатия в первом цилиндре.

Убедившись, что сжатие началось, осторожно проворачивать вал двигателя до совпадения отверстия на шкиве со штифтом.

Гайками плавной настройки установить шкалу октан-корректора на нулевое деление.

Ослабить винт крепления корпуса прерывателя и повернуть корпус распределителя против часовой стрелки настолько, чтобы замкнулись контакты прерывателя.

Взять переносную лампу и при помощи дополнительных проводов подключить один из проводов ее на массу, другой к клемме низкого напряжения на катушке (к которой крепится провод, идущий к распределителю).

Включить зажигание и поворачивать корпус распределителя по часовой стрелке до вспыхивания лампочки. Прекратить вращение распределителя нужно точно в момент вспыхивания лампочки. Если это не удалось, операцию повторить.

Закрепить корпус распределителя винтом, поставить крышку и центральный провод на место.

Проверить правильность присоединения проводов от свечей, начиная с первого цилиндра. Провода должны быть присоединены в порядке 1, 2, 4, 3, считая против часовой стрелки.

Риc. 10. Определение верхней мертвой точки

После каждой установки зажигания и после регулировки зазора в прерывателе нужно проверить точность установки момента зажигания горючей смеси, прослушивая работу двигателя при движении автомобиля. Доводку установки зажигания можно делать по октан-корректору, не ослабляя крепежного винта. Для этого достаточно вращать гайки плавной настройки, отвертывая одну и завертывая другую.

Перемещение стрелки на одно деление шкалы октан-корректора соответствует изменению установки зажигания на 2°, считая по коленчатому валу. При повороте корпуса распределителя против часовой стрелки установка зажигания будет более поздней, по часовой стрелке — более ранней.

Наиболее выгодным опережением зажигания будет такое, при котором во время резкого разгона (полного открытия дросселя) полностью нагруженного автомобиля на горизонтальной дороге с начальной скоростью 30-35 км/ч на прямой передаче будут едва прослушиваться единичные детонационные стуки в цилиндрах двигателя. Если при интенсивном разгоне автомобиля стуки отсутствуют, это значит, что зажигание позднее; наоборот, появление ряда последовательных отчетливых стуков свидетельствует о слишком раннем зажигании.

К атегория: — УАЗ

Выполняем схему подключения электронного зажигания на УАЗ. Электрооборудование автомобилей УАЗ. Зажигание Электронное зажигание для УАЗ буханка

— датчик распределитель;

— переключатель транзисторный;

— катушка зажигания;

— дополнительное сопротивление;

— вибратор аварийный;

— свеча зажигания.

Датчик распределителя

Датчик распределителя имеет корпус, крышку, ролик, датчик синусоидального напряжения, центробежный и вакуумный регуляторы, октан-корректор.Центробежный регулятор автоматически изменяет угол опережения зажигания в зависимости от скорости.

Датчик напряжения состоит из ротора и статора. Ротор представляет собой кольцевой постоянный магнит с четырехполюсными зажимами, плотно прижатыми к нему сверху и снизу, жестко закрепленными на втулке. В верхней части ротора на втулке установлен ползун.

Статор датчика представляет собой обмотку, заключенную в четырехполюсные пластины. Статор имеет изолированный многожильный провод, подсоединенный к проводу датчика.Вывод второй обмотки электрически соединен с корпусом в собранном датчике-распределителе.

На роторе есть метка, на статоре стрелки, которые служат для установки начального момента искрения.

Сопротивление обмоток при температуре (25 ± 10) ° С, Ом:

первичная ….. 0,43

вторичная ….. 13,000-13,400

Максимально развиваемое вторичное напряжение, В … .. 30 000

Катушка имеет вывод высокого напряжения и два вывода низкого напряжения:

— вывод K — для соединения с выводом K дополнительного сопротивления;

— выход без маркировки — с выходом переключателя короткого замыкания.

Значение активного сопротивления между выводами «+» и «C» (0,71 ± 0,05) Ом, между выводами «C» и «K» — (0,52 ± 0,05) Ом.

Состоит из корпуса и щита с радиоэлементами. Выводы переключателя предназначены:

— вывод D — для соединения с низковольтным выводом датчика распределителя;

— выход короткого замыкания — для связи с выходом катушки зажигания;

— клемма «+» — для подключения к клемме «+» дополнительного сопротивления или блока предохранителей.

Состоит из корпуса и платы, на которой смонтированы все узлы вибратора. Вывод один. Включение его в работу допускается только при выходе из строя транзисторного ключа или обмотки статора датчика.

Техническое обслуживание

Через 8000 км

Проверить затяжку гаек низковольтного разъема датчика распределителя, крепление соединительных проводов.

Через 16000 км

Проверьте датчик распределителя зажигания: осмотрите ползунок, крышку распределителя и, в случае загрязнения, протрите хлопчатобумажной тканью, смоченной чистым бензином.

Смажьте втулку ротора из капельницы (4-5 капель) (сначала снимите бегунок и войлок под ним).

Через 50000 км

Шарикоподшипник опоры статора тщательно промыть чистым бензином, залить в него смазку Литол-24 не более 2/3 свободного объема подшипника (предварительно снять крышку, бегунок, опора ротора и статора).

Порядок установки угла опережения зажигания

1. Установить поршень первого цилиндра в верхнюю мертвую точку такта сжатия первого цилиндра до совпадения отверстия МЗ (5 ° до ВМТ) на шкиве коленчатого вала со штифтом на крышке распределительного механизма.

2. Снимите пластиковую крышку с датчика распределителя. Убедитесь, что электрод ползуна прилегает к клемме на крышке датчика распределителя, обозначенной цифрой «1» (клемма для свечи зажигания первого цилиндра двигателя).

3. Затяните болтом со вставленной в него стрелкой пластину октан-корректора датчика распределителя к корпусу исполнительного механизма так, чтобы стрелка совпала со средним делением шкалы октан-корректора.

4.Ослабьте болт крепления пластины октан-корректора к корпусу датчика распределителя.

5. Удерживая пальцем ползунок против вращения (для устранения зазоров в приводе), осторожно поверните корпус, пока красная метка на роторе и кончик лепестка на статоре не совместятся. Закрепите пластину октан-корректора болтом на корпусе датчика распределителя.

6. Установите крышку датчика-распределителя, проверьте правильность установки проводов зажигания к свечам зажигания в соответствии с порядком работы цилиндров двигателя 1–2–4–3, считая против часовой стрелки.

После каждой установки зажигания проверяйте точность установки угла опережения зажигания, прислушиваясь к работе двигателя во время движения автомобиля.

Для этого прогрейте двигатель до температуры 80 ° С и, двигаясь на прямой передаче по ровной дороге со скоростью 40 км / ч, дайте автомобилю разгон, резко нажав на дроссель педали привода … Если при этом наблюдается небольшая кратковременная детонация до скорости 55-60 км / ч, тогда момент зажигания выставлен правильно.

При сильной детонации поверните корпус датчика распределителя (рис.7.24) по шкале октан-корректора на 0,5-1,0 деления против часовой стрелки. Каждое деление шкалы соответствует изменению угла опережения зажигания на 4 °, считая по коленчатому валу. При полном отсутствии детонации необходимо увеличить угол опережения зажигания, повернув корпус датчика распределителя по часовой стрелке.

Любая бесконтактная система зажигания принципиально отличается только производителем и имеет следующие конструктивные особенности — это датчик распределителя или просто распределитель, свечи зажигания и катушка зажигания, резистор (отвечающий за сопротивление), аварийный вибратор и выключатель.

Распределитель имеет простое устройство, состоящее из корпуса, крышки (обычно пластиковой), 2 регуляторов, ролика и датчика напряжения, а также корректора. Датчик напряжения имеет ротор и статор. На них есть специальные отметки для установки начального зажигания (первичного).

Катушка зажигания имеет сопротивление первичной обмотки 0,43 Ом и сопротивление вторичной обмотки 13000–13400 Ом при температуре около 25. Максимальное напряжение на вторичной обмотке составляет до 30 000 В.
Транзисторный переключатель — простейшее устройство, состоящее из корпуса с платой, а аварийный вибратор имеет те же детали, что и последний, но срабатывает при выходе из строя переключателя.

При каких условиях проводить ТО

Как правило, зажигание требует обслуживания при обнаружении неисправности, но по нормативам рекомендуется по пробегу. 8000 км Затянуть гайки трамблера и провода контактов. 16000 км Визуальный осмотр состояния, очистка видимых элементов от загрязнений. Смазка ступицы ротора. 50 000 км Чистка подшипников и заливка новой смазки, очистка всех деталей от грязи, затертых контактов проводки.

Как установить желаемую точку воспламенения.
1. Поршень 1-го цилиндра должен находиться в верхней мертвой точке, это достигается прокруткой распредвала, при этом следя за метками, они должны совпадать.

2. Снимите пластиковую крышку с трамплина и убедитесь, что электрод ползунка совмещен с выемкой на крышке. 3. Пластина корректора прикручивается болтом к корпусу, затяжка осуществляется до тех пор, пока стрелка не окажется в середине размеченной шкалы. 4. Пластина ослабляется с помощью удерживающего ее болта.5. Поворачивая корпус распределителя, одновременно удерживая ползун, следите за метками на роторе и статоре (они должны совпадать), после чего пластина снова затягивается. 6. Соберите все в обратном порядке и проверьте автомобиль на правильность установки угла опережения зажигания.

Двигатель прогревается до рабочей температуры (80-90 градусов), затем выбирая ровный и прямой участок дороги, сильно нажимая на педаль газа, разгоняем машину. Услышав небольшой взрыв, делаем вывод, что регулировка произведена правильно.При заметно большей детонации или вообще без детонации производятся следующие манипуляции — поворачивает корпус по часовой стрелке в отсутствие и против него, со значительной детонацией.

Датчик напряжения состоит из ротора и статора. Закрепите пластину октан-корректора болтом на корпусе датчика распределителя. 6. Установите крышку датчика-распределителя, проверьте правильность установки проводов зажигания к свечам зажигания в соответствии с порядком работы цилиндров двигателя 1–2–4–3, считая против часовой стрелки.После каждой установки зажигания проверяйте точность установки угла опережения зажигания, прислушиваясь к работе двигателя во время движения автомобиля.

Система зажигания для УАЗ 469

Этот режим используется, если вы запускаете двигатель стартером. Зажигания для УАЗа имеют простую конструкцию. Бесконтактное зажигание удобнее в использовании, чем контактное.

С блокировкой от кражи, с блокировкой от повторного пуска стартера без предварительного выключения зажигания и с подсветкой розетки.Блокирующее устройство от повторного запуска стартера не должно допускать повторного поворота ключа из положения I (зажигание) в положение II (стартер).

Работа двигателя автомобиля невозможна без правильно установленного угла опережения зажигания. Поворачивайте корпус распределителя до тех пор, пока средняя метка на его корпусе не совместится с меткой на двигателе. Например, для автомобиля ВАЗ-2106 переключатель можно установить в пустом пространстве между бачком омывателя и левой фарой. Просверлите 2 отверстия и прикрутите выключатель саморезами.Правильная установка угла опережения зажигания в бесконтактной системе зажигания дает возможность управлять автомобилем в комфортных условиях. Установите коленчатый вал в положение, соответствующее углу опережения зажигания 5 градусов. Проверить порядок подключения высоковольтных проводов цилиндров двигателя.

Схема подводного зажигания УАЗ

Или можно пойти дальше, выкинуть штатную обвязку, систему EPHH и установить переключатель на место вариатора под капотом. Вывод дополнительного сопротивления «на реле стартера» в некоторых вариантах проводки подключается к дополнительным контактам на замке зажигания, а не на реле стартера.Катушка — для контактной системы зажигания! Интересным дополнением к системе зажигания с трамблером АТЕ-2 и датчиком Холла станет выключатель 962.3734 в комплекте с датчиком детонации (автоматический октан-корректор). Датчик детонации подключается к 7-й ножке коммутатора, которая обычно не используется. Суть в том, что восьмиступенчатый распределитель на восьмицилиндровом моторе стоит «из задницы» двигателя и приводится в движение распредвалом.

В распределителе размещена пара датчиков Холла, расположенных под углом 90 градусов.относительно друг друга. На ось надевается пластина «бабочка»; при перемещении в датчиках Холла поочередно генерирует импульсы. Подойдет любой трамблер, главное, чтобы он подходил к типу привода и был исправен.

Рекомендации по установке трамблера Можно ли поставить трамблер от Волги на УАЗ. Опыт эксплуатации распределителя с датчиком Холла (статья) Как изолировать распределитель от воды? Переделал бесконтактное зажигание Я легко переделал все электронное зажигание на 31519 с двигателем 3 л.Штатный электронный распределитель зажигания заменен на механический R 119-B; 2. Заменена штатная катушка зажигания на Б-117 А; 3. Штатный переключатель и вариатор просто снимаются; 4. Если контактная система зажигания, то возможно изношен подшипник в распределителе зажигания или неправильно выставлен зазор между контактами. Выставляете ползунок распределителя на первый цилиндр с изогнутым стартером, а среднюю отметку на шкиве КВ (ЗМЗ 402) или первую по шкиву (двигатели ЮМЗ) напротив вала.Предназначен для установки на автомобили ГАЗель и Волга с карбюраторным двигателем ЗМЗ-4026.10 взамен штатной системы зажигания.

ШАГ 4: Подключите проводку и установите переключатель. Вставляем провода в трамблер.

Инструкция по замене трамблера с приводом масляного насоса

Выключите зажигание и снимите крышку распределителя, к ней подсоединяются наконечники и высоковольтные кабели. Затем от распределительного механизма необходимо отсоединить провод, подключенный к выключателю.Взяв ключ на 13, откручиваем две гайки крепления устройства и демонтируем с силовым агрегатом механизм вместе с приводом масляного насоса.

Какая схема подключения электронного или бесконтактного зажигания на УАЗ 417, как перевести контактное зажигание в бесконтактное? Почему греется змеевик и как отрегулировать и отрегулировать угол опережения? Также бесконтактные системы оснащены электромагнитным устройством, что позволяет добиться более стабильной работы двигателя. Один из основных нюансов в плане обслуживания — необходимость периодической смазки привода распределителя — не реже, чем каждые 10 тысяч километров.После этого снимаем крышку с распределительного механизма.

Для того, чтобы распределитель вошел в привод, необходимо добиться совпадения выступов на муфте под распределителем с пазами на приводном валу. На установленном трамблере не должно быть зазора между пластиной октан-корректора и самим корпусом привода. Снимаем крышку нового трамблера. Для этого отверткой Phillips откручиваем 2 винта. Бегун должен смотреть на моторный щит.Дело в том, что нумерация 1-го цилиндра трамблера АТЕ-2 не совпадает с нумерацией штатного трамблера. Ставится на штатное место без переделок. ШАГ 4. Подключение проводки и установка переключателя Ничего сложного. Если использовать комплект от ВАЗ-21074, то без колодок будет всего 3 контакта.

Основными элементами системы контактного типа являются аккумулятор, КЗ, привод, свечи, конденсатор и прерыватель с распределителем.Бесконтактная система зажигания, которую называют транзисторной. В отличие от двух описанных выше систем электронная система зажигания отличается сложным устройством, обеспечивающим работоспособность не только крутящего момента, но и других параметров.

8000 км Затянуть гайки трамблера и контакты провода. Смазка ступицы ротора. 2. Снимите пластиковую крышку с трамплина и убедитесь, что электрод ползунка совмещен с выемкой на крышке.

Системы зажигания

Датчик распределителя (распределителя)

Свеча зажигания

Другие вопросы по системе зажигания

  • R1 — 1к; R2 6.2к; R3 1.8k; R4 82; R5 — 10; R6 — 300; R7 47k; R8 3k; R9 и R13 равны 2k; R10 0,1; R11 и R12 330; R14 10к; R15 — 22к.
  • C1, C2, C6, C8 и C9 0,1 мкФ; C3, C5 и C7 2200 пФ; C10 и C11 — 1мкФ.
  • VT1 — КТ863; ВТ2 — КТ630Б; VT3 — КТ848А.
  • ВД1 — КС162Б; VD2 — OD522; ВД3 — КД212; VD4 и VD5 — КД102.
  • Микросхема КР1055ХП1 или КС1055ХП1.
  • Транзистор VT1 не установлен на некоторых переключателях.

У меня тоже самое было на штатном зажигании.Самая первая проверка свечей, скорее всего одна вылетела и машина просто троит. Проверьте, вытаскивая по одному провода из крышки распределителя. Я нашел этот путь. Да и посмотрите какие бывают свечи, поставьте на А11 лучшие.

Вопрос не такой простой, как кажется на первый взгляд. Есть много возможных причин этого явления. Нестабильно работает в первую очередь сам стробоскоп. Состав смеси (богатая, бедная), наличие нестабильных контактов в электрооборудовании (в том числе в замке зажигания), утечка высокого напряжения через плохую изоляцию и грязные влажные поверхности.Применение шумоподавляющих резисторов и высокоомных проводов в электрооборудовании. Если имеется контактная система зажигания, то возможен подшипник в распределителе зажигания или неправильно установленный зазор между контактами. Список далеко не полный, ищи и найди 🙂

Пользуюсь около 4 месяцев — кардинально ничего не изменилось. Я ощутил ряд преимуществ — двигатель работает ровнее, но расход топлива существенно не изменился (хотя я этого ожидал).Возможна полная герметизация системы зажигания. Особого увеличения тяги не заметил. Возможно, это следствие того, что я тоже настроил штатный трамблер на ум — выбрал характеристику с пружинами центробежного регулятора. К моему удивлению, система АСУД не выбирает оптимальный угол зажигания — зажигание можно сделать раньше или позже по датчику. Те. процедура установки угла детонации остается. К тому же почти сразу пришлось отремонтировать — обнаружился дефект печатной платы.Подводя итог, скажу так — эта система позволяет гораздо меньше уделять внимания системе зажигания, повысить ее «плавучесть» в воде. Но не ждите кардинальных улучшений.
Фото:
Блок «Михайловский зажигание» АСУД,
Катушки и датчик,
Две катушки АСУД,
Датчик АСУД,
Блок АСУД,
Блок и катушки АСУД

Нужен ли мне аварийный вибратор?
Аварийный вибратор генерирует непрерывное искрение независимо от положения поршней, в результате смесь разгорается раньше необходимого момента, в режиме детонации — результат аналогичен непрерывным ударам кувалдой по поршни с частотой от 500 до 2000 раз в минуту в каждом цилиндре.Как вы думаете, что будет в результате? Капитальный ремонт с заменой сломанных колец, расплавленных поршней, сгоревших клапанов, погнутых коленвалов, приподнятых стенок цилиндров.
Размышляя над вопросом — зачем нужна такая опасная вещь в машине — пришел к выводу, что, возможно, аварийный вибратор поставили военные, чтобы машина могла продолжать движение после ядерного взрыва (когда вся электроника, включая переключатель, выходить из строя). Я думаю, что если дойдет до ядерной войны, то мне будет все равно, сможет ли машина продолжать движение или нет.
Если вы хотите повысить живучесть автомобиля, то лучше возить с собой запасной выключатель (и запасной статор распределителя — (Y)).

Я почувствовал некоторое «подергивание». Остановившись на заправке, я не смог завести. Еще один симптом — при включении зажигания стрелка напряжения сразу принимает фиксацию. положение (когда все в порядке, через пару секунд он должен еще подняться вправо (катушка заряжается?). Замена переключателя ситуацию не изменила.Паялся пресловутый проводок в трамблере. Попытка его нарастить привела к поломке детали. Запасного трамблера, конечно же, нет (наверное, «статор» нужно таскать с собой). Магазины закрыты (воскресенье, поздно вечером). Выручил аварийный вибратор. Я проехал на нем около ста километров. Машина пробегала 80-90, правда, при попытке резко разогнаться она притуплялась. Расход в разумных пределах. Всю дорогу у ног пассажира раздавался бодрящий писк.

Ну, один на один! А вот с аварийным вибратором ждал облом. Вибратор был неисправен с завода. Как далеко он улетел после того, как я узнал. А потом несколько часов с кабелем в руке. Сейчас ношу с собой статор, катушку коммутатора … Все-таки дубли лучше с собой возить, как-то надежнее.

ШАГ 1. Подготовка

Общий вид комплекта АТЕ2:

Вам также понадобится, помимо самой системы, набор инструментов для работы с драйверами.Как минимум понадобятся: рожковые ключи на 8, 10, отвертка Phillips и «кривой» стартер (если сделан бодибилдинг или нет возможности использовать «кривой» стартер — нужно что-то повернуть двигатель закончился).

ШАГ 2. Демонтаж родного датчика трамблера (далее трамблер) и катушки зажигания

Перед снятием родного трамблера необходимо провернуть двигатель до совмещения метки на шкиве «5o до ВМТ 1-го цилиндра» со штифтом на блоке.Проверните двигатель по часовой стрелке, совместите метки и снимите крышку распределителя. Если бегунок направлен в сторону блока цилиндров, то можно демонтировать родной трамблер. Если нет, а ползунок направлен в противоположную от блока сторону, нужно провернуть двигатель еще на один оборот. Ползунок теперь обращен к двигателю.

Для демонтажа распределителя снимите высоковольтные провода и шланг регулятора вакуума и ключом на 10 открутите болт крепления пластины октан-корректора к корпусу привода и, встряхнув распределитель, выньте его.Если усилия рук не хватает, то подбираем шлицевой отверткой снизу пластины октан-корректора, и, опираясь на привод, перемещаем распределитель вверх.

Затем снимаем штатную катушку зажигания. Откручиваем 2 гайки и снимаем провода с клемм. Сама катушка прикручена к моторному щиту 2 винтами.

ШАГ 3. Установка нового трамблера и катушки зажигания .

Перед установкой нового трамблера необходимо установить на него пластину октан-корректора.Эта пластина не имеет фиксированного положения на корпусе распределителя. Расположение первичного блока немного левее корпуса регулятора вакуума, если смотреть на распределитель сверху. Надев пластину на корпус и установив ее примерное расположение, затяните на ней гайку ключом на 10. Таким образом, пластина сжимает тело как зажим.

Внимание (!) — не прилагайте чрезмерных усилий, этот материал очень хрупкий!

Окончательно положение пластины выбирается уже при настройке УОЗ на двигателе.

Распределитель готов к установке на двигатель. Для того, чтобы распределитель вошел в привод, необходимо добиться совпадения выступов на муфте под распределителем с пазами на приводном валу. Разместите распределитель рядом с приводом и, поворачивая муфту вручную, добейтесь примерного совмещения выступов с прорезью на ролике.

Внимание (!) — выступы на муфте совпадают с прорезью только в одном положении, так как выступы смещены относительно средней линии.

Вставляем распределитель в привод и, поворачивая его из стороны в сторону, добиваемся совпадения муфты с приводным валом. На установленном трамблере не должно быть зазора между пластиной октан-корректора и самим корпусом привода.

Снимите крышку нового трамблера. Для этого отверткой Phillips откручиваем 2 винта. Бегун должен смотреть на моторный щит.

Дело в том, что нумерация 1-го цилиндра трамблера АТЕ-2 не совпадает с нумерацией штатного трамблера.Выход 1-го цилиндра у нового трамблера расположен над блоком датчика Холла (на крышке цифра «1» — это означает 1-й цилиндр). Это связано с тем, что муфта распределителя АТЕ-2 повернута на 180 °.

Затем, поворачивая корпус трамблера, добиваемся, чтобы разъем 1-го цилиндра на крышке совпал с контактом ползуна. Другими словами, момент воспламенения смеси в первом цилиндре. Это будет начальный POP. Естественно, так ездить нельзя, но запустить двигатель на регулировку уже можно.Прикручиваем вручную болт пластины октан-корректора к корпусу привода.

Теперь устанавливаем новую катушку зажигания. Ставится на штатное место без переделок.

ШАГ 4. Подключите проводку и установите переключатель

Нет ничего сложного. Если использовать комплект от ВАЗ-21074, то без колодок будет всего 3 контакта. Поскольку в разных схемах эти провода разного цвета, то напишу их количество. Считаю слева направо по номерам контактов переключателя (расположение переключателя как на 1 фото).

Провод от контакта № 3 (цвета чаще синий или синий с красной полосой) подключается к плюсовому разъему катушки зажигания. На катушке этот разъем часто обозначается знаком «+», «B» или «BAT». Снятый со штатной катушки «+» необходимо подключить к тому же разъему.

Провод от контакта №5 (обычно коричневый или черный, это самый короткий «хвостик») подключаем к любой «массе»

Провод от последнего контакта № 6 (обычно коричневый с красным или коричневый с синим) подключается ко второму разъему на катушке зажигания.Его можно обозначить как «К», «ВК» или «РУП». К этому же разъему катушки подключается провод от блока управления EPHH (если есть).

К коммутатору и выходу датчика Холла на распределителе подключены 2 соединительных блока.

Вставляем провода в трамблер. Порядок подключения 1-2-4-3, начиная с вывода 1-го цилиндра. Должно получиться так:

Осталось найти место для переключателя, так как длина проводов не позволяет поставить его на штатное место.Если машина не участвует в соревнованиях, то можно поставить выключатель рядом с блоком предохранителей. Совершенно надежно и доступно место … Вставил провода и закрепил тумблер под панелью приборов в ногах переднего пассажира.

Также стоит отметить, что не все цифровые тахометры, работавшие по стандартной схеме транзистор-коммутатор, способны работать с датчиком Холла.

Осталось только отрегулировать УОЗ и затянуть болт пластины октан-корректора.

ПРИЛОЖЕНИЕ. Схема зажигания ВАЗ-21089

25 — катушка зажигания

23 — Блок управления EPHH

27 — переключатель

Электронное зажигание УАЗ по схеме. Контактная система зажигания УАЗ, состав и общее устройство, схемы контактной системы зажигания

Если вы ремонтируете двигатель, значит вы делали разборку, а теперь на этапе сборки. Понятно, что в этом случае установка зажигания начинается с установки меток ГРМ.
В двигателе УАЗ-469 нет цепи и ремня ГРМ. Есть чугунная коленная передача и шестерня распредвала из текстолита с чугунной ступицей.

Распределительный вал и коленчатый вал / УАЗ-469, УАЗ-31512, 31514 необходимо устанавливать в блок так, чтобы метка «О» на шестерне коленчатого вала была напротив риска в полости зуба на шестерне распределительного вала. Это обеспечивает правильные фазы газораспределения.

Отметка «0», я обозначил на рисунке красной стрелкой

Следующим важным этапом является установка распределителя привода.И это не так просто, как скажем на некоторых «Жигулях».

Поверните приводной вал так, чтобы паз на его конце для шипа распределителя располагался, как показано на рис. 71B, и с помощью отвертки поверните вал масляного насоса в положение, показанное на рис. 71B.
Осторожно, не касаясь шестерен на стенках блока, вставить привод в блок. Как только привод будет установлен, ролик должен занять положение, показанное на рис. 71A.
То есть повернет (и это важно), заняв нужное положение, если не повернулся, значит вы поставили исходное положение под неправильным углом и не попали в паз.Я должен попробовать еще раз.
Затем возьмите распределитель, поверните ползунок примерно до контакта провода первого цилиндра и вставьте его в привод распределителя. Сначала закрепите привод и распределитель.

Вам понадобится это видео

Проверните колено / вал на 2 оборота, чтобы убедиться, что CPG не заклинивает.

Ну собственно только теперь можно запустить в книгах процесс, который называется «установка зажигания».
Напоминаю порядок зажигания 1-2-4-3.А ротор распределителя (бегунок) вращается против часовой стрелки.

В автомобиле во многом зависит работа силового агрегата в целом. Поэтому, чтобы не допустить неисправности двигателя, каждый автовладелец должен знать, как правильно выставлен угол опережения зажигания и зачем он нужен. Подробнее о том, что это такое, читайте ниже.

[Скрыть]

Зачем выставлять зажигание?

Для правильной настройки и регулировки работы цилиндров двигателя на УАЗ-469 необходимо обладать определенными навыками.О них мы поговорим позже, но для начала предлагаем выяснить, для каких целей он должен правильно отображаться и чем это может быть чревато. После подключения ключа к замку зажигания в работу вступают несколько узлов и механизмов, без которых функционирование двигателя будет невозможно.

Так зачем выставлять этот параметр:

  1. Мотор будет работать оптимально и стабильно во всех режимах. В противном случае его работа будет нестабильной и неудобной для автомобилиста.
  2. Значительно улучшится холодный запуск силового агрегата. Естественно, если вы хотите без проблем завести двигатель в тридцатиградусный мороз, то для этого вам также потребуется залить в двигатель соответствующее масло и проверить работоспособность свечей.
  3. Расход топлива нормализован, в противном случае он может быть увеличен.
  4. Мощность силового агрегата будет оптимальной, типа отмечена в сервисной книжке (автор видео — канал «Смотр Видик»).

Инструкция по установке

Правильная установка зажигания на УАЗ-31512 может быть произведена самостоятельно, для этого не обязательно прибегать к услугам специалистов.

Как правильно настроить электронное устройство:

  1. Для начала необходимо демонтировать крышку распределителя и ротор. Сделав это, необходимо провести диагностику состояния, а также размер зазора между контактами устройства. При необходимости зазор можно отрегулировать. Когда вы уверены, что состояние элементов и зазор в норме, ротор можно заменить.
  2. Далее при помощи свечного ключа нужно открутить свечу зажигания первого цилиндра.Сделав это, закройте пальцем отверстие этой свечи и проверните коленчатый вал силового агрегата, для этого воспользуйтесь пусковой рукояткой. Поворачивайте вал до тех пор, пока палец, которым вы заткнули отверстие свечи зажигания, не вытолкнется с воздухом. Этот момент называется временем начала такта сжатия в первом цилиндре.
  3. Продолжайте проворачивать коленчатый вал двигателя, делайте это осторожно, пока отверстие на шкиве со штифтом на крышке распределительного механизма не совместится. Убедитесь, что ротор упирается в контакт внутренней крышки, который подключен к высоковольтной проводке первой свечи зажигания.
  4. После выполнения этих действий поверните пластину октан-корректора с помощью автоматического распределителя так, чтобы метка совпала со средней меткой на шкале, которая находится на пластине.
  5. Далее нужно немного повернуть корпус ГРМ против часовой стрелки. Делайте это до замыкания контактов дистрибьютора.
  6. Затем нужно подключить контрольную лампу с розеткой — один ее конец подключается к низковольтному выводу распределителя, а другой — к массе автомобиля. Вы можете подключить лампочку к кузову автомобиля.
  7. Теперь следует включить зажигание и осторожно повернуть корпус распределителя, только теперь — по часовой стрелке. Поворачивайте корпус до тех пор, пока не загорится лампочка, после чего вращение устройства можно остановить. Если индикатор не загорается, попробуйте повторить эти действия.
  8. Далее можно затянуть болт крепления, фиксирующий корпус распределительного устройства от произвольного поворота. Установите на место крышку и центральный кабель. На завершающем этапе регулировки необходимо диагностировать правильность подключения высокого напряжения к свечам зажигания, начиная с первого цилиндра.При этом важно соблюдать порядок подключения, он должен быть таким — сначала первое, потом второе, четвертое и только потом третье. Проверка проводится с учетом отсчета против часовой стрелки.

Проверка правильности установки

После завершения регулировки угла опережения зажигания необходимо диагностировать правильную установку этого параметра. Для этого нужно во время движения прислушиваться к работе силового агрегата.

Проверка выглядит так:

  1. Запустите блок питания и прогрейте его до рабочей температуры, которая должна быть до 85 градусов.
  2. Вам нужно проехать по ровной дороге без препятствий. Разгонитесь примерно до 35 км / ч, затем резко нажмите на педаль акселератора.
  3. После нажатия можно услышать кратковременный взрыв, звук металла или «пальцев», как говорят профессионалы. Если произошла небольшая детонация, значит, вы выполнили все регулировки и регулировки правильно.
  4. Если детонация достаточно сильная, то нужно сделать несколько прикосновений к настройке. Откройте капот и поверните корпус КРУ по шкале октан-корректора. Достаточно будет повернуть трамблер на одно деление с учетом того, что его нужно повернуть против часовой стрелки. Обратите внимание, что каждая градация на шкале представляет собой изменение угла зажигания на два градуса, измеренного от коленчатого вала. Если при проверке выяснилось, что детонации нет вовсе, то корпус трамблера тоже нужно будет повернуть на одно деление, только теперь по часовой стрелке.После проведения повторной регулировки процедуру проверки необходимо повторить еще раз, начиная с первой точки.

Порядок зажигания на УАЗе зависит от схемы, которая имеет отличительные особенности для каждого типа системы зажигания.

Как выставить зажигание

Для того, чтобы правильно отрегулировать и настроить зажигание на УАЗ, необходимо соблюдать последовательность действий, указанную в руководстве по ремонту.

Перед тем, как приступить к регулировке системы зажигания, необходимо поставить автомобиль на смотровую яму или специальную площадку для проведения ремонтных работ и включить ручной тормоз.Колесные механизмы транспортного средства необходимо зафиксировать стопором или упором. Блок питания необходимо выключить.


После этого можно приступать к установке зажигания. Для этого необходимо зафиксировать поршень первого цилиндрического элемента в положении высшей мертвой точки. В этом случае необходимо проверить, совпадает ли отверстие на шкиве коленчатого вала со штифтом на крышке распределительного вала. Необходимо немного опустить крепежный болт, расположенный на пластине, к корпусу датчика КРУЭ.

Затем снимите крышку с распределительного устройства и поверните коленчатый вал на 180 °. Октановый корректор должен быть в нулевом положении. Затем необходимо затянуть указатель на корпусе датчика распредвала болтом так, чтобы его положение совпало с линией октан-корректора.


После этого отрегулируйте ползунок, вращая его против часовой стрелки. Это поможет уменьшить зазор привода. Когда наконечник статора совпадет с красной меткой, вы можете закрепить пластину болтом.

Затем необходимо заменить крышку датчика КРУ и проверить правильность установки выводов зажигания в соответствии с порядком работы цилиндрических механизмов (1-2-4-3). Считайте против часовой стрелки. Регулировка зажигания на УАЗе завершена.

Если при увеличении скорости до 50-60 км / ч водитель ощущает кратковременную детонацию, значит, процедура выполнена правильно.

В случае отсутствия детонации необходимо увеличить угол опережения, повернув датчик по часовой стрелке.

Как проверить катушку зажигания

Проверка требуется в следующих случаях:

  • Механизм не глохнет при выключенном зажигании.
  • Произошло короткое замыкание.
  • Свечи зажигания вышли из строя.
  • Катушка нагревается и перегружает систему.


Для проверки катушки зажигания необходимо выключить блок питания и открыть капот. Затем нужно найти катушку. Для этого рекомендуется следовать проводам, идущим от механизма управления, в обратном направлении.После этого нужно отсоединить 1 высоковольтный провод от свечи зажигания. Перед процедурой необходимо дождаться полного остывания двигателя. Это может занять 15-25 минут.

Затем следует разобрать свечу с помощью специальной насадки. Делать это нужно аккуратно и следить, чтобы в яму не попал мусор. это повредит силовой агрегат. Вам нужно снова подключить провод к свече. Для этой операции рекомендуется использовать плоскогубцы с изолированными ручками.

После этого нужно прикоснуться резьбовой стороной свечи к голому металлу. При включении зажигания все элементы электрооборудования автомобиля заработают, а значит, катушка исправна. Водитель, проводящий ремонтные работы, должен увидеть голубую искру. Если нет, значит неисправна система. Если образуется оранжевая искра, подается недостаточное напряжение. Причиной этого могут быть плохой контакт, низкий ток или дефекты корпуса катушки.


Другой способ проверить соединение катушки зажигания:

  1. Снимите катушку с автомобиля.Для этого необходимо отсоединить провода распределительного оборудования, снять крепеж с корпуса катушки с помощью гаечного ключа.
  2. Определите состояние механизма с помощью омметра. Необходимо касаться щупами первичной обмотки, одновременно касаясь 2-х контактов. После этого необходимо измерить состояние вторичной обмотки и сравнить полученные показатели с заводскими, которые есть в руководстве по ремонту.

Перед началом работ необходимо установить транспорт на ровную поверхность и зафиксировать его специальными фиксаторами.При проверке устройства рекомендуется носить защитную одежду (маску, очки и перчатки).

Как подключить замок зажигания

Замена замка зажигания предполагает демонтаж старого и установку нового механизма с последующим его подключением. Вам понадобится крестовая отвертка и отвертка с плоской головкой, чтобы удалить старый замок.


Порядок демонтажа старого замка системы зажигания автомобиля:

  1. Снимите крепеж с нижней панели обивки рулевой колонки.
  2. Вставьте ключ в замок и установите его в нулевое положение, в котором рулевой механизм будет заблокирован.
  3. Снимите рулевую колонку.
  4. Выверните болты крепления замка зажигания.
  5. Вставьте плоскую отвертку в небольшое технологическое отверстие и нажмите на защелку, удерживающую замок.
  6. Вытолкните фиксатор из сиденья.
  7. Отсоедините все системные провода.
  8. Установите новый замок, подсоедините провода и соберите механизм, выполняя все действия в обратном порядке.

Все провода подключаются по часовой стрелке.

К пину № 50 нужно подключить красный провод, отвечающий за стабильную работу пускового устройства.

Необходимо подключить синий провод с черной полосой к клемме № 15, отвечающей за обогрев салона автомобиля.

Розовый провод подключен к контакту № 30, а коричневый провод — к 30/1.

Черный провод необходимо подключить к разъему INT, отвечающему за работу габаритных огней и фар.

После того, как все провода подключены, нужно подключить клемму аккумулятора. К верхней части клеммы необходимо подключить черный провод. Затем нужно запустить двигатель и проверить исправность и работоспособность всей системы зажигания. Вначале рекомендуется проверить работу электроприборов, а затем исправность механизма стартера.


Если все провода подключены правильно, то когда ключ зажигания находится в нулевом положении, все электрические компоненты будут отключены от источника питания.Поворот ключа в первое положение активирует систему, которая управляет двигателем внутреннего сгорания, генераторной установкой, фарами и стоп-сигналами, а также омывателями и очистителями стекол. При перемещении ключа во второе положение срабатывает стартер, шток противоугонной системы выдвигается и убирается при изменении положения ключа.

Если этого не произошло, значит провода подключены неправильно. Необходимо разобрать механизм и повторить процедуру подключения.

Цепь зажигания

Схема зависит от типа системы зажигания УАЗ-3151.Чтобы правильно настроить контактное, бесконтактное, электронное или подводное зажигание своими руками, необходимо воспользоваться инструкцией по ремонту.

Контакт

Схема подключения контактной системы включает в себя такие элементы как:

  • Замок. Он расположен на корпусе рулевой колонки и необходим для управления прохождением тока между аккумуляторной батареей автомобиля и зажиганием.
  • Аккумулятор. Когда двигатель выключен, аккумулятор является источником питания для всего электрооборудования.Он дополняет уровень электроэнергии, вырабатываемой генератором, если он подает напряжение ниже 12 В.
  • Распределительное устройство. Он направляет ток высокого напряжения от катушки через рукоятку распределительного механизма по очереди к каждой из свечей зажигания в системе.
  • Конденсатор. Он расположен на корпусе распределительного устройства и предотвращает появление искры между разомкнутыми контактами системы, защищая их от возгорания.
  • Свеча зажигания. По центральному электроду этих механизмов проходит ток высокого напряжения.В зазоре между центральным и боковым электродами возникает искра, которая воспламеняет горючую жидкость в цилиндрическом устройстве.
  • Привод. Распредвал снабжен прямым приводом от распредвала. Скорость вращения такого оборудования составляет 50% от скорости вращения коленчатого вала.
  • Центробежный регулятор. Необходимо установить требуемое опережение зажигания в зависимости от оборотов двигателя. Этот механизм включает в себя веса, которые вращаются, воздействуя на пластину с контактами прерывателя.
  • Катушка.Он состоит из 2-х изолированных обмоточных проводов, намотанных на сердечник из низкоуглеродистой стали. В процессе сжатия магнитных полей вокруг первичной обмотки во вторичной обмотке генерируется ток высокого напряжения, который течет через распределитель к свечам зажигания.


Когда водитель поворачивает ключ зажигания, ток низкого напряжения аккумуляторной батареи передается на первичную катушку. После этого он начинает формировать магнитное поле. За счет вращения силового агрегата от стартера контакты кулачкового выключателя размыкаются.В этот момент магнитное поле начинает исчезать, а силовые линии и витки обмоток образуют ток высокого напряжения. Возникающий импульс передается на крышку корпуса клапана, и искровой заряд воспламеняет топливно-воздушную смесь в цилиндрическом устройстве двигателя.

Бесконтактный

Для установления момента бесконтактного зажигания на УАЗе необходимо подготовить следующие инструменты:

  • набор ключей;
  • Отвертка крестовая
  • ;
  • Стробоскоп
  • ;
  • спецодежда в виде очков и маски;
  • запорные механизмы для колес.

Перед подключением необходимо надеть защитную одежду, поставить автомобиль на ровную поверхность и зафиксировать колеса специальными стопорами.


Для начала нужно поставить риск на клапанную крышку и совместить все отметки. После этого откручиваем свечу зажигания первого цилиндрического механизма двигателя и снимаем крышку с главного распределителя. Если вытащить свечу зажигания первого цилиндра, можно отследить ход поршневой части мотора.

Затем нужно вставить длинную отвертку в свечной колодец и повернуть коленчатый вал храповым механизмом по часовой стрелке, установив его в положение самой высокой мертвой точки. Это поможет вытолкнуть отвертку обратно из колодца. Метка на шкиве должна быть напротив длинной метки на корпусе силового агрегата.

После этого нужно ослабить стопорную гайку, прижимающую распределитель к блоку цилиндров. Поворачивая корпус, необходимо установить одну из прорезей в зазор датчика Холла.При этом контакт скользящего типа ползуна должен полностью совпадать с боковым контактом № 1 на крышке распределителя, корпус которого необходимо повернуть в устойчивое положение и зафиксировать фиксирующей гайкой.

Затем затяните гайку крепления КРУ и установите крышку со свечами на место.

По окончании всех работ нужно запустить двигатель, прогреть его до температуры + 50 … + 60 ° С и исправить бесконтактное зажигание с помощью стробоскопа.

Стробоскоп должен быть подключен к распределителю. Это обеспечит одновременное искрение в цилиндрах. Направив лампу на шкив, можно четко увидеть положение отметки шкива и ее изменение с увеличением оборотов двигателя.

Когда поршень первого цилиндрического механизма находится в положении верхней мертвой точки, рекомендуется совместить выемку шкива коленчатого вала с первой длинной линией. Этот риск находится на крышке блока ГРМ.Это поможет обеспечить требуемый угол опережения впрыска топлива при втором риске в 5 °.

Электронный

В электронной системе зажигания полностью отсутствует механическое перемещение элементов. Работу этой системы обеспечивают специальные датчики и блок управления. Это дает возможность повысить производительность силовой установки транспорта и снизить средний расход топливной жидкости.


Для установки зажигания электронного типа необходимо переместить 4 цилиндр моторной части в положение верхней мертвой точки.Для этого нужно повернуть храповик коленвала до совпадения меток со шкивом.

После этого необходимо демонтировать трамблер, свечи зажигания и катушку, проложить новую проводку и установить катушку высокого напряжения. Затем вы можете прикрепить переключатель к щитку моторного отсека и ввернуть новые свечи зажигания.

Высоковольтные провода необходимо подключать в соответствии с порядком работы цилиндрических механизмов (1-3-4-2).

Коричневый провод необходимо подключить к разъему №1.К разъему №2 — черный. Белый провод подключается к разъему № 3, а синий — к № 4.


Для правильной настройки зажигания необходимо подготовить контрольную лампу, гаечный ключ на 13 и специальный ключ для коленчатого вала. Перед началом работы выключите двигатель и дайте ему остыть. После этого необходимо отключить минусовую клемму мотора.

Затем нужно установить первый цилиндр в положение зажигания. Совместите метку на шкиве с меткой на приводе ГРМ.

— датчик-распределитель;

— переключатель транзисторный;

— катушка зажигания;

— дополнительное сопротивление;

— вибратор аварийный;

— свеча зажигания.

Датчик распределителя

Датчик распределителя имеет корпус, крышку, ролик, датчик синусоидального напряжения, центробежный и вакуумный регуляторы, октан-корректор. Центробежный регулятор автоматически изменяет угол опережения зажигания в зависимости от скорости.

Датчик напряжения состоит из ротора и статора. Ротор представляет собой кольцевой постоянный магнит с плотно прижатыми к нему сверху и снизу четырехполюсными наконечниками, жестко закрепленными на втулке. В верхней части ротора на втулке установлен ползун.

Статор датчика представляет собой обмотку, заключенную в четырехполюсные пластины. Статор имеет изолированный многожильный провод, подсоединенный к проводу датчика. Вывод второй обмотки электрически соединен с корпусом в собранном датчике-распределителе.

На роторе есть метка, на статоре стрелки, которые служат для установки начального момента искрения.

Сопротивление обмоток при температуре (25 ± 10) ° С, Ом:

первичная ….. 0,43

вторичная ….. 13,000-13,400

Максимально развиваемое вторичное напряжение, В … .. 30 000

Катушка имеет вывод высокого напряжения и два вывода низкого напряжения:

— вывод K — для соединения с выводом K дополнительного сопротивления;

— выход без маркировки — с выходом переключателя короткого замыкания.

Значение активного сопротивления между выводами «+» и «C» (0,71 ± 0,05) Ом, между выводами «C» и «K» — (0,52 ± 0,05) Ом.

Состоит из корпуса и щита с радиоэлементами. Выводы переключателя предназначены:

— вывод D — для соединения с низковольтным выводом датчика распределителя;

— выход короткого замыкания — для связи с выходом катушки зажигания;

— клемма «+» — для подключения к клемме «+» дополнительного сопротивления или блока предохранителей.

Состоит из корпуса и платы, на которой смонтированы все узлы вибратора. Вывод один. Включение его в работу допускается только при выходе из строя транзисторного ключа или обмотки статора датчика.

Техническое обслуживание

Через 8000 км

Проверить затяжку гаек низковольтного разъема датчика распределителя, крепление соединительных проводов.

Через 16000 км

Проверить распределитель зажигания: осмотреть ползунок, крышку распределителя и при загрязнении протереть хлопчатобумажной тканью, смоченной чистым бензином.

Смажьте втулку ротора из капельницы (4-5 капель) (сначала снимите бегунок и войлок под ним).

Через 50000 км

Шарикоподшипник опоры статора тщательно промыть чистым бензином, залить в него смазку Литол-24 не более 2/3 свободного объема подшипника (предварительно снять крышку, бегунок, опора ротора и статора).

Порядок установки угла опережения зажигания

1. Установить поршень первого цилиндра в верхнюю мертвую точку такта сжатия первого цилиндра до совпадения отверстия МЗ (5 ° до ВМТ) на шкиве коленчатого вала со штифтом на крышке распределительного механизма.

2. Снимите пластиковую крышку с датчика распределителя. Убедитесь, что электрод ползуна прилегает к клемме на крышке датчика распределителя, обозначенной цифрой «1» (клемма для провода зажигания свечи зажигания первого цилиндра двигателя).

3. Затяните болтом со вставленной в него стрелкой пластину октан-корректора датчика распределителя к корпусу исполнительного механизма так, чтобы стрелка совпала со средним делением шкалы октан-корректора.

4. Ослабьте болт крепления пластины октан-корректора к корпусу датчика распределителя.

5. Удерживая пальцем ползунок против вращения (для устранения зазоров в приводе), осторожно поверните корпус, пока красная метка на роторе и кончик лепестка на статоре не совместятся. Закрепите пластину октан-корректора болтом на корпусе датчика распределителя.

6. Установите крышку датчика-распределителя, проверьте правильность установки проводов зажигания к свечам зажигания в соответствии с порядком работы цилиндров двигателя 1–2–4–3, считая против часовой стрелки.

После каждой установки зажигания проверяйте точность установки угла опережения зажигания, прислушиваясь к работе двигателя во время движения автомобиля.

Для этого прогрейте двигатель до температуры 80 ° С и, двигаясь на прямой передаче по ровной дороге со скоростью 40 км / ч, дайте автомобилю ускорение, резко нажав на педаль газа. Если при этом наблюдается небольшая кратковременная детонация до скорости 55-60 км / ч, значит момент зажигания выставлен правильно.

При сильной детонации поверните корпус датчика распределителя (рис.7.24) по шкале октан-корректора на 0,5-1,0 деления против часовой стрелки. Каждое деление шкалы соответствует изменению угла опережения зажигания на 4 °, считая по коленчатому валу. При полном отсутствии детонации необходимо увеличить угол опережения зажигания, повернув корпус датчика распределителя по часовой стрелке.

Любой автомобиль возможен из-за возгорания горючей смеси в цилиндрах силового агрегата. Для обеспечения нормальной работы двигателя необходима правильная настройка (SZ).Кроме того, все элементы, включая катушку, трамблер автомобиля УАЗ и другие комплектующие, всегда должны быть в рабочем состоянии.

[Скрыть]

Описание СЗ для УАЗ

Как производится монтаж, настройка и регулировка цепи зажигания на АУЗ 417 или любом другом? Об этом мы поговорим ниже. Но для начала разберемся с принципом работы узла, а также с разновидностями СЗ.

Принцип работы схемы СЗ

СЗ и обозначение ее элементов для старых двигателей УАЗ

Как уже было сказано, зажигание на УАЗе выполняет одну из основных функций при запуске силового агрегата.Благодаря этой системе процедура воспламенения топливовоздушной смеси в цилиндрах силового агрегата осуществляется подачей искры. Искра подается напрямую, на каждый из цилиндров устанавливается по одной свече. Все эти СЗ работают в последовательном режиме, зажигая горючую смесь в необходимый промежуток времени. Также следует учитывать, что система зажигания на автомобилях обеспечивает не только подачу искры, но и определяет ее силу.

Аккумулятор автомобиля не может генерировать напряжение и ток, необходимые для воспламенения смеси, поскольку это устройство генерирует только определенный ток.В этом должна помочь система зажигания, цель которой — увеличить показатель мощности автомобильного аккумулятора. В результате использования СЗ аккумулятор позволяет передавать на свечи достаточное напряжение для воспламенения смеси.

Типы систем зажигания


Бесконтактная схема СЗ с выключателем для УАЗ

На сегодняшний день существует три основных типа систем зажигания, которые могут быть установлены на автомобиле:

  1. Контактная СЗ. Считается морально устаревшим, но продолжает успешно применяться на автомобилях отечественного производства.Принцип работы заключается в том, что система выдает необходимый импульс, который появляется за счет работы распределительной составляющей. Само устройство контактного типа простое, и это плюс, ведь в случае поломки водитель всегда сможет произвести диагностику и ремонт самостоятельно. Стоимость замены комплектующих не высока. Основными составляющими системы контактного типа являются аккумулятор, КЗ, привод, свечи, конденсатор, прерыватель с распределителем.
  2. Система называется транзисторной.Этим типом оснащены многие транспорты. По сравнению с описанным выше типом система имеет ряд преимуществ. Во-первых, генерируемая искра имеет большую мощность из-за повышенного уровня напряжения во вторичной обмотке катушки зажигания. Во-вторых, бесконтактная система оснащена электромагнитным устройством для обеспечения стабильной работы, а также передачи энергии ко всем узлам. В итоге при правильной настройке ДВС это позволяет не только увеличить мощность работы, но и сэкономить топливо.В-третьих, удобство обслуживания сайта. Чтобы обеспечить работоспособность в течение длительного времени, после настройки и установки привода распределителя этот элемент необходимо время от времени смазывать. Для обеспечения нормальной работы элемент смазывается каждые десять тысяч километров. Что касается недостатков, то это сложность ремонта. Самостоятельно отремонтировать прибор нереально; для этого требуется специальное диагностическое оборудование, которое есть только на СТО.
  3. Еще один вариант СЗ — электронный, который на сегодняшний день является наиболее технологичным и дорогим, поэтому им оборудуют новые транспортные средства.В отличие от двух описанных выше систем электронная система зажигания отличается сложным устройством, обеспечивающим работоспособность не только момента, но и других параметров. В настоящее время все современные автомобили оснащены электронными системами. Ключевым преимуществом является упрощенная процедура установки угла подъема, а также отсутствие необходимости периодически проверять контакты на предмет окисления. На практике в двигателях с электронным СЗ топливовоздушная смесь почти всегда выгорает полностью.
    У этого типа тоже есть свои недостатки, в частности в вопросе ремонта. Сделать его своими руками нереально, так как для этого требуется оборудование. Подробная инструкция по регулировке зажигания лампочкой представлена ​​на видео ниже.

Как правильно настроить?

Каким образом после подключения настраивается зажигание для правильной работы мотора?

Какой порядок, как правильно выставить установку узла читайте ниже:

  1. Сначала транспорт нужно заблокировать на месте, включить ручник.Поршень первого цилиндра должен быть установлен в верхней мертвой точке, обратите внимание, что отверстие на шкиве коленчатого вала должно совпадать с меткой, расположенной на крышке распределительного вала.
  2. Крышка должна быть снята с распределительного устройства. Сделав это, вы увидите ползунок напротив входа 1, внутри крышки. Если его нет, то коленчатый вал необходимо повернуть на 180 градусов и установить октан-корректор на 0. С помощью гаечного ключа прикрутите указатель к корпусу контроллера распределителя болтом так, чтобы он совместился со средней меткой на октан-корректоре. .Ослабьте винт, крепящий пластик к корпусу контроллера-распределителя.
  3. Осторожно поверните корпус, удерживая ползунок пальцем, чтобы он не вращался. Это позволит устранить зазоры в приводе. Корпус вращается до тех пор, пока острая часть лепестка статора не совместится с красной линией на роторе. Закрепите пластину винтом на корпусе контроллера.
  4. Следующим шагом является установка крышки контроллера и диагностика. Их необходимо устанавливать в соответствии с порядком работы цилиндров, то есть первый, второй, четвертый, третий.Когда выставлен угол опережения зажигания, необходимо диагностировать правильность во время движения.
  5. Запустите силовой агрегат и прогрейте его минут десять, пока температура не станет примерно 80 градусов. При движении по ровной прямой дороге со скоростью около 40 км / ч резко нажмите на педаль газа. Если при разгоне до 60 км / ч вы чувствуете или слышите детонацию, она должна быть кратковременной, значит, все сделано правильно. Если стук очень сильный, то регулятор распределения необходимо повернуть на половину или на одно деление против часовой стрелки.При полном отсутствии детонации следует увеличить установленный угол опережения, то есть повернуть регулятор по часовой стрелке.

Установка электронного зажигания для УАЗ 452. Контактная система зажигания для УАЗ, состав и общая конструкция, схемы контактной системы зажигания

ШАГ 1. Подготовка

Общий вид комплекта АТЕ2:

Вам также понадобится, помимо самой системы, набор инструментов для работы с драйверами. Как минимум понадобятся: рожковые ключи на 8, 10, отвертка Phillips и «кривой» стартер (если сделан бодибилдинг или нет возможности использовать «кривой» стартер — нужно что-то повернуть двигатель закончился).

ШАГ 2. Демонтаж родного датчика трамблера (далее трамблер) и катушки зажигания

Перед снятием родного трамблера необходимо провернуть двигатель до совмещения метки на шкиве «5o до ВМТ 1-го цилиндра» со штифтом на блоке. Проверните двигатель по часовой стрелке, совместите метки и снимите крышку распределителя. Если бегунок направлен в сторону блока цилиндров, то можно демонтировать родной трамблер.Если нет, а ползунок направлен в противоположную от блока сторону, нужно провернуть двигатель еще на один оборот. Ползунок теперь обращен к двигателю.

Для демонтажа распределителя снимите высоковольтные провода и шланг регулятора вакуума и ключом на 10 открутите болт крепления пластины октан-корректора к корпусу привода и, встряхнув распределитель, выньте его. Если усилия рук не хватает, то снизу пластины октан-корректора подбираем шлицевую отвертку, и, опираясь на привод, перемещаем распределитель вверх.

Затем снимаем штатную катушку зажигания. Откручиваем 2 гайки и снимаем провода с клемм. Сама катушка прикручена к моторному щиту 2 винтами.

ШАГ 3. Установка нового трамблера и катушки зажигания .

Перед установкой нового трамблера необходимо установить на него пластину октан-корректора. Эта пластина не имеет фиксированного положения на корпусе распределителя. Расположение первичного блока немного левее корпуса регулятора вакуума, если смотреть на распределитель сверху.Надев пластину на корпус и установив ее примерное расположение, затяните на ней гайку ключом на 10. Таким образом, пластина сжимает тело как зажим.

Внимание (!) — не прилагайте чрезмерных усилий, этот материал очень хрупкий!

Окончательно положение пластины выбирается уже при настройке УОЗ на двигателе.

Распределитель готов к установке на двигатель. Для того, чтобы распределитель вошел в привод, необходимо добиться совпадения выступов на муфте под распределителем с пазами на приводном валу.Разместите распределитель рядом с приводом и, поворачивая муфту вручную, добейтесь примерного совмещения выступов с прорезью на ролике.

Внимание (!) — выступы на муфте совпадают с прорезью только в одном положении, так как выступы смещены относительно средней линии.

Вставляем распределитель в привод и, поворачивая его из стороны в сторону, добиваемся совпадения муфты с приводным валом. На установленном трамблере не должно быть зазора между пластиной октан-корректора и самим корпусом привода.

Снимите крышку нового трамблера. Для этого отверткой Phillips откручиваем 2 винта. Бегун должен смотреть на моторный щит.

Дело в том, что нумерация 1-го цилиндра трамблера АТЕ-2 не совпадает с нумерацией штатного трамблера. Выход 1-го цилиндра у нового трамблера расположен над блоком датчика Холла (на крышке цифра «1» — это означает 1-й цилиндр). Это связано с тем, что муфта распределителя АТЕ-2 повернута на 180 °.

Затем, поворачивая корпус трамблера, добиваемся, чтобы разъем 1-го цилиндра на крышке совпал с контактом ползуна. Другими словами, момент воспламенения смеси в первом цилиндре. Это будет начальный POP. Естественно, так ездить нельзя, но запустить двигатель на регулировку уже можно. Заворачиваем вручную болт пластины октан-корректора к корпусу привода.

Теперь устанавливаем новую катушку зажигания. Ставится на штатное место без переделок.

ШАГ 4. Подключите проводку и установите переключатель

Нет ничего сложного. Если использовать комплект от ВАЗ-21074, то без колодок будет всего 3 контакта. Поскольку в разных схемах эти провода разного цвета, то напишу их количество. Считаю слева направо по номерам контактов переключателя (расположение переключателя как на 1 фото).

Провод от контакта № 3 (цвета чаще синий или синий с красной полосой) подключается к плюсовому разъему катушки зажигания.На катушке этот разъем часто обозначается знаком «+», «B» или «BAT». Снятый со штатной катушки «+» необходимо подключить к тому же разъему.

Провод от контакта №5 (обычно коричневый или черный, это самый короткий «хвостик») подключаем к любой «массе»

Провод от последнего контакта №6 (обычно коричневый с красным или коричневым и синим) подключается ко второму разъему на катушке зажигания. Его можно обозначить как «К», «ВК» или «РУП». К этому же разъему катушки подключается провод от блока управления EPHH (если есть).

К коммутатору и выходу датчика Холла на распределителе подключены 2 соединительных блока.

Вставляем провода в трамблер. Порядок подключения 1-2-4-3, начиная с вывода 1-го цилиндра. Должно получиться так:

Осталось найти место для переключателя, так как длина проводов не позволяет поставить его на штатное место. Если машина не участвует в соревнованиях, то можно поставить выключатель рядом с блоком предохранителей.Достаточно надежное и доступное место. Вставил провода и закрепил выключатель под панелью приборов в ногах переднего пассажира.

Также стоит отметить, что не все цифровые тахометры, работавшие по стандартной схеме транзистор-коммутатор, способны работать с датчиком Холла.

Осталось только отрегулировать УОЗ и затянуть болт крепления пластины октан-корректора.

ПРИЛОЖЕНИЕ. Схема зажигания ВАЗ-21089

25 — катушка зажигания

23 — Блок управления EPHH

27 — переключатель

— датчик-распределитель;

— переключатель транзисторный;

— катушка зажигания;

— дополнительное сопротивление;

— вибратор аварийный;

— свеча зажигания.

Датчик распределителя

Датчик распределителя имеет корпус, крышку, ролик, датчик синусоидального напряжения, центробежный и вакуумный регуляторы, октан-корректор. Центробежный регулятор автоматически изменяет угол опережения зажигания в зависимости от скорости.

Датчик напряжения состоит из ротора и статора. Ротор представляет собой кольцевой постоянный магнит с плотно прижатыми к нему сверху и снизу четырехполюсными зажимами, жестко закрепленными на втулке.В верхней части ротора на втулке установлен ползун.

Статор датчика представляет собой обмотку, заключенную в четырехполюсные пластины. Статор имеет изолированный многожильный провод, подсоединенный к проводу датчика. Второй вывод обмотки электрически соединен с корпусом в собранном датчике-распределителе.

На роторе есть метка, на статоре стрелки, которые служат для установки начального момента искрения.

Сопротивление обмоток при температуре (25 ± 10) ° С, Ом:

первичная….. 0,43

вторичный ….. 13,000-13,400

Максимальное развиваемое вторичное напряжение, В ….. 30 000

Катушка имеет клемму высокого напряжения и две клеммы низкого напряжения:

— клемма К — для подключения к клемме К дополнительного сопротивления;

— выход без маркировки — с выходом переключателя короткого замыкания.

Значение активного сопротивления между выводами «+» и «C» (0,71 ± 0,05) Ом, между выводами «C» и «K» — (0,52 ± 0.05) Ом.

Состоит из корпуса и щита с радиоэлементами. Выводы переключателя предназначены:

— вывод D — для соединения с низковольтным выводом датчика распределителя;

— выход короткого замыкания — для связи с выходом катушки зажигания;

— клемма «+» — для подключения к клемме «+» дополнительного сопротивления или блока предохранителей.

Состоит из корпуса и платы, на которой смонтированы все узлы вибратора. Вывод один.Включение его в работу допускается только при выходе из строя транзисторного ключа или обмотки статора датчика.

Техническое обслуживание

Через 8000 км

Проверить затяжку гаек низковольтного разъема датчика распределителя, крепление соединительных проводов.

Через 16000 км

Проверить распределитель зажигания: осмотреть бегунок, крышку распределителя и при загрязнении протереть хлопчатобумажной тканью, смоченной чистым бензином.

Смажьте гильзу ротора из капельницы (4-5 капель) (сначала снимите бегунок и войлок под ним).

Через 50000 км

Шарикоподшипник опоры статора тщательно промыть чистым бензином, залить в него смазку Литол-24 не более 2/3 свободного объема подшипника (предварительно снять крышку, бегунок, опора ротора и статора).

Порядок установки угла опережения зажигания

1. Установить поршень первого цилиндра в верхнюю мертвую точку такта сжатия первого цилиндра до совпадения отверстия МЗ (5 ° до ВМТ) на шкиве коленчатого вала со штифтом на крышке распределительного механизма.

2. Снимите пластиковую крышку с датчика распределителя. Убедитесь, что электрод ползуна прилегает к клемме на крышке датчика распределителя, обозначенной цифрой «1» (клемма для свечи зажигания первого цилиндра двигателя).

3. Затяните болтом со вставленной в него стрелкой пластину октан-корректора датчика распределителя к корпусу исполнительного механизма так, чтобы стрелка совпала со средним делением шкалы октан-корректора.

4.Ослабьте болт крепления пластины октан-корректора к корпусу датчика распределителя.

5. Удерживая пальцем ползунок против вращения (для устранения зазоров в приводе), осторожно поверните корпус, пока красная метка на роторе и кончик лепестка на статоре не совместятся. Закрепите пластину октан-корректора на корпусе датчика распределителя болтом.

6. Установите крышку датчика-распределителя, проверьте правильность установки проводов зажигания к свечам зажигания в соответствии с порядком работы цилиндров двигателя 1-2-4-3, считая против часовой стрелки.

После каждой установки зажигания проверяйте точность установки угла опережения зажигания, прислушиваясь к работе двигателя во время движения автомобиля.

Для этого прогрейте двигатель до температуры 80 ° С и, двигаясь на прямой передаче по ровной дороге со скоростью 40 км / ч, дайте автомобилю ускорение, резко нажав на педаль газа. Если есть небольшая кратковременная детонация до скорости 55-60 км / ч, то угол опережения зажигания правильный.

При сильной детонации поверните корпус датчика распределителя (рис.7.24) по шкале октан-корректора на 0,5-1,0 деления против часовой стрелки. Каждое деление шкалы соответствует изменению угла опережения зажигания на 4 °, считая по коленчатому валу. Если детонации нет совсем, необходимо увеличить угол опережения зажигания, повернув корпус датчика распределителя по часовой стрелке.

В систему зажигания автомобиля УАЗ-469Б входили: катушка зажигания, выключатель-распределитель зажигания, свечи зажигания, провода и выключатель зажигания. Первичная цепь системы зажигания питается током от аккумулятора или генератора.

Система зажигания УАЗ-469Б, устройство, устройство и принцип действия.
Схема системы зажигания УАЗ-469Б.

Это трансформатор, преобразующий низкое напряжение первичной цепи в высокое напряжение вторичной цепи. При работающем двигателе ток в первичной обмотке катушки проходит через дополнительный резистор, расположенный в изоляторе между ножками монтажного кронштейна катушки. Когда двигатель запускается стартером, этот резистор автоматически отключается, и ток поступает в первичную обмотку, минуя ее, тем самым усиливая искру и облегчая запуск двигателя.

Имеет центробежный и вакуумный регуляторы, автоматически меняющие угол опережения зажигания, и октан-корректор для ручной регулировки угла зажигания в зависимости от октанового числа используемого бензина. Центробежный регулятор изменяет угол зажигания в зависимости от частоты вращения коленчатого вала двигателя или вала распределителя.

Центробежный регулятор характеристик.

Частота вращения вала распределителя, об / мин / угол подъема кулачка выключателя, град: 200 / 0-3, 500 / 3-6, 1000 / 8-11, 1900-2200 / 17,5-20.

Регулятор вакуума изменяет угол зажигания в зависимости от нагрузки двигателя, разрежения в камере смешения.

Характеристики вакуумного регулятора.

Вакуум в смесительной камере карбюратора, мм рт. Ст. Арт. / Угол опережения зажигания, градусы: 60/0, 100 / 0-2,5, 200 / 5,5-8,5, 280 / 10-13.

Октановый корректор используется для изменения момента зажигания в зависимости от октанового числа используемого бензина. С помощью октан-корректора можно изменить угол опережения зажигания в пределах + -10 градусов по углу поворота коленчатого вала.

Выключатель зажигания и стартера типа ВК330.

Служит для включения и выключения тока в первичной цепи системы зажигания и включения стартера. На пластиковом изоляторе выключателя расположены зажимы АМ (амперметр), КЗ (катушка зажигания), СТ (стартер) и ПР (приемник). Зажим AM находится под постоянным напряжением.

— датчик-распределитель;

— переключатель транзисторный;

— катушка зажигания;

— дополнительное сопротивление;

— вибратор аварийный;

— свеча зажигания.

Датчик распределителя

Датчик-распределитель имеет корпус, крышку, ролик, датчик синусоидального напряжения, центробежный и вакуумный регуляторы, октан-корректор. Центробежный регулятор автоматически изменяет угол опережения зажигания в зависимости от скорости.

Датчик напряжения состоит из ротора и статора. Ротор представляет собой кольцевой постоянный магнит с плотно прижатыми к нему сверху и снизу четырехполюсными зажимами, жестко закрепленными на втулке.В верхней части ротора на втулке установлен ползун.

Статор датчика представляет собой обмотку, заключенную в четырехполюсные пластины. Статор имеет изолированный многожильный провод, подсоединенный к проводу датчика. Второй вывод обмотки электрически соединен с корпусом в собранном датчике-распределителе.

На роторе есть метка, на статоре стрелки, которые служат для установки начального момента искрения.

Сопротивление обмоток при температуре (25 ± 10) ° С, Ом:

первичный….. 0,43

вторичный ….. 13,000-13,400

Максимальное развиваемое вторичное напряжение, В ….. 30 000

Катушка имеет вывод высокого напряжения и два вывода низкого напряжения:

— клемма К — для подключения к клемме К дополнительного сопротивления;

— немаркированный выход — с релейным выходом короткого замыкания.

Значение активного сопротивления между выводами «+» и «C» (0,71 ± 0,05) Ом, между выводами «C» и «K» — (0,52 ± 0.05) Ом.

Состоит из корпуса и щита с радиоэлементами. Пины переключателя предназначены:

— вывод D — для подключения к низковольтному выводу датчика распределителя;

— выход короткого замыкания — для связи с выходом катушки зажигания;

— клемма «+» — для подключения к клемме «+» дополнительного сопротивления или блока предохранителей.

Состоит из корпуса и платы, на которой смонтированы все узлы вибратора. Вывод один.Включение его в работу допускается только при выходе из строя транзисторного ключа или обмотки статора датчика.

Техническое обслуживание

Через 8000 км

Проверить затяжку гаек низковольтного разъема датчика распределителя, крепление соединительных проводов.

Через 16000 км

Проверить распределитель зажигания: осмотреть бегунок, крышку распределителя и при загрязнении протереть хлопчатобумажной тканью, смоченной чистым бензином.

Смажьте гильзу ротора из капельницы (4-5 капель) (сначала снимите бегунок и войлок под ним).

Через 50 000 км

Шарикоподшипник опоры статора тщательно промыть чистым бензином, залить в него смазкой Литол-24 не более 2/3 свободного объема подшипника (предварительно снять крышку, бегунок, ротор и опору статора).

Порядок установки угла опережения зажигания

1. Установить поршень первого цилиндра в верхнюю мертвую точку такта сжатия первого цилиндра до совпадения отверстия МЗ (5 ° до ВМТ) на шкиве коленчатого вала со штифтом на крышке распределительного механизма.

2. Снимите пластиковую крышку с датчика распределителя. Убедитесь, что электрод ползуна прилегает к клемме на крышке датчика распределителя, обозначенной цифрой «1» (клемма для свечи зажигания первого цилиндра двигателя).

3. Затяните болтом со вставленной в него стрелкой пластину октан-корректора датчика распределителя к корпусу исполнительного механизма так, чтобы стрелка совпала со средним делением шкалы октан-корректора.

4.Ослабьте болт крепления пластины октан-корректора к корпусу датчика распределителя.

5. Удерживая пальцем ползунок против его вращения (для устранения зазоров в приводе), осторожно поверните корпус до совмещения красной метки на роторе и кончика лепестка на статоре. Закрепите пластину октан-корректора на корпусе датчика распределителя болтом.

6. Установите крышку датчика-распределителя, проверьте правильность установки проводов зажигания к свечам зажигания в соответствии с порядком работы цилиндров двигателя 1-2-4-3, считая против часовой стрелки.

После каждой установки зажигания проверяйте точность установки угла опережения зажигания, прослушивая двигатель во время движения автомобиля.

Для этого прогрейте двигатель до температуры 80 ° С и, двигаясь на прямой передаче по ровной дороге со скоростью 40 км / ч, дайте автомобилю ускорение, резко нажав на педаль газа. Если есть небольшая кратковременная детонация до скорости 55-60 км / ч, то угол опережения зажигания правильный.

При сильной детонации поверните корпус датчика распределителя () по шкале октан-корректора на 0.5–1,0 деления против часовой стрелки. Каждое деление шкалы соответствует изменению угла опережения зажигания на 4 °, считая по коленчатому валу. Если детонации нет совсем, необходимо увеличить угол опережения зажигания, повернув корпус датчика распределителя по часовой стрелке.

СИСТЕМА ЗАЖИГАНИЯ АВТОМОБИЛЯ УАЗ-469

Система зажигания обеспечивает надежное и своевременное зажигание рабочей смеси в соответствии с порядком работы цилиндров двигателя. Двигатель оборудован аккумуляторной системой зажигания УАЗ-469, схема которой представлена ​​на рис.108, состоящий из катушки зажигания, распределителя зажигания, свечей зажигания, высоковольтных проводов и выключателя зажигания. Резистор 14 включен последовательно с катушкой зажигания (рис. 109), которая автоматически замыкается накоротко при запуске двигателя стартером для увеличения тока отключения c. первичная цепь.
Катушка зажигания (рис. 109) предназначена для приема импульсов высокого напряжения, обеспечивающих пробой искрового промежутка в свечах зажигания.
Состоит из первичной и вторичной обмоток.Первичная обмотка намотана на вторичную. Катушка имеет сердечник и кольцевой магнитопровод из электротехнической стали.

Рис. 108. Схема системы зажигания УАЗ-469:
1 — аккумуляторная батарея; 2 — выключатель «масса»; 3 — регулятор напряжения; 4 — генератор; 5 — амперметр; 6 — выключатель зажигания УАЗ-469; 7 — контакты выключателя зажигания; 8 — распределитель зажигания; 9 — конденсатор; 10 — крышка распределителя зажигания; 11 — бегунок; 12 — свеча зажигания; 13 — провод высокого напряжения; 14 — дополнительное сопротивление; 13 — реле дополнительного стартера; 16 — катушка зажигания: 17 — стартер.

Условное обозначение отводов проводов зажигания УАЗ-469: Г — синий; К — красный; О — оранжевый; F — фиолетовый; H — черный.

Змеевик уплотнен карбонитовой крышкой в ​​кожухе с резиновым уплотнением. Корпус заполнен трансформаторным маслом, что улучшает изоляцию обмоток и отвод тепла.
Во избежание повреждения катушки не оставляйте зажигание УАЗ-469 включенным при неработающем двигателе.
Распределитель (рис. 110) предназначен для распределения импульсов высокого напряжения по цилиндрам двигателя в необходимой последовательности.Он установлен с левой стороны блока цилиндров и приводится в движение валом масляного насоса двигателя. Ролик распределителя вращается против часовой стрелки (если смотреть со стороны крышки).

Рис. 109. Катушка зажигания УАЗ-469:
1 — крышка; 2 — контактный разъем; 3 — винт; 4 — зажим низкого напряжения; 5 — уплотнительная прокладка; 6 — кольцевой магнитопровод; 7 — первичная обмотка; 8 — вторичная обмотка; 9 — фарфоровый изолятор; 10 — кожух змеевика; 11 — трансформаторное масло; 12 — сердечник; 13 — электрокартон; 14 — добавочный резистор; 15 — керамический держатель; 16 — контактная пружина.


Распределитель имеет два устройства: прерыватель тока низкого напряжения в цепи катушки зажигания и распределитель тока высокого напряжения.
Есть центробежный и вакуумный регуляторы для автоматического изменения угла опережения зажигания.

Рис. 110. Распределитель зажигания:
1 — регулятор вакуума; 2 — неподвижная пластина выключателя; 3 — крышка; 4 — ротор; 5 — войлок; б — уголь; 7 — кулачок; 8 — масленка; 9 — пластина октан-корректора; 10 — болт крепления распределителя; 11 — сцепление; 12 — пружинный держатель пальца; 13 — втулка; 14 — корпус; 15 — вес; 16 — подшипник; 17 — пластина выключателя подвижная.


Для обеспечения надежности системы зажигания отрегулируйте зазор между контактами прерывателя. Перед регулировкой зазора осмотрите рабочие поверхности контактов и, если они грязные, маслянистые или пригоревшие, очистите их.

Свечи зажигания УАЗ-469. Двигатель комплектуется неразъемными свечами зажигания с керамическими изоляторами, подобранными по их тепловым характеристикам. Когда на свече образуется нагар, создается ток утечки, что приводит к снижению вторичного напряжения.Горение электродов вызывает повышение напряжения пробоя искрового промежутка свечи. В случае прерывания зажигания в первую очередь проверьте зазор между электродами (рис. 111) и при необходимости отрегулируйте.
Выключатель зажигания предназначен для включения и выключения первичной цепи зажигания. Кроме того, выключатель включает электродвигатели стартера, приборов, стеклоочистителей и отопителя.

Техническое обслуживание системы зажигания заключается в регулярной очистке ее устройств от загрязнений, в установке зажигания, в регулировке зазора между контактами прерывателя и своевременной смазке.
Выполните установку зажигания в следующей последовательности:
1. Снимите крышку распределителя и ротор, проверьте состояние и размер зазора между контактами прерывателя (при необходимости отрегулируйте зазор). Заменить ротор.
2. Снимите свечу зажигания с 1-го цилиндра.
3. Закройте пальцем отверстие для свечи зажигания 1-го цилиндра и проверните коленчатый вал двигателя ручкой запуска до тех пор, пока из-под пальца не выйдет воздух. Это будет началом такта сжатия в 1-м цилиндре.
4. Осторожно проверните вал двигателя, пока отверстие на шкиве не совместится со штифтом на крышке распределительного механизма.
5. Убедитесь, что ротор упирается во внутренний контакт крышки, соединенный с проводом, идущим к свече зажигания 1-го цилиндра.
6. Поверните пластину октан-корректора вместе с распределителем так, чтобы стрелка совпала со средней частью шкалы, отмеченной на пластине.
7. Слегка поверните корпус клапана против часовой стрелки, чтобы замкнуть контакты прерывателя.
8. Подключите контрольную лампу с патроном так, чтобы конец одного провода был к низковольтной клемме распределителя, а конец другого провода — к массе (можно использовать лампу в моторном отсеке и дополнительный кусок провода).
9. Включите зажигание и осторожно поверните корпус распределителя по часовой стрелке, пока лампочка не замигает.
Остановите вращение распределителя ровно в тот момент, когда лампочка начнет мигать. Если это не удается, повторите операцию.
10. Затяните крепежный винт, удерживая корпус распределителя от проворачивания, установите крышку и центральный провод на место.
11. Проверить правильность подключения проводов от свечей, начиная с первого цилиндра, в следующем порядке: 1, 2, 4, 3, считая против часовой стрелки.
После каждой настройки зажигания и регулировки зазора в прерывателе проверяйте точность момента зажигания, прислушиваясь к работе двигателя во время движения автомобиля.
Для этого прогрейте двигатель до температуры 80 … 85 ° С и, двигаясь на прямой передаче по ровной дороге со скоростью 30 … 35 км / ч, дайте автомобилю разгон, резко нажав педаль газа.Если при этом наблюдается небольшая и кратковременная детонация, значит момент зажигания выставлен правильно.
При сильной детонации поверните корпус распределителя по шкале октан-корректора на одно деление против часовой стрелки. Каждое деление шкалы соответствует изменению угла опережения зажигания на 2 °, считая по коленчатому валу. Если детонация отсутствует, поверните корпус распределителя на один деление по часовой стрелке. После изменения угла опережения зажигания еще раз проверьте правильность его установки.

Отрегулируйте зазор между контактами выключателя в следующей последовательности:
1.Освободите пружинные зажимы, снимите крышку распределителя и ротор.
2. Установите кулачок так, чтобы между контактами был наибольший зазор.
3. Проверьте зазор между контактами с помощью щупа: щуп должен входить в зазор, не нажимая на кулачок. Зазор должен быть в пределах 0,35… 0,45 мм (рис. 112).
4. Ослабьте стопорный винт 1 (рис. 113) крепления неподвижной контактной стойки и, поворачивая регулировочный эксцентриковый винт 2, установите нормальный зазор.
5. Вверните стопорный винт и снова проверьте контактный зазор.
6. Установите ротор и закрепите крышку распределителя.
После первых 24 000 км пробега автомобиля снимите кулачок распределителя с обоймы и очистите (или срежьте) корку, образовавшуюся на его краю. Затем поместите войлок на место так, чтобы он касался кулачка, а затем смажьте двумя или тремя каплями моторного масла. Для дальнейшей работы обратитесь к Таблице смазки.

Каждые 40 000 … 60 000 км пробега:
1. Произвести текущий ремонт трамблера, в ходе которого трамблер разбирается, промыть все детали, осмотреть и, при необходимости, заменить.При повторной сборке распределителя смажьте ось рычага, ось кулачка, оси и пальцы грузов моторным маслом, а приводной вал смажьте тонким слоем смазки Литол-24, которая также заполняет крышку масленки.
2. Замените втулки в корпусе распределителя, если имеется большой радиальный люфт вала распределителя, который вызывает большую асинхронность искрения.
3. Промойте шарикоподшипник пластины выключателя, добавьте свежую смазку и поверните его внешнее кольцо относительно внутреннего.

Электрическая схема

в простейшем исполнении

Старый добрый УАЗ-469 — один из самых простых автомобилей.Словно собранный из детского конструктора, никакими излишествами и изгибами он не изобилует. Вместо кондиционера — возможность убрать мягкую крышу, а вместо электрического пакета — полное отсутствие того, чем можно обойтись с этим пакетом. Тем не менее проводка на этой машине есть. Хотя такая же схема зажигания на УАЗ-469 реализована максимально просто.

Стартер

На автомобиле УАЗ-469 стартер подключается практически напрямую, через переключатель зажигания и реле.Электроники в цепи зажигания просто нет. Даже в более современном «Хантере», который не каждому автолюбителю виден на УАЗ-469, электрическая схема намного сложнее. Управляющий импульс от реле зажигания поступает прямо на генератор, а вся проводка проходит через блок предохранителей. На 469-м использовались предохранители, которые шли только на освещение и генератор. В общем, опытному владельцу УАЗ-469 электрическая схема просто не нужна. Разобраться в этой машине можно за несколько минут.

Характеристики

Следует отметить несколько интересных особенностей этого автомобиля. который будет интересен тем, кто впервые сядет за руль легендарного УАЗика. Например, выключатель света этой машины расположен в ногах в виде специальной педали. Насколько удобно при езде, судить не будем, отдадим тем, кто уже ездил на УАЗ-469. Электроскоп этого автомобиля также обладает множеством интересных функций, элегантных в своей простоте. Датчики уровня и давления масла, например, пошли прямо на приборную панель и индикатор аварийной ситуации, минуя блок предохранителей и другие элементы.Это позволяет ремонтировать машину буквально «на коленях», находясь где угодно. Не зря 469-я до сих пор ценится военными. При ремонте электросхемы УАЗ-469 она даже не нужна.

Характеристики

Несмотря на простоту, УАЗ-469 уже в те годы имел автономный отопитель, два топливных бака и отличную проходимость. Преодоление бродов, препятствий и плохих дорог на этом внедорожнике можно было бы осуществить без каких-либо доработок, но сегодня все большую популярность приобретает тюнинг различных УАЗов, в том числе моделей 469.Болельщики оснащают автомобили с более крупными колесами грязевой резиной, поднимают машину и ставят более мощные двигатели. Правда, при последнем варианте вся простота конструкции уходит на второй план, ведь придется полностью переделывать всю электропроводку автомобилей. Тем не менее, популярность машины только растет.

p >>

«ИЖ Планета 4» — схема подключения, схема подключения

«ИЖ Планета-4», фото которого представлены чуть ниже, это классический вариант мотоцикла дорожного типа среднего класса, предназначенный для езды по трассам полностью разное покрытие.Производством этой модели занимался Ижевский машиностроительный завод. Популярность мотоцикла говорит сама за себя, ведь он был (и есть) практически у всех.

Краткая общая информация

Двигатель, который устанавливался на мотоцикл «ИЛПланет-4», имел достаточно большую тягу при работе на относительно небольшой скорости. Возможна установка бортового прицепа (пассажирского или грузового типа) или универсальный модуль прямо на сам мотоцикл, а также можно было прикрепить дополнительные коленные щитки и багажник.Для уменьшения усилия при выключенном сцеплении в ИЖ Планета-4 используется многодисковое сцепление, в сочетании с воздухоочистителем, гасители колебаний кромок цилиндра увеличенного объема позволяют производить снижение шума. мотоцикл. Переднее колесо модели оснащено дисковым тормозом гидропневматического типа.

Модернизация

Производство мотоцикла «ИЖ Планета-4» претерпело ряд изменений. Итак, в конструкции был использован генератор, работа которого основана на постоянных магнитах.Эта деталь также имеет систему зажигания бесконтактного типа, которая, в свою очередь, работает независимо от аккумулятора. Кроме того, сам двигатель оборудован специальной насосной системой смазки разделительного типа. Это позволило исключить необходимость использования бензино-масляной смеси. Мотоцикл «ИЖ Планета-4» оснащен четырехступенчатой ​​коробкой передач с эксцентриковым механизмом выключения сцепления и более мощной моторной цепью. Передний дисковый тормоз имеет гидравлический привод, а в системе подвески используются улучшенные амортизаторы.Кроме того, изменения коснулись и кинематики тормозного привода колеса, расположенного сзади.

Технические характеристики мотоцикла

Основные данные: между осями колес задано расстояние 1450 мм; при абсолютной нагрузке и давлении в шинах в пределах нормы дорожный просвет составляет 135 мм. Габаритные размеры следующие: длина — 2200 мм, ширина — 810 мм, высота — 1200 мм, масса (сухая) — 158-165 кг, максимальная грузоподъемность — 170 кг, включая нагрузку на багажник, равную 20 кг.Мощность мотоцикла — 22 лошадиные силы. При оптимальной скорости 90 км / ч топливо расходуется 5 литров на сотню километров.

Характеристики двигателя

Мотоцикл «ИЖ Планета-4» оснащен двухтактным двигателем с размером цилиндра 72 мм и объемом 3 346 см. Система смазки отдельная, оснащена масляным насосом, который дозирует подачу в зависимости от частоты вращения коленчатого вала и нагрузки двигателя. Имеется электронная система зажигания бесконтактного типа с регулировкой (автоматической) опережения зажигания в зависимости от частоты вращения коленчатого вала.При этом от батареи это не зависит. Для эксплуатации желательно использовать бензин с октановым числом не ниже 76. В двигателе используется система воздушного охлаждения. Передача от двигателя к сцеплению осуществляется при помощи ведущей втулки двухрядной цепи.

CPR

Коробка передач четырехступенчатая — трехвальная, расположена в одном блоке с двигателем. Передаточное число муфты от двигателя составляет 2,17, а заднего колеса от коробки передач — 2,33. Еще несколько подробностей об остальных передаточных числах: 1-я — 3-я.88; 2-й — 2,01; 3-й — 1,26; 4-й — 1.0. Подвеска у мотоцикла спереди телескопического типа, а сзади — рычажная, с амортизаторами (пружинно-гидравлическими). Задние барабанные тормоза, передние — дисковые с гидроприводом.

Как устроена проводка ИЖ «Планета-4»?

На мотоцикле используется оборудование на двенадцать вольт. Электропроводка «ИЖ Планета-4» однопроволочная. Металлический каркас выполняет «минусовую» задачу. Наглядно демонстрируются основные узлы электропроводки мотоцикла «ИЖ Планета-4», схема системы зажигания, источников питания, габаритных огней и поворотов, а также головного света.

Генератор

На мотоцикле установлен трехфазный генератор переменного тока, имеющий схему электромагнитного возбуждения. Принцип его действия основан на определенных особенностях. Итак, электрическая схема «ИЖ Планета-4» выглядит так: ток подается на выпрямитель, который, в свою очередь, преобразует его в постоянный, а затем через замок зажигания передает потребителям. Заводская инструкция к генератору следующая:

— регулятор напряжения с выпрямителем «БПВ-14-10»;

— статор генератора с обмотками;

— ротор генератора;

— кулачок аккумуляторной системы зажигания и контактный узел системы зажигания;

— Щетки токоприемника.

Справочно: обмотки на трехфазных генераторах мотоцикла «ИЖ Планета-4» соединены по типу «звезда» или «треугольник», выпрямитель установлен отдельным блоком, а проводка подключена напрямую. к нему.

Головное освещение

В европейских странах существует требование, касающееся обязательной сборки мотоциклов и аналогичного оборудования с аккумулятором с генераторами на постоянных магнитах. В РФ таких ограничений нет.С установленным генератором мотоциклу ИЖ Планета-4 не требуется съемный источник тока для запуска двигателя. Соответственно, поэтому аккумулятор не входит в базовую комплектацию.

Цепь головного света состоит из стоп-сигнала заднего хода, габаритного огня и сигнальной лампы синего цвета. На мотоцикле есть спидометр с пробегом (суточный и общий), тахометр, контрольные лампы указателей поворота и головного света, вольтметр и датчик температуры двигателя. Очень часто при эксплуатации необходимо обнажить зазор между контактами прерывателя.Для этого лучше всего использовать схему и специальные инструменты, чтобы знать, какие элементы нужно демонтировать.

p>

4-х проводный байпас переключателя зажигания

4-х проводный байпас переключателя зажигания — схема электрических соединений в автоматическом режиме
  1. Дом
  2. 4-х проводный байпас выключателя зажигания

сек.leegstra.it 9 из 10 на основе 400 оценок. 100 отзывов пользователей.

4-х проводный байпас выключателя зажигания Галерея


Новое обновление
Схема подключения Fender American Telecaster, 3-проводная электрическая схема Elect blanket, карбюратор Honda 400ex 2004 года, схема bristol cablage rj45 murale, найти эквивалентное сопротивление цепи, 7-контактная электрическая схема прицепа ford f150, замена старого блока предохранителей, изображение электрической схемы аккумуляторной батареи о электрической схеме и схеме, блок предохранителей chevy 1997 года, электрические схемы pontiac gto 1965 года на электрической схеме для pontiac 1967 года, электрическая схема chevelle 1971 года, жгут проводов двойного электрического вентилятора, жгут проводов радио suzuki swift, детали схемы моста bjt, электрическая схема plc, wiringpi spi test questions, suzuki schema cablage moteur lave, расположение датчика gmc 7 pin, схема подключения прицепа gmc sierra, трейлер gmc sierra, электрическая схема home can bus viper max 13000, электрическая схема для 2010 toyota rav4, схема подключения стартера грузовика Chevy 1988, просто нарисуйте схемы с помощью видео ручки-ролика, автомобильной схемы для 98 lss, 7-полосной схемы подключения прицепа Dodge , Электрическая схема грузовика hino 2007 года, замена топливного фильтра harley davidson sportster, электрическая схема кроме 568a и 568b, электрическая схема дальнейшая проводка, схема блока предохранителей для bmw 325i e30 1987 года, электрическая схема 50-х годов les paul, схема пустой ноги, привет всем, кто смотрел правильные напряжения для зарядки, электрическая схема вместе со схемой проводки реле электрического вентилятора, электрическая схема вентилятора для 1967 gto, электрические схемы ranco, расположение топливного фильтра honda 1999 года, введение компонентов интегральных схем электронных устройств, светодиод питания на 220 В переменного тока или 110 В переменного тока с помощью выпрямителя, схемы подключения встроенного вентилятора vent axia, блока предохранителей bmw 318i, smc запускает программное обеспечение для проектирования пневматических цепей, схема блока предохранителей hyundai santa fe на блоке предохранителей hyundai santa fe, схема подключения датчика ford contour o2 2000, запчасти hyundai accent, ртуть Схема блока предохранителей cougar на mercury Схема блока предохранителей cougar, электрическая схема kia carens 2002, 2003 daewoo matiz euro iii моторный отсек схема, схема блока предохранителей acura tl 2005 года, электрическая схема квадроцикла hensim на honda 250 recon 2004, электрические схемы частей gm, штырь оптоволоконного кабеля, конденсаторы, добавленные в схему драйвера светодиодной лампы, leyland diagrama de cableado estructurado normas, kitchenaid k5a в интересе электрический смеситель и смеситель kitchenaid, схема подключения 5-позиционного переключателя fender strat, перепечатка электрической схемы корвета 1975 года, схема жгута проводов kenwood, электрическая схема kenwood kdc 122, с одним четырехъядерным двухвходным вентилем nand, как показано на схеме ниже, домашняя монтажная панель, электрическая схема rv аккумулятор, схемы помимо проводки селекторного переключателя громкоговорителей последовательно параллельно, регулятор переключения lm2575 12 12 В для солнечной энергии, электрическая схема датчика резкого приближения, проводка блока предохранителей kia sportage 1998 года, электрическая схема chevrolet impala 1968 года, электрическая схема megasquirt 3 на электросхеме Toyota Celica 1986 года, электрическая схема теплового насоса lennox модель 10hpb3014p, проводка замыкания на землю, 1991 chevy s10 radi o электрическая схема, жгут проводов понтонной лодки, а также тканевый стержень жгута проводов, обзор проблем с законом ом39s для сложных схем, отзыв GPS-навигатора Honda Odyssey 2005 года, решения для проводки автомобиля, ram diagrama de cableado de micrologix, электрическая схема мастерской владельцев дизельных двигателей Volvo S40 и V50, Схема подключения karmann ghia, схема подключения клапана зоны тако 572, электрическая схема john deere 720, схема подключения ptb, схема подключения реле ptc, устройство 4unfv, схема подключения raymarine c70, схема cadillac de cableado de serie couteau, схема серии ibanez rg, columbia schema cablage moteur lave, ez go gas golf cart аккумуляторная схема, устранение неисправностей выключателя зажигания, электрические схемы pontoon forum, renault clio 2002 стерео, электрическая схема, дверной звонок с использованием ne555, коммуникационная проводка, электрическая схема honda crv 2007, цвет проводки 1980 kx 450 схема, как установить жгут проводов прицепа 2007 honda ridgeline, 2000 johnson wiri Схема ng, схема предохранителей переменного тока malibu 2011 года, жгут проводов двигателя bmw 850, электрическая схема задержки включения непрерывных электронных схем, утечка жидкости гидроусилителя рулевого управления в дополнение к рулевой колонке ford f100, проводка аккумуляторных батарей для троллингового двигателя на 36 вольт, электрическая схема регулируемого фильтра с надрезом tradeoficcom, проводка Схема световой башни nighthawk, жгут проводов 2011 на ebay в дополнение к радио mitsubishi lancer, схема также схема проводки ford focus 2002 на ford fusion 2010, dodge ram 2500 5 2003 года.7 расположение топливного фильтра hemi, схема предохранителей bmw 2003 года, проводка 3 л приспособление с 4 балластными схемами, схема двигателя vw jetta 2003, есть грузовой лайнер 2003 fl70 и мне нужна электрическая схема, схема проводки mitsubishi ke light 1993, wrangler 1990 4 2 схема двигателя, электрическая схема audi quattro 1998 года, электрическая схема экскаватора John Deere для печати, сброс топливного фильтра dodge ram 2013 года, электрическая схема ускорителя Chevy 2008, электрическая схема для прожекторов, электрические схемы, электрическая схема mitsubishi eterna, цветовые коды проводки домашнего телефона, схема жгута проводов кластера 2002 ford explorer xlt, схема подключения цифрового тахометра sunpro, установка дополнительного переключателя ge zwave 3 way dimmer, электрическая схема клуба гольф-тачки 36v, схема диммера переменного тока, управляемая микроконтроллером, комплект проводки стереосистемы toyota tundra 2003 года, параллельная электрическая схема электропроводка розетки печки, схема электропроводки прожектора landcruiser серии 200, система зуммера викторины с использованием скоб easy bu Схема сборки tton, схема подключения радио 55 chevy, контроллер реле часов, схема двигателя типа Jaguar 2002 года, схема разъема генератора, схема подключения клубного автомобиля 1985 года, простая схема сердца для детей, чтобы пометить изображения изображения, потому что, проводка polaris predator 500 2003 года электрическая схема, блок предохранителей в моторном отсеке volvo v70 1999 года, электрическая схема переключателя указателей поворота ford 1963 года, электрическая схема lm35, Схема электрических соединений

Suzuki Gp — Схема электрических соединений автомобиля

Схема электрических соединений Suzuki Gp — Схема электрических соединений автомобиля
  1. Дом
  2. Схема подключения Suzuki GP

эт.taxiviaggitalia.it 9 из 10 на основе оценок 900. 900 отзывов пользователей. Схема подключения Suzuki GP

Галерея


Новое обновление
Схема подключения горнодобывающей промышленности, электрические схемы, фотографии, проводка, схема подключения радио slk 230, схема подключения harley fatboy 2003 года, схема подключения блока предохранителей для mk1 golf, электрическая схема подключения самоката rascal, схема бесщеточного двигателя esc Изображение бесщеточного двигателя для пользователя, схема подключения 2-ступенчатого термостата, код no p0222 вспомогательная цепь датчика положения дроссельной заслонки, низкий входной сигнал, руководство по принципиальной схеме монитора chuntex cc2422p, lucid del schaltplan ruhende zundung, схема кожухов двигателя, кроме того, двигатель мотоцикла kawasaki, gmc diagrama de cableado de serie linden, тумблер подключения к вентилятору, набор плат Используется для педалей источника звука, принципиальной схемы генератора стробирующих импульсов tradeoficcom, монтажной схемы жгута проводов, схемы электропроводки, электрической схемы брезента электрического прицепа, постоянного крепления прожектора дистанционного управления golight radioray gl2020, математики неопределенности понимания coxcombs, расположения блока предохранителей nissan navara , крепление двигателя volvo xc70 diagr am, схема серпантина pontiac sunfire 1997 года, выхлоп bmw s1000rr 2016 года, диаграмма ударных нагрузок, схема лампового предусилителя forewatt type i ecc802s 12au7 ecc82, формула цепи переменного регулятора напряжения, электрическая схема harley softail, электрическая схема спортстера 1994 года, электрическая схема harley, электрическая схема подводящей проводки, Электрическая схема розетки RV на 50 ампер, электрическая схема программируемого термостата Bryant, электрическая схема hsh-гитары, электрическая схема двигателей, кроме того электрическая проводка под панелью 220, домашние сетевые устройства ethernet, электрическая схема toro lx425, электрическая схема suzuki sp250, компоновка печатной платы usb fm-передатчика, Схема 2000fordwindstarbeltdiagram 2000 ford windstar поясная схема, слаботочные контакты реле, электрическая схема gm радио далее 1955 pontiac Chieftain 2dr дальше, 94 ezgo электрическая схема, схема и список деталей для Sharp, модель r9h84b, схема подключения зажигания ford f150 1989 года, имитация фланцевого соединения базовая электрическая схема seekiccom , 2001 chrysler voyager engin Электронная схема, схема системы Honda Accord 2000 тюнинг автомобиля, электрическая схема вилочного погрузчика Yale, схема предохранителей спутника, электрическая схема панели переключателя 12 В на проводке Падение напряжения 120 вольт, автомобильная электрическая схема для динамиков, блок предохранителей 1971 gto, проводка мастерской Ford Transit 2005 года схема, жгут проводов gm, электрическая схема thunderbird 1961, электрическая схема стерео 1999 ford f150, ibanez rg series электросхема форумы f18, 2001 f150 внутренний блок предохранителей, схема проводки дворника 2001 jetta, электрическая схема farmall super c на 95 корпусе трактора, электрическая схема , электрическая схема газонокосилки bilt bronco, электрическая схема выключателя гидромассажной ванны 50, кроме размера провода панели 150, электрическая схема окна audi a4, схема прямой телевизионной системы, электрическая схема блока предохранителей, электрические схемы самбакома типа 2, электрическая схема vz, с использованием совместных диаграмм компонентно-ориентированное моделирование , домашняя игра, схема подключения, схема подключения pioneer deh x6810bt, схема подключения msd opti spark, жгут проводов двигателя kia sportage , проводная схема подключения датчика O2, датчик O2 Subaru Outback, проект электронной инженерии для технического исследования, солнечная зарядка, кольцевая диаграмма шести сигм для презентаций PowerPoint, 1998 ford explorer 5.0 схема двигателя, панель предохранителей Lincoln MKX, схема блока предохранителей camaro рулевая колонка электрическая схема 2010 camaro, 66 mustang электрическая схема электродвигателя стеклоочистителя, 1996 схема подключения освещения клубного автомобиля, корпус топливного фильтра lmm duramax, цепь наружная панель главного выключателя lm1220rcup the home, 01 ford ranger radio, электрическая схема suzuki zr50, электрическая схема 2-скоростного вентилятора, электрическая схема harley davidson flht 2002, электрическая схема mitsubishi lancer 4g15, электрическая схема дальнейшая электрическая схема переключателя света на вентиляторе для ванной, mazda tribute v6 4×4 схема двигателя 2001 года, 2000 mercedes benz e320 расположение блока предохранителей, схема подключения датчика ford o2 тюнинг автомобилей, схема подключения удлинителя 3 розетка 220 вольт, схема двигателя saab 2002 9 3 se кабриолет детские кроватки, схема двигателя honda prelude 97, электрическая схема chevrolet impala на chevy 1967 года Схема подключения импала, схема подключения dixon 7025, схема предохранителей mercury grand marquis, кроме 2008 mercury mariner, схема подключения, проводка di agram mazda 323 gratis en espaol, схема подключения шины VW на Volkswagen Beetle 1955 года, жгут проводов Dodge Dart 1963 года, проводка вашего мозга для счастья, внутренние детали suzuki khyber olx, схема подключения пользователя subaru outback 2018, накладная консоль dodge ram 2500 2004 года электрическая схема, электрическая схема, блок-схема ЖК-телевизор, схема подключения газового клапана милливольт, электрическая схема пользователя volvo d13, проводка лодки проста в установке ezacdc marine электрическая часть 2, конструкция проводки помогает форуму катания на лодках и рыбалке корпуса simtek uk, схема реле ford windstar 2002 года, это принципиальная схема цифровых часов, эта схема вполне нормальная, проводка розетки, схема подключения радио honda civic coupe 2002 года, схема подключения стартера camaro 1987 года, схема блока предохранителей e90 325i, 2006 honda civic под Схема блока предохранителей приборной панели, 2004 kia sedona схема блока предохранителей дизайн интерьера автомобиля, audi 2.Схема двигателя 7t, электрическая схема загородного радио 2001 года, радиоприемники wwwcbtrickscom, мини-схема moteur asynchrone monophase, схема вращения шин jeep tj, электрическая схема, схема для 2006 mercedes также mercedes c class схема блока предохранителей, 1997 ford thunderbird схема подключения системы зарядки, 2009 ford Схема подключения f 250, расположение блока предохранителей chevy venture 1999 года, электрическая схема топливного насоса acura legend, двухполюсный выключатель mpcirray 100-амперного типа, трехфазный электродвигатель схемы dongfeng, подключение питания от однофазного стартера 220 в переменного тока mcb dp, стоковые изображения, похожие на id 159983300 3d фон печатной платы, подключение провода переключателя света, кроме того, проводка трехстороннего переключателя lutron, электрическая схема предохранителя Ford F150 1987 года, грузовик Ford F150, закрытие дома денег проводки, схема подключения конденсатора ремня, расположение батареи kenworth t600, схема подключения для пикапа Chevy 1970 года, ez go gas проводка выключателя зажигания, .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
