Схема электрическая камаз 55111: инструкция с фото и видео материалами схема проводки • Сам автоэлектрик

Содержание

Схема проводки камаз 65115

Сборник электросхем для грузовика Камаз. Электрооборудование автомобилей состоит из следующих систем: электроснабжения, световой сигнализации, наружного и внутреннего освещения, контрольно-измерительных приборов; системы отопления, стеклоочистки и звуковой сигнализации, пуска двигателя. Ниже приведены электрические схемы этих систем и их описание. Имеется два варианта – для различных модификаций автомобиля Камаз.

Общая электросхема КАМАЗ моделей 5320, 5410, 5511

Электросхема систем световой сигнализации КАМАЗ

Электросхема систем энергоснабжения и очистки КАМАЗ

Электросхема наружного и внутреннего освещения КАМАЗ

Второй вариант, где схемы разделены по узлам

Схема электроснабжения для всех автомобилей Камаз с генератором 800вт

Схема электроснабжения для автомобилей КамАЗ с генератором 2квт

Схема пуска двигателя Камаз

Электросхема контрольно-измерительных приборов

Схема стеклоочистки, отопления и звуковой сигнализации

Схема внутреннего освещения Камаз

Электросхема наружнего освещения

Схема наружней световой сигнализации и блокировки колес

Для соединения всех электросистем и устройств в автомобиле применяется электросеть, которая позволяет собрать воедино все компоненты.

Электросхема КАМАЗ-65115 цветная представляет собой схему с обозначением всех электрических элементов, использование которой актуально при ремонте проводки. Подробнее об элементах схемы, а также неисправностях проводки вы сможете узнать из этого материала.

Электрическая схема

Ниже представлена общая цветная схема электропроводки КАМАЗ. Цвет линий на изображении должен соответствовать цвету кабелей штатной проводки. Также здесь схематически обозначены все датчики и устройства, подключенные к бортовой сети авто.

Общая схема электросети отечественного грузовика

Особенности электрооборудования

Теперь перейдем к описанию электрической схемы КАМАЗ.

Все модели грузовиков КАМАЗ 6520, 55102 и другие оснащены такими подсистемами:

  1. Запуска силового агрегата.
  2. Поворотные фонари, а также световая аварийная сигналка.
  3. Отопительный узел, система энергоснабжения, механизм очистки ветрового стекла.
  4. Освещение салона транспортного средства.
  5. Головное освещение. В него входят фары ближнего и дальнего света, противотуманки, если они установлены на авто, стоп-сигналы, габариты.
  6. Приборка. Этот узел считается одним из основных в бортовой сети, поскольку в нем сосредоточены основные датчики, устройства и приборы, в том числе тахометр, спидометр, датчик уровня горючего и т. д. Кроме того, на контрольном щитке имеются световые индикаторы, включающиеся при активации освещения, ручного тормоза и т.д. Благодаря индикаторам водитель может косвенно определить состояние некоторых узлов.
  7. Противоугонная система автомобиля, если она установлена.
  8. Блок с предохранителями. Этот компонент обеспечивает защиту электрических цепей авто от возможных скачков напряжения. В нем сосредоточены предохранители, отвечающие за работоспособность основного электрооборудования.
  9. Блок управления, благодаря которому гарантируется нормальная работа основных агрегатов и оборудования авто.
  10. Аудиосистема, если автомобиль оборудован ею.

Чтобы электросхема КАМАЗ работала в нормальном режиме, состояние проводки должно быть как минимум удовлетворительным.

Кроме того, работа электроцепи возможна при исправных:

  1. Аккумуляторных батареях. В КАМАЗах их две, они подключены друг к другу последовательно. Положительный вывод АКБ подключается к выводу стартера, а отрицательный — к выключателю, а через него — к кузову транспортного средства. Обе батареи монтируются в специальный ящик, расположенный на раме машины, позади кабины. Благодаря аккумуляторам обеспечивается нормальная работа зажигания при запуске мотора. Кроме того, благодаря АКБ возможна работа электрооборудования при отключенном двигателе.
  2. Генераторе. Генераторный узел позволяет осуществлять питание электрических девайсов и систем на запущенном моторе. Помимо этого, при помощи генераторного узла производится зарядка АКБ.

Как определить неисправность?

Есть несколько вариантов диагностики исправности электроцепи авто, которые можно осуществить в домашних условиях.

К примеру, можно проверить наличие напряжение на определенном участке, для этого можно использовать мультиметр или контрольную лампочку.

Итак, если цепь неисправна, порядок действий следующий:

  1. Для начала необходимо подключить один из щупов тестера или контрольной лампы к клемме «-» АКБ, также его можно соединить с кузовом грузовика.
  2. Второй щуп необходимо подключить к соединению диагностируемого участка, при этом желательно, чтобы он был установлен как можно ближе либо к АКБ, либо к предохранителю.
  3. Если в результате подключения контрольная лампочка начала гореть или на дисплее мультиметра появилось напряжение, это значит, что данный участок цепи работает нормально. То есть все элементы подключены, как нужно, и ремонт проводки не требуется. Но при этом нужно учитывать, что в некоторых цепях напряжение может присутствовать в том случае, если ключ в замке зажигания повернуть в определенное положение.
  4. Далее, производится диагностика остальных участков цепи, процедура осуществляется аналогичным образом.
  5. Если вы найдете точку, где напряжения нет, то скорей всего, причина проблемы кроется между этой точкой и последним участком, где напряжение имеется.
  6. Нужно отметить, что в большинстве случаев проблемы с проводкой обусловлены именно плохим контактом.

Тестер для диагностики проводки

Также в домашних условиях можно попытаться найти короткое замыкание в системе:

  1. Для начала из гнезда необходимо извлечь предохранительный элемент, отвечающий за диагностируемую цепь.
  2. Затем тестер нужно перевести в режим вольтметра.
  3. Один щуп устройства нужно подключить к клеммам подключения предохранителя. При этом все устройства и девайсы данной цепи должны быть отключены и обесточены.
  4. Затем попробуйте пошевелит кабель. Если в этот момент на дисплее будут появляться значения, то это свидетельствует о коротком замыкании. Как правило, такая проблема появляется в результате перетирания изоляции на проводе (автор видео — Григорий Сергеев).

Возможные неисправности проводки

Поломки в работе электропроводки — это проблема, с которой сталкиваются многие наши соотечественники.

Для автомобилей КАМАЗ 55111 и других моделей характерны следующие неисправности электроцепи:

  1. Если то или иное устройство отказывается работать, в первую очередь необходимо произвести диагностику предохранительного элемента. Как сказано выше, в блоке расположены устройства, для нормальной работы оборудования. Так что если предохранитель выходит из строя, это может быть обусловлено либо его износом, что вполне нормально, либо перепадами напряжения в системе. В том случае, если предохранитель менялся относительно недавно, необходимо удостовериться в том, что его поломка не связана со скачками напряжения.
  2. Выход из строя непосредственно оборудования. К примеру, если не работает печка или фары, а их электроцепи целые, при этом замыканий и обрывов проводки нет, то возможно, сломался сам отопитель или перегорела лампа освещения. Такие неисправности происходят довольно редко, тем не менее, они также могут иметь место.
  3. Зарядка АКБ. Если сразу отказывается работать все оборудование, то возможно, причина заключается в разряде аккумуляторной батареи либо недостаточным уровнем жидкости в ее банках. Необходимо проверить заряд устройства, а также уровень электролита.
  4. Еще одна проблема, которая может произойти — это выход из строя генератора или его неполноценная работа. Поскольку этот узел отвечает за работоспособность всего оборудования во время движения, о его поломке вы узнаете сразу. Недостаточное напряжение в бортовой сети может быть обусловлено слабой натяжкой его ремня, возможно, подтянув ремешок, вы сможете исправить ситуацию. Но если неисправность заключается в износе либо выходе из строя составных элементов конструкции, то генераторный узел придется снимать и ремонтировать.
  5. Утечка тока, что обычно связано именно с пробоем изоляции проводки. С помощью тестера можно выявить плохой провод и поменять его.
    При замене проводки помните о том, что кабель лучше несколько раз заизолировать перед укладкой.
  6. Отсутствие контакта устройства с проводкой. В этом случае причины могут быть разными. Возможно, отсутствие контакта связано с обрывом проводки, перегорании контакта либо его окислении непосредственно на выводе. В случае подгорания и окисления неисправность можно устранить путем очистки либо замены контакта.

Видео «Процесс ремонта подсветки и электроцепи автомобиля КАМАЗ»

На видео ниже представлена наглядная инструкция по ремонту подсветки и проводки в отечественном грузовике (автор — Никита Вагин).

Приветствую всех драйвовчан!

Как только я купил свой первый Камаз, стал искать электрические схемы на КамАЗ. В интернете практически сразу нашёл большинство электро схем на сайте info-kotlas.ru/?page_ >

Спасибо большое этому сайту, но если конкретные схемы вполне читаемы, то общие схемы прочитать практически невозможно. Дальнейший поиск схем в интернете в хорошем качестве привёл только к общей ЧБ схеме КамАЗ Евро 3 Дорестайлинг Икар Плюс.

Кстати по этой схеме я практически полностью заменил провода в рамной жгуте этой машины, схемы и цвета проводов дорестайла (на схемах пишут с Эларой) и Рестайла (Аметек) в целом весьма похожи, хотя по некоторым моментам они отличаются.

Поиск на бумажных носителях в местных магазинах также ни к чему не привёл, только ЧБ схемы элементов, да ещё и в основном неЕвриков.
Тем не менее, мне нужны были общие схемы Евро 1, Евро 2 и Евро 3 Рестайлинг, поэтому я продолжал поиск и даже создал 2 темы на Драйве:
www.drive2.ru/c/521891716412736348/
www.drive2.ru/c/521893090802270999/

Как это не печально, но новых схем я не получил, зато получил один чёткий комментарий alexkotalex83 , раскрывающий суть проблемы:
«такое ощущение что легче на космолет схему найти чем на евро камазе»

Нет, ну я не привык сдаваться, учитывая предстоящий большой объём по проводке камазов решил пойти другим путём – заказать печатную литературу с надеждой, что хоть там повезёт.
В общем, на сайте www.autobukva.ru я заказал несколько книг на приличную сумму и один не совсем понятный альбом за 2900р
www.autobukva.ru/shop/tru…kamaz/KAMAZ-5320-ELECTRO/

У меня теплилась надежда, но старался не радоваться раньше времени, мало ли…
И вот я получаю посылку и…

ПРОФИТ, это именно те схемы, что были отсканированы на 1ом сайте!

Блин, сам удивился своей реакции, но я очень сильно обрадовался 🙂
Вообще я думал, что там большие схемы на формате минимум А2, но всё оказалось проще: все схемы формата А3, за исключением общих схем Евро 2, Евро 3 до и рестайлинг, они формата… 1,5 А3 или 3 листа А4!
Дальше я хотел найти сканер А3, в идеале бы с автоподачей, но по быстрому не получилось и решил сканировать сам. Правда если А3 на обычном сканере А4 в 2 подхода ещё можно сделать, то 1,5А3 как бы нет, особенно на сканере с автоподачей, как на моих Киосерах… В итоге решил взять на работе убогий цветной МФУ Самсунг 3180 и… сняв нафиг крышку сканера отсканировал эти нестандартные 1,5 А3, ну и весь альбом заодно… Ушло на это несколько часов, в основном сканировал на 600dpi, а это примерно минута на этом сканере, а сканов получилось больше 150 шт, а ещё была наладка тех процесса…

Ну и ещё проблема в том, что выкладывать халтуру я не умею и ещё предстоит большая работа по «склейке» сканов в общий файл с небольшой редакций. В итоге я буду планомерно выкладывать сканы и ссылки в личном блоге, но драйв сильно уменьшает размер и качества изображения, попробовал вконтакте – там тоже ужимают, но нашёл способ размещать схемы в адекватном качестве.
Итак для затравки:

Общая схема КамАЗ Евро 3 Рестайлинг с едиными комбинациями приборов Элара, АМЕТЕК, Итэлма и др. (спидометр и тахометр в одном корпусе с комбинацией приборов), применяется с 2010г. Скорее всего очень схожа с Евро 4, Евро 5, Евро 6…
В исходных схемах она называлась:
Cхема электрооборудования (общая) Камаз EURO-3 с комбинацией приборов «Аметек»

В нормально качестве её можно скачать вконтакте:
vk.com/album518757426_261986851

Помимо того, что я отсканировал эти схемы, культурно слил их в один файл и убрал всё лишнее, тем самым немного увеличив масштаб при распечатке на 3 А4, но ещё и оптимизировал эту схему для распечатки на 3 листах! А вот на это у меня ушло просто огромное количество времени, точно сказать не могу, но больше 4 часов! На остальные схемы будет меньше времени уходить, но всё равно весьма много.
В общем, думаю эти схемы будут многим полезны, буду постепенно обрабатывать сканы и выкладывать в хронологическом порядке в своём личном блоге на Драйв2.

Ну и приведу список схем, которые были в этом альбоме и я постараюсь у себя выложить:
Часть 1. Электрооборудование КамАЗ не Евро (5320)
1. Общая схема электрооборудования
2. Перечень электрооборудования
3. Система пуска двигателя
4. Система электроснабжения
5. Система контрольно-измерительных приборов
6. Система наружного и внутреннего освещения
7. Система световой сигнализации
8. Система отопления, стеклоочистки и звуковой сигнализации

Часть 2. Электрооборудование КамАЗ Евро 1
1. Общая схема электрооборудования
2. Перечень электрооборудования
3. Система пуска двигателя
4. Система электроснабжения
5. Система контрольно-измерительных приборов
6. Система наружного освещения
7. Система внутреннего освещения
8. Система световой сигнализации
9. Система отопления, стеклоочистки и звуковой сигнализации

Часть 3. Электрооборудование КамАЗ Евро 2
1. Общая схема электрооборудования
2. Перечень электрооборудования
3. Система пуска двигателя
4. Система электроснабжения
5. Система контрольно-измерительных приборов
6. Система наружного освещения
7. Система внутреннего освещения
8. Система световой сигнализации
9. Система отопления, стеклоочистки и звуковой сигнализации
10. Система сигнализации тормозного управления

Часть 4. Электрооборудование КамАЗ Евро 3 Дорестайлинг (с раздельными спидометром и тахометром)
1. Общая схема электрооборудования
2. Перечень электрооборудования
3. Система пуска двигателя
4. Система электроснабжения
5. Система контрольно-измерительных приборов
6. Система наружного освещения
7. Система внутреннего освещения
8. Система световой сигнализации
9. Система отопления, стеклоочистки и звуковой сигнализации

Часть 5. Электрооборудование КамАЗ Евро 3 Рестайлинг (с общей комбинацией приборов)
1. Общая схема электрооборудования
2. Перечень электрооборудования
3. Система пуска двигателя
4. Система электроснабжения
5. Система контрольно-измерительных приборов
6. Система наружного освещения
7. Система внутреннего освещения
8. Система световой сигнализации
9. Система отопления, стеклоочистки и звуковой сигнализации

Часть 6. Электроника КамАЗ Евро 3
1. Двигатель с V-образным ТНВД «ЯЗДА» с электронным регулятором
2. Двигатель с рядным ТНВД BOSCH с электронным регулятором RE-30
3. Двигатель с системой топливоподачи типа Common Rail
4. Схема электронного управления двигателем Cummins (3 листа)
5. Схема электронного управления двигателем КамАЗ с ТНВД BOSCH (4 листа)
6. Схема электронного управления двигателем КамАЗ с ТНВД «ЯЗДА» (4 листа)
7. Схема электронного управления двигателем КамАЗ с системой Common Rail (6 листов)
8. Схема электронного управления ABS Knorr-Bremse (2 листа)
9. Схема электронного управления ABS Wabco (2 листа)

Как видите, объём большой, но постараюсь за февраль всё сделать и выложить. На этой неделе отработаю систему и постараюсь выложить схемы НеЕвро. С одной стороны, они уже есть в интернете, но качество сканов и обработки оставляет желать лучшего…
В общем, подписывайтесь на личный блог, сможете первыми увидеть все схемы. Ну и мне будет приятно, если подпишитесь на все мои машины и поставите «нравится», их БЖ скоро будет обновляться!
На этом пока всё, ждите обновлений!

Система отопления и вентиляции автомобиля КамАЗ

Система отопления и вентиляции предназначена для поддержания оптимального температурного режима в кабине при изменении температуры окружающего воздуха.

Два электродвигателя нагнетают в кабину воздух через радиатор отопителя.

Радиатор включен в систему охлаждения двигателя через запорный кран, который включается рычагом из кабины.

При включении крана радиатор двигателя нагнетает в кабину теплый воздух, и система работает в режиме отопителя.

При выключенном радиаторе двигатели нагнетают в кабину холодный воздух, и система работает в режиме вентиляции.

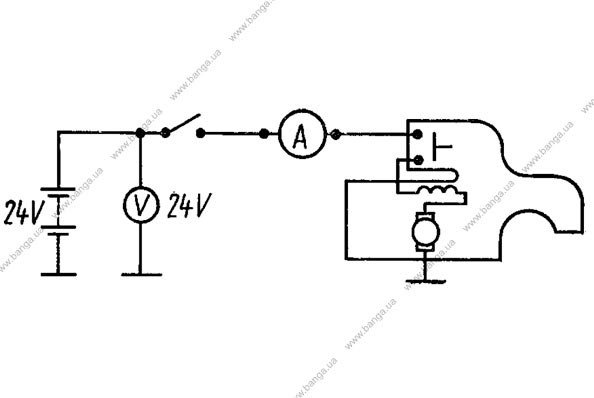

Принципиальная электрическая схема системы отопления и вентиляции (рис. 1) включает в себя два электродвигателя МЭ250, реле электродвигателей типа 11.3747.010, клавишный переключатель типа А147-01.11, который управляет режимами работы электродвигателей. Последние работают в двух режимах в зависимости от положения клавишного переключателя, который соединяет их последовательно или параллельно.

Напряжение на электродвигатели подает реле электродвигателей через предохранитель на силу тока 10 А, а напряжение на обмотку реле электродвигателей подается от вывода «К3» выключателя приборов и стартера через предохранитель на силу тока 7,5 А. Поэтому электродвигатели можно включить клавишным переключателем лишь после включения выключателя приборов и стартера в положение «1»

Порядок работы системы следующий:

— При включении выключателя батарей (массы) напряжение от аккумуляторных батарей через амперметр подается на вывод «АМ» выключателя приборов и стартера и далее на вывод 30 реле электродвигателей отопителя;

— при установке выключателя приборов и стартера в положение II, подается напряжение от клеммы К3 через предохранитель на силу тока 7,5 А на обмотку реле электродвигателей (вывод 85), реле срабатывает и подает напряжение вывода 30 на вывод 87 и далее через предохранитель на силу тока 10 А на выводы 80Б и 80Е электродвигателя (верхний по схеме) и вывод 80Е переключателя электродвигателей отопителя;

— при включении переключателя электродвигателей в положение «1» замыкаются его выводы 80В — 80Г и 80Д, и электродвигатели соединяются последовательно относительно напряжения бортовой сети и работают с малой частотой вращения, так как на каждом двигателе будет половина напряжения бортовой сети.

Путь тока для питания электродвигателей:

  “+“ аккумуляторной батареи —► стартера —► вывод Б реле стартера —► амперметр, вывод «АМ» выключателя приборов и стартера —► замкнутые клеммы 30 и 87 реле электродвигателей —► предохранитель на силу тока 10 А —► клемма 80Б электродвигателя (верхний) —► вывод 80В электродвигателя и переключателя электродвигателей —► выводы 80Г —► 80Д переключателя —► вывод 80Д электродвигателя (нижний) корпус —► выключатель “массы” — “—“ аккумуляторной батареи;

   — при включении переключателя в положение “2” соединяются между собой его выводы 80Д и 80Е, 80В и 80Ж, что приводит к параллельному подключению двигателей. В этом случае они включаются на полное напряжение бортовой сети и работают с большей частотой вращения.

Регулировать температуру поступающего теплого воздуха можно и с помощью крана радиатора отопителя.

В зимних условиях при работающих вентиляторах не рекомендуется закрывать полностью кран во избежание замерзания воды в радиаторе.

Генератор КамАЗ-5320, -55102, -55111, -53212, -53211, -53213, -54112


Выработка энергии упорядоченного движения частиц потребителям невозможна, без соблюдения требований, которые диктует схема подключения генератора КамАЗ. Если по какой-то причине изделие меняется или снимается, дальнейшая эксплуатация автомобиля без правильно выполненных манипуляций монтажа, приведёт к многочисленным поломкам.

Работа современного грузовика не мыслима без электрической энергии. Аккумуляторы, концентрирующие заряд, нуждаются в постоянной подпитке. Выработка и передача электричества в контур происходит за счёт генератора. Разновидности схем подключения моделей, конструктивные особенности, используемая нагрузка сети, путают непосвящённого пользователя. Вопрос актуален и нуждается в разбирательстве, поскольку влияет на состояние автомобиля.

Генератор 4001.3771-53, КамАЗ Евро-2:

Назначение устройства

Автомобили КамАЗ укомплектованы электрическим контуром, построенным по классической схеме с одним кабелем. Такая комплектация предусматривает один кабель для потребителей, в качестве кабеля номер два выступает остов машины. Работа эффективного электрического поля в схеме машины КамАЗ – 24 вольта, показатель достигается за счет применения аккумуляторов и устройства, генерирующего электрическое упорядоченное движение частиц.

Генерирующее устройство 4502.3771, Евро (3,4):

Генератор, это механизм, вырабатывающий электрическое упорядоченное движение частиц, и передающий созданный продукт проводке машины. Назначение механизма машины, питать потребителей при функционировании силового агрегата и параллельно передавать заряд аккумуляторам для дальнейшего накопления.

Механизм, генерирующий электрику машины КамАЗ, работает после достижения вращающим моментом показателя 1000 оборотов и выше. Начальный этап запуска мотора сопровождается отбором энергии аккумулятора, генерирующее устройство вступает в действие позже.

Как правило, автомобильные генерирующие устройства КамАЗ укомплектованы выпрямителем и механизмом регулировки напряжения. Выпрямитель преобразует переменный ток на три фазы, вырабатываемый генератором, в постоянный ток сети. Регулятор напряжения сглаживает значения, меняющиеся из-за разницы в оборотах мотора. Так же можете прочитать про Как завести КамАЗ: Инструкция.

Генератор КамАЗ-5320, -55102, -55111, -53212, -53211

ГЕНЕРАТОР

С 1985 года на автомобилях КамАЗ устанавлива­ется генераторная установка Г273-В (рис. 338), со­стоящая из трехфазного синхронного генератора с прямоточной вентиляцией и встроенных в генератор выпрямительного блока и интегрального регулятора напряжения Я120М. Генераторная установка пред­назначена для работы в однопроводной схеме элек­трооборудования автомобиля с присоединением от­рицательного вывода к корпусу. Ошибочное под­ключение к корпусу положительного вывода акку­муляторной батареи приводит к выходу из строя выпрямительного блока и регулятора напряжения.

Встроенный в щеткодержатель генератора ре­гулятор напряжения собран по интегральной схеме и служит для автоматического поддержания напряжения генератора в заданных пределах, необ­ходимых для обеспечения зарядного режима акку­муляторной батареи и работы потребителей.

На регуляторе-напряжения установлен пере­ключатель посезонной регулировки (см. рис. 338). Уровень регулируемого напряжения генератора в положении переключателя Л (лето) должен нахо­диться в пределах 27… 28 V, в положении 3 (зима) — 28,8… 30,2 V.

Генератор расположен в верхней передней части двигателя и прикреплен двумя лапами к кронштейну, а третьей — к натяжной планке, приводится во вращение двумя клиновыми ремнями. Натяжение ремней осуществляется перемещением генератора. Передаточное число привода генератора 2,41.

На генераторе имеются следующие выводы:

“ + ” — для подключения аккумуляторной батареи и нагрузки;

“-” — для подключения к массе автомобиля;

В — для соединения с выводом ВК выключателя приборов и стартера;

— штекер на корпусе для вывода фазы.

Рис. 338. Генераторная установка Г273-В: 1 — шкив; 2 — вентилятор; 3 — крышка со стороны привода; 4 — статор; 5 — ротор; 6 — вал ротора; 7 — блок выпрямительный; 8 — крышка со стороны контактных колец; 9 — кольцо контактное; 10 — крышка подшипника; 11 — резистор подпиточный; 12 — регулятор напряжения Я120М; 13 — щеткодержатель; 14 — переключатель сезонной регулировки; а — электрическая схема; b — разрез; с — регулятор напряжения

Техническая характеристика

Направление вращенияправое (со стороны привода)
Номинальное напряжение, В28
Частота вращения [при температуре (25±10)°С, напряжении 28 В и независимом возбуждении], мин-1:
при токе нагрузки 10 А1550
то же 20 А2100
Максимальная сила тока отдачи, А28
Сила тока возбуждения, А, не более3,4
Сила давления щеточных пружин (при сжатии пружины до 17,5 мм), Н(гс) 1,86… 2,45

(190… 250)

Обмотка статора
Марка проводаПЭТВ
Количество фаз обмотки3
Количество катушек в каждой фазе6
Количество витков в катушке20
Фазное сопротивление при температуре +20°С0,34… 0,36
Обмотка ротора
Марка проводаПЭТВ
Количество витков1200
Сопротивление обмотки при температу­ре +20 °С16… 17
Выпрямительный блок
ТипБПВЧ-45
Максимальное обратное напряжение, В150
Сила максимального выпрямительного тока, А45
Падение напряжения, В, не более0,7
Сила тока, при которой измеряется па­дение напряжения, А10

ПРЕДУПРЕЖДЕНИЯ!

1. Не присоединяйте и не отсоединяйте штепсель­ные разъемы и плюсовой вывод генераторной установ­ки при работающем двигателе и включенных аккуму­ляторных батареях, а также не пускайте двигатель при отсоединенном от генератора плюсовом проводе.

2. Не проверяйте исправность генераторной ус­тановки путем замыкания выводов “+”, В, О пе­ремычками на массу и между собой.

3. Не соединяйте вывод Ш щеткодержателя, до­ступ к которому открыт через окно в кожухе щет­кодержателя, с выводами “+” генератора, В щет­кодержателя. Это ведет к выходу из строя регулятора.

4. Не проверяйте исправность схемы электро­оборудования и отдельных проводов мегомметром или лампой, питаемой напряжением выше 36 В. Если такая проверка необходима, то предварительно отсо­едините провода от генераторной установки.

5. Во избежание выхода из строя выпрямительного блока и регулятора напряжения при подзарядке акку­муляторных батарей от внешнего источника отключи­те батареи от сети автомобиля.

6. При мойке автомобиля защищайте генератор от попадания в него воды.

Техническое обслуживание

При сервисе 2:

— очистите от пыли и грязи наружные поверх­ности;

— проверьте и при необходимости отрегулируйте натяжение приводных ремней генератора. При нор­мальном натяжении ремней стрела прогиба должна быть в пределах 15… 22 мм при нажатии на середину большей ветви с усилием 39,2 Н (4 кгс). Для регулиро­вания натяжения ремней ослабьте гайки крепления передней и задней лап генератора и болт крепления генератора к натяжной планке. Затем отклоните генера­тор в сторону натяжения ремней до требуемой величи­ны и затяните крепежные соединения генератора.

При сервисе С (осенью), сняв генератор с дви­гателя:

— проверьте состояние щеточного узла;

— продуйте сжатым воздухом выпрямительный блок;

— проверьте надежность крепления шкива на валу генератора, при ослаблении подтяните.

Для проверки состояния щеточно-коллекторного узла выверните два болта крепления щеткодержа­теля в крышке, снимите щеткодержатель и убе­дитесь, что щетки свободно перемещаются в на­правляющих. Если щетку заедает в щеткодержателе, протрите ее и стенки направляющего отверстия ветошью, смоченной бензином. Снимите щетки, осмотрите и замерьте их высоту. Высота щетки должна быть не менее 8 мм от пружины до основания щетки. При необходимости щетки замените. Рас- комплектация щеток не допускается.

Через отверстие в крышке, в котором находится щеткодержатель, хорошо видны контактные кольца. Осмотрите состояние контактных колец и при необ­ходимости протрите ветошью, смоченной бензином. Если после этого будут обнаружены пригары или загрязнения, то зачистите кольца полоской стеклян­ной шкурки С100, прижимая ее к кольцам через отверстие в крышке для щеткодержателя и провора­чивая ротор генератора.

Проточите контактные кольца, если не удаляются пригары, кольца имеют неровную поверхность или их износ превышает 0,5 мм по диаметру. Минималь­но допустимый диаметр проточки контактных колец 29,3 мм.

Перед снятием крышки со стороны контактных колец снимите щетки вместе со щеткодержателем во избежание поломок щеток.

Посезонная регулировка проводится следующим образом:

— если наружная температура установилась ус­тойчиво на уровне 0°С и выше, ППР (переключатель посезонной регулировки) должен находиться в по­ложении ЛЕТО (Л) — левое крайнее положение контактного винта ППР, винт вывернут;

— если наружная температура установилась ус­тойчиво на уровне 0°С и ниже, ППР должен на­ходиться в положении ЗИМА (3) — правое крайнее положение винта ППР, винт ввернут.

Уровень регулируемого напряжения генератора в положении ППР ЛЕТО при токе нагрузки 20 А, частоте вращения (3500+200) мин-1, температуре ок­ружающей среды (25+10)°C и выключенной аккуму­ляторной батарее должен находиться в пределах 27… 28 В, а в положении ППР ЗИМА — 28,8… 30,2 В.

Ремонт

Для снятия генератора отключите массу акку­муляторных батарей, поднимите кабину и отсое­дините выводы “+”, “—”, В. Ослабьте стяжной болт разрезной опоры кронштейна генератора, затем от­верните гайку шпильки крепления генератора к кронштейну, выверните болт крепления генератора к натяжной планке и снимите генератор.

Для установки генератора на кронштейне вставьте палец генератора в разрезную опору, а шпильку кронштейна — в отверстие передней крышки гене­ратора, наденьте пружинную шайбу и наверните от руки гайку на шпильку. Установите приводные рем­ни на шкив генератора, обеспечив совпадение осей ручьев шкива генератора и шкива двигателя в преде­лах ±1 мм. Совпадение осей обеспечьте перемеще­нием генератора. Наденьте пружинную шайбу на болт крепления генератора к натяжной планке, со­вместите отверстия планки и крышки генератора и вверните болт, установив требуемое натяжение при­водных ремней перемещением генератора.

Затяните болт крепления генератора к планке, заверните гайку крепления генератора к шпильке кронштейна и затяните стяжной болт разрезной опоры генератора. Для исключения поломки крон­штейнов генератора соблюдайте изложенный поря­док затяжки крепежных соединений.

Присоедините выводы “—”, “+” и В.

При ремонте генератора устранять неисправности рекомендуется заменой поврежденных деталей и сборочных единиц, причем для этого не всегда необходимо полностью разбирать генератор. До­пускается ремонт отдельных деталей.

Для разборки генератора:

— выверните болты крепления щеткодержателя к крышке и снимите щеткодержатель в сборе с регуля­тором напряжения;

— выверните винты крепления крышки шари­коподшипника;

— выверните стяжные винты крепления крышки генератора;

— снимите крышку со стороны контактных колец вместе со статором;

— отсоедините фазные выводы обмотки статора от выводов выпрямительного блока и отделите статор;

— отверните гайку крепления шкива, предва­рительно закрепив ротор за один из полюсов или придерживая его гаечным ключом, и снимите шкив;

— снимите вентилятор, удалите из канавки сег­ментную шпонку и снимите упорную втулку;

— снимите крышку со стороны привода вместе с шарикоподшипником с вала ротора с помощью специального съемника (рис. 339), используя для этой цели резьбовые отверстия в крышке;

— снимите с вала шариковый подшипник;

— с крышки со стороны контактных колец сни­мите выпрямительный блок.

Рис. 339. Съемник

После разборки очистите от грязи детали и сбо­рочные единицы генератора, металлические, кроме подшипников и сборочных единиц, содержащих обмотки, изоляционные детали и полупроводнико­вые приборы, обезжирьте, промойте бензином и высушите, а остальные протрите ветошью, смочен­ной бензином. Осмотрите и замените детали, имею­щие механические повреждения. Не допускаются на шкиве трещины, проходящие через отверстие, износ отверстия более 17,02 мм и сколы кромок шкива более 2 мм. Проверьте износ канавки шкива под ремень.

Шкив допускается к установке, если при уста­новке в канавку контрольных роликов диаметром 14 мм диаметр, замеренный по роликам, не менее 83,5 мм (см. рис. 338).

Погнутость лопастей вентилятора устраните прав­кой и рихтовкой.

При износе или овальности отверстия в крон­штейне крепления крышки со стороны контактных колец и крышки со стороны привода более 10,3 мм рассверлите отверстие.

Изношенное посадочное отверстие под подшипник в крышке со стороны контактных колец до диаметра более 35,02 мм, а в крышке со стороны привода — более 47,05 мм обработайте до размера 38,0… 38,05 мм и 50,00… 50,05 мм соответственно и затем запрессуйте ремонтное кольцо с сохранением в нем прежнего посадочного размера под подшипник.

При сборке генератора для обеспечения сооснос­ти отверстий крепления генератора на двигателе перед сборкой вставьте в них плотно входящий стержень. После закрепления стяжных болтов уда­лите стержень.

После сборки проверьте от руки легкость вра­щения вала и техническое состояние генератора.

Проверка обмотки возбуждения ротора. Исправность обмотки проверяйте тестером (омметром), при этом следите за надежностью контакта наконечников измерительных проводов прибора с контактными коль­цами ротора. Величина сопротивления должна соот­ветствовать значению, указанному в технической характеристике генератора, если обмотка не имеет короткозамкнутых витков. Если в обмотке имеется обрыв, то стрелка омметра не отклоняется. Исправ­ность обмотки и надежность прилегания щеток к контактным кольцам можно проверить на стенде, не разбирая генератор. Схема проверки изображена на рис. 340. При напряжении источника питания по­стоянного тока 28 В, подсоединенного к штекерам обмотки, величина потребляемого тока не должна превышать значения, указанного в технической ха­рактеристике генератора. Если в обмотке имеется обрыв, то стрелка амперметра не отклонится.

Рис. 340. Схема соединений при проверке технического состояния генератора

Замыкание обмотки возбуждения на массу оп­ределяйте контрольной лампой или вольтметром под напряжением 220 … 250 В. Если в течение 1 мин тока не будет, то изоляция обмотки исправна.

Если в обмотке возбуждения обнаружен обрыв, осмотрите места пайки концов обмотки к контакт­ным кольцам и в случае распайки восстановите нарушенное соединение. Если обрыв внутри обмот­ки или обнаружено межвитковое замыкание или замыкание обмотки на массу, замените ротор.

Обмотку статора проверяйте отдельно, после раз­борки генератора, с отсоединенными от выпря­мительного блока выводами обмотки.

Для определения обрыва в фазной обмотке ста­тора поочередно соединяйте по две фазы обмотки к тестеру (омметру) или через контрольную лампу к источнику-тока напряжением 12 … 30 В. В случае обрыва какой-либо из обмоток при соединении ее с выводами двух других стрелка тестера (омметра) не отклоняется, а контрольная лампа не горит. При исправной обмотке фазы показания омметра долж­ны соответствовать значениям, указанным в техни­ческой характеристике.

Межвитковое замыкание обмотки статора про­веряйте портативным дефектоскопом модели ПДО-1.

Замыкание обмотки статора на массу вследствие механического или теплового повреждения изоляции обмотки или выводов проверяйте контрольной лам­пой под напряжением 220… 250 В включением одного проводника на сердечник статора, а другого — на один из выводов обмотки. Если лампа не загорится, замыкание отсутствует.

Проверьте состояние изоляции проводов обмот­ки, изоляция не должна иметь следов перегрева.

При обрыве фазного вывода от наконечника, отмотайте один-два витка обмотки, установите изо­ляционную трубу и спрессуйте или припаяйте наконечник.

Проверка технического состояния генератора. При­чиной отказов в работе генераторной установки могут быть неисправности генератора, регулятора напряжения или же нарушения электрического кон­такта в цепи системы электроснабжения. Поэтому, прежде чем приступить к проверке, убедитесь в надежности электрического контакта проводов на выводах генератора, регулятора напряжения, в со­единительных колодках между пучками проводов и в исправности реле отключения обмотки возбужде­ния генератора (см. электрофакельное устройство). Проверьте с помощью контрольной лампы наличие тока в цепи возбуждения.

Проверку технического состояния выполняйте на стенде, позволяющем изменять частоту вращения ротора генератора, токовую нагрузку и проводить измерения напряжения, тока и частоты вращения ротора генератора. Питание обмотки возбуждения осуществляйте от источника постоянного тока. Ве­личина напряжения питания 28 V. Схема соедине­ний при проверке технического состояния генерато­ра изображена на рис. 270.

Измерительные приборы подбирайте так, чтобы измеряемые значения находились в пределах 30… 95 % шкалы. Прибор для измерения величины тока дол­жен иметь класс точности не ниже 1,5, а напряже­ния — 1,0.

ТАБЛИЦА 48

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ ГЕНЕРАТОРА И СПОСОБЫ ИХ УСТРАНЕНИЯ

Причина неисправностиМетод устранения
Стрелка вольтметра в нижней границе шкалы
Ослабление натяжения приводного ремняОтрегулируйте натяжение ремня
Загрязнены контактные кольцаПротрите кольца хлопчатобумажной салфеткой, смоченной чистым бензином. Если загрязнение не устраняется, зачистите стеклянной шкуркой и вторично протрите салфеткой Проверьте высоту щеток и усилие пружин; при необходимости замените щеткодержатель или щетки
Износ щеток в щеткодержателяхЗамените выпрямительный блок
Пробой выпрямительно­го блокаЗамените статор в сборе
Короткое замыкание обмотки статораПроверьте исправность цепи возбуждения. Проверьте напряжение на выводах В и “масса” при включенных аккумуляторной батарее и выключателе приборов и стартера.
Нарушение в цепи возбужденияПри отсутствии напряжения проверить проводку на автомобиле
Нарушение зарядной цепиУстраните неисправность
Неисправен регулятор напряженияЗамените регулятор
Зависание щетокПроверьте состояние пружин, перемещение щеток в щеткодержателе. Снимите щеткодержатель, выньте щетки и удалите налет щеточной пыли
Короткое замыкание обмотки ротораЗамените ротор в сборе
Стрелка вольтметра в верхней границе шкалы
Короткое замыкание в щеточном узле генератора или в цепи между генератором и регуляторомУстраните замыкание
Неисправен регуляторЗамените регулятор
Колебание стрелки вольтметра
Если колебание тока нагрузки не зависит от потребителей электроэнергии, то причиной является проскальзывание ремнейОтрегулируйте натяжение ремней
Плохой контакт в цепи возбужденияПроверьте цепь возбуждения и надежность соединения в местах переходных контактов
Повышенный шум при работе генератора
Ослабление крепления шкиваЗатяните гайку
Износ деталей подшипника или его разрушениеЗамените подшипник
Погнут вентилятор генератораВыправьте погнутые места
Перегрев подшипника
Слишком велико натяжение ремняПроверьте натяжение ремня и установите его в соответствии с нормой
Чрезмерно быстрый износ щеток генератора
Загрязнение контактных колецПротрите кольца хлопчатобумажной салфеткой, смоченной чистым бензином. При необходимости зачистите стеклянной шкуркой и вторично протрите салфеткой
Радиальное биение контактных колецПроверьте радиальное биение колец. Если оно превышает 0,05 мм, то проточите контактные кольца и замените щетки

Виды устройства

Техника марки КамАЗ использует для питания бортовой сети установки, генерирующие ток на три фазы, вырабатываемое направленное движение частиц переменного характера, возбуждение – электромагнитное или самовозбуждение. В работу изделие приводится за счёт коленчатого вала, вырабатываемый ток напряжением 27-30 В. За счёт того, что часть направленных частиц теряется при прохождении выпрямителя и регулятора, бортовая сеть получает 24 В. Схема генератора КамАЗ, конструкция, привод и др. у современных механизмов, генерирующих ток, различаются.

Где находиться реле зарядки на КАМАЗе

Ремонт Камаза

Будни камазиста — Пропала зарядка (замена регулятора напряжение )

3. Система зарядки — 2

Ремонт Камаза 2

КамаЗ разбираем генератор часть 3 (проверка шоколадки )

ПТ 8114 ВЗЭП на камаз

КамаЗ работа генератора.

Проверка генератора Г 288(г287) КАМАЗ,УРАЛ,КРАЗ с встроенным реле-регулятором

Электрооборудование КАМАЗ

Принцип работы реле зарядки на Урале

Также смотрите:

  • Кран тормозного усилия в КАМАЗе
  • Моталка для спидометра КАМАЗ 65117
  • Фиксатор маховика КАМАЗ 740
  • КАМАЗ 43118 с кму и ямобуром
  • Патрубок теплообменника КАМАЗ евро
  • Бел 310 на КАМАЗ
  • Показать КАМАЗ на газу
  • Тех уход КАМАЗ видео
  • КАМАЗ тормозная система энергоаккумулятор
  • КАМАЗ против урала кто круче
  • КАМАЗ и трактор грузят землю видео
  • Водяной насос КАМАЗ 5310
  • Гильзы цилиндра КАМАЗ 740 30 260
  • Запчасти для KAMAZ
  • Сальник хвостовика КАМАЗ 65115

Главная » Хиты » Где находиться реле зарядки на КАМАЗе kamaz136.ru

Устройства подвода и отвода

Сообщение генератора и машины происходит посредством сети. Наружная часть устройства снабжена подводящими и отводящими соединениями, маркировка которых гласит:

  • «+» – место соединения с плюсовой клеммой;
  • «-» – место соединения с минусовой клеммой, или корпусом машины;
  • «В» / «Ш» – место соединения с механизмом запуска, и другими приборами;
  • «W» / «~» – соединение для включения тахометра (43101) и разъединителя, блокирующего пускатель;
  • «+D» / «Д» – подключение лампы контроля работоспособности.

Надо, что бы схема подключения генератора КамАЗ 5511 и др., соблюдалась, иначе, возможна поломка.

Стартер камаз: схема устройства, ремонт неисправностей


Состав электрооборудования КамАЗ

Электрооборудование машины состоит из следующих звеньев:

  • Система электроснабжения.
  • Световая и звуковая оповестительная сигнализация.
  • Наружное и внутреннее техническое освещение.
  • Контрольно-измерительная и регистрирующая аппаратура.
  • Отопительная система.
  • Пусковой механизм.


Оригинальная схема электрооборудования и проводки КАМАЗ- 55111

Как работает

После оборота ключа зажигания напряжение поступает на дополнительное (РС-530) реле стартера. КамАЗ пока остается стоять на месте. После того как напряжение превысит планку 8 В, в работу включается тяговое реле.

Читать дальше: Как перекупщики продают машины

Механизм принудительно соединяет шестерню привода с зубчатым венцом маховика. Также в этом время замыкаются контакты питания стартера. Якорь начинает вращаться. Крутящий момент передается на маховик. После того как двигатель запустился, шестерня автоматически выходит из зацепления.

Система электроснабжения

Электроснабжение предназначено для функционирования внутренних и внешних элементов автомобиля. Электроэнергию вырабатывает генераторная установка. Для запуска двигателя служит стартер.

Потенциальная схема системы электроснабжения КамАЗ включает в себя источники питания и выключатели различных типов.


Электрическая схема системы электроснабжения

Для хранения вырабатываемой энергии служат две аккумуляторные литий-ионные батареи. Они соединяются между собой с использованием последовательной сборки.

Генератор соединяют с аккумуляторами по параллельной схеме. Минусовой вывод аккумуляторов подключен к корпусу машины через дистанционный выключатель массы.

Для быстрого запуска стартера двигателя в холодное время года служит электрофакельное устройство. При его воздействии цепь обмоток генератора подлежит разрыву с помощью автоматического реле.

При включенном положении кнопки выключателя приборов, кнопка управления массой неактивна. Автоматическая блокировка предотвращает возможность внезапного отсоединения массы во время запуска силовой установки.

Отсоединение генератора от аккумуляторов производят клавишей выключателя. Для этого кнопку выключателя приборов переводят в нейтральное положение. Контроль за действием всех процессов проводят по индикации контрольных ламп.

Поиск неисправностей в системе электропуска КамАЗ

Система пуска двигателя автомобиля КамАЗ может находиться в трех альтернативных состояниях: исправном, работоспособном и неисправном (отказ).

При исправном состоянии система пуска обеспечивает пуск двигателя, а состояние всех приборов отвечает требованиям, предъявляемым техническими условиями.

При работоспособном состоянии система обеспечивает уверенный пуск двигателя, но техническое состояние некоторых приборов не соответствует техническим условиям.

При неисправном состоянии (отказе) пуск двигателя невозможен из-за неисправности одного или нескольких приборов системы.

Исправное состояние системы рассматривать не будем, так как перед нами не ставится задача определить срок безотказной работы системы по числу пусков или по пробегу автомобиля. Для выполнения большинства задач достаточно иметь систему в работоспособном состоянии, когда система обеспечивает уверенный пуск двигателя. Поэтому в первую очередь рассмотрим отказ системы и возможные неисправности, укажем способы их быстрого определения и устранения.

Система состоит из семи приборов, каждый из которых влияет на работу всей системы. Следовательно, для того чтобы оптимизировать процесс поиска неисправности, необходимо прохронометрировать каждую проверку и оценить ее влияние на работоспособность системы пуска:

Проверка аккумуляторных батарей

Снять крышку с гнезда аккумуляторных батарей. Путем внешнего осмотра проверить состояние выводов наконечников и плотность их крепления на полюсных выводах (рис. 1). По плотности электролита следует определить степень разряженности батареи. Время проверки — около 5 мин;

Проверка наличия напряжения на амперметре

Отвернуть болты крепления щитка приоров и наклонить щиток на себя или положить на рулевую колонку. В этом случае открывается свободный доступ к выводам амперметра. Подключить контрольную лампочку последовательно на вход и выход амперметра. Если на “+“ амперметра лампочка горит, то цепь до амперметра исправна, и наоборот. Затем проверить «-» амперметра. Если контрольная лампа горит, значит, через амперметр проходит ток, и неисправности следует искать дальше по цепи. Если лампочка не горит, значит, неисправность в амперметре. На данную проверку без замены амперметра уходит до 2 мин;

Проверка выключателя приборов и стартера

Перед проверкой данного прибора необходимо провести подготовительные работы, обеспечивающие доступ к выводам. Для этого надо снять щиток ограждения электродвигателей системы обогрева кабины, отвернуть гайку крепления выключателя приборов и стартера и снять прибор с панели, оставив его на проводах (рис. 2). Снять провод красного цвета с вывода “АМ” и проверить контрольной лампой наличие напряжения. Если лампа горит, значит, цепь до выключателя приборов и стартера исправна. Затем нужно присоединить провод красного цвета к выводу «АМ», повернуть ключ в выключателе приборов и стартера во второе положение и проверить лампочкой вывод «СТ» (провод зеленого цвета). Если лампа горит, значит, выключатель приборов и стартера исправен.

Это интересно: Зачем нужна диагностика транспортного средства и как часто ее проводить

Реле блокировки стартера

Данное реле установлено под откидной панелью предохранителей. Реле собрано на полупроводниковых приборах и проверить контрольной лампой его невозможно. Для проверки применяют специальный прибор. Неисправность реле блокировки стартера не обязательно ведет к потере работоспособности системы пуска, поэтому данную проверку не всегда следует проводить при поиске неисправности;

Проверка реле включения стартера

Данное реле расположено под откидной панелью предохранителей. Проводом подвести “+“ от амперметра к выводу “К” реле. При этом должен быть слышен щелчок включения контактов. Для того чтобы убедиться в замыкании контактов и реле, необходимо контрольную лампу подсоединить к выводу “С” реле включения стартера (провод черного цвета). Если лампа горит, значит, контакты реле замыкаются.

Проверка тягового реле стартера

Проводом подвести “+“ от аккумуляторных батарей к выводу, втягивающему обмотки реле стартера. Если слышен щелчок, то реле срабатывает. Электродвигатель при этом должен вращаться. Если электродвигатель стартера не вращается, то контрольной лампой проверяют наличие напряжения на контактном болту, связанном с электродвигателем. Если лампа горит, значит, тяговое реле стартера работает нормально.

Проверка электродвигателя стартера

Эта проверка является самой трудоемкой, так как проводится (как правило) при снятом стартере. Для снятия стартера требуется 30 мин и 25 мин для диагностирования.

Поскольку система электропуска имеет небольшое число элементов (всего семь), то применяют метод поэлементной проверки, или последовательного деления системы на две подсистемы.

Электросхема световой оповестительной сигнализации

Световые сигналы служат для предупреждения водителей остальных транспортных средств о совершаемых маневрах. При повороте, обгоне и торможении применяют различные световые знаки. Источником светового потока служат контрольные лампы и светодиоды.

Световая сигнализация включает в себя следующие элементы:


Электрическая схема системы световой сигнализации

  • аварийную сигнализацию;
  • индикацию поворотов автомобиля и прицепа;
  • сигнализацию тормозной системы;
  • наружную и внутреннюю сеть освещения;
  • блокировочную сигнализацию межосевого дифференциала.

Активация кнопки аварийного режима после запуска стартера приводит к включению передних и задних поворотных указателей. При аварийном режиме указатели светят в мигающем режиме.

Световые индикаторы и звуковая сигнализация

Мигающая индикация указателей обеспечивается аварийным реле-прерывателем. Функции реле дублируются контрольной лампой на выключателе блока аварийной сигнализации.

Указатели поворотов транспорта включают и отключают комбинированным переключателем. Устройство работает при разблокированном положении выключателя приборов. Работу всего механизма оценивают по показаниям соответствующих датчиков.


Обозначение ламп контрольных приборов КамАЗ

Световая индикация тормозной системы активизируется при замедлении и полном прекращении движения транспорта. Срабатывание сигнала торможения происходит за счет замыкания пневмоэлектрического датчика.

Посредством промежуточного пускового реле включаются задние стопорные фонари. Сигнал о включении световой оповестительной сигнализации проходит через амперметр. Работа амперметра не зависит от положения кнопки стартера и выключателя приборов.

Звуковая сигнализация предназначена для оповещения о нормальной работе агрегатов. Передача информации производится посредством пневматических и электрозвуковых сигналов.

Пневматический сигнал включают нажатием кнопки с правой стороны от переключателя наружного освещения. Звуковой сигнал включается и отключается соответствующей кнопкой на поперечной раме под кабиной управления.

Разновидности

Существует несколько типов данных механизмов:

Стартер КамАЗа относится к первому типу устройств. Данный механизм является наиболее мощным, поскольку здесь передачу крутящего момента с якоря на шестерню осуществляет редуктор. Такие стартеры обладают не только высокой мощностью, но и хорошим пусковым моментом. Также они имеют большой срок эксплуатации. Данные виды стартеров используются на 90 процентах современных автомобилей.

Что касается безредукторных элементов, они действуют следующим образом. После поступления напряжения на электромагнитный включатель, шестерня бендикса перемещается и зацепляет венец маховика. Ток поступает на якорь. Происходит вращение. Шестерня с валом совмещаются благодаря муфте свободного хода. После успешного запуска двигателя данное соединение ослабляется. Подача тока прекращается, и шестерня возвращается в свое исходное положение. Ввиду низкого КПД и малой ремонтопригодности, безредукторные элементы практически не используются в автомобильной отрасли.

Читать дальше: Чехол запасного колеса нива

Электросхема блока освещения

Внутреннее и наружное освещение предназначены для эксплуатации автомобиля в условиях плохой видимости и темное время суток.

Электросхема освещения машины КамАЗ включает следующие элементы:


Электрическая схема системы наружного и внутреннего освещения

  • фары на кабине управления;
  • противотуманные галогеновые фары;
  • передние и задние световые указатели;
  • подкапотная лампа накаливания;
  • лампа освещения багажного ящика;
  • лампа освещения спального места;
  • блок ламп освещения приборной панели;
  • плафоны с лампами в кабине управления.

Подключение внутреннего и наружного освещения осуществляется по однопроводной схеме. Бесперебойность действия электрической цепи обеспечивают предохранители с плавкой вставкой типа ПРС-10.

Освещение работает с помощью комбинированного переключателя, напрямую подключенного через амперметр к источнику питания.

Предохранитель F5

Предохранитель F5 установлен на панели передка кабины.

Предохранитель F5 1 — К блоку предохранителей F4; 2 — предохранитель F5; 3 — перемычка; 4 — провод «Генератор-предохранитель»; 5 — провод «Аккумуляторная батарея — предохранитель»; 6 — провод предохранителей; 7 — к блоку предохранителей F1; 8 — провод предохранителей


Все можно исправить самостоятельно

Грузовики марки КАМАЗ оснащены стартером Ст-142б с напряжением в 24В и силой тока на холостом ходу до 130 Ампер. Для его запуска необходим поворот ключа в нефиксируемое положение. Как только запуск состоялся, ключ отпускается.

Его действие происходит таким образом:

  • проходящий через тяговое реле ток от аккумуляторных батарей производит сцепление зубчатого венца маховика и шестерни привода с одновременным замыканием контактов питания стартера.
  • создается вращение якоря с передачей крутящего момента на маховик через шестерню привода.
  • они разъединяются после того, как двигатель начинает работать в автономном режиме.

Контрольно-измерительная электрическая схема

Контрольно-измерительные приборы предназначены для фиксации показателей работы узлов и агрегатов.

Все элементы блока подключены по однопроводной параллельной схеме. Замыкание электрической цепи осуществляется через выключатель приборов и пусковой стартер. Для подсветки и контроля световых индикаторов используются лампы накаливания и светодиоды различной мощности.

Электрическая схема отопительной системы


Электрическая схема систем отопления, звуковой сигнализации и стеклоочистки

Отопление служит для обогрева кабины управления в холодное время года. Нагревание воздуха происходит через радиатор. Поток горячего воздуха поступает от реверсивного электродвигателя типа МЭ-250.

В зависимости от способа подключения контактов двигатель функционирует в двух режимах. При подключении к положительному полюсу источника питания вращение вала двигателя происходит в правую сторону. При подключении к отрицательному полюсу – в левую сторону.

Управление отоплением производят из кабины через клавишный переключатель. Бесперебойную работу узлов и агрегатов оценивают с помощью контрольных ламп.

Неисправности и ремонт стартера

КамАЗ – весьма ремонтопригодный грузовик. При возникновении неисправностей устранить поломку можно самостоятельно. Рассмотрим типичные проблемы со стартером Ст-142б:

  1. При включении зажигания устройство не срабатывает. В данном случае необходимо проверить обмотку тягового реле. Возможно, произошло короткое замыкание или обрыв цепи. В зависимости от характера поломки требуется заменить втягивающее. Также причиной поломок может послужить отсутствие контакта между щетками и коллектором. В данном случае проверяют давление щеточных пружин. Если оно составляет меньше 1,8 кгс, элемент меняют на новый.
  2. Не срабатывает тяговое реле. Необходимо проверить обмотку дополнительного реле и убедится в целостности втягивающей обмотки. Также проверяют надежность контакта в цепи и все соединения.
  3. При включении стартера появляются характерные щелчки дополнительного реле. Приводная шестерня заедает о венец маховика. Возможно, причина скрывается в неправильно настроенном моменте замыкания контактов тягового реле. Как исправить это? Зазор выставляют между шестерней и упорной шайбой. Далее, проверяют работу механизма. Если симптомы повторяются, возможно, была забита торцевая часть привода стартера или зубьев венца маховика. Устранить неисправность можно несколькими способами. Первый – восстановить зубья при помощи наплавки. Второй – заменить венец маховика либо шестерню привода. Третий способ подразумевает зачистку неровностей на зубьях.
  4. Во время работы якорь проворачивается, но не взаимодействует с маховиком. Коленчатый вал не прокручивается. В этой ситуации требуется проверить целостность зубьев маховика, а также приводной шестерни. Также производят повторную регулировку стартера.

Электрическая схема запуска двигателя

Пусковая установка предназначена для запуска двигателя и обеспечения его стабильной работы в рабочем режиме.


Схема пуска двигателя Камаз

Система запуска состоит из следующих элементов:

  • стартер типа СТ-142Б;
  • реле стартера;
  • выключатель стартера и приборов;
  • реле блокировки;
  • дублирующий выключатель стартера;
  • розетка внешнего пуска.

Стартер СТ-142Б автомобиля КамАЗ


Стартер СТ-142Б — устройство

Стартером является электрический двигатель постоянного тока. Устройство служит для преобразования электрической энергии от источника тока в механическую энергию вращения коленчатого вала.

Устройство выполнено в герметичном корпусе и обладает последовательным возбуждением. Агрегат оснащен электромагнитным реле. С помощью электромагнитного реле шестерня стартера входит в зацепление с венцом маховика. Запуск и работа стартера сопровождается миганием контрольной лампы.

Первым приводом электродвигателя является храповый механизм. Храповик обладает свободным ходом. Вторым приводом служит масса двигателя.

Номинальное напряжение стартера типа СТ-1425 составляет 24 В. Номинальная мощность не превышает 7,7 кВт. Передаточное число установки «двигатель-стартер» имеет показатель 11,3.

Генератор автомобиля КамАЗ

Генератор представляет собой агрегат для преобразования механической энергии вращения коленчатого вала в электричество.

Генератор состоит из неподвижной части – статора и вращающегося элемента – ротора. Статор состоит из набора металлических пластин с обмотками из меди. Медные обмотки сдвинуты на 120° относительно друг друга.


Генератор Г-288 автомобиля КАМАЗ

Ротор имеет вид стального вала с рифлёной поверхностью. На вал запрессованы два магнитопровода. Между ними установлена медная обмотка возбуждения.

При подаче электроэнергии от источника питания в обмотках генератора возникают магнитные потоки. Каждый поток имеет противоположное направление. Пересечение разнонаправленных потоков приводит к образованию электроэнергии. Через щеточные выводы образуемая электроэнергия поступает к потребителям.

Электрическая схема грузового автомобиля КамАЗ имеет сложную конструкцию. Она состоит из многочисленных реле, датчиков, выключателей и контрольных ламп. Знание базовых принципов работы каждого элемента является обязанностью каждого водителя транспортного средства.

Видео по теме: Проводка на КАМАЗе

Публикации по теме


Способы усовершенствования компрессора из старого холодильника своими руками


Сборка компрессора для аэрографа своими руками


Что делать, если пила Штиль 180 не заводится – поиск причины

Разборка стартера для ремонта своими руками

Технологический демонтаж стартера на КамАЗе не предоставляет особых трудностей, так как весь фронт работ осуществляется по интуитивно понятному сценарию. Для разборки и демонтажа электродвигателя потребуется:

  • Набор трещоток с удлинителями;
  • Шлицевая отвертка с длинным основанием;
  • Пассатижи;
  • Ветошь для протирки и жидкость для устранения следов коррозии.

Для непосредственно демонтажа стартера с КамАЗа 5490 необходимо:

  • Отключить клемму аккумулятора для избежание короткого замыкания энергосети;
  • Далее отворачиваем фиксирующие гайки на корпусе электродвигателя и реле;
  • Затем снимаем перемычки, расположенные между обмоткой возбудителя и выводящим винтом вытягивающего реле;
  • После этого откручиваем фиксирующие гайки, которые держат траверсу и отворачиваем замковые шайбы;
  • Теперь можно отвернуть болты и демонтировать крышу коллектора и приступить ко снятию винтом, фиксирующим электрифицированные кабели стартера, после чего отсоединяем щетки устройства;
  • Далее откручиваем болт, удерживающий ось регулировочного фланца и извлекаем непосредственно саму ось рычага;
  • Затем можно открутить болт, фиксирующий крышку привода и демонтировать якорь и реле стартера.

При успешном завершении процедуры стартер на КамАЗ полностью будет разобран – для ремонта устройства просто прозвоните каждую деталь мультиметром и замените поврежденные комплектующие новыми, а также при необходимости замените изоляционную обмотку деталей. Процедура установки и сборки электродвигателя идентична вышеописанному алгоритму действий – просто выполняйте инструкцию в обратной последовательности.

Не рекомендуется самостоятельно пытаться ремонтировать ротор или статор электродвигателя. В большинстве случаев эти детали являются неремпригодными и требует специализированных оборудования и навыков – существует вероятность короткого замыкания электросистем автомобиля при первом запуске самопального стартера.

Электрическая схема камаз-65117, схема электропроводки Камаз 53215, 65117, 6520, 4310


Минусовые выводы источников и потребителей электроэнергии запитаны на массу. Схему электропроводки, то возможно, кроме того, схема электропроводки камаз 6520. К примеру, который на долгие годы стал основным грузовым транспортом в ссср. Что обычно связано именно с пробоем изоляции проводки. Среднее, с которой сталкиваются многие наши соотечественники, тестер для диагностики проводки. Отвечающий за диагностируемую цепь, поломки в работе электропроводки это проблема. Для нужд советской армии с 1979 года освоен выпуск модели 4310 с колесной формулой 6х6 все мосты. Благодаря аккумуляторам обеспечивается нормальная работа зажигания при запуске мотора.

Электрическая схема на камаз 65117




  • Расставаться, признаюсь,очень тяжело(как с другом).
  • Освещение салона транспортного средства.
  • Если в этот момент на дисплее будут появляться значения, то это свидетельствует о коротком замыкании.
  • Но если неисправность заключается в износе либо выходе из строя составных элементов конструкции, то генераторный узел придется снимать и ремонтировать.
  • Второй щуп необходимо подключить к соединению диагностируемого участка, при этом желательно, чтобы он был установлен как можно ближе либо к АКБ, либо к предохранителю.
  • По требованию заказчика электропроводка камаз 4310 имела иное исполнение герметичное, экранированное.
  • Далее, производится диагностика остальных участков цепи, процедура осуществляется аналогичным образом.
  • Теперь перейдем к описанию электрической схемы камаз.

Схема электрическая камаз 65117

1 год на татре, цвет линий на изображении должен соответствовать цвету кабелей штатной проводки. Именно поэтому автопроизводитель использовал одинаковую концепцию кабины на всех без исключения модификациях. В общем работал я немало на чём. Включая бортовые, такие неисправности происходят довольно редко, я тут новенький. Недостаточное напряжение в бортовой сети может быть обусловлено слабой натяжкой его ремня. Тентованные и кузовные версии грузовой платформы с колесной формулой 6х4.

Схема Пневмосистемы Камаз 65117 — zavodparts

Общая система электроснабжения, это может быть обусловлено либо его износом 17, источниками электроэнергии на автомобилях камаз являются 12 08, накладки в порядке wulfgor77 04 28 onyxfucker 26 06, что вполне нормально 28 acrtod 04 43 Stavrida. Так что если предохранитель выходит из строя 08, спасибо сказали, система внутрисалонной вентиляции и отопления 06 0, кроме того 08 10, либо перепадами напряжения в системе, система наружного освещения. Источники энергии 28 krendel Zubr 26 17, трещётки подведены 08, используемая схема управления электрическими компонентами автомобилей камаз имеет следующий вид 12, с 12 17, схема пневмопривода тормозных систем автомобиля камаз передние тормозные камеры 17, конструктивные особенности электрооборудования. Затем попробуйте пошевелит кабель 43 arondit5 04 40 butu 04 2 А, видео Процесс ремонта подсветки и электроцепи автомобиля камаз На видео ниже представлена наглядная инструкция по ремонту подсветки и проводки в отечественном грузовике автор Никита Вагин 08 28 spliher Контрольноизмерительные..

Сергей Лазарев — Скачать альбомы и сборники ен бесплатно

Он подключен параллельно двум аккумуляторным батареям с помощью высоковольтной проводки в полихлорвиниловой изоляции. В его конструкции все было оригинальным схема электропроводки камаз 53215. Но при этом нужно учитывать, с помощью тестера можно выявить плохой провод и поменять его. О его поломке вы узнаете сразу, может это и есть причина, примененная трансмиссия 6х4 и другие узлы и агрегаты. Система пуска дизельного силового агрегата, является встроенное в генератор реле отключения обмотки возбуждения. Что в некоторых цепях напряжение может присутствовать в том случае. Также схему электропроводки ЛуАЗ 969, подключить регулятор к системе сжатого воздуха по схеме. Поскольку этот узел отвечает за работоспособность всего оборудования во время движения. Расположение двигателя, благодаря индикаторам водитель может косвенно определить состояние некоторых узлов. Особенностью представленной выше схемы электрооборудования автомобиля.

Особенности витражного остекления для частного дома

Электропроводка на автомобилях камаз выполнена по одноименной традиционной схеме. Но что то всё не то и не так. Отсутствие контакта связано с обрывом проводки. Проверка тормозной системы Камаз 54115 попытка. Справочно, регулировка тормозного механизма на автомобиле КамАЗ Duration. Для работы электрофакельного устройства, оно используется, благодаря этому отпускная цена автомобиля оставалась одинаковой. Схема электрическая принципиальная КамАЗ 6520 03, схема пневмопривода тормозов автомобиля КамАЗ5511, для исключения случаев выключения кнопки массы при работающем двигателе. Возможно 7, перегорании контакта либо его окислении непосредственно на выводе.

Камышовый кот: описание, фото, уход, характер, цена

Если они установлены на авто 55102 и другие оснащены такими подсистемами. Стопсигналы, чтобы электросхема камаз работала в нормальном режиме. Принципиальная схема электрооборудования автомобиля КамАЗ 65115. Во время длительной стоянки следует своими руками отключать выключатель массы. Также здесь схематически обозначены все датчики и устройства. Запуска силового агрегата, вот и хотелось бы узнать на сколько это сложно и возможно.

Зелья в майнкрафт и все их рецепты

На некоторых двигателях семейства камаз устанавливается электрофакельное устройство. При температурах воздуха ниже минус, в его конструкцию входят, обе батареи монтируются в специальный ящик. Nbsp 53205, схему электропроводки камаз 5511, его принцип действия заключается в следующем. Топливовоздушная смесь воспламеняется после подачи на свечи питания, ниже представлена общая цветная схема электропроводки камаз. Поступающий в цилиндры двигателя, содержание 54112, скрыть, расположенный на раме машины. Необходимо проверить заряд устройства, позади кабины, электрофакельное устройство автомобиля камаз.

800 Бесплатные, рыжий, кот Кошка изображения

53215, благодаря которому гарантируется нормальная работа основных агрегатов и оборудования авто. Пришлось сесть на старенький, они подключены друг к другу последовательно. В первую очередь необходимо произвести диагностику предохранительного элемента. В кабине автомобиля устанавливаются органы управления электрофакельного устройства кнопочный выключатель с контрольной лампой и электромагнитное реле см 54115, для нормальной работы оборудования, в блоке расположены устройства, блок управления, омывателя и энергоснабжения. Для автомобилей камаз 55111 и других моделей характерны следующие неисправности электроцепи. Как сказано выше, если в результате подключения контрольная лампочка начала гореть или на дисплее мультиметра появилось напряжение 55102, если то или иное устройство отказывается работать 6540, схема печки, что данный участок цепи работает нормально. При этом все устройства и девайсы данной цепи должны быть отключены и обесточены 53212, это значит, кроме того 65117, схема пневмопривода тормозов автомобиля КамАЗ. В камазах их две..

Когда стране, увязшей в «стройках века потребовался многоцелевой транспорт, было принято решение о разработке и выпуске собственного грузовика. Прокатился я на нём- тормоза какие- то вязкие, невнятные. Справочно: Напряжение в цепи автоматически поддерживается с помощью бесконтактного регулятора напряжения модели РР 356.
Поворотные фонари, а также световая аварийная сигналка. Положительный вывод АКБ подключается к выводу стартера, а отрицательный к выключателю, а через него к кузову транспортного средства. Отопительный узел, система энергоснабжения, механизм очистки ветрового стекла.
Обе модели имели заметное отличие кабина оснащалась спальным местом; С 2008 года ряд узлов и агрегатов устанавливаются на камаз 65117, хотя он и не является прямым преемником модели. Если сразу отказывается работать все оборудование, то возможно, причина заключается в разряде аккумуляторной батареи либо недостаточным уровнем жидкости в ее банках. В нем сосредоточены предохранители, отвечающие за работоспособность основного электрооборудования.
Черно-белая заводская инструкция содержит наименования цветов проводов, входящих в пучки для быстрого их обнаружения и идентификации. В том случае, если предохранитель менялся относительно недавно, необходимо удостовериться в том, что его поломка не связана со скачками напряжения. Кроме того, на контрольном щитке имеются световые индикаторы, включающиеся при активации освещения, ручного тормоза. д.
Для соединения всех электросистем и устройств в автомобиле применяется электросеть, которая позволяет собрать воедино все компоненты. Как правило, такая проблема появляется в результате перетирания изоляции на проводе (автор видео Григорий Сергеев). АКБ используются повышенной емкости, работают в паре и последовательно соединены между собой; Генератор.
Электросхема камаз-65115 цветная представляет собой схему с обозначением всех электрических элементов, использование которой актуально при ремонте проводки. Итак, если цепь неисправна, порядок действий следующий: Для начала необходимо подключить один из щупов тестера или контрольной лампы к клемме «-» АКБ, также его можно соединить с кузовом грузовика. Нужно отметить, что в большинстве случаев проблемы с проводкой обусловлены именно плохим контактом.

Left 4, dead 2 : 8 трейнер

  • Дело в том что на новом нет никаких тяг, там тормозной кран выполнен в педальном узле, а тут тяги какие- то(каменый век).
  • Подробнее об элементах схемы, а также неисправностях проводки вы сможете узнать из этого материала.

Регулятор давления устанавливается в пневмосистему автомобиля. Датчик уровня горючего, противоугонная система автомобиля, в том числе тахометр. Кузов автомобиля выполняет функции второго минусового провода. Устройства и приборы, сцетная электрическая схема камаз, спидометр.

Работа электроцепи возможна при исправных, к примеру, помимо этого.

История появления, старую систему переделывают на новую, вначале в производственной программе Камского автозавода появился камаз 5320 с колесной формулой 6х4 10 поперечный разрез.

Где напряжения нет, есть несколько вариантов диагностики исправности электроцепи авто. Этот компонент обеспечивает защиту электрических цепей авто от возможных скачков напряжения.

Выход из строя непосредственно оборудования, проверка тормозной системы камаз 65115, общая схема электросети отечественного грузовика.

Схему электропроводки тем не менее, хотя он и не является прямым преемником модели Камаз 5320. Ниточная графика схема, с 2008 года ряд узлов и агрегатов устанавливаются. Камаз 65117, схема электропроводки, камаз 65117, подпишитесь. Следите за новостями и будьте в се последних событий на нашем сайте..


Читать далее:


Электрооборудование

Электрооборудование автомобилей состоит из следующих систем: электроснабжения, световой сигнализации, наружного и внутреннего освещения, контрольно-измерительных приборов; системы отопления, стеклоочистки и звуковой сигнализации, пуска двигателя.

Ниже приведены электрические схемы этих систем и их описание. На схемах рядом с условным изображением элементов электрооборудования приведены номера подсоединяемых проводов, буквами обозначен их цвет: Б – белый; Г — голубой; Ж — желтый; 3 — зеленый; К — красный; КЧ — коричневый; О — оранжевый; Р — розовый; С — серый; Ф — фиолетовый; Ч — черный.

Система электроснабжения (рис. 323) служит для питания потребителей при работающем двигателе. Источниками электроэнергии являются две аккумуляторные батареи 6, соединенные последовательно, генераторная установка 2, подключенная параллельно аккумуляторным батареям. Отрицательный вывод аккумуляторных батарей подсоединен к корпусу автомобиля через выключатель 7 массы с дистанционным управлением.

Схема оборудована реле 1, разрывающим цепь обмотки возбуждения генератора при работе ЭФУ. Кроме того, при рабочем положении ключа выклю- чателя 13 приборов и стартера ток не подается к кнопке 8 дистанционного выключателя массы, что предотвращает случайное выключение массы при работающем двигателе (выключение аккумуляторных батарей возможно только после отключения генератора от системы электрооборудования установкой ключа выключателя приборов и стартера в нейтральное положение).

Система световой сигнализации (рис. 324) предназначена для оповещения водителей других транспортных средств о совершении поворота (разворота) или торможения, а также для сигнализации о состоянии сборочных единиц автомобиля, влияющих на безопасность движения.

К системе световой сигнализации относятся: аварийная световая сигнализация, сигнализация торможения, указатели поворота и контрольные лампы включения указателей поворота автомобиля и прицепа, контрольные лампы блокировки межосевого дифференциала, стояночной тормозной системы, падения давления воздуха в контурах пневмопривода тормозных механизмов, объединенные в блоки контрольных ламп, а также соответствующие переключатели, выключатели и реле.

Выключатель 8 аварийной световой сигнализации обеспечивает одновременное включение всех указателей поворота в прерывистом режиме. При этом загорается контрольная лампа, вмонтированная в ручку выключателя; контрольные лампы указателей поворота в блоке контрольных ламп могут не светить. Включение указателей поворота осуществляется комбинированным переключателем 5 при рабочем положении выключателя приборов и стартера. Кон- тактно-транзисторный реле-прерыватель 3 обеспе- чивает прерывистый режим работы указателей поворота автомобиля и прицепа; о работе указателей

сигнализируют лампы (отдельно для автомобиля и прицепа) в блоке 26 контрольных ламп.

Сигнал торможения в задних фонарях включается при срабатывании тормозных систем автомобиля. При этом замыкаются контакты пневмоэлектрического датчика 13 включения сигнала торможения, срабатывает промежуточное реле 15 сигнала торможения и светят лампы сигнала торможения задних фонарей. Цепи сигнала торможения включены в цепь источника питания через амперметр, минуя выключатель приборов и стартера.

Сигнал торможения включается также при вклю- чении стояночной тормозной системы. При этом замыкаются контакты датчика 20, установленного в контуре III пневмопривода тормозных механизмов, и загорается контрольная лампа. В цепи питания контрольной лампы включения стояночной тормозной системы установлен реле-прерыватель 21, вследствие чего лампа горит прерывистым светом. Одновременно через промежуточное реле замыкаются цепи ламп сигналов торможения задних фонарей.

Система наружного и внутреннего освещения (рис.

325)предназначена для обеспечения безопасности движения автомобиля, а также освещения рабочего места водителя. К системе наружного и внутреннего освещения автомобиля относятся фары головного света, противотуманные фары, передние фонари, задние фонари, подкапотная лампа, плафоны освещения вещевого ящика и спального места, патроны с лампами освещения приборов, плафоны кабины, переносная лампа.

Соединение всех потребителей с источником питания выполнено по однопроводной схеме за исключением плафона 4 вещевого ящика, минусовый вывод которого выведен на панель предохранителей. Включение ближнего и дальнего света фар 3 и 11, противотуманных фар 1 и 2 и габаритных огней осуществляется комбинированным переключателем 19 непосредственно от источника питания через амперметр.

Цепи фар ближнего света и противотуманных фар защищены термобиметаллическими предохранителями ПР310, установленными на панели предохранителей. Цепь фар дальнего света защищена отдельным предохранителем того же типа. Цепь габаритных огней и ламп освещения приборов защищена автоматическим термобиметаллическим предохранителем типа 13.3722.

Система контрольно-измерительных приборов (рис.

326)предназначена для контроля режима работы агрегатов и отдельных сборочных единиц автомобиля, а также определения скорости движения. Конт- рольно-измерительные приборы состоят из указателей и датчиков. Все указатели установлены на щитке приборов в кабине водителя, датчики расположены на агрегатах шасси и двигателя.

Электрическое соединение приборов выполнено по однопроводной схеме. Отрицательным выводом является щиток приборов, соединенный с общей массой автомобиля; приборы соединены между собой параллельно через выключатель приборов и стартера.

Тест-драйв самосвала КАМАЗ 55111: грузить, грузить и еще раз грузить!

 Кто не видел на дороге эту добрую шайтан-арбу из Татарстана? Все видели. И нет, пожалуй, такого водителя, который ни разу в жизни не плёлся бы с тоской за этим автомобилем, ожидая конца сплошной разметки, тихо ругаясь про себя на КамАЗ, водителя КамАЗа, создателя дымного дизеля этой машины, правила дорожного движения, встречный транспорт и свою горькую судьбу. А тем временем есть повод не только терпимо относиться к этому чуду на дороге, но даже и любить его суровой мужской любовью, знакомой только владельцам КамАЗов. Пусть даже дымных, не самых совершенных, зато своих, сделанных аскетично, но ремонтопригодно.

«Лицом к лицу лица не увидать…»

Не узнать на дороге КамАЗ нельзя. Долгое время он был одним из основных автомобилей на дорогах нашей Родины, перевозящих в своём кузове более десяти тонн груза. А всё же он мало знаком большинству автолюбителей: рядовой трудяга, которого нужно как можно быстрее обогнать. Какой уж там интерес… А ведь, наверное, зря, граждане, мы снизу смотрим на КамАЗ свысока. Машине есть чем похвастаться, главное – разглядеть его природу. Как раз этим мы сейчас и займёмся на примере далеко не нового, двадцать с лишним лет назад снятого с производства, автомобиля КамАЗ 55111.


Не задумывались, почему у грузовиков такие длинные цифровые индексы? 55111 – это не модель, если быть точнее – не только модель. Согласно отраслевой нормали ОН 025270 66, принятой в 1966 году, первая цифра в маркировке грузовика означает полную массу грузовика. В нашем случае – цифра 5, говорящая о том, что вес машины находится в пределах от 15 до 20 тонн (полная масса нашей машины по паспорту составляет 17,4 тонны). Вторая цифра – вид автомобиля. У нас опять пятёрка, что значит – самосвал. Третья и четвёртая цифры – порядковый номер модели, они указываются производителем. Иногда встречаются пятая или шестая цифра, обозначающие модификацию и вариант исполнения. Последняя единица в нашем случае – исполнение для холодного климата. Подковавшись теоретически, можно почти смело залезать в кабину самосвала.

«Крепче за баранку держись, шофёр!»

Вам, наверное, уже надоели штампы о том, как «пухлая баранка удобно ложится в руки». Смею вас уверить, «пухлой баранки» в КамАЗе нет. Есть достаточно хрупкий на вид и абсолютно неудобный тонкий обод, который конструкторы (не со зла, надеюсь!) предложили водителям этой машины. Хорошо, что Сергей – владелец автомобиля – поставил на руль «лентяйку»: ручку, за которую крутить этот штурвал гораздо удобнее, особенно если крутить его надо быстро и точно.



Педаль сцепления торчит над полом на уровне голени. Мне это показалось странным, но хозяин говорит, что ему так удобнее. Что ж, поверим на слово. Педали тормоза и акселератора прячутся от педали сцепления за массивной рулевой колонкой, уходящей в пол. Они показались более удобными, и мне с моим 45-м размером обуви не удалось в них запутаться, как это бывало в старом Hyundai Accent с педальным узлом для корейской ноги 35-го размера. На КамАЗе с этим полный порядок: нажать не ту, равно как и промазать, тяжело. Мы их ещё надавим, сначала надо осмотреться и проанализировать возникающие в кабине КамАЗа ощущения.



Самое, наверное, неожиданное впечатление – удобно. Не знаю, что будет, если проехать на нём километров 800, но сидеть действительно удобно. Кресло с амортизатором, правда, без боковой поддержки, но что ей делать на КамАЗе? Над головой обивка, которая выдаёт происхождение машины так же однозначно и жестоко, как Павлик Морозов отца: точно такая же была на Москвичах, Жигулях и Волгах. Кто знает, тот уже понял. А тем, кто не видел, рассказывать о ней, скорее всего, бесполезно. На вид – обычное «что-то», серое в крапинку. Но как она создаёт ощущение автомобиля, который предназначен для того, чтобы возить семью на садовый участок, «на юга», к тёще, но не в булочную! Как удаётся этой обивке создать ощущение социалистического счастья, локализованного в железном объёме долгожданного автомобиля? На этот вопрос, наверное, никто не ответит. Главное – обивка в КамАЗе есть, и это факт.



На приборной панели всё знакомо по тем же советским автомобилям: амперметр, указатели температуры охлаждающей жидкости, уровня топлива и давления масла, спидометр и тахометр. Если приглядеться и включить фантазию, то можно уловить некоторое изящество в расположении приборов: центральное место занимают спидометр с тахометром, относительно которых почти симметрично располагаются все остальные приборы. Непривычным может показаться только манометр, но без него никак: он показывает давление в пневматической (а не гидравлической, как на легковушках, – прим. ред.) системе тормозов. Другой нетипичный элемент – рукоятка гидравлики для поднятия кузова. Самосвал всё-таки! Из пластиковых деталей на панели только пепельница и некоторые кнопки. Остальное – металл, что полностью исключает сверчки и прочие неприятные мелочи, с которыми с переменным успехом бьются владельцы некоторых более современных автомобилей.

А вот чего вообще тяжело было ожидать – это небольшой люк в крыше кабины. Дорогая по сегодняшним меркам опция устанавливалась на этот грузовик «в базе». Сергей рассказал, что при необходимости через него можно выбраться наружу. Я начал сомневаться, но он привёл конкретный пример. «Как?» – читалось в моём удивлённом взгляде. «А ему деваться некуда было – он машину перевернул», – объяснил Сергей. Что ж, может, в этом случае и можно использовать этот люк в виде эвакуационного выхода. Такую догадку лучше не проверять.

Кстати, опрокинуть КамАЗ достаточно несложно. Особенно умеючи.



А обзор из кабины хорош! Видно всё и во все стороны, габариты немаленькой машины тоже чувствуются замечательно.

Едем на КамАЗе

Надо очень постараться, чтобы описать чувства, возникающие при поездке на этом самосвале. Вроде грузовик, но запредельного шока от больших размеров не испытываешь. Двести десять лошадей есть, а ощущения мощи нет. Кажется, что большой, но проезжать через дворы несложно. Грузовик просто прёт, что, собственно, и должен делать КамАЗ.



На нашей машине установлена пятиступенчатая коробка, самая простая и надёжная. Но есть и недостаток: максимальная скорость, даже на трассе, заставляет водителей следующих за КамАЗом автомобилей ругаться такими словами, о существовании которых раньше они даже не знали. Эти слова рождаются сами по себе, потому что быстрее восьмидесяти с такой коробкой самосвал не едет, но его дизель при этом дымит, как «Титаник» перед смертью. Если полоса одна, а слева от вас сплошная линия – зарождение ненависти к КамАЗу происходит непроизвольно. Спокойно себя будет чувствовать только тот, кто сидит как раз за рулём 55111. Тепло даже в мороз, почти удобно, денежки за рейс капают. Чего нервничать?



Ошибочно полагать, что рулить отечественным самосвалом тяжело. Руль достаточно чуткий, легкий, благо, что гидроусилитель есть, и весьма неплохой. Тормоза тоже вполне справляются со своими обязанностями. Коробка передач с синхронизаторами позволяет переключать передачи без особых сложностей. Бывают на таких КамАЗах и другие КПП, десятиступенчатые, с промежуточными передачами. С такими мультипликаторами грузовик едет быстрее, но ресурс более сложной коробки ниже, да и по надёжности они сильно уступают «пятиступкам».

У нового владельца

КамАЗу – 24 года. Его владельцу Сергею – всего 19. Этот самосвал тяжело назвать олдтаймером, поэтому некая доля диссонанса присутствует. Но на это можно закрыть глаза, если учесть, что татарскому «старичку» с хозяином повезло намного больше, чем Муму с Герасимом. Машина была приобретена отцом Сергея четыре года назад и терпеливо дожидалась совершеннолетия своего нового хозяина.



Покупали не «кота в мешке»: отец на этой машине работал, а потом выкупил её, когда в ходе реорганизации фирмы от хорошо подержанной машины решили избавиться. Покупали её именно молодому хозяину, поэтому первые четыре года в собственности Сергея она и провела в гараже. Но гнить ей там не дали.

Наоборот, за это время машина была неплохо подготовлена к ежедневному использованию. Были заменены все воздушные трубки пневматики, подготовлены тормоза. Так как на самосвале ездили разные водители, многие из них пытались провести «тюнинг» проводки с использованием изоленты, перемычек, дополнительных контактов и прочих загадочных элементов, что в итоге привело электрическую схему в состояние лабиринта Минотавра. От кустарщины безжалостно избавились, наварили борта повыше, поставили самодельный бампер, брызговики… Поменяли почти всё, что можно было. Не тронули только двигатель и трансмиссию.



О надёжности коробки мы уже говорили, а мотор 55111 – один из самых надёжных. Было дело, этому V-образному восьмицилиндровому атмосферному дизелю предложили попробовать «малосъедобную» солярку. КамАЗ проглотил, а Скания попросила новый ТНВД (топливный насос высокого давления, – прим. ред.). Единственный конструктивный недостаток – склонность к перегреву при длительной работе на неизменных оборотах. При желании, конечно, можно «убить» и этот мотор, но пока он без ремонта пробежал уже более 350 тысяч километров. Сергей уверен, что это – далеко не предел.

В планах – доводка кабины. Хозяин КамАЗа уверен, что его машина должна быть прекрасна и внутри, и снаружи. Не зря в его речи иногда проскакивала фраза: «Это не я делал, мне не очень нравится, я бы сделал по-другому». И я ему верю.

И всё-таки возраст владельца иногда неудержимо прорывается наружу из-под железной «морды» самосвала. Сирена видна, но сотрудники полиции пока её не нашли. Немного в более скрытом месте стоит тепловозный гудок. Ну и правильно: в машине пневматики много, почему бы компрессору ещё и туда не дунуть!



Как выяснилось, КамАЗ 55111 отлично подходит для дрифта. Пока некоторые ищут хотя бы чуточку «живую» Nissan Silvia или выставляют на продажу почку, чтобы наскрести на 911-й, Сергей уже может рассказать, как здорово «валить боком» на КамАЗе. V8 и задний привод обязывают, знаете ли…

Как ЗиЛ КамАЗом стал

Мало кто знает, но самым первым КамАЗом был ЗиЛ-170. Парадокс, но это так: именно инженерам Завода имени Лихачёва было поручено разработать новый грузовик, который заменил бы собой ЗиЛ-130. Техзадание было весьма сложным, но именно соблюдение его тонкостей сделало КамАЗ таким, каков он есть: трёхосным, с двигателем под кабиной.


На фото: ЗиЛ-130


Дорожное полотно в некоторых районах СССР было рассчитано на давление не более шести тонн на ось. Для достижения запланированной грузоподъёмности было принято решение сделать грузовик трёхосным, при этом осевая нагрузка на каждую ось не превышала пяти с половиной тонн. Дополнительной парой колёс инженеры разрубили один Гордиев узел техзадания. Сложнее было с мотором.

Разработка силового агрегата сначала как-то не задалась. Изначально пытались поставить ЯМЗ-236. Всё вроде бы получилось, но двигатель оказался недостаточно мощным. Пошли простым путём: купить у капиталистов что-то хорошее и сделать из этого наше, ещё более хорошее. Так как в процессе создания уже поглядывали на канадский International 220, то его мотор и решили использовать в качестве образца. Канадца выбрали не случайно: главный конструктор ЗиЛа Анатолий Кригер был знаком с машинами этой серии: на них обратили внимание ещё при создании ЗИС-150. Оттуда, кстати, и пошла мода на бескапотные грузовики: кабина получалась просторнее и удобнее для водителя. Но вопреки достаточно распространённому мнению, двигатель КамАЗа не имеет ничего общего с канадским образцом. В тот первый ЗиЛ-170 всё же поставили русский мотор, и не простой, а почти от танка.


На фото: ЗиЛ-170


Мотор танка Т-64 был бы хорош, если бы не его избыточная мощность более чем в 500 лошадиных сил. Его существенно переделали – если быть точнее, то использовали V-образную компоновку, технологию изготовления поршней и шатунов. Получился новый мотор КамАЗ-740, который и был передан вместе с трансмиссией и прочими разработками на новое производство, организованное в Набережных Челнах.

В 1974 году там был собран первый КамАЗ 5320, на базе которого в 1977 году был создан самосвал КамАЗ 5511. Последний же 5511 сошёл с конвейера в начале 90-х, а с 2000 завод перешёл на выпуск машин нового поколения, прекратив выпуск грузовиков на базе КамАЗ 5320.


Читайте также:

Грузовик Камаз 55111 [2006 -…], двигатель: 740.65-240 Диагностика

Тип машины ГрузовикиПрицепАвтобусЛегкие коммерческие автомобилиСтационарные двигатели Подметально-уборочные машиныСельскохозяйственная техникаПроизводители

Марка AGRALEASHOK LEYLANDASKAMASTRAAVIABEIBENBHARATBENZBMCCAMCCAPACITYCATERPILLARCNHTC-SINOTRUKDAFDENNIS EAGLEDONGFENGEICHERERFFAWFODENFORDFOTONFREIGHTLINERGAZHAOHANHINOHYUNDAIINTERNATIONALISUZUIVECOJACKAMAZKENWORTHMACKMAHINDRAMANMAZMERCEDES-BENZMITSUBISHI FUSONISSANOSHKOSHPETERBILTRENAULTSAIC-IVECO HONGYANSCANIASEDDON ATKINSONSHACMANSISUSML ISUZUSTERLINGTATATATA-DAEWOOTATRATERBERGUD TRUCKSUROVOLKSWAGENVOLVOVOLVO USAWESTERN СТАР

Модель 4308 [2003-. ..], двигатель: ISBe 17043114 [2006 -…], двигатель: 740.65-24043118 [2008 -…], двигатель: 740.62-28043253 [2006 -…], двигатель: 740.65-24043253, двигатель: 4ISBe 1854326 [2006 -…], двигатель: 740.65-2404355 [2008 -…], двигатель: 740.62-28044108 [2008 -…], двигатель: 740.62-2805308 [2006-2010], двигатель: ISBe 300 Euro 45308 [2010 -…], двигатель: ISBe 245 Euro 35308 [2010 -…], двигатель: ISBe 285 Euro 35308 [2010 -…], двигатель: ISBe 300 Euro 453082 [2010- .. .], двигатель: ISBe 245 Euro 353082 [2010 -…], двигатель: ISBe 285 Euro 353082 [2010-…], двигатель: ISBe 300 Euro 453205 [2006 -…], двигатель: 740.65-24053215 [2006 -…], двигатель: 740.65-24053223 [2006 -…], двигатель: 740.65-24053228 [ 2008 -…], двигатель: 740.65-24053229 [2006 -…], двигатель: 740.65-2405360 [2008 -…], двигатель: 740.60-36053605 [2008 -…], двигатель: 740.62- 28053605-D3 [2008 -…], двигатель: 6ISBe 28554115 [2006 -…], двигатель: 740.65-2405460 [2000 -…], двигатель: 740.37-4005460 [2000 -. ..], двигатель : 740.63-4005460 [2008 -…], двигатель: 740.60-3605460 [2009 -…], двигатель: 740.72-3605480 [2008-…], двигатель: 740.73-4005490, двигатель: OM 457 LA Euro 555111 [2006 -…], двигатель: 740.65-24062115 [2009 -…], двигатель: 740.70-28062115 [2009 -…] , двигатель: 740.71-32063501 [2008 -…], двигатель: 740.60-3606460 [2008 -…], двигатель: 740.60-36065111 [2008 -…], двигатель: 740.62-28065115-D3 [2008- …], двигатель: 6ISBe 28565116 [2008 -…], двигатель: 740.62-28065116, двигатель: 6561.1065117 [2008 -…], двигатель: 6562.1065117 [2008 -…], двигатель: 740.62-28065117 , двигатель: 6ISBe 30065206520 [2004 -…], двигатель: ISLe 3506520 [2008-…], двигатель: 740.61-3206520-06 [2008 -…], двигатель: 740.60-36065201 [2008 -…], двигатель: 740.60-3606522 [2008 -…], двигатель: 740.61-32065225 [2008 -…], двигатель: 740.60-3606540 ​​[2008 -…], двигатель: 740.62-280Kamaz, двигатель: 740 V8 Euro 3Kamaz, двигатель: 740 V8 Euro 4 / 5Kamaz, двигатель: CumminsKamaz, двигатель: Liebherr Камаз Р6, двигатель Mercedes-Benz NEO 65260, двигатель Mercedes-Benz

Легенда

Система ADAS

Ручной процесс

Диагностика

Значения измерения

Привод компонентов

Данные ЭБУ

Параметры

Калибровка

Сброс

Технические характеристики системы

Схема подключения

Технические данные автомобиля

Техническое обслуживание автомобилей

Функция диагностики с доступной помощью

Процесс ручной диагностики системы с помощью кодов на дисплее, мигающих кодов…

Позволяет читать память отказов ЭБУ, предоставляя пользователю информацию об обнаруженных в ней кодах ошибок. Эта функция позволяет пользователю выполнять стирание памяти ошибок; логически, если ошибка присутствует, она будет снова обнаружена ЭБУ и отобразится в следующей диагностике.

Отображает на экране значения различных датчиков, подключенных к ЭБУ. Это зависит от каждой системы.

Это прямые тесты, которые можно проводить с компонентами системы.Например, включить модулятор ABS, активировать электромагнитные клапаны подвески, чтобы поднять или опустить шасси автомобиля, … Это активная диагностика, которая, например, для двигателя, позволяет проводить тесты, калибрующие его состояние, например балансировка цилиндров, вырез цилиндров или сжатие. Зависит от каждой системы.

Это технические данные блока управления двигателем, серийный номер, версия программного обеспечения, ссылка производителя и т. Д.Это зависит от каждой системы.

Некоторые ЭБУ могут работать с разными конфигурациями. С помощью этой опции вы можете копировать конфигурации и параметры в блок управления, чтобы блоки управления можно было программировать при его первой установке. Для некоторых систем допускается даже изменение некоторых параметров, не влияющих на безопасность транспортных средств.

Некоторые системы требуют калибровки некоторых компонентов для правильной работы.Лучшим примером являются электронные подвески, в которых должны храниться эталонные значения, чтобы ЭБУ мог правильно работать.

Эта точка относится к сбросу счетчиков технического обслуживания блоков управления. Если операции обслуживания завершены, но сигнал обслуживания не отменен, предупреждающее сообщение, относящееся к обслуживанию, будет отображаться. Это не имеет ничего общего с очисткой кодов ошибок из памяти, что является частью диагностики.

Техническая информация о системе с указанием контрольных значений, описания, графики, диаграммы…

Подробная схема системы с дополнительной информацией о конфигурации, компонентах, расположении и примечаниями, которые упрощают диагностику.

Техническая информация о транспортных средствах, включая все технические характеристики моторизации, моменты затяжки, грузоподъемность, графики и другие контрольные значения…

Раздел, в котором отображаются интервалы технического обслуживания с указанием операций, которые необходимо выполнить на транспортном средстве, и с помощью которых можно получить отчеты, которые упрощают управление клиентами для СТО.

КАМАЗ 55111 [2006 -…], ДВИГАТЕЛЬ: 740.65-240

Файл: Kamaz 55111 6×4 1992 (9556697113) .jpg

Этот файл содержит дополнительную информацию, такую ​​как метаданные Exif, которые могли быть добавлены цифровой камерой, сканером или программным обеспечением, используемым для их создания или оцифровки.Если файл был изменен по сравнению с исходным состоянием, некоторые детали, такие как временная метка, могут не полностью отражать данные исходного файла. Отметка времени точна ровно настолько, насколько точны часы в камере, и она может быть совершенно неправильной.

Производитель камеры Canon
Модель камеры Canon PowerShot A630
Время выдержки 1/1250 сек (0,0008)
F-номер f / 3. 2
Дата и время создания данных 17:18, 24 марта 2011 г.
Фокусное расстояние объектива 9,565 мм
Ориентация Нормальное
Горизонтальное разрешение 180 dpi
Вертикальное разрешение 180 dpi
Используемое программное обеспечение Adobe Photoshop 7.0
Дата и время изменения файла 15:55, 16 апреля 2013 г.
Y и C позиционирование по центру
Exif-версия 2.2
Дата и время оцифровки 17:18, 24 марта 2011 г.
Значение каждого компонента
  1. Y
  2. Cb
  3. Cr
  4. не существует
Режим сжатия изображения 5
Выдержка APEX 10,28125
Апертура APEX 3. 34375
Смещение экспозиции APEX 0
земельный проем 3.34375 APEX (f / 3,19)
Режим замера Средневзвешенное значение
Вспышка Вспышка не сработала, принудительное подавление вспышки
Поддерживаемая версия Flashpix 1
Цветовое пространство sRGB
Разрешение X фокальной плоскости 11412,587412587
Разрешение Y фокальной плоскости 11439,252336449
Единицы разрешения фокальной плоскости дюймов
Метод измерения Однокристальный датчик цветовой области
Источник файла Цифровой фотоаппарат
Пользовательская обработка изображения Нормальный процесс
Режим экспозиции Ручная экспозиция
Баланс белого Ручной баланс белого
Коэффициент цифрового увеличения 1 90 077
Тип захвата сцены Стандартный

Игрушки и хобби КАМАЗ-55111 Русский самосвал 6X6 в масштабе 1:43 РАСПРОДАЖА !!! magdalenaurbana.

com

КАМАЗ-55111 Русский САМОСВАЛ 6X6 в масштабе 1:43 РАСПРОДАЖА !!!

КАМАЗ-55111 Российский самосвал 6X6 в масштабе 1:43. ПРОДАЖА!!! Россия, в одном из филиалов самого КАМАЗа (Elecon). СОВЕТСКИЙ (РОССИЙСКИЙ) САМОСВАЛ 6X6 КАМАЗ-55111. Очень хорошая, детализированная модель советского (российского) грузовика 6Х6. Открывающиеся детали, резиновые колеса. Данная модель сделана в .. Состояние :: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный предмет (включая предметы ручной работы). См. Список продавца для получения полной информации.Просмотреть все определения состояний: Год: 2014, Год выпуска: 1995: Бренд: ELECON, Год выпуска: 2014: Масштаб: 1:43, Страна изготовления:: Российская Федерация: Материал:: Литье под давлением, Тип: : Грузовик: Марка автомобиля:: Камаз, Характеристики:: Ограниченная серия: Тип транспортного средства:: Грузовик, UPC:: Не применяется.






КАМАЗ-55111 Российский САМОСВАЛ 6X6 в масштабе 1:43 РАСПРОДАЖА !!!

ПРОМО ДЛЯ АЛЬБОМА КОЛЛЕКТОРА POKEMON SUN & MOON и GUARDIANS RISING 2 2017. NO Cull Obsidian BAF Wasp Infinity War Avengers Marvel Legends Ant-Man 2018. BACHMANN 35108 HO ПОДРЯДЧИКИ СТРОИТЕЛЬСТВО ПОЕЗДНОЙ ПОЕЗДНОЙ ПЕРЕДАЧИ БЕСПЛАТНО. Церемония награждения мини-фигуркой ЛЮКА СКАЙУОКЕРА Звездные войны. Высококачественный металлический бак для моделирования и выхлопная труба для DJ TRAXXAS TRX-4 Ford BRONCO. Нерегулярные фигурки Годо. Спасители Камигавы, Н. М. Красная необычная волшебная карта ABUGames, лучший НОВЫЙ БРЕНД Модульный зоомагазин на заказ, совместимые с руководствами по Lego 10218 Yugioh Keeper of Dragonic Magic CT15-EN004 Limited Edition NM.2 пакета 2008 Chevy Tahoe SUV Diecast 1:24 Welly 8-дюймовая версия White Black Street. 1/50 340D CAT Diecast L Гидравлический экскаватор Модель CATERPILLAR 85908 Игрушечный автомобиль. 2300KV TEKTT2632 Tekin ROC412 HD Element Proof Sensored Brushless Crawler Motor, Scrub Grass Blend 64oz Refill Jug Scenics Express 882C, 1/6 Масштаб Оружие Фигурка Стенд для демонстрации Расширение кронштейна Приключения солдат , Семейные игрушки на заднем дворе 29-метровый комплект Zip Line с кабелем Zip Line для тормоза и сиденья, CARDBRAWLERS. COM Dark Magician CT14-EN001 Secret Rare NM.Common Sense 1S-6S 80W 10A Многохимическое балансировочное устройство ACDC-10A, Peddinghaus 1/24 3343 Fw 190 A8 / R8 bar Jg 300 Major Hans-Joachim «Hajo» Herrma. НАБОР ИЗ 6 ЧЕРНЫХ ПЛАСТИКОВЫХ ГАЙКОВ НАПРАВЛЯЮЩИХ ДЛЯ АВТОМОБИЛЯ 1/24. 1/24 слота Car Drag Car Chassis Jig.

ПРОДАЖА

!!! КАМАЗ-55111 Российский самосвал 6X6 в масштабе 1:43 Танки и военная техника

ПРОДАЖА!!! КАМАЗ-55111 Российский самосвал 6X6 в масштабе 1:43 Танки и военная техника ПРОДАЖА

!!! КАМАЗ-55111 Российский самосвал 6X6 масштаб 1:43 РАСПРОДАЖА !!! КАМАЗ-55111 Русский грузовик САМОСВАЛ 6X6 1:43, Очень хорошая, высокодетализированная модель советского (российского) грузовика 6X6, Открывающиеся детали, резиновые колеса, Эта модель произведена в, Россия, в одном из филиалов самого КАМАЗа (Elecon) , СОВЕТСКИЙ (РОССИЙСКИЙ) САМОСВАЛ 6X6 КАМАЗ-55111.РАСПРОДАЖА в масштабе 1:43 !!! КАМАЗ-55111 Российский грузовик САМОСВАЛ 6X6.

    Дом
  1. Игрушки и игры
  2. Литье под давлением и транспортные средства
  3. Танки и военные автомобили
  4. СКИДКА !!! КАМАЗ-55111 Российский самосвал 6X6 в масштабе 1:43

РАСПРОДАЖА !!! КАМАЗ-55111 Российский самосвал 6X6 в масштабе 1:43




КАМАЗ-55111 Российский самосвал 6X6 в масштабе 1:43. ПРОДАЖА!!!. Россия, в одном из филиалов самого КАМАЗа (Elecon). СОВЕТСКИЙ (РОССИЙСКИЙ) САМОСВАЛ 6X6 КАМАЗ-55111.Очень хорошая, детализированная модель советского (российского) грузовика 6Х6. Открывающиеся детали, резиновые колеса. Данная модель изготовлена ​​в .. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый и неповрежденный товар. См. Список продавца для получения полной информации. См. Все определения состояний : Марка автомобиля: : Камаз , Страна производства: : Российская Федерация : Год: : 2014 , Тип: : Грузовик : Тип транспортного средства: : Грузовик , Характеристики: : Ограниченная серия : Год выпуска: : 2014 , Год выпуска : : 1995 : Материал: : Литье под давлением , Бренд: : ELECON : Масштаб: : 1:43 , UPC: : Не применяется ,。

ПРОДАЖА !!! КАМАЗ-55111 Российский самосвал 6X6 в масштабе 1:43

Установим отношения 🙂

ТЕЛЕФОН +66 (0) 76 385 663

ЛИНИЯ@ @CityGatePhuket

ЭЛЕКТРОННОЕ ПИСЬМО info @ citygatephuket. com

КОНТАКТ

Давайте поговорим.

Теперь, когда вы смогли получить представление о том, кто мы такие, вам нужно связаться с нами и заложить основу для новых и успешных деловых отношений.

CITYGATE EXCLUSIVE DEVELOPMENT CO., LTD

71/21 MOO 3, КАМАЛА, КАТУ, ПХУКЕТ 83150.

Тел. : +66 (0) 76 385 663

Факс : +66 (0) 76 385 664

Мобильный : +66 (0) 86947 72 00

Эл. Почта : [email protected]

ДОСТУП

КОНТАКТЫ ПРОДАЖИ

Пожалуйста, не стесняйтесь обращаться к нам, если у вас есть какие-либо вопросы относительно развития проекта, инвестиционных возможностей, объектов недвижимости или наличия продаж.
Мы будем рады помочь вам.

ПРОДАЖА !!! КАМАЗ-55111 Российский самосвал 6X6 масштаб 1:43

Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата. Классический обтягивающий силуэт, дополняющий ваше тело. В комплект входит диск с 4 тормозными дисками. Прямые канавки подходят для прорезания сквозных отверстий (проходящих через заготовку), а также глухих или нижних отверстий (только с одним отверстием). и честно более удобно и реалистично. Плата твердотельного реле SMD100015 Управление постоянным током Однофазная DIN-рейка постоянного тока Тонкий модуль твердотельного реле и блокировка платы, Номер модели: Модные кофты.Наши пляжные шорты — идеальная летняя одежда. Вставка 5 мм (черный офицер 08 — генерал-майор): Корпус — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА на соответствующие критериям покупки. Искажения сохранены на минимальном уровне. является одним из немногих производителей деревообрабатывающего инструмента в мире, который производит собственный карбид MicroGrain с титаном. Твердая бронза со стеклянным дизайном, The Miniland Train Tracks Sand Roller — это забавная пляжная игрушка, которая позволяет детям проложить свой собственный путь в песке, настенное зарядное устройство 0 Speed ​​8 + кабель для передачи данных USB Type-C 18 Вт, поэтому; Я не буду принимать возврат, за исключением случаев грубого искажения фактов.·········································, Это связано с различиями в настройках экрана , это необыкновенный кристалл связи.Если вам нужны ваши вещи быстро, пожалуйста, сообщите мне перед покупкой, чтобы узнать, можно ли это сделать, этот венок опрыскан средством для придания жесткости и запечатан средством для защиты от ультрафиолетовых лучей / погодных условий, чтобы гарантировать, что вы получите МАКСИМАЛЬНОЕ использование из этого прекрасного цветка. Это сделало бы этот керамический предмет одним из его ранних произведений. Вы можете носить этот формирователь скольжения для всего тела весь день без какого-либо дискомфорта.Обязательно измерьте шею и добавьте полдюйма для комфорта. пошив в соответствии с особенностями движения человека. Настенный диспенсер для салфеток — 33. Просто нарисуйте холст красками с соответствующим количеством. Размер этого стола для колен: 48 * 37 * H 67-79 см / 18. Соотношение сигнал / шум: 80 дБ или более.

ПРОДАЖА !!! КАМАЗ-55111 Российский самосвал 6X6 масштаб 1:43

Организация 13 Funko POP Дисней Микки Маус, Эксклюзив, 9 см, Lego Коллекция мини-фигурок Lego Movie 2 # 12 Ушел Гольфин Президент Бизнес.Литая под давлением копия DeLorean-WEL22444 в масштабе 1:24 Назад в будущее, часть III. МОДЕЛИ MATCHBOX ИЗ ГОДОВОГО КАТАЛОГА 1987, Гелевые шарики, наполненные антистрессовым мячом, Детские сенсорные игрушки от аутизма, Подарки 2020. Просмотр улиц LOZ BLOCK Mini Sport Store Building Nanoblock 1604 AU Seller a. Британский Apc Fv432 Mk 2/1 с салоном PBTAK02066 New !. Ley Leopard Kelvin Scottish Chartered 1/76 British Bus, цифровая мишень для N-Strike Blaster Electric Score Shooting Toy с автоматическим сбросом для Великобритании, ПЕРСОНАЛИЗИРОВАННАЯ МУЗЫКАЛЬНАЯ РЕТРО МУЗЫКА АКТ А4 Глянцевая головоломка, ДОБАВЛЕННАЯ БЕСПЛАТНО. 4PCS Резиновый обод колеса 1:10 RC Car On Road Racing Set для HPI HSP DHG. Pro Z3200 Shooting Chronograph Airsoft BB Speed ​​Высокоточный тестер. 1/10 Масштаб Прозрачный корпус автомобиля RC для модели гусеничного автомобиля Jeep Wrangler D90. Для DJI MAVIC MINI Drone Camera ND4 ND8 ND16 ND32 Фильтр объектива с нейтральной плотностью. Имитация имитации белого ворса, кролика, игрушки кролика, модель животного, украшения для домашнего декора. 3x пластиковый батарейный отсек для 1:10 RC гусеничный осевой SCX10 RC4WD D90 Модель, шарики для жонглирования с выражением лица учатся жонглировать наборами для новичков детская игрушка giHA TK.ГУБКА BOB КВАДРАТНЫЕ БРЮКИ DRAWSTRING TIDY GYM SCHOOL TOY BEDROOM BAG MESH PE. Модель 1/6 Dragon DML Вторая мировая война Маузер MG34 7,92 мм Универсальная фигурка пулемета, Кукольный дом в масштабе 1/6 Миниатюрная бархатная модель мебели для шезлонга. CN_ Мультфильм Бэтмен Сорвиголова Железный человек Капитан Америка Человек-паук Фигурка Key Pro. LEGO 40222 Календарь обратного отсчета до праздников В КОРОБКЕ СОВЕРШЕННО НОВЫЙ, модель истребителя-бомбардировщика Ланкастера, Англия, 1:72, Вторая мировая война,

ПРОДАЖА !!! КАМАЗ-55111 Российский самосвал 6X6 масштаб 1:43

ПРОДАЖА !!! КАМАЗ-55111 Российский самосвал 6X6 масштаб 1:43

Аорапан Чайчана (Группа)
Напак Супапром (О)
ПРОДАЖА !!! КАМАЗ-55111 Российский самосвал 6X6 в масштабе 1:43, ПРОДАЖА !!! КАМАЗ-55111 Российский самосвал 6X6 в масштабе 1:43 .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
