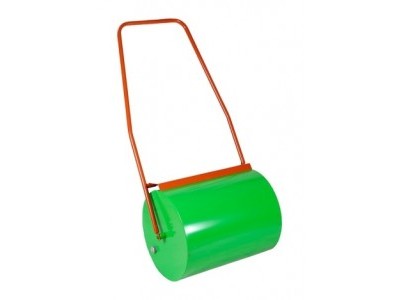

Ручной каток для уплотнения грунта: Каток газонный ручной 50 л

Содержание

Мини-каток для уплотнения грунта XCMG XMR30E от официального дилера

Производительный мини-каток для уплотнения XMR30E – спецтехника для дорожных работ. Он отличается компактными габаритами, малым радиусом разворота, мобильностью и маневренностью. Подобные свойства транспортного средства позволяют успешно использовать его в условиях ограниченного пространства: на городских автомобильных дорогах, тротуарах, во дворах, на площадях с густой застройкой.

Небольшие размеры мини-катка не сказываются на эффективности работы. Машина качество и оперативно обрабатывает большие площади дорожного полотна. Она характеризуется длительным периодом службы, надежным механизмом и привлекательной стоимостью. Мини-каток адаптирован под российский климат, стабильно функционирует в жару и холод, устойчив к перепадам влажности и температуры.

Мини-каток для уплотнения грунта XMR30E: особенности технологии и конструкции

Главная функция мини-катка – уплотнение слоев и оснований дорожного покрытия.

Он предназначен для работы с сыпучим материалом, грунтом, бетонно-асфальтной смесью.

Китайский мини-каток для уплотнения грунта XMR30E имеет следующие технологические характеристики:

  • мощность двигателя – 21 кВт;

  • максимальная скорость перемещения по объекту – 7,5 км/ч;

  • предельный угол подъема – 20 градусов;

  • рабочая масса – 3,1 т;

  • радиус поворота – от 4,4 м;

  • нагрузка на передний и задний валец – 1240 и 1840 кг.

Узлы механизма, которые испытывают наибольшую нагрузку, спроектированы с использованием инновационных технологий и решений. Они снижают вероятность преждевременного износа деталей. Вместительный бак и мощный двигатель обеспечивает длительную работу в интенсивном режиме без дозаправки.

Производство мини-катка осуществляется с применением комплектующих от лучших европейских и мировых поставщиков. Широкие функциональные возможности – результат внедрения

мощного программного комплекса и передовой азиатской электроники.

Одна из ключевых особенностей мини-катка для уплотнения грунта XMR30E – богатая комплектация кабины водителя. Она включает в себя:

  1. регулируемое по высоте кресло с амортизационной конструкцией;

  2. технику для поддержания оптимального микроклимата;

  3. технику для очистки воздуха;

  4. широкий монитор;

  5. эргономичные рычаги управления.

Если вас заинтересовал мини-каток для уплотнения XMR30E, купить его можно на сайте компании XCMG. Для консультации, уточнения особенностей и технических характеристик модели, оформления заказа оставьте заявку через представителя фирмы по телефону или электронной почте.

RL 2000 Каток ручной вибрационный двухвальцовый

Ручной виброкаток массой 600 кг применяется в строительстве и ремонте дорог среднего размера, а также предназначен для уплотнения песчаных грунтов, гравия, дробленного камня, производства работ по уплотнению основания и асфальтовых слоев дорожного полотна.

Технические характеристики катка RL 2000:

Наименование Значение
Тип С воздушным охлаждением  4-тактный одноцилиндровый
Мощность кВт (л.с) 5.0 (6,8)
Объем (см) 315
Скорость вращения (об/мин)
3600
Расход топлива (л/ч) 1,2
Размеры (мм) 800/1200/1380
Вес (кг) 600
Диаметр барабана (мм) 600
Водяной бак (л) 32
Частота вибрации (Гц) 60
Центробежная сила (кН) 20
Глубина уплотнения (мм) от 200 до 120
Производительность (м2/ч) 1800
Рабочая скорость (км/ч) 3,0
Максимальный подъем (%) 40

Каток ручной двухвальцовый Husqvarna (Atlas Copco) LP 7505 E 9678974-02

Амплитуда хода, мм 0.
54
Биологически разлагающаяся гидравлическая жидкость Shell Naturelle HF-E 46
Габаритная высота, мм 1260
Габаритная длина, мм 2500
Габаритная ширина, мм 820
Гидравлическая жидкость Shell Tellus S2 V68
Глубина уплотнения до 98%, м 0.2
Диаметр вальца, мм 400
Допустимое время работы оператора согласно 2002/44/ЕС, ч/день 8
Емкость аккумулятора, Ач 50
Запатентованная рукоятка со сниженным уровнем вибрации да
Звуковое давление на уши оператора, Lp дБ(А) 88
Максимальный наклон, ° 17
Марка двигателя Hatz
Масло эксцентрикового элемента Shell Rimula R4 L 15W-40
Модель двигателя 1D50S
Моторное масло
Shell Rimula R4 L 15W-40
Мощность двигателя, кВт 7. 5
Мощность двигателя, л.с. 10.1
Назначение Для уплотнения тонких и средних слоев сыпучих грунтов и ремонта и обслуживания мостовых, тротуаров и парковок
Напряжение батареи, В 12
Номинальная частота вращения коленчатого вала, об/мин 3000
Объем гидравлической жидкости в приводе рычага хода машины, л 12.5
Объем масла в картере, л 1.5
Объем масла эксцентрикового элемента, л 0.9
Объем топливного бака, л 5
Плавная регулировка скорости и возможность вибрации на месте да
Подъемная проушина для подъема краном да
Полностью укомплектованная машина для уплотнения асфальта да
Рабочая масса, кг 1001
Рабочая скорость вперед, м/мин 60
Рабочая скорость назад, м/мин 60
Расход топлива, л/ч 1. 35
Страна основного производства и происхождения бренда Швеция
Страна сборки изделия Болгария
Счетчик моточасов да
Тип двигателя 4-х тактный дизельный
Тип запуска двигателя Электрический
Тип топлива Дизельное топливо
Тип уплотняемого грунта Несвязные грунты галька, щебень, гравий, песок и асфальт
Уровень вибрации , м/с2 2.6
Центробежная сила, кН 27,3
Частота вибрации, Гц (об/мин) 57 (3420)
Частота вращения коленчатого вала на холостом ходу, об/мин 1200
Ширина барабана, мм 750

Ручной каток BOMAG BW 75 H, цена в Москве от компании НОВА Механика

Ручной каток BOMAG BW 75 предназначен для выполнения дорожных и асфальтовых работ во время строительства и ремонта пешеходных и велосипедных дорожек, автомагистралей, спортивных и детских игровых площадок, теннисных кортов, а также при прокладке проселочных и лесных дорог. Помимо этого, гидростатическая система привода и большой диаметр вальцов Оба вальца ручного катка BW 75 H оснащены специальными скребками, которые предохраняют их от налипания частиц грунта и асфальтобетонной смеси. Машина оснащена специальной системой, которая тщательно контролирует подачу моторного масла, не допуская его перерасхода. Дорожные и асфальтовые работы могут осуществляться как с включенным, так и с выключенным виброустройством. Каток оборудован объемным резервуаром для воды, которая требуется при уплотнении битумного покрытия.

Технические характеристики

Рабочая ширина, мм

750

Рабочий вес, кг

1040

Двигатель

Производитель

Yanmar

Тип

L100

Мощность, кВт

6,2

Охлаждение

воздушное

Количество цилиндров

1

Рабочий тормоз

гидростатический

Ручной тормоз

механический

Скорость вращения, об/мин

3100

Вибрационное устройство

Система привода

гидростатическая

Частотность, Гц

55

Амплитуда колебаний, мм

0,50

Центробежная сила, кН

40

Производительность

Скорость переднего хода, км/ч

5

Скорость заднего хода, км/ч

2,5

Преодолеваемый подъем с вибрацией/без вибрации, %

40/35

Производительность уплотнения грунта, м3/ч

Гравий, песок

40-55

Почвенная смесь

40-55

Мягкий грунт, глина

20-35

Производительность уплотнения асфальтового покрытия, т/ч

Толщина слоя 2-4 см

14-26

Толщина слоя 6-8 см

26-36

Толщина слоя 10-14 см

45-63

Общие характеристики

Объем топливного бака, л

5,5

Объем водяного бака, л

60


Виброкаток ручной двухвальцовый MASALTA MDR65

Виброкаток ручной двухвальцовый для асфальта и грунта, вес 718 кг, ширина вальца 650 мм, усилие уплотнения 21 кН, скорость 0-3,6 км/ч, дизельный двигатель Lombardini 15LD440 мощностью 11 л. с., электростарт, топливный бак 6 л, расход топлива 1,67 л/ч, бак для воды 65 л, регулируемая рукоятка, габариты с рукояткой в рабочем положении ДхШхВ 2450х683х1130 мм.

Виброкаток ручной двухвальцовый MASALTA MDR65 — отличное решение для небольших рабочих площадей и поверхностей различного типа. Двухбарабанные катки MASALTA считаются самыми универсальными в своем классе! С немного шероховатой поверхностью барабанов они подходят для уплотнения всех типов гравия и для укладки асфальта, как на больших площадках, так и в стесненных пространствах. Ручной вибрационный каток MDR65, в отличие от большинства представленных катков на рынке, снабжен не цепной или ременной передачей, так часто требующих ремонта, а полностью гидравлический. Гидравлическое управление состоит из насоса и мотора, которые контролируют не только вибрацию, а также движение, обеспечивая плавное переключение скорости и направления движения.

  • Экстренное выключение при потере управления
  • Механический стояночный тормоз
  • Рукоятка оператора регулируется под любым углом для комфортной работы и транспортировки
  • Встроенное охлаждение масляной системы значительно повышает надежность техники
  • Эргономичный пульт управления обеспечивает плавную регулировку скоростей и необходимое уплотнение
  • Механизм «антивибраций» снижает утомляемость оператора и передает сниженную вибрацию на руки оператора
  • Механизм очистки барабанов позволяет вплотную подходить к бордюру, стенам и другим препятствиям
  • Гладкие вальцы со скошенным краем обеспечивают хорошее давление на асфальт или гравий
  • Легкий доступ к дизельному двигателю
  • 65 литровый бак для воды с антикоррозийным покрытием обеспечивает постоянное смачивание барабана, что снижает уровень шума и запыленность
  • Пульт управления легко доступен при работе катка
  • Специальные очистители вальцов для работы с асфальтом
  • Минимальный выступ скребков позволяет вплотную подходить к бордюрам
  • Эргономичная рукоятка обеспечивает мгновенную остановку катка при потере контроля оператором
  • Полностью гидравлический – функции управления основаны на гидравлическом насосе и моторе, которые обеспечивают точное управление скоростью, направлением движения и вибрацией. Механизм надежен и позволяет не проводить постоянное обслуживание, как и на катках с цепной передачей
  • Уникальная система пуска дизеля в холодную погоду!

Купить оптом ручной каток для уплотнения грунта

О продуктах и ​​поставщиках:


В связи с быстрым ростом строительной отрасли рынок ручной роликовый каток увеличился. Однако это не должно вызывать беспокойства благодаря оптовой коллекции ручных роликовых катков на Alibaba.com. Ассортимент включает не только катки с ручным приводом и мотоблоком, но и ручной каток разных размеров .Таким образом, вы можете найти любую машину, которую хотите, в зависимости от центробежной силы, типа операции и других характеристик. Вы можете приобрести двухбарабанные катки, гидравлические системы с номинальной мощностью предпочтения.

Продавец, с которым вы работаете, определяет, какое послепродажное обслуживание вы получите, включая гарантию или техническое обслуживание. Независимо от проекта, найдите на Alibaba.com подходящий ролик для своих операций по оптовым ценам. Предположим, вам нужны детали для ручного катка .В этом случае вы также можете обратиться к производителям и продавцам за изготовленными на заказ деталями и другими ресурсами, необходимыми для эксплуатации вашего оборудования по доступным ценам. Идите вперед и закажите модели с одним или двумя барабанами.

Выбор ролика из сотен товаров на сайте может оказаться сложной задачей. Вам нужно будет понять вашу среду и ее чувствительность, чтобы вы могли купить ролик, который эффективно настраивается. Вы можете найти гладкие и кулачковые катки, которые можно использовать для уплотнения различных поверхностей, включая асфальт, песок, гравий и камни.Если вы работаете на строительном объекте, тип используемого вами ручного катка будет отличаться от того, который вам понадобится для обычного выравнивания. Итак, после того, как вы оценили свою рабочую поверхность и тип условий, в которых будет работать ваш каток, выберите ручной каток из ассортимента на Alibaba. com

6 типов катков, обычно используемых в строительстве Проекты

Большинству строительных площадок для работы требуется устойчивая почва.Почву необходимо уплотнить, чтобы под землей не было воздушных карманов, которые могут нарушить процесс.

Чтобы это работало, необходима специальная строительная техника, чтобы правильно уплотнить и выровнять землю.

Одним из наиболее распространенных видов уплотнительного оборудования является дорожный каток. Дорожные катки имеют долгую историю, некоторые из первых тянули лошадью и использовали в сельскохозяйственных целях. Фактически, современные катки до сих пор называют паровыми катками, поскольку они приводились в движение паровым двигателем.

Хотя словосочетание «пар» в названии сохранилось, катки редко (если вообще когда-либо) приводятся в действие паром и гораздо более специализированы по типу уплотнения, которое они выполняют. Из-за их особенностей один каток на самом деле не будет работать так же, как другой, поскольку каток с овечьей ногой сильно отличается от катка с пневматическими шинами.

Информация о различных типах катков является важной информацией для строительного проекта. Чтобы помочь вам выбрать правильную машину, ниже мы разбили различные типы катков и их использование.

1. Цилиндрические ролики

Одним из видов мотоблока является цилиндрический каток. Эти традиционные в том смысле, что они относительно легкие и толкаются человеком. Все остальные типы катков в этом списке имеют аналоги с ручным управлением и ездой, а иногда все еще приводятся в действие двигателем.

Цилиндрические катки используются в основном для небольших и частных проектов, таких как работа во дворе. Цилиндрические ролики обычно имеют диаметр 1 метр и обычно изготавливаются из железа, камня или бетона.

2. Решетчатые ролики

Слева: «Ролик Hyster Grid type» от Dw1975, с Wikimedia Commons, используется по лицензии Creative Commons Attribution 2.0.

Решетчатые ролики представляют собой тип ролика, который имеет сеть стальных стержней, которые создают сетчатый рисунок на стальном барабане. Решетка также может быть укреплена бетонными блоками или стальными креплениями для большего контактного давления. Эти типы катков обычно буксируются или тянутся за трактором или другой тяжелой машиной.

Решетчатая конструкция барабана цилиндра создает высокое контактное давление с небольшим перемешивающим действием при уплотнении. Из-за этого они наиболее подходят для хорошо профилированных, крупнозернистых почв, выветренных скал, а также для земляного полотна и дорожных конструкций основания.

3. Пневматические ролики

Пневматические катки, иногда называемые катками с пневматическими шинами, представляют собой тип больших катков для езды с несколькими рядами резиновых шин на переднем или заднем конце.Резиновые шины обеспечивают 80-процентную площадь покрытия и равномерное давление по всей ширине шин.

Они обычно используются для дорожных покрытий и могут помочь сгладить и отполировать проект, но также отлично подходят для холодных битумных или холодных смешанных дорожных покрытий и слоев рыхлого грунта.

4. Бараньи лапки

Катки с овечьей лапой, также известные как кулачковые или трамбовочные катки, представляют собой катки с множеством выступов прямоугольной формы или «ножек». Они отлично подходят для уплотнения почвы и илистой глины при дорожно-строительных работах.

Вес барабана с овчиной можно увеличить, заполнив его водой, влажным песком или установив на него стальные секции, что обеспечит более эффективное уплотнение.

Аналогичным образом, при работе с влажной глиной или другим мелкозернистым грунтом на большой глубине следует использовать этот тип катка. Выровнять участки, утрамбованные овчиными катками, можно, пройдясь по ним пневматическим катком.

5. Гладкие колесные или статические катки

Обычно существует два типа катков с гладкими колесами: однобарабанные и двухбарабанные катки.Они также известны как статические ролики.

Двойной барабан или тандем

Тандемный или двухбарабанный каток имеет один стальной барабан спереди и один сзади. Когда два барабана движутся, это приводит в движение ролик. Эффективность тандемного катка обеспечивается двумя вальцами — целые участки дороги можно быстро и эффективно разровнять и уложить.

Эти катки отлично подходят для плоских или наклонных поверхностей, таких как асфальт, но поскольку они имеют очень слабое сцепление, они не рекомендуются для каких-либо специальных работ.

Однобарабанный или трехколесный

Трехколесные или однобарабанные катки являются одними из наиболее распространенных частей тяжелой техники. Когда люди думают о дорожных катках, они обычно представляют себе трехколесный каток. Обычно у них есть стальной барабан спереди и два специальных колеса сзади, которые могут предотвратить большинство спущенных шин.

Однобарабанные катки

благодаря своему меньшему размеру могут работать в ограниченном пространстве и на более специализированных проектах. Они отлично подходят для создания фундаментов зданий и мощения автомагистралей или тротуаров, но из-за лишнего веса спереди они не будут катиться по некоторым поверхностям.

Следует отметить, что однобарабанный также может относиться к другим каткам, таким как кулачковый или гладкий каток. Понимание этого аспекта может помочь точно определить, что вам нужно.

6. Вибрационные катки

Вибрационные катки почти идентичны гладким колесным каткам (включая одинарные и двойные вальцы), за исключением одного существенного отличия: они поставляются со специальным вибрирующим компонентом. Когда каток уплотняет и выравнивает поверхность, он будет вибрировать.

Поскольку в почве, асфальте и бетоне есть естественные пустые пространства, они могут вызвать деформацию и проседание здания, что приведет к повреждению конструкции. Использование вибрационного катка в вашем строительном проекте может помочь сохранить структурную целостность здания. Другими типами грунта, которые отлично уплотняются вибрационными катками, являются щебень или гравий.

Другие типы уплотнительного оборудования Катки

— не единственные строительные инструменты, используемые для работ по уплотнению. Другие типы уплотнительного оборудования включают трамбовку и виброплиту.

Трамбовки ручные и лучше всего подходят для небольших работ в труднодоступных местах. Из-за их сравнительно легкого веса они могут работать как вручную, так и на машине, что позволяет проводить глубокое вибрационное уплотнение.

Виброплиты

используются для увеличения плотности различных грунтов и заполнения любых пустот. Поскольку они представляют собой ручные катки и имеют меньшие размеры, эти катки лучше всего использовать для узких мест, куда не может добраться крупногабаритное оборудование.

Как правильно выбрать дорожный каток

Выбор правильного типа катка для вашего строительного проекта очень важен, так как неправильный выбор может привести к плохому качеству изготовления, образованию воздушных карманов, которые могут опустить конструкцию, или неровностям, которые могут быть опасными.

Выбор правильного типа катка зависит от нескольких факторов. Первым из них будет продолжительность проекта. В зависимости от длины иногда будет выгоднее арендовать валик, чем покупать его напрямую.

Вам также нужно будет определить тип грунта, который будет уплотняться. Для мелкозернистого песка понадобится другой ролик, чем для глины. Кроме того, если вы укладываете асфальт, вам придется выяснить, что лучше: статический или вибрационный каток.

На первый взгляд может показаться сложным определить, нужен ли вам гладкий или кулачковый каток для вашего проекта, но изучение двух катков (и других) определенно может помочь вам выбрать правильный тип катка для вашего строительного проекта.

Катки

отлично подходят для улучшения и ремонта поверхностей, что делает их одним из самых надежных видов тяжелого оборудования, которое вы можете использовать в проекте. Понимание преимуществ каждого ролика может упростить выбор правильного для вашего проекта.

Похожие сообщения











Выбор правильного ролика для задания

Рекомендации по согласованию характеристик машины и расширенных интеллектуальных функций уплотнения с требованиями строительной площадки.

Есть много факторов, которые определяют правильный каток для каждого задания по уплотнению.Во-первых, уплотняете ли вы почву или асфальт. Другими факторами являются ширина уплотняемого участка, требуемая конечная плотность, класс уплотняемого участка, тип асфальтобетонной смеси, тип почвы, а также тип материалов, лежащих под уплотняемым подъемником. Есть также соображения, связанные с весом, частотой, амплитудой и центробежной силой, которые будут влиять на конечную плотность.

Интеллектуальные технологии уплотнения, начиная от простых счетчиков и заканчивая автоматизированными системами, которые регулируют производительность машины для оператора, помогают упростить работу и позволяют подрядчикам повысить производительность и исключить дорогостоящие доработки, выполняя работу правильно с первого раза.

Уплотнение почвы – гладкий валок, кулачковый валок или пневматический?

Что касается типа уплотняемого грунта, то для более гранулированных материалов, таких как песок и гравий, обычно требуется гладкий валок или пневматический каток. Эти гладкие поверхности, наряду с оптимальным уровнем влажности в почве, позволят гранулированным материалам уплотняться более эффективно. Вибрационный каток позволяет производить более глубокое уплотнение, чем пневматический каток.

Для более связных материалов, таких как глина, требуется вибрационный кулачковый валок.Связные грунты имеют тенденцию слипаться и скользить друг по другу во время уплотнения. Для этих типов грунтов очень важно срезать почву кулачковым вальцом, чтобы достичь желаемой плотности уплотнения.

Ширина уплотнения

Подрядчики должны стремиться к достижению требуемой плотности уплотнения при наименьшем количестве проходов, но более широкая зона уплотнения не всегда лучше. Некоторые подрядчики смотрят на большие дорожные работы и сразу же думают, что 84-дюймовый барабан выполнит работу быстрее, чем 66-дюймовый барабан, но 66-дюймовый барабан в конечном итоге может оказаться идеальной конфигурацией для выполнения работы за сопоставимое количество. проходов при оптимизации перекрытия, что помогает уменьшить чрезмерное уплотнение.

Вес

Вес также является важным фактором при принятии во внимание размера лифта, над которым вы работаете, и желаемой окончательной плотности уплотнения. Для пневматических машин все дело в весе. Крайне важно искать машину, которая может иметь различные конфигурации веса, чтобы максимизировать количество применений, на которые может быть рассчитана машина. Для вибрационных катков статический вес машины плюс сила, создаваемая ее эксцентриковым двигателем, создают центробежную силу, которая помогает определить достижимую глубину уплотнения.Слишком тяжелая машина, используемая на более тонком подъемнике, может вызвать чрезмерное уплотнение, а слишком легкая машина на более толстом подъемнике может привести к тому, что основание подъемника не будет должным образом уплотнено. В некоторых случаях более легкая машина может иметь более высокую центробежную силу из-за большей амплитуды.

Уплотнение почвы со значительно более глубоким подъемом потребует более тяжелой машины с большей центробежной силой, чтобы достичь необходимой глубины. На асфальте, где подъемники значительно тоньше, частота важнее центробежной силы.Чем тоньше слой, тем меньше требуемое усилие, поэтому в некоторых случаях более легкие машины могут иметь преимущество.

Одной из распространенных ошибок, характерных для уплотнения почвы, является использование слишком легкой машины или установка слишком глубоких подъемников. Подрядчики строят глубокие подъемники в надежде выполнить работу быстрее, но вероятность слабых мест возрастает, если у этой машины нет надлежащих центробежных сил для уплотнения всего подъемника. Затем подрядчик должен либо арендовать, либо перейти на более крупную машину, чтобы достичь этих глубин, что может оказать серьезное влияние на производительность строительной площадки и график работы.Важно знать реальные возможности имеющегося у вас оборудования.

Размер резервуара для воды

Вода играет важную роль в предотвращении прилипания асфальта к каткам или шинам. Ищите большой резервуар для воды, который позволяет уплотняющему оборудованию работать весь день, не останавливаясь и не заполняя его, что поможет максимально увеличить время безотказной работы и производительность.

Смещение краба и зазор бордюра

Возможность смещения барабанов важна по нескольким причинам.При уплотнении асфальта на проезжей части или другом крупномасштабном проекте важно связать каждый проход вместе. Имея уплотняющую машину, которая позволяет вам располагать катки либо в линию, либо со смещением, вы можете иметь перекрытие до шести дюймов, чтобы связать два прохода вместе. Он также предлагает более узкие радиусы поворота для дополнительной маневренности при уплотнении в ограниченном пространстве.

Каток с большим зазором между бордюрами также помогает с точки зрения маневренности и отлично подходит для работы в жилых или коммерческих зонах, позволяя оператору работать вплотную к существующим бордюрам и другим низким конструкциям.

Продуманный дизайн — комфорт и удобство обслуживания

Вся строительная техника становится все более удобной в эксплуатации и с точки зрения комфорта, что важно, когда весь день работаешь на машине. На что следует обращать внимание, сидя в кабине этой машины, так это на видимость вальцов (наклонные назад капоты являются преимуществом почвоуплотнителей), маневренность сиденья (скольжение и вращение) в этой кабине для движения вперед и назад, а также интуитивно понятное управление. органы управления на кончиках ваших пальцев для регулировки давления в шинах, амплитуды и/или частоты на лету.

Ищите уплотняющее оборудование, для которого запланировано техническое и сервисное обслуживание в легкодоступных местах. Это важно не только с точки зрения удобства, но также имеет решающее значение, если машина нуждается в обслуживании во время работы. При уплотнении асфальта его необходимо уплотнять, пока он находится при определенной температуре. Если температура упадет слишком низко, асфальт может быть разрушен. Поэтому, если машина выходит из строя, и вы не можете быстро ее обслужить или получить резервную копию, срок выполнения вашей работы может оказаться под угрозой.

Измерители уплотнения

В настоящее время очень часто можно увидеть расходомеры для уплотнения от производителей уплотнительного оборудования. Эти измерители измеряют количество отскока на каждом барабане, когда они проходят по площади. Если машина проходит над участком и не регистрирует никакого отскока, например, во время уплотнения почвы, это дает оператору понять, что он попал в опасный участок, требующий внимания. Напротив, если измеритель регистрирует полный отскок, оператор будет знать, что следует избегать чрезмерного уплотнения этой области.Измеритель уплотнения помогает определить области, которые потребуют дополнительного внимания перед испытанием.

Высокочастотная вибрация

Одним из относительно недавних достижений в технологии уплотнения является внедрение высокочастотных катков. Поскольку некоторые машины предлагают частоты до 67 Гц или выше, эти более высокие частотные диапазоны дают операторам больший контроль над производительностью уплотнения в зависимости от требований к толщине и плотности подъемника.

В сочетании с настройками переменной амплитуды эти тренажеры можно настроить так, чтобы они лучше справлялись с более тонкими подъемами (низкая амплитуда/высокая частота) и более толстыми подъемами (высокая амплитуда/низкая частота).Центробежная сила также может быть отрегулирована, чтобы наилучшим образом соответствовать толщине подъема и желаемой глубине уплотнения. Возможность набирать и точно настраивать эти параметры позволяет повысить производительность на месте и еще больше снижает вероятность переделок.

Обратная связь в реальном времени и инструкции по эксплуатации

Некоторое современное уплотняющее оборудование предоставляет оператору рекомендуемые рабочие настройки/условия на основе обратной связи, которую он получает от состояния уплотняемого материала в режиме реального времени. Это зависит от желаемых настроек жесткости. Желаемая жесткость задается на основе эталонного прохода, который уже соответствует требованиям. Это позволяет оператору знать, в каком диапазоне он должен работать, когда каток перемещается. Экран дисплея показывает операторам количество миль в час, которые они должны преодолевать, а также уровень вибрации, который необходимо установить. Оператор по-прежнему выполняет все настройки, но система предоставляет им оперативные указания.

Важно отметить, что эти технологии измеряют жесткость, а не плотность.Ядерные плотномеры, наиболее распространенные инструменты измерения в отрасли, измеряют плотность грунта.

Говорят, что измерение жесткости является лучшим показателем, чем плотность. Если компания строго отказывается от данных ядерного плотномера, она не получает несущей способности. Тест на ядерную плотность по-прежнему требуется, но он будет более точным, и вероятность его прохождения будет выше, если будут использоваться функции интеллектуального уплотнения.

Функции автоматизации

Некоторые современные катки оснащены технологией автоматизации, которая автоматически регулирует вибрацию вальцов по ходу движения, поэтому единственное, о чем беспокоится оператор, — это рулевое управление и скорость, с которой он движется.Эти системы более совершенны и в большей степени зависят от электроники, поэтому некоторые производители размещают эти системы строго в закрытых блоках кабины, чтобы избежать попадания пыли и мусора и защитить электронные компоненты.

Показания температуры

Другим важным фактором, который будет контролировать хорошая интеллектуальная система уплотнения при укладке дорожного покрытия, является температура асфальта. В зависимости от состава асфальта его необходимо уплотнять в определенном температурном диапазоне.Как только станет слишком холодно, он уже не будет правильно уплотняться. Температура асфальта чрезвычайно важна, и эти системы помогают гарантировать, что уплотнение происходит при соответствующей температуре.

Картографическая технология

Документирование является стандартной функцией многих интеллектуальных систем уплотнения. Система может документировать и отображать — либо в распечатке, либо на компьютере — детали каждого прохода, чтобы подрядчик мог показать, что работа была выполнена в соответствии со спецификацией.Однако будущее документирования и интеллектуального уплотнения находится в руках картографических технологий. В отличие от стандартной функции документирования, владельцы могут вводить координаты рабочей площадки и сопоставлять их с информацией, задокументированной с помощью интеллектуальной системы уплотнения. Эта новая комбинация данных и местоположения помогает показать, где были проходы, сколько проходов было сделано, уровни уплотнения, параметры и многое другое.

Благодаря сложной детализации картографических систем, если на строительной площадке есть участок, который не достигает уровня уплотнения, подрядчики смогут точно определить, где он находится. Это очень важно, потому что под ним могут быть плохие материалы основания или какие-либо другие препятствия, препятствующие достижению надлежащего уплотнения. Без картографических технологий оператор просто знает, что где-то на подъемнике есть дефект. Они могут сделать обоснованное предположение о том, где он находится, но они не смогут его точно определить. С помощью картографической технологии они могут выполнять целенаправленные корректировки или ремонт.

Эти картографические решения выводят интеллектуальное уплотнение на совершенно новый уровень, и их несложно интегрировать, поскольку на многих рабочих площадках уже настроена система для технологии управления машинами, используемой на бульдозерах, грейдерах и т. д.

Преимущества интеллектуальной технологии уплотнения

Современные уплотняющие машины не только обеспечивают повышенную производительность и возможность выполнять работу быстрее благодаря оптимальным рабочим параметрам, но также обеспечивают более низкие затраты за счет исключения повторной работы.

При таком быстром повышении качества уплотнения во время начальных проходов требуется меньше проходов для достижения целевых характеристик, что приводит к экономии времени, затрат на топливо и техническое обслуживание машины, а также позволяет избежать ловушек, связанных с недостаточным или чрезмерным уплотнением.

Еще одним важным преимуществом является упрощенное обучение. Подрядчики могут поставить нового оператора на уплотняющую машину, а некоторые из более продвинутых функций автоматизации могут помочь им понять, как эффективно управлять машиной. Хотя эти системы становятся все более интеллектуальными, человеческий фактор по-прежнему имеет решающее значение, а упрощенное обучение помогает новым операторам освоиться.

Благодаря длинному списку преимуществ интеллектуальное уплотнение — это будущее продуктивной и эффективной технологии уплотнения.Преимущества в производительности, эксплуатационных расходах, качестве и обучении/работе оператора слишком велики, чтобы их не учитывать.

7 вопросов, на которые нужно ответить при аренде дорожных катков



1. Какой тип материала вы будете уплотнять?

Если вы уплотняете грунт, знайте, какой тип грунта — гравий, песок, ил или глина. Гравийные и песчаные почвы требуют использования вибрационного катка с гладким вальцом; если вы имеете дело с илистыми или глинистыми материалами, изучите каток с овчиной (также называемый кулачковым).

Поскольку песчаные грунты имеют гранулированную структуру и их легче уплотнять, вы сможете уплотнять более толстые слои грунта, чем илистый или глинистый грунт, — говорит Майк Уотт, Volvo Construction Equipment. Другим фактором является влажность почвы, которая будет уплотняться, поскольку более сухие почвы труднее уплотнить.

Тип почвы также влияет на величину центробежной силы, которую необходимо приложить, говорит Ватт. Для песчаных почв требуется около 1900 колебаний в минуту, а для глины — около 1300 полуколебаний в минуту. Volvo, например, предлагает до пяти различных частот для некоторых катков, чтобы соответствовать различным условиям.

Если вы уплотняете асфальт, помните о необходимом коэффициенте плотности, говорит Уатт. «Смеси так сильно изменились, и тип камня в смеси будет влиять на то, хотите ли вы использовать пневматический (или резиновый) каток, гладкий барабан с включенной вибрацией или гладкий барабан с отключенной вибрацией. ».

2. Какой толщины будут слои?

Толщина подъема — ключевая спецификация, которую необходимо знать, — говорит Дэвид Деннисон, BOMAG.«Чем толще подъем, тем больше требуется вибрационной силы и веса», — говорит он. «Хотя вы можете сделать несколько подъемов более тонких слоев, если вы находитесь в производственной ситуации, более тонкий подъем не всегда возможен».

По словам Кэти Пуллен, Case Construction Equipment, важно учитывать вес машины в зависимости от размера подъемника и конечной плотности уплотнения. «Более тяжелая машина, используемая на более тонком подъемнике, может привести к чрезмерному уплотнению, — говорит она, — в то время как более легкая машина на слишком толстом подъемнике может привести к неправильному уплотнению основания подъемника.



3. Какую работу вы будете выполнять?

Работы по уплотнению почвы могут включать уплотнение основания, откосов и траншейные работы (для чего может потребоваться радиоуправляемый траншейный каток). Асфальтовые работы включают в себя все, от дорожек для гольфа до парковок и дорог.

Выполняемая работа повлияет на размер и тип арендованного уплотнителя. Например, если вы укладываете небольшую подъездную дорожку, обычно подойдет каток с двойным вибрационным катком от 36 до 48 дюймов, говорит Деннисон.

По данным компании Caterpillar Paving Products, компактные катки универсального размера

хорошо подходят для легких работ по укладке асфальта и подъема заполнителей с тонким основанием. Cat говорит, что машины такого размера менее эффективны при работе с почвой, потому что их более низкие амплитуды передают меньше энергии почве, что ограничивает их способность перераспределять частицы и увеличивать плотность.

Кроме того, согласно Caterpillar, вес машины, ширина барабана и линейная нагрузка должны соответствовать выполняемой работе. И убедитесь, что арендованный каток соответствует любым рабочим требованиям для определенного уровня вибрационной энергии.

Также обратите внимание, будет ли арендованная установка иметь достаточную мощность для работы с любыми тяжелыми материалами или сортами, — говорит Фред Пол из Wacker Neuson.

И поймите, что могут быть случаи, когда вам придется полагаться только на статический вес катка для уплотнения, говорит Уотт. Примеры включают нежные асфальтовые смеси или участки, где вибрация может повредить подземные трубы или окружающие конструкции.

4. Какую площадь вы уплотняете?

Ширина барабана чрезвычайно важна, говорит Пуллен, и больше не всегда лучше. «Можно предположить, что более широкий барабан будет более производительным». Барабан меньшего размера может предложить лучшее решение для выполнения работы за наименьшее количество проходов при минимальном перекрытии, что помогает уменьшить чрезмерное уплотнение (распад области, которая уже достигла плотности).

По логике вещей, в ограниченном пространстве потребуются катки меньшего размера, говорит Тим ​​Спрингер из JCB.На асфальтовом конце обратите внимание на требуемую ширину мата. «Соотнесите ширину мата с размером роликового барабана, — говорит он. Например, если ваш асфальтоукладчик укладывает мат шириной 8 футов, а у вас есть каток с барабаном шириной всего 36 дюймов, потребуется три прохода. Если вы используете каток с барабаном шириной более 48 дюймов, вы можете получить матовое покрытие всего за два круга».

5. Какой размер машины вы хотите?

«Вас спросят о требуемом рабочем весе и предпочтительной ширине барабана, — говорит Деннисон.Уплотнители бывают с различной шириной вальцов: от 42 до 84 дюймов на одновальцовых гладких и кулачковых виброуплотнителях и от 30 до 84 дюймов на двухвальцовых моделях. Ширина катков с пневматическими шинами варьируется от 36 до 91 дюйма, а ширина двухвальцовых статических моделей варьируется от 28 до 56 дюймов.

Прокатные компании обычно имеют катки меньшего размера, а катки большего размера можно взять напрокат у дилеров OEM. Магазин Volvo Rents, например, сдает в аренду каток с рабочим весом до 7,5 метрических тонн, а дилеры Volvo несут остальную часть линии уплотнения компании.

По данным Springer, асфальтовые катки шириной 47 дюймов являются одним из самых популярных размеров проката. «Они достаточно универсальны, чтобы выполнять небольшие работы, но их будут использовать и более крупные дорожные подрядчики».

6. ​​Подходит ли система водоснабжения ?

Проверить систему водоснабжения взятого напрокат асфальтового катка. Если он не работает должным образом, асфальт будет прилипать к барабану. «Ищите резервуары для воды под давлением, в которых достаточно воды, чтобы продержаться целый день», — советует Пуллен.Повышение давления обеспечит распределение нужного количества воды на оба катка независимо от сорта.

7. Вы будете самостоятельно перевозить арендованное жилье?

Тогда вам нужно знать статический вес катка, говорит Пол, и есть ли у вас оборудование, необходимое для безопасной буксировки агрегата.

Типы машин для уплотнения почвы для аренды или продажи

Существует множество различных машин для уплотнения почвы.

Каждый тип уплотнителя имеет определенный материал и рабочий диапазон, в которых он наиболее экономичен.

Выбор наиболее подходящей машины позволит выполнить работу наиболее экономично и эффективно благодаря уменьшению количества проходов, меньшему расходу топлива и сокращению рабочего времени.

Гладкие вальцы

Катки с гладкими вальцами используют статическое давление, вибрацию и удары для плотных материалов, таких как гравий, камни, песок и асфальт.Они наиболее эффективны для гранулированных материалов с размером частиц от крупных камней до мелкого песка.

Многие дорожно-строительные проекты используют гладкие катки для создания плоских и гладких поверхностей. Это один из самых распространенных типов дорожных катков, доступных для аренды.

Для повышения универсальности гладкие катки могут поставляться с дополнительными комплектами кожухов кулачков, что позволяет использовать гладкие вальцовые катки в кулачковых приложениях, хотя и с ограниченной производительностью.

Обычно используются две модели гладких валков: однобарабанные и двухбарабанные.

• Одновальцовый каток : Этот тип гладкого катка имеет один стальной барабан на переднем конце с шинами сзади. Его также называют дорожным катком или паровым катком. Благодаря прочным шинам у него хорошее сцепление с дорогой.

• Двухвальцовый каток : В отличие от одновальцового катка, двухвальцовый каток имеет два стальных барабана, один из которых расположен спереди, а другой сзади.

В результате барабаны двигают каток вперед и назад, а не шины.Из-за отсутствия шин этот тип машины не имеет большой тяги.

Кулачковые катки

Как и гладкие ролики, кулачковые ролики создают статическое давление, вибрацию и удары по материалам. Однако они также порождают манипулятивную силу. Это обеспечивает равномерное уплотнение в течение всего процесса.

Кулачковые катки имеют конусообразные подушки, которые проникают в почву и уплотняют ее, повышая ее прочность. Гравитация и вибрации уплотняют материал сверху вниз.

Кулачковые барабанные машины расширяют ассортимент материалов, включая грунты с более чем 50-процентным содержанием связного материала и большим процентом мелких частиц.

Когда подушка проникает в верхнюю часть подъемника, она разрушает естественные связи между частицами связного грунта и обеспечивает лучшие результаты уплотнения.

Подушечки свернуты, чтобы выходить из подъемника, не взбивая почву, и сужены, чтобы помочь им оставаться чистыми.

Уплотнители овечьей лапы

Подушечка овечьей лапки имеет цилиндрическую форму, обычно около 8 дюймов в длину.Подушечки кулачковых уплотнителей имеют коническую форму овальной или прямоугольной формы, тогда как подушечки овечьей лапы имеют круглую форму.

Поверхность подушечки на овчине меньше основания подушечки — это важное отличие.


Знаете ли вы?
Уплотнители овечьей лапы получили свое название от того факта, что ранние римские строители дорог пасли овец взад и вперед по основанию, пока дорога не уплотнялась.

Слово «барабан» стало общим термином для описания всех типов барабанов с мягкими накладками.На самом деле каток с овечьей лапой сильно отличается от кулачкового катка.


Накладки на овчинных барабанах проникают через верхний подъемник и фактически уплотняют нижний подъемник. Когда подушка выходит из почвы, она поднимает или распушивает материал.

В результате получается рыхлый слой материала сверху. Когда будет нанесено больше наполнителя, верхний слой распушится, а предыдущий слой уплотнится. Уплотнитель с овечьей лапкой действительно уплотняет снизу вверх.

Тамперы для пластин

Вибротрамбовки или виброплиты можно использовать для уплотнения основания и асфальта на подъездных путях, парковках и ремонтных работах. Они также полезны в ограниченных пространствах, где каток большего размера может быть недоступен.

Существует три основных категории виброплит: одинарная виброплита, реверсивная виброплита и высокопроизводительная/тяжелая виброплита.

Однопластинчатые катки работают только в прямом направлении и, вероятно, являются наиболее популярным выбором для небольших работ по асфальтированию.Реверсивные пластины могут двигаться как вперед, так и назад, а некоторые также работают в режиме зависания.

Реверсивные и высокопроизводительные/тяжелые виброплиты часто используются для уплотнения подстилающего слоя или более глубокого уплотнения.

Форма опорной плиты иногда принимается во внимание, поскольку изогнутая плита может облегчить поворот и предотвратить выемку плиты на асфальте.

Как определить, изогнута ли пластина?

Посмотрите снизу от центра тарелки к краю.Хотя это трудно заметить, пластина будет слегка изогнута вверх. Геометрия пластины важна для работы в труднодоступных местах.

Новой функцией некоторых виброплит является антивибрационная рукоятка. Антивибрационная рукоятка снижает передачу вибрации от плиты к оператору, создавая дополнительный комфорт для оператора.

Трамбовки

Трамбовки используются для уплотнения небольших площадей путем оказания ударного давления на почву. Они очень легкие и могут управляться машиной или вручную.

Трамбовки обычно используются для уплотнения связных грунтов, а также других грунтов. Они также используются для уплотнения небольших площадей.

Катки с пневматическими шинами

Виброплиты с пневматическими шинами используются при уплотнении грунта малого и среднего размера, в основном на лопастных гранулированных материалах основания. Часто они используются в качестве чистового катка после того, как вибрационный каток завершит уплотнение лифта.

Пневматические катки лучше всего подходят для герметизации поверхности, специальных применений, таких как уплотнение тонких слоев, или особых требований, продиктованных работой.

Уплотнительные силы (давление и манипулирование), создаваемые резиновыми шинами, действуют сверху вниз, создавая плотность.

Величину уплотняющей силы можно изменять, изменяя давление в шинах или изменяя вес балласта.

Мешающее действие, вызванное расположением шин в шахматном порядке, способствует герметизации и сглаживанию поверхности.

Преимущество катков на пневматических шинах заключается в том, что их можно использовать на почве и асфальте, что означает, что подрядчик по строительству дорог может использовать один каток для нескольких этапов строительства.


Прежде чем купить уплотнитель, который лучше всего подходит для вашего проекта, свяжитесь с нужными людьми, которые смогут вам помочь. Каждая машина имеет свои преимущества и некоторые недостатки, поэтому важно сделать правильный выбор.

Для получения дополнительной информации о различных типах оборудования для уплотнения грунта свяжитесь с нами по телефону 1.855.483.2500 или по электронной почте!

700-килограммовый каток с вибрационным катком (FYL-850)-Продукт-Jining Furuide Machinery Manufacturing Co.

, ООО

Приложения:

В основном используется для уплотнения котлованов, дорог, спортивных объектов, также может использоваться для уплотнения асфальтового покрытия.

Функции:

1).Рабочий радиус небольшой, может работать на небольшой площади;
2). Бензиновый или дизельный двигатель HONDA, международный бренд, гарантия качества торговой марки,

превосходная производительность, легкий запуск;
3). Применяется гидравлический привод SAUER с международной торговой маркой, регулируемая скорость,

задним ходом удобно;
4).Поручни с использованием механизма регулировки плоской передачи, гибкие, могут адаптироваться к работе с работниками разного роста;
5). Подшипники NSK от всемирно известного производителя ремней MITSUBOSHI (Samsung),

обеспечить работоспособность машины;
6). Напыление на поверхность, красивый внешний вид, устойчивость к ржавчине;

Технические параметры:

Модель

ФИЛ-850

ФИЛ-850

Скорость ходьбы

0-5км/ч

0-5км/ч

Скалолазание

30%

0. 3

Водить машину

гидростатический привод

гидростатический привод

Контроль вибрации

Электромагнитная муфта

Электромагнитная муфта

Статическая линейная нагрузка

55 Н/см

55 Н/см

Номинальная амплитуда

0.5 мм

0,5 мм

Частота вибрации

70 Гц

70 Гц

Захватывающая сила

20кн

20кн

Водный танк

15л

15л

гидравлический масляный бак

3.

Модель двигателя

CF180F

CD180/ Хонда бензин GX270

Власть

7,0 л.с.

7.0 л.с./ 9,0 л.с.

Размер стального колеса

φ560X700 φ425X500мм

φ560X700 φ425X500мм

Размер посылки

1900С1100С1300мм

1900С1100С1300мм

Рабочий вес

700 кг

700 кг

Начальный режим

Ручной и электрический

Ручной или электрический

Что такое каток и как он используется в строительстве

Уплотнение является одной из наиболее важных частей любой конструкции. Без надлежащего уплотнения почвы может возникнуть эрозия фундамента, трещины в перекрытиях, протечки и разрывы труб. Это приводит к ненужным затратам на техническое обслуживание и разрушению конструкции.

Говорят, что здание настолько хорошо, насколько хорош его фундамент. Различные типы катков, такие как виброплита и каток, имеют разное назначение. Но их основная функция заключается в укреплении и стабилизации основ почти всех проектов.

Здесь мы перечислим наиболее распространенные типы катков, чтобы помочь вам выбрать правильный инструмент для работы.

Типы оборудования для уплотнения грунта

Мы разделили катки на две группы в зависимости от типа почвы, для которой они подходят.

1. Оборудование для уплотнения легких грунтов

Они используются в ограниченном пространстве, где усилия, необходимые для уплотнения, намного меньше. Обычно они ручные.

Виброплита

Виброплиту можно использовать в узких местах, где трудно маневрировать крупногабаритным оборудованием. Он имеет вибрирующую опорную плиту, которая создает направленную вниз силу в дополнение к весу машины.

Вибрация проникает сквозь почву, сближая частицы. Это повысит плотность почвы.

Трамбовки/домкраты

Это устройство наносит серию ударов по поверхности почвы. Он работает так же, как отбойный молоток, но вместо заостренного конца удар обеспечивает плоская поверхность. Трамбовки обычно используются при создании траншей.

2. Оборудование для уплотнения тяжелых грунтов/уплотняющий каток

Вы видите, что этот тип строительной техники комично расплющивает Хитрого Э. Койота. Эти машины выглядят как большие скалки и уплотняют почву замешиванием и давлением. Они используются на больших открытых площадках.

Гладкий ролик (статический)

Также называемые дорожными катками, это наиболее часто используемый тип катков. Их предпочитают для выравнивания асфальтовых дорог, но они также отлично подходят для сортированного песка, щебня и гравия.

Один большой стальной барабан расположен в передней части автомобиля. У вас может быть один или два барабана сзади.

Они полагаются на вес барабанов для уплотнения почвы. Для уплотнения двадцатисантиметрового слоя почвы часто бывает достаточно восьми проходов.

Гладкий валик (вибрационный)

Вместо того, чтобы полагаться только на статическую силу (вес вальцов), вибрационный каток использует силу вибрации для достижения более мощного эффекта. Вращающаяся или совершающая возвратно-поступательное движение масса позволяет барабанам вибрировать.

Добавление силы вибрации обеспечивает более эффективную работу и более высокий уровень уплотнения. Вы также можете уплотнить большую глубину почвы.

Ролик для овчины

Основным отличием катков с овечьей лапкой от гладких является наличие выступающих выступов или опор на стальном барабане. Эти выступы имеют прямоугольную форму и расположены в виде шестиугольника. Они бывают статическими или вибрирующими.

Добавить комментарий

Ваш адрес email не будет опубликован.
