Привод управления сцеплением

Качество привода, определяющего удобство и легкость управления, оценивается работой, которую должен совершить тракторист для полного выключения ФС. В настоящее время усилие на педали управления ФС регламентировано ГОСТ 21398 и составляет 150 Н при наличии усилителя и 250 Н — без усилителя. При этом полный ход педали ФС должен нахо-дится в пределах 150… 180 мм.

На рис. 3.18 показан механический привод ФС трактора Т-40. При нажатии на педаль / управления ФС усилие передается через регулировочную тягу 2 на рычаг 3 и далее через вилку выключения 4 на муфту 5 отводки. В результате происходит выключение ФС. Пружина 6 необходима для возврата педали / в исходное положение при снятии с нее нагрузки. В данном приводе вся работа по управлению ФС осуществляется за счет мускульной энергии человека. Регулировка свободного хода педали 1 осуществляется тягой 2.

Рис. 3.18. Привод управления ФС трактора Т-40: 1 — педаль; 2 — регулировочная тяга, 3 — рычаг вилки выключения, 4 — вилка выключения, 5 — муфта отводки. 6 — пру¬жина

Очень часто механический привод ФС не может отвечать требованиям ГОСТ 21398 по величине усилия на педали управления. Тогда применяют приводы с усилителями, в которых частично или полностью работа по управлению ФС осуществляется за счет других источников энергии.

На рис. 3.19 представлен механический привод ФС тракторов МТЗ-80/82 с пружинным усилителем. Он включает педаль 1, трехплечий рычаг 2, промежуточную тягу 6, рычаг 7 вилки выключения и пружинный сервоусилитель. Сервоусилитель состоит из винтовой цилиндрической пружины 3 и упорного болта 4, ввернутого в кронштейн 5. При включенном ФС пружина 3 сервоусилителя удерживает педаль 1 ФС в исходном состоянии.

При нажатии на педаль 1, когда выбирается свободный ход и усилие на ее перемещение невелико, происходит сжатие пружины 3. Когда свободный ход педали выбран и усилие на ней возрастает, пружина занимает такое положение, что начинает разжиматься и ее упругая сила через среднее плечо поворачивает рычаг 2, уменьшая тем самым усилие на перемещение педали при выключении ФС.

В данной конструкции привод ФС совмещен приводом управления тормозком. Последний состоит из тяги 9 тормозка и рычага 10 с валиком вилки управления тормозком. Рычаг 10 соединен с рычагом 7 тягой 9 с компенсационной пружиной 8, которая обеспечивает плавное включение тормозка.

Рис. 3.19. Механический привод ФС тракторов МТЗ-80/82 с пружинным усилителем

Свободный ход педали 1 регулируется изменением длины промежуточной тяги 6. Ход подвижного диска тормозка ФС регулируется изменением длины тяги 9.

На современных тракторах часто применяют пневматические и гидравлические сервоприводы ФС. В пневматическом сервоприводе управления ФС для снижения усилия на педали управления используется энергия сжатого воздуха, а в гидравлическом — энергия жидкости, находящейся под давлением.

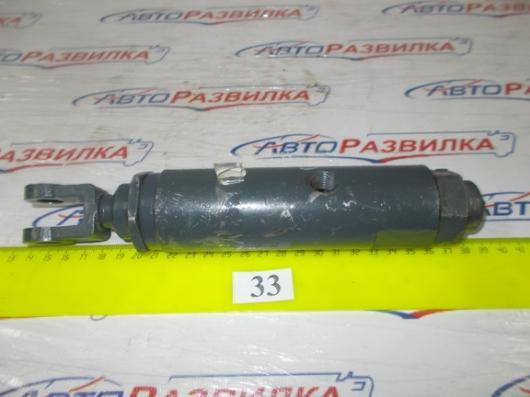

Для управления ФС тракторов Т-150/150К применяется пневматический сервопривод.

Технологический процесс Т-150

Технологический процесс установки двигателя ЯМЗ-236 М2 на трактор Т-150

Демонтаж двигателя СМД-62 и доработка рамы трактора

1. Слейте из систем двигателя топливо, масло и охлаждающую жидкость.

2. Трактор очистить от грязи и помыть.

3. Демонтировать с трактора капот, боковины и щитки облицовки, переднюю защитную решетку и кожух радиатора, радиатор глушитель и воздухоочиститель с целью дальнейшего использования их после установки двигателя ЯМЗ.

4. Отсоединить от двигателя шланги подачи топлива и охлаждающей жидкости, воздухопроводы, тяги управления и т.д.

5. Освободить крепление двигателя к картеру сцепления и к раме трактора.

6. Снять двигатель СМД-62 с шасси трактора, предохраняя от повреждения первичный вал и вал отбора мощности в коробке передач.

7. Удалить два штифта (7.37233) из корпуса сцепления.

8. Демонтировать с двигателя диски феррадо с целью их дальнейшего использования на двигателе ЯМЗ.

9. Демонтировать из коробки передач трактора вал отвода мощности, и освободить крепление, крышку первичного вала в сборе с упором и корпусом выжимного подшипника.

10. На верхней полке правого лонжерона передней рамы трактора произвести вырез 30х700 под стартер СТ-25 (под стартер СТ-142 дополнительно срезается угол опоры). Место выреза зачистить.

Доработка деталей коробки передач и установка двигателя ЯМЗ на шасси трактора

1. Укоротить вал отбора мощности на 20 мм.

2. Выдерживая общую длину вала 1532 мм , проточить фаску 1,6х45°.

3. Убрать отливы с внутренней стороны кожуха КПП.

4. На шлицевые концы и среднюю цилиндрическую часть вала отбора мощности нанести тонкий слой смазки «Литол-24».

5. Установить генератор, стартер, компрессор.

6. Снять адаптированную корзину сцепления и установить диски феррадо с двигателя СМД-62, отцентровать ведомые диски сцепления по отношению к оси коленчатого вала двигателя, установить корзину на двигатель, отрегулировать сцепление.

7. Двигатель ЯМЗ в сборе со сцеплением закрепить подвеской, поднять над рамой, осторожно опускать, состыковывая сцепление двигателя с ВОМ и первичным валом КПП трактора (шлицы втулки коленчатого вала и ступиц ведомых дисков) предохранить от повреждений подшипник в маховике и ведомые диски сцепления.

8. Завернуть болты крепления корпуса сцепления к картеру маховика (на силовых агрегатах коробки передач с двигателем производится с помощью 12 стяжных болтов М 12х45 (без применения штифтов).

9. Крепление двигателя к раме произвести в следующей последовательности:

— установить и закрепить на передней балке подушку амортизатор;
— установить и закрепить на переднем кронштейне двигателя балку в сборе с подушкой и амортизатором;
— совместить отверстия передней балки с отверстиями в передней опоре, вставить болты и наживить на две – три нитки гайки с шайбами, цилиндрические поверхности задних опор с гнездами задних опор (штатных) на лонжеронах рамы.
— установить крышки задних опор (штатных) и закрепить болтами предварительно при необходимости, подложив проставочные пластины (если стартер задевает за пластины произвести их доработку по месту).

— завернуть гайки крепления балки к опорам и затянуть гайки крышек задних опор.

9. Проверить работу сцепления: при ходе педали выключенного сцепления (с учетом свободного хода в пределах 150-160 мм) ход корпуса выжимного подшипника должен быть в пределах 18-19 мм.

10. Установить привод управления регулятором двигателя, таким образом, что при полном нажатии на педаль рычаг управления регулятором должен повернуться на 52° (первоначальное положение рычага под углом 30° от вертикального положения).

Установить тяги останова двигателя по месту, при этом ручка тяги должна быть закреплена на щитке приборов в кабине трактора, а свободный конец троса тяги должен быть закреплен к скобе двигателя.

Установить радиатор на штатное место.

Установить детали системы охлаждения двигателя.

Произвести подсоединение компрессора к пневмосистеме трактора.

Произвести подсоединение системы смазки двигателя к масляному радиатору трактора.

Произвести монтаж топливопроводов:
— трубку слива топлива с форсунок;
— трубку слива топлива с фильтра в бак;
— трубу от фильтра грубой очистки к подкачивающему насосу;
— трубку подвода топлива от бака к фильтру грубой очистки.

Подсоединить электропроводку к источнику питания и потребителям электроэнергии по месту, заменив электроприборы и датчики с 12 В на 24 В. Установить кожуха радиатора, защитной решетки и верхнего капота.

— ранее демонтируемый кожух и переднюю защитную решетку радиатора установить на раму трактора в первоначальное положение и закрепить их имеющимися болтами;
— ранее демонтированный верхний капот установить на трактор, предварительно доработав его в части изменения формы и координат окон для воздухоочистителя и выхлопной трубы и глушителем, закрепить болтами.

Установить ранее демонтируемый воздухоочиститель на трактор с двигателем через окно в верхнем капоте (предварительно снять заглушку) и надежно закрепить его гайками к соединительному патрубку впускных коллекторов. При этом воздухозаборник воздухоочистителя должен быть направлен вперед по ходу трактора.

При сборке должна быть обеспечена герметичность впускного тракта от воздухоочистителя к двигателю.

Через окно в капоте трактора опустите выпускную трубу с глушителем и надеть его вертикальную трубу. Глушитель развернуть так, чтобы поток выхлопных газов направлялся крышкой эжектора назад влево, для исключения попадания выхлопных газов в воздухозаборник.

Проверка сборки трактора

1. По окончании монтажных работ, подсоединения систем двигателя и регулировки узлов все и доработанные узлы и детали окрасить эмалью НЦ-11 (ГОСТ 9198-83) в цвет трактора.

2. Произвести визуальную проверку правильности и надежности сборки и подсоединения вновь установленных деталей и систем трактора.

3. Заправить системы трактора топливом, маслом и водой, согласно инструкции по эксплуатации, запустить двигатель и произвести проверку работоспособности двигателя и его систем. Обнаруженные при этом дефекты сборки, утечку воздуха, подтекание топлива, масла и воды устранить.

Обкатка двигателя ЯМЗ при эксплуатации трактора

1. Для предупреждения ненормальных износов вновь установленные двигатель должен быть обкатам при уменьшенной нагрузке. При этом трущие поверхности прирабатываются и лучше воспринимают эксплуатационные нагрузки. За этот период происходит полная приработка деталей цилиндро — поршневой группы, стабилизируется расход масла, двигатель полностью подготавливается к принятию повышенных нагрузок.

2. Обкатка двигателя производится по режиму с обязательным соблюдением временем работы на каждом режиме. Перед пуском трактора в эксплуатацию проверить работу двигателя на холостом ходу в течение 15 мин. По следующему режиму:

800 – 900 мин.-1 — 5 мин.
1200 – 200 мин.-1 — 5 мин.
1900 – 200 мин.-1 — 5 мин.

При работе на холостом ходу осмотреть двигатель на отсутствие тяги в соединениях, убедится в нормальной работе двигателя на слух.

3. Обкатку трактора с двигателем ЯМЗ рекомендуется проводить по следующему режиму:

— работа трактора с нагрузкой на крюке до 30% от номинальной (легкие транспортные работы) – 10 часов;

— работа трактора с нагрузкой на крюке до 70% от номинальной – 20 часов.

В дальнейшем гарантируется исправная работа двигателя только при соблюдении требований инструкции по эксплуатации на двигатели ЯМЗ-236 М.

Ремонт и регулировка коробки переключения передач трактора Т-150

Предприятие ремонтирует и обслуживает трансмиссии, двигатели, рулевое управление, систему тормозов, ходовую часть, электрическое и гидравлическое оборудование. Наше сотрудничество гарантирует индивидуальные консультации специалистов, запасные части высокого качества, а также комплектующие по доступным ценам.

Коробка переключения передач (КПП), установленная на тракторе Т-150, дает возможность применять при передвижении вперед 12 скоростей (3 группы по 4 скорости) при передвижении назад – 4 скорости. 1-ю и 2-ю группы применяют со всеми безмоторными сельскохозяйственными машинами, 3-ю группу с прицепом. Две части соединенные между собой: коробка передач и раздаточная коробка – это КПП.

КПП трактора механическая, имеет 4-е скорости, шестерни устойчивого сцепления и гидроподжимные муфты. В корпусе КПП находятся: валы первичный и вторичный, вал муфты сцепления, вал редуктора 1-й области, имеющий шестерни.

Корпус имеет крышку, на которой находится перепускной клапан и фильтр гидравлической системы. В результате переключения скоростей поток мощности не разрывается. Скорости переключает золотник распределителя с четырьмя фиксированными положениями (соответствующие скоростям), по средству гидросистемы.

Главные дефекты корпуса коробки переключения передач: наличие отложений на стенках, трещинки, повреждение поверхности, фиксаторов и валиков, изъяны резьбы. Устранение трещин: разделка швов и заваривание электрической сваркой (электроды для чугуна). Полученные швы не должны иметь непроваров, наплывов и трещин. После зачистки швов проверка на герметичность. Изъяны резьбы: сверлится отверстие и нарезается резьба, после чего переходник помещают на эпоксидную смесь. Устаревшие стаканы подшипников растачиваются, осталиваются с припусками, после чего фрезеруются до требуемых значений.

Дефекты валов коробки переключения передач: изношенное посадочное место подшипников, трещинки, изношенные шлицы и зубья шестерни вала первичного и вторичного, наличие отложений в каналах, изъяны резьбы. Устаревшая плоскость каждого вала обрабатывается в соответствии с конструкцией вала. Пришедшая в негодность, ведущая или ведомая шестерня, меняется.

Вилки для переключения передач могу выйти из строя. Изъяны резьбы и износ поверхностей наплавляют, затем обрабатывают (шлифуют, фрезеруют и т.д.) до нужных размеров. Если требуется, нарезают другую резьбу. Согнутая вилка исправляется. Истертые элементы после ремонта подвергаются закаливанию ТВЧ.

Сборку коробки передач начинают с крупных узлов. Затем их устанавливают в корпус. Сразу составляются муфты с технологичным валом и кольцами. Далее подшипник запрессовывается в нижний стакан, устанавливаются кольца для стопора. Нижний стакан одновременно прессуется в корпус и на вторичный вал. Вторичный вал выталкивает технологичный вал из муфт.  На него устанавливаются шестерни и уплотнительные кольца.

Собранный вторичный вал в подшипнике легко проворачивается. Монтируется вал уменьшителя хода. Такие же действия производятся с первичным валом. В КПП проверяется зацепление шестерни. Зазоры между зубьями каждой пары составляют от 0,2 до 0,5 мм. Если первичный вал легко проворачивается, устанавливается крышка КПП. Далее монтируются подшипники, штоки, втулки, прокладки регулировочные. Коробку переключения передач устанавливают на трактор и монтируют рычаг для переключения передач.

Как Отрегулировать Сцепление На Тракторе Т 40


Регулировка муфты сцепления

Регулировка муфты сцепления трактора Т-40 заключается в вос­становлении зазора между концами отжимных рычагов и выжимными упорными подшипниками отводок, кото­рый должен быть 4 мм. Вследствие постепенного изно­са накладок ведомого диска концы рычагов прибли­жаются к подшипнику, выбирая зазор. В этом случае из-за неполного включения муфты ведомый диск будет пробуксовывать, что вызовет повышенный износ. Для восстановления нормальной работоспособности муфты произведите ее регулировку, т. е. установите зазор в 4 мм между отжимными рычагами и упорными подшип­никами отводок. Регулируйте муфту при уменьшении свободного хода педали до 25 мм следующими двумя способами.1. Тягой педали муфты.2. Регулировочными и нажимными болтами.

При регулировке тягой расшплинтуйте ось вилки тяги, выньте ось и снимите вилку с рычага. Свинчивая или навинчивая вилку, установите длину тяги так, что­бы при соединении вилки с рычагом зазор между вы­жимным упорным подшипником отводки и концами рычагов был равен 4 мм. После чего зашплинтуйте ось вилки.

Регулировку муфты трактора Т-40 регулировочными болтами про­изводите в следующей последовательности:1. Откройте верхний люк корпуса муфты.2. Расшплинтуйте гайки 13 регулировочных болтов главной муфты и, отвертывая их, установите зазор по щупу, равный 4 мм между концами отжимных рычагов и выжимным упорным подшипником отводки. В таком положении зашплинтуйте гайку. Затем, проворачивая коленчатый вал двигателя, отрегулируйте остальные рычаги. Разница зазоров между рычагами не должна превышать 0,4 мм. Регулировку муфты ВОМ произво­дите аналогично главной муфте с той лишь разницей, что установку зазора 4 мм между концами отжимных рычагов и выжимным упорным подшипником отводки производите завертыванием нажимных болтов 2. По­сле регулировки надежно закрепите контргайки нажим­ных болтов и установите крышку люка. Во время разборки привода муфты главного сцепле­ния и муфты ВОМ правильно устанавливайте пружину сервоустройства, снижающую усилие на педали. Пружина устанавливается в одно из отверстий кронш­тейна так, чтобы педаль удерживалась в крайнем верх­нем положении, а при нажатии на нее ось пружины, пе­реходя через ось вращения педали, снижала усилие на педали. Мастер-Колесо это: Мобильный шиномонтаж, Шиномонтаж круглосуточно, Выездной шиномонтаж, круглосуточно,Ремонт проколов, снятие секреток, балансировка колёс.
