сцепление; корзина сцепления, диск и накладка сцепления, отводка, рычаг отжимной, диск опорный и нажимной, пружина управления, корпус сцепления.

Диск 245-1601090 (корзина) автомобильный МАЗ-4370 (БЗТДиА)

Сцепление грузового автомобиля МАЗ представляет собой двухдисковое устройство фрикционного типа, которое устанавливается в картере грузовика.

Главная функция сцепления МАЗ – разъединение коленвала мотора грузовика от коробки передач. Также сцепление при переключении передач плавно соединяет элементы (КПП и коленвал двигателя).

Ведущие части механизма – это диск сцепления МАЗ (средний и нажимной), маховик МАЗ.



Устройство сцепления МАЗ



Механизм включает в себя огромное количество элементов, таких как:

  • Диск сцепления МАЗ, маховик, ступицы и прокладки.
  • Отжимной рычаг и пружины;
  • Вилка сцепления МАЗ, кольца, шток;
  • Рычаг вала вилки, палец, кожух сцепления МАЗ;
  • Гайка, пластины, муфты сцепления МАЗ.

Данные составные элементы являются основными в устройстве запчасти МАЗ. Также все механизмы крепкие и устойчивы к большим нагрузкам. Поэтому сцепление МАЗ, как и привод сцепления МАЗ, служат долго, редко выходят из строя.

В основном используется чугун для изготовления элементов из устройства сцепления МАЗ. Рассмотрим подробнее каждую часть изучаемой детали.

Диск сцепления МАЗ (нажимной и ведущий) отлит из прочного чугуна. Имеет шипы, которые присоединяются к маховику грузовика. Таким образом, сцепление МАЗ – очень крепкое соединение, что позволяет легко перемещать диск сцепления МАЗ. Также в данном случае осуществляется передача крутящего момента к такому элементу как диск сцепления МАЗ от маховика.

Сцепление МАЗ имеет несколько фрикционных насадок, которые содержит диск сцепления МАЗ. Поэтому во время работы элементов возникает сила трения.



То есть от поверхности фрикционных накладок, дисков и маховика происходит передача крутящего момента к коробке передач МАЗ. Отметим, что привод сцепления МАЗ современного грузовика не включает в себя диски.



Регулировка сцепления МАЗ



Со временем механизм сцепления изнашивается. Поэтому делается регулировка сцепления МАЗ при помощи:

  • Накидные и рожковые ключи;
  • Штангенциркуль и линейку.

Регулировка сцепления МАЗ делается следующим образом. Сначала необходимо обеспечить максимально правильный зазор между поверхностями механизма. Для этого отрегулируем величину отхода такого элемента как ведущий диск. Обратите внимание зазор между регулировочной гайкой и торцом крышки корпуса клапана. Советуем также их отрегулировать.



Регулировка двухдискового сцепления МАЗ требует терпения. Поэтому продолжаем дальше. Приступаем к демонтажу картера маховика и крышки его люка. Все это необходимо для варьирования величины отхода среднего диска (ведущего). Регулировка сцепления МАЗ на данном этапе делается так:

  1. Включаем сцепление;
  2. Устанавливаем рычаг КПП на нейтралку;
  3. Поворачиваем маховик двигателя;
  4. Отворачиваем контргайки винтов;
  5. Вворачиваем до упора 4 винта в средний ведущий диск.

Далее продолжаем вращать маховик, предварительно отвернув винты на 1 оборот. После зафиксируем данные элементы контргайками. Есть один момент — регулировка двухдискового сцепления МАЗ требует постоянного удержания инструментом винта. Таким образом отрегулированный зазор не сможет сбиться.

Продолжаем регулировку. Линейкой измеряем зазор между гайкой и торцом задней крышки клапана. Помните, что он не должен превышать 3,3 мм. Регулировка двухдискового сцепления МАЗ включает работу именно с этим нюансом.

Для регулировки зазора ослабляем контргайку регулировочной гайки. После фиксации необходимого зазора (3,3-3,7 мм), затягиваем крепеж. Все, регулировка двухдискового сцепления МАЗ сделана.

Регулировка и ремонт механизма сцепления грузовых автомобилей КамАЗ

Выполнять регулировку сцепления на КамАЗе 5320 и других моделях необходимо для поддержания исправного состояния грузовой машины. Иногда потребность проведения таких работ может возникнуть в пути, поэтому водителю автомобиля желательно знать основные условия для самостоятельного и правильного выполнения настройки механизма.

Блок: 1/9 | Кол-во символов: 325
Источник: https://autodvig.com/kpp/regulirovka-stsepleniya-kamaz-33281/

Конструктивные особенности сцепления

На большинстве грузовых автомобилей КамАЗ используется двухдисковая система сцепления (СС) с радиальным положением силовых пружин. Для функционирования механизма применяется специальный гидравлический привод, оснащенный пневматическим усилителем. Такая схема позволяет обеспечить снижение усилия, которое требуется для того, чтобы выжать педаль сцепления.

Схема системы сцепления на Камаз 4310 и 53215

Основные элементы устройства:

  1. Маховик.
  2. Средний ведущий вал.
  3. Ведомый шкив.
  4. Нажимной диск.
  5. Кратерное устройство.
  6. Защитный кожух.
  7. Опорная вилка.
  8. Рычаг переключения скоростей.
  9. Муфта деактивации с подшипниковым элементом.
  10. Вилка выключения системы.
  11. Упорное кольцо рычагов отключения.
  12. Выжимная пружинка.
  13. А — люфт между подшипником муфты и кольцом рычага отключения.

Схема соединений привода сцепления Камаз 43118 и 65115

Основные компоненты схемы:

  1. Педаль сцепления.
  2. Основной цилиндр.
  3. Цилиндрический элемент пневмоусилительного устройства.
  4. Следящий механизм пневматического усилителя для устройства с двумя дисками.
  5. Воздухопровод.
  6. Рабочий гидравлический цилиндр.
  7. Муфта отключения, оснащенная подшипниковым элементом.
  8. Рычаг переключения.
  9. Шток.
  10. Трубопроводы и патрубки гидравлического привода.

Ведомые диски в СС Камаз 55111 или 43114 производятся с применением термостойких фрикционных накладок, позволяющих не допустить быстрого износа конструктивных элементов. Также устройство включает в себя гаситель колебаний, которые образуются при прокручивании коленвала мотора. Педаль приводного устройства располагается на специальных втулках и обычно функционирует без необходимости регулярной смазки. В более современных версиях Камаз 55102 и 6520 используются однодисковые сцепления класса Евро.

Сцепления в системах Камаз могут отличаться между собой по величине передающегося крутящегося момента.

Основная особенность усовершенствованных версий СС заключается в наличии встроенного индикатора, определяющего износ фрикционных накладок. Измерение зазора производится по расстоянию между корпусом усилительного устройства, а также шайбой, расположенной на штоке. При серьезном износе этот показатель может составить около 2,3-2,5 см.

В некоторых СС на Камаз 43114 и 4308 с ПГУ может отсутствовать возможность регулировки положения штока.

Фотогалерея: разновидности систем сцепления

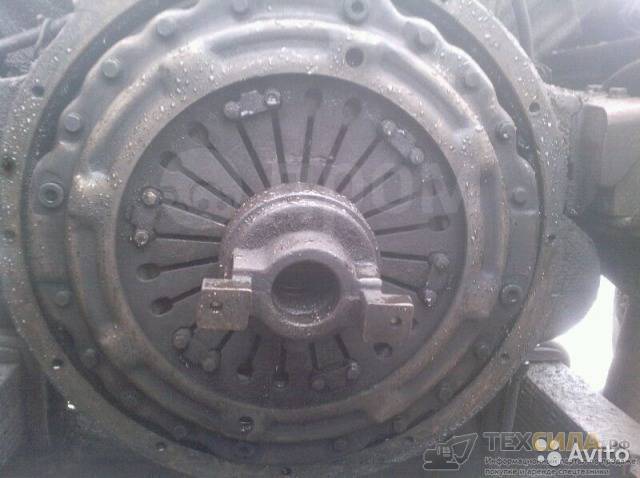

Однодисковое СС для грузового авто

На фото — многодисковая система сцепления

Блок: 2/9 | Кол-во символов: 2353
Источник: https://avtozam.com/kamaz/kak-otregulirovat-stseplenie/

Регулировка сцепления

Если вы заметили даже один из перечисленных признаков, значит, корзина сцепления КамАЗ требует настройки. Если этого не сделать вовремя , неполадки могут перекинуться на коробку передач и иные детали трансмиссии.

В целом грамотную регулировку сцепления Камаза можно разделить на 3 основных этапа:

  1. Настройка свободного хода педали. Нормативное значение для свободного хода находится в рамках 6–12 мм. Измерять его следует от средней части пластины в момент, когда педаль опущена и до того момента пока при нажатии вы не почувствуете сопротивление. Регулируется свободный ход эксцентриковым пальцем – он соединяет ушко толкателя с рычагом педали. Палец следует вращать до тех пор, пока зазор между верхним упором и толкателем поршня не достигнет значения 6–12 мм. Как только нужное значение достигнуто, затягиваем и шплингуем корончатую гайку. После обязательно замерьте полный ход педали должно получиться 185–195 мм.
  2. Регулировка свободного хода муфты. Значение свободного хода должно составлять 3,2–4 мм. Замерить его совсем несложно. Двигаем рычаг вала вилки от регулировочной сферической гайки толкателя. Не забудьте снять пружину и обратите внимание на то, что рычаг должен двигаться максимум на 4–5 мм. Если замечены расхождения с нормативами, поправить ситуацию можно при помощи сферической гайки. Как только ход рычага дойдет до 4–5 мм, автоматически нужное значение примет и свободный ход муфты.
  3. Регулировка полного хода толкателя усилителя. Измеряется очень просто. Выжимаем сцепление до тех пор, пока оно не упрется в пол. Если при этом расстояние хода толкателя получается менее 25 мм, сначала проверьте свободный ход педали и жидкость в главном цилиндре.
    Если там все в порядке сбросьте воздух из гидросистемы и тогда все вернется к нормальным значениям.

техническое обслуживание

Если периодически выполнять дополнительно с регулировкой еще и эти процедуры, то устройство прослужит намного дольше.

  • Протяните болты, которые крепят пневмоусилитель привода сцепления.
  • устройство на наличие подтеков. В случае обнаружения, найти и устранить утечку, после прокачать систему, чтобы из нее вышел воздух.
  • Оценить работу пружин педали и рычага вала. В случае обнаружения неисправных заменить их.
  • Смазать подшипник муфты и втулку вала вилки устройства.
  • Оценить уровень жидкости в компенсационном баке. В случае необходимости долить.

Регулировка сцепления Камаз

В первый раз со всеми этими работами справиться весьма проблематично. Если вы не уверены в своих силах. Доверьте регулировку специалистам и проследите за ходом выполнения работ. Запомнив все этапы на практике, в дальнейшем вы без проблем сможете регулировать устройство самостоятельно.

Блок: 3/4 | Кол-во символов: 2656
Источник: https://autodont.ru/transmission/cohesion/regulirovka-kamaza

Как осуществляется регулировка?

При появлении неполадок в работе сцепления необходимо попробовать выполнить регулировку. Когда возникло проскальзывание дисков (вялый разгон, небольшой запах гари) необходимо выставить правильный ход муфты.

При неполном разведении дисков (затрудненное переключение) придется выполнить больше операций:

  1. Выставить ход педали.
  2. Убрать завоздушенность магистралей привода.
  3. Проверить уровень жидкости в ПГУ.

При использовании узла Евро в настройке нуждается только свободный ход педали. Смазка и регулировка остальных деталей сцепления в процессе эксплуатации машины не предусмотрена, кроме контроля высоты уровня жидкости, находящейся в бачке привода.

Под регулировкой сцепления на КамАЗе 5320 и других моделях понимают установку правильного зазора между плоскостью выжимного диска и головками рычагов, а также настройку свободного хода педали и приводной муфты. Допустимый свободный ход для педали привода сцепления должен быть в пределах от 6 до 12 мм.

Под зазором понимается расстояние между точками центральной части площадки педали при отпущенном состоянии и в момент начала включения главного цилиндра. Свободный ход регулируется вращением эксцентрикового пальца, находящегося в соединении рычага педали с верхней проушиной тяги усилителя. Регулировку производят при полностью отжатой натяжной пружине педали, т. е. педаль должна упираться в верхний резиновый буфер, служащий ограничителем хода.

Например, на КамАЗе 65115 процесс регулировки своими руками таков:

  1. Расконтрить шплинт корончатой гайки пальца.
  2. Вращением пальца надо добиться приемлемого свободного хода.
  3. Затянуть гайку и законтрить ее шплинтом.
  4. Проконтролировать полный ход педали. Если все отрегулировано правильно, то он должен быть в пределах от 185 до 195 мм.

На однодисковых узлах MFZ регулировка ведется аналогично, но ход педали должен составлять от 140 до 150 мм.

Ниже продемонстрирован процесс регулировки свободного хода на примере КамАЗа 4310, автор ролика Vladimir Krasikov.

Блок: 3/9 | Кол-во символов: 1967
Источник: https://autodvig.com/kpp/regulirovka-stsepleniya-kamaz-33281/

Регулировка свободного хода педали сцепления

По официальному регламенту ход для передвижения педали должен составить около 6-12 мм, а сам замер следует делать от центральной составляющей пластины. Педаль необходимо отпустить, пока в работу не вступит основной цилиндр после нажатия на нее. Отладка осуществляется с использованием эксцентрикового пальца, при выполнении регулировки педаль должна быть прижата к верхнему упору. Корончатая гайка максимально затягивается и производится замен полного хода, который должен составить 185-195 мм.

Видео о регулировке педали сцепления

Канал «ВОСЕМЬ АТМОСФЕР» в своем видеоролике подробно показал, как увеличить выжим педали сцепления на Камаз Евро.

Блок: 4/9 | Кол-во символов: 687
Источник: https://avtozam. com/kamaz/kak-otregulirovat-stseplenie/

Как узнать, что пришло время менять сцепление

Бывают такие случаи, когда регулировкой сцепления уже не удастся исправить неполадку. Возможно, вы упустили момент, когда можно было обойтись малыми силами, а может быть, устройство вышло из строя по каким-либо объективным причинам. Итак, сцепление маз пора менять, если вы заметили следующие признаки:

  • Устройство включается резко, автомобиль дергается и резко рвет с места.
  • Шум в механизме, возможно, громкий треск при включении передачи.
  • Автомобиль трогается с места, с опозданием, даже если вы отжали сцепление вовремя.
  • Характерный запах гари в салоне (это явный признак того, что сцепление сгорело).

Затягивать с заменой сцепления не стоит. В итоге все может закончиться повреждением коробки передач или тем, что в один прекрасный день автомобиль просто не сможет тронуться с места.

Самостоятельно за работу стоит браться, только если вы точно, знаете, последовательность действий. В противном случае лучше обратиться к специалистам.

Однако если вы уверены в своих силах или корзина сцепления КамАЗ вам хорошо знакома, можно браться за дело.

Что понадобиться

Прежде чем приступать к работам, необходимо запастись определенным набором инструментов. Итак, вам понадобятся:

  1. Набор гаечных ключей или торцевых головок.
  2. Упор.
  3. Линейка, чтобы потом измерить свободный ход педали.
  4. Пассатижи и клещи.

Замена сцепления Камаз

Если все это есть, пора приступать к работе. Главное, строго соблюдать всю последовательность действий:

  • Первым делом снимайте коробку передач. У КамАЗа она очень тяжелая, поэтому вам понадобится помощь нескольких человек.
  • Далее, на очереди корзина сцепления, снимаем и ее.
  • После снимайте диски сцепления ведомый, средний и ведущий.
  • После на их место устанавливайте новые детали устройства. Начинайте с установки первого ведомого диска и дальше устанавливайте детали в обратном к разбору порядке.
  • Еще раз убедитесь, что устройство собранно правильно и все – можно ставить на место коробку передач.

В случае если сцепление однодисковое процесс схож и выполняется еще проще. Может показаться, что все достаточно просто, однако это далеко не так. Замена и регулировка сцепления маз потребует массу физических сил и времени. Возможно, имеет смысл все-таки довериться специалистам, которые все сделают грамотно и без ошибок. Вы же, наблюдая, за процессом сможете запомнить всю последовательность на практике, а уже в следующие раз взяться за регулировку или замену устройства самостоятельно.

Как пользоваться сцеплением, чтобы оно работало как можно больше

Есть несколько простых правил продлить срок службы сцепления КамАЗа. К сожалению далеко не все водители ими пользуются и часто, устройство приходится менять гораздо раньше, чем предусмотрено производителем.

  1. Не держите механизм отжатым слишком долго. Использовать пробуксовку сцепления на светофорах и для снижения скорости очень вредно для устройства.
  2. И, главное, как можно чаще проверяйте свободный ход педали и смазывайте все доступные агрегаты механизма сцепления. Это является, наверное, важнейшим залогом того, что задумываться о замене механизма вам не придется течении как минимум нескольких лет.

Блок: 4/4 | Кол-во символов: 3093
Источник: https://autodont.ru/transmission/cohesion/regulirovka-kamaza

Отладка муфты

Следующим этапом регулировки будет настройка параметров свободного хода муфты включения сцепления, значение которого должно составлять от 3,2 до 4 мм. Измерение проводится путем вращения регулировочной гайки.

Последовательность действий при этом:

  1. Ослабить крепежную гайку вилки.
  2. Расшплинтовать палец крепления, добиться его свободного перемещения и вынуть.
  3. Вращать вилку тяги до получения необходимого зазора.
  4. Затянуть гайку и вмонтировать на место палец.
  5. Установить фиксирующий шплинт.
  6. Проверить настройку. При полном отжатии педали ход муфты должен составить не менее 25 мм.

Блок: 4/9 | Кол-во символов: 582
Источник: https://autodvig.com/kpp/regulirovka-stsepleniya-kamaz-33281/
