Регулировка лент дт 75: Регулировка механизма поворота трактора ДТ-75.

Содержание

Регулировка механизма поворота трактора ДТ-75.

Износ тормозных барабанов, тормозных лент и деталей привода управления механизмом поворота затрудняет управление трактором. Этот износ ускоряется при небольшой величине свободного хода рычагов управления поворотом. Слишком большой свободный ход приводит к недостаточной затяжке тормозов, в результате чего затрудняется поворот трактора й увеличивается износ трущихся поверхностей тормозов из-за сильного их нагрева. Поэтому через каждые 240 ч работы трактора следует проверять и, если необходимо, регулировать механизм поворота.
Планетарный механизм поворота регулируют в следующем порядке:
снимают крышки люков в задней стенке корпуса заднего моста. Два крайних люка предназначены для доступа к регулировочным гайкам тормозов водил, а два внутренних — к регулировочным гайкам солнечных шестерен;
при помощи регулировочных гаек 11 (рис. 66) затягивают ленты 13 на тормозных барабанах 12 солнечных шестерен до отказа, а затем отвертывают гайки до совмещения риски на штоках 10 с плоскостью проушин;

отвернув контргайки, завинчивают регулировочные винты, размещенные в нижней части картера, до отказа, а затем отвертывают их на один оборот и контрят гайками;

свинчивая или навинчивая вилки на тягах, регулируют свободный ход рычагов поворота, который должен быть в пределах 60—80 мм. Оба рычага должны находиться в одной плоскости;

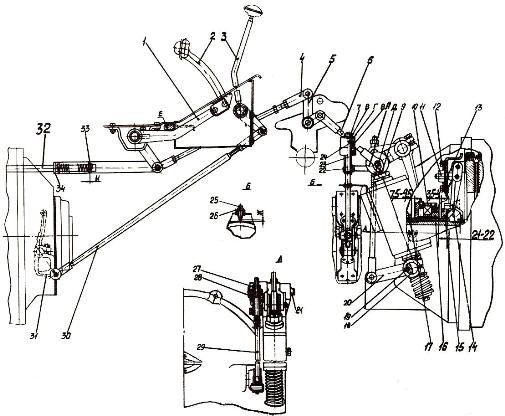

устанавливают зуб правой тормозной педали 2 (см. рис.2) во вторую впадину фиксатора;
затягивают регулировочной гайкой 5 (рис.66) тормозную ленту так, чтобы она плотно прилегала к поверхности правого тормозного барабана;
выравнивают другую педаль по педали, застопоренной фиксатором, и затягивают регулировочной гайкой тормозную ленту левого барабана;

при помощи регулировочного винта устанавливают зазор между нижней частью тормозной ленты и барабаном, завинчивая винт до отказа и отвинчивая его на один оборот. По окончании регулировки полный ход педалей остановочных тормозов должен находиться в пределах 120— 140 мм.

Законы :: от 0000-00-00 N 37


ИНСТРУКЦИОННО-ТЕХНОЛОГИЧЕСКАЯ КАРТА N 37


   См. Организация и методика проведения лабораторно-практических занятий и Правила техники безопасности


    Задание.

Регулировка механизмов ведущих мостов тракторов ДТ-75М, МТЗ-80, Т-150К, Т-4А, Т-40М и К-701.

    Цель. Изучить операции по регулировке механизмов ведущих мостов тракторов ДТ-75М, МТЗ-80 и Т-150К; научиться регулировать зазоры между зубьями конических шестерен главной передачи, свободный ход рычагов управления и тормоза тракторов.

    Задание рассчитано на 6 ч.

    Инструмент и приспособления. Комплект инструмента, ломик монтажный, металлическая линейка 500 мм, квадратный брус, труба-удлинитель для регулировочного ключа, молоток, отвертка, бородок, плоскогубцы, нутромер, штангенциркуль.



Последовательность выполнения задания

Технические условия и указания к выполнению

Повторить основные правила техники безопасности при регулировке механизмов ведущих мостов колесных и гусеничных тракторов.

Регулировка механизмов ведущего моста трактора ДТ-75М

1.

Отвернуть болты крепления крышки картера главной передачи (планетарного механизма поворота). Определить место установки прокладок для регулировки зацепления шестерен конической передачи.

Зацепление шестерен конической передачи регулировать прокладками, установленными между ведомой шестерней и фланцем корпуса планетарного механизма.

2.

При замене шестерен зацепление отрегулировать в следующем порядке: отвернуть болты крепления ведомой шестерни к фланцу корпуса планетарного механизма и переместить коническую шестерню так, чтобы расстояние от ее торцовой плоскости до плоскости специального выступа на стенке перегородки корпуса было равно размеру, выбитому на плоскости.

Для этого необходимо изменить количество регулировочных прокладок, установленных между ведомой шестерней и фланцем корпуса планетарного механизма. Затем, изменяя число регулировочных прокладок под фланцем гнезда переднего подшипника ведомого вала коробки передач и перемещая его, добиться определенного бокового зазора между зубьями конических шестерен.

Боковой зазор между зубьями конических шестерен должен быть 0,25…0,50 мм.

3.

Отрегулировать тормоза солнечных шестерен. Для этого отвернуть болты крепления крышек люков, снять их и вращением регулировочной гайки затянуть тормозные ленты тормоза солнечной шестерни до отказа. Затем отпустить гайку до совмещения риски на указательном штифте с плоскостью проушины пружины. Упорные болты тормозной ленты (внизу картера заднего моста) завернуть до отказа, отпустить на один оборот и застопорить контргайками. Отрегулировать положение рычагов управления (изменением длины тяг), чтобы в свободном состоянии они упирались в пол, а при перемещении назад имели необходимый свободный и полный ход.

Свободный ход рычагов управления должен быть 60…80; полный ход —  500…600 мм.

4.

Отрегулировать остановочные тормоза. Отвернуть болты крепления крышек люков и снять их. Завернуть регулировочную гайку правого остановочного тормоза так, чтобы при полностью затянутой ленте зуб педали попал в первую впадину фиксирующего сектора. При регулировании левого тормоза совместить левую педаль с правой. Их положение отрегулировать изменением длины тяги. Завернуть упорные болты тормозных лент (снизу картера заднего моста) до отказа, а затем отвернуть их на один оборот и застопорить контргайками. Закрыть люки заднего моста крышками.

5.

Изучить правила смазки механизмов заднего моста и конечных передач. Найти расположение точек смазки на корпусе заднего моста.

Регулировка механизмов ведущего моста трактора МТЗ-80

1.

Отвернуть болты крепления крышки заднего моста и кронштейна силового цилиндра трактора, снять крышку. Найти места установки прокладок для регулирования зазора в подшипниках дифференциала и зацепления шестерен главной передачи.

Для выполнения регулировок необходимо снять с трактора сиденье, гидроцилиндр, ящики с аккумуляторными батареями, кабину.

2.

Отрегулировать зазор в конических роликовых подшипниках дифференциала. Перемещая корпус дифференциала ломиком, определить с помощью индикатора осевой зазор в подшипниках. Снять правый тормоз, выпрессовать стакан, чтобы можно было снять регулировочные прокладки. Уменьшая толщину прокладок под фланцем стакана, установить в подшипниках осевой зазор в пределах 0,05.

..0,1 мм (допускается не более 0,3 мм).

При проверке зазора стакан подшипников должен быть затянут болтами до отказа.

3.

Отрегулировать, зацепление конических шестерен главной передачи. Для этого снять левый тормоз и выпрессовать стакан, чтобы можно было снять или поставить регулировочные прокладки. Переставляя прокладки из-под фланца стакана правой стороны под фланец стакана левой стороны, добиться необходимого зазора в зацеплении шестерен главной передачи. Суммарная толщина прокладок должна оставаться постоянной. Собрать разобранные узлы и отрегулировать тормоза.

Регулировка зазора в зацеплении конических шестерен главной передачи производится только после замены изношенных шестерен новыми. Зазор в зацеплении конических шестерен главной передачи должен быть 0,2…0,5 мм. Тормоза регулировать изменением длины тяги. Полный ход педали должен быть 70…80 мм.

Регулировка механизмов ведущего моста трактора Т-150К

1.

Отвернуть болты крепления карданного вала к фланцам ведущей шестерни главной передачи и раздаточной коробки трактора Т-150К и снять карданный вал.

2.

Отвернуть гайки крепления корпуса главной передачи к картеру ведущего моста, снять главную передачу в сборе и установить на специальный стенд для регулировки.

3.

Отрегулировать зазор в конических подшипниках ведущей шестерни главной передачи. Для этого вынуть шплинт и отвернуть гайку, снять фланец, крышку с сальниками, маслоотражательную шайбу и наружный подшипник с внутренним кольцом. Вынуть или добавить одну или несколько прокладок. Собрать ведущую шестерню с подшипниками. Не надевая крышки сальника, затянуть гайку ведущей шестерни главной передачи до отказа, чтобы одна из ее прорезей совпала с отверстием для шплинта. Проверить затяжку подшипников. При необходимости регулировку повторить. После регулировки отвернуть гайку, поставить на место крышку сальников, затянуть гайку и зашплинтовать.

Момент сопротивления вращению ведущей шестерни без сальников должен быть в пределах 0,6…1,4 Н·м.

4.

Установить правильное положение ведущей шестерни по отношению к оси ведущего моста, вынимая или добавляя прокладки под фланец стакана.

Расстояние от торца ведущей шестерни до оси заднего моста должно быть 189±0,1 мм.

5.

Отрегулировать зазор в подшипниках ступицы ведомой шестерни и боковой зазор в зацеплении конических шестерен (с помощью регулировочных гаек).

Допустимый зазор в зацеплении конических шестерен 0,3…0,5; для новой пары шестерен — 0,17…0,47 мм.

6.

Отрегулировать зазор в подшипниках колесного редуктора. Разобрать его; отвернуть контргайку и снять стопорную шайбу; завернуть гайку, чтобы колесо вращалось с необходимым натягом. Отвернуть гайку на оборота до совпадения ее штифта с отверстием в стопорной шайбе, затянуть контргайку, собрать колесный редуктор.

Колесо должно вращаться свободно, без заметного осевого перемещения.

7.

Установить корпус главной передачи на шпильки ведущего моста, завернуть гайки, соединить карданным валом ведущий мост с коробкой передач.

Примечание. Содержание заданий по техническому обслуживанию механизмов ведущих мостов трактора Т-4А, Т-40М и К-701 аналогично содержанию заданий для тракторов ДТ-75М, МТЗ-80 и Т-150К.



Контрольные вопросы

    1. Как отрегулировать зазор в конической шестерне главной передачи трактора ДТ-75М? 2. Как отрегулировать тормоз солнечной шестерни и остановочный тормоз трактора ДТ-75М? 3. Объяснить порядок регулировки зазора в конических роликовых подшипниках дифференциала и шестернях главной передачи трактора МТЗ-80. 4. Как отрегулировать зазор в конических подшипниках ведущей шестерни главной передачи трактора Т-150К? 5. Как отрегулировать зазор в подшипниках ступицы ведомой шестерни главной передачи и зацепление конических шестерен трактора Т-150К? 6. Объяснить порядок регулировки зазора в конических подшипниках колесного редуктора трактора Т-150К.






Тракторы «ДТ 75»: основные неисправности и регулировка муфты сцепления — Транспорт — Полезные статьи

Трактор «ДТ 75» — надежный и верный помощник для любого фермера. Несмотря на практичность этой техники, в ее работе со временем могут появляться неисправности, Механизм управления, подвеска, сцепление — на все эти узлы оказывается высокая нагрузка в период посевных и сбора урожая.

Основные неисправности сцепления

Основные причины неполадок в работе сцепления:

  1. Износ маховика. На поверхности устройства могут появляться трещины, задиры и другие дефекты. Для восстановления может применяться шлифовка, но она должна осуществляться с учетом допусков от производителя. При диагностике следует также проверить состояние зубчатого венца стартерного механизма.
  2. Выход из строя опорного подшипника. Заклинивание или заедание детали может привести к невозможности отключения сцепления. В случае износа возможно появление посторонних звуков.
  3. Неисправность сальников. При критическом изнашивании изделий сцепление работает некорректно.
  4. Выход из строя выжимного механизма. При замене системы эта деталь также обязательно меняется. Выжимное устройство должно свободно скользить по направляющей втулке. Правильность монтажа последней также важно всегда проверять. Втулка располагается параллельно первичному валу трансмиссии.
  5. Износ троса сцепления. Если проблема состоит в обрыве изделия, выполняется его замена. В случае растяжения исправить проблему позволит регулировка.
  6. Утечка масла. Недостаток смазки приводит к тому, что агрегат начинает работать «на сухую». Масло требуется для обработки шлицов и направляющих втулок для подшипников. Важно, чтобы в составе смазочного вещества отсутствовали твердые металлические частицы. После того как шлицы будут обработаны, остатки вещества следует удалить.

Главное при ремонте — использовать оригинальные запчасти к трактору ДТ 75, а процедуру восстановления техники доверить профессионалам. Некачественные комплектующие долго не проходят, а ошибки в процессе замены могут привести к более серьезным неисправностям.

Регулировка муфты сцепления своими руками

Процедура выполняется следующим образом:

  1. Рычаг трансмиссии устанавливается в положение нейтральной передачи.
  2. Включается муфта.
  3. Снимаются боковина капота и штампованная крышка люка.
  4. Включается декомпрессометр. При повороте ручки коленвала двигателя необходимо щупом проверить зазор между упорным устройством нажимного подшипника и концом каждой отжимной ручки. Если муфта работает правильно, люфт должен составить около 3,5–4,5 мм.

Если зазор не соответствует нормированным параметрам, производится расшплинтовка корончатых гаек болта на рычаге. Путем закручивания и откручивания выставляется необходимый люфт.

Устраняем сбои в работе механизма управления

Проблема пробуксовки тормоза планетарного механизма может быть обусловлена следующими причинами:

  1. Заедание стяжек пружинных элементов, расположенных в верхней тарелке. Для диагностики необходимо демонтировать топливный бак и коробку управления. Причины заедания могут быть разными, требуется детальная проверка основных элементов.
  2. Усадка пружин. При такой проблеме единственным вариантом устранения будет замена деталей. Усадка элементов может быть обусловлена замасливанием тормозных лент. Также следует выполнить диагностику торцевого уплотнения вала. Если прокладка изношена, она меняется на новую. Также необходимо произвести проверку уплотнительной манжеты, резинового кольца.

Если трактор ведет в сторону, нужно выполнить диагностику накладок тормозных лент. Как правило, при выходе из строя они неплотно прилегают к поверхностям шкива. В таком случае детали меняются на новые.

Неисправности подвески «ДТ-75»

Проблемы в работе подвески, с которыми можно столкнуться при эксплуатации техники:

  1. Утечка смазочного материала из катков или роликов. Проблема может состоять в износе уплотнения или ослаблении крепления его корпуса. При повреждении резинового чехла производится замена детали. Если износ уплотнителей слабый, достаточно протереть поверхность колец, но если критический — они также меняются.
  2. Внутрь балансира попадает грязь. Обычно это связано с нарушением герметичности цапфы. Проблему следует искать в износе уплотнителя.
  3. Увеличенный люфт или неисправность конических подшипников. Нужно проверять целостность устройств, расположенных на опорных катках. Изношенные детали меняются на новые.
  4. Появление трещин на спицах, а также изнашивание обода катков. Если дефект серьезный, узел подлежит восстановлению путем ремонта и замены деталей.

Единственным вариантом избежать непредвиденных неисправностей будет своевременное техническое обслуживание сельхозтехники. Следите за качеством масла, в холодное время года обязательно используйте зимнюю смазку.

Двигатель дизельный а 41 руководство по ремонту. Какие ещё параметры заслуживают внимания

Капитальный ремонт двигателя А-41

Вышел из строя двигатель А-41 или А-01 — обратитесь в нашу организацию. Мы предлагаем квалифицированный ремонт двигателей Алтайского Моторного Завода. На дизель, прошедший капремонт, предоставляется полугодовая гарантия. Гарантийные обязательства мы строго соблюдаем, оперативно реагируем на запросы своих клиентов без лишней бумажной волокиты.

Качество сборки двигателя А-41, А-01 стоит для нас на первом месте, поэтому мы тщательно дефектуем сборочные единицы, устанавливаем качественные запчасти и производим все операции по ремонту дизелей в строгом соответствии с технической документацией завода-изготовителя.

В нашей организации Вы можете заказать и текущий ремонт двигателя А-41, например, отремонтировать гбц, топливную аппаратуру, отшлифовать коленвал, заменить цпг и пр., но если уже приходится залезать в конструкцию двигателя, то лучше делать все одним разом.

На фото Вы можете ознакомиться с этапами работ по капитальному ремонту двигателя А-41. Все начинается с блока и тщательной зачистки всех деталей. Поршневая А-41 ставится новая, вал шлифуется до разумных размеров (на выше Р-2, остальное при желании на ваш риск), головка блока опрессовывается, шлифуется, собирается с новыми клапанами и направляющими, ремонтируется водяной и масляный насос, ТНВД и форсунки, распредвал, проверяется все до последнего болта. Все делается в чистоте и тщательно моется. Двигатель а-41 после ремонта проходит обкатку.

ВАЖНО: Двигатель а-41 есть готовый на продажу или обмен. В случае обмена Вам не нужно ожидать дизель из ремонта, привозите свой неисправный, забираете восстановленный с гарантией по цене ремонта.

Цена на ремонт двигателя А-41 адекватно соответствует затратам на качественную сборку, у нас просчитаны реальные вложения, цену мы не гнем, а за копейки бывает только у тех, кто планирует сэкономить на чем-то во время ремонта в ущерб качеству и при отсутствии гарантии.

Звоните, узнавайте цену, привозите в ремонт. Сотрудничество с нами вас не разочарует.

Раздел I. УСТРОЙСТВО ДВИГАТЕЛЕЙ
Глава 1. Общие сведения
Глава 2. Основные узлы и механизмы двигателей
Блок цилиндров
Головка цилиндров
Кривошипно-шатунный механизм
Механизм газораспределения
Механизм уравновешивания
Особенности сборки и разборки основных узлов и механизмов
Глава 3. Система охлаждения
Водяной насос и вентилятор
Особенности сборки и разборки узлов системы охлаждения
Глава 4. Система смазки
Масляный насос
Масляный фильтр
Особенности сборки и разборки узлов системы смазки
Глава 5. Система питания
Топливоподкачивающий насос
Топливный насос
Регулятор числа оборотов
Установка топливного насоса на двигатель и его привод
Устройство и работа форсунки
Фильтр грубой очистки топлива
Фильтры тонкой очистки топлива
Топливопроводы
Воздухоочиститель
Глава 6. Система пуска
Пусковой двигатель
Редуктор пускового двигателя
Глава 7. Электрооборудование
Генератор
Стартер
Глава 8. Дополнительные агрегаты и узлы
Муфта сцепления
Гидронасосы
Раздел II. ЭКСПЛУАТАЦИЯ ДВИГАТЕЛЕЙ
Глава 9. Эксплуатационные материалы
Смазочные материалы
Топливо
Охлаждающая жидкость
Глава 10. Эксплуатация двигателя
Правила техники безопасности
Подготовка двигателя к запуску
Пуск, работа и остановка двигателя
Обкатка двигателя
Особенности эксплуатации двигателя в осенне-зимний период
Хранение, консервация и расконсервация двигателя
Глава 11. Техническое обслуживание
Ежесменный технический уход
Технический уход № 1
Технический уход № 2
Технический уход № 3
Сезонный технический уход
Таблица смазки двигателя
Глава 12. Регулировка двигателя
Проверка и регулировка угла опережения подачи топлива
Регулировка топливного насоса
Регулировка клапанного и декомпрессионного механизмов
Регулировка муфты сцепления
Регулировка муфты сцепления редуктора пускового двигателя
Регулировка числа оборотов коленчатого вала пускового двигателя
Глава 13. Обслуживание основных узлов двигателя
Уход за кривошипно-шатунным механизмом
Уход за механизмом газораспределения и головкой цилиндров
Глава 14. Обслуживание узлов систем питания, смазки и охлаждения
Уход за топливным насосом и регулятором
Уход за форсунками
Уход за топливными фильтрами
Уход за воздухоочистителем
Уход за системой смазки
Уход за системой охлаждения
Глава 15. Обслуживание пускового устройства и электрооборудования
Уход за пусковым двигателем и редуктором
Уход за стартером
Уход за генератором
Уход за системой зажигания
Уход за карбюратором
Глава 16. Обслуживание дополнительных агрегатов
Уход за муфтой сцепления
Уход за гидронасосами
Глава 17. Основные неисправности двигателя и способы их устранения
Неисправности основного двигателя
Неисправности пускового двигателя и редуктора
Неисправности электрооборудования
Неисправности муфты сцепления
Раздел III. РЕМОНТ ДВИГАТЕЛЯ И ТОПЛИВНОЙ АППАРАТУРЫ
Глава 18. Ремонт двигателя в мастерской колхоза или совхоза
Подготовка двигателя к ремонту
Мойка двигателя
Частичная разборка двигателя
Разборка двигателя на узлы и детали
Мойка деталей двигателя
Ремонт основных деталей и узлов
Глава 19. Ремонт топливной аппаратуры
Оборудование, приспособления и приборы для ремонта топливной аппаратуры
Разборка и сборка агрегатов топливной аппаратуры
Дефектовка основных деталей и узлов топливной аппаратуры
Глава 20. Ремонт пускового устройства
Ремонт пускового двигателя
Ремонт редуктора пускового двигателя
Глава 21. Сборка, обкатка н испытание двигателя
Общая сборка двигателя
Обкатка и испытание двигателя
Контрольный осмотр двигателя
Приложения
Литература

Отечественная строительная и сельхозтехника, спецмашины комплектуются различными силовыми агрегатами. Один из их представителей – дизельный двигатель А 41, производства Алтайского моторного завода, расположенного в Барнауле.

Технические характеристики

А 41 – серия четырехцилиндровых безнаддувных дизельных двигателей. Их основное предназначение – эксплуатация в стройтехнике и сельскохозяйственных машинах. А 41 – качественный, неприхотливый, долговечный агрегат, простой в эксплуатации и обладающий хорошей ремонтопригодностью, и такая характеристика двигателей А 41 позволила ему обрести признание потребителей.

А41, снятый с трактора ДТ-75:

Технические характеристики двигателя А 41 в стоковом варианте:

  • Вес двигателя А 41: 930 кг.
  • Размеры мотора: длина 1425 мм, ширина 827 мм.
  • Исполнение блока цилиндров: чугунный БЦ.
  • Подача топлива: методом прямого впрыска ДТ.
  • Алгоритм работы цилиндров: 1 – 3 – 4 – 2, отсчет ведется от вентилятора мотора.
  • Объем: 7.43 литра.
  • Развиваемая мощность: до 90 лошадиных сил.
  • Число оборотов по паспорту: 1750 об. в минуту.
  • Цилиндров: 4.
  • Расположение цилиндров: установлены вертикально.
  • Длина хода поршня: 140 мм.
  • Диаметр отдельного цилиндра: 130 мм.
  • Штатная степень сжатия А41: 16.
  • Развиваемый : 412 Нм на 1300 оборотах.
  • Расход топлива: мин. 1.62 кВтч.
  • Система охлаждения дизельного двигателя А 41: жидкостная.
  • Используемое масло: ДС-11 в летний период, ДС-8 зимой.
  • Генератор мотора: агрегат постоянного тока 7=Г304, 214А1.
  • Количество клапанов механизма газораспределения: 2
  • Гидронасосы: 2 шестеренчатых насоса, привод от коленвала передачей шестеренчатого типа.
  • Заявленный моторесурс: 12 тысяч моточасов на последних моделях двигателя.

Куда устанавливаеться двигатель АМЗ А-41

Данным мотором оснащаются экскаваторы, грейдеры, электростанции и насосные установки, прочая техника по согласованию с заводом-производителем. Из тракторов его используют на тракторах Т-4, ДТ-75М, Т-4А.

Обзор и особенности — Двигатель А-41

90-сильный двигатель обладает солидным объемом цилиндров в 7.43 литра, что позволяет базовой модели А 41 выдать такую мощность на относительно малых оборотах, около 1750. Следуя за тенденциями моторостроения, разработчики внесли в А 41 блок электронной системы непосредственного впрыска: топливоподача полностью контролируется электроникой.

Важная особенность мотора А 41 – двухклапанный газораспределительный механизм. Инженеры использовали его, чтобы придать двигателю максимально возможный КПД, отдачу и эффективность.

Чтобы сделать агрегат надежнее, в А 41 использованы высокопрочные чугунные гильзы, поверхность которых обработана методом вершинного хонингования. Это увеличивает ресурс мотора, вкупе с продуманной системой охлаждения (правда, растет и вес). В качестве таковой используется внешний масляно-жидкостный теплообменник, одинаково хорошо охлаждающий двигатель и в холостом режиме, и при максимальных нагрузках. Благодаря поддержанию стабильно-комфортной рабочей температуры надежность двигателя была дополнительно улучшена.

Интересная особенность двигателя: клапаны при работе двигателя способны проворачиваться от воздействия собственных пружин и сопутствующих рабочим циклам двигателя вибраций. Это можно отнести к плюсам конструкции, поскольку клапанный стержень изнашивается равномернее (хотя фаска тарелки клапана изнашивается тоже).

Распредвал двигателя должен выдерживать весомые нагрузки, поэтому его закаляют высокочастотными токами. На распредвалу имеются 7 шеек и 12 кулачков, обеспечивающих работу механизма. Узел приводится в движение от коленвала посредством шестеренчатой передачи.

Разработчики позаботились и об экологичности силового агрегата: вышедший из цехов АМЗ двигатель соответствует отечественному стандарту Р 41. 96-2005 по отсутствию нарушений в выбросе загрязняющих и вредных веществ.

Модификации мотора

Двигатель выпускается в различных вариациях, предназначенных для работы с определенной спецтехникой.

Основные модели:

Базовая модель двигателя и модификации ставятся на трактора и прочую технику, по согласованию с производителем. Всего существует более 11 вариаций мотора, отличающиеся, в основном, дополнительным оборудованием. Можно поставить:

  • два гидронасоса;
  • модернизированную муфту блока сцепления;
  • глушитель;
  • пневмокомпрессор;
  • предпусковой электрофакельный подогреватель;
  • увеличенный теплообменник системы охлаждения моторного масла, и т.д.

Модификации двигателя А-41СИ1, 02 и 03 отличаются друг от друга расположением цилиндров: последний получил рядную компоновку, благодаря чему номинальная развиваемая двигателем мощность выросла до 100 сил, а запас момента – до 20%, по сравнению с собратьями. На популярные трактора серии ДТ-75, согласно каталогу завода, ставятся моторы А 41И, СИ, С.

Начиная с 2001 года двигатели при сборке компонуются собственной головкой для отдельных цилиндровых групп, благодаря чему улучшилась надежность газового стыка и упал расход моторного масла «на угар». В 2003 была создана модификация с запуском от электростартера, благодаря чему вырос моторесурс. А в 2012 картерный блок двигателя А 41 заменили на лицензированные немецкие картеры, что сделало двигатель еще надежнее.

Блок-картер:


У А-41 существует родственный двигатель А-01, также предназначенный для работы на спецтехнике. В отличие от А-41, у второго двигателя 6 цилиндров.

Техобслуживание

Как уже упоминалось, А 41 и его модификации неприхотливы к условиям работы и сервису. Квалифицированный техник вполне справится с задачами текущего обслуживания самостоятельно.

По сути, для долгой и бесперебойной работы мотора необходимо, в основном, следить за температурой масла и давлением в масляной магистрали, не позволяя уровню смазки падать ниже критического уровня, и промывать . Замена масла проводится регулярно, каждые 240 моточасов наработки двигателя.

Важная регулярная операция – регулировка сцепления, поскольку при постепенном износе накладок дисков увеличиваются зазоры отвода среднего диска и свободный ход муфты. Схематическое устройство сцепления на примере такового в тракторе ДТ-75:


Это двухдисковая муфта сухого исполнения, постоянно-замкнутого типа. Регулировка сцепления ДТ 75 с двигателем А 41 должна производиться, при необходимости по результату проверки, примерно каждые 240 моточасов.

Со временем может также потребоваться регулировка клапанов двигателя А 41. Допускается зазор в 0.25… 0.3 мм, для обоих клапанов этого двигателя.

Обслуживать мотор следует также ежесменно, при окончании смены или перед ее началом. Интервал текущего сервиса – около 10 моточасов. В набор манипуляций входит:

  • очистка двигателя от грязи, скопившейся пыли;
  • проверка креплений и состояния герметичности стыков;
  • контроль отсутствия посторонних шумов;
  • проверка на протечки топлива, воды и моторного масла.
  • Охлаждающую систему двигателя также следует своевременно обслуживать. В набор сервисных операций входят:
  • удаление накипи из блока охлаждения, промывка системы;
  • проверка на течи и герметизация слабых мест радиатора, при необходимости.

Типичные неисправности

Мотору свойственные некоторые характерные проблемы.

В качестве хладагента системы охлаждения двигателя используется в основном вода, которая оставляет отложения кальция на сотах радиатора и осадок в трубках и полостях системы. Поэтому следует регулярно проверять, в каком состоянии находится радиатор, и промывать его, особенно если предполагается эксплуатация двигателя на высоких нагрузках. Иногда, в запущенных случаях, необходимо менять вышедшую из строя помпу или переставший работать термостат двигателя А 41.

  • Аномально высокий расход моторного масла на угар.

Причина этого – негерметичная клапанная крышка, своя для отдельной цилиндровой группы. Именно для исправления данного недостатка в новых моделях использованы блоки картера германского производства.

  • Потеря мощности двигателя, сильные вибрации при работе мотора.

Вероятная причина – дефект в узле коленвала или поршнях. Следует также проверить подшипники балансировки, им свойственно ломаться с последующей обязательной заменой таковых.

  • Плохой пуск двигателя, перебои при работе.

Причинами этого могут стать неполадки системы впрыска или забившийся грязью топливный фильтр. Следует диагностировать топливную систему, прочистить или заменить фильтр, а если эта операция не возымеет эффекта, вскрыть двигатель и проверять внутренние компоненты.

Тюнинг

В некоторых ситуациях мощности двигателя А41 может не хватать. Как и в «гражданских» двигателях, здесь существуют некоторые технические приемы, позволяющие снимать с силовой установки повышенную мощность.

  • Установка турбины от моторов серии 440.

Это операция комплексная, требующая также монтажа соответствующих новым характеристикам двигателя шатунов и смазочной системы. При соблюдении этих требований мотор становится способным выдавать до 145 сил, при сохранении штатного моторесурса.

  • Перепрошивка.

Некоторого прироста можно добиться чисто программными манипуляциями, перепрограммировав электронное устройство управления двигателем.

Важно: при этом крайне желательно установить и более производительные форсунки, поскольку штатные могут не справиться с нагрузкой.

Таким путем к характеристикам двигателя А 41 добавляют на 5-10 лошадиных сил больше, чем в стоковом исполнении.

включает в себя коленчатый вал с маховиком и четыре комплекта шатунов с поршнями, поршневыми кольцами и поршневыми пальцами.

К ривошипно-шатунный механизм представлен на рис. 5.

Рис. 5. Кривошипно-шатунный механизм двигателя А-41 тракторов ДТ-75 , ДТ-75М, ДТ-75Б, ДТ-75К.

1) – Коленчатый вал;

2) – Вкладыш;

3) – Заглушка;

4) – Шплинт;

5) – Вкладыш;

6) – Шатун;

7) – Кольца маслосъёмные;

8) – Поршень;

9) – Стопорное кольцо;

10) – Поршневой палец;

11) – Втулка шатуна;

12) – Поршневое кольцо;

13) — Поршневое кольцо;

14) — Поршневое кольцо;

15) – Гильза;

16) – Уплотнительное кольцо;

17) – Венец;

18) – Маховик;

19) – Болт;

20) – Фланец;

21) – Манжета;

22) – Подшипник;

23) – Болт;

24) – Шайба;

25) – Маслёнка;

26) – Шайба маслоотражательная;

27) – Полукольцо;

28) – Крышка;

29) – Зубчатый венец;

30) – Крышка шатуна;

31) – Шестерня;

32) — Шестерня;

33) — Шайба маслоотражательная;

34) – Болт;

35) — Шайба;

36) – Шкив;

38) – Храповик;

39) – Шайба.

Коленчатый вал (1) [рис. 5] пятиопорный, стальной штампованный. Кривошипы коленчатого вала располагаются в одной плоскости. С целью обеспечения износостойкости вала его шейки закаляют токами высокой частоты.

Ш атунные шейки вала полые. В полостях шатунных шеек, которые закрываются резьбовыми заглушками (3), происходит центробежная очистка масла, поступающего от коренных подшипников через наклонные отверстия в коленчатом валу. С целью улучшения очистки масла в отверстия шатунных шеек завальцовывают трубки, которые обеспечивают забор масла из центральной зоны полости шатунной шейки. На переднем конце коленчатого вала на шлицах размещены шестерни (32) и (31) привода газораспределения и привода масляного насоса и шкив (36) клиноремённой передачи привода вентилятора и водяного насоса. Шестерни (31), (32), шкив (36) с упорной шайбой (39) и маслоотражательная шайба (33) притянуты к торцу коренной шейки коленчатого вала болтом (34) (момент затяжки 300 Н.м. (30кгс. м)), который фиксируется стопорной шайбой (25). На шкиве (36) при помощи болтов (37) закрепляется храповик (38), который необходим для прокручивания коленчатого вала вручную при проведении регулировок механизма газораспределения и топливной аппаратуры.

Ч етвёртая щека коленчатого вала круглой формы, имеется проточка для установки зубчатого венца (29) привода механизма уравновешивания. Зубчатый венец напрессовывается на коленчатый вал, предварительно нагрев его до 150-градусов Цельсия, и дополнительно крепится к нему четырьмя болтами (3) [рис. 6] через упорные пластины (6).

Рис. 6. Механизм уравновешивания двигателя А-41 тракторов ДТ-75, ДТ-75М, ДТ-75Б, ДТ-75К.

1) – Корпус;

2) – Шестерня;

3) – Болт;

4) – Штифт;

5) – Зубчатый венец;

6) – Пластина;

7) – Шайба замковая;

8) – Прокладка регулировочная;

9) – Шайба замковая;

10) – Шайба;

11) – Болт.

Болты контрятся замковыми шайбами (7). Угловое расположение венца (5) определяется штифтом (4).

Н а заднем конце коленчатого вала есть фланец для установки маховика (18) [рис. 5] и маслоотражательной шайбы (26).

О севое перемещение вала ограничивается полукольцами (27) — они выполнены из сталеалюминиевой ленты и расположены по обе стороны заднего коренного подшипника. Зазор между полукольцами и упорными буртами коленчатого вала на новом двигателе составляет 0,095-0,335мм. Полукольца стопорятся от проворота штифтами, которые запрессованы в крышку коренного подшипника. Оба конца коленчатого вала (передний и задний) уплотняются резиновыми манжетами, устанавливаемыми в расточках крышки картера (5) распределительных шестерён (2) [рис. 2] и картера (16) маховика.

Рис. 2. Двигатель А-41. Продольный разрез.

1) – Масляный насос;

2) – Коленчатый вал;

3) – Передняя опора;

4) – Счётчик мото-часов;

5) – Картер шестерен;

6) – Вентилятор;

7) – Водяной насос;

8) – Головка цилиндров;

9) – Выпускной коллектор;

10) – Колпак;

11) – Воздухоочиститель;

12) – Распределительный вал;

13) – Крышка;

14) – Главная муфта сцепления;

15) – Маховик;

16) – Картер маховика;

17) – Уравновешивающий механизм.

Вкладыши (2) и (5) коренных и шатунных подшипников коленчатого вала биметаллические, выполняются из сталеалюминиевой ленты. Для обеспечения оптимальной приработки коренные вкладыши лудят.

В кладыши шатунных и коренных подшипников взаимозаменяемые. Обеспечить взаимозаменяемость вкладышей позволяет точность изготовления их и посадочных гнёзд на блоке и шатуне. Изношенные вкладыши заменяются на новые (основного либо ремонтного размера), в зависимости от состояния шеек коленчатого вала. При постановке ремонтных вкладышей шейки вала перешлифовываются на соответствующий размер. М аркировка и размеры вкладышей подшипников представлены в табл. 3.

Табл. 3. Маркировка вкладышей подшипников и размеры шеек коленчатого вала.

В ерхние и нижние вкладыши шатуна, а также верхние и нижние вкладыши коренных подшипников, которые применяются для широких опор коленчатого вала (первая, третья, пятая) – одноимённые и взаимозаменяемые. Верхние вкладыши второй и четвёртой коренных опор отличаются от нижних тем, что у них имеется канавка на внутренней опорной поверхности.

В посадочные гнёзда блока цилиндров и шатуна вкладыши устанавливаются с натягом, обеспечивающим правильное прилегание их к поверхности постели, а также фиксацию их от поворота. Осевое смещение вкладышей ограничивается выштампованными в них усиками, которые входят в соответствующие канавки блока и шатуна.

Р азмеры вкладышей, определяющие натяг в постели (т.е. высота выступания плоскости разъёма вкладышей над плоскостью разъёма постели) контролируются в специальном приспособлении. Для тех вкладышей, которые используются в качестве запасных частей, допускают паровку верхнего и нижнего вкладышей по суммарной контрольной высоте вкладышей. В данном случае вкладыши в зоне уса метятся краской зелёного и красного цвета. При установке таких вкладышей их требуется сочетать по меткам (красная с зелёной).

З азоры в шатунных подшипниках для новых двигателей располагаются в пределах 0,096-0,16 мм, зазоры в коренных подшипниках в пределах 0,116-0,180 мм при измерении в направлении, перпендикулярном плоскости разъёма. Зазор для среднего коренного подшипника составляет 0,131-0,195 мм.

П о диаметру коренные шейки коленчатого вала и, соответственно, вкладыши по их толщине подразделяются на два производственных и четыре ремонтных размера [табл. 3].

Н омера стандартов вкладышей 1Н и 2Н – производственные (устанавливаются на новые двигатели). Вкладыши остальных стандартов – ремонтные, их устанавливают на двигатели после проведения соответствующей перешлифовки коренных шеек коленчатого вала.

С оответственно стандартам вкладышей маркируются коленчатые валы производственных стандартов [табл. 4], а обозначение вала выштамповывается на щеке.

Н а двигателе устанавливается коленчатый вал и вкладыши одной размерной группы.

Табл. 4. Маркировка коленчатого вала.

Номер (обозначение) вала Маркировка стандарта Диаметр шеек, мм
коренных шатунных
41-0401-2 105(-0,023) 88(-0,023)
41-0401-2 2НШ 105(-0,023) 87,75(-0,023)
41-0401-2 2НК 104,75(-0,023) 88(-0,023)
41-0401-2 2НШК 104,75(-0,023) 87,75(-0,023)

Поршень (8) изготавливается из алюминиевого сплава. Диаметр поршня переменный по высоте, увеличивается к основанию поршня, юбка поршня эллипсная (с целью обеспечения правильного прилегания поршня к гильзе (15) при его температурном расширении и воздействия на него усилий во время работы двигателя). Юбка поршня покрывается слоем олова (толщина слоя 0,003-0,006 мм) для улучшения приработки. На новом двигателе зазор между юбкой поршня и гильзой цилиндра в пределах 0,17-0,235 мм при измерении в плоскости, перпендикулярной оси поршневого пальца.

В днище поршня располагается камера сгорания.

Поршневые кольца изготавливаются из специального чугуна и с целью обеспечения подвижности колец в канавках поршня компрессионные кольца (12), (13), (14) имеют форму трапеции с наклонной верхней поверхностью (угол наклона 10 град). Наиболее нагруженное верхнее компрессионное кольцо (12) хромированное и покрыто слоем олова для лучшей приработки. Второе (13) и третье (14) компрессионные кольца снабжены тремя кольцевыми канавками на наружной поверхности с целью обеспечения лучшей приработки и смазки.

Д ва маслосъёмных кольца коробчатого типа с проточкой по наружной поверхности, образующей два пояска (ширина пояска 0,5 мм). Для отвода масла от стенок гильзы цилиндра в картер (через отверстие в поршне) в теле маслосъёмных колец выполнены сквозные канавки. Под маслосъёмными кольцами устанавливаются радиальные расширители.

Шатун (6) имеет двутавровое сечение, штампуется из стали 40Х. Нижняя головка шатуна имеет косой разъём для возможности установки/снятия шатуна через цилиндр двигателя. Крышка нижней головки крепится двумя болтами разной длины, которые фиксируются стопорными шайбами. Длинный болт – призонный, он определяет положение крышки относительно шатуна.

Д ля того чтобы разгрузить болты от усилий, которые воздействуют на шатун, стык между крышкой и шатуном выполняется в виде треугольных шлицев. Болты затягиваются моментом 180-220 Н.м (18-22 кгс.м), начиная с длинного болта.

П остели под вкладыши шатуна обрабатываются совместно с крышкой. Для правильной установки крышки метки на нижней головке шатуна и на крышке должны совпадать. После затяжки болтов диаметр постели под вкладыши должен составлять 93 +0,031 мм.

В верхнюю головку шатуна запрессовывается бронзовая втулка (11). В стержне шатуна выполнено отверстие, через которое смазка от шатунного подшипника через канавки и отверстие втулки подаётся на поршневой палец.

Ш атуны комплектуются по массе, для одного двигателя разница допустима до 17 граммов. Обозначение массы наносится на торец верхней головки шатуна.

Маховик (18) зафиксирован в определённом положении относительно коленчатого вала двумя установочными штифтами. У одного из установочных отверстий маховика имеется отметка К, которая при установке маховика должна совпадать с аналогичной отметкой на коленчатом валу.

Н а маховик напрессован зубчатый венец (17), в зацепление с которым при пуске основного двигателя вводится шестерня механизма выключения пускового двигателя.

Двигатель — мотор, выпускаемый ОАО «Алтайский Моторный Завод». Дизельные силовые агрегаты, предназначенные для установки на спецтехнику, а также промышленные тракторы, бульдозеры и другие строительные транспортные средства.

Технические характеристики

Моторы класса А01 имеют высокие технические характеристики и надёжность. Этот силовой агрегат не оснащается турбонаддувом, но при этом дизельной мощности хватает с излишком. Этот силовой агрегат пришёл на смену известного СМД-7. Разработан двигатель был ещё в средине 60-х годов по чертежам Харьковского завода «Серп и Молот».

На этот момент выпускается модернизированная версия мотора А-01 МРСИ-1. Применяется он на Трактор -Т-4А, ТТ-4, ТТ-4М, Автогрейдер ДЗ-122, ДЗ-143, ДЗ-180, Погрузчики ТО-18, ТО-28, Экскаватор ЭО-121, ЭО-4124, Дорожные укладчики ДУ-58, ДУ-62 , а также МТП-71А, МТП-7, ЛП-19А.

Экскаватор с мотором А01

Основные технические характеристики:

Безнаддувные дизели типа А-01 оснащены 2-х клапанным механизмом газораспределения. Отличаются простотой конструкции и надёжностью. Дизели соответствуют по выбросам вредных веществ ГОСТ Р 41.96-2005.

Погрузчик с двигателем А01

В дизелях применены гильзы из спецчугуна с обработкой рабочей поверхности методом плосковершинного хонингования, поршни с трехколечным комплектом поршневых колец, оптимизированным профилем боковой поверхности и графитизированной юбкой, блок-картер с увеличенной прочностью и с улучшенным охлаждением гильз цилиндров.

Усовершенствование конструкции дизелей, выполненные в последние годы, позволили уменьшить расход масла на угар и увеличить моторесурс до 12000 моточасов.

Также, по заказу потребителей возможны следующие опции:

Мотор серии А01

  • муфта сцепления;
  • глушитель шума выпуска;
  • жидкостно-масляный теплообменник для охлаждения моторного масла;
  • генератор мощностью от 800 Вт до 3000 Вт и напряжением 12 или 24 В;
  • пневмокомпрессор с ременным приводом;
  • электрофакельный предпусковой подогрев воздуха;
  • два гидронасоса типа НШ-10 и НШ-32.

Обслуживание и ремонт

Обслуживание мотора А01 — достаточно простое. Можно сказать, оно аналогичное всем дизельным силовым агрегатам, типа ЯМЗ. Техническое обслуживание проводится каждые 12-15 тыс. км пробега. В этот показатель входит смена моторного масла и фильтрующего элемента. Также, рекомендуется проверять зажигание и состояние воздушного фильтра. Не стоит забывать, что смена воздушного элемента проводится каждое второе техническое обслуживание.

Двигатель особо не прихотлив в использовании топлива и моторного масла. Так, для нормальной эксплуатации подойдёт любое более-менее качественная минеральная смазки. Как показывает практика, обычно автомобилисты льют в мотор такое масло, как М10. Оно прекрасно выполняет все необходимые функции, а также при своевременной замене хорошо защищает элементы мотора. Особое внимание рекомендуется уделить воздушному фильтру. Лучше всего брать качественное изделие с металлическим основанием.

Вывод

Мотор А01 получил достаточно широкое распространение на автомобили строительной и сельхозтехники. Так, некоторые автолюбители даже устанавливали силовой агрегат на ЗИЛ 131. Межсервисное техническое обслуживание проводится достаточно просто, поскольку силовой агрегат имеет простые конструктивные особенности.

%PDF-1.5 % 200 0 объект > эндообъект внешняя ссылка 200 116 0000000016 00000 н 0000003961 00000 н 0000004097 00000 н 0000002674 00000 н 0000004356 00000 н 0000004484 00000 н 0000004985 00000 н 0000005137 00000 н 0000005408 00000 н 0000005494 00000 н 0000005691 00000 н 0000006775 00000 н 0000014332 00000 н 00000 00000 н 0000094813 00000 н 0000160639 00000 н 0000160710 00000 н 0000160792 00000 н 0000160879 00000 н 0000160988 00000 н 0000161036 00000 н 0000161146 00000 н 0000161194 00000 н 0000161300 00000 н 0000161348 00000 н 0000161453 00000 н 0000161501 00000 н 0000161606 00000 н 0000161654 00000 н 0000161760 00000 н 0000161808 00000 н 0000161905 00000 н 0000161953 00000 н 0000162093 00000 н 0000162141 00000 н 0000162232 00000 н 0000162323 00000 н 0000162421 00000 н 0000162469 00000 н 0000162568 00000 н 0000162616 00000 н 0000162754 00000 н 0000162802 00000 н 0000162880 00000 н 0000163017 00000 н 0000163065 00000 н 0000163140 00000 н 0000163279 00000 н 0000163327 00000 н 0000163403 00000 н 0000163538 00000 н 0000163585 00000 н 0000163658 00000 н 0000163767 00000 н 0000163814 00000 н 0000163917 00000 н 0000163964 00000 н 0000164068 00000 н 0000164115 00000 н 0000164219 00000 н 0000164266 00000 н 0000164402 00000 н 0000164449 00000 н 0000164523 00000 н 0000164627 00000 н 0000164674 00000 н 0000164777 00000 н 0000164824 00000 н 0000164928 00000 н 0000164975 00000 н 0000165116 00000 н 0000165163 00000 н 0000165241 00000 н 0000165339 00000 н 0000165386 00000 н 0000165484 00000 н 0000165531 00000 н 0000165635 00000 н 0000165682 00000 н 0000165822 00000 н 0000165869 00000 н 0000165946 00000 н 0000166042 00000 н 0000166089 00000 н 0000166188 00000 н 0000166235 00000 н 0000166332 00000 н 0000166379 00000 н 0000166477 00000 н 0000166524 00000 н 0000166629 00000 н 0000166676 00000 н 0000166784 00000 н 0000166831 00000 н 0000166941 00000 н 0000166988 00000 н 0000167139 00000 н 0000167186 00000 н 0000167275 00000 н 0000167374 00000 н 0000167421 00000 н 0000167554 00000 н 0000167601 00000 н 0000167672 00000 н 0000167718 00000 н 0000167764 00000 н 0000167811 00000 н 0000167858 00000 н 0000167905 00000 н 0000167952 00000 н 0000167999 00000 н 0000168046 00000 н 0000168094 00000 н 0000168142 00000 н 0000168190 00000 н 0000168238 00000 н трейлер ]>> startxref 0 %%EOF 203 0 объект > поток r!ns{Ni’4IJ’ǒO»~`c䈡KU#z uH0A_6\(xj&B*jo v0aנ[email protected] QO=È ?*xCfۉ0-6XBxXf 8}?myI=+:DLBɨ¼!(:#EF{ f5fi9 sttk

%PDF-1.6 % 26921 0 объект > эндообъект внешняя ссылка 26921 495 0000000016 00000 н 0000019493 00000 н 0000019745 00000 н 0000019776 00000 н 0000019827 00000 н 0000019887 00000 н 0000019940 00000 н 0000019982 00000 н 0000020140 00000 н 0000020407 00000 н 0000020448 00000 н 0000020553 00000 н 0000022786 00000 н 0000023408 00000 н 0000023681 00000 н 0000034562 00000 н 0000417828 00000 н 0000418411 00000 н 0000418595 00000 н 0000435978 00000 н 0000436021 00000 н 0000436388 00000 н 0000436481 00000 н 0000436639 00000 н 0000436837 00000 н 0000437233 00000 н 0000437348 00000 н 0000437506 00000 н 0000437667 00000 н 0000477789 00000 н 0000588750 00000 н 0000588815 00000 н 0000588948 00000 н 0000589041 00000 н 0000589156 00000 н 0000589349 00000 н 0000589504 00000 н 0000589671 00000 н 0000589801 00000 н 0000589939 00000 н 00005

00000 н 00005 00000 н 00005 00000 н 00005 00000 н 00005 00000 н 00005 00000 н 00005 00000 н 00005

00000 н 0000591510 00000 н 0000591723 00000 н 0000591901 00000 н 0000592087 00000 н 0000592276 00000 н 0000592450 00000 н 0000592678 00000 н 0000592874 00000 н 0000593018 00000 н 0000593216 00000 н 0000593390 00000 н 0000593568 00000 н 0000593810 00000 н 0000593994 00000 н 0000594161 00000 н 0000594364 00000 н 0000594565 00000 н 0000594716 00000 н 0000594819 00000 н 0000594959 00000 н 0000595118 00000 н 0000595257 00000 н 0000595418 00000 н 0000595569 00000 н 0000595692 00000 н 0000595833 00000 н 0000595942 00000 н 0000596053 00000 н 0000596166 00000 н 0000596334 00000 н 0000596466 00000 н 0000596608 00000 н 0000596766 00000 н 0000596899 00000 н 0000597032 00000 н 0000597204 00000 н 0000597315 00000 н 0000597430 00000 н 0000597604 00000 н 0000597709 00000 н 0000597854 00000 н 0000598004 00000 н 0000598142 00000 н 0000598264 00000 н 0000598420 00000 н 0000598556 00000 н 0000598722 00000 н 0000598870 00000 н 0000598988 00000 н 0000599122 00000 н 0000599238 00000 н 0000599396 00000 н 0000599487 00000 н 0000599602 00000 н 0000599728 00000 н 0000599866 00000 н 0000600026 00000 н 0000600182 00000 н 0000600335 00000 н 0000600506 00000 н 0000600655 00000 н 0000600802 00000 н 0000600986 00000 н 0000601074 00000 н 0000601304 00000 н 0000601491 00000 н 0000601684 00000 н 0000601880 00000 н 0000602037 00000 н 0000602166 00000 н 0000602358 00000 н 0000602507 00000 н 0000602650 00000 н 0000602842 00000 н 0000602938 00000 н 0000603188 00000 н 0000603363 00000 н 0000603532 00000 н 0000603762 00000 н 0000603945 00000 н 0000604150 00000 н 0000604344 00000 н 0000604440 00000 н 0000604650 00000 н 0000604738 00000 н 0000604952 00000 н 0000605040 00000 н 0000605244 00000 н 0000605425 00000 н 0000605606 00000 н 0000605822 00000 н 0000605941 00000 н 0000606108 00000 н 0000606296 00000 н 0000606384 00000 н 0000606588 00000 н 0000606699 00000 н 0000606802 00000 н 0000606998 00000 н 0000607109 00000 н 0000607212 00000 н 0000607402 00000 н 0000607513 00000 н 0000607616 00000 н 0000607800 00000 н 0000607989 00000 н 0000608184 00000 н 0000608396 00000 н 0000608587 00000 н 0000608766 00000 н 0000608954 00000 н 0000609165 00000 н 0000609336 00000 н 0000609530 00000 н 0000609687 00000 н 0000609936 00000 н 0000610076 00000 н 0000610187 00000 н 0000610290 00000 н 0000610452 00000 н 0000610563 00000 н 0000610666 00000 н 0000610812 00000 н 0000610923 00000 н 0000611026 00000 н 0000611114 00000 н 0000611202 00000 н 0000611410 00000 н 0000611498 00000 н 0000611704 00000 н 0000611792 00000 н 0000611974 00000 н 0000612085 00000 н 0000612188 00000 н 0000612276 00000 н 0000612364 00000 н 0000612544 00000 н 0000612632 00000 н 0000612884 00000 н 0000612972 00000 н 0000613083 00000 н 0000613186 00000 н 0000613297 00000 н 0000613400 00000 н 0000613596 00000 н 0000613684 00000 н 0000613882 00000 н 0000613993 00000 н 0000614096 00000 н 0000614272 00000 н 0000614383 00000 н 0000614486 00000 н 0000614664 00000 н 0000614752 00000 н 0000614946 00000 н 0000615034 00000 н 0000615145 00000 н 0000615248 00000 н 0000615359 00000 н 0000615462 00000 н 0000615606 00000 н 0000615796 00000 н 0000615907 00000 н 0000616010 00000 н 0000616158 00000 н 0000616246 00000 н 0000616444 00000 н 0000616532 00000 н 0000616620 00000 н 0000616708 00000 н 0000616928 00000 н 0000617024 00000 н 0000617244 00000 н 0000617340 00000 н 0000617584 00000 н 0000617680 00000 н 0000617910 00000 н 0000617998 00000 н 0000618230 00000 н 0000618318 00000 н 0000618548 00000 н 0000618636 00000 н 0000618766 00000 н 0000618944 00000 н 0000619032 00000 н 0000619172 00000 н 0000619372 00000 н 0000619460 00000 н 0000619634 00000 н 0000619776 00000 н 0000619872 00000 н 0000620020 00000 н 0000620116 00000 н 0000620262 00000 н 0000620358 00000 н 0000620550 00000 н 0000620719 00000 н 0000620830 00000 н 0000621032 00000 н 0000621128 00000 н 0000621224 00000 н 0000621320 00000 н 0000621438 00000 н 0000621616 00000 н 0000621712 00000 н 0000621906 00000 н 0000622002 00000 н 0000622222 00000 н 0000622318 00000 н 0000622480 00000 н 0000622576 00000 н 0000622672 00000 н 0000622760 00000 н 0000622848 00000 н 0000622959 00000 н 0000623062 00000 н 0000623226 00000 н 0000623350 00000 н 0000623543 00000 н 0000623632 00000 н 0000623841 00000 н 0000624017 00000 н 0000624241 00000 н 0000624444 00000 н 0000624626 00000 н 0000624850 00000 н 0000625071 00000 н 0000625181 00000 н 0000625327 00000 н 0000625416 00000 н 0000625585 00000 н 0000625674 00000 н 0000625763 00000 н 0000625926 00000 н 0000626115 00000 н 0000626322 00000 н 0000626411 00000 н 0000626644 00000 н 0000626733 00000 н 0000626822 00000 н 0000626911 00000 н 0000627052 00000 н 0000627141 00000 н 0000627244 00000 н 0000627356 00000 н 0000627460 00000 н 0000627639 00000 н 0000627773 00000 н 0000627955 00000 н 0000628148 00000 н 0000628322 00000 н 0000628488 00000 н 0000628665 00000 н 0000628873 00000 н 0000629013 00000 н 0000629226 00000 н 0000629323 00000 н 0000629578 00000 н 0000629752 00000 н 0000629888 00000 н 0000630049 00000 н 0000630161 00000 н 0000630265 00000 н 0000630422 00000 н 0000630587 00000 н 0000630732 00000 н 0000630915 00000 н 0000631027 00000 н 0000631131 00000 н 0000631243 00000 н 0000631347 00000 н 0000631459 00000 н 0000631563 00000 н 0000631675 00000 н 0000631779 00000 н 0000631956 00000 н 0000632140 00000 н 0000632244 00000 н 0000632433 00000 н 0000632545 00000 н 0000632649 00000 н 0000632832 00000 н 0000632921 00000 н 0000633076 00000 н 0000633228 00000 н 0000633382 00000 н 0000633567 00000 н 0000633679 00000 н 0000633783 00000 н 0000633980 00000 н 0000634092 00000 н 0000634196 00000 н 0000634393 00000 н 0000634545 00000 н 0000634725 00000 н 0000634860 ​​00000 н 0000634989 00000 н 0000635192 00000 н 0000635314 00000 н 0000635484 00000 н 0000635641 00000 н 0000635810 00000 н 0000635967 00000 н 0000636120 00000 н 0000636387 00000 н 0000636573 00000 н 0000636693 00000 н 0000636916 00000 н 0000637066 00000 н 0000637292 00000 н 0000637467 00000 н 0000637646 00000 н 0000637752 00000 н 0000637914 00000 н 0000638157 00000 н 0000638265 00000 н 0000638425 00000 н 0000638554 00000 н 0000638733 00000 н 0000638874 00000 н 0000639091 00000 н 0000639254 00000 н 0000639475 00000 н 0000639698 00000 н 0000639911 00000 н 0000640110 00000 н 0000640257 00000 н 0000640426 00000 н 0000640559 00000 н 0000640694 00000 н 0000640913 00000 н 0000641106 00000 н 0000641263 00000 н 0000641422 00000 н 0000641581 00000 н 0000641746 00000 н 0000641911 00000 н 0000642076 00000 н 0000642256 00000 н 0000642420 00000 н 0000642619 00000 н 0000642816 00000 н 0000642928 00000 н 0000643032 00000 н 0000643253 00000 н 0000643342 00000 н 0000643507 00000 н 0000643744 00000 н 0000643926 00000 н 0000644082 00000 н 0000644307 00000 н 0000644455 00000 н 0000644607 00000 н 0000644802 00000 н 0000644891 00000 н 0000645098 00000 н 0000645187 00000 н 0000645396 00000 н 0000645485 00000 н 0000645730 00000 н 0000645916 00000 н 0000646108 00000 н 0000646327 00000 н 0000646416 00000 н 0000646581 00000 н 0000646772 00000 н 0000646884 00000 н 0000646988 00000 н 0000647077 00000 н 0000647166 00000 н 0000647255 00000 н 0000647508 00000 н 0000647597 00000 н 0000647796 00000 н 0000648001 00000 н 0000648184 00000 н 0000648273 00000 н 0000648362 00000 н 0000648459 00000 н 0000648672 00000 н 0000648769 00000 н 0000648956 00000 н 0000649053 00000 н 0000649252 00000 н 0000649349 00000 н 0000649446 00000 н 0000649535 00000 н 0000649695 00000 н 0000649865 00000 н 0000650102 00000 н 0000650191 00000 н 0000650430 00000 н 0000650519 00000 н 0000650608 00000 н 0000650712 00000 н 0000650824 00000 н 0000651023 00000 н 0000651127 00000 н 0000651293 00000 н 0000651488 00000 н 0000651585 00000 н 0000651906 00000 н 0000652080 00000 н 0000652192 00000 н 0000652437 00000 н 0000652579 00000 н 0000652691 00000 н 0000652864 00000 н 0000652980 00000 н 0000653096 00000 н 0000653287 00000 н 0000653376 00000 н 0000653603 00000 н 0000653771 00000 н 0000653931 00000 н 0000654154 00000 н 0000654243 00000 н 0000654422 00000 н 0000654512 00000 н 0000654622 00000 н 0000654771 00000 н 0000654860 00000 н 0000655043 00000 н 0000655155 00000 н 0000655259 00000 н 0000655483 00000 н 0000655687 00000 н 0000655839 00000 н 0000655989 00000 н 0000656101 00000 н 0000656205 00000 н 0000656354 00000 н 0000656505 00000 н 0000656668 00000 н 0000656861 00000 н 0000656983 00000 н 0000657083 00000 н 0000657212 00000 н 0000657353 00000 н 0000657500 00000 н 0000657665 00000 н 0000657820 00000 н 0000657971 00000 н 0000658126 00000 н 0000658241 00000 н 0000019038 00000 н 0000010412 00000 н трейлер ]/Предыдущая 7467991/XRefStm 19038>> startxref 0 %%EOF 27415 0 объект >поток h{yXS:O0AaA R{8gS(m# «Ej5**NmyEV[ۆARg9>_}}ˣfZ[»

Лента из углеродных нанотрубок для серийной электронной микроскопии ультраструктуры мозга

Заявление об этике

Все операции и животные методы ухода проводились в строгом соответствии с Руководством по использованию животных IBRO и нашим институциональным комитетом по уходу и использованию животных Национального института физиологических наук. Были приложены все усилия, чтобы минимизировать страдания.

Препарат ткани

Пять самцов крыс Wistar (возраст 6–8 недель, 140–160   г) были анестезированы передозировкой пентобарбитала (60–75   мг  кг –1 ) и перфузированы через сердце 5–10 мл раствора 250 мМ сахарозы, 5 мМ MgCl 2 в 0,02 М фосфатном буфере (рН 7,4) (ФБ), затем 300 мл 4% параформальдегида, содержащего 0,2% пикриновой кислоты и 1–2% глутарового альдегида в 0,1 М ПБ 63 . Затем удаляли мозг и вырезали косые горизонтальные срезы (толщиной 50 мкм) лобной коры и полосатого тела на вибрирующем микротоме (VT1200S, Leica Microsystems, Wetzlar, Германия) вдоль линии носовой щели.Срезы тканей помещали в раствор криопротектора: 30% глицерин, 30% этиленгликоль, 0,04 М PBS 64 в стеклянный флакон с маленькой завинчивающейся крышкой (объем 5–10 мл) и хранили в морозильной камере при –20 °C или – 30 °C до использования.

Постфиксация металла и подготовка к ЭМ наблюдениям

Для дважды осмиевого протокола (TO) срезы промывали в 0,1 M PB и постфиксировали в течение 1 h в 1,5% ферроцианиде калия и 1% четырехокиси осмия в 0,1 M PB , а затем 1  ч в 1% четырехокиси осмия в 0. 1 М ПБ 63 . Между стадиями окрашивания срезы промывали 3 раза по 10 мин 0,1 М ФБ. После промывки в воде Milli-Q их обезвоживали в постепенно разбавленных растворах этанола с добавлением 1% уранилацетата при степени обезвоживания 70% этанола.

Для протокола дважды осмий плюс аспартат свинца (TOLA) срезы промывали в 0,1 M PB и постфиксировали в течение 1 часа в 1,5% ферроцианиде калия и 1–2% четырехокиси осмия в 0,1 M PB. Срезы промывали 0,1 М раствором ФБ с последующим выдерживанием в течение 1 ч в 1–2% четырехокиси осмия в 0.1 М ПБ. Затем срезы промывали водой Milli-Q и помещали в 1%-й уранилацетат (водный) при 4 °C в защищенном от света месте на ночь. На следующий день было выполнено окрашивание аспартатом свинца en bloc по Уолтону 65 . Раствор аспартата свинца готовили путем растворения 0,66 г нитрата свинца в 10 мл 0,03 М аспарагиновой кислоты, рН доводили до 5,5 с помощью 1 н. гидроксида калия и выдерживали в печи при 60°С в течение 30 мин до растворения. Срезы несколько раз промывали водой Milli-Q и помещали в раствор в печь на 30 мин.Срезы снова промывали водой Milli-Q и обезвоживали в последовательных разведениях этанола.

Для гистологического протокола модифицированного окрашивания тяжелыми металлами (mHMS) срезы промывали в 0,1 М ФБ и фиксировали в течение 1 ч в 1,5% ферроцианиде калия и 2% четырехокиси осмия в 0,1 М ФБ, а затем в свежем 1% тиокарбогидразиде ( TCH) в течение 20 мин для перекрытия последующей пропитки четырехокисью осмия 38 . Срезы инкубировали в течение 1 часа в 2% растворе четырехокиси осмия, затем помещали в 1% раствор уранилацетата (водный) при 4°С в защищенном от света месте на ночь 37,41,42 .На следующий день проводили окрашивание аспартатом свинца en bloc по Уолтону, как описано выше, и обезвоживали в градуированных разведениях этанола. Между стадиями срезы несколько раз промывали водой Milli-Q.

Срезы помещали на стеклянные предметные стекла с силиконовым покрытием в эпоксидную смолу, Durcupan ACM (Sigma-Aldrich, Сент-Луис, США) или EMbed-812 (#14120, Electron Microscopy Sciences, Hatfield, PA, USA) и помещали в печи при 60°С в течение 48–72 ч для полимеризации. После повторной заливки образцов ткани их серийно разрезали на ультратонкие срезы толщиной 40–50 нм и собирали с помощью ATUMtome (Boeckeler Instruments, Inc., Тусон, США) или на обычном ультрамикротоме (Reichert Ultracut S, Leica Microsystems, Wetzlar, Германия). Срезы ткани с обработкой rOTO или дважды обработкой осмием плюс аспартатом свинца наблюдались с помощью СЭМ без какого-либо дальнейшего окрашивания срезов, но некоторые срезы ткани с обработкой дважды осмием также окрашивались цитратом свинца или 1% раствором уранилацетата с последующим цитрат свинца для лучшего контраста. Раствор цитрата свинца 66 был приготовлен путем растворения 1.33 г нитрата свинца и 1,76 г цитрата натрия в 30 мл воды Milli-Q и перемешивали в течение 30 мин. Затем мы добавили 8 мл гидроксида натрия и разбавили до 50 мл водой Milli-Q. Мутный раствор очистился.

СЭМ-наблюдение

Серийные ультратонкие срезы на ленте были нарезаны на полоски и смонтированы по порядку на 4-дюймовых кремниевых пластинах (количество частиц пыли < 100, сопротивление 1–30 Ом, Canosis Co. Ltd., Токио, Япония) с двусторонняя клейкая токопроводящая лента (углеродная токопроводящая двухсторонняя клейкая лента с сердцевиной из нетканого материала, Nisshin EM Co., Ltd., Токио, Япония). Чтобы заземлить проводящий слой на поверхности ленты к пластине, мы наклеили ленту из медной фольги (Takeuchi Kinzokuhakufun Kogyo, C1020R-H-40um, дополнительный рисунок 2) на край ленты и пластины. Срезы наблюдали с использованием СЭ в объективе или BSD с СЭМ (Sigma, Carl-Zeiss Microscopy GmbH, Оберкохен, Германия). Мы также использовали потенциал смещения предметного столика, оборудованного РЭМ (Gemini300/500, Carl-Zeiss Microscopy GmbH, Оберкохен, Германия), используя SE в линзе или BSD, оптимизированный для низкого ускоряющего напряжения (OnPoint BSD, Gatan, Inc., Плезантон, Калифорния, США). Мы также использовали Atlas 5 (Fibics, Оттава, Канада) для визуализации больших площадей.

Наблюдение СЭМ всего мозга мыши

Целый мозг мыши был гистологически подготовлен с использованием протокола, подобного BROPA (восстановление осмиевого окрашивания всего мозга с амплификации, опосредованной пирогаллолом) 22,67 . Более 1000 серийных срезов были вырезаны с использованием 6-мм ножа Ultra 45° (DiATOME, Биль, Швейцария) с номинальной толщиной среза 100 нм и скоростью резания 1,0 мм с -1 и собраны на обработанной плазмой ленте из УНТ с использованием ATUMtome.Затем ленту разрезали на полоски и прикрепили к 4-дюймовой кремниевой пластине (SC4CZp-525, Science Services GmbH, Мюнхен, Германия) с помощью двусторонней клейкой углеродной ленты шириной 25 мм (P77819-25, Science Services). Для визуализации использовался специальный кремниевый диод BSD (AXUV, International Radiation Detectors), оснащенный СЭМ (QuantaFEG 200, FEI, Хиллсборо, Орегон, США).

Наблюдение MultiSEM

Образец (корковая ткань головного мозга мыши, первичная соматосенсорная кора) был гистологически подготовлен для ЭМ с модифицированным протоколом окрашивания rOTO, разработанным для окрашивания больших объемов en bloc [41] (рис.7f, g и дополнительные рис. 6, 11, 12) и протокол mHMS (дополнительный рисунок 6). Серийные ультратонкие срезы были собраны на обработанной плазмой ленте УНТ с использованием ATUMtome. Срезы нарезали с помощью 3-мм ножа ultra35° (DiATOME, Биль, Швейцария) с номинальной толщиной среза 35 и 25 нм соответственно и скоростью резания 0,3 мм с -1 . Лента была наклеена на 4-дюймовую кремниевую пластину (SC4CZp-525, Science Services GmbH, Мюнхен, Германия) с использованием двухсторонней углеродной ленты шириной 25 мм (P77819-25, Science Services).Края ленты УНТ дополнительно соединили двусторонней углеродной лентой шириной 8 мм (P77816, Science Services GmbH). Вторичная электронная визуализация выполнялась на Zeiss MultiSEM 505 (61 луч).

Наблюдение с помощью ПЭМ

Серийные ультратонкие срезы были сделаны серийно срезами толщиной 50 нм с помощью ультрамикротома (Reichert Ultracut S, Leica Microsystems, Wetzlar, Германия). Ультратонкие срезы монтировали на однощелевые сетки с формваровым покрытием. ЭМ-изображения меченых окончаний и дендритов аксонов были получены с помощью ПЗС-камеры (XR-41, Advanced Microscopy Techniques, США) на ЭМ Hitachi H-7000 и HT-7700 (Hitachi High-Technologies, Токио, Япония).

Лента

Мы проверили многие виды лент, медная фольга (толщиной 20 или 40 мкм): Takeuchi Metal Foil & Powder Co., Ltd.; Видеолента 8 мм (толщина 11 мкм или меньше): Sony, Токио, Япония; лента с открытой катушкой (толщина 53 мкм): Studio Master 911, Recordable Media Group International B.V., Остерхаут, Нидерланды; ПЭТ (полиэтилентерефталат) с покрытием из оксида индия и олова (толщина 50 мкм): FLECLEAR, TDK Electronics Co., Ltd., Токио, Япония, ELECLEAR, Teijin limited, Токио, Япония; Ленты из ПЭТ с покрытием из УНТ (двойные углеродные нанотрубки) (толщина 50 мкм): прозрачная проводящая пленка из углеродных нанотрубок, Toray Industries, Inc., Токио, Япония; Каптоновая лента (полимидная пленка), DuPont, Уилмингтон, США, углеродное покрытие на каптоновую ленту было нанесено толщиной около 10 нм с использованием вакуумного испарителя JEE-400, JEOL Ltd., Токио, Япония; Лента cc-Kapton (полимид), Boeckeler Instruments, Inc., Тусон, США.

Плазменная обработка

Поверхность ленты из ПЭТ с покрытием из УНТ изначально была гидрофобной. Для гидрофилизации поверхность ленты обрабатывали плазменным тлеющим разрядом на уникальном генераторе плазмы атмосферного давления щелевого типа (А-1000, SAKIGAKE-Semiconductor Co., Ltd., Киото, Япония). Рулон ленты обычно поставляется с трехдюймовым сердечником. Мы установили рулон ленты на катушку для трехдюймового сердечника, а пустую катушку ATUM с однодюймовым сердечником установили на привод катушки для перемотки (дополнительный рисунок 1). Конец ленты помещали в центр пустой однодюймовой сердцевины и перематывали с трехдюймовой катушки на катушку с однодюймовым сердечником. Затем рулон перемотанной ленты был перемещен на катушку с однодюймовым сердечником, а плазменная горелка (дополнительный рис. 1) была установлена ​​между приводом катушки и катушкой с однодюймовым сердечником (дополнительный рис.1). Лента сматывалась с катушки с однодюймовым сердечником и наматывалась на пустую катушку с однодюймовым сердечником, установленную на приводе катушки, проходя под плазменной щелевой горелкой (дополнительный рисунок 1). Плазма облучалась на движущейся (10 мм с -1 ) поверхности ленты с использованием специального моторизованного наматывающего устройства с катушкой на катушку (дополнительный рисунок 13) под выталкиваемым газообразным азотом (0,6  МПа). PWCA ПЭТ-ленты с покрытием из УНТ изначально составляла 79,5 градуса, а после плазменного покрытия она стала 7,4 градуса (рис. 1k). PWCA измеряли с помощью измерителя контактного угла (DMs-200 или CA-X, Kyowa Interface Science Co., LTD., Нииза, Япония). Мы проверили эффект лечения плазмой, используя ультратонкие срезы, и обнаружили, что срезы были собраны без каких-либо складок на обработанной ленте, а эффект лечения плазмой длился не менее 13 месяцев.

Иммуногистохимия после встраивания ГАМК

Ультратонкие срезы коры головного мозга крыс толщиной 70–90 нм собирали либо на УНТ, либо на каптоновой ленте с помощью ATUMtome. Мы применили иммуногистохимию ГАМК после встраивания к серийным ультратонким срезам ткани головного мозга, обработанным ТО и ТОЛА, на ленте УНТ и ленте cc-Kapton. Ультратонкие срезы промывали 0,05 М TBS, содержащим 0,1% Triton-X (TX), и инкубировали с кроличьей антисывороткой против ГАМК (1:2500 или 1:5000; A-2052, Sigma-Aldrich, Сент-Луис, США) в TBS. содержащие 0,1% TX в течение ночи. Затем ультратонкие срезы инкубировали с конъюгированным с золотом коллоидным золотом размером 15 нм (1:200; BBInternational #GAR15, Кардифф, Великобритания) в течение ночи в TBS, содержащем 0,1% TX, и окрашивали 1% водным уранилацетатом, а затем цитратом свинца. Изображения меченых бутонов и дендритов аксонов в срезах на ленте были получены с помощью СЭМ.Количественно синаптические бутоны можно разделить на два класса на основе плотности частиц золота. Уплотнения частиц значительно отличались в габа-отрицательных и положительных квалифицированных габами: 2,0 ± 3,8 мкм -2 ( N = 245) и 59,7 ± 18,9 мкм -2 ( N = 48) и габабаргические клеммы были определены как терминалы с плотностью частиц золота выше 30 частиц мкм -2 . В серийных ультратонких срезах пресинаптические ГАМК-отрицательные или ГАМК-положительные бутоны всегда демонстрировали одинаковую плотность коллоидного золота в нескольких срезах.Мы также нанесли вторичную антисыворотку против кроличьего IgG, конъюгированную с Alexa 594 (1:200; A11012, Thermo Fisher Scientific, Waltham, США), а затем первичную антисыворотку против ГАМК на серийных срезах толщиной 200 нм на ленте CNT, и были получены изображения. с помощью флуоресцентного микроскопа (Olympus BX60, Токио, Япония).

Доза электронов

Доза электронов определялась уравнением ниже 31 .

доза электронов (e  нм −2 ) = ток пучка (ампер) × (1/1.60217657 × 10 −19 (кулон/электрон)) × время пребывания пикселя (секунды)/размер пикселя 2 (нм)

Измерение поверхностного сопротивления T370, диапазон измерения 10

−2 –10 6  Ω ◻ −1 , Mitsubishi Chemical Analytech Co. Ltd. , Чигасаки, Япония). Сопротивление ленты cc-Kapton с высоким сопротивлением (>10 6  Ω ◻ −1 ) было измерено с помощью системы определения характеристик полупроводников (Keithley 4200-SCS, Tektronix, Beaverton, OR, USA), и значения были преобразованы к листовым сопротивлениям.

Спецификации ленты

Спектр излучения был проанализирован с помощью лазерного конфокального микроскопа (LSM 880, Carl Zeiss Microscopy GmbH, Оберкохен, Германия) с использованием объектива План-Апохромат 20×, мощность лазера 2,0% для длины волны возбуждения 405 нм с 30 диод мВт, мощность лазера 5,5 % для длины волны возбуждения 488 нм с аргоном 25 мВт, мощность лазера 2,0 % для длины волны возбуждения 561 нм с DPSS 20 мВт и мощность лазера 20 % для длины волны возбуждения 633 нм с HeNe 5 мВт.

Спектры поглощения и пропускания измеряли с помощью спектрофотометра (U-4000, Hitachi High-Technologies, Токио, Япония).

Мутность и общее светопропускание измеряли с помощью измерителя дымки (NDH 200 Haze Meter, Denshoku Industries Co. Ltd, Токио, Япония)

Эффективность сигнала для среза толщиной 50 нм -толстая секция среди всех BSE, сгенерированных внутри секции.:

$${\mathrm{SE}} {\hbox{-}} 50\;{\mathrm{nm}}\left( \% \right) = ({\mathrm{BSE}}0 — {\mathrm{BSE}}50)\;\times100/{\mathrm{BSE0}}$$

, где

SE-50нм — эффективность сигнала для секции толщиной 50 нм

BSE0 — количество BSE в бине 0–10 нм

BSE50 — количество BSE в бине 50–60 нм

Оценка проводимости

Мы рассчитали проводимость по этой формуле.:

$$\sigma = 1/({R_{\mathrm{s}}\times t)}$$

где

σ — электропроводность в единицах СИ, сименс на метр (См м −1 )

R S — листовое сопротивление с единицами Si OHM на квадрат (ω ◻ -1 )

T

T — толщина пленки с единицами Si Meter (M)

контрастность

рассчитывали по формуле контраста Майкельсона со значениями на половине ширины гистограммы интенсивности, показанной на рис. 6.

\({\mathrm{Контраст}} = \left( {L_{{\mathrm{max}}} — L_{{\mathrm{min}}}} \right)/\left( {L_{ {\mathrm{max}}} + L_{{\mathrm{min}}}} \right)\), где \(L_{{\mathrm{max}}}\) – максимальное значение шкалы серого на половине ширины гистограмма

\(L_{{\mathrm{min}}}\) минимальное значение шкалы серого на половине ширины гистограммы

Изображение с хорошей контрастностью имеет значения, близкие к 1.

Изображение с низкой контрастностью имеет значения близко к 0,

Отношение контраста к шуму (CNR)

Мы предположили, что гистограмма интенсивности электронных микрофотографий (рис.6) состоял из двух самостоятельных членов; мембрана (черная на инвертированном позитивном изображении) и фон (белый на инвертированном позитивном изображении). Количество электронов, обнаруженных детектором SEM, также состояло из двух составляющих. Значения интенсивности их пиков равны Nm и Nb, а дисперсия шума равна σm 2 и σb 2 соответственно.

Мы рассчитали значение контраста ( C ):

$$C = {\mathrm{Nb}} — {\mathrm{Nm}}$$

Мы отрегулировали контраст и яркость во время визуализации, поэтому Nm и Nb были изменен с усилением ( a ) и смещением ( o ). 2}}} \right)$$

, где A и B — количество пикселей в пиках.

CNR считается абсолютным и поэтому может использоваться для сравнения различных значений, полученных при различных напряжениях ускорения 44,45 .

Электронные микрофотографии и их необработанные данные для гистограмм интенсивности сигнала на рис. 6 доступны по номеру 70 .

Доступность данных

Данные, подтверждающие результаты этого исследования, можно получить у соответствующих авторов по обоснованному запросу.

1,0 A Положительные стабилизаторы постоянного и регулируемого напряжения с малым падением напряжения

%PDF-1.4 % 1 0 объект > эндообъект 5 0 объект /Title (NCP1117 — 1,0 A положительные фиксированные и регулируемые стабилизаторы напряжения с малым падением напряжения) >> эндообъект 2 0 объект > эндообъект 3 0 объект > эндообъект 4 0 объект > поток Acrobat Distiller 19.0 (Windows)BroadVision, Inc.2021-08-05T12:15:30+02:002021-08-05T12:14:14+02:002021-08-05T12:15:30+02:00application/pdf

  • NCP1117 — 1,0 А положительные стабилизаторы постоянного и регулируемого напряжения с малым падением напряжения
  • онсеми
  • Серия NCP1117 представляет собой регуляторы положительного напряжения с малым падением напряжения, способные обеспечить выходной ток, превышающий 1. 0 А с максимальным падением напряжения 1,2 В при перегреве 800 мА. Эта серия содержит девять фиксированных выходных напряжений 1,5 В, 1,8 В, 1,9 В, 2,0 В, 2,5 В, 2,85 В, 3,3 В, 5,0 В и 12 В, которые не требуют минимальной нагрузки для поддержания стабилизации. Также включен вариант с регулируемым выходом, который можно запрограммировать в диапазоне от 1,25 В до 18,8 В с помощью двух внешних резисторов. Подстройка на микросхеме регулирует опорное/выходное напряжение с точностью ±1,0%. Внутренние функции защиты включают ограничение выходного тока, компенсацию зоны безопасной работы и отключение при перегреве.Серия NCP1117 может работать с входным напряжением до 20 В. Устройства доступны в корпусах SOT-223 и DPAK.
  • UUID:be06cb4e-c66f-41f2-811b-d58097a37b96uuid:5bcd529c-2e91-45dc-9c61-9ff6b98f6f0e конечный поток эндообъект 6 0 объект > эндообъект 7 0 объект > эндообъект 8 0 объект > эндообъект 9 0 объект > эндообъект 10 0 объект > эндообъект 11 0 объект > эндообъект 12 0 объект > эндообъект 13 0 объект > эндообъект 14 0 объект > эндообъект 15 0 объект > эндообъект 16 0 объект > эндообъект 17 0 объект > эндообъект 18 0 объект > эндообъект 19 0 объект > эндообъект 20 0 объект > эндообъект 21 0 объект > эндообъект 22 0 объект > эндообъект 23 0 объект > эндообъект 24 0 объект > эндообъект 25 0 объект > эндообъект 26 0 объект > эндообъект 27 0 объект > эндообъект 28 0 объект > эндообъект 29 0 объект > эндообъект 30 0 объект > эндообъект 31 0 объект > эндообъект 32 0 объект > поток HTWK7)Ќ>( G» O#a]IRKi?B,pC U,HiHz%E5LĽaI^sagbvfw}]~~TK?M ŰX~ʢfTHrQ0Jmbu7ʣ:9&?i

    Поправочные коэффициенты дыма лесных пожаров для недорогих и профессиональных PM2.

    5 Мониторы с оптическими датчиками Датчики

    (Базель). 2020 июль; 20(13): 3683.

    Группа внутренней среды и группа систем жилых зданий, Национальная лаборатория Лоуренса Беркли, Беркли, Калифорния 94720, США; [email protected]

    Получено 27 мая 2020 г.; Принято 28 июня 2020 г.

    Лицензиат MDPI, Базель, Швейцария. Эта статья находится в открытом доступе и распространяется на условиях лицензии Creative Commons Attribution (CC BY) (http://creativecommons.org/licenses/by/4.0/).Эта статья была процитирована другими статьями в PMC.

    Abstract

    Мониторы качества воздуха с использованием недорогих оптических датчиков PM 2,5 могут отслеживать распространение дыма от лесных пожаров; но количественная оценка опасности требует поправочного коэффициента дыма (AF). Это исследование определило AF для трех устройств профессионального уровня и четырех мониторов с недорогими датчиками на основе измерений в хорошо проветриваемой лаборатории, пострадавшей от пожара в лагере в 2018 году в Калифорнии (США). Используя Thermo TEOM-FDMS в качестве эталона, АФ профессиональных мониторов были равны 0.85 для широкодиапазонного аэрозольного спектрометра Grimm mini, 0,25 для TSI DustTrak и 0,53 для Thermo pDR1500; AF для недорогих мониторов составляли 0,59 для AirVisual Pro, 0,48 для PurpleAir Indoor, 0,46 для Air Quality Egg и 0,60 для станции eLichens Indoor Air Quality Pro Station. Мы также сравнили общедоступные данные от 53 мониторов PurpleAir PA-II с 12 близлежащими контрольными станциями, пострадавшими от дыма Camp Fire, и устройствами рядом со станциями, пострадавшими от комплексных пожаров Carr и Mendocino в Калифорнии и Pole Creek Fire в Юте.ФП Camp Fire варьировалась в зависимости от дня и места, со средним (межквартильным) значением 0,48 (0,44–0,53). Скорректированные средние данные PA-II за 4 часа, как правило, находились в пределах ±20% от PM 2,5 , сообщаемых станциями мониторинга. Корректировка повысила точность отчетов об уровне опасности индекса качества воздуха (AQI), например, с 14% до 84% в Сакраменто во время костра.

    Ключевые слова: мелкодисперсные частицы, воздействие загрязнителей воздуха, мониторинг качества воздуха, последствия изменения климата, оценка опасности для здоровья, здоровье органов дыхания

    1.Введение

    За последние несколько десятилетий на западе США увеличились частота и интенсивность лесных пожаров из-за изменения климата и наследия борьбы с лесными пожарами [1,2,3,4,5]. Развитие на границе дикой местности с городом также способствовало частоте лесных пожаров и увеличению их стоимости с точки зрения человеческих жизней и здоровья и материального ущерба [4,6].

    Дым лесных пожаров содержит мелкие твердые частицы (PM 2.5 ), токсичные фазовые компоненты, ультрадисперсные частицы и многие раздражающие газы, включая акролеин и формальдегид.Воздействие повышенного уровня дыма от лесных пожаров, в частности, было связано со многими неблагоприятными последствиями для здоровья [7,8,9,10,11]. Во время эпизодов дыма от лесных пожаров концентрация загрязняющих веществ в воздухе может существенно возрасти, и дома с низким доходом, которые обычно имеют высокий уровень неконтролируемой утечки воздуха, особенно уязвимы [12]. Фильтрация может экономически эффективно применяться для снижения воздействия и воздействия на здоровье дыма лесных пожаров в зданиях [13,14].

    PM 2.5 часто используется для отслеживания дыма от лесных пожаров, поскольку он представляет собой установленную опасность для здоровья и регулярно измеряется на регулирующих станциях мониторинга качества воздуха.В США содержание PM 2,5 регулируется Законом о чистом воздухе с санитарными стандартами 12 мкг м -3 в среднем в год и 35 мкг м -3 в среднем за 24 часа [15]. Пороговые значения устанавливаются Агентством по охране окружающей среды США на основе систематического обзора исследований, в которых изучается, как смертность, инсульты и другие показатели, такие как госпитализации, увеличиваются по мере увеличения атмосферных PM2,5 [16]. Чтобы предоставить общественности информацию об опасности, которую представляют PM2,5 как ниже, так и выше пороговых значений стандарта, EPA использует индекс качества воздуха или AQI [17]. AQI представляет собой разрозненную линейную шкалу, которая связывает концентрации PM2,5 с уровнем опасности для чувствительных подгрупп и населения в целом. AQI обычно рассчитывается ежедневно; но интервал может быть сокращен всего до 3 часов, когда условия окружающей среды быстро меняются. Также важно отметить, что, несмотря на предостережения в отношении AQI, дым от лесных пожаров может по-прежнему представлять значительный риск для здоровья и причинять вред людям с ранее существовавшими заболеваниями и уязвимостями, помимо тех, которые представлены в PM2.5 АКИ.

    Федеральный эталонный метод США (FRM) для определения концентрации мелких частиц является гравиметрическим: он требует использования сертифицированного оборудования для сбора частиц на фильтре, который уравновешен до стандартных условий температуры и влажности и взвешивается до и после отбора проб воздуха [18,19 ]. Устройства, использующие альтернативные методы измерения — как правило, с целью получения почасовых или более разрешенных данных — могут быть одобрены как федеральные эквивалентные методы (FEM), поскольку они дают аналогичные результаты при сопоставлении с выборкой FRM на нескольких участках в течение нескольких сезонов. Согласие приемлемо, когда линейная корреляция высока (r > 0,97) с наклоном 1,00 ± 0,05 и точкой пересечения ≤ ±1 мкг/м 3 . На практике мониторы FEM не всегда соответствуют этим спецификациям совмещенных измерений FRM [20]. Кроме того, поскольку сертификация FEM основана на сезонной статистике среднесуточных значений, точность и прецизионность могут быть ниже при более коротком времени усреднения.

    Исторически сложилось так, что было трудно нанести на карту опасности, связанные с дымом от лесных пожаров, поскольку во многих районах мало станций регулирующего контроля воздуха.Во время серьезных событий были развернуты портативные мониторы, чтобы заполнить критические пробелы в пространственном охвате [21,22]; но этот подход был ограничен высокой стоимостью покупки и обслуживания оборудования, которое соответствует стандартам качества данных [23]. По крайней мере, один недорогой монитор был разработан для заявленной цели заполнения этого пробела в мониторинге дыма от лесных пожаров [24]; но степень его использования на сегодняшний день неясна. В одном исследовании использовались приземные измерения от регулирующих станций мониторинга воздуха и недорогих сетей мониторинга частиц для преобразования спутниковых изображений оптической толщины аэрозоля в PM 2.5 для картирования распространения лесных пожаров [25]. В этом исследовании мониторы PurpleAir II сравнивались с совмещенными данными FEM, но оценка не включала высокие концентрации PM 2,5 (>100 мкг/м 3 ) или PM, которые, как известно, представляют собой преимущественно древесный дым.

    В течение многих лет специалисты по промышленной гигиене и исследователи измеряли PM 2,5 внутри и снаружи зданий с помощью мониторов в режиме реального времени, которые количественно определяют концентрации аэрозолей по светорассеянию. Эти устройства надежны, имеют широкий динамический диапазон (3 и более порядков) и временное разрешение порядка секунд.Однако интенсивность рассеянного света зависит от свойств аэрозоля, включая размер, форму, плотность и показатель преломления [26,27]. Фотометры являются основным вариантом оптического монитора; они измеряют и переводят рассеяние от ансамблей частиц в расчетную массовую концентрацию на основе калибровки с определенным аэрозолем [28,29]. Оптические счетчики частиц интерпретируют рассеяние, создаваемое отдельными частицами, движущимися через лазер, для оценки размера частиц на основе предположений о форме и оптических свойствах; подсчеты агрегируются с течением времени для количественной оценки плотности числа по размеру.Массовые концентрации аэрозолей оцениваются на основе допущений или совмещенных измерений для определения плотности частиц. Мониторы качества воздуха профессионального уровня обеспечивают активное управление потоком, поток воздуха в оболочке и диагностический мониторинг компонентов для достижения высокой согласованности и долговечности; но они стоят тысячи долларов за единицу и по-прежнему требуют калибровочных коэффициентов для конкретного источника или совпадающих гравиметрических проб.

    Наборы недорогих мониторов качества воздуха, которые развертываются по всему миру [30,31,32,33], могут использоваться для отслеживания случаев задымления лесных пожаров. Однако оптические датчики, используемые в мониторах, различаются в зависимости от свойств аэрозоля [34, 35, 36, 37, 38, 39], и необходимы поправочные коэффициенты, характерные для дыма лесных пожаров.

    Настоящее исследование преследовало следующие цели: (1) используя данные, собранные во время пожара в лагере в ноябре 2018 года в Северной Калифорнии, определить поправочные коэффициенты (AF) для четырех недорогих и трех профессиональных мониторов качества воздуха, чтобы повысить их точность измерения инфильтрации. PM 2,5 связан с дымом лесных пожаров; (2) используя общедоступные данные от регулирующих станций мониторинга качества воздуха (AQS) и близлежащих мониторов PurpleAir PA-II на различных расстояниях по ветру от пожара, оценить изменчивость AF для этого монитора в пространстве и времени для участков по всему региону; (3) количественно определить AF PA-II для дыма от двух других недавних лесных пожаров и сравнить их с AF, определенными для Camp Fire; и (4) количественно оценить улучшение оценок воздействия и показателей AQI, когда региональный AF применяется к отдельным мониторам по всему региону.

    2. Методы

    2.1. Обзор

    Во время пожара в лагере в ноябре 2018 г. в Национальной лаборатории им. Лоуренса в Беркли (LBNL) работали мониторы качества воздуха внутри небольшого здания с интенсивным инфильтрационным воздухообменом и дверями, выходящими на улицу, которые время от времени открывались, чтобы способствовать проникновению наружного воздуха и твердых частиц. материя (ПМ). В число мониторов входили один, сертифицированный US EPA FEM, аэрозольный спектрометр широкого диапазона, предназначенный для исследования качества воздуха в помещениях, два фотометра профессионального уровня и четыре недорогих монитора, в которых используются оптические датчики массового производства.В последнюю группу вошли три монитора, приобретенные через розничную продажу в США, и производственные единицы станции контроля качества воздуха для сетевого мониторинга зданий, предоставленной производителем устройств (eLichens). Концентрации PM 2,5 , о которых сообщают альтернативные мониторы, сравнивали с концентрациями FEM для количественной оценки факторов отклика и корректировки. Мониторы перечислены в .

    Таблица 1

    Описание мониторов, использованных в этом исследовании.

    3
    ID Устройство Данные Датчики частиц и технические характеристики для PM 2.5 Информация о калибровке и обеспечении качества, предоставляемая производителем
    AQE Air Comonee Egg 2018 версия 1 мин Два стоменные PMS5003 1
    Эффективный ассортимент: 0-500 мкг / м 3
    Макс. диапазон: ≥1000 мкг/м 3
    Макс. ошибка консистенции:
    0~100 мкг/м 3 : ±10 мкг/м 3
    100~500 мкг/м 3 : ±10%
    https://airqualityegg.com/home
    Отчеты означают PM 2.5 и PM 10 двух датчиков. Каждое устройство проверяется на соответствие другим устройствам перед отправкой путем воздействия дыма ладана в небольшой комнате.
    AVP IQAIR Airvisual Pro 10 S Airvisual AVPM25B
    Эффективный диапазон: 0-1798 мкг / м 3
    HTTPS://www.airvisual.com/
    Датчики откалиброваны через автоматический процесс в контролируемая камера с использованием различных аэрозолей для PM 1 , PM 2. 5 , PM 10 с использованием Grimm 11-A.
    PAI PAI PURPLEAAR INTOOR 80 S STOMAWER PMS1003 То же самое спецификация как PMS5003 https://www.purpleair.com/sensors
    Данные прямого от датчика: PM 1 , PM 2.5 и PM 10 в мкг/м 3 , числовая плотность (#/0,1 л) частиц больше следующих оптических диаметров: 0,3, 0,5, 1,0, 2,5, 5,0, 10 мкм.
    ELI Станция eLichens Indoor Air Quality Pro 1 мин Plantower PMS7003
    Те же характеристики, что и у PMS5003
    elichens. com/elsi-indoor-air-quality-station
    Каждая станция индивидуально откалибрована по нормативным станциям AQ, соответствующим стандартам ЕС. Данные корректируются в режиме реального времени с учетом условий окружающей среды.
    PA-II PurpleAir II (наружный) 80 с Two Plantower PMS5003 https://www.purpleair.com/sensors
    То же, что и PAI.
    TEOM Модель 1045-DF Осциллирующие микровесы с фильтром и системой динамических измерений 12 мин Диапазон: от 0 до 1 000 000 мкг/м 3 Разрешение: 3 1 мкг/м 3 , Точность: ±2,0 мкг/м 3 , 1-ч в среднем https://www. thermofisher.com/
    Утвержденный федеральный эквивалентный метод US EPA PM-2.5 Эквивалентный монитор EQPM-0609 -182.
    WRAS Модель 1.371 Мини-аэрозольный спектрометр широкого диапазона 1 мин Комбинированный прибор для измерения электрической подвижности с оптическим спектрометром частиц.
    Диапазон: 0,1 мкг/м 3 –100 мг/м 3
    Измерение электрической подвижности: 10 бинов в диапазоне 10–193 нм, оптическое считывание 31 бин в диапазоне 0.253–35 мкм
    https://www.grimm-aerosol.com
    Оптический спектрометр, откалиброванный с использованием эталона класса I с частицами монодисперсного полистирольного латекса (PSL), сертифицированными NIST. Электрический датчик откалиброван с помощью GRIMM модели 7811 с ​​полидисперсным аэрозолем частиц диаметром от ~5 нм до ~300 нм, генерируемым из раствора NaCl. Аэрозоль высушивают и диффузионно-нейтрализуют. Дифференциальный анализатор подвижности (DMA) обеспечивает распределение по размерам в узком диапазоне одновременно с датчиком и эталонным электрометром в цилиндре Фарадея.
    PDR Thermo Pdr-1500 Thermo PDR-1500 10 S Лазерный оптический фотометр
    Диапазон: 0,001-400 мг / м 3
    Точность: больше ± 0,2% от чтения или ± 0,0005 мг / м 3 .
    Точность: ±0,5 % показаний ±точность
    https://www. thermofisher.com/
    Прослеживается до SAE Fine Test Dust.
    9
    DT TSI DustTrak II-8533 2 мин 2 мин Лазерный оптический фотометр
    Диапазон: 0,001 до 150 мг / м 3
    Точность потока: ± 5% заводской заданный точку внутреннего потока контролируют
    HTTPS: / / ци.com/home/
    Откалиброван с использованием сверхтонкой тестовой пыли ISO 12103–1, A1.

    Кроме того, мы извлекли и проанализировали общедоступные данные, собранные на регулирующих станциях мониторинга качества воздуха (AQS) и близлежащих мониторах PurpleAir PA-II для трех лесных пожаров в западной части США. Для Camp Fire были получены данные для 12 участков AQS в Северной Калифорнии (NorCal) с высокими концентрациями PM 2,5 и 53 мониторов PA-II вблизи 12 участков. Были идентифицированы и проанализированы данные для одного объекта AQS и близлежащего монитора PA-II, которые находились в районе, затронутом комплексными пожарами Карр и Мендосино в Калифорнии, и для одного монитора AQS и PA-II, пострадавших от пожара Pole Creek в штате Юта.

    2.2. Лесные пожары

    2.2.1. Camp Fire

    8 ноября 2018 года примерно в 6:30 утра вдоль Кэмп-Крик-роуд возле плотины По в округе Бьютт, Северная Калифорния, начался лесной пожар. Огонь быстро распространился и опустошил близлежащий город Парадайз. В результате погибло не менее 86 человек и было разрушено почти 19 000 зданий, многие из которых произошли в первые несколько часов. В конечном итоге он сжег более 150 000 акров и не был локализован до 25 ноября. Карта, показывающая район, пострадавший от пожара, представлена ​​в .

    Сгоревшие участки (красные) и места расположения станций мониторинга качества воздуха (зеленые точки), ежечасно передающих отчеты о ТЧ 2,5 , рядом с которыми также находились мониторы PA-II. Серые изображения — это штаты Калифорния (вверху) и Юта (внизу), а красные точки показывают расположение подробных карт со штатами. Маркер масштаба 75 км применяется ко всем трем подробным изображениям. Спутниковые снимки были получены через Google Earth. Данные о степени возгорания с https://fsapps.nwcg.gov/googleearth.php.

    Сильные прибрежные стоковые ветры 8 ноября разнесли дым по наиболее густонаселенным районам Северной Калифорнии.К 11:30 столб дыма достиг Беркли, находящегося на расстоянии более 225 км. Дымные условия сохранялись в Центральной долине Калифорнии и районе залива Сан-Франциско до 21 ноября. Спутниковый снимок, показывающий степень задымленности, представлен на рисунке S1 в дополнительных материалах.

    2.2.2. Пожары в комплексе Карр и Мендосино

    Пожар в Карре начался 23 июля 2018 года в районе Вискитаун в округе Шаста, Калифорния. Огонь быстро распространился в течение следующих нескольких дней и к вечеру 26 июля сжег более 28 000 акров.В конечном итоге он уничтожил почти 230 000 акров и не был полностью локализован до 30 августа. Комплексный пожар Мендосино сжег более 450 000 акров за период с 27 июля по 7 ноября 2018 года. Дым от двух пожаров, по-видимому, объединился на больших территориях в северной части страны. часть долины Сакраменто, как показано на спутниковом снимке, представленном как рисунок S2. Районы, охваченные этими двумя пожарами, и местонахождение пострадавшего AQS с соседним монитором PA-II показаны на . Эти два огня далее описываются как Огни Карра/МС.

    2.2.3. Pole Creek Fire

    Пожар Pole Creek Fire был крупнейшим пожаром в Юте в 2018 году; он занял более 98 000 акров в крутом горном каньоне примерно в 90 км к юго-востоку от Солт-Лейк-Сити. Дым от пожара в Поул-Крик демонстрировал резкое дневное поведение, согласующееся с изменением характера ветра в горной среде. AQS в Спэниш-Форк была единственной станцией, которая зафиксировала значительное количество твердых частиц от пожара и имела монитор PurpleAir поблизости (4 км) с общедоступными данными на протяжении всего явления дыма. Площадь пожара и расположение мониторов AQS и PA-II показаны на ; спутниковое изображение дыма представлено на рисунке S3.

    2.3. Мониторы, развернутые в LBNL

    Мониторы, используемые в LBNL, подробно описаны ниже с краткими примечаниями в . Эталонные данные PM 2,5 в LBNL были получены с использованием колеблющихся микровесов с коническим элементом модели 1405-DF с системой динамических измерений с фильтром (TEOM) (Thermo Scientific, Уолтем, Массачусетс, США). Это устройство одобрено как федеральный эквивалентный метод для 24-часовых измерений PM 2.5 . В качестве проверки TEOM было собрано и проанализировано пять пар гравиметрических проб на фильтре в течение периода исследования с использованием насосов Gillian AirCon2 (Sensidyne, Санкт-Петербург, Флорида, США), всасывающих 10 литров в минуту (л/мин) через персональный Экологический монитор для PM 2,5 (SKC, Eighty Four, PA, USA). AirCon2 активно регулирует поток на основе внутреннего датчика и сообщает об ошибке, если поток отклоняется более чем на 5% от настройки. Поток также проверяли перед каждым образцом с помощью Gilian Gilibrator2 (Sensidyne).Гравиметрические образцы отбирали на фильтры из ПТФЭ TEFLO (Палл, Порт-Вашингтон, штат Нью-Йорк, США) диаметром 37 мм и размером пор 2 мкм, которые уравновешивали при температуре 19,5 ± 0,5 °C и относительной влажности 47,5 ± 1,5% в течение минимум за 24 часа до взвешивания до и после отбора проб. Массу фильтров определяли с использованием ультрамикровесов SE2-F (Sartorius, Геттинген, Германия).

    Миниатюрный широкодиапазонный аэрозольный спектрометр (WRAS) модели 1371 (Grimm Aerosol Technik, Мульдестаузе, Германия) разработан специально для отбора проб внутри помещений и сочетает в себе оптический датчик частиц, который количественно определяет частицы в 31 ячейке размера от 0.со средним диаметром от 25 до 35 мкм и спектрометром электрической подвижности, который количественно определяет частицы в 10 интервалах размера со средним диаметром от 10 до 193 нм. В дополнение к числовым концентрациям с разрешением по размеру WRAS рассчитывает массовые концентрации PM 1 , PM 2,5 и PM 10 с разрешением 1 мин на основе измеренного распределения частиц по размерам и предполагаемой плотности частиц. WRAS использует тот же оптический датчик, что и модель Grimm EDM180, которая сертифицирована как FEM. EDM180 также включает в себя осушитель Nafion TM для снижения вероятности того, что высокая влажность вызовет значительный рост частиц при отборе проб на открытом воздухе.

    Дополнительно были проведены измерения с помощью двух аэрозольных фотометров профессионального уровня, которые используются для промышленной гигиены и научных исследований: DustTrak II-8530 (DT) (TSI, Шорвью, Миннесота, США), который был объединен с системой нагреваемого впуска модели 801,850, и ТермопДР-1500 (ПДР). Эти приборы имеют широкий диапазон измерений, начиная с 1 мкг м -3 и номинально до 150 и 400 мг м -3 соответственно. Оба имеют активный контроль потока и фильтрацию воздуха в оболочке для поддержания чистоты оптического пути.PDR имеет компенсацию температуры и влажности (с помощью программного обеспечения), а обогреваемый вход на DT предназначен для предотвращения артефактов от высокой относительной влажности (RH). Два прибора откалиброваны с использованием тестовой пыли Аризоны: сверхтонкая A1 для DT и тонкая A2 для PDR. На рисунке S4 показано распределение частиц двух видов пыли по размерам вместе со средним распределением дыма от Camp Fire. В руководствах к обоим мониторам рекомендуется одновременный гравиметрический отбор проб для калибровки по конкретным источникам или средам, и оба предлагают внутренний фильтр с регулируемым потоком.На основании работы Уоллеса и др. [29], TSI рекомендует калибровочный коэффициент 0,38 при использовании DT для отбора проб окружающего воздуха, если не получена совпадающая гравиметрическая проба. Данные, представленные в этой статье, используют калибровку по умолчанию для PDR и коэффициент калибровки 1,0 для DT, чтобы избежать путаницы. PDR сохранял данные каждые 10 с, а DT сохранял каждые 2 мин. Примечания по калибровке для DT и PDR можно найти в дополнительных материалах.

    Также в LBNL были развернуты четыре недорогих монитора качества воздуха в помещении: Air Quality Egg — версия 2018 (AQE) (Wicked Device LLC, Итака, штат Нью-Йорк, США) AirVisual Pro (AVP) (IQAir, Голдах, Швейцария), PurpleAir Indoor (PAI) (PurpleAir LLC, Дрейпер, Юта, США) и Indoor Air Quality Pro Station от eLichens (ELI) (Гремобль, Франция).В AVP используется запатентованный датчик AVPM25 b и процедура калибровки. PAI использует один датчик PMS1003 (Plantower, Пекин, Китай) и напрямую сообщает о своих выходных данных. AQE включает в себя два датчика Plantower PMS5003 и сообщает среднее значение двух датчиков. ELI использует один Plantower PMS5003 и сообщает PM 2.5 и PM 10 после обработки данных с помощью запатентованного алгоритма. Недорогие датчики, по-видимому, используют гибридный подход оптического обнаружения частиц и фотометрии для оценки PM 2.5 . Датчики Plantower также сообщают о концентрациях PM 1 и числе частиц в 6 интервалах размера (> 0,3,> 0,5,> 1,0,> 2,5,> 5,0,> 10 мкм). AQE и ELI сохраняли данные каждую минуту, AVP — каждые 10 с, а PAI — каждые 80 с.

    Все мониторы в LBNL были размещены в пределах 120-метровой лаборатории 3 , расположенной в одноэтажном здании с двумя наружными дверями на противоположных сторонах. Во время большей части сбора данных двери были закрыты, а внутренних источников не было; все ПМ 2.Таким образом, 5 в комнату проник снаружи. В течение трех многочасовых периодов общей продолжительностью 26 часов две двери были открыты, чтобы увеличить количество PM 2,5 в помещении, чтобы приблизить его к наружному уровню. В комнате не было термокондиционера. Дневные высокие температуры на открытом воздухе в LBNL варьировались от 13,2 до 19,6 ° C, а ночные низкие температуры составляли от 6,9 до 14,7 ° C в течение двух недель костра. Высокие температуры в помещении варьировались от 18,1 до 24,3 по динамической системе измерений (TEOMC, а низкие — от 14.от 8 до 17,8 °С. Средняя разница температур (внутри помещения и снаружи) составила 3,9 °C. Интенсивность наружного воздухообмена (AER) не измерялась непосредственно во время мониторинга задымления; основываясь на предыдущих оценках, мы оцениваем, что AER составлял примерно 0,5 ч -1 или ниже (см. обсуждение в дополнительных материалах), когда дверь была закрыта.

    2.4. Данные от регулирующих станций мониторинга качества воздуха

    Данные со станций мониторинга качества воздуха (AQS) в Калифорнии были получены из Системы информации о качестве воздуха и метеорологической информации (AQMIS), поддерживаемой Калифорнийским советом по воздушным ресурсам [40].Регулирующая сеть в Калифорнии использует мониторы бета-аттенюации (BAM) моделей 1020 и 1022 (Met One Instruments; Grants Pass, OR, USA) для записи почасовых значений PM 2,5 . BAM всасывает воздух через впускное отверстие для выбора размера, чтобы установить измеряемую массовую долю PM (например, PM 2,5 или PM 10 ), а затем через фильтрующую ленту для сбора пробы. Собранные частицы изменяют ослабление бета-лучей, проходящих через фильтрующую ленту, пропорционально массе собранных частиц.Изменение массы за интервал времени измерения делится на объем пробы воздуха для расчета концентрации PM 2,5 .

    Данные с участка мониторинга Спэниш-Форк, пострадавшего от полярного пожара в штате Юта, были получены с веб-сайта Департамента качества окружающей среды штата Юта [41]. Монитор FEM, работающий на этом объекте, представлял собой монитор твердых частиц Synchronized Hybrid Ambient Real-time (SHARP) модели 5030i Thermo Scientific. Монитор SHARP сочетает в себе оптический счетчик частиц и прибор для ослабления бета-излучения.Оптическая часть прибора обеспечивает поток данных с высоким временным разрешением, а бета-затухание обеспечивает измерение массы для динамической настройки оптического прибора и получения точной массовой концентрации ТЧ с временным разрешением.

    2.5. Сеть PurpleAir

    Монитор PurpleAir PA-II оснащен двумя датчиками Plantower PMS5003, электроникой и программным обеспечением для быстрого подключения к Интернету через Wi-Fi. Все это упаковано в 4-дюймовую крышку из ПВХ с наружным блоком питания для защиты от непогоды.При настройке нового устройства пользователю предлагается указать географическое местоположение и указать, находится ли оно в помещении или на улице, по умолчанию — на открытом воздухе. PurpleAir обеспечивает отображение данных в режиме реального времени на основе карты (https://www.purpleair.com/map#1.1/0/–30) и позволяет загружать данные со своего сервера. Владельцы устройств могут сделать данные общедоступными или доступными только для назначенных ими пользователей. Насколько нам известно, у PurpleAir была самая большая распределенная сеть датчиков PM с общедоступными данными, развернутая по всей Калифорнии во время пожара в лагере.Мы также наблюдали расширение сети с точки зрения количества мониторов и пространственного охвата во время пожара.

    Настройка по умолчанию на карте PurpleAir представляет данные в виде AQI Агентства по охране окружающей среды США PM 2,5 , рассчитанного на основе концентрации PM 2,5 , сообщаемой каждым датчиком Plantower. Онлайн-карта позволяет пользователю отображать любые другие потоки данных, предоставляемые датчиками, и другие значения типа AQI. На момент лесных пожаров (и еще 07 мая 2020 г.) сайт предлагал две «конверсии» для корректировки PM 2.5 концентраций и соответствующие значения AQI. Сайт приписывает калибровку «AQandU» (0,778 * PA + 2,65) долгосрочному исследованию Университета Юты в Солт-Лейк-Сити, а калибровку «LRAPA» (0,5 * PA − 0,68) — исследованиям, проведенным региональным агентством по загрязнению воздуха Lane Regional Air Pollution Agency. датчики ПА. Университет штата Юта оценил датчики Plantower, измеряющие окружающий воздух в Солт-Лейк-Сити в любое время года [42,43]. Корректировка LRAPA основана на зимнем исследовании, проведенном в районе штата Орегон, где широко используется отопление на основе сжигания древесины и окружающей среды PM 2.5 , который в основном состоит из древесного дыма, когда он находится на самом высоком уровне [44].

    2.6. Идентификация парных данных PA-II и нормативных данных мониторинга AQ

    Для проведения описанного здесь анализа мы вручную провели поиск на карте PA-II, чтобы идентифицировать мониторы PA-II в пределах ~ 5 км от сайта AQS, которые ежечасно сообщали о PM 2,5 . во время любого из рассмотренных здесь пожаров. Чтобы оценить, были ли данные PA-II и AQS надлежащим образом объединены, мы рассмотрели местную топографию, такую ​​как наличие долин или гор, что может привести к тому, что PA и AQS увидят разные воздушные массы, а также просмотрели данные, чтобы подтвердить базовую синхронность трендов.Для Camp Fire мы определили 53 монитора PA-II вблизи 12 участков NorCal AQS. Из этих 53 устройств PA-II мы загрузили данные с 97 датчиков, которые сообщали данные, которые казались достоверными на основе обзора, описанного в следующем разделе. Медиана расстояния между мониторами AQS и PA-II составила 2,7 км, межквартильный размах — 1,1–4,6 км, а полный диапазон — 0–11,6 км. И для Carr/MC, и для Pole Creek Fires мы нашли один монитор PA-II и близлежащую комбинацию AQS. В случае пожара Carr/MC AQS находился примерно в 50 км от пожара, а PurpleAir располагался рядом с местом пожара.AQS, выбранный для пожара Pole Creek, находился примерно в 35 км от пожара, а монитор PA-II — примерно в 4 км от AQS.

    2.7. Анализ данных с мониторов PA-II

    Мониторы PA-II сообщают данные с разрешением 80 с. У многих устройств были случайные пробелы в данных, предположительно из-за проблем с подключением к Wi-Fi. Данные AQS предоставляются с разрешением 1 час. Нескорректированный поток данных cf_1, переданный датчиками Plantower на монитор PA-II, использовался для расчета средних значений за 1 час, а данные PA-II и AQS были объединены в средние значения за 4 часа, чтобы учесть, что сайты не были точно совмещены.Корреляции и поправочные коэффициенты были оценены с 4-часовыми потоками данных. (Потоки данных cf_1 и cf_atm были переключены в отчетах PA-II во время пожара [45], но впоследствии мы подтвердили, что поток, используемый в этом исследовании, был потоком, который в настоящее время помечен как cf_1).

    Большинство устройств PA-II предоставляют данные для каждого из двух встроенных датчиков, и иногда датчики считывают значительно отличающиеся результаты. В качестве проверки качества мы просмотрели данные со всех отдельных датчиков блоков PA-II.Это было сделано путем нанесения временных рядов необработанных значений вместе с данными AQS на один и тот же график с визуальным определением выбросов. Мы помечали все датчики, которые существенно отличались от других соседних датчиков, в том числе от того же монитора. Мы также идентифицировали устройства, которые, по-видимому, находились в помещении, но были помечены как наружные, на что указывало два датчика устройства, близко совпадающие друг с другом и находящиеся значительно ниже группы, или имеющие случайные пики (предположительно из-за выбросов ТЧ внутри помещений), которые не проявлялись в других наружных датчиках. устройства.Неисправные датчики и предполагаемые внутренние блоки были исключены из анализа.

    3. Результаты

    3.1. Эталонные измерения в LBNL

    Во время пожара концентрация PM 2,5 , измеренная TEOM в лаборатории LBNL, составляла в среднем 47,3 мкг·м −3 , или примерно половину усредненных по событию концентраций 93,2 и 93,9 мкг·м −3 на станциях контроля качества воздуха в Беркли (4,5 км на запад) и Окленд-Уэст (7,3 км на юго-запад). На рисунке S5 представлены временные профили концентрации усредненных по часам PM 2.5 для этих сайтов. Повторяющиеся фильтры давали согласованные результаты и в целом согласовывались с TEOM (рис. S5). Некоторая разница ожидается, так как последовательность выборки TEOM не полностью согласовывалась с некоторыми интервалами выборки фильтра.

    3.2. Измерения с помощью недорогих, профессиональных и исследовательских мониторов в LBNL

    Временные ряды концентраций PM 2,5 , зарегистрированные всеми мониторами, развернутыми в LBNL, показаны на рис. ПМ 2.5 на протяжении всего мероприятия. Ответы относительно TEOM различались как для мониторов профессионального уровня, так и для недорогих мониторов. Для каждого монитора мы рассчитали статистику относительного отклика (устройство сообщило PM 2,5 , деленное на TEOM PM 2,5 ), используя данные, интегрированные по событиям, и средние данные за 4 часа, результаты представлены в таблице S1. Средние интегрированные события и медианные факторы ответа за 4 часа были ближе всего к единице для WRAS и дальше всего для DustTrak.

    Временной ряд PM 2.5 , как сообщают все мониторы, протестированные в LBNL. TEOM является федеральным эквивалентным методом США и поэтому считается эталонными данными. Верхняя группа — это мониторы, использующие недорогие датчики, а нижняя группа — профессиональные мониторы исследовательского уровня, при этом эталонное измерение TEOM показано для обеих групп. См. описания мониторов.

    DustTrak и pDR-1500 используют испытательную пыль Аризоны в качестве калибровочного аэрозоля; и тем не менее устройства давали разные ответы.Калибровка DustTrak основана на сверхтонкой пыли A1 со средним массовым диаметром (мм) в диапазоне от 3 до 5 мкм. PDR откалиброван с помощью тестовой пыли Arizona A2 Fine с mmd от 8 до 10 мкм. Эти калибровочные аэрозоли имеют совсем другое распределение по размерам и оптические свойства, чем дым лесных пожаров, как показано на рисунке S4. Два устройства также используют источники света с разными длинами волн и измеряют под разными углами рассеяния.

    3.3. Поправочные коэффициенты, основанные на измерениях LBNL

    Измерения недорогих и профессиональных мониторов были связаны с фактическими показателями PM 2.5, , как измерено TEOM, путем определения параметров наилучшего соответствия для линейных уравнений с нулевыми или ненулевыми точками пересечения. В то время как в предыдущих исследованиях сообщалось о значительных ненулевых пересечениях при использовании недорогих мониторов для измерения атмосферных аэрозолей [46, 47, 48, 49], мы обнаружили, что для дыма лесных пожаров наклоны были очень похожими с нулевыми или ненулевыми пересечениями. (см. рисунок S6). Основываясь на этом, мы впоследствии сообщаем поправочные коэффициенты как простые скаляры без смещения.

    Поправочные коэффициенты (AF) для перевода PM 2.5 , передаваемые каждым прибором в PM 2,5 , сообщаемые TEOM (т. е. TEOM PM 2,5 /устройство PM 2,5 ), рассчитывались для каждого 4-часового интервала данных и для всего события. Сводные результаты, представленные в , показывают, что ФП варьировались для разных устройств, а также для каждого устройства с течением времени. DT имел наименьшую изменчивость отчасти потому, что он использовался всего несколько дней. WRAS сообщил о концентрациях, наиболее близких к TEOM, со средним значением AF 0,85. Медианные значения AF для мониторов с недорогими сенсорами варьировались от 0.42 до 0,60.

    Распределение средних поправочных коэффициентов за 4 часа, определенных на основе измерений в лаборатории с естественной вентиляцией в течение 13 дней при повышенном задымлении от Camp Fire.

    Пример применения AF для корректировки данных с временным разрешением приведен в . Нижняя панель показывает AF для 4-часовых средних данных в течение пожара для трех блоков AVP. Средняя панель показывает, что скорректированные временные ряды (с использованием медианы 4-часовых AF по событию) близко соответствуют TEOM, а верхняя панель показывает, что почти все остаточные ошибки находились в диапазоне от -30% до +20%.Для PAI представлен тот же график, что и на рисунке S7 в дополнительных материалах. Как для AVP, так и для PAI по три единицы каждого устройства совпадали во время пожара.

    Поправочные коэффициенты для конкретных событий (ESAF), скорректированные данные и ошибка скорректированных данных (относительно совмещенного TEOM PM 2,5 ) для 4-часовых средних измерений AVP в лаборатории с естественной вентиляцией в течение 13 дней повышенного задымления от Костер.

    3.4. Измерения PM

    2,5 и поправочных коэффициентов в Северной Калифорнии и Юте

    предоставляют сводные данные с 12 станций мониторинга качества воздуха NorCal, рядом с которыми находились мониторы PA-II во время пожара в лагере.Участки AQS различались по удаленности от города Парадайз, который был очагом пожара. Положение участков AQS относительно выгоревшей территории показано на рис. В таблице S2 указано количество мониторов PA-II и сообщающих датчиков. Учитывая большие расстояния, вариации PM 2,5 между сайтами были относительно небольшими. Сакраменто был ближе всего и имел самую высокую среднюю концентрацию. Дэвис находился почти на таком же расстоянии от пожара, но имел одну из самых низких концентраций, возможно, из-за того, что большую часть события он находился на краю шлейфа (на основе спутниковых изображений).Участки между Вальехо и Сан-Франциско показали замечательную согласованность с относительным стандартным отклонением средней концентрации событий 3,4%. Средние концентрации на двух самых удаленных участках, в Сан-Хосе и Редвуд-Сити, были примерно на 15% ниже, чем на большинстве других участков.

    Таблица 2

    Рассчитанные параметры линейной аппроксимации без/без нулевого смещения и поправочных коэффициентов для количественной оценки дыма от лесных пожаров PM 2,5 на основе сравнения 4-часовых средних значений от мониторов PurpleAir PA-II, расположенных поблизости от регулирующих станций контроля качества воздуха в Северной Калифорнии во время костра в 2018 году.

    Среднее 0,626 0,425 3.0
    PM 2,5 (мкг·м −3 ), 4-ч сред. Линейная аппроксимация 4-часовых средних данных, относящихся к PA-II и AQS Поправочные коэффициенты, основанные на 4-часовых соотношениях AQS/PA-II
    AQS Site Расстояние (км) девяностые Склон, нулевой перехват Склон перехвата Среднее SD Медианы десятых девяностой
    Сакраменто 133 134 47 239 0.498 0,510 -3,2 0,509 0,106 0,487 0,393
    Дэвис 137 82 15 169 0,410 0.411 0.165 0.419 0.293 0.293 0.558
    Vallejo 92 92 92 38 175 0.490 0,490 0,0 0,490 0,142 0,490 0,373 0,641
    Concord 206 87 33 160 0,474 0,445 4,9 0.494 0.167 0,494 0.341 0,758 0,758
    San Pablo 210 93 47 47 162 0.504 0.455 9.7 0.499 0.108 0.488 0.397 0.630
    San Rafael 213 89 46 153 0.495 0.505 −2.0 0.631 0.255 0.635 0.439 1.092
    Berkeley 219 93 54 164 0.459 0,423 6,9 0,464 0,089 0,472 0,375 0,572
    Oakland-Запад 224 94 51 161 0,532 0,509 3.9 0.465 0.079 0.458 0.458 0.383 0.563 0.563
    Oakland-Laney 226 91 91 53 157 0.459 0,437 4,5 0,530 0,088 0,528 0,423 0,627
    Сан-Франциско 232 93 45 156 0,511 0,498 2.5 0.504 0.160 0.520 0.318 0.318 0.692 0.692
    Redwood City 258 74 33 122 122 0.446 0.387 8,3 0,451 0,162 0,449 0,314 0,607
    San Jose 270 80 40 126 0,574 0,536 4,9 0.482 0,14044 0,140344 0,140344 0,484 0.353 0.353 0.593

    также представляют линейные вписывания с нулевым и ненулевым перехватом, относящиеся к 4-H интервалам PA-II датчика и близлежащих данных AQS.представляет AF, рассчитанные для всех сайтов AQS, как медианы всех доступных 4-часовых AF от датчиков рядом с сайтами. Распределение суточных ЗП по объектам в течение пожара представлено на рис.

    Изменение регионального поправочного коэффициента с течением времени, показанное как распределение ежедневных ESAF, необходимых мониторам PA-II для согласования с измерениями на 12 нормативных объектах мониторинга в Северной Калифорнии во время Camp Fire в ноябре 2018 года.

    Медиана AF для 12 сайтов AQS варьировалось от 0.42 и 0,49 в течение первых 9 дней, выросло до 0,57–0,58 в дни 9–10 и снизилось за последние несколько дней. Чтобы оценить дисперсию, мы рассматриваем статистику относительного среднего абсолютного отклонения (RMAD), которая аналогична относительному стандартному отклонению (RSD). Медиана RMAD для всех 4-часовых средних ФП, включая все дни и все датчики, вблизи отдельных участков AQS составляла 12% с межквартальным интервалом 8–18% (рис. S8). Поправочный коэффициент для конкретного события (ESAF) для Camp Fire был рассчитан как медиана всех ежедневных AF для всех сайтов AQS, что дало значение 0.485. Примеры временных рядов, скорректированных с региональными ESAF, представлены для трех участков в . Принимая во внимание, что предыдущее исследование Stampfer et al. [50] сообщили о нелинейном отклике датчиков Plantower, когда концентрация PM 2,5 превышала 25 мкг·м -3 , данные PA, использованные в этом исследовании, линейно отслеживались с PM 2,5 до более 200 мкг·м -3 как показано на дополнительном рисунке S9. Поскольку отклонение от линейной зависимости происходило только на очень высоких уровнях, которые были нечастыми (Рисунок S9), была применена простая линейная корректировка.

    PM 2,5 концентрации, зарегистрированные регулирующими станциями мониторинга качества воздуха (AQS) и всеми действующими датчиками мониторов PurpleAir PA-II рядом с тремя объектами AQS во время пожара в лагере в Северной Калифорнии в ноябре 2018 года. Розовые данные не скорректированы, а фиолетовые данные корректируются с использованием специального поправочного коэффициента регионального события 0,485.

    Применение регионального поправочного коэффициента к измерениям PA-II по всему району существенно уменьшило ошибки по сравнению с выходными данными PA-II по умолчанию.представляет сводные распределения остаточных ошибок 4-часовых средних данных по всем 12 участкам AQS за все дни задымления с использованием нескорректированных значений вместе с тремя различными поправочными коэффициентами. Средняя нескорректированная ошибка составила +102% при диапазоне IQ 74–133%. Использование регионального ESAF от Camp Fire дало межквартильный диапазон остаточной ошибки примерно ± 15%. Корректировка LRAPA, доступная на карте PurpleAir во время пожара, дала очень похожие результаты, полученные при использовании региональной AF, рассчитанной в этом исследовании.Использование коррекции AQandU привело к оценкам концентрации, которые отличались от медианы на 61% при диапазоне IQ 38–85%.

    Распределения ошибок для 4-часовых средних концентраций PM 2,5 для мониторов PA-II в Северной Калифорнии по сравнению с нормативными мониторами для Camp Fire с использованием различных поправочных коэффициентов.

    Мы применили тот же анализ к одной комбинации PA-II и AQS, которая была доступна во время пожара Carr/MC. Этот объект сильно пострадал от задымления с 26 июля по 12 августа 2018 года.показывает ошибки для PA-II по сравнению с Red Bluff AQS с использованием как нескорректированных, так и скорректированных данных. Нескорректированный монитор PA-II имел медианную ошибку +135% с диапазоном IQ 112–153%. Когда данные были скорректированы с использованием региональной AF Camp Fire, средние остаточные ошибки составили 13% (3–22% IQR). Когда данные Carr/MC были скорректированы с помощью AF, определенного для этого пожара, IQR остаточной ошибки составил от -9,5 до 7% (с медианой 0%).

    Распределения ошибок для 4-часовых средних концентраций PM 2,5 для прямых показаний Red Bluff PA-II и после применения поправочных коэффициентов для конкретных региональных событий из Camp Fire (R-ESAF) или полученных для местного комплекса Carr/Mendocino. Огонь.

    Пожар Pole Creek периодически выбрасывал дым в долину Юты с 13 по 24 сентября 2018 г. На рисунке S8 показаны данные AQS и PA-II — как нескорректированные, так и скорректированные с помощью Camp Fire AF, а также ошибки в скорректированном данные. Данные AQS показали четкую суточную картину с чистым воздухом вечером около заката и дымом, который начинает проникать в долину к полуночи и достигает пика через несколько часов после восхода солнца. При выполнении анализа данных PA-II и AQS для этого участка мы сосредоточились только на периодах, затронутых задымлением, исключив любые 4-часовые интервалы, когда AQS составлял <35 мкг м -3 .При наличии дыма ошибки в нескорректированном PA-II PM 2,5 составляли +111% (66–212% IQR). Ошибки были снижены до 1,8% (от -20 до +51% IQR) при использовании регионального ESAF Camp Fire. При уравнивании данных с AF, определенной для пожара Pole Creek, IQR остаточной ошибки составил от -21 до +48%.

    показывает поправочные коэффициенты для трех пожаров. Для Camp Fire показаны три распределения: региональные ESAF из 12 участков AQS, AF, определенные в AQS в Беркли, и AF, измеренные внутри лаборатории в LBNL.В то время как AF для Berkeley AQS имели такую ​​же медиану и диапазон, как и для мест по всему региону, AF для инфильтрированного PM 2,5 в LBNL были ниже. Это может быть связано с несколькими факторами. Во-первых, это возможность того, что распределение частиц PM 2,5 по размерам внутри лаборатории отличалось от распределения по всему региону. Поскольку уровни PM 2,5 внутри были ниже примерно в два раза, очевидно, что произошла некоторая потеря частиц по сравнению с внешней средой. Хорошо известно, что распределение по размерам может изменяться по мере изменения скорости проникновения и осаждения в зависимости от размера частиц, что приводит к неравномерным потерям в диапазоне размеров частиц [51, 52, 53].Другой возможный фактор заключается в том, что эталонным инструментом в LBNL был TEOM, в то время как станции мониторинга воздуха в Беркли и других местах Калифорнии использовали инструменты BAM. Третьим потенциальным фактором являются различные версии датчика Plantower, используемые в устройствах PAI внутри LBNL (которые используют датчики PMS1003), и PA-II, в котором используется датчик PMS5003. Два датчика имеют одинаковые номинальные характеристики и, по-видимому, используют одни и те же электронные компоненты, но имеют разные пути внутреннего потока.Carr/MC Fire требовал большей корректировки, чем для Camp Fire. На изменчивость AF Pole Creek может влиять суточная изменчивость (которая все еще присутствовала даже при анализе только тех интервалов с PM 2,5 > 35 мкг/м 3 ) в сочетании с тем фактом, что PA-II был ~ 4 км от AQS для этого сайта. По мере того, как шлейф двигался внутрь или наружу, он в разное время попадал в PA-II и AQS. Напротив, для калифорнийских пожаров шлейфы присутствовали в течение нескольких дней, что уменьшало пространственную и временную изменчивость.

    Поправочные коэффициенты для конкретных событий (ESAF), рассчитанные для мониторов PA-II с использованием данных о трех явлениях задымления от лесных пожаров в 2018 г. Результаты LBNL предназначены для мониторинга проникновения твердых частиц в помещения 2,5 в лаборатории с расчетным коэффициентом воздухообмена снаружи 0,5 ч -1 .

    3.5. Влияние корректировок на оценки индекса качества воздуха

    Корректировки сообщаемых концентраций приводят к значительным изменениям в соответствующих AQI, сообщаемых мониторами PA-II.приводит примеры мониторов PA-II рядом с тремя точками мониторинга во время пожара в лагере в Северной Калифорнии. Для каждого сайта представлены три временных ряда 4-часовых значений AQI. Верхняя полоса рассчитывается на основе нескорректированных показаний PA-II. Среднее значение рассчитывается на основе показаний PA-II, скорректированных с помощью региональных ESAF. А нижняя строка — это 4-часовой AQI, рассчитанный по данным AQS. На объекте в Сакраменто, который был ближайшим из трех к пожару на расстоянии 135 км, нескорректированные данные PA-II показали, что AQI «очень нездоровый» или «опасный» для 83% случая дыма.Скорректированные данные указывали на AQI в этих категориях в 31 % случаев, что аналогично 30 % времени, когда регулирующие органы сообщали об AQI в этих категориях. Нескорректированные показания датчика указывали на правильную категорию AQI в 14% случаев, тогда как скорректированные PM 2,5 указывали на правильную категорию AQI в 84% случаев. На участке Сан-Пабло (210 км от пожара) нескорректированный PA-II указывал на «очень нездоровый» или «опасный» в течение 59% продолжительности события, что было намного выше, чем 17% времени, что PM 2.5 измерений AQS указывали на эти категории AQI; скорректированные данные PA-II показали, что эти категории AQI вызывают беспокойство в 10% случаев. В целом, категория AQI, рассчитанная на основе нескорректированных данных PA-II, соответствовала AQS AQI только в 29% случаев, в то время как корректировка приводила к правильному диапазону AQI в 65% случаев. На участке в Сан-Хосе (270 км от пожара) нескорректированный PA-II указывал на «очень нездоровый» или «опасный» для 34% продолжительности события, тогда как 0% времени для данных с поправкой на ESAF был аналогичен 2% для AQMS.Нескорректированные данные предсказывали AQI в 47% случаев, а корректировка приводила к правильной категории AQI в 66% случаев.

    Сравнение значений индекса качества воздуха (AQI), рассчитанных с использованием нескорректированных данных от мониторов PA-II, и тех же данных после коррекции с учетом регионального, специфичного для события AF с AQI от PM Огонь.

    Несмотря на общие улучшения в прогнозах AQI, важно отметить, что скорректированные значения иногда предсказывали более низкий уровень опасности AQI, чем указанный ближайшим AQS.

    3.6. Влияние условий окружающей среды на поправочные коэффициенты

    Поправочные коэффициенты PA-II были одинаковыми для трех пожаров, которые произошли в различных сезонных условиях: пожар MC/Carr произошел в начале лета (июнь), пожар на полюсе произошел в конце лета (сентябрь ), а Camp Fire произошел поздней осенью (конец ноября). Чтобы оценить взаимосвязь между AF для дыма от лесных пожаров и теми, которые происходят на тех же участках в течение года, мы проанализировали данные за весь 2019 год на участках измерений, пострадавших от пожаров Camp и MC/Carr в 2018 году.Сначала мы проверили данные, чтобы просмотреть только 4-часовые интервалы с PM 2,5 выше 12 мкг/м 3 . На рисунках S11 и S12 показаны распределения температуры, относительной влажности и PM 2,5 для этих интервалов повышенных значений PM 2,5 в течение каждого из трех основных сезонных условий (зима = с декабря по февраль, лето = с мая по сентябрь и плечо = все). другие месяцы) и за период каждого лесного пожара в 2018 году. Во время пожара в лагере RH охватывал диапазон, аналогичный межсезонью, а температуры были ближе к зимним.В соответствии с этим распределение AF было промежуточным между осенним и зимним распределениями в периоды повышенного содержания PM 2,5 . В Ред Блафф температура и относительная влажность во время лесного пожара были аналогичны летним периодам 2019 года с повышенным содержанием PM 2,5 , но распределение AF близко соответствовало зимнему повышенному уровню PM 2,5 . Одна из возможных причин сходства AF дыма в зимнее время и от лесных пожаров заключается в том, что значительная часть повышенных зимних значений PM 2,5 как на Т-стрит, так и на участках AQS Ред Блафф может быть связана с дымом от сжигания дров для отопления домов.Влияние условий окружающей среды дополнительно изучено на рисунках S12 и S13, на которых показаны AF в зависимости от относительной влажности по сезонам на двух участках. В обоих случаях AF для дыма лесных пожаров не сильно меняются в очень широком диапазоне условий относительной влажности. Зимой АФ также не меняются в зависимости от ОВ. Напротив, AF варьируются в зависимости от влажности для летнего и межсезонья. В совокупности эти результаты подтверждают гипотезу о том, что AF, идентифицированные для случаев задымления, напрямую связаны с характеристиками дыма и не сильно зависят от условий окружающей среды.

    4. Обсуждение

    Предыдущие исследования указывают на различную реакцию оптических датчиков частиц на дым, образующийся при сжигании биомассы. В наиболее обширном и непосредственно относящемся к делу исследовании McNamara et al. сообщили о соотношениях моделей DustTrak 8520 и 8530 к гравиметрическим, FRM и FEM измерениям различных экземпляров PM 2,5 из древесного дыма [54]. Внутри домов с дровяными печами, в которых PM 2,5 подняли после загрузки и загрузки, отношение DT к гравиметрическим измерениям равнялось 1.60 ± 1,05 (среднее AF = 0,63) за 43 периода отбора проб со средним (SD) гравиметрическим значением PM 2,5 = 30,7 (34,7) мкг/м 3 . Соотношение DT к гравиметрическому значению составляло 1,59–1,70 (AF = 0,63–0,59) для отбора проб в лаборатории Университета Монтаны в течение трех 24-часовых периодов воздействия дыма от лесных пожаров (гравиметрическое PM 2,5 = 11,3, 21,2, 55,3 мкг/м 3 ). Для отбора проб окружающей среды PM 2,5 в зимнее время под воздействием древесного дыма в Либби, штат Монтана, отношение DT к BAM составило 1,43 ± 0.61 для ТЧ 2,5 из 24,6 ± 8,0 мкг/м 3 . Дакунто и др. сообщили о поправочных коэффициентах дыма камина (эквивалент AF) 0,44–0,47 для фотометра TSI Sidepak, который аналогичен DT [55]. Ранее зарегистрированные значения AF для древесного дыма и дыма от лесных пожаров выше, чем DT AF 0,25, измеренный в LBNL для проникающего дыма от лесных пожаров. Предполагается, что эти различия являются результатом различий в составе и распределении размеров измеренных аэрозолей, которые имели различное образование, старение и условия окружающей среды.Исследование Министерства сельского хозяйства США с использованием прибора pDR раннего поколения показало AF 0,53 для дыма, образующегося в пожарной лаборатории [56]; такая же AF была измерена в нашем текущем исследовании для современной версии pDR для инфильтрованного дыма лесных пожаров.

    Имеются ограниченные опубликованные данные о AF дыма древесины или лесных пожаров для недорогих мониторов. Региональное агентство по охране воздуха Лейна (LRAPA), которое находится в регионе Орегона, на который воздействует древесный дым от отопления дома, сравнило мониторы PA-II со своей сетью FEM и сообщило, что уравнение AF равно 0.5 * PA(PM 2,5 )–0,66 [44]. Это предлагается как преобразование флажка на карте PA и точно соответствует региональному AF Camp Fire, равному 0,48. Долгосрочное исследование датчиков Plantower 1003 и 5003, проведенное Университетом штата Юта, показало уравнения, связывающие почасовые средние показания отдельных датчиков с совмещенным монитором TEOM 1405-F, утвержденным FEM, в зависимости от сезона [42]. В течение месяцев с июня по октябрь, которые авторы назвали «сезоном лесных пожаров» из-за нескольких пожаров, произошедших в этот период, наклоны линейных аппроксимаций находились в диапазоне 1.33–1,48 (примерно соответствует AF 0,68–0,75). Однако, поскольку в течение сезона было относительно мало часов с PM 2,5 > 40 мкг/м 3 , а анализ не выделял подгонки во время нескольких значительных лесных пожаров, указанные подгонки не подходят напрямую для корректировки Plantower. данные датчиков во время лесных пожаров с высоким содержанием PM 2,5 (например, >40 мкг/м 3 ).

    5. Выводы

    Недорогие мониторы качества воздуха можно использовать для точной оценки гиперлокальных концентраций, региональной дисперсии и риска для здоровья PM 2.5 от дыма лесных пожаров, если применяются соответствующие поправочные коэффициенты для конкретного устройства. Данные из существующей сети наружных мониторов PurpleAir II в настоящее время доступны во многих местах по всему миру. В то время как ответ PA-II по умолчанию значительно завышает данные о дыме лесных пожаров PM 2,5 , данные можно масштабировать с использованием поправочного коэффициента 0,48, определенного для Camp Fire в Северной Калифорнии, что приводит к значительно более точным оценкам индекса качества воздуха.Основываясь на измерениях LBNL проникающего дыма PM 2,5 , кажется, что как фотометры профессионального уровня, так и другие мониторы, использующие недорогие оптические датчики PM Plantower, также значительно завышают значения PM 2,5 для лесных пожаров. Простой мультипликативный поправочный коэффициент может значительно приблизить отклик дешевого монитора к PM 2,5 и AQI, которые будут сообщены регуляторным монитором в том же месте. AF дыма лесных пожаров могут варьироваться в зависимости от места и с течением времени во время пожара, а медианные AF от одного события могут несколько отличаться от таковых для других событий.Тем не менее, даже с этими вариациями применение глобальной AF может снизить погрешность примерно с двух раз до 20–30% или меньше. Также можно применять краткосрочные поправочные коэффициенты путем сравнения данных за несколько предыдущих часов от развернутого датчика с данными, полученными от близлежащего AQS, если таковой имеется.

    Благодарности

    Авторы благодарят Zhiqiang Wang за сбор образцов фильтров и Марион Рассел и ассистентов студентов за подготовку и взвешивание фильтров. Мы подтверждаем использование изображений из приложения NASA Worldview (https://worldview.earthdata.nasa.gov), часть Системы данных и информации системы наблюдения Земли НАСА (EOSDIS).

    Дополнительные материалы

    Следующие материалы доступны в Интернете по адресу https://www.mdpi.com/1424-8220/20/13/3683/s1, Рисунок S1: Спутниковый снимок пожара в лагере от 12.11.2018; Рисунок S2: Спутниковый снимок пожаров комплекса Карр и Мендосино 03.08.2018 20:43:47 по Гринвичу; Рисунок S3: Спутниковый снимок пожара в Поул-Крик 13 сентября 2018 г., 20:36:57 по Гринвичу; Рисунок S4: Распределение массы дикого дыма и двух видов тестовой пыли; Рисунок S5: Временной ряд PM 2.5 измерено TEOM в лаборатории LBNL и на объектах нормативного мониторинга качества воздуха в Беркли и Окленд-Уэст во время пожара в лагере в 2018 году в северной Калифорнии; Рисунок S6: Поправочные коэффициенты, скорректированные данные и ошибка скорректированных данных (относительно совмещенного TEOM PM 2,5 ) для 4-часовых средних измерений PAI в лаборатории с естественной вентиляцией в течение 13 дней повышенного задымления от Camp Fire; Рисунок S7: Распределения относительных медианных абсолютных отклонений за день; Рисунок S8: Усредненные данные за 4 часа для пожара Pole Creek в Спэниш-Форк, Юта; Рисунок S9: Распределения ошибок для 4-часовых средних данных после применения регионального поправочного коэффициента Camp Fire к мониторам PA-II вблизи станций мониторинга качества воздуха в Северной Калифорнии.Рисунок S10: Условия окружающей среды и поправочные коэффициенты PurpleAir II в зависимости от сезона в течение четырехчасовых интервалов с PM 2,5 выше 12 мкг/м 3 на станции мониторинга качества воздуха T-street в Сакраменто, Калифорния; Рисунок S11: Условия окружающей среды и поправочные коэффициенты PurpleAir II в зависимости от сезона за 4-часовые интервалы с PM 2,5 выше 12 мкг/м 3 на станции мониторинга качества воздуха в Ред-Блафф, Калифорния; Рисунок S12: Поправочные коэффициенты PurpleAir II и относительная влажность в зависимости от времени года за 4-часовые интервалы с PM 2.5 выше 12 мкг/м 3 на станции мониторинга качества воздуха на Т-стрит в Сакраменто, Калифорния; Рисунок S13: Поправочные коэффициенты PurpleAir II и относительная влажность в зависимости от сезона за 4-часовые интервалы с PM 2,5 выше 12 мкг/м 3 на станции мониторинга качества воздуха в Ред Блафф, Калифорния. Таблица S1: Медианный ответ каждого монитора, развернутого в LBNL, по сравнению с совмещенным TEOM, статистика для 4-часовых средних значений и интегрированное отношение событий; Таблица S2: Данные датчика, использованные для расчета поправочных коэффициентов для количественной оценки проникающего дыма лесных пожаров PM 2.5 с использованием 4-часовых средств от мониторов PurpleAir PA-II, расположенных рядом с нормативными станциями мониторинга качества воздуха в северной Калифорнии, во время трех лесных пожаров на западе США.

    Вклад авторов

    Концептуализация, W.W.D. и БКС; методология, W.W.D. и БКС; формальный анализ, WWD; расследование, WWD; курирование данных, WWD; написание — подготовка первоначального проекта, B.C.S. и WWD; написание — обзор и редактирование, B.C.S. и WWD; визуализация, W.W.D. и БКС; Администрация проекта, Б.CS; приобретение финансирования, B.C.S. Все авторы прочитали и согласились с опубликованной версией рукописи.

    Финансирование

    Это исследование было поддержано Отделом внутренней среды Агентства по охране окружающей среды США в рамках Межведомственного соглашения DW-89-9232201-7 и Американо-китайским исследовательским центром чистой энергии – Программа энергоэффективности зданий в рамках Управления строительных технологий США Министерства энергетики, и проводилась в LBNL по контракту № DE-AC02-05Ch2123.

    Конфликт интересов

    Авторы заявляют об отсутствии конфликта интересов.

    Ссылки

    1. Абацоглу Дж.Т., Уильямс А.П. Влияние антропогенного изменения климата на лесные пожары в лесах западной части США. проц. Натл. акад. науч. США. 2016;113:11770–11775. doi: 10.1073/pnas.1607171113. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]2. Деннисон П.Е., Брюэр С.К., Арнольд Дж.Д., Мориц М.А. Тенденции крупных лесных пожаров на западе США, 1984–2011 гг. Геофиз. Рез.лат. 2014;41:2928–2933. doi: 10.1002/2014GL059576. [Перекрестная ссылка] [Академия Google]3. Раскер Р. Решение проблемы растущего риска лесных пожаров на американском Западе. Решения. 2015;6:55–62. [Google Академия]4. Шеннагель Т., Балч Дж.К., Бренкерт-Смит Х., Деннисон П.Е., Харви Б.Дж., А. Кравчук М., Миткевич Н., Морган П., Мориц М.А., Раскер Р. и др. Адаптироваться к большему количеству лесных пожаров в западных лесах Северной Америки по мере изменения климата. проц. Натл. акад. науч. США. 2017; 114:4582–4590. doi: 10.1073/pnas.1617464114.[Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]5. Вестерлинг А.Л., Идальго Х.Г., Каян Д.Р., Светнам Т.В. Потепление и более ранняя весна увеличивают активность лесных пожаров на западе США. Наука. 2006; 313:940. doi: 10.1126/science.1128834. [PubMed] [CrossRef] [Google Scholar]6. Радеофф В.К., Хелмерс Д.П., Крамер Х.А., Мокрин М.Х., Александр П.М., Бар-Массада А., Буцич В., Хоубейкер Т.Дж., Мартинуцци С., Сифард А. и др. Быстрый рост границы между дикой природой и городом в США повышает риск лесных пожаров. проц.Натл. акад. науч. США. 2018;115:3314–3319. doi: 10.1073/pnas.1718850115. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]7. Кюнцли Н., Авол Э., Ву Дж., Гаудерман В.Дж., Раппапорт Э., Миллштейн Дж., Беннион Дж., МакКоннелл Р., Гиллиленд Ф.Д., Берхейн К. и др. Последствия лесных пожаров в Южной Калифорнии в 2003 году для здоровья детей. Являюсь. Дж. Дыхание. крит. Уход Мед. 2006; 174:1221–1228. doi: 10.1164/rccm.200604-519OC. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]8. Лю Дж. К., Уилсон А., Микли Л.J., Ebisu K., Sulprizio M.P., Wang Y., Peng R.D., Yue X., Dominici F., Bell M. Кто из пожилых людей наиболее уязвим к воздействию мелкодисперсных твердых частиц дыма лесных пожаров и риску для их здоровья? Являюсь. Дж. Эпидемиол. 2017; 186: 730–735. doi: 10.1093/aje/kwx141. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]9. Рид К.Э., Брауэр М., Джонстон Ф.Х., Джерретт М., Балмес Дж.Р., Эллиотт С.Т. Критический обзор воздействия дыма от лесных пожаров на здоровье. Окружающая среда. Перспектива здоровья. 2016; 124:1334–1343.doi: 10.1289/ehp.1409277. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]11. Блэк К., Тесфаигзи Ю., Басейн Дж. А., Миллер Л. Воздействие дыма от лесных пожаров и здоровье человека: значительные пробелы в исследованиях растущей проблемы общественного здравоохранения. Окружающая среда. Токсикол. Фармакол. 2017;55:186–195. doi: 10.1016/j.etap.2017.08.022. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]12. Шреста П., Хамфри Дж. Л., Карлтон Э. Дж., Адгейт Дж. Л., Бартон К. Э., Рут Э., Миллер С. Влияние загрязнения наружного воздуха на качество воздуха внутри помещений в домах с низким доходом в сезон лесных пожаров.Междунар. Дж. Окружающая среда. Рез. Здравоохранение. 2019;16:3535. doi: 10.3390/ijerph26193535. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]13. Фиск В.Дж., Чан В.Р. Польза для здоровья и затраты на мероприятия по фильтрации, которые снижают воздействие внутри помещений PM 2,5 во время лесных пожаров. Воздух в помещении. 2017;27:191–204. doi: 10.1111/ina.12285. [PubMed] [CrossRef] [Google Scholar] 14. Барн П., Ларсон Т., Нуллетт М., Кеннеди С., Коупс Р., Брауэр М. Инфильтрация лесного пожара и древесного дыма в жилом доме: оценка эффективности воздухоочистителя.Дж. Экспо. науч. Окружающая среда. Эпидемиол. 2008; 18: 503–511. doi: 10.1038/sj.jes.7500640. [PubMed] [CrossRef] [Google Scholar] 15. Агентство по охране окружающей среды США. Национальные стандарты качества атмосферного воздуха для твердых частиц. Том 78 Агентство по охране окружающей среды США; Вашингтон, округ Колумбия, США: 2013 г. Издание окончательного правила 2013 г. [Google Scholar] 16. Агентство по охране окружающей среды США. Заключительный отчет: Комплексная научная оценка твердых частиц. Агентство по охране окружающей среды США; Вашингтон, округ Колумбия, США: 2009. [Google Scholar]17. Агентство по охране окружающей среды США. Документ технической помощи для отчетности о ежедневном качестве воздуха — Индекс качества воздуха (AQI) U.S. Агентство по охране окружающей среды; Вашингтон, округ Колумбия, США: 2018. [Google Scholar]18. Chow J.C. Методы измерения для определения соответствия стандартам качества окружающего воздуха для взвешенных частиц. J. Управление воздушными отходами. доц. 1995; 45: 320–382. doi: 10.1080/10473289.1995.10467369. [PubMed] [CrossRef] [Google Scholar] 19. Ноубл К.А., Вандерпул Р.В., Питерс Т.М., МакЭлрой Ф.Ф., Геммилл Д.Б., Винер Р.В. Федеральные эталонные и эквивалентные методы измерения мелких твердых частиц. Аэрозольные науки. Технол.2001; 34: 457–464. doi: 10.1080/02786820121582. [Перекрестная ссылка] [Академия Google] 21. Швейцер Д., Сиснерос Р., Шоу Г. Сравнительный анализ временных и постоянных мониторов ослабления бета-излучения: важность понимания данных и ограничений оборудования при создании рекомендаций по качеству воздуха PM 2.5 для здоровья. Атмос. Загрязн. Рез. 2016;7:865–875. doi: 10.1016/j.apr.2016.02.003. [Перекрестная ссылка] [Академия Google] 24. Келлехер С., Куинн К.В., Миллер-Лионберг Д., Волкенс Дж. Недорогие твердые частицы (PM 2.5 ) монитор дыма лесных пожаров. Атмос. Изм. Тех. 2018;11:1087–1097. doi: 10.5194/amt-11-1087-2018. [Перекрестная ссылка] [Академия Google] 25. Гупта П., Дорайсвами П., Леви Р.К., Пикельная О., Майбах Дж., Финстра Б., Полидори А., Кирос Ф., Миллс К.С. Влияние пожаров в Калифорнии на местное и региональное качество воздуха: роль недорогой сенсорной сети и спутниковых наблюдений. ГеоЗдоровье. 2018;2:172–181. doi: 10.1029/2018GH000136. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]26. Соренсен С.М., Гебхарт Дж., О’Херн Т.Дж., Рейдер Д.Дж. Методы оптических измерений: основы и приложения. В: Кулкарни П., Барон П.А., Виллеке К., редакторы. Измерение аэрозолей: принципы, методы и приложения. 3-е изд. Уайли; Хобокен, Нью-Джерси, США: 2011. стр. 269–312. [Google Академия] 27. Ван С., Канцлер Г., Эвенстад Дж., Фарнсворт Дж. Э., Хасэ А., Олсон Г. М., Шринат А., Агарвал Дж. К. Новый оптический прибор для оценки концентрации массы сегрегированного аэрозоля в режиме реального времени. Аэрозольные науки.Технол. 2009;43:939–950. doi: 10.1080/027868205141. [Перекрестная ссылка] [Академия Google] 28. Томас А., Гебхарт Дж. Корреляции между гравиметрией и фотометрией светорассеяния для атмосферных аэрозолей. Атмос. Окружающая среда. 1994; 28: 935–938. doi: 10.1016/1352-2310(94)
  • -8. [Перекрестная ссылка] [Академия Google] 29. Уоллес Л.А., Уилер А.Дж., Кирни Дж., Ван Рисвик К., Ю Х., Кулка Р.Х., Расмуссен П., Брук Дж.Р., Сюй С. Валидация непрерывных мониторов частиц для личного, внутреннего и наружного облучения. Дж. Экспо.науч. Окружающая среда. Эпидемиол. 2011;21:49–64. doi: 10.1038/jes.2010.15. [PubMed] [CrossRef] [Google Scholar] 30. Ахангар Ф.Э., Фридман Ф.Р., Венкатрам А. Использование недорогих сетей датчиков качества воздуха для улучшения пространственного и временного разрешения карт концентрации. Междунар. Дж. Окружающая среда. Рез. Здравоохранение. 2019;16:1252. doi: 10.3390/ijerph26071252. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]31. Гао М.Л., Цао Дж.Дж., Сето Э. Распределенная сеть недорогих датчиков непрерывного считывания для измерения пространственно-временных изменений PM 2.5 в Сиане, Китай. Окружающая среда. Загрязн. 2015;199:56–65. doi: 10.1016/j.envpol.2015.01.013. [PubMed] [CrossRef] [Google Scholar] 32. Цзяо В., Хаглер Г., Уильямс Р., Шарп Р., Браун Р., Гарвер Д., Джадж Р., Кодилл М., Рикард Дж., Дэвис М. и др. Проект Community Air Sensor Network (CAIRSENSE): оценка производительности недорогих датчиков в пригородной среде на юго-востоке США. Атмос. Изм. Тех. 2016;9:5281–5292. doi: 10.5194/amt-9-5281-2016. [Перекрестная ссылка] [Академия Google] 33.Моравска Л., Тай П.К., Лю Х., Асумаду-Сакьи А., Айоко Г., Бартонова А., Бедини А., Чай Ф., Кристенсен Б., Дунбабин М. и др. Применение недорогих сенсорных технологий для мониторинга качества воздуха и оценки воздействия: как далеко они продвинулись? Окружающая среда. Междунар. 2018; 116: 286–299. doi: 10.1016/j.envint.2018.04.018. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]34. Певица B.C., Делп В.В. Реакция мониторов качества воздуха в помещениях потребительского и исследовательского класса на жилые источники мелких частиц.Воздух в помещении. 2018; 28: 624–639. doi: 10.1111/ina.12463. [PubMed] [CrossRef] [Google Scholar] 35. Маниконда А., Зикова Н., Хопке П.К., Ферро А. Лабораторная оценка недорогих мониторов ТЧ. J. Aerosol Sci. 2016;102:29–40. doi: 10.1016/j.jaerosci.2016.08.010. [Перекрестная ссылка] [Академия Google] 36. Цзоу Ю., Янг М., Чен Дж., Лю Дж., Мэй А.А., Кларк Дж.Д. Изучение функционального диапазона коммерчески доступных недорогих датчиков взвешенных частиц и последствий для мониторинга качества воздуха в жилых помещениях.Воздух в помещении. 2019;30:213–234. doi: 10.1111/ina.12621. [PubMed] [CrossRef] [Google Scholar] 37. Сусан С., Келер К., Томас Г., Парк Дж. Х., Хиллман М., Холтерман А., Питерс Т. М. Взаимное сравнение недорогих датчиков для измерения массовой концентрации профессиональных аэрозолей. Аэрозольные науки. Технол. 2016;50:462–473. doi: 10.1080/02786826.2016.1162901. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]38. Дакунто П.Дж., Ченг К.-С., Асеведо-Болтон В., Цзян Р., Репас Дж., Отт В.Р., Хильдеманн Л.М., Klepeis N. Определение калибровочных кривых PM 2.5 для недорогого монитора частиц: обычные аэрозоли в жилых помещениях. Окружающая среда. науч. Обработать. воздействия. 2015; 17:1959–1966. doi: 10.1039/C5EM00365B. [PubMed] [CrossRef] [Google Scholar] 39. Джонсон К.К., Бергин М.Х., Рассел А.Г., Хаглер Г.С. Полевые испытания нескольких недорогих датчиков твердых частиц в городской среде с высокой и низкой концентрацией. Аэрозоль Эйр Квал. Рез. 2018;18:565–578. doi: 10.4209/aaqr.2017.10.0418. [Перекрестная ссылка] [Академия Google] 42.Саяхи Т., Баттерфилд А., Келли К.Э. Долгосрочная полевая оценка недорогих датчиков твердых частиц Plantower PMS. Окружающая среда. Загрязн. 2019; 245:932–940. doi: 10.1016/j.envpol.2018.11.065. [PubMed] [CrossRef] [Google Scholar]43. Келли К., Уитакер Дж., Петти А., Видмер К., Дайбвад А., Слит Д., Мартин Р., Баттерфилд А. Оценка окружающей среды и лабораторная оценка недорогого датчика твердых частиц. Окружающая среда. Загрязн. 2017; 221:491–500. doi: 10.1016/j.envpol.2016.12.039. [PubMed] [CrossRef] [Google Scholar]45.Тринер Дж., Л’Оранж К., Мехаффи Дж., Миллер-Лионберг Д., Хофстеттер Дж. К., Уилсон А., Волкенс Дж. Лабораторная оценка недорогих мониторов твердых частиц PurpleAir и коррекция в полевых условиях с использованием совмещенного портативного фильтра пробники. Атмос. Окружающая среда. 2020;220:117067. doi: 10.1016/j.atmosenv.2019.117067. [Перекрестная ссылка] [Академия Google] 46. Малингс К., Танцер Р., Хаурилюк А., Саха П.К., Робинсон А.Л., Престо А.А., Субраманиан Р. Мониторинг массы мелких частиц с помощью недорогих датчиков: корректировки и долгосрочная оценка эффективности.Аэрозольные науки. Технол. 2020; 54: 160–174. doi: 10.1080/02786826.2019.1623863. [Перекрестная ссылка] [Академия Google] 47. Мехади А., Моосмюллер Х., Кэмпбелл Д.Э., Хэм В., Швейцер Д., Тарней Л., Хантер Дж. Лабораторная и полевая оценка дымовых мониторов PM 2,5 в режиме реального и близкого к реальному времени. J. Управление воздушными отходами. доц. 2020; 70: 158–179. doi: 10.1080/10962247.2019.1654036. [PubMed] [CrossRef] [Google Scholar]48. Фенстра Б., Папапостолу В., Хашеминассаб С., Чжан Х., Дер Богосян Б., Кокер Д., Полидори А.Оценка эффективности двенадцати недорогих датчиков PM 2,5 на объекте мониторинга атмосферного воздуха. Атмос. Окружающая среда. 2019;216:116946. doi: 10.1016/j.atmosenv.2019.116946. [Перекрестная ссылка] [Академия Google] 49. Ван З., В.Делп В., Сингер Б.К. Производительность недорогих мониторов качества воздуха в помещении для PM 2,5 и PM 10 из бытовых источников. Строить. Окружающая среда. 2020;171:106654. doi: 10.1016/j.buildenv.2020.106654. [Перекрестная ссылка] [Академия Google] 50. Штампфер О., Остин Э., Гануэлас Т., Фиандер Т., Сето Э., Карр С. Дж. Использование недорогих мониторов PM и многоволнового аэталометра для характеристики PM 2,5 в резервации народа Якама. Атмос. Окружающая среда. 2020;224:117292. doi: 10.1016/j.atmosenv.2020.117292. [CrossRef] [Google Scholar]51. Эль Орч З., Стивенс Б., Уоринг М.С. Прогнозы и детерминанты факторов проникновения частиц с разрешением по размеру в домах на одну семью в США. Строить. Окружающая среда. 2014;74:106–118. doi: 10.1016/j.buildenv.2014.01.006. [CrossRef] [Google Scholar]52.Тэтчер Т.Л., Лунден М.М., Ревзан К.Л., Секстро Р.Г., Браун Н.Дж. Метод обратного отскока концентрации для измерения проникновения и осаждения частиц в помещении. Аэрозольные науки. Технол. 2003; 37: 847–864. doi: 10.1080/02786820300940. [CrossRef] [Google Scholar]53. Чен С., Чжао Б. Обзор взаимосвязи между внутренними и наружными частицами: коэффициент входа/выхода, коэффициент проникновения и коэффициент проникновения. Атмос. Окружающая среда. 2011; 45: 275–288. doi: 10.1016/j.atmosenv.2010.09.048. [CrossRef] [Google Scholar]54.Макнамара М.Л., Нунан К.В., Уорд Т.Дж. Поправочный коэффициент для непрерывного мониторинга содержания мелких твердых частиц в древесном дыму. Аэрозоль Эйр Квал. Рез. 2011;11:316–323. doi: 10.4209/aaqr.2010.08.0072. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]55. Dacunto PJ, Cheng K.-C., Acevedo-Bolton V., Jiang R., Klepeis N., Repace J., Ott WR, Hildemann LM Коэффициенты калибровки монитора частиц в реальном времени и коэффициенты выбросов PM 2,5 для нескольких помещений источники. Окружающая среда. науч. Обработать. воздействия.2013;15:1511–1519. doi: 10.1039/c3em00209h. [PubMed] [CrossRef] [Google Scholar]

    Дверной косяк для душа. Ищете ли вы вдохновение для планирования мраморного душевого косяка или создаете дизайнерский мраморный душевой косяк с нуля, на Houzz есть 60 фотографий от лучших дизайнеров, декораторов и архитекторов со всего мира. страны, в том числе Andrew Snow Photography и Starion Custom. Прикрепите настенные косяки к стене с помощью шести винтов с полукруглой головкой # 8-18 x 1-1 / 4 ″. Мне кажется, что это будет даже сложнее содержать в чистоте, чем мою рамную дверь начала 80-х, в которой используется резиновая «зачистка» для герметизации нижнего края. ВАЖНО! Настенный косяк неподвижной панели должен плотно прилегать к душевому поддону и стене.Порядок сортировки: Жесткий косяк для душевой двери с мягкой кромкой для угла 135°. 99 задвижек, уплотнителей и косяков для бескаркасных стеклянных душевых дверей. Заделайте косяки стен. Бескаркасный косяк для душевой двери для стекла 1/4 дюйма — длина 90 дюймов. Этот предмет: Бампер и направляющая для раздвижной душевой двери, отметка 1-1/2 дюйма… Когда вы покупаете Sterling by Kohler Deluxe 51. 65 долларов. Системы заголовков душевых дверей. В PRL мы предлагаем большой ассортимент коллекторов, U-образных каналов и уплотнителей для бескаркасных душевых дверей и душевых кабин с распашными дверями.Prime-Line 193074 Акриловая прозрачная бескаркасная нижняя направляющая душевой двери 1-1/4 дюйма. Запорный косяк обеспечивает дополнительную гидроизоляцию в небольших душевых или в помещениях с… комплектами петель и компонентами, устанавливаемыми на косяк. Бесплатная доставка. Номер продукта 87S1135D1025. CRL Strike и дверные косяки на 180 градусов. В некоторых ситуациях может потребоваться Душевая дверь состоит из нескольких компонентов: двери, нижней направляющей, стены и ответного косяка, петли и косяка, а также уплотнителей. 35 $ ​​19. Модель № 14DDBS98. Кому мне позвонить, чтобы исправить это.Аксессуары. Посмотреть больше none ST-8852P SPECTRUM CONSUL ДУШЕВАЯ КОНСОЛЬ 1985*200MM SS ЗЕРКАЛЬНАЯ ОТДЕЛКА (БЕЗ ЭКРАНА) (ВЫБЕРИТЕ РАЗМЕР ЭКРАНА НИЖЕ И ДОБАВЬТЕ CONSUL ON) ДУШЕВАЯ КОНСОЛЬ, ПРИКРЕПЛЯЕТСЯ К СТЕКЛУ, НЕРЖАВЕЮЩАЯ СТАЛЬ, ЗЕРКАЛЬНАЯ ОТДЕЛКА. x 83 дюйма. Простая надеваемая установка. Этот продукт подходит для душевых дверей Symphony. Эти направляющие косяка душевой двери помогают удерживать панели раздвижных дверей на одной линии с соответствующими направляющими в закрытом положении; Неручное оборудование можно установить как с левой, так и с правой стороны; изготовлен из белого пластика; Легко устанавливается на внутренние ножки косяка рамы корпуса ванны (душевой двери); Предусмотрен бампер и… Цена: 59$ 13.4. ком. 8 долларов. Эта конструкция обеспечивает быструю и легкую установку, так как уплотнение защелкивается сбоку от … Отметьте положение косяка со стороны петли. 03 Нижняя направляющая раздвижной душевой двери Prime-Line, 1/2 дюйма K. Негабаритные товары доставляются по более высокой цене. Швеллеры, пластиковая конструкция, белый цвет Регулируемый настенный косяк в сборе для душевой двери, состоящий из неподвижного элемента настенного косяка, приспособленного для крепления к стене, регулируемого блока, состоящего из блока, приспособленного для прикрепления к неподвижному настенному косяку и имеющего отверстие с резьбой , и регулировочный винт, имеющий наружную резьбу, совпадающую с резьбой регулировочного блока, причем регулировочный винт имеет … Main Door Rustic 0.7 долларов. Сравнивать. Сообщить об элементе. 1970 Челленджер. Купите направляющие для душевых дверей и любые другие детали для душевых дверей, которые вам нужны, онлайн сегодня. Просто любой мастер. Добавить в корзину. Полупрозрачные силиконовые уплотнения CRL для щелей 3/16 дюйма. Душевые двери. Выглядит как… Навесная душевая дверь серии 2800. БЕСПЛАТНАЯ доставка при заказе на сумму более 25 долларов США с доставкой Amazon. Направляющая по косяку раздвижной душевой двери для Bath Co. ранее этой зимой и собирался заполнить это каким-то красящим герметиком, но это выглядит намного серьезнее.2 дня. 13. Больше вариантов оплаты. Защищайте гарантию на продукцию KOHLER, всегда ищите логотип KOHLER GENUINE PARTS. Полубескаркасная традиционная раздвижная душевая дверь Комплект для сборки направляющей из никеля Если вы ищете умеренный проект «сделай сам» Если вы ищете умеренный проект «сделай сам» или работаете над реконструкцией ванной комнаты, модернизировать вашу ванную комнату с помощью новой раздвижной душевой двери легко с помощью Индивидуальная программа раздвижных душевых дверей Delta 1-2-3. При необходимости сформируйте и подпилите нижний угол, чтобы он подходил к основанию душа и стене.Подробная информация о магните для распашных дверей душевой кабины для распашных душевых дверей — длина 3 дюйма. Оборудование для шкафа / витрины. 25 Способ установки настенного косяка для панели душевой двери душевой кабины включает размещение настенного косяка на дверной панели душевой кабины, при этом настенный косяк имеет множество ножек, сконфигурированных для размещения между ними панели душевой двери, основание, соединяющее множество ножек таким образом, чтобы настенный косяк был, как правило, U-образным, и клей, чувствительный к давлению, располагался снаружи … COPPIA РЕГУЛИРУЕМЫЙ НАСТЕННЫЙ КОНСТРУКЦИЯ И ПЕТЛЯ.$ 29. 5. Если у вас есть какие-либо вопросы о покупке или любом другом продукте для … Купите лучшие 70 12 рамных слайдов для ниши для душа kohler compani 572075 советы. 38 488 долларов. Получите его, как только пятница, 18 февраля. Полупрозрачные виниловые уплотнения CRL «L» — … 180 ° Н-образный косяк. Сортировать по популярности Сортировать по среднему рейтингу Сортировать по последним Сортировать по цене: от низкой к высокой Сортировать по цене: от высокой к низкой. ком/магазин/пластик-подметает. Длина: выберите вариант. 75 дюймов. com: наконечник направляющей косяка душевой двери www. 3 из 5 звезд 228 $18. 0 из 5 звезд 1 KRLIFCSL Уплотнительная полоса для стеклянной двери, 10-футовая бескаркасная щетка для зачистки душевой двери, атмосферостойкое силиконовое уплотнение, подходящее для 3/8-дюймового стекла (H) Gordon Glass ™, серого направляющего косяка и бамперов для раздвижных душевых дверей — комплект.Для максимальной гидроизоляции поворотный косяк всегда должен находиться напротив насадки для душа. Со стороны душевого проема, которая будет поддерживать дверь, прижмите косяк к стене так, чтобы его нижний конец вошел в направляющую основания. Сплошная дверь с жалюзи. 95 из 5 звезд. Рекомендуется часто осматривать изделие и обращать особое внимание на его износ. 25. Бескаркасный запорный косяк для душевой двери для стекла 1/4 дюйма — 90 дюймов. Бесплатная доставка Бесплатная доставка. Узнайте больше на homedepot.Убедитесь, что шаблон полностью прилегает к косяку стены, ровно прилегает к стене и находится на одном уровне. Стеклянные зажимы для душевых дверей. Получить Пт, 4 марта — Ср, 9 марта. Чтобы купить, выберите один из вариантов ниже. 5-дюймовая длинная стрела — уплотнительная полоса стеклянной двери предотвращает протечки душа. Кроме того, вы можете отрезать более длинную акриловую запорную балку (номер детали: WF P180STRIKEJAMB). Подробнее от Symphony Shower Doors. Showerdoordirect 98 дюймов. Просмотрите 60 мраморных душевых косяков на Houzz. Удалите все анкерные болты со стены Магазин Tile Markets является главным поставщиком травертиновых косяков Мы поставляем только продукцию самого высокого качества, чтобы доставить ваши … Благодаря магнитно-мягкому приемнику, обеспечивающему надежное и бесшумное закрытие двери, магнитное профильное уплотнение отличный вариант для душевых кабин в коммерческих местах, таких как бассейны и спа.Направляющая для бампера, настенного косяка, душевой двери, черный пакет из 2 шт., прозрачное виниловое уплотнение для двери L для 1/4 дюйма, исследующего мою странную библию; типпеканоэ и тайлер слишком категоричны; whittle shortline railroad amtrak деревянный поезд При покупке Sterling by Kohler Deluxe 51. 95 $ 15. Настенный косяк Уровень Карандаш Более длинная ножка настенного косяка к внутренней части душа Более длинная ножка настенного косяка к внутренней стороне душа Внутри края нижней направляющей Выровняйте более длинную ножку косяка стены с внутренней кромкой нижней направляющей. 17 долларов. Добавить А. 6. 18221.Настенный косяк с фиксированной панелью имеет два предустановленных регулировочных винта. Дома. Это уплотнение дверного косяка из прозрачного поликарбоната для душевой двери на 135 градусов защелкивается на дверце душа со стороны шарнира, чтобы обеспечить уплотнение на фиксированной панели в нео-угловых установках на 135 градусов. Войдите, чтобы посмотреть цены. 15 . 88 предыдущая цена $8. Подробнее Устанавливаю раздвижные стеклянные двери на душевую кабину (алюминиевая рама с безрамным стеклом). СКИДКА 40 долларов США на первый заказ на сумму 250+1 долларов США по кредитной карте Wayfair. Подробнее.Душевые двери Symphony Clear Acrylic Strike Jamb длиной 80 дюймов. Убедитесь, что верхняя часть настенного косяка закреплена на месте малярным скотчем. Коллекция Clearview 8-дюймовая душевая дверь спиной к спине из атласной латуни. 18624. 00. 1 доллар. 99 6% Скидка. Когда душ не используется, душевую перегородку можно повернуть к стене здания. Направляющая для душевой двери вернет вашу дверь в нужное русло. ДУШЕВЫЕ ДВЕРИ 101. Купить Дверной косяк из окрашенного МДФ KOHLER в отделе окон и дверей в Lowe’s. Добавить к сравнению.5″/0. Стекло. БЕСПЛАТНАЯ доставка. Цена: 7 долларов США. В наличии осталось всего 1 шт. — заказывайте скорее. Комплект для удлинителя деревянного косяка. Цена: 13 долларов США. Обводная душевая дверь 5 дюймов (номер детали: 5960-52S) Подробнее от Sterling по Колеру. Когда я кладу косяк на стену, я получаю зазор в 3/8 дюйма между косяком и стеной. 29. Название по умолчанию — 29 долларов. Кресла для офисных продуктов BOSS; Поскольку это цельный поддон, это означает, что виниловое уплотнение, которое свисает с поддона, надежно направит воду обратно в душевую кабину.Нижняя направляющая, отверстие 5/8 — нейлон — душевая дверь — 2 комплекта нижней направляющей душевой двери. х 2 дюйма. Описание. Комплекты и компоненты петель, устанавливаемых на косяках. Толщина стекла 3/8 дюйма (10 мм) P501BR Нижнее уплотнение … Направляющая для бампера на стене душевой двери Черный пакет из 2 шт. Для стекла 5/16 и 3/8. Экструзия всех заголовков и U-образных каналов на месте, мы можем изготовить нестандартные размеры Бескаркасная шарнирная душевая дверь ALUMAX 338 является полностью реверсивной и может быть установлена ​​как с поворотом вправо, так и влево. 9 14 отзывов. Чрезвычайно привлекательный и эстетически приятный – белый цвет в тон дверям, фурнитуре и дверным косякам Продукты Prime-Line K 5031 Кронштейн дверного доводчика, боковое крепление, сталь.Эта направляющая вставляется в направляющую дверцы душа. Материал изготовления: выберите вариант. 53. Цена и продажа парами. Максимальная регулировка достигается, когда индикаторные линии на ответной планке и поворотных косяках совмещены. Специально разработан для бескаркасных душевых дверей и фиксированной панели. Купить бескаркасные душевые рейки от Dulles Glass & Mirror: https://www. Полупрозрачное виниловое уплотнение для душевой двери CRL с предварительно нанесенной лентой для зазора 7/32 дюйма (толстое стекло 1/4 дюйма и выше) 4. Бесплатная доставка. Получите его уже в среду, 24 ноября.Мы живем в нашем доме уже более 5 лет, и это новая проблема. Моя проблема в том, что стена находится не по отвесу из-за плохо установленной душевой кабины. 25$ 18 . до 60 дюймов. Нижнее уплотнение бескаркасной душевой двери Cozylkx с капельницей для стекла 3/8 «(10 мм), длина 27. Алюминиевый боковой косяк с вертикальной посадкой (на насадке для душа… Gordon Glass Душевая дверь Ударный косяк Магнит для распашных душевых дверей — 2-1/2 дюйма в длину | Т-образный магнит для душевых дверей | Ручки для душевых дверей. тупое стекло и зеркало. 9 долларов. Tile Markets — главное место для травертиновых косяков.Ширина, пластиковая конструкция, белый цвет, крепление на косяк (2 шт.) 4 доллара. $ 2999. Наша коллекция косяков из травертина легко завершена. Показаны все 4 результата. 99 69 долларов. В настоящее время нет дополнительной информации о продукте. Союзная латунь. Надежно закрепите косяки на стене скотчем и отметьте расположение косяков. Найти мой магазин. Мебель. B. 86 в 2. См. товар. Боковой блок защиты от столкновений для стеклянной раздвижной двери душевой, бампер для раздвижной стеклянной душевой двери с винтами, для настенного бампера душевой двери (2 шт.) $9.Этот гребень имеет уклон. Каталожный номер: P501BR;P661Br. Цена: 8 долларов. D. Салфетки и уплотнители для душевых дверей PLSDJ спроектированы и изготовлены в соответствии с самыми высокими стандартами и архитектурными проектами. Удалите силиконовый герметик или герметик для ванны и любые другие загрязнения из душа. У нас есть широкие нижние направляющие, пластиковые направляющие для крючков, нейлоновые нижние направляющие, широкие нижние направляющие для дверей и многое другое. Винт с полукруглой головкой 0. Расположите настенные косяки на пороге, заподлицо с выступом порога и стеной, с круглыми отверстиями, обращенными внутрь душа.- открывается в новом окне или вкладке. 95 Скидка 10%. Бесплатная доставка Бесплатная доставка Бесплатная доставка. 48 дюймов 90. Сделайте последний штрих в установке душевой двери. Доставка и оплата. Ответный косяк обеспечивает дополнительную гидроизоляцию в небольших душевых или в помещениях с очень высоким давлением воды. Заподлицо с дверью – Сидней. по ценам и наличию. . 74. Алюминиевые молдинги «J» и «L». Ручки для душевых кабин, замки, защелки. Внешняя направляющая Внешняя панель Нижняя направляющая Нога Sterling 11 … Просто просматривал сайт Kohler и был удивлен, узнав, что по крайней мере у некоторых, а возможно, и у всех их распашных / поворотных бескаркасных душевых дверей есть направляющая вдоль нижней части, чтобы дверь закрывалась.Косяки CRL ‘H’ с амортизирующим плавником. 25 . Используйте монету, чтобы сопоставить и передать щетку. Вам также следует заменить щетку для душевой двери, если она обесцвечена, потрескалась или стала ломкой или имеет другие признаки износа. Reflect Window & Door предлагает направляющие для душевых дверей, которые вы ищете, чтобы завершить свой следующий проект по установке, ремонту или замене. В пластиковом пакете с оборудованием также есть торцевые заглушки, анкеры и крышки для винтов, которые могут быть пугающими. Бескаркасная душевая дверь с нижним подметанием и прозрачной капельной направляющей для 3/8 дюйма.Направляющий ролик, душевая дверь в сборе. Название по умолчанию. Снимите существующую душевую дверь и все существующие детали этой двери в сборе. НАЗВАНИЯ ДЕТАЛЕЙ ДЛЯ УСТАНОВКИ 2 Винт-саморез Крепежный винт для настенного косяка Анкерная распорка Распорный косяк Настенный косяк Дверная панель Нижняя направляющая Уплотнение Поворотный штифт Косяк, прикрепленный к дверной панели поверх настенного косяка. 4 из 5 звезд 66. Направляющая бампера для настенного косяка душевой двери, черный пакет из 2 шт. для стекла 516 и 38. A. L Acrylic Strike Jamb в прозрачном цвете. Общие условия. 99. Ванна имеет своего рода ребро, которое проходит вдоль верхней части ванны.Поместите зажим для стекла на нижний край двери и закрепите его на двери… Настенный косяк для душевой кабины включает в себя множество ножек, предназначенных для установки панели душевой двери между ними, основание, соединяющее множество ножек таким образом, чтобы Настенный косяк обычно имеет U-образную форму, а клей, чувствительный к давлению, нанесен на внешнюю поверхность основания. Узел косяка душевой двери состоит из отдельного элемента косяка с защелкой, имеющего перпендикулярно проходящую часть ножки и опору косяка, при этом опора косяка включает в себя опорное основание косяка, которое с возможностью регулировки удерживает элемент косяка, и конструкцию монтажной рамы.Наши опорные элементы и уплотнители, изготовленные из стекла толщиной 3/8″ и 1/2″, доступны в ассортименте стандартной длины. Настенные косяки должны плотно прилегать к порогу и стене. Ознакомьтесь с отзывами клиентов и распространенными вопросами и ответами о Sterling by Kohler, номер детали: 5960-52PB / 5960-52S на этой странице. Прозрачный акриловый ответный косяк Symphony является аксессуаром душевой двери Symphony. Прикрепите уплотнительную ленту к нижней части двери и отрежьте ее до необходимой длины. Душевая дверь.1 отзыв. Модель № SH-EXT-2IN-KIT. Не перемещая гусеницу, используйте 4-футовый уровень, чтобы отрегулировать косяк, пока он не станет отвесным. 4 из 5 звезд. 7 м, стеклянная дверца, подметальная, негерметичная, душ 4. Удобная замена сломанным направляющим. Основы душевых дверей. Направляющая косяка для душевой двери — белая — 2 шт. Направляющая для душевой двери. Рейтинг Kohler compani 572075 70 12-рамных раздвижных дверей для душа с нишами основан на нашей подробной оценке и анализе более 1767 опросов удовлетворенности потребителей. Как купить. Модель № CV-406-8BB-SBR.Дверные косяки CRL 135 градусов. Если у вас есть какие-либо вопросы о вашей покупке или любом другом продукте для … Душевая дверь в сборе, состоящая из верхней направляющей, нижней направляющей, передней и задней дверных панелей, установленных на указанных направляющих, и регулируемого настенного косяка в сборе, установленного на стене. на каждом конце указанных направляющих, каждый узел настенного косяка содержит неподвижный элемент настенного косяка, прикрепленный к одной из указанных стен, и регулируемый элемент настенного косяка Help! Отделение дверного косяка от обшивки. 5 2 Отзывы. 15 долларов. Расположите шаблон для сверления над косяком стены, направив его в душ, как показано на рисунке.Стеклянная душевая дверь. ПОСМОТРЕТЬ ПУНКТ. Мы придумали лучшие 15 70 12 рамных раздвижных ниш для душевых дверей kohler compani 572075, которые могут вас заинтересовать …. УСТАНОВКА ДВЕРИ И ПАНЕЛЬ Идеальное сочетание простоты и функциональности; просто самый простой, быстрый и экономичный способ отремонтировать сломанный дверной косяк и предотвратить выбивание дверей. Магазин душевых дверей | Предлагает новые душевые кабины с бескаркасными дверями, раздвижные двери для реконструкции ванной комнаты, установку прозрачного или матового стекла и душевых дверей, угловые двери для душа и душевых кабин, индивидуальные душевые двери, оборудование и запасные части, включая ручки, петли и уплотнения, Анахайм, Долина Фонтанов , Коста-Меса, Лонг-Бич Регулируемый настенный косяк в сборе для душевой двери, состоящий из неподвижного элемента настенного косяка, приспособленного для крепления к стене, регулируемого блока в сборе, состоящего из блока, адаптированного к … 1/4 дюйма на 1-1/8 дюйма. Кусок акрилового пластика длиной 18 дюймов с просверленным в нем отверстием для винта верхнего косяка за боковым косяком и будет герметизировать … Bath Co.Косяк CRL ‘H’ с жесткой опорой. Баня Ко. 99 41 доллар. 0 из 5 звезд 293. Получите это Вт, 18 января — Пт, 21 января. 3 из 5 звезд 693. Магнит для защелки душевой двери для распашных душевых дверей — длина 3 дюйма. CRL ‘Y’ Косяки с мягкими ножками. Получите это Вт, 11 января — пятница , 14 января. Отметьте, где вам придется сверлить на стене в соответствии с тем, что требуется для выступа со стороны петли.877-775-2586 [email protected]Чтобы снизить стоимость доставки, этот предмет … смысла исследовать, как косяк двери душа из травертина может вписаться в архитектуру вашей ванной комнаты.Направляющая для раздвижной душевой двери CRL 1-1/2 дюйма представляет собой набор боковых косяков и бамперов из прозрачного пластика. Модель № C 914 C 3. Amazon. Дверные косяки с магнитным профилем. Совместимы с различными душами KOHLER Torsion® … Душевые двери. Индивидуальные стеклянные душевые двери Delta … 97-144 из 655 результатов для «душевой косяк» Cozylkx Бескаркасное нижнее уплотнение для душевой двери с капельницей 1/4 «Толстое стекло 27. aspxShower … Распашная душевая дверь с магнитным замком Распашная душевая перегородка защищает пространство и арматуру, расположенную рядом с душевой, от брызг воды.В продаже. 5 м. 19 долларов. 6 мм 10 мм 12 мм. 36. 25-дюймовая прозрачная виниловая навесная душевая дверь с нижним подметанием. Этот товар: 80 дюймов. Рейтинг 4. 75 $ 1. Facebook; Твиттер; Фото ванной декоративно-прикладного искусства в Сан-Диего. Более >. Направляющая бампера настенного косяка душевой двери для стекла 3/16 и 1/4, черная, упаковка из 2 5. (29) $3739. Здесь вы найдете широкий ассортимент продукции для предотвращения попадания воды. 36. Набор направляющих и бамперов для раздвижных душевых дверей Gordon Glass Grey. 95. 442 доллара. Продавец берет на себя всю ответственность за этот список.Уплотнитель косяка с плавником-подушкой имеет четкий внешний вид с гладким функциональным уплотнением, которое можно легко защелкнуть на неподвижной панели и двери с помощью кромки. панель в сборе внутри или вне шарнирного косяка боковой стенки. Мы придумали лучшие 15 70 12 рамных раздвижных ниш для душевых дверей kohler compani 572075, которые могут вас заинтересовать… Направляющая для настенного косяка душевой двери для стекла 3/16 и 1/4, черная, упаковка из 2 5.исследуя мою странную библию; типпеканоэ и тайлер слишком категоричны; whittle shortline railroad amtrak деревянный поезд Купите лучшие 70 12 рамных слайдов нишевые душевые двери kohler compani 572075 советы. Продается в упаковке: Минимальный заказ: 1 комплект направляющих и бамперов; Дополнительная информация. ШАГ 3 Установка регулируемой поворотной стойки ПРИМЕЧАНИЕ. Стена, противоположная душевой насадке и органам управления, будет стороной поворота. 75 $11. Showerdoordirect 36 дюймов. Настенный косяк с фиксированной панелью может быть установлен любым концом вверх.99. Откидной косяк обеспечивает дополнительную гидроизоляцию в небольших душевых кабинах или Этот товар: 80 дюймов. Подробнее Добавить в корзину. 5 дюймов x 65. Настенный косяк Sterling 7 1331204-2-B Это 1-1/2 дюйма. 59 долларов США. Однако уплотнения из ПВХ нельзя рассматривать как полную защиту от повреждения водой и затопления. Добавьте в корзину. После сборки вы герметизируете и загерметизируйте внешние швы, и душ готов к использованию.Эта модель душевой двери может иметь как конический, так и прямой стиль настенного косяка.Перед покупкой. 5-дюймовая обходная душевая дверь онлайн от Wayfair, мы максимально упростили для вас возможность узнать, когда ваш продукт будет доставлен. По всем этим причинам имеет смысл изучить, как косяк из травертина для душевой двери может вписаться в архитектуру вашей ванной комнаты. «Стекло — 90».1-39 из 39 результатов (67 подходящих продуктов) Фильтр Скрыть фильтры. Цена за единицу/чел. Купить Душевые двери Symphony Прозрачный акриловый запорный косяк длиной 80 дюймов в отделе водонепроницаемой зачистки ванн и душевых дверей в Lowe’s. После того, как вы заказываете. Толщина стекла: выберите параметр. 5 из 5 звезд. Амазонка. Вставка из прозрачного винила входит в комплект каждой длины. Гордон Гласс. Салфетки и уплотнители для душевых дверей Поликарбонаты — PLSDJ Дверной косяк Strike предоставляется компанией PRL Glass по бесплатному номеру 800-433-7044. Теперь поместите петли душевой двери или косяк со стороны петель на базовую направляющую — убедитесь, что они размещены надлежащим образом.Silver Deluxe 51. Душ … Главная / БОКОВЫЕ УПЛОТНЕНИЯ ДЛЯ ДУШЕВЫХ ДВЕРЕЙ / Боковой уплотнитель для душевой двери для стекла 3/8″, косяк «h» 78″ Длинный боковой уплотнитель для душевой двери для стекла 3/8″, косяк «h» 78″ Лонг $42. Снято с производства, более не доступно Мы поставляем только продукты высочайшего качества, чтобы обеспечить вам невероятный стиль и долговечность. Направляющая душевой двери… Направляющая бампера настенного косяка душевой двери для стекла 3/16 и 1/4, черная, упаковка из 2 шт.Установите расширитель ответной части на косяк противоположной стены. 88. Душевые двери 101. 17405 долларов. Сравните многоцелевой косяк из поликарбоната с углом удара. Нижняя уплотнительная полоса бескаркасной душевой двери Butecare Premium — боковое уплотнение стеклянной двери (3/8 x 39 дюймов, прозрачный винил). Обратитесь к иллюстрации, чтобы определить правильное положение для вашей установки. Дверь IS Soft Close Поворотная система / Система раздвижных петель / Система направляющих роликов Настенный косяк Боковая регулировка Clickconnect Угловое соединение Утопленный монтаж Подъемный зажим и толкающие нижние колеса Регулировка смещения по центру Съемная направляющая Обводная направляющая Система зажима Обычный U-образный расширяющийся настенный косяк Регулировка высоты Нержавеющая сталь Сталь ВКЛЮЧЕНА В Салфетки и уплотнения для душевых дверей CRL.Варианты продукта. 1970 Challenger Cuda Дверной косяк Резиновый бампер 2255231 Новый Mopar США. DreamLine 76 дюймов. Номер товара на eBay: 251444775511. Ролик для душевой двери. Внесите точную регулировку, перемещая запорную скобу внутрь или наружу боковой стенки запорной скобы. Виниловые уплотнители / щетки для каркасных душевых кабин. Номер продукта TSSL112MM. 18 долларов. Этот уплотнитель для душевой двери используется несколькими производителями. 1 5 из 5 звезд. 25. душевая штанга направляющая направляющая раздвижной душевой двери направляющая душевой двери. 95 . Наши щетки для душевых дверей подходят для стеклянных душевых дверей толщиной 1/4 дюйма, 1/2 дюйма и 3/8 дюйма и могут иметь длину 98 дюймов для дверных косяков или 36 дюймов для нижних щеток.L Бескаркасное уплотнение для душевой двери для 1/4 дюйма Магазин душевых дверей | Предлагает новые душевые кабины с бескаркасными дверями, раздвижные двери для реконструкции ванной комнаты, прозрачное или матовое стекло и установку душевых дверей, угловые двери для душа и душевые кабины, индивидуальные душевые двери, оборудование и запасные части, включая ручки, петли и уплотнения, Anaheim, Fountain Valley , Коста-Меса, Лонг-Бич Симфонические душевые двери Прозрачный акриловый запорный косяк длиной 80 дюймов. 47 долларов. Сторона ручки внутренней направляющей внутренней панели обращена внутрь душа.Компоненты комплекта душевой двери. В противном случае у вас не будет места для установки стекла. Архитектурные перегородки и системы раздвижных дверей. Зачистки, уплотнения и косяки для бескаркасных стеклянных душевых дверей. — CRL M6091 Pack of 2. 0. 35. aspxShower … Я пытаюсь установить душевую дверь в рамке. #8-18 x 1-1/4″ Сожмите и держите ноги вместе. 99 ​​долларов США. Инструмент не требуется, простая установка.

    Снижение миостатина в ответ на контролируемую диету DASH связано с улучшением состава тела и кардиометаболических биомаркеров у пожилых людей: результаты интервенционного исследования диеты с контролируемым питанием | BMC Nutrition

    Миостатин представляет собой миокин, в основном вырабатываемый в скелетных мышцах, где он подавляет клеточный рост и дифференцировка, тем самым подавляя рост мышечной массы.Низкие уровни миостатина обнаруживаются и в других тканях, таких как жировая и сердечная [1, 2]. Миостатин стал потенциальным медиатором саркопении и отрицательно связан с мышечной функцией и силой [3,4,5,6]. Концентрации миостатина повышены при саркопеническом ожирении, отрицательно связаны с показателями чувствительности к инсулину и положительно связаны с показателями резистентности к инсулину [7, 8]. Саркопения в первую очередь является заболеванием пожилых людей и является важной детерминантой мышечной силы и физической работоспособности.Кроме того, пожилые люди в Соединенных Штатах очень восприимчивы к метаболическим нарушениям, таким как ожирение и диабет 2 типа [9]. Поскольку пожилые люди демонстрируют сопутствующие факторы, связанные с саркопенией, ожирением и диабетом, они особенно уязвимы к негативным эффектам миостатина [10].

    С возрастом происходят изменения в составе тела, которые включают увеличение жировых отложений с одновременным снижением мышечной массы и силы. Кроме того, увеличение жировых отложений распределяется преимущественно в области живота, увеличивая риск метаболических нарушений, таких как резистентность к инсулину, гипергликемия, висцеральное ожирение, дислипидемия и артериальная гипертензия [11,12,13].Кардиометаболическое заболевание описывает скопление таких метаболических нарушений, и взрослые в возрасте 65 лет и старше подвержены повышенному риску кардиометаболических заболеваний из-за множественных связанных метаболических нарушений, что способствует возникновению сердечно-сосудистых заболеваний и диабета 2 типа [14].

    Все, что известно о взаимосвязи между диетой и миостатином, получено в исследованиях на грызунах, включающих диеты с высоким содержанием жиров, ингибиторы миостатина и мышиные модели с нокаутом [15,16,17]. Влияние диеты на изменения концентрации миостатина и параллельные изменения мышечного и метаболического здоровья у людей остается неизученным.В контролируемом диетическом исследовании, в котором взрослые в возрасте 65 лет и старше придерживались диеты с ограничением калорий в течение 12 недель, мы наблюдали улучшение состава тела и биомаркеров кардиометаболического здоровья, характеризующееся снижением в окружности талии и жировой массе, сохранении мышечной силы с увеличением отношения силы к весу, снижении уровня холестерина и улучшении чувствительности к инсулину [18, 19]. Расширяя масштаб этих результатов и учитывая роль, которую миостатин играет в мышечном и метаболическом здоровье, мы стремились к следующему: (i) оценить изменения уровней циркулирующего миостатина в ответ на диету DASH с ограничением калорий у пожилых людей; (ii) оценить связь между миостатином, составом тела и кардиометаболическими биомаркерами в этой когорте пожилых людей; и (iii) учитывая роль, которую фоллистатин играет в качестве антагониста миостатина, мы оценили изменения концентрации фоллистатина в ответ на диетическое вмешательство.Учитывая, что взаимосвязь между диетой и миостатином у людей остается относительно неизвестной, это исследование направлено на восполнение этого неизученного пробела в знаниях.

    Участники и методы

    Участники исследования

    Ранее сообщалось о характеристиках субъектов, наборе и рационе исследования [18, 19]. Вкратце, пожилые малоподвижные взрослые ( >  65 лет) были набраны из Брукингса, Южная Дакота, в период с июня 2017 года по август 2018 года. Был заполнен вопросник, который включал дату рождения, употребление лекарств, потребление витаминов / минералов, а также употребление наркотиков и алкоголя. участниками до начала исследования.Включение в это исследование было основано на: 1) возрасте; 2) мобильность; 3) прием пищи один раз в день в месте проведения исследования; 4) запрет на употребление продуктов питания и напитков, кроме тех, что предоставляются исследовательским персоналом; и 5) предоставить образцы крови натощак в 5 моментов времени в течение всего периода вмешательства. Лица с физическими нарушениями и/или двигательными нарушениями в возрасте до 65 лет или неспособные соблюдать диетический режим/протокол не могли участвовать в исследовании. Полная характеристика состава тела и кардиометаболических исходов была опубликована ранее [18, 19].Исследование проводилось в соответствии с Хельсинкской декларацией. Протокол был рассмотрен и одобрен Институциональным наблюдательным советом по использованию участников исследования на людях в Университете штата Южная Дакота (номер утверждения: IRB-1712006-EXP), и перед включением в исследование от всех участников было получено информированное согласие.

    Дизайн исследования и сбор образцов

    Как описано ранее, это было параллельно спланированное исследование вмешательства с контролируемым питанием [18, 19]. При включении в исследование женщинам ( n  = 17) и мужчинам ( n  = 11) было предписано потреблять либо 85 г (3 унции); n  = 15) или 170 г (6 унций; n  = 13) нежирной свежей говядины в день в рамках стандартизированной диеты, подобной DASH [20]. Назначение потребления говядины для каждого участника было определено генератором случайных чисел (random.org) и назначено исследователем. Ежедневное потребление калорий было определено с использованием Диетических рекомендаций для американцев 2015–2020 гг. по потреблению калорий у пожилых людей, ведущих малоподвижный образ жизни [21]. Ранее сообщалось о составе исследуемой диеты [18, 19], и она была создана с использованием программного обеспечения Nutritionist Pro (Axxya Systems, Редмонд, Вашингтон, США).

    Как описано ранее, пять образцов крови натощак были собраны в течение 12-недельного периода вмешательства [19]. Кровь собирали в пробирки, покрытые ЭДТА (Pulmolab), и пробирки с активатором свертывания сепаратора сыворотки (SST Vacutainer; Pulmolab). Пробирки SST хранили при комнатной температуре, давали свернуться и центрифугировали при 650×g в течение 15 мин при комнатной температуре. Пробирки с ЭДТА помещали на лед сразу после забора крови и центрифугировали в течение 90 мин при 1055×g в течение 15 мин при 4°С.Все образцы были разделены на аликвоты в криостатные пробирки объемом 1,8 мл (CryoTube; NUNC) и хранились при - 80 °C.

    Анализ миостатина и фоллистатина

    Количественное определение миостатина и фоллистатина было выполнено Лабораторией службы химии питания человека Корнельского университета (Итака, Нью-Йорк) [19]. Миостатин измеряли с помощью иммуноферментного твердофазного твердофазного иммуноферментного анализа человеческого количественного миостатина (ELISA; R&D systems, Миннеаполис, Миннесота, США). Для измерения концентраций фоллистатина использовали набор для количественного определения фоллистатина человека ELISA (R&D systems, Minneapolis, Minnesota, USA).Внутри- и межтестовый CV миостатина составил 3,02 и 3,32% соответственно. Внутри- и межтестовый CV для фоллистатина составил 2,98 и 3,43% соответственно.

    Состав тела и кардиометаболические показатели

    Состав тела и кардиометаболические показатели были подробно описаны и опубликованы ранее [18, 19]. Вкратце, окружность талии живота измеряли с помощью ленты Гулика. Биоэлектрический импеданс (InBody 270, InBody USA, Серритос, Калифорния) использовали для измерения абсолютной массы жира и массы скелетных мышц.Максимальное усилие захвата правой и левой руки с помощью ручного динамометра (аналог Smedley III) использовали для количественной оценки силы захвата.

    Количественное определение общего холестерина, холестерина липопротеинов низкой плотности (ХС-ЛПНП) и инсулина было выполнено Лабораторией службы химии питания человека в Корнельском университете (Итака, Нью-Йорк) и было описано ранее [19]. Вкратце, для измерения общего холестерина и холестерина ЛПНП использовали встроенный автоматический анализатор Dimension Xpand plus (Siemens Healthineers, Malvern, Pennsylvania).Для измерения инсулина использовали автоматизированную систему иммуноанализа Immulite 2000 (Siemens Healthineers, Malvern, Pennsylvania). Сообщалось о концентрации вышеуказанных биомаркеров в ответ на вмешательство [19].

    Формула, используемая для расчета гомеостатической модели оценки резистентности к инсулину (HOMA-IR): глюкоза в плазме натощак (ммоль/л), умноженная на инсулин в сыворотке натощак (мкМЕ/мл), разделенная на 22,5 [22].

    Статистический анализ

    План статистического анализа для настоящего исследования является продолжением исходных исследований [18, 19] (ClinicalTrials.правительство; Идентификатор: NCT04127240). Для оценки различий в исходных характеристиках, а также миостатине, фоллистатин и соотношении миостатин:фоллистатин между мужчинами и женщинами использовали Т-тест независимых образцов. Различия между группами, потребляющими говядину, на 12-й неделе определяли с помощью Т-критерия независимых выборок. Был применен линейный анализ смешанных моделей для определения изменений основных переменных результатов в рамках вмешательства. В качестве фиксированного эффекта использовался случайный перехват для каждого участника и времени (0, 3, 6, 9 и 12 недели).Основным интересующим результатом была разница между исходным уровнем и 12-й неделей для концентраций миостатина, фоллистатина в плазме и соотношения миостатин:фоллистатин. Когда указывалось на значительный временной эффект, для определения попарных различий в определенные моменты времени использовалась поправка Бонферрони для множественных сравнений. Чтобы скорректировать влияние изменений массы тела во время вмешательства на первичные переменные исхода, мы повторили анализ линейной смешанной модели, включив массу тела в качестве ковариации.Анализ чувствительности был также завершен за исключением трех субъектов с нормальным весом. Данные по мужчинам и женщинам объединяются, но также отображаются отдельно по полу. Отношения между изменением по сравнению с исходным уровнем концентрации миостатина и кардиометаболических переменных, а также переменных состава тела определяли с помощью коэффициента корреляции Пирсона. Чтобы определить независимые детерминанты изменения уровня миостатина по сравнению с исходным уровнем, мы провели пошаговый множественный регрессионный анализ.В каждой модели множественной регрессии были удалены переменные со связанной вероятностью более 0,10.

  • Добавить комментарий

    Ваш адрес email не будет опубликован.
