Радиально поршневой насос: Радиально-поршневые насосы на высокое давление купить в Москве

Содержание

Радиально-поршневой насос — принцип работы, действия

В радиально-поршневых насосах вытеснителями также являются поршни или плунжеры, но расположенные радиально. На рис. 1 представлена конструктивная схема радиально-поршневого насоса однократного действия.

Основным элементом насоса является ротор 4 с плунжерами 5, который вращается относительно корпуса 6 насоса. Ротор 4 установлен в корпусе 6 со смещением оси (с эксцентриситетом e). Полости всасывания и нагнетания располагаются в центре насоса и разделены перемычкой 2.

   При работе насоса плунжеры 5 вращаются вместе с ротором 4 и одновременно скользят по корпусу 6. За счет этого и пружин внутри рабочих камер обеспечивается возвратно-поступательное движение плунжеров 5 относительно ротора 4. Когда рабочая камера перемещается из верхнего положения 3 в нижнее 1, ее объем увеличивается. При этом перемещении она через отверстие в роторе 4 соединена с полостью всасывания, поэтому обеспечивается ее заполнение рабочей жидкостью — всасывание. При обратном перемещении — из нижнего положения 1 в верхнее 3 — камера уменьшается и происходит вытеснение жидкости в полость нагнетания.

    Объем рабочей камеры Wk найдем как произведение площади плунжера Sп и его рабочего хода ( L ) (Wk = Sп * L). Из анализа рис. 1 следует, что ( L = 2е ). Тогда с учетом

Wo = к*z*Wk

получим формулу для рабочего объема насоса:

Wo = 2*Sп*e*k*z.

   В формулу включена кратность работы ( k ), так как радиально-поршневые насосы могут быть двух и многократного действия. Это обеспечивается за счет создания на внутренней поверхности корпуса специального профиля, благодаря которому каждый плунжер совершает два или более рабочих ходов за один оборот ротора.

    Следует также отметить, что эти гидравлические насосы однократного действия могут быть регулируемыми. В регулируемом насосе изменение рабочего объема обеспечивается за счет смещения ротора 4 относительно корпуса 6, т.е. за счет изменения величины ( е ).

   Радиально-поршневые насосы применяются существенно реже, чем аксиально-поршневые с качающими узлами. Их главное отличие от других роторных насосов заключается в том, что они выпускаются с большими рабочими объемами.

Радиально-поршневые насосы

Общее описание

Радиально-поршневые гидравлические машины активно используются как гидравлические моторы и редко в качестве насосных установок. Такие агрегаты используются в гидравлических системах высокого давления (с показателями более 40 МПа). Насосы отличаются тихоходностью, с частотой вращения не более 1500-2000 оборотов/мин.

Особенности конструкции

В соответствии с принципом действия радиально-поршневые гидравлические машины могут быть однократного действия, двукратного действия и многократного действия (в зависимости от того, сколько возвратно-поступательных движений осуществляют поршни в течение одного оборота ротора).

Рабочими камерами насоса являются цилиндры, вытеснителями служит система поршней. На оси располагается ротор. Ось оснащена двумя каналами. Каналы соединяются с всасывающей и напорной гидравлическими линиями. Каналы и цилиндры сообщаются посредством специальных окон.

Ротор насоса приводится в движение валом через муфту и осуществляет вращение. Во время вращения ротора поршни насоса выходят из рабочих камер и, таким образом, осуществляется всасывание. В момент, когда поршни входят в цилиндры, происходит нагнетание. Сначала рабочая жидкость наполняет цилиндры, потом поршни вытесняют ее в канал, после чего жидкость поступает в напорную линию гидравлической системы. Поршни насоса нажимают на статор под воздействием давления рабочей жидкости, пружины либо центробежных сил.

Радиально-поршневые насосы могут иметь эксцентричный вал либо ротор. В конструкции с эксцентричным ротором система поршней расположена на роторе насосной установки. Соответственно, в конструкции с эксцентричным валом система поршней располагается на статоре насосной установки. Следует отметить, что такая конструкция активно применяется в составе гидравлических моторов и редко в качестве насосной системы.

Преимущества

К преимуществам радиально-поршневых насосов и гидравлических моторов можно отнести несложность конструкции, надежность, небольшой осевой размер.

Область применения

Радиально-поршневые насосы и гидравлические моторы используются там, где необходимо нагнетать высокое номинальное давление (привод гидропресса, зажим детали в станках, горнодобывающее оборудование).

Радиально-поршневые насосы и гидромоторы ⋙ каталог, цены и характеристики

Описание и применение

Радиально-поршневой насос — это тип поршневых гидронасосов высокого давления (до 100 Мпа/1000 бар). Сравнительно небольшой рабочий объем – до 10 см³/мин. Частота вращения от 1500 до 2000 об/мин. Вытеснители – поршни или плунжеры расположены радиально оси вращения. Область применения радиально-поршневых насосов и гидромоторов:

  • Гидропрессы, токарные, фрезеровочные, металлобрабатывающие станки
  • Горнодобывающее оборудование
  • Энергетическое оборудование

Предназначены для нагнетания рабочей жидкости в гидросистемы термопластавтоматов, в кузнечно-прессовом производстве, листогибов, пакетировочных прессов, горно-металлургической промышленности и других гидрофицированных механизмах.

Чаще используются в качестве гидромоторов, чем гидравлических насосов. Постепенно вытесняются более современными моделями насосов для гидропривода.

Характеристики и типы

По конструкции различают радиально-поршневые насосы:

С эксцентричным ротором. Имеют золотниковое распределение жидкости. Поршневая группа расположена в роторе. Оси вращения статора и ротора смещены на величину эксцентриситета. Ротор вращаясь заставляет поршни совершать поступательные движения. Цилиндры по очереди соединяются с камерами всасывания и нагнетания, разделенными перемычкой золотника.

С эксцентричным валом. Схема на фото. Поршни установлены в статоре. Оси вала и статора совпадают. Кулачок на валу, установленный эксцентрично оси его вращения, приводит в движение поршневую группу. Вращение вала заставляет поршни выдвигаться из цилиндров, наполняя их жидкостью через всасывающий клапан. Рабочая жидкость вытесняется через нагнетающий клапан, когда поршень входит в цилиндр.

По возможности изменения рабочего объема радиально-поршневые гидравлические моторы и насосы бывают:

  • Регулируемые. Однопоточные и вдухпоточные
  • Нерегулируемые. Устройство регулировки подачи – следящее, ручное, гидравлическое, электромагнитное
  • Секционные. Работают в тандеме с пластинчатым гидронасосом. Производятся одноотводные и двухотводные

Устанавливаются вертикально и горизонтально. Исполнение по креплению – на лапах или с фланцем. Стандартное направление вращения – правое (левое – по спецзаказу). Возможно изготовление в погружном исполнении.

Достоинства гидравлических радиально-поршневых насосов:

  • Простое строение
  • Надежность
  • Работа на высоком давлении

Недостатки радиальных гидронасосов:

  • Значительная пульсация
  • Низкая частота вращения
  • Большой вес и габариты

Расчет

Формула для расчета необходимого рабочего объема радиально-поршневого насоса,

где

Z – количество поршней

Dп – диаметр поршня

Е — эксцентриситет

Маркировка

  • 50Н – номинальное давление насоса, Мпа
  • Р – радиально-поршневой
  • Х – рабочий объем, см³
  • Х – количество отводов, без цифры – 1 отвод
  • Х – рабочий объем пластинчатого гидронасоса
  • Л – направление вращения, Л – левое
  • П – погружной, непогружной (без буквы)
  • Х – категория размещения, климатическое исполнения

Принцип работы

Принцип действия радиально-поршневого насоса заключается во вращении плунжеров вместе с ротором и их одновременном скольжении по корпусу. Таким образом осуществляется возвратно-поступательное движение плунжеров относительно ротора внутри рабочих камер. Оверстием в роторе рабочая камера соединяется с полостью всасывания, через которую она заполняется жидкостью. При обратном перемещении — из нижнего положения в верхнее — камера уменьшается и происходит вытеснение жидкости в полость нагнетания.

Каталог

В таблице технические характеристики, габаритные чертежи, вес, виды поломок и способы ремонта из паспорта, цены и другие параметры.

Радиально-поршневой насос

Рабочий объем см

Подача (расход) л/мин номин.

Давление, МПа (кгс/см2)

Частота вращения С -1 (номин.)

Мощность (номин.) КВт

Масса, кг

НАМФ74М-45/32 45 57 32 25 40,5 135
НАГФ74М-45/32 135
НАРФ74М-45/32 128
НАСФ74М-45/32 128
НАР74М-90/32 90 122 73 182
НАМ74М-224/32 224 200 16,6 118,5 356
НАР74М-224/32 342
50НРР125С 125 159 50 25 143 220
50НРР125Р 220
50НРР125М 229
50 НРР 250Р 250 211 16,6 190 370
50 НРР 250Г 379
50 НРР 500С 500 423 515
50 НРР 500Р 515
50 НР 6,3 6,3 8,6 25 7,7 19
50НР14 14 19,3 17,2 23
50НР32 32 44 39,2 39
50НС4 4 5,5 6 23,5
50НС16 16 22 37,5 37,5

Купить радиально-поршневой насос в Украине

У «Слобожанского завода» Вы сможете купить радиально-поршневой насос, подобрать гидромашину под конкретный вид гидросистемы, устранить неисправности собственного оборудования в цехах СЛЭМЗ. Наши филиалы в областных центрах Украины для экстренной отправки. Звоните менеджерам, чтобы узнать цену за новый радиально-поршневой насос после проверки ОТК и с гарантией.

Радиально-поршневой насос 50НР — ООО «АГРЕГАТ СПб»

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

Поршневые насосы

   Регулируемые аксиально-поршневые насосы (поршневые насосы) предназначены для подачи масла под давлением до 32 МПа в гидросистемы различных машин и агрегатов. Поршневые насосы различаются по виду управления подачи потока масла. Эксцентриковые радиально-поршневые насосы типа Н4… У предназначен для общепромышленного применения в гидроприводах, где требуются давления до 20 МПа (для насоса Н400У) и 32 МПа (для насосов Н401У и Н403У) и нерегулируемый по величине поток рабочей жидкости.

Технические характеристики на аксиально-поршневые насосы:


Радиально-поршневые насосы

   Гидравлические насосы такого типа предназначены для подачи рабочей жидкости под давлением до 50МПа (500 кгс/см2) в гидросистемы любых гидрофицированных машин и агрегатов, где требуется постоянное по величине подачи давление и направление рабочей жидкости. Конструкция радиально-поршневого насоса построена по схеме радиального расположения поршней с качающейся осью. Вытеснение жидкости из рабочей камеры осуществляется через нагнетательный клапан. Такие гидравлические насосы применяются в: автокранах, экскаваторах, испытательных стендах топливной аппаратуры; буровых установках, сейсмотехнике, трубоукладчиках, грейферах; прокатных станах угольных комбайнах, лебедках, погрузочных машин; термолластавтоматах для переработки пластических масс методом литья под давлением и др.

Технические характеристики радиально-поршневых насосов

Обозначение изделия Рабочий объем, см3 Подача, л/мин Давление, МПа Габарит, мм Масса, кг Тип регулирования
НП-4/22 4 6.5 22 215x 130x 190 14 Любое
НП-12/32* 12.5 17 32 330x 250x 280 38 правое
НП-25/32* 25 34 32 375x 372x 203 48 правое
НПР 16/50** 16 22 50 247x 246 33 правое
НПР32/50** 32 44 50 278x 288 39 правое
НПР 16×16/50** 16×16 22×22 50 278x 288 39 правое
НПР4/50** 4 5. 5 50 204x 246 19 правое

* — НА 12/32-Л; НП25/32-Л; НПР…/50-Л — изготавливаются с левым направлением вращения по спецзаказу.

** — НПР …/50П; 1НПР…/50П — погружного исполнения, изготавливаются по спецзаказу.

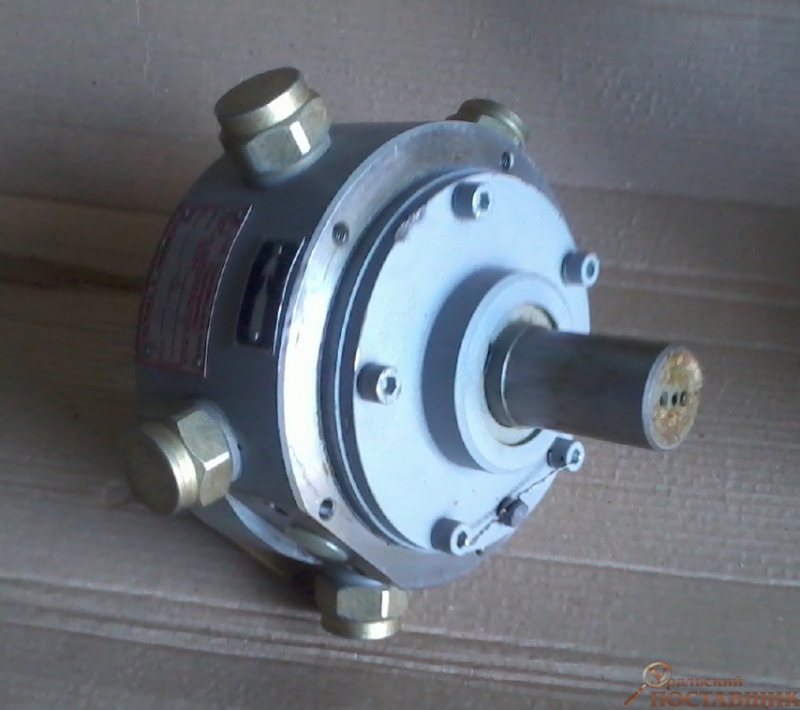

Насос радиально-поршневой 50 НР

Параметры насоса

Величина параметров для насосов типа 50НР

50НР-450НР-6,350НР-850НР-1050НР-1450НР-1650НР-3250НР-63

Количество отводов

1

1

1

1

1

1

1

1

Ном. подача радиально-поршневого насоса, л/мин

5,5

8,6

11

13,2

19,3

22

44,1

80

Частота вращения, об/мин, номинальная

1500

1500

1500

1500

1500

1500

1500

1500

Частота вращения, об/мин, максимальная

1800

1800

1800

1800

1800

1800

1800

1800

Частота вращения, об/мин, минимальная

300

300

300

300

300

300

300

300

Давление на выходе ном. / макс., МПа

50 / 63

50 / 63

50 / 63

50 / 63

50 / 63

50 / 63

50 / 63

50 / 63

Давление на входе, МПа, минимальное

-0,02

-0,02

-0,02

-0,02

-0,02

-0,02

-0,02

-0,02

Давление на входе, МПа, максимальное

+0,05

+0,05

+0,05

+0,05

+0,05

+0,05

+0,05

+0,05

Коэффициент подачи, не, менее

0,93

0,93

0,93

0,93

0,93

0,93

0,93

0,91

Масса насоса (без рабочей жидкости) 50НР , кг

19

19

24

33

33

39

39

77

Радиально-поршневые насосы, шестеренные, центробежные насосы высокого давления

Jump to Navigation
  • Информация
  • Производители
  • Каталог
  • Назад
  • Насосное оборудование
    • Насосы центробежные
      • Apex Pumps
    • Насосы винтовые
      • Насосы высокого давления
        • BFT
        • GEA
      • Погружные насосы
        • Houttuin
      • Горизонтальные насосы
        • Apex Pumps
        • Houttuin
        • Inoxihp
        • Moyno
        • Vipom
      • Насосы герметичные
        • Hermetic Pumpen
        • Zenith
      • Насосное оборудование прочее
        • AX System
        • Sanco
        • Servi Group
    • Фильтровальное оборудование
      • Воздушные фильтры
        • AAF
        • Jonell
      • Масляные и гидравлические фильтры
        • Parker Hannifin Corporation
        • Servi Group
      • Коалесцирующие фильтры
        • ASCO Filtri
        • Buhler Technologies
        • EUROFILL
        • Hydac
        • Jonell
        • Petrogas
        • Scam Filltres
        • Vokes Air
      • Водоподготовка
        • Grunbeck
      • Фильтры КВОУ
        • AAF
      • Осушители
        • Компрессорное оборудование
          • Поршневые компрессоры
            • Винтовые компрессоры
              • GEA
              • Howden
              • Stewart & Stevenson
            • Центробежные компрессоры
              • Baker Hughes
              • Stewart & Stevenson
              • Thermodyn
          • Трубопроводная арматура
            • Запорная, регулирующая, запорно-регулирующая арматура
              • Предохранительная арматура
                • Anderson Greenwood
                • Crosby
                • Sapag Industrial valves
                • Schroedahl
                • Servi Group
              • Приводы трубопроводной арматуры
                • Biffi
                • Keystone
            • Гидравлика
              • Гидроцилиндры
                • Servi Group
              • Гидроклапаны
                • Meggitt
                • Servi Group
              • Гидронасосы
                • Riverhawk
                • Servi Group
              • Гидрораспределители
                • Servi Group
              • Пневмоцилиндры
                • Artec
                • Mec Fluid 2
            • Станочное оборудование
              • Станки шлифовальные
                • LOESER
              • Хонинговальные станки
                • CAR srl
              • Станки зубо- и резьбо- обрабатывающие
                • Nagel Maschinen
              • Карусельные станки
                • Star Micronics
              • Шпиндели и фрезерные головки
                • Cytec
            • Приводная техника
              • Электрические приводы
                • Servi Group
              • Гидравлические приводы
                • Biffi
              • Пневматические приводы
                • Keystone
              • Электромагнитные приводы
                • Danfoss
                • ECONTROL
                • Kendrion
              • Редукторы
                • Renk
                • VAR-SPE
              • Турборедукторы
                • Flender-Graffenstaden
                • Renk
            • КИП (измерительное оборудование)
              • Анализаторы влажности
                • Belimo
                • Scantech
              • Приборы измерения уровня
                • Endress+Hauser
              • Приборы контроля и регулирования технологических процессов
                • Reuter-Stokes
              • Приборы измерения уровня расхода (расходомеры)
                • Belimo
                • Itron
                • Servi Group
              • Системы измерения неразрушающего контроля
                • HBM
                • Kavlico
                • Marposs
              • Устройства измерения температуры
                • Устройства измерения давления
                  • Autrol
                  • Servi Group
                • Устройства измерения перемещения и положения
                  • Лабораторное оборудование
                    • Микроскопия и спектроскопия
                      • Keyence
                  • Электрооборудование
                    • Аккумуляторные батареи
                      • Hoppecke
                    • Противопожарное оборудование
                      • Reuter-Stokes
                      • Sanco
                      • Spectrex
                    • Выключатели
                      • Metrol
                    • Источники питания
                      • LAM Technologies
                    • Кабели и коннекторы
                      • Axon’ Cable
                      • HiRel Connectors
                      • Murrplastik
                    • Лазеры
                      • RIO
                    • Лампы
                      • Nic
                      • Parat
                    • Серийные преобразователи
                      • LAM Technologies
                    • Электродвигатели
                      • Gamak Motors
                      • LAM Technologies
                    • Электроника
                      • DUCATI Energia
                      • JOVYATLAS
                      • Luvata
                      • Murrplastik
                  • Прочее оборудование
                    • Абразивные изделия
                      • Abrasivos Manhattan
                      • Atto Abrasives
                    • Буровое оборудование
                      • BVM Corporation
                      • Den-Con Tool
                      • MI Swaco
                      • Top-co
                      • WestCo
                    • Валы
                      • GKN
                      • Jaure
                      • Rotar
                    • Вентиляторы
                      • Reitz
                    • Вибротехника
                      • JOST
                    • Газовые турбины
                      • Alba Power
                      • Baker Hughes
                      • Meggitt
                      • Score Energy
                      • Siemens energy
                      • Solar turbines
                    • Горелки
                      • John Zink
                    • Зажимные устройства
                      • Restech Norway
                      • SPIETH
                    • Защита от износа, налипания, коррозии
                      • Rema Tip Top
                    • Инструмент
                      • Deprag
                      • Knipex
                    • Клапаны
                      • Baker Hughes
                      • John Crane
                      • Mec Fluid 2
                      • Top-co
                      • Velan
                      • Versa
                      • W. T.A.
                      • Xomox
                      • Zimmermann & Jansen (Z&J)
                    • Крановое оборудование
                      • Facco
                    • Маркировочное оборудование
                      • Couth
                      • Espera
                    • Мельницы
                      • Eirich
                    • Металлообработка
                      • Agrati
                    • Муфты
                      • Coremo Ocmea
                      • Esco Couplings
                      • Jaure
                      • John Crane
                      • Kendrion Linnig
                      • Top-co
                      • ZERO-MAX
                    • Оси
                      • Jaure
                    • Подшипники
                      • John Crane
                      • NTN-SNR
                      • SPIETH
                    • Производственные линии
                      • Espera
                      • FIBRO
                      • Masa Henke
                    • Робототехника
                      • Motoman Robotics
                    • Системы обогрева
                      • Helios
                      • TYCO Thermal Controls
                    • Системы охлаждения
                      • Gohl
                    • Системы смазки
                      • Lincoln
                    • Строительные леса
                      • HAKI
                    • Сушильные печи
                      • Eirich
                    • Такелажное оборудование
                      • Casar
                      • Easy Mover
                      • Fetra
                    • Тормоза и сцепления
                      • Coremo Ocmea
                    • Упаковочное оборудование
                      • Espera
                      • Thimonnier
                    • Уплотнения
                      • Flexitallic
                      • John Crane
                    • Форсунки и эжекторы
                      • Exair
                    • Центраторы
                      • Top-co
                    • Электрографитовые щетки
                      • Morgan Advanced Materials
                  • AX System
                  • A. O. Smith – Century Electric
                  • A.S.T.
                  • AAF
                  • Abrasivos Manhattan
                  • Advanced Energy
                  • Agilent Technologies
                  • Agrati
                  • Alba Power
                  • Algi
                  • Allweiler
                  • Alphatron Marine
                  • Amot
                  • Anderson Greenwood
                  • Apex Pumps
                  • Apollo Valves
                  • Ariana Industrie
                  • Ariel
                  • Artec
                  • ASCO Filtri
                  • Ashcroft
                  • ATAS elektromotory
                  • Atos
                  • Atto Abrasives
                  • Autrol
                  • Autronica
                  • Axis
                  • Axon’ Cable
                  • Baker Hughes
                  • Baker Hughes
                  • Bando
                  • Baruffaldi
                  • BAUER Kompressoren
                  • Belimo
                  • Bently Nevada
                  • Berarma
                  • BFT
                  • BHDT
                  • Biffi
                  • Bifold Group
                  • Brinkmann pumps
                  • Buhler Technologies
                  • BVM Corporation
                  • Camfil FARR
                  • Campen Machinery
                  • CanaWest Technologies
                  • CAR srl
                  • Carif
                  • Casar
                  • CAT
                  • Celduc Relais
                  • Center Line
                  • Clif Mock
                  • Comagrav
                  • Compressor Controls Corporation
                  • CoorsTek
                  • Coral engineering
                  • Coremo Ocmea
                  • Couth
                  • CRANE
                  • Crosby
                  • Cytec
                  • Danaher Motion
                  • Danfoss
                  • Danobat Group
                  • David Brown Hydraulics
                  • Den-Con Tool
                  • DenimoTECH
                  • Deprag
                  • Destaco
                  • Dixon Valve
                  • Donaldson
                  • Donaldson осушители, адсорбенты
                  • DUCATI Energia
                  • Duplomatic
                  • Duplomatic Oleodinamica
                  • Dustcontrol
                  • Dynasonics
                  • E-tech Machinery
                  • Easy Mover
                  • Ebro Armaturen
                  • ECONTROL
                  • Eirich
                  • EMIT
                  • Endress+Hauser
                  • Esco Couplings
                  • Espera
                  • Estarta
                  • Euchner
                  • EUROFILL
                  • EuroSMC
                  • Exair
                  • Facco
                  • FANUC
                  • Farris
                  • Fema
                  • Ferjovi
                  • Fetra
                  • FIBRO
                  • Fisher
                  • Flender-Graffenstaden
                  • Flexitallic
                  • Flowserve
                  • Fluenta
                  • Flux
                  • FPZ
                  • Freudenberg
                  • Fritz STUDER
                  • Gali
                  • Gamak Motors
                  • GEA
                  • GEORGIN
                  • GKN
                  • Gohl
                  • Goulds Pumps
                  • GPM Titan International
                  • Graco
                  • Grunbeck
                  • Grundfos
                  • Gustav Gockel
                  • HAKI
                  • Harting technology
                  • HAWE Hydraulik SE
                  • HBM
                  • Heimbach
                  • Helios
                  • Hermetic Pumpen
                  • Herose
                  • HiRel Connectors
                  • Hohner
                  • Holland-Controls
                  • Honsberg Instruments
                  • Hoppecke
                  • Horton
                  • Houttuin
                  • Howden
                  • Howden CKD Compressors s. r.o.
                  • HTI-Gesab
                  • Hydac
                  • Hydrotechnik
                  • IMO
                  • Inoxihp
                  • iNPIPE Products
                  • ISOG
                  • Italmagneti
                  • Itron
                  • ITW Dynatec
                  • Jaure
                  • JDSU
                  • Jenoptik
                  • John Crane
                  • John Zink
                  • Jonell
                  • JOST
                  • JOVYATLAS
                  • K-TEK
                  • Kadia
                  • Kavlico
                  • Kellenberger
                  • Kendrion
                  • Kendrion Linnig
                  • Keyence
                  • Keystone
                  • Kitagawa
                  • Knipex
                  • Knoll
                  • Kordt
                  • Krombach Armaturen
                  • KSB
                  • Kumera
                  • Labor Security System
                  • LAM Technologies
                  • Lapmaster Wolters
                  • Lincoln
                  • LOESER
                  • Lufkin Industries
                  • Luvata
                  • Mahle
                  • Marposs
                  • Masa Henke
                  • Masoneilan
                  • Mec Fluid 2
                  • MEDIT Inc.
                  • Meggitt
                  • Mercotac
                  • Metrol
                  • MI Swaco
                  • Minco
                  • MMC International Corporation
                  • MOOG
                  • Moore Industries
                  • Morgan Advanced Materials
                  • Motoman Robotics
                  • Moyno
                  • Mud King
                  • MULTISERW-Morek
                  • Munters
                  • Murr elektronik
                  • Murrplastik
                  • Nagel Maschinen
                  • National Oilwell Varco
                  • Netzsch
                  • Nexoil srl
                  • Nic
                  • NOV Mono
                  • NTN-SNR
                  • Ntron
                  • Nuovo Pignone
                  • O’Drill/MCM
                  • Oerlikon
                  • Oilgear
                  • Omal Automation
                  • Omni Flow Computers
                  • OMT
                  • Opcon
                  • Orange Research
                  • Orwat filtertechnik
                  • OTECO
                  • Pacific valves
                  • Pageris AG
                  • Paktech
                  • PALL
                  • Panametrics
                  • Parat
                  • Parker Hannifin Corporation
                  • PENTAIR
                  • Peter Wolters
                  • Petrogas
                  • ProMinent
                  • Quick Soldering
                  • Reitz
                  • Rema Tip Top
                  • Renk
                  • Renold
                  • Repar2
                  • Resatron
                  • Resistoflex
                  • Restech Norway
                  • Reuter-Stokes
                  • Revo
                  • Rexnord
                  • Rheonik
                  • Rineer Hydraulics
                  • RIO
                  • Riverhawk
                  • RMG Honeywell
                  • Ro-Flo Compressors
                  • Robbi
                  • ROS
                  • Rota Engineering
                  • Rotar
                  • Rotoflow
                  • Rotork
                  • Ruhrpumpen
                  • S. Himmelstein
                  • Sanco
                  • Sapag Industrial valves
                  • Saunders
                  • Scam Filltres
                  • Scantech
                  • Schroedahl
                  • Score Energy
                  • Sermas Industrie
                  • Servi Group
                  • Settima
                  • Siekmann Econosto
                  • Siemens
                  • Siemens energy
                  • Simaco
                  • Solar turbines
                  • Solberg
                  • SOR
                  • Spectrex
                  • SPIETH
                  • SPX
                  • Stamford | AvK
                  • Star Micronics
                  • Stewart & Stevenson
                  • Stockham
                  • Sumitomo
                  • Supertec Machinery
                  • Tamagawa Seiki
                  • Tartarini
                  • TEAT
                  • TEKA
                  • Thermodyn
                  • Thimonnier
                  • Top-co
                  • Truflo
                  • Turbotecnica
                  • Tuthill
                  • TYCO Thermal Controls
                  • Vanessa
                  • VAR-SPE
                  • VDO
                  • Velan
                  • Versa
                  • Vibra Schultheis
                  • Vipom
                  • Vokes Air
                  • Voumard
                  • W. T.A.
                  • Warren
                  • Waukesha
                  • Weatherford
                  • Weiss GmbH
                  • Wenglor
                  • WestCo
                  • Woodward
                  • Xomox
                  • Yarway
                  • Zenith
                  • ZERO-MAX
                  • Zimmermann & Jansen (Z&J)

                  Насосы радиально-поршневые типа 50НР сегодня в наличии со склада в ЕКБ | МСК

                       Насосы нерегулируемые типа 50НР относятся к группе радиально поршневых нерегулируемых насосов.

                  Насосы данного типа предназначены для общемашиностроительного применения в гидроприводах, соответствующих требованиям ГОСТ 17411 с постоянным направлением потока рабочей жидкости. Насосы типа 50НР выпускаются с одним или двумя отводами и обеспечивают получение одного или двух потоков рабочей жидкости номинальным давлением до 50 МПа.
                  Насосы типа 50НР эксплуатируются при погружении в рабочую жидкость—минеральное масло. По заказу потребителя могут быть изготовлены в непогружном исполнении.
                  Насос радиально-поршневой типа 50НР с механизмом изменения подачи: ручное (Р), следящее (С), электромагнитное (М), гидравлическое (Г), с регулятором мощности (Д1), регулятором давления (1Д) предназначен для нагнетания рабочей жидкости в гидросистемы — прессов пакетировочных, листогибов, в доменном производстве, в горно-металлургической промышленности, в термопластавтоматах и других гидрофицированных механизмах.
                  Базовое исполнение насоса типа 50НР — фланцевое.



                  Структура условного обозначения насоса типа 50НР

                  50Н Р Х / Х Х Л Х

                  50Н

                  Насос на номинальное давление 50 МПа

                  Р

                  Р — радиально-поршневой

                  Х

                  Рабочий объем поршневого насоса, см3 (4; 6,3; 8; 10; 14;16; 32)

                  /



                  Х

                  Количество отводов: без обозначения — с одним отводом; 2–с двумя отводами

                  Х

                  Рабочий объем пластинчатого насоса, см3 (без обозначения -макс. объём 12,5 см3)

                  Л

                  Направление вращения: без обозначения — правое вращение; Л — левое вращение.

                  Х

                  Вид исполнения: без обозначения—непогружное исполнение, П—погружное исполнение

                  Х

                  Климатическое исполнение и категория размещения: без обозначения — исполнение УХЛ4; О4–общеклиматическое исполнение

                  Пример условного обозначения: 50НР16 УХЛ4; 50НР32/2 УХЛ4.



                  Технические характеристики насосов типа 50НР

                  Наименование параметра

                  Величина параметров для насосов типа 50НР

                  4

                  63

                  8

                  8/2

                  10

                  16

                  32

                  32/2

                  63

                  63/2

                  Количество отводов радиально-поршневого насоса

                  1

                  1

                  1

                  2

                  2

                  1

                  1

                  2

                  1

                  2

                  Номинальный рабочий объем, см3



                  радиально-поршневого насоса

                  4

                  6

                  8



                  10

                  16

                  32



                  63



                  одного отвода радиально-поршневого насоса



                  8/2



                  32/2



                  63/2

                  Частота вращения, с-1 (об/мин)



                  номинальная

                  25(1500)

                  максимальная

                  25(1500)

                  минимальная

                  5(300)

                  Подача, л/мин



                  радиально-поршневого насоса, номинальная

                  5,5

                  8,6

                  11

                  11

                  13,2

                  22

                  44,1



                  80

                  80

                  одного отвода насоса, номинальная



                  5,5



                  22



                  40

                  Давление на выходе, МПа



                  номинальное

                  50

                  максимальное

                  63

                  Давление на входе, МПа



                  номинальное

                  -0,02

                  максимальное

                  0,05

                  Коэффициент подачи, не менее радиально-поршневого насоса, в том числе одного отвода

                  0,93

                  0,93

                  0,93

                  0,93

                  0,93

                  0,93

                  0,93

                  0,93

                  0,91

                  0,91

                  КПД, не менее



                  насоса

                  0,92

                  при работе одного отвода

                  0,84

                  Масса насоса (без рабочей жидкости), кг не более, исполнение фланцевое

                  19

                  19

                  24

                  24

                  33

                  33

                  39

                  39

                  77

                  77

                  Номинальная мощность, кВт



                  насоса



                  7,7

                  9,8

                  9,8

                  11,7

                  19,5

                  39,2

                  39,2

                  71

                  71

                  при нагрузке на один отвод

                  4,9



                  5,1



                  21,4



                  39

                  Холодоустойчивость, оС для исполнения УХЛ и 0

                  -50



                  Габаритные и присоединительные размеры насосов типа 50НР










                  Насос

                  L

                  I1

                  I2

                  I3

                  I4

                  I5

                  I6

                  I7

                  h2

                  h3

                  h4

                  a1

                  a

                  B

                  D

                  d

                  d1

                  d2

                  d3

                  d4

                  d5

                  d6

                  d7

                  t

                  50НР 4

                  204

                  58

                  94

                  42

                  21,5

                  8

                  65

                  45

                  2

                  18

                  83

                  54

                  10

                  246

                  36

                  162

                  145

                  М10*15

                  22

                  М8*15

                  М27*2

                  35

                  39

                  50НР 6. 3

                  50НР 8

                  227

                  58

                  94

                  27

                  21,5

                  8

                  65

                  45

                  2

                  18

                  83

                  56

                  54

                  10

                  246

                  36

                  162

                  145

                  М10*15

                  22

                  М8*15

                  М27*2

                  35

                  39

                  50НР 8/2

                  50НР 10

                  247

                  80

                  120

                  50

                  24

                  8

                  83

                  50

                  2

                  18

                  102

                  56

                  60

                  10

                  288

                  36

                  195

                  175

                  М10*15

                  31

                  М8*15

                  М27*2

                  35

                  39

                  50НР 16

                  50НР 32

                  278

                  120

                  38

                  50НР 32/2

                  50НР 63

                  442

                  82

                  125

                  335

                  47

                  9

                  3

                  28

                  86

                  16

                  300

                  55

                  255

                  230

                  М48*2

                  М14*18

                  М36*2

                  45

                  59

                  50НР 63/2



                  Все о радиально-поршневых насосах

                  Насосы — это механические устройства, используемые для создания потока жидкости. Есть много разных типов насосов, от простого ручного насоса до вакуумных насосов. Многие насосы идентифицируются по назначению, например, насосы подачи котлов, насосы для мытья под давлением и насосы для омывателей ветрового стекла, и предполагаемое применение является полезным атрибутом для сужения числа насосов, предназначенных для конкретных приложений. В этой статье рассматривается конкретный тип поршневого насоса — радиально-поршневой насос.

                  Что такое поршневой насос?

                  Поршневые насосы

                  — это прочные и относительно простые устройства. Основной поршневой насос состоит из поршня, камеры и двух клапанов. Насос работает, загоняя поршень в камеру, тем самым сжимая среду внутри. В гидравлическом насосе это жидкость, часто вода или масло. Когда давление жидкости превышает давление пружины выпускного клапана, сжатая среда проходит через открытый выпускной клапан. Когда поршень поднимается назад, он открывает впускной клапан и закрывает выпускной клапан, тем самым используя всасывание для втягивания новой среды для сжатия.

                  Поршневые насосы, хотя и довольно дорогие, являются одними из самых эффективных типов насосов. Они имеют отличное номинальное давление (до 10 000 фунтов на квадратный дюйм), но их конструкция делает их восприимчивыми к загрязнениям. Они являются отличным решением для многих применений, связанных с перекачкой гидравлического масла под высоким давлением. Гидравлические насосы — это любой класс поршневых машин прямого вытеснения, используемых в гидравлических системах для подачи гидравлического потока к устройствам с гидравлическим приводом, таким как цилиндры, поршни, двигатели и другие устройства.

                  Что такое радиально-поршневой насос?

                  Радиально-поршневой насос — это тип гидравлического поршневого насоса. Рабочие поршни проходят в радиальном направлении симметрично вокруг вала, что определяет основное отличие между ними и другим поршневым насосом, аксиально-поршневым насосом, который имеет поршни, вращающиеся в осевом направлении.

                  Радиально-поршневые насосы размещают ряд поршней радиально в цилиндрическом блоке вокруг ступицы ротора. Блок состоит из цапфы, цилиндра с поршнями и ротора.Штифт направляет жидкость в цилиндр и из него. Ротор, установленный эксцентрично в корпусе насоса, при вращении заставляет поршни входить и выходить из цилиндров, в результате чего гидравлическая жидкость всасывается в полость цилиндра, а затем выходит из нее. Входы и выходы для насоса расположены в клапане в центральной ступице. Каждый поршень подсоединяется к впускному отверстию, когда он начинает выдвигаться, а он присоединяется к выпускному отверстию при начале втягивания.

                  В альтернативной конструкции впускные и выпускные отверстия расположены по периметру корпуса насоса.Радиально-поршневые насосы можно приобрести в моделях с фиксированным или регулируемым рабочим объемом. В версии с регулируемым рабочим объемом эксцентриситет ротора в корпусе насоса изменяется для уменьшения или увеличения хода поршней.

                  У них много преимуществ, таких как высокая эффективность, способность выдерживать высокое давление до 1000 бар или 14000 фунтов на квадратный дюйм, низкий расход и пульсации давления, низкий уровень шума, очень высокая нагрузка на самой низкой скорости и высокая надежность. Недостатком является то, что они больше, чем осевые насосы, из-за больших радиальных размеров, и поэтому не всегда могут использоваться в приложениях с ограниченным пространством.

                  Каковы их приложения?

                  Гидростатически сбалансированные детали радиально-поршневых насосов позволяют использовать их с различными гидравлическими жидкостями, такими как минеральное масло, биоразлагаемое масло, HFC (водный гликоль), HFD (синтетический эфир), HFA (масло в воде) и эмульсия для резки. . Радиальные насосы используются для станков, например, для перемещения режущей эмульсии, а также в качестве источника питания для гидравлического оборудования, такого как цилиндры. Они также используются в установках высокого давления (HPU) для защиты от перегрузки и для испытательных стендов.

                  В автомобильном секторе они используются для автоматической трансмиссии и управления гидравлической подвеской в ​​автомобилях высшего класса. Радиально-поршневые насосы также используются в литье пластмасс и порошка под давлением, а также в ветроэнергетике.

                  Сводка

                  Это руководство дает общее представление о радиально-поршневых насосах. Чтобы узнать больше о других типах насосов, прочтите наше руководство здесь. Для получения дополнительной информации о сопутствующих продуктах обратитесь к нашим руководствам по другим продуктам или посетите платформу Thomas Supplier Discovery Platform, чтобы найти потенциальные источники или просмотреть подробную информацию о конкретных продуктах.

                  Насосы прочие артикулы

                  Больше от Насосы, клапаны и аксессуары

                  Радиально-поршневые насосы

                  Moog предлагает обширное семейство продуктов RKP, которые идеально подходят для особых потребностей наших клиентов.

                  • Последнее поколение RKP было оптимизировано для обеспечения максимальной прочности и низкого уровня шума, а также низкого расхода и пульсации давления.
                  • Семейство продуктов RKP-D имеет интеллектуальный механизм управления, который позволяет пользователю оптимизировать использование элементов управления в гидравлической системе, часто делая потребность в аппаратном обеспечении центрального управления избыточным.
                  • Конструкция RKP — проверенный продукт для суровых условий окружающей среды, включая модель, разработанную специально для взрывобезопасных применений
                  • Семейство продуктов также было разработано для систем со специальными жидкостями и широко используется в ключевых приложениях.

                  Moog — ведущий мировой поставщик радиально-поршневых насосов (RKP). Этот зрелый и надежный продукт использовался на протяжении десятилетий и сегодня работает на более чем 100 000 машин в различных приложениях по всему миру. Он широко известен своей прочной и надежной конструкцией.

                  В текущем поколении Moog значительно улучшил конструкцию продукта, сделав его тише и компактнее, предлагая при этом быстрое время отклика и высокую объемную эффективность.

                  Преимущества / особенности

                  • Радиально-поршневой насос Moog выпускается в 8 типоразмерах от 19 до 140 см3 на оборот (19, 32, 45, 63, 80, 100, 140 и 250) и имеет максимальный диапазон скоростей от 1800 до 2900 об / мин
                  • Стандартная конструкция допускает постоянное давление до 280 бар (4000 фунтов на квадратный дюйм) с пределом пикового значения 350 бар (5000 фунтов на квадратный дюйм), а версия для высокого давления способна поддерживать постоянное давление до 350 бар (5000 фунтов на квадратный дюйм) с пиковым значением 420 бар (6000 фунтов на квадратный дюйм). предел
                  • Большой выбор средств управления, включая стандартный компенсатор давления (тип F), дистанционный компенсатор давления (тип H), регулирование давления и расхода (тип J, R) и цифровое электрогидравлическое управление (RKP-D).
                  • Различные монтажные фланцы и корпуса в соответствии с последними стандартами SAE и ISO
                  • Направление вращения вала по и против часовой стрелки
                  • Принадлежности для ограничения максимального расхода

                  Международная служба поддержки Moog

                  Посетите www. moogglobalsupport для нашего информационного центра услуг. По вопросам и запросам на обслуживание обращайтесь в местный офис. Мы также работаем с продуктами, которые продавались под маркой Bosch до 2001 года.

                  Компания Moog представляет новый размер (140 см³), завершающий семейство радиально-поршневых насосов высокого давления (350 бар (5000 фунтов на кв. Дюйм))

                  Узнать больше

                  Промышленные насосы можно рассматривать как сердце любой гидравлической системы. В зависимости от типа применения и ожидаемой производительности следует рассматривать разные семейства насосов. Примеры используемых семейств насосов в зависимости от области применения:

                  • Пластинчато-роторные насосы
                  • Героторные насосы
                  • Шестеренные насосы
                  • Винтовые насосы
                  • Перистальтические насосы
                  • Поршневые насосы

                  Для применений с высокими эксплуатационными характеристиками или высоким давлением предпочтительным вариантом является поршневая конструкция.Поршневые насосы относятся к насосам с переменной производительностью и обеспечивают длительный срок службы и высокую энергоэффективность.

                  Внутри поршневых насосов есть два разных типа, которые обычно используются в промышленности, а именно: аксиально-поршневой насос (AKP) и радиально-поршневой насос (RKP) . Каждый из этих типов имеет особые характеристики, благодаря которым в некоторых случаях он работает лучше, чем другой. Однако в целом производительность сравнима, и тип поршневого насоса определяет не производительность приложения, а конструкцию гидравлических контуров.

                  Как работает радиально-поршневой двигатель?

                  Наши радиально-поршневые двигатели SMA используются во всем мире для работы в тяжелом и высокомощном оборудовании.Вот ваш шанс узнать больше о том, как работает радиально-поршневой двигатель.

                  Когда был разработан радиально-поршневой двигатель SMA?
                  Радиально-поршневой двигатель SMA был разработан в 1980-х годах для обеспечения питания тяжелых условий эксплуатации. Конструкция включает вал из закаленной стали, опирающийся на конические роликоподшипники как часть системы гидростатического привода. Следовательно, масло выполняет работу по питанию двигателя.

                  Как работает радиально-поршневой двигатель?
                  Работа двигателя достигается за счет пяти поршней, которые радиально установлены в блоке цилиндров, установленном на приводном валу, который имеет смещение относительно центра вращения.Гидравлическая жидкость под давлением от насоса подается к каждому поршню по жидкостным трактам в коленчатом валу. Повышение давления в поршнях за счет прямого гидравлического давления жидкости в сочетании со смещенным приводным валом создает вращательное движение. Это вращательное движение создает механическую силу, которая приводит в действие приложение.

                  1. Масло закачивается в двигатель. Красный цвет представляет собой масло под давлением, подаваемое в двигатель, а синий — выходящее отработанное масло.
                  2. Внутри двигателя вы можете увидеть часть вала, которая смещена относительно центра вращения. Это ключевая особенность конструкции, позволяющая двигателю работать.
                  3. Красная жидкость представляет собой находящееся под напряжением масло, которое заставляет поршни вращаться. Синяя жидкость представляет собой отработанное масло, выходящее из двигателя.

                  Где используется радиально-поршневой двигатель SMA?
                  Электродвигатель SMA используется для питания тяжелого оборудования в приложениях с высокой мощностью. Типичные применения включают траншеекопатели, используемые для рытья каналов глубиной 10 футов для прокладки электрических кабелей и дренажных труб, а также нивелиры рельефа, которые используются для быстрого сноса дорожных покрытий, подготовки площадки для установки строительных машин или полной разработки поверхности.

                  Электродвигатель SMA идеально подходит для этих применений, поскольку он может выдерживать высокие механические и гидравлические ударные нагрузки, обеспечивая длительный срок службы и продолжительное использование высокой мощности. Номинальные значения скорости и мощности также значительно выше, чем у других двигателей, доступных на рынке.

                  Какой размерный ряд?
                  Размеры двигателей SMA варьируются от 100 куб. См (вес 30 кг) до 16 400 куб. См (вес 2,500 кг). Кубический сантиметр (куб.см) двигателя — это величина рабочего объема двигателя, который означает объем масла, необходимый для однократного вращения двигателя.

                  Свяжитесь с нами, если вы хотите узнать больше о нашем радиально-поршневом двигателе SMA.

                  Радиально-поршневые насосы для работы под высоким давлением

                  Резиновая крошка и резиновый порошок, изготовленные из переработанных шин, пользуются растущим спросом для использования на искусственном газоне, покрытиях игровых площадок, тротуарах и других областях. В процессе переработки крекер-мельница превращает резину в переработанных шинах, из которых стальной и шинный корд удаляется, в более мелкие «крошки». В мельнице два гофрированных валка, работающие с разной скоростью, дробят и измельчают резину на частицы. Современные крекерные мельницы имеют фиксированный или узкий диапазон этих разностей скоростей, известных как коэффициенты трения, и это ограничивает их способность производить достаточное количество материала с нужным уровнем качества и размера.

                  Чтобы преодолеть эти ограничения, инженеры Eco Green Equipment, производителя оборудования для переработки шин в Норт-Солт-Лейк, штат Юта, разработали Krumbuster. Это дробилка с гидравлическим приводом, предназначенная для производства до 4000 фунтов резиновой крошки в час размером менее 6 меш.(Сетка — это количество отверстий в сите на линейный дюйм.) При такой же настройке он также может производить до 2000 фунтов в час резинового порошка 30 меш. Он достигает этих целей, используя на 35% меньше мощности, чем традиционные мельницы, и занимает меньшую площадь. Гидравлическая мощность позволяет ему быстро реагировать на изменения коэффициента трения, высокие ударные нагрузки и постоянно меняющиеся давления, включая скачки давления.

                  Крекер-мельница Krumbuster использует гидравлическую энергию для переработки шин в качественную резиновую крошку, которая используется для изготовления тротуаров, игровых площадок и даже искусственного газона. Eco Green Equipment

                  Традиционные крекерные мельницы имеют отдельный механический редуктор и двигатель, приводящий в движение каждый валок; их коэффициенты трения фиксируются редукторами. Некоторые из этих машин включают в себя частотно-регулируемые приводы для регулировки коэффициентов трения, но это не позволяет им поддерживать полный крутящий момент во всем диапазоне скоростей.

                  В Krumbuster используются отдельные гидростатические поршневые насосы Parker Gold Cup для питания идентичных гидравлических двигателей Hägglunds, установленных непосредственно на валах роликов.Скорость потока каждого насоса можно регулировать для обеспечения точной разницы скоростей, необходимой между валками. Обычно один двигатель может работать со скоростью 110 об / мин, а другой — со скоростью 3 об / мин.

                  Использование подшипников вокруг ствола вместо того, чтобы опорный вал уменьшает размер осевого поршневого насоса Золотая Чаша и обеспечивает более высокую скорость и сохраняет energy. Parker Hannifin

                  Чем выше скорость двигателя приводится в движение с помощью P24 Золотой кубок насоса, с максимальное смещение 24.60 в 3 / об.Мотор с более низкой скоростью использует насос P6 Gold Cup с максимальным рабочим объемом 6,00 дюймов 3 / об. Кроме того, трехсекционный лопастной насос Parker T6 создает давление до 250 фунтов на квадратный дюйм для подачи подпиточного масла к другим насосам и двигателям в замкнутой системе. Это заменяет масло, потерянное из-за предусмотренных утечек, которые смазывают гидростатическую опорную поверхность компонента, а также обеспечивает поток масла через теплообменник. Лопастной насос обеспечивает циркуляцию около 50 галлонов в минуту жидкости со стороны низкого давления контура через теплообменник и фильтрацию, обеспечивая более холодное и чистое масло для двух поршневых насосов.Eco Green говорит, что насосы были выбраны за их надежность, быстродействие и способность выдерживать высокие ударные нагрузки, создаваемые процессом.

                  Два поршневых насоса имеют подшипники, центрированные вокруг цилиндра, вместо обычных роликовых подшипников, поддерживающих вал большого диаметра. Это позволяет главному валу иметь меньший диаметр, а вращающиеся поршни могут быть расположены ближе к центру, что снижает скорость жидкости и создает больший поток для скоростей до 3600 об / мин.

                  Трехсекционный пластинчатый насос Parker T6 усиливает поток к основным насосам и обеспечивает поток масла через теплообменник и фильтры.Parker Hannifin

                  Валки с гидравлическим приводом Krumbuster развивают полный крутящий момент на всех скоростях и потребляют на 25-35% меньше мощности, чем традиционные механические конструкции. Производитель заявляет, что разница скоростей между валками означает, что поршневой насос с медленным вращением получает поток от двигателя с медленным вращением, обеспечивая энергию, которая помогает электродвигателю машины управлять большим насосом. Все три насоса собираются и подключаются одновременно. Они приводятся в движение одним электродвигателем.

                  По данным Eco Green, производительность машины Krumbuster на 50% выше, чем у ближайшей традиционной крекерной мельницы при производстве резиновой крошки размером 30–60 меш. По сравнению с механическим приводом, гидравлическая версия требует минимального обслуживания и более энергоэффективна, поскольку восстанавливает энергию от медленного катка. Насосы также позволяют практически бесконечно регулировать коэффициенты трения, поэтому валки можно калибровать в соответствии с обрабатываемым материалом и желаемым размером частиц на выходе. Они обеспечивают постоянный крутящий момент при любом коэффициенте трения и могут запускаться под нагрузкой, поэтому валки не нужно очищать перед запуском машины.

                  Рэй И. Скроггинс — пишущий редактор .

                  Радиально-поршневые насосы BRK11 / 12 | Bieri Hydraulik AG

                  Радиально-поршневые насосы BIERI BRK — это очень прочные радиальные устройства с высоким объемным КПД, широким диапазоном скоростей и высокой надежностью даже в тяжелых условиях.

                  Рабочее давление: до 1000 бар
                  Смещение: От 0,47 до 8,14 см 3 / об
                  Диапазон скорости: до 2000 об / мин
                  особенности Преимущества
                  Прочный радиально-поршневой насос с клапаном управления Превосходный спектр мощности, широкий диапазон, различные среды
                  Низкий поршневой зазор Очень высокий объемный КПД в широком диапазоне скоростей
                  Подшипники рассчитаны на максимальное постоянное давление (1000 бар). Длительный срок службы
                  Оптимизированная конструкция всасывающего и напорного клапанов Очень высокая мощность всасывания
                  Минимальный мертвый объем поршней в сочетании с оптимизированной конструкцией всасывающих клапанов Самовентиляция
                  Модульная насосная система Позволяет поставлять как стандартные насосы, так и специальные индивидуальные модели
                  • Зажимная техника и изготовление приспособлений
                  • Формовочная техника, прессы
                  • Гидравлические инструменты
                  • Испытательные стенды и системы
                  • Энергия
                  • Строительство
                  • Переработка
                  • Подъемные, спусковые и транспортные системы
                  • Судостроение
                  • Все гидравлические приложения> 700 бар
                  • Радиально-поршневой насос модульной конструкции
                  • С насосными элементами с клапаном
                  • Может поставляться с 3, 5 и 7 поршнями на секцию (в зависимости от размера)
                  Гидравлическая жидкость Минеральное масло согласно DIN 51524 (другие жидкости по запросу)
                  Диапазон температуры жидкости От -20 до 80 ° C
                  Диапазон температуры окружающей среды От -30 до 50 ° C
                  Диапазон вязкости От 5 до 220 мм² / с
                  Максимум. рабочее давление Постоянное давление 1000 бар (S1)
                  Рабочее давление на всасывающем патрубке От -0,2 бар до 0,5 бар манометрическое давление
                  Объем вытеснения 0,47–8,14 см³ / U
                  Фильтрация (рекомендация) Согласно NAS 1638 класс 6 соотв.ISO / DIN 4406 17/15/12
                  Вес См. Технический паспорт
                  Осевое усилие на ведущий вал Не допускается
                  Радиальная сила на ведущий вал По запросу
                  Максимум. скорость вращения 2000 мин⁻¹
                  Направление вращения Любые
                  Высота всасывания Максимум.500 мм
                  Материал Прижимной фланец: высокопрочная сталь
                  Приводной вал: сталь
                  Крышка: литой алюминий

                  Bosch Rexroth Гидравлические радиально-поршневые насосы

                  Доступный в нескольких вариантах поршня, радиально-поршневой насос Bosch Rexroth с фиксированным рабочим объемом обеспечивает высокое давление, превышающее 9000 фунтов на квадратный дюйм / 600 бар. Для моделей поршней (3) и (5) возможны односторонние поршневые устройства, в то время как версия «двойного ряда» включает (10) поршней. Выпускные отверстия для радиально-поршневых насосов могут быть комбинированными или индивидуальными, что обеспечивает большую гибкость при разделении функций от одного источника насоса. Рабочий объем начинается с 1,5 куб. См / оборот для 14 моделей с рабочим объемом до 19,4 куб. Радиально-поршневой насос фиксированного рабочего объема от Bosch Rexroth представляет собой идеальное решение для применений, где критерием является высокое давление.

                  Радиально-поршневой насос модели R4
                  Работа с фиксированным рабочим объемом

                  Основные характеристики:

                  • Размеры от 0,4 до 2,0
                  • Насос радиально-поршневой с 3-мя поршнями
                  • Очень компактная конструкция и удобство установки
                  • 5 размеров

                  Загрузить Bosch Rexroth R4 Radial Piston Pump Data Sheet

                  Радиально-поршневой насос модели PR4
                  Работа с фиксированным рабочим объемом

                  Основные характеристики:

                  • Размеры 1. От 6 до 20,0
                  • Радиально-поршневой насос с 3, 5 или 10 поршнями
                  • Самовсасывающий, с клапаном
                  • Длительный срок службы подшипников за счет подшипников скольжения с гидродинамической смазкой
                  • Возможно несколько портов давления с различными комбинациями цилиндров
                  • Опциональная комбинация с пластинчатыми и аксиально-поршневыми насосами с фиксированным и регулируемым рабочим объемом
                  • 14 размеров, подходящие градации для оптимального соответствия условиям применения

                  Загрузить Bosch Rexroth Радиально-поршневой насос PR4 с фиксированным рабочим объемом Техническое описание

                  Доступен в: Алабама, Аризона, Арканзас, Н.Западная Флорида, С. Айдахо, Канзас, Луизиана, Миссисипи, Западная Миссури, Монтана, Нью-Мексико, Западная Дакота, Оклахома, Западная Южная Дакота, Техас, Юта и Вайоминг

                  Типы радиально-поршневых насосов

                  (метрические единицы) | HYDROWATT AG

                  >> Показать таблицу в американских единицах

                  Технические характеристики при 1500 об / мин (50 Гц) — метрические единицы

                  Тип № из
                  Поршни
                  Номинальный расход
                  при 1500 об / мин
                  Установленная мощность
                  при 415 бар
                  Давление
                  Максимум.
                  Вес
                  ок.
                  л / мин * кВт бар кг
                  R40 5 63 37 415 160
                  R63 5 95 57 415 190
                  R130 5 198 118 415 460
                  R180 5 262 154 415 460
                  R250 7 366 216 415 700
                  R130 / 130 10 (2×5) 396 236 415 920
                  R180 / 180 10 (2×5) 523 308 415 920
                  R250 / 250 14 (2×7) 733 432 415 1350
                  R90 / 90 10 273 102 (200 бар) 200 280

                  * Эффективный расход (Qe) зависит от рабочего давления
                  Возможны изменения

                  Технические характеристики при 1800 об / мин (60 Гц) — метрические единицы

                  Тип №из
                  Поршни
                  Номинальный расход
                  при 1800 об / мин
                  Установленная мощность
                  при 415 бар
                  Давление
                  Максимум.
                  Вес
                  ок.
                  л / мин * кВт бар кг
                  R40 5 76 44 415 160
                  R63 5 114 69 415 190
                  R130 5 238 142 415 460
                  R180 5 314 185 415 460
                  R250 7 440 259 415 700
                  R130 / 130 10 (2×5) 475 283 415 920
                  R180 / 180 10 (2×5) 628 370 415 920
                  R250 / 250 14 (2×7) 880 518 415 1350
                  R90 / 90 10 328 122 (200 бар) 200 280

                  * Эффективный расход (Qe) зависит от рабочего давления
                  Возможны изменения

                  >> Показать таблицу в американских единицах

                  • Стандартные сертификаты / маркировка: CE, ГОСТ и ATEX для взрывоопасных сред.
