Ремонт стартера бензопилы | Услуги по ремонту цепных пил в СПб

Все современные бензопилы, от самых простых, бытовых, до сверхпроизводительных, профессиональных, оснащаются механизмом запуска — ручным стартером. Вне зависимости от особенностей устройства стартера на конкретной пиле, этот узел рано или поздно приходит в негодность. Обусловлено это тем, что всякий раз для запуска инструмента необходимо дергать за шнур стартера, соответственно, в зависимости от того, насколько Вы квалифицированный пользователь зависит и срок службы этого важного узла. Давайте рассмотрим, какие могут возникнуть неполадки в системе запуска и как их можно устранить.

В целом есть четыре вида поломок стартера, которые мы чаще всего встречаем на бензопилах. Это обрыв шнура, неисправность шкива, сломаная пружина и поврежденный корпус стартера. Для точного определения причины неисправности необходимо снять стартер с пилы. Демонтаж стартера — дело не сложное, и, если Вы хоть немного дружите с техникой, то при наличии инструмента, Вы с ним справитесь достаточно быстро. Итак, что же делать в каждом конктретном случае



Обрыв шнура стартера

Если у Вас на бензопиле лопнул трос стартера, то не надо пугаться, такое бывает. При этом нет необходимости менять весь стартер, достаточно поставить новый шнур. При этом важно учитывать, далеко не любая веревка встанет и будет работать в качестве шнура стартера. Для бензопил используется специальный трос диаметром 3 мм, если Вы возьмете трос, допустим, от 4-х тактных двигателей, то он будет толще (4 мм) и вся конструкция не будет работать так, как следует. Марка троса принципиального значения не имеет, лишь бы он был предназначен для использования на двухтактной бензотехнике. Для замены шнура стартера необходимо произвести следующие действия:

1. Удалить со снятого стартера бензопилы остатки старого шнура, затем продеть новый шнур через отверстие внутрь корпуса стартера.

2. В отверстие крепления на катушке продеть шнур и закрепить его узелком.

3. Затем намотать шнур на шкив, поворачивая его по часовой стрелке.

4. Продеть другой конец шнура в рукоятку и закрепить узелком.



Поломка пружины: пружина лопнула. Ремонт пружины стартера

Это также достаточно распространенная неисправность. Дело в том, что у каждой детали есть свой ресурс, дольше которого она, как правило, не работает. Пружины стартера на современных бензопилах изготавливаются из специальной стали, тем не менее в результате регулярного, интенсивного использования они выходят из строя. И если вы обнаружили поломку, не стоит паниковать, данная проблема решается заменой старой пружины на новую. Независимо от характера поломки, неисправные пружины не подлежат ремонту. Часто поломка происходит в крепежном месте пружины. При замене пружины стартера стоит помнить, что на Вашу бензопилу подойдет только пружина предназначенная для этой модели. Поэтому, если Вы сможете раздобыть конкретно эту запчасть гарантированного качества, то вполне можете попробовать сделать ремонт своими руками. Для замены пружины стартера Вам потребуется

1. Снять стартер с бензопилы;

2. Открутить шкив;

3. Аккуратно снять катушку с пружиной;

4. Демонтируйте неисправную пружину, и установите новую. В зависимости от модели бензопилы пружины могут поставляться в разном виде. Если она в сборе, типа кассеты, то она ставится на место совсем просто. Если же она скреплена усиками, то сначала следует установить пружину, затем обрезать усики.



Поломка шкива: трещины. Ремонт шкива бензопилы

Причин неисправности шкива стартера может быть много, в любом случае сломаный шкив ремонту не подлежит, его следует заменить на новый. Неисправность эту определить достаточно просто, для этого необходимо снять сам стартер с бензопилы. Если при осмотре Вы обнаружите на нем трещину или скол, то пытаться работать на таком инструменте не имеет смысла. Для решения проблемы Вам понадобится новый шкив, подходящий для модели Вашей пилы. Можно конечно поменять стартер целиком, но в этом нет никакой необходимости. Сама операция по замене достаточно проста:

1. Открутите винт, который крепит шкив к корпусу стартера;

2. Снимите неисправный шкив и замените его на новый.

Шкив устанавливается поверх пружины. Проверьте их сцепление между собой. В продолжение ремонта необходимо выполнить обмотку шкива тросом. При вращении шкив должен тянуть шнур в стартер. Достаточно сделать 3-4 оборота, чтобы придать требуемое напряжение. Предварительно шнур продевают сквозь отверстие в крышке бензопилы.



На видео — замена стартера на бензопиле Stihl

Чтобы бензопила прослужила долго, необходимо проводить техническое обслуживание. Специалисты компании «Прямые руки» в Санкт-Петербурге на ул. Димитрова, д.3 выполнят диагностику, сервисное обслуживание, ремонт электропил,  ремонт бензопил ведущих брендов. Ремонтная мастерская и сервисный центр «Прямые руки» в Санкт-Петербурге: +7 (812) 454-90-24.

Читайте также:

Не заводится бензопила. Причины и способы их устранения

Как подобрать цепи и шину для бензопилы

Сцепление бензопилы: ремонт и замена сцепления

Регулировка карбюратора бензопилы

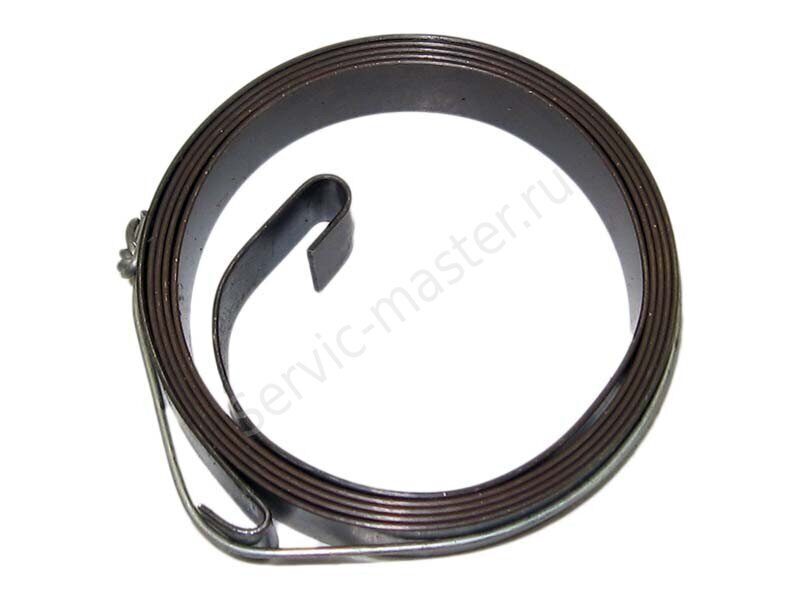

Пружина стартера для бензопилы Partner P350S

1

Внешний вид, цветовая гамма, технические характеристики товара и комплектность могут отличаться от реальных, уточняйте сведения на момент покупки и оплаты.




Как Собрать Пружину Стартера Бензопилы

Стартер для бензопилы. Обучаемся самостоятельному ремонту

Для резвого пуска хоть какой бензопилы требуется стартер. При ускоренном прокручивании коленчатого вала инструмента происходит сжатие подаваемой в движок топливно-воздушной консистенции и её следующее воспламенение. Потому обычная работа стартера для бензопилы определяет работоспособность всего механизма.

Устройство

стартера бензопилы

Фактически все ведущие производители бензопил комплектуют свои изделиями стартерами похожего принципа деяния. Неслучайно в специализированных магазинах предлагаются универсальные конструкции стартеров, которые идиентично удачно подходят как для бензопил Штиль, Хускварна, Макита, так и для китайских полуофициальных подделок под нареченные марки. Некими особенностями владеют только стартеры бензопил российского производства (Лесник, Урал и ряд других).

Принцип работы стартера для бензопилы заключается в следующем. В пазу корпуса установлена ручка, через которую пропущен тросик. Если ручку резко поднять, тросик вытягивается, и вводит в зацепление барабан храпового механизма который передаёт движение барабану со шлицами, предусмотренными на валу. При всем этом коленчатый вал совершает несколько оборотов, а рабочая смесь в пространстве меж поршнем и головкой цилиндра сжимается. Соответственно, при опускании ручки контакт меж храповиком и шлицами пропадает, и вал останавливается.

С повышением объёма мотора растёт и нужное количество топливно-воздушной консистенции, нужной для её следующего воспламенения, потому количество рывков за пусковой тросик для пил большой мощности возрастает. Потому с целью ускорения возврата барабана используются заневоленные возвратимые пружины, сделанные из сталей с высочайшими упругими качествами.

Облегчение пуска бензопилы реализуется последующими методами:

  1. Подготовительным обогащением рабочей консистенции, зачем в конструкции карбюратора имеется особая заслонка.
  2. Установкой автоматического декомпрессионного клапана, обеспечивающего понижение рабочего давления в цилиндре бензопилы.
  3. Установкой дополнительной пружины, которая в процессе перемещения тросика упрощает раскручивание коленчатого вала.
  4. Наличием в конструкции неких бензопил (к примеру, Partner серии S, Maxcut и др.) праймера – насоса, обеспечивающего подготовительную подкачку горючего.

Ремонт стартера бензопилы !!! Своими руками!!!

Как самому сделать стартер на бензопиле? Как согнуть пружину на стартере бензопилы? Как намотать пружину

Как намотать пружину стартера бензоинструмента

так я наматываю пружины стартера бензотримеров, но пружины стартеров пил и мотоблоков наматываются по

Ремонт стартера бензопилы

При частых запусках бензопилы некоторые детали стартера постоянно подвергаются динамическим нагрузкам. В результате может лопнуть тросик, выкрошиться несколько зубьев храповика, а вал – будет проворачиваться со значительно меньшей скоростью. Поэтому ревизия и даже ремонт стартера — операции, проводимые иногда несколько раз за сезон.

Замена шнура

При его вытягивании происходит постоянное трение тросика о корпус стартера. Для замены разбирают корпус узла, и осторожно приподнимают храповой барабан таким образом, чтобы не допустить соскакивания со своих гнёзд возвратной пружины. Вернув пружину обратно в как разобрать стартер, стартера бензопилы своими. Лучше такую работу выполнять вдвоём: помощник фиксирует пружину, в то время, пока производится замена тросика. После закрепления тросика в ручке и в пазах барабана тросик наматывается на валик, а корпус собирается.

Ремонт пружины

Если материал пружины стартера оказался недоброкачественным, пружина лопается (обычно в месте своего присоединения к барабану, где она образует петлю). Заменять пружину в этом случае не стоит. Достаточно тщательно очисть её поверхность от грязи и следов смазки, аккуратно подшлифовать место разрушения, после чего отпустить пружину при 600…650°С (сталь пружины должна приобрести малиновый цвет). Охлаждать пружину необходимо медленно, а при 100…150ºС уже можно аккуратно завернуть её конец по форме ограничительного выступа на внутренней поверхности барабана (сталь приобретёт необходимую пластичность) и вставить на место. Упругие свойства пружины не изменятся.

Как поставить пружину на стартер бензопилы?

Поместить пружину стартёра в нужный паз – дело нелёгкое даже для опытного пользователя. Принцип работы стартера для бензопилы заключается в как поставить пружину на стартер. Вначале пружину следует скрутить до прежнего диаметра и установить в полость ступицы барабана. Внешний конец пружины фиксируется за ограничительный выступ, а наружный при помощи отвёртки следует расположить напротив отверстия в замке. Петлю у внутреннего конца пружины отвёрткой совмещают с отверстием, после чего диск опускают. Вращением диска проверяют, стала ли на место собачка храпового механизма. Далее производится сборка самого храповика.

После установки пружины необходимо отрегулировать её натяжение. Для этого в паз на окружности вводится тросик, и вокруг него закручивается возвратная пружина. После устранения слабины лучше накрутить пружину на дополнительные несколько оборотов, чтобы гарантировать требуемый натяг детали.

Ремонт самого храпового механизма в домашних условиях выполнять не рекомендуется, поскольку многие операции потребуют использования станка с ЧПУ. Проще приобрести новый узел в специализированных магазинах.

Правила эксплуатации стартера

Стартера бензопил и триммеров. Правила использования. Типовые ошибки

Как это работает.

Для того, чтобы двигатель завелся необходимо придать коленвалу и маховику первоначальное вращение. Это достигается  за счет передачи вращательного момента от шкива стартера, приводимого в движение человеком путем вытягивания шнура.

На шкиву стартера  имеются специальные клычки-зацепы (один, два или четыре в зависимости от конструкции). Когда вы начинаете вытягивать шнур, шкив проворачивается и клычки-зацепы входят в зацепление с собачками маховика. Далее вместе со шкивом вы вращаете маховик и коленвал. Когда двигатель заведется собачки маховика выйдут из зацепления со шкивом.

После того, как вы отпускаете ручку стартера, шнур сматывается обратно на шкив специальной возвратной пружиной. Она расположена под шкивом между ним и корпусом стартера.

Как работает стартер с «плавным» или «легким» пуском.

Для облегчения процедуры запуска выпускают специальные модификации стартера типа «плавный пуск» или по-другому «эргостарт», «легкий пуск». Цель подобной модификации в том, чтобы исключить необходимость в резком силовом движении. «Плавность» достигается путем установки дополнительной пружины уже внутри самого шкива.

Схематично работает это так. Шкив разделен на две части: одна часть содержит клычки-зацепы, на вторую барабанную часть наматывается шнур с ручкой, за которую вы обычно тянете. Обе части соединяются друг с другом пружиной.

Когда вы начинаете вытягивать шнур, собачки маховика зацепляются с клычками-зацепами на шкиву стартера. Затем происходит сжатие дополнительной внутренней пружины: с одной стороны пружину через зацепление собачек с клычками удерживает сила компрессии двигателя, а за другой конец тянете вы, вытягивая шнур стартера. При этом часть шкива с клычками остается неподвижной, а барабанная часть наоборот вращается!!! За счет этого пружина и сжимается. Как только сила упругости пружины становится больше силы компрессии, она начинает разжиматься и вращать коленвал двигателя.

Сразу важные выводы: во-первых, в стартере с плавным пуском не имеет никакого значения как сильно и резко вытягивать шнур. До тех пор, пока пружина не будет сжата должным образом, пила не заведется. Ее можно сжимать медленно, а можно быстро – итог будет одинаковым. Во-вторых, чтобы пружина отдала свою энергию сжатия коленвалу необходимо, чтобы она раскручивалась с одного конца. Поэтому после того как вы вытянули шнур необходимо задержать его в верхней точке на несколько мгновений.

Правила использования стартеров.

Стартера изготавливают из пластика. Сломать его легко. Чтобы этого не произошло необходимо соблюдать простые правила и читать инструкцию по эксплуатации.

Поставьте инструмент на землю. Не заводите двигатель, держа его на весу. Вы так сломаете стартер. Особенно актуально для бензопил: в момент заводки сцепление может «подхватить» ведущую звездочку и цепь начнет неожиданно для вас вращаться. Вы рискуете отпилить себе ногу. Читайте инструкцию по эксплуатации инструмента в разделе техники безопасности.

Выбрать «холостой» ход. Взявшись за ручку плавно вытянете шнур до того момента, когда почувствуете начало сопротивления со стороны компрессии двигателя. Вот с этой точки и надо прикладывать усилие. Действуя так, вы сделаете зацепление собачек маховика и зацепов шкива плавным, не допуская ударных нагрузок на эти детали. Действуя иначе, вы рискуете сломать собачки и зацепы. Результаты подобных действий на фото.

Не вытягивайте полностью шнур и не прилагайте чрезмерных усилий. Как видно ниже на фото поломки, шнур был вытянут полностью, далее чрезмерное усилие привело к поломке оси крепления шкива, смещению шкива  и поломке решеток охлаждения.

Для стартеров с «легким» пуском.

Помните, двигатель заводит пружина. Вы лишь ее сжимаете.

  • Не прикладывайте излишних усилий.
  • На какое-то мгновение задерживайте руку в верхней точке, чтобы пружина раскручивалась со стороны коленвала.
  • Не надо часто дергать за стартер. Часто «дрыкая» за стартер вы не раскручиваете коленвал. Вы лишь ломаете пружину. Читайте, что написано выше про задержку в верхней точке.

В зимнее время возможно замерзание китайской смазки в пружинах. Чтобы этого не случилось. БЕЗ РАЗБОРА ШКИВОВ, капните пару капель машинного масла под пружины. Оно чуть растворит китайский солидол, и замерзания не произойдет.

Поломки, представленные на фото, вызваны исключительно неправильной эксплуатацией. Это никак не связано с качеством материалов и изготовлением стартеров. Это исключительно ошибки эксплуатации.

ЭТО НЕ ГАРАНТИЙНЫЕ СЛУЧАИ!!!

ФОТО ТИПОВЫХ ПОЛОМОК СТАРТЕРОВ:





Как заменить возвратную пружину стартера на бензопиле Poulan (модель P3314): eReplacementParts.com

Исправлять вещи имеет смысл. Эта статья поможет вам разобраться в замене стартовой (возвратной) пружины на бензопиле Poulan.

Бензопила нужна техосмотр? Пришло время принять решение. Независимо от того, являетесь ли вы легендарным лесорубом или плотником по выходным, на сайте eReplacementParts.com вы найдете детали, процедуры и факты, необходимые для того, чтобы безбоязненно исправить то, что вам не удалось.

Есть куча веревки, лежащая рядом со стартером вашего двигателя? В таком случае вам, вероятно, понадобится новая пружина стартера. Пружина стартера прикрепляется к шкиву стартера. Когда вы тянете трос стартера, именно пружина стартера наматывает трос обратно в стартер.

После долгих лет эксплуатации пружина стартера изнашивается. Чаще всего пружина ломается на любом конце (где она прикрепляется к шкиву или корпусу). Этот износ можно ускорить, если потянуть за трос стартера с чрезмерной силой или если трос стартера обычно вытягивается на всю длину.

Когда пружина стартера ломается, она не втягивает трос обратно в стартер. В этой статье приведены пошаговые инструкции по замене возвратной пружины стартера на бензопиле Poulan.

Приступим. ДЕМОНТАЖ СТАРТОВОЙ ОТВОДНОЙ ПРУЖИНЫ [вверху] 1. Снимите верхнюю крышку.

Удалите (3) винта, которыми верхняя крышка крепится к пиле.

Снимите верхнюю крышку с пилы.

2. Снимите стартер в сборе.

Выкрутите (4) винта, которыми блок стартера крепится к (стороне) пилы.

Снимите стартер в сборе с пилы.

3. Разрядите возвратную пружину стартера.

Вытяните (и удерживайте) трос стартера (примерно наполовину) из узла стартера (как при запуске двигателя).

Сложите трос стартера пополам и завяжите (временный) узел на тросе как можно ближе к корпусу стартера.

Дайте тросу вернуться в узел стартера, пока временный узел не войдет в зацепление с корпусом стартера.

Сдвиньте ручку стартера в сторону от конца веревки стартера с узлом.

Развяжите узел на конце шнура стартера (при необходимости разрежьте узел ножницами).

Снимите ручку стартера с троса стартера.

Развяжите временный узел в середине троса стартера.

Отпустить трос стартера; дайте тросу полностью сматываться в корпус стартера.

4. Снимите шнур стартера со шкива стартера.

Размотайте (по всей длине) трос стартера со шкива стартера.

Выкрутите винт, крепящий трос стартера к шкиву.

Снимите трос стартера со шкива стартера.

5.Снимите ступицу стартера и шкив.

Выкрутите винт, которым ступица и шкив крепятся к корпусу стартера.

Снимите ступицу стартера со шкива стартера.

Снимите вспомогательную пружину со шкива стартера.

Медленно поднимите шкив стартера от корпуса стартера, убедившись, что пружина стартера остается на месте в корпусе. На этом этапе не поднимайте пружину стартера из корпуса. Это может привести к быстрому неконтролируемому (и потенциально опасному) расширению пружины.

6. Извлеките пружину стартера из корпуса стартера.

Надевайте защитные очки и защитные перчатки.

Поверните узел стартера так, чтобы пружина стартера была обращена к рабочей поверхности.

Плотно постучите (и удерживайте) корпусом по рабочей поверхности, чтобы освободить пружину стартера. Осторожно: После выключения пружина стартера значительно расширится (на 3–4 фута в диаметре). Часто пружина пытается «вырваться» из корпуса в наименее надежной точке; поэтому важно поддерживать давление на корпус (относительно рабочего стола) до тех пор, пока пружина не будет надежно разжата.

Осторожно извлеките пружину стартера из корпуса.

УСТАНОВКА НОВОЙ ОТКАТНОЙ ПРУЖИНЫ СТАРТЕРА [вверху] 7. Установите пружину стартера.

Пользоваться защитными очками и перчатками! Хотя новая пружина стартера сжимается и удерживается внешней лентой, она не является надежным предохранительным устройством.Будьте очень осторожны при обращении (и установке) новой пружины, чтобы предотвратить ее преждевременное расширение.

Совместите внешний крюк на новой пружине стартера с прорезью в корпусе стартера и вставьте новую пружину стартера в корпус.

Подайте на пружину направленное вниз (и постоянное) давление.

Используйте плоскогубцы, чтобы вставить крючок в паз на корпусе.

Продолжайте поддерживать давление на новую пружину стартера, медленно позволяя пружине расширяться в корпус.

Когда пружина немного расширится, снимите компрессионную ленту.

Продолжайте отпускать новую пружину стартера (вращаться) до тех пор, пока она не перестанет вращаться сама по себе.

ПОВТОРНАЯ СБОРКА УСТРОЙСТВА [вверху] 8. Установите на место шкив стартера и ступицу.

Совместите паз в нижней части шкива стартера с выступом на внутренней стороне пружины стартера.

Установите шкив стартера в корпус стартера и слегка поверните (или покачайте) шкив, пока паз на шкиве не войдет в зацепление с выступом на пружине.

Установите вспомогательную пружину на шкив стартера, убедившись, что шток на пружине входит в отверстие на шкиве.

Установите ступицу стартера на вспомогательную пружину стартера, убедившись, что верхний шток вспомогательной пружины совмещен с отверстием на ступице.

Закрепите шкив и ступицу стартера винтом на корпусе стартера.

9. Сдвинуть стартовую пружину.

Крепко держите шкив стартера, вращая его по часовой стрелке. Будьте осторожны, не отпускайте шкив на этом этапе. Это может привести к травмам пальцев.

Продолжайте вращать шкив стартера по часовой стрелке до тех пор, пока он не сможет больше вращаться.

После полного натяжения пружины; поверните шкив против часовой стрелки, пока отверстие на шкиве (для троса стартера) не совместится с проушиной в корпусе стартера. На этом этапе не отпускайте шкив.

10. Установите трос стартера на место.

Сохраняйте давление на шкив стартера (чтобы он не разматывался) и проденьте конец троса стартера (сверху вниз) через отверстие в шкиве стартера.

С помощью плоскогубцев извлеките шнур стартера из нижней части шкива стартера.

Проденьте конец троса стартера через проушину на корпусе стартера (изнутри наружу).

Протяните трос стартера через корпус стартера до тех пор, пока над шкивом стартера не останется около двух дюймов троса.

Оберните оголенную часть шнура стартера вокруг себя и заправьте петлю в паз на шкиве стартера.

Закрепите трос стартера на шкиве стартера винтом. Не позволяйте шкиву стартера раскручиваться на этом этапе.

11. Установите ручку стартера на место.

Сложите трос стартера пополам и завяжите (временный) узел на тросе.

Дайте тросу вернуться в узел стартера, пока временный узел не войдет в зацепление с корпусом стартера.

Проденьте трос стартера через центр ручки стартера.

Завяжите узел на конце шнура стартера.

Заправьте узел в паз в верхней части ручки стартера.

Развяжите временный узел в середине троса стартера.

Дайте тросу полностью сматываться в корпус стартера.

12.Установите стартер в сборе.

Установите стартер в сборе на двигатель.

Медленно потяните трос стартера, пока маховик не войдет в зацепление со стартером.

Закрепите стартер в сборе на двигателе с помощью (4) винтов.

13. Установите верхнюю крышку.

Установите верхнюю крышку на пилу.

Закрепите верхнюю крышку (3) винтами.

Такой ремонт своими руками проще, чем вы думаете: от газонокосилок до аккумуляторных дрелей, от кухонных миксеров до уличных грилей. Наши статьи с практическими рекомендациями проведут вас через каждый ремонт от начала до конца.

Итак, делать все самому означает никогда не делать это в одиночку.

Следующее исправление можно найти здесь. [вверх]

Лучшая возвратная пружина для бензопилы — Лучшие предложения на возвратную пружину для бензопилы от мировых продавцов возвратных пружин для бензопил

Отличные новости !!! Вы попали в нужное место для возвратной пружины бензопилы. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях.Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта верхняя возвратная пружина бензопилы в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что получили возвратную пружину бензопилы на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в возвратной пружине бензопилы и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести recoil spring для бензопилы по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Как заменить возвратную пружину на бензопиле Stihl MS 250 | Домой Руководства

Бензопила Stihl MS 250 разработана, чтобы помочь людям собрать поленницы, которые с легкостью смогут переносить их в зимние месяцы.Инженеры создали эту пилу с сбалансированным соотношением мощности и веса, чтобы операторы могли использовать ее дольше. В этой пиле используется возвратная пружина в сочетании со шнуром стартера и шкивом, чтобы вращать двигатель достаточно быстро, чтобы в нужный момент образовалась искра. Со временем такие детали, как возвратная пружина, могут изнашиваться. Для решения этой проблемы у Stihl и ее дилеров можно заказать запасные пружины.

Снимите чехол со свечи зажигания, чтобы предотвратить случайный запуск. Выверните четыре винта вокруг тягового шнура из корпуса.Сдвиньте защиту для рук вверх и в сторону. Оттяните нижнюю часть корпуса вентилятора от корпуса пилы, перемещая ее вниз. Теперь показан узел возвратной пружины.

С помощью острогубцев снимите пружинный зажим, а затем снимите ротор троса, шайбу и собачку со стойки стартера. Если в пружине осталось какое-либо напряжение, эти части могут быть вытолкнуты из-за этого напряжения.

Снимите сломанную пружину с троса ротора. Некоторые из этих частей сломанной пружины могут находиться под напряжением, поэтому для безопасности используйте защитные очки и рабочие перчатки.

Нанесите несколько капель не смолистого масла на новую пружину. Вставьте новую пружину в центрирующую рамку и установите ее в корпус вентилятора. Выравнивающая рамка поставляется с новой пружиной. Убедитесь, что анкерная петля входит в проушину корпуса вентилятора.

Используйте отвертку, чтобы вставить пружину в углубления корпуса вентилятора. Во время этого процесса он выскользнет из рамы. Снимите раму с корпуса вентилятора.

Нанесите слой не смолистого масла на отверстие в тросовом роторе.Это также известно как канал ствола. Наденьте узел ротора на штырь стартера, поворачивая его вперед и назад, пока петля крепления на пружине перемотки не зацепится.

Установите собачку, затем шайбу и пружинный зажим. Открытый конец зажима должен указывать по часовой стрелке. Представьте, что один конец указывает на три, а другой — на пять.

Вставьте кожух вентилятора и защиту рук на место. Снова вставьте винты и надежно затяните. Снова подсоедините пыльник свечи зажигания.

Ссылки

Автор биографии

Элизабет Собиски профессионально пишет с 2005 года. Она обеспечивает такие компании, как Burdick and Lee Galleries, Clearwater Fishing Charters и Read Finder, настраиваемым контентом, чтобы их цифровые и печатные СМИ были свежими, информативными и ориентированными на их целевая аудитория. Собски имеет степень бакалавра искусств по английскому языку Университета Рузвельта в Чикаго.

K&T Parts House — Stihl

Изображение Заменяет Описание Цена Тележка

Изображение большего размера
Штиль
4282195 0300
каталог # 13055
Возвратная пружина
Возвратная пружина заменяет Stihl 4282195 0300. Подходит для BR500, BR550, BR600, воздуходувок и отрезных пил TS410, TS420.
5,42

Изображение большего размера
Штиль
1117-190-0601
каталог # 2445
6.26

Изображение большего размера
Штиль
1116195 1600
каталог # 3045
5. 12

Изображение большего размера
Штиль
1129190 0600
каталог # 3080
Пружина бензопила Stihl
Заменяет 1129190 0600 1129190 0601
1129-190-0600 1129-190-0601
Подходит для моделей 017,021,023,025,029,039
0.99

Изображение большего размера
Штиль
1118190 0600
каталог # 3068
5. 44

Изображение большего размера
Штиль
1106190 0600
каталог # 3034
6.03

Изображение большего размера
Штиль
1113-195-1600
каталог # 3044
6. 58

Изображение большего размера
Штиль
4130195 1600, 41301951600
каталог # 1695
4.40

Изображение большего размера
Штиль
1111-195-1600
каталог # 3026
5. 37

Пружина стартера для замены бензопилы Husqvarna Craftsman Poulan # 530023817

Включает (1) 530023817 Пружина. Новые, навалом. Оригинальная запасная часть OEM. Обратитесь к руководству пользователя для правильного определения номера детали и правильной установки.
Совместим с :
Husqvarna : 41 (1991-06), 41 (1994-05), 36 (1991-06), 36 (1994-05), 28 HBV (1988-01), 136 (1998) -09), 136 (2001-05), 136 (2001-09), 136 (2003-01), 136 (2003-06), 136 (2004-01), 141 (1998-09), 141 (2001- 05), 141 (2001-09), 141 (2003-01), 141 (2003-06), 141 (2004-01), 23 C (530083963) (1997-07), 23 (1993-01), Mondo (1997-04), Mondo (1997-06), Mondo Max (1997-04), Mondo Max (1997-06), Mondo Mega (1997-04), Mondo Mega (1997-06), 132HBV (1990-11 ) Ручной, 225BV (1996-08) Ручной лист, 232R (1994-02) Кусторез, 232R (1995-11) Кусторез, 235R (1991-12) Кусторез, 235R (1993-02) Кусторез, 235R (1994-02) Кусторез, 235R (1995-11) Кусторез, 240RBD (1995-01) Кусторез, Paramount, 960 Electric Edger, GB151 Gas, GB151C Gas, GB351 Gas, Poulan, бензопила 1800, бензопила 1900, газовая цепь 1950 Type 1 Пила, Газовая пила 1950 Тип 2, Газовая цепная пила 1950 Тип 3, Газовая цепная пила 1950 Тип 4, Газовая цепная пила 1950 Тип 5, 1950 Тип 6 Газовая цепная пила, 1950LE, газовая цепная пила, тип 1, 1975, газовая пила типа 1, 1975, газовая цепная пила, тип 2, 1975, газовая пила, тип 3, 1975, газовая цепная пила, тип 4, 1975, газовая цепная пила, тип 5, 1975, газ, тип 5 Цепная пила, Газовая цепная пила 1975 года, Газовая цепная пила 2000, Газовая цепная пила 2050 типа 1, Газовая цепная пила 2050 Тип 2, Газовая цепная пила 2050 Тип 4, Газовая цепная пила 2050 Тип 5, Газовая цепная пила 2050 Тип 6, Газовая цепная пила 2050LE тип 1, газовая цепная пила 2075 тип 1, газовая цепная пила 2075 тип 2, газовая цепная пила 2075 тип 3, газовая цепная пила 2075 тип 4, газовая цепная пила 2075 тип 5, газовая цепная пила 2075 LE, тип 2075C 1 Газовая цепная пила, Газовая цепная пила 2075C Тип 2, Газовая цепная пила 2075C Тип 3, Газовая цепная пила 2075C Тип 4, Газовая цепная пила 2075C Тип 5, Газовая цепная пила 2075OC Тип 1, Газовая цепная пила 2075OC Тип 2, 2075OC Тип 3 Газовая цепная пила, Газовая цепная пила 2075OC Тип 4, Газовая цепная пила 2075OC Тип 5, Газовая цепная пила 2150 Тип 1, Газовая цепная пила 2150 Тип 2, Газовая цепная пила 2150 Тип 3, Газовая цепная пила 2150 Тип 4, Газ 2150 Тип 5 Цепная пила, 2150 Газовая цепная пила Тип 6, Газовая цепная пила 2150 Predator Тип 1, Газовая цепная пила 2150 Predator Тип 2, 2150 Predator Тип 3
Газовая цепная пила : Газовая цепная пила 2150 Predator Тип 4, Газовая цепная пила 2150 Predator Тип 5, 2150 Газовая цепная пила Predator Тип 6, Газовая цепная пила 2155 Тип 1, Газовая цепная пила 2155 Тип 2, Газовая цепная пила 2155 Тип 3, Газовая цепная пила 2155 Тип 4, Газовая цепная пила 2155 Тип 5, Газовая цепная пила 2175 Тип 1, 2175 Газовая цепная пила типа 2, газовая цепная пила типа 2175, газовая цепная пила типа 2175, газовая цепная пила типа 2175, газовая цепная пила типа 2175, газовая цепная пила типа 2175, газовая цепная пила 2175, газовая цепная пила типа 2250, газовая пила типа 2250, газ 2 Цепная пила, 2250 Тип 3
Газовая цепная пила : Газовая цепная пила 2250 Тип 4, Газовая цепная пила 2250 Тип 5, Газовая цепная пила 2250 Тип 6, Газовая цепная пила 2250LE Тип 1, Газовая цепная пила 2300AV, Газовая цепная пила 2300CVA , Газовая цепная пила 2350CVA, Газовая цепная пила 2375 Тип 1, Газовая цепная пила 2375 Тип 2, Газовая цепная пила 2375 Тип 3, Газовая цепная пила 2375 Тип 4, Газовая цепная пила 2375 Тип 5, 2375 Тип 6 Газовая цепная пила, Газовая цепная пила 2375LE Тип 1, Газовая цепная пила 2775 Тип 1, Газовая цепная пила 2775 Тип 2, Газовая цепная пила 2900 Тип 2, Газ BC2400P, Газ PE3500, Газ PT17, Газ PT3000, Газ PT7000, Газ TE450, TE450CXL Тип 1 Газ, TE450CXL Тип 3 Газ, TE450CXL Тип 4 Газ, 2450 Газовая цепная пила Тип 1, Газовая цепная пила 2450 Тип 2, Газовая цепная пила 2450 Тип 3, Газовая цепная пила 2450 Тип 4, Газовая цепная пила 2450 Тип 5, Газовая цепная пила 2450 тип 6, газовая цепная пила 2550 тип 1, газовая цепная пила 2550 тип 2, 2550 тип

Услуги по сборке стартера бензопилы Stihl Easy2Start



Линда использует пилу Stihl MS180C-BE 2012 года выпуска. Эта пила имеет двухступенчатую пусковую пружину, которая упрощает запуск, поэтому название «Easy2Start» обозначается буквами модели «E». Внутренние различия становятся понятны, когда вы порываете трос стартера, как это сделал я сегодня утром. Я воспользовался возможностью, чтобы посмотреть, как выглядят внутренности, и почистить охлаждающий вентилятор и кожух пружины.
Пилы Stihl Easy2Start, такие как MS 180C, имеют тонкие тяговые тросы. Если у вас есть одна из этих пил, вот пошаговые инструкции по замене стартовой веревки.

Stihl MS180C — это сверхлегкая пила объемом 32 куб. См, которая отлично подходит для обрезки сучьев, торцовки и раскряжевки бревен диаметром до 8 дюймов. Регулировка цепи не требует инструментов, и крышки баков фактически всегда остаются закрытыми. Маленькая цепь легко затупляется, но, соответственно, быстро затачивается; также достаточно дешево, чтобы иметь запасную цепь.

Опция Easy2Start — отличная функция для пилотов с травмами запястья или у которых просто нет силы руки, чтобы безопасно запустить пилу в холодном состоянии.У веревки нет сопротивления, пока она не достигнет полной длины, затем вся скрученная тяга быстро отпускается, чтобы раскрутить двигатель.

Не думайте об этом как о сломанном канате, подумайте об этом как о возможности увидеть, как работает Easy2Start.

Как заменить трос стартера

Вам понадобится новая веревка , нейлоновая веревка меньшего диаметра, чем обычно используется на пилах. Вам также понадобится отвертка Torx 25 . Здесь пригодится 6-дюймовый медный провод , или вы можете обойтись узкими плоскогубцами и крючком для проволоки , который вы используете для вытаскивания топливных фильтров.В игру вступит небольшой кусок дерева , и я надеюсь, что вы найдете много таких, когда придет время.

Снимите кожух, как вы делаете это для очистки воздушного фильтра. Положите пилу так, чтобы с ней можно было работать. Узел стартера находится на стороне крышки топливного бака, где должна быть тяговая ручка, напротив сцепления. Выкрутите 5 винтов, которыми крепится блок стартера. Используйте для этого подходящий инструмент, шестигранную отвертку Torx, либо отвертку, либо с храповым механизмом, , а не отвертку .


Снимите кожух (предыдущее фото), топливо, масло и фиксаторы крышки, затем снимите стартер в сборе.

Один из этих 5 винтов не похож на другие, поэтому запомните, куда он идет (в ручке). Обратите внимание также на то, что винты не очень тугие. Они продеваются в пластик. Отложите винты в сторону.

Разумные меры предосторожности на этом этапе будут включать слив как минимум топливного бака. Не снимайте крышки с обоих резервуаров. Выньте их фиксаторы крючком и отложите колпачки в сторону.


Осторожно потяните защитный кожух вверх, чтобы снять стартер в сборе с корпуса пилы.

ОСТАНОВИТЕСЬ ЗДЕСЬ на мгновение и осмотрите этот необычный стартер …

Во-первых, если на шкиве осталась веревка, обратите внимание, в каком направлении она намотана, но пока оставьте ее там.

Стартер в сборе изнутри.

Затем посмотрите, как белые нейлоновые собачки подпружинены маленьким зажимом для проволоки? Под действием центробежной силы они выдвигаются наружу и захватывают выступы внутри алюминиевой ступицы вентилятора. Но до тех пор, пока накопленная сила не будет высвобождена (в конце вашего натяжения), контакта нет. Поэтому тянуть легко. Фактически, если вы потянете слишком сильно, вы сломаете веревку, поэтому мы оба здесь, а не работаем на улице.

Теперь удалите масляные опилки и грязь, скопившиеся внутри корпуса и на алюминиевом вентиляторе. Просто аккуратно смахните его и протрите тряпкой, используйте сжатый воздух, если он у вас есть, но не переборщите с жидкими чистящими средствами.

Осторожно снимите зажим, удерживающий белую пластиковую втулку на валу. Возможно, вы захотите распечатать мою фотографию или сделать свою собственную, чтобы убедиться, что вы правильно переустановили зажим. Она должна быть правильной стороной вверх, потому что, как вы только что видели, она не просто удерживает собак на месте.

Запомните правильное положение зажима, например букву «N.Затем снимите проволочный зажим, а НЕ 3 винта.

Выньте белую пластиковую ступицу, затем снимите стальную пружину в сборе. Содержите все шайбы в порядке. Вам не следует разбирать саму пружину , если у вас нет веской причины (например, она сломана) или IFPL находится в режиме общего отключения, и вам действительно скучно, и пила вам не понадобится в ближайшее время. Если да, обратитесь за помощью в раздел комментариев.

Теперь вы можете четко видеть весь тросовый шкив, который может оставаться в корпусе.Я не сделал этого фото, но это довольно просто. Удалите со шкива все остатки оборванной веревки. Если на шкиве не осталось веревки, найдите небольшое углубление, где будет проходить узел, и крошечное отверстие оттуда через шкив. Также снимите кусок веревки с ручки.

Начните перетягивать новую веревку со шкива . Совместите отверстие в шкиве с отверстием в корпусе. С помощью тонкой проволоки или без нее протяните веревку внутрь через выходное отверстие в отверстие шкива.Оттуда протяните веревку через углубление и завяжите хороший одиночный узел.

Намотайте веревку по часовой стрелке на шкив. Если вы не уверены, что у вас достаточно веревки на шкиве, временно прикрепите тяговую ручку и попросите обычного пользователя пилы потянуть ее. Если он слишком короткий, накопленное усилие не разовьется для запуска пилы. Исправьте это, намотав на шкив больше веревки.

Затем поместите ручку и посмотрите, сколько веревки вам понадобится, чтобы завязать узел, и закончите работу.Обрежьте и ошпарьте конец веревки. Вытяните его на один оборот шкива и заблокируйте деревянным бруском. Вставьте веревку в ручку и завяжите хороший двойной узел. Освободите блок и проверьте посадку. Ручка должна плотно прилегать к корпусу, а не шлепаться.

Соберите детали по порядку. Осторожно затягивая винты Torx, вы не захотите сорвать пластиковую резьбу. Залить топливо и масло. Установите на место крышки и кожух бака, откиньте назад ручную защиту и сбросьте пусковой выключатель.Тестовый запуск пилы. Поздравляю. А теперь вернись к работе.

Jonsered 535 Детали стартера

Подходящие запасные части стартера Jonsered 535

Стартовые части Jonsered 535 предназначены для запуска пилы с помощью выдвижного троса. Стартер включает в себя шкив стартера из пластика или металла. Шнур стартера может быть разных размеров в зависимости от размера пилы, стартера съемника и желаемая длина при натяжении веревки.

Запасные части

Performance Parts соответствуют или превосходят спецификации OEM для деталей стартера Jonsered 535 и стоят меньше, чем фильтры OEM при сохранении отличного качества и долговечности. Детали стартера Jonsered 535 следует заменять или очищать согласно спецификации производителей, указанные в руководстве пользователя. Вы можете быстро купить подходящие запасные части стартера для бензопилы Jonsered 535 для продажи в нашем интернет-магазине и быстро получить ее.

Единственная функция пружины стартера бензопилы — вернуть шкив стартера в нейтральное положение, когда трос тянется для запуска пилы.Корпус стартера может быть выполнен из пластика или металла и содержит шкив стартера, пружину и трос.

В некоторых стартерах используются собачки маховика для включения шкива стартера для запуска двигателя. Как только двигатель запускается, центробежная сила заставляет пружину расслабляться, и собачка отходит от шкива стартера. В других цепных пилах используются шкивы стартера, которые имеют встроенные собачки стартера, которые входят в чашку стартера маховика.

Ручки стартера позволяют оператору тянуть трос для запуска пилы.Ручки следует подбирать так, чтобы они соответствовали тросу стартера и втулке стартера в корпусе стартера.

Крышка стартера пропускает воздух в пилу, а маховик пропускает свежий воздух через цилиндр для охлаждения двигателя цепной пилы. Крышка также защищает оператора, изолируя вращающийся маховик от частей тела или свободной одежды.

Важное примечание — Мы не связаны с какими-либо производителями бензопил и не пытаемся вступать с ними в какие-либо отношения.Любые логотипы производителей, названия моделей и номера являются исключительной собственностью их владельцев и используются здесь исключительно в справочных целях. Мы не продаем запчасти для бензопил OEM любых производителей. Тем не менее, мы предлагаем высококачественные подходящие запасные части, которые гарантированно соответствуют или превосходят спецификации OEM-компонентов, например, подходящие запасные части для бензопилы Jonsered 535 Starter Parts, которые мы предлагаем для продажи, чтобы вы могли купить и установить в их бренд бензопил.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
