Принцип работы гидроцилиндра двухстороннего действия: Устройство и принцип действия гидроцилиндра

Содержание

Основные понятия гидроцилиндра – расчет, схемы, устройства и принцип работы



Гидравлическим цилиндром является гидродвигатель объемного типа с возвратно-поступательным простоем выходного звена. Данный тип устройств, гидроцилиндры, широко используются в качестве недисциплинированных механизмов разнообразных гидравлических машин. По конструктивной схеме и принципу работы данные агрегаты обладают обширным применением и классифицируются по полному соответствию с ГОСТ 17752—81.

В зависимости от направления активизации рабочей жидкости, гидроцилиндры делятся на две группы: одно – и двухстороннего действия. На основной орган гидроцилиндра принципа одностороннего действия – существует возможность жидкости оказывать давление исключительно с одной стороны, принцип работы можно увидеть на рисунке 1 (а, г, д).

В данных гидроцилиндрах движения рабочего поршня в одну сторону происходит благодаря жидкости, которая подводится в полость, а возвратное перемещение – вторым методом – за счет пружины (рис.

1, а), либо груза с весом при вертикальной направленности движения поршня (рис 1, д). Движение действующего органа цилиндра двухстороннего действия во всех направлениях осуществляется благодаря рабочей жидкости (рис 1, б, в). В данных гидроцилиндрах жидкость будет подводиться как в правую, так и в левую полость.

Также гидроцилиндры разделяются на конструкции основного рабочего органа. Максимально распространенный вариант гидроцилиндра, это агрегат с основным органом в виде плунжера или поршня, необходимо отметить, что поршневые гидроцилиндры возможны в двух вариантах: одно- и двухсторонним штоком. Однако необходимо отметить, что гидроцилиндры с плунжерами возможны только с односторонним действием и с односторонним штоком.

По схематической особенности выходного звена данные агрегаты подразделяются на телескопические-многоступенчатые и одноступенчатые. Одноступенчатые цилиндры продемонстрированы на рисунке 1 (а, г). Гидроцилиндры телескопические сконструированы как несколько вставленных поршней друг в друга. В качестве примера на рисунке 1 (д) нарисована схема телескопического двухстороннего гидроцилиндра одностороннего действия. В данном гидроцилиндре выдвигаются поршни в последовательной схеме друг за другом.

Совершенный КПД данных агрегатов изначально определяется механическим КПД, который в большинстве случаев для этих конструкций составляет от 0,85 до 0,95. Непосредственные потери в гидравлических цилиндрах почти отсутствуют, и данный гидравлический КПД (η0 = 1). Полные потери в представленных агрегатах могут присутствовать в зазоре между цилиндром и поршнем. Тем не менее, при уплотнении данного места манжетами или резиновыми кольцами они излишни малы. В таком случае объемный КПД можно считать максимально приближенным к единице (η0 = 1).

Если рассчитывать перепад давления на гидроцилиндре необходимо использовать две главные формулы. Стоит рассмотреть их более подробно, для ознакомительного примера мы возьмем гидроцилиндр двухстороннего действия, который имеет односторонний штоком (рисунок 2).

Первая связывает силу F, которая располагается на штоке, а также перепад давления на цилиндре (ΔP = Р1 — P2). Для упрощения можно использовать: F= ΔP*S*ηм. В данной формуле S является эффективной площадью, на которою воздействует подводимое давление.

При передвижении жидкости с левой стороны в правую сторону, на данной схеме (рис. 2), тогда данной площадью является поршневая площадь (S-Sп), а при возвратном движении – поршневая площадь за минусом площади штока (S=Sп-Sш). Также следующая формула будет связывать скорость движения и расход: Q=Vп*Sп*1/η0, также ее можно представить в виде: Q´= Vп*(Sп-Sш)*1/η0

Два варианта записи формулы обуславливается тем, что расходы до гидроцилиндра и после него не одинаковы. Для более детального понимания необходимо представить следующее: поршень, на схематическом рисунке 2, переместился от изначального положения на расстояние L вправо. В этом случае в левую полость цилиндра поступил определенный объем жидкости (W= Sп*L), в то время как из правой полости он был оттеснен меньшим объемом (W´= (Sп-Sш)*L). Из данного соотношения двух объемов W и W´ следует то, что расходы до гидроцилиндра связанны с расходами после зависимостью (Q / Q´ = Sп / (Sп-Sш)). Аналогичен пример с гидроцилиндром, имеющим двухсторонний шток — Q = Q´.





Устройство и основы работы гидроцилиндра двухстороннего действия

К таким гидроцилиндрам рабочая спецжидкость подается по различным трубам или шлангам к герметично разделенным двум рабочим объемам. Для них допустима передача усилия в обоих направлениях.

Принцип работы и устройство гидроцилиндра с односторонним штоком

Рабочая спецжидкость от источника, через устройство распределения поступает в штоковый или поршневой рабочий объем, вторая часть гидроцилиндра в это время открыта для слива.
Подача рабочей жидкости приводит к выдвижению штока, что позволяет совершить полезную работу. Подача рабочей жидкости во вторую часть гидроцилиндра приводит к втягиванию штока.

Для понимания усилия, которое создается на этапе подаче жидкости во вторую часть гидроцилиндра надо уменьшить площадь поршня на площадь штока. Общее уплотнение гидроцилиндра реализуется за счет уплотнителей манжетного типа, которые исключают перетекание рабочей спецжидкости между двумя рабочими объемами. Манжета для уплотнения рабочего штока может быть установлена непосредственно в крышке. Там же при необходимости монтируют и грязесъемники для исключения поломок по причине попадания инородных частиц под цилиндр.

Принцип работы и устройство гидроцилиндра с двухсторонним штоком

У гидроцилиндра с односторонним штоком перемещения поршня отличаются по скорости и усилию в зависимости от направления перемещения. Для получения одинаковых скоростей или одинаковых усилий необходимо использовать гидроцилиндр иной конструкции, где на один поршень приходится два связанных с ним штока.

Чаще в технике используются варианты гидроцилиндров с двухсторонним штоком, в котором закреплен цилиндр и закреплен его шток.

Принцип работы и устройство гидроцилиндра одностороннего действия

Такие гидроцилиндры предназначены для создания рабочего усилие только в одном направлении. Возвратный ход для них реализуется путем использования пружины или иной силы, воздействующей на шток.

Принцип работы и устройство гидроцилиндра плунжерного гидроцилиндра

Для создания более высокого давления по сравнению с обычными гидроцилиндрами, дополнительно используется плунжер, являющийся специальным поршнем. Плунжер используется только в режиме сжатия. Возвратный ход осуществляется, как и в предыдущем случае, — за счет иных сил.

Более подробную информацию можно получить на сайте компании ООО ПТК «КРПМС» https://www.krpms.ru/

Гидроцилиндр — для чего он нужен и как работает? | Гидравлика и пневматика

Гидравлический привод позволяет приводить в движение механизмы используя энергию потока жидкости. Гидроцилиндр является тем самым устройством, в котором энергия жидкости преобразуется в линейное перемещение. Понять принцип работы гидравлического цилиндра поможет простой пример.

Возьмем шприц и наберем в него жидкость, надавим на шток — жидкость начнет вытекать из него. Возьмем ее один шприц и трубку. Соединим шприцы между собой трубкой. Теперь если мы надавим на шток первого шприца жидкость по трубке будет по трубке поступать во второй цилиндр, и вытеснять его шток. Таким образом мы передали энергию с помощью потока жидкости, собрав простейший гидропривод.

Простейший гидропривод

Простейший гидропривод

Первый шприц выполняет роль насоса — перекачивает жидкость, а второй шприц работает как гидроцилиндр — преобразует энергию потока жидкости в линейное перемещение.

Гидроцилиндры одностороннего и двухстороннего действия

Гидроцилиндр устроен чуть сложнее шприца, т.к он должен выдерживать высокие нагрузки и значительное давление жидкости.

В гидроцилиндрах одностороннего действия жидкость поступает в цилиндр только с одной стороны, как в шприц. Например в гидроцилиндре домкрата поток жидкости подводится под поршень снизу, при этом шток выдвигается.

Гидроцилиндр одностороннего действия используется в домкрате

Гидроцилиндр одностороннего действия используется в домкрате

Чтобы задвинуть шток нужно приложить к нему усилие, а заполненную жидкостью полость соединить со сливом. В цилиндре домкрата шток задвигается до действием веса груза.

Такая конструкция не всегда применима. Зачастую необходимо выдвигать и задвигать шток преодолевая нагрузку. В этом случае используют гидроцилиндр двухстороннего действия, рассмотрим его конструкцию подробнее.

Гидроцилиндр двухстороннего действия

Гидроцилиндр двухстороннего действия

Устройство гидроцилиндра

Корпус гидроцилиндра формируют гильза и крышки: передняя и задняя.

Конструкция гидроцилиндра

Конструкция гидроцилиндра

Чтобы жидкость не вытекала из корпуса цилиндра между гильзой и крышкой устанавливаются резиновые кольца.

В гильзе перемещается поршень, зафиксированный на штоке при помощи гайки. На поршне установлены манжеты, обеспечивающие герметичный контакт с гильзой.

В передней крышке также установлена манжета, которая не позволяет жидкости вытекать через зазор между штоком и отверстием в крышке.

Грязесъемник снимает пыль и мелкие частицы со штока, не позволяя им попасть во внутрь и повредить уплотнения и прецизионные элементы гидравлических аппаратов.

В представленной конструкции использованы опорно-направляющие кольца, служащие опорами скольжения для штока и поршня.

Работа гидроцилиндра

В гидроцилиндре двухстороннего действия есть две герметично разделенные полости — поршневая, ограниченная поверхностями поршня гильзы и задней крышки и штоковая, ограниченная поверхностями поршня, штока, гильзы и передней крышки.

Поршневая и штоковая полости гидравлического цилиндра

Поршневая и штоковая полости гидравлического цилиндра

При поступлении жидкости в поршневую полость шток будет выдвигаться, жидкость из штоковой полости должна быть отправлена на слив в бак. При подаче жидкости в штоковую полость и сливе жидкости из поршневой полости в бак, шток будет втягиваться.

Управление гидроцилиндром

Для управления гидроцилиндром используют специальное устройство — гидрораспределитель, позволяющий направить жидкость в одну из полостей цилиндра, соединить полости межу собой или со сливом. О распределителях можно будет прочитать в одной из следующих статей на нашем канале.

принцип действия, устройство и применение

Данный прибор в общем смысле представляет из себя объемный двигатель с возвратно-поворотными или возвратно-поступательными движениями. Принципы работы гидроцилиндра широко используются в космонавтике, авиации, строительстве дорог, а также на подъемно-транспортных машинах и в землеройной отрасли. Механизм нашел применение в различном оборудовании, включая кузнечнопрессовые машины и металлорежущие станки.

Описание устройства

Если рассмотреть простейший случай, то можно сказать, что гидроцилиндр — это гильза в форме цилиндрической трубки с внутренней поверхностью, подвергшейся тщательной обработке. Внутри устройства находится специальный поршень с манжетами в виде уплотнений из резины. Последние служат для того, чтобы рабочая жидкость не перетекала через разделенные полости цилиндра. В эксплуатации применяются особые минеральные масла. Устройство и принцип работы гидроцилиндра подразумевают подачу жидкости в полость. Поршень получает определенное давление и начинает перемещаться.

Правильный подбор устройства предполагает знание некоторых важных характеристик. Для начала следует выбрать подходящий диаметр поршня, то есть значение толкающего или тянущего усилия гидроцилиндра. Немалую роль играет также и значение диаметра штока. Выбирается этот параметр в зависимости от требуемой грузоподъемности и уровня динамической нагрузки. При неверно подобранном значении возможно изгибание штока в процессе эксплуатации. Ход поршня, в свою очередь, влияет на направление движения рабочего органа и общие размеры устройства в разложенном состоянии. В собранном виде габариты определяются расстояниями по центрам. Способ крепления гидроцилиндра зависит от его конструктивного исполнения.

Общий принцип работы

На полированную поверхность стержня передается усилие от поршня через шток. Правильное направление определяется при помощи грундбукса. Процессы подвода и отведения рабочей жидкости в цилиндре происходят через две укрепленных в гильзе крышки. Также у штока присутствует уплотнение из нескольких манжет. Первая из них служит для предотвращения утечки рабочей жидкости из гидроцилиндра, а вторая собирает попадающую внутрь грязь. Подвижный механизм и шток на резьбе соединяются специальной деталью или проушиной, которая обеспечивает подвижное закрепление корпуса агрегата.

Существует два основных принципа работы гидроцилиндра — с управлением при помощи гидрораспределителя или благодаря определенным средствам для регулировки гидравлического привода. При этом все действующие механизмы изготавливаются с повышенными показателями прочности и надежности. Конструктивные элементы вроде цилиндра и блока управления функционируют при высоких давлениях до 32 МПа. Для того чтобы лучше понять механизмы действия таких агрегатов, следует рассмотреть их основные актуальные разновидности.

Гидроцилиндры одностороннего действия

В таких устройствах шток выдвигается посредством давления рабочей жидкости в полости поршня. Возвращение в исходное положение осуществляется пружинным усилием. Если сравнивать с принципом работы двухстороннего гидроцилиндра, то можно отметить один важный нюанс. При прочих равных усилие в одностороннем агрегате создается меньшее. Это происходит за счет того, что прямой ход штока подразумевает необходимость преодоления силы упругости пружины в рассматриваемом механизме.

Ярким примером гидроцилиндра одностороннего действия может служить обыкновенный домкрат. В данном случае пружина применяется в качестве основного возвратного элемента. При этом в ряде случаев вовсе нет нужды в использовании этой детали. К примеру, возврат может происходить за счет силы тяжести поднятого груза, другого агрегата или же посредством приводного механизма.

Гидроцилиндры двустороннего действия

Здесь рабочая жидкость также создает давление на шток. В качестве полости гидроцилиндра выбирается, соответственно, поршневая или штоковая. Прямой ход способен создавать большее усилие, однако скорость движения рабочей жидкости получается меньшей. При обратном движении картина ровно противоположная.

Такой принцип работы гидроцилиндра двухстороннего действия основывается на разнице в площадях, к которым происходит непосредственное приложение силы давления рабочей жидкости. Подобные устройства повсеместно встречаются, к примеру, при операциях подъема и опускания отвалов у большинства бульдозеров. Главную роль при этом играет эффективная площадь поперечного сечения.

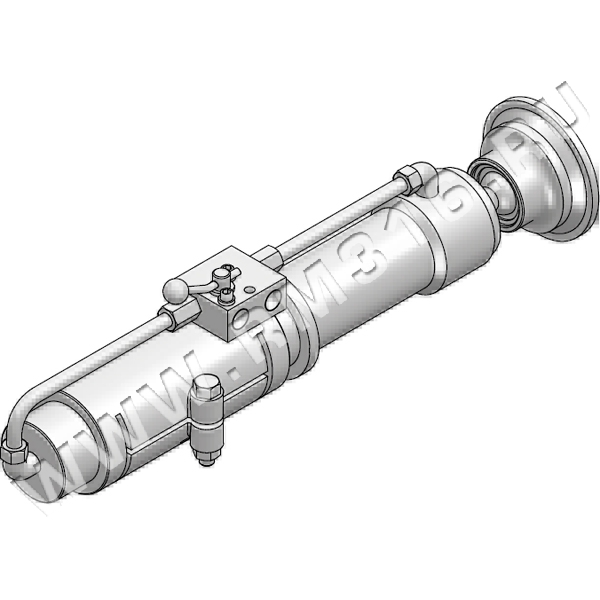

Функционирование гидрозамков

Конструктивное исполнение данного элемента базируется на том, к какому типу принадлежит гидроцилиндр. Для одностороннего устройства характерно наличие седла, запорно-регулирующего элемента в форме шарика, поршня с толкателем, а также пружины. Принцип работы гидроцилиндра и его замка заключается в том, что при отсутствии давления в линии управления рабочая жидкость перетекает из одного канала в другой, тем самым сдвигая шарик. Однако обратного хода не происходит, потому как под действием потока запорно-регулирующий элемент крепко прижимается к седлу. Если же давление в линии управления присутствует, то рабочая жидкость беспрепятственно перемещается между двумя каналами.

В сдвоенном гидрозамке совмещаются сразу два обратных клапана. Они располагаются в одном корпусе так, что линия управления каждого из них соединяется со входом другого. Принцип работы гидрозамка гидроцилиндра в таком случае основан на том, что рабочая жидкость движется в обратном направлении только при наличии давления в отсеке. При этом каждая из двух сторон механизма работает независимо.

Варианты конструкции

Среди основных типов отмечают плунжерные, поршневые и телескопические устройства. Принцип работы плунжерного гидроцилиндра подразумевает подачу рабочей жидкости в полость, где плунжер начинает свое смещение из-за действия повышенного давления. Вернуться в исходное состояние агрегат способен благодаря воздействию внешнего усилия на торец штока.

Поршневые гидроцилиндры наиболее распространены. Основным отличием таких устройств от плунжерных является возможность к созданию толкающего или тянущего усилия. Штоковая полость сообщается через сапун с атмосферой, однако попадания частиц пыли и грязи на рабочую поверхность не происходит.

Телескопические гидроцилиндры

Свое название эти устройства получили за счет внешнего сходства с телескопами или подзорными трубами. Универсальность данных гидроцилиндров позволяет применять в их основе как односторонние, так и двухсторонние механизмы. Наиболее часто используются для операций подъема и опускания кузовов самосвалов. Принципы работы гидроцилиндра телескопического типа предполагают наличие большого хода поршня при относительно компактных габаритных размерах самого устройства.

Гидроцилиндры. Как подобрать гидроцилиндры. – ГК Гидроэнергия

Наше предприятие обеспечивает производство гидроцилиндров для коммунальной техники, а кроме того и для дорожных и строительных машин. Для автомобильной техники мы производим гидроцилиндры для автомобилей КАМАЗ, гидроцилиндры для автомобилей ЗИЛ и гидроцилиндры для автотехники МТЗ, также запущено производство гидроцилиндров для погрузчиков, гидроцилиндры кузова с гидрозамедлителем, гидроцилиндры прицепа и гидроцилиндры подъема стрелы крана (автокрана).





Используемые уплотнения:



Уплотнения должны быть достаточно герметичными, надежными, удобными для монтажа, создавать минимальный уровень трения, иметь небольшие размеры и совместимость с рабочей жидкостью.

В неподвижных соединениях гидроцилиндров применяются, как правило, резиновые кольца круглого сечения.
В подвижных соединениях поршня и штока применяют резиновые и резино-тканевые манжеты, которые устанавливаются вместе с защитными кольцами из фторопласта.

Эти кольца препятствуют выдавливанию манжет из посадочных канавок в результате воздействия высокого давления рабочей жидкости.

На передней крышке устанавливают штоковый грязесъемник.
В последнее время широкое распространение получают прогрессивные системы уплотнений.




Поршневое уплотнение двойного действия для средних условий работы содержит фигурное резинотканевое кольцо, по бокам которого установлены фасонные кольца противовыдавливания и примыкающие к ним опорно-направляющие кольца из стекло-наполненного полимера.
Этот компактный уплотнительный узел устанавливается в простую по геометрии посадочную канавку с нежесткими допусками. Срок службы таких уплотнений составляет 20 лет. В качестве штокового уплотнения применяется система из опорно-направляющего (компенсационного) кольца, уплотняющего фасонного резино-тканевого кольца совместно с кольцом противовыдавливания и резинового грязесъемника.

Поршневое уплотнение для тяжелых условий работы  содержит опорно-направляющее кольцо из феноло-альдегидного полимера и специального уплотнения, состоящего из фторопластового динамического уплотнительного элемента, усиливающего элемента из специальной резины и двух колец противовыдавливания.
Такие высокоэффективные уплотнения применяются при высоком давлении (до 60 МПа), требуют незначительных размеров посадочных канавок и легко собираются в моноблочном поршне.

Штоковый уплотнительный узел содержит опорно-направляющее буферное, уплотнительное кольца и грязесъемник. Буферное кольцо содержит фасонный круглый элемент из фторопласта и подпорного круглого резинового кольца. Буферное кольцо служит для компенсации скачков давления, возникающих в рабочих полостях гидроцилиндра. Это кольцо существенно увеличивает срок службы штоковых уплотнений и повышает их надежность. Уплотнительное U – образное манжетное кольцо выполнено из полиуретана.
Грязесъемник выполнен из полиуретана с металлическим армированием.

Описанные типы систем уплотнений существенно повышают качество гидроцилиндров и отвечают современным требованиям эксплуатации.





Тенденции:



Исторически сложилось, что в России гидроцилиндры выпускали как специализированные предприятия, так и заводы-производители гидравлической техники. Специализированные предприятия производили их для крупносерийной и специализированной техники, например тракторов, шахтных крепей, а также универсальные – для широкого ряда гидравлических машин и оборудования. Заводы-производители гидравлической техники изготавливали специальные цилиндры, гидрораспределители и гидравлические фильтры мелкими и средними сериями для своих машин. Они вынуждены были дополнительно загружать собственное производство, отвлекая финансовые средства и ресурсы специалистов от решения главных задач – совершенствования выпускаемых и создания новых образцов техники. В настоящее время ситуация заметно меняется. Заводы-производители гидравлической техники постепенно сокращают выпуск собственных гидроцилиндров, предпочитая размещать заказы на специализированных предприятиях. Вместе с тем ряд российских производителей гидроцилиндров коренным образом пересмотрел свое отношение к номенклатуре и, главное, к качеству выпускаемой продукции.

Надежность и долговечность цилиндров и распределителей складывается из многих факторов: современной конструкции, унификации элементов, применяемых материалов и комплектующих, технологии обработки деталей, используемого промышленного оборудования и инструмента, организации процесса сборки и испытании, квалификации работников и т. д. Многие специализированные компании пошли по такому пути: они максимально используют покупные комплектующие, изготовленные специализированными фирмами, которые достигли совершенства своих изделий. В результате производитель гидроцилиндров выполняет механообработку только по необходимой разделке гильз и штоков, производит сварку деталей и полную сборку. После этого цилиндры, гидрораспределители и фильтры тестируются, упаковываются и направляются потребителю. Такой подход существенно сокращает капиталовложения в производство, поскольку все операции могут выполняться на универсальном оборудовании и не требуют дорогостоящих специальных станков, оригинального инструмента и сложной оснастки. Исключаются также экологически вредные участки и постоянная забота об утилизации отходов производства при хромировании штоков. В России такой подход к производству гидроцилиндров только начинает развиваться. Предприятия, которые быстро освоят предлагаемые технологии, станут лидерами в этой части рынка машиностроительной продукции.



Гидроцилиндры. Классификация и области применения | Энциклопедия пневматики и гидравлики

Гидравлические цилиндры представляют собой объемный гидродвигатель, преобразующий энергию жидкости в механическую, обеспечивающую линейное движение подвижного элемента. Подвижным элементом чаще всего является — шток цилиндра, в некоторых случаях — корпус цилиндра.

Гидравлические цилиндры можно обычно классифицируют по:·

  • области применения

  • конструктивным особенностям

  • принципу действия

Классификация гидроцилиндров по областям применения

Мобильные

Предназначены для использования на мобильной технике. Обычно это простые сварные цилиндры, срок службы которых, как правило, не превышает срок службы самой мобильной техники.  Работа таких цилиндров занимает незначительную долю в цикле работы мобильной машины. Например, гидроцилиндр опрокидывания кузова самосвала работает только во время выгрузки, остальное время не работает. В связи с этим прочностные расчеты проводятся с меньшими коэффициентами запаса прочности по сравнению с индустриальными. Соответственно, такие цилиндры имеют малые габариты и вес, но наработка на отказ может быть снижена.

Индустриальные

Такие цилиндры установлены на промышленных предприятиях в составе автоматических линий и отдельных установок (металлургия/ деревообработка и т.д.). Особенностью является постоянная работа в течении 8-24 часов в день в тяжелых условиях (вода/пар/окалина/высокая температура и пр.), с остановкой и обслуживанием только на время полугодичных/годичных ППР. Индустриальные гидроцилиндры отличаются высокой надежностью и большой наработкой на отказ, а также ремонтопригодностью (замена комплектов уплотнений).


Энергетические

Используются в системах регулирования и аварийного останова гидравлических, газовых и паровых турбин. Такие цилиндры должны быть очень надежны, обладать низким трением и возможностью осциллировать с высокой частотой и малой амплитудой, без повреждения уплотнений и штоков.

Судовые/Морские

Основной особенностью таких специальных гидравлических цилиндров является наличие сертификатов классификационных обществ, для применения на судах/платформах. Судовые гидроцилиндры отличаются повышенными требованиями противодействия коррозии (солевой туман, морская вода):

  • специальная покраска корпуса цилиндров по стандарту ISO 12944 — C5/CX

  • применение коррозионностойких покрытий штока или даже применение нержавеющих штоков

В некоторых случаях цилиндры полностью изготавливаются из нержавеющей стали. В зависимости от места использования могут применяться хладостойкие стали и специальные скребки против наледи.

Классификация по конструктивным особенностям

Сварные

Конструктивной особенностью является приварка задней крышки цилиндра к гильзе. Обычно элементы крепления (проушины, наконечники, фланцы) и порты для подачи масла тоже могут быть приварены.

В зависимости от области применения могут использоваться:

  • Как компактное и недорогое решение для мобильной техники.

  • Для вспомогательных операций в промышленности (не требующих высокой надежности от оборудования). В нашем ассортименте — это гидроцилиндры серий MDR/MDA с номинальным давлением 160-210 бар.

  • Специальные гидроцилиндры для ответственных областей применения (для гидротехнических сооружений, прессовые цилиндры, судовые/морские цилиндры). Обычно такие цилиндры проектируются и изготавливаются на основе технического задания.

Цилиндры на стяжных шпильках
Конструктивно цилиндры состоят из квадратной передней (с установленной буксой) и задней крышек с установленной между ними гильзой, стянутой четырьмя шпильками. Обычно такие цилиндры достаточно надежны и применятся в промышленности, но имеют ограничения по давлению 160-210 бар. Ярким представителем таких цилиндров является серия HC2 по стандарту ISO 6020/2 обладающая большой вариативностью опций (демпферы, сапуны, различные типы уплотнений) и видов закреплений, она хорошо зарекомендовала себя на промышленных и энергетических предприятиях в России и других странах. Характеризуются оптимальным соотношением цена/качество.
Круглые цилиндры
Обычно эти цилиндры представляют собой более толстостенную гильзу с установленными на резьбу задним и передним фланцем (или с приварными фланцами). Задняя и передняя (с установленной буксой) крышка прикручиваются болтами к фланцам. Такой конструктив позволяет использовать шевронные уплотнения в передней крышке, а также использовать подшипники скольжения с большей несущей способностью. Тем самым цилиндры более приспособлены для работы в тяжелых условиях при номинальном давлении 250-350 бар. Представителем данных цилиндров является серия HC3 по ISO 6022 на 250/350 бар(спец исполнение). Отличаются высокой надежностью и находят применение во всех отраслях промышленности.

Классификация гидроцилиндров по принципу действия

Гидроцилиндры одностороннего действия
  •    Плунжерные

Основное применение домкраты и подъемные системы, а также прессовые цилиндры. Роль поршня выполняет шток, возврат осуществляется под действием силы тяжести или других возвратных гидроцилиндров (прессы)

  • С пружинным возвратом

Обычно используются в системах, требующих фиксации одних элементов относительно других, за счет механической энергии сжатой пружины. Сила пружины (винтовая или блок тарельчатых пружин) держит цилиндр в нормально выдвинутом/втянутом положении, при подаче давления шток втягивается/выдвигается. При снятии давления шток под действием пружины возвращается в начальное положение.

Гидроцилиндры двухстороннего действия
  • Дифференциальные гидроцилиндры

Самые распространенные гидроцилиндры. Отличительной особенностью является наличие поршня с

закрепленным на нем штоком, а также разница между усилиями выдвижения и втягивания за счет разности эффективных площадей. Используются в гидравлических системах с открытым и полуоткрытым контуром.

  • Гидроцилиндры с проходным штоком

В отличии от предыдущих цилиндров к поршню присоединены два

разнонаправленных штока. Равность объемов двух штоковых полостей таких гидроцилиндров позволят применять их в гидравлических системах с закрытым контуром.

  • Телескопические гидроцилиндры

Многосекционные цилиндры, чаще всего одностороннего действия. Длина телескопического цилиндра в сложенном состоянии составляет от 40% до 20% длины в разложенном состоянии. Когда пространство для установки гидроцилиндра ограничено, но нужно обеспечить большой ход, телескопический цилиндр является идеальным решением. В качестве примера можно привести телескопический цилиндр подъема стрелы крана или опрокидывания кузова самосвала.

Гидроцилиндры | Силовое гидравлическое оборудование

В гидроцилиндрах одностороннего действия (рис. 45, а) движение выходного звена (штока 5 или корпуса 6) под действием давления рабочей жидкости возможно только в одном направлении, обратное движение выходного звена происходит под действием пружины 4. Такие гидроцилиндры применяют, например, для раскрытия тормоза лебедки.

Гидроцилиндры двухстороннего действия (рис. 45, б) обеспечивают движение выходного звена под действием давления рабочей жидкости в двух противоположных направлениях. Рассмотрим конструкцию и принцип действия гидроцилиндра двухстороннего действия (рис. 46). Рабочая жидкость от насоса поступает через штуцер 8 поршневой полости в гильзу 3. Под действием давления жидкости, преодолевая внешнее сопротивление на штоке 4, поршень 7 перемещается влево до тех пор, пока стопорное кольцо 5 не упрется в ограничитель хода 2 (втулка). При обратном ходе поршня жидкость подается в штоковую полость. Герметизируют полости цилиндра и штока манжетами 6. Гидроцилиндр одной стороной крепится к раме машины через проушину 9 с втулкой, выполняющей роль подшипника скольжения при подвижном закреплении цилиндра. На другой стороне цилиндра для соединения штока с исполнительным механизмом имеется резьба.


Рис. 45. Гидроцилиндры одно- (а) и двухстороннего действия (б):

1 — поршень, 2, 3 — уплотнительные кольца, 4 — пружина, 5 — шток, 6 — корпус, 7 — штуцер; D и d — диаметры гильзы и штока



Рис. 46. Гидроцилиндр двухстороннего действия:

1, 6 — манжеты, 2 — ограничитель хода, 3 — гильза, (корпус), 4 — шток, 5 — стопорное кольцо, 7 — поршень, 8 — штуцер, 9 — проушина


Рис. 47. Соединение корпуса цилиндра и штока с базовыми деталями и исполнительными органами СБКМ:
а — жесткое крепление корпуса к раме,
б — шарнирное крепление штока,
в — шарнирное соединение корпуса и штока

Варианты крепления корпуса и штока к раме машины показаны на рис. 47. Жесткое крепление цилиндра (рис. 47, а) к раме обеспечивает возвратно-поступательное движение штока, применяют его, например, на гидроопорах машин.

Шарнирное крепление штока (рис. 47, б), обеспечивающее возвратно-поступательное движение корпуса гидроцилиндра, используют в механизмах подачи бурильного инструмента. Шаровая опора разгружает шток от действия изгибающих усилий, возникающих в процессе работы гидроцилиндра.

Шарнирное крепление штока и цилиндра (рис. 47, в) используют в механизмах подъема — опускания мачты бурильного оборудования. Оно обеспечивает возвратно-поступательное движение штока и разгружает его от изгибающих усилий, действующих в плоскости установки цилиндра.

На рис. 48 показан гидроцилиндр двухстороннего действия с шарнирным креплением штока и корпуса, применяемый в механизме подъема — опускания мачты бурильного оборудования машины БМ-302. Рабочая жидкость от насоса через гидрозамок 5, дроссель 3, штуцер 18 поршневой полости поступает в корпус 16 (гильзу). Поршень 15, преодолевая усилие на штоке 14, создаваемое весом бурильного оборудования, движется вправо до тех пор, пока не упрется во втулку 13. При этом рабочая жидкость из штоковой полости через штуцер 8 уходит в рабочую линию к гидрораспределителю и далее на слив. При реверсировании хода поршня поршневая полость гидроцилиндра сообщается со сливом, а рабочая жидкость от насоса поступает через штуцер 8 в штоковую полость. В крайнем левом положении поршень 15 упирается в демпфер 1. В крайних положениях поршень фиксируют (при бурении и транспортировке) гидрозамками 5. Герметизируют полости цилиндра, манжетами 2 и 6.

Ряс. 48. Гидроцилиндр подъема мачты бурильного оборудования:

1 — демпфер, 2 — манжеты, 3 — дроссель, 4 — крепеж, 5 — гидрозамки, 7 — грязесъемник, 8, 18 — штуцера, 9 — гайка, 10 — проушина, 11 — винт, 12 — крышка, 13 — направляющая втулка, 14 — шток. 15 — поршень, 16 — корпус, 17 — подшипник цапфы


ПРИНЦИП РАБОТЫ ГИДРАВЛИЧЕСКОГО ЦИЛИНДРА ДВОЙНОГО ДЕЙСТВИЯ

Мы обсуждали гидравлические приводы и их различные типов в нашем предыдущем посте, где мы рассмотрели основы гидравлических приводы и одновременно мы классифицировали гидравлические приводы в линейные приводы, т. е. гидравлические цилиндры, и поворотные приводы, т. е. гидравлические мотор. Мы также ознакомились с основами цилиндров одностороннего действия в нашей работе. предыдущий пост.

Сегодня мы увидим здесь основы гидроцилиндров двойного действия

.

Гидравлические цилиндры двойного действия

Двойной действующий гидравлический цилиндр также является одним из типов гидравлических цилиндров, который используется для тяги, подъема, перемещения и удержания груза.Гидравлический двухстороннего действия цилиндр показан здесь на следующем рисунке. гидроцилиндр двустороннего действия, как показано на рисунке, будет иметь два порта, т. е. порт на конце крышки и порт на конце штока. Двойной действующий гидроцилиндр, как видно из названия, будет приводиться в действие гидравлически в оба направления, то есть прямое направление и обратное направление.

Двойной действующий гидроцилиндр будет иметь один поршень внутри цилиндрического корпуса. Когда гидравлическое масло будет подаваться к его концевому отверстию крышки, гидравлическое давление сила будет приложена к поршню или плунжеру, и, следовательно, поршень будет расширен, и этот ход цилиндра будет называться прямым ходом.Во время продления поршня или плунжера цилиндра, гидравлическое масло со стороны штока будет выталкиваться наружу и будет направлен к водохранилищу.

Двойного действия гидроцилиндр

Для обратный ход или втягивание цилиндра, направление гидравлической жидкости будет реверсируется с помощью клапана управления направлением. Во время обратного хода гидравлический масло будет подаваться в отверстие на конце штока и, следовательно, сила гидравлического давления будет прикладываться к поршню или плунжеру со стороны конца штока и, следовательно, к поршню будет втянут, и этот ход цилиндра будет называться обратным ходом.Во время втягивания поршня или плунжера цилиндра гидравлическое масло со стороны торца крышки будет вытолкнут и будет направлен в сторону резервуара.

Работа гидроцилиндр двойного действия

Следовательно гидравлические цилиндры двойного действия будут работать гидравлически в обоих направлениях то есть во время выдвижения или направления вперед, а также во время втягивания или возврата Инсульт. Направление гидравлического масла будет изменено с помощью двойного действующий направленный регулирующий клапан или реверсивный насос также могут быть использованы для изменение направления потока жидкости.

Символ гидравлики двойного действия цилиндр

Изображение отображаемый здесь указывает на гидравлический символ гидравлической системы двойного действия цилиндр.

Гидравлический символ гидроцилиндра двустороннего действия

Делать у вас есть предложения? Пожалуйста, напишите в поле для комментариев

Изображение Предоставлено: Google

Ссылка: Руководство по гидравлике (промышленная гидравлика)

Читайте также сообщить об этом объявлении

Продукция: Пакома ГмбХ

Гидравлические цилиндры Pacoma

Широкий ассортимент гидравлических цилиндров Pacoma отличается неизменно высоким качеством и выдающимися характеристиками.

Наши цилиндры разрабатываются с использованием самых современных технологий для их определенного диапазона применений с целью серийного производства в больших объемах на наших современных производственных мощностях.

Гидравлические преимущества

Гидравлические цилиндры передают мощность, энергию и сигналы через жидкость, обычно масло. Силы в гидравлической системе создаются за счет давления. Движение происходит за счет потока объема. Передаваемая мощность является результатом этих двух факторов.

Таким образом, основной принцип работы гидравлических систем не отличается от пневматических систем. Однако использование жидкости, а не воздуха, обеспечивает заметно более высокую передачу мощности и более точные, плавно регулируемые движения. Кроме того, гидравлические системы позволяют выполнять движения с полной нагрузкой даже из стационарного положения. Кроме того, сила, а также скорость могут регулироваться бесступенчато.

Стандартные параметры

В значительной степени гидравлические цилиндры Pacoma разрабатываются и изготавливаются индивидуально.Тем не менее, можно сформулировать стандартные параметры, которые имеют общее значение для производства и различных областей применения.

Таким образом, наши гидравлические цилиндры работают в следующих диапазонах производительности:


Рабочее давление: от 20 до 420 бар


Диапазон температур масла: от -30 до +80 °C


Скорость поршня: до 0,5 м/с


Поршень Ø: от 25 до 260 мм


Стержень Ø: от 16 до 140 мм


Ход: до 6 000 мм



Спецификации, отличающиеся от стандартных, будем рады обсудить по запросу.

Поверхности гидравлических цилиндров Pacoma, как правило, защищены лаками High Solid Lacquers, которые доступны в цветах RAL и степени блеска по желанию.

Цилиндры одностороннего действия

Цилиндры одностороннего действия Pacoma имеют очень прочную конструкцию. Даже в экстремальных условиях они работают безупречно, безупречно выдерживая высокое давление и большие усилия. Кроме того, они могут мириться с враждебной средой, будь то вода, грязь или температура намного ниже точки замерзания.

В качестве альтернативы эти цилиндры могут быть оснащены технологией Pacoma PaStab. Эта специальная технология клапана позволяет крупным мобильным устройствам, машинам и транспортным средствам всегда сохранять безопасное положение даже на неровной поверхности, что обеспечивает безопасную рабочую среду. Другие технологии Pacoma, такие как CuSt, P3S и LiRe, расширяют область применения наших цилиндров одностороннего действия.

  Форма запроса

Цилиндры двустороннего действия

Pacoma — это адрес выбора для клиентов, которые ищут высоконадежный цилиндр двустороннего действия.Цилиндры отличаются прочной конструкцией, высококачественными компонентами и безупречной функциональностью. Они выдерживают высокое давление, интенсивные нагрузки и экстремальные условия и работают с абсолютной надежностью даже в самых экстремальных условиях.

Pacoma использует свою систему амортизации CuSt для обеспечения плавного движения цилиндра, тем самым защищая не только сам цилиндр, но и всю машину. Другие наши инновационные технологии, такие как LiRe, PaStab и P3S, могут использоваться в наших цилиндрах двойного действия для дальнейшего повышения их производительности и значительного снижения затрат на техническое обслуживание.Это делает их действительно экономичными в использовании.

  Форма запроса

Цилиндры с двойным штоком

Цилиндры с двойным штоком Pacoma работают с абсолютной надежностью даже в экстремальных условиях. Независимо от влияния окружающей среды, они используются в качестве цилиндров рулевого управления, цилиндров замков или для других целей. При любом использовании прочная конструкция и высокое качество отдельных компонентов обеспечивают надежную работу и исключительную долговечность.

В Pacoma мы производим эти цилиндры, используя нашу отличительную технологию LiRe — запатентованную систему левой и правой резьбы для соединения поршня и поршневого штока.Это снижает материальные затраты, позволяет увеличить мощность до 5 раз, а также увеличивает срок службы. В качестве альтернативы мы можем оснастить эти цилиндры нашей системой амортизации CuSt или нашей технологией автоматизированного движения P3S.

  Форма запроса

Тандемные цилиндры

Благодаря прочной конструкции, высококачественным компонентам и превосходным материалам тандемные гидроцилиндры Pacoma отлично работают даже в самых экстремальных условиях. Они могут выдерживать высокое давление, интенсивные нагрузки и экстремальные условия, например, воду, агрессивные частицы или температуры намного ниже точки замерзания.

В этих баллонах Pacoma использует свою инновационную систему амортизации (CuSt). Эта интеллектуальная система демпфирования в конечном положении удерживает пиковое давление в цилиндре, тем самым снижая нагрузку на окружающие механизмы и обеспечивая плавное движение поршня. Эта бережная к материалам технология повышает безопасность и в то же время повышает удобство эксплуатации. Систему амортизации Pacoma можно легко комбинировать с другими технологиями Pacoma, такими как LiRe, PaStab и P3S.

  Форма запроса

Цилиндры на заказ

В Pacoma мы разрабатываем и производим цилиндры на заказ для наших клиентов, например, но не ограничиваясь этим, телескопический гидравлический цилиндр с особенно большим рабочим диапазоном.Наши обширные ноу-хау в области разработки и собственный отдел прототипирования позволяют нам действовать быстро и компетентно по индивидуальным заказам клиентов.

Изготовленные на заказ цилиндры Pacoma столь же прочны, долговечны и очень функциональны, как и наши популярные стандартные цилиндры. При необходимости технологии Pacoma, такие как LiRe, CuSt, PaStab и P3S, могут быть интегрированы в нестандартные баллоны. Например, наша система датчиков позиционирования P3S позволяет определять, программировать и автоматизировать повторяющиеся движения машины для цилиндра.

Просто сообщите нам, каковы ваши требования. С вашими параметрами и конкретной областью применения мы можем подобрать для вас идеальный тип цилиндра. Мы будем рады начать работу по настройке от вашего имени.

  Форма запроса

Основные функции гидроцилиндра двустороннего действия

Описание

Блок гидроцилиндра двустороннего действия (простой) представляет собой упрощенную версия гидравлического цилиндра двойного действия, разработанная для приложений, где только основные функциональность цилиндра должна быть воспроизведена в обмен на лучшую численную эффективность.Для этих причинам, такие факторы, как сжимаемость жидкости, трение и утечки, считаются незначительный. Предполагается, что жесткие упоры полностью неэластичны, чтобы исключить любую возможную колебания в конце хода. Модель особенно подходит для реального времени и HIL (аппаратно-в-контурном) моделировании, если такие упрощения приемлемы.

Модель описывается следующими уравнениями:

Fc={(x−xE)⋅Kp⋅vif x>xE,v>0(x−xR)⋅Kp⋅vif x

Куда

V V 9016 0 расход скорость через порт A в цилиндр C 9
161 F F0162 Force, разработанные цилиндром
Chylinder Room
V R , V C Абсолютные скорости корпуса стержня цилиндров и цилиндров, соответственно
A поршневые площади на порту со стороны
A B поршневые площадь в порту B Side
P P
P 9 Давление на порту цилиндра B
Q A
Q B
Piston Position
x Начальное расстояние между поршнем и CAP A
F C
x E Расстояние Поршень может путешествовать полностью простираться от начальной позиции
x R Расстояние — поршень может путешествовать до полной втягивания от начальной позиции
K P коэффициент проникновения
S Поршневый ход
Основное отличие этого блока от гидроблока двойного действия Блок цилиндров представляет собой жесткий упор:

  • В блоке гидравлических цилиндров двойного действия используется эластичная модель упор, представляющий собой комбинацию пружины и демпфера, соединенных параллельно.Жесткость пружины, представляющая собой контактную жесткость сталкивающихся тел, очень велика. высокая, что приводит к высокочастотным колебаниям малой амплитуды в момент столкновения тел. Эти осцилляции практически невозможно заметить экспериментально, но их трудно обработать физически. численное моделирование и, как правило, снижают численную эффективность.

  • Жесткий упор в блоке гидравлического цилиндра двойного действия (простой) представлена ​​неупругой моделью, которая по существу представляет собой вязкий демпфер с коэффициент демпфирования, зависящий от проникновения.Этот коэффициент называется проникновением коэффициент. В неупругой модели во время удара не возникает колебаний, что приводит к улучшенная числовая надежность и эффективность. Но модель неупругой остановки имеет особенность, которую вы следует учитывать при выборе модели: сталкивающиеся тела продолжают медленно двигаться в другие до тех пор, пока контакт нагружен сжимающей силой. В реальной жизни это явление похоже на столкновение двух тел, разделенных значительным слоем вязкой жидкость.Требуется некоторое время, чтобы выдавить жидкость, прежде чем сами тела войдут в контакт.

Соединения R и C представляют собой механически сохраняющие поступательные порты, соответствующие шток цилиндра и зажимная конструкция цилиндра соответственно. Соединения A и B гидравлические сохранение портов. Порт A подключен к камере A, а порт B подключен к камере B.

Вы можете настроить направление блока с помощью Ориентация цилиндра параметр.

цилиндр двойного действия – машиностроение

Что такое гидроцилиндр?
Гидравлический цилиндр является ключевым гидравлическим компонентом. Он служит гидравлическим потребителем, преобразующим энергию гидравлической жидкости в полезную работу. Его входной величиной является гидравлическая жидкость под давлением, действующая на поверхность поршня гидроцилиндра. Это вызывает линейное движение поршня и, следовательно, штока поршня, который соединен с нагрузкой.Таким образом, энергия гидравлической жидкости преобразуется в управляемую мощность, действующую прямолинейно. Гидравлической средой обычно является минеральное масло, а в гидравлике применяют также синтетические масла и эмульсии, а также воду (водяная гидравлика).

Компоненты гидроцилиндра
Гидравлические цилиндры состоят из двух основных элементов, а именно корпуса и поршня с прикрепленным к нему штоком поршня. Дно цилиндра и головка цилиндра соответственно закрывают обе стороны ствола.Шток поршня выходит через головку блока цилиндров. Поршень, снабженный уплотнениями и скользящими кольцами, делит внутреннюю часть цилиндра на две камеры: нижнюю камеру высокого давления и верхнюю камеру штока поршня. Гидравлическое давление создается поршнем, который перемещает шток поршня в прямолинейном направлении. Этот тип цилиндра также называют гидравлическим цилиндром двойного действия.

Описание компонентов:

Цилиндр гидроцилиндра

Ствол обычно представляет собой бесшовную кованую трубу, отшлифованную и/или отточенную внутри.

Основание гидроцилиндра

Основание приваривается или привинчивается к корпусу цилиндра, хотя основание некоторых цилиндров может быть с фланцем или без него.

Головка гидроцилиндра

Головка обычно крепится с помощью винтового соединения, но также может быть приварена или прикреплена к стволу с помощью пружинного кольца. Внутренняя канавка головки блока цилиндров содержит уплотнения штока поршня, грязесъемник штока и сальники.

Поршень гидроцилиндра

Поршень делит цилиндры на две камеры.Поршень уплотнен поршневым уплотнением, направляемым направляющими кольцами, что предотвращает прохождение масла между камерами. Разница давлений между обеими камерами вызывает движение цилиндра.

Шток поршня гидроцилиндра

Поршневые штоки обычно изготавливаются из высокопрочной холоднокатаной стали с твердым хромовым покрытием. Поршневые штоки насажены на поршень с одной стороны и входят из цилиндра через головку цилиндра с другой. Ушко или фланец обычно прикрепляются к внешней стороне штока поршня.Поршневые штоки могут быть закалены, покрыты двойным хромом, полые или из нержавеющей стали.

Приварной порт

Они используются для подачи гидравлической жидкости к цилиндру и от него. Сварные порты доступны в дюймовом и метрическом диаметре.

Уплотнения цилиндров

Существует несколько типов цилиндрических уплотнений. Они различаются по форме, материалу и способу установки, а также по диапазону рабочих температур и давлению гидроцилиндра.

Наконечник стержня

Наконечник штока предназначен для соединения цилиндра с грузом через подшипник скольжения или втулки.

Самостопорящаяся гайка

Самоконтрящаяся гайка используется для крепления штока поршня к поршню в определенных случаях применения.

Пружинное кольцо

Используется для ограничения хода плунжерного цилиндра и крепления головки блока цилиндров (с пружинным кольцом).

Цапфа цилиндра

Для шарнирной установки баллона.

Фланец цилиндра

Используется во фланцевом соединении.

Резьбовая пробка

Резьбовые заглушки защищают сварные соединения и, следовательно, внутреннюю часть цилиндра от загрязнений.

Втулки

Втулки обычно встраиваются в приварные концы штоков цилиндров. Есть стальные и самосмазывающиеся втулки.

Подшипники скольжения

В головки цилиндров встроены подшипники скольжения, которые служат соединением и креплением цилиндра к нагрузке.

ГИДРАВЛИЧЕСКИЕ ЦИЛИНДРЫ ОДИНАРНОГО ДЕЙСТВИЯ.

Характеристика поршневого гидроцилиндра одностороннего действия заключается в том, что рабочий ход создается только в одном направлении; тогда как обратный ход обеспечивается нагрузкой, пружиной или любой другой внешней силой. Обычно рабочий ход может быть получен при извлечении цилиндра, поэтому этот цилиндр является толкающим цилиндром; или рабочий ход может быть сгенерирован как сокращение цилиндра. Этот тип цилиндра называется тянущим цилиндром.



ГИДРАВЛИЧЕСКИЕ ЦИЛИНДРЫ ДВОЙНОГО ДЕЙСТВИЯ

Гидравлические цилиндры двойного действия (гидроцилиндры двойного действия) имеют две противоположные поверхности поршня, которые контролируют действие силы гидравлической жидкости, т. е. обычно специального гидравлического масла, обеспечивающего два активных направления движения. Гидравлическая энергия преобразуется через гидравлическую жидкость в механическую энергию движения поршней.Поршни обычно имеют отдельные соединения, обеспечивающие активное движение в обоих направлениях. Таким образом, сила прикладывается в обоих направлениях, а конструкция этого гидравлического цилиндра очень проста.

Этот тип цилиндра с линейным перемещением особенно подходит для использования в прессах и измельчителях, для открытия и закрытия ящиков и для всех типов устройств подъема и опускания. Шток поршня прикреплен к поршню в этой конструкции. Поршень может двигаться быстрее, если его поверхность меньше, и медленнее, если его поверхность больше.Этот гидроцилиндр используется для многих типов строительной техники.

Гидроцилиндры двустороннего действия подразделяются на дифференциальные и синхронные .



ТЕЛЕСКОПИЧЕСКИЕ ЦИЛИНДРЫ

 Телескопические цилиндры или многоступенчатые цилиндры состоят из нескольких цилиндров, уложенных друг на друга. Где гильза цилиндра также действует как шток поршня. Цилиндры могут иметь две, три, четыре, пять и даже шесть ступеней.Их чаще всего используют там, где установочная длина цилиндра меньше необходимого хода. Большинство телескопических цилиндров одностороннего действия, но также доступны телескопические цилиндры двойного действия.

  ТАНДЕМНЫЕ ЦИЛИНДРЫ

Тандемные цилиндры представляют собой два соединенных между собой цилиндра. Шток поршня первого цилиндра входит через основание второго цилиндра и толкает его основание. Таким образом, большая эффективная площадь поверхности обоих поршней создает большее усилие, несмотря на малый диаметр цилиндра и неизменное рабочее давление.

Нравится:

Нравится Загрузка…

Сравнение цилиндров одностороннего и двустороннего действия — LGH

Возникла некоторая путаница в отношении того, как эффективно настроить и использовать любую систему, не нанося ущерба оборудованию, нагрузке или пользователю. Частично эта путаница возникает из-за непонимания разницы между цилиндрами одностороннего и двустороннего действия и неуверенности в том, когда какой из них следует использовать. Надеюсь, мы сможем прояснить ситуацию в этом отделе.

Насос, шланг и цилиндр завершают базовую настройку гидравлической системы, которую часто называют портом-силой. Без каждого из этих компонентов эта система вообще не может работать.

Цилиндр одностороннего действия — это цилиндр, в котором гидравлическая жидкость воздействует только на одну сторону поршня. Поскольку гидравлическое масло не сжимается, при приложении усилия с помощью ручного, электрического или газового насоса шток поршня цилиндра выдвинется. В частности, насос нагнетает масло в шланг, который течет к нижнему соединительному порту цилиндра, что дает возможность толкать, натягивать или поддомкрачивать.Насос одностороннего действия и цилиндр оснащены одним соединительным портом в нижней части корпуса цилиндра, чтобы масло продвигало шток поршня и при его втягивании позволяло маслу течь обратно в резервуар насоса. . Многие из цилиндров одностороннего действия имеют встроенные пружины, помогающие в процессе втягивания, но если нет, их втягивание может быть немного сложнее. Выбранный вами насос также играет роль в процессе ретракции. У некоторых производителей есть насосы, которые втягивают масло обратно в него, а не позволяют ему просто стекать обратно в резервуар.Последнее соображение при выборе одностороннего или двустороннего действия заключается в том, считается ли цилиндр типом возврата нагрузки. Это означает, что для втягивания требуется нагрузка или значительное усилие, в дополнение к насосу для полного втягивания. Так что будьте осторожны, если у вас есть приложение, требующее нескольких полных циклов хода, например, операция домкрата и кроватки, вам, вероятно, понадобится цилиндр двойного действия для этой задачи. Большинство цилиндров одностороннего действия чаще используются в легкой промышленности и коммерческих целях.Это, конечно, не исчерпывающий список, но большинство используемых сегодня цилиндров одностороннего действия, как правило, находятся в нижней части спектра производительности.

С другой стороны, цилиндр двойного действия — это цилиндр, в котором гидравлическая жидкость работает с обеих сторон фартуковой части поршня. Насос двойного действия и цилиндр оснащены двумя соединительными портами; один в нижней части, другой в верхней части корпуса цилиндра. Для этой системы требуются шланги для каждого порта.При выдвижении штока поршня масло поступает через нижнее соединительное отверстие. Когда вы достигли желаемого давления или хода поршня, установка насоса в нейтральное положение будет удерживать цилиндр в этой точке покоя до тех пор, пока не наступит время либо продолжить продвижение вперед, либо когда вы начнете операции втягивания. Цилиндры двустороннего действия чаще используются в тяжелой промышленности и строительстве, например, при подъеме мостов для обслуживания подшипников. Большинство используемых сегодня цилиндров двойного действия, как правило, относятся к более высокому диапазону производительности.

Это краткое руководство по выбору типов цилиндров. Всегда работайте с надлежащими квалифицированными источниками, чтобы помочь выбрать емкость и тип, наиболее подходящие для вашего проекта.



Когда воздушный цилиндр двойного действия подходит для вашего применения?

Цилиндры, преобразующие энергию в линейное движение, могут приводиться в действие гидравлической жидкостью или сжатым воздухом. Гидравлические цилиндры обычно являются оптимальным вариантом для подъема и перемещения тяжелых грузов, потому что гидравлика очень мощная и может обеспечить огромную удерживающую силу.Но для большинства промышленных применений более маневренный воздушный цилиндр часто является лучшим выбором.

Воздушные или пневматические цилиндры обычно стоят меньше, чем гидравлические цилиндры, и их обслуживание намного дешевле. Они могут быть компактными по размеру без ущерба для производительности, и они предлагают выдающееся разнообразие возможностей конфигурации. (W.C. Branham также может изготовить пневматические цилиндры по индивидуальному заказу, если это необходимо.)

Прежде чем выбрать точный размер и конфигурацию, которые подходят для вашего проекта, вы должны определить, нужен ли вам блок одностороннего действия или пневмоцилиндр двойного действия.К счастью, это довольно простое решение.

Цилиндры одностороннего и двустороннего действия

Название говорит само за себя:

  • Цилиндр одностороннего действия создает тягу, которая перемещает груз в одном направлении. Цилиндр может быть сконфигурирован так, чтобы толкать груз вперед или тянуть его назад во время заказа. Когда он достигает конца своего «броска», пружина или какой-либо подобный механизм возвращает поршень в исходное положение.
  • Пневматический цилиндр двойного действия создает тягу в двух направлениях.Таким образом, он может толкать груз вверх, а затем вниз или вперед и назад. Цилиндр имеет общие отверстия на каждом конце, поэтому сжатый воздух может поступать с одного конца для толкания, а с другого конца — для тяги.

Решение о том, какой из них подходит для вашего приложения, зависит от того, что вам нужно сделать. Если вам требуется движение только в одном направлении, цилиндр одностороннего действия — это как раз то, что вам нужно. Если вам нужно переместить груз в двух направлениях под действием силы, вам подойдет цилиндр двойного действия.

Когда использовать пневмоцилиндр двойного действия

Теоретически вы могли бы использовать два цилиндра одностороннего действия для раздельного выполнения толкающего и тянущего движений.Это может быть преимуществом в ситуации, когда вам требуется точное позиционирование в конце хода в обоих направлениях. Однако в подавляющем большинстве случаев цилиндр двойного действия обеспечивает более эффективную конструкцию. Эти цилиндры прочнее, быстрее и более энергоэффективны, чем цилиндры одностороннего действия, и имеют большую длину хода, особенно типы воздушных цилиндров двойного действия, такие как; Бесштоковые цилиндры и канатные цилиндры.

Поскольку пневматические цилиндры двойного действия очень универсальны, их можно использовать для:

  • Открытие и закрытие ворот, дверей автомойки или погрузочной площадки
  • Открывающие и закрывающие клапаны
  • Перемещение предметов на конвейеры или с них
  • Перемещение самих конвейерных систем
  • Шелкография
  • Нож
  • Нанесение краски или порошкового покрытия
  • Прессы и штампы
  • Медицинское оборудование
  • Открытие и закрытие дверей отсека для шаттлов на Международной космической станции

Гидравлические цилиндры двустороннего действия также используются в самых разных непромышленных целях, таких как:

  • Лифты
  • Вилочные погрузчики
  • Системы подвески автомобилей и других транспортных средств, а также шасси самолетов
  • Сверление
  • Землеройная и другая строительная техника
  • Дровоколы
  • Автовозы

Хотя может быть легко решить, нужен ли вам цилиндр одностороннего или двустороннего действия, после этого варианты становятся намного сложнее.Мы будем рады помочь вам выбрать правильную конфигурацию для вашего приложения, потому что поиск решений в движении — это то, что мы делаем здесь, в W.C. Бранхам. Просто позвоните нам.

Основные сведения о гидравлическом цилиндре одностороннего действия

В компании Southern Hydraulic Cylinder наши инженеры и техники работают со всеми нашими клиентами, чтобы определить, какие варианты им лучше всего подходят. По сути, это может сводиться к выбору между двумя типами цилиндров: гидроцилиндрами одинарного или двойного действия.Каждый предлагает преимущества; однако для многих применений идеальным вариантом является гидравлический цилиндр одностороннего действия.

Гидравлические цилиндры одностороннего действия

Гидравлические цилиндры преобразуют гидравлическую энергию жидкости в механическую энергию или гидравлическую силу. Это приводит к линейному (однонаправленному) движению. В случае цилиндра одностороннего действия сила, движимая жидкостью, действует только вдоль одной стороны поршня. Обычно в большинстве поршневых двигателей гидравлический цилиндр одностороннего действия обычно выдвигается за счет гидравлического давления, но возвращается одним из двух способов: силой тяжести или пружиной.Однако вы также можете приобрести пружинную версию.

Пружина часто отвечает за возврат верхней части цилиндра и штока поршня в исходное втянутое положение. Однако ту же функцию может выполнять и гравитация. Классический пример — автомобильный гидравлический домкрат. Другие распространенные области применения включают погрузочно-разгрузочные работы, поршневые двигатели, насосы и гидроцилиндры. Вы можете приобрести телескопические цилиндры одностороннего действия. Они наиболее эффективны в различном тяжелом строительном оборудовании, где пространство ограничено, и важно, чтобы шток поршня неоднократно возвращался в одно и то же положение.

Выбор гидравлического цилиндра одностороннего действия

Если вы рассматриваете преимущества установки гидравлического цилиндра, убедитесь, что вы выбрали правильный тип. В Southern Hydraulic Cylinder наша профессиональная команда экспертов всегда готова помочь вам найти наилучшие доступные варианты. В некоторых случаях это вполне может быть гидравлический цилиндр одностороннего действия. Будь то гидравлический цилиндр двойного действия, который окажется более выгодным, вы всегда можете рассчитывать на все наши продукты, отличающиеся высоким качеством изготовления и надежной работой.Чтобы узнать, как мы привержены нашим торговым маркам функциональности и долговечности, свяжитесь с нашей превосходной службой поддержки клиентов онлайн в любое время.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
