Принцип действия дизельного двигателя

Дизель — это двигатель внутреннего сгорания с КПД более 50%. Большое значение этому агрегату дают низкий расход топлива и низкая токсичность. Дизельный двигатель адаптирован к наддуву воздуха — за счет этого повышается мощность, кпд и уменьшается содержание вредных веществ в отработанном газе (ОГ). Дизели работают по двухтактному и четырехтактному принципу. Но большинство автомобилей сегодня используют четырехтактный принцип.

Принцип действия

Дизельный двигатель может быть одноцилиндровым или многоцилиндровым. При сгорании дизельного топлива в камере сгорания повышается давление, которое заставляет поршень совершить возвратно-поступательное действие в цилиндре. Этот принцип действия называется «поршневой двигатель». Шатун преобразует возвратно-поступательное движение во вращательное движение коленвала. Маховик на коленвале сглаживает неравномерное вращение из-за последовательного сгорания топлива в отдельных цилиндрах.

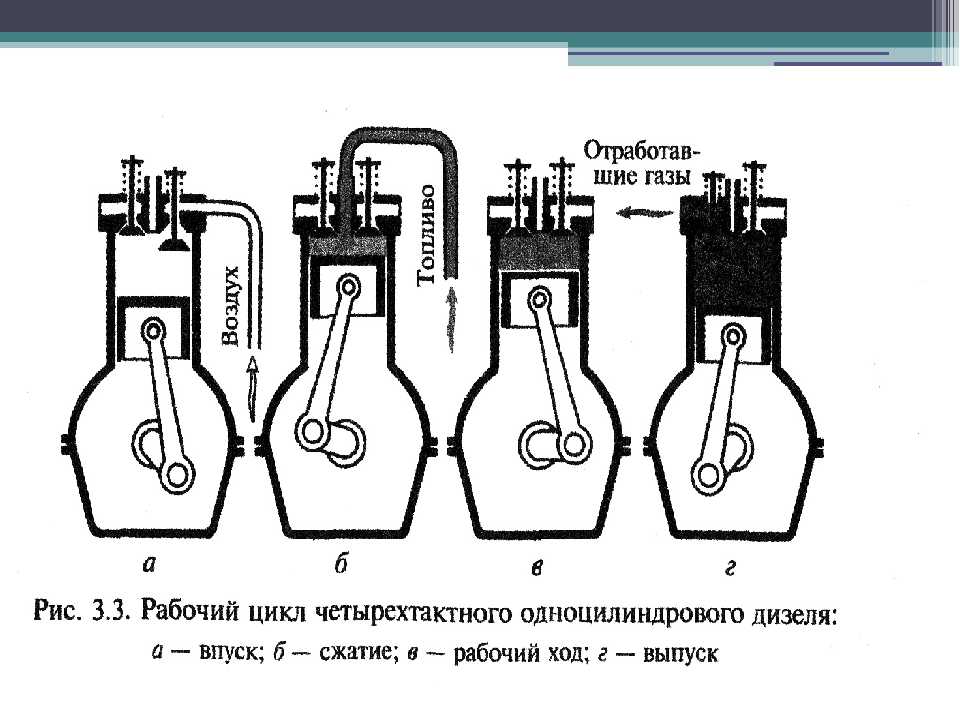

Четырехтактный процесс

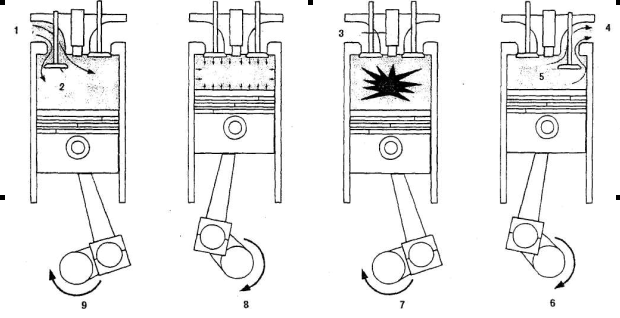

Рисунок 1- Четырехтактный процесс

а — такт впуска; б — такт сжатия; в — рабочий ход; г — такт выпуска; 1— впускной клапан; 2 — форсунка; 3 — выпускной клапан; 4 — цилиндр; 5 — поршень; 6 —топливный насос высокого давления

Первый такт — впуск

Поршень, находящийся в верхней точке, начинает движение вниз и увеличивается объем цилиндра. Через открытый впускной клапан в цилиндр засасывается воздух. В нижней мертвой точке поршня, объем цилиндра становится максимально допустимым.

Второй такт — сжатие

Впускной клапан закрыт и поршень, начиная своё движение, сжимает воздух, который от степени сжатия начинает нагреваться до высокой температуры (максимально доходящей до 900 С). В конце процесса сжатия в разогретый воздух форсункой впрыскивается топливо. В верхней мертвой точке поршня объем цилиндра достигает минимальное значение.

Третий такт — рабочий ход

После задержки воспламенения (это связано с углом поворота коленвала) происходит рабочий ход. Топливо в сильно сжатом воздухе воспламеняется и сгорает в камере сгорания. Из-за этого заряд топливовоздушной смеси, созданной ТНВД, разогревается и давление поднимается выше. Количество впрыснутого топлива определяется количество освобожденной при сгорании энергии. Под действием давления поршень опускается вниз и тепловая энергия преобразуется в кинетическую. Кривошипно-шатунная система переводит кинетическую энергию поршня в энергию вращения коленвала.

Четвертый такт — выпуск

Незадолго до того, как поршень достигнет нижней мертвой точки, открывается выпускной клапан. Горячий газ находящийся под давлением выходит из цилиндра. Движение поршня вверх позволяет вытеснить остаток газа. Коленвал проходит два оборота и цикл повторяется сначала.

Кулачки впуска и выпуска распредвала отвечают за работу (открытия и закрытия) клапанов. Распредвал приводится от коленвала зубчатым ремнем или шестернями. Рабочий цикл, при четырех вышеописанных тактах, совершается за два оборота коленвала, поэтому распредвал вращается с частотой меньшей вдвое, чем коленчатый.

В момент перехода от такта выпуска к такту впуска — клапаны открыты одновременно. Этот момент называется — перекрытие клапанов. В это время отработавшие газы вытесняются новым воздухом в выпускной коллектор, таким образом охлаждая цилиндр.

Степень сжатия в двигателе оказывает влияние на:

  • процесс холодного пуска;

  • крутящий момент;

  • расход топлива;

  • шумность работы;

  • эмиссию отработанных газов.

Принцип работы двигателя определил наличие следующих систем:

кривошипно-шатунный механизм, преобразующий возвратно-поступательное движение поршня под воздействием давления газов во вращательное движение коленчатого вала;

механизм газораспределения, предназначенный для своевременного наполнения цилиндров горючей смесью или воздухом и выпуска отработавших газов в атмосферу;

система смазки, предназначенная для очистки и подачи к трущимся сопряженным поверхностям двигателя необходимого для смазки и охлаждения этих поверхностей количества масла;

система охлаждения, служащая для охлаждения всех нагреваемых деталей двигателя путем отвода от них тепла;

система питания, предназначенная для подачи в цилиндры дозированного количества топлива или горючей смеси в распыленном состоянии;

система пуска, предназначенная для быстрого и уверенного запуска двигателя при любых температурных условиях.

принцип действия, устройство, плюсы и минусы

Современный дизельный двигатель — это эффективное устройство с высоким КПД. Если раньше дизеля ставились на сельскохозяйственную технику (тракторы, комбайны и т. п.), то в настоящее время ими оснащаются обычные городские автомобили. Конечно, у кого-то дизель ассоциируется с черным дымом из выхлопной трубы. Некоторое время так и было, но сейчас система выпуска отработавших газов модернизировалась, и такого неприятного последствия практически нет. Давайте рассмотрим двухтактные дизели и их особенности.

Немного общей информации

Ключевой особенностью дизельного двигателя является его повышенный КПД. Обусловлено это в большей степени топливом, которое на 15 % эффективнее. Если взглянуть на топливо на молекулярном уровне, то здесь мы увидим длинную цепочку углеродов. Благодаря этому на выходе КПД дизельного горючего несколько выше, нежели бензина.

Принцип действия классического дизельного мотора заключается в преобразовании возвратно-поступательных движений кривошипно-шатунного механизма (КШМ) в механическую работу. Ключевое отличие от ДВС работающего на бензине заключается в способе приготовления и воспламенения топливно-воздушной смеси.

В дизеле образование смеси происходит непосредственно в камере сгорания. Соответственно при максимальном давлении происходит воспламенение смеси. Хорошо это или плохо, мы разберемся несколько позже, а сейчас рассмотрим самое интересное.

Сколько масла лить в бензин правила приготовления смеси

Разобравшись, сколько масла лить в бензин, можно заняться приготовлением топливной смеси. Для этого потребуется чистая металлическая или пластиковая канистра. Вначале заливается требуемое количество бензина, а потом добавляется в нужном объеме смазочная жидкость. Завершив разбавление, пару раз наклоняют канистру.

В результате многократного встряхивания жидкости перемешиваются, и подготовленное топливо приобретает однородную окраску. В зависимости от цвета добавляемого масла, готовая жидкость может быть зеленоватой, голубоватой или красноватой.

При выполнении работ следует соблюдать технику безопасности и пожарные правила. Работы по смешиванию необходимо выполнять в проветриваемом помещении, а еще лучше в уличных условиях. При работе с легковоспламеняющимися жидкостями не допускается курение. Смешивание необходимо выполнять в перчатках для защиты кожи от попадания агрессивных жидкостей.

Подготовленной смесью заполняется топливная емкость и плотно закрывается крышка бензобака. Хранение бензина, перемешанного с маслом, может осуществляться в плотно закрытых канистрах. Бензин, перемешанный с маслом, сохраняет свои свойства на протяжении месяца.

Двухтактный дизельный двигатель

Подобный тип мотора в настоящее время имеет небольшое распространение, как и роторно-поршневой двигатель. Состоит из газовой турбины, которая необходима для преобразования тепловой энергии в механическую и нагнетателя. Принцип действия последнего заключается в повышении мощности за счет увеличения давления. Как следствие — снижается расход горючего.

Цилиндры в двигателе располагаются напротив друг друга в горизонтальном положении. Собственно, почему двухтактные двигатели носят такое название? Обусловлено это тем, что цилиндры работают всего в один оборот коленчатого вала. То есть получается два такта.

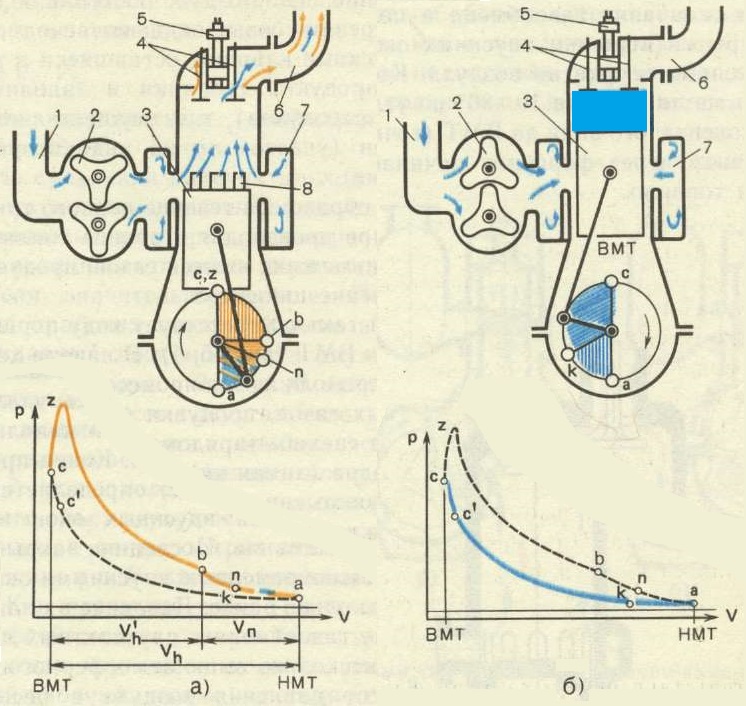

Рабочий цикл двухтактного дизеля выглядит следующим образом. Когда поршень опускается в свою нижнюю точку, то цилиндр наполняется воздухом. В определённый момент времени открывается выпускной клапан и через него выходят газы. В это же время через нижние окна в цилиндры поступает воздух.

Индикаторные показатели работы двс

Показатели работы двигателя подразделяются на индикатор­ные (внутренние), характеризующие совершенство рабочего цикла в цилиндре и учитывающие только тепловые потери в самом цилиндре, и эффективные (внешние), учитывающие по­мимо тепловых и механические потери, которые имеются при передаче энергии расшире­ния газов через поршень и кривошипно-шатунный ме­ханизм на коленчатый вал двигателя

К индикаторным показа­телям двигателя относятся среднее индикаторное дав­ление рi

, индикаторная мощ­ность
Ni,
индикаторный удельный расход топлива
bi
и индикаторный КПД
ηi
.

В результате осуществле­ния цикла тепловая энергия, выделяющаяся при сгора­нии топлива, с известной степенью совершенства (определяемой индикаторным КПД) превращается в полезную работу, развиваемую газами в цилиндре двигателя и называемую индикаторной работой цикла i

. При этом давление в цилиндре непрерывно меняется.

Для удобства ведения расчетов и сравнения разных двига­телей переменные по ходу поршня давления можно заменить постоянным (фиктивным) давлением, которое обеспечивает по­лучение той же работы, что и цикл с переменным давлением. Это среднее постоянное давление называется средним индика­торным давлением pi

. Следовательно, под средним индикатор­ным давлением подразумевается условное постоянное давление, действующее на поршень на рабочем ходе и совершающее за один цикл работу, равную индикаторной работе замкнутого цикла.

Графически среднее индии-каторное давление представ­ляет собой высоту прямоугольника, площадь которого равна пло-щади индикаторной диаграммы, а основание – длине диа­граммы (рис. 28). Среднее индикаторное давление позволяет сравнивать любые циклы и двигатели, независимо от способа осуществления рабочих процессов. Чем больше рi

, тем больше мощность двигателя при прочих равных условиях (размерах, частоте вращения и т.д.).

Рис. 28. К определению среднего индикаторного давления

Индикаторной мощностью Ni

называется мощность, развиваемая продуктами сгорания над поршнем, т.е. такой мощностью обладал бы двигатель, не имеющий поршня, коленвала и остальных деталей группы движения.

Вспомнив, что мощность – это работа в единицу времени, а работа – это сила, умноженная на перемещение, запишем выражение для определения индикаторной мощности ДВС:


, кВт, (6)

где


– диаметр цилиндра;

–ход поршня;

–частота вращения в 1/мин.; i

– количество цилиндров;

–сила продуктов сгорания;

–работа продуктов сгорания;

–мощность одного цилиндра;

–коэффициент тактности, равен 1 для двухтактных и ½ для четырехтактных ДВС;

–перевод оборотов в минуту в обороты в секунду; 1000 – перевод Вт в кВт.

Индикаторный коэффициент полезного действия η учитывает все потери теплоты, связанные с работой реального двигателя. При этом следует помнить, что потерю теплоты g

2, связанную с необходимостью выполнения 2-го закона термодинамики, учитывает термический КПД
ηі
. Таким образом, ηi называется отношение количества теплоты, преобразованной в работу без учета механических потерь (т.е. как будто бы у двигателя, не имеющего деталей группы движения – поршней, штоков, шатунов, коленвала), ко всему количеству подведенной теплоты:


, (7)
где


– индикаторный расход топлива на двигатель;

–низшая теплота сгорания топлива;

–удельный (на 1 кВт) индикаторный расход топлива

Очевидно, что являются расчетными величинами.

Принцип действия двухтактного дизеля

Примечательно то, что в подобных ДВС используется два вида продувки: оконная и клапанно-щелевая. Когда окна цилиндров используются для впуска и выпуска – то это оконная система. Если выпуск налажен через специальный клапан в цилиндре, а впуск через окна, значит система клапанно-щелевая. Такой способ продувки и очистки наиболее оптимален. Связано это с тем, что не весь воздух остается в цилиндре. Некоторая его часть выходит за пределы мотора. Так называемая прямоточная система очистки обеспечивает оптимальное удаление продуктов сгорания из цилиндров.

Двухтактный дизельный двигатель может работать довольно длительное время. Это обусловлено меньшим количеством механических действий внутри цилиндра. Так поршень начинает свое движение из нижней мертвой точки. В это время закрывается впускной клапан и окна. Следовательно, начинается процесс сжатия. Форсунка располагается у верхней мертвой точке. Топливо воспламеняется от горячего воздуха. При движении поршня вниз продукт горения расширяется.

Функция топлива.

Двухтактный дизельный двигатель, правильно функционирует лишь на двух видах топлива (дизельное топливо и бензин). Температура внутреннего сгорания — у них практически аналогична. Другие виды горюче смазочных материалов, использовать нельзя, во избежание скорейшего выхода двигателя из строя. Если использовать бензин в качестве смеси, мощность двигателя будет чуть ниже. При повышении мощности, с использованием дизельного топлива — срок эксплуатации двигателя будет понижаться.

Основным компонентом сжатия в данном двигателе, является — не горючая смесь, а воздушный поток. Топливо подается в отсек, когда воздух сильно сжат. От этого, смесь загорается. Повышается температура внутреннего сгорания. Часть дизелей для легковых машин, создавались как прототип бензиновых двигателей (внутреннего сгорания). Часть элементов, оставались прежними и не подвергались модернизации. Но основная топливная система, ставилась специально для ДТ. Были разработаны: новая голова блока цилиндров, коленчатый вал, поршни и штоки. Большинство элементов устройства внутреннего сгорания, были усилены. Двухтактный двигатель наиболее сложен. Начиная со своего устройства и заканчивая принципом функционирования. Два основных такта движка — сужение и расширение. В отличие от классического движка, тут нет отдельных элементов захода и выхода. В движке с двумя тактами предусмотрены данные процессы, но они выполняются при специальном надуве.

Клапанно-щелевая продувка

Существенного повышения КПД мотора можно добиться только когда воздух проходит вдоль оси цилиндра. Если на первых двухтактных моторах применялась кольцевая продувка, которая не давала должного результата, то в дальнейшем использовалась только клапанно-щелевая. Благодаря такой системе удалось свести к минимуму объём не продуваемых областей в цилиндре. Система позволила немного раньше закрывать выпускной клапан. Такой подход существенно сократил потери свежего заряда и улучшил наддув. Сегодня клапанно-щелевая продувка используется на судах и военной технике.

Позитивные и негативные стороны бензиновых моторов

Сжигание высокооктанового углеводородного топлива – бензина – позволяет двигателю развивать большую мощность и высокие обороты. Автомобиль, оборудованный таким мотором, обладает лучшей разгонной динамикой, нежели дизельный двигатель. Одно условие: коленчатый вал нужно раскрутить до 2500–3000 об/мин, чтобы достичь максимального крутящего момента.

Положительные моменты от эксплуатации бензинового мотора выглядят так:

  • звук работы силового агрегата негромкий по сравнению с дизелем;
  • надежность системы топливоподачи, приемлемая стоимость ремонта;
  • агрегат спокойно переносит длительное повышение оборотов коленвала вплоть до 5000 об/мин на атмосферных версиях и 8000 об/мин – на турбированных;
  • отсутствует проблема холодного запуска;
  • выхлоп содержит меньше вредных веществ и сажи.

Дополнительное преимущество бензиновых силовых агрегатов – универсальность. Если оборудовать машину дополнительной установкой и отдельным топливным резервуаром, можно ездить на сжиженном газе (пропан-бутановая смесь) и даже на метане. Модернизация позволяет экономить средства, поскольку газ ощутимо дешевле жидкого горючего.

Теперь о немногочисленных недостатках:

  1. Бензиновый мотор слабо «тянет» на низких оборотах, крутящего момента не хватает. Мощный «подхват» начинается от 3000 об/мин коленчатого вала.
  2. Высокий расход топлива, в том числе сжиженного газа.
  3. Наличие системы зажигания, чьи элементы нередко отказывают по причине износа либо вследствие попадания воды.

Плюсы и минусы, присущие бензиновым двигателям, дают им преимущества для установки на легковые автомобили и спорткары. Там, где нужна приличная мощность, комфорт и скорость, данные моторы незаменимы.

Преимущества двухтактного мотора

Первый подобный двигатель был представлен миру тогда же, когда и классический дизельный 4-тактный ДВС. Относительно недавно появились 2-тактные бензиновые двигатели. Ключевая особенность — небольшая масса. Тут можно говорить о снижении веса на 40-50 % от классического дизеля с турбиной. Довольно важная характеристика для современного автомобиля, когда разработчики пытаются как можно больше снизить массу авто.

Еще одно преимущество заключается в том, что устройство двухтактного дизеля несколько проще своего собрата. Меньшее количество запчастей делают обслуживание несколько проще и дешевле. Хотя с последним можно и поспорить ведь далеко не все сталкивались с таким типом моторов. Такой силовой агрегат можно реконструировать и ремонтировать с минимальным количеством инструмента. По сути, это упрощенный вариант двигателя внутреннего сгорания. Кроме того, наличие нагнетателя позволяет существенно экономить горючее. Примерно 40-50 % дизтоплива сохраняется благодаря двухтактной конструкции. Конечно, все моторы имеют свои плюсы и минусы. В некоторых случаях более важны недостатки, так как именно они ограничивают повсеместное применение.

Где применяются

Где используются такие малыши? Разумеется, они не потянут автомобиль. Их область применения в некрупной мототехнике (легких мопедах) и небольших механизмах косилок или моторных пил, насосов и компрессоров. Бак такого моторчика вмещает 2-2,5 литра дизтоплива.

Если выбирать наиболее мелкий дизель из всех существующих в мире, такой есть в Англии. Для работы применяется не привычная солярка, а смесь водорода с метанолом. Принцип работы сохраняется, смесь возгорается за счет сжатия топлива, как у любого дизеля. Детали тоже как у дизеля, есть и ЦПГ и шатуны и коленвал. Объем цилиндра 1 кубический миллиметр, а габариты агрегата-гнома 5х15х3 миллиметра. Помещается мотор на ногте большого пальца человека.

Коленчатый вал его имеет 50 тысяч оборотов за минуту и способен выдавать 11 ватт мощности, подключенный к специальной установке. Такие моторы вполне применимы для различных целей, в том числе как компактные источники энергии.

О слабых сторонах

Опять же, если перечислять все недостатки списком, то на память придет роторный ДВС. Дело в том, что тут стоит выделить следующие минусы:

  • высокая стоимость обслуживания;
  • отсутствие запасных частей;
  • большая цена на двигатель.

Первый пункт обусловлен отсутствием мастерских, где готовы взяться за ремонт двухтактного дизеля. Это вполне естественно и логично ведь не так много производителей выпускают серийно подобные моторы, еще меньшее количество устанавливает их на автомобили. На обычной станции техобслуживания такой силовой агрегат если и сделают, то обойдется дорого.

Но обычно возникает сразу третий минус — нет необходимых запчастей. Точнее, они есть, но только под заказ. Ждать их можно как месяц, так и больше. Если в крупных городах и будет возможность отремонтировать такой ДВС и найти запчасти, то в глубинке это сделать вряд ли получится. Вот такие плюсы и минусы имеет данный дизель. Ну а сейчас рассмотрим еще несколько важных деталей.

Недостатки

Небольшое распространение агрегатов объясняется рядом причин. К примеру, детали на такие моторы найти получится с трудом. Именно поэтому выполнить ремонт двухтактного дизельного двигателя становится проблематично. Кроме того, специалистов по обслуживанию таких агрегатов достаточно мало.

  • высокая цена дизельных двигателей и малый выбор моделей;
  • увеличенный расход масла;
  • необходимость установки воздушных фильтров.

Явным недостатком дизелей является использование мощного стартера. На морозе дизельное топливо мутнеет и застывает. Ремонт топливной аппаратуры затрудняется тем, что насосы высокого давления изготавливаются с высокой точностью.

Существенным минусом двухтактных дизелей является невозможность их применения в высокотемпературных режимах. Масло при таких условиях закоксовывается, возникает залегание поршневых колец. Кроме того, из-за недостаточной продувки топливо сгорает не полностью, что сказывается на значении КПД и уровне токсичности.

Немного о системе смазки

Как мы уже разобрались, этот дизель имеет свои сильные и слабые стороны. Крайне важной деталью является система смазки. Она отвечает за эффективную работу трущихся деталей и их охлаждение, отмывание от нагара. Всем уже давно известно, что для этих целей используется моторное масло, рекомендованное производителем. В нашем случае все точно так же.

Несколько слов хотелось бы сказать о расходе смазочной жидкости. Тут экономии ждать не стоит. Обусловлено это добавлением смазки непосредственно в топливо для обеспечения нормальной работы трущихся деталей. Вполне логично, что расходоваться оно будет очень быстро, и его нужно будет регулярно добавлять. Более того, небольшое масляное голодание может вывести из строя двухтактные дизели очень быстро. По крайней мере, на порядок раньше обычного бензинового ДВС. Поэтому система смазки, скорее, слабая, нежели сильная сторона и об этом не нужно забывать.

Таблица масло бензин выбираем правильную пропорцию

Принцип работы и устройство инжектора

Начинающие владельцы мототехники не всегда имеют представление, сколько масла добавлять в бензин. В зависимости от рекомендаций изготовителя, указанных в инструкции, объем добавляемой смазочной жидкости может изменяться. Наиболее распространенные соотношения 1: 50, а также 1:40. Незначительные отклонения от указанных пропорций не скажутся на работе двухтактного двигателя.

Разобраться с пропорцией несложно. Например, соотношение 1:50 означает, что в 50 литров бензина следует добавить литр смазочной жидкости. Использование мерных емкостей значительно облегчит процесс приготовления смеси. В зависимости от объема имеющейся тары, изменяется количество добавляемого масла.

Быстро приготовить смесь можно определившись с пропорциями

В частности, для пропорции 1:50 таблица поможет определиться с объемом вводимого масла:

  • для разбавления 5 л бензина понадобится 100 мл смазочной жидкости;
  • в десятилитровую емкость потребуется залить 200 мл масла;
  • в 20-литровую канистру следует ввести 400 мл смазки.

Об экологичности

В последние годы инженеры постоянно стараются снизить количество вредных веществ, выбрасываемых выхлопной системой в атмосферу. Вопрос экологии стоит достаточно остро. Если в европейских странах уже давно введены экологические нормы, то в России все намного хуже. Что же касается дизелей в целом, то и они уже довольно давно используют специальные сажевые фильтры и малозольные масла, которые существенно уменьшают вредные выбросы в атмосферу.

В нашем же случае было сказано о том, что масло сгорает в камере. Это уже большой минус с точки зрения экологии. Кроме того, часть топливно-воздушной смеси не воспламеняется и вырывается наружу. Все это наряду с выпускной системой наносит серьезный вред атмосфере. Поэтому двухтактные дизели наиболее целесообразно применять в военной технике и авиации.

СИНХРОНИЗАЦИЯ КАРБЮРАТОРОВ НА МОТОЦИКЛЕ

Если вы чувствуете характерную вибрацию при включенном двигателе, и цилиндры нагреваются неравномерно скорее всего карбюраторы рассинхронизированы. Основные причины – неравномерный износ деталей и приводов, загрязнение топливной системы.

Последовательность действий:

  • Отрегулируйте приводы дроссельных заслонок и переходите к синхронизации.
  • Снимите бензобак, если нужно демонтируйте воздушные фильтры и снимите блок карбюраторов.
  • Найдите по заглушкам специальные вакуумные порты и подключите к ним измерительные трубопроводы.
  • Уточните в руководстве эксплуатации транспортного средства параметр оборотов, на которых должна производиться синхронизация карбюраторов.
  • Прогрейте двигатель, и отрегулируйте клапаны вакууметров на минимальные колебания.
  • Для синхронизации на двухцилиндровых двигателях найдите базовый винт между карбюраторами. Если у вас четырехцилиндровый агрегат кроме базового винта потребуется еще 2 регулировочных штуцера.
  • Установите равные величины разряжения в ВПД вращая винты, последовательность регулировки: первый, третий, второй или центральный.
  • Если после резкого увеличения оборотов двигателя и сброса до уровня, указанного в руководстве по эксплуатации стрелки всех вакуумметров показывают одинаковое значение, значит синхронизация системы считается выполненной.

Разобраться с регулировкой с нуля сложно, поэтому если вы в себе не уверены, лучше обратиться в специализированные сервисы. А за новыми заводскими светодиодными фарами для байка, мопеда или автомобиля с доставкой переходите в каталог Wesem-Light .

Источник

Авиационный дизель

Широкое распространение данные типы моторов получили в летной технике. Больше всего используют на легких самолетах. Высокая мощность при небольших габаритах — стали определяющими факторами при выборе силовых агрегатов для самолетов. Кроме того, наличие наддува и отсутствие зажигания сыграли только в лучшую сторону. Работа ДВС останавливается с подачей топливно-воздушной смеси.

Стоит отметить, что двухтактный судовой дизель не боится перепада температур. Более того, зачастую большой мороз является дополнительным охлаждением ДВС, что очень хорошо. Все это, наряду с использованием относительно недорогого горючего, делает этот дизель крайне популярным. Правда распространение ограничивается сложностью установки и обслуживания компрессора. Кроме того, в топливо нужно добавлять смазку, а это также обходится не дешево. В целом же для авиации это отличный вариант, что обусловлено вышеперечисленными факторами.

В авиации.

Авиационные дизельные двигатели — имеют цикл в два такта. Данный цикл — оптимальное решение для не тяжелой авиации. По мощности, данный тип двигателей, сильно превосходит аналоги. Надув, хорошая черта для высотных моторов. Отсутствие системы зажигания, так же дополняет список преимуществ. Двигатель останавливается, по завершению подачи рабочей смеси. Движок, устойчив к температурному перепаду и не боится экстремальных погодных условий. Холод, даже идет ему на пользу. При этом, мотор работает на дешевом и доступном топливе. Сложность использования движка, заключается в компрессоре. Насос, является одним из наиболее сложных элементов устройства. В реактивное топливо приходится добавлять сложный и дорогостоящий состав для смазки элементов.

Расширяйте свой кругозор в сфере автомобильной тематики и сопутствующей техники. Наш портал, рад предоставить вам соответствующую информацию!Удачи в изучении интересного и полезного материала!

Повышенная тепловая нагрузка

Мы рассмотрели ключевые особенности данного мотора. К примеру, теперь вы знаете какой вес двигателя и в чем заключаются его сильные и слабые стороны. Но хотелось бы рассмотреть еще несколько конструктивных особенностей силового агрегата. В частности, речь пойдет о системе охлаждения. Дело в том, что двухтактный дизель является более теплонагруженный, нежели 4-тактный. Обусловлено это повышенной частотой работы поршня. Получается, что существенно увеличивается температура в камере. Для её снижения необходимо эффективное охлаждение. Если речь об авиации, то тут все понятно. Высокие скорости и потоки встречного воздуха делают свое дело. Это же касается и эксплуатации в большие морозы, когда низкая температура окружающей среды является только плюсом.

В остальных же случаях необходимо жидкостное охлаждение. Обычно это классическая система. Единственное на что стоит обратить внимание, так это на исправность всех систем. Перегрев, даже кратковременный, может привести к заклиниванию или другим проблемам. В любом случае возможность такого исхода необходимо исключить.

Интеркуллер

Было замечено, что если при смесеобразовании используется холодный воздух, КПД двигателя увеличивается до 20%. Это открытие привело к появлению интеркуллера – дополнительного элемента турбин, повышающего эффективность работы.
После всасывания воздуха он проходит через радиатор, и в охлажденном состоянии попадает во впускной коллектор. Мы уже публиковали статью, в которой можно подробно ознакомиться со схемой работы интеркуллера.

За турбиной современного автомобиля необходимо должным образом ухаживать. Механизм крайне чувствителен к качеству моторного масла и перегреву. Поэтому смазочный материал рекомендуется менять не реже, чем через 5-7 тысяч километров пробега.

Кроме того, после остановки машины следует оставлять ДВС включенным на 1-2 минуты. Это позволяет турбине остыть (при резком прекращении циркуляции масла она перегревается). К сожалению, даже при грамотной эксплуатации ресурс компрессора редко превышает 150 тысяч километров.

Строение и принцип действия дизельного двигателя делают его незаменимым агрегатом на тяжелом транспорте, которому необходима хорошая тяга «на низах». Современные дизели с равным успехом работают и в легковых автомобилях, главное требование к которым: приемистость и время набора скорости.

Сложный уход за дизелем компенсируется долговечностью, экономичностью и надежностью в любых ситуациях.

Источник

Ресурс дизеля

Отдельного внимания заслуживает плановый ресурс данного мотора. Дело в том, что сам по себе дизель менее жизнеспособен, нежели бензиновый силовой агрегат. Обусловлено это использованием своеобразного топлива. Оно оставляет нагар в камере сгорания и форсунках. Все это существенно сокращает срок службы. Что же касается двухтактных ДВС на дизеле, то тут многое зависит от условий эксплуатации и своевременного обслуживания. Если масло меняется вовремя, а мотор не перегревается, то может работать 200 000 километров. Для бронетехники ресурс значительно меньше и составляет порядка 100 000 километров.

Основные элементы двигателя

Ниже на рисунке показана схема расположения элементов в цилиндре. В зависимости от модели двигателя, их может быть 4, 6, 8 и даже больше. На рисунке обозначены следующие элементы:

A – распределительный вал. B – крышка клапанов. C – выпускной клапан. Открывается строго в нужное время для того, чтобы отработанные газы выводились за пределы камеры сгорания. D – отверстие для выхода отработанных газов. E – головка блока цилиндра. F – пространство, заполняемое охлаждающей жидкостью. В процессе работы двигатель сильно нагревается, поэтому его необходимо остудить. Чаще всего для этого используется антифриз. G – корпус двигателя. H – маслосборник. I – поддон. J – свеча зажигания. Обеспечивает искру, необходимую для того, чтобы зажечь топливную смесь, находящуюся под давлением. K – впускной клапан. Открывается и запускает в камеру сгорания воздушно-топливную смесь. L – отверстие для впуска топливной смеси. M – сам поршень. Движется вверх-вниз в результате детонации топливной смеси, передавая механическую нагрузку на коленчатый вал. O – шатун. Соединительный элемент поршня и коленчатого вала. P – коленвал. Вращается в результате движения поршней. Передает усилия на колеса через трансмиссию автомобиля. Все эти элементы принимают участие в четырехтактном цикле.

Важные детали

Современный двухтактный дизель характеризуется продвинутой топливной системой. Работает мотор тихо и плавно. Но так было не всегда. Механический ТНВД имел свои особенности. В частности, на каждую форсунку шла отдельная магистраль. Такой подход хоть и имел слабые стороны, но славился своей надежностью и высокой ремонтопригодностью. Позже ТНВД совершенствовались и становились значительно сложнее. Появилась система «Коммон рейл». В топливной рампе такого плана поддерживалось давление порядка 2 тысяч килограмм на сантиметр в квадрате. Форсунки стали более чувствительны к качеству топлива. Плохое горючее приводило к их быстрому выходу из строя.

Эксплуатация и причины поломки двигателей

Чаще всего двухтактные моторы встречаются в мототехнике, лодочных двигателях, газонокосилках, цепных пилах и прочих устройствах, где требуется применение легкого и надежного двигателя. Тем не менее, даже такой простой по конструкции движок может выйти из строя из-за нарушения правил эксплуатации.

  • Низкое качество бензина. Плохое топливо часто приводит к появлению детонации. Чаще всего это заметно на невысоких оборотах при подгазовках. Возникающие ударные нагрузки приводят к поломке перегородок поршней, чрезмерным нагрузкам на подшипники коленвала. Детонация может возникать из-за перегрева двигателя, нагара на поршне и бедной смеси.
  • Низкое качество деталей, из которых собран мотор. Особенно это актуально для китайских производителей, часто допускающих брак в производстве комплектующих. Это приводит к раннему выходу из строя поршня, коленчатого вала, цилиндра и прочих деталей, а затем и капитальному ремонту. Обычно помогает оценить состояние поршневой простой замер компрессии.
  • Низкокачественное моторное масло. Топливомасляная смесь для двухтактных двигателей имеет очень важное значение. Именно от его качества будет зависеть как мягко работает мотор, чистота выхлопа, отсутствие перегрева и лишних шумов. Плохое масло приводит к образованию слоя нагара на поршне, в коренных и шатунных подшипниках, к задирам на стенках цилиндра и юбке поршня, проходное сечение глушителя уменьшается из-за нагара. Масла для двухтактных двигателей следует применять синтетические или полусинтетические, использование минералки нежелательно.
  • Перегрев на двухтактном двигателе воздушного охлаждения не редкость. К этому приводит длительная работа с полностью открытым дросселем, или неисправность системы охлаждения. Перегрев может быть кратковременным, когда наблюдается потеря мощности и максимальных оборотов, после снижения нагрузки и охлаждения двигателя все приходит в норму. Клин возникает вследствие очень сильного перегрева, когда тепловой зазор между поршнем и цилиндром уменьшается настолько, что силы трения намертво прихватывают их между собой. После него требуется ремонт ЦПГ.
  • Карбюратор не настроен. Топливная смесь получается слишком бедной или очень богатой. Езда на переобогащенной смеси чревата высоким расходом топлива, потерей мощности и образованию нагара. Бедная смесь может вызывать детонацию и снижение максимальной мощности двигателя.

Чтобы продлить срок службы и отсрочить капремонт, следует провести правильную обкатку двухтактного лодочного или мотоциклетного мотора. Для этого пропорция масла смешиваемого с бензином должна быть немного выше установленной для нормальной эксплуатации. На такой смеси дать двигателю поработать в режиме неполной мощности несколько часов, что эквивалентно 500-1000 км пробега для скутера и мотоцикла.

Все же из-за токсичности выхлопа двухтактные двигатели постепенно вытесняются современными четырехтактными. Они продолжают использоваться только там, где требуется высокая удельная мощность при минимальной массе и простоте конструкции – мототехника, бензопилы и триммеры, модели самолетов и многое другое.

Источник Источник https://koleso.temaretik.com/1498292754849728883/dvuhtaktnyj-dizelnyj-dvigatel-printsip-raboty-i-osobennosti/ Источник https://autostuk.ru/samyj-malenkij-dizelnyj-dvigatel.html Источник https://swapmotor.ru/ustrojstvo-dvigatelya/dvuhtaktnyj.html

Подведем итоги

В общем и целом, двухтактные дизели будут развиваться и совершенствоваться. Равно, как и роторно-поршневые ДВС, они считаются недоработанными. Однако в скором будущем они займут свою нишу в автомобилестроении. Уже сегодня они используются в авиации и на крупных промышленных и военных судах. Это надежный и относительно неприхотливый мотор, который при должном обслуживании будет работать исправно. В это же время он не лишен и проблем. К примеру, остро стоит вопрос охлаждения и смазки. Еще более важным является вопрос экологии. Необходима сложная система фильтрации для достижения экологических норм. По этой простой причине массовое производство, использование таких моторов на всех типах авто затруднительно и пока не представляется возможным. Но улучшение системы очистки отработавших газов способно решить эту проблему и приведет к тому, что двухтактные моторы будут широко распространены.

С чего начать?

Итак, что нужно сделать в первую очередь? Для начала разберитесь со списком запчастей, ключей. Понадобится замена водяной помпы, если она еще заводская, внутренностей маслонасоса и маслофильтр, металлической цепи ГРМ и звездочек для неё.

Приобретите качественную поршневую группу с номером ремонта, вкладыши, сальники, высоковольтные провода, ремкомплекты в бензонасос, трамблер.

Есть малые детали, но без них не поедете. Например, упорные полукольца. Они предотвращают осевое перемещение коленвала. Снимая коленвал, сами убедитесь, что они стерлись.

Инструментарий самый полный:

  • ключи, щупы для отладки клапанов;
  • съемники сухарей на клапанах, колпачков;
  • съемники на 2 и 3 лапы;

Если есть гидроцепная таль, то полработы долой. Она понадобится при съеме ДВС и установке.

Проект “Дизельный двигатель” — презентация онлайн

1. Физика

Проект “Дизельный двигатель”
СОЗДАТЕЛЬ ДИЗЕЛЬНОГО ДВИГАТЕЛЯ
ПРИНЦИП РАБОТЫ И УСТРОЙСТВО ДИЗЕЛЬНОГО ДВИГАТЕЛЯ
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ ДИЗЕЛЬНОГО ДВИГАТЕЛЯ ОТ ДРУГИХ ДВИГАТЕЛЕЙ ВНУТРЕННЕГО
СГОРАНИЯ
НЕДОСТАТКИ ДАННОГО ДВИГАТЕЛЯ

3. Создатель дизельного двигателя

СОЗДАТЕЛЬ ДИЗЕЛЬНОГО ДВИГАТЕЛЯ
• Рудо́льф Кристиа́н Карл
Ди́ зель — немецкий
инженер и изобретатель,
создатель дизельного
двигателя.
• Родился: 18 марта 1858
г., Париж, Франция
• Умер: 29 сентября 1913
г., Ла-Манш
далее

4. Создатель дизельного двигателя

СОЗДАТЕЛЬ ДИЗЕЛЬНОГО ДВИГАТЕЛЯ
• Рудольф Дизель обучался в Германии, закончил училище, а затем
Аугсбургскую политехническую школу.
• С 1893 года Дизель ведет разработки нового двигателя на
Аугсбургском машиностроительном заводе при финансовом
участии компаний Фридриха Круппа и братьев Зульцер.
• 1 января 1898 года Дизель открыл собственный завод по
производству дизельных двигателей. Работа шла успешно.
Первый корабль с дизельным двигателем был построен в 1903
году, через пять лет построен первый дизельный двигатель
малых размеров, первый грузовой автомобиль и первый
локомотив на дизельном двигателе.
вернуться

5. Принцип работы и устройство дизельного двигателя

ПРИНЦИП РАБОТЫ И УСТРОЙСТВО ДИЗЕЛЬНОГО
ДВИГАТЕЛЯ
Устройство дизельного двигателя
представлено следующим образом.
Начинается все с впускного клапана,
посредством которого воздух может
попасть в рабочие цилиндры. Поршень
создает необходимое давление, чтобы
попадаемый воздух нагрелся до
требуемой температуры, а коленчатый вал
воспринимает усилие, поступающее от
поршня, и преобразует его в крутящий
момент.
далее

6. Принцип работы и устройство дизельного двигателя

ПРИНЦИП РАБОТЫ И УСТРОЙСТВО ДИЗЕЛЬНОГО
ДВИГАТЕЛЯ
• Важно знать, как работает дизельный
двигатель по четырехтактной схеме. В
первый такт делается впуск воздуха, в
это же время открыт и выхлопной
клапан. Второй такт соответствует
сжатию воздуха, чтобы он достиг
необходимой температуры.
вернуться
• На третьем такте впрыскивается
горючая смесь в камеру сгорании, и в
результате взаимодействия с
разогретым воздухом происходит
взрыв. Во время четвертого такта
осуществляется вывод выхлопных газов
из тела цилиндра.

7. Отличительные особенности дизельного двигателя

далее
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ ДИЗЕЛЬНОГО ДВИГАТЕЛЯ
ОСОБЕННОСТИ ДИЗЕЛЬНОГО ДВИГАТЕЛЯ,
ТАКИЕ КАК ЭКОНОМИЧНОСТЬ, ВЫСОКИЙ
КРУТЯЩИЙ МОМЕНТ И БОЛЕЕ ДЕШЕВОЕ
ТОПЛИВО, ДЕЛАЮТ ЕГО
ПРЕДПОЧТИТЕЛЬНЫМ ВАРИАНТОМ.
ДИЗЕЛИ ПОСЛЕДНИХ ПОКОЛЕНИЙ
ВПЛОТНУЮ ПРИБЛИЗИЛИСЬ К
БЕНЗИНОВЫМ МОТОРАМ ПО ШУМНОСТИ,
СОХРАНЯЯ ПРИ ЭТОМ ПРЕИМУЩЕСТВА В
ЭКОНОМИЧНОСТИ И НАДЕЖНОСТИ.

8. Отличительные особенности дизельного двигателя

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ ДИЗЕЛЬНОГО ДВИГАТЕЛЯ
У бензинового мотора смесь
образуется во впускной системе, а в
цилиндре воспламеняется искрой
свечи зажигания. В дизельном
двигателе подача топлива и воздуха
происходит раздельно. Вначале в
цилиндры поступает чистый воздух. В
конце сжатия, когда он нагревается до
температуры 700-800оС, в камеру
сгорания форсунками, под большим
давлением впрыскивается топливо,
которое почти мгновенно
самовоспламеняется.
вернуться

9. Недостатки

НЕДОСТАТКИ
Явными недостатками дизельных двигателей являются необходимость
использования стартера большой мощности, помутнение и застывание
летнего дизельного топлива при низких температурах, сложность
в ремонте и регулировке топливной аппаратуры (ТНВД), так как
насосы высокого давления являются устройствами, изготовленными с
высокой точностью. Также дизель-моторы крайне чувствительны к
загрязнению топлива механическими частицами и водой. Такие
загрязнения очень быстро выводят топливную аппаратуру из строя.

10. Благодарим за внимание


HTTPS://RU.WIKIMEDIA.ORG
HTTP://WWW.TECHGIDRAVLIKA.RU
HTTP://JOYREACTOR.CC/

Принцип действия четырехтактного дизеля

Схема устройства. Дизель является разновидностью двигателей внутреннего сгорания (ДВС), у которых топливо сгорает внутри рабочего цилиндра. Как известно, существуют также тепловые двигатели с внешним сгоранием (например, паровая машина). В их цилиндры поступает рабочее тело (пар), вырабатываемое в особых агрегатах (паровых котлах) в результате сжигания топлива.

Рабочий цилиндр (или просто цилиндр) дизеля устанавливается на станине, крепящейся к фундаментной раме. Цилиндр закрывается сверху крышкой, снабженной форсункой, впускным и выпускным клапанами.

Внутри цилиндра движется поршень, связанный шатуном с кривошипом коленчатого вала. Крайние положения поршня называются его мертвыми точками: верхней (в. м. т) и нижней (н. м. т.). Расстояние, проходимое поршнем при его движении от одной мертвой точки до другой, называется ходом поршня. За один оборот коленчатого вала поршень делает два хода.

Принцип работы. Предположим, что поршень начинает свое движение вниз от в. м. т. к этому моменту специальным приводом от коленчатого вала открывается впускной клапан 8 (его часто называют также всасывающим), сообщая цилиндр с атмосферой. Так как при движении поршня вниз объем над ним увеличивается, в цилиндр начнет поступать (засасываться) воздух из атмосферы. Следовательно, первый ход поршня может быть назван ходом впуска, или ходом всасывания.

Рис. 1. Схема работы четырехтактного дизеля

По приходе поршня в н. м. т. впускной клапан закрывается и пространство над поршнем внутри цилиндра становится замкнутым. Поэтому при движении вверх поршень будет сжимать находящийся в цилиндре воздух, т. е. совершать ход сжатия. В конце сжатия, когда поршень подойдет к в. м. т., давление воздуха в цилиндре достигнет 3000 — 4500 кПа (30—45 кгс/см2). В результате этого температура воздуха в цилиндре повышается до 750—900 К, т. е. до 500—600 °С, а иногда и выше.

Незадолго до прихода поршня в в. м. т. через форсунку 6 в цилиндр впрыскивается мелко распыленное жидкое топливо. Попадая в сильно нагретый от сжатия воздух, частички топлива самовоспламеняются, причем это происходит только вследствие высокой температуры воздуха, никаких дополнительных средств для воспламенения топлива в дизеле нет.

После самовоспламенения топливо сгорает, продукты сгорания в смеси с частью воздуха, оказавшейся избыточной, образуют рабочий газ. Вследствие сгорания топлива температура рабочего газа повышается до 1700—2000 К, что вызывает увеличение давления газа до 5000—8000 кПа (50— 80 кгс/см2).

Процесс сгорания топлива протекает за то время, когда поршень переходит через в. м. т. Под давлением рабочего газа поршень движется вниз, вращая коленчатый вал. Объем рабочего газа увеличивается, его давление понижается: происходит процесс расширения. Поскольку расширяющийся газ совершает полезную работу, этот ход поршня принято называть рабочим.

К приходу поршня в н. м. т. расширение газа заканчивается. Открывается выпускной (выхлопной) клапан и при последующем движении поршня вверх происходит выпуск отработавшего газа через клапан и выпускной коллектор в атмосферу. Когда поршень придет в в. м. т., выпускной клапан закроется, а впускной откроется и начнется вновь процесс впуска (всасывания).

Следовательно, за четыре хода поршня, или за два оборота коленчатого вала, в цилиндре произошли следующие процессы: всасывания, сжатия, сгорания, расширения, выпуска. Совокупность процессов, в результате которой достигнуто первоначальное состояние газа, называется циклом. Часть цикла, совершающуюся за один ход поршня, принято называть тактом. Рассмотренный цикл осуществился за четыре такта, и двигатель, работающий по этому циклу, называется четырехтактным.

Теоретическая индикаторная диаграмма. Цикл работы двигателя может быть изображен графически в осях Vp (объем — давление): объем, заключенный над поршнем, откладывается по оси абсцисс, а давление в цилиндре — по оси ординат. Такой график обычно называют индикаторной диаграммой, он может быть вычерчен при работе двигателя прибором, называемым индикатором.

В результате воспламенения топлива давление в цилиндре быстро, можно считать мгновенно, повышается. Однако не все топливо сгорает за то короткое время, на которое поршень останавливается в в. м. т. Горение продолжается и после в. м. т. в начале движения поршня вниз. Поскольку одновременно газу сообщается теплота (продолжается горение топлива) и увеличивается его объем (поршень движется вниз), давление в цилиндре в этот период сохраняется постоянным.

По окончании горения топлива начинается расширение рабочего газа: объем увеличивается, давление уменьшается, что отражено на диаграмме линией расширения.

При положении поршня в н. м. т. открывается выпускной клапан и цилиндр сообщается с атмосферой. Однако в момент открытия клапана давление в цилиндре составляет еще 250 — 500 кПа (2,5 — 5 кгс/см2), т. е. значительно выше атмосферного. Поэтому после открытия клапана часть газа под действием давления быстро выходит из цилиндра, что характеризуется линией. Затем поршень движется вверх, вытесняя отработавший газ в атмосферу. Давление в цилиндре будет выше атмосферного и в течение всего хода поршня останется примерно постоянным. Таким образом, линий выпуска на теоретической диаграмме тоже две: свободного выпуска и принужден иного выпуска. Выпуск в его первой фазе называется свободным потому, что газ вытекает лишь вследствие разности давлений, тогда как во второй фазе газ вытесняется из цилиндра поршнем.

Работает как дизель.

Дизельный двигатель и его принцип действия

Статья о главных плюсах и минусах дизельного двигателя. Важные особенности эксплуатации. В конце статьи — видео о том, какой мотор круче, бензиновый или дизель!


Содержание статьи:

При покупке автомобиля с широкой гаммой предлагаемых двигателей перед автомобилистом всегда стоит непростой вопрос, заключающийся не только в выборе оптимального сочетания мощности и рабочего объёма, но и типа мотора в целом. Противостояние дизелей и традиционных бензиновых агрегатов продолжается уде достаточно долго. Поскольку и те, и другие имеют ряд преимуществ и недостатков, рассмотрим их подробнее.

Какие бывают нюансы дизельного двигателя


Ещё совсем недавно благодаря тому, что дизельное топливо стоило почти вдвое дешевле бензина, на недостатки такого мотора смотрели сквозь пальцы, ведь дешевое топливо сочеталось с его малым расходом и великолепными тяговыми способностями автомобиля.

Главными же недостатками были повышенная шумность, сильная вибронагруженность и невысокая разгонная динамика.


Сейчас ситуация изменилась в корне, и хорошее дизельное топливо, несмотря на то, что это фактически попутный продукт нефтепереработки, стоит дороже бензина. Помимо этого сам дизельный мотор ощутимо дороже и сложнее в эксплуатации и обслуживании, чем бензиновый.

При таком соотношении факторов выбор уже не ограничивается размеренной экономичной ездой или динамичной, но чуть более расходной. Под вопросом стоит сам факт целесообразности приобретения автомобиля на дизельном топливе, ведь несмотря на огромную работу, направленную на устранение его слабых мест, часть недостатков по-прежнему устранить не получилось.

Мы не будем рассматривать в данной статье грузовой автотранспорт, для которого важнейшим показателем является тяга при высокой нагрузке, а также экономичность, поскольку большинство коммерческого автопарка вообще не предлагает бензиновых версий. Это обусловлено тем, что дизельный двигатель большого объёма при высоких нагрузках гораздо предпочтительнее своего бензинового собрата в плане экономичности. Ведь когда речь идёт о расходе топлива в десятки литров на сто километров, даже незначительная экономия выглядит внушительно в денежном выражении.

Кроме того, для подобных машин езда на высоких оборотах вообще не нужна. Бензиновый двигатель при максимальной нагрузке склонен к существенному увеличению расхода топлива, дизель в этой ситуации отличается большей стабильностью.

Особенности конструкции дизельного двигателя


Использование тяжёлого топлива предполагает совершенно иные принципы работы дизельного двигателя, что находит своё отражение в его конструкции. Периодически появляются новости о том, что тот или иной завод освоил производство дизельных моторов на основе бензиновой версии, это в основном относится к устаревшему производству маломощных моторов, которые не славятся своей надёжностью. Как признают специалисты, желательно, чтобы дизельный и бензиновый моторы не имели общих деталей и создавались независимо друг от друга.

Прежде всего, дизельный двигатель производят из гораздо белее прочных сплавов, а его детали, такие как блок цилиндров, поршни, шатуны, коленвал рассчитаны на гораздо большие нагрузки. Это связано с тем, что степень сжатия дизельного мотора составляет 19-24 единицы, а у бензинового всего 9-12. Это приводит к увеличению массы и габаритов агрегата.

Ключевое же отличие кроется в системах питания и зажигания. В бензиновом моторе смесеобразование происходит во впускной системе, то есть в цилиндр поступает готовая смесь топлива и воздуха, которая воспламеняется свечой зажигания. В дизельном всё несколько сложнее — сначала в камеру сгорания поступает воздух, который нагревается до 800 градусов Цельсия, после чего под огромным давлением туда впрыскивается топливо, и полученная смесь воспламеняется свечой накаливания.

В процессе горения создаётся огромное давление, которое и обеспечивает огромный крутящий момент, но в то же время приводит к повышенной шумности. Такой принцип действия обеспечивает стабильную работу мотора на обеднённых смесях, что и даёт хорошие показатели экономичности.


Огромное внимание при эксплуатации дизельного мотора следует уделять качеству топлива, поскольку применяемые топливные насосы высокого давления стоят гораздо дороже простого бензонасоса.

Данная система питания мотора сейчас получила наибольшее распространение, но существуют и более экзотичные варианты с насос-форсунками, в которых совмещены функции подачи и распыления топлива, что позволяет осуществлять замену только одного элемента при его выходе из строя, но делает дизельный двигатель ещё более требовательным. К тому же подобные узлы неремонтопригодны.

Высокая стоимость такого мотора обусловлена ещё и тем, что зачастую он оснащается рядом важных вспомогательных систем, таких как подогрев топливного бака и обратки, противосажевые фильтры и усиленные демпфирующие подушки.

Помимо этого, большинство современных дизелей оснащены турбонаддувом, что позволяет существенно улучшить динамические показатели и ускорить выход на максимальные обороты, экономичность при этом также немного улучшается. Основным негативным фактором при этом является цена как самого турбокомпрессора, так и его замены. Этот узел рассчитан на меньший срок эксплуатации, чем мотор, кроме того он очень чувствителен к качеству рабочих жидкостей и расходных материалов. В ряде случаев его ремонт не предусмотрен, компрессор меняется целиком.

Вопреки расхожему мнению, дизельные двигатели, так же как и бензиновые, могут подвергаться капитальному ремонту, технологии которого весьма сходны. Единственным моментом, который следует учитывать если вы приобретаете подержанный автомобиль или собираетесь его эксплуатировать долгие годы, является конструкция блока цилиндров.

Существуют дизельные моторы, в которых блок цилиндров и его головка объединены в единый неразборный элемент, что приводит к необходимости поиска специализированных мастерских, которые могли бы осуществить проточку подобной конструкции. Большинство сервисов попросту не имеют подобного оборудования.

Как правильно эксплуатировать дизельные двигателя


Что касается конечного потребителя, то ему важно помнить об основных нюансах дизеля, таких как использование разных его сортов в зимнее и летнее время. Дело в том, что соляр при отрицательных температурах густеет и полученная гелеобразная масса может попросту забить топливную систему и даже повредить её, поэтому до наступления холодов на АЗС завозят дизельное топливо со специальными присадками.

Это важно помнить тем, кто редко пользуется автомобилем, ведь заправившись в теплое время года, выехать зимой уже не получится. Для этого придётся приобретать присадки и доливать их в бак самостоятельно. Старая технология добавления в летний сорт соляра небольшого количества керосина может оказаться губительной для современного мотора.

Зимняя эксплуатация дизеля сопряжена ещё и с тем, что его крайне медленный прогрев не позволяет быстро добиться от штатной системы отопления нагрева салона. Для автомобилей с большим салоном, а также для внедорожников и универсалов это приводит к необходимости устанавливать автономный отопитель.

Не стоит забывать и про то, что необходимо пристальнее следить за уровнем топлива, ведь если закончится бензин, его достаточно просто долить в бак, в случае же с дизелем в систему попадает воздух, который без специальной прокачки запустить мотор уже не позволит.


В отличие от старых моделей, современные дизельные двигатели крайне чувствительны к качеству топлива, а невнимательность к этому факту может привести к гораздо более дорогостоящему ремонту, нежели в случае с бензиновым.

На этом фоне самым малозначимым недостатком дизельного мотора является достаточно узкий рабочий диапазон, что фактически выливается в необходимость чаще переключать передачи. Конечно, в случае с «автоматом» этот факт становится незаметным, но потребность в большем количестве передач очевидна.

Современный дизельный двигатель буквально нашпигован различными электронными системами, поэтому обслуживание должно осуществляться только в авторизованном центре. Кроме того, для этих моторов замена рабочих жидкостей должна производиться почти вдвое чаще.

Для многих автовладельцев важным фактором является безопасность. Дизельное топливо крайне сложно воспламеняется и не склонно к самовозгоранию или взрыву, поэтому в случае протечки топливного бака в результате серьёзного ДТП риск возникновения пожара крайне мал.

Борьба с недостатками дизельного двигателя


Все вышеперечисленные недостатки дизельных моторов обусловлены объективными причинами и их конструктивными особенностями, поэтому в ряде случаев избавиться от них практически невозможно.

Например, повышенная вибрация связана с резким нарастанием давления в камере сгорания в середине рабочего цикла, поэтому борьба с этим явлением ведётся в двух направлениях – уменьшение последствий, то есть применение подушек двигателя, эффективно гасящих вибрации и корректировка режима работы. Что касается последнего, то современные дизельные моторы отличаются пониженной степенью сжатия, это несколько стабилизирует процесс, но постепенно лишает дизель его преимуществ – крутящего момента и экономичности.

Снижение степени сжатия положительно влияет и на уменьшение шумности, но, как уже было сказано, отрицательных факторов у такого решения предостаточно. Единственным рациональным выходом пока является применение эффективной шумоизоляции.

Более дорогостоящие решения в виде демпферов крутильных колебаний также позволяют уменьшить недостатки данного типа двигателей, но, помимо роста стоимости, приводят к ещё большему усложнению процесса обслуживания.

Серьёзные работы ведутся над совершенствованием камеры сгорания, чтобы обеспечить качественное смесеобразование путём создания в ней турбулентных завихрений. Для стабилизации процесса воспламенения и снижения детонации разработаны моторы с двумя форсунками на цилиндр, что, однако, приводит к существенному удорожанию конструкции.


Более того, для полноты сгорания топлива применяется система рециркуляции, которая направляет часть выхлопа обратно во впускной коллектор, что снижает температуру в камере сгорания и может привести к преждевременному износу, поскольку полностью очистить газы от твёрдых частиц сажи практически невозможно.

Достоинства дизельного агрегата в автомобиле


Перечислим основные плюсы дизельного мотора:
  • экономичность;
  • больший ресурс;
  • тяговооружённость и огромный крутящий момент на низких оборотах.
Как видно, недостатков у такого мотора существенно больше, однако преимущества его столь значимы, что в определённых условиях полностью перекрывают все негативные факторы. К огромному сожалению, многие методы борьбы с недостатками существенно снижают конкурентные преимущества, поэтому к выбору такого мотора следует подходить осознанно, взвесив все «за» и «против».

Единственным негативным фактором, который был полностью устранён, является возможность саморазрушения дизеля. Это явление получило название «пошёл вразнос» и заключалось в бесконтрольном наборе оборотов мотором вплоть до выхода из строя. Современная система питания и электроника исключают возможность возникновения подобной ситуации.

Заключение о дизельном двигателе

Таким образом, дизельный двигатель является оправданным решением при интенсивной езде, перевозке большого количества груза или полной загрузке пассажирами, при буксировке прицепа или езде по бездорожью.

В случае степенной езды по хорошим дорогам экономичность данного типа мотора попросту не успеет компенсировать его цену, а также сложность и стоимость обслуживания. Стоит помнить, что недостатки дизеля на современном техническом уровне удалось лишь минимизировать, но не устранить.

Видео о том, какой двигатель круче, бензиновый или дизельный:

Если в нескольких словах описать принцип работы дизельного двигателя, то можно сказать, что зависит он во многом от давления, создаваемого в камере сгорания. Отличий от бензиновых моторов не очень много: имеется и блок, и ГБЦ, и форсунки, которые чем-то схожи с теми, которые используются в инжекторной системе впрыска. Единственное существенное отличие – топливо-воздушная смесь воспламеняется не от искры, которая проскакивает между электродами свечи, а от колоссального сжатия воздуха, которое нагревает и воспламеняет дизтопливо. Так как в цилиндрах очень высокое давление, то клапаны должны выдерживать большие нагрузки. Применяют дизельные моторы в большинстве своем на грузовиках, но нередко можно встретить и легковушки, работающие на дизтопливе.

Воспламенение топлива в дизельном двигателе

В основе дизельного мотора лежит компрессионное воспламенение топлива. Причем солярка, попадая в камеру сгорания, соединяется с нагретым воздухом. Вот и отличие в образовании смеси от бензинового двигателя – солярка и воздух в камеры сгорания поступают независимо, смешиваются непосредственно перед воспламенением. Сначала поступает некоторое количество воздуха. Когда он сжимается, начинается его нагревание (примерно до 800 градусов). Топливо поступает в цилиндр под давлением от 10 до 30 МПа. После этого оно воспламеняется. При работе возникает немало шума, а уровень вибраций достаточно высокий. По такому простому признаку легче всего отличить автомобиль с дизельным мотором. Кстати, в его конструкции свечи все-таки есть, вот только назначение у них совершенно иное. Они не воспламеняют смесь, а прогревают камеры сгорания, чтобы зимой проще было завести двигатель. Они так и называются – свечи накаливания.

Существуют как двух-, так и четырехтактные дизельные двигатели. Последние применяются на большинстве автомобилей и работают в таком режиме:

  1. Такт впуска.
  2. Происходит сжатие воздуха и впрыскивание топлива.
  3. Взрыв горючей смеси, поршень перемещается вниз, совершая рабочий ход.
  4. Производится выпуск отработанных газов, начало первого такта.

Свечи накала дизельного двигателя

До некоторых пор дизтопливо имело низкую стоимость, поэтому экономия для владельцев дизельных машин была существенная. Но вот капитальный ремонт, например, обходится намного дороже, в отличие от бензинового мотора. Да и устройство дизельного двигателя для большей части автомобилистов малознакомо.

Какие типы дизельных моторов существуют

Если провести разделение по конструкции, то можно выделить всего три вида:

  1. Двигатели, имеющие разделенную камеру сгорания. Суть проста – топливо-воздушная смесь поступает не сразу в камеру сгорания. Первоначально она попадает в отдельный отсек, называемый вихревой камерой. Эта камера расположена в ГБЦ. Между камерой сгорания и этим отсеком располагается небольшой канал. Именно в вихревой камере воздух способен сжаться до большого давления. Следовательно, его нагрев окажется сильнее и воспламенение топлива улучшается. В этом же отсеке происходит первоначальное воспламенение топлива. Затем процесс плавно переходит уже в основную камеру сгорания.
  2. С камерой сгорания, не разделенной на отсеки. Такие моторы имеют максимальный уровень шума, зато топлива потребляют меньше. В поршне имеются небольшие углубления, в которые попадает топливная смесь. Воспламеняется она непосредственно над поршнем, после чего сила взрыва толкает его вниз.
  3. Предкамерные ДВС имеют в своей конструкции вставную форкамеру. От нее к основной камере сгорания идет несколько тонких каналов. Большая часть характеристик дизельного двигателя такого типа (уровень шума, ресурс, токсичность, расход топлива, создаваемые вибрации, мощность) зависят от числа каналов, их толщины и формы.

Форсунки дизельного двигателя

Основные узлы топливной системы

Можно сказать, что топливная система – это основа дизельного мотора. Она подает под заранее установленным давлением топливо в камеру сгорания. Причем необходимо строго определенное количество солярки и воздуха. Основные элементы системы:

  1. ТНВД (топливный насос высокого давления).
  2. Топливный фильтр.
  3. Форсунки.

Рассмотрим устройство топливной системы дизельного двигателя более подробно.

Топливный насос высокого давления

На автомобилях, которые сегодня можно встретить на дорогах, в основном, установлены насосы следующих типов:

  1. Распределительные.
  2. Плунжерные (рядные).

Функция насоса заключается в том, чтобы забрать из бака топливо и передать его к форсункам. Причем зависит его работа от многих параметров, среди которых давление воздуха в турбине, количество оборотов коленчатого вала и прочего. Главное отличие от насосов, устанавливаемых на простые бензиновые автомобили заключается в том, что насосу дизельного двигателя необходимо создать гораздо большее давление топлива, чтобы оно все-таки могло быть впрыснуто непосредственно в камеру сгорания, в которой и так уже находится воздух под высоким давлением.

Топливный насос высокого давления дизельного двигателя

Топливный фильтр

Для каждого мотора предусмотрен свой, незаменимый, тип фильтра. Как видно из названия, необходим он для очистки солярки, поступающей из бака. Им будут задержаны любые, даже самые мелкие, частицы. Также он удаляет из системы излишки воздуха и влаги.

Топливные форсунки

Насос высокого давления имеет прочную связь с форсунками. Именно от этих двух элементов зависит, своевременно ли поступит топливо в камеру сгорания (а оно должно быть распылено в момент нахождения поршня в верхней мертвой точке). В конструкции современного дизельного двигателя используют следующие типы форсунок:

  1. Многодырчатые.
  2. Имеющие шрифтовый распределитель.

Распределитель форсунок отвечает за форму факела, чтобы топливо равномерно поступало в камеру сгорания и его воспламенение происходило наиболее эффективно.

Предпусковой подогрев и турбина

Турбина дизельного двигателя

Система холодного пуска необходима для прогрева непосредственно перед запуском двигателя. Как уже упоминалось, в камере сгорания находятся свечи, которые работают по типу паяльника – в них расположена спираль, под действием электрического тока она нагревается до девятисот градусов. Весь воздух, поступающий в камеру сгорания, тоже нагревается. Такая система срабатывает непосредственно перед началом запуска и отключается через четверть минуты после того, как двигатель завелся. В процессе работы она не участвует. Благодаря этой системе в сильные морозы проще завести двигатель (если только солярка в баке и топливопроводе не приобретет желеобразный вид).

А вот система турбонаддува может значительно увеличить мощность, производимую двигателем. За счет нее происходит нагнетание большого количества воздуха. В результате этого процесс сгорания топлива значительно улучшается. Чтобы воздух поступал под давлением при любом режиме работы, устанавливается специальный турбонагнетатель. Рассмотрим в общих чертах устройство турбины дизельного двигателя. Турбина — представляет из себя две крыльчатки, расположенная на валу из стали. Причем одна из крыльчаток находится в выпускном коллекторе и раскручивается выпускными газами. При этом вал начинает передавать вращательное движение второй крыльчатке, находящейся уже во впускном коллекторе. С ее помощью создается дополнительное давление воздуха во впускном тракте. Система турбонаддува заключена в чугунный корпус. Как и все агрегаты двигателя корпус подвержен износу. Обороты крыльчатки очень высокие, именно по этой причине и происходит разрушение. Корпус турбины имеет форму улитки, поэтому в ней происходит сложное движение газового потока, приводящего в движение весь механизм наддува. При изготовлении турбины крайне важны точное литье и подгонка всех деталей.

Вместо заключения

Споры о недостатках и преимуществах дизельных двигателей звучат с момента их появления. Нельзя однозначно сказать, что именно дизельный мотор является правильным выбором. Выбрать или нет автомобиль с дизельным мотором — решение по-прежнему каждый принимает сам. Поэтому необходимо знать, как работает дизельный двигатель при различных нагрузках и в определенном климате.

Авторы: Владимир Егоров, Андрей Далимаев
Источник: сайт

Что такое дизельный автомобиль?

Дизельный автотранспорт использует двигатель, у которого цикл сгорания не такой как у бензинового мотора.

В бензиновом двигателе, топливо смешивается с воздухом, поступает в цилиндр и воспламеняется свечой зажигания. В дизельном же, воздух нагнетается в цилиндр и сжимается сначала без топлива. Эта компрессия нагревает воздух до такой высокой температуры, что, когда топливо затем впрыскивается в цилиндр, оно воспламеняется.

Используя более высокий уровень компрессии и более высокие температуры сгорания, дизели работают более энергоэффективно. В результате этого, автомобили с дизельным двигателем достигают лучшей , чем их бензиновые аналоги. Кроме того, в литре дизельного топлива примерно на 10 % больше энергии, чем в литре бензина. Эти два фактора помогают современным дизелям достичь примерно на 50 % лучшей топливной экономичности, чем у их бензиновых аналогов. В настоящее время на дизельные транспортные средства приходится почти половина всех продаж новых автомобилей в Европе, и небольшая, но растущая доля рынка в США. В России же в 2009 году доля рынка новых автомобилей занятого дизелем составила всего 5,6 % по данным агентства «Автостат».

Преимущества дизеля

  • Более высокая топливная экономичность (на 20-40 % больше, чем у бензиновых транспортных средств).
  • Дизельные двигатели служат дольше и получают более высокую стоимость при перепродаже.
  • Дизельные двигатели могут использовать в качестве топлива биодизель.
  • Дизель обеспечивает больший крутящий момент; отлично подходит для быстрого разгона и буксировки.
  • Запас хода на одном баке больше.

Недостатки дизеля

  • В России дизтопливо очень низкого качества.
  • Ассортимент моделей с дизельным двигателем невелик.
  • Дизтопливо доступно не на всех автозаправочных станциях.
  • Дизельные транспортные средства, как правило, дороже.
  • Выбросов выхлопных газов оксидов азота и твердых частиц, как правило, больше.
  • Рассматривая преимущества и недостатки дизеля, можно сделать вывод, что последние не являются существенными и могут быть преодолены.

Мечты о дизельном гибриде

«Toyota», «Ford», «Volkswagen», «Peugot» и «Citroën» производят концептуальные автомобили, которые комбинируют дизельный двигатель с гибридной системой. Дизель-гибрид «Citroën C-Metisse», представленный в 2006 году на автосалоне в Париже, изображен ниже. Объединение двух топливосберегающих технологий в одном транспортном средстве может дать феноменальный результат.

К сожалению, дополнительные затраты на комбинирование дизельного двигателя с гибридной системой обходятся ох как недешево. Большинство аналитиков предсказывают, что дизель-гибрид будет специализированным товаром.

1910 Просмотров

Дизельная технология сильно продвинулась вперед. Особенно это стало заметно в последнее десятилетие. Практически половина европейских авто на сегодня – это дизельные модели. Хотя принцип работы дизельного двигателя не изменился, но изменилось устройство. Теперь процесс проходит тише, а выхлопные газы стали более экологическими. Теперь из трубы не вырывается черный неприятный дым, который обогащает нашу планету вредными веществами.

Становление дизеля

Современные дизельные моторы отличаются своей мощностью. Их процесс работы прост, не требует много затрат, так как цикл проходит экономичней. Ведь в камеру внутреннего сгорания попадает сравнительно дешевое топливо в достаточно малых количествах по сравнению с бензиновым собратом. Характеристика дизельных моторов существенно отличается от бензиновых.

Главная отличительная характеристика – это процесс приготовления топлива для работы, а также его воспламенение. Обычно смесь готовится вне цилиндров, тогда как дизелю свойственно ее готовить именно в цилиндре. Также воспламенение смеси для бензинового возможно благодаря искре свечи, а в дизельном благодаря высокой температуре и большому давлению. Отсюда и сильный шум, который раньше так был свойственен двигателю.

Хотя сам процесс работы отличается мало. Рассмотрим этот четырехтактный цикл, свойственный для дизельного силового агрегата.

Цикл – впуск

На первом такте поршню нужно переместиться с верхней мертвой точки в нижнюю. В это время клапан для впуска открыт, а для выпуска закрыт. Так как в цилиндре разряженная атмосфера, то в него попадает воздух.

Цикл – сжатие

Теперь закрываются оба клапана. Поршень поднимается, воздух сжимается. Давление растет и достигает пяти МегаПаскалей. Растет и температура, так как воздух сжимается, она достигает семисот градусов по Цельсию.

Цикл – расширение

Достигнув верхней точки, когда давление в цилиндре на максимуме, впрыскивается доза горючего, которая распыляется форсункой. Так как температура высокая, то отдельные капельки, смешавшись с горячим воздухом, воспламеняются. В итоге температуру становится еще выше, достигая 1800 градусов по Цельсию. Давление тоже растет, достигая одиннадцати МегаПаскалей. Поршень опускается, совершается полезная работа. В итоге температура опускается до семисот градусов, давление падает до половины МегаПаскаль.

Цикл – выпуск

Открывается . Поршень совершает движение, под которым выталкивается отработанный газ. Температура уже равна пятистам градусам, а давление одной десятой МегаПаскаль.

Благодаря тому, какой процесс проходит в , можно использовать дешевое горючее, что способствует более выгодному обслуживанию мотора. А это говорит об экономичности дизеля. К тому же и коэффициент полезного действия на десять процентов выше, чем бензинового. Да и процесс создания крутящего момента выше, так как он достигается с лучшими усилиями.

Можно отметить в процессе работы устройства несколько недостатков. Это, во-первых, более шумная работа, во-вторых, большее вибрирование, в-третьих, проблема в холодном цикле, что приводит к меньшей мощности. Но, учитывая, что процесс работы дизеля каждого нового авто все более совершенен, то и данные недостатки стали незаметны.

Строительство дизеля

Так как сжимается устройство дизеля сильнее раза в два, то сами детали выполняются более мощными, так как иначе подобный цикл они бы не выдержали. Например, речь идет о камере сгорания. Также отметим создание поршня. Он имеет структуру низа такой, какой предполагает камера сгорания. И чаще всего камера сгорания находится в самом поршне.

Также в дизельном устройстве поршень выступает выше блока цилиндров, что отличает его от бензинового мотора. Ведь воспламеняется горючее необычно, без искры, хотя свечи есть.

Немного поговорим о свече накаливания. Она устроена так, что имеет спираль, которая нагревает воздух в камере сгорания, это нужно особенно тогда, когда идет цикл впрыска холодной порции воздуха. Показатели дизеля состоят в том, что они связаны с тем, как впрыскивается воздух, и как он, накалившись, способствует взрыву смеси.

Работа внутри камеры

Цикл работы внутри камеры сгорания, как мы уже увидели, очень прост. Но типы камер сгорания могут быть разными. Выделяют две основные. Это неразделенные камеры сгорания и разделенные камеры сгорания. Во втором случае горючее впрыскивается прямо в головку цилиндра.

Выделяют раздельные камеры нескольких типов. Речь идет о форкамере и вихрекамере. В них смесь горит и образуется разными путями. Для первого варианта горючее отправляется в предварительное место, которое связано с отверстием в цилиндре, оно, соприкасаясь со стенками, образует смесь с воздухом. Она, в свою очередь, взорвавшись, отправляется по каналам в ту камеру, где происходит ее догорание. При этом каналы устроены так, что образуется разница в давлении между камерой и цилиндром.

Во втором случае, все происходит тоже отдельно, в полом месте. Когда идет такт, то воздух сжимается, попадая в камеру, там он закручивается, образуя вихревые силы. Именно это, а не удары о стенки, приводит к перемешиванию горючего и воздуха.

Можно заметить, что в разделенных камерах проходит двухэтапное перемешивание смеси и ее возгорание. Поэтому двигатель работает мягче. Но топлива при этом расходуется больше, так как поверхность камеры достаточно большая. Из-за этоого пусковые способности мотора ухудшаются.

Теперь перейдем к разговору о неразделенной камере, которая дала название дизелю – . Она выглядит, как нечто полое, находясь в днище поршня. Топливо впрыскивается прямо в цилиндр, что уменьшает в разы расход горючего. Такой принцип работы можно наблюдать на грузовиках.

Что можно сказать о дизеле

Мы увидели существенную разницу между дизельным и бензиновым двигателем. Первый работает от возгорания горючей смеси за счет высокой температуры, а другой за счет искры. Также был рассмотрен принцип работы, такты, которых четыре, но это уже мало чем отличается от бензинового двигателя. Увидели, какими бывают камеры, их разницу.

Дизельный двигатель – двигатель внутреннего сгорания, изобретенный Рудольфом Дизелем в 1897 году. Устройство дизельного двигателя тех лет позволяло использовать в качестве топлива нефть, рапсовое масло, и твердые виды горючих веществ. Например, каменноугольную пыль.

Принцип работы дизельного двигателя современности не изменился. Однако моторы стали более технологичными и требовательными к качеству топлива. Сегодня в дизелях используется только высококачественное ДТ.

Моторы дизельного типа отличаются топливной экономичностью и хорошей тягой при низких оборотах коленвала, поэтому получили широкое распространение на грузовых автомобилях, кораблях и поездах.

С момента решения проблемы высоких скоростей (старые дизели при частом использовании на высоких скоростях быстро выходили из строя) рассматриваемые моторы стали часто устанавливаться на легковые авто. Дизели, предназначенные для скоростной езды, получили систему турбонаддува.

Принцип работы двигателя Дизеля

Принцип действия мотора дизельного типа отличается от бензиновых моторов. Здесь отсутствуют свечи зажигания, а топливо подается в цилиндры отдельно от воздуха.

Цикл работы такого силового агрегата можно представить в следующем виде:

  • в камеру сгорания дизеля подается порция воздуха;
  • поршень поднимается, сжимая воздух;
  • от сжатия воздух нагревается до температуры около 800˚C;
  • в цилиндр впрыскивается топливо;
  • ДТ воспламеняется, что приводит к опусканию поршня и выполнению рабочего хода;
  • продукты горения удаляются с помощью продувки через выпускные окна.

От того, как работает дизельный двигатель, зависит его экономичность. В исправном агрегате используется бедная смесь, что позволяет сэкономить количество топлива в баке.

Как устроен дизельный двигатель

Основным отличием конструкции дизеля от бензиновых моторов является наличие топливного насоса высокого давления , дизельных форсунок и отсутствие свечей зажигания.

Общее устройство этих двух разновидностей силового агрегата не различается. И в том, и в другом имеются коленчатый вал, шатуны, поршни. При этом у дизельного мотора все элементы усилены, так как нагрузки на них более высокие.

На заметку: некоторые движки дизельного типа имеют свечи накаливания, которые ошибочно принимаются автолюбителями за аналог свечей зажигания. На самом деле, это не так. Свечи накаливания используются для нагрева воздуха в цилиндрах в мороз.

При этом дизель легче заводится. Свечи зажигания в бензиновых моторах применяются для воспламенения топливовоздушной смеси в процессе работы двигателя.

Систему впрыска на дизелях делают прямой, когда топливо поступает непосредственно в камеру, или непрямой, когда воспламенение происходит в предкамере (вихревая камера, фор-камера). Это небольшая полость над камерой сгорания, с одним или несколькими отверстиями, через которые туда поступает воздух.

Такая система способствует лучшему смесеобразованию, равномерному нарастанию давления в цилиндрах. Зачастую именно в вихревых камерах применяются калильные свечи, призванные облегчить холодный пуск. При повороте замка зажигания, автоматически запускается процесс нагрева свечей.

Плюсы и минусы дизельного мотора

Как и любой другой тип силового агрегата, дизельный мотор имеет положительные и отрицательные черты. К «плюсам» современного дизеля относят:

  • экономичность;
  • хорошую тягу в широком диапазоне оборотов;
  • больший, чем у бензинового аналога, ресурс;
  • меньшее количество вредных выбросов.

Дизель не лишен и недостатков:

  • моторы, не оснащенные свечами накаливания, плохо заводятся в мороз;
  • дизель дороже и сложнее в обслуживании;
  • высокие требования к качеству и своевременности обслуживания;
  • высокие требования к качеству расходных материалов;
  • большая, чем у бензиновых движков, шумность работы.

Дизельный двигатель с турбонаддувом

Принцип работы турбины на дизельном двигателе практически не отличается от такового на бензиновых моторах. Суть заключается в нагнетании в цилиндры дополнительного воздуха, что закономерно увеличивает количество поступающего топлива. За счет этого отмечается серьезный прирост мощности мотора.

Устройство турбины дизельного двигателя также не имеет существенных отличий от бензинового аналога. Устройство состоит из двух крыльчаток, жестко связанных между собой, и корпуса, внешне напоминающего улитку. На корпусе турбокомпрессоров имеется 2 входных и 2 выходных отверстия. Одна часть механизма встраивается в выпускной коллектор, вторая во впускной.

Схема работы проста: газы, выходящие из работающего мотора, раскручивают первую крыльчатку, которая вращает вторую. Вторая крыльчатка, вмонтированная во впускной коллектор, нагнетает атмосферный воздух в цилиндры. Увеличение подачи воздуха приводит к увеличению подачи топлива и росту мощности. Это позволяет мотору быстрее набирать скорость даже на низких оборотах.

Турбояма

В процессе работы турбина может совершать до 200 тысяч оборотов в минуту. Раскрутить ее до необходимой скорости вращения моментально невозможно. Это приводит к появлению т.н. турбоямы, когда с момента нажатия на педаль газа до начала интенсивного разгона проходит некоторое время (1-2 секунды).

Проблема решается доработкой турбинного механизма и установкой нескольких крыльчаток разного размера. При этом маленькие крыльчатки раскручиваются моментально, после чего их догоняют элементы большого размера. Такой подход позволяет практически полностью ликвидировать турбояму .

Также производятся турбины с изменяемой геометрией, VNT (Variable Nozzle Turbine), призванные решать те же проблемы. В настоящий момент существует большое количество модификаций подобного типа турбин. Коррекция геометрии успешно справляется и с обратной ситуацией, когда оборотов и воздуха становится слишком много и необходимо притормозить обороты крыльчатки.

Было замечено, что если при смесеобразовании используется холодный воздух, КПД двигателя увеличивается до 20%. Это открытие привело к появлению интеркуллера – дополнительного элемента турбин, повышающего эффективность работы.

За турбиной современного автомобиля необходимо должным образом ухаживать. Механизм крайне чувствителен к качеству моторного масла и перегреву. Поэтому смазочный материал рекомендуется менять не реже, чем через 5-7 тысяч километров пробега.

Кроме того, после остановки машины следует оставлять ДВС включенным на 1-2 минуты. Это позволяет турбине остыть (при резком прекращении циркуляции масла она перегревается). К сожалению, даже при грамотной эксплуатации ресурс компрессора редко превышает 150 тысяч километров.

На заметку: оптимальным решением проблемы перегрева турбины на дизельных моторах является установка турботаймера. Устройство оставляет двигатель запущенным на протяжении необходимого времени после выключения зажигания. После окончания необходимого периода электроника сама выключает силовой агрегат.

Строение и принцип действия дизельного двигателя делают его незаменимым агрегатом на тяжелом транспорте, которому необходима хорошая тяга «на низах». Современные дизели с равным успехом работают и в легковых автомобилях, главное требование к которым: приемистость и время набора скорости.

Сложный уход за дизелем компенсируется долговечностью, экономичностью и надежностью в любых ситуациях.

Принцип работы дизельного двигателя | AraFanat.Ru — все об автомобилях

Доброго времени суток уважаемые автолюбители и читатели блога Arafanat.ru . Бензин дорожает день ото дня, поэтому в поисках экономии , автолюбители покупают более эффективный двигатель, а именно дизельный . Давайте разберемся, почему он так назван чем его отличие от бензинового типа , и принцип его работы.

Название дизель пришло к нам от человека, который придумал и запатентовал принцип его работы – им был Рудольф Дизель . Он собрал двигатель, который воспламенял горючее не от свечей зажигания, а от теплоты сжатого воздуха. Конечно, он изначально предлагал использовать угольную пыль вместо “солярки”, но это оказалось очень сложно, и двигатель подвергся модернизации для жидкого типа топлива, но принцип остался тем же.

И так, как я уже сказал, топливо, поступающее в цилиндры, воспламеняется от сжатого воздуха, происходит это от того, что при сжатии вещества нагреваются. Поэтому и сжать нужно воздух, намного больше, чем в бензиновом типе двигателей. Исходя из этого ясно, что компрессия в дизельном двигателе должна быть больше (порядка 20 атмосфер перед 12-13 у бензинового типа силового агрегата). Раз компрессия больше, значит,  нужны детали, которые способны выдерживать большую нагрузку, поэтому дизельный двигатель делается только из чугуна, отсюда и его больший вес. Чтобы давление в цилиндрах не падало, в дизельном двигателе нет дроссельной заслонки.

Принцип работы дизельного двигателя

  1. В камеру сгорания с впускным клапаном засасывается воздух.
  2. Всосавшийся воздух  сжимается поршнем до верхней мертвой точки (ВМТ). Во время сжатия воздух нагревается до 600 градусов (по законам физики).
  3. После того как поршень пришел в ВМТ, впрыскивается через форсунку под давлением топливо, которое возгорается от горячего воздуха и толкает поршень вниз.
  4. После чего, открывается выпускной клапан и выбрасываются отработавшие газы, цикл повторяется снова.

Хочу отметить, что топливо подается, в отличии от бензинового типа двигателей, под давлением с помощью топливного насоса высокого давления ( ТНВД ).

Из за высокого давления, дизельный тип двигателя плохо работают на больших оборотах, т. к топливо не полностью успевает догорать. Зато обеспечивает большой крутящий момент на низких оборотах.

Благодаря этому, большинство грузовиков на сегодняшний день оборудованы, именно дизельным типом двигателей.

Так же этот тип двигателя хорошо совмещается с турбиной, в народе “ турбо- дизель ”, обеспечивает невероятную тягу, которая раскручивает двигатель, как на бензиновых силовых агрегатах.

Самым главным преимуществом дизельного силового агрегата – высокий КПД двигателя . У дизеля он примерно 36% , т. е. 36% сгоревшего горючего переходит в полезную работу, для сравнения у бензинового двигателя КПД около 28%. Если же турбированный дизель, то КПД возрастает до 50%- это очень и очень много учитывая то, что солярка дешевле бензина.

Мифы о дизеле:

Говорят, что дизельный двигатель работает шумней бензинового.

Да, действительно дизель работает громче бензинового, но современные двигатели спроектированы так, что только на холостых оборотах видна разница.

Дизель плохо заводится зимой

Дизель просто напросто застывает зимой, если использовать летний дизель или не добавлять присадки. Так же при низких температурах, температуры сжатого воздуха не хватает, чтобы топливо самовоспламенялось, поэтому используют свечи накала, которые разогревают цилиндры. В наше время свечи накала могут раскалиться до 1000 градусов за 2 с.

К тому же, автомобиль с дизельным двигателем стоит дороже, чем бензиновый, из-за сложности изготовления, к тому же весит больше, тем не менее, расходует на 30% меньше горючего .

На этом все, до новых встреч.

Похожие статьи:

Вы можете пролистать до конца и оставить комментарий. Уведомления сейчас отключены.

Принцип работы дизеля |

Принцип работы дизеля.

Принцип работы дизеля освещен в этой статье по описанию рабочих циклов.

Предварительно перед описанием циклов необходимо отметить следующее:

а) в цилиндр дизеля воздух и топливо поступают раздельно;

б) сначала цилиндр дизеля заполняется воздухом, затем воздух подвергается сжатию, температура воздуха и его давление сильно повышаются;

в) в конце такта сжатия в цилиндр впрыскивается мелко распыленное дизельное топливо, которое нагревается от горячего сжатого воздуха и самовоспламеняется;

г) такты впуска, сжатия и выпуска осуществляются за счет механической энергии, накопленной маховиком при рабочем ходе – такте расширения.

1. Принцип работы одноцилиндрового четырехтактного дизеля.

1.1. Такт впуска.

Поршень движется от верхней мертвой точки (в.м.т.) до нижней мертвой точки (н.м.т.). Выпускной клапан закрыт, а впускной открыт. Создается разряжение над поршнем и в цилиндр поступает воздух.

1.2. Такт сжатия.

Впускной и выпускной клапаны закрыты. Поршень движется от н.м.т к в.м.т. и сжимает воздух. Вследствие большой степени сжатия (16 – 20 единиц) давление и температура воздуха в конце этого такта (в камере сгорания) сильно возрастают. Температура сжатого воздуха становится выше температуры воспламенения измельченного топлива. В конце такта сжатия (за несколько градусов до в.м.т.) в цилиндр двигателя форсункой впрыскивается тонко распыленное топливо. Впрыснутое в виде тумана топливо смешивается с нагретым воздухом и образует рабочую смесь, которая самовоспламеняется. Топливо сгорает и давит на поршень.

1.3. Такт расширения.

Оба клапана закрыты. Под давлением сгоревших газов поршень перемещается от в.м.т к н.м.т. Шатун преобразует поступательное движение поршня во вращательное движение коленчатого вала. То есть при такте расширения совершается полезная работа (рабочий ход).

1.4. Такт выпуска.

Поршень движется от н.м.т. к в.м.т. Выпускной клапан открыт. Поршень через открытый клапан выталкивает отработавшие газы в систему выпуска газов и далее в атмосферу.

2. Принцип работы многоцилиндрового дизеля.

У одноцилиндрового дизеля даже при наличии маховика коленчатый вал вращается неравномерно. Сгорание заряда топлива вызывает ускоренное вращение коленвала во время такта расширения. Во время других тактов наблюдается замедленное его вращение. При сгорании топлива в в.м.т. и в начале такта расширения создается резкая ударная нагрузка на детали кривошипно – шатунного механизма, что увеличивает их износ и вызывает колебания двигателя. Кроме этого, одноцилиндровый двигатель имеет плохую приемистость, то есть он не обладает способностью быстро увеличивать частоту вращения коленчатого вала.

Для устранения этих недостатков на автомобилях и тракторах устанавливают многоцилиндровые двигатели, в которых такт расширения за один рабочий цикл повторяется в несколько раз чаще, чем в одноцилиндровом двигателе. Этим достигается более равномерное вращение коленчатого вала и уменьшение размеров маховика. Такты расширения должны следовать через равные промежутки времени, или равные углы поворота коленчатого вала. Для определения этого угла продолжительность рабочего цикла (два оборота коленвала или 720°) нужно разделить на число цилиндров двигателя.

В четырехтактном четырехцилиндровом двигателе такт расширения происходит через половину одного оборота коленчатого вала (180° = 720°: 4). То есть за два оборота коленвала такты расширения совершатся во всех четырех цилиндрах.

Последовательность чередования тактов расширения в цилиндрах двигателя называется порядком их работы (к примеру, 1 – 3 – 4 – 2).

Многоцилиндровые двигатели выпускаются промышленностью с количеством цилиндров от двух до шестнадцати (четное число), расположение которых может быть однорядным и двухрядным. В двухрядных двигателях цилиндры располагаются под углом друг к другу. При V – образном расположении угол между рядами цилиндров меньше 180°. Если угол равен 180°, то такие двигатели называют оппозитными.

3. Камеры сгорания дизеля.

Камеры сгорания автомобильных и тракторных дизелей делятся на неразделенные и разделенные.

При неразделенной камере сгорания нижняя поверхность головки цилиндров, обращенной к поршню, выполняется гладкой. Камера сгорания в этом случае делается в днище поршня и топливо впрыскивается в надпоршневое пространство (так называемый  непосредственный впрыск), При этом способе сгорания достигается минимальный расход топлива, но характерны жесткая работа и повышенный шум. Формы камер в днищах поршней – тороидальная, полусферическая, цилиндрическая, овальная, шаровая, вихревая и трапецеидальная.

Неразделенные камеры сгорания (непосредственный впрыск) применяются в двигателях ЯМЗ и КАМАЗ.

В разделенных камерах впрыск топлива осуществляется не в камеру в днище поршня, а в специальную камеру сгорания, расположенную в головке цилиндров. При этом применяются два способа смесеобразования — предкамерный (форкамерный) и вихрекамерный.

Предкамерный способ — топливо впрыскивается в специальную предварительную камеру (цилиндрическую), ударяется об ее стенки и перемешивается с воздухом. Смесь воспламеняется и поступает в основную камеру сгорания через каналы определенного сечения, где сгорает полностью.

Вихрекамерный процесс также начинается в специальной отдельной камере, только выполненной в виде полого шара. В такте сжатия воздух по соединительному каналу поступает в полость (предкамеру) и интенсивно закручивается, т.е образует в ней вихрь. Впрыснутое в вихрь топливо хорошо перемешивается с воздухом, испаряется и частично сгорает. Давление в вихревой камере превышает давление в надпоршневом пространстве, и полусгоревшая смесь поступает из вихревой камеры в основную камеру и полностью сгорает.

Разделенные камеры сгорания обеспечивают более качественное приготовление топливно — воздушной смеси, более полное сгорание топлива и меньшую жесткость работы двигателя.

Как работают дизельные двигатели?

Вы когда-нибудь с изумлением смотрели, как гигантский грузовик медленно ползет в гору? Возможно нет! Такие вещи случаются каждый день. Но остановись и подумай момент о том, что происходит — как огромный, тяжелый груз систематически преодолевать подавляющую силу гравитации, используя не более чем несколько чашек грязной жидкости (иными словами, топлива) — и, согласитесь, то, что вы видите, весьма примечательно.Дизельные двигатели — это сила наших самых больших машин — грузовиков, поезда, корабли и подводные лодки. На первый взгляд, они аналогичны обычным бензиновым (бензиновым) двигателям, но генерируют большую мощность, более эффективно, работая немного по-другому. давайте возьмем пристальный взгляд!

Фото: Дизельные двигатели (такие, как в этом железнодорожном локомотиве) идеально подходят для буксировки тяжелых поездов. Это великолепно сохранившийся (и тщательно отполированный!) British Rail Class 55 («Deltic»), номер 55022, под названием Royal Scots Grey, датируемый 1960 годом.Вот фотография Дизельный двигатель Napier Deltic, который приводит его в действие.

Что такое дизельный двигатель?

Как и бензиновый двигатель, дизельный двигатель является типом двигателя внутреннего сгорания. Горение — это еще одно слово для обозначения горения, и внутреннее означает внутри, поэтому двигатель внутреннего сгорания — это просто двигатель, в котором топливо сгорает внутри основной части двигателя (цилиндры) где производится мощность.

Это сильно отличается от внешнего двигатель внутреннего сгорания, такой как те, которые использовались старомодными паровыми локомотивы.В паровой машине есть большой огонь на одном конце котел, нагревающий воду для получения пара. Пар стекает долго трубки к цилиндру на противоположном конце котла, куда он толкает поршень назад и вперед, чтобы двигать колеса. Это внешний сгорание, потому что огонь находится вне цилиндра (действительно, обычно 6-7 метров или 20-30 футов). В бензиновом или дизельном двигателе топливо горит внутри самих цилиндров. Отходы внутреннего сгорания гораздо меньше энергии, потому что тепло не должно течь откуда производится в цилиндр: все происходит в том же место.Вот почему двигатели внутреннего сгорания более эффективны. чем двигатели внешнего сгорания (они производят больше энергии от одинаковый объем топлива).

Фото: Типичный дизельный двигатель (от пожарной машины) производства Detroit Diesel Corporation (DDC). Фото Хуана Антуана Кинга предоставлено ВМС США и Викисклад.

Чем дизельный двигатель отличается от бензинового?

Бензиновые и дизельные двигатели работают за счет внутреннего сгорания, но в немного разными способами.В бензиновом двигателе топливо и воздух вводят в небольшие металлические цилиндры. Поршень сжимается (сжимается) смесь, делающую ее взрывоопасной, и небольшая электрическая искра от свеча зажигания поджигает его. Это заставляет смесь взрываться, генерируя энергию, которая толкает поршень вниз по цилиндру и (через коленчатый вал и шестерни) поворачивает колеса. Ты можешь читать подробнее об этом и посмотрите простую анимацию того, как это работает в нашем статья про автомобильные двигатели.

Дизельные двигатели

аналогичны, но проще.Сначала воздух попадает в цилиндр и поршень сжимают его — но гораздо больше, чем в бензиновый двигатель. В бензиновом двигателе топливно-воздушная смесь сжимается примерно до десятой части своего первоначального объема. Но на дизеле двигателем воздух сжимается от 14 до 25 раз. [1] Если вы когда-нибудь накачивали велосипедную шину, то чувствовали, как насос тем горячее в ваших руках, чем дольше вы его использовали. Это потому что при сжатии газа выделяется тепло. Представьте себе, сколько тепла создается за счет нагнетания воздуха в пространство, в 14–25 раз меньшее, чем обычно занимает.Бывает так жарко, что воздух становится действительно горячие — обычно не менее 500°C (1000°F), а иногда и очень жарче. Когда воздух сжимается, туман топлива распыляется в цилиндр обычно (в современном двигателе) электронным система впрыска топлива, которая работает немного как сложный аэрозоль могу. (Количество впрыскиваемого топлива варьируется в зависимости от мощности водитель хочет, чтобы двигатель производил.) Воздух настолько горячий, что топливо мгновенно воспламеняется и взрывается без искры затыкать.Этот управляемый взрыв заставляет поршень выталкиваться из цилиндр, производящий энергию, приводящую в движение транспортное средство или машину. на котором установлен двигатель. Когда поршень возвращается в цилиндр, выхлопные газы выталкиваются через выпускной клапан и этот процесс повторяется сотни или тысячи раз в минута!

Что делает дизельный двигатель более эффективным?

Фото: Испытание типичного дизельного двигателя в лабораторных условиях. Фотография Пэта Коркери предоставлена ​​Министерством энергетики США/Национальной лабораторией возобновляемых источников энергии (DOE/NREL).

Дизельные двигатели

почти в два раза эффективнее бензиновых двигателей — примерно на 40–45 процентов. в лучшем случае эффективен. [2] Проще говоря, это означает, что вы можете проехать гораздо дальше на том же количестве топлива. (или получить больше миль за ваши деньги). Есть несколько причин для это. Во-первых, они сильнее сжимаются и работают при более высоких температурах. Фундаментальная теория работы тепловых двигателей, известный как правило Карно, говорит нам, что КПД двигателя зависит на высоких и низких температурах, между которыми он работает.Дизельный двигатель, который работает при большей разнице температур (более высокая самая высокая температура или самая низкая более низкая температура) более эффективны. Во-вторых, отсутствие системы зажигания от свечи зажигания делает более простая конструкция, которая может легко сжимать воздух намного сильнее — и это заставляет топливо сгорать горячее и полнее, высвобождая больше энергии. Еще одна экономия эффективности слишком. В бензиновом двигателе, работающем не на полную мощность, нужно подавать больше топлива (или меньше воздуха) в цилиндр, чтобы он работал; дизельные двигатели не имеют этой проблемы, поэтому им нужно меньше топлива, когда они работают на меньшей мощности.Еще одним важным фактором является то, что дизельное топливо несет немного больше энергии на галлон, чем бензин потому что молекулы, из которых он сделан, имеют больше энергии, запирающей их атомов вместе (другими словами, дизель имеет более высокую плотность энергии, чем бензин). Дизель тоже лучше смазка, чем бензин, поэтому дизельный двигатель естественно будет работать с меньшим трением.

Чем отличается дизельное топливо?

Дизель и бензин совсем разные. Вы будете знать это, если вы когда-либо слышал ужасные истории о людях, которые заправили свою машину или грузовик с неподходящим топливом! По сути дизель это более низкокачественный, менее очищенный продукт нефти, полученный из более тяжелой углеводороды (молекулы, построенные из большего количества углерода и водорода атомы).Сырые дизельные двигатели без сложного впрыска топлива Теоретически системы могут работать практически на любом углеводородном топливе. популярности биодизеля (разновидность биотоплива, изготовленного, в частности, из вещи, отработанное растительное масло). Изобретатель дизельного двигателя, Рудольф Дизель успешно запускал свои ранние двигатели на арахисовом масле и думал, что его двигатель сделает людям одолжение, освободив их от зависимость от топлива, такого как уголь и бензин, и централизованного источники силы. [3] Если бы он только знал!

Фото: Смазка поедет: Джошуа и Кайя Тикелл, пара защитники окружающей среды, используйте этот трейлер (Green Grease Machine) для производства биодизельного топлива для своего фургона (прикрепленного спереди) из отходов кулинарного масла, выбрасываемых ресторанами быстрого питания.Топливо стоит впечатляющие 0,80 доллара за галлон. Фото Уоррена Гретца предоставлено США. Министерство энергетики/Национальная лаборатория возобновляемых источников энергии (DOE/NREL).

Преимущества и недостатки дизельных двигателей

Дизели

являются наиболее универсальными двигателями, работающими на топливе, которые широко используются сегодня. можно найти во всем, от поездов и подъемных кранов до бульдозеров и подводные лодки. По сравнению с бензиновыми двигателями они проще, эффективнее и экономичнее. Они также безопаснее, потому что дизельного топлива меньше. летуч, а его пары менее взрывоопасны, чем бензин.В отличие от бензиновых двигателей, они особенно хороши для перемещения больших грузов на низких скоростях, поэтому они идеально подходят для использования в грузовые суда, грузовые автомобили, автобусы и локомотивы. Более высокое сжатие означает, что детали дизельного двигателя должны выдерживать гораздо большую напряжения и деформации, чем в бензиновом двигателе. Поэтому дизелям нужно быть мощнее и тяжелее и зачем, на долго время они использовались только для питания больших транспортных средств и машин. Пока это может показаться недостатком, значит дизельные двигатели обычно более надежные и служат намного дольше, чем бензиновые двигатели.

Фото: Дизельные двигатели используются не только в транспортных средствах: эти огромные стационарные дизельные двигатели вырабатывают электроэнергию на электростанции на Остров Сан-Клементе. Фото Уоррена Гретца предоставлено США. Министерство энергетики/Национальная лаборатория возобновляемых источников энергии (DOE/NREL).

Загрязнение является одним из самых больших недостатков дизельных двигателей: они производят смесь загрязняющих веществ, включая оксиды азота, окись углерода, углеводороды и частицы сажи, которые загрязняют и опасны для здоровья.Теоретически дизели более эффективны, поэтому они должны использовать меньше топлива, производить меньше выбросов углекислого газа (CO2) и меньше способствуют глобальному потеплению. На практике ведутся споры о том, так ли это на самом деле. Некоторые лабораторные эксперименты показали средние выбросы дизельных двигателей. лишь немного ниже, чем у бензиновых двигателей, хотя производители настаивают на том, что если аналогичные дизельные и бензиновые автомобили по сравнению, дизели действительно выходят лучше. Другие недавние исследования показывают, что даже новые дизельные автомобили сильно загрязняют окружающую среду.Европейское агентство по окружающей среде, например, отмечает, что даже типичный «чистый» дизельный автомобиль который соответствует нормам выбросов ЕВРО 6, производит примерно в 10 раз больше азота оксидное загрязнение, как у сопоставимого бензинового автомобиля. [4] А выбросы CO2? По данным Британского общества автопроизводителей и Трейдеры: «Автомобили с дизельным двигателем внесли огромный вклад в сокращение выбросов CO2. С 2002 года покупатели, выбирающие дизельное топливо, предотвратили попадание в атмосферу почти 3 миллионов тонн CO2». Дизельные двигатели, как правило, изначально стоят дороже, чем бензиновые двигатели, хотя их более низкие эксплуатационные расходы и более длительный срок службы обычно компенсирует это.Несмотря на это, покупатели автомобилей больше не кажутся убежденными: с тех пор продажи значительно упали. скандал с выбросами Volkswagen в 2015 году, когда немецкий автопроизводитель исказил данные о выбросах своих дизельных автомобилей, чтобы они казались меньшими. загрязняющий.

Нет никаких сомнений в том, что дизельные двигатели будут по-прежнему приводиться в действие тяжелыми транспортными средствами — грузовиками, автобусы, корабли и железнодорожные локомотивы — все они зависят от них, но их будущее в автомобилях и более легких транспортных средствах становится все более неопределенным. Стремление к электромобилям послужило мощным стимулом к ​​тому, чтобы бензиновые двигатели стали легче, экономичнее и меньше загрязняли окружающую среду, и эти улучшенные газовые двигатели подрывают некоторые предполагаемые преимущества использования дизелей в автомобилях.В условиях растущей конкуренции между доступными электромобилями и улучшенными бензиновые автомобили, дизели могут оказаться вообще вытесненными. Опять же сами дизеля постоянно развиваются; в 2011 году Министерство энергетики США предсказало, что будущие двигатели могут повысить эффективность с сегодняшних 40 процентов до 60 процентов и более. Если это произойдет, дизель может остаться соперник в небольших транспортных средствах на многие годы вперед, особенно если их выбросы сажи можно правильно решить.

Кто изобрел дизельный двигатель?

Неудивительно, что это был немецкий инженер Рудольф Дизель (1858–1913).Вот, вкратце, история:

  • 1861: Французский инженер Альфонс Бо де Роша (1815–1893) излагает основную теорию четырехтактного двигателя и подает патент на эту идею 16 февраля 1862 года, но ему не удается собрать работающую машину.
  • 1876: Немецкий инженер Николаус Отто (1832–1891) строит первый успешный четырехтактный двигатель внутреннего сгорания.
  • 1878: шотландец Дугалд Клерк (1854–1932) разрабатывает двухтактный двигатель.
  • 1880: 22 года, Рудольф Дизель переходит на работу к инженеру-холодильнику Карлу фон Линде (1842–1934), где он узнает о термодинамике (наука того, как движется тепло) и как работают двигатели.
  • 1890: Дизель придумал, как улучшить двигатель внутреннего сгорания двигатель, использующий более высокое давление и температуру, для которого не требуется свеча зажигания.
  • 1892: Дизель начинает патентовать свои идеи, чтобы другие не могли ими воспользоваться.

    Изображение: Оригинальный двигатель внутреннего сгорания Рудольфа Дизеля, как он нарисовал его в своем патенте 1895 года. Цилиндр (1) находится вверху. 2) «Плунжер» (как называл его Дизель) прикреплен кривошипом и шатуном (3) к маховику (4).Шестерня, приводимая в движение маховиком (5), соединена с центробежным регулятором (6), который поддерживает постоянную скорость вращения двигателя (отключая подачу топлива, если двигатель работает слишком быстро, затем снова включая его, когда двигатель снова замедляется). Изображение предоставлено Управлением по патентам и товарным знакам США (цвета и нумерация добавлены нами для упрощения объяснения). Вы можете прочитать больше в Патент США № 542 846: Способ и устройство для преобразования тепла в работу Рудольфа Дизеля.

  • 1893: Дизель строит огромный стационарный двигатель, который работает в течение одной минуты самостоятельно. власти, 17 февраля 1894 г.
  • 1895: Патент на дизельный двигатель выдан в США 16 июля 1895 года.
  • 1898: С помощью Дизеля в завод Адольфа Буша в Сент-Луисе, штат Миссури, США. (1839–1913), пивовар пива Budweiser.
  • 1899: На заводе Diesel в Аугсбурге начинается производство дизельных двигателей. Дизель начинает лицензировать свои идеи другим фирмам и вскоре становится очень богатый.
  • 1903: Petit Pierre, одно из первых дизельных судов, начинает работу на канале Марна-Рейн во Франции.
  • 1912: MS Selandia, первое океанское дизельное судно, совершает свой первый рейс.
  • 1913: Дизель умирает при загадочных обстоятельствах, очевидно, упав за борт корабля «Дрезден» во время путешествия из Лондона, Англия, в Германию. Ходят слухи, что он был убит или покончил жизнь самоубийством, но ничего не известно. доказано.
  • 1931: Клесси Камминс, основатель Cummins Engine Co., строит один из первых успешных автомобилей с дизельным двигателем и демонстрирует его эффективность, проехав на нем из Индианаполиса в Нью-Йорк всего за 1 доллар.39 топлива.
  • 1931: Компания Caterpillar произвела революцию в сельском хозяйстве, представив дизельный двигатель Sixty. свой первый гусеничный трактор с дизельным двигателем, созданный на базе популярной модели Caterpillar Sixty.
  • 1936: Mercedes представляет 260D, один из первых серийных легковых автомобилей с дизельным двигателем. остается в производстве до 1940 года. В течение следующих четырех десятилетий Mercedes продает почти два миллиона автомобилей с дизельным двигателем.
  • 1939: General Motors представляет свой EMD FT, мощный дизель-электрический локомотив, и отправляет первый из них (номер 103) в годичное путешествие, чтобы продемонстрировать его ценность.Несомненно доказывая превосходство дизеля, это звучит похоронным звоном для паровозов.
  • 1970-е годы: глобальный топливный кризис возродил интерес к использованию в автомобилях небольших эффективных дизельных двигателей.
  • 1987: Всемирно известный корабль Queen Elizabeth 2 (QE2) был переоборудован девятью дизель-электрическими двигателями (каждый размером с двухэтажный автобус), что делало его самым мощным торговым судном с дизельным двигателем в то время.
  • 2000: Peugeot представляет первые в мире сажевые фильтры (PF) для дизельных двигателей модели 607, заявляющие о снижении выбросов сажи на 99 процентов.
  • 2015: Volkswagen втянут в крупный глобальный скандал из-за систематического мошенничества с тестами на выбросы дизельных двигателей. Продажи дизельных автомобилей резко упали впервые за много лет.
  • 2017: Volvo становится первым крупным автопроизводителем, отказавшимся от бензиновых и дизельных двигателей. с 2019 года все новые автомобили будут гибридными или полностью электрическими.

Как работают дизельные двигатели?

Вы когда-нибудь с изумлением смотрели, как гигантский грузовик медленно ползет в гору? Возможно нет! Такие вещи случаются каждый день. Но остановись и подумай момент о том, что происходит — как огромный, тяжелый груз систематически преодолевать подавляющую силу гравитации, используя не более чем несколько чашек грязной жидкости (иными словами, топлива) — и, согласитесь, то, что вы видите, весьма примечательно. Дизельные двигатели — это сила наших самых больших машин — грузовиков, поезда, корабли и подводные лодки.На первый взгляд, они аналогичны обычным бензиновым (бензиновым) двигателям, но генерируют большую мощность, более эффективно, работая немного по-другому. давайте возьмем пристальный взгляд!

Фото: Дизельные двигатели (такие, как в этом железнодорожном локомотиве) идеально подходят для буксировки тяжелых поездов. Это прекрасно сохранившийся (и тщательно отполированный!) вагон British Rail Class 55 («Deltic»), номер 55022, именуемый Royal Scots Grey, датированный 1960 годом. Дизельный двигатель Napier Deltic, который приводит его в действие.

Что такое дизельный двигатель?

Как и бензиновый двигатель, дизельный двигатель является типом двигателя внутреннего сгорания. Горение — это еще одно слово для обозначения горения, и внутреннее означает внутри, поэтому двигатель внутреннего сгорания — это просто двигатель, в котором топливо сгорает внутри основной части двигателя (цилиндры) где производится мощность.

Это сильно отличается от внешнего двигатель внутреннего сгорания, такой как те, которые использовались старомодными паровыми локомотивы. В паровой машине есть большой огонь на одном конце котел, нагревающий воду для получения пара.Пар стекает долго трубки к цилиндру на противоположном конце котла, куда он толкает поршень назад и вперед, чтобы двигать колеса. Это внешний сгорание, потому что огонь находится вне цилиндра (действительно, обычно 6-7 метров или 20-30 футов). В бензиновом или дизельном двигателе топливо горит внутри самих цилиндров. Отходы внутреннего сгорания гораздо меньше энергии, потому что тепло не должно течь откуда производится в цилиндр: все происходит в том же место.Вот почему двигатели внутреннего сгорания более эффективны. чем двигатели внешнего сгорания (они производят больше энергии от одинаковый объем топлива).

Фото: Типичный дизельный двигатель (от пожарной машины) производства Detroit Diesel Corporation (DDC). Фото Хуана Антуана Кинга предоставлено ВМС США и Викисклад.

Чем дизельный двигатель отличается от бензинового?

Бензиновые и дизельные двигатели работают за счет внутреннего сгорания, но в немного разными способами.В бензиновом двигателе топливо и воздух вводят в небольшие металлические цилиндры. Поршень сжимается (сжимается) смесь, делающую ее взрывоопасной, и небольшая электрическая искра от свеча зажигания поджигает его. Это заставляет смесь взрываться, генерируя энергию, которая толкает поршень вниз по цилиндру и (через коленчатый вал и шестерни) поворачивает колеса. Ты можешь читать подробнее об этом и посмотрите простую анимацию того, как это работает в нашем статья про автомобильные двигатели.

Дизельные двигатели

аналогичны, но проще.Сначала воздух попадает в цилиндр и поршень сжимают его — но гораздо больше, чем в бензиновый двигатель. В бензиновом двигателе топливно-воздушная смесь сжимается примерно до десятой части своего первоначального объема. Но на дизеле двигателем воздух сжимается от 14 до 25 раз. [1] Если вы когда-нибудь накачивали велосипедную шину, то чувствовали, как насос тем горячее в ваших руках, чем дольше вы его использовали. Это потому что при сжатии газа выделяется тепло. Представьте себе, сколько тепла создается за счет нагнетания воздуха в пространство, в 14–25 раз меньшее, чем обычно занимает.Бывает так жарко, что воздух становится действительно горячие — обычно не менее 500°C (1000°F), а иногда и очень жарче. Когда воздух сжимается, туман топлива распыляется в цилиндр обычно (в современном двигателе) электронным система впрыска топлива, которая работает немного как сложный аэрозоль могу. (Количество впрыскиваемого топлива варьируется в зависимости от мощности водитель хочет, чтобы двигатель производил.) Воздух настолько горячий, что топливо мгновенно воспламеняется и взрывается без искры затыкать.Этот управляемый взрыв заставляет поршень выталкиваться из цилиндр, производящий энергию, приводящую в движение транспортное средство или машину. на котором установлен двигатель. Когда поршень возвращается в цилиндр, выхлопные газы выталкиваются через выпускной клапан и этот процесс повторяется сотни или тысячи раз в минута!

Что делает дизельный двигатель более эффективным?

Фото: Испытание типичного дизельного двигателя в лабораторных условиях. Фотография Пэта Коркери предоставлена ​​Министерством энергетики США/Национальной лабораторией возобновляемых источников энергии (DOE/NREL).

Дизельные двигатели

почти в два раза эффективнее бензиновых двигателей — примерно на 40–45 процентов. в лучшем случае эффективен. [2] Проще говоря, это означает, что вы можете проехать гораздо дальше на том же количестве топлива. (или получить больше миль за ваши деньги). Есть несколько причин для это. Во-первых, они сильнее сжимаются и работают при более высоких температурах. Фундаментальная теория работы тепловых двигателей, известный как правило Карно, говорит нам, что КПД двигателя зависит на высоких и низких температурах, между которыми он работает.Дизельный двигатель, который работает при большей разнице температур (более высокая самая высокая температура или самая низкая более низкая температура) более эффективны. Во-вторых, отсутствие системы зажигания от свечи зажигания делает более простая конструкция, которая может легко сжимать воздух намного сильнее — и это заставляет топливо сгорать горячее и полнее, высвобождая больше энергии. Еще одна экономия эффективности слишком. В бензиновом двигателе, работающем не на полную мощность, нужно подавать больше топлива (или меньше воздуха) в цилиндр, чтобы он работал; дизельные двигатели не имеют этой проблемы, поэтому им нужно меньше топлива, когда они работают на меньшей мощности.Еще одним важным фактором является то, что дизельное топливо несет немного больше энергии на галлон, чем бензин потому что молекулы, из которых он сделан, имеют больше энергии, запирающей их атомов вместе (другими словами, дизель имеет более высокую плотность энергии, чем бензин). Дизель тоже лучше смазка, чем бензин, поэтому дизельный двигатель естественно будет работать с меньшим трением.

Чем отличается дизельное топливо?

Дизель и бензин совсем разные. Вы будете знать это, если вы когда-либо слышал ужасные истории о людях, которые заправили свою машину или грузовик с неподходящим топливом! По сути дизель это более низкокачественный, менее очищенный продукт нефти, полученный из более тяжелой углеводороды (молекулы, построенные из большего количества углерода и водорода атомы).Сырые дизельные двигатели без сложного впрыска топлива Теоретически системы могут работать практически на любом углеводородном топливе. популярности биодизеля (разновидность биотоплива, изготовленного, в частности, из вещи, отработанное растительное масло). Изобретатель дизельного двигателя, Рудольф Дизель успешно запускал свои ранние двигатели на арахисовом масле и думал, что его двигатель сделает людям одолжение, освободив их от зависимость от топлива, такого как уголь и бензин, и централизованного источники силы. [3] Если бы он только знал!

Фото: Смазка поедет: Джошуа и Кайя Тикелл, пара защитники окружающей среды, используйте этот трейлер (Green Grease Machine) для производства биодизельного топлива для своего фургона (прикрепленного спереди) из отходов кулинарного масла, выбрасываемых ресторанами быстрого питания.Топливо стоит впечатляющие 0,80 доллара за галлон. Фото Уоррена Гретца предоставлено США. Министерство энергетики/Национальная лаборатория возобновляемых источников энергии (DOE/NREL).

Преимущества и недостатки дизельных двигателей

Дизели

являются наиболее универсальными двигателями, работающими на топливе, которые широко используются сегодня. можно найти во всем, от поездов и подъемных кранов до бульдозеров и подводные лодки. По сравнению с бензиновыми двигателями они проще, эффективнее и экономичнее. Они также безопаснее, потому что дизельного топлива меньше. летуч, а его пары менее взрывоопасны, чем бензин.В отличие от бензиновых двигателей, они особенно хороши для перемещения больших грузов на низких скоростях, поэтому они идеально подходят для использования в грузовые суда, грузовые автомобили, автобусы и локомотивы. Более высокое сжатие означает, что детали дизельного двигателя должны выдерживать гораздо большую напряжения и деформации, чем в бензиновом двигателе. Поэтому дизелям нужно быть мощнее и тяжелее и зачем, на долго время они использовались только для питания больших транспортных средств и машин. Пока это может показаться недостатком, значит дизельные двигатели обычно более надежные и служат намного дольше, чем бензиновые двигатели.

Фото: Дизельные двигатели используются не только в транспортных средствах: эти огромные стационарные дизельные двигатели вырабатывают электроэнергию на электростанции на Остров Сан-Клементе. Фото Уоррена Гретца предоставлено США. Министерство энергетики/Национальная лаборатория возобновляемых источников энергии (DOE/NREL).

Загрязнение является одним из самых больших недостатков дизельных двигателей: они производят смесь загрязняющих веществ, включая оксиды азота, окись углерода, углеводороды и частицы сажи, которые загрязняют и опасны для здоровья.Теоретически дизели более эффективны, поэтому они должны использовать меньше топлива, производить меньше выбросов углекислого газа (CO2) и меньше способствуют глобальному потеплению. На практике ведутся споры о том, так ли это на самом деле. Некоторые лабораторные эксперименты показали средние выбросы дизельных двигателей. лишь немного ниже, чем у бензиновых двигателей, хотя производители настаивают на том, что если аналогичные дизельные и бензиновые автомобили по сравнению, дизели действительно выходят лучше. Другие недавние исследования показывают, что даже новые дизельные автомобили сильно загрязняют окружающую среду.Европейское агентство по окружающей среде, например, отмечает, что даже типичный «чистый» дизельный автомобиль который соответствует нормам выбросов ЕВРО 6, производит примерно в 10 раз больше азота оксидное загрязнение, как у сопоставимого бензинового автомобиля. [4] А выбросы CO2? По данным Британского общества автопроизводителей и Трейдеры: «Автомобили с дизельным двигателем внесли огромный вклад в сокращение выбросов CO2. С 2002 года покупатели, выбирающие дизельное топливо, предотвратили попадание в атмосферу почти 3 миллионов тонн CO2». Дизельные двигатели, как правило, изначально стоят дороже, чем бензиновые двигатели, хотя их более низкие эксплуатационные расходы и более длительный срок службы обычно компенсирует это.Несмотря на это, покупатели автомобилей больше не кажутся убежденными: с тех пор продажи значительно упали. скандал с выбросами Volkswagen в 2015 году, когда немецкий автопроизводитель исказил данные о выбросах своих дизельных автомобилей, чтобы они казались меньшими. загрязняющий.

Нет никаких сомнений в том, что дизельные двигатели будут по-прежнему приводиться в действие тяжелыми транспортными средствами — грузовиками, автобусы, корабли и железнодорожные локомотивы — все они зависят от них, но их будущее в автомобилях и более легких транспортных средствах становится все более неопределенным. Стремление к электромобилям послужило мощным стимулом к ​​тому, чтобы бензиновые двигатели стали легче, экономичнее и меньше загрязняли окружающую среду, и эти улучшенные газовые двигатели подрывают некоторые предполагаемые преимущества использования дизелей в автомобилях.В условиях растущей конкуренции между доступными электромобилями и улучшенными бензиновые автомобили, дизели могут оказаться вообще вытесненными. Опять же сами дизеля постоянно развиваются; в 2011 году Министерство энергетики США предсказало, что будущие двигатели могут повысить эффективность с сегодняшних 40 процентов до 60 процентов и более. Если это произойдет, дизель может остаться соперник в небольших транспортных средствах на многие годы вперед, особенно если их выбросы сажи можно правильно решить.

Кто изобрел дизельный двигатель?

Неудивительно, что это был немецкий инженер Рудольф Дизель (1858–1913).Вот, вкратце, история:

  • 1861: Французский инженер Альфонс Бо де Роша (1815–1893) излагает основную теорию четырехтактного двигателя и подает патент на эту идею 16 февраля 1862 года, но ему не удается собрать работающую машину.
  • 1876: Немецкий инженер Николаус Отто (1832–1891) строит первый успешный четырехтактный двигатель внутреннего сгорания.
  • 1878: шотландец Дугалд Клерк (1854–1932) разрабатывает двухтактный двигатель.
  • 1880: 22 года, Рудольф Дизель переходит на работу к инженеру-холодильнику Карлу фон Линде (1842–1934), где он узнает о термодинамике (наука того, как движется тепло) и как работают двигатели.
  • 1890: Дизель придумал, как улучшить двигатель внутреннего сгорания двигатель, использующий более высокое давление и температуру, для которого не требуется свеча зажигания.
  • 1892: Дизель начинает патентовать свои идеи, чтобы другие не могли ими воспользоваться.

    Изображение: Оригинальный двигатель внутреннего сгорания Рудольфа Дизеля, как он нарисовал его в своем патенте 1895 года. Цилиндр (1) находится вверху. 2) «Плунжер» (как называл его Дизель) прикреплен кривошипом и шатуном (3) к маховику (4).Шестерня, приводимая в движение маховиком (5), соединена с центробежным регулятором (6), который поддерживает постоянную скорость вращения двигателя (отключая подачу топлива, если двигатель работает слишком быстро, затем снова включая его, когда двигатель снова замедляется). Изображение предоставлено Управлением по патентам и товарным знакам США (цвета и нумерация добавлены нами для упрощения объяснения). Вы можете прочитать больше в Патент США № 542 846: Способ и устройство для преобразования тепла в работу Рудольфа Дизеля.

  • 1893: Дизель строит огромный стационарный двигатель, который работает в течение одной минуты самостоятельно. власти, 17 февраля 1894 г.
  • 1895: Патент на дизельный двигатель выдан в США 16 июля 1895 года.
  • 1898: С помощью Дизеля в завод Адольфа Буша в Сент-Луисе, штат Миссури, США. (1839–1913), пивовар пива Budweiser.
  • 1899: На заводе Diesel в Аугсбурге начинается производство дизельных двигателей. Дизель начинает лицензировать свои идеи другим фирмам и вскоре становится очень богатый.
  • 1903: Petit Pierre, одно из первых дизельных судов, начинает работу на канале Марна-Рейн во Франции.
  • 1912: MS Selandia, первое океанское дизельное судно, совершает свой первый рейс.
  • 1913: Дизель умирает при загадочных обстоятельствах, очевидно, упав за борт корабля «Дрезден» во время путешествия из Лондона, Англия, в Германию. Ходят слухи, что он был убит или покончил жизнь самоубийством, но ничего не известно. доказано.
  • 1931: Клесси Камминс, основатель Cummins Engine Co., строит один из первых успешных автомобилей с дизельным двигателем и демонстрирует его эффективность, проехав на нем из Индианаполиса в Нью-Йорк всего за 1 доллар.39 топлива.
  • 1931: Компания Caterpillar произвела революцию в сельском хозяйстве, представив дизельный двигатель Sixty. свой первый гусеничный трактор с дизельным двигателем, созданный на базе популярной модели Caterpillar Sixty.
  • 1936: Mercedes представляет 260D, один из первых серийных легковых автомобилей с дизельным двигателем. остается в производстве до 1940 года. В течение следующих четырех десятилетий Mercedes продает почти два миллиона автомобилей с дизельным двигателем.
  • 1939: General Motors представляет свой EMD FT, мощный дизель-электрический локомотив, и отправляет первый из них (номер 103) в годичное путешествие, чтобы продемонстрировать его ценность.Несомненно доказывая превосходство дизеля, это звучит похоронным звоном для паровозов.
  • 1970-е годы: глобальный топливный кризис возродил интерес к использованию в автомобилях небольших эффективных дизельных двигателей.
  • 1987: Всемирно известный корабль Queen Elizabeth 2 (QE2) был переоборудован девятью дизель-электрическими двигателями (каждый размером с двухэтажный автобус), что делало его самым мощным торговым судном с дизельным двигателем в то время.
  • 2000: Peugeot представляет первые в мире сажевые фильтры (PF) для дизельных двигателей модели 607, заявляющие о снижении выбросов сажи на 99 процентов.
  • 2015: Volkswagen втянут в крупный глобальный скандал из-за систематического мошенничества с тестами на выбросы дизельных двигателей. Продажи дизельных автомобилей резко упали впервые за много лет.
  • 2017: Volvo становится первым крупным автопроизводителем, отказавшимся от бензиновых и дизельных двигателей. с 2019 года все новые автомобили будут гибридными или полностью электрическими.

Как работают дизельные двигатели?

Вы когда-нибудь с изумлением смотрели, как гигантский грузовик медленно ползет в гору? Возможно нет! Такие вещи случаются каждый день. Но остановись и подумай момент о том, что происходит — как огромный, тяжелый груз систематически преодолевать подавляющую силу гравитации, используя не более чем несколько чашек грязной жидкости (иными словами, топлива) — и, согласитесь, то, что вы видите, весьма примечательно. Дизельные двигатели — это сила наших самых больших машин — грузовиков, поезда, корабли и подводные лодки.На первый взгляд, они аналогичны обычным бензиновым (бензиновым) двигателям, но генерируют большую мощность, более эффективно, работая немного по-другому. давайте возьмем пристальный взгляд!

Фото: Дизельные двигатели (такие, как в этом железнодорожном локомотиве) идеально подходят для буксировки тяжелых поездов. Это прекрасно сохранившийся (и тщательно отполированный!) вагон British Rail Class 55 («Deltic»), номер 55022, именуемый Royal Scots Grey, датированный 1960 годом. Дизельный двигатель Napier Deltic, который приводит его в действие.

Что такое дизельный двигатель?

Как и бензиновый двигатель, дизельный двигатель является типом двигателя внутреннего сгорания. Горение — это еще одно слово для обозначения горения, и внутреннее означает внутри, поэтому двигатель внутреннего сгорания — это просто двигатель, в котором топливо сгорает внутри основной части двигателя (цилиндры) где производится мощность.

Это сильно отличается от внешнего двигатель внутреннего сгорания, такой как те, которые использовались старомодными паровыми локомотивы. В паровой машине есть большой огонь на одном конце котел, нагревающий воду для получения пара.Пар стекает долго трубки к цилиндру на противоположном конце котла, куда он толкает поршень назад и вперед, чтобы двигать колеса. Это внешний сгорание, потому что огонь находится вне цилиндра (действительно, обычно 6-7 метров или 20-30 футов). В бензиновом или дизельном двигателе топливо горит внутри самих цилиндров. Отходы внутреннего сгорания гораздо меньше энергии, потому что тепло не должно течь откуда производится в цилиндр: все происходит в том же место.Вот почему двигатели внутреннего сгорания более эффективны. чем двигатели внешнего сгорания (они производят больше энергии от одинаковый объем топлива).

Фото: Типичный дизельный двигатель (от пожарной машины) производства Detroit Diesel Corporation (DDC). Фото Хуана Антуана Кинга предоставлено ВМС США и Викисклад.

Чем дизельный двигатель отличается от бензинового?

Бензиновые и дизельные двигатели работают за счет внутреннего сгорания, но в немного разными способами.В бензиновом двигателе топливо и воздух вводят в небольшие металлические цилиндры. Поршень сжимается (сжимается) смесь, делающую ее взрывоопасной, и небольшая электрическая искра от свеча зажигания поджигает его. Это заставляет смесь взрываться, генерируя энергию, которая толкает поршень вниз по цилиндру и (через коленчатый вал и шестерни) поворачивает колеса. Ты можешь читать подробнее об этом и посмотрите простую анимацию того, как это работает в нашем статья про автомобильные двигатели.

Дизельные двигатели

аналогичны, но проще.Сначала воздух попадает в цилиндр и поршень сжимают его — но гораздо больше, чем в бензиновый двигатель. В бензиновом двигателе топливно-воздушная смесь сжимается примерно до десятой части своего первоначального объема. Но на дизеле двигателем воздух сжимается от 14 до 25 раз. [1] Если вы когда-нибудь накачивали велосипедную шину, то чувствовали, как насос тем горячее в ваших руках, чем дольше вы его использовали. Это потому что при сжатии газа выделяется тепло. Представьте себе, сколько тепла создается за счет нагнетания воздуха в пространство, в 14–25 раз меньшее, чем обычно занимает.Бывает так жарко, что воздух становится действительно горячие — обычно не менее 500°C (1000°F), а иногда и очень жарче. Когда воздух сжимается, туман топлива распыляется в цилиндр обычно (в современном двигателе) электронным система впрыска топлива, которая работает немного как сложный аэрозоль могу. (Количество впрыскиваемого топлива варьируется в зависимости от мощности водитель хочет, чтобы двигатель производил.) Воздух настолько горячий, что топливо мгновенно воспламеняется и взрывается без искры затыкать.Этот управляемый взрыв заставляет поршень выталкиваться из цилиндр, производящий энергию, приводящую в движение транспортное средство или машину. на котором установлен двигатель. Когда поршень возвращается в цилиндр, выхлопные газы выталкиваются через выпускной клапан и этот процесс повторяется сотни или тысячи раз в минута!

Что делает дизельный двигатель более эффективным?

Фото: Испытание типичного дизельного двигателя в лабораторных условиях. Фотография Пэта Коркери предоставлена ​​Министерством энергетики США/Национальной лабораторией возобновляемых источников энергии (DOE/NREL).

Дизельные двигатели

почти в два раза эффективнее бензиновых двигателей — примерно на 40–45 процентов. в лучшем случае эффективен. [2] Проще говоря, это означает, что вы можете проехать гораздо дальше на том же количестве топлива. (или получить больше миль за ваши деньги). Есть несколько причин для это. Во-первых, они сильнее сжимаются и работают при более высоких температурах. Фундаментальная теория работы тепловых двигателей, известный как правило Карно, говорит нам, что КПД двигателя зависит на высоких и низких температурах, между которыми он работает.Дизельный двигатель, который работает при большей разнице температур (более высокая самая высокая температура или самая низкая более низкая температура) более эффективны. Во-вторых, отсутствие системы зажигания от свечи зажигания делает более простая конструкция, которая может легко сжимать воздух намного сильнее — и это заставляет топливо сгорать горячее и полнее, высвобождая больше энергии. Еще одна экономия эффективности слишком. В бензиновом двигателе, работающем не на полную мощность, нужно подавать больше топлива (или меньше воздуха) в цилиндр, чтобы он работал; дизельные двигатели не имеют этой проблемы, поэтому им нужно меньше топлива, когда они работают на меньшей мощности.Еще одним важным фактором является то, что дизельное топливо несет немного больше энергии на галлон, чем бензин потому что молекулы, из которых он сделан, имеют больше энергии, запирающей их атомов вместе (другими словами, дизель имеет более высокую плотность энергии, чем бензин). Дизель тоже лучше смазка, чем бензин, поэтому дизельный двигатель естественно будет работать с меньшим трением.

Чем отличается дизельное топливо?

Дизель и бензин совсем разные. Вы будете знать это, если вы когда-либо слышал ужасные истории о людях, которые заправили свою машину или грузовик с неподходящим топливом! По сути дизель это более низкокачественный, менее очищенный продукт нефти, полученный из более тяжелой углеводороды (молекулы, построенные из большего количества углерода и водорода атомы).Сырые дизельные двигатели без сложного впрыска топлива Теоретически системы могут работать практически на любом углеводородном топливе. популярности биодизеля (разновидность биотоплива, изготовленного, в частности, из вещи, отработанное растительное масло). Изобретатель дизельного двигателя, Рудольф Дизель успешно запускал свои ранние двигатели на арахисовом масле и думал, что его двигатель сделает людям одолжение, освободив их от зависимость от топлива, такого как уголь и бензин, и централизованного источники силы. [3] Если бы он только знал!

Фото: Смазка поедет: Джошуа и Кайя Тикелл, пара защитники окружающей среды, используйте этот трейлер (Green Grease Machine) для производства биодизельного топлива для своего фургона (прикрепленного спереди) из отходов кулинарного масла, выбрасываемых ресторанами быстрого питания.Топливо стоит впечатляющие 0,80 доллара за галлон. Фото Уоррена Гретца предоставлено США. Министерство энергетики/Национальная лаборатория возобновляемых источников энергии (DOE/NREL).

Преимущества и недостатки дизельных двигателей

Дизели

являются наиболее универсальными двигателями, работающими на топливе, которые широко используются сегодня. можно найти во всем, от поездов и подъемных кранов до бульдозеров и подводные лодки. По сравнению с бензиновыми двигателями они проще, эффективнее и экономичнее. Они также безопаснее, потому что дизельного топлива меньше. летуч, а его пары менее взрывоопасны, чем бензин.В отличие от бензиновых двигателей, они особенно хороши для перемещения больших грузов на низких скоростях, поэтому они идеально подходят для использования в грузовые суда, грузовые автомобили, автобусы и локомотивы. Более высокое сжатие означает, что детали дизельного двигателя должны выдерживать гораздо большую напряжения и деформации, чем в бензиновом двигателе. Поэтому дизелям нужно быть мощнее и тяжелее и зачем, на долго время они использовались только для питания больших транспортных средств и машин. Пока это может показаться недостатком, значит дизельные двигатели обычно более надежные и служат намного дольше, чем бензиновые двигатели.

Фото: Дизельные двигатели используются не только в транспортных средствах: эти огромные стационарные дизельные двигатели вырабатывают электроэнергию на электростанции на Остров Сан-Клементе. Фото Уоррена Гретца предоставлено США. Министерство энергетики/Национальная лаборатория возобновляемых источников энергии (DOE/NREL).

Загрязнение является одним из самых больших недостатков дизельных двигателей: они производят смесь загрязняющих веществ, включая оксиды азота, окись углерода, углеводороды и частицы сажи, которые загрязняют и опасны для здоровья.Теоретически дизели более эффективны, поэтому они должны использовать меньше топлива, производить меньше выбросов углекислого газа (CO2) и меньше способствуют глобальному потеплению. На практике ведутся споры о том, так ли это на самом деле. Некоторые лабораторные эксперименты показали средние выбросы дизельных двигателей. лишь немного ниже, чем у бензиновых двигателей, хотя производители настаивают на том, что если аналогичные дизельные и бензиновые автомобили по сравнению, дизели действительно выходят лучше. Другие недавние исследования показывают, что даже новые дизельные автомобили сильно загрязняют окружающую среду.Европейское агентство по окружающей среде, например, отмечает, что даже типичный «чистый» дизельный автомобиль который соответствует нормам выбросов ЕВРО 6, производит примерно в 10 раз больше азота оксидное загрязнение, как у сопоставимого бензинового автомобиля. [4] А выбросы CO2? По данным Британского общества автопроизводителей и Трейдеры: «Автомобили с дизельным двигателем внесли огромный вклад в сокращение выбросов CO2. С 2002 года покупатели, выбирающие дизельное топливо, предотвратили попадание в атмосферу почти 3 миллионов тонн CO2». Дизельные двигатели, как правило, изначально стоят дороже, чем бензиновые двигатели, хотя их более низкие эксплуатационные расходы и более длительный срок службы обычно компенсирует это.Несмотря на это, покупатели автомобилей больше не кажутся убежденными: с тех пор продажи значительно упали. скандал с выбросами Volkswagen в 2015 году, когда немецкий автопроизводитель исказил данные о выбросах своих дизельных автомобилей, чтобы они казались меньшими. загрязняющий.

Нет никаких сомнений в том, что дизельные двигатели будут по-прежнему приводиться в действие тяжелыми транспортными средствами — грузовиками, автобусы, корабли и железнодорожные локомотивы — все они зависят от них, но их будущее в автомобилях и более легких транспортных средствах становится все более неопределенным. Стремление к электромобилям послужило мощным стимулом к ​​тому, чтобы бензиновые двигатели стали легче, экономичнее и меньше загрязняли окружающую среду, и эти улучшенные газовые двигатели подрывают некоторые предполагаемые преимущества использования дизелей в автомобилях.В условиях растущей конкуренции между доступными электромобилями и улучшенными бензиновые автомобили, дизели могут оказаться вообще вытесненными. Опять же сами дизеля постоянно развиваются; в 2011 году Министерство энергетики США предсказало, что будущие двигатели могут повысить эффективность с сегодняшних 40 процентов до 60 процентов и более. Если это произойдет, дизель может остаться соперник в небольших транспортных средствах на многие годы вперед, особенно если их выбросы сажи можно правильно решить.

Кто изобрел дизельный двигатель?

Неудивительно, что это был немецкий инженер Рудольф Дизель (1858–1913).Вот, вкратце, история:

  • 1861: Французский инженер Альфонс Бо де Роша (1815–1893) излагает основную теорию четырехтактного двигателя и подает патент на эту идею 16 февраля 1862 года, но ему не удается собрать работающую машину.
  • 1876: Немецкий инженер Николаус Отто (1832–1891) строит первый успешный четырехтактный двигатель внутреннего сгорания.
  • 1878: шотландец Дугалд Клерк (1854–1932) разрабатывает двухтактный двигатель.
  • 1880: 22 года, Рудольф Дизель переходит на работу к инженеру-холодильнику Карлу фон Линде (1842–1934), где он узнает о термодинамике (наука того, как движется тепло) и как работают двигатели.
  • 1890: Дизель придумал, как улучшить двигатель внутреннего сгорания двигатель, использующий более высокое давление и температуру, для которого не требуется свеча зажигания.
  • 1892: Дизель начинает патентовать свои идеи, чтобы другие не могли ими воспользоваться.

    Изображение: Оригинальный двигатель внутреннего сгорания Рудольфа Дизеля, как он нарисовал его в своем патенте 1895 года. Цилиндр (1) находится вверху. 2) «Плунжер» (как называл его Дизель) прикреплен кривошипом и шатуном (3) к маховику (4).Шестерня, приводимая в движение маховиком (5), соединена с центробежным регулятором (6), который поддерживает постоянную скорость вращения двигателя (отключая подачу топлива, если двигатель работает слишком быстро, затем снова включая его, когда двигатель снова замедляется). Изображение предоставлено Управлением по патентам и товарным знакам США (цвета и нумерация добавлены нами для упрощения объяснения). Вы можете прочитать больше в Патент США № 542 846: Способ и устройство для преобразования тепла в работу Рудольфа Дизеля.

  • 1893: Дизель строит огромный стационарный двигатель, который работает в течение одной минуты самостоятельно. власти, 17 февраля 1894 г.
  • 1895: Патент на дизельный двигатель выдан в США 16 июля 1895 года.
  • 1898: С помощью Дизеля в завод Адольфа Буша в Сент-Луисе, штат Миссури, США. (1839–1913), пивовар пива Budweiser.
  • 1899: На заводе Diesel в Аугсбурге начинается производство дизельных двигателей. Дизель начинает лицензировать свои идеи другим фирмам и вскоре становится очень богатый.
  • 1903: Petit Pierre, одно из первых дизельных судов, начинает работу на канале Марна-Рейн во Франции.
  • 1912: MS Selandia, первое океанское дизельное судно, совершает свой первый рейс.
  • 1913: Дизель умирает при загадочных обстоятельствах, очевидно, упав за борт корабля «Дрезден» во время путешествия из Лондона, Англия, в Германию. Ходят слухи, что он был убит или покончил жизнь самоубийством, но ничего не известно. доказано.
  • 1931: Клесси Камминс, основатель Cummins Engine Co., строит один из первых успешных автомобилей с дизельным двигателем и демонстрирует его эффективность, проехав на нем из Индианаполиса в Нью-Йорк всего за 1 доллар.39 топлива.
  • 1931: Компания Caterpillar произвела революцию в сельском хозяйстве, представив дизельный двигатель Sixty. свой первый гусеничный трактор с дизельным двигателем, созданный на базе популярной модели Caterpillar Sixty.
  • 1936: Mercedes представляет 260D, один из первых серийных легковых автомобилей с дизельным двигателем. остается в производстве до 1940 года. В течение следующих четырех десятилетий Mercedes продает почти два миллиона автомобилей с дизельным двигателем.
  • 1939: General Motors представляет свой EMD FT, мощный дизель-электрический локомотив, и отправляет первый из них (номер 103) в годичное путешествие, чтобы продемонстрировать его ценность.Несомненно доказывая превосходство дизеля, это звучит похоронным звоном для паровозов.
  • 1970-е годы: глобальный топливный кризис возродил интерес к использованию в автомобилях небольших эффективных дизельных двигателей.
  • 1987: Всемирно известный корабль Queen Elizabeth 2 (QE2) был переоборудован девятью дизель-электрическими двигателями (каждый размером с двухэтажный автобус), что делало его самым мощным торговым судном с дизельным двигателем в то время.
  • 2000: Peugeot представляет первые в мире сажевые фильтры (PF) для дизельных двигателей модели 607, заявляющие о снижении выбросов сажи на 99 процентов.
  • 2015: Volkswagen втянут в крупный глобальный скандал из-за систематического мошенничества с тестами на выбросы дизельных двигателей. Продажи дизельных автомобилей резко упали впервые за много лет.
  • 2017: Volvo становится первым крупным автопроизводителем, отказавшимся от бензиновых и дизельных двигателей. с 2019 года все новые автомобили будут гибридными или полностью электрическими.

Основные принципы работы дизельного двигателя

‘) переменная голова = документ.getElementsByTagName(«голова»)[0] var script = document.createElement(«сценарий») script.type = «текст/javascript» script.src = «https://buy.springer.com/assets/js/buybox-bundle-52d08dec1e.js» script.id = «ecommerce-scripts-» ​​+ метка времени head.appendChild (скрипт) var buybox = document.querySelector(«[data-id=id_»+ метка времени +»]»).parentNode ;[].slice.call(buybox.querySelectorAll(«.вариант-покупки»)).forEach(initCollapsibles) функция initCollapsibles(подписка, индекс) { var toggle = подписка.querySelector(«.цена-варианта-покупки») подписка.classList.remove(«расширенный») var form = подписка.querySelector(«.форма-варианта-покупки») если (форма) { вар formAction = form.getAttribute(«действие») документ.querySelector(«#ecommerce-scripts-» ​​+ timestamp).addEventListener(«load», bindModal(form, formAction, timestamp, index), false) } var priceInfo = подписка.querySelector(«.Информация о цене») var PurchaseOption = toggle.parentElement если (переключить && форма && priceInfo) { toggle.setAttribute(«роль», «кнопка») toggle.setAttribute(«tabindex», «0») переключать.addEventListener(«щелчок», функция (событие) { var expand = toggle.getAttribute(«aria-expanded») === «true» || ложный toggle.setAttribute(«aria-expanded», !expanded) form.hidden = расширенный если (! расширено) { покупкаOption.classList.add(«расширенный») } еще { покупкаOption.classList.удалить («расширить») } priceInfo.hidden = расширенный }, ложный) } } функция bindModal (форма, formAction, метка времени, индекс) { var weHasBrowserSupport = window.fetch && Array.from функция возврата () { var Buybox = EcommScripts ? EcommScripts.Buybox : ноль var Modal = EcommScripts ? EcommScripts.Модальный: ноль if (weHasBrowserSupport && Buybox && Modal) { var modalID = «ecomm-modal_» + метка времени + «_» + индекс var modal = новый модальный (modalID) modal.domEl.addEventListener («закрыть», закрыть) функция закрыть () { form.querySelector(«кнопка[тип=отправить]»).фокус() } вар корзинаURL = «/корзина» var cartModalURL = «/cart?messageOnly=1» форма.установить атрибут ( «действие», formAction.replace(cartURL, cartModalURL) ) var formSubmit = Buybox.interceptFormSubmit( Buybox.fetchFormAction(окно.fetch), Buybox.triggerModalAfterAddToCartSuccess(модальный), функция () { форма.removeEventListener («отправить», formSubmit, false) форма.setAttribute( «действие», formAction.replace(cartModalURL, cartURL) ) форма.отправить() } ) form.addEventListener («отправить», formSubmit, ложь) документ.body.appendChild(modal.domEl) } } } функция initKeyControls() { document.addEventListener («нажатие клавиши», функция (событие) { if (document.activeElement.classList.contains(«цена-варианта-покупки») && (event.code === «Пробел» || event.code === «Enter»)) { если (document.activeElement) { мероприятие.предотвратить по умолчанию () документ.activeElement.click() } } }, ложный) } функция InitialStateOpen() { вар buyboxWidth = buybox.offsetWidth ;[].slice.call(buybox.querySelectorAll(«.опция покупки»)).forEach(функция (опция, индекс) { var toggle = option.querySelector(«.цена-варианта-покупки») вар форма = вариант.querySelector(«.форма-варианта-покупки») var priceInfo = option.querySelector(«.Информация о цене») если (buyboxWidth > 480) { переключить.щелчок() } еще { если (индекс === 0) { переключить.щелчок() } еще { toggle.setAttribute («ария-расширенная», «ложь») форма.скрытый = «скрытый» priceInfo.hidden = «скрытый» } } }) } начальное состояниеОткрыть() если (window.buyboxInitialized) вернуть window.buyboxInitialized = истина initKeyControls() })()

Принципы дизельного двигателя для начинающих

Принципы работы дизельного двигателя довольно просты для опытного механика, но как насчет обычных обычных людей, которые никогда не находили время, чтобы узнать больше о дизельном двигателе и о том, как он работает?

Я собираюсь объяснить простыми словами основные принципы работы дизельного двигателя.

В чем разница между бензиновым двигателем и дизельным двигателем?

Первое, что вы должны знать, это то, что бензиновый двигатель и дизельный двигатель совершенно разные. Бензиновый двигатель сконструирован намного легче, чем более тяжелый дизельный двигатель. Бензиновый двигатель работает на воздушно-топливной смеси в сочетании с высокоэнергетической искрой, которая зажигается внутри каждого цилиндра двигателя в точное время, создавая мощность и крутящий момент, приводящий в движение ваш автомобиль.

В дизельном двигателе используется всасываемый воздух с высокой степенью сжатия, который сжимается в очень маленьком пространстве внутри каждого цилиндра, вызывая сильный нагрев.Это называется теплотой сжатия, которая воспламеняет очень тонкий туман дизельного топлива под высоким давлением, который впрыскивается в каждый цилиндр в точное время.

Итак, теперь вы знаете, что бензиновому двигателю для работы требуется искра высокой энергии, в то время как дизель использует теплоту сжатия. Четырехтактный принцип во всех двигателях работает по четырем тактам или четырем циклам, оба эти термина означают одно и то же.

Вот как работает четырехтактный дизельный двигатель. Четыре такта: впуск, сжатие, рабочий и выпускной.

Поршни, клапаны и форсунки работают вместе в каждом цилиндре в заданной последовательности снова и снова.

Такт впуска. Впускные клапаны в головке цилиндров открываются, позволяя сжатому воздуху поступать в каждый цилиндр, пока поршень движется вниз. Подача сжатого воздуха возможна благодаря турбонагнетателю, который нагнетает воздух во впускную систему, давая дизельному двигателю наддув воздуха, чтобы не отставать от мгновенного впрыска топлива.

Такт сжатия. Когда поршень начинает двигаться вверх, клапаны закрываются, что удерживает всасываемый воздух в цилиндре и позволяет происходить сжатию.Теплота сжатия достигается, когда поршень достигает верхней части цилиндра, затем дизельное топливо впрыскивается в цилиндр в точное время.

Рабочий ход. После впрыска происходит взрыв в цилиндре из-за сочетания тепла и распыленного дизельного топлива. Это заставляет поршень двигаться вниз, что создает крутящий момент и мощность, необходимые для типичного дизельного двигателя.

Такт выпуска. После рабочего такта поршень снова движется вверх, а выпускные клапаны открываются, позволяя ранее воспламененным газам выходить в атмосферу через выхлопную систему.

Как упоминалось ранее, каждый цилиндр проходит эту точную последовательность снова и снова в установленном порядке зажигания. Например, 6-цилиндровый дизельный двигатель имеет порядок работы 1 5 3 6 2 4 Это порядок, в котором проходит каждый цилиндр после 4 тактов, упомянутых выше.

Эта последовательность была разработана для обеспечения плавной работы дизельного двигателя без дисбаланса.

Вот некоторые сведения о дизельных двигателях о высокопроизводительных дизельных двигателях. Топливо проходит через форсунку со скоростью почти 1500 миль в час, так же быстро, как реактивный самолет на максимальной скорости.Топливо впрыскивается в камеру сгорания менее чем за 1,5 миллисекунды — столько же времени требуется для срабатывания вспышки фотокамеры.

Минимальное количество топлива, впрыскиваемого в дизельный двигатель, составляет один кубический миллиметр, что примерно равно объему головки булавки. Volkswagen разработал автомобиль с дизельным двигателем объемом один литр, который проехал 100 километров на 0,89 литра топлива, или 60 миль на менее чем одной кварте топлива.

О дизельных двигателях можно многое узнать, а в Интернете можно найти огромное количество информации.Если вы когда-нибудь задумывались о покупке автомобиля с дизельным двигателем, я благословляю вас.

Доплата пойдет вам на пользу, поэтому я рекомендую узнать больше о дизельных двигателях, прежде чем решить, какой из них выбрать.

Надеюсь, эта информация о дизельных двигателях оказалась для вас полезной.

Дизельный двигатель: принцип работы, типы дизельных двигателей

Дизельный двигатель — принцип работы и типы дизельного двигателя

В этой статье мы узнаем о том, что такое дизельный двигатель, принцип работы дизельного двигателя, типы дизельных двигателей.Дизельный двигатель представляет собой тип двигателя внутреннего сгорания, он также известен как двигатель CI. Дизельный двигатель изобретен немецким ученым Рудольфом Дизелем в 1892 году. Сначала в качестве топлива для запуска использовалась угольная пыль. дизельный двигатель имеет более медленные характеристики сгорания по сравнению с бензиновым. Дизельный двигатель развивает высокий крутящий момент на низких оборотах. тяжелым двигателям требовался высокий крутящий момент для передачи высокой скорости вращения коленчатому валу, это помогает тяжелым машинам двигаться.

Принцип работы дизельного двигателя:

  • Поршень, используемый для движения вниз сначала за счет поступления воздуха в цилиндр, во время обратного хода все клапаны закрыты
  • этим воздух внутри цилиндра сжимается поршнем, сжатый воздух сильно нагревается это происходит при движении поршня вверх и при этом
  • время открытия клапана впрыска топлива за счет подачи этого топлива в цилиндр (количество топлива зависит от нагрузки)
  • Топливо и высокотемпературный воздух смешиваются и воспламеняются, что способствует сжиганию топлива, поступающего в цилиндр.
  • В этом топливе клапан закрывается после подачи топлива в цилиндр за счет расширения газов.
  • После этого поршень начинает двигаться вниз, при этом энергия, вырабатываемая топливом, используется для работы. выхлопные газы выходят, открывая выпускные клапаны, когда поршень полностью перемещается в нижнюю часть цилиндра.

Большой дизельный двигатель с грузовиком, изображенным в контурных линиях

.

На протяжении многих лет он используется на кораблях, локомотивах, подводных лодках, тяжелых транспортных средствах.

Это дает лучшую экономию топлива по сравнению с бензином.
Они производят больший крутящий момент.
Это имеет самый высокий тепловой КПД.
При этом нет необходимости в свече зажигания.
У него более высокая степень сжатия и уровень вибрации, из-за этого качества они были больше и тяжелее.
Она производит больше шума, чем цепно-ременная система.
Он предлагает лучший пробег.
Требуется техническое обслуживание больше.
В большинстве случаев модернизация невозможна.
Имеются высокие выбросы.
На трассе производительность хорошая.

Различные типы дизельных двигателей:

В дизельном двигателе есть два типа: двухтактный дизельный двигатель и четырехтактный дизельный двигатель.

Двухтактный дизельный двигатель:

  • В этом цилиндре полный цикл выполняется за два такта. Кажется, что он превосходит по размеру цилиндра и скорости.
  • Обладает большей механической эффективностью. для этого типа цилиндра требуется вспомогательный воздушный насос, и в нем используются порты.
  • Для предварительного сжатия воздуха используются нагнетатели.
  • Этот тип редко используется из-за низкой эффективности использования топлива.


Четырехтактный дизельный двигатель:
  • Он завершает цикл за четыре такта: впуск, сжатие, мощность, выпуск.
  • Это широко используется из-за производства крутящего момента больше, чем двухтактный. Из-за большей эффективности использования топлива, это очень часто используется,
  • Этот тип двигателей больше по весу, чем двухтактный.
  • В нем есть клапаны и конструкция сложнее, чем у двухтактного двигателя.
  • При этом оставшаяся смесь присутствует в самой камере сгорания.
  • Выбрасывает меньше вредных веществ, чем двухтактный.

Принцип работы дизельного двигателя Cummins | by Starlight Generator

Как мы знаем, Cummins является крупнейшей в мире компанией по проектированию, производству и продаже дизельных двигателей и двигателей, работающих на сжатом природном газе. Самая известная компания Cummins в Китае — DCEC Cummins и CCEC Cummins (совместное китайско-американское предприятие, основанное в октябре 1995 года и расположенное в городе Цинцин.).

В этой статье мы в основном говорим о принципе работы дизельных двигателей CCEC Cummins.

ПРИМЕЧАНИЕ: Дизельный двигатель Chong Qing-Cummins обеспечивает надежное обслуживание, если рабочие процедуры основаны на четком понимании принципов работы двигателя. Каждая часть двигателя влияет на работу любой другой рабочей части и двигателя в целом. Дизельные двигатели Ching Qing-Cummins, рассматриваемые в данном руководстве, представляют собой четырехтактные высокоскоростные полностью дизельные двигатели.

Дизельные двигатели Chong Qing-Cummins (CCEC Cummins) отличаются от двигателей с искровым зажиганием по ряду признаков. Степень сжатия выше, заряд, поступающий в камеру сгорания на такте впуска, состоит только из воздуха без топливной смеси. Форсунки Cummins получают топливо низкого давления от топливного насоса и подают его в отдельные камеры сгорания в нужное время, в равном количестве и в распыленном состоянии для сжигания. Воспламенение топлива происходит за счет тепла сжатого воздуха в камере сгорания.

Легче понять функцию деталей двигателя, если известно, что происходит в камере сгорания во время каждого из четырех ходов поршня в цикле. Четыре такта и порядок их выполнения: такт впуска, такт сжатия, рабочий такт и такт выпуска.

Для того чтобы четыре такта работали правильно, клапаны и форсунки должны воздействовать непосредственно на каждый из четырех ходов поршня. Впускные клапаны, выпускные клапаны и форсунки приводятся в действие распределительным валом, соединены толкателями или толкателями, толкателями, коромыслами и крейцкопфами клапанов.Распределительный вал приводится в движение шестерней коленчатого вала, таким образом, вращение коленчатого вала направляет действие распределительного вала, который, в свою очередь, управляет последовательностью открытия и закрытия клапанов и моментом впрыска (подачей топлива).

Такт впуска

Во время такта впуска поршень движется вниз; впускные клапаны открыты, а выпускные закрыты. Движение поршня вниз позволяет воздуху из атмосферы поступать в цилиндр. В двигателях с турбонаддувом во впускном коллекторе создается давление, поскольку турбокомпрессор нагнетает больше воздуха в цилиндр через впускной коллектор.Всасываемый заряд состоит только из воздуха без топливной смеси.

Такт сжатия

В конце такта впуска впускные клапаны закрываются, и поршень движется вверх на такте сжатия. Выпускные клапаны остаются закрытыми.

В конце такта сжатия воздух в камере сгорания вытесняется поршнем, чтобы занять меньше места (в зависимости от модели двигателя и от одной четырнадцатой до одной шестнадцатой объема), чем он занимал в начале такта.Таким образом, степень сжатия представляет собой прямую пропорцию количества воздуха в камере сгорания до и после сжатия.

Сжатие воздуха в небольшом пространстве вызывает повышение температуры этого воздуха до уровня, достаточного для воспламенения топлива.

В последней части такта сжатия и в начале рабочего такта в камеру сгорания впрыскивается небольшое дозированное количество топлива.

Практически сразу после впрыска топливной шихты в камеру сгорания топливо воспламеняется имеющимся горячим сжатым воздухом.

Добавить комментарий

Ваш адрес email не будет опубликован.
