Предохранительные клапаны

Предохранительные клапаны VAU OMS, состоят из 2 предохранительных клапанов с пересекающимися сливными линиями. Этот клапан используется для понижения давления до определенной настроенной величины в 2 портах привода. Клапан идеально подходит для обеспечения защиты от внезапных скачков давления, а также для настройки перепада давления в 2 портах гидропривода. Фланцевое соединение предназначены для моторов Danfoss OMS. Обеспечивает максимальную безопасность, минимальные скачки давления и удобную установку.

Артикул: РГ000085491

Не указана цена
за шт

Предохранительные клапаны VAU OMP/OMR, состоят из 2 предохранительных клапанов с пересекающимися сливными линиями. Этот клапан используется для понижения давления до определенной настроенной величины в 2 портах привода. Клапан идеально подходит для обеспечения защиты от внезапных скачков давления, а также для настройки перепада давления в 2 портах гидропривода. Фланцевое соединение предназначены для моторов Danfoss OMP-OMR и OMT. Обеспечивает максимальную безопасность, минимальные скачки давления и удобную установку.

Артикул: РГ000073802

Не указана цена
за шт

Предохранительные клапаны перекрёстного действия VAU позволяют ограничивать перепады давления между двумя гидравлическими линиями. Клапаны VAU достаточно часто применяют в качестве гидравлического тормоза гидромоторов, а также для ограничения рабочего давления на определённом участке гидропривода.

Артикул: РГ000056774

Не указана цена
за шт

Предохранительные клапаны прямого действия VMP обеспечивают защиту от перегрузки гидросистемы. Когда давление в системе достигает давления настройки клапана – он открывается, позволяя сбросить давление.

Артикул: 00000000533

Не указана цена
за шт

Предохранительные клапаны перекрёстного действия VAU 1″ позволяют ограничивать перепады давления между двумя гидравлическими линиями. Клапаны достаточно часто применяют в качестве гидравлического тормоза гидромоторов, а также для ограничения рабочего давления на определённом участке гидропривода.

Артикул: 00000025962

Предохранительные клапаны VAUAC, используется для понижения давления в двух линиях гидросистемы до предварительно настроенного. Когда давление в системе достигает давления настройки предохранительного клапана — он открывается и стравливает рабочую жидкость в бак. Обеспечивает защиту от перегрузок и кавитации.

Артикул: 00000001457

Не указана цена
за шт

Предохранительные клапаны VAUAC, используется для понижения давления в двух линиях гидросистемы до предварительно настроенного. Когда давление в системе достигает давления настройки предохранительного клапана — он открывается и стравливает рабочую жидкость в бак. Обеспечивает защиту от перегрузок и кавитации.

Артикул: 00000001455

Не указана цена
за шт

Предохранительные клапаны перекрёстного действия VAU позволяют ограничивать перепады давления между двумя гидравлическими линиями. Клапаны достаточно часто применяют в качестве гидравлического тормоза гидромоторов, а также для ограничения рабочего давления на определённом участке гидропривода.

Артикул: 00000000093

Не указана цена
за шт

Предохранительные клапаны перекрёстного действия VAU позволяют ограничивать перепады давления между двумя гидравлическими линиями. Клапаны достаточно часто применяют в качестве гидравлического тормоза гидромоторов, а также для ограничения рабочего давления на определённом участке гидропривода.

Артикул: 00000000090

Не указана цена
за шт

Предохранительные клапаны прямого действия VMP обеспечивают защиту от перегрузки гидросистемы. Когда давление в системе достигает давления настройки клапана – он открывается, позволяя сбросить давление.

Артикул: 00000001634

Не указана цена
за шт

Предохранительные клапаны прямого действия VMP обеспечивают защиту от перегрузки гидросистемы. Когда давление в системе достигает давления настройки клапана – он открывается, позволяя сбросить давление.

Артикул: 00000001633

Не указана цена

за шт

Предохранительные клапаны прямого действия VMP 3/8 10-180 bar, обеспечивают защиту от перегрузки гидросистемы. При достижении давлением значения настройки — клапан открывается предотвращая дальнейший рост давления.                                         ПО ЗАПРОСУ ВОЗМОЖНЫЕ ДИАПАЗОНЫ НАСТРОЙКИ ПРУЖИНЫ: 10-50, 50-250; 80-300 bar.

Артикул: 00000001632

Не указана цена

за шт

Выберите дополнительные параметры товара

Клапан предохранительный перекрёстный стыковой 1/2″ VAU OMS

Производитель:
Цвет:

Выберите дополнительные параметры товара

Клапан предохранительный перекрёстный стыковой 1/2″ VAU DE OMP/OMR

Производитель:
Цвет:

Выберите дополнительные параметры товара

Клапан предохранительный перекрёстный VAU 3/4″ 10-180 BAR

Производитель:
Цвет:

Выберите дополнительные параметры товара

Клапан предохранительный VMP 3/4″ 80-300 BAR

Производитель:
Цвет:

Выберите дополнительные параметры товара

Клапан предохранительный сдвоенный VAUAC 3/4″ 50-400 BAR

Производитель:
Цвет:

Выберите дополнительные параметры товара

Клапан предохранительный сдвоенный VAUAC 1/2″ 10-180 BAR

Производитель:
Цвет:

Выберите дополнительные параметры товара

Клапан предохранительный перекрёстный VAU 1/2″ 10-180 BAR

Производитель:
Цвет:

Выберите дополнительные параметры товара

Клапан предохранительный перекрёстный VAU 3/8″ 10-180 BAR

Производитель:
Цвет:

Выберите дополнительные параметры товара

Клапан предохранительный VMP 1/2″ 10-180 BAR

Производитель:
Цвет:

Выберите дополнительные параметры товара

Клапан предохранительный VMP 3/8″ 80-300 BAR

Производитель:
Цвет:

Выберите дополнительные параметры товара

Клапан предохранительный VMP 3/8″ 10-180 BAR

Производитель:
Цвет:

Клапан предохранительный гидравлический КПГ 100 150 200 250 350 цена от производителя ВЗРК Москва



КПГ 100, КПГ 150, КПГ 200, КПГ 250, КПГ 350
ОКП 36 8912

Предохранительный клапан КПГ устанавливают на крыше резервуара на случай, если не сработает дыхательный клапан. Применяют обычно с гидравлическим затвором. При повышении давления в резервуаре газ из него выходит через клапан в атмосферу, а при вакууме атмосферный воздух через клапан поступает в резервуар. Клапан действует следующим образом: при давлении внутри резервуара выше расчетного (для дыхательного клапана) пары нефтепродукта внутри клапана давят на поверхность масла, залитого в клапан, и постепенно, с повышением давления,   вытесняют  его  за перегородку.  Нижняя  часть перегородки выполнена зубчатой для создания более спокойного прохода газовоздушной смеси или воздуха, что способствует плавной работе клапана. Уровень масла в пространстве между стенкой корпуса клапана и перегородкой колпака повышается до момента достижения парами нефтепродуктов впадин зубьев на перегородке и начала прорыва их через слой масла из клапана. При вакууме внутри резервуара клапан действует в обратном направлении до начала проникновения атмосферного воздуха внутрь резервуара через впадины зубцов перегородки. Во время эксплуатации необходимо следить за уровнем масла при помощи указателя уровня (щупа). Клапан заливают низкозамерзающей и слабоиспаряющейся жидкостью — соляровым маслом, водным раствором глицерина, этиленгликолем и др.
Предохранительный мембранный (разрывной) клапан КПГ имеет то же назначение, что и гидравлический предохранительный клапан и отличается от него тем, что вместо гидравлического затвора в нем установлена мембрана. При чрезмерном повышении давления или увеличении вакуума при отказе в работе дыхательного клапана мембрана разрывается.

Общий вид в 3D: Принцип работы в 3D:

Клапан предохранительный гидравлический предназначен для работы в комплекте с дыхательными механическими клапанами типа НДКМ, КДМ, КДС при установке на резервуары с нефтью и нефтепродуктами, с допустимым избыточным давлением 200 мм вод. ст. сообщающего газовое пространство резервуара с атмосферой в аварийной ситуации (на случай выхода из строя дыхательного клапана).

По устойчивости к воздействию климатических факторов внешней среды клапаны соответствуют исполнению У, категории размещения 1 по ГОСТ 15150-69.


Общий вид клапана КПГ:
1 — корпус с присоединительным фланцем, 2 — чашка, 3 — обойма с патрубком, 4 — экран, 5 — огневой предохранитель, 6 — крышка, 7 — трубка слива (налива), 8, 9 — сливные отверстия, 10 — уплотнительная прокладка, 11 — переходный фланец.





Клапаны выполнены в искробезопасном исполнении.

Пример обозначения при заказе:
КПГ-200 У1 ТУ 3689-066-10524112-2006, где
КПГ — предохранительный гидравлический клапан;
200 — условный проход клапана;
У1 — климатическое исполнение.

Разрешение Ростехнадзора № РРС 00-29813 от 28. 03.2008 г.





Технические характеристики

Наименование параметров

КПГ- 100

КПГ- 150

КПГ- 200

КПГ- 250

КПГ- 350

Условный проход присоединительного патрубка, мм

100

150

200

250

350

Давление срабатывания, Па (мм вод.ст.)

1764-1961 (180-200)

Вакуум срабатывания в пределах, Па (мм вод.ст.)

343-392 (35-40)

Пропускная способность (по воздуху), м³/ч

200

500

900

1500

2700

Объем заливаемой жидкости гидрозатвора, л

15

22

46,5

Габаритные размеры, мм, не более

длина L

980

980

980

1180

диаметр D

845

845

1120

1030

высота H

1257

1272

1370

1510

Присоединительные размеры, мм, не более

D1

170

225

295

335

445

d

18

18

22

18

22

n

4

8

8

12

12

Масса, кг, не более

134

245

265



Полезная информация на тему: «Потери нефти и нефтепродуктов, классификация потерь».

Клапан гидравлический предохранительный, КПГ | СЗНРО

ТУ 3689-001-76785133-2014

Назначение

Клапан гидравлический предохранительный КПГ защищает резервуар с нефтью и нефтепродуктами от разрушения и деформаций при возникновении сверхнормативного давления при отказе дыхательного клапана. Устанавливается гидравлический клапан в комплекте с дыхательными клапанами КДС, КДМ, СМДК.

Гидравлические клапаны КПГ выпускаются только в комплектации «Норма». Гарантировано срабатывание клапанов в любых погодных условиях, благодаря использованию в гидравлическом затворе незамерзающей жидкости. Работает только как предохранительный клапан.

Клапан снабжен устройством контроля уровня незамерзающей жидкости.

Гидравлический клапан КПГ снабжен встроенным огневым предохранителем, который исключает возможность проникновения пламени в резервуар через клапан. Для удобства обслуживания огневой предохранитель выполнен съемным.

Крепежные элементы выполнены по требованиям ОСТ 26-2043-91 специально для применения в химической, нефтехимической и других смежных отраслях промышленности.

На сегодняшний день гидравлические клапаны КПГ на вертикальных резервуарах рекомендуется заменять на клапан КДС-3. КДС-3 в отличии от КПГ имеет не только предохранительные функции, но и обеспечивает функции дыхательного клапана.

Применение

  • ПБ 03-560-03 «Правила промышленной безопасности нефтебаз и складов нефтепродуктов»;
  • ПБ 03-605-03 «Правила устройства вертикальных цилиндрических стальных резервуаров для нефти и нефтепродуктов».

Исполнения

По устойчивости к воздействию климатических факторов внешней среды клапаны изготавливаются в исполнении У, УХЛ, ТС, ТВ категории размещения 1 по ГОСТ 15150-69.

В нашей компании Вы можете приобрести такие гидравлические клапаны, как КПГ — 100 (условный проход 100 мм, масса не более 50 кг), КПГ — 150 (условный проход 150 мм, масса не более 120 кг), КПГ — 200 (условный проход 250 мм, масса не более 124 кг), КПГ — 250 (условный проход 250 мм, масса не более 167 кг), КПГ — 350 (условный проход 350 мм, масса не более 200 кг). СЗНРО предлагает Вам купить нужный клапан по самой низкой цене в регионе. За более подробной информацией обращайтесь к нашим менеджерам.

Технические характеристики

Наименование параметров Типоразмеры клапанов
КПГ-100 КПГ-150 КПГ-200 КПГ-250 КПГ-350
Проход условный, мм 100 150 250 250 350
Давление срабатывания, Па 1764-1961
Вакуум срабатывания, Па 343-392
Пропускная способность по воздуху, м3/ч 200 500 900 1500 2000
Объем заливаемой жидкости гидрозатвора, л 15 15 25 25 25
Присоединительные размеры:
Межцентровое расстояние, мм
Диаметр отверстий, мм
Количество отверстий, ш
170
18
4
225
18
8
280
18
8
335
18
12
445
22
6
Габаритные размеры:
Длина, мм
Ширина, мм
Высота, мм
630
600
1050
950
920
1480
950
920
1480
1200
1120
1550
1200
1120
1550
Масса, кг, не более 50 120 124 167 200

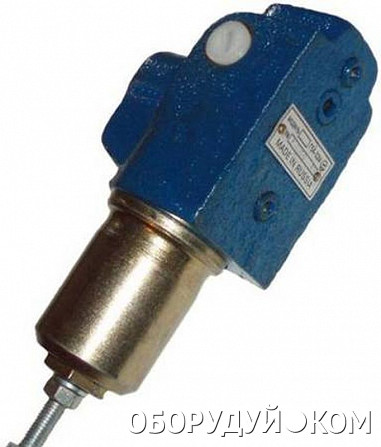

Гидроклапан М-КП 20-20-2-11 | Клапаны предохранительные со вспомогательным клапаном


  • Гидравлический клапан предохранительный
  • Непрямого действия (со вспомогательным клапаном)
  • На давление до 32 МПа (320 кгс/см2)
  • Стыковое соединение

Назначение клапана предохранительного М-КП 20-20-2-11

Основное назначение предохранительного клапана М-КП, как и других гидроклапанов группы предохранительных:

  • предохранение гидравлических систем от перегрузок в случаях превышения рабочего давления
  • поддержание установленного в гидросистеме давления

Предохранительный клапан М-КП применение

Клапан предохранительный широко используется в гидравлических системах станков, прессов и других механических машин.

Технические характеристики

  • Диаметр условного прохода — 20 мм
  • Номинальное давление настройки — 20МПа
  • Диапазон регулировки давления 1,0-25 МПа
  • Расход рабочей жидкости ном./макс./мин. — 100/140/5 л/мин
  • Управление ручное
Клапан МКПВ20/3С…20УХЛ4 аналог предохранительного клапана МКП

Устройство и принцип работы клапана гидравлического М-КП

Клапан состоит из корпуса, золотника, пружины, седла, корпуса вспомогательного клапана, седла, пружины, клапана и регулировочного винта.

М-КП 10-10-1-11, М-КП 10-20-1-11,  М-КП 10-32-1-11, М-КП 20-10-1-11, М-КП 20-20-1-11, М-КП 20-32-1-11, М-КП 32-10-1-11, М-КП 32-20-1-11, М-КП 32-32-1-11, М-КП 40-10-3-11, М-КП 40-20-3-11, М-КП 40-32-3-11, М-КП 50-10-3-11, М-КП 50-20-3-11, М-КП 50-32-3-11, М-КП 10-10-2-11, М-КП 10-20-2-11, М-КП 10-32-2-11, М-КП 20-10-2-11, М-КП 20-20-2-11, М-КП 20-32-2-11,  М-КП 32-10-2-11,  М-КП 32-20-2-11,  М-КП 32-32-2-11,  М-КП 10-10-1-131,  М-КП 10-20-1-132, М-КП 10-32-1-133, М-КП 20-10-1-131, М-КП 20-20-1-132,  М-КП 20-32-1-133, М-КП 32-10-1-131, М-КП 32-20-1-132, М-КП 32-32-1-133, М-КП 10-10-2-131, М-КП 10-20-2-132, М-КП 10-32-2-133, М-КП 20-10-2-131, М-КП 20-20-2-132, М-КП 20-32-2-133, М-КП 32-10-2-131,  М-КП 32-20-2-132 , М-КП 32-32-2-133

Устройство и описание работы клапанов предохранительных  подробно описано здесь.

Требования к рабочей жидкости для предохранительного клапана М-КП

Предохранительный клапан М-КП работает на чистом минеральном масле ИГП 18 ТУ38-101-413-78 при температуре масла от 0 до +70оС, а также на Промгидроле П20М2 ТУ6-02-1140-79 при температуре рабочей жидкости от +30 до +45оС при температуре окружающей среды от 0 до +50оС.

Гидравлические предохранительные клапаны – необходимые элементы для защиты любой гидравлической системы

При использовании гидрооборудования часто бывает так, что по каким-либо причинам давление резко возрастает и может превысить максимально допустимое для оборудования, что приводит к разрыву рукава или вовсе выходу из строя любого из элементов.

Клапан предохранительный предназначен для защиты гидравлики от превышения давления и негативных последствий, которые могут возникнуть впоследствии. С помощью него настраивается максимально допустимое давление, при достижении которого пружина открывается и масло сливается в бак.

Какие типы предохранительных клапанов существуют

Предохранительные гидроклапаны являются очень распространёнными и применяются практически во всех гидросистемах, этим обусловлено большое количество их разновидностей.

Так, по способу монтажа их можно разделить на:

  • трубного или резьбового, которые имеют присоединительную резьбу и монтируются в трубопровод;
  • модульного монтажа, устанавливаются на монтажную плиту под распределитель;
  • плитного монтажа, которые монтируются на плиту без дополнительного оборудования.

Как правильно выбрать гидравлический предохранительный (переливной) клапан

Выбирая предохранительные клапаны необходимо, прежде всего, определится с типом монтажа и местом его установки. Далее, обязательным является анализ параметров гидравлической системы, для выбора требуемого типоразмера, для обеспечения необходимой пропускной способности и регулировки заданного давления.

Где купить гидравлический предохранительный гидроклапан

На складе «ГИДРО-ГИД» содержится множество переливных агрегатов любых видов и типоразмеров, что позволяет подобрать и купить необходимое оборудование максимально быстро и просто, а технические специалисты всегда окажут квалифицированную консультацию.



Клапан предохранительный гидравлический КПГ | НефтеГазКомплект-Импекс, НГКИ

Описание

Клапан предохранительный гидравлический КПГ предназначены для установки на резервуарах с нефтью и нефтепродуктами для защиты резервуара от разрушения в случае сверхдопустимого давления или вакуума при отказе рабочего клапана. По устойчивости к воздействию климатических факторов внешней среды клапаны соответствуют исполнению У, категория размещения 1 по ГОСТу 15150-69.

Технические характеристики:
Наименование параметра КПГ-100 КПГ-150 КПГ-200 КПГ-250
Вакуум срабатывания, Па (мм вод. ст.) 343-392 (35-40)
Давление срабатывания, Па (мм вод. ст.) 1764-1961 (180-200)
Условный проход, мм 100 150 200 250
Пропускная способность, м3/ч 200 500 900 1500
Объем заливаемой жидкости гидрозатвора (отработанное трансформаторное масло), л 7 16 16 23
Габаритные размеры, мм: длина 630 950 950 1200
ширина 600 920 920 1120
высота 1050 1480 1480 1550
Диаметр ответного фланца, мм 205 260 315 370
Диаметр межцентрового расстояния, мм 170 225 280 335
Диаметр отверстия, мм 18 18 18 18
Количество отверстий, шт. 4 4 4 8
Масса, кг 50 120 124 167

ROSS CONTROLS® объявляет о выпуске гидравлических систем предохранительных клапанов HBH

TROY, MI — ROSS Controls® представляет свои новые гидравлические системы запорно-удерживающих клапанов, предназначенные для внешнего контроля, до категории 4, PL e для обеспечения безопасности. Компания ROSS, которая уже известна в отрасли благодаря надежным пневматическим предохранительным клапанам и решениям, теперь расширяет свои преимущества, предлагая решения для пользователей гидравлических систем.

Гидравлические блокираторы серии ROSS с монтажом на основании коллектора доступны в двух размерах корпуса D25 и D32, размерах портов 1-1/2 и 2, код 62, фланец.Эти системы клапанов оснащены предохранительным клапаном на входе и датчиками положения для внешнего контроля. Клапанная система серии HBH улучшена за счет защищенной от несанкционированного доступа конструкции, которая не позволяет несанкционированному персоналу вносить изменения в клапан.

Клапаны серии HBH представляют собой резервные системы запорных клапанов, предназначенные для критических применений, где требуется безопасное удержание нагрузки для цилиндров с гидравлическим управлением. Защитная функция системы клапанов серии Hydraulic Block & Hold заключается в остановке движения цилиндра и удержании цилиндра на месте в случае потери давления подачи и/или электропитания.

Система безопасности ROSS® серии HBH представляет собой резервную систему 3/2 нормально закрытого функционального клапана, золотникового типа, управляемую соленоидом. Эта новая система предназначена для внешнего контроля для безопасной работы с резервированием и оснащена датчиками положения для внешнего контроля с помощью системы управления электрической безопасностью.

ROSS всегда была в авангарде пневматических инноваций и теперь предлагает клиентам еще более широкий выбор гидравлических предложений и будет продолжать расширять свою линейку гидравлических продуктов.

Для получения дополнительной информации о системах гидравлических клапанов серии ROSS® HBB обратитесь к местному дистрибьютору ROSS, в службу поддержки клиентов ROSS или посетите веб-сайт ROSS.

Эта статья опубликована по номеру

Компания ROSS Controls со штаб-квартирой в Трое, штат Мичиган, является международным производителем пневматических клапанов, систем управления и продуктов безопасности для гидроэнергетики. С момента своего основания в 1921 году компания ROSS всегда была одним из сильнейших отраслевых лидеров в области технологий пневматических клапанов.Компания ROSS стремится оставаться серьезным конкурентом …

Предохранительный клапан — HAWE Hydraulik

Флюидлексикон

#ABCDEFGHIJKLMNOPQRSTUVWZ

Ткань materialsFail safeFail безопасное обнаружение positionFailure rateFast excitationFatigue strengthFault detectionFault codeFault diagnosticsFeed вперед Система controlFeedbackFeedback signalFeedback для непрерывного регулируемого движения valvesFeed circuitFeed heightFeed о наличии cylinderFieldbusFiller filterFilling pressureFilterFilter cartridgeFilter characteristicsFilter classFilter кумулятивного efficiencyFilter грязи loadFilter dispositionFilter efficiencyFilter elementFilter для масла removalFilter в главной conduitFilter installationFilter lifeFilter poresFilter selectionFilter РазмерПоверхность фильтраТканевый фильтрФильтр с байпасным клапаномФильтрацияОбщая эффективность фильтрацииКонечное регулирующее устройствоТочная регулировка потокаФитингиФитинг с коническим кольцомФитинг с фрикционным кольцомНеподвижный рабочий объемПостоянное программное управлениеФиксированный дроссельФлагНевоспламеняющиеся гидравлические жидкостиФланцевое соединениеФланцевый фильтрФланцевое крепление цилиндраУсилитель сопла-заслонкаСистема сопла-заслонкаРаструбная труба фитингиПлоские уплотненияФлисовый фильтрФлисовый материалФлип-флопДиаграмма расхода/давленияФункция потока/сигналаКоэффициент расхода Kv (значение Kv) клапанаКоэффициент расхода αDРегулятор расхода Клапан регулирования расхода, 3-ходовой регулирующий клапанСхема потокаСхема непрерывно регулируемых клапановДелитель потокаРазделение потокаСила потокаПоток в зазорахПоток в трубопроводахПотери потокаПотокиМашины контроля потокаПараметры потокаПоток скорость Потери давления в зависимости от расхода Характеристика расхода/давления Характеристика расхода/сигнала Усиление расхода Асимметрия расхода Разделение расхода Линейность расхода Процедура измерения расхода Процедура измерения расхода Пульсация расхода Диапазон требуемого расхода Диапазон насыщения расхода Жесткость расхода Сопротивление потоку Сопротивление потока фильтров Датчик расхода с овальным ротором в сбореРасход звукиРеле потокаРасходные клапаныСкорость потока в трубопроводах и клапанахТрение жидкостиУровень жидкостиГидромеханикаСтандарты гидравлической энергииСистемы гидравлического питания с магистральной трубойЖидкостиЖидкость технологияПромывка системыПромывка силового агрегатаДавление промывкиПромывочный насосПромывочный клапанТенденция к пенообразованиюОтслеживание регулирующего клапанаОтслеживание ошибки скоростиОтслеживание контроляОтслеживание ошибкиКрепление лапыВременная диаграмма силыСила: импульс, сигнал: импульсПлотность силыОтдача силыПрирост силы EoИзмерение силыКоэффициент умножения силыДатчик силыПредисловие к онлайн-изданию O+P-Fachlexikon «Fluidtechnik von A» bis Z» (Технический глоссарий O+P «Гидротехнология от А до Я»)Упругость формыФорма импульсовПрямой и обратный ходЧетырехходовой клапанЧетырехпозиционный клапанЧетырехквадрантный режимРамочные условияАнализ частотыФильтр частотыОграничение частотыМодуляция частотыЧастотный откликЧастотный отклик на заданный вводЧастотный спектрТрениеДавление тренияУсловия тренияТрение в уплотненияхПотери на трениеФункциональное управлениеФункциональная схемаФункция схема

Компенсация радиального зазораРадиально-поршневые двигателиРадиально-поршневой насосРадиально-поршневой насос с внешними поршнямиРампаГенератор рампыДиапазон рабочего давленияРапсовое маслоБыстрый ходСхемы быстрого перемещенияСкорость нарастания давленияСоотношение площадей поршня αСила реакции на управляющей кромкеБезреактивная передачаБиоразлагаемые жидкости (гидравлические масла)Реальная грязеемкостьРеальный компьютерРециркуляцияВремя восстановленияРезервностьОпорный сигналОпорная переменнаяОтражающая ГлушительРегенеративный контурРегуляторКонтроллер регулятора с фиксированной уставкойОтносительное отклонение подачи δОтносительная амплитуда сигналаВыпускной обратный клапанВыпускное давлениеВыпускной сигналВыпускной клапанДистанционное управлениеПовторяющаяся точность (воспроизводимость)Повторяющиеся условияВоспроизводимостьПерепрограммируемое управлениеТребуемый уровень фильтрацииПрофиль требованийВместимость резервуара Давление nseЧувствительность срабатыванияПорог срабатыванияВремя срабатывания цилиндраВеличина ответаПоложение покояКоэффициент удержанияВозвратная линияФильтр в обратной линииДавление в обратной линииОшибка реверсаРеверсивный гидростатический двигательРеверсивный двигательРеверсивный насосЧисло Рейнольдса ReЖесткая пластинчатая машинаПульсацияСкорость нарастания сигналаНарастание реакцииВремя нарастанияБесштоковый цилиндрУплотнение штокаРоликовый рычагРоликовый лопастной двигательПЗУКрышное уплотнениеРоторные усилителиРоторный делитель потокаРоторный трубный соединительРоторный поршеньПоворотный сервоклапан уплотнительные кольца Показатели разгонаПостоянная времени разгона До

D-элементЗатухающие собственные колебанияЗатухающие собственные колебанияКоэффициент демпфирования dДемпфирование DDДемпфирующее устройствоДемпфирование в цепи управленияДемпфирующая сетьДемпфирование движения цилиндраДемпфирование клапановДавление демпфированияКоэффициент трения Дарси λСкорость передачи данныхОтбор данныхИзмерительный усилитель постоянного токаСоленоид постоянного токаДеэмульгирование минеральных маселМертвое времяМертвый объемКомпенсация мертвой зоныУдар декомпрессииСтепень загрязнения гидравлической жидкостиСтепень свободыЗадерживающий элемент клапанНапорный потокУправление нагнетаемым потокомПульсация нагнетаемого потокаФункция плотности жидкостиОписание функцииОписание методов регулированияРасчетное давлениеЗапрашиваемое давлениеВремя срабатывания насосаЗапорМоющее средство/диспергирующие минеральные маслаПлан, ориентированный на устройствоДиагностические системыМембранаДизельный эффектДифференциальный дроссельДифференциальный цилиндрДифференциальный поршеньДифференциальное давлениеДифференциальный манометрИзмерение дифференциального давленияЦифровой преобразователь/Цифровой аналоговый ryЦифровое управлениеТеория цифрового управленияЦифровое управление с удержанием сигналаЦифровые цилиндры (с несколькими позициями)Шаг цифрового вводаКлапаны с цифровым управлениемЦифровой измеренный сигналЦифровой сбор измеренных значенийЦифровая процедура измеренияЦифровая измерительная техникаЦифровой насосЦифровое управление заданным значениемЦифровая обработка сигналовЦифровые сигналыЦифровая системаЦифровая технологияЦифровая обработка (квантование)Прямое управление клапанамиРаспределитель направленного потока, 2-ходовой клапан управления потокомНаправленный клапанНаправленный клапанНаправленный клапан, 3-ходовые клапаныНаправленные клапаны 2-ходовые клапаныГрязепоглощающая способность фильтраГрязеемкостьСкребок для грязиДискретный клапанДискретные контроллерыДискретныеДиспергентыМасла с поршневой камеройУправление смещениемПоток сдвига эффектДвойной Двойной рабочий цилиндрРучной насос двойного действияДвойное уплотнение бакаДвойной насосВремя простояДрейфовый потокДатчик сопротивления потокаДрейф-индикаторДрифтМощность приводаДрайверВремя сбросаДвойной контур управленияДвойной регулируемый насосДвойной насосDurchflussverteilung (разделение потока)Коэффициент заполненияДинамические характеристики бесступенчато регулируемых клапановДинамическое давлениеПринцип динамического давления для измерения расходаДинамическое уплотнениеДинамическая вязкость

TachogeneratorTandem cylinderTankTeach в programmingTechnical cyberneticsTelescopic connectionTelescopic cylinderTemperature компенсации при измерении измерений technologyTemperature driftTemperature в hydraulicsTemperature измерения deviceTemperature rangeTemperature responseTerminalTest benchTest conditionsTest pressureTest signalsThermodynamic measuringThermoplastic elastomersThermoplasticsThickened waterThin фольги elementThin фольги деформации gaugeThreaded вала sealThree камеры valveThree вход controllerThree положение valveThree этап сервопривода valveThresholdThrottleThrottle проверить valveThrottle formsThrottle valveThrottling pointThrough поршень стержень-цилиндр-тягаУправление на основе времениУправление рабочим процессом на основе времениНепрерывный по времени сигналЗависящие от времени управляющие сигналыПостоянная времениДискретное времяЭлемент таймераУправление временемДопуск отклика агрегата на шаг Верхний предел давленияУсилитель крутящего момента, электрогидравлическийХарактеристика крутящего моментаОграничение крутящего моментаИзмерение крутящего моментаМоментный двигательМультипликация крутящего момента nОбщая эффективностьПолное давлениеПередаточный элементПередаточный факторПередаточная функцияПередаточная функция φ системыПередаточный сигналПереходная характеристикаПереходная детальКПД передачиМетод передачиДавление передачиПередаточное отношениеСкорость передачиТехнология передачиПередатчик (единичный преобразователь)Транспортное движение цилиндраТрибологияТриггерный сигналНастройкаТурбулентный потокДвойной фильтрДвойной напорный клапанДвуручное управлениеДвухлинейная системаДвухточечное поведениеДвухточечный контроллерДвухпозиционный клапанДвухпозиционный квадрантное управлениеДвухгранное управлениеДвухступенчатый сервоклапанВиды тренияВиды движения цилиндровВиды монтажа цилиндров

Фланец SAEКонтур безопасностиКонтуры безопасностиПредохранительный клапанПредохранительный замокБезопасность системыПравила безопасностиРиск безопасностиПредохранительный клапанПробоотборникБлок отбора проб и удержанияКонтур управления отбором пробКонтроллер отбора пробОшибка отбора проб Управление обратной связьюЧастота отбора пробВремя отбора пробЭлементы передачи пробСэндвич-пластинчатый клапан Индекс омыления Номер омыленияСкребокСкребокСкребокуплотнениеСетчатый фильтрСетчатый фильтрСоединенияШвейный резьбовой картриджВинтовой клапан (Винтовой дроссельный клапан )Уплотнительный элементУплотнительное трениеУплотнительный зазорУплотнительная кромкаУплотнительный поршеньПрофиль уплотненияУплотнительная системаУтечка уплотненияПредварительный натяг уплотненияУплотненияИзнос уплотненияСедельный клапанВторичная регулировка гидростатических трансмиссийВторичные меры (в случае шума)Вторичное давлениеКомпенсатор давления в сегментахСамомониторинг системСамовсасывающий насос Самонастраивающиеся контроллерыТензодатчики SelsynПоворотный датчик положенияПолуавтоматическое управлениеПолупроводниковая память измерение Чувствительность гидравлических устройств к грязиДатчикДатчик фактических значенийСистема датчиковДатчик клапанОтдельный гидравлический контурСепарацияСепараторУправление последовательностьюУправление исполнительными механизмамиСхема последовательностиПоследовательность измеренийПоследовательныйСерийныйСерийный цилиндрСерийная схемаПоследовательное соединениеХарактеристика последовательного соединенияСерво-всасывающий клапанСервоприводыСервоцилиндрСервоприводСервогидравлическая системаСерводвигательСервонасосСервотехнологияСервоклапанУстановить геометрическое перемещениеНабор рабочих условийОбработка заданного значенияЗаданное значение давление peУстановочная точкаУстановочный импульсПроцесс стабилизацииВремя установленияВремя установления давленияВремя установления давления TgНагрузка на вал в водоизмещающей машине Устойчивость к сдвигу гидравлической жидкостиУдарная волнаТвердость по ШоруКороткоходовой цилиндрЗапорный узелЗапорный клапанЗапорный клапанСигналСоотношение сигнал/шумУсилитель сигналаДлительность сигналаСхема потока сигналовФормы сигналовГенератор сигналовВыходной сигнал elementSignal parameterSignal pathSignal processingSignal processorSignal selectorSignal stateSignal Переключаемый сигнал technologySignal transducerSilencerSiltingSingle действующего контроль cylinderSingle цепь systemSingle для управления с обратной связью controlSingle actuatorSingle краем circuitsSingle или отдельным приводом для станкиОдноцелевых квадранте operationSingle resistorSingle стадии серво valvesSintered металла filterSinus responseSI unitsSix-ходового valveSlave поршня principleSliderSliding frictionSliding gapSliding кольцо sealSlipperSlotted скорости близости switchesSlow двигатель с высоким крутящим моментомМалый диапазон сигналаСглаживание сигналаСоленоидПриведение в действие соленоидаРастворимость газа в гидравлической жидкостиЗвук в воздухеЗвук в жидкостиЗвуковое давление pИсточники погрешности в измерительных приборахСпециальный цилиндрСпециальный шестеренчатый насосУдельный импедансСкоростная характеристика гидромоторовКонтур управления скоростьюИзмерение скоростиДиапазон скоростейОтношение скоростейСферический конусПружинный аккумуляторПружинные уплотнительные элементыСброс пружиныКвадратный (корневой) поток экв Напряжение сжатия в уплотненияхСтабилизированные гидравлические маслаАнализ стабильностиКритерии стабильностиСтабильность гидравлической жидкостиСтупенчатое управление по часамСтупенчатый насосСтупенчатый двигатель переключенияСтандартный цилиндрСтандартное отклонение измерения Резервное давлениеВремя пускаПусковая характеристикаПусковые характеристики гидромоторовИсходное положение; Базовое положениеНачальный крутящий моментНачальное давлениеСтартовое прерываниеПроцесс запускаНачальная вязкостьКонтроллер состоянияДиаграмма состоянияУравнения состоянияСписок заявленийПеременная состоянияСтатическое поведениеСтатические параметры плавно регулируемых клапановСтатическое уплотнениеСтационарный потокСтационарная гидравликаСтационарное состояниеМониторы состоянияСтационарное состояниеШаговое управляющее действиеУправление ступенчатой ​​диаграммойШаговая функцияШаговый двигательПропорциональный клапан, управляемый шаговым двигателемПроскальзывание рукояткиСтикция уплотненийЖесткость приводовРелаксационные датчикиЖесткость гидравлической жидкостиНатяжение прямой трубы -загрузка уплотненийСальниковая коробкаПодконтурПогружной двигательПодчиненный контур управленияХарактеристика всасыванияФильтрация на всасыванииВсасывающая линияДавление всасыванияРегулирование давления всасыванияУправление дросселем всасыванияВсасывающий клапанРегулятор суммарной мощностиСуммарное давлениеПитание блока управленияДавление подачиСостояние подачи гидравлической жидкостиОпорное кольцоОтклонение поверхностиПоверхностный фильтрПоверхностная пенаШероховатость поверхностиSwash Насос с шайбойНабухание уплотнителейДавление отключенияХарактеристика включения соленоидаВремя включенияПоведение переключения устройствКоммутационная способность ходовых клапановХарактеристика переключенияЦикл переключенияКоммутационный элементСпособы переключения (электрический)Способы переключения для гидравлических насосовПерекрытие переключения в случае направляющих клапановПоложение переключенияКонтроль положения переключенияМощность переключенияРазность давлений переключения (гистерезис)Удар переключенияСимволы переключениявремя переключенияПоворотный двигательПоворотный резьбовой фитингСимволыСинхронизирующий цилиндрСинхронное управлениеСинхронно-поворотный датчик положенияСистемно-совместимый сигналСистемный порядокСистемное давление

Обратное давлениеКлапан обратного давленияОбратное кольцоКлапан шаровойПоясной проходКомплектные клапаны в сборе (моноблок)БарБарометрическая обратная связьУплотнение барьерной средыBasicBaudСила БеннуллиУравнение БернуллиБета-значение (значение β)ДвоичныйДвоичные символыДвоичные символыЭлемент двоичной схемыДвоичный кодУправление двоичными даннымиБинарные процессоры данныхДвоичный сигналОбработка двоичных сигналовДвоичная системаБистабильный (технология клапан-белый) Клапан Черный Выпускной фильтрПрокачкаВыпускной клапан (Hy), выпускной клапан (PN)Блок-схемаПоложение блокировкиБлок штабелирования в сбореЭффект продувкиДавление продувкиПродувка поршневых уплотненийДиаграмма БодеДиаграмма Боде (частотные характеристики)Графики связиНижняя часть цилиндраБезударная трубка БурдонаТормозной клапанТочка ответвленияТрение при отрывеДавление отрываВсасывающий фильтрИзгибание поршнейСборка расстояние вверх по схеме потока жидкостиВстроенная грязьМодуль объемного сжатияДавление разрываШинная системаОбводОбводное устройствоБайпасная фильтрацияБайпасный клапан

Магнитный filterMain valveMale fittingManual adjustmentManual modeMaterials для обработки данных sealsMeasured signalMeasured valueMeasured variableMeasurement данных processingMeasurement (кондиционирование) Измерение uncertaintyMeasuringMeasuring accuracyMeasuring amplifierMeasuring усилитель с несущей процедуры frequencyMeasuring chainMeasuring converterMeasuring deviceMeasuring errorMeasuring instrumentsMeasuring (системы) Измерение rangeMeasuring дроссельной заслонки (калиброванное отверстие) Измерение turbineMechanical actuationMechanical dampingMechanical feedbackMechanical impedanceMechanical lossesMedium диапазон давленияОбъем памятиКонтуры памятиМеталлические уплотненияУправление расходомеромСпособы установки клапанаДвигатель MH (машина с наклонной осью)МикроэмульсияМикрофильтрМикрогидравликаМинеральные маслаМини-измерительное устройство (для работы в режиме онлайн)Минимальный контрольный потокМинимальное сечение для контрольного потокаМинимальное давлениеМинимальный контурМинутыМобильная гидравликаМодель системы открытого циклаМодульное управлениеМодульный дизайнМодула r проектирование систем управленияМодульная системаМодульМониторингСистемы мониторингаСистемы мониторинга гидравлической жидкостиВремя мониторингаМоностабильныйУправление швартовкойСхема движенияУправление двигателем (замкнутый контур)Управление двигателем (разомкнутый контур)Скольжение двигателяЖесткость двигателяМонтажные размеры (схемы отверстий)Монтажная плитаМонтажная стенаСистема с подвижной катушкойМногоконтурный насосМногоконтурные системыМногоконтурные системыМногокомпьютерная системаМульти- функциональный клапанМногоконтурные схемы управления с обратной связьюМультимедийный разъемМногопозиционный регуляторМноготактный гидростатический двигательМультибусМногопроходный тестМногонасосный двигатель МЗ (автомат с наклонной шайбой)

А / Ц converterAbrasion resistanceAbsolute цифровой измерительный systemAbsolute фильтрации ratingAbsolute измерения systemAbsolute pressureAbsolute давление gaugeAbsolute давления transducerAcceleration feedbackAcceleration measurementAccess timeAccumulatorAccumulator, hydraulicAccumulator зарядки расход valveAccumulator тест diagramAccumulator driveAccumulator lossesAccumulator regulationsAccumulator sizeACFTD dustAcoustic расцепления measuresAcoustic impedanceAC solenoidAction методов множественного resistanceActive sensorActual pressureActual valueActuated timeActuating для valvesActuationActuation elementActuatorAdaptationAdaptive controlAdaptive controllerAddition пунктПрисадкаДобавка (для смазочных материалов)АдресРежимы адресацииАдгезионные свойства гидравлических жидкостейСклеивание трубРегулируемый объемный насосРегулируемый дроссельРегулировка объемных машинВремя настройкиДопускСтарение гидравлических жидкостейСтарение уплотненийПылевоздушный фильтр тонкой очистки (ACFTD)Расход воздухаAi г в стоимостном выражении oilAlgorithmAlphanumericAlphanumeric codingAlphanumeric displayAlpha из filtersAmplifierAmplifier cardAmplitude marginAmplitude modulationAmplitude plotAmplitude ratioAmplitude responseAnalogueAnalogue computerAnalogue controlAnalogue controllerAnalogue данные acquisitionAnalogue измеряется valuesAnalogue измерения procedureAnalogue измерения положения technologyAnalogue measurementAnalogue signalAnalogue сигнал processingAnalogue technologyAngle encoderAngle measurementAngular угловой частоты ω EAnharmonic oscillationAnnular область А RAnnular шестеренчатого насоса / motorAnti-вращение элемента для cylindersApparent грязеемкостьАрифметико-логический блокСреднее арифметическое, среднееASCIIASICAсинхронное управлениеРазница атмосферного давленияАвтопереключающие цилиндрыАвтоматическое управлениеАвтоматическое обнаружение неисправностейАвтоматический ретримАвтоматическая герметизацияАвтоматический запускВспомогательное срабатывание клапановВспомогательная мощность (энергия)Вспомогательные сигналыВспомогательные переменныеДоступная силаСредний крутящий моментКомпенсация осевого зазора вкл. шестеренные насосы (так называемая компенсация зазора)Аксиально-поршневая машинаАксиально-поршневой двигательАксиально-поршневой насос

I-блок (в системах управления)I-контроллерИдентификация системыКлапан циркуляции холостого ходаПотери холостого ходаДавление холостого ходаIECIПомехозащищенностьИмпеданс ZРабочее колесоНагнетаемое давлениеИмпульсное срабатывание клапановИмпульсный дозирующий лубрикаторИмпульсный шумИмпульсное сопротивление шланговМодуляция ширины импульсаПриращениеИнкрементальный угловой энкодерИнкрементальная цифровая система измерения угла (инкрементальный энкодерИнкрементальный датчик положения) )ПриращениеТочность индексации с делителями потокаКоэффициенты индексации при использовании делителей потока Точность индикацииДиапазон индикацииИндикаторКосвенное срабатываниеКосвенные методы измеренияИндивидуальный компенсатор давленияИндуктивное давлениеИндуктивное измерение положенияИндуктивные датчики давленияНадувные уплотненияВлияние на время переключенияИнгибиторНачальное загрязнениеИсходное положениеНачальный перепад давления ΔpA фильтровНачальная герметичностьНачальное время наклонаВходное давлениеВходная индуктивностьВход сигналВходной сигналНестабильность системы управленияМгновенные рабочие условияИнструкцияХарактеристика впускаВысота впускаВстроенная гидростатическая трансмиссияИнтегральная схема (ИС)Интегрированное управлениеИнтегрированная электроникаВстроенные системы измерения положенияКонтроллер сопряженияРеакция на помехиПрерывистая работаВнутреннее управление с обратной связьюВнутренний впуск жидкостиВнутренний шестеренчатый насосВнутренняя утечкаВнутренние управляемые клапаныВнутреннее разделение мощностиВнутреннее давлениеВнутренняя поддержкаИскробезопасностьISO

Сверхтонкий фильтрУльтразвуковое измерение положенияСигнал компенсации перекрытияПониженное давлениеНестабильныйРазгрузочный клапанПолезный объемКоэффициент использования

EDEEPROM (Электронно стираемое программируемое постоянное запоминающее устройство)ЭффективностьЭффективность трубыУпругость напорных жидкостейУпругие материалыУстройства для измерения давления эластичной трубы (типа Бурдона)Эластомер / пластиковое торцевое уплотнение под напряжениемЭластомерыКоленчатый фитингЭлектрогидравлическая аналогияЭлектроприводЭлектроуправление мощность или силаЭлектрическая обратная связьЭлектроизмерение механических переменныхОбработка электрических сигналовТехнология электрических сигналовЭлектрогидравлические срабатываниеЭлектрогидравлическая технология управленияЭлектрогидравлический линейный усилительЭлектрогидравликаЭлектрогидравлические системыЭлектромеханические преобразователи сигналовЭлектротехнология управленияЭлектрогидравлический усилитель крутящего моментаЭлектромагнитная совместимостьЭлектромеханическое регулирование рабочего объема насосов/двигателейЭлектронный фильтрЭлектронное разделение потокаЭлектронная обработка сигналовЭлемент для напорных фильтровЭлемент для напорных фильтровАварийное срабатываниеАварийная остановкаЭмульгирующие маслаЭмульсияКонечное позиционное демпфированиеЭнергоэффективность sses в гидравликеРекуперация энергии в гидравликеЭнергосбережение в гидравликеМоторное масло как гидравлическая жидкостьEPROMЭквивалентный модуль объемного сжатияЭквивалентная схемаЭквивалентная постоянная времениЭрозионный износОшибкаУстойчивый к ошибкам компьютер Классификация ошибок в измерениях Кривая ошибки измерительных приборов Пределы ошибки измерительного прибораСигнал ошибкиОшибки в управленииПорог ошибкиДопуск на ошибкуДиапазон допуска ошибкиЕвропейская печатная платаРасширяемый шлангВнешний допуск жидкостиВнешний шестеренчатый насосВнешний пилотный клапаныВнешний разделитель мощностиВнешняя опора

p/Q контроль обратной связиБумажный фильтрПарафиновое базовое маслоПараллельный контур / параллельное соединениеПараллельное соединениеПараллельная обработкаНастройка параметровЧастично-поточная фильтрацияЧастичная струйная эрозияРазмер частицПассивный датчикP-контроллерPD-контроллерPD-элементP-элементP-элементСоотношение производительности/весаКарта характеристикПериодическая характеристикаФазочастотная характеристикаФазовая задержкаФосфорный эфирPI-контроллерPID-регуляторPID-элементPI-элементПьезорезистивное управлениеПьезорезистивный датчик давленияПьезорезистивный датчик давления Поведение управленияРасход пилотаЛиния управленияУправляемые клапаныПилотная ступень для клапанов с плавной регулировкойПилотный клапанИгольчатый клапанТруба в сбореЕмкость трубыСопротивление трубыИндуктивность трубыЗащита от разрыва трубыВинтовые соединениятрубопроводыПоршеньПоршень для быстрого перемещенияПоршневые машиныПоршневой двигательПоршневой манометрПоршневой насосПоршневые кольца для герметизацииПоршневое уплотнение штокаПоршневое уплотнениеПоршневой аккумуляторПито-статическая трубкаПланетарная трубка Пито соединениеВставной клапанВставной клапан, 2-ходовой вставной клапанВставной клапан, 3-ходовой вставной клапанВставной усилительПлунжерПлунжерный контур для быстрого продвиженияПлунжерный поршеньТочка управленияПолиацеталь (POM)Полиамид (PA)Полимерные материалыПолитетрафторэтилен (PTFE)Полиуретан (AU, EU )PortPort сечениеЗависящие от положения управляющие сигналыЗависящий от положения процесс блокировкиДиаграмма положения/времениДиаграмма положенияОшибка положенияОбратная связь по положениюОшибка позиционированияОшибка позиционированияИзмерение положенияИзмерение положения с помощью потенциометраПроцесс измерения положенияДатчики положенияУправление положительным импульсомПринцип положительного смещенияПост-отверждение, переотверждение потериМощностьПотериБлок питанияРаспределение мощностиПередача мощностиКонтейнер предварительной зарядкиПредварительная заправка масляного бакаПредварительная зарядка уплотненийКлапан предварительной загрузкиПредварительный фильтрДавление предварительной нагрузкиКлапан предварительной нагрузкиТочный дроссельЗаранее заданное бре действующая часть (заданная точка разрыва)ПодогревательДавлениеРегулятор давления-расхода (pQ) насосаХарактеристика давления-расхода (p/Q)Клапан ограничения давленияСоленоид, устойчивый к давлениюРедукционный клапан (клапан регулировки давления)Редукционный клапан, 3-ходовой редукционный клапанФункция сигнала давленияДиаграмма давления/расходаПриведение в действие давленияИзменение давленияПроцесс изменения давления в объемных машинахУсилитель давленияЦентрирование давления на направляющих клапанахКамера давленияКомпенсатор давленияРегулирование давленияХарактеристика регулирования давленияКонтур регулирования давленияРегулятор давления для регулируемого насосаРазность давленийПерепад давленияГрафик падения давления для клапановОбратная связь по давлениюФильтр давленияРасход давленияХарактеристика расхода давления дросселя формыКолебания давленияНапорная жидкостьПрирост давления на бесступенчато регулируемых клапанахМанометрПереключатель выбора манометраГрадиент давленияНапорный напорНезависимая от давления регулировка потокаИндикатор давления catorОграничение давленияПотеря давленияПотери давления из-за дросселейПроцедуры измерения давленияКолебания давленияПик давленияДиапазон позиционирования давленияПульсации давления, вызванные пульсациями давленияПульсации давленияИмпульс давленияДиапазоны давления в жидкостных технологияхСтепень давленияСоотношение давленийРедукционный клапанРедукционный клапанРедукционный клапанРегулятор давления (регулятор нулевого хода)Подъем давленияДатчик давленияСтупени давленияКонтур подачи давления с регулируемыми насосамиПневматический скачок давленияПреобразователи давления клапанВолна давленияПервичное срабатываниеПервичное и вторичное управлениеПервичное управлениеПервичный контроль шумаПервичное давлениеПервичный клапанПечатная платаПриоритетный клапанТехнозависимое управление технологическим процессомГлубина обработкиОбработка фактических значений (или сигналов)Профиль загрязненияПрограммаНоситель программы (память, носитель)Последовательность выполнения программыБлок-схема программыБиблиотека программПрограммный циклПрограммируемое управлениеПрограммируемый логический контроллер (ПЛК)Программируемый управлениеПрограммированиеЯзыки программированияМетоды программированияСистема программированияПрограммный модульПРОМРаспространение ошибкиПропорциональный усилительПропорциональная технология управленияПропорциональный соленоидПропорциональные клапаныЗащитные фильтрыБесконтактный переключательPSIPT1 — КонтроллерPT1 — элементPT2 — КонтроллерPT2 — элементИмпульсно-кодовая модуляцияДлительно-импульсная модуляция (широтно-импульсная модуляция)Генератор импульсовДатчик импульсовИмпульсный трансформаторИмпульсный клапанШиротно-импульсная модуляцияНастройка насосаУправление насосомПоток подачи насосаПереключение направления насосаПривод насосаНасосная мощность приводаНасос для ускоренного ходаНасос Клапан циркуляции холостого ходаНасос с поршнями в ряд/линейный поршневой насос

Рассчитано pressureCalculating множественного доступа звук powerCalibrating throttlesCamCAN-BUSCapacitive положения measurementCapillary tubeCarrier смысла с обнаружением столкновений (CSMA / CD) Каскадированный (многоканальный контур) управления systemCascaded controlCavitationCavitation erosionCentralised гидравлического маслом supplyCentralised hydraulicsCentre positionCentrifugal pumpCentring по springsCETOPCharacteristic curveCharacteristic с усредненной hysteresisCharge amplifierCharge pumpCheck valveChipChlorinated hydrocarbonsChopperChurning lossesCircuit diagramCircuit диаграммаТехнология цепиКруговой уплотнительный зазорПоказатель циркуляции UЦиркуляционные потери в гидравлических системахМашина окружного перемещенияДавление зажимаКласс точностиУровень чистотыКлиматическая устойчивостьСигнал часовЗасорение отверстийЗамкнутая центральная системаЗамкнутая схемаЗамкнутая система управления положениемЗамкнутая схема управленияЗамкнутый контурЗамкнутая структура контураЗамкнутый контур управления синхронизациейДавление закрытияКодКодированный поворотный датчик Индекс derCode translatorCodingCoil impedanceCold flowCollapse pressureCollective lineCombined actuationCombined pistonCompact sealComparabilityCompatibility для elastomersCompressibilityCompressibility factorCompression энергии EKCompression setCompression объема ΔVKComputer controlsComputerised числового программного управления (ЧПУ) ConcentratesConditions из comparisonCone valveConfigureConical pistonConstant (фиксированный) throttleConstant расхода соотношения gaugeContact давления systemConstant Контакта насос controlsContact systemConstant сила давления characteristicConstant т pContact sealsContamination classContamination в operationContamination измерениеЗагрязнение гидравлической жидкостиПлавно регулируемый клапан потокаПлавно регулируемый клапан давленияПлавно регулируемые клапаныПостоянные условия эксплуатацииПостоянное давлениеПостоянное значениеУправлениеАлгоритм управленияУсилитель управленияБлок управления (клапанный блок)Карта управленияХарактеристика управленияКоманда управленияУправляющий компьютерКонцепция управления в жидкости t технологияУправляющий цилиндрУправляющее отклонениеУправляющие устройстваСхема управленияРазница управленияГеометрия кромок клапановУправляющая электроникаОборудование управленияОшибка управленияУправление расходомИнструкция управленияУправление в диапазоне мощностейУправляемая подсистемаКонтроллерКонцепции контроллераКонтроллер для демпфирования (ФВЧ)Входная переменная контроллера y RВыходная переменная контроллера y RНастройки контроллераКонструкции контроллераСинтезис контроллераТипы контроллераКонтроллер с временной задержкойУправление в зоне сигнализации ( расход сигнала)Управляющая памятьУправляющий двигательУправляющие колебанияПанель управленияПараметры управленияУправляющая плитаУправляющая мощностьУправляющее давлениеУправляющая программаСвойства управленияДиапазон управленияУправляющий соленоидУправляющие пружиныСостав управленияСоотношение поверхностей управленияПереключатель управленияТехнология управленияУправление дроссельной заслонкойБлок управленияУправляющая переменнаяУправляющий объем для клапановУправление со сменным ПЗУУправление дроссельной заслонкойОхладительКопирующее приспособлениеКопирующий клапанУгловая частота fECУгловая мощностьКорректирующий диапазон Корректирующая скоростьКорректирующая переменнаяКорректировка характеристикСтоимость гидравлической силовой установкиПротивоточное охлаждениеНакрывающая плитаПолзучая подача (скорость)Ползучее движениеЗависимая от поперечного сечения потеря давленияСистема с токовой подачейИндикатор токаПодгонка врезного кольцаЦиклЧастота циклаЦилиндрКПД цилиндра

Закон Хагена-ПуазейляПолуоткрытый гидравлический контурДатчик ХоллаРасстояние Хемминга dРучной насосАппаратное управление (VPS)Твердость материалов для уплотненийТепловой баланс в гидравлических системахЖидкости HFBЖидкости HFC под давлениемЖидкости HFDИерархическая схема управленияВысокочастотный фильтр (фильтр)Фильтр высокого давленияПропорциональный клапан высокой скоростиВысокоскоростной выпускной клапанВысокоскоростные двигателиВысокий крутящий момент моторыВысоководяные жидкости (HWBF)Масла HLМасла HLPDМасла HLPТок удержанияУдерживающий элементСхемы отверстийШланги в сбореРукавная линияШлангиРастяжение шлангаHumМасла HVLPГибридный аккумуляторГидроаккумуляторГидравлический приводГидравлическая осьГидравлический тормозной цилиндрГидравлическая мостовая схемаГидравлический мостовой выпрямительГидравлическая мощность ChГидравлический потребительГидроцилиндрГидравлическое демпфирование (серводвигателей)Системы гидравлического приводаГидравлический КПДГидравлические жидкостиГидравлические полумостыГидравлическая индуктивность LhГидравлический усилительГидромоторГидравлический двигатели, подлежащие вторичному управлениюГидравлическая ступень управленияГидравлический p Гидравлический силовой агрегатГидравлический насосГидравлическая резонансная частотаГидравлические уплотненияГидравлический ударГидравлическая сигнальная технологияПостоянная гидравлической пружиныГидромеханическое управление по замкнутому контуруГидромеханический преобразователь сигналовГидромеханическая системаГидрокинетикаГидромеханический КПДГидропневматический аккумуляторГидростатический подшипникГидростатический приводГидростатическая энергияГидростатические законыГидростатические машиныГидростатическая мощность PhГидростатическое облегчениеГидростатическое сопротивлениеГидростатикаГидростатический сервоприводГидростатический тяговый приводГидростатическая трансмиссияГидростатическая трансмиссия с разделенными первичными/вторичными

Кольцевое уплотнениеЭмульсия масла в водеМаслоохладительМаслогидравликаОтбор проб маслаМаслоотделительКонтроль включения-выключенияВремя хода насосаБортовая электроникаПоездка в один конецПоложение с открытым центромУправление насосом с открытым центромСистема с открытым центромОткрытая цепьОткрытая цепь управленияОткрытая цепь управленияРазность давлений открытия/закрытияДавление открытияРазомкнутый контурУправление разомкнутым контуром systemOpen синхронизации цикла controlOperating characteristicsOperating conditionsOperating цикла frequencyOperating defectOperating жизнь режима filterOperating loadsOperating manualOperating о наличии controlOperating режимов drivesOperating parametersOperating pointOperating pressureOperating safetyOperating systemOperating viscosityOperational amplifierOperation pressureOptical волокна technologyOptimising в controllerOrbit motorOrificeOscillationsOscilloscopeOutlet pressureOutput deviceOutput moduleOutput unitOutput volumeOver-excitationOverall управления unitOverlap в valvesOverload protectionOverpressureOverrunOvershootOvershoot времени 9000 3

Период ожиданияРаствор водного гликоляВодная гидравликаВода в маслеВода в масляной эмульсииСпособность защиты от износаСварной ниппельный фитингСмачивающая способностьКолесный моторСловоДлина словаВорд процессорРабочий циклРабочие линииРабочие позиции

Лабиринтное щелевое уплотнениеЛабиринтное уплотнениеЛаминарный потокСопротивление ламинарного потокаLANТрансформация ЛапласаБольшой диапазон сигналовЗакон суперпозицииУтечка, утечкаКомпенсация утечкиЛиния утечкиСрок службыОграничивающие условияКонтроль предельной нагрузкиКонтроль ограниченияПредельный захватОграничительный сигналОграничительный переключательЛинейныйЛинейный управляющий сигналТеория линейного управленияЛинеаризацияЛинейностьЛинейность ошибкаЛинейный двигательЛинейный регуляторЛинейный фильтрУплотнение манжетыКлапан удержания нагрузкиРазница нагрузкиДавление нагрузки Обратная связь нагрузки Q LМодели нагрузки для цилиндров давление p LСистема измерения нагрузкиНагрузочная жесткостьЗапорные цилиндрыЛогическое управлениеЛогическая схемаЛогический элементКоэффициент усиления V KЛиния контураПотери в объемных машинахНасос низкого давленияОпускающий тормозной клапанФильтр нижних частотНизкое давление

Масло на основе нафты Собственная угловая частота ω eСобственная угловая частота ω oЕстественное демпфированиеСобственная частотаСобственная частота foСобственная частота гидроцилиндраNBRИгольчатый дроссельУправление отрицательным импульсом Число нейтрализацииНейтральное положениеНейтральное положение насосаНьютоновская жидкостьШумУровень шумаУровень шума (A-взвешенный) WУровень шума WИзмерение шумаНоминальный расходНоминальное усилие цилиндраНоминальный режим работыНоминальные условия эксплуатацииНоминальная мощностьНоминальное давлениеНоминальный размерНоминальные размеры клапанаНоминальная вязкостьНоминальный диаметрБесконтактные уплотненияНелинейная система управленияНелинейностьНелинейный датчик сигналаНормально закрытый (НЗ) клапанНормально открытый клапанНормальное давлениеСоплоНулевой сигнал регулировкиНулевой уклонНулевой сдвиг регулировкиНулевой дрейф диапазон пропорционального золотникового клапанаСтабильность нулевого переключения

Дискретное значениеКлапанНасосы с управлением клапаномПриведение в действие клапанаСистемы сборки клапановБлок клапановКонструкция блока клапановЗолотник управления клапаномУправление клапаном с четырьмя гранямиДинамика клапанаЭффективность клапанаШумы клапанаРабочие характеристики клапанаНасосы с управлением пластиной клапанаПолярность клапанаРазность давлений клапанаУплотнения клапанаКлапан с плоским ползункомЛопастичный насосПринцип переменной площадиПеременная подача (управление)Переменная дроссельная заслонка, переменная мощность насосаПеременный насос управлениеОшибка скоростиКонтур обратной связи по скоростиКонтур обратной связи по скоростиИзмерение скоростиСкорость волн звукового давленияВертикальный манометрВертикальный сборочный узелВиброусталостный предел системыВязкостьВязкостьВязкостная характеристика давленияВязкотемпературная характеристикаКласс вязкостиИндекс вязкости (VI)Корректор индекса вязкостиДиапазон вязкостиВизуальное отображение загрязненияДопуск напряжения для электромагнитных клапановОбъемные фильтрыОбъемная эффективностьОбъемные потери 9 0003

5-камерный клапан5-ходовой клапан

Перекрытие зазоровВыдавливание зазоровЗазорный фильтрПроток зазоровЗазорные уплотненияДавление наполнения газомЗащитный клапан манометраНасос с редуктором/мотор Шестеренчатый насосРасходомер с шестеренчатым насосомГероторный двигательГрадуированная стеклянная шкалаКольцевое уплотнение с пазамиГрупповая сигнальная линия

Кинематическая вязкость Коэффициент vKv (увеличение скорости/хода) Значение Kv (клапанов)

Quad-ringКвантизацияОшибка квантованияКвазистатическийБыстроразъемное соединение Спокойный поток

Нулевое перекрытие

Струйное сжатиеУсилитель струйной трубы

Как обеспечить безопасность в промышленной гидравлике

История профсоюзов восходит к концу 1800-х годов, когда работники часто работали в ужасных условиях, практически не заботясь о безопасности, справедливой заработной плате и разумном рабочем дне со стороны работодателей. Трудно оспорить уровень производительности, достигнутый до улучшения профсоюзов, и некоторые готовы поспорить, что великие железные дороги еще не были бы построены, если бы рабочие не работали в таких опасных условиях, как они. Многие жизни были потеряны, прежде чем профсоюзы оказали сильное влияние на работодателей и лоббировали правительство, чтобы обеспечить безопасные условия труда и хорошо оплачиваемый 8-часовой рабочий день.

Безопасность имеет решающее значение при работе с гидравлическим оборудованием, особенно с тяжелыми прессами, которые могут легко причинить вред человеку.

Все обязаны высокому уровню жизни, который мы наблюдаем сегодня, первым двумстам годам быстрой индустриализации и прогресса, который по большей части не сдерживался регулированием. Тем не менее, таким же высоким уровнем жизни также обязаны профсоюзы, которые в прошлом столетии дали нам высокооплачиваемую, безопасную работу и разумный рабочий день, который мы имеем сегодня. Независимо от того, имеют ли профсоюзы значение или нет в Северной Америке 21-го века, я не буду ни на одной стороне, но я рад, что производство в промышленной среде теперь вполне безопасно.

Я буду первым, кто признает, что гидравлическая промышленность далеко не так регулируется, как ее аналоги в области машиностроения и электротехники. Те, кто заботится о безопасности в электротехнической промышленной среде, например, успешно лоббировали обеспечение того, чтобы минимальный уровень образования сочетался с равными частями закона и отраслевого регулирования, чтобы свести к минимуму электрические аварии на рабочем месте. Поскольку электрическое оборудование распространено в коммерческих и жилых помещениях, имеет смысл убедиться, что некомпетентность и несоблюдение этических норм не нанесут вреда гражданскому населению.

Однако в гидравлической промышленности существуют положения и правила, касающиеся безопасности. Есть несколько регулирующих органов, таких как NFPA, IFPS, Управление по безопасности гидравлики и CSA. Однако эти группы являются ассоциациями и имеют мало возможностей для создания обязательных уставов. Однако некоторые из них, такие как CSA, требуют одобрения инженера перед запуском вашей гидравлической машины, поскольку им предоставлены полномочия регулировать стандарты и сертификаты в различных юрисдикциях. Их полномочия очень похожи на TSSA, и хотя они регулируют в основном электрические компоненты и системы, они являются одной из немногих североамериканских ассоциаций, контролирующих гидравлическую энергию при поддержке правительства.

Начните со здравого смысла и простых механизмов безопасности
Независимо от того, когда, где и кем важна промышленная гидравлическая безопасность, и ее следует соблюдать должным образом любой ценой. Лучшие практики, изложенные любым органом власти или ассоциацией, независимо от региона, были созданы с определенной целью, а именно для того, чтобы, приходя утром на работу, вы также возвращались домой в конце дня (со всем своим здоровьем). придатки).

Итак, какие приемы используются для сохранения счета до двадцати на пальцах рук и ног? Прежде чем я перейду к особенностям проектирования схем или выбора компонентов, характерных для промышленной гидравлики, давайте сначала рассмотрим (надеюсь) очевидные универсальные меры. Если что-то движется и достаточно сильно, чтобы причинить вам боль, держитесь подальше. Это очевидная команда, но не всегда соблюдается. Люди привыкают к машине, на которой работают годами, особенно если они работают в ритме и в соответствии с машинными циклами. Но самоуспокоенность опасна, и именно тогда люди страдают.

Световые завесы должны быть установлены там, где любая рука или рука, пересекающая их путь, приведет к тому, что машина перейдет в безопасный режим. Затем безопасный режим выключает машину, а также предотвращает дальнейшее движение пресса, плиты или робота.Изображение предоставлено компанией Banner Engineering

.

Еще одна мера промышленной гидравлической безопасности, которая должна быть общепризнанной для сервисных техников, — это блокировка машины во время работы. У некоторых техников может быть тот же уровень комфорта, что и у операторов в предыдущем пункте, но совершенно нет смысла работать на живой машине, кроме диагностики. Установка вашего личного замка — замка, от которого вы носите единственный ключ — на электрическую блокировку панели выключателя гарантирует, что машина не будет включена и запущена кем-либо, кто не подозревает о вашем мягком теле рядом с опасными частями машины.

Другим методом обеспечения безопасности гидравлической машины является использование физической охраны. Вокруг задней и боковых сторон гидравлической машины должны быть установлены клетки, чтобы предотвратить вход персонала без предварительного открытия запертой двери или ворот. В зонах машины, требующих взаимодействия с человеком, например, там, где обрабатывается материал или детали помещаются в машину и извлекаются из нее, следует установить световые завесы там, где любая рука или рука, пересекающая их путь, приведет к тому, что машина перейдет в безопасный режим.Затем безопасный режим выключает машину, а также предотвращает дальнейшее движение пресса, плиты или робота.

Безопасность начинается на этапе проектирования
В любом случае существуют различные методы, используемые как при проектировании контуров, так и при проектировании машин, чтобы обеспечить как активную, так и пассивную безопасность промышленного гидравлического оборудования. Концепции таковы: гарантировать, что ни один человек или его конечности не могут войти в пространство, занятое механизмами, способными ущипнуть, расчленить или убить их, а затем обеспечить, если такое взаимодействие возможно, меры безопасности для защиты людей.

Гидравлические прессы, будь то ножницы, тормоза или штампы, имеют особые требования к гидравлической безопасности, чтобы предотвратить попадание конечностей в точку защемления во время работы. CSA, например, имеет целый регламент под названием Z142, который определяет безопасную работу силовых жимов. Регулирование распространяется на надежность управления, конструкцию схемы, инициирование цикла, блокировки, резервирование и мониторинг.

Надежное управление означает, что гидравлический контур настроен таким образом, что единичная неисправность не приводит к отказу или состоянию, которое может причинить вред.Цепь безопасности аккумулятора должна быть оснащена нормально открытым электромагнитным клапаном 2/2, который требует постоянного электропитания, чтобы оставаться закрытым и обеспечивать доступ накопленной энергии к рабочему контуру. Когда кнопка аварийной остановки нажата, питание соленоида падает, и вся энергия аккумулятора сбрасывается в бак. Если машина находится в текущей работе и клапан сброса аккумулятора выходит из строя, он не открывается (течет), и вся накопленная энергия сбрасывается в бак.

Это подводит нас ко второму пункту безопасности прессы; схемотехника.Конфигурация клапана должна быть организована с резервированием, чтобы предотвратить случайное срабатывание функции прессования. Например, в прессах обычно используются два направляющих клапана, соединенных последовательно или параллельно (① и ② на рис. A), так что жидкость должна пройти через два преднамеренно задействованных клапана, прежде чем можно будет начать работу пресса. Эти резервные клапаны могут быть автономными предохранительными клапанами пресса, установленными после насоса, или они также могут быть основными направляющими клапанами для самого цилиндра пресса.Клапан ② нормально открыт для бака, и функция давления не может выполняться до тех пор, пока он не закроется.

Правильная конструкция цепи имеет решающее значение для безопасности гидравлического пресса.

Другим приемом схемы является использование нормально закрытого электромагнитного клапана ③ в порте(ах) штока цилиндра(ов) пресса. В случае сбоя питания выход жидкости со стороны штока цилиндра будет заблокирован, что приведет к захвату жидкости и предотвращению падения валика. Хотя этот тип функции не является стандартным требованием, он является предпочтительным дополнением только к противовесу и обратным клапанам PO.

Продолжая в том же духе избыточности, мы можем добавить к прессу механические устройства, которые физически исключат случайное закрытие пресса. Пневматические или электрические стержневые замки ④ требуют постоянного подачи воздуха или электроэнергии, чтобы замки оставались открытыми. Если машина выходит из строя, и замки теряют мощность, они автоматически зажимают шток, предотвращая падение пресса и его штампов или плит.

Пневматические или электрические замки штока отключаются в случае потери питания, поэтому они автоматически зажимают шток, предотвращая падение пресса и его штампов или плит.
Изображение предоставлено Advanced Machine and Engineering Co.

Чтобы связать воедино весь пакет безопасности, критически важные для безопасности клапаны и компоненты должны быть установлены с мониторингом, чтобы гарантировать, что ПЛК всегда знает о состоянии машины, предотвращая работу в небезопасных режимах. Направленные клапаны должны иметь электронный контроль положения золотника, чтобы ПЛК подтверждал их успешное открытие или закрытие. Одно дело поставить два клапана последовательно, но мониторинг золотника гарантирует, что клапаны не заедают, подтверждая, что пресс действительно находится в безопасном режиме.Мониторинг можно использовать для любого типа золотника или тарельчатого клапана гидравлического пресса, включая направляющие и разгрузочные клапаны.

После века заботы о безопасности сотрудников на рабочем месте мы все еще должны понимать, что никогда не зайдем слишком далеко; нет такой вещи, как слишком безопасно. Правительство, работодатель и работник несут ответственность за то, чтобы те, кто приходит на работу, также уезжали, чтобы увидеть свою семью в конце смены. Гидравлические конструкции, компоненты и контуры еще не гарантируют, что их отказы никогда не приведут к потерянным рабочим дням, но мы с вами должны стремиться к этой гарантии.


Рубрики: Fluid Power Basics, Fluid Power World Magazine Articles, Slider




Типы предохранительных клапанов | Спиракс Сарко

Поршень и седло, встроенное в главный клапан, сконструированы таким образом, что площадь нижней части поршня, контактирующая с впускной жидкостью, меньше площади верхней части поршня. Поскольку оба конца поршня подвергаются воздействию жидкости под одинаковым давлением, это означает, что при нормальных условиях работы системы закрывающее усилие, возникающее в результате большей верхней площади, больше, чем входное усилие.Таким образом, возникающая направленная вниз сила прочно удерживает поршень на своем седле.

Если давление на входе повышается, то усилие замыкания на поршень также увеличивается, обеспечивая постоянное герметичное отсечение. Однако, когда давление на входе достигает установленного значения, пилотный клапан открывается, чтобы сбросить давление жидкости над поршнем. При гораздо меньшем давлении жидкости, действующем на верхнюю поверхность поршня, входное давление создает результирующую направленную вверх силу, и поршень покидает свое гнездо.Это приводит к тому, что главный клапан открывается, позволяя выпустить технологическую жидкость.

Когда входное давление будет достаточно снижено, пилотный клапан снова закроется, предотвращая дальнейший выброс жидкости из верхней части поршня, тем самым восстанавливая результирующую направленную вниз силу и заставляя поршень снова садиться на свое место.

Предохранительные клапаны с пилотным управлением обеспечивают хорошие характеристики избыточного давления и продувки (достигается продувка 2%). По этой причине они используются там, где требуется небольшой запас между заданным давлением и рабочим давлением в системе.Пилотные клапаны также доступны в гораздо больших размерах, что делает их предпочтительным типом предохранительного клапана для больших мощностей.

Одной из основных проблем, связанных с предохранительными клапанами с пилотным управлением, является то, что соединительные трубы пилотного клапана малого диаметра подвержены закупорке посторонними предметами или из-за скопления конденсата в этих трубах. Это может привести к выходу из строя клапана как в открытом, так и в закрытом положении, в зависимости от того, где происходит засорение.

Предохранительный блок гидроаккумулятора HSB-06 – WEBER-HYDRAULIK

Предохранительный блок гидроаккумулятора HSB-06 – WEBER-HYDRAULIK

Блок предохранительный гидроаккумулятор HSB-06 предназначен для предписанной защиты и разгрузки гидросистем с гидроаккумуляторами. Возможна установка номинального размера 06 без работ по трубопроводу путем вертикального соединения их монтажной пластиной. Легко добавить другие функции, такие как (дроссельные) обратные клапаны, используя стандартные сэндвич-панели. Внутреннее соединение каналов A, B и P предлагает дополнительные возможности подключения, включая, помимо прочего, соединения с аккумулятором, потребителем или тестированием. Клапан сброса давления прямого действия прошел типовую проверку и может поставляться в предварительно установленном виде.

Доступны различные варианты:
Ручной (со сливной пробкой) или электрический (с электромагнитным тарельчатым клапаном) сброс давления и соединение Minimess® в P.

Указания по технике безопасности для предохранительных клапанов, прошедших типовые испытания, в соответствии с Директивой по оборудованию, работающему под давлением 97/23/EC

В соответствии с PED 97/23/EC повышение давления в системе, вызванное объемным расходом, не должно превышать 10 % от заданного давления срабатывания (заданного давления). Внимание! Из-за увеличения объемного расхода давление в системе увеличивается на уровень противодавления в обратной линии (соединение «Т»). Перед заказом клапана с сертификатом об утверждении типа необходимо убедиться, что максимально допустимый расход (qVmax) предохранительного клапана при требуемом давлении срабатывания p превышает максимально возможный расход защищаемой системы.Пожалуйста, обратитесь к диаграмме в техпаспорте относительно области применения HSB-06. Указанный максимальный расход qVmax не должен превышаться. Сливной трубопровод от предохранительных клапанов должен иметь безопасный выход.

Перед использованием всегда ознакомьтесь с указаниями по использованию!
  • На заводе указанное давление срабатывания регулируется при расходе 2 л/мин
  • Указанный максимально допустимый расход действителен для применений без противодавления нагнетания
    (соединение «T»)
  • Снятие уплотнения с клапана аннулирует допуск согласно PED!
  • В основном необходимо соблюдать требования Директив по оборудованию, работающему под давлением!

Блок предохранительный гидроаккумулятор HSB-06 предназначен для предписанной защиты и разгрузки гидросистем с гидроаккумуляторами. Возможна установка номинального размера 06 без работ по трубопроводу путем вертикального соединения их монтажной пластиной. Легко добавить другие функции, такие как (дроссельные) обратные клапаны, используя стандартные сэндвич-панели. Внутреннее соединение каналов A, B и P предлагает дополнительные возможности подключения, включая, помимо прочего, соединения с аккумулятором, потребителем или тестированием. Клапан сброса давления прямого действия прошел типовую проверку и может поставляться в предварительно установленном виде.

Доступны различные варианты:
Ручной (со сливной пробкой) или электрический (с электромагнитным тарельчатым клапаном) сброс давления и соединение Minimess® в P.

Указания по технике безопасности для предохранительных клапанов, прошедших типовые испытания, в соответствии с Директивой по оборудованию, работающему под давлением 97/23/EC

В соответствии с PED 97/23/EC повышение давления в системе, вызванное объемным расходом, не должно превышать 10 % от заданного давления срабатывания (заданного давления). Внимание! Из-за увеличения объемного расхода давление в системе увеличивается на уровень противодавления в обратной линии (соединение «Т»). Перед заказом клапана с сертификатом об утверждении типа необходимо убедиться, что максимально допустимый расход (qVmax) предохранительного клапана при требуемом давлении срабатывания p превышает максимально возможный расход защищаемой системы.Пожалуйста, обратитесь к диаграмме в техпаспорте относительно области применения HSB-06. Указанный максимальный расход qVmax не должен превышаться. Сливной трубопровод от предохранительных клапанов должен иметь безопасный выход.

Перед использованием всегда ознакомьтесь с указаниями по использованию!
  • На заводе указанное давление срабатывания регулируется при расходе 2 л/мин
  • Указанный максимально допустимый расход действителен для применений без противодавления нагнетания
    (соединение «T»)
  • Снятие уплотнения с клапана аннулирует допуск согласно PED!
  • В основном необходимо соблюдать требования Директив по оборудованию, работающему под давлением!
Символ гидравлики
Технические характеристики
Категория продукта

Специальные клапаны

Линейка продуктов

Предохранительный блок гидроаккумулятора

Расход

40 л/мин

Эксплуатация

прямого действия

Размер

НГ 6

Электрическая вилка

DIN EN 175301-803 Форма А

Номинальное напряжение

24 В постоянного тока

Ручное дублирование

Без

Уплотнительный материал

НБР

макс. Рабочее давление

350 бар

Активация

Электрический

Пролистать наверх

Мы используем файлы cookie на нашем веб-сайте. Некоторые из них необходимы, в то время как другие помогают нам улучшить этот веб-сайт и ваш опыт.

Принять все

Сохранять

Отклонять

Индивидуальные настройки конфиденциальности

Сведения о файлах cookie Защита данных Выходные данные

Настройки файлов cookie

Здесь вы найдете обзор всех используемых файлов cookie. Вы можете дать свое согласие на целые категории или отобразить дополнительную информацию и выбрать только определенные файлы cookie.

Имя Печенье Борлабс
Провайдеры Eigentümer dieser Веб-сайт
Назначение Speichert die Einstellungen der Besucher, die in der Cookie Box от Borlabs Cookie ausgewählt wurden.
Имя файла cookie borlabs-cookie
Время выполнения файлов cookie 1 Яр

Inhalte von Videoplattformen und Social-Media-Plattformen werden standardmäßig blockiert.Wenn Cookies von externen Medien akzeptiert werden, bedarf der Zugriff auf diese Inhalte keiner manuellen Einwilligung mehr.

Показать информацию о файлах cookie Скрыть информацию о файлах cookie

Системы аварийного отключения и наземные предохранительные клапаны Stream-Flo

Автономные гидравлические приводные клапаны Stream-Flo Crown используются для автоматического закрытия задвижек на устье скважины и выкидных трубопроводах в аварийных условиях, таких как системы аварийного отключения и безопасность на поверхности клапаны. Система состоит из гидравлического привода, ручного гидравлического насоса и блока управления, запорной заслонки обратного действия и некоторых форм управления отключением.

Система является автономной и не требует давления в выкидной линии, сжатого воздуха, газа или электричества для питания. Вместо этого система использует собственную чистую, незагрязненную гидравлическую систему с замкнутым контуром для питания и управления исполнительным компонентом. Это делает его идеальным для использования в удаленных местах и ​​в приложениях, где источник питания для приведения в действие недоступен, ненадежен или слишком дорог в производстве и/или обслуживании.

Проверенные в экстремальных условиях по всему миру, автономные системы привода гидравлических клапанов Crown имеют сертификат API 6A и SIL 3, способные обеспечить надежную защиту персонала, объектов, ресурсов и окружающей среды.

В качестве преимущества для персонала и окружающей среды автономная система привода гидравлического клапана Stream-Flo не выпускает управляющую жидкость (газы или жидкости), произведенную или иным образом, в атмосферу и не сбрасывает ее на землю во время процесса срабатывания. , каждая из которых является характеристикой многих приводных систем, использующих добываемые флюиды (газы или жидкости) в качестве источника энергии.Эта функция значительно повышает безопасность оператора и окружающей среды.

В зависимости от ваших требований автономные гидравлические приводы клапанов Crown могут запускаться несколькими способами: Давление

  • Датчик – скорость падения давления
  • Датчик – температура
  • Соленоиды
  • SCADA
  • Другие требования к применению
  • 900 предохранительный клапан

    Я принимаю Условия использования

    В соответствии с действующими положениями о защите персональных данных вы настоящим уведомлены о том, что ваши персональные данные будут обрабатываться компанией FLUIDRA S.A. (далее FLUIDRA), расположенный по адресу Avda. Francesc Macia, 60, planta 20, 08208, Sabadell (Barcelona) и обладатель ИНН A-17728593.
    Ваши данные будут обрабатываться с единственной целью отправки вам информации о выбранном продукте.
    Кроме того, если вы дали нам свое согласие на это, отметив соответствующие поля, предусмотренные для этой цели в ваших контактных данных, мы можем обрабатывать ваши данные для:

    — Отправка вам информационного бюллетеня, который всегда должен адаптированы к вашим интересам.

    Все сообщения могут быть адаптированы и настроены в зависимости от интересов пользователей, будь то на основе запрашиваемых продуктов и услуг или на основе информации, которую мы можем вывести или получить из ваших привычек просмотра и вашего интереса к определенному контенту и ваша реакция на наши сообщения, среди прочего.
    Эта настройка частично автоматизирована, поскольку FLUIDRA рассчитывает параметры настройки, но технологическая платформа создает профиль пользователя. Мы не отправляем общие сообщения, если они не сегментированы с использованием вышеупомянутой процедуры, так как мы считаем, что отправка или получение релевантной информации отвечает интересам FLUIDRA и пользователя, и поскольку отсутствие сегментации не изменит число отправленных сообщений, а только их содержание. В связи с этим любые пользователи, не желающие быть сегментированными, должны воздержаться от подписки на информационный бюллетень.
    Ваши данные не должны передаваться, продаваться, сдаваться в аренду или иным образом предоставляться третьим лицам. В определенных случаях доступ к ним предоставляется любому из поставщиков услуг FLUIDRA, которые предоставляют FLUIDRA определенные услуги (например, отправка информационного бюллетеня), но ни при каких обстоятельствах они не могут обрабатывать их в своих целях.
    Мы будем хранить ваши персональные данные в течение максимального установленного законом срока и до тех пор, пока FLUIDRA обязана это делать, несмотря на тот факт, что ваши данные могут храниться в течение установленного законом срока, который может применяться в любой момент времени, чтобы FLUIDRA могла соблюдать действующие правила.
    Обработка ваших данных является законной, поскольку вы дали на это свое согласие.
    Вы можете воспользоваться своими правами на доступ, исправление, удаление, ограничение обработки, переносимость данных и возражение или отозвать согласие, данное для отправки вам сообщений или для обработки ваших личных данных, отправив письмо контролеру данных по адресу Авда. Francesc Macia, 60, planta 20, 08208 Sabadell (Barcelona) или по электронной почте [email protected], указав в теме письма «Protección de Datos» в обоих случаях и копию действительного документа, удостоверяющего личность.
    Если вы хотите связаться с нашим DPO, чтобы отправить запрос или вопрос, вы можете отправить электронное письмо по адресу [email protected] или письмо на адрес, указанный с темой «DPO».
    Настоящим вам сообщается, что вы можете воспользоваться своим правом на подачу жалоб в компетентный надзорный орган, а именно, в случае Испании, в Испанское агентство по защите данных на сайте www.agpd.es.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован.
