Трансформаторы тока | Заметки электрика

Здравствуйте, уважаемые читатели сайта «Заметки электрика».

Мы уже с Вами много говорили про трансформаторы тока (ТТ) и сегодня я решил открыть новый раздел на сайте, посвященный полностью этой теме.

Чтобы начать изучать данный раздел, необходимо точно понимать их смысл и назначение.

Самое главное назначение трансформаторов тока — это преобразование первичного переменного тока сети до значений, безопасных для его измерений.

Вторым назначением трансформаторов тока является отделение низковольтных приборов учета и реле, подключенных ко вторичной обмотке, от первичного высокого напряжения сети. Этим обеспечивается электробезопасность оперативного и ремонтного персонала электрослужбы.

Трансформаторы тока нашли широкое применение в цепях релейной защиты. С помощью трансформаторов тока получают питание токовые цепи защиты. В случае повреждений или ненормальных режимов работы электрооборудования от ТТ зависит правильное и надежное срабатывание устройств релейной защиты.

Также трансформаторы тока применяются для питания цепей измерения и учета электроэнергии.

Пример 1

В первом примере я покажу Вам как выполнен учет электроэнергии на мощном потребителе с током нагрузки примерно 400 (А). Соответственно, при таком большом токе нагрузки подключать электросчетчик и другие приборы учета (амперметр) прямым включением в сеть НЕ ДОПУСТИМО!!! Они сгорят и выйдут из строя. Поэтому в этом случае необходимо применить ТТ с коэффициентом трансформации 400/5 или еще больше.

На фотографии ниже показаны низковольтные трансформаторы тока с коэффициентом трансформации 400/5. Они установлены на присоединении отдельного потребителя подстанции напряжением 0,23 (кВ) с изолированной нейтралью. Первичные их обмотки подключены последовательно к силовым выводам фазы «А» и «С» (схема неполной звезды).

А ко вторичным обмоткам ТТ подключен трехфазный счетчик электрической энергии САЗУ-ИТ и щитовой амперметр Э378.

Трехфазный индукционный счетчик САЗУ-ИТ.

Читайте статью о конструкции и схеме подключения подобного трехфазного индукционного счетчика САЗУ-И670М.

Вторичные провода выполняются медным проводом сечением 2,5 кв.мм. В начале вторичные провода с трансформаторов тока идут на промежуточный клеммник, а с него уже на приборы учета. На этот же клеммник подключаются цепи напряжения.

Про все действующие схемы подключения счетчика через трансформаторы тока я уже Вам рассказывал и на этом останавливаться сейчас не буду. Вот знакомьтесь:

Конечно же, на фото я показал Вам «старенькое» электрооборудование. Но смысл от этого не меняется. Вот так выглядит электрооборудование по современнее.

В этом случае первичные обмотки трансформаторов тока подключены последовательно во всех фазах. Вторичные обмотки соединяются проводами с электросчетчиком через испытательную переходную коробку (КИП).

Пример 2

Аналогично можно сказать и про цепи релейной защиты.

Во втором примере я покажу Вам как выполняется релейная защита на потребителе напряжением 10 (кВ), с током нагрузки примерно 1000 (А). Соответственно, при таком большом токе нагрузки и высоком напряжении сети, подключать реле прямым включением в сеть НЕ ДОПУСТИМО!!!

В этом случае нам необходимо применить высоковольтные трансформаторы тока ТПЛ-10 с коэффициентом трансформации 1000/5 (для питания обмоток токовых реле) и измерительные трансформаторы напряжения, например, НТМИ-10, с коэффициентом 10000/100 (для питания обмоток реле напряжения и электросчетчиков).

В релейном отсеке ячейки КРУ установлены токовые реле защиты на базе РТ-40.

На двери релейного отсека размещены трехфазный счетчик СЭТ-4ТМ.03М.01 и щитовой амперметр Э30.

Как выполнено подключение такого счетчика я подробно рассказывал в этой статье: подключение счетчика СЭТ-4ТМ.03М.01 через два трансформатора тока и трансформаторы напряжения в сеть 10 (кВ)

С помощью ТТ возможно установить приборы учета и реле, подключенные ко вторичным цепям, на значительные расстояния от контролируемых и измеряемых участков сети.

Например, амперметры всех потребителей подстанции, могут быть установлены в удобном и отапливаемом помещении (щитовой или пульте учета) для контроля их нагрузки.

Ниже я представляю Вашему вниманию список статей на тему ТТ (список будет пополняться по мере написания статей):

  1. Классификация трансформаторов тока
  2. Одновитковые и многовитковые ТТ
  3. Основные характеристики и параметры ТТ
  4. Маркировка вторичных цепей ТТ
  5. Последствия при перегрузке трансформаторов тока (реальный пример)

P.S. Следите за обновлениями, подписывайтесь на выпуски новых статей на сайте (форма подписки в правой колонке). Новость о выходе новой статьи будет приходить Вам прямо на почту.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


9. Трансформатор тока | 9. Трансформаторы | Часть2

9.

Трансформатор тока

Трансформатор тока



Следуя тому же принципу, что был рассмотрен в предыдущей статье, мы сможем использовать трансформатор для понижения тока, проходящего через линию электропередач. Это позволит нам легко безопасно измерять высокие токи системы при помощи недорогих амперметров. Трансформатор в данном случае должен быть последовательно соединен с линией электропередачи, как показано на рисунке ниже.



«Трансформатор тока» понижает ток до значения, применимого к обычному амперметру.

Обратите внимание, что в отличии от понижающего трансформатора напряжения, трансформатор тока (или ТT) является повышающим устройством (относительно напряжения). Это необходимо для понижения тока линии электропередач. Довольно часто трансформаторы тока представляют собой торроидальные трансформаторы, через которые проходит провод линии электропередач. Сама линия электропередач в данном случае выступает как первичная обмотка с одним витком:





Некоторые трансформаторы тока имеют «разделенный сердечник», который позволяет открывать, устанавливать и закрывать его, не отключая цепь, к которой они подключены.  Промышленный стандарт тока вторичной обмотки для трансформаторов тока находится в диапазоне от 0 до 5 А. Как и трансформаторы напряжения, трансформаторы тока могут изготавливаться с индивидуальными соотношениями обмоток, подходящими практически для любого применения. Поскольку их вторичный ток «при полной нагрузке» составляет 5 А, коэффициенты трансформации трансформаторов тока описываются как соотношение первичного тока к полной нагрузке 5 А, например:





Торроидальный трансформатор тока, показанный на фотографии выше, имеет коэффициент 50 : 5. То есть, когда в проводнике, проходящем через центр тора, протекает переменный ток 50 А, в обмотке трансформатора тока будет протекать ток величиной 5 А.

Поскольку трансформаторы тока — это повышающие трансформаторы предназначенные в основном для подключения амперметров, представляющих собой нагрузку с низким импедансом, они никогда не должны эксплуатироваться с ненагруженной вторичной обмоткой. Несоблюдение этого правила приведет к тому, что трансформатор тока будет создавать очень высокие вторичные напряжения, опасные как для оборудования, так и для персонала.

 Для облегчения технического обслуживания амперметров, параллельно вторичной обмотке трансформатора тока устанавливают переключатели, которые замыкают ее при каждом снятии измерительного прибора:



Замкнутый переключатель позволяет отключить амперметр от активной цепи трансформатора тока.



Преднамеренное короткое замыкание компонента энергосистемы может показаться очень странным, но оно совершенно правильно и совершенно необходимо при работе с трансформаторами тока.

Амперметры | Блог компании Texenergo

В щитовом оборудовании широко используются щитовые амперметры и вольтметры для измерения тока или напряжения соответственно. Далее речь пойдёт именно об амперметрах. Обычно это изделие габаритом около 80х80 мм, которое встраивается в дверь для визуального контроля обслуживающим персоналом. С помощью амперметров можно визуально контролировать нагрузку в амперах. Электротехника быстро развивается и вместе с ней амперметры.

Как любой прибор, измеряющий ток, требуется включение в электрическую цепь. Поэтому при токах порядка до 60А, возможно подключение впрямую. Но в основном этот щитовой прибор используется для контроля тока на входе, что характеризуется высокими токами в сотни и тысячи ампер. Поэтому для подключения амперметра практически всегда обязательно использование трансформатора тока. Плюс это обеспечивает дополнительную защиту электроизмерительного прибора в случае аварии.

Традиционным является использование аналоговых амперметров типа Э8030. Они не требуют отдельного питания и работают исключительно за счёт магнитного поля, проводника. Поворот стрелки отражает ток в проводнике. Чтобы эксплуатирующему персоналу было понятно, требуется придать значение в амперах отклонению стрелки. В самом простом случае, Вы сразу же покупаете амперметр на заданный ток. Например, “Амперметр Э8030-М1 600/5А” и подключаете его через трансформатор типа Т-0.66 с обмотками 600/5А. Нанесенные на шкале амперметра значения тогда будут соответствовать фактическим.

Возникает резонный вопрос. Если отклонение стрелки определяется протекающим током и используемым трансформатором, то нельзя ли использовать другие шкалы. Например, протекающий через щит ток изначально был в районе 400А, но после модернизации понизился до 200А. Что сделать, чтобы использовался весь диапазон шкалы измерения. То есть пределы измерения будут во всю шкалу амперметра. Для этого надо изменить вводной трансформатор с 400/5А на 200/5А и шкалу амперметра. Стоп! Заменить шкалу амперметра? Да, сейчас многие амперметры поставляются без шкалы. Нужную же шкалу Вы приобретаете позже и самостоятельно вставляете.

Перед тем как переходить к более сложным измерительным приборам, цифровым приборам, вернёмся к вопросу используемых трансформаторов тока. Причины проста — и простые аналоговые, и сложные цифровые все подключаются через трансформаторы тока. Поэтому трансформатор тока является бутылочным горлышком — если измерительный трансформатор плохой, то любой используемый Вами прибор будет работать с погрешностью. Все низковольтные трансформаторы тока имеют маркировку, описывающую их точность. Традиционно в России используется маркировка “класс точности 0,5” или “класс точности 0,5S”. При этом 0,5S имеет лучшую точность работы.

Аналоговый амперметр включается при подаче напряжения в измеряемой цепи — он же работает за счёт формируемого магнитного поля. Цифровые же приборы должны иметь источник питания и, следовательно, напряжение питания измерительного прибора становится фактором учёта при выборе. В любом случае, цифровой измерительный прибор в принципе или цифровой амперметра в частности отличается от аналоговых аналогов более высокой точностью измерения. Сразу же отдельно отметим, что, из-за специфики электроники, чрезвычайно сложно найти цифровой измерительный прибор, который бы измерял только ток.

Любой цифровой щитовой прибор открывает перед нами новые возможности. Смешным, но плюсом цифрового прибора является более удобное считывание показателей — чтение цифр понятнее и естественнее, чем чтение по измерительной стрелке. Другим преимуществом является наличие памяти во многих таких устройствах. Память — это уже серьёзный аргумент. Она позволяет, в зависимости от прибора, записывать историю значений и аварий, что критически важно для предупреждения возникновения аварий при электрораспределении.

Следующей логической итерацией в развитии измерительного оборудования является их интеграция в какую-либо систему. На самом деле. Зачем элетрику постоянно бегать и проверять напряжение или ток? Понятно, что это нормально, все к этому привыкли и стоит не очень дорого. С другой стороны, в чём смысл? Ну не будет от этого пользы в долгосрочной перспективе! Ведь случись авария — во-первых, об этом надо узнать сразу же и, во-вторых, узнать где именно она произошла. Это более известно как создании общей системы мониторинга.

Реализация простой или сложной системы мониторинга чрезвычайно схожа. Это относится и к цепям постоянного тока, и к цепям переменного тока. Если раньше в основном использовался интерфейс RS485, то сегодня доступны и уже используются более удобные протоколы типа Ethernet и EtherCat. То есть речь идёт о переходе с уровня интерфейсов на уровень протоколов. Вам не стоит вникать в детали. Специалисты Texenergo Вам помогут и объяснят.

Трансформаторы тока и напряжения

Перед тем, как рассказать об измерительных трансформаторах – немного теории. Трансформатор – элемент электрической цепи, преобразующий величину переменного напряжения. Трансформаторы могут быть:

  • понижающими, выдающие на выходе меньшее напряжение, чем на входе;
  • повышающими, выполняющие противоположное преобразование;
  • разделительные, не изменяющие величину напряжения, применяющиеся для гальванической развязки между участками электрической сети.

Повышающие и понижающие трансформаторы обратимы: если подать номинальное выходное напряжение трансформатора на его вторичную обмотку, на первичной мы получим номинальное входное напряжение.

С токами в обмотках происходит обратная картина. Первичная обмотка рассчитывается на ток, соответствующий номинальной мощности трансформатора. Под мощность выбирается и сечение магнитопровода, и диаметр обмоточного провода первичной обмотки.

Ток вторичной обмотки понижающего трансформатора может быть больше тока в первичной во столько раз, во сколько меньше ее напряжение. Это отношение называется коэффициентом трансформации. Поэтому сечение обмоточного провода вторичной обмотки у понижающего трансформатора больше. У понижающего – все наоборот. У разделительного – все одинаково.

Зачем нужны измерительные трансформаторы напряжения

В электроустановках до 1000 В измерение напряжения производят, подключая вольтметры непосредственно к шинам или другим контролируемым участкам сети. Но в сетях 6 кВ и выше это невозможно, потому что:

  • при измерении высокого напряжения требуется понизить его величину до размера, воспринимаемого рамкой стрелочного прибора или электронным преобразователем цифрового. Резистивные делители не выполнят задачу с требуемой точностью, а применение понижающего трансформатора сделает прибор громоздким;
  • изоляция проводников для подключения прибора должна выдерживать номинальное напряжение электроустановки. Кроме того, должны соблюдаться междуфазные расстояния, требуемые ПУЭ. Выполнить это невозможно.
Трансформатор напряжения НОЛ

Поэтому для измерений величину напряжения понижают, и для этого нужен трансформатор напряжения

Трансформаторы напряжения и их конструкция

На какое бы напряжение не была рассчитана первичная обмотка трансформатора напряжения, напряжение на вторичной его обмотке стандартно – 100 В. Это сделано для унификации: счетчику электроэнергии без разницы, в какой электроустановке работать – 6 кВ, 10 кВ или более. Если он предназначен для эксплуатации с трансформаторами напряжения, в его технических характеристиках в графе «номинальное напряжение» указано: «3х100 В». Цифра «3» означает, что для измерений к нему подключаются три фазы.

Конструктивно трансформаторы напряжения выполняются:

  • элемент преобразования одной фазы напряжения в своем корпусе, при трехфазном напряжении устанавливаются три таких трансформатора;
  • один корпус содержит трансформатор для преобразования всех трех фаз.
Трехфазный трансформатор напряжения НАМИ

Первичные обмотки трехфазных трансформаторов соединяются в звезду.

Вторичных обмоток у трансформаторов напряжения несколько:

  • обмотка для приборов учета, имеющая класс точности 0,5s;
  • обмотка для измерительных приборов – класс точности 0,5;
  • обмотка для устройств релейной защиты – класс 10Р;
  • обмотка для разомкнутого треугольника – класс 10Р.

Класс точности имеет значение при учете и измерениях. Но есть еще один нюанс: измерительная обмотка трансформатора работает в заявленном классе точности, если не превышена допустимая нагрузка на нее. Поэтому, вместе с классом, на бирке трансформатора указывается допустимая мощность, превышать которую нельзя.

Трансформатор напряжения НОМ-10

Еще один фактор, изменяющий класс точности – сопротивление соединительных проводников. Если прибор учета или амперметр находится вдали от трансформатора напряжения и подключен контрольным кабелем с жилами недостаточного сечения, то значение напряжения на нем будет меньше, чем на трансформаторе.

Выводы вторичной обмотки трансформатора напряжения, используемого для коммерческого учета, закрывают крышкой и пломбируют.

Первичные обмотки трансформаторов напряжения защищают предохранителями. Для защиты вторичных обмоток раньше тоже применяли предохранители, но теперь их заменили автоматические выключатели.

Три однофазных трансформатора ЗНОЛ, собранные вместе

А теперь – вспомним теорию в начале статьи. Основная опасность при работе на трансформаторах напряжения состоит в явлении обратной трансформации. Если по каким-то причинам на вторичную обмотку попадет напряжение 100 В, то первичная окажется под номинальным напряжением электроустановки. Работающие в ячейке люди окажутся под напряжением. Поэтому при выводе в ремонт трансформатора напряжения принимают меры. Исключающие обратную трансформацию.

Зачем нужны трансформаторы тока

Одна из причин, из-за которых в электроустановках выше 1000 В устанавливают трансформаторы тока – та же, что и для трансформаторов напряжения. Невозможно обеспечить изоляцию цепей для подключения приборов.

Но есть дополнительные факторы, вынуждающие использовать их и в электроустановках выше 1000 В:

  • максимальный ток, на который рассчитаны электросчетчики прямого включения – 100 А. Токи выше 100 А требуется понизить.
  • включение амперметров последовательно с нагрузкой снижает надежность электроснабжения;
  • вольтметр подключается к шинам через предохранители или автоматический выключатель, выводы амперметра защитить невозможно. Ток короткого замыкания в амперметре равен току КЗ на шинах. Ошибки в эксплуатации приводят к тяжелым последствиям, а неисправности прибора выводят его из строя навсегда. Поэтому и требуется выполнить гальваническую развязку амперметра с сетью.
  • Заменить амперметр прямого подключения можно, только отключив нагрузку.

Принцип действия и конструкция трансформаторов тока

Трансформатор тока тоже имеет первичную и вторичную обмотку. Но особенность его в том, что первичная обмотка имеет один или несколько витков, а в большинстве изделий представляет собой шину, проходящую через корпус трансформатора. Вариант – трансформаторы, не имеющие собственной первичной обмотки. Они надеваются на шину с измеряемым током или через них пропускается провод, жила кабеля.

Варианты конструктивного исполнения трансформаторов тока до 1000 В

Вторичная обмотка у трансформатора тока на напряжение до 1000 В одна, но у высоковольтных их – минимум две, но бывает и больше. Работает он аналогично повышающему трансформатору, поэтому – все, что сказано в начале статьи о соотношении токов в них для него справедливо.

Номинальный ток вторичной обмотки трансформатора тока всегда равен 5 А, на какой бы ток не была рассчитана первичная. Классы точности обмоток для подключения аппаратуры различаются так же, как и у трансформаторов напряжения.

Но вот подключить к трансформатору тока, используемому для учета электроэнергии, ничего больше не получится. По правилам, кроме счетчика, там не должно быть ничего. И если для аппаратов выше 1000 В это требование легко выполнить (один трансформатор имеет несколько обмоток), то для электроустановок до 1000 В при необходимости устанавливают по два трансформатора на одну фазу: один – для учета, другой – для всего остального (амперметры, ваттметры, устройства защиты, компенсация реактивной мощности). Выводы вторичной обмотки для коммерческого учета у всех трансформаторов закрываются крышкой и пломбируются.

Установка трансформаторов тока в ячейке выше 1000 В

Трансформатор тока должен работать в замкнутой на нагрузку или накоротко вторичной обмоткой. Иначе на ней наводится ЭДС далеко не безопасной величины как для людей, так и для электрооборудования. При обрыве во вторичных цепях можно получить смертельный удар током, даже проведя рукой рядом с клеммами амперметра или счетчика. А электронные схемы на входе приборов выйдут из строя под действием высокого напряжения.

Поэтому для замены амперметров и электросчетчиков в токовых цепях устанавливают специальные клеммы, на которых перед демонтажем прибора обмотку трансформатора закорачивают. Для приборов учета рядом устанавливают клеммы для отключения цепей напряжения. Это функции совмещены в специальном устройстве, называющимся «колодка клеммная измерительная». Для коммерческих цепей учета эти коробки пломбируются, для чего винт, крепящий ее крышку, имеет прорезь в головке (как у винтов крепления крышки корпуса электросчетчика).

Видео про трансформаторы тока

Почему нельзя размыкать вторичную обмотку трансформатора тока и зачем ее обязательно заземлять? Попутно вы узнаете о технических характеристиках и конструкции трансформаторов тока, особенностях их применения.

Оцените качество статьи:

Критическая роль трансформаторов тока в приложениях для измерения амперметров

Какова функция амперметра?

Основная функция амперметра заключается в непрерывном измерении величины тока, протекающего по замкнутой цепи. Когда величина измеряемого тока невелика, достаточно амперметров, установленных последовательно с цепью. Однако для токов большей величины они обычно сопровождаются трансформатором тока измерительного типа.Трансформатор тока обеспечивает понижение тока и его подачу на амперметр.

Точность показаний и надежность в течение длительного периода времени являются двумя критическими требованиями к измерительным приборам, таким как амперметры. Трансформаторы тока помогают выполнять эти важные функции. Современные амперметры переменного тока даже поставляются со встроенными трансформаторами тока.

Зачем использовать измерительный трансформатор тока с амперметром?

Амперметр измеряет падение напряжения на шунтирующем резисторе.Амперметр включен последовательно с цепью, которую он измеряет, так что протекающий ток одинаков.

Основной характеристикой амперметра является то, что он должен иметь очень низкое сопротивление и индуктивное сопротивление. Когда первичная сторона трансформатора тока находится под напряжением, измерительное оборудование почти действует как короткое замыкание, которое удерживает вторичное напряжение на очень низком уровне. Это напряжение значительно увеличится, если короткое замыкание будет устранено.

Измерительный тип Трансформаторы тока используются вместе с амперметрами для следующих целей:

  • Для измерения больших токов, уменьшенных до стандартного выходного коэффициента
  • Для стандартизации диапазона выходного тока до 5 А или 1 А.
  • Для отключения измерительного прибора от основной цепи питания.

Непросто разработать измерительные приборы, такие как амперметры или вольтметры, для больших значений тока/напряжения, которые обычно используются в энергосистемах. Возникают проблемы избыточного тепловыделения и износа.

Кроме того, работа с широким диапазоном токов практически не подходит для производства измерительных приборов в масштабах массового производства.

Таким образом, измерительный трансформатор тока обеспечивает удобный способ безопасного контроля фактического электрического тока, протекающего в линии передачи переменного тока, с помощью стандартного амперметра. Они преобразуют ток в точном соотношении и позволяют подключенному амперметру измерять ток, фактически не пропуская через него полную мощность.

Давайте поймем роль трансформатора тока с коэффициентом трансформации 100/5А в цепи измерения амперметра. Например, если ток в цепи находится в диапазоне 100 А, то ТТ снизит ток до диапазона 5 А, а затем подаст его на амперметр. Таким образом, фактическое значение, скажем, 60 А в основной цепи будет переведено в 3 А на амперметре. Затем амперметр переконвертирует значение в исходный диапазон и отобразит измеренный выходной сигнал.

Важно, чтобы номинал ВА трансформатора тока соответствовал номиналу ВА амперметра.

Характеристика измерительных ТТ для амперметров

Коэффициент трансформации трансформатора тока (ТТ) — Наиболее распространенными вариантами коэффициента для использования ТТ с амперметрами являются понижение до 5 А или 1 А. Если входной ток превышает номинал, измерительный ТТ насыщается, тем самым ограничивая уровень тока в измерительном приборе.

Какое соотношение- Соотношение … / 5A к ТТ (трансформатору тока) и амперметрам имеет следующее значение?

  • … максимальное значение возможности измерения тока в амперметрах или трансформаторах тока.
  • /5A — это максимальное значение тока, полученное амперметрами, или выход ТТ составляет 5 ампер при измерении максимального значения тока.

Пример:

В электрощите используйте Амперметры со значением 100/5А, а установленный ТТ также имеет значение 100/5А.

Затем, когда электрический ток в цепи электрического щита течет на 100 ампер, CT захватит индукцию электрической цепи на 100 ампер в первичных катушках, затем вторичные катушки уменьшат электрический ток до 5 А и пошлют электрический ток 5 амперметров, а затем амперметры снова преобразуют электрический ток 5 ампер в 100 ампер в соответствии с фактическими результатами измерения

100 / 5A означает «Каждый измеренный электрический ток составляет 100 ампер, затем он преобразуется в 5 ампер»

Затем, когда ток равен 80 Ампер, ТТ изменит значение 80 Ампер на:

4 ампера, с расчетами следующим образом:

80А: (100/5)

80 Ампер: 20 = 4 Ампера.

Если фактическое значение тока составляет 80 ампер, то CT 100/5 преобразует его в 4 ампера, а затем значение электрического тока поступает на амперметры для обратного преобразования, чтобы показать фактическое значение тока 80 ампер.

Катушки – Первичная катушка ТТ имеет один или несколько витков толстого провода. Он всегда включается последовательно в цепь, в которой измеряется ток. Вторичная катушка состоит из множества витков тонкого провода, соединенных между клеммами амперметра.Вторичная цепь никогда не должна быть разомкнута, так как первичная не может быть постоянно подключена к источнику. Это предотвратит полное намагничивание сердечника, в результате чего показания прибора могут перестать быть точными. При измерении токов 50 А и выше удобно и технически целесообразно, чтобы первичная обмотка трансформатора тока имела только один виток.

Конструкция – Кольцевой тип, пластиковый корпус, литье из смолы являются наиболее распространенными вариантами. Что касается номинала проводника, правильный выбор трансформатора тока зависит от профиля проводника и максимальной мощности первичной цепи.Имеются также ограничения по размерам: ТТ может устанавливаться на сборной шине или в распределительном устройстве. Иногда ТТ снабжают только вторичной обмоткой, причем первичной является кабель или шина основного проводника, пропущенная через отверстие ТТ, особенно в кольцевых ТТ. На выбор конструкции и материала также влияет то, будет ли установка внутренней или наружной. Материалы сердечника для этого типа КТ обычно имеют низкий уровень насыщения, например, нанокристаллы. Как правило, они бывают раневого или кольцевого типа.

Точность – Зависит от нескольких факторов, таких как номинальный фактор, температура, нагрузка, внешние электромагнитные помехи, нагрузка (ВА), класс насыщения и выбранный ответвитель (для ТТ с несколькими коэффициентами). Также важно следить за тем, чтобы ток намагничивания был достаточно низким, чтобы не превышался предел погрешности для класса точности. Это достигается за счет выбора подходящих материалов сердечника и соответствующей площади поперечного сечения сердечника.

Обозначение класса

является приблизительным показателем точности.Например, ТТ класса 1 имеют погрешность коэффициента в пределах 1% от номинального тока.

Класс точности может варьироваться в зависимости от предполагаемого применения

  • 0.1 – Прецизионные испытания и измерения
  • 0,2 – Прецизионные расходомеры
  • 0,5 – Тарифный кВтч Учет
  • 1.0 – Коммерческий учет электроэнергии

Классы точности для различных типов измерений указаны в соответствующих стандартах IEEE (ANSI), CAN/CSA, AS или BSEN/IEC 60044-1.

Измерение трансформаторов тока от KS INSTRUMENTS

KS Instruments является ведущим игроком в разработке и производстве высокоточных трансформаторов тока низкого напряжения для измерительных и защитных приложений. Трансформаторы тока KSI Изделия серии выпускаются с ленточной обмоткой, литьем из смолы и корпусом из АБС-пластика.

KSI предлагает широкий ассортимент изделий из каталога , способных удовлетворить любые потребности. Эти продукты были проверены нашими клиентами за высокую эффективность, надежную работу и длительный срок службы. В компании KS Instruments работает команда опытных инженеров-проектировщиков, которая может разработать и изготовить нестандартные компоненты для конкретных применений трансформаторов тока.

Измерение Трансформаторы тока от KSI широко используются для измерения токов силовых цепей с помощью таких измерительных приборов, как амперметры, счетчики киловатт-часов и измерители коэффициента мощности.Они работают с высокой степенью точности в пределах номинального диапазона токов. Они соответствуют указанному классу точности согласно IEC 60044-1. Вторичный ток в значительной степени пропорционален первичному в рабочем диапазоне примерно 5–120 % его первичного номинального тока.

KSI одобрен и широко используется для измерений в различных государственных энергоснабжающих компаниях, таких как BESCOM, HESCOM, CHESCOM и MESCOM. Трансформаторы тока KSI протестированы и сертифицированы в известном CPRI Бенгалуру, Индия (NABL).

Серия KWM (Трансформаторы тока с первичными обмотками)

Серия

KWM представляет собой линейку измерительных трансформаторов тока. Эти трансформаторы тока измеряют ток, протекающий через первичный проводник, путем преобразования его в измеримое значение.

Особенности:

  • Разработано в соответствии с IS-16227, IEC-61869, C-57 или особыми требованиями заказчика
  • Одобрен и широко используется различными государственными энергоснабжающими компаниями
  • Практически не требует обслуживания
  • Испытано и сертифицировано в CPRI Бангалор, Индия (NABL)
  • Вторичный ток 5 А или 1 А
  • Первичный ток до 5000 А
  • Вторичная нагрузка от 1 ВА до 30 ВА
  • Могут быть предложены двойные передаточные числа
  • Высокая точность по запросу
  • Монтажное приспособление по запросу
  • Предлагаемые стили конструкции – Лакированная изоляция из стекловолокна или ПВХ, литая смола, литье из АБС-пластика или стеклонаполненного нейлона

Узнать больше: Серия KWM – трансформаторы тока для измерения первичных обмоток

СЕРИЯ KRM (кольцевые измерительные трансформаторы тока)

Серия

KRM представляет собой линейку измерительных трансформаторов тока. Эта серия кольцевого типа, также называемая оконным типом, позволяет пропускать шины или кабели через ТТ и действовать как первичная обмотка для ТТ.

Особенности:

  • Разработано в соответствии с IS-16227, IEC-61869, C-57 или особыми требованиями заказчика
  • Одобрен и широко используется различными государственными энергоснабжающими компаниями
  • Практически не требует обслуживания
  • Испытано и сертифицировано в CPRI Бангалор, Индия (NABL)
  • Вторичный ток 5 А или 1 А
  • Первичный ток до 5000 А
  • Вторичная нагрузка от 1 ВА до 30 ВА
  • Могут быть предложены двойные передаточные числа
  • Высокая точность по запросу
  • Монтажное приспособление по запросу
  • Предлагаемые стили конструкции – Лакированная изоляция из стекловолокна или ПВХ, литая смола, литье из АБС-пластика или стеклонаполненного нейлона

Узнать больше: СЕРИЯ KRM – Кольцевые измерительные трансформаторы тока

Серия

KSUM – Суммирующие измерительные трансформаторы тока от KSI

Серия KSU представляет собой линейку суммирующих трансформаторов тока. Суммирующие трансформаторы тока используются для суммирования вторичных токов нескольких главных трансформаторов тока и питания одного счетчика или реле.

Особенности:

  • Разработано в соответствии с IS-6949 или особыми требованиями заказчика
  • Одобрен и широко используется различными государственными энергоснабжающими компаниями
  • Практически не требует обслуживания
  • Испытано и сертифицировано в CPRI Бангалор, Индия (NABL)
  • Вторичный ток 5 А или 1 А
  • Первичный ток до 5000 А
  • Вторичная нагрузка от 1 ВА до 30 ВА
  • Могут быть предложены двойные передаточные числа
  • Высокая точность по запросу
  • Монтажное приспособление по запросу
  • Предлагаемые стили конструкции:
    • Лакированная лента из стекловолокна или ПВХ с изоляцией
    • Литье из смолы
    • Литой пластик из АБС-пластика или стеклонаполненного нейлона

Узнайте больше: Серия KSUM – суммирующие измерительные трансформаторы тока от KSI

Скачать каталог продукции KS INSTRUMENTS

Автор: Anuradha C

Являясь неотъемлемой частью команды по созданию контента в KS Instruments, Анурадха является корпоративным тренером в области ИТ/телекоммуникаций с более чем 18-летним опытом. Она работала на руководящих технических и управленческих должностях в Huawei и TCS более 10 лет

%PDF-1.4 % 299 0 объект > эндообъект внешняя ссылка 299 89 0000000016 00000 н 0000003347 00000 н 0000003468 00000 н 0000004563 00000 н 0000004695 00000 н 0000005294 00000 н 0000005752 00000 н 0000006149 00000 н 0000006418 00000 н 0000006734 00000 н 0000007337 00000 н 0000007713 00000 н 0000008389 00000 н 0000008644 00000 н 0000009231 00000 н 0000009395 00000 н 0000009509 00000 н 0000009621 00000 н 0000009736 00000 н 0000009849 00000 н 0000010257 00000 н 0000010698 00000 н 0000011226 00000 н 0000011549 00000 н 0000011798 00000 н 0000011825 00000 н 0000012406 00000 н 0000042723 00000 н 0000073797 00000 н 0000105344 00000 н 0000137442 00000 н 0000167428 00000 н 0000167565 00000 н 0000167963 00000 н 0000168563 00000 н 0000169050 00000 н 0000169077 00000 н 0000169333 00000 н 0000169922 00000 н 0000170185 00000 н 0000170584 00000 н 0000199303 00000 н 0000199667 00000 н 0000200034 00000 н 0000200413 00000 н 0000229929 00000 н 0000230201 00000 н 0000232797 00000 н 0000260613 00000 н 0000260978 00000 н 0000262752 00000 н 0000265105 00000 н 0000265175 00000 н 0000265256 00000 н 0000295044 00000 н 0000328532 00000 н 0000332018 00000 н 0000357112 00000 н 0000384921 00000 н 0000385184 00000 н 0000385632 00000 н 0000385702 00000 н 0000385783 00000 н 0000406277 00000 н 0000419566 00000 н 0000419835 00000 н 0000423220 00000 н 0000442068 00000 н 0000443818 00000 н 0000444119 00000 н 0000466582 00000 н 0000495133 00000 н 0000537849 00000 н 0000577968 00000 н 0000617998 00000 н 0000662572 00000 н 0000707644 00000 н 0000753365 00000 н 0000779587 00000 н 0000805417 00000 н 0000854581 00000 н 0000884291 00000 н 00001 00000 н 0000938455 00000 н 0000961414 00000 н 0001009597 00000 н 0001054175 00000 н 0001096939 00000 н 0000002076 00000 н трейлер ]/предыдущая 7413965>> startxref 0 %%EOF 387 0 объект >поток ччUkL[ei{ڞvz!k۹-LLeȝ9l?K)Kɒ%fC?4 #d}O/` ;ڞ}y)BD~Q hs-oLŹ. ӕ»TiIN ;>3j r!gj = 3jρ9eӤ4UkM+eWUuE*#`}]\ǢJ$$qpfǕ7MZ4kM.aFW Z(ɱD$rѳUf��LZ7BcɴH0g8#4`ڏ#f3IwufuvIYRջ 漎Ex]_/EE t8РC \[email protected]

Типы трансформаторов тока и их применение : The Talema Group

В нашей предыдущей статье мы рассмотрели основные принципы конструкции и работы трансформатора тока (ТТ). Теперь мы обсудим несколько распространенных типов CT и их применение.

Стандартный измерительный трансформатор тока

Стандартные измерительные трансформаторы тока используются вместе с амперметрами для измерения больших токов, которые снижены до стандартного выходного коэффициента 5 А или 1 А.Номинал ВА трансформатора тока соответствует номиналу ВА измерительного прибора или амперметра.

Трансформатор тока серии FSD на 200/5 А используется в сочетании с амперметром с подвижным железом со шкалой от нуля до 200 А. Амперметр откалиброван таким образом, что полное отклонение (FSD) происходит, когда выход трансформатора тока 5 А.

Нагрузка R амперметра должна быть как можно меньше, чтобы обеспечить короткое замыкание и гарантировать беспрепятственный вторичный ток. Нагрузка R, используемая вместе с вольтметром, также должна быть как можно меньше, чтобы поддерживать низкое вторичное напряжение ТТ для повышения точности.

ТТ на амперметре CT Terminated on Нагрузка R измеряется на вольтметре

Типовая номинальная мощность ВА стандартных измерительных трансформаторов тока составляет 2,5, 5 и 10 ВА. Важно, чтобы измерительные трансформаторы тока насыщались на уровне, обеспечивающем безопасность измерительного прибора при токе выше номинального или в условиях отказа.

Если амперметр удалить из цепи, вторичная обмотка фактически разомкнется, и трансформатор будет действовать как повышающий трансформатор. Частично это связано с очень большим увеличением намагничивающего потока в сердечнике ТТ, потому что во вторичной обмотке нет противодействующего тока, предотвращающего это.

Это может привести к очень высокому наведенному на вторичной обмотке напряжению, равному отношению V p × (N s /N p ), развиваемому во вторичной обмотке.

По этой причине трансформатор тока нельзя оставлять разомкнутым. Если амперметр (или нагрузку) необходимо снять, сначала следует замкнуть накоротко вторичные клеммы, чтобы исключить риск поражения электрическим током.

Передаточное отношение

Коэффициент трансформации трансформатора тока можно изменить, используя несколько витков. В приведенном ниже примере показано, как ТТ на 300/5 А можно использовать в качестве ТТ на 100/5 А, используя три первичных контура для уменьшения коэффициента трансформации с 60:1 до 20:1.Это позволяет использовать трансформатор тока с более высоким номиналом для измерения меньших токов.

Пределы погрешности отношения для измерительных трансформаторов тока класса 3 и класса 5 показаны ниже.

Погрешность отношения составляет 3 % и 5 % соответственно, при этом смещение фазы ± не требуется.

Области применения измерительных трансформаторов тока классов 3 и 5 включают:

  • Защита от перегрузки
  • Мониторинг тока Трехфазные генераторы
  • Устройства управления
  • Панели управления
  • Контроль и управление распределительными устройствами
  • Распределение

Хотя желательно иметь нулевой фазовый сдвиг между первичной и вторичной обмотками ТТ это не так важно, так как амперметры показывают только величину тока.

Замер ТТ

Измерительный трансформатор тока предназначен для непрерывного измерения тока и точной работы в пределах номинального диапазона тока. Пределы погрешности тока и смещения фаз определяются классом точности. Классы точности: 0,1, 0,2, 0,5 и 1.

В ваттметрах, счетчиках энергии и измерителях коэффициента мощности фазовый сдвиг приводит к ошибкам. Однако внедрение электронных счетчиков мощности и энергии позволило откалибровать текущую фазовую ошибку.

Когда ток превышает номинал, измерительный ТТ насыщается, тем самым ограничивая уровень тока в приборе. Материалы сердечника для этого типа CT обычно имеют низкий уровень насыщения, например, нанокристаллические.

Nuvotem серии AP и серии AQ представляют собой прецизионные трансформаторы тока с типичной точностью 0,1–0,2 %, что делает их подходящими для приложений, требующих высокой точности и минимального смещения фаз.

Защита CT

Защитный трансформатор тока предназначен для работы в диапазоне перегрузки по току. Это позволяет реле защиты точно измерять токи короткого замыкания даже в условиях очень высоких токов. Вторичный ток используется для срабатывания защитного реле, которое может изолировать часть силовой цепи, находящуюся в состоянии неисправности.

Материал сердечника для этого типа ТТ имеет высокий уровень насыщения и обычно изготавливается из кремнистой стали.

Напряжение в точке колена

За пределами точки K нам нужно увеличить ток в большей степени, чтобы получить некоторое увеличение напряжения.Это потому, что кривая за точкой K становится нелинейной. Напряжение в точке K (V k ) называется напряжением точки перегиба .

Напряжение точки перегиба трансформатора тока определяется как напряжение, при котором 10-процентное увеличение напряжения вторичной обмотки ТТ приводит к 50-процентному увеличению вторичного тока. Это также означает, что увеличение тока на 50 % приведет к увеличению напряжения всего на 10 %.

Напряжение в точке перегиба важно для ТТ класса защиты, т.е.е. где ТТ используется в целях защиты.

Нагрузка на защитные ТТ довольно высока по сравнению с ТТ измерительного класса, что означает, что падение напряжения на нагрузке будет высоким. Следовательно, напряжение в точке перегиба ТТ класса защиты должно быть больше, чем падение напряжения на нагрузке, чтобы поддерживать сердечник ТТ в его линейной зоне.

Защитные трансформаторы тока обычно определяются с точки зрения комплексной ошибки при коэффициенте ограничения точности, т. е. насколько точным останется трансформатор тока, когда протекающий первичный ток во много раз превышает нормальный в случае неисправности.

Стандартные классы защиты ТТ: 5P 10 и 10P 10, где P — обозначение защиты. Число перед P указывает процент составной ошибки. Число после буквы указывает коэффициент первичного тока, до которого будет достигнута полная погрешность, т. е. 10-кратный номинальный первичный ток в 5P 10 и 10P 10.

Устройства защиты обычно определяют классификацию ТТ защиты, предназначенного для работы соответствующего устройства защиты.

Talema производит широкий ассортимент стандартных и нестандартных тороидальных трансформаторов тока 50/60 Гц. Каждая серия разработана с определенными характеристиками в компактных корпусах для большинства приложений. Доступны как варианты монтажа на печатной плате, так и на свободном проводе, а также возможность использования разъемов IDC или двусторонних разъемов.

  • Хью Бойл — старший инженер-конструктор Nuvotem Talema, работает в компании с 1986 года.До прихода в Nuvotem Хью был инженером в British Telecom и Telecom Eireann, а также изучал телекоммуникационную инженерию City and Guilds в Stow College of Engineering в Глазго, Шотландия.

    Просмотреть все сообщения

Трансформатор тока (ТТ) — конструкция и принцип работы

Трансформатор тока (ТТ) — это тип трансформатора, который используется для измерения переменного тока.Он вырабатывает переменный ток (AC) во вторичной обмотке, который пропорционален переменному току в его первичной обмотке. Трансформаторы тока, наряду с трансформаторами напряжения или потенциала, являются приборными трансформаторами.

Трансформаторы тока

предназначены для воспроизведения в уменьшенном масштабе тока в высоковольтной линии и изоляции измерительных приборов, счетчиков, реле и т. д. от силовой цепи высокого напряжения
.

Большие переменные токи, которые не могут быть обнаружены или пропущены через обычный амперметр и токовые катушки ваттметров, могут быть легко измерены с помощью трансформаторов тока вместе с обычными приборами малого диапазона.

Связанный: принцип работы трансформатора

Символ трансформатора тока / принципиальная схема

Схема трансформатора тока

Трансформатор тока (CT) в основном имеет первичную обмотку из одного или нескольких витков большой площади поперечного сечения. В некоторых случаях шина с высоким током может действовать как первичная обмотка. Он подключается последовательно с линией, по которой течет большой ток.

Конструкция и схема трансформатора тока Символы схемы трансформатора тока в соответствии со стандартами IEEE и IEC

Вторичная обмотка трансформатора тока состоит из большого количества витков тонкого провода с малой площадью поперечного сечения.Обычно это 5А. Он подключен к катушке амперметра нормального диапазона.

Связанный: Почему вторичная обмотка трансформатора тока (ТТ) не должна быть разомкнута?

Принцип работы трансформатора тока

Эти трансформаторы в основном являются повышающими трансформаторами, то есть повышают напряжение от первичной обмотки к вторичной. Таким образом, ток уменьшается от первичного к вторичному.

Итак, с текущей точки зрения, эти понижающие трансформаторы значительно понижают значение тока от первичной обмотки к вторичной.

Лет,

N 1  = количество первичных витков

N 2  = количество вторичных витков

I 1  = первичный ток

I 2  = вторичный ток

Для трансформатора,

I 1 /I 2  = N 2 /N 1

Поскольку N 2 очень велико по сравнению с N 1 , отношение I 1 к I 2 также очень велико для трансформаторов тока.Такой коэффициент тока указывается для представления диапазона трансформатора тока.

Например, рассмотрим диапазон 500:5, тогда это означает, что C.T. понижает ток от первичного к вторичному в отношении 500 к 5.

I 1 / I  = 500/5

Зная этот коэффициент тока и показания счетчика на вторичной обмотке, можно получить фактический высокий линейный ток, протекающий через первичную обмотку.

Типы трансформаторов тока

В зависимости от области применения трансформаторы тока можно разделить на два типа:

  1. Внутренние трансформаторы тока
  2. Трансформаторы тока наружной установки

Внутренние трансформаторы тока

Трансформаторы тока, предназначенные для установки внутри металлических шкафов, известны как трансформаторы тока для помещений.

В зависимости от метода изоляции они могут быть дополнительно классифицированы как:

  • Лента изолированная
  • Литая смола (эпоксидная смола, полиуретан или поликрит)

С точки зрения конструкции трансформаторы тока для установки внутри помещений можно разделить на следующие типы:

  1. ТТ стержневого типа : ТТ, имеющие стержень подходящего размера и из материала, используемого в качестве первичной обмотки, известны как ТТ стержневого типа. Стержень может быть прямоугольного или круглого сечения.
  2. ТТ с прорезью/окном/кольцом : ТТ с отверстием в центре для пропуска через него первичного проводника известны как ТТ «кольцевого» (или «прорезного/оконного») типа.
  3. ТТ с обмоткой : ТТ с первичной обмоткой, состоящей более чем из одного полного витка, намотанной на сердечник, известен как ТТ с обмоткой. Соединительные клеммы первичной обмотки могут быть аналогичны клеммам ТТ стержневого типа, или для этой цели могут быть предусмотрены прямоугольные контактные площадки.

Трансформатор тока для наружной установки

Эти трансформаторы тока предназначены для наружного применения.Они используют трансформаторное масло или любую другую подходящую жидкость для изоляции и охлаждения. Погруженный в жидкость ТТ, который герметизирован и не сообщается с атмосферой, известен как герметичный ТТ.

Маслонаполненные трансформаторы тока для наружной установки далее классифицируются как

  1. боевой резервуар типа CT
  2. мертвый резервуар типа CT

Большинство трансформаторов тока наружной установки являются высоковольтными трансформаторами тока. В зависимости от применения они далее классифицируются на:

  1. Измерительный трансформатор тока
  2. Защитный трансформатор тока
Трансформатор тока резервуара под напряжением

В этой конструкции измерительных трансформаторов бак, в котором размещены сердечники, находится под напряжением сети. На рисунке показан боевой резервуар CT. Можно отметить, что втулка этого ТТ подвержена повреждениям при транспортировке, так как ее центр тяжести находится на большой высоте.

Трансформатор тока в баке под напряжением
Трансформатор тока в баке без жидкости

В конструкции трансформаторов тока с мертвым баком бак, в котором находятся сердечники, находится под потенциалом земли.

На рисунке показана конструкция мертвого бака (одинарная втулка), монтаж которой аналогичен конструкции работающего бака, но здесь центр тяжести расположен низко.Следовательно, этот тип ТТ не повреждается при транспортировке.

Трансформатор тока холостого хода

На рисунке изображен ТТ холостого хода (с двумя вводами), который имеет очень компактные размеры и может быть установлен на стальной конструкции рядом с автоматическими выключателями наружной установки.

ТТ, имеющий более одного сердечника и более одной вторичной обмотки, называется многоядерным ТТ (например, ТТ с измерительным и защитным сердечниками).

ТТ, в котором более одного коэффициента можно получить путем повторного соединения или обвязки первичной или вторичной обмотки, известен как измерительный трансформатор с несколькими коэффициентами (например,г. ТТ с коэффициентом 800-400-200/1 А). В таких трансформаторах следует избегать изоляции первичных обмоток, насколько это допускается конструкцией.

Измерительный трансформатор, предназначенный для двойного назначения измерения и защиты, известен как измерительный трансформатор двойного назначения.

ТТ с разъемным измерительным сердечником, используемым для измерения тока в сборной шине, известен как ТТ с разъемным сердечником. Пружинное действие трансформатора тока с разъемным сердечником позволяет оператору использовать этот трансформатор тока для охвата токоведущей шины низкого напряжения без прекращения протекания тока.

Измерительный ТТ и защитный ТТ

Трансформатор тока в некоторой степени подобен силовому трансформатору, поскольку оба они основаны на одном и том же фундаментальном механизме электромагнитной индукции, но существуют значительные различия в их конструкции и работе.

Трансформатор тока, используемый для измерительных и индикационных цепей , в народе называется Измерительный ТТ .

Трансформатор тока

, используемый вместе с защитными устройствами , называется Protection CT .

ТТ класса измерения имеет намного меньшую мощность ВА, чем ТТ класса защиты. Измерительный ТТ должен быть точным во всем диапазоне, т.е. от 5% до 125% нормального тока. Другими словами, его импеданс намагничивания при низких уровнях тока (и, следовательно, низких уровнях потока) должен быть очень высоким.

ТТ с измерительным сердечником предназначен для более точной работы в пределах указанного диапазона номинального тока. Когда ток превышает этот номинал, измерительный сердечник насыщается, тем самым ограничивая величину уровня тока внутри устройства.Это защищает подключенные приборы учета от перегрузки при протекании тока аварийного уровня. Он защищает расходомер от воздействия чрезмерных крутящих моментов, которые могут возникнуть во время этих отказов.

Измерительный ТТ класса

В противоположность этому, для ТТ со степенью защиты линейная характеристика ожидается до 20-кратного превышения номинального тока. Его характеристики должны быть точными в диапазоне нормальных токов и вплоть до токов короткого замыкания. В частности, для трансформаторов тока со степенью защиты импеданс намагничивания должен поддерживаться на большом значении в диапазоне токов порядка токов короткого замыкания.

Защита CT Class

Сердечник защиты предназначен для преобразования сигнала без искажений даже в диапазоне перегрузки по току. Это позволяет реле защиты точно измерять значение тока повреждения даже в условиях очень высокого тока.

Для измерения ТТ требуется точность в пределах нормального рабочего диапазона до 125 процентов от номинального тока. Для других условий перегрузки по току точность не требуется, скорее в сердечнике должно быть насыщение, чтобы снять с подключенных приборов напряжения, вызванные перегрузкой по току.

Точность не требуется для токов ниже номинального значения для защитных ТТ. Но должна быть точность при всех более высоких значениях тока вплоть до максимального первичного тока, равного максимальному уровню неисправности системы.

Решение об использовании ТТ двойного назначения для измерения и защиты зависит от различных факторов, таких как конструкция, стоимость и место, а также от способности прибора выдерживать кратковременные перегрузки по току.

Трансформаторы тока классов T и C

Стандарты

ANSI/IEEE классифицируют трансформаторы тока на два типа:

  1. Трансформатор тока класса T
  2. Трансформатор тока класса C

Как правило, ТТ класса Т представляет собой ТТ с обмоткой с одним или несколькими первичными витками, намотанными на сердечник.Это связано с высоким потоком рассеяния в активной зоне. Из-за этого единственный способ определить его производительность — провести тест. Другими словами, для этих типов ТТ нельзя использовать стандартные рабочие характеристики.

Для ТТ класса С буквенное обозначение «С» указывает на то, что поток рассеяния незначителен. ТТ класса С являются более точными ТТ стержневого типа. В таких ТТ поток рассеяния из сердечника поддерживается очень малым. Рабочие характеристики таких ТТ можно оценить по стандартным кривым возбуждения.Кроме того, погрешность отношения поддерживается в пределах ±10% для стандартных условий эксплуатации.

Конструкция трансформатора тока

Как мы обсуждали выше, существует три типа конструкций, используемых для внутренних трансформаторов тока:

  1. Тип раны CT
  2. Тороидальный (окно), тип CT
  3. Бар типа CT

Трансформатор тока с обмоткой – Первичная обмотка трансформатора физически соединена последовательно с проводником, по которому течет измеряемый ток в цепи.Величина вторичного тока зависит от коэффициента трансформации трансформатора.

Трансформатор тока тороидального (оконного) типа – не содержат первичной обмотки. Вместо этого линия, по которой протекает ток в сети, продевается через окно или отверстие в тороидальном трансформаторе. Некоторые трансформаторы тока имеют «разъемный сердечник», что позволяет открывать, устанавливать и закрывать их без отключения цепи, к которой они подключены.

ТТ с обмоткой Тороидальный (с окном) ТТ стержневого типа

Трансформатор тока стержневого типа – В этом типе трансформатора тока в качестве первичной обмотки используется фактический кабель или шина главной цепи, что эквивалентно одному витку .Они полностью изолированы от высокого рабочего напряжения системы и обычно крепятся болтами к токоведущему устройству.

1. Трансформатор тока с обмоткой

В конструкции с намоткой первичная обмотка наматывается на сердечник более чем на один полный виток.

Трансформатор тока с обмоткой

Конструкция трансформатора тока с обмоткой показана выше.

В трансформаторе тока с обмоткой низкого напряжения вторичная обмотка намотана на бакелитовый каркас.Тяжелая первичная обмотка намотана непосредственно поверх вторичной обмотки с подходящей изоляцией между ними.

В противном случае первичная обмотка наматывается полностью отдельно, затем обматывается подходящим изоляционным материалом и собирается вместе с вторичной обмоткой на сердечнике.

Трансформаторы тока могут быть кольцевого или оконного типа. Некоторые часто используемые формы штамповки трансформаторов тока оконного типа показаны на рисунке ниже.

Материалом сердечника для намотанной стали является железоникелевый сплав или ориентированная электротехническая сталь.Перед установкой вторичной обмотки на сердечник ее изолируют с помощью концевых хомутов и кольцевых обмоток из прессованных плит. Такие прессборды обеспечивают дополнительную изоляцию и защиту обмотки от повреждений из-за острых углов.

2. Трансформатор тока стержневого типа

В этом типе трансформатора тока первичная обмотка представляет собой не что иное, как стержень подходящего размера. Конструкция показана на рис.

Трансформатор тока стержневого типа

Изоляция первичной обмотки стержневого типа представляет собой бакелизированную бумажную трубку или смолу, отформованную непосредственно на стержне.Такая первичная обмотка стержневого типа является составной частью трансформатора тока. Сердечник и вторичная обмотка одинаковы в трансформаторе стержневого типа.

Штамповки, используемые для ламинирования трансформаторов тока, должны иметь большую площадь поперечного сечения, чем у обычных трансформаторов. За счет этого сопротивление чередующихся углов остается максимально низким. Следовательно, соответствующий ток намагничивания также мал.

Обмотки расположены очень близко друг к другу, чтобы уменьшить реактивное сопротивление рассеяния.Чтобы избежать эффекта короны, в трансформаторе стержневого типа внешний диаметр трубки поддерживается большим.

Обмотки сконструированы таким образом, что без повреждений они могут выдерживать силы короткого замыкания, которые могут быть вызваны коротким замыканием в цепи, в которую включен трансформатор тока.

При малых линейных напряжениях для изоляции используется лента и лак. Для линейных напряжений выше 7 кВ применяются масляные или заполненные компаундом трансформаторы тока.

Строительство высоковольтного трансформатора тока для наружной установки

Использование / преимущества трансформатора тока

Трансформаторы тока широко используются для измерения тока и контроля работы энергосистемы.

Применение различных типов трансформаторов тока

Наряду с проводами напряжения коммерческие трансформаторы тока приводят в действие счетчик электроэнергии коммунального предприятия практически в каждом здании с трехфазным и однофазным питанием более 200 ампер.

Высоковольтные трансформаторы тока монтируются на фарфоровых или полимерных изоляторах для изоляции от земли.

Трансформаторы тока могут быть установлены на низковольтных или высоковольтных проводах силового трансформатора.

Часто несколько трансформаторов тока устанавливаются как «стек» для различных целей. Например, устройства защиты и коммерческого учета могут использовать отдельные трансформаторы тока для обеспечения изоляции между цепями измерения и защиты и позволяют использовать трансформаторы тока с различными характеристиками (точность, характеристики перегрузки) для устройств.

Применение высоковольтных трансформаторов тока

Благодаря очень высокой точности идеально подходит для установки в точках учета.

Отличная частотная характеристика; идеально подходит для контроля качества электроэнергии и измерения гармоник.

Подходит для установки в фильтрах переменного и постоянного тока на преобразовательных подстанциях для проектов HVDC.

Примеры применения:

  1. Защита линий высокого напряжения и подстанций.
  2. Защита конденсаторных батарей.
  3. Защита силовых трансформаторов.
  4. Измерение доходов.

Защита трансформатора тока — условия разомкнутой цепи

W ЧТО ЭТО ТРАНСФОРМАТОР ТОКА?

Трансформатор тока (ТТ) используется для измерения тока другой цепи.Трансформаторы тока используются во всем мире для контроля высоковольтных линий в национальных электрических сетях. ТТ предназначен для создания переменного тока во вторичной обмотке, который пропорционален току, который он измеряет в своей первичной обмотке. При этом трансформатор тока снижает ток высокого напряжения до более низкого значения и, следовательно, обеспечивает безопасный способ контроля электрического тока, протекающего в линии передачи переменного тока.

Эксплуатационные опасности

Опасности при эксплуатации могут возникнуть, если вторичная цепь трансформатора тока остается разомкнутой, в то время как первичная обмотка находится под напряжением.Условия разомкнутой цепи могут возникнуть непреднамеренно из-за планового технического обслуживания нагрузки или повреждения выводов вторичной цепи. В таких ситуациях могут возникать переходные процессы высокого напряжения, которые могут повредить изоляцию обмотки ТТ; возможно вывод его из строя. Кроме того, эти переходные процессы могут вызывать сильные вихревые токи в сердечнике ТТ. Это может отрицательно сказаться на характеристиках намагничивания ТТ и привести к ошибкам в точности измерений.

IEEE C57.13 рекомендует, чтобы устройства ограничения напряжения были снабжены вторичными обмотками для защиты от опасного напряжения.В нем указано, что устройство ограничения напряжения должно выдерживать разомкнутую цепь в течение одной минуты, не повреждая вторичную цепь. Устройства защиты трансформаторов тока (CTPU) компании Metrosil обеспечивают такую ​​защиту и, в отличие от других устройств ограничения напряжения, не нуждаются в замене сразу же после выхода из строя. Они могут оставаться на месте без необходимости вмешательства пользователя.

Устройства защиты трансформаторов тока

В нормальных условиях работы или неисправности, при подключенной нагрузке на варистор подается напряжение.Он действует как пассивная нагрузка и потребляет небольшой ток, что предотвращает неточности измерения ТТ. В состоянии разомкнутой цепи варистор подвергается воздействию приложенного тока и действует как активная нагрузка. Таким образом, он ограничивает напряжение на клеммах ТТ и предотвращает любые повреждения. Термостатический переключатель управляет термоциклированием в CTPU Metrosil, когда CT находится в состоянии разомкнутой цепи. Второй термостатический выключатель может быть установлен на пластине радиатора для удаленного контроля.Варисторы Metrosil могут контролировать величину противо-ЭДС, рассеивая накопленную в катушке энергию на соответствующую нагрузку.

CTPU Metrosil может быть изготовлен как с одним, так и с тремя полюсами для удобства установки. Все CTPU проходят заводскую проверку на соответствие стандарту ISO9001-2015. CTPU Metrosil защищают трансформаторы тока от повреждений в условиях разомкнутой цепи. Они не защищают релейные или трансформаторные системы от перенапряжений, возникающих из-за высоких вторичных токов короткого замыкания. Для защиты релейных систем с высоким импедансом от перенапряжений в условиях неисправности см. наш лист технических данных реле Metrosil .Для получения помощи в использовании CTPU Metrosil в сочетании с реле Metrosil для систем реле с высоким импедансом, пожалуйста, , свяжитесь с командой Metrosil .

Корпуса CTPU

Ассортимент предварительно собранных корпусов CTPU компании Metrosil обеспечивает улучшенную защиту от разрушительного воздействия разомкнутых цепей вторичной стороны. Прошедшие типовые испытания и независимую сертификацию по IEC 61439, части 1 и 2, блоки доступны в адаптируемых конфигурациях и с гибкими вариантами установки.

Почему Метросил? Карбид-кремниевые варисторы

Metrosil были произведены высоковольтным отделом Metropolitan-Vickers в 1936 г. и серийно произведены в 1937 г. Как крупная электростанция в 20 веке, Metrovicks была известна своим промышленным электрооборудованием, в том числе генераторы, паровые турбины, распределительное устройство, трансформаторы, электроника и железнодорожное тяговое оборудование. Следовательно, резисторы Metrosil были выбраны для крупных флагманских проектов, проложивших путь к эффективному распределению электроэнергии.По сей день наши резисторы остаются в установленных силовых сетях, что внушает доверие как крупным OEM-производителям, так и коммунальным предприятиям. По мере развития современной энергетической инфраструктуры мы продолжаем внедрять инновации и ориентироваться на подстанции по всему миру.

Амперметр и измерение сильного тока | Инструменты

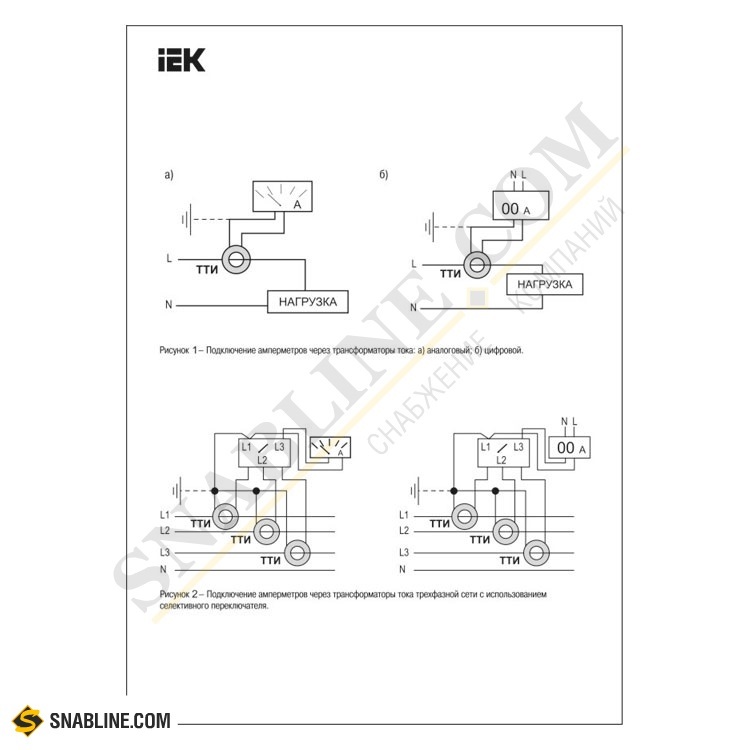

В этой статье мы поговорим о подключении амперметра для измерения сильного тока.

Когда линейный ток высок, общий ток линии питания не может пройти через катушку амперметра.Для передачи большого тока поперечное сечение катушки должно быть большим, и становится очень трудно изготовить катушку из проводника с большим поперечным сечением.

Диапазон амперметра можно расширить, подключив низкоомный резистор параллельно катушке прибора. Это параллельное сопротивление называется шунтом. Шунт обычно изготавливается из материала, подобного марганцевому, который имеет очень небольшой температурный коэффициент сопротивления.

При использовании шунта большая часть линейного тока проходит через него, и катушка амперметра пропускает только часть общего тока в зависимости от ее сопротивления по сравнению с сопротивлением шунта.Но шкала измерителя градуирована таким образом, что стрелка прибора указывает полный ток цепи прямо на шкале. Шунт и амперметр заключены в одну крышку, образуя законченный прибор.

Хотя шунт можно использовать с амперметром как для постоянного тока, так и для постоянного тока. а также а.с. В системах электроснабжения во многих случаях (особенно при очень большом токе) используется трансформатор тока с железным сердечником и сетью переменного тока. амперметр. Такое расположение показано на рис.57 (б). Первичная обмотка трансформатора тока включена последовательно с линией, находящейся под напряжением. Эта катушка имеет несколько витков и большую площадь поперечного сечения. Иногда в качестве первичной обмотки трансформатора используется сама линия под напряжением.

Вторичная обмотка трансформатора имеет большое количество витков и сравнительно небольшую площадь поперечного сечения. Амперметр подключен через эту вторичную обмотку. Соотношение первичных и вторичных витков подобрано таким образом, что, когда ток полной нагрузки протекает через первичную обмотку, вторичная обмотка несет только пять ампер.Но шкала прибора градуирована таким образом, что стрелка считывает непосредственно линейный ток на шкале.

Помимо уменьшения величины тока, протекающего через прибор, трансформатор тока изолирует амперметр от системы питания. Это обеспечивает безопасность оператора, особенно в случае цепи высокого напряжения.

Меры предосторожности:

Когда амперметр остается подключенным ко вторичной обмотке трансформатора тока, плотность потока в железном сердечнике чрезвычайно низка, и e.м.ф. индуктивное во вторичной обмотке практически равно нулю. Если бы вторичная цепь трансформатора была разомкнута, первичная действовала бы как дроссельная катушка, и теперь плотность потока была бы высокой.

В то же время очень высокая э.д.с. индуцируется во вторичной обмотке. Это повредило бы изоляцию вторичной катушки, а из-за высокой плотности потока точность прибора была бы нарушена. Следовательно, перед удалением амперметра из цепи вторичная обмотка трансформатора тока всегда должна быть закорочена проводом очень малого сопротивления.

Можно ли подключить два или более счетчика электроэнергии/амперметра к одному комплекту трансформаторов тока

Ответ: Да, мы можем подключить два или более счетчиков энергии…

  • Да, мы можем подключить два или более счетчиков электроэнергии/амперметров к одному комплекту трансформаторов тока. На самом деле ток всегда течет последовательно. Итак, подключите один провод от CT s1 и подключите к первому счетчику энергии s1, и подключите один провод от s2 первого счетчика энергии и подключите к s1 второго счетчика энергии, а второй счетчик энергии s2 подключите к трансформатору s2.
  • Тогда ваш текущий путь станет нормальным, и в двух подключенных счетчиках энергии будет одинаковая оценка.
  • Подобным образом все фазные трансформаторы тока могут быть подключены к счетчику электроэнергии, а линия фазного напряжения на счетчике будет параллельна.

Параллельное подключение трансформаторов тока

  • Все трансформаторы (ТТ) должны иметь одинаковый номинальный коэффициент, независимо от номинала цепей, к которым они подключены.
  • Вторичные провода должны быть запараллелены на счетчике, а не на этом электрическом устройстве.
  • На вторичной стороне всех трансформаторов при их общем назначении на счетчике должно быть только 1 заземление.
  • Используйте модные трансформаторы тока с низкими токами возбуждения и, следовательно, с очень небольшим шунтирующим воздействием, когда один или несколько трансформаторов тока работают без нагрузки. (Три из множества плавающих трансформаторов тока могут иметь управление, которое следует исследовать).
  • Вторичные цепи должны быть спроектированы таким образом, чтобы максимальная потенциальная нагрузка на любое электрическое устройство не превышала его номинал. Бремя должно быть непрерывным настолько низким, насколько это возможно, поскольку его эффекты увеличиваются прямо пропорционально площади кв.от общего вторичного тока. Для счетчика должно быть доступно общее напряжение. Это условие выполняется, если цепи используют одну стандартную шину, которая обычно работает с закрытыми шинными соединениями.
  • Нагрузка и точность должны быть тщательно рассчитаны. Если в счетчике вносятся изменения, чтобы компенсировать погрешности отношения и точки, используемая зависимость величины и поправка на погрешность точки должны представлять полную комбинацию трансформаторов, соединенных как единое целое.
  • Счетчики ватт-часов должны иметь достаточную токовую способность, чтобы удерживать без ошибок перегрузки объединенные токи от всех трансформаторов, к которым он подключен.
  • Низковольтные трансформаторы тока с малой нагрузкой кажутся неподходящими для текущего применения, поскольку нагрузка, возлагаемая на параллельную вторичную обмотку, также ужасно высока.
  • Напряжение счетчика обычно подается через перекидное реле, чтобы избежать потери напряжения счетчика в случае обесточивания обычного питания.

Связанные теги
  • 3-фазная проводка счетчика тока,
  • 3-фазный трансформатор тока,
  • 3-фазная проводка трансформатора тока,
  • 3-фазный счетчик с подключением через фазометр трансформатора тока,
  • Вопросы и ответы для интервью с Accenture,
  • Applied Materials вопросы и ответы для интервью,
  • Вопросы и ответы для интервью Atos,
  • Вопросы и ответы для интервью AVEVA Soft,
  • Можно ли подключить два или более счетчиков энергии/амперметров к одному ТТ,
  • Вопросы и ответы для интервью Capgemini,
  • Вопросы и ответы на интервью CGI Group Inc,
  • Вопросы и ответы на интервью Ciena Corporation,
  • Вопросы и ответы на интервью Collabera Technologies,
  • Подключение трансформатора тока к анализатору мощности,
  • Схема подключения трансформатора тока к анализатору мощности расчет коэффициента,
  • подключение ТТ к счетчику электроэнергии,
  • 9 0023 Вопросы и ответы для интервью CSG International,
  • схема подключения ct,
  • расчет коэффициента ct,
  • трансформатор тока,
  • основы трансформатора тока и трансформатор тока,
  • схема подключения трансформатора тока,
  • подключение трансформатора тока с амперметром,
  • несколько проводников трансформатора тока,
  • таблица коэффициентов трансформации трансформатора тока,
  • проводка трансформатора тока p1 p2,
  • вопросы и ответы из интервью Dell International Services India Pvt Ltd,
  • вопросы и ответы из интервью Flipkart,
  • как подключить ct к счетчик электроэнергии,
  • Как подключить трансформаторы тока,
  • как установить трансформатор тока,
  • Вопросы и ответы на собеседовании IBM,
  • Вопросы и ответы на интервью Indecomm Global Services,
  • Вопросы и ответы на интервью Larsen & Toubro,
  • Mavenir вопрос интервью вопросы и ответы,
  • Измерение нескольких цепей с помощью одного трансформатора тока,
  • Вопросы и ответы на интервью Mphasis,
  • Nagarro Software Pvt.Ltd вопросы и ответы на собеседование,
  • Вопросы и ответы на собеседование NCR Corporation,
  • Вопросы и ответы на собеседование NetApp,
  • Opentext Technologies вопросы и ответы на собеседование,
  • RANDSTAD INDIA PVT LTD вопросы и ответы на собеседование,
  • RBS India Development Center Pvt Ltd вопросы и ответы на собеседование,
  • Reliance Industries Ltd вопросы и ответы на собеседование,
  • SAP Labs India Pvt Ltd вопросы и ответы на собеседование,
  • Tech Mahindra вопросы и ответы на собеседование,
  • The Linde Group вопросы и ответы на собеседование,
  • UnitedHealth Вопросы и ответы для группового собеседования,
  • Вопросы и ответы для собеседования по водяным знакам,
  • Вопросы и ответы для собеседования Wells Fargo,
  • Вопросы и ответы для интервью Xorant Solutions Pvt Ltd

Просмотр комментариев (0)

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
