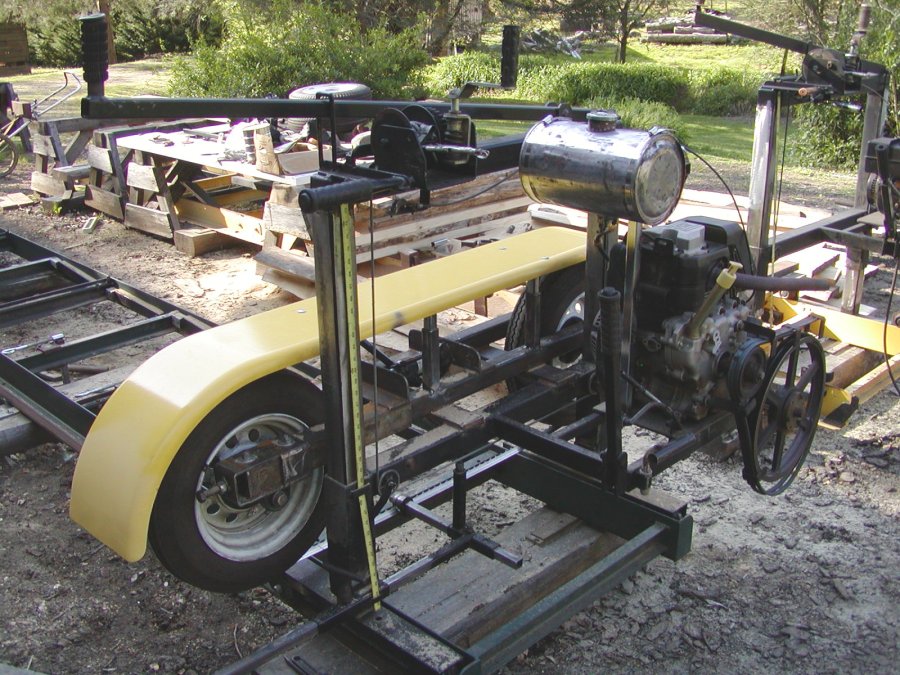

Пилорама из мотоблока своими руками: Домашняя ленточная пилорама. Самодельная ленточная пилорама. Что понадобится для самодельной пилорамы

Самоделки из бензопилы

Задействуя свою фантазию и разум, даже из простого предмета можно сделать какую-то практичную вещь. А бензопила универсальный инструмент, с помощью которой можно соорудить много интересных и полезных конструкций.

Достоинством бензопилы является ее мощность, а так же ее компактность и не очень тяжелый вес. Если вы уверенно владеете бензопилой, сварочным аппаратом, болгаркой, а так же основами черчения и конструирования, вы без труда сможете изготовить какие-либо самоделки из бензопилы. Вы можете сделать следующие поделки из бензопилы:

Пилорама из бензопилы

Скажу вам прямо: полезные поделки из бензопилы — это пилорама. Самая классная модель — это Логосоль. Есть, конечно, разные кустарные варианты, но лучше смотрите, в чем смысл логосоль:

То есть, основу пилорамы из бензопилы составляет рама, на которую устанавливают бревно. Бензопила установлена на подвижной каретке. Чтобы распилить бревно, необходимо включить бензопилу и начать продвижение тележки.

Чтобы перейти к распиловке следующей доски, необходимо уменьшить высоту бензопилы на нужное количество сантиметров.

А теперь посмотрите видео, как работает эта поделка из бензопилы — пилорама.



Мотоблок из бензопилы

Мотоблок из бензопилы — это также прекрасные поделки из бензопилы, это орудие для окучивания и вспашки почвы, заметно облегчает работу в сельском хозяйстве. Работать с таким приспособлением не сложно, весом она около 40 кг, так же она оборудована колесным ходом, благодаря чему может легко передвигаться по участку земли. Полоса вспахивания достигает глубины — 20 см. Плуг самостоятельно, без применения силы человека удерживается в борозде. После вспашки земли плуг необходимо заменить окучником. Таким образом, можно нарезать прямые гребни почвы. Для выкапывания картошки нужно снабдить устройство выкупщиком и обработать каждый ряд земли.

Понимаю, на схеме этой поделки из бензопилы все выглядит как полная размазня. Но, давайте по порядку: Силовой агрегат — это бензопила. Сцепление автоматическое, двигатель соединен с корпусом понижающим редуктором. Редуктор крепится в трех точках: в двух местах к раме и в одном месте к переднему кронштейну. Рама мотоблока сварена из труб прямоугольного сечения.

Лебедка из бензопилы (мотолебедка) своими руками

Значит, смотрите, в чем суть этого подзаголовка. У нас есть ненужные строительные инструменты, поэтому можно заняться поделками из бензопилы, к примеру, изготовить

лебедку из бензопилы своими руками: предлагаю рассмотреть вариант приставки к бензопиле. В этом случае моторный блок будет съемный и при необходимости его можно будет использовать по прямому назначению — пилить. На фото и видео внизу лебедка из бензопилы тянет плуг.

А теперь видео поделки из бензопилы: лебедка.



Лодка с мотором

Лодку из резины можно снабдить мотором от ненужной бензопилы. Это поможет вам без затруднений передвигаться на не малые расстояния по воде.


Знаете, на фото — это одно.

Вы можете посмотреть работу на видео поделки из бензопилы — лодки.



Мопед с мотором

Все поделки из бензопилы отличаются своей практичностью, ну а куда без нее, если в роли силового агрегата выступает самый настоящий двигатель.

  1. Итак, можно подготовить раму от велосипеда или крепкого самоката.
  2. От бензопилы должна быть удалена цепь и пильная шина. Благодаря тому, что корпус двигателя будет сохранен, установить его к мопеду будет не сложно;
  3. Центробежную муфту необходимо открутить от коленчатого вала. С помощью велосипедной цепи и звезд будет передаваться мощность от двигателя. Для того, чтобы завести мопед, необходимо приподнять зане колесо. Если получится подобрать цепь, которая пойдет к звездам, находящиеся на фланце муфты, муфту можно сохранить. Если мотор бензопилы двухтактный, помимо бензина нужно будет добавлять масло, а центробежную муфту нужно обязательно оставить.
    Скатывание с наклонной дороги без муфты, приведет к тому, что мотор сгорит;
  4. Крепко закрепите болтами, оставшиеся звезды к оси мопеда, находящейся с задней стороны;
  5. оставьте моторчик на платформу и удостоверьтесь в том, что звезды располагаются на одинаковом уровне;
  6. Скрепите в просверленных местах мотор с платформой болтами;
  7. Туго натяните цепь на звезды. Если велосипедная цепь длиннее, чем нужно, удалите несколько звеньев;
  8. Прикрепите ручной акселератор к ручке мопеда и соедините его провод с мотором;




Всем хороших поделок из бензопилы и не скучайте.

Пилорама из бензопилы своими руками — чертежи, варианты

Работа с деревом требует временных и силовых затрат. Раньше строители выполняли все задачи вручную, но сегодня им на помощь приходят современные наработки. Одной из них является пилорама.

Она позволяет за короткое время распилить большое количество древесины.

С ее помощью можно подготовить доски, обработать их или обрезать. Но стационарная пилорама стоит дорого. Поэтому многие умельцы предлагают свои способы создания пилорамы в домашних условиях.

Особенности пилорам

Сооружения состоят из бензопил. Их крепят в специальной тележке, которая в свою очередь оснащена роликами. Это позволяет передвигать инструмент по проложенному пути и обрабатывать древесину.

  • Цепные бензопилы используются в случае работы с круглым деревом. Они оставляют после себя много опилок.
  • Ленточные бензопилы распиливают бревна большого диаметра. Они универсальные, но разбрасывают опилки в разные стороны.

Не всегда целесообразно использовать готовые станции в домашних условиях. Лучше случае лучше создать мини пилораму из той пилы, которая есть под руками.

Как сделать пилораму из бензопилы своими руками: чертежи, варианты

Пользователю нужно вооружиться готовыми чертежами и схемами. Можно также просмотреть короткие видеоинструкции. Далее подготавливается место будущей самоделки. Лучше всего, если она будет размещена под навесом.

Первый вариант

Подготовьте следующие конструктивные части:

  • два швеллера, высота которых составит 140-180 мм, а длина 8 м.
  • две рельсы для будущей конструкции;
  • уголки, размер которых составит 40х40 мм и 50х100 мм;
  • труба для стяжки;
  • стальное полотно, толщина которого составляет 4-6 см, а длина 60 см;
  • шланги;
  • трубы, диаметр которых составляет 35-40 мм.

Пилорама из бензопилы своими руками, принцип изготовления

  1. Собирается основание, для чего используются рельсы и уголки.
  2. По длине этого основания через каждые 1-1,5 м сверлятся отверстия. Их диаметр должен составлять 14-16 мм.
  3. С отверстиями соединяются стяжки с помощью болтов.
  4. Создаются стойки из уголков, на которые крепится металлическая основа.
  5. Все элементы привариваются.
  6. Делается подвижная тележка: к металлическому полотну приваривается уголок, оно ставится на ролики. На верху плиты устанавливаются два уголка, а на них бензопила.
  7. Создается фиксатор бревен. Для этого крепятся подвижные шланги.

Второй вариант изготовления конструкции

Для этой конструкции нужен такой же набор инструментов, но сама она имеет более проработанный вид.

  • Используется пила с приводом, которая может быть приобретена в уже готовом варианте.
  • Изготавливается механизм регулировки толщины доски. Для этого металлическое основание приваривают к пластине с помощью изогнутых гаек. В верхней части конструкции устанавливают контргайки, которые будут фиксировать ширину.
  • Механизм для работы пилы. Нужно закрепить подвижный гребень винтами, когда доска будет установлена между ним и неподвижной частью.

Самодельные пилорамы из бензопилы являются достаточно внушительными помощниками при работе с древесиной. Их нужно использовать только с учетом техники безопасности.

Дисковая пилорама своими руками. Делаем мини-пилораму.



Пилорама своими руками — это реально. Изготовление шинной и дисковой пилорам


Строительство и обслуживание построек на дачном участке требует больших затрат, связанных с обработкой древесины: распиловкой бруса, досок, изготовлением деталей мебели. Всю эту продукцию можно приобрести в торговой сети, но многие хозяева имеют необходимые навыки и любят работать с деревом. Воплотить желания в реальность поможет деревообрабатывающий станок. Приобретение такого оборудования стоит не дешево. Пилорама своими руками — это не миф, а реальность. Решив собрать механизм самостоятельно, необходимо определиться с его типом, предназначением.

Шинная пилорама потребуется в том случае, если нужно обработать небольшое количество материала и изготовить детали особой формы. Технология обработки заключается в неподвижно закрепленном бревне, распил которого выполняется движущейся пилой (цепной).
Деталь фиксируется на каретке. Пилорама своими руками обойдется гораздо дешевле готовой.
Технология изготовления станка следующая:
Производство станины из двух стальных швеллеров длиной — 8 метров, высотой — 0,14 метра. Можно также использовать рельсы или металлические уголки. Требуются заготовки идеально прямой формы.
Изготовить отверстия по всей длине швеллеров (диаметром 14-16 мм) на расстоянии 1-1,5 метра.
Согласно количества отверстий изготовить стяжки из отрезков водопроводной трубы. Детали закрепить шпильками с резьбой или болтами.
Подготовленные составляющие конструкции собрать воедино и установить на стойки. Количество стоек зависит от длины станины.
Крайние стойки следует расположить на расстоянии 0,8-1 метр от конца направляющих.
С целью придания жесткости конструкции целесообразно закрепить раскосы.
Установка подвижной тележки. Ее можно смонтировать из плиты стальной толщиной 4-6 мм, длиной — 0,6 м (в зависимости от габаритов электродвигателя).
Выполнить подбор прокладок и зажимных пластин для тележки. Детали должны обеспечивать свободное передвижение механизма. В то же время, зазор требуется предельно минимальный. Стяжку прокладок выполнить с помощью болтов.
Устранить поперечный люфт, прикрепив к основе тележки упорный уголок размером 0,4х0,4 метра. Тележку можно ставить на ролики или подшипники.
Для фиксации электродвигателя сверху тележки приварить два уголка.
Использовать цепь (можно от комбайна) для перемещения тележки с двигателем и пилой. Цепь максимально натянуть.
Смонтировать штурвал на одной из втулок боковых звездочек, находящихся по краям направляющих.
Изготовить фиксирующее устройство для бревна. Для этой цели подойдут трубы диаметром 3-4 см. Вставить в трубы подвижные штанги, входящие в стопор на необходимой высоте с помощью винта М8.
Сверху штанг закрепить прижимающие детали длиной не менее 1,5 см (из уголка 4х4 см) и кулачковые зажимы.
15. Приобрести электрический двигатель (рекомендуемая мощность — 10 кВт) и пилу диаметром — 1 метр.
Вес конструкции большой, поэтому сборку необходимо проводить на том месте, где будет стоять станок постоянно. Шинная пилорама своими руками готова. На таком станке можно изготавливать плахи, брус, рейки, доски разных размеров
Для пилы дисковой пилорамы лучше использовать стальной или дюралюминиевый лист толщиной 3 мм, диаметром — 0,5 м. Мощность двигателя подойдет — 2кВт. Очень важна правильная конструкция направляющей. Наиболее подходящий вариант — «П»-образный. Изготавливается деталь из досок по форме бревна. К седлу необходимо зафиксировать двигатель с циркулярной пилой. Чтобы пила получилась хорошей, следует изготовить режущие зубья из прочного материала, установить правильный режущий угол и точную балансировку. Также важно не забывать о мерах безопасности при работе на таком механизме.
При соблюдении всех рекомендаций по изготовлению, пилорама своими руками — задача осуществимая.



Мини-пилорама своими руками


Мини-пилорама своими руками имеет направляющие (рельсы, трубы, уголки…) на 1-1,5 м длиннее обрабатываемого бревна. Расположение дисковых пил в середине вала между подшипниками исключает разворачивающий момент, что позволяет использовать менее жесткую конструкцию. Учтите, что пила должна выбрасывать опилки вверх. При заклинивании пилы или ослаблении креплений бревна просто произойдет остановка. А при резании сверху вниз пилорама подпрыгнет вверх и последствия будут непредсказуемы. Бревно от поднятия вверх и разворота фиксируют гребенками, вколачиваемыми в его торцы. Штанга гребенки заводится под направляющие. Замену дисковых пил производят при снятой задней опоре вала.
Двигатель применен мощностью 4 кВт при 1450 об/мин. Он включен в 3-х фазную сеть. Диаметр пил – до 500 мм, скорость их вращения – 600 об/мин.
Бревно укладывают на деревянные подкладки, которые при пилении слегка прорезаются пилами.
Конструкция роликов может быть различной, в зависимости от размера и количества подшипников, а также направляющих. Для самодельной пилорамы применяют роликовые подшипники типа 204, направляющие рельсы —высотой 52 мм. Шкив рабочего вала имеет диаметр 300 мм, угол ручья —38°.
Длина двух продольных швеллеров тележки пилорамы определяется следующими размерами: двойной шириной полки поперечного швеллера, диаметром пилы, расстоянием между осью рабочего вала и осью двигателя, радиусом корпуса двигателя и небольшим запасом на зазоры.
Сборку мини-пилорамы своими руками лучше проводить в следующей последовательности.
К концам двух продольных швеллеров надо приварить четыре вертикальных швеллера. Выставив продольные швеллеры строго параллельно, а рабочий вал – строго перпендикулярно к ним, через технологические отверстия приваривают корпуса подшипников вала. По краям продольных прихватывают сваркой два поперечных швеллера, затем, проверив перпендикулярность вала, сверлят в собранном виде крепежные отверстия и окончательно закрепляют вал.
К поперечному швеллеру приваривают пластину крепления двигателя, в которой под болты крепления двигателя по месту делают продольные пазы, обеспечивающие натяжение ремня.
На равных расстояниях от продольных, в вертикальных швеллерах сверлят отверстия для крепления роликов. Одинаковый размер между упорными буртиками роликов выдерживают, подкладывая шайбы. Выдерживая этот же размер, направляющие скрепляют поперечинами (уголок, швеллер, полоса).
При отсутствии сварочного аппарата все соединения можно выполнить на болтах, при этом немного изменятся места крепления и увеличится расстояние между направляющими.
Производительность такой мини-пилорамы достаточно высокая.

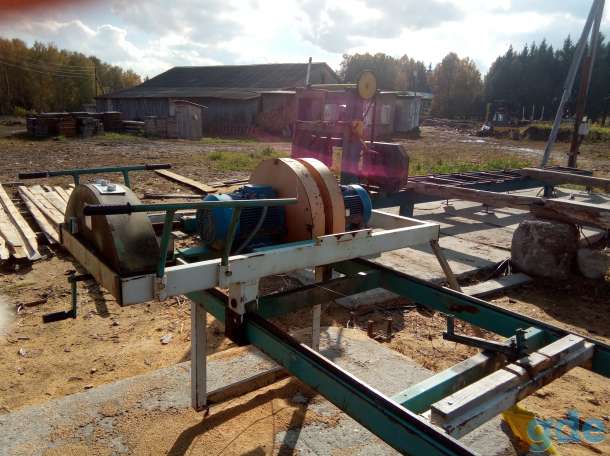

Дисковая пилорама


На обычных циркулярных пилах, которые продаются в магазинах, шестиметровое бревно не обработаешь — его даже не сдвинешь, да и пильный диск требуется диаметром порядка 500 мм. Двигать, конечно, легче не бревно, а «циркулярку» по каким-нибудь направляющим, сохранив предпочтительное их взаимное расположение: бревно сверху — пила сбоку снизу.
Пильный диск нужного диаметра нетрудно изготовить из стального или дюралюминиевого листа толщиной 3 мм. Как ни странно, но ему достаточно всего одного или трех зубьев, при этом мощность двигателя должна быть соответственно 1 или 2 кВт.
Конструкция направляющей выбирается в зависимости от подручного материала. Простейший вариант: берется бревно и обрабатывается сверху и с боков топором и рубанком. В обхват обработанных поверхностей бревна сколачивается из досок П-образное седло (подобие суппорта) — и направляющая готова. К седлу крепится двигатель с пильным диском или «циркулярка».
Самое главное и, пожалуй, самое сложное — зуб-резец. Он изготавливается отдельно от диска, для этого требуется слесарный инструмент и точило. Резец должен быть из быстрорежущей стали (самокала) с углом резания 30° и задними углами не менее 15°. Его можно выточить из сломанного сверла или из твердосплавной пластинки, например, ролика стеклореза.
Зуб должен только резать. Хотя тщательная балансировка диска необязательна, все же трение его о стенки распила недопустимо.
Особое внимание — технике безопасности. Из листа фанеры несколько больших размеров, чем диск, изготавливается предохранительный щиток. Сзади диска к суппорту крепится распорный нож (вид А). Сам диск устанавливается на оси плотно, но не намертво — необходимо оставить ему возможность провернуться при случайной ударной нагрузке. Суппорт подается вперед толкателем из сухой палки, плавно и без рывков. Работать следует в очках, а к месту работы — не подпускать посторонних.
