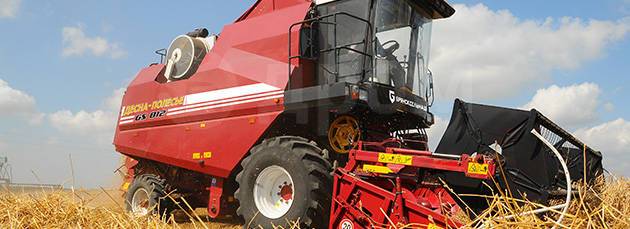

Комбайн зерноуборочный самоходный КЗС-812 «ПАЛЕССЕ GS812»
Комбайн среднего класса ПАЛЕССЕ GS812 создан для широкого применения. Компактный и маневренный комбайн рассчитан на пропускную способность не менее 8 кг/с и способен выдать в час не менее 12 тонн бункерного зерна. Он относится к получившему широкое признание типу комбайнов с одним молотильным барабаном, битером и клавишным соломотрясом. Такая схема, кроме высокой технологической надежности, обеспечивает универсальность применения и простоту обслуживания. Комфортабельная кабина, комплектующие от лучших производителей, электронные средства контроля и управления дополняют достоинства классической конструкции. ПАЛЕССЕ GS812 достигает максимального уровня экономичности на полях с урожайностью до 40 ц/га.
Комбайн производит уборку незерновой части урожая по следующим технологическим схемам:
— измельчение и разбрасывание соломы по полю;
— укладка соломы в валок.
Комбайн в основной комплектации оснащается зерновой жаткой шириной захвата 6 м.
— зерновые жатки шириной захвата 5 и 7 м;
— зерновой подборщик шириной захвата 3,4 м;
— приспособление для уборки рапса ПР-6 шириной захвата 6 метров;
— комплект оборудования КОК-6-3 с 6-тирядковой жаткой для уборки кукурузы на зерно;
— жатки для уборки зерновых и сои ЖЗС-6 и ЖЗС-7 шириной захвата 6 и 7 метров соответственно;
— 8-ми рядковая жатка для уборки подсолнечника НАШ-873-05 производства ООО«Унисибмаш» (г. Новосибирск).
Комбайн ПАЛЕССЕ GS812 сертифицирован на соответствие требованиям Евросоюза с правом нанесения — маркировки.
Молотильный барабан максимально большого диаметра обеспечивают ПАЛЕССЕ GS812 оптимальные условия для качественного обмолота. Отдельное устройство домолота избавляет барабан от перегрузок, которые могли бы привести к повреждению зерна.
Четыре клавиши соломотряса с семью ступенями, трёхкаскадная система очистки с площадью решёт около 4 м2 – оптимальные решения для комбайна среднего класса.
Привод молотильного барабана рассчитан на предельные нагрузки. Устройство для автоматического натяжения ремня при увеличении крутящего момента повышает производительность комбайна.
Кабина Comfort Max – это великолепный обзор, удобное регулируемое рабочее кресло и дополнительное сиденье для помощника, тщательная эргономическая проработка органов управления.
Комбайны ПАЛЕССЕ GS812 серийно оборудованы автоматической системой контроля и управления на базе бортового компьютера, кондиционером и холодильным боксом.
Эффективную работу всех рабочих систем комбайна обеспечивает двигатель ММЗ мощностью 210 л.с. Верхняя площадка комбайна оборудована для безопасного и удобного проведения работ по техобслуживанию моторной установки.
Пробу бункерного зерна можно взять прямо с площадки кабины.
Измельчить и рассеять солому по полю в качестве удобрения или уложить в валки для последующего подбора и использования – комбайн ПАЛЕССЕ GS812 обеспечивает оба режима уборки незерновой части урожая.
ДОСТОИНСТВА
1.Шумовиброзащищенная герметизированная двухместная кабина с панорамным стеклом оснащена кондиционером (по заказу дополнительно может быть установлен отопитель), холодильным боксом.
2. Контроль, управление и оперативные регулировки рабочих органов и агрегатов, выполняемые с помощью бортового компьютера, повышают качество уборки и сокращают непроизводительные затраты времени.
3. Нож режущего аппарата жатки приводится усиленной угловой передачей фирмы «Schumacher». Планетарная ступень передачи обеспечивает идеальное прямолинейное возвратно-поступательное движение ножа.
4. В режущем аппарате применены стальные штампосварные пальцы фирмы «Schumacher», которые обеспечивают свободное перемещение ножа с усилием не более 250Н.
5. Высокая скорость перемещения ножа позволяет увеличить рабочую скорость комбайна и соответственно производительность без потери качества среза.
6. Трубы граблин мотовила усилены и выполнены без соединительных цапф, что предотвращает наматывание.
7. Мотовило имеет стальные планки, которые при повреждении могут быть демонтированы для замены или рихтовки.
8. Высокоинерционный молотильный барабан максимально большого диаметра и подбарабанье с углом обхвата 130° обеспечивают условия для качественного обмолота, в том числе на высокостебельных, скрученных и засоренных хлебах.
9. Устройство экстренного сброса подбарабанья позволяет быстро устранить забивание и восстановить стабильность обмолота.
10. Автономное домолачивающее устройство роторного типа избавляет молотильный барабан от перегрузок, которые могли бы привести к повреждению зерна.
11. Дистанционно (из кабины) осуществляется управление зазором подбарабанья, регулировка оборотов мотовила, оборотов вентилятора очистки, открывание/закрывание заслонок крыши зернового бункера.
12. Наличие семи каскадов (перепадов высоты) на каждой клавише соломотряса улучшает выделение зерна из соломистого вороха, увеличивает производительность и снижает потери.
13. Решетный стан оборудован дополнительным третьим решетом, что повышает качество очистки зерна.
ЖАТКИ
Зерноуборочные комбайны ПАЛЕССЕ оснащаются жатками Super Cut различной ширины захвата, что делает применение комбайнов эффективным при различной урожайности. Лучшие инженерные решения, признанные эталоном в мировой практике, обеспечивают стабильную и эффективную работу жаток независимо от набора культур и условий уборки.
Прочные штампо-сварные пальцы повышают надёжность режущего аппарата. Система попарного чередования сегментов (насечка вверх – насечка вниз) даёт исключительно чистый срез, в том числе при влажных стеблях, и обеспечивает самоочистку режущего аппарата.
Использование для привода режущего аппарата жатки планетарного редуктора Schumacher обеспечивает высокую линейную скорость движения ножа (1,71 м/с) и высокую частоту резания (1180 ходов/мин) при плавном ходе и минимальном износе. Это позволяет увеличить рабочую скорость комбайнов и повысить тем самым их производительность.
Управляемый из кабины исполнительный механизм позволяет плавно изменять скорость вращения мотовила, оперативно управляя интенсивностью потока хлебной массы. Это обеспечивает равномерную подачу массы на молотилку, повышая стабильность и качество обмолота.
Простой и надёжный гидромеханический механизм продольно-поперечного копирования Field Profile позволяет эффективно использовать всю рабочую ширину жатки. Одинаково низкий срез обеспечивается независимо обеспечивается независимо от неровностей поля.
По заказу жатки могут оснащаться электрогидравлической системой копирования Auto Contour.
Уборка полеглых влажных хлебов – более серьёзного экзамена для жатки не бывает. Жатки ПАЛЕССЕ готовы к экстремальным условиям уборки. Компьютер задаёт высоту среза, стеблеподъёмники уверенно поднимают стебли с земли, а двойная режущая кромка чисто срезает стебли любой влажности.
В серийную комплектацию всех моделей комбайнов ПАЛЕССЕ входят транспортные тележки для жаток.
Они помогают быстро добраться до поля по дорогам общего пользования и легко монтировать жатку прямо в поле без дополнительных приспособлений.
.
| Двигатель | ||
| Марка | Д-260.4S3A, Д-260.4 | |
| Мощность двигателя номинальная | кВт(л.с.) | 154 (210) |
| Марка | ЯМЗ-236НЕ2-36 | |
| Мощность двигателя номинальная | кВт(л.с.) | 169 (230) |
| Молотилка | ||
| Ширина молотильного барабана | мм | 1 200 |
| Диаметр молотильного барабана: | мм | 800 |
| Частота вращения вала барабана | об/мин | 510-870 |
| Тип соломотряса | 4-х клавишный | |
| Площадь сепарации, не менее | м2 | 4,92 |
| Общая площадь решет очистки, не менее | м2 | 3,86 |
| Общая площадь сепарации подбарабанья, не менее | м2 | 1,096 |
| Длина клавиш соломотряса | м | 4,1 |
| Объем бункера, не менее | м3 | 5,5 |
| Погрузочная высота выгрузного шнека, не менее | мм | 3 800 |
| Пропускная способность по хлебной массе, не менее | кг/с | 8 |
| Производительность по зерну за час основного времени, не менее | т/ч | до 12 |
| Ширина захвата жатки | м | 5,0; 6,0; 7,0 |
| Ширина захвата подборщика | м | 3,4 |
| Емкость топливного бака, не менее | л | 500 |
| Габаритные размеры и масса | ||
| Габаритные размеры и масса в основной комплектации (самоходная молотилка, зерновая жатка шириной захвата 7 метров) в рабочем положении, не более: | ||
— длина | мм | 10 500 |
— ширина | мм | 6 500 |
— высота | мм | 4 500 |
| Масса в основной комплектации (без учета транспортной тележки) | кг | 12 000 |
ПАЛЕССЕ GS812 (КЗС-812) | palesse-yug
ПАЛЕССЕ GS812 (КЗС-812)
Самоходный зерноуборочный комбайн ПАЛЕССЕ GS812
Зерноуборочный комбайн «ПАЛЕССЕ GS812» – результат работы по повышению технического уровня комбайнов среднего класса, входящих в модельный ряд зерноуборочной техники с маркой ПАЛЕССЕ.
Комбайн с пропускной способностью 8 кг/с (мощность двигателя 210 л.с.) имеет простую и надежную технологическую схему и улучшенные условия работы комбайнера. ПАЛЕССЕ GS812 – классический однобарабанный комбайн среднего класса с молотилкой шириной 1200 мм и четырехклавишным соломотрясом. Надежная технологическая схема и низкие эксплуатационные затраты делают «ПАЛЕССЕ» GS812 оптимальным решением для хозяйств с невысокой и средней урожайностью зерновых. Достоинства традиционной конструкции дополняют современная комфортабельная кабина и информационно-управляемая система на базе бортового компьютера.
Комбайн «ПАЛЕССЕ GS812» также может комплектоваться копнителем. В зависимости от предпочтений рынков, комбайн может оснащаться двигателями от разных производителей.
Использование в комбайне двигателей различной мощности, применение жаток различной ширины захвата позволяет учесть интересы хозяйств, отличающихся друг от друга урожайностью полей и объемами производства. Применение специальных адаптеров для уборки разных культур расширяет возможности «ПАЛЕССЕ GS812», увеличивает годовую загрузку и сокращает сроки окупаемости.
Технические характеристики:
пропускная способность по хлебной массе, кг/с 8
производительность по зерну, т/ч, не менее 12
мощность двигателя Д-260.4-435 номинальная, кВт (л.с.) 154 (210)
ширина захвата жатки для зерновых культур, м 6
диаметр молотильного барабана, мм 800
площадь решет очистки, м2 3,87
площадь соломотряса, м2 4,92
объем бункера, м3 5,5
вместимость топливного бака, л 300
кабина Comfort Max
кондиционер стандартная комплектация
информационная система Sistem Control
Дополнительная комплектация:
жатки для уборки зерновых и сои ЖЗС-6-6,1 шириной захвата 6 метров соответственно
подборщик зерновой П3-3,4-2
приспособление для уборки рапса ПР-6 шириной захвата 6 метров
комплект оборудования КОК-6 с 6-тирядковой жаткой для уборки кукурузы на зерно и комплект оборудования КОК-8 с 8-мирядковой жаткой для уборки кукурузы на зерно
8-ми и 12-тирядковые жатки для уборки подсолнечника НАШ-873-05 производства ОАО «Агросиблизинг»
Зерноуборочный комбайн КЗС-812 ПАЛЕССЕ GS812
Зерноуборочный комбайн КЗС-812 ПАЛЕССЕ GS812
Зерноуборочный комбайн КЗС-812 «ПАЛЕССЕ GS812» – классический однобарабанный комбайн среднего класса с молотилкой шириной 1200 мм и четырехклавишным соломотрясом.
Надежная технологическая схема и низкие эксплуатационные затраты делают ПАЛЕССЕ GS812 оптимальным решением для хозяйств с невысокой и средней урожайностью зерновых.Использование в комбайне двигателей различной мощности, применение жаток различной ширины захвата позволяет учесть интересы хозяйств, отличающихся друг от друга урожайностью полей и объемами производства. Применение специальных адаптеров для уборки разных культур расширяет возможности ПАЛЕССЕ GS812, увеличивает годовую загрузку и сокращает сроки окупаемости.
Молотильный аппарат Big Drum с высокоинерционным барабаном диаметром 800 мм при уборке в условиях нормальной влажности и средней соломистости дает отличные результаты, обеспечивая высокую пропускную способность комбайна.
Необходимый для оптимального обмолота зазор подбарабанья регулируется электромеханизмом, управляемым из кабины.
Оптимальный перепад высот ступеней, интенсивное встречное движение клавиш соломотряса гарантируют максимально полную сепарацию остаточного зерна.
|
Трёхкаскадная система очистки с площадью решёт около 4 м2 – оптимальное решение для комбайна среднего класса. | Электроуправление скоростью вращения вентилятора очистки из кабины: оптимальная настройка для различных культур и условий уборки. |
Кабина большого объема, с панорамным стеклом, оснащённая кондиционером, полностью регулируемое рабочее кресло оператора – это настоящий комфорт на высоком уровне. Бортовой компьютер при запуске автоматически проверяет цепи датчиков и механизмов на исправность, обеспечивает просмотр схемы с номерами цепей и советов по устранению неисправности. Автоматическая настройка рабочих органов (молотильный зазор, обороты молотильного барабана и вентилятора очистки, степень раскрытия жалюзи решет) производится компьютером исходя из убираемой культуры и ее состояния.
Наклонная камера отличается надежностью, равномерной подачей хлебной массы, создавая основу для стабильного и качественного обмолота.
|
|
| Применение гидропневмоаккумуляторов на гидроцилиндрах подъема/опускания наклонной камеры повышает качество копирования жаткой рельефа поля, предотвращает повреждение жатки и наклонной камеры. | |
| Применяемый в конструкции комбайна топливный бак емкостью 500 л изготовлен из высококачественных полимерных материалов, имеет преимущества в сравнении с металлическим топливным баком – долговечность и коррозионная стойкость. Является эффективным решением проблемы засорения топливной системы продуктами коррозии. | |
| Эффективную работу всех рабочих систем комбайна обеспечивает двигатель ММЗ мощностью 210 л.с. (может использоваться двигатель ЯМЗ-236НЕ2 мощностью 230 л.с.). Верхняя площадка комбайна оборудована для безопасного и удобного проведения работ по техобслуживанию моторной установки. |
Примененный для привода режущего аппарата жатки планетарный редуктор обеспечивает высокую частоту резания (1108 ходов/мин) при плавном ходе и минимальном износе, повышая производительность.
Режущий аппарат c прочными штампо-сварными пальцами, имеющими верхнюю и нижнюю режущие кромки, с системой чередования сегментов насечкой вверх/вниз дает исключительно чистый срез и обеспечивает самоочистку.
| Двигатель | ||
| Производитель / марка | ЯМЗ-236НЕ2-47 | |
| Мощность двигателя номинальная | кВт / л.с. | 169 / 230 |
| Емкость топливного бака | л | 500 |
| Адаптеры | ||
| Жатка зерновая ЖЗК | м | 4,0 / 5,0 / 6,0 / 7,0 |
| Жатка валковая зерновая ЖВЗ | м | 9,0 |
| Жатка транспортерная ЖТ | м | 9,0 |
| Жатка для уборки сои ЖЗС | м | 6,0 / 7,0 |
| Жатка для уборки кукурузы КОК | ряд / м | 6 / 4,2 |
| Жатка для уборки подсолнечника ПС | ряд / м | 8 / 5,6 |
| Приспособление для уборки рапса ПР | м | 6,0 |
| Подборщик зерновой ПЗ | м | 3,4 |
| Система обмолота | ||
| Тип молотильного аппарата | барабанный | |
| Ширина молотильного барабана | мм | 1200 |
| Диаметр молотильного барабана | мм | 800 |
| Частота вращения молотильного барабана |
об/мин |
510. ..875
|
| Площадь подбарабанья | м2 | 1,1 |
| Угол обхвата барабана подбарабаньев | град | 130 |
| Система сепарации и очистки | ||
| Тип соломосепараторов | клавишный | |
| Клавиши саломотряса | кол-во | 4 |
| Длина клавиш | мм | 4100 |
| Площадь сепарации, не менее | м2 | 4,92 |
| Общая площадь решет очистки | м2 | 3,86 |
| Частота вращения вентилятора очистки |
об/мин |
318. ..990
|
| Бункер зерновой | ||
| Объем бункера | м3 | 5,5 |
| Высота выгрузки, не менее | мм | 3800 |
| Скорость выгрузки, не менее | л/с | 40 |
| Измельчитель соломы, ножей | шт | 24 |
| Ходовая часть | ||
| Рабочая скорость движения | км/ч | 8 |
| Транспортная скорость движения | км/ч | 20 |
| Дорожный просвет | мм | 300 |
| Габаритные размеры и масса | ||
| Длина / ширина / высота в рабочем положении | мм | 10500 / 6500 / 4500 |
| Длина / ширина / высота в транспортном положении | мм | 16800 / 3800 / 4000 |
| Масса молотилки комбайна | кг | 11100 |
ЗЕРНОУБОРОЧНЫЙ КОМБАЙН КЗС-812 «ПАЛЕССЕ GS812»
Использование в комбайне двигателей различной мощности, применение жаток различной ширины захвата позволяет учесть интересы хозяйств, отличающихся друг от друга урожайностью полей и объемами производства.
Применение специальных адаптеров для уборки разных культур расширяет возможности ПАЛЕССЕ GS812, увеличивает годовую загрузку и сокращает сроки окупаемости.
Молотильный аппарат Big Drum с высокоинерционным барабаном диаметром 800 мм при уборке в условиях нормальной влажности и средней соломистости дает отличные результаты, обеспечивая высокую пропускную способность комбайна.
Необходимый для оптимального обмолота зазор подбарабанья регулируется электромеханизмом, управляемым из кабины.
| Оптимальный перепад высот ступеней, интенсивное встречное движение клавиш соломотряса гарантируют максимально полную сепарацию остаточного зерна. | Трёхкаскадная система очистки с площадью решёт около 4 м2 – оптимальное решение для комбайна среднего класса. | Электроуправление скоростью вращения вентилятора очистки из кабины: оптимальная настройка для различных культур и условий уборки. |
Кабина большого объема, с панорамным стеклом, оснащённая кондиционером, полностью регулируемое рабочее кресло оператора – это настоящий комфорт на высоком уровне. Бортовой компьютер при запуске автоматически проверяет цепи датчиков и механизмов на исправность, обеспечивает просмотр схемы с номерами цепей и советов по устранению неисправности. Автоматическая настройка рабочих органов (молотильный зазор, обороты молотильного барабана и вентилятора очистки, степень раскрытия жалюзи решет) производится компьютером исходя из убираемой культуры и ее состояния.
| Наклонная камера отличается надежностью, равномерной подачей хлебной массы, создавая основу для стабильного и качественного обмолота. | |
| Применение гидропневмоаккумуляторов на гидроцилиндрах подъема/опускания наклонной камеры повышает качество копирования жаткой рельефа поля, предотвращает повреждение жатки и наклонной камеры. | |
Применяемый в конструкции комбайна топливный бак емкостью 500 л изготовлен из высококачественных полимерных материалов, имеет преимущества в сравнении с металлическим топливным баком – долговечность и коррозионная стойкость. Является эффективным решением проблемы засорения топливной системы продуктами коррозии. | |
| Эффективную работу всех рабочих систем комбайна обеспечивает двигатель ММЗ мощностью 210 л.с. (может использоваться двигатель ЯМЗ-236НЕ2 мощностью 230 л.с.). Верхняя площадка комбайна оборудована для безопасного и удобного проведения работ по техобслуживанию моторной установки. |
Примененный для привода режущего аппарата жатки планетарный редуктор обеспечивает высокую частоту резания (1108 ходов/мин) при плавном ходе и минимальном износе, повышая производительность. Режущий аппарат c прочными штампо-сварными пальцами, имеющими верхнюю и нижнюю режущие кромки, с системой чередования сегментов насечкой вверх/вниз дает исключительно чистый срез и обеспечивает самоочистку.
Уборка рапса. Применение приспособления для уборки рапса позволяет наращивать стол жатки. Активные боковые делители с беспальцевыми режущими аппаратами чётко обрезают убираемый рапс по краю загонки. | |
Уборка кукурузы на зерно. Уборка кукурузы на зерно становится легко выполнимой задачей с использованием специального комплекта оборудования. Он включает жатку с початкоотделителем и стеблеизмельчителем, понижающий привод молотильного барабана, сменное подбарабанье и дополнительное оборудование для рабочих систем комбайна. Початки бережно отделяются и подаются на обмолот, а стебли мелко крошатся. Поле остаётся полностью готовым к вспашке. | |
Уборка на переувлажнённых почвах. Комбайн ПАЛЕССЕ GS812 марки КЗС-812С эффективно решает проблему уборки зерновых и сои в условиях переувлажнённых почв, например, на полях Дальнего Востока России. Для этого машина оснащена гусеничным ходом с резиновой армированной гусеницей, а также универсальной зерносоевой жаткой с низким срезом. |
В сочетании с рапсовыми отражателями, это сводит потери семян рапса до минимума.
Комбайн КЗС-812 «ПАЛЕССЕ GS812». Руководство
содержание .. 32 33 34 35 ..
4 Текущий ремонт
136
Продолжение таблицы
4.1
Неисправность, внешнее
проявление
Возможные причины
Метод устранения, необ-
ходимые регулировки
Гидронасос системы управле
—
ния рабочими органами не
развивает
давления
13,5
–
14 МПа
Заменить
неисправный
гидронасос
Перегрев масла в гидроси-
стеме при этом температура
масла в гидросистеме ходо-
вой части не выше 80
0
С
Уровень масла ниже допусти-
мого
Долить
масло в бак до
середины
верхнего
маслоуказателя
Золотник переливной секции
основного
гидроблока
ГБ1
заклинен в крайнем положе-
нии или неисправно электро-
оборудование
Демонтировать
и промыть
золотник
переливной
секции, как указано выше
Давление в гидросистеме на
холостом ходу (рабочие орга-
ны не включены) при разогре-
том
масле
превышает
1,0
МПа, при максимальных обо-
ротах двигателя
Замерить
давление,
под-
ключив манометр к гидро-
выводу [2]
(рисунок
2.
12).
Проверить
и, при необхо-
димости, устранить
переги-
бы сливных рукавов.
Отремонтировать
или за-
менить
гидроблок.
Загрязнены фильтроэлементы
сливного
фильтра
Заменить
фильтроэлемент
Клинение
привода
насос
—
дозатора в рулевой колонке.
Вал насос
—
дозатора не воз-
вращается в нейтральное по-
ложение
(не происходит разгрузка гид-
ронасоса
системы
рулевого
управления после
прекраще-
ния воздействия на рулевое
колесо)
Устранить
неисправность
привода от рулевого колеса
к валу насос
—
дозатора
Резкое (с ударом) включе-
ние
привода
главного
контрпривода под нагруз-
кой
Воздух
в
гидроцилиндре
включения привода главного
конрпривода
Удалить
воздух путем мно-
гократного (8
—
10 раз) пере-
вода штока гидроцилиндра
из одного крайнего положе-
ния в другое без нагрузки
на привод
Электрооборудование
Не работают все исполни-
тельные механизмы гидро-
системы
силовых
цилин-
дров
Перегорела плавкая вставка в
цепи питания электромагнитов
Заменить
вставку
Обрыв в проводах
Найти
и устранить
обрыв
4 Текущий ремонт
137
Продолжение таблицы
4.
1
Неисправность, внешнее
проявление
Возможные причины
Метод устранения, необ-
ходимые регулировки
Саморазряд
аккумулятор-
ной батареи
Замыкание выводных штырей
аккумуляторов
Очистить
поверхность
аккумуляторной батареи от
грязи и электролита
Замыкание
разноименных
пластин осыпавшейся актив-
ной массой, загрязнен элек-
тролит
Отремонтировать
аккумулятор в мастерской
,
заменить электролит
Пластины покоробились или
разрушены
Заменить
аккумулятор
Не подаются сигналы ука-
зания поворота или заме-
нилась частота мигания
Перегорание нитей накалива-
ния ламп в фонарях указате-
лей поворота
Заменить
лампы
Перегорание плавкой вставки
в цепи питания реле
Заменить
плавкую вставку
Реле указателей поворота не
работает
Заменить
реле
При нормальном давлении
в системе смазки двигателя
горит
лампа
аварийного
давления
Закорочен на МАССУ провод,
идущий от лампы к датчику
Устранить
замыкание
Залипли контакты датчика
Заменить
датчик
Не
отключается
привод
главного контрпривода пик-
тограм на переливной сек-
ции.
Электромагнит рабо-
чей и переливной секций не
включается
Обрыв
проводов
или
отсутствие
контакта
в
соединительной
колодке
между
жгутами
пульта
управления
и
гидрораспределителя
Найти
и устранить
обрыв,
восстановить
соединение
Неисправен
переключатель
привода
главного
контрпривода
Заменить
переключатель
Не отключается контроль-
ная лампа загрузки гидро-
системы управления рабо-
чими органами. Повышен-
ный нагрев масла в гидро-
системе рулевого управле-
ния и управления рабочими
органами
Включена переливная секция
от
любого
неисправного
переключателя
Найти
и устранить
неис-
правность
или
заменить
переключатель
Залипание контактов одного
из реле KV12
Устранить
неисправность
или заменить
реле
4 Текущий ремонт
138
Продолжение таблицы 4
. 1
Неисправность, внешнее
проявление
Возможные причины
Метод устранения, необ-
ходимые регулировки
При включении одного из
силовых
гидроцилиндров
самопроизвольно срабаты-
вает любой другой
Пробит
один
из
диодов
модулей электронных СД 9 ОК
Заменить
блок диодов мо-
дуль электронный СД 9 ОК
Не включается стартер при
включенном
выключателе
МАССА
Неисправен
выключатель
стартера
Не включен или неисправен
выключатель
блокировки
пуска на рычаге управления
Заменить
включатель.
Установить рычаг управле-
ния скоростью движения в
НЕЙТРАЛЬ
и
проверить
замыкание цепи при откло-
нении рычага на себя. При
необходимости
заменить
выключатель
Обрыв или неисправность в
проводах 14, 21, 22, 23
Проверить
электрические
цепи по этим проводам и
устранить
неисправность
Неисправно реле блокировки
KV2, реле пуска KV7
Проверить
реле при помо-
щи контрольной лампы и
при необходимости заме-
нить
его
Подгорание
или
износ
контактов реле стартера
Зачистить
контакты.
В слу-
чае
сильного
подгорания
развернуть
контактные
болты реле на 180
0
, а кон-
тактный диск перевернуть
другой стороной
Зависание
щеток
стартера
или
их
износ.
Загрязнение
(износ) коллектора стартера
Обеспечить
свободное
и
без заеданий перемещение
щеток в щеткодержателях.
Щетки не должны иметь
чрезмерного износа. Про-
верить
затяжку
винтов,
крепящих наконечники ще-
точных канатиков к щетко-
держателям и
,
при необхо-
димости
,
подтянуть их. При
загрязнении или большом
подгаре коллектора проте-
реть его чистой ветошью
Обрыв втягивающей обмотки
электромагнитного
реле
стартера
Найти и устранить обрыв
или заменить реле
Электромагнитное
реле
стартера включается и сра-
зу выключается
Обрыв
удерживающей
обмотки
реле
стартера.
Сильно
разряжена
АКБ.
Окисление клемм батарей и
наконечников
подводящих
проводов
Заменить
реле. Зарядить
батарею. Очистить
клеммы
и наконечники, смазать
их
техническим вазелином
4 Текущий ремонт
139
Окончание таблицы
4.1
Неисправность, внешнее
проявление
Возможные причины
Метод устранения, необ-
ходимые регулировки
Реле включения стартера
замыкает контакты, однако
якорь стартера не враща-
ется или вращается мед-
ленно
Отсутствует
контакт
в
соединениях
проводов
аккумуляторная
батарея
—
стартер
Зачистить
штыри
АКБ
и
клеммы проводов. Затянуть
болты клемм.
Стартер вращает двигатель
с низкими оборотами и с
ненормальным шумом
Износ
подшипников
и
задевание якоря за стартер
Заменить
стартер
Сильно разряжена АКБ
Заменить и зарядить
АКБ
Не горит свет в указателях
поворотов, боковых повто-
рителях указателей пово-
ротов, не работает аварий-
ная сигнализация
Перегорел
предохранитель
FU8
Неисправен
выключатель
аварийной сигнализации SB8
Заменить
предохранитель.
При повторном перегора-
нии предохранителя найти
и устранить
КЗ в проводах
58 и 60. Проверить
тесте-
ром или контрольной лам-
пой исправность переклю-
чателя. Устранить
или
за-
менить
выключатель
Не горит левый габаритный
огонь в переднем и заднем
фонарях, отсутствует под-
светка переключателей и
выключателей
Перегорел
предохранитель
FU7
Заменить
предохранитель
Не горит свет в транспорт-
ных фарах
Перегорел
предохранитель
FU5
Заменить
предохранитель
Не
горят
лампы
«стоп
—
сигналов», не горит пикто-
грамма
включения
стоя-
ночного тормоза
Перегорел
предохранитель
FU12
Заменить
предохранитель
Не работают все исполни-
тельные механизмы гидро-
системы силовых гидроци-
линдров
Перегорел
предохранитель
FU9
Неисправен
общий
выключатель
электрогидравлики SA31
Найти
и устранить
КЗ в
проводах 34 и 80.
Заменить
предохранитель.
Прозво-
нить
цепи выключателя и
при необходимости заме-
нить
его
Не
изменяются
обороты
вариатора мотовила
Неисправен
переключатель
SA13
Заменить
Неисправен электромеханизм
М4
Заменить
Неисправны цепи управления
вариатора
мотовила,
реле
KV41, KV42
Проверить
цепи
управления (провода –
181-
г, 182
—
с, 4
—
ч, 213
—
о, 581
—
ж,
582-
к), реле
содержание .. 32 33 34 35 ..
Зерноуборочный комбайн КЗС-812 «ПАЛЕССЕ GS812»
Описание
Зерноуборочный комбайн КЗС-812 «ПАЛЕССЕ GS812» – классический однобарабанный комбайн среднего класса с молотилкой шириной 1200 мм и четырехклавишным соломотрясом.
Надежная технологическая схема и низкие эксплуатационные затраты делают ПАЛЕССЕ GS812 оптимальным решением для хозяйств с невысокой и средней урожайностью зерновых.
Использование в комбайне двигателей различной мощности, применение жаток различной ширины захвата позволяет учесть интересы хозяйств, отличающихся друг от друга урожайностью полей и объемами производства. Применение специальных адаптеров для уборки разных культур расширяет возможности ПАЛЕССЕ GS812, увеличивает годовую загрузку и сокращает сроки окупаемости.
Молотильный аппарат Big Drum с высокоинерционным барабаном диаметром 800 мм при уборке в условиях нормальной влажности и средней соломистости дает отличные результаты, обеспечивая высокую пропускную способность комбайна.
Необходимый для оптимального обмолота зазор подбарабанья регулируется электромеханизмом, управляемым из кабины. Оптимальный перепад высот ступеней, интенсивное встречное движение клавиш соломотряса гарантируют максимально полную сепарацию остаточного зерна.
|
Трёхкаскадная система очистки с площадью решёт около 4 м2 – оптимальное решение для комбайна среднего класса. Электроуправление скоростью вращения вентилятора очистки из кабины: оптимальная настройка для различных культур и условий уборки.Кабина большого объема, с панорамным стеклом, оснащённая кондиционером, полностью регулируемое рабочее кресло оператора – это настоящий комфорт на высоком уровне. Бортовой компьютер при запуске автоматически проверяет цепи датчиков и механизмов на исправность, обеспечивает просмотр схемы с номерами цепей и советов по устранению неисправности. Автоматическая настройка рабочих органов (молотильный зазор, обороты молотильного барабана и вентилятора очистки, степень раскрытия жалюзи решет) производится компьютером исходя из убираемой культуры и ее состояния. Примененный для привода режущего аппарата жатки планетарный редуктор обеспечивает высокую частоту резания (1108 ходов/мин) при плавном ходе и минимальном износе, повышая производительность. Уборка рапса. Применение приспособления для уборки рапса позволяет наращивать стол жатки. Активные боковые делители с беспальцевыми режущими аппаратами чётко обрезают убираемый рапс по краю загонки. В сочетании с рапсовыми отражателями, это сводит потери семян рапса до минимума. Уборка кукурузы на зерно. Уборка кукурузы на зерно становится легко выполнимой задачей с использованием специального комплекта оборудования. Он включает жатку с початкоотделителем и стеблеизмельчителем, понижающий привод молотильного барабана, сменное подбарабанье и дополнительное оборудование для рабочих систем комбайна. Початки бережно отделяются и подаются на обмолот, а стебли мелко крошатся. Поле остаётся полностью готовым к вспашке.
|
Режущий аппарат c прочными штампо-сварными пальцами, имеющими верхнюю и нижнюю режущие кромки, с системой чередования сегментов насечкой вверх/вниз дает исключительно чистый срез и обеспечивает самоочистку.
| Двигатель | ||
| Производитель / марка | ЯМЗ-236НЕ2-47 | |
| Мощность двигателя номинальная | кВт / л.с. | 169 / 230 |
| Емкость топливного бака | л | 500 |
| Адаптеры | ||
| Жатка зерновая ЖЗК | м | 4,0 / 5,0 / 6,0 / 7,0 |
| Жатка валковая зерновая ЖВЗ | м | 9,0 |
| Жатка транспортерная ЖТ | м | 9,0 |
| Жатка для уборки сои ЖЗС | м | 6,0 / 7,0 |
| Жатка для уборки кукурузы КОК | ряд / м | 6 / 4,2 |
| Жатка для уборки подсолнечника ПС | ряд / м | 8 / 5,6 |
| Приспособление для уборки рапса ПР | м | 6,0 |
| Подборщик зерновой ПЗ | м | 3,4 |
| Система обмолота | ||
| Тип молотильного аппарата | барабанный | |
| Ширина молотильного барабана | мм | 1200 |
| Диаметр молотильного барабана | мм | 800 |
| Частота вращения молотильного барабана | об/мин |
510. ..875 |
| Площадь подбарабанья | м2 | 1,1 |
| Угол обхвата барабана подбарабаньев | град | 130 |
| Система сепарации и очистки | ||
| Тип соломосепараторов | клавишный | |
| Клавиши соломотряса | кол-во | 4 |
| Длина клавиш | мм | 4100 |
| Площадь сепарации, не менее | м2 | 4,92 |
| Общая площадь решет очистки | м2 | 3,86 |
| Частота вращения вентилятора очистки | об/мин |
318…990 |
| Бункер зерновой | ||
| Объем бункера | м3 | 5,5 |
| Высота выгрузки, не менее | мм | 3950 |
| Скорость выгрузки, не менее | л/с | 40 |
| Измельчитель соломы, ножей | шт | 24 |
| Ходовая часть | ||
| Рабочая скорость движения | км/ч | 8 |
| Транспортная скорость движения | км/ч | 20 |
| Дорожный просвет | мм | 300 |
| Габаритные размеры и масса | ||
| Длина / ширина / высота в рабочем положении | мм | 10500 / 6500 / 4500 |
| Длина / ширина / высота в транспортном положении | мм | 16800 / 3800 / 4000 |
| Масса молотилки комбайна | кг | 12300 |
Видео
Комбайн зерноуборочный самоходный КЗС-812 «ПАЛЕССЕ GS812»
Комбайн среднего класса ПАЛЕССЕ GS812 создан для широкого применения.
Компактный и маневренный комбайн рассчитан на пропускную способность не менее 8 кг/с и способен выдать в час не менее 12 тонн бункерного зерна. Он относится к получившему широкое признание типу комбайнов с одним молотильным барабаном, битером и клавишным соломотрясом. Такая схема, кроме высокой технологической надежности, обеспечивает универсальность применения и простоту обслуживания. Комфортабельная кабина, комплектующие от лучших производителей, электронные средства контроля и управления дополняют достоинства классической конструкции. ПАЛЕССЕ GS812 достигает максимального уровня экономичности на полях с урожайностью до 40 ц/га.
Комбайн производит уборку незерновой части урожая по следующим технологическим схемам:
- измельчение и разбрасывание соломы по полю;
- укладка соломы в валок.
Комбайн в основной комплектации оснащается зерновой жаткой шириной захвата 6 м. В качестве опций могут быть поставлены:
- зерновые жатки шириной захвата 5 и 7м;
- зерновой подборщик 3,4м и 4,3м;
- приспособление для уборки рапса;
- комплект оборудования с жаткой для уборки кукурузы на зерно;
- модифицированная жатка для уборки зерновых и сои;
- комплект оборудования с жаткой для уборки подсолнечника.
Комбайн ПАЛЕССЕ GS812 сертифицирован на соответствие требованиям Евросоюза с правом нанесения -маркировки.
Молотильный барабан максимально большого диаметра обеспечивают ПАЛЕССЕ GS812 оптимальные условия для качественного обмолота. Отдельное устройство домолота избавляет барабан от перегрузок, которые могли бы привести к повреждению зерна.
Четыре клавиши соломотряса с семью ступенями, трёхкаскадная система очистки с площадью решёт около 4 м2 — оптимальные решения для комбайна среднего класса.
Привод молотильного барабана рассчитан на предельные нагрузки. Устройство для автоматического натяжения ремня при увеличении крутящего момента повышает производительность комбайна.
Кабина Comfort Max — это великолепный обзор, удобное регулируемое рабочее кресло и дополнительное сиденье для помощника, тщательная эргономическая проработка органов управления.
Комбайны ПАЛЕССЕ GS812 серийно оборудованы автоматической системой контроля и управления на базе бортового компьютера, кондиционером и холодильным боксом.
Эффективную работу всех рабочих систем комбайна обеспечивает двигатель ММЗ мощностью 210 л. с. Верхняя площадка комбайна оборудована для безопасного и удобного проведения работ по техобслуживанию моторной установки.
Пробу бункерного зерна можно взять прямо с площадки кабины.
Измельчить и рассеять солому по полю в качестве удобрения или уложить в валы для последующего подбора и использования — комбайн ПАЛЕССЕ GS812 обеспечивает оба режима уборки незерновой части урожая.
ДОСТОИНСТВА
- Шумовиброзащищенная герметизированная двухместная кабина с панорамным стеклом оснащена кондиционером (по заказу дополнительно может быть установлен отопитель), холодильным боксом.
- Контроль, управление и оперативные регулировки рабочих органов и агрегатов, выполняемые с помощью бортового компьютера, повышают качество уборки и сокращают непроизводительные затраты времени.
- Нож режущего аппарата жатки приводится усиленной угловой передачей фирмы «Schumacher». Планетарная ступень передачи обеспечивает идеальное прямолинейное возвратно-поступательное движение ножа.
- В режущем аппарате применены стальные штампосварные пальцы фирмы «Schumacher», которые обеспечивают свободное перемещение ножа с усилием не более 250Н.
- Высокая скорость перемещения ножа позволяет увеличить рабочую скорость комбайна и соответственно производительность без потери качества среза.
- Поддон шнека защищен снизу съемным поддоном.
- Трубы граблин мотовила усилены и выполнены без соединительных цапф, что предотвращает наматывание.
- Мотовило имеет стальные планки, которые при повреждении могут быть демонтированы для замены или рихтовки.
- Высокоинерционный молотильный барабан максимально большого диаметра и подбарабанье с углом обхвата 130° обеспечивают условия для качественного обмолота, в том числе на высокостебельных, скрученных и засоренных хлебах.
- Устройство экстренного сброса подбарабанья позволяет быстро устранить забивание и восстановить стабильность обмолота.
- Автономное домолачивающее устройство роторного типа избавляет молотильный барабан от перегрузок, которые могли бы привести к повреждению зерна.
- Дистанционно (из кабины) осуществляется управление зазором подбарабанья, регулировка оборотов мотовила, оборотов вентилятора очистки, открывание/закрывание заслонок крыши зернового бункера.
- Наличие семи каскадов (перепадов высоты) на каждой клавише соломотряса улучшает выделение зерна из соломистого вороха, увеличивает производительность и снижает потери.
- Решетный стан оборудован дополнительным третьим решетом, что повышает качество очистки зерна.
Планетарная ступень передачи обеспечивает идеальное прямолинейное возвратно-поступательное движение ножа.
По результатам работы техники в уборочном сезоне 2011 года и совместного объезда хозяйств Алтайского края специалистами ПО «Гомсельмаш» и ООО «Агроцентр Алтай» на ПО «Гомсельмаш» разработаны и выполняются программы по модернизации серийно изготавливаемой техники и мероприятий Комплексного плана повышения технического уровня или надежности продукции.
На зерноуборочном комбайне КЗС-812 обеспечена модернизация следующих узлов:
осуществлена привязка двигателя производства ОАО «Автодизель» (ЯМЗ) мощностью 230 л.с.;
увеличена емкость топливного бака до 500 литров;
предусмотрена возможность установки понижающего редуктора оборотов молотильного барабана комбайна (опция).
А также внедрены другие мероприятия, направленные на повышение надежности и конкурентоспособности выпускаемой продукции.
ЖАТКИ
Зерноуборочные комбайны ПАЛЕССЕ оснащаются жатками Super Cut различной ширины захвата, что делает применение комбайнов эффективным при различной урожайности. Лучшие инженерные решения, признанные эталоном в мировой практике, обеспечивают стабильную и эффективную работу жаток независимо от набора культур и условий уборки.
Прочные штампо-сварные пальцы повышают надёжность режущего аппарата.
Система попарного чередования сегментов (насечка вверх — насечка вниз) даёт исключительно чистый срез, в том числе при влажных стеблях, и обеспечивает самоочистку режущего аппарата.
Использование для привода режущего аппарата жатки планетарного редуктора Schumacher обеспечивает высокую линейную скорость движения ножа (1,71 м/с) и высокую частоту резания (1180 ходов/мин) при плавном ходе и минимальном износе. Это позволяет увеличить рабочую скорость комбайнов до 12 км/ч и повысить тем самым их производительность.
Управляемый из кабины исполнительный механизм позволяет плавно изменять скорость вращения мотовила, оперативно управляя интенсивностью потока хлебной массы. Это обеспечивает равномерную подачу массы на молотилку, повышая стабильность и качество обмолота.
Простой и надёжный гидромеханический механизм продольно-поперечного копирования Field Profile позволяет эффективно использовать всю рабочую ширину жатки. Одинаково низкий срез обеспечивается независимо обеспечивается независимо от неровностей поля.
По заказу жатки могут оснащаться электрогидравлической системой копирования Auto Contour.
Уборка полеглых влажных хлебов — более серьёзного экзамена для жатки не бывает. Жатки ПАЛЕССЕ готовы к экстремальным условиям уборки. Компьютер задаёт высоту среза, стеблеподъёмники уверенно поднимают стебли с земли, а двойная режущая кромка чисто срезает стебли любой влажности.
В серийную комплектацию всех моделей комбайнов ПАЛЕССЕ входят транспортные тележки для жаток. Они помогают быстро добраться до поля по дорогам общего пользования и легко монтировать жатку прямо в поле без дополнительных приспособлений.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Характеристика | Ед. изм. | Значение |
|---|---|---|
| Двигатель | ||
| Марка двигателя | Д-260.4S3A | |
| Мощность двигателя номинальная | кВт (л.с.) | 154 (210) |
| Молотилка | ||
| Ширина молотильного барабана | мм | 1200 |
| Диаметр молотильного барабана | мм | 800 |
| Частота вращения вала барабана | об/мин | 510-870 |
| Тип соломотряса | 4-х клавишный | |
| Площадь сепарации, не менее | м2 | 4,92 |
| Общая площадь решет очистки, не менее | м2 | 3,86 |
| Общая площадь сепарации подбарабанья, не менее | м2 | 1,096 |
| Длина клавиш соломотряса | м | 4,1 |
| Объем бункера зерна, не менее | м3 | 5,5 |
| Погрузочная высота выгрузного шнека, не менее | мм | 3800 |
| Пропускная способность по хлебной массе, не менее | кг/с | 8,0 |
| Производительность по зерну за час основного времени | т/ч | до 12 |
| Ширина захвата жатки | м | 5,0; 6,0; 7,0 |
| Ширина захвата подборщика | м | 3,4 |
| Емкость топливного бака | л | 300 |
| Габаритные размеры и масса | ||
| Габаритные размеры в основной комплектации (самоходная молотилка, зерновая жатка шириной захвата 6 метров) в рабочем положении, не более: | ||
| длина | мм | 10500 |
| ширина | мм | 6500 |
| высота | мм | 4500 |
| Масса в основной комплектации (без учета транспортной тележки) | кг | 12000 |
ЗЕРНОУБОРОЧНЫЙ КОМБИНАТ ПАЛЕССЕ GS812 — Гомсельмаш, Холдинг
ПАЛЕССЕ GS812 — классический однобарабанный комбайн среднего класса с шириной молотилки 1200 мм и соломотрясом с 4 ключами.
Надежная технологическая схема и низкие эксплуатационные расходы делают ПАЛЕССЕ GS812 оптимальным решением для хозяйств с низким и средним урожаем зерна. Преимущества традиционной конструкции дополняются современной комфортабельной кабиной и системой автоматического управления на базе бортового компьютера.
Модификация GS812S отличается на шасси с резиновыми армированные дорожек, которые позволяют эффективно использовать на почвах с низким объемом поддерживаемой.Уборочный комбайн может быть оборудован соломукладчиком. В зависимости от рыночных предпочтений комбайн может оснащаться двигателями разных производителей.
Комбайн может комплектоваться двигателями разной мощности и жатками с разной шириной охвата — это позволяет учесть пожелания хозяйств с разницей в урожайности зерна и объемах производства. Использование специальных адаптеров для уборки различных культур расширяет возможности PALESSE GS812 , увеличивает годовую производительность и сокращает срок окупаемости.
| Двигатель | ||
| Модель двигателя | Д-260.4С3А, Д-260.4 ЯМЗ-236НЕ2-47 | |
| Номинальная мощность двигателя | кВт | 154 169 |
| Номинальная мощность двигателя | л.с. | 210 230 |
| Молотилка | ||
| Ширина молотильного барабана | мм | 1200 |
| Диаметр молотильного барабана | мм | 800 |
| Частота вращения молотильного барабана | об / мин | 510-870 |
| Тип соломотряса | 4 ключа | |
| Площадь отрыва, не менее | м 2 | 4,92 |
| Общая площадь сита, не менее | м 2 | 3,86 |
| Общая площадь отрыва подбарабанья, не менее | м 2 | 1,0967 |
| Длина ключей соломотряса | кв. м | 4,1 |
| Объем зернового бункера, не менее | м 3 | 5,5 |
| Высота загрузки выгрузного шнека, не менее | мм | 3800 |
| Пропускная способность по зерновой массе, не менее | кг / с | 8 |
| Ширина захвата жатки | кв.м | 5,0; 6,0; 7,0 |
| Ширина захвата подборщика | кв.м | 3,4 |
| Объем топливного бака | л | 500 |
| Габаритные размеры и масса | ||
| Размеры стандартного комплекта (молотилка самоходная, жатка с шириной захвата 7 метров) в рабочем положении, до: | ||
| — длина | мм | 10500 |
| — ширина | мм | 6500 |
| — высота | мм | 4500 |
| Масса стандартного комплекта (без транспортной тележки) | кг | 13580 |
| Частота вращения, не более | км / ч | 8 |
| Скорость передвижения, не более | км / ч | 20 |
| Количество цеповых ножей | шт. | 10 |
| Устройство для удаления соломы: | ||
| — диаметр | мм | 400 |
| — номинальная частота вращения | об / мин | 795 |
| Частота вращения вентилятора сепаратора | об / мин | 318-990 |
КОМБАЙН УБОРНЫЙ ПАЛЕССЕ GS812
Комбайн зерноуборочный « ПАЛЕССЕ GS812 » Классический однобарабанный комбайн среднего класса с шириной молотилки 1200 мм и соломотрясом с 4 ключами.Надежная технологическая схема и низкие эксплуатационные расходы делают ПАЛЕССЕ GS812 оптимальным решением для хозяйств с низким и средним урожаем зерна. Преимущества традиционной конструкции дополняются современной комфортабельной кабиной и системой автоматического управления на базе бортового компьютера.
Модификация GS812S отличается на шасси с резиновыми армированные дорожек, которые позволяют эффективно использовать на почвах с низкой мощностью поддерживается.
Уборочный комбайн может быть оборудован соломукладчиком. В зависимости от рыночных предпочтений комбайн может оснащаться двигателями разных производителей.
может оснащаться двигателями разной мощности и жатками с разной шириной охвата — это позволяет учесть пожелания хозяйств с разной урожайностью зерна и объемами производства. Использование специальных адаптеров для уборки различных культур расширяет возможности PALESSE GS812, увеличивает годовую производительность и сокращает срок окупаемости.
| Двигатель | ||
| Модель двигателя | D-260.4С3А, Д-260.4 ЯМЗ-236НЭ2-47 | |
| Мощность двигателя номинальная | кВт | 154 169 |
| Мощность двигателя номинальная | л. с. | 210 230 |
| Молотилка | ||
| Ширина молотильного барабана | мм | 1200 |
| Диаметр молотильного барабана | мм | 800 |
| Частота вращения молотильного барабана | об / мин | 510-870 |
| Тип соломотряса | 4 ключа | |
| Зона разделения, не менее | м 2 | 4,92 |
| Общая площадь сита, не менее более | м 2 | 3,86 |
| Общая площадь разделения подбарабанья, не менее | м 2 | 1,0967 |
| Длина ключей соломотряса | м | 4,1 |
| Объем зернового бункера, не менее | м 3 | 5,5 |
| Погрузка ширина разгрузочного шнека, не менее | мм | 3800 |
| Пропускная способность по зерновой массе, не менее | кг / с | 8 |
| Ширина захвата жатки | м | 5,0 ; 6,0; 7,0 |
| Ширина захвата подборщика | м | 3,4 |
| Объем топливного бака | л | 500 |
| Габаритные размеры и масса | ||
| Габаритные размеры стандартный комплект (самоходная молотилка, зерновая жатка с шириной захвата 7 метров) в рабочем положении, до: | ||
| — длина | мм | 10500 |
| — ширина | мм | 6500 |
| — высота | мм | 4500 |
| Масса стандартного комплекта (без транспортной тележки) | кг | 13580 |
| Рабочая скорость, не более | км / ч | 8 |
| Скорость передвижения, не более | км / ч | 20 |
| Количество цеповых ножей | шт. | 10 |
| Соломоочиститель: | ||
| — диаметр | мм | 400 |
| — номинальная скорость | об / мин | 795 |
| Частота вращения вентилятора сепаратора | об / мин | 318-990 |
— Гомсельмаш — Палессе GS 812 — c2013 (F5829)
Почтовые отправления:
по всему миру Исключено: Ангола, Бурунди, Бенин, Буркина-Фасо, Ботсвана, Центральноафриканская Республика, Кот-д’Ивуар (Кот-д’Ивуар), Камерун, Конго, Демократическая Республика, Конго, Республика, Коморские Острова, Острова Зеленого Мыса, Джибути, Алжир. , Египет, Эритрея, Западная Сахара, Эфиопия, Республика Габон, Гана, Гвинея, Гамбия, Гвинея-Бисау, Экваториальная Гвинея, Кения, Либерия, Ливия, Лесото, Марокко, Мадагаскар, Мали, Мозамбик, Мавритания, Маврикий, Малави, Майотта, Намибия, Нигер, Нигерия, Реюньон, Руанда, Сенегал, Остров Святой Елены, Сьерра-Леоне, Сомали, Свазиленд, Сейшельские острова, Чад, Того, Тунис, Танзания, Уганда, Южная Африка, Замбия, Зимбабве, Афганистан, Армения, Азербайджанская Республика, Бангладеш, Бутан, Китай, Грузия, Индия, Казахстан, Кыргызстан, Шри-Ланка, Мальдивы, Монголия, Непал, Пакистан, Таджикистан, Туркменистан, Узбекистан, Аруба, Ангилья, Нидерландские Антильские острова, Антигуа и Барбуда, Багамы, Белиз, Барбадос, Коста-Рика, Кайман.
Острова, Доминика, Доминиканская Республика, Гваделупа, Гренада, Гватемала, Гондурас, Гаити, Ямайка, Сент-Китс-Невис, Сент-Люсия, Монтсеррат, Мартиника, Никарагуа, Панама, Пуэрто-Рико, Сальвадор, Острова Теркс и Кайкос, Тринидад и Тобаго, Сент-Винсент и Гренадины, Британские Виргинские острова, Виргинские острова. Острова (Ю.S.), Российская Федерация, Объединенные Арабские Эмираты, Бахрейн, Ирак, Израиль, Иордания, Кувейт, Ливан, Оман, Катар, Саудовская Аравия, Йемен, Бермудские острова, Гренландия, Американское Самоа, Острова Кука, Фиджи, Микронезия, Гуам, Кирибати, Маршалловы Острова, Новая Каледония, Ниуэ, Науру, Палау, Папуа-Новая Гвинея, Французская Полинезия, Соломоновы Острова, Тонга, Тувалу, Вануату, Уоллис и Футуна, Западное Самоа, Аргентина, Боливия, Бразилия, Чили, Колумбия, Эквадор, Фолклендские острова ( Islas Malvinas), Французская Гвиана, Гайана, Перу, Парагвай, Суринам, Уругвай, Венесуэла, Бруней-Даруссалам, Индонезия, Камбоджа, Лаос, Малайзия, Филиппины, Таиланд
Bemutatkozik a Gomselmash Palesse GS812 kombájn (+ Videó!)
2016.
július 30., 13:19 | Agroinform.hu — Игрич Доминика▪Hirdetés
Моторон Мерседес — это надёжный автомобиль — kedvező fogyasztás párosításon kívül is sok meglepetést rejteget ez a kombájn a magyar gazdák számára.
Klasszikus forma.
Csalhatatlan kombájn-motorhang.
Надь teljesítmény — mindamellett kedvező fogyasztás.
Гомсельмаш Палессе GS812 комбайн végre magyar földön aratott a hazai importőr is forgalmazó SZA-MES Ker.Kft. jóvoltából.
A fehérorosz Gomselmash Palesse GS 812-es középkategóriájú kombájn három legkedvezőbb tulajdonságának köszönhetően máris nagy érdeklődést vívott ki termenak mag.
- Verhetetlen ár-érték arány
- 3 éves teljes kör garancia
- Magas szintű munkahelyi kényelemmel és fedélzeti számítógéppel felszerelt panorámaüveges fülke.
A Gomselmash Palesse GS 812-es kombájn munkája közben tapasztalt vezetői kényelem mellett számos más előny is említésre méltó.
Ильен аз еги-cséplődobbal, kifutó-rosttal és ládás szalmarázóval szerelt elrendezés, amely — аз irigylésre méltó megbízhatóságon kívül — univerzális hasznéyszert éználat ésználat ésználat ésználat.
A Palesse GS 812-es kombájnokban vezető márkák részegységeit építette be a gyártó, ami tovább emeli a megbízható üzemeltetést, a hosszú élettartamothat ésalátágép.
- Двигатель DAIMLER
- SCHUMACHER német bolygóműves csökkentő hajtóművek és vágóasztal-komponensek
- SKF svéd csapágyak
- HYDAC без аккумуляторов
- AIDRO olasz hidraulikus szabályozószelepek és blokkok
- OPTIBELT больше нет
- STAUFF német és SOFIMA olasz olajszűrők- és szűrőbetétek — TOLLO LINEAR svéd elektromechanizmusok
Bvebb információért forduljon bizalommal и magyarországi importőr- és forgalmazóhoz, SZA-MES Ker.Kft.-hez. az alábbi elérhetőségek egyikén:
Mester József, telefonszám: +36 30 215 4080; e-mail cím: szameskft@citromail.
hu
АГРОКЛИМАТ (м. Харьков, просп. Героев Сталинграда, 142, к. 98) — компрессоры, фильтры, ресиверы, конденсаторы, арматура для автокондиционеров электрические
Товары, услуги
Продажа комплектов кондиционеров для сельхозтехники отечественного и импортного производства — на такую сельхозтехнику: тракторы МТЗ, ХТЗ, Кировец, Кий, комбайны Ростсельмаш — Нива ск-5, Нива Эффект, Дон 1500, Дон 1500Б, Дон 680, Акрос 530, Вектор, Торум, Гомсельмаш — Палессе GS12, Палессе GS812, Славутич — КЗС-9-1, Зубр, Обры, Лань, а также другая сельхозтехника.
быстрая и качественная установка кондиционеров на все отечественные тракторы и комбайны. Обслуживание, заправка и ремонт системы кондиционирования с ГАРАНТИЕЙ. Для этого в сервисном центре есть специалисты, которые приходят по запросу в комплекте со всем необходимым оборудованием и инструментами для диагностики и ремонта кондиционеров.
Каталог запчастей автомобильных кондиционеров для отечественной и импортной сельхозтехники.
Компоненты кондиционеров тракторов New Holland, Case, John Deere, Claas, Versatile и др.
Осуществляем техническое обслуживание, ремонт, наладку и замену систем электрооборудования комбайнов Ростсельмаш (Дон, Акрос, Вектор), качественный ремонт гидростатических трансмиссий: ГТС-90, ГСТ-112 на всей отечественной технике. Ремонт гидронасосов, гидромоторов, гидроцилиндров, гидрораспределителей для различных типов тракторов, комбайнов, сельхозтехники.
Ремонт гидрораспределителей, стартеров, генераторов, притирка валов, буровых колодок.
Выполняем диагностику, ремонт и наладку электросистемы АСК (АСУ рабочих органов комбайна Дон, Акрос, Вектор), электрогидравлики, систем кондиционирования комбайнов ДОН 1500 А / Б (Ростсельмаш).
О компании
Комплект кондиционеров для сельхозтехники отечественного и импортного производства
Быстрая и качественная установка кондиционеров на все отечественные тракторы и комбайны
Компрессоры, фильтры, ресиверы, конденсаторы, арматура для автомобильных кондиционеров
Электрооборудование комбайнов Ростсельмаш
Ремонт электрооборудования комбайнов Ростсельмаш
Ключевые слова
компрессоры, фильтры, ресиверы, конденсаторы, арматура для автомобильных кондиционеров электрооборудование комбайнов ростсельмаш комплект кондиционера для don 1500
V hlavní roli sklízecí mlátička Palesse GS16, novinka pro český trh
V portfoliu výrobce nalezneme především sklizňovou techniku - sklízecí mlátičky, samojízdné a tažené řezačky, sklízeče brambor, a to vše z vlastního vývoý a vše z vlastního vývoý.
Tradiční den otevřených dveří
Každoročně se začátkem roku koná den otevřených dveří prostorů odštěpného výrobního závodu Gomselmaš ve Smidarech, kde zaměstnanci přivítají stávajěmjekí zákazik. Plocha zahrnuje prodejní, prezentační, servisní prostory a sklad náhradních dílů. Při příležitosti dnu otevřených dveří na návštěvníky čekala výstava početné prodávané techniky. Návštěvníky přivítali ředitel pobočky, běloruský velvyslanec a manažer prodeje.
Sklízecí mlátičky Palesse GS812 a GS12 A1
Tato dvojice sklízecích mlátiček si své místo u zákazníků již našla a je velice oblíbená. Модель GS812 находится наверху у земли с высоты птичьего полета, 250 га земли. Vytřásadlová sklízecí mlátička disponuje mláticím ústrojím s bubnem o průměru 800 мм. Čištění se provádí třístupňovým systémem s plochou sít 4 m 2. Osazena je motorem Mercedes-Benz o výkonu 244 k. Standardně je модель dodáván s žacím ústrojím o záběru pět metrů.За то, чтобы výkonnější модель GS12 A1, это стандартная dodává s žací lištou se záběrem sedm metrů.
Výkonnější verze o výkonu motoru 330 koní má zvětšené průměry zrychlovacího (600 мм) и mláticího bubnu (800 мм). Sklízecí mlátička je navíc přizpůsobena ke sklizni v nepříznivých podmínkách, jako je sklizeň obilí s vyšší vlhkostí. U sklízecí mlátičky je totiž urychlovací buben opatřen primárním košem. Mlácení a separace pak začíná již ve fázi zrychlování toku a zuby urychlovacího bubnu rovnoměrně rozdělují sklízenou hmotu.
Sklízecí řezačka FS8060
K vidění na akci byla též samojízdná sklízecí řezačka FS8060 osazena pohonní jednotkou Liebherr o výkonu 680 k. Řezačka je vybavena šesti válci podávacího ústrojí, které tvoří tři stupně výkonného předběžného lisování listové a stébelnaté hmoty. Podávací ústrojí má šířku 700 мм, šířka rozmělňovacího bubnu činí 780 мм и jeho průměr je 630 мм. Buben disponuje 40 noži, možností je snížení počtu na 20. Nože jsou umístěny do čtyř řad, ostření se provádí automaticky.V kabině nalezneme palubní počítač, který se postará o kontrolu všech důležitých součástí řezačky.
Slouží též jako výstup informací pro řidiče.
Po světové premiéře do České republiky
Patřičnou pozornost budila novinka, nedávno, na veletrhu Agritechnica 2017 v Hannoveru, představená nová verze sklízecí mlátičky Palesse GS16, která letos prodělá na českém trhu homologaci. Tato axiální sklízecí mlátička je aktuálně nejvýkonnějším modelem z produkce Gomselmaš.
Ve sklízecí mlátičce tepe motor Liebherr o výkonu 400 кВт / 544 к.Palesse GS16 нам больше нравится pokročilou elektronikou. Kromě poskytování informací obsluze se palubní počítač s informačním a řídicím systémem System Control postará o nejrůznější registrace, statistiky and řídicí funkce mlátičky. Počítač je naprogramován, aby nastavil mlátičku v závislosti na sklízené plodině a výnosu. V kabině standardně nalezneme komfortní vyhřívání, klimatizaci či ledničku. Модель, урчен главный, про великие земледельские подники, где пестуйи много обильных плодов с высоким выносом.На чешском труде будет наблюдаться с адаптацией Super Cut с электрогидравлическим копировальным терену Auto Contour, или практическим забором в метро.
Dvoububnový mláticí systém s urychlovacím bubnem a rotorovou separací slámy zajišťuje pečlivé mlácení a vysokou produktivitu. Tato kombinace je vhodná pro podniky, kde se sklízí velké objemy obilovin, kukuřice na zrno a slunečnice — proto je též ve výbavě zpomalovací reduktor. Šířka mláticího ústrojí činí 1700 мм и průměr mláticího bubnu 600 мм. Zásobník zrna pojme 9 m 3 a palivová nádrž 800 litrů.Mazání je prováděno centrálně a automaticky.
Stejně tak jako na statní stroje bude i na mlátičku GS16 poskytována záruka tři roky без omezení počtu odpracovaných motohodin.
Фотогалерея
Регион | Английская версия
- Октябрьский райисполком
- Местный зоопарк — достопримечательность
- Районный досуговый центр
- Мемориал на братском кладбище
- Добро пожаловать в Октябрьский
Новости
Республика Область, край Гости История Географическое положение Местные жители Спорт СМИ Инвесторам Торговля сельское хозяйство Главный / Новости / Область, край17.04.2008
Российский продовольственный надзор предлагает единую систему контроля на белорусско-польской границе Беларусь и Россия развивают сотрудничество в области фитосанитарного и ветеринарного контроля. 17 апреля в Гомельскую область прибыла делегация российских санитарных служб во главе с руководителем Федерального агентства по ветеринарному и фитосанитарному надзору России Сергеем Данквертом. Глава российской делегации сообщил БЕЛТА, что санитарным службам двух стран следует выработать единую систему контроля товаров, которые ввозятся в Россию через белорусско-польскую границу, в России…16.04.2008
Гомельские студенты поделятся опытом пропаганды здорового образа жизни с молодежью из России и Украины Молодежные организации Российской Федерации и Украины изучают опыт студенческих центров Гомельской области Беларуси. Представители Брянской, Орловской (Россия) и Черниговской областей (Украина) прибыли в Гомель для участия в круглом столе по рассмотрению вопросов организации работы органов государственной власти и общественных объединений с молодежью Гомеля. область.Гости также примут участие в конкурсе студенческих центров, пропагандирующих …16.04.2008
Студия Мозырского цирка выиграла корону мирового фестиваля Орфей в Италии Участники Мозырской цирковой студии «Арена» завоевали дипломы и корону международного молодежного фестиваля «Орфей» в Италии. Как сообщила БЕЛТА руководитель студии Мария Кузнецова, первый молодежный карнавал-фестиваль «Орфей» в Италии собрал более тысячи артистов из 11 стран Европы. Финал художественного конкурса прошел в Венеции.Победители конкурса выбирались по следующим номинациям: солисты, вокальные группы, хореографическое искусство, цирк и …15.04.2008
Гомельская область первой в Беларуси завершила весеннюю посевную Сельскохозяйственные предприятия Гомельской области первыми в Беларуси завершили посевную яровую, сообщил БЕЛТА начальник главного управления растениеводства Минсельхозпрода Григорий Романюк. По его словам, зерновые культуры засеяны на площади 121,6 тысячи гектаров.В области продолжается посев других культур. В области посеяно 42,2% яровых культур. Это довольно высокий показатель по стране. Посев зерновых …11.04.2008
Гомельский драматический театр приглашен для участия в международном театральном фестивале в Смоленске Гомельский драматический театр приглашен для участия в международном фестивале театрального искусства «Ноев ковчег», который пройдет в Смоленске (Российская Федерация) в июне. Как сообщил БЕЛТА замдиректора Гомельского драматического театра Сергей Гульчин, возможность участия в фестивале обсуждалась на заседании руководителей управления культуры Гомельского облисполкома и управления культуры Смоленской области.В очереди…10.04.2008
Белорусские НПЗ доведут степень переработки нефти до 90% В ближайшие годы белорусские нефтеперерабатывающие заводы завершат программы модернизации с целью повышения уровня переработки нефти более чем до 90%, сообщил заместитель председателя концерна «Белнефтехим» Владимир Волков на международной практической конференции «Нефтяная и нефтехимическая промышленность республики. Беларуси; перспективы международного сотрудничества »в Минске. По его словам, программы развития белорусских НПЗ рассчитаны до 2010 года и направлены на повышение…08.04.2008
Гомель стал лучшим городом СНГ по сохранению культурно-исторического наследия Международная ассамблея столиц и крупных городов подвела итоги I конкурса «Лучший город СНГ». В конкурсе приняли участие 60 городов стран СНГ. Гомель признан лучшим по внедрению инновационных технологий и сохранению культурно-исторического наследия. Об этом корреспонденту БЕЛТА сообщил заместитель председателя Гомельского городского совета Сергей Лузай.На заключительном туре конкурса, который прошел в Москве, Гомель представил материалы о муниципальных …07.04.2008
Гомсельмаш в январе-марте 2008 года увеличил экспорт в 7,5 раза. В январе-марте 2008 года производственная корпорация «Гомсельмаш» экспортировала продукции на 88,2 миллиона долларов, что в 7,5 раза больше, чем за аналогичный период прошлого года, сообщил БЕЛТА директор маркетингового центра компании Владимир Фролов. По его словам, план поставок на апрель показывает, что в этом месяце компания превзойдет аналогичный показатель за весь 2007 год, который составлял 98 миллионов долларов.Российская Федерация, Украина и Казахстан являются основными торговыми партнерами Гомсельмаша. …03.04.2008
Звание Гомельского областного спасателя года присвоено школьникам Впервые в истории конкурса «Спасатель года», который проводится в Гомельской области уже в третий раз, почетное звание будет присвоено школьникам. Алексей Кондратенко, ученик Халчской средней школы Ветковского района, и Максим Толкачев, ученик Добрушской средней школы №3, признаны победителями в номинации «За высокий профессионализм в спасении детей и оказании помощи». Как сообщили БЕЛТА в агитационной и …03.04.2008
Гомсельмаш поставит в Украину 200 комбайнов во втором квартале 2008 года Производственная корпорация «Гомсельмаш» поставит в Украину 200 комбайнов во втором квартале 2008 года. В соответствии с подписанными контрактами украинская сторона закупит 100 зерноуборочных комбайнов Palesse GS812 и 100 зерноуборочных комбайнов Palesse GS12, сообщил БЕЛТА заместитель начальника регионального управления продаж Гомсельмаша Владимир.
