Мини-погрузчик МКСМ-800K | Грузоподъемность 800 кг

Макс. высота поднятого ковша, 3700 мм
Макс. высота нижнего шарнира ковша при разгрузке 3060 мм
Высота по кабине 2065 мм
Дорожный просвет 206 мм
Длина с ковшом 3270 мм
Длина без ковша 2480 мм
Ширина стандартного ковша 1730 мм
Эксплуатационная масса 2800 кг
Опрокидывающая нагрузка 16000 (1600) Н (кгс)
Номинальная грузоподъемность 800 кг
Подъем стрелы Радиальный
Органы управления Джойстики
Гидравлика ГСТ-33
Подача гидронасоса 70 л/мин
Давление гидросистемы 16 мПа
Макс. скорость движения
10 км/ч
Стандартный ковш 0,46 м3
Топливный бак 55 л
Производитель Cummins А2300 (Юж. Корея)
Характеристика Дизельный, жидкостного охлаждения
Мощность 44 (32,8)  л.с.(кВт)
Количество оборотов в минуту (номин.) 2800
Уд. расход топлива 253 (186) г/кВт*ч (г/л. с.*ч)

Мини-погрузчики МКСМ 800H 1000H и навесное оборудование производства Курганмашзавод (КМЗ)

МИНИ-ПОГРУЗЧИК МКСМ С БОРТОВЫМ ПОВОРОТОМ
БОЛЬШЕ, ЧЕМ
ПРОСТО МАШИНА



В мини-погрузчике с бортовым поворотом серии МКСМ применены самые лучшие конструкторские решения, накопленные ПАО «Курганмашзавод» за время своей работы.

На сегодняшний день МКСМ зарекомендовала себя как универсальная, надежная и высокоманевренная машина, которая успешно применяется на территории России и зарубежья.



При изготовлении мини-погрузчика МКСМ применяются качественные материалы и передовые технологические процессы производства и сборки, что гарантирует его надежность.

Мини-погрузчик МКСМ способен выполнять заданные функции, сохраняя значения эксплуатационных показателей в течение длительного времени при различных условиях работы.



ПРОЧНОСТЬ И НАДЕЖНОСТЬ



РАДИАЛЬНАЯ СХЕМА ПОДЪЕМА СТРЕЛЫ



НАДЕЖНАЯ РАБОТА

В ТЯЖЕЛЫХ УСЛОВИЯХ

Радиальный подъем ковша обеспечивает улучшенную выемку грунта при проведении земляных работ.

Это идеально подходит для создания ландшафтного дизайна, рытья, сельскохозяйственных работ,

дорожного строительства и промышленных задач.

  • Идеально подходит для коммунально-строительных работ;

  • Автоматическое выравнивание ковша при подъеме;

  • Радиальный подъем.




Просторная кабина с высокой степенью остекления и два больших зеркала заднего вида обеспечивают максимальный обзор оператору МКСМ.



ОТЛИЧНАЯ ОБЗОРНОСТЬ



КОМФОРТАБЕЛЬНАЯ РАБОТА

В ЛЮБУЮ ПОГОДУ



БЕЗОПАСНОСТЬ И КОМФОРТ

Металлическая конструкция кабины выполнена в соответствии с современными требованиями эргономики и безопасности. Широкая передняя дверь и низкий входной порог позволяют обеспечить оператору легкий доступ в кабину погрузчика. Герметичный салон предотвращает попадание пыли, понижает уровень шума. Для оператора установлено комфортное  кресло.

Эргономичное и удобное расположение чувствительных джойстиков обеспечивают простое и точное управление мини-погрузчиком.

Для безопасной работы оператора установлен защитный рычаг, при подъеме которого блокируется вся работа    МКСМ.

В машине установлено автономное отопление, что позволяет поддерживать комфортную температуру в салоне даже в самых суровых погодных условиях.



МОЩНАЯ И ПРОИЗВОДИТЕЛЬНАЯ

МАШИНА

Мини-погрузчик МКСМ, за счет доведенной до совершенства конструкции и технологии производства, имеет более низкую стоимость приобретения и владения по сравнению с аналогичными машинами данного  класса.

Развитая дилерская сеть ПАО «Курганмашзавод» предлагает максимально удобные и комфортные условия по приобретению техники, а широкая региональная сеть сертифицированных сервисных центров гарантирует оперативность и высокий уровень сервиса.



РАЗУМНОЕ ВЛОЖЕНИЕ СРЕДСТВ

Погрузчик МКСМ 800 — компактная коммунальная техника с огромными возможностями

Погрузчик МКСМ 800 называется универсальным, потому что его можно применять для выполнения поставленных задач самого разнообразного профиля. Благодаря наличию сменного оборудования устройство многофункционально, причем, может работать как на воздухе, так и в закрытых помещениях. В ходе различных испытаний, данная модель доказала высокую эффективность ее использования, способность справиться с широким спектром операций разгрузочно-погрузочного типа, а также с различного типа землеройными, уборочными и ремонтными операциями.



Назначение многоцелевого погрузчика МКСМ 800



Сферы, в которых с успехом применяется погрузчик МКСМ 800, тоже разнообразны. К транспортному виду работ относятся операции по перемещению грузов с одного места на другое. Незаменима техника в некоторых процессах коммунальной сферы деятельности. Машина востребована на многих производствах, так как может справляться с любыми транспортными, погрузочными и перемещающими функциями. Несколько элементов сменного дополнительного оборудования широко применяется для эксплуатации специализированной техники на строительстве дорог.


Отдельно стоит отметить, как широко используется мини погрузчик МКСМ 800 в складских условиях. Маневренная и небольшая по габаритным размерам машина ловко лавирует между стеллажами и прочими конструкциями, транспортируя различного типа грузы до места назначения. В крупных ангарах тоже распространена работа этого удобного в эксплуатации мини погрузчика. Множество насадок сменного оборудования предназначается для проведения работ на строительных площадках. Так, специально для выполнения строительных операций предназначается бур, насадка для рытья траншей и прочие.





Как правило, мини погрузчик МКСМ 800 — идеальный вариант выбора специализированной техники там, где требуется проведение ряда вспомогательных или основных работ с механизацией процессов, но не хватает места для нормального функционирования мощной, крупногабаритной техники. Еще одним условием в пользу применения именно этого вида транспорта является экономическая выгода. Возможно, применение крупной техники просто не рентабельно, а маленькая, экономичная, маневренная и экономически выгодная машина станет замечательной альтернативой громоздкому и затратному устройству.







Мини погрузчик МКСМ 800, цена которого колеблется в диапазоне от одного миллиона до одного миллиона и ста тысяч, является многоцелевым коммунально-строительным специализированным механизмом. Цели его использования многогранны: от бурения скважин до уборки территории. Небольшие габариты, удачно сочетающиеся с возможностью выполнения большого количества функций, способствуют эффективному и быстрому выполнению комплексных работ в стесненных условиях. К примеру, специализированную технику применяют для уборки аллей, автостоянок, рынков, улиц и прочих территорий, не доступных въезду и функционированию для крупных транспортных средств.


Неоспоримым достоинством выступает тот факт, что достать на МКСМ 800 запчасти довольно просто. Во многих специализированных сервисных центрах и даже в частных магазинах и на рынке можно отыскать необходимые сменные детали. Некоторые можно приобрести сразу, менее распространенные детали для замены узлов механизма, вышедшего из строя, следует заказывать предварительно. В любом случае, скорее всего запасная часть найдется сразу, а если нет, то ожидать ее придется совсем недолго.



Погрузчик МКСМ 800 быстро и эффективно выполняет значительный объем работ





Для составления полного представления о данной модели, следует рассмотреть технические характеристики МКСМ 800. Вес машины составляет приблизительно две тысячи восемьсот килограмм, но может незначительно меняться, в зависимость от веса установленного дополнительного сменного оборудования. Максимальное значение силы тяги равно двадцати четырем кН. Марка модели, как визитная карточка, указывает на грузоподъемные возможности устройства и составляет восемьсот килограмм. Когда на машине установлен стандартный основной ковш, радиус ее поворота равен двум метрам и сорока четырем сантиметрам. Одним из основных технических показателей для данного вида транспорта является возможная высота выгрузки, ее максимальное значение достигает двух метров и сорока одного сантиметра.


Погрузчик МКСМ 800 оборудован стрелой, вылет которой возможет на расстояние шестидесяти четырех сантиметров при условии занятия позиции на максимальной высоте разгрузки. Специализированная маневренная машина может развивать скорость до двенадцати километров в час, хотя зачастую такая скорость не нужна при выполнении рабочих задач. Данная модель спецтехники работает на трехцилиндровом дизельном двигателе, оборудованном системой жидкостного охлаждения. Расход топлива составляет шесть литров в час.

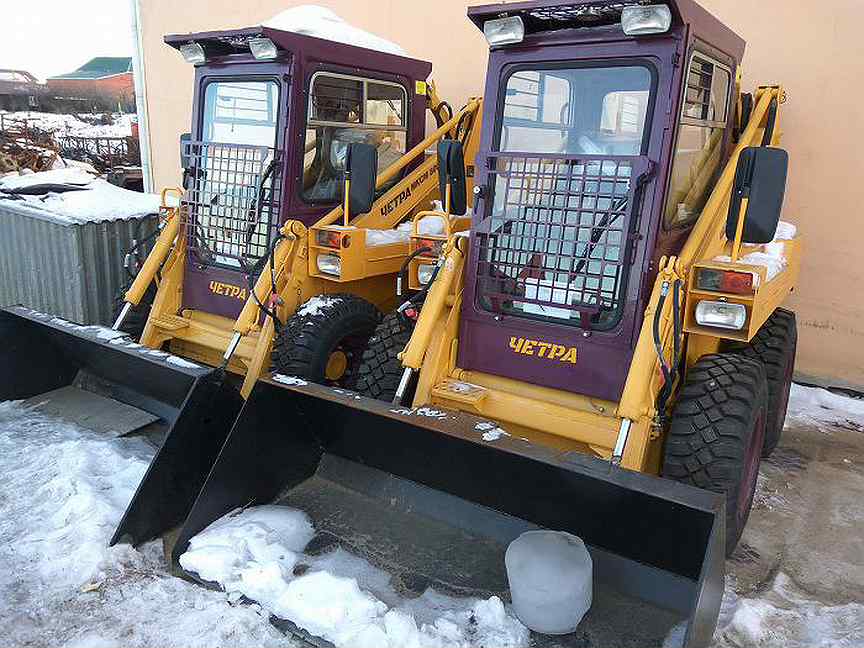

Погрузчик МКСМ 800 фото













Коммунально-строительная техника в Волгограде. Минипогрузчик МКСМ-800.

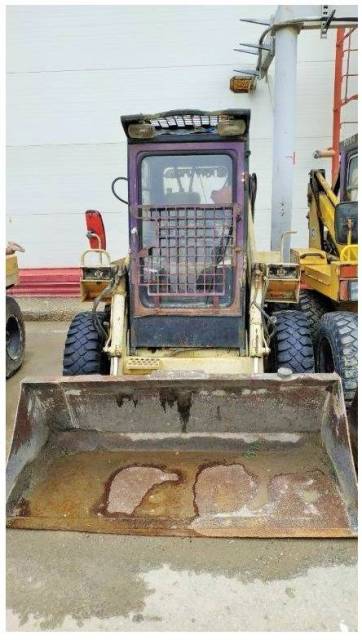

Мини погрузчик МКСМ-800

Мини погрузчик МКСМ-800 (многоцелевая коммунально-строительная машина) служит для погрузочных и транспортировочных работ с грунтом и сыпучими породами, планирования территории, снегоочистки и мусороуборки, рытья ям и траншей, скважного бурения.

Наиболее часто МКСМ-800 применяется при промышленных, строительных, коммунальных и дорожных работах, а также в других отраслях, где тесные условия не позволяют использовать крупногабаритную технику.

Высокая степень компактности и отличная управляемость позволяют использовать в стесненных условиях. Габаритные размеры машины дают возможность проникать в проемы высотой от 2,1 м и шириной от 1,8 м. МКСМ-800 наиболее эффективно проявляет себя при уходе за тротуарами, дорожками для пешеходов, аллеями, рынками, проведении ландшафтных и дорожных работ. Небольшой вес и габаритные размеры погрузчика позволяют осуществлять его транспортировку в грузовом автомобиле или прицепе.

МКСМ-800 плавно меняет скорость движения и разворачивается на месте благодаря бесступенчатому переключению скоростей в правой и левой коробках передачи при помощи объемного гидропривода. Управление движением осуществляется двумя джойстиками, установленными в боковых панелях.

Основным преимуществом является универсальность машины, обеспечиваемая разнообразным быстросменным навесным оборудованием. Смена навесного оборудования настолько легка, что ее может провести сам оператор, при этом гидросистемы машины и навесного оборудования без слива рабочей жидкости соединяются посредством быстросъемной муфты.







Технические характеристики МКСМ-800



Параметры

Значение

Грузоподъемность, кг

800

Скорость движения, макс. , км/ч

10

Масса, кг

2800

Габаритные размеры, мм, не более



длина с основным ковшом

3270

длина без основного ковша

2480

ширина без ковша

1680

высота с проблесковым маячком

2220

высота с поднятым ковшом

3700

Трансмиссия

гидрообъемная

Допускается работа на уклоне, град.

10

Преодолеваемый подъем, град.

13

Кабина

закрытая, остекленная, с передней дверью, открывающейся наружу

Температура эксплуатации

МКСМ предназначена для эксплуатации при t&grad; окружающей среды от -45°С до +45°С

Двигатель



Марка

3М41 Германия. дизельный трехцилиндровый с воздушным охлаждением

Эксплуатационная мощность, кВт/л.с.

36,8/50

Удельный расход топлива, Г/кВт-ч

242

Вместимость топливного бака, л

55





Быстросменное навесное оборудование

Ковш основной МКСМ

Ковш основной мини погрузчика МКСМ предназначается для погрузочных, транспортировочных и прочих видов работ с различными видами грузов, такими как грунтовые земли, удобрения, опилки, стружки, снег. Также ковш может использоваться как отвал для планирования местности и перемещения грунта.

Технические характеристики:

Наименование

Ковш основной

Объем ковша, м3

0,463

Габаритные размеры, мм
— длина
— ширина
— высота


1180
1730
800

Масса ковша, кг

150

Ковш карьерный МКСМ

Ковш карьерный отличается от основного ковша наличием на режущей кромке зубьев. Ковш предназначается для осуществления погрузочных работ кусковых материалов (включая дробленый камень), щебня и лома строительных материалов.

Технические характеристики:

Наименование

Ковш карьерный

Объем ковша, м3

0,463

Габаритные размеры, мм
— длина
— ширина
— высота


1730
1180
800

Масса ковша, кг

161

Отвал поворотный МКСМ

Отвал поворотный мини погрузчика МКСМ служит для планирования территории, перемещения и удаления различных материалов с площадок, очистки от мусора дорожного покрытия, засыпки траншей и ям.

Технические характеристики:

Наименование

Отвал поворотный

Габаритные размеры, мм
— длина
— ширина
— высота


2200
1000
850

Масса отвала, кг

230

Щетка дорожная МКСМ

Щетка дорожная для погрузчика МКСМ служит для уборки и подметания дорожного покрытия, дворовых дорог, пешеходных дорожек и прочих площадок, обладающих твердым покрытием.

Технические характеристики:

Наименование

Щетка дорожная

Ширина захвата подметающей щетки не менее, мм

1800

Ширина подметания не менее, мм

1500

Скорость подметания не более, км/ч

8

Расчетная производительность, м3/мин

180

Объем бака для воды не более, л

200

Габаритные размеры, мм
— длина
— ширина
— высота


2200
1100
1200

Масса не более, кг
— щетки дорожной с ворсом из полиамида, закрепленным тросом
— щетки дорожной из дисков


274,4
282,4

Разбрасыватель противогололедных материалов МКСМ

Разбрасыватель противогололедных материалов (РПМ-04) представляет собой емкость с фильтром, через который просеивается специальные противогололедные материалы. С помощью агрегата посыпаются дороги, улицы, дворы и другие площадки.

Технические характеристики:

Наименование

Разбрасыватель противогололедных материалов

Ширина разбрасывания, м

3-15

Объем бункера, м3

0,4

Принцип разбрасывания

Центробежный

Габаритные размеры, мм
— длина
— ширина
— высота


1550
1230
1030

Масса, кг

230

Бетоносмеситель МКСМ

Бетоносмеситель погрузчика МКСМ используется для создания подвижных бетонных смесей для нужд различных строительных объектов с небольшими требованиями по объемам работ. Среди таких объектов могут быть, например, коттеджи, дачные домики, гаражи и другие подобные.

Технические характеристики:

Наименование

Бетоносмеситель

Объем смесительной емкости (барабана), л

250

Объем готового замеса бетонной смеси, л

155

Габаритные размеры, мм
— длина
— ширина
— высота


1300
1300
110



Уборочная машина МКСМ

Уборочная машина мини погрузчика МКСМ применяется для подметания и очистки от грязи, пыли и песка дорожного покрытия, дворов, пешеходных дорожек, тротуаров и прочих площадей с твердым покрытием.

Технические характеристики:

Наименование

Уборочная машина

Ширина подметания не более, мм

2000

Максимальная скорость подметания не более, км/ч

5

Габаритные размеры, мм
— длина
— ширина
— высота


2450
2150
1200

Масса не более, кг
— уборочной машины с ворсом из полиамида и закрепленным тросом
— уборочной машины с щеткой из дисков


500
508

Вилы с прижимом МКСМ

Прижимные вилы мини погрузчика МКСМ основное применение находят в сельском хозяйстве, строительных работах, уходе за парками и садами. Также вилы могут использоваться при погрузке выкорчеванных кустарников, стволов спиленных деревьев, веток, соломы, сена, навоза, бутового камня, трубами, металлолома, утильсырья и прочих длинномерных грузов.

Технические характеристики:

Наименование

Вилы с прижимом

Грузоподъемность не более, кг

800

Высота подъема груза, мм

3010

Ширина захвата не более, мм

1597

Габаритные размеры, мм
— длина
— ширина
— высота


1800
1000
950

Масса, кг

246,43

Вилы грузовые МКСМ

Грузовые вилы от мини погрузчика МКСМ применяются при транспортировке, складировании и прочих грузовых операциях, выполняемых с различными грузами, ящиками и другими материалами, позволяющими укладку штабелями. Вилы в основном применяются на складах и таможенных терминалах.

Технические характеристики:

Наименование

Вилы грузовые

Грузоподъемность на вилах не более, кг

800

Высота подъема груза, мм

3060

Ширина захвата грузовых вил, мм

230-1550

Ширина грузовых вил, мм

1580

Масса, кг

131

Стрела грузовая МКСМ

Грузовая стрела погрузчика МКСМ служит для подъема и транспортировки крупногабаритных грузов. При работе с грузовой стрелой, груз подвешивается на крюк и поднимается на необходимую высоту. В зависимости от вылета крюка стрелы при подъеме, меняется грузоподъемность.

Технические характеристики:

Наименование

Стрела грузовая

Грузоподъемность стрелы не более, кг
— при максимальном вылете крюка
— при минимальном вылете крюка


400
800

Максимальная высота подъема груза, мм

3000

Габаритные размеры, мм
— длина
— ширина
— высота


980
1080
910

Масса не более, кг

83

Штырь грузовой МКСМ

Штырь грузовой мини погрузчика МКСМ используется для погрузки и перемещения крупногабаритных грузов, таких как бумажные рулоны и мотки проволоки.

Технические характеристики:

Наименование

Штырь грузовой

Максимальная грузоподъемность, кг
— на конце штыря
— на середине штыря


600
800

Максимальная высота подъема груза, мм

3000

Габаритные размеры, мм
— длина
— ширина
— высота


920
1080
430

Масса, кг

60

Буровое оборудование МКСМ

Буровое оборудование применяется при бурении ям и скважин различных диаметров, в зависимости от применяемого бура (200, 300 и 400 мм). Также буровое оборудование МКСМ может использоваться при посадке кустов и небольших деревьев, установке столбов, стоек заборов и опор прочих конструкций.

Технические характеристики:

Наименование

Буровое оборудование

Максимальная глубина бурения, мм
— при установленном буре диаметром 200 и 300 мм
— при установленном буре диаметром 400 мм


2000
1500

Габаритные размеры (длина x ширина x высота), мм
— бура диаметром 200 и 300 мм
— бура диаметром 400 мм


1300 x 900 x 670
2340 x 630 x 560

Масса, кг
— навески бура не более
— бура диаметром 200 мм
— бура диаметром 300 мм
— бура диаметром 400 мм


115
42
58
47

Гидромолот МКСМ

Гидромолот используется для вскрытия асфальтированных и бетонированных покрытий, пробоя мерзлого грунта, железобетонных конструкций, скальных пород, а также для уплотнения рыхлого грунта. Чаще всего гидромолот находит применение при вскрытии подземных тепло- и газопроводов, трубопроводов линий связи и силовых кабелей.

Технические характеристики:

Наименование

Гидромолот

Энергия удара, Дж

480

Частота ударов, ударов/мин

550-1200

Габаритные размеры, мм
— длина
— ширина
— высота


1360
580
1000

Масса, кг

246

Экскаватор ковшовый МКСМ

Экскаватор ковшовый применяется при рытье траншей, ям, котлованов и прочих землеройных работ на различных грунтах, таких как торф, сырой песок, легкая глина, мелкий гравий.

Технические характеристики:

Наименование

Экскаватор ковшовый

Высота разгрузки, мм

2000

Глубина копания, мм

2400

Емкость ковша, м3

0,075

Масса, кг

790

Габаритные размеры, мм
— длина
— ширина
— высота


2520
2120
2130

Габаритные размеры с установленной навеской, мм
— высота с поднятым ковшом
— высота в транспортном положении
— длина с машиной МКСМ-800


3100
2100
4300

Экскаватор траншейный МКСМ

Экскаватор траншейный применяется для рытья прямоугольных траншей в грунтах различной степени плотности, таких как торф, сырой песок, песчанистая глина, растительная земля, мелкий гравий. Также экскаватор может использоваться для создания дренажных каналов, прокладки линий связи, силовых кабелей и трубопроводов.

Технические характеристики:

Наименование

Экскаватор траншейный

Размеры траншеи, мм
— глубина не более
— ширина не менее


1000
160

Расчетная производительность, м3

3,84

Габаритные размеры, мм
— длина
— ширина
— высота


2200
1200
600

Масса не более, кг

363

Рыхлитель МКСМ

Отличительной особенностью рыхлителя для мини погрузчика МКСМ является то, что среди всего навесного оборудования он один монтируется на задней части машины. Основными задачами является рыхление плотных и тяжелых грунтов, в числе которых глина, суглинка, песок, торф. Используется рыхлитель также и на работах по обустройству парков и садов, при предпосевной подготовке почвы, планировочных работах.

Технические характеристики:

Наименование

Рыхлитель

Ширина рыхлителя не более, мм

1131

Максимальное заглубление не менее, мм

240

Габаритные размеры, мм
— длина
— ширина
— высота


1300
900
670

Масса не более, кг

142

Снегоочиститель МКСМ

Снегоочиститель мини погрузчика МКСМ предназначается для очистки от снега с автодорог, тротуаров, пешеходных дорожек и прочих площадок.

Технические характеристики:

Наименование

Снегоочиститель

Размеры убираемого снега не более, мм
— ширина
— высота


1745
250

Дальность отбрасывания снега не менее, м

5

Расчетная производительность, т/ч

80

Габаритные размеры, мм
— длина
— ширина
— высота


1900
1150
880

Масса, кг

320

Гусеницы МКСМ

Комплект гусениц, предназначенных для установки на мини погрузчик МКСМ, служит для улучшения тягово-сцепных свойств на грунтах с плохой несущей способностю. Таким образом, гусеницы дают возможность улучшить проходимость погрузчика, также по бездорожью и в зимних условиях, при этом улучшаются сцепные свойства с грунтом и более чем в два раза уменьшается удельное давление на грунт.

Технические характеристики:

Наименование

Гусеницы

Ширина габаритная не более, мм

340

Тип гусениц

Металлическая

Удельное давление на грунт, кг/см3

0,5

Масса, кг

117





Преимущества погрузчика МКСМ-800 перед аналогами:

    • небольшие габаритные размеры, высокая управляемость и проходимость;
    • широкая линейка навесного оборудования для проведения различных работ;
    • управление машиной и навесным оборудованием осуществляется при помощи джойстиков;
    • экономичный дизельный двигатель с воздушным охлаждением;
    • объемный гидропривод, обеспечивающий плавное изменение скорости вращения бортовых редукторов;
    • имеется возможность использования гидравлического оборудования;
    • электрическое или механическое управление;
    • простота обслуживания и ремонта.

Модернизация мини-погрузчиков ЧЕТРА МКСМ

«Мы постоянно ведем работу по повышению качества и улучшению потребительских свойств выпускаемой продукции под брендом ЧЕТРА, — отмечает Ирина Машенькина, исполнительный директор «ЧЕТРА-ПМ». – В частности, ее результатами стали технические нововведения на мини-погрузчиках ЧЕТРА МКСМ серии А, способствовавшие росту надежности техники, улучшению эргономики рабочего места оператора и комфорта управления машинами».  Так, по оценкам конструкторов и специалистов «ЧЕТРА-ПМ», модернизация конструкции ЧЕТРА МКСМ, в том числе, при помощи установки высококачественных комплектующих, позволила повысить надежность работы мини-погрузчиков, выпущенных заводом «САРЭКС», более чем на 30%. Среди улучшений, которые внедрили инженеры, можно назвать изменение конструкции рамы, крыльев и ящиков АКБ, конструкции капота и двери моторного отсека, конструкции топливного и гидравлического баков, кронштейнов крепления тросов управления муфтой сцепления и акселератором, а также конструкции замка двери капота для улучшения надежности ее фиксации в закрытом положении, и множество других изменений.   Вместе с тем улучшилась и эргономика коммунальных машин ЧЕТРА: изменена конструкция защитной решетки стекла двери кабины, внедрен светодиодный плафон освещения в кабине, а также установлены регулируемые подушки дуги безопасности и подсветка номерного знака.  Отдельно нужно отметить улучшение качества сборки ЧЕТРА МКСМ. Так, мощности завода «САРЭКС» постоянно пополняются новым оборудованием и инструментами для сборки техники. Кроме того, на заводе была внедрена новая эффективная система постовой конвейерной сборки машин.  Напомним, что мини-погрузчики ЧЕТРА МКСМ серии А выпускаются с 2012 года. Главное преимущество мини-погрузчиков — компактные размеры, благодаря которым машина может работать в стесненных условиях и свободно работать, например, в пространстве 2,1 м высотой и 1,8 м шириной. При этом малые размеры не снижают производительности спецтехники: мини-погрузчики ЧЕТРА МКСМ имеют грузоподъемность в 800, 1000 и 1200 кг. Кроме того, малый размер и вес мини-погрузчиков ЧЕТРА МКСМ позволяют транспортировать технику даже в кузове небольшого грузового автомобиля.   Еще одна конструктивная особенность ЧЕТРА МКСМ — «бортовой поворот» — обеспечивает машине высокую маневренность и производительность. Благодаря независимому бесступенчатому изменению скоростей вращения правой и левой бортовых передач, мини-погрузчики ЧЕТРА МКСМ плавно изменяют скорость и направления движения, разворачиваясь на месте. Другое преимущество мини-погрузчиков ЧЕТРА МКСМ – универсальность, которое достигается благодаря широкому спектру навесного оборудования — до тридцати видов.

Технические характеристики мини-погрузчиков ЧЕТРА МКСМ серии А:





МКСМ-800А-1 (Kubota)

МКСМ-1000А-1 (Kubota)

МКСМ-1200А-1 (Kubota)

Габариты

Макс. высота поднятого ковша, мм

3750

3745

3782

Макс. высота нижнего шарнира ковша при разгрузке, мм

3060

3013

3080

Высота по кабине, мм

2055

2035

2062

Дорожный просвет, мм

205

205

230

Длина с ковшом, мм

3450

3730

3700

Длина без ковша, мм

2645

2692

2680

Ширина стандартного ковша, мм

1730

1730

2000

Эксплуатационные характеристики

Эксплуатационная масса, кг

3020

3370

3630

Номинальная грузоподъемность, кг.

800

1000

1200

Подъем стрелы

Радиальный

Органы управления

джойстики

Температурный диапазон эксплуатации, град.

-40…+45

Гидравлика

EATON

Подача гидронасоса, л/мин

75

75

90

Макс. скорость движения, км/ч

10…12

12…14

12…14

Стандартный ковш, м. куб.

0,46

0,6

0,7

Топливный бак, л

70

76

86

Двигатель

Производитель

KubotaV2403

(Япония)

KubotaV3300

(Япония)

KubotaV3300

(Япония)

Характеристика

Дизельный, 4-цилиндровый, жидкостного охлаждения

Мощность, л.с.(кВт)

52 (38)

75 (54,9)

75 (54,9)

Время работы без дозаправки, ч

8,5

9

11

16. 08.2016

Аренда МКСМ | Цены на услуги заказать на сайте частных объявлений Перевозка 24

04.09.2020 №553969

Заказ мини-погрузчика: МКСМ 800 или Пум 500 до 300000 руб

25.09.2017 №186709

Заказ мини-погрузчика: Ищем мини-погрузчик МКСМ 800H или мини-погрузчик МКСМ 800А — 1 ед.

17.03.2020 №470306

Заказ манипулятора: Требуется перевезти погрузчик мксм-800, вес 2,6тн, длина 3,2м, ширина 1,7м, высота 2м из Катав-Ивановска в Коркино (челябинской обл) примерно 250-260км. Требуется манипулятор или эвакуатор с мощной лебёдкой. МКСМ не на ходу, в ремонт, документы имеются. В любое время. Я собственник.

26. 10.2015 №46863

Заказ мини-погрузчика: Требуется Мксм 800 или LOGUST на постоянную работу в сургуте

14.05.2008 №48996

Заказ экскаватора: Купим б/у экскаватор ЕК-12,14,18 б/у, в хорошем состоянии, не старше 2000 года. ЭО-33211, ЭО-5126, ПУМ-500, ЕТ-26, ЭО-6123. Навесное оборудование. МКСМ-800 новые и Б/У. Самосвалы Татра. Бульдозер ДТ-75.

03. 12.2015 №51483

Заказ перевозки 3 т.: Перевезти Минипогрузчик МКСМ 800 (длина 3270, ширина 1680, высота 2225), вес 2800 кг. На ходу.

23.06.2016 №69537

Заказ мини-погрузчика: Требуется мини-погрузчик на базе МКСМ и ему подобных, для выравнивания участка в огороде. Проход в огород узкий, поэтому только мини. Ранее участок был распланирован большим фронтальным погрузчиком. Сейчас остается разровнять кучи. Думаю мини-погрузчику это по силам!

12. 07.2016 №72355

Заказ мини-погрузчика: Требуется мини-погрузчик типа мксм на 2 дня

15.12.2016 №102980

Заказ мини-погрузчика: Куплю мини-погрузчик Мксм 800

03. 12.2016 №115993

Заказ перевозки 5 т.: Перевезти Минипогрузчик МКСМ 800 (длина 3270, ширина 1680, высота 2225), вес 2800 кг. На ходу.

ЧЕТРА тестирует мини-погрузчик МКСМ в городе. Новости Тракторсервиса

Компания «ЧЕТРА-Промышленные машины» предоставила в опытную эксплуатацию администрации г. Чебоксары мини-погрузчик  ЧЕТРА МКСМ-800А-1 с двигателем Cummins.
Погрузчик передан ОАО «Дорэкс» — компании, осуществляющей комплекс услуг по благоустройству улично-дорожной сети города для уборки территории Ленинского района Чебоксар.

Мини-погрузчики ЧЕТРА МКСМ 800А-1 производства ОАО «САРЭКС» предназначены для широкого спектра коммунальных и погрузочно-разгрузочных работ и сочетают в себе компактные размеры и высокую производительность. При эксплуатационной массе в 3050 кг номинальная грузоподъемность машины составляет 800 кг. Максимальная высота ковша при разгрузке достигает 3040 мм, что позволяет осуществлять загрузку автосамосвалов с наращенными бортами. Сравнительно малые размеры и вес мини-погрузчика ЧЕТРА МКСМ позволяет без труда транспортировать его даже в кузове грузового автомобиля.

По желанию заказчика погрузчики оснащаются широким спектром (18 видов) , навесного оборудования, в том числе, основным ковшом, поворотным отвалом, дорожной щеткой, фрезерно-роторным снегоочистителем, уборочной машиной, грузовыми вилами и др. оборудованием

Обладая независимым беcступенчатым изменением скоростей вращения правой и левой коробкой передач объемным гидроприводом, мини-погрузчики ЧЕТРА МКСМ плавно изменяют скорость и направления движения, разворачиваясь на месте. Муфта сцепления помогает при запуске двигателя в холодное время года.

Управлять мини-погрузчиками можно  при помощи двух установленных рычагов типа «джойстик», встроенных в боковые панели. Педаль подачи топлива позволяет придать дополнительное ускорение при передвижении мини-погрузчика, а гидравлический клапан выравнивания ковша позволяет не рассыпать его содержимое.

Особое внимание в «ЧЕТРА-Промышленные машины» уделили вопросу удобства эксплуатации. Противоскользящая подножка и широкий входной проем в кабину позволяют оператору легко и безопасно покидать рабочее место. Низкое расположение капота и высокая степень остекления обеспечивает хороший обзор, позволяющий видеть всю рабочую зону, в то время как установленные зеркала заднего вида дают возможность обозревать пространство позади машины и не допустить на препятствие при движении задним ходом.

Интерьер кабины изготовлен из современных звукопоглощающих и шумозащитных материалов, формованных пластиковых панелей. Защитная решетка лобового стекла предохраняет попадание предметов в стекло, защищая тем самым оператора машины. Для обеспечения комфортных условий работы, в кабине установлены кондиционер и отопитель. Контрольно-измерительные приборы установленные в пластиковых панелях кабины, электрооборудование и внешняя светотехника соответствует европейским стандартам.

«Увидев мини-погрузчик ЧЕТРА МКСМ-800А-1 вживую, на прошедшей накануне презентации техники «ЧЕТРА-Промышленные машины», мы приняли решение протестировать машину на улицах города, — комментирует Олег Белов, заместитель директора по эксплуатации объектов внешнего благоустройства МБУ «Управления жилищно-коммунального хозяйства и благоустройства» — основного заказчика услуг ОАО «Дорэкс». – В зону нашей ответственности входит поддержание чистоты не только на проезжей части улиц, но и на тротуарах, поэтому малые габариты погрузчика ЧЕТРА МКСМ вкупе с его топливной экономичностью делают его особенно эффективным в таких специфических коммунальных работах, как уборка  пешеходной части нашего города».

Основные технические характеристики мини-погрузчиков ЧЕТРА МКСМ

Характеристики расхода топлива

Мксм 800. Технические характеристики мксм.

Покупка и обслуживание спецтехники

Погрузчик МКСМ-800 — универсальная спецтехника, которая применяется на складах, строительных и коммунальных работах. Функционал погрузчика зависит от навесного оборудования.

Несмотря на огромные возможности, МКСМ-800 имеет небольшие габариты, что позволяет перемещать погрузчик с площадки на площадку грузовиком и обеспечивает бесперебойную работу в узких проходах складов.Погрузчик может войти в помещение через ворота высотой 2,1 метра и 1,8 метра, а объемный гидропривод, позволяющий независимо плавно изменять скорость вращения правого и левого редукторов, может повернуть МКСМ-800 на ходу. пятно, что делает его отличным помощником при работе на складе.

Конструкторы сделали все для комфорта водителя. Так в кабине погрузчика две вешалки для верхней одежды, ящик с необходимым инструментом, а наличие форточки, обогрева и теплоизоляции позволит поддерживать благоприятный температурный режим в любую погоду.Все основные узлы МКСМ-800 расположены в легко доступных местах. Например, если необходимо предотвратить или осмотреть двигатель, достаточно просто открыть задний капот, а для тех же действий с гидросистемой достаточно просто поднять и закрепить кабину.

Погрузчик комплектуется разными двигателями в зависимости от модели. Если это двигатель CUMMINS A2300, производства США, то он получает название модели «K» и называется MKSM-800K. А когда установлен немецкий двигатель HATZ 3M41, то МКСМ-800Н.Для изменения функционального назначения погрузчика выпускается следующее навесное оборудование: грузовые вилы, снегоочистители, дорожные щетки, траншейный экскаватор, подметально-уборочная машина, грузовая стрела, буровое оборудование, гусеницы и др.


1 — гидробак; 2 — конденсатор; 3 — рама; 4 — отопитель кабины; 5 — электронный блок управления; 6 — трубопроводы фреона с ресивером; 7 — испаритель; 8 — стрелка; 9 — кабина пилота; 10 — джойстик электрического управления; 11 — основной ковш; 12 — колесо; 13 — крыло; 14 — аккумуляторная батарея; 15 — боковая цепная передача; 16 — гидросистема; 17 — фрикционная муфта привода насоса; 18 — топливный бак; 19 — двигатель; 20 — радиаторный блок; 21 — компрессор кондиционера /

размеры

Кабина

Кабина — рабочее место оператора. Он содержит все элементы управления, системы отображения, обеспечивающие надлежащие условия работы оператора. Устанавливается на шасси 1 с втулками 5 спереди и коническими опорами 2 сзади.


Органы управления


1 — педаль управления фрикционной муфтой; 2 — педаль подачи топлива; 3 — рычаг подачи топлива.

Гидравлическая система

Гидравлическая система служит для привода рабочего оборудования машины, сменного навесного оборудования
и обеспечения движения машины.Гидравлическая система состоит из двух контуров:

— контур рабочего оборудования;

— контур ходовой части.


1 — гидромотор; 2 — гидронасос; 3 — гидрораспределитель; 4 — уравнительный клапан; 5 — гидроцилиндр стрелы; 6 — сетчатый фильтр; 7 — крышка заливной горловины; 8 — заливная горловина; 9 — сливной фильтр; 10, 16, 17 — быстроразъемное соединение; 11 — датчик уровня масла; 12 — гидробак; 13 — сливная пробка; 14 — клапан переключения скоростей; 15 — гидроцилиндр ковша; 18 — напорный фильтр.

Технические характеристики погрузчика МКСМ-800

LVE
ОБЩИЕ ДАННЫЕ
ПАРАМЕТР МКСМ-800
Теоретический рабочий цикл погрузки ковшом, с, не более 12
Масса эксплуатационная с основным ковшом, кг 3245
Транспортная масса с основным ковшом, кг 3100
Полная масса автомобиля, кг 4045
Давление в гидросистеме:
— рабочее, МПа
— рабочее оборудование, МПа

до 350
до 200

Производительность гидросистемы:
— ходовая, л / мин
— рабочее оборудование, л / мин
— рабочее оборудование с дополнительным насосом, л / мин

49
70
110

Максимальная скорость движения, км / ч, не менее 18
Максимальная статическая опрокидывающая нагрузка, Н 16000

ДВИГАТЕЛЬ

Марка Камминз А2300
Тип

дизельный, четырехтактный, четырехцилиндровый
с жидкостным охлаждением

Мощность номинальная при номинальной частоте вращения коленчатого вала двигателя
, кВт, (л. с.)
35,2 (48)
Удельный расход топлива при номинальной частоте вращения коленчатого вала двигателя
, г / кВт × ч (г / л.с. × ч)
253 (186)
Максимальная частота вращения двигателя 2800
Минимальная частота вращения двигателя на
холостого хода, об / мин
800

ТРАНСМИССИЯ

Трансмиссия (Япония) цепной привод
Насосный агрегат (1 шт.) Производство EATON (США) 558AK00085A
Гидромотор с тормозом и ведущей звездочкой (2 шт.)
производства EATON (США)
ADT31M24AA 208A0C
Гидравлический распределитель производства EATON (США) AR1708-097
Регулирующий клапан производства EATON (США) 39055-XXX
Клапан изменения скорости, производства EATON (США) HF54753-09
Клапан функции «High-Flow» производства EATON (США)
Шина 10. 0/75 — 15,3 Модель Ф-201 ПР6 ТУ 2521-027-00148984-98
Размер обода 9,0 — 15,3
Давление воздуха в шинах, кПа (кгс / см 2) 240 ± 25 (2,4 ± 0,25)

Шины для грунтов с низкой нагрузкой

Электрооборудование

Номинальное напряжение электрооборудования, В 12
Заземленный на корпусе
Аккумулятор (2 шт.) 6СТ-90А или 6СТ-90АП
Напряжение, В 12
Емкость, А. ч 90
Генератор поставляется с двигателем
Номинальное напряжение, В 14
Максимальный ток, А 45
Стартер поставляется с двигателем
мощность, кВт 2,2
Напряжение, В 12

дворник

Электромотор-редуктор (2 шт. ) 476,3730
Шайба электрическая (2 шт.) 124,5208

ПРИБОРЫ ОСВЕЩЕНИЯ

Фара передняя дорожная

Левый (1 шт.) 05.0895.0000 LH RHD
Правый (1 шт.) 05.0894.0000 RH RHD
Левый (1 шт.) 05.1101.000 л / с
Правый (1 шт.) 05.1102.000 правая
Задний рабочий фонарь (1 шт.) 05.1102.000 правая
Плафон BAAF.453754.001

ПРИБОРЫ СВЕТОВОЙ СИГНАЛИЗАЦИИ

Фонарь задний

Левый (1 шт.) 02.1244.0000 лв.
Правый (1 шт.) 02.1245.0000 RH
Устройство звуковой сигнализации (2 шт.) 201.3721-01
Сигнальный маячок (1 шт. ) «Агент-12У» АГ 11.000

УПРАВЛЯЮЩИЕ И ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Счетчик наработки СВН2-01-3.1
Реле давления гидравлического масла K4-SP-C-F-3 / 10U / P1
Датчик температуры охлаждающей жидкости двигателя 2M02V003
Ресивер датчика температуры охлаждающей жидкости
двигатель
U06620028
Датчик давления моторного масла поставляется с двигателем
Датчик указателя уровня топлива DT7.3-900
Приемник указателя уровня топлива U06620021
Датчик температуры гидравлического масла 2M02V003
Приемник датчика температуры гидравлического масла U06620035
Датчик засорения маслосливного фильтра
Гидравлические системы
поставляется с фильтром
Датчик загрязнения масляного фильтра под давлением
Гидравлические системы
поставляется с фильтром
Датчик уровня гидравлического масла 3

ОБЪЕМ ЗАЛИВНОЙ ЖИДКОСТИ ПО СИСТЕМАМ, л, не менее:

Система охлаждения 12
Картер 6,5
Топливный бак 75
Гидравлическая система 75
Бортовые коробки передач 2×9

Видеообзор погрузчика МКСМ-800

Скорость развития машиностроения просто поражает. Теперь любой желающий может купить для себя максимально удобное оборудование, не тратя на это много денег. Особой популярностью пользуются мини-погрузчики типа МКСМ-800, технические характеристики которых могут удовлетворить любую дорожную компанию.

Производство

Курганский машиностроительный завод разработал и выпустил совершенно новую машину, которая произвела революцию в концепции строительной техники. Это предприятие является одним из крупнейших современных производителей в России. Они производят как гражданское оборудование, так и работают над созданием некоторых систем защиты.

Мини-погрузчик МКСМ-800 пользуется популярностью как у отечественного, так и у зарубежного потребителя благодаря своей компактности, высокому КПД и универсальности. Следует отметить, что эта спецтехника очень проста в эксплуатации и обслуживании.

Сфера применения

МКСМ-800, технические характеристики которого подходят практически для любых задач, используется в самых разных отраслях современной промышленности, в строительстве, ЖКХ и сельском хозяйстве. Использование такого транспортного средства позволяет выполнять довольно обширный комплекс услуг, связанных с землеустройством, погрузочно-разгрузочными работами.Если есть необходимость работать в достаточно ограниченном пространстве, то выбор однозначно стоит в пользу МКСМ-800. Погрузчики позволяют без проблем выполнять поставленную задачу даже в закрытых помещениях.

Управление

Для управления гидрооборудованием машины используются специальные джойстики, установленные внутри кабины. Связь с элементами управления может осуществляться с помощью электронного контроллера или тросового привода. Этот параметр зависит от модификации модели и предпочтений покупателя.

В системе есть общий блок — контроллер. Благодаря этому погрузчик обладает максимальной маневренностью, при этом водителю не нужно прикладывать много усилий при работе с джойстиком. В технических характеристиках, которые прилагаются к МКСМ-800, указывается тип управления автомобилем.

Кабина

МКСМ-800 имеет кабину из цельнометаллического профиля с дополнительно вклеенными стеклами, а также отдельные форточки. Этот вид конструкции отвечает всем современным требованиям безопасности.

Если рассматривать кабину отдельно, то это уже заранее собранный агрегат, в котором установлены все необходимые органы управления, а также система климата и элементы индикации.

Рама способна защитить рабочего от падающих материалов, а также спасти его жизнь в случае опрокидывания. На МКСМ-800 детали кабины пользуются отдельным спросом, так как она подвержена разного рода нагрузкам и порой не выдерживает очередного удара.

В интерьере использованы современные материалы, защищающие от шума и пыли.Внутри использованы формованные пластиковые панели, созданные по дизайну, которые также соответствуют параметрам жизнеобеспечения человека, работающего по такой технике.

Техническое обслуживание

Благодаря легкости открывания капота, а также подъема кабины мастера имеют отличный доступ практически ко всем необходимым узлам и узлам. Это позволяет достаточно быстро произвести замену неисправного элемента и провести работы, связанные с обслуживанием МКСМ-800. Запчасти устанавливаются так же легко, как и демонтируются. Благодаря такой возможности погрузчик завоевал почет и уважение дорожных и строительных компаний.

Двигатель

Погрузчик МКСМ-800 в зависимости от модели и модификации может комплектоваться дизельной силовой установкой американского производства марки Cummins, либо немецкой Hatz. Они различаются по мощности, а также по способу охлаждения. У американца 51 лошадиная сила, у немца 52,9. Стоит отметить, что первый охлаждается благодаря использованию жидкостной системы, а второй — воздушной.

Габаритные размеры

Все основные размеры и масса большинства модификаций МКСМ-800 не отличаются друг от друга. Единственное исключение — модель с индексом «А». У последних большая ширина колеи (равна 145 см), у остальных — колея 141 см. Остальные габариты тоже разные. Длина МКСМ-800 А — 264,5 см, вместо 248,0, как у других, ширина 172 см против 168 см. Высота отличается немного, версия «А» на сантиметр ниже — 205. 5 см. Против 206,5 см. В результате увеличения габаритов увеличился и вес машины. Комплектация «А» имеет массу 3,1 тонны, стандартная — 2,8 тонны. Для версии погрузчика МКСМ-800 «А» ремонт может отличаться, так как другие размеры предусматривают несколько иное размещение жизненно важных органов машины.

Оборудование

В зависимости от области применения машины на MKSM-800 может быть установлено большое количество навесного оборудования.Все дополнительные корпуса создаются двух типов: быстрозажимная стрела, работающая в паре с серийно выпускаемыми модулями, а также отдельное устройство для установки дополнительных устройств, позволяющее работать с навесным оборудованием от импортных машин. Эта возможность делает MKSM-800 более универсальным. Нет необходимости покупать дорогое импортное оборудование для отдельного рабочего устройства.

Следует обратить внимание на дополнительный комплект гусениц, поставляемый с МКСМ-800. Их устанавливают для того, чтобы значительно увеличить тягово-сцепные характеристики при движении по грунту с очень слабой несущей способностью. Гусеницы значительно увеличивают проходимость машины за счет снижения удельного давления на почву, а наличие специальных проушин улучшает характеристики сцепления.

Установка осуществляется непосредственно на шины. Чтобы не касаться гусениц и борта погрузчика, колея увеличена. Это возможно за счет установки дополнительных насадок на ступицы.

Ширина колеи не более 340 мм, а удельное давление на почву всего 0.5 кг на квадратный сантиметр. Вес дополнительного модуля может быть разным, но не более 117 кг.

Стоимость

Несмотря на популярность МКСМ-800, его цена не столь демократична и может варьироваться в зависимости от типа блока питания. Версия с будет стоить около 1 419 000 рублей, а версия с силовой установкой Hatz чуть дороже 1 597 000 рублей. Но полтора миллиона за МКСМ-800 — это еще не окончательная цена. В зависимости от типа и вида работ подбирается и соответствующее рабочее оборудование, за которое также нужно платить отдельно.Например, обычный ковш объемом 0,46 куб. будет стоить 25 тысяч. Соответственно стоят более сложные модули: 360 тысяч за гидромолот и 230 тысяч за гидромолот.

Мини-погрузчик МКСМ-800 — компактная спецмашина производства Курганского завода. Эта модель незаменима при проведении различных работ на складах различных предприятий, а также в строительстве, когда использование другого оборудования невозможно из-за его габаритов.Погрузчик оснащен трехцилиндровым двигателем мощностью 34 киловатта или 46 лошадиных сил.

Эта машина вполне конкурентоспособна, так как ни в чем не уступает зарубежным аналогам. Также стоит отметить, что мини-погрузчик МКСМ-800 более популярен в России благодаря надежной конструкции, компактным размерам, отличной маневренности и доступной стоимости. Стоимость этой модели намного ниже, чем у машин зарубежных производителей. Достаточно небольшие габариты позволяют транспортировать его на другие рабочие площадки без использования специального оборудования, так как погрузчик легко поместится в любой грузовик или прицеп. МКСМ-800 может агрегатироваться с несколькими типами дополнительных приспособлений, что значительно расширяет спектр выполняемых им работ.

Навигация по артикулу

Назначение

Мини-погрузчик МКСМ-800 имеет широкое назначение. Машина используется в коммунальном хозяйстве, строительстве, промышленности и на некоторых предприятиях, где от машины требуется компактность.

Данная модель отлично справляется с такими работами, как погрузка грунта различного состава, планирование территорий, очистка участков дорог и улиц от снега и мусора, рытье траншей, бурение скважин.Но чаще всего МКСМ-800 применяется для работы на складах, поскольку благодаря небольшим размерам и отличной маневренности способен работать в достаточно стесненных условиях. Этот автомобиль легко проезжает через узкий дверной проем, ширина которого может достигать 1800 миллиметров, а высота — 2100 миллиметров.

В коммунальном хозяйстве погрузчик используется для очистки различных территорий и участков от снега, мусора и других загрязнений.

Вложения

Для того, чтобы MKSM-800 мог выполнять все необходимые задачи в различных сферах, производитель решил придать погрузчику универсальность за счет дополнительных приспособлений.В настоящее время для мини-погрузчика МКСМ 800 доступно довольно большое количество различного навесного оборудования, а именно:

  • Ковш передний главный. Длина этого ковша 1180 мм. Ширина имеет значение 1730 миллиметров. Высота этого агрегата — 800 миллиметров. Его максимальный объем — 465 кубических миллиметров. Весит 150 килограмм. Зубов нет.
  • Ковш фронтальный карьерный. Его длина также составляет 1180 миллиметров. Его ширина составляет 1730 миллиметров. Высота имеет значение 800 миллиметров. Объем такого ковша 465 кубических миллиметров.Масса 161 килограмм. На нижнем крае ковша восемь зубьев.
  • Передний поворотный нож. Максимальный угол поворота — около 30 градусов (плюс / минус). Прямая ширина составляет 2000 миллиметров. Длина клинка составляет ровно 1000 миллиметров. Высота имеет значение 800 миллиметров. Его вес 230 килограммов.
  • Щеточное оборудование. Максимальный угол поворота составляет плюс / минус 30 градусов. Ширина подметания в прямом положении составляет 1800 миллиметров, а при полном вращении — 1500 миллиметров.Скорость движения по поверхности — 8 километров в час. Имеется бак для воды на 200 литров. Общая ширина всего агрегата составляет 2200 миллиметров. Длина 1100 миллиметров. Высота оборудования 1200 миллиметров. Масса агрегата, готового к эксплуатации, составляет 274 килограмма.
  • Подметально-уборочная машина. Общая ширина такого агрегата — 2450 миллиметров. Ширина захвата поверхности составляет 2000 миллиметров. Скорость движения составляет 5 километров в час. Длина всей конструкции 2150 миллиметров.Высота 1200 миллиметров. Масса такого оборудования — 500 килограмм.
  • Вилы фронтальные с зажимом (захватом). Этот вид техники используется в сельском хозяйстве для работы с различной растительностью (сено, силос и др. ). Максимальный вес, который выдерживает данное устройство, составляет 800 килограмм. Максимальная высота подъема оборудования 3010 миллиметров. Общая ширина конструкции составляет 1800 миллиметров при рабочей ширине 1597 миллиметров. Длина ровно 1000 миллиметров.Высота 950 мм. Вес готового к эксплуатации оборудования составляет 246 килограммов.
  • Вилы фронтальные погрузочные. Это оборудование способно выдержать нагрузку массой не более 800 килограмм. Есть возможность изменения рабочей ширины с 230 миллиметров до 1550 миллиметров. Максимальная высота подъема 3060 миллиметров. Ширина самой конструкции составляет 1580 миллиметров. Эти вилки имеют массу 130 кг.
  • Стрела с фронтальной загрузкой. Максимально допустимая масса груза — не более 800 килограмм.Максимальная высота подъема составляет 3000 миллиметров. Длина такой стрелы — 980 миллиметров. Ширина у основания 1080 миллиметров. Высота конструкции 910 миллиметров. Вес оборудования в сборе — 83 килограмма.
  • Передний загрузочный штифт. Также он используется для подъема необходимых грузов. Максимальная высота подъема 3000 мм. Допустимый вес груза — 800 килограмм, но стоит отметить, что грузоподъемность рассчитывалась на самом конце штифта, а значит, чем ближе груз к основанию, тем больше грузоподъемность этого оборудования.Длина этого штифта — 920 миллиметров. Ширина всей конструкции составляет 1080 миллиметров. Высота 430 миллиметров. Вес грузовой шпильки — 64 килограмма.
  • Оборудование буровое предварительное. Всего на агрегат можно установить три дрели. Диаметр первого — 200 миллиметров (вес 42 килограмма), второго — 300 миллиметров (вес 58 килограммов), а третьего — 400 миллиметров (вес 47 килограммов). Максимальная глубина сверления при использовании первого и второго сверла составляет 2000 мм, при использовании третьего — 1500 мм.Образец буры весит 115 килограмм. Ширина всего агрегата составляет 900 миллиметров. Длина 2340 миллиметров. Высота 670 миллиметров. Оборудование весит 150 килограмм.
  • Гидромолот. Его длина 580 мм. Ширина 1360 миллиметров. Высота ровно 1000 миллиметров. Каждый удар этого молота имеет энергию 480 джоулей. Частота удара может составлять либо 550 ударов в минуту, либо 1200 ударов в минуту, в зависимости от установленной скорости. Гидромолот весит 246 килограммов.
  • Экскаватор ковшовый. Объем ковша копания 463 кубических миллиметра. Максимальная высота разгрузки — 2000 миллиметров. Высота оборудования с поднятым ковшом составляет 3100 миллиметров, в транспортном положении высота 2100 миллиметров. Максимальная глубина копания — 2400 миллиметров. В длину этот агрегат составляет 2120 миллиметров. Ширина опор по краям 2520 миллиметров. Вес в собранном виде составляет 790 килограммов.
  • Экскаватор фронтальный траншейный.Этот агрегат способен рыть траншею глубиной не более 1000 миллиметров и шириной не менее 160 миллиметров. Длина оборудования 2200 миллиметров. Ширина — 1200 миллиметров. Высота такого экскаватора — 600 миллиметров. Готовый к употреблению вес 363 килограмма.
  • Рыхлительное оборудование. Максимально возможная глубина рыхлителя — не менее 240 миллиметров. Ширина захвата составляет 1131 миллиметр. Длина конструкции оборудования 900 миллиметров.Общая ширина 1300 миллиметров. Высота имеет значение 670 миллиметров. Рыхлитель весит 142 килограмма.
  • Центробежный разбрасыватель противообледенительных материалов. Ширина разбрасывания на малых оборотах дисков составляет не менее 3000 миллиметров, при максимальных оборотах — не более 15000 миллиметров. Бункер имеет объем 400 кубических миллиметров. Масса такого агрегата — 230 килограмм.
  • Снегоуборочная техника. Ширина очищаемой площади не более 1745 миллиметров.Максимальная глубина снега, с которой все еще может справиться оборудование, составляет 250 миллиметров. Дальность выброса снега не менее пяти метров. Длина оборудования 1150 миллиметров. Ширина 1900 миллиметров. Высота равна 880 миллиметрам. Собранный вес составляет 317 килограмм.

Модификации

Мини-погрузчик МКСМ-800 имеет несколько модификаций, а именно МКСМ-800А, МКСМ-800К, МКСМ-800Н, МКСМ-800А-1. Все эти модели отличаются друг от друга только мощностью силового агрегата и комплектацией.Никаких изменений внешнего вида ни у одной из моделей нет.

  1. МКСМ-800А комплектуется четырехцилиндровым двигателем Cummins A2300, который развивает мощность 35,3 киловатт или 48 лошадиных сил.
  2. MKSM-800K также оснащен двигателем Cummins A2300, но его мощность снижена до 32,4 киловатт или 44 лошадиных сил.
  3. В MKSM-800N используется немецкий трехцилиндровый силовой агрегат Hatz 3M41, способный развивать максимальную мощность 38,9 кВт или 52,9 лошадиных сил.
  4. MKSM-800A-1 имеет четырехцилиндровый агрегат Kubota V2403, развивающий максимальную мощность 37 л.с.5 киловатт или 51 лошадиная сила.


Технические характеристики

Эксплуатационная масса мини-погрузчика МКСМ-800 — 2800 кг. Максимальное тяговое усилие — 24 килоньютона. Гидравлическая система имеет грузоподъемность 800 кг. Минимальный радиус поворота с базовым ковшом составляет 2440 миллиметров. Максимальная высота разгрузки составляет 2410 миллиметров. При такой же высоте вылет стрелы составляет 640 миллиметров.

Базовая модель оснащена трехцилиндровым силовым агрегатом Cummins A2100, который способен выдавать номинальную мощность 34 киловатт или 46 лошадиных сил.Система охлаждения двигателя — жидкостная, вмещает до 12 литров жидкости (антифриза). Максимальная скорость, с которой может двигаться погрузчик, составляет 12 километров в час. Имеется топливный бак на 55 литров.

Длина погрузчика 2480 миллиметров. Ширина 1680 мм. Высота равна 2065 миллиметрам. Колея автомобиля составляет 1410 миллиметров. Дорожный просвет составляет 206 миллиметров. Способен подниматься до 10 градусов.


Характеристики:

Мини-погрузчик МКСМ-800 завоевал большую популярность благодаря своим техническим характеристикам.В частности, он имеет довольно небольшие размеры и отличную маневренность, что позволяет выполнять различные виды работ в стесненных условиях. Также он может использовать большое количество насадок, существенно расширяя спектр выполняемых им работ. К тому же он может похвастаться экономичностью, доступной стоимостью, мощным двигателем, простотой использования и простотой обслуживания.


Видео

Двигатель

Трехцилиндровый дизельный двигатель Cummins A2100 устанавливается на базовую модель мини-погрузчика МКСМ-800.Его максимальная мощность составляет 34 киловатта или 46 лошадиных сил. Максимальное количество оборотов коленчатого вала — 2200 об / мин. За час работы расходует в среднем до 6 литров дизельного топлива. Система охлаждения жидкостная. Двигатель вмещает 9 литров масла.


Цена новые и б / у

Мини-погрузчик

МКСМ-800 можно купить по цене от 900 тысяч до 1,3 миллиона российских рублей. Подержанный доступен в продаже по цене от 200 тысяч до 800 тысяч рублей.

Цена учитывается с учетом года выпуска, модификации (базовая или модифицированная), комплектации, наработки и технического состояния (для бывшего в употреблении оборудования) и навесного оборудования.

Погрузчик МКСМ-800

Мини-погрузчик МКСМ-800 (универсальная городская строительная машина) используется для погрузки и транспортировки грунта и рыхлых пород, планирования площадок, уборки снега и мусора, рытья ям и траншей, бурения скважин.

Чаще всего МКСМ-800 применяется на промышленных, строительных, коммунальных и дорожных работах, а также в других отраслях промышленности, где жесткие условия не позволяют применять крупногабаритную технику.

Высокая компактность и отличная управляемость делают его пригодным для использования в ограниченном пространстве. Габаритные размеры машины позволяют проникать в проемы высотой 2,1 м и шириной 1,8 м. МКСМ-800 наиболее эффективно проявляет себя при уходе за тротуарами, пешеходными дорожками, аллеями, рынками, ландшафтными и дорожными работами. Небольшой вес и габариты погрузчика позволяют перевозить его на грузовике или прицепе.

МКСМ-800 плавно меняет скорость движения и поворачивает на месте благодаря бесступенчатому переключению передач в правой и левой КПП с помощью объемного гидропривода. Движение контролируется двумя джойстиками, установленными в боковых панелях.

Основным преимуществом станка является универсальность, обеспечиваемая множеством быстросменных приспособлений. Смена навесного оборудования настолько проста, что оператор может сделать это сам, а гидравлические системы станка и навесного оборудования без слива рабочей жидкости соединены через быстроразъемную муфту.

Преимущества погрузчика МКСМ-800 перед аналогами:

  • малые габаритные размеры, высокая управляемость и проходимость;
  • широкий ассортимент навесного оборудования для различных работ;
  • управление машиной и навесным оборудованием осуществляется с помощью джойстиков;
  • дизельный двигатель экономичный с жидкостным или воздушным охлаждением;
  • Объемный гидропривод
  • , обеспечивающий плавное изменение скорости вращения бортовых передач;
  • есть возможность использования гидрооборудования;
  • электрическое или механическое управление;
  • простота обслуживания и ремонта.

Мини-погрузчики МКСМ-800 выпускаются в двух модификациях, различающихся моделями устанавливаемых дизелей: с дизельным двигателем А2300 производства американской компании Cummins, двигателем Hatz 3M41 (Германия).

Осенью 2011 года прошла испытания новая модернизация мини-погрузчика МКСМ, получившая название МКСМ-800А … Отличительные особенности погрузчиков новой серии — сварная рама, включая цепные редукторы и баки, снят шестеренчатый привод насоса (гидронасос установлен непосредственно на картер сцепления), а вместо исключенной штанги с рычагами использован уравнительный клапан.Цепные редукторы импортного производства используются совместно с двумя быстроходными гидромоторами. Чтобы обеспечить наилучший запуск погрузчика с бортовым поворотом при низких температурах, между двигателем Cummins американского производства и гидравлическими насосами установлена ​​муфта.

Технические характеристики:

Имя МКСМ-800К МКСМ-800Н МКСМ-800А
Двигатель
Модель двигателя Камминз А2300 Hatz 3M41 Камминз А2300
Система охлаждения жидкость антенна жидкость
Мощность, л. с.п. 44 52,9 48
Размеры и вес
Масса эксплуатационная, кг 2800 3100
Ширина колеи, не более, мм 1410 1450
Минимальный радиус поворота, мм 2440
Дорожный просвет, не менее, мм 206
Габаритные размеры, мм
— длина
— ширина
— высота

2480
1680
2065

2645
1720
2055
Тактико-технические характеристики
Максимальная грузоподъемность, кг 800
Максимальная скорость, не менее, км / ч 10 18
Угол пересечения, не более, град.
— перед
— зад

13
23

13
27
Максимальная статическая опрокидывающая нагрузка, кН 16
Тип гидравлического управления механический электрический

Видео:

Многоцелевая строительная машина МКСМ является одним из лидеров продаж в своем сегменте, поскольку технические характеристики, долговечность и производительность этих машин находятся на высоком уровне, и за многие годы использования машин МКСМ пользователи смогли убедиться в этом. о надежности и долговечности этой модели.

Сфера применения многоцелевой коммунальной строительной техники МКСМ

Чрезвычайно широкий: от небольших площадей до промышленных зон. Конструктивные особенности этих машин позволяют плавно изменять свою скорость и направление движения, поворачиваться вокруг собственной оси. МКСМ наиболее востребованы в строительных организациях, жилищно-коммунальном хозяйстве, дорожном хозяйстве, промышленности и транспортной отрасли. Популярность этой техники объясняется сочетанием универсальности, позволяющей механизировать практически все коммунальные, транспортные, строительные, погрузочные и землеройные работы, компактностью и высокой маневренностью, что позволяет организовать работу в стесненных условиях ( в узких проходах, закрытых помещениях, на дворовых территориях), где общие ограничения делают невозможным использование традиционных методов.

Габаритные размеры МКСМ позволяют проникать даже в проемы высотой 2,1 м и шириной 1,8 м. МКСМ идеально подходит для ухода за тротуарами, пешеходными дорожками, аллеями, рынками, при прокладке коммуникаций, обслуживании дорог и ландшафтного дизайна.

Кроме того, температурный диапазон эксплуатации МКСМ составляет от -40 до +45, удовлетворяя потребности потребителей во всех климатических зонах России. Модели МКСМ комплектуются современными дизельными двигателями, соответствующими европейским экологическим стандартам.Применительно ко всем производимым модификациям МКСМ остается основной принцип — обеспечить максимальную универсальность оборудования, т. е. применимость во всех основных сегментах рынка, в том числе за счет эксплуатации широкого ассортимента быстросъемного оборудования.

По требованию потребителей в МКСМ поставляется комплект навесного оборудования: для погрузки (различные ковши, вилы и другое оборудование), очистки (щетка, отвал, снегоочиститель и др.), Землеройных (буровая, экскаваторная техника), строительства. (бетономешалка) и другие.работы, в том числе на грунтах с низкой несущей способностью (в случае установки на МКСМ комплекта металлических гусениц, повышающих тягово-сцепные свойства машины).

При этом замена рабочего оборудования занимает мало времени — оборудование оснащено быстродействующим зажимом, что позволяет оператору менять оборудование самостоятельно и без использования дополнительных инструментов.

Характеристики МКСМ
MKSM 800N MKSM 800K MKSM 1000
Двигатель
Модель HATZ 2M41 HATZ 2M41 HATZ 3M41 КАММИНЫ А2300 HATZ 3M41
Тип двигателя дизель, четырехтактный
2-цилиндровый
дизель, четырехтактный 3-цилиндровый дизель, четырехтактный дизель, четырехтактный
3-цилиндровый
Система охлаждения антенна антенна вода антенна
Мощность номинальная, кВт (л. с.) 27 (36) 27 (36) 36,8 (50) 33 (44) 36,8 (50)
Удельный расход топлива, г / кВтч (г / л.с.ч) 220 (161,8) 220 (161,8) 220 (161,8) 253 (186) 220 (161,8)
Топливный бак, л 50 50 50 50 50
Подогреватель авто авто авто
Тактико-технические характеристики
Максимальная грузоподъемность, кг 550 650 800 990
Максимальная скорость движения, км / ч 10 10 10 10
Преодоление подъема, град, не более 13 13 13
Нагреватель автономный автономная зависимая автономный
Габаритные размеры, масса
Длина с основным ковшом, мм 3200 3200 3270 3270
Ширина машины с шинами, мм 1400 1400 1680 1680
Ширина колеи, не более, мм 1180 1180 1410 1410
Высота станка по проблесковой лампе, мм 2200 2200 2215 2215
Дорожный просвет, не менее, мм 200 200 206 206
Масса эксплуатационная с основным ковшом, мм 2400 2400 2800 3400

Навесное оборудование для МКСМ для погрузочных работ

Главный ковш . .. Предназначен для погрузки и перемещения различных грузов — удобрений, сыпучих материалов (опилки, стружка), снега, различных типов грунтов. Кроме того, ковш можно использовать как отвал для перемещения и выравнивания почвы.

Стрела грузовая … Применяется для подъема, перемещения, погрузки и транспортировки крупногабаритных грузов.

Штифт грузовой … Используется для перемещения, погрузки и транспортировки крупногабаритных грузов (рулоны бумаги, мотки проволоки, трубы).

Вилка с зажимом … Применяются в строительстве, сельском хозяйстве, при устройстве садов, парков и в других отраслях народного хозяйства. Их можно использовать при погрузке измельченных кустарников, пиленых стволов, веток, при работе с соломой, сеном, силосом, навозом, металлоломом, бутовым камнем, трубами, вторсырьями и другими крупногабаритными грузами.

Вилы грузовые … Используются для транспортировки, хранения и других грузовых операций, выполняемых с штабелированными грузами, ящиками, поддонами и другими материалами, которые можно штабелировать. Вилки используются вкл.на складах и таможенных терминалах.

Навесное оборудование МКСМ для ЖКХ

Отвал поворотный … Предназначен для перемещения (сгребания и раздачи) различных материалов при планировке территорий, для снятия с площадок камней и различных сыпучих и штучных материалов, для засыпки траншей, а также для очистки дороги от мусора.

Подметально-уборочная машина … Применяется для общественных работ при очистке производственных помещений, дворов, тротуаров, пешеходных дорожек и других территорий с твердым покрытием от мусора, а также для сбора пыли, песка, грязи.

Дорожная щетка … Используется для очистки и подметания пешеходных дорожек, площадей, дорог, тротуаров, дворов и других участков с твердым покрытием.

Снегоочиститель … Предназначен для уборки свежевыпавшего и утрамбованного снега.

Разбрасыватель противообледенительных материалов … Предназначен для обработки дорог, улиц, площадей, аэродромов и других территорий специальными антигололедными материалами.

Оборудование для МКСМ для выполнения земельных работ

Траншейный экскаватор … Предназначен для рытья траншей прямоугольной формы в почвах: легкая супесчаная глина, растительный грунт, торф, влажный песок, мелкий гравий.

Экскаватор ковшовый … Предназначен для рытья ям, котлованов, траншей в почвах: легкая песчаная глина, растительный грунт, торф, мокрый песок, мелкий гравий.

Рыхлитель … Предназначен для рыхления тяжелых плотных грунтов, в том числе: глины, суглинка, булыжника, мерзлого песка.

Буровое оборудование … Предназначено для бурения скважин диаметром 200, 300 и 400 мм в незамерзших грунтах 1-4 категорий (глина, растительный грунт, торф, песок сырой, — мелкий гравий).

Навесное оборудование для строительных работ

Бетономешалка … Предназначена для приготовления мобильных бетонных смесей на различных строительных площадках с небольшим объемом работ при температуре окружающей среды не менее 5 ° C

Технические характеристики мксм.

Технические характеристики мксм Объем ковша мксм 800

Настоящее руководство по обслуживанию и уходу предназначено для универсального мини-погрузчика МКСМ 800. Оно разработано в соответствии с Руководством по обслуживанию и уходу за отдельными узлами погрузчика МКСМ 800, техническими условиями, а также а также правила безопасности.

Инструкция содержит технические данные погрузчика МКСМ, описание его конструкции, инструкции по обслуживанию и уходу за машиной, а также смазку, правила безопасности при работе с погрузчиком и его транспортировке. При правильном соблюдении инструкций, приведенных в данном руководстве, можно избежать неисправностей и травм, поэтому необходимо, чтобы персонал, работающий с мини-погрузчиком MKSM 800, перед началом любых работ в достаточной степени ознакомился с содержанием данного руководства.

Ввиду постоянного совершенствования изделия и его параметров производитель оставляет за собой право вносить соответствующие изменения в конструкцию мини-погрузчика МКСМ 800.

Мини-погрузчик универсальный МКСМ предназначен для погрузки, разравнивания и перемещения парод 1-4 классов с использованием основного ковша, рытья узких траншей, бурения ям в породах 1-2 классов с использованием соответствующего сменного рабочего оборудования.

Технические характеристики мини-погрузчика МКСМ 800

Дизельный двигатель Зетор 5201.22
Посмотреть Четырехтактный
Диаметр цилиндра 102 мм.
Ход поршня 110 мм.
Степень сжатия 17
Количество цилиндров 3
Рабочий объем цилиндров 2696 см3
DIN мощность 31,1 кВт
СтрАУ мощность 34.4 кВт
Средний расход топлива 6 л / час
Скорость холостого хода 600 +50 об. / Мин.
Порядок цилиндров 1 — 3 — 2
Бортовой редуктор механические, цилиндрические шестерни
Количество редукторов 1 + 1
Масса одной коробки передач 169 кг.
Привод насоса механический, отключаемый сцеплением
Гидравлические ходовые насосы NPA 33
Гидравлические ходовые двигатели МПа 33
Шины 10,0 / 75 — 15,3
Диски 9 х 15.3
Давление в шинах 0,392 МПа
Рулевое управление Механический
Гидравлический насос агрегата U32l
Рабочее давление 16 МПа
Гидравлический распределитель RSK 16 T3
Фильтр гидравлический H 22
Постоянная скорость движения вперед 12 км / ч
Максимальное тяговое усилие 24 кН
Минимальный радиус поворота с ковшом 2440 мм.
Работа на склоне 10 градусов
Стояночный тормоз тормоза на подъеме 13 градусов
Преодолеть подъем по тропе 13 градусов
Стреловой подъемник 5 сек.
Опускание стрелы 3 сек.
Разгрузка ковша при макс. высота подъема 1,9 сек.
Теоретический рабочий цикл 12 сек.
Номинальная грузоподъемность 800 кг.
Эксплуатационная масса с ковшом 2851 кг.
Транспортная масса оса с основным ковшом 2711 кг.
Полногрузный погрузчик МКСМ 800 3700 кг.
Напряжение электрооборудования 12 в
Аккумуляторная батарея 2 х 12 В
Емкость аккумулятора 90 ампер
Генератор, напряжение и ток 14 В x 55 А.
Стартер 2,9 кВт x 12 В
Ширина погрузчика МКСМ 800 1680 мм.
Длина погрузчика МКСМ 800 3270 мм.
Погрузчик Dina МКСМ 800 без ковша 2480 мм.
Высота погрузчика МКСМ 800 2005 мм.
Ширина колеи 1419 мм.
Максимальный вылет 1370 мм.
Ширина основного ковша 1730 мм.
Максимальная высота погрузчика с ковшом 3700 мм.
Дорожный просвет 206 мм.

Заправочные объемы мини-погрузчика МКСМ 800

Техническое описание агрегатов

Ходовой привод мини-погрузчика МКСМ 800 обеспечивает трансмиссия с дизельным двигателем Zetor 5201, жестко соединенная с приводом насоса и с насосами движения NPA 33 и насосом рабочего оборудования U32l. Бортовые передачи приводятся в движение гидромоторами МПА 33 и обеспечивают постоянный привод передних и задних колес мини-погрузчика. Радиатор гидравлического масла и радиатор с бортовым поворотом расположены перед двигателем. Топливный бак расположен с правой стороны, гидробак — с левой стороны во внутренней раме. Распределитель РСК16Т3 расположен перед регулируемыми насосами НПА 33 под гидрофильтром рабочей жидкости. Для удобства доступа к отдельным узлам погрузчика МКСМ 800 кабина безопасного типа откидывается после предварительного отсоединения петель в кабине погрузчика.В кабине находятся все органы управления, приборы и сиденье оператора. Все это вместе составляет единую сборочную единицу. Колеса погрузчика прикреплены к бортовым редукторам, которые закреплены на противоположных сторонах рамы погрузчика. Отопление расположено в левой части кабины изнутри. Батареи расположены на правом и левом крыле. Доступ к ним возможен после подъема крышек, которые оснащены мотоциклетным замком.


Мини-погрузчик МКСМ 800 комплектуется дизельным двигателем Zetor 5201, на котором установлен эластичный.Доступ к двигателю можно получить сзади после подъема заднего кожуха радиатора и сверху после опрокидывания капота и кабины. Это четырехтактный трехцилиндровый дизельный двигатель с водяным охлаждением и непосредственным впрыском топлива. Картер коленчатого вала отлит из серого чугуна, неразъемный, с фланцем для крепления привода насоса. Головка блока цилиндров независима для каждого цилиндра, гильзы цилиндров сменные.

Система охлаждения двигателя — жидкостная с принудительной циркуляцией и с термостатом.Циркуляционная система смазки под давлением с мокрой ванной, погрузчик МКСМ комплектуется двухступенчатым или сменным масляным фильтром. Система подачи топлива состоит из топливного насоса, механического универсального регулятора и топливоподкачивающего насоса. Двигатель Zetor 5201 охлаждается с помощью жидкости с принудительной циркуляцией, обеспечиваемой центробежным насосом, установленным в передней части картера, и приводится в действие водяным насосом через клиноременную передачу. В систему охлаждения входит небольшой контур с термостатом, который быстро нагревает мотор до рабочей температуры до 80 градусов.Пробка заливной горловины находится на верхней части радиатора, кран слива охлаждающей жидкости расположен в нижней левой части радиатора. Система питания погрузчика МКСМ состоит из топливного бака, системы подачи топлива на двигатель и топливопроводов. Топливный бак расположен сзади с правой стороны с заливной горловиной за кабиной. Топливный бак имеет емкость 55 литров. Топливо всасывается топливоподкачивающим насосом снизу бака через топливопровод. В нижней части топливоподкачивающего насоса установлен топливный фильтр грубой очистки.Из топливоподкачивающего насоса дизельное топливо перекачивается в топливный насос Motorpal через одноступенчатый топливный фильтр … Топливный насос качает топливо по трубкам высокого давления в форсунках. Избыточное топливо из форсунок двигателя по сливной магистрали возвращается в топливный бак.

Гидравлическая система погрузчика МКСМ 800

Служит для привода рабочего оборудования и ходовой части. Он состоит из двух гидравлических контуров: контура агрегата и контура привода тележки.

МКСМ 800 рабочее оборудование контур

Состоит из насоса U32l, трехсекционного распределителя RSK16T3, двух гидроцилиндров подъема и опускания стрелы и двух гидроцилиндров открытия и закрытия ковша.Этот контур защищен давлением 16 МПа при частоте вращения двигателя 1500 об / мин предохранительным клапаном на распределителе РСК16Т3.

MKSM Цепь привода 800 ходов

Состоит из двух гидравлических насосов NPA 33 и двух гидравлических двигателей MPA 33. Этот контур защищен давлением 35 МПа с помощью предохранительных клапанов высокого давления, встроенных в гидравлические двигатели MPA 33. Бак для рабочей жидкости, радиатор и фильтр общие для обоих контуров. Гидравлический бак имеет емкость 55 литров.

Привод насоса МКСМ 800

Служит для передачи крутящего момента от двигателя через муфту к регулируемым насосам NPA 33, обеспечивающим движение погрузчика с помощью гидромоторов MPA 33, а также к шестеренчатому насосу U32L, который служит для питания гидросистемы. цилиндры рабочего оборудования.

Привод насоса состоит из коробки отбора мощности и муфты, которые вместе образуют единый блок.

Управление приводом насоса сводится к его отключению от двигателя, особенно для облегчения запуска двигателя при более низких температурах.Эта операция выполняется механически с помощью педали сцепления, расположенной в кабине оператора.

Привод погрузчика МКСМ 800 гидростатический. Силовой агрегат — дизельный двигатель Zetor 5201, мощность которого обеспечивает оптимальные динамические параметры погрузчика при работе. Крутящий момент от двигателя передается через маховик и муфту на привод насоса. Сцепление однодисковое, выключается педалью в кабине оператора. Он служит для отключения привода насоса для облегчения запуска двигателя.


Картер привода насоса снабжен фланцами для крепления двух регулируемых насосов НПА 33, обеспечивающих привод шасси, и одного шестеренчатого насоса У 32л, заполняющего гидросистему рабочего оборудования. От гидравлических насосов с регулируемой передачей крутящий момент передается гидростатическим способом на гидравлические двигатели MPA 33 посредством шлангов высокого давления. От гидравлического двигателя крутящий момент передается на конечные передачи с помощью шестерен, которые расположены между гидравлическими двигателями и конечными передачами.Конструкция зубчатой ​​передачи позволяет тормозить погрузчик силой пружин Бельвилля. Погрузчик тормозится с помощью предохранительного рычага, который механически связан с перепускным клапаном стояночного тормоза при откидывании предохранительной рампы. Перепускной клапан направляет масло под давлением в сливной патрубок гидросистемы (который обеспечивает выпуск грузовика), в результате чего грузовик тормозится. Поднятый предохранительный рычаг защищает от самопроизвольного или неконтролируемого движения погрузчика MKSM 800.

Управление погрузчиком МКСМ 800

Управление погрузчика МКСМ 800 конструктивно отличается от погрузчиков, выпускаемых в настоящее время. Управление движением одной рукой — левой рукой управление рабочим оборудованием, в том числе ковшом, осуществляется правой рукой.

Внимание ! При обучении работе с погрузчиком MKSM 800 необходимо осторожно перемещать рычаги и ручки. Сцепление можно использовать только при запуске двигателя в холодную погоду, при этом сцепление можно выжимать максимум на 1 минуту.Никогда не используйте сцепление при работающем двигателе. В этом случае это грозит разрушением сцепления с подшипником.

Запуск двигателя при низких температурах.

При эксплуатации погрузчика МКСМ 800 в зимних условиях очень важную роль играет замена масла и масляного фильтра в рекомендуемые производителем интервалы, так как может случиться так, что вязкость масла в процессе эксплуатации увеличивается. Таким образом, загустевшее масло обтекает фильтр при запуске двигателя.моторное масло, что в конечном итоге означает, что масло поступает в двигатель без фильтрации. В результате износ двигателя увеличивается в несколько раз.

Обязательным условием для запуска двигателя при температуре ниже -5 является замена масла на 10W30, в системе охлаждения должна присутствовать жидкость с температурой замерзания -25 градусов. Гидравлическая система должна быть заполнена маслом ВМГЗ.

В мотоблок рекомендуется встраивать электрический подогреватель антифриза на внешнем источнике питания 220 В, который предварительно нагревает охлаждающую жидкость до температуры, соответствующей летним условиям эксплуатации погрузчика МКСМ.Перед запуском рекомендуется на короткое время включить ближний свет. Для отключения гидронасосов и привода насоса обязательно выжимать муфты.

По вопросам приобретения полной версии руководства по эксплуатации погрузчика МКСМ 800, запасных частей к МКСМ 800, ремонта МКСМ 800 обращайтесь в нашу компанию.

Погрузчик МКСМ-800 — это многоцелевая городская строительная машина, идеально подходящая для перемещения и погрузки грунта (сыпучих материалов), выравнивания местности, бурения колодцев, рытья траншей, очистки территорий от мусора и снега, а также для транспортировки и хранения отдельных грузов.

Модель МКСМ-800 — продукция компании ЧЕТРА. Благодаря малым размерам и универсальности погрузчик эффективно и быстро выполняет большие объемы работ в стесненных условиях (переулки, городские улицы, рынки, парковки), где использование обычной коммунальной техники нецелесообразно. МКСМ-800 проходит через проемы шириной 1,8 м и высотой 2,1 м, что также позволяет использовать его для ухода за пешеходными дорожками и тротуарами, при озеленении и содержании дорог. Модель отличается высокими показателями скорости и производительности.

Технику не случайно называют универсальной. Благодаря большому ассортименту сменного оборудования МКСМ-800 используется для выполнения различных задач. Более того, оборудовать технику необходимым устройством можно за считанные минуты, а сам процесс не требует привлечения опытного специалиста. Погрузчик работает как в помещении, так и на открытом воздухе. Испытания, проведенные ЧЕТРА перед началом серийного производства модели, показали ее высокую эффективность при выполнении лесозаготовительных, ремонтных и земляных работ с использованием различного оборудования.

МКСМ-800 — идеальный вариант, когда необходимо провести основные или вспомогательные работы, но не хватает места для крупного и мощного оборудования. Небольшой погрузчик окупается довольно быстро, часто более экономичный, чем более крупная модель.

МКСМ-800 крутится практически на одном месте и плавно меняет скорость за счет наличия объемного гидропривода и возможности бесступенчатого переключения передач. Управление загрузчиком предельно простое. Все операции выполняются с помощью пары джойстиков, расположенных на боковых панелях.

Данная модель по сравнению с аналогами имеет следующие отличительные особенности:

  • высокие характеристики управляемости и проходимости;
  • наличие усовершенствованного дизельного двигателя;
  • удобство профилактического обслуживания и осмотра;
  • объемный гидропривод;
  • удобное управление.

До недавнего времени ЧЕТРА предлагала своим клиентам две модификации МКСМ-800, различающиеся индексами. Модель МКСМ-800К комплектовалась дизельным агрегатом Cummins (или John Deere), версия МКСМ-800Н — двигателем Hatz.Погрузчики серии A теперь также доступны на рынке с изменениями конструкции. В новых модификациях рама сварная, зубчатый привод помпы исчез. Для оптимизации стартовой силовой установки при минусовых температурах в моделях МКСМ-800А установлено сцепление.

Последней модификацией погрузчика стала версия МКСМ-800А-1, которая дебютировала на выставке ЮгБилд-2013. Эта модель получила пневматические колеса с бескамерными шинами и модифицированную подвеску.

Технические характеристики

МКСМ-800 комплектуется экономичным агрегатом с показателем удельного расхода топлива 220 (161.8) г / кВт в час (г / л.с. в час). Погрузчик разгоняется до 10 км / ч, а его топливный бак вмещает 55 литров топлива. Машина имеет высоту 2065 мм, длину 2480 мм и ширину 1680 мм.

Другие характеристики модели:

  • клиренс — 206 мм;
  • масса
  • — 2800 кг;
  • максимальная грузоподъемность — 800 кг;
  • Минимальный радиус поворота с ковшом — 2440 мм;
  • максимальное тяговое усилие — 24 кН;

Двигатель

Наиболее распространенные версии МКСМ-800 с двумя типами двигателей (американская компания John Deere и немецкая компания Hatz). Однако некоторые модификации погрузчика оснащаются словацким двигателем Zetor. Все вышеперечисленные двигатели представляют собой 4-тактные дизельные двигатели (3-цилиндровые или 4-цилиндровые).

Версии John Deere особенно эффективны в жарком и сухом климате. Этот мотор имеет систему жидкостного охлаждения и предпусковой подогреватель, что позволяет использовать его при температуре от -20 до +50 градусов. Сейчас такая модификация МКСМ-800 выпускается исключительно под заказ. Мощность двигателя John Deere 36 (48) кВт (л.с.), ресурс двигателя 8000 часов.

Двигатель Hatz 3M41 является наиболее распространенным в моделях МКСМ-800 и имеет ряд преимуществ. Его наработка на ресурсе составляет 18000 часов, что намного больше, чем у аналогов. Воздушное охлаждение, используемое в Hatz 3M41, устраняет необходимость в радиаторах и охлаждающих жидкостях, что снижает частоту обслуживания и эксплуатационные расходы. Мотор защищен от нарушений условий эксплуатации специальной системой, которая автоматически отключает его при падении давления или обрыве ремня. Hatz 3M41 имеет мощность 36,9 (50) кВт (л.с.). Немецкий двигатель работает при температуре от -20 до +50 градусов.

Главное преимущество мотора Zetor 5201.22 — его невысокая стоимость. Также словацкий агрегат оборудован предпусковым подогревом, что облегчает запуск при низких температурах. Это позволяет ему работать даже при -45 градусах. Однако Zetor 5201.22 работает всего 5000 часов.

Аппарат

МКСМ-800 комплектуется гидросистемами производства предприятий Коврова, Парголово или Салавата.Единственное их отличие — способ удаления продуктов износа.

Погрузчик ЧЕТРА ценится за универсальность. Модель работает с 17-ю элементами навесного оборудования: дорожной щеткой, снегоочистителем, противообледенительным устройством, поворотным отвалом и другими устройствами. Смена оборудования происходит за считанные минуты с помощью быстросъемного зажима. Никаких специальных инструментов не требуется.

Фото

Отдельного внимания заслуживает цельнометаллическая кабина МКСМ-800. Шарнирно крепится к раме с помощью сайлентблоков.Его можно сложить и зафиксировать для обслуживания узлов и агрегатов погрузчика. Дверь образует переднюю стенку кабины, а по бокам установлены вешалки для одежды. Внутри кабины находится подрессоренное сиденье, которое можно перемещать в продольном направлении. Рядом находится бачок омывателя. В кабине находятся все органы управления, а также индикаторы и приборы. Также есть ящик для принадлежностей и инструментов. Переднее окно кабины обеспечивает отличный обзор и очищается щеткой с приводом от стеклоочистителя.Стекло сзади служит запасным выходом, а сбоку — стекла с форточками. Современная теплоизоляция и мощный обогреватель поддерживают необходимую температуру в кабине погрузчика. Дополнительно установлен вентилятор пылеуловителя, снижающий уровень запыленности в кабине. Заменив окна и двери на защитные решетки, кабину МКСМ-800 можно трансформировать в облегченный вариант. Ремень и дуга безопасности, защитные решетки и функция блокировки дверцы обеспечивают безопасность оператора.

Еще одно преимущество погрузчика ЧЕТРА — наличие запчастей к нему.Приобрести их можно не только в специализированных центрах, но и в простых магазинах и на рынках.

Сколько стоит погрузчик МКСМ-800

Стоимость погрузчика МКСМ-800 находится в пределах 1-1,1 млн рублей, что является адекватной платой за универсальную и надежную технику.

Аналоги

Основными конкурентами модели МКСМ-800 являются импортные погрузчики: китайский Lui Gong 365A и американский CASE-410.

Мини-погрузчик МКСМ-800 — компактная специальная машина, выпускаемая курганским заводом.Эта модель незаменима при проведении различных работ на складах различных предприятий, а также в строительстве, когда использование другого оборудования невозможно из-за его габаритов. Погрузчик оснащен трехцилиндровым двигателем, мощность которого составляет 34 киловатта или 46 лошадиных сил.

Эта машина вполне конкурентоспособна, так как ни в чем не уступает зарубежным аналогам. Также стоит отметить, что мини-погрузчик МКСМ-800 более популярен в России благодаря надежной конструкции, компактным размерам, отличной маневренности и доступной стоимости.Стоимость этой модели намного ниже, чем у машин зарубежных производителей. Достаточно небольшие габариты позволяют транспортировать его на другие рабочие площадки без использования специального оборудования, так как погрузчик легко поместится в любой грузовик или прицеп. МКСМ-800 может агрегатироваться с несколькими типами дополнительных приспособлений, что значительно расширяет спектр выполняемых им работ.

Навигация по артикулу

Назначение

Мини-погрузчик МКСМ-800 имеет широкое назначение.Машина используется в коммунальном хозяйстве, строительстве, промышленности и на некоторых предприятиях, где от машины требуется компактность.

Модель отлично справляется с такими работами, как погрузка грунта различных конструкций, планировка территорий, очистка участков дорог и улиц от снега и мусора, рытье траншей, бурение скважин. Но чаще всего МКСМ-800 применяется для работы на складах, так как благодаря небольшим размерам и отличной маневренности способен работать в достаточно стесненных условиях. Этот автомобиль легко может проехать через узкий дверной проем, ширина которого может достигать 1800 миллиметров, а высота — 2100 миллиметров.

В коммунальном хозяйстве погрузчик используется для очистки различных территорий и участков от снега, мусора и других загрязнений.

Вложения

Для того, чтобы МКСМ-800 мог выполнять все необходимые задачи в различных областях, производитель решил придать погрузчику универсальность за счет дополнительных приспособлений. В настоящее время для мини-погрузчика МКСМ 800 доступно довольно большое количество различного навесного оборудования, а именно:

  • Ковш передний главный.Длина этого ковша 1180 мм. Ширина имеет значение 1730 миллиметров. Высота этого агрегата — 800 миллиметров. Его максимальный объем — 465 кубических миллиметров. Весит 150 килограмм. Зубов нет.
  • Ковш фронтальный карьерный. Его длина также составляет 1180 миллиметров. Его ширина составляет 1730 миллиметров. Высота имеет значение 800 миллиметров. Объем такого ковша 465 кубических миллиметров. Масса 161 килограмм. На нижнем крае ковша восемь зубьев.
  • Передний поворотный нож.Максимальный угол поворота — около 30 градусов (плюс / минус). Прямая ширина составляет 2000 миллиметров. Длина клинка составляет ровно 1000 миллиметров. Высота имеет значение 800 миллиметров. Его вес 230 килограммов.
  • Щеточное оборудование. Максимальный угол поворота составляет плюс / минус 30 градусов. Ширина подметания в прямом положении составляет 1800 миллиметров, а при полном вращении — 1500 миллиметров. Скорость движения по поверхности — 8 километров в час.Имеется бак для воды на 200 литров. Общая ширина всего агрегата составляет 2200 миллиметров. Длина 1100 миллиметров. Высота оборудования 1200 миллиметров. Вес готовой к работе установки — 274 килограмма.
  • Подметально-уборочная машина. Общая ширина такого агрегата — 2450 миллиметров. Ширина захвата поверхности составляет 2000 миллиметров. Скорость движения составляет 5 километров в час. Длина всей конструкции 2150 миллиметров. Высота 1200 миллиметров.Масса такого оборудования — 500 килограмм.
  • Вилы фронтальные с зажимом (захватом). Этот вид техники используется в сельском хозяйстве для работы с различной растительностью (сено, силос и др.). Максимальный вес, который выдерживает данное устройство, составляет 800 килограмм. Максимальная высота подъема оборудования 3010 миллиметров. Общая ширина конструкции составляет 1800 миллиметров при рабочей ширине 1597 миллиметров. Длина ровно 1000 миллиметров. Высота 950 мм. Вес готового к эксплуатации оборудования составляет 246 килограммов.
  • Вилка грузовая фронтальная. Это оборудование способно выдержать нагрузку массой не более 800 килограмм. Есть возможность изменения рабочей ширины с 230 миллиметров до 1550 миллиметров. Максимальная высота подъема 3060 миллиметров. Ширина самой конструкции составляет 1580 миллиметров. Эти вилки имеют массу 130 кг.
  • Стрела с фронтальной загрузкой. Максимально допустимая масса груза — не более 800 килограмм. Максимальная высота подъема составляет 3000 миллиметров.Длина такой стрелы — 980 миллиметров. Ширина у основания 1080 миллиметров. Высота конструкции 910 миллиметров. Вес оборудования в сборе — 83 килограмма.
  • Передний загрузочный штифт. Также он используется для подъема необходимых грузов. Максимальная высота подъема составляет 3000 миллиметров. Допустимый вес груза — 800 килограмм, но стоит отметить, что грузоподъемность рассчитывалась на самом конце штифта, а значит, чем ближе груз к основанию, тем больше грузоподъемность этого оборудования.Длина этого штифта — 920 миллиметров. Ширина всей конструкции составляет 1080 миллиметров. Высота 430 миллиметров. Вес грузовой шпильки — 64 килограмма.
  • Оборудование буровое предварительное. Всего на агрегат можно установить три дрели. Диаметр первого — 200 миллиметров (вес 42 килограмма), второго — 300 миллиметров (вес 58 килограммов), а третьего — 400 миллиметров (вес 47 килограммов). Максимальная глубина сверления при использовании первого и второго сверла составляет 2000 миллиметров, при использовании третьего — 1500 миллиметров.Образец буры весит 115 килограмм. Ширина всего агрегата составляет 900 миллиметров. Длина 2340 миллиметров. Высота 670 миллиметров. Оборудование весит 150 килограмм.
  • Гидромолот. Его длина 580 мм. Ширина 1360 миллиметров. Высота ровно 1000 миллиметров. Каждый удар этого молота имеет энергию 480 джоулей. Частота удара может составлять либо 550 ударов в минуту, либо 1200 ударов в минуту, в зависимости от установленной скорости. Гидромолот весит 246 килограммов.
  • Экскаватор ковшовый. Объем ковша копания 463 кубических миллиметра. Максимальная высота разгрузки — 2000 миллиметров. Высота оборудования с поднятым ковшом — 3100 мм, в транспортном положении — 2100 миллиметров. Максимальная глубина копания — 2400 миллиметров. В длину этот агрегат составляет 2120 миллиметров. Ширина опор по краям 2520 миллиметров. Вес в собранном виде составляет 790 килограммов.
  • Экскаватор фронтальный траншейный.Этот агрегат способен копать траншею глубиной не более 1000 миллиметров и шириной не менее 160 миллиметров. Длина оборудования 2200 миллиметров. Ширина — 1200 миллиметров. Высота такого экскаватора — 600 миллиметров. Готовый к употреблению вес 363 килограмма.
  • Рыхлительное оборудование. Максимально возможная глубина рыхлителя — не менее 240 миллиметров. Ширина захвата составляет 1131 миллиметр. Длина конструкции оборудования 900 миллиметров. Общая ширина 1300 миллиметров.Высота 670 миллиметров. Рыхлитель весит 142 килограмма.
  • Центробежный разбрасыватель противообледенительных материалов. Ширина разбрасывания на малых оборотах дисков составляет не менее 3000 миллиметров, при максимальных оборотах — не более 15000 миллиметров. Бункер имеет объем 400 кубических миллиметров. Масса такого агрегата — 230 килограмм.
  • Снегоуборочная техника. Ширина очищаемой площади не более 1745 миллиметров. Максимальная глубина снега, с которой все еще может справиться оборудование, составляет 250 миллиметров. Дальность выброса снега не менее пяти метров. Длина оборудования 1150 миллиметров. Ширина 1900 миллиметров. Высота равна 880 миллиметрам. Собранный вес составляет 317 килограмм.

Модификации

Мини-погрузчик МКСМ-800 имеет несколько модификаций, а именно МКСМ-800А, МКСМ-800К, МКСМ-800Н, МКСМ-800А-1. Все эти модели отличаются друг от друга только мощностью силового агрегата и комплектацией. Изменения касательно внешнего вида, ни одной из моделей нет.

  1. МКСМ-800А комплектуется четырехцилиндровым двигателем Cummins A2300, который развивает мощность 35,3 киловатт или 48 лошадиных сил.
  2. MKSM-800K также оснащен двигателем Cummins A2300, но его мощность была снижена до 32,4 киловатт или 44 лошадиных сил.
  3. В MKSM-800N используется немецкий трехцилиндровый силовой агрегат Hatz 3M41, способный развивать максимальную мощность 38,9 кВт или 52,9 лошадиных сил.
  4. MKSM-800A-1 имеет четырехцилиндровый агрегат Kubota V2403, который развивает максимальную мощность 37 л. с.5 киловатт или 51 лошадиная сила.


Технические характеристики

Эксплуатационная масса мини-погрузчика МКСМ-800 — 2800 кг. Максимальное тяговое усилие — 24 килоньютона. Гидравлическая система имеет грузоподъемность 800 кг. Минимальный радиус поворота с базовым ковшом составляет 2440 миллиметров. Максимальная высота разгрузки составляет 2410 миллиметров. При такой же высоте вылет стрелы составляет 640 миллиметров.

Базовая модель комплектуется трехцилиндровым силовым агрегатом марки Cummins A2100, который способен выдавать номинальную мощность 34 киловатт или 46 лошадиных сил.Система охлаждения двигателя — жидкостная, вмещает до 12 литров жидкости (антифриза). Максимальная скорость, с которой может двигаться погрузчик, составляет 12 километров в час. Имеется топливный бак на 55 литров.

Длина погрузчика 2480 миллиметров. Ширина 1680 миллиметров. Высота равна 2065 миллиметрам. Колея автомобиля составляет 1410 миллиметров. Дорожный просвет составляет 206 миллиметров. Способен подниматься до 10 градусов.


Характеристики:

Мини-погрузчик МКСМ-800 завоевал большую популярность благодаря своим техническим характеристикам.В частности, он имеет довольно небольшие размеры и отличную маневренность, что позволяет выполнять различные виды работ в стесненных условиях. Также он может использовать большое количество насадок, существенно расширяя спектр выполняемых им работ. Кроме того, он может похвастаться экономичностью, доступной стоимостью, мощным двигателем, простотой эксплуатации и простотой дальнейшего обслуживания.


Видео

Двигатель

На базовую модель мини-погрузчика МКСМ-800 устанавливается трехцилиндровый дизельный двигатель Cummins A2100.Его максимальная мощность составляет 34 киловатта или 46 лошадиных сил. Максимальное количество оборотов коленчатого вала — 2200 об / мин. За час работы в среднем расходует до 6 литров дизельного топлива … Система охлаждения жидкостная. Двигатель вмещает 9 литров масла.


Цена новые и б / у

Мини-погрузчик

МКСМ-800 можно купить по цене от 900 тысяч до 1,3 миллиона российских рублей. Подержанный доступен в продаже по цене от 200 тысяч до 800 тысяч рублей.

Цена учитывается с учетом года выпуска, модификации (базовая или модифицированная), комплектации, наработки и технического состояния (для бывшего в употреблении оборудования) и навесного оборудования.

Погрузчик МКСМ-800 — универсальная спецтехника, которая используется на складах, строительных работах, в коммунальном хозяйстве. Функционал погрузчика зависит от навесного оборудования.

Несмотря на огромные возможности, МКСМ-800 имеет небольшие габариты, что позволяет перемещать погрузчик с объекта на объект на грузовике и обеспечивает бесперебойную работу в узких проходах складов.Погрузчик может войти в помещение через ворота высотой 2,1 метра и 1,8 метра, а объемный гидропривод, позволяющий независимо плавно изменять скорость вращения правого и левого редукторов, может повернуть МКСМ-800 на ходу. пятно, что делает его отличным помощником при работе на складе.

Конструкторы сделали все для комфорта водителя. Так в кабине погрузчика есть две вешалки для верхней одежды, ящик с необходимыми инструментами, а наличие форточок, обогрева и теплоизоляции позволит поддерживать благоприятный температурный режим в любую погоду.Все основные узлы МКСМ-800 расположены в легко доступных местах. Например, если вам нужно предотвратить или проверить двигатель, вам просто нужно открыть задний капот, а для тех же действий с гидравлической системой вам просто нужно поднять и закрепить кабину.

Погрузчик комплектуется разными двигателями в зависимости от модели. Если это двигатель CUMMINS A2300, производства США, то он получает название модели «K» и называется MKSM-800K. А когда установлен немецкий двигатель HATZ 3M41, то МКСМ-800Н.Для изменения функционального назначения погрузчика выпускается следующее навесное оборудование: грузовые вилы, снегоочистители, дорожные щетки, траншейный экскаватор, подметально-уборочная машина, грузовая стрела, буровое оборудование, гусеницы и др.


1 — гидробак; 2 — конденсатор; 3 — рама; 4 — отопитель кабины; 5 — блок электронного управления; 6 — трубопроводы фреона с ресивером; 7 — испаритель; 8 — стрелка; 9 — кабина пилота; 10 — джойстик электрического управления; 11 — основной ковш; 12 — колесо; 13 — крыло; 14 — аккумуляторная батарея; 15 — боковая цепная передача; 16 — гидросистема; 17 — фрикционная муфта привода насоса; 18 — топливный бак; 19 — двигатель; 20 — радиаторный блок; 21 — компрессор кондиционера /

размеры

Кабина

Кабина — рабочее место оператора.Он содержит все элементы управления, системы отображения, обеспечивающие надлежащие условия работы оператора. Устанавливается на шасси 1 с сайлентблоками 5 спереди и коническими опорами 2 сзади.


Органы управления


1 — педаль управления фрикционной муфтой; 2 — педаль подачи топлива; 3 — рычаг подачи топлива.

Гидравлическая система

Гидравлическая система служит для привода рабочего оборудования машины, сменного навесного оборудования
и обеспечения движения машины. Гидравлическая система состоит из двух контуров:

— контур рабочего оборудования;

— контур ходовой части.


1 — гидромотор; 2 — гидронасос; 3 — гидрораспределитель; 4 — уравнительный клапан; 5 — гидроцилиндр стрелы; 6 — сетчатый фильтр; 7 — крышка заливной горловины; 8 — заливная горловина; 9 — сливной фильтр; 10, 16, 17 — быстроразъемное соединение; 11 — датчик уровня масла; 12 — гидробак; 13 — сливная пробка; 14 — клапан переключения скоростей; 15 — гидроцилиндр ковша; 18 — напорный фильтр.

Технические характеристики погрузчика МКСМ-800

LVE
ОБЩИЕ ДАННЫЕ
ПАРАМЕТР МКСМ-800
Теоретический рабочий цикл погрузки ковшом, с, не более 12
Масса эксплуатационная с основным ковшом, кг 3245
Транспортная масса с основным ковшом, кг 3100
Полная масса автомобиля, кг 4045
Давление в гидросистеме:
— рабочее, МПа
— рабочее оборудование, МПа

до 350
до 200

Производительность гидросистемы:
— ходовая, л / мин
— рабочее оборудование, л / мин
— рабочее оборудование с дополнительным насосом, л / мин

49
70
110

Максимальная скорость движения, км / ч, не менее 18
Максимальная статическая опрокидывающая нагрузка, Н 16000

ДВИГАТЕЛЬ

Марка Камминз А2300
Тип

дизельный, четырехтактный, четырехцилиндровый
с жидкостным охлаждением

Мощность номинальная при номинальной частоте вращения коленчатого вала двигателя
, кВт, (л. с.)
35,2 (48)
Удельный расход топлива при номинальной частоте вращения коленчатого вала двигателя
, г / кВт × ч (г / л.с. × ч)
253 (186)
Максимальная частота вращения двигателя 2800
Минимальная частота вращения двигателя на
холостого хода, об / мин
800

ТРАНСМИССИЯ

Трансмиссия (Япония) цепной привод
Насосный агрегат (1 шт.) Производство EATON (США) 558AK00085A
Гидромотор с тормозом и ведущей звездочкой (2 шт.)
производства EATON (США)
ADT31M24AA 208A0C
Гидравлический распределитель производства EATON (США) AR1708-097
Регулирующий клапан производства EATON (США) 39055-XXX
Клапан изменения скорости, производства EATON (США) HF54753-09
Клапан функции «High-Flow» производства EATON (США)
Шина 10. 0/75 — 15,3 Модель Ф-201 ПР6 ТУ 2521-027-00148984-98
Размер обода 9,0 — 15,3
Давление воздуха в шинах, кПа (кгс / см 2) 240 ± 25 (2,4 ± 0,25)

Шины для грунтов с низкой нагрузкой

Электрооборудование

Номинальное напряжение электрооборудования, В 12
Заземленный на корпусе
Аккумулятор (2 шт.) 6СТ-90А или 6СТ-90АП
Напряжение, В 12
Емкость, А. ч 90
Генератор поставляется с двигателем
Номинальное напряжение, В 14
Максимальный ток, А 45
Стартер поставляется с двигателем
мощность, кВт 2,2
Напряжение, В 12

дворник

Электромотор-редуктор (2 шт. ) 476,3730
Шайба электрическая (2 шт.) 124,5208

ПРИБОРЫ ОСВЕЩЕНИЯ

Фара передняя дорожная

Левый (1 шт.) 05.0895.0000 LH RHD
Правый (1 шт.) 05.0894.0000 RH RHD
Левый (1 шт.) 05.1101.000 л / с
Правый (1 шт.) 05.1102.000 правая
Задний рабочий фонарь (1 шт.) 05.1102.000 правая
Плафон BAAF.453754.001

ПРИБОРЫ СВЕТОВОЙ СИГНАЛИЗАЦИИ

Фонарь задний

Левый (1 шт.) 02.1244.0000 лв.
Правый (1 шт.) 02.1245.0000 RH
Устройство звуковой сигнализации (2 шт.) 201.3721-01
Сигнальный маячок (1 шт. ) «Агент-12У» АГ 11.000

УПРАВЛЯЮЩИЕ И ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Счетчик наработки СВН2-01-3.1
Реле давления гидравлического масла K4-SP-C-F-3 / 10U / P1
Датчик температуры охлаждающей жидкости двигателя 2M02V003
Ресивер датчика температуры охлаждающей жидкости
двигатель
U06620028
Датчик давления моторного масла поставляется с двигателем
Датчик указателя уровня топлива DT7.3-900
Приемник указателя уровня топлива U06620021
Датчик температуры гидравлического масла 2M02V003
Приемник датчика температуры гидравлического масла U06620035
Датчик засорения маслосливного фильтра
Гидравлические системы
поставляется с фильтром
Датчик загрязнения масляного фильтра под давлением
Гидравлические системы
поставляется с фильтром
Датчик уровня гидравлического масла 3

ОБЪЕМ ЗАЛИВНОЙ ЖИДКОСТИ ПО СИСТЕМАМ, л, не менее:

Система охлаждения 12
Картер 6,5
Топливный бак 75
Гидравлическая система 75
Бортовые коробки передач 2×9

Видеообзор погрузчика МКСМ-800

Предназначен для погрузки и перемещения грунта, рыхлых пород, комковатых материалов, выравнивания местности, очистки территорий от снега и мусора, для транспортировки и складирования штучных грузов, рытья ям и траншей, бурения скважин, приготовления мобильных бетонных смесей и других работ с использованием соответствующих съемные насадки, вкл. на почвах с низкой несущей способностью.

МКСМ-800 Применяется в промышленности, строительстве, коммунальном и дорожном хозяйстве, а также в других отраслях, где из-за стесненных условий труда или по экономическим причинам невозможно или нерентабельно использовать обычную крупногабаритную технику.

Компактность и высокая маневренность машины позволяют использовать ее в ограниченном пространстве. Размеры MKSM-800 позволяют проникать даже в проемы высотой 2,1 м и 1 м.Ширина 8 м. MKSM-800 Идеально для ухода за тротуарами, пешеходными дорожками, аллеями, рынками, инженерными коммуникациями, обслуживанием дорог и ландшафтным дизайном. Небольшие габариты и вес MKSM-800 позволяют легко транспортировать его на грузовике или прицепе. При этом MKSM-800 может перемещаться между рабочими зонами самостоятельно.

МКСМ-800 плавно меняет скорость и направление движения, поворачивает на месте благодаря независимому бесступенчатому изменению скоростей вращения правого и левого редукторов объемным гидроприводом.

Удобство и простота эксплуатации обеспечивается двумя предварительно установленными сервоуправлениями типа джойстика, эргономично интегрированными в боковые панели.

Широкий вход в кабину и противоскользящая подставка для ног позволяют оператору легко и безопасно входить и покидать рабочее место.

Низкий капот и высокая степень остекления кабины обеспечивают хороший обзор, позволяя видеть всю рабочую зону … Установленные зеркала заднего вида позволяют наблюдать за пространством позади автомобиля и предотвращать столкновение с препятствием при реверсивный.

Особое внимание конструкторов МКСМ-800 уделил удобству обслуживания станка. Пункты обслуживания сгруппированы в легкодоступных местах, чтобы снизить затраты на техническое обслуживание MKSM-800 до минимума. Так, например, просто открыв задний капот, можно получить доступ к двигателю и его агрегатам, а для доступа к гидравлической системе достаточно откинуть и закрепить кабину. Также имеется съемный нижний люк для обслуживания гидросистемы.

Но все же главной особенностью MKSM-800 , отличающей ее от других технических средств, является универсальность этой машины, которая достигается за счет использования семнадцати типов быстросменного навесного оборудования, которые используются в широком спектре работ.Более того, оператор МКСМ может самостоятельно поменять сцепку всего за несколько минут без посторонней помощи. При этом гидравлические системы станка и навесного оборудования соединяются через быстроразъемную муфту без слива рабочей жидкости из гидросистемы и, следовательно, без попадания в нее пыли, грязи и абразива.

Технические характеристики.
ЗЕТО С
МКСМ-800 МКСМ-800У МКСМ-800Н
Двигатель
Модель
5201.22
(Словакия)
JOHN DEERE
3029DF120
(США-Франция)
HATZ
3M41
(Германия)
Тип двигателя дизель, четырехтактный, 3-цилиндровый
Система охлаждения жидкость антенна
Мощность номинальная, кВт (л. с.) 34 (46) 36 (48) 38,9 (52,9)
Удельный расход топлива, г / кВтч (г / л.с.ч) 242 (177) 227 (167) 220 (161,8)
Топливный бак, л 55
Подогреватель полуавтомат авто
Тактико-технические характеристики
Максимальная грузоподъемность, кг 800
Максимальная скорость, км / ч 10
Максимальное тяговое усилие, кН 24
Минимальный радиус поворота с основным ковшом, мм 2440
Максимальная высота разгрузки при максимальном угле разгрузки (37º), мм 2410
Максимальная высота точки подвеса ковша, мм 3060
Преодолеваемый подъем, градусов, не более 13
Допускается к работе на уклоне, град.
— при работе с грузами массой до 750 кг по 10
— при работе с грузами массой от 750 до 800 кг до 5
Нагреватель в сочетании с системой охлаждения автономный
Диапазон рабочих температур от –30 до + 30 ° С от –20 до + 50 ° С от –40 до + 45 ° С
Размеры и вес
Длина машины с основным ковшом, мм 3270
Длина станка без ковша, мм 2480
Ширина машины с шинами, мм 1680
Ширина колеи, не более, мм 1410
Высота станка, мм 2065
Высота машины над вентиляторно-пылеуловителем, мм 2200
Высота станка по проблесковой лампе, мм 2215
Максимальная высота машины с поднятым ковшом, мм 3700
Максимальная высота при максимальном угле разгрузки (37º), мм 2410
Дорожный просвет, не менее, мм 206
Масса эксплуатационная с основным ковшом, кг 2800 + 2,5%

Помимо перечисленных в таблице отличий для двигателей, устанавливаемых на МКСМ, можно отметить следующее.

МКСМ-800 с двигателем Zetor, гидравлика МКРН (Ковров) или ГСТ-33 (Парголово, Салават)

МКСМ-800 с двигателем Zetor выпускается более 10 лет. Российские и зарубежные потребители на практике ознакомились с высоким качеством и надежностью данной модификации. MKSM-800 … Ресурс установленного двигателя Zetor 5201.22 составляет 5000 часов работы.

МКСМ-800 с двигателем John Deere

MKSM-800 с американским двигателем John Deere, особенно эффективен в сухом и жарком климате.Используемая в автомобиле система охлаждения позволяет эксплуатировать МКСМ-800 в диапазоне температур от -20 до +50? С. Ресурс этого двигателя 8000 часов.

В настоящее время данная модификация МКСМ-800 изготавливается под заказ.

МКСМ-800 с двигателем Hatz, гидравлика ГСТ-33 (Парголово, Салават)

Модификация МКСМ-800 с немецким двигателем Hatz, имеет значительный ресурс до первого капремонта — 18000 часов. Воздушное охлаждение двигателя не требует использования специальных жидкостей и установки радиаторов.К тому же периодичность техобслуживания МКСМ-800 с этим двигателем больше (по сравнению с другими модификациями машины), поэтому эксплуатационные расходы покупателей ниже. Обслуживание и ремонт MKSM-800 с немецким двигателем удобнее других модификаций, благодаря значительному улучшению доступа в моторный отсек машины. Также следует отметить, что характерной особенностью двигателя Hatz 3M41 является автоматическая защита от условий эксплуатации (автоматическая остановка двигателя при обрыве ремня, при падении давления масла в системе смазки маслом).Двигатель Hatz 3M41 соответствует европейским требованиям Правил № 24-03 ЕЭК ООН в отношении «дыма».

Какое давление в шинах мксм 800. Технические характеристики мксм

Предназначен для погрузки и перемещения грунта, рыхлых пород, комковатых материалов, выравнивания местности, очистки территорий от снега и мусора, для транспортировки и складирования штучных грузов, рытья ям и траншей, бурения скважин, приготовления мобильных бетонных смесей и других работ с использованием соответствующих сменные насадки, в т. ч.на почвах с низкой несущей способностью.

МКСМ-800 применяется в промышленности, строительстве, коммунальном и дорожном хозяйстве и в других отраслях, где из-за стесненных условий труда или по экономическим причинам невозможно или невыгодно использовать обычную крупногабаритную технику.

Компактность и высокая маневренность машины позволяют использовать ее в ограниченном пространстве. Размеры MKSM-800 позволяют проникать даже в проемы высотой 2,1 м и 1 м.Ширина 8 м. MKSM-800 Идеально для ухода за тротуарами, пешеходными дорожками, аллеями, рынками, коммуникациями, дорожным покрытием и ландшафтным дизайном. Небольшие габариты и вес MKSM-800 позволяют легко транспортировать его на грузовике или прицепе. При этом MKSM-800 может перемещаться между рабочими зонами самостоятельно.

МКСМ-800 плавно меняет скорость и направление движения, поворачивает на месте благодаря независимому бесступенчатому изменению скоростей вращения правого и левого редукторов объемным гидроприводом.

Удобство и простота эксплуатации обеспечивается двумя предварительно установленными ручками сервоуправления джойстикового типа, эргономично интегрированными в боковые панели.

Широкий вход в кабину и противоскользящая подставка для ног позволяют оператору легко и безопасно входить и покидать рабочее место.

Низкое расположение капота и высокая степень остекления кабины обеспечивают хороший обзор, позволяя видеть всю рабочую зону. Установленные зеркала заднего вида позволяют наблюдать за пространством позади автомобиля и не допускать наезда на препятствие при движении задним ходом.

Особое внимание конструкторов МКСМ-800 уделил удобству обслуживания станка. Пункты обслуживания сгруппированы в легко доступных местах для снижения затрат на обслуживание MKSM-800 до минимума. Так, например, просто открыв задний капот, можно получить доступ к двигателю и его агрегатам, а для доступа к гидравлической системе достаточно откинуть и закрепить кабину. Также имеется съемный нижний люк для обслуживания гидросистемы.

Но все же главная особенность MKSM-800 , что отличает его от других технических средств — универсальность этой машины, которая достигается за счет использования семнадцати видов быстросменного навесного оборудования, которые используются в широком спектре работ.Более того, оператор МКСМ может самостоятельно сменить крепления всего за несколько минут. При этом гидравлические системы станка и навесного оборудования соединяются через быстроразъемную муфту без слива рабочей жидкости из гидросистемы и, следовательно, без попадания в нее пыли, грязи и абразива.

Технические характеристики.
ЗЕТО С
МКСМ-800 МКСМ-800У МКСМ-800Н
Двигатель
Модель
5201.22
(Словакия)
JOHN DEERE
3029DF120
(США-Франция)
HATZ
3M41
(Германия)
Тип двигателя дизель, четырехтактный, 3-цилиндровый
Система охлаждения жидкость воздух
Мощность номинальная, кВт (л. с.) 34 (46) 36 (48) 38,9 (52,9)
Удельный расход топлива, г / кВтч (г / л.с.ч) 242 (177) 227 (167) 220 (161,8)
Топливный бак, л 55
Подогреватель полуавтомат авто
Тактико-технические характеристики
Максимальная грузоподъемность, кг 800
Максимальная скорость, км / ч 10
Максимальное тяговое усилие, кН 24
Минимальный радиус поворота с основным ковшом, мм 2440
Максимальная высота разгрузки при максимальном угле разгрузки (37º), мм 2410
Максимальная высота точки подвеса ковша, мм 3060
Преодолеваемый подъем, градусов, не более 13
Допускается к работе на уклоне, град.
— при работе с грузами массой до 750 кг по 10
— при работе с грузами массой от 750 до 800 кг до 5
Нагреватель в сочетании с системой охлаждения автономный
Диапазон рабочих температур от –30 до + 30 ° С от –20 до + 50 ° С от –40 до + 45 ° С
Размеры и вес
Длина машины с основным ковшом, мм 3270
Длина станка без ковша, мм 2480
Ширина машины с шинами, мм 1680
Ширина колеи, не более, мм 1410
Высота станка, мм 2065
Высота машины над вентиляторно-пылеуловителем, мм 2200
Высота станка по проблесковой лампе, мм 2215
Максимальная высота машины с поднятым ковшом, мм 3700
Максимальная высота при максимальном угле разгрузки (37º), мм 2410
Дорожный просвет, не менее, мм 206
Масса эксплуатационная с основным ковшом, кг 2800 + 2,5%

Помимо перечисленных в таблице отличий для двигателей, устанавливаемых на МКСМ, можно отметить следующее.

МКСМ-800 с двигателем Zetor, гидравлика МКРН (Ковров) или ГСТ-33 (Парголово, Салават)

MKSM-800 с двигателем Zetor выпускается более 10 лет. Российские и зарубежные потребители на практике ознакомились с высоким качеством и надежностью данной модификации. MKSM-800 … Ресурс установленного двигателя Zetor 5201.22 составляет 5000 часов работы.

МКСМ-800 с двигателем John Deere

MKSM-800 с американским двигателем John Deere, особенно эффективен при работе в сухом и жарком климате.Используемая в автомобиле система охлаждения позволяет эксплуатировать МКСМ-800 в диапазоне температур от -20 до +50? С. Ресурс этого двигателя 8000 часов.

В настоящее время данная модификация МКСМ-800 изготавливается под заказ.

МКСМ-800 с двигателем Hatz, гидравлика ГСТ-33 (Парголово, Салават)

Модификация МКСМ-800 с немецким двигателем Hatz, имеет значительный ресурс до первого капремонта — 18000 часов. Воздушное охлаждение двигателя не требует использования специальных жидкостей и установки радиаторов.К тому же периодичность техобслуживания МКСМ-800 с этим двигателем больше (по сравнению с другими модификациями машины), поэтому эксплуатационные расходы покупателей ниже. Обслуживание и ремонт MKSM-800 с немецким двигателем удобнее других модификаций, благодаря значительному улучшению доступа в подкапотное пространство автомобилей. Также следует отметить, что характерной особенностью двигателя Hatz 3M41 является автоматическая защита от условий эксплуатации (автоматическая остановка двигателя в случае обрыва ремня, при падении давления масла в системе смазки).Двигатель Hatz 3M41 соответствует европейским требованиям Правил № 24-03 ЕЭК ООН в отношении «дыма».

Погрузчик МКСМ-800 — особая техника, которая используется на складах, коммунальных услугах и строительных площадках. В зависимости от того, какое навесное оборудование используется, такой погрузчик будет выполнять задачи.

Устройство

Устройство имеет небольшие размеры, поэтому его легко транспортировать на грузовике с одного объекта на другой. Благодаря небольшим размерам маневренный погрузчик Chetra может заехать в здание через въездные ворота 2.1 м высотой и 1,8 м шириной. …

Также погрузчик используется для погрузки материалов, планирования подсобных помещений, бурения котлованов, создания траншей, уборки снега и транспортировки мелких грузов.

Погрузчик МКСМ-800 производства Четра. Машина отличается высокой скоростью работы и отличной производительностью.

Фронтальные погрузчики

Chetra имеют следующие преимущества:

  • высокая проходимость;
  • отличная управляемость;
  • высокотехнологичный дизельный двигатель;
  • простота обслуживания и ремонта;
  • гидропривод улучшенный;
  • кнопки управления модернизированы.


Машины оснащены гидравлическими системами различных производителей. Устройство универсально, может работать с различными вариантами навесного оборудования, например, отвалом, снегоочистителем, дорожной щеткой и т. Д. Вы можете быстро сменить оборудование, нажав на фиксатор. Нет необходимости использовать инструменты.

Фронтальный погрузчик МКСМ 800 оборудован цельнометаллической кабиной оператора. Кабина крепится к раме с помощью шарнирных соединений. Откидывается для диагностики и обслуживания компонентов механизма.Дверь находится в передней части кабины, на боковых стенках есть вешалки для одежды. В середине кабины находится кресло, которое можно перемещать вперед и назад с помощью пружин. Все блоки управления, индикаторы и приборы управления расположены в кабине.

Имеется контейнер для инструментов. Лобовое стекло большое, дает хороший обзор. Заднее стекло — запасной выход, сбоку стеклянные окна с форточками. Кабина оснащена теплоизоляцией и системой обогрева, обеспечивающей нужную температуру.Безопасность тракториста обеспечивают ремень, арка, защитные решетки и возможность закрепить дверь. Запчасти к агрегату можно купить в магазинах.

См. «Классификация и технические характеристики популярных типов погрузчиков

Технические характеристики

».

Погрузчик МКСМ-800, технические характеристики которого указаны в инструкции по эксплуатации, оснащен мощным дизельным двигателем с удельным расходом топлива 220 г / кВт.

Параметры погрузчика:

  1. Скорость автомобиля — 10 км / ч.
  2. Топливный бак имеет объем 55 литров.
  3. Габаритные размеры устройства 2065х2480х1680 мм.
  4. Дорожный просвет составляет 206 мм.
  5. Масса — 2800 кг.
  6. Грузоподъемность — 800 кг.
  7. Наименьший радиус поворота с ковшом — 2440 мм.
  8. Наибольшее тяговое усилие составляет 24 кН.

Существует базовая модель МКСМ-800 и несколько модификаций: 800А, 800К, 800Н. Они отличаются мощностью двигателя, конструкцией некоторых агрегатов и другими показателями.Цикл загрузки ковша составляет 12 секунд.


Давление в гидросистеме: ходовая часть — 350 МПа, рабочее оборудование — 200 МПа. Производительность гидросистемы: ходовая — 49 л / мин, рабочее оборудование — 70 л / мин, рабочее оборудование с насосом — 110 л / мин. Максимальный уклон при работе с грузом — 12º. Максимальная опрокидывающая нагрузка — 16000 Н.

Параметры двигателя

Погрузчик МКСМ имеет силовой агрегат 48 л.с. На машине установлен двигатель Cummins A2300, дизельный четырехтактный.Двигатель внутреннего сгорания имеет 4 цилиндра и систему жидкостного охлаждения. Расход топлива 186 г / л.с. Наибольшая частота вращения коленчатого вала — 2800 об / мин. Самая низкая частота вращения коленчатого вала на холостом ходу — 800 об / мин.

Тактико-технические характеристики

Все модели погрузчиков оснащены стандартным погрузочным ковшом, имеют одинаковую грузоподъемность и отличаются друг от друга тяговым усилием, скоростью движения и способом регулировки гидравлической системы . .. Отличительной особенностью моделей А и А-1 является усиленная рама с бортовыми передачами на цепной передаче и скоростным гидроприводом.


Размеры и вес

Погрузчик Четра разных моделей имеет одинаковые габаритные размеры и вес, за исключением МКСМ-800А. Если сравнивать параметры моделей МКСМ 800, 800К, 800Н, 800А, 800А-1, то ширина колеи составляет:

  • для моделей 800, 800К и 800N — 141 см;
  • 800А — 145 см;
  • 800А — 1141 см.

См. «Технические характеристики фронтального погрузчика Lonking

». Дорожный просвет для всех моделей составляет 20.6 см.

Длина моделей 800, 800К, 800H — 248 см; Модели 800А — 264,5 см; 800А-1 — 248 см. Ширина моделей 800, 800K, 800H — 168 см; 800А — 172 см; 800А — 1168 см. Высота 800, 800К, 800N — 206,5 см; 800А — 205,5 см; 800А-1 — 206,5 см. Общий вес — 2,8 тонны для моделей 800, 800К, 800N. Для 800А — 3,1 тонны. Для 800А-1 — 2,8 тонны.

Съемное рабочее оборудование

Погрузчик МКСМ 1000Н и МКСМ 800 может иметь различное съемное оборудование. Для погрузчика Chetra можно использовать: карьерный ковш объемом 0.46 м³ и шириной 173 см. Ковш оснащен зубьями на режущей кромке. Используется для погрузки грунтовых материалов: щебня, щебня и др.

Отвал шириной 220 см очищает дороги и участки от снега и мусора. С помощью роторной отвала можно засыпать траншеи, спланировать территорию.

Грузовые вилы имеют рабочую ширину от 23 до 155 см и высоту разгрузки 3 м. Вилы используются для перемещения контейнеров со строительными материалами и оборудованием на складах и стройплощадках.Вилы с захватом 162 см и высотой подъема 3 м используются для перемещения веток спиленных деревьев, соломы, строительного мусора. Штифт имеет высоту подъема 3 м и длину 98 см. Он предназначен для перемещения рулонных грузов (бумаги, проволоки, троса и т. Д.).

Стрела имеет высоту подъема 3 м, длину 98 см и предназначена для подъема тяжелых грузов до 800 кг с помощью крюка. Буровое оборудование предназначено для бурения скважин диаметром 20-40 см и глубиной 1,5-2 м в земле.

См. «ТОП-6 погрузчиков модельного ряда Dalian и их технические характеристики.

Молот имеет ударную мощность 480 Дж и используется для дробления камня, горных пород, бетона и асфальта.Дорожная щетка имеет захват 155 см и бак для воды на 200 л. С помощью такого оборудования можно поливать и подметать улицы, тротуары, площадки и парки с твердым покрытием.

Подметальная машина шириной 2 м подметает дороги и участки, а также участки в труднодоступных местах, например, дорожки у заборов, бордюры.

РПМ-4 — разбрасыватель с бункером 0,4 м³. Обрызгивает покрытые льдом дороги специальными противообледенительными материалами. Ширина обрабатываемой поверхности от 3 до 15 м.

Снегоуборщик для погрузчика Chetra имеет рабочую ширину 172 см и дальность выброса до 5 м.Используется для уборки снега с дорог, площадей и других территорий.


Бетономешалка имеет объем 250 л, готовит бетонную смесь на строительной площадке.

Рыхлитель с глубиной погружения 24 см и шириной захвата 90 см смонтирован на задней подвеске . .. Применяется для рыхления почвы на полях перед посевом, в парковых зонах.

Погрузчик МКСМ-800 завоевал популярность в России, так как известен своей способностью выполнять различные задачи, небольшими размерами, простотой эксплуатации и обслуживания, а также доступной ценой и экономичностью в рабочем процессе.Эта машина, наряду с другой гражданской и военной техникой, производится одним из крупнейших российских производителей — Курганским машиностроительным заводом.

Мини-погрузчик

МСКМ-800 применяется во всех случаях, когда прочность и маневренность необходимы одновременно: в производственных процессах и при строительных работах, при погрузке или разгрузке, используется в коммунальных и различных хозяйствах, вплоть до закрытых небольших помещений. .

Навигация

Отдельно стоит упомянуть небольшие размеры и маневренность погрузчика МСКМ-800, так как именно эти качества особенно привлекательны, когда необходимо проводить работы в небольших или закрытых помещениях, где использование крупногабаритной техники невозможно или рассматривается. иррационально.

Характеристики:

Как расшифровывается аббревиатура МКСМ? Расшифровывается как «Многофункциональная коммунальная строительная машина». Цифра 800, входящая в название модели, указывает на грузоподъемность, ограничивающие возможности данной техники.

Помимо ковша, на мини-погрузчик МКСМ можно установить базовую загрузочную конфигурацию, около двадцати других устройств и вспомогательных частей. Такая трансформация проводится достаточно быстро, новое оборудование подключается к гидравлической системе станка и сразу готово к работе.Благодаря такому комплекту принадлежностей этот погрузчик с бортовым поворотом зарекомендовал себя как многофункциональная машина.

Техника

маневренная и удобная в эксплуатации, плавный ход, а также практически полный разворот вокруг своей оси, машина имеет объемный гидравлический привод и две конечные бесступенчатые коробки передач.

Сама машина, а также навесное погрузочное оборудование управляется оператором из кабины. Для управления используется пара рычагов джойстика с механическим и электрическим приводом.

Кабина оператора рассчитана на комфортную работу в разное время года и в различных условиях: практически круговой обзор позволяет оператору контролировать обстановку в рабочем процессе, а система отопления и кондиционирования в кабине делает машина пригодна для круглогодичного использования.

В плохих дорожных условиях (бездорожье, вязкая глубокая грязь и т. Д.) Предусмотренные конструкцией резинометаллические гусеницы могут устанавливаться на колеса машины непосредственно сверху.Таким образом, машина равномерно распределяет нагрузку на почву и увеличивает ее тяговые и тяговые возможности.

Небольшие габариты и вес данной модели погрузчика позволяют при необходимости доставлять его к месту предстоящих работ с помощью другой крупногабаритной грузовой техники.

Технические характеристики

Характеристики двигателя

Погрузчики

МКСМ комплектуются различными дизельными двигателями, импортируемыми из США, Японии и Германии. Они различаются по мощности, имеют разную систему охлаждения и разное количество цилиндров. Все эти отличия определяют модификацию грузовика.

Тактико-технические характеристики

Погрузчики

МКСМ вне зависимости от подвида модели имеют в своем арсенале ковш и имеют одинаковую грузоподъемность, однако способ управления гидросистемой, скорость машины и тяговое усилие погрузчика различаются в зависимости от модификация.

Опции

МКСМ модификации

800 800к 800H 800A 800A-1
Макс.скорость передвижения, км / ч 10 18 12
Макс. масса поднимаемого груза, т 0,8
Максимальное тяговое усилие, кН 24 21 28 25 27
Вместимость ковша базовая, м 3 0,46
Ширина ковша базовая, см 173,0
Макс. высота разгрузки ковша, м 2.41 год
Макс. вылет стрелы, см 64,0
Привод механический электрический механический

Типы навесного оборудования

Ковш основной погрузочный, которым комплектуются все разновидности погрузчика МКСМ, легко заменяется любым другим навесным оборудованием, имеющимся в арсенале этой мини-машины, а именно:

Ковш карьерный … Для работы с нетекучими и крупнозернистыми материалами (щебень, камни, строительный мусор и др.)), имеет объем ковша почти 0,5 куб. м и ширину 173 см. Оборудован специальными зубьями по краю.

Поворотный отвал бульдозера … Используется для очистки зимних дорог от снега, мусора, планирования почвы, заполнения и выравнивания ям. Его ширина 220 см.

Экскаватор ковшовый … Предназначен для выемки слоя грунта небольших размеров: траншей, котлованов, котлованов и т. Д. Емкость 0,08 м3, подъем на высоту 2 м и углубление на глубину до 2 м. 2.4 метра.

Траншейный экскаватор … Имеет более узкую специализацию, чем предыдущий, и используется для рытья траншей, необходимых для прокладки кабелей, труб и других узлов связи. Выкапывает траншею максимальной глубиной 1 м, шириной 0,16 м, работает со скоростью 3,8 м / ч.

Вилы грузовые … Применяются при хранении любых штабелированных товаров, например, деревянных поддонов со строительными или иными товарами при работе на складе, стройке или в терминалах.Ширина захвата варьируется от 23 см до более полутора метров, а высота поднимается до 3,06 м.

Прижимные вилы … Они используются для сбора, погрузки и локального перемещения крупногабаритных и длинномерных отходов, например, строительного мусора (доски, балки и т. Д.), Веток деревьев, тюков или штабелей сена и соломы и т. Д. Они захватывают 162 см и поднимают его на высоту 3,01 м.

Грузовой штифт … Используется для перемещения или загрузки рулонных материалов: бумаги, проволоки, тканей и т. Д.Штифт имеет длину 98 см и поднимается на 3 м в высоту.

Грузовая стрела … Обладая теми же техническими характеристиками, что и палец, она используется для перемещения, подъема или транспортировки особо тяжелых грузов (до 800 кг), для выполнения этой задачи используется подъемный крюк.

Буровая установка … Применяется для бурения ям в земле различного диаметра и глубины (диаметром 20-40 см и глубиной до 2 м), которые могут быть использованы при любых работах: от благоустройства территорий. к устройству фундаментов и опор.

Гидромолот … Применяются для дробления. Имея силу удара 480 Дж, он разрушает скалы и камни, бетонные плиты, старый асфальт и т. Д.

Дорожная щетка … Уборка улиц. Бак вмещает 200 литров воды, а щетка покрывает 155 см поверхности.

Подметально-уборочная машина … Выполняет те же функции, что и щетка, но без использования воды и с возможностью достижения труднодоступных мест, например, линии возле бордюров, заборов и т. Д.Захват участка при уборке — 2 м.

Разбрасыватель с бункером … Применяется для орошения скользких дорог. Объем бункера 0,4 куб. М, разлетается на расстояние 3-16 м.

Снегоуборщик роторного типа … Очищает и удаляет снежный покров с обработанной поверхности. Захватывает 172 см и бросает на расстояние 5 м.

Бетономешалка … Применяется для смешивания бетонных смесей непосредственно на стройплощадке.Объем — 250 литров.

Рыхлитель. Применяется при посеве, при озеленении газонов, при планировке уплотненного грунта в качестве подготовки и т. Д.

Погрузчик МКСМ-800

Мини-погрузчик МКСМ-800 (универсальная городская строительная машина) используется для погрузки и транспортировки грунта и рыхлых пород, планирования площадок, уборки снега и мусора, рытья ям и траншей, бурения скважин.

Чаще всего МКСМ-800 применяется в промышленных, строительных, коммунальных и дорожных работах, а также в других отраслях промышленности, где жесткие условия не позволяют применять крупногабаритную технику.

Высокая компактность и отличная управляемость делают его пригодным для использования в ограниченном пространстве. Габаритные размеры машины позволяют проникать в проемы высотой 2,1 м и шириной 1,8 м. МКСМ-800 наиболее эффективен при уходе за тротуарами, пешеходными дорожками, проспектами, рынками, ландшафтными и дорожными работами. Небольшой вес и габариты погрузчика позволяют перевозить его на грузовике или прицепе.

МКСМ-800 плавно меняет скорость движения и поворачивает на месте благодаря плавному переключению передач в правой и левой коробках передач с помощью объемного гидропривода.Движение контролируется двумя джойстиками, установленными в боковых панелях.

Основным преимуществом станка является универсальность, обеспечиваемая множеством быстросменных приспособлений. Смена навесного оборудования настолько проста, что оператор может сделать это сам, а гидравлические системы станка и навесного оборудования без слива рабочей жидкости соединены через быстроразъемную муфту.

Преимущества погрузчика МКСМ-800 перед аналогами:

  • малые габаритные размеры, высокая управляемость и проходимость;
  • широкий ассортимент навесного оборудования для различных работ;
  • управление машиной и навесным оборудованием осуществляется с помощью джойстиков;
  • дизельный двигатель экономичный жидкостного или воздушного охлаждения;
  • Объемный гидропривод
  • , обеспечивающий плавное изменение скорости вращения бортовых передач;
  • есть возможность использования гидрооборудования;
  • электрическое или механическое управление;
  • простота обслуживания и ремонта.

Мини-погрузчики МКСМ-800 выпускаются в двух модификациях, различающихся моделями устанавливаемых дизелей: с дизельным двигателем А2300 производства американской компании Cummins, двигателем Hatz 3M41 (Германия).

Осенью 2011 года прошла испытания новая модернизация мини-погрузчика МКСМ, получившая название МКСМ-800А … Отличительные особенности погрузчиков новой серии — сварная рама, включая цепные редукторы и баки, шестерня. привод насоса снят (гидронасос установлен непосредственно на корпусе сцепления), а вместо исключенной штанги с рычагами используется уравнительный клапан.Цепные редукторы импортного производства используются совместно с двумя быстроходными гидромоторами. Чтобы обеспечить наилучший запуск погрузчика с бортовым поворотом при низких температурах, между двигателем Cummins американского производства и гидравлическими насосами установлена ​​муфта.

Технические характеристики:

Имя МКСМ-800К МКСМ-800Н МКСМ-800А
Двигатель
Модель двигателя Камминз А2300 Hatz 3M41 Камминз А2300
Система охлаждения жидкость воздух жидкость
Мощность, л.с.п. 44 52,9 48
Размеры и вес
Масса эксплуатационная, кг 2800 3100
Ширина колеи, не более, мм 1410 1450
Минимальный радиус поворота, мм 2440
Дорожный просвет, не менее, мм 206
Габаритные размеры, мм
— длина
— ширина
— высота

2480
1680
2065

2645
1720
2055
Тактико-технические характеристики
Максимальная грузоподъемность, кг 800
Максимальная скорость, не менее, км / ч 10 18
Угол пересечения, не более, град.
— перед
— зад

13
23

13
27
Максимальная статическая опрокидывающая нагрузка, кН 16
Тип гидравлического управления механический электрический

Видео:

Мини-погрузчик МКСМ-800 — компактная специальная машина, выпускаемая курганским заводом. Эта модель незаменима при проведении различных работ на складах различных предприятий, а также в строительстве, когда использование другого оборудования невозможно из-за его габаритов.Погрузчик оснащен трехцилиндровым двигателем, мощность которого составляет 34 киловатта или 46 лошадиных сил.

Эта машина вполне конкурентоспособна, так как ни в чем не уступает зарубежным аналогам. Также стоит отметить, что мини-погрузчик МКСМ-800 более популярен в России благодаря надежной конструкции, компактным размерам, отличной маневренности и доступной стоимости. Стоимость этой модели существенно ниже, чем у автомобилей зарубежных производителей. Достаточно небольшие габариты позволяют транспортировать его на другие рабочие площадки без использования специального оборудования, так как погрузчик легко помещается в любой грузовик или прицеп.МКСМ-800 может агрегатироваться с несколькими типами дополнительных приспособлений, что значительно расширяет спектр выполняемых им работ.

Навигация по артикулу

Назначение

Мини-погрузчик МКСМ-800 имеет широкое назначение. Машина используется в коммунальном хозяйстве, строительстве, промышленности и на некоторых предприятиях, где от машины требуется компактность.

Данная модель отлично справляется с такими работами, как погрузка грунта различного состава, планирование территорий, очистка участков дорог и улиц от снега и мусора, рытье траншей, бурение скважин.Но чаще всего МКСМ-800 применяется для работы на складах, поскольку благодаря небольшим размерам и отличной маневренности способен работать в достаточно стесненных условиях. Этот автомобиль легко проезжает через узкий дверной проем, ширина которого может достигать 1800 миллиметров, а высота — 2100 миллиметров.

В коммунальном хозяйстве погрузчик используется для очистки различных территорий и участков от снега, мусора и других загрязнений.

Вложения

Для того, чтобы МКСМ-800 мог выполнять все необходимые задачи в различных областях, производитель решил придать погрузчику универсальность за счет дополнительных приспособлений.В настоящее время для мини-погрузчика МКСМ 800 доступно довольно большое количество различного навесного оборудования, а именно:

  • Ковш передний главный. Длина этого ковша 1180 мм. Ширина имеет значение 1730 миллиметров. Высота этого агрегата — 800 миллиметров. Его максимальный объем — 465 кубических миллиметров. Весит 150 килограмм. Зубов нет.
  • Ковш фронтальный карьерный. Его длина также составляет 1180 миллиметров. Его ширина составляет 1730 миллиметров. Высота имеет значение 800 миллиметров. Объем такого ковша равен 465 кубическим миллиметрам.Масса 161 килограмм. На нижнем крае ковша восемь зубьев.
  • Передний поворотный нож. Максимальный угол поворота — около 30 градусов (плюс / минус). Прямая ширина составляет 2000 миллиметров. Длина клинка составляет ровно 1000 миллиметров. Высота имеет значение 800 миллиметров. Его вес 230 килограммов.
  • Щеточное оборудование. Максимальный угол поворота составляет плюс / минус 30 градусов. Ширина подметания в прямом положении составляет 1800 миллиметров, а при полном вращении — 1500 миллиметров.Скорость движения по поверхности — 8 километров в час. Имеется бак для воды на 200 литров. Общая ширина всего агрегата составляет 2200 миллиметров. Длина 1100 миллиметров. Высота оборудования 1200 миллиметров. Масса агрегата, готового к эксплуатации, составляет 274 килограмма.
  • Подметально-уборочная машина. Общая ширина такого агрегата — 2450 миллиметров. Ширина захвата поверхности составляет 2000 миллиметров. Скорость движения составляет 5 километров в час. Длина всей конструкции 2150 миллиметров.Высота 1200 миллиметров. Масса такого оборудования — 500 килограмм.
  • Вилы фронтальные с зажимом (захватом). Применяется данным типом техники в сельском хозяйстве для работы с различной растительностью (сено, силос и др.). Максимальный вес, который может выдержать данное устройство, составляет 800 кг. Максимальная высота подъема оборудования 3010 миллиметров. Общая ширина конструкции составляет 1800 миллиметров при рабочей ширине 1597 миллиметров. Длина ровно 1000 миллиметров. Высота 950 мм.Вес готового к эксплуатации оборудования составляет 246 килограммов.
  • Вилка грузовая фронтальная. Это оборудование способно выдержать нагрузку массой не более 800 килограмм. Есть возможность изменения рабочей ширины с 230 миллиметров до 1550 миллиметров. Максимальная высота подъема 3060 миллиметров. Ширина самой конструкции составляет 1580 миллиметров. Эти вилы весят 130 килограммов.
  • Стрела с фронтальной загрузкой. Максимально допустимый вес груза не более 800 килограмм.Максимальная высота подъема составляет 3000 миллиметров. Длина такой стрелы — 980 миллиметров. Ширина у основания 1080 миллиметров. Высота конструкции 910 миллиметров. Вес оборудования в сборе — 83 килограмма.
  • Передний загрузочный штифт. Также он используется для подъема необходимых грузов. Максимальная высота подъема составляет 3000 миллиметров. Допустимый вес груза — 800 килограмм, но стоит отметить, что грузоподъемность рассчитывалась на самом конце штифта и, следовательно, чем ближе груз к основанию, тем больше грузоподъемность этого оборудования.Длина этого штифта — 920 миллиметров. Ширина всей конструкции составляет 1080 миллиметров. Высота 430 миллиметров. Вес грузовой шпильки — 64 килограмма.
  • Оборудование буровое предварительное. Всего на агрегат можно установить три дрели. Диаметр первого — 200 миллиметров (вес 42 килограмма), второго — 300 миллиметров (вес 58 килограммов), а третьего — 400 миллиметров (вес 47 килограммов). Максимальная глубина сверления при использовании первого и второго сверла составляет 2000 мм, при использовании третьего — 1500 мм.Образец буры весит 115 килограмм. Ширина всего агрегата составляет 900 миллиметров. Длина 2340 миллиметров. Высота 670 миллиметров. Оборудование весит 150 килограмм.
  • Гидромолот. Его длина 580 мм. Ширина 1360 миллиметров. Высота ровно 1000 миллиметров. Каждый удар этого молота имеет энергию 480 джоулей. Частота удара может составлять либо 550 ударов в минуту, либо 1200 ударов в минуту, в зависимости от установленной скорости. Гидромолот весит 246 килограммов.
  • Экскаватор ковшовый. Объем ковша копания 463 кубических миллиметра. Максимальная высота разгрузки — 2000 миллиметров. Высота оборудования с поднятым ковшом составляет 3100 миллиметров, в транспортном положении высота 2100 миллиметров. Максимальная глубина копания — 2400 миллиметров. В длину этот агрегат составляет 2120 миллиметров. Ширина опор по краям 2520 миллиметров. Вес в собранном виде составляет 790 килограммов.
  • Экскаватор фронтальный траншейный.Этот агрегат способен копать траншею глубиной не более 1000 миллиметров и шириной не менее 160 миллиметров. Длина оборудования 2200 миллиметров. Ширина — 1200 миллиметров. Высота такого экскаватора — 600 миллиметров. Готовый к употреблению вес 363 килограмма.
  • Рыхлительное оборудование. Максимально возможная глубина рыхлителя — не менее 240 миллиметров. Ширина захвата составляет 1131 миллиметр. Длина конструкции оборудования 900 миллиметров.Общая ширина 1300 миллиметров. Высота 670 миллиметров. Рыхлитель весит 142 килограмма.
  • Центробежный разбрасыватель противообледенительных материалов. Ширина разбрасывания на малых оборотах дисков составляет не менее 3000 миллиметров, при максимальных оборотах — не более 15000 миллиметров. Бункер имеет объем 400 кубических миллиметров. Масса такого агрегата — 230 килограмм.
  • Снегоуборочная техника. Ширина очищаемой площади не более 1745 миллиметров. Максимальная глубина снега, с которой все еще может справиться оборудование, составляет 250 миллиметров.Дальность выброса снега не менее пяти метров. Длина оборудования 1150 миллиметров. Ширина 1900 миллиметров. Высота равна 880 миллиметрам. Собранный вес составляет 317 килограмм.

Модификации

Мини-погрузчик МКСМ-800 имеет несколько модификаций, а именно МКСМ-800А, МКСМ-800К, МКСМ-800Н, МКСМ-800А-1. Все эти модели отличаются друг от друга только мощностью силового агрегата и комплектацией. Изменения, касающиеся внешнего вида, отсутствуют ни в одной из моделей.

  1. МКСМ-800А комплектуется четырехцилиндровым двигателем Cummins A2300, который развивает мощность 35,3 киловатт или 48 лошадиных сил.
  2. MKSM-800K также оснащен двигателем Cummins A2300, но его мощность была снижена до 32,4 киловатт или 44 лошадиных сил.
  3. В MKSM-800N используется немецкий трехцилиндровый силовой агрегат Hatz 3M41, способный развивать максимальную мощность 38,9 кВт или 52,9 лошадиных сил.
  4. MKSM-800A-1 имеет четырехцилиндровый агрегат Kubota V2403, который развивает максимальную мощность 37 л.с.5 киловатт или 51 лошадиная сила.


Технические характеристики

Эксплуатационная масса мини-погрузчика МКСМ-800 — 2800 кг. Максимальное тяговое усилие — 24 килоньютона. Гидравлическая система имеет грузоподъемность 800 кг. Минимальный радиус поворота с базовым ковшом составляет 2440 миллиметров. Максимальная высота разгрузки составляет 2410 миллиметров. При такой же высоте вылет стрелы составляет 640 миллиметров.

Базовая модель комплектуется трехцилиндровым силовым агрегатом марки Cummins A2100, который способен выдавать номинальную мощность 34 киловатт или 46 лошадиных сил.Система охлаждения двигателя — жидкостная, вмещает до 12 литров жидкости (антифриза). Максимальная скорость, с которой может двигаться погрузчик, составляет 12 километров в час. Имеется топливный бак на 55 литров.

Длина погрузчика 2480 миллиметров. Ширина 1680 миллиметров. Высота равна 2065 миллиметрам. Колея автомобиля составляет 1410 миллиметров. Дорожный просвет составляет 206 миллиметров. Способен подниматься до 10 градусов.


Характеристики:

Мини-погрузчик МКСМ-800 завоевал большую популярность благодаря своим техническим характеристикам.В частности, он имеет довольно небольшие размеры и отличную маневренность, что позволяет выполнять различные виды работ в стесненных условиях. Также он может использовать большое количество насадок, существенно расширяя спектр выполняемых им работ. Кроме того, он может похвастаться экономичностью, доступной стоимостью, мощным двигателем, простотой использования и простотой дальнейшего обслуживания.


Видео

Двигатель

На базовой модели мини-погрузчик МКСМ-800 оснащен трехцилиндровым дизельным двигателем Cummins A2100.Его максимальная мощность составляет 34 киловатта или 46 лошадиных сил. Максимальное количество оборотов коленчатого вала — 2200 об / мин. За час работы в среднем расходует до 6 литров дизельного топлива … Система охлаждения жидкостная. Двигатель вмещает 9 литров масла.


Цена новые и б / у

Мини-погрузчик

МКСМ-800 можно купить по цене от 900 тысяч до 1,3 миллиона российских рублей. Подержанный доступен в продаже по цене от 200 тысяч до 800 тысяч рублей.

Цена учитывается с учетом года выпуска, модификации (базовая или модифицированная), комплектации, наработки и технического состояния (для бывшего в употреблении оборудования) и навесного оборудования.

Погрузчики

МКСМ-800: характеристики и отзывы

Скорость развития машиностроения просто поражает. Теперь любой желающий может купить наиболее удобную для него технику, не тратя при этом много денег на огромные машины. Особой популярностью пользуются мини-погрузчики типа МКСМ-800, технические характеристики которых способны удовлетворить любую дорожную компанию.

Производство

Курганский машиностроительный завод разработал и выпустил совершенно новую машину, перевернувшую представление о строительной технике. Это предприятие является одним из крупнейших современных производителей в России. Они производят как гражданскую технику, так и работают над созданием некоторых оборонных комплексов.

Мини-погрузчик МКСМ-800 пользуется популярностью как у отечественного, так и у зарубежного потребителя, благодаря своей компактности, высокой экономичности, а также многофункциональности. Стоит отметить, что эта спецтехника очень проста в эксплуатации и обслуживании.

Сфера применения

МКСМ-800, технические характеристики которого подходят практически для любых задач, применяется в самых разных отраслях современной промышленности, в строительстве, коммунальном хозяйстве и сельском хозяйстве. Использование такого транспортного средства позволяет получить достаточно широкий спектр услуг, связанных с землеустройством, погрузочно-разгрузочными работами. Если есть необходимость работать в достаточно ограниченном пространстве, то выбор однозначно стоит в пользу МКСМ-800. Технические характеристики погрузчика позволяют без лишних проблем выполнять поставленную задачу даже в закрытых помещениях.

Control

Для управления машинами с гидравлическим оборудованием Используйте специальные джойстики, установленные внутри кабины. Элементы управления могут быть подключены с помощью электронного контроллера или тросового привода. Этот параметр зависит от модификации модели и предпочтений покупателя.

В системе есть общий блок — это контроллер. Благодаря этому погрузчик обладает максимальной маневренностью, при этом водителю не нужно прикладывать много усилий при работе с джойстиком.В регламенте, который идет в комплекте с МКСМ-800, технические характеристики предусматривают тип управления автомобилем.

Кабина

МКСМ-800 имеет кабину из цельнометаллического профиля с приклеенными дополни- тельными стеклами, а также отдельные окна. Этот вид конструкции отвечает всем современным требованиям безопасности.

Если рассматривать кабину отдельно, то это уже предварительно собранный блок, в котором установлены все необходимые органы управления, а также система климат-контроля и элементы индикации.

Рама способна защитить рабочего от падающих материалов, а также спасти ему жизнь в случае опрокидывания. На МКЦМ-800 запчасти кабины пользуются отдельной заявкой, так как она подвержена различным нагрузкам и порой не выдерживает очередного удара.

В интерьере использованы современные материалы для защиты от шума и пыли. Внутри используются формованные пластиковые панели, созданные по проекту, отвечающие эргономическим требованиям и параметрам жизнеобеспечения человека, работающего на такой технике.

Техническое обслуживание

Благодаря простоте открывания капота, а также подъема кабины мастера имеют отличный доступ практически ко всем необходимым узлам и агрегатам. Это позволяет достаточно быстро произвести замену неисправного узла и провести работы, связанные с обслуживанием МКСМ-800. Запчасти устанавливаются так же просто, как и демонтируются. Благодаря этой возможности погрузчик завоевал уважение и уважение дорожных и строительных компаний.

Двигатель

На погрузчик МКСМ-800 в зависимости от его моделей и модификаций может быть установлен дизельный силовой агрегат американского производства Cummins или немецкого Hatz.Они различаются между собой по мощности, а также по способу охлаждения. Американская мощность — 51 лошадиная сила, а немецкая — 52,9. Стоит отметить, что первое охлаждение происходит за счет использования жидкостной системы, а во втором — воздушной.

Габаритные размеры

Все основные размеры и масса большинства модификаций МКСМ-800 не отличаются друг от друга. Единственное исключение — модель с индексом «А». У последнего автомобиля ширина колеи больше (равна 145 см), у остальных — 141 см.Остальные габариты тоже различаются. Длина МКСМ-800 А — 264,5 см, вместо 248,0, у остальных ширина 172 см против 168 см. Высота отличается незначительно, версия «А» на сантиметр ниже — 205,5 см против 206,5. В результате увеличения габаритных размеров увеличился и вес машины. Пакет «А» имеет массу 3,1 тонны, а стандартный — 2,8 тонны. Вариант «А» погрузчика МКСМ-800 может отличаться от ремонтного, так как другие габариты предусматривают несколько иное размещение жизненно важных органов машины.

Оборудование

В зависимости от области применения станка на MKCM-800 может быть установлено различное навесное оборудование. Все дополнительные органы созданы двух типов: быстродействующая стрела, работающая совместно с серийно выпускаемыми модулями, а также отдельное устройство для установки дополнительных устройств, позволяющее работать с навесными модулями от импортных машин. Это делает МКСМ-800 более универсальным. Для покупки дорогостоящего импортного оборудования нет необходимости в отдельном рабочем устройстве.

Следует обратить внимание на дополнительный комплект гусениц, который идет в комплекте с МКСМ-800. Их устанавливают на пневмоколеса, чтобы значительно увеличить тягово-сцепные характеристики при движении по грунту с очень слабой несущей способностью. Гусеницы значительно увеличивают проходимость машины, все за счет снижения удельного давления на почву, а наличие специальных грунтозацепов улучшает сцепные характеристики.

Установка осуществляется прямо в автобусе.Чтобы не касаться гусениц и боковой части погрузчика, параметр колеи увеличивается. Это возможно за счет установки дополнительных консолей, размещаемых на хабах.

Ширина гусениц не более 340 мм, при этом удельное давление на грунт составляет всего 0,5 кг на квадратный сантиметр. Вес дополнительного модуля может быть разным, но не более 117 кг.

Стоимость

Несмотря на популярность МКСМ-800, его цена не так демократична и может варьироваться в зависимости от типа блока питания.Версия с двигателем CUMMINS будет стоить около 1 419 000 рублей, вариант с силовой установкой Hatz чуть дороже 1 597 000 рублей. Но полмиллиона за МКСМ-800 — цена не окончательная. В зависимости от вида и вида работ подбирается соответствующее рабочее оборудование, за которое также необходимо платить отдельно. Например, обычный ковш объемом 0,46 куб. будет стоить 25 тысяч. Подойдут более сложные модули: 360 тысяч для ковшового экскаватора и 230 тысяч для гидромолота.

Курганмашзавод. Товары. Погрузчик с бортовым поворотом

Коммунальная строительная машина многоцелевого назначения МКСМ предназначена для погрузки и перемещения земли, рыхлой породы, кускового материала, для планировки участков местности, для очистки территорий от снега и мусора, для транспортировки и складирования тарно-сборных грузов, для рытья котлованов и траншей, для бурения. скважин, для приготовления быстропротекающей бетонной смеси и других работ с помощью соответствующего навесного оборудования, в том числе грунтов с низкой несущей способностью.

МКСМ применяется в промышленности, строительстве, коммунальном хозяйстве и дорожном хозяйстве, а также в других отраслях, где использование обычного негабаритного оборудования невозможно или нерентабельно из-за жестких условий работы или по экономическим соображениям. Компактность и высокая маневренность машины позволяют использовать ее в ограниченном рабочем пространстве. Габаритные размеры МКСМ предусматривают попадание машины в проемы высотой 2,1 м и шириной 1,8 м. МКСМ идеально подходит для ухода за тротуарами, тротуарами, аллеями, рынками, для прокладки коммуникаций, для содержания дорог и ландшафтного дизайна.Небольшие габаритные размеры и вес МКСМ позволяют легко транспортировать его в грузовом автомобиле или прицепе. При этом машина МКСМ может самостоятельно передвигаться по рабочим участкам.

МКСМ может плавно изменять скорость и направление движения, разворачивается на месте за счет плавного изменения скорости вращения правого и левого редуктора с помощью поршневого гидропривода.

Удобное и простое управление обеспечивается двумя установленными ручками сервоуправления джойстикового типа, эргономично встроенными в боковые панели.Оператор может легко и безопасно брать и покидать рабочее место благодаря широкому дверному проему в кабину и нескользящей ступеньке.

Низкое расположение капота и высокая степень остекловывания кабины обеспечивают хороший обзор всей рабочей зоны. Установленные зеркала заднего вида позволяют наблюдать за пространством позади автомобиля и предотвращают наезд на препятствие при движении задним ходом.

Особое внимание конструкторы МКСМ уделили простоте обслуживания автомобилей.Пункты обслуживания сгруппированы в легкодоступных местах; что позволяет минимизировать затраты на обслуживание МКСМ. Например, простое открывание заднего капота обеспечивает доступ к двигателю и его агрегатам, для доступа к гидравлической системе кабина должна быть опущена и закреплена. Также внизу в машине есть съемный люк для обслуживания гидросистемы.

Но главной особенностью МКСМ, отличающей его от других технических средств, является гибкость, которая достигается за счет использования семнадцати видов быстросменных интегральных орудий, применяемых в широком спектре работ.Оператор МКСМ может самостоятельно заменить крепления в течение нескольких минут. Гидравлические системы автомобиля и встроенного оборудования соединяются через быстроразъемную муфту без слива рабочей жидкости из гидросистемы и без попадания в нее пыли, грязи и абразива.

  • Конкурентное преимущество
    • Гидравлический привод прямого вытеснения, обеспечивающий независимое бесступенчатое изменение частоты вращения правой и левой конечных передач
    • Гидравлический привод объемного действия, обеспечивающий независимое бесступенчатое изменение частоты вращения правой и левой конечных передач
    • Возможность выбора экономичного дизельного двигателя с воздушным или жидкостным охлаждением
    • Широкий ассортимент навесного оборудования с быстродействующими зажимами для их крепления для выполнения различных работ
    • Компактность, высокая маневренность и проходимость
    • Возможность подключения гидрооборудования
    • Возможность установки 2-х типов управления: электрическое и механическое
    • Удобство и простота обслуживания и ремонта материалов
    • Элементы рамы ROPS, защищающие от опрокидывания, и FOPS, защищающие от падающих предметов (для МКСМ серии А)

    Основные технические характеристики

  • МКСМ
  • Параметры

    Значение

    МКСМ-800

    МКСМ-1000

    МКСМ-800 А

    Двигатель

    Модель КАММИНС
    А2300
    HATZ
    3М41
    HATZ
    3М41
    КАММИНС
    А2300
    Тип двигателя дизель, 4-тактный, 4-цилиндровый дизель, 4-тактный, 3-цилиндровый дизель, 4-тактный, 4-цилиндровый
    Система охлаждения

    жидкость

    воздух

    жидкость

    Мощность, л.с.

    44

    52,9

    48

    Размеры и вес

    Масса эксплуатационная
    (с основной рукоятью), кг
    2800 3100
    Расстояние между колесами, мм, не более 1410 1450
    Минимальный радиус поворота, мм 2440
    Длина (без основной рукояти), мм 2480 2645
    Ширина (с шинами), мм 1680 1720
    Высота (до крыши кабины), мм 2065 2055
    Дорожный просвет, мм, не менее 206

    Тактико-технические характеристики

    Грузоподъемность максимальная, кг

    800

    1000

    800

    Максимальная скорость автомобиля, км / ч, не менее

    10

    18

    Угол въезда, максимальный

    13º

    Угол вылета максимальный

    23º

    27º

    Максимальная статическая опрокидывающая нагрузка, кН

    16

    19,8

    16

    Тип управления гидрооборудованием

    механический

    электрический

    Индексы силы тяжести Аллерса и Лю для всех спектров низкого разрешения…

    Контекст. За более чем 1000 часов наблюдений с февраля 2016 года по октябрь 2019 года программа Spitzer Exploration Program Red Worlds (ID: 13067, 13175 и 14223) нацелилась исключительно на TRAPPIST-1, ближайшую (12 пк) сверххолодную карликовую звезду, обнаружив, что она вращается вокруг семи планет размером с Землю. По крайней мере, три из этих планет вращаются в пределах классической обитаемой зоны звезды, и все они хорошо подходят для детальной характеристики атмосферы в предстоящем JWST. Цели. Основными целями программы Spitzer Red Worlds были (1) исследование системы на предмет новых транзитных планет, (2) интенсивный мониторинг транзитов планет для получения максимально возможных ограничений на их массу, размеры, состав и динамику, а также (3) для оценки инфракрасной изменчивости родительской звезды.В этой статье мы представляем глобальные результаты проекта. Методы. Мы проанализировали 88 новых транзитов и объединили их со 100 ранее проанализированными транзитами, получив в общей сложности 188 транзитов, наблюдаемых на расстоянии 3,6 или 4,5 мкм. Для комплексного исследования мы проанализировали все кривые блеска как индивидуально, так и глобально. Мы также проанализировали 29 затмений (вторичных затмений) планеты b и восемь затмений планеты c, наблюдаемых на высоте 4,5 мкм, чтобы ограничить яркостные температуры их дневных сторон. Полученные результаты. Мы идентифицируем несколько бесхозных транзитных структур в нашей фотометрии Spitzer, но все они не имеют большого значения.Мы не подтверждаем никаких новых транзитных планет. Мы не обнаруживаем каких-либо существенных изменений глубины транзита планет в разных кампаниях. Сравнивая наши индивидуальные и глобальные анализы прохождения, мы оцениваем для измерений глубины прохождения TRAPPIST-1 средний уровень шума ~ 35 и 25 ppm в каналах 1 и 2 Spitzer / IRAC, соответственно. По нашим оценкам, большая часть этого минимального уровня шума имеет инструментальное происхождение и связано с большой межпиксельной неоднородностью массивов IRAC InSb, и что гораздо лучшая однородность интерпикселей инструментов JWST должна привести к минимальному уровню шума до 10 ppm, что является низким достаточно, чтобы дать возможность атмосферных характеристик планет с помощью транзитной спектроскопии пропускания.Наш анализ выявляет несколько резких переходов, но мы не можем сделать вывод, соответствуют ли они событиям пересечения пятен или факелов. Мы построили обновленные спектры широкополосного пропускания для всех семи планет, которые показывают согласованную глубину прохождения между двумя каналами Спитцера. Хотя мы ограничены инструментальной точностью, комбинированный спектр передачи от планет от b до g говорит нам, что их атмосферы вряд ли будут преобладать по CH 4. Мы идентифицируем и моделируем пять различных высокоэнергетических вспышек во всем наборе данных и обсуждаем наши результаты в контексте обитаемости.Наконец, мы не можем обнаружить сигналы затмения планет b и c на высоте 4,5 мкм и можем установить только верхние пределы 3-σ для их дневных яркостных температур (611 K для b 586 K для c).

    Mortal Kombat: мышцы монахов Шаолиня, другие прозрачные фоны PNG

    Mortal Kombat: мышцы монахов Шаолиня, другие прозрачные фоны PNG | HiClipart Mortal Kombat: мышцы монахов Шаолиня, другие PNG

    Ключевые слова

    PNG клипарт информация

    • PNG Размеры 642x656px
    • Размер файла PNG 416.61 КБ
    • Тип MIME клипарт Изображение / png
    • PNG доминирующий цвет чернить

    Лицензия

    HiClipart — это открытое сообщество, в котором пользователи могут делиться изображениями PNG, все клипарты PNG в HiClipart предназначены для некоммерческого использования, указание ссылки не требуется. Если вы являетесь автором и обнаружите, что этот PNG используется без вашего разрешения, сообщите нам о нарушении Закона США «Об авторском праве в цифровую эпоху», пожалуйста, свяжитесь с нами.

    • Mortal Kombat Mythologies: Sub-Zero Mortal Kombat X Скорпион, Mortal Kombat прозрачный фон PNG clipartsize: 768x1024px размер файла: 1.51 МБ
    • Mortal Kombat: Монахи Шаолиня Монастырь Шаолинь Лю Кан Кунг Лао, Mortal Kombat: Монахи Шаолиня PNG clipartsize: 642x656px Размер файла 350.34KB
    • Mortal Kombat: Shaolin Monks Mortal Kombat X Mortal Kombat 3 Sub-Zero, Mortal Kombat прозрачный фон PNG clipartsize: 829x1235px Размер файла: 663.31KB
    • Mortal Kombat II Jade Mortal Kombat: Монахи Шаолиня Китана, Mortal Kombat PNG clipartsize: 564x1237px размер файла 650.75 КБ
    • Тренировки с отягощениями Мышцы Бодибилдинг Штанга Сухая масса тела, мышцы груди PNG клипарт: 1000x989px Размер файла: 338.88 КБ
    • Mortal Kombat: Шаолиньские монахи Джейд Милина Китана, Джейд Mortal Kombat X PNG clipartsize: 466x700px Размер файла: 328.07KB
    • Mortal Kombat X Mortal Kombat: Монахи Шаолиня Милина Mortal Kombat: Обман, другие PNG clipartsize: 458x882px Размер файла: 328.42KB
    • Mortal Kombat X Sonya Blade Mileena Mortal Kombat: спецназ, клинок PNG clipartsize: 3682x7000px размер файла: 5.21 МБ
    • Mortal Kombat II Mileena Kitana Ultimate Mortal Kombat 3, Mortal Kombat PNG clipartsize: 1470x2204px Размер файла 2.23MB
    • Mortal Kombat 3 Shao Kahn Mortal Kombat X Mortal Kombat: монахи Шаолинь, Mortal Kombat PNG clipartsize: 1034x1633px Размер файла 1.71MB
    • Mortal Kombat X Kano Mortal Kombat: Спецназ Джонни Кейдж, Mortal Kombat PNG clipartsize: 700x1200px Размер файла: 192.9 КБ
    • PicsArt Studio Android Rectus abdominis muscle, андроид PNG clipartsize: 480x800px Размер файла: 87.29 КБ
    • Смертельная битва против Вселенной DC Mortal Kombat X Лю Кан Горо, Брюс Ли PNG clipartsize: 702x1807px Размер файла: 962.06KB
    • Семь смертных грехов Гордость Фэндом, манга PNG clipartsize: 607x1300px размер файла: 374.92KB
    • Салман Хан Тигр Зинда Хай Актер, Салман Хан, мужчина в серой рубашке с руками в кармане PNG clipartsize: 672x1108px Размер файла: 726.18KB
    • Mortal Kombat vs.Вселенная DC Mortal Kombat X Mortal Kombat 3 Соня Блейд, Скорпион PNG clipartsize: 1464x2682px Размер файла 1.1MB
    • человек делает отжимание крупным планом, упражнения с собственным весом Отжимания, фитнес-центр, медицинские мячи, другие PNG clipartsize: 457x443px Размер файла: 206.92KB
    • Бог войны III Бог войны: Цепи Олимпа Бог войны: Призрак Спарты, бог войны PNG clipartsize: 1089x1200px Размер файла 1.74MB
    • Tekken 4 Крейг Мардук Эдди Гордо Tekken Tag Tournament 2, tekken 7 eddy, прозрачный фон PNG clipartsize: 1202x1480px размер файла: 1.33 МБ
    • Статуя Майкла Анджело, Галерея Дэвида Академии Мраморная скульптура Статуя, статуя ангела PNG clipartsize: 1755x2915px размер файла 1004.33KB
    • Mortal Kombat X Mortal Kombat 3 Mortal Kombat: Монахи Шаолиня Соня Блейд, Mortal Kombat PNG clipartsize: 1024x1024px размер файла: 728.83KB
    • человек с гантелями, физическая подготовка, фитнес, профессионал, пищевая добавка, фитнес-центр, мускулистый мужчина PNG clipartsize: 663x848px Размер файла: 187.69 КБ
    • Анаболический стероид Упражнения для пресса Мышцы Бодибилдинг, разорвал PNG clipartsize: 608x550px размер файла: 533.72KB
    • Mortal Kombat X Sub-Zero Китана Mortal Kombat против Вселенной DC, саб-зиро PNG clipartsize: 512x512px Размер файла: 357,7 КБ
    • Давид Пьяцца делла Синьория Микеланджело Флорентийский собор Искусство, скульптура PNG clipartsize: 757x921px размер файла: 101.27KB
    • человек в синих плавках, добавка для бодибилдинга Muscle Human Body Фитнес-центр, бодибилдинг PNG clipartsize: 976x1200px размер файла: 1.05 МБ
    • мужской черный сторонник Nike, натуральный бодибилдинг, физическая подготовка, тренировка, риппинг, бодибилдинг PNG clipartsize: 1728x2592px Размер файла: 3.13MB
    • физиология человека, Анатомия человека Мышцы Тело человека Мышечная система, мышца PNG clipartsize: 1000x1000px Размер файла: 267.79KB
    • Фитнес-центр Физическая подготовка Тренировка Йога, Йога PNG clipartsize: 593x768px размер файла: 438.43KB
    • Mortal Kombat II Mortal Kombat X Raiden Скорпион, Mortal Kombat PNG clipartsize: 551x1000px Размер файла 442.7 КБ
    • мужчина в серых шортах, Международная федерация бодибилдинга и фитнеса Физическая подготовка Сгибание бицепсов Тренажер, бодибилдинг PNG clipartsize: 726x700px Размер файла: 143,5 КБ
    • Усы Цилиндр Очки Галстук-бабочка, усы PNG clipartsize: 1276x2280px размер файла: 49.67KB
    • Упражнения на пресс Прямые мышцы живота Физическая подготовка, тяжелые наказания за допинг PNG clipartsize: 650x559px Размер файла: 161.91 КБ
    • Боль в спине Позвоночник Спина человека Тело человека Кость, Институт боли в позвоночнике PNG clipartsize: 660x607px Размер файла: 81.24 КБ
    • Whisky Kisses (3: AM Kisses 4) Barechestedness Book Abdomen Body man, книга PNG clipartsize: 493x719px Размер файла: 428.96KB
    • Модный дизайн Модель, Модный дизайн PNG clipartsize: 868x2917px Размер файла: 480.89KB
    • Джонни Кейдж Mortal Kombat X Scorpion Sub-Zero, Mortal Kombat PNG clipartsize: 605x748px Размер файла: 543.75 КБ
    • Джонни Депп Мужчина Дехрадун Мужчина Понте Фит тренажерный зал, мужчина-мужчина PNG clipartsize: 545x872px Размер файла: 406.18KB
    • Прямая мышца живота Упражнения на брюшную полость Электрическая стимуляция мышц Физические упражнения Живот, q PNG clipartsize: 1000x1000px размер файла: 1012.32KB
    • Mortal Kombat X Mortal Kombat: Армагеддон Китана Шева, Mortal Kombat PNG clipartsize: 800x1688px размер файла: 1.49MB
    • женщина в очках иллюстрация, рисунок Art Girl Sketch, девушка PNG clipartsize: 637x715px размер файла 304.88 КБ
    • Штриховая графика Женщина в шляпе Живопись, живопись PNG clipartsize: 2185x2294px Размер файла: 610.63KB
    • Mortal Kombat: Armageddon Mortal Kombat: Deadly Alliance Джакс Соня Блейд, Mortal Kombat: Монахи Шаолиня PNG clipartsize: 450x916px размер файла: 328.16KB
    • Barechestedness Headgear Body man Поздравительные открытки и заметки Плечо, Fiuk PNG clipartsize: 504x700px размер файла: 474.75KB
    • желтоволосый персонаж аниме, Мелиодас Кирито Семь смертных грехов, другие PNG clipartsize: 1024x1446px Размер файла: 593.69 КБ
    • Фитнес-центр Силовые тренировки Персональный тренер Физическая подготовка Физические упражнения, Фитнес PNG clipartsize: 1132x1696px Размер файла 2.16MB
    • Mortal Kombat: Shaolin Monks Лю Канг Mortal Kombat Трилогия Mortal Kombat II, другие PNG clipartsize: 554x960px Размер файла: 319.93KB
    • мужские черные шорты, Джереми Буэндиа, человеческая нога, физическая подготовка, бодибилдинг, большая ягодичная мышца, бодибилдинг PNG clipartsize: 1215x2428px Размер файла: 556.15 КБ
    • Алонсо Мухлах Лазерная эпиляция Модель, модель PNG clipartsize: 607x780px размер файла: 170.29KB
    • мужчина держит складной столик, Лазарь Ангелов Rectus abdominis muscle Физическая подготовка Бодибилдинг Персональный тренер, бодибилдер PNG clipartsize: 759x698px Размер файла: 578.96KB
    • Бодибилдинг Физическая подготовка Рука Бицепс сгибание Плечо, спортсмен PNG clipartsize: 690x756px Размер файла: 441.9 КБ
    • Mortal Kombat: Deception Goro Shang Tsung Шао Кан, Mortal Kombat прозрачный фон PNG clipartsize: 1153x1223px Размер файла: 793.75 КБ
    • Шаолиньский монастырь Шаолиньский кунг-фу Костюм Исполнительское искусство Плечо, дурга пуджа PNG clipartsize: 528x528px размер файла: 35.83KB
    • Сокращение мышц Спина человека Плечо Рука, Мускулистое тело PNG clipartsize: 534x524px Размер файла: 90.93KB
    • Goro Mortal Kombat: Армагедон Mortal Kombat X Рептилия, Mortal Kombat PNG clipartsize: 976x1019px Размер файла 1.19MB
    • Илон Маск Tesla Motors SolarCity Наклейка, стоя PNG clipartsize: 577x800px размер файла: 300.2 КБ
    • Дизайн одежды Макияж Одежда Покупки, Despacito PNG clipartsize: 786x1033px Размер файла 1.05MB
    • Джон Сина WWE Superstars Мышцы и фитнес Мужской фитнес Физические упражнения, мышечный фитнес PNG clipartsize: 617x800px Размер файла: 653.67KB
    • иллюстрация боли в спине, боль в пояснице, физиотерапия, обезболивание, боль PNG clipartsize: 1360x1150px Размер файла: 884.04KB
    • человек с мышцами, мышечная система, скелетные мышцы, человеческое тело, человеческий скелет, человеческое тело PNG clipartsize: 3000x2953px размер файла: 3.8 МБ
    • Мышцы Бодибилдинг Силовые тренировки Спортсмен Спорт, спортсмен PNG clipartsize: 600x550px Размер файла: 459.76KB
    • Скруджи Браззерс Наклейка Королевства и Замки Музыка, другие PNG clipartsize: 512x512px размер файла: 270.29KB
    • шеф-повар, пицца шеф-повар готовка, шеф-повар PNG клипарт: 1151x1600px размер файла: 302.44KB
    • человек, несущий штангу EZ curl, физическая подготовка, бодибилдинг, физические упражнения, фитнес мужчина, будучи HD PNG clipartsize: 2500x2500px размер файла: 2.69 МБ
    • Mortal Kombat X Mortal Kombat: Монахи Шаолиня Mortal Kombat 3 Джакс, монах PNG clipartsize: 600x710px размер файла: 325.61KB
    • Амур Херувим, Купидон PNG clipartsize: 682x800px размер файла: 609.47KB
    • Mortal Kombat: Deception Mortal Kombat X Mortal Kombat: Армагедон Mortal Kombat 3, Mortal Kombat прозрачный фон PNG clipartsize: 1750x1750px размер файла 2.32MB
    • Казуя Мисима Tekken Tag Tournament 2 Хейхати Мисима Джин Казама, теккен PNG clipartsize: 1024x2661px размер файла: 2.73 МБ
    • Джон Сина, Джон Сина WWE Superstars Professional Wrestler Сеть WWE, Джон Сина PNG clipartsize: 600x1823px размер файла: 1 МБ
    • Дисней Тарзан, Эльза Тарзан Анна Терк YouTube, пираты Карибского моря PNG clipartsize: 1236x2560px Размер файла: 3.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
