МАЛОГАБАРИТНАЯ БУРОВАЯ ШНЕКОВАЯ УСТАНОВКА УБШМ 1 20 официальный поставщик ООО СКАРН

.

Малогабаритная буровая шнековая установка УБШМ-1-20 — для бурения вертикальных скважин шнековым и колонковым способом с промывкой и без промывки в грунтах I-IV категорий и неустойчивых породах, и колонковым способом с промывкой в грунтах до VIII категории при проведении инженерно-геологических изысканий в труднодоступных районах или стесненных условиях.

Установка обеспечивает возможность работы буровым инструментом длиной 1500 мм.

ООО «СКАРН» осуществляет монтаж буровых установок УБШМ-1-20 на различные транспортные базы:

— а/м УАЗ-Фермер, УАЗ-КаргоГазель, ГАЗ-66, ГАЗ-Садко (Егерь)СИЛАНТ;

— гусеничные вездеходы: ГАЗ-71 (ГТ-СМ), ГАЗ-73 (ГТ-МУ)ГАЗ-34039, Ветлуга, УЖГУРШС-05

,BV-206 HAGGLUNDS (ЛОСЬ);

— колесные снегоболотоходы: ТУНДРА, ТРЭКОЛ, КЕРЖАК, АЛДАН;

— и мн. др., в том числе давальческие.

Буровая установка УБШМ-1-20 может комплектоваться буровым насосом НБ1-25/16.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Глубина бурения, макс., м
— шнеками дм. 70 мм 50
— шнеками дм. 85 мм 40
— шнеками дм. 150 мм 12
Ход вращателя, мм
1750
Подача вращателя гидроцилиндр
Усилие подачи вращателя, кН (кгс)
— при давлении на забой (ном./макс.) 8 (800)/13 (1300)
— при подъеме колонны (ном./макс.) 13 (1300)/30 (3000)
Рабочее давление в гидросистеме (ном./макс.), МПа, (кгс/см2) 5,5 (55)/10 (100)
Скорость перемещения вращателя при подъеме и опускании колонны, м/с 0…0,28
Число ступеней коробки передач 5+реверс
Максимальный крутящий момент, Н*м (кгс*м) 2200 (220)
Привод вращателя и насоса гидросистемы ДВС двухцилиндровый, четырехтактный бензиновый с воздушным охлаждением
OHV мощность, кВт (л. с.), не менее 14,7 (20)
Габаритные размеры буровой установки, мм, не более (ДхШхВ) 1050х1100х2600
Обслуживающий персонал. человек 2
Масса установки (без транспортной базы, ЗИП и рабочей жидкости в гидросистеме), кг, не более 400

Буровые установки УБШМ-1-20 могут комплектоваться механизмом для проведения статического зондирования грунтов

МВЗ-01.

ПРИМЕРЫ МОНТАЖА БУРОВЫХ УСТАНОВОК УБШМ-1-20 НА РАЗЛИЧНЫЕ ШАССИ:









Установка буровая шнековая малогабаритная УБШМ-1-20

УБШМ-1-20 предназначена для бурения вертикальных скважин шнековым и колонковым способом с промывкой и без промывки в грунтах 1-4 категорий и неустойчивых породах, а также колонковым способом с промывкой в грунтах до 8 категории при проведении инженерно-геологических изысканий в труднодоступных районах или стесненных условиях.

Малогабаритная установка для бурения УБШМ-1-20 используется для разработки вертикальных скважин. Применима для следующих видов работ:

  • Шнекового бурения в грунтах 1-4 категории.
  • С продувкой и промывкой в грунтах до 12 категории.
  • Колонкового бурения в грунтах до 8 категории.

Установка для бурения УБШМ-1-20 оптимальна при проведении геологических изысканий в труднодоступных районах или стесненных условиях.

Продукция «Курганавторемонт» неизменно высоко отмечается специалистами, работающими в сфере геодезических работ. Использование установки для бурения УБШМ-1-20 возможно также с оборудованием дл проведения статистического зондирования (МВЗ-01, НУСЗ-15).

Преимущества буровой установки:

  • малая масса и габариты;
  • простота и надежность конструкции;
  • большие по сравнению с УБШМ-1-13 крутящий момент и ход подачи вращателя;
  • возможность монтажа на различные транспортные базы;
  • возможность использования в труднодоступных районах или стесненных условиях;
  • возможность дооснащения комплектами для бурения с продувкой / промывкой;
  • возможность бурения пневмоударным инструментом;
  • возможность дооснащения оборудованием для проведения полевых испытаний грунтов статическим зондированием — МВЗ-01.

Техническая характеристика


Глубина бурения номинальная, м.:
— шнеками 70мм.50
— шнеками 85мм.40
— шнеками 150мм.12-15
Ход вращателя, мм.1750
Подача вращателяГидроцилиндр
Усилие подачи вращателя, кН (кГс):
При давлении на забой(ном./макс.)8(800)/13(1300)
При подъёме колонны (ном./макс.)13(1300)/30(3000)
Рабочее давление в гидросистеме(ном./макс.), МПа, (кгс/см2)5,5(55)/10(100)
Скорость перемещения вращателя при подъёме и опускании колонны (м/с)0,28
Число ступеней коробки передач
5+реверс
Максимальный крутящий моментН*м (кгс*м)2200(220)
Привод вращателя и гидронасоса тип./мощность, кВт (л. с.)
Honda/ 15,5 (21)
Габаритные размеры буровой установки (без аутригеров), мм. не более:
Длина
850
Ширина
1000
Высота
2600
Обслуживающий персонал, чел.2
Масса установки (без транспортной базы, без ЗИП и масла в гидросистеме) кг. не более400

Показано с 1 по 1 из 1 (всего 1 страниц)

Малогабаритная буровая установка «Водяной» | Спрут технолоджи

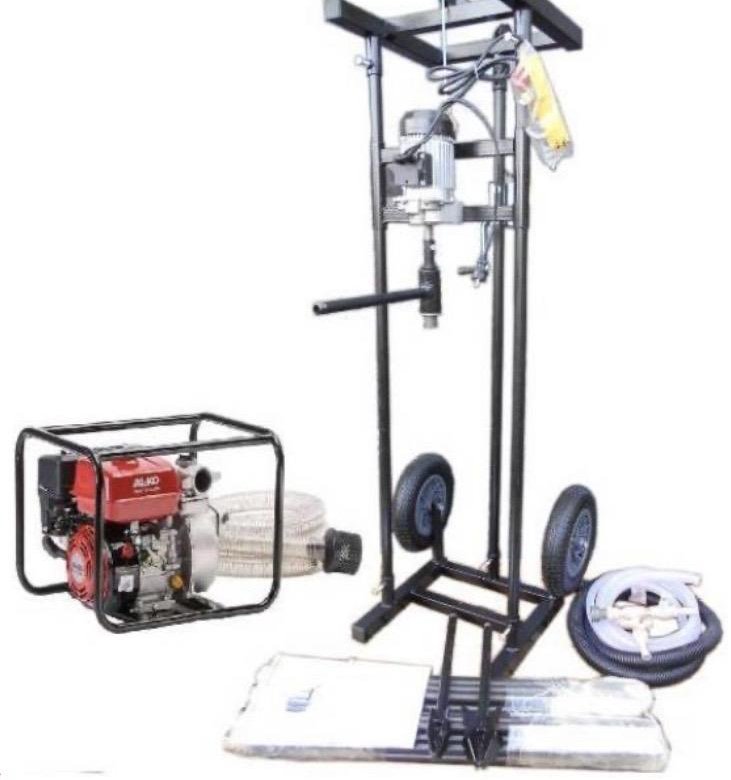

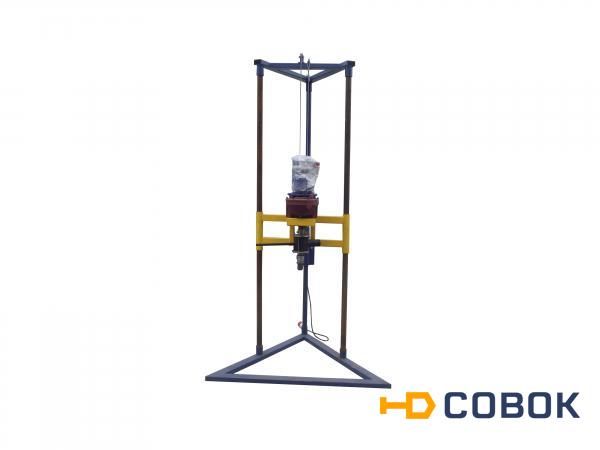

Малогабаритная буровая установка «Водяной» предназначена  для бурения скважин в грунтах I-IV категорий буримости глубиной до 15 м шнековым способом.

МБУ «Водяной» обладает следующими преимуществами:

— малые габариты позволяют проводить работы в стесненных условиях, подвалах, гаражах, между строениями и т. п., а в разобранном виде перевозить установку на легковом автомобиле с верхним багажником;

-небольшой вес и наличие колес дает возможность легко перемещать установку при бурении большого количества скважин, например под столбы при строительстве забора или устройстве свайного фундамента;

-наличие рамы, жестко прикрепляемой к основанию, позволяет управлять установкой одному оператору;

-наличие в комплекте шнекового бурового инструмента позволяет сразу приступить к работе по бурению мелкозаглубленных скважин типа «абиссинский колодец» или «игла»;

-имеется возможность комлектации установки шнеками большего диаметра, помимо шнеков, идущих в комплекте, для решения различных задач, связанных с бурением.

-высокая надежность и ремонтопригодность установки, обусловленная применением стандартных комплектующих, выпускаемых промышленностью;

-применение частотного преобразователя дает возможность изменять скорость и направление вращения шнековой колонны без потери мощности;

-работа от сети бытового напряжения 220 В, в том числе в сетях с нестабильными характеристиками благодаря частотному преобразователю, входящему в конструкцию установки;

— невысокая цена и доступность.

Технические характеристики

Диаметр бурения, мм:                                             76,112,200

Глубина бурения, м:

шнеками Ø 76 мм                                                      15

шнеками Ø 112 мм                                                    10

шнеками Ø 200 мм                                                    3

Длина шнека, м:                                                     1±0,05

Длина хода подачи, м:                                           1,2

Мощность привода, кВт:                                         2,2

Частота вращения шнека, об/мин:                        0-71

Грузоподъемность лебедки, кг:                             500

Габаритные размеры в рабочем положении, мм: 1900x900x800

Габариты в танспортном положении, мм:              1500х400х800

Вес установки без шнеков, кг:                               80

Питание, Вт:                                                              220

Дополнительно рекомендуем приобрести:

— комплект шнеков Ф 76мм на 10м с забурником — 36500р.

Технические характеристики

Диаметр бурения, мм:                                                               76,112,200

Глубина бурения, м:

шнеками Ø 76 мм                                                                        15

шнеками Ø 112 мм                                                                      10

шнеками Ø 200 мм                                                                       3

Длина шнека, м:                                                                         1±0,05

Длина хода подачи, м:                                                              1,2

Мощность привода, кВт (л.с):                                                 5,5 (6,5)

Частота вращения шнека, об/мин:                                         121

Грузоподъемность лебедки, на подъем/на опускание кг:  550/225

Габаритные размеры в рабочем положении, мм: 1900x900x800

Габариты в танспортном положении, мм:              1500х400х800

Вес установки без шнеков, кг:                               80

Питание, Вт:                                                              220

Дополнительно рекомендуем приобрести:

— комплект шнеков Ф 76мм на 10м с забурником 36500р.

Дополнительно можно приобрести фильтр для абиссинского колодца>>>

Возможна комплектация шнеками Ф 112мм и 200мм для бурения под столбы.

  Подключение шнеков к приводу буровой установки осуществляется посредством 6-и гранной (шлицевой) муфты с болтом предотвращающим осевое смещени шнека в процессе вывода его из скважины.

Установка в разобранном виде

Установка в разобранном виде легко помещается в любой автомобиль с верхним багажником

Видео демонстрация работы буровой установки

Консультации по телефону: +7 (495) 943-67-34

1. Расчет первоначальных затрат на приобретение оборудования

1.1 Покупка установки и дополнительного оборудования:

Наименование

Сумма

Буровая установка в комплекте с шнеками

88000

Шнеки

2300

Ключи гаечные (комплект)

1300

Спецодежда 2 комп

1000

А/м ВАЗ-2104 б/у*

40000

Прочее

10000

Итого:

142600

Примечание:

Наличие автотранспорта значительно ускоряет окупаемость оборудования

1. 2 Расчет затрат на покупку обсадных пластиковых труб:

Наименование

Сумма

Пластиковые трубы и фитинги ППР Ф32мм — 15 метров

1500

Оборудование для сварки труб ППР

1500

Итого

3000




1.3 Прочее:

Наименование

Сумма

Реклама (3 мес)

10000

Обучение*

0

Итого:

10000

Примечание:

Обучение происходит путем предоставления материалов для самообучения и консультаций специалиста.

Всего первоначальные затраты: 155600руб



2.Доходы от бурения одной скважины



Наименование

Сумма

Принимаем среднюю глубину скважины 12м х 1500руб

18000

Затраты на скважину (материалы, транспорт и прочее)*

2000

Итого:

16000

Примечание:

Подразумеваем, что работы производятся Вашими собственными силами. Это ведет к уменьшению количества скважин за сезон,  но увеличивает доход с одной скважины.




3. Расчет окупаемости оборудования




Количество скважин, необходимое для окупаемости бизнес-проекта по бурению скважин стоимостью 155600р: 155600руб / 1600руб = 10 скважины

Нормальный темп работы для 2-х человек – 3 скважины в неделю

Окупаемость оборудования – 3-4 недели

Рекомендуемые товары:

Отправка оборудования по России транспортной компанией. Подробнее о доставке оборудования>>>

Отправьте заявку на e-mail: [email protected] — остально сделаем мы!



Малогабаритная буровая установка УБШМ-1-20 — Буровые установки — Каталог продукции — ГеоСклад

Буровая установка малогабаритная УБШМ-1-20 предназначена для бурения вертикальных скважин шнековым и колонковым способом с промывкой и без промывки в грунтах 1-4 категорий и неустойчивых породах и колонковым способом с промывкой в грунтах до 8 категории при проведении инженерно-геологический изысканий в труднодоступных районах или стесненных условиях.

Буровая установка может оснащаться оборудованием для проведения статического зондирования грунтов с усилием 10000 кг.: механизм винтового зондирования МВЗ — 01, НУСЗ — 15.

Механизм винтового зондирования МВЗ-1 — Используется в качестве устройства на малогабаритных буровых установках для вдавливания тензометрических зондов производства ЗАО «ГЕОТЕСТ»:

— усилие вдавливания зонда, не менее, кГс — 10000
— ход ползуна, мм — 1100
— масса, кг — 100

Принадлежности для анкерения при проведении статического зондирования:
— траверса, для 2-х анкерного крепления;
— хвостовик анкера;
— анкера центральные d-160, 180, 250;
— шнеки для забуривания под анкера.

Технические характеристики УБШМ-1-20

1. Глубина бурения максимальная, м:
шнеками 70, мм 50
шнеками 85, мм 40
шнеками 150, мм 12
2. Ход вращателя, мм 1750
3. Подача вращателя гидроцилиндр
4. Усилие подачи вращателя, кН, (кГс):
при давлении на забой (ном. /макс.)
8 (800)
/13 (1300)
при подъеме колонны (ном./макс.) 13 (1300)
/30 (3000)
5. Раб. давление в гидросистеме (ном./макс.),
МПа, (кгс/см 2): 5,5 (55)/10 (100)
6. Скорость перемещения вращателя при подъеме и опускании колонны, м/с 0…0,28
7. Число ступеней коробки передач 5+реверс
8. Максимальный крутящий момент, Н*м (кгс*м) 2200 (220)
длина*ширина*высота, мм 2300*900*1500
9. Привод вращателя и насоса гидросистемы ДВС;
тип двухцилиндровый 4-х тактный бензиновый с воздушным охлаждением, OHV
мощность, кВт, (л.с.), не менее 14,7 (20)
10. Габаритные размеры буровой установки (без аутригеров), мм, не более
длина 850
ширина 1000
высота 2600
11. Обслуживающий персонал, человек 2
12. Масса установки (без транспортной базы, ЗИП и рабочей жидкости в гидросистеме),
кг, не более 400

Малогабаритная буровая установка — назначение, устройство, отзывы: tvin270584 — LiveJournal

Малогабаритные буровые установки достаточно широко распространены в наше время. Они применяются во многих областях промышленности и народного хозяйства. В этой статье мастер сантехник расскажет о назначении, устройстве и отзывах о работе с ними.
Назначение малогабаритной буровой установки
Мини-бурильные аппараты могут быть как независимыми автономными, так и подключаемыми в виде навески к малой тракторной спецтехнике. Работают на грунтах разных категорий, включая самые тяжелые. Позволяют бурить скважины и другие технологические отверстия на глубину до 50-ти, до 70-ти и до 100 метров, занимая в процессе бурения минимум места и умещаясь на особо малогабаритных участках: в подвалах и погребах, гаражах и прочих закрытых помещениях.

С помощью малогабаритной буровой при низкой себестоимости работ возможно устраивать скважины:


  • Для водообеспечения,

  • Для установки альтернативного отопления – теплового насоса,

  • Для фундаментов зданий, строений, печей, каминов и т.п.,

  • Для закрепления свай и опор под проводные кабельные коммуникации, мосты, ограждения, переходы и др. ,

  • Для разрушения некоторых горных пород,

  • Как для монтажных, так и для демонтажных работ.

Обратите внимание! В основном мини-буровые установки на воду выпускаются как серийные агрегаты со стандартными техническими показателями, но некоторые фирмы практикуют изготовление их под конкретные нужды заказчиков. При этом возможны как разные диаметры получаемых отверстий, так и другие особенности (бурение под углом, настройка на работу со специальными породами и др.)

Устройство и принцип действия

Стандартно малогабаритные установки бурения состоят из:


  • Прочного стального каркаса-рамы, способного выдерживать высокие нагрузки,

  • Различных буров шнекового типа с наконечниками из твердосплавных материалов,

  • Блока управления с регулируемыми режимами работ,

  • Подъемных лебедок,

  • Для отдельных моделей – мотопомпы, промывочных шлямбуров и др.

В процессе действия наконечник шнека врезается в землю, вкручиваясь в нее наподобие винта, рыхлит грунтовые породы и одновременно транспортирует их излишки на поверхность.
Обратите внимание! Некоторые модели могут оснащаться бурами с ударниками пневматического типа для отработки особо твердых пород

Технические показатели


  • Глубина бурения (может быть до 100 м),

  • Диаметр получаемого отверстия (максимально 200 мм),

  • Скорость вращения шнека (до 70-ти об/мин),

  • Скорость продвижения вглубь скважины – до 10-ти – 20-ти м/час.

Буровая может быть управляема как от электрического, так и от дизельного двигателя, в ее работе может быть использована гидравлика.

Виды


Мини-буровое оборудование классифицируется на виды по назначению, а также по типу привода (ручной, электрический либо гидравлического типа от дизеля) и способу бурения (традиционная вертикаль, горизонталь либо наклонная).

Гидравлические

Малая бурильная установка гидравлического типа – это навесное тракторное оборудование, приводимое в движение гидравлической системой мини-трактора. Совмещается с большинством наиболее популярных моделей тракторов известных фирм и в действии имеет следующие особенности:

  • Материалом шнека служит сплав металла с увеличивающими его прочность компонентами,

  • Диаметр и длина отверстий зависят от габаритных параметров шнека,

  • В работе бур двигается одновременно вращательно относительно своей оси и поступательно по отношению к земле, с образованием отверстий эвакуируя раздробленный грунт наружу,

  • Управляется установка аналогично остальной тракторной навеске – из кабины оператора либо с пульта.

Обратите внимание! Некоторые модели гидравлических мини-буровых установок оснащаются комплектом удлинителей для возможности увеличения рабочей длины бура

Ручные

Мобильные ручные бурильные аппараты позволяют устраивать отверстия до 50-ти метров глубиной. Они имеют питание от стандартного сетевого напряжения 220 В и используются на ограниченных для подхода техники площадях.

Конструкция ручного мини-бура включает:


  • Разборную раму, легко перевозимую на легковом транспорте,

  • Мотор-редуктор и вертлюг,

  • Разных диаметров буры,

  • Лебедку для подъема оборудования,

  • Вспомогательный инструмент.

Мини буровые установки горизонтального бурения

Для горизонтального бурения в комплекте установки обязательно должен быть станок для проведения этой операции. Для нее применяется принцип действия гидробурения, то есть использования энергии оборотной воды:


  • По штанге бура в пробуриваемое отверстие насосом подается вода, которая доходит до дна скважины,

  • При движении шнека вода размывает грунт, превращая его в жидкую смесь,

  • Оборотным движением шнека грунтовая масса выносится наверх.

Обратите внимание! Горизонтальное бурение методом оборотной воды непригодно для каменистых грунтов
Если же применение горизонтальных мини-буровых установок по каким-то еще причинам невозможно, то бурение горизонтального направления проводится обычным ручным буром, без использования аппарата с электроприводом.

Видео

В сюжете — Отзывы мастера о работе с малогабаритными буровыми установками


Источник
https://santekhnik-moskva.blogspot.com/2019/08/Malogabaritnaya-burovaya-ustanovka.html

Малогабаритное бурение. Бурение на воду в Гатчине.

Малогабаритное бурение – это удобное решения для тех случаев, когда невозможно или нежелательно поместить буровую установку стандартного размера. Данный вид бурения производится специальными малогабаритными буровыми установками.

Малогабаритная буровая установка

Малогабаритные буровые установки это не новшество. С давних пор заводы по производству буровых машин выпускают как промышленные буровые установки, так и малогабаритные станки. Например завод имени В.В. Воровского производит буровую установку УРБ 2А2 на базе автомобилей УРАЛ или КАМАЗ. Так же завод производит и малогабаритные буровые, например УКБ 12/25.

Малогабаритные установки производятся для нужд геологов. Малогабаритки используют в местах, где нет доступа большим машинам. Для поиска полезных ископаемых установками проводят разведочное бурение на глубины до 25 метров очень маленьким диаметром всего 60 мм. Установки предназначены для бурения мягких грунтов.

Малогабаритная буровая установка

После отмены лицензирования в 2012 году любой желающий может купить малогабаритную буровую установку. Стоимость ее в десятки раз ниже промышленного оборудования. Люди, не имеющие профильного образования и опыта буровых работ купившие якобы новинку стали предлагать услуги по бурению скважин на воду. Не имея знаний, умений и опыта они замахнулись на глубины и диаметры скважин которые бурят большими машинами. «Бурение без заезда техники» так заманчиво звучит реклама тех, которые и на самом деле не имеет никакой серьезной механизации.

Недостатки малогабаритной буровой установки

Малогабаритную буровую установку(УБМ 230 серии «ПОИСК» Московского завода «геммаш») мы приобрели когда пришло время капитального ремонта большой буровой установки ПБУ-2. Это разборная малогабаритная буровая установка перевозится на автомобиле типа «Газель». Буровой станок по частям заносится на участок и там монтируется. Процесс монтажа установки очень длительный и трудоемкий. Целый день уходил на сборку буровой, выкапывание приямка и выгрузку инструмента, также нельзя забывать о воде, необходимой для бурения. Процесс бурения затяжной из-за малой мощности и малого веса 700 кг. Обсадные трубы использовали исключительно пластиковые, т.к. вручную установить металл невозможно(пластик тогда только появился и радовал всех своей дешевизной и удобством в работе). Не смотря на высокую стоимость, порядка миллиона, установка хорошо показала себя на геологических исследованиях, в местах где нет возможности применения другой техники. От этой установки пришлось отказаться в пользу более мощной и мобильной

Тем не менее, потребность бурения скважин в трудно-доступных местах малогабаритной спецтехникой очень актуальна. В деле создания и использования малогабаритной техники передовыми технологиями обладают европейцы. Заводы буровых установок BERETTA, ROTOMAKS, ATLAS COPCO создают установки с малым весом и возможностями, превышающими отечественные буровые машины.

Заказывая свою буровую установку я, со стороны буровика, а не инженера подошел к ее созданию. Мы превзошли возможности установок с электродвигателем и слабосильных прицепов с бензиновыми моторами, не многим уступив по скорости и глубине бурения большим машинам. Используя малогабаритную буровую установку, мы осуществляем бурение скважин, не нарушая технологии. Более того, мы не бурим по упрощенным схемам бурения одним диаметром. Мы бурим не «на скорость», а на воду. Бурение это сложный процесс, от качества выполнения работ зависит производительность скважины и ее долговечность.

Малогабаритное бурение в зимний период

Зимой бурение скважин не останавливается. Так же есть потребность в бурении и ремонте в местах, где нет доступа большим буровым машинам. Зимой основная масса бурильщиков имеющих малогабаритные буровые установки или наборы для бурения «без заезда техники» не бурят. Они не могут работать зимой их оборудование этого не позволяет. Гарантийные обязательства они не выполнят! Случись пару тройку гарантийных случаев, а они бывают, они просто сменят номер телефона. Это проще чем пол лета ремонтировать свои поделки. Все малогабаритки бурят с промывкой, зимой негде взять воду, она замерзает, а выкопать приямок в мерзлом грунте занятие не простое. Наши технологии позволяют проводить бурение круглый год без ущерба качеству.

Заказ малогабаритного бурения

Если у Вас есть намерения пробурить скважину, но вы сомневаетесь, какая техника зайдет на участок, Вы не знаете, кому доверить этот сложный процесс, я готов ответить на ваши вопросы по телефону — 924-72-74. Я могу осмотреть место бурения и дать рекомендации. Вы сможете самостоятельно принять решение.

буровых установок — Deep Rock Manufacturing

Инновации DeepRock


Постоянно меняющиеся потребности отрасли вдохновили Инженеры DeepRock разрабатывают новые, инновационные и экономичные решения к сложным задачам бурения.

Результатом стала разнообразная линейка шнековых буровых установок, способная удовлетворить потребности самых требовательных Пользователь.

Будь то исследование почвы, добыча полезных ископаемых или отбор проб, DeepRock имеет портативный шнек коммерческого класса, подходящий для ваших нужд.

Буровая установка DeepRock Lil’Track

От стандартной линейки универсальных буровых установок до дистанционно управляемых Гусеничный блок DR7K-TK DeepRock может настроить практически любую буровую установку в соответствии с конфигурацией, которая наилучшим образом соответствует вашим потребностям.

DeepRock также производит шнековые буровые установки для тракторов, такие как TR5K. на фото вверху этой страницы.

Как и для всех буровых установок DeepRock, предоставляется полная инженерная и техническая поддержка инженерным персоналом DeepRock.


ДипРок Морока


Режим дистанционного управления DR7K-TK-1

Если вы можете себе это представить, DeepRock сможет это спроектировать и построить.

Все, что нужно вашему коммерческому шнеку

Позвоните или напишите DeepRock сегодня

на бесплатную, ни к чему не обязывающую консультацию.


(855)457-4469

Свяжитесь с нами

Профессиональная самая дешевая буровая установка шнека роторного копателя отверстий – Купить Солнечная таранная машина в ru.made-in-china.com

Введение продукта

Самый дешевый профессиональный буровой станок для бурения скважин с малым шнеком

Самый дешевый профессиональный буровой станок для бурения отверстий с малым ротором Продается с использованием нового типа гидравлической технологии, удобной для переноса скважины. Конструкция буровой установки компактна, а мачта имеет регулируемую функцию компенсации. При бурении мачта опирается на землю, что обеспечивает хорошую устойчивость скважины. гидравлическое давление машины можно регулировать в соответствии с различными текстурами почвы, чтобы достичь соответствующей мощности удара для забивки свай, это новый тип копра.
Профессиональная самая дешевая буровая установка для бурения шнеков в основном используется для бурения свай для фотоэлектрических солнечных электростанций, бурения свай для ограждения шоссе, строительства ограждений шоссе, инженерного строительства и т. д.
Отображение товара
Доставка и упаковка
Профиль компании Часто задаваемые вопросы

Q1: Каковы ваши сроки доставки?
A: изготовление в течение 15 дней, при наличии на складе – в течение 3 дней.

Q2: Какие способы оплаты принимаются?
A: Мы согласны с T/T, L/C, One Touch, West Union, Money Gram, Paypal.

В3: Что насчет доставки и упаковки?
A: 40-футовый контейнер на 2 комплекта, 20-футовый контейнер на 1 комплект,
Машина в обнаженной упаковке, запчасти в стандартном экспортном деревянном ящике.

Q4:  У вас есть сертификат?
A: У нас есть сертификат ISO, CE.

Q5: Как контролировать качество?
A: Мы будем контролировать качество по запросам ISO и CE.

Q6: Есть ли у вас послепродажное и гарантийное обслуживание?
A: Да, у нас есть. Мы можем предоставить инструкции по эксплуатации и обслуживанию. При необходимости мы можем отправить нашего инженера для ремонта машины в вашей компании.
Гарантия на машину один год.


контакт: Тина Ю



Буровая установка шнека Цена, Буровая установка шнека, Оборудование шнекового бурения

Шнековая буровая установка представляет собой строительную машину, подходящую для быстрого бурения скважин при проектировании фундаментов зданий. Машина подходит для строительства, дорог и мостов, электроэнергетики, озеленения и других инженерных работ по забивке и бурению. Шнековая буровая установка подходит для заполнения слоев, слоев глины, слоев ила, слоев ила, слоев песчаного грунта и слоев, содержащих частицы гальки и гравия, которые не могут быть пробурены короткими спиралями.Кроме того, существуют установки для бурения скважин на воду, установки для колонкового бурения, установки для бурения с погружным пневмоударником, установки для вращательного бурения и так далее.

Шнековая буровая установка

Запросить цену

Параметры шнековой буровой установки:

Размеры (мм) 7900*2260*3100
Масса автомобиля (кг) 8000
Колесная база (мм) 3150
Колесная база (мм) Спереди 1400 Сзади 1060
Глубина бурения (м) 13
Диаметр сверления (мм) 600-1600
Угол поворота 180 градусов
Скорость ходьбы (км/ч) 50
Шестеренчатый насос модели КБДЖТ2080
Рабочее давление в гидравлической системе (МПа) 20-25
Объем гидравлической системы (мл/об) 80
модель двигателя 4108
Мощность двигателя (кВт) 88

Запросить цену

Установленные на грузовике буровые установки шнека

Запросить предложение

Принцип работы шнековой буровой установки:

В процессе работы шнековой буровой установки оправка с центральным зубом ввинчивается в землю под давлением бурового долота, образуя изломанную свободную поверхность и коническое отверстие.Движение бурильной штанги буровой установки вверх и вниз осуществляется с помощью приводного устройства, приводящего в движение редукционную коробку, что в большей степени способствует направленному вниз усилию и быстрому бурению; Коробка редуктора может скользить вверх и вниз по направляющей рамы буровой установки для обеспечения вертикальности бурения.

Зубья долота находятся в отверстии, проекция траектории, образованная забоем, представляет собой набор концентрических окружностей. Обломки горных пород, грунт и камни поднимаются в противоположных направлениях вместе со спиралевидными лопастями.Когда они заполняют спиральные лопасти, их поднимают и выбуривают из скважины, а когда они падают в скважину, их вылавливают песчаной отмелью.

Оборудование буровой установки шнека

Запросить предложение

Состав шнекового бурового оборудования:

Спиральная буровая установка в основном состоит из блока верхнего шкива, силовой головки, шнекового бурового инструмента, гидравлической подъемной штанги, диспетчерской, шасси, шагающего механизма, поворотного механизма, подъемного троса, колонны мачты, подъемного подъемника, гидравлической системы и электрооборудования. система.

Шнековое бурение

Запросить цену

Характеристики шнекового бурового станка:

  1. Сильная приспособляемость: этот тип сваи подходит для различных грунтов, таких как связный грунт, ил и насыпной грунт, и может быть уложен в сложных геологических условиях, таких как мягкий грунт с уменьшенным диаметром, слой зыбучих песков, слой песка и гальки, а также грунтовые воды.
  2. Тело сваи хорошего качества: поскольку бетон вдавливается в отверстие из центра бурильной трубы, бетон имеет характеристики компактности, без сломанных свай, без сужений и т. д., и имеет эффект инфильтрации и уплотнения почвы вокруг отверстия сваи.
  3. Высокая несущая способность одиночной сваи: поскольку сверхтекучий бетон с непрерывной заливкой под давлением защищает стену для формирования отверстия, он может проникать и уплотнять грунт вокруг отверстия сваи, повышая сопротивление боковому трению грунта вокруг сваи и сделать свайный фундамент более прочным. Несущая способность, сопротивление выдергиванию, горизонтальное сопротивление, небольшая деформация и хорошая стабильность.
  4. Экономия времени, трудозатрат и высокая эффективность: буровая установка поднимается непосредственно в стальную клеть, что позволяет сократить количество смен крана и сократить использование крупного оборудования.
Вращательная буровая установка со шнеками

Запросить цену

Как выбрать шнековую буровую установку?

  1. Во-первых, выберите сверло, соответствующее диаметру отверстия: Диаметр буровой установки YG Machinery варьируется от 100 мм до 1200 мм, и диапазон очень широк.
  2. Далее посмотрите на условия участка, где вы бурили: Обычная бурильная труба (включая сверла и сверла), подходящая для более мягких глинистых слоев; Износостойкая бурильная труба (включая зубья из цементированного карбида и сверла из цементированного карбида) В основном подходит для некруглого бурения в почве, песке, уплотненном песке с небольшим количеством глины и песке с мелким размером частиц; Бурильная труба для мягких пород (включая зубья и буровые долота) Подходит для гравийных грунтов, пород средней твердости и выветренных горных пород.
Буровые установки с гусеничным шнеком

Запросить предложение

Меры предосторожности для шнековой буровой установки:

  1. При бурении отверстий ориентируйтесь на положение вехи, сначала коснитесь буровым долотом земли и не трясите бурильную трубу во время бурения.
  2. Когда буровая установка посылает аварийный сигнал о нижнем пределе бурения, остановите бурение, немного приподнимите бурильную трубу и начните бурение при касании аварийного сигнала.
  3. Сторона короткого спирального отверстия также должна отбрасывать почву в дальнее положение, а не забрасывать почву в положение отверстия.
  4. Если во время бурения рама трясется, двигается или в буровом долоте возникает ритмичный шум, немедленно прекратите бурение и продолжите бурение после обработки.
  5. Категорически запрещается удалять грунт с бурильной трубы и спиральной части вручную во время бурения и касаться земли под буровым долотом, ломает каждую часть, но переводит джойстик в нейтральное положение и отключает питание.
  6. Электропитание должно быть отключено при капитальном ремонте дрели.
  7. Роторная буровая установка
на продажу

Запросить предложение

Шнековая буровая установка Производитель:

Шнековые буры

широко используются при бурении отверстий под фундаментные сваи в жилищном строительстве, а также подходят для возведения подземных сплошных стен.Клиенты могут выбрать тип буровой установки в соответствии со своими потребностями. Кроме того, в продаже есть анкерные буровые установки, роторные буровые установки, установки для колонкового бурения, машины для бурения скважин на воду, буровые установки с погружным пневмоударником, машины для распыления цемента, пылеподавляющие пушки, сваебойные машины, мобильное пескоструйное оборудование и небольшие бетононасосы.

инженеров | Desmond Well Drilling

CAPE COD TEST BORING, подразделение Desmond Well Drilling, Inc.

Воспользуйтесь услугами опытной компании по бурению скважин в Кейп-Код для выполнения геотехнических и экологических буровых работ.

Компания

Cape Cod Test Boring, подразделение компании Desmond Well Drilling, Inc., может похвастаться четырьмя буровыми установками, в том числе тремя буровыми установками CME , установленными на грузовике, и одной установкой прямого толкания PowerProbe™ , установленной на гусеничном ходу, с возможностью бурения с полым штоком, чтобы соответствовать требованиям бурения в условиях окружающей среды. потребности: мониторинг установки скважин, отбор проб грунта с помощью двух ложек, стандартные испытания на проникновение, проекты 21E, испытания на просачивание и многое другое.

Вас беспокоят бегущие пески? Десмонд Уэлл Дриллинг, Инк.ведет бурение на Кейп-Код с 1979 года и бурит только рыхлые материалы.

Наши бурильщики имеют опыт успешного управления бурением и отбором проб грунта с помощью двух ложек в уникальной буровой среде Кейп-Кода. Компания Desmond Well Drilling, Inc., располагающая тремя буровыми установками с полым шнеком, устанавливаемым на грузовике, и одной машиной с прямым толканием гусеницы, готова удовлетворить ваши экологические потребности в бурении.

Все четыре буровых установки оснащены автоматическим молотком для стандартного испытания на проникновение.Обе буровые установки CME45 установлены на Ford 550, оснащенном полным приводом для доступа к небольшим и сложным рабочим площадкам. Буровой станок CME75, установленный на Peterbilt, удовлетворит ваши более крупные потребности.

Компания Desmond Well Drilling, Inc. использует 200-футовые шнеки со сплошным и полым штоком для мониторинга скважин всех размеров. Дополнительное оборудование включает в себя вакуумный грузовик Ditch Witch, подъемник с гидравлическим насосом Pulstar, пароочиститель, два воздушных компрессора, цементировочную машину, генераторы, мини-экскаватор и траншеекопатель Ditch-Witch.

PowerProbe™ 9500 VTR служит прекрасным дополнением к существующему буровому оборудованию. Гусеничная машина может работать в труднодоступных местах с общей шириной 6 футов и небольшим дорожным просветом.

Технология прямого проталкивания обеспечивает практически полное отсутствие резки на месте. Эта машина оснащена двумя трубчатыми инструментами для отбора проб почвы и инструментами для непрерывного отбора проб грунта в пластиковых вкладышах размером 1-1/8 дюйма x 4 фута. В пробной скважине могут быть установлены контрольно-наблюдательные скважины малого диаметра.С этим PowerProbe™ 9500 VTR также доступны сплошные шнеки и шнеки с полым штоком. PowerProbe™ 9500 VTR также оборудован для удовлетворения ваших стандартных потребностей в тестировании на проникновение.

Прицепной вакуумный погрузчик Ditch Witch FX25 — ценный инструмент для помощи в предварительной очистке коммунальных служб, дополняющей маркировку Dig Safe.

Позвоните (508) 240-1000 сегодня для получения дополнительной информации.

China Professional Hole Digger Роторная буровая установка с малым шнеком Производители, поставщики и фабрики — Солнечная сваебойная установка для продажи

Описание продукта

Профессиональная роторная буровая установка с малым шнеком

Портативная буровая установка Превосходство:

MZ385Y Солнечная винтовая сваебойная машина , он имеет большой угол поворота и высокую производительность.Может бурить винтовые сваи длиной до 4 м; также можно просверлить отверстие в почве шнеком и просверлить отверстие в твердой породе. Небольшая шнековая буровая установка MZ385Y может работать на плоской поверхности и с максимальным уклоном 35 градусов.

Главные технические параметры

диаметр отверстия (DTT Hammer) (мм)

20-100

Расход воздуха (м³/мин)

10-26

Давление воздуха (МПа)

0.7-1,6(средний); 1.6-2.46 (Высокий)

Диаметр трубы (мм)

76/89

для рок (F)

6-20

Диаметр отверстия (Винт) (мм)

MAX 400

Глубина отверстия (M)

0-30

Диаметр винтовой трубы (мм)

130-400

однажды продвижение (мм)

39002

120

120

Угол поворота Skid (°)

Правильно всего 40

Угол качания

Скорость вращения (R / MIN)

0-110

Host Power (кВт)

84

41

35

35

Размер (L * W * H) (мм)

5300 * 1970 * 2620

Вес (кг)

5800

Скорость прогулок (км / ч)

0-2.5

Строительная площадка

Выставка

Наши клиента

Max-Max | acker-drill-company

SOIL-MAX

SOIL-MAX зарекомендовал себя в полевых условиях подрядчиками по всему миру уже более 25 лет. С 11 500 фут-фунтов. [15 591 Нм] «рабочего крутящего момента», он был первоначально разработан для требований шнекового бурения большого диаметра, в этой области он остается верным и сегодня.Помимо БОЛЬШОГО КРУТЯЩЕГО МОМЕНТА, SOIL-MAX обладает БОЛЬШОЙ УНИВЕРСАЛЬНОСТЬЮ. Он быстро, эффективно и экономично выполняет операции бурения, отбора проб почвы и отбора керна. Излишне говорить, что в SOIL-MAX нет ничего лишнего. Ну может кроме списка требований ничего не может сделать.
Что отличает SOIL-MAX?
Мощный рабочий крутящий момент при 11 500 футофунтов. [15 591 Нм].
Тяга вниз 28 000 фунтов [12 700 кг] и тяга вверх 21 000 фунтов [9 525 кг].
Возможность сверления под углом 45 градусов.
Различные опции и конфигурации.

нажмите, чтобы увеличить

нажмите, чтобы увеличить

нажмите, чтобы увеличить

нажмите, чтобы увеличить

Показать больше

Блок питания –
(5) цилиндр, 97 л.с. при 2300 об/мин с 12-вольтовым электростартером.

Подача –
Основная подача состоит из двойного цилиндра с ходом 6 футов и способна развивать тяговое усилие 28 000 фунтов [12 700 кг] и тягу вверх 21 000 фунтов [9 525 кг].

Буровая головка —
Отверстие шпинделя 4-5/8″ [11,7 см], подходит для всех размеров штанг и обсадных труб вплоть до каната «P» или обсадной трубы «H». Восемь бесступенчато регулируемых скоростей в прямом и обратном направлении. Скорость буровой головки от нуля до максимальной об/мин. в каждом диапазоне передач

Малый диапазон —

1-я передача (0-48 об/мин при крутящем моменте 11 674 фут/фунт)
2-я передача (0-96 об/мин при крутящем моменте 5809 фут/фунтов)
3-я передача (0–171 об/мин при крутящем моменте 3258 футов/фунтов)
4-я передача (0-300 об/мин на высоте 1862 фута./ фунты крутящий момент)

Высокий диапазон —

1-я передача (0–128 об/мин при крутящем моменте 4017 футов/фунтов)
2-я передача (0-257 об/мин при крутящем моменте 2017 фут/фунт)
3-я передача (0–458 об/мин при крутящем моменте 1120 футов/фунтов)
4-я передача (0–800 об/мин при крутящем моменте 800 футов/фунтов)

Система смазки —
Обеспечивает смазочное масло для бурильной головки и внутренних деталей трансмиссии для продления срока службы подшипников.

Мачта —
Сварная конструкционная сталь поддерживает и направляет компоненты вращения и подачи.гидравлически позиционируется, затем жестко удерживается в положении для бурения (от 45° до 90°), гидравлически опускается в рабочее положение для перемещения от скважины к скважине. Гидравлическая складная мачта позволяет тянуть штангу длиной 6,09 м (20 футов). Отсоединение мачты позволяет сложить мачту и позволяет проводить буровые работы с небольшой высотой над головой. Также включает кронблок со шкивами.

Рама сверла —
Сварная конструкционная сталь, поддерживающая мачту, панель управления, лебедки и катушку.

Основание направляющей двойного действия –
Обеспечивает как боковое «покачивание хвоста», так и перемещение узла сверла внутрь и наружу для точного позиционирования над отверстием.

Направляющая шнека —
Предотвращает «выбивание» при запуске новых отверстий. Доступен в нескольких размерах, чтобы соответствовать предпочтительному размеру шнека. Заказчик указать.

Панель управления —
Все органы управления и датчики сгруппированы на удобной панели, расположенной в левой задней части машины и обращенной назад.

Буровая платформа —
Сварная стальная конструкция с настилом включает боковые отсеки для хранения под настилом и отсеки для хранения буровых штанг под настилом.

Гидравлические домкраты –
Два (2) передних и (2) задних домкрата с запорными клапанами.

Подъемник основного барабана —
10 000 фунтов [4 535 кг] планетарного типа. Оснащен кабелем 1/2 дюйма [1,27 см] длиной 27,43 м.​
Канатный подъемник —
С гидравлическим приводом. Используется для колонкового бурения на канате. 1000 футов [304 м] троса 3/16″ [0,48 см]. Грузоподъемность составляет 800 фунтов [362 кг].​
Вспомогательная лебедка —
2500 фунтов [1334 кг] планетарного типа. оснащен кабелем длиной 75 [22,86 м] 3/16 дюйма [0,48].
Подъемник грузового типа Cathead —
Грузовой подъемник с гидравлическим приводом.
Водяной насос –
Буровой насос Мойно 3Л6 кавернозный прогрессивный. С гидравлическим приводом. Емкость составляет 27 галлонов в минуту при 225 фунтов на квадратный дюйм.

Водяной насос –
Буровой насос Мойно 3Л8 кавернозный прогрессивный.С гидравлическим приводом. Емкость составляет 50 галлонов в минуту при 225 фунтов на квадратный дюйм.

Водяной насос –
Трехпоршневой насос для работы под высоким давлением. Пропускная способность 22,6 галлона в минуту при 425 фунтов на квадратный дюйм.

Водяной насос –
Трехпоршневой насос для работы под высоким давлением. Пропускная способность 30 галлонов в минуту при 425 фунтов на квадратный дюйм.
140 фунтов [63,5 кг] Автоматический перфоратор SPT —
Механизм с гидравлическим приводом соответствует ASTM SPT.
Гидравлический патрон Ackermatic в сборе —
Патрон
«P» подходит для всех стержней/оболочек до 4-1/2″ [114.3 мм] НД. Челюсти необходимо менять для каждого размера стержня или обсадной трубы.

Гидравлический зажим штока –
Захватывает стержень и обсадную трубу диаметром до 5-1/2″ [13,97 см]. Включает (1) набор захватов.

Разрывной ключ —
Цилиндр с гидравлическим приводом, прикрепленный к гаечному ключу, обеспечивает диаметр от 1 дюйма [2,54 см] до 6 дюймов [15,24 см] для поломки буровой штанги.
Резервуар для воды —
Где позволяет место.


Длинная роторная буровая установка,Шнековая буровая установка,Китайский производитель подъемного оборудования,Yutong Group

Удлиненная роторная буровая установка серии YTZ представляет собой буровую машину для заполнения свай, которая отличается многофункциональностью, низкой стоимостью и высокой эффективностью.Шнековая буровая установка оснащена полностью гидравлическим приводом, пошаговым перемещением, вращением на 360° и т. д., которые отличаются низким уровнем шума, малой вибрацией, большим крутящим моментом, многофункциональностью и т. д. Длинная роторная буровая установка широко используется при возведении свай. проектирование фундаментов высотного строительства, городского транспортного строительства; и это в основном применимо для рыхлого слоя почвы, слоя песка, слоя суглинка и слоя почвы, смешанного с небольшим количеством мелкого гравия.
Как опытный производитель подъемного оборудования в Китае, мы гарантируем нашим клиентам высококачественную продукцию.
Шнековая буровая установка YTZ26

Пункт параметры
Порообразующий диаметр φ400мм-φ800мм
Максимум. глубина бурения 400/26м, 500/26м, 600/26м, 800/20м
Силовой напор Макс.выходной крутящий момент 48,4кН.м
Мощность двигателя силовой головки 2X55кВт
Максимум. тяговое усилие (главная лебедка) 300кН
Размер во время работы 12 м х 5,2 м х 31,6 м
Размер при транспортировке 10.5 м х 3,2 м х 3 м
Общий вес (включая буровую установку) 46т

Шнековая буровая установка YTZ30A

Пункт параметры
Порообразующий диаметр φ400мм-φ800мм
Максимум.глубина бурения 400/30м, 500/28м, 600/26м, 800/22м
Силовой напор Макс. выходной крутящий момент 64,4кН.м
Мощность двигателя силовой головки 2X55кВт
Максимум. тяговое усилие (главная лебедка) 300кН
Размер во время работы 12мХ5.

Добавить комментарий

Ваш адрес email не будет опубликован.

2022 © Все права защищены.
