Маховик двухмассовый устройство: Двухмассовый маховик. Что это такое, принцип работы. Поломки и ремонт, будет и видео версия

Содержание

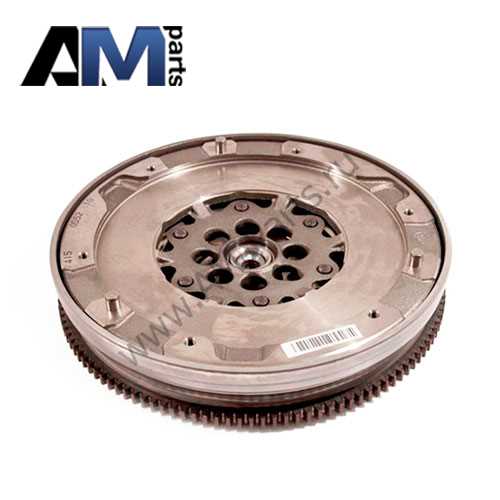

Двухмассовый маховик сцепления Sachs,LUK,INA одномассовый, устройство сцепления схема принцип работы, цена 9975 грн

Предлагаем маховики, диски, корзины сцепления ведущих мировых производителей ― LUK, INA, Valeo, Sachs, AISIN, NK, Exedy, выжимной подшипник, комплекты сцепления. Наличие и под заказ, отправка по регионам!

Двухмассовый маховик сцепления очень дорогостоящая деталь, поэтому к выбору данной запчасти надо подходить очень отвественно. Необходимо заказывать данную запчасть только известных брендов ― зарекомендовавших себя мировых лидеров производства автозапчастей и только у продавцов сертифицированых товаров от официальных поставщиков. Именно такими запчастями и торгуем мы ― компания AllParts.

Немного теоретической информации. Маховик сцепления устанавливается на коленвале двигателя автомобиля. Он, фактически, выполняет роль ведущего диска сцепления. Уже достаточно давно, в большинстве современных авто, конструкционно используется двухмассовый (двухдисковый) маховик

. Он состоит из двух дисков, соединенных пружинами. Один из них входит во взаимодействие (соединяется) с коленвалом, другой ― с ведомым диском сцепления. Подобная конструкция двухмассового маховика обеспечивает демпфирование и высокую инерционность соединения, сглаживание рывков и вибраций коленчатого вала. Наряду с двухмассовым маховиком применяются и одномассовые, но в основном на более старых моделях авто и на низкообъемных двигателях. Повторим, что двухмассовый маховик, в силу своих конструкционных преимуществ, практически всегда применяется на грузовых автомобилях, а также и легковых автомобилях с мощным двигателем. Сцепление, оснащенной подобным маховиком, осуществляет передачу большего крутящего момента при таком-же размере, а также обеспечивает больший эксплуатационный ресур. Это возможно из-за применения конструкции двух ведомых дисков, между которыми установливается проставка. Итогом данной конструкции является получение четырех поверхностей трения (сцепления), вместо двух (в однодисковых сцеплениях), что и обеспечивает улучшенные сцепные характеристики и повышенный крутящий момент.

Схема конструкции сцепления

  1. корпус;
  2. тангенциальная пружина;
  3. опорный подшипник;
  4. коленчатый вал;
  5. демпферная пружина;
  6. ведомый диск;
  7. нажимной диск;
  8. маховик;
  9. корзина сцепления;
  10. кольцо;
  11. распорный болт;
  12. диафрагменная пружина;
  13. выжимной подшипник;
  14. направляющая;
  15. первичный вал коробки передач;
  16. вилка выключения сцепления;
  17. рабочий цилиндр



Для подбора запчастей сцепления для вашего авто, уточнения цены и заказа, звоните пожалуйста нашим менеджерам:

(057) 759-76-46,
097-085-18-69,
050-401-28-70,
067-577-02-84,
050-10-079-01,
093-558-37-78,
Он-лайн цены и наличие смотрите на сайте нашего интернет-магазина — http://allparts.com.ua

Диагностика состояния двухмассового маховика LUK

18-го июня 2019 в Учебном центре ЕвроАвто состоялась очередная и, можно сказать, традиционная встреча с представителями Schaeffler Group

 Тема известная и привычная: двухмассовые маховики



Интервью с Schaeffler: о коробках передач и не только
За одним столом с SСHAEFFLER

Но сегодняшнее занятие – не просто повторение материала. Точнее, вспомнить азы полезно, мы это и сделали, но дальше учились на практике определять состояние маховика, чтобы решение о необходимости замены было аргументировано. Да-да, состояние двухмассового маховика производства

LUK можно оценить с помощью специального инструмента


Рабочий или требующий замены – цифры дадут точный ответ. Впрочем, давайте по порядку.

Немного истории

Не погружаясь сильно, просто примем к сведению тот факт, что изначально двухмассовый маховик был создан как средство достижения высокой степени комфорта —  за счёт гашения неизбежных вибраций. И пионером стал BMW.

  Эта модель претендовала на звание конкурента автомобилям концерна Даймлер-Крайслер, вот только новый турбодизель кроме хорошей тяги создавал и заметный эффект вибромассажа, который никто не заказывал. Выход был найден, и спасательным кругом оказался двухмассовый маховик, разработки и производства

LUK. Опыт оказался успешным, внедрение стало более широким.



А вот уже для Porshe такой маховик оказался просто жизненно необходим.


Конструктивные особенности оппозитного мотора вкупе с  высокими вибрациями заметно снижали ресурс агрегата, и только с помощью гашения колебаний удалось обеспечить надлежащий ресурс.

AUDI уже взяло курс на уход от имиджа «народного автомобиля» (оставив его VW) в сторону премиального сегмента, и двухмассовые маховики пошли в серию не только на дизельных, но и на бензиновых версиях.

Как это работает?

В чём же волшебство двухмассового маховика? Почему нельзя добиться такого же результата с обычным, классическим пакетом сцепления? Надеюсь, главный ответ вы сможете найти в одном слайде:



Если очень сильно упрощать, суть принципа гашения вибраций – за счёт смещения двух масс относительно друг друга, где демпфирование (гашение) производится с помощью пружин.

И чем больше этот угол, тем мягче и качественней будет поглощение энергии.



Почему  возникает вибрация?



Это только глядя на мотор под капотом, нам кажется, что валы вращаются ровно. На самом деле происходят непрерывные циклы ускорения (когда в цилиндре воспламенятся смесь) и торможения (когда происходит такт сжатия). Если непонятно, могу предложить вспомнить себя на велосипеде. Вроде едете плавно и ровно, но как при этом крутите педали? Сначала вес тела переносится на одну сторону, давите на правую, допустим, педаль, идёт разгон. Потом, когда эта педаль уже внизу, переносите вес на левую. В момент ёрзания на сидении велосипед не ускоряется, а едет по инерции. И не с рывками только благодаря обгонной муфте в заднем колесе (кстати, которая была придумана основателем Sachs). Двухмассовый маховик в чём-то можно сравнить с этой муфтой.

Устройство двухмассового маховика LUK

 И просто, и сложно. Как следует из названия, маховик состоит из двух масс, имеющих некоторую степень свободы перемещения относительно друг друга. Это просто. Сложность в том, что ещё на стадии конструирования нужно рассчитать и обеспечить правильное поглощение возникающих колебаний на различных режимах, с учётом индивидуальных особенностей каждого мотора.



Можно сказать, что именно пружины и являются фактором точной работы маховика, все остальные элементы практически идентичны для всех версий. А что, собственно, там ещё есть- то?





Именно наличие и конструкция этих подшипников подразумевает наличие некоторых люфтов двух частей маховика относительно друг друга, причём в двух плоскостях.



Тут не зря упоминаются маховики Sachs. Они имеют в своей основе другую конструкцию,  оценить состояние которой каким-либо способом не предоставляется возможным.

Как проверить состояние маховика LUK?

Специально для наглядности господа из Schaeffler привезли не только инструмент (который, к слову, имеется на наших станциях), но и учебное пособие.



Юрий Александров, гуру сцеплений, показывал, как правильно монтировать специальный инструмент.



И  как им пользоваться. Если коротко:

— обеспечить фиксацию маховика относительно блока двигателя;

— вкрутить две направляющие;

— прикрутить к ним планку;



— прикрутить к блоку штифт, который обеспечит неподвижность индикатора;



— с помощью рычага на окончании планки повернуть вторичную массу в любую сторону  до упора. Выставить стрелку индикатора в «0».



Маховик готов к оценке состояния:

— смещая маховик в другую сторону, до упора, определить угол смещения.



Но так проверяется только один из двух параметров. Для замера второго потребуется цифровой индикатор.



Он упирается в один из болтов, крепящих планку.



Также выставляется «0», и, перемещая подвижную часть маховика от упора до упора, определяется имеющийся люфт.

Все данные с цифрами есть как в каталоге, прикладываемом ко всем наборам инструмента, так и на сайте REPEXPERT.


Так просто?

Увы, не совсем. Есть ещё множество тонкостей и нюансов. Впрочем, мой отчёт столь краткий и упрощённый только потому, что у вас есть возможность самостоятельно просмотреть запись этого тренинга в нашей группе ВКонтакте.

Яков Финогенов

Технический специалист ЕвроАвто.

Двухмассовый маховик Sachs,ZF-конструкция,сравнение одномассовым маховиком


Многие вещи кажутся нам само собой разумеющимися и не требующими каких-либо пояснений в силу привычки к ним, и никак иначе. В самом деле, разве должно кого-нибудь удивлять то обстоятельство, что современный автомобиль, конструктивно и технологически великолепно исполненный, в равной степени надежен, долговечен, комфортен и динамичен. Ведь его стоимость подразумевает это, иначе и быть не должно. Не должно? Да так ли это на самом деле? Можно ли удешевить и упростить автомобиль, используя при ремонте более дешевые комплектующие — и ничего не потерять? Попробуем разобраться с этими вопросами, детально рассмотрев принципы работы двухмассового маховика и сопоставив его возможности с одномассовым аналогом.


Вибростенд «мотор-трансмиссия» в испытательном центре ZF в Германии

С точки зрения теории
Так уж принято, что работа двигателя автомобиля оценивается преимущественно по показателям тахометра. Две, три, пять тысяч оборотов в минуту или холостой ход близко к тысяче — исправный тахометр не врет, четко показывая угловую скорость вала мотора, информируя о скоростном режиме работы мотора. Происходящее же на самом деле отличается от того, что показывает даже исправно работающий прибор. На самом деле даже на установившихся режимах работы мотора на протяжении каждого оборота угловая скорость вращения его вала просто не может оставаться постоянной в силу особенностей конструкции поршневых ДВС.

Основной причиной того, что угловая скорость вращения вала двигателя непостоянна и периодически меняется, является неравномерность крутящего момента, вырабатываемого мотором. Эта неравномерность обусловлена периодичностью рабочего процесса в цилиндрах и кинематическими свойствами кривошипно-шатунного механизма как основы подавляющего большинства современных двигателей. Неравномерность крутящего момента, развиваемого двигателем, накладывается на постоянный средний момент сопротивления вращению вала, создаваемый постоянной нагрузкой. В результате для поршневого ДВС свойственно обязательная неравномерность хода вращения вала, но эту неравномерность тахометр не показывает, демонстрируя усредненные по этому показателю параметры. И, тем не менее, неравномерность хода вращения вала двигателя всегда есть, и это очень важный с любой точки зрения, показатель.

Коленчатый вал двигателя воспринимает все нагрузки в условиях, когда обладает таким качеством, как упругость. Работа двигателя в любых условиях сопровождается нагрузками напряжений на коленвал от крутильных и изгибательных колебаний. И хотя сам коленвал проектируется так, чтобы номинальные напряжения при изгибе оставались на уровне порядка 20%, а при кручении — порядка 15%, нагрузки эти весьма и весьма значительны. Казалось бы, 15-20% от того, что может выдержать коленвал — это немного, зачем такой запас прочности, ведь это «лишние» масса и габариты. Но дело в том, что из-за неравномерности действующего при постоянной нагрузке крутящего момента в упругом коленчатом валу возникают собственные крутильные колебания. И при определенных условиях эти крутильные колебания могут не только нарушить условия для оптимальной работы двигателя, но даже больше — нанести вред вплоть до разрушения мотора со всеми вытекающими отсюда негативными последствиями.

Резонанс и его влияние
Определенные условия — это, прежде всего, условия для возможности возникновения резонансных явлений. Резонанс характеризуется тем, что при его появлении резко возрастает амплитуда вынужденных колебаний, обусловленных совпадением частоты внешнего воздействия и частоты собственных колебаний коленвала. Опасность резонанса общеизвестна. Распространенный пример — случай с обрушением моста, выдерживавшего многотонные груженые грузовики, но неожиданно развалившегося из-за того, что по нему прошла в ногу марширующая рота солдат. Колебания моста совпали с колебаниями, вызванными воздействием марширующих — и прочный мост развалился, хотя мог бы выдержать и многократно больший роты солдат вес. Нетрудно себе представить, что грозит двигателю автомобиля, если аналогичный по принципу действия процесс возникнет и в нем. Если воздействие от рабочего процесса, вкупе с силами, возникающими вследствие кинематики кривошипно-шатунного механизма, совпадет с колебаниями, обусловленными упругостью вала, то возникший в результате резонанс сломает вал, словно спичку. Резонансные колебания крайне опасны, так как вызывают поломку даже чрезмерно прочного коленчатого вала и приводят к разрушению связанных с ним деталей и приводов.


Место установки демпфера крутильных колебаний — носок коленвала.
Он совмещает также и функцию шкива ременного привода.

Серьезная опасность резонанса хорошо известна конструкторам, которые еще на стадии проектирования рассчитывают двигатель, исходя из недопустимости этого явления. Используемый для этого набор конструктивных приемов хорошо известен. Это, прежде всего, повышение жесткости коленчатого вала, снижение массы деталей поршневой группы, кривошипа и противовеса. Но как бы ни старался конструктор кардинальным образом снизить массу всей системы, он, все-таки, существенно ограничен одним серьезным обстоятельством. А именно — необходимостью применения маховика для обеспечения удовлетворительной работы двигателя в широком диапазоне оборотов.

Противоречивые требования — как обычно
Известно, что маховик служит для снижения числа оборотов хода и числа оборотов троганья с места. Чем больше его момент инерции, тем, соответственно, ниже холостой ход и обороты троганья с места. Поэтому, полностью отказаться от использования маховика в двигателе, без ущерба для этих показателей, нельзя. Но чем маховик больше и тяжелее, тем больше крутильные колебания и выше опасность резонанса. Чем двигатель лучше с точки зрения широкого скоростного диапазона работы и низких вибраций, тем он хуже с точки зрения надежности, если не удается решить задачу по недопущению резонанса. Одно исключает второе — достаточно противоречивая ситуация. Впрочем, для двигателя внутреннего сгорания это привычное дело, сам путь его совершенствования это, по сути, процесс разрешения противоречий и взаимоисключающих условий.

Кроме конструктивных приемов (в виде облегчения деталей поршневой группы и коленвала) с целью устранения возможного резонанса в двигателях конструкторы начали применять особые устройства — демпферы крутильных колебаний. Устройства различаются в значительной мере из-за того, что используются на самых разных двигателях: от объемных моторов рабочих машин и судовых двигателей — до малолитражных моторов. Но в любом случае их принцип работы остается неизменным — демпферы позволяют преобразовывать крутильные колебания в тепловую энергию, снижая тем самым риск возникновения резонанса. Обеспечивается эта возможность за счет того, что одна часть демпфера соединяется с валом жестко, в то время как вторая его часть соединяется с первой через упругий элемент. При неравномерном угловом движении вала части демпфера движутся с разной угловой скоростью, в результате чего совершается работа над упругим элементом, которая, в итоге, преобразуется в теплоту, рассеивающуюся в окружающем пространстве. Преимущественно демпферы устанавливаются на носок вала двигателя, где крутильные колебания достигают самых больших значений. При этом они нередко совмещают еще и функцию привода вспомогательного оборудования.


Разрушеный демпфер крутильных колебаний

Долгое время перспективе стандартного применения демпферов ничего не угрожало. Как обязательный элемент они устанавливались на самых разных моторах по практически неизменной схеме. Однако в последние годы позиции стандартных демпферов оказались под угрозой. И вот почему. Прежде всего — компоновка двигателя. Поперечное расположение мотора в подкапотном пространстве автомобиля требует максимальной компактности, габариты двигателя должны входить в самые жесткие рамки, и здесь каждый лишний сантиметр на счету. Но основная причина необходимости поиска альтернативы привычным демпферам — еще более серьезна. Дело в том, что в последние годы транспортное двигателестроение значительно продвинулось в деле обеспечения высокого крутящего момента двигателя при его работе в нижнем диапазоне оборотов. Мощности в этом режиме растут, а значит, возрастают и нагрузки. Неравномерность более высокого крутящего момента при росте постоянной средней нагрузке — эти условия способствуют усилению крутильных колебаний вала. Соответственно, возрастает и риск резонанса. А усиливать традиционный демпфер, установленный на носке вала, нельзя из-за общих ограничений по габаритам. Более того, возросшие нагрузки также требуют усиления сцепления. А ведь это еще не все — крутящий момент двигателя передается на трансмиссию, на валы КПП, где тоже существует проблема резонанса. И если передаваемый момент не так высок, то еще как-то можно удовлетвориться просто гасителем крутильных колебаний, передаваемых на трансмиссию, традиционно исполняемым в виде пружин в дисках сцепления, устанавливаемых в окна ступиц. Но если нагрузки растут, то этого уже явно не хватает.

ZF и Luk -проблема решаема
Медленно, но неотвратимо и уверенно все более нарастающий комплекс проблем привел конструкторов к необходимости искать замену традиционным и, в общем-то, еще себя не полностью изжившим демпферам крутильных колебаний. Но требования к устройствам, исключающим возможность появления резонансных явлений, неуклонно растут, а посему — альтернатива уже необходима. И она нашлась. Специалисты компании ZF, а вместе с ними и их коллеги из LuK предложили оригинальное решение, обеспечивающее разрешение проблемных вопросов сразу по всем направлениям. Вместо традиционного и теряющего свою эффективность демпфера (да еще и забирающего столь необходимое место из-за установки на фланец вала) было предложено передать функции демпфирующего устройства непосредственно маховику, который, в связи с этим, лишился своего привычного вида и был заменен на новую, двухмассовую конструкцию.

Принципиально устройство двухмассового маховика выглядит достаточно просто. Этот механизм состоит из двух массивных деталей — первичной и вторичной. Первая стандартным образом соединяется с коленчатым валом двигателя. Именно на ней расположен зубчатый венец, взаимодействующий со стартером при запуске двигателя. Через зубчатое кольцо с упорами, укомплектованное набором шестерен и пружин эта деталь двухмассового маховика соединяется со вторичной частью, которая исполняет роль ведущего диска сцепления. Составляющие двухмассового маховика соединены друг с другом посредством подшипников- здесь два производителя идут своей дорогой и используют как підшипники шариковые, так и скольжения, упорного и радиального. При этом соблюдается обязательное для возможности демпфирования условие — одна часть конструкции может на определенный угол смещаться относительно другой. Пружины, демпфирующие колебания частей двухмассового маховика, разделяются пластиковыми сепараторами, а их общее количество в устройстве может быть различным, в зависимости от назначения маховика, и достигать вплоть до тридцати единиц. Более того, внутри каждой такой пружины может быть расположены еще одна или две, для повышения эффективности работы устройства. А в дополнение — все эти комплектующие располагаются в густой масляной среде, часто с увеличивающейся при нагреве вязкостью, вся внутренняя полость маховика плотно заполнена консистентной смазкой, что еще более смягчает работу узла в целом.

Благодаря такой конструкции двухмассовый маховик Sachs производства ZF может работать в разных эксплуатационных режимах и успешно устранять разной интенсивности колебания. Блоки пружин разделены сепараторами на центральный и крайний. Крайний блок пружин более жесткий. При работе двигателя в стандартных условиях массы двухмассового маховика смещаются на некоторый угол относительно друг друга, сжимая при этом центральный блок пружин. Но при более высоких нагрузках в работу вступает более жесткий крайний бок пружин, компенсируя возросший угол поворота масс маховика относительно друг друга. Такой режим работы соответствует работе мотора в режимах резкого старта или торможения двигателем.

Особенности конструкции двухмассового маховика позволяют ему имитировать работу своего более массивного одномассового аналога в «идеальном» режиме при условии, что резонансные явления в ДВС не возникают. Более того, разделение маховика на две массы позволило решить задачу исключения резонансных колебаний еще и в трансмиссии. Благодаря этому надежность и долговечность КПП возрастает, и это в условиях, когда передаваемая ими мощность увеличивается. А помимо всего этого растет еще и комфорт при управлении автомобилем, оснащенным двигателем с двухмассовым маховиком, — нежелательные вибрации и непредусмотренный шум от работы агрегатов практически не возникают.

ДММ и КПП
Вообще, роль двухмассового маховика в работе связки «современный двигатель — КПП» переоценить практически невозможно. В связи с ростом мощности двигателей новых поколений при их работе в нижнем диапазоне оборотов требования к возможностям трансмиссии усиливаются существенно. Для того, чтобы трансмиссия могла передавать теперь уже возросший крутящий момент, в первую очередь должно быть усилено сцепление. При том, что габариты этого узла увеличены быть не могут по соображениям требований к компоновке двигателя в кузове автомобиля. Очевидно, что задача по усилению сцепления может быть решена прежде всего за свет увеличения мощности диафрагменной пружины «корзины» сцепления и применением новых материалов фрикционных накладок самого диска. Более мощная пружина повышает сцепные свойства дисков сцепления, а значит передаваемый посредством трансмиссии момент, вырабатываемый двигателем, может быть более высоким.


Сложное устройство ради эффективности.

Простое решение, но оно кроме позитивного результата приводит еще и к появлению проблем, ранее бывших неактуальными. Прежде всего, это жесткость включения сцепления. Мощная пружина более резко нагружает агрегаты, двигатель и КПП, а значит опасность резонансных колебаний, ранее угрожавшая прежде всего моторам, теперь в полной мере распространяется и на валы КПП. В дополнение снижается комфорт управления сцеплением- если речь идет о «спортивном» автомобиле, то, в принципе, с этим жить можно, а если это «семейный» универсал? Таким образом, необходимость демпфирования становится актуальной уже и для трансмиссии. Обычный одномассовый маховик не в состоянии решить эту проблему. В традиционной схеме конструкции сцепления для снижения нагрузки на трансмиссию используется гаситель крутильных колебаний в виде встроенных в ступице диска сцепления пружин. Но мощности этих пружин явно недостаточно для того, чтобы компенсировать неравномерность крутящего момента современного двигателя- уж слишком невелико плечо приложения силы упругости между осью пружины в демпфере и осью сцепления. Эффективно сделать это может лишь… свой собственный, отдельный маховик трансмиссии. Идти на этот шаг — излишне усложнять систему. Но стоит только лишь использовать двухмассовый маховик вместо традиционного одномассового, как задача получает решение. Причем эффективное настолько, что даже пружины гасителя колебаний в ступице диска сцепления становятся не нужными. Таким образом, двухмассовый маховик обеспечивает решение задач по недопущению резонанса как непосредственно в двигателе, так и в КПП при значительно выросших потребностях в сглаживании неравномерности вращения валов, обусловленных возросшей мощностью современных моторов при их работе в нижнем диапазоне оборотов. Одномассовый маховик этих возможностей дать не может в силу принципиального различия конструкций при сравнении с двухмассовым аналогом. А значит, замена одного узла на другой не может быть осуществлена без негативных последствий для надежности, долговечности и комфорта автомобиля в целом.

Конструкции двухмассовых маховиков Sachs


Неравноценная замена
Двухмассовые маховики целиком и полностью решают возложенные на них задачи и обеспечивают возможность дальнейшего роста уровня техники в автомобилестроении. Да, ресурс этого узла не равен ресурсу его одномассового аналога, производитель заявляет о 200 тыс. км пробега автомобиля в условиях использования без спортивных режимов эксплуатации. Однако нужно помнить, что двухмассовый маховик успешно решает еще и задачи, ранее решаемые демпферами крутильных колебаний, ресурс которых был также ограничен, а замена требовала выполнения достаточно большого объема работ. Кроме того, альтернативы попросту нет, если вспомнить о возросших нагрузках. В этих условиях иное приводит к ухудшениям, обусловленных заменой двухмассового маховика на его одномассовый аналог. Если по каким-либо причинам такое решение принимается, то нужно помнить, что этот шаг приведет к росту нагрузок на КПП, увеличению опасности возникновения резонанса, а значит к снижению надежности и долговечности автомобиля в целом. И это не говоря уже о потерях, связанных со снижением комфорта. В любом случае, полностью деклассировать автомобиль только потому, что в свое время была упущена необходимость помнить о предстоящей необходимости его поддержания на должном уровне, это далеко не лучший вариант для развития событий. Лучший и более верный заключается в том, чтобы доверять производителю высокотехнологичной техники, который успешно решает столь сложные, порой, казалось бы, несовместимые задачи совмещения в одной конструкции автомобиля: надежности, мощности, комфорта и долговечности.

Андрей Ильчук
Источник: журнал autoExpert №8`2013. При перепечатке ссылка на источник обязательна.

www.zf.com/ua

Замена двухмассового маховика Passat 2.0TDI. Принцип работы

Для чего нужен двухмассовый маховик?

В ходе рабочих циклов двигатель внутреннего сгорания генерирует крутильные колебания, которые передаются на трансмиссию. Эти колебания — причина гудения кузова и дребезжащих звуков, издаваемых КП. Они портят комфорт езды и повышают уровень шума. При создании двухмассового маховика главной целью была защита трансмиссии от крутильных колебаний, генерируемых маховой массой двигателя. Двухмассовый маховик обеспечивает практически полное гашение крутильных колебаний с помощью встроенной пружины/демпфера. Результат — отличный демпфер крутильных колебаний.

Устройство двухмассового маховика.

Стандартный двухмассовый маховик (DMF) состоит из ведущего диска (1) и ведомого диска (6). Две расцепленных массы соединяются с помощью пружиннодемпфирующей системы, закреплённой на шарикоподшипнике с глубоким желобом или на подшипнике скольжения (2) таким образом, что они могут вращаться относительно друг друга. Ведущее колесо с зубчатым венцом стартера приводится в движение двигателем. Оно привёрнуто к коленчатому валу. Дуговая пружина помещена в камеру, расположенную между крышкой ведущей массы (5) и ведущим диском. Пружиннодемпфирующая система состоит из дуговых пружин (3). Они установлены в направляющих, которые помещены желобе для дуговых пружин, и соответствуют требованиям к «идеальному» демпферу крутильных колебаний. Направляющие обеспечивают надлежащее направление движения пружин во время работы; смазка, заполняющая камеру, снижает трение между дуговыми пружинами и направляющей. Крутящий момент передаётся посредством фланца (4), приклёпанного к ведомому диску; выступы фланца расположены между дуговыми пружинами. Ведомый диск повышает момент инерционной массы коробки передач. Для более эффективного рассеивания тепла в устройстве применяются охлаждающие вентиляционные устройства. Пружиннодемпфирующая система помещена в двухмассовый маховик, поэтому обычно используется жёсткий диск сцепления, не имеющий гасителя крутильных колебаний.

Принцип работы двухмассового маховика прост и эффективен. Благодаря повышению момента инерции масс на входном валу коробки передач резонансный диапазон оборотов (1200 об/мин и 2400 об/мин) становится ниже диапазона оборотов двигателя Таким образом обеспечивается высокоэффективное гашение колебаний, генерированных двигателем, даже на холостом ходу.

Обычный маховик

Двухмассовый маховик

Обычный маховик

При использовании предыдущих версий — обыкновенного маховика и диска сцепления, снабжённого демпфером — крутильные колебания холостого хода передаются на коробку передач, вызывая соударения контактных поверхностей зубцов шестерён (звон коробки).

Двухмассовый маховик

Пружиннодемпферная система двухмассового маховика, напротив, гасит крутильные колебания, генерированные двигателем. Таким образом, не допускается соударений компонентов коробки передач, не раздаётся дребезжащих звуков, и требования большей комфортности езды полностью удовлетворяются.

Неравномерная работа двигателя, вибрации, шумы на холостом ходу, это и стало причиной обращения клиента в наш техцентр. Машина издавала шум на холостом ходу и во время движения.

Снимаем АКПП DSG6 DQ250 чтобы добраться до маховика.

Снимаем двухмассовый маховик



На видео представлена работа неисправного маховика. Работа маховика должна проверяться на двигателе, при снятой коробке. Большой люфт и стук при малейшем усилии.

При неисправности маховика есть несколько возможных решений проблемы:

— ремонт двухмассового маховика

— покупка б/у маховика

— покупка нового двухмассового маховика

В нашем случае, клиент выбрал новый двухмассовый маховик LUK (оригинал).



Так работает новый маховик.  Для люфта необходимо приложить значительное усилие.

Устанавливаем маховик, ставим коробку. Шум пропал.



Назад к списку Поделиться статьёй:

Маховик: сплошной, двухмассовый, облегченный

Маховик – важный элемент, который является составной частью сразу нескольких систем ДВС:

  • кривошипно-шатунный механизм;
  • механизм сцепления;
  • система запуска двигателя;

Маховик одновременно выполняет несколько функций.

  1. В системе КШМ указанная деталь отвечает за компенсацию неравномерности вращения коленчатого вала.
  2. В устройстве механизма сцепления маховик передает крутящий момент от двигателя к КПП, выступая ведущим диском сцепления.
  3. Что касается системы запуска силового агрегата, через маховик осуществляется передача крутящего момента, который создается стартером, на коленвал ДВС. Маховик в этой системе является ведомой шестерней редуктора.

Работа двигателя внутреннего сгорания связана с постоянным изменением оборотов коленчатого вала. Коленвал динамично закручивается и раскручивается, подвергаясь крутильным колебаниям. Маховик является гасителем крутильных колебаний.

Маховик сглаживает колебания крутящего момента посредством того, что деталь с определенной периодичностью накапливает и далее отдает кинетическую энергию. Накопление указанной энергии осуществляется в то время, когда происходит рабочий хода поршня. Отдача энергии реализуется во время других тактов работы двигателя.

Маховик выводит поршни ДВС из верхней и нижней мертвой точки. От количества цилиндров в двигателе зависит длительность рабочего хода поршня. Чем больше цилиндров, тем дольше времени занимает рабочий ход. Крутящий момент в многоцилиндровых ДВС отличается большей равномерностью, благодаря чему массу маховика можно уменьшить.

Маховик устанавливается в задней части коленвала. Местом его установки становится область рядом с торцевым коренным подшипником. Данный подшипник является наиболее массивным в конструкции двигателя. Подшипнику нужно выдерживать вес самого маховика и дополнительные рабочие нагрузки.

Конструкция маховика может быть разной. На ДВС используются следующие виды маховиков:

  • сплошной маховик;
  • двухмассовый маховик;
  • облегченный маховик;

Сплошной маховик изначально получил наибольшее распространение на большинстве гражданских авто. Деталь представляет собой тяжелый диск из чугуна, средний диаметр диска составляет около 40 см. Внешняя поверхность маховика имеет зубчатый венец из стали, прикрепленный к основе посредством пресса.

Указанный венец отвечает за проворачивание коленчатого вала в момент запуска ДВС при  помощи стартера. Маховик с одной стороны имеет ступицу, которая необходима для соединения  указанной детали со специальным фланцем на коленчатом валу. Другая сторона  элемента выполняет функцию ведущего диска в схеме устройства механизма сцепления.

Двухмассовый маховик, который еще называется демпферный маховик, устанавливается на автомобили с середины 80-х. Такой маховик состоит из двух дисков, которые соединены друг с другом при  помощи пружинно-демпферной системы. Решение позволяет реализовать эффективную защиту трансмиссии от крутильных колебаний. Дополнительной функцией становится обеспечение равномерной работы всех узлов ДВС. Двухмассовый маховик исключает необходимость установки отдельных демпфирующих элементов, которые нужно размещать на ведомом диске сцепления.

Двухмассовый маховик гасит колебания, уменьшает шумы, снижает вибрацию ДВС, упрощает процесс переключения передач в КПП, снижает износ деталей трансмиссии, навесного оборудования т.д. Маховик этого типа защищает трансмиссию от избыточной нагрузки, делает работу всех механизмов и систем более плавной, позволяет экономить горючее.

Слабым местом двухмассового маховика является склонность к износу пружинно-демпферной системы. Наиболее сильно нагружена дуговая пружина, которая часто ломается. По этой причине демпферный маховик нельзя считать оптимальным решением для современных двигателей.

Стремление разработчиков к уменьшению объема и массы ДВС с одновременным сохранением высокой мощности, а также настройка современных моторов с упором на отдачу максимума крутящего момента уже в нижнем диапазоне оборотов привели к появлению двухмассового маховика с маятниковым гасителем крутильных колебаний.

Такой маховик качественно устраняет неравномерности вращения коленвала на низких оборотах. Для этого на маховике установлена дуговая пружина, а также дополнительный центробежный маятник. Маятник способен самостоятельно создавать колебания, которые в противофазе полностью устраняют колебания после дуговой пружины.

Центробежный маятник представляет собой грузы,  которые размещаются по окружности двухмассового маховика. Когда мотор работает на низких оборотах, грузы активно раскачиваются благодаря незначительному воздействию на маховик центробежной силы. Прирост оборотов означает уменьшение амплитуды колебания грузов маятника. Маховик начинает гасить колебания на высоких оборотах по «классической схеме» посредством дуговой пружины.

Облегченный маховик устанавливается на спортивные ДВС и часто применяется для тюнинга двигателя. Масса такого маховика перераспределяется ближе к краям диска. Это позволяет в среднем облегчить маховик на 1.5 кг и более, а также уменьшить инерционное движение. Облегченный маховика позволяет  ДВС получить прирост мощности на отметке 3-6%, быстрее раскручиваться и эффективнее выходить на пик максимальных оборотов.

Читайте также

Двухмассовый маховик – устройство, принцип работы, признаки неисправности. Диагностика неполадок, замена двухмассового маховика, установка одномассового маховика вместо двухмассового

Автомобили Suzuki Sx4 имеют такую особенность конструкции как двухмассовый маховик. Целью спроектировать двухмассовый маховик впервые задались в середине 80-х годов. В то время, под давлением технического прогресса, совершенствование обычного гасителя крутильных колебаний зашло в тупик. И он просто-напросто стал терять способность противодействия стремительно растущим величинам крутящего момента двигателя. В результате, вибрации и шум при увеличении нагрузки вели к ухудшению шумового фона, тем самым снижая комфорт вождения. С появлением двухдисковых маховиков со встроенной пружинно-демпферной системой данная проблема была полностью исчерпана.

Продажа двухдисковых маховиков для Suzuki Sx4

Поскольку двухмассовый маховик — это не ремонтируемая деталь, а, скорее, сменная, то по окончании срока эксплуатации, у владельцев Suzuki Sx4 может возникнуть необходимость найти в продаже двухмассовый маховик для своего автомобиля. С помощью каталога товаров, представленного на сайте, Вы сможете, учитывая модификацию и год выпуска своего Suzuki Sx4 подобрать двухмассовый маховик быстро и правильно. Мы предлагаем не только оригинальные двухмассовые маховики, но и неоригинальные, которые подойдут на Suzuki Sx4. На нашем сайте, посвящённом внедорожникам , можно без проблем самостоятельно заказать двухмассовый маховик недорого или даже со скидкой. Помимо непосредственной продажи двухдемпферных маховиков для внедорожников Suzuki Sx4 мы также предлагаем и услуги по их установке.

Чтобы купить двухмассовый маховик на Suzuki Sx4, отправьте электронную заявку, где обязательно укажите модель и вин-код Вашего автомобиля, а также контактную информацию.

Интернет-магазин:

Замена двухмассового маховика на Suzuki Sx4

Замена двухмассового маховика, как действительно важной детали автомобиля Suzuki Sx4, должна осуществляться в специальных условиях, потому как самостоятельно заменить двухдисковый маховик достаточно проблематично.

В ситуации, когда пришло время менять двухмассовый маховик лучше доверить работу тому, кто действительно знает, по какому алгоритму меняются двухдемпферные узлы на автомобилях Suzuki Sx4. Здесь необходимо учитывать особенности их устройства при снятии и установке. И только опытный специалист знает, как правильно снять коробку передач, для того чтобы обеспечить доступ к двухдемпферному маховику.

Когда нужно менять двухмассовый маховик

Неравномерная работа двигателя, шум и вибрации на хололостом ходу могут являться причиной того, что двухмассовый маховик неисправен. Признаки, которые явно говорят о том, что пора заменить данный узел, следующие

  • образование потёртостей или трещин
  • перегрев на внутренней стороне маховика
  • перегрев вторичного маховика
  • потеря смазки в картере сцепления
  • блокировка маховика

Как часто нужно обращаться в техцентр за диагностикой двухдискового маховика?

Проверку маховика необходимо осуществлять регулярно, поскольку его работа непосредственным образом влияет на работоспособность трансмиссии. Кроме того, необходимо отметить, что проверка двухдемпферного маховика должна осуществляться при замене сцепления. Это обусловлено тем, что сцепление и двухмассовый маховик на автомобиле Suzuki Sx4 — взаимосвязные детали. Общеизвестно, что если замена сцепления происходит не впервые, то и двухмассовый маховик также целесообразно поменять.

Как устроен двухмассовый маховик?

Оснащенные таким маховиком автомобили имеют целый ряд особенностей эксплуатации, которые обуславливает само устройство двухмассового маховика.

Он располагается между сцеплением и двигателем и конструктивно разделён на два корпуса – один из них соединён с коленчатым валом, а на другом установлен узел сцепления. Оба этих корпуса соединяются между собой при помощи упорного и радиального подшипников и допускают осевое вращение одного корпуса относительно другого. Между ними располагается пружинная демпфирующая система. Именно за счёт неё и обеспечивается максимальная изоляция крутильных колебаний, которые передаются от вращающихся масс двигателя к трансмиссии.

Схема демпферного двухмассового маховика

Схема его устройства включает в себя такие элементы как
  • Первичный и вторичный диски
  • Ступица
  • Радиальный подшипник
  • Фланец
  • Дуговая пружина
  • Зубчатый венец
  • Уплотнительная мембрана
  • Вентиляционное отверстие
  • Кольцевая камера, служащая резервуаром для смазки

Какие преимущества есть у двухмассового маховика?

Преимущества двухмассовых маховиков состоят в том, что они способны эффективно поглощать вибрации и шумы, идущие от трансмиссии. Кроме того, если установлен демпферный маховик, то это обеспечивает более мягкое включение передач и полностью исключает наличие резонансных колебаний при движении на низкой скорости.

  • Простота монтажа в любой двигатель и совместимость с любым видом сцепления
  • Экономия топлива
  • Разгрузка коленвала и коробки передач

Недостатки демпферного маховика

К недостаткам в первую очередь следует отнести высокую стоимость на данный агрегат, а также небольшой срок службы самой детали. В среднем он составит около 3-х лет при правильной эксплуатации.

Эти минусы в работе демпферного маховика обуславливаются особенностями конструкции, а также особой смазкой, которая используется при его работе. Состав данной смазки разрушается в течение 3-х лет, после чего деталь может выйти из строя.

Какие неисправности бывают у двухдемферных маховиков?

Cо временем, при неправильной эксплуатации, данная деталь может выйти из строя. Неисправности демпферного маховика проявляются по-разному. Симптомы и признаки, которые могут указывать на его выход из строя, заключаются, как правило, в неравномерной работе двигателя, шуме и вибрациях на холостом ходу. Для того чтобы понять, пора ли менять двухмассовый маховик, необходимо выполнить его тщательный осмотр.

Диагностика двухдисковых маховиков

Точная диагностика двухдискового маховика невозможна без спецоборудования. Проверить двухмассовый маховик на автомобиле Suzuki Sx4 сможет специалист, который определит как типичные, так и нетипичные для него дефекты.

Мастера наших станций смогут проверить маховик Audi Q3 на наличие неисправностей и определить, нужно ли его менять и есть ли в этом реальная необходимость. Если он действительно непригоден для дальнейшей эксплуатации, специалист порекомендует заменить его. Если Вам стало интересно, почему данная деталь вышла из строя, специалист сможет назвать возможные или точные причины неполадок в его работе.

Для того чтобы оценить возможность дальнейшей эксплуатации двухмассового маховика, необходимо тщательно его осмотреть. Течь консистентной смазки, изменение цвета, задиры на рабочей поверхности часто указывают на неисправность отдельных его деталей.

При диагностике специалист выяснит следующие вопросы:

  • Какие признаки неисправности проявились при работе?
  • Когда появилась данная проблема?
  • Как часто проявляются признаки выхода из строя?
  • В каком режиме движения обычно возникает эта проблема (при разгоне, переключении передач; при трогании с места, при прогретом или непрогретом двигателе и т.д.)
  • При каком пробеге у автомобиля Audi Q3 возникла неполадки в работе демпферного маховика?
  • После каких нагрузок маховик начал давать сбои в работе? (после езды на дальние расстояния, после езды с прицепом или же после езды на короткие расстояния и т.п.)
  • И самое главное – ремонтировалось ли сцепление или коробка передач?

Именно после ответа на ряд вышеперечисленных уточняющих вопросов, диагност сможет определить, на что именно нужно обратить внимание при проверке данной детали.

Как часто нужно обращаться в техцентр за диагностикой двухдискового маховика?

Проверку маховика необходимо осуществлять регулярно, поскольку его работа непосредственным образом влияет на работоспособность трансмиссии. Кроме того, необходимо отметить, что проверка двухдемпферного маховика должна осуществляться при замене сцепления. Это обусловлено тем, что сцепление и двухмассовый маховик на автомобиле Suzuki Sx4 — взаимосвязные детали. Общеизвестно, что если замена сцепления происходит не впервые, то и двухмассовый маховик также целесообразно поменять.

Замена двухмассового маховика на Suzuki Sx4 является одной из услуг тех автосервисов, где Вы можете самостоятельно забрать купленную запчасть. Можете не сомневаться, что установка на Suzuki Sx4 двухмассового маховика будет проведена в соответствии со всеми требованиями производителя.

Цены и гарантии на предоставляемые услуги

Цены на двухмассовые маховики, а также стоимость на их установку, если они не указаны на сайте, можно узнать, позвонив в справочную службу нашего проекта. Если Вас интересует установка неоригинального двухдискового маховика на Suzuki Sx4, то уточнить, сколько это стоит, можно у представителя нашей компании, связь с которым доступна по телефону, указанному на данной странице. Все гарантии, которые предоставляются для новых двухмассовых маховиков, действуют и при покупке через нашу структуру.

Автосервисы, где можно заменить двухмассовый маховик

Ниже представлен перечень автосервисов, где можно заменить неисправный демпферный маховик. Градация по территориальному признаку позволяет выбрать наиболее подходящий по расположению автосервис.

Центр внедорожников Suzuki Sx4 м. Южная Телефонный номер: 8 (985) 143-22-26
Дни работы: без выходных
Праздничные дни: без праздников
Часы работы: 9-21 час.

Район: Северное Чертаново

Шоссе: Варшавское шоссе

Метро: Чертановская

Округ: Южный

Я являюсь директором данного автосервиса и забочусь о том, чтобы клиенты оставляли положительные отзывы, а ремонт внедорожников и автомобилей других классов выполнялся на должном профессиональном уровне в соответствии с современными требованиями и рекомендациями производителя.

Скидки: постоянным клиентам | Вся информация…
Центр внедорожников Suzuki Sx4 м. Кунцевская Телефонный номер: 8 (985) 143-22-26
Дни работы: без выходных
Праздничные дни: без праздников
Часы работы: 9-21 час.

Район: Крылатское

Шоссе: Аминьевское шоссе

Метро: Крылатское

Округ: Западный

Если вы решили «я хочу» или «мне необходимо» выполнить ремонт автомобиля или его плановое обслуживание, и вы понимаете, что такие работы должны выполнять только квалифицированные специалисты (дизелисты, мотористы, автомеханики), обращайтесь в наш автосервис.

Мы располагаем всем необходимым оборудованием, а в штате работают опытные и грамотные мастера, которые смогут точно определить, почему случилась поломка, какие именно агрегаты необходимо отремонтировать, и какой способ будет наиболее эффективен и рационален.

Скидки: постоянным клиентам | Вся информация…
Центр внедорожников Suzuki Sx4 м. Волгоградский проспект Телефонный номер: 8 (985) 143-22-26
Дни работы: без выходных
Праздничные дни: без праздников
Часы работы: 9-21 час.

Район: Кузьминки

Шоссе: Волгоградский проспект

Метро: Кузьминки

Округ: Юго-Восточный

Мы являемся специализированным автосервисом, в котором работают мастера различного профиля и выполняющие ремонт внедорожников на должном профессиональном уровне, что подтверждают отзывы о нашей компании, а также то, что наши клиенты рекомендуют нас своим знакомым в качестве надежного сервисного центра.

Если вы решили «хочу найти хороший автосервис», который сможет удовлетворить ваши требования, но не знаете, кто мог бы подсказать и дать ответ на этот вопрос, обратитесь в наш техцентр, и вы поймете, что именно у нас можно рассчитывать на качественную и честную работу.

Скидки: постоянным клиентам | Вся информация…
Центр внедорожников Suzuki Sx4 м. Ботанический сад Телефонный номер: 8 (985) 143-22-26
Дни работы: без выходных
Праздничные дни: без праздников
Часы работы: 9-21 час.

Район: Останкинский

Шоссе: Ярославское шоссе

Метро: ВДНХ

Округ: Северо-Восточный

Мы являемся профильным центром, который специализируется на ремонте рамных внедорожников, кроссоверов и других автомобилей данного класса, а также транспортных средств других категорий.

Мы располагаем технической и инструментальной базой, в штате имеет специалистов разного профиля, каждый из которых использует свой многолетний опыт для того, чтобы понимать, как именно выполнять ремонт автомобилей, в соответствии с какой технологией.

Если вы решили «я хочу» или «мне надо» найти хороший сервисный центр, мастерам которого можно доверять, вы можете обратиться на наше предприятие, будучи уверенным в качестве предоставляемых услуг.

Скидки: постоянным клиентам | Вся информация…
Центр внедорожников Suzuki Sx4 г. Люберцы Телефонный номер: 8 (985) 143-22-26
Дни работы: без выходных
Праздничные дни: без праздников
Часы работы: 9-21 час.

Район: Выхино-Жулебино

Шоссе: Волгоградский проспект

Метро: Рязанский проспект

Округ: Юго-Восточный

Являясь директором данного технического центра, я гарантирую, что специалисты работают квалифицированно, грамотно и честно, что позволяет нам получать положительные отзывы от наших клиентов. Мы следим за тем, чтобы репутация говорила сама за себя, а потому гарантируем, что знаем, как правильно выполнить ремонт вашего внедорожника.

Для профессиональной работы у нас есть все необходимое – специальное оборудование, технические схемы работ, многолетний опыт. Поэтому если вы ищете того, кто мог бы отремонтировать ваш автомобиль, но никто из знакомых не может вам подсказать такое предприятие, обращайтесь к нам, и вы убедитесь, что отзывы о нас правдивы и обоснованы.

Скидки: постоянным клиентам | Вся информация…
Центр внедорожников Suzuki Sx4 м. Речной вокзал Телефонный номер: 8 (985) 143-22-26
Дни работы: без выходных
Праздничные дни: без праздников
Часы работы: 9-21 час.

Район: Западное Дегунино

Шоссе: Ленинградское шоссе

Метро: Сокол

Округ: Северный

Мы располагаем всей технической базой для выполнения ремонта любых автомобилей, в том числе 4х4 (автомобили с формулой колес 4 на 4), имеем оборудованные боксы и цехи. При этом, специалисты предприятия (дизелисты, мотористы, слесаря, мастера по моторам, ТНВД, подвеске или трансмиссии) квалифицированы и опытны, а потому понимают, как именно выполнять ремонт и по какой технологии.

Таким образом, вы можете быть уверены в том, что мы знаем, как отремонтировать ваш автомобиль, используем для этого профессиональное оборудование и навыки, учитываем рекомендации производителей, и при этом предлагаем доступный и средний по Москве прайс-лист.

Скидки: постоянным клиентам | Вся информация…
Центр внедорожников Suzuki Sx4 м. Владыкино Телефонный номер: 8 (985) 143-22-26
Дни работы: без выходных
Праздничные дни: без праздников
Часы работы: 9-21 час.

Район: Савёловский

Шоссе: Алтуфьевское шоссе

Метро: Тимирязевская

Округ: Северо-Восточный

Если вы не знаете, куда обратиться для ремонта автомобилей 4х4 (4 на 4), но хотите понять, кто мог бы лучше других выполнить его ремонт в соответствии с требованиями и рекомендациями производителя, обращайтесь технический сервис. Мы являемся специализированным предприятием, где работают квалифицированные специалисты разного профиля.

Вместе с профессиональным уровнем работ мы гарантируем доступные цены на услуги. Поэтому, если для вас важно по приемлемым расценкам выполнить качественное техобслуживание, но не знаете, кто предоставляет наиболее выгодные предложения, позвоните оператору и узнайте ответ на этот вопрос.

Скидки: постоянным клиентам | Вся информация…
Центр внедорожников Suzuki Sx4 м. Калужская Телефонный номер: 8 (985) 143-22-26
Дни работы: без выходных
Праздничные дни: без праздников
Часы работы: 9-21 час.

Район: Академический

Шоссе: Профсоюзная улица

Метро: Академическая

Округ: Юго-Запаный

Решив, что «вам надо» или «я хочу» отремонтировать свой паркетник или кроссовер, вы наверняка захотите узнать, кто данные работы может выполнить на профессиональном уровне. Для этого обратитесь в наш техцентр, где работают грамотные и квалифицированные специалисты, которые понимают, как должен проходить процесс ремонта и какие должны быть учтены особенности.

Вместе с этим вы можете рассчитывать на доступный прайс-лист и средние цены по Москве. Мы работаем честно и профессионально, что подтверждают отзывы постоянных клиентов.

Скидки: постоянным клиентам | Вся информация…
Центр внедорожников Suzuki Sx4 м. Каширская Телефонный номер: 8 (985) 143-22-26
Дни работы: без выходных
Праздничные дни: без праздников
Часы работы: 9-21 час.

Район: Нагатино-Садовники

Шоссе: Каширское шоссе

Метро: Варшавская

Округ: Южный

Преимущество нашего автосервиса в ремонте внедорожников и кроссоверов заключает в следующем

  • мы имеем техническую базу
  • располагаем профессиональным оборудованием
  • имеем оснащенные боксы и цехи
  • мастера понимают, как работать с моделями таких автомобилей и как выполнять ремонт

Также мы предлагаем приемлемые цены на услуги ремонта и техобслуживания. Кроме этого, вы можете рассчитывать на скидки и дополнительные бонусы. Постоянным клиентам предлагается отсрочка платежа.

Скидки: постоянным клиентам | Вся информация…
Центр внедорожников Suzuki Sx4 м. Коломенская Телефонный номер: 8 (985) 143-22-26
Дни работы: без выходных
Праздничные дни: без праздников
Часы работы: 9-21 час.

Район: Москворечье-Сабурово

Шоссе: Автозаводская улица

Метро: Автозаводская

Округ: Южный

Наш техцентр – это специализированное предприятие, которое предоставляет услуги ремонта автомобилей различного класса и типа, в том числе и кроссоверов, паркетников и пикапов. В качестве базы мы используем профессиональное оборудование и технические схемы к каждой марки и модели, что позволяет проводить ремонт качественно, правильно и с учетом рекомендаций производителя.

Наши клиенты, решив «я хочу» или «мне необходимо найти автосервис», могут рассчитывать не только на профессиональный сервис, но и на доступные цены. Ознакомиться с прайсом-листом вы можете по телефону у оператора.

Скидки: постоянным клиентам | Вся информация…
Центр внедорожников Suzuki Sx4 м. Рижская Телефонный номер: 8 (985) 143-22-26
Дни работы: без выходных
Праздничные дни: без праздников
Часы работы: 9-21 час.

Район: Мещанский

Шоссе: Проспект Мира

Метро: Проспект Мира

Округ: Центральный

Многие автомобилисты, при выборе сервисного центра, руководствуются советами других автовладельцев, которые уже могут знать, на какой автосервис лучше обращаться и где работают грамотные и честные специалисты. Тем не менее, если у вас нет того, кто мог бы подсказать хороший автосервис, позвоните в наш техцентр.

Я являюсь директором данного сервисного центра и стремлюсь к тому, чтобы быть лучшим на рынке автоуслуг, поэтому мы тщательно заботимся о том, чтобы наша репутация оставалась на хорошем уровне и автомобилисты нам доверяли.

Для этого у нас есть все необходимое – профессиональное оборудование, техническая база, доступные технические схемы к каждым маркам и моделям, опыт и грамотные специалисты разного профиля.

Скидки: постоянным клиентам | Вся информация…
Центр внедорожников Suzuki Sx4 м. Сокольники Телефонный номер: 8 (985) 143-22-26
Дни работы: без выходных
Праздничные дни: без праздников
Часы работы: 9-21 час.

Район: Красносельский

Шоссе: Щёлковское шоссе

Метро: Красносельская

Округ: Восточный

Когда один из агрегатов автомобиля подводит и выходи из строя, важно вовремя отреагировать и устранить поломку. Мы предлагаем оперативный ремонт внедорожников и паркетников, а также других классов автомобилей.

Вы можете убедиться в нашем профессионализме по отзывам, которые оставляют клиенты, а также по результаты нашей работы. Мы понимаем, как именно можно отремонтировать ваш автомобиль, какая технология ремонта будет действительно действенной и какие при этом использовать расходные материалы.

Кроме этого, вы можете рассчитывать на доступные цены, средний прайс-лист по Москве. Постоянным клиентам мы предлагаем скидки и выгодные предложения оплаты.

Скидки: постоянным клиентам | Вся информация…
Центр внедорожников Suzuki Sx4 м. Строгино Телефонный номер: 8 (985) 143-22-26
Дни работы: без выходных
Праздничные дни: без праздников
Часы работы: 9-21 час.

Район: Строгино

Шоссе: Волоколамское шоссе

Метро: Тушинская

Округ: Северо-Западный

Если вы понимаете или просто решили «я хочу» провести ремонт внедорожника или кроссовера, вы будете искать тот автосервис или техцентр, который может гарантировать качественное выполнение ремонта. Именно таким предприятием является наш сервисный центр.

Мы предлагаем ремонт автомобилей только в соответствии с требованиями производителя и в соответствии с определенной технологией. Кроме этого, наши разнопрофильные специалисты имеют необходимый опыт и знания в выполнении данных услуг.

Скидки: постоянным клиентам | Вся информация…
Центр внедорожников Suzuki Sx4 м. Тульская Телефонный номер: 8 (985) 143-22-26
Дни работы: без выходных
Праздничные дни: без праздников
Часы работы: 9-21 час.

Район: Южнопортовый

Шоссе: Варшавское шоссе

Метро: Добрынинская

Округ: Южный

Мы предлагаем услуги диагностики, ремонта, восстановления и замены агрегатов на любых автомобилях (внедорожниках, паркетниках, 4 на 4), используя при этом профессиональное оборудование, технические схемы работ и рекомендации производителей. Благодаря этому, а также опыту персонала, любые услуги выполняются качественно и грамотно.

Если вы не знаете, во сколько может обойтись ремонт кроссовера или внедорожника, но хотите узнать, у кого это можно сделать дешевле, позвоните по указанному телефону и получите бесплатно полную консультацию относительно того, какие цены предлагаются в нашем автосервисе. Вы можете рассчитывать на индивидуальный подход, профессиональную работу и приемлемую стоимость.

Скидки: постоянным клиентам | Вся информация…
Центр внедорожников Suzuki Sx4 м. Братиславская Телефонный номер: 8 (985) 143-22-26
Дни работы: без выходных
Праздничные дни: без праздников
Часы работы: 9-21 час.

Район: Люблино

Шоссе: Волгоградский проспект

Метро: Люблино

Округ: Юго-Восточный

Я являюсь директором данного автосервиса и забочусь о том, чтобы работа выполнялась в сроки, качественно и грамотно, так как я понимаю, что от этого зависит лояльность клиентов. Именно поэтому в нашем автотехцентре используется только качественное и современное оборудование.

Кроме этого, мы понимаем, какие использовать расходники (оригинальные, неоригинальные, какого производителя), по какой технологии проводить ремонт, в каких случаях рациональнее выполнить замену. При этом, вы можете рассчитывать на доступные цены и лояльные условия оплаты.

Скидки: постоянным клиентам | Вся информация…
Центр внедорожников Suzuki Sx4 м. Волоколамская Телефонный номер: 8 (985) 143-22-26
Дни работы: без выходных
Праздничные дни: без праздников
Часы работы: 9-21 час.

Район: Митино

Шоссе: Волоколамское шоссе

Метро: Волоколамская

Округ: Северо-Западный

Наш технический центр отличается следующими характеристиками

  • современная техническая база
  • оборудованные цехи и боксы
  • наличие надежных запчастей и других расходных материалов
  • опыт мастеров разного профиля (дизелисты, мотористы, специалисты по АКПП, МКПП, сцеплению, электрики, диагносты и так далее)

При этом, вы можете рассчитывать на лояльные условия оплаты и приемлемые цены. Мы предлагаем доступный и средний по Москве прайс-лист, возможность отсрочки платежа постоянным клиентам, оплату различными способами (наличными, безналичным).

Скидки: постоянным клиентам | Вся информация…
Автосервис м. Жулебино Suzuki Sx4 Телефонный номер: 8 (985) 143-22-26
Дни работы: без выходных
Праздничные дни: без праздников
Часы работы: 9-21 час.

Район: Вешняки

Шоссе: Волгоградский проспект

Метро: Рязанский проспект

Округ: Юго-Восточный

Если вы ищете грамотных и опытных специалистов автосервиса, которые работают качественно и честно, вы оказались на нужной странице. Мы являемся специализированным центром, в штате которого – профессиональные мастера разного профиля и категории. При этом, каждый из сотрудников понимает, что «я должен» или «мне необходимо» честно и грамотно выполнять свою работу, чтобы получить лояльность клиента.

Благодаря такому объективному и индивидуальному подходу к каждому клиенту наш техцентр заработал многочисленные положительные отзывы со стороны клиентов. Кроме этого, они рекомендуют нас знакомым как недорогой, но хороший сервисный центр, мастерам которого можно довериться.

Скидки: постоянным клиентам | Вся информация…
Автосервис м. Кожуховская Suzuki Sx4 Телефонный номер: 8 (985) 143-22-26
Дни работы: без выходных
Праздничные дни: без праздников
Часы работы: 9-21 час.

Район: Текстильщики

Шоссе: Андропова проспект

Метро: Волжская

Округ: Юго-Восточный

Мы относимся к категории специализированных автосервисов, где работают специалисты разного профиля. Это позволяет каждому из специалистов максимально разбираться в своей области и понимать, как именно выполнять ремонт определенных агрегатов.

При этом мы предлагаем нашим клиентам доступный прайс-лист, скидки и акции, дополнительные услуги – отсрочка платежа, выезд эвакуатора (по льготной цене) и так далее.

Скидки: постоянным клиентам | Вся информация…
Техцентр м. Бульвар Рокоссовского Suzuki Sx4 Телефонный номер: 8 (985) 143-22-26
Дни работы: без выходных
Праздничные дни: без праздников
Часы работы: 9-21 час.

Район: Богородское

Шоссе: Щёлковское шоссе

Метро: Улица Подбельского

Округ: Восточный

Автомобилисты выбирают наш автосервис потому что

  • мы имеет многолетний опыт работы на рынке автоуслуг
  • имеем оборудованные боксы и современное оборудование
  • используем только качественные расходные материалы и можем предложить оригинальные запчасти
  • предоставляем гарантию, тем самым отвечая за свою работу
  • заботимся о лояльности клиентов

При этом, любой автовладелец может рассчитывать на среднюю по Москве стоимость услуг, определенные скидки и дополнительные условия сотрудничества, выгодные как для клиента, так и для предприятия.

Скидки: постоянным клиентам | Вся информация…
Техцентр м. Аннино Suzuki Sx4 Телефонный номер: 8 (985) 143-22-26
Дни работы: без выходных
Праздничные дни: без праздников
Часы работы: 9-21 час.

Район: Центральное Чертаново

Шоссе: Варшавское шоссе

Метро: Аннино

Округ: Южный

Мы являемся профильным предприятием, которое работает уже несколько лет в данной сфере. Благодаря этому в нашем штате появились опытные сотрудники и мастера, которые понимают, как именно можно выполнить ремонт, по какой технологии и что использовать для качественной работы.

Поэтому, если вы не знаете, кто может выполнить ремонт кроссовера или паркетника, но хотите узнать, к кому лучше обратиться, звоните по указанному телефону. Для уверенности вы можете ознакомиться с отзывами наших клиентов.

Скидки: постоянным клиентам | Вся информация…

специфические особенности устройства, принцип работы, преимущества и недостатки

В двигателе имеется масса ответственных узлов и механизмов. Один из них – это маховик. Именно этот узел производит передачу выработанного крутящего момента на коробку посредством сцепления. Также благодаря маховику осуществляется вращение двигателя при задействовании стартера (при попытке запуска). Кроме того, узел призван гасить колебания и вибрации, и плавно передавать усилия на коробку. В сегодняшней статье мы уделим внимание такому типу механизмов, как демпферный маховик. На «Фольксваген» такие элементы ставятся уже давно. Как показывает статистика, более половины современных иномарок с МКПП оснащаются подобным типом маховиков.

Характеристика

Итак, что это за элемент? Демпферный маховик (двухмассовый) представляет собой механический дискообразный узел. С одной стороны он закреплен с трансмиссией, с другой – с коленвалом двигателя. Дополнительно имеет венец с зубьями, благодаря чему может вращаться при зацеплении шестерни стартера. Основная задача элемента – передача и сглаживание крутильных колебаний, что идут от двигателя.

Стоит отметить, что демпферный маховик имеет некоторые отличия от обычных. Так, ранее на автомобили ставили простые маховики из дискообразного литого металла. Данные элементы не могли выравнивать момент и сглаживать вибрации. Все удары переходили непосредственно на коробку и сцепление. А как именно устроен демпферный маховик на Т5 и других автомобилях, рассмотрим ниже.

Конструкция

Главное отличие от одномассовых маховиков – это наличие двух дисков. Они объединены в одно устройство. Каждый диск крепится к своему источнику – коробке и двигателю. При этом элементы способны свободно вращаться друг от друга. Диски соединены между собой подшипником.

Но, как передается крутящий момент от мотора на коробку через такой маховик, ведь диски свободно вращаются относительно друг друга? Для этого в конструкции предусмотрены пружины и фланцы. Они могут быть разной формы – в виде шестерни, звездочки, либо многоугольника. Эти элементы закрываются уплотнительной крышкой. Также отметим, что фланцы и пружины под этой крышкой заправляются специальной смазкой.

Всего в конструкцию демпферного маховика входят:

  • Первичный диск.
  • Вторичный диск.
  • Дуговая пружина.
  • Подшипник.
  • Уплотнительная крышка.
  • Фланец.

Особенности работы

С каждым годом инженеры создают все более мощные и производительные двигателя. Еще не так давно полуторалитровый мотор развивал не более 80 лошадиных сил мощности. Сейчас же двигателя с таким объемом выдают 110 и более. Большая мощность – это хорошо, но с ростом крутящего момента ухудшился акустический и вибрационный комфорт. Различные вибрации постоянно передавались на кузов.

С этой целью и был создан демпферный маховик. Он передает крутильный момент равномерно, без толчков. Работает сам маховик очень просто. Как мы уже сказали ранее, одна его часть соединяется с коробкой, другая с двигателем. Так вот, когда первая часть маховика отклоняется на максимальный угол, момент передается на второй диск. А все вибрации и толчки сглаживаются благодаря демпферным пружинам. Отметим, что такие же пружины стоят и на элементе сцепления. Однако они сглаживают уже нагрузки, что возлагаются именно на диск.

О неисправностях и ресурсе

Ремонт демпферного маховика может потребоваться на пробеге в 200 тысяч километров. Именно такой ресурс зачастую у данного механизма. Как проверить демпферный маховик? О неисправностях можно судить по следующим признакам:

  • Скрежет при остановке и при запуске двигателя (как будто стартер продолжает работать).
  • Щелчки при динамичном наборе скорости.
  • Характерные вибрации. Особенно часто это случается на холостых оборотах. С их ростом вибрации постепенно проходят.

С какими дефектами может столкнуться владелец автомобиля с демпферным маховиком? Среди проблем в первую очередь стоит отметить вытекание смазки, что находится под уплотнительной крышкой. Также о неисправностях можно судить по различным заломам, царапинам и трещинам на поверхности элемента. Все это можно увидеть визуально, сняв коробку и узел сцепления. Если же внешне никаких повреждений нет, а вибрации и звуки остались, можно предположить, что дефекты есть внутри (либо же сломан элемент демпфера и пружины).

Более точной будет диагностика на специализированном стенде, где мастер проверит элемент на колебания.

О ремонте

Замену демпферного маховика на новый наши владельцы редко, когда производят. Чаще всего они прибегают к более дешевому решению – ремонту. Дело в том, что стоимость нового маховика составляет порядка 1 тысячи долларов. А цена ремонта – не более 500. Но проблема усложняется тем, что мало кто из мастеров грамотно восстанавливает двухмассовые маховики. Также отметим, что ремонт детали будет невозможен, если на корпусе имеют место быть трещины или вмятины. В таком случае единственный выход – это замена на новый.

Процесс восстановления старого подразумевает демонтаж элемента и замену его внутренностей. В ходе ремонта производится:

  • Замена всех испорченных элементов.
  • Установка новых болтов.
  • Балансировка маховика (является обязательным этапом).
  • Замена смазки.

Специалисты не рекомендуют экономить на деталях. Если установить дешевые пружины, такой маховик вскоре будет требовать повторного ремонта. Что касается ресурса восстановленного маховика, он составляет порядка 200 тысяч километров. Но это возможно только при условии, если применялись качественные детали и сам ремонт производился по технологии.

Плюсы маховика

Стоит ли покупать автомобиль с подобным механизмом? Чтобы ответить на этот вопрос, нужно рассмотреть все плюсы и минусы устройства. Так среди преимуществ стоит отметить:

  • Более плавное переключение передач.
  • Увеличенный ресурс деталей ДВС и трансмиссии (поскольку на них не возлагается повышенная вибрационная нагрузка).
  • Уменьшенный инерционный момент при переключении скоростей.
  • Экономия места в картере сцепления. Это немаловажный момент для автомобилей с небольшим рабочим объемом.

Минусы

Но есть и обратная сторона медали. В первую очередь, стоит отметить цену самого механизма. Такой элемент весьма дорогостоящий, что непременно сказывается на стоимости самого авто. Также нужно отметить ресурс, который ниже, чем у одномассовых элементов. При ремонте следует отдать большую сумму денег, дабы деталь снова прослужила свои 150-200 тысяч километров.

Но даже при таких недостатках, демпферный маховик все чаще используется не только на легковых автомобилях, но и на коммерческом транспорте. Технологично он более совершенный, но, в то же время, дорогостоящий в ремонте. Покупать автомобиль с таким маховиком стоит только в том случае, если нет явных признаков его износа. В противном случае придется сразу же отдать на ремонт порядка 500 долларов, а то и более. Если говорить о новых авто с гарантией, покупка машин с подобным маховиком здесь полностью оправдана.

Как сохранить ресурс

Чтобы продлить срок эксплуатации демпферного маховика, следует знать некоторые правила:

  • Нельзя существенно нагружать автомобиль. Это касается тех, кто предпочитает ездить с прицепом. На маховик при этом возлагается колоссальная нагрузка, и его ресурс значительно снижается.
  • Исключить буксировку иных авто (по той же причине).
  • Не держать педаль сцепления выжатой при остановке на светофоре. Лучше переводить сразу рычаг КПП в нейтральное положение.
  • Не бросать педаль сцепления при переключении передач.
  • Исключить резкие старты с места и агрессивную езду.
  • Не двигаться на низких оборотах. Особенно это вредно для дизельных автомобилей. Такие двигатели вырабатывают значительные колебания, вследствие чего возрастает нагрузка на маховик. При этом изнашиваются пружины демпферной системы.

Только так можно максимально продлить ресурс данного элемента в автомобиле.

Подводим итоги

Итак, мы выяснили, что собой представляет демпферный маховик и в чем его особенности. Как видите, данный механизм имеет более сложное устройство, нежели однодисковые аналоги. В то же время, работа демпферного маховика направлена на увеличение комфорта и снижение различных вибраций. В заключение стоит отметить, что цена содержания автомобиля с МКПП и таким маховиком будет ничуть не дешевле машины с автоматом. Ведь ресурс гидротрансформаторной АКПП может составить более 250 тысяч километров. А демпферный маховик на МКПП служит в полтора раза меньше. Поэтому не стоит считать, что машина на механике будет дешевле в обслуживании и содержании. Это верно лишь в случае одномассового маховика, от которых сейчас отказываются все больше и больше автопроизводителей.

Двухмассовые маховики

— ремонт, замена или переделка?

Когда приходит время заменить сцепление, самое время подумать о состоянии маховика вашего автомобиля. Стоит ли выбрасывать его и брать новый? Возможна ли шлифовка? Или, может быть, сейчас самое время перейти на одномассовый маховик, если вы уже думали об этом. Вот ваши варианты маховика, когда придет время сделать выбор.

Замена поверхности маховика

Двухмассовые маховики НИКОГДА не подлежат восстановлению.Шлифовальный песок может и попадет во внутренние детали и быстро разрушит маховик после его повторной установки и использования. Вы должны либо заменить маховик на новый двухмассовый маховик, либо, если опция доступна, заменить его на цельный одномассовый маховик.

Замена маховика

Если ваш автомобиль остался стоковым, и вы не буксируете тяжелые и регулярно, а оригинальный двухмассовый маховик прослужил более 100 000 миль, то замените двухмассовый маховик другим.Если вы переделали двигатель или выполнили другие модификации, или если вы буксируете тяжелый груз, или если срок службы оригинального двухмассового маховика был плохим, то, если доступен вариант преобразования одномассового сплошного маховика, сейчас самое время сделать это.

Преобразование одной массы

Одномассовый маховик отличается двумя основными особенностями: он не имеет внутренних движущихся частей и поэтому намного легче двухмассового маховика. Есть некоторые плюсы и минусы использования одномассового маховика:

Плюсы

  • Легче в обработке и реже требует замены при замене сцепления
  • Более легкие маховики имеют более быстрый отклик
  • Обычно дешевле и надежнее

Минусы

  • Известен повышенным шумом и вибрациями, особенно на холостом ходу в нейтральном положении из-за шума при переключении передач

Хотя могут возникнуть некоторые общие проблемы с одномассовым маховиком, Phoenix Friction устранила эти проблемы с помощью наших конверсионных маховиков.Для дизельных пикапов добавление более густой присадки в картер трансмиссии снижает шум при переключении передач. Использование конструкции с одним диском снижает инерцию маховика, а также снижает результирующую нагрузку на трансмиссию и трансмиссию.

Автомобильные двухмассовые маховики | Валео Сервис

Двухмассовый маховик для максимальной эффективности автомобиля и комфорта водителя. Каждый второй автомобиль, сходящий с конвейера, оснащен ДМФ – количество таких устройств постоянно увеличивается.Двухмассовый маховик помогает отфильтровывать динамические вибрации между двигателем и коробкой передач. Благодаря двум независимым маховикам, соединенным через подшипник или втулку, включая систему демпфирования, DMF защищает чувствительную коробку передач и остальные автомобили от вибраций взрывов двигателя, тем самым повышая комфорт вождения. Выберите Валео:



  • Разработан для долговременной работы > Используется высококачественная пружинная проволока, лучшая в своем классе > Шариковые подшипники и втулки с длительным сроком службы (не требуют обслуживания) > Конструкция дополнительной системы фрикционного демпфирования стабильна в течение всего срока службы
  • Специально разработан для каждого транспортного средства > Настроен с низкой жесткостью для максимального снижения шума > Оптимизированная эффективность фильтрации для проблем с «дребезжанием» и «гулом» > Применение для двигателей с крутящим моментом от 200 Нм до 500 Нм
  • Повышенный комфорт при вождении > Повышенный комфорт при переключении передач и долговечность синхронизатора коробки передач за счет снижения инерции диска сцепления > Снижение расхода топлива достигается за счет движения на более низких скоростях благодаря превосходному снижению шума

Valeo предлагает 3 инновационных решения: DMF с внутренним демпфером: при высоких оборотах двигателя центробежная нагрузка прижимает пружины к направляющим пружин и создает трение.Из-за этого трения активное число винтовых пружин уменьшается, следовательно, увеличивается эффективная жесткость пружины и снижается фильтрующая способность. В двухмассовом маховике с внутренними пружинами небольшие прямые пружины встроены в ведущий диск. Менее чувствительны к центробежной нагрузке, они способны фильтровать вибрации.

Для некоторых чрезвычайно требовательных приложений и особенно на автомобилях с задним приводом (RWD) необходимо добиться чрезвычайно низкого уровня вибрации на уровне входа коробки передач.Технология демпфера с большим ходом (LTD) Valeo, разработанная для демпфирования автоматических трансмиссий, интегрирована в двухмассовый маховик для достижения этой цели. Амортизатор DMF с большим ходом: LTD DMF значительно снижает воспринимаемые вибрации и шум двигателя. Это представляет собой большой шаг вперед в технологиях фильтрации силовых агрегатов.

Это достижение особенно важно, поскольку разрабатываемые в настоящее время экономичные двигатели имеют более высокий крутящий момент и, следовательно, создают более высокие вибрации, особенно на низких скоростях.LTD DMF поглощает вибрации крутящего момента, создаваемые двигателем, на трансмиссию, тем самым повышая комфорт пассажиров автомобиля. Два компактных фильтрующих устройства придают LTD DMF качества, необходимые для того, чтобы стать важным компонентом завтрашних обычных высокопроизводительных двигателей, а также гибридных силовых агрегатов, которые имеют самые строгие ограничения по установке. Технология LTD основана на двух наборах по три пружины, работающих последовательно и синхронизированных задней пластиной. Прямые пружины менее чувствительны к центробежной нагрузке, чем изогнутые пружины.Это обеспечивает меньшее трение, следовательно, фильтрация лучше, чем с изогнутыми пружинами.

В дополнение к известной технологии двухмассового маховика, LTD DMF включает в себя длинноходный демпфер, разработанный Valeo для гидротрансформаторов в автоматических коробках передач. Эта комбинация позволяет обеспечить оптимальную фильтрацию, особенно во время запуска, благодаря максимальному угловому смещению 80°, а также исключительному уровню производительности во всех режимах работы двигателя. Двухмассовый маховик Valeo с демпфером и длинным ходом обеспечивает уровень комфорта, недостижимый ранее для самых экономичных двигателей.

Уровень NVH (шум-вибрация-жесткость) и простота переключения передач обеспечивают исключительный комфорт при вождении даже для самых подверженных вибрации двигателей. Гибкий маховик: коленчатый вал изгибается под действием сильного сгорания внутри цилиндров двигателя. Это вызывает колебание оси на маховике, прикрепленном болтами к концу коленчатого вала. Напряжение возникает между подшипниками и коленчатым валом, вызывая вибрации. Если не отфильтровать, результатом будет рев двигателя, осевая вибрация маховика и потенциальная повышенная вибрация на педали сцепления.

Гибкий маховик фильтрует осевые колебания, передаваемые через коленчатый вал двигателя. Это достигается за счет добавления гибкой пластины со стороны двигателя к массе маховика. Деформация коленчатого вала продолжается, но не передается на маховик благодаря гибкой пластине, что приводит к снижению шума двигателя на высоких оборотах, уменьшению изгибающей нагрузки на коленчатый вал и уменьшению уровня вибрации на педали сцепления

Автомобильные двухмассовые маховики | Валео Сервис

Технология отлично отфильтровывает крутильные колебания двигателя и повышает комфорт переключения передач в дополнение к снижению шума

Двухмассовый маховик для максимальной эффективности автомобиля и комфорта водителя.Каждый второй автомобиль, сходящий с конвейера, оснащен ДМФ – количество таких устройств постоянно увеличивается. Двухмассовый маховик помогает отфильтровывать динамические вибрации между двигателем и коробкой передач. Благодаря двум независимым маховикам, соединенным через подшипник или втулку, включая систему демпфирования, DMF защищает чувствительную коробку передач и остальные автомобили от вибраций взрывов двигателя, тем самым повышая комфорт вождения.



Valeo предлагает 5 инновационных решений: изогнутая пружина, внутренний демпфер, LTD, Pendulum, VBlade.

DMF с внутренним демпфером: при высоких оборотах двигателя центробежная нагрузка прижимает пружины к направляющим пружин и создает трение. Из-за этого трения активное число винтовых пружин уменьшается, следовательно, увеличивается эффективная жесткость пружины и снижается фильтрующая способность. В двухмассовом маховике с внутренними пружинами небольшие прямые пружины встроены в ведущий диск. Менее чувствительны к центробежной нагрузке, они способны фильтровать вибрации.

Для некоторых чрезвычайно требовательных приложений и особенно на автомобилях с задним приводом (RWD) необходимо добиться чрезвычайно низкого уровня вибрации на уровне входа коробки передач.Технология демпфера с большим ходом (LTD) Valeo, разработанная для демпфирования автоматических трансмиссий, интегрирована в двухмассовый маховик для достижения этой цели. Амортизатор DMF с большим ходом: LTD DMF значительно снижает воспринимаемые вибрации и шум двигателя. Это представляет собой большой шаг вперед в технологиях фильтрации силовых агрегатов.

Это достижение особенно важно, поскольку разрабатываемые в настоящее время экономичные двигатели имеют более высокий крутящий момент и, следовательно, создают более высокие вибрации, особенно на низких скоростях.LTD DMF поглощает вибрации крутящего момента, создаваемые двигателем, на трансмиссию, тем самым повышая комфорт пассажиров автомобиля. Два компактных фильтрующих устройства придают LTD DMF качества, необходимые для того, чтобы стать важным компонентом завтрашних обычных высокопроизводительных двигателей, а также гибридных силовых агрегатов, которые имеют самые строгие ограничения по установке. Технология LTD основана на двух наборах по три пружины, работающих последовательно и синхронизированных задней пластиной. Прямые пружины менее чувствительны к центробежной нагрузке, чем изогнутые пружины.Это обеспечивает меньшее трение, следовательно, фильтрация лучше, чем с изогнутыми пружинами.

В дополнение к известной технологии двухмассового маховика, LTD DMF включает в себя длинноходный демпфер, разработанный Valeo для гидротрансформаторов в автоматических коробках передач. Эта комбинация позволяет обеспечить оптимальную фильтрацию, особенно во время запуска, благодаря максимальному угловому смещению 80°, а также исключительному уровню производительности во всех режимах работы двигателя. Двухмассовый маховик Valeo с демпфером и длинным ходом обеспечивает уровень комфорта, недостижимый ранее для самых экономичных двигателей.



Валео О.Е. Производитель качества с 1923 года
  • Valeo является O.E. и О.Е.С. партнер большинства автопроизводителей.
  • С 95-летием O.E. опыт в разработке и производстве фрикционных материалов, Valeo подтверждает выдающиеся характеристики двухмассового маховика благодаря лучшим в своем классе фрикционным материалам.
  • Технологии
  • Valeo DMF обеспечивают превосходное вождение благодаря 100% передаче крутящего момента, высокой фильтрации вибрации и повышенному комфорту переключения передач.



RhinoPac® — двухмассовый маховик

Гарантийный период RhinoPac начинается с покупки новой полной системы сцепления (состоящей из комплекта сцепления, гидравлики и маховика) и действителен только для первоначального покупателя следующих продуктов:

СИСТЕМЫ СЦЕПЛЕНИЯ OE PLUS ВКЛЮЧАЮТ ВСЕ СЛЕДУЮЩИЕ:

  • КОМПЛЕКТЫ СЦЕПЛЕНИЯ OE PLUS
  • ГИДРАВЛИКА
  • МАХОВИК
  • На систему сцепления и входящие в ее состав компоненты распространяется гарантия отсутствия дефектов качество изготовления и материалы при нормальном использовании и обслуживании.Каждый комплект сцепления OE Plus имеет гарантию на двадцать четыре (24) месяца или двадцать четыре тысячи (24 000) миль (40 000 километров) — в зависимости от того, что происходит первым — с даты установки, если он не был приобретен как часть полной системы сцепления

СИСТЕМЫ СЦЕПЛЕНИЯ PERFORMANCE PLUS ВКЛЮЧАЮТ ВСЕ СЛЕДУЮЩИЕ:

  • КОМПЛЕКТЫ СЦЕПЛЕНИЯ PERFORMANCE PLUS
  • ГИДРАВЛИКА
  • МАХОВИКИ
  • На систему сцепления и входящие в ее состав компоненты распространяется гарантия отсутствия дефектов качество изготовления и материалы при нормальном использовании и обслуживании.Каждый комплект сцепления Performance Plus гарантия на восемнадцать (18) месяцев или восемнадцать тысяч (18 000) миль (30 000 километров) — в зависимости от того, что наступит раньше — с даты установки

КОМПЛЕКТЫ СЦЕПЛЕНИЯ КЛАССА 4, 5 и 6 Гарантируется отсутствие дефектов изготовления и материалов согласно нормальная эксплуатация и обслуживание начинаются с подтвержденной даты установки и заканчиваются (12) месяцев спустя.

КОМПЛЕКТЫ СЦЕПЛЕНИЯ КЛАССА 7 И 8 гарантируют отсутствие дефектов изготовления и материалов при нормальном использовании и обслуживании, начиная с подтвержденной даты установки и заканчивая двадцатью четырьмя (24) месяцами после этого.

ПОДЪЕМНЫЕ ОПОРЫ гарантируют отсутствие дефектов изготовления и материалов при нормальном использовании и обслуживание начинается с подтвержденной даты покупки и заканчивается через двенадцать (12) месяцев

НА ЧТО НЕ РАСПРОСТРАНЯЕТСЯ НАСТОЯЩАЯ ГАРАНТИЯ?

  • Авария или столкновение
  • Неправильное использование, установка, обслуживание или ремонт
  • Комбинация продукта с другими продуктами сторонних производителей, которые не работают
  • Злоупотребление, неправильное использование, модификация или пренебрежение
  • Несоблюдение указаний
  • Стихийное бедствие (такое как наводнение, химические осадки, соль, град или другие условия окружающей среды, включая стихийные бедствия)
  • Установка или использование на транспортных средствах, используемых для спортивных, внедорожных или гоночных целей, если такой продукт не предназначен для спортивных, внедорожных или гоночных целей
  • Установка или использование на транспортных средствах, используемых в морских целях, если такое изделие не предназначено для морского использования

Magnuson-Moss Warranty Act:

По закону производитель транспортного средства не может аннулировать гарантию на автомобиль из-за запасной части, если он не может доказать, что послепродажная деталь вызвала или способствовала отказу автомобиля (в соответствии с гарантией Magnuson Moss Warranty). Акт (15 У.SC 2302(C)) Подробнее

Мировая индустрия автомобильных двухмассовых маховиков до 2027 года

Дублин, 22 декабря 2020 г. (GLOBE NEWSWIRE) — Отчет «Автомобильные двухмассовые маховики – обзор мирового рынка (2019–2027)» был добавлен к предложения ResearchAndMarkets.com.

Согласно отчету, мировой рынок автомобильных двухмассовых маховиков в 2019 году составил 5,72 миллиарда долларов, и ожидается, что к 2027 году он достигнет 8,45 миллиарда долларов, увеличившись в среднем на 5,0% в течение прогнозируемого периода.Увеличение располагаемого дохода, рост производства транспортных средств и строгие государственные правила по контролю за выбросами и шумом в транспортных средствах являются одними из факторов, стимулирующих рост рынка. Однако стоимость и низкий срок службы сдерживают рост рынка.

Автомобильный двухмассовый маховик представляет собой механическое устройство, непрерывно обеспечивающее систему энергией. Автомобильные двухмассовые маховики изготавливаются из различных металлов, таких как чугун, мартенситностареющая сталь и алюминиевый сплав, чтобы выдерживать резкие перепады температур и высокие напряжения, поскольку количество выделяемого тепла значительно велико в трансмиссии и узле двигателя.

В зависимости от типа трансмиссии ожидается, что сегмент автоматических автомобилей будет занимать значительную долю рынка в течение прогнозируемого периода из-за растущего спроса на автоматизацию транспортных средств и продолжающегося развития полуавтономных и автономных транспортных средств. Ожидается, что в географическом отношении Азиатско-Тихоокеанский регион вырастет со значительной долей рынка в течение прогнозируемого периода из-за большого объема производства автомобилей, растущего спроса со стороны транспортных секторов и секторов хранения энергии, а также большой потребительской базы в регионе.

Некоторые из ключевых игроков рынка автомобильных двухмассовых маховиков включают Lavacast, AmTech International, Euroseals (PTY) LTD, American Axle & Manufacturing, Inc., ZF Friedrichshafen AG, Valeo SA, Tilton Engineering, Skyway Precision, Inc. Schaeffler AG, Platinum Driveline, LMB, JMT Auto Limited, EXEDY Globalparts, AMS Automotive, Linamar Corporation и AISIN SEIKI Co., Ltd.

  • Руководство

  • Автомобили

  • Материалы покрыты:

      • 9001

        чугуна

      • Алюминиевый сплав

      • алюминиевый сплав

      Двигательные перемещения:

      • & Медленний ; 1.5L

      • 1.5-2.5L

        1.5-2.5L

      • > 2.5L

    Каналы продаж:

    Типы автомобилей покрыты:

    • Пассажирское транспортное средство

    • Коммерческий автомобиль

    Приложения покрыты:

    Продукты покрыты:

    Какой отчет предлагает:

    • Оценка по долю на рынке для региональных и страновых сегментов

    • Стратегические рекомендации для новых участников

    • Охватывает рыночные данные за 2018, 2019, 2020, 2024 и 2027 годы

    • Тенденции рынка (движущие силы, ограничения, возможности, угрозы, вызовы, инвестиционные возможности и рекомендации) оценки рынка

    • Конкурентные земли Changing Mapping Ключевые общие тенденции

    • 9

      Компания Profification с подробными стратегиями, финансовыми показателями, а также последние разработки

    • Тенденции цепочки поставок, сопоставление новейших технологических продвижений

    ключевые темы покрыты:

    1 Руководство

    2 Предисловие

    3 Анализ тенденций рынка
    3.1 ВВЕДЕНИЕ
    3.2 Драйверы
    3.3 Ограничения
    3.4 Возможности
    3.5 Угроза
    3.6 Анализ продуктов
    3.7 Анализ применения
    3.8 Новые рынки
    3.9 Влияние COVID-19

    4 Портеры Пять силовых анализа
    4.1. Способность покупателей торговаться
    4.3 Угроза замены
    4.4 Угроза появления новых участников
    4.5 Конкурентное соперничество

    5 Мировой рынок автомобильных двухмассовых маховиков по типу трансмиссии
    5.1 ВВЕДЕНИЕ
    5.2 Полуавтоматический
    5.2 Руководство
    5.4 Автоматические

    6 Глобальный автомобильный Двойной массовый рынок магистратуры, по материалам
    6.1 Введение
    6.2 Грейпорная сталь
    6.3 чугун
    6.4 Алюминиевый сплав

    7 Глобальная автомобильная двойная масса Рынок маховиков по объему двигателя
    7.1 Введение
    7.2 &lessThan; 1,5 л
    7,3 1,5–2,5 л
    7,4 >2,5 л

    8 Мировой рынок автомобильных двухмассовых маховиков, по каналам продаж
    8.1 Введение
    8.2 Послепродажный рынок
    8.3 Производитель оригинального оборудования (OEM)

    9 Мировой рынок автомобильных двухмассовых маховиков по типу транспортного средства
    9.1 Введение
    9.2 Легковой автомобиль
    9.3 Коммерческий автомобиль
    9.3.1 Легкий коммерческий автомобиль 903 Тяжелый коммерческий автомобиль

    10 Мировой рынок автомобильных двухмассовых маховиков по применению
    10.1 Введение
    10.2 Внедорожник (внедорожник)
    10.3 Хэтчбек
    10.4 Седан

    11 Мировой рынок автомобильных двухмассовых маховиков по продуктам
    Bent Spring

    12 Мировой рынок автомобильных двухмассовых маховиков по географическому признаку
    3 Европа
    12.3.1 Германия
    12.3.2 Великобритания
    12.3.3 Италия
    12.3.4 Франция
    12.3.5 Испания
    12.3.6 Остальная Европа
    12.4 Азиатско-Тихоокеанский регион
    12.4.1 Япония
    12.4.31 Япония

    12 .3 Индия
    12.4.4 Австралия
    12.4.5 Новая Зеландия
    12.4.6 Южная Корея
    12.4.7 Остальная часть Азиатско-Тихоокеанского региона
    12.5 Южная Америка
    12.5.1 Аргентина
    12.5.2 Бразилия
    12.5.5 Чили
    4 Остальная часть Южной Америки
    12,6 Ближний Восток и Африка
    12.6.1 Саудовская Аравия
    12.6.2 ОАЭ
    12.6.3 Катар
    12.6.4 Южная Африка
    12.6.5 Остальные страны Ближнего Востока и Африки

    Слияния
    13.3 Запуск нового продукта
    13.4 Расширения
    13.5 Другие ключевые стратегии

    14 Профиль компании
    14.1 Lavacast
    14.2 AmTech International
    14.3 Euroseals (PTY) 14.1 93 LTD4 American Axle & Manufacturing, Inc.
    14,5 ZF Friedrichshafen AG
    14.6 Valeo SA
    14.7 Tilton Engineering
    14.9 Skyway Precision, Inc
    14.9 Skyweffler AG
    14.10 Platinum Driveline
    14.11 LMB
    14.12 JMT AUTO LIMITED
    14.14 EXEDY PLOCKPARTS
    14.14 AMS Автомобилестроение
    14.15 Linamar Corporation
    14.16 AISIN SEIKI Co., Ltd.

    Для получения дополнительной информации об этом отчете посетите https://www.researchandmarkets.com/r/r5bhdo

    Research and Markets также предлагает услуги по заказным исследованиям, предоставляя целенаправленные, всесторонние и специализированные исследования.

     КОНТАКТ: КОНТАКТ: ResearchAndMarkets.com Лаура Вуд, старший менеджер по работе с прессой [email protected] Для рабочих часов по восточному поясному времени Звоните по телефону 1-917-300-0470 Для США/Канады по бесплатному телефону: 1-800-526-8630 Для рабочих часов по Гринвичу Звоните +353-1-416-8900

    В чем разница между двухмассовым и сплошным маховиком? – Кухня

    Как следует из названия, маховик с одной или сплошной массой изготовлен из цельного массивного литого куска стали или металла, не имеет движущихся частей и обеспечивает прямой контакт между узлом сцепления и двигателем.Двухмассовые маховики состоят из двух маховиков, один из которых прикреплен к коленчатому валу, а другой к сцеплению.

    Цельный маховик лучше двухмассового?

    Преимущества двухмассового маховика заключаются в плавной работе и подавлении шума, вибрации и жесткости (NVH). Одномассовый маховик обеспечивает прямой контакт между двигателем и сцеплением в сборе. Это также позволяет двигателю быстрее набирать обороты. Это идеальный вариант для гоночных автомобилей.

    Можно ли заменить двухмассовый маховик на обычный?

    Одномассовые маховики предназначены для замены двухмассовых маховиков, обеспечивая такие же или аналогичные размеры без внутренней сложности.

    В чем смысл двухмассового маховика?

    Двухмассовый маховик (DMF или DMFW) представляет собой вращающееся механическое устройство, которое используется для обеспечения непрерывной энергии (вращательной энергии) в системах, где источник энергии не является непрерывным, таким же образом, как действует обычный маховик, но демпфирует любую бурную изменение крутящего момента или оборотов, которые могут вызвать нежелательное

    Как узнать, есть ли у меня двухмассовый маховик?

    Один из самых простых способов определить, выходит ли из строя ваш двухмассовый маховик, — это проверить наличие вибраций при выключении двигателя.То, что вы ищете, — это ощущение, что трансмиссии нужен момент, чтобы успокоиться после отключения питания двигателя.

    Что лучше одномассовый или двухмассовый маховик?

    Одномассовые маховики дешевле купить и позволяют быстрее набирать обороты двигателя; поэтому они подходят для частых оборотов двигателя и условий переключения передач, таких как гоночные двигатели или вождение по бездорожью. Колеса с двумя массами также улучшают топливную экономичность, позволяя более эффективно и экономично использовать мощность двигателя.

    Почему ДМФ такие дорогие?

    Идея в том, что резина создает более плавную работу выключения сцепления и снижает вибрацию в современных автомобилях. Основная причина, по которой эти работы, как правило, дороже, чем с типичными работами со сцеплением старого типа, — это цена деталей. Маховик стандартного типа намного долговечнее, поэтому его не нужно часто менять.

    Нужно ли менять двухмассовый маховик со сцеплением?

    Вот почему многие эксперты рекомендуют заменять двухмассовый маховик при замене сцепления, особенно если пробег маховика составляет более 80 000 или 90 000 миль.Маховик следует рассматривать как изнашиваемый элемент, как и сцепление, и его следует заменять при установке нового сцепления.

    Является ли двухмассовый маховик сцеплением?

    Двухмассовый маховик. Двухмассовый маховик действует почти так же, как традиционный одинарный маховик — он обеспечивает прямой контакт между двигателем и узлом сцепления в механических коробках передач. Установка DMF обычно означала более высокие затраты на техническое обслуживание для водителей.

    Можно ли изготовить двухмассовый маховик?

    Двухмассовый маховик действует как демпфер для трансмиссии, помогая сгладить крутящий момент, создаваемый как бензиновыми, так и дизельными двигателями.Двухмассовый маховик (DMF) не рекомендуется подвергать механической обработке, поэтому его можно заменить или преобразовать в одномассовый маховик.

    Что не так с двухмассовым маховиком?

    Существует множество причин, по которым двухмассовый маховик может выйти из строя. Основные причины: Нагрев. Чрезмерный нагрев является серьезной причиной большинства отказов двухмассовых маховиков. Проскальзывающее сцепление выделяет тепло; если ваше сцепление изношено, вы все равно можете сохранить маховик, если замените сцепление достаточно рано.

    Можно ли заменить двухмассовый маховик цельным?

    Комплект SMF представляет собой продукт, разработанный для оригинального оборудования (OE), который позволяет заменить изношенный двухмассовый маховик и связанные с ним компоненты сцепления традиционным цельным комплектом маховика и сцепления. Технически SMF уменьшит вибрации двигателя за счет повышенной инерции сплошного маховика.

    Как долго должен работать двухмассовый маховик?

    Мы попросили технического специалиста АА Ванессу Гайл объяснить проблему. Она рассказала нам: «В Vectra Дэвида используется сложный двухмассовый маховик.Они сглаживают вибрации современных мощных дизельных двигателей. Они не так надежны, как сплошные маховики, но должны прослужить не менее четырех-пяти лет».

    Какие автомобили имеют двухмассовые маховики?

    Совсем недавно двухмассовые маховики стали использоваться в более повседневных автомобилях, таких как Acura TL, Ford Focus, Hyundai Sonata и Nissan Altima.

    Есть ли в бензиновых автомобилях двухмассовый маховик?

    Используются ли в автомобилях с бензиновыми двигателями двухмассовые маховики? Да – и они делали это на протяжении многих лет.К 1997 году, например, документация немецкой технологической группы Schaeffler указывала на то, что более 75 процентов новых автомобилей с бензиновыми двигателями и двигателями рабочим объемом более двух литров оснащались двухлитровым двигателем.

    IRJET-Запрошенная вами страница не найдена на нашем сайте Февраль 2022 Публикация в процессе…

    Browse Papers


    IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

    Подтвердить здесь


    IRJET приглашает статьи из различных технических и научных дисциплин для тома 9, выпуск 2 (февраль 2022 г.)..

    Browse Papers


    IRJET Получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

    Подтвердить здесь


    IRJET приглашает статьи из различных технических и научных дисциплин для тома 9, выпуск 2 (февраль 2022 г.)..

    Browse Papers


    IRJET Получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

    Подтвердить здесь


    IRJET приглашает статьи из различных технических и научных дисциплин для тома 9, выпуск 2 (февраль 2022 г.)..

    Browse Papers


    IRJET Получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

    Подтвердить здесь


    IRJET приглашает статьи из различных технических и научных дисциплин для тома 9, выпуск 2 (февраль 2022 г.)..

    Browse Papers


    IRJET Получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

    Подтвердить здесь


    IRJET приглашает статьи из различных технических и научных дисциплин для тома 9, выпуск 2 (февраль 2022 г.

  • Добавить комментарий

    Ваш адрес email не будет опубликован.
