Сварные лестницы из металла по невысокой стоимости в Москве

Мы осуществляем проектирование и производство металлических сварных лестниц, отличающихся надежностью и долговечностью. Среди наших предложений винтовые железные лестницы на второй этаж в частном доме, уличные лестницы с перилами. Мы предлагаем изготовление по невысокой стоимости за счет наличия собственного производства в Москве.

Сварная металлическая конструкция является популярной. Сварные лестницы на второй этаж устанавливают в помещениях, вдоль фасада здания, для подъема в доме, в квартире, в многоэтажном доме, на промышленном объекте, в гараже или офисном центре.

«МК Монтеко» предлагает заказчикам:

  • выезд специалиста на объект для замеров;
  • проектирование сварных ограждений;
  • изготовление чертежа;
  • изготовление сварной лестницы;
  • грунтовку и покраску изделия;
  • доставку на объект заказчика;
  • монтаж лестницы.

Цена на сварные лестницы

«МК Монтеко» выпускает надежные сварные винтовые лестницы и предлагает широкий ассортимент продукции различного назначения, в том числе лестницы:

из металла

уличные для крыльца

на второй этаж

сварные ограждения

для частного дома

сварные перила

Компания «МК Монтеко» полностью проводит производство, сварочные работы, монтаж, а также, при заказе этого вида работ, демонтаж лестниц.

Сварка и изготовление лестниц

Основным требованием к металлическим сварным лестницам на второй этаж является их надежность и безопасность. Разработка и производство регламентируются специальными требованиями СНиП и ГОСТ. Наша компания «МК Монтеко» производит и монтирует лестницы в соответствии с требованиями СНиП II-23-81, ГОСТ2318-99, а антикоррозионную защиту – по требованиям ГОСТ 23118-99. Сварочные работы выполняются опытными сварщиками в соответствии с ГОСТ 5264-80 электродами типа Э-42 по ГОСТ 9467-75, в том числе в этот стандарт включены:

  1. сварка металлической лестницы
  2. сварка каркаса
  3. сварка пожарной лестницы
  4. сварка лестницы из металла, из профильной трубы
  5. сварка железной винтовой лестницы
  6. сварка лестничного марша.

Прочность и надежность сварных лестниц высока, а стоимость в нашей компании будет приемлема.

Заказ лестницы

Заказать сварную железную лестницу можно у нас в «МК Монтеко». Это выгодно и просто. Мы производим подобные лестницы на второй этаж в частных домах по чертежам и эскизам заказчиков. В нашей компании можно купить оптом или сделать под заказ уличную сварную лестницу для любого гражданского или промышленного объекта, а также использовать при установке перила из металла для большей надежности. Позвоните по указанному телефону нашим специалистам и узнайте обо всех особенностях изготовления и заказа лестничной конструкции для офиса, цеха, квартиры, коттеджа, дома, здания или дачи.

Некоторые выполненные нами проекты в этой области

Лестницы на второй этаж на металлическом каркасе

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Все большей популярностью у владельцев двухэтажных коттеджей пользуются лестницы на второй этаж на металлическом каркасе. Благодаря достижениям современных технологий и развитию дизайнерских решений, такие конструкции способны объединить различные материалы. В большинстве случаев — это комбинации из дерева и металла. Но все чаще в конфигурации лестниц на металлическом каркасе уживаются стекло и кафель, керамогранит и камень. Возможность сочетания разнообразных материалов в таких лестничных конструкциях безгранична. Лестницы выглядят креативно и в то же время обладают всеми качествами, необходимыми для безопасного подъема и спуска по ним.

Стильное сочетание металла, стекла и натурального дерева в конструкции лестницы

Лестницы на второй этаж на металлическом каркасе: преимущества конструкций

Актуальность лестниц на второй этаж на металлическом каркасе объясняется высокой прочностью и возможностью комбинировать самые разнообразные материалы. Конструкция на металлическом каркасе идет второй по рейтингу использования в частных домах и коттеджах после деревянных лестничных систем.

Лестницы из металла и закаленного стекла выглядят легкими и воздушными, но в эксплуатации надежны и удобны

К основным достоинствам лестниц на металлическом каркасе можно отнести:

  • относительно несложный процесс изготовления;
  • надежность и функциональность лестничной системы – правильно сконструированные лестницы могут выдерживать довольно весомые нагрузки;
  • прочность узлов при сращивании сваркой несущих элементов;
  • возможность применять различные виды металла: трубы, арматурная сталь, швеллеры, двутавры, уголки и другие;

Пристенная металлическая лестница ограждена декоративной завесой из металлического прута с полками для декора

  • возможность комбинировать материалы и формировать самые различные конструкции лестниц;
  • отсутствие скрипов при эксплуатации, долговечность систем;
  • возможность изготовления несложных конструкций металлических лестниц на второй этаж своими руками.

Разнообразие форм и моделей убедительно демонстрирует фото лестниц на металлических каркасах.

Самостоятельное изготовление лестницы на металлическом каркасе возможно, если конструкция проста и имеются навыки работы со сварочным аппаратом и металлом.

Правильный расчет лестницы — гарантия удобной и безопасной ее эксплуатации

Виды металлических лестниц на второй этаж. Фото моделей различных конструкций

Лестницы на второй этаж из металла (фото различных моделей просто уникальны) могут быть прямыми и изогнутыми, спиральными и эллиптическими. В зависимости от покрытия, они бывают глянцевыми, матовыми, золочеными и пр. Многообразие форм и комбинаций материалов позволяют их использовать в различных стилях дизайна.

По способу применения, конфигурации и другим различным параметрам их делят на виды:

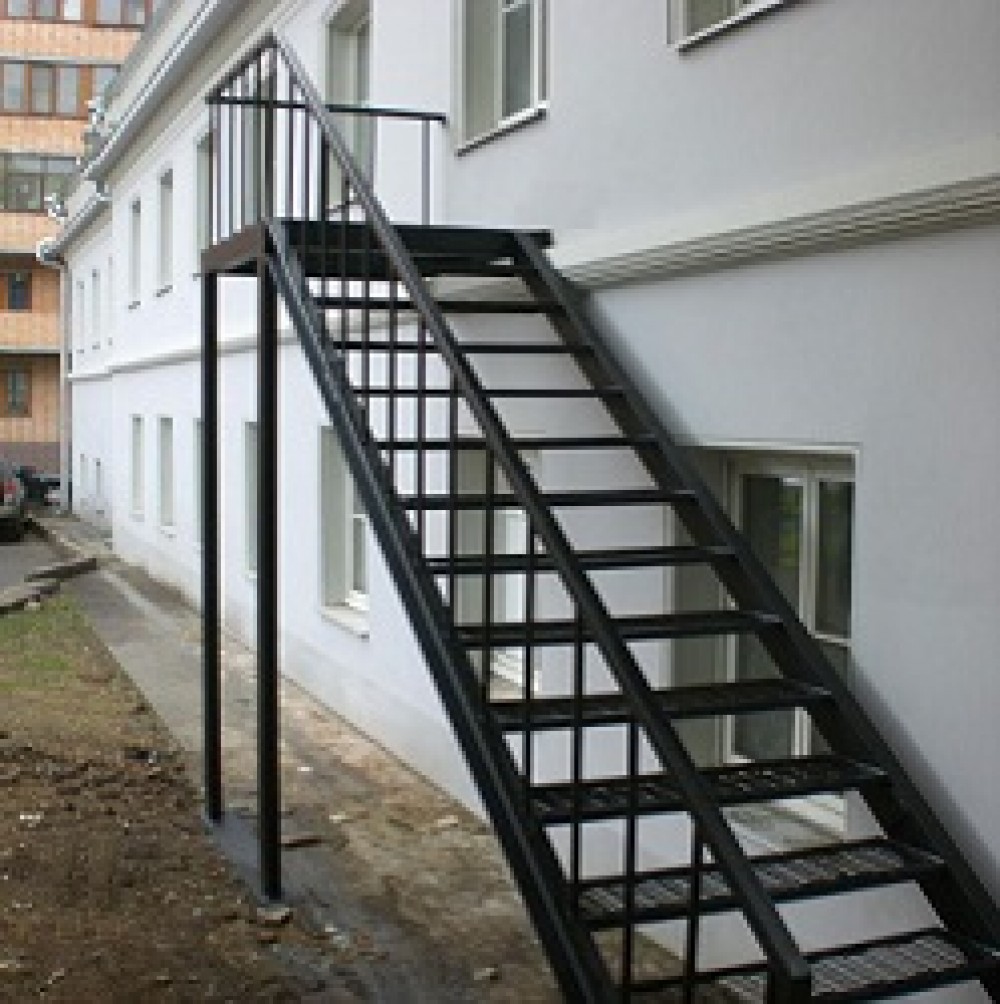

  1. Наружные (вспомогательные) — к таким конструкциям относят лестницы на чердак, пожарные лестницы, стремянки, лестницы для подвалов, бассейнов, а также системы лестниц, соединяющие два этажа с наружной стороны дома.
  2. Внутренние — лестничные конструкции, установленные стационарно внутри помещения и соединяющие разные уровни помещения. Такие лестницы по праву являются центральным элементом декора помещения.

Стильные лестницы из нержавеющей стали хорошо впишутся в современный интерьер

По способу изготовления различают сварные и кованные лестничные системы. Самостоятельное изготовление металлических лестниц на второй этаж в частном доме с помощью сварки является относительно легким способом. Недостатком такого способа является то, что сварка считается грубой работой, и получившееся изделие может иметь не совсем эстетичный вид. Однако многие умельцы обыгрывают места сварки, придавая им декоративность.

Кованные лестницы изготавливаются путем ковки металла. Сделать такие лестницы под силу не каждому. Но даже в случае, если конструкция имеет лишь кованные перила для лестницы (фото это подтверждает), этого вполне хватает, чтоб придать ей неповторимый элегантный вид.

Кованные перила придают лестнице красоту и неповторимость

По устройству лестницы из металла бывают цельные (фиксированные) и сборные. Цельные конструкции устанавливают стационарно из секций, соединенных между собой. Сборно-разборные лестницы имеют комплект наборных частей и элементов. Самостоятельный монтаж таких лестниц — вполне посильный процесс.

Виды конструкций металлического каркаса для лестниц

По конструктивному исполнению металлического каркаса лестницы классифицируют:

  • маршевые конструкции — состоят из одного или нескольких маршей. В зависимости от расположения комнаты, марши могут быть прямыми и поворотными. В свою очередь, лестницы с поворотом бывают с соединением маршей через площадку или с использованием поворотных (забежных, радиусных) ступеней. Для самостоятельного изготовления более приемлемым вариантом является лестница с площадкой. Обустроить своими руками лестницу из металла на второй этаж с поворотом на 90 и 180 градусов довольно тяжело.
    Для этого потребуется точное конструирование и четкий расчет. Однако такие системы эффектно выглядят и существенно экономят место;

Винтовые лестницы из металла компактны и изящны

  • винтовые (спиральные) системы лестниц. Эти лестницы отличаются тем, что ступени расположены по кругу, благодаря тому, что один конец ступени шире второго. Несущим элементом является столб или колонна, вокруг которой и монтируются ступени. Преимущество их в том, что при одинаковой длине ступени, они занимают гораздо меньше пространства, в сравнении с маршевыми аналогами. Изготовление винтовых лестниц из металла своими руками (чертежи и схемы их сложны) — процесс достаточно трудоемкий в техническом плане, требующий необходимого запаса знаний и опыта.

Несущий каркас из металла может быть исполнен в нескольких вариантах:

Косоурный несущий каркас. При таком способе обустройства каркас является своеобразной подпоркой для ступеней лестницы. Такая система лестниц отличается прочностью и надежностью. Количество опорных косоуров зависит от проекта лестницы и предполагаемой нагрузки.

Комбинированные лестницы на металлических косоурах выдерживают достаточно весомые нагрузки

Полезный совет! Если длина ступеней лестницы достаточно велика, применяются конструкции каркаса, содержащие две косоурные балки.

Тетивная несущая балка. В такой конструкции ступени вставляются в специальные пазы в балке и их торцы сбоку не просматриваются. Конструкции на тетивах выглядят массивнее, чем модели на косоурах.

Металлические лестницы на больцах.  Здесь опорным элементом является сама стена. Ступени к ней крепятся с помощью металлических крепежных элементов. Такие конструкции выглядят, как будто подвешены в воздухе, они легки и изящны. Встречаются модели с опорой на стену и на косоур или тетиву.

Для ознакомления с видами конструкций в интернете найдется много фото лестниц на второй этаж из металла.

Металлическая лестница на тетивах из необработанного металла

Формы перил для лестницы из металла. Фото-примеры поручней и перил

С целью безопасного передвижения, конструкции лестниц на металлическом каркасе снабжаются перилами и поручнями.

Полезный совет! Если лестница имеет более трех ступеней, она обязательно комплектуется поручнями или перилами. Это соответствует техническим требованиям, выдвигаемым к эксплуатации лестниц.

Металлические поручни для лестниц могут быть различных форм и цветов. В этом смысле, производители предлагают широчайший ассортимент, позволяющий подобрать элементы для лестниц в помещениях любого дизайна. Помимо функции безопасности, они несут в себе и эстетическую составляющую, придавая завершенность лестничному ансамблю.

Для придания эстетичности и дополнительной безопасности конструкции лестницы, поручни можно декорировать шнуром

Широкую популярность получили поручни из нержавейки для лестниц на металлическом каркасе. Перила из нержавеющей стали универсальны в эксплуатации, не требуют особого ухода. Их необходимо время от времени протирать салфеткой, смоченной в специальном составе для придания блеска. В точках реализации и на сайтах производителей предлагается огромный выбор комплектующих для перил из нержавеющей стали.

Поручни и перила для лестниц из металла (фото и цены указаны в прейскурантах) можно заказать любого вида и формы, согласно индивидуальным предпочтениям. Цена изделий из нержавеющей стали будет выше, чем на поручни из дерева или пластика, но это с лихвой окупится надежностью и долговечностью стальных перил.

Лестница с каркасом из нержавеющей стали и каменными ступенями

Кованые перила для лестницы в доме (фото это иллюстрирует) отличаются изысканностью и в то же время сложностью в изготовлении. Процесс изготовления кованых изделий — художественная ковка. Возможны любые вариации и стили изготовления кованых перил от ажурных до плотных и массивных. Недостатком кованых ограждений является их относительно высокая цена.

Перила для лестниц из металла своими руками

Для самостоятельного изготовления металлических перил используют черный металл или сталь. Главными достоинствами таких перил являются надежность и долговечность. Если изделия подвергаются должной обработке, то они получаются довольно красивыми. Для получения стальных перил необходимой формы используют способ гибки металла, называемый холодным.

Металлические поручни изготовлены методом сварки

Для изготовления железных перил применяется два вида сварки: полуавтоматическая и аргонодуговая. В первом варианте при работе наблюдается много брызг. Второй вариант исключает этот момент и при аргонодуговой сварке стыковочный шов получается более ровным и аккуратным, он хорошо поддается зачистке и полировке. Сварные перила из железа уязвимы к коррозии и требуют обработки краской.

Статья по теме:

Имеющиеся фото перил из профильной трубы станут поддержкой при выборе подходящего для вас варианта.

Балюстрада и поручни лестницы обустроены с применением металлической трубы

Изготовление лестницы из профильной трубы на второй этаж своими руками

Для изготовления лестницы на металлическом каркасе используют трубы профильные с размерами сечения 40х60 мм, что обеспечит конструкции достаточную прочность.

Существует два метода сборки каркаса. Можно изготовить весь каркас вне места установки и потом перенести его непосредственно к месту, где будет располагаться лестница. Такой метод не всегда может подойти, так как конструкция довольно тяжела и придется прибегнуть к помощи специальных механизмов. Да и готовая конструкция может по габаритам не вписаться в существующие проемы.

Монтаж модульной лестницы заводского изготовления легко осуществить самостоятельно

Специалисты рекомендуют производить изготовление каркаса прямо на месте установки лестницы на второй этаж. В этом случае допущенные ошибки можно корректировать по мере выполнения работ на месте.

Нарезка заготовок

Работу начинают с выбора конструкции лестницы: в данном случае это будет косоурная конструкция. Разрабатывается схема лестницы со всеми необходимыми размерами и учетом расположения поворотных ступеней. Схема будет нужна на протяжении всего времени изготовления и монтажа лестницы.

Схема модульной лестницы на хребтовом косоуре

Профильные трубы предварительно очищаются от окалины. В соответствии со схемой, производятся работы по подготовке элементов необходимого размера и количества.

Полезный совет! Если вы сталкиваетесь с работой по изготовлению металлического каркаса лестницы впервые, попробуйте все нарезанные и готовые элементы пронумеровать, чтобы не ошибиться и не испортить материал.

Самостоятельное изготовление лестницы на металлическом каркасе возможно, если конструкция проста и имеются навыки работы со сварочным аппаратом и металлом

Для того, чтобы работа шла быстрее рекомендуется сначала подготовить и нарезать все элементы, а потом приступать к сварке. Но постепенная нарезка по ходу выполнения работы позволяет допустить меньше ошибок. Выбирать вам. Распил труб выполняется с выдерживанием всех углов.

Монтаж несущих опор

Как только все элементы нарезаны, устанавливаются несущие балки каркаса. Количество балок должно быть равным количеству косоуров. Несущий швеллер обрезают так, чтобы он упирался плоскостью среза в потолочную балку и в пол. В некоторых случаях подготавливают основу и к ней приваривают швеллер.

Просторная маршевая поворотная лестница с площадкой

На этом этапе важным условием является правильная и параллельная установка швеллеров (если их несколько). От их расположения будет зависеть правильность всей конструкции. Если планируется поворотная система, необходимо предварительно сделать необходимый поворот несущей балки согласно вашей схеме. Если на схеме предусмотрена конструкция с площадкой, то концы опор маршей должны упираться в площадку и быть надежно зафиксированы.

Заготовки для ступеней

Заготовки для ступеней делают в форме треугольника, в который впоследствии закладывают ступени. Для фиксации этих треугольников используют точечный шов в нескольких местах. Проверяют правильность крепления и лишь после этого надежно фиксируют сваркой к основному каркасу. Также применяют в качестве крепежа болты.

Маршевая поворотная лестница на металлическом косоуре

Когда первая заготовка для ступени готова, на нее укладывают временную ступень из доски, затем постепенно монтируются все следующие «косынки».

Изготовление каркаса для поворотной на 90 градусов лестницы значительно сложнее. Размеры треугольных заготовок будут различными.  Здесь рекомендуется готовить каждый элемент только после того, как смонтирован предыдущий.

Винтовая лестница на металлическом каркасе

Иногда, при применении в качестве несущего элемента широкого швеллера, вместо треугольных заготовок для ступеней приваривают к основе металлические подставки для них.

Обработка металлического каркаса

После монтажа приступают к зачистке швов. Обрабатывается вся металлическая поверхность каркаса: обезжиривание, нанесение составов от ржавчины, грунтовка. Далее, металл покрывается краской. Если использовался профиль из нержавеющей стали, обработка не нужна.

Металлическая лестница в стиле «минимализм»

Ступени для лестницы могут быть выполнены из дерева или металла. Более экзотический вариант камень или стекло. Если в качестве ступеней выступает дерево — полки треугольных уголков должны быть снизу, если камень или бетон — полки направляются вверх.

Основным преимуществом лестниц на металлическом каркасе является возможность объединить различные материалы в самых разнообразных комбинациях. Вместе с тем лестницы на каркасе из металла прочны, долговечны и могут соответствовать любому стилю интерьера.

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка. .. ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Фотографии металлических лестниц

Главная » Полезные статьи » Фотографии металлических лестниц

Металлические лестницы занимают огромную часть строительного рынка. Они активно используются как способ подъёма на второй этаж в частных домах и промышленных помещения. Металлический каркас обшивается деревом, листовым металлом или просечно-вытяжной сеткой.

Лестницу на металлическом каркасе, которая используется внутри помещения, чаще всего обшивается деревом. Количество вариантов обшивки зависит только от вашей фантазии. Мы подобрали фотографии металлических лестниц различных конфигураций.

Содержание

Лестницы на косоуре

Металлический косоур поддерживает лестниц снизу. Для его изготовления используют трубы различной формы и толщины. Для лестниц с шириной марша более 1100мм рекомендуется использовать двойной косоур.

двойной
профильный
модульный
зашитый


Лестница на тетиве

Конструкция лестницы на тетиве предполагает торцевое крепление ступеней. Таким образом при виде сбоку тетива прикрывает собой ступени.


Винтовые лестницы

В винтовой лестнице все ступени крепятся вокруг центрального опорного столба. В широких лестницах могут использоваться металлические косынки, которые поддерживают ступень снизу. При размещении лестницы в доме, ступени изготавливаются из стекла либо дерева.

без косынок
с косынками
ограждение из стали


Лестницы гусиный шаг

Лестница гусиный шаг – подходит для подсобных помещений и комнат с ограниченным пространством. Большой угол наклона и необычная форма ступеней делает спуск по такой лестнице далеко не самым комфортным. Но если проём в потолке не позволяет установить никакую другую конфигурацию, этот вариант наиболее подходящий. При изготовлении используется металличекий каркас с уменьшенным меж.освевым расстоянием.


Каркасы

Несомненное преимущество лестниц на каркасе из металла – возможность использования их в качестве черновых. Каркас можно возводить на любом этапе строительства и передвигаться по ней до его окончания. Ступени и перила можно установить уже после полной отделки помещения.


Обшивка

Без обшивки большинство каркасов смотрится невзрачно. Но благодаря высокой прочности дают практически неограниченные возможности для обшивки. Используется  стекло, дерево, бетон и тяжёлые кованные изделия. На фото подобраны лестницы, на которых металлический каркас искусно спрятан от посторонних глаз.



изготовление из металла, сварные как делать и железные

Учитывая все требования безопасности, железную лестницу можно смастерить самостоятельно

Для того чтобы качественно спроектировать чертежи железной лестничной конструкции, нужно высчитать целый ряд показателей и учесть даже такие моменты, как тип применяемого стройматериала. От того, насколько правильно будет выполнено строительство, зависит прочность, надежность и долговечность конструкции. О том, как изготовить лестницу из металла, каковы особенности металлоконструкций речь пойдет ниже.

Содержание материала:

Металлическая лестница своими руками: особенности

Первостепенно нужно рассмотреть такой вопрос, как особенности лестничных конструкций из металла в целом. Для этого следует обращать внимание на принципы соединения главных элементов. Особенности того или иного дизайн-проекта должны отображать чертежи конструкции из метала, следует рассмотреть, как сделать их самостоятельно дома.

Прежде всего, нужно провести расчет следующих показателей:

  • Высота и ширина ступеньки;
  • Уклон конструкции;
  • Размещение ступенек относительно друг друга.

Расчет делают точно так же как и для любой другой лестничной конструкции. Если чертежи делаются своими руками, следует обратить внимание на то, что необходимо верно распределить нагрузку и места, где будут расположены дополнительные соединения, чтобы вхождение на 2 этаж было безопасным. Нельзя не сказать и о достоинствах лестниц из металла.

Перед тем как приступить к изготовлению лестницы, необходимо произвести расчет важных показателей

Преимущества конструкций из металлопрофиля следующие:

  • Надежность;
  • Изобилие дизайнерских решений;
  • Возможность сочетания с другими стройматериалами;
  • Долгий срок службы;
  • Быстрый и несложный монтаж входных конструкций.

При желании в доме можно сделать и 2металическии конструкции. Самое главное подготовить все необходимое и выполнять работу как предписывает пошаговая инструкция.

Изготовление металлических лестниц: что подготовить

Для того чтобы выполнить изготовление действительно надежной лестничной конструкции, важно применять только подходящие стройматериалы.

В независимости от типа разработанного самостоятельно проекта, часть элементов металлокаркаса будет соединена между собой швами, потребуется профессиональная сварка.

Это условие обязательно и для покупных модульных конструкций. В связи с этим сварные элементы должны хорошо свариваться, а также выдерживать достаточную нагрузку на растяжение. Именно поэтому не следует брать для работы в частном доме косоуры шпалы.

А вот успешным будет применение:

  • Профиля уголка;
  • Трубы;
  • Швеллеры.

При изготовлении металлической лестницы понадобятся трубы и швелерры

Когда составляется схема и производятся расчеты для железных лестниц, надо обращать внимание на распределение нагрузки. Для этого необходимо провести расчет массы всех ступенек, их количества и площади. Для того чтобы определить расчетную нагрузку результат следует помножить на коэффициент, который характеризует надежность, а именно на 1,1.

Для того чтобы чертежи-схемы указывали на нагрузку при переноске предметов на 2 этаж, необходимо еще раз перемножить результат на коэффициент – 1,4.

Результат, какую нагрузку по максимуму могут оказывать передвигающиеся по ступенькам люди без ущерба для лестницы. Места, на которые оказывается большее давление, необходимо усилить болтами, даже если нет уверенности в надежности сварки. Для обустройства ступенек и перил, возможно, комбинировать металл, с древесиной. Для уличных конструкций дачи хорошо создать ступени из листов перфорированной стали или прутьев арматуры.

Сварные лестницы из металла: варианты конфигураций

При создании проекта лестниц из металла необходимо учитывать нюансы каждого типа металлоконструкции.

Зачастую выбор производится из таких вариантов:

  1. Прямой марш. Ступеньки имеют одинаковый размер, устраиваются последовательно по прямой линии. Опора на косоур.
  2. Забежные лестничные конструкции. Марш поворотный, на нем установлены забежные ступеньки или площадки.
  3. Винтовая конструкция. Основа металлокаркаса – ось, к которой прикрепляются забежные ступеньки под правильным углом с комфортным шагом для человека.
  4. Складная на чердак. Это самая компактная лестница, которая состоит из соединенных между собой выдвигаемых секций. Модель похожа на приставную и обычно служит для входа на редко используемые, верхние помещениям, такие как чердак или мансарда.
  5. Лестница для металлочерепицы.

Вариантов конфигураций сварных лестниц может быть несколько

В каждом случае прорабатывается отдельный чертеж, проводится подробное составление сметы для лестниц из металла. Расчет цифр основан на вычислении подходящих параметров для индивидуального размещения ступенек и опор.

Если для маршевой конструкции высчитывать данные надо по формуле, для складной достаточно определить периодичность устройства перекладин, чтобы передвижение было удобным. Винтовые и забежные лестницы построить, если человек не специалист будет трудно, так как чертежи отчасти основаны на графическом подходе.

Лестница своими руками из металла: чертежи

Чтобы разработать дизайн-проект лестницы из железа на 2 этаж, нужно прорисовать чертежи в 2-х проекциях: горизонтальной и вертикальной. Если в планах рассчитать параметры, используя графику, надо сопоставить 2-е картинки в масштабе так, чтобы размеры, возможно, было перенести на ось координат. Этот подход дает возможность без проблем приблизительно определить расположение и габариты входных ступенек.

Чертеж для лестницы своими руками обязательно прорисовывается в двух проекциях

Так как всё же надо наиболее точно высчитать параметры металлической лестницы на 2 этаж, важно учесть такие моменты:

  1. Число ступенек – производство расчета ориентировочное и уточняется в дальнейшем. Следует длину пролета поделить на высоту ступеньки, которая запланирована.
  2. Шаг лестничной конструкции – это расстояние, на которое наступает нога при вхождении или спуске по ступенькам. Традиционно берут размер 60–65 см.
  3. Ширина проступи – составная часть шага лестницы, глубина ступеньки. Должна давать возможность ноге закрепиться на поверхности.
  4. Высота подступенка – это высота ступеньки, то есть интервал между 2-мя последовательными ярусами. Тоже включена в расстояние, предусмотренное под шаг.
  5. Длина ступеньки – это ширина самой лестничной конструкции, должна давать возможность без препятствий пройти человеку с грузом.

Когда чертежи прорисованы, можно начинать строительство.

Как изготовить лестницу из металла: монтаж

После того как будет выполнен расчет лестничной конструкции и будут созданы основные самодельные стальные элементы, надо начинать первый этап монтажа. Для начала необходимо укрепить металлокаркас. Он включает в себя металлические косоуры и опорные столбы. Именно для этих элементов и выполняется расчет максимальной нагрузки.

Для устройства ступенек могут применяться кобылки из труб, уголков или швеллера.

Также возможно выполнять крепеж прямо к тетиве. Тогда необходимо выполнить расчет интервалов расположения крепежей и разработать схемы-чертежи для ступенчатых косоуров.

Перед началом монтажа лестницы необходимо укрепить металлокаркас

Выполнить самостоятельно дизайн-проект лестницы на 2 этаж или сварить каркас наружных моделей не так уж и сложно, если придерживаться:

  • Индивидуальных потребностей;
  • Правил ГОСТ;
  • Правил СНиП.

Примерные данные разработаны почти для всех типов изделий. Эскиз, образец и проект можно заказать в специализированной компании в Череповце или другом городе, такие услуги сегодня актуальны. Главное не забыть про договор.

Как сделать металлическую лестницу: наружная конструкция

Металлическая конструкция для наружного применения делается достаточно просто. Нужно только иметь сварочный аппарат или другое спецоборудование, с помощью которого возможно воплотить в жизнь самые смелые решения. Металлоконструкции во многом превосходят лестницы из дерева, они надежнее, долговечнее. Ступени лестницы надо делать из арматуры с зазором.

На прутьях не будет задерживаться снег, а наледь можно будет легко снять. Устраивать листы не рекомендуется, такая лестница будет скользкая, опасная.

Наружная конструкция металлической лестницы делается достаточно легко

Поступи и площадки можно делать из рифленой стали. Для строительства лестничной конструкции надо применять швеллер. Его нужно устроить на ребро. Надо помнить и об ограждении. Оно может быть сделано из уголковой стали, шириной 45 мм. Соединить между собой все составные части лучше всего при помощи электродуговой сварки.

Лестница получится:

  • Прочной;
  • Надежной;
  • Долговечной.

Если швеллер применяется в качестве косоуров, то необходимо приварить к нему кобылки, из металла, которые имеют кронштейны для крепежа ступенек.

Железная лестница своими руками: пошаговая инструкция (видео)

С размерами надо определиться еще на стадии составления чертежей. Приложив немного усилий и времени можно в результате получить красивую, надежную лестницу, которая прослужит многие годы.

Примеры сварных лестниц (фото)

Лестницы из металла — О.В.А.Л.46

Металлическая лестница в доме.

Создать хороший интерьер в доме – дело очень сложное. Каждая отдельная деталь может как подчеркнуть индивидуальность, так и полностью перечеркнуть все труды. Такой деталью может быть лестница. Она есть у каждого здания, а у некоторых, она есть даже в квартире. Материал для изготовления лестницы может быть разным, например, металл.  Для лестницы в частном доме под металлической лестницей чаще всего понимается металлический каркас с деревянными ступенями.

Металлическая лестница в интерьере.

Очень важно, чтобы лестница была качественной и крепкой. Пользоваться ею придется несколько раз в день. Вписаться  же в  интерьер может не любая лестница, поэтому выбирать дизайн лестницы придется в соответствии с интерьером помещения.  Если она сделана в классическом стиле, то установить лестницу можно и с коваными элементами.



При интерьере современного стиля,  интересно будут смотреться лестницы с ограждениями с металлическими стойками и ригелями.

Большое внимание стоит уделить ступеням, которые принято делать из дерева, а может и камня. Это естественные материалы, они не принесут вреда. Очень красиво будет смотреться металлическая лестница со ступенями из стекла.

Современная лестница служит не только для связки этажей, но и для придания экстравагантности интерьеру помещения. Именно лестница делает интерьер законченным.

Преимущества металлических лестниц.

Металлические конструкции очень надежны и практичны. При хорошем покрытии современные лестницы не восприимчивы к коррозии. Полностью металлические лестницы( со ступенями из металла)обычно предназначены для улицы, редко встречаются и  в помещении.

Металлические лестницы хороши тем, что у них нет люфтовых колебаний, они не требуют соблюдения температурного режима. Особенно это важно для домов не эксплуатируемых в зимнее время. Они не требуют дополнительного ремонта долгие годы, а вероятнее всего, и совсем не потребуют.

Готовые металлические лестницы.

Лестницы с металлическим каркасом могут быть открытого и закрытого типа, конечно, бывают и комбинации.  Открытые конструкции придают лестницы «прозрачность» и зрительно не отнимают объем у помещения. Но, для открытых лестниц важна тщательная обработка сварных швов и качественная окраска всего каркаса. Полностью отвечают  таким требованиям модульные лестницы.

Производители модулей уже учли эти пожелания.  В  моделях «Наша лестница™», «Эконом-класс» сварные швы практически незаметны, а в модели «Хонор» , за счет соединения специальными стяжными болтами швы не видны совсем.

Ограждения металлических лестниц.

Итак, правильное расположение и внешний вид лестницы могут повлиять на весь интерьер в целом. Надежный металл прослужит долго, не требуя дополнительных затрат на содержание. Удобство использования зависит от материала и параметров ступеней и ограждения лестницы. Высота перил обычно начинается от 900 мм. Главное, чтобы Вы были уверены, что никто не сможет случайно свалиться через них.

Перила должны быть удобными для обхвата рукой, лучшим вариантом будет использование круглого поручня ∅50 мм из дерева или современного пластикового. Пластиковый поручень при монтаже можно загнуть по траектории  лестницы .

Мы не рекомендуем использовать дома поручень из нержавейки. Во первых, это уж слишком офисный, магазинный вариант. Во вторых, металлический профиль на ощупь будет неприятно холодным. В третьих на полированной нержавейке остаются отпечатки пальцев и Вы будете «обречены» постоянно следить и оттирать.

Металлические лестницы очень надежны. Их можно купить готовыми , собрать самостоятельно или с нашей установкой частично или «под ключ».

Можете заказать у нас и сварку металлического каркаса любой сложности и прочности. Сварной каркас может оказаться, как дешевле, так и дороже заводского варианта лестниц.

Еще один нюанс. На фото снизу лестница трёхэтажного, которую пришлось вырезать в полном объеме из-за ошибок при проектировании лестницы: неравномерный шаг и неправильный выбор сварной конструкции для качественной обшивки деревом.

В любом варианте металлический каркас можно будет использовать в качестве рабочей лестницы до завершения ремонтных работ в Вашем доме.  На завершающем этапе Вы сможете окончательно определиться с дизайном  , а мы уже завершим отделку Вашей лестницы под ключ.



Как сделать лестницу из профильной трубы своими руками

Нередко владельцы частных домов и дач предпочитают делать лестницы самостоятельно. Самыми распространенными материалами для этого являются дерево и металл. Все больше людей предпочитают изготавливать металлические лестницы, так как они более надежны и долговечны.

Для производства лестниц используются стальные трубы квадратного либо прямоугольного сечения.

Перед тем, как остановить свой выбор на определенном виде и размере труб, необходимо рассчитать количество элементов конструкции.

Это будет зависеть от того, какой тип лестницы вы выберете:

  • винтовую;
  • маршевую;
  • угловую;
  • поворотную.

Таблица максимальных нагрузок на лестничные пролеты, в зависимости от их длины и параметров профильной трубы
Длина марша лестницы в мм100020003000400050006000
Размер сечения трубы и толщина металла ммМаксимальная нагрузка на лестницу кг
50×25×26841676934166
60×40×21255308130663517
80×40×219114712021055831
80×40×326726582811468143
80×60×3358388438019911262
100×50×454891357585309176101



Размеры трубы следует выбирать уже после, того, как будет выбрана конструкция лестницы и определены ее базовые параметры, произведены расчеты и составлен чертеж.



Для изготовления лестницы необходимо определиться со следующими параметрами:

  • Количество маршей в конструкции.
  • Высота лестницы или каждого из маршей, и угол уклона, который должен быть одинаков на всем протяжении лестницы, независимо от количества маршей.
  • Конструкция соединения двух маршей — площадка или забежные ступени.
  • Количество, ширина и высота ступеней.
  • Периметр лестничного проема в перекрытии.
  • Исходя из рассчитанных размеров и составленного чертежа — опререляется количество необходимого для монтажа конструкции материала.

Чертежи, схемы различных видов лестниц из металла

Плюсы лестниц из профильных труб

  • Широкие возможности использования. Из профильных труб разного сечения можно изготовить большое количество всевозможных конструкций. Например, вы можете изготовить стационарную либо приставную лестницу.
  • Возможность декора. Современные лестницы из профтруб можно декорировать с помощью стеклянных, деревянных или полимерных вставок. Кроме того, сам металл можно окрасить в другой цвет или добавить стильный эффект «металлик».
  • Надежность материала. Если вы соблюдаете все правила проектирования, обработки и использования лестниц, то они прослужат вам не одно десятилетие.
  • Возможность выбора времени установки. Лестницы не всегда устанавливаются во время строительства дома. Возможно, вы захотите установить ее немного позже, когда ремонт будет закончен. С металлическими трубами это не составит большого труда.

Особенности лестниц из металлопрофиля

Если вы собрались использовать профильные трубы для изготовления лестницы, то постарайтесь соблюсти определенные требования:

  • Так как металлопрофиль имеет достаточно большой вес, не стоит дополнительно утяжелять конструкцию. В частности, не рекомендуется использовать бетонные ступени и заполнители ограждения из металла. Лучшим решением будет использовать деревянные материалы для ступеней, а в качестве заполнителя применять полимеры.
  • Даже если лестница находится в доме, необходимо провести тщательную антикоррозийную обработку всей конструкции. Это поможет уберечь металл от возникновения ржавчины.
  • Как правило, для соединения различных элементов могут использоваться болты либо сварка. Второй вариант более предпочтителен, поскольку является более надежным.
  • Если ваша лестница будет нести функцию пожарной или аварийной конструкции, то вам нужно будет дополнительно усилить ее.

Общие сведения о металлических лестницах

Все нормативы, касающиеся металлических лестниц и их ограждений, содержатся в ГОСТ 23120-2016 и СТБ 1381-2003. В этих документах вы можете найти определения частей лестниц. В частности, здесь поясняется, что такое ступени, перила и возможные механизмы фиксации ступеней.

Что касается последнего определения, то ступени могут закрепляться следующим образом:

  • Тетива — ступени вставляют в специальные пазы в боковых балках,
  • Косоур — ступени прикрепляют на наклонную балку,
  • Вертикальная труба — спиральная фиксация ступеней в винтовых лестницах.

Чаще всего в строительстве применяют первые два механизма фиксации. Наиболее популярным вариантом является косоур, так как это наиболее прочный и компактный метод крепления ступеней.

Также в документах перечисляются наиболее оптимальные параметры лестничных элементов. Например, уклон лестниц в жилых строениях должен равняться 30-40°. Число ступеней для одномаршевых лестниц должно быть не более 18, а для двухмаршевых – не более 16 штук. Что касается ширины площадки в двухмаршевых конструкциях, то в документах указано, что она должна быть не менее ширины самих маршей.

Высота подступенка может колебаться от 14 до 20 см, наиболее приемлемой является высота 17 см. Ширина самой лестницы, устанавливаемой в частном доме, должна быть не меньше 80 см.

Какой тип маршевой конструкции выбрать?

В современных коттеджах маршевые лестницы являются наиболее распространенным вариантом. Обычно они состоят из одного или двух пролетов, между которыми располагаются площадки.

Одномаршевые лестницы подходят для больших помещений, где угол их наклона будет не очень большим. Также такие лестницы устанавливают при входе в дом, если цокольный этаж достаточно высокий. Если же помещение не очень просторное, то угол наклона лестницы будет больше. Как правило, такие конструкции устанавливают на чердаках либо в подвалы. Свободное пространство под лестницей можно использовать для хранения вещей.

Двухмаршевые лестницы позволяют существенно сэкономить пространство. Особенно это эффективно, если ступеньки двух маршей располагаются перпендикулярно по отношению друг к другу и проходят вдоль смежных стен.

Типы косоуров для маршевых лестниц

Одним из лучших материалов для косоуров можно назвать стальную профтрубу. На конструкцию косоура влияют такие параметры, как размеры лестницы, возможные нагрузки и бюджет.

Существует несколько типов косоуров:

  • Каркас на центральном косоуре. Конструкция представляет собой прямую трубу и является наиболее простым и экономным вариантом. Как правило, размер профиля трубы составляет 100х50 миллиметров.
  • Ломаный центральный косоур, который совпадает с формой ступенек. Это более сложный вариант косоура, так как для его изготовления необходимо сварить несколько отдельных элементов. Чаще всего для такой конструкции берут профтрубу с сечением 80х60 миллиметров. К косоуру можно дополнительно приварить каркасы для самих ступеней.
  • Боковые косоуры используются для изготовления больших ступеней. Также их используют, если планируются серьезные нагрузки на лестницу.



Металлобаза «Аксвил» реализует оптом и в розницу на наличный и безналичный расчет, со склада в Минске с доставкой в любую точку Республики Беларусь, широчайший сортамент:

для монтажа лестниц и иных металлоконструкций.

Специальная сварка и изготовление — Архитектурные лестницы для синагоги

Архитектурный Лестница для синагоги в Бруклине, NY

Перед запуском любой проект мы должны сначала создать чертежи, используя наши высокопроизводительные рабочие станции с новейшим программным обеспечением, которое мы можем спроектировать и визуализировать лестницу, чтобы показать трехмерный вид лестницы как а также иметь 2D-чертежи с точными спецификациями для работы с участием.

Примечание. Каждое изображение связано со своим аналогом в высоком разрешении

.

Теперь, когда инженеры дали рабочие в цехе чертежи для работы, мы Вы можете видеть, как лестница выше строится с нуля.

Инженеры проектируют шаблон пола (как вы можете видеть на картинке выше) позже мы добавим светильники как опора для будущей сборки

После того, как чертежи выполнены инженеры, они направляются к нашему современному лазеру.Мы в настоящее время есть 2 лазера, а также водомет, который режет высочайшая точность

Выше то, что шаблон пола рисунок выглядит как после вырезания лазером. Это будет основание, на котором будет стоять лестница.

Из шаблона пола инженеры проектируют приспособления, которые будут соединяться с основанием и обеспечить поддержку предстоящей сборки

Мы очень тщательно подходим к нашим проектам, чтобы поддерживать высокий уровень стандарт качества мы были известны

Использование наших лазеров мы вырезали и придали стрингерам определенный радиус элипс

Здесь вы можете увидеть стальные стрингеры формируются некоторыми из наших рабочих на этаж

После формирования стрингеры вырезаны из листа стали

Здесь снова можно посмотрите, как мы проектируем и разрабатываем каждую отдельную деталь, наши обученные специалисты могут создать все, что пожелают наши клиенты, с точными характеристиками

Первая сторона стрингер крепится к креплению

Ступени имеют вырезаны одним из наших лазеров, пронумерованы и пронумерованы. Они есть теперь готов к установке

Как указано ранее высококлассные рабочие станции с современным программное обеспечение убедитесь, что каждая деталь идеально подходит, прежде чем сборка производится на полу собираем все на полу компьютер, никаких угадываний нет, все должно совпадать прекрасно.

На данный момент мы устанавливаются ступени для создания точной формы лестница.

Вверх…

…

…

Завершение сборки коробчатой ​​трубы

Далее ступеньки убираются для очистка; затем привариваем стрингерную трубу

Обновления для этого проекта будут регулярно публиковаться, поэтому добавьте нас в закладки. и заглядывайте почаще.









Сварка Фотогалерея | Изготовление жаберного металла

  • Дом
  • Услуги
    • Прецизионный листовой металл
    • Машиностроение
  • Галерея
    • Прецизионный листовой металл
    • Сварка
    • Шкафы
    • Блоки вытягивания
    • Машины и оборудование
    • Видео
  • Объекты
  • О нас
    • Пол Гилл
    • Качество
    • Оборудование
    • Наша команда
    • Занятость
  • Контакт
