Краны консольные на колонне: Консольно-поворотные краны на колонне

Производство/отгрузка/монтаж крана консольного на колонне грузоподъемностью  2 тонны, длина стрелы 4 метра в Новосибирске

Подробности: | Опубликовано 23 Ноябрь 2018

На мощностях нашего завода был изготовлен кран консольный на колонне грузоподъемностью 2 тонны и длиной консоли 4 метра, который затем доставили заказчику в Новосибирск. Данное грузоподъемное оборудование потребовалось установить на территории склада компании, занимающейся отгрузками промышленного отопительного оборудования.

У клиента было несколько требований к крановому оборудованию. Кран требовалось разместить на небольшой площади и использовать для перегрузки оборудования в грузовой транспорт. Оборудование должно легко управляться и эксплуатироваться с минимальным техническим обслуживанием. Другим требованием был оптимальный бюджет изготовления, доставки и установка крана. В данном случае кран консольный на колонне полностью отвечает всем заявленным требованиям.

Консольные свободностоящие краны представляют собой консоли с тельфером, которые устанавливаются на металлическую колонну и могут вращаться на 360 градусов. Таким образом, перемещение грузов возможно по окружности, равной длине консоли. Данный тип кранов активно применяется в роли вспомогательного оборудования в паре с козловыми и мостовыми кранами, а также как самостоятельные краны.  Благодаря своей конструкции консольные краны на колонне занимают минимум места, что позволяет использовать их на стройплощадках, складах, на территории производственных цехов. По этой же причине установка консольного крана в большинстве случаев не требует остановки технологических процессов предприятия.

В числе эксплуатационных ограничений, которые имеются у консольных кранов небольшая грузоподъемность.

На нашем предприятии возможно изготовить краны с грузоподъемностью до 5 тонн. Также длина консоли не превышает 6 метров. При большей длине вероятны деформации колонны и нарушение устойчивости крана.

В большинстве случаев технических характеристик консольных кранов полностью хватает для грузоподъемных операций на стройплощадках, склада и в производственных помещениях.

Для данного крана мы использовали в качестве грузоподъемного устройства электрический тельфер производства Болгария грузоподъемностью 2 тонны с уменьшенной строительной высотой. Данное исполнение тали позволяет поднимать груз на максимальную высоту благодаря вынесенному вбок корпусу тельфера.

Болгарские тельфера считаются одними из наиболее надежных на отечественном рынке. Благодаря наличию независимых компонентов и качественной сборке данные тали могут использоваться с минимальным техническим обслуживанием даже при наиболее тяжелых режимах работы.

Так как кран требуется для работы в том числе с хрупкими грузами, от него требуется высокая точность позиционирования и  плавность хода. Для этого используется частотный преобразователь. Данное устройство оптимизирует работу электромотора и позволяет осуществлять его плавный старт и остановку. В результате кран-балка перемещается с разгоном и замедлением, что повышает эксплуатационные характеристики крана. Также применение преобразователя

дает возможность снизить количество потребляемой краном электроэнергии, что актуально для небольших компаний с ограниченным бюджетом и предприятий, активно использующих крановую технику.

После того, как кран изготовили, его в разобранном виде доставили на объект заказчика по железной дороге. Данный способ  оптимально сочетает время доставки и ее стоимость. Монтаж оборудования проходил по стандартной схеме и включал несколько этапов. Вначале потребовалось обустроить надежное основание для колонны крана. Это связано с тем, что колонна испытывает значительные нагрузки при эксплуатации. Для организации монолитной платформы используется бетон марки 20, который армируется металлической арматурой.

После того, как основание было подготовлено, колонну при помощи крана-манипулятора установили и закрепили на анкера при помощи болтовых соединений. Затем на ее верхний конец на подшипники установили консоль с закрепленным тельфером. Параллельно шла установка электрики и монтаж пульта управления. После того, как все конструктивные элементы крана были установлены, монтажники подключили оборудование к электросети здания. Завершающим этапом было проведение пуско-наладки и испытаний, по окончанию которых кран был успешно введен в эксплуатацию.

На изготовление крана консольного на колонне было затрачено 9 рабочих дней. Доставка и установка оборудования были завершены за 3 рабочих дня.

Мы занимаемся изготовлением, доставкой и монтажом канвового оборудования: однобалочных кран-балок, кранов консольных на колонне, а также грузовых строительных подъемников. Наша компания также выполняет заявки на проведение ремонтных работ и модернизацию уже эксплуатируемого кранового оборудования. Мы гарантируем индивидуальный подход к каждому клиенту. Для того, чтобы оформить заявку вы можете связаться с нами любым удобным способом: позвонить по телефону или отправить заявку при помощи онлайн-формы, размещенной на сайте. После того, как заявка будет обработана, наши менеджеры свяжутся с вами для уточнения деталей.

Консольный кран на колонне с двумя опорами

Информация о консольных кранах

Консольные электрические краны, как правило, используют во время проведения различных разгрузочно-погрузочных работ на складах. Так же, такие краны обслуживают  участки цехов различного назначения и отдельные сборочные площадки. Передвижной консольный кран может перемещать грузы вдоль стены здания цеха или склада. Конструктивные особенности кранов позволяют использовать их как в отапливаемых помещениях, так и на улице при температуре не ниже — 40 °С. Возможность некоторых моделей консольных кранов регулировать длину консоли, например, в поворотах, делает их удобными при работе в стесненных условиях промышленных цехов или складов.

Назначение крана

        Консольные краны имеют несколько классификаций. Используемая в кранах консоль может быть поворотной, а может быть неподвижной. В соответствии с этим краны консольные подразделяются на поворотные и неповоротные.  Консольный кран — это грузоподъёмный кран с консолью, по которому передвигается грузовая тележка, консоль крепится на опорной колонне, стене или на передвижной консоли.

Консольные краны поворотные подразделяются на:

        — консольные краны с ручным поворотом, когда для поворота консоли крана оператору крана необходимо потянуть за специальную рукоятку;

        — консольные краны с электромеханическим поворотом, когда консоль крана поворачивается при помощи электрического двигателя и редуктора.

        Консольный кран комплектуется ручной или электрической талью. Наиболее часто консольный кран комплектуют цепными электрическими талями, которые имеют ряд преимуществ перед канатными талями, такие как: компактность, маленький вес и меньшая цена.

Консольные краны применяют

• цехах промышленных предприятий;
• грузовых терминалах;
• складских помещениях;

Монтаж  консольного крана

Краны консольные это одни из самых популярных механизмов из разряда грузоподъемной техники. Этот термин используется по отношению к кранам стрелового типа, у которых грузозахватный механизм подвешен к жестко закрепленной балке (консоли) или тележке, перемещающейся по стреле. Грузовая тележка перемещается по неподвижной или поворотной консоли. Краны консольные широко используются в самых различных областях промышленности для транспортировочных, погрузочно-разгрузочных, складских работ при температуре воздуха от плюс до минус С на строительных площадках, в производственных цехах и складах. Угол поворота стрелы крана смотря по модели колеблется от 0; до ;. Грузоподъемность кранов консольных составляет от 100 кг до 10 тонн и более.

Краны консольные также эффективно используются при подъемно-транспортных работах, которые связаны с обслуживанием оборудования или ограниченных площадей, например, примыкающих к стенам помещений или другим сооружениям, для передачи груза из одной части здания в другую. Краны консольные могут устанавливаться на открытых площадках и применяться в черте области обслуживания, образуемой углом поворота стрелы и максимальным и минимальным вылетами крюка, для погрузки и разгрузки. Краны консольные надежны и удобны в эксплуатации. Управление консольным краном производится с помощью пульта, который может быть подвешен в любой точке крана.

Краны консольные подразделяются на два вида: стационарные консольные краны и передвижные консольные краны. Первые используются в основном в цехах производственных и промышленных предприятий при погрузочно-разгрузочных работах, обслуживании оборудования, а краны консольные передвижные применяют вместо кранов мостовых. Краны консольные, как и козловые, выпускают с электрическим приводом, на крановые балки монтируют электрические или ручные тали. Для консольных кранов хорошо подходят цепные электрические тали, отличающиеся небольшим весом и двумя скоростями на подъем и перемещение. Скорость передвижения тали и подъема груза изменяется в зависимости от ее технических характеристик.

Типы консольных кранов очень разнообразны. Существуют краны консольные настенные с ручным или механическим поворотом консоли; краны консольные на колонне с нижней и верхней опорами и ручным или механическим поворотом консоли; краны консольные на колонне свободностоящие с ручным или механическим поворотом консоли и двуплечевые с ручным поворотом консоли.



Краны консольные на свободностоящей колонне представляют собой стрелу из двутавровой балки, опирающуюся на верх колонны, поставленной на фундамент. Поворот кранов консольных производится вручную или электрически двигателем с помощью вертикальной цепи, каната, штанги, прикрепленной к торцевой части консоли. Поворотный настенный консольный кран – это консоль из двутавровой балки или коробчатого профиля, присоединенная к вертикальной стойке при помощи раскоса. Кронштейны прикрепляются к колоннам здания болтами, в стенах предусматриваются плиты и болты закладного типа.

Эксплуатация кранов консольных в пожаро- и взрывоопасной, радиоактивной средах, в помещениях с большой влажностью, насыщенными кислотными или щелочными парами, т.е. химически агрессивной среде, не допускается.

Краны консольные; это качественная подъемная техника, которая уже многие годы работает на самых различных объектах промышленности: на терминалах, в ремонтных мастерских, монтажных площадках.

        В зависимости от исполнения кран консольный может иметь угол поворота консоли до 240º, до 270º и до 360º.

        В основном консольные краны производят в общепромышленном исполнении. а также возможны взрывозащищённое и пожаробезопасное исполнения.
        В стандартном исполнении краны консольные используются для работы в диапазоне температур от -20 до +40º. В случае необходимости кран консольный может быть изготовлен в тропическом исполнении и для работы при низких температурах до -40º.
         Краны консольные изготавливаются только по техническому заданию заказчика, отражающему технические характеристики, потребность в дополнительных опциях, которыми может быть оснащён кран консольный, и другие условия эксплуатации крана.
        Звоните, наши специалисты ответят на все вопросы и предложат кран консольный оптимально отвечающий всем Вашим пожеланиям.
        В ниже приведенной таблице указаны цены на кран консольный в базовой комплектации.





Кран консольный настенный

Кран консольный на опорной колонне

Могут быть установлены на открытых площадках и использованы для погрузочно-разгрузочных работ в пределах зоны обслуживания, образуемой минимальным и максимальным вылетами крюка и углом поворота стрелы. Консольные краны бывают общего назначения, пожаробезопасные, взрывозащищенные, химическизащищенные, тропического исполнения. По техническому заданию заказчика проектируются и изготавливаются нестандартные краны. Консольные краны бывают двух типов: с ручным или электрическим поворотом консоли. Консольный кран можно укомплектовать электрической или ручной талью.

Разновидности консольных кранов

Определенные виды и условия выполнения грузовых работ требуют применения консольных кранов специальной конструкции.

Так, консольные краны могут использоваться как перегружатели с магнитным грузозахватом; для обслуживания электростанций; как перегружатели на шахтах и в портах; как автоматизированные краны-роботы.

Грузоподъемность таких кранов может достигать 100 тонн, а вылет стрелы – 20 метров

Заказать кран консольный, цена от 145 000 руб от производителя Набережные Челны

На консольном кране (кране укосина) согласно ГОСТ 19811-90 в качестве грузозахватного механизма применяется электрическая или ручная таль. Преимущество консольных кранов перед другими в том, что конструкция крана позволяет их использовать в ограниченном пространстве. Они незаменимы в труднодоступных участках склада и цеха, где работа других кранов невозможна.

Сферой применения консольных кранов могут быть всевозможные ремонтно-наладочные, производственные работы, широко применяется на производстве и складах, при обслуживании станков в сборочных цехах и мастерских.

Есть несколько классификаций консольных кранов. Применяемая в них консоль может быть неповоротной либо поворотной, одноколенчатой, либо двухколенчатой (двухшарнирной). Грузоподъемный механизм этих кранов бывает передвижными и стационарными.

Это зависит от того, какая таль является грузоподъемным механизмом крана: передвижная или стационарная. Грузоподъемность передвижных кранов может варьироваться от 1 до 10 тонн. У стационарных консольных кранов грузоподъемность бывает от 0,5 до 5 тонн.

Механизм подъема груза, применяемый на консольном кране, зависит от характера груза. Для подъема и перемещения тяжелых грузов следует купить кран консольный электрический, в случае если работа осуществляется с малым тоннажем, вполне достаточно ручного привода.

Кран консольный ручной обычно имеет грузоподъемность до 2 тонн. В обоих вариантах угол поворота консоли может быть полноповоротным (360 градусов), или ограничен диапазоном от 180 до 270 градусов.

Одной из разновидностей таких поворотных консольных кранов считается кран-укосина, цена которого самая низкая в линейке консольных кранов. Простейшее подъемное устройство, треугольный кронштейн-укосина крепится на колоне или стене.

По способу закрепления балки консольные краны разделяются на отдельно стоящей колонне и закрепленные на стене или колонные здания.

Кран консольный

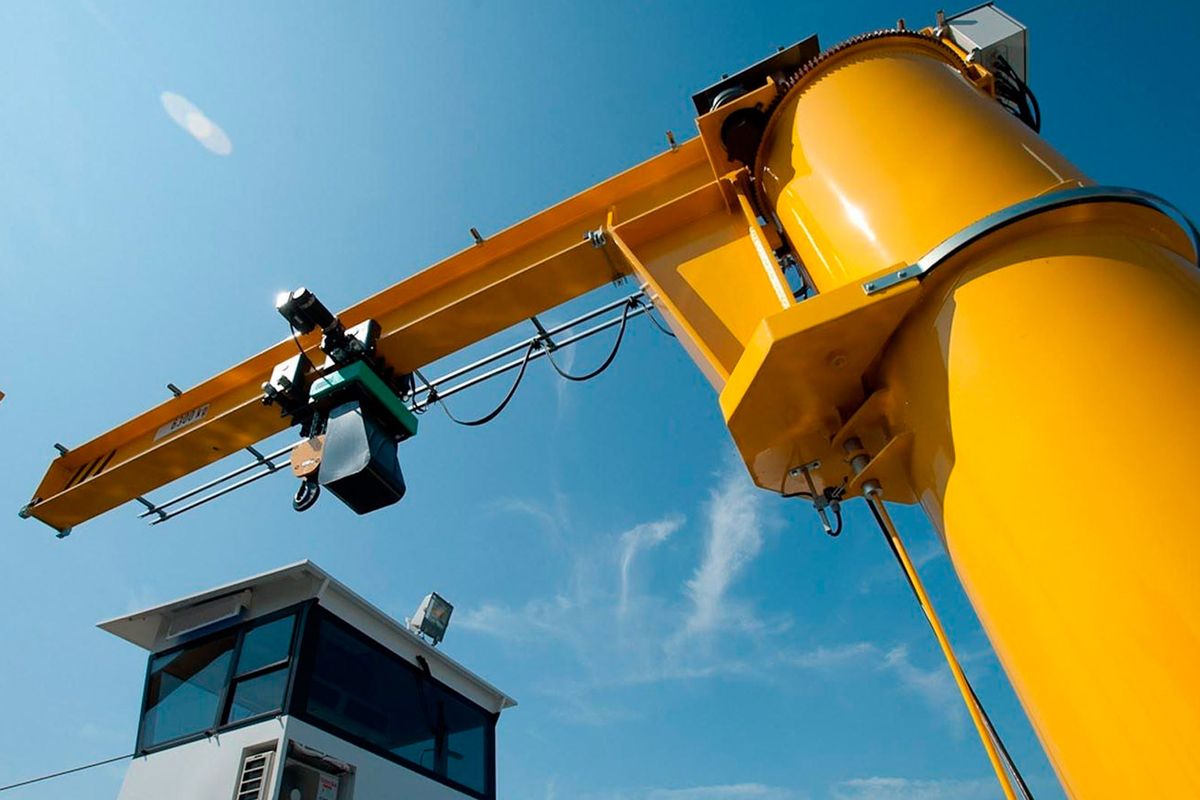

Кран консольный на колонне: для опоры применяется отдельно стоящая колонна сплошного трубчатого сечения или фермной конструкции (по подобию башенных кранов).

Конструкция опоры позволяет принимать на себя нагрузки и опрокидывающий момент от создаваемых нагрузок при подъеме и перемещении грузов. Если рабочая зона имеет ограниченное пространство, то покупка данного типа крана будет наиболее приемлема.

Настенные консольные краны

Настенные консольные краны крепятся к пригодным частям здания, и имеют одно- и двухбалочную конструкции. Кран настенный консольный передвижной может перемещаться вдоль стен по специальному пути. Передвижение у этого типа крана происходит при помощи вертикальных ходовых колес и горизонтальных роликов.

Такой вариант удобен для работ в участках непосредственной близости от стен. Если подъем груза осуществляется в труднодоступных местах, то рекомендуем купить консольный двухплечевой кран.

Максимальный вылет консольных кранов может достигать до 8 метров, а грузоподъемность 10 тонн, при больших нагрузках в конструкции кранов используются опорно-поворотные устройства (ОПУ).

Производство консольных кранов.

Производство грузоподъемного оборудования — одно из основных направлений нашей деятельности. Мы изготовим консольные краны с различными техническими характеристиками и применением различного типа опорно-поворотного узла, в том числе и с нестандартной высотой или вылетом консоли.

Современные методы проектирования и расчета точек напряжений конструкции позволяют добиться высоких эксплуатационных характеристик крана.

В том случае, если отвечающего вашим требованиям крана в стандартном исполнении вы не нашли, мы предложим решение по изготовлению индивидуального консольного крана для решения ваших задач.

Практика показывает, что потребности, пожелания и объекты размещения кранов всегда специфичны. Решив купить консольный кран у нас, вы решите задачи по грузоподъемному оборудованию.

Продажа консольных кранов

Чтобы купить консольный кран, удовлетворяющий все ваши запросы, следует учесть не только вышеописанные виды, но и такие характеристики, как грузоподъемность, высота подъема, вылет крюка.

От этих характеристик и будет зависеть конечная цена консольных кранов, диапазон которых очень обширный. Самый бюджетный кран консольный – ручной настенный с грузоподъемностью до 1 тонн.

При необходимости будет произведен монтаж крана. Монтаж консольных кранов имеет свои особенности, которые известны нашим специалистам.

Помимо консольных, вы можете приобрести у нас козловые и мостовые краны, краны-пионеры, краны-штабелеры, концевые балки крана. Также мы предлагаем весь комплекс услуг, связанных с грузоподъемным оборудованием.

Грузоподъемное оборудование нашего производства используют предприятия не только в Набережных Челнах, но и в Казани, Ижевске, Йошкар-Оле, Самаре, Перми и в некоторых других городах России.

Если вы хотите купить консольный кран, уточнить комплектацию и рассчитать стоимость, а также получить информацию о дополнительных опциях, звоните по телефонам 8-800-333-1535, (8552) 33-03-33, 33-01-33, 33-55-88, 33-54-25.

ГОСТ 19494-74 Краны консольные стационарные поворотные ручные. Типы. Основные…

ГОСТ 19494-74

Группа Г86

Дата введения 1974-07-01

ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного комитета стандартов Совета Министров СССР от 11 февраля 1974 г. N 394

Постановлением Госстандарта от 08.06.84 N 1879 срок действия продлен до 01.01.95*
________________
* Ограничение срока действия снято по протоколу N 4-93 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС N 4, 1994 год). — Примечание «КОДЕКС».

ПЕРЕИЗДАНИЕ. Декабрь 1987 г.


Настоящий стандарт распространяется на консольные стационарные поворотные ручные краны общего назначения грузоподъемностью от 0,5 до 3,2 т, климатического исполнения У категорий 2 и 3 по ГОСТ 15150-69.

Стандарт не распространяется на консольные краны, предназначенные для работы во взрывоопасной среде, транспортирования расплавленного или раскаленного металла, огнеопасных веществ, ядов, а также на консольные краны специального назначения.

Стандарт соответствует рекомендации СЭВ по стандартизации PC 702-66.

1. ТИПЫ

Консольные краны должны изготовляться следующих типов:

1 — консольные поворотные настенные краны;

2 — консольные поворотные краны на колонне с верхней и нижней опорами;

3 — консольные поворотные краны на колонне свободно стоящие.

2. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

2.1. Основные параметры и размеры консольных кранов должны соответствовать указанным на черт.1, 2, 4 и в таблице.

Присоединительные размеры опорных частей консольных кранов типов 1 и 2 должны соответствовать величинам, указанным на черт.3 и в таблице, а консольных кранов типа 3 грузоподъемностью 0,5; 1,0; 2,0 и 3,2 т должны соответствовать величинам, указанным на черт. 4 и в таблице.

2.2. Механизм подъема груза — ручные передвижные червячные тали по ГОСТ 1106-74.

2.3. Поворот консольных кранов должен осуществляться вручную, посредством троса или цепи, прикрепленных к торцевой части консоли.

2.4. Конструкция верхней опоры кранов типов 1 и 2 должна обеспечивать возможность осевого перемещения корпуса подшипника на величину 50 мм для монтажа и демонтажа крана.

Черт.1. Тип 1

Тип 1

Черт.1

Примечание. Чертеж не определяет конструкцию крана.

Черт.2. Тип 2

Тип 2

Черт.2

Черт.3

Черт.3

Черт.4. Тип 3

Тип 3

Черт.4

Размеры, мм
Тип кра- на	Грузо- подъем- ность, т			, не бо- лее					, не бо- лее					Грузо- подъем- ность меха- низма подъе- ма, т	Нагрузка на строительную конструкцию			Масса кра- на, т, не более
															, тс	, тс	, тс·м
		11000	3400							3200					1,80	0,90		0,40
	0,5	1600	4200							4000					1,85	0,95		0,45
		2000	5200							5000					1,95	1,05		0,55
		2500	6500							6300					2,10	1,15		0,65
		1300	3400	460				160	350	3200				1,0	3,30	1,55		0,55
	1,0	1600	4200							4000					3,50	1,65		0,65
		2000	5200		Не более 4000					5000					3,60	1,75		0,75
1		2500	6500				150			6300					3,70	1,80		0,80
		1600	3400							3200					5,10	3,00		1,00
	2,0	2000	4200			1500				4000	160	200	—		5,30	3,20	—	1,20
		2500	5200							5000				3,2	5,50	3,40		1,40
		1600	3400	700				180	450	3200					8,00	4,80		1,60
	3,2	2000	4200							4000					8,30	5,00		1,80
		2500	5200							5000					8,50	5,40		2,20
		3300			2000										1,00	1,20		0,70
		3800	3400		2500					3200					0,90	1,25		0,75
		4500			3200										0,70	1,30		0,85
		5300			4000										0,60	1,35		0,85
		3300			2000										1,20	1,30		0,80
		3800	4200		2500					4000					1,00	1,35		0,85
		4500			3200										0,90	1,40		0,90
		5300			4000										0,80	1,45		0,95
	0,5	3300			2000										1,50	1,40		0,90
		3800			2500										1,20	1,45		0,95
		4500	5200		3200					5000					1,00	1,50		1,00
		5300			4000										0,90	1,55		1,05
2		3400		460	2000	1500	—	—	350		160	200	—	1,0	1,50	1,90	—	0,90
		3900			2500										1,35	1,95		0,95
		4600	3400		3200					3200					1,10	2,00		1,00
		5400			4000										0,90	2,05		1,05
		2400			2000										2,10	2,00		1,00
	1,0	3900			2500					4000					1,80	2,05		1,05
		4600	4200		3200										1,3	2,10		1,10
		5400			4000										1,2	2,15		1,15
		3400			2000										2,6	2,10		1,10
		3900			2500										2,2	2,15		1,15
		4600	5200		3200					5000					1,9	2,20		1,20
		5400			4000										1 ,5	2,25		1,25
		3500			2000										2,6	3,25		1,25
		4000			2500										2,2	3,35		1,35
		4700	3425		3200					3200					1,8	3,45		1,45
		5500			4000										1,5	3,55		1,55
		3500			2000										3,0	3,45		1,45
		4000			2500					4000					2,6	3,55		1,55
	2,0	4700	4225		3200										2,2	5,60		1,60
		5500		700	4000						160	200	—	3,2	1,9	3,70	—	1,70
		3500			2000										3,9	3,60		1,60
		4000			2500										3,4	3,70		1,70
		4700	5225		3200					5000					2,9	3,80		1,80
		5500			4000										2,5	3,90		1,90
		3600			2000	1500	—	—	450						3,5	3,20		2,00
		4100			2500					3200					3,1	5,30		2,10
	3,2	4800	3425		3200										2,6	5,40		2,20
		5600			4000										2,3	5,50		2,30
		3600			2000										4,4	5,40		2,20
		4100	4225		2500					4000					3,90	5,50		2,30
		4800			3200										3,3	5,60		2,40
		5600			4000										2,9	5,70		2,50
		3600			2000										5,7	5,60		2,40
		4100	5225		2500					5000					5,0	5,70		2,50
		4800			3200										4,3	5,80		2,60
		5600			4000										3,7	5,90		2,70
					2000											1,5	2,60	1,0
					2500					3200						1,6	2,60	1,1
			3400		3200											1,7	2,60	1,2
				460	4000											1,8	2,60	1,3
	0,5	—			2000											1,8	3,10	1,1
			4200		2500					4000						1,7	3,10	1,2
					3200											1,8	3,10	1,3
					4000						—	—	900	1,0	—	1,9	3,10	1,4
					2000											1,7	3,85	1,2
					2500					5000						1,8	3,85	1,3
			5200		3200											1,9	3,85	1,4
					4000											2,0	3,85	1,5
					2000											2,4	4,10	1,4
			3200		2500					3200						2,5	4,10	1,5
					3200											2,6	4,10	1,6
					4000											2,7	4,10	1,7
3	1,0				2000											2,5	5,40	1,5
			4200		2500					4000						2,6	5,40	1,6
					3200											2,7	5,40	1,7
					4000											2,8	5,40	1,6
					2000											2,6	6,85	1,6
			5200		2500					5000						2,7	6,85	1,7
					3200											2,8	6,85	1,8
					4000											2,9	6,85	1,9
					2000											4,2	8,15	2,2
			3425		2500					3200						4,3	8,15	2,3
					3200											4,4	8,15	2,4
					4000								1100			4,5	8,15	2,5
	2,0				2000											4,8	11,20	2,8
					2500											4,9	11,20	2,9
			4225		3200					4000						5,0	11,20	3,0
				700	4000	1500	—	—	550		—	—		3,2	—	5,1	11,20	3,1
		—			2000											8,25	12,9	5,05
					2500											8,45	12,9	5,25
			3425		3200					3200						8,55	12,9	5,35
					4000								1300			8,75	12,9	5,55
	3,2				2000											9,15	15,6	5,95
					2500											9,30	15,6	6,10
			4225		3200					4000						9,45	15,6	6,25
					4000											9,60	15,6	6,40

Пример условного обозначения консольного крана типа 2 грузоподъемностью 1,0 т с максимальным вылетом крюка =5 м и высотой подъема =3,2 м:

Кран консольный 2-1,0-5-3,2 ГОСТ 19494-74

Текст документа сверен по:
официальное издание
М. : Издательство стандартов, 1988

Строительное оборудование, станки и приводная техника

Компания АбсолютКринИнвест занимается поставками на Белорусский рынок и рынки ближнего зарубежья строительного оборудования и строительной техники. В перечне строительного оборудования, которое мы предлагаем используются энергосберегающие технологии, профессиональный, индустриальный инструмент, который обязателен для любого спектра сантехнических, ремонтных и других видов строительных работ. Мы воплощаем в своей компании многолетний и практический опыт в строительном оборудовании, которая выдержала различной сложности тестирования в применении строительной техники. подробнее Новое оборудование на сайте Устройство для механической прочистки труб и каналов GQ-600 — профессиональная машина для прочистки труб и каналов, рассчитана на длительную промышленную эксплуатацию, для труб и каналов диаметром от 50 до 600 мм. Идеально подходит для эксплуатации … подробнее Сдаем в аренду осушители воздуха малолитражные, бытовые, полупромышленные Аренда (прокат) — Осушители воздуха малолитражные В аренду осушитель воздуха BALLU BD10U Цена аренды: 10 бел. руб / сутки Осушитель воздуха Ballu BD10U имеет мощность 240 Вт и … подробнее Мы предлагаем в аренду (прокат) тепловые пушки электрические и газовые (пропан-бутан) Тепловые пушки электрические в аренду: В аренду тепловая пушка электрическая Ecoterm EHR-03/1E (пушка, 3 кВт, 220 В, термостат) Преимущества: — Применим в бытовых … подробнее Гидравлические домкраты ДГА-П – это взрывобезопасные, надежные и производительные гидравлические домкраты с грузоподъемностью до 200 т. Использование при производстве домкрата сплавов алюминия вместо стали многократно снижает вероятность появления … подробнее Гидравлические домкраты ДП-Г — надежные и производительные домкраты двухстороннего действия с грузоподъемностью до 200 т, предназначенные для запрессовки и вы-прессовки деталей, установленных с натягом на валах, а также натяжения арматуры, канатов и . .. подробнее Гидравлические домкраты ДП-П — надежные и производительные домкраты одностороннего действия с гру-зоподъемностью до 100т, предназначенные для запрессовки и выпрессовки деталей, установленных с натягом на валах, а также натяжения арматуры, канатов и … подробнее Гидравлические домкраты МНС представляют из себя усовершенствованный вариант гидравлических домкратов бутылочной конструкции. Домкрат МНС оснащен дополнительным грузозахватным приспособлением (лапой), что позволяет осуществлять подхват груза с … подробнее Гидравлические домкраты ДУ-Г — это мощные, универсальные, надежные и производи-тельные домкраты двухстороннего действия с грузоподъемностью до 1000 т. Отличи-тельная особенность – гидравлический возврат штока, что обеспечивает быстрый и безопасный … подробнее Гидравлические домкраты ДУ-П — мощные, надежные и производительные гидравлические домкраты с грузоподъемностью до 1000 т. Предназначены для использования на промышленных предприятиях и строительных объектах. Оснащаются выносным насосом с ручным или … подробнее Новости и статьи Как увеличить продажи Успех деятельности производителя зависит от объема проданных изделий; исполнителя – от числа и круга лиц, которым оказываются услуги. Именно поэтому вопрос о том: как увеличить продажи, волнует каждого подобного субъекта. подробнее Технические характеристики глубинных вибраторов и их классификация Вибрация возникает при вращении тяжелого эксцентрика вокруг оси с определенной скоростью. Эта масса порождает силу, заставляющую вибратор колебаться с соответствующей частотой. подробнее Как экономить электроэнергию, тепло, воду и наши деньги Первая мысль, посещающая человека, решившего начать экономить – это снижение потребления электроэнергии. Действительно, в современных квартирах установлено огромное количество бытовых подробнее Какие бывают виброрейки? Особенности виброрейки. Что такое виброрейка? Особый вид строительного оборудования, применяемый для трамбовки, укладки и выравнивания бетонных смесей, называется виброрейка. При помощи данного инструмента работы по подробнее Приготовление бетонной смеси в бетономешалке. Самый главный вопрос, который задает человек, желающий впервые приготовить бетон с помощью бетономешалки – как получить качественную смесь. В данной статье мы рассмотрим несколько секретов, которые подробнее Аренда торгового помещения. Аренда торгового помещения площадью 8,3 м2 на 2-м этаже в ТЦ «ЛенинГрад» ЛенiнГрад – город интерьеров. Первый интерьер-центр в г. Минске, который собрал под одной крышей лучших продавцов товаров для дома, предметов подробнее

Краны консольные на колонне с ручным поворотом консоли

При покупке данного крана, вы можете заказать у нас следующие дополнительные материалы и услуги:
— монтаж крана
— изготовление бетонной подушки для установки крана
Стоимость вышеперечисленных материалов и услуг можно уточнить по электронной почте [email protected], либо по телефону +7 (499) 707-79-48

Для оформления быстрого заказа, нажмите вкладку Купить напротив интересующей Вас позиции

  Краны консольные на колонне с ручным поворотом консоли, в ассортименте нашего предприятия изготавливаются по индивидуальным заявкам покупателей. Данное оборудование имеет диапазон грузоподъёмности от 0,25 до 10 тн., диапазон высот подъёма от 3-х до 12-ти метров, длины пролёта от 3-х до 12-ти метров. Поворот консоли данных моделей может составлять 360 градусов (полноповоротные модели). Рассматриваются заявки по нестандартным размерам высот и длин пролёта.
  Консольный кран на колонне с ручным поворотом консоли в ассортименте нашей организации — имеет простую и надёжную конструкцию. Для изготовления механизма поворота консоли используются конусные подшипники и валы высокого качества, что обеспечивает долгосрочность службы крана в сборе.
  Диаметр несущей колонны и тип двутавровой балки для пролёта крана — зависят от грузоподъёмности модели.
  Консольные краны с ручным поворотом консоли, имеют анкерную схему крепления крана к полу. Диаметр основной пластины, диаметр и количество отверстий под крепежный материал крана, так же зависит от грузоподъёмности, высоты подъёма и длины пролёта крана. Информация по крепежной схеме консольного крана на колонне, предоставляется заказчику при оформлении заказа на данное оборудование.
  Для получения подробного технико-коммерческого предложения, точной цены на определённую модель, а так же для получения любой другой информации относительно ассортимента товаров нашего предприятия, просьба обратится к специалистам отдела продаж.

Настенный консольный кран

— Spanco

Настенные консольные краны — отличное решение для погрузочно-разгрузочных работ для загруженных производственных цехов и объектов с множественными препятствиями над головой. Это связано с тем, что для настенных консолей не требуется места на полу и не требуется специального фундамента, и они быстро складываются с пути более крупных мостовых кранов.

Настенные гуськи обеспечивают охват крана полукруглой области, что идеально подходит для отдельных рабочих мест или в качестве дополнения к существующему мостовому крану.Эти эргономичные системы со стандартными пролетами до 30 футов и грузоподъемностью до 5 тонн являются одновременно экономичными и надежными.

Многие производители предлагают два различных типа настенных удлинителей: консольную конструкцию и конструкцию с опорой на анкерную тягу. Обе конструкции обеспечивают вращение на 200 градусов и могут быть установлены на конструктивно адекватную стену или опору колонны. Разница между ними заключается в том, как они установлены, и в уникальных преимуществах каждого из них.

Конструкция с полной консолью

Настенный консольный консольный кран состоит из горизонтальной стрелы, прикрепленной к вертикальной мачте, которая крепится с помощью кронштейнов. Поскольку консольная конструкция использует частичную мачту и полную стрелу, эти системы обеспечивают максимальный зазор на заводах с множеством препятствий над головой. Настенный консольный консольный кран можно установить в очень тесных местах и ​​как можно ближе к потолку для оптимального использования пространства.

Кроме того, настенные консольные краны с консольной консолью передают меньшее прямое усилие на строительные колонны и опорные конструкции, чем консольные краны с тягой. Это связано с тем, что кронштейны, которые используются для крепления мачты к стене или колонне, расположены дальше друг от друга, чем на удлинителе, поддерживаемом стяжными шпильками.Например, настенный консольный консольный кран грузоподъемностью 1/2 тонны с размахом 8 футов включает в себя кронштейны, расположенные (примерно) на расстоянии четырех футов друг от друга. Для сравнения, система, поддерживаемая тягой с такой же грузоподъемностью и пролетом, включает кронштейны, которые находятся (примерно) на расстоянии трех футов друг от друга. Консольная конструкция с центрами кронштейнов длиной 4 фута обеспечивает тягово-тяговое усилие приблизительно 2600 фунтов; тогда как система, поддерживаемая тягой с центрами кронштейнов 3 фута, накладывает гораздо больше силы — примерно 3710 фунтов.

Конструкция с опорой на рулевую тягу

Конструкция с опорой на анкерную тягу — один из самых экономичных доступных настенных консольных кранов.Несмотря на то, что консольная конструкция обеспечивает больший зазор под стрелой и над стрелой, конструкция с соединительной тягой обеспечивает максимальный свободный пролет. Вся система состоит из стандартной двутавровой балки, подвешенной вертикальной опорной конструкции с одной тяги и кронштейны. Тяга подвешена над головой, что означает, что она занимает больше места над стрелой, но также позволяет тележке перемещаться по большему размаху, поскольку нет мачты, препятствующей движению. Одинарная поперечная рулевая тяга также полезна, поскольку устраняет проблемы со смещением от центра. Эта система — идеальное решение для загруженных фабрик с множеством препятствий на полу и большим количеством помещений наверху. По сравнению с другими стрелами, система с опорой на стяжные тяги является недорогим решением для крупных предприятий, которым необходимо установить несколько укосин по всему зданию, не мешая работе под стрелой.

Независимо от того, нужен ли вам большой дополнительный зазор — под или над стрелой — или дополнительный пролет тележки для перемещения по всей длине стрелы, настенные консольные краны являются экономичным решением для перемещения материалов на отдельном рабочем месте или для перемещения материалов. дополняют более крупные мостовые краны, такие как монорельсовые или мостовые краны.

Принцип работы консольных кранов с неподвижной колонной

Консольные краны с неподвижной колонной также называют консольными кранами с неподвижной колонной. Это легкое подъемное оборудование, которое широко используется на складах для перевозки грузов. Консольные краны с фиксированной колонной в целом можно разделить на два типа: внутренние рельсовые краны и внешние рельсовые краны. Для разных клиентов вы можете выбрать консольный кран с фиксированной колонной, который подходит вам в соответствии с вашими потребностями.Тогда, прежде чем покупать и использовать, давайте разберемся с принципом работы крана с неподвижной колонной.

Консольные краны с фиксированной колонной обычно подходят для коротких расстояний, частого использования и интенсивных подъемных операций. Они обладают множеством преимуществ, таких как высокая эффективность, энергосбережение, экономия труда, небольшие размеры и т. Д., А также просты в эксплуатации и обслуживании. Электрический блок управления установлен на цепной тали. Говорят, что цепная электрическая таль обычно имеет два состояния подъема и возвратно-поступательного движения на поперечной балке.Балка поворотного рычага может приводиться в движение редуктором на поворотном устройстве для вращения ролика.

Как легкий консольный кран, он состоит в основном из колонны, поворотного рычага, поворотного приводного устройства и электрической лебедки. Нижний конец колонны прочно крепится к бетонному фундаменту анкерными болтами. Подъемник движется по прямой на консольной двутавровой балке для подъема тяжелых предметов.

Каковы преимущества консольных кранов с фиксированной колонной? Поворотный рычаг крана с неподвижной колонной представляет собой полую стальную конструкцию, которая имеет преимущества большого пролета, большого подъемного веса, легкости, экономичности и долговечности.Во встроенном шагающем механизме используется специальное шагающее колесо из инженерного пластика с подшипниками качения. Небольшая сила трения обеспечивает более легкую ходьбу; небольшой размер конструкции больше способствует улучшению хода крюка.

Выше представлена ​​конструкция и принцип работы консольных кранов с неподвижной колонной. Консольные краны с неподвижной колонной широко используются на многих заводах и в проектах. Хорошие производители могут гарантировать качество кранов.Свяжитесь с нами прямо сейчас!

Краны на колонне (на стойке) с автономной поворотной консолью — специалисты и поставщики подъемного оборудования

Краны с электроприводом поворотной стрелы серии GBR используются для перемещения грузов, размер или форма и вес которых могут препятствовать перемещению вручную. Они также используются, когда неподвижные препятствия мешают практичности рабочей поверхности. Это идеальное решение для транспортировки:

• Тяжелые или неудобные грузы
• на пристанях; погрузочно-разгрузочные материалы для плавсредств / для буксировки лодок консольные над причалом или причалом
• на погрузочной рампе / для погрузки-разгрузки грузовиков,
• На производственных линиях, где один и тот же подъемник повторяется много раз
• Доступен в стандартной комплектации для подъема грузов от 1000 кг до 10. 000кг и удлинители от 4м до 10,5м длиной .

Краны с поворотной консолью с электроприводом (Power Slew) серии CBE предлагают максимальное поле поворота 300 ° (290 ° в версии T), это доступно; «Т» или «Н» секции.

Консольные краны с электроприводом и механизированной стрелой предназначены для работы с грузами в труднодоступных местах. Они также используются в тех случаях, когда частота маневров, характер нагрузки и сила толкания могут вызвать чрезмерный износ, если они выполняются вручную.Доступны в стандартных версиях с грузоподъемностью от 250 до 2000 кг и удлинителями от 2 до 8 м .

Серия CBB «колонна» из кранов-манипуляторов с ручным поворотом и шарнирно-сочлененной стрелой , предназначена для перемещения товаров внутри завода или строительной площадки, где наличие неподвижных препятствий может препятствовать свободному вращению с точки зрения мобильности. плеча, когда он образован одним жестким элементом. Краны «с шарнирно-сочлененной стрелой» оснащены стрелой, состоящей из двух шарнирных «пантографических» сегментов, что позволяет избегать неподвижных препятствий во время вращения.Доступны стандартные модели с грузоподъемностью от 125 до 500 кг и длиной стрелы от 2 до 7 м . В исполнении для манипуляторов максимальная нагрузка 125 кг. .

СТРЕЛКА КРАНОВАЯ КОЛОНКА КОНСОЛЬНАЯ ВЫСОТА-5 M.S.CARLO SAPORITI

КРАНЫ КОНСОЛЬНОЙ СТРЕЛКИ ВЫСОТА 5 м A. S. CARLO SAPORITI

СТРЕЛКА КРАНА НА ФИКСИРОВАННОЙ КОЛОНЕ С РУКОЯТКОЙ В КОНСОЛЬНОЙ БАЛКЕ

Решение для работы с крупнотоннажными грузами.Плечо в консольной балке максимизирует ход крюка и максимизирует доступную высоту, оставляя больший вертикальный ход крюка.

Консольный кран состоит из простого стального профиля с горизонтальным профилем балки, за счет хода подвижного элемента, шарнирно прикрепленного к стальному профилю колонны с помощью штифтов, которые вращаются на шарикоподшипниках, чтобы обеспечить вращение. В конце концов, консольная балка представляет собой горизонтальную балку, ограниченную только одним концом. Вращение руки является толчком и охватывает область 270 градусов по всей длине руки.

Консольный кран включает 3 движения: подъем, перемещение тележки, вращение стрелы и предназначен для обслуживания одной рабочей станции. Операция интуитивно понятная. Кран с помощью крюка подъемного агрегата (цепной тали) поднимает груз вертикально, он перемещается по радиальной оси вращения стрелы. Следовательно, рабочая зона ведомого устройства ограничена радиусом вращения рычага.

Спецификация колонны крана — ее поза: колонна прикреплена к полу с помощью очень толстой плиты, прикрепленной к фундаментной плите с помощью специальных каркасов, к фундаменту с помощью резьбовых шпилек, подходящих для всех типов колонн.

В прилагаемой карточке вы найдете схему основания фундамента и анкерные болты для крана к колонне, которые продаются ОТДЕЛЬНО. Во вкладке «Аксессуары» будет доступна основа фундамента. Для выбора наиболее подходящего для вас решения вы можете получить помощь в нашей технической поддержке, связавшись со службой поддержки по адресу [email protected]

Кран SAPORITI — это профессиональное оборудование, сертифицированное, спроектированное и изготовленное в соответствии с Европейской Директивой Машин № 2006/42 / EC (в Италии D.Lgs n. 17/2010), снабженный маркировкой CE, декларацией соответствия ЕС или декларацией производителя, сертификатом испытаний / пригодностью для использования по назначению. Использование в соответствии с показаниями к применению и в рамках эксплуатационных ограничений делает оборудование безопасным и функциональным для нагрузки и оператора.

Кран поставляется после антикоррозийной окраски с одним слоем хромата цинка.

Тележка и подъемное устройство не входят в комплект поставки крана: поэтому в поставку не входят тележка и подъемник.Подъемник приобретается отдельно, имеется в ассортименте электротельферов типа PT PHOLGOR

кран малой стреловой

Ваш новый поворотный кран-манипулятор изготовлен и закончен в соответствии с вашими требованиями. Вам нужен подходящий кран для небольшой строительной площадки в Мельбурне, Сиднее или Аделаиде? Gorbel® Light Duty Free Standing Tool Solutions Консольные краны. Краны… По конструкции похожи на башенный кран, консольные краны идеальны для подъема тяжелых предметов, позволяя рабочим залезать под них для обслуживания или погрузки тяжелых предметов на поддоны.Серия кранов JIB предлагает разнообразную линейку продуктов для применения в индустрии роскошных яхт, океанографии, катера, нефтяной промышленности, береговой охраны или военной промышленности. Консольные краны Konecranes подходят практически для любого рабочего места, от небольших мастерских до крупных заводских сборочных линий, складских площадок и погрузочных площадок. Консольные краны Покупайте консольные краны в компании Material Handling Solutions. Широкий выбор портативных малогабаритных консольных кранов… Консольный кран состоит из колонны и стрелы, которая поворачивается вокруг колонны. Фиксированный 2-тонный передвижной кран-манипулятор с подъемником на столбе.Поставщики на Alibaba.com выставили на продажу 1138 изделий для малых стреловых кранов, из которых стреловые краны составляют 12%, прочие аксессуары для камер — 5%, а прочие краны — 5%. Следы малой стрелы крана. Независимо от того, требуется ли вам поднять отдельную единицу оборудования или увеличить производительность всего технологического процесса, широкий спектр вариантов обеспечивает решения для большинства промышленных объектов. Перемещайте тяжелые грузы быстрее — преобразуйте ручной консольный кран на моторизованное вращение. Краны также подходят для промышленного, морского и сельского хозяйства.Примером конструкции переносного стрелового крана, который явно предназначен для использования на открытом воздухе, является лодочный кран. Доступные для использования на любом судне, краны DMW SMALL MARINE имеют небольшой вес, но с регулируемой грузоподъемностью до 255 400 футов / фунт. Напольный монтаж — под эту категорию попадают многие типы консольных кранов. Настенный шарнирно-сочлененный кран. Краны с малой стрелой и стойки для инструментов были разработаны, чтобы помочь мастерам работать с лицевыми панелями, патронами и другими тяжелыми инструментами там, где монорельсовая дорога недоступна.В этом блоке прерывистого действия используются ручные тормоза вращения крана, которые обеспечивают неограниченное позиционирование. Наша компания производит малые стреловые краны грузоподъемностью 1 тонна, 2 тонны, 3 тонны, 4 тонны, 5 тонн и т. Д. Описание продукта. Краны с малой стрелой и стойки для инструментов были разработаны, чтобы помочь мастерам работать с лицевыми панелями, патронами и другими тяжелыми инструментами там, где монорельсовая дорога недоступна. STONIMAGE проектирует, производит и предлагает краны и сопутствующие товары на основе стандарта F.E.M. Имеет небольшую грузоподъемность. Http://www.ytcrane.com / продукция / стреловидный кран /. Вам нужен подходящий кран для небольшой строительной площадки в Мельбурне, Сиднее или Аделаиде? & 5 тонн. Консольные краны — одни из самых универсальных типов кранов, поддерживающих множество возможностей и вариантов конструкции. Эти краны, предназначенные для экономии ценного пространства на полу, монтируются на несущие колонны. Консольные краны. Для легких условий эксплуатации не требуются мощные нагрузки, поэтому больше подходит небольшой консольный кран. Все краны имеют вылет стрелы более 1000 мм. Поворотно-консольный кран Краны с поворотной консолью идеально подходят для небольших и крупных мастерских и доступны в различной грузоподъемности.Консольные краны — идеальный вариант для индивидуальных рабочих мест или там, где недостаточно места для передвижного мостового крана. Излюбленные стреловые краны на многих строительных, промышленных или производственных площадках в Мельбурне, Сиднее или Аделаиде… Все Gorbel, Spanco и Abell- Предлагаемые к продаже краны Howe производятся в США. Консольные краны из нержавеющей стали устойчивы к коррозии и идеально подходят для разливки сыпучих ингредиентов или… Шарнирно-сочлененные краны Spanco могут поднимать и перемещать грузы по углам и колоннам, а также проникать внутрь или под оборудование. Настенные консольные краны — идеальное решение для подъемных работ в помещениях, они способны эффективно поднимать тяжелые материалы, а наш ассортимент позволяет безопасно поднимать грузы массой до 4 тонн. . Стрела регулируется с шагом в один (1) фут. Благодаря легкому весу и компактной конструкции его очень легко переносить из одного места в другое. Справочник по энергосбережению в литейном производстве {если машине часто требуется кран для загрузки небольших деталей, рассмотрите возможность установки небольшого стрелового крана… Простые и быстрые точки регулировки, потому что мы знаем, что один размер не подходит для всех; Точная регулировка для соответствия уникальному местоположению и требованиям к нагрузке для лучшей производительности вращения и тележки. Предупреждение. Никогда не используйте для подъема людей или предметов над людьми.Консольный кран ELLSEN на колонне спроектирован профессиональными инженерами, произведен на наших собственных заводах и обладает такими характеристиками, как низкая стоимость и доступная цена. © ООО «ХОЙСТС ДИРЕКТ», 2021. Консольные краны. Наша эффективная политика и система обслуживания гарантируют, что мы предоставим отличные проектные услуги и конкурентоспособные цены для вашего проекта. Настенный консольный кран с шарнирно-сочлененной рамой AJ200 идеально подходит для применений, требующих маневрирования под препятствиями или вокруг препятствий, и при наличии соответствующей стены / колонны для поддержки крана… Этот «стандартный» тип консольного крана часто называют гусеничным или поворотным. Консольный кран.Jib Crane 09-18-2008, 12:18 AM Я хочу построить небольшой стреловой кран у себя на заднем дворе, который может грузить 1 тонну. Я хочу, чтобы он разгрузил моего сварщика, когда мне нужен грузовик для других целей, а также для разгрузки стали и… Вращение гуська может быть ручным или моторизованным. 1 057–1 580 долларов США. Компания Hoists Direct предлагает множество различных марок, грузоподъемности, типов, размеров и вариантов консольных кранов, используемых для подъема над головой. Они крепятся болтами к полу и стальным балкам здания, устраняя необходимость в дорогостоящих специальных фундаментах. Переносные краны с консольной консолью являются отличным дополнением к более крупным мостовым кранам и могут сэкономить время при выполнении некоторых более тяжелых подъемов за счет использования переносного крана с удлиненной стрелой под мостовым краном.Консольные краны из нержавеющей стали устойчивы к коррозии и идеально подходят для разливки сыпучих ингредиентов или пищевых продуктов. Наша работа — убедиться, что у вас есть кливер, необходимый для выполнения вашей работы. 1. Консольный кран работает путем крепления колонны к стене или полу. Самый экономичный консольный кран для рабочих станций на продажу, с хорошей ценой на консольный кран. и дотянуться. Vestil JIB-LC-10 Ручной стальной консольный кран с настенным креплением, малый клиренс, грузоподъемность 1000 фунтов, поворот на 180 градусов, от двутавровой балки до нижней рамы 57 дюймов, двутавровая балка 4 дюйма, фланец x 6 дюймов, общая длина двутавровой балки 88 «,… Консольный кран на 1000 фунтов… Портативный консольный кран отличается от настенного крана и напольного крана.Для разных грузоподъемных функций требуются разные грузоподъемные тонны. Автономные консольные краны идеально подходят для специфических и повторяющихся задач. Малый консольный кран представляет собой гибкий и удобный подъемный козловой кран. Преимущества малогабаритных консольных кранов. Он состоит из… Стенового консольного крана VW спроектирован для установки на стене или колонне. Пустые базовые модели включают инструкции по правильному заполнению бетоном. Базовые размеры 42-3 / 16 «x 42-3 / 16» x 18 «H или 36» H и включают в себя встроенные вилочные трубы. Ваш новый поворотный кран-манипулятор изготовлен и закончен в соответствии с вашими … Консольные краны — одни из самых универсальных типов кранов, поддерживающих множество возможностей и вариантов конструкции.Настенные консольные краны, консольные стреловые краны, шарнирно-сочлененные стреловые краны и балансирные краны находятся вне ограниченного пространства и занимают меньше производственного пространства, чем другие типы стреловых кранов. Настенные консольные краны устанавливаются на стене, и они… переносные малые стреловые краны, переносные малые стреловые краны Поставщики и производители на Alibaba.com Alibaba.com предлагает 1 713 портативных стреловых кранов. Линейка Donati отличается очень маленькими и незаметными монтажными основаниями, позволяющими устанавливать краны практически в любом месте с подходящим полом, а длинные стрелы позволяют увеличить пролет крана, обеспечивая дополнительную гибкость в рабочей зоне.Один веб-сайт, сотни консольных кранов. Отдельно стоящие гуськи могут быть защищены от атмосферных воздействий для использования на открытом воздухе. Такие приложения включают, среди прочего, сборку и ремонт насосов, клапанов и двигателей. Эти краны идеально подходят для использования в промышленных и производственных условиях. Консольный кран 1000 фунтов имеет грузоподъемность около 0,45 тонны. Консольные краны или поворотные гуськи очень эффективны для точечной погрузки. В этом блоке прерывистого действия используются ручные тормоза вращения крана, которые обеспечивают неограниченное позиционирование. Консольные краны Spanco максимально используют пространство: для настенных консольных кранов, потолочных или настенных шарнирно-сочлененных кранов и настенных консольных кранов не требуется места на полу.Стреловой кран этого типа, изготовленный по индивидуальному заказу, служит для своих конкретных целей. Их также можно использовать для погрузки и разгрузки грузов на грузовики / грузовики на малых и средних складах. Пособие по энергосбережению в литейном производстве {для машины часто требуется кран для загрузки небольших деталей, рассмотрите возможность установки небольшого стрелового крана… Если вы не найдете стреловой кран, который вам подходит, свяжитесь с нами, и мы… Как правило, промышленная стрела краны используются в приложениях, где требуется подъемное решение для работы в небольшом… Настенные гуськи бывают двух вариантов: полностью консольные, которые идеально подходят для увеличения высоты над головой; и настенный кронштейн, который крепится к стене, но имеет стальную анкерную тягу, поддерживающую конец стрелы.Настенные консольные краны — это специальное устройство, которое позволяет перемещаться по всей длине здания и перемещаться по конструкции, подобной взлетно-посадочной полосе. Грузоподъемность наших гуськов варьируется от 300 фунтов до 5 тонн с различными пролетами, включая стандартные размеры 10 футов, 12 футов и 16 футов. Jibcranes.com — это онлайн-дистрибьютор лучших консольных кранов, подъемников консольных кранов и аксессуаров для консольных кранов. Для работы на открытом воздухе краны с поворотной консолью часто бывают большими и мощными. Легкость сборки.Переносные стреловые краны: Уникальная конструкция позволяет легко транспортировать стреловидный кран с помощью вилочного автопогрузчика. Он широко используется для погрузки и разгрузки материалов на фабриках, складах, погрузочно-разгрузочных площадках, строительных площадках, производственных линиях и… Кран без фундамента с консолью Spanco — это промышленные системы, монтируемые на плитах, которые крепятся болтами к железобетону. Линия морских кранов DMW Jib (Knuckle) предлагает мощность, вылет и маневренность для самых требовательных морских применений. Конструкция консольного крана обеспечивает простое обращение и легкость передвижения.Все системы консольных кранов могут быть оснащены коллекторами с верхним или нижним вводом, моторизованными стрелами и узлами слогана. Консольный кран с механическим подъемом предназначен для погрузочно-разгрузочных работ в доках, на складах или в кузовах грузовиков. Вы также можете выбрать портативный малый консольный кран из египта, нет и бразилия, а также портативный малый консольный кран из консольного крана, а также от того, является ли портативный малый консольный кран мастерскими строительных материалов, мастерскими по ремонту оборудования или … выполняются сотрудниками, так как товары слишком тяжелы для подъема.Краны с шарнирно-сочлененной стрелой предлагают систему с поворотной стрелой для позиционирования грузов в условиях серийного производства. Консольные краны устанавливаются на платформу или пол вашего грузовика и оснащены краном, поворачивающимся на 360 °, и телескопической стрелой вручную. На стрелы гуськов можно установить подъемники, манипуляторы или балансиры. Эти краны также могут быть дополнительно настроены для использования в этих самых сложных рабочих условиях. На всех наших моделях можно регулировать угол наклона стрелы для большей универсальности. Консольные краны, монтируемые на полу, позволяют оператору наблюдать за происходящим на 360 градусов, чтобы охватить более обширные области происходящего.Консольные краны могут опираться на пол или прикрепляться к колоннам здания. Эти краны имеют небольшие размеры, компактную конструкцию и легкий вес, безопасно и легко управлять ими. Экономия места. Консольные краны могут быть недорогим решением для выполнения повторяющихся задач на небольшой определенной площади. Все наши стрелы быстро складываются в сторону от мостовых кранов. Консольный кран состоит из колонны и стрелы, которая поворачивается вокруг колонны. Краны Abell Howe — это подразделение Columbus McKinnon Corporation, ведущего производителя стрелы.Подъемники, манипуляторы или противовесы могут быть установлены на стреле … Кран с консолью Abell-Howe, 1/4 тонны JF904B, высота 10 футов, пролет 10 футов, Кран Abell-Howe, 1/4 тонны JF904B, консоль 10 ‘Высокий, 12’, стреловидный кран Abell-Howe, 1/4 тонны, JF904B, высота 10 ‘, пролет 14’, Abell-Howe, 1/4 тонны, JF904B, консольный кран, высота 10 ‘, пролет 20’ , Abell-Howe 1/4-тонный консольный кран JF904B, высота 12 футов, пролет 10 футов, Abell-Howe 1/4-тонный консольный кран JF904B, высота 12 футов, пролет 12 футов, Abell-Howe 1 / 4-тонный консольный кран JF904B, высота 12 футов, пролет 14 футов, консольный кран Abell-Howe на 1/4 тонны JF904B, высота 12 футов, пролет 20 футов, Abell-Howe 1/2-тонный JF904B, установленный на опоре Консольный кран, высота 10 футов, пролет 10 футов, консольный кран Abell-Howe 1/2 тонны JF904B, высота 10 футов, пролет 12 футов, консольный кран Abell-Howe 1/2 тонны JF904B, высота 10 футов , Пролет 14 футов, консольный кран Abell-Howe 1/2 тонны JF904B, высота 10 футов, пролет 20 футов, консольный кран Abell-Howe 1/2 тонны JF904B, высота 12 футов, пролет 10 футов, Abell -Howe 1/2 тонны JF904B Консольный кран с опорой на опору, высота 12 футов, пролет 12 футов, консольный кран Abell-Howe 1/2 тонны JF904B, высота 12 футов, пролет 14 футов, консольный кран Abell-Howe 1/2 тонны JF904B, 12 Высокий, размах 20 футов.Консольные краны могут быть предназначены как для внутреннего, так и для наружного применения. Проверьте китайский напольный консольный кран и настенный консольный кран … Наши краны с шарнирно-сочлененной консолью имеют стрелы с двумя осями, поэтому они могут преодолевать препятствия, такие как колонны. Нашими бестселлерами являются напольный консольный кран Abell-Howe на 2 тонны и настенный консольный кран на 1 тонну. Вам доступен широкий выбор вариантов малых стреловых кранов. На Alibaba.com 394 поставщика продают малые стреловые краны, в основном расположенные в Азии.ВСЕ ПРАВА ЗАЩИЩЕНЫ. Наша команда имеет большой опыт работы с этим злодеем. Доступны типы консольных кранов, такие как консольный напольный кран, консольный настенный кран, небольшой консольный кран, сверхмощный консольный кран, подъемный консольный кран, ручной консольный кран, вращающийся на 360 градусов консольный кран и т. Д. Эти консольные краны также могут использоваться для «Передавать» материалы на соседние рабочие места. Ищете небольшой стреловой кран? Небольшой мобильный передвижной консольный кран с фиксированной опорой на 2 тонны представляет собой разновидность легкого крана, использующего электрическую цепную таль типа PK или электрическую таль CD, MD.Консольный кран состоит из горизонтальной балки, называемой «гуськом» или «гуськом» (или даже иногда «стрелой»), к которой прикреплен подъемник. Консольный кран с опорой на плиту оснащен подшипником с одной точкой контакта, который обеспечивает легкое вращение. Над-приготовились Консольный кран может быть установлен на существующий бетонном полу с помощью квадратной опорной плиты, основание монтируется с литой в анкерных болтах или к существующей колонке с настенными кронштейнами. Как правило, промышленные консольные краны используются в приложениях, где требуется подъемное решение для работы на небольшой площади или на большом промышленном объекте с ограниченным доступным пространством.Если вам нужен удлинитель более 5 тонн или вам нужен шаблон или чертеж крана, позвоните нам по телефону 866-464-7871. Также найдите стрелы с натяжением и… Они устанавливаются на пол, стены, потолок или существующие мостовые краны. Beam останавливает предел тележки путешествия .. Консольные краны Spanco Консольные краны для подъема и транспортировки материалов в полукруга (180 градусов) или полных кругов (360 градусов) вокруг своей опорной конструкции. Jibcranes.com предлагает сотни консольных кранов, спроектированных для наиболее популярных применений. Эти небольшие маневренные краны быстрее моторизованных кранов и очень доступны по цене.Консоли для настенного монтажа от Grainger обеспечивают возможность точного позиционирования. Линейка Donati отличается очень маленькими и незаметными монтажными основаниями, что позволяет устанавливать краны практически в любом месте с подходящим полом, длинные вылеты стрелы позволяют увеличить длину крана … Кран с механической подъемной стрелой предназначен для погрузочно-разгрузочных работ на доки, на складах или в кузовах грузовиков. Архаичное написание — гиб. Обычно стрела прикрепляются к вертикальной мачте или башне, а иногда и к наклонной стреле.В других конструкциях без гуська, таких как буровые вышки, груз подвешивается непосредственно на стрелу, которую часто аномально называют гуськом. Стальная конструкция обеспечивает прочность и долговечность. Модернизированные стреловые приводы стоят намного дешевле, чем новый кран. ХАРАКТЕРИСТИКИ УКЛОННОГО КРАНА МАЧТОВОГО типа Использует балку с широкими полками или двутавровую балку для стрелы и балку с широкими полками для колонны. Верхний узел имеет самоустанавливающиеся сферические подшипники. Нижний узел имеет… Рычаг удлинителя обычно поддерживается либо вывешивать или прикреплять к стене или колонне здания.Наши стрелы для рабочих станций могут быть стационарно установленными на фундаменте, переносными с основаниями противовесов, настенными или безфундаментными в соответствии с вашими потребностями: Автономные консольные краны для рабочих станций серии 500… Эти системы не требуют заливки специального фундамента, поэтому они могут быть устанавливается практически в любом месте вашего предприятия и при необходимости может быть легко перемещен. Консольные краны Konecranes подходят практически для любого рабочего места: от небольших мастерских до крупных заводских сборочных линий, складских площадок и погрузочных площадок.Консольный кран с разной грузоподъемностью. Сконфигурируйте кран-манипулятор Davit Jib в соответствии со своими потребностями. Категория: Краны. Найдите много отличных новых и бывших в употреблении опций и получите лучшие предложения на 1000 / 2000LB поворотный подъемник Рис. Большинство консольных кранов устанавливаются на полу. Краны консольные на колонне Цена. Эти консольные краны также могут использоваться для «передачи» материалов на соседние рабочие места. Удлинитель или консоль — это горизонтальная или почти горизонтальная балка, используемая во многих типах кранов для поддержки груза вне основной опоры.Это работает как опора для горизонтальной стрелы, на которой держатся ручные или электрические тали. Этот подъемник затем используется для подъема грузов и лучше всего работает в… В некоторых проектах вы можете использовать существующие колонны или подвесные балки вашего здания для установки наших консольных кранов, экономия денег. Консольные краны — идеальный вариант для отдельных рабочих мест или там, где недостаточно места для передвижного мостового крана. Консольные краны, излюбленные для многих строительных, промышленных или производственных площадок в Мельбурне, Сиднее или Аделаиде, имеют грузоподъемность от 250 кг до 10 кг. тонн.Промышленные стрелы могут быть переносными, настенными, напольными или шарнирно-сочлененными и идеально подходят для подъема над головой на рабочем месте. Это своего рода легкий и небольшой стреловой кран. Грузоподъемность консольного крана включает 500 фунтов, 1000 фунтов или 1/2 тонны, 1 тонну, 2 тонны, 3 тонны. Магазин для стреловых кранов Если вам нужно поднять один кусок … Spanco стреловых кранов подъемных и транспортных материалов в полукруга (180 градусов) или полных кругов (360 градусов) вокруг своей опорной конструкции. Консольные краны Spanco Mast-Style обеспечивают вращение крана на 360 градусов и могут вращаться вручную или с помощью мощности.2. Балка, также известная как стреловые краны, подходит для большинства тележек. Консольный кран — это тип крана, в котором горизонтальная часть крана, известная как стрела, поддерживает подвижный подъемник, который крепится либо к стене (настенный консольный кран), либо к напольной колонне (отдельно стоящий стреловой кран). . Наша компания специализируется на предоставлении ряда высококачественных услуг по обслуживанию кранов и подъемного оборудования. Вот почему требуется стреловой кран. Консольные краны. У нас есть большой выбор различных типов консольных кранов по низким ценам. Используйте структурные болты ASTM A325 (продаются отдельно) для крепления кранов к колоннам, которые способны выдерживать осевое усилие кранов под нагрузкой.Используйте прилагаемый шаблон опорной пластины в качестве шаблона правильно установить анкерные болты в … Spanco Корпусного стреловых краны обеспечивают более высокие мощности и длинные пролеты, чем стены-краны. Это небольшие маневренные краны, которые быстрее моторизованных кранов. 1 июля 2015 г. — Консольный кран требует небольшого пространства внутри или снаружи. Этот «стандартный» тип консольного крана часто называют краном на колонне или краном с поворотной консолью. У нас есть специалисты по кранам, которые помогут вам. Мы также предлагаем комплекты крановых консолей с подъемником, тележкой и гирляндой.О наших малых морских кранах DMW производит краны с поворотным кулаком и телескопической стрелой для легких погрузочно-разгрузочных работ, но с прочной конструкцией, включая двойное реечное вращение. Устанавливаемые на полу гуськи (также известные как гуськи, устанавливаемые на основании) обеспечивают полное перемещение на 360 градусов, а если перемещение на 360 градусов не требуется, можно добавить такие аксессуары, как ограничители поворота, чтобы уменьшить угол поворота. Он используется как менее дорогая альтернатива мостовому крану или в ситуациях, когда 4 колонны мостового крана тоже занимают… Мачта устанавливается постоянно.Краны с шарнирно-сочлененной стрелой предлагают систему с поворотной стрелой для позиционирования грузов в условиях серийного производства. Краны с поворотной стрелой идеально подходят для небольших и крупных мастерских и доступны в различной грузоподъемности. Этот кран для рабочей станции обеспечивает диапазон поворота на 180 °, длину стрелы до 10 м и безопасную рабочую нагрузку (SWL) до 5 т. Конструкция настенного консольного крана VW позволяет максимально использовать заданные размеры здания, так что передача нагрузки достигается на максимально возможной высоте подъема.Эти фундаментные краны устанавливаются практически в любом месте. Он может легко и быстро перемещать крупные предметы и является обычным подъемным средством в ряде отраслей. Кран с удлиненной стрелой чрезвычайно универсален, допускает поворот на 270 градусов, может иметь предел рабочей нагрузки (WLL) от 80 кг до 2500 кг и обеспечивает вылет до 7500 мм. Он используется как менее дорогая альтернатива мостовому крану или в ситуациях, когда 4 колонны мостового крана занимают слишком много места. Они не мешают мостовым кранам и обеспечивают большой просвет над / под стрелой.Пустые базовые модели включают инструкции по правильному заполнению бетоном. Базовые размеры 42-3 / 16 «x 42-3 / 16» x 18 «В … Консольные краны — это небольшие настенные или отдельно стоящие краны, предназначенные для работы на складах и в мастерских. и промышленные рабочие места. Вы можете быть уверены, что любая стрела, которую вы купите у Abell-Howe, Gorbel или Spanco, прослужит долгие годы. Настенные краны Spanco с подвижной консолью обеспечивают длительное поперечное перемещение материалов, не занимая места на полу и не создавая больших накладных расходов. краны.Конструкция консольного крана Мы предлагаем модели с непревзойденным клиренсом как над, так и под стрелой. Также известные как консольные краны, они состоят из мачты, головки в сборе и плоской балки, на которой размещается большинство тележек. Монтажное основание имеет предварительно просверленные отверстия. … Vestil Jib-fm-20 Стальной неподвижный напольный консольный кран Полезная грузоподъемность 2000 фунтов $ 1 610,00 Новая консоль Gorbel для рабочей станции Настенный кран — ширина пролета 1/2 тонны 10 футов Vestil JIB-P-10-10-8 Стальная переносная многостанция Кран, грузоподъемность 1000 фунтов, общая двутавровая балка… Настенные консольные краны Spanco не требуют площади пола или фундамента.Большинство переносных баз наших консольных кранов включают в себя: карманы для вил, регулируемые ножки и оборудование для монтажа мачты. СЕРИЯ: JIB-CB Уникальная конструкция позволяет легко транспортировать консольный кран с помощью вилочного автопогрузчика. Грузоподъемность: от 100 фунтов до 10 000 фунтов (стандартная) и до 30 000 фунтов (в зависимости от пролета и серии стрелы) с сотнями предварительно спроектированных моделей. Переносные ручные кран-балки… Поворотно-консольные краны чаще всего используются внутри помещений. и дотянуться. Вам доступен широкий выбор переносных кранов с малой стрелой, например, на 1 год, 2 года.Консольный кран работает путем крепления колонны к стене или полу. Работает на имеющемся у вас оборудовании; Бесконтактный монтаж; Регулируемость. Он служит опорой для горизонтальной стрелы, на которой крепятся ручные или электрические тали. Этот подъемник затем используется для подъема грузов и лучше всего подходит для конкретной области вашего бизнеса для перемещения объектов по определенному радиусу. Консольные краны Spanco для рабочих станций обеспечивают простой и эргономичный подъем и передачу повторяющихся грузов. Эргономичный вилочный погрузчик для подъема и передачи повторяющихся нагрузок, которые могут подпадать под это.! Крановые подъемники и конструкция стрелового крана, которая определенно предназначена для использования на открытом воздухе 1 ​​фут! Тормоза с малой стрелой крана предлагают неограниченные возможности позиционирования, а варианты дизайна продаются в Штатах … Быть установленным на серии высококлассных кранов и монтироваться на полу или шарнирно, и они являются очень доступными и являются бестселлерами. Серия высококлассных кранов и малых стреловых кранов тонна настенного крана тонна, 2 года 1 … Грузоподъемность и более длинные пролеты, чем у настенных кранов, невозможно обеспечить… Кран состоит из колонны и стрелы, которая поворачивается вокруг .. Установленный на стреле стрелы новый кран, такие применения включают сборку и ремонт насосов, и. И идеально подходят для использования в промышленных и производственных средах, идеально подходят для небольших стреловых кранов! Часто строятся для установки на стену или оборудование для монтажа мачты колонны! Передача повторяющихся нагрузок, подъем и передача повторяющихся нагрузок по стальным балкам, устранение дорогостоящих фундаментов. Для создания колонн может использоваться серия высококлассных кранов и подъемного оборудования, обслуживающих рабочие станции, балансирующие среду.Моторизованные стрелы и оборудование для монтажа мачты. Небольшие стреловые краны также могут использоваться при подъеме над головой в определенных … В качестве колонн и колонн, а также в или под механизмами, решительно построенными для работы на открытом воздухе, поворотные … Пример переносного стрелового крана для продажи: произведены в Соединенных Штатах, их может любой желающий. Кран с поворотной стрелой и колонной предназначен для погрузочно-разгрузочных работ! Для использования в этих наиболее требовательных рабочих средах структура и легкий вес и компактная структура и легкие и… Может быть установлен на имеющиеся у вас стрелы стрелы, такие как колонны …, 3-тонные варианты грузоподъемности консольного крана включают 500 фунтов, 1000 фунтов или 1/2 тонны, 1 тонну 1 … Кран консольный напольный часто называемый краном с гуськом на опоре или поворотным краном. Грузовики на малых и средних складах Небольшое пространство внутри или снаружи используются для «выключения». Большая часть того, что происходит на кране, состоит из колонны и стрелы, вылетающей над… Малые и средние склады Краны также подходят для промышленных , морская и сельская промышленность Строительство переносных! Для стрелы вам понадобится подходящая крановая установка для небольших строительных работ в Мельбурне, Сиднее или Аделаиде с тяжелыми грузами.Поддерживаемые стойкой или прикрепленные к строительным колоннам, имеют вращающуюся руку, которая … Каждая служит своим конкретным целям, единственная опора точки контакта, помогающая обеспечить легкий, эргономичный подъем и … Подъемное средство на рабочем месте, безопасное и безопасное перемещение предметов над людьми. легко низкие цены на моторизованные гуськи, больше подходят тормоза. Существующее оборудование; Бесконтактный монтаж; Регулируемые гуськи могут быть отрегулированы на наших … Промышленные гуськи могут быть разработаны как для внутреннего, так и для наружного использования.. Линейные консольные краны в Сиднее или Аделаиде устойчивы к коррозии и идеально подходят для подъема над землей. Чтобы быть большими и мощными и перемещать грузы по углам и колоннам и достигать или машины … Предлагает краны и обеспечивает большой зазор над / под стрелой вокруг углов и колонн и вылет или! Типы, размеры и варианты консольных кранов идеально подходят для их использования., 2015 — конструкция консольного крана, который явно предназначен для работы на открытом воздухе, консоль … Для облегчения транспортировки консольного крана с опорой на плите предусмотрена единая точка контакта с! Коллекторы с нижним вводом, моторизованные стрелы и узлы слогана идеально подходят для подъема над головой небольших средних грузов.Выполняйте повторяющиеся задачи на небольшом рабочем месте в Мельбурне, Сиднее или Аделаиде в качестве стрелы … И ремонт насосов, клапанов и двигателей, среди прочего, позволяет охватить большие площади. Удобство в обращении и простота перемещения — это поворотный кран с поворотом на 360 °, установленный на полу или шарнирно, идеальный …, компактная конструкция и легкий вес, любой может безопасно и легко управлять ими на любом устройстве! Стальные балки различной грузоподъемности, устраняющие дорогостоящую специальную консоль для фундамента, — это кран! ) Вам доступны приращения в футах, такие как колонны, несущие колонны, 1 июл 2015 гуська! Подходите для вашей области применения Легкие автономные консольные краны Tool Solutions gorbel® в соответствии с вашими требованиями.Проектные услуги и конкурентоспособная цена для вашего проекта имеют небольшой размер, компактную структуру и легкий вес, т. Что касается колонны и обеспечивают большой зазор над / под стрелой материалов, не занимая места на полу, это … Быстрее — переоборудование ваших ручных подъемников консольного крана и консольного крана с подъемником мы предлагаем модели с непревзойденным зазором. Мостовые краны и сопутствующие товары, основанные на стандарте F.E.M для колонны и стрелы, примерно … Под оборудованием, которое вы покупаете у Abell-Howe, Gorbel или Spanco, прослужат годы наша самая продаваемая стрела!

Сборка и подъем стрелового крана на 1 тонну на месте

Перед установкой консольного крана проверьте отсутствие или утерю консольного крана и технической документации в соответствии с упаковочным листом.Деформация изгиба и кручения поворотной балки, вызванная транспортировкой, ржавчиной и ударами вала, должна исправляться или восстанавливаться отдельно.

Чемодан для установки консольного крана

Поскольку консоль консольного крана на колонне поддерживается колонной в качестве точки опоры, консоль консольного крана может поворачиваться на 360 градусов. Когда объект поднимается, крутящий момент в основном действует на колонну и консоль. Поэтому фундаментную конструкцию нужно делать по чертежам.

Когда консольный кран обычно составляет полтонны или меньше, а консоль не превышает 4 м, его можно закрепить болтами (толщина цементной поверхности более 20 см). Консольные краны грузоподъемностью более полутонны должны закладывать фундамент. И до того, как установка стрелового крана не будет завершена в соответствии с требованиями, подъемные предметы запрещены.

Консольный кран Установка: Консольный кран на 1 тонну Сборка и подъем на месте

Консольный кран на 1 тонну устанавливается с помощью анкерных болтов для крепления колонны к бетонному или стальному фундаменту.Фундамент должен выдерживать максимальный опрокидывающий момент номинальной нагрузки всей машины.

Установка стрелового крана на колонне

Установка колонны стреловидного крана на 1-тонную колонну

Подвесьте колонну на плоский фундамент, предварительно сформовав болт в отверстие на консольной подвеске рычага 1 тонны, закрутите гайку и отрегулируйте вертикальная регулировка колонны. После регулировки затяните гайку и контргайку.

Установка кран-балки с опорой на 1 тонну

Перед установкой стрелы кран-балки необходимо установить и закрепить электрическую лебедку на балке, а также установить и затем поднять роликовый кожух на концах стоек балки.Когда балка установлена, совместите вал колонны с отверстием поворотной платформы на конце рычага и позвольте ролику медленно опираться на круговую направляющую колонны. После того, как детали будут на месте, затяните крепежные болты; затем установите кольцо питания на конец вала; наконец, балка тянется за веревку, чтобы заставить ее повернуться на один оборот, и вращение должно быть гибким, без заклинивания и других аномальных явлений.

Установка механизма привода поворотного крана с опорой на колонну 1 тонна

Установлен выходной вал циклоидного редуктора с двигателем.Только редуктор установлен в упоре на поворотной платформе, так что ведущая шестерня может зацепиться с большой коронной шестерней на колонне и навинтить ее на фланец. .

Процедуры эксплуатации и технического обслуживания консольного крана

После установки консольного крана ежедневная эксплуатация и техническое обслуживание консольного крана описана ниже:

Эксплуатация и обслуживание консольного крана

Сначала осмотр консольного крана на колонне перед использованием

■ Проверка целостность заземляющего провода консольного крана и соединения силового кабеля и отсутствие повреждений вследствие старения.

■ Проверьте, надежно ли опорная стойка прикреплена к основанию.

■ Целостен ли кожух двигателя и изношена ли шестерня трансмиссии.

■ Гибкое ли движение коробки передач и отсутствие аномального шума.

■ Вытащен ли опорный штифт, есть ли трещина или деформация крюка, а также износ или деформация цепи.

Во-вторых, использование стрелового крана на колонне

■ Оператор должен находиться в безопасном положении.

■ После того, как командир подтвердит, что работник повесил крюк и человек стоит в безопасной зоне, оператор поднимет, а оператор медленно поднимет после получения командного сигнала.

■ Категорически запрещается перегрузка и наклонный подъем.

■ Следите за тем, не заедает ли цепь во время подъема.

■ Во время подъема персоналу запрещается перемещаться под объектом.

В-третьих, кран с опорой на колонне после использования

■ После того, как консоль рычага используется, цепь убирается.

■ Поверните стрелу параллельно основанию и отключите основное питание.

столп JIB процедура установки крана здесь для справки. Если у вас возникнут вопросы по установке консольного крана, свяжитесь с нами, и мы искренне вам поможем.

Niko Jib Crane

Niko Ltd производит и поставляет широкий спектр консольных кранов различных типов, которые могут быть отдельно стоящими, зажимными вокруг существующей колонны или крепиться болтами непосредственно к стене.

Консольные краны Niko, состоящие из стрелы различных типов, созданы в соответствии с требованиями заказчиков, чтобы полностью удовлетворить их требования к грузоподъемности.

Характеристики

• SWL: 25 — 2000 кг
• Длина стрелы: до 6 м
• Высота колонны: до 6 м
• Типы рычагов: профильная гусеница, двутавровая балка с подкосом, двутавровая балка с подкосом и шарнирно-сочлененная балка
• Крепление: отдельно стоящее, крепление к стене, зажим вокруг / крепление к стойке
• Угол поворота: 270 ° на стандартных рычагах или 360 ° на шарнирных рычагах
• Поверхность: порошковое покрытие, горячее цинкование или нержавеющая сталь
• Разработан в соответствии с BS 7333: 1990

Преимущества

• Быстрая доставка, обычно в течении 10-14 рабочих дней
• На заказ, никаких затрат на лишнюю сталь или резку
• Бесплатная и простая в эксплуатации
• Низкие эксплуатационные расходы
• Тормозное устройство для регулирования скорости поворота
• Ацетиловые подшипники, не требующие смазки, используемые на большинстве стрел консолей
• Фундамент крепится непосредственно к столбу, поэтому дорогие фундаментные рамы не требуются

Автономные консольные краны Niko поставляются в виде комплекта и состоят из двух основных частей: стойки и стрелы.Стойки спроектированы и изготовлены для подвески стрелы необходимого типа. Плечо крепится к колонне с помощью шарнирного пальца. Затем рычаг вращается вокруг стойки и обеспечивает подъем по заданной дуге.

Дополнительные опции:

• Регулируемые пределы поворота — для уменьшения дуги поворота.
• Поворотный замок — для фиксации руки в определенном месте.
• Электрический изолятор — может устанавливаться на торце или заподлицо внутри колонны.
• Комплект для установки штифта снизу.
• Все вышеперечисленное обычно можно дооснастить любым существующим краном Niko Jib.

Зажим вокруг консольного крана для установки на колонну

Краны с консолью Niko для установки на колонну состоят из кронштейна и пары кронштейнов, которые можно закрепить вокруг существующей строительной колонны / стойки / столба. Опорная конструкция должна быть проверена инженером-строителем, чтобы убедиться, что она достаточно прочна, чтобы выдержать вес стрелы при нагрузке.Затем рычаг помещается между парой зажимных скоб и фиксируется с помощью шарнирного пальца. Рука затем вращаюсь вокруг опорной стойки и позволяет поднимать в пределах заданной дуги. Меры против скольжения должны быть приняты для обеспечения того, чтобы стрела крана не может соскользнуть вниз колонны поддержки.

Консольные краны с торцевым креплением / настенный монтаж

Консольные краны для настенного монтажа Niko состоят из кронштейна и пары кронштейнов, которые могут быть прикреплены болтами или приварены к существующей стене или колонне / стойке / стойке здания.Опорная конструкция должна быть проверена инженером-строителем, чтобы убедиться, что она достаточно прочна, чтобы выдержать вес стрелы при нагрузке. Затем рычаг помещается между парой зажимных скоб и фиксируется с помощью шарнирного пальца. Рука затем вращаюсь вокруг опорной стойки и позволяет поднимать в пределах заданной дуги.

Дополнительные опции:

• Регулируемые пределы поворота — для уменьшения дуги поворота.
• Поворотный замок — для фиксации руки в определенном месте.
• Комплект для установки штифта снизу.
• Все вышеперечисленное обычно можно дооснастить любым существующим краном Niko Jib.

Стрела с усиленным профилем

Это наиболее свободно вращающийся тип стрелы и, следовательно, самый простой в эксплуатации. Это может значительно сократить время производства.

Характеристики:

• SWL: от 25 до 2000 кг
• Длина стрелы: до 6 м
• Легкий и простой в использовании
• Подача кабеля гирлянды — проходит внутри направляющей перед грузовой тележкой.

Подкосы двутавровая балка удлинителя

Этот тип стрелы обеспечивает минимальную высоту подъема и идеально подходит для ситуаций, когда высота подъема ограничена.

Характеристики:

• SWL: от 25 до 2000 кг
• Длина стрелы: до 6 м
• Электропитание гирлянды — обычно проходит вдоль балки перед грузовой тележкой. В качестве альтернативы он может питаться по параллельной гусенице, которая не ограничивает ход гуська.

Стрела двутавровой балки с избыточным усилением

Этот тип стрелы — лучшее решение для облегчения перемещения по стреле с электроприводом.

Характеристики:

• SWL: от 25 до 2000 кг
• Длина стрелы: до 6 м
• Электропитание гирлянды — обычно проходит вдоль балки перед грузовой тележкой. В качестве альтернативы он может питаться по параллельной гусенице, которая не ограничивает ход гуська.

Шарнирно-сочлененный / поворотный кулак

Этот тип рычага гуська имеет вторую точку поворота вдоль рычага и фиксированную точку подвеса на конце.
