Клапан предохранительный гидравлический: Гидравлический клапан, гидроклапан, дроссель гидравлический, предохранительный клапан, гидрозамок

Содержание

Клапан гидравлический предохранительный, КПГ | СЗНРО

ТУ 3689-001-76785133-2014

Назначение

Клапан гидравлический предохранительный КПГ защищает резервуар с нефтью и нефтепродуктами от разрушения и деформаций при возникновении сверхнормативного давления при отказе дыхательного клапана. Устанавливается гидравлический клапан в комплекте с дыхательными клапанами КДС, КДМ, СМДК.

Гидравлические клапаны КПГ выпускаются только в комплектации «Норма». Гарантировано срабатывание клапанов в любых погодных условиях, благодаря использованию в гидравлическом затворе незамерзающей жидкости. Работает только как предохранительный клапан.

Клапан снабжен устройством контроля уровня незамерзающей жидкости.

Гидравлический клапан КПГ снабжен встроенным огневым предохранителем, который исключает возможность проникновения пламени в резервуар через клапан. Для удобства обслуживания огневой предохранитель выполнен съемным.

Крепежные элементы выполнены по требованиям ОСТ 26-2043-91 специально для применения в химической, нефтехимической и других смежных отраслях промышленности.

На сегодняшний день гидравлические клапаны КПГ на вертикальных резервуарах рекомендуется заменять на клапан КДС-3. КДС-3 в отличии от КПГ имеет не только предохранительные функции, но и обеспечивает функции дыхательного клапана.

Применение

  • ПБ 03-560-03 «Правила промышленной безопасности нефтебаз и складов нефтепродуктов»;
  • ПБ 03-605-03 «Правила устройства вертикальных цилиндрических стальных резервуаров для нефти и нефтепродуктов».

Исполнения

По устойчивости к воздействию климатических факторов внешней среды клапаны изготавливаются в исполнении У, УХЛ, ТС, ТВ категории размещения 1 по ГОСТ 15150-69.

В нашей компании Вы можете приобрести такие гидравлические клапаны, как КПГ — 100 (условный проход 100 мм, масса не более 50 кг), КПГ — 150 (условный проход 150 мм, масса не более 120 кг), КПГ — 200 (условный проход 250 мм, масса не более 124 кг), КПГ — 250 (условный проход 250 мм, масса не более 167 кг), КПГ — 350 (условный проход 350 мм, масса не более 200 кг).

СЗНРО предлагает Вам купить нужный клапан по самой низкой цене в регионе. За более подробной информацией обращайтесь к нашим менеджерам.

Технические характеристики

Наименование параметров Типоразмеры клапанов
КПГ-100 КПГ-150 КПГ-200 КПГ-250 КПГ-350
Проход условный, мм 100 150 250 250 350
Давление срабатывания, Па 1764-1961
Вакуум срабатывания, Па 343-392
Пропускная способность по воздуху, м3/ч 200
500
900 1500 2000
Объем заливаемой жидкости гидрозатвора, л 15 15 25 25 25
Присоединительные размеры:
Межцентровое расстояние, мм
Диаметр отверстий, мм
Количество отверстий, ш
170
18
4
225
18
8
280
18
8
335
18
12
445
22
6
Габаритные размеры:
Длина, мм
Ширина, мм
Высота, мм
630
600
1050
950
920
1480
950
920
1480
1200
1120
1550
1200
1120
1550
Масса, кг, не более 50 120 124 167 200

Гидравлические компоненты Parker Hannifin: Клапаны предохранительные

Обзорный материал о номенклатуре компании КАСКАД: клапаны предохранительные PARKER с ручным управлением серии VS, VB, VBY, EVSA, R1E02, R4V/R6V, DSDU

Компания Parker предлагает одну из самых обширных линеек оборудования для промышленных гидравлических систем.

Вся продукция, от насосов и клапанов до моторов и контроллеров управления приводами, создана с использованием передовых технологий. Компания предлагает встроенное электронное оборудование для более точной регулировки, инновационные разработки по уменьшению габаритных размеров и больший, чем когда-либо, выбор функций. Промышленные гидравлические компоненты и системы Parker имеют облегченную, компактную конструкцию и созданы для осуществления точного и надежного контроля.

Компания КАСКАД предлагает насосы, гидромоторы, гидравлические станции, гидрораспределители, клапаны, гидроцилиндры, поворотные гидродвигатели, гидроаккумуляторы, фильтры, анализаторы жидкостей, соединения — полную линейку гидравлических компонентов Parker.



Предохранительный клапан прямого действия Серия VS

Предохранительный клапан VS*06 –  это золотниковый клапан прямого действия для монтажа на промежуточной плите, с внутренним сливом в канал T. Порядок подсоединения клапана и его назначение соответствуют ISO 6264.

Примеры маркировки: VS064A06VG, VS160A06VG, VS210A06VG и др.



Предохранительный клапан прямого действия Серия VB

Регулирование предохранительного клапана прямого действия осуществляется вручную. Клапаны серии VB можно использовать как клапаны последовательности благодаря высокому давлению в выпускном и внешнем сливном каналах.

Примеры маркировки:

VB125A06VGZ, VB064A10VM, VB210A10VG и др.



Предохранительный клапан прямого действия Серия VBY

Управляемый предохранительный клапан серии VBY состоит из секции управления с ручной регулировкой и основной клапанной секции золотникового типа. Для клапанов предусмотрен только внешний слив. Клапаны серии VBY можно использовать также в качестве клапанов последовательности, так как выпускной и внешний сливные каналы рассчитаны на высокое давление.

Примеры маркировки: VBY125A06V, VBY064h20N, VBY210A10N и др.



Предохранительный клапан прямого действия Серия EVSA

Предохранительный клапан прямого действия серии EVSA является клапанным гидроаппаратом, который устанавливается методом ввинчивания в коллектор. В наличии имеются гидроаппараты двух типоразмеров, рассчитанные на три ступени давления.

Назначение: Когда давление в канале P превышает уставку, регулирующий конус открывает канал T, ограничивая давление в канале Р до установленной величины. Встроенный демпфирующий золотник предотвращает колебания давления в переходной зоне. Рабочее давление задается установочным винтом, который блокируется зажимным винтом. Дополнительным средством сохранения регулировки является цилиндр со стопорным устройством (замковое устройство).

Примеры маркировки: EVSA160A061, EVSA064A101, EVSA315A101 и др.



Предохранительный клапан прямого действия Серия R1E02

Предохранительные клапаны прямого действия серии R1E02 являются клапанными гидроаппаратами, обычно используемыми для дистанционного контроля давления.

Клапаны серии R1E02 являются идеальным решением, когда простоте и надежности дистанционного контроля давления в гидросистеме отдается предпочтение перед электрогидравлической системой регулирования. Обычно давление контролируется в управляемых клапанах давления или компенсаторах насосов переменной производительности.

Примеры маркировки: R1E021323A1, R1E023521A1, R1E022124A1 и др.



Управляемые предохранительные клапаны Серии R4V / R6V

Сервоуправляемые предохранительные клапаны серии R4V (DIN 24340 форма D) и R6V (DIN 24340 форма E) состоят из управляющей ступени с ручной регулировкой и главной ступени закрытого типа. Регулируемой вручную управляющей клапанной секции и основной клапанной секции гидроаппарата. Для обеспечения циркуляции при минимальном давлении реализована функция выброса воздуха из системы с помощью направляющего гидрораспределителя с электромагнитным управлением.



Управляемый предохранительный клапан Серия DSDU

Управляемые предохранительные клапаны серии DSDU обеспечивают ограничение давления в системе, открывая канал сброса давления в резервуар. Чаще всего они используются для сброса давления в гидроаккумуляторах. Каждый клапан регулируется и сертифицируется Немецкой ассоциацией технического контроля (TÜV). К поставляемому клапану прилагается сертификат соотвествия TÜV.

Технические характеристики

• Сертификат TÜV

• Сертификация блока EC (модуль G) в соответствии с директивой 97/23/EC

• Монтаж на промежуточной плите согласно ISO 6264, Типоразмер 25

• Дистанционное управление через канал X





Компания КАСКАД, являясь официальным дистрибьютором Parker Hannifin в России, может предложить своим клиентам полный спектр гидравлического оборудования – под любые задачи и условия эксплуатации: насосы, гидромоторы, гидравлические станции, гидрораспределители, клапаны, гидроцилиндры, поворотные гидродвигатели, гидроаккумуляторы, фильтры, анализаторы жидкостей, гидравлические соединения. Подробнее о технических характеристиках и видах гидравлических клапанов вы можете узнать в разделе Гидравлические компоненты – Клапаны каталога продукции на нашем сайте. Консультации по подбору оборудования всегда можно получить у мененжнров компании КАСКАД по тел. (831) 280-98-62. Будем рады вам помочь!

Гидравлические предохранительные клапаны – необходимые элементы для защиты любой гидравлической системы

При использовании гидрооборудования часто бывает так, что по каким-либо причинам давление резко возрастает и может превысить максимально допустимое для оборудования, что приводит к разрыву рукава или вовсе выходу из строя любого из элементов.

Клапан предохранительный предназначен для защиты гидравлики от превышения давления и негативных последствий, которые могут возникнуть впоследствии. С помощью него настраивается максимально допустимое давление, при достижении которого пружина открывается и масло сливается в бак.

Какие типы предохранительных клапанов существуют

Предохранительные гидроклапаны являются очень распространёнными и применяются практически во всех гидросистемах, этим обусловлено большое количество их разновидностей.

Так, по способу монтажа их можно разделить на:

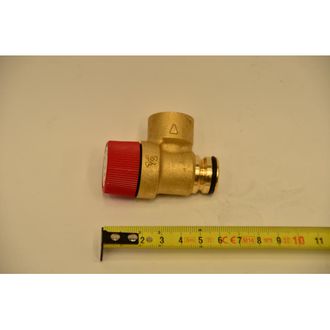

  • трубного или резьбового, которые имеют присоединительную резьбу и монтируются в трубопровод;

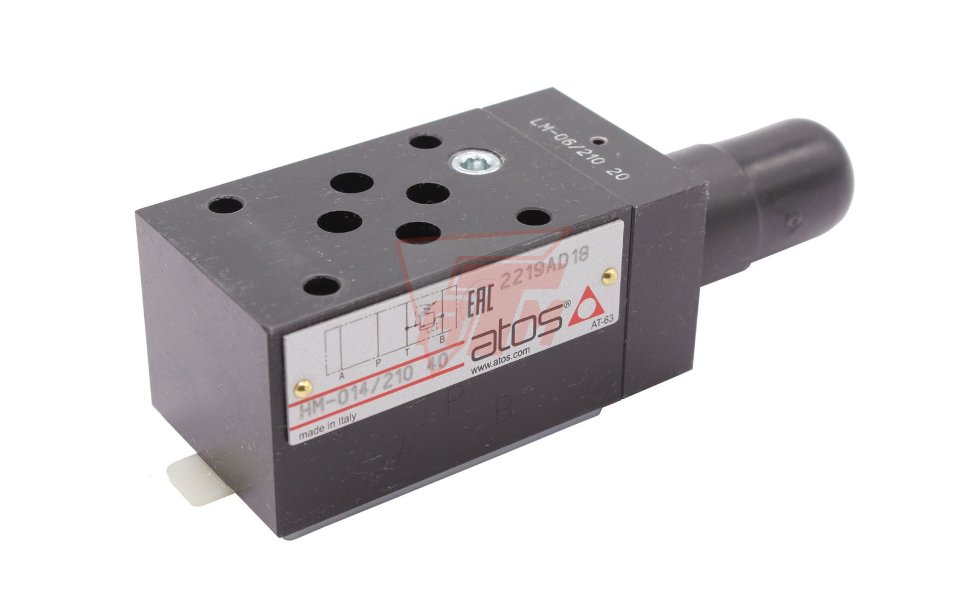

  • модульного монтажа, устанавливаются на монтажную плиту под распределитель;
  • плитного монтажа, которые монтируются на плиту без дополнительного оборудования.

Как правильно выбрать гидравлический предохранительный (переливной) клапан

Выбирая предохранительные клапаны необходимо, прежде всего, определится с типом монтажа и местом его установки. Далее, обязательным является анализ параметров гидравлической системы, для выбора требуемого типоразмера, для обеспечения необходимой пропускной способности и регулировки заданного давления.

Где купить гидравлический предохранительный гидроклапан

На складе «ГИДРО-ГИД» содержится множество переливных агрегатов любых видов и типоразмеров, что позволяет подобрать и купить необходимое оборудование максимально быстро и просто, а технические специалисты всегда окажут квалифицированную консультацию.



Клапан предохранительный гидравлический КПГ | Проектирование, производство, монтаж резервуаров вертикальных стальных. Самара

Клапан предохранительный гидравлический КПГ ТУ 3689-001-62461585-2010

Назначение

Клапан КПГ защищает резервуар с нефтью и нефтепродуктами от разрушения и деформаций при возникновении сверхнормативного давления при отказе дыхательного клапана. Устанавливается в комплекте с дыхательными клапанами КДС, КДМ, СМДК.

Гарантировано срабатывание клапана в любых погодных условиях, благодаря использованию в гидравлическом затворе незамерзающей жидкости. Работает только как предохранительный клапан.

Клапан снабжен устройством контроля уровня незамерзающей жидкости.

КПГ снабжен встроенным огневым предохранителем, который исключает возможность проникновения пламени в резервуар через клапан. Для удобства обслуживания огневой предохранитель выполнен съемным.

Крепежные элементы выполнены по требованиям ОСТ 26-2043-91 специально для применения в химической, нефтехимической и других смежных отраслях промышленности.

На сегодняшний день КПГ на вертикальных резервуарах рекомендуется заменять на клапан КДС. КДС в отличии от КПГ имеет не только предохранительные функции, но и обеспечивает функции дыхательного клапана.

Применение

  • ПБ 03-605-03 «Правила устройства вертикальных цилиндрических стальных резервуаров для нефти и нефтепродуктов»;
  • ПБ 03-560-03 «Правила промышленной безопасности нефтебаз и складов нефтепродуктов».

Исполнения

По устойчивости к воздействию климатических факторов внешней среды клапаны изготавливаются в исполнении У, УХЛ, ТС, ТВ категории размещения 1 по ГОСТ 15150-69.

Технические характеристики

Наименование товаров

КПГ – 100

КПГ – 150

КПГ -200

КПГ – 250

КПГ — 350

Проход условный, мм

100

150

200

250

350

Давление срабатывания, Па

1764-1961

Вакуум срабатывания, Па

343-392

Пропускная способность по воздуху, м3/ч

200

500

900

1500

2000

Объем заливаемой жидкости гидрозатвора, л

7

16

16

23

31

Присоединительные размеры

Межцентровое расстояние, мм

170

225

280

335

445

Диаметр отверстий, мм

18

18

18

18

22

Количество отверстий, шт.

4

8

8

12

6

Габаритные размеры

Длинна, мм

630

950

950

1200

1200

Ширина, мм

600

920

920

1120

1120

Высота, мм

1050

1480

1480

1550

1550

Масса, кг, не более

50

120

124

167

200









Клапан предохранительный гидравлический КПГ, клапан КПГ

Клапан предохранительный КПГ

Клапаны КПГ предназначены для установки на резервуарах с нефтью и нефтепродуктами для защиты резервуара от разрушения в случае сверхдопустимого давления или вакуума при отказе рабочего клапана. Конструкция клапана, материалы, из которых он изготовлен, обеспечивают высокую надёжность, долговечность и безопасность в эксплуатации.

Клапан предохранительный КПГ предназначен для работы в комплекте с дыхательными клапанами типа НДКМ, КДМ, КДС при установке на резервуары с нефтью и нефтепродуктами, с допустимым избыточным давлением 200 мм вод. ст. сообщающего газовое пространство резервуара с атмосферой в аварийной ситуации (на случай выхода из строя дыхательного клапана).

По устойчивости к воздействию климатических факторов внешней среды клапаны соответствуют исполнению У, категории размещения 1 по ГОСТ 15150-69.
Клапаны выполнены в искробезопасном исполнении.

Пример обозначения при заказе:
КПГ-200 У1, где
КПГ — предохранительный гидравлический клапан;
200 — условный проход клапана;
У1 — климатическое исполнение.

Чертеж клапана КПГ



Технические характеристики клапана предохранительного КПГ

Наименование параметров

КПГ-100

КПГ-150

КПГ-200

КПГ-250

КПГ-350

Условный проход присоединительного патрубка, мм

100

150

200

250

350

Давление срабатывания, Па (мм вод. ст.)

1764-1961 (180-200)

Вакуум срабатывания в пределах, Па (мм вод.ст.)

343-392 (35-40)

Пропускная способность (по воздуху), м³/ч

200

500

900

1500

2700

Объем заливаемой жидкости гидрозатвора, л

15

22

46,5

Габаритные размеры, мм, не более

длина L

980

980

980

1180

диаметр D

845

845

1120

1030

высота H

1257

1272

1370

1510

Присоединительные размеры, мм, не более

D1

170

225

295

335

445

d

18

18

22

18

22

n

4

8

8

12

12

Масса, кг, не более

134

245

265





КПГ-250 — клапан предохранительный гидравлический КПГ-250

Клапан предохранительный гидравлический КПГ-250 предназначен для защиты резервуаров хранения нефти и нефтепродуктов от разрушения при сверхдопустимом повышении избыточного и вакуумметрического давления в резервуаре.

Клапан предохранительный предназначен для работы совместно с дыхательными клапанами типа НДКМ, КДМ, КДС. Клапан КПГ-250 устанавливается на монтажный патрубок на крыше резервуара.

У клапанов КПГ в абсолютно любых погодных условиях обеспечивается 100%-ное срабатывание. Это осуществляется с помощью использования в гидравлическом затворе незамерзающей жидкости. Причем сам клапан КПГ оснащен устройством контроля уровня незамерзающей жидкости.

Корпус клапана КПГ-250 изготавливается из углеродистой стали. Лента огнепреграждающего элемента — из алюминиевого сплава. По требованию заказчика возможно изготовление клапанов КПГ из нержавеющей стали.

По устойчивости к воздействию климатических факторов внешней среды клапаны КПГ изготавливаются в исполнениях У, ХЛ или УХЛ категории размещения 1 по ГОСТ 15150-69.

Чертеж предохранительного клапана КПГ-250

Технические характеристики клапанов КПГ

Технические данные КПГ-100 КПГ-150 КПГ-200 КПГ-250 КПГ-350
Условный проход (DN) 100 150 200 250 350
Давления срабатывания, Па (мм вод. ст.) 1764…1961 (176…196) 1764…1961 (176…196) 1764…1961 (176…196) 1764…1961 (176…196) 1764…1961 (176…196)
Вакуум срабатывания, Па (мм вод. ст.) 343…392 (34…39) 343…392 (34…39) 343…392 (34…39) 343…392 (34…39) 343…392 (34…39)
Пропускная способность, м3/ч, не менее 200 500 900 1500 2700
Длина (L), мм 764 962 962 1078 1169
Ширина (Dk), мм 600 793 793 1078 1000
Высота (H), мм 945 1250 1250 1278 1373
Диаметр фланца (D), мм 205 260 315 370 485
Диаметр по присоединительным отверстиям фланца (D1), мм 170 225 280 335 445
Диаметр присоединительных отверстий фланца (d), мм 18 18 18 18 22
Количество присоединительных отверстий (n), шт 4 8 8 12 12
Масса, кг, не более 70 86 86 93 210

Купить клапан КПГ-250

Пример обозначения при заказе: КПГ-250 У1 ТУ 3689-066-10524112-2006, где

  • КПГ — клапан предохранительный гидравлический;
  • 250 — условный проход клапана, мм;
  • У1 — климатическое исполнение и категория размещения по ГОСТ15150-69.

Компания «Центр снабжения промышленности» занимается поставкой всех видов стальных резервуаров и резервуарного оборудования. У нас вы можете купить предохранительные гидравлические клапаны КПГ-250 по цене завода производителя. Обращайтесь!

Клапан предохранительный КПГ | ЭНЕРГОАРСЕНАЛ

Клапан предохранительный гидравлический КПГ-100

Клапан предохранительный гидравлический КПГ-100 предназначен для защиты резервуаров хранения нефти и нефтепродуктов от разрушения при сверхдопустимом повышении избыточного и вакуумметрического давления в резервуаре.

Клапан предохранительный гидравлический КПГ-100 предназначен для защиты резервуаров хранения нефти и нефтепродуктов от разрушения при сверхдопустимом повышении избыточного и вакуумметрического давления в резервуаре.


руб.0.00

Клапан предохранительный гидравлический КПГ-150

Клапан предохранительный гидравлический КПГ-150 предназначен для защиты резервуаров хранения нефти и нефтепродуктов от разрушения при сверхдопустимом повышении избыточного и вакуумметрического давления в резервуаре.

Клапан предохранительный гидравлический КПГ-150 предназначен для защиты резервуаров хранения нефти и нефтепродуктов от разрушения при сверхдопустимом повышении избыточного и вакуумметрического давления в резервуаре.


руб.0.00

Клапан предохранительный гидравлический КПГ-200

Клапан предохранительный гидравлический КПГ-200 предназначен для защиты резервуаров хранения нефти и нефтепродуктов от разрушения при сверхдопустимом повышении избыточного и вакуумметрического давления в резервуаре.

Клапан предохранительный гидравлический КПГ-200 предназначен для защиты резервуаров хранения нефти и нефтепродуктов от разрушения при сверхдопустимом повышении избыточного и вакуумметрического давления в резервуаре.


руб.0.00

Клапан предохранительный гидравлический КПГ-250

Клапан предохранительный гидравлический КПГ-250 предназначен для защиты резервуаров хранения нефти и нефтепродуктов от разрушения при сверхдопустимом повышении избыточного и вакуумметрического давления в резервуаре.

Клапан предохранительный гидравлический КПГ-250 предназначен для защиты резервуаров хранения нефти и нефтепродуктов от разрушения при сверхдопустимом повышении избыточного и вакуумметрического давления в резервуаре.


руб.0.00

Клапан предохранительный гидравлический КПГ-300

Клапан предохранительный гидравлический КПГ-300 предназначен для защиты резервуаров хранения нефти и нефтепродуктов от разрушения при сверхдопустимом повышении избыточного и вакуумметрического давления в резервуаре.

Клапан предохранительный гидравлический КПГ-300 предназначен для защиты резервуаров хранения нефти и нефтепродуктов от разрушения при сверхдопустимом повышении избыточного и вакуумметрического давления в резервуаре.


руб.0.00

Клапан предохранительный гидравлический КПГ-350

Клапан предохранительный гидравлический КПГ-350 предназначен для защиты резервуаров хранения нефти и нефтепродуктов от разрушения при сверх допустимом повышении избыточного и вакуумметрического давления в резервуаре.

Клапан предохранительный гидравлический КПГ-350 предназначен для защиты резервуаров хранения нефти и нефтепродуктов от разрушения при сверх допустимом повышении избыточного и вакуумметрического давления в резервуаре.


руб.0.00

Клапан предохранительный КПГ-100К

Клапан предохранительный КПГ-100К предназначен для защиты резервуаров хранения нефти и нефтепродуктов от разрушения при сверхдопустимом повышении избыточного и вакуумметрического давления в резервуаре. Встроенный огнепреградитель препятствует проникновению пламени внутрь резервуара при воспламенении снаружи резервуара выходящих из него паров и газов.

Клапан предохранительный КПГ-100К предназначен для защиты резервуаров хранения нефти и нефтепродуктов от разрушения при сверхдопустимом повышении избыточного и вакуумметрического давления в резервуаре. Встроенный огнепреградитель препятствует проникновению пламени внутрь резервуара при воспламенении снаружи резервуара выходящих из него паров и газов.


руб.0.00

Клапан предохранительный КПГ-150К

Клапан предохранительный КПГ-150К предназначен для защиты резервуаров хранения нефти и нефтепродуктов от разрушения при сверхдопустимом повышении избыточного и вакуумметрического давления в резервуаре. Встроенный огнепреградитель препятствует проникновению пламени внутрь резервуара при воспламенении снаружи резервуара выходящих из него паров и газов.

Клапан предохранительный КПГ-150К предназначен для защиты резервуаров хранения нефти и нефтепродуктов от разрушения при сверхдопустимом повышении избыточного и вакуумметрического давления в резервуаре. Встроенный огнепреградитель препятствует проникновению пламени внутрь резервуара при воспламенении снаружи резервуара выходящих из него паров и газов.


руб.0.00

Клапан предохранительный КПГ-200К

Клапан предохранительный КПГ-200К предназначен для защиты резервуаров хранения нефти и нефтепродуктов от разрушения при сверхдопустимом повышении избыточного и вакуумметрического давления в резервуаре. Встроенный огнепреградитель препятствует проникновению пламени внутрь резервуара при воспламенении снаружи резервуара выходящих из него паров и газов.

Клапан предохранительный КПГ-200К предназначен для защиты резервуаров хранения нефти и нефтепродуктов от разрушения при сверхдопустимом повышении избыточного и вакуумметрического давления в резервуаре. Встроенный огнепреградитель препятствует проникновению пламени внутрь резервуара при воспламенении снаружи резервуара выходящих из него паров и газов.


руб.0.00

Клапан предохранительный КПГ-250К

Клапан предохранительный КПГ-250К предназначен для защиты резервуаров хранения нефти и нефтепродуктов от разрушения при сверхдопустимом повышении избыточного и вакуумметрического давления в резервуаре. Встроенный огнепреградитель препятствует проникновению пламени внутрь резервуара при воспламенении снаружи резервуара выходящих из него паров и газов.

Клапан предохранительный КПГ-250К предназначен для защиты резервуаров хранения нефти и нефтепродуктов от разрушения при сверхдопустимом повышении избыточного и вакуумметрического давления в резервуаре. Встроенный огнепреградитель препятствует проникновению пламени внутрь резервуара при воспламенении снаружи резервуара выходящих из него паров и газов.


руб.0.00

Клапан предохранительный КПГ-350К

Клапан предохранительный КПГ-350К предназначен для защиты резервуаров хранения нефти и нефтепродуктов от разрушения при сверхдопустимом повышении избыточного и вакуумметрического давления в резервуаре. Встроенный огнепреградитель препятствует проникновению пламени внутрь резервуара при воспламенении снаружи резервуара выходящих из него паров и газов.

Клапан предохранительный КПГ-350К предназначен для защиты резервуаров хранения нефти и нефтепродуктов от разрушения при сверхдопустимом повышении избыточного и вакуумметрического давления в резервуаре. Встроенный огнепреградитель препятствует проникновению пламени внутрь резервуара при воспламенении снаружи резервуара выходящих из него паров и газов.


руб.0.00

КЛАПАН ПРЕДОХРАНИТЕЛЬНЫЙ ГИДРАВЛИЧЕНСКИЙ КПГ-350

Клапан предохранительный гидравлический КПГ-350 предназначен для защиты резервуаров хранения нефти и нефтепродуктов от разрушения при сверхдопустимом повышении избыточного и вакуумметрического давления в резервуаре.

Клапан предохранительный предназначен для работы совместно с дыхательными клапанами типа НДКМ, КДМ, КДС.
Клапан КПГ устанавливается на монтажный патрубок на крыше резервуара.

По устойчивости к воздействию климатических факторов внешней среды клапаны изготавливаются в исполнениях У, ХЛ или УХЛ категории размещения 1 по ГОСТ 15150-69.

Пример обозначения при заказе: КПГ-100 У1 ТУ 3689-066-10524112-2006, где
КПГ — клапан предохранительный,
100 — условный проход клапана, мм;
У1 — климатическое исполнение и категория размещения по ГОСТ15150-69.

Клапан предохранительный гидравлический КПГ-350 предназначен для защиты резервуаров хранения нефти и нефтепродуктов от разрушения при сверхдопустимом повышении избыточного и вакуумметрического давления в резервуаре.

Клапан предохранительный предназначен для работы совместно с дыхательными клапанами типа НДКМ, КДМ, КДС.
Клапан КПГ устанавливается на монтажный патрубок на крыше резервуара.

По устойчивости к воздействию климатических факторов внешней среды клапаны изготавливаются в исполнениях У, ХЛ или УХЛ категории размещения 1 по ГОСТ 15150-69.

Пример обозначения при заказе: КПГ-100 У1 ТУ 3689-066-10524112-2006, где
КПГ — клапан предохранительный,
100 — условный проход клапана, мм;
У1 — климатическое исполнение и категория размещения по ГОСТ15150-69.


руб.0.00 Система предохранительных клапанов

| Гидравлика и пневматика

Регулирование давления является ключом к управлению движением и усилием, но мало известно о том, как регулируется давление. Распространенное заблуждение состоит в том, что давление — это «сопротивление потоку» или что давление регулируется сервоклапанами с использованием кривых увеличения давления. Пришло время взглянуть на то, что именно происходит при работе гидравлической системы.

Одна из основных формул для изменения давления:

Где ΔP — изменение давления, Β — модуль объемной упругости масла, ΔV — это изменение объема под давлением, а V . — общий объем под давлением.

Итак, если сжатый объем уменьшается, давление увеличивается. Это то, что происходит, когда шток цилиндра ударяется, и масло на стороне крышки поршня сжимается.

Приведенная выше формула полезна в относительно статических ситуациях, но в динамических ситуациях, таких как управление движением или силой, формула должна быть изменена, чтобы включать время. Теперь формула принимает вид

или

Где dP / dt — мгновенное изменение давления, а dV / dt — мгновенное изменение сжатого объема масла.

Когда гидравлический цилиндр движется, объем масла изменяется по мере движения поршня. Чтобы давление оставалось постоянным, dP / dt должно быть равно 0. Следовательно, масло необходимо добавлять или откачивать из цилиндра. Формула для dP / dt должна быть расширена, чтобы включить поток.

Обратите внимание, что увеличение объема приводит к отрицательному изменению давления. Но если поток как функция времени, Q (t) , равен скорости изменения объема под давлением, давление остается постоянным.

Затем необходимо увеличить объем и изменение объема. Изменение объема масла равняется площади поршня, умноженной на скорость поршня. Объем масла при сжатии равен мертвому объему плюс расстояние от поршня до конца цилиндра. Результирующее уравнение:

Где A — площадь поршня со стороны крышки в этом примере, dv — мертвый объем масла между полностью втянутым поршнем и клапаном, x (t ) — это положение поршня относительно полностью втянутого положения, а v (t) — это скорость поршня как функция времени. Положительно, когда цилиндр перемещается из полностью втянутого положения. Когда v (t) положительный, давление на стороне крышки поршня падает, если не добавить масло.

Положение и скорость поршня можно измерить с помощью устройства обратной связи, которым обычно является стержень магнитострикционного преобразователя. Расход не измеряется, а, скорее, косвенно регулируется гидравлическим контроллером движения, управляющим пропорциональным клапаном. При моделировании или моделировании поток можно точно оценить, используя спецификации производителя.Сначала вычислите постоянную потока клапана, используя:

Теперь можно рассчитать расход как функцию давления и положения золотника x (t), используя:

Положение золотника контролируется выход контроллера движения. P s — давление подачи, а P a — давление на стороне крышки цилиндра. Обратите внимание, что изменение давления на стороне крышки цилиндра зависит от многих факторов, включая давление в стороне крышки цилиндра! Это требует сложного расчета.

Иногда необходимо контролировать только давление, как, например, при проверке способности емкости выдерживать давление. В таких случаях нужен только датчик, контролирующий давление внутри емкости.

Обычно давление используется для управления силой, прилагаемой к объекту. В этом случае давление с каждой стороны поршня умножается на площадь соответствующего поршня, а разница составляет результирующую силу. В этом случае контроллер движения замыкает петлю вокруг чистой силы.Для расчета чистой силы требуется установленный датчик нагрузки или датчик давления, который может измерять давление с каждой стороны поршня.

Во время управления движением давление также регулируется косвенно. Однако при моделировании чистой силы и движения должна быть система уравнений для каждой стороны поршня, поскольку требуется результирующая сила. Чистая сила используется для расчета ускорения. Затем интегрируется ускорение для определения скорости, а затем интегрируется скорость для определения положения.

Очевидно, что уравнения для расчета изменений давления сложны и зависят от многих факторов, которые постоянно меняются. Гидравлические симуляторы используют текущее состояние для вычисления следующего состояния с небольшими временными интервалами. Обычно достаточно 100 микросекунд. Причина использования малых приращений времени заключается в том, что давление быстро меняется при ударе о препятствие, как в прессе. Кроме того, чем меньше интервал времени, тем лучше и плавнее будет моделирование.Компромисс — это дополнительное время, необходимое для вычислений, и большой объем генерируемых данных.

Еще в начале 2000-х я использовал электронную таблицу для моделирования системы клиентов, которая была спроектирована неправильно. В то время моя программа для работы с электронными таблицами могла обрабатывать только 32 768 строк. Но при 100 микросекундах для каждой строки я смог смоделировать только 3,2 секунды, что, к счастью, было достаточно долго.

Каждый столбец представлял собой уравнение для расчета положения, скорости, ускорения, чистой силы, давления со стороны крышки и со стороны штока. После заполнения первой строки формулы были скопированы в остальные строки. Изменения давления зависят от этих значений, поэтому их приходилось рассчитывать для каждой строки или за 100 микросекундных итераций. Это работало, но было ограничено скоростью и объемом памяти персональных компьютеров в то время.

В следующей статье будет показано, как расчет изменений давления похож на расчет процентов на сбережения; начисление процентов, начисляемых ежедневно, также является итеративным процессом.

Питер Нахтвей — президент Delta Computer Systems, Battle Ground, Вашингтон.Для получения дополнительной информации звоните (360) 254-8688 или посетите www.deltamotion.com .

Сборка гидрораспределителя с пилотным управлением

Предохранительные клапаны используются для ограничения максимального давления в гидравлических системах. Когда давление в системе начинает превышать настройку давления предохранительного клапана, контролируемое количество гидравлической жидкости проходит через предохранительный клапан в порт резервуара и ограничивает давление в системе до настройки клапана. Существует два основных типа предохранительных клапанов прямого действия (простые) и с пилотным управлением (составные).

Необходимо понимать несколько важных терминов, касающихся работы предохранительных клапанов. Это: давление открытия, давление полного потока и давление обратной посадки.

  • Давление открытия — давление, при котором тарельчатый клапан смещается.
  • Давление полного потока — давление, при котором предохранительный клапан направляет полный поток в резервуар.
  • Давление возврата — давление, при котором предохранительный клапан закрывается после открытия.

В простом предохранительном клапане пружина прижимает тарелку к седлу. Когда давление в системе достаточно велико, чтобы преодолеть усилие пружины, тарелка сдвигается с седла, позволяя жидкости течь через байпас. Сжатие пружины настраивается таким образом, что тарельчатый клапан открывается для отвода потока, достаточного для ограничения давления до заданного значения.

В составном предохранительном клапане легкая пружина удерживает поршень основной ступени, так что выпускное отверстие обычно заблокировано.Небольшое количество жидкости проходит мимо поршня основной ступени через отверстие в основном поршне к пилотной ступени предохранительного клапана. Давление жидкости на пилотный клапан оказывает давление на тарельчатый клапан пилотного клапана. Если усилие превышает усилие пружины, тарелка отключается, позволяя небольшому количеству жидкости протекать через слив. Отверстие для выпуска воздуха на вентилируемом клапане дистанционного управления с пилотным управлением можно использовать в качестве пульта дистанционного управления или закупорить, если оно не используется.

Падение давления, возникающее в результате обтекания тарелки пилотного клапана, ощущается на задней стороне поршня основной ступени, и поршень смещается, открывая клапан.В процессе работы сжатие пружины пилотной ступени регулируется таким образом, чтобы поршень основной ступени открывался при заданном давлении.

Как и в случае со всеми прецизионно обработанными компонентами, необходимо соблюдать осторожность при сборке предохранительного клапана с пилотным управлением. Чистота имеет первостепенное значение. Компоненты, особенно сбалансированный поршень, перед сборкой следует смазать чистым маслом. Колпачок или пилотная часть клапана должны быть тщательно выровнены по поршню. В некоторых предохранительных клапанах используются фиксирующие штифты для обеспечения центровки.Болты должны быть затянуты должным образом. Перед повторным вводом клапана в эксплуатацию необходимо проверить работу клапана. Если клапан не работает должным образом из-за заедания поршня, крышку можно ослабить и осторожно постучать для достижения надлежащего выравнивания. После этой регулировки болты необходимо повторно затянуть.

Проверьте свои навыки


1. Что произойдет, если пилотное отверстие в главном поршне пилотного предохранительного клапана окажется забитым?

а. Клапан будет нормально работать.
г. Клапан никогда не откроется.
г. Клапан будет работать нормально, но отводит лишь небольшое количество жидкости в порт резервуара.
г. Увеличение давления на пружину пилотной ступени уменьшит давление открытия клапана.
e. Клапан открывается один раз, а затем остается открытым.

2. Что вы делаете с вентиляционным отверстием на пилотном предохранительном клапане ?

а. Подсоедините к резервуару выше уровня жидкости.
г. Подсоедините к резервуару ниже уровня жидкости.
г. Используйте как порт дистанционного управления.
г. Всегда используйте порт для манометра.
e. Сброс в атмосферу.

См. Решение

Сертификат с меткой, гидравлический, ifps, предохранительный клапан с пилотным управлением, проверьте свои навыки

ROSS CONTROLS представляет гидравлические системы предохранительных клапанов серии

ROSS CONTROLS, которая уже известна во всей отрасли своими надежными пневматическими предохранительными клапанами и решениями, теперь расширяет эти возможности, предлагая решения для пользователей гидравлических систем.

Гидравлические системы предохранительных клапанов серии HBB

ROSS Controls® представляет свои новые системы гидравлических запорных и спускных клапанов, предназначенные для внешнего мониторинга, до категории 4, PL e для приложений безопасности

Клапанная система серии ROSS® HBB для блокировки и выпуска воздуха

Гидравлические клапаны серии ROSS для блокировки и выпуска воздуха имеют конструкцию, установленную на основании коллектора, доступны в трех размерах корпуса D03, D05 и D07, размерах портов SAE-8, SAE-12 и 1 -1/4 Code 61 Фланец.Эти клапанные системы имеют предохранительный клапан на входе и датчики положения для внешнего контроля. Клапанная система серии HBB имеет защищенную от взлома конструкцию, которая предотвращает несанкционированный доступ к клапану.

Функция безопасности системы клапанов серии Hydraulic Block & Bleed заключается в блокировании давления гидравлической подачи и сбросе давления на выходе обратно в бак.

Система безопасности ROSS® HBB Series представляет собой систему с резервным 3/2 нормально закрытым функциональным клапаном, золотникового типа, с прямым соленоидом или соленоидным пилотным управлением.Эта новая система предназначена для внешнего мониторинга для безопасной работы с резервированием и оснащена датчиками положения для внешнего мониторинга с помощью системы управления электрической безопасностью.

Гидравлические системы предохранительных клапанов серии HBH

Клапанная система серии ROSS® HBH для блокировки и выпуска воздуха

ROSS Controls® представляет свои новые системы гидравлических клапанов блокировки и удержания, предназначенные для внешнего мониторинга, до категории 4, PL e для приложений безопасности

Гидравлические блоки серии ROSS с блокировкой и удержанием имеют конструкцию, установленную на основании коллектора, доступны в двух размерах корпуса D25 и D32, размерах портов 1-1 / 2 и 2, фланце Code 62.Эти клапанные системы имеют предохранительный клапан на входе и датчики положения для внешнего контроля. Клапанная система серии HBH имеет защищенную от взлома конструкцию, которая предотвращает несанкционированный доступ к клапану.

Клапаны серии HBH представляют собой дублирующие системы запорных клапанов, разработанные для критических применений, где требуется безопасное удержание нагрузки для цилиндров с гидравлическим управлением. Функция безопасности системы клапанов серии Hydraulic Block & Hold заключается в остановке движения цилиндра и удержании цилиндра в нужном положении в случае потери давления питания и / или электроэнергии.

Система безопасности серии ROSS® HBH представляет собой систему резервных 3/2 нормально закрытых функциональных клапанов, золотникового типа, с пилотным электромагнитным управлением. Эта новая система предназначена для внешнего мониторинга для безопасной работы с резервированием и оснащена датчиками положения для внешнего мониторинга с помощью системы управления электрической безопасностью.

Компания

ROSS всегда была в авангарде инноваций в области пневматики и теперь предлагает клиентам еще более широкие возможности благодаря своим предложениям по гидравлике и будет продолжать расширять линейку гидравлических продуктов.

Для получения дополнительной информации о системах гидравлических клапанов серии ROSS® обратитесь к местному дистрибьютору ROSS, в службу поддержки клиентов
ROSS или посетите веб-сайт ROSS.

Новости робототехники — ROSS CONTROLS® объявляет …

Росс Контролс Опубликовано 06.09.2018

TROY, MI — ROSS Controls® представляет свои новые системы гидравлических запорных и удерживающих клапанов, предназначенные для внешнего мониторинга, вплоть до категории 4, PL e для приложений безопасности.

Компания

ROSS, которая уже известна во всей отрасли надежными пневматическими предохранительными клапанами и решениями, теперь расширяет эти возможности, предлагая решения для пользователей гидравлических систем.

Гидравлические блоки серии ROSS с блокировкой и удержанием имеют конструкцию, установленную на основании коллектора, доступны в двух размерах корпуса D25 и D32, размерах портов 1-1 / 2 и 2, фланце Code 62. Эти клапанные системы имеют предохранительный клапан на входе и датчики положения для внешнего контроля. Клапанная система серии HBH имеет защищенную от взлома конструкцию, которая предотвращает несанкционированный доступ к клапану.

Клапаны серии HBH представляют собой дублирующие системы запорных клапанов, разработанные для критических применений, где требуется безопасное удержание нагрузки для цилиндров с гидравлическим управлением. Функция безопасности системы клапанов серии Hydraulic Block & Hold заключается в остановке движения цилиндра и удержании цилиндра в нужном положении в случае потери давления питания и / или электроэнергии.
Система безопасности серии ROSS® HBH представляет собой систему с резервным 3/2 нормально закрытым функциональным клапаном, золотникового типа, с пилотным электромагнитным управлением.Эта новая система предназначена для внешнего мониторинга для безопасной работы с резервированием и оснащена датчиками положения для внешнего мониторинга с помощью системы управления электрической безопасностью.

Компания

ROSS всегда была в авангарде инноваций в области пневматики и теперь предлагает клиентам еще более широкие возможности благодаря своим предложениям по гидравлике и будет продолжать расширять линейку гидравлических продуктов.

Для получения дополнительной информации о системах гидравлических клапанов ROSS® HBB Series обратитесь к местному дистрибьютору ROSS, в службу поддержки ROSS или посетите веб-сайт ROSS.

ROSS CONTROLS®
Компания ROSS CONTROLS®, основанная в 1921 году, со штаб-квартирой в Трое, штат Мичиган, имеет сертификат ISO. Компания ROSS® разрабатывает и производит пневматические клапаны, системы управления и является общепризнанным мировым лидером в области решений для обеспечения безопасности гидравлической энергии и технологии тарельчатых клапанов. ROSS® предлагает стандартные продукты и индивидуальные решения ROSS / FLEX® для машинного оборудования и автоматизации. Продавая оригинальное оборудование производителям оборудования и конечным пользователям по всему миру, ROSS® достигает своей глобальной клиентской базы через глобальную команду продаж, расположенную в США, Германии, Франции, Англии, Японии, Китае, Бразилии, Индии и Канаде. Помимо своей глобальной команды продаж, ROSS® продает свою продукцию через всемирную сеть из более чем 100 дистрибьюторов.

Гидравлические силовые системы — клапаны (часть третья)

Клапаны регулирования давления

Для безопасной и эффективной работы гидравлических силовых систем, компонентов системы и связанного с ними оборудования требуются средства контроля давления. Существует много типов клапанов автоматического регулирования давления. Некоторые из них являются выходом для давления, превышающего установленное давление; некоторые только снижают давление до системы или подсистемы с более низким давлением; а некоторые поддерживают давление в системе в требуемом диапазоне.

Предохранительные клапаны

Гидравлическое давление необходимо регулировать, чтобы использовать его для выполнения желаемых задач. Клапан сброса давления используется для ограничения давления, оказываемого на замкнутую жидкость. Это необходимо для предотвращения выхода из строя компонентов или разрыва гидравлических линий при чрезмерном давлении. Клапан сброса давления фактически является предохранительным клапаном системы.

Рисунок 12-44. Клапан сброса давления.

Конструкция предохранительных клапанов включает регулируемые подпружиненные клапаны.Они установлены таким образом, чтобы выпускать жидкость из напорной линии в обратном трубопроводе резервуара, когда давление превышает заданное максимальное значение, для которого отрегулирован клапан. Используются предохранительные клапаны различных производителей и конструкций, но, как правило, все они используют подпружиненное клапанное устройство, работающее от гидравлического давления и натяжения пружины. [Рисунок 12-44] Клапаны сброса давления регулируются путем увеличения или уменьшения натяжения пружины для определения давления, необходимого для открытия клапана.Их можно классифицировать по типу конструкции или использованию в системе. Наиболее распространенные типы клапанов:

  1. Тип шара — в предохранительных клапанах с клапаном шарового типа шар опирается на профилированное седло. Давление, действующее на нижнюю часть шара, выталкивает его из седла, позволяя жидкости уйти.
  2. Гильзового типа — в предохранительных клапанах с клапаном втулочного типа шар остается неподвижным, а седло втулочного типа перемещается вверх под действием давления жидкости. Это позволяет жидкости проходить между шаром и скользящим седлом втулочного типа.
  3. Тарельчатый тип — в клапанах сброса давления с клапанным устройством тарельчатого типа конусный тарельчатый клапан может иметь любую из нескольких конструктивных конфигураций; тем не менее, это в основном конус и седло, обработанные под одинаковыми углами для предотвращения утечки. Когда давление повышается до заданного значения, тарелка поднимается со своего гнезда, как в устройстве шарикового типа. Это позволяет жидкости проходить через созданное отверстие и выходить из возвратного порта.

Клапаны сброса давления не могут использоваться в качестве регуляторов давления в больших гидравлических системах, которые зависят от насосов с приводом от двигателя в качестве основного источника давления, потому что насос постоянно находится под нагрузкой, и энергия, затрачиваемая на удержание клапана сброса давления в отключенном состоянии сиденье заменено на тепло. Это тепло передается жидкости и, в свою очередь, набивочным кольцам, что приводит к их быстрому износу. Клапаны сброса давления, однако, могут использоваться в качестве регуляторов давления в небольших системах низкого давления или когда насос имеет электрический привод и используется с перерывами.

Клапаны сброса давления могут использоваться как:

  1. Клапан сброса давления системы — наиболее распространенное использование клапана сброса давления — это предохранительное устройство от возможного отказа компенсатора насоса или другого устройства регулирования давления.Все гидравлические системы с гидравлическими насосами имеют предохранительные клапаны.
  2. Термальный предохранительный клапан — предохранительный клапан используется для сброса избыточного давления, которое может возникнуть из-за теплового расширения жидкости. Они используются там, где обратный клапан или селекторный клапан предотвращает сброс давления через главный предохранительный клапан системы. Термовыключатели обычно меньше, чем предохранительные клапаны системы. Поскольку жидкость под давлением в линии, в которой она установлена, накапливается в чрезмерном количестве, тарелка клапана срывается со своего седла.Это позволяет жидкости под избыточным давлением проходить через предохранительный клапан в обратную линию резервуара. Когда давление в системе снижается до заданного, натяжение пружины преодолевает давление в системе и переводит тарелку клапана в закрытое положение.

Регуляторы давления

Термин «регулятор давления» применяется к устройству, используемому в гидравлических системах, которые находятся под давлением с помощью насосов с постоянной подачей. Одна из задач регулятора давления — управлять производительностью насоса для поддержания рабочего давления в системе в заданном диапазоне.Другая цель — позволить насосу вращаться без сопротивления (это называется разгрузкой насоса) в то время, когда давление в системе находится в пределах нормального рабочего диапазона. Регулятор давления расположен в системе таким образом, что выходная мощность насоса может попасть в контур давления системы только через регулятор. Комбинация насоса с постоянной подачей и регулятора давления фактически эквивалентна насосу с регулируемой подачей с компенсатором. [Рисунок 12-45] Рисунок 12-45.Расположение регулятора давления в основной гидравлической системе. Регулятор разгружает насос постоянной подачи, перепуская жидкость в обратную линию, когда достигается заданное давление в системе. [щелкните изображение для увеличения]

Редукторы давления

Редукционные клапаны используются в гидравлических системах, где необходимо снизить нормальное рабочее давление в системе на определенную величину. Редукционные клапаны обеспечивают постоянное давление в системе, которая работает при более низком давлении, чем система подачи.Редукционный клапан обычно можно настроить на любое желаемое давление на выходе в пределах проектных ограничений клапана. После того, как клапан настроен, пониженное давление поддерживается независимо от изменений давления питания (при условии, что давление питания не менее высокого, чем желаемое пониженное давление) и независимо от нагрузки системы, если нагрузка не превышает расчетную. мощность редуктора. [Рисунок 12-46] Рисунок 12-46. Привод редукционного клапана.

Челночные клапаны

В некоторых гидравлических системах подача жидкости в подсистему должна осуществляться более чем из одного источника, чтобы соответствовать требованиям системы.В некоторых системах предусмотрена аварийная система в качестве источника давления в случае нормального отказа системы. Аварийная система обычно включает только основные компоненты. Основное назначение челночного клапана — изолировать нормальную систему от альтернативной или аварийной системы. Он маленький и простой; тем не менее, это очень важный компонент. [Рисунок 12-47] Корпус содержит три порта: вход для нормальной системы, вход для альтернативной или аварийной системы и выход. Челночный клапан, используемый для управления более чем одним исполнительным устройством, может содержать дополнительные выпускные отверстия для устройства.

Рисунок 12-47. Подпружиненный челночный клапан поршневого типа в нормальной конфигурации (A) и с альтернативным / аварийным питанием (B).

В корпусе находится выдвижная часть, называемая челноком. Его цель — закрыть одно из входных отверстий. У каждого входного порта есть место для челнока. Когда челночный клапан находится в нормальном рабочем положении, жидкость свободно течет из нормального впускного отверстия системы через клапан и выходит через выпускное отверстие к исполнительному устройству. Челнок устанавливается напротив впускного отверстия альтернативной системы и удерживается там нормальным давлением системы и пружиной челночного клапана.Челнок остается в этом положении, пока не будет активирована альтернативная система. Это действие направляет жидкость под давлением из альтернативной системы к челночному клапану и перемещает челнок от впускного порта альтернативной системы к впускному отверстию нормальной системы. Затем жидкость из альтернативной системы беспрепятственно поступает к выпускному отверстию, но не может попасть в нормальную систему с помощью челнока, который закрывает нормальный системный порт.

Челнок может быть одного из четырех типов:

  1. Втулка скольжения
  2. Подпружиненный поршень
  3. Подпружиненный шар
  4. Подпружиненный тарельчатый клапан

В челночных клапанах, имеющих пружину, челнок является обычно удерживается пружиной напротив входного порта альтернативной системы.

Запорные клапаны

Запорные клапаны используются для перекрытия потока жидкости в определенную систему или компонент. Обычно эти типы клапанов имеют электрический привод. Запорные клапаны также используются для создания приоритета в гидравлической системе и управляются реле давления. [Рисунок 12-48] Рисунок 12-48. Запорная арматура.

Летный механик рекомендует

PacSeal Hydraulics, Inc. Клапаны и регуляторы ShearFlo, коллекторы, аккумуляторы и устройства дистанционного управления: PacSeal Hydraulics

Производитель направляющих регулирующих клапанов ShearFlo, регуляторов давления, баллонных аккумуляторов, пневматических пультов дистанционного управления, Датчики и коллекторы.

Специализируется на критических условиях эксплуатации с высоким давлением и высоким расходом.

Приносим свои извинения!

Похоже, что страница, которую вы ищете, либо не существует, либо, возможно, изменилось название. Чтобы помочь вам найти то, что вы ищете, воспользуйтесь опцией поиска ниже или выберите пункт назначения по ссылкам на этой странице. Еще раз приносим извинения за неудобства. Если вы все еще не можете найти то, что ищете, не стесняйтесь обращаться к нам.

Что-то ищете? Поиск по нашему сайту:

PacSeal Hydraulics, Inc. — это небольшая инженерная и производственная компания, специализирующаяся на компонентах для критически важных приложений с высоким давлением / высоким расходом. Наши регулирующие клапаны и регуляторы с уплотнением ShearFlo, баллонные аккумуляторы и устройства дистанционного управления производятся в США и рекомендованы лидерами отрасли в нефтегазовой отрасли, а также для морского и промышленного применения, например, для литья резины и мобильного оборудования.

Основанная в 1987 году, компания прошла путь от инженерной компании до высококачественной производственной организации. Мы производим наши стандартные продукты для складских запасов, обеспечивая максимально быструю доставку и работаем с выделенной сетью субпоставщиков, чтобы обеспечить быстрое выполнение заказов и высокое качество.

Объект включает в себя офисы продаж и административные офисы, склады незавершенного производства и готовой продукции, отгрузку / приемку, проверку, сборку и испытания.Каждый процесс рассматривается как Q.A. удерживать точку и подвергаться строгим критериям проверки. Вся готовая продукция перед отгрузкой проходит тщательную проверку, сериализацию и испытания. PacSeal Hydraulics поддерживает сертификат качества ISO 9001: 2008 с 2004 года.

Расположенный в Южной Калифорнии в одной из крупнейших и наиболее диверсифицированных производственных и транспортных сетей в мире, PacSeal обеспечивает масштабную эффективность, недостижимую в других местах.

PacSeal Hydraulics, Inc. Клапаны и регуляторы ShearFlo, манифольды, аккумуляторы и устройства дистанционного управления: PacSeal Hydraulics

Производитель направляющих регулирующих клапанов ShearFlo, регуляторов давления, баллонных аккумуляторов, пневматических пультов дистанционного управления, Датчики и коллекторы.

Специализируется на критических условиях эксплуатации с высоким давлением и высоким расходом.

Приносим свои извинения!

Похоже, что страница, которую вы ищете, либо не существует, либо, возможно, изменилось название.Чтобы помочь вам найти то, что вы ищете, воспользуйтесь опцией поиска ниже или выберите пункт назначения по ссылкам на этой странице. Еще раз приносим извинения за неудобства. Если вы все еще не можете найти то, что ищете, не стесняйтесь обращаться к нам.

Что-то ищете? Поиск по нашему сайту:

PacSeal Hydraulics, Inc. — это небольшая инженерная и производственная компания, специализирующаяся на компонентах для критически важных приложений с высоким давлением / высоким расходом. Наши регулирующие клапаны и регуляторы с уплотнением ShearFlo, баллонные аккумуляторы и устройства дистанционного управления производятся в США и рекомендованы лидерами отрасли в нефтегазовой отрасли, а также для морского и промышленного применения, например, для литья резины и мобильного оборудования.

Основанная в 1987 году, компания прошла путь от инженерной компании до высококачественной производственной организации. Мы производим наши стандартные продукты для складских запасов, обеспечивая максимально быструю доставку и работаем с выделенной сетью субпоставщиков, чтобы обеспечить быстрое выполнение заказов и высокое качество.

Объект включает в себя офисы продаж и административные офисы, склады незавершенного производства и готовой продукции, отгрузку / приемку, проверку, сборку и испытания. Каждый процесс рассматривается как Q.A. удерживать точку и подвергаться строгим критериям проверки. Вся готовая продукция перед отгрузкой проходит тщательную проверку, сериализацию и испытания.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
