Клапан гидравлический с электромагнитным управлением: Китай Гидравлические Электромагнитный Клапан, Китай Гидравлические Электромагнитный Клапан список товаров на ru.Made-in-China.com

Содержание

Пропорциональные клапаны, быстродействующие клапаны и сервоклапаны

Bosch Rexroth — ведущий поставщик промышленной гидравлики, предлагающий широчайший ассортимент высококачественных пропорциональных и гидравлических сервоклапанов. Современные пропорциональные клапаны и сервоклапаны Bosch Rexroth, используемые в оборудовании по всему миру, снова и снова демонстрируют надежность в течение буквально миллионов часов эксплуатации.

Клапаны Rexroth повышенной прочности идеально подходят для систем с автоматизированным электрогидравлическим регулированием. Прочие интеллектуальные решения включают в себя пропорциональные направляющие распределители, пропорциональные клапаны сброса давления, пропорциональные редукционные клапаны, пропорциональные регуляторы расхода и пропорциональные дроссельные клапаны.

Как и все промышленное гидравлические изделия Rexroth, пропорциональные клапаны и гидравлические сервоклапаны допускают интеграцию электроники и отдельных усилителей.



Повышение производительности пропорциональных клапанов с помощью технологий стандарта «Индустрия 4.0»

Чтобы расширить возможности гидравлических сервоклапанов и направляющих распределителей, компания Bosch Rexroth применяет продвинутые микроэлектронные компоненты. Они легко интегрируются в оборудование и обеспечивают великолепную энергоэффективность, оптимальную мощность и качество Bosch Rexroth.

Будучи ведущим поставщиком промышленной гидравлики, Rexroth производит передовые компоненты и системы и обладает экспертными знаниями и опытом в области их практического применения и проектирования — клапаны высокого давления и быстродействующие клапаны Rexroth очень надежны.

Выбирая гидравлические решения Bosch Rexroth, вы получаете эффективные и надежные механизмы и производственное оборудование, заслужившее доверие во всем мире, а также сервисное обслуживание, отвечающее вашим требованиям, от первого обращения до ввода в эксплуатацию и в течение всего срока службы оборудования.

Подразделения нашей сервисной службы расположены по всему миру. Мы возьмем на себя все задачи по проектированию агрегатов и систем вплоть до готовности к запуску производства. Кроме того, мы предлагаем решения «под ключ».



Что такое гидравлический электромагнитный клапан?

Электромагнитный клапан — это клапан, управляемый напряжением, то есть он активируется электрическим зарядом. Гидравлические машины используют масло под давлением в качестве основного источника энергии, и поэтому электромагнитный клапан становится гидравлическим электромагнитным клапаном, когда жидкость вводится в его отверстия или отверстия. Жидкость используется для выполнения различных действий, таких как перемещение цилиндра или экскаватора, или наклона и поворота снегоочистителя. Работа клапана заключается в том, чтобы либо направить поток жидкости, либо остановить или запустить поток жидкости.

Электричество, используемое для питания клапана, может быть переменного тока (переменного тока) или постоянного тока (постоянного тока). AC обычно используется в промышленных приложениях, в то время как DC используется в мобильных приложениях, таких как вилочный погрузчик или экскаватор.

Основные типы гидравлических электромагнитных клапанов — японские, американские и немецкие, и в каждом из них есть географические различия. Эти типы не являются взаимозаменяемыми и не совместимы. Наиболее распространены двухпортовые гидравлические электромагнитные клапаны, а также существуют типы электромагнитных клапанов с тремя или более отверстиями. Двухпортовый гидравлический электромагнитный клапан не обязательно позволяет гидравлической жидкости течь в двух направлениях или в двух направлениях, таких как вход и выход, хотя для конструкции соленоида возможно обеспечить двунаправленный поток.

Гидравлические электромагнитные клапаны используются в самых разных областях, включая измельчители древесины, измельчители пней, ковшовые тележки и автомобильные дробилки.

Они также используются в автомобильных трансмиссиях, снегоочистителях, экскаваторах, паровых катках, дорожных асфальтоукладчиках, экскаваторах и кранах, и это лишь некоторые из применений. В общем, все, что движется под действием гидравлической мощности, имеет гидравлический соленоид и гидравлический соленоидный клапан для управления движением. Специальные гидравлические электромагнитные клапаны, которые используются на химических заводах, имеют взрывобезопасную конструкцию, поскольку искра на химическом заводе может быть чрезвычайно опасной.

Работа по замене гидравлического соленоидного клапана зависит от области применения соленоида. Работа может повлечь за собой замену только катушки, если это единственная деталь, которая требует замены, без замены всего электромагнитного клапана. Это приводит к простоте ремонта и обслуживания. Если весь клапан должен быть заменен, его необходимо сначала снять с шлангов и резьбовых соединений.

ДРУГИЕ ЯЗЫКИ

Продукция Parker: клапаны гидравлические, направляющие гидрораспределители

Серия Фото Схема
Наименование
Типоразмер
Клапанные гидрораспределители с электрическим управлением.
D1SE Стандарт

DIN NG06,

CETOP 03 и NFPA D03

Гидрораспределитель типа D1SE оснащен соленоидом с якорем, контакты которого не боятся влаги, тарельчатым клапаном без сливного устройства и соответствует стандартам DIN NG06, CETOP 03 и NFPA D03. Благодаря конструкции типа «3/2» канал

A либо соединяется с каналом P, либо сбрасывает масло в масляный бак гидросистемы. В нейтральное положение (соленоид обесточен) гидроаппарат переводится автоматически пружиной возврата и остается в нем, пока соленоид не будет запитан. Клапанный гидрораспределитель, включая рычаг приведения аппарата в действие и якорь соленоида, установлен в находящейся под давлением масляной камере соединительного узла T. Клапанный гидрораспределитель разработан таким образом, что в его рабочем осевом направлении не может возникнуть перепада давления (открытие/закрытие).
Поэтому клапан статически уравновешен по давлению, и поток, проходящий через него, может иметь любое из двух направлений даже под давлением. Клапан выполняется целиком из стали, основные внутренние компоненты функционального назначения закаливаются, а клапанные элементы (запорный элемент и седло) шлифуются.



Золотниковые гидрораспределители с электрическим управлением
D1VW Стандартные, с плавным регулированием

Направляющий гидрораспределитель NG06 серии D1VW имеет высокую предельную пропускную способность до 80 л/мин в сочетании с очень низким, повышающим энергоэкономичность перепадом давления. Новая конструкция может обеспечить большой расход до 80 л/мин в сочетании с очень низким, повышающим энергоэкономичность перепадом давления. Широкий выбор золотников позволяет проектировать неограниченное количество гидравлических контуров. Версии с 8-ваттной катушкой, регулированием положения, разрешением Atex, защитным покрытием поверхности и несколькими допустимыми для использования разъемами.



D1VW 8-Вт соленоид DIN NG06 / CETOP 03 / NFPA D03

Гидрораспределители серии D1VW 8 Вт разработаны на стандартной конструкции D1VW. Применение соленоида низкой мощности с небольшим рабочим током (<0,5 A) позволяет напрямую подключать гидрораспределитель к ПЛК или к узлам шины. Гидрораспределители поставляются с соленоидами со стандартным разъемом (согласно EN175301-803) и разъемом M12 x 1. Версия с разъемом M12 x 1 и светодиодами соответствует стандарту DESINA (DistributEd and Standardised INstAllation technology) (технология распределенного и стандартизированного монтажа) для металлорежущих станков и производственных систем.



D1VW С регулированием положения индукционным реле DIN NG06 / CETOP 03 / NFPA D03

Серия D1VW с индукционным датчиком положения. 4-х линейные 2-х позиционные распределители прямого действия

с индукционным реле, как правило, используются в системах обеспечения безопасности. Исходное и конечное положения можно контролировать. Контролировать положение могут только гидрораспределители, имеющие клапан с односторонним и двусторонним электромагнитным управлением.



D1VW Взрывобезопасные (в соответствии с ATEX) DIN NG06 / CETOP 03 / NFPA D03

Гидрораспределитель D1VW с взрывобезопасными соленоидами основан на стандартном гидрораспределителе серии

D1VW. Определенная конструкция соленоида позволяет использовать его в опасных средах. Взрывобезопасные соленоиды работают на постоянном токе. Клапаны для работы на переменном токе имеют встроенный выпрямитель.



D1MW Для работы в условиях омывания жидкостью DIN NG06 / CETOP 03 / NFPA D03

Гидрораспределитель D1MW основан на серии направляющих гидрораспределителей D1VW типоразмера NG06, имеет дополнительную антикоррозионную защиту корпуса гидрораспределителя, катушки соленоида и трубки якоря, а также имеет такие типичные для рынка передвижного оборудования разъемы, как AMP Junior Timer и «немецкий» (Deutsch) разъем DTО4-2P



D3W Стандарт DIN NG10 / CETOP 05 / NFPA D05

Направляющий гидрораспределитель прямого действия NG10 серии D3W имеет высокую предельную пропускную способность до 150 л/мин в сочетании с очень низким,повышающим энергоэкономичность перепадом давления.

Широкая номенклатура опционов включает трубки якоря с плавным изменением для обеспечения плавной работы.



D3W С датчиками положения DIN NG10 / CETOP 05 / NFPA D05

Серия D3W с индукционным датчиком положения. В системах обеспечения безопасности используются гидрораспределители прямого действия с индукционным реле контроля положения (начальное — конечное). Контролировать положение могут только гидрораспределители с одним соленоидом. Отказобезопасным при потере питания является состояние направляющего гидрораспределителя, при котором золотник находится в смещенном под воздействием пружины положении.



D3MW Для работы в условиях омывания жидкостью DIN NG10 / CETOP 05 / NFPA D05
D3MW является 3-х позиционным гидрораспределителем типоразмера NG10 с пилотным управлением. Прямое управление осуществляется соленоидами с «мокрым якорем». D3MW предназначается для наземного передвижного и морского оборудования. Этот гидрораспределитель разработан на серии D3W, но отличается дополнительной антикоррозионной защитой корпуса, обмоток и трубки якоря соленоида.
D31DW Стандартные и с датчиками положения DIN NG10
D31NW Самый высокий расход DIN NG10
D41VW Стандартные и с датчиками положения DIN NG16
D81/91VW Стандартные и с датчиками положения DIN NG25
D111VW Стандартные и с датчиками положения DIN NG32

Клапаны с сервоуправлением выпускаются 4 типоразмеров: D31DW NG10 (стандартный), D31NW NG10 (с большим расходом), D41VW NG16, D81VW NG25 (для диаметров каналов до 26 мм),D91VW NG25 (для диаметров каналов до 32 мм),D111VW NG32. Все клапаны управляются клапаном D1VW. Можно заказывать клапаны с регулированием по положению. Минимальное давление в контуре управления должно поддерживаться при всех условиях работы направляющего гидрораспределителя.



Золотниковые гидрораспределители с гидравлическим управлением
D1VP DIN NG06
D3DP DIN NG10
D4P DIN NG16
D9P DIN NG25
D11P DIN NG32

Направляющие распределители с гидравлическим управлением

выпускаются 5 типоразмеров:

D1VP*4L NG06 – управление через торцевые крышки

D1VP*90 NG06 – управление через торцевые крышки и присоединительную поверхность (x, y)

D3DP NG10 – управление через присоединительную поверхность (x, y)

D4P NG16 – управление через присоединительную поверхность (x, y)

D9P NG25 – управление через присоединительную поверхность (x, y)

D11P NG32 – управление через присоединительную поверхность (x, y)

Серию D1VP можно заказать в двух различных исполнениях (4L: >рабочее давление 10 бар, давление в баке 200 бар/90: > давление управления 15 бар, давление в баке 140 бар). Оба исполнения имеют 3-камерную конструкцию, поэтому давление управления зависит от давления в баке.

Время перемещения зависит от давления управления. Для безопасной работы минимальное давление управления должно быть обеспечено при любых режимах работы. Максимальное давление управления в некоторых типоразмерах меняется в зависимости от максимального рабочего давления.



Золотниковые гидрораспределители с механическим управлением
D1VL DIN NG06
D3DL DIN NG10
D4L DIN NG16
D9L DIN NG25

Аппараты D1VL 3-камерный, D3DL, D4L и D9L являются 5-камерными 4-путевыми 3- или 2-позиционными направляющими

гидрораспределителями. Управление ими осуществляется с помощью рычага, напрямую соединенного с золотником.

Рычаг может быть расположен на стороне A или B. Реализованы функции возврата пружиной и фиксации золотника.





ГИДРАВЛИЧЕСКИЕ КЛАПАНЫ : ПРОДУКЦИЯ : Valfon Valve

СЕРИЯ G-PREL — РЕДУКЦИОННЫЙ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН

ОПИСАНИЕ ПРОДУКЦИИ

Практически редукционные электромагнитные клапаны являются гидравлическими регулирующими клапанами, которые используют электричество для дистанционной и автоматической функции открытия и закрытия. Желаемое значение давления на выходе может быть легко отрегулировано с помощью пилотных клапанов, установленных на регулирующих клапанах. Управляющее устройство, которое может давать электрические сигналы с помощью блоков управления ПЛК или реле времени, управляет редукционными электромагнитными клапанами.

1. Гидравлический Регулирующий Клапан&nbsp;
2. Пилотный клапан
3. Электромагнитный клапан в положении
4. Шаровой Кран
5. Фильтр
6. Игольчатый Вентиль
7. Манометр

ФУНКЦИИ

  • Электромагнитный клапан может быть поставлен в положение 3/2 или 2/2 в соответствии с применением.
  • Регуляторы клапана по желанию могут быть выбраны как «обычно открыто» (N.O) &nbsp;или «обычно закрыто» (N.C).
  • Стандартное напряжение клапана 24 V AC. Однако по желанию с помошью катушек можно поставить 9 V DC или 12 V DC.
  • Желаемое значение давления на выходе может быть легко отрегулировано с помощью пилотного клапана, установленного на регулирующем клапане соленоида снижения давления.
  • С добавлением контрольных клапанов, которые будут установлены на главном клапане, которые обеспечивают различное давление, расход и контроль уровня в системе, клапаны управления соленоидом могут использоваться во многих различных применениях.

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

  • Установите клапан в соответствии со стрелкой, расположенной на клапане, которая показывает направление потока.
  • Для облегчения обслуживания клапана рекомендуется установить запорные клапаны (задвижки, бабочки или шаровые и т. д.) в направлении входа для выключения воды на линии.
  • Для эффективной работы клапана рекомендуется использовать фильтр перед клапаном.
  • Сливайте воду в приводе клапана в атмосферу, чтобы предотвратить замерзание зимой.
  • После установки главного клапана в сеть, подключите электрический разъем электромагнитного клапана к управляющему устройству, которое вы будете использовать.
  • Правильно выберите диаметр кабеля, который используется для электрического соединения между устройством управления и клапаном управления электромагнитом, в соответствии с расстоянием и электрической спецификацией электромагнитного клапана.
  • Значение напряжения устройства управления должно быть одинаковым с величиной напряжения электромагнитного клапана.
  • Отрегулируйте значение давления на выходе клапана с помощью регулировочного винта клапана регулировки давления, как показано на рисунке 2. Значение давления увеличивается, когда вы поворачиваете регулировочный винт по часовой стрелке. Если вы поворачиваете его против часовой стрелки, значение давления уменьшается.
  • Очистите фильтр , как показано на рисунке 5, в зависимости от степени загрязнения воды.

1. Электромагнитный регулятор клапана для снижения давления
2. Изоляционный Клапан
3. Панель управления
4. Манометр

Гидравлические компоненты Производитель из Китая

Клапан соленоида управляемый направленный (SWH-G02)

SWH-G02 соленоидный направленный клапан — это тип прямого соленоида, управляющего направленным мокрым золотником, который оснащен скрытым устройством для ручного аварийного управления.

Тег: Обратный клапан | Четырехходовой регулирующий клапан | Двухпозиционный четырехходовой клапан | Регулирующий клапан 4-Way 3

Клапан соленоидного действия (SWH-G02 для мобильного применения)

Электромагнитный направляющий клапан SWH-G02 специально разработан для строительных машин, сельскохозяйственных машин и транспортных средств и т. Д. Он обладает высокой устойчивостью к воде и ударам….

Тег: Челночная заслонка | Пилотный клапан | Двухпозиционный клапан | Трехпозиционный клапан

Клапан соленоидного действия (SWH-G03)

SWH-G03 соленоидный клапан прямого действия широко используется в различных типах станков, резиновых и пластмассовых машин и других промышленных машин. Это соленоид прямого действия с направленным мокрым золотниковым клапаном со скрытым устройством для ручной аварийной работы….

Тег: Соленоидный клапан с пилотным управлением | Обратный клапан с пилотным управлением | Направленный реверсивный клапан | Пневматический электромагнитный клапан

Направленный гидравлический клапан (SW-G04)

Электрогидравлический реверсивный клапан SW-G04 представляет собой электрогидравлический направляющий золотниковый клапан, который настраивается путем выбора различных основных ходов катушки. Он широко используется в различных типах крупных станков, машин для производства резины и пластмасс и других. ..

Тег: Гидравлический обратный клапан | Ножной клапан | Шаровой кран | Роликовый клапан

Направленный гидравлический клапан (SW-G06)

Электрогидравлический регулирующий клапан SW-G06 регулируется путем выбора различных основных ходов катушки. По рабочему положению золотника реверсивного клапана его можно разделить на двухпозиционный клапан и трехпозиционный клапан….

Тег: Одинарный пневматический клапан | Двойной пневматический клапан | Одинарный электромагнитный клапан | Двойной электромагнитный клапан

Направленный гидравлический клапан (SW-G10)

Электрогидравлический распределитель SW-G10 широко используется в различных типах крупных станков, в резиновых и пластмассовых машинах и других промышленных машинах. Клапан, который может изменить направление потока среды, называется реверсивным клапаном, таким как обычный двухпозиционный двухходово…

Тег: Двунаправленный двухпозиционный регулирующий клапан | Четырехходовой двухпозиционный регулирующий клапан | Электрогидравлический распределитель | Электрогидравлический распределитель

Направляющий вентиль HD с ручным управлением (навесной тип)

HD Ручные клапаны с ручным управлением работают с простыми рычагами или лопастями, в которых оператор применяет усилие для управления клапаном….

Тег: Трехпозиционный клапан | Наклонный клапан | Шаровой кран, установленный на плите | Ручной Направленный Клапан

Направляющий вентиль HD с ручным управлением (тип резьбового соединения)

Этот управляемый вручную ручной клапан HD является резьбовым соединением с направляющим клапаном, который широко используется в различных типах транспортных средств и инженерных машинах и т. Д….

Тег: Двухпозиционный клапан | Ручной регулирующий клапан | Односторонний клапан | Клапан обратный

Клапан с механическим управлением (DC-02/03)

DC- ※ 02/03 с механическим управлением направленный клапан широко используется в различных типах станков, резиновых и пластмассовых машин и других промышленных машин….

Тег: Механический регулирующий клапан | Направленный регулирующий клапан с механическим управлением | Механический распределительный клапан | Механический распределительный клапан

Обратный клапан

Встроенный обратный клапан позволяет жидкости течь с одного направления под заданным давлением открытия и полностью предотвращает обратный поток.

Тег: Фланцевый обратный клапан | Противовесный клапан

Прямоугольный обратный клапан

CV Прямоугольный обратный клапан устанавливается в пластинчатом исполнении, что позволяет жидкости проходить из одного направления при заданном давлении открытия и полностью предотвращает обратный поток….

Тег: Резьбовой обратный клапан | Обратный клапан

Обратный клапан с пилотным управлением

PC (D) V Контрольный клапан с пилотным управлением может быть установлен в пластинчатом или поточном исполнении, обеспечивая свободный поток в одном направлении вместо обратного направления. Допустимо только при воздействии давления гидравлического управления….

Тег: Прямоугольный обратный клапан | Клапан предварительной подачи | Прямоугольный одноходовой клапан | Проходной односторонний клапан

Клапан предварительной подачи

Предупредительный клапан NOF используется в больших прессах и машинах для литья под давлением для заполнения масла из масляного бака в масляный цилиндр, чтобы обеспечить быстрое перемещение при использовании небольшого насоса….

Тег: Гидравлический предварительный клапан | Зарядный клапан | Клапан обратного потока | Невозвратный клапан

Предохранительный клапан LSV

Предохранительный клапан LSV — это двухходовой предохранительный клапан с электромагнитным позиционированием, который в основном разработан для оборудования для производства пластмасс и литья под давлением. Его роль заключается в обеспечении нормальной работы оборудования только при закрытой дверце …

Тег: Предохранительный клапан низкого подъема типа | Предохранительный клапан низкого подъема | Вакуумный предохранительный клапан | Предохранительный клапан с пилотным управлением

Направленный предохранительный клапан соленоида (SWHPS)

Клапан патрона SWHPS — это соленоидный направленный предохранительный клапан с датчиком положения. Предохранительный клапан — это клапан, который действует как отказобезопасный в установке с тепловой гидравликой….

Тег: Клапан с сервоприводом | Логический клапан гидравлического картриджа | Предохранительный клапан с пилотным управлением | Управляющий клапан с пилотным управлением

Направленный предохранительный клапан с гидравлическим управлением (SWPS)

Гидравлический патронный клапан модели SWPS представляет собой автоматическую систему, которая снимает статическое давление на газ. Он обычно открывается полностью, сопровождается выталкивающим звуком….

Тег: Клапан управления золотником | Резьбовой патронный клапан | Направленный пилотируемый логический клапан | Гидравлический предохранительный клапан для пресса

Направленный предохранительный клапан с механическим управлением (DCPS)

С электрическим обнаружением положения, модель DCPS с двухсторонним картриджным клапаном разработана в основном для оборудования для производства пластмасс и литья под давлением….

Тег: Скользящий золотник | Вращающийся золотниковый клапан | Гидравлический четырехходовой раздвижной золотниковый клапан | Гидравлический патронный клапан

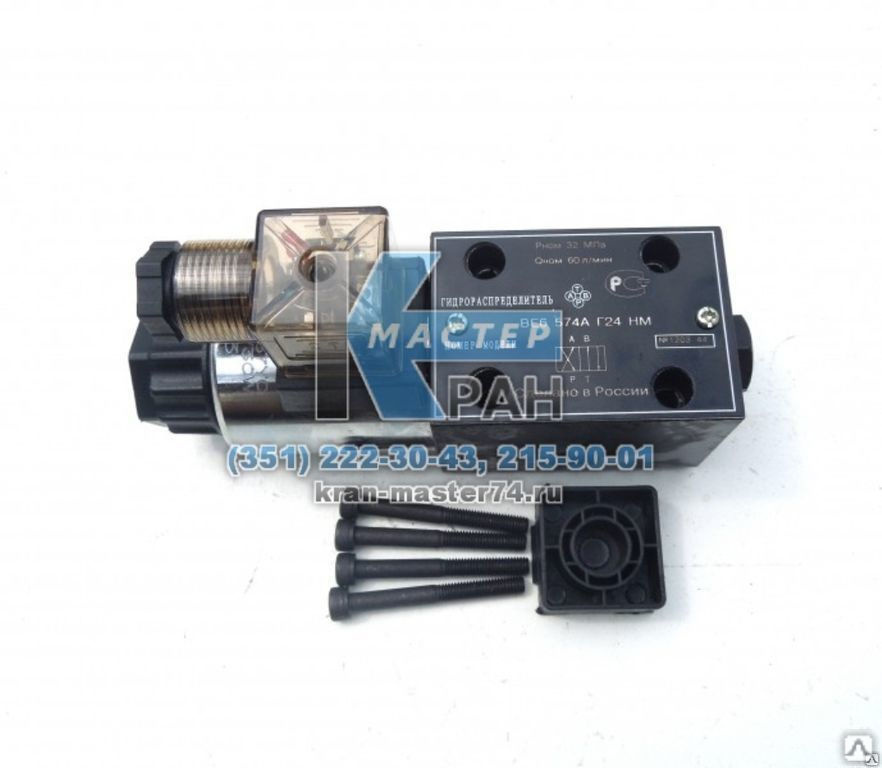

Гидрораспределитель с двухсторонним электромагнитным управлением открытый центр аналог ВЕ6.

64

Описание:

Гидрораспределитель импортный высококачественный производства Польши Ponar, HydroPack Турция, Болгария, Германия, Италия и других ведущих заводов гидравлики с 2 сторонним электромагнитным управлением, схема 64 Условный проход 6 мм. Напряжение питания катушек: Г12, Г24, 110В , 220В, 380В Схема управления потоками жидкости — аналог отечественного гидрораспределителя типа ВЕ6.64 с двухсторонним электромагнитным управлением - Данная схема управления является самой распространенной и применяется на большинстве типов станков и прессов, а так же мобильной технике. Гидравлическая схема гидрораспределителя RH06 с открытым центром/ 4WE6 ( аналог ВЕ6.64 ) Гидравлические распределители импортные типа RH06/ 4WE6 ( аналог ВЕ6.64 ) предназначены для управления и изменения направления или пуска и останова потоками рабочих жидкостей в гидравлических системах. Переключение положения золотника происходит с помощью управляющего элемента – электромагнита (привода электромагнитного). Гидравлические распределители типа RH06/ 4WE6 ( аналог ВЕ6.64 ) являются двухпозиционными с односторонним управлением, с условным проходом 6 мм, нормально-закрытыми с пружинным возвратом золотника. По виду присоединения гидрораспределители имеют стыковое исполнение. Гидравлические распределители нашли широкое применение в машиностроении, металлургии, легкой промышленности и дорожно-строительной технике. Применяется в гидравлических системах станков , прессов, гидроагрегатах, гидролиниях с автоматическим и полуавтоматическим циклом работы, всевозможных стационарных машинах с давлением до 32 МПа, а также в качестве пилота, например, на буровых установках. Мы предоставляем гарантию 24 месяца на импортные гидрораспределители в независимости от гидросхемы или напряжения на катушках. Чертеж и габаритные размеры импортного гидрораспределителя аналог ВЕ6.64 Преимущества нашей компании и почему стоит покупать у нас Широкая гамма импортных гидрораспределителей ведущих заводов гидравлики с ручным, электромагнитным, гидравлическим управлением , а также гидромоторов, гидронасосов, клапанов и прочего гидравлического и пневматического оборудования импортного и отечественного производства Высокое качество поставляемой гидравлики и пневматики Гарантия 24 месяца на импортную гидравлику, 12 месяцев на отечественную гидравлику Консультация ведущих специалистов и подбор нужного компонента гидравлики на ваше оборудование, подбор аналогов. Вся продукция всегда в наличии на складе или в случае отсутствия гарантированная поставка в кратчайшие сроки Гибкая система скидок для оптовых и постоянных клиентов Работаем по всей Украине, возможна отправка наложенным платежом , доставка продукции в любую точку Украины всеми транспортными компаниями как Новая почта, САТ, Ин-Тайм, Автолюкс, Деливери Все поставляемое оборудование новое и соответствует стандартам Уважаемые клиенты, возможно вы ищете другой гидрораспределитель? Сообщите нам и наш квалифицированный специалист будет рад помочь подобрать гидрораспределитель, который Вам нужен. Для этого Вам нужно лишь указать необходимые технические характеристики гидрораспределителя, например: принцип его работы, эскиз, устройство или область применения требуемого Вам оборудования. Наши специалисты бесплатно предоставят консультацию по подбору аналога любого гидравлического или пневматического оборудования , как и отечественного, так и импортного производства ведущих заводов гидравлики Италии, Польши, Турции. По всем вопросам приобретения оборудования обращайтесь по телефонам или электронным адресам, указанным на сайте. Обращаем Ваше внимание, что в связи с частыми изменениями ценовой конъюнктуры, просьба уточнять цены в отделе продаж В случае отсутствия в перечне необходимой Вам продукции, свяжитесь с менеджерами компании по телефону или электронной почте и Вам окажут всю необходимую помощь в подборе оборудования или его аналогов.

Электромагнитный распределительный клапан мокрого типа серии SS

(G01) — Клапаны — Гидравлика

Электромагнитный распределительный клапан мокрого типа серии SS (G01)

Кривая производительности

Характеристики потери давления

Тип Путь потока ПА ПБ В БТ ПТ
SS-G01
SA-G01
А2Х, х3Х, Е2Х д д
A3X, h4X б б б б
E3X б б б б
A3Z, h4Z, E3Z и и и и
A4, h5, C4 и и и и и
A5, H5, C5, C6S б б б б
C1�, C1S б б и б
С2 и б б б
С6 б б и и
C7Y ф ф и и с
С8 и ф б и с
С9 и и б б

Вязкость гидравлического масла 32 мм 2 /с{сСт}

Допустимое давление — Клапаны расхода


Примечания: 1. Описание в скобках дано для соленоида переменного тока.

2. Описание в скобках дано для соленоида встроенного выпрямителя (E*), за исключением типа с быстрым возвратом, и для соленоида источника питания (D*), в электрической цепи которого установлен диод, поглощающий перенапряжение.


Представление типов гидравлических клапанов

Гидравлические клапаны представляют собой автоматизированные компоненты, которые контролируют давление, расход и направление жидкости и приводятся в действие гидравлическими соленоидами .Существуют разные категории для классификации гидравлических клапанов, и разные типы гидравлических клапанов используют разные типы гидравлических соленоидов в качестве приводов. На основе методов управления существуют ручные гидравлические клапаны, гидравлические клапаны с электрическим управлением, гидравлические клапаны с пилотным управлением. На основе различных функций существуют гидравлические клапаны потока (такие как дроссельные клапаны, клапаны управления потоком, отводные клапаны), гидравлические клапаны давления (предохранительные клапаны, редукционные клапаны, клапаны последовательности, разгрузочные клапаны), гидравлические направляющие клапаны (соленоидные направляющие). клапаны, ручные распределители, обратные клапаны, обратные клапаны с пилотным управлением).На основе способов установки существуют пластинчатые клапаны, трубчатые клапаны, многослойные пластинчатые клапаны, резьбовые картриджные клапаны, запорные клапаны.

Иногда вы можете найти несколько гидравлических клапанов с похожей формой, но в зависимости от принципа действия они могут иметь разные функции. В следующих статьях мы представим несколько различных типов гидравлических клапанов.

Электромагнитный направляющий клапан

Электромагнитный ходовой клапан приводится в действие электромагнитными клапанами двухпозиционного . Сила двухпозиционного соленоида может толкать золотник клапана, чтобы клапан мог контролировать направление потока жидкости. Существуют две типичные конструкции : соленоидный ходовой клапан , гидравлический ходовой золотник и гидравлический ходовой шаровой клапан. Обычно, когда мы говорим соленоидный ходовой клапан, это означает гидравлический ходовой золотниковый клапан, гидравлические ходовые шаровые клапаны обычно называются седельным распределителем . Существует множество различных типов электромагнитных направляющих клапанов.Основываясь на номерах положения врезки клапана и NG, существуют 2-ходовой ходовой клапан NG3, 2-ходовой ходовой клапан NG4, 3-ходовой ходовой клапан NG4 и т. д. В зависимости от конструкции соленоида используемый клапан, есть мокрый клапан и сухой трубный клапан.

Ручной ходовой клапан

Ручной ходовой клапан — это клапан, который может переключать направления с помощью ручного рычага . Он широко применяется в гидравлических системах для управления изменением направления, отсечкой масляной жидкости.Наиболее распространенной конструкцией ручного распределителя является 3-ходовой ходовой клапан NG4 .

Гидравлический пропорциональный клапан

Электрогидравлический пропорциональный клапан приводится в действие установленными пропорциональными электромагнитами . В соответствии с входным сигналом напряжения пропорциональные соленоиды будут реагировать на соответствующие действия, вызывающие смещение золотника клапана. Таким образом, размер отверстия гидравлического пропорционального клапана изменяется, и номинальным выходным потоком можно управлять.Кроме того, обратная связь смещения золотника пропорционального клапана может быть реализована в виде механической, гидравлической, электрической и т. д. Электрогидравлический пропорциональный клапан широко используется в различных гидравлических системах, поскольку он обладает преимуществами различных видов, простотой сборки. , высокая точность управления, сильная способность защиты от загрязнения и т. д.

Гидравлический сервоклапан

Гидравлический сервоклапан в основном относится к электрогидравлическому сервоклапану, который является основным контроллером электрогидравлической сервосистемы .После того, как сервоклапан получает электрических аналоговых сигналов , соответствующий расход и давление экспортируются. Это не только компонент электрического и гидравлического преобразования, но и усилитель мощности , который преобразует электрический сигнал малой мощности в гидравлическую энергию большого объема (поток и давление). В электрогидравлических сервосистемах он соединяет электрическую часть, а гидравлическая часть осуществляет преобразование между электрическим сигналом и гидравлическим сигналом, а также усиление гидравлического сигнала.

Гидравлический предохранительный клапан

Гидравлический предохранительный клапан также известен как гидравлический перепускной клапан . Когда гидравлический предохранительный клапан работает, он контролирует и регулирует давление гидравлического масла за счет давления пружины. Когда давление гидравлического масла ниже рабочего давления, золотник клапана прижимается пружиной к впускному отверстию гидравлического масла. Когда давление гидравлического масла выше рабочего давления, золотник клапана отталкивается гидравлическим маслом, и гидравлическое масло течет в клапан.Очевидно, что по мере увеличения давления гидравлического масла золотник клапана будет толкаться дальше, поэтому большее количество гидравлического масла может течь обратно в масляную камеру через предохранительный клапан. Если давление гидравлического масла ниже давления пружины, золотник клапана может закрыть впускное отверстие гидравлического масла. Поскольку давление гидравлического масла от масляного насоса стабильно, но давление гидравлического масла в рабочей масляной коробке должно быть ниже давления гидравлического масла масляного насоса . Таким образом, в реальном рабочем процессе некоторый поток гидравлического масла будет возвращаться в масляную камеру через предохранительный клапан, чтобы поддерживать баланс рабочего давления гидравлической масляной коробки.

Как видите, Гидравлический предохранительный клапан играет роль защитной защиты, которая может предотвратить перегрузку давления гидравлического масла в гидравлических системах управления.

Автоматические клапаны для гидравлики

Автоматический гидравлический клапан означает действия клапанов, зависящих от энергии самой среды, не приводимых в действие внешней силой, таких как гидравлические предохранительные клапаны, гидравлические редукционные клапаны, гидравлические обратные клапаны, автоматические регулирующие клапаны и т. д.Существует пластина клапана , которая соединена с механической пружиной в обратных клапанах, открытие и закрытие пластины клапана вызваны разностью давлений между давлениями внутри и снаружи клапанов.

Редукционные клапаны

Работа редукционных клапанов также зависит от энергии самой среды. Он может снизить уровень давления на входе до необходимого уровня давления на выходе, что автоматически поддерживает стабильное давление на выходе.С точки зрения гидромеханики , например, редукционный клапан представляет собой дроссельный компонент , который имеет переменное местное сопротивление. Другими словами, за счет изменения площади дросселирования также изменяется кинетическая энергия скорости жидкости, следовательно, это может вызывать различные уровни потери давления , что позволяет достичь цели снижения давления. После этого, благодаря настройке системы управления, волна давления на выходе уравновешивается усилием пружины, что означает, что давление на выходе поддерживается постоянным в пределах заданного диапазона допуска.

NACHI-FUJIKOSHI CORP.

/ Информация о продукте. / Гидравлическое оборудование

Клапан

Электромагнитный клапан | Электромагнитный клапан для автомобиля | Модульный клапан | Клапан измерения нагрузки | Электромагнитный пропорциональный клапан

Электромагнитный клапан

Серия SE/SED-G01-40
  • Мы добавили серию SED, использующую систему проводки с разъемом DIN, к маломощному типу.
  • Сертификация CE
  • Мы подготовили электромонтажный продукт для клеммной коробки/разъема DIN и соединительный продукт (4-штырьковый разъем M12), поэтому возможен выбор с использованием формального вспомогательного символа.
  • Цепь без перенапряжения входит в стандартную комплектацию
  • Проводной продукт с разъемом можно напрямую подключить к системе экономии проводов, такой как Device Net и т. д.

Электромагнитный клапан серии SAW с переключателем контроля (SAW-G01)
  • Это электромагнитный клапан, который контролирует положение переключателя направления клапана и имеет функцию вывода сигнала.
  • Он воздействует на переключатель непосредственно при работе клапана, что позволяет получить надежный выходной сигнал.
  • В нем не используются магнитные датчики или датчики приближения, поэтому температурный дрейф и гистерезис меньше, чем раньше.

Электромагнитный клапан серии SCW с переключателем контроля (SCW-G03)
  • Это электромагнитный клапан, который контролирует положение переключателя направления клапана и имеет функцию вывода сигнала.
  • Он воздействует на переключатель непосредственно при работе клапана, что позволяет получить надежный выходной сигнал.
  • В нем не используются магнитные датчики или датчики приближения, поэтому температурный дрейф и гистерезис меньше, чем раньше.

Направленный регулирующий клапан мокрого типа серии SS с электромагнитным управлением (G01)
  • Признано надежными зарубежными стандартами безопасности, такими как CE (Европа), UL (U. S.A.) и CSA (Канада).
  • Потребляемая мощность соленоида постоянного тока (D* и E*) снижена. Это будет способствовать дальнейшему продвижению вашей политики энергосбережения.
  • Инновационный механизм компенсации реакции жидкости обеспечивает надежное переключение клапана. (подана заявка на патент)
  • Увеличенное пространство для подключения упрощает подключение.

Направленный регулирующий клапан мокрого типа серии SA с электромагнитным управлением (G01)
  • Признано надежными зарубежными стандартами безопасности, такими как CE (Европа), UL (U.S.A.) и CSA (Канада).
  • Потребляемая мощность соленоида постоянного тока (D* и E*) снижена. Это будет способствовать дальнейшему продвижению вашей политики энергосбережения.
  • Инновационный механизм компенсации реакции жидкости обеспечивает надежное переключение клапана. (подана заявка на патент)

Направленный клапан DSS с соленоидным управлением
  • Высоконадежная конструкция, в которой мокрый электромагнитный клапан SS-G01 используется в качестве пилотного клапана
  • Компактный размер и возможность переключения для высокого давления и большой производительности
  • Клеммная коробка для удобного подключения
  • Комбинация с модульным клапаном позволяет легко создавать контуры высокого давления и большой производительности.

Соленоидный клапан без утечек
  • Использование тарельчатой ​​конструкции для минимальной внутренней утечки
  • Высоконадежная конструкция соленоида мокрого типа
  • Монтажная поверхность соответствует стандарту ISO. (размер 01 и 03)
  • Разъем EC для расширенных возможностей переключения (размер 06)

Электромагнитный клапан малой мощности серии SE (SE-G01)
  • Количество энергии, потребляемой соленоидами, очень мало.
    (DC24V: 4,8 Вт)
  • Они работают с низким электрическим током, поэтому их можно приводить в действие напрямую с выходной цепи ПК (программируемый контроллер).
  • Они маломощные, поэтому катушка выделяет мало тепла, а тепловое воздействие на оборудование меньше, чем раньше.
  • Штыревой разъем M12-4 упрощает интерфейс с открытыми сетями, такими как Device Net и т. д., а для защиты точек контакта с ведомыми устройствами он встроен в диод для предотвращения обратного напряжения в соленоиде.

Мокрый электромагнитный клапан серии SL (SL-G01)
  • Высоконадежная конструкция соленоида мокрого типа.
  • Клеммная коробка для удобного подключения.
  • Работает с низким энергопотреблением 10 Вт.
  • Клапан типа AC имеет компактную конструкцию по всей длине.
  • Сертификация
  • CE, UL, CSA.

Электромагнитный клапан | Электромагнитный клапан для автомобиля | Модульный клапан | Клапан измерения нагрузки | Электромагнитный пропорциональный клапан

Электромагнитный клапан для автомобиля

Электромагнитный клапан для автомобиля
  • Замена сцепления, а управление гидравлическим давлением сцепления используется в АКПП.
  • 3-ходовой клапан для энергосбережения
  • Самый легкий и компактный


Электромагнитный клапан | Электромагнитный клапан для автомобиля | Модульный клапан | Клапан измерения нагрузки | Электромагнитный пропорциональный клапан

Модульный клапан

Модульный клапан реле давления
  • Модульный клапан с переключателем, который открывает/закрывает электрические цепи при обнаружении изменения давления в гидравлических цепях.
  • Встроенный в разъем DIN индикатор, позволяющий визуально контролировать работу.
  • Тип
  • W с портами управления A и B позволяет получить компактное оборудование.

Модульный клапан реле давления без слива
  • Без дренажа для энергосберегающей работы.
  • Может обеспечить очень быстрое и точное переключение выходного сигнала.
  • Долгий срок службы для повышенной надежности
  • С электрическим триммером можно свободно изменять давление и гистерезис в пределах диапазона регулировки.
  • Оптопара электрически изолирует выход переключателя от внутренней цепи, предотвращая неправильное срабатывание из-за шума.

Модульный клапан G01, серия
  • Высокое давление и большая производительность
    Максимальное рабочее давление: 25,35 МПа
    Максимальный расход: 50 л/мин
  • Система штабелирования и система отсоединения болтов позволяют легко и быстро конфигурировать, изменять и добавлять цепи.
  • Компактный размер для ограниченного пространства
  • Снижение шума и вибрации за счет уменьшения размеров трубопроводов
  • Различные серии и модели; Размер G01 имеет 58 серий и 131 модель

Модульный клапан G03, серия
  • Высокое давление и большая производительность
    Максимальное рабочее давление: 25,35 МПа
    Максимальный расход: 100 л/мин
  • Система штабелирования и система отсоединения болтов позволяют легко и быстро конфигурировать, изменять и добавлять цепи.
  • Компактный размер для ограниченного пространства
  • Снижение шума и вибрации за счет уменьшения размеров трубопроводов
  • Различные серии и модели; Размер G03 имеет 52 серии и 96 моделей

Электромагнитный клапан | Электромагнитный клапан для автомобиля | Модульный клапан | Клапан измерения нагрузки | Электромагнитный пропорциональный клапан

Клапан измерения нагрузки

Клапан измерения нагрузки
Обеспечивает все функции, необходимые для мини-экскаватора.
  • Функция защиты от насыщения
  • Функция компенсации давления в зависимости от давления собственной нагрузки
  • Совместная система с оборотами двигателя
  • Нет необходимости в независимом насосе поворотного двигателя
  • Регулятор LS + регулятор постоянной мощности
  • Подходит для прямолинейного движения мотор-колес
  • Различные виды присоединяемых клапанов

Электромагнитный клапан | Электромагнитный клапан для автомобиля | Модульный клапан | Клапан измерения нагрузки | Электромагнитный пропорциональный клапан

Электромагнитный пропорциональный клапан

Электрогидравлический пропорциональный распределительный клапан
  • Обеспечивает как переключение направления, так и функции управления скоростью.
  • Управляет направлением, подавая входной ток на один из двух пропорциональных соленоидов, и регулирует поток, изменяя входной ток.
  • Дистанционное управление и безударное управление ускорением/замедлением позволяют упростить гидравлическую схему.

Быстродействующий пропорциональный распределительный клапан
  • Высокочастотный отклик эквивалентен электрическому/гидравлическому сервоклапану
  • Высокопроизводительный пропорциональный соленоид непосредственно управляет золотником.
  • Незначительная обратная связь с LVDT (переменный линейный дифференциальный трансформатор) обеспечивает точное позиционирование золотника.
  • Все порты возвращаются в положение блокировки при выключении усилителя или разрыве соединения. (Функция безопасности)

Как направляющие клапаны влияют на поток масла в гидравлических системах

Направляющие клапаны являются одними из самых основных компонентов гидравлической системы. Когда размер направляющего клапана подбирается для применения, он должен быть достаточно большим, чтобы выдерживать объем масла, необходимый для работы цилиндра или гидравлического двигателя. Для применений, требующих потока масла менее 10-15 галлонов в минуту, используется электромагнитный клапан прямого действия (как показано на рис. 1).

Для смещения золотника клапана на катушку клапана подается ток. Это создает магнетизм внутри катушки, который втягивает поршень. Затем плунжер воздействует на канцелярскую кнопку, которая перемещает золотник клапана.Соленоид создает приблизительно 30 фунтов силы для смещения золотника. Когда золотник смещается, масло подается через клапан, а затем к цилиндру или гидравлическому двигателю.


Рис. 1. Прямой электромагнитный клапан

Двухступенчатые клапаны

В системах, где требуется более высокая скорость потока, обычно используются двухступенчатые клапаны. Типичный двухступенчатый пропорциональный клапан показан на рисунке 2. Верхний клапан известен как пилотный клапан.Назначение управляющего клапана состоит в том, чтобы направлять управляющее давление для переключения главного золотника.

Поскольку они больше по размеру, чем клапаны прямого действия, для смещения основного золотника требуется большее усилие. Вместо использования очень больших соленоидов, для работы которых требуется большой ток, для смещения основного золотника используется гидравлическое давление.

С обеих сторон основного золотника расположены пружины, которые удерживают его в центральном положении, когда пилотный клапан не сдвинут. Пружины обычно рассчитаны на нагрузку от 50 до 115 фунтов на квадратный дюйм.Когда главный золотник этого конкретного клапана находится в центральном положении, порты «P», «A», «B» и «T» заблокированы.


Рис. 2. Типовой двухступенчатый пропорциональный клапан

Двухступенчатые клапаны могут иметь внутреннее или внешнее управление. На рис. 2 обратите внимание на пилотную заглушку (обведена красным) слева. Эта заглушка блокирует поток от порта «P» главного золотника к порту «P» управляющего клапана. Когда эта заглушка установлена ​​в клапане, управляющее давление должно поступать из внешнего источника и подключаться к отверстию «X» на коллекторе клапана.

Многие прессы и мобильное оборудование используют отдельный насос для подачи вспомогательной жидкости. В некоторых случаях масло подается после насоса через редукционный клапан, а затем в порт «X». При использовании отдельного насоса или редукционного клапана для переключения основного золотника используется более низкое давление. Это предотвращает повреждение золотника вместо использования более высокого давления в системе для переключения клапана.

Когда ток подается на катушку пилотного клапана (как показано на рис. 3), магнетизм в катушке заставляет пилотный золотник смещаться вправо.Затем управляющая жидкость поступает из порта «X» через управляющий клапан в управляющую полость с правой стороны основного золотника. Как только управляющее давление создаст достаточно, чтобы преодолеть пружину, действующую на противоположной стороне, главный золотник сместится влево.

После переключения системный объем в порте «P» главного золотника будет проходить через порты «P» и «A», а затем к приводу (цилиндру или гидравлическому двигателю). Масло, выходящее из привода, поступает в порт «В», который соединен с портом «Т» внутри клапана.Затем масло будет вытекать из порта «Т» и возвращаться в резервуар.


Рис. 3. Ток, подаваемый на катушку пилотного клапана

Когда основной золотник смещается (как на рис. 3), масло с левой стороны золотника проходит через золотник управляющего клапана. Обратите внимание на рис. 2, что заглушка пилотного клапана, обведенная кружком, справа блокирует проход потока от порта бака управляющего клапана к порту бака основного золотника.

Когда эта заглушка установлена, к отверстию «Y» на коллекторе должна быть подключена линия для внешнего дренажа клапана. Это обеспечивает путь для потока масла, выходящего из управляющей полости главного золотника и управляющего клапана, для возврата в бак.

В некоторых случаях обе пилотные заглушки снимаются с корпуса главного клапана. В этом случае к портам «X» и «Y» на клапанном блоке не подключены внешние линии. На рис. 4 пилотные заглушки удалены.

Это открывает внутренний пилотный проход от порта «P» главного клапана к порту «P» пилотного клапана.Как только пилотный клапан смещается, давление в системе направляется через пилотный клапан для переключения главного золотника, как ранее

.


Рис. 4. Корпус главного клапана
со снятыми пилотными заглушками

описано.

Когда главный золотник смещается, масло, вытекающее из противоположного пилотного канала, будет проходить через пилотный клапан и затем в линию резервуара главного золотника.

Это то, что известно как клапан с внутренним управлением и внутренним дренажем. Клапаны могут осушаться изнутри при условии отсутствия скачков потока или скачков давления в линии бака, влияющих на смещение главного золотника.


Рис. 5. Пилотные заглушки можно снять с помощью шестигранного ключа.

Замена двухступенчатых клапанов

При замене двухступенчатого клапана важно, чтобы устройства управления и дренажа были такими же, как у снятого клапана. Это относится к пропорциональным клапанам и клапанам, управляемым переменным напряжением.В некоторых случаях клапаны управляются изнутри, а дренируются снаружи.

В других случаях они могут иметь внешнее управление и внутренний дренаж. Обратитесь к номеру детали клапана, чтобы убедиться, что устанавливаемый клапан такой же, как тот, который был снят.

То, что он установлен на одном и том же коллекторе, не означает, что это один и тот же клапан. Например, клапан Vickers с закрытым центром, внешним пилотным управлением и дренированием имеет следующий номер детали: DG5S8-2C-E-T-30. Буква «Е» означает, что клапан имеет внешнее управление, а буква «Т» означает, что он осушается изнутри.

Если на его место поставить клапан ДГ5С8-2С-Е-30, то клапан не будет работать, так как он дренируется снаружи. Это означает, что внутренний дренажный порт закрыт, и основной золотник не сместится, так как к порту «Y» не подключена ни одна линия.

Я помню случай на фанерном заводе, где на токарном станке заменили вентиль с точным номером детали, что и вентиль, который они сняли.Когда был установлен новый клапан, золотник не смещался и позволял цилиндру шпинделя выдвигаться и зажимать бревно.

После замены нескольких других компонентов они обнаружили, что, несмотря на тот же номер детали, производитель оборудования снял заглушки с исходного клапана, но не изменил номер детали. После удаления трубных заглушек клапан и цилиндр шпинделя работали нормально.

Если у вас и вашего поставщика нет на складе клапана нужной вам конфигурации, клапан обычно можно переоборудовать, удалив или установив заглушки для труб. На пропорциональном клапане, используемом в примерах, доступ к заглушкам пилотного клапана осуществляется путем снятия пилотного клапана с основной ступени и извлечения их с помощью шестигранного ключа (Рисунок 5). На некоторых клапанах доступ к заглушке пилотного давления осуществляется через порт «P» основного золотника.

Еще одна важная вещь, о которой следует помнить, это то, что пилотные и дренажные линии и проходы имеют небольшие размеры и могут забиваться. Если установлен новый клапан, а привод не работает, проверьте пилотный и сливной каналы. Это можно сделать, сняв пилотный клапан с корпуса главного клапана и отсоединив пилотную и дренажную линии от коллектора.Продуйте воздухом направляющие и дренажные каналы на коллекторе. Если воздух выходит из пилотного и дренажного портов в верхней части основного золотника, каналы свободны.

Лучшее понимание того, как работают эти клапаны, а также их правильное применение, позволит вам лучше устранять неполадки в ваших гидравлических системах для повышения надежности и эксплуатационной готовности оборудования.

типов электромагнитных клапанов — The Hope Group, компания SunSource

Операция: нормально замкнутый по сравнению сНормально открытый

Нормально закрытый

В обесточенном состоянии клапан остается в закрытом положении, что является наиболее распространенным методом работы. Как правило, вы обнаружите, что нормально закрытые клапаны используются в приложениях включения / выключения или вентиляции, и вы хотите, чтобы процесс останавливался при потере питания. В случае потери мощности клапан закрывается и жидкость не вытекает.

Нормально открытый

В обесточенном состоянии клапан остается в положении «открыт». Чаще всего нормально открытые клапаны используются в целях безопасности, когда процесс истощается при отключении питания.

Универсальные клапаны

Клапан может быть либо нормально закрытым, либо нормально открытым, в зависимости от способа соединения клапана. Обычно вы видите это в 3- и 4-ходовых клапанах, где вы можете подать давление на любой порт в клапане. Например, трехходовой клапан будет иметь порт подачи, выпускной порт и порт подачи. Это обеспечивает гибкость в приложении и позволяет вам настроить его так, как вы считаете нужным.

Среда

Часто, когда возникают проблемы с электромагнитным клапаном, это часто связано со средой или температурой, которые мешают правильному функционированию клапана.Это зависит от приложения, поэтому обратитесь к каталогу производителя, если вы не уверены.

Давление электромагнитного клапана

Максимальное давление в зависимости от перепада давления

Перепад давления представляет собой разницу между давлением на входе (жидкость на входе в клапан) и давлением на выходе (жидкость на выходе из клапана). Важно определить перепад давления, чтобы знать, что выбрать: электромагнитный клапан с пилотным управлением или электромагнитный клапан прямого действия.

Например, входное давление (P1) 90 фунтов на квадратный дюйм и выходное давление (P2) 80 фунтов на квадратный дюйм представляют собой дифференциальное давление 10 фунтов на квадратный дюйм.

В другом приведенном ниже примере давление на входе составляет 90 фунтов на квадратный дюйм, а давление на выходе равно 0 фунтов на квадратный дюйм, поскольку выпуск осуществляется в атмосферу. В этом случае перепад давления равен 90.

Клапан с максимальным давлением 100 фунтов на квадратный дюйм будет работать в приложении с перепадом давления 10. Однако тот же клапан не будет работать в приложении с перепадом давления 90. Клапан с расширенными возможностями был бы гораздо лучшим выбором.

Тип уплотнения в электромагнитных клапанах

Важно выбрать уплотнительный материал, соответствующий требованиям среды, протекающей через клапан.Доступные типы уплотнений различаются, но наиболее распространенными являются NBR (нитриловый каучук) и FKM (фторуглерод/витон), EPDM, резина и PTFE .

Что такое электромагнитный клапан и как он работает?

Электромагнитные клапаны используются везде, где требуется автоматическое управление потоком жидкости. Они находят все более широкое применение в самых различных типах установок и оборудования. Разнообразие различных доступных конструкций позволяет выбрать клапан в соответствии с конкретной областью применения.

ОБЩИЕ СВЕДЕНИЯ

Электромагнитные клапаны используются везде, где требуется автоматическое управление потоком жидкости. Они находят все более широкое применение в самых различных типах установок и оборудования. Разнообразие различных доступных конструкций позволяет выбрать клапан в соответствии с конкретной областью применения.

КОНСТРУКЦИЯ

Электромагнитные клапаны представляют собой блоки управления, которые при подаче или отключении питания либо перекрывают, либо пропускают поток жидкости.Привод выполнен в виде электромагнита. При подаче питания создается магнитное поле, которое тянет плунжер или поворотный якорь против действия пружины. В обесточенном состоянии плунжер или поворотный якорь под действием пружины возвращаются в исходное положение.

РАБОТА КЛАПАНА

По способу срабатывания различают клапаны прямого действия, клапаны с внутренним управлением и клапаны с внешним управлением. Еще одним отличительным признаком является количество соединений портов или количество путей потока («путей»).

КЛАПАНЫ ПРЯМОГО ДЕЙСТВИЯ

В электромагнитном клапане прямого действия уплотнение седла прикреплено к сердечнику электромагнита. В обесточенном состоянии отверстие седла закрыто, которое открывается, когда клапан находится под напряжением.

ДВУХХОДОВЫЕ КЛАПАНЫ ПРЯМОГО ДЕЙСТВИЯ

Двухходовые клапаны представляют собой запорные клапаны с одним входным и одним выходным портами (рис. 1). В обесточенном состоянии пружина сердечника с помощью давления жидкости удерживает уплотнение клапана на седле клапана, перекрывая поток.При подаче питания сердечник и уплотнение втягиваются в катушку соленоида, и клапан открывается. Электромагнитная сила больше, чем объединенная сила пружины и силы статического и динамического давления среды.

фигура 1

3-ХОДОВЫЕ КЛАПАНЫ ПРЯМОГО ДЕЙСТВИЯ

Трехходовые клапаны имеют три портовых соединения и два седла клапана. Одно уплотнение клапана всегда остается открытым, а другое закрытым в обесточенном режиме. Когда катушка находится под напряжением, режим меняется на противоположный.Трехходовой клапан, показанный на рис. 2, выполнен с сердечником плунжерного типа. Различные операции клапана могут быть получены в зависимости от того, как текучая среда подключена к рабочим отверстиям на рис. 2. Давление жидкости увеличивается под седлом клапана. Когда катушка обесточена, коническая пружина плотно прижимает нижнее уплотнение сердечника к седлу клапана и перекрывает поток жидкости. Порт A выпускается через R. Когда на катушку подается питание, сердечник втягивается внутрь, седло клапана в порту R закрывается подпружиненным верхним уплотнением сердечника.Текучая среда теперь течет от Р к А.

фигура 2 В отличие от версий с сердечниками плунжерного типа, задвижки с поворотным якорем имеют все присоединительные отверстия в корпусе задвижки. Изолирующая диафрагма предотвращает контакт жидкой среды с камерой катушки. Клапаны с поворотным якорем могут использоваться для обеспечения работы любого трехходового клапана. Основной принцип конструкции показан на рис. 3. Клапаны с поворотным якорем в стандартной комплектации снабжены ручным управлением.

цифра 3

ЭЛЕКТРОМАГНИТНЫЕ КЛАПАНЫ С ВНУТРЕННИМ УПРАВЛЕНИЕМ

В клапанах прямого действия силы статического давления увеличиваются с увеличением диаметра отверстия, что означает, что магнитные силы, необходимые для преодоления сил давления, соответственно становятся больше.Поэтому электромагнитные клапаны с внутренним управлением используются для переключения более высоких давлений в сочетании с отверстиями большего размера; в этом случае перепад давления жидкости выполняет основную работу по открытию и закрытию клапана.

ДВУХХОДОВЫЕ КЛАПАНЫ С ВНУТРЕННИМ УПРАВЛЕНИЕМ

Электромагнитные клапаны с внутренним управлением оснащаются 2- или 3-ходовым пилотным электромагнитным клапаном. Мембрана или поршень обеспечивают уплотнение седла главного клапана. Работа такого клапана показана на рис.4. Когда пилотный клапан закрыт, давление жидкости увеличивается с обеих сторон диафрагмы через выпускное отверстие. Пока существует перепад давления между впускным и выпускным отверстиями, запирающее усилие доступно благодаря большей эффективной площади в верхней части диафрагмы. Когда пилотный клапан открывается, давление с верхней стороны диафрагмы сбрасывается. Большая эффективная сила чистого давления снизу теперь поднимает диафрагму и открывает клапан. Как правило, клапаны с внутренним управлением требуют минимального перепада давления для обеспечения удовлетворительного открытия и закрытия.Компания Omega также предлагает клапаны с внутренним пилотированием, в конструкции которых используется соединенный сердечник и диафрагма, которые работают при нулевом перепаде давления (рис. 5).

цифра 4

МНОГОХОДОВЫЕ ЭЛЕКТРОМАГНИТНЫЕ КЛАПАНЫ С ВНУТРЕННИМ УПРАВЛЕНИЕМ

4-ходовые электромагнитные клапаны с внутренним управлением используются в основном в гидравлических и пневматических устройствах для приведения в действие цилиндров двойного действия. Эти клапаны имеют четыре патрубка: впускной патрубок P, два патрубка цилиндра A и B и один патрубок выпускного патрубка R.4/2-ходовой тарельчатый клапан с внутренним управлением показан на рис. 6. В обесточенном состоянии пилотный клапан открывается на соединении входа давления с пилотным каналом. Обе тарелки главного клапана теперь находятся под давлением и переключаются. Теперь соединение порта P подключено к A, а B может выпустить воздух через второй ограничитель через R.

цифра 5

КЛАПАНЫ С ВНЕШНИМ УПРАВЛЕНИЕМ

В этих типах для приведения в действие клапана используется независимая пилотная среда.На рис. 7 показан поршневой клапан с угловым седлом и запорной пружиной. В безнапорном состоянии седло клапана закрыто. 3-ходовой соленоидный клапан, который может быть установлен на приводе, управляет независимой управляющей средой. Когда на электромагнитный клапан подается питание, поршень поднимается против действия пружины, и клапан открывается. Нормально открытый вариант клапана может быть получен, если пружина размещена на противоположной стороне поршня привода. В этих случаях независимая управляющая среда подключается к верхней части привода.Версии двойного действия, управляемые 4/2-ходовыми клапанами, не содержат пружины.

цифра 6

МАТЕРИАЛЫ

Все материалы, используемые в конструкции клапанов, тщательно отбираются в соответствии с различными видами применения. Материал корпуса, материал уплотнения и материал соленоида выбраны для оптимизации функциональной надежности, совместимости с жидкостями, срока службы и стоимости.

МАТЕРИАЛЫ КОРПУСОВ

Корпуса клапанов нейтральной жидкости изготавливаются из латуни и бронзы.Для жидкостей с высокими температурами, например пара, доступна коррозионностойкая сталь. Кроме того, полиамидный материал используется в различных пластиковых клапанах по экономическим причинам.

ЭЛЕКТРОМАГНИТНЫЕ МАТЕРИАЛЫ

Все детали соленоидного привода, контактирующие с жидкостью, изготовлены из аустенитной коррозионностойкой стали. Таким образом гарантируется устойчивость к коррозионному воздействию нейтральных или слабоагрессивных сред.

УПЛОТНИТЕЛЬНЫЕ МАТЕРИАЛЫ

Конкретные механические, термические и химические условия применения влияют на выбор материала уплотнения.стандартным материалом для нейтральных жидкостей при температурах до 194°F обычно является FKM. Для более высоких температур используются EPDM и PTFE. Материал ПТФЭ универсально устойчив практически ко всем жидкостям, представляющим интерес с технической точки зрения.

НОМИНАЛЬНЫЕ ДАВЛЕНИЯ — ДИАПАЗОН ДАВЛЕНИЙ

Все значения давления, приведенные в этом разделе, относятся к манометрическому давлению. Номинальные значения давления указаны в фунтах на квадратный дюйм. Клапаны надежно работают в заданных диапазонах давления. Наши цифры относятся к диапазону от 15 % пониженного напряжения до 10 % повышенного напряжения.Если 3/2-ходовые клапаны используются в другом режиме, допустимый диапазон давления изменяется. Более подробная информация содержится в наших технических паспортах.

В случае работы с вакуумом необходимо убедиться, что вакуум находится на стороне выхода (A или B), а более высокое давление, т. е. атмосферное давление, подключено к входному отверстию P.

ЗНАЧЕНИЯ РАСХОДА

Скорость потока через клапан определяется характером конструкции и типом потока.Размер клапана, необходимый для конкретного применения, обычно определяется номинальным значением Cv. Эта цифра рассчитана для стандартных единиц измерения и условий, т. е. расхода в галлонах в минуту и ​​использования воды при температуре от 40°F до 86°F при перепаде давления 1 фунт/кв. дюйм. Приведены значения Cv для каждого клапана. Стандартизированная система значений расхода также используется для пневматики. В этом случае поток воздуха в SCFM выше по потоку и перепад давления 15 PSI при температуре 68°F.

ЭЛЕКТРОМАГНИТНЫЙ ПРИВОД

Общей чертой всех соленоидных клапанов Omega является соленоидная система, залитая эпоксидной смолой.В этой системе вся магнитопроводная катушка, соединения, ярмо и направляющая трубка сердечника объединены в одном компактном блоке. Это приводит к тому, что высокая магнитная сила удерживается в минимальном пространстве, обеспечивая первоклассную электрическую изоляцию и защиту от вибрации, а также от внешних коррозионных воздействий.

КАТУШКИ

Катушки Omega доступны для всех широко используемых напряжений переменного и постоянного тока. Низкое энергопотребление, особенно при использовании небольших соленоидных систем, означает, что возможно управление с помощью полупроводниковой схемы.

цифра 7 Доступная магнитная сила увеличивается по мере уменьшения воздушного зазора между сердечником и гайкой заглушки, независимо от того, задействован ли переменный или постоянный ток. Система соленоидов переменного тока имеет большую магнитную силу, доступную при большем ходе, чем сопоставимая система соленоидов постоянного тока. Характерные графики зависимости хода от силы, показанные на рис. 8, иллюстрируют эту взаимосвязь.

Потребляемый ток соленоида переменного тока определяется индуктивностью. С увеличением хода индуктивное сопротивление уменьшается и вызывает увеличение потребляемого тока.Это означает, что в момент обесточивания ток достигает своего максимального значения. Противоположная ситуация применима к соленоиду постоянного тока, где потребление тока зависит только от сопротивления обмоток. Сравнение характеристик включения соленоидов переменного и постоянного тока во времени показано на рис. 9. В момент подачи питания, т. е. когда воздушный зазор максимален, соленоидные клапаны потребляют гораздо более высокие токи, чем когда сердечник полностью закрыт. втянут, т. е. воздушный зазор закрыт.Это приводит к высокой производительности и расширенному диапазону давления. В системах постоянного тока после включения тока поток увеличивается относительно медленно, пока не будет достигнут постоянный ток удержания. Таким образом, эти клапаны способны регулировать только более низкие давления, чем клапаны переменного тока при тех же размерах отверстия. Более высокое давление может быть получено только за счет уменьшения размера отверстия и, следовательно, пропускной способности.

ТЕПЛОВЫЕ ЭФФЕКТЫ

Когда катушка соленоида находится под напряжением, всегда выделяется определенное количество тепла.Стандартная версия соленоидных клапанов характеризуется относительно низким превышением температуры. Они рассчитаны на достижение максимального повышения температуры 144°F в условиях непрерывной работы (100%) и при 10% перенапряжении. Кроме того, обычно допустима максимальная температура окружающей среды 130°F. Максимально допустимая температура жидкости зависит от конкретных указанных материалов уплотнения и корпуса. Эти цифры можно получить из технических данных.

ОПРЕДЕЛЕНИЕ ВРЕМЕНИ (VDE0580) ВРЕМЯ РЕАКЦИИ

Небольшие объемы и относительно высокие магнитные силы, связанные с электромагнитными клапанами, позволяют получить быстрое время отклика.Для специальных применений доступны клапаны с различным временем срабатывания. Время отклика определяется как время между подачей сигнала переключения и завершением механического открытия или закрытия.

НА ПЕРИОД

Период включения определяется как время между включением и выключением тока соленоида.

ПЕРИОД ЦИКЛА

Суммарное время включенного и обесточенного периодов является периодом цикла. Предпочтительный период цикла: 2, 5, 10 или 30 минут.

ОТНОСИТЕЛЬНЫЙ РАБОЧИЙ ЦИКЛ

Относительный рабочий цикл (%) представляет собой процентное отношение периода включения к общему периоду цикла. Непрерывная работа (100% рабочий цикл) определяется как непрерывная работа до тех пор, пока не будет достигнута установившаяся температура.

РАБОТА КЛАПАНА

Код работы клапана всегда состоит из заглавной буквы. В сводке слева подробно описаны коды различных операций клапана и указаны соответствующие стандартные символы контура.

ВЯЗКОСТЬ

Технические данные действительны для вязкостей до указанной цифры.Допустимы более высокие значения вязкости, но в этих случаях диапазон допустимых значений напряжения уменьшается, а время отклика увеличивается.

ДИАПАЗОН ТЕМПЕРАТУР

Температурные ограничения для текучей среды всегда детализированы. Различные факторы, напр. Тем не менее, условия окружающей среды, езда на велосипеде, скорость, допуск по напряжению, особенности установки и т. д. могут, однако, повлиять на температурные характеристики. Поэтому приведенные здесь значения следует использовать только в качестве общего руководства. В случаях, когда речь идет об эксплуатации в экстремальных температурных диапазонах, вам следует обратиться за консультацией в технический отдел компании Omega.

Заявление Информация о продукте

Направленные регулирующие клапаны | Группа клапанов Curtiss-Wright

Направляющие регулирующие клапаны, секционные, давление до 2000 фунтов на кв. дюйм, 2-21 секция, Power Beyond, варианты сброса.


Направленные клапаны УПРАВЛЕНИЯ

Функциональность и мощность

Направленные регулирующие клапаны позволяют жидкостям или газам течь по разным путям от портов клапана, которые обеспечивают проход для потока к другим компонентам/источникам или от них. Они являются одной из важнейших частей гидравлических и пневматических систем.

Направляющий распределитель состоит из золотника с механическим или электрическим приводом внутри цилиндра. Положение золотника позволяет или предотвращает поток жидкости в канале; это часто происходит мгновенно, заставляя жидкость быстро ускоряться и замедляться.

Порты и положения направляющих клапанов

При выборе гидрораспределителя необходимо учитывать два основных элемента: количество портов и положение направляющего клапана, которое может быть достигнуто. Количество положений относится к количеству путей потока, которые может обеспечить клапан.



Направленные регулирующие клапаны

Особенности и преимущества:

  • Опции Power Beyond, заблокированный и открытый золотник
  • 4W3P — с ручным управлением
  • Легкая алюминиевая конструкция
  • Интегральный рельеф в P
  • Опция High Flow, 15 гал/мин
  • 2 – 21 секция
  • SAE #8, порты A и B
  • Порты SAE #10 P&T
  • Доступен пользовательский порт
  • 12 галлонов в минуту, 2200 фунтов на кв. дюйм, периодический

Области применения гидрораспределителя Мобильные гидравлические направляющие клапаны

используются в сельскохозяйственной, промышленной и мобильной отраслях для обеспечения плавной работы, низкого перепада давления и быстрого отклика для точного управления потоком в клапане легкой конструкции.Эти клапаны рассчитаны на 2000 фунтов на квадратный дюйм и расход до 10 галлонов в минуту. Их применимость делает их все более востребованными и используется во многих приложениях, таких как:

  • Автовозы
  • Машины — Тракторы
  • Сборочные линии
  • Производство энергии
  • Морское оборудование
  • Строительные машины
  • Горнодобывающие машины
  • Погрузочно-разгрузочные краны
  • Грузовики и буровые установки

Методы работы гидрораспределителя

Существует пять основных методов работы, используемых для направляющих регулирующих клапанов, все в зависимости от их применения: ручной, пружинный, электрический, пневматический и гидравлический.

Ручные клапаны

Клапаны с ручным управлением управляются рычагами или лопастями, для открытия и закрытия которых требуется усилие. Иногда для восстановления положения клапана требуется усилие пружины. Напротив, некоторые ручные клапаны используют рычаг или внешний пневматический или гидравлический сигнал для возврата золотника в исходное положение.

Механические клапаны

Клапаны с механическим приводом больше подвержены износу, так как в них применяется усилие с помощью кулачков, колес и роликов.

Гидравлические клапаны

Распределители с гидравлическим приводом намного надежнее, чем другие методы управления. Кроме того, они спроектированы так, чтобы быть более точными, поскольку они работают при гораздо более высоких давлениях, чем пневматический распределительный клапан.


Часто задаваемые вопросы

Какова функция гидрораспределителя?

Направленный клапан предназначен для выполнения трех задач: остановки потока жидкости, обеспечения потока жидкости и изменения направления потока жидкости. Они являются основной частью гидравлических и пневматических систем, в которых используется гидравлическое масло, вода или воздух из различных источников. Направленный клапан обеспечивает путь потока от насоса к цилиндрам и обратный путь от цилиндра к резервуару для жидкости.

Как работает ходовой клапан?

Направленный регулирующий клапан обычно состоит из скользящего золотника внутри цилиндра с выступами и канавками. Обычно он приводится в действие механически или электрически, а положение золотника ограничивает или разрешает поток, контролируя путь жидкости.Например, выступы на золотнике блокируют поток масла через корпус клапана, а канавки позволяют маслу или газу течь вокруг золотника и через корпус клапана.

На что следует обратить внимание при выборе гидрораспределителей?

При анализе производительности и пригодности гидрораспределителей необходимо учитывать пять основных моментов:

  1. Динамические ограничения мощности
  2. Ограничения статической мощности
  3. Сопротивление потоку
  4. Время переключения
  5. Утечка
Какие существуют типы направляющих клапанов?

Направленные регулирующие клапаны обычно классифицируются по нескольким признакам.

  • Количество портов. Существует три основных типа направляющих клапанов, в зависимости от количества портов в системе. 2-ходовые, 3-ходовые и 4-ходовые клапаны используются для каналов движения в различных приложениях.
  • Тип катушки. Золотник — это механизм в цилиндре, позволяющий открывать и закрывать порты и позволяющий потоку проходить или перекрываться. Наиболее распространенные типы включают тарельчатые, поворотные и скользящие.
  • Способ срабатывания.Положение клапана можно изменить вручную с помощью пружины рычага, с помощью электроники или даже механически с помощью пружины.

Распространенные типы гидрораспределителей

  • Двухходовые, трехходовые и четырехходовые клапаны
  • Обратный клапан
  • Обратный клапан с пилотным управлением
  • Клапан с ручным управлением
  • Пилотный клапан
  • Электромагнитный клапан
  • Челночный клапан
В чем разница между ходовыми клапанами одностороннего и двустороннего действия?

Одностороннего и Двустороннего действия относятся к типу привода в гидрораспределителе. Выход воздуха с одной стороны приводит в действие клапаны одинарного действия, в то время как другая сторона перемещается с помощью пружины или мембраны. Гидравлическая жидкость поступает через один порт на одном конце цилиндра, удлиняя шток внутрь, и внешняя сила возвращает шток поршня.

Клапаны двойного действия приводятся в действие выходным воздухом как с открытой, так и с закрытой стороны портов. У них есть порт на каждом конце, снабженный гидравлической жидкостью для втягивания и выдвижения.

Какие признаки того, что гидрораспределитель нуждается в обслуживании?

Чтобы обеспечить эффективную работу клапана и приложения, мы рекомендуем проводить регулярный осмотр и техническое обслуживание ваших гидравлических систем.Но если вы заметили какие-либо из следующих предупредительных знаков, вам необходимо проверить клапан.

  • Ненормальная работа гидравлики. Если вы обнаружите, что оборудование работает ненормально, вам следует остановить работу и проверить клапан.
  • Коррозия или эрозия. Вероятно, наиболее распространенная неисправность; если ваша система подвергается воздействию погодных условий, ее следует регулярно проверять.
  • Утечка. Внутренние и внешние утечки могут возникать по нескольким причинам: неправильное техническое обслуживание, избыточное давление и изношенные детали.

Дополнительная информация

В Curtiss Wright Valve Group вы найдете множество различных клапанных продуктов, таких как приводы и элементы управления, поворотные затворы, переключающие клапаны, обратные клапаны, регулирующие клапаны, направляющие регулирующие клапаны, оборонные услуги, инженерные услуги, инженерное программное обеспечение, задвижки. , шаровые клапаны, пробковые клапаны, предохранительные клапаны, электромагнитные клапаны, сетчатые фильтры, специальные клапаны и аксессуары и контрольно-измерительное оборудование.



Чтобы получить дополнительную информацию о каком-либо продукте, прочтите соответствующие документы в библиотеке.
