Картофелекопалка транспортерная для мотоблока мтз: Картофелекопалка для мотоблока и минитрактора, купить картофелевыкапыватель в Минске – Shop.by

Содержание

Картофелекопалка транспортерная для мотоблока К…

— Подарки при покупке у нас:

1. Лопата штыковая FISKARS Solid (1026686)

Что может быть лучше, чем при наличии обширного земельного участка облегчить себе труд на нем? Наличие мотоблока или минитрактора с минимальным набором навесного оборудования поможет обработать поле и подготовить его к посеву сельскохозяйственных культур. А вот чтобы убрать урожай картофеля вам точно нужно будет купить картофелекопалку для мотоблока.

Транспортерная картофелекопалка: структура и принцип работы

Без специального навесного оборудования функционал мотоблоков и минитракторов был бы существенно ограничен. Однако данная сельскохозяйственная техника производится с таким расчетом, чтобы на нее можно было установить сеялки, картофелекопалки, плуги, окучники и т.д.

Картофелекопатель КМ-4 — это сложная конструкция, состоящая из нескольких комплектующих:

корпус,

транспортер,

рыхлитель,

грунтозацепы,

колесная ось.

Копалка для мотоблока МТЗ присоединяется к мотоблоку сзади, наличие ВОМ не требуется. При движении грунтозацепы приводятся в движение под собственным весом картофелекопателя. Затем от них с помощью шестеренчатой передачи запускается транспортерная лента. Урожай собирается следующим образом:

во время движения специальные ножи приподнимают грунт и отправляют картофель вместе с почвой на транспор,

во время прохождения транспортера овощи очищаются от излишков земли,

затем они выкладываются на грядку для последующего сбора вручную.

Преимущества покупки транспортерной картофелекопалки

Помимо того, что купить копалку к мотоблоку МТЗ можно в рассрочку и кредит, она обладает рядом технических преимуществ перед аналогами:

Производительность. Продуманная конструкция картофелекопалки к мотоблоку позволяет демонстрировать по-настоящему отличную эффективность работы в поле. При рабочей скорости 2 км/час данное навесное оборудование способно обрабатывать более 10 соток огорода в час.

Надежность. Все конструктивные части агрегата, в том числе и нож изготавливаются из прочного металла. Также во время интенсивной работы нагрузка на двигатель минимальна, а значит, агрегат будет долго служить вам верой и правдой.

Оптимальность. Конструкция картофелекопателя предусмотрена так, что он может даже извлекать мелкие клубни!

Ширина захвата. Транспортерная копалка способна эффективно обработать ряд посадок шириной до 45 см, это значит, что урожай будет успешно выкопан даже из-под разросшихся кустов с развитой корневой системой.

Регулировка глубины. Нож может проникнуть на глубину до 20 см, что позволит извлечь даже самые труднодоступные овощи.

Универсальность. При необходимости с помощью транспортерной копалки можно собрать урожай похожих по размеру овощей: свеклы, лука и чеснока.

Где купить копалку для мотоблока в Минске

Если вы решили, что без данного навесного оборудования вам не обойтись, наша компания с удовольствием поможет вам оформить покупку. Вы можете воспользоваться любым способом оплаты (наличный/безналичный расчет, покупка в кредит или рассрочку), а также заказать транспортерную копалку с доставкой прямо на дом.

Сервисное обслуживание, бол…

Характеристики:

Макс. глубина обработки: 200

Ширина захвата, мм: 450

Габаритные размеры, мм: 860х700х560

Рабочая скорость, км/ч: 2

Производительность, га/ч: 0.03

Тип навесного: картофелекопалка

самодельная для мотоблока и трактора

Картофель представляет собой одну из самых популярных овощных культур среди российских дачников. Чтобы урожай получился обильным, необходимо вложить в выращивание большое количество труда и времени. Одной из возможностей облегчить труд является использование малой механизации. В этой статье более подробно будет рассмотрена картофелекопалка для мотоблока МТЗ.

Виды картофелекопалок для мотоблока МТЗ

Такие устройства обычно относятся к одной из двух разновидностей:

  1. Стержневой механизм. Он состоит из металлического лезвия, которое по виду напоминает штык лопаты. Из его верхней части выходит несколько расходящихся металлических прутьев. Это лезвие поддевает землю ниже, чем расположены клубни. Далее смесь земли, клубней картофеля и камней постепенно перемещается на прутья. В результате земля осыпается, картофель остаётся на них. Далее он перемещается назад по мере движения и падает на землю.
  2. Вибрационный механизм состоит из лемеха и решётки. Лемех представляет собой горизонтальный нож, который взрезается в землю ниже, чем расположены клубни. Далее картошка попадает на решётку, которая сильно вибрирует. В результате земля падает на землю, комья разбиваются и тоже просыпаются сквозь прутья решётки. Картошка постепенно перемещается назад и падает на землю.

Вибрационная картофелекопалка

На заметку. Второй тип картофелекопателя является более мощным и демонстрирует более качественную работу, по сравнению с первым.

Для работы с таким мотоблоком нужны следующие модели навесок:

  1. Прицепной картофелекопатель ККМ-1 – это механизм вибрационного вида.  Эта машина хорошо работает на лёгких или почвах средней плотности. Весит она 40 кг, имеет размер захвата, равный 37 см. Скорость работы может достигать 0,2 га в час. Лезвие работает на глубине, не превышающей 20 см.

Интересно. Эта картофелекопалка для МТЗ может быть использована не только для картофеля, но и при сборе лука, свёклы и других корнеплодов.

  1. КВМ-3 также является картофелекопалкой грохотного типа. Её важной особенностью является способность работать на плотных почвах. Для того, чтобы использовать данное устройство, потребуется присоединить к нему дополнительный нож. Этот механизм имеет вес, равный 39 кг. Производительность данной модели – до 0,2 га в час, размер захвата равен 37 см.
  2. КМ-1 также можно эффективно использовать как на лёгких, средних, так и на тяжёлых и плотных почвах. В последнем случае рекомендуется картофелекопалку использовать на второй скорости. В этом случае ширина захвата – 44 см. Максимальная глубина погружения в землю равна 18 см. КМ-1 весит 38 кг.
  3. Модель «Полтавчанка» обычно используется для обработки участков, которые имеют площадь, не превышающую 2 га. Её используют на среднетяжёлых грунтах. В этой модели предусмотрена возможность регулировки высоты колёс. Производительность не превышает 0,2 га. Захват равен 39 см. Вес этого устройства составляет 35 кг.

Картофелекопалка ККМ-1

Преимущества и недостатки работы с картофелекопалкой

Преимущества навесных картофелекопалок для МТЗ:

  1. Основным из них можно считать их сравнительно высокую производительность. Если работа проходит в сухой и рыхлой земле, то результаты работы у таких картофелекопалок будут на самом высоком уровне.
  2. Такие модели можно применять и в том случае, если картошку приходится извлекать из влажной почвы.

Однако данным моделям присущи некоторые недостатки:

  1. Если работы ведутся на достаточно большой площади, вероятность поломки резко возрастает.
  2. Здесь сложная настройка, в которой нужно хорошо разбираться для того, чтобы работа была максимально эффективной.
  3. Если при работе картофелекопалки используются обороты, то вероятность травмировать картофель существенно возрастает.

Копалка для мотоблока Нева

Самодельные варианты картофелекопалки

Самостоятельное изготовление картофелекопалки позволит сэкономить финансовые средства, однако потребует тщательного продумывания и существенных усилий.

Обычно в таком случае создают грохотную картофелекопалку, а не стержневую.

Горизонтальный лемех для самоделки делается из полосы листовой стали нужной толщины. Ее приваривают к сделанной заранее прямоугольной раме, имеющей размер 80 на 100 см. К ней также прикрепляют корзину с металлическими прутьями и держатели для колёс.

Соединения можно делать как сварным методом, так и на основе использования болтов и гаек.

Картофелекопалка своими руками для МТЗ 80 в своей конструкции потребует правильно подобрать используемый тип колёс.


Картофелекопалки для мотоблока МТЗ

Картофелекопалки для трактора МТЗ

Наибольшую популярность имеет при использовании с минитрактором МТЗ картофелекопалка ККМ-3.

При продаже это тракторное устройство поставляется потребителю в собранном виде. Механизма присоединения к трактору чертёж не предусматривает. Его нужно приобретать отдельно.

Тракторист должен учитывать, что картофелекопалка может работать только на средних или лёгких почвах, влажность которых не может превышать 27%. Засорённость камнями не должна превышать показателя 9 тонн на 1 га.

Используется для этих целей также модель КФТ2-01. Она массивнее, по сравнению с предыдущим вариантом – вес равен 110 кг. Ширина захвата составляет 48 см. Обычная производительность этого устройства составляет от 0,15 до 0,2 га за один час.

Картофелекопалка на трактор т 40

Самодельные варианты для трактора МТЗ

В данном случае при самостоятельном изготовлении самодельной картофелекопалки для трактора МТЗ 80 нужно учесть, что использование с минитрактором предполагает более высокую прочность. С другой стороны, в этом случае должна увеличиться производительность.

Самодельная картофелекопалка для трактора МТЗ должна предусматривать наличие механизма для присоединения устройства к трактору. Связка должна быть не только прочной, но и надёжной.

Использование картофелекопалки существенно облегчает труд по сбору урожая. Если финансовые возможности не позволяют приобрести оборудование, можно такое устройство сделать самостоятельно. Однако это может потребовать значительных усилий.

0 0 голоса

Рейтинг статьи

Транспортерная картофелекопалка для мотоблока: лучшие виды

0

1259

Рейтинг статьи

Кира Столетова

Важным помощником в собирании картофеля для фермеров есть транспортерная картофелекопалка для мотоблока. Обычно картофель принято выкапывать руками, но для этого человеку нужно потратить много сил и времени. Такой аппарат значительно уменьшает трату времени, не так много забирает сил и увеличивает скорость сбора урожая.

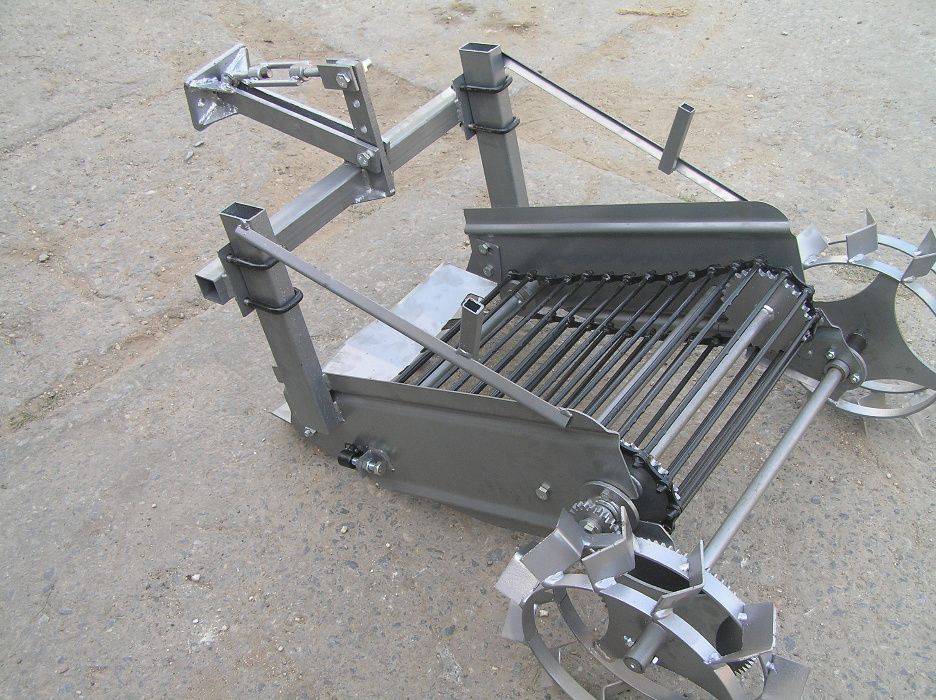

Транспортерная картофелекопалка для мотоблока

Образцы картофелекопателей

Существует немного видов снабжений для мотоблока.

  1. Простой картофелекопатель имеет нож в виде лопаты и прутья, которые прикреплены поверх. Когда машина капает почву острой стороной, картошка идет через прутья, вытряхивается от земли и остается лежать на участке, но уже в чистом виде. При выборе картофелекопателя исходят от модели мотоблока и структуры грунта.
  2. Транспортерная картофелекопалка должна быть снабжена плужником с железной оградой и колесами. Картофель с плуга идет на решетку, из-за вибрации вытрушивается от комков земли и также лежит уже чистенький на участке. Самая известная транспортерная картофелекопалка вибрационная однорядная ККМ и КУМ-1. Она не много весит, имеет незначительные размеры, ней будет удобно пользоваться любому огороднику.

Транспортерная картофелекопалка наиболее выгодная для мотоблока. Она сделана на современный лад. Работает так, что пласты земли, обрезанные лемехом, доходят в ленту транспортера, а там и начинается хорошая чистка картофеля от тяжелой почвы. Машина не заполняет много места. Ее размеры не препятствуют в складывании плодов в ведро. Картофелекопалка транспортерная помогает собрать картошку в несколько раз быстрей, чем остальные типы машин.

Как правильно выбрать

Среди большого выбора картофелекопателя легко можно запутаться, особенно неопытному огороднику. Поэтому стоит знать, как выбрать подходящий агрегат. Каждая машина имеет определенные положительные стороны. Но при выборе картофелекопателя стоит отталкиваться от стоимости и массы.

Что следует учесть

Огородники во время покупки должны учитывать качества трактора, которые состоят из трех подпунктов:

  • продуктивность;
  • безопасность мтз, и для самого пользователя;
  • исправность.

К машинам среднего уровня, к которым необходимо подбирать копалку специального типа. Транспортерная картофелекопалка к мотоблоку выглядит достаточно легкой и простой, но она может хорошо справится со своей задачей, чем другие типы машин. Тем людям, у которых есть мотоблок хорошей мощности, подойдет картофелекопатель роторный именно для тяжелых мотоблоков.

Важно знать, что при выборе аппарата учитывается сила мотоблока и стандарты копательного оборудования. Если трактору хорошей мощности взять обычную копалку, то результата никакого не будет. Не стоит ждать оперативной работы, если навесные детали будут установлены на машину обычного типа. Необходимо с умом подходить к выбору транспортерной картофелекопалки, ведь от нее зависят результаты сбора урожая, потраченные силы и время.

По структуре картофелекопатель для маленького трактора практически ничем не отличается. Разница только в ленте, которая помогает удобно выкапывать плоды.

Функционирование мотоблока

Простая технология

Картофелекопатели ленточные для трактора снабжены лопатой, которая может заходить в грунт на 25-30 см. Ножи достают плоды из земли и переносят их на ленту. Из-за действия вибрации с плодов, уходит земля, картошка получается чистой и красивой. С ленты плоды выкачиваются между рядами, где очень удобно их собирать руками. Такой метод сбора урожая происходит значительно быстрей. Огородникам не нужно прикладывать много силы, чтобы выкопать картошку и потом очищать ее руками.

Транспортерная машина имеет много положительных сторон:

  • ее часто применяют на больших полях и огородах;
  • беспрерывно работает, независимо какие погодные условия;
  • картошка сразу становится чистой, красивого внешнего вида;
  • применение трактора полностью подменяет человеческий труд при копке лопатой;
  • много сил и энергии не тратится во время сбора урожая.

Транспортерная машина обладает хорошей характеристикой. Ее цепка многофункциональная и подходит для любого типа мотоблока. Техника умеет многое, она не только может собрать картошку, но и лук и свёклу. Трактор станет незаменимым помощником каждому огороднику. Облегчит труд и ускорит саму процедуру сбора любых овощей.

Описание известных картофелекопателей

Также у машин могут быть и разные размеры, поэтому стоит внимательно выбирать трактор. Многие фермеры выделяют некоторые типы моделей.

  1. Копалка для овощей к трактору ККМ-1 – это машина вибрационного вида. Ее применяют для сбора многих овощей. Копалка подходит для таких моделей, как Нева, Салют, и Фаворит. Машину можно запускать в легкие и средние почвы влажности. Скорость, с которой работает машина, составляет 2км/час. Глубина копки имеет 20 см, а ширина охвата примерно 37 см. Техника имеет среднюю цену, и из-за этого она стала сильно популярна среди огородников.
  2. Модель грохотного типа КВМ-3 советская — хорошо формируется с мотоблоком любой модели. Если почвы на участках твердых составов, то можно поставить дополнительный нож, с которым будет намного проще работать. Скорость машины – 2км/час. Она входит на глубину 20 см, а ширины охвата участка 37см.
  3. Машина двухрядная прицепная ДТЗ-2В. Хорошо и быстро убирает урожай при помощи небольшого трактора. Ширина обхвата площади – 42 см. Мощность работы составляет 24 л. с. Подойдет для модели Зубра и Нева.
  4. Техника для мотоблока модели Garden Scout (Скаут) – достаточно сильная техника вибрационного вида. Размеры транспортерной картофелекопалки в обхвате примерно 40 см, глубина ножей составляет – 28 см. Производительность действий очень высокая. Примерно за 1 час есть возможность накопать картофеля с 2 га участка. Будет идеальной для модели Заря.
  5. Марка Полтавчанка, вибрационного вида. Достаточно рациональна в использовании на маленьких огородах до 2 га. Ширины обхвата примерно 39 см, лезвия входят в почву на глубину 18 см. Масса машины 34 кг, что допускает много раз применять ее на огороде. Такой вид подходит к мотоблокам Нева, Салют и Фаворит. Почва подходит умеренная, влажность не больше 30%. На модели есть колеса и их можно регулировать. Глубину можно самостоятельно выбрать, какая нужна при копке урожая.

Достоинства и недостатки

Из достоинств можно выделить, что она значительно уменьшает количество работы. Применять ее можно для любого урожая, морковки, лука и свёклы. Техника экономит и время, и силы огородника.

Кроме этого, стоит знать, что прежде, чем купить машину 4u, ее обязательно проверяют, ведь она может не подходить для мотоблока или культиватора. При покупке учитывается мощность агрегата, вид земли, на которую ее будут запускать, ведь копатель для мотоблока – дорогое удовольствие, поэтому все стоит взвесить и измерить, чтобы не сделать ошибку.

Цена такой машины колеблется в зависимости от модели, но в приделах 100-300 долларов США. Покупают товар в специальных сельскохозяйственных магазинах.

Картофелекопалка. Типы и критерии выбора.

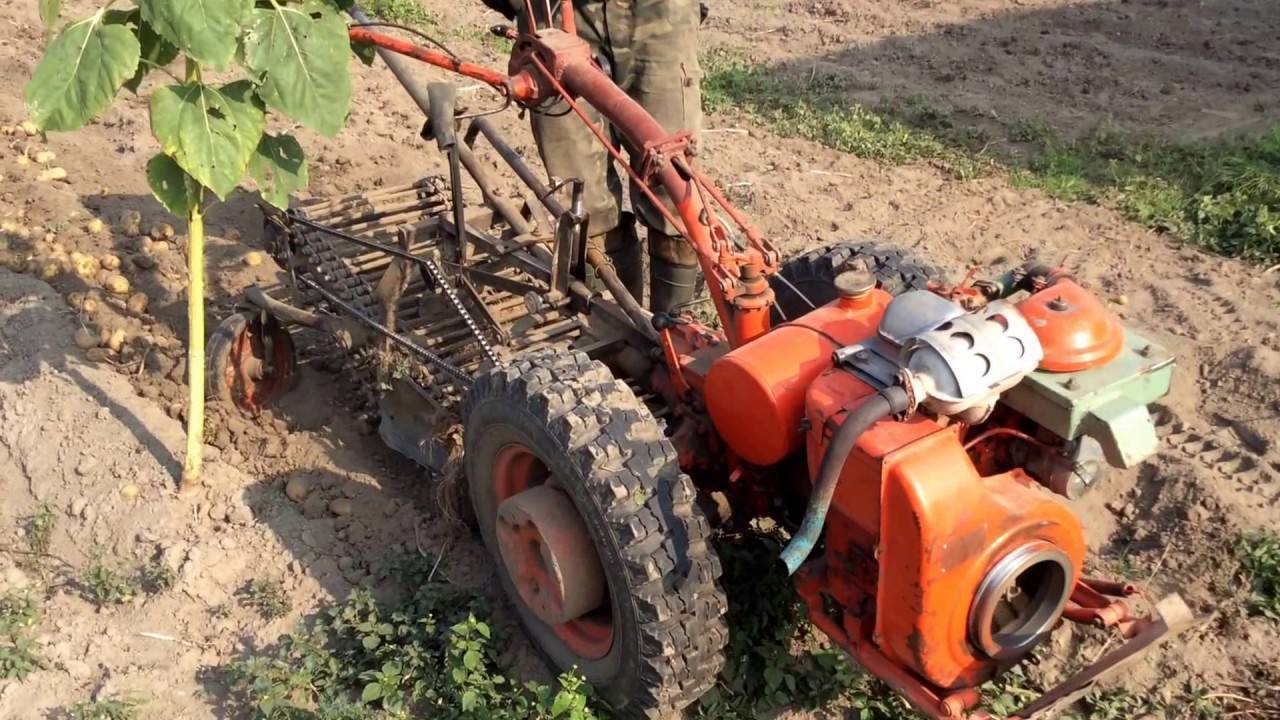

Картофелекопалка транспортерная в работе

Картофелекопалка своими руками

Картофелекопалка транспортерная к мотоблоку, минитрактору. Sad-ok.com

Картофелекопалка транспортерная Ярило. Sad-ok.com

Размеры картофелекопалки к мотоблоку «Нева». The size of kartoflyanki».

картофелекопалка к мотоблоку

Грохотная картофелекопалка к мотоблоку производства Каменка

МТЗ-09Н с копалкой КМ-1

Лопата-отвал производство ООО «Изделмет». Убирает не только снег.

Заключение

Транспортерная картофелекопалка для мотоблока мтз – гениальное изобретение, которое пользуется большой популярностью. Его применяют фермеры для работы на своих огородах.

Техника имеет небольшие размеры, вес и легкая в использовании. У нее много положительных сторон, на которые стоит обратить свое внимание. Во время покупки человек должен быть внимателен и хорошо проверить оборудование, ведь такое приспособление – не дешевое удовольствие.

Картофелекопалка для мотоблока МТЗ

Из года в год сколько людей тратят свои силы и массу времени на посадку и выкапывание картошки. Данный процесс настолько трудоемкий и утомительный, что многие начинают задействовать различного рода вспомогательные орудия. Сегодня на улице все-таки 21 век и мотоблоки гораздо выручают сельских жителей, дачников и фермеров. Благодаря навесному оборудованию к таким агрегатам можно в разы упростить выполнение всех работ на участке.

Картофелекопалка к мотоблоку МТЗ позволит не только не тратить свои силы на такую утомительную сборку урожая, но и позволит приспособить ваш мотоблок с пользой. Конечно же, сегодня данное навесное оборудование представлено в огромном количестве и самых разных видов в магазинах и в интернете. Но все таки такая покупка является весьма дорогостоящей. Итак, сейчас мы вам расскажем подробную инструкцию, как сделать картофелекопалку для мотоблока МТЗ своими руками.

Блок: 1/3 | Кол-во символов: 991
Источник: https://sadovij-pomoshnik.ru/motobloki/mtz/kartofelekopalka-i-kartofelesazhalka.html

Обзор картофелекопалок

Картофелекопалка – это устройство, предназначенное для облегчения сбора корнеплодов и в частности картофеля. Достоинством данных приспособлений является то, что сбор овощей осуществляется в кратчайшие сроки и практически без применения человеческих усилий. Все больше землевладельцев стараются облегчить и уменьшить свой физический труд за счет использования мотоблоков и навесного оборудования.

Картофелекопалка КТ-5 к мотоблоку МТЗ

Исходя из названия, можно подумать, что агрегат годиться только для одной функции, но это не так. С его помощью можно подготавливать почву, нарезать борозды для посадки, а также окучивать кусты. На рынке представлено множество моделей, которые отличаются друг от друга не только формой, но и размерами, принципом действия. Многие умельцы дорабатывают купленные у производителей модели, превращая их в совершенные устройства.

Различают два вида копалок, которые могут использоваться как мотоблоком Беларус МТЗ 09Н, так и другой моделью:

  • Активные.
  • Пассивные.
Активные картофелекопалки, в свою очередь, делятся:
  • вибрационные, которые еще могут называться грохотными или трясучками. Принцип действия предполагает подрезание ножом пласта земли глубиной до 20 см, причем ширина рабочей области составляет около 40 см.
    Клубни вместе с землей подаются на решетку, входящую в состав конструкции, и благодаря вибрации отделяются от земли. В конструкцию устройства входят один или пара эксцентриков. Последний вариант считается самый лучший, потому что вибрации глушатся насадками и не передаются на оператора. Мало этого, использование двух эксцентриков позволяет качественно просеять поднимаемый пласт земли и отделить клубни. Копатели с одним эксцентриком тоже эффективны, но за счет вибраций доставляют дискомфорт оператору.
  • Транспортерные устройства, которые еще называются конвейерными или ленточными. Основным элементом является лента, которая при движении просеивает землю, а клубни выбрасывает поверх земляного пласта. Устройство аккуратно поддевает ком земли с клубнями, не повреждая урожай. Единственным нюансом, который надо учесть, является уборка урожая при просохшей земле. Эффективность такой копалки настолько велика, что потери урожая составляют всего 2%.

Пассивные картофелекопалки для мотоблока МТЗ отличаются по цене и особенностям конструкции.

Они просты и не требуют особых навыков при использовании. Подходящий вариант для экономных землевладельцев. Это навесное оборудование еще называют веерная копалка. Выглядит устройство как небольшая лопата с приваренными прутьями.

Принцип работы совеем простой: мотоблок тянет картофелекопалку, лопата подрезает пласт земли и благодаря прутьям корнеплоды оказываются просеянными и падают на поверхность. В работе есть некоторые нюансы, которые наглядно видны в видео обзоре ниже. Во-первых, картофель может присыпать землей и при его сборе надо ворошить комья, чтобы собрать все картофелины. Во-вторых, в прутьях постоянно запутывается заранее не убранная ботва.

Виды картофелекопалок для мотоблока МТЗ

На рынке представлены модели картофелекопалок отличающиеся не только заводом-изготовителем, но и внешним видом и эффективностью работы. Как правило, они универсальные и подходят не только для мотоблоков МТЗ, но и для устройств других фирм.

Видео обзор

Ниже представлен видео обзор, в котором наглядно демонстрируется, как удобно пользоваться картофелекопалкой, прицепленной к мотоблоку МТЗ

Мотоблок МТЗ 09Н становится многофункциональным помощником при использовании навесного оборудования, а именно картофелекопалки

Работа картофелесажалки вместе с бункером для удобрений на мотоблоке МТЗ

Вот несколько отзывов с форумов, касательно работы картофелесажалки с мотоблоком МТЗ-09Н.

Григорий:

«Главное правильно настроить глубину погружения плуга. Обычно лопата погружается в землю на 8-10 см. Следовательно, и плуг должен опускаться на такую же глубину. Во-первых, этой глубины достаточно для нормального прорастания картофеля, во-вторых (если нет картофелекопалки) потом доставать из земли ее будет легче»

Леон:

«Купил я картофелесажалку, но со стальными пластинами сзади для закапывания. В итоге пришлось переделывать на вращающиеся диски, поскольку пластины просто выступали в роли якоря, и приходилось постоянно их приподнимать, а при весе моего МТЗ, более 150 кг плюс эта каратофелесажалка килограмм 20, сильно не натягаешься. Соорудил диски из металла, скрепил болтами, крутиться на ура»

Блок: 3/3 | Кол-во символов: 3263
Источник: https://FermerInform.ru/obzor-kartofelekopalok-i-kartofelesazhalok-dlya-motoblokov-mtz/

Как сделать копалку своими руками

Вот представлены схемы, которые можно смело использовать в работе.

Для сборки нам понадобится:

  • элеватор;
  • лемех;
  • детали опорно-транспортного механизма;
  • рама;
  • валы;

Сборка копалки:

  1. Свариваем раму с металлических уголков и швеллера (120 см).
  2. Отступив ровно 30 см вниз от рамы – привариваем 1 швеллер. На это мы будем крепить регулирующие механизмы.
  3. Прикрепляем вертикально к земле с помощью сварки металлические стойки. Важно: расстояние между стоек 10 см. Первая крепится 50 см, вторая 30 – 40 см. Приделываем основу для решеток.
  4. Стойки соединяем оставшимися швеллерами.
  5. К полученному крепим металлическую пластину. После крепления сгибаем ее кувалдой и таким же образом прикрепляем ее с другой стороны.
  6. Закрепляем лемех болтами к элеватору.
  7. Крепим арматуру, с боков крепим толстый металл. Это позволит избежать разброса клубней при выкапывании по участку.
  8. Устанавливаем валы на элеватор.
  9. Подшипниками крепим редукционный блок к стержню.
  10. Собираем опоро-транспортный механизм.

Вот такая вот схема конструкции, какой должна быть картофелекопалка для мотоблока МТЗ. Как видите все весьма просто, главное подойти к делу с внимательностью и умением.

Похожие публикации

Блок: 3/3 | Кол-во символов: 1260
Источник: https://sadovij-pomoshnik.ru/motobloki/mtz/kartofelekopalka-i-kartofelesazhalka.html

Кол-во блоков: 5 | Общее кол-во символов: 13077
Количество использованных доноров: 3
Информация по каждому донору:
  1. https://ProOgorod.com/selhoztekhnika/navesnoe-oborudovanie/kartofelekopalki-i-sazhalki-dlya-motobloka-mtz: использовано 1 блоков из 3, кол-во символов 6850 (52%)
  2. https://FermerInform.ru/obzor-kartofelekopalok-i-kartofelesazhalok-dlya-motoblokov-mtz/: использовано 1 блоков из 3, кол-во символов 3263 (25%)
  3. https://sadovij-pomoshnik.ru/motobloki/mtz/kartofelekopalka-i-kartofelesazhalka.html: использовано 3 блоков из 3, кол-во символов 2964 (23%)

Картофелекопалка

ОБЛАСТЬ: сельское хозяйство.

Изобретение относится к сельскохозяйственному машиностроению, а именно к машинам для уборки картофеля. Картофелекопалка состоит из лемехов. Поперечные балки соединяются перед лемехами с рамой, на которой закрепляются и крепятся стальные круглые прутки с заостренными концами. Угол их наклона к поверхности почвы в вертикальной плоскости регулируется опорными тягами.

Технический результат: улучшенное отделение почвы, качество очистки клубней от почвы, уменьшение повреждения клубней, исключение потерь урожая, увеличение срока службы лемехов, элеваторов и других агрегатов, повышение производительности агрегата.

1 ил.

Изобретение относится к сельскохозяйственному машиностроению, а именно к машинам для уборки картофеля.

Знаменитая картофелекопалка (полезная модель RU 68844 У1, A01D 17/04, опуб 10.12.2007, бюллетень № 34) с двумя активными лемехами вала с эксцентриками, шатунами, элеваторами, предназначенными для перемещения и измельчения клубней резервуара. , отличающийся тем, что предварительно измельченный, измельчающий и наиболее плотный разделительный слой, шаг сепарации от клубней резервуара снабжен ножами впереди между двумя лемехами, а с каждой стороны лемеха по одному ножу, и ножами, установленными с возможностью регулировки по вертикали и горизонтали. самолеты.

Недостатком этого экскаватора является то, что предварительно срезают слой почвы только в рядах, а в рядах почва не обрабатывается и наносится на элеваторы как единое целое. В результате трудно разделять и разделять силосы, так как они также соединены столонами и стеблями. Столоны и стебли противостоят отслаиванию клубней и распаду, разделению почвы.

Как известно [1, 2], «экспериментальные данные сообщают, что наиболее прочными элементами втулки являются стебли, на разрушение которых требуется усилие от 2 до 86 кг; эта разница в силе отрыва от объема имеет не только различную толщину. стебли, но также разнообразие картофеля и общее развитие стебля.

Как столоны, они являются наименее прочными элементами куста, для отделения клубня от столона требуется усилие от 0,5 до 5,0 кг.

Техническая задача изобретения — предварительное измельчение и рыхление почвы перед ее подачей на элеваторы прямо в рядах и между рядами картофеля, измельчение столонов. После этого измельченный грунт и значительно очищенный от нее картофель поступают на элеваторы. В результате хорошо отделяется почва, полностью очищаются от нее клубни и ликвидируются потери урожая, улучшается производительность агрегата, создается возможность исключения ручного труда.

Технический результат достигается тем, что картофель содержит лемехи, а перед лемехами закреплены поперечины рамы, на которых для рыхления почвы рядами крепятся и закрепляются стальные круглые стержни с заостренными концами, при этом угол их к поверхность почвы в вертикальной плоскости регулируется жесткими звеньями.

Расстояние между первым и вторым рядами стержней 7 и 8 пет не меньше, чем расстояния между стержнями в ряду. Каждый стержень второго ряда находится напротив средней части расстояния между стержнями 7 первого ряда, поэтому они полностью предварительно обрабатывают все картофельное поле. Длину стержней 7 и 8 выбирают так, чтобы они врывались в почву на глубину 25 см. При этом предлагаемое устройство легко установить на имеющийся в продаже картофель. Сопротивление, оказываемое картофелекопателю, не увеличивается из-за того, что клубни очищены от почвы, почва разрыхлена, поступает на элеваторы (не показаны) и полностью отделены, фиксированные потери урожая и повышают качество за счет уменьшения повреждения почвы. клубни и полное отделение почвы. Очень важно, чтобы стержни 7 и 8 протирали клубни, очищая их от почвы.Как известно [2]: «Исследования показали, что удар, разбивая комья, он также повреждает и клубни, но тихая нагрузка разрушает наиболее прочный шар весом 15-16 кг, при этом при давлении до 25 кг клубни не повреждаются». , «но следует иметь в виду, что комки, связанные с почвой с некоторой влажностью, не крошатся под давлением, а только рвутся, что естественным образом ограничивает удаление почвы за счет разрушения комков давлением», этот недостаток также устранен в предлагаемой конструкции .

На чертеже изображена предлагаемая картофелекопалка, в состав которой входят:

1 — рама;

2 — активные акции;

3 — ножи, установленные между лемехами;

4 — ножи, установленные на внешних сторонах сильфона;

5 — стенка из лозы;

6 — пруток поперечный с замками;

7 — стержни первой серии;

8 — стержни второй серии;

9 — жесткие звенья посередине окружности, длина которых регулируется с помощью резьбы на них и гаек;

10 — место.

Ширина картофелекопалки 1,4 м, агрегатируется с тракторами МТЗ-80 (это для двух составов, но предлагаемое устройство может применяться и для четырех рядов).

Картофелекопалка работает следующим образом. Перед началом работы на поперечных стержнях 6 устанавливаются тяги 9, затем первый ряд 7 и второй ряд из 8 стержней с зажимами 10, затем устанавливаются ножи 3, 4 и стенка 5 на поперечные балки и закрепляются на них. рамка 1. В то время как ножи 3 и штанги 7, 8 регулируются таким образом, чтобы они входили в почву на глубину 25 см, угол наклона ножей α зависит от состояния почвы.

Закрепить на раме ножей 3 и 4 стенками 5 так, чтобы глубина реза соответствовала глубине гнезд картофельных кустов, так, чтобы ножи 3, 4 слева и справа от рядов картофеля были не ближе 10 см, чтобы не повредить клубни картофеля. Слои почвы, срезанные ножами 3 и 4, разрыхляются и штанги 7 и 8 должны быть активными лемехами 2, а затем на высокоскоростном элеваторе (не показан).

Как показали эксперименты и расчеты, экономия экономической эффективности картофелекопалки заключается в улучшении отделения почвы, устранение потерь урожая картофеля, повышение качества конечного продукта за счет уменьшения повреждения клубней, производительности агрегата, меньшего количества изнашиваемых деталей и узлов машин, снижения расхода дорогих металлических лемехов и элеваторов.

Картофелекопатель с лемехами, отличающийся тем, что перед лемехами к раме закреплены поперечины, на которых для рыхления почвы рядами закреплены и закреплены стальные круглые стержни с заостренными концами, при этом наклоненные к поверхности почвы по вертикали. Самолет управляется жесткими ссылками.

Продажа тракторов мтз б / у — traktorpool.ru

Все

Тракторы
Тракторы Узкоколейные тракторы / минитракторы Лесные тракторы Коммунальные тракторы Ветеранский трактор Unimog Квадроциклы / квадроциклы Фронтальный погрузчик Масса Навесное оборудование для фронтальных погрузчиков Задние погрузчики / транспортные ящики Шины Диски Колеса Резиновые гусеницы Оси Системы GPS / Точное земледелие Электронные компоненты Аксессуары для тракторов / Компоненты

Комбайны
Комбайны Комбайны Комбайны / кормоуборочные комбайны Самоходные кормоуборочные комбайны Прицепные / навесные кормоуборочные комбайны Принадлежности для комбайнов и кормоуборочных комбайнов Пресс-подборщики Обмотчики тюков Кормоуборочные прицепы / силосные системы Свеклоуборочное оборудование CCM / зерновые мельницы Оборудование для уборки капусты Лукоуборочные комбайны ботворезы для цветочных луковиц Подъёмники для цветочных луковиц Сборщики бобов Уборочные комбайны для салата Лук-порей Уборочные комбайны Морковоуборочные комбайны Вороховщики для гороха Тележка для уборки винограда Гусеницы для уборки резиновых гусениц Системы GPS / Точное земледелие E компоненты lectronic Прочие принадлежности для комбайнов Прочие комбайны

Обработка почвы
Плуги Культиватор Дисковые бороны Компактные диски Ротационные бороны Глубокорыхлитель Лопаточные машины Роторные бороны Роторные корчеватели Ротор с зубчатым ротором Роторная борона Роторная культивация Посевная комбинация Прессы Вальцы Травяные катки Скребки Соломенная борона Прочие культиваторы Рыхлитель / рыхлитель

Сеялки / сеялки
Сеялки Сеялки точного высева Сеялки Дополнительные сеялки Принадлежности / прочие сеялки / сеялки

Разбрасыватели / опрыскиватели удобрений
Разбрасыватели удобрений Принадлежности для опрыскивателей / другое оборудование для внесения удобрений

Разбрасыватели жидкого навоза и навоза
Разбрасыватели навоза / компоста Прочие разбрасыватели навоза / компоста Цистерны для жидкого навоза Самоходные разбрасыватели жидкого навоза Разбрасыватели жидкого навоза Дисковая борона для навоза Культиватор для навоза Инжектор для жидкого навоза Дисковый инжектор для жидкого навоза Насосы для жидкого навоза Смесители для жидкого навоза Сепараторы шлама Другое шламовое оборудование

Оросительные / дренажные системы
Системы орошения Насосы для орошения Двигатели для орошения Ирригатор Трубки / шланги Системы дренажа Принадлежности / другие системы орошения

Картофель
Картофельные сеялки Опрыскиватели картофеля Картофелеуборочные комбайны Техника для хранения картофеля / системы обработки картофеля Дестунер / грядка Принадлежности / другое картофельное оборудование

Фруктовый сад и виноградник
Узкоколейные тракторы / минитракторы Роторные культиваторы Сабельная борона Лубовидный ротор Ботворезы Измельчители пней Уборочный комбайн для виноградников Опрыскиватели для виноградников Прицеп для винограда и транспортное оборудование Пресс для винограда и резервуары Режущее оборудование / инструмент Подвальное оборудование Прочее оборудование для садов и виноградников

Хмелеводство
Хранение хмеля Сушильная техника Хмелеводческие тракторы Хмелеводческие машины Базовые рамы Гироскопы для хмеля Сеялки Круглые бороны Дополнительные резервуары для масла Токарные станки Стабилизаторы Комбинированные инструменты Дисковые плуги Пресс-подборщики хмелеуборочные бороны Дисковые плуги хмельные Опрыскиватели Отрывные прицепы Хмелеуборочные машины Рабочие платформы

Собирательство
Косилки Роторные грабли / ворошилки Валкообразователи Прицепы для корма / системы силоса Пресс-подборщики Обмотчики тюков Зубья для травы Борона для травы Катки для травы Ботворезы Дополнительные сеялки Принадлежности / другое оборудование для пастбищ

Овощеводство
Узкоколейные тракторы / минитракторы Оборудование для уборки капусты Лукоуборочные комбайны Ботворезы для луковиц Подборщики цветочных луковиц Комбайны для уборки луковиц Морковоуборочный комбайн Прицеп-подборщик Другие комбайны Лопаточные машины Ротор с зубчатым ротором Прополочный культиватор с лопаточкой Прочие культиваторы Сеялки Принадлежности / другое оборудование для внесения удобрений Системы полива Насосы для полива Моторы для полива Ирригатор Трубки / шланги Дренажные системы Принадлежности / другие системы полива Оборудование для очистки / обработки

Транспортные средства
Самосвал Chaser Бункер Прицеп-платформа Прицепы-цистерны / системы силоса Прицеп-фургон Прицеп для перевозки скота Прицеп для перевозки тюков Прицеп для перевозки жидкого навоза Цистерны с платформой Автоцистерны / силосные тележки Крюковые подъемные системы Легковой прицеп Прицепы для лошадей Грузовые автомобили Мосты Долли Аксессуары для транспортных прицепов Прочие прицепы

Зерновые бункеры и конвейерные системы
Силосы Зерносушилки Транспортное оборудование Системы взвешивания зерна Датчик влажности Другие системы хранения / конвейера зерна

Мини-погрузчики / экскаваторы / штабелеры
Погрузчик с бортовым поворотом Колесный погрузчик Телескопический погрузчик Вилочный погрузчик Экскаваторы Навесное оборудование для фронтальных погрузчиков Навесное оборудование для экскаваторов Вилочный погрузчик Колесная тележка Другие мини-погрузчики / экскаваторы / штабелеры

Системы кормления
Смесители-кормораздатчики Кормораспределители Силосорезки / питатели Краны для сена / экскаваторы для сена Соломоразбрасыватели / измельчители тюков Кормовые бульдозеры Измельчители свеклы Автоматические системы кормления Автоматические кормушки для телят Мобильные кормушки для телят Автоматические кормушки для концентрата Системы измельчения / перемешивания Навесное оборудование для фронтальных погрузчиков Зерноудерживающие Принадлежности / другие системы подачи

Доильные установки / автоматические кормушки
Доильные системы Доильный робот Емкости для молока Вакуумный насос Холодильная установка Рекуперация тепла Система очистки Кластеры Дополнительные доильные установки / автоматические кормушки

Оборудование для содержания скота / пастбищная техника
Оборудование для содержания крупного рогатого скота Оборудование для содержания свиней Оборудование для содержания птицы Весы для скота Бочки с водой / кормушки для пастбищ Резаки для силоса / кормушки Краны для сена / Экскаваторы для сена Земляное бурение Другое оборудование для содержания животных / пастбищная техника

Двор / садоводство / мастерская
Газонокосилки / Самоходные газонокосилки Вертикуттер Электропилы Пилы для дров Дровокол Кусторезы Пылесосы / воздуходувки Дробилка Роботизированная газонокосилка Травяная борона Подметальные машины Оборудование для зимнего обслуживания Powe мотыга / двухколесное бурение земли Ранцевые опрыскиватели Квадроциклы / Квадроциклы Мойки высокого давления Инструменты Нагреватели Компрессоры Весы для скота Генераторы Весовые мосты Склад Резервуары / Заправочные устройства Другое оборудование для использования во дворе / саду / мастерской

Лесозаготовительная техника
Лесохозяйственные тракторы Харвестеры Форвардеры Форвардеры Транспортные прицепы Навесное оборудование Электропилы Пилы для дров Автоматические колки дров Дровоколы Измельчители пней Дровокол / измельчители веток Tree pl anters Лесохозяйственные лебедки Лесной мульчер Гидравлические кусторезы Прочая лесозаготовительная техника

Домашний скот и лошади
Животноводческие лошади

Конный спорт
Конный спорт

Коммунальная техника
Коммунальные тракторы Тракторы с узкой гусеницей / минитракторы Подметальные машины Оборудование для зимнего обслуживания Береговые косилки Землеройные машины Измельчители пней Сажалки для деревьев Газонокосилки / Самоходные газонокосилки Принадлежности / другая коммунальная техника

Возобновляемые источники энергии
Биогаз Солнечная энергия Другие возобновляемые источники энергии Ветровая энергия Отопление на биомассе

Строительная техника
Экскаваторы Навесное оборудование для экскаваторов Колесный погрузчик Гусеницы Телескопический погрузчик Телескопический колесный погрузчик Самосвал Вилочный погрузчик Самоходные платформы Дорожные катки Бетономешалка Виброплиты Дальнейшее строительство техника Аксессуары и запчасти для строительной техники

Уход за землей / зеленью
Уход за землей / зеленью Борона для травы

Шины / диски / оси
Диски Шины Колеса Резиновые гусеницы Оси

Детали / Компоненты
Сцепные устройства Детали тормозной системы Детали трехточечной навески Электроника и освещение Запчасти для фронтальных погрузчиков Детали привода Отопление, кондиционирование, вентиляция Гидравлика и сцепное устройство Кабины и дополнительное оборудование Кузовные детали Система рулевого управления Детали двигателя Изнашиваемые детали Карданные валы / Карданные валы Разобранные машины / Разборка автомобилей Прочие запчасти / комплектующие

Руководства
Руководства оператора Руководства Списки деталей Другие руководства

Масштабные модели тракторов / навесное оборудование
Тракторы / навесное оборудование масштабные модели

Другое
Другое

Корневой плуг Картофелекопатель

Dailey’s Farm & мотоблоки

Мотоблоки BCS и Grillo, сопутствующие орудия и аксессуары


ЦЕНА:

Мы продаем 2 марки корнеплодов. плуг: один от BCS, другой от Aldo Biagioli.Оба бренда производятся в Италии. Обе марки очень хорошо работают при подключении к ВОМ трактора. Обе марки позволяют использовать несколько других навесных приспособлений «перетаскиваемого» типа с одним и тем же держателем инструмента и дышлом. Вам НЕ нужно покупать дополнительные держатели инструментов или дышла для переключения между ними (глубокорыхлитель, корнеплод, формирователь станины, культиваторы и окучники. Вам понадобится только 1.)

  • BCS Root digger | Розничная цена 130 $, наша цена 123 $
  • Комплект держателя инструмента BCS (включает регулируемый держатель инструмента и дышло) | Розница 185 $, цена у нас 172 $ | Подходит для культиваторов, глубокорыхлителей, формирователей почвы, корневых копателей, окучников
  • BCS «Blank» с наружной резьбой Быстроразъемное соединение для дышла | Розница 55 долларов, цена у нас 49 долларов.99 | Это необходимо, если у вашего трактора есть навесное устройство!


  • Aldo Biagioli Глубокорыхлитель | Розница 150 $, наша цена 145 $
  • Aldo Biagioli AT-30 Держатель инструмента | Розница 85 $, цена у нас 80 $ | Подходит для культиваторов, глубокорыхлителей, формирователя почвы, корневого копателя
  • Aldo Biagioli BP-80 Сцепное устройство | Подходит для BCS или Grillo с болтовым креплением | Розничная цена 40 долларов, наша цена 35 долларов
  • Aldo Biagioli BP-80-QH Сцепное устройство | Подходит для навесного устройства BCS или Grillo, укажите тип трактора | Розничная цена 60 долларов США, наша цена 55 долларов США

ПРИМЕЧАНИЯ:

  • Требуются колесные грузы и / или подвесы для штанг | У нас есть несколько вариантов, спросите нас, какой лучше всего подходит для вас
  • Минимальный размер шин 5 дюймов x 10 дюймов x 20 дюймов или больше Рекомендуется
  • Требуется держатель инструмента | Для BCS комплект держателя инструмента включает дышло и регулируемый инструмент перевозчик | Быстроразъемное соединение не является обязательным
  • Требуется DrawBar | При желании можно приобрести марку Aldo Biagioli со встроенным быстросъемным устройством
  • Quick Hitch ДОПОЛНИТЕЛЬНО на дышле марки BCS

Этот инструмент популярен для уборки мелких корнеплодов с мотоблок. Обычно он проникает «настолько глубоко, насколько почва была обработана» во время посадки культуры и просеивает значительную часть почвы через круглые зубья, оставляя большую часть клубней незащищенной. Очень хорошо подходит для картофеля, чеснока, свеклы, репы, лука, мелкой моркови (на зерновых культурах, кроме картофеля, не направляйте плуг по центру ряда, иначе центральная стойка повредит урожай … уйти в сторону! ). ДЛИННАЯ Морковь и сладкий картофель — сложная задача для этого орудия, так как они могут расти «вниз» настолько, что могут проникать в «поддон» на дне обработанной почвы, и плуг может срезать кончики.

КОРНЕВЫЕ ПЛУГИ ТРЕБУЮТСЯ ВЕСА КОЛЕС (и минимум шин 4 x 10 x 18 дюймов), ЧТОБЫ БЫТЬ ЭФФЕКТИВНЫМИ. БОЛЬШЕ ВЕСА, ТЕМ ЛУЧШЕ. для запуска корневого плуга. См. рисунок справа.

Щелкните изображение ниже, чтобы увеличить изображение

обзор моделей

Все процессы в сельском хозяйстве на приусадебных участках или приусадебных участках связаны с высокими трудозатратами и однообразием. Для облегчения этого процесса возможны различные приспособления, одна из которых — конвейерный картофелеуборочный комбайн для мотоблока. Рассмотрим виды и особенности этого оборудования, а также характеристики самых популярных торговых марок.

Принцип работы

Применяемое оборудование для уборки клубней имеет такой же принцип работы. Картофелеуборочный комбайн транспортер для мотоблока закапывают зубьями в землю, выталкивая корнеплоды на поверхность, после чего собирают урожай вручную.

Простая или пассивная модификация отличается дешевой конструкцией, агрегатируется практически с любыми мотоблоками и культиваторами. Агрегат имеет форму лопаты с зубьями наверху. Остриями приподнимается слой почвы, который вместе с клубнями ложится на рабочие части, излишки почвы крошатся, картофель остается на поверхности.

Активное навесное оборудование

Такие модели подразделяются на вибрационные и конвейерные картофелеуборочные комбайны для мотоблока. К технике такие агрегаты подключаются с помощью редуктора, вала отбора мощности или ремня. Вибрационные аналоги работают следующим образом: активная режущая часть срезает слой почвы с корнеплодами, который затем подается на вибростол, где клубни очищаются от земли.

Комбайн картофелеуборочный Transporter для мотоблока по своим параметрам аналогичен вибрационному оборудованию. Основное отличие — наличие конвейерной ленты вместо вибростола. Проходя по конвейеру, корни хорошо очищаются от остатков почвы. Такие модификации в основном используются в сочетании с тяжелыми и средними культиваторами.

КТ-51

Этот транспортер картофелеуборочного комбайна мотоблока «Кроссер» и многие другие узлы отечественной или зарубежной сборки обрабатывают полосу шириной 450 миллиметров за проход. Вес оборудования 47 кг. В агрегате предусмотрена возможность регулировки глубины обработки почвы регулировкой опорных колес. Скорость ленты регулируется силовым агрегатом культиватора.

Данная модификация предназначена для агрегатирования с тяжелой и средней техникой, оснащена валом отбора мощности шпоночного типа. Купить устройство можно по цене от 30 тыс. Руб.

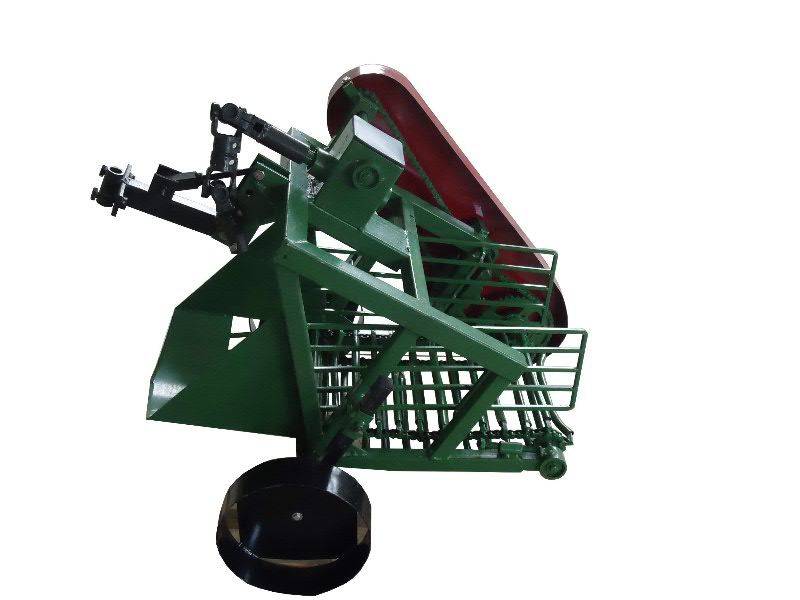

Транспортер картофелеуборочного комбайна «Заря» на мотоблок и его аналоги

Характеристики навесного оборудования «Заря»:

  • Ширина обработки 600 мм.
  • Глубина обработки максимальная — 300 мм.
  • Масса — 80 кг.
  • Модель агрегатируется с разными мотоблоками.

Ленточный транспортер однорядный малогабаритныйКартофелеуборочный комбайн для мотоблока Нева КН-2 применяется на легких и средних грунтах.Перед обработкой участок следует очистить от листьев и сорняков. Продуманная сцепка делает агрегат универсальным, что позволяет использовать его с различными типами культиваторов и другой небольшой сельскохозяйственной техникой. Вес оборудования 30 килограмм, средняя производительность 100 метров за 2 минуты.

КМ-2

Этот транспортер — комбайн картофелеуборочный для мотоблока МТЗ относится к однорядным приставкам, что позволяет убирать урожай с минимальными потерями. Картофель или другие корнеплоды аккуратно отделяются от почвы и остаются на поверхности.Агрегат отличается хорошими характеристиками, продуманной конструкцией. Инструмент подходит практически для любого типа почвы. Глубина грунта корректируется колесом с кронштейном, закрепленным на основании устройства.

CCM-1

Небольшие габариты ленточного конвейера картофелекопателя для мотоблока позволяют обеспечить механизированную выемку корнеплодов с последующей их сборкой на небольших площадях. С помощью этого устройства также можно собирать свеклу, чеснок и лук.Основной модуль установки состоит из ситовой решетки и активного ножа. Глубина обработки регулируется с помощью опорных колес, а мягкость отделения почвы корректируется частотой вращения двигателя машины.

Агрегатируется с мотоблоками Нева, «Каскад», МТЗ, «Салют». Инструмент ориентирован на обработку средних и легких почв. Ширина между рядами 700 мм. Нагрузку на трактор можно увеличить с помощью дополнительной тяги культиватора. Перед работой желательно удалить ботву за пару дней до сбора урожая.

«Полтавчанка»

Инструмент оснащен активным ножом, взаимодействует практически со всеми мотоблоками. Шкив можно установить вправо или влево, перемещая все элементы на нужную величину. Каркасная часть агрегата изготовлена ​​из трубы 40 х 40 мм, нож имеет толщину 4 мм, в состав входят стержни и металлическая муфта с вибрирующим устройством.

«Полтавчанка» — одна из самых эффективных картофелекопалок отечественного производства, быстро и качественно подбирает урожай.Острый нож легко подбирает почву с корнеплодами, после чего земля просеивается через стержни, и на выходе получается чистый картофель. Остаточная часть клубней не превышает 15 процентов.

КВМ-3

Данный вид техники для сбора корнеплодов относится к виброкопалке. Инструмент может быть подключен к различным мотоблокам, работает на твердых почвах с использованием вибрационного адаптера, обеспечивающего дополнительную активность ножа. Универсальный дизайн позволяет агрегировать с техникой, на которой шкив расположен с левой или правой стороны.

Для работы с правым культиватором вал оборудования должен быть установлен с правой стороны с помощью дополнительной шестерни. Экскаватор также имеет статический нож и стол выталкивателя, перемещающийся по траектории толкателя с подъемником. Инструмент весит 39 килограмм, укомплектован отечественными и индийскими деталями. Колеса изготовлены из листового металла толщиной 3 мм, рама профильного типа из труб сечением 40 х 40 мм, толщина режущей части 5 мм, диаметр эжектора 10 мм.

Самодельный конвейерный комбайн картофелеуборочный для мотоблока

Технология изготовления картофелеуборочного комбайна своими руками включает в себя ряд обязательных операций. Среди них:

  • Монтаж каркаса из швеллеров и уголков.
  • Крепление к рамной части подъемника и другим рабочим элементам.
  • Установка валов трансмиссионных.
  • Крепление на каркас из надежных металлических бортов.
  • Крепление вибрирующей решетки или конвейерной ленты.
  • Крепление лапы с болтовым креплением.
  • Сборка опорных и транспортных частей.
  • Подключение техники к мотоблоку или культиватору.

Самодельный картофелеуборочный комбайн собирается с помощью сварочного аппарата или на болтах. Толщина металла берется из расчета предполагаемой нагрузки. Стандартная конструкция из уголков 63 х 40 мм.

Особенности сборки

Самодельный картофелеуборочный комбайн изготовлен из металлических швеллеров.Предварительно необходимо закупить метизы на болтах в необходимом количестве, согласно схеме и чертежам. Крутящий момент передается через металлическое или резиновое колесо.

Монтаж плуга разрешается производить только после полной сборки элеваторной части с закреплением ее на раме. Эта деталь является основной рабочей частью, это своеобразный плуг, переворачивающий клубни с земли. В конструкцию опорно-транспортной единицы также входит пара роликовых цепей. Эта сборка сделана из металлического стержня.

В процессе сборки особое внимание следует уделять соединению картофелекопалки с моторным блоком. В случае плохой связи велика вероятность перебоев в работе, в результате чего снижается эффективность уборки урожая.

В заключение

Комбайн картофелеуборочный позволяет значительно упростить работу по уборке клубнеплодных культур. Работа этого устройства экономит энергию и время, одновременно повышая качество собранного картофеля, свеклы, моркови или лука.Перед покупкой подобного инструмента убедитесь, что он подходит для вашего типа оборудования. Кроме того, при выборе оборудования учитывается мощность силового агрегата, тип грунта и размер обрабатываемой площади.

Поскольку цена рассматриваемых устройств зависит от типа и размера, стоимость таких инструментов на отечественном рынке варьируется от 6 до 30 тысяч рублей. На цену также влияет марка оборудования и регион, в котором оно приобретается. Внимательно изучив характеристики картофелекопалки, сопоставив ее возможности и параметры используемой техники, выбрать оптимальный вариант не составит труда.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
