Глава 6.8 Система питания топливом автомобиля КамАЗ-740

6.8 СИСТЕМА ПИТАНИЯ ТОПЛИВОМ

Система питания топливом обеспечивает фильтрацию топлива и равномерное рас­пределение его по цилиндрам двигателя дозированными порциями в строго определенные моменты.

На двигателе применена система питания топливом разделенного типа, состоящая из топливного бака, топливопроводов низкого давления, фильтров грубой и тонкой очистки то­плива, топливопрокачивающего и топливоподкачивающего насосов, топливного насоса вы­сокого давления (ТНВД) с электромагнитом останова, топливопроводов высокого давления, форсунок, электромагнитного клапана и штифтовых свечей электрофакельного устройства (ЭФУ).

Топливный бак, фильтр грубой очистки топлива и топливопрокачивающий насос должны быть установлены на изделии, на котором применяется двигатель, все остальные элементы системы питания установлены непосредственно на двигателе.

Схема системы питания двигателя топливом показана на рисунке 42.

Система питания двигателя топливом КамАЗ-740

Рисунок 42. Система питания двигателя топливом:
1 — 8 — топливопроводы высокого давления; 9 — трубка топливная дренажная форсунок левых головок; 10 — форсунка; 11 — трубка топливная дренажная форсунок правых головок; 12 — трубка топливная отводящая ТНВД; 13 — трубка топливная отводящая; 14 — трубка топливная подводящая ТНВД; 15 — клапан электромагнитный ЭФУ; 16 — фильтр тонкой очистки топлива; 17 — свеча ЭФУ; 18 — насос топливоподкачивающий; 19 — трубка топливная к электромагнитному клапану; 20 — трубка топливная от электромагнитного клапана к свечам ЭФУ; 21 — ТНВД; 22 — тройник; 23 — клапан; 24 — клапан перепускной ТНВД; 25 — цилиндр пневматический останова двигателя; 26 — топливный бак; 27 — заправочная горловина с сетчатым фильтром; 28 — топливозаборная трубка с сетчатым фильтром; 29 — фильтр грубой очистки толлива; 30 — топливопрокачивающий насос.

Топливо из топливного бака 26 через фильтр грубой очистки 29 и топливопрокачи­вающий насос 30 подаётся топливоподкачивающим насосом 18, по топливной трубке 13 в фильтр тонкой очистки 16. Из фильтра тонкой очистки, по топливной трубке низкого давле­ния 14 топливо поступает в ТНВД 21, который в соответствии с порядком работы цилиндров распределяет топливо по топливопроводам 1-8 высокого давления к форсункам 10. Форсун­ки впрыскивают топливо в камеры сгорания. Избыточное топливо, а вместе с ним попавший в систему воздух через перепускной клапан 24 и клапан 23 отводится в топливный бак.

Форсунка типа 273 закрытой конструкции, с пятью распиливающими отверстиями и гидравлическим управлением подъема иглы распылителя показана на рисунке 43. Все детали форсунки собраны в корпусе 6. К нижнему торцу корпуса форсунки гайкой 2 через простав­ку 3 прижат корпус 1 распылителя, внутри которого находится игла 12. Корпус и игла рас­пылителя составляют прецизионную пару. Угловая фиксация корпуса распылителя относи­тельно проставки и проставки относительно корпуса форсунки осуществлена штифтами 4. На верхний конец иглы распылителя через штангу 5 оказывает давление пружина 11. Необ­ходимое натяжение этой пружины осуществляется набором регулировочных шайб 9, 10, ус­танавливаемых между пружиной и торцом внутренней полости корпуса форсунки.

Топливо к форсунке подается под высоким давлением через штуцер 8 со встроенным в него щелевым фильтром 13, далее по каналам корпуса 6. проставки 3 и корпуса распылителя 1 — в полость между корпусом распылителя и иглой 12 и, поднимая её, впрыскивается в ци­линдр двигателя.

Просочившееся через зазор между иглой и корпусом распылителя топливо отводится по каналам в корпусе форсунки и сливается в бак через дренажные трубки 9 и 11, показан­ные на рисунке 42. Форсунка установлена в головке цилиндра, зафиксирована скобами, ко­торые закреплены гайкой. Торец гайки распылителя уплотнен от прорыва газов гофрирован­ной медной прокладкой. Уплотнительное кольцо 7 (рисунок 43) предохраняет от попадания пыли и жидкостей полость между форсункой и головкой цилиндра.

Форсунка КамАЗ-740

Рисунок 43. Форсунка:
1 — корпус распылителя; 2 — гайка распылителя; 3 — проставка; 4 — штифты; 5 — штанга форсунки; 6 — корпус форсунки; 7 — уплотнительное кольцо; 8 — штуцер форсунки; 9, 10 — регулировочные шайбы; 11 — пружина форсунки; 12 — игла распылителя; 13 — щелевой фильтр.

ВНИМАНИЕ!

Проверку и регулировку форсунок, а также замену распылителей необходимо прово­дить в специализированной мастерской.

Категорически запрещается установка форсунок других моделей, кроме указанных в инструкции, ввиду возможности выхода из строя двигателя.

Топливный насос высокого давления (рисунок 44), предназначен для подачи в ци­линдры двигателя в определенные моменты строго дозированных порций топлива под высо­ким давлением.

Топливный насос высокого давления (ТНВД 337-20) КамАЗ-740

Рисунок 44. Топливный насос высокого давления (ТНВД 337-20) с топливоподкачивающим насосом:
1 — корпус ТНВД; 2 — толкатель; 3 — пружина толкателя; 4 — поворотная втулка; 5 — рейка; 6 — корпус секции ТНВД; 7 — плунжер; 8 — втулка плунжера; 9 — кольцо уплотнительное; 10 — седло нагнетательного клапана; 11 — клапан нагнетательный; 12 — штуцер; 13 — насос топливоподкачивающий; 14 — сухарь; 15 — толкатель; 16 — шестерня регулятора ведущая; 17 — сухарь ведущей шестерни; 18 — фланец ведущей шестерни; 19 — эксцентрик топливоподкачивающего насоса; 20 — крышка регулятора задняя; 21 — крышка регулятора промежуточная; 22 — подшипник шестерни регулятора промежуточный; 23 — винт регулировки цикловой подачи топлива; 24 — корректор подачи топлива по давлению наддувочного воздуха; 25 — подшипник крышки регулятора; 26,44 — регулировочные прокладки; 27 — подшипник державки грузов; 28 — державка грузов; 29 — ось грузов; 30- упорный подшипник муфты регулятора; 31 — груз; 32 — муфта регулятора; 33 — возвратная пружина рычага останова; 34 — палец; 35 — прямой корректор; 36 — верхняя крышка регулятора; 37 — рычаг пружины регулятора; 38 — перепускной клапан; 39 — пробка рейки; 40 — втулка рейки; 41 — манжета; 42 — фланец ведомой полумуфты; 43 — полумуфта ведомая; 45 — подшипник кулачкового вала; 46 — кулачковый вал; 47 — втулка штока; 48 — шток толкателя; 49 — ролик.

На двигатель автомобильной комплектации устанавливается ТНВД модели 337-20 со всережимным регулятором.

На двигатель автобусной комплектации устанавливается ТНВД модели 337-71 с двух­режимным регулятором.

Диаметр плунжера ТНВД -11 мм, ход плунжера -13 мм, нагнетательный клапан — грибковый, перьевой диаметром 7 мм без разгрузки.

В корпусе ТНВД 1 установлены восемь секций, состоящих из корпуса 6, втулки плун­жера 8, плунжера 7, поворотной втулки 4, нагнетательного клапана 11 с седлом 10, прижа­тым к втулке плунжера штуцером 12. Плунжер совершает возвратно-поступательное движе­ние под действием кулачка вала 46 и пружины 3 толкателя. Толкатель 2 от проворачивания в корпусе зафиксирован сухарём 14. Кулачковый вал вращается в роликовых подшипниках 45. Наружные обоймы подшипников установлены в запрессованные в корпус насоса стальные кольца. От осевого перемещения кулачковый вал зафиксирован крышками. Натяг подшип­ников кулачкового вала регулируется прокладками 44 и должен составлять 0,05…0,15 мм.

Для изменения подачи топлива плунжер 7 поворачивается с помощью втулки 4, соеди­ненной через ось поводка с рейкой 5 насоса. Рейка перемещается в направляющих втулках 40. Отверстия под направляющие втулки в корпусе ТНВД со стороны привода закрыты пробками 39. С противоположной стороны насоса на задней крышке 20 регулятора располо­жен корректор подачи топлива по давлению наддувочного воздуха 24.

На переднем торце корпуса, в месте выхода топлива из насоса, установлен перепускной клапан 38, который обеспечивает давление перед впускными отверстиями плунжеров на ра­бочих режимах 0,13…0,19 МПа (1,3… 1,9 кгс/см

2). Смазывание насоса циркуляционное, под давлением от общей смазочной системы двигателя.

Регулятор частоты вращения ТНВД мод. 337-20 (рисунок 45) всережимный, прямого действия, изменяет количество топлива, подаваемого в цилиндры в зависимости от нагрузки, поддерживая заданную частоту вращения коленчатого вала.

Регулятор ТНВД (вид сверху) КамАЗ-740

Рисунок 45. Регулятор ТНВД (вид сверху):
1 — корректор подачи топлива по давлению наддувочного воздуха; 2 — рычаг рейки; 3,11 — рейки; 4 — рычаг стартовой пружины; 5 — главная пружина регулятора; 6 — стартовая пружина; 7 — рычаг реек; 8 — рычаг регулятора; 9 — рычаг муфты грузов; 10 — ось; 12 — обратный корректор; 13 — винт регулировки цикловой подачи топлива; 14 — штифт.

Регулятор установлен в развале корпуса ТНВД. На кулачковом валу насоса установлена шестерня регулятора ведущая 16 (рисунок 44), вращение которой передается через резино­вые сухари 17. Ведомая шестерня выполнена заодно с державкой 28 грузов, вращающейся на двух шариковых подшипниках. При вращении державки грузы 31, качающиеся на осях 29, под действием центробежных сил расходятся и через упорный подшипник 30 перемещают муфту 32 регулятора, которая, упираясь в палец 34, в свою очередь, перемещает рычаги 2, 8 и 9 регулятора (рисунок 45), преодолевая усилие пружины 5. Рычаг 2 через штифт соединен с правой рейкой 3 топливного насоса. Правая рейка через рычаг реек 7 связана с левой рей­кой 11.

Схема работы регулятора частоты вращения показана на рисунке 46.

Схема работы регулятора частоты вращения КамАЗ-740

Рисунок 46. Схема работы регулятора частоты вращения:
1 — рейка ТНВД; 2 — рычаг муфты грузов; 3 — пружина обратного корректора; 4 — рычаг рейки; 5 — державка грузов; 6 — регулировочный болт подачи топлива; 7 — корректор подачи топлива по давлению наддувочного топлива; 8 — мембрана; 9 — рычаг регулятора; 10 — пружина прямого корректора; 11 — рычаг реек; 12 — рычаг пружины; 13 — пружина регулятора; 14 — рычаг стартовой пружины; 15 — стартовая пружина; 16 — рычаг управления регулятором.

Рычаг 16 управления регулятором жестко связан с рычагом 12. К рычагу 12 присоеди­нена пружина 13 регулятора, а к рычагам 14 и 11 — стартовая пружина 15.

Во время работы регулятора центробежные силы грузов уравновешены усилием пру­жины 13. При увеличении частоты вращения коленчатого вала грузы, преодолевая сопротив­ление пружины 13, перемещают рычаги 2, 4 и 9, а вместе с ними и рейки ТНВД — подача топ­лива уменьшается. При понижении частоты вращения коленчатого вала центробежная сила грузов уменьшается, и рычаги с рейкой ТНВД под действием усилия пружины перемещают­ся в обратном направлении — подача топлива и частота вращения коленчатого вала увеличи­ваются.

При упоре рычага 9 регулятора в болт 6 и частоте вращения коленчатого вала менее 1800 мин-1 пружина 10 прямого корректора перемещает рейки насоса (через рычаги 2 и 4) в сторону увеличения подачи топлива, обеспечивая требуемую величину максимального кру­тящего момента двигателя.

Пружина 3 обратного корректора при частоте вращения менее 1400 мин-1 перемещает рычаг 4 с рейками в сторону уменьшения подачи топлива, ограничивая максимальную дым­ность отработавших газов двигателя.

Подача топлива прекращается поворотом рычага 3 (рисунок 47) останова двигателя до упора в болт 5. Поворот рычага осуществляется усилием встроенной в электромагнит оста­нова двигателя 6 пружины при отключении удерживающей обмотки электромагнита от ис­точника питания (ключ замка выключателя приборов и стартера в фиксированном положе­нии «0»). При этом рычаг 3, преодолев усилия пружин 33 (рисунок 44) и 5 (рисунок 45), че­рез штифт 14 повернет рычаги 2,9 и 8, рейки переместятся до полного прекращения пода­чи топлива.

Крышка регулятора ТНВД КамАЗ-740

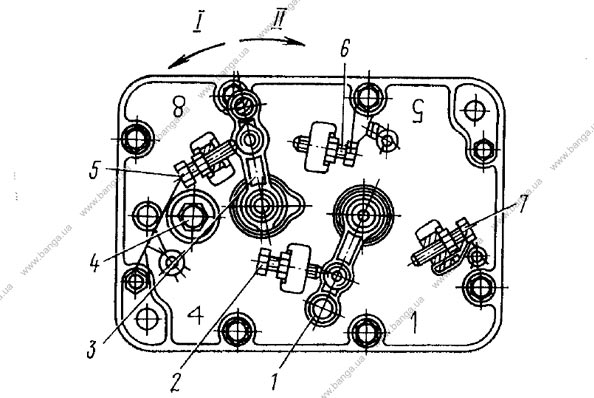

Рисунок 47. Крышка регулятора ТНВД:
1 — рычаг управления регулятором; 2 — болт ограничения минимальной частоты вращения; 3 — рычаг останова двигателя; 4 — болт регулировки пусковой подачи; 5 — болт ограничения хода рычага останова; 6 — цилиндр пневматический останова двигателя; 7 — болт ограничения максимальной частоты вращения.

При повороте ключа замка выключателя приборов и стартера в фиксированное поло­жение «I» подается питание на удерживающую обмотку электромагнита останова, а при дальнейшем повороте ключа в нефиксированное положение «II» питание подается и на втя­гивающую обмотку электромагнита, шток электромагнита, преодолевая усилие собственной пружины, выдвигается и освобождает рычаг 3 (рисунок 47). Рычаг 3 под действием пружины 33 (рисунок 44) возвращается в рабочее положение, а стартовая пружина 6 (рисунок 45) че­рез рычаг реек 7 вернет рейки ТНВД в положение, соответствующее максимальной подаче топлива, необходимой для пуска двигателя. При переводе ключа замка выключателя прибо­ров и стартера из нефиксированного положения «II» в фиксированное положение «I» втяги­вающая обмотка электромагнита отключается от источника питания и шток электромагнита останова остается в рабочем положении только за счет удерживающей обмотки.

ВНИМАНИЕ!

Проверку и регулировку ТНВД, а также замену плунжерных пар, уплотнительных колец секций ТНВД необходимо проводить в специализированной мастерской квалифициро­ванным специалистом.

КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ установка на двигатель 740.30-260 ТНВД дру­гих моделей во избежание ухудшения качества рабочего процесса двигателя, повышения токсичности и дымности отработавших газов, а также выхода двигателя из строя!

Корректор подачи топлива по давлению наддувочного воздуха (рисунок 48).

Корректор подачи топлива по давлению наддувочного воздуха КамАЗ-740

Рисунок 48. Корректор подачи топлива по давлению наддувочного воздуха:
1 — корпус корректора; 2 — золотник корректора; 3 — кольцо упорное; 4 — прокладка корпуса мембраны; 5 — шайба; 6 — болт; 7 — пружина корректора; 8 — корпус мембраны; 9 — кольцо уплотнительное; 10 — гайка; 11 — винт регулировочный; 12 — рычаг корректора; 13 — ось рычага; 14 — кольцо уплотнительное; 15 — винт регулировочный; 16 — гайка; 17 — втулка штока; 18 — гайка; 19 — шайба; 20 — болт; 21 — крышка мембраны; 22 — мембрана; 23 — тарелка; 24 — шток мембраны; 25 — тарелка пружины; 26 — поршень корректора; 27 — пружина поршня; 28 — гайка; 29 — шпилька; 30 — гайка; 31 — наконечник шпильки.

Корректор по давлению наддувочного воздуха уменьшает подачу топлива при сниже­нии давления наддувочного воздуха ниже 40… 45 кПа (0,4… 0,45 кгс/см2), тем самым осуще­ствляя тепловую защиту двигателя и ограничивая дымность отработавших газов. В корпусе корректора 1 установлен поршень 26 с золотником 2. На поршень действует пружина 27, за­фиксированная тарелкой 25 и кольцом 3. В поршень завернута и законтрена гайкой 28 шпилька 29 с наконечником 31, являющимся номинальным упором в регуляторе. Наконеч­ник контрится гайкой 30. На золотник 2 действует пружина 7, предварительное натяжение которой может меняться регулировочным винтом 11.

К корпусу корректора 1 через прокладку 4 прикреплен корпус мембраны 8. В него ус­тановлен узел мембраны со штоком (детали 24,16,17,23,22, 19, 18). Мембрана зажата меж­ду корпусом 8 и крышкой 21. В корпусе мембраны 8 на оси рычага 13 установлен рычаг кор­ректора 12, поворот которого ограничен регулировочным винтом 15.

Корректор подачи топлива не прямого действия; при изменении давления наддувочно­го воздуха в полости мембраны меняется положение золотника, который, в свою очередь, определяет положение поршня корректора.

В полость «А» между корпусом корректора 1 и поршнем 26 через резьбовое отверстие и жиклер 0,7 мм в корпусе корректора (на рисунке не показаны) подается масло под дав­лением из системы смазки двигателя. Поршень под действием этого давления, сжимая пру­жину 27, перемещается влево до тех пор, пока не откроются окна в поршне и золотнике и масло не пойдет на слив. При этом устанавливается постоянный расход масла через коррек­тор. При изменении положения золотника поршень перемещается вслед за ним (следящая система).

Через резьбовое отверстие крышки 21 в полость мембраны подводится воздух из впу­скного коллектора двигателя. При снижении давления воздуха ниже 0,04 МПа (0,4 кгс/см2) усилие пружины корректора 7, действующей на золотник становится больше усилия, созда­ваемого давлением наддувочного воздуха на мембрану и передающегося через шток мем­браны и рычаг корректора также на золотник. Золотник перемещается вправо до тех пор, по­ка не наступит равновесие сил, действующих на него. Вслед за золотником перемещается вправо и поршень со шпилькой 29 и наконечником 31, передвигая вправо упирающийся в него рычаг регулятора 8 (рисунок 45). Вслед за рычагом регулятора, под действием центро­бежных сил грузов, движутся рычаги 9,2 и 7 с рейками насоса в сторону уменьшения подачи топлива.

Регулировка корректора. Корректор имеет две внешние регулировки — винты 11 и 15 (рисунок 48). Винтом 11 изменяется предварительное натяжение пружины корректора 7, при этом меняется начало срабатывания корректора. Если необходимо увеличить значение дав­ления наддувочного воздуха, при котором начинает срабатывать корректор, то винт 11 заво­рачивают, увеличивая предварительное натяжение пружины 7.

Винтом 15 регулируется номинальная цикловая подача топлива. При выворачивании винта 15 подача топлива увеличивается.

Если возникла необходимость в снятии корректора, то предварительно необходимо за­мерить выступание наконечника шпильки 31 относительно заднего торца корпуса ТНВД, а после установки корректора на место восстановить величину этого выступания и законтрить наконечник гайкой 30.

Привод ТНВД показан на рисунке 49. Он состоит из вала привода ТНВД 6 с пакетами передних 7 и задних 8 компенсирующих пластин, полумуфты ведомой 2, фланца ведомой полумуфты 3, фланца центрирующего 4, полумуфты ведущей 9 и центрирующих втулок 5. Каждый пакет компенсирующих пластин состоит из 5-ти пластин толщиной 0,5 мм каждая.

Привод ТНВД КамАЗ-740

Рисунок 49. Привод ТНВД:
1 — корпус ТНВД; 2 — полумуфта ведомая; 3 — фланец ведомой полумуфты; 4 — фланец центрирующий; 5 — втулка центрирующая; 6 — вал привода; 7, 8 — пакет компенсирующих пластин; 9 — ведущая полумуфта; 10 — болт стяжной; 11 — шпонка; 12 — гайка; 13 — болт ведомой полумуфты.

ВНИМАНИЕ!

Все болты в приводе ТНВД должны быть класса прочности R100 и затягиваться мо­ментом 65..75 Н м (6,5…7,5 кгс м). Затяжку всех болтов необходимо проконтролировать ди­намометрическим ключом. Перед установкой болтов проверить наличие центрирующих вту­лок. Деформация (изгиб) передних и задних компенсирующих пластин не допускается. Стяжной болт 10 ведущей полумуфты должен затягиваться в последнюю очередь.

Фильтр тонкой очистки топлива показан на рисунке 50. Он предназначен для окон­чательной очистки топлива от мелких частиц перед поступлением в ТНВД. Фильтр установ­лен в самой высокой точке системы питания топливом для сбора и удаления в бак воздуха вместе с частью топлива через клапан (рисунок 51), установленный на перепуске из фильт­ра.

Фильтр тонкой очистки топлива КамАЗ-740

Рисунок 50. Фильтр тонкой очистки топлива:
1 — крышка; 2 — болт; 3 — уплотнительная шайба; 4 — пробка; 5, 6 — прокладки; 7 — фильтрующий элемент; 8 — колпак; 9 — пружина фильтрующего элемента; 10 — пробка сливного отверстия; 11 — стержень.

ВНИМАНИЕ!

При замене фильтрующих элементов необходимо строго соблюдать правила обслужи­вания системы питания топливом. Не допускайте попадания загрязнений в систему и приме­няйте фильтрующие элементы только следующих моделей 740.1117040-01, 740.1117040-02, 740.1117040-04.

Клапан представлен на рисунке 51. При достижении давления в полости «А» подвода топлива 25…45 кПа (0,25…0,45 кгс/см2), происходит перемещение шарика 4 и перетекание топлива из полости «А» в полость «Б» через жиклер 5 клапана. При давлении 200… 240 кПа (2… 2,4 кгс/см2) обеспечивается полное открытие клапана и перепуск топлива в топливный бак через полость «Б”.

Фильтр тонкой очистки топлива КамАЗ-740

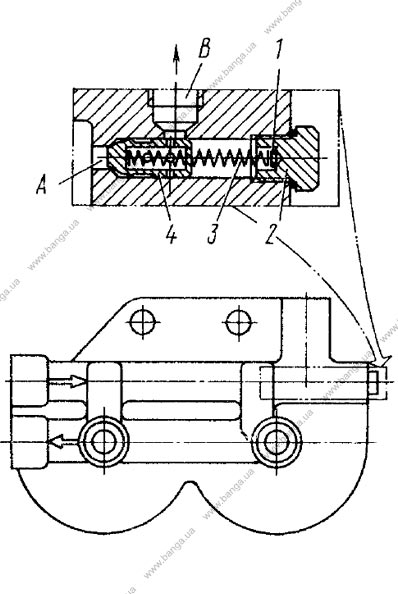

Рисунок 51. Клапан:
1 — гайка; 2 — корпус клапана; 3 — пружина; 4 — шарик; 5 — жиклер; 6 — крышка фильтра тонкой очистки топлива.

Насос топливоподкачивающий 13 (рисунок 44) поршневого типа предназначен для подачи топлива от бака через фильтры грубой и тонкой очистки и топливопрокачивающий насос к впускной полости ТНВД.

Насос установлен на задней крышке регулятора, привод его осуществляется от эксцен­трика 19, расположенного на заднем конце кулачкового вала ТНВД. В корпусе насоса раз­мещены поршень, пружина поршня, втулка штока 47 и шток 48 толкателя, впускной и нагне­тательный клапаны с пружинами. Эксцентрик 19 через ролик 49, толкатель 15 и шток 48 со­общает поршню топливоподкачивающего насоса возвратно-поступательное движение.

Схема работы насоса показана на рисунке 52. При опускании толкателя 9 поршень 1 под действием пружины 4 движется вниз. В полости «А» создается разрежение и впускной клапан 2, сжимая пружину 3, пропускает топливо в полость «А». Одновременно топливо, на­ходящееся в нагнетательной полости «В», вытесняется в магистраль «Г», при этом клапан 5 под действием пружины 6 закрывается, исключая перетекание топлива из полости «В» в по­лость «А».

При движении поршня 1 вверх, топливо, заполняющее полость «А», через нагнета­тельный клапан 5 поступает в полость «В» под поршнем, при этом впускной клапан закры­вается. При повышении давления в нагнетательной магистрали поршень не совершает пол­нот хода вслед за толкателем, а остается в положении, которое определяется равновесием силы давления топлива с одной стороны и усилия пружины — с другой.

Насос топливопрокачивающий 10 (рисунок 52) поршневого типа служит для запол­нения топливной системы топливом перед пуском двигателя и удаления из нее воздуха.

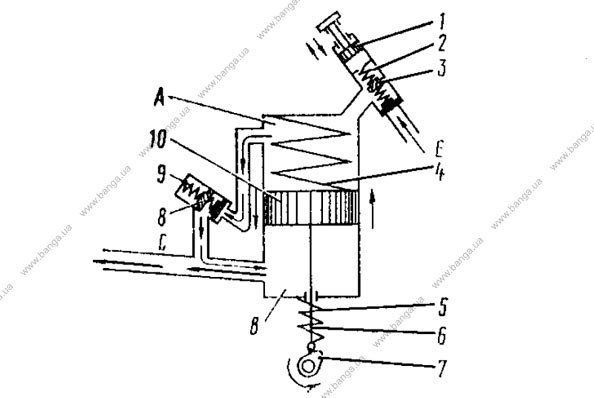

Схема работы топливоподкачивающего и топливопрокачивающего насосов КамАЗ-740

Рисунок 52. Схема работы топливоподкачивающего и топливопрокачивающего насосов:
1 — поршень; 2 — впускной клапан; 3,6 — пружины клапанов; 4 — пружина поршня; 5 — нагнетательный клапан; 7 — пружина толкателя; 8 — эксцентрик; 9 — толкатель; 10 — топливопрокачивающий насос; 11 — поршень; 12 — впускной клапан; 13 — нагнетательный клапан; 14 — пружины

Насос состоит из корпуса, поршня, цилиндра, впускного и нагнетательного клапанов.

Топливную систему следует прокачивать при помощи поршня насоса, предварительно расстопорив его поворотом против часовой стрелки.

При движении поршня 11 вверх в пространстве под ним создается разрежение. Впуск­ной клапан 12, сжимая пружину 14, открывается и топливо поступает в полость «Д» насоса. При движении поршня вниз впускной клапан закрывается и открывается нагнетательный клапан 13, топливо под давлением поступает в нагнетательную магистраль, обеспечивая уда­ление воздуха из топливной системы двигателя через клапан ФТОТ и перепускной клапан ТНВД.

После прокачивания системы необходимо опустить поршень и зафиксировать его по­воротом по часовой стрелке. При этом поршень прижмется к торцу цилиндра через резино­вую прокладку, уплотнив полость всасывания топливопрокачивающего насоса.

ВНИМАНИЕ! Не допускается пускать двигатель при незафиксированном поршне вви­ду возможности подсоса воздуха через уплотнение поршня.

Топливопроводы подразделяются на топливопроводы низкого давления — 0,4…2 МПа (4… 20 кгс/см2) и высокого давления более 20 МПа (200 кгс/см2).

Топливопроводы низкого давления изготовлены из стальной трубы сечением 10 1 мм с паянными наконечниками.

Топливопроводы высокого давления равной длины (l=595 мм), изготовлены из сталь­ных трубок внутренним диаметром 2+0,05 мм путем высадки на концах соединительных кону­сов с обжимными шайбами и накидными гайками для соединения со штуцерами ТНВД и форсунок.

Во избежание поломок от вибрации, топливопроводы закреплены скобами к впускным коллекторам.

Топливная система дизеля Камаз-740 и ее компоненты

_______________________________________________________________________________

Топливная система дизеля Камаз-740 и ее компоненты

Система питания топливом (топливная система) Камаз-740 обеспечивает очистку топлива и равномерное распределение его по цилиндрам двигателя строго дозированными порциями.

На двигателях Камаз-740 применена система питания топливом разделенного типа, состоящая из топливного насоса высокого давления, форсунок, фильтров грубой и тонкой очистки, топливоподкачивающего насоса низкого давления, топливопроводов низкого и высокого давлений, топливных баков, электромагнитного клапана и факельных свечей электрофакельного пускового устройства.

Принципиальная схема топливной системы Камаз-740 показана на рис. 1. Топливо из бака 1 через фильтр грубой очистки 2 засасывается топливоподкачивающим насосом и через фильтр тонкой очистки 17 по топливопроводам низкого давления 3, 9, 15, 21 подается к топливному насосу высокого давления; согласно порядку работы цилиндров двигателя насос распределяет топливо по трубопроводам 6 высокого давления к форсункам 5.

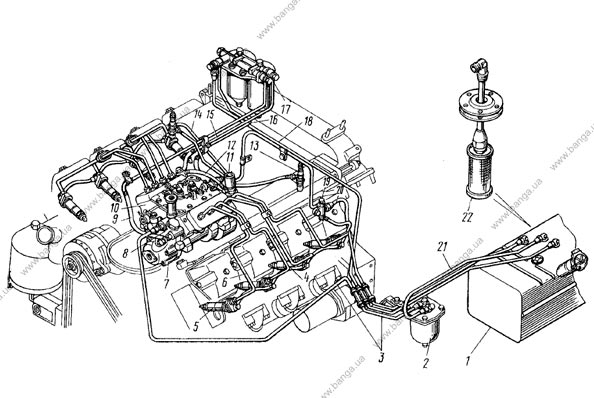

Рис. 1. Схема топливной системы двигателя Камаз-740

1 — бак топливный; 2 — фильтр грубой очистки топлива; 3-трубка топливная подводящая к насосу низкого давления; 4 — трубка топливная дренажная форсунок левых головок; 5 — форсунка; 6 — трубка топливная высокого давления; 7 — насос топливоподкачивающий низкого давления; 8 — насос топливоподкачивающий ручной; 9 — трубка топливная отводящая насоса низкого давления; 10 — насос топливный высокого давления; 11 — клапан электромагнитный; 12-трубка топливная к электромагнитному клапану; 13 — свеча факельная; 14 — трубка топливная дренажная форсунок правых головок; 15 — трубка топливная подводящая ТНВД; 16 — трубка топливная отводящая ТНВД; 17 — фильтр тонкой очистки топлива; 18 — трубка топливная фильтра тонкой очистки топлива; 19 — тройник крепления топливных трубок; 20 — трубка топливная сливная; 21 – топливопровод к фильтру грубой очистки; 22 — труба приемная с фильтром

Форсунки Камаз-740 распыляют и впрыскивают топливо в камеры сгорания. Избыточное топливо, а вместе с ним и попавший в топливную систему Камаз-740 воздух через перепускной клапан топливного насоса высокого давления и клапан-жиклер фильтра тонкой очистки по дренажным топливопроводам 16 и 18 отводятся в топливный бак.

Топливо, просочившееся через зазор между корпусом распылителя и иглой, сливается в бак через сливные топливопроводы 4, 14, 20.

Фильтр грубой очистки (отстойник) Камаз-740 (рис. 2) предварительно очищает топливо, поступающее в топливоподкачивающий насос низкого давления.

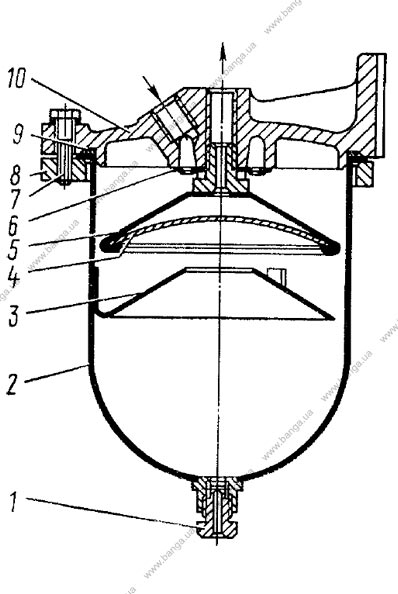

Рис. 2. Фильтр грубой очистки топлива Камаз-740

1 – пробка; 2 – стакан; 3 – успокоитель; 4 – сетка фильтрующая; 5 – отражатель; 6 – распределитель; 7 – болт; 8 – фланец; 9 – кольцо уплотнительное; 10 – корпус

Фильтр грубой очистки установлен на всасывающей магистрали системы питания Камаз-740 с левой стороны автомобиля на раме. Стакан 2 соединен с корпусом 10 четырьмя болтами 7 и уплотнен кольцом 9.

Снизу в бобышку колпака ввернута сливная пробка 1. Топливо, поступающее из топливного бака через подводящий штуцер, стекает в стаканы.

Крупные частицы и вода собираются в нижней части стакана. Из верхней части через фильтрующую сетку 4 по отводящему штуцеру и топливопроводам топливо подается к топливоподкачивающему насосу.

Фильтр тонкой очистки Камаз-740 (рис. 3), окончательно очищающий топливо перед поступлением в топливный насос высокого давления, установлен в самой высокой точке системы питания Камаз-740 для сбора и удаления в бак проникшего в систему питания воздуха вместе с частью топлива через клапан-жиклер, установленный в корпусе 1.

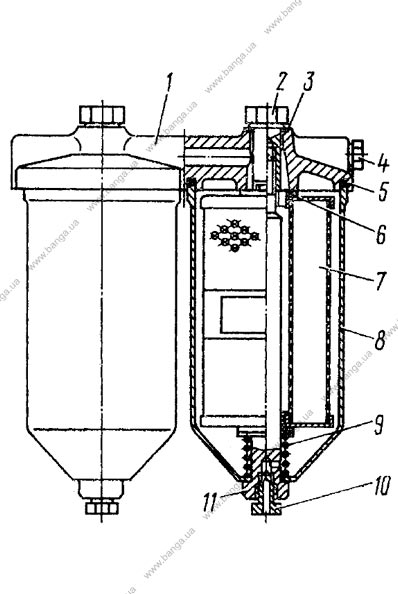

Рис. 3. Фильтр тонкой очистки топлива Камаз-740

1 – корпус: 2 – болт; 3 – шайба уплотнительная; 4 – пробка; 5, 6 – прокладки уплотнительные; .7 – элемент фильтрующий; 8 – колпак; 9 – пружина фильтрующего элемента; 10 – пробка сливная; 11 – стержень

Начало сдвига клапана-жиклера 4 (рис. 4) происходит при давлении в полости 24,5… 44,1 кПа (0,25… 0.45 кгс/см2), а начало перепуска топлива из полости А в полость В — при давлении в полости А 196,2… 235,3 кПа (2,0… 2,4 кгс/см2). Регулируется клапан подбором регулировочных шайб 1 внутри пробки клапана.

Рис. 4. Клапан-жиклер фильтра тонкой очистки топлива Камаз-740

1 — шайба регулировочная; 2 — пробка клапана; 3-пружина; 4 — клапан-жиклер

Топливопроводы Камаз-740 подразделяются на топливопроводы низкого 392… 1961 кПа (4… 20 кгс/см2) и высокого более 19614 кПа (200 кгс/см2) давления.

Топливопроводы высокого давления топливной системы Камаз-740 изготовлены из стальных трубок, концы которых выполнены конусообразными, прижаты накидными гайками через шайбы к конусным гнездам штуцеров топливного насоса и форсунок. Во избежание поломок от вибрации топливопроводы закреплены скобками и кронштейнами.

Топливный насос ТНВД Камаз-740

Топливный насос высокого давления (ТНВД) Камаз-740 предназначен для подачи в цилиндры двигателя в определенные моменты времени строго дозированных порций топлива под высоким давлением.

В корпусе ТНВД Камаз-740 (рис. 5) установлены восемь секций, каждая состоит из корпуса 17, втулки 16 плунжера 11, поворотной втулки 10, нагнетательного клапана 19, прижатого через уплотнительную прокладку 18 к втулке плунжера штуцером 20. Плунжер совершает возвратно-поступательное движение под действием кулачка вала 44 и пружины 8.

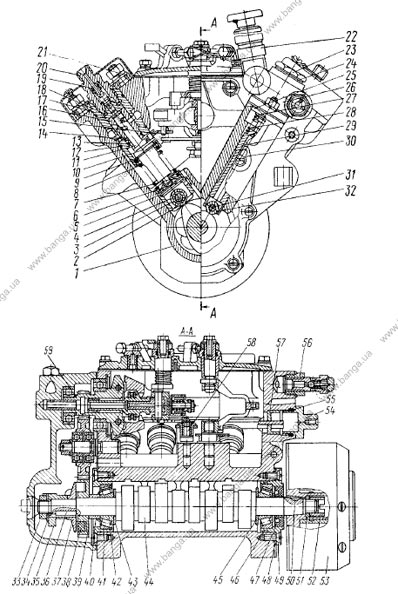

Рис. 5. Топливный насос ТНВД Камаз-740

1 — корпус; 2, 32 — ролики толкателей; 3, 31 — оси роликов; 4 -втулка ролика; 5 — пята толкателя; 6 — сухарь; 7 — тарелка пружины толкателя; 8 — пружина толкателя: 9,34,43,45, 51 — шайбы; 10 — втулка поворотная; 11 — плунжер; 12, 13, 46, 55 — кольца уплотнительные; 14 — штифт установочный; 15 — рейка; 16 — втулка плунжера; 17 — корпус секции; 18 — прокладка нагнетательного клапана; 19 -клапан нагнетательный; 20 — штуцер; 21 — фланец корпуса секции; 22 — насос ручной топливоподкачивающий; 23 — пробка пружины; 24, 48 — прокладки; 25 -корпус насоса низкого давления; 26 — насос топливоподкачивающий низкого давления; 27 — втулка штока; 28 — пружина толкателя; 29 — толкатель; 30 — винт стопорный; 33, 52 — гайки; 35 — эксцентрик привода насоса низкого давления; 36, 50 — шпонки; 37 — фланец ведущей шестерни регулятора; 38 — сухарь ведущей шестерни регулятора; 39 — шестерня ведущая регулятора; 40 — втулка упорная; 41, 49 — крышки подшипника; 42 — подшипник; 44 — вал кулачковый; 47 — манжета с пружиной в сборе; 53 — муфта опережения впрыскивания топлива; 54 — пробка рейки; 56 — клапан перепускной; 57 — втулка рейки; 58 — ось рычага реек; 59 — прокладки регулировочные

Толкатель от проворачивания в корпусе топливного насоса ТНВД Камаз-740 зафиксирован сухарем 6. Кулачковый вал вращается в роликоподшипниках 42, установленных в крышках и прикрепленных к корпусу насоса. Осевой зазор кулачкового вала регулируется прокладками 48. Величина зазора должна быть не более 0,1 мм.

Для увеличения подачи топлива плунжер 11 поворачивают втулкой 10, соединенной через ось поводка с рейкой 15 насоса. Рейка перемешается в направляющих втулках 57. Выступающий ее конец закрыт пробкой 54.

С противоположной стороны ТНВД Камаз-740 находится винт, регулирующий подачу топлива всеми секциями насоса. Этот винт закрыт пробкой и запломбирован.

Топливо к насосу ТНВД Камаз-740 подводится через специальный штуцер, к которому болтом крепится трубка низкого давления. Далее по каналам в корпусе оно поступает к впускным отверстиям втулок 16 плунжеров.

На переднем торце корпуса топливного насоса ТНВД Камаз-740 и на выходе топлива из него установлен перепускной клапан 56, открытие которого происходит при давлении 58,8… 78,5 кПа (0,6… 0,8 кгс/см2). Давление открытия клапана регулируется подбором регулировочных шайб внутри пробки клапана. Смазывание насоса циркуляционное, под давлением от обшей системы смазывания двигателя.

На двигателе с турбонаддувом установлен топливный насос Камаз-740 ТНВД 334 с повышенной энергией впрыскивания, с противодымным корректором и номинальной цикловой подачей топлива 96 мм3/цикл.

Регулятор частоты вращения ТНВД Камаз-740 всережимный, прямого действия, изменяет количество топлива, подаваемого в цилиндр в зависимости от нагрузки, поддерживая заданную частоту.

Регулятор установлен в развале корпуса топливного насоса высокого давления Камаз-740. На кулачковом валу топливного насоса ТНВД Камаз-740 установлена ведущая шестерня 21 регулятора, вращение на которую передается через резиновые сухари 22. Ведомая шестерня выполнена заодно с державкой 9 грузов, вращающейся на двух шарикоподшипниках.

При вращении держателя грузы 13, качающиеся на осях 10, под действием центробежных сил расходятся и через упорный подшипник 11 перемещают муфту 12. Муфта, упираясь в палец 14, в свою очередь перемещает рычаг 32 муфты грузов.

Рычаг 32 одним концом закреплен на оси 33, а другим – через штифт соединен с рейкой 27 ТНВД Камаз-740. На оси 33 закреплен рычаг 31, другой конец которого перемещается до упора в регулировочный болт 24 подачи топлива. Рычаг 32 передает усилие рычагу 31 через корректор 15.

Рычаг 1 управления подачи топлива (рис. 7) жестко связан с рычагом. К рычагам 20, 31 присоединена пружина 26, к рычагам 25, 30 – стартовая пружина 28. Во время работы регулятора в определенном режиме центробежные силы грузов уравновешены усилием пружины 26.

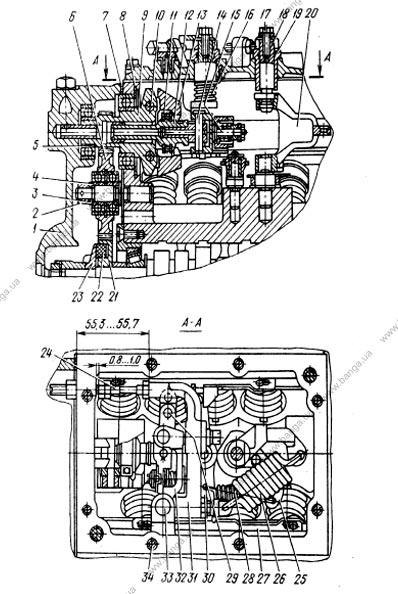

Рис. 7. Крышка регулятора частоты вращения Камаз-740

1 -рычаг управления регулятором подачи топлива; 2 — болт ограничения минимальной частоты вращения; 3 — рычаг останова; 4 — пробка заливного отверстия; 5 — болт регулировки пусковой подачи; 6 — болт ограничения хода рычага останова; 7 — болт ограничения максимальной частоты вращения; I — работа; II — выключено

При увеличении частоты вращения коленчатого вала регулятора, преодолевая сопротивление пружины 26, грузы перемещают рычаг 32 регулятора ТНВД Камаз-740 – подача топлива уменьшается.

При уменьшении частоты вращения коленчатого вала центробежная сила грузов уменьшается, и рычаг 32 регулятора с рейкой топливного насоса под действием усилия пружины перемешается в обратном направлении—подача топлива и частота вращения коленчатого вала увеличиваются.

Подача топлива выключается поворотом рычага 3 останова (см. рис. 7) до упора в болт 6, при этом рычаг 3, преодолев усилие пружины, через штифт 29 повернет рычаги 31 и 32; рейка переместится до полного выключения подачи топлива.

При снятии усилия с рычага останова под действием пружины рычаг возвратится в рабочее положение, а стартовая пружина 16 через рычаг 30 вернет рейку топливного насоса в положение максимальной подачи топлива, необходимой для пуска.

Топливный насос низкого давления и топливоподкачивающий насос Камаз-740

Насос топливный низкого давления Камаз-740 поршневого типа предназначен для подачи топлива от бака через фильтр грубой и тонкой очистки к впускной полости насоса высокого давления. Насос установлен на задней крышке регулятора.

В корпусе 25 (см. рис. 5) установлены поршень, пружина поршня, втулка 27 штока и шток толкателя, во фланце корпуса – впускной клапан и пружина клапана. Эксцентрик кулачкового вала через ролик 32, толкатель 29 и шток сообщает поршню топливоподкачивающего насоса возвратно-поступательное движение.

Схема работы насоса низкого давления ТНВД Камаз-740 показана на рис. 8. При опускании толкателя поршень 10 под действием пружины 4 движется вниз. В полости А всасывания создается разрежение, и впускной клапан 1, сжимая пружину 2, пропускает в полость топливо.

Рис. 8. Схема работы топливного насоса низкого давления и ручного топливоподкачивающего насоса Камаз-740

1 — клапан впускной; 2, 4, 5, 9 — пружины; 3 — поршень ручного топливоподкачивающего насоса; 6 — толкатель; 7 -эксцентрик; 8 — клапан нагнетательный; 10 — поршень; А — полость всасывания; В — полость нагнетающая: С -подача к топливному насосу ТНВД Камаз-740; Е -подача от фильтра грубой очистки топлива

Одновременно топливо, находящееся в нагнетательной полости В, вытесняется в магистраль, минуя нагнетательный клапан 8, соединенный каналами с обеими полостями. В свободном положении нагнетательный клапан закрывает канал всасывающей полости.

При движении поршня 10 вверх топливо, заполнившее всасывающую полость, через нагнетательный клапан 8 поступает в полость В под поршнем, при этом впускной клапан 1 закрывается.

При повышении давления в нагнетательной магистрали поршень не совершает полного хода вслед за толкателем, а остается в положении, которое определяется равновесием сил от давления топлива с одной стороны, от усилия пружины – с другой стороны.

Топливоподкачивающим ручным насосом Камаз-740 заполняется система топливом и удаляется воздух из нее. Насос поршневого типа закреплен на фланце топливного насоса низкого давления с уплотнительной медной шайбой.

Топливоподкачивающий насос Камаз-740 состоит из корпуса, поршня, цилиндра, рукоятки в сборе со штоком, опорной тарелки и уплотнения. Систему питания Камаз-740 прокачивают движением рукоятки со штоком и поршнем вверх-вниз. При движении рукоятки вверх в подпоршневом пространстве создается разрежение.

Впускной клапан 1, сжимая пружину 2, открывается, и топливо поступает в полость А топливного насоса низкого давления. При движении рукоятки вниз нагнетательный клапан 8 открывается, и топливо под давлением поступает в нагнетательную магистраль.

После прокачки рукоятку наверните на верхний резьбовой хвостовик цилиндра. При этом поршень прижмется к резиновой прокладке, уплотнив всасывающую полость топливного насоса низкого давления.

Муфта автоматическая опережения впрыскивания топлива Камаз-740 (рис. 9) изменяет начало подачи топлива в зависимости от частоты вращения коленчатого вала двигателя.

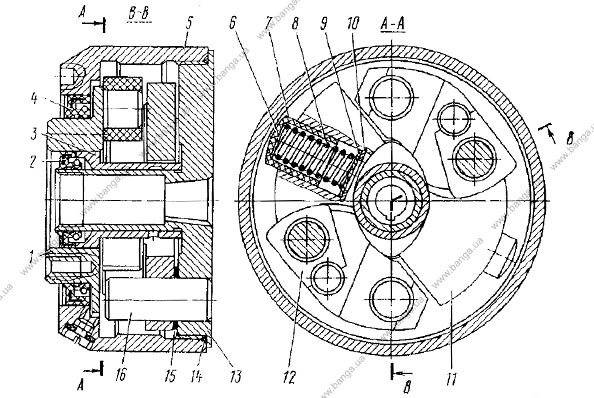

Рис. 9. Муфта автоматическая опережения впрыскивания топлива Камаз-740

1 — полумуфта ведущая; 2,4 — манжеты; 3 -втулка ведущей полумуфты; 5 — корпус; 6-прокладки регулировочные; 7 — стакан пружины; 8 — пружина; 9, 15 — шайбы; 10 — кольцо; 11 — груз с пальцем; 12 — проставка с осью; 13 — полумуфта ведомая; 14 — кольцо уплотнительное; 16 — ось грузов

Применение муфты обеспечивает оптимальное для рабочего процесса начало подачи топлива по всему диапазону скоростных режимов. Этим обеспечивается экономичность и приемлемая жесткость процесса в различных скоростных режимах работы двигателя.

Ведомая полумуфта 13 закреплена на конической поверхности переднего конца кулачкового вала топливного насоса Камаз-740 шпонкой и гайкой с шайбой, ведущая полумуфта 1 — на ступице ведомой полумуфты (может поворачиваться на ней).

Между ступицей и полумуфтой установлена втулка 3. Грузы 11 качаются на осях 16, запрессованных в ведомую полумуфту, в плоскости, перпендикулярной оси вращения муфты. Проставка 12 ведущей полумуфты упирается одним концом в палец груза, другим — в профильный выступ. Пружина 8 стремится удержать груз на упоре во втулку 3 ведущей полумуфты.

При увеличении частоты вращения коленчатого вала Камаз-740 грузы под действием центробежных сил расходятся, вследствие чего ведомая полумуфта поворачивается относительно ведущей в направлении вращения кулачкового вала, что вызывает увеличение угла опережения впрыскивания топлива.

При уменьшении частоты вращения коленчатого вала грузы под действием пружин сходятся, ведомая полумуфта поворачивается вместе с валом насоса в сторону, противоположную направлению вращения вала, что вызывает уменьшение угла опережения подачи топлива.

Форсунка Камаз-740

Форсунка Камаз-740 (рис. 10) закрытого типа с многодырчатым распылителем и гидравлически управляемой иглой. Все детали форсунки собраны в корпусе 6.

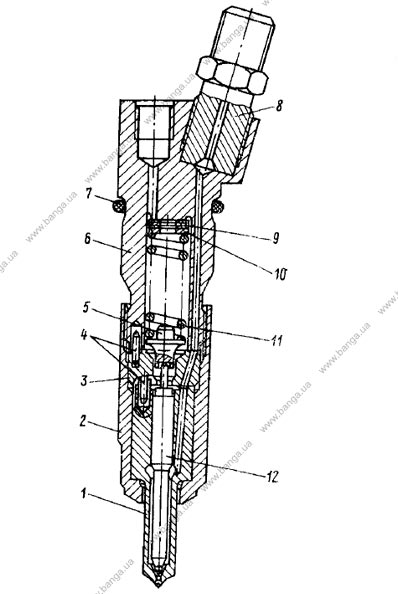

Рис. 10. Форсунка Камаз-740

1- корпус распылителя; 2-гайка распылителя; 3 — проставка распылителя; 4 — штифты установочные; 5 – штанга форсунки; 6 — корпус форсунки; 7 — кольцо уплотнительное; 8 — штуцер; 9, 10 –шайбы регулировочные; 11 – пружина форсунки; 12

К нижнему торцу корпуса форсунки гайкой 2 присоединены проставка 3 и корпус 1 распылителя, внутри которого находится игла. Корпус и игла распылителя составляют прецизионную пару.

Распылитель имеет четыре сопловых отверстия. Проставка 3 и корпус 1 зафиксированы относительно корпуса штифтами. Пружина 11 одним концом упирается в штангу 5, которая передает усилие на иглу распылителя, другим – в упор.

Топливо к форсунке Камаз-740 подается под высоким давлением через штуцер 8. Далее по каналам корпуса 6, проставки 3 и корпуса 1 распылителя топливо поступает в полость между корпусом распылителя и иглой и, отжимая ее, впрыскивается в цилиндр.

Просочившееся через зазор между иглой и корпусом распылителя топливо отводится через каналы в корпус форсунки. Форсунка Камаз-740 установлена в головке, цилиндра и закреплена скобой. Торец гайки распылителя уплотнен от прорыва газов гофрированной шайбой.

Уплотнительное кольцо предохраняет полость между форсункой и головкой цилиндров от попадания пыли и воды. На двигателе Камаз-740 с турбонаддувом форсунка модели 271 с повышенной пропускной способностью топлива и диаметром сопловых отверстий 0,32 мм.

Привод управления подачей топлива Камаз-740

Привод управления подачей топлива Камаз-740 (рис. 11) механический, с телескопическим толкателем, состоит из педали, тяг, рычагов и поперечных валиков. Предусмотрен также ручной привод подачи топлива и останова двигателя. Педаль 13 подачи топлива связана с рычагом 7 управления регулятором частоты вращения.

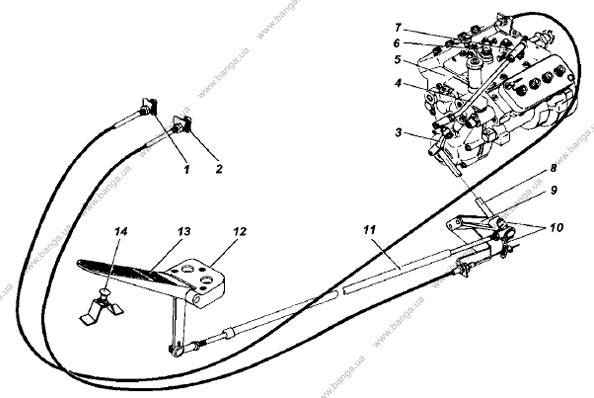

Рис. 11. Привод управления подачей топлива Камаз-740

1 — рукоятка тяги останова двигателя; 2 — рукоятка тяги ручного управления подачей топлива; 3, 10 -задние рычаги; 4 — тяга рычага управления регулятором; 5 — ТНВД; 6 — рычаг останова двигателя; 7-рычаг управления регулятором; 8 — поперечный валик; 9 — задний кронштейн; 11- телескопическая тяга; 12 — кронштейн педали; 13 — педаль; 14 — регулировочный болт

Рукоятки тяг дистанционного управления двигателем Камаз-740 установлены в кабине на кронштейне в нижней части панели: левая 2 — для включения постоянной подачи топлива, связана гибким тросом в защитной оболочке с рычагом управления регулятором частоты вращения; правая 1 — для останова двигателя, соединена тросом с рычагом останова двигателя, который находится на крышке регулятора частоты вращения.



_______________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

Конструкция питания дизеля Камаз-740.30-260

Система питания топливом обеспечивает фильтрацию топлива и равномерное распределение его по цилиндрам двигателя дозированными порциями в строго определенные моменты

На двигателе применена система питания топливом разделенного типа, состоящая из топливного бака, топливопроводов низкого давления, фильтров грубой и тонкой очистки топлива, топливопрокачивающего и топливоподкачивающего насосов, топливного насоса высокого давления (ТНВД) с электромагнитом останова, топливопроводов высокого давления, форсунок, электромагнитного клапана и штифтовых свечей электрофакельного устройства (ЭФУ).

Топливный бак, фильтр грубой очистки топлива и топливопрокачивающий насос должны быть установлены на изделии, на котором применяется двигатель, все остальные элементы системы питания установлены непосредственно на двигателе.



Схема системы питания двигателя топливом показана на рисунке 1.

Топливо из топливного бака 26 через фильтр грубой очистки 29 и топливопрокачивающий насос 30 подаётся топливоподкачивающим насосом 18, по топливной трубке 13 в фильтр тонкой очистки 16.

Из фильтра тонкой очистки, по топливной трубке низкого давления 14 топливо поступает в ТНВД 21, который в соответствии с порядком работы цилиндров распределяет топливо по топливопроводам 1-8 высокого давления к форсункам 10.

Форсунки впрыскивают топливо в камеры сгорания.

Избыточное топливо, а вместе с ним попавший в систему воздух через перепускной клапан 24 и клапан 23 отводится в топливный бак.



Форсунка типа 273 закрытой конструкции, с пятью распыливающими отверстиями и гидравлическим управлением подъема иглы распылителя показана на рисунке 2.

Все детали форсунки собраны в корпусе 6. К нижнему горцу корпуса форсунки гайкой 2 через проставку 3 прижат корпус 1 распылителя, внутри которого находится игла 12.

Корпус и игла распылителя составляют прецизионную пару.

Угловая фиксация корпуса распылителя относительно проставки и проставки относительно корпуса форсунки осуществлена штифтами 4.

На верхний конец иглы распылителя через штангу 5 оказывает давление пружина 11.

Необходимое натяжение этой пружины осуществляется набором регулировочных шайб 9, 10, устанавливаемых между пружиной и торцом внутренней полости корпуса форсунки.

Топливо к форсунке подается под высоким давлением через штуцер 8 со встроенным в него щелевым фильтром 13, далее по каналам корпуса 6, проставки 3 и корпуса распылителя 1 — в полость между корпусом распылителя и иглой 12 и, поднимая её, впрыскивается в цилиндр двигателя.

Просочившееся через зазор между иглой и корпусом распылителя топливо отводится по каналам в корпусе форсунки и сливается в бак через дренажные трубки 9 и 11, показанные на рисунке 42.

Форсунка установлена в головке цилиндра, зафиксирована скобами, которые закреплены гайкой.

Торец гайки распылителя уплотнен от прорыва газов гофрированной медной прокладкой.

Уплотнительное кольцо 7 (рисунок 2) предохраняет от попадания пыли и жидкостей полость между форсункой и головкой цилиндра.

Проверку и регулировку форсунок, а также замену распылителей необходимо проводить в специализированной мастерской.

Запрещается установка форсунок других моделей, кроме указанных в инструкции, ввиду возможности выхода из строя двигателя.



Топливный насос высокого давления (рисунок 3), предназначен для подачи в цилиндры двигателя в определенные моменты строго дозированных порций топлива под высоким давлением.

На двигатель автомобильной комплектации устанавливается ТНВД модели 337-20 с всережимным регулятором.

На двигатель автобусной комплектации устанавливается ТНВД модели 337-71 с двухрежимным регулятором.

Диаметр плунжера ТНВД -11 мм, ход плунжера -13 мм, нагнетательный клапан — грибковый, перьевой диаметром 7 мм без разгрузки.

В корпусе ТНВД 1 установлены восемь секций, состоящих из корпуса 6, втулки плунжера 8, плунжера 7, поворотной втулки 4, нагнетательного клапана 11 с седлом 10, прижатым к втулке плунжера штуцером 12.

Плунжер совершает возвратно-поступательное движение под действием кулачка вала 46 и пружины 3 толкателя. Толкатель 2 от проворачивания в корпусе зафиксирован сухарём 14.

Кулачковый вал вращается в роликовых подшипниках 45.

Наружные обоймы подшипников установлены в запрессованные в корпус насоса стальные кольца. От осевого перемещения кулачковый вал зафиксирован крышками.

Натяг подшипников кулачкового вала регулируется прокладками 44 и должен составлять 0,05…0,15 мм.

Для изменения подачи топлива плунжер 7 поворачивается с помощью втулки 4, соединенной через ось поводка с рейкой 5 насоса. Рейка перемещается в направляющих втулках 40.

Отверстия под направляющие втулки в корпусе ТНВД со стороны привода закрыты пробками 39.

С противоположной стороны насоса на задней крышке 20 регулятора расположен корректор подачи топлива по давлению наддувочного воздуха 24.

На переднем торце корпуса, в месте выхода топлива из насоса, установлен перепускной клапан 38, который обеспечивает давление перед впускными отверстиями плунжеров на рабочих режимах 0,13…0,19 МПа (1,3…1,9 кгс/см2).

Смазывание насоса циркуляционное, под давлением от общей смазочной системы двигателя.



Регулятор частоты вращения ТНВД мод. 337-20 (рисунок 4) всережимный, прямого действия, изменяет количество топлива, подаваемого в цилиндры в зависимости от нагрузки,

поддерживая заданную частоту вращения коленчатого вала.

Регулятор установлен в развале корпуса ТНВД. На кулачковом валу насоса установлена ведущая шестерня регулятора 16 (рисунок 3), вращение которой передается через резиновые сухари 17.

Ведомая шестерня выполнена заодно с державкой 28 грузов, вращающейся на двух шариковых подшипниках.

При вращении державки грузы 31, качающиеся на осях 29, под действием центробежных сил расходятся и через упорный подшипник 30 перемещают муфту 32 регулятора, которая, упираясь в палец 34, в свою очередь, перемещает рычаги 2, 8 и 9 регулятора (рисунок 4), преодолевая усилие пружины 5.

Рычаг 2 через штифт соединен с правой рейкой 3 топливного насоса. Правая рейка через рычаг реек 7 связана с левой рейкой 11.



Схема работы регулятора частоты вращения показана на рисунке 5.

Рычаг 16 управления регулятором жестко связан с рычагом 12. К рычагу 12 присоединена пружина 13 регулятора, а к рычагам 14 и 11 — стартовая пружина 15.

Во время работы регулятора центробежные силы грузов уравновешены усилием пружины 13.

При увеличении частоты вращения коленчатого вала грузы, преодолевая сопротивление пружины 13, перемещают рычаги 2, 4 и 9, а вместе с ними и рейки ТНВД — подача топлива уменьшается.

При понижении частоты вращения коленчатого вала центробежная сила грузов уменьшается, и рычаги с рейкой ТНВД под действием усилия пружины перемещаются в обратном направлении — подача топлива и частота вращения коленчатого вала увеличиваются.

При упоре рычага 9 регулятора в болт 6 и частоте вращения коленчатого вала менее 1800 мин-1 пружина 10 прямого корректора перемещает рейки насоса (через рычаги 2 и 4) в

сторону увеличения подачи топлива, обеспечивая требуемую величину максимального крутящего момента двигателя.

Пружина 3 обратного корректора при частоте вращения менее 1400 мин-1 перемещает рычаг 4 с рейками в сторону уменьшения подачи топлива, ограничивая максимальную дымность отработавших газов двигателя.



Подача топлива прекращается поворотом рычага 3 (рисунок 6) останова двигателя до упора в болт 5.

Поворот рычага осуществляется усилием встроенной в электромагнит останова двигателя 6 пружины при отключении удерживающей обмотки электромагнита от источника питания (ключ замка выключателя приборов и стартера в фиксированном положении «0»).

При этом рычаг 3, преодолев усилия пружин 33 (рисунок 3) и 5 (рисунок 4), через штифт 14 повернет рычаги 2,9 и 8, рейки переместятся до полного прекращения подачи топлива

При повороте ключа замка выключателя приборов и стартера в фиксированное положение «I» подается питание на удерживающую обмотку электромагнита останова, а при дальнейшем повороте ключа в нефиксированное положение «II» питание подается и на втягивающую обмотку электромагнита, шток электромагнита, преодолевая усилие собственной пружины, выдвигается и освобождает рычаг 3 (рисунок 6).

Рычаг 3 под действием пружины 33 (рисунок 3) возвращается в рабочее положение, а стартовая пружина 6 (рисунок 4) через рычаг реек 7 вернет рейки ТНВД в положение, соответствующее максимальной подаче топлива, необходимой для пуска двигателя.

При переводе ключа замка выключателя приборов и стартера из нефиксированного положения «II» в фиксированное положение «I» втягивающая обмотка электромагнита отключается от источника питания и шток электромагнита останова остается в рабочем положении только за счет удерживающей обмотки.

Проверку и регулировку ТНВД, а также замену плунжерных пар, уплотнительных колец секций ТНВД необходимо проводить в специализированной мастерской квалифицированным специалистом.

КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ установка на двигатель 740.30-260 ТНВД других моделей во избежание ухудшения качества рабочего процесса двигателя, повышения токсичности и дымности отработавших газов, а также выхода двигателя из строя!



Корректор подачи топлива по давлению наддувочного воздуха (рисунок 7).

Корректор по давлению наддувочного воздуха уменьшает подачу топлива при снижении давления наддувочного воздуха ниже 40…45 кПа (0,4…0,45 кгс/см2), тем самым осуществляя тепловую защиту двигателя и ограничивая дымность отработавших газов.

В корпусе корректора 1 установлен поршень 26 с золотником 2. На поршень действует пружина 27, зафиксированная тарелкой 25 и кольцом 3.

В поршень завернута и законтрена гайкой 28 шпилька 29 с наконечником 31, являющимся номинальным упором в регуляторе.

Наконечник контрится гайкой 30. На золотник 2 действует пружина 7, предварительное натяжение которой может меняться регулировочным винтом 11.

К корпусу корректора 1 через прокладку 4 прикреплен корпус мембраны 8. В него установлен узел мембраны со штоком (детали 24,16,17,23,22, 19, 18).

Мембрана зажата между корпусом 8 и крышкой 21. В корпусе мембраны 8 на оси рычага 13 установлен рычаг корректора 12, поворот которого ограничен регулировочным винтом 15.

Корректор подачи топлива не прямого действия; при изменении давления наддувочного воздуха в полости мембраны меняется положение золотника, который, в свою очередь, определяет положение поршня корректора.

В полость «А» между корпусом корректора 1 и поршнем 26 через резьбовое отверстие и жиклер 0,7 мм в корпусе корректора (на рисунке не показаны) подается масло под давлением из системы смазки двигателя.

Поршень под действием этого давления, сжимая пружину 27, перемещается влево до тех пор, пока не откроются окна в поршне и золотнике и масло не пойдет на слив. При этом устанавливается постоянный расход масла через корректор.

При изменении положения золотника поршень перемещается вслед за ним (следящая система).

Через резьбовое отверстие крышки 21 в полость мембраны подводится воздух из впускного коллектора двигателя.

При снижении давления воздуха ниже 0,04 МПа (0,4 кгс/см2) усилие пружины корректора 7, действующей на золотник становится больше усилия, создаваемого давлением наддувочного воздуха на мембрану и передающегося через шток мембраны и рычаг корректора также на золотник.

Золотник перемещается вправо до тех пор, пока не наступит равновесие сил, действующих на него.

Вслед за золотником перемещается вправо и поршень со шпилькой 29 и наконечником 31, передвигая вправо упирающийся в него рычаг регулятора 8 (рисунок 4).

Вслед за рычагом регулятора, под действием центробежных сил грузов, движутся рычаги 9,2 и 7 с рейками насоса в сторону уменьшения подачи топлива.

Регулировка корректора

Корректор имеет две внешние регулировки — винты 11 и 15 (рисунок 7).

Винтом 11 изменяется предварительное натяжение пружины корректора 7, при этом меняется начало срабатывания корректора.

Если необходимо увеличить значение давления наддувочного воздуха, при котором начинает срабатывать корректор, то винт 11 заворачивают, увеличивая предварительное натяжение пружины 7.

Винтом 15 регулируется номинальная цикловая подача топлива. При выворачивании винта 15 подача топлива увеличивается.

Если возникла необходимость в снятии корректора, то предварительно необходимо замерить выступание наконечника шпильки 31 относительно заднего торца корпуса ТНВД, а после установки корректора на место восстановить величину этого выступания и законтрить наконечник гайкой 30.



Привод ТНВД показан на рисунке 8.

Он состоит из вала привода ТНВД 6 с пакетами передних 7 и задних8 компенсирующих пластин, полумуфты ведомой 2, фланца ведомой полумуфты 3, фланца центрирующего 4, полумуфты ведущей 9 и центрирующих втулок 5.

Каждый пакет компенсирующих пластин состоит из 5-ти пластин толщиной 0,5 мм каждая.

Все болты в приводе ТНВД должны быть класса прочности R100 и затягиваться моментом 65…75 Нм (6,5…7,5 кгс м).

Затяжку всех болтов необходимо проконтролировать динамометрическим ключом. Перед установкой болтов проверить наличие центрирующих втулок.

Деформация (изгиб) передних и задних компенсирующих пластин не допускается.

Стяжной болт 10 ведущей полумуфты должен затягиваться в последнюю очередь.



Фильтр тонкой очистки топлива показан на рисунке 9. Он предназначен для окончательной очистки топлива от мелких частиц перед поступлением в ТНВД.



Фильтр установлен в самой высокой точке системы питания топливом для сбора и удаления в бак воздуха вместе с частью топлива через клапан (рисунок 10), установленный на перепуске из фильтра,

При замене фильтрующих элементов необходимо строго соблюдать правила обслуживания системы питания топливом.

Не допускайте попадания загрязнений в систему и применяйте фильтрующие элементы только следующих моделей 740.1117040-01, 740.1117040-02, 740.1117040-04.

Клапан представлен на рисунке 10. При достижении давления в полости «А» подвода топлива 25…45 кПа (0,25…0,45 кгс/см2), происходит перемещение шарика 4 и перетекание топлива из полости «А» в полость «Б» через жиклер 5 клапана.

При давлении 200…240 кПа (2…2,4 кгс/см2) обеспечивается полное открытие клапана и перепуск топлива в топливный бак через полость «Б”.

Насос топливоподкачивающий 13 (рисунок 3) поршневого типа предназначен для подачи топлива от бака через фильтры грубой и тонкой очистки и топливопрокачивающий насос к впускной полости ТНВД.

Насос установлен на задней крышке регулятора, привод его осуществляется от эксцентрика 19, расположенного на заднем конце кулачкового вала ТНВД.

В корпусе насоса размещены поршень, пружина поршня, втулка штока 47 и шток 48 толкателя, впускной и нагнетательный клапаны с пружинами.

Эксцентрик 19 через ролик 49, толкатель 15 и шток 48 сообщает поршню топливоподкачивающего насоса возвратно-поступательное движение.



Схема работы насоса показана на рисунке 11.

При опускании толкателя 9 поршень 1 под действием пружины 4 движется вниз. В полости «А» создается разрежение и впускной клапан 2, сжимая пружину 3, пропускает топливо в полость «А».

Одновременно топливо, находящееся в нагнетательной полости «В», вытесняется в магистраль «Г», при этом клапан 5 под действием пружины 6 закрывается, исключая перетекание топлива из полости «В» в полость «А».

При движении поршня 1 вверх, топливо, заполняющее полость «А», через нагнетательный клапан 5 поступает в полость «В» под поршнем, при этом впускной клапан закрывается.

При повышении давления в нагнетательной магистрали поршень не совершает полного хода вслед за толкателем, а остается в положении, которое определяется равновесием силы давления топлива с одной стороны и усилия пружины — с другой.

Насос топливопрокачивающий 10 (рисунок 11) поршневого типа служит для заполнения топливной системы топливом перед пуском двигателя и удаления из нее воздуха.

Насос состоит из корпуса, поршня, цилиндра, впускного и нагнетательного клапанов.

Топливную систему следует прокачивать при помощи поршня насоса, предварительно расстопорив его поворотом против часовой стрелки.

При движении поршня 11 вверх в пространстве под ним создается разрежение.

Впускной клапан 12, сжимая пружину 14, открывается, и топливо поступает в полость «Д» насоса.

При движений поршня вниз впускной клапан закрывается и открывается нагнетательный клапан 13, топливо под давлением поступает в нагнетательную магистраль, обеспечивая удаление воздуха из топливной системы двигателя через клапан ФТОТ и перепускной клапан ТНВД.

После прокачивания системы необходимо опустить поршень и зафиксировать его поворотом по часовой стрелке. При этом поршень прижмется к торцу цилиндра через резиновую прокладку, уплотнив полость всасывания топливопрокачивающего насоса.

Не допускается пускать двигатель при незафиксированном поршне ввиду возможности подсоса воздуха через уплотнение поршня.

Топливопроводы подразделяются на топливопроводы низкого давления — 0,4…2 МПа (4…20 кгс/см2) и высокого давления более 20 МПа (200 кгс/см2).

Топливопроводы низкого давления изготовлены из стальной трубы сечением 10 мм с паяными наконечниками.

Топливопроводы высокого давления равной длины (1=595 мм), изготовлены из стальных трубок внутренним диаметром 2+0,05 мм путем высадки на концах соединительных конусов с обжимными шайбами и накидными гайками для соединения со штуцерами ТНВД и форсунок.

Во избежание поломок от вибрации, топливопроводы закреплены скобами к впускным коллекторам

Система питания топливом КамАЗ-5320, -55102, -55111, -53212, -53211

СИСТЕМА ПИТАНИЯ ТОПЛИВОМ

Система питания топливом обеспечивает очистку топлива и равномерное распределение его по цилин­драм двигателя строго дозированными порциями. На двигателях КамАЗ применена система питания топливом разделенного типа, состоящая из топлив­ного насоса высокого давления, форсунок, фильт­ров грубой и тонкой очистки, топливоподкачиваю­щего насоса низкого давления, топливопроводов низкого и высокого давлений, топливных баков, электромагнитного клапана и факельных свечей электрофакельного пускового устройства.

Принципиальная схема системы питания пока­зана на рис. 35. Топливо из бака 1 через фильтр грубой очистки 2 засасывается топливоподкачиваю­щим насосом и через фильтр тонкой очистки 17 по топливопроводам низкого давления 3, 9, 15, 21 подается к топливному насосу высокого давления; согласно порядку работы цилиндров двигателя на­сос распределяет топливо по трубопроводам 6 вы­сокого давления к форсункам 5. Форсунки распы­ляют и впрыскивают топливо в камеры сгорания. Избыточное топливо, а вместе с ним и попавший в систему воздух через перепускной клапан топливного насоса высокого давления и клапан-жиклер фильтра тонкой очистки по дренажным топливо-проводам 16 и 18 отводятся в топливный бак. Топливо, просо­чившееся через зазор между корпусом распылителя и иглой, сливается в бак через сливные топливопро­воды 4, 14, 20.

Схема питания двигателя топливом КамАЗ-5320, -55102, -55111

Рис. 35. Схема питания двигателя топливом: 1 — бак топливный; 2 — фильтр грубой очистки топлива; 3 — трубка топливная подводящая к насосу низкого давления; 4 — трубка топливная дренажная форсунок левых головок; 5 — форсунка; 6 — трубка топливная высокого давления; 7 — насос топливоподкачивающий низкого давления; 8 — насос топливоподка­чивающий ручной; 9 — трубка топливная отводящая насоса низкого давления; 10 — насос топливный высокого давления; 11 — клапан электромагнитный; 12-трубка топливная к электромагнитному клапану; 13 — свеча факельная; 14 — трубка топливная дренажная форсунок правых головок; 15 — трубка топливная подводящая ТНВД; 16 — трубка топливная отводящая ТНВД; 17 — фильтр тонкой очистки топлива; 18 — трубка топливная фильтра тонкой очистки топлива; 19 — тройник крепления топливных трубок; 20 — трубка топливная сливная; 21 — топливопровод к фильтру грубой очистки; 22 — труба приемная с фильтром

Фильтр грубой очистки (отстойник) (рис. 36) предварительно очищает топливо, поступающее в топливоподкачивающий насос низкого давления. Он установлен на всасывающей магистрали системы питания с левой стороны автомобиля на раме.

Фильтр грубой очистки топлива КамАЗ-5320, -55102, -55111

Рис. 36. Фильтр грубой очистки топлива: 1 — пробка сливная; 2 — стакан; 3 — успокоитель; 4 — сетка фильтру­ющая; 5 — отражатель; 6 — распределитель; 7 — болт: 8 — фланец; 9 — кольцо уплотнительное; 10 — корпус

Стакан 2 соединен с корпусом 10 четырьмя болта­ми 7 и уплотнен кольцом 9. Снизу в бобышку колпака ввернута сливная пробка 1. Топливо, посту­пающее из топливного бака через подводящий шту­цер, стекает в стаканы. Крупные частицы и вода собираются в нижней части стакана. Из верхней части через фильтрующую сетку 4 по отводящему штуцеру и топливопроводам топливо подается к топливоподкачивающему насосу.

Фильтр тонкой очистки (рис. 37), окончательно очищающий топливо перед поступлением в топ­ливный насос высокого давления, установлен в са­мой высокой точке системы питания для сбора и удаления в бак проникшего в систему питания воздуха вместе с частью топлива через клапан-жик­лер, установленный в корпусе 1. Начало сдвига клапана-жиклера 4 (рис. 38) происходит при давле­нии в полости 24,5… 44,1 кПа (0,25… 0,45 кгс/см2), а начало перепуска топлива из полости А в полость В — при давлении в полости А 196,2… 235,3 кПа (2,0… 2,4 кгс/см2). Регулируется клапан подбором регулировочных шайб 1 внутри пробки клапана.

Фильтр тонкой очистки топлива КамАЗ-5320, -55102, -55111

Рис. 37. Фильтр тонкой очистки топлива: 1 — корпус; 2 — болт; 3 — шайба уплотнительная; 4 — пробка; 5, 6 — прокладки уплотнительные; 7 — элемент фильтрующий; 8 — колпак; 9 — пружина фильтрующего элемента; 10 — пробка сливная; 11 — стержень

Клапан-жиклер фильтра тонкой очистки топлива КамАЗ-5320, -55102, -55111

Рис. 38. Клапан-жиклер фильтра тонкой очистки топлива: 1 — шайба регулировочная; 2 — пробка клапана; 3- пружина; 4 — клапан-жиклер

Топливопроводы подразделяются на топливопро­воды низкого 392… 1961 кПа (4… 20 кгс/см2) и высо­кого более 19614 кПа (200 кгс/см2) давления. Топли­вопроводы высокого давления изготовлены из сталь­ных трубок, концы которых выполнены конусообраз­ными, прижаты накидными гайками через шайбы к конусным гнездам штуцеров топливного насоса и форсунок. Во избежание поломок от вибрации топливопроводы закреплены скобками и кронштейнами.

Насос топливный высокого давления предназначен для подачи в цилиндры двигателя в определенные моменты времени строго дозированных порций топ­лива под высоким давлением. В корпусе 1 (рис. 39) установлены восемь секций, каждая состоит из кор­пуса 17, втулки 16 плунжера 11, поворотной втулки 10, нагнетательного клапана 19, прижатого через уплотнительную прокладку 18 к втулке плунжера штуцером 20. Плунжер совершает возвратно-посту­пательное движение под действием кулачка вала 44 и пружины 8. Толкатель от проворачивания в корпу­се зафиксирован сухарем 6. Кулачковый вал враща­ется в роликоподшипниках 42, установленных в крышках и прикрепленных к корпусу насоса. Осе­вой зазор кулачкового вала регулируется прокладка­ми 48. Величина зазора должна быть не более 0,1 mm.

Топливный насос высокого давления КамАЗ-5320, -55102, -55111

Рис. 39. Топливный насос высокого давления: 1 — кор­пус; 2, 32 — ролики толкателей; 3, 31 — оси роликов; 4 — втулка ролика; 5 — пята толкателя; 6 — сухарь; 7 — тарелка пружины толкателя; 8 — пружина толкателя: 9, 34, 43, 45, 51 — шайбы; 10 — втулка поворотная; 11 — плунжер; 12, 13, 46, 55 — кольца уплотнительные; 14 — штифт устано­вочный; 15 — рейка; 16 — втулка плунжера; 17 — корпус секции; 18 — прокладка нагнетательного клапана; 19 — клапан нагнетательный; 20 — штуцер; 21 — фланец корпуса секции; 22 — насос ручной топливоподкачива­ющий; 23 — пробка пружины; 24, 48 — прокладки; 25 — корпус насоса низкого давления; 26 — насос топливоподкачивающий низкого давления; 27 — втулка штока; 28 — пружина толкателя; 29 — толкатель; 30 — винт стопорный; 33, 52 — гайки; 35 — эксцентрик привода насоса низкого давления; 36, 50 — шпонки; 37 — фланец ведущей шестерни регулятора; 38 — сухарь ведущей шестерни регулятора; 39 — шестерня ведущая регулято­ра; 40 — втулка упорная; 41, 49 — крышки подшипника; 42- подшипник; 44 — вал кулачковый; 47 — манжета с пружиной в сборе; 53 — муфта опережения впрыскива­ния топлива; 54 — пробка рейки; 56 — клапан перепус­кной; 57 — втулка рейки; 58 — ось рычага реек; 59 — прокладки регулировочные

Для увеличения подачи топлива плунжер 11 пово­рачивают втулкой 10, соединенной через ось повод­ка с рейкой 15 насоса. Рейка перемещается в направ­ляющих втулках 57. Выступающий ее конец закрыт пробкой 54. С противоположной стороны насоса находится винт, регулирующий подачу топлива все­ми секциями насоса. Этот винт закрыт пробкой и запломбирован.

Топливо к насосу подводится через специальный штуцер, к которому болтом крепится трубка низкого давления. Далее по каналам в корпусе оно поступает к впускным отверстиям втулок 16 плунжеров.

На переднем торце корпуса, на выходе топлива из насоса установлен перепускной клапан 56, открытие которого происходит при давлении 58,8… 78,5 кПа (0,6… 0,8 кгс/см2). Давление открытия клапана регу­лируется подбором регулировочных шайб внутри пробки клапана.

Смазывание насоса циркуляционное, под дав­лением от общей системы смазывания двигателя.

На двигателе с турбонаддувом установлен топ­ливный насос высокого давления мод. 334 с повы­шенной энергией впрыскивания, с противодымным корректором и номинальной цикловой подачей топ­лива 96 мм3/цикл.

Характеристика топливной аппаратуры

Насос топливный высокого давления мод. 33-01 мод. 334
порядок работы секций 8-4-5-7-3-6-2-1
Направление вращения кулачкового вала (со стороны привода) правое
Диаметр плунжера, мм 9
Ход плунжера, мм 10
Номинальная цикловая подача, мм3/цикл 76 96
Номинальная частота вращения кулачкового вала, мин -1 1300
Частота вращения кулачкового вала насоса при упоре рычага управления регулятором в болт ограничения максимального скоростного режима, мин -1: при полном выключении регулятором подачи топлива через форсунки 1480… 1555
Частота вращения кулачкового вала насоса при упоре рычага управления регулятором в болт ограничения максимального скоростного режима, мин -1: в начале выключения регулятором подачи топлива через форсунки 1335… 1355
Угол начала подачи топлива восьмой секции насоса до оси симметрии кулачка 42… 43 градуса
Чередование начала подачи топлива по углу поворота кулачкового вала (0-45-90-135-180-270-315) градусов
Максимальное усилие на рычаге управления регулятором при номинальном режиме работы насоса на плече 50 мм, Н (кгс) 125,5 (13)

Топливный насос высокого давления рассчитан на эксплуатацию при температурах окружающего воздуха от плюс 50 до минус 50 градусов Цельсия и относительной влажности воздуха до 98% при плюс 35 градусов Цельсия.

Насос топливоподкачивающий низкого давления
Диаметр поршня, мм 22
Ход поршня, мм 8
Номинальная подача при частоте вращения кулачкового вала 1290… 1310 мин-1, разрежении на всасывании 21,6… 22,6 кПа (0,22… 0,23 кгс/см2) и противодавлении 78,5… 98,1 кПа (0,8… 1,0 кгс/см2), л/мин 2,5
Давление, создаваемое топливоподкачивающим насосом при закрытом нагнетательном трубопроводе к фильтру тонкой очистки и при частоте вращения кулачкового вала 1290… 1310 мин -1, кПа (кгс/см2) 392 (4)
Форсунка мод. 33 мод. 271
Количество распыливающих отверстий 4
Диаметр распыливающих отверстий, мм 0,300… 0,308 0,32
Ходи иглы распылителя, мм 0,25… 0,30
ХДавление начала подъема иглы, МПа (кгс/см2): при эксплуатации первоначальное при заводском регулировании 20 (200)
22,0.. 22,7
(220… 227)
21,5 (215)
23,5.. 24,2
(235… 242)

Регулятор частоты вращения (рис. 40) всережимный, прямого действия, изменяет количество топли­ва, подаваемого в цилиндр в зависимости от нагруз­ки, поддерживая заданную частоту. Регулятор уста­новлен в развале корпуса топливного насоса высо­кого давления. На кулачковом валу насоса установ­лена ведущая шестерня 21 регулятора, вращение на которую передается через резиновые сухари 22. Ве­домая шестерня выполнена заодно с державкой 9 грузов, вращающейся на двух шарикоподшипниках. При вращении державки грузы 13, качающиеся на осях 10, под действием центробежных сил расходят­ся и через упорный подшипник 11 перемещают муфту 12. Муфта, упираясь в палец 14, в свою очередь перемещает рычаг 82 муфты грузов. Рычаг 32 одним концом закреплен на оси 33, а другим — через штифт соединен с рейкой 27 топливного насоса. На оси 33 закреплен рычаг 31, другой конец которого перемещается до упора в регулировочный болт 24 подачи топлива. Рычаг 32 передает усилие рычагу 31 через корректор 15.

Регулятор частоты вращения КамАЗ-5320, -55102, -55111

Рис. 40. Регулятор частоты вращения: 1 — крышка задняя; 2 — гайка; 3 — шайба; 4 — подшипник; 5 — прокладка регулировочная; 6-шестерня промежуточ­ная; 7 — прокладка задней крышки регулятора; 8 — кольцо стопорное; 9 — державка грузов; 10 — ось груза; 11 — подшипник упорный; 12-муфта; 13-груз; 14-палец; 15- корректор; 16-пружина возвратная рычага останова; 17- болт; 18-втулка; 19-кольцо; 20-рычаг пружины регуля­тора; 21-шестерня ведущая; 22-сухарь ведущей шестер­ни; 23-фланец ведущей шестерни; 24 — болт регулировоч­ный подачи топлива; 25- рычаг стартовой пружины; 26 — пружина регулятора: 27 — рейка; 28 — пружина стартовая; 29 — штифт; 30 — рычаг реек; 31 — рычаг регулятора; 32 — рычаг муфты грузов; 33 — ось рычагов регулятора; 34 — болт крепления верхней крышки

Рычаг 1 управления подачи топлива (рис. 41) жестко связан с рычагом 20 (см. рис. 40). К рычагам 20, 31 присоединена пружина 26, к рычагам 25, 30— стартовая пружина 28.

Крышка регулятора частоты вращения КамАЗ-5320, -55102, -55111

Рис. 41. Крышка регулятора частоты вращения: 1 — рычаг управления регулятором подачи топлива; 2 — болт огра­ничения минимальной частоты вращения; 3 — рычаг останова; 4 — пробка заливного отверстия; 5 — болт регулировки пусковой подачи; 6 — болт ограничения хода рычага останова; 7 — болт ограничения максималь­ной частоты вращения; I — работа; II — выключено

Во время работы регулятора в определенном режи­ме центробежные силы грузов уравновешены усили­ем пружины 26. При увеличении частоты вращения коленчатого вала регулятора, преодолевая сопротив­ление пружины 26, грузы перемещают рычаг 32 регулятора с рейкой топливного насоса — подача топлива уменьшается. При уменьшении частоты вра­щения коленчатого вала центробежная сила грузов уменьшается, и рычаг 32 регулятора с рейкой топлив­ного насоса под действием усилия пружины перемещается в обратном направлении—подача топлива и частота вращения коленчатого вала увеличиваются.

Подача топлива выключается поворотом рычага 3 останова (см. рис. 41) до упора в болт 6, при этом рычаг 3, преодолев усилие пружины 26 (см. рис. 40), через штифт 29 повернет рычаги 31 и 32; рейка переместится до полного выключения подачи топ­лива. При снятии усилия с рычага останова под действием пружины рычаг возвратится в рабочее положение, а стартовая пружина 16 через рычаг 30 вернет рейку топливного насоса в положение макси­мальной подачи топлива, необходимой для пуска.

Насос топливный низкого давления поршневого типа предназначен для подачи топлива от бака через фильтр грубой и тонкой очистки к впускной полости насоса высокого давления. Насос установлен на задней крышке регулятора. В корпусе 25 (см. рис. 39) установлены поршень, пружина поршня, втулка 27 штока и шток толкателя, во фланце корпуса — впускной клапан и пружина клапана. Эксцентрик кулачкового вала через ролик 32, толкатель 29 и шток сообщает поршню топливоподкачивающего насоса возвратно-поступательное движение.

Схема работы насоса показана на рис. 42. При опускании толкателя поршень 10 под действием пружины 4 движется вниз. В полости А всасывания создается разрежение, и впускной клапан 1, сжимая пружину 2, пропускает в полость топливо. Одновре­менно топливо, находящееся в нагнетательной по­лости В, вытесняется в магистраль, минуя нагнета­тельный клапан 8, соединенный каналами с обеими полостями. В свободном положении нагнетатель­ный клапан закрывает канал всасывающей полости.

При движении поршня 10 вверх топливо, за­полнившее всасывающую полость, через нагнета­тельный клапан 8 поступает в полость В под порш­нем, при этом впускной клапан 1 закрывается. При повышении давления в нагнетательной магистрали поршень не совершает полного хода вслед за толка­телем, а остается в положении, которое определяет­ся равновесием сил от давления топлива с одной стороны, от усилия пружины — с другой стороны.

Схема работы топливного насоса низкого давле­ния и ручного топливоподкачивающего насоса КамАЗ-5320, -55102, -55111

Рис. 42. Схема работы топливного насоса низкого давле­ния и ручного топливоподкачивающего насоса: 1 — клапан впускной; 2, 4, 5, 9 — пружины; 3 — поршень ручного топливоподкачивающего насоса; 6 — толкатель; 7 — эксцентрик; 8 — клапан нагнетательный; 10 — поршень; А — полость всасывания; В — полость нагнетающая: С — подача к топливному насосу высокого давления; Е — подача от фильтра грубой очистки топлива

Топливоподкачивающим ручным насосом за­полняется система топливом и удаляется воздух из нее. Насос поршневого типа закреплен на фланце топливного насоса низкого давления с уплотнитель­ной медной шайбой. Насос состоит из корпуса, поршня, цилиндра, рукоятки в сборе со штоком, опорной тарелки и уплотнения.

Систему питания прокачивают движением ру­коятки со штоком и поршнем вверх-вниз. При движении рукоятки вверх в подпоршневом пространстве создается разрежение. Впускной клапан 1, сжимая пружину 2, открывается, и топливо поступает в полость А топливного насоса низкого давления. При движении рукоятки вниз нагнетательный клапан 8 открывается, и топливо под давлением поступает в нагнетательную магистраль.

После прокачки рукоятку наверните на верхний резьбовой хвостовик цилиндра. При этом поршень прижмется к резиновой прокладке, уплотнив всасыва­ющую полость топливного насоса низкого давления.

Муфта автоматическая опережения впрыскивания топлива (рис. 43) изменяет начало подачи топлива в зависимости от частоты вращения коленчатого вала двигателя. Применение муфты обеспечивает опти­мальное для рабочего процесса начало подачи топ­лива по всему диапазону скоростных режимов. Этим обеспечивается экономичность и приемлемая жест­кость процесса в различных скоростных режимах работы двигателя.

Муфта автоматическая опережения впрыскива­ния топлива КамАЗ-5320, -55102, -55111

Рис. 43. Муфта автоматическая опережения впрыскива­ния топлива: 1 — полумуфта ведущая; 2, 4 — манжеты; 3 — втулка ведущей полумуфты; 5 — корпус; 6-прокладки регулировочные; 7 — стакан пружины; 8 — пружина; 9, 15 — шайбы; 10 — кольцо; 11 — груз с пальцем; 12 — проставка с осью; 13 — полумуфта ведомая; 14 — кольцо уплотнительное; 16 — ось грузов

Ведомая полумуфта 13 закреплена на конической поверхности переднего конца кулачкового вала топ­ливного насоса шпонкой и гайкой с шайбой, веду­щая полумуфта 1 — на ступице ведомой полумуфты (может поворачиваться на ней). Между ступицей и полумуфтой установлена втулка 3. Грузы 11 качают­ся на осях 16, запрессованных в ведомую полумуфту, в плоскости, перпендикулярной оси вращения муф­ты. Проставка 12 ведущей полумуфты упирается одним концом в палец груза, другим — в профиль­ный выступ. Пружина 8 стремится удержать груз на упоре во втулку 3 ведущей полумуфты.

При увеличении частоты вращения коленчатого вала грузы под действием центробежных сил расхо­дятся, вследствие чего ведомая полумуфта поворачи­вается относительно ведущей в направлении враще­ния кулачкового вала, что вызывает увеличение угла опережения впрыскивания топлива. При уменьше­нии частоты вращения коленчатого вала грузы под действием пружин сходятся, ведомая полумуфта по­ворачивается вместе с валом насоса в сторону, проти­воположную направлению вращения вала, что вызы­вает уменьшение угла опережения подачи топлива.

Форсунка (рис. 44) закрытого типа с много­дырчатым распылителем и гидравлически управ­ляемой иглой. Все детали форсунки собраны в кор­пусе 6. К нижнему торцу корпуса форсунки гайкой 2 присоединены проставка 3 и корпус 1 распылителя, внутри которого находится игла. Корпус и игла распылителя составляют прецизионную пару. Рас­пылитель имеет четыре сопловых отверстия.

Про­ставка 3 и корпус 1 зафиксированы относительно корпуса штифтами. Пружина 11 одним концом упи­рается в штангу 5, которая передает усилие на иглу распылителя, другим — в упор.

Топливо к форсунке подается под высоким давлени­ем через штуцер 8. Далее по каналам корпуса 6, простав­ки 3 и корпуса 1 распылителя топливо поступает в полость между корпусом распылителя и иглой и, отжи­мая ее, впрыскивается в цилиндр.

Просочившееся через зазор между иглой и корпусом распылителя топливо отводится через каналы в корпус форсунки. Форсунка установлена в головке, цилиндра и закреплена скобой. Торец гайки распылителя уплотнен от прорыва газов гофрированной шайбой. Уплотнительное кольцо пре­дохраняет полость между форсункой и головкой цилин­дров от попадания пыли и воды.

На двигателе с турбонаддувом форсунка мод. 271 с повышенной пропускной способностью топлива и диаметром сопловых отверстий 0,32 мм.

Форсунка КамАЗ-5320, -55102, -55111

Рис. 44. Форсунка: 1 — кор­пус распылителя; 2-гайка распылителя; 3 — проставив распылителя; 4 — штифты установочные; 5 — штанга форсунки; 6 — корпус фор­сунки; 7 — кольцо уплотни­тельное; 8 — штуцер; 9, 10 — шайбы регулировочные; 11 — пружина форсунки; 12 — игла распылителя

Привод управления подачей топлива (рис. 45) механический, с телескопическим толкателем, со­стоит из педали, тяг, рычагов и поперечных валиков. Предусмотрен также ручной привод подачи топлива и останова двигателя. Педаль 13 подачи топлива связана с рычагом 7 управления регулятором часто­ты вращения. Рукоятки тяг дистанционного управ­ления двигателем установлены в кабине на кронш­тейне в нижней части панели: левая 2 — для вклю­чения постоянной подачи топлива, связана гибким тросом в защитной оболочке с рычагом управления регулятором частоты вращения; правая 1 — для останова двигателя, соединена тросом с рычагом останова двигателя, который находится на крышке регулятора частоты вращения.

Привод управления подачей топлива КамАЗ-5320, -55102, -55111

Рис. 45. Привод управления подачей топлива: 1-рукоятка тяги останова двигателя; 2-рукоятка тяги ручного управ­ления подачей топлива; 3, 10-задние рычаги; 4-тяга рычага управления регулятором; 5-ТНВД; 6-рычаг оста­нова двигателя; 7-рычаг управления регулятором; 8- поперечный валик; 9-задний кронштейн; 11-телескопическая тяга; 12-кронштейн педали; 13-педаль; 14-регулировочный болт.

устройство, принцип работы и ремонт

ТНВД – это Топливный Насос Высокого Давления. Ставиться он на дизельные двигатели и предназначен для подачи топлива в топливную систему под высоким давлением, для наилучшего сгорания его в цилиндрах.


Устройство ТНВД

Рис.1 — Подробная схема всех элементов топливного насоса для автомобилей Камаз с двигателем 740.

Принцип работы

Из бака, через фильтр грубой очистки, с помощью топливного насоса низкого давления топливо, по топливопроводу, поступает сначала в фильтр тонкой очистки, а потом на вход в ТНВД. От коленвала двигателя передается крутящий момент на топливный насос, а точнее на кулачковый вал, который в свою очередь приводит в действие толкатели. Толкатели давят на пружины, которые поднимают плунжер. Плунжер закрывает впускной клапан, топливо подается на форсунки, которые распыляют его уже в цилиндрах. Кулачковый вал, проварачиваясь дальше опускает плунжер, открывая, тем самым, поступление топлива в ТНВД и процесс повторяется.

Вроде бы ничего сложно, однако, это не совсем так. Любой ТНВД это очень сложный механизм, основой которого являются плунжерные пары. Их изготавливают с очень высокой точностью. Одна такая пара состоит из цилиндра и поршня, который, перемещаюсь и создает высокое давление в системе.

ТНВД двигателя Камаз 740 представляет собой V-образное устройство, в каждой половине которого находится по 4 плунжерные пары. Внизу корпуса насоса находится кулачковый вал, на который от коленвала и передается крутящий момент. Кулачки на валу передают поступательные движения на поршни каждой пары. Работа поршней ТНВД строго синхронизирована с работой поршней самого двигателя с помощью пружинных толкателей.

В конструкции каждой плунжерной пары есть несколько клапанов, как впускных так и выпускных и специальных канавок для отвода лишнего топлива. За направлениями потока топлива отвечают специальные автоматически клапанные механизмы.

Возможные неисправности в работе ТНВД и их ремонт

В топливном насосе двигателя Камаз 740 высокое давление создается за счет очень плотного прилегания поршня в цилиндре плунжерной пары. В случае какого либо нарушения этой плотности в топливной системе падает давление и двигатель вообще может не запуститься или работать не ровно, с перебоями. Длительную и безаварийную работы ТНВД в первую очередь обеспечивает качественное дизельное топливо. Для дизельных моторов это одно из главных условий успешной эксплуатации. Внимательно отнеситесь к выбору АЗС, на которой заправляетесь.

Для того, чтобы двигатель КАМАЗ и ТНВД работали исправно и долго своевременно проводите все необходимые регламентные работы по их техническому обслуживанию, а особое внимание стоит уделить замене топливных фильтров, как грубой, так и тонкой очистки. Старайтесь покупать оригинальные расходные материалы у официальных дилеров или в авторизированных сервисных центрах.

Как и у любого механизма у ТНВД есть свой ресурс, который он в любом случае со временем выработает. Но инженеры Камаза разработали ремонтопригодный агрегат, который можно восстановить, заменив изношенные детали. Но ремонтировать топливный насос высокого давления стоит на специализированных станциях, которые оборудованы стендом проверки топливной системы под давлением. Такое оборудование поможет выявить как явные, так и скрытые неисправности. После проведения ремонта ТНВД должен пройти ряд стендовых испытаний и точную настройку вместе топливными форсунками.

Основные причины выхода ТНВД из строя

  • Вода в топливной системе. Причин появления воды в системе может быть несколько: некачественный или изношенный топливный фильтр; большой процент воды в дизельном топливе; нарушение герметичности топливопровода из-за чего образуется конденсат внутри на трубках.
  • Механические примеси в топливе. Примеси могут появляться опять же из-за плохих топливных фильтров. Так же рекомендуется периодически проводить очистку топливного бака от образований парафина и т.п. отложений.
  • Плохие смазывающие качества дизельного топлива. Причина этого может скрывать в применение не сертифицированных присадок. Не поддавайтесь рекламе и не добавляйте в топливо ничего лишнего, чего не рекомендует производитель.
  • Не герметичный топливопровод. В этом случае идет постоянный подсос воздуха в систему, повышающий коэффициент трения в плунжерных парах, что приводит к их быстрому износу.

Самые часто встречающиеся неисправности

  • Неравномерная подача топлива. Причина скорее всего кроется в поврежденной плунжерной паре. Так же рекомендуется проверить клапаны топливного насоса, а также работу форсунок.
  • Повышенный расход топлива. Причина банальна – повреждения топливопровода.
  • Запаздывает впрыск. Проблема может скрываться в регулировочном болте толкателя или в поврежденном кулачковом вале.

Видео, подробно описывающее работу топливной систему двигателя Камаз 740.

Регулировка подачи топлива

Как снять ТНВД

  1. отсоединить тросики ручного управления рычагом остановки двигателя и рычагом управления регулятором,
  2. снимите тягу управления подачей топлива,
  3. отсоедините все трубопроводы подвода топлива к насосу, отводящий и дренажный трубопроводы и трубопровод от фильтра тонкой очистки топлива,
  4. отсоедините трубку для подвода масла к насосу и, масло отводящую трубку,
  5. выкрутите стяжной болт переднего фланца ведущей полумуфты и два болта ведомой полумуфты (для того, чтобы выкручивать болты было удобно нужно провернуть коленвал через люк картера сцепления),
  6. отсоедините топливопроводы факельных свечей,
  7. снимите топливопроводы высокого давления,
  8. отсоедините трубку, которая подводит воздух к рабочему цилиндру вспомогательного тормоза,
  9. открутите четыре болта, которые крепят ТНВД,
  10. снимите собственно сам насос.

Порядок разборки

  • вывернуть винты крепления задней крышки регулятора частоты вращения и снять крышку в сборе с насосом низкого давления;
  • снять автоматическую муфту опережения впрыска топлива, используя приспособление И-801.16.000. Сначала отвернуть гайку 2 (рис. а) крепления муфты. Для этого вставить отвертку 4 в паз гайки и, удерживая муфту 1 от вращения, ключом 3 отвернуть гайку. Затем, вворачивая в муфту съемник 5 (рис. б), снять муфту;

Рис.2 – Снятие муфты

  • распломбировать и вывернуть винты крепления защитных кожухов секций ТНВД и снять кожуха;
  • распломбировать и вывернуть болты крепления верхней крышки регулятора и снять крышку;
  • вынуть ось рычага регулятора и снять рычаг регулятора с рычагом муфты грузов, муфтой, пружиной регулятора и рычагом пружины;
  • снять стопорное кольцо и державку грузов в сборе;
  • вывернуть пробки реек, вынуть втулки реек, затем сами рейки, предварительно расстопорив их;
  • отвернуть гайки крепления секций ТНВД, снять стопорные шайбы штуцеров секций и вынуть секции ТНВД и толкатели плунжеров;
  • расшплинтовать и отвернуть гайки и, используя съемник И-801.26.000, снять эксцентрик привода насоса низкого давления, ведущую шестерню регулятора и промежуточную шестерню;
  • снять второй подшипник с оси промежуточной шестерни;
  • выбить шпонки с носка и хвостовика кулачкового вала, снять крышку заднего подшипника, вынуть кулачковый вал в сборе с подшипниками и снять крышку переднего подшипника;
  • используя съемник И-801.30.000, снять подшипники с кулачкового вала;
  • секции ТНВД и топливоподкачивающий насос низкого давления разобрать в приспособлении И-801.20.000. Для выпрессовки нагнетательного клапана секции ТНВД использовать приспособление И-801.21.000.

Сборка и установка ТНВД после ремонта

Сборка ТНВД, как и положено, проводится в обратном порядке. Чтобы установить подшипники на кулачковый вал используется приспособление И-801.27.000. Свободный ход вала должен быть не больше 0,1 мм, делается это путем подбора регулировочных прокладок под крышку переднего подшипника кулачкового вала.

Установка ТНВД:

  • проверните коленвал до его положения, которое соответствует началу впрыска топлива в первый цилиндра (фиксатор находится в зацеплении с маховиком), проверьте, чтобы метка I на заднем фланце ведущей полумуфты привода должна быть вверху;
  • установите топливный насос на двигатель, совместив при этом метки II на корпусе насоса и муфте опережения впрыска топлива;
  • затяните болты крепления насоса;

Рис.3 — Порядок затяжки болтов крепления, топливного насоса высокого давления

  • не нарушая взаимного расположения меток, затяните верхний болт ведомой полумуфты привода, переставьте фиксатор в мелкий паз, проверните коленвал на один оборот и затяните второй болт ведомой полумуфты, затяните стяжной болт переднего фланца полумуфты;
  • установите крышку люка картера сцепления;
  • подсоедините трубопроводы высокого давления, маслоподводящую и маслоотводящую трубки, трубку подвода воздуха к пневмоцилиндру вспомогательного тормоза, трубопроводы низкого давления, тягу управления подачей топлива, тросики ручного управления рычагом останова и рычагом управления регулятором.

После установки ТНВД запустите двигатель и болтом отрегулировать минимальную частоту вращения холостого хода, которая не должна превышать 600 об/мин.

За информацию спасибо сайту 24techno-guide.ru

Устройство и детали топливной системы двигателя Камаз-740

_________________________________________________________________________________________

Устройство и детали топливной системы двигателя Камаз-740

Система питания топливом (топливная система) Камаз-740 обеспечивает очистку топлива и равномерное распределение его по цилиндрам двигателя строго дозированными порциями.

На двигателях Камаз-740 применена система питания топливом разделенного типа, состоящая из топливного насоса высокого давления, форсунок, фильтров грубой и тонкой очистки, топливоподкачивающего насоса низкого давления, топливопроводов низкого и высокого давлений, топливных баков, электромагнитного клапана и факельных свечей электрофакельного пускового устройства.

Принципиальная схема топливной системы Камаз-740 показана на рис. 1. Топливо из бака 1 через фильтр грубой очистки 2 засасывается топливоподкачивающим насосом и через фильтр тонкой очистки 17 по топливопроводам низкого давления 3, 9, 15, 21 подается к топливному насосу высокого давления; согласно порядку работы цилиндров двигателя насос распределяет топливо по трубопроводам 6 высокого давления к форсункам 5.

Рис. 1. Схема топливной системы двигателя Камаз-740

1 — бак топливный; 2 — фильтр грубой очистки топлива; 3-трубка топливная подводящая к насосу низкого давления; 4 — трубка топливная дренажная форсунок левых головок; 5 — форсунка; 6 — трубка топливная высокого давления; 7 — насос топливоподкачивающий низкого давления; 8 — насос топливоподкачивающий ручной; 9 — трубка топливная отводящая насоса низкого давления; 10 — насос топливный высокого давления; 11 — клапан электромагнитный; 12-трубка топливная к электромагнитному клапану; 13 — свеча факельная; 14 — трубка топливная дренажная форсунок правых головок; 15 — трубка топливная подводящая ТНВД; 16 — трубка топливная отводящая ТНВД; 17 — фильтр тонкой очистки топлива; 18 — трубка топливная фильтра тонкой очистки топлива; 19 — тройник крепления топливных трубок; 20 — трубка топливная сливная; 21 – топливопровод к фильтру грубой очистки; 22 — труба приемная с фильтром

Форсунки Камаз-740 распыляют и впрыскивают топливо в камеры сгорания. Избыточное топливо, а вместе с ним и попавший в топливную систему Камаз-740 воздух через перепускной клапан топливного насоса высокого давления и клапан-жиклер фильтра тонкой очистки по дренажным топливопроводам 16 и 18 отводятся в топливный бак.

Топливо, просочившееся через зазор между корпусом распылителя и иглой, сливается в бак через сливные топливопроводы 4, 14, 20.

Фильтр грубой очистки (отстойник) Камаз-740 (рис. 2) предварительно очищает топливо, поступающее в топливоподкачивающий насос низкого давления.

Рис. 2. Фильтр грубой очистки топлива Камаз-740

1 – пробка; 2 – стакан; 3 – успокоитель; 4 – сетка фильтрующая; 5 – отражатель; 6 – распределитель; 7 – болт; 8 – фланец; 9 – кольцо уплотнительное; 10 – корпус

Фильтр грубой очистки установлен на всасывающей магистрали системы питания Камаз-740 с левой стороны автомобиля на раме. Стакан 2 соединен с корпусом 10 четырьмя болтами 7 и уплотнен кольцом 9.

Снизу в бобышку колпака ввернута сливная пробка 1. Топливо, поступающее из топливного бака через подводящий штуцер, стекает в стаканы.

Крупные частицы и вода собираются в нижней части стакана. Из верхней части через фильтрующую сетку 4 по отводящему штуцеру и топливопроводам топливо подается к топливоподкачивающему насосу.

Фильтр тонкой очистки Камаз-740 (рис. 3), окончательно очищающий топливо перед поступлением в топливный насос высокого давления, установлен в самой высокой точке системы питания Камаз-740 для сбора и удаления в бак проникшего в систему питания воздуха вместе с частью топлива через клапан-жиклер, установленный в корпусе 1.

Рис. 3. Фильтр тонкой очистки топлива Камаз-740

1 – корпус: 2 – болт; 3 – шайба уплотнительная; 4 – пробка; 5, 6 – прокладки уплотнительные; .7 – элемент фильтрующий; 8 – колпак; 9 – пружина фильтрующего элемента; 10 – пробка сливная; 11 – стержень

Начало сдвига клапана-жиклера 4 (рис. 4) происходит при давлении в полости 24,5… 44,1 кПа (0,25… 0.45 кгс/см2), а начало перепуска топлива из полости А в полость В — при давлении в полости А 196,2… 235,3 кПа (2,0… 2,4 кгс/см2). Регулируется клапан подбором регулировочных шайб 1 внутри пробки клапана.

Рис. 4. Клапан-жиклер фильтра тонкой очистки топлива Камаз-740

1 — шайба регулировочная; 2 — пробка клапана; 3-пружина; 4 — клапан-жиклер

Топливопроводы Камаз-740 подразделяются на топливопроводы низкого 392… 1961 кПа (4… 20 кгс/см2) и высокого более 19614 кПа (200 кгс/см2) давления.

Топливопроводы высокого давления топливной системы Камаз-740 изготовлены из стальных трубок, концы которых выполнены конусообразными, прижаты накидными гайками через шайбы к конусным гнездам штуцеров топливного насоса и форсунок. Во избежание поломок от вибрации топливопроводы закреплены скобками и кронштейнами.

Топливный насос ТНВД Камаз-740

Топливный насос высокого давления (ТНВД) Камаз-740 предназначен для подачи в цилиндры двигателя в определенные моменты времени строго дозированных порций топлива под высоким давлением.

В корпусе ТНВД Камаз-740 (рис. 5) установлены восемь секций, каждая состоит из корпуса 17, втулки 16 плунжера 11, поворотной втулки 10, нагнетательного клапана 19, прижатого через уплотнительную прокладку 18 к втулке плунжера штуцером 20. Плунжер совершает возвратно-поступательное движение под действием кулачка вала 44 и пружины 8.

Рис. 5. Топливный насос ТНВД Камаз-740

1 — корпус; 2, 32 — ролики толкателей; 3, 31 — оси роликов; 4 -втулка ролика; 5 — пята толкателя; 6 — сухарь; 7 — тарелка пружины толкателя; 8 — пружина толкателя: 9,34,43,45, 51 — шайбы; 10 — втулка поворотная; 11 — плунжер; 12, 13, 46, 55 — кольца уплотнительные; 14 — штифт установочный; 15 — рейка; 16 — втулка плунжера; 17 — корпус секции; 18 — прокладка нагнетательного клапана; 19 -клапан нагнетательный; 20 — штуцер; 21 — фланец корпуса секции; 22 — насос ручной топливоподкачивающий; 23 — пробка пружины; 24, 48 — прокладки; 25 -корпус насоса низкого давления; 26 — насос топливоподкачивающий низкого давления; 27 — втулка штока; 28 — пружина толкателя; 29 — толкатель; 30 — винт стопорный; 33, 52 — гайки; 35 — эксцентрик привода насоса низкого давления; 36, 50 — шпонки; 37 — фланец ведущей шестерни регулятора; 38 — сухарь ведущей шестерни регулятора; 39 — шестерня ведущая регулятора; 40 — втулка упорная; 41, 49 — крышки подшипника; 42 — подшипник; 44 — вал кулачковый; 47 — манжета с пружиной в сборе; 53 — муфта опережения впрыскивания топлива; 54 — пробка рейки; 56 — клапан перепускной; 57 — втулка рейки; 58 — ось рычага реек; 59 — прокладки регулировочные

Толкатель от проворачивания в корпусе топливного насоса ТНВД Камаз-740 зафиксирован сухарем 6. Кулачковый вал вращается в роликоподшипниках 42, установленных в крышках и прикрепленных к корпусу насоса. Осевой зазор кулачкового вала регулируется прокладками 48. Величина зазора должна быть не более 0,1 мм.

Для увеличения подачи топлива плунжер 11 поворачивают втулкой 10, соединенной через ось поводка с рейкой 15 насоса. Рейка перемешается в направляющих втулках 57. Выступающий ее конец закрыт пробкой 54.

С противоположной стороны ТНВД Камаз-740 находится винт, регулирующий подачу топлива всеми секциями насоса. Этот винт закрыт пробкой и запломбирован.

Топливо к насосу ТНВД Камаз-740 подводится через специальный штуцер, к которому болтом крепится трубка низкого давления. Далее по каналам в корпусе оно поступает к впускным отверстиям втулок 16 плунжеров.

На переднем торце корпуса топливного насоса ТНВД Камаз-740 и на выходе топлива из него установлен перепускной клапан 56, открытие которого происходит при давлении 58,8… 78,5 кПа (0,6… 0,8 кгс/см2).

Давление открытия клапана регулируется подбором регулировочных шайб внутри пробки клапана. Смазывание насоса циркуляционное, под давлением от обшей системы смазывания двигателя.

На двигателе с турбонаддувом установлен топливный насос Камаз-740 ТНВД 334 с повышенной энергией впрыскивания, с противодымным корректором и номинальной цикловой подачей топлива 96 мм3/цикл.

Регулятор частоты вращения ТНВД Камаз-740 всережимный, прямого действия, изменяет количество топлива, подаваемого в цилиндр в зависимости от нагрузки, поддерживая заданную частоту.

Регулятор установлен в развале корпуса топливного насоса высокого давления Камаз-740. На кулачковом валу топливного насоса ТНВД Камаз-740 установлена ведущая шестерня 21 регулятора, вращение на которую передается через резиновые сухари 22. Ведомая шестерня выполнена заодно с державкой 9 грузов, вращающейся на двух шарикоподшипниках.

При вращении держателя грузы 13, качающиеся на осях 10, под действием центробежных сил расходятся и через упорный подшипник 11 перемещают муфту 12. Муфта, упираясь в палец 14, в свою очередь перемещает рычаг 32 муфты грузов.

Рычаг 32 одним концом закреплен на оси 33, а другим – через штифт соединен с рейкой 27 ТНВД Камаз-740. На оси 33 закреплен рычаг 31, другой конец которого перемещается до упора в регулировочный болт 24 подачи топлива. Рычаг 32 передает усилие рычагу 31 через корректор 15.

Рычаг 1 управления подачи топлива (рис. 7) жестко связан с рычагом. К рычагам 20, 31 присоединена пружина 26, к рычагам 25, 30 – стартовая пружина 28. Во время работы регулятора в определенном режиме центробежные силы грузов уравновешены усилием пружины 26.

Рис. 7. Крышка регулятора частоты вращения Камаз-740

1 -рычаг управления регулятором подачи топлива; 2 — болт ограничения минимальной частоты вращения; 3 — рычаг останова; 4 — пробка заливного отверстия; 5 — болт регулировки пусковой подачи; 6 — болт ограничения хода рычага останова; 7 — болт ограничения максимальной частоты вращения; I — работа; II — выключено

При увеличении частоты вращения коленчатого вала регулятора, преодолевая сопротивление пружины 26, грузы перемещают рычаг 32 регулятора ТНВД Камаз-740 – подача топлива уменьшается.

При уменьшении частоты вращения коленчатого вала центробежная сила грузов уменьшается, и рычаг 32 регулятора с рейкой топливного насоса под действием усилия пружины перемешается в обратном направлении—подача топлива и частота вращения коленчатого вала увеличиваются.

Подача топлива выключается поворотом рычага 3 останова (см. рис. 7) до упора в болт 6, при этом рычаг 3, преодолев усилие пружины, через штифт 29 повернет рычаги 31 и 32; рейка переместится до полного выключения подачи топлива.

При снятии усилия с рычага останова под действием пружины рычаг возвратится в рабочее положение, а стартовая пружина 16 через рычаг 30 вернет рейку топливного насоса в положение максимальной подачи топлива, необходимой для пуска.

Топливный насос низкого давления и топливоподкачивающий насос Камаз-740

Насос топливный низкого давления Камаз-740 поршневого типа предназначен для подачи топлива от бака через фильтр грубой и тонкой очистки к впускной полости насоса высокого давления. Насос установлен на задней крышке регулятора.

В корпусе 25 (см. рис. 5) установлены поршень, пружина поршня, втулка 27 штока и шток толкателя, во фланце корпуса – впускной клапан и пружина клапана. Эксцентрик кулачкового вала через ролик 32, толкатель 29 и шток сообщает поршню топливоподкачивающего насоса возвратно-поступательное движение.

Схема работы насоса низкого давления ТНВД Камаз-740 показана на рис. 8. При опускании толкателя поршень 10 под действием пружины 4 движется вниз. В полости А всасывания создается разрежение, и впускной клапан 1, сжимая пружину 2, пропускает в полость топливо.

Рис. 8. Схема работы топливного насоса низкого давления и ручного топливоподкачивающего насоса Камаз-740

1 — клапан впускной; 2, 4, 5, 9 — пружины; 3 — поршень ручного топливоподкачивающего насоса; 6 — толкатель; 7 -эксцентрик; 8 — клапан нагнетательный; 10 — поршень; А — полость всасывания; В — полость нагнетающая: С -подача к топливному насосу ТНВД Камаз-740; Е -подача от фильтра грубой очистки топлива

Одновременно топливо, находящееся в нагнетательной полости В, вытесняется в магистраль, минуя нагнетательный клапан 8, соединенный каналами с обеими полостями. В свободном положении нагнетательный клапан закрывает канал всасывающей полости.

При движении поршня 10 вверх топливо, заполнившее всасывающую полость, через нагнетательный клапан 8 поступает в полость В под поршнем, при этом впускной клапан 1 закрывается.

При повышении давления в нагнетательной магистрали поршень не совершает полного хода вслед за толкателем, а остается в положении, которое определяется равновесием сил от давления топлива с одной стороны, от усилия пружины – с другой стороны.

Топливоподкачивающим ручным насосом Камаз-740 заполняется система топливом и удаляется воздух из нее. Насос поршневого типа закреплен на фланце топливного насоса низкого давления с уплотнительной медной шайбой.

Топливоподкачивающий насос Камаз-740 состоит из корпуса, поршня, цилиндра, рукоятки в сборе со штоком, опорной тарелки и уплотнения. Систему питания Камаз-740 прокачивают движением рукоятки со штоком и поршнем вверх-вниз. При движении рукоятки вверх в подпоршневом пространстве создается разрежение.

Впускной клапан 1, сжимая пружину 2, открывается, и топливо поступает в полость А топливного насоса низкого давления. При движении рукоятки вниз нагнетательный клапан 8 открывается, и топливо под давлением поступает в нагнетательную магистраль.

После прокачки рукоятку наверните на верхний резьбовой хвостовик цилиндра. При этом поршень прижмется к резиновой прокладке, уплотнив всасывающую полость топливного насоса низкого давления.

Муфта автоматическая опережения впрыскивания топлива Камаз-740 (рис. 9) изменяет начало подачи топлива в зависимости от частоты вращения коленчатого вала двигателя.

Рис. 9. Муфта автоматическая опережения впрыскивания топлива Камаз-740

1 — полумуфта ведущая; 2,4 — манжеты; 3 -втулка ведущей полумуфты; 5 — корпус; 6-прокладки регулировочные; 7 — стакан пружины; 8 — пружина; 9, 15 — шайбы; 10 — кольцо; 11 — груз с пальцем; 12 — проставка с осью; 13 — полумуфта ведомая; 14 — кольцо уплотнительное; 16 — ось грузов

Применение муфты обеспечивает оптимальное для рабочего процесса начало подачи топлива по всему диапазону скоростных режимов. Этим обеспечивается экономичность и приемлемая жесткость процесса в различных скоростных режимах работы двигателя.

Ведомая полумуфта 13 закреплена на конической поверхности переднего конца кулачкового вала топливного насоса Камаз-740 шпонкой и гайкой с шайбой, ведущая полумуфта 1 — на ступице ведомой полумуфты (может поворачиваться на ней).

Между ступицей и полумуфтой установлена втулка 3. Грузы 11 качаются на осях 16, запрессованных в ведомую полумуфту, в плоскости, перпендикулярной оси вращения муфты.

Проставка 12 ведущей полумуфты упирается одним концом в палец груза, другим — в профильный выступ. Пружина 8 стремится удержать груз на упоре во втулку 3 ведущей полумуфты.

При увеличении частоты вращения коленчатого вала Камаз-740 грузы под действием центробежных сил расходятся, вследствие чего ведомая полумуфта поворачивается относительно ведущей в направлении вращения кулачкового вала, что вызывает увеличение угла опережения впрыскивания топлива.

При уменьшении частоты вращения коленчатого вала грузы под действием пружин сходятся, ведомая полумуфта поворачивается вместе с валом насоса в сторону, противоположную направлению вращения вала, что вызывает уменьшение угла опережения подачи топлива.

Форсунка Камаз-740

Форсунка Камаз-740 (рис. 10) закрытого типа с многодырчатым распылителем и гидравлически управляемой иглой. Все детали форсунки собраны в корпусе 6.

Рис. 10. Форсунка Камаз-740

1- корпус распылителя; 2-гайка распылителя; 3 — проставка распылителя; 4 — штифты установочные; 5 – штанга форсунки; 6 — корпус форсунки; 7 — кольцо уплотнительное; 8 — штуцер; 9, 10 –шайбы регулировочные; 11 – пружина форсунки; 12

К нижнему торцу корпуса форсунки гайкой 2 присоединены проставка 3 и корпус 1 распылителя, внутри которого находится игла. Корпус и игла распылителя составляют прецизионную пару.

Распылитель имеет четыре сопловых отверстия. Проставка 3 и корпус 1 зафиксированы относительно корпуса штифтами. Пружина 11 одним концом упирается в штангу 5, которая передает усилие на иглу распылителя, другим – в упор.

Топливо к форсунке Камаз-740 подается под высоким давлением через штуцер 8. Далее по каналам корпуса 6, проставки 3 и корпуса 1 распылителя топливо поступает в полость между корпусом распылителя и иглой и, отжимая ее, впрыскивается в цилиндр.

Просочившееся через зазор между иглой и корпусом распылителя топливо отводится через каналы в корпус форсунки. Форсунка Камаз-740 установлена в головке, цилиндра и закреплена скобой. Торец гайки распылителя уплотнен от прорыва газов гофрированной шайбой.

Уплотнительное кольцо предохраняет полость между форсункой и головкой цилиндров от попадания пыли и воды. На двигателе Камаз-740 с турбонаддувом форсунка модели 271 с повышенной пропускной способностью топлива и диаметром сопловых отверстий 0,32 мм.

Привод управления подачей топлива Камаз-740

Привод управления подачей топлива Камаз-740 (рис. 11) механический, с телескопическим толкателем, состоит из педали, тяг, рычагов и поперечных валиков.

Предусмотрен также ручной привод подачи топлива и останова двигателя. Педаль 13 подачи топлива связана с рычагом 7 управления регулятором частоты вращения.

Рис. 11. Привод управления подачей топлива Камаз-740

1 — рукоятка тяги останова двигателя; 2 — рукоятка тяги ручного управления подачей топлива; 3, 10 -задние рычаги; 4 — тяга рычага управления регулятором; 5 — ТНВД; 6 — рычаг останова двигателя; 7-рычаг управления регулятором; 8 — поперечный валик; 9 — задний кронштейн; 11- телескопическая тяга; 12 — кронштейн педали; 13 — педаль; 14 — регулировочный болт

Рукоятки тяг дистанционного управления двигателем Камаз-740 установлены в кабине на кронштейне в нижней части панели: левая 2 — для включения постоянной подачи топлива, связана гибким тросом в защитной оболочке с рычагом управления регулятором частоты вращения; правая 1 — для останова двигателя, соединена тросом с рычагом останова двигателя, который находится на крышке регулятора частоты вращения.



_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

Конструкция топливной системы двигателей КАМАЗ 740.11-240, 740.13-260, 740.14-300

Страница 1 из 2

Система питания топливом обеспечивает очистку топлива и равномерное распределение его по цилиндрам двигателя дозированными порциями и в строго определенные моменты времени

На двигателях применена система питания топливом разделенного типа, состоящая из ТНВД модели типа 337 с регулятором частоты вращения, топливоподкачивающим насосом, форсунок, фильтров грубой и тонкой очистки, насоса предпусковой прокачки, топливных трубок высокого и низкого давления, электромагнитного клапана и факельных свечей ЭФУ.

Схема системы питания топливом показана на рисунке 1.

Фильтр грубой очистки топлива и насос предпусковой прокачки топлива должны быть установлены в системе питания топливом объекта, на котором применяется двигатель.

Топливо из бака подается через фильтр грубой очистки и насос предпусковой прокачки 18 топливоподкачивающим насосом в фильтр 16 тонкой очистки.

Из фильтра гонкой очистки по топливной трубке низкого давления 14 топливо поступает в ТНВД 21, который в соответствии с порядком работы цилиндров распределяет топливо по трубкам 1-8 высокого давления к форсункам 10. Форсунки впрыскивают топливо в камеры сгорания.

Избыточное топливо, а вместе с ним попавший в систему воздух через перепускной клапан ТНВД 24 по трубке 12 и клапан — жиклер 23 фильтра тонкой очистки отводится в топливный бак.



Форсунка (см. рис. 2) закрытого типа, с пятисопловым распылителем и гидравлическим управлением подъёма иглы мод. 273-31 для двигателя мод. 740.11-240. мод. 273-21 с распылителем ОАО «ЯЗДА» или мод. 273-51 с распылителем фирмы «BOSCH» для двигателей мод. 740.13-260 и 740.14-300.

Все детали форсунки собраны в корпусе 6. К нижнему торцу корпуса форсунки гайкой 2 присоединены проставка 3 и корпус 1 распылителя, внутри которого находится игла 12.

Корпус и игла распылителя составляют прецизионную пару. Распылитель имеет пять распыливающих отверстий.

Проставка 3 и корпус 1 зафиксированы относительно корпуса 6 штифтами 4.

Пружина 11 одним концом упирается в штангу 5, которая передает усилие на иглу распылителя, другим — в набор регулировочных шайб 9, 10.

Топливо к форсунке подается под высоким давлением через штуцер 8 со встроенным в него щелевым фильтром 13, далее по каналам корпуса 6, проставки 3 и корпуса распылителя 1 — в полость между корпусом распылителя и иглой 12 и, поднимая ее, впрыскивается в цилиндр.

Просочившееся через зазор между иглой и корпусом распылителя топливо, отводится через каналы в корпусе форсунки и сливается в бак через сливные дренажные трубки 9 и 11 (см. рис. Система питания двигателя топливом).

Форсунка установлена в головке цилиндра и закреплена скобами. Торец гайки распылителя уплотнен от прорыва газов гофрированной медной прокладкой. Уплотнительное кольцо 7 предохраняет полость между форсункой и головкой цилиндра от попадания пыли и воды.

Ввиду возможности выхода из строя двигателя категорически запрещается установка распылителей других моделей, кроме оговоренных в руководстве.

На двигатель мод. 740.11-240 допускается установка форсунок мод. 273-21 и 273-51, применяемых на двигателях мод. 740.13.-260 и 740.14-300

ТНВД (см. рис. ТНВД) предназначен для подачи в цилиндры двигателя в определенные моменты времени строго дозированных порций топлива под высоким давлением

На двигатель 740.11-240 устанавливается ТНВД мод. 337-40 с диаметром плунжера – 11 мм и ходом плунжера — 13 мм, корпусом ТНВД усиленной конструкции с туннелем под кулачковый вал увеличенного диаметра и усиленными подшипниками, нагнетательным клапаном повышенной пропускной способности диаметром 7 мм.

ТНВД укомплектован автоматической муфтой опережения впрыскивания топлива (АМОВТ) с номинальным углом разворота ведомой полумуфты относительно ведущей — 1 °.

На двигатель 740.14-300 устанавливается ТНВД мод. 337-80.01 с диаметром плунжера — 10 мм и ходом плунжера — 13 мм.

ТНВД укомплектован АМОВТ с номинальным углом разворота ведомой полумуфты относительно ведущей — 4°30 .

На двигатель 740.13-260 устанавливается ТНВД мод. 337-42 с диаметром плунжера 11 мм и ходом плунжера 13 мм. ТНВД без АМОВТ.

В корпусе ТНВД 1 установлены восемь секций, которые состоят из корпуса 6, втулки 8 плунжера, плунжера 7, поворотной втулки 4, нагнетательного клапана 10, прижатого к втулке плунжера штуцером 11 через уплотнительную прокладку 12.

Плунжер совершает возвратно-поступательное движение под действием кулачка вала 35 и пружины 3.

Толкатель от проворачивания в корпусе зафиксирован сухарем 49.

Кулачковый вал вращается в роликовых подшипниках 34, установленных в крышках и прикрепленных к корпусу насоса. Осевой зазор кулачкового вала регулируется прокладками 33. Зазор должен быть не более 0,1 мм.

Для увеличения подачи топлива плунжер 7 поворачивают втулкой 4, соединенной через ось поводка с рейкой 5 насоса.

Рейка перемещается в направляющих втулках 30. Выступающий ее конец закрыт пробкой 31.

С противоположной стороны насоса находится болт 48, регулировки подачи топлива всеми секциями насоса, болт закрыт пробкой и запломбирован.

Топливо к насосу подводится через специальный штуцер, к которому болтом прикреплена трубка низкого давления 14. Далее по каналам в корпусе топливо поступает к впускным отверстиям втулок 8 плунжеров.

На переднем торце корпуса в месте выхода топлива из насоса, установлен перепускной клапан 29, который обеспечивает давление в линии низкого давления на рабочих режимах 0,13-0.19 МПа (1.3-1.9 кгс/см2).

Давление открытия клапана регулируется подбором регулировочных шайб 50 внутри пробки клапана.

Смазывание насоса циркуляционное, пульсирующее, под давлением от общей смазочной системы двигателя.

Отправить ответ

avatar
  Подписаться
Уведомление о
