Как сделать телегу для мотоблока своими руками?

Трудно представить заядлого садовника без мотоблока в хозяйстве. Это незаменимая вещь, которая, прежде всего, необходима при вспахивании земли на садовом участке. Но функции мини-трактора можно расширить, присоединив к нему тачку/прицеп. Конечно, тележку для мотоблока легко купить в профильном магазине, но настоящий мужчина легко сможет смастерить прицеп на мотоблок самостоятельно.

Вариации тележек

Вариации тележек данному виду техники напрямую зависят от способности транспортировать определенный груз.

  1. Простая одноосная тележка. Максимальный вес подъема до 70 кг. Ее конструкция будет простой и недорогой.
  2. Телега для мотоблока грузоподъемностью до 110-120 кг. Наиболее универсальный вариант для использования в хозяйстве.
  3. Прицеп для перевозки тяжестей с весом более 120 кг. Конструкция усложняется, увеличиваются затраты на материал для рамы и облицовки. Данный вариант более дорогостоящий, но и возможности тележки значительно возрастают.

Самостоятельный монтаж мотоблочного прицепа ‒ проще не бывает

Как сделать прицеп к мотоблоку своими руками? Главное, что вам необходимо для экономии затрачиваемых сил и избегания нежелательных ошибок ‒ это правильные чертежи прицепа для мотоблока и схемы.

Подобрав точные чертежи своими руками и размеры планируемого прицепа, нужно просчитать все нюансы при изготовлении.

  1. Продумать, для перевозки чего изготавливается телега: будет ли это некрупногабаритный, легкий груз или, скорее всего, тяжелый. Исходя из этого, выбирать материал по прочности для каркаса и обшивки прицепа.
  2. Если прицеп будет самосвальным, двухосным, с большой грузоподъемностью, то есть необходимость оснащения его гидравлическим приводом. Это нужно для легкого опрокидывания.
  3. Для модели с одной осью (одноосный) вполне хватит устройства ручного типа.
  4. Для безопасности телегу, у которой грузоподъемность будет больше 350 кг, необходимо оборудовать механическим самодельным тормозом. Когда мотоблок с тележкой будет достаточно загружен, то при спуске с горки его остановить будет невозможно. Но так как сделать тормоза на прицеп к мотоблоку самостоятельно достаточно сложно, поэтому лучшим вариантом будет помощь квалифицированного человека.

Первый этап ‒ подготовка необходимых деталей и инструментов

В общем это обычное сочетание кузова, рамы, колес и сцепки. Для монтажа самодельного прицепа к мотоблоку вам нужно приобрести (а возможно, они уже есть в хозяйстве) такие детали:

  • трубы диаметром 60х30 мм и 25х25 мм, обычно они должны быть железными для надежности будущего изделия;
  • два колеса, возможно, у вас завалялись старые ненужные от «Москвича», а также рессоры;
  • листы дюралюминиевые, их толщина должна быть около 2 мм;
  • листы стали, их толщина должна быть около 0,8 мм;
  • швеллер №5;
  • крепежные элементы.

Конечно, вам не обойтись при монтировании тележки для мотоблока без необходимых инструментов: болгарки для резки деталей, электрического лобзика, шуруповерта и сварки.

Рама для мотоблочной телеги

Чтобы сделать прицеп для мотоблока своими руками надежным и долговечным, необходима очень прочная рама. При производстве решетки для каркаса подойдет труба 60х30 мм, в сечении должен быть квадрат (прямоугольник) и уголок для соединения 25х25 мм. Дабы сделать решетку-каркас, все детали нужно соединить 5-ю дополнительными поперечинами.

По углам решетки-каркаса к продольным трубам с помощью сварочного аппарата крепят 4 вертикальные стойки. Если тачка для мотоблока будет с откидным бортом, то рамы нужно производить отдельно и только потом устанавливать.

Варианты обшивки каркаса


Для обшивки конструкции мастера выбирают недорогой материал или тот, что есть в наличии. Цена изделия становится намного меньше.

  1. Деревянные доски, которые часто остаются после строительства. Основные плюсы ‒ малозатратные, минусы ‒ влагостойкие, как следствие низкая продолжительность «жизни» тачки для мотоблока. Помимо этого, для их обработки нужны дополнительные средства.
  2. Пластик. Плюсы ‒ стойкий к влаге в отличие от дерева, минусы ‒ не крепкий, при повреждении он сломается.
  3. Листы металла. Плюсы ‒ прочный материал, поэтому долговечен, минусы ‒ один из самых дорогих вариантов.

Но если телега к мотоблоку будет использоваться постоянно, то выгоднее сделать ее металлической и не тратить лишние средства на ремонт. Закрепить листы к раме можно сварочным аппаратом.

Изготавливаем ходовую часть

Для перевозки груза прицепу нужны колесные узлы, которые можно снять с ненужного транспортного средства. Для крепления колесных узлов необходимо приварить дополнительную трубу. Ступица для прицепа прикрепляется методом напрессовки. На ось надевают заднюю часть, которую перед этим вытачивают. Перекос должен отсутствовать, поэтому его нужно постоянно контролировать. Смонтированные колеса необходимо закрепить гайками и в заключение надеть колпаки.

Сцепка для прицепа мотоблока

Сцепка для прицепа мотоблока ‒ достаточно важный элемент всей конструкции. Самый лучший из вариантов ‒ это узел, когда труба соединяется с другой трубой. В изогнутую трубу с одной стороны нужно приварить еще одну небольшую часть трубы. Это необходимо делать в положении вертикально. Такая же операция проделывается и на другом краю главной трубы. В завершение для соединения с прицепом монтируется шкворень. При повороте или на неровной дороге данная конструкция обеспечит прочное сцепление.

Как избежать ошибок при изготовлении тележки к мотоблоку?

Если мотоблочный прицеп изготавливается впервые, то ошибки встречаются даже у лучшего мастера. Основные из них:

  • неправильно выбранное сиденье. Оно должно быть удобным, ведь работать по хозяйству приходится часто. Лучшие сиденья в виде лавы;
  • ради экономии не устанавливают тормоза. Ни в коем случае не экономьте на собственной безопасности. Пусть лучше самодельные ручные тормоза, чем ничего;
  • некачественная и дешевая обшивка. И снова ради бюджетного варианта, но помните ‒ скупой платит дважды.

Изготовление прицепа к мотоблоку — пошаговая инструкция

Мотоблок – очень полезная и многофункциональная техника для частного хозяйства. С его помощью можно выполнять различные работы по обработке земли. Но также с его помощью можно осуществлять перевозку немалых грузов. А для этого нужна тележка для мотоблока. В продаже есть множество уже готовых моделей прицепов. Но их стоимость и качество не всегда удовлетворительны. Как своими руками изготовить качественный прицеп на мотоблок, затратив при этом минимум средств и усилий, мы расскажем Вам в этой статье.

Как сделать прицеп для мотоблока своими руками?


Теоретически телегу для мотоблока можно разделить на такие основные узлы – колеса, кузов, рама, сцепка. Перед началом работ сперва нужно продумать конструкцию до мелочей, просчитать размеры и создать чертежи. Также обратите внимание на такие моменты, как соединение сплошных узлов и деталей (сварка, свинчивание, клепка), соединение подвижных узлов (втулки, подшипники, шарниры, ось), конструкция сидения (простое или регулируемое), функционал кузова (самосвал или статический), подставки для ног (платформа или подножки) и т.
д.

После того, как Вы определились с проектом будущего прицепа и подобрали нужные материалы, нужно очистить заготовки от ржавчины и грязи, при необходимости обрезать их и подогнать под чертежи, скрепить. По завершению работ прицеп желательно покрасить.

Поэтапная работа над самодельной телегой на мотоблок выглядит следующим образом.

Сборка рамы для прицепа к мотоблоку


Простейший вариант изготовления рамы – соединить кусок трубы или металлопрофиля с колесной осью.

Такой вариант подойдет для небольшого прицепа, к раме которого будет крепиться уже готовый кузов. Для более надежной и мощной конструкции нужно варить раму из труб круглого и прямоугольного сечения и уголков.

Установка оси


Колесная ось может быть также изготовлена самостоятельно. Для этого берется стальной стержень не менее 1,07 см в длину и 30 мм в диаметре.

Длину следует учитывать и корректировать, исходя из размеров кузова прицепа. Колеса можно подобрать от старой садовой техники, от ручной тележки, мотоцикла, мопеда или автомобиля – все зависит от габаритов будущего изделия.

Схемы 2 вариантов крепления колесного шасси приведены на рисунках ниже.



Одноосный прицеп имеет существенный недостаток – смещенный центр тяжести. Из-за этого может перевернуться кузов, груз в нем, или это вовсе приведет к поломке техники. Для большой тачки, предназначенной для перевозки немалых грузов, следует проектировать двухосную конструкцию. Основные крепления и детали останутся такими же, как и для проекта одноосной тележки.

Кузов прицепа


Кузов выполняется из деревянных досок или из листа металла. Для дополнительной прочности следует по бокам и снизу предусмотреть ребра жесткости. В деревянных кузовах углы укрепляются металлическими уголками. Задний борт рекомендуется делать на петлях, для возможности открывания (особенно полезным откидной борт будет для самосвальных агрегатов).

Сцепка и сиденье


По завершении основных работ, после скрепления всех основных узлов конструкции можно приступать к сборке остальных деталей прицепа. Наиболее важными является сцепка и сиденье.

Сцепку можно сделать из 3 кусков трубы и прицепного механизма (в нашем случае это тройник, разработанный специально под узел сцепки мотоблока). Такая сцепка крепится к раме болтами. Подробнее устройство сцепки представлено на схеме ниже.


Сиденье можно приварить обычное, например, от старого автомобиля, или оборудовать спереди прицепа сиденье-ящик для инструмента. Его размеры будут зависеть от общей конструкции прицепа. Главное – не использовать слишком тонкие доски и надежно закрепить ящик.

Самосвальный прицеп для мотоблока


Для того, чтобы сделать Ваш прицеп самосвальным, при конструировании рамы приварите к балкам 1 и 2 (показаны на фото ниже) обычные дверные шарниры-«капельки». Чтобы избежать опрокидывания кузова во время движения и погрузки, его можно закрепить, приварив защелку (например, дверную) к краю рамы.

Подобный прицеп идеально подойдет к таким моделям мотоблоков, как Нева МБ-1, Нева МБ-2, МТЗ, Ока и другим моделям известных производителей.

Как сделать тормоза на прицеп к мотоблоку?


Тормоза для прицепа к мотоблоку необходимы исходя из требований техники безопасности. Ведь не всегда груженый прицеп можно будет легко остановить, особенно если на пути будет склон.

Чтобы самостоятельно оборудовать прицеп тормозами, необходимо сначала обзавестись инструментом и найти такие детали от старого мотоцикла:

  • барабан от тормозов;
  • тормозные колодки;
  • спицы из колеса;
  • сварка;
  • плоскогубцы.

Тормоза нужно делать на каждое колесо, чтобы при торможении прицеп не занесло.

Перед началом установки снимите с тормозных барабанов тросики и проточите их. Наденьте проточенные барабаны на ступицы и закрепите сзади. Образовавшееся пространство между ребрами дисков закройте с помощью спиц. Установите барабан на ось и закрепите с помощью втулок. Для предотвращения смещения детали приварите к оси кусок уголка.

После закрепления барабанов протяните к месту управления тросы. Место управление делается подобно к системе стояночного тормоза автомобиля (ручника) из подручных средств.

Предлагаем Вам также ознакомиться с видео, на котором показано устройство самодельного тормоза для прицепа к мотоблоку:

Как сделать прицеп к мотоблоку своими руками

Мотоблок – самоходное техническое средство, незаменимый помощник в частном хозяйстве. Дополнение спецтехники осями, коробом и водительским сиденьем расширяет ее функциональные характеристики. Мотоблок с прицепным устройством может работать как мини- грузовик.

Оглавление:

  1. Характеристики и стоимость промышленных прицепов для мотоблоков
  2. Предварительные чертежи прицепа мотоблока
  3. Изготовление и сборка ходовой части самодельного прицепа
  4. Материал и конструкция рамы самодельного прицепа
  5. Из чего можно сделать каркас для тележки-прицепа
  6. Средние мотоблоки. Прицепы самодельные, изготовленные из металлопроката. Поэтапная инструкция сборки
  7. Тяжелый мотоблок. Как сделать прицеп из автодеталей

Характеристики и стоимость промышленных прицепов для мотоблоков

Промышленный, готовый прицеп для мотоблока характеризуется грузоподъемностью 0,3 т — 1 т и разными габаритами. Выбирается тележка по мощности мотоблока и его техническим параметрам:

  • Прицеп с габаритными размерами кузова 1 м х 0,85-1.15 м, с грузоподъемностью 300 кг предназначен для легких мотоблоков. Стоимость кузова от 200$ и выше.

  • Адаптеры для средних по мощности мотоблоков от 5 л. с. имеют габариты 1х1.4-1.5 м, грузоподъемность до 500 кг.  Средняя цена прицепа от 250$.
  • Для мотоблоков тяжелого типа продаются двухосные прицепы с габаритами 1.2 м х 2-3 м, грузоподъемностью до 1000 кг. Стоимость тележки от 500$.

Сделать на любой мотоблок прицеп своими руками не трудно. Далее рассмотрим все принципиальные моменты и саму технологию изготовления.

Предварительные чертежи прицепа мотоблока

Кузов прицепа принято изготовлять из оцинкованных, стальных окрашенных листов или из прочного пластика. Металлические бортики и днище из металла прослужат дольше, чем пластиковые, но по себестоимости второй вариант обойдется дешевле.

Определившись с материалом для прицепа, приступайте к составлению чертежей или технических схем для несущих элементов:

  • соединительной рамы,
  • несущего водила,
  • рабочего кузова.

Навык конструктора-механика необязателен, достаточно схематично изобразить набросок будущей повозки.

Почему предварительный этап необходим? На рисунке визуально проступает модель, видны сложные участки, уточнены габариты, прорисованы соединительные узловые элементы и их возможное подсоединение или соединение. Пример чертежа:

Чертеж показывает способ сцепления несущих ходовых элементов. Водило сцеплено с модулем мотоблока узлом поворота и консольным элементом, второй край водила присоединяется к раме с помощью центральной трубы. Присоединение к мотоблоку производят через консоли и тупицы. Изготавливают осевой стержень по размеру сцепного механизма мотоблока. Верхний осевой конец выступает в качестве опоры, поворотный узел водила выполняет вращение вокруг нее на подшипниках. Шарикоподшипники прикрывают  антипыльником, пустоты заполняют специальным смазочным веществом.

Опытного умельца не затруднит выбор деталей, элементов, инструментов и запчастей в соответствии с составленным чертежом. Для самого простого варианта тележки необходимы следующие запчасти:

  • Колеса. Чаще всего берут колеса от мотоколяски или от автомобилей. Они покупаются с рук или приобретаются на разборке. Размер и прочность обода соответствуют нагрузке в 300 кг т более.
  • Колесная ось. Изготовляется из стального стержня с диаметром не меньше 30мм. Длину стержня рассчитывают самостоятельно, опираясь на ширину кузова. Оптимальная величина стержня не допускает выступа колес прицепа за обвод кузова.
  • Упорное кольцо. Для этих целей подходит трубка 58 х 4.
  • Болты M 8.
  • Балка для опоры — 3 шт.
  • Доски для короба.
  • Рама для сцепления с мотоблоком.
  • Водительское место из подручного материала.
  • Подставка для ног.
  • Простейшее водило.
  • Консоль из обрезка трубы.
  • Кронштейны по размеру.

Изготовление и сборка ходовой части самодельного прицепа

Для изготовления водила необходимо:

  • Накладки 25х4.
  • Фланцы размера S 4.
  • Опоры из труб 58х4.
  • Уголки 25х25х4 под ножную подставку.
  • Труба для дышла.

Водило простой конструкции состоит из минимального количества элементов, сваренных по схеме. Максимально нагружаемые части – дышло и поворотник, упрочняют ребрами жесткости. Водило сцепляется с рамой мотоблока шарнирным способом. Конструктивная модель «труба в трубе» формирует подобие длинного шарнира и позволяет колесной базе прицепа изменять положение самостоятельно, вне зависимости от колесной базы мотоблока. Такое решение защищает конструкцию прицепа от деформации и дает возможность легко преодолевать ямы или кочки.

Водило крепится к центральной трубе с помощью болтов, контргаек и шпилек. Вытачивают в центральной трубе вытянутое отверстие, чтобы фиксирующий болт вращался вдоль оси сцепа без продольного смещения.

Колесная база конструируется из деталей любых отечественных автомашин, подбираются колеса, рессоры, навески. Части и элементы приваривают к балке, а окончания присоединяют к лонжерону.

Дышло изготавливается из трубы 60х30 мм, приваренной к передним частям лонжеронов. Края лучей состыковываются и привариваются к  тяговой механической сцепке. Получается аналог заводского двух лучевого дышла.

Материал и конструкция рамы самодельного прицепа

Рама служит основной несущей конструкцией. Выполнять расчет всех габаритов и составляющих элементов необходимо по чертежу, с высокой точностью, с исключением любых неточностей, возникающих при выпиливании, соединении швеллера, труб и уголков.

Простая, легкая, прочная рама изготовляется из трубы с прямоугольным сечением 60 х 30 мм. Она составит несущую конструкцию. Роль траверсы выполнят стальные квадраты размером 25 х 25 мм. Для надежности все элементы сваривают между собой и укрепляют несколькими поперечниками, оставляя выступы над лонжеронами. Для стоек на лицевую часть выпусков приваривают продольно пару труб по обе стороны конструкции. К стойкам приваривают верхние обвязки из труб с поперечным сечением 25 мм.

Материал несущей рамы подбирается по характеристикам, способным обеспечить условия прочности и жесткости, препятствовать деформации конструкции при предельно допустимой нагрузке. Рама на самодельный прицеп для мотоблока легкого типа изготовляется из любого доступного материала:  металлического уголка, стальной  трубы с прямоугольным, круглым сечением.

Прицеп мотоблока средней мощности выполняется на раме, с применением следующих элементов:

  • раскос  20х20.
  • уголок 20х20 для водительского сиденья
  • стойки для сиденья из уголка 40х40.
  • передние распорки из трубы 40х20.
  • профиль обвязки рамы из уголка 40х40.
  • уголок 32х32 для стойки колесной оси.
  • раскосы задние из трубы 40х20.
  • усилитель поперечный из уголка 40×40.
  • осевой прут 30 мм.
  • сплошной треугольник.

Замысловатая конструкция рамы обеспечит избыточный запас прочности и позволит перевозить в кузове тяжелые, объемные грузы и материалы. Изготовить раму усиленной конструкции стоит в случае частой эксплуатации нагруженного прицепа по бездорожью.      Сварочный аппарат. Он понадобится для прочного соединения всех частей. Саморезы в данном случае не смогут придать конструкции прочность и долговечность.

Из чего можно сделать каркас для тележки-прицепа

Прицеп к мотоблоку изготовляется из профнастила, листового металла с толщиной 1 мм, досок с толщиной в 2 см, старого кузова автомобиля, мотоциклетной коляски или из окрашенных оцинкованных листов. Для кузова подходит любой материал доступный для изготовителя и не удорожающий постройку.

 Для деревянного кузова углы упрочняют металлическими накладками. Крепление к раме выполняют болтами и трех опорными рамками.

 Для кузова из профлистов или оцинкованного листа используют металлический профиль. Он набивается на днище по длине и ширине для защиты материала днища от провисания, деформации или выгибания.

Средние мотоблоки. Прицепы самодельные, изготовленные из металлопроката. Поэтапная инструкция сборки

Первый этап изготовления начинается после разработки чертежа и расчета размеров прицепной конструкции. Средний мотоблок позволяет перевозить груз до 500 кг, следовательно, грузоподъемность тележки будет большая. Для конструкции стоит выбрать металлопрокат, обеспечивающий расчетную грузоподъемность с запасом прочности. По общим размерам прицепа высчитывается метраж металлического проката и количество швеллеров, выступающих в качестве сцепной рамы. Точный расчет помогает сэкономить на расходных материалах и облегчает сборку сложной конструкции.

Материалы для тележки:

  • Металлопрокат. Длина индивидуальная, расчетная.
  • Уголок стальной 50х25мм.
  • Уголок стальной 40х40мм.
  • Обрезки труб прямоугольного и круглого сечений.
  • Доски с толщиной 2 см для кузова.
  • Брус 50х50 мм для опорных балок.

Второй этап. Для быстроты проекта, воспользуйтесь готовой схемой конструктивной части, представленной в главе « предварительные чертежи».

Кузов изготовьте из деревянных досок, углы укрепите стальным уголком. Прикрепите кузов к раме при помощи опорных балок, выполненных из деревянных брусьев. На кузове, по желанию, делайте бортовые петли и лямки для фиксации груза при перевозке. Готовый прицеп представлен в виде одноосевой конструкции. Недостатком такого кузова является смещение центра тяжести к передней части прицепа, при эксплуатации приходится следить за правильным распределением нагрузки. Вторым недостатком одноосевой конструкции прицепа считается отсутствие откидного бортика.

Третий этап. Сборка ходовой части производится из доступных запчастей и материалов. Это могут быть колеса от мотоколяски в сборе со ступицей. Концы осевого стержня необходимо заточить под диаметр подшипников ступицы.

Колесной осью выступит стальной стержень с диаметром 30 мм. Длина стержня рассчитывается так, чтобы колеса не выступали за обводку кузова. Стержень приваривается к лонжеронам и корпусу продольного шарнира через косынку и уголковую опору.

Тяжелый мотоблок. Как сделать прицеп из автодеталей

Мотоблок тяжелого класса, например «Зирка», оборудуется качественным недорогим прицепным устройством из автодеталей. Время на сборку по заранее составленному чертежу и подготовленным деталям составляет 1-2 дня.

Материалы и детали для прицепа:

  • Швеллер 65 мм по длине кузова.
  • Передние полуоси от «Москвича» или «Жигулей».
  • Профильная труба 60х40 мм. Длина 3.5 м. Количество 1 единица.
  • Трубы длиной 2 м. Количество 2 единицы.
  • Уголки 60х60 мм.
  • Сварочный аппарат.

Основной несущей деталью будет ось, изготовленная из швеллера. Его длина выбирается по усмотрению, в зависимости от предполагаемой ширины кузова. К швеллеру с обеих сторон привариваются передние полуоси от автомашины. Сверху укладываются профильные трубы по следующей схеме:

  • Одна труба кладется точно по центру. Длина отрезка от оси до задней части прицепа = 1 м, длина в передней части = 2.5 м.
  • По краям швеллера, на стыке его торца с полуосями, кладутся двухметровые трубы. Стык швеллера должен делить каждую из них пополам.
  • Трубы укладываются параллельно относительно друг друга.
  • Окончания коротких труб крепятся по перпендикуляру уголками.

Центральная, длинная труба выступает в качестве дышла. Длина регулируется в соответствии с габаритами прицепного устройства. От передних углов прицепа протягиваются профильные трубы или уголки, обеспечивающие конструкции жесткость и прочность. Стыки провариваются или соединяются болтами.

На готовую раму устанавливается простейший деревянный кузов с сиденьем для водителя, прицепное устройство присоединяется к дышлу.

В коробе оборудуются скобы, подобия петель. При необходимости к петлям пристегивается самодельным тент.

Изготовленный самостоятельно прицеп для мотоблока не обойдется даром. Средства на приобретение вспомогательных и основных деталей выделить придется. Не все материалы найдутся в подсобном хозяйстве. Для сопоставления расходов на собственное производство и расходов на приобретение нового заводского прицепа составьте смету. Заносите в нее все статьи расхода. По окончании домашнего производства подведите итог и получите удовлетворение от своего умения делать полезные, необходимые вещи, с выгодной экономией для бюджета семьи.

своими руками, самодельные телеги, чертежи и размеры, самосвальная, самоходная, фото, видео, устройство, Нева МБ-2

Тележка для мотоблока — прицепное оборудование к универсальной сельскохозяйственной мототехнике для транспортировки грузов на приусадебных и земельных участках. С помощью такого механизма перевозят мусор, корм для животных, строительные материалы, удобрение, зерно, инвентарь.

Прицеп и адаптер для мотоблока — это разновидности самоделок, выполненные умельцами-механиками. Адаптер представляет собой продольную балку с собственной ходовой частью, водительским сидением и площадкой для ног. Данный модуль дает возможность обрабатывать почву в положении сидя, а также прикреплять сразу 2 оборудования — спереди и сзади.

Тележка — это разновидность адаптера с отличием в конструкции ходовой части.

Покупная телега для мотоблока стоит дорого. Для экономии финансовых средств мастера-умельцы изготавливают ее самостоятельно, проектируют чертежи конструкции, подбирают необходимые материалы. Процесс создания такого полезного транспортного средства не занимает много времени и не составляет большого труда. С ним может справиться даже новичок, хотя бы немного разбирающийся в технике.

Краткий обзор поможет разобраться с вопросом, как сделать тележку для мотоблока самостоятельно с хорошими эксплуатационными характеристиками.

Основные сведения

Перед проведением работ по изготовлению прицепа необходимо разработать подробный план действий и придерживаться его.

План проведения работ по изготовлению прицепа на мотоблок имеет такой вид:

  1. На подготовительном этапе необходимо ознакомиться с устройством механизма, проанализировать его функционал в зависимости от мощности мотоблока.
  2. Сделать эскиз конструкции. Составленная самостоятельно схема прицепа намного упростит работу.
  3. Рассчитать размеры телеги для мотоблока.
  4. Спроектировать чертеж тележки, на котором вынести основные узлы, параметры и размеры деталей.
  5. Спланировать принцип работы основных и дополнительных механизмов, продумать способы соединения всех узлов и деталей, их функционирование.
  6. Подготовить список необходимых материалов и инструментов.
  7. Приступить к процессу сборки и отделки.

В зависимости от способности к транспортировке груза прицепы подразделяют на 3 вида:

  1. Простое 1-осное приспособление для мотоблоков грузоподъемностью до 70 кг. Его конструкция простая и недорогая.
  2. Универсальная телега грузоподъемностью до 110-120 кг. Применяется часто в домашнем хозяйстве.
  3. Тележки для мотоблока грузоподъемностью свыше 120 кг. Такие механизмы предназначены для перемещения тяжелых грузов, поэтому имеют более сложное устройство, соответственно, увеличиваются затраты на материалы для рамы и облицовки. Функциональные возможности такой техники расширяются.

Исходя из данных параметров, выбирают материал по прочности для каркаса и отделки механизма.

Устройство тележки

Мотоблоки и мотокультиваторы на прицепах состоят из таких основных элементов:

  • рама;
  • кузов;
  • сцепное устройство или дышло;
  • водительское сидение;
  • рулевой механизм;
  • ходовая часть.

Для выдерживания больших нагрузок самодельную телегу для мотоблока усиливают специальными ребрами жесткости.

Для 1-осного прицепа достаточно устройства ручного типа. Самосвальная 2-осная телега с большой грузоподъемностью должна оборудоваться от опрокидывания гидравлическим приводом.

При грузоподъемности свыше 350 кг для безопасности самоходную телегу комплектуют деталями торможения. Механические тормоза можно сделать самому. Если эти детали не учитывать, то при перегрузе во время спуска с возвышенности тележка для мотоблока своими руками не сможет остановиться и опрокинется. Для того чтобы она оставалась в рабочем положении после отсоединения от мотоблока, устанавливают упоры.

Материалы и инструменты

Для работы необходимы такие инструменты:

  • болгарка для резки деталей;
  • сварочный аппарат;
  • сварочные электроды;
  • электролобзик;
  • шуруповерт;
  • обычный строительный угольник для замера углов.

При изготовлении прицепной конструкции понадобятся следующие материалы и детали:

  • металлические профильные трубы квадратного или прямоугольного сечения;
  • колеса и рессоры;
  • дюралюминиевые листы толщиной 2 мм;
  • стальные листы;
  • швеллер №5;
  • металлические уголки;
  • металлический прут;
  • крепежи.

Все детали, особенно если это остатки старых металлических изделий, тщательно осматриваются на наличие повреждений, трещин, очищаются от ржавчины, обрезаются.

Изготовление тележки

Для того чтобы понять, как сделать телегу к мотоблоку своими руками, необходимо выполнить такой алгоритм операций:

  1. Для изготовления несущей сварной жесткой рамы взять 5 заготовок труб, обрезать концы болгаркой.
  2. Прижать струбцинами к листу ДСП и прихватить сваркой места соединения 3 продольных заготовок с 2 перпендикулярными так, чтобы они создавали решетчатый каркас.
  3. Проверить геометрию конструкции с помощью обычного строительного угольника. Углы соединенных ребер должны быть 90°.
  4. Установить распорки между прихваченными заготовками в углах днища и по центру, прихватить сваркой.
  5. К продольным трубам днища сделать прихватки сварочным электродом 4 вертикальных стоек по углам.
  6. Проверить перпендикулярность углов, сверить размеры сторон конструкции с размерами на чертеже телеги для мотоблока.
  7. Окончательно приварить все заготовки друг к другу, отшлифуйте сварочные швы, очистить их от наплывов и образований.
  8. Кузов можно сделать из фанеры или деревянных досок, угловые соединения при этом закрепляют стальными уголками.
  9. Доски устанавливаются на раму и прикрепляются при помощи болтовых соединений.
  10. Более прочные борта мастера выполняют из стальных листов. Борта могут быть откидными и фиксированными. Откидные борта кузова считаются более рациональными, т.к. выгрузка грузов больших объемов осуществляется легче. Борта делают также из металлических труб квадратного или прямоугольного сечения. Их выполняют, как и раму, прихватывают, проверяют геометрию для прочности и избежания раскосов и отклонений, окончательно сваривают, жестко прикрепляют к раме. Задний откидной борт крепится обыкновенными дверными петлями и оборудуется шпингалетами.
  11. Взять металлический прут диаметром 30 мм и длиной около 1050 мм для изготовления оси для колес, соединить с продольным шарниром и угловыми опорами. Длина должна выбираться так, чтобы ось не выходила за пределы колес. Подточить ее под необходимые диаметры подшипников в ступицах.
  12. В качестве ходовой части можно взять колесную базу от мотороллера, коляски, тачки или другой сельхозтехники. Тяжелые колеса от автомобильного прицепа со ступицами не рекомендуют устанавливать.
  13. Для изготовления дышла берут 2 профильные трубы диаметром 25х50 мм длиной около 1,85 м, приваривают их к балке рамы так, чтобы получилась треугольная конструкция. Для усиления по углам прикрепляют сваркой металлические косынки толщиной 4 мм, спереди тележки прикрепляют пластину толщиной 8 мм.
  14. Самосвальная технология предусматривает установку дверных шарниров, прикрепляемых внизу на балке и к распоркам днища.
  15. Каркас сделанной конструкции обшить деревянными досками, пластиком или металлом.
  16. Водительское сидение на мотоблок с тележкой устанавливают в готовом виде или в виде ящиков-самоделок из куска ДСП и поролона, обшитого дермантином. Такие ящики необходимы для укрытия инвентаря и материалов.
  17. В качестве тормоза можно использовать стояночный тормозной привод агрегата. Тормозную педаль, сделанную из пластины толщиной 6 мм, закрепить на подставке для ног под сидением, приварить 2 уголка. В передней части установить педаль, в задней — пластину с 2 отверстиями для крепления тросов тормозов, концы которых соединены с Т-образной пластиной с тягой.

Таким способом можно изготовить тележку для мотоблока своими руками.

Тележка для мотобуксировщика своими руками

Мотобуксировщик (мотособака) – устройство для транспортировки грузов, поездок по снегу и заболоченным местностям. Сам буксировщик имеет гусеничный ход, дополняется санями. Прицеп в виде саней удобен зимой, при условии наличия большого снежного покрова, однако летом или в бесснежные зимы использование такого прицепа проблематично.

Производители сельхоз техники предлагают широкий выбор прицепов, адаптеров и телег, в том числе и для мотобуксировщика. Некоторые владельцы такой техники создают тележку своими руками. Ее устройство практически не отличается от тележки для мотоблока.

Главное отличие мотобуксировщика, диктующее особенности устройства прицепов – это гусеничный ход. Такие транспортные средства идеально подходят для бездорожья, поэтому прицеп должен соответствовать тем же требованиям.

Для мотособак рекомендуются прицепы двух видов: грузовая платформа и трелевочник. Оба варианта сложны в исполнении, поэтому лучше адаптировать готовую тележку для мотоблока. Чертежи и размеры для тележки мотобуксировщика и мотоблока будут практически одинаковыми, поэтому можно использовать любые.

Главная особенность прицепа для этого вида техники – колеса низкого давления. Они обладают высоким амортизирующим эффектом, отлично подходят для бездорожья. Тележку с такими колесами можно использовать в любое время года. Такая модификация требует от тележки усиления оси, а также крепления колес. Все остальные части тележки могут остаться без изменений.

Тачка для мотоблока своими руками

Тачка для мотоблока – незаменимый помощник в хозяйстве. Такое устройство позволяет перевозить грузы (урожай, мусор, стройматериалы и т.д.). Сделать тележку для мотоблока своими руками можно из авто деталей или из отдельных материалов. В обоих случаях понадобится сварка и определенные навыки в проектировании. Тачка предполагает самую простую конструкцию, для ее создания подойдет любой чертеж прицепа для мотоблоков.

Для мотоблока Нева мб-2 подойдет навесная тачка с Н-образной сцепкой. Такой вид соединения является универсальным, его легко изготовить. Место сцепки тачки и мотоблока – один из важнейших узлов, получающий большую нагрузку, поэтому материалы для ее создания должны быть прочными, обязательна проверка на наличие дефектов (трещины, ржавчина).

Тачка для мотоблока состоит из рамы, бортов и колес. Если к ней добавить сидение и рулевую колонку, то получится аналог мини-трактора. Любой из вариантов тачки для мотоблока можно изготовить из подручных средств, в Интернете есть много фото и видео с процессом сборки устройств.

Пользуетесь ли Вы прицепами, адаптерами и тачками для мотоблоков?

Прицеп (телега) для мотоблока — изготовление своими руками, видео

Пользу от телеги для используемого в хозяйстве мотоблока переоценить практически невозможно – эта конструкция, в паре с удобным сиденьем и эффективными тормозами, позволяет существенно повысить комфорт при использовании сельскохозяйственного агрегата, и перевозить на  довольно большие расстояние грузы и инвентарь, общим весом до 1 т.

Какими характеристиками должна обладать телега для мотоблока?

Прицеп для используемого в хозяйстве мотоблока не обладает крайне сложной конструкцией. Благодаря этому, имея под руками электрическую дрель, болгарку и сварочный аппарат, сделать такого рода приспособление своими руками сможет каждый. Однако непосредственно перед сборкой потребуется изучить схему, которая подскажет порядок и место монтажа деталей прицепа. Помимо изучения схемы перед изготовлением крайне важно изучить характеристики будущего прицепа. При этом можно ориентироваться  на заводские модели промышленного изготовления.

Один из самых важных параметром прицепов – это их грузоподъемность. Выпускаемые на заводах телеги для мотоблоков способны перевозить багаж, общим весом от 250 до 1000 кг – все зависит от класса мотоблока, с которым будет использоваться прицеп. По этому параметры имеющиеся в продаже телеги делятся между собой на легкие, средние и тяжелые конструкции.

Для эксплуатации в паре с тяжелыми сельскохозяйственными агрегатами, мощностью более 10 л. с., применяются телеги с двумя и более осями, шириной примерно 1,5 и длиной 3 м. Такой прицеп на мотоблок способен на перевозку груза, массой 500–1000 кг. Подобная двухосная конструкция также может оборудоваться скамейками для перевозки небольшой группы людей.

Средние телеги используются преимущественно для мотоблоков, мощностью от 5 до 10 л. с. Эти прицепы представляют собой одноосные конструкции, обладающие габаритами 1,2×1.6 м.  Такая телега на мотоблок справиться с перевозкой багажа, общим весом не более 500 кг.

Мотоблоки, мощностью до 5 л. с. лучше всего оборудовать легкими одноосными прицепами, длиной до 1,2 и шириной до 1 м. Максимальный вес перевозимого такими телегами багажа составляет не более 300 кг. Легкая тачка считается наиболее простой в самостоятельном изготовлении, и требует минимальных затрат материалов, сил и времени.

Второй важный фактор – это высота имеющихся бортов. Легкие и средние заводские телеги комплектуются стенками, высотой не более 35 см. Более крупные по габаритам прицепы оснащены бортами, высотой до 60 см. При этом в каждой модели прицепа, независимо от его класса, предусмотрена одна откидная стенка – как правило, она располагается в задней части конструкции. Такой бортик существенно упрощает процесс погрузки и выгрузки перевозимого багажа.

Подготовка чертежей для прицепа, грузоподъемностью до 350 кг

Телега на мотоблок, способная перевозить инвентарь и багаж массой до 350–400 кг, считается универсальной для использования вместе с бытовым мотоблоком. Планировать изготовление более громоздкой конструкции, в принципе, не стоит, так как это повлечет за собой дополнительные затраты, а также потраченное время и силы.

Чтобы тележка для мотоблока получилась как можно более надежной и сбалансированной, крайне важно изучить схемы. В зависимости от материала и деталей, имеющихся в распоряжении, размеры основных и дополнительных элементов конструкции можно менять. Ниже предлагаем рассмотреть чертежи оптимальной для применение в хозяйстве тележки среднего класса.

Первая схема подробно описывает общий внешний вид прицепа с входящими в его конструкцию основными деталями и узлами.

Второй чертеж подробно описывает изготовление рамы. Основной материал для ее сборки – это круглые или прямоугольные трубы, соединенные между собой посредством сварки. Кузов такой телеги изготовлен из досок, толщиной не менее 2 см. Все имеющиеся борта соединены с рамой наглухо, и не откидываются.

На третьей схеме изображена конструкция водила. Большая часть нагрузки при его эксплуатации ложится на место крепления дышла и корпуса поворотного узла. В связи с этим для предотвращения поломки эта часть конструкции укреплена четырьмя дополнительными ребрами жесткости, указанными в чертеже на разрезе Б–Б.

Эта схема описывает конструкцию поворотного узла. Этот элемент телеги наиболее сложный в изготовлении, поэтому при его сборке потребуется проявить максимум внимания и терпения.

Наличие подробных чертежей – условие столь же необходимое, как и применение при сборке телеги прочных материалов. Только имея под рукой подходящие схемы, фермер сможет соорудить качественный прицеп, способный перевозить нужное количество груза на длительные расстояния.

Как сделать прицеп для мотоблока своими руками?

Имея под рукой схему самодельного прицепа на мотоблок, можно приступать к сбору необходимого инвентаря.

Для работы понадобится:

  • уголки, швеллеры и профильные трубы из кованой стали – они понадобятся для изготовления рамы телеги;
  • металлический прут, диаметром примерно 3 и длиной 107 см – с его помощью удастся изготовить надежную ось прицепа. В дальнейшем прут понадобится приварить к угловым опорам и продольному шарниру рамы;
  • пара колес – их можно взять от старой сельскохозяйственной техники или от мотоцикла. Для того чтобы колеса лучше встали на свои посадочные места, под их диаметр нужно обточить имеющуюся ось;
  • доски – необходимы для изготовления кузова;
  • сварочный аппарат, болгарка, электродрель –обязательно нужны для сборки телеги;
  • набор крепежных болтов и саморезов – с их помощью крепление досок на кузове получиться более надежным

Правильная последовательность при сборке прицепа на мотоблок выглядит следующим образом:

  1. Для начала необходимо сварить раму тележки. Она должна быть максимально прочной, так как именно на составляющие рамы будет взваливаться вся нагрузка от перевозимого багажа. В связи с этим места стыков труб и швеллеров нужно обязательно усилить стальными уголками;
  2. Непосредственно под рамой крепиться ось, играющая роль шасси. Она должна располагаться таким образом, чтобы колеса после их установки на раму не выпирали из-за краев прицепа;
  3. На следующем этапе к оси крепятся используемые колеса;
  4. Далее нужно собрать кузов телеги. Для этого следует взять доски, предварительно очищенные от заусениц, и неподвижно скрепить их между собой посредством стальных уголков. Сами доски должны обладать толщиной в 2 см. Для облегчения погрузки и выгрузки урожая один или несколько болтов прицепа нужно сделать откидными. Для изготовления днища телеги потребуется использовать обрезную доску или листовую сталь, толщиной не менее 3 мм – во втором случае конструкция получается более надежной и долговечной;
  5. В передней части прицепа можно установить автомобильное сиденье, закрепив его на оси;
  6. Сцепку телеги также очень просто сделать своими руками. Для этого нужно использовать подходящий по своим размерам кусок металла, и проделать в нем отверстие. Диаметр последнего должен быть таким, чтобы внутрь него свободно помещалась консоль. Для изготовления сцепки также потребуются подходящие по диаметру подшипники. Последние наружной плоскостью устанавливают внутрь сцепки, а во внутреннюю плоскость деталей заводят  имеющуюся консоль. При этом консоль должна быть установлена без люфта. Об изготовлении прицепа в деталях также можно узнать видео.

Самосвальный прицеп на мотоблок собирается в таком же порядке. Единственная разница заключается в том, чтобы на одном из этапов между рамой и осью установить гидравлический привод с держателями. Последние должны быть рассчитаны на нагрузку в 500 кг. Такой самосвал сэкономит массу времени и сил своего владельца при разгрузке багажа.

Как сделать тормоза на прицеп к мотоблоку?

Самодельный прицеп будет удобным в эксплуатации только в том случае, если оснастить его эффективной тормозной системой. Для ее сборки и монтажа потребуется:

  • мотоциклетный тормозной барабан;
  • мотоциклетные колодки торможения;
  • спицы от колеса мотоцикла;
  • пассатижи;
  • сварочный аппарат.

Равномерную проточку дисков достаточно сложно выполнить самому без подходящего оборудования, поэтому ее лучше всего заказать у специалиста. Дальнейший порядок сборки тормозов выглядит следующим образом:

  1. Вначале нужно снять тяги и тросики с используемых дисков. Сразу после этого необходимо проточить барабаны. Проточенные детали следует надежно закрепить на ступицах;
  2. После монтажа барабанов между имеющимися ребрами появится свободное пространство. Чтобы закрыть его нужно намотать на ребра прочную металлическую проволоку;
  3. Далее на оси необходимо установить диски, и закрепить их посредством втулок. Последние должны быть установлены в неподвижном положении, поэтому следует направить меры на исключение их сдвигов в любые стороны. С этой целью можно наварить на ось небольшой кусок металла;
  4. Далее на барабаны потребуется установить тросики, после чего протянуть их к месту управления водителем. Для торможение изготовленной системой понадобится отдельный рычаг с предусмотренной передачей. С этой целью можно воспользоваться рычагом автомобильного стояночного тормоза. При этом наряду с рычагом на прицеп также потребуется закрепить клапан для управления тормозной системой.
После изготовления и установки тормозов самодельная тележка для мотоблока будет мгновенно останавливаться по команде водителя. При желании управление системой можно осуществлять не только посредством рычага, но и при помощи педали. В любом случае работа с прицепом, оборудованном тормозами, будет гораздо удобнее и, что немаловажно, безопаснее.

Изготовленный таким образом прицеп с тормозной системой подойдет для эксплуатации на мотоблоках марки Нева МБ-1 и МБ-2, а также сельскохозяйственных агрегатах производства брендов МТЗ и Ока.

Изготовление самодельной телеги для мотоблока своими руками: чертежи, размеры, видео

Качественная обработка почвы дело непростое, потребует не только невероятного труда, но и наличия определенных навыков. Еще сравнительно недавно труд был полностью ручным, сегодня есть возможность автоматизировать ряд процессов, чтобы добиться еще более впечатляющей эффективности работы. Ниже предлагается рассмотреть, каким образом можно изготовить качественную и надежную телегу для мотоблока своими руками, оснастить ее всем необходимым.

Конструкция телеги и чертежи

Мотоблок – довольно полезное в сельском хозяйстве оборудование. Чтобы увеличить показатель эффективности его использования, необходимо применять специальное навесное оборудование – насадки. Наиболее практичным является мотоблочный прицеп, прикрепление которого позволит использовать мотоблок как транспортное средство. Стоит отметить, для этого совершенно необязательно приобретать полностью готовый заводской вариант, можно попробовать сделать тележку самостоятельно, используя максимально простой комплекс оснащений и агрегатов.

На чертеже ниже можно увидеть, что представляет собой самодельная тележка на мотоблок, из каких основных агрегатов он состоит и что стоит использовать при его разработке.



Чертеж и размеры телеги для мотоблока

к содержанию ↑

Купить навеску и прицепное к мотоблоку в интернет-магазинах

Изготовление тележки для мотоблока своими руками

Конструктивно тележка состоит из таких элементов, как сцепка, кузов, колеса, а также рама, на которую и устанавливается бортовое оборудование.

Рама

Рама самодельной телеги для мотоблока изготовляется их профильных труб (для этих целей подойдут и изделия круглых сечений, что позволит гарантировать максимально высокий функционал оборудования). Чтобы конструкция рамы не потребовала частого ремонта и обслуживания, потребуется дополнительно укрепить ее уголками, используя сварку.

Сделать более прочным кузов и борта позволит покрытие этих элементов тонким металлом листового типа, на крайний случай – профнастилом.

Если выполнить кузовной элемент телеги с откидными бортами, можно гарантировать более простую эксплуатацию оборудования, обеспечить легкость погрузки и выгрузки материалов или любых иных сельскохозяйственных товаров.

к содержанию ↑

Ось и колеса

Примерный размер колесной оси тележки составляет один метр и выглядит как стержень. Если сделать длину меньше, колеса не будут помещаться в установленных границах кузова. В качестве стандартных элементов опоры превосходно зарекомендуют себя обычные уголки. Посредством использования сварки мастер может качественно соединить корпусные элементы шарнира, а также лонжерона с соответствующим стержнем.

На лонжероны надевается комплект «серег» и доведенная до требуемого размера ось кронштейна. Для самодельной тележки практичными будут фактически любые колеса, используемые в автомобильной промышленности. Например, покрышки от автомобиля ВАЗ, но лучше поискать специальные колеса для тележки в сборе.

Если выбирать большие колеса, это будет способствовать формированию лучшей проходимости и принципиальному увеличению функциональных свойств устройства.

к содержанию ↑

Ступица

Чтобы тележка могла перемещаться, необходимо под колесную пару правильно подобрать ступицу. Это могут быть специальные прицепные устройства или модели, отобранные из старых транспортных средств или прицепов. Вне зависимости от варианта конструкции колесной пары, не ней предусмотрена и ступица. Среди всех агрегатов широкое применение получила задняя балка ВАЗ-2109. Это сравнительно недорогое, но достаточно практичное и эффективное решение.

к содержанию ↑

Сцепка

Сцепное устройство изготовляется или покупается в зависимости от варианта крепления на конкретном мотоблоке. Это важно, чтобы сцепка надлежащим образом подходила к «уху» мотоблока.

Одним из вариантов сцепки является консоль, верхняя часть которой повторяет кронштейн мотоблока, к которому крепятся все навесное оборудование.

к содержанию ↑

Сборка тележки

Если планируется транспортировка грузов в сыпучем виде, тогда бортовые элементы лучше всего сделать откидными. Это касается в первую очередь боковых бортов, которые позволяет оптимальным образом осуществлять погрузку сложных грузов. Если планируется транспортировать груз в мешках, то имеет смысл сделать откидным только задний борт.



Загрузка…

Тележка (прицеп) для мотоблока [виды, изготовление своими руками]

Тележка для мотоблока, даже оснащенного мотором в 5-7 л.с., например, Нева, не говоря уже о более мощных моделях, вещь не просто нужная, а незаменимая в домашнем хозяйстве. Такое прицепное устройство позволяет использовать мотоблок не только для сельскохозяйственных работ, но и как транспортное средство. По статистике, владельцы мотоблоков в первую очередь оснащают своих двухколесных друзей культиватором, окучником и тележкой, и только потом начинают потихоньку приобретать или изготавливать своими руками другое навесное и прицепное оборудование.

Основные характеристики прицепных тележек для Невы

В разное время непосредственно для мотоблоков Нева было разработано 4 модели прицепов:

  • Одноосная самосвальная тележка с габаритами 110х90 см и высотой борта — 35 см. Грузоподъемность -250 кг, собственный вес -56 кг;
  • Двухосная тележка-шасси с габаритами 110х90 см и высотой борта — 35 см. Грузоподъемность – 500 кг, собственный вес – 40 кг;
  • Тележка ТПМ с габаритами 133х110 см и высотой борта – 30 см. Грузоподъемность – до 250 кг, собственный вес – 110 кг.;
  • Тележка ТПМ-М с габаритами 140х82,5 см и высотой борта – 25 см. Грузоподъемность – всего до 150 кг, собственный вес – 85 кг.

Однако это вовсе не означает, что к мотоблоку Нева можно цеплять только эти 4 тележки. Подавляющее большинство современных прицепов снабжены универсальной сцепкой, позволяющей присоединять их к любому самоходному механизму, поэтому смело можно брать любой приглянувшейся вам. Но все же перед покупкой другой марки прицепа лучше сначала убедится, что сцепка на нем подойдет именно к вашей модели двухколесного помощника.

Основные правила выбора тележки для мотоблок Нева

Прицепы для мотоблоков, будь то Кентавр, АГРО, Нева МБ2 или Мотор Сич, не предназначены для передвижения по оживленным дорогам, не говоря уже о скоростных магистралях. Их основное предназначение – перевозка грузов с огородов и дачных участков, при этом передвигаться ими лучше вне дорожной сети, чтобы не создать на дорогах аварийную обстановку.

При выборе прицепа для мотоблока Нева, как и для любой другой марки, нужно правильно соотнести грузоподъемность прицепа и мощность своего механического работника. Если говорить о выборе тележки для мотоблока Нева, то, за исключением модельного ряда тяжелых моделей МБ-23, вся остальная линейка моделей оснащена двигателями от 5,5 до 7,5 л.с. Поэтому оптимальным решением для них будет выбор прицепного устройства грузоподъемностью от 250 до 500 кг. Прицепное устройство для мотоблока Нева МБ 23 можно брать грузоподъемностью до 1 т. – силенок потащить такой груз у этих мощных механизмов хватит.

Остальные правила при выборе прицепной телеги для любого мотоблока, в т.ч. и для Невы продиктованы не столько заботой о мотоблоке, сколько здравым смыслом и удобством в ее эксплуатации. При выборе нужно обращать внимание на:

  1. Материал кузова. Лучше выбирать тележку, кузов которой сделан из оцинкованной стали – ему ни мороз, ни жара, ни дождь и грязь не страшны.
  2. Наличие откидных бортов и самосвального опрокидывания кузова, чтобы нагружать и разгружать тележку было легче и удобнее.
  3. Наличие и качество тормозов. Поскольку перевозить грузы мотоблоком зачастую приходится по неровной местности, то наличие надежных тормозов на крутом спуске убережет вас от крупных неприятностей.

Соблюдая эти нехитрые правила, вы сможете выбрать такой прицеп к мотоблоку Нева, который прослужит вам долгие годы. Но если по каким-то своим соображениям вы не хотите покупать заводской прицеп, то несложно сделать его своими руками. Главное – найти хорошие чертежи самодельного прицепного устройства и обзавестись нужными для этого инструментами и материалами. Но это уже другая тема для разговора.

Как сделать прицеп для мотоблока своими руками?

По конструкции кузовы разделяют на:

  • Цельные. Особенность их конструкции заключается в плотном неподвижном соединении дна и стенок.
  • Кузов с откидными бортами. Особенностью такого устройства есть возможность перевозки крупногабаритных грузов.
  • Самосвальный кузов. Данный кузов отменно справится с разгрузочными работами.

Подготовка чертежа прицепа на мотоблок

Какого размера должен быть самодельный прицеп к мотоблоку:

  • Если у вас легкий тип мотоблока, тогда ширина прицепа должна быть равна 1 м, а длина – 0,85 – 1,15 м. Грузоподъемность такого прицепа составляет около 300 кг.
  • Если у вас мотоблок мощностью выше 5 л. с., тогда будут следующие габариты: ширина – 1 м, длина – 1,4 – 1,5 м.
  • Для тяжелых агрегатов подойдет прицеп с шириной 1,2 м и длиной в 2 – 3 м. Они чаще бывают двуосными.

Далее необходимо создать своими руками чертежи и выбрать нужные именно вам размеры прицепа. Только его точная схема позволит Вам успешно создать конструкцию, которая будет служить долгие годы. Вот пример чертежа такого кузова.

Чертеж рамы для кузова

Как сделать прицеп к мотоблоку своими руками — этапы сборки

  1. Для обычной рамы нам понадобится всего 2 трубки и колеса на подшипниках. На готовую раму мы сможем прицепить уже непосредственно сам кузов. Для того, чтобы смягчить тряску на выбоинах нужно просто установить рессору.
  2. Собираем самодельный прицеп мотоблочный. Для начала к основной трубе прикрепляют дополнительную, которая будет исполнять роль оси. Потом с другой стороны монтируется сцепка для прицепа мотоблока. На концы осевой трубы привариваем ступицы. Далее закрепляем колеса и крепим упор для стоянки. Присоединяем кузов, крылья и сиденье.
  3. Кузов лучше делать из дерева или металла.
  4. Особое внимание стоит обратить ступице для прицепа, она должна быть прочной и надежной.

Как сделать тормоза на прицеп к мотоблоку?

Для того чтобы поставить самодельные тормоза на кузов и обеспечить себе безопасную езду на мотоблоке, стоит обзавестись несколькими деталями для его конструкции:

  • Тормозные колодки от мотоцикла.
  • Тормозной барабан мотоцикла.
  • Спицы от мотоцыклетного колеса.
  • Лучше устанавливать тормоз на обоих колесах. Это позволит эффективно выполнять торможение оборудованием.

Этапы работы:

  1. Снимаем тяги и тросики с диска, и очищаем его.
  2. На ступицы надеваем проточенные барабаны и закрепляем их сзади.
  3. Свободное пространство, которое образовалось между ребрами барабанов нужно обмотать металлической проволокой.
  4. Насаживаем уже разборный диск на ось и крепим его втулками.
  5. Навариваем на ось кусок металла, чтобы исключить смещение диска.
  6. Монтируем тросики на барабаны и протягиваем их к управлению.
  7. В качестве системы управления может быть рычаг с передачей.

В принципе имея хорошую схему с точными расчетами легко можно самому сконструировать как одноосный, так и двухосный самосвальный кузов. Главное знать, как это делать и придерживаться всех инструкций. Сделав самостоятельно такое оборудование, вы обретете невероятного помощника для работы на участках.

Как сделать тележку для мотоблока своими руками?

В хозяйстве мотоблок — один из самых полезных приспособлений. С его помощью можно не только обрабатывать землю, но и перевезти много необходимого: сено и удобрения, готовый урожай, топливо … Но как это сделать, если штатный механизм такого рода не оборудован какими-то специальными приспособлениями? ?



Выход один — тележка для мотоблока. Сделать это своими руками вполне реально, и это сэкономит много денег.Рассмотрим простейшую конструкцию тележки, которая легко перевозит до 400 кг, оборудована удобным местом для водителя и быстро изготавливается в домашних условиях.

Конструктивные элементы

Условно каждый прицеп можно разделить на следующие конструктивные элементы: место для водителя и центральная рама, сама тележка с кузовом и колесами. Место для водителя ставят на сварную раму. Поскольку основная нагрузка приходится на очень ограниченную площадь, ее усиливают ребрами жесткости.

Из чего сделать каркас?

Ни одна тележка для мотоблока, которую легко изготовить своими руками, не обходится без прочной сварной рамы. Сварить его проще всего из швеллеров и уголка, которые есть в каждом строительном магазине. Готовить каркас нужно максимально тщательно, так как он должен выдержать все превратности убитых сельских дорог.



Из чего сделать колесные оси?



В качестве оси для колес берется стальной стержень диаметром не менее 30 мм, соединенный сваркой продольным стыком, а также с угловыми опорами.Длина — не менее 1070 мм. Выбирать нужно так, чтобы колеса не выходили за пределы тележки.

Изготовление корпуса

Так из чего сделана тележка? Своими руками корпус проще всего смонтировать из досок толщиной до 20 мм, а по углам закрепляют стальными уголками. Доски прикручены к каркасу. Так как вам, вероятно, потребуется перевозить большие объемы груза, лучше складывать борта: так будет легче выгружать большие объемы.

Колеса

Их можно взять с какой-нибудь сельхозтехники.Но если некогда их искать, вполне подойдут те, что от обычной мотоциклетной коляски. Ось обрабатывается до соответствующего диаметра. Такая тележка для мотоблока будет иметь хорошую проходимость, позволяя перевозить груз даже по плохим дорогам.

Изготовляем прицепную сцепку из любого подходящего куска металла, проделывая в ней отверстие, чтобы сцепка легко проходила в нее. Поворотный узел лучше сделать из подшипника подходящего диаметра, максимально прочно закрепив его сваркой.


Их необходимо накрыть пыльниками, заполнив все пространство под ними смазкой. Если не защитить их от агрессивного воздействия внешней среды, ваша тележка для мотоблока (сделанная своими руками) долго не будет ездить по дорогам нашей страны.

Дно тележки

Конечно, это можно сделать из обрезной доски. Но гораздо надежнее поставить для этих целей листовой металл. Толщину листа предпочтительно выбирать в пределах 2-3 миллиметров: такая тележка для мотоблока (что можно сделать своими руками за пару дней) может прослужить несколько лет, практически без надобности. ремонт.

В качестве сиденья идеально подходит сиденье легкового автомобиля.

Подходит ли вам мотоблок?

Фото BCS с навесным устройством Flail Mower. Фотография: Элиза Милио

Если вы продолжите расширять систему выращивания вручную, рано или поздно вы может оказаться, что объем вашего производства достиг «неудобной стадии». Неловкая стадия — это расплывчатый граница, где обрабатываемая земля слишком велика, чтобы ее можно было уследить вручную, но, возможно, не очень большая достаточно, чтобы оправдать вложения в трактор.Если вы занимаетесь микропроизводством и стремясь повысить эффективность, вы можете быть хорошим кандидатом на двухколесный мотоблок трактор. Мокасины обычно выбираются фермерами, которые густо сажают растения и имеют поля необычной формы. (часто из-за максимального ограниченного пространства) или обеспокоены уплотнением из-за высокого содержания глины почвы. На рынке есть несколько мотоблоков; BCS — популярный бренд предлагает множество вариантов и служит хорошей мерой для оценки потенциальных затрат и выгод приобретения этого типа инструмента.

История BCS и дилеры

Этот двухколесный трактор возник в Италии в 1940-х годах. мелкие фермеры, выращивающие сено на наклонной местности, заменив ручную уборку пшеницы серпом косилка. К тому времени, когда BCS пришла в США в 1970-х годах, компания уже расширила возможности мотоблока за счет добавления нескольких агрегатов и двигателей различной мощности.Их штаб-квартира находится в Портленде, и у них есть дилеры по всему миру. стране, но если вы хотите купить трактор BCS, я бы порекомендовал Earth Tools. Семейный бизнеса в Кентукки, они очень хорошо осведомлены и несут большой объем инвентаря, сводя к минимуму время выполнения заказа на заказанные детали.

Опции

Предлагая до 10 различных тракторов и около 20 различных орудий, использование тракторов BCS довольно разнообразны.С навесным оборудованием, в том числе косилкой, ротационной бороной, роторным плугом и культиваторы, BCS потенциально может предоставить все, что вам нужно для создания высоких грядок, ухода за овощами посевы и управление покровными культурами. Хитрость заключается в том, чтобы выбрать подходящий трактор для ваших нужд. Если вы планируете выращивать пропашные культуры производства с мотоблоком, вы, вероятно, захотите добиться больших успехов — так вы сможете использовать самые широкие разнообразные орудия, особенно те, которые требуют большей мощности, например, косилки.

Подходит ли вам мотоблок?

Это большой вопрос, и все сводится к масштабу и системам. Предполагая, что вы рассматриваете модель с высокой мощностью лошади и приобретение как минимум 2-3 орудий, вы могли бы смотреть на вложения где-то между 7000 — 10 000 долларов (все новые). Большинство мотоблоков выращивают всего несколько соток; редко больше трех.Жан-Мартен Фортье, автор известного справочника The Market Gardener разработал эффективную и прибыльную систему ведения сельского хозяйства с использованием BCS на 1.5 акры земли. Если вы увеличите площадь более 2–3 акров, четырехколесный трактор, скорее всего, будет лучший вариант. Однако даже если вы выращиваете гораздо большие площади с помощью тракторов, BCS все еще может быть удобным инструментом для навигации по многолетним переулкам и поворотам, слишком узким для четырехколесного автомобиля трактор, или управлять неудобными одиночными или частичными рядами в смешанном блоке или поле, или даже для использования в постоянных или полупостоянных высоких туннелях.

Другие моменты, которые необходимо учитывать

Культиватор BCS или другой мотоблок может стать ценным дополнением к вашему парку инструментов, если вы — диверсифицированное сельское хозяйство … на пороге тракторных масштабов, но не совсем там. Учитывая, что они недешевы и могут показаться немного громоздкими. Вероятно, это вложение стоит только в том случае, если вы собираетесь использовать его возможности для нескольких орудий.В этом случае лучше выбрать больший, более мощные модели. Несмотря на то, что они будут более удобными для таскания, стоит иметь возможность для выбора любого орудия в процессе экспериментов и точной настройки вашей системы. Я бы также рекомендовал ВОМ устройство быстрой смены навесного оборудования — стоит вложенных средств, чтобы легко вносить изменения!

Если вам понравилась эта статья и вы хотите, чтобы она была похожа на нее, введите свой адрес электронной почты в поле поле подписки в правом верхнем углу этой страницы, и мы будем отправлять вам новые статьи в блоге по мере их публикации.


Джейн работает специалистом по полевому производству в Центре агроэкологии и устойчивого развития. Food Systems, где ее дни заполнены тракторной работой, координацией орошения, садом. уход и обучение учеников и стажеров. Ее любимый способ завершить долгий рабочий день Солнце спускается с холма в бухту Митчелл и прыгает в Тихом океане.

Мотоблоки | MOTHER EARTH NEWS

Большинству хозяйств нужна прочная косилка, садовый культиватор и, возможно, способ расчистить снег с проезжей части. Но покупка и обслуживание трех и более двигателей может обойтись довольно дорого. Многие из нас мечтают иметь стандартный трактор с различным навесным оборудованием, но тракторы тоже могут быть недоступны, если вы не зарабатываете себе на жизнь сельским хозяйством.

Есть третий вариант, который может быть идеальным и более доступным для многих из нас — двухколесный мотоблок.Эти машины имеют более крупные двигатели, чем большинство однофункционального силового оборудования, и они могут работать с широким спектром навесного оборудования, что позволяет вам покупать и обслуживать только один высококачественный двигатель для выполнения различных задач. Мы опробовали два ведущих мотоблока: полевую и щеточную косилку DR, продаваемую компанией Country Home Products из Вермонта, и мотоблок BCS производства Италии, но у дилеров по всей территории Соединенных Штатов. Цены начинаются от 3000 долларов — гораздо меньше, чем у ездового трактора, и меньше, чем у нескольких отдельных машин.

Как совладелец фермы дикого лука, небольшого огородного предприятия в Лоуренсе, штат Канзас, мне нужно было что-то, что можно было бы легко переключить с обработки наших цветников на стрижку рядов травы между ними и уборку кустов стороны дамб наших прудов. С помощью моей жены и делового партнера Линн я смог сравнить модели DR и BCS. .

Обе марки — отличные товары, которыми с удовольствием воспользуется любой землевладелец. Оба хорошо построены и продуманно спроектированы.Ни один из них не является недорогим, но когда я поговорил с друзьями, которые владеют ими в течение многих лет, я убедился, что их долговечность делает их гораздо более выгодными, чем несколько менее дорогостоящего оборудования, выполняющего ту же работу.

Мы протестировали полевую и щеточную косилку DR мощностью 15 л.с. Pro, вторую по величине из четырех доступных моделей DR. Он оснащен газовым двигателем Kawasaki V-Twin Pro с верхним расположением клапанов, который оживает от одного прикосновения к электрическому стартеру. Двигатель был достаточно мощным, чтобы прокатить меня по поворотам, пока я не узнал его нюансы.По словам нашего 17-летнего сына, который большую часть стрижки косит на нашей ферме: «Это косилка не для кротких». Косилка шириной 26 дюймов никогда не спотыкалась о рогоз и неровные заросли небольших древесных кустарников. Благодаря прочным, сверхмощным ножам он косил чище, чем я ожидал, и прорезал все, не увязнув.

Мы также протестировали 42-дюймовую приставку для косилки. Эта газонокосилка имеет два поворотных ролика спереди, которые позволяют выполнять крутые повороты. Все устройство построено низко и может косить под кустами или забором на высоте более 17 дюймов от земли.Он действительно съел акры. По оценкам DR, он может косить лужайку площадью в полакра чуть менее чем за 30 минут. Но фермы — это не газоны. Наша «лужайка» скрывает опасное скопление известняковых камней, обрезанных столбов забора и выбоин, образованных неизвестно чем. Благодаря широким задним шинам и большим роликовым колесам режущая дека газонокосилки удерживалась над местом столкновения, предотвращая погнутые или помятые лезвия. Это навесное оборудование также оснащено двумя ножами для мульчирования с высоким подъемом, которые отлично справляются с подъемом растительности перед стрижкой и мульчированием.

Если вам нужен резервный источник электроэнергии, также доступен генератор мощностью 6000 Вт, который, по словам DR, будет одновременно питать холодильник, морозильник, скважинный насос и систему отопления дома. Эта уникальная приставка для генератора дает вам четыре розетки для защиты от замыкания на землю на 110 В с автоматическими выключателями на 20 А и одну розетку на 220 В с автоматическим выключателем на 25 А. (Для использования при температуре ниже 35 градусов они также предлагают зимний кожух двигателя.)

Другие доступные насадки включают 30-дюймовый снегоочиститель и 42-дюймовый отвал для снега.Все садятся и спешиваются без особых усилий. Прочный вал из нержавеющей стали в передней части трактора легко входит в монтажные кольца на каждом из устройств и удерживается на месте кольцом и штифтом из нержавеющей стали. DR использует ременные приводы для всех различных инструментов, и их просто надеть, хотя в каждом устройстве используется ремень разной длины.

Сам трактор оснащен блокируемым дифференциалом (коробка передач, которая передает мощность от двигателя на задние колеса; когда он заблокирован, они вращаются с одинаковой скоростью), который наиболее полезен при кошении на склонах.По словам DR, эта машина безопасна на склонах до 20 градусов. Когда вы косите на ровной местности, дифференциал может оставаться разблокированным, что облегчает поворот и управление.

В DR используются те же шины, что и на вездеходах, с очень агрессивным протектором и жидким герметиком для предотвращения проколов. Он расположен низко и широко, обеспечивая центр тяжести, прилегающий к земле.

15-сильный V-Twin Pro имеет четыре передачи переднего хода и одну передачу заднего хода. На левой рукоятке находится мертвец, предохранительное устройство, которое отключает двигатель, если оператор теряет управление.Он должен быть нажат, чтобы двигатель работал, когда косилка включена. На этой же рукоятке находится сцепление, которое необходимо выжимать во время бега. (Это было причиной нашей единственной жалобы — непрерывное сжатие в течение длительного времени приводило к утомлению рук Линн.) Элемент управления на правой рукоятке приводит в действие мощный дисковый тормоз.

Джой Ломинска, огородник недалеко от Лоуренса, штат Канзас, и ее муж Боб в течение многих лет использовали более раннюю модель DR. Они использовали его для стрижки пастбищ, и, когда он был выведен на пенсию, они проработали много-много часов.Теперь у них есть новая модель, и Joy ценит ее способность косить тяжелую влажную овсяницу, небольшие пни и саженцы. Она говорит, что ее немного пугает новая, более мощная модель, особенно при маневрировании в узких местах — например, вокруг трав. Боб говорит, что у него нет такой проблемы, что отражает опыт Линн и меня с DR.

В целом DR — это простая машина, легкая в понимании и эксплуатации. Он довольно мощный, что позволяет быстро справиться с большинством дел, не опасаясь увязнуть в проблемах.

Мотоблок BCS

Мы протестировали трактор BCS модели 853 с установленным сзади 26-дюймовым культиватором и кусторезом. Он приводится в движение одноцилиндровым газовым двигателем Honda Gh490 мощностью 13 лошадиных сил. BCS и его навесное оборудование отличаются от DR тем, что они имеют зубчатый привод и не имеют ремней. Это означает, что между трансмиссией и агрегатом находится вал отбора мощности (ВОМ). Эта модель поставлялась с устройством быстрой смены навесного оборудования, которое позволяло нам переключать орудия примерно за минуту.


Ручки BCS двусторонние — задняя часть станка может стать передней частью станка. Это позволяет установить культиватор с задними лапами или, изменив конфигурацию рукоятки, различные косилки, снегоочистители и даже измельчитель / измельчитель. Руль можно поворачивать в сторону на несколько высот, что позволяет ходить рядом и управлять одной рукой, чтобы не нарушать вспаханную почву.

Культиватор, которым известен BCS, работал очень хорошо.Примерила на дерне и на обустроенном приусадебном участке. Два прохода по дерну превратили его в прекрасное семенное ложе. Один проход — это все, что нужно на садовом участке, и культиватор может работать на глубине до 8 дюймов. Секрет способности почвообрабатывающего устройства BCS кроется в высокой скорости пальцев, примерно вдвое превышающей скорость некоторых сопоставимых культиваторов. Кроме того, культиватор не оставляет необработанной центральной полосы, как это делают другие модели. Имеется регулируемый окучник / бороздок, повышающий удобство культиватора при культивации.

Насадка для щеточной косилки представляет собой цепную косилку, что означает, что она имеет множество отдельных ножей, которые вращаются вертикально от горизонтальной оси.Они часто считаются лучшим выбором для пересеченной местности, потому что лезвия могут поворачиваться, что снижает вероятность их разрушения пнями, камнями или другими неподвижными объектами. Компания также продает косилки с серповидным стержнем шириной до 53 дюймов, которые рекомендуется использовать на небольших саженцах (до 1,5 дюймов) и на плотинах прудов. И щеточная косилка, и косилка с серповидной балкой поворачиваются на тракторе, чтобы приспособиться к неровной местности.

Существует также дополнительная газонокосилка шириной 38 дюймов, которая может быть оснащена травосборником.В сочетании с мускулистым (двухколесным откидным сиденьем) можно получить конфигурацию газонокосилки для верховой езды, хотя и гораздо большей длины.

Для трактора BCS доступно гораздо больше навесного оборудования, некоторые из которых сделаны BCS, а некоторые — другими производителями. Earth Tools, крупнейший дистрибьютор BCS в Соединенных Штатах, предлагает более 30 единиц оборудования, в том числе измельчители / измельчители, снегоочистители, пластиковую мульчирующую насадку, измельчители, дровоколы и даже мини-машины для сена.

Трактор имеет четыре скорости движения вперед, но максимальная скорость рассчитана на использование опциональной дуги.Я не знал об этом, когда впервые попробовал это, и с гордостью могу сказать, что могу бегать со скоростью румпеля. Трактор также может быть реверсирован для маневрирования, что приведет к отключению орудия.

Шины BCS напоминают шины трактора, с глубокими проушинами и шириной 5 дюймов. Вы можете приобрести удлинители осей, которые увеличивают ширину трактора для кошения на крутых склонах.

Я разговаривал с Виргом Функом из Топека, штат Канзас, который владеет культиваторами BCS в течение 16 лет. Он использует культиватор, снегоочиститель и измельчитель / измельчитель.У Virg также есть отвальный плуг, для использования которого требуется 90 фунтов колесных грузов. Функ говорит, что электрический стартер — это большой плюс, особенно холодным утром, когда он пользуется снегоуборочной машиной. Его единственное беспокойство заключается в том, что кабели управления, которые должны изгибаться вперед и назад при переворачивании ручек, могут со временем растягиваться. Но запасные части, обслуживание и распространение сейчас на высоте, говорит он, и он всегда может получить то, что ему нужно.

Как и DR, BCS готов атаковать сложные задачи. Это означает, что для этого требуется значительная сила верхней части тела.Пользователи, не обладающие этой силой, могут столкнуться с трудностями при обработке дерна или при попытке вспахать исключительно сухую почву.

BCS является мощным и может легко выполнять некоторые узкоспециализированные работы. Широкий ассортимент навесного оборудования позволяет ему выполнять множество задач на небольших фермах или площадях. Я бы с удовольствием разместил у себя в хозяйстве трактор БКС.

Как выбрать

Выбор между DR и BCS зависит от того, какие работы вы хотите, чтобы оборудование выполняло. Если вы мелкий фермер или серьезный садовник, я бы порекомендовал BCS из-за множества доступных для него орудий.Если вам нужно оборудование, чтобы поддерживать землю и полосы движения в отличном состоянии, или если вы хотите добавить аварийный генератор, вы, вероятно, предпочтете DR.

Я надеялся найти более устойчивое решение для моей работы по уходу за землей — многогранный инструмент с одним действительно отличным двигателем. Эта машина мечты всегда заводилась, имела много мощности и прослужила долго. Этим летом я нашел два в DR и BCS.


Дэн Нагенгаст — исполнительный директор Сельского центра Канзаса и совладелец фермы дикого лука в Лоуренсе, штат Канзас.


Первоначально опубликовано: декабрь 2006 г. / январь 2007 г.

Шагающий трактор: универсальный инструмент, универсальный

Шагающий трактор, или шагающий трактор, — это трактор, который имеет только два колеса. Это может быть очень полезно владельцу небольшой или средней усадьбы. Он может быть оснащен множеством различных приспособлений для выполнения разнообразных работ.

У моего отца в 1950-х годах был старый мотоблок.У него были стальные колеса с шипами вместо резиновых шин. У него была косилка с серповидной косилкой, которая приводилась в движение валом с зубчатой ​​передачей. Он поставлялся с несколькими буксируемыми орудиями, включая грабли, дисковую борону, пружинную борону и одинарный плуг. Мощность на колеса регулировалась рычагом, который натягивал приводной ремень. Для начала на шкив наматывали веревку, а затем энергично тянули.

Шагающие тракторы уже много лет используются в Европе для стрижки очень крутых склонов и для работы в узких местах на виноградниках.Находясь в армии США в Корее в 1980-х годах, я видел, как многие из этих небольших тракторов использовались для обработки почвы, для привода насосов, перекачивающих воду на рисовые поля, и даже для перевозки семьи в город на тележке.

Я купил свой современный мотоблок около семи лет назад. Это BCS 732, сделанный в Италии. Он имеет блокируемый дифференциал, что делает его очень маневренным при кошении вокруг деревьев или под забором в разблокированном состоянии, но обеспечивает дополнительную тягу при обработке почвы в заблокированном состоянии.Он имеет 3 скорости с функцией мгновенного реверса. Он имеет механизм отбора мощности (ВОМ) для такого навесного оборудования, как культиватор или косилка.

Мой шагающий трактор пришел из компании Earth Tools в Кентукки. Он был доставлен мне в Техас на грузовом автомобиле. Я заказал несколько навесного оборудования одновременно, в том числе культиватор, косилку с серповидной штангой, роторную газонокосилку и траншеекопатель. Быстрое разъединение позволяет легко переключаться между агрегатами.

Я заказал свой трактор с дизельным двигателем мощностью восемь лошадиных сил. Двигатель обеспечивает больший крутящий момент, чем бензиновый.Дизельный двигатель прослужит намного дольше, и нет свечей зажигания или других деталей системы зажигания, которые необходимо заменить. Дизельное топливо хранится намного дольше, чем бензин, и к тому же оно безопаснее. Мой дизельный двигатель можно запустить как газонокосилку, и обычно он запускается с первого рывка. У него также есть электростартер, поэтому им может пользоваться кто угодно, независимо от силы верхней части тела.

Приставка для косилки с серпом отлично подходит для кошения под забором. Он может косить очень высокую траву, срезая ее внизу, как ножницами.Его можно использовать для заготовки сена или соломы для подстилки для животных или для садовой мульчи.
Роторная косилка отлично справляется с поддержанием чистоты газона, она может собирать, бросать или мульчировать скошенную траву. Культиватор обрабатывает садовую почву для подготовки к весенней посадке, а также обрабатывает компост, не уплотняя почву, как это сделал бы большой трактор. Траншеекопатель подходит для закапывания оросительных линий, чтобы их не порезала газонокосилка.

Earth Tools продает несколько различных моделей и потрясающее количество навесного оборудования для трактора BCS.Вы можете увидеть некоторые из них в действии в видеороликах на веб-сайте Earth Tools и на YouTube. Среди прочего, есть снегоочиститель, дровокол, грабли для сена, роторный плуг, который делает грядки в саду, электрическая щетка, которую можно использовать для подметания стоянки, измельчитель / измельчитель для обрезки деревьев, и даже небольшой рулонный пресс-подборщик для заготовки сена.

Мне очень нравится работать с моим трактором BCS. Ходьба — отличное упражнение, а маленький трактор делает многие тяжелые работы настолько легкими, что они становятся приятными.Скорость кошения — это комфортный темп ходьбы. Никогда не бывает слишком влажно, чтобы косить серповидной косилкой, даже в стоячей воде. Срезать кусты и маленькие саженцы не проблема. Культиватор обладает достаточной мощностью, даже в нашей тяжелой глине в центральном Техасе, а руль поворачивается в сторону, поэтому вы не оставляете следов на только что вспаханной почве.

Не расстраивайтесь по поводу цен на эти тракторы и навесное оборудование. Они недешевы, но вы действительно получаете то, за что платите. Эти сверхмощные и качественные машины будут переданы вашим внукам.

Если вам нужна тяжелая машина для работ, для которых не требуется полноразмерный трактор, но слишком много работы, которую нужно выполнять вручную, тогда приобретите качественный мотоблок.

Эта статья является участником нашего конкурса писателей с января по март 2015 года. Обязательно поставьте оценку этой статье — ваш голос — важная часть выбора победителей!

Текущий призовой фонд этого конкурса уже превышает 1300 долларов, и его ждут новые! Текущие призы включают:

  • а 21.Автоклав на 5 литров от All American, стоимость 380 долларов
  • год бесплатного членства в сообществе [Grow] Network Core Community, стоимость 120 долларов США
  • полная серия интервью «Лето выживания», стоимость 127 долларов
  • копия набора видео на DVD «Grow Your Own Groceries», стоимость 42 доллара
  • набор семян Bug Out от Sustainable Seed Co, стоимость 40 долларов
  • копия DVD-видео «Альтернативы стоматологам», стоимость 32 доллара
  • полная серия интервью «Саммит по выращиванию продуктов питания в 2014 году», стоимость 47 долларов
  • полная система фильтрации воды Berkey Travel, стоимость 230 долларов
  • Установка для экстренной очистки воды Survival Still, стоимость 279 долларов
  • 2 садовые башни от проекта Garden Tower Project, стоимостью 349 долларов каждая

Щелкните здесь, чтобы увидеть полный список правил и призов — и введите свою статью, чтобы получить шанс выиграть.Ждем вашего ответа!

(Посещали 1257 раз, 1 посещали сегодня)

Мотоблоки

Каррарино Прогулочный трактор похож на 4-колесные тракторы Антонио Карраро. многофункциональный, хорошо спроектированный и качественно сделанный. Используется более 200000 по всему миру. 700-я серия выпускается с дизельными моделями мощностью 9 и 12,5 л.с., а когда с шинами 5,00 x 15 дюймов, у них есть все, что нужно. Их человеческий масштаб, стабильность и вес дают им возможность выполнять большую работу в то время как оператор пользуется управлением с твердой земли.География, ферма планировка и более мелкая логистика для перемещения, укрытия и обслуживания шагающий трактор и его навесное оборудование делают его трудным выбором для многих производители.

Хотя они представляют собой крупную инвестицию, они стоят на 1/3 меньше, чем самые маленькие четырехколесные модели сопоставимого качества. Девять л.с. Стоимость модели с электрическим запуском с колесами 15 дюймов и шириной румпеля 33 дюйма 5600,00 долларов США.

Начало страницы


Орудие лопаточки
Преимущества лопаточки доступны для шагающих трактористов, а также тракторов с 4-мя колесами.Несколько модели спадеров изготовлены для использования с разной ходьбой сзади тракторы. Спидеры работают с валком шириной 24 дюйма, копая на глубине 6 дюймов, переворачивая верхние 3 дюйма. Те, кто следят за работами Эллиота Коулмана, знают, что он нравится их работа.

Соответствующие мотоблоки будут иметь 12 или более лошадиных сил и иметь колеса диаметром 14 дюймов или больше. Такие модели, как BDS Hercules, 14 Hp Pasquali, 14 Hp Goldoni, Ferrari 728 и Carrarino — все может быть укомплектован лопатой за 2300 долларов.00 каждый.

Поскольку лопаты вдавлены в землю, обратная реакция — давление на трактор снизу вверх, оператор должен противостоять этой реакции. Следовательно, оператор должен принять использование культиватора с прогулкой позади трактора, а также желаемая почва обработка почвы.

Начало страницы


Валковый агрегат
Ваш мотоблок может быть эффективным машина для производства кормов тоже.После того, как вы окутали траву люцерны с серповидной штангой, установленной на вашей прогулочной дорожке за трактором, вы можете заменить ее с ленточными граблями, которые сгребают сено в валок для завершения обработки процесс. В ленточных граблях используется пара пружинных нагрузок, связанных с одним или несколько клиновых ремней, которые сгребают сено слева направо от машины с образует равномерный валок. ВОМ трактора приводит в действие систему, так что даже тяжелая трава перемещается горизонтально, не повреждая нежную люцерну. листья.Рабочая ширина от 40 до 58 дюймов может использоваться с мотоблоками. от 9 до 14 л.с. Как только он будет собран, вы можете связать его в тюки или бросить на вагон для хранения без упаковки в сарае или на чердаке. Диапазон затрат составляет от 1700 долларов США до 2 100,00 долл. США

Начало страницы


Checchi Magli SP100 Potato Digger
Некоторые корнеуборочные комбайны для картофеля, чеснока и т. П. клубни производятся в нескольких моделях для работы с тракторами от 18 л.с. и вверх — Checchi & Magli, изображенный слева, продается за 3500 долларов.00 доставлено в большинство мест в США. Модель с меньшей мощностью, SP50, работает с 18 Тракторы л.с. и могут быть доставлены примерно за 2850 долларов США.

Начало страницы


F. Spedo Potato Digger
Итальянский производитель предлагает отличный экскаватор, который может работать мотоблоком мощностью от 12 л.с. или минитрактором.В Компания F. Spedo поставляет адаптеры по размеру.

Начало страницы


Рассадопосадочная машина Mini Tex
Рассадопосадочная машина Mini Tex перемещается пешком Трактор или минитрактор. Саженцы загружаются в карусель, которая автоматически помещает растения в ряд. Разнообразие звездочек позволяет выбирать расстояние между ними. Этот Рассадопосадочная машина также может обрабатывать крупные семена и луковицы, такие как чеснок. Он продается за 3100 долларов США

Начало страницы


Hermes Flail Mower
Альтернатива более распространенной роторной косилке косилка с цепом. Цепи лучше справляются с резкой мусора и древесных отходов. материал. Горизонтальный вал ротора имеет множество пар поворотных ножей, которые измельчить растительность и измельчить древесные стебли. Потому что ножи установленные на скобах, они могут свободно отскакивать, если не могут проникнуть в некоторые материалы при первом ударе и тем самым защищают себя от повреждений.В растительность имеет тенденцию к срезанию и повторному срезанию и равномерно разбрасывается под косилкой капюшон. Резиновый клиновой ремень, приводящий в движение ротор, также защищает коробку передач от ударов при ударе о камень или другое твердое препятствие.

Все эти качества делают цепы идеальными для скашивания сельскохозяйственных культур. остатки, такие как стебли кукурузы, легкая обрезка, как на виноградниках и плоды тростника насаждения и генеральные уборочные работы. Модели от 24 дюймов до 39 дюймов подходят для мотоблоков мощностью от 12 л.с.Цены диапазон от $ 1,800.00

Начало страницы


Машины для вторичной обработки почвы Goldoni
Одним из выдающихся преимуществ мотоблоков является их использование как вспомогательные почвообрабатывающие машины. Их небольшой вес сводит к минимуму уплотнение при их маневренность способствует их частому использованию для борьбы с сорняками вниз с ранних всходов или вскоре после пересадки.Добавление приставка для междурядного культивирования ускоряет обработку поля, разбивает налет и внести поправки. Стоимость междурядного культиватора составляет 1600 долларов США на 1 800,00 долл. США

Начало страницы


Goldoni Grain Drill
Совместите точную дозирующую сеялку для зерна с ходьбой трактор и поместите семена зерновых или покровную культуру там, где они будут расти, прочь от попаданий или промахов при рассеве трансляцийВыберите открыватели дисков для более тяжелого грунта и менее подготовленных участков. Или выберите тип обуви сошники на более легких и хорошо вспаханных почвах. Выберите 41 » модель до 9 сошников или 47-дюймовая модель с 9 или 11 сошниками. Ваша стоимость будет от 2500 до 2900 долларов

Начало страницы


Caeb Hay Baler
Тюки сена с помощью мотоблока? Да это правда, круглый тюки диаметром 22 дюйма, длиной 20 дюймов и весом около 48 фунтов.производятся и завернутый в сеть этим небольшим пресс-подборщиком. Питание сзади от ходовой части мощностью 12 л.с. Трактор может произвести тюк менее чем за минуту каждый. Это управляемый колеса позволяют ему легко маневрировать, а небольшой размер позволяет ему работать в замкнутые пространства и на крутых не найдены. Сетка позволяет даже короткие и рассыпчатое растительное вещество, подлежащее уборке. Его цена 7 100,00 $

Начало страницы


Фронтальная барабанная косилка
Фронтальная барабанная косилка для кошения и валкования за один раз. Перевал изображен здесь на дизельном тракторе Fort 9 Hp серии 180.Косилка имеет Валок шириной 28 дюймов и стоимостью 1600 долларов США. Трактор продается за 4500 долларов США

Начало страницы

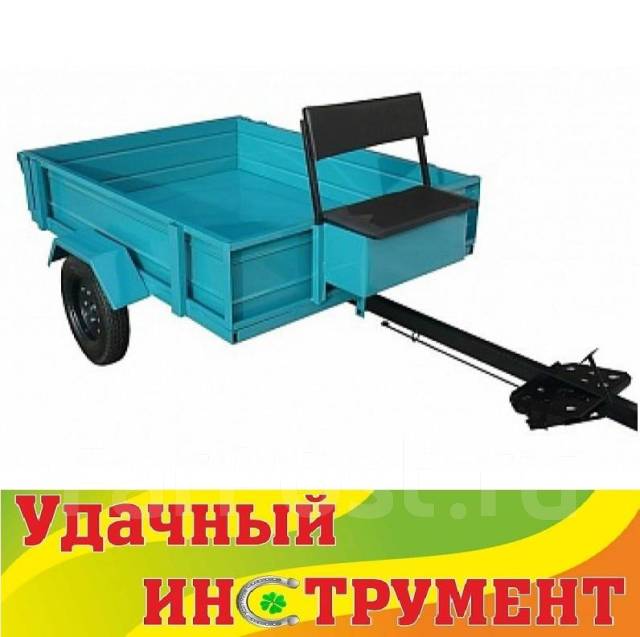

Прицеп с приводом Fort Powered Trailers
Прицеп с приводом обеспечивает вездеход в сцепленном состоянии с мотоблоком. Европейские мотоблоки предлагают особую секунду ВОМ, который приводит в движение ось прицепа с той же скоростью, что и колеса трактора, чтобы дать Тяга 4X4.Как показано на рисунке выше, рулевое колесо позволяет устройству быть эксплуатируется как сочлененный автомобиль для перевозки значительных грузов. Трейлеры станина может опрокидываться вручную или с помощью гидроцилиндра. Они также разнообразить задачи, которые мотоблок может выполнять на вашей многопрофильной ферме, от транспортировка компоста во время посадки до вывоза урожая с поля, сада или пастбище. Прицепы с электроприводом стоят от 3000 до 3500 долларов

Начало страницы


Культиватор Imants
Культиватор Imants предлагает вам возможность копать от 6 до 10 дюймов. с вашим мотоблоком мощностью 12 л.с.Он очень похож на рототиллер, за исключением он имеет медленно вращающийся вал ротора и длинные изогнутые хвостовики, оснащенные заостренные лопаты. Действие заключается в взбалтывании почвы для ее аэрации и разрушения. вверх. Конструкция его «лопаток» и низкая частота вращения ротора делают его менее разрушительные тогда стандартные рототиллеры. Его можно установить на самые большие Европейские мотоблоки и продаются примерно за $ 2,500.00

Начало страницы


Сайтов-cubcadet-Site

]]>

Если у вас возникнут проблемы с доступом к этому веб-сайту, позвоните нам по телефону 1-877-428-2349 для получения помощи.

Двигатель Заявление об отказе от ответственности: Информация о мощности двигателя в лошадиных силах предоставлена ​​производителем двигателя для использования только в целях сравнения. За подробностями гарантии обращайтесь к местному дилеру Cub Cadet. Заявление об ограничении ответственности: Цена указана в долларах США и является рекомендованной производителем продажной ценой. Модели и цены могут отличаться в зависимости от местоположения. Налоги, фрахт, установка и доставка не включены. Дополнительное оборудование, аксессуары и насадки продаются отдельно. За подробностями обращайтесь к вашему продавцу. Изображение Заявление об отказе от ответственности: Продукты могут отличаться от изображенной на изображении модели по дизайну, требуемым приспособлениям, функциям безопасности и нефункциональному внешнему виду, а также могут не отражать инвентарь дилера или технические характеристики устройства. Технические характеристики Заявление об отказе от ответственности: Технические характеристики могут быть изменены без предварительного уведомления. Изображения могут не отражать инвентарь продавца и / или технические характеристики устройства. Руководство оператора Заявление об ограничении ответственности: Размещенное руководство оператора предназначено для общей информации и использования. Чтобы обеспечить загрузку руководства оператора, относящегося к вашему устройству, нам требуются модель и серийный номер. Заявление об ограничении ответственности: Фактическая скорость автомобиля зависит от нагрузки, использования и условий окружающей среды. Батарея Заявление об отказе от ответственности: Характеристики батареи и устройства с батарейным питанием зависят от нагрузки, использования и условий окружающей среды. Заявление об отказе от ответственности в отношении программного обеспечения: Программное обеспечение, доступное на веб-сайтах Компании, предоставляется на условиях «как есть» без каких-либо гарантий, явных или подразумеваемых. Пользователь загружает и использует любое программное обеспечение на свой страх и риск. Профессиональные продукты: Коммерческие продукты Cub Cadet предназначены для профессионального использования. UTV: Cub Cadet Utility Vehicles (UTV) предназначены для использования на бездорожье только взрослыми. Дополнительные сведения см. В руководстве оператора и на предупреждающих наклейках на самом транспортном средстве. Электронная почта: Подпишитесь, чтобы получать сообщения об услугах, продуктах и ​​специальных предложениях. Вы можете отменить подписку в любое время. Пожалуйста, обратитесь к нашей Политике конфиденциальности.

* По сравнению с тем же двигателем без функции IntelliPower ™ улучшения различаются в зависимости от модели двигателя и конкретных условий эксплуатации.

* Уровень звука по шкале А согласно ISO-5395-1, достоверность 95% при сравнении XT1 Enduro Series LT42, Ultima ZT1 42 и CC30. *

Мотоблок Handy Trak — Журнал Gas Engine

Персоналом

Во время разговора со своим другом Элвином Бантингом из Бриджтона, штат Нью-Джерси, я упомянул, что купил одноколесный мотоблок Handy Trak производства Marlboro Machine Company, Inc.Бриджитона, Нью-Джерси. Элвин, который проживал на Мальборо-роуд, не только знал ныне покойного владельца Джорджа Симпкинса, но и помогал владельцу иногда в небольшой механической мастерской за резиденцией Симпкинсов, расположенной неподалеку на Джерико-роуд.

Благодаря помощи Терри Фуллер, которая проживает недалеко от бывшей резиденции Джорджа Симпкинса, были обнаружены переехавшая дочь Кэрол Белл и ее муж Пол, которые с энтузиазмом делились фотографиями и письмами, некоторые из которых были предоставлены ее братом. Рассел, который живет в Техасе.

Она вспомнила, что ее отец, вероятно, начал делать маленький садовый трактор вскоре после Второй мировой войны в небольшом здании, которое он построил за их старым домом. Ее дедушка «Поп» Симпкинс, дядя Стэнли «Тик» Симпкинс, дядя Гарольд «Баттер» Симпкинс, ее брат Рассел, Элвин Бантинг, Бастер Дюбуа, Аллен Хауэлл и ее мать Энн, которая вела бухгалтерские книги компании, работали по мере необходимости во время производства. Handy Trak.

Количество изготовленных Handy Traks в настоящее время не может быть задокументировано, но Пол полагает, что приблизительно 145 единиц мотоблока было изготовлено за то короткое время, когда компания стремилась конкурировать на конкурентном рынке.Его розничная цена составляла 145 долларов США, а дополнительные принадлежности оценивались отдельно. Брошюра отражает двигатель был 1? 4-тактный газовый двигатель Clinton с воздушным охлаждением. У него был запатентованный коромысел, кулачковая муфта с регулируемой скоростью? до 4 миль в час. Он весил 146 фунтов, с цепным приводом, одной шиной 4,00 x 8 и редуктором 6: 1. В другой брошюре изображен Handy Trak без крыла из чугуна, а в технических характеристиках указано, что он весил 116 фунтов. что может указывать на попытку конкурировать на, казалось бы, переполненном рынке, возглавляемом такими гигантами, как Дэвид Брэдли, Planet Jr., Боленс, Простота, Стандарт и многие другие.

Handy Trak был окрашен в красный или красно-зеленый цвет. По неизвестной причине, по крайней мере, на одном литом кранце название Marlboro Machine Company написано с ошибкой, а название Marlboro — «Maulboro».

Благодарственные письма, датированные 1948 годом, свидетельствуют о том, что садовый трактор работал хорошо. Письмо от 27 сентября 1948 г. от Э. Б. Маккормика, менеджера по продажам, написанное на фирменном бланке компании, содержит список дополнительных приложений для Handy Trak.

Дополнительная информация указывает на то, что владелец Handy Trak произвел по крайней мере одну катушечную газонокосилку, но в известных документах нет сведений о ее производстве или перечисления каких-либо технических характеристик.

Джордж Симпкинс работал в компании Anchor Hocking Glass Company и DuPont Chemical Company до Второй мировой войны машинистом-самоучкой. В какой-то момент он основал довольно крупную механическую мастерскую в Пеннсвилле, штат Нью-Джерси, в начале 1950-х годов, где получил множество контрактов с ВМС США.

Тяжелое чугунное крыло для Handy Trak могло быть произведено на ныне закрытой Ferracute Foundry Machine Company, расположенной в Бриджитоне, штат Нью-Джерси, где, кстати, несколько десятилетий назад производился редкий двигатель Hettinger, работающий по принципу «хит-энд-промах».

Вы можете прикрепить имеющуюся газонокосилку к новому HANDY-TRAK или заказать косилку в собранном виде, как показано на рисунке.

Билл глава компании Marlboro Machine. Счет-фактура № 906 включала следующие позиции: Handy-Trak $ 149,50; Комплект орудия (5 зубьев культиватора, 1 плуг, 1 гаечный ключ) 3,85 $; Снегоочиститель или легкий бульдозер 21,00 $; 30 ′ Sickle Bar $ 63.00; Насадка для газонокосилки 8,50 $; Двухколесная езда Sulky $ 20,00; Heavy Duty Sulky & Cart $ 50,00; Каток для газона $ 16,00; 6? ’Плуг 7,50 $; Культиватор с рамой A $ 7.50; Колтер для плуга $ 1,75; Регулируемый культиватор 7,50 $.

Вполне возможно, что Handy Trak — единственный мотоблок, когда-либо производившийся на коммерческой основе в Нью-Джерси. Очевидно, об этом маленьком тракторе можно узнать гораздо больше. Если у кого-то есть дополнительная информация об этой компании или ее продуктах, свяжитесь со мной по телефону 609-927-2912 или напишите Биллу Мартину, 17 Clark Ave., Egg Harbour Twp., NJ 08234.

СТАТЬИ ПО ТЕМЕ

Фермеры 30–50-х годов строили самодельные тракторы, называемые «болванками», из частей и деталей, найденных на ферме.

Оцените изготовленный на заказ багги Forest Spaulding, собранный из нескольких частей от маленького кадета и различных других тракторов.

Сын строителя трактора Maytag, упомянутый в статье 1989 года, дает нам обновленную информацию.

Добавить комментарий

Ваш адрес email не будет опубликован.
