Прицеп для мотоблока — как сделать своими руками

Мотоблок для современного фермера – это незаменимый помощник, надежный компаньон, который поможет быстро справиться с наиболее ложными хозяйственными задачами. Однако даже такой универсальный агрегат не способен самостоятельно справиться с перевозкой огородного инвентаря и урожая. В этом ему поможет тележка для мотоблока – крепкая и вместительная конструкция, которую достаточно просто изготовить самостоятельно.

Прицеп на мотоблок – изготовление простой конструкции

Этот вариант подойдет для тех, кто не желает тратить свое время. Для работы потребуется подготовить такие материалы:

  • трубы из стали, размерами 25×25 мм;
  • трубы, размерами 60×30 мм;
  • лист из дюралюминия, толщиной 2 мм;
  • швеллер №5;
  • колеса с рессорами от автомобиля марки Москвич или ВАЗ;
  • лист стали, толщиной не более 0,8 мм;
  • комплект крепежей;
  • болгарка;
  • электрический лобзик;
  • шуруповерт;
  • сварочный аппарат.

Простая телега для мотоблока состоит из прочной рамы. Последняя по своей форме представляет собой установленную и надежной закрепленную на каркасной решетке цельную конструкцию. Изготовление этого и других элементов прицепа выглядит следующим образом:
  1. Для обустройства рамы сделайте 2 траверсы, используя с этой целью 2 уголка, размерами 25×25 мм – они будут играть роль поперечин в передней и задней части конструкции;
  2. Далее сделайте лонжероны, используя трубы 60×30 мм;
  3. Соедините все изготовленные детали посредством пяти абсолютно одинаковых поперечин – в результате у вас должна образоваться конструкция в виде решетки. При этом платформа применяемой решетки должна быть размещена с небольшими выпусками по отношению к лонжеронам, помещенным в траверсу и установленную поперечину. В дальнейшем к выпускам будут привариваться продольные трубы из стали;
  4. Далее приварите к продольным трубам 4 полностью одинаковых стойки. К верхней точке последних приварите обвязки, для создания которых воспользуйтесь уголком, размерами 25×25 мм;
  5. Чтобы самодельный прицеп имел откидные бортики, его рамки необходимо изготовить отдельно;
  6. Покройте решетку используемой платформы цельным листом из дюралюминия и закрепите его посредством болтов. Чтобы зашить бортики возьмите стальные листы меньшей толщины и приварите их к стойкам и обвязкам;
  7. Чтобы сделать балку вставьте друг в друга 2 швеллера с одинаковой длиной. Один из концов взятого швеллера должен быть оснащен колесными осями;
  8. Готовую балку прикрепите к лонжеронам, используя исправные рессоры. С этой целью концы последних наденьте на оси серьги и ранее установленного кронштейна;
  9. Для изготовления дышла воспользуйтесь прямоугольными трубами, размерами 60×30 мм. Рессоры в их центральной части приварите к балке;
  10. Если вам нужна двухосная конструкция, то передние концы используемых труб потребуется состыковать и приварить их к тягово-сцепному устройству мотоблока.
    Трубы в их задней части приварите к передним отрезкам лонжеронов. При этом обязательно учтите, что задние их концы должны располагаться внахлест на 20 см.


Не забывайте, что телега на мотоблок должна быть оборудована поворотниками, габаритными огнями и стоп-сигналами. Изготовленная таким образом тачка сможет перевозить небольшой багаж практически на любые расстояния.

Как сделать прицеп для мотоблока своими руками – сложный вариант изготовления

Первое, что нужно сделать перед изготовлением универсальной многофункциональной телеги – это внимательно изучить чертежи. В них должны быть указаны точные размеры каждого из элементов и всего прицепа в целом.



После того, как вы изучите схемы и определитесь с оптимальными размерами конструкции, нужно приобрести достаточное количество металлопроката. Также заранее подсчитайте требуемое для работы количество швеллеров, которые понадобятся для изготовления сцепки тележки. Точный подсчет материалов убережет вас от покупки ненужных изделий. Их других материалов вам также понадобится:
  • уголки из стали, размерами 5×2,5 см;
  • уголки, размерами 4×4 см;
  • куски круглых и прямоугольных труб;
  • доски, толщиной не менее 2 см;
  • брус, размерами 5×5 см.

Для работы над прицепом обязательно потребуется сварочный аппарат, так как на одних только саморезах и винтах тележка долго не прослужит.

Самосвальный прицеп состоит из 4-ех основных элементов: кузова, рамы, водила и колес. Каждый из составляющих конструкции должен соединяться с другими элементами посредством сварки. Порядок изготовления конструкции выглядит следующим образом:

    1. Кузов тележки состоит из досок, толщиной 2 см. На их краях должны быть установлены металлические уголки;

  1. Так как изготавливаемая тележка представляет собой одноосевое приспособление, от вас потребуется продумать распределение нагрузки на нее. Лучше всего, если центр тяжести будет вынесен ближе к передней части рядом с осью колес.
    Кузов также потребуется оснастить петлями, которые помогут надежно закрепить перевозимый груз;
  2. На следующем этапе нужно сделать шасси для прицепа. Лучше всего использовать уже готовые колеса, оборудованные ступицами. Чтобы диаметр используемого осевого стержня полностью совпал с размерами подшипников, его концы потребуется аккуратно заточить;
  3. Чтобы обустроить колесную ось, потребуется применить стальной стержень, диаметр которого должен составлять 3 см. Большое значение имеет длина стержня. Она должна быть такой, чтобы в собранном виде применяемый вами колеса не выступали за кузовные обода тележки. Крепление стержня осуществляется посредством сварки. Деталь должна привариваться через опоры уголкового типа и косынки к корпусу используемого шарнира и лонжеронам;
  4. Для соединения изготовленного прицепа непосредственно с мотоблоком, потребуется сделать консоль. Этот элемент должен крепиться к кронштейну навески, поэтому верхняя часть детали должна точно повторять форму обводов окучника;
  5. Дышло изготавливаемого прицепа вставьте внутрь корпуса продольной части шарнира.
    Оба элемента соедините посредством упорного кольца. Благодаря такому решению вам будет гораздо проще управлять мотоблоком, так как колеса тележки будут работать полностью независимо от штатных колес сельскохозяйственного агрегата. Более детально об изготовлении элементов и сборке прицепа расскажет видео.

После выполнения всех перечисленных действий изготовленный своими руками прицеп почти готов к использованию. Вам останется лишь оборудовать самосвал водительским сиденьем и прикрепить подножку. Последняя должна монтироваться на дышле при помощи специальной рамки. Управление такого рода агрегатом осуществляется при помощи рычагов.

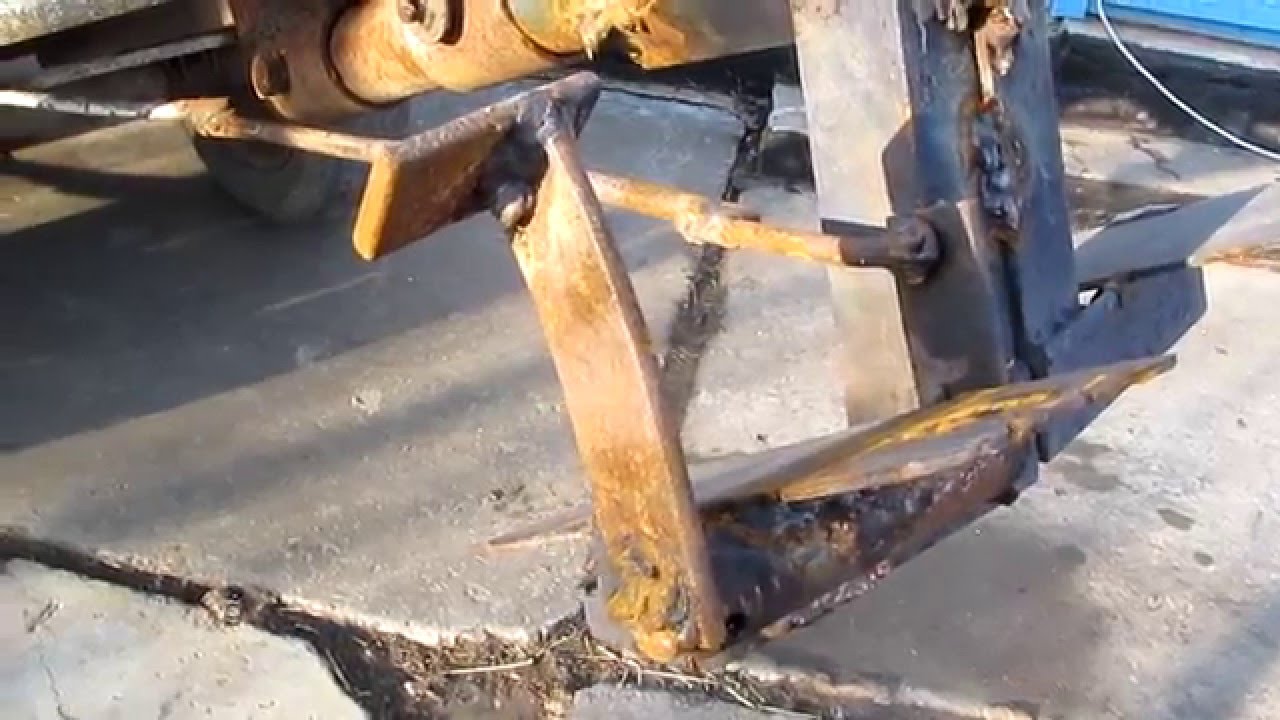

Как сделать тормоза на прицеп к мотоблоку?


В большинстве случаев прицепы для мотоблоков оборудуются автомобильными стояночными тормозами. Они помогут не только плавно останавливать тележку, но и оставлять ее в местности под уклоном. По сути, стояночный тормоз на изготовленном прицепе выполняет те же функции, что и на автомобиле.

При эксплуатации мотоблока с прицепом используемый стояночный тормоз активируется посредством педали или фиксируемого рычага. Состоит стояночная тормозная система из надежного тормозного механизма и механического привода. Нажимая педаль или поднимая рычаг, фермер посредством привода передает усилие для действия на тормозной механизм. Устройство привода тормозной системы, в свою очередь, состоит из трех тросов. Передний трос соединяется с рычагом или педалью, а два остальных – с колесами прицепа.

Среди преимуществ стояночных тормозов для прицепа следует выделить наличие регулировочной гайки. Она дает возможность изменить длину привода. Эта особенность будет полезной в случаях, если вы сняли стояночный тормоз со старого автомобиля чтобы установить его на прицеп имеющегося мотоблока.


Для того чтобы начать движение, вам потребуется переставить рычаг тормоза в изначальное положение. В этих целях в конструкции системы предусмотрена возвратная пружина, соединяемая с тормозным механизмом или переднем тросом. Изготовленный по описанному выше алгоритму прицеп с тормозами подходит для эксплуатации с мотоблоками практически всех известных сегодня марок. Вы можете оснащать самодельной тележкой сельскохозяйственные машины Нева МБ-1 и МБ-2, МТЗ, Ока и агрегаты производства других известных брендов. Все они оснащены практически одинаковыми сцепными механизмами, поэтому порядок монтажа прицепа на каждый из этих мотоблоков будет идентичным.

установка сцепления своими руками на видео, фото

Устройство мотоблока довольно простое, но этого достаточно, чтобы эффективно справляться со многими задачами по обработке земли. Если участок небольшой, тогда такой агрегат может стать продуктивной заменой ручному труду. Не потребуется терять много времени и сил на обработку почвы – все это способен сделать один мотоблок, снабженный специальным навесным оборудованием.

Мотоблок

Возвращаясь к устройству, оно действительно простое: двигатель, трансмиссия, ходовая часть, органы управления. Частью трансмиссии является сцепление, которое передает крутящий момент от вала двигателя на вал редуктора. Сцепление также обеспечивает разъединение мотора и редуктора, когда происходит процесс переключения передач. Это позволяет начинать ход плавно, а также останавливаться, не отключая мотор.

Тормозной диск

О сцеплении

Традиционной считается конструкция многодискового редуктора с нажимной пружиной. При этом требуется картер, в который вливается масло. Подобное сцепление имеет такую конструкцию:

  • ведущая и ведомая полумуфта;
  • ведущие и ведомые диски;
  • пружина тарельчатая;
  • упорное кольцо.

Принцип работы

Отпуская рычаг сцепления, диски сжимаются за счет действия пружины. Когда они трутся друг о друга, крутящий момент передается от двигателя к КПП. Когда рычаг выжимается, за счет тросика усилие передается на рычаг выключения сцепления. Пружина сжимается благодаря воздействию вилки. Ведущие и ведомые диски разъединяются. Крутящий момент перестает передаваться.

Разные модели могут иметь отличающуюся конструкцию сцепления. К примеру, как клиноременная передача или однодисковое (многодисковое) фрикционное сцепление.

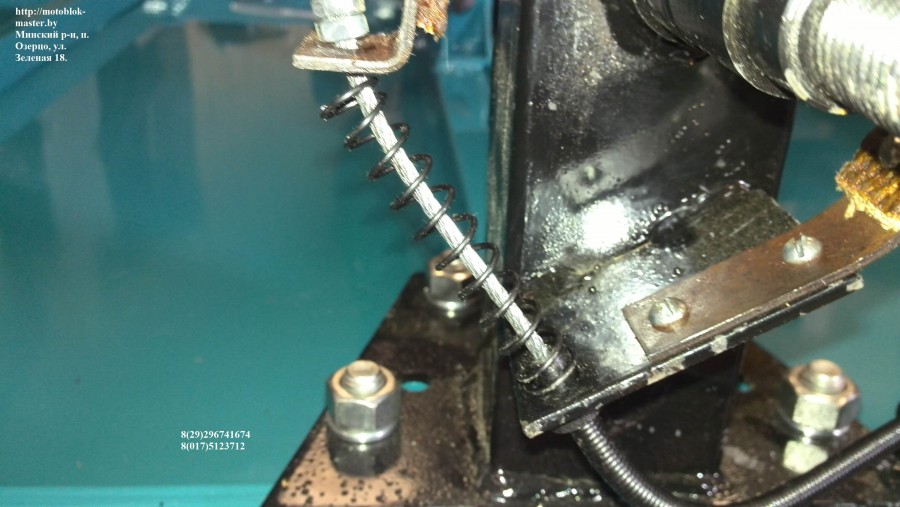

О тормозах

Для перевозки грузов мотоблоком предусматривается прицеп. Как правило, колеса тележки и мотоблока работают независимо друг от друга. Учитывая особенности поверхности земли в сельской местности, это преимущество. И обязательным является наличие тормозов. Ведь даже незначительный спуск может обернуться проблемой.

Чтобы сделать тормоза своими руками, можно использовать для этого автомобильный стояночный агрегат, который следует немного адаптировать. Допускается установка ленточных тормозов, но толку от них будет мало.

Для установки на прицеп мотоблока можно взять барабанные тормоза мотоцикла. Нужно снять тягу и трос с диска, выполнить проточку на токарном станке. После этого можно приступать к установке на тележку. Нужно надеть барабан на ступицу. Диск после проточки следует насадить на ось, закрыть втулкой. Во избежание проворачивания диска к нему можно приварить кусок трубы. Остается дополнить элементы тросом и рычагом.

Если вернуться к использованию автомобильного стояночного тормоза, то он включает в свою конструкцию тормозной механизм и привод. Используя рычаг, управляющий активирует работу механического привода, приводится в действие тормозная система. Усилие в этом случае также передается через тросы в количестве трех штук: задние контактируют с колесами тележки, а передний – с рычагом. Соответственно, они и крепятся к этим элементам. Используя гайку, можно изменять длину механического привода.

Для снятия телеги с тормоза нужно лишь переставить рычаг в начальное положение, что помогает сделать возвратная пружина.

Чтобы понять, как действовать, по сути, не нужны чертежи. Достаточно взглянуть на фото, как выглядит тормоз, воспользоваться аналогом с какого-нибудь транспортного средства и установить на свой мотоблок, учитывая его особенности конструкции. Ведь система работы достаточно проста и понятна. И если появилось желание выполнить задачу самостоятельно, значит, для этого есть соответствующие знания и умение.

Важность деталей

Каждая составляющая мотоблока имеет большое значение. Не следует пренебрегать любым узлом. Учитывая простоту конструкции агрегата, любая его часть оказывает сильное влияние на процесс работы. Не исключением являются тормоза и сцепление. Эти элементы просто необходимы для полноценного функционирования любого мотоблока: Нева, Агро, Зубр или любого другого. Тормоза являются частью безопасности устройства, а сцепление – возможностью полноценного перемещения и работы всего мотоблока.

Дополнительно можно посмотреть фото и видео, чтобы иметь визуальное представление, как выглядят элементы.

бортовые фрикционы для самодельных гусеничных вездеходов, простейший своими руками, как сделать

  • Детали узла
  • Солнечная шестерня
  • Как сделать гусеницу своими руками: способы и пошаговый мастер-класс как и из чего изготовить гусеницу ( фото + видео)
  • Самодельный гусеничный вездеход «Хома»: фото сборки, видео испытаний
  • Что нужно для изготовления вездехода
  • Материалы
  • Чертежи
  • Порядок изготовления
  • Простые и сложные устройства
  • Планетарный зубчатый механизм
  • Вездеход судного дня. Тест-драйв безумной самоделки на гусеничном ходу
  • Ремонт редуктора своими руками
  • Вездеход гусеничный своими руками: особенности изготовления, чертежи :
  • Как могут использоваться гусеничные вездеходы?
  • На что обратить внимание при создании самодельного вездехода?
  • Создание чертежа
  • Конструктивные особенности
  • Технология изготовления
  • Особенности структурных материалов и схем
  • Вездеход гусеничный своими руками: особенности изготовления, чертежи :
  • Как могут использоваться гусеничные вездеходы?
  • На что обратить внимание при создании самодельного вездехода?
  • Создание чертежа
  • Конструктивные особенности
  • Что такое фрикционы
  • Варианты самодельных механизмов поворота
  • Простой планетарный механизм
  • Для вездеходов 6х6
  • Другие способы сборки

Детали узла

Есть несколько способов изготовления узла поворота, простейший из них — это компоновка с помощью правого и левого тормозов. Если нажимается тормоз (правая рука), то агрегат поворачивает направо, если на левый тормоз — налево.

Необходимо, чтобы одна из гусениц при повороте отключалась, тогда двигатель справится, самодельный агрегат будет поворачивать.

Необходимые детали узла:

  1. Звездочки.
  2. Редуктор.
  3. Цепь.
  4. Раздаточный блок.
  5. Шестерни.
  6. Корзина сцепления.
  7. Суппорт.

Солнечная шестерня

Солнечная шестерня выполнена плавающей в виде длинной трубы, на внутреннем конце которой нарезаны зубья, а на наружном — шлицы, которыми солнечная шестерня соединяется со ступицей ведомой шестерни.

Солнечная шестерня / установлена на шлицах полуоси 23, а сателлиты 4 — на пальцах 2 водила 3, передающего крутящий момент на ступицу 5 колеса.

Солнечная шестерня не имеет опор и соединяется с быстроходным валом зубчатой муфтой, что позволяет шестерне самоустанавливаться между сателлитами, ооеспечивая достаточно равномерное распределение мощности по потокам. Зацепление в большинстве случаев прямозубое. Сателлиты часто устанавливают на сферических подшипниках, что обеспечивает выравнивание нагрузки по ширине венцов.

Солнечная шестерня / установлена на шлицах полуоси 17 с упором в бурт и закреплена гайкой 37, застопоренной отгибной пластиной.

Солнечная шестерня S2 второй передачи, так же как и шестерня S, первой передачи, жестко соединена с валом двигателя.

Солнечная шестерня на валу двигателя смазывается также разбрызгиванием из общей масляной ванны редуктора. Для предотвращения попадания масла редуктора в узел подшипника со стороны выходного конца вала двигателя в крышке подшипника двигателя устанавливается резиновое манжетное уплотнение. Кроме того, на валу установлено специальное маслоотбойное кольцо.

Солнечная шестерня, сателлиты и эпицикл в модели рассматриваются как твердые тела, соединенные пружинами Cft, имитирующими жесткости зацепления зубьев, расположенными по линиям зацеплений. Водило — также твердое тело, закрепленное в упругих опорах.

Солнечная шестерня 2 27 вала лебедки через три сателлита 2 39 передает вращение зубчатому венцу 2105 барабана.

Полые солнечные шестерни 29 выполнены заодно с трубчатыми хвостовиками, на фланцах которых закреплены ступицы тормозных барабанов 32 планетарных рядов. От осевых перемещений шестерни удерживаются разрезными стопорными кольцами и шайбами. При полностью затянутых тормозных барабанах 32 солнечные шестерни 29 неподвижны и сателлиты 19, обкатываясь по ним, вращают водило 28 в 1 4 раза медленнее коронной шестерни.

Солнечной шестерне трудно повернуть водило, которое удерживается большим сопротивлением, оказываемым ведущими колесами. Сопротивление же вращению зубчатого венца мало.

Как сделать гусеницу своими руками: способы и пошаговый мастер-класс как и из чего изготовить гусеницу ( фото + видео)

Вездеходы – это универсальное средство передвижения, которое сможет доставить вас в нужное место при катастрофически плохих погодных условиях.

Наиболее часто вездеходы используются в северной и восточной части нашей большой страны, где преобладают морозы, сильные дожди и местность по которой не может проехать обычный автомобиль.

Следует отметить, что вездеходы передвигаются при помощи колёс и гусениц. Последнее как раз любит часто ломаться и доставлять своим хозяевам кучу проблем по ремонту или полной замене этого комплектующего.

Как уже можно было догадаться речь пойдёт о том, как сделать гусеницы для вездехода своими руками.

Краткое содержимое обзора:

Самодельный гусеничный вездеход «Хома»: фото сборки, видео испытаний

Автор самоделки построил себе самый простой гусеничный вездеход для поездок на рыбалку и в лес по грибы, корпус вездехода лодка, и весит он всего 300 кг.

Технические характеристики гусеничного вездехода:

  • Передний привод (ведущий мост один).
  • Поворот— срабатывание дифференциала.
  • Корпус лодка.
  • Ширина гусениц – 450 мм.
  • Межосевое расстояние – 1180мм.
  • Сцепление ременное.
  • Ширина лодки— 700 мм.
  • Высота лодки— 570 мм.
  • Длинна вездехода— 2000 мм.
  • Ширина— 1760 мм.
  • Максимальная скорость— 30 км/ч.

Для сборки самоделки понадобились материалы:

  • Двигатель Lifan мощностью 7 л.с.
  • Коробка передач от автомобиля Opel Rekord.
  • Редуктор от автомобиля «Луаз».
  • Мост от жигулей.
  • Барабанные тормоза также с жигуля.
  • Рамы сварена из профильной трубы 50 х 50 х 2 мм, верхняя часть из уголка 40 х 4 мм.
  • Лента транспортерная толщиной 6 мм.
  • Оцинкованный листовой металл.

Передаточные числа:

  • С двигателя на КПП— 5.5.
  • КПП 1пер— 3.64.
  • Бортовая Луаз— 1.3.
  • Мост— 4.1.

Из профильной трубы и уголка сварена рама, установлен двигатель, коробка, мост.

Ременная передача.

Траки сделаны из уголка 25 х 25 х 3 мм. Приварены грунтозацепы.

Клыки из полосы 25 х 4 и 20 х 4 мм.

Высота клыка— 75 мм.

Ширина между двумя транспортерными лентами-150 мм.

Гусеница подготовлена к установке.

По началу автор поставил вездеход на две оси.

Автор на прицепе отвёз вездеход на полигон и приступил к испытаниям.

В результате предварительных испытаний, было решено установить среднюю ось.Центральная ось приварена на 50 мм ниже относительно ведущей и натяжной оси, что привело к улучшению поворотов на жестком грунте без лишних усилий.

  • Установка центральной оси значительно увеличила разворот вездехода.

Что нужно для изготовления вездехода

Планируя изготовить вездеход своими руками, необходимо заблаговременно убедиться в наличии материалов, чертежей, а также соответствующего инструмента. Для большинства соединений, особенно рамы, рекомендуется использовать сварочный аппарат, что позволит гарантировать длительный срок службы и высокую прочность конструкции.

Материалы

В качестве основы для вездехода на шинах низкого давления может быть удобно использовать мотоблок, что позволит существенно сократить затраты и упростить процесс самостоятельной сборки. Потребуется найти сразу несколько элементов, без которых сооружение караката будет невозможным:

  • рама подходящей формы и размеров;
  • задний мост, который будет использоваться для монтажа задних колес;
  • сидение для водителя, а также средства его защиты от грязи, осадков;
  • осветительные приборы, которые потребуются для движения в темное время суток.

Подобного рода устройство является одноместным, однако при желании, можно установить дополнительные сидения.


Вездеход из УАЗа

Также следует убедиться в том, что мощность двигателя мотоблока, используемого в качестве основы для транспортного средства, достаточна для выбранной конструкции. Универсальными вариантами можно считать мотоблоки Нева, МТЗ, Угра, а также прочие отечественные изделия, у которых мощность мотора больше 10 л.с.

Также стоит заблаговременно позаботиться о системе охлаждения, поскольку при движении на малой скорости ветер не сможет понизить температуру мотора до приемлемых значений.

Чертежи

Изучив чертежи вездеходов на шинах низкого давления, мастер может внести в конструкцию будущего изделия свои изменения, что позволит адаптировать его для решения конкретных задач либо улучшить технические характеристики. Примером может служить редуктор, который позволит улучшить показатели крутящего момента.

Порядок изготовления

Планируя собрать самодельный болотоход, целесообразно убедиться в наличии всего необходимого, после чего придерживаться следующей инструкции:

  1. Сварить раму, используя металлопрофиль квадратного/прямоугольного сечения.
  2. При желании можно изготовить ломающуюся раму, что станет оптимальным вариантом для поездок по местности со сложным рельефом. Для этого потребуется использовать шкворень, а также независимую подвеску для переднего и заднего моста.
  3. Собрать задний мост, в качестве которого можно воспользоваться аналогичной деталью от старого автомобиля, например Москвич.
  4. Реализовать подвеску, используя амортизаторы, мост соединить с рамой посредством болтов.
  5. Установить на раму мотоблок.
  6. Разместить сидение.
  7. Закрепить защиту рамы из металла или пластика.
  8. Установить колеса, осветительные приборы.

Также конструкция модели может предполагать наличие тормозной системы, что актуально для транспортных средств, передвигающихся с большой скоростью. В этом случае удобнее всего будет использовать старый мотоцикл и установить тормоза на этапе монтажа колес.


Рама караката

Простые и сложные устройства

Как уже отмечалось выше, схема планетарного механизма всегда включает водило и два центральных колеса. Сателлитов может быть сколько угодно. Это, так называемое, простое или элементарное устройство. В таких механизмах конструкции могут быть такими : «СВС», «СВЭ», «ЭВЭ», где:

  • С — солнце.
  • В — водило.
  • Э — эпицентр.

Каждый такой набор колес + сателлиты называется планетарным рядом. При этом все колеса должны вращаться в одной плоскости. Простые механизмы бывают одно- и двухрядными. В различных технических приборах и машинах они используются редко. Примером может послужить планетарный механизм велосипеда. По такому принципу работает втулка, благодаря которой осуществляется движение. Ее конструкция создана по схеме «СВЭ». Сателлитов в не 4 штуки. При этом солнце жестко крепится к оси заднего колеса, а эпицентр является подвижным. Вращаться его вынуждает велосипедист, нажимающий на педали. При этом скорость передачи, следовательно, и скорость вращения могут меняться.

Гораздо чаще можно встретить сложные зубчатые планетарные механизмы. Их схемы могут быть самыми разными, что зависит от того, для чего предназначается та или иная конструкция. Как правило, сложные механизмы состоят из нескольких простых, созданных по общему правилу для планетарной передачи. Такие сложные системы бывают двух-, трех- или четырехрядные. Теоретически можно создавать конструкции и с большим числом рядов, но на практике такое не встречается.

Планетарный зубчатый механизм

Планетарные зубчатые механизмы используют также в дифференциалах и в колесных редукторах главных передач.

Планетарные зубчатые механизмы могут обладать одной или двумя ( или больше) степенями подвижности.

Планетарные зубчатые механизмы, обладающие двумя или несколькими степенями подвижности, называются дифференциальными меха ни з — м а м и или просто дифференциалами.

Планетарные зубчатые механизмы представляют собой дифференциальные механизмы с остановленным центральным зубчатым колесом.

Планетарные зубчатые механизмы с тремя центральными колесами дают возможность в исполнительных механизмах иметь два рабочих органа, жестко связанных с двумя центральными колесами или с одним центральным колесом и сателлитом, в то время как третье центральное колесо является неподвижным; при этом ведущим звеном является водило.

Планетарные зубчатые механизмы широко распространены в машиностроении и приборостроении.

Планетарный зубчатый механизм с двумя степенями свободы ( минимально) называют дифференциальным механизмом. Только при двух заданных угловых скоростях его звеньев можно определить угловые скорости остальных. Следовательно, дифференциал не имеет определенного передаточного отношения.

Планетарные зубчатые механизмы делятся на простые и дифференциальные. Планетарный механизм с жесткими звеньями называется простым, если он имеет одну степень свободы, и дифференциальным, если его число степеней свободы больше единицы.

Планетарным, зубчатым механизмом называется механизм, имеющий зубчатые колеса с движущимися геометрическими осями. Такие колеса называются планетарными или сателлитами.

Различают днфре-ренцнальные и планетарные зубчатые механизмы.

Известно, что двухступенчатые планетарные зубчатые механизмы с внутренним зацеплением имеют преимущество перед двухступенчатыми планетарными механизмами с внешним зацеплением в том, что при одних и тех же кинематических характеристиках они имеют более высокий КПД.

Подбор чисел зубьев планетарных зубчатых механизмов по заданному передаточному отношению требует выполнения большого числа математических операций. Поэтому такую задачу практически решают с помощью ЭВМ. Для этого используется программа разложения заданного ир на сомножители и последующего определения z с учетом ограничений и наименьших габаритов. Иногда в программу вводятся требуемые uPM / N; z / mm; z / max, k ограничения и путем перебора определяют комбинации чисел зубьев, из которых выбирается нужное сочетание z, z2, z3, z4 при минимальных габаритах, сохранении заданного соотношения передаточного отношения по ступеням.

Вездеход судного дня. Тест-драйв безумной самоделки на гусеничном ходу

Славится Кулибинами наша земля! Мы уже рассказывали про «Фантазию» минчанина Бориса Каравкина. А недавно Юрий Пидгаецкий из Молодечно решил построить интересный самодельный вездеход на гусеничном ходу из «москвича» и Volkswagen. Что получилось из симбиоза узлов и агрегатов советского и немецкого автомобилей, читайте в нашем материале.

«Приезжайте в Молодечно, мы тут гусеничный вездеход сделали» — такое сообщение пришло недавно на редакционную почту. Фотографии у конструктора не получилось переслать, поэтому мы до самого последнего момента не представляли, что будем снимать.

А когда подъехали к дому Юрия, то просто выпали в осадок от его вездехода. Вживую это что-то невероятное! Такое ощущение, что машина приехала в Молодечно прямиком со съемочной площадки фильмов про зомби, апокалипсис или Безумного Макса.

Снизу — гусеничная «тележка», сверху — укороченный кузов от «Москвича-2141», окрашенный в военный защитный цвет. Вживую машина выглядит крайне необычно. Такого в нашей рубрике «Автоэкзотика» никогда еще не было!

«Увлекаюсь самоделками с детства, ходил в кружки моделистов-конструкторов, — рассказывает Юрий Пидгаецкий. — Делал самые разные самоделки — детский карт, трицикл с шинами низкого давления. А два с половиной года назад начал делать гусеничный вездеход. Для чего? Сам толком не знаю — просто всегда руки чешутся сделать что-нибудь эдакое…»

Перед поездкой изучим техническую составляющую «монстра». Делалась машина без чертежей — на глаз. Из профильных труб собрана прочная рама, обшита жестью. На нее позже был поставлен укороченный кузов «москвича». Юрий говорит, что с ним возился больше всего.

Радиатор и печка расположены спереди. Под капотом еще остается место для различных мелочей. Так что у машины почти что два багажника.

Заднего ряда сидений нет. Вместо него — огромный багажник, под которым спрятан силовой агрегат и трансмиссия. Как видите, вездеход получился очень практичным.

Самое интересное скрывается под полом багажника. Бензиновый 1,8-литровый мотор от старого Volkswagen Passat находится почти посередине, но в отличие от легкового автомобиля расположен не поперечно, а продольно. Дальше идет 5-ступенчатая коробка от этой же машины с заваренным дифференциалом.


От него — своеобразный кардан к заднему «жигулевскому» мосту. Выхлопные трубы сварены с нуля, топливный бак самодельный.


Дифференциал заднего моста, естественно, свободный. Крутящий момент передается на задние катки. На них же установлены тормозные диски от старого Volkswagen Golf.

Как вы уже поняли, тормозные механизмы нужны не только для остановки машины, но и для управления ею. Тянем на себя правый рычаг управления — воздействуем на суппорт правого катка, в итоге машина поворачивает направо. Тянем на себя левый рычаг — поворачиваем налево. Педали тормоза нет — чтобы затормозить, нужно потянуть на себя оба рычага.


Гусеницу из транспортерной ленты и металлических профильных трубок Юрий делал полторы недели. В качестве катков используются обычные автомобильные колесные диски. Каждая гусеница имеет механизм натяжения. По словам умельца, подвеска сделана из того, что было, — на каждой стороне установлено по три стойки с пружинами и амортизаторами.

Элементы салона взяты от того же «москвича». Внутри все работает, включая магнитолу и печку. Условно количество мест можно определить как 2+1 — в салоне пусть в тесноте, но можно разместиться втроем. Схема переключения передач перевернута.

А теперь держитесь за стул — вездеход Юрия умеет плавать! Внутри все загерметизировано — «москвич» не тонет. Правда, пока не хватило смелости на полноценные водные тесты. Машина заехала в озеро, но держалась за дно задней частью гусеницы. Передняя часть вездехода при этом не тонула! В общем, машина должна плавать, но полностью спустить ее на воду у Юрия пока желания нет — жалко такую технику топить.

Броня крепка и танки наши быстры — мы едем испытывать технику в поля! Кстати, вездеход еще толком не испытывался — Юрий выезжал на нем всего несколько раз. Так что мы вместе с конструктором будем прощупывать его возможности, положительные и отрицательные качества.

Но вначале в машину нужно забраться, а для этого — вспомнить армейские будни. Карабкаться на машину надо так же, как в армии на БМП, то есть как умеешь, так и карабкаешься.

Первый комментарий после нашего поста в Instagram: «Не перевернется ли вездеход вперед при экстренном торможении?» На небольших скоростях мы тормозили — не перевернулись. Все-таки, несмотря на немалую высоту, центр тяжести расположен низко — там, где двигатель, катки и гусеницы. Юрий до нас развивал максимальную скорость 60 км/ч, тормозил, но не экстренно — машина не перевернулась. Сильно тормозить на большой скорости пока желания нет — для начала нужно установить трехточечные ремни и каркас безопасности. Переворачиваться машина вроде бы не должна, но чтобы это проверить точно, лучше вначале поработать над безопасностью. Так, на всякий случай.

Сидишь за рулем, тьфу — рычагами, очень высоко. Такого высокого «москвича» в истории еще не было! В салоне очень шумно во время езды, но нельзя сказать, что это недостаток. Шум усиливает эмоции от езды. Едешь реально как в танке.

Всегда мечтал поездить на гусеничной технике, жаль, в армии порулить ничем не удалось. Пора наверстывать упущенное!

Сцепление и «газ» как в обычном автомобиле, ничего особенного. Передачи найти сложно, схема переключений перевернута, что взрывает мозг, с четкостью тоже есть проблемы, но можно выбрать любую передачу, потому что трогается машина с какой угодно скорости, как минимум с третьей точно. «Понижайки» в трансмиссии нет, пониженный ряд в этой машине сделан уже по умолчанию, поэтому на первой передаче можно карабкаться со скоростью черепахи.

Включаю передачу (правда, не знаю какую), резко отпускаю педаль сцепления и нажимаю на «газ» — машина слегка привстает на дыбы и с шумом резко стартует! Если честно, я даже не знаю, как описать эмоции. Это что-то невероятное! Снега совсем немного, препятствий никаких особых нет, но от езды на этом «монстре» просто хочется кричать от восторга! Очень необычные ощущения. Мотор ревет, гусеницы стучат, сердце вырывается из груди — это самый эмоциональный тест-драйв в моей карьере! Просто словами не описать, насколько круто ехать на этой гусеничной самоделке.

Чтобы повернуть, нужно прикладывать немалые усилия к рычагам. Но маневренность неплохая: выжимаем «газ» в пол, резко изо всех сил тянем двумя руками на себя левый рычаг — вездеход начинает крутить «пятаки» на месте! Причем самодельные гусеницы не спадают с катков — чувствуется прочность конструкции.

Сразу вспоминается знаменитый матерный ролик про прапорщика и танкистов: «Раз, с доворотом, включил переднюю — и пошел!»

Внедорожные качества? Дорожный просвет — 380 мм, свесов нет, а гусеницы имеются. Жаль, снега в Молодечно почему-то было совсем немного — как машина едет по глубокому снегу, проверить не удалось. Но опять же эмоций хватает и без внедорожных препятствий. Просто едешь — и уже глаза на лоб лезут!

Зато поездили по канаве — проезжает вездеход через нее очень неплохо. Но пока у Юрия нет понятия о том, когда машина начнет заваливаться назад. Поэтому большие горки не брали — водителю просто страшно перевернуть вездеход.

Теоретически все должно быть нормально — центр тяжести невысокий. Но практически нужно сделать каркас, ремни — и уже тогда пытаться почувствовать предел устойчивости вездехода. Есть ощущение, что способен он на очень многое, но пока просто страшно его сломать — столько труда в технику вложено.

Напоследок все-таки еще раз пробуем почувствовать эту грань, но на подъеме неожиданно теряется связь между катками и двигателем! Вездеход скатывается назад — и остается на льду, который по краям покрывается трещинами. Попытка включить передачу и тронуться ни к чему не приводит. Слышен только скрежет металла — машина не едет. Приплыли!

Оказалось, порвался кардан. Причем порвался он и на первом испытании. Впрочем, переживать об этом даже не стоит — у Юрия уже есть решение проблемы. Следующий карданный вал будет настолько прочным, что выдержит все.

Это нормально, когда у новой техники что-то выходит из строя. Пока у вездехода обнаружено только одно слабое место, других «соплей» нет. И это очень неплохо! Машина создана с нуля одним человеком, еще не испытана — и ломается только привод. Вечером того же дня конструктор починил вездеход и выехал из канавы.

В итоге — полный восторг. Просто поражаешься таланту Юрия Пидгаецкого, который из подручных материалов сделал такую машину! Какие-то запчасти у него были, что-то пришлось покупать — в итоге потратил на постройку около 800 долларов. За эти деньги не купишь даже хиленький квадроцикл, а тут получился целый «монстр»-вездеход на гусеничном ходу. Браво его создателю!

Ремонт редуктора своими руками

Ремонт редуктора своими руками является весьма непростой задачей. Так, данный механизм очень непростой и состоит из множества частей. При ремонте своими руками часто можно даже при разборке не ведая, что внутри просто растерять целую кучу маленьких деталей, например, иголки моментально рассыпаются и теряются. Ремонт планетарного редуктора лучше всего оставить профессионалам.

Как и все редукторы, он может быть как одноступенчатым, так и многоступенчатым. Если Вы собираетесь приобрести механизм данного типа, то лучше всего покупать его у проверенных производителей, так как ремонт своими руками очень затруднен, а если он будет часто выходить из строя, то денег на него будет уходить много. В данной статье мы попытались собрать общую информацию по устройствам планетарного типа использующихся для производства автомобилей. Также нужно сказать, что данный вид устройства очень интенсивно внедряется во многие сферы и отрасли благодаря своим очень весомым преимуществам.

Вездеход гусеничный своими руками: особенности изготовления, чертежи :

Ни для кого не секрет, что на территории нашей огромной страны существуют такие районы, где совершенно невозможно нормально передвигаться по дорогам из-за их плохого качества. В этом случае на помощь приходит специальная машина, которая характеризуется высокой проходимостью.

Речь идет о вездеходе. Но, к сожалению, приобрести такое средство передвижения, которое было бы легким, экономичным и недорогим, практически нереально.

Поэтому многие умельцы с инженерно-техническими навыками решают создать вездеход гусеничный своими руками, учитывая свои потребности и возможности.

Как могут использоваться гусеничные вездеходы?

Такие самодельные устройства на гусеничном ходу бывают разных габаритов и используются для разнообразных целей. С их помощью перемещают тяжелые грузы, которые помещают либо в кузов, либо в специальный прицеп. Если вездеход гусеничный, своими руками изготовленный, используется для дачи, то в этом случае чаще всего перевозят различные строительные материалы.

Кроме того, такое средство передвижения обладает транспортной универсальностью, и если возникнут какие-либо непредвиденные обстоятельства, то можно оперативно, без каких-либо трудностей, попасть в определенный пункт назначения по пересеченной местности.

На что обратить внимание при создании самодельного вездехода?

Если вы решили изготовить вездеход гусеничный своими руками, то должны четко понимать, с какой целью он будет использоваться. Обязательно учитывайте следующие моменты:

  • Погодные условия в период эксплуатации.
  • Размеры. Ширина влияет на проходимость вездехода гусеничного, своими руками изготовленного, длина рассчитывается от количества посадочных мест или наличия устройства багажного отделения, а высота должна быть оптимальной при создании амфибийных свойств агрегата.
  • Мощность мотора. Чем мощнее двигатель, тем легче преодолевать труднодоступные участки дороги.
  • Цель. В зависимости от того, для каких целей предназначено передвижное устройство,его конструкция может видоизменяться.
  • Количество колес. Чаще всего самодельный гусеничный вездеход, своими руками изготовленный, имеет колеса от двух до восьми пар, которые необходимы для поддержания гусеничной ленты.

Создание чертежа

Самый ответственный этап — изготовление эскиза гусеничного вездехода. Своими руками чертежи с расположением механизмов агрегата и его узлов чертятся уже после этого. Они должны быть очень точными. Создавая такое транспортное средство, обычно используют как самодельные детали, так и готовые элементы заводского производства. Расчерчиваются они отдельно, с расчетом сочетаемости и работоспособности деталей и узлов.

Конструктивные особенности

Вездеход гусеничный, своими руками созданный, должен иметь двигатель. В основном этот элемент берется от автомобилей, чаще всего отечественных. Можно также позаимствовать его у мотоцикла. Ходовая часть представлена резиновыми гусеницами, системой натяжения, подвеской, валиками. Для изготовления гусениц часто используют автомобильные покрышки. Основание ходовой части состоит из ванны, рамы или любого другого металлического каркаса. Для системы управления берутся разнообразные составляющие или применяются уже готовые элементы управления мотоциклов или автомобилей, а также тракторов. Самодельный гусеничный вездеход, своими руками изготовленный, имеет систему питания, которая представлена топливным баком, бензиновым или дизельным. Гораздо реже используют газовое оборудование.

Технология изготовления

Легкие гусеничные вездеходы своими руками изготавливаются по определенной технологии. Их создание начинается со строительства кузова, который должен иметь высокую прочность и полную водонепроницаемость.

Основа самодельного транспорта должна быть жесткой, поэтому берутся стальные трубы, способные противостоять любым физическим нагрузкам, возникающим из-за движения. Затем начинают изготавливать гусеницы. Для этого берут обыкновенную листовую резину и создают кольцевую резину.

На ее внешнюю сторону при помощи заклепок ставят небольшие алюминиевые лопатки, а с внутренней стороны устанавливают необходимые ограничители, ширина шага которых равняется ширине резины колес.

Следующий этап заключается в том, что выполняется выведение мостов от автомобиля через отверстия, которые специально для этого были сделаны в кузове. В качестве защиты используются резиновые муфты.

Крепится резиновая лента таким образом, чтобы колеса располагались прямо по центру ограничителей. Кроме того, закрепляют также и дополнительные колеса. Они необходимы для поддержания гусеничной ленты в натянутом состоянии.

В завершение работ в кабине вездехода, своими руками изготовленного, вставляют сверхпрочные стекла.

Особенности структурных материалов и схем

Однако фиксированный компонент не всегда необходим. В дифференциальных системах каждый элемент вращается. Механизмы планетарные, подобные этому, включают в себя один выход, управляемый (управляющий) двумя входами. Например, дифференциал, который управляет осью в автомобиле, представляет собой подобную передачу.

Такие системы работают по тому же принципу, что и структуры с параллельным валом. Даже простая планетарная передача имеет два входа, закрепленная кольцевая шестерня представляет собой постоянный вход нулевой угловой скорости.

Вездеход гусеничный своими руками: особенности изготовления, чертежи :

Ни для кого не секрет, что на территории нашей огромной страны существуют такие районы, где совершенно невозможно нормально передвигаться по дорогам из-за их плохого качества. В этом случае на помощь приходит специальная машина, которая характеризуется высокой проходимостью.

Речь идет о вездеходе. Но, к сожалению, приобрести такое средство передвижения, которое было бы легким, экономичным и недорогим, практически нереально.

Поэтому многие умельцы с инженерно-техническими навыками решают создать вездеход гусеничный своими руками, учитывая свои потребности и возможности.

Как могут использоваться гусеничные вездеходы?

Такие самодельные устройства на гусеничном ходу бывают разных габаритов и используются для разнообразных целей. С их помощью перемещают тяжелые грузы, которые помещают либо в кузов, либо в специальный прицеп. Если вездеход гусеничный, своими руками изготовленный, используется для дачи, то в этом случае чаще всего перевозят различные строительные материалы.

Кроме того, такое средство передвижения обладает транспортной универсальностью, и если возникнут какие-либо непредвиденные обстоятельства, то можно оперативно, без каких-либо трудностей, попасть в определенный пункт назначения по пересеченной местности.

На что обратить внимание при создании самодельного вездехода?

Если вы решили изготовить вездеход гусеничный своими руками, то должны четко понимать, с какой целью он будет использоваться. Обязательно учитывайте следующие моменты:

  • Погодные условия в период эксплуатации.
  • Размеры. Ширина влияет на проходимость вездехода гусеничного, своими руками изготовленного, длина рассчитывается от количества посадочных мест или наличия устройства багажного отделения, а высота должна быть оптимальной при создании амфибийных свойств агрегата.
  • Мощность мотора. Чем мощнее двигатель, тем легче преодолевать труднодоступные участки дороги.
  • Цель. В зависимости от того, для каких целей предназначено передвижное устройство,его конструкция может видоизменяться.
  • Количество колес. Чаще всего самодельный гусеничный вездеход, своими руками изготовленный, имеет колеса от двух до восьми пар, которые необходимы для поддержания гусеничной ленты.

Создание чертежа

Самый ответственный этап — изготовление эскиза гусеничного вездехода. Своими руками чертежи с расположением механизмов агрегата и его узлов чертятся уже после этого. Они должны быть очень точными. Создавая такое транспортное средство, обычно используют как самодельные детали, так и готовые элементы заводского производства. Расчерчиваются они отдельно, с расчетом сочетаемости и работоспособности деталей и узлов.

Конструктивные особенности

Вездеход гусеничный, своими руками созданный, должен иметь двигатель. В основном этот элемент берется от автомобилей, чаще всего отечественных. Можно также позаимствовать его у мотоцикла. Ходовая часть представлена резиновыми гусеницами, системой натяжения, подвеской, валиками. Для изготовления гусениц часто используют автомобильные покрышки. Основание ходовой части состоит из ванны, рамы или любого другого металлического каркаса. Для системы управления берутся разнообразные составляющие или применяются уже готовые элементы управления мотоциклов или автомобилей, а также тракторов. Самодельный гусеничный вездеход, своими руками изготовленный, имеет систему питания, которая представлена топливным баком, бензиновым или дизельным. Гораздо реже используют газовое оборудование.

Что такое фрикционы

Фрикционы — это узлы сцепления в коробке передач, которые передают крутящий момент. Делаются они из высокопрочной стали в форме диска, на который приклеивается накладка.

Фрикционы бывают двух типов:

  1. Неподвижные, они находятся в связке с корпусом коробки передач, диски из металла имеют накладку.
  2. Вращающиеся фрикционы двигаются вместе с шестернями. Делаются эти элементы из мягкого материала (например, картона с графитовым напылением).

Пример компоновки:

  1. На одном валу ставят 3 суппорта 2108.
  2. На вращающейся каретке располагают диск от 2108, а также звездочки (32 зуба).
  3. В одной опоре монтируют прокладку, она обеспечивает передачу жидкости на суппорт.
  4. Ведомую звездочку помещают между диском и опорой.

Максимальное количество оборотов — 360 в минуту. Ведущая звездочка получает крутящий момент от ДВС.

Варианты самодельных механизмов поворота

Механизмы поворота дифференцируются по 3 видам:

  1. Фиксация блока в точке, которая во время поворота сохраняет неизменную скорость, при этом коленчатый вал и коробка передач не меняют параметров крутящего момента.
  2. По количеству расчетных радиусов поворота. Скорость одной гусеницы остается постоянной, скорость второй снижается.
  3. Когда отстающая и забегающая гусеницы снижают свои скорости.

При создании механических трансмиссий, второй и третий типы более практичны.

Они реализуют автоматическое понижение скорости движения вездехода.

Первый тип обладает недостатком: поворот происходит за счет переключения передачи, потому что в противном случае силовая установка не будет справляться с нагрузкой и заглохнет.

Простой планетарный механизм

Планетарной называют двухступенчатую зубчатую передачу, в которой существуют фиксированные оси. Благодаря такой конструкции в пределах оси вращения есть возможность складывать и раскладывать угловые скорости (или крутящий момент). Планетарная передача состоит из зубчатых колес разного диаметра: одна ось зафиксирована, другая неподвижна. Шестеренки на неподвижной оси контактируют друг с другом через зубчатые колесные элементы, которые крепятся на подвижных осях.

По количеству зубчатых элементов передачи дифференцируют на:

  • однорядные;
  • двухрядные.

Первые бывают с фиксированными осями и планетарные. По компоновке осей бортовые передачи делятся на соосные (расположены на одной линии) и несоосные.

Для вездеходов 6х6

Машины 6х6 обладают прекрасной проходимостью по пересеченной местности. Такие агрегаты на гусеничном ходу надежны, долговечны, просты в эксплуатации.

Необходимые блоки:

  1. Достаточно мощная силовая установка.
  2. Подвеска должна быть мягкая и надежная.
  3. Колеса в такой машине все ведущие, две пары управляемых.
  4. Межколесные дифференциалы могут блокироваться.
  5. Каждое колесо имеет автономную подвеску.
  6. Весит «6х6» в пределах тонны, мощность двигателя составляет 30-50 л.с.

Другие способы сборки

В продаже трудно встретить небольшой экономичный гусеничный аппарат, который можно использовать на небольшом приусадебном участке.

Машины собирают из б/у легковых авто (чаще всего ВАЗ), что обеспечивает приемлемую мощность.

Рама может быть:

  • пространственной;
  • плоской.
  • цельной
  • сочлененной

Силовые установки и трансмиссии берут от ВАЗ. В основе гусеничных механизмов часто компонуются также мотоциклетные рамы, мини-вездеход на их основе сделать проще всего, он будет надежен в эксплуатации, экономно расходует топливо.

W48M 48 дюймов. Колода | Коммерческие мотокосы

Дека косилки W48M Дека косилки W48R Деки коммерческих косилок John Deere

всегда демонстрировали качество, производительность и долговечность. Каждая коммерческая мотокоса оснащена декой изготовленной из высококачественного материала:

  • 10 калибр, 0,135 дюйма. (3,42 мм) сборная стальная верхняя часть палубы с добавленным 10 калибром, 0,135 дюйма. Монтажная пластина шпинделя (3,42 мм)
  • 7-й калибр, 0.19 дюймов Боковые юбки (4,8 мм) с усилителем

Изготовленная плавающая дека косилки обеспечивает чрезвычайно высокое качество кошения в различных условиях:

  • Плавающая подвеска обеспечивает наилучший срез.
  • Усиленная передняя и боковая нижняя кромка обеспечивает прочность и долговечность.
  • Колеса для защиты от скальпа имеют двойной захват для долговечности и регулируются в трех положениях в соответствии с высотой стрижки.
  • Конструкция с глубокой декой для превосходной вместимости.
  • Боковые и центральные колеса для защиты от скальпа обеспечивают плавное скашивание.
Нижняя сторона деки косилки (показана косилка W48M) Заднее косилочное колесо (только W48R, W52R, W61R)
  • Лезвия из закаленной стали с высоким подъемом увеличивают время резания и повышают долговечность.
  • Высокая скорость кромки отвала около 18 000 футов в минуту (5 486 м/мин).
  • Деки косилок серии
  • R оснащены центральным задним колесом для дополнительной защиты от скальпа и перелезания через бордюры.
    • Регулируется в трех положениях по высоте в зависимости от высоты среза
Гибкий дефлектор выброса косилки Колесики

Дефлектор из высококачественного полиэтилена придает превосходный внешний вид:

  • Широкая форма дефлектора выброса обеспечивает равномерное распределение обрезки.
  • Большой выпускной отражатель равномерно распределяет выбрасываемые обрезки.

Колесики с непроколотыми шинами обеспечивают плавную и равномерную резку:

  • Большие ролики без проколов позволяют плавно перемещать деку газонокосилки по газону.
  • Роликовые колеса расположены близко к деке газонокосилки, что позволяет уменьшить занимаемую площадь и радиус поворота.
    • Чем меньше открыты колеса, тем меньше вероятность их зацепления за неподвижные препятствия, что повышает маневренность и снижает вероятность повреждения.
Регулировка высоты среза косилки
Регулировка высоты среза косилки Зажим для регулировки высоты среза косилки

Плавающая дека косилки имеет несколько преимуществ по сравнению с фиксированной конструкцией деки косилки:

  • Более точное копирование рельефа почвы для более ровного среза
  • Плавно движется над землей с минимальной вероятностью скальпирования
  • Легче регулировать высоту стрижки

Высота стрижки косилки может быть установлена ​​от 1.от 5 дюймов (3,8 см) до 4,5 дюймов (11,4 см) в 0,5 дюйма. (1,3 см) шаг:

  • Свободно плавающая дека обеспечивает более плавный и ровный срез.
  • Изменение высоты скашивания можно производить без инструментов.
  • Большие ручки облегчают подъем деки косилки для регулировки высоты среза.
  • Штифты для регулировки высоты среза имеют изгиб под углом 90 градусов для легкого снятия и повторной установки.
Щиты косилки на месте Легко снимаемые щитки деки косилки

Щитки деки косилки легко снимаются с помощью ручек для доступа к приводному ремню и другим точкам обслуживания:

  • Легко прикрепляемые кожухи ремня обеспечивают быстрый доступ для обслуживания.
  • Четыре рукоятки позволяют снять оба щитка косилки.
  • Смазываемые шпиндели с легким доступом сверху для упрощения обслуживания.
  • Пресс-масленки шпинделя можно смазывать при установленных на место щитках.
Дополнительный травосборник
Дверь травосборника Установлен травосборник

Травосборник предназначен для работы с 36-дюймовыми. (91 см), 48 дюймов. (122 см) и 52 дюйма.(132 см) Деки косилки на коммерческих мотокосах John Deere:

  • Большая вместимость 4,4 куб. фута (3,5 бушелей) позволяет сократить количество остановок для опорожнения ловушки.
  • Лицевая панель газонокосилки не требуется. Ловитель подключается непосредственно к стандартным функциям деки косилки.
  • Конструкция из нержавеющей стали
  • и алюминия отличается прочностью, долгим сроком службы и легкостью в обращении.
  • Удобная защелка сдвижной дверцы позволяет легко опорожнять.
  • Две большие поручни облегчают обращение.
  • Catcher весит около 30 фунтов (13,6 кг) без груза.

ПРИМЕЧАНИЕ. Дополнительные насадки для мульчи и травосборника не входят в базовую комплектацию мотокосилки профессионального уровня и должны заказываться отдельно.

Мотоблок BCS 739 в Аризоне

Трактор BCS 739 Power Safe является младшим братом мотоблока BCS 749
. Этот трактор BCS 739PS также оснащен инновационным гидромеханическим многодисковым сцеплением
мокрого типа, которое приводится в действие гидравлическим насосом
и охлаждается циркулирующим маслом.

Основные отличия тракторов 739 и 749 BCS от
:

Трактор 749 оснащен двигателем Honda GX390 мощностью 11,7
л.с. BCS 749 имеет отдельные тормоза поворота колес. Модель 749 имеет
колес размером 5 x 12 x 22 дюйма. Трактор 739 оснащен двигателем Honda GX340 мощностью 10,7
л.с. На одну лошадиную силу меньше, чем у 749. Крутящий момент идентичен
трактору 749 при 19,5 фут-фунтах. Оба двигателя имеют объем 389 куб.

Мотоблок BCS 739 не имеет отдельных поворотных тормозов
и имеет колеса меньшего размера 5 x 10 x 19 дюймов.

Если вам нужно управлять самой большой цеповой косилкой и тянуть глубокорыхлитель, этот трактор
, скорее всего, не подойдет вам. Посмотрите на

853 или 749 на
эти вложения.

Особенности:
*Двигатель Honda GX340 мощностью 10,7 л.с. и крутящим моментом 19,5 фунт-футов
*317 фунтов с прикрепленным 26-дюймовым румпелем.
*327 фунтов с прикрепленным 30-дюймовым румпелем.
*3 скорости вперед и 3 назад. Быстрый челнок вперед и назад
*Быстрый челнок переключается вперед или назад с помощью рычага
*Полный привод.Нет необходимости регулировать ремни или цепи, которые необходимо чистить и смазывать
* Скорость составляет 0,8, 1,8 и 2,7 мили в час в прямом или обратном направлении
* Мокрое многодисковое сцепление с масляным охлаждением
* Дифференциальный привод с одним рычагом для блокировки
* Стандартный размер колеса 5 x 10 x 19 дюймов Общий диаметр 19 дюймов

Ограниченная гарантия для фермеров-любителей и домашнего использования
Трансмиссия: на весь срок службы для первого владельца
Сцепление: 5 лет
Все остальные компоненты трактора, включая двигатель: 3 года Ограниченная гарантия для коммерческого использования
Один год для трактора и сцепления
Трансмиссия 5 лет
Двигатель Honda GX340 3 года Почему стоит покупать в APD Power Center?
Центр питания APD был основан в районе метро Phoenix Arizona в
1966 году.Вы можете с уверенностью покупать в APD Power Center, зная, что
мы являемся авторизованным ремонтным центром для двигателей Honda, двигателей Kohler
и тракторов BCS. Мы соберем и обкатаем ваш мотоблок
. Мы объясним вам, как работает управление. Мы БУДЕМ обслуживать
и обеспечивать гарантийный ремонт того, что мы продаем!

Если вы находитесь в районе Финикса, штат Аризона, зайдите и посмотрите
в нашем демонстрационном зале, полном моек высокого давления, косилок, портативных генераторов
и садового оборудования.Спасибо.

Husqvarna : Найдите ответы

Часто задаваемые вопросы

Результаты поиска

  1. Распространенные причины «потеря привода» в косилках с ручным управлением и советы по устранению: 1.Приводной ремень изношен, для исправления замените приводной ремень. 2. Приводной ремень соскочил со шкива, и его необходимо…
  2. Пожалуйста, обратитесь к руководству по эксплуатации, чтобы узнать о надлежащих мерах предосторожности при обращении с топливом.Советы по правильному смешиванию топлива: Всегда смешивайте бензин и масло в чистой емкости, предназначенной для топлива. Всегда начинайте с заполнения…
  3. Если вашему трактору требуется более 5 футов для остановки на максимальной скорости на высшей передаче на ровной, сухой бетонной или мощеной поверхности, необходимо отрегулировать тормоза и/или заменить тормозные колодки.1)…
  4. Передние колеса должны иметь положительный развал (схождение).Положительный развал или схождение обычно используется в автомобилях для бездорожья. В таких автомобилях положительный развал…
  5. Картер на некоторых бензопилах сделан из металла под названием магний.В других бензопилах используется армированный полимерный картер.
  6. 1.Переместите кнопку выключателя остановки из положения остановки. 2.  Переведите рычаг воздушной заслонки в положение «Закрыто/Холодный пуск». 3. Нажимайте на грушу праймера (при наличии) до тех пор, пока топливо не будет видно в…
  7. Посмотрите это видео, чтобы узнать, как запустить газонокосилку с нулевым поворотом серии RZ:
  8. µ — это символ микрона.В фильтрации, например, 44 мкм или 44 микрона — это размер самой крупной частицы, которая свободно проходит через фильтрующий материал. Обычно мы предлагаем три фильтра…
  9. Необходимо оценить приводной клиновой ремень и трансмиссию.Пожалуйста, свяжитесь с авторизованным сервисным дилером в вашем регионе для оценки и ремонта.
  10. Бензин с октановым числом 89 или выше особенно рекомендуется для двухтактных двигателей с воздушным охлаждением.Бензин может содержать МАКСИМУМ 10 % этанола. Двухтактный…

Шагоходы: просты в использовании, дешевы в восстановлении. (Машинный сарай).

Страница/ссылка:

URL-адрес страницы: HTML-ссылка: Как водить трактор Kubota | Элементы управления и многое другое

В этой статье вы узнаете, как управлять трактором Kubota, и узнаете об основных элементах управления трактором Kubota, таких как ВОМ (коробка отбора мощности) для управления навесным оборудованием.Оставайтесь с нами в Bobby Ford, и мы расскажем вам, как управлять трактором Kubota.

Мы надеемся, что сегодня вы узнаете много нового о тракторах Kubota, а также ознакомитесь с наборами тракторов Kubota от Бобби Форда в Техасе!

О тракторах Kubota

Итак, где производятся тракторы Kubota? Хотя американские тракторы Kubota были произведены в Японии, они производятся в Гейнсвилле, штат Джорджия. Их легко узнать по фирменному оранжевому цвету. Kubota производит различные тракторы, начиная от малолитражных Kubota и заканчивая универсальными тракторами Kubota.Хотя Kubota предлагает множество уникальных опций, вы можете на это рассчитывать: основы работы Kubota одинаковы для всех.

Верно. Если вы можете запустить один, вы понимаете основу для запуска их всех. Это упрощено. Это, безусловно, качество, которое приносит пользу вам и вашей семье или сотрудникам. Простые, последовательные операции имеют смысл.

Вы должны знать, как управлять трактором Kubota, чтобы обеспечить свою безопасность и эффективность. Итак, сегодня мы рассмотрим, как включить аварийный тормоз Kubota и тормоза задних колес.Далее мы рассмотрим, как манипулировать дроссельной заслонкой и плавно управлять сцеплением, шестернями, предплечьями и ВОМ.

Как управлять трактором Kubota и органами управления трактора Kubota

В этом разделе мы предлагаем пошаговое руководство по эксплуатации трактора Kubota. Мы надеемся, что вы найдете эти шаги краткими, ясными и полезными. Ваша безопасность, безусловно, является приоритетом во время любых операций.

Шаг 1. Начало работы

Присаживайтесь на свой трактор Kubota.Ваш вес на сиденье активирует предохранительный выключатель Kubota и позволит управлять вашей машиной. Затем включите аварийный тормоз, который вы найдете рядом с правым колодцем.

Переключите коробку передач в нейтральное положение непосредственно перед поворотом ключа зажигания влево. Это нагревает свечи накаливания. Если температура воздуха не холодная, вы должны подождать около 10-15 секунд. Если холодно, то подождите тридцать секунд или больше. Затем поверните ключ вправо, чтобы зажечь двигатель. После этого потяните рычаг дроссельной заслонки вниз.Его можно найти справа от руля перед вами. Этот рычаг увеличивает обороты трактора. Наконец, поставьте правую ногу на двойные тормоза задних колес. Важно: пришло время отпустить аварийный тормоз.

Шаг 2. Перемещение навесного оборудования

Чтобы поднять самое переднее навесное оборудование с земли, поднимите эти передние цевья с помощью рычага управления. На меньших моделях он крепится к креплениям предплечья вашего трактора Kubota. Обязательно потяните рычаг вниз, чтобы поднять навесное оборудование.Нажмите тот же рычаг вверх, чтобы опустить фронтальный погрузчик. Вы можете нажать вправо, чтобы наклонить это приспособление вниз. Чтобы наклонить эту насадку назад, нажмите на рычаг влево.

Шаг 3. Подъем и опускание агрегата

Найдите рычаг над правой задней колесной нишей и потяните его. Вы заметите, что это поднимает трехточечную навеску, прикрепленную к задней части Kubota (от земли). Чтобы опустить навесное оборудование, просто нажмите рычаг вперед.

Шаг 4.Продвижение, реверс и круиз

Сначала найдите качающийся рычаг. Вы найдете его на правой половице. Надавите ногой на эту качающуюся руку. Это действие продвинет Kubota вперед. Чтобы переместить Kubota в обратном направлении, нажмите пяткой на качающийся рычаг. Затем найдите гидростатический рычаг; это будет обнаружено под рулевым колесом. Подняв этот гидростатический рычаг, вы можете настроить круиз-контроль.

Шаг 5. ВОМ

Опустите сцепление ногой.Чтобы включить передачу ВОМ (коробка отбора мощности), посмотрите налево и нажмите вперед на рычаг, расположенный прямо под консолью. Если вы хотите включить ВОМ, вы должны отпустить сцепление. Затем, чтобы установить блокировку дифференциала, вы должны нажать вперед на рычаг прямо перед сцеплением. Все четыре колеса будут задействованы одновременно.

Хотите узнать еще больше? Ознакомьтесь с нашими статьями о трансмиссии Powershift и типах трансмиссии Kubota, чтобы получить ценную информацию, которую вы не захотите пропустить, готовясь научиться управлять трактором Kubota.

Вопросы о системе управления трактором Kubota и многом другом?

У вас все еще могут быть вопросы или опасения по поводу моделей Kubota, органов управления трактором и реальных операций. Bobby Ford Tractor and Equipment, дилер Kubota в районе Большого Хьюстона, является вашим универсальным магазином силового оборудования для использования вне помещений в районе Большого Хьюстона. Мы верим в нашу продукцию и надеемся, что вы с уверенностью сможете разместить название своей компании на наших машинах. Наш знающий и опытный персонал поможет вам, когда вы будете готовы.

Мы надеемся, что вы посетите сайт своего дилера Kubota в Техасе прямо здесь. Свяжитесь с Bobby Ford Tractor and Equipment сегодня для получения дополнительной информации или предложения по нашей продукции!

Добро пожаловать. | Департамент образования

Предупреждающее сообщение

В вашем поиске использовано слишком много выражений И/ИЛИ. В этот поиск были включены только первые 7 терминов.

К сожалению, страница, которую вы ищете, больше не существует, была перемещена или в настоящее время недоступна.Мы выполнили поиск по ключевым словам на основе страницы, которую вы пытаетесь открыть. Соответствующие параметры поиска были предоставлены ниже.

  1. История штата Мэн и онлайн-ресурсы

    Мэн История и онлайн-ресурсы … Использование наборов первичных источников (совместно представлено Мэн DOE , Историческим обществом Мэн , Государственным архивом Мэн , … Мэн Государственные служащие Talking Civics & Gov ‘t с сенатором Ангусом Кингом Говоря гражданское право и …

  2. Государственные чиновники, обществоведение и гражданский дискурс

    … Государственные чиновники Talking Civics & Gov ‘t с сенатором Ангусом Кингом Говоря гражданское право и … NewsHour) Презентация PBS NewsHour Mid- Мэн Технический центр/Дэйв Бордман Веб-страница … — Как штаты должны распределять избирателей? (Во главе с Джейми Караффа — Брюс М.Уиттиер MS/RSU #16) Урок …

  3. Гражданско-активные студенты и студенческий голос

    … Школа государственной политики) Презентация Веб-сайт Папка ресурсов Расскажи…Час новостей) Презентация PBS NewsHour Mid- Технический центр штата Мэн / Веб-страница Дэйва Бордмана … с государственными служащими Мэн Talking Civics & Gov ‘t с сенатором Ангусом Кингом Говоря гражданское право и …

  4. Летняя программа общественного питания (SFSP)

    … по этой ссылке и следуйте инструкциям  http://www.fns.usda. gov /summerfoodrocks Служба летнего питания … для всех детей в возрасте 18 лет и младше на утвержденных объектах SFSP в районах со значительной концентрацией малообеспеченных … Перейти в Интернете страниц) Обучение правильному питанию — Университет штата Мэн, Совместное расширение: Ресурсы EFNEP …

  5. Учитель на пенсии

    … перечисление взносов работодателя См. Законы о пенсионной системе штата Мэн : Заголовок 5 – … – https://www. мэн . gov / doe / сайты / maine . правительство . doe / файлы / встроенные файлы /FY20_RFL_prelimED279_Presented27Feb2019.pdf …

  6. Ежемесячный информационный бюллетень ESEA

    … Часы во вторник, 24 августа Свяжитесь с Cheryl.Lang @ maine . gov или вашему региональному координатору программы для получения ссылки. … здесь: https://www. мэн . gov / doe / сайты / maine . правительство . doe / файлы / встроенные файлы /Grants4ME%20Access%20v4.pdf . За …

  7. Ежемесячный информационный бюллетень ESEA

    … 9 ноября, 9:00 Свяжитесь с Cheryl.Lang @ maine . gov или вашему региональному координатору программы для ссылки.) … здесь: https://www. мэн . gov / doe / сайты / maine . правительство . doe / файлы / встроенные файлы /Grants4ME%20Access%20v4.pdf . За …

  8. Ежемесячный информационный бюллетень ESEA

    … (Свяжитесь с вашим региональным координатором программы или [email protected] maine . gov для ссылки.) Общие и специальные обновления… здесь: https://www. мэн . gov / doe / сайты / maine . правительство . doe / файлы / встроенные файлы /Grants4ME%20Access%20v4.pdf . За …

  9. Годовая финансовая отчетность на конец года

    … Требования Загрузите следующие файлов в NEO Financial до 30 августа. Фактические … представления в статусе миграции считаются полученными по адресу Maine DOE .

  10. Годовая финансовая отчетность на конец года

    … Требования Загрузите следующие файлов в NEO Financial до 23 августа 2019 г. … представления в статусе миграции считаются полученными по адресу Maine DOE .

2022 Ferris FW15 Моторная косилка 5

7 | Чаппелл Трактор
Двигатель

Производитель двигателя Хонда® GXV390

Мощность двигателя Рейтинг: 10.2 л.с.

смещение 389 куб.см

Гильзы цилиндров 1

Стартер Руководство

ВОМ

Тип ВОМ Руководство, Кабель

Трансмиссия

Передача инфекции Непревзойденная ось с цепным дифференциалом, приводимым в движение насосом и двигателем Hydro-Gear® RT-310.

Тормоза

Ручной тормоз Цепь безопасности: внутренняя коробка передач

Колеса и шины

Шины, передняя спецификация Кастер: 10.5 x 3 дюйма Блокируемое колесо | Привод: 13 x 5-6 дюймов

Рабочий

Рабочая скорость Земля-вперед: 0–4 мили в час | Ground-Rev: 0 — 2 мили в час

Освещение и безопасность

Функции безопасности Элементы управления/группа безопасности: Bail Control Bail OPC

Размеры

Габаритные размеры Ведущие мосты: 0,75 дюйма | Конструкция палубы: 14 и 12 калибр

Ширина резки 32 дюйма

Высота Резка: 1.

Добавить комментарий

Ваш адрес email не будет опубликован.
