Устройство и обслуживание генератора 9402.3701 двигателей УМЗ-421

Генератор 9402.3701-17 трехфазный, синхронный, переменного тока cо встроенным выпрямительным ограничительным блоком и регулятором напряжения. Устанавливается на двигатели УМЗ-421.10, УМЗ-4213.10, УМЗ-4215.10, УМЗ-4216.10, УМЗ-4217.10 автомобилей ГАЗ и УАЗ. Привод генератора осуществляется от шкива коленчатого вала двигателя при помощи клинового ремня.

Основные технические характеристики генератора 9402.3701-17.

— Направление вращения (со стороны шкива) : правое
— Номинальное напряжение, В : 14
— Максимальный ток, А : 72
— Ток отдачи (А), при напряжении 13 В, температуре окружающей среды 25+-10 градусов в горячем состоянии и частоте вращения ротора, мин-1 :
1100 — 0
1800 — 41
2000 — 46
3000 — 60
4000 — 66
5000 — 70
6000 — 72
— Ток возбуждения А, не более : 5.4+-0.3
— Максимальная частота вращения ротора генератора, мин-1 : 17400-870
— Регулируемое напряжение генератора при температуре окружающей среды от минус 50+-3 градуса до плюс 100+-3 градуса при токе нагрузки 5+-0. 25 А и частоте вращения ротора 6000+-300 мин-1 : 13.3-14.9 Вольт
— Регулируемое напряжение генератора при температуре окружающей среды 25+-3 градуса и изменении тока нагрузки от 5+-0.25 до 65+-3 Ампер, при частоте вращения 6000+-180 мин-1 : 13.5-14.5 Вольт.

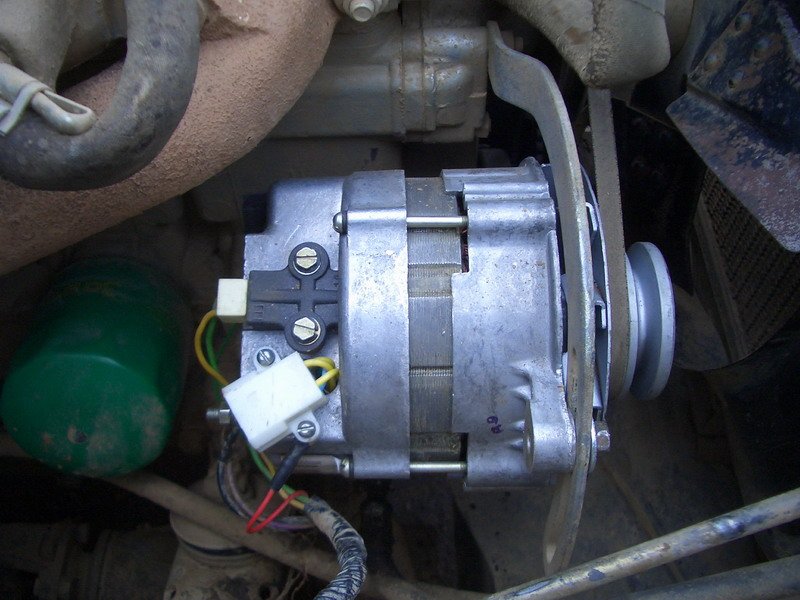

Установка и подключение генератора 9402.3701-17 на двигателе УМЗ-4213 или УМЗ-4216.

Перед установкой генератора на двигатель надо удалить консервирующий состав с посадочных мест, проверить вращение ротора и отсутствие задевания за крышки. Установить генератор на кронштейн двигателя. Надежно присоединить провода к выводам «B+», «D+». Установка ремня на шкив генератора должна производиться без применения инструментов, имеющих острые кромки. Натяжение ремня осуществляется с помощью установочной планки.

Электрическая схема подключения генератора 9402.3701-17 к системе электрооборудования автомобиля ГАЗ или УАЗ.

Возможные неисправности генератора 9402.3701-17.
Контрольная лампа горит или периодически загорается при движении автомобиля.

— Проскальзование ремня привода
— Обрыв цепи питания обмотки возбуждения
— Неисправен регулятор напряжения
— Обрыв или замыкание на корпус обмотки возбуждения
— Обрыв или короткое замыкание диодов выпрямительного блока

Генератор работает, аккумуляторная батарея заряжается слабо или перезаряжается.

— Неисправен регулятор напряжения
— Замыкание обмотки ротора на корпус

Проверка исправности генератора 9402.3701-17 в процессе эксплуатации.

В процессе эксплуатации генератор контролируется на работоспособность с помощью сигнальной лампы контроля заряда аккумуляторной батареи расположенной на панели приборов. При исправном генераторе и неработающем двигателе, когда зажигание включено, лампа горит. При работе двигателя на средних оборотах, включенных фарах и заряженной батарее лампа должна гаснуть.

Если лампа не гаснет при работающем на средних оборотах двигателе, то значит генератор неисправен и его необходимо проверить на специальном стенде. Если генератор исправен, то все его параметры должны соответствовать основным техническим данным. При неисправностях генератор необходимо разобрать и проверить его основные составные части : ротор, статор, выпрямительный блок, регулятор напряжения.

В роторе необходимо проверить :

— сопротивление обмотки возбуждения;
— отсутствие замыкания обмотки возбуждения на корпус напряжением 220 Вольт.

В статоре необходимо проверить :

— целостность фаз;
— отсутствие межвиткового замыкания обмотки статора;
— отсутствие замыкания обмотки статора относительно корпуса напряжением 220 Вольт.

В выпрямительном блоке проверяют отсутствие пробоя или обрыва цепи диодов блока с помощью последовательно включенной лампочки и источника питания напряжением, не более 14 Вольт.

Электрическая схема для проверки электрических характеристик генератора 9402.3701-17.

Ремонт и техническое обслуживание генератора 9402.3701-17.

В процессе эксплуатации при каждом втором техническом обслуживании необходимо проверить надежность крепления генератора к двигателю, натяжение ремня и соединение проводов с его выводами. Через каждые 125 000 километров пробега необходимо :

— снять щеткодержатель с регулятором напряжения в сборе, очистить от пыли и грязи;
— проверить высоту щеток и усилие сжатия щеточных пружин, вылет щеток из щеткодержателя при изменении усилия сжатия должен быть 2.2-2.4 мм, усилие сжатия пружин должно быть 285-450 г;
— при необходимости заменить щеткодержатель;
— внимательно осмотреть подшипники, в случае обнаружения дефекта заменит их;
— собрать генератор;
— проверить его электрические параметры.

При необходимости разборки генератора для устранения неисправности, надо снять его с двигателя, очистить от пыли и грязи, и разобрать. При установке аккумуляторной батареи на автомобиль и ее подключении необходимо соблюдать полярность : плюс подключается к клемме «B+», а минус – на корпус. При производстве сварочных работ на автомобиле надо отключить провода от клемм «B+», «D+».

Похожие статьи:

Как подключить генератор на уаз буханка

  • Правила ремонта и подключения генератора УАЗ
  • Схема подключения генератора УАЗ
  • Возможные неисправности генератора УАЗа и методы их устранения
  • Не горит контрольная лампа
  • Высокий уровень шума
  • Стрелка в начале шкалы
  • Стрелка в конце шкалы
  • Как проверить генератор
  • Сборка и разборка генератора

Генератор — это устройство, преобразовывающее механическую энергию в электрическую. Это один из важнейших узлов машины, без его энергии питающей всё электрооборудование, автомобиль не сдвинется с места. Эта статья ответит на вопросы о неисправностях, ремонте и как подключить генератор на УАЗ.

Схема подключения генератора УАЗ

Схема подключения генератора на УАЗ включает в себя несколько последовательных действий:

  1. Сначала отключите электрическую сеть.
  2. Далее запустите и прогрейте генератор.
  3. Подсоедините механизм к сети.
  4. Отключите устройство от запасной сети, заглушите.
  5. Теперь включите электропитание.

Возможные неисправности генератора УАЗа и методы их устранения

Неисправности генератора можно выявить по характерным признакам или при визуальном осмотре.

Если на аккумуляторной батарее отсутствует зарядка, первое, что нужно проверить – это контактные кольца. Их нужно зачистить, протереть, по возможности проточить. Раз взялись за кольца, проверьте и щётки генератора. Их износ также весьма ощутим. Протрите от пыли и налипшей грязи щёткодержатель, осмотрите пружины. Если детали совсем не годны, тогда замените их.

Если вы заметили проскальзывание приводного ремня генератора УАЗ, отрегулируйте его натяжение.

Работа аккумулятора зависит от целостности обмотки в цепи питания. Осмотрите её и при необходимости устраните неполадки в цепи, возможно замыкание или обрыв. Осмотрите и замените, если требуется диоды выпрямительного блока и регулятор напряжения.

При ослаблении крепёжных элементов генератора или их поломке, осмотрите обмотку статора, шкив и ротор. При обнаружении более серьёзных повреждений и отсутствии у вас приличных знаний, лучше доверить ремонт генератора УАЗ мастерам специальных станций.

Не горит контрольная лампа

По каким причинам контрольная лампа не загорается, давайте посмотрим. В этой ситуации есть несколько вариантов:

  • Слабый контакт щёток;
  • Поломан регулятор напряжения;
  • Неисправности с обмоткой ротора;
  • Проблемы с проводкой;
  • Нет контакта с массой.

В случае, когда лампочка горит, но слабо, проблема, скорее всего, в выпрямительном блоке, плохом соединении лампы с электропроводкой. Если она горит, но мигает, проверьте контакт щёток и регулятор напряжения.

Высокий уровень шума

Одной из механических неисправностей генератора является дефект подшипников или их износ. Об этой проблеме сообщит

неприятный скрип или вой во время работы, раздающийся свист из подкапотного пространства. Для начала проверьте натяжение ремня привода и гайку шкива, подтяните их при необходимости. Осмотрите посадочные места подшипников, возможно, нужно заменить крышку генератора. Изношенные подшипники необходимо поменять.

Стрелка в начале шкалы

Проверяя работу контрольной лампы вольтметром, обратите внимание на положение стрелки прибора. Если она «ушла» в начало шкалы, осмотрите саму лампу и её соединения. Перегоревшую лампочку нужно заменить, обрывы в цепи между штекером и выводом – восстановить. Проверьте регулятор напряжения, его вывод и выводы щёток. Может проблема просто в отсоединившемся проводе щёткодержателя.

Стрелка в конце шкалы

Когда стрелка находиться в конце шкалы вольтметра, причины две. Первая – короткое замыкание в регуляторе напряжения или выход из строя регулятора. Его в этом случае лучше заменить новым. Второй причиной является замыкание в креплении щёткодержателя. Осмотрите винт крепления и шину щётки, если нужно замените основу щёткодержателя.

Как проверить генератор

Проверка генератора начинается с осмотра предохранителя. Далее осматривайте сам генератор и окружающие его детали:

  • Свободная работа ротора,
  • Приводной ремень
  • Привод и корпус.

Если всё в порядке,

проверяйте щётки и контактные кольца. Эти детали во время работы изнашиваются очень быстро: перекашиваются, заклинивают, забиваются пылью. Для детальной проверки обмотки ротора воспользуйтесь мультиметром. Переведите прибор в режим омметра и подключите к контактам генератора. Работоспособные, правильные показания – от 1.8 до пяти Ом. Если результат замера занижен – есть замыкание в витках обмотки, если завышены – обрыв обмотки.

Таким же образом проверяется статор. Слишком высокий показатель сопротивления свидетельствует о плохом контакте обмоток с массой или о его отсутствии.

Диоды блока выпрямителя проверяются после отсоединения от обмоток статора. Плюсовой зажим мультиметра подключите к плюсу выпрямителя, а минусовой зажим прибора – к фазе . Снимите показания и поменяйте щупы местами. Теперь сверьте первое и второе значения. Если вторые показания отличаются от предыдущих значений, то диод рабочий. Если же не отличаются, он не исправен.

Сборка и разборка генератора

Разберёмся, как разобрать генератор для последующего ремонта. Для начала очистите его от пыли и грязи. Затем действуйте поэтапно:

  1. Открутите гайки крепления задней крышки и снимите её.
  2. Выкрутите гайки щёткодержателя, отсоедините выходы обмотки и выпрямителя, затем клеммы держателя щёток. Держатель извлеките.
  3. Выкручивайте крепёжные элементы выпрямителя и корпуса и снимайте ротор с крышкой.
  4. Открутите гайку крепящую якорь и снимите его.
  5. Проверьте обмотки якоря на целостность и замыкание.
  6. Далее по тому же порядку осматривайте статор, его обмотку.
  7. Затем осмотрите диоды выпрямителя.
  8. Тщательно осмотрите подшипники и их посадочные места, крышку с боку привода. Если подшипники требуют замены, выкрутите крепёж деталей, снимите и установите новый
  9. Со стороны колец осмотрите крышку генератора и её прокладку, если есть дефекты, замените.

Собирается механизм в последовательности обратной разборке, как подключить генератор на УАЗ, описано выше.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Каждое транспортное средство имеет свойство ломаться. Даже качественные автомобили рано или поздно выходят из строя. Поломка может быть незначительной, а может возникнуть в одной из главных деталей машины — генераторе.

Характеристики генератор для УАЗ

Один из главных узлов машины

Автомобиль УАЗ ломается с той же периодичностью, что и многие другие машины. Возникают проблемы и с генератором. Не каждый владелец авто знает, как подключать генератор на УАЗ Патриот и УАЗ 469.

Модель УАЗ 469 имеет стандартный генератор переменного тока. Этот агрегат необходим для питания автомобиля электричеством и подзарядки аккумуляторной батареи. Узел работает только при наличии самого аккумулятора и регулятора напряжения. Схема подключения генератора является однопроводной, выходной контакт — «минус». Имеются и дополнительные выходы, которые необходимы для подключения агрегата к системе автомобиля.

Для обеспечения качественной работы устройства нужно правильно и своевременно его обслуживать.

Следует заботиться о чистоте механизма. Перед каждым выездом необходимо проверять рабочие показатели агрегата при помощи амперметра. При прохождении технического обслуживания проводится проверка креплений узла и натяжки ремней. По окончании сезона нужно снимать механизм, очищать его от пыли и грязи. При износе комплектующих следует заменить их новыми.

Когда наблюдается нестабильная работа устройства или слышен шум, механизм следует заменить новым. В редких случаях приходится менять блок выпрямителей. Такая необходимость возникает при отсутствии стабильной работы диодов.

Рекомендуется проводить разборку механизма только в специальном сервисе. При отсоединении проводов необходимо вытянуть саму колодку. Ни в коем случае не следует тянуть за провода.

Проверка выпрямительного блока невозможна в нескольких случаях. Например, если источник постоянного тока показывает более 12 В. Не рекомендуется использовать прибор с переменным током. Обязательно должна присутствовать контрольная лампа, подключенная к системе.

Нет необходимости заменять смазку, так как ее хватает на весь срок эксплуатации генератора.

Подключение агрегата

Схема подключения агрегата

Для удобства и понимания действий, проводимых с генератором, рекомендуется изучить схему подключения. На рисунке показана схема проводов, которые используются в процессе зарядки.

Особое внимание необходимо уделить размеру ремня, который является важной составляющей в работе генератора. На УАЗ обычно ставится ремень 6 РK 1275.

Выполнение любой работы происходит поэтапно. От соблюдения очередности действий зависит успех проводимых операций. Для подключения генератора к системе автомобиля достаточно совершить 5 простых шагов.

  1. Первым делом следует отключить подачу электричества.
  2. Включить и прогреть бензогенератор.
  3. Подключить агрегат к сети.
  4. Отсоединить генератор от резервной сети и заглушить. Если сделать это неправильно, агрегат может повредиться и прийти в негодность.
  5. Подключить электросеть.

Процесс подключения агрегата

Транспортное средство нужно подготовить к проведению ремонта. Перед тем как отключить генератор для замены, необходимо установить автомобиль на ровной поверхности и зафиксировать. Обязательным условием является очистка всех элементов машины, в том числе днища.

Работы следует проводить только в присутствии механика. Ремонт в мастерской обойдется дороже, но качество его выполнения будет намного лучше. Следует учесть цену самого генератора. Так как ситуация на рынке нестабильная, стоимость агрегата может быстро меняться. При покупке нового оборудования следует обращать внимание на срок гарантии и качество изготовления. Рекомендуется приобретать изделия только известных производителей.

При выходе из строя генератора нередко приходится менять и ремень. Для этого необходимо проделать несколько простых действий. Ремень привода извлекается из автомобиля. Затянутый болт следует немного ослабить, но не откручивать полностью, благодаря этому натяжение ремня уменьшится. Далее необходимо установить новый ремень. При этом нужно соблюсти все стандарты, главным из которых является ослабление не более 15 мм при нагрузке в 8 кгс. Нагрузка должна придаваться на середине механизма. После проверки следует закрепить регулировочный болт и установить на прежнее место ремень привода.

Возможно, понадобится дополнительная разборка генератора. В этом случае необходимо подготовить инструмент и очистить рабочую поверхность.

Схема подключения генератора ЗИЛ 130 opex.ru

Array
(
    [DATE_ACTIVE_FROM] => 28.01.2021 14:43:00
    [~DATE_ACTIVE_FROM] => 28.01.2021 14:43:00
    [ID] => 511400383
    [~ID] => 511400383
    [NAME] => Схема подключения генератора ЗИЛ 130
    [~NAME] => Схема подключения генератора ЗИЛ 130
    [IBLOCK_ID] => 33
    [~IBLOCK_ID] => 33
    [IBLOCK_SECTION_ID] =>
    [~IBLOCK_SECTION_ID] =>
    [DETAIL_TEXT] =>

Приводимый в действие с помощью ременной передачи, генератор автомобиля ЗИЛ-130 снабжает электроэнергией все установленное на грузовике электрооборудование. Эффективность работы этого узла зависит не только от исправности отдельных деталей, но и от правильности подключения к бортовой сети. Ошибки, допущенные при подсоединении электропроводки, становятся причиной возникновения серьезных неисправностей.



Варианты исполнения генератора автомобиля ЗИЛ-130



 Машины ранних годов выпуска комплектовались генераторами Г-130 постоянного тока. Но подобные устройства имеют ряд серьезных недостатков:
  • Низкий КПД, вынуждающий увеличивать размеры агрегатов для достижения необходимой мощности.
  • Необходимость в регулярном обслуживании.
  • Низкий эксплуатационный ресурс.

В настоящее время такое оборудование не используется и представляет интерес разве что для автомобильных реставраторов. Поэтому схема подключения генератора устаревшего образца в данной статье не рассматривается.

В начале шестидесятых годов XX века промышленность освоила производство диодных мостов, преобразовывающих переменный ток в постоянный (пульсирующий). Именно тогда машины стали оснащать более легкими и компактными генераторными установками переменного тока. Для автомобиля ЗИЛ-130 был спроектирован генератор Г-250-Б1, подключаемый через отдельно устанавливаемый регулятор напряжения. Конструктивно простой и надежный, позже он был заменен на более современные модификации.

Возможные проблемы и способы их решения

Многие считают интернет неисчерпаемым источником достоверной информации. Однако, это не так. Желающим узнать, как подключается генератор автомобиля ЗИЛ-130, поисковики выдают электрические схемы старого образца с устройствами постоянного тока. Возникает путаница. Постараемся избавить автовладельцев от ненужных проблем.

С момента появления устройств, вырабатывающих переменный ток, принципиальная схема подключения генератора ЗИЛ-130 не претерпевала изменений. Но проблема в том, что детали электрооборудования старого образца редко встречаются в продаже. Поэтому целесообразно заменить их на доступные комплектующие.

Некоторые специалисты предлагают использовать для этих целей хорошо зарекомендовавшие себя в эксплуатации реле-регуляторы под маркировкой 121 3702, устанавливаемые на автомобили ВАЗ. Однако этот вариант имеет свои недостатки, основным из которых является необходимость внесения изменений в электрическую схему популярной модели грузовика.

Этого удается избежать, произведя подключение генератора ЗИЛ-130, оснащенного двухконтактным щеточным узлом, через аналогичное устройство, которым комплектуются некоторые модели ГАЗ. Оно имеет маркировку 13. 3702-01. В этом случае затраты на переоборудование минимальны, поскольку стоит деталь недорого, а электросхема остается без изменений. Выполнив ряд простых действий, вы повысите надежность и ремонтопригодность техники.

Последовательность действий

Подготовьтесь к работе. Чтобы выполнить подключение генератора автомобиля ЗИЛ-130 через реле-регулятор 13. 3702-01, вам потребуются:

  • Пять одноконтактных разъемов (мам). Желательно изолированных.
  • Три куска эластичного провода. Желательно, чтобы они различались цветом изоляции.
  • Рулон изоленты.
  • Клещи для обжима наконечников проводов или, как вариант, пассатижи.

Если все это есть в наличии, подсоединяем генератор автомобиля ЗИЛ-130, действуя в следующей последовательности:

  • Отмеряем куски проводов требуемой длины, оставив запас сантиметров 10 – 15. Проводка не должна быть натянута.
  • К разъему, устанавливаемому на плюсовую клемму щеточного узла, подсоединяем два провода, один из которых, с помощью «мамы» подсоединяем к реле-регулятору, а другой – к плюсовой клемме замка зажигания.
  • Последний кусок провода, закрепив на нем разъемы, используем для соединения второго контакта щеткодержателя с клеммой «Ш» (верхней) на реле-регуляторе.

Если вы не имеете необходимого опыта, целесообразно потренироваться, предварительно сняв детали с автомобиля. Но окончательное подключение генератора ЗИЛ-130 к бортовой сети нужно производить, установив комплектующие на штатные места. При этом рекомендуется защитить провода от механических повреждений:

  • Используя в качестве кабельканалов гофрированные трубки подходящего диаметра, изготовленные из термостойкого пластика.
  • Закрепив их на кузове и кронштейнах крепления генератора с помощью специальных зажимов или кабельных стяжек.

Это не потребует от вас значительных усилий.

Для наглядности схема подключения генератора ЗИЛ-130 к реле-регулятору 13. 3702-01 показана на рисунке №1.

Рис. 1

Когда производится подключение генератора Г-250 с одноконтактным выводом, провод, идущий от клеммы «Ш», замыкается на массу. Одноконтактные и двухконтактные щеточные узлы взаимозаменяемы.

Зачем это нужно

Большинство проблем, возникающих при обслуживании электрооборудования автомобилей разных моделей и годов выпуска, связано с недостатком информации и отсутствием достоверных электрических схем. Приступая к ремонту, обязательно получите в свое распоряжение необходимую техническую документацию и убедитесь в том, что она соответствует вашей модели и комплектации транспортного средства. Этим вы застрахуете себя от ошибок при подключении генератора ЗИЛ-130.

Большинство проблем, возникающих при обслуживании электрооборудования автомобилей разных моделей и годов выпуска, связано с недостатком информации и отсутствием достоверных электрических схем. Приступая к ремонту, обязательно получите в свое распоряжение необходимую техническую документацию и убедитесь в том, что она соответствует вашей модели и комплектации транспортного средства. Этим вы застрахуете себя от ошибок при подключении генератора ЗИЛ-130.

  • Отсутствие сигнала контрольной лампы на панели приборов при включении зажигания.
  • Кипение электролита в аккумуляторной батарее, сопровождающегося появлением характерного запаха сероводорода. Это верный признак чрезмерного увеличения зарядного тока.
  • Быстрый разряд аккумулятора. Когда электрооборудование функционирует неправильно, он просто не восстанавливает свой потенциал.
  • Миганию или тусклому свечению ламп в приборах наружного и внутреннего освещения.

Если поломка случится в дороге, то знание того, как подключается генератор автомобиля ЗИЛ-130, позволит вам произвести ремонт самостоятельно, избежав многих ненужных проблем.

Не ленитесь учить матчасть. Потратьте немного времени на то, чтобы понять, как функционирует электрооборудование вашего грузовика, Умея устранять мелкие поломки, не прибегая к помощи сотрудников ремонтных мастерских, вы сэкономите немало сил и средств. А чтобы не наделать ошибок, имейте при себе схему подключения генератора ЗИЛ-130.

[~DETAIL_TEXT] =>

Приводимый в действие с помощью ременной передачи, генератор автомобиля ЗИЛ-130 снабжает электроэнергией все установленное на грузовике электрооборудование. Эффективность работы этого узла зависит не только от исправности отдельных деталей, но и от правильности подключения к бортовой сети. Ошибки, допущенные при подсоединении электропроводки, становятся причиной возникновения серьезных неисправностей.

Варианты исполнения генератора автомобиля ЗИЛ-130

Машины ранних годов выпуска комплектовались генераторами Г-130 постоянного тока. Но подобные устройства имеют ряд серьезных недостатков:

  • Низкий КПД, вынуждающий увеличивать размеры агрегатов для достижения необходимой мощности.
  • Необходимость в регулярном обслуживании.
  • Низкий эксплуатационный ресурс.

В настоящее время такое оборудование не используется и представляет интерес разве что для автомобильных реставраторов. Поэтому схема подключения генератора устаревшего образца в данной статье не рассматривается.

В начале шестидесятых годов XX века промышленность освоила производство диодных мостов, преобразовывающих переменный ток в постоянный (пульсирующий). Именно тогда машины стали оснащать более легкими и компактными генераторными установками переменного тока. Для автомобиля ЗИЛ-130 был спроектирован генератор Г-250-Б1, подключаемый через отдельно устанавливаемый регулятор напряжения. Конструктивно простой и надежный, позже он был заменен на более современные модификации.

Возможные проблемы и способы их решения

Многие считают интернет неисчерпаемым источником достоверной информации. Однако, это не так. Желающим узнать, как подключается генератор автомобиля ЗИЛ-130, поисковики выдают электрические схемы старого образца с устройствами постоянного тока. Возникает путаница. Постараемся избавить автовладельцев от ненужных проблем.

С момента появления устройств, вырабатывающих переменный ток, принципиальная схема подключения генератора ЗИЛ-130 не претерпевала изменений. Но проблема в том, что детали электрооборудования старого образца редко встречаются в продаже. Поэтому целесообразно заменить их на доступные комплектующие.

Некоторые специалисты предлагают использовать для этих целей хорошо зарекомендовавшие себя в эксплуатации реле-регуляторы под маркировкой 121 3702, устанавливаемые на автомобили ВАЗ. Однако этот вариант имеет свои недостатки, основным из которых является необходимость внесения изменений в электрическую схему популярной модели грузовика.

Этого удается избежать, произведя подключение генератора ЗИЛ-130, оснащенного двухконтактным щеточным узлом, через аналогичное устройство, которым комплектуются некоторые модели ГАЗ. Оно имеет маркировку 13. 3702-01. В этом случае затраты на переоборудование минимальны, поскольку стоит деталь недорого, а электросхема остается без изменений. Выполнив ряд простых действий, вы повысите надежность и ремонтопригодность техники.

Последовательность действий

Подготовьтесь к работе. Чтобы выполнить подключение генератора автомобиля ЗИЛ-130 через реле-регулятор 13. 3702-01, вам потребуются:

  • Пять одноконтактных разъемов (мам). Желательно изолированных.
  • Три куска эластичного провода. Желательно, чтобы они различались цветом изоляции.
  • Рулон изоленты.
  • Клещи для обжима наконечников проводов или, как вариант, пассатижи.

Если все это есть в наличии, подсоединяем генератор автомобиля ЗИЛ-130, действуя в следующей последовательности:

  • Отмеряем куски проводов требуемой длины, оставив запас сантиметров 10 – 15. Проводка не должна быть натянута.
  • К разъему, устанавливаемому на плюсовую клемму щеточного узла, подсоединяем два провода, один из которых, с помощью «мамы» подсоединяем к реле-регулятору, а другой – к плюсовой клемме замка зажигания.
  • Последний кусок провода, закрепив на нем разъемы, используем для соединения второго контакта щеткодержателя с клеммой «Ш» (верхней) на реле-регуляторе.

Если вы не имеете необходимого опыта, целесообразно потренироваться, предварительно сняв детали с автомобиля. Но окончательное подключение генератора ЗИЛ-130 к бортовой сети нужно производить, установив комплектующие на штатные места. При этом рекомендуется защитить провода от механических повреждений:

  • Используя в качестве кабельканалов гофрированные трубки подходящего диаметра, изготовленные из термостойкого пластика.
  • Закрепив их на кузове и кронштейнах крепления генератора с помощью специальных зажимов или кабельных стяжек.

Это не потребует от вас значительных усилий.

Для наглядности схема подключения генератора ЗИЛ-130 к реле-регулятору 13. 3702-01 показана на рисунке №1.

Рис. 1

Когда производится подключение генератора Г-250 с одноконтактным выводом, провод, идущий от клеммы «Ш», замыкается на массу. Одноконтактные и двухконтактные щеточные узлы взаимозаменяемы.

Зачем это нужно

Большинство проблем, возникающих при обслуживании электрооборудования автомобилей разных моделей и годов выпуска, связано с недостатком информации и отсутствием достоверных электрических схем. Приступая к ремонту, обязательно получите в свое распоряжение необходимую техническую документацию и убедитесь в том, что она соответствует вашей модели и комплектации транспортного средства. Этим вы застрахуете себя от ошибок при подключении генератора ЗИЛ-130.

Большинство проблем, возникающих при обслуживании электрооборудования автомобилей разных моделей и годов выпуска, связано с недостатком информации и отсутствием достоверных электрических схем. Приступая к ремонту, обязательно получите в свое распоряжение необходимую техническую документацию и убедитесь в том, что она соответствует вашей модели и комплектации транспортного средства. Этим вы застрахуете себя от ошибок при подключении генератора ЗИЛ-130.

  • Отсутствие сигнала контрольной лампы на панели приборов при включении зажигания.
  • Кипение электролита в аккумуляторной батарее, сопровождающегося появлением характерного запаха сероводорода. Это верный признак чрезмерного увеличения зарядного тока.
  • Быстрый разряд аккумулятора. Когда электрооборудование функционирует неправильно, он просто не восстанавливает свой потенциал.
  • Миганию или тусклому свечению ламп в приборах наружного и внутреннего освещения.

Если поломка случится в дороге, то знание того, как подключается генератор автомобиля ЗИЛ-130, позволит вам произвести ремонт самостоятельно, избежав многих ненужных проблем.

Не ленитесь учить матчасть. Потратьте немного времени на то, чтобы понять, как функционирует электрооборудование вашего грузовика, Умея устранять мелкие поломки, не прибегая к помощи сотрудников ремонтных мастерских, вы сэкономите немало сил и средств. А чтобы не наделать ошибок, имейте при себе схему подключения генератора ЗИЛ-130.

[DETAIL_TEXT_TYPE] => html [~DETAIL_TEXT_TYPE] => html [PREVIEW_TEXT] =>

Приводимый в действие с помощью ременной передачи, генератор автомобиля ЗИЛ-130 снабжает электроэнергией все установленное на грузовике электрооборудование. Эффективность работы этого узла зависит не только от исправности отдельных деталей, но и от правильности подключения к бортовой сети. Ошибки, допущенные при подсоединении электропроводки, становятся причиной возникновения серьезных неисправностей.

[~PREVIEW_TEXT] =>

Приводимый в действие с помощью ременной передачи, генератор автомобиля ЗИЛ-130 снабжает электроэнергией все установленное на грузовике электрооборудование. Эффективность работы этого узла зависит не только от исправности отдельных деталей, но и от правильности подключения к бортовой сети. Ошибки, допущенные при подсоединении электропроводки, становятся причиной возникновения серьезных неисправностей.

[PREVIEW_TEXT_TYPE] => html [~PREVIEW_TEXT_TYPE] => html [DETAIL_PICTURE] => [~DETAIL_PICTURE] => [TIMESTAMP_X] => 03. 02.2021 09:47:47 [~TIMESTAMP_X] => 03.02.2021 09:47:47 [ACTIVE_FROM] => 28.01.2021 14:43:00 [~ACTIVE_FROM] => 28.01.2021 14:43:00 [LIST_PAGE_URL] => /press/articles/ [~LIST_PAGE_URL] => /press/articles/ [DETAIL_PAGE_URL] => /press/articles/skhema-podklyucheniya-generatora-zil-130/ [~DETAIL_PAGE_URL] => /press/articles/skhema-podklyucheniya-generatora-zil-130/ [LANG_DIR] => / [~LANG_DIR] => / [CODE] => skhema-podklyucheniya-generatora-zil-130 [~CODE] => skhema-podklyucheniya-generatora-zil-130 [EXTERNAL_ID] => 511400383 [~EXTERNAL_ID] => 511400383 [IBLOCK_TYPE_ID] => content [~IBLOCK_TYPE_ID] => content [IBLOCK_CODE] => articles [~IBLOCK_CODE] => articles [IBLOCK_EXTERNAL_ID] => [~IBLOCK_EXTERNAL_ID] => [LID] => s1 [~LID] => s1 [NAV_RESULT] => [DISPLAY_ACTIVE_FROM] => 28.01.2021 [IPROPERTY_VALUES] => Array ( [SECTION_META_TITLE] => Схема подключения генератора ЗИЛ 130 [SECTION_META_KEYWORDS] => Схема подключения генератора ЗИЛ 130 [SECTION_META_DESCRIPTION] => Схема подключения генератора ЗИЛ 130 [SECTION_PAGE_TITLE] => Схема подключения генератора ЗИЛ 130 [ELEMENT_META_KEYWORDS] => Схема подключения генератора ЗИЛ 130 [ELEMENT_PAGE_TITLE] => Схема подключения генератора ЗИЛ 130 [SECTION_PICTURE_FILE_ALT] => Схема подключения генератора ЗИЛ 130 [SECTION_PICTURE_FILE_TITLE] => Схема подключения генератора ЗИЛ 130 [SECTION_DETAIL_PICTURE_FILE_ALT] => Схема подключения генератора ЗИЛ 130 [SECTION_DETAIL_PICTURE_FILE_TITLE] => Схема подключения генератора ЗИЛ 130 [ELEMENT_PREVIEW_PICTURE_FILE_ALT] => Схема подключения генератора ЗИЛ 130 [ELEMENT_PREVIEW_PICTURE_FILE_TITLE] => Схема подключения генератора ЗИЛ 130 [ELEMENT_DETAIL_PICTURE_FILE_ALT] => Схема подключения генератора ЗИЛ 130 [ELEMENT_DETAIL_PICTURE_FILE_TITLE] => Схема подключения генератора ЗИЛ 130 [ELEMENT_META_TITLE] => Генератор автомобиля ЗИЛ | Схема подключения генератора ЗИЛ 130 | Opex. ru [ELEMENT_META_DESCRIPTION] => Генератор автомобиля ЗИЛ, схема подключения генератора ЗИЛ 130 — консультации специалистов по ремонту и выбору запчастей. Широкий ассортимент запчастей для грузовых автомобилей любых марок, тракторной и спецтехники. Осуществляем доставку по Москве, области и в регионы. ) [FIELDS] => Array ( [DATE_ACTIVE_FROM] => 28.01.2021 14:43:00 ) [DISPLAY_PROPERTIES] => Array ( ) [IBLOCK] => Array ( [ID] => 33 [~ID] => 33 [TIMESTAMP_X] => 05.03.2019 16:17:37 [~TIMESTAMP_X] => 05.03.2019 16:17:37 [IBLOCK_TYPE_ID] => content [~IBLOCK_TYPE_ID] => content [LID] => s1 [~LID] => s1 [CODE] => articles [~CODE] => articles [API_CODE] => [~API_CODE] => [NAME] => Статьи [~NAME] => Статьи [ACTIVE] => Y [~ACTIVE] => Y [SORT] => 500 [~SORT] => 500 [LIST_PAGE_URL] => /press/articles/ [~LIST_PAGE_URL] => /press/articles/ [DETAIL_PAGE_URL] => #SITE_DIR#press/articles/#ELEMENT_CODE#/ [~DETAIL_PAGE_URL] => #SITE_DIR#press/articles/#ELEMENT_CODE#/ [SECTION_PAGE_URL] => [~SECTION_PAGE_URL] => [CANONICAL_PAGE_URL] => [~CANONICAL_PAGE_URL] => [PICTURE] => [~PICTURE] => [DESCRIPTION] => [~DESCRIPTION] => [DESCRIPTION_TYPE] => text [~DESCRIPTION_TYPE] => text [RSS_TTL] => 24 [~RSS_TTL] => 24 [RSS_ACTIVE] => N [~RSS_ACTIVE] => N [RSS_FILE_ACTIVE] => N [~RSS_FILE_ACTIVE] => N [RSS_FILE_LIMIT] => 10 [~RSS_FILE_LIMIT] => 10 [RSS_FILE_DAYS] => 7 [~RSS_FILE_DAYS] => 7 [RSS_YANDEX_ACTIVE] => N [~RSS_YANDEX_ACTIVE] => N [XML_ID] => [~XML_ID] => [TMP_ID] => [~TMP_ID] => [INDEX_ELEMENT] => Y [~INDEX_ELEMENT] => Y [INDEX_SECTION] => Y [~INDEX_SECTION] => Y [WORKFLOW] => N [~WORKFLOW] => N [BIZPROC] => N [~BIZPROC] => N [SECTION_CHOOSER] => L [~SECTION_CHOOSER] => L [LIST_MODE] => [~LIST_MODE] => [RIGHTS_MODE] => S [~RIGHTS_MODE] => S [SECTION_PROPERTY] => N [~SECTION_PROPERTY] => N [PROPERTY_INDEX] => N [~PROPERTY_INDEX] => N [VERSION] => 2 [~VERSION] => 2 [LAST_CONV_ELEMENT] => 0 [~LAST_CONV_ELEMENT] => 0 [SOCNET_GROUP_ID] => [~SOCNET_GROUP_ID] => [EDIT_FILE_BEFORE] => [~EDIT_FILE_BEFORE] => [EDIT_FILE_AFTER] => [~EDIT_FILE_AFTER] => [SECTIONS_NAME] => Разделы [~SECTIONS_NAME] => Разделы [SECTION_NAME] => Раздел [~SECTION_NAME] => Раздел [ELEMENTS_NAME] => Элементы [~ELEMENTS_NAME] => Элементы [ELEMENT_NAME] => Элемент [~ELEMENT_NAME] => Элемент [EXTERNAL_ID] => [~EXTERNAL_ID] => [LANG_DIR] => / [~LANG_DIR] => / [SERVER_NAME] => www. opex.ru [~SERVER_NAME] => www.opex.ru ) [SECTION] => Array ( [PATH] => Array ( ) ) [SECTION_URL] => [META_TAGS] => Array ( [TITLE] => Схема подключения генератора ЗИЛ 130 [ELEMENT_CHAIN] => Схема подключения генератора ЗИЛ 130 [BROWSER_TITLE] => Генератор автомобиля ЗИЛ | Схема подключения генератора ЗИЛ 130 | Opex.ru [KEYWORDS] => Схема подключения генератора ЗИЛ 130 [DESCRIPTION] => Генератор автомобиля ЗИЛ, схема подключения генератора ЗИЛ 130 — консультации специалистов по ремонту и выбору запчастей. Широкий ассортимент запчастей для грузовых автомобилей любых марок, тракторной и спецтехники. Осуществляем доставку по Москве, области и в регионы. ) [IMAGES] => Array ( ) [FILES] => Array ( ) [VIDEO] => Array ( ) [LINKS] => Array ( ) [BUTTON] => Array ( [SHOW_BUTTON] => [BUTTON_ACTION] => [BUTTON_LINK] => [BUTTON_TARGET] => [BUTTON_JS_CLASS] => [BUTTON_TITLE] => ) )

Приводимый в действие с помощью ременной передачи, генератор автомобиля ЗИЛ-130 снабжает электроэнергией все установленное на грузовике электрооборудование. Эффективность работы этого узла зависит не только от исправности отдельных деталей, но и от правильности подключения к бортовой сети. Ошибки, допущенные при подсоединении электропроводки, становятся причиной возникновения серьезных неисправностей.

Машины ранних годов выпуска комплектовались генераторами Г-130 постоянного тока. Но подобные устройства имеют ряд серьезных недостатков:

В настоящее время такое оборудование не используется и представляет интерес разве что для автомобильных реставраторов. Поэтому схема подключения генератора устаревшего образца в данной статье не рассматривается.

В начале шестидесятых годов XX века промышленность освоила производство диодных мостов, преобразовывающих переменный ток в постоянный (пульсирующий). Именно тогда машины стали оснащать более легкими и компактными генераторными установками переменного тока. Для автомобиля ЗИЛ-130 был спроектирован генератор Г-250-Б1, подключаемый через отдельно устанавливаемый регулятор напряжения. Конструктивно простой и надежный, позже он был заменен на более современные модификации.

Многие считают интернет неисчерпаемым источником достоверной информации. Однако, это не так. Желающим узнать, как подключается генератор автомобиля ЗИЛ-130, поисковики выдают электрические схемы старого образца с устройствами постоянного тока. Возникает путаница. Постараемся избавить автовладельцев от ненужных проблем.

С момента появления устройств, вырабатывающих переменный ток, принципиальная схема подключения генератора ЗИЛ-130 не претерпевала изменений. Но проблема в том, что детали электрооборудования старого образца редко встречаются в продаже. Поэтому целесообразно заменить их на доступные комплектующие.

Некоторые специалисты предлагают использовать для этих целей хорошо зарекомендовавшие себя в эксплуатации реле-регуляторы под маркировкой 121 3702, устанавливаемые на автомобили ВАЗ. Однако этот вариант имеет свои недостатки, основным из которых является необходимость внесения изменений в электрическую схему популярной модели грузовика.

Этого удается избежать, произведя подключение генератора ЗИЛ-130, оснащенного двухконтактным щеточным узлом, через аналогичное устройство, которым комплектуются некоторые модели ГАЗ. Оно имеет маркировку 13. 3702-01. В этом случае затраты на переоборудование минимальны, поскольку стоит деталь недорого, а электросхема остается без изменений. Выполнив ряд простых действий, вы повысите надежность и ремонтопригодность техники.

Подготовьтесь к работе. Чтобы выполнить подключение генератора автомобиля ЗИЛ-130 через реле-регулятор 13. 3702-01, вам потребуются:

Если все это есть в наличии, подсоединяем генератор автомобиля ЗИЛ-130, действуя в следующей последовательности:

Если вы не имеете необходимого опыта, целесообразно потренироваться, предварительно сняв детали с автомобиля. Но окончательное подключение генератора ЗИЛ-130 к бортовой сети нужно производить, установив комплектующие на штатные места. При этом рекомендуется защитить провода от механических повреждений:

Это не потребует от вас значительных усилий.

Для наглядности схема подключения генератора ЗИЛ-130 к реле-регулятору 13. 3702-01 показана на рисунке №1.

Когда производится подключение генератора Г-250 с одноконтактным выводом, провод, идущий от клеммы «Ш», замыкается на массу. Одноконтактные и двухконтактные щеточные узлы взаимозаменяемы.

Большинство проблем, возникающих при обслуживании электрооборудования автомобилей разных моделей и годов выпуска, связано с недостатком информации и отсутствием достоверных электрических схем. Приступая к ремонту, обязательно получите в свое распоряжение необходимую техническую документацию и убедитесь в том, что она соответствует вашей модели и комплектации транспортного средства. Этим вы застрахуете себя от ошибок при подключении генератора ЗИЛ-130.

Большинство проблем, возникающих при обслуживании электрооборудования автомобилей разных моделей и годов выпуска, связано с недостатком информации и отсутствием достоверных электрических схем. Приступая к ремонту, обязательно получите в свое распоряжение необходимую техническую документацию и убедитесь в том, что она соответствует вашей модели и комплектации транспортного средства. Этим вы застрахуете себя от ошибок при подключении генератора ЗИЛ-130.

Если поломка случится в дороге, то знание того, как подключается генератор автомобиля ЗИЛ-130, позволит вам произвести ремонт самостоятельно, избежав многих ненужных проблем.

Не ленитесь учить матчасть. Потратьте немного времени на то, чтобы понять, как функционирует электрооборудование вашего грузовика, Умея устранять мелкие поломки, не прибегая к помощи сотрудников ремонтных мастерских, вы сэкономите немало сил и средств. А чтобы не наделать ошибок, имейте при себе схему подключения генератора ЗИЛ-130.

УАЗ 3151 | Генератор |

На автомобиле могут быть установлены генераторы двух типов:


Рис. 7.13. Генеpатоp Г250П2: 1 – щеткодеpжатель; 2 – кpышка подшипника; 3 – задний подшипник;

4 – блок выпpямителей; 5 – задняя кpышка; 6 – задний магнит; 7 – статоp; 8 – пеpедняя кpышка; 9 – вентилятоp; 10 – пеpедний подшипник; 11 – шкив; 12 – гайка; 13 – сегментная шпонка; 14 – pаспоpная втулка

Рис. 7.14. Электpическая схема генеpатоpа Г250П2: 1 – щетка; 2 – контактное кольцо; 3 – обмотка возбуждения; 4 – выпpямитель; 5 – теплоотвод; 6 – обмотка статоpа

– Г250П2 (рис. 7.13) – переменного тока с встроенным выпрямительным блоком ВБГ– 1 (или ПБВ–4–45), работающий совместно с регулятором напряжения. Электрическая схема генератора показана на рис. 7.14.

Рис. 7.15. Электрическая схема генераторов 665.3701–01, 161.3771: 1 – щетка; 2 – контактное кольцо; 3 – обмотка возбуждения; 4 – обмотка статора; 5 – выпрямитель; 6 – помехоподавительный конденсатор. (* Для генератора 161.3771)

– 665.3701–01 или 161.3771 – переменного тока со встроенными интегральными регуляторами напряжения. Электрическая схема генераторов показана на рис. 7.15.

Генератор крепится на кронштейне к блоку двигателя с правой стороны. Генератор приводится во вращение с помощью клиновидного ремня от шкива коленчатого вала.

Технические данные генератора Г250П2

Направление вращения(со стороны привода)…..правое

Напряжение (номинальное), В…..14

Номинальный ток, А…..28

Максимальный ток, А ….. 40±5

Частота вращения вала генератора, при которой достигается напряжение на клеммах 12,5 В при температуре окружающего воздуха и генератора 20°С, мин-1:

    при токе, равном нулю…..900

    при токе нагрузки 28 А…..2100

Число фаз статора (соединены звездой)…..3

Число катушек в фазе…..6

Число катушек статора…..18

Число витков в катушке статора…..13

Обмотка статора…..провод ПЭВ–2, Ж 1,35–1,46 мм

Катушка обмотки возбуждения…..провод ПЭВ, Ж 0,74–0,83 мм

Число витков в катушке….. 490±10

Сопротивление обмотки возбуждения при 20 °С, Ом. ….3,7±0,2

Ток обмотки возбуждения, А, не более…..3,05±0,2

Тип щеток…..M1

Усилие нажатия пружин на щетки, гс…..180–260

Шариковые подшипники:

    в передней крышке…..180603–КС9′

    в задней крышке…..180502–КС9Ш

Число диодов выпрямительного блока…..6

Допустимый ток на каждый диод, А…..10

Допустимое падение напряжения при токе 10 А, В, не более…..1

Технические данные генераторов 665.3701–01, 161.3771

Направление вращения (со стороны привода)…..правое

Напряжение (номинальное), В…..14

Максимальный ток, А, не менее…..55 (57)

Регулируемое напряжение при температуре окружающей среды 25±10°С, частоте вращения ротора 3500 мин-1 и токе нагрузки 20А при работе с включенной батареей, В:

    для исполнения «У–ХЛ»…..13,9–14,6

    для исполнения Т. ….13,4–14,1

Регулируемое напряжение при температуре окружающей среды от –25°С до +70°С при изменении тока от 5А

до 40А и частоты вращения ротора от 3000 мин-1 до 8000 мин-1, В:

    для исполнения «У–ХЛ»…..13,6–14,8

    для исполнения Т…..12,9–14,8

Осмотр генератора начинайте со щеток, щеткодержателя и контактных колец. Убедитесь, что щетки целы, не заедают в щеткодержателях и надежно соприкасаются с контактными кольцами; проверьте натяжение пружин щеток. Щетки, изношенные до высоты 8 мм (для щеток генератора 665.3701–01 – 5 мм), замените.


Рис. 7.16. Проверка усилия прижатия щеток

Измерьте динамометром усилие прижатия щеток (рис. 7.16) к контактным кольцам. Для замера усилия снимите щеткодержатель, удалите одну щетку, установите крышку на щеткодержатель, удерживая ее рукой. Затем выступающим из щеткодержателя концом щетки надавите на чашку стрелочных весов. Когда щетка будет выступать из щеткодержателя на 2 мм, замерьте показание весов. Усилие нажатия пружин на щетки должно быть 180–260 гс.

Генератор продуйте воздухом. Щеткодержатель, щетки и незначительно загрязненные контактные кольца протрите чистой тряпкой, слегка смоченной в бензине. Сильно загрязненные контактные кольца с небольшим подгоранием и мелкими шероховатостями зачистите (сняв щеткодержатель) стеклянной бумагой зернистостью 80 или 100, проворачивая ротор от руки. Не применяйте для этого шлифовальную шкурку. Изношенные, подгоревшие или имеющие повышенное биение контактные кольца генератора проточите на токарном станке и тщательно зачистите.

Периодически снимайте генератор с автомобиля для разборки и очистки его от грязи и пыли. Тщательно осматривайте все детали. Проверяйте усилие прижатия щеток. Щетки не должны заедать в щеткодержателях. Изношенные подшипники заменяйте. Собранный генератор проверяйте, как указано в главе «Контрольная проверка генератора».


Предупреждения

1. «Минус» аккумуляторной батареи всегда должен соединяться с «массой», а «плюс» — подключается к зажиму «плюс» генератора. Ошибочное обратное включение батареи немедленно вызовет повышенный ток через диоды генератора и они выйдут из строя.

2. Не допускается работа генератора с отсоединенными от зажима «плюс» проводами потребителей (особенно с отсоединенной аккумуляторной батареей). Это вызывает опасное повышение напряжения, что влечет за собой повреждение диодов и регулятора напряжения.

3. Не следует проверять работоспособность генератора «на искру» даже кратковременным соединением зажима «плюс» генератора с «массой». При этом через диоды проходит значительный ток и они повреждаются.

Проверить генератор можно только с помощью амперметра и вольтметра.

Регулятор напряжения 2702. 3702


Рис. 7.17. Регулятоp напpяжения: 1 – ручка переключателя диапазонов настройки; 2 – вывод «Ш»; 3 – вывод «+»

Генератор Г250П2 работает совместно с бесконтактным транзисторным регулятором напряжения 2702.3702 (рис. 7.17), который имеет три диапазона настройки регулируемого напряжения. Изменение диапазонов регулируемого напряжения осуществляется переключателем, расположенным на верхней части корпуса регулятора. Положение рычажка переключателя соответствует диапазонам напряжения: «макс» (максимальное), «мин» (минимальное), «ср» (среднее). С завода регулятор выпускается со средним диапазоном настройки.

  Техническая характеристика регулятора напряжения

Напряжение, поддерживаемое регулятором при температуре окружающей среды плюс 20 °С, В:

в положении переключателя «мин»…..13,6±0,35

в положении переключателя «ср». ….14,2±0,35

в положении переключателя «макс»…..14,7±0,35

Частота вращения ротора генератора, при которой проверяется регулируемое напряжение, мин-1…..3500

Ток нагрузки, при котором проверяется регулируемое напряжение, А…..14

Техническое обслуживание регулятора напряжения заключается в периодической проверке его параметров. Проверку можно производить непосредственно на автомобиле или на стенде.

Для проверки необходимо иметь вольтметр постоянного тока со шкалой до 20–30 В и ценой деления 0,1– 0,2 В. Этот вольтметр включайте между «массой» и выводом «+» генератора. Зафиксируйте регулируемое напряжение по показанию вольтметра для трех положений переключателя.

Если показания вольтметра выходят за пределы технических данных, то замените регулятор напряжения.

Для нормальной работы генератора совместно с регулятором напряжения важное значение имеет состояние электропроводки между генератором, регулятором напряжения и аккумуляторной батареей, а также надежность их соединения с «массой».

На величину регулируемого напряжения влияет состояние контактов выключателя зажигания. Если контакты подгорели, то регулируемое напряжение будет подниматься. Падение напряжения на выводах выключателя зажигания должно быть не более 0,15 В при токе 12 А. Прежде чем искать неисправности в работе генератора или регулятора напряжения, тщательно проверьте состояние электропроводки, правильность схемы соединения проводов и надежность выключателя (замка) зажигания и стартера. Неисправности, обнаруженные при проверке (обрывы проводов, нарушение изоляции, короткое замыкание, загрязнение наконечников и т. д.), должны быть устранены. Выключатель (замок) зажигания и стартера с большим сопротивлением замените.

При выходе из строя регулятора напряжения в пути следует:

– отсоединить провод от вывода «Ш» регулятора напряжения, не допуская замыкания его на «массу»;

– через каждые 150–200 км пробега производить подзарядку аккумуляторной батареи, для чего к отсоединенному проводу подключать на 30– 40 мин электрическую лампу 5–21 Вт (лампу габаритного огня, лампу сигнала торможения).

По вольтметру при работающем двигателе следите за напряжением в электросети автомобиля (стрелка прибора не должна переходить в красную зону в конце шкалы).

Как подключить генератор уаз схема

Как подключить генератор уаз схема — tiequoong.jooplaan.com

Как подключить генератор уаз схема

Доработка блока предохранителей При доработке блока предохранителей обязательно надо учитывать то, что пpедохpанитель должен быть наиболее тонкой частью всей цепи. Автомобили УАЗ – это, пожалуй, самые распространенные внедорожники в нашей стране. Доработка блока предохранителей. При доработке блока предохранителей обязательно надо учитывать то, что пpедохpанитель должен быть наиболее тонкой частью всей цепи. В отличие от РР132, регулятор РР132А имеет на выходе два транзистора vt2, vt3, работающие параллельно, что повышает надежность регулятора. ВАЗ-2109 инжектор. Описания и способы устранения основных проблем Ремонт коробки передач ВАЗ-2109 Устройство и эксплуатация печки ВАЗ-2109. Топливный насос. в бензобаке на многих японцах корейцах европейцах и т.д. можно заменить насосом от ВАЗ и УАЗов инжекторных. Сегодня мы поговорим про систему вентиляции картера и рассмотрим причины, по которым через сапун начинает гнать масло. Используя приведённые схемы, буду рассказывать о каждой группе отдельно, хотя некоторые неисправности являются общими для всех групп. 55:1964 Трехрядный медный радиатор печки для НИВЫ. Все классиководы и Нивоводы имеют в своих автомобилях общую проблему — радиатор печки и краник печки, которые очень любят потечь зимой. Карта сайта. Видеогалерея. Видео ремонт: Пежо 3008. Стук руля. ремонт и эксплуатация книга.пежо.

Links to Important Stuff

Links

© Untitled. All rights reserved.

Характеристика генератора УАЗ Патриот, руководство по подключению и разбору

Ни для кого не секрет, что генераторное устройство — это важный узел в любом автомобиле, и отечественные внедорожники — не исключение. Выход из строя узла принесет серьезные неприятности автовладельцу, поэтому понимать, как разобрать и подключить генератор на автомобиле УАЗ Патриот, должен каждый автолюбитель.

Общие сведения

Двигатели 409 с кондиционером или без него оборудуются генераторным устройством переменного тока. Предназначение этого узла заключается в обеспечении питания транспортного средства электроэнергией и подзарядке АКБ. Само устройство функционирует при наличии батареи и регулятора напряжения. Что касается схемы подключения генератора, то она является однопроводной.

Подшипники для генераторного устройства УАЗ

Чтобы генератор 90 ампер всегда работал должным образом, его необходимо периодически проверять и осуществлять его обслуживание. В первую очередь, генератор на УАЗ всегда должен содержаться в чистоте, а перед каждой поездкой водитель должен производить диагностику рабочих параметров механизма. Для этого используется амперметр.

В ходе технического обслуживания необходимо удостовериться в том, что генераторное устройство 120а или любое другое на двигателе 402 надежно установлено. В частности, речь идет о его креплениях, не лишним будет проверить и натяжку ремешка. Каждой весной и осенью необходимо демонтировать узел для его очистки от грязи и пыли, если в ходе проверки вы заметили, что комплектующие элементы износились, то их необходимо заменить.

Если при работе прибора слышен шум или сам по себе узел функционирует нестабильно, вероятнее всего, его придется менять. Иногда требуется замена блока предохранителей, но это бывает редко. Если вы осуществляете разбор устройства, то отключая проводку, нужно произвести демонтаж и самой колодки. Но за провода тянуть нельзя, это чревато последствиями.

Что касается работы выпрямительного блока, то его диагностика осуществляется только в некоторых случаях. К примеру, если прибор постоянного тока выдает напряжение 12 вольт. Что касается приборов переменного тока, то их применять не стоит. При диагностике устройства обязательно должна использоваться контрольная лампочка. Менять смазку на 120 или любом другой узле также не нужно, поскольку она рассчитана на весь ресурс эксплуатации узла.

Разборка УАЗовского генератора

Инструкция по подключению

На любом УАЗе, будь то «буханка» или УАЗ 469 одним из основных элементов является ремень генератора. Если вы видите, что он износился, то вероятнее всего, вам придется его поменять. На отечественных УАЗах обычно используется ремешок 6РК1275 с соответствующим размером. Как осуществляется подключение генератора на автомобилях этой марки?

В целом, в этом нет ничего сложного, для того, чтобы произвести включение устройства, выполните следующие шаги:

  1. Для начала обесточьте бортовую цепь автомобиля, для этого отключите аккумулятор.
  2. Далее, необходимо активировать и прогреть бензогенератор.
  3. После этого узел нужно подключить к цепи.
  4. Следующим шагом будет отключение механизма от резервной сети, его необходимо заглушить. Если на этом этапе вы допустите ошибки, это может привести к тому, что генератор УАЗ Патриот выйдет из строя.
  5. Затем остается только подключить аккумулятор и проверить работоспособность узла (автор видео — Frol3102).

Инструкция по разбору

Если вы не знаете, как производится отключение генераторного узла на УАЗ Патриот , будь то устройство 120а или любое другое, ниже представлена подробная инструкция. Перед тем, как разобрать узел, необходимо произвести очистку устройства от грязи. Сразу же нужно отметить, что процедура разбора должна осуществляться под контролем механика. Если у вас нет опыта в проведении подобных работ, разбор устройства может привести к фатальным последствиям, то есть его полному выходу из строя.

Для разборки выполняются такие шаги:

  1. В первую очередь, демонтируется задняя крышка узла, она зафиксирована с помощью трех гаек, их нужно открутить.
  2. Затем необходимо выкрутить гайки, с помощью которых крепится устройство щеткодержателя.
  3. Используя паяльник, с выпрямительного блока и обмотки необходимо отпаять провода.
  4. После этих действий откручивается болтик клеммы фиксатора щеток. Сам держатель теперь можно демонтировать. Если в механизме износились щетки, на этом этапе можно произвести их замену.
  5. Далее, необходимо открутить три гайки и четыре болта на самом корпусе, а также выпрямительном устройстве. Сделав это, можно демонтировать крышку вместе с ротором.
  6. Теперь следует выкрутить гайку, находящуюся между валом так называемого якоря, а также шестигранником. Сделав это, якорь можно демонтировать. Если этот элемент вышел из строя, его необходимо заменить на новый. Кроме того, на этом этапе можно произвести диагностику работоспособности регуляторного элементы и контактных колец. Все эти компоненты нужно проверить на наличие различных повреждений.
  7. Используя диагностический тестер (омметр), производится проверка параметра сопротивления на обмотке якоря. Также на предмет наличия замыканий можно протестировать обмотку. Внимательно осмотрите статор, если на нем есть повреждения, замените его. Чтобы удостовериться в работоспособности компонента, произведите диагностику обмотки на возможные замыкания. Также не лишним будет проверить проводимость этого компонента.
  8. Внимательно осмотрите диодные элементы выпрямительного блока. Также осмотрите крышку со стороны привода и произведите диагностику подшипников. Если вы поняли, что подшипники нуждаются в замене, открутите четыре болта и демонтируйте устройства. Проверьте, насколько легко элемент вращается.
  9. Визуально осмотрите крышку узла, в частности, со стороны расположения контактных колец. Также проверьте резиновый уплотнитель — обычно он изнашивается, соответственно, его нужно будет заменить. Что касается сборки узла, то соединение всех элементов производится в обратной последовательности.
Извините, в настоящее время нет доступных опросов.

Видео «Подробная инструкция по разбору узла»

Как своими руками разобрать генераторный узел — смотрите на видео ниже (автор ролика — Иванов Иван).

Понравилась статья? Поделиться с друзьями:

Реле регулятор уаз 469

Устанавливаемый на автомобили семейства УАЗ-469 бесконтактный регулятор напряжения РР132 служит для поддержания постоянства напряжения в электрической бортовой сети и работает совместно с генератором переменного тока по однопроводной схеме электрооборудования автомобиля с присоединением минуса на корпус.

Бесконтактный регулятор напряжения РР132 для УАЗ-469, назначение, электрическая схема, подключение.

Регулятор напряжения РР132 представляет собой электронный прибор на кремниевых полупроводниковых элементах, имеющий три диапазона настройки регулируемого напряжения. Изменение диапазонов осуществляется переключателем, расположенным на верхней части корпуса регулятора, закрытым заглушкой.

Положение рычажка переключателя соответствует диапазонам напряжения «макс» — максимальное, «мин» — минимальное и «ср» — среднее. Маркировка диапазонов напряжения нанесена на крышке регулятора. С завода регулятор выпускается со средним диапазоном настройки.

Технические характеристики регулятора напряжения РР132.

Напряжение, поддерживаемое регулятором при температуре окружающей среды плюс 20 градусов, В :
— в положении переключателя «мин» : 13,6+-0.35
— в положении переключателя «ср» : 14,2+-0.35
— в положении переключателя «макс» : 14,7+-0.35
Частота вращения ротора генератора, при которой проверяется регулируемое напряжение, об/мин : 3 500
Ток нагрузки, при котором проверяется регулируемое напряжение, А : 14

Электрическая схема регулятора напряжения РР132.

Техническое обслуживание регулятора напряжения РР132.

Заключается в проверке работы регулятора по показанию амперметра перед выездом, проверке при каждом очередном техническом обслуживании чистоты и затяжки наконечников проводов к выводам регулятора напряжения, проверке на автомобиле при сезонном техническом обслуживании регулируемого напряжения.

Особенности эксплуатации регулятора напряжения РР132.

Необходимый диапазон регулируемого напряжения устанавливайте в зависимости от состояния аккумуляторной батареи, недозаряд, выкипание электролита, и температуры окружающей среды.

При появлении необходимости изменения диапазона регулируемого напряжения отверните заглушку, закрывающую переключатель, и переведите рычажок переключателя в требуемое положение. При установке заглушки на место обратите внимание на наличие уплотнительного кольца.

Для проверки регулируемого напряжения проделайте следующее :

— Подключите вольтметр между выводом «+» и корпусом регулятора.

— Включите в качестве дополнительной нагрузки дальний свет фар. Двигатель автомобиля должен работать со средней частотой вращения коленчатого вала. Зафиксируйте регулируемое напряжение по показанию вольтметра для трех положений переключателя.

Если регулируемое напряжение регулятора выходит за пределы технической характеристики, то регулятор требует ремонта в специализированной мастерской или замены на новый. Запрещается замыкание выводов регулятора между собой или на корпус, ввиду того, что это выведет регулятор напряжения РР132 из строя.

Выход из строя регулятора напряжения РР132 в пути.

При выходе из строя регулятора напряжения РР132 в пути поступайте следующим образом :

— Отсоедините провод от клемма «Ш» регулятора напряжения и заизолируйте его.
— Через каждые 150-200 километров пробега производите подзарядку аккумуляторной батареи, для чего необходимо на 20-30 мин присоединить к «массе» отсоединенный провод регулятора напряжения.

При этом автомобиль должен двигаться со скоростью, обеспечивающей зарядный ток, не превышающий 15-20 А. Движение более 30 минут с полностью возбужденным генератором недопустимо, так как может привести к интенсивному выкипанию дистиллированной воды из электролита и выходу из строя аккумуляторной батареи. Запрещается отключать аккумуляторную батарею при работающем двигателе.

Основные правила эксплуатации генераторной установки переменного тока с регулятором напряжения РР132.

— Запрещается соединение клемм «Ш» генератора и регулятора напряжения с «массой» и клемм «Ш» и «+» регулятора между собой, так как при этом регулятор напряжения выйдет из строя.

— Запрещается запуск двигателя при отключенном плюсовом проводе генератора, так как это приводит к возникновению на выпрямителе генератора повышенного напряжения, опасного
для диодов выпрямителя.

— Запрещается проверка исправности схемы генератора и регулятора напряжения путем прозвонки омметром либо посредством лампы, питаемой от сети напряжением более 36 Вольт. Не допускайте при мойке автомобиля прямого попадания струи воды на генератор и регулятор напряжения.

Установка генератора 90 Амп УАЗ 469

После первого же использования лебёдки родной (СССРовский) генератор на 40А перестал заряжать АКБ. В гараже был найден генератор на 90 А от бычка. Крепление такое же как на Уазе. Этот генератор пролежал 5 лет, и не известно, в каком он состоянии. Не поставишь — не узнаешь. Был куплен регулятор напряжения (далее РН) от Волги (13 3702). Чтобы новый генератор правильно встал на своё место, нужно на него установить шкив со старого гены. Снять шкив с советского генератора вручную и с помощью отвертки не удалось.

Купил съемник для подшипников и шкив снят.

Далее нарезаем провода, крепим клеммы, подсоединяем к РН.

Теперь, устанавливаем и подключаем новый генератор.

Так зачем я переделывал проводку для генератора, а не подключил к новому всё как было раньше?

Дело в том, что мой старый генератор схематично выглядел так:

Новый от бычка на 90 А выглядит немного иначе:

Генератор на 90 А от Бычка

Т. к. у нас получается разные выводы щеточного узла, то и схемы подключения будут немного отличаться.

Я пользовался вот такой схемой для подключения:

Схема для подключения генератора с двухконтактным выводом от щеток

Результат: напряжение, как и положено, – 14 В. Но, при включении фар падает до 13 В. Грешу на то, что:
1. Генератор Б/У.
2. Шкив я оставил от старого генератора, а он немного меньше в диаметре, это тоже влияет на напряжение в зависимости от оборотов.
3. Холостые обороты Уаза маленькие по сравнению с другими авто.
4. По мнению бывалых, такая проблема (падение напруги) наблюдается почти на всех советских машинах, поэтому многие ставят ходовые огни и днём ездят без ближнего. Думаю, тоже так сделать.

Перенос генератора на верх УАЗ-469 (417 Двигатель) УАЗ 3151

— Генератор 90А БАТЭ — 1 шт. 4300р.
— Ремень генератора Клиновой 1225/10 200р.

Старый генератор перестал держать заряд, и я решил его отремонтировать и возить как запасной, а себе купить более мощнее на 90А и поднять сразу же повыше от уровня будущей воды, чтобы прожил он у меня чуточку дольше, чем тот который постоянно плавает в воде, да и зарядка чтобы была, когда в воде по колесо стоишь…
Нашел уголок у друга, купил ремень 1225/10, купил генератор БАТЭ на 90А и вперед! Сначала снял старый генератор, проблем не стояло передо мной, разве, что немного мешалась новая волговская бочка для шноркеля. Отметил и просверлил на уголке и примерил его к двигателю, вроде все идет по плану, потом просверлил еще два отверстия на другой стороне уголка для крепления гены и собираем все в кучу и ставим на место. Думал, все получилось, но после накидывания ремня генератора, мы видим, как ремень проходит под термостатом, и он нам мешается. Пробуем на уголке пересверлить отверстия ниже на 1 см. и ничего это нам не дает – все равно задевает чуть-чуть. Потом мой товарищ сказал, это все ерунда и надо сделать нормально — выкидывай этот уголок! Взял кусок картона и ножницы и начал делать лекало для будущей детали, что-то там помял, погнул, и вот оно – произведение искусств. Обводим ее на металл, и я с болгаркой в руках приступаю к вырисовыванию из грубого и некрасивого куска металла к качественной и обработанной, чуть было не заводской, детали, хоть штамп ставь и на продажу! В качестве тюнинга добавил бы вырез сверху и конечно же покрасил бы в красный цвет, а так как времени уже было мало, довольствовались тем что есть! 🙂 Потом друг все это дело сваривает, делает ребро жесткости и дает мне обратно на высверливание четырех отверстий: 2 на двигатель, 2 на генератор. Уже через мин. 10 мы ставим все обратно и подсоединяем проводки. Планку натяжителя установил на родное место, только перевернули теперь к верху — планку пришлось немного подработать в кузне – просто погнули буквой Z, чтобы красиво стояла и ничего не задевала в подкапотном пространстве. Ну вот, все на месте, все подключено, первый запуск и все работает, отлично! водим хороводы вокруг авто 10 мин.

Авто не глохнет после поворота и вытаскивания ключа из замка зажигания! Позвонив знакомому электрику, он сказал два заветных слова и все встало на свои места — Поставь лампочку! А лампочку нужно было поставить в разрез красного проводе. Перекусил провод пополам и вставил туда обычную галогеновую маленькую лампочку — временно (потом хочу заменить на диод не на светодиод, а просто на диод — сам в этом не особо разбираюсь, но друг электрик сказал так будет лучше! Фото, к сожалению, в спешке не сделал с этой лампочкой, но я думаю все итак понятно. Когда поехал уже домой, увидел, что на панели приборов борт сеть показывает 12V в рабочем состоянии на холостых. Пишу, опять же, письмо другу-электрику. Он мне в ответ, что это из-за лампочки, и что если поставим диод, то будет все отлично.

Творите и создавайте!

Новый гена на месте, осталось помыть подкапотное пространство

Генератор УАЗ является источником электрического тока в процессе движения автомобиля, обеспечивает подзарядку аккумуляторной батареи. На внедорожниках Ульяновского завода применяются разные модели генератора, обеспечивающие напряжение 12 В.

Устройство

На машинах встречаются следующие приборы:

  • ранняя модель Г12, вырабатывающая ток силой до 20 А;
  • Г250, оснащенный встроенным выпрямителем, развивает мощность до 350 Вт;
  • улучшенный 161 3771, оборудованный интегральным регулятором напряжения;
  • бесщеточные изделия модели Г700А30.

Все модели генераторов крепятся на картере силового агрегата на правой боковине специальным кронштейном. Для привода используется ремень, натянутый между шкивами. Нижняя опора генератора позволяет перемещать узел на небольшое расстояние, обеспечивая натяжение привода.

  1. Внешний корпус, изготовленный из легкого сплава или стали (на ранних моделях). С торцов расположены крышки, в которых размещены подшипники качения. Задняя крышка на ряде моделей используется для установки выпрямительного блока, щеток и регулятора напряжения.
  2. Внутри корпуса размещен пакет стальных листов с намотанным проводом, формирующим 3-фазную обмотку. Устройство называется статором, используется для генерирования тока.
  3. Внутри статора на подшипниках вращается ротор, на котором размещены стальные втулки и обмотка возбуждения. Выводы провода прикреплены к коллектору. На внешней стороне статора имеется вал с выемкой под шпонку, использующийся для монтажа приводного шкива. Деталь зафиксирована при помощи гайки. Перед шкивом установлена крыльчатка, обеспечивающая подачу охлаждающего воздуха внутрь прибора.
  4. Для подвода напряжения возбуждения используется щеточный подпружиненный узел.
  5. Выпрямительный мост состоит из 6 диодов.

Как подключить

Схема подключения генератора зависит от модели устройства. На корпусе Г12 имеются 3 точки подсоединения проводки. Клемма с буквой Я подключена к положительной щетке, к контакту К подведен вывод обмотки возбуждения. Отрицательная щетка и другой конец обмотки замкнуты на корпус генератора. Клемма М используется для установки провода, ведущего к отдельному блоку реле регулятора.

Усовершенствованный прибор модели Г250 имеет другую схему подключения. Для возбуждения используется обмотка ротора, которая подсоединена к аккумуляторной батарее через специальную щетку.

Сформированные линии магнитного поля вращаются вместе с якорем и пересекают неподвижные обмотки статора, обеспечивая индукцию тока.

На выходе обмоток расположен выпрямительный мост, состоящий из нескольких кремниевых диодов. Для подсоединения 161 3771 используется аналогичная схема.

Неисправности и ремонт

  1. Отсутствие зарядки батареи возникает при проскальзывании приводного ремня из-за износа или слабого натяжения. Ремонт заключается в установке новой детали и корректировке натяжения. Другой причиной может быть износ щеточного узла, который требуется очистить от грязи и нагара. Параллельно рекомендуется осмотреть и зачистить коллектор, при сильном износе поверхность протачивается.
  2. Постоянный перезаряд аккумулятора возникает из-за поломки регулятора напряжения или повреждения цепи питания интегрального узла. Сгоревшая деталь меняется на новую.
  3. Низкая мощность генератора наблюдается при проскальзывании ремня или повреждении регулятора. Также возможно межвитковое замыкание внутри обмоток статора, который придется заменить. Рекомендуется проверить работоспособность диодного моста.
  4. Ускоренный износ щеток возникает при биении коллектора или замасливании поверхности узла. Ремонт заключается в проточке поверхности и обезжиривании бензином.

Как проверить

Проверка генератора выполняется при помощи тестового прибора, который подключается к положительной клемме и корпусу. Напряжение должно находиться в диапазоне 13,5-14,6 В.

Регулятор напряжения тестируется при помощи лампы и подачи повышенного напряжения. Тщательно проверить генератор можно в условиях мастерской с использованием специального стенда.

Замена ремня генератора

Тип и размер ремня зависят от модели двигателя. Например, на инжекторном агрегате ЗМЗ-409 используется поликлиновая деталь длиной 1220 мм. Для снятия элемента необходимо ослабить ролик натяжителя, а затем открутить крепление генератора. После этого ремень снимается со шкивов и монтируется новая деталь.

Для замены клиновидного ремня, применяемого на карбюраторных моторах, требуется ослабить крепление генератора. После установки новой детали натяжение обеспечивается перемещением корпуса по направляющему кронштейну. Важно выставить шкивы генератора и коленчатого вала в одной плоскости, что продлевает срок службы ремня и позволяет снизить шум при работе.

“>

на рынке нового российского внедорожника? Тебе может повезти

Российский производитель внедорожников УАЗ и американский производитель автомобилей Bremach, Inc. в Южной Калифорнии представляют среднеразмерный внедорожник Bremach 2022 Taos 4X4. Немногое то, что вы не слышали об УАЗе или Bremach, они сотрудничают, чтобы доставить российский внедорожник и другие автомобили в США

.

По словам Бремаха, их бренд присутствует в Европе и во всем мире на протяжении десятилетий. Основанная в Варезе, Италия, в 1956 году братьями Бренна, они впервые произвели по лицензии Aermacchi трехколесный мотоцикл под названием Macchi MB1.Имя Бремах было сочетанием Бренны и Макки.

В 1983 году компания Bremach начала производство Brenmach GR, многоцелевого полноприводного автомобиля. Выпустив в 1993 году BRIO 4X2, муниципальный служебный автомобиль мощностью 75 лошадиных сил, Бремах позже предложил полноприводную Family Extreme.

С 2006 года компания представила новую линейку автомобилей Brick, Extreme и Job, а в 2008 году их заменой стал T-Rex. В 2009 году компания Bremach и российский УАЗ выпустили Bremach-UAZ T-Rex, чтобы удовлетворить потребности государственных органов, дорожно-строительных бригад и экипировщиков аварийных автомобилей, особенно в отдаленных районах.Права на производство T-Rex были проданы Tekne в 2015 году, поскольку Bremach s.r.l. подала заявление о банкротстве, и в марте 2018 года банкротство было завершено.

Bremach Inc., американское подразделение, пережило банкротство и вместе с УАЗ приступило к разработке нового внедорожника 4X4 для рынка США. В этом месяце Bremach анонсировал UAZ Patriot 4X4, и пикап будет импортирован как Bremach Taos и Brio в 2021 году и поступит в продажу как модели 2022 года. Внедорожник Bremach Taos 4 × 4 2022 года по рекомендованной розничной цене 26 405 долларов США, как утверждается, будет предлагать владельцам огромную ценность, по-видимому, за счет предложения в стандартной комплектации семидюймового сенсорного экрана, мультимедийной аудиосистемы MP3 / USB в приборной панели с 4 динамиками и навигацией на задней панели. -камера обзора, LTE, Wi-Fi, SD и Bluetooth, подогрев передних и задних кожаных сидений, руля, лобового стекла и боковых зеркал; и охлаждаемый перчаточный ящик.

18-дюймовые легкосплавные диски Sahara, 6-ступенчатая автоматическая коробка передач, дистанционное зажигание, передние и задние датчики парковки, антиблокировочная тормозная система, электронное распределение тормозных сил, подушки безопасности водителя и пассажира, электронная программа стабилизации, электронный контроль устойчивости, компьютеризированные технологии улучшения Устойчивость автомобиля, светодиодные дневные ходовые огни, передние противотуманные фары, система торможения на поворотах (CBC) и гидравлическая система экстренного торможения завершают список стандартных функций Taos.

Пикап

Bremach Brio 4X4 также будет поставляться с расширенными функциями в качестве стандартного оборудования. При цене $ 27 882,00 на Brio будет та же гарантия, что и на Taos. Как и Taos, пикап Brio стал возможен благодаря сотрудничеству с УАЗом и другими поставщиками. В то время была доступна ограниченная информация о содержании Brio, и звонки в Bremach не были возвращены во время прессы.

Понимая, что Bremach — не нарицательное имя, компания предлагает пятилетнюю гарантию от бампера до бампера на 60 000 миль и 10-летнюю гарантию на трансмиссию на 120 000 миль.Сравнивая свой внедорожник с безопасностью и практичностью Lexus LX или с передовой трансмиссией и способностью 4 × 4 Land Rover, компания ставит перед собой высокие цели в отношении производителя, у которого нет дилеров, перечисленных на их веб-сайте. В настоящее время Bremach принимает предварительные заказы, которые будут направлены ближайшему дилеру, как только они будут размещены. Для Bremach их самые важные партнеры — это дилеры, ведущие к клиентам, и будет интересно посмотреть, материализуется ли их сеть.

[Изображения: Bremach]

Связанные

Российский производитель внедорожников УАЗ рассчитывает на экспорт в Африку и Латинскую Америку

МОСКВА — Ульяновский автомобильный завод (УАЗ), специализирующийся на выпуске внедорожников, предназначенных для работы в тяжелых условиях, рассчитывает на экспортные рынки советской эпохи в Латинской Америке и Африке, чтобы помочь компенсировать замедление продаж на внутреннем рынке по мере того, как страна выздоравливает. самая продолжительная рецессия за два десятилетия.

УАЗ нацелен на увеличение доли продукции, предназначенной для экспорта, с примерно 14 до 30 процентов в течение следующих трех-пяти лет, сказал его финансовый директор Михаил Белобров.

«Мы ориентируемся на развивающиеся рынки, многие из наших бывших партнеров с советских времен, — сказал Белобров в интервью в Москве. — Мы пытаемся восстановить эти рынки».

УАЗ — подразделение промышленного холдинга «Соллерс», базирующегося в Ульяновске, родном городе Владимира Ленина. Sollers также производит автомобили Ford и Mazda в рамках совместных предприятий.

По данным Ассоциации европейского бизнеса, российская автомобильная промышленность восстанавливается после четырех лет спада, который унес более половины продаж. Хотя АЕБ ожидает, что в 2017 году продажи новых автомобилей вырастут на 4%, признаков возврата к устойчивому росту мало.

«Спад подошел к концу, но нового потребительского бума мы не видим», — сказал Белобров.

Он сказал, что ожидает небольшого увеличения продаж в этом году после падения УАЗа на 11 процентов в 2016 году до 51 000 автомобилей.

Sollers сообщил о чистой прибыли в 1,6 млрд рублей (27 млн ​​долларов) в 2016 году по сравнению с 3,1 млрд рублей в 2015 году, поскольку выручка снизилась до 35,6 млрд рублей в прошлом году с 38,3 млрд рублей.

Белобров сказал, что ожидает, что в этом году рентабельность останется на прежнем уровне, но отказался дать конкретный прогноз. Доля УАЗа на российском авторынке в 2016 году составила 3,4 процента по сравнению с 2 процентами в 2014 году.

Новые рынки

УАЗ в этом году возобновил экспорт в Эквадор на время с 1992 года.Автопроизводитель нацелен на другие страны Латинской Америки, включая Никарагуа, Боливию и Мексику, а также на африканские рынки, такие как Гана, Кот-д’Ивуар, Камерун и Сенегал. В Азии УАЗ впервые продал в прошлом году Китай, а также присматривается к Вьетнаму и Монголии.

Автопроизводитель рассчитывает на ценовое преимущество после девальвации рубля — его флагманский внедорожник среднего размера Patriot продается в России всего за 12 000 долларов. Но все же необходимо преодолеть восприятие низшего качества.В прошлом году после того, как президент Владимир Путин попытался открыть пассажирскую дверь нового УАЗ Патриот, в комнату вошел генерал и оторвал ручку автомобиля.

Малоизвестный автопроизводитель Bremach планирует продавать российские внедорожники и грузовики в Америке

Скриншот: Bremach

Я не думаю, что когда-либо существовала российская (или до этого советская) машина , официально проданная в Америке , если только вы посчитайте некоторых богатых парней, которые, возможно, когда-то купили суперкар Marussia B2. Это может измениться к 2022 году, когда Bremach, которая когда-то была итальянским производителем грузовиков, попытается продавать российские УАЗ Патриоты в Америке как внедорожник Bremach Taos и пикапы Brio.

Снимок экрана: Bremach

Bremach существует с 1956 года, он был основан в Италии и десятилетиями производил самосвалы и другие виды тяжелых грузовых автомобилей, пока не пришел в негодность в 2018 году.

Снимок экрана: Bremach

Американское дочернее предприятие зависло. Тем не менее, и заключил сделку с российским УАЗом, компанией, о которой большинство американцев знают из СМИ, таких как HBO Chernobyl , где автомобили типа джипа УАЗ 469 и удивительные фургоны УАЗ 452, которые, как оказалось, очень похожи на напугал Хэнка Хилла — повсюду привлек внимание любителей странных автомобилей.

G / O Media может получить комиссию

Скриншот: Jalopnik / UAZ

УАЗ Патриот, однако, является гораздо более современным и традиционным автомобилем, и его гораздо безопаснее продавать в 2022 году в Америке. Текущая версия, выпущенная в 2005 году, представляет собой рамный внедорожник, который выглядит достаточно современно, хотя и имеет немного более высокие и квадратные пропорции, чем большинство обычных внедорожников. Мне это вроде как нравится, хотя, конечно, я бы предпочел более странный, но мы знаем, что этого не произойдет, если вы хотите продавать здесь, в Америке.

Скриншот: Bremach

Taos будет поставляться с шестиступенчатой ​​автоматической коробкой передач (хотя будет доступна и шестиступенчатая механическая коробка передач) производства GM, той же самой системой, которая использовалась в Cadillac SLS и Chevy Colorado, среди других автомобилей.

Скриншот: Bremach

Шестерни в этой трансмиссии будут приводиться в движение 2,7-литровым рядным четырехцилиндровым двигателем, обеспечивающим довольно скромные (но, вероятно, достаточные?) 150 лошадиных сил, и Bremach очень старается дать нам всем знать, что будет 10-летняя гарантия на трансмиссию и пятилетняя / 60000-мильная гарантия от бампера до бампера, даже если описательный текст на веб-сайте не совсем прав:

Скриншот: Bremach

Да, никто не хочет гарантия 0 лет / 0 миль.

Если серьезно, щедрая гарантия — проверенный способ для неизвестных выйти на новый рынок. Так Hyundai впервые закрепилась в Америке, выпустив в 1980-х годах не самые удачные модели Excel.

Цены тоже выглядят довольно агрессивно: внедорожник Taos будет стоить от 26 405 долларов, а пикап Brio — от 27 882 долларов. Для рамного внедорожника (или грузовика) это неплохо, поскольку нижняя часть этого рынка в Америке начинается с двухдверного Jeep Wrangler за 28 315 долларов.

Скриншот: Bremach

Думаю, мне тоже нравится высокий вид пикапа; они немного чувствуют себя другими , что делает их интересными.Кроме того, похоже, что размер этих пикапов не так уж велик, как у многих современных пикапов, продаваемых в Америке.

Я попросил нашего собственного эксперта по бездорожью Дэвида Ростлиба Трейси очень быстро оценить, насколько эти Bremachs могут быть на бездорожье:

Он, вероятно, устоит против Land Cruiser и Grand Cherokee. Значительный дорожный просвет (8,26 дюйма), глубина прохождения вброд (19,68 дюйма), заход на посадку (35 градусов) и съезд (30 градусов). Хорошая геометрия, также есть низкий диапазон.

Да, это будет сделано.

Итак, это довольно хорошее спекулятивное подтверждение.

Скриншот: Bremach

Интерьеры выглядят немного устаревшими, но не так уж плохо, и они, кажется, имеют большинство ожидаемых электрических конфет и функций безопасности современного автомобиля, которые они услужливо перечисляют с красивой графической диаграммой:

Скриншот: Bremach

Вопрос в том, выйдут ли они на рынок? Мы видели, как другие компании пытались привезти автомобили с других рынков в США с большим количеством обещаний, а потом ничего; Я, например, подумываю о том, чтобы в середине 2000-х годов почти закупить грузовики Mahindra в Америке.

Но кто знает? Может, это сработает! Эти вещи кажутся полезными и достаточно прочными, и если они будут дешевыми и имеют приличные гарантии, они могут убедить американцев окунуться в эти холодные сибирские воды.

Мне любопытно посмотреть, как все это закончится.

Российский внедорожник UAZ Patriot прибывает в Америку под именем Bremach Taos 2022 года

The Daily Beast

Саудовское «объявление» Байдена — серьезное разочарование

FAYEZ NURELDINE / AFP через Getty Images что мы собираемся делать с Саудовской Аравией в целом », — обратилась администрация Байдена к королевству на пресс-конференции в понедельник — и не сообщила ничего нового.Объявление последовало за рассекречиванием долгожданного разведданного об убийстве обозревателя Washington Post Джамаля Хашогги. В отчете, опубликованном в пятницу Управлением национальной разведки, делается прямой вывод о том, что наследный принц Саудовской Аравии Мухаммад бин Салман «одобрил операцию в Стамбуле, Турция, по захвату или убийству саудовского журналиста Джамаля Хашогги». Но вместо объявления каких-либо новых мер против Королевства пресс-секретарь Белого дома Джен Псаки в понедельник подтвердила ранее объявленные меры, в том числе введение новой политики ограничения визового режима, получившей название «запрет Хашогги», в отношении «лиц, которые, действуя от имени иностранного правительства, предположительно были непосредственно занимался серьезной экстерриториальной контрдиссидентской деятельностью. Наследный принц Саудовской Аравии напрямую виноват в убийстве Хашогги: американская разведка «Наша цель — изменить отношения, предотвратить повторение подобного в будущем и найти способы, которые существуют до сих пор, для совместной работы с руководством Саудовской Аравии, при этом проясняя, где мы считаем, что действия неприемлемы », — сказал Псаки на брифинге для прессы в понедельник. Соединенные Штаты запретили въезд в США 76 гражданам Саудовской Аравии в соответствии с запретом Хашогги, включая Ахмеда аль-Асири, бывшего заместителя начальника разведки Саудовской Аравии, которого обвиняют в руководил операцией по покушению на Хашогги и Сил быстрого реагирования (RIF) Королевской гвардии Саудовской Аравии, что также было выделено в пятничном отчете.Но в явной попытке сохранить отношения Соединенных Штатов с Королевством администрация не смогла наложить санкции на самого наследного принца, что вызвало широкую критику со стороны правозащитников. «Цель — перекалибровка (в отношениях), а не разрыв. Это связано с важными интересами, которые мы разделяем », — заявил Рейтер в понедельник высокопоставленный представитель администрации Байдена. В ответ на публикацию отчета министерство иностранных дел Саудовской Аравии выступило с заявлением, в котором категорически отвергается эта оценка.«Очень жаль, что этот отчет с его необоснованными и неточными выводами выпущен в то время, когда Королевство ясно осудило это ужасное преступление», — заявило министерство в Твиттере. «Министерство отмечает, что правительство Королевства Саудовская Аравия полностью отвергает негативную, ложную и неприемлемую оценку в отчете, касающуюся руководства Королевства, и отмечает, что отчет содержал неточную информацию и выводы. Во время своей кампании Байден делал неоднократные обещает привлечь Королевство к ответственности за нарушения прав человека, пообещав, что его администрация заставит Эр-Рияд «заплатить цену» за свои действия, которые сделают их «фактически изгоем, которым они являются.»Подробнее читайте в The Daily Beast. Получили совет? Отправьте его в The Daily Beast здесь. Каждый день получайте наши главные новости в свой почтовый ящик. Зарегистрируйтесь прямо сейчас! Ежедневное членство в Beast: Beast Inside подробно рассказывает о важных для вас историях. Узнать больше.

Российские автопроизводители будут экспортировать автомобили в Латинскую Америку | Артикул

Российские автопроизводители УАЗ и ГАЗ начнут экспорт автомобилей в Латинскую Америку в начале следующего года.

Андрей Дорофеев, директор экспортного отдела УАЗа, сказал, что автопроизводитель планирует экспортировать несколько пробных партий своей модели внедорожника Patriot в Мексику в ближайшие два месяца, а также осуществит несколько пробных поставок в Чили в 2018 году.

Объявление было сделано во время межправительственной встречи между Россией и Мексикой в ​​конце октября.

Ранее в этом году УАЗ отправил пробную партию из 39 готовых автомобилей в Мексику, а в ближайшие месяцы он экспортирует еще 134 единицы Patriot, хотя эти поставки еще не являются коммерческими.

Дорофеев предсказал, что УАЗ добьется успеха с Patriot в Мексике, предполагая, что это страна пикапов и, следовательно, «страна для УАЗов».

УАЗ также заявил, что экспорт готовых автомобилей в Чили является финансово выгодным, и подписал дистрибьюторское соглашение с местным дистрибьютором.

Кроме того, УАЗ планирует экспортировать готовые автомобили в Колумбию, Перу, Аргентину и Бразилию. Компания хочет продавать от 3000 до 5000 готовых автомобилей в год на каждом из этих рынков, что, по словам Дорофеев, было достижимой целью.

УАЗ уже осуществил коммерческие поставки 500 готовых автомобилей в Эквадор в этом году и сообщил о подписании дистрибьюторских соглашений с другими компаниями в Боливии, Никарагуа и Парагвае, хотя поставки на эти рынки еще не осуществлялись.

Экспортная стратегия УАЗа заключается в том, чтобы первоначально экспортировать пробные партии готовых автомобилей на потенциальные рынки для оценки потребительского интереса и потенциальных затрат на логистику. Он переходит к коммерческим поставкам только тогда, когда уверен, что их поставки принесут в конечном итоге прибыль.

УАЗ ничего не сообщил о маршруте, по которому он планирует доставлять готовые автомобили в Латинскую Америку, но предположительно они будут проходить через южные российские порты Сочи и Новороссийск, поскольку они расположены ближе к производственным мощностям компании в Ульяновске, чем северные порты, и компания уже использовала этот маршрут для готовых автомобилей, которые она экспортирует.

«Газ» тоже смотрит на юг Соперник российского производителя автомобилей «Газ» имеет аналогичные планы по расширению экспортных поставок в Латинскую Америку. Леонид Долгов, директор экспортного подразделения компании, заявил на недавней пресс-конференции, что автопроизводитель в первую очередь заинтересован в Мексике и, чтобы сократить расходы на логистику, он рассмотрит возможность открытия сборочного завода в этой стране для сборки автомобилей с полной разборки. (CKD) комплекты экспортируются из России.

Экологические стандарты Мексики схожи с российскими, поэтому автопроизводителю не придется тратить деньги на адаптацию своей продукции к местным нормам.

Долгов предположил, что договор о сборочном предприятии может быть заключен в течение ближайшего года.

Это не первый случай, когда «Газ» объявляет о планах открыть сборочный завод в Латинской Америке. В мае 2017 года руководство автопроизводителя заявило, что ведутся переговоры об открытии завода на Кубе. Он планировал, что объект будет обслуживать потребности нескольких стран Латинской Америки, используя преимущества соглашений о зоне свободной торговли в регионе, в котором участвует Куба.

Компания начала отправлять автобусные шасси на Кубу в 2013 году.

В августе 2017 года российский автопроизводитель «АвтоВАЗ» подписал сделку на экспорт автомобилей на Кубу. Эти поставки не были коммерческими, но компания заявила, что планирует начать коммерческий экспорт на Кубу в 2018 году.

Буксирный крюк УАЗ-469 452-2805013-А к автомобилю ГАЗ 69

9

# 69-2805018
Собачка улова тяглового крючка

10

№ 69-2805020-Б
Вал собачки и фиксатор тягового крюка

11

# 69-2805016
Фиксатор тягового крюка

8

# 69-2805019
Пружина собачки тяглового крючка

12

№ 205447-П8
Болт М10Х1Х55 фиксатора тягового крюка

5

# 69-2805033
Трубка направляющая рессоры тягово-сцепного устройства

6

# 61-5835
Пружина тягово-сцепного устройства

4

# 67-5815
Гильза направляющей пружины буксирного устройства

4

# 67-5815
Гильза направляющей пружины буксирного устройства

7

# 69-2805014
Крюк буксирный

3

# 69-2805029
Поперечина тягово-сцепного устройства в сборе

2

№ 251001-П8
Гайка М30Х3,5 тягового крюка

1

№ 201496-П8
Болт М10-6гх22

Российский УАЗ везет пикап, внедорожник в У.

С. Рынок

Российский автопроизводитель УАЗ продолжает подготовку к запуску продаж своего внедорожника и пикапа Patriot на рынке США в конце этого года.

Цены на модели с 5 пассажирами, которые в настоящее время проходят испытания в Калифорнии, будут начинаться примерно с 2 миллионов рублей (27 000 долларов США).

Автомобили будут продаваться под брендом Bremach и будут продаваться в США итальянско-американской фирмой Bremach, которая специализируется на производстве полноприводных автомобилей специального назначения.Patriot был обновлен до стандартов, необходимых для использования на американских дорогах общего пользования.

Ожидается, что основными конкурентами в США станут Honda Ridgeline, Nissan Frontier / Navara и Ford F-150, стоимость которых выше, чем у автомобилей УАЗ. Patriot будет продвигаться как полноприводный внедорожник премиум-класса.

Пикап и Патриот (внизу) оснащены 150-сильным 2,7-литровым бензиновым 4-цилиндровым двигателем. и 6-ступенчатая автоматическая коробка передач, разработанная во Франции в сотрудничестве с General Motors.УАЗ предоставит гарантию 5 лет / 60 000 миль (96 560 км) на автомобиль и 10 лет / 118 000 миль (190 000 км) на двигатель.

Несмотря на относительно низкую мощность двигателя Пикапа и Патриота, УАЗ надежды на успех автомобилей в США частично основывались на традиционно высоком спросе на его мотоциклы Урал в Северной Америке. Компания также надеется, что низкие цены привлекут фермеров.

Прогноз продаж не разглашается.

Большинство аналитиков российского автопрома рассматривают перспективы УАЗа в США.С. быть туманным, полагая, однако, что многое будет зависеть от способности компании предложить хорошее послепродажное обслуживание.

Экспансия на рынок США принесет значительную пользу УАЗу, поскольку правительство России пообещало предоставить специальные экспортные субсидии. Компания также сможет требовать от государства компенсации расходов на НИОКР.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
