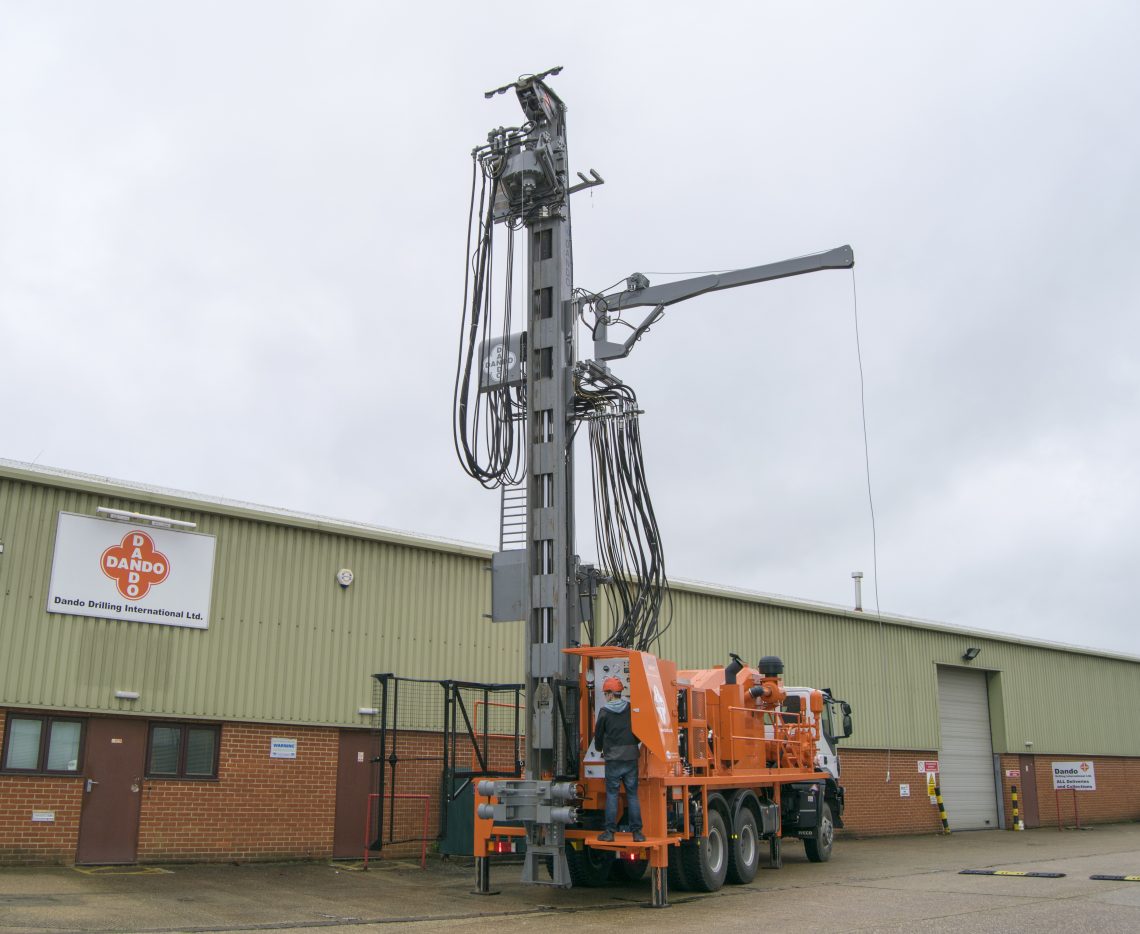

Буровая установка: конструкция, особенности, сфера применения

Буровая установка представляет собой разновидность оборудования, которое применяется для создания, углубления и прочистки скважин для добычи полезных ресурсов (нефть, газ). Применение устройства возможно в комплексе с дополнительным и вспомогательным оборудованием. Любая установка оснащается главным приводом; это может быть дизельный привод с трансмиссией механического типа либо электропривод с цифровой схемой регулировки. Некоторые модели комплектуются приводом на ротор независимой конструкции. Кинетическую основу устройства представляет механизм для бурения, а динамическую – механизм подъемника. Источник нагрузок и воздействий динамического типа проявляется в виде удара, который появляется при подхвате трубной колонны и переходе каната на новый слой.

Все буровые установки состоят из комплекса сооружений, предназначенных для совместной работы:

  • Оборудование для спуска и поднятия: лебедки, краны, крюки.
  • Оборудование для перегона и циркуляции жидкости: насосы, емкости, вертлюжные элементы.
  • Сооружения для процесса бурения: вышки, мосты, стеллажные конструкции.
  • Устройства, предохраняющие от выбросов жидкости и газа.
  • Оборудование, предназначенное для создания бурового раствора: специальные насосы, воронки, мешалки с гидроприводом.
  • Устройства силового типа (двигатели различной конструкции).

Область применения буровых сооружений

В сфере газо- и нефтедобычи буровая установка используется в следующих случаях:

  1. При создании скважин, чья глубина не превышает 25 метров, а также бурении скважин с диаметром до 20 см, которые обычно устраиваются при исследованиях почвы и горных пород.
  2. При бурении скважин с глубиной до 0,6 километра, которые используются в качестве инструмента разведки при изучении пластов на наличие твердых полезных ресурсов.
  3. При создании скважин, чья глубина доходит до 6 километров. Такие скважины организуются для разработки нефтяных и газовых месторождений, а также в случае проведения глубинной сейсмической разведки.
  4. При бурении особо глубоких скважин: их протяженность составляет до 15 километров, и они делаются для разработки свежих мест с содержанием нефтяных и газовых продуктов.
  5. При создании скважин для водоснабжения.
  6. В ходе работ по капремонту промышленных скважин.
  7. В процессе испытания скважин на наличие в них полезных жидких и газообразных ресурсов.

Буровая установка может иметь разную конструкцию в зависимости от того, для чего она будет применяться. Установки классифицируются по данному критерию следующим образом:

  • Буровые устройства для проведения исследований в области инженерной геологии при возведении строений.
  • Буровые установки для организации систем водоснабжения, теплоэнергетических сооружений и для работ в гидрогеологии.
  • Буровые установки для создания свайных фундаментов, анкеров и прочих несущих элементов.
  • Буровые установки для геологической или сейсмологической разведки.
  • Буровые устройства для создания ЛЭП.

Конструкция оборудования для бурения

Любая буровая установка содержит несколько типов органов, которые отличаются по принципу действия и целям.

Основные органы бурильного сооружения:

  1. Исполнительные части, которые также обозначаются главными или ключевыми. К ним относят лебедочное оборудование, роторы, подъемные вышки, вертлюжное оборудование, насосы бурового типа, а также системы для циркуляции жидкости.
  2. Органы для обеспечения сооружения энергией: электрические, бензиновые или дизельные моторы, приводы различного типа, гидравлическая система, пневматические устройства.
  3. Дополнительные части (вспомогательного типа). К ним относятся механизмы для транспортировки, металлические изделия, запасные лебедки, осветительные приборы, средства по отоплению, водоснабжению и т.
    д.
  4. Информационные органы, которые отвечают за регулировку, корректировку и отслеживание параметров процесса бурения.
  5. Органы управления.

Особенности главных органов бурильной установки

Буровая вышкаявляется главным узлом во всем оснащении установок, и к числу ее функций относятся следующие задачи:

  • Поддержка колонны на талевом устройстве.
  • Операции по спуску и подъему, при которых используются трубы различного вида (обсадные, а также изделия для бурения).
  • Расположение в стволе самих труб для процесса бурения.
Классификация вышек возможна по нескольким критериям. По назначению сооружения подразделяются на устройства для капремонта различных скважин, а также другого оборудования, устройства для морских установок под бурение, буровых сооружений мобильного типа (передвижные установки) и устройства для стационарных буровых конструкций. По строению вышки могут быть мачтового типа или в виде башен.

Другим видом важного оборудования для бурения являются лафеты: это навесные устройства, которые устанавливаются на экскаваторную технику. Масса лафета может составлять от 10 и более тонн. Конструкция лафета состоит из ходовой части, которая работает от мотора гусеничного типа со встроенным тягловым механизмом, имеющим гидравлическую схему устройства. Навесной лафет может использоваться в работе по уплотнению грунтовых слоев, бурении, которое осуществляется посредством пневматического ударного оборудования, и при бурении под установку свай и анкеров.

Роторные механизмыявляются еще одним важным элементом буровых установок любого типа. Данные устройства используются для вращения инструмента, а также поддержки бурильной колонны в процессе создания скважины.

Для спуска и подъема оборудования на буровую установку ставится лебедка. Данный механизм может применяться для манипуляций с обсадными и буровыми трубами, передаче вращательного момента на конструкцию ротора,  а также передаче того или иного инструмента в зону забоя.

Использование бурильных установок имеет весьма широкий спектр применения. За счет того, что с ними может применяться различное дополнительное оборудование, бурильные сооружения распространены в разных сферах деятельности человека, в том числе в нефтедобыче.


Читайте также:

Буровая установка СО 2: технические характеристики, устройство, фото

Буровые скважины для свай диаметром 600 мм бурятся самоходными буровыми машинами на гусеничном ходу, базой для которых являются экскаваторы или подъемные краны.

Производитель и назначение буровой установки СО-2

Производственное объединение «Стройтехника» с 1961 года разрабатывает и выпускает технику для строительства. Его продукция востребована на всех крупнейших строительных объектах России и ближнего зарубежья.

Установка СО-2 предназначена для работы по устройству скважин для свай. Возможности техники позволяют ей работать в условиях устойчивых грунтов без скальных включений.

Если есть необходимость установки буронабивных свай в условиях неустойчивых грунтах, работа выполняется под защитой глинистого раствора.

Еще одна функция установки — расширение основания уже существующих скважин. Для выполнения этой работы грунты должны быть устойчивыми и сухими.

Конструкция

Базируется установка на базовой машине в виде крана. Навесное оборудование включает направляющую в виде трубы с движущейся по ней, благодаря электроприводу, кареткой. Выходной вал электропривода соединен с телескопической буровой колонной, снабженной очистителем. Колонну составляют две секции. По всей длине нижней секции располагаются шнековые лопатки. Когда установка работает, грунт разрушает буровая трехперая коронка, расположенная на конце шнека, или винтовой бур.

Фото буровой установки СО-2

Обычный диаметр скважин — 600 мм, их глубина — до 30 метров. Диаметр уширенной полости для установки свай — 1600 мм.

Оборудование и последовательность выполнения работ

Грузоподъемность крана-основы для установки — 25 тонн. Бурение скважин, не глубже 12 м выполняется без выдвижения штанги. Когда предстоит бурение скважины до 22 метров, нижняя секция буровой колонны раздвигается. Чтобы бурить до 30 метров, раздвигают обе секции.

Когда выполняется бурение первых 6 метров глубины, шнек транспортирует грунт на поверхность, убирают грунт вручную. Когда глубина превышает 6 метров, извлеченный из земли шнек надо периодически освобождать от налипшего грунта очистителем. По техническим нормам бурить можно послойно (если грунты разнородные) или на всю глубину (при однородных грунтах на всем протяжении скважины).

Чтобы выполнять работу по уширению основания для свай, используют специальный уширитель проходного сечения.

Перемещение установки от одной скважины к следующей:

  • перемещение от одного места бурения к следующему;
  • подготовка шпальной клетки под направляющую стрелу;
  • разборка шпальной клетки.

Работа установки:

  1. шнек опускают в скважину;
  2. если необходимо, выдвигают штангу;
  3. выполняют бурение;
  4. собирают телескопическую штангу;
  5. извлекают шнек из скважины;
  6. устанавливают шнекоочиститель;
  7. очищают шнек;
  8. снимают шнекоочиститель и возвращают стрелу на место бурения.

Для работы на установке состав звена должен включать не менее двух человек: машиниста буровой установки (5 разряда) и помощника машиниста (4 разряда).

Технические характеристики

Технические характеристики буровой установки СО 2 представлены в таблице:

Характеристики Показатели
Диаметр бурения скважины (максимум) 600 мм
Максимальная глубина скважины 30 м
Скорость бурения в мягких грунтах 9 м/ч
Частота вращения инструмента для бурения 43 об/мин
Диаметр уширенной полости (максимум) 1600 мм
Мощность электрического двигателя 55 кВт
Тип электропривода двигателя 4АМРУ250М6
Напряжение электрического оборудования 138 В
Полная длина установки 11 000 мм
Ширина установки 3 200 мм
Высота установки 23 000 мм
Масса базовой машины 36 200-38 300 кг
Масса навесного оборудования 15 000 кг
Способ проходки скважины шнековый или ковшовый с буром (в обводненных грунтах)



ИНК запустила третью буровую установку Bentec HR-5000 на Западно-Аянском месторождении

7 сентября 2021

ООО «Иркутская нефтяная компания» запустило в работу третью высокоавтоматизированную буровую установку стационарно-эшелонного типа Bentec HR-5000 на Западно-Аянском лицензионном участке. После трехдневных пусконаладочных работ оборудование работает в штатном режиме.

Установку ввели в эксплуатацию на кустовой площадке №81 Западно-Аянского лицензионного участка. «Буровая установка успешно прошла этап пусконаладочных работ, сейчас мы продолжаем бурение. Забой скважины на сегодня составляет 1421 м. Работы проходят в плановом режиме», – отметил директор по бурению ИНК Константин Петрухин.

Для запуска и эксплуатации буровой установки привлечена бригада «ИНК-Сервис» с большим опытом работы на месторождениях компании. Сотрудники также прошли обучение в учебном центре, организованном «ИНК-Сервис» совместно с ИрНИТУ и компанией «ДИТ».

Ранее, в апреле и июне 2021 г., две буровые установки Bentec HR-5000 запустили на Большетирском месторождении. Оборудование было спроектировано по заказу ИНК с учетом климата Восточной Сибири. Поставка еще 4 станков планируется в первой половине 2022 г.

Справочно:

ООО «ИНК-Сервис» (буровое подразделение группы компаний ИНК) в 2019 г. подписало договор с ООО «Бентек» (российское дочернее предприятие немецкой Bentec GmbH) о поставке семи буровых установок стационарно-эшелонного типа. Оборудование производят на тюменском заводе ООО «Бентек». Буровые установки Bentec отличает высокая степень автоматизации процессов бурения, что позволяет усилить безопасность работ, оптимизировать затраты и время, а также повысить качество строительства скважин. На покупку трех установок часть денежных средств предоставил Фонд развития промышленности.



Теги: Иркутская нефтяная компания


Использование пневмоударной установки HammerHead Mole® в качестве вспомогательного оборудования

06.12.2010

При возникновении сложностей в процессе горизонтального направленного бурения важна быстрота и профессиональность действий по их устранению. Использование вспомогательной пневмоударной установки — проверенное решение для высвобождения трубы, застрявшей в результате обрушения грунта или обжатия за счет пластового давления. Пневмомолот используют и для высвобождения колонны бурильных штанг. Эта статья создана для описания использования пневмомолота Hammerhead® в качестве вспомогательного инструмента при протяжке трубы методом ГНБ, для доставания трубы, бурового инструмента и штанг и для забивания металлических футляров-труб с последующим устранением грунта.

Вопросник

До того как задействовать это оборудование необходимо полностью уточнить текущую ситуацию на объекте. Начальник буровой бригады должен заполнить вопросник приведенный в приложении для уточнения потенциальных путей решения поставленных задач. Далее данный вопросник может быть передан на завод для подробного изучения и рекомендаций.

Методы использования пневмоударной установки

Использование пневмоударной установки для забивания металлических футляров-труб с последующим устранением грунта (рис. A-1)
Пневмоударные установки Hammerhead® могут помочь начать работу в тяжелых условиях. Стальной футляр забивается в тяжелые грунты до места с которого легче начать работу установкой ГНБ. Это возможность создать канал отведения бурового раствора по которому без трения пройдет труба.

Использование пневмоударной установки в качестве вспомогательного оборудования при обратном разбуривании в горизонтальном направленном бурении (рис. А-2)
Пневмоударные установки Hammerhead® часто используются для высвобождения трубы обжатой водонасыщенными грунтами. В этом случае пневмомолот присоединяют к протягиваемой трубе при обратном разбуривании. Ударная сила пневмомолота помогает буровой установке протащить трубу там, где ее возможностей могло бы не хватить.

Использование пневмоударной установки для доставания застрявшей трубы (рис. А-3)
Используйте Hammerhead® для того, чтобы освободить застрявшую трубу, после чего работа по затяжке трубы может быть выполнена повторно. Если обратное разбуривание остановлено, пневмомолот может быть присоединен к затягиваемой трубе. Ударная сила пневмомолота в сочетании с статической силой установки помогают извлечь застрявшую трубу и работа может быть повторно продолжена.

Использование пневмоударной установки для доставания застрявшей колонны штанг (рис. А-4)
Пневмомолот Hammerhead® можно использовать для того, чтобы освободить застрявшие дорогостоящие штанги буровой установки. Пневмоударная установка присоединяется к штангам через специально изготовленный адаптер. Ударная сила установки Hammerhead® в сочетании с усилием установки горизонтально направленного бурения помогают высвободить застрявшие штанги.

Основные правила при организации совместной работы установокГНБ и пневмоударных установок Hammerhead®

Важнейшие факторы успеха

Следующие пункты дают представление о возможности использования пневмомолота как вспомогательного оборудования при горизонтальном бурении. Использование оборудования Hammerhead® не гарантирует успешное выполнение задач по протяжки трубы методом горизонтально направленного бурения или вынимания трубы/штанг из земли, но существенно увеличивает шансы на успех.

Для выбора правильного пневмомолота воспользуйтесь таблицей

Модель, мм Длина, см Вес, кг Воздух, м3/мин Давление, бар Число ударов в минуту Тс* Рекомендуемый класс ГНБ, фунтов
180 195.6 232 6.7 7.6 295 92 24 000
200 256.3 408 8.7 7.6 223 126 24 000; 33 000; 50 000
300 231.4 711 17.0 7.6 256 372 33 000; 50 000; 80 000
400 245.1 1 225 29.7 7.6 231 547 80 000
500 275. 3 2 608 36.5 7.6 190 870 80 000; 150 000
600 295.9 4 459 48.1 7.6 177 1 010 150 000 и более

Установка пневмоударного оборудования
Правильное присоединение пневмомолота к трубе важно для эффективной передачи ударной энергии от установки к трубе. Убедитесь что все соединения имеют существенный запас по прочности для совокупной силы тяги и пользуйтесь правилами организации работы представленными здесь.

Установка промывочного футляра
Стальная труба/футляр устанавливается на специализированную подушку или на устойчивый грунт с тем же углом захода, что выходят штанги ГНБ. Как только футляр установлен грунт удаляется с помощью шнека.
Футляр позволяет добиться снижения трения в начальной точке бурения и дает место для циркуляции бурового раствора. Кроме того уменьшается загрязнение поверхности так как излишки бурового раствора собираются в футляре.

Присоединение пневмомолота к трубе

Присоединение к стальной трубе

Молот должен быть установлен на расстоянии 11 метров от приемного котлована. Если молот установлен на конце длинной трубы, энергия удара будет поглощаться через грунт. После начала движения трубы возможно добавление более длинных участков с последующем пере присоединением молота.

Сила обратной тяги установки ГНБ
Установка должна работать с силой обратной тяги, не превышающей предел деформации укладываемой трубы. Буровая установка не должна развивать максимальное усилие при совместной работе с пневмомолотом. Компания, производящая работы с помощью совмещения данных технологий, должна быть проинформирована, что высокая сила тяги установки ГНБ в сочетании с эффектом пневмоудара могут повысить износ бурового инструмента и штанг. Протяжка с 50-75% мощности снижает риск потери бурового инструмента, но не гарантирует отсутствие износа самой буровой установки. Оператор установки ГНБ должен знать, когда пневмомолот включен и работает.

Важно: большинство установок горизонтально направленного бурения предназначены для работы при задействовании 100% мощности. Однако необходимо принимать во внимание, что при одновременной работе динамическая ударная сила пневмомолота добавляется к статическому усилию установки ГНБ. Убедитесь, что все соединения имеют достаточный запас прочности для совокупной обратной тяги и придерживайтесь данной инструкции в части установки пневмомолота.

Управление пневмомолотом
Не управляйте пневмомолотом с полный давлением при начале работы вместе с буровой установкой.

Первые 15 минут управления пневмомолотом
В течение первых 15 минут молот должен работать с производительностью не более 33% а буровая установка должна работать с 50% от максимальной силы обратной тяги.

15 — 45 минут управления пневмомолотом
После первых 15 минут молот должен работать с производительностью не более 50%, а установка горизонталного бурения должна продолжать работать с 50% от максимальной силы обратной тяги.

После 45 минут управления пневмомолотом
После 45 минут, если нет движения трубы с обоих сторон, необходимо запустить пневмомолот на полную мощность, а установка ГНБ должна начать работать с 75% от максимальной производительности. После того, как труба высвобождена и может двигаться при помощи установки ГНБ, используйте ее силу тяги и прекратите использование пневмомолота. Не задействуйте полную мощность пневмомолота, если труба движется, это увеличит скорость работы, но увеличится и риск потери инструмента и штанг и других поломок. Также работа может сорваться, если производительность пневмомолота превысит скорость обратной протяжки установки ГНБ. Если пневмомолот необходим для проталкивания трубы при окончании работы не используйте молот во время смены штанг на установке ГНБ.

Молот должен быть выключен при смене штанг, чтобы не нарушить соединения и не догнать расширитель и штанги.

Вынимание трубы/вынимание штанг
После надежного соединения пневмомолота с застрявшими штангами ГНБ или трубой необходимо статически нагрузить штанги/трубу перед применением пневмомолота.

Присоединение к полиэтиленовой трубе

Рекомендации по стальной трубе для пневмомолота
Важно чтобы у стенок трубы была необходимая толщина, чтобы специализированные адаптеры пневмомолота подходили. Всегда используйте качественную толстостенную трубу. Не рекомендуется сварная труба. Воспользуйтесь таблицами из приложения D-1 для выбора правильного оборудования и трубы для Вашей работы.

Таблицы HDPE IPS/DIPS размеров трубы

Усиление сварных швов
см. приложение F-1

Крепление пневмомолота к стальной трубе при использовании вместе с установкой ГНБ

Молот крепится к стальной трубе/футляру через специализированные упоры/переходники. Стальная труба затягивается с помощью силы тяги установки ГНБ и вспомогательной ударной силы пневмомолота.


Крепление пневмомолота к стальной трубе для извлечения трубы

Стальной футляр приваривается к извлекаемой трубе, а пневмомолот присоединяется к нему через специализированные переходники.


Крепление пневмомолота к полиэтиленовой трубе при использовании вместе с установкой ГНБ. Вариант 1

Пневмомолот присоединяется к стальному футляру через специализированные упоры/переходники. Стальной футляр присоединяется к ПНД трубе при помощи специального соединительного элемента. Труба затягивается с помощью силы тяги установки ГНБ и вспомогательной ударной силы пневмомолота.


Крепление пневмомолота к полиэтиленовой трубе при использовании вместе с установкой ГНБ. Вариант 2

Пневмомолот присоединяется к стальному футляру через специализированные упоры/переходники. Стальной футляр приваривается к стальной плите, соединенной со стальным рукавом. Рукав прикручивается болтами к ПНД трубе. Труба затягивается с помощью силы тяги установки ГНБ и вспомогательной ударной силы пневмомолота.


Крепление пневмомолота к полиэтиленовой трубе для извлечения трубы

Пневмомолот присоединяется к стальному футляру через специализированные упоры/переходники. Стальной рукав прикручивается болтами к ПНД трубе. Стальной футляр к стальному рукаву. Труба затягивается с помощью силы тяги установки ГНБ и вспомогательной ударной силы пневмомолота.


D-1: рекомендации по выбору переходников для вспомогательного оборудования

Переходники

Размер переходника*, мм Размер пневмомолота, мм Толщина стенки трубы Внутренний диаметр трубы, мм Минимальная толщина стенки, мм
Мин Макс
100 100, 130, 145** STD (40) 101 105 4.8
150 100, 130, 145, 180, 200 STD (40) 151 159 4.8
200 130, 145, 180, 200, 300 20, 30, STD (40) 200 207 6. 4
250 130, 145, 180, 200, 300 20, 30, STD (40) 251 260 6.4
300 130, 145, 180, 200, 300 20, 30, STD (40) 301 311 6.4
355 180, 200, 300, 400 20, STD (30), 40, EH† 330 340 7.9
406 180, 200, 300, 400 20, STD (30), EH 40† 381 391 7.9
457 200, 300, 400 20, STD, 30, EH† 432 441 7.9
508 200, 300, 400, 500 STD (20), EH (30)† 483 489 9.5
558 200, 300, 400 STD (20), EH (30)† 533 540 9. 5
610 200, 300, 400, 500, 600 STD (20), EH† 584 591 9.5
660 300, 400, 500, 600 20, 30 715 737 12.7
762 400, 500, 600 20, 30 871 889 12.7
1 067 400, 500, 600 1 021 1 041 15.9
1 220 400, 500, 600 1 174 1 187 15.9

Хомуты

Размер хомута, мм Размер пневмомолота*, мм Толщина стенки трубы Внутренний диаметр трубы, мм Минимальная толщина стенки, мм
Мин Макс
660 400, 500, 600 EH (20) 737 743 12. 7
813 400, 500, 600 EH (20) 787 794 12.7
762 400, 500, 600 EH (20) 889 895 12.7
1 067 500, 600 EH 1 041 1 048 12.7
1 220 500, 600 EH 1 194 1 200 12.7
1 372 500, 600 30 1 340 1 346 15.9
1 524 600 30 1 492 1 499 15.9
1 676 600 1 638 1 645 19.1
1 829 600 1 791 1 797 19. 1

Трубы с тонкими стенками (толщина стен труб меньше рекомендованной в таблице) рекомендуется использовать непродолжительное время и в мягком грунте. В этом приложении переходники для труб с более толстыми стенками должны быть приварены на тонкостенную трубу для размещения муфт.
Важно: при использовании тонкостенных труб могут происходить поломки как самих труб, так и повреждение мест сварки.

При любых видах работ следует использовать трубы, соответствующие стандартам ASTM A53/A53M-05. Также может использоваться сварная труба со стальной навивкой.

*Прежде чем выбирать тот или иной элемент, сверьтесь с таблицей.
** Используется с переходником
† несмотря на то, что эти трубы могут использоваться, не рекомендуется применять заглушки для удаления почвы.

E-1: Размеры труб (IPS)

Расчетное давление 255 фунтов/дюйм2
DR 7. 3
200 фунтов/дюйм2
DR 9.0
160 фунтов/дюйм2
DR 11.0
130 фунтов/дюйм2
DR 13.5
110 фунтов/дюйм2
DR 15.5
IPS*
размер трубы
Допустимый наружный диаметр, дюймов Мин. толщина стенки, дюймов Средний внутр диаметр, дюймов Мин. толщина стенки, дюймов Средний внутр диаметр, дюймов Мин. толщина стенки, дюймов Средний внутр диаметр, дюймов Мин. толщина стенки, дюймов Средний внутр диаметр, дюймов Мин. толщина стенки, дюймов Средний внутр диаметр, дюймов
8″ 8.625 1.182 6.119 0.958 6.594 0.784 6.963 0.639 7. 270 0.556 7.446
10″ 10.750 1.473 7.627 1.194 8.219 0.977 8.679 .0796 9.062 0.694 9.279
12″ 12.750 1.747 9.046 1.417 9.746 1.159 10.293 0.944 10.749 0.823 11.005
13 3/8″ 13.375 1.823 9.491 1.486 10.225 1.216 10.797 0.991 11.274 0.863 11.545
14″ 14.000 1.918 9.934 1.556 10.701 1.273 11.301 1.037 11. 802 0.903 12.086
16″ 16.000 2.192 11.353 1.778 12.231 1.455 12.915 1.185 13.488 1.032 13.812
18″ 18.000 2.466 12.772 2.000 13.760 1.636 14.532 1.333 15.174 1.161 15.539
20″ 20.000 2.740 14.191 2.222 15.289 1.818 15.146 1.481 16.860 1.290 17.265
22″ 22.000 3.014 15.610 2.444 16.819 2.000 17.760 1.630 18. 544 1.419 18.992
24″ 24.000 3.288 17.029 2.667 18.346 2.182 19.374 1.778 20.231 1.548 20.718
26″ 26.000 3.562 18.449 2.889 19.875 2.364 20.988 1.926 21.917 1.677 22.445
28″ 28.000     3.111 21.405 2.545 22.605 2.074 23.603 1.806 24.171
30″ 30.000     3.333 22.934 2.727 24.219 2.222 25.289 1. 935 28.898
32″ 32.000         2.909 25.833 2.370 26.976 2.065 27.622
34″ 34.000         3.091 27.447 2.519 28.660 2.194 29.349
36″ 36.000                 2.323 31.075
Расчетное давление 100 фунтов/дюйм2
DR 17.0
80 фунтов/дюйм2
DR 21.0
65 фунтов/дюйм2
DR 26. 0
50 фунтов/дюйм2
DR 32.5
40 фунтов/дюйм2
DR 41.0
IPS*
размеры труб
Допустимый наружный диаметр, дюймов Мин. толщина стенки, дюймов Средний внутр диаметр, дюймов Мин. толщина стенки, дюймов Средний внутр диаметр, дюймов Мин. толщина стенки, дюймов Средний внутр диаметр, дюймов Мин. толщина стенки, дюймов Средний внутр диаметр, дюймов Мин. толщина стенки, дюймов Средний внутр диаметр, дюймов
8″ 8.625 0.507 7.550 0.411 7.754 0.332 7.921 0.265 8.063
10″ 10.750 0.632 9.410 0. 512 9.665 0.413 9.874 0.331 10.048
12″ 12.750 0.750 11.160 0.607 11.463 0.490 11.711 0.392 11.919
13 3/8″ 13.375 0.787 11.707 0.637 12.025 0.514 12.285 0.412 12.502
14″ 14.000 0.824 12.253 0.667 12.586 0.538 12.859 0.431 13.086
16″ 16.000 0.941 14.005 0.762 14.385 0. 615 14.696 0.492 14.957
18″ 18.000 1.059 15.755 0.857 16.183 0.692 16.533 0.554 16.826
20″ 20.000 1.176 17.507 0.952 17.982 0.769 18.370 0.615 18.696
22″ 22.000 1.294 19.257 1.048 19.778 0.846 20.206 0.677 20.565
24″ 24.000 1.412 21.007 1.143 21.577 0.923 22.043 0. 738 22.435
26″ 26.000 1.529 22.759 1.238 23.375 1.000 23.880 0.800 24.304
28″ 28.000 1.647 24.508 1.333 25.174 1.077 25.717 0.862 26.173
30″ 30.000 1.765 26.258 1.429 26.971 1.154 27.554 0.923 28.043 0.732 28.448
32″ 32.000 1.882 28.010 1.524 28.769 1.231 29.390 0.985 29. 912 0.780 30.346
34″ 34.000 2.000 29.760 1.619 30.568 1.308 31.227 1.046 31.782 0.829 32.243
36″ 36.000 2.118 31.510 1.714 32.366 1.385 33.064 1.108 33.651 0.878 34.139

E-2: Размеры труб (DIPS)

Расчетное давление SDR 9 SDR 11 SDR 13.5 SDR 15.5 SDR 17 SDR 21
DIPS*
размеры труб
Допустимый наружный диаметр, дюймов Мин. толщина стенки, дюймов Средний внутр диаметр, дюймов Мин. толщина стенки, дюймов Средний внутр диаметр, дюймов Мин. толщина стенки, дюймов Средний внутр диаметр, дюймов Мин. толщина стенки, дюймов Средний внутр диаметр, дюймов Мин. толщина стенки, дюймов Средний внутр диаметр, дюймов Мин. толщина стенки, дюймов Средний внутр диаметр, дюймов
8″ 9.050 1.006 6.918 0.823 7.306 0.670 7.629 0.584 7.812 0.532 7.921 0.431 8.136
10″ 11.100 1.233 8.485 1.009 8.961 0.822 9.357 0.716 9.582 0. 653 9.716 0.529 9.979
12″ 13.200 1.467 10.091 1.200 10.656 0.987 11.127 0.852 11.395 0.776 11.554 0.629 11.867
14″ 15.300 1.391 12.351 1.133 12.897 0.987 13.207 0.900 13.392 0.729 13.755
16″ 17.400 1.933 13.301 1.582 14.047 1.289 14.668 1.123 15.020 1.024 15.230 0.829 15.643
18″ 19.500 2. 167 14.907 1.773 15.742 1.444 16.438 1.258 16.833 1.147 17.068 0.929 17.531
20″ 21.600 2.400 16.512 1.964 17.437 1.600 18.208 1.394 18.646 1.271 18.906 1.029 19.419
24″ 25.800 2.867 19.723 2.345 20.828 1.911 21.748 1.665 22.271 1.518 22.583 1.229 23.195
30″ 32.000 2.909 25.833 2.370 26.975 2.065 27.623 1. 882 28.009 1.524 28.770

Усиление сварных швов

Страница не найдена — Sandvik Mining and Rock Technology

709 результатов поиска

709 результатов поиска для «%d0%bf%d0%be%d0%b4%d0%b7%d0%b5%d0%bc%d0%bd%d1%8b%d0%b5 %d0%b1%d1%83%d1%80%d0%be%d0%b2%d1%8b%d0%b5 %d1%81%d1%82%d0%b0%d0%bd%d0%ba%d0%b8 %d0%b8 %d0%b0%d0%bd%d0%ba%d0%b5%d1%80%d0%be%d1%83%d1%81%d1%82%d0%b0%d0%bd%d0%be%d0%b2%d1%89%d0%b8%d0%ba%d0%b8» в весь веб-сайт

Бельгия

Контактная информация для Бельгия

Top-Hammer-Catalogue-2021-Eng.pdf

64 2­1/2″ 7722-4864-S48 4×10 8×10 30° 76 3″ 7722-4876-S48 6×10 8×12 35° 89 3­1/2″ 7722-4889-S48 RODS DIMENSIONS PART NO. L mm ft in D mm in Drifter … IMPROVED­PERFORMANCE FACE DRILLING AND BOLTING ADVANTAGES – Extended­rod­life­(30-80%) – Longer shank adapter life – High penetration rate – High precision

grinding-equipment-brochure-english.

pdf 797-5773-22 GRINDING WHEEL DIMENSIONS D = 127 mm W = 63 mm d = 32 mm D1 = 80 mm w = 50 mm TECHNICAL DATA Air pressure Max 8 bar Air consumption 5-10 … 127x546x321 mm Weight inclusive of grinding wheel 21.5 kg Cutting-edge radius 80 mm Cutting-edge angle 110° Grinding Equipment | Sandvik Mining 5 INTEGRAL

complete-grinding-brochure-english.pdf

797-5773-22 GRINDING WHEEL DIMENSIONS D = 127 mm W = 63 mm d = 32 mm D1 = 80 mm w = 50 mm TECHNICAL DATA Air pressure Max 8 bar Air consumption 5-10 … 127x546x321 mm Weight inclusive of grinding wheel 21.5 kg Cutting-edge radius 80 mm Cutting-edge angle 110° Grinding Equipment | Sandvik Mining 5 INTEGRAL

rock-tools-grinding-catalogue-2019-2020.pdf

797-5773-22 GRINDING WHEEL DIMENSIONS D = 127 mm W = 63 mm d = 32 mm D1 = 80 mm w = 50 mm TECHNICAL DATA Air pressure Max 8 bar Air consumption . .. × 321 mm Weight inclusive of grinding wheel 21.5 kg Cutting-edge radius 80 mm Cutting-edge angle 110° 7 GRINDING EQUIPMENT RG100H INTEGRAL STEEL

Top Hammer Catalogue 2021 (Eng).pdf

64 2­1/2″ 7722-4864-S48 4×10 8×10 30° 76 3″ 7722-4876-S48 6×10 8×12 35° 89 3­1/2″ 7722-4889-S48 RODS DIMENSIONS PART NO. L mm ft in D mm in Drifter … IMPROVED­PERFORMANCE FACE DRILLING AND BOLTING ADVANTAGES – Extended­rod­life­(30-80%) – Longer shank adapter life – High penetration rate – High precision

rock-tools-top-hammer-catalogue-2018.pdf

LONG-HOLE­DRILLING­ 55 SHANK ADAPTERS 69 AUXILIARY TOOLS 85 GRINDING EQUIPMENT 89 INFORMATION AND BIT CLASSIFICATION GUIDE 108 INDEX 112 NOTES 118 6 … result is an insert ideal for abrasive rock conditions. You can count on up to 80 percent longer grinding intervals* and up to 60 percent longer bit life*

top-hammer-drilling-tools-brochure-english.

pdf 64 2 1/2″ 7722-4864-S48 4×10 8×10 30° 76 3″ 7722-4876-S48 6×10 8×10 30° 89 3 1/2″ 7722-4889-S48 h32 Ream ing Hex D-22 L108 D Hex D-22 21 Bits … 64 2 1/2″ 7722-4864-S48 4×10 8×10 30° 76 3″ 7722-4876-S48 6×10 8×12 35° 89 3 1/2″ 7722-4889-S48D R 25 (1 ”) 34 Reaming tools Thread Dimensions

Бурение с помощью самоподъемной буровой установки

Ежедневно мир расходует более 80 миллионов баррелей нефти и 7 миллиардов кубометров природного газа. Но находить это драгоценное сырье становится все труднее. Этот кризис вынуждает нефтедобывающие компании вести поиск в самых опасных местах на планете, таких как Северное море.

Тысячи лет Северное море пользовалось дурной славой из-за своих штормов. Поиск нефти и газа здесь почти невозможен, но под дном Северного моря находятся 15 млрд. баррелей нефти и 5 триллионов кубометров природного газа. Чтобы добраться до этих запасов, понадобиться самоподъемная буровая установка.

Одна из таких Noble Piet Van EDE гигантская морская платформа весом 9700 тонн способная бурить скважины протяженностью более 7 км. Ее прочные корпус и опоры предназначены для более суровых условий работы, но такие возможности необходимы, так как Северное море отличается свирепым нравом. С 1980 года здесь погибло более 350 нефтедобытчиков. Эта трагическая статистика известна каждому нефтянику.

Самоподъемная буровая установка Noble Piet Van EDE «охотник» за нефтью. Платформа прекрасно подготовлена для выполнения функций добычи нефти и газа, залегающих в нескольких километрах под морским дном. В каждом ее углу имеется три стометровые стальные выдвижные опоры. Именно они придают установке необходимую устойчивость в море.

Задача морской нефтяной платформы Noble Piet Van EDE бурение скважины к ранее обнаруженным нефтяным и газовым карманам, образовавшимся в каменной толще. Для выполнения такой работы требуется 80 бурильщиков. Люди живут прямо на платформе в четырёхэтажном жилом блоке, а работают под ним, где расположен стальной корпус, заполненный различным оборудованием — резервуары для бурового раствора, насосы, мачты, лебедки и вспомогательное оборудование. В центре платформы расположена буровая вышка. Шесть дизельных двигателей мощностью 1200 л.с. каждый, обеспечивают работу установки и освещение 24 часа в сутки 7 дней в неделю. Ежедневные затраты составляют 55 тысяч долларов, а каждая задержка в работе оборачивается большими убытками, поэтому люди и техника работают на пределе возможностей. Нефтяники работают две недели 12-ти часовыми сменами, а затем меняются. Это тяжелый труд. К тому же работа на буровой сопряжена с постоянным риском, но и заработать можно прилично. За 6 месяцев буровикам платят до 100 тысяч долларов. Это привлекает рабочих со всего мира.

Нефтяники должны пробиваться к залежам через километры каменной породы, на что уходят недели. Для этого с буровой вышки на морское дно необходимо опустить несколько сотен бурильных труб соединённых между собой на несколько километров.

Во время бурения нефтяники должны быть предельно осторожны — в каменном дне много карманов с водой, если бур попадет в один из них, большое давление вытолкнет воду в скважину с такой силой, что она может разрушить скважину или даже повредить буровую установку. Рабочие просто обязаны искусно проводить бур между этими карманами. Кроме того буровиков может поджидать обрушение стенок скважины. От этого у них есть секретное оружие — буровой раствор. Это смесь химических веществ, которые закачивают в скважину для смазки бура. Он уплотняет стенки скважины и предотвращает их обрушение. Для каждой донной породы, через которую проходит бур нужен разный буровой раствор.

Когда бур достигает залежи нефти, его извлекают, а скважину соединяют с трубопроводом, идущим к берегу. На этом задача морской буровой платформы считается выполненной. Она снимается и буксируется к новому месту бурения.

Все морские буровые установки, а в мире их более 500, не могут удовлетворить спрос, поэтому их создают все больше и больше. Стоимость каждой варьируется от 120 до 400 миллионов долларов.

Буровая установка УРБ-2А2

Буровые установки УРБ-2А2 востребованы благодаря отличным характеристикам и своей универсальности. Эта установка заслуженно признана одной из самых лучших. Её покупают не только в РФ, но и во всём мире – настолько ценной она признана у буровиков.

Что «умеет» буровая установка УРБ-2А2? С её помощью вы можете:

* проводить инженерные изыскания;

* проводить бурение для строительных целей;

* искать водяные горизонты и полезные ископаемые;

* использовать кольцевой забой колонковым способом бурения;

* а также сплошной забой пневмоударным, шнековым или шарошечным методом;

* бурить с продувкой или с промывкой, на выбор;

* применять как роторный тип долота, так и шнековую установку – при необходимости.

В зависимости от используемого дополнительного оборудования и выбранного способа бурения глубина скважины может сильно различаться. Минимальная – 30 метров; максимальная – 350 метров. Если вы – обладатель такой установки, то всегда можете скорректировать её работу под свои цели при помощи правильного выбора вспомогательной техники и метода.

Данную модель успешно используют даже в северных регионах страны. Она прекрасно работает в условиях вечной мерзлоты, справляясь с любым грунтом. Это ещё один огромный плюс, который возвышает её в глаза современных специалистов.

Работает буровая установка УРБ-2А2 от двигателя, вмонтированного в её собственную колёсную базу. Может быть предоставлена в другом исполнении – например, на гусеничном шасси. Эти детали оговариваются индивидуально с покупателем, как и полный вариант комплектации.

УРБ 2А2 является полностью российской моделью. Технология разработана в РФ, здесь же она выпускается, и делается исключительно из отечественных деталей. Соответственно, в случае любых поломок вы легко и быстро найдёте запчасти на неё, сможете заменить их в считанные дни, причём по приемлемой стоимости.

Где продаётся буровая установка УРБ 2А2?

Найти установку в продаже не составит труда. И всё же, если вы хотите купить гарантированно качественный товар, при этом не переплачивая ни копейки, обратитесь к производителю! Например, в «Бурспецтехнику». Вам помогут определиться с комплектацией, с выбором установки и способа бурения, при необходимости предоставят рассрочку на покупку.

Здесь вы приобретаете готовое оборудование с доставкой в любой регион. Возможно получение консультаций и обучение сотрудников. Всё это бесплатно для каждого клиента. Звоните, и вам помогут воплотить в реальность то, что вы пока только планировали!

Введение в морское бурение на нефть и газ

При поиске нефти и природного газа под океаном используются три основных типа буровых установок. Самоподъемная буровая установка представляет собой плавучую баржу с буровым оборудованием на палубе и длинными опорами и используется на мелководье до 300 футов (90 метров). Полупогружная буровая установка является наиболее распространенным типом морской буровой установки, используемой для бурения в водах глубиной более 300 футов (90 метров). Полупогружные суда представляют собой плавучие суда, поддерживаемые большими понтоноподобными конструкциями, погруженными в воду под поверхностью моря. Полупогружные аппараты крепятся ко дну океана с помощью прочных цепей или проволочных тросов. Вдали от берега специально разработанные буровые установки, установленные на кораблях, могут бурить скважины в водах глубиной более 10 000 футов (3050 метров). Эти буровые установки плавают и могут быть прикреплены к морскому дну с помощью традиционных систем швартовки и якоря, или они сохраняют свое положение с помощью подруливающих устройств для противодействия ветрам, волнам и течениям.

Каждая буровая система спроектирована таким образом, чтобы выдерживать широкий спектр сил ветра и волн, включая сильные зимние штормы и ураганы.Ниже приводится описание 7 наиболее распространенных типов платформ.

Стационарная платформа (FP) состоит из кожуха (высокая вертикальная секция, состоящая из трубчатых стальных элементов, поддерживаемых сваями, вбитыми в морское дно) с расположенной сверху палубой, обеспечивающей место для помещений экипажа, буровой установки и производства. удобства. Стационарная платформа экономически целесообразна для установки на глубине до 1500 футов (455 метров).

Башня (CT), соответствующая стандарту , состоит из узкой гибкой башни и свайного фундамента, который может поддерживать обычную площадку для бурения и добычи.В отличие от фиксированной платформы, податливая башня выдерживает большие боковые силы, выдерживая значительные боковые отклонения, и обычно используется на глубине от 1000 до 2000 футов (от 305 до 610 метров).

A Мини-платформа с натяжными опорами (Mini-TLP) или Sea Star (SStar) представляет собой плавучую мини-платформу с натяжными опорами относительно низкой стоимости, разработанную для разработки небольших глубоководных запасов, добыча которых была бы нерентабельной с использованием более традиционные глубоководные системы добычи.Его также можно использовать в качестве полезной, спутниковой или ранней производственной платформы для крупных глубоководных открытий. Первая в мире мини-ТЛП была установлена ​​в Мексиканском заливе в 1998 году.

A Плавучие добычные системы (FPS) — это полупогружная буровая установка, содержащая оборудование для добычи нефти, а также буровое оборудование. Корабли также могут использоваться в качестве плавучих производственных систем. Платформы можно удерживать на месте с помощью больших тяжелых якорей или с помощью системы динамического позиционирования, используемой на буровых судах.В плавучей системе добычи устье скважины после завершения бурения фактически прикрепляется к морскому дну, а не к платформе. Добытая нефть транспортируется по стоякам от этого устья к производственным объектам на полупогружной платформе. Эти производственные системы могут работать на глубине до 6000 футов (1830 метров).

Платформа с натяжными опорами (TLP) состоит из плавучей конструкции, удерживаемой на месте вертикальными натянутыми связями, соединенными с морским дном шаблонами, закрепленными на сваях. Натянутые сухожилия позволяют использовать ТЛП в широком диапазоне глубин воды с ограниченным вертикальным перемещением. Более крупные TLP были успешно развернуты на глубине до 4000 футов (1220 метров).

Подводная система (SS) расположена на морском дне, а не на поверхности. Как и в плавучей производственной системе, нефть добывается на морском дне, а затем «привязывается» к уже существующей производственной платформе. Скважина бурится передвижной буровой установкой, и вместо строительства производственной платформы для этой скважины добытый природный газ и нефть транспортируются по райзеру или даже по подводному трубопроводу на ближайшую добывающую платформу.Это позволяет одной стратегически расположенной производственной платформе обслуживать множество скважин на достаточно большой площади. Подводные системы обычно используются на глубине 7000 футов (2135 метров) и более и не имеют возможности бурения, только для извлечения и транспортировки.

A Spar Platform (SP) — крупнейшая из используемых морских платформ. Эти огромные платформы состоят из большого цилиндра, поддерживающего типичную стационарную буровую платформу. Цилиндр не доходит до морского дна, а вместо этого привязан ко дну серией тросов и тросов.Большой цилиндр служит для стабилизации платформы в воде и позволяет при движении поглощать силу потенциальных ураганов. Первая платформа Spar в Мексиканском заливе была установлена ​​в сентябре 1996 года. Ее цилиндр имел длину 770 футов (235 метров) и диаметр 70 футов (20 метров).

Работа на буровой установке

Что мне понадобится для работы на буровой установке?

Прежде чем начать карьеру в нефтесервисной отрасли, работник буровой установки должен соответствовать нескольким ключевым требованиям:

  • Имеющие законное право на работу в Канаде
  • Быть старше 18 лет
  • Иметь действующие водительские права и надежный автомобиль
  • Перед приемом на работу все потенциальные сотрудники должны успешно пройти обследование на предмет злоупотребления психоактивными веществами и тщательный медицинский осмотр.
  • Иметь средства к существованию в течение первых нескольких недель, пока они не получат свою первую зарплату (оплата гостиниц, питания, топлива)
  • Иметь необходимое рабочее снаряжение или средства для получения необходимого рабочего снаряжения (см. ниже)
  • Иметь обязательную сертификацию, включая действующий сертификат h3S Alive и сертификат первой помощи (см. ниже)

Необходимое рабочее снаряжение

Ниже приведен список сезонной рабочей одежды, которую носят рабочие буровой установки.Компания Savanna снабжает рабочих буровой комбинезонами, каской, защитными очками и противоударными перчатками (1 пара).

Лето

  • Ботинки со стальным носком, одобренные CSA
  • Летний утяжеляющий комбинезон (огнестойкий со светоотражающими полосами безопасности) (только в Канаде)
  • Защитные очки
  • Каска, одобренная ANSI
  • Ударные перчатки
  • Дождевик
  • Спортивная сумка
  • Резиновые сапоги со стальным носком, одобрено CSA
  • Нижнее комбинезон (смесовый хлопок, без полиэстера, без толстовок)

Зима

  • Зимние сапоги со стальным носком, одобренные CSA
  • Зимний утяжеляющий комбинезон (огнестойкий со светоотражающими полосами безопасности)
  • Каска с подкладкой, одобренная ANSI
  • Ударные перчатки
  • Носки Бама
  • Штаны от дождя
  • Всепогодный верх и низ (огнестойкие)
  • Теплый комбинезон (смесь хлопка, без полиэстера, без толстовок)
  • Защитные очки
  • Спортивная сумка

Бригада буровой установки и расписание

Бригады буровых установок, как правило, состоят из шести (6) человек: начальник буровой установки, бурильщик, деррикхенд, моторхенд, флорхенд и арендодатель. Каждая бригада работает посменно по 12 часов, так как буровая установка работает 24 часа в сутки, и каждое рабочее место имеет жизненно важное значение для работы буровой установки.

В течение обычного рабочего дня должности начального уровня (Floorhand и Leasehand) могут выполнять следующие обязанности:

  • Уборка и техническое обслуживание арендованного участка (или буровой установки)
  • Чистка и уход за полом буровой
  • Очистка трапа буровой установки от мусора
  • Очистка и техническое обслуживание буровой установки и ее оборудования
  • Помощь в перемещении буровой установки на место и обратно («установка» и «разгрузка»)
  • Соблюдение всех правил безопасности компании
  • Уборка собачьей будки (буровой конторы) и инструментального домика
  • Отбор проб бурового раствора
  • Работа с бурильной трубой (Floorhand)
  • Работа на полу буровой (Floorhand)
  • Изготовление и разъединение труб с помощью щипцов (Floorhand)
  • Помощь другим членам экипажа в выполнении их задач

Работа в нефтегазовой сфере носит сезонный характер. Из-за веса буровых установок и их оборудования, а также удаленного расположения скважин эти места часто доступны только тогда, когда грунтовые условия могут выдерживать большие нагрузки. Поэтому скважины обычно бурят и обслуживают зимой, когда земля промерзла, или летом, когда земля достаточно оттаяла и высохла. Весной и осенью, когда грунт находится в переходном состоянии, он слишком мягкий для перемещения оборудования и легко повреждается. По этой причине правительства провинций вводят «дорожные запреты», запрещающие движение тяжелых грузов в определенных районах.В это время буровая работа идет медленнее, многие буровые останавливаются, а их бригады отправляются домой. Будьте готовы отсутствовать в течение этого времени от 6 до 12 недель бесплатно. Однако остановленные буровые установки, как правило, нуждаются в техническом обслуживании, и могут быть возможности для сотрудников, которые хотели бы помочь в этом отношении. Сотрудники могут иметь право на получение пособий по страхованию занятости во время сезонных остановок.

Как добраться до буровой установки и обратно

Чтобы работать на буровой установке, вы должны иметь возможность добраться до любого рабочего места и обратно.Поскольку бурение часто происходит в отдаленных районах, наличие надежного транспорта считается обязательным для мест вне лагеря. Буровые установки обычно работают 24 часа в сутки, 7 дней в неделю либо с тремя бригадами, работающими по 8 часов, либо с двумя бригадами, работающими по 12 часов. Чаще всего дневные и ночные бригады чередуются еженедельно, поэтому у каждой бригады есть возможность работать как днем, так и ночью. Большинство бригад будут работать 14 дней подряд с 7 выходными между ними. Типичная жизненная ситуация во время работы делится на три категории: вне лагеря, полный лагерь и техасский лагерь.

Вне лагеря: когда буровая площадка находится рядом с городом, обычно применяются условия вне лагеря. Экипажи будут проживать в гостиничных номерах и получать суточные на питание и проживание. Пособие на проживание выплачивается из вашей зарплаты в зависимости от отработанных дней, поэтому вам нужно будет иметь возможность оплачивать питание и проживание из собственного кармана.

Полный лагерь: когда буровая площадка находится в удаленном месте, бригады могут оставаться в полном лагере. В палаточном лагере предоставляется все питание и полноценное проживание.Оказавшись в лагере, команда добирается до буровой установки и обратно на грузовике для бригады. Почти все работы в лагере доступны только зимой.

Техасский лагерь: эти лагеря обычно располагаются рядом с буровой установкой. Бригады несут ответственность за поставку собственных постельных принадлежностей, кухонных принадлежностей, продуктов и туалетных принадлежностей. Во время пребывания в техасском лагере предоставляются суточные на питание и туалетные принадлежности. Пособие на проживание выплачивается из вашей зарплаты в зависимости от отработанных дней, поэтому вам нужно будет иметь возможность платить за еду и туалетные принадлежности из собственного кармана.

Оплата и льготы

сотрудников Savanna получают зарплату каждые две недели через прямой банковский перевод. Компенсационный пакет Savanna включает в себя групповое медицинское страхование, стоматологическое страхование и страхование по инвалидности, включая парамедицинское страхование (иглотерапевт, мануальный терапевт, массажист, физиотерапевт-натуропат и многое другое). Savanna также предлагает конкурентоспособный и полезный план пенсионных сбережений.

В Savanna есть отличная возможность для качественных, трудолюбивых сотрудников быстро продвинуться по карьерной лестнице на буровой.

Обучение

Как только вы закончите ориентацию, вы сразу же получите все необходимое обучение. Это включает в себя информационную систему об опасных материалах на рабочем месте (WHMIS) и транспортировку опасных грузов (TDG), а также углубленную общую ориентацию по безопасности. Это обучение является обязательным и проводится компанией Savanna бесплатно для сотрудника. Практическое обучение, связанное с работой, проводится в полевых условиях в рамках программы наставничества Savanna’s Rig Mentoring Program.

Обязательная сертификация

Кандидаты должны иметь следующие действительные сертификаты до рассмотрения их на работу:

h3S Живой

В некоторых скважинах присутствует высокосернистый газ (сероводород или h3S), который чрезвычайно опасен.Все сотрудники должны иметь действующий сертификат h3S Alive, независимо от того, работают ли они на скважине с высокосернистым газом. Его можно получить, зарегистрировавшись и пройдя однодневный (8-часовой) курс.

Курсы доступны в различных местах по всей провинции. Для получения дополнительной информации обращайтесь в компанию Energy Safety (ранее Enform) по телефону (780) 955-7770, посетите сайт www.enform.ca или в службу безопасности Leduc по телефону (780) 955 3300 или посетите сайт www.leducsafety.com. Стоимость курса обычно составляет от 130 до 150 долларов плюс налог, а сертификация действительна в течение трех лет.

Первая помощь

Хотя наличие этого сертификата не является обязательным, в каждой бригаде сервисной буровой установки должно быть два члена, сертифицированных по оказанию стандартной первой помощи с уровнем СЛР. Таким образом, предварительное получение сертификата — отличный способ повысить ваши шансы на трудоустройство. .

Обязательство Саванны

Savanna стремится обеспечить безопасную, продуктивную и уважительную рабочую среду. Таким образом, в Savanna действуют политики, обеспечивающие защиту наших сотрудников, подрядчиков, общества и окружающей среды.Все сотрудники Savanna должны всегда понимать и соблюдать политику.



Нефть: бурение на суше — ECS Geothermal, Inc.

На наземное бурение приходится 70% мировой добычи нефти. Это более 60 миллионов баррелей в день.

Важно знать, когда люди говорят о нефти, они на самом деле говорят о нефти. Многие проблемы, связанные с использованием нефти, связаны с ее приобретением и распространением.В этой теме много тем, поэтому мы будем заниматься по одному. На этой неделе:


Бурение на суше: «Бурение на суше»

Стоящий над акрами и акрами земли, высокий и могучий. Пугающий. Устрашающий. Нефтяные вышки установлены на нефтяных месторождениях США и всего мира. На этой неделе мы рассмотрим базовую буровую установку и процесс бурения. Мы также расскажем о самых насущных экологических проблемах, которые это поднимает.

Основы: что такое буровая установка и как она работает?

Буровая установка — это машина, которая проделывает отверстия в земле. По сути, это высокие башни, в которых используется система шкивов для удержания «бурильных труб» — длинных буров, которые бурят глубоко под землей. Как глубоко? Зависит от того, насколько глубоко вам нужно спускаться. Нефтяные вышки бывают разных форм и размеров с использованием самых разных технологий. Это варьируется, но средняя нефтяная скважина только в Техасе имеет глубину 3500 футов. Довольно большая и глубокая яма.

Процесс происходит примерно так: сначала вы находите нефтяную скважину. Затем вы отгораживаете землю и строите буровую установку.Затем вы бурите до упора до нефтяной скважины. После того, как скважина пробурена, вы затем закачиваете жидкости под высоким давлением, чтобы удалить нефть из земли. Если это звучит потенциально проблематично для вас, это потому, что так оно и есть.


Воздействие на окружающую среду: почему я должен быть обеспокоен?

Вы должны быть обеспокоены, потому что это влияет на стабильность нашей среды, в частности на:

  • Наше водоснабжение.
  • Выброс метана (сильнодействующий парниковый газ).
  • Сейсмическая активность.

Это основные экологические проблемы, возникающие при бурении на суше. Бурение до уровня грунтовых вод (там, где вода находится в земле) и закачка жидкостей под высоким давлением в горные породы нелегко сдержать. Во многих случаях жидкости или масло попадают в систему водоснабжения. Это приводит к тому, что он становится ядовитым для всего живого. Я бы не хотел пить масло, а вы?

Когда отверстие пробурено, все, что было заперто в земле, высвобождается.Сюда входят такие газы, как метан. Метан является парниковым газом, в 30 раз более сильным, чем углекислый газ. Глобальное потепление — это отдельная тема. Подводя итог: это не здорово.

Сейсмическая активность – еще одна серьезная проблема. Процесс добычи очень разрушительно влияет на естественные сейсмические процессы Земли. С момента появления таких вещей, как «фрекинг» (тема, которую мы рассмотрим в другом блоге), было отмечено увеличение сейсмической активности в районах, затронутых этим. В центральной части США количество землетрясений магнитудой 3 или выше возросло с менее чем 50 до 1000 менее чем за 10 лет.

Мы только поверхностно коснулись этой темы, на следующей неделе мы обязательно расскажем больше. Если вы хотите узнать больше, этот ресурс по экологическим проблемам очень информативен. Вы можете посмотреть, из чего сделана нефтяная вышка, и какие бывают виды буровых установок здесь.


Что мы делаем, чтобы помочь

Мы здесь, в ECS Geothermal, устанавливаем блоки HVAC, которые используют 100% возобновляемую энергию. Помогите нам сократить количество отходов, сохранить водоснабжение. Давайте сделаем мир лучше для наших детей.

Мало того, вы можете сэкономить деньги в процессе. Наши системы HVAC являются наиболее экономичным и удобным вариантом. Посмотрите наш калькулятор сбережений здесь, чтобы узнать, сколько вы можете сэкономить.

Позвольте нам помочь вам защитить окружающую среду. Мы делаем мир лучше, по одному дому за раз.

[/fusion_text]

Установка геотермальных тепловых насосов с 1993 г.

Телефон: 816-532-8334

Свяжитесь с нами сегодня для бесплатной консультации.

Трубопроводы

[/fusion_builder_column][/fusion_builder_row][/fusion_builder_container]

Жизнь на нефтяной вышке — каково это — жить на морской нефти

БЫСТРЫЕ ФАКТЫ О НЕФТЯНОЙ ВЫШИНЕ

  • В мире насчитывается около 1470 морских нефтяных вышек, а это значит, что эта роль может привести вас куда угодно, от Великобритании до Австралии или даже Мексиканский залив или Ближний Восток
  • В любой момент времени вы найдете около 200 человек, живущих и работающих на буровой установке
  • Вы редко найдете окно внутри
  • Будьте благодарны, что мы не в 70-х – Перед тем, как попасть на борт Wi-Fi, инженеры могли совершать только один телефонный звонок в неделю, и даже это было ограничено всего шестью минутами. море.Вы будете усердно работать в море, но будете хорошо вознаграждены за это — во-первых, вам не нужно готовить или убирать…

    ​Какая профессиональная подготовка мне потребуется для работы на нефтяной вышке?

    Это не обычное путешествие «в час пик». Вертолет доставит вас с берега на буровую, что само по себе может быть воодушевляющим опытом. Морские инженеры проходят полную подготовку по выживанию в море перед этим полетом. Посмотрите видео морского инженера, едущего на нефтяную вышку, чтобы убедиться в этом.

    Нефтяные вышки полны горючих материалов и тяжелой техники. Как оффшорный рабочий, вы сможете пройти обширную подготовку, чтобы постоянно обеспечивать передовую практику.

    Перед тем, как приступить к работе в оффшорной зоне, вы также пройдете медицинский осмотр, чтобы убедиться, что вы подходите для работы на буровой установке. На борту есть спасатели и медицинский персонал, а вертолеты готовы для быстрой медицинской эвакуации на берег в случае необходимости.

    Сколько часов я буду работать на нефтяной вышке?

    Обычная рабочая смена – это 12 часов рабочего дня и 12 часов выходного дня, и многие графики смен представляют собой смесь дневных и ночных смен, поскольку операции выполняются круглосуточно без «простоев» буровой установки.Многие оффшорные работы требуют сменной работы по 2-3 недели на буровой установке / 2-3 недели на берегу, но эта схема может быть и дольше.




    Каким будет мое оффшорное жилье?

    Морские установки имеют специальную группу кухонного персонала, который готовит пищу круглосуточно, часто в столовой с самообслуживанием. Несмотря на оффшорное расположение, свежие продукты доставляются регулярно, а это значит, что у вас будет большой доступ к свежему мясу, фруктам и овощам.

    Нефтяные вышки — это сплоченные сообщества, и вы можете рассчитывать на то, что будете делить свою комнату с несколькими другими инженерами, хотя на некоторых нефтяных вышках есть отдельные комнаты. Душевые и туалеты, как правило, общие для нескольких кают, но в большинстве спален есть умывальник и телевизор.

    Как я буду поддерживать связь со своей семьей, если у меня есть работа за границей?

    Далеко в море сигнал мобильного телефона не особенно надежен! Тем не менее, более крупные нефтяные вышки будут иметь подключение к Интернету, что позволит использовать Skype и другие службы обмена сообщениями для бесперебойной связи с теми, кто находится дома, гарантируя, что вы будете рядом, чтобы помочь отпраздновать важные события издалека.Мы рассмотрели несколько замечательных приложений, которые помогут вам оставаться на связи со своими близкими во время выполнения задания.

    Жизнь на нефтяной вышке никогда не бывает скучной

    На всех морских буровых установках есть хорошие места для отдыха, чтобы развлекать бортовой персонал в свободное от смены время, независимо от того, работаете ли вы в буровой, разнорабочей бригаде или на буровой вышке. От небольших кинотеатров и бильярдных столов до аэрохоккея, телевизоров с большими экранами и игровых консолей — вам не будет скучно! Конечно, есть также Wi-Fi, по которому вы можете смотреть свои собственные шоу, но, живя в таком тесном пространстве, вы быстро станете сплоченным членом команды.

    Поддержание нефтяной вышки в рабочем состоянии 24 часа в сутки означает, что для морского персонала крайне важно всегда быть на высоте; как правило, алкоголь и лекарства, отпускаемые без рецепта, полностью запрещены. Чтобы все на борту были в безопасности, курение разрешено в специально отведенных местах со спичками в качестве источника возгорания — эти места находятся далеко от наиболее чувствительного оборудования.




    На какую зарплату и льготы я могу рассчитывать в офшоре?

    Работа на шельфе оплачивается по-разному в зависимости от вашего опыта и роли, однако инженеры буровой установки могут рассчитывать на хорошую оплату из-за сочетания необходимых специальных навыков, рисков, связанных с работой на буровой установке, и личных жертв, связанных с работой. часов и не видя семьи.

    Специалисты нефтегазовой отрасли, с которыми мы работаем, любят, как мы ценим наших подрядчиков на личном уровне и заботимся обо всех потребностях в поддержке заданий, таких как организация поездок подрядчиков и получение разрешений на работу, давая вам уверенность в том, что вас возьмут внимательность при работе с нами.


    Хотите испытать себя на морской нефтяной вышке?

    Найдите наши доступные оффшорные вакансии.

    Стоимость бурения | Tidal Petroleum

    ПРОЦЕССЫ
    Аренда

    Право входа и бурения на земле собственника осуществляется путем заключения договора аренды.Аренда подлежит проверке правового титула и надлежащей регистрации почти так же, как недвижимость. Во многих случаях бонус за аренду полезных ископаемых превышает стоимость самой собственности. Между судебными издержками на оформление правового титула и бонусом за аренду скважины видят затраты, превышающие 1 000 000 долларов США только на лизинг. Некоторые договоры аренды с несколькими владельцами полезных ископаемых и земли занимают несколько месяцев, если не лет, для согласования и завершения.

    Подготовка площадки

    В большинстве случаев к площадке необходимо проложить дорогу. Хорошие дороги необходимы для того, чтобы грузовики и тяжелая техника могли добраться до колодца.Оказавшись на площадке, расчищается ровная площадка примерно на 2/3 размера футбольного поля. Для этого процесса обычно используются бульдозеры, самосвалы, экскаваторы и автогрейдеры. В целом этот процесс занимает от 2 до 3 недель, но если требуются обширные дорожные работы, это может занять гораздо больше времени. Строительство дорог и буровых площадок является основным фактором затрат, который легко может превысить 400 000 долларов США на место.

    Бурение

    Когда площадка подготовлена, буровую установку можно переместить на место.Роторная установка — это современное оборудование. Он способен бурить более 1000 футов в день благодаря использованию вращающегося долота, приводимого в движение огромными двигателями. Жидкость или воздух под давлением подается вниз по центру бурильной колонны для непрерывной очистки скважины во время бурения. Операция бурения очень сложная, требующая огромного количества планирования и командной работы. Современный проект бурения может включать в себя использование 30-40 различных отдельных компаний для полного завершения процесса. Стоимость зависит от глубины и сложности скважины.Современные затраты на бурение горизонтальных скважин могут легко превысить 4 000 000 долларов только на этапе бурения. Без осложнений при бурении эти скважины обычно занимают около 3 недель для фазы бурения.

    Мобилизация буровой установки

    Перемещение буровой установки – непростая задача. Каждый раз, когда бурится скважина, буровая установка должна быть перемещена и собрана. Обычно процесс занимает 3-5 дней. После бурения скважины буровую установку необходимо очистить, разобрать и вывезти за пределы площадки. Расходы на мобилизацию и сборку буровой установки варьируются в зависимости от того, как далеко необходимо транспортировать буровую установку, но обычно составляют от 100 000 до 350 000 долларов США..

    Прочие затраты

    Затраты, указанные выше, представляют собой лишь часть затрат, понесенных на подготовку, бурение, завершение и добычу нефтяной или газовой скважины. в общей сложности этот полный процесс будет включать в себя 40-50 различных отдельных подрядных компаний и сотни дополнительных мелких расходов.



    крупнейших в мире морских буровых компаний

    Крупнейшие в мире оффшорные буровые компании

    10.Valaris (Ensco Rowan) – 1,7 млрд долларов

    Британская компания Valaris, которая до июля 2019 года была известна как Ensco Rowan, заработала в 2018 году выручку в размере 1,7 млрд долларов и вошла в десятку лучших в нашем списке. Эта цифра означает увеличение выручки подрядчика по морскому бурению в 2017 году на 7,48 %. Компания работает на шести континентах, имея в общей сложности 73 буровых установок.

    9. Трансокеан – 3,01 миллиарда долларов

    Компания Transocean , специализирующаяся на глубоководном бурении и бурении в суровых условиях окружающей среды, смогла получить доход в размере 3 долларов США.01млрд в 2018 году сделать нет. 9 в нашем списке. Эта цифра говорит нам о том, что они увеличили свои доходы на 1,5% за год. Transocean владеет и управляет флотом из 48 мобильных морских буровых установок , которые предлагают услуги энергетическим компаниям.

    8. Nabors Offshore – 3,05 млрд долларов

    Компания Nabors Offshore, основанная в 1952 году, владеет и управляет одним из крупнейших в мире парков наземных буровых установок. Она также поставляет буровые установки для морских платформ в США и на многих международных рынках.В прошлом году их доход составил 3,05 миллиарда долларов, что означает впечатляющий рост на 19,2% по сравнению с 2017 годом.

    7. China Oilfield Services Limited (COSL) – 3,17 млрд долларов

    Выручка

    China Oilfield Services Limited в 2018 году составила 3,17 млрд долларов США, что на 25,36% больше, чем в 2017 году, и заняла 7-е место в нашем списке. Ведущая оффшорная нефтесервисная компания в Китае имеет в общей сложности 51 (33 отечественных и 18 международных) буровую установку. Хотя он работает на международном уровне, большая часть трех четвертей его доходов приходится на внутренние операции.

    6. Сайпем – 4,27 млрд долларов

    Saipem — уважаемая компания в области проектирования, бурения и строительства крупных объектов в энергетическом и инфраструктурном секторах. Он присутствует в более чем 70 странах мира и насчитывает 32 тысяч сотрудников 120 различных национальностей . Компания Saipem, специализирующаяся на работе в суровых условиях, отдаленных районах и на больших глубинах, в 2018 году получила доход в размере 4,27 млрд долларов США.

    5. Weatherford – 5,74 млрд долларов

    Базирующаяся в Ирландии нефтегазовая компания Weatherford специализируется на строительстве скважин, оценке пласта, заканчивании скважин и механизированной добыче, а также на услугах по бурению.Выручка в размере 5,74 млрд долларов в 2018 году не означала значительного увеличения выручки в 2017 году в размере 5,69 млрд долларов, но этого было достаточно, чтобы попасть в топ-5.

    4. Petrofac – 5,83 млрд долларов

    Petrofac — опытный и ведущий международный поставщик услуг в области добычи и переработки нефти и газа. Предоставляя такие услуги, как глубоководное бурение, бурение с использованием колтюбинга, бурение с большим отходом от вертикали, бурение под высоким давлением, высокотемпературное бурение и многое другое в 29 странах мира, выручка Petrofac достигла 5 долларов США.83 миллиарда в 2018 году.

    3. Бейкер Хьюз – 22,9 миллиарда долларов

    Базирующаяся в США компания Baker Hughes является одной из самых известных международных компаний по оказанию промышленных услуг, а также одной из крупнейших в мире компаний по обслуживанию нефтяных месторождений. Baker Hughes предоставляет продукты и услуги для бурения нефтяных скважин, оценки пластов, заканчивания, добычи и консультирования по разработке месторождений. Благодаря более чем десятилетнему опыту компания заработала 22,9 млрд долларов в 2018 году, что на 5% больше, чем в 2017 году.Этого было почти достаточно, чтобы сделать их номером 2.

    2. Halliburton – 23,99 млрд долларов

    Однако номером 2 в списке была другая компания с опытом работы в один век: Halliburton . В 2018 году выручка поставщика нефтесервисных услуг, базирующаяся в США и Дубае, составила 23,99 млрд долларов США. Это означает увеличение на 16,37% по сравнению с 2017 годом. Компания Halliburton, основанная в 1919 году, является одним из крупнейших в мире поставщиков продуктов и услуг для энергетической отрасли. Имея 60 000 сотрудников, представляющих 140 национальностей в более чем 80 странах, компания помогает своим клиентам максимизировать ценность на протяжении всего жизненного цикла резервуара.

    1. Шлюмберже – 32,8 млрд долларов

    Американская компания Schlumberger — крупнейшая в мире нефтесервисная компания. В 2018 году они заработали рекордные 32,8 млрд долларов, что на 7,8% больше, чем их предыдущий рекордный доход в 2017 году в размере 30,44 млрд долларов. Почти 100 000 сотрудников, представляющих более 140 национальностей и работающих в более чем 85 странах, Schlumberger предоставляют продукты и услуги, такие как наклонно-направленное бурение, оценка пласта, цементирование и интенсификация скважин, заканчивание скважин и повышение производительности .Компания также предоставляет услуги консалтинга, ИТ-инфраструктуры и программного обеспечения.

    видов работ на нефтяной вышке | Work

    Автор Chron Contributor Обновлено 24 августа 2021 г.

    Рабочие на нефтяных вышках варьируются от неквалифицированных чернорабочих до узкоспециализированных специалистов. Точно так же нефтяные вышки варьируются от небольших, залитых маслом наземных площадок до высокотехнологичных и удобных морских платформ. На суше или в море нефтяные вышки представляют собой опасную среду, которая часто требует тяжелой физической работы.Любой, кто хочет работать в этом секторе, должен быть сильным и иметь хорошее здоровье. Компании, занимающиеся морскими буровыми установками, также ожидают, что рабочие будут находиться вдали от дома в течение длительного времени, что может быть трудным для семей.

    Рабочие места начального уровня

    Названия многих должностей на нефтяных месторождениях незнакомы тем, кто не работает в газовой и нефтяной промышленности. Разнорабочий, например, выполняет основные неквалифицированные и полуквалифицированные рабочие работы. К ним относятся работы по техническому обслуживанию и бурению. Рабочие обычно приобретают навыки на работе и учатся обращаться с таким оборудованием, как насосы, генераторы, электроинструменты и сварочное оборудование.Эти должности на буровой установке не требуют специальной подготовки, только стандартное среднее образование или GED.

    По данным Бюро трудовой статистики, или BLS, в мае 2020 года средняя заработная плата развозчиков и операторов других сервисных подразделений в нефтегазовом секторе составляла 47 380 долларов США.

    Руководители нефтяных вышек

    Руководители нефтяных вышек, также называемые толкателями инструментов, являются руководителями морских и наземных нефтяных вышек. Они управляют всем персоналом на буровой площадке и несут ответственность за общие операции и производительность, безопасность и начисление заработной платы.Они должны соблюдать цели своей компании, а также цели компании-клиента, которая арендует буровую установку. Чтобы получить квалификацию инструментальщика, вам необходимо начать работу в буровой компании, пройти обучение на рабочем месте и сертификацию по процессам бурения и процедурам контроля скважины. BLS включает в себя толкателей инструмента из более широкой категории операторов роторных сверл.

    Средняя заработная плата этих работников по состоянию на май 2020 года составляла 58 940 долларов США. 10 процентов самых высокооплачиваемых работников зарабатывали 90 009 90 640 долларов США или более в год.По сообщению BLS, половина из них зарабатывала от 42 790 долларов США до 71 780 долларов США в год.

    Буровые каротажи

    Буровые каротажи собирают и исследуют геологические образцы и другие научные данные во время операций по бурению скважин, как пояснил Геолог. Они работают в офисе на буровой площадке и используют такое оборудование, как микроскопы и ультрафиолетовую флуоресценцию, для анализа образцов породы и бурового раствора, выходящих из ствола скважины, на наличие признаков нефти и газа. Буровики работают в сервисных компаниях, нанятых нефтяными компаниями.Минимальное академическое требование — степень в области геологии или инженерной дисциплины. Эта работа может стать первым шагом к карьере геолога или инженера в нефтяной компании.

    BLS сообщает о средней заработной плате в мае 2020 года в размере 50 630 долларов США для техников-геологов и нефтяников, в эту категорию входят буровые каротажи.

    Инженеры нефтяной вышки

    Для инженеров, которые не любят быть привязанными к рабочему столу, одной из лучших инженерных карьер в нефтяной промышленности является поездка на нефтяные скважины и буровые площадки.Как поясняет сайт Drilling.com, инженеры работают на стадии заканчивания непосредственно перед тем, как скважина начнет добывать нефть и газ. Инженер по заканчиванию — это категория инженера-нефтяника с опытом работы в нефтяной отрасли от 5 до 15 лет, который разрабатывает методы повышения добычи нефти и газа из скважины.

Добавить комментарий

Ваш адрес email не будет опубликован.
