КАБИНА ТРАКТОРА ЮМЗ-6АЛ и ЮМЗ-6АМ



содержание   ..  20  21  22  23  24  25  26  27  28  29  30  .

.



4.4.

КАБИНА ТРАКТОРА ЮМЗ-6АЛ и ЮМЗ-6АМ





Кабина. На тракторе установлена цельнометаллическая комфортабельная кабина, обеспечивающая безопасность водителя при опрокидывании трактора. Каркас кабины состоит из наружных и внутренних утолщенных панелей, сваренных между собой и обеспечивающих необходимую жесткость. Умягченная обивка потолка кабины, виброизоляторы и шумоизоляционный коврик улучшают шумовую и тепловую изоляцию кабины. Широкие боковые и заднее окна кабины обеспечивают хороший обзор с места водителя. Открывающееся заднее окно создает водителю значительные удобства при работе с навесными и прицепными машинами. Остекление кабины теплопоглощающими тонированными стеклами снижает поступление тепла в кабину трактора. Для обеспечения агрегатирования трактора с погрузчиками сельскохозяйственного и промышленного назначения задняя стенка кабины делается съемной.

Обе двери кабины снабжены замками и устройствами для фиксации их в открытом положении. Ручки дверей выполнены из нетеплопроводного материала.

Кабина оборудована стеклоочистителем с электроприводом для лобового стекла, ручным стеклоочистителем для заднего стекла, выносными зеркалами, кронштейном для крепления лопаты, электрическим стеклоомывателем, вентилятором, плафоном освещения, солнцезащитным козырьком, ящиком для медицинской аптечки, термосом вместимостью 3 л, пепельницей, инструментальной сумкой. Кабина представляет собой самостоятельный узел и при необходимости может быть легко снята с трактора.

Отопитель кабины. Для отопления кабины водителя и •обогрева ветрового стекла при низкой температуре окружающего воздуха на тракторах ЮМЗ-6АЛ и ЮМЗ-6АМ предусмотрена установка отопителя с использованием тепла горячей воды системы охлаждения двигателя.









Рис. 50. Система отопления кабины



Отопитель установлен на полу в передней правой части кабины. В корпусе 2 (рис. 50) отопителя установлен радиатор 1 с верхним и нижним патрубками для присоединения шлангов. Сверху на корпусе отопителя установлен вентилятор 4 с электродвигателем, к которому прикреплен патрубок 5, направляющий подогретый воздух на ветровое стекло кабины. Вода к радизтору отопителя подводится через шланг 8 от водяной рубашки пускового двигателя. Охлажденная вода от отопителя отводится по шлангу 14 к водяному радиатору.

При установке отопителя на трактор ЮМЗ-6АМ жидкость от корпуса термостата дизеля в радиатор отоиителя подводится через шланг (см. штриховую линию на рис. 50).

Электродвигатель вентилятора отопителя включается переключателем 3, установленным на корпусе отопителя. Рычажок переключателя имеет три положения: включен электродвигатель (1580 об/мин), включен электродвигатель (3080 об/мин) выключен электродвигатель.

Ниже приведена техническая характеристика отопителя.



Количество теплоты, передаваемой отопителем, кДж/ч (ккал/ч) 11732(2800)

Поверхность охлаждения радиатора, м2……1,5

Производительность вентилятора, м3/ч (при частоте вращения

вала двигателя 3080 об/мин)……….246

Электродвигатель:

тип ……… …..Двухско-ростной

марка ……….. …МЭ218

Напряжение, В……………..12

Мощность, Вт……….. …. 25

Частота вращения вала (под нагрузкой), об/мин …. 3080; 1580

Расход жидкости через отопитель, л/мин……30







Установка отопителя кабины. При отправке тракторов потребителю отопитель устанавливают на его рабочее место в кабине, а соединительную арматуру отопителя укладывают в ящик ЗИП.

Внимание! Перед установкой электродвигателя с вентилятором проверьте расстояние между диском электродвигателя и торцом вентилятора, которое должно быть равно (10±2) мм. При необходимости установите этот размер перемещением вентилятора на оси электродвигателя.

Отопитель необходимо устанавливать в такой последовательности.

1. Слить воду из системы охлаждения двигателя.

2. Снять стекло правого смотрового окна передней стенки кабины и на его место поставить металлическую заглушку 6, при этом в отверстии заглушки должна быть установлена резиновая втулка 7.

3. Снять заглушки с отверстий панелей передней стенки кабины и на их место поставить резиновые втулки 15.

4. Снять заглушку с фланца цилиндра пускового двигателя

и на ее место поставить патрубок 10 с прокладкой.

ч 5. Вывернуть сливной кран с нижнего патрубка радиатора

дизеля и штуцер заглушки. На этом месте поставить поворотный угольник с прокладками, закрепить проходным штуцером и ввернуть в торец штуцера сливной кран.

6. Надеть на верхний патрубок радиатора отопителя подводящий шланг 8, а на нижний патрубок отводящий шланг 14, закрепить хомутами и пропустить их через резиновые втулки 7 и 15 соответственно.

7. Надеть шланг 8 на патрубок 10 пускового двигателя (для трактора ЮМЗ-6АМ на патрубок 11 термостата) и закрепить хомутом 9.

8. Надеть на поворотный угольник нижнего патрубка радиатора двигателя шланг 14 и закрепить хомутом.

9. Прикрепить отводящий шланг 14 при помощи прижимов

13 к лонжерону трактора.

10. Прикрепить отопитель к полу кабины.

11. Соединить электродвигатель вентилятора с электросетью трактора согласно схеме электрооборудования. Электродвигатель питается током от клеммы звукового сигнала, которая соединена проводом со средней клеммой переключателя. Левая клемма переключателя соединена с клеммой электродвигателя, обозначенной цифрой 1, правая клемма — с клеммой, обозначенной цифрой 2.

12. Заправить систему охлаждения двигателя жидкостью.

В процессе эксплуатации необходимо следить за тем, чтобы в местах соединения шлангов с патрубками не было течи воды. Накипь из радиатора отопителя следует удалять так же, как из радиатора двигателя. Во избежание выхода из строя радиатора



вследствие замерзания оставшейся в нем воды необходимо при сливе воды из радиатора двигателя установить трактор с уклоном по ходу движения трактора. Необходимо периодически выключать электродвигатель отопителя для его охлаждения. Не допускается непрерывная работа электродвигателя более 4 ч. С наступлением тепловой погоды система отопления должна быть снята с трактора (в обратной последовательности ее установки) и отправлена на профилактику и хранение.

Термос. Термос предназначен для хранения питьевой воды в кабине трактора. В комплект термоса входит корпус термоса, пробка, стакан и крышка. На время транспортировки трактора термос с деталями крепления укладывают в ящик ЗИП.











Рис, 51, Установка стеклоомывателя:
1 — корпус отопителя; 2 — кронштейн; 3 — болт; 4 — бачок смывателя: 5 — электродвигатель с насосом; 5 — провод «омыватель — масса»; 7, 9 — шланги; 8—жиклер; 10 амортизатор; 11 — передняя стенка кабины; 12 —штуцер; 13, 15 — гайки; 14 — втулка









Термос устанавливают в левом углу на панели кабины закрепляют на подставке при помощи хомута. При этом термос должен свободно перемещаться в хомутах, которые необходимо» обжать по диаметру корпуса термоса перед их установкой на трактор. Перед заполнением термоса водой следует тщательно промыть внутреннюю полость. Не реже одного раза в неделю термос, пробку и стакан необходимо промывать горячей кипяченой водой. Запрещается применять для этого различные химикаты. Через 8 ч после заполнения температура налитой в термос холодной воды 10—14°С изменится не более чем на 14°, при температуре окружающего воздуха 35—40°С; температура



горячей воды 90—100°С изменится не более чем на 45°С при температуре окружающей среды 5—7°С.

Термос, заполненный водой, закрывают пробкой, затем навинчивают стакан и верхнюю крышку. Не следует завинчивать крышку термоса, прилагая слишком большое усилие. При эксплуатации термоса более одних суток необходимо менять воду. В процессе эксплуатации незаполненный термос следует хранить с открытой пробкой.

Стеклоомыватель. Стеклоомыватель предназначен для подачи жидкости на сектор очистки лобового стекла. Стеклоомыватель используют совместно с электрическим стеклоочистителем, что способствует быстрому удалению пыли и грязи с лобового стекла кабины. При отправке трактора с завода стеклоомыватель в комплекте с деталями крепления укладывают в ящик ЗИП.

В комплект стеклоомывателя (рис. 51) входят бачок 4, электродвигатель 5 с насосом, шланг 7, кронштейн 2, жиклер 8 в сборе, штуцер с резиновой втулкой и гайками и два болта с шайбами.

Ниже приведена характеристика стеклоомывателя.







Напряжение в сети, В………..12


Сила постоянного тока, А……….3,5

Начальная высота струи и жиклера СО 204-5208110, м . .Не менее 1,5

Время до начала истечения жидкости из жиклера после включения стеклоомывателя, с……….Не более 1

Вместимость бачка, л. ………..2~0*2

Работоспособность при температуре, °С…….(—20)—

(+70)

Режим работы ………….Повторно-кратковременный

Продолжительность включения, с……..3







Стеклоомыватель устанавливают на передней стенке или на корпусе отопителя (при его установке) внутри кабины в такой последовательности.

1. Закрепляют кронштейн 2 на стенке кабины (на корпусе отопителя) двумя болтами 3.

2. Устанавливают бачок 4 на кронштейн 2.

3. Устанавливают в отверстие передней стенки кабины штуцер 12 и закрепляют его гайкой (с внутренней стороны).

4. Пропускают наружу через отверстие штуцера 12 шланг 9.

5. Надевают на хвостовик жиклера 8 гайку 15 и втулку 14 п соединяют конусную часть жиклера со шлангом 9.

6. Навертывая гайку 15, устанавливают жиклер 8 в полости штуцера 12 таким образом, чтобы струя была направлена на очищаемый сектор лобового стекла.

7. Присоединяют электропровод питания к клемме электродвигателя омывателя. Электросеть стеклоомывателя защищена предохранителем.









Рис. 52. Сиденье водителя:

1 — нижний рычаг: 2 — верхний рычаг, 3 — подушка спинки; 4 — правый сектор; 5 — регулировочный болт: 6 — нижний торсион; 7 — верхний торсион; 8— кронштейн; 9 — амортизатор; 10 — левый сектор: 11 — остов сиденья; 12 — стабилизатор; 13 — ремень
безопасности; 14 — подушка сиденья; 15 — кронштейн









8. Наполняют бачок водой или незамерзающей жидкостью, состоящей из 50%-ного водяного раствора этилового спирта.

Уход за стеклоомывателем. В процессе эксплуатации стеклоомывателя выполняют следующее.

1. Бачок заправляют чистой жидкостью, исключающей засорение жиклера.

2. Не включают электродвигатель насоса при отсутствии в бачке жидкости.









Сиденье водителя трактора ЮМЗ-6АЛ и ЮМЗ-6АМ



 Установленное в кабине одноместное подрессоренное сиденье (рис. 52) с ремнями безопасности значительно уменьшает усталость водителя. Сиденье подрессорено посредством торсионов б и 7, установленных в кронштейне 8. Между собой торсионы связаны кулачками. На торсионах с обеих сторон закреплены рычаги 1 и 2, на концах которых смонтирован остов 11 сиденья с закрепленными на нем подушками 14 сиденья и 3 спинки. Нижние рычаги 1 жестко соединены на шлицах со стабилизатором 12, что исключает перекосы сиденья в поперечной плоскости независимо от места посадки водителя.

Для гашения колебаний внизу под подушкой сиденья установлен гидравлический амортизатор 9 телескопического типа.

Сиденье можно регулировать по массе тела водителя, в продольном направлении и по углу наклона спинки. Сиденье по массе тела водителя регулируется болтом 5. При вращении болта по часовой стрелке закручиваются торсионы и увеличивается жесткость сиденья. Регулируют его таким образом, чтобы при посадке водителя рычаги сиденья находились в горизонтальном положении. В продольной плоскости сиденье регулируют перестановкой его вдоль оси трактора в переднее или заднее положение, расстояние между которыми 30 мм. Для этого необходимо инструментальную сумку с кронштейном 15 снять, отвернуть болты крепления поперечной балки к крыльям трактора, установить балку вместе с сиденьем в нужное положение закрепить ее.

Спинка сиденья имеет три фиксированных положения наклона к вертикальной оси трактора в 5, 12 и 20°. Наклон изменяется перестановкой секторов 4 и 10 спинки на осях, приваренных к дуге остова.

Спинку фиксируют в выбранном положении.







Амортизатор сиденья

 Амортизатор 9 (см. рис. 52) — гидравлический, двухтрубный, телескопического типа, двустороннего действия с переменным потоком жидкости — предназначен для гашения колебаний унифицированного сиденья водителя, возникающих при движении трактора по неравномерностям почвы или дороги. Амортизатор состоит из резервуара с концентрично расположенным рабочим цилиндром, заполненным амортизатор-ной жидкостью, в котором перемещается поршень, закрепленный на штоке. Амортизатор с помощью монтажных проушин соединен с кронштейнами сиденья.

Герметичность амортизатора создается специальным резиновым сальником, помещенным в гайке резервуара. Для предотвращения попадания влаги и пыли к резиновому сальнику штока сверху установлен войлочный сальник. Для обеспечения герметичности резервуара между направляющей штока и гайкой резервуара установлено резиновое уплотнительное кольцо.

Сопротивления, которые оказывают перетеканию жидкости дроссельные щели клапанов сжатия и отдачи, являются рабочими диаграммами амортизатора, определяемыми на специальном динамометрическом стенде. При скорости поршня 39,5 см/с эти сопротивления должны быть: 50—80 даН (кгс) при ходе «отдача» и 10—25 даН (кгс) при ходе «сжатие».

В качестве амортизаторной жидкости используется веретенное масло.

В процессе эксплуатации амортизатор не требует какого-либо регулирования и не нуждается в доливке рабочей жидкости. Однако необходимо периодически проверять исправность амортизатора и качество его работы. Снятый амортизатор при вы-тягивании штока должен оказывать сопротивление больше, чем при вдвигании. Свободное, без сопротивления, перемещение-штока указывает на неисправность амортизатора.

Проверять герметичность (отсутствие течи рабочей жидкости) следует периодически осматривая его резервуар. Амортизатор имеет сложную конструкцию, состоящую из многих точно изготовленных деталей, поэтому разбирать его следует только в действительно необходимых случаях, соблюдая при этом особую чистоту. Перед разборкой амортизатора нужно очистить его наружные поверхности, обмыть в бензине и протереть насухо. Отвернуть гайку резервуара и вынуть шток с поршнем и сальниковым устройством из рабочего цилиндра, вылить жидкость из амортизатора и тщательно промыть бензином внутренние поверхности и детали. После этого заправить рабочей жидкостью в строго определенном количестве (40±2) см* и собрать амортизатор.

Ремонтировать амортизаторы рекомендуется только в специализированных мастерских со снятием рабочей диаграммы: на стенде.

Ремень безопасности



 Ремень безопасности 13 (см. рис. 52) предназначен для эффективной защиты водителя трактора oт тяжелых последствий при столкновении или опрокидывании трактора.

Ремень безопасности прикреплен на специальном кронштейне у основания сиденья. Застегивается ремень при помощи замыкающего устройства, расположенного справа от водителя. Защитный эффект ремня безопасности зависит от его регулирования. Ремень должен плотно прилегать к бедрам, но не находиться на животе.

Если ремнем не пользуются, лямку подвешивают на крючок: за спинкой сиденья.

Ремень безопасности предусмотрен на длительный срок эксплуатации, поэтому за ним должен быть надлежащий уход. Лямку следует держать в чистоте, предохранять от трения об острые края металлических частей трактора, не подвергать воздействию прямого солнечного света. При загрязнении ее надо очищать ветошью, смоченной раствором четыреххлористого углерода. Лямку нельзя гладить утюгом. Необходимо следить, чтобы во время эксплуатации лямка не скручивалась и не морщилась. Для удаления пыли замок рекомендуется продувать 1—2 раза в год сжатым воздухом.

Сев на сиденье, не забудьте пристегнуться. Если ремень безопасности подвергся критической нагрузке в транспортном происшествии или другой аварийной ситуации, он подлежит замене новым.














содержание   . .  20  21  22  23  24  25  26  27  28  29  30  ..







запчасти ЮМЗ-6

Наименование

Бак нижней .36-1301070-Б.СБ ЮМЗ
Бендикс в сборе Д-65
Болт 36-2403025 ЮМЗ
Болт 36-2403027-Б
Вал отбора мощности 45-4202031.
Вал 36-1701072
Вал 40-1701048 промежуточный
Вал главного сцепления ЮМЗ -75 1604113 н/о.
Вал главного сцепления ЮМЗ 45-1604113
Вал привода ВОМ ЮМЗ 45-1604026
Вал тормоза 45-3502023.
Венец маховика Д-65 ( стартер.153 з.)
Венец маховика Д-65 (пускач. ) Д03-012.
Втулка 36-3401087
Втулка передней оси задняя 40-3001022.
Втулка передней оси передняя 36 -3001020.
Втулка цапфы 36-3001079
Гайка 03-633 корончатая
Гидроусилитель ЮМЗ 45Т-3400010 З новый.
КАРДАН верх. 45Т-3401060 СБ.
КАРДАН нижн. 45Т-3401080 СБ.
Картер маховика 36-1002312-Г5 под стартер Д-65
Колесо зубчатое стартерное Д25-051
Колодка тормозная 36-3502045
Кольцо 36-1604067 сцепления упорное
Компрессор ЮМЗ Д-65 А29.03.000
Корпус муфты сцепления 45-1604017 голый
Кронштейн г/цилиндра ЮМЗ 45-4605024-Б1
Кронштейн отводки 36-1604028-Б
Кронштейн отводки 45-1604025 СБ
Кронштейн СБ45-3001070, правый
Кронштейн СБ45-3001071, левый
Крыльчатка вентилятора Д-65 (вентилятор)
Крышка клапанная Д-65 . Д 65-02029 .
Лонжерон 45-2801014 правый
Лонжерон 45-2801015 левый
Маховик с венцом в сборе Д65-1005116. СБ.
МЕХАНИЗМ ПЕРЕДАЧИ ПД ЮМЗ Д-65 101-51-101.
Муфта зубчатая 40-1701069А
Муфта привода масл.насоса ЮМЗ 36-1022042
Муфта соединительная 36 -4202040
Насос водяной Д-65 Д-11-С01-Б3
Насос масляный ЮМЗ Д08-с02-А1
Ось рычага отжимного 45-1604086-Б1.
Ось 40-3000103 качения
Ось передняя (балка) 45-3001030
Ось передняя 45-3001030 балка
Ось сателита 36-2403026 ЮМЗ
Полуось задняя ЮМЗ 45-2407019
Привод маслен.насоса Д-65 Д-08-С08-А СБ
Прижим гибкой муфты 45-2208017
Пружина рычага ЮМЗ 45-1604079
Рычаг 45-3001080СБ рулевой с валом
Рычаг отжимной ЮМЗ 45-1604102-А
Рычаг поворотный пр. 45-3001051
Рычаг рулевой с валом 45-3001080
Рычаг центральный 45-3001013
Сателлит ЮМЗ заднего моста 36-2403124.
Сошка рулевая 45-3405027
Стакан 40-1701035 подшипника
Стекло ок.боков. ЮМЗ н/к (780*650) ТПП
Стекло ок.ветр. ЮМЗ н/к 1135*860
Стекло окна двери верх. ЮМЗ н/к (850*625) ТПП
Ступица переднего колеса ЮМЗ 45-3103015
Тяга продольная 45-4605030
Тяга рулев.ЮМЗ длин. 45-3003010 попереч.
Фильтр Центробежный масляный ( центрифуга ) д-48-09-с01-В
Цапфа ЮМЗ 40-3001090А
Шайба упорн. 36-2403025 ЮМЗ сателлита
Шестерня Д65 -1022041-А.
Шестерня 36-1022042 муфта.
Шестерня 36-1701080 СБ заднего хода паразитная
Шестерня 36-1701082 СБ заднего хода паразитная
Шестерня 36-1701112 А2 1-й передачи и заднего хода
Шестерня 36-2403048
Шестерня 40-1701051
Шестерня 40-1701052А редуктора ведомая
Шестерня 40-1701054 1-й передачи ведущая
Шестерня 40-1701055 4-й и 5-й передачи
Шестерня 40-1701056СБ промежуточная с втулкой
Шестерня 40-1701057 2-й пер ведущее
Шестерня 40-1701059 3-й передачи
Шестерня 40-1701067
Шестерня 40-1701069
Шестерня 40-1701116 3-й и 5-й передач
Шестерня 40-1701117 2-й и 4-й передач
Шестерня 40-1701324 постоянного зацепления ведущая
Шестерня Д04-21 Д04-С06 с втулкой ЮМЗ
Шестерня Д25-051 ведущая РПД ЮМЗ
Шестерня коленвала Д03-005 ЮМЗ
Шестерня промежуточная Д04-010 Д-65.
Шкив коленвала Д-65 Д03-007-М1
ШТАНГА ТОЛКАТЕЛЯ Д65-04-013В.
Элемент вед. гибкой муфты 36-2208016

Юмз 6 акл технические характеристики. Тракторы ЮМЗ. Обзор, характеристики, особенности применения и эксплуатации. Ремонт и техническое обслуживание

Колесный трактор ЮМЗ-6, относящийся к категории универсальных машин, производился Южным машиностроительным заводом в Днепропетровске в течение 30 лет. В качестве исходной базы использовалась машина МТЗ-5, которая сходила с конвейера ЮМЗ до 1972 года. Базовая модель пережила несколько модернизаций и выпускалась до 2001 года.

Устройство и технические характеристики

Трактор ЮМЗ-6 по техническим характеристикам относится к категории машин тягового класса 1,4 т. Конструкция трактора классическая, передний мост и двигатель установлены на полураме, жестко закрепленной на картере сцепления и коробки передач. Картер коробки является частью силовой конструкции машины. В устройстве трактора ЮМЗ-6 применена 2-поточная муфта сцепления, позволяющая обеспечивать отдельное управление валом привода навесного оборудования.

Снаряженный трактор ЮМЗ-6А весит от 3,4 до 3,9 тонн. Масса машины зависит от модификации, перечня навесного оборудования и типа силового агрегата. Для изменения развесовки применяется установка дополнительных грузов.

Двигатель

На тракторе устанавливались 2 типа дизельных двигателей:

  • 60-сильный ЮМЗ Д-65 с рабочим объемом 4940 см³;
  • 62-сильный Д-242 с рабочим объемом 4750 см³.

Оба мотора 4-цилиндровые, оснащены жидкостным охлаждением. Система смазки принудительная, запас масла и насос расположены в картере двигателя. Двигатели не имеют турбокомпрессора, для впрыска топлива применяется механический насос с центробежным регулятором.


Расход топлива ЮМЗ-6 зависит от состояния дозирующей аппаратуры и характера выполняемых работ. Заводское значение потребления в час составляет на холостом ходу 5,6 л. Трактор «петушок» (с экскаваторной стрелой) расходует до 14,4 л дизельного топлива в час.

Для запуска силовой установки применяется бензиновый мотор ПД-10 или электрический стартер. Мощность двигателя ПД-10 составляет 10 л.с. Тип запуска отражается в описании модификации — Л (бензиновый стартер) или М (электрический). Ремонт двигателя не требует специального оборудования и оснастки и может производиться в авторемонтных мастерских.

Трансмиссия

На тракторе применяется механическая 5-скоростная коробка передач. Для передачи крутящего момента на КПП ЮМЗ используется 1-дисковое сцепление. Управление коробкой и сцеплением выполняется из кабины оператора. Рядом с рычагом размещена схема переключения передач, облегчающая работу оператора.

Задний мост машины оснащен дифференциалом с системой блокировки механического типа.

Включение блокировки выполняется нажатием на педаль, при отпускании педали дифференциал возвращается в исходное состояние.

Машины собираются владельцами с использованием элементов от колесных тракторов Т-40. От Т-40 используется передний мост, раздаточный редуктор и карданная передача. Привод 4х4 реализуется от шестерни 2 передачи, установленной на вторичном валу коробки передач. Включение ПВМ (переднего ведущего моста) выполняется отдельным рычагом.

Смотрите » Как сделать бюджетный минитрактор переломку своими руками

Ходовая часть

На тракторе установлена передняя балка качающегося типа. На концах балки смонтированы выдвижные элементы, используемые для регулировки колеи. На балке размещены органы управления передними колесами. Рулевое управление ЮМЗ-6 ранних выпусков механической схемы. Поздняя версия трактора оснащена рулевым управлением с гидравлическим усилителем.

Задние колеса установлены на картере коробки передач без подвески. Регулировка колеи выполняется перемещением ступицы по шлицам полуосей. Давление в шинах заднего моста пониженное. Благодаря этому улучшается проходимость машины, а также снижаются вибрации, передаваемые на трактор.


Гидравлика

На машине применена раздельная гидросистема, позволяющая управлять несколькими агрегатами одновременно. Характеристики трактора позволяют использовать различное сельскохозяйственное и промышленное оборудование. Источником давления является шестеренный насос, расположенный на двигателе. Насос обладает производительностью в пределах 44-49 л/мин при давлении 20 МПа.

На тракторе смонтированы основной и выносной цилиндры, предназначенные для непосредственного управления навеской. Допускается установка оснастки с силовым приводом от вала. Вал выведен на заднюю часть коробки, имеет 1 частоту вращения (540 об/мин).

Электрика

Трактор ЮМЗ-6 оснащен электрической системой постоянного тока. Схема электрооборудования построена на подключении отрицательного вывода аккумулятора, электропроводки и приборов к корпусу машины. Для различия проводов используется различная цветная маркировка изоляции. На тракторе имеются 3 блока предохранителей, установленных в щитке приборов. Каждый блок рассчитан на 4 плавкие вставки. В центральном блоке имеется запасной предохранитель.

Рабочее напряжение составляет 12 В. Источниками тока являются генератор (с приводом ремнем от коленчатого вала двигателя) и аккумуляторная батарея. На машинах с электрическим стартером устанавливается батарея увеличенной емкости (до 215 А*ч вместо 50 А*ч). Электросхема машин с бензиновым и электрическим стартером имеет различия, поскольку бензиновый мотор оснащен отдельной системой зажигания и малогабаритным электрическим стартером.

Кабина

На машинах применяется 1-местная металлическая кабина, оснащенная 2 распашными дверями. В основе кабины находится силовой каркас, предохраняющий оператора от травм при опрокидывании трактора. Кабина оснащена защитой от шума и вибрации, стекла с теплозащитным покрытием. Ветровое и заднее стекло установлено в откидных рамах. Для очистки ветрового стекла установлены очиститель и омыватель.


В полу кабины имеются съемные люки, предназначенные для обслуживания коробки передач. Кресло оператора подрессорено при помощи торсионной подвески и оснащено ремнем безопасности. Сидение настраивается по весу оператора, а также по расстоянию до педалей и по углу наклона спинки. В оснащение кабины входит отопитель, установленный на полу. Отопитель подключен к системе охлаждения двигателя.

Модификации

Базовая модель первого образца выпускалась в вариантах ЮМЗ-6Л и 6М, которые отличались системой запуска двигателя. Ранние машины легко узнать по закругленной форме кожуха радиатора.

Смотрите » Особенности и характеристики итальянского трактора Lamborghini R2 (Ламборджини Р2)

В 1978 году была проведена модернизация базовой модели. Машины стали оснащаться рулевой колонкой с возможностью регулировки длины рулевого вала и угла наклона. Изменениям подверглась панель приборов. Внешне машины отличаются прямоугольной решеткой радиатора. Параметры машин 6АЛ и 6АМ идентичны, кроме системы запуска двигателя.

Версия ЮМЗ-6КЛ представляет собой промышленный вариант трактора. На кормовой части машины демонтирована навесная система. На подрамнике и задней части коробки скоростей установлены точки крепления отвала и стрелы экскаватора. На тракторе использовалась модернизированная кабина, обеспечивавшая улучшенный обзор. Кроме варианта КЛ, выпускалась версия КМ, отличающаяся методом запуска двигателя. После прекращения производства машин модели 6А модификация 6КЛ/КМ стала базовой моделью.

В 1978 году стартовал выпуск версии ЮМЗ-6АКЛ. Отличием трактора стала гидравлическая система с доработанными механизмами распределения потоков. Вариант ЮМЗ-6АКМ отличается типом стартера.


Кроме основных модификаций, встречается много индивидуальных версий, полученных в результате самостоятельного тюнинга трактора. На машинах устанавливаются передние мосты от других моделей, доработанные кабины, дополнительное навесное управление.

Чем может комплектоваться

Характеристики трактора позволяют устанавливать различное навесное оборудование с гидравлическим и механическим приводом. Система навесного оборудования и гидравлика допускают раздельное управление передней и задней навеской. Владельцы машин проводят тюнинг ЮМЗ-6, который заключается в установке дополнительного оборудования, позаимствованного от других тракторов.

Виды оборудования:

  • бульдозерный нож;
  • экскаваторная стрела;
  • грейфер;
  • сельскохозяйственное оборудование;
  • поливальная установка;
  • цилиндрическая дорожная щетка;
  • прицепное оборудование.

Ремонт и техническое обслуживание

Руководство по эксплуатации содержит перечень регламентных работ и периодичность выполнения. От соблюдения периодичности обслуживания зависит ресурс машины и ее безотказная работа. В перечень работ входит регулировка газораспределительного механизма, настройка муфты сцепления и периодическая замена смазки в картерах силового агрегата и трансмиссии.


Перед началом выполнения пахотных работ требуется регулировка плуга ЮМЗ-6. Настройка выполняется на регулировочной площадке до выезда машины в поле. Левая сторона трактора и колесо плуга располагаются на деревянных клиньях. Высота клина равна глубине вспашки за вычетом расстояния 20-40 мм. После этого доводят лемех до контакта с поверхностью площадки и винтом опускают опорный ролик до контакта с клином. Затем плуг выравнивается правой и центральной регулировочной тягой.

Регулировка сцепления

В ходе эксплуатации требуется периодическая регулировка сцепления, которая состоит из этапов:

  • настройка свободного хода педали;
  • выставление полного хода педали, необходимого для отключения муфты сцепления;
  • настройка зазора между плоскостью упорного болта и поверхностью нажимного диска.

Смотрите » Какие навески и оборудование на минитрактор можно изготовить своими руками

Чтобы отрегулировать сцепление ЮМЗ-6 своими руками, необходимо:

  1. Установить регулировкой длины тяги свободный ход в пределах 30-35 мм.
  2. Если при выключении сцепление буксует, то это указывает на неполное разведение дисков. Нормальный ход педали находится в пределах 140-150 мм. Изменение хода выполняется настройкой длины тяги, предназначенной для привода вала блокировки.
  3. Для настройки зазора требуется снять крышку, расположенную снизу картера сцепления. Отвести гайками отжимные рычаги на расстояние 73,5 мм. Расстояние меряется между торцевой поверхностью ведомого диска вала отбора мощности и рабочими кулачками, установленными на рычагах выключения сцепления.

Регулировка клапанов

Настройка зазоров между стержнем клапана и бойком коромысла выполняется на прогретом двигателе непосредственно после остановки мотора. Зазор устанавливается в пределах 0,25-0,35 мм. Допускается увеличение зазора до 0,45 мм. Изменение зазора выполняется вращением регулировочного винта, расположенного на коромысле. Винт фиксируется от самопроизвольного ослабевания контргайкой. Механизм декомпрессора регулируется по аналогичной процедуре.

Преимущества и недостатки

Характеристики трактора ЮМЗ-6 не обеспечивают высокой производительности при выполнении работ. Силовые агрегаты не любят длительной работы на холостых и пониженных оборотах. Механизм переключения скоростей изнашивается, скорости начинают самопроизвольно выключаться. Узлы трансмиссии из-за особенностей конструкции пропускают масло по стыкам поверхностей и крышкам.

К преимуществам машин ЮМЗ относятся простота ремонта и низкая стоимость запасных частей. Силовой агрегат может работать на топливе низкого качества.

Колесный трактор юмз 6 – это легендарная модель советского союза, созданная для обработки полей, и заслужившая мировую славу.

Такая марка тракторов не выпускается с 2001 года, но до сих пор успешно служит на многих сельскохозяйственных предприятиях. История создания модели, ее характеристики, преимущества и назначение.

История

Запуск первой модели трактора стартовал в 1966 году на Южном машиностроительном заводе в городе Днепропетровск. Завод начал строится в 1944 году как автомобильный, но позже его профиль поменяли и с 1951 года он начал производить межконтинентальные ракеты и другую военную технику.

Первая модификация трактора – ЮМЗ 6Л спроектирована минским транспортным заводом на основе МТЗ 5, была очень схожей с оригиналом и имела алый цвет. Идея перенести производство техники с МТЗ на Южмаш была экономически-выгодная и позволяла уменьшить себестоимость готовой машины. За время производства (с 1966 по 2001 год) было создано несколько модификаций таких тракторов, а также на их основе был создан экскаватор.

Популярность модели заинтересовала Швецкую компанию ВОЛЬВО, и в 1974 году СССР продало им техническую документацию на трактор. Исходя из технической документации, Volvo выпустило свою марку тракторов ВМ70.

ЮМЗ 6 – это универсальная колесная машина, предназначена для выполнения следующих заданий:

  • для помощи в сельском хозяйстве. На него можно крепить навесное и полунавесное оборудование, которое помогает вспахивать землю;
  • в дорожном строительстве для рытья траншей с помощью ковша;
  • с его помощью можно перевозить различные передвижные агрегаты;
  • применяется для выполнения транспортных операций с прицепами и полуприцепами;
  • техника разработана таким образом, что может работать при температуре от -40 до +40°C.

Для трактора было специально создано ряд навесный устройств, с помощью которых техника может легко трансформироваться в землеройную машину, экскаватор или бульдозер.

Описание и технические параметры модели

Конструкция: полурама, к которой крепятся передний мост, дизельный двигатель и муфта сцепления. К задней части рамы крепится кабина управления, с которой водитель управляет агрегатом.

Агрегат имеет четырехцилиндровый двигатель без турбонаддува с несложной конструкцией и простотой эксплуатации. До первого капитального ремонта двигатель проработает 10000 ч. Запуск двигателя происходит с помощью пускового механизма (в моделях 6 Л, 6 АЛ и 6 АКЛ) или электрического стартера (в моделях 6 М, 6 АКМ).

Редуктор и коробка передач управляется с помощью одного рычага, а рулевая колонка может регулироваться по углу установки и высоте. Есть возможность регулировки задних колес в плавном режиме. Гидравлическая система не автоматизирована.

Обзор трактора ЮМЗ 6: технические характеристики

Тип двигателя Д65 Н или Д65 М
Модификации 6А, Л, АЛ, АКЛ, АКМ
Максимальная рабочая скорость 11 км/час
Максимальная скорость передвижения 24,5 км/час
Максимальная задняя скорость 5,7 км/час
Радиус поворота 5 м
Мощность двигателя 45,5 Квт
Объем мотора 4,94 л
Мощность мотора 60 л/с
Размеры мотора 4065х1884х2730 мм (д/ш/в)
Вес 3400 кг
Тормоза дисковые, заднеприводные
Объем дизельного бака 90 л
Количество передач 6
Расход горючего 4 л/час
Муфта сцепления двухпоточная

Основные модификации

Модификации модели: 6КЛ, 6 М, 6А, 6 К, 6 АКЛ. Рассмотрим каждую из них:

  1. ЮМЗ 6КЛ. Это самая первая модификация, которая производилась с 1966 по 1978 год. Ее устройство было идентично с МТЗ 5;
  2. 6 М. Вместе с моделью 6Л параллельно выходила модель 6М, основной особенностью которой являлся запуск мотора с помощью электрического стартера;
  3. ЮМЗ 6 АЛ. Основные изменения 6 АЛ по сравнению с моделью Л заключаются в изменении тормозной системы, модернизации панели приборов и добавление возможности регулировки рулевой колонки по углам наклона. Выпускалась модификация с 1978 по 1986 год. Класс 6А – это вариант для промышленности, который имел место для крепления навесного оборудования.
  4. 6 АКЛ – модификация выпускалась, начиная с 1991 по 2001 год. У нее была увеличена кабина (на что указывает буква «К» в названии модели), а также добавилась возможность автоматического устройства для управления гидравликой;
  5. АКМ – отличия трактора ЮМЗ 6 АКМ от 6 АКЛ заключаются в том, что он заводился не от пускового двигателя, а от электрического стартера;
  6. ЮМЗ 6 экскаватор – это трактор данной модификации из специальным ковшом для землеройных работ.


Преимущества

  • Надежность. Данный трактор уже более десяти лет не выпускают, но его до сих пор можно найти на аграрных предприятиях страны.
  • Универсальность. Возможность монтировки различного навесного оборудования для работы на строительстве, в сельском хозяйстве и в дорожном строительстве.
  • Возможность работы в суровом климате.
  • Плавный ход.
  • Легкость демонтажа двигателя для ремонта.
  • Простая конструкция и доступные детали.

Недостатки

  1. Мало оборотов двигателя.
  2. Двигатель не приспособлен для длительной работы без нагрузки (коксуется).
  3. Вылетают скорости на коробке передач.
  4. Подтекает масло.

Машина ЮМЗ 6 – это легендарная колесная модель СССР, которая перестала производиться в 2001 году. На его смену пришла обновленная модель МТЗ 1221. Спустя 15 лет после последнего выпуска, в деревнях до сих пор можно найти тот самый старенький трактор (чаще всего встречаются модификации АЛ и АКЛ), что говорит о его надежности и долговечности.

СССР задачи проектирования и изготовления сельскохозяйственных машин решались централизованным путём. Иллюстрацией этому можно считать трактор ЮМЗ6, созданный на технологических площадях Минского тракторного завода, производство которого позже было перенесено в Днепропетровский «Южмаш». Данный подход к техническим изысканиям и проектным решениям способствовал значительной экономии средств и ресурсов при внедрении машины в производственный процесс. «ЮМЗ 6» относится к категории универсальных тракторов и представляет собой агрегат общего назначения на колёсном ходу. Какова у ЮМЗ расшифровка? Ответ довольно прост — трактор носит наименование предприятия (Южный машиностроительный завод), на котором осуществляется его выпуск.

Где выпускают трактор юмз ? Первая машина сошла с конвейера Днепропетровского машиностроительного завода и произошло это событие в 1966 году. Базой для этой модели послужил трактор «МТЗ-5», созданный белорусским предприятием. В серию «ЮМЗ 6» поступил в 1970 году, а закончил производиться в 2001 году. За эти годы машина претерпела значительные изменения и были выпущены усовершенствованные модели под марками «ЮМЗ 6К» и ЮМЗ 6ал.

Агрегат «ЮМЗ» принадлежит к знаменитой линейке машин «Беларусь». В сферу его деятельности входят следующие виды работ:

  • перемещение грузов;
  • рытьё траншей и котлованов;
  • погрузочно-разгрузочные операции;
  • транспортировка грунта в отвал;
  • формирование насыпей;
  • очистка площадей от снега и мусора;
  • вспашка сельскохозяйственных угодий;
  • фрезерование и рыхление почвы;
  • посев культур;
  • поливка растений;
  • внесение удобрений;
  • сбор урожая.

Трактор юмз 6, общий вид

Линейка машин «ЮМЗ»

Тракторы юмз имеют следующий модельный ряд :

  • ЮМЗ 6Л — агрегат дебютной серии. Является аналогом «МТЗ 5».
  • ЮМЗ 6ал — усовершенствованная версия предыдущей машины. Здесь была доработана тормозная система, изменена приборная панель и усовершенствована рулевая колонка.
  • ЮМЗ 6КЛ — агрегат промышленного назначения с механизмом крепления для бульдозерного отвала и экскаваторной стрелы.
  • ЮМЗ 6аклтрактор с усовершенствованной кабиной. На раму устанавливался жёсткий пространственный каркас, обеспечивающий безопасность водителя. Кабина приобрела пространственное остекление верхнего и нижнего уровня.

Технические характеристики

Машина юмз 6 и её технические характеристики имеют следующие значения:

  • эксплуатационная масса — 3,895 т;
  • тяговое усилие — 14,0 кН;
  • скорость передвижения — 24,5 км/ч;
  • число передач — 6;
  • радиус поворота — 5,0 м;
  • колёсная база — 2,45 м;
  • максимальный вес прицепа — 6,0 т;
  • диапазон рабочих температур — от -40 до +40 С;
  • дорожный просвет: передний мост — 0,45 м, задний мост — 0,64 м;
  • глубина брода, которую способен преодолеть трактор — 0,8 м;
  • габариты трактора: длина — 3,69 м, ширина — 1,884 м, высота — 2,66 м;
  • ёмкость топливного бака — 90,0 л;
  • объём системы охлаждения — 29,0 л.

Обслуживание техники

«ЮМЗ 6» отличается высоким уровнем надёжности и нетребователен к качеству горючего, но, как и любая техника нуждается в периодическом обслуживании. В эту категорию работ входят следующие мероприятия: проверка дееспособности главной передачи, контроль работы заднего моста, устранение люфтов рулевого управления, проверка коробки переключения передач, регулировка клапанов и механизма сцепления.

Характеристики двигателя

На трактор устанавливался четырёхтактный дизельный двигатель юмз без турбонаддува, с частотой вращения коленчатого вала 1800 оборотов в минуту. Он мог быть двух типов:

  • «Д-242-71». Его мощность составляла 62 л.с, рабочий объём достигал 4,75 л, крутящий момент — 241 Нм;
  • «Д-65». Мощность данного агрегата составляла 60 л.с, рабочий объём — 4,94 л, величина крутящего момента имела значение 270 Нм.

Для данных типов двигателей расход топлива юмз 6 составляет 245 г/кВт в час.

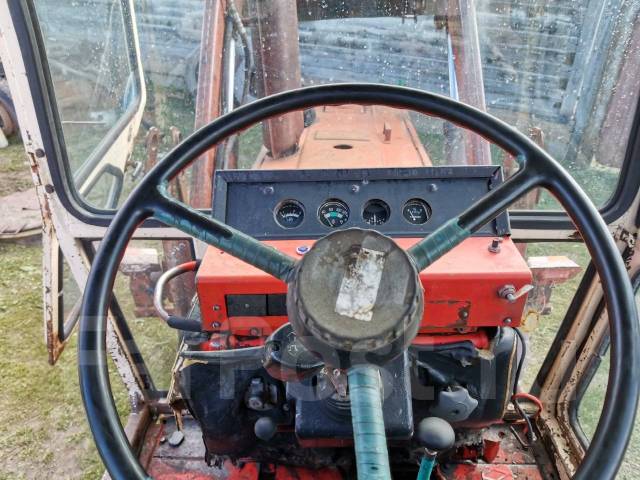

Кабина трактора юмз 6

Особенности кабины

Кабина трактора смонтирована на раму при помощи специальных амортизаторов, изготовленных из резиновых компонентов. Её внутреннее пространство состоит из следующих компонентов:

  • подпружиненного кресла машиниста;
  • рулевого устройства, с возможностью изменения высоты и угла наклона;
  • рычагов управления;
  • педалей сцепления и тормоза;
  • приборной панели, на которой расположены датчики контроля дееспособности всех систем и рабочих органов.

Кабина оборудована крупными зеркалами заднего вида и элементами защиты от попадания солнечных лучей. За климат-контроль отвечают отопительное устройство и вентиляторы. В комплектацию входит ёмкость для воды и приспособление для её закрепления в кабине.

Устройство

Основой машины «ЮМЗ» является каркас, состоящий из лонжеронов и поперечной балки. Передняя часть оборудована мостом с колёсами малого диаметра. Их управление осуществляется посредством цапф. Сзади трактора смонтирован привод на ведущий мост. Для обеспечения хорошей проходимости на машине установлены шины пониженного давления. Трактор оснащён следующими комплексами:

  • раздельной гидравлической системой;
  • электрическим оборудованием, рассчитанным на сеть 12 вольт;
  • системой подачи воздуха;
  • механизмом, обеспечивающим работу оборудования для задней навески.

На рулевом устройстве установлен гидроусилитель, обеспечивающий комфортное управление агрегатом. Тормозная система представлена механизмами колодочного и дискового типа.

Преимущества и недостатки

Колёсный трактор ЮМЗ отличается следующими положительными характеристиками:

  • высоким уровнем мощности;
  • хорошей производительностью;
  • экономичными двигателями;
  • большим выбором рабочего оборудования;
  • простотой конструкции;
  • надёжностью всех систем;
  • лёгкостью в ремонте и техническом обслуживании;
  • неприхотливостью к топливу и смазочным материалам;
  • качественными комплектующими.

К недостаткам следует отнести жёсткую ходовую часть, малое число оборотов силовой установки и отсутствие комфортабельного рабочего места.

Небольшой отечественный трактор ЮМЗ является неутомимым тружеником и помощником для фермерских хозяйств, где нет необходимости использовать крупногабаритные самоходные агрегаты. Технические характеристики трактора ЮМЗ-6 позволяют использовать технику как для серьёзной работы на фермерских полях, так и для выполнения различных хозяйственных задач. Трактор выпускался в период 1966 года по 2001 год. Основным производителем техники был Южный машиностроительный завод. После того, как прекратился выпуск, на смену пришел модифицированный трактор серии МТЗ-1221.

Трактор ЮМЗ-6

Основные характеристики тракторной техники

Производство тракторов было налажено в Днепропетровске (сейчас город Днепр, Украина) в 1996 году. Основой для технических характеристик трактора ЮМЗ-6КЛ послужил образ серии МТЗ-5. Учитывая то, что производственные мощности завода в далёких 60-х годах прошлого столетия были направлены на оборонную отрасль, удалось максимально реализовать технические решения, обеспечивающие надёжность и прочность тракторной техники нового поколения.

Для оборонного завода были приемлемы правила военной приёмки, и это не обошло стороной трактор ЮМЗ-6, который сразу закрепил за собой славу «неубиваемой техники». Для достоверности фактов можно привести следующие цифры: первое производство техники было начато в 1966 году, а ровно через 2 года завод получил заказ на выпуск 100 тысяч единиц. При этом компоновка трактора выглядела вполне классической – основная полурама машины, где был расположен механизм переднего моста, а также четырёхтактный мотор. В задней части машины была размещена рабочая кабина оператора техники.

Агрегат был максимально приспособлен к работе в низкотемпературных условиях, несмотря на то, что были выявлены неисправности гидроусилителя руля трактора ЮМЗ-6 АКЛ. Техника отлично заводилась при температуре -40С, не было сбоев в работе при температуре +40С. Первоначально производитель решил сделать единую клиентоориентированность продукции – на сельхозпроизводителя. Чуть позже стало ясно, что агрегатная техника понадобится строителям, коммунальщикам, производственникам на предприятии. Дополнительное и навесное оборудование позволило расширить технические возможности тракторной техники, достаточно упомянуть плуг серии ППО 8-40, который увеличил работоспособность машины в сотни раз в сравнении с ручным трудом.

ЮМЗ-6КЛ с отвалом и ковшом

Технические характеристики трактора ЮМЗ

Параметр Значение
Тяговый класс машины 1,4
Скорость передвижения От 2,1 до 24,5 км в час
Тип двигателя Д-65 Н
Объем мотора 4,94 литра
Мощность мотора 60 л.с.
Длина 4065 мм
Ширина 1884 мм
Высота 2730 мм
Вес машины 3400 кг
Агротехнический просвет 650 мм
Управление рулевое Гидрообъёмное, допускается по заказу механическое управление
Тормозная система Сухие, диски, привод выполнен на задний тип колёс
Шины передние Формула 9 х 20
Шины задние Формула 15 х 38
Электрооборудование 12 Вольт
Давление в системах 14 МПа
Количество передач 5+1
Расходная часть топлива 3,8 литра в час
Объем бака для топлива 90 литров
Объем для системы охлаждения 29 литров
Ресурс до ремонта моточасов 12 000 часов

По заказу производится комплектация шинами размером 9,5-42. Возможно исполнение на полугусеничном ходу. Внедрён предпусковой подогреватель, имеется утеплительный чехол. Для сцепного веса допускается увеличение механических характеристик.

Дополнительная комплектация трактора предусматривает следующие компоненты:

  • Уширитель для крыльев задних колёс.
  • Опция ТСУ-2.
  • Внедрение балластного груза.
  • Использование сменных хвостовиков.
  • Внедрение разрывных муфт.
  • Удлинительные соединения ВОМ.
  • Использование выносных гидроцилиндров.
  • Применение ходоуменьшителя типа СН-5А.
  • Электростартер.
  • Пусковой режим запуска машины.

Техническое оснащение агрегатной техники

Сельхозтехника относится к тяговому классу категории 1.4. Это указывает на то, что трактор может использоваться во всех отраслях промышленности. Техника оснащена пневмошинами с параметрами низкого давления, что дает возможность прохождения по любым типам дорог при наличии грунтозацепных компонентов. Дополнительно, машина имеет следующее оснащение:

  • Гидросистема, раздельно-агрегатного варианта исполнения.
  • Качественное электрооборудование, от питания сети в 12 Вольт.
  • Надёжная пневмосистема.
  • Компоненты и механизмы для заднего варианта навески оборудования.

Для рулевого управления предусмотрена усиленная компоновка гидроусилительными элементами. Качественный поворот передних колёс осуществляется за счёт трапеции, которая протянута через продольный тип тяги машины. Тяга имеет прямое соединение с валом 3-х спицевого варианта штурвальной технологии через систему карданных передач.

Тормозная система выполнена в трёх вариантах – пневматическая, колодочная или спицевая. Управление тормозами осуществляется педалью. Режим стоянки машины выполняется при помощи рычага, который имеет крепление на основе храповика.

Кабина водителя

Удобное рабочее место и отличный обзор. Регулировка сидения оператора осуществляется за счёт специальных механизмов. На приборной панели установлены основные виды и компоненты визуализации, позволяющие определить техническое состояние трактора, исходя из конкретного положения дел.

Кабина и приборная панель трактора ЮМЗ-6КЛ

Навесное оборудование

Производитель допускает использование для трактора специального навесного оборудования, в качестве которого выступают плуг, борона, сельскохозяйственный культиватор, сеялка и т.д. Допускается использование вспомогательного оборудования для работы – компрессоры, сварочные агрегаты. В качестве прицепов используются стандартные прицепные механизмы, полуприцепы и емкости различного объёма.

Модификации

Производитель выпускал несколько модификаций техники, в частности:

  • Серия ЮМЗ – 6 Л. По своему дизайну напоминал МТЗ-5.
  • Серия ЮМЗ – 6АЛ. Изменена радиаторная решётка, усовершенствована тормозная система общего принципа действия.
  • Серия ЮМЗ – 6 К. Модельный ряд не имел навески для сельхозоборудования. Существовала возможность крепить бульдозерный нож и дополнительный экскаваторный ковш.
  • Серия ЮМЗ – 6 АК. Улучшенный механизм управления рулевой колонкой. Изменён дизайн кабины.

Последний трактор сошёл с конвейера 15 лет назад. Благодаря небольшим габаритным размерам и хорошей манёвренности при проведении определённых типов работ на земле, техника до сих пор пользуется большой популярностью.

ЮМЗ-6 всегда в теме

Трактор ЮМЗ-6 – универсальная колесная машина с тяговым усилием 1,4 тонны. Сейчас данный агрегат уже не производят – последний экземпляр сошел с конвейера еще в 2001 году (а первый – в 1966 году). Трактор был призван помогать в сельскохозяйственных работах, в чем весьма преуспел, заслужив звание легенды советского агропрома. Многие экземпляры успешно работают и по сей день.

Агрегат был разработан на Южном машиностроительном заводе (Украина, Днепропетровск) на базе трактора МТЗ-5. Завод этот в прошлом работал на оборонную промышленность, и его продукция (в том числе и трактора) славилась высокой надежностью. Правила военной приемки были строгими. Модель ЮМЗ-6 оказалась удачной, и через 2 года предприятие выпустило уже сто тысяч экземпляров.

Компоновка трактора является классической, с полурамой, на которой находятся передний мост и дизельный четырехтактный двигатель. Кабина располагается в задней части агрегата.

Назначение

Трактор приспособлен для работы в большом температурном диапазоне. Он отлично запускается на сорокаградусном морозе (предельная температура) и выдерживает жару до плюс сорока. Кроме сельхозработ широкого профиля, он используется на производстве, в строительстве, при выполнении коммунальных работ, а также как транспортное средство. Прикрепление разнообразного навесного и прицепного оборудования увеличивает возможности трактора.

Фото трактора ЮМЗ-6

Устройство часто применяют в качестве привода для переносного и стационарного оборудования. Оснащенное прицепом, оно может перевозить различные грузы. А если снабдить его бульдозерным отвалом или экскаваторным ковшом, можно использовать машину при строительстве и ремонте дорог.

Плюсы и минусы модели


Преимущества:

  • Высокая надежность и хорошее качество всех комплектующих.
  • Тихий и плавный ход экономичного мотора, наличие у него декомпрессора, быстрый запуск даже в мороз.
  • Двигатель легко снять для ремонта и профилактики.
  • Крепкие задние ступицы и полуоси, отличная блокировка.
  • Простота конструкции и доступность запчастей.

Недостатки (по мнению владельцев):

  • Жесткая ходовая часть.
  • Не очень высокое число оборотов вала двигателя.
  • Мотор не приспособлен к длительной работе с отсутствием нагрузки (коксуется).

Устройство

Двигатель

Дизельный двигатель одной из двух моделей (на 60 или 62 лошадиных силы) с четырьмя цилиндрами, расположенными в ряд, не имеет турбонаддува. Для его запуска может использоваться либо пусковой двигатель, либо электрический стартер (это зависело от варианта исполнения двигателя).

Трансмиссия

Тип трансмиссии у этой модели – механический, на девять скоростей. Для управления редуктором приводов агрегата и коробкой передач (пятиступенчатой, с подвижными шестеренками) применяется один рычаг. Колонку руля можно регулировать как по высоте (бесступенчато), так и поворачивая ее (имеется четыре фиксированных положения). Управляется рулем осуществляется с помощью гидроусилителя.

Фрикционная муфта сцепления – двухпоточного типа, замкнутая постоянно. У нее отдельные приводы на коробке передач (кпп) и ВОМ. Передний ход имеет десять передач, задний – две.

Ходовая часть

Колеса, расположенные сзади, управляются жесткой подвеской с блокировкой дифференциала механическим способом. У передних колес (через которые осуществляется поворот) имеется портальная жесткая подвеска. Торможение производится дисковыми сухими тормозами. Колея у задних колес меняется плавно. На задней стенки КПП и заднего моста имеется специальный кронштейн, предназначенный для закрепления навесного оборудования перед трактором (фронтальная навеска).
Схема КПП трактора ЮМЗ-6

1 – вал первичный; 2 – стяжной болт; 3 – шестерня ведущая; 4 – прижимные пластины; 5, 31 – стаканы; 6 – валик промежуточный; 7 – регулировочная прокладка; 8 – шарикоподшипник; 9 – шестерня включения второй и четвертой передач; 10 – валики переключения передач; 11 – фиксатор валика переключения; 12 – блокировочный валик; 13 – фиксатор блокировочного валика; 14 – тяга; 15 – кулиса; 16 – включатель; 17 – упор; 18 – ось; 19 – рычаг включения блокировки муфты привода ВОМ; 20 – качалка; 21 – подпружиненная защелка; 22 – стойка; 23 – рычаг переключения передач; 24 – болт; 25 – корпус колонки переключения передач; 26 – вилка; 27 – упор рычага; 28 – шестерня включения первой передачи и передачи заднего хода; 29 – вторичный вал; 30 – роликоподшипник; 32 – шестерня включения третьей и пятой передач; 33 – круглая гайка; 34 – ведущая шестерня заднего хода; 35 – ведущая шестерня первой передачи; 36 – ведущая шестерня третьей передачи; 37 – промежуточный вал; 38 – ведущая шестерня четвертой и пятой передач; 39 – ведущая шестерня второй передачи; 40 – упорное кольцо; 41 – пробка для слива масла; 42 – шестерня постоянного зацепления; 43 – корпус коробки передач; 44 – вал привода ВОМ.

Гидравлика

Навесная гидравлическая система выполнена по раздельно-агрегатному способу. В базовой модели автоматическое управление гидравлическими узлами не предусмотрено.

Для подключения сельхозмашин имеются две пары независимых выводов сбоку и одна пара – сзади. В комплекте идут выносной гидравлический цилиндр и шланги.

Электрика

Постоянный ток напряжением 12 вольт обеспечивает запуск дизельного мотора (а также пускового двигателя) дистанционным способом и работу электрооборудования в кабине. Имеется розетка, позволяющая подключить оборудование для световой сигнализации.
Электросхема оборудования трактора ЮМЗ-6


1 — фонарь передний; 2 — искровая свеча; 3 — звуковой сигнал; 4 — магнето; 5 — электродвигатель отопителя; 6 — включатель электродвигателя отопителя; 7 — стеклоочиститель; 8 — включатель блокировки; 9 — вентилятор; 10 и 25 — панели соединительные; 11 — включатель вентилятора; 12 — штекер; 13 — включатель плафона; 14 — плафон; 15 — включатель «стоп»; 16 — фара задняя; 17 — включатель задних фар; 18 — задний фонарь; 19 — розетка; 20 — переключатель указателей поворота; 21 — прерыватель указателей поворота; 22 — включатель звукового сигнала; 23 — датчик уровня топлива; 24 — центральный переключатель света; 26 — фонарь освещения номерного знака; 27 — выключатель магнето; 28 — блок предохранителей; 29 — переключатель света передних фар; 30 — фонари контрольных ламп; 31 — включатель омывателя; 32 — указатель температуры охлаждающей жидкости; 33 — амперметр; 34 — лампы освещения щитка приборов; 35 — омыватель; 36 — генератор; 37 — передние фары; 38 — включатель «массы»; 39 — переносная лампа; 40 — аккумуляторная батарея; 41 — розетка переносной лампы; 42 — стартер; 43 — датчик указателя температуры охлаждающей жидкости; 44 — указатель уровня топлива; 45 — включатель стартера.

Кабина

В одноместной кабине с двумя дверями, которая стоит на амортизаторах на крыльях задних колес, могут открываться заднее и боковые окна. Она имеет защиту от излишней вибрации и шума, удачно расположенный приборный щиток. В ряде модификаций используется кабина увеличенной обзорности, весьма удобная для водителя.

Технические характеристики

Технические характеристики трактора ЮМЗ-6:

Характеристики Показатели Ед. измерения
Тип двигателя Д-65 или Д-242-71
Скорость движения вперед рабочая (максимум) 11,1 км/ч
Скорость движения вперед транспортная (максимум) 24,5 км/ч
Скорость движения назад (максимум) 5,7 км/ч
Радиус поворота 5 м
Для двигателя Д-65:
— мощность двигателя 45,6 кВт
— частота вращения (номинальная) 1750 об/мин
— крутящий момент (максимум) 270 Н*м
— диаметр цилиндра 11 см
— ход поршня 13 см
— расход топлива 245 г/кВт*ч
— рабочий объем 4,94 л
Для двигателя Д-242-71:
— мощность двигателя 46 кВт
— частота вращения 1800 об/мин
— крутящий момент (максимум) 241 Н*м
— диаметр цилиндра 11 см
— ход поршня 12,5 см
— расход топлива 226 г/кВт*ч
— рабочий объем 4,75 л
Общие характеристики:
— число цилиндров двигателя 4 шт.
— объем бака для горючего 90 л
— скорость движения вперед рабочая (максимум) 11,1 км/ч
— скорость движения вперед транспортная (максимум) 24,5 км/ч
— скорость движения назад (максимум) 5,7 км/ч
— радиус поворота 5 м
— размер передней колеи 1,36-1,86 м
— размер задней колеи 1,4-1,8 м
— колесная база 2,45 м
— просвет (под передним мостом) 0,45 м
— просвет (под задним мостом) 0,645 м
— вес (эксплуатационный, с дополнительными грузами) 3,895 т
— масса трактора 2,895 т
— вес (конструкционный, с рабочим оборудованием) 3,35 т
— допускаемый вес прицепа 6 т
— ширина 1,884 м
— высота (по кабине) 2,66 м
— высота (по глушителю) 2,86 м
— длина (с навесной системой) 4,14 м
— длина (без навесной системы) 3,69 м

Модификации

Сразу стоит отметить, что буква «Л» в названии трактора означала, что запуск мотора производился с помощью пускового двигателя. Если же вместо «Л» стояла буква «М», то для этой цели использовался электрический стартер. Наличие буквы «К» указывало на кабину увеличенных габаритов. Далее – непосредственно о модификациях.

Самыми первыми стали делать трактора ЮМЗ-6Л. Они были почти идентичны МТЗ-5 и весьма походили на МТЗ-50. Отличие этой модификации – радиаторная решетка закругленной формы.

Вариант ЮМЗ-6АЛ отличается возможностью регулировки колонки руля. Ее можно было поворачивать под разным углом и менять ее высоту. Также изменения коснулись тормозов и капота – он стал прямоугольным.

Вариант ЮМЗ-6К был призван служить для промышленных нужд, поэтому потребность в навесном сельхозоборудовании у него отпала (но позже, когда модель стала базовой, его вернули). Зато появились крепления для бульдозерного отвала и экскаваторного ковша.

В 1978 году был создан трактор ЮМЗ-6АК, оснащенный усовершенствованной гидросистемой, с регулировкой усилия и положения. Кроме того, данный агрегат отличался новой удобной кабиной, угол обзора которой стал значительно больше.

Пять лет (с 1985 года по 1990 год) предприятием производилась вариация под названием ЮМЗ-6КЛ, отличающейся большой модернизированной кабиной и автоматической регулировкой гидравлики. После 1991 года, вплоть до начала нынешнего века, эту же модификацию выпускали под названиями ЮМЗ-6АКЛ и ЮМЗ-6АКМ.

Видео обзор трактора ЮМЗ-6:

Продажа тракторов ЮМЗ 6

, трактор ЮМЗ 6 б / у

AEBI SCHMIDT AGCO AGRIA AGROZET АЛЛИС-ЧАЛМЕРС

WD

АНТОНИО КАРРАРО APV ARBOS ARMATRAC

854 1054

Avenger BARREIROS BAŞAK BCS БЕЛАРУСЬ BLUMING BOBCAT BOREX

2202

БУХЕР Брэнсон КАРРАРО

TGF

СЛУЧАЙ СЛУЧАЙ IH 310500 535 733 745 833 856 956 1056 1255 5120 5130 5140 5150 7120 7210 7220 7250 CS

CS 86 CS 100 CS 110 CS 120 CS 130 CS 150

CVX

CVX 125 CVX 130 CVX 150 CVX 160 CVX 170 CVX 175 CVX 195 CVX 220 CVX 230 CVX 1135 CVX 1145 CVX 1155 CVX 1190 CVX 1195

Farmall

Farmall 55 Farmall 65 Farmall 75 Farmall 95 Farmall 105 Farmall 115

Международный JX

JX 70 JX 80 JX 90 JX 95 JX 100 JX 110 JX 1075 JX 1090 JX 1100

Люкс

Люкс 100 Люкс 110 Люкс 120

MX

MX 100 MX 110 MX 120 MX 150 MX 170 MX 200 MX 230 MX 240 MX 270 MX 285 MX 310 MX 335 MX 340

MXM

MXM 120 MXM 130 MXM 155 MXM 175 MXM 190

MXU

MXU 100 MXU 110 MXU 115 MXU 125 MXU 135

Магнум

Магнум 225 Магнум 235 Магнум 250 Магнум 260 Магнум 280 Магнум 310 Магнум 315 Магнум 335 Магнум 340 Магнум 370 Магнум 380 Магнум MX

Maxxum

Maxxum 100 Maxxum 110 Maxxum 115 Maxxum 125 Maxxum 135 Maxxum 140 Maxxum 145 Maxxum 150 Maxxum 5130 Maxxum 5140 Maxxum 5150

Optum

Оптум 270 Оптум 300

Puma

Пума 125 Пума 130 Пума 145 Пума 150 Пума 155 Пума 160 Пума 165 Пума 170 Пума 175 Пума 180 Пума 185 Пума 200 Пума 210 Пума 220 Пума 225 Пума 230 Пума 240 Пума CVX

Quadtrac

Quadtrac 485 Quadtrac 500 Quadtrac 535 Quadtrac 600 Quadtrac 620

Quantum STX

STX 440 STX 450 STX 500 STX 530 STX 535

Steiger

Штайгер 450 Штайгер 500 Штайгер 535 Штайгер 550

Веструм

Веструм 120

CATERPILLAR 775

775E

D серии

D6 D8

F-серия ВЫЗОВ MT

MT 655 MT 665 MT 685 MT 765 MT 775 E MT 855 MT 865 MT 875

CLAAS Арес

Арес 546 Арес 557 Арес 567 Арес 577 Арес 616 Арес 617 Арес 656 Арес 657 Арес 696 Арес 697 Арес 816 Арес 826 Арес 836

Арион

Арион 410 Арион 420 Арион 430 Арион 440 Арион 450 Арион 510 Арион 520 Арион 530 Арион 540 Арион 550 Арион 610 Арион 620 Арион 630 Арион 640 Арион 650 Арион 660

Атлес

Атлес 936 Атлес 946

Atos

Atos 220 Atos 330

Axion

Axion 800 Axion 810 Axion 820 Axion 830 Axion 840 Axion 850 Axion 870 Axion 920 Axion 930 Axion 940 Axion 950 Axion 960

Axos

Axos 310 Axos 320 Axos 330 Axos 340

Celtis

Селтис 436 Селтис 446 Селтис 456

Challenger

Челленджер 55 Челленджер 75 Челленджер 85 Челленджер 95

Доминатор

Доминатор 88

Элиос

Элиос 210 Элиос 220

Nexos

Nexos 210 Nexos 220

Рейнджер Ксерион

Xerion 3300 Xerion 3800 Xerion 4000 Xerion 4500 Xerion 5000

КОРМИК ДЭВИД БРАУН

990 995 1210

DEUTZ

D-серия

DEUTZ-FAHR Агрофарма

Агрофарма 100 Агрофарма 410 Агрофарма 420 Агрофарма 430

Агрокид

Агрокид 210 Агрокид 230

Агролюкс Агроплюс

Agroplus 60 Agroplus 70 Agroplus 85 Agroplus 95 Agroplus 100 Agroplus 410

Агроски Агростар Агротрак Агротрон

Агротрон 6.20 Agrotron 105 Agrotron 106 Agrotron 120 Agrotron 135 Agrotron 150 Agrotron 165 Agrotron 200 Agrotron 215 Agrotron 260 Agrotron 265 Agrotron 620 Agrotron 630 Agrotron 720 Agrotron 6160 Agrotron 7250 Agrotron K Agrotron L Agrotron M Agrotron TTV Agrotron X

DX серии

DX 3.10 DX 3,60 DX 3,90 DX 4,31 DX 4,50 DX 4,70 DX 6,05 DX 6,10 DX 6,31 DX 6,50 DX 85 DX 90 DX 110 DX 120 DX 140

D серии

Д 25 Д 30 Д 3005 Д 4006 Д 6507

KM K серия

К 110

Серия М DFSK

V21 V22

DONGFENG DT

75

EBRO

160 684 6125

ЭНЕРГРИН Евротрак FARMTRAC FENDT Dieselross F-серия

F380GT Фермер Фаворит

Vario

Vario 209 Vario 210 Vario 310 Vario 312 Vario 313 Vario 409 Vario 411 Vario 412 Vario 415 Vario 516 Vario 712 Vario 714 Vario 716 Vario 718 Vario 720 Vario 722 Vario 724 Vario 818 Vario 820 Vario 824 Vario 826 Vario 828 Vario 916 Vario 924 Vario 926 Варио 930 Варио 933 Варио 936 Варио 939

Ксилон

Ксилон 522 Ксилон 524

FERRARI FIAT

Fiatagri G-серии

FORD 2000 3000 4000 4600 5000 5600 5610 6610 7710 8210 8340 8630 8670 Округ Декста TW

TW10 TW25 TW30

FORDSON

Майор

FORESTER FORTSCHRITT

Серия Т

FOTON FT

FT 244 FT 354 FT 454 FT 904

Ловол САД РАЗВЕДЧИК ГУТБРОД Гольдони Транскар

Транскар 28 Транскар 33

HAKO HANOMAG

D-серия

HE-VA HINOMOTO C-серия

C144 C174 CX

E-серия

E152 E2304

ДЕРЖАТЕЛЬ HITACHI HOLMER

Терра

HONDA ХТЗ

150 17021 17221

HUAXIA HURLIMANN HUSQVARNA IFA IHC INTERNATIONAL

644844885955956 1055 1056 Серия S

ИСЕКИ SXG TA

TA215 TA227 TA247 TA317

TF TG

TG5470

TH

TH 4260 Th5330

TL

TL2300

TM

ТМ 3160 ТМ 3215

ТУ ТУ

ТУ 165 ТУ 175 ТУ 180 ТУ 1700 ТУ 1900 ТУ 2100

TX

TX 1300 TX 1500 TX 1510

JCB 541

541-70

8310 Fastrac

Fastrac 1115 Fastrac 2135 Fastrac 2150 Fastrac 2155 Fastrac 2170 Fastrac 3185 Fastrac 3200 Fastrac 3230 Fastrac 7230 Fastrac 8250

Workmax JINMA

204 254 454

ДЖОН ДИР 1140 1640 2026 R 2030 2130 2250 2650 3025 3038 E 3040 3045 R 3050 3130 3140 3340 3350 3640 3650 4255 4650 4730 4755 4930 4955 5050 E 5055 E 5075

5075 E

5080

5080 M 5080 R

5085 M 5090

5090 M 5090 R

5100

5100 M 5100 R

5115 5615

5615 F

5720 5820 6090

6090 MC

6100

6100 М 6100 RC

6105

6105 M 6105 R

6110 M 6110 R

6110 RC

6115 6120

6120 M 6120 R

6125 М 6130

6130 D 6130 M 6130 R

6140

6140 M 6140 R

6145

6145 R

6150 М 6155

6155 M 6155 R

6170

6170 M 6170 R

6175

6175 M 6175 R

6190

6190 R

6195 M 6195 R 6200 6210 6215 6220 6230 6300 6310 6320 6330 6400 6410 6420 S 6510 6520 6530 6600 6610 6620 6630 6800 6810 6820 6830 6900 6910 6920 6930 7200

7200 R

7215 R 7230 R 7250 7260 R 7270 R 7310 R 7430 7600 7730 7800 7810 7830 7920 7930 8100 8130 8200 8210 8220 8230 8260 R 8270 R 8285 R 8295 8300 8310

8310 R

8320 8330 8335 р

8335 РТ

8345 РТ 8360 РТ 8370 РТ 8400

8400 р

8420 8430

8430T

8520 8530 9400 9510 р 9520 9560

9560 РТ

9620 9630 S-серия X-серия КИОТИ CK

СК 22 СК 3510 СК 4010

DK EX NX КИРОВЕЦ K

К 700

К 701 К 703 К 744 КОМАТСУ КРЕМЕР КУБОТА A-серия

A15 A17

B-серия

B1502 B1600 B2100 B2410 B2530 B5001 B6000 B7000 B7001 B7100

Серия D Серия K Серия L

L1500 L1501 L1802 L2202 L4100 L4200 L5040

M-серия

M108S M110GX M130X M135GX M4062 M8540 M9540 M9960

Серия R Серия X

24 х

КУН ЛАМБОРГИНИ LANDINI 5-110 4645 Обозначение

Легенда 165

Powerfarm

Пауэрфарм 100 Пауэрфарм 110

Рекс

Рекс 80 Рекс 90 Рекс 100

Видение

Видение 105

LOVOL

TE

LS ЛУЖОНГ Линднер Геотрак

Геотрак 74

Линтрак

Линтрак 90 Линтрак 110

МААНС МАХИНДРА МАНИТУ МАССИ ФЕРГУСОН

35 50 65135 158 165 168 185 240 265 275 285 290 375 390 399 575 590 595 690 698 3060 3070 3085 3095 3640 3645 4235 4245 4255 5435 5445 5455 5460 5465 5611 5710 5711 5713 6180 6245 6260 6265 6270 6455 6460 6465 6475 6480 6485 6490 6499 6613 6713 6715 7475 7480 7485 7490 7495 7616 7618 7619 7620 7624 7626 7716 7718 7719 7720 7722 7726 8150 81 60 8210 8220 8240 8250 8480 8650 8660 8670 8690 8727 8732 8737

МБ MCCORMICK CX

CX 105

F-серия

F100

MC

MC 100 MC 135

MTX

MTX 110 MTX 120 MTX 140 MTX 150 MTX 165 MTX 175 MTX 200

X7.670 XTX

XTX 145 XTX 185 XTX 200

Мерседес-Бенц

МБ

МИЦУБИСИ D-серия MT

MT14 MT16 MT20 MT165 MT180 MT205 MT245 MT2201

МОРОКА МТЗ 80 82311320 892 952 1025 1221 3022 Беларус

Беларус 80 Беларус 320 Беларус 892 Беларус 920 Беларус 952 Беларус 1025 Беларус 1221

Маршалл НЬЮ-ХОЛЛАНД CX

CX6090

Серия D Серия G

G170 G190 G210 G240

L-серия M-серия

M100 M115 M160

NH

NH95

Т-серия

Т3.030 Т4 Т5 Т6 Т7 Т8 Т9

ТК ТД

ТД65 ТД80 ТД90 ТД95 ТД5050

TG

ТГ 230 ТГ 255 ТГ 285

TL

Лил 80 лир 90 лир 100 лир 105

TM

TM 115 TM 120 TM 125 TM 130 TM 135 TM 140 TM 150 TM 155 TM 165

TN

TN55 TN65 TN75 TN85 TN95

TS

TS90 TS100 TS110 TS115 TS125 TS135

TVT

ТВТ 170 ТВТ 195

Наффилд ONBEKEND PALFINGER PASQUALI PRONAR

5340

Порше Рено 110.54 Ареса

Арес 550 Арес 556 Арес 620 Арес 640 Арес 656 Арес 696 Арес 710 Арес 715 Арес 725 Арес 816

Celtis

Селтис 426 Селтис 456

Церера

Церера 85 Церера 340 Церера 355

Ergos

Ergos 110

Темис

Темис 550

РОСТСЕЛЬМАШ

RSM

ОДНО И ТОЖЕ Центурион Корсаро

Корсаро 70

Дорадо

Дорадо 80 Дорадо 86

Исследователь

Explorer 65 Explorer 80 Explorer 90 Explorer 100

Frutteto Laser

Лазер 150

Рубин

Рубин 135

Серебро

Серебро 90 Серебро 100 Серебро 110 Серебро 130

Solaris

Солярис 45 Солярис 55

Титан

Титан 160 Титан 190

Виртус ШИБАУРА СОЛИС

20 26 50 75 90

STEYR Вариатор

Вариатор 6165 вариатор 6175 вариатор 6185 вариатор 6195 вариатор 6220 вариатор 6230

Kompakt

Kompakt 4105 Kompakt 4115

Мульти

Мульти 4115 Мульти 4120

Профи

Профи вариатор

Террус вариатор STOLL SUPER WALTER Schaffer TAIHONG TAISHAN TECNOMA TUCHEL TYM TÜMOSAN UNIVERSAL

445 643 ето

УРАЛЕЦ

220

УРСУС

3512 11054 C330 C385

ВАЛМЕТ

101 123 142 154 163 174 202214 234 254 374 6300 6400 8400

ВАЛЬПАДАНА ВАЛЬТРА A-серия

A75 A83 A95

M-серия

M120

N-серия

N82 N92 N121 N123 N134 N142 N143 N163

S-серия

S260 S274 S280 S294 S324 S354 S374

Т-серия

T130 T133 T151 T160 T170 T172 T174 T183 T190 T191 T193 T202 T203 T213 T214

УНИВЕРСАЛЬНЫЙ

2375 2425 Рядовая культура

VOLVO ВТЗ 2032

2032-10

2048А Т30-69 WEIDEMANN

2080

ЯНМАР AF

AF 17 AF 18 AF 22

F-серия

F6 F7 F15 F16 F155 F175 F215 F220 F535

FX

FX 18 FX 20 FX 26 FX 235

KE

KE-4

RS

RS 33

YM

YM1300 YM1401 YM1500 YM1601

YTO 404 454 SG

SG254

X-серия

Х804 Х1204

ЮМЗ ZETOR 7211 7341 Кристалл Фортерра

Forterra 120 Forterra 124 Forterra 130 Forterra 140

Майор

Майор 80

Проксима

Проксима 95

ЗООМЛИОН ЗУБР ДМТЗ

Показать все

Трактор ЮМЗ-6: технические характеристики — Грузовые автомобили 2021

ЮМЗ-6 — универсальный колесный трактор, предназначенный для использования в сельском хозяйстве и промышленности.Модель выпускалась с 1966 по 2001 год на мощностях Южного машиностроительного завода. За это время она получила ряд улучшений, каждое из которых существенно отличалось от предыдущего. Сегодня мы рассмотрим устройство и технические характеристики ЮМЗ-6, а также познакомимся с его модификациями.

Начало производства

Основой для создания трактора ЮМЗ-6, технические характеристики которого мы рассматриваем сегодня, послужил МТЗ-5, выпускавшийся на мощностях завода ЮМЗ до 1958 года.ЮМЗ-6 был больше похож на МТЗ-5, чем его преемник, МТЗ-50. Модель выпущена в 1966 году. Вскоре она стала настоящей легендой Советского Союза. Дело в том, что в те времена страна остро нуждалась в освоении целины, и ЮМЗ-6 отлично справился с этой задачей.

Сильные стороны

Высокое качество трактора было обусловлено тем, что завод ЮМЗ изначально создавался как центр военно-космических разработок. Всего за два года было выпущено 100 000 экземпляров автомобиля.Высокие летно-технические характеристики ЮМЗ-6 вкупе с простотой конструкции сделали трактор настоящим фаворитом советских хозяйственников, строителей, промышленников и работников коммунального хозяйства.

Тягач

Каркас модели представлял собой два канала, закрепленных между собой перекладиной или рамой. На каркасе крепились силовая установка, коробка передач, задний мост и всевозможные вспомогательные системы. Шасси трактора было представлено более жесткой подвеской переднего моста.Он отличался простым механизмом управления трансмиссионными силами и использованием проточной муфты. Благодаря высокому центру тяжести трактор мог преодолевать уклон, угол наклона которого не превышал 10 градусов. Однако, как показала практика, он чувствовал себя уверенно и на более крутых спусках.

Технические характеристики ЮМЗ-6 первой серии были довольно плохими по сравнению с последующими моделями. Так, в первых версиях гидроагрегат тягача был лишен устройств автоматики.Машина оснащалась колесами с камерами низкого давления. Ширина гусеницы могла регулироваться в диапазоне от 1,4 до 1,8 метра. Разнообразие навесного оборудования позволяло использовать трактор ЮМЗ-6 для самых разных работ. Более того, за счет большой мощности он мог выполнять несколько операций одновременно.

Рулевой механизм с гидроусилителем. В более поздних версиях даже появилась возможность регулировать рулевую колонку в нескольких плоскостях. Кабина имела шумо- и виброизоляцию. Для вентиляции кабины оборудовали верхним и боковыми окнами.Удобное расположение приборной панели и хороший обзор сделали работу оператора максимально эффективной. Эксплуатационные и технические характеристики ЮМЗ-6 позволяют ему по сей день оставаться одной из самых надежных моделей своего класса. На рынке представлен широкий ассортимент запчастей к этому трактору, поэтому его ремонт не проблема.

Модель оснащалась одним из двух 4-х тактных дизельных двигателей: Д-65 или Д-242-71. Первый из них был более мощным (60 л.Против 44,5 л.с.) и устанавливался на более поздние версии трактора. Двигатель запускался с помощью электростартера или стартера. В силовую установку трактора помимо самого мотора входила система: электропитания, подачи воздуха и подачи смазки.

Трактор ЮМЗ-6: технические характеристики

Итак, основные параметры трактора:

  1. Класс тяги — 1.4.
  2. Удельный расход топлива около 250 г / кВт в час.
  3. Масса — 3,2 тонны
  4. Максимальная скорость 24,5 км / ч.
  5. Максимальный уклон 10 градусов.
  6. Размеры: 4140/1884/2750 мм.
  7. Колесная база — 2450 мм.
  8. Клиренс — 450 мм.
  9. Радиус поворота — 5 метров.

Обновления

Модельный ряд трактора ЮМЗ-6, технические характеристики которого постоянно улучшались, был представлен четырьмя модификациями:

  1. ЮМЗ-6Л.Дебютный тракторный ряд, по большинству конструктивных решений сильно напоминающий модель МТЗ-5. Модели этой серии имели округлую решетку радиатора. Из-за этого особенности трактора часто путали с первыми модификациями МТЗ-50.
  2. ЮМЗ-6АЛ. Эта серия отличалась от предыдущей такими особенностями: возможностью регулировки рулевой колонки, прямоугольной конфигурацией капота, измененной приборной панелью, модернизированными тормозными механизмами.
  3. ЮМЗ-6К. Это промышленный вариант трактора ЮМЗ-6, получивший крепления для экскаваторного и бульдозерного оборудования.Имеется в виду эта модель, когда говорят: «Экскаватор ЮМЗ-6». Технические характеристики трактора отличаются, прежде всего, отсутствием задненавесной системы. Позже модель переоборудовали под сельскохозяйственную машину, однако у владельцев было много промышленных экземпляров.
  4. ЮМЗ-6АК. Эта версия выпускается с 1978 года. Обладает повышенной обзорностью (аналогично кабине трактора МТЗ-80) и модернизированной гидросистемой, оснащенной силовым и позиционным регуляторами.

Стоит отметить, что в названии трактора также можно встретить буквы «М» или «Л».Например, последняя версия может называться «ЮМЗ-6АКЛ». Технические характеристики моделей с такими показателями различаются только типом запуска двигателя. Буква «М» означает электростартер, а «L» — пуск двигателя.

Рыночная позиция

На сегодняшний день трактор МТЗ-6, технические характеристики которого мы рассмотрели, зависит от модельного года и состояния, от 1,7 до 5 тысяч долларов. Однако он намного дешевле многих конкурентов. Модели МТЗ-50 и МТЗ-80 являются аналогами и основными конкурентами ЮМЗ-6, поскольку производились на базе одного трактора — МТЗ-5.Поэтому на рынке можно встретить множество сменных деталей для этих тракторов.

Yumz 6 Технические характеристики. Тракторы ЮМЗ.

Трактор ЮМЗ 6 — настоящий работник универсальных колесных тракторов. Чаще всего используется в сельском хозяйстве и на предприятиях. Возможность установки на спецтехнику трактора со сменными рабочими органами делает его универсальной дорожно-строительной и землеройной машиной в качестве экскаватора, бульдозера или погрузчика.

Эта техника с 1966 по 2001 год выпускалась на известном южном машиностроительном заводе в множестве модификаций, существенно отличающихся друг от друга.Самый первый экземпляр трактора ЮМЗ-6 сошел с конвейера еще в 1966 году. Теперь он пришел в смену.

Агрегат разработан на Южном машиностроительном заводе (Украина, Днепропетровск) на базе трактора МТЗ 5. Этот завод в прошлом работал на оборонную промышленность, а его продукция (в том числе трактор) отличалась высокой надежностью. Теперь его можно использовать с этой техникой.

Правила военной приемки были строгими. Модель ЮМЗ 6 оказалась удачной, и через 2 года компания выпустила уже сто тысяч экземпляров.Компоновка трактора классическая, с полурамкой, на которой расположен передний мост и дизельный четырехтактный двигатель. Кабина расположена в задней части агрегата.

Трактор адаптирован для работы в большом температурном диапазоне. Он отлично заводится при сорокалетнем морозе (предельная температура) и выдерживает жару до плюс сорока. Помимо сельскохозяйственной разработки широкого профиля, используется на производстве, в строительстве, при проведении коммунальных работ, а также в качестве транспортного средства.Присоединение различного навесного и прицепного оборудования, например увеличение возможностей трактора.

Ознакомьтесь с этими статьями


ЮМЗ-6КЛ / 6АКМ ЮМЗ-6002. ЮМЗ-652.
Класс тяги 1,4 1,4 1,4
Скорость движения, км / ч 2,1-24,5 2,1-20 1,6-22,0
Модель двигателя Д-65Н СМД-15Н Д-65Л
Рабочий объем двигателя, л 4,94 4,94 4,94
Мощность двигателя, л.с. 60 60 60
Габаритные размеры, мм
— Длина 4065 4100 4520
— Ширина 1884 1920 1920
— Высота 2730 2850 2850
Масса эксплуатационная, кг 3400 3700 3700
Дорожный просвет, мм 650 650 550
Рулевое управление гидравлический / механический — по запросу
Торкемосе диск, сухой, привод на задние колеса
Шины передние 9×20 11×20. 11×28.
Шины задние 15×38. 15×38. 15×38.
Электрооборудование 12 Б. 12/12 дюйма 12 Б.
Давление в гидросистеме, МПа 14 14 14
Количество передач 5 + 1 4 + 1 4 + 1
Расход топлива, л / час 3,8 4,0 4,4
Объем топливного бака, л 90 90 90
Объем системы охлаждения, л 29 29 29
Ресурс до капремонта, мотор 12000 10000 10000

По заказу тракторы комплектуются колесами с шинами 9.5-42, полумиммерин, подогреватель, изоляционная крышка, механическая лупа сцепления, массив крыльев задних колес, ТСУ-2, балластные грузы, сменный хвостовик и расточная муфта, удлинитель ВОМ, выносные гидроцилиндры, Ш-5А, электростартер или пусковой двигатель.

В настоящее время на Омском заводе транспортного машиностроения по лицензии «Южмаш» выпускаются тракторы ЗТМ-60 / ЗТМ-62, являющиеся «двойниками» тракторов ЯМЗ-6 / ЮМЗ-652. Это самое надежное шасси экскаватора в России.

Видеообзор трактора ЮМЗ 6


В СССР проблема проектирования и производства сельскохозяйственных машин решалась централизованно. Иллюстрацией тому может служить трактор ЮМЗ6, созданный на технологических площадках Минского тракторного завода, производство которого впоследствии было передано днепропетровскому «Южмашу». Такой подход к техническим изысканиям и проектным решениям способствовал значительной экономии средств и ресурсов при внедрении машины в производственный процесс.«ЮМЗ 6» относится к категории универсальных тракторов и является агрегатом общего назначения на инвалидной коляске. Что такое расшифровка ЮМЗ? Ответ довольно прост — трактор назван названием предприятия (Южный машиностроительный завод), на котором осуществляется его выпуск.

Где выпускается трактор ЮМЗ ? Первая машина сошла с конвейера Днепропетровского машиностроительного завода, и это событие произошло в 1966 году. Базой для этой модели послужил трактор МТЗ-5, созданный белорусским предприятием.В серию «Юмз 6» вошел в 1970 году, а закончил выпуск в 2001 году. За прошедшие годы автомобиль претерпел значительные изменения и выпускались усовершенствованные модели под марками «ЮМЗ 6К» и ЮМЗ 6Ал.

Агрегат ЮМЗ относится к известной линейке машин «Беларусь». В сферу его деятельности входят следующие виды работ: перемещение товаров

  • ;
  • серые окопы и лаваш;
  • погрузочно-разгрузочные работы;
  • грунтовоз на отвал;
  • формирование насыпей;
  • очистка территорий от снега и мусора;
  • вспашка земель сельскохозяйственного назначения;
  • фрезерование и рыхлитель почвы;
  • посевных культур;
  • Полив растений;
  • производство удобрений;
  • заготовка.

Трактор Юмз 6, общий вид

ЛИНИЯ МАШИН «ЮМЗ»

Тракторы Юмз имеют следующий модельный ряд :

  • Юмз 6л — агрегат дебютной серии. Является аналогом МТЗ 5.
  • Юмз 6ал — улучшенная версия предыдущей машины. Здесь доработана тормозная система, изменена приборная панель и улучшена рулевая колонка.
  • Юмз 6кл — промышленная установка с механизмом крепления бульдозерного отвала и стрелой экскаватора.
  • Юмз 6Кл трактор с улучшенной кабиной. На раме был установлен жесткий пространственный каркас, обеспечивающий безопасность водителя. Кабина обзавелась пространственным остеклением верхнего и нижнего яруса.

Технические характеристики

Станок Юмз 6 и его технические характеристики имеют следующие значения:

  • эксплуатационная масса — 3 895 тонн;
  • тяговое усилие — 14,0 кН;
  • скорость движения — 24,5 км / ч;
  • количество передач — 6;
  • радиус поворота — 5.0 м;
  • Колесная база
  • — 2,45 м;
  • максимальная масса прицепа — 6,0 тонны;
  • диапазон рабочих температур — от -40 до +40 с;
  • клиренс: передний мост — 0,45 м, задний мост — 0,64 м;
  • глубина форта, которую способен преодолеть трактор — 0,8 м;
  • Размеры трактора
  • : длина — 3,69 м, ширина — 1,884 м, высота — 2,66 м;
  • Емкость топливного бака 90,0 л;
  • объем системы охлаждения 29,0 л.

Техника обслуживания

«ЮМЗ 6» отличается высоким уровнем надежности и нетребовательностью к качеству топлива, но, как и любая техника, требует периодического обслуживания.В данную категорию работ входят следующие мероприятия: проверка мощности главной передачи, регулировка заднего моста, устранение рулевых ям, проверка коробки передач, регулировка клапанов и механизма сцепления.

Характеристики двигателя

На трактор установлен четырехмерный дизельный двигатель ЮМЗ без турбонаддува с частотой вращения коленчатого вала 1800 об / мин. Он мог быть двух типов:

  • «Д-242-71».Его мощность составляла 62 л.с., рабочий объем достигал 4,75 л, крутящий момент — 241 Нм;
  • «Д-65». Мощность этого агрегата составляла 60 л.с., рабочий объем — 4,94 литра, значение крутящего момента — 270 Нм.

Для данных типов двигателей расход топлива ЮМЗ-6 составляет 245 г / кВт в час.

Кабина трактора ЮМЗ 6

Характеристики кабины

Кабина трактора смонтирована на раме с помощью специальных амортизаторов из резиновых деталей. Его внутреннее пространство состоит из следующих компонентов:

  • подпружиненное кресло;
  • рулевое устройство, с возможностью изменения высоты и угла наклона;
  • рычаги управления;
  • педали сцепления и тормоза;
  • приборная панель, на которой расположены датчики контроля управляемости всех систем и рабочих органов.

Кабина оборудована большими зеркалами заднего вида и элементами защиты от солнечных лучей. За климат-контроль отвечает отопительный прибор и вентиляторы. В комплектацию входит емкость для воды и приспособление для ее крепления в кабине.

Приспособление

Основа машины «ЮМЗ» — каркас, состоящий из лонжеронов и поперечной балки. Передняя часть оснащена мостом с колесами малого диаметра. Их управление осуществляется посредством TACF. Трактор установлен на приводном мосту.Для обеспечения хорошей проходимости на машине установлены шины низкого давления. Трактор комплектуется следующими комплексами:

  • раздельная гидросистема;
  • электрооборудование, рассчитанное на сеть 12 вольт;
  • система подачи воздуха;
  • механизм, обеспечивающий работу оборудования задней шкуры.

На рулевом устройстве установлен гидросистема, обеспечивающая комфортное управление агрегатом. Тормозная система представлена ​​механизмами тормозного и дискового типа.

Достоинства и недостатки

Колесный трактор Юмз отличается следующими положительными характеристиками:

  • высокая мощность;
  • хорошая производительность;
  • двигатели экономичные;
  • большой выбор рабочего оборудования;
  • простота конструкции;
  • надежность всех систем;
  • простота ремонта и обслуживания;
  • неприхотлива к горюче-смазочным материалам;
  • комплектующие высокого качества.

К недостаткам следует отнести жесткую боковую часть, малое количество скоростей силовой установки и отсутствие комфортного рабочего места.

Колесный трактор ШМЗ 6 — легендарная модель Советского Союза, созданная для обработки полей и заслуживающая мировой славы.

Тракторы такой марки не выпускаются с 2001 года, но до сих пор успешно обслуживают многие сельхозпредприятия. История создания модели, ее характеристики, преимущества и предназначение.

История

Выпуск первой модели трактора начался в 1966 году на Южном машиностроительном заводе в Днепропетровске.Завод начали строить в 1944 году как автомобильный, но позже его профиль изменился, и с 1951 года он стал производить межконтинентальные ракеты и другую военную технику.

Первая модификация трактора — ЮМЗ 6л была разработана Минским транспортным заводом на базе МТЗ 5, была очень похожа на оригинал и имела алый цвет. Идея передать производство оборудования с МТЗ Южмашу была экономически выгодной и позволила снизить стоимость готовой машины. В процессе производства (с 1966 по 2001 год) было создано несколько модификаций таких тракторов, и на их базе создан экскаватор.

Популярностью модели заинтересовала шведская компания Volvo, и в 1974 году СССР продал им техническую документацию на трактор. На основании технической документации Volvo выпустила свой бренд Tractors VM70.

«Юмз 6» — универсальная инвалидная коляска, предназначенная для выполнения следующих задач:

  • для помощи в сельском хозяйстве. К нему можно прикрепить навесное и полунавесное оборудование, помогающее вспахивать землю;
  • в дорожном строительстве для рытья траншей ковшом;
  • с его помощью можно перевозить различные мобильные агрегаты;
  • используется для выполнения транспортных операций с прицепами и полуприцепами;
  • техника сконструирована таким образом, что может работать при температурах от -40 до + 40 ° C.

Для трактора был специально создан ряд управляемых устройств, с помощью которых технику легко трансформировать в игровой автомат, экскаватор или бульдозер.

Описание и технические параметры модели

Конструкция: Полуприцеп, к которому крепится передний мост, дизельный двигатель и муфта сцепления. К задней части рамы прикреплена кабина управления, с помощью которой водитель управляет агрегатом.

Агрегат имеет четырехцилиндровый двигатель без турбонаддува с простой конструкцией и удобством в эксплуатации.До первого ремонта двигатель проработает 10 000 часов. Двигатель запускается с помощью пускового механизма (в моделях 6 л, 6 л и 6 АКМ) или электростартера (в моделях 6 м, 6 АКМ).

Коробка передач и коробка передач управляются одним рычагом, а рулевая колонка регулируется по углу установки и высоте. Есть возможность регулировать задние колеса в плавном режиме. Гидравлическая система не автоматизирована.

Обзор трактора ЮМЗ 6: Технические характеристики

Тип двигателя D65 n или d65 m
Модификации 6a, l, al, Akl, Akm
Максимальная рабочая скорость 11 км / ч
Максимальная скорость передвижения 24.5 км / ч
Максимальная скорость сзади 5,7 км / ч
Радиус вращения 5 м.
Мощность двигателя 45,5 кВт
Объем мотора 4,94 л.
Мощность двигателя 60 л / с
Размеры двигателя 4065x1884x2730 мм (д / ш / ц)
Вес 3400 кг
Torkemose диск задний привод
Объем дизельного бака 90 л.
Количество передач 6
Сгорание топлива 4 л / ч
Муфта сцепления двоичная

Основные модификации

Модификации модели: 6кл, 6м, 6а, 6К, 6 ACL. Рассмотрим каждую из них:

  1. Юмз 6кл. Это самая первая модификация, выпускавшаяся с 1966 по 1978 год. Устройство было идентично МТЗ 5;
  2. 6 М. Вместе с моделью 6л параллельно вышла модель 6м, главной особенностью которой был запуск мотора с помощью электростартера;
  3. Юмз 6 др.Основные изменения 6 Al по сравнению с моделью L заключаются в изменении тормозной системы, обновлении приборной панели и добавлении возможности рулевой колонки по углу наклона. Модификация выпускалась с 1978 по 1986 год. Класс 6а — вариант для промышленности, имевший место для крепления навесного оборудования.
  4. 6 AKL — модификация выпускалась с 1991 по 2001 год. Увеличена кабина (что указывает на букву «К» в названии модели), а также добавлена ​​возможность автоматического управления управлением гидравликой;
  5. АКМ — отличия Трактора ЮМЗ 6 АКМ от АКМ 6 в том, что он запускался не от пускового двигателя, а от электростартера;
  6. Экскаватор ЮМЗ 6 — трактор данной модификации из специального ковша для землеройных работ.


Льготы

  • Надежность. Этот трактор не выпускается более десяти лет, но до сих пор его можно встретить на сельскохозяйственных предприятиях страны.
  • Универсальность. Возможность монтажа различного навесного оборудования для работы в строительстве, сельском хозяйстве и дорожном строительстве.
  • Возможность работы в суровых климатических условиях.
  • Плавный ход.
  • Двигатель легко демонтируется для ремонта.
  • Простой дизайн и доступные детали.

недостатки

  1. Мало оборотов двигателя.
  2. Двигатель не приспособлен для длительной работы без нагрузки (кранов).
  3. Убрать скорость на коробке передач.
  4. Утечка масла.

Автомобиль ЮМЗ-6 — легендарная модель СССР Wheeper, выпуск которой прекратился в 2001 году. В его смену был заменен обновленный МТЗ модели 1221. Спустя 15 лет после последнего выпуска в деревнях еще предстоит найти самый старый трактор (чаще всего встречаются модификации Ал и Акл), что говорит о его надежности и долговечности.


Базой для создания экскаватора ЮМЗ послужил колесный трактор, выпускавшийся в 1970-2001 годах Южным машиностроительным заводом. Этот трактор предназначался для работы в сельском хозяйстве.

Особенности модели

Для преобразования трактора в экскаватор была спроектирована и закреплена на нем обвязочная рама, необходимая для увеличения мощности. На этой раме установлена ​​поворотная колонна с углом поворота 160º, работающая от двухцилиндрового гидропривода.От этого же привода работают стрела и ковш. Экскаватор комплектуется разн.

Оснащение экскаватора

Экскаватор-погрузчик оборудован;

  • несколько сменных ковшей;
  • графт различного объема;
  • погрузчик.

Это делает его универсальным транспортом, который также отличается небольшими габаритами и незаменим при работе в труднодоступных местах для другой техники.

Применяющийся экскаватор

С помощью граона, удобрений, соломы, сыпучих материалов и др. Товаров.Экскаваторными экскаваторами:

    вращать
  • ямку с отвалом или убирать перекопанный грунт;
  • рытье траншей, котлованов.

Все работы можно проводить на различных почвах:

  • глина;
  • земельный участок;
  • солончаки;
  • шлак и др.

Для погрузки есть крюк, а для взлома — бульдозер.

При использовании экскаватора ШМЗ развиваются мелкие опасения, создают насыпь, производят расчистку территории и другие монтажные работы.Эту технику можно использовать как кран или гидромолот, применять вилы или прямую лопату.

Большое значение имеет высококачественная сталь, из которой изготавливаются запасные части экскаваторного оборудования. Благодаря высокой маневренности эта техника очень востребована в самых разных хозяйствах.

Изначально экскаватор ЮМЗ предназначался для использования в строительстве и коммунально-бытовом хозяйстве. После модернизации он стал пригоден для использования в сельском хозяйстве.

До сих пор эти машины используются в различных хозяйствах, хотя уже сняты с производства.

Залог их успеха — относительно небольшие размеры, маневренность в совокупности с высокими характеристиками. А их невысокая стоимость — еще одно неоспоримое доказательство преимуществ перед импортными машинами того же класса.

Технические характеристики

Потомок известного всем трактора МТЗ-5.

Несмотря на небольшие габариты, этот экскаватор работает на уровне более крупной и прочной техники.

Экскаватор модель ЮМЗ-6

Основные характеристики:

  • масса экскаватора при эксплуатации 6600 кг;
  • Вместимость ковша
  • — 0,28 м³;
  • при копании глубина может достигать 4,15 метра при радиусе до 5,3 метра и ширине отвала 2,3 метра;
  • при разгрузке высота 3,2 метра.
  • габаритные размеры станка: 7800х2500х3900 мм;
  • королевский размер — от 1400 до 1800 мм;
  • расход топлива — 10.8 литров в час.

Экскаваторы разных моделей оснащались четырехтактными двигателями двух разных типов, работающими без турбонаддува на дизельном топливе:

  • Д-65 мощностью 60 л.с. с объемом цилиндров 4,94 л, дополненный двигателем электростатического пуска;
  • Д-242 мощностью 62 л.с. (44 киловатта) с объемом цилиндров 4,75 литра.

Параметры передачи

Девятиступенчатая коробка передач, входящая в систему трансмиссии экскаватора ШМЗ-6, содержит несколько сдвоенных передач.Кроме того, в систему входит двухмиллиардная муфта сцепления. Если в коробке передач стоит коробка передач, количество передач увеличивается вдвое.

Автомобиль преодолевает уклоны до 10 градусов на подъеме и развивает скорость до 32 км / ч. Вперед, до 25 км / час назад.

Шасси

Преимущество агрегата, дающего возможность оптимизировать работу, заключается в том, что ходовая часть колеса, а не гусеница. В качестве ведущих выступают задние колеса, а в качестве направляющих — передние.Рабочая поверхность колеса оснащена пневматическими шинами, которые отлично подходят для работы на рыхлых или неровных поверхностях.

Механизм рулевого управления состоит из червяка, грудного сектора и гидроусилителя.

Гидравлическая система

Включает два независимых гидравлических материала с поршневыми гидроцилиндрами. Один привод отвечает за работу ковша, рукоятки и стрелы, второй — за работу поворотного механизма, выносных опор и бульдозера.Оба гидропривода имеют общий заправочный бак.

В состав гидросистемы входит комплекс оборудования:

  • масляный насос;
  • заправочная емкость;
  • фильтр масляный;
  • гидроцилиндр распределитель;
  • арматура разъединительная к агрегатам машин с гидроагрегатами.

Шасси трактора ЮМЗ управляется одним рычагом и не требует указания. Рулевая колонка регулируется по высоте и углу установки.

Особенности эксплуатации

Этой техникой легко управлять. Просторные, легкие и безопасные кабины экскаватора имеют отличный обзор.

Технические характеристики

позволяют экскаватору ЮМЗ работать в любую погоду с температурой воздуха от -40ºС до + 40ºС. Технике не страшен повышенный уровень пыления.

Для предотвращения преждевременного износа гидравлики и продления срока службы машины регулярная очистка днища масляного бака, своевременная замена фильтров, масел и грязи, проверка герметичности всех узлов в двигателе.

Оборудование экскаваторное

Оборудование может быть укомплектовано следующим оборудованием:

  • различные ковши в зависимости от их назначения;
  • гидромолот;
  • зуб для расшатывания;
  • графтов различного объема.

Конструкция станка позволяет работать со сменным оборудованием.

Зуборыхлитель Используется для взрыва плотной или рыхлой почвы, коры и корней мозга, вскрытия тротуаров, дорожных покрытий и т. Д.

С помощью гидромолота можно раздробить бетонные полы, стены конструкций, рыхлый грунт и т. Д.

Grabie Оснащить экскаватором-погрузчиком для погрузки сыпучих материалов.

Существующие модификации экскаватора ЮМЗ

Южный машиностроительный завод разработал несколько модификаций трактора ЮМЗ-6:

  • Юмз-6л отличается округлой решеткой радиатора, внешне напоминающий МТЗ-50.Имеет пусковой двигатель.
  • Юмз-6ал имел прямоугольный капот, рулевую рейку, регулируемую по высоте и углу наклона. Изменен тип приборной панели и доработана конструкция тормозной системы.
  • ЮМЗ-6АК с регулируемой гидросистемой (силовое и позиционное регулирование), с улучшенным козырьком кабины. Впервые произведена в 1978 году.
  • Юмз-6кл. В этой модели производитель имеет штатные крепления для бульдозера и экскаватора, и именно эта модификация считается экскаватором.
  • Экскаваторы этого типа до сих пор успешно используются в строительстве и коммунальном хозяйстве, в сельском хозяйстве для исчезающих и погрузочно-разгрузочных работ, в других отраслях производства для прокладки трубопроводов, кабельных линий, столовых приборов и других работ.

    Для каждой модели трактора в инструкции по эксплуатации указан расход топлива, однако разные производители используют разные формулы для определения среднего значения. Кроме того, следует учитывать, что используемые формулы предполагают идеальные условия для работы трактора: его полная загрузка, сухая ровная дорога, отсутствие осадков и т. Д.Поэтому в большинстве случаев расход топлива рассчитывается для каждой машины индивидуально, в зависимости от того, в каких условиях необходимо ее эксплуатировать. Рассмотрим причины, по которым расход топлива может увеличиваться или уменьшаться, а также принцип расчета уровня расхода топлива.

    Факторы, влияющие на расход топлива тракторов

    Запасы топлива (или меньший, чем необходимо, расход) могут быть обусловлены несколькими факторами. Например, одна из основных причин — техническое состояние силового агрегата трактора.Специалисты советуют перед началом работ проверить ДВС на предмет выявления неисправностей.

    Источник фото: Website / Trade

    Показатель также влияет на стиль вождения оператора (агрессивная езда, неправильная скорость или неправильный режим переключения передач). Погодные условия, сезонность выполнения работ и ландшафт также являются причинами увеличения или уменьшения расхода топлива тракторами.

    Уровень расхода топлива за час при движении зависит от грузоподъемности прицепа, а также от типа дорожного покрытия.Производители выделяют три типа дорог в зависимости от их состояния:

  1. Дороги с твердым покрытием; полевые дороги; Каменистые снежные дороги.
  2. Дороги с гравийным, щебеночным (битым) или песчаным (загородным) покрытием; просушенная после дождя дорога с грунтовочным покрытием; Стартовый грунт с твердым покрытием; Корм для зерновых культур.
  3. Дороги с глубокими колеями; мерзлая или нормальная влажность пашни; Дороги с травяным покрытием; с дефектами после оттепели; поле после уборки корневых пластин; Снежно-вирулентный; внедорожные пружины; Разбитые дороги.

Поиск необходимого оборудования или запчастей стал еще проще — оставьте и перезвоните.

Расчет расхода топлива трактора самостоятельно: нюансы

Определение расхода топлива тракторов дает возможность оценить будущие затраты на обслуживание техники. Для измерения показателя трактор должен проехать 100 км. После этого определяется количество горючего топлива. Важно: сама машина, а также все узлы и агрегаты должны быть в полностью исправном состоянии.


Исходное фото: Сайт / Trade

Для расчета показателя расхода топлива машиной принимаются следующие характеристики: удельный расход топлива (R), мощность силового агрегата в Л.С. (N) и коэффициент передачи кВт, равный 0,7. За Р. принимается расход топлива за 1 час. Исходя из этого, формула расчета следующая:

P = 0,7 * R * N

Нельзя забывать, что разные модели имеют разную грузоподъемность.В связи с этим при расчете используется поправочный коэффициент. При полной, неполной, половинной или частичной загрузке используются, соответственно, следующие показатели: 1; 08; 0,6; не более 0,5.

Расход топлива отечественных и зарубежных тракторов: все дело в модели


Исходное фото: Сайт / Trade

В заключение приведем норму расхода топлива для наиболее популярных моделей сельскохозяйственных тракторов МТЗ Беларусь, ЮМЗ и Джон Дир.

Ниже приведены примеры расхода топлива более мощных тракторов John Deere разных моделей.

Таблица: Базовые нормы расхода топлива трактора (гусеничный и колесный)

Марка, модель)

дополнительные характеристики

Basic
норма,
кг / час

Тракторы и тракторы Гусеничный

В-1 (370 кВт)

B2-450 (330 кВт)

A-650g (220 кВт)

Д-240 (55.2 кВт)

ГАЗ-34041.
(конвейерный трактор)

В-46-5 (525 кВт)

DT-54 / DT-54B / DT-54M

Д-160 (122,8 кВт)

Т-130 / Т-130БГ

Д-130 (102.9 кВт)

(К) / (К) /

Тракторный двигатель

Юмз Характеристики Расход. Описание и основные характеристики экскаватора ЭММЗ


Универсальный колесный трактор ЮМЗ-6, серийное производство которого с небольшими модернизациями продолжалось с 1966 по 2001 год на заводе Южмаш в украинском Днепропетровске.Благодаря удачной концепции и высокому качеству трактор стал незаменимым помощником труженикам поселка, строителям, коммунальным службам. Автомобиль выпускался в нескольких, существенно отличающихся друг от друга модификациях, что позволяло расширять области его эксплуатации.

История создания

Еще в годы Великой Отечественной войны в Днепропетровске строительство крупного автомобильного завода. Позже специализация предприятия была изменена, и он перешел на выпуск продукции оборонно-промышленного комплекса.«Южный машиностроительный завод» стал одним из ведущих предприятий ГХК СССР. Здесь производили ракетную технику, космические аппараты, двигатели, кроме продукции военного назначения, Южмаш выпускал гражданскую технику, тракторы.

Модель трактора ЮМЗ-6 заложена на концепт МТЗ-5 «Беларусь» производства Минского тракторного завода. Модернизированный и доработанный дизайн оказался очень удачным и востребованным. Достаточно отметить, что через два года после запуска серийного производства с конвейера Сужмаша сошел стотысячный трактор.


Не последнюю роль в успехе модели сыграло и заводское отношение завода к ВПК — здесь была жесткая военная приемка, благодаря которой качеству выпускаемой продукции уделялось первостепенное значение.

Дизайн

Трактор построен по классической «тракторной» концепции. Основа конструкции — полурамка, сваренная из пары чавков и поперечного бруса. На полураме к блоку трансмиссии крепится болтовое соединение.Силовой агрегат, редуктор и мост собраны на болтовых соединениях единым узлом, установленным на полурадио.

Максимально допустимая масса трактора ЯМЗ-6 с навесным оборудованием — 3,9 тонны, без навесного оборудования — 3,3 тонны. Трактор может эксплуатироваться с прицепом массой не более 6 тонн.

Кабина

Трактор получил достаточно удобную и эргономичную кабину с шумоизоляцией. Круглое остекление с рабочего места тракториста обеспечивает отличный обзор.Достаточная герметичность просторной кабины предотвращает попадание пыли в салон при работе на стройплощадках. Естественная вентиляция осуществляется через люк на крыше и открытое заднее стекло.


Рулевая колонка трактора регулируется по высоте и наклону. Рулевое колесо снабжено гидравлической жидкостью. В кабине самолета установлены осветительные приборы, автономный отопитель, электровентилятор. Салон укомплектован аптечкой, сумкой с набором инструментов и термосом.

Кабина крепится к шасси с помощью резиновых амортизаторов, что снижает вибрацию и жесткость подвески.

Двигатель ЮМЗ-6

Тракторы производились в комплектации с двумя типами дизельных силовых установок Д65 и Д-241-71. На более ранних модификациях трактора устанавливался дизель Д-241-71 мощностью 45,6 лошадиных сил с рабочим объемом 4,75 литра. Базой для трактора стал 5-литровый двигатель Д-65 мощностью 60 лошадиных сил. Этот 4-тактный 4-цилиндровый мотор с системой непосредственного впрыска топлива имел рядное вертикальное положение цилиндров. Двигатель запускается пусковым устройством или электростартером.

Энергоблок оборудован системами воздушного охлаждения, смазки и подачи топлива.


Двигатель трактора агрегатируется с валом отбора мощности, что позволяет использовать различное навесное оборудование. Двигатели ЯМЗ-6, которыми оснащался трактор, славились надежностью, долговечностью и высоким ремонтом.

Автомобиль комплектовался топливным баком на 90 литров. Рабочая скорость трактора 11 км / час, максимальная скорость движения в транспортном режиме 25 км / час. В режиме заднего хода Трактор развивает скорость 5.7 км / ч.

Трансмиссия

Трактор комплектовался 5-ступенчатой ​​механической коробкой передач, позволяющей развивать максимальную скорость 25 километров в час. В конструкции КПП, оснащенной забойным редуктором, предусмотрена возможность работы двигателя в статическом положении с включением муфты сцепления.


Коробка передач собрана в единый литой блок с механизмом заднего моста, что создавало проблемы при ремонте, особенно при отсутствии лифтов.

Подвеска, рулевое управление и тормозная система

Шасси трактора ЯМЗ-6 имеет конструкцию заднего моста, сцепления, коробки передач и жесткой подвески переднего моста. Передняя ось трактора проста и надежна. Крепится с помощью одной точки крепления к поперечному фасадному брусу.

Конструкция включает механизм управления усилием зародыша и муфту сцепления.

Рулевой механизм с гидроусилителем приводится в движение гидроагрегатом без системы автоматического регулирования.На доработанных версиях трактора устанавливалась регулируемая и по углу наклона рулевая колонка.


Автомобиль имел высокий центр тяжести, из-за чего допустимый угол преодолеваемого крена был установлен всего 10 градусов, но машина значительно превышала этот показатель.

Трактор ЮМЗ-6 комплектуется автономными для каждого колеса барабанными тормозами. Подобная схема упрощает управление и позволяет маневрировать, замедляя разные колеса. Повышенная проходимость машины обеспечивается системой блокировки заднего дифференциала.

Модификации

Трактор выпускался более трех десятилетий, и за эти годы конструкторы предприятия регулярно совершенствовали автомобиль и расширяли его возможности. В связи с этим появилось несколько модификаций машины:

  • ЮМЗ-6Л — основным отличием от базовой модели было наличие пускового двигателя для запуска машины;
  • ЮМЗ-6АЛ — Модификация с обновленной тормозной системой, приборной панелью и решеткой радиатора;
  • ЮМЗ-6К — модификация для строительных и промышленных предприятий.Узлы крепления сельскохозяйственного навесного оборудования заменены на системы крепления бульдозерного отвала и ковша для экскаватора. Кроме того, трактор оснастили кабиной увеличенных габаритов;
  • ЮМЗ-6АК — автомобиль с регулируемой рулевой колонкой и новой кабиной с повышенным уровнем комфорта.

Навесное оборудование

Трактор изначально разрабатывался как универсальная машина, способная работать с прицепами, сельскохозяйственным и промышленным навесным оборудованием.

Навесное оборудование, адаптируемое к трактору, делится на три категории:

  • сельхозтехника — сеялки, плуги, культиваторы, бороны;
  • спецтехника — компрессоры, сварочные аппараты, подъемники, прочее;
  • транспортная техника — прицепы, тележки, цистерны.

Навесное оборудование крепится к трактору с помощью следующих элементов:

  • силовой агрегат pTO;
  • фиксатор;
  • дерьмовый агрегат СА 1, оборудованный блоком управления, установленным в салоне.

Трактор оборудован системами, позволяющими подключать электрические, гидравлические и пневматические устройства. Возможность работы с навесным оборудованием и транспортным оборудованием значительно расширяет возможности машины и сферу ее использования.

Неисправности ЮМЗ-6

Несомненными достоинствами трактора были надежность, неприхотливость и значительный ресурс. При соблюдении условий эксплуатации и своевременном обслуживании Трактор может бесперебойно работать в течение многих лет без необходимости капитального ремонта.Таким образом, ресурс двигателя до капитального ремонта был установлен в размере 10 тысяч часов. Ресурс установленной производителем машины составлял 10 лет, однако сегодня, когда трактор давно снят с производства, на сельскохозяйственных и промышленных предприятиях много машин, многократно превышающих установленный ресурс.

Сцепление — в числе проблемных узлов, часто отказывающее из-за ускоренного износа фрикционных накладок в результате повышенных нагрузок на ЮМЗ-6.


Другая часто возникающая неисправность — это износ и утяжеление форсунок топливной системы, что приводит к сбоям впрыска топлива.

Не отличается надежностью и гидроусилителем. Проблемы здесь возникают из-за поломок насосной системы и разрушения гидрораспределителя.

Во избежание возникновения серьезных поломок, требующих дорогостоящего ремонта, рекомендуется своевременно и качественно производить регулировку клапанов и сцепления, а также заменять неисправные и сгоревшие форсунки топливной системы.

Запасные части и ремкомплекты представлены на рынке в достаточном количестве. Стоимость запчастей небольшая, что позволяет без проблем и значительных затрат выполнить ремонт любой сложности.


Цена тракторов

По понятным причинам новых тракторов данной модели сегодня на рынке нет. Но предложений технически исправных машин использовано хоть отбавляй. Их стоимость зависит от года выпуска, технического состояния, комплектации, наличия навесного оборудования. Цены ассортимента колеблются от 80 до 400 тысяч рублей. Машины, прошедшие капитальный ремонт и в технически безупречном состоянии продаются за 500-600 тысяч рублей.

Колесный трактор Юмз-6 прожил славную трудовую жизнь, став одним из символов своей тяжелой эпохи.Созданный в далеких 60-х годах, когда страна освоила девственность и построила новые города, она стала образцом надежности, неприхотливости и высокого качества. Простая конструкция, универсальность, высокие эксплуатационные параметры, большой ход и другие характеристики обеспечили популярность и востребованность трактора-долгожителя. Не случайно сегодня он продолжает работать в полях и на стройках, а его техническая концепция заложена в конструкции новых моделей, выпускаемых рядом отечественных предприятий.

Видео

В Советском Союзе разработка и производство сельскохозяйственной техники решались централизованно. Пример трактора ЮМЗ-6 конструкции Минского тракторного завода, выпуск которого впоследствии был организован в Днепропетровске на Южмаше. Такой подход к проектным и опытно-конструкторским мероприятиям позволил сэкономить значительные средства при внедрении модели в производство.

Колесный трактор марки ШМЗ-6 относится к классу универсальных машин общего назначения семейства «Беларусь».Предназначен для выполнения следующих видов работ:

  1. Сельскохозяйственные работы с прицепным, полунавесным и навесным оборудованием.
  2. Дорожное строительство, лесное хозяйство и специальные виды работ.
  3. Трактор может использоваться в качестве привода мобильных и стационарных агрегатов.
  4. Транспортные операции с использованием прицепов и полуприцепов.

Специально для ЮМЗ-6 создана серия навесного оборудования, существенно расширяющая его возможности.С помощью упомянутых агрегатов этот трактор трансформируется в игровой автомат, бульдозер, экскаватор или погрузчик. Переоборудование может проводиться как в заводских условиях, так и в специализированных мастерских.

1. История создания трактора ЮМЗ-6

Первые образцы этой модели были собраны на Южном машиностроительном заводе в городе Днепропетровск в 1966 году. Прототипом описываемого трактора стал МТЗ-5, разработанный Минским конструкторским бюро тракторного завода.Данная модель выпускалась на СЭМЗ с 1958 года. При модернизации были сохранены многие технические решения, обеспечивающие высокую производительность машин.

Тракторы Юмз-6 выпускались серийно, начиная с 1970 года, последний экземпляр сошел с конвейера завода в 2001 году. В процессе производства в конструкцию вносились различные изменения, разработано четыре модификации. Речь идет о следующих моделях: ЮМЗ-6Л, ЮМЗ-6АЛ, ЮМЗ-6К и ЮМЗ-6АК.

Конструкция трактора оказалась настолько удачной, что ее заинтересовали за рубежом.В частности, в 1974 году технологическая документация была приобретена у шведской компании Volvo в Советском Союзе. На базе ЮМЗ-6 была разработана модель Volvo BM-700, выпускавшаяся с 1976 по 1982 год. Эта техника хорошо зарекомендовала себя в сложных климатических условиях Скандинавии.

Трактор Юмз-6л выпускался с 1970-1978 годов.

Последний трактор этой серии в модификации ЮМЗ-6АЦМ-40.2 сошел с конвейера завода в 2001 году и был снят с производства как морально и технически устаревший.На смену данной модели пришли ЮМЗ-8040.2, ЮМЗ-8040.2М, ЮМЗ-8244.2 и ЮМЗ-8244.2м. Описываемый трактор выпускался более 30 лет, что свидетельствует о значительном потенциале.

2. Общее описание и технические характеристики трактора ЯМЗ-6

.

Компоновка данной модели классическая для машин этого класса с колесной формулой 4х2. Кассеты трактора СИМЗ-6 представляют собой полурам, состоящий из двух продольных лонжеронов и поперечного переднего бруса. На данной конструкции закреплены муфты муфты кривошипов и редукторов.

В передней части трактора смонтирована передняя ось с управляемыми колесами, вращение которых обеспечивается осью. Сзади автомобиль опирается на жестко закрепленный на коробке передач картер коробки передач. Эта конструкция самая простая и надежная. Привод на задние колеса до конца главной передачи остается постоянным.

Трактор комплектуется пневматическими шинами низкого давления с развитыми грунтовочными средствами, обеспечивающими высокую проходимость. Колеса имеют разный диаметр, размер передних шин 7,50-20 или 9.00-20; Задний — 15.5R38. Такое техническое решение типично для машин данной категории и обеспечивает им довольно высокие технические характеристики.

Тракторы серии ЯМЗ-6 относятся к тяговому классу 1,4, что делает их востребованными в различных сферах хозяйствования. В станке оборудовано:

  • раздельно-агрегатная гидросистема;
  • электрооборудование с бортовой сетью на 12 В;
  • Пневматическая система
  • ;
  • механизм заднего образца оборудования.

Рулевое управление трактора оснащено гидроагрегатом, поворот передних колес осуществляется трапецией за счет продольной тяги. Последний через карданную передачу соединен с деревьями трехспорного рулевого колеса. Рабочая тормозная система — пневматическая, тормозная или дисковая с педальным управлением. Механизм парковки приводится в движение рычагом, фиксируемым храповым механизмом.

Трактор Юмз-6л выпускался с 1978 по 1986 год.

2.1 Размерно-массовые параметры

Тракторы серии ЯМЗ-6 относятся к категории средних универсальных машин.

Основные массогабаритные характеристики машины следующие:

Размеры:
  1. Длинный.
    • с образцом механизма — 4165 мм;
    • без навесной системы — 3690 мм;
  2. ширина — 1884 мм;
  3. высота
    • по крыше кабины — 2660 мм;
    • глушителем верхней точкой — 2860 мм;
  4. база — 2450 мм;
  5. торт регулируемый:
    • передние колеса от 1360 до 1860 мм;
    • сзади от 1400 до 1800 мм;
  6. клиренс агрономический — 450 мм.

Масса станка:

  • конструкционный без технических жидкостей — 3350 кг;
  • рабочий — 3895 кг;
  • распределение массы между осями от 1 до 2.
  • Допустимая масса прицепа 6000 кг.
  • Максимальная масса навесного оборудования не более 1150 кг.

Габаритные массовые характеристики трактора ЯМЗ-6 могут отличаться от указанных в зависимости от модификации.Размеры машины и рациональная разводка обеспечивают отличную маневренность и проходимость. Допускается использование на ограниченных участках, в промышленных и сельскохозяйственных сооружениях, в лесах и на открытых пространствах.

2.2. Двигатель трактора ЮМЗ-6


Тракторы серии ЯМЗ-6 комплектуются дизельными силовыми агрегатами двух моделей Д65М и Д65Н, которые имеют разную конструктивную массу 525 и 540 кг соответственно. Двигатель установлен в передней части кабины и закреплен с помощью резинометаллических опор на раме.Сверху и спереди часть силового агрегата прикрыта кожухом, по бокам установлены съемные стальные панели. Технические характеристики ГД:

Дизель атмосферный без турбонаддува, что значительно упрощает его конструкцию и эксплуатацию. Силовой агрегат имеет систему жидкостного охлаждения с установленным спереди радиатором. Подача топлива осуществляется из бака, расположенного за кабиной и защищенного от внешних воздействий стальным листом. Производитель гарантирует минимальный ресурс двигателя 10 тысяч часов до первого капитального ремонта.

2.3. КПП трактора ЮМЗ-6

Тракторы серии

Юмз-6 комплектуются механической коробкой передач, предназначенной для изменения передаточных чисел, обеспечивающих реверсивное движение и отбор мощности. Конструкция допускает работу двигателя при неподвижном тракторе и включенной муфте сцепления.

Коробка непрерывного переключения передач и три движущиеся каретки имеют пять ступеней с ручным рычажным управлением. Агрегат укомплектован скважинным редуктором, уменьшенным вдвое для увеличения количества режимов вдвое.Первичный вал, установленный на роликовых подшипниках, через зубчатую передачу и муфту приводит во вращение вторичный вал или VO.

Устройство коробки исключает возможность включения двух шестерен одновременно через специальную сцену. Также предусмотрен механизм блокировки, позволяющий избежать запуска двигателя, если КПП не находится в нейтральном положении. Смазка деталей и узлов коробки передач осуществляется маслом в картере путем частичного погружения шестерни и ее разбрызгивания.

2.4. Шасси и трансмиссия Трактор ЮМЗ-6

Трактор колесный универсал ЮМЗ-6 оснащен надежными механизмами трансмиссии и преобразования крутящего момента от двигателя к колесам. В состав шасси входят:

  • Главная муфта сцепления. Двойной, постоянно закрытый с сухим картером, принцип работы — фрикционный. Помимо основной муфты есть отдельный механизм сцепления привода БОВ, раздельное управление основным и дополнительным устройством.
  • Переключатель трансмиссии (подробно описано выше).
  • Задний мост в картере, на котором установлена ​​главная и конечная передачи, между которыми находится дифференциал.

Передние колеса установлены на неподвижных осях, которые, в свою очередь, закреплены на поворотном пальце. Телескопическая балка моста, обеспечивающая смену колеи за пределы. Задние колеса установлены на полуосях с опорой для шарикоподшипников, установленных в втулках. В мосте Картера залиты трансмиссионные масла, обеспечивающие смазку механизмов.

3. Трактор кабинный ЮМЗ-6

.

Кабина тракторная ЮМЗ-6 ACL 1992.

Описываемая модель достаточно проста в управлении и имеет удобное рабочее место механизатора. Кабина трактора ШМЗ-6 отличается прочностью конструкции, в целях безопасности водитель снабжен пространственным каркасом. Вход осуществляется через двери, расположенные по бокам.

Остекление двухуровневое с большими панорамными окнами по периметру вверху, а также маленькими — внизу лицевой панели и обеих дверей.Есть зеркала заднего вида и дворники с электроприводом. Задний i. Боковое стекло, поворачивающееся вокруг горизонтальной оси, установлено в верхней части.

Кабина трактора ЯМЗ-6 установлена ​​на четырех резиновых амортизаторах с опорой рамы спереди и кронштейнами крыльев — сзади. Здесь размещены следующие элементы:

  1. Сиденье водителя регулируется по высоте и установлено на пружинном амортизаторе.
  2. Органы управления:
    1. Рулевая колонка с механизмом плавного изменения положения по высоте и вылета.
    2. Рычаги переключения передач стояночный тормоз Редуктор и вал отбора мощности.
    3. Педали: сцепления и тормозной системы.
  3. Спидометр приборной панели, датчики давления в масляной и пневмосистеме, индикаторы напряжения и тока. Вот замок запуска двигателя с ключом.

Кабина оборудована большими зеркалами заднего вида, козырьками для защиты от прямых солнечных лучей. Температурно-влажностный режим обеспечивает встроенный обогреватель с вентилятором.Есть ящик для размещения аптечки, пепельница, в базовой комплектации есть термос для воды и специальный зажим для его размещения. Кабина по параметрам эргономики и удобств признана экспертами отличной.

4. Системы навесного оборудования Трактора ЯМЗ-6

Трактор серии ЯМЗ-6 предназначен для работы с разнообразным навесным, полунавесным и прицепным оборудованием. Номенклатура этих устройств различается по многообразию, их общее количество — это спецификация 258 позиций.

Трактор может агрегатироваться со следующими типами механизмов:

  • Сельскохозяйственный инструмент: плуги, бороны, культиваторы, сеялки и многое другое.
  • Оборудование общего назначения: сварочные аппараты, компрессоры.
  • Прицепы и полуприцепы для перевозки различных грузов, в том числе контейнеров.

Для установки вышеуказанного оборудования предусмотрен механизм куртки, прикрепленный к кронштейнам задней стенки КПП. Данная система состоит из четырех звеньев с тремя точками навески крепежного оборудования.Механизм гидроцилиндра, что обеспечивает возможность перемещения оси подвески по вертикали на 750 мм вверх и вниз. Система навесного оборудования комплектуется следующими устройствами:

  • Механизм фиксации устройства в транспортном положении.
  • Устройство тяговой модели Case-1 с панелью управления, установленной в кабине.
  • Вал отбора мощности имеет защитную крышку.

В задней части находятся также устройства, обеспечивающие подключение гидравлической, пневматической и электрической систем прицепного или прицепного оборудования к бортовым сетям.Установленный механизм позволяет оператору самостоятельно устанавливать и подключать любое из перечисленных выше устройств и использовать его. Это обстоятельство позволяет значительно повысить производительность труда и отказаться от услуг коммунальщиков.

5. Модификация трактора ЯМЗ-6

Трактор ЮМЗ-6К выпускался с 1986 по 1993 год.

Конструкторское бюро Южмаша постоянно работало над модернизацией техники и улучшением ее эксплуатационных и экономических характеристик.Всего за историю модели было выпущено четыре модификации тракторов, описываемых серией:

  • Юмз-6л. Выпускался с 1970 по 1978 год и по устройству мало чем отличается от МТЗ-5. По внешнему виду практически не отличим от аналога за исключением округлой решетки радиатора.
  • Юмз-6л. ушел с конвейера с 1978 по 1986 год. В ходе модернизации поменяли панель приборов и решетку радиатора, улучшили тормозную систему.
  • ЮМЗ-6К. № Выпускался с 1986 по 1993 годы. Это промышленная модификация модели и не боится образца механизма для аграрной таможни. Машина имеет элементы для крепления бульдозерного ножа и экскаваторного оборудования.
  • ЮМЗ-6АК. Собирался с 1993 по 2001 год. От других моделей отличался улучшенной конструкцией кабины, увеличенным остеклением и складывающимися окнами. Введен механизм регулировки рулевой колонки.

Трактор ЮМЗ-6АК выпускался с 1991 по 2001 год.

Указанные модели добавляются к указанным моделям с указанием типа системы пуска силового агрегата: L — пусковой двигатель и М — электростартер. Все вышеперечисленные модификации тракторов ЯМЗ-6 активно применялись в народном хозяйстве. Отдельные машины эксплуатируются и по сей день, несмотря на солидный возраст, что говорит о большой силе.

6. Возможность эксплуатации трактора ЯМЗ-6

Агропромышленные модели Южного машиностроительного завода показали себя исключительно прочными и неприхотливыми.Ресурс энергоблока до первого ремонта составляет не менее 10 000 часов, а трудоемкость ежедневного обслуживания не превышает 0,0586 человеко-часов. При заявленном сроке службы в 10 лет он сейчас по ходу копий увеличился втрое и даже в четыре раза превышает этот показатель.

За все время эксплуатации накоплена полная статистика отказов трактора. Наиболее подвержены износу следующие узлы и механизмы:

  1. Механизм рулевого управления с гидроусилителем.Причина выхода из строя выходного НШ-10 насоса или клапана распредвала.
  2. Неисправность сцепления. Износ фрикционных накладок рабочего диска из-за превышения предельных нагрузок.
  3. Развитие в группе цилиндрофонов из-за несвоевременной замены масла или неквалифицированного обслуживания.
  4. Система подачи топлива. Наблюдается ухудшение разбрызгивания топлива из-за износа форсунок.
  5. Потеря упругости рессор и увеличение зазоров между ГРМ.

Длительная и безаварийная работа Тракторов серии ЮМЗ-6 обеспечена правильным пробегом, соблюдением рекомендуемых режимов работы и своевременным выполнением сервисных процедур. Производителю удалось добиться оптимального сочетания Высоких технико-экономических показателей и простоты разработки и использования

7. подключение

Трактор ЮМЗ-6 всех модификаций, несмотря на прекращение их выпуска 15 лет назад, до сих пор эксплуатируется в различных сферах хозяйственной и производственной деятельности.Успех подтверждается тем, что технологическая и конструкторская документация была приобретена шведской компанией Volvo. На его основе выпускалась лицензионная модель и довольно долгое время.

Советское оборудование, разработанное и выпущенное в прошлом веке, успешно используется в современных условиях. Особенно это касается спецтехники. Примером может служить трактор ЮМЗ 6. Это удачный прототип качественной разработки МТЗ-5. Выпуск этой модели и ее модификаций осуществлялся с 1970 по 2001 год.

Для этого были задействованы производственные мощности Южного машиностроительного завода, основной специализацией которого была ракетно-космическая промышленность. Соответственно, гражданская продукция предприятия отличается высокой степенью надежности и ремонтопригодности в любых условиях. Международным признанием успеха трактора ЮМЗ 6 является закупка документации на него шведской компанией, в результате чего появилась глубокая модернизация модели в виде VOLVO BM-700.

Устойчивость спроса

Тракторы этого семейства, которое принято называть Беларусью, относятся к классу универсалов. Традиционно их принято использовать в разных видах Работы, например, используются в таких мероприятиях:

  • Специальные виды работ, в том числе дорожно-строительные, лесозаготовительные и др.
  • Сельскохозяйственные операции с использованием полунавесных, прицепных или навесных вспомогательных устройств.
  • Часто качественный двигатель ХМЗ способствует тому, что универсал эксплуатируется в виде привода стационарных или мобильных конструкций.
  • Тракторы ЮМЗ 6 серии востребованы для проведения работ, связанных с передвижением прицепов или полуприцепов.

Благодаря большому выбору навесных устройств агрегат с одинаковым успехом можно использовать в саду, при строительстве, уборке дорог и т. Д.

Нередко на улицах города горожане могут встретить экскаватор с узнаваемым силуэтом. Это связано с тем, что для ЮМЗ 82, как его иногда называют в Беларуси, в Беларуси 82 выпущено большое количество навесного оборудования, позволяющего значительно расширить возможности спецтехники.

Дополнительное оборудование, вес которого может быть достаточно массивным, обеспечивает трансформацию четырехколесного помощника практически в любую вспомогательную установку.

Широкий ассортимент тракторов ЯМЗ-6

Мощности популярного двигателя Д65 хватает, чтобы трактор выполнял при необходимости свою функциональность в виде следующих агрегатов:

    погрузчик
  • ;
  • бульдозер;
  • земледелец;
  • Экскаватор
  • и др.

При желании можно и пахать.Монтаж всевозможного навесного оборудования может осуществляться как на заводе производителя, так и на собственных объектах промышленной энергетики.

Необходимо учитывать, что при выпуске модели инженеры разработали несколько модификаций спецтранспорта. Теперь вы можете найти их все в рабочем состоянии. В маркировке они дополнены буквами «М» и «L», где первая означает наличие в серии электростартера, а вторая указывает на то, что дизель запускается за счет наличия пускового двигателя. .

Разница между группами следующая:

Юмз 6л.

Эти образцы изготовлены из 71 года. Прошлый век имеет большое сходство с ПРЕДТЕРОМ МТЗ-5. Передняя часть имеет округлую форму подделки радиатора.

Один из первых образцов Южного машиностроительного завода — 6л

Юмз Ал.

В кабине есть возможность регулировки руля по вылету и углу наклона. Также транспорт может похвастаться модернизированной приборной панелью, улучшенной тормозной системой и угловатой передней частью.

Юмз 6 кл.

Не имеет агросистемы с тыльной стороны, но оборудован модулями для крепления бульдозерной техники и экскаватора. На раме размещена кабина с улучшенным обзором.

6 CL с агрегаторной установкой

Юмз 6Кл

Конструкторы трактора разработали новую гидравлическую систему и силовой регулятор положения.

Трактор ЮМЗ 6КЛ и последняя модификация ЮМЗ-6АКМ-40.2 вышли с конвейера как морально устаревшие в 2001 году. Пришли на смену модификациям типа 8040.2, 8244.2м и т.д., сменные запчасти подходят для ремонта старых образцов.

Современная модель 8040.2, замененная морально устаревшими предыдущими версиями

Технические характеристики ЮМЗ-6

Инженеры использовали классическую компоновку для транспорта этого класса, так как задействована формула 4х2. Основой всего служит полурама, сваренная из двух соосных балок и переднего креста.Полученная площадка служит для фиксации шатунов, узла сцепления и механической коробки переключения передач.

Передняя часть имеет управляемые передние колеса, закрепленные на шарнирном мосту. Манипуляции с ними проводятся через покровительство.

Спинка отличается наличием жесткой привязки оси к картеру КПП. Этот тип связок обеспечивает высокую степень надежности и простоту в обслуживании и сборке. Схема трансмиссии такова, что привод на задние колеса постоянный.

На фото и в реальности видно, что данная техника предназначена для работы в проблемных условиях. Высокая проходимость обеспечивается пневматическими шинами, которые накачиваются под низким давлением. Они оснащены дополнительными массивными грунтовками.

Передняя и задняя пара резины выполнены разного диаметра. Контролируемый пар двадцать ид, а мастер выполнен в формате R38. Такое техническое решение существенно положительно сказывается на эксплуатационных характеристиках.

Серия ЮМЗ 6 по своим параметрам относится к тяговому классу 1,4., Способна развивать усилие в интервале 1,26-1,8 тс при мощности двигателя 55-75 л.с. и средней массе 2,9 тонны. Эти значения обуславливают актуальность такого транспорта в различных сферах хозяйствования.

В оснащение трактора входят востребованные системы:

  • электрооборудование рассчитано на бортовую сеть на 12 В;
  • гидросистема раздельно-агрегатная;
  • есть пневмосистема;
  • — прячется тыловой тип техники.

Для облегчения управления предусмотрен гидроусилитель руля. За счет продольной тяги, поворот передних колес. Также он имеет связь за счет карданной трансмиссии с осью рулевого колеса.

Тормозная система Установленная пневматическая с клиновым или дисковым механизмом, управляемая педалью из кабины. Для блокировки парковки используется рычаг, фиксируемый храповым механизмом.

Видео: Полевые испытания модернизированной машины

Физические параметры

Узнавая, сколько весит трактор ЮМЗ 6, стоит учесть, что он относится к среднему специализированному транспорту типа Универсал.Внешние общие параметры следующие:

    длина
  • без учета навесного механизма — 3690 мм;
  • ширина — 1884 мм;
  • Высота
  • без учета выхлопной трубы вылета — 2660 мм;
  • расстояние между осями колес 2,45 м;
  • колея передняя не менее 1360 мм;
  • колея задняя не более 1800 мм;
  • сельскохозяйственный клиренс — 45 см.

Паспортная масса транспортного средства без учета технических жидкостей 3.35 тонн, а при заполнении всех рабочих емкостей увеличивается до 3,9 тонны. Люк предназначен для буксировки прицепа общей массой не более 6 тонн. Также ограничена предельная масса навесного оборудования, которая не может превышать паспортное значение в 1,15 тонны

.

Хорошие путешественники предоставляют модели двигателей Д65М и Д65Н на дизельном топливе. Они весят чуть больше полутонов и крепятся впереди на резинометаллических опорах. Мощность мотора — 62 л.с., а расход дизельного топлива — 184 г / (л.с. * ч).Пусковая установка бензиновая, а ее мощность составляет 7,4 кВт. Первый капитальный ремонт электростанции требуется не ранее 10 тысяч часов работы.

Видео: Тракторные бои

В СССР проблема проектирования и производства сельскохозяйственных машин решалась централизованно. Иллюстрацией тому может служить трактор ЮМЗ6, созданный на технологических площадках Минского тракторного завода, производство которого впоследствии было передано днепропетровскому «Южмашу».Такой подход к техническим изысканиям и проектным решениям способствовал значительной экономии средств и ресурсов при внедрении машины в производственный процесс. «ЮМЗ 6» относится к категории универсальных тракторов и является агрегатом общего назначения на инвалидной коляске. Что такое расшифровка ЮМЗ? Ответ довольно прост — трактор назван названием предприятия (Южный машиностроительный завод), на котором осуществляется его выпуск.

Где выпускается трактор ЮМЗ ? Первая машина сошла с конвейера Днепропетровского машиностроительного завода и произошло это событие в 1966 году.Базой для этой модели послужил трактор МТЗ-5, созданный белорусским предприятием. В серию «Юмз 6» вошел в 1970 году, а закончил выпуск в 2001 году. За прошедшие годы автомобиль претерпел значительные изменения и выпускались усовершенствованные модели под марками «ЮМЗ 6К» и ЮМЗ 6Ал.

Агрегат ЮМЗ относится к известной линейке машин «Беларусь». В сферу его деятельности входят следующие виды работ: перемещение товаров

  • ;
  • серые окопы и лаваш;
  • погрузочно-разгрузочные работы;
  • грунтовоз на отвал;
  • формирование насыпей;
  • очистка территорий от снега и мусора;
  • вспашка земель сельскохозяйственного назначения;
  • фрезерование и рыхлитель почвы;
  • посевных культур;
  • Полив растений;
  • производство удобрений;
  • заготовка.

Трактор Юмз 6, общий вид

ЛИНИЯ МАШИН «ЮМЗ»

Тракторы Юмз имеют следующий модельный ряд :

  • Юмз 6л — агрегат дебютной серии. Является аналогом МТЗ 5.
  • Юмз 6ал — улучшенная версия предыдущей машины. Здесь доработана тормозная система, изменена панель приборов и улучшена рулевая колонка.
  • Юмз 6кл — промышленная установка с механизмом крепления бульдозерного отвала и стрелой экскаватора.
  • Юмз 6Кл трактор с улучшенной кабиной. На раме был установлен жесткий пространственный каркас, обеспечивающий безопасность водителя. Кабина обзавелась пространственным остеклением верхнего и нижнего яруса.

Технические характеристики

Станок Юмз 6 и его технические характеристики имеют следующие значения:

  • эксплуатационная масса — 3 895 тонн;
  • тяговое усилие — 14,0 кН;
  • скорость движения — 24,5 км / ч;
  • количество передач — 6;
  • радиус поворота — 5.0 м;
  • Колесная база
  • — 2,45 м;
  • максимальная масса прицепа — 6,0 тонны;
  • диапазон рабочих температур — от -40 до +40 с;
  • клиренс: передний мост — 0,45 м, задний мост — 0,64 м;
  • глубина форта, которую способен преодолеть трактор — 0,8 м;
  • Размеры трактора
  • : длина — 3,69 м, ширина — 1,884 м, высота — 2,66 м;
  • емкость топливного бака — 90,0 л;
  • объем системы охлаждения 29,0 л.

Техника обслуживания

«ЮМЗ 6» отличается высоким уровнем надежности и нетребовательностью к качеству топлива, но, как и любая техника, требует периодического обслуживания.В данную категорию работ входят следующие мероприятия: проверка мощности главной передачи, регулировка заднего моста, устранение рулевых ям, проверка коробки передач, регулировка клапанов и механизма сцепления.

Характеристики двигателя

На тракторе установлен четырехтактный дизельный двигатель ЮМЗ без турбонаддува, с частотой вращения коленчатого вала 1800 оборотов в минуту. Он мог быть двух типов:

  • «Д-242-71». Его мощность составляла 62 л.с., рабочий объем достигал 4.75 л., Крутящий момент — 241 Нм;
  • «Д-65». Мощность этого агрегата составляла 60 л.с., рабочий объем — 4,94 литра, значение крутящего момента — 270 Нм.

Для данных типов двигателей расход топлива ЮМЗ-6 составляет 245 г / кВт в час.

Кабина трактора ЮМЗ 6

Характеристики кабины

Кабина трактора смонтирована на раме с помощью специальных амортизаторов из резиновых деталей. Ее внутреннее пространство состоит из следующих компонентов:

  • подпружиненное воздушное кресло;
  • рулевое устройство, с возможностью изменения высоты и угла наклона;
  • рычаги управления;
  • педали сцепления и тормоза;
  • приборная панель, на которой расположены датчики контроля управляемости всех систем и рабочих органов.

Кабина оборудована большими зеркалами заднего вида и элементами защиты от солнечных лучей. За климат-контроль отвечает отопительный прибор и вентиляторы. В комплектацию входит емкость для воды и приспособление для ее крепления в кабине.

Приспособление

Основа машины «ЮМЗ» — каркас, состоящий из лонжеронов и поперечной балки. Передняя часть оснащена мостом с колесами малого диаметра. Их управление осуществляется посредством TACF. Трактор установлен на приводном мосту.Для обеспечения хорошей проходимости на машине установлены шины низкого давления. Трактор комплектуется следующими комплексами:

  • раздельная гидросистема;
  • электрооборудование, рассчитанное на сеть 12 вольт;
  • система подачи воздуха;
  • механизм, обеспечивающий работу оборудования задней шкуры.

На рулевом устройстве установлен гидросистема, обеспечивающая комфортное управление агрегатом. Тормозная система представлена ​​механизмами тормозного и дискового типа.

Достоинства и недостатки

Колесный трактор Юмз отличается следующими положительными характеристиками:

  • высокая мощность;
  • хорошая производительность;
  • двигатели экономичные;
  • большой выбор рабочего оборудования;
  • простота конструкции;
  • надежность всех систем;
  • простота ремонта и обслуживания;
  • неприхотлива к горюче-смазочным материалам;
  • комплектующие высокого качества.

К недостаткам следует отнести жесткую ходовую часть, малую скорость силовой установки и отсутствие комфортного рабочего места.

В 1956 году Трактор ЮМЗ 6Чов, сошедший с конвейера в 1956 году, был легендой большой страны в тяжелые годы освоения целины и космоса. Легенда — Южный машиностроительный завод. ЯВЛЯЮСЬ. Макарова, построенный в 1944 году в Днепропетровске как автомобиль и перезаряженный в научно-производственный комплекс для военных и космических разработок. Стоит ли говорить о качестве и надежности выпускаемой, так называемой непрофильной продукции, тракторов, грузовиков, автобусов и троллейбусов.

Основные технические характеристики трактора

Сотенматик ЮМЗ 6кли сошел с конвейера в 1958 году и заслужил признание благодаря эксплуатационным качествам и отличным техническим характеристикам. Надежность и простота конструкции обеспечили ему признание на долгие годы. Мощность трактора составляет 65 лошадиных сил за счет штатного силового агрегата.

Агрегат состоит из дизельного четырехтактного двигателя и системы обеспечения его работы: питание, смазочные материалы, подача воздуха.Двигатели, которыми может оснащаться данная модель трактора, двух видов — либо D65-H с пусковым устройством, которое в народе называют «пусковым», либо D65-M с электростартером марки ST212R1. Благодаря этим качествам максимальная скорость движения достигала 25 км / ч при снаряженной массе 3,5 тонны. Удельный расход топлива ЮМЗ-6Ч составил 185 л.

Основание Тракторного острова — два канала, соединенных жестким передним брусом или рамой, на которых закреплен двигатель, коробка передач, сцепление, задний мост.В переднем отсеке картера коробки передач размещен нижний редуктор. В задней части дифференциала, вал отбора мощности, управление тормозной системой.

Рулевое управление оснащено гидроцилиндром. Гидравлическая система Присутствует в конструкции в виде отдельно навешенного агрегата, без устройств автоматики. Шины низкого давления, камеры оснащены клапанами для заполнения их жидкостью. Задние колеса ЮМЗ 6Кл оснащены автоматической регулировкой колеи, показатель которой составляет 1400 — 1800 мм на метр.

Технические характеристики Трактор ЮМЗ 6кли по ходовой части определяется конструкцией в виде жесткой подвески переднего моста, с использованием двух сцеплений сцепления, удобного управления передачей усилия одним рычагом. Рулевая колонка регулируется по высоте и наклону.
Центр тяжести трактора высокий, рекомендуемый максимальный уклон преодолеваемого участка составляет всего 10 °, но на практике устойчивость трактора доказана на более значительных уклонах.

Easy — залог успеха

Дополнительное навесное оборудование определяет возможность использования трактора в промышленности, строительстве, на транспорте и, конечно же, в сельском хозяйстве.Трактор используется как трактор из-за высокого тягового усилия. Стоит отметить, что мощность Трактора ЮМЗ 6Кл позволяет комплектовать навесными комбинированными агрегатами, выполняющими сразу несколько технологических операций, увеличивая сразу использование трактора.

Благодаря жесткому регулируемому вертикальному и горизонтальному прицепу с помощью гидравлики, гидравлического управления, что позволяет эффективно и без труда управлять оборудованием, экономится время. Благодаря довольно комфортному устройству кабины с шумоизоляцией, с виброизоляцией, открывающимся задним и боковыми окнами, хорошей обзорностью и удобным расположением панели приборов, повышение эффективности работы тракториста.

Трактор ЮМЗ 6Кл, цена которого невысока по сравнению с аналогичными моделями других заводов, пригодится в сельском хозяйстве, коммунальном хозяйстве, транспортных предприятиях, на стройплощадке. Несмотря на то, что сегодня это от 100 000 до 300 000 рублей за 600 000 ЮЗЗ, окупаемость работы превосходит все ожидания.

Трактор на сегодняшний день считается самой простой и надежной машиной этого класса как в эксплуатации, так и в обслуживании. Запчасти к нему всегда в наличии, их производят предприятия машиностроения, которые производят комплектующие и запчасти к этой модели, так как на его базе создаются другие тракторы и экскаваторы ЮМЗ.

До 1990 г. модель трактора обозначается как ЮМЗ-6КЛ, с 1991 г. — ЮМЗ-6ЦЛАКМ, буквой «К» обозначается модернизированная кабина увеличенного размера. Есть несколько модификаций тракторов колесных. Усовершенствованы технические характеристики Трактора ЮМЗ 6Ч, изменены пусковой механизм, гидроустройство, механизмы навесного оборудования, модернизированы, экспериментированы с хвостовиками, увеличен эффект от замены навесного оборудования, и, конечно же, улучшен внешний вид этого патриарха тракторостроение.

Фото ЮМЗ 6Ч

Описание и основные характеристики экскаватора ШМЗ. Тракторы ЮМЗ.

В 1956 году Трактор ЮМЗ 6Чов, сошедший с конвейера в 1956 году, был легендой большой страны в тяжелые годы освоения целины и космоса. Легенда — Южный машиностроительный завод. ЯВЛЯЮСЬ. Макарова, построенный в 1944 году в Днепропетровске как автомобиль и перезаряженный в научно-производственный комплекс для военных и космических разработок.Стоит ли говорить о качестве и надежности выпускаемой, так называемой непрофильной продукции, тракторов, грузовиков, автобусов и троллейбусов.

Основные технические характеристики трактора

Сотенматик ЮМЗ 6кли сошел с конвейера в 1958 году и заслужил признание благодаря эксплуатационным качествам и отличным техническим характеристикам. Надежность и простота конструкции обеспечили ему признание на долгие годы. Мощность трактора составляет 65 лошадиных сил за счет штатного силового агрегата.

Агрегат состоит из дизельного четырехтактного двигателя и системы обеспечения его работы: питание, смазочные материалы, подача воздуха. Двигатели, которыми может оснащаться данная модель трактора, двух видов — либо D65-H с пусковым устройством, которое в народе называют «пусковым», либо D65-M с электростартером марки ST212R1. Благодаря этим качествам максимальная скорость движения достигала 25 км / ч при снаряженной массе 3,5 тонны. Удельный расход топлива ЮМЗ-6Ч составил 185 л.

Основание Тракторного острова — два канала, соединенных жестким передним брусом или рамой, на которых закреплен двигатель, коробка передач, сцепление, задний мост. В переднем отсеке картера коробки передач размещен нижний редуктор. В задней части дифференциала, вал отбора мощности, управление тормозной системой.

Рулевое управление оснащено гидроцилиндром. Гидравлическая система присутствует в конструкции в виде единого навесного агрегата, без устройств автоматики. Шины низкого давления, камеры оснащены клапанами для заполнения их жидкостью.Задние колеса ЮМЗ 6Ч оснащены автоматической регулировкой колеи, показатель которой составляет 1400 — 1800 мм на метр.

Технические характеристики Трактора ЮМЗ 6Кл по ходовой части определяются конструкцией в виде жесткой подвески переднего моста с использованием двух промежуточных муфт, с простым управлением передаточным усилием одним рычагом. Рулевая колонка регулируется по высоте и наклону.
Центр тяжести трактора высокий, рекомендуемый максимальный уклон преодолеваемого участка составляет всего 10 °, но на практике устойчивость трактора доказана на более значительных уклонах.

Easy — залог успеха

Дополнительное навесное оборудование определяет возможность использования трактора в промышленности, строительстве, на транспорте и, конечно же, в сельском хозяйстве. Трактор используется как трактор из-за высокого тягового усилия. Стоит отметить, что мощность Трактора ЮМЗ 6Кл позволяет комплектовать навесными комбинированными агрегатами, выполняющими сразу несколько технологических операций, увеличивая сразу использование трактора.

Благодаря жесткому, регулируемому по вертикали и горизонтали прицепному устройству с гидравлическим, гидравлическим управлением, позволяющим эффективному оборудованию эффективно заменять оборудование без больших трудозатрат, экономия времени.Благодаря довольно комфортному устройству кабины с шумоизоляцией, с виброизоляцией, открывающимся задним и боковыми окнами, хорошей обзорностью и удобным расположением панели приборов, повышение эффективности работы тракториста.

Трактор ЮМЗ 6Кл, цена которого невысока по сравнению с аналогичными моделями других заводов, пригодится в сельском хозяйстве, коммунальном хозяйстве, транспортных предприятиях, на стройплощадке. Несмотря на то, что сегодня это от 100 000 до 300 000 рублей за 600 000 ЮЗЗ, окупаемость работы превосходит все ожидания.

Трактор на сегодняшний день считается самой простой и надежной машиной этого класса как в эксплуатации, так и в обслуживании. Запчасти к нему всегда в наличии, их производят предприятия машиностроения, которые производят комплектующие и запчасти к этой модели, так как на его базе создаются другие тракторы и экскаваторы ЮМЗ.

До 1990 г. модель трактора обозначается как ЮМЗ-6КЛ, с 1991 г. — ЮМЗ-6ЦЛАКМ, буквой «К» обозначается модернизированная кабина увеличенного размера.Есть несколько модификаций тракторов колесных. Усовершенствованы технические характеристики Трактора ЮМЗ 6Ч, изменены пусковой механизм, гидроустройство, механизмы навесного оборудования, модернизированы, экспериментированы с хвостовиками, увеличен эффект от замены навесного оборудования, и, конечно же, улучшен внешний вид этого патриарха тракторостроение.

Фото ЮМЗ 6Ч

В СССР проблема проектирования и производства сельскохозяйственных машин решалась централизованно.Иллюстрацией тому может служить трактор ЮМЗ6, созданный на технологических площадках Минского тракторного завода, производство которого впоследствии было передано днепропетровскому «Южмашу». Такой подход к техническим изысканиям и проектным решениям способствовал значительной экономии средств и ресурсов при внедрении машины в производственный процесс. «ЮМЗ 6» относится к категории универсальных тракторов и является агрегатом общего назначения на инвалидной коляске. Что такое расшифровка ЮМЗ? Ответ довольно прост — трактор назван названием предприятия (Южный машиностроительный завод), на котором осуществляется его выпуск.

Где выпускается трактор ЮМЗ ? Первая машина сошла с конвейера Днепропетровского машиностроительного завода, и это событие произошло в 1966 году. Базой для этой модели послужил трактор МТЗ-5, созданный белорусским предприятием. В серию «Юмз 6» вошел в 1970 году, а закончил выпуск в 2001 году. За прошедшие годы автомобиль претерпел значительные изменения и выпускались усовершенствованные модели под марками «ЮМЗ 6К» и ЮМЗ 6Ал.

Агрегат ЮМЗ относится к известной линейке машин «Беларусь».В сферу его деятельности входят следующие виды работ: перемещение товаров

  • ;
  • серые окопы и лаваш;
  • погрузочно-разгрузочные работы;
  • грунтовоз на отвал;
  • формирование насыпей;
  • очистка территорий от снега и мусора;
  • вспашка земель сельскохозяйственного назначения;
  • фрезерование и рыхлитель почвы;
  • посевных культур;
  • Полив растений;
  • производство удобрений;
  • заготовка.

Трактор Юмз 6, общий вид

ЛИНИЯ МАШИН «ЮМЗ»

Тракторы Юмз имеют следующий модельный ряд :

  • Юмз 6л — агрегат дебютной серии. Является аналогом МТЗ 5.
  • Юмз 6ал — улучшенная версия предыдущей машины. Здесь доработана тормозная система, изменена приборная панель и улучшена рулевая колонка.
  • Юмз 6кл — промышленная установка с механизмом крепления бульдозерного отвала и стрелой экскаватора.
  • Юмз 6Кл трактор с улучшенной кабиной. На раме был установлен жесткий пространственный каркас, обеспечивающий безопасность водителя. Кабина обзавелась пространственным остеклением верхнего и нижнего яруса.

Технические характеристики

Станок Юмз 6 и его технические характеристики имеют следующие значения:

  • эксплуатационная масса — 3 895 тонн;
  • тяговое усилие — 14,0 кН;
  • скорость движения — 24,5 км / ч;
  • количество передач — 6;
  • радиус поворота — 5.0 м;
  • Колесная база
  • — 2,45 м;
  • максимальная масса прицепа — 6,0 тонны;
  • диапазон рабочих температур — от -40 до +40 с;
  • клиренс: передний мост — 0,45 м, задний мост — 0,64 м;
  • глубина форта, которую способен преодолеть трактор — 0,8 м;
  • Размеры трактора
  • : длина — 3,69 м, ширина — 1,884 м, высота — 2,66 м;
  • Емкость топливного бака 90,0 л;
  • объем системы охлаждения 29,0 л.

Техника обслуживания

«ЮМЗ 6» отличается высоким уровнем надежности и нетребовательностью к качеству топлива, но, как и любая техника, требует периодического обслуживания.В данную категорию работ входят следующие мероприятия: проверка мощности главной передачи, регулировка заднего моста, устранение рулевых ям, проверка коробки передач, регулировка клапанов и механизма сцепления.

Характеристики двигателя

На трактор установлен четырехмерный дизельный двигатель ЮМЗ без турбонаддува с частотой вращения коленчатого вала 1800 об / мин. Он мог быть двух типов:

  • «Д-242-71».Его мощность составляла 62 л.с., рабочий объем достигал 4,75 л, крутящий момент — 241 Нм;
  • «Д-65». Мощность этого агрегата составляла 60 л.с., рабочий объем — 4,94 литра, значение крутящего момента — 270 Нм.

Для данных типов двигателей расход топлива ЮМЗ-6 составляет 245 г / кВт в час.

Кабина трактора ЮМЗ 6

Характеристики кабины

Кабина трактора смонтирована на раме с помощью специальных амортизаторов из резиновых деталей. Его внутреннее пространство состоит из следующих компонентов:

  • подпружиненное кресло;
  • рулевое устройство, с возможностью изменения высоты и угла наклона;
  • рычаги управления;
  • педали сцепления и тормоза;
  • приборная панель, на которой расположены датчики контроля управляемости всех систем и рабочих органов.

Кабина оборудована большими зеркалами заднего вида и элементами защиты от солнечных лучей. За климат-контроль отвечает отопительный прибор и вентиляторы. В комплектацию входит емкость для воды и приспособление для ее крепления в кабине.

Приспособление

Основа машины «ЮМЗ» — каркас, состоящий из лонжеронов и поперечной балки. Передняя часть оснащена мостом с колесами малого диаметра. Их управление осуществляется посредством TACF. Трактор установлен на приводном мосту.Для обеспечения хорошей проходимости на машине установлены шины низкого давления. Трактор комплектуется следующими комплексами:

  • раздельная гидросистема;
  • электрооборудование, рассчитанное на сеть 12 вольт;
  • система подачи воздуха;
  • механизм, обеспечивающий работу оборудования задней шкуры.

На рулевом устройстве установлен гидросистема, обеспечивающая комфортное управление агрегатом. Тормозная система представлена ​​механизмами тормозного и дискового типа.

Достоинства и недостатки

Колесный трактор Юмз отличается следующими положительными характеристиками:

  • высокая мощность;
  • хорошая производительность;
  • двигатели экономичные;
  • большой выбор рабочего оборудования;
  • простота конструкции;
  • надежность всех систем;
  • простота ремонта и обслуживания;
  • неприхотлива к горюче-смазочным материалам;
  • комплектующие высокого качества.

К недостаткам следует отнести жесткую боковую часть, малое количество скоростей силовой установки и отсутствие комфортного рабочего места.

Трактор ЮМЗ-6 выпускался три десятилетия. Дизайн оказался настолько удачным, что техника сошла с конвейера еще до начала XXI века. Его перестали собирать в 2001 году, когда ветеран уступил место СЭМЗ-8040, с более мощным (80 л. С.) Двигателем.

История

Трактор ЮМЗ-6 производился на Южном машиностроительном заводе (Днепропетровск, ныне — Днепр, Украина).

Решение о строительстве автомобильного завода в Днепропетровске было принято после освобождения города летом 1944 года.Планировалось выпускать грузовики ГАЗ-51, но потом «передумали». Дас перешел на сборку ЗИС-150. В 1951 году ДМЗ стал «почтовым ящиком № 176», он получил секретный № 586 и занимался изготовлением баллистических ракет конструктора С. Квин, а также другой военной техники. Производство грузовиков развернулось. Позже ДМЗ вошла в состав Южмаша.

В 1953 году для прикрытия выпуска межконтинентальных ракет была разработана легенда (как и для всех закрытых заводов СССР), согласно которой с 1954 года ДМЗ начал выпускать тягачи общего назначения.(Их считали побочной продукцией. Тем не менее, производство техники по номерному знаку, из их запчастей, прошедших Военную ОБСЕ по всем конвейерам, привело к качественному ЮМЗ-6). Первенцем стал МТЗ-2 (1954–1958), собранный из белорусских комплектующих. Затем — МТЗ-5 (1958 — 1972). Данная модель специалистами МТЗ (Минск) и ДМЗ уже разработана совместно. Впоследствии трактор получил название ЮМЗ-5, но товарный знак «Беларусь» так и остался за ним (он был одним из элементов легенды обложки).В 1966 году завод № 586 был переименован в Юмз.

Первый Юмз-6 сошел с конвейера в 1966 году. Серийный трактор начали производить с 1970 года. Несмотря на то, что модель создавалась на базе МТЗ-5 и сохранила преемственность конструкции, она уже есть. считается собственной продукцией ЮМЗа, которая просто очень похожа на технику, собранную в Минске. С этого времени ЮМЗ и МТЗ — две разные марки. Эта особенность проявилась в дизайнерском подходе.Если белорусские модели усложняются, то инженеры УНЗ ставят на свои бра такие узлы, которые легко снимаются и ремонтируются в условиях колхозной мастерской. Это был самый простой и надежный советский трактор.

В 1972 году Юмз-6л / 6м был признан лучшим трактором уходящего года. В 1974 г. — получил Знак качества. При этом документация на ЮМЗ-6 продавалась шведам, которые после глубокой модернизации с 1976 по 1982 год выпускали Volvo BM-700 на его базе.

Назначение

ЮМЗ-6 разрабатывался как универсальный сельскохозяйственный трактор общего назначения. Основные области применения ЮМЗ-6: сельское хозяйство, строительство, промышленность, ЖКХ.

Применялся для:

  • Проведение агротехнических работ с прицепными, навесными или полунавесными орудиями: вспашка, обработка почвы и др.
  • Дорожные, лесохозяйственные и строительные работы — бульдозером и / или экскаватором, погрузчиком и т. Д.
  • Перевозка трейлеров.
  • Приводы в действие стационарных агрегатов.

Модификации ЮМЗ-6

Трактор ЮМЗ-6 выпускался в четырех основных модификациях:

  • ЮМЗ-6Л / ЮМЗ-6М. Машины первой серии визуально можно было легко отличить от более поздних по решетке радиатора со скругленными углами, как на МТЗ-5.
  • ЮМЗ-6АЛ / ЮМЗ-6АМ. Здесь капюшон прямоугольный. Панель приборов стала совсем другой, рулевую колонку отрегулировали по углу наклона и высоте установки. Одно из основных улучшений коснулось тормозного механизма.
  • ЮМЗ-6КЛ / ЮМЗ-6КМ. Это модификация для промышленных предприятий, поэтому задний приямок отсутствовал. Взамен крепежные детали предусмотрены для лопаты бульдозера и ковша экскаватора. Обзор кабины улучшился. После того, как модель «6а» была снята с производства, «6К» стала базовой. Его начали выпускать для аграриев (с задненавесной системой).
  • ЮМЗ-6КЛ / ЮМЗ-6АКМ. Серийное производство — с 1978 года. Основные отличия заключаются в установке позиционного и силового регулятора, улучшенной гидравлике.Кабина получила новый дизайн.

L — вариант с пусковым двигателем, М — с электростартером, К — из кабины увеличенных размеров. По типу силовой установки этот колесный тягач можно было переоборудовать в полукруглый.

Преимущества и недостатки

Если сравнивать ЮМЗ-6 с другими марками того же тягового класса, то можно отметить его многочисленные преимущества:

  • Отличное заводское качество, а так же сборка. В результате надежность и долговечность.Как показала практика, узлы долго работают.
  • Конструкция предельно простая, с высокой степенью ремонтопригодности форсунок.
  • Взаимозаменяемость запчастей и расходных материалов на 70%.
  • Трактор отличается неприхотливостью к топливу. На морозе заводится относительно легко, в жару работает безопасно.
  • По дизайну, эргономике и комфорту кабина практически уступала зарубежным образцам того времени.

Юмз-6 был хорош, но не идеален.Среди основных недостатков можно выделить следующие:

  • Центр тяжести относительно высокий. Из-за этого машина не может работать на грунте с уклоном более 10 градусов. В таких случаях колея расширяется до 1800 мм, это позволило частично решить проблему.
  • По эксплуатационным пунктам подвеску шасси можно было сделать более мягкой.
  • После выработки трактором первой половины заявленного ресурса рычаг врезался в КПП на повышенной скорости.Особенно часто это происходило на неровной дороге, при движении с прицепом.
  • Периодически подтекает масло.
  • Не рекомендуется длительная работа силовой установки на холостом ходу или малых оборотах, так как это может вызвать повышенный износ деталей двигателя.
  • По мнению владельцев, было бы неплохо, если бы ЮМЗ-6 имел модификацию с ведущим передним мостом. Да и количество оборотов мотора могло быть больше.

Дизайн

ЮМЗ-6 — полутекстовый колесный транспортно-универсальный трактор тягового класса 1.4 тк. Компоновка классическая, с двигателем впереди и кабиной сзади. Коробка передач механическая, 5 передач вперед и 1 назад. Бывают повышенные и низкие. На передних колесах рессорная подвеска, на задних — жесткая. Тормоза дисковые сухие, раздельно-агрегатная гидроневинная. Боковое электрооборудование работает от напряжения 12 В. Имеется механическая блокировка дифференциала.

Технические характеристики

  • Двигатель — дизельный, четырехтактный. Турбированного нет. Марка / рабочий объем / мощность (л.с.) — Д-65/4.94 л. / 60 л.с. или d242-71 / 4,75 л. / 46 л.с.
  • Ресурс — 12000 мото-часов
  • Частота вращения — 1800 об / мин.
  • Расход топлива, л / ч — 3,8
  • Объем топливного бака, л — 90
  • Скорость, км / ч — не менее 2,1; Максимум 24,5
  • Муфта сцепления — двухходовая, сухого типа.
  • КПП — пятиступенчатая, с подвижными шестернями. Коробка передач может присутствовать.
  • Тормоза — сухие дисковые с приводом от задних колес
  • Управление — гидронасос; по запросу — механический
  • Габаритные размеры (Д x Ш x В), мм — 4065 x 1884 x 2730
  • Масса трактора, кг — 3400
  • Агротехнический клиренс, мм — 650

Опционально предлагаются муфты разрывные, выносные гидроцилиндры и многие другие узлы и приспособления.

Заключение

Благодаря неприхотливости и надежности, высокой маневренности и хорошей ремонтопригодности Юмз-6 стал популярным трактором для всех регионов страны. Многие автомобили до сегодняшнего дня работают настолько успешно, что их владельцы не собираются менять «старого проверенного коня» на более современную технику.

Видео: Аренда спецтехники и услуги грузоперевозок без посредников!

Трактор ЮМЗ 6 — настоящий работник универсальных колесных тракторов.Чаще всего используется в сельском хозяйстве и на предприятиях. Возможность установки на спецтехнику трактора со сменными рабочими органами делает его универсальной дорожно-строительной и землеройной машиной в качестве экскаватора, бульдозера или погрузчика.

Эта техника с 1966 по 2001 год выпускалась на известном южном машиностроительном заводе в множестве модификаций, существенно отличающихся друг от друга. Самый первый экземпляр трактора ЮМЗ-6 сошел с конвейера еще в 1966 году.Теперь он пришел на смену.

Агрегат разработан на Южном машиностроительном заводе (Украина, Днепропетровск) на базе трактора МТЗ 5. Этот завод в прошлом работал на оборонную промышленность, а его продукция (в том числе трактор) отличалась высокой надежностью. Теперь его можно использовать с этой техникой.

Правила военной приемки были строгими. Модель ЮМЗ 6 оказалась удачной, и через 2 года компания выпустила уже сто тысяч экземпляров.Компоновка трактора классическая, с полурамкой, на которой расположен передний мост и дизельный четырехтактный двигатель. Кабина расположена в задней части агрегата.

Трактор адаптирован для работы в большом температурном диапазоне. Он отлично заводится при сорокалетнем морозе (предельная температура) и выдерживает жару до плюс сорока. Помимо сельскохозяйственной разработки широкого профиля, используется на производстве, в строительстве, при проведении коммунальных работ, а также в качестве транспортного средства.Присоединение различного навесного и прицепного оборудования, например увеличение возможностей трактора.

Ознакомьтесь с этими статьями


ЮМЗ-6КЛ / 6АКМ ЮМЗ-6002. ЮМЗ-652.
Класс тяги 1,4 1,4 1,4
Скорость движения, км / ч 2,1-24,5 2,1-20 1,6-22,0
Модель двигателя Д-65Н СМД-15Н Д-65Л
Рабочий объем двигателя, л 4,94 4,94 4,94
Мощность двигателя, л.с. 60 60 60
Габаритные размеры, мм
— Длина 4065 4100 4520
— Ширина 1884 1920 1920
— Высота 2730 2850 2850
Масса эксплуатационная, кг 3400 3700 3700
Дорожный просвет, мм 650 650 550
Рулевое управление гидравлический / механический — по запросу
Торкемосе диск, сухой, привод на задние колеса
Шины передние 9×20 11×20. 11×28.
Шины задние 15×38. 15×38. 15×38.
Электрооборудование 12 Б. 12/12 дюйма 12 Б.
Давление в гидросистеме, МПа 14 14 14
Количество передач 5 + 1 4 + 1 4 + 1
Расход топлива, л / час 3,8 4,0 4,4
Объем топливного бака, л 90 90 90
Объем системы охлаждения, л 29 29 29
Ресурс до капремонта, мотор 12000 10000 10000

По заказу тракторы комплектуются колесами с шинами 9.5-42, полумиммерин, подогреватель, изоляционная крышка, механическая лупа сцепления, массив крыльев задних колес, ТСУ-2, балластные грузы, сменный хвостовик и расточная муфта, удлинитель ВОМ, выносные гидроцилиндры, Ш-5А, электростартер или пусковой двигатель.

В настоящее время на Омском заводе транспортного машиностроения по лицензии «Южмаш» выпускаются тракторы ЗТМ-60 / ЗТМ-62, являющиеся «двойниками» тракторов ЯМЗ-6 / ЮМЗ-652. Это самое надежное шасси экскаватора в России.

Видеообзор трактора ЮМЗ 6


В Советском Союзе разработка и производство сельхозтехники решались централизованно. Пример трактора ЮМЗ-6 конструкции Минского тракторного завода, выпуск которого впоследствии был организован в Днепропетровске на Южмаше. Такой подход к проектным и опытно-конструкторским мероприятиям позволил сэкономить значительные средства при внедрении модели в производство.

Колесный трактор марки ШМЗ-6 относится к классу универсальных машин общего назначения семейства «Беларусь».Предназначен для выполнения следующих видов работ:

  1. Сельскохозяйственные работы с прицепным, полунавесным и навесным оборудованием.
  2. Дорожное строительство, лесное хозяйство и специальные виды работ.
  3. Трактор может использоваться в качестве привода мобильных и стационарных агрегатов.
  4. Транспортные операции с использованием прицепов и полуприцепов.

Специально для ЮМЗ-6 создана серия навесного оборудования, существенно расширяющая его возможности.С помощью упомянутых агрегатов этот трактор трансформируется в игровой автомат, бульдозер, экскаватор или погрузчик. Переоборудование может проводиться как в заводских условиях, так и в специализированных мастерских.

1. История создания трактора ЮМЗ-6

Первые образцы этой модели были собраны на Южном машиностроительном заводе в городе Днепропетровске в 1966 году. Прототипом описываемого трактора стал МТЗ-5, разработанный конструкторским бюро Минского тракторного завода.Эта модель производилась на ЗЭММ, начиная с 1958 года. При модернизации были сохранены многие технические решения, обеспечивающие высокую производительность машин.

Тракторы Юмз-6 выпускались серийно, начиная с 1970 года, последний экземпляр сошел с конвейера завода в 2001 году. В процессе производства в конструкцию вносились различные изменения, разработано четыре модификации. Речь идет о следующих моделях: ЮМЗ-6Л, ЮМЗ-6АЛ, ЮМЗ-6К и ЮМЗ-6АК.

Конструкция трактора оказалась настолько удачной, что ее заинтересовали за рубежом.В частности, в 1974 году технологическая документация была приобретена в Советском Союзе шведской компанией Volvo. На базе ЮМЗ-6 была разработана модель Volvo BM-700, выпускавшаяся с 1976 по 1982 год. Эта техника хорошо зарекомендовала себя в сложных климатических условиях Скандинавии.

Трактор Юмз-6л выпускался с 1970-1978 годов.

Последний трактор этой серии в модификации ЮМЗ-6АЦМ-40.2 сошел с конвейера завода в 2001 году и был снят с производства как морально и технически устаревший.На смену данной модели пришли ЮМЗ-8040.2, ЮМЗ-8040.2М, ЮМЗ-8244.2 и ЮМЗ-8244.2м. Описываемый трактор выпускался более 30 лет, что свидетельствует о значительном потенциале.

2. Общее описание и технические характеристики трактора ЯМЗ-6

.

Компоновка данной модели классическая для машин этого класса с колесной формулой 4х2. Кассеты трактора СИМЗ-6 представляют собой полурам, состоящий из двух продольных лонжеронов и поперечного переднего бруса. На данной конструкции закреплены муфты муфты кривошипов и редукторов.

В передней части трактора смонтирована передняя ось с управляемыми колесами, вращение которых обеспечивается осью. Сзади автомобиль опирается на жестко закрепленный на коробке передач картер коробки передач. Эта конструкция самая простая и надежная. Привод на задние колеса до конца главной передачи остается постоянным.

На тракторе установлены пневмошины низкого давления с разработанной грунтовкой для обеспечения высокой проходимости. Колеса имеют разный диаметр, размер передних шин 7,50-20 или 9.00-20; Задний — 15.5R38. Такое техническое решение типично для машин данной категории и обеспечивает им довольно высокие технические характеристики.

Тракторы серии ЯМЗ-6 относятся к тяговому классу 1,4, что делает их востребованными в различных сферах хозяйствования. В станке оборудовано:

  • раздельно-агрегатная гидросистема;
  • электрооборудование с бортовой сетью на 12 В;
  • Пневматическая система
  • ;
  • механизм заднего образца оборудования.

Рулевое управление трактора оснащено гидроагрегатом, поворот передних колес осуществляется трапецией за счет продольной тяги. Последний через карданную передачу соединен с деревьями трехспорного рулевого колеса. Рабочая тормозная система — пневматическая, тормозная или дисковая с педальным управлением. Механизм парковки приводится в движение рычагом, фиксируемым храповым механизмом.

Трактор Юмз-6л выпускался с 1978 по 1986 год.

2.1 Размерно-массовые параметры

Тракторы серии ЯМЗ-6 относятся к категории средних универсальных машин.

Основные массогабаритные характеристики машины следующие:

Размеры:
  1. Длинный.
    • с образцом механизма — 4165 мм;
    • без навесной системы — 3690 мм;
  2. ширина — 1884 мм;
  3. высота
    • по крыше кабины — 2660 мм;
    • в верхней точке глушителя — 2860 мм;
  4. база — 2450 мм;
  5. торт регулируемый:
    • передние колеса от 1360 до 1860 мм;
    • сзади от 1400 до 1800 мм;
  6. клиренс агрономический — 450 мм.

Масса станка:

  • конструкционный без технических жидкостей — 3350 кг;
  • рабочий — 3895 кг;
  • распределение массы между осями от 1 до 2.
  • Допустимая масса прицепа 6000 кг.
  • Максимальная масса навесного оборудования не более 1150 кг.

Габаритные массовые характеристики трактора ЯМЗ-6 могут отличаться от указанных в зависимости от модификации.Размеры машины и рациональная разводка обеспечивают отличную маневренность и проходимость. Допускается использование на ограниченных участках, в промышленных и сельскохозяйственных сооружениях, в лесах и на открытых пространствах.

2.2. Двигатель трактора ЮМЗ-6


Тракторы серии ЯМЗ-6 комплектуются дизельными силовыми агрегатами двух моделей Д65М и Д65Н, которые имеют разную конструктивную массу 525 и 540 кг соответственно. Двигатель установлен в передней части кабины и закреплен с помощью резинометаллических опор на раме.Сверху и спереди часть силового агрегата прикрыта кожухом, по бокам установлены съемные стальные панели. Технические характеристики ГД:

Дизель атмосферный без турбонаддува, что значительно упрощает его конструкцию и эксплуатацию. Силовой агрегат имеет систему жидкостного охлаждения с установленным спереди радиатором. Подача топлива осуществляется из бака, расположенного за кабиной и защищенного от внешних воздействий стальным листом. Производитель гарантирует минимальный ресурс двигателя 10 тысяч часов до первого капитального ремонта.

2.3. КПП трактора ЮМЗ-6

Тракторы серии ЯМЗ-6 комплектуются механической коробкой передач, предназначенной для изменения передаточных чисел, обеспечивающих реверсивное движение и отбор мощности. Конструкция допускает работу двигателя при неподвижном тракторе и включенной муфте сцепления.

Коробка непрерывного переключения передач и три движущиеся каретки имеют пять ступеней с ручным рычажным управлением. Агрегат укомплектован скважинным редуктором, уменьшенным вдвое для увеличения количества режимов вдвое.Первичный вал, установленный на роликовых подшипниках, через зубчатую передачу и муфту приводит во вращение вторичный вал или VO.

Устройство коробки исключает возможность включения двух шестерен одновременно через специальную сцену. Также предусмотрен механизм блокировки, позволяющий избежать запуска двигателя, если КПП не находится в нейтральном положении. Смазка деталей и узлов коробки передач осуществляется маслом в картере путем частичного погружения шестерни и ее разбрызгивания.

2.4. Шасси и трансмиссия Трактор ЮМЗ-6

Трактор колесный универсал ЮМЗ-6 оснащен надежными механизмами трансмиссии и преобразования крутящего момента от двигателя к колесам. В состав шасси входят:

  • Главная муфта сцепления. Двойной, постоянно закрытый с сухим картером, принцип работы — фрикционный. Помимо основной муфты есть отдельный механизм сцепления привода БОВ, раздельное управление основным и дополнительным устройством.
  • Переключатель трансмиссии (подробно описано выше).
  • Задний мост в картере, на котором установлена ​​главная и конечная передачи, между которыми находится дифференциал.

Передние колеса установлены на неподвижных осях, которые, в свою очередь, закреплены на поворотном пальце. Телескопическая балка моста, обеспечивающая смену колеи за пределы. Задние колеса установлены на полуосях с опорой для шарикоподшипников, установленных в втулках. В картере моста трансмиссионное масло, обеспечивающее смазку механизмов.

3. Трактор кабинный ЮМЗ-6

.

Кабина тракторная ЮМЗ-6 ACL 1992.

Описываемая модель проста в управлении и имеет удобное рабочее место механизатора. Кабина трактора ШМЗ-6 отличается прочностью конструкции, в целях безопасности водитель снабжен пространственным каркасом. Вход осуществляется через двери, расположенные по бокам.

Остекление двухуровневое с большими панорамными окнами по периметру вверху, а также маленькими — внизу лицевой панели и обеих дверей.Есть зеркала заднего вида и дворники с электроприводом. Заднее и боковые окна открываются вращением вокруг горизонтальной оси, установленной в верхней части.

Кабина трактора ЯМЗ-6 установлена ​​на четырех резиновых амортизаторах с опорой рамы спереди и кронштейнами крыльев — сзади. Здесь размещены следующие элементы:

  1. Сиденье водителя регулируется по высоте и установлено на пружинном амортизаторе.
  2. Органы управления:
    1. Рулевая колонка с механизмом плавного изменения положения по высоте и вылета.
    2. Рычаги переключения, стояночные тормоза коробки передач и механизм выбора мощности.
    3. Педали: сцепления и тормозной системы.
  3. Спидометр приборной панели, датчики давления в масляной и пневмосистеме, индикаторы напряжения и тока. Вот замок запуска двигателя с ключом.

Кабина оборудована большими зеркалами заднего вида, козырьками для защиты от прямых солнечных лучей. Температурно-влажностный режим обеспечивает встроенный обогреватель с вентилятором.Есть ящик для размещения аптечки, пепельница, в базовой комплектации есть термос для воды и специальный зажим для его размещения. Кабина по параметрам эргономики и удобств признана экспертами отличной.

4. Системы навесного оборудования Трактора ЯМЗ-6

Трактор серии ЯМЗ-6 предназначен для работы с разнообразным навесным, полунавесным и прицепным оборудованием. Номенклатура этих устройств отличается коллектором, их общее количество составляет спецификацию 258 позиций.

Трактор может агрегатироваться со следующими типами механизмов:

  • Сельскохозяйственный инструмент: плуги, бороны, культиваторы, сеялки и многое другое.
  • Оборудование общего назначения: сварочные аппараты, компрессоры.
  • Прицепы и полуприцепы для перевозки различных грузов, в том числе контейнеров.

Для установки вышеуказанного оборудования предусмотрен механизм куртки, прикрепленный к кронштейнам задней стенки КПП. Данная система состоит из четырех звеньев с тремя точками навески крепежного оборудования.Механизм гидроцилиндра, что обеспечивает возможность перемещения оси подвески по вертикали на 750 мм вверх и вниз. Система навесного оборудования комплектуется следующими устройствами:

  • Механизм фиксации устройства в транспортном положении.
  • Устройство тяговой модели Case-1 с панелью управления, установленной в кабине.
  • Вал отбора мощности имеет защитную крышку.

В задней части также расположены устройства для подключения гидравлических, пневматических и электрических систем навесного или прицепного оборудования к бортовым сетям.Установленный механизм позволяет оператору самостоятельно устанавливать и подключать любое из перечисленных выше устройств и использовать его. Это обстоятельство позволяет значительно повысить производительность труда и отказаться от услуг коммунальщиков.

5. Модификация трактора ЯМЗ-6

Трактор ЮМЗ-6К выпускался с 1986 по 1993 год.

Конструкторское бюро Южмаша постоянно работало над модернизацией техники и улучшением ее эксплуатационных и экономических характеристик.Всего за историю модели было выпущено четыре модификации тракторов, описываемых серией:

  • Юмз-6л. Выпускался с 1970 по 1978 год и по устройству мало чем отличается от МТЗ-5. По внешнему виду практически не отличим от аналога за исключением округлой решетки радиатора.
  • Юмз-6л. ушел с конвейера с 1978 по 1986 год. В ходе модернизации поменяли панель приборов и решетку радиатора, улучшили тормозную систему.
  • ЮМЗ-6К. № Выпускался с 1986 по 1993 годы. Это промышленная модификация модели и не боится образца механизма для аграрной таможни. Машина имеет элементы для крепления бульдозерного ножа и экскаваторного оборудования.
  • ЮМЗ-6АК. Собирался с 1993 по 2001 год. От других моделей отличался улучшенной конструкцией кабины, увеличенным остеклением и складывающимися окнами. Введен механизм регулировки рулевой колонки.

Трактор ЮМЗ-6АК выпускался с 1991 по 2001 год.

К указанным моделям добавлены индексы, указывающие тип системы пуска силовой установки: Л — пусковая установка и М — электростартер. Все вышеперечисленные модификации тракторов ЯМЗ-6 активно применялись в народном хозяйстве. Отдельные машины эксплуатируются и по сей день, несмотря на солидный возраст, что говорит о большой силе.

6. Возможность эксплуатации трактора ЯМЗ-6

Агропромышленные модели Южного машиностроительного завода показали себя исключительно прочными и неприхотливыми.Ресурс энергоблока до первого ремонта составляет не менее 10 000 часов, а трудоемкость ежедневного обслуживания не превышает 0,0586 человеко-часов. При заявленном сроке службы в 10 лет он сейчас по ходу копий увеличился втрое и даже в четыре раза превышает этот показатель.

За все время эксплуатации накоплена полная статистика отказов трактора. Наиболее подвержены износу следующие узлы и механизмы:

  1. Механизм рулевого управления с гидроусилителем.Причина выхода из строя выходного НШ-10 насоса или клапана распредвала.
  2. Неисправность сцепления. Износ фрикционных накладок рабочего диска из-за превышения предельных нагрузок.
  3. Развивается в группе цилиндров из-за несвоевременной смазки или неквалифицированного обслуживания.
  4. Система подачи топлива. Наблюдается ухудшение разбрызгивания топлива из-за износа форсунок.
  5. Потеря упругости рессор и увеличение зазоров между ГРМ.

Длительная и безаварийная работа Тракторов серии ЮМЗ-6 обеспечена правильным пробегом, соблюдением рекомендуемых режимов работы и своевременным выполнением сервисных процедур.Производителю удалось добиться оптимального сочетания высоких технико-экономических показателей и простоты в освоении и эксплуатации

.

7. подключение

Трактор ЮМЗ-6 всех модификаций, несмотря на прекращение их выпуска 15 лет назад, до сих пор эксплуатируется в различных сферах хозяйственной и производственной деятельности. Успех подтверждается тем, что технологическая и конструкторская документация была приобретена шведской компанией Volvo. На его основе выпускалась лицензионная модель и довольно долгое время.

Трактор ЮМЗ 6, продажа тракторов ЮМЗ 6 б / у

AEBI SCHMIDT AGCO AGRIA AGROZET АЛЛИС-ЧАЛМЕРС

WD

АНТОНИО КАРРАРО APV ARBOS ARMATRAC

854 1054

Avenger BARREIROS BAŞAK BCS БЕЛАРУСЬ BLUMING BOBCAT BOREX

2202

БУХЕР Брэнсон КАРРАРО

TGF

СЛУЧАЙ СЛУЧАЙ IH 310500 535 733 745 833 856 956 1056 1255 5120 5130 5140 5150 7120 7210 7220 7250 CS

CS 86 CS 100 CS 110 CS 120 CS 130 CS 150

CVX

CVX 125 CVX 130 CVX 150 CVX 160 CVX 170 CVX 175 CVX 195 CVX 220 CVX 230 CVX 1135 CVX 1145 CVX 1155 CVX 1190 CVX 1195

Farmall

Farmall 55 Farmall 65 Farmall 75 Farmall 95 Farmall 105 Farmall 115

Международный JX

JX 70 JX 80 JX 90 JX 95 JX 100 JX 110 JX 1075 JX 1090 JX 1100

Люкс

Люкс 100 Люкс 110 Люкс 120

MX

MX 100 MX 110 MX 120 MX 150 MX 170 MX 200 MX 230 MX 240 MX 270 MX 285 MX 310 MX 335 MX 340

MXM

MXM 120 MXM 130 MXM 155 MXM 175 MXM 190

MXU

MXU 100 MXU 110 MXU 115 MXU 125 MXU 135

Магнум

Магнум 225 Магнум 235 Магнум 250 Магнум 260 Магнум 280 Магнум 310 Магнум 315 Магнум 335 Магнум 340 Магнум 370 Магнум 380 Магнум MX

Maxxum

Maxxum 100 Maxxum 110 Maxxum 115 Maxxum 125 Maxxum 135 Maxxum 140 Maxxum 145 Maxxum 150 Maxxum 5130 Maxxum 5140 Maxxum 5150

Optum

Оптум 270 Оптум 300

Puma

Пума 125 Пума 130 Пума 145 Пума 150 Пума 155 Пума 160 Пума 165 Пума 170 Пума 175 Пума 180 Пума 185 Пума 200 Пума 210 Пума 220 Пума 225 Пума 230 Пума 240 Пума CVX

Quadtrac

Quadtrac 485 Quadtrac 500 Quadtrac 535 Quadtrac 600 Quadtrac 620

Quantum STX

STX 440 STX 450 STX 500 STX 530 STX 535

Steiger

Штайгер 450 Штайгер 500 Штайгер 535 Штайгер 550

Веструм

Веструм 120

CATERPILLAR 775

775E

D серии

D6 D8

F-серия ВЫЗОВ MT

MT 655 MT 665 MT 685 MT 765 MT 775 E MT 855 MT 865 MT 875

CLAAS Арес

Арес 546 Арес 557 Арес 567 Арес 577 Арес 616 Арес 617 Арес 656 Арес 657 Арес 696 Арес 697 Арес 816 Арес 826 Арес 836

Арион

Арион 410 Арион 420 Арион 430 Арион 440 Арион 450 Арион 510 Арион 520 Арион 530 Арион 540 Арион 550 Арион 610 Арион 620 Арион 630 Арион 640 Арион 650 Арион 660

Атлес

Атлес 936 Атлес 946

Atos

Atos 220 Atos 330

Axion

Axion 800 Axion 810 Axion 820 Axion 830 Axion 840 Axion 850 Axion 870 Axion 920 Axion 930 Axion 940 Axion 950 Axion 960

Axos

Axos 310 Axos 320 Axos 330 Axos 340

Celtis

Селтис 436 Селтис 446 Селтис 456

Challenger

Челленджер 55 Челленджер 75 Челленджер 85 Челленджер 95

Доминатор

Доминатор 88

Элиос

Элиос 210 Элиос 220

Nexos

Nexos 210 Nexos 220

Xerion

Xerion 3300 Xerion 3800 Xerion 4000 Xerion 4500 Xerion 5000

КОРМИК ДЭВИД БРАУН

990 995 1210

DEUTZ

D-серия

DEUTZ-FAHR Агрофарма

Агрофарма 100 Агрофарма 410 Агрофарма 420 Агрофарма 430

Агрокид

Агрокид 210 Агрокид 230

Агролюкс Агроплюс

Agroplus 60 Agroplus 70 Agroplus 85 Agroplus 95 Agroplus 100 Agroplus 410

Агроски Агростар Агротрак Агротрон

Агротрон 6.20 Agrotron 105 Agrotron 106 Agrotron 120 Agrotron 135 Agrotron 150 Agrotron 165 Agrotron 200 Agrotron 215 Agrotron 260 Agrotron 265 Agrotron 620 Agrotron 630 Agrotron 720 Agrotron 6160 Agrotron 7250 Agrotron K Agrotron L Agrotron M Agrotron TTV Agrotron X

DX серии

DX 3.10 DX 3,60 DX 3,90 DX 4,31 DX 4,50 DX 4,70 DX 6,05 DX 6,10 DX 6,31 DX 6,50 DX 85 DX 90 DX 110 DX 120 DX 140

D серии

Д 25 Д 30 Д 3005 Д 4006 Д 6507

KM K серия

К 110

Серия М DFSK

V21 V22

DONGFENG DT

75

EBRO

160 684 6125

ЭНЕРГРИН Евротрак FARMTRAC FENDT Dieselross F-серия

F380GT Фермер Фаворит

Vario

Vario 209 Vario 210 Vario 310 Vario 312 Vario 313 Vario 409 Vario 411 Vario 412 Vario 415 Vario 516 Vario 712 Vario 714 Vario 716 Vario 718 Vario 720 Vario 722 Vario 724 Vario 818 Vario 820 Vario 824 Vario 826 Vario 828 Vario 916 Vario 924 Vario 926 Варио 930 Варио 933 Варио 936 Варио 939

Ксилон

Ксилон 522 Ксилон 524

FERRARI FIAT

Fiatagri G-серии

FORD 2000 3000 4000 4600 5000 5600 5610 6610 7710 8210 8340 8630 8670 Округ Декста TW

TW10 TW25 TW30

FORDSON

Майор

FORESTER FORTSCHRITT

Серия Т

FOTON FT

FT 244 FT 354 FT 454 FT 904

Ловол САД РАЗВЕДЧИК ГУТБРОД Гольдони Транскар

Транскар 28 Транскар 33

HAKO HANOMAG

D-серия

HE-VA HINOMOTO C-серия

C144 C174 CX

E-серия

E152 E2304

ДЕРЖАТЕЛЬ HITACHI HOLMER

Терра

HONDA ХТЗ

150 17021 17221

HUAXIA HURLIMANN HUSQVARNA IFA IHC INTERNATIONAL

644844885955956 1055 1056 Серия S

ИСЕКИ SXG TA

TA215 TA227 TA247 TA317

TF TG

TG5470

TH

TH 4260 Th5330

TL

TL2300

TM

ТМ 3160 ТМ 3215

ТУ ТУ

ТУ 165 ТУ 175 ТУ 180 ТУ 1700 ТУ 1900 ТУ 2100

TX

TX 1300 TX 1500 TX 1510

JCB 541

541-70

8310 Fastrac

Fastrac 1115 Fastrac 2135 Fastrac 2150 Fastrac 2155 Fastrac 2170 Fastrac 3185 Fastrac 3200 Fastrac 3230 Fastrac 7230 Fastrac 8250

Workmax JINMA

204 254 454

ДЖОН ДИР 1140 1640 2026 R 2030 2130 2250 2650 3025 3038 E 3040 3045 R 3050 3130 3140 3340 3350 3640 3650 4255 4650 4730 4755 4930 4955 5050 E 5055 E 5075

5075 E

5080

5080 M 5080 R

5085 M 5090

5090 M 5090 R

5100

5100 M 5100 R

5115 5615

5615 F

5720 5820 6090

6090 MC

6100

6100 М 6100 RC

6105

6105 M 6105 R

6110 M 6110 R

6110 RC

6115 6120

6120 M 6120 R

6125 М 6130

6130 D 6130 M 6130 R

6140

6140 M 6140 R

6145

6145 R

6150 М 6155

6155 M 6155 R

6170

6170 M 6170 R

6175

6175 M 6175 R

6190

6190 R

6195 M 6195 R 6200 6210 6215 6220 6230 6300 6310 6320 6330 6400 6410 6420 S 6510 6520 6530 6600 6610 6620 6630 6800 6810 6820 6830 6900 6910 6920 6930 7200

7200 R

7215 R 7230 R 7250 7260 R 7270 R 7310 R 7430 7600 7730 7800 7810 7830 7920 7930 8100 8130 8200 8210 8220 8230 8260 R 8270 R 8285 R 8295 8300 8310

8310 R

8320 8330 8335 р

8335 РТ

8345 РТ 8360 РТ 8370 РТ 8400

8400 р

8420 8430

8430T

8520 8530 9400 9510 р 9520 9560

9560 РТ

9620 9630 S-серия X-серия КИОТИ CK

СК 22 СК 3510 СК 4010

DK EX NX КИРОВЕЦ K

К 700

К 701 К 703 К 744 КОМАТСУ КРЕМЕР КУБОТА A-серия

A15 A17

B-серия

B1502 B1600 B2100 B2410 B2530 B5001 B6000 B7000 B7001 B7100

Серия D Серия K Серия L

L1500 L1501 L1802 L2202 L4100 L4200 L5040

M-серия

M108S M110GX M130X M135GX M4062 M8540 M9540 M9960

Серия R Серия X

24 х

КУН ЛАМБОРГИНИ LANDINI 5-110 4645 Обозначение

Легенда 165

Powerfarm

Пауэрфарм 100 Пауэрфарм 110

Рекс

Рекс 80 Рекс 90 Рекс 100

Видение

Видение 105

LOVOL

TE

LS ЛУЖОНГ Линднер Геотрак

Геотрак 74

Линтрак

Линтрак 90 Линтрак 110

МААНС МАХИНДРА МАНИТУ МАССИ ФЕРГУСОН

35 50 65135 158 165 168 185 240 265 275 285 290 375 390 399 575 590 595 690 698 3060 3070 3085 3095 3640 3645 4235 4245 4255 5435 5445 5455 5460 5465 5611 5710 5711 5713 6180 6245 6260 6265 6270 6455 6460 6465 6475 6480 6485 6490 6499 6613 6713 6715 7475 7480 7485 7490 7495 7616 7618 7619 7620 7624 7626 7716 7718 7719 7720 7722 7726 8150 81 60 8210 8220 8240 8250 8480 8650 8660 8670 8690 8727 8732 8737

МБ MCCORMICK CX

CX 105

F-серия

F100

MC

MC 100 MC 135

MTX

MTX 110 MTX 120 MTX 140 MTX 150 MTX 165 MTX 175 MTX 200

X7.670 XTX

XTX 145 XTX 185 XTX 200

Мерседес-Бенц

МБ

МИЦУБИСИ D-серия MT

MT14 MT16 MT20 MT165 MT180 MT205 MT245 MT2201

МОРОКА МТЗ 80 82311320 892 952 1025 1221 3022 Беларус

Беларус 80 Беларус 320 Беларус 892 Беларус 920 Беларус 952 Беларус 1025 Беларус 1221

Маршалл НЬЮ-ХОЛЛАНД CX

CX6090

Серия D Серия G

G170 G190 G210 G240

L-серия M-серия

M100 M115 M160

NH

NH95

Т-серия

Т3.030 Т4 Т5 Т6 Т7 Т8 Т9

ТК ТД

ТД65 ТД80 ТД90 ТД95 ТД5050

TG

ТГ 230 ТГ 255 ТГ 285

TL

Лил 80 лир 90 лир 100 лир 105

TM

TM 115 TM 120 TM 125 TM 130 TM 135 TM 140 TM 150 TM 155 TM 165

TN

TN55 TN65 TN75 TN85 TN95

TS

TS90 TS100 TS110 TS115 TS125 TS135

TVT

ТВТ 170 ТВТ 195

Наффилд ONBEKEND PALFINGER PASQUALI PRONAR

5340

Порше Рено 110.54 Ареса

Арес 550 Арес 556 Арес 620 Арес 640 Арес 656 Арес 696 Арес 710 Арес 715 Арес 725 Арес 816

Celtis

Селтис 426 Селтис 456

Церера

Церера 85 Церера 340 Церера 355

Ergos

Ergos 110

Темис

Темис 550

РОСТСЕЛЬМАШ

RSM

ОДНО И ТОЖЕ Центурион Корсаро

Корсаро 70

Дорадо

Дорадо 80 Дорадо 86

Исследователь

Explorer 65 Explorer 80 Explorer 90 Explorer 100

Frutteto Laser

Лазер 150

Рубин

Рубин 135

Серебро

Серебро 90 Серебро 100 Серебро 110 Серебро 130

Solaris

Солярис 45 Солярис 55

Титан

Титан 160 Титан 190

Виртус ШИБАУРА СОЛИС

20 26 50 75 90

STEYR Вариатор

Вариатор 6165 вариатор 6175 вариатор 6185 вариатор 6195 вариатор 6220 вариатор 6230

Kompakt

Kompakt 4105 Kompakt 4115

Мульти

Мульти 4115 Мульти 4120

Профи

Профи вариатор

Террус вариатор STOLL SUPER WALTER Schaffer TAIHONG TAISHAN TECNOMA TUCHEL TYM TÜMOSAN UNIVERSAL

445 643 ето

УРАЛЕЦ

220

УРСУС

3512 11054 C330 C385

ВАЛМЕТ

101 123 142 154 163 174 202214 234 254 374 6400 8400

ВАЛЬПАДАНА ВАЛЬТРА A-серия

A75 A83 A95

M-серия

M120

N-серия

N82 N92 N121 N123 N134 N142 N143 N163

S-серия

S260 S274 S280 S294 S354 S374

Т-серия

T130 T133 T151 T160 T170 T172 T174 T183 T190 T191 T193 T202 T203 T213 T214

УНИВЕРСАЛЬНЫЙ

2375 2425 Рядовая культура

VOLVO ВТЗ 2032

2032-10

2048А Т30-69 WEIDEMANN

2080

ЯНМАР AF

AF 17 AF 18 AF 22

F-серия

F6 F7 F15 F16 F155 F175 F215 F220 F535

FX

FX 18 FX 20 FX 26 FX 235

KE

KE-4

RS

RS 33

YM

YM1300 YM1401 YM1500 YM1601

YTO 404 454 SG

SG254

X-серия

Х804 Х1204

ЮМЗ ZETOR 7211 7341 Кристалл Фортерра

Forterra 120 Forterra 130 Forterra 140

Майор

Майор 80

Проксима

Проксима 95

ЗООМЛИОН ЗУБР ДМТЗ

Показать все

Продажа трактора ЮМЗ 6

из СНГ, Продажа трактора ЮМЗ 6 из СНГ

б / у. APV ARMATRAC

854 1054

БЕЛАРУСЬ БЛЮМИНГ BOREX

2202

CASE IH 310 500 535 CS

CS 150

CVX JX

JX 110

MX

MX 240 MX 270 MX 285 MX 310 MX 335 MX 340

Магнум

Магнум 260 Магнум 290 Магнум 310 Магнум 335 Магнум 340 Магнум 380 Магнум MX

Maxxum

Максум 125

Puma

Пума 155 Пума 165 Пума 210 Пума 225

Quadtrac

Quadtrac 600

STX

STX 500 STX 535

Steiger

Steiger 500 Steiger 535

CATERPILLAR CHALLENGER MT

MT 655 MT 665 MT 685 MT 765 MT 775 E MT 855 MT 865 MT 875

CLAAS Арес

Арес 826

Арион

Арион 630

Атлес

Атлес 946

Axion

Axion 820 Axion 840 Axion 850 Axion 930 Axion 940 Axion 950 Axion 960

Axos

Axos 340

Challenger

Челленджер 85

Xerion

Xerion 3300 Xerion 3800 Xerion 4000 Xerion 5000

DEUTZ-FAHR Агрофарма Агротрак Агротрон

Агротрон 215 Агротрон 720 Агротрон L Агротрон М Агротрон X

Серия М DT

75

FENDT Vario

Варио 516 Варио 930 Варио 936 Варио 939

FORD FOTON FT

FT 244 FT 354 FT 454 FT 904

Ловол ХИНОМОТО HONDA HTZ

150 17021 17221

HUSQVARNA ISEKI ДЖОН ДИР 4730 4930 6150 М 6170

6170 M 6170 R

6175

6175 M 6175 R

6210 6220 6230 6320 6400 6510 6520 6600 6610 6620 6630 6810 6820 6830 6910 6920 6930 7230 R 7430 7810 7830 7920 7930 8100 8130 8200 8210 8220 8270 R 8285 R 8295 8300 8310

8310 R

8320 8330 8335 р

8335 РТ

8370 РТ 8400

8400 р

8420 8430

8430T

8520 8530 9400 9510 р 9520 9620 КИРОВЕЦ КУБОТА B-серия

B1600

Серия D Серия M

M108S M9540

LAMBORGHINI LANDINI 5-110 4645 Powerfarm

Powerfarm 110

LOVOL LS

R-серия

MAHINDRA MANITOU МАССИ ФЕРГУСОН

6480 6485 6490 6713 7495 7722 8240 8250 8470 8480 8737

МИЦУБИСИ MT

MT20 MT180 MT205 MT245

МТЗ 80 82311320 892 952 1025 1221 3022 Беларус

Беларус 80 Беларус 320 Беларус 892 Беларус 920 Беларус 952 Беларус 1025 Беларус 1221

НОВАЯ ГОЛЛАНДИЯ CX

CX6090

G-серия

G190

NH T-серия

Т7 Т8

ТД ТГ

ТГ 230 ТГ 285

TL

TL 105

TM

ТМ 135 ТМ 140 ТМ 155 ТМ 165

TVT РЕНО РОСТСЕЛЬМАШ

RSM

ШИБАУРА КОРПОРАТИВНЫЙ УРАЛЕЦ

220

УНИВЕРСАЛЬНЫЙ

2375 2425 Рядовая культура

ВТЗ 2032

2032-10

2048А Т30-69 ЯНМАР AF

AF 17 AF 18

F-серия

F6 F16

RS

RS 33

YM

YM1601

YTO ЮМЗ ZETOR ZOOMLION ZUBR ДМТЗ

Показать все

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
