Телескопические гидроцилиндры производства «Гидроласт»

Цилиндр выдвижения вышки

Компания Гидроласт специализируется на разработке и производстве телескопических гидравлических цилиндров как одно-, так и двустороннего действия. Мы изготавливаем как стандартные телескопические цилиндры, так и телескопические цилиндры по индивидуальным техническим характеристикам клиента.

Иногда гидравлический цилиндр требуется вписать в достаточно ограниченное пространство и при этом обеспечить ход, фактически больший, чем длина цилиндра в сложенном состоянии. Стандартный поршневой цилиндр не сможет обеспечить требуемый габарит, в данном случае рационально использовать телескопический цилиндр, который может достичь длинного хода с компактной длиной во сложенном состоянии. В телескопических цилиндрах используется серия вложенных и скользящих друг в друге цилиндрических сегментов. Такая структура позволяет им обеспечить длинный ход — при достаточно компактной длине во втянутом состоянии в рамках одного комбинированного механизма.

Эти цилиндры доступны в 2, 3, 4, 5 или даже 6-ступенчатом варианте.

Большинство телескопических цилиндров – одностороннего действия. То есть секции цилиндра выдвигаются с помощью гидравлического давления, но затем складываются с помощью гравитации и массы груза. Типичным примером является телескопический цилиндр в устройстве грузового автомобиля-самосвала.

Телескопические цилиндры двустороннего действия гораздо сложнее. Они включают в себя внутренние обратные поршни на каждой ступени, дополнительные уплотнители, а также сложные внутренние проходы для жидкости для втягивания цилиндра под действием давления.

Компания «Гидроласт» располагает многолетним опытом проектирования и производства телескопических цилиндров, этот опыт дает нашим клиентам уверенность, поскольку они знают, что их цилиндры были спроектированы и изготовлены людьми, которые по-настоящему понимают, что они делают.

В дополнение к нашему стандартному каталогу телескопических цилиндров, мы изготавливаем специальные модели с диаметром до 500 мм и ходом до 30м. Мы стремимся к высочайшему качеству и надежности.

Нашими потребителями являются:

1). ООО «Специальное Конструкторское Бюро Транспортного Машиностроения»,

2). ЗАО НПО «НефтехГазМаш»,

3). ОАО «Кунгурский машиностроительный завод»,

4). ОАО «Культтехника»,

5). ОАО «Идель Нефтемаш».

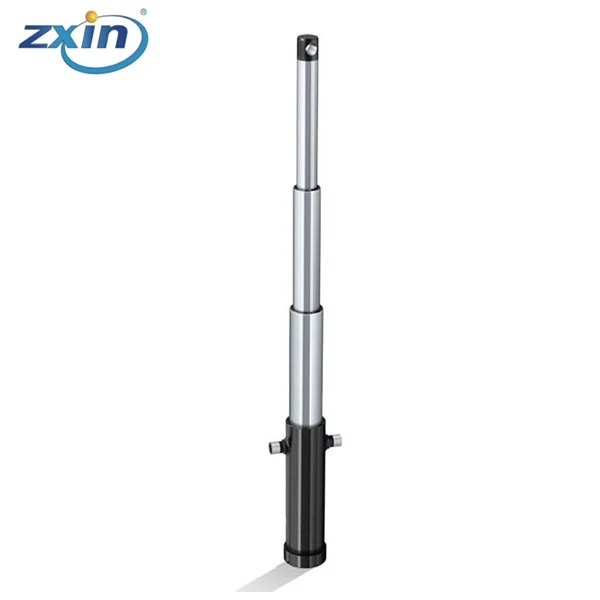

Китай Индивидуальные 3-х ступенчатые телескопические гидравлические цилиндры Производители, поставщики, фабрика — Цена со скидкой

Наиболее частые проблемы при выборе трехступенчатого телескопического гидроцилиндра:

A. Размер втягивания многоступенчатого гидроцилиндра

Б. Трехступенчатый телескопический гидроцилиндр Длина хода (дюймы)

С. Типы монтажа

D. Размер и тип порта (SAE или NPT)

E. Номинальное давление (PSI / MAP / бар)

F. Диаметр отверстия (дюймы)

G. Детали приложения

Он на 15-20% легче других многоступенчатых цилиндров, но его подъемная сила улучшена на 10-15% (макс. 22 МПа).

* Все ступени жестко хромированы

* Материалы 27SIMN-закалка и отпуск

* Прочность на разрыв (σb / МПа) ≥ 1050

* Предел текучести (σs / МПа): ≥ 950

* Усадка площади (ψ /%): ≥45

Гидравлические цилиндры DALLAST — это все передовые технологии обработки. Они изготовлены из материала 27simn с высокой прочностью на разрыв и высоким пределом текучести. Усталостные полиуретановые и тефлоновые уплотнения имеют научную и разумную конструкцию, надежны в работе и просты в установке и обслуживании. Благодаря большому тоннажу и максимальному рабочему давлению 220 бар, он может удовлетворить потребности различных пользователей в различных условиях. Продукция высоко оценена и широко признана рынком.

Поверьте, наш профессиональный трехступенчатый телескопический гидравлический цилиндр может обеспечить более надежную продукцию.

Внедрение продукции

Деталь производства

Продукт Процесс

Офис компании

Доставка, доставка и обслуживание

Вопросы-Ответы

Клиенты из Финляндии проконсультировались с нами по поводу трехступенчатого телескопического гидравлического цилиндра.

В: Гидравлический цилиндр издает звук и медленно выдвигается. Какова причина?

A: Реверсивный клапан закрыт неплотно, и в цилиндре слышен звук.

В: Какой материал используется в гидроцилиндре?

A: Обычно используются Q345 / ST52 / E355 / E460 и т. Д., Это холоднотянутые трубы; 27simn / нержавеющая сталь 304/316/420, это все горячекатаные бесшовные трубы.

В частности, 27simn после закалки и отпуска показали наилучшие показатели прочности на разрыв и предела текучести. Из этого материала изготавливают гидравлические стойки для угольных и самосвальных грузовиков.

Шток поршня: C45

В: Утечка масла в гидроцилиндре

A: Несколько возможностей:

1. Между штоком поршня и направляющей втулкой:

(1) Гидравлический цилиндр недостаточно нагружен, и существует радиальная сила, вызывающая смещение нагрузки между штоком поршня и направляющей втулкой, так что сальник рано изнашивается и вызывает утечку масла.

(2) Окружающая температура штока поршня высока, особенно излучаемое тепло, и старение масляного уплотнения происходит быстро.

(3) Правильно ли выбран сальник; не поврежден ли сальник при установке.

(4) Правильный ли допуск между направляющей втулкой и штоком поршня.

Во-вторых, между направляющей втулкой и цилиндром: правильно ли установлено уплотнительное кольцо на направляющей втулке, обратите особое внимание на то, чтобы уплотнительное кольцо не могло быть» свернуто&quot ;, особенно некоторые уплотнительные кольца закрыты и иметь зажимную линию.

В-третьих, общая проблема: направляющая втулка, цилиндр, соосность штока поршня. Допуски посадки правильные.

Мы не только производим 3-х ступенчатый телескопический гидравлический цилиндр, мы также проектируем и производим 4/5/6-ступенчатый телескопический гидравлический цилиндр, о телескопических гидравлических цилиндрах. Более подробную информацию, пожалуйста, отправьте нам по электронной почте, наши профессиональные специалисты будут обслуживать вас.

Hot Tags: 3-х ступенчатый телескопический гидроцилиндр, Китай, производители, поставщики, завод, заказ, покупка, цена, дешево, скидка, продажа

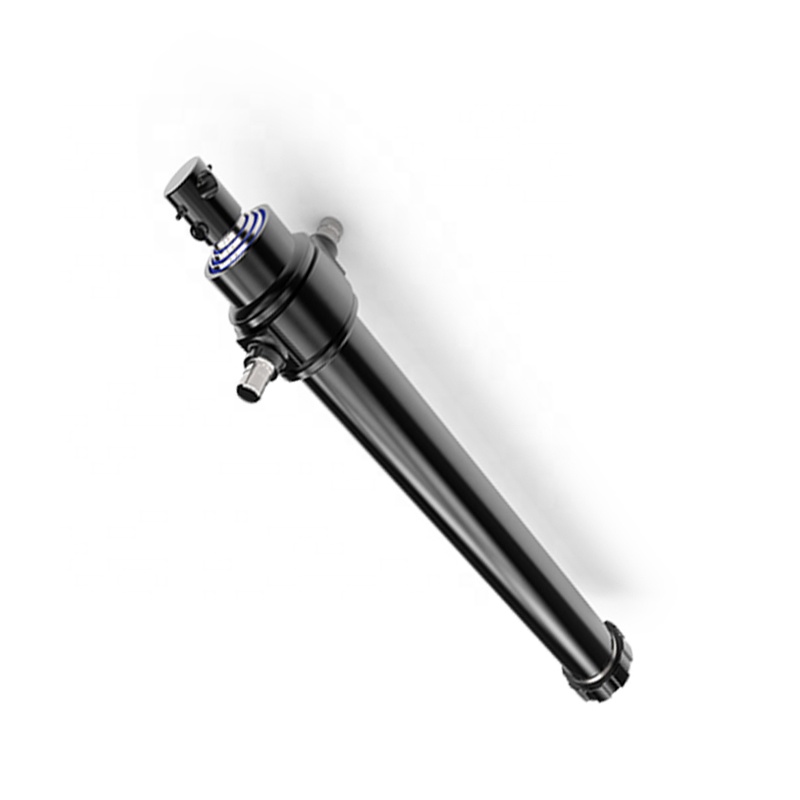

ETZ — Телескопический цилиндр одностороннего действия — 250 бар


Дополнительная информация

Там, где обычные гидравлические цилиндры не могут быть использованы из-за их конструкции, особенно в узких местах, наши телескопические цилиндры предлагают решение. При этом осевая нагрузка обеспечивает наилучшие условия работы, т.е. цилиндры работают в вертикальном положении вверх или вниз. Наши гидравлические телескопические цилиндры выпускаются в разных ступенях и отличаются различными диаметрами и ходами.

Такие специальные требования, как невращающийся шток, упругое демпфирование, магнитный поршень и установочные размеры ISO, просим уточнять отдельно при заказе.

Наши модели:

  • одностороннего действия

  • двойного действия

  • Синхронная технология

  • длина хода до 12 000 мм

  • до pmax 175/225 бар до упора

  • Бронзовые направляющие, модифицируемые

  • Синхронная работа

Технические характеристики

Материалы:
Наши телескопические цилиндры изготавливаются из бесшовной тянутой трубы:
— Труба цилиндра: St. 52 DIN -1629 R=500-650 Н/мм2 Rs=355 Н/мм2
— Грунт: MW 450 20 Mn V 6 R=550-720 Н/мм2 Rs=420 Н/мм2
— Шаровая муфта: Fe 510 R=450-630 Н/мм2.

Нарисовать элементы:
Используемая соляно-азотная обработка, известная как «процесс TENIFER TF1 Degussa», позволяет отказаться от бронзовых подшипников или направляющих колец для вытяжных элементов, поскольку поверхности скольжения обладают высокой износостойкостью и устойчивостью к фрезерованию. В частности, достигается высокая поверхностная твердость HV-5/12 = 500-550.

Благодаря вышеупомянутым преимуществам, вытяжные элементы не имеют соответствующих бронзовых посадочных мест под подшипники или кольца. Это придает им механическую прочность, значительно превышающую коммерческий стандарт. Все это также позволяет производить более длинную направляющую и эксплуатацию
цилиндра на последнем такте при максимальном давлении.

Поверхности:
Внешние поверхности вытяжных элементов на первом этапе шлифуются, а затем прокатываются; таким образом достигается шероховатость 0,10 — 0,25 мкм.

Уплотнения:
Уплотнения и очистители специальной формы изготовлены из полиуретана:
— Температура -40 до +110° C.


— Давление макс. 400 кг/см2 (395 бар)
— Скорость макс. 0,5 м/сек
— Минеральные гидравлические и смазочные жидкости

Принятие:
Все цилиндры подвергаются окончательному функциональному испытанию при гидравлическом давлении 240 кг/см2 (235). Цилиндры диаметром 240 проверяются при давлении 205 кг/см2 (200 бар).

Общие указания по использованию и обслуживанию, указания по технике безопасности

1. условия использования
Гидравлический телескопический цилиндр предназначен для установки на транспортные средства, соответствующие основным требованиям безопасности Директивы по машинному оборудованию 98/37 ЕЭС, последующим поправкам к ней и стандартам, применяемым к транспортным средствам с опрокидывающими устройствами (UNI 10691-10692-10693-10694-10695). Если автомобиль, в котором установлен цилиндр, не соответствует директивам и не соблюдаются указанные здесь стандарты, гарантия будет аннулирована. Кроме того, производитель не несет никакой ответственности за такой косвенный ущерб.

1.1 Условия окружающей среды
Выдвижные части цилиндра подвержены коррозии, если они используются в очень агрессивных средах или выдвигаются дольше, чем это необходимо для нормальной работы опрокидывателя. Если этих условий невозможно избежать, рекомендуется использовать цилиндры с хромированными штоками. Уплотнительные детали (прокладки, маслоочистители) внутри гидравлического телескопического цилиндра позволяют использовать его при температурах (температура окружающей среды или температура гидравлического масла) от -40°C до +95°C.

1.2 Стандартная операция
Стандартная эксплуатация гидравлического телескопического цилиндра предусматривает, что он используется для подъема автомобильных платформ для постепенного опрокидывания груза, находящегося на платформе, по всей длине хода, соблюдая пределы цилиндра, указанные в технической документации и на идентификационной табличке. Также следует помнить, что цилиндр рассчитан на прямые нагрузки вдоль своей оси, т.

е. он не должен подвергаться боковым нагрузкам или использоваться в качестве конструктивной детали. По этой причине гидравлический телескопический цилиндр ни в коем случае не может стать причиной опрокидывания автомобиля; однако он может быть поврежден при опрокидывании автомобиля.

1.3 Проверка размеров
Вес платформы и вес груза образуют общий опрокидывающий вес, который обычно называют «подъемной силой». Указанная в технической документации «грузоподъемность» является чисто ориентировочной и служит первым критерием при выборе цилиндра. Максимальная «подъемная сила» может быть рассчитана только специалистом, отвечающим за монтаж, на основании геометрии автомобиля, предполагаемого использования, максимальной силы тяги, а также максимально допустимого давления в цилиндре.

Специалист по монтажу должен следить за тем, чтобы при использовании гидравлического телескопического цилиндра никогда не превышались максимальное усилие и максимально допустимое давление. Он также проверяет максимальный угол, который может быть достигнут платформой, исходя из геометрии автомобиля и хода цилиндра. При этом учитывается, что

a) цилиндр никогда не должен достигать конца хода (UNI 10693- 4.2.2)

(b) платформа не должна опираться на цилиндр в транспортном положении

(c) максимально допустимый угол между крышкой и полом составляет 30°.

Индивидуальные интегрированные двухтактные телескопические осциллирующие гидравлические масляные цилиндры производителей и поставщиков — Китайский завод

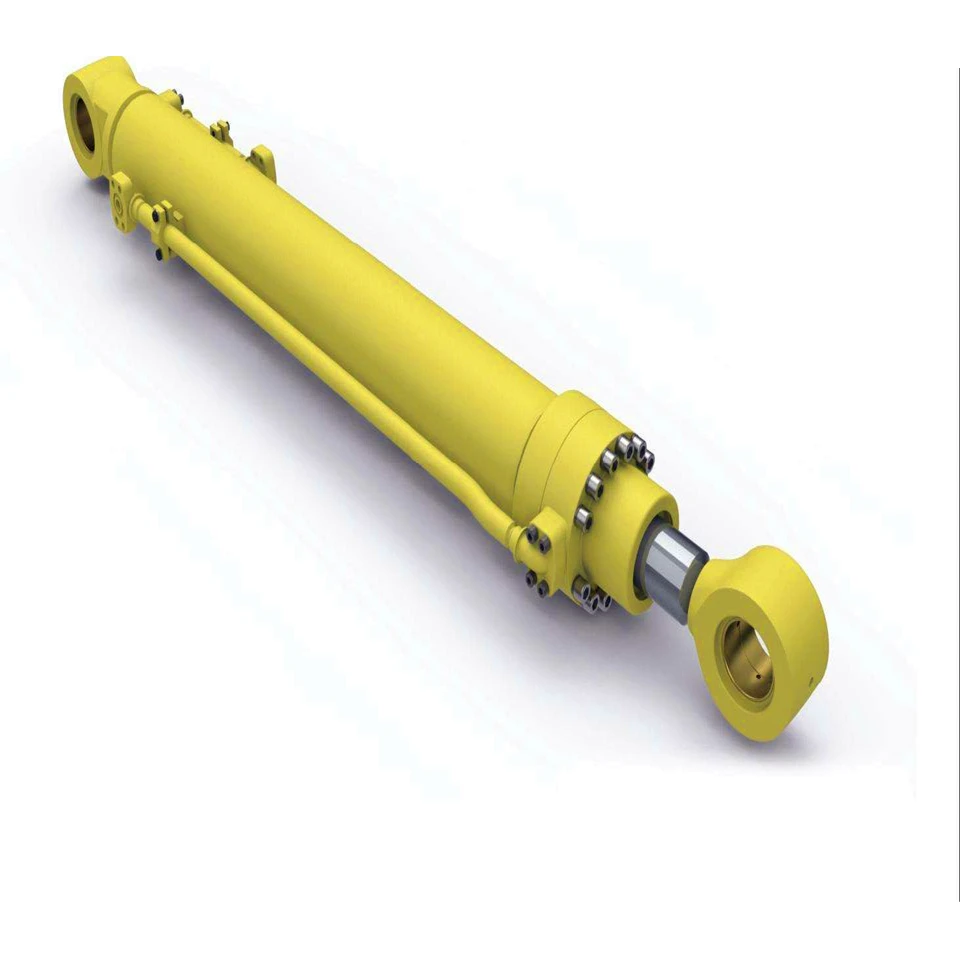

Масляный цилиндр или гидравлический цилиндр — привод линейного перемещения, выходное усилие которого прямо пропорционально эффективной площади поршня и разности давлений с обеих сторон. Его функция заключается в преобразовании гидравлической энергии в механическую энергию. Входы гидравлического цилиндра включают в себя поток жидкости и давление, а выходы включают в себя линейную скорость и силу движения. Поршень гидравлического цилиндра может выполнять линейное возвратно-поступательное движение, а линейное смещение выхода ограничено. Гидравлический цилиндр — это устройство преобразования энергии, используемое для преобразования гидравлической энергии в механическую энергию для возвратно-поступательного движения. Гидравлический цилиндр в основном состоит из цилиндра, головки цилиндров, поршня и поршневого штока, уплотнительного устройства, буферного устройства и выхлопного устройства. Буферное устройство и выхлопное устройство принимаются в зависимости от конкретных приложений, но необходимы другие устройства.

Цилиндр одностороннего действия относится к типу цилиндра, который зависит от давления масла для осуществления движения в одном направлении и возвращается под действием мертвого веса или пружины или другой внешней силы. Этот тип цилиндра спроектирован с двумя камерами, один из которых заполнен маслом, а другой — с воздухом.

Цилиндр двойного действия означает, что обе камеры заполнены маслом, а движение в обоих направлениях осуществляется давлением масла.

Вопросы-Ответы

Q1: Могут ли ваши продукты быть настроены?

Мы специализируемся на цилиндре, штоке поршня и цилиндре цилиндра с опытом около 10 лет. У нас есть сильная команда разработчиков, поэтому любой традиционный продукт можно настроить.

Q2: Как насчет послепродажного обслуживания?

Мы гарантируем 12 месяцев гарантии качества после отправки. Мы также предлагаем долгосрочные технические консультационные услуги.

Q3. Что относительно транспотации?

Мы можем принимать любые виды транспотаций в соответствии с требованиями заказчика.

Пожалуйста, не стесняйтесь присылать нам свои подробные требования, вы будете удовлетворены нашим сервисом.
Контакт ниже:
Wuxi Longzhichen Machinery Co., Ltd
Att: Mr.Min
Телефон: + 86-18921387058
Тел: + 86-510-83050629
Факс: + 86-510-83050596
веб — сайт: www.honedtubing.com
Электронная почта: [email protected]
Добавить: Яншанская вспомогательная зона, район Хуйшань, город Уси, провинция Цзянсу

Wuxi Longchen в течение многих лет занимается специализированным интегрированным двухцилиндровым телескопическим колесным гидравлическим масляным цилиндром в качестве одного из ведущих производителей и поставщиков в Китае. Наши продукты отличаются высокой точностью, хорошей производительностью и конкурентоспособной ценой. Пожалуйста, будьте уверены, чтобы продавать качественный продукт, сделанный в Китае, с нашего завода.

Силовые гидравлические цилиндры — Энциклопедия по машиностроению XXL

Силовые гидравлические цилиндры  [c.85]

Общие сведения. Силовые гидравлические цилиндры являются гидравлическими двигателями объемного действия, в которых ведомое звено совершает возвратно-поступательное движение ограниченной величины.  [c.85]

Ведомым звеном в силовом гидравлическом цилиндре может служить шток (плунжер) при неподвижном цилиндре или цилиндр при неподвижном штоке (плунжере).  

[c.85]


Силовой гидравлический цилиндр (рис. IV.34) состоит из металлического пустотелого цилиндра 1, в котором на штоке 2 укреплен поршень 3. Цилиндр с двух сторон закрыт глухой крышкой i и крышкой 5 со сквозным отверстием, через которое проходит шток.[c.87]

В силовых гидравлических цилиндрах с двусторонним штоком скорость движения поршня одинакова при подаче рабочей жидкости в любую из полостей.  [c.88]

Конструкции силовых гидравлических цилиндров. В практике встречаются самые разнообразные конструкции силовых гидравлических цилиндров.  [c.91]

Силовой гидравлический цилиндр, показанный на рис. IV.35, характерен тем, что подвод рабочей жидкости к штоковой и поршневой полостям гидроцилиндра производится через ось штока.  [c.91]

Силовой гидравлический цилиндр состоит из собственно цилиндра i с приваренными цапфами 13, пустотелого штока 2, поршня 4, крышки 6, чистильщиков 7, оси 8 штока, пружинного кольца 10, распорной втулки 11, трех секторов 12.  [c.91]

Конструкции силовых гидравлических цилиндров, используемых в горных машинах типизированы.  [c.93]

На силовые гидравлические цилиндры, применяемые в механизированных крепях и машинах для гидравлической добычи угля, типаж не распространяется.[c.93]

If S 7 8 9 Рис. IV.36. Силовой гидравлический цилиндр с плунжером  [c.93]

Рис. IV.40. Телескопический силовой гидравлический цилиндр
Рассмотренные выше конструкции силовых гидравлических цилиндров обеспечивают возвратно-поступательные движения ведомого звена.  [c.98]

Резервуар 1 расположен выше резервуара 2 и соединен с ним двумя трубопроводами 5 и 4, по которым рабочая жидкость из верхнего резервуара самотеком поступает в нижний. Из нижнего резервуара рабочая жидкость но всасывающему трубопроводу 5 поступает в сетчатый фильтр 6, а из последнего — во всасы сдвоенных шестеренчатых насосов 7 VI 8, 9 я 10. Из напорных магистралей насосов рабочая жидкость поступает в пульт управления 11, из которого через соответствующую регулирующую аппаратуру—к гидромоторам ВЛГ-400, приводящим во вращение гусеничные цепи комбайна, и к силовым гидравлическим цилиндрам.[c.202]

Из трубопровода 11 рабочая жидкость параллельно поступает в блок 18 управления гидромоторами ВЛГ-400 и в силовые гидравлические цилиндры 19 механических тормозов гусениц комбайна. Силовые гидравлические цилиндры 19 одностороннего действия. Рабочая жидкость поступает только в штоковые полости, а в поршневых полостях установлены пружины, усилиями которых происходит механическое торможение гусениц при отсутствии давления в штоковых полостях.  [c.204]


Подача рабочей жидкости к силовым гидравлическим цилиндрам комбайна осуществляется от секции I насоса через золотник 1 автоматического стабилизатора уклона, или сокращенно АСУ.  [c.207]

В напорный трубопровод золотника АСУ включены предохранительный клапан 2 и переливной золотник 3 с дросселем. Предохранительный клапан 2 защищает секцию / насоса от перегрузок при перекрытии золотником АСУ напорного трубопровода, а переливной золотник 3 с дросселем предназначен для регулирования подачи рабочей жидкости к силовым гидравлическим цилиндрам и регулирования тем самым скорости движения их штоков. Подаваемая к золотнику АСУ рабочая жидкость поступает в полость по трубопроводу (1) и по осевому каналу золотника поступает в полость, соединенную каналом (2), а из него в гидравлический блок 4 силовых гидравлических цилиндров комбайна.  [c.207]

В зависимости от положения золотника АСУ рабочая жидкость из напорного трубопровода секции I насоса может быть направлена в штоковые или поршневые полости силовых гидравлических цилиндров 9, осуществляющих подъем или опускание рабочего органа комбайна. Подача рабочей жидкости в эти силовые гидроцилиндры осуществляется через гидравлический замок 10, но при этом поршневые полости подключены параллельно и через обратный клапан с дросселем который ограничивает скорость опускания рабочего органа комбайна.  [c.208]

Телескопический силовой гидравлический цилиндр  [c.243]

Машина МУГ-500 горизонтального типа с предельной нагрузкой 500 тс состоит из следующих основных агрегатов собственно машины, насосной станции, пульта управления и шкафа с электроаппаратурой. Машина состоит из переднего и подвижного устоев и силовых балок. Передний устой (активный захват) предназначен для закрепления испытуемой конструкции в устое восьми силовых гидравлических цилиндров, из которых четыре работают при испытании на сжатие и четыре на растяжение.  [c.247]

В силовых цилиндрах одностороннего действия движение поршня, в обратном направлении происходит под действием пружины или внешних сил. Силовые гидравлические цилиндры в основном изготовляют из стальных паковок и труб, реже из чугунного литья. Штампованные (кованые) и литые цилиндры особенно больших размеров изготовляют заодно с крышкой (днищем).  [c.153]

Гидропривод широко используется в металлургической промышленности. Особенно успешно он применяется в прокатных станах для уравновешивания нагрузки на валки, в машинах для резания, дробилках и загрузочном оборудовании. Силовые гидравлические цилиндры используют для приведения  [c.337]

Исполнительный двигатель ИЦ получает сигнал от усилителя мощности и через редуктор (в некоторых случаях редуктор в СП отсутствует) перемещает объект регулирования. В СП используются электрические двигатели постоянного тока, а также двухфазные асинхронные двигатели (с мощностями до 200 Вт). Значительное применение Б качестве исполните льных двигателей находят гидромоторы и силовые гидравлические цилиндры.  [c.6]

Насосная станция 2, обеспечивающая подачу масла под давлением в силовые гидравлические цилиндры, состоит из станины 15, электродвигателя 18, электрогидравлического реверсивного золотника 1, насоса, предохранительного клапана и масляного бака 16.  [c.365]

В бульдозере с гидравлическим управлением и неповоротным отвалом (рис. 136) подъем, опускание отвала и закрепление его в нужном положении осуществляются силовыми гидравлическими цилиндрами двухстороннего действия 6. Два силовых цилиндра шарнирно соединены с рамой трактора, а штоки 5 шарнирно присо-  [c.164]

Шины грузовых автомобилей и автобусов разбирают и собирают на стационарном стенде Ш-509 с вертикальным расположением разбираемого колеса. Силовой гидравлический цилиндр на стенде расположен горизонтально.  [c.81]

Откидной контргруз 15 в необходимое положение устанавливается ири помощи силового гидравлического цилиндра 16.  [c.237]

Силовые гидроцилиндры. Силовые гидравлические цилиндры предназначены для преобразования энергии потока жидкости в механическую энергию возвратно-поступательного или возвратно-поворотного движения выходного звена (поршня со штоком или лопасти с валом) и связанных с ним устройств. Гидроцилиндры делятся на поршневые и плунжерные, с одним или двумя штоками. Существует несколько нормализованных конструкций гидроцилиндров диаметром от 45 до 180 мм с ходом поршня от 145 до 420 мм. В практике нашли широкое применение цилиндры с плунжерами (поршнями со сплошными штоками). На рис. 26 показан силовой гидроцилиндр с уплотнением  [c.66]


Решение этих уравнений для разных схем передаточного механизма показано на рис. 21.17 для привода от зубчатого (рис. 21.17, а) и кулачкового механизмов (рис. 21.17, б), гидравлического цилиндра (рис. 21.17, в). Из сказанного следует, что силовой расчет входного звена механизма выполняется только тогда, когда известен способ уравновешивания (моментом или силой с определенной точкой приложения).  [c.278]

Для запирания полостей силового гидравлического цилиндра в заданном положении поршня применяют гидравлически управляемые обратные клапаны, которые получили название гидрозамков. Схема гидравлического замка приведена на рис. 138. Замок состоит из двух запорных органов 2 и 10, прижимаемых к своим седлам пружинами 4 -а 9. Между обратными клапанами помеш ен плавающий  [c.201]

Скорость поршпя, расход жидкости, развиваемые усилия и к, п д силового гидроцилиндра. Скорость, с которой перемеш,ается ведомое звено силового гидравлического цилиндра, зависит от количества рабочей жидкости, подаваемой в полость гидроцилиндра в единицу времени, и может быть определена по ранее выведенным формулам.[c.88]

Р всмотренные выше конструкции силовых гидравлических цилиндров не охватывают всех возможных вариантов. Следует, однако, подчеркнуть, что другие конструкции мало чем отличаются от рассмотренных выше.  [c.99]

Золотник 5 гидроблока 4 предназначен для подачи рабочей жидкости через гидроблок 9 к силовым гидравлическим цилиндрам в кожухов бермовых фрез, силовым гидравлическим цилиндрам 7 переключения скоростей редуктора гусеничного хода, силовым гидравлическим цилиндрам 8 подъема или опускания хвостовой секции ленточного конвейера комбайна, а также золотниковый распределитель 9 служит для подачи рабочей жидкости от секции I насоса в гидросистему гидромоторов гусеничного хода для ускоренного (маневрового) передвижения комбайна.  [c.208]

Золотник 12 обеспечивает подачу рабочей жидкости в силовые гидравлические цилиндры 9 подъема и опускания рабочего органа комбайна. При перемещении золотни са вправо рабочая жидкость из канала (2) поступает в трубопровод (5) и через гидравлический замок — в штоковые полости силовых гидроцилиндров 9. Перемещение золотника влево приводит к соединению канала 2) с трубопроводом 6) и подаче рабочей жидкости через гидравлический замок 10 ш обратный клапан-дроссель 11 в поршневые полости силовых гидроцилиндров 9.  [c.209]

Гидравлическая система гидропередвижчика (рис. Х.12, а) состоит из насосной станции 1, силовых гидравлических цилиндров (домкратов) 2 для передвижки приводной головки 4, силовых гидро-  [c.210]

Линейная секция крепи ОМКТМ (рис. X.16) состоит из основания i, перекрытия 2, связанного с перекрытием козырька , траверсы , рычагов 5, гидравлической стойки 6, силового гидравлического цилиндра передвижения 7, гидравлического распределителя 8. С каждой линейной секцией монтируется линейная секция скреб-  [c.216]

В положении 3 золотника золотникового распределителя 13л рабочая жидкость из напорной магистрали поступает к золотниковому распределителю 23л. Этим распределителем осуществляют подачу рабочей жидкости к силовому гидравлическому цилиндру (гидродомкрату Д), осуш ествляюш ему передвижение секции или скребкового конвейера. Золотник этого распределителя может занимать три положения.  [c.221]

На сварной станине 3 пресса (рис. 252) закреплен стол 4, который имеет неподвижные плиты—верхнюю 10 и нижнюю 13, связанные четырьмя колонками 6, и подвижную нажимную плиту И с установленными на ней пуансонами 12. На верхней плите расположены два силовых гидравлических цилиндра 9, связанные с нажимной плитой своими штоками 7. На нижней плцте расположен подъемный рольганг 22, соединенный тягами 5 с нажимной плитой, и выдвижные упоры 21. Колонки 6 служат направляющими при перемещении рольганга.  [c.365]

Все силовые гидравлические цилиндры грузоподъемника, в том числе и грузозахватных приспособлений, управляются трехзолотниковым гидравлическим распределителем, расположенным в передней части машины с правой стороны рулевой колонки.  [c.26]

Кран передвижной. Для снятия и установки двигателей автомобилей, а также для поднятия и перемещения па небольшие расстояния агрегатов массой не свыше 1000 кг предназначен передвижной ги. аравлический кран мод. 423М (рис. 41). В конструкцию крана входят У-образная рама с четырьмя ко.тесами и поручнем 5 трубчатая стойка 4, в всрх 1ей части которой шарнирно укреп.тепа подъемная стрела 2 с выдвижным (фиксируемым в нескольких положениях) удлинителе.м / (вылет фиксируется в четырех положениях), несущим цепь с грузозахватным крюком силовой гидравлический цилиндр 3, шарнирно связанный с рамой и стрелой ручной поршневой насос 6 двойного действия. Техническая характеристика крана  [c.138]

Перемещение тяги 21 вызьшает поворот корпуса 9 относительно оси корпуса 19, подъем цилиндров 6 и балок 1. Тяга 21 связана со штоком 22 поршня силового гидравлического цилиндра 23. Шток 22 при возвратно-поступательных движениях вызывает повороты вала 24, который служит для привода механизма подъема и опускания балок, расположенного на левой стойке пресса. Вал 24 располагается вдоль фронта пресса.  [c.127]

Силовой гидравлический цилиндр 8 привода механизма подъема и опускания бапок, а также система гидравлического управления и наладки вынесены за пределы коробок.[c.150]


Телескопический цилиндр | Южный гидравлический цилиндр, Inc.

Южный гидравлический цилиндр производит собственную линейку телескопических цилиндров уже более 25 лет! Наши цилиндры на 100% произведены в Америке, и весь цилиндр и его компоненты производятся здесь, в нашем магазине в Афинах, штат Теннесси. Мы изготавливаем два типа монтажа, несколько размеров отверстий и разный ход. Эти баллоны рассчитаны на высокое рабочее давление (2500 фунтов на квадратный дюйм), и многие из этих размеров доступны для немедленной поставки.



Особенности наших телескопических цилиндров:
  • Перестраиваемая конструкция
  • Высококачественные регулируемые V-образные уплотнения
  • Варианты крепления на выбор: поперечная труба или цапфа
  • Ступени с твердым хромированием!!
Чтобы получить персональное предложение по заказу цилиндра, изготовленного по индивидуальному заказу, пожалуйста, заполните Лист с предложением, и один из наших инженеров-конструкторов сразу же свяжется с вами.



Изготовление телескопического цилиндра на заказ

Мы производители телескопических цилиндров, которые предоставляют нашим клиентам большой выбор гидравлических цилиндров практически любых размеров.Наша высококвалифицированная команда может изготовить наши цилиндры со сварными штоками и полочные цилиндры в соответствии с вашими требованиями. Универсальные и адаптируемые, у нас есть опыт для создания продуктов, которые вам нужны, в соответствии с вашим графиком и бюджетом.

Производители телескопических цилиндров, которые быстро выполняют работу

Когда вы обратитесь к нам за своими гидравлическими цилиндрами, вы заметите, что наши сроки поставки находятся в пределах необходимого вам диапазона. Обычно мы можем выполнить вашу работу в течение месяца или около того, что намного меньше, чем два или три месяца, которые обычно указываются в других местах.Это относится практически к любой работе: мы можем изготовить даже более крупные и сложные цилиндры за гораздо меньшее время, чем вы ожидаете.

Индивидуальное обслуживание от опытных производителей телескопических цилиндров

Мы гордимся тем, что предлагаем индивидуальный сервис, отвечающий потребностям наших клиентов. Наша команда хорошо понимает проблемы, с которыми сталкиваются наши клиенты, поэтому мы предлагаем быстрое и эффективное обслуживание, которое дает вам цилиндры премиум-класса, которые вам нужны, по конкурентоспособной цене.Чтобы узнать больше о предлагаемых нами вариантах цилиндров или сообщить нам больше о ваших требованиях, позвоните нам по телефону  (800) 737-8988 .

Диам. Отверстие Грузоподъемность
(фунтов)
при 1500 фунтов на квадратный дюйм
Грузоподъемность
(фунтов)
при 2000 фунтов на квадратный дюйм
Грузоподъемность
(фунтов)
при 2500 фунтов на квадратный дюйм
2 2,5 4 700 6 200 7 800
3 3. 5 10 600 14 100 17 600
4 4,5 18 800 25 100 31 400
5 5,5 29 400 39 200 49 000



Телескопический гидравлический цилиндр | Southern Hydraulic Cylinder, Inc.

Пожалуйста, обратите внимание на список телескопических цилиндров, которые регулярно имеются на складе (обозначены звездочкой *), и свяжитесь с нашим офисом, чтобы разместить заказ на быструю доставку.Чтобы получить персональное предложение по заказу цилиндра, изготовленного по индивидуальному заказу, пожалуйста, заполните Лист с предложением, и один из наших инженеров-конструкторов немедленно свяжется с вами.

Нажмите на номер модели, чтобы просмотреть чертеж продукта

Диам. Отверстие Грузоподъемность
(фунтов)
при 1500 фунтов на квадратный дюйм
Грузоподъемность
(фунтов)
при 2000 фунтов на квадратный дюйм
Грузоподъемность
(фунтов)
при 2500 фунтов на квадратный дюйм
2 2.5 4 700 6 200 7 800
3 3,5 10 600 14 100 17 600
4 4,5 18 800 25 100 31 400
5 5,5 29 400 39 200 49 000

Телескопические гидравлические цилиндры с поперечным креплением

Как признанная компания с многолетним опытом работы, когда речь идет о телескопических гидравлических цилиндрах одинарного и двойного действия и аналогичных продуктах, мы знаем, что высокие стандарты и ценность имеют жизненно важное значение. Наши строгие процедуры контроля качества гарантируют, что вы получите компоненты неизменно хорошего качества. Если вам нужен изготовленный по индивидуальному заказу двухступенчатый гидравлический цилиндр или многоступенчатый телескопический гидравлический цилиндр, вплоть до трехступенчатого, вы всегда можете рассчитывать на отличные результаты.

Положитесь на наш опыт

Вся наша команда стремится удовлетворить требования наших клиентов быстрее и лучше, чем кто-либо другой. Благодаря быстрым срокам выполнения заказов и эффективной службе заказа, производства и отправки, когда вы покупаете у нас, вы можете рассчитывать на своевременную доставку товаров в рамках согласованного бюджета.Свяжитесь с нами, чтобы узнать больше о наших гидравлических цилиндрах двойного действия для продажи, а также о других сопутствующих товарах.

Пожалуйста, обратите внимание на список регулярно поступивших в продажу телескопических цилиндров (обозначены звездочкой *) и свяжитесь с нашим офисом, чтобы оформить заказ на быструю доставку. Чтобы получить персональное предложение по заказу цилиндра, изготовленного по индивидуальному заказу, пожалуйста, заполните Лист с предложением, и один из наших инженеров-конструкторов немедленно свяжется с вами.

* ОБОЗНАЧАЕТ СТАНДАРТНЫЕ ИЗДЕЛИЯ

TR = одинарное действие, крепление на цапфе, размер «H» для крепления

CT = одностороннего действия, крепление на поперечной трубе, приваренное к основанию, «D»

Компания Southern Hydraulic хранит на складе 2- и 3-ступенчатые гидравлические цилиндры различных размеров для продажи.Телескопические цилиндры сконструированы, как следует из названия, как телескоп. Этот тип цилиндра имеет шток, состоящий из нескольких ступеней с вложенными друг в друга стальными трубами все меньшего диаметра. Основной ствол имеет наибольший диаметр, а поршни уменьшаются в размерах, как правило, с шагом в один дюйм. Подвижные секции меньшего диаметра называются этапами. Обозначение ступени, например трехступенчатый гидравлический цилиндр, указывает на то, что шток имеет три плунжера.

Эта специальная конструкция позволяет телескопическому цилиндру достигать длинных ходов при сохранении относительно небольшой длины в сжатом состоянии.Так как этот тип гидравлического цилиндра может иметь минимальный размер во втянутом состоянии и способен выдвигаться на гораздо большую длину, эта модель идеальна для применений, где ограниченное пространство делает использование обычных одноштоковых цилиндров непригодным.

Наша линейка сварных гидравлических цилиндров создана для тяжелых условий работы и идеально подходит даже для самого прочного оборудования и машин. Основные характеристики этого цилиндра:

  • Варианты крепления на выбор
  • Высококачественная регулируемая V-образная упаковка
  • Перестраиваемая конструкция
  • Хромированные ступени

В приведенной выше таблице те телескопические цилиндры, которые регулярно хранятся на складе, отмечены звездочкой (*).Пожалуйста, свяжитесь с нашим офисом, чтобы сделать заказ, который будет доставлен быстро. Мы также можем изготовить цилиндры по индивидуальному заказу и по индивидуальному заказу, поэтому обязательно заполните нашу форму коммерческого предложения, и один из наших экспертов сразу же свяжется с вами. Мы также можем производить телескопические цилиндры двойного действия. Телескопические цилиндры двойного действия обычно не продаются на складе, поэтому позвоните нам, чтобы узнать, что мы сделали ранее.

Когда следует использовать телескопические цилиндры?

Предоставлено Джошем Косфордом

Телескопические цилиндры представляют собой уникальный тип привода, способный выдвигаться намного длиннее, чем традиционный штоковый цилиндр.Телескопические цилиндры изготавливаются с использованием двух или более вложенных друг в друга труб, которые действуют как шток и ствол. Телескопические цилиндры имеют до семи и более ступеней, что обеспечивает компактность при удивительно большой длине хода. Цилиндру с ходом 120 дюймов требуется только 50 дюймов втянутого пространства, в то время как традиционный цилиндр всегда будет длиннее, чем длина его хода.

Телескопические цилиндры чаще всего используются для самосвальных кузовов, самосвальных прицепов или других самосвалов, таких как мусоровозы или вакуумные грузовики.Поскольку самосвальная платформа поворачивается при подъеме, цилиндр также должен свободно перемещаться по дуге при выдвижении, что требует поворотного крепления, такого как поперечная труба, цапфа или проушина для штока. Кроме того, некоторые телескопические цилиндры имеют конфигурацию «вверх ногами», где шток крепится к шасси, когда конец крышки поднимается в воздух.

Телескопические цилиндры изготавливаются как одностороннего, так и двустороннего действия, хотя цилиндры одностороннего действия встречаются гораздо чаще. В тех случаях, когда самосвальный ящик или машина выходят за пределы центра, цилиндр двойного действия может оттянуть его назад, чтобы выровняться с гравитационным втягиванием.Все телескопические цилиндры имеют порты только на нижнем конце, установленном близко к шасси, поскольку протягивание шлангов вверх через 10–20 футов хода и дугу вращения было бы чрезвычайно затруднено. На самом деле телескопические цилиндры двойного действия проходят через головку обоих портов — один во множество тел, а другой — в полый сердечник.

Длина хода телескопического цилиндра варьируется от менее 80 до более 300 дюймов. С технической точки зрения телескопический цилиндр можно рассматривать как несколько цилиндров в одной оболочке, а не как однородный продукт.Каждая ступень цилиндра выдвигается последовательно в зависимости от ее эффективной площади. Эти цилиндры не застрахованы от физики силы жидкости, поэтому сцена с наибольшей площадью также обеспечит путь наименьшего сопротивления по мере ее расширения.

Поскольку эффективная площадь уменьшается по мере уменьшения диаметра отверстия при включении каждой ступени, давление резко возрастает, чтобы компенсировать уменьшение площади поверхности. Важно учитывать, как это влияет на способность цилиндра перемещать груз… размер цилиндра должен быть точно подобран, чтобы продолжать обеспечивать достаточную силу для подъема груза, когда он достигает своей конечной стадии. На первом этапе может потребоваться менее 1000 фунтов на квадратный дюйм, чтобы привести в движение отвал, но на последнем этапе оно может возрасти до более 3000 фунтов на квадратный дюйм, в зависимости от конструкции и настроек его гидравлической системы.

Телескопический цилиндр

Компания SIKO имеет абсолютно уникальное предложение по оснащению телескопических цилиндров. Датчики SGH являются единственными в мире датчиками положения , которые могут быть встроены в телескопический цилиндр . Датчики последнего поколения подходят для больших длин измерения до 2.5 м (SGh35) и 5 ​​м (SGH50) и удовлетворяют самым высоким требованиям, например, в секторе строительной техники. Энкодеры с тросовым приводом имеют впечатляюще прочную конструкцию, так что гибкая, полностью интегрированная технология SGH может продемонстрировать свою полную силу в телескопических цилиндрах.


Датчики положения телескопических цилиндров максимальной компактности в диапазонах измерения до 5 м цилиндров, например, для регулировки лезвия снегоочистителя, последнее поколение серии SGH теперь распространяется на более высокие диапазоны измерения. SGh35 и SGH50 охватывают диапазоны измерения от нуля до 2,5 или от нуля до пяти метров, которые требуются, например, для самосвалов. Такие приложения в основном основаны на телескопических цилиндрах. Большое внимание было уделено прочной конструкции, чтобы датчики положения SIKO серии SGH могли выдерживать такие экстремальные условия. Например, пластик, разработанный специально для датчиков, был разработан с максимальной устойчивостью ко всем обычным гидравлическим средам .

Как SG35, так и SGH50 были оснащены более длинным проводом для измерения больших диапазонов. По этой причине потребовался большой барабан, который вмещает, разматывает и перематывает проволоку. Следствием этого была бы большая конструктивная высота. Однако, чтобы удовлетворить требования максимальной компактности датчиков SGH последнего поколения, чтобы обеспечить минимальное удлинение монтажной длины, барабаны SGh35 и SGH50 были повернуты на 90 градусов и теперь установлены горизонтально. В результате этого продуманного конструктивного шага установочный размер SGh35 и SGH50 не больше по сравнению с SGh20, несмотря на больший барабан. Таким образом, удалось сохранить ту же длину установки, и компактность не пострадала.

ПРИНЦИП РАБОТЫ ТЕЛЕСКОПИЧЕСКОГО ГИДРАВЛИЧЕСКОГО ЦИЛИНДРА

Мы обсуждали гидравлические приводы и их различные типов в нашем предыдущем посте. Мы также ознакомились с основными принципами работы гидравлических цилиндров одностороннего действия, гидравлических цилиндров двойного действия, дифференциальных и недифференциальных гидравлических цилиндров, а также гидравлических цилиндров поршневого типа. предыдущий пост.

Сегодня мы увидим здесь основы телескопических гидроцилиндров с помощи этого поста. Телескопический гидравлический цилиндр также является одним из типов плунжерного типа. цилиндра и будет доступен в двух типах, и они обозначаются как одиночные телескопический гидравлический цилиндр двойного действия и телескопический гидравлический цилиндр двойного действия цилиндр.

Телескопические гидроцилиндры

Следующий На рисунке показаны основные конструкции телескопического гидроцилиндра, такие Тип гидроцилиндров используется, когда требуется длинный ход вперед от компактный пакет.Компактная упаковка означает ограничение пространства при монтаже цилиндр.

Так как Как показано на рисунке, есть ряд стержней, и эти стержни установлены в сборка телескопической конструкции и именно поэтому мы обозначили такой тип гидроцилиндры — телескопические гидроцилиндры.

Телескопический гидравлический цилиндр

Каждый баран будет полым, кроме последнего и самого маленького барана. Каждый баран будет действовать как цилиндрический корпус для соседнего меньшего плунжера и полного плунжера в сборе. в цилиндрическом корпусе, как показано на рисунке.Секция наибольшего диаметра будем называть стволом или основной частью телескопического цилиндра и наименьшим секция диаметра будет называться плунжером или наименьшей ступенью телескопического цилиндр и участок остаточного диаметра будем называть ступенью телескопического цилиндра.

Фигура показывает порт на конце крышки и порт на конце стержня. Гидравлическая жидкость будет поступать через крышку концевой порт для приложения силы давления к поршню и удлинения плунжера. Самый большой этап будет продлен первым, и как только он будет завершен, соседний этап начнет расширяться.Наименьшая ступень, т.е. плунжер телескопический гидравлический цилиндр наконец-то сдвинется.

Телескопический конструкция и конструкция гидроцилиндров довольно сложны по сравнению с один стандартный обычный гидроцилиндр и поэтому такой гидравлический цилиндры будут дороже по сравнению с обычным гидроцилиндром.

Здесь мы должны отметить, что для определенного расхода жидкости скорость срабатывания будет увеличиваться для каждого последующего раздела и аналогично для конкретных значение давления, грузоподъемность будет уменьшаться для каждого последующего раздел.

Применение телескопической гидравлики цилиндр

Позволять мы видим области применения гидравлического телескопического цилиндра. Мы можем увидеть применение такого типа гидроцилиндра в кузове самосвала. Мы необходимо поднять кузов самосвала под углом 60 градусов, чтобы опорожнить грузовик полностью.

Это будет довольно сложно выполнить эту задачу с помощью одноступенчатого обычного гидравлический цилиндр из-за того, что самосвальный кузов не мог полностью вернуться в горизонтальное положение исходное положение из-за длины цилиндра.Применение телескопических гидравлический цилиндр в таком приложении решил вышеупомянутую проблему инженер-конструктор легко.

Позволять мы видим гидравлический символ телескопического гидравлического цилиндра, следующий рисунок отображаемый здесь указывает на гидравлический телескопический цилиндр одностороннего действия и Телескопический гидроцилиндр двойного действия.

Делать у вас есть предложения? Пожалуйста, напишите в поле для комментариев

Изображение Предоставлено: Google

Ссылка: Руководство по техническому обслуживанию промышленной гидравлики

Читайте также сообщить об этом объявлении

Телескопический цилиндр HATC 80/28 h55 ELV

Детали
Номер статьи 101. 001.395
Основные характеристики
модель HATC 80/28 h55 ELV
макс. рабочее давление 550/55 (бар/МПа) 7977 фунтов на кв. дюйм
Производительность
закрытая высота 387 мм 15.2 из
ход 1-го плунжера 218 мм 8,6 в
ход 2-го плунжера 232 мм 9,1 в
Объем 1-го плунжера 787/80. 3 (кН/т) 176925 фунт силы
Объем 2-го плунжера 276 / 28,1 (кН/т) 62047 фунт силы
площадь эффективного давления 1-го плунжера 143 см2 22.2 кв. дюйма
площадь эффективного давления 2-го плунжера 50 см2 7,8 кв. дюйма
макс. устойчивость к боковой нагрузке 10 %
Общие характеристики
требуемое содержание масла (эффективное) 3336 куб. см 112.8 унций
требуемое содержание масла (пресс) 4287 см3 145 унций
требуемое содержание масла (втягивание) 950 мл 32,1 унции
действующий тип двойной
тип возврата гидравлический
материал алюминий
тип цилиндра телескопический
Размеры, вес и температура
гиря, готовая к использованию 25. 8 кг 56,9 фунта
Размеры технического чертежа
размер А 387 мм 15,2 дюйма
Размер B 179 мм 7 в
Размер С1 115 мм 4.5 в
Размер C2 70 мм 2,8 дюйма
Размер D 42 мм 1,7 дюйма
Размер E 61 мм 2. 4 в
Размер F 370 мм 14,6 дюйма
Размер G 17 мм 0,7 дюйма
Размер R 350 мм 13.8 в
размер Т 268 мм 10,6 дюйма
Размер U 31 мм 1,2 дюйма
Размер V 85 мм 3. 3 в

Две стены лучше, чем одна: многоступенчатые телескопические цилиндры

Тони Касасса, инженер по применению, агрессивная гидравлика

Гидравлические цилиндры

являются рабочими лошадками гидравлических систем в различных промышленных и мобильных машинах. Они имеют высокую удельную мощность, долговечны и не имеют утечек даже в сложных условиях, обеспечивая много рабочих циклов, прежде чем потребуется обслуживание.Современные гидравлические цилиндры имеют функции, которые делают машины производительными и простыми в использовании. Они плавно работают в широком диапазоне входных потоков, включая очень низкие потоки и скорости. Цилиндры весьма эффективны, с высоким механическим и объемным КПД. Высокий механический КПД означает, что давление, необходимое для преодоления внутреннего сопротивления, низкое. Высокий объемный КПД означает, что скорость утечки через поршень чрезвычайно мала, что дает дополнительное преимущество. В сочетании с клапаном управления нагрузкой, таким как уравновешивающий клапан, обратный клапан с пилотным управлением или направляющий клапан с низкой утечкой, цилиндр может удерживать заданное положение против индуцированной нагрузки в течение продолжительных периодов времени.Рассмотрим, например, пункт проката оборудования с подъемными платформами в воздухе и стрелами, удерживаемыми на месте в течение нескольких дней с помощью удерживающих нагрузку клапанов, запирающих жидкость в гидравлическом цилиндре.

Одним из потенциальных недостатков гидравлических цилиндров является то, что длина во втянутом состоянии всегда больше длины хода. В большинстве случаев эта длина может быть использована, но в некоторых случаях более короткая длина во втянутом состоянии является обязательным требованием или обеспечивает значительные преимущества конструкции машины.

Типы телескопов

Потенциальным решением для этих применений является многоступенчатый телескопический цилиндр с двумя или более подвижными ступенями, которые могут обеспечить более длинный ход по сравнению с длиной втянутого положения. Самый распространенный тип телескопического цилиндра — одностороннего действия, который выдвигается за счет гидравлической силы, но для втягивания требуется сила тяжести или какая-либо другая внешняя сила. Если цилиндр должен иметь гидравлический привод в обоих направлениях, решением является телескопический цилиндр двойного действия. Однако распространенной ошибкой является ожидание, что телескопический цилиндр двойного действия будет повторять характеристики типичного одноступенчатого цилиндра двойного действия. Если не принять во внимание различные рабочие характеристики телескопического цилиндра двойного действия, результаты могут варьироваться от легкой до серьезной неисправности машины.

Мы будем называть наиболее распространенную конструкцию телескопических цилиндров двойного действия «обычной». Эта традиционная конструкция имеет сквозное отверстие в каждой подвижной ступени для передачи потока и давления в кольцевой объем и из него. Поскольку пересечение отверстия под давлением может привести к выходу из строя типичного эластомерного уплотнения поршня, обычно используются разрезные чугунные кольца. Хотя эти чугунные кольца прочны и долговечны, они допускают некоторую байпасную утечку, которая позволяет цилиндру дрейфовать под нагрузкой.В нашем примере с арендованной площадкой, если цилиндр заменить обычным телескопическим цилиндром двойного действия, стрела, оставленная в воздухе, медленно опустится на землю. Точно так же индуцированная растягивающая нагрузка может привести к сносу цилиндра.

Возможные проблемы, вызванные утечкой

Эта утечка может вызвать другие проблемы. Давление, необходимое для перемещения цилиндра против нагрузки, зависит от площади и нагрузки. Небольшой зазор между чугунными поршневыми кольцами и отверстием подобен отверстию фиксированного размера, в котором перепад давления на отверстии увеличивается с расходом.Если поток, подаваемый в цилиндр, слишком мал, перепад давления на «отверстии» будет меньше, чем давление, необходимое для преодоления нагрузки. Оператор станка может задаться вопросом, почему перемещение управляющего входа не вызывает движения. По мере увеличения потока падение давления также увеличивается до тех пор, пока давление не станет достаточным для перемещения груза. Вместо постепенного увеличения начальное движение цилиндра теперь может происходить с более высокой скоростью. В дополнение к этой нестабильности или «прыгаемости» оператор или система управления могут быть еще больше сбиты с толку, поскольку взаимосвязь между управляющим сигналом и скоростью цилиндра меняется в зависимости от нагрузки.

Еще одна потенциальная проблема с утечкой более сложна, но понимание ее может помочь избежать серьезной неисправности, при которой цилиндр глохнет и не втягивается. Во-первых, мы начнем с некоторых деталей конструкции и работы обычного телескопического цилиндра двойного действия. Во время нормальной работы самая большая ступень полностью выдвигается первой, затем начинает двигаться следующая по величине ступень, и при этом поршневые кольца проходят через иллюминатор. Если первая ступень полностью выдвинута, а поршень механически остановлен на головном сальнике, это не представляет проблемы. Однако, поскольку все ступени находятся под давлением одновременно, цилиндр может выйти из строя и меньшая ступень начнет выдвигаться до того, как большая ступень полностью выдвинется. Это чаще встречается при более высоких скоростях потока и более низких нагрузках. Это может усугубляться недостаточным размером портов или изменениями сжатия V-образного уплотнения от одной ступени к другой. Если происходит смещение, когда чугунное кольцо закрывает порт, жидкость в кольцевом объеме задерживается. Давление, прикладываемое к глухому концу, сжимает захваченную жидкость с коэффициентом усиления, равным отношению площадей.Для типичного телескопического цилиндра это может варьироваться от 3:1 до 10:1. Даже при относительно низком входном давлении остаточное давление может легко превысить предел прочности цилиндра на разрыв. Например, входное давление 1000 фунтов на квадратный дюйм (69 бар) и соотношение площадей 8:1 приведет к 8000 фунтов на квадратный дюйм (552 бара) захваченной жидкости в кольцевом объеме. Чтобы предотвратить катастрофический отказ, в обычных телескопических цилиндрах часто добавляют отверстие меньшего размера в каждой ступени. Если цилиндр выходит из строя, а чугунные кольца закрывают главный порт, этот меньший порт позволяет вытекать захваченной жидкости.Однако, если поршень останавливается между двумя портами и слабый поток направляется на втягивание цилиндра, поток может обойти поршень, входя в меньший порт и выходя из большего порта в выдвинутую сторону. Цилиндр остановится и не будет перемещать груз до тех пор, пока поток не увеличится и перепад давления на портах не превысит давление, необходимое для втягивания груза и прохождения этой точки хода. Если в системе недостаточно пропускной способности, груз останется застрявшим и для его перемещения потребуется внешняя сила.

Еще одна проблема с обычными телескопическими цилиндрами двойного действия — расположение рабочих портов. В типичном одноступенчатом цилиндре двойного действия оба порта расположены на цилиндре, и его просто подключить к системе. В обычном телескопическом цилиндре двойного действия порт втягивания всегда должен находиться в конце наименьшей подвижной ступени, также известной как плунжер. Порт выдвижения может быть либо в основном стволе, либо на конце плунжера с портом втягивания.Во многих случаях предпочтительно, чтобы более крупный и тяжелый основной цилиндр был закреплен на машине, а меньший и более легкий плунжер был прикреплен к подвижному элементу машины. Однако, чтобы использовать обычную конструкцию, необходимо принять решение между управлением подвижными шлангами или соединением более тяжелого основного цилиндра с подвижным элементом при закреплении соединений шлангов на плунжере.

Решения дизайнерских задач

К счастью, существует решение этих конструкторских задач, обладающее многими преимуществами стандартного одноступенчатого цилиндра двустороннего действия.Ключом к этой усовершенствованной конструкции телескопического цилиндра двойного действия, которую мы будем называть телескопической с «двойной стенкой», является то, что промежуточная ступень или ступени состоят из двух концентрических труб с каналом потока между ними для сообщения с втягивающим цилиндром. порт, расположенный рядом с головным концом основного ствола, ко всем кольцевым участкам. В этой конструкции поршни не пересекают портовые отверстия, поэтому можно использовать эластомерные уплотнения с низкой утечкой. Этот дизайн решает проблемы, которые обсуждались ранее.

  • Удержание позиции против индуцированной нагрузки без дрейфа в сочетании с клапаном удержания нагрузки.
  • Плавно перемещайтесь в широком диапазоне расхода, даже при очень низком расходе.
  • Устранение возможности повышения давления в кольцевом объеме, поскольку кольцевой объем для всех ступеней всегда имеет свободный путь к втягивающему порту.
  • Устранение возможности остановки из-за обхода вокруг поршня.
  • Оба порта могут быть расположены на корпусе для упрощения подсоединения шлангов. При желании одно или оба отверстия могут быть на конце плунжера.
  • В качестве дополнительного преимущества для многих применений, благодаря надежному уплотнению поршня и расположению портов на цилиндре относительно просто интегрировать клапан удержания нагрузки в цилиндр.Такая интеграция компонентов позволяет отказаться от шлангов, адаптеров и кронштейнов. Что еще более важно, это значительно снижает риск непреднамеренного движения из-за выхода из строя шланга или резьбового соединения для жидкости, обеспечивая повышенный уровень безопасности машины.

Следует отметить, что существуют некоторые аспекты обычного телескопического двойного действия, которые не учитываются в этой конструкции.

  • У каждой сцены своя зона. При подаче постоянного потока скорость цилиндра будет разной для каждой ступени.
  • Чтобы свести к минимуму общий диаметр цилиндра, обычно зазор между ступенями сводится к минимуму, что приводит к более высокому соотношению площадей, чем у типичных одноступенчатых цилиндров. Это может привести к потенциальным проблемам проектирования системы:
    • Обратный поток при втягивании будет намного выше, чем входной поток, что потребует более крупных шлангов, клапанов и фильтров.
    • Если выдвижная сторона находится под давлением, а выходящий поток ограничен или заблокирован, существует риск повышения давления.

Кроме того, эта конструкция имеет два компромисса, которые также необходимо оценить, чтобы определить, подходит ли она для применения. Поскольку каждая промежуточная ступень имеет две концентрические трубы, общий внешний диаметр обычно больше, чем у обычного телескопического цилиндра двойного действия. Из-за ограниченного пространства для применения и разумной доступности материалов конструкция с двойными стенками обычно ограничивается двумя подвижными ступенями.

Вторым компромиссом является склонность к ошибкам во время фазы отвода.В обычном телескопическом цилиндре после полного выдвижения первой ступени поршень последующей ступени выдвигается и пересекает портовое отверстие. Сторона кольцевого пространства первой ступени теперь соединена с глухим портом вместо втягивающего порта в штоке. В результате, когда направление меняется на противоположное и порт втягивания находится под давлением, первая ступень не может втягиваться до тех пор, пока поршень следующей ступени не пройдет обратно через отверстие порта и не создаст давление в кольцевом объеме первой ступени.То же самое верно для каждого этапа, и это помогает с последовательной последовательностью. С другой стороны, в конструкции с двойными стенками все кольцевые объемы всегда находятся под давлением одновременно. Последовательность отвода в первую очередь определяется относительной кольцевой площадью каждой ступени. Сначала втягивается ступень с наибольшей кольцевой площадью, затем следующая по величине и так далее. Однако фактическая нагрузка, противодавление и перепад давления в концентрических трубах могут изменить последовательность. Перед выбором телескопа с двойными стенками следует учитывать возможность неправильной установки и связанные с этим риски.

Стоимость двухстенных телескопов

Существует множество приложений, в которых преимущества двухстенных телескопических телескопов представляют реальную, ощутимую ценность для OEM-производителей и конечных пользователей. Например, рассмотрим цилиндр, используемый для подъема и опускания большого копающего колеса на машине для обслуживания железнодорожного балласта. Из-за нехватки места требуется двухступенчатый телескопический цилиндр двойного действия, чтобы соответствовать требованиям длины во втянутом состоянии и длинного хода. Цилиндр опускает колесо в положение копания и должен сопротивляться усилиям копания, пытающимся поднять колесо.Аналогичным образом, когда цилиндр поднимает копающее колесо для проезда через дорогу или для проезда, оно не должно опускаться под действием силы тяжести. В системе используется датчик положения, ПЛК и пропорциональный клапан для плавного перемещения цилиндра, часто на низкой скорости, для точного удержания или регулировки положения колеса. Железная дорога должна быть закрыта для нормального движения во время технического обслуживания, поэтому время безотказной работы машины имеет решающее значение для выполнения работы в установленное время. Таким образом, любой потенциальный риск остановок или повышения давления, вызывающих простои, неприемлем.Поскольку основной ствол закреплен на машине, а плунжер закреплен на подвижном копающем колесе, предпочтительно, чтобы оба отверстия располагались на основном стволе. Как указано в таблице выше, двухстенная телескопическая система превосходит обычную телескопическую во всех аспектах применения.

При выборе или спецификации телескопических цилиндров двойного действия избегайте снижения производительности ради соблюдения требований к длине и ходу во втянутом состоянии. Рассмотрим вариант телескопического цилиндра с двойными стенками, который обеспечивает преимущества телескопического цилиндра с производительностью одной ступени.

.
