Гидравлическая схема экскаватора ЭО-4321 — статьи по ремонту — автомануалы

Гидравлическая схема экскаватора ЭО-4321


1 – гидробак; 2 – насосы системы управления; 3 – сдвоенный насос; 4, 10 – предохранительные клапаны; 5, 14, 18 – гидрораспределители; 6 – клапанный блок; 7 – гидромотор поворота платформы; 8 – гидроцилиндр бульдозера; 9 – гидромоторы передних колес; 11 – гидроцилиндры выносных опор; 12 – групповой коллектор с запорными клапанами; 13 – центральный коллектор; 15 – гидромоторы задних колес; 16 – гидроцилиндр поворота колес; 17 – гидроцилиндры включения редукторов задних колес; 19 – поворотные соединения; 20 – гидроцилиндры стрелы; 2 – гидроцилиндр ковша; 22 – гидроцилиндр рукояти; 23 – дроссель; 24 – напорные олотники; 25 – золотник; 26 – планетарный насос; 27 – фильтры; 28 – сливной кран; 29 – калорифер


ЭО-4321 имеет массу в 19,8 тонны и 80-сильный двигатель. Экскаватор оснащается фронтальным ковшом емкостью 0,63 кубометра и 0,5-кубометровой обратной лопатой. Радиус вскапывания составляет 8900 мм, максимальная глубина копания – 5500 мм. Модель предназначалась для работы с грунтом и выгрузки его на радиусе в 7160 мм и высоте 5600 мм.


Габариты ЭО-4321.
Длина техники составляла 9900 мм,Ширина – 2840 мм,Высота – 3990 мм.

Усилие копания у данной модификации равнялось 150 кН,Грузоподъемность на наибольшем вылете – 2000 кг.Экскаватор мог передвигаться со скоростью до 20 км/час, что существенно увеличивало его маневренность.Радиус поворота модели составляет 7300 мм.

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ НА ПРИНЦИПИАЛЬНЫХ СХЕМАХ ПНЕВМАТИЧЕСКОЙ/ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ

Смотреть остальной материал по ремонту экскаваторов

Буквенные позиционные обозначения основных элементов гидропривода на принципиальных гидравлических схемах по ГОСТ 2.704–76

Устройство (общее обозначение) — А

Гидроаккумулятор — АК

Аппарат теплообменный -АТ

Гидробак — Б

Гидродвигатель поворотный — Д

Делитель потока  ДП

Гидродроссель — ДР

Гидрозамок — ЗМ

Гидроклапан — К

Гидроклапан обратный — КО

Гидроклапан предохранительный — КП

Гидроклапан редукционный — КР

Гидромотор — М

Манометр — МН

Насос — Н

Насос аксиально-поршневой — НА

Насос-мотор — НМ

Насос пластинчатый — НМ

Насос радиально-поршневой — НР

Гидрораспределитель — Р

Гидроаппарат золотниковый — РЗ

Гидроаппарат клапанный — РК

Регулятор потока — РП

Сумматор потока — СП

Термометр — Т

Гидроусилитель — УС

Фильтр — Ф

Гидроцилиндр — Ц

ЭО-4321 ЭО-2324 АТЭК-881 АТЭК-761 АТЭК-999ЕБарабан 10.0102.305/Барабан тормозной 10.0102.305/Барабан тормозной ЭО-4321/Блок управления 60.110.00.000/Болт 72.0701.302/Блок клапанов 10.1904.100.000/Блок

ЭО-4321, АТЕК-761,  АТЕК-881, АТЕК-999Е


Наименование

Маркировка

Цена

Барабан

10.0102.305

8 200

Блок клапанов

49. 1904.100

11 300

Вал

10.0108.006

10 060

Вал

10.0109.008

11 700

Вилка

02.1213.002 / 003

1 400

Водило с сателлитами

10.0102.200

14 000

Гидрозамок

50.0900.200

4 600

Гидроклапан обратный

10.1904.100

1 450

Гидроклапан разгрузочный

10.1600.100

2 400

Гидромотор заднего моста

10.0109.000

65 460

Гидромотор переднего моста

10.0108.000

65 425

Гидромотор поворота платформы

10.1302.000

65 560

Гидрораспределитель

 49.16.00.000

22 500

Гидрораспределитель

49. 17.00.000

22 500

Гидрораспределитель

49.18.00.000

24 700

Гидрораспределитель

10.16.00.000

22 500

Гидрораспределитель

10.17.00.000

22 500

Гидрораспределитель

10.18.00.000

24 700

Гидроцилиндр ковша

125х80х1120

38 000

Гидроцилиндр ковша

140х90х1120

41 475

Гусеница

шир.600мм  х 49 зв.

137 484

Гидроцилиндр рукояти

140х90х1600

55 065

Гидроцилиндр стрелы

125х80х1250

41 630

Гидроцилиндр опор

125х80х450

20 550

Гидроцилиндр отвала

125х80х360

17 550

Гидроцилиндр поворота

80х40х160

11 550

Гидроцилиндр грейфера

10. 4504.000

65 250

Гидроцилиндр редуктора

40х18х56

3 800

Головка кардана

А36-С2

2 000

Диск шарнира

10.0104.025

1 120

Жиклер

10.0109.070

775

Золотник напорный

ВГ-54-22

3 000

Зуб вставной

АТЭК-881 (ЭО-4321)

1 650

Калорифер

10.1213.300

15 600

Камера тормозная

49.0102.800

15 100

Ковш 0,8 м3

49.2104.000

58 700

Ковш 1,0 м3

49.2104.000-03

68 950

Коллектор

10.1905.300

8 500

Коллектор

50.0013.000-01

29 000

Колодка

10. 0102.130

3 300

Колодка

 10.0102.140

3 300

Наконечник рулевой  правый / левый

10.0104.500

3 100

Насос планетарный рулевой

10.0812.000

9 100

Опора шаровая

10.0104.600

21 600

Пилот

49.0726.000

2 100

Полуось задняя

10.0102.801-10

5 100

Полуось переднего моста  длинная

10.0104.006

3 600

Полуось переднего моста  короткая

10.0104.027

3 600

Рыхлитель

49.4600.000

45 900

Рычаг

10.0104.037

3 900

Рычаг

10.0104.038

5 100

Сателлит

10. 0102.202

1 600

Ступица

10.0102.304

13 000

Суппорт левый

10.0103.110

12 600

Суппорт правый

10.0102.110

13 100

Цапфа

 10.0104.011

4 800

Цапфа

10.0102.022

4 800

Шатун

10.0109.080

2 500

Шестерня

10.0102.001

2 500

Шестерня

10.0104.003

2 600

Шестерня коронная

10.0102.400

6 490

Шестерня солн. привода поворота

49.1300.001

6 350

Шестерня солн. привода поворота

 40.1300.041

6 350

 Наши телефоны: +7(351) 280-51-52, 233-35-68

рабочее оборудование, технические характеристики, модификации

Для проведения различных земляных работ необходимо иметь специализированную технику. Сюда относится легенда советского производства — экскаватор эо 4321.

Особенности экскаватора ЭО 4321

Эта модель впервые была изготовлена еще в 1972 году на киевском машиностроительном заводе «Красный экскаватор». Эо 4321 имел все необходимые параметры и механизмы для проведения работ в сфере сельского хозяйства, строительства зданий и транспортных объектов. Данная модель относится к четвертой группе специализированной техники.

Отличительной чертой модели колесного экскаватора эо 4321 является то, что этот экскаватор стал первой машиной на пневмоколесном ходу с гидравлической стрелой. Именно он стал родоначальником последующих модификаций. Уникальное сочетание эффективности и экономичности в использовании способствовало распространению эо 4321 по всему союзу.

Этот экскаватор стоял на вооружении инженерных войск и трудился практически на всех строительных объектах.

К положительным качествам модели можно отнести:

  • Большая вместимость ковша;
  • Наличие собственных опорных частей с гидравлическим приводом;
  • Увеличение производительности за счет смены механического привода на гидравлический;
  • Использование отвала экскаватора для повышения устойчивости;
  • Легкий доступ ко всем элементам двигателя и навесного оборудования позволяют сократить расходы на обслуживающий персонал и уменьшить время ремонта.

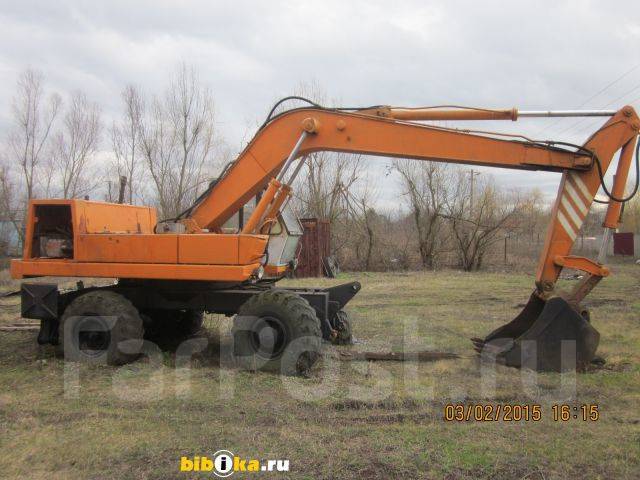

Фото экскаватора ЭО 4321

Также к преимуществам экскаватора эо 4321 можно отнести его универсальность. В зависимости от выполняемых работ есть возможность крепления на гидравлическую стрелу различного оборудования. К ряду возможностей следует отнести разработку котлованов и траншей, рытье колодцев, планировку площадки, а также рыхление и дробление твердых пород.

Рабочее оборудование

Основным рабочим органом экскаватором является обратная лопата, емкость которой составляет 0,65 м3. В случае необходимости можно сменить оборудование на прямую лопату для разработки грунта выше уровня стояния машины. Для устройства глубоких котлованов и колодцев есть возможность установки на рукоять грейфера. Для погрузки сыпучих материалов используется ковш обратной или прямой лопаты, а для штучных грузов — специальная крановая установка.

Поворотная платформа располагается на пневмоколесном шасси. Здесь располагается силовое оборудование, водительская кабина, баки для рабочей жидкости и топлива, противовес, гидравлический механизм и система его управления.

Устройство экскаватора ЭО 4321

Ходовая конструкция состоит из прочной рамы и пневматических колес. На раме установлены специальные опоры и оборудование бульдозерного типа. Управление осуществляется с помощью поворота переднего моста.

Технические характеристики

Все технические характеристики экскаватора эо 4321 представлены в табличной форме.

Характеристики Параметры
Мощность двигателя, кВт 59
Рабочий вес экскаватора, кг 19, 8
Вместимость обратной/прямой лопаты, м 30,5/0,8
Наибольшая глубина копания, м 5,5
Высота погрузки обратной лопатой, м 5,6
Высота копания прямой лопатой, м 7,9
Наибольшая высота выгрузки материала (прямая лопата), м 5,67
Скорость передвижения, км/час 20
Габариты экскаватора (ДхШхВ), м 9,9х2,84х3,99

Основные модификации

За все время изготовления экскаваторов этой серии было проведено множество изменений в силовом оборудовании и гидравлической системе.

С каждым годом модель модернизировалась и усовершенствовалась, чтобы достичь максимальной эффективности и производительности.

Существует несколько модификаций эо 4321, к которым относятся следующие:

  • Эо 4321А. Конвейерное производства началось в 1983 году. Изменения коснулись гидравлической системы, а также была установлена новая рукоять и стрела. Уникальные качества экскаватора способствовали присвоению ему золотой медали ВДНХ Советского Союза;
  • Эо 4321Б. Первый экскаватор этой модели был выпущен в 1987 году. Разработчикам получилось увеличить производительность техники на 16% по сравнению с предыдущей модификацией;
  • Эо 4322. Эта модель стала следующим этапом развития строительной техники. Она выпускалась с 1989 года и имела ограниченное количество экземпляров. Внешний вид модели полностью копировал эо 4321, но силовое оборудование и гидравлика были кардинально изменены. Усовершенствованные узлы главного оборудования позволили перейти гидравлическим экскаваторам на новый технологический уровень.
