Экг 10 фото: Карьерный экскаватор ЭКГ-10 | Технические характеристики, применение, цена, фото

Содержание

Сервисное предприятие СУЭК изготовило уникальный ковш для экскаватора ЭКГ-10

Сервисное предприятие СУЭК изготовило уникальный ковш для экскаватора ЭКГ-10

10/08/2020

Фото: gmnu-nazarovo.ru


ООО «Назаровское горно-монтажное наладочное управление», сервисное предприятие Сибирской угольной энергетической компании в Красноярском крае, освоило изготовление унифицированного ковша повышенной емкости и износостойкости для экскаваторов марки ЭКГ-10.

Фото: gmnu-nazarovo.ru

Уникальность конструкции состоит в том, что ковш превосходит стандартные параметры по многим характеристикам. Что касается емкости, вместо базовых 10 м3 породы ковш вмещает 11,5 м3, что позволяет горной машине, оснащенной таким оборудованием, работать с повышенной производительностью. При этом энергоемкость копания не увеличивается за счет облегченного веса ковша: оптимальный подбор материалов при изготовлении ковша позволил снизить его вес на тонну, с 17 до 16 тонн.

Фото: gmnu-nazarovo.ru

«Уверен, новая модификация ковша будет востребована нашими партнерами – угольными предприятиями СУЭК. Карьерные гусеничные экскаваторы – одни из наиболее распространенных в отрасли горных машин, а с учетом технологических новшеств их производительность окажется намного выше», — подчеркнул директор ООО «Назаровское ГМНУ» Анатолий Зельский, добавив к достоинствам конструкции систему обогрева ковша для работы в условиях минусовых температур и облицовку корпуса и днища износостойкими листами, продлевающими срок службы элемента.

В настоящее время назаровские мастера изготовили первый опытный образец, которому предстоит пройти испытания на Бородинском разрезе, также расположенном в Красноярском крае. Одновременно ГМНУ готово приступить к серийному выпуску ковшей для экскаватора ЭКГ-10 емкостью 11,5 м3. Выйти на новый технологический уровень предприятию позволяет современная техническая база, в расширение и модернизацию которой СУЭК инвестирует серьезные средства.

В том числе в рамках реализации программы импортозамещения, являющейся одной из стратегических для развития сервисных подразделений Компании.

Отметим, что изготовление основого рабочего органа экскаватора – одно из направлений деятельности Назаровского ГМНУ. Ранее его специалисты изготовили 6 стандартных ковшей для горных машин ЭШ 20/90, задействованных на разрезах СУЭК Сейчас предприятие готовится к проектированию новой модификации ковша вместимостью 22,3 м3.


Источник: gmnu-nazarovo.ru

Поделиться этой новостью

12683

Май — Июнь 2012 г.

Открытое акционерное общество «Рудоавтоматика» представляет разработку низковольтных комплектных устройств (НКУ) типа КЭР для серии отечественных электрических карьерных экскаваторов: ЭКГ-5 («УЗТМ»), ЭКГ-10, ЭКГ-12К, ЭКГ-15, ЭКГ-18Р, ЭКГ-20К (все «ИЗ-КАРТЭКС»), а также драглайнов ЭШ 6/45 и ЭШ 11/70 («НКМЗ») по системе тиристорный преобразователь-двигатель.
Представляемая разработка имеет высокие научный, технический и экономический уровни. Инновационная система КЭР, обеспечивая гарантированное увеличение производительности на 15-20%, позволяет потреблять энергию из сети улучшенного качества с коэффициентом мощности 0,95…0,99, уменьшая потребление активной энергии по сравнению с традиционной системой генератор-двигатель в 1,5…2 раза. Благодаря низкому содержанию высших гармоник в потребляемом токе НКУ отличается высокой электромагнитной совместимостью, позволяющей экскаваторам с различными системами электроприводов работать в одной электрической сети. В общем случае энергетическая установка экскаватора состоит из высоковольтной ячейки, двух силовых трансформаторов с 30-ти градусным сдвигом вторичных напряжений (в ЭКГ-5 один трансформатор), трех ступеней фильтрокомпенсирующего устройства (ФКУ) (рисунок 1). В ЭКГ-5 ФКУ имеет только одну глухую и одну подключаемую ступень. На большинстве машин применяются двухдвигательные привода подъема, поворота, хода, и однодвигательный привод напора (в ЭКГ-5 привода подъема и хода – однодвигательные, а в ЭКГ-15 привод поворота трехдвигательный).
(adsbygoogle = window.adsbygoogle || []).push({}); Все двухдвигательные электропривода по питанию выполнены в виде эквивалентных 12-типульсных схем, к которым в процессе работы по необходимости подключаются ступени фильтров ФКУ, настроенные на подавление пятой и седьмой высших гармоник. Одновременно фильтры компенсируют реактивную мощность первой гармоники, потребляемую тиристорными преобразователями главных приводов. В целом экскаватор из сети потребляет практически чистую активную мощность. Подобная система привода с одномостовыми преобразователями и фильтрами на одну гармонику была установлена фирмой ASEA на экскаваторах фирмы Харнишфегер. Эти мощные экскаваторы имеют плохую электромагнитную совместимость с другими машинами и могут работать только в индивидуальных сетях («Кузбассразрезуголь»). У лопат с ковшами менее 15м3 и драглайна ЭШ-6/45 силовые трансформаторы имеют мощность 400 кВА. На остальных, более мощных экскаваторах мощность силовых трансформаторов 630кВА. Все тиристоры силовых якорных преобразователей, ФКУ и тормозных цепей выбраны одинаковыми на один и тот же ток короткого замыкания, который ограничивается преобразовательными трансформаторами.
Это обеспечивает унификацию оборудования и отсутствие защитных реакторов в цепях постоянного и переменного тока. Выравнивание тепловых нагрузок в шкафах обеспечивается за счет охладителей и вентиляции. Кабельные цепи питания между трансформаторами и преобразователями, а также между преобразователями и двигателями короткие. Внутренняя электромагнитная совместимость между приводами обеспечивается специальными решениями в драйверах. Якорные цепи имеют четыре уровня защиты от сверхтоков в аварийных ситуациях. При случайных отключениях сети работа тиристоров поддерживается за счет бесперебойного питания в течение некоторого времени, достаточного для вывода из работы преобразователей, включения электрического торможения и наложения тормозов. Рисунок 1 — Структурная схема НКУ КЭР-18Г(20Г)-ТЦ для экскаватора ЭКГ-18Р (20К) НКУ для экскаваторов-лопат с объемом ковшей 5, 10,15 м3 и драглайнов с объемом ковшей 6 и 11 м3 могут устанавливаться не только на новые машины, но также использоваться для модернизации существующих.
К способу и системе управления самим НКУ применен двойной подход. С одной стороны, на более мелких машинах, где ожидается большая доля использования по модернизации (ЭКГ-5, ЭКГ-10), система управления выполнена традиционно электрической, радиальной. При этом автоматизация процессов управления локализована по каждому приводу в отдельности. На этих машинах устанавливается информационная система ИС, отражающая состояние узлов и агрегатов экскаватора на мониторе перед машинистом. В более крупных машинах, с большим уровнем электромагнитных помех, там, где НКУ будут устанавливаться на новые машины (с ковшом более 10м3 и драглайнах ЭШ-6/45) используется управление, построенное на базе единой цифровой информационной сети (рисунок 2). Рисунок 2 — Структура системы управления ЭКГ-12К Наличие единой информационной сети позволяет с помощью промышленного компьютера выводить на сенсорный монитор виртуальные приборы переменных по главным приводам, окна диагностики ошибок, неисправностей и состояния вспомогательных приводов.
Переменные можно сохранять во флэш-памяти на ограниченный период времени (сутки, неделю, несколько месяцев), затем расшифровывать и просматривать процессы в интересующем месте (функция «черного ящика»). Эти машины оснащаются информационно-диагностической системой ИДС, позволяющей не только контролировать состояние узлов и агрегатов экскаватора, но и подсказывать обслуживающему персоналу в процессе отыскания неисправностей. Все последние машины оснащаются системой видеонаблюдения. Теоретические изыскания по данной разработке были начаты и частично выполнены в 70-е годы прошлого века в МЭИ под руководством академика В.И. Ключева, во время промышленного бума новых технологий в экскаваторном электроприводе. Настоящая промышленная реализация берет начало после спада в промышленности 90-х годов — в 2005 году. В 2007 году были в основном закончены научно-исследовательские работы, начаты опытно-конструкторские разработки (ОКР). В 2008 году запущен первый опытный образец низковольтного комплектного устройства для управления электроприводами экскаватора ЭКГ-5 на Стойленском ГОКе.
В настоящее время в промышленности работают по новой системе электропривода пять экскаваторов ЭКГ-5 (ОАО «Стойленский ГОК», ОАО «Доломит», Анновский разрез Северного ГОКа). В период с августа 2010г. по сегодняшний день на Михайловскм ГОКе запущены и успешно работают один модернизированный ЭКГ-10 и четыре новых ЭКГ-12К экскаватора «ИЗ-КАРТЭКС» (см. фотографии пяти экскаваторов с системой ТП-Д). Официальный отзыв главного энергетика Михайловского ГОКа об их работе прилагаем. Популярность новой системы заслуженно растет. И вот, совместно с «ИЗ-КАРТЭКС имени П.Г. Коробкова», мы готовим «десант» на Стойленский ГОК. Начиная с июня, в течение 2012г. там будут запущены еще четыре машины ЭКГ-10 с системой тиристорный преобразователь-двигатель (см. фото НКУ КЭР -10Г-ТЦ)

НКУ КЭР -10Г-ТЦ

А.Я. Микитченко

Приложения: Последние новости России и мира – Коммерсантъ Машиностроение (89955)

ООО «ИЗ-КАРТЭКС им.  П. Г. Коробкова» («Ижорские заводы — Карьерные тяжелые экскаваторы») является крупнейшим производителем и поставщиком карьерных экскаваторов на территории России и стран СНГ.

Основные потребители продукции компании — предприятия, ведущие открытую разработку месторождений железной руды, угля, меди, золота, асбеста, апатита, алмазов и строительных материалов. В соответствии с потребностями рынка компания производит линейку карьерных электромеханических экскаваторов канатного и реечного типов четырех типоразмерных групп. Развивая новую линейку экскаваторов, компания уделила особое внимание унификации напорного механизма. В зависимости от условий разработки карьера и требований заказчика в рамках единой базовой платформы машины могут поставляться с канатным либо реечным исполнением рабочего оборудования, чего не делает ни один производитель в мире: обычно поставляются либо реечные, либо канатные машины. Модели экскаваторов ИЗ-КАРТЭКС различаются только рабочим оборудованием (ковш, стрела, рукоять) и напорными лебедками. Таким образом, узлы экскаваторов независимо от модификации унифицированы на 80%.

В горнодобывающей промышленности РФ и СНГ наиболее востребованы карьерные экскаваторы с вместимостью ковша 10 кубометров. В данном сегменте продукция компании ИЗ-КАРТЭКС представлена моделью экскаватора ЭКГ-10.

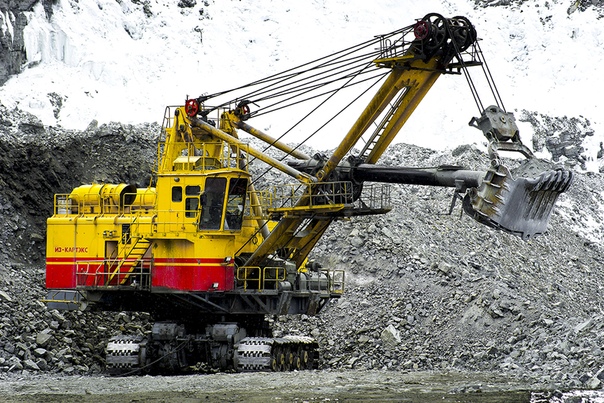

ЭКГ-10 — это базовая модель, карьерный гусеничный экскаватор с ковшом вместимостью 10 кубометров, предназначенный для добычных и вскрышных работ на карьерах большой и средней мощности по добыче железной руды, руд цветных и драгоценных металлов, горно-химического и строительного сырья. Модификации с ковшом 5 и 8 кубометров (ЭКГ-5У, ЭКГ-8УС) расширяют возможности базовой модели, так как им доступна проходка траншей, отработка высоких уступов и погрузка в транспортные средства, расположенные на вышележащем горизонте. Передняя стенка, днище, петли и зубья ковша выполняются из противоизносной марганцовистой стали, а рассчитанная геометрия углов резания обеспечивает полную наполняемость ковша и снижение энергоемкости процесса копания. Основные металлоконструкции — стрела, рукоять, поворотная и нижняя рамы — изготовлены из легированного проката, что обеспечивает их эксплуатационную надежность в тяжелых климатических и горно-геологических условиях. Экскаваторы способны работать в разных климатических условиях — как на горнодобывающих предприятиях северных районов России, так и в Узбекистане, Казахстане, Китае, Вьетнаме. Особенность ходовой части машин — индивидуальный привод каждой гусеницы, обеспечивающий высокую маневренность в стесненных условиях забоя.

Наряду с топовой моделью ЭКГ-10 все большей популярностью на железорудных предприятиях пользуется модель ЭКГ-12К — экскаватор новой линейки с объемом ковша 12 кубометров, предназначенный для замены ЭКГ-10.

Средняя вместимость ковша экскаваторов, поставляемых угледобывающим российским предприятиям, выросла в среднем до 15-25 кубометров. Участники рынка прогнозируют дальнейший рост вместимости поставляемого выемочно-погрузочного оборудования. Это связано с тем, что железорудные и угледобывающие предприятия, стремятся снизить издержки путем оптимизации процесса горнотранспортных работ и наращивания объемов добычи.

Поэтому становятся актуальными более мощные модели, в частности модель ЭКГ-15М с вместимостью ковша 15 кубометров и полезной нагрузкой 32,5 тонны. По конструкции ковша, металлоконструкциям и ходовой части он аналогичен модели ЭКГ-10, однако его гусеничная тележка модернизирована, а мощность привода увеличена.

Закупка карьерных экскаваторов большей мощности — класса 20 кубометров и выше — актуальна для мощных предприятий, которые уже используют горнотранспортное оборудование большой единичной мощности, для карьеров, где предполагается реализовать проекты модернизации добывающих мощностей, а также для новых предприятий, которые планируют разрабатывать крупные и уникальные по запасам полезных ископаемых месторождения.

Поэтому, модернизировав линейку экскаваторов, ИЗ-КАРТЭКС создало для всех этих проектов актуальные модели ЭКГ-18Р/20К, и ЭКГ-32Р/35К, доведя максимальную вместимость ковша до 18-20 и 35 кубометров соответственно. Из-за большой рабочей массы и полезной нагрузки в ковше используются высокопрочные металлоконструкции из низколегированной стали.

В обширном модельном ряду ИЗ-КАРТЭКС пока особняком стоит модель ЭКГ-50 рабочей массой 1,5 тыс. тонн и с ковшом вместимостью 60 кубометров. Дело в том, что машины такой мощности хоть и эксплуатируются в России, пока не очень востребованы. Но за такими экскаваторами будущее, считают в компании, поскольку на зарубежных рынках это один из самых продаваемых классов экскаваторов. Рабочее проектирование супермощного карьерного экскаватора завершено в 2013 году, модель готова к производству. Поставка первого экскаватора ЭКГ-50 заказчику запланирована на 2018 год.

Уровень конкуренции на российском рынке экскаваторной техники демонстрирует впечатляющие темпы роста, потому что в России и странах СНГ около 95% железной руды и 66% угля добываются открытым способом, и в этом сегменте отечественные производители с точки зрения надежности, стоимости и затрат на сервисное обслуживание не уступают зарубежным поставщикам.

Татьяна Дятел

Запчасти ЭКГ и дробильной техники

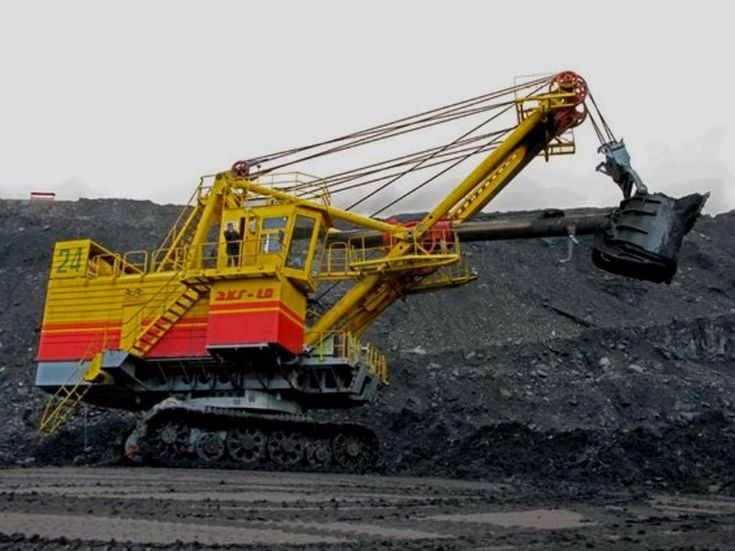

ЭКСКАВАТОР ЭКГ 10

Технические характеристики экскаватора ЭКГ 10 и его модификаций ЭКГ-5у И ЭКГ-8ус

Параметры ЭКГ-10 ЭКГ-10м ЭКГ-8ус ЭКГ-5у ЭКГ-5,2у
Основного ковша, м3 10,0 11,5 8,0 5,0 5,2
Вместимость сменного ковша, м3 8,0; 12,5; 16,0
Расчетная продолжительность цикла, сек. 26 26 28 30 30
Наибольшее усилие на подвеске ковша, кН (тс) 980 (100) 1078 (110) 780 (79,6) 490 (50) 490 (50)
Номинальная мощность сетевого двигателя, кВт 800 800 800 800 800
Номинальная мощность трансформатора, кВА 160 160 160 160 160
Напряжение сети (3-х фазная, 50 Гц), В 6000 6000 6000 6000 6000
Скорость передвижения, км/час 0,7 0,7 0,7 0,7 0,7
Наибольший преодолеваемый угол подъема, рад (град) 0,2 (12) 0,2 (12) 0,2 (12) 0,2 (12) 0,2 (12)
Среднее удельное давление на грунт (1100 мм звенья), кПа 313 316 320 306 306
Среднее удельное давление на грунт (1400 мм звенья), кПа 224 226 230 218 218
Рабочая масса с ковшом, т 395,0 402,0 405,0 386,0 386,0
Масса основного ковша, т 16,2 19,5 14,4 8,6 8,6
Масса противовеса, т 45–50 55–60 55–60 45–50 45–50



Краткое описание экскаватора ЭКГ 10

Экскаваторы на базе ЭКГ 10 предназначены для разработки и погрузки в транспортные средства полезных ископаемых и пород вскрыши на открытых горных разработках, для отвалообразования, а также для погрузочных работ на складах.


Экскаваторы с удлиненным рабочим оборудованием могут быть использованы для проходки пионерных траншей, а также погрузки в транспортные средства, расположенные на вышележащих горизонтах.

Схема рабочих размеров экскаватора ЭКГ 10

Параметры ЭКГ-10 ЭКГ-10м ЭКГ-8ус ЭКГ-5у ЭКГ-5,2у
А длина стрелы, м 13,86 14,36 16,50 20,6 20,6
В ход рукояти, м 4,55 4,35 5,3 5,53 5,53
? угол наклона стрелы, град 45 45 50 50 50
С наибольший радиус копания, м 18,40 19,00 19,80 23,70 23,70
D наибольшая высота копания м 13,50 14,50 17,60 22,20 22,20
Е наибольший радиус разгрузки, м 16,30 16,50 17,90 22,10 22,10
F наибольшая высота разгрузки, м 8,60 10,20 12,50 17,50 17,50
I высота до головных блоков стрелы, м 14,62 14,97 17,39 20,74 20,74
К радиус копания на уровне стояния, м 12,60 12,60 13,50 14,50 14,50
L высота до фильтро-вентиляционной установки, м 8,29 8,29 8,29 8,29 8,29
М просвет под поворотной платформой, м 2,77 2,77 2,77 2,77 2,77
N радиус вращения хвостовой части поворотной платформы, м 7,78 7,90 7,78 7,78 7,78
Р расстояние от пяты стрелы до центра вращения, м 2,4 2,4 2,4 2,4 2,4
R высота до двуногой стойки, м 11,56 11,56 11,56 11,56 11,56
U уровень глаз оператора, м 7,65 7,65 7,65 7,65 7,65



Электрооборудование экскаватора ЭКГ 10

Экскаватор ЭКГ 10 (и его модификации) оборудован современной электронной системой управления на основе тиристорных преобразователей, обеспечивающих независимое бесступенчатое регулирование главных приводов и формирование оптимальных статических и динамических характеристик по схеме «генератор-двигатель».

Система управления снабжена необходимыми блокировками для обеспечения надежной и безопасной работы экскаватора. Блочное исполнение преобразователей облегчает обнаружение неисправнос тей и их ремонт.

Габаритные размеры экскаватора



Основные узлы.

нижняя рама сварная из низколе гированной стали
длина, м ………………………………………3,88
ширина, м…………………………………….3,85



зубчатый венец из легированной стали
диаметр, мм ……………………………….4391
ширина, мм …………………………………..280
диаметр роликового круга по центру рельса, м………………3,80
число роликов, шт…………………………..40
диаметр ролика, мм ……………../……..230



рама поворотной платформы сварная из низколегированной стали
длина, м. ……………………………………..12,33
ширина, м…………………………………….3,90



ходовая тележка:
общая ширина
(1100 мм гусеничные звенья), м……..6,68
(1400 мм гусеничные звенья), м……..6,98
общая длина, м………………………7,95-8,23



количество и диаметр опорных колес
……………………………………………4х960 мм
………………………………………….4х1350 мм
диаметр ведущего колеса, мм………1380
диаметр натяжного колеса, мм….1380
количество и шаг гусеничных
звеньев, мм……………………………….74х470



Рабочее оборудование

Стрела сварная из 2-х секций
Диаметр головных блоков с поверхностной закалкой ручьев, мм 1365
Диаметр напорных двухручьевых блоков с поверхностной закалкой ручьев, мм 1452
Диаметр рукояти, мм 700
Толщина стенки балки рукояти, мм 50

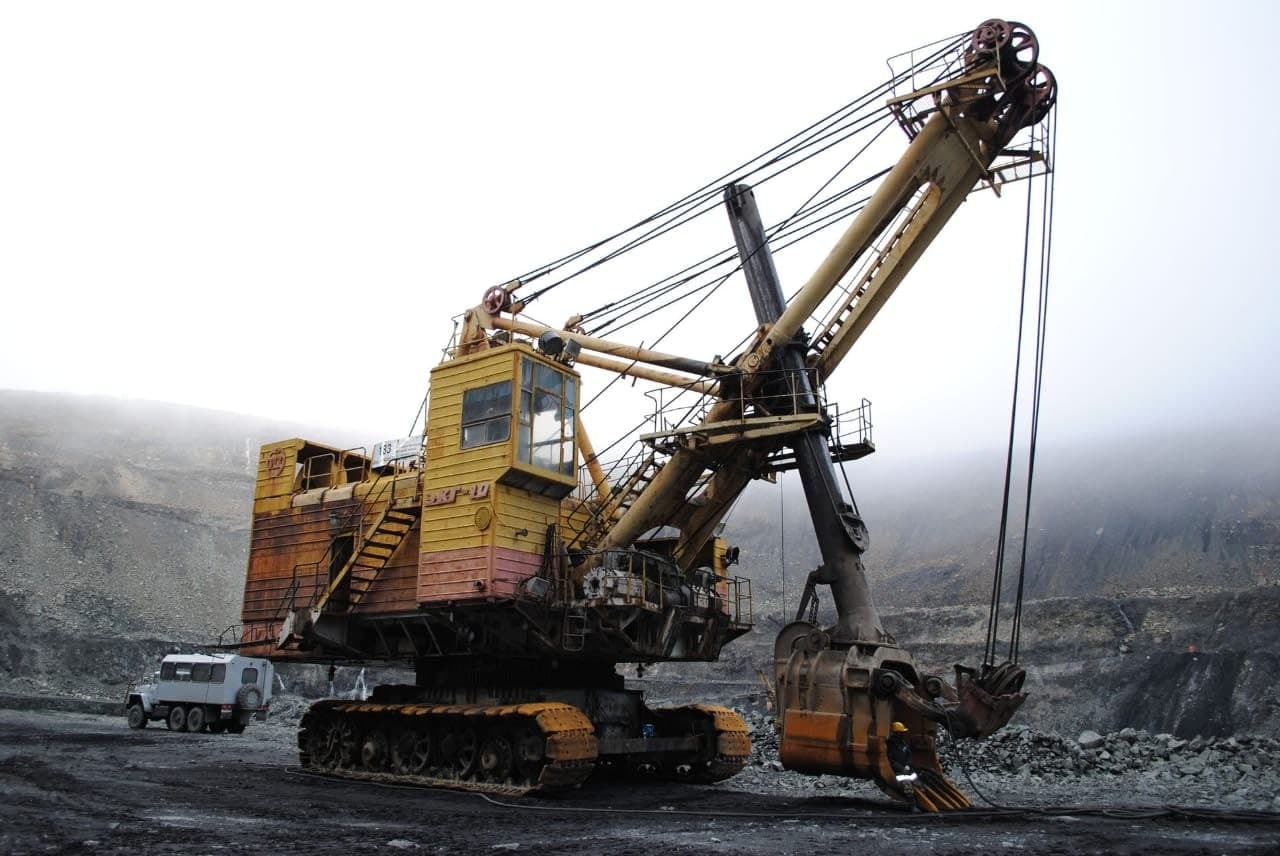

Экскаватор ЭКГ-10 ОАО “Ковдорский ГОК”

Описание презентации Экскаватор ЭКГ-10 ОАО “Ковдорский ГОК” по слайдам

Экскаватор ЭКГ-10 ОАО “Ковдорский ГОК”

Введение

Экскаватор карьерный гусеничный — ( англ. career hydraulic excavator ) одноковшовая выемочно — погрузочная машина на гусеничном ходу, копающая малосвязные или черпающая разрушенные породы и перемещающая их последовательно, прерывающая копание на время перемещения породы. ЗАО «Гор. Тех. М ш» аа — российская производственно — инжиниринговая компания. Наименование компании образовано сочетанием слов «Горная Техника и Машины» . Компания «Гор. Тех. Маш» занимается инжинирингом, производством, реализацией тяжёлой горной техники , запасных частей, инструментов, принадлежностей к экскаваторам марок «ЭКГ» , «ЭШ» и буровым станкам «СБШ» , осуществляет все виды ремонтов тяжёлой горной техники и её полное техническое обслуживание (сервис).

Экскаватор ЭКГ-10 и и его модификации

Для расширения области применения при выполнении определенных работ на базе экскаватора ЭКГ-10 и созданы несколько модификаций: Экскаватор ЭКГ-10 М с уширенным ковшом вместимостью 11, 5 м 3 и лучшей заполняемостью, предназначенный для работ на угольных разрезах; Экскаватор ЭКГ-10 Р с ковшом 8 м 3 и увеличеным подъемным усилием до 110 т ; Экскаватор ЭКГ-8 УС с ковшом вместимостью 8 м 3 и удлиненным рабочим оборудованием (длина стрелы 16, 5 м ) для погрузки породы в транспортные средства, находящиеся на уровне стоянки; Экскаватор ЭКГ-5 У с ковшом вместимостью 5 м 3 с еще более удлиненным рабочим оборудованием (длина стрелы 20, 6 м ) предназначенным для проходки зарезных траншей, отработки высоких уступов, погрузки породы в транспортные средства, расположенные на вышележащем горизонте. Переоборудование базовой модели ЭКГ-10 в ЭКГ-8 УС и ЭКГ-5 У осуществляется путем замены рабочего оборудования.

Технические характеристики экскаватора ЭКГ 10 и его модификаций ЭКГ-5 у И ЭКГ-8 ус Параметры ЭКГ-10 м ЭКГ-8 ус ЭКГ-5 у ЭКГ-5, 2 у Основного ковша, м 3 10, 0 11, 5 8, 0 5, 2 Вместимость сменного ковша, м 3 8, 0; 12, 5; 16, 0 — — Расчетная продолжитель ность цикла, сек. 26 26 28 30 30 Наибольшее усилие на подвеске ковша, к. Н (тс) 980 (100) 1078 (110) 780 (79, 6) 490 (50) Номинальная мощность сетевого двигателя, к. Вт 800 800 800 Номинальная мощность трансформато ра, к. ВА 160 160 160 Напряжение сети (3 -х фазная, 50 Гц), В 6000 6000 Скорость передвижения, км/час 0, 7 0, 7 Наибольш ий преодолев аемый угол подъема, рад (град) 0, 2 (12) 0, 2 (12) Среднее удельное давление на грунт (1100 мм звенья), к. Па 313 316 320 306 Среднее удельное давление на грунт (1400 мм звенья), к. Па 224 226 230 218 Рабочая масса с ковшом, т 395, 0 402, 0 405, 0 386, 0 Масса основного ковша, т 16, 2 19, 5 14, 4 8, 6 Масса противове са, т 45– 50 55– 60 45–

Экскаватор ЭКГ-

Экскаватор ЭКГ-10 и является дальнейшим развитием модели экскаватора ЭКГ-8 и, выпуск которого начат с 1987 г. на Ижорском машиностроительном заводе. Так же выпуск аналогичных экскаваторов начат на ПО «Крастяжмаш» (ЭКГ-10). Экскаватор карьерный гусеничный ЭКГ-10 с ковшом емкостью 10 м 3 предназначен для разработки и погрузки в транспортные средства полезных ископаемых и пород вскрыши на открытых горнорудных карьерах, а также для отвалообразования и погрузочных работ на складах. Новая конструкция ковша за счет оптимизации его геометрии и углов резания обеспечивает: улучшенную внедряемость в забой, полную заполняемость объема ковша, сокращение цикла погрузки, снижение энергоемкости копания, погрузку в автосамосвалы грузоподъемностью от 72 до 120 тонн и в железнодорожные думпкары нормальной колеи. Однобалочная рукоять экскаватора выполнена из высокопрочной штампованной трубы. Крепление ковша к рукояти — фланцевое, неподвижное, на высокопрочных болтах, это обеспечивает простую замену и высокую надежность (зазоры и подвижность в соединении отсутствуют). Рукоять разгружена от кручения и снабжена демпфером двухстороннего действия, встроенным в хвостовой части. В головной части рукояти установлен сменный возвратный полублок с высокой твердостью поверхностей. На экскаваторах применен седловой подшипник с регулируемыми боковыми и верхними роликами для направления движения рукояти при напоревозврате. Это дает возможность компенсировать износ и снизить динамические нагрузки на рабочее оборудование экскаватора. Помимо основного ковша емкостью 10 м 3 на экскаваторе могут быть применены сменные ковши емкостью 8, 12, 5 и 16 м 3. Стрела шарнирно-сочлененная из двух секций длиной 13, 8 м , разгруженная от кручения, с однобалочной рукоятью длиной 11, 1 м. Рабочее оборудование оснащено канатным напором. Тяговое подъемное усилие на блоке ковша — 100 т. Экскаватор оборудован электронной системой управления по схеме генератор-двигатель (Г-Д) на основе тиристорных преобразователей, обеспечивающих независимое бесступенчатое регулирование главных приводов. Мощность сетевого двигателя 800 к. Вт , напряжение питающей сети 6000 В (3 фазы, 50 Гц ). Рабочая масса экскаватора 395 т.

Планетарные редукторы механизмов подъема и поворота экскаватора в сравнении с применяемыми ранее редукторами более компактны, имеют большую нагрузочную способность, надежны и долговечны в работе. Все приводы снабжены эффективными и электрическими дисковыми тормозами. Зубчатые передачи выполнены из высоколегированных сталей с поверхностными термоупрочнением. Экскаватор снабжен кабельным барабаном с электроприводом для подмотки и размотки кабеля при переездах экскаватора и его работе в забое. Емкость кабельного барабана — 500 м. Экскаватор оборудован современной электронной системой управления на основе тиристорных преобразователей, обеспечивающих независимое бесступенчатое регулирование главных приводов и формирование оптимальных статических и динамических характеристик по схеме «генератор-двигатель». Система управления снабжена необходимыми блокировками для обеспечения надежной и безопасной работы экскаватора. Блочное исполнение преобразователей облегчает обнаружение неисправностей и их ремонт. Кабина просторна, герметизирована, снабжена системой отопления, кондиционером, вентиляцией и обогревом стекол, виброизолирующим креслом.

Устройство и технические характеристики

Технические характеристики Вместимость ковша, м 10 Рабочая масса, т 395, 0 Конструктивная масса, т 334, 0 Масса основного ковша, т 16, 2 Противовес (обеспечивается покупателем), т 45 -50 Длина стрелы, м 13, 8 Длина рукояти, м 11, 1 Угол наклона стрелы, град 45 Наибольшая высота разгрузки, м 8, 6 Наибольший радиус разгрузки, м 16, 3 Наибольшая высота копания, м 13, 5 Наибольший радиус копания, м 18, 4 Наибольший радиус копания на уровне стояния, м 12, 6 Высота до головных блоков стрелы, м 14, 6 Радиус до головных блоков, м 12, 92 Радиус вращения хвостовой части 7, 78 Просвет под поворотной платформой, м 2, 7 Высота по кабине, м 8, 6 Расстояние от оси пяты стрелы до центра вращения, м 2, 4 Среднее давление на грунт при передвижении, к. Па 216 Наибольшее усилие на подвес ковша, к. Н 0, 8 Номинальная мощность сетевого двигателя, к. Вт 800 Номинальная мощность сетвого трансформатора, к. Ва 160 Расчетная продолжительность цикла, с

Экскаваторы с удлиненным рабочим оборудованием могут быть использованы для проходки пионерных траншей, а также погрузки в транспортные средства, расположенные на вышележащих горизонтах.

L высота до фильтро-в ентиляцио нной установки, м 8, 29 8, 29 М просвет под поворотно й платформо й, м 2, 77 2, 77 N радиус вращения хвостовой части поворотно й платформ ы, м 7, 78 7, 90 7, 78 Р расстояние от пяты стрелы до центра вращения, м 2, 4 2, 4 R высота до двуногой стойки, м 11, 56 11, 56 U уровень глаз оператора, м 7, 65 7, 65 Параметр ы ЭКГ-10 м ЭКГ-8 ус ЭКГ-5 у ЭКГ-5, 2 у А длина стрелы, м 13, 86 14, 36 16, 50 20, 6 В ход рукояти, м 4, 55 4, 35 5, 3 5, 53 ? угол наклона стрелы, град 45 45 50 50 50 С наибольш ий радиус копания, м 18, 40 19, 00 19, 80 23, 70 D наибольш ая высота копания м 13, 50 14, 50 17, 60 22, 20 Е наибольш ий радиус разгрузки, м 16, 30 16, 50 17, 90 22, 10 F наибольш ая высота разгрузки, м 8, 60 10, 20 12, 50 17, 50 I высота до головных блоков стрелы, м 14, 62 14, 97 17, 39 20, 74 К радиус копания на уровне стояния, м 12, 60 13, 50 14, 50 Схема рабочих размеров экскаватора ЭКГ-

Рабочее оборудование ЭКГ-

Рукоять служит для передачи на ковш напорного усилия. Данная рукоять однобалочная (внутренняя), она состоит из пустотелых балок прямоугольного или круглого сечения , один конец которых проушинами соединяется с ковшом.

Ковш экскаватора ЭКГ-

Выемка и погрузка горной массы
