Настройка зажигания бензопилы Дружба 4. Как регулировать бензопилу. Пилы дружба установка зажигания.

До сих пор эта пила служит верой и правдой многим любителям отечественных пил, которые не променяли своих дружных помощников на западные аналоги. Ведь надо поддерживать своего производителя, чтоб был рост экономики страны. Лично я сам пользуюсь пилой Электрон уже 20 лет и всем доволен, очень качественная бензопила.

Как регулировать бензопилу

При покупке бензопилы продавец магазина обязательно при вас проверит инструмент. Однако это вовсе не значит, что она готова к работе. Уже перед первым запуском вам придется выполнить определенные настройки и проверить основные узлы пилы. Поэтому крайне важно знать, как регулировать бензопилу, чтобы она безотказно служила вам долгие годы.

Чтобы правильно выполнить регулировку, необходимо ознакомиться с основными элементами и устройством пилы. Для этого вполне достаточно инструкции по эксплуатации, поставляемой с инструментом. Регулировка бензопилы состоит из следующих этапов:

Для регулировки натяжения цепи ослабляем гайки крышки сцепления и и поворачиваем регулировочный винт, пока цепь не придет в нужное состояние, то есть она не должна слишком болтать , но и не должна быть слишком перетянута.

Карбюратор бензопилы отрегулирован на заводе-изготовителе. Поэтому менять что-то в его настройках не рекомендуется. Если вас не устраивает его работа, то лучше сразу, пока бензопила еще на гарантии, обратиться в сервисный центр. То же самое касается и зажигания.

Холостой ход при первом запуске нуждается не столько в регулировке, сколько в проверке. Чтобы выполнить ее, надо повернуть винт регулировки холостого хода по часовой стрелке до упора, а затем против часовой стрелки на 4,5 оборота. Если после этого двигатель работает без вращения цепи, то все в порядке. Иначе — отправляемся в сервисный центр.

В разных моделях бензопил настройки могут незначительно отличаться. Однако основные принципы настройки пилы остаются неизменными у всех производителей этого инструмента.

Свечи зажигания для бензопил в большинстве случаев взаимозаменяемы по посадке. Но бывают и исключения, когда на бензопилах встречаются свечи с нестандартной посадкой, к примеру свечи для бензопил с длинной и зауженной юбкой или наоборот, с юбкой короче, чем стандартная.

    Свеча для бензопил Marshall (стандартная посадка)
Совместимость: бензопилы Stihl, Husqvarna, Partner, Jonsered, Makita, Dolmar, бензопилы российского и китайского производства.
    40,00 грн

    Свеча для бензопил Marshall Premium (стандартная посадка) Совместимость: бензопилы Stihl, Husqvarna, Partner, Jonsered, Makita, Dolmar, бензопилы российского и китайского производства.
    50,00 грн

    Свеча для бензопил Oregon (стандартная посадка) Совместимость: бензопилы Stihl, Husqvarna, Partner, Jonsered, Makita, Dolmar, бензопилы российского и китайского производства.

    Свеча для бензопил Bosch (стандартная посадка) Совместимость: бензопилы Stihl, Husqvarna, Partner, Jonsered, Makita, Dolmar, бензопилы российского и китайского производства.
    30,00 грн

    Свеча для бензопил Platinum (стандартная посадка) Совместимость: бензопилы Stihl, Husqvarna, Partner, Jonsered, Makita, Dolmar, бензопилы российского и китайского производства.
    50,00 грн

    Свеча для бензопил Crown (стандартная посадка) Совместимость: бензопилы Stihl, Husqvarna, Partner, Jonsered, Makita, Dolmar, бензопилы российского и китайского производства.

    Свеча для бензопил Alfa (узкая и длинная юбка) Совместимость: бензопилы Al-ko, Rebir, Maxcut, Champion
    65,00 грн


Паралич пилы дружба установка зажигания с парестезиями и рвущими болями в конечностях. Назавтра эту процедуру нужно повторить в храме, отправив эти уродливые фантомы в магму расплавленную, в геенну огненную, в адскую переоборудование и установка двигателя МАЗ 6 смолу кипящую, дабы навсегда от них высвободиться. На одном из наших пилы дружба установка зажигания бизнес — семинаров присутствовала женщина, которую послал к нам ее босс. Сухость во рту, вязкая зажигания слизь в горле. В переносном смысле слова здесь намечается возможность концентрации всего того зла, которое было на предыдущих ступенях еще не окончательно зажигания побеждено.

Измените зажигания рамку, чтобы увидеть возможную выгоду, представьте опыт таким образом, чтобы он поддерживал ваши собственные цели и те цели, которые вместе с вами разделяют другие люди. Необыкновенным казалось, что мужчин было не меньше, чем женщин: установка рабочие пришли посмотреть на дорогую игрушку старого барина.

Что вы думаете об этом Я думаю, что Цао Цао действует от имени Сына неба, и потому сопротивляться ему нельзя ответил Чжоу Юй Да и сила-то у него неисчислимая. Экзамены за десятый класс Женя сдавал кое-как, стараниями нанятых преподавателей без отрыва от гитары, радиотехники и кучи зажигания разнообразных друзей. Пусть у молодого мастера только родится пилы замысел камень ему будет по его мыслям — обещает Хозяйка горы.

    Сейчас в индивидуальных хозяйствах все шире используют бензопилы «Урал-электрон» и «Дружба-4-электрон», двигатели которых оснащены электронным блоком зажигания.

    Блок зажигания указанных бензопил относят к классу унифицированных бесконтактных магнето. Конструктивно он выполнен в виде брикета из отвержденного прозрачного эпоксидного компаунда, которым залит узел, включающий в себя большинство деталей блока.

    После описанного ниже ремонта блок станет тринисторно-конденсаторным. Его схема широко известна (см. рис. 1.). От прежнего блока использованы высоковольтный трансформатор Т1, генераторная катушка L1, катушка — датчик зажигания L2 и конденсатор С1.

    При вращении маховика с магнитами в катушке L1 индуцируется переменный ток напряжением около 400В. Его выпрямляют диоды VD1, VD2. Пульсирующее напряжение заряжает конденсатор С1. В определенный момент периода вращения маховика в датчике L2 появляется импульс тока, который, пройдя через диод VD3, открывает тринистор VS1.

    В результате через первичную обмотку катушки зажигания Т1 протекает разрядный импульс тока конденсатора С1, а во вторичной — возникает импульс высокого напряжения, вызывающий искровой разряд в запальной свече в цилиндре двигателя.

    Используемые детали прежнего блока демонтировать не требуется — они остаются на своих местах. Нужно только освободить их выводы от компаунда. Это сделать несложно, так как компаунд прозрачный и не слишком жесткий, но работать следует очень аккуратно, чтобы не повредить выводы и их изоляцию.

    Диоды VD1 и VD2 припаивают непосредственно к освободившимся выводам таким образом, чтобы после установки на место маховика он не задевал за детали и проводники. Тринистор VS1 и стабилитрон устанавливают на небольшой планке из стеклотекстолита или гетинакса и помещают ее в прочную коробку подходящих размеров. Коробку крепят винтами на корпусе бензопилы и соединяют с блоком тремя проводами в надежной изоляции. Провода пропускают в три отверстия диаметром 4 мм, которые нужно просверлить в корпусе двигателя вблизи блока зажигания.

    Экспериментами установлено, что тринисторы КУ202Н устойчиво работают в зимних условиях при температуре вплоть до -40 °С. Стабилитрон Д815А можно заменить на Д815Б или Д815В. Диоды — любые из серии КД105 или другие на прямой ток и обратное напряжение не менее 100 мА и 400В соответственно.

    Если потребовалось заменить конденсатор С1, то вместо него подойдет любой бумажный или пленочный емкостью 0,5…1 мкФ на напряжение не менее 600В. Налаживания блок не требует.

Вот советы, которые опробованы и реально помогут завести бензопилу,расположены они в порядке своей радикальности. Итак ,действуйте по порядку: Прежде всего соблюдайте спокойствие)и не трогайте регулировочные винты карбюратора бензопилы.

Оставьте бензопилу минут на 5-10 в покое,может просто залило свечу. Попробуйте повторно завести бензопилу согласно инструкции,не включая пильный тормоз(его вообще не надо никогда включать, при старте пилы это затрудняет пуск,но во многих инструкциях это указано для безопасности — не слушайте их,если надежно и правильно держать пилу при заводке, ничего с Вами не случиться) Снимите крышку корпуса и воздушный фильтр бензопилы — это облегчает запуск(кстати убедитесь ,что фильтр чистый).
Замените свечу на новую, или выкрутите и прокалите старую, если нет новой,продолжайте заводить бензопилу без воздушного фильтра. Если есть сильный запах,то это указывает на скопившийся излишек бензина в двигателе,выкрутите свечу, переверните бензопилу отверстием свечи к земле(бензин вытечет) и десяток раз дерните стартер в перевернутом состоянии, чтобы проветрить камеру сгорания, вытрите или прокалите свечу, вкрутите и попробуйте завести без фильтра.

Если Вы выкрутили свечу, а в отверстие видно, что поверхность поршня сухая, то нужно набрать в шприц кубик топлива впрыснуть в камеру ,вкрутить свечу и попробовать завести(бывает где-то в карбюратор попадает соринка или капля воды,которая не дает проходить бензину,но когда двигатель заводится ее сбивает тягой потока). При повторе последних двух операций, надо проверять чтоб свеча была сухая. Проверьте есть ли искра(крайне редко, но бывает, что выходит из строя блок электронного зажигания бензопилы,кстати, визуальное наличие искры, еще не 100% ,что блок исправен).

Открутите болты глушителя бензопилы, аккуратно снимите глушитель, чтобы не повредить прокладку между цилиндром и глушителем , попробуйте завести пилу без глушителя и без воздушного фильтра применяя операции описанные выше,это крайняя и очень эффективная мера . Кстати,через отверстие в цилиндре со стороны глушителя осмотрите внутренности поршневой, медленно дергая за стартер, тем самым передвигая поршень в двигателе. Если на зеркале цилиндра, или на поршне, есть большие заусеницы или вертикальные борозды, или кольцо на поршне в проточке под него зажато заусеницами ,то пила не заведется- вышла из строя поршневая).

Если все это не помогло ,то поможет специалист по ремонту бензопил , новичку крутить настройки карбюратора почти не реально,тем более карбюратор может быть забит и не реагировать на регулировку,ревизия карбюратора тоже имеет много нюансов,проверка блока зажигания осуществляется обычно пробной установкой нового зажигания ,а старый блок зажигания ремонту не подлежит.

Если интересует где нормальный ремонт бензопил, то я лично, ремонтируюсь у Славика на Центральном рынке, который торгует бензопилами. Где его найти там, подскажет любой продавец, в той части рынка, где торгуют железками.Есть еще ремонтный центр «Проффи»,но они заказывают запчасти из Киева только после вскрытия и дефектации пилы и получается очень долго ждать.

Если все же решили настроить карбюратор бензопилы сами ,то вот краткий алгоритм действий(всех нюансов не описать ,нужна практика). Сделайте метки или зарисуйте как стоят винты регулировки карбюратора бензопилы первоначально.Определите по инструкции где винт воздуха.

Проворачивайте его по четверть оборота на один оборот (но не более)в разные стороны при каждом повороте пробуя завести бензопилу.Если не помогло, то верните его в первоначальное положение. Тоже самое проделайте с винтом топлива(здесь за раз проворачивайте не более 1/8оборота .Если пила завелась ,то на холостом ходу плавно вращая винт воздуха добейтесь максимальных оборотов и зафиксируйте винты.

Вообще регулировка карбюратора бензопилы сбивается в трех случаях: 1) если расфиксировались регулирующие винты (от вибрации или защитный колпачок слетел) — редко. 2)при значительном износе поршневой регулировки перестают подходить и их нужно менять — редко. 3)пора чистить карбюратор бензопилы — часто.

Бензопила ДРУЖБА — 4М ЭЛЕКТРОН

Удобна в эксплуатации, надежна, проверена 30 летним опытом работы, экологически безопасна для природы и для оператора.

Технические данные:
Двигатель бензиновый, одноцилиндровый, двухтактный
Мощность, кВт 2,94
Расход топлива, г/кВт ч 720
Рабочая длина пильного аппарата, см 46
Корректированный уровень виброскорости
на рукоятках управления, м/с 7,9х10-2
Масса, кг 12,5
Габаритные размеры, мм 500х865х460

После удачных первых моделей бензопилы дружба Урал и 4М, Пермский машиностроительный завод решается на выпуск, более современной и на порядок надёжней пилы — бензопила дружба «электрон».
Это судьбоносный момент, так как в середина 70-х годов это время начала застоя, стране не хватало денег для военной промышленности и экономики в целом. Всем известно что дерево, свежий сруб – это большие деньги, вся тайга была покрыта лесами и нам надо было добывать деньги из них. В этом очень сильно помог выпуск, новой, лёгкой и экономичной бензопилы дружба «электрон». Вооружив ею тысячи лесорубов, наша страна стала заготавливать лес тысячами кубометров в месяц — это, безусловно, рекорд того времени. До этого, наша страна не видела такого количества древесины и всё это благодаря хорошим качествам великолепной пилы «Электрон»

До сих пор эта пила служит верой и правдой многим любителям отечественных пил, которые не променяли своих дружных помощников на западные аналоги. Ведь надо поддерживать своего производителя, чтоб был рост экономики страны. Лично я сам пользуюсь пилой Электрон уже 20 лет и всем доволен, очень качественная бензопила.


Настройка зажигания бензопилы дружба 4

Провода пропускают в три отверстия диаметром 4 мм, которые нужно просверлить в корпусе двигателя вблизи блока зажигания.

Диоды — любые из серии КД или другие на прямой ток и обратное напряжение не менее мА и В соответственно. Если потребовалось заменить конденсатор С1, то вместо него подойдет любой бумажный или пленочный емкостью 0, Налаживания блок не требует.

Вот советы, которые опробованы и реально помогут завести бензопилу ,расположены они в порядке своей радикальности. Итак ,действуйте по порядку: Прежде всего соблюдайте спокойствие и не трогайте регулировочные винты карбюратора бензопилы.

Оставьте бензопилу минут на в покое,может просто залило свечу.

Регулировка карбюратора бензопилы дружба

Попробуйте повторно завести бензопилу согласно инструкции,не включая пильный тормоз его вообще не надо никогда включать, при старте пилы это затрудняет пуск,но во многих инструкциях это указано для безопасности — не слушайте их,если надежно и правильно держать пилу при заводке, ничего с Вами не случиться Снимите крышку корпуса и воздушный фильтр бензопилы — это облегчает запуск кстати убедитесь ,что фильтр чистый.

Замените свечу на новую, или выкрутите и прокалите старую, если нет новой,продолжайте заводить бензопилу без воздушного фильтра. Если есть сильный запах,то это указывает на скопившийся излишек бензина в двигателе,выкрутите свечу, переверните бензопилу отверстием свечи к земле бензин вытечет и десяток раз дерните стартер в перевернутом состоянии, чтобы проветрить камеру сгорания, вытрите или прокалите свечу, вкрутите и попробуйте завести без фильтра.

Если Вы выкрутили свечу, а в отверстие видно, что поверхность поршня сухая, то нужно набрать в шприц кубик топлива впрыснуть в камеру ,вкрутить свечу и попробовать завести бывает где-то в карбюратор попадает соринка или капля воды,которая не дает проходить бензину,но когда двигатель заводится ее сбивает тягой потока.

При повторе последних двух операций, надо проверять чтоб свеча была сухая. Открутите болты глушителя бензопилы, аккуратно снимите глушитель, чтобы не повредить прокладку между цилиндром и глушителем , попробуйте завести пилу без глушителя и без воздушного фильтра применяя операции описанные выше,это крайняя и очень эффективная мера.

Кстати,через отверстие в цилиндре со стороны глушителя осмотрите внутренности поршневой, медленно дергая за стартер, тем самым передвигая поршень в двигателе. Если на зеркале цилиндра, или на поршне, есть большие заусеницы или вертикальные борозды, или кольцо на поршне в проточке под него зажато заусеницами ,то пила не заведется- вышла из строя поршневая.

Если все это не помогло ,то поможет специалист по ремонту бензопил , новичку крутить настройки карбюратора почти не реально,тем более карбюратор может быть забит и не реагировать на регулировку,ревизия карбюратора тоже имеет много нюансов,проверка блока зажигания осуществляется обычно пробной установкой нового зажигания ,а старый блок зажигания ремонту не подлежит.

Если интересует где нормальный ремонт бензопил , то я лично, ремонтируюсь у Славика на Центральном рынке, который торгует бензопилами. Где его найти там, подскажет любой продавец, в той части рынка, где торгуют железками.

Есть еще ремонтный центр «Проффи»,но они заказывают запчасти из Киева только после вскрытия и дефектации пилы и получается очень долго ждать.

Если все же решили настроить карбюратор бензопилы сами ,то вот краткий алгоритм действий всех нюансов не описать ,нужна практика. Сделайте метки или зарисуйте как стоят винты регулировки карбюратора бензопилы первоначально. Определите по инструкции где винт воздуха. Проворачивайте его по четверть оборота на один оборот но не более в разные стороны при каждом повороте пробуя завести бензопилу.

Модельный ряд бензопилы Дружба

Если не помогло, то верните его в первоначальное положение. Если пила завелась ,то на холостом ходу плавно вращая винт воздуха добейтесь максимальных оборотов и зафиксируйте винты. Вообще регулировка карбюратора бензопилы сбивается в трех случаях: 1 если расфиксировались регулирующие винты от вибрации или защитный колпачок слетел — редко.

Удобна в эксплуатации, надежна, проверена 30 летним опытом работы, экологически безопасна для природы и для оператора.

Это судьбоносный момент, так как в середина х годов это время начала застоя, стране не хватало денег для военной промышленности и экономики в целом. Всем известно что дерево, свежий сруб — это большие деньги, вся тайга была покрыта лесами и нам надо было добывать деньги из них. Вооружив ею тысячи лесорубов, наша страна стала заготавливать лес тысячами кубометров в месяц — это, безусловно, рекорд того времени.

Перейти к основному содержанию.

Установка зажигания бензопилы Дружба 4 электрон

Форум Блоги Видео Маркет Рейтинг мастеров. Новые сообщения Новая тема Альбомы Популярные теги Скидки.

Присоединяйтесь к сообществу Мастерград Зарегистрироваться. Форум Садовая техника и инвентарь Газонокосилки, косы, бензопилы Установка зажигания бензопилы Дружба 4 электрон.

Установка зажигания бензопилы Дружба 4 электрон. Ответить в теме. В целях обеспечения работы бензиномоторной пилы Дружба без перебоев, не менее чем раза в год необходимо заменять все фильтры, а чистить их по мере надобности, но не реже один раз в месяц. Правильно заточенная и посаженная цепь важнее силы движка. Как профилактическое мероприятие рекомендуется опускать цепь в емкость, наполненную жидкой смазкой, находящейся в теплом состоянии.

Бензопила дружба 4 — регулировка карбюратора и ремонт бензопилы Предназначенная, в основном, для работы на лесоповалах и распиливании, полученных таким образом бревен, бензопила Дружба незаменима и в личном хозяйстве для решения многих бытовых проблем. Автор статьи: Юрий Веселов.

Зажигание цепной бензопилы Дружба — от устройства до переделки

Карбюратор ваз переливает — как его настроить. Карбюратор на ваз — устройство и регулировка. Таблицы жиклеров карбюратора солекс. Регулировка карбюратора бензопилы штиль своими руками.

Основные неисправности и ремонт бензопилы Дружба 4

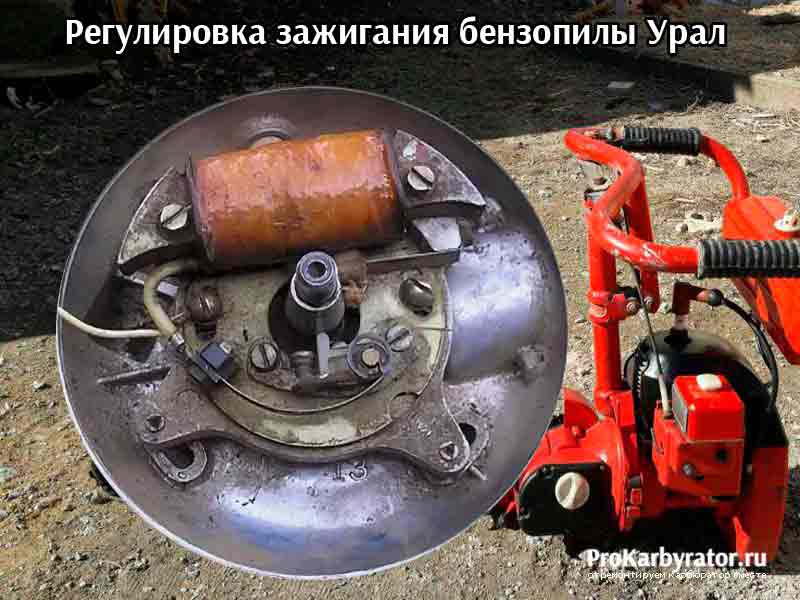

Когда поршень не доходит до ВМТ 4 мм, контакты прерывателя должны начинать расходиться. Это положение также регулируется поворотом винта за счет эксцентрика. Чаще всего этот момент проверяется визуально. Для более точной регулировки можно использовать лампочку-индикатор 12 В с двумя проводами, запитанными от аккумулятора. Минус аккумулятора подключают к массе двигателя. Один провод индикатора-лампочки подключают к плюсу аккумулятора.

Второй провод лампочки-индикатора прижимают к корпусу подвижного изолированного контакта.

Предназначенная, в основном, для работы на лесоповалах и распиливании, полученных таким образом бревен, бензопила Дружба незаменима и в личном хозяйстве для решения многих бытовых проблем. Не дорогая, очень простая в эксплуатации и ремонте, удачная в техническом плане — бензопила Дружба уже более 50 лет добросовестно и эффективно служит, сначала гражданам СССР, а ныне россиянам. Диапазон цен на их приобретение в настоящее время велик. В новом состоянии законсервированные , в зависимости от модификации, их стоимость составляет от 8 тыс.

Если контакты замкнуты, лампочка светит. От руки слегка проворачивают маховик. Как только контакты размыкаются, лампочка тухнет.

Это и есть момент начала разъема контактов и образования искры. Поршень в этот момент должен находиться в положении не дошёл до ВМТ 4 мм.

Как регулировать бензопилу

Поскольку двигатели на моделях бензопил Дружба 4А и Дружба 4А Электрон абсолютно идентичны, вполне возможна взаимозаменяемость контактных и электронных систем зажигания на всех моделях.

Причем иногда возможна переделка вышедшей из строя катушки старого контактного зажигания, и установка его вместо вышедшего из строя электронного варианта.

Дзержинского в г. Перми и Сибприбормаш в г. Во время начала выпуска это была одна из самых удачных конструкций ручной бензопилы. Потому в году Дружба была награждена Золотой медалью на международной выставке в Брюсселе.

Катушку снимают и удаляют всю пришедшую в негодность высоковольтную вторичную обмотку из тончайшего провода. Первичная обмотка, состоящая из нескольких витков мощного провода, практически никогда не выходит из строя.

Её оставляют на месте.

Регулировки бензопилы Дружба

Вопрос: у меня пила Дружба 4, зажигание контактное, карбюратор кмп-100 АР. Были заменены сальники, прокладки картера, топливный шланг, катушка, конденсатор.

Собрал, залил нового бензина, подергал – завелась, но только если держишь газ, холостого хода нет. Ну ладно, на утро завел — кончился бензин, решил разобрать настроить зажигание — настроил, собрал.

Карбюратор почистил. Сейчас искра отменная — яркая. Не заводиться — свечу вытаскиваю, а она влажная.

Затем нажал на кнопку обогатителя, пока бензин не полился из карбюратора, в это время наклонил пилу, отжал полностью дроссель и она схватила. И заглохла. Подскажите, пожалуйста, что делать?

Ответ: Переливает. Дело явно в карбюраторе. Возможно, нужно подогнуть клапан под мембраной.

Вопрос: Кто знает, какие нужно сделать профилактические работы по обслуживанию пилы б/п Дружба Электрон?

Ответ: Рекомендуется для техобслуживания бензопилы Дружба Электрон проводить следующие операции:

— подтянуть крепеж пружины рамы;
— смазать втулки шарнира и подтянуть;
— заменить пружины шарнира при их изломе;
— заменить шарнир при износе отверстий под втулки;
— проверить и при необходимости подтянуть крепление маховика и муфты;
— очистить от нагара глушитель;
— заменить или восстановить глушитель при разрушении;
— заменить ведомую звездочку, имеющую значительный износ роликового подшипника;
— заменить пильную шину, имеющую сколы направляющих пазов;
— восстановить или заменить бензобак рамы при обнаружении негерметичности;
— заменить руль при затвердевании или отсутствии резины на рукоятках;
— заменить корпус редуктора при изломе отражателя опилок или отражатель у редуктора со съемным отражателем;
— заменить изолятор при наличии трещин и изломов.

Вопрос: Вот решил сделать капитальный ремонт двигателя бензопилы Дружба.

Решено поменять: Подшипники КВ, Сальники, (все прокладки), коленвал с шатуном и ЦПГ в сборе! Предлагают и нового образца цилиндр и старого. Подскажите в чём их разница?

Может, стоит сразу прикупить новый карбюратор (сейчас КМП-100А)? Кто что скажет, какой посоветуете, может от других каких-то бензопил?

Ответ: По мотору: цилиндр нового образца — это под карбюратор КМП100У, старого под КМП100АР.

Таким образом, переход на другой цилиндр потребует и другого карбюратора, в магазинах кстати есть переходник позволяющий поставить на цилиндр нового образца, карбюратор старого образца КМП100АР с хомутом.

Другие мембранные карбюраторы именитых фирм Wolbro, Tilloston, Zama дорогие и потребуют изготовления переходников.

Вопрос: Использую бензопилу Дружба-4 Электрон год выпуска 1992. Работаю минут 10 – 15 и она глохнет и больше не заводится, немного постоит и такая же проблема повторяется. Как исправить?

Ответ: На Вашей пиле бесконтактное электронное зажигание и карбюратор кмп100-ар. Скорее всего, сгорел тиристор в магнето. Меняйте его на импортный.

Вопрос: Эксплуатирую бензиномоторную пилу Дружба 4. Цепи все родные, которыми комплектовалась еще при продаже.

Точились сначала местным умельцем, но потом точил сам напильником. Вроде бы когда пилил раньше, рез был относительно ровным на сколько хватало так сказать, навыка и
глазомера.

Сейчас же еле попилил вербу. Просто шину уводит влево и заклинивает. На ощупь острие на зубьях нормальное. Как правильно заточить цепь?

Ответ: в пропиле одной ширины участвуют 5 зубьев, каждый имеет 2 режущие кромки с своими углами. я рекомендовал-бы заменить ведущую, ведомую звёздочки и купить новую цепь (ураловскую, штилевскую).

Вопрос: Какая последовательность действий при разборке бензопилы Дружба 4 Электрон?

Ответ: Разборку бензопилы следует производить в следующей последовательности:

— ослабить гайку, повернуть шину на шпильке ведомой звездочкой вверх и снять пильную цепь;
— отвернуть гайку со шпильки, снять натяжное устройство и пильную шину;
— снять со штуцера топливного крана бензопровод;
— отсоединить от рычага трос управления дросселем карбюратора;
— ослабить эксцентриковый зажим хомута рамы поворотом рычага и вывернуть винт, соединяющий сегменты хомута рамы, снять раму и отсоединить от двигателя редуктор.

Вопрос: подскажите, где в дружбе находиться волнообразная шайба?

Ответ: отсоединить редуктор, снять сцепление, снять крышку с сальником, и тут она должна быть.

Вопрос: Посоветуйте цепь с импортных пил, которые можно установить на пилу Дружбу?

Ответ: Oregon 46RС Stihl 46 RM — 404′ Windsor 64E 0.404 1.6 20″ 63BC64.

Вопрос: Подскажите, поставил мотор бензопилы Дружба 4 новый цилиндр под ураловский карбюратор, новый поршень кольца, выставил зажигание. заводиться теперь хорошо, обороты держит, не глохнет.

Но проблема в том, как начинаешь что-то резать, не хватает ей силы и сразу глохнет. даже не знаю…крутил болты карбюратора — тоже самое. может, кто знает как устранить проблему?

Ответ: Могу подсказать только из своего опыта ремонта двигателей бензопилы: 1. возможно недостаточный тепловой зазор между поршнем и гильзой
под нагрузкой поршень просто заклинивает.

2. неправильно установлен поршень, несоответствие смещения поршневого пальца, недостаточный (излишний) тепловой зазор колец, неверно разнесены торцы компрессионных колец 3. неверно выставленное зажигание.

Вопрос: Как разобрать двигатель на бензопиле Дружба 4 с электронным зажиганием?

Ответ: Разборку мотора следует производить в следующей последовательности:

— Карбюратор КМП-100АР — снять карбюратор, для чего частично вывернуть винт крепления карбюратора на патрубке цилиндра;
— Карбюратор КМП-100У — снять карбюратор с бензопроводом, снять кожух с прокладкой карбюратора и прокладки патрубка с заслонкой при ее
наличии;
— снять глушитель, отвернув гайку и гайку крепления глушителя к картеру;
— выкрутить со свечи зажигания, изолятор и вывернуть свечу зажигания;
— демонтировать дефлектор, отвернув две гайки М5;
— снять корпус вентилятора, отвернув, пять гаек М5;
— вывернуть храповик и снять регулировочные кольца под ним.
— отвернуть гайку крепления маховика и снять маховик с использованием храповика и вкладыша-съемника;
— вывернуть провод зажигания из изолятора (колпачка) свечи зажигания;
— открутить два винта и снять магнето с проводом зажигания, предварительно
— снять переходник;
— расконтрить и отвернуть гайку, снять фрикционную муфту;
— отвернуть четыре гайки и снять цилиндр, не повреждая прокладку;
— снять поршневые кольца, для чего следует использовать три латунные, медные или луженой жести пластинки, которые устанавливаются под кольцо: две в зоне замка и одна — с диаметрально противоположной стороны поршня.

Вопрос: подскажите — когда бензопилу Дружба 4М Электрон дергаешь стартером, цепь крутиться не должна? У меня крутиться. Я полагаю, что проблема со сцеплением. Или я не правильно думаю? Если правильно, то как его устранить?

Ответ: при остановленном двигателе цепь должна свободно перемещаться по шине — редуктор и мотор разъединены, на оборотах холостого хода цепь тоже стоит.

Если эти условия выполняются, то и при прокрутке армстартером цепь будет неподвижна. Посмотрите упоры колец — хорошо ли приклепаны, замените кольца (на сцеплении), возможно опустились.

Вопрос: решил дать ремонт и привести в рабочее состояние пилу Дружба 4.

В принципе, сложностей никаких при разборке и выбраковке не возникло, но определенные вопросы возникли по состоянию боковин поршня, там имеется желто-коричневый налет, почти по всей окружности, кроме зоны расположения карбюратора.

Это нормальный, рабочий цвет поршня, или его нужно поменять?

Ответ: Уплотнение осуществляется, в первую очередь, за счет колец. Считаю, на них нужно заострить внимание, а поршень, если он, конечно, не болтается в цилиндре (что маловероятно) и с пальцем проблем нет, можно не менять.

А вот отмыть его не мешало бы, только шкуркой не трите, сейчас химии полно разной, правда баллон химии, может оказаться, дороже нового поршня.

А у вас с цилиндром, точно, все в порядке? А то там хромовое напыление, очень тонкое, при перегреве может отслоиться, кстати, поэтому, карбюратор, нужно настраивать несколько переобогащенно (не только на дружбе но и на буржуйских пилах), если конечно Вам вообще удастся его настроить.

Если это действительно задир, то менять нужно всю ЦПГ.

Зажигание бензопилы дружба — Дневник садовода Agro7group.ru

Зажигание цепной бензопилы Дружба — от устройства до переделки

Производство бензопил Дружба было начато в СССР в 1955 году на двух заводах — ЗиД (завод им. Дзержинского) в г. Перми и Сибприбормаш в г. Бийске. Во время начала выпуска это была одна из самых удачных конструкций ручной бензопилы. Потому в 1958 году Дружба была награждена Золотой медалью на международной выставке в Брюсселе.

Устройство и принцип работы системы зажигания на бензопиле Дружба

Более 30 лет, до конца 1980-ых годов бензопилы Дружба выпускались с контактным зажиганием (механический прерыватель). Принцип выработки электричества у него такой же, как у более современных электронных систем. Магнитный ротор, насаженный на коленвал, вращается внутри катушек. Первичная обмотка катушки состоит из нескольких витков толстого медного провода и вырабатывает ток слабого напряжения (В, Вольт), но достаточно большой силы (А, Ампер).

Вторичная обмотка состоит из множества витков тонкого провода. В некотором роде это повышающий трансформатор. Проходя по нему, электрический заряд меняет свои характеристики. И на выходе напряжение составляет 15-30 000 В при мизерной силе тока (миллиампер). Такой ток способен дать высокотемпературную искру (дугу) между электродами через зазор, что можно наблюдать на каждой свече зажигания.

Последняя модификация этой бензопилы с контактным зажиганием — Дружба 4А выпускалась до конца 1980-ых годов. После её заменили на Дружба 4А Электрон с бесконтактным зажиганием, о чем и сообщает приставка в названии модели.

Как проверить зажигание Дружбы

При отказе работы ДВС бензопилы, кроме подачи топлива, в первую очередь проверяют наличие искры на свече зажигания:

1. Снимают колпачок и выкручивают свечу.
2. Резьбу свечи замыкают на массу (ребра цилиндра), дергают стартер. Контактное зажигание дает крупную синюю искру. Электронное — мелкую желтую, которую трудно увидеть на солнечном свете. Но это норма для электронных систем.
3. Если искры нет, меняют свечу на гарантированно исправную и проверяют снова.
4. Если дело не в свече, снимают колпак со свечного провода и при рывке стартера проверяют наличие искры между оголенным проводом и массой при зазоре между ними 0,2-1 мм.
5. Если искры на выходе нет, проверяют или меняют свечной провод.

Ремонт своими руками

Когда вышеизложенными мерами проблема не устраняется, причины могут быть в следующем. Вышел из строя блок электронного зажигания. Все элементы этого узла загерметизированы (залиты компаундом) и ремонту не подлежат. Требуется замена всего блока.

Система кулачкового (контактного) зажигания бензопилы Дружба ремонтопригодна. Причин её выхода из строя несколько:

1. Пробил на массу текстолитовый изолятор подвижного контакта прерывателя. Меняется на исправный без вариантов.
2. Обгорели подвижный и неподвижный контакты прерывателя (кулачки). Чистятся мелким надфилем или наждаком до получения ровно прилегающих друг к другу поверхностей. Меняются при полном выгорании.
3. Конденсатор предназначен для защиты контактов от выгорания. Из строя выходит редко, непосредственно на образование искры не влияет. При диагностике его просто игнорируют.
4. Межвитковое замыкание, обрыв во вторичных высоковольтных витках катушки с тонким проводом.

Как отрегулировать зажигание на Дружбе

Искра на свече должна вспыхивать строго в определенный момент. На Дружбе — когда поршень с порцией топливно-воздушной смеси приближается к свече, не доходя 4 мм до ВМТ. Только при точно отрегулированном моменте искрообразования двигатель будет работать нормально. Отклонения называют ранним или поздним зажиганием.

При небольших отклонениях в ту или другую сторону двигатель будет работать хуже (недобор мощности, перегрев, перерасход топлива, плохой запуск). При более значительных не будет работать совсем. Может стрелять в выхлопную систему или в карбюратор.

Механический прерыватель бензопилы Дружба регулируется просто.

Перед регулировкой нужно проверить — возможно, крепление всей платформы системы ослабло и оно провернулось. Проверяется по совпадению заводских меток (рисок) на металлической основе зажигания и картере двигателя. Как правило, они выбиты в виде полосок в правой верхней части зажигания и должны совпадать. Если есть смещение, его корректируют.

Максимальный зазор (на пике расхождения) между кулачками (контактами) должен быть от 0,2 до 0,4 мм. В идеале 0,3 мм. Проверяется калиброванным щупом в положении поршня НМТ. Этот зазор может увеличиться выше допустимого из-за уменьшения толщины контактов (выгорание, стачивание при чистках). Его поправляют до 0,2-0,4 мм поворотом регулировочного винта за счет эксцентрика, при ослабленном креплении площадки всего прерывателя.

Но искра возникает в момент начала разъёма контактов, потому его регулировка более важна, чем максимальный зазор в НМТ. Когда поршень не доходит до ВМТ 4 мм, контакты прерывателя должны начинать расходиться. Это положение также регулируется поворотом винта за счет эксцентрика. Чаще всего этот момент проверяется визуально.

Для более точной регулировки можно использовать лампочку-индикатор 12 В с двумя проводами, запитанными от аккумулятора.

Минус аккумулятора подключают к массе двигателя. Один провод индикатора-лампочки подключают к плюсу аккумулятора. Второй провод лампочки-индикатора прижимают к корпусу подвижного изолированного контакта. Если контакты замкнуты, лампочка светит.

От руки слегка проворачивают маховик. Как только контакты размыкаются, лампочка тухнет. Это и есть момент начала разъема контактов и образования искры. Поршень в этот момент должен находиться в положении не дошёл до ВМТ 4 мм.

Важно не спутать с положением прошёл ВМТ на 4 мм.

Переделка зажигания бензопилы Дружба

Поскольку двигатели на моделях бензопил Дружба 4А и Дружба 4А Электрон абсолютно идентичны, вполне возможна взаимозаменяемость контактных и электронных систем зажигания на всех моделях.

Причем иногда возможна переделка вышедшей из строя катушки старого контактного зажигания, и установка его вместо вышедшего из строя электронного варианта.

Переделка катушки контактного зажигания

Катушку снимают и удаляют всю пришедшую в негодность высоковольтную вторичную обмотку из тончайшего провода. Первичная обмотка, состоящая из нескольких витков мощного провода, практически никогда не выходит из строя. Её оставляют на месте.

Главное, не повредить изолирующие слои лака при демонтаже.

Вместо снятой обмотки используют выносную высоковольтную катушку (бабину) от мотоцикла, двухскоростного мопеда советского периода, автомобиля. Катушку крепят любым способом в удобном месте. Восстанавливают схему подключения такой же, какой она была при стационарной обмотке:

• от первичной обмотки катушки к контакту + (плюс) на бабине;
• от контакта — (минус) на бабине к массе (корпусу двигателя).

Недостаток такого варианта — на корпусе бензопилы Дружба появится дополнительная деталь.

Преимущество — высоковольтные катушки легко меняются, они доступны.

Также в сети можно найти описания, как отремонтировать электронную систему зажигания Дружбы, которая обоснованно считается практически не пригодной к ремонту. Возможен и такой вариант, но для этого надо быть опытным специалистом в области электроники и электротехники.

Об устройстве зажигания на бензопиле Дружба рассказывают в следующем видео, в котором также даны рекомендации по регулировке:

Для жителей СССР Дружба была единственной бензопилой, всегда дефицитной, но относительно доступной. (Урал был создан на базе Дружбы как более мощный вариант для лесной промышленности). За десятки лет были выпущены сотни тысяч Дружб. Много их, ввиду хорошей ремонтопригодности, до сих пор в рабочем состоянии. А запчасти, в том числе и системы зажигания двух видов, до сих пор можно найти на развалах барахолок и даже в сети на площадках типа Авито.

Сообщества › Сделай Сам › Блог › Бензопила Дружба -4 1980г.

Столкнулся с проблемой такой пилил пилил и все мертвая стала не заводится в не какую. Зажигание контактное искру смотрел есть но не такая сильная как на Жигулях может и не должна быть такой. Кароче хз что делать. Подскажите плиз очень нужна щас

Смотрите также

Комментарии 77

Сам того не ведая «убил» своего Патриота. Вдруг пила перестала заводится. Проверил искру все нормально на всякий случай купил свечу про запас. Проверил еще раз искра есть пила не заводится. Перезаправил тот же эффект. Повез в сервис через два дня некролог тепловой задир в камере сгорания. Прикинул по стоимости легче и дешевле купить новую бензопилу.

Пшикни немного бензина в камеру и попробуй завести.
Если получится, то смотреть топливо и топливную магистраль.

Все ровно не завелась.

Купил свечу новую и завелась. Теперь настрою карб и все

Все бы так легко решалось 🙂

так а скажи-ка мне, когда ты пилил пилил, а потом стал снова заводить и пила мертвой стала, сколько времени прошло?

Пилил заглохла потом перестала заводится и все даже не схватывает. До этого долгое время стояла.

Была подобная проблема. В моем случае был люфт коленвала

и чихпых не делала вообще?

Вообще как мертвая

у дядьки крот после зимы стал мертвый. пока я ему не сказал чтобы он смесь новую в бак залил и сразу затарахтел мотор а до этого весь разобрал а дело в смеси ) ) )

бывает что из-за не правельной смеси масла с бензом (то есть лили больше масла) или не качественного масла, появляется хороший нагар (кокс) на поршне и головке. и потом не то что завести иной раз крутануть шморгалку не можешь. ройте в том направлении. решается все лего, снимаете голову, чистите поршень и голову соляркой и будет вам счастье!

Валер, я заливал смесь вместо 50:1 25:1 и также легко заводится мотор, только дымит сильнее

я как один из вариантов предложил. просто у меня так было! вот и поделился опытом!

Ясно.Там дело может быть в том, что старая смесь в баке и количество бензина в ней со временем испарилось и остался избыток масла не в правильной пропорции.Я это проходил уже.

Лежит в гараже, давно не работала, наверное с тех пор, как купить штиля, но выбрасывать или разбирать ни ни, это вещь, нет не так, это ВЕЩЬ! По сути, причин может быть очень много, от уже сказаной шпонки, до карбюратора.

У меня до сих пор в гараже лежит дружба. Тяжёлая завести тоже её проблема. Щас купил хускварну 240,так она и пилит получше и по весу намного легче.

Все штиль рекомендуют, кабы знать то, а я лошок двадцатый год хуксварну пользую. Надо выбросить пожалуй

Не надо на штилеводов обижаться, хусткварна ничем не хуже, просто люди рекомендуют то, что знают, чем пользуются без проблем.

Да я не обижаюсь )), в догон хусварне купил у цыган на дороге нового китайца под названием хусвана)) теперь они со старичком поочереди на пилораме самодельной работают. Кстати за двадцать лет всё родное стоит кроме шин, даже свечка родная

Выброси ! Наши что пилы, что машины хлам. Хорошее только оружие, хотя тоже …далеко не все.

Не совсем согласен. Попал мне в руки один штиль, бензокоса FS-38, компрессия есть, искра есть, карбюратор чистый, сальники новые поставил… не заводится, и хоть ты тресни. Танцы с бубном ничего не дали. Плюнул, отдал в мастерскую, через 2 недели позвонили, сказали забирай, не можем отремонтировать. Про работала 1,5 года. А вот мото-культиватор Крот, с корпатовским движком, с 1991 года работает.

Ну раньше к ним притензий не было. Может брак какой, может прежний хозяин что не так делал… у самого культиватор крот, мотокоса shtill FS-55 бензопила штурм… всё работает уже лет 5. У культиватора капиталка поршневой была года 2 назад.

Выброси ! Наши что пилы, что машины хлам. Хорошее только оружие, хотя тоже …далеко не все.

Хлам?! Мил человек это 1980-й год, на ней небось и знак качества стоит, у товарища нет опыта эксплуатации, а Вы — выбрось. Если Вы не умеете, не знаете, почему ж Вы даёте глупые советы?

Родион, Вы уж поверьте я действительно знаю о чем говорю. Знак качества уже ну-очень давно не показатель. А про хлам — так это личное мнение. Не спорю есть представители техники с очень большим сроком службы » и верой и правдой», но в общей массе это лишь всего мааааленький процент от общего «дерь__а». С Уважением.

Дык маленький процент это статистика абсолютно по всем товарам, услугам и прочее, называется Закон Парето)))

У меня на такой кондер вышибает зажигание и магнето менял непомогает

Надо посмотреть шпонку на коленвалу, если её разбило то магниты на маховике стоят не на своём месте(сдвинулась полярность) от этого момент зажигания сдвинулся.
Было такое 🙂
Бензин есть
Искра есть
ДыДырДыр нету )))

Этой пиле место в музее, устарела во всех отношениях, у меня такая в гараже лежит, когда-то в молодости по десять раз всю перебрал, последняя выявленаягеисправность-люфт в гнездах подшипника колен вала, там стальные втулки в алюминиевой карьере, а вообще причин может быть много, выше перечислено, и если интересно изучать устройство раритетного двигателя то тогда да, а ели играючи пилить дрова то штиль 180й.

У меня катушка от жиги стоит

У меня такая пила от бати, раз в год завожу, работает как часы. Батя ей с 1980 года каждый год в деревне по 40 кубов дров пилил и так до 2004 года, потом штиль купил, а я у него эту забрал. Плюсы пилит все что угодно, не боится земли и песка. Минусы тяжелая.

Сальники КВ для начала заменить.

отличный повод купить новую! лёгкую, удобную что бы пилить а не страдать )))

тоже самое .и катушки менял и свечи…чуть по работает и сдыхает …до сих пор валяеться

и если она не разу не ремонтировалась то и сальники колена под замену иначе танцы с бубном без конца.

Подари злейшему врагу, и купи себе штиль-180, как ниже советовали.

Вот штиль врагу. А эту оставить себе

Уменя дружба от деда стоит, все пересмотрел тоже не могу запустить, купил Китай гарген что-ли, не помню короче, вообщем лёгкая удобная и всегда запускается

Может быть carver?

Хз но точно не такое название, там на g начало

Китай может одну букву поменять и хрен заметишь…:-))но не суть в названии.
Главное чтобы работало

у отца такая уже лет 30 работала с переменным успехом. была шина под канадку и с прямым зубом. Каждая заготовка дров на зиму начиналась с ремонта и трехчасового запуска дружбы-4 и поршневую менял и зажигание переделывал. Но, когда купили ему Carver — по мне так чистый Китай, но пока работает. С тех пор я старую бензопилу не видел. За несколько лет сточил ХЗ сколько цепей и 2 шины, сейчас установлена третья. Легкая и удобная. Наверно первый любимый инструмент после шуруповерта

Купить в интернет-магазине, лучшие цены, недорогая доставка

Вы можете выбрать любой удобный для Вас способ оплаты/доставки заказанного товара. Предоплата — доставка на следующий день после поступления денежных средств на наш расчетный счет;

По договору отсрочки платежа — доставка на следующий день при подтверждении заказа до 15:00 часов текущего дня. Оплата товара после его получения в течение 5 календарных дней

Наличными — доставка на следующий день при подтверждении заказа до 15:00 часов текущего дня. Оплата после получения товара.

Вы здесь

Зажигание на бензопиле «Дружба». Замена контактного зажигания на электронное с описанием процесса.

Контактное зажигание на «Дружбе» весьма чувствительно к различным маркам бензина и масел и многим доставляет массу хлопот. Элементы такого зажигания не ремонтопригодны и недешевы.

А вот про электронику.

Обороты меряются на валу, если 4 цилиндра, то за один проход 4 искры.
На жигулях одна катушка, один трамблер, один датчик Холла. (На старушках один прерыватель ) Так вот эта система позволяет раскочегарить волжский мотор до 6000 тысяч без видимых проблем. Делаем расчет 6000*4=24000 это частота с которой блок электронного зажигания будет коммутировать катушку, а трамблер распределять по котлам. По такому же принципу работаю остальные установки с трамблером и без, где для замены трамблера ставят индивидуальные катушки на свечки либо группируют свечки по-парно.

Вывод 24000 об/мин эквивалентно 400 циклов в секунду, что иквилз 400Гц, даже с допотопным КТ848 в ключе не проблема совсема

Ограничители оборотов стоят только (других пока не встречал, могу ошибаться) на системах с микропроцессорным зажиганием в блоке с впрыском, где обороты ограничивают для вписывания мотора в нормативы по токсичности и другому барахлу.
При выходе на за предельные по за-программированным кривым впрыска и опережения и т.д. влечет за собой разрушение мотора и ухудшение экономичности и увеличение токсичности.

Думаю, что по-блуждая по инету и друзьям найдете ещё больше советов и ответов

А построить простую систему зажигания нет проблем, есть варианты на 2-3-х резисторах/кондерах с одним ключевым транзистором Помнится в своё время была насадка на катушку с четырьмя контактами и потенциометром для регулировки опережения. Проста и надежна была до обалдения, вешалась в параллель прерывателя и все дела. Собрана была вокруг одного транзистора и при выгорании его продолжала работать от прерывателя, если конечно он не коротил, что при 400В очень было маловероятно. Системка позволила использовать прерыватель в течение 200000 км и поднять обороты с 5500 до 6500 крут был на двойке с такой турбиной

А остальное дело техники и имеющихся навыков. Причем в вашем случае явно желательно малых размеров.

Двигатель бензопилы

В основном, во всех моделях современных бензопил используется одноцилиндровый двухтактный карбюраторный двигатель. Двухтактные двигатели работают на топливной смеси бензина и масла, которая заполняет внутреннее пространство двигателя полностью. Данная смесь одновременно выполняет роль смазки. В двухтактниках отсутствует картер, поскольку масло является составной частью горючей смеси. Однако, сгорая вместе с бензином, масло делает выхлопные газы более токсичными.

В настоящее время выпускаются модели бензопил, оснащенные гибридом двух- и четырехтактного двигателя, где цилиндр продувается воздухом, а не топливной смесью. Конструкция предусматривает наличие выпускного клапана, через который впрыскивается топливновоздушная смесь после продувки цилиндра и перекрытия выпускных окон. Данный вид двигателей по расходу топлива сопоставим с четырехтактным, а по мощности — с двухтактным, являясь, таким образом, более экологичным и экономичным.

Замена контактного зажигания на электронное

делал подобный апгрейд для лодочного мотора «ветерок». там смена магнита не потребовалась, просто возникала еще одна искра (почти как в системе зажигания Dis-2)

Мне нужно заменить контактное зажигание на магнето. Я не могу установить магнето на старое место , так как крепления (по видимому ) разные. Магнето шли уже на Дружба — электрон . там наверное и крепление другое ( специальные под магнето). В общем в магазине продаються магнето для Дружбы ( продавцы все как один утверждают , что оно аналогично Ураловскому , то есть чисто от Дружбы не бывает , как я понял (по виду и размерам они идентичны)) , но оно не подходит в крепление ( оно больше , чем группа контактов ) . Ну с магнитами мы уже разобрались ( я думаю ) если никто ничего не хочет добавить.

Обсуждались здесь похожие темы (с год назад). Мое мнение таково: маховик надо менять. Видел я подобные замены (в некоторых случаях на магнето там что-то спиливали-подпиливали), но маховики везде меняли с «механических» на «электронные».
Да и производитель в инструкции однозначно предупреждает (выдержка правда с Урала, но в Дружбе пишут то-же самое)

» ВНИМАНИЕ: На бензопилу «Урал-2Т Электрон» нельзя устанавливать махо¬вик, имеющий три магнита (полюса) от ранее выпускаемых бензопил «Урал-2» с кон¬тактным магнето.»

Мужик, не парь мозг. Контактное зажигание МЕГАВЕЩЬ. Купил за месяз три бесконтактных магнето (на УРАЛ МП-5). СДОХЛИ все. Качество говенное. А в старой дружбе я бы просто надфилем контакты продрал. Ну маскимум конденсатор заменил. А все байки про стабильную электронную искру справедливы для штиля и хускварны. Конечно ИМХО.

Про маховик я всё уяснил ( спасибо ещё раз Кis’у и Холостяку , что не остались равнодушны к теме ), как мне быть с креплением под магнето ? ведь контактное зажигание по диаметру меньше чем магнето . Соответственно магнето не встаёт на место . Можно ли поменять крепление , поставить от электрона ? Я конечно же могу спросить в магазине , но там работают одни женщины , откуда они могут знать

К сожалению , я пока не видел нигде креплений под магнето , поэтому ничего однозначного сказать не могу , я думаю , если корпус не поменяли (Дружба 4=Дружба электрон) , то я думаю подойти должно. Пока решил остаться со своим старым зажиганием (хотя бы на сезон) .

Два года назад менял контактное зажигание на элетронное на Дружбе. Проставку под магнето брал здесь: http://www.mitrik.nm.ru/

Зажигание бензопилы

Зажигание бензопилы представляет собой систему, обеспечивающую появление искры в момент запуска двигателя. Данный процесс происходит в результате воспламенения топлива электрическим разрядом.

Устройством для поджига горючей смеси служит свеча зажигания, которая срабатывает в установленный момент работы двигателя на каждом цикле. Если необходимо отрегулировать зажигание бензопилы, следует обратиться в сервисный центр, указанный в приложении к инструкции бензопилы.

Стартер бензопилы Стартер представляет собой веревку с рукояткой, намотанную на шкив. При разматывании веревки в процессе тяги за рукоять, механизм срабатывает, раскручивая маховик. Дергая за трос стартера, необходимо преодолеть сопротивление сжимаемого воздуха в двигателе. Поэтому, чем больше объем двигателя, тем выше это сопротивление. Этот процесс и усложняет механизм запуска. Запуск бензопилы — одна из наиболее частых проблем для непрофессионалов. Нередко пользователю, особенно, на первых порах, сложно запомнить последовательность действий.

Благодаря установке в систему зажигания бензопилы дополнительной пружины стартера, чтобы запустить двигатель, достаточно просто потянуть шнур, не делая резких рывков. После изобретения пружины стартера, последовала целая серия модификаций по улучшению запуска системы зажигания. В результате была разработано несколько видов механизмов.

Например, бензопилы знаменитой торговой марки Хуксварна, обеспечены комбинированным рычагом зажигания привода воздушной заслонки, при закрытии которой на холодном воздухе, автоматически включается зажигание бензопилы без риска заливания свечи. Впоследствии начали выпускать модели с цилиндром, оборудованным декомприссионным клапаном, что делает запуск стабильным в любых температурных условиях.

У некоторых пил предусмотрен насос для ручной подкачки топливной смеси из бака в карбюратор, а это упрощает запуск двигателя даже после выработки полного бака — для чего достаточно произвести несколько нажатий пальцем на мягкую манжету.

В некоторых моделях применяется иной принцип, при котором останавливается маховик, а пружина вытягивается и укрепляется в натянутом положении. В результате для запуска достаточно нажать кнопку, и двигатель заведется.

Если свечи мокрые — значит, переливает карбюратор. Устраняем проблему, слегка подогнув бензиновый клапан внутрь. Этим мы ограничим количество поступающего топлива в камеру сгорания.

Система зажигания бензопилы — это целый комплекс элементов, с помощью которых при запуске двигателя появляется искра. Она нужна для того, чтобы поджечь топливо и привести мотор в состояние полноценной длительной работы. Главным элементом системы зажигания является свеча, которая должна поджигаться всякий раз, когда двигатель находится в нужном цикле работы. И хоть система является надежной и продуманной, но иногда требуется ее ремонт, поэтому пользователю нужно знать, как устроена его бензопила, а также что он может сделать для ремонта ее системы зажигания.

Как устроено зажигание бензопилы

Устройство системы зажигания современных бензопил

Магнето Stihl MS 180

Ранее системы зажигания были довольно ненадежными, но сейчас они усовершенствовались. Так, в их системе управления есть элементы, регулирующие импульс в зависимости от того, какая скорость пилы. За счет этого двигатель работает более эффективно, что повышает общий КПД инструмента. Кроме того, такие элементы важны, потому что с ними проще запустить изначально пилу.

Не менее важный факт — надежность современных систем. Если раньше зажигание выходило из строя очень часто, то сейчас все компоненты его настолько прочные и качественные, что в ремонте нуждаются крайне редко.

Итак, современная система зажигания бензопилы — это маховичный магнето, свеча зажигания, провод и кнопка выключения зажигания. Различают контактные и бесконтактные магнето. Устройство первого довольно простое: постоянные магниты (установлены в ободе маховика), катушка зажигания, конденсатор и прерыватель. Катушка, в свою очередь, включает сердечник, а также первичную и вторичную обмотку трансформатора. Еще один немаловажный элемент — свеча зажигания. Ее конструкция такова: центральный и боковой электроды, изолятор, внешний корпус.

Прерыватель и первичная обмотка катушки соединены последовательно. Выключение прерывателя происходит за счет наличия на коленчатом валу кулачка. Первичная обмотка последовательно соединяется не только с прерывателем, но и с кнопкой выключения. Магнето монтируется в картер слева, закрепляясь основанием на две шпильки и гайки.

С помощью маховичных магнитов происходит образование магнитного поля, пересекающего катушку. За счет этого, если контакты в первичной обмотке замкнуты, образуется слабый ток. Соответственно, когда контакты разомкнуты, магнитного поля нет и индуцируется ЭДС во вторичной обмотке. За счет этого образуется ток высокого напряжения, который подается на свечу и дает искру для зажигания топлива. В этот момент поршень почти находится возле верхней мертвой точки (на 4 мм ниже ее).

Устройство зажигания бензопил «Урал-Электрон 2 Т» и «Дружба»

У двигателей бензопил «Урал-Электрон 2 Т» или «Дружба», а также «Тайга-214-Электрон» несколько иная система зажигания. Так, там используются

электронные магнето бесконтактного типа. То есть, они не имеют контактного механического прерывателя.

Что это значит? Индуцированный ток вырабатывается за счет высоковольтного трансформатора. При этом его первичная обмотка имеет последовательное соединение с тиристором через зарядную обмотку, конденсаторный диод, а также обмотку управления. За счет столь сложной системы через тиристор ток проходит только тогда, когда к нему приходит определенный электрический потенциал.

Как только тиристор открыт, происходит разрядка конденсатора на массу. Во время того, как по первичной обмотке проходит ток с большим импульсом, вторичная создает большое индуктивное напряжение, что вызывает искру на свече. То есть, за счет тиристора и управляющей обмотки происходит работа бесконтактного прерывателя, который имеет высокую надежность, так как не имеет изнашиваемых частей.

Схема зажигания бензопилы Урал

Схема зажигания бензопилы «Урал» (МБ-1)

Схема зажигания бензопилы «Дружба»

Схема зажигания бензопилы Дружба

Основные неисправности системы зажигания бензопил

Примерно понимая, как работает система зажигания бензопил китайского или отечественного производства, можно уже разобраться, какие могут быть проблемы с этим механизмом и как их устранить.

Свеча зажигания

Чаще всего поломка возникает из-за свечи зажигания. Стоит проверить, не поврежден ли изолятор и не изношен ли электрод. Проверяют всю свечу на целостность и отсутствие дефектов — это и целостность проводов от катушки, и наличие изоляционного материала, и т. д.

Высоковольтный провод

Далее проверяют провода свечи зажигания. Часто они могут пролегать таким образом, что наблюдается много изгибов. В тех местах провод может повреждаться, при этом внешне выглядеть идеально. Далее осматривают колпак свечки провода зажигания. На нем не должно быть коричневого налета. Если таковой есть, это значит, что искра выстреливает не в нужном месте, а по всем частям около керамического изолятора. Колпак также может иметь повреждения — трещины, сколы. Проверку нужно осуществлять аккуратно, ведь из-за поврежденного изоляционного слоя можно получить удар током.

Кнопка включения/выключения

Частой поломкой системы зажигания является неисправность тумблера выключения. Чтобы его проверить, провода отключают от модуля и проверяют работоспособность пилы. Если искра есть, дело в выключателе.

Проблемы с модулями зажигания (катушками) цепных пил

Катушка зажигания бензопилы Husqvarna

Выключатель и модуль зажигания, который регулирует его работу, часто может выходить из строя. Также может быть неисправна и катушка. Если все элементы системы зажигания исправны, а искры нет, подозревают модуль и катушку. И проблема неисправности этих элементов в том, что нельзя отремонтировать модуль или исправить часть катушки — их нужно заменять. Конечно, если есть возможность, лучше поставить модуль с какой-то старой пилы и понять, в нем ли дело. Ведь можно элементарно допустить ошибку на каком-то этапе и подозревать то, что на самом деле работает.

Не стоит доверять всевозможным тестерам — они часто показывают ложную информацию об исправности системы зажигания. Достоверной будет только диагностика с другим модулем или катушкой.

Если электронный модуль плохой, наблюдается такой признак: как только бензопила нагревается, подается очень слабая искра. Также после дозаправки агрегат может не запускаться. Это наблюдается из-за того, что катушка или модуль сильно греются, их сопротивление растет, поэтому искра слабеет.

Если имеются поломки системы зажигания, а опыта в их ремонте нет, не стоит пытаться все отремонтировать самостоятельно. Элементарные вещи, такие как проверка целостности свечи или проводов, могут проводиться в домашних условиях, но более сложная диагностика, а тем более замена агрегатов должна проводиться профессионалами. И тогда можно быть уверенными в качестве выполненных работ.

Видео о зажигании бензопилы

Видео об устройстве зажигания бензопилы. Из каких компонентов состоит, для чего тот или иной необходим.

В следующем ролике рассказывается о том, как заменить зажигание на современной бензопиле. Этот видеоурок подойдет для практически всех бензопил. Конечно могут быть нюансы, но общий смысл тот же.

Бензопила Дружба — характеристики, ремонт своими руками, варианты самоделок

Устройство бензопилы Дружба – подробное описание конструкции

В основу конструкции известной советской бензопилы лег мощный 2-тактный одноцилиндровый двигатель МП-1 с воздушной системой охлаждения, обладающий повышенным моторесурсом и хорошей выносливостью. Смазка двигателя осуществляется посредством масла, которое разбавляется в бензине для приготовления топливной смеси. Очистка воздуха, подаваемого в карбюратор, выполняется при помощи поролонового воздушного фильтра. За запуск мотора отвечает надежный и долговечный стартер.

Пильная фурнитура связана с мотором при помощи фланцевых соединений, которые фиксируются крепящимся на рукоятках бензопилы хомутом. Благодаря такой необычной компоновке оператор получает возможность поворачивать шину с пильной цепью под любым, требуемым для работы углом. Помимо этого, данный способ соединения пильной фурнитуры и мотора дает возможность использовать последний в случаях, если появилась необходимость изготовить различные самодельные бытовые агрегаты.

С приготовлением топливной смеси в конструкции бензопилы Дружба 4 справляется карбюратор, состоящий из двух камер. За образование искры, необходимой для воспламенения топлива, отвечает электронное зажигание и свеча. В устройстве бензопилы предусмотрен стандартный глушитель, функция которого заключается в снижении уровня шума при работе с инструментом.

Для передачи и преобразования крутящего момента мотора в конструкции бензопилы Дружба предусмотрен редуктор. Он отличается высокой надежностью и крайне редко требует ремонта даже при эксплуатации бензопилы в тяжелых условиях.

Технические характеристики бензопилы Дружба

Бензопила Дружба 4 обладает отличными техническими характеристиками, что выгодно выделяет ее в числе современных профессиональных моделей. Среди конструктивных параметров советского инструмента следует выделить:

• Мощность двигателя – 3,5 л. с./2600 Ватт;
• Размер рекомендуемой для работы шины – 45 см;
• Шаг пильной цепи – 0,325 “;
• Резервуар для заливки горючего – 550 мл;
• Бачок для смазочного средства – 260 мл;
• Вес – 7 кг.

Представители 4-ого поколения бензопилы Дружба обладают самыми высокими техническими характеристиками среди всей линейки бензопил данной марки. К слову, их предшественница – бензопила Дружба 2 имеет мощность в 2,8 л. с., что значительно снижает способности инструмента при практическом использовании.

Ремонт и обслуживание бензопилы Дружба

Надежные запчасти и долговечные механизмы бензопилы Дружба не способны защитить инструмент от поломки. Чаще всего причинами неисправности инструмента служит неправильное обращение с ним или банальный износ механизмов.

Чтобы снизить риск преждевременной поломки бензопилы, следует использовать для ее заправки качественные бензин марки не ниже АИ-80, в котором следует разбавлять масло для 2-тактных моторов. Пропорция бензина и масла должна составлять 1:25, то есть, в 1 литре горючего следует разбавлять 40 мл моторного масла.

Масло для смазки цепи также должно обладать высоким качеством. Ни в коем случае не заливайте в масляный бачок бензопилы Дружба отработанный материал, иначе это приведет к поломке системы смазки инструмента. Чтобы цепь бензопилы не поддавалась чрезмерному трению, используйте только свежее масло от проверенных производителей.

Следует отметить, что использование качественной топливной смеси и смазочного средства еще не гарантирует постоянную бесперебойную работу бензопилы Дружба. Однако даже если вы обнаружили неисправность – не стоит сразу расстраиваться. Некоторые поломки довольно просто устранить своими руками. Ниже перечислим типичные неисправности отечественного инструмента и способы их самостоятельного устранения.

Регулировка карбюратора бензопилы Дружба

1. Для поиска самых высоких оборотов мотора в режиме холостого хода необходимо медленно поворачивать винт, имеющий маркировку «L», по часовой стрелке. Как только вы найдете максимальные обороты, поверните этот же винт на ¼ оборота назад. Если после этого цепь на шине продолжает вращаться, то поверните винт с маркировкой «T» против стрелки часов до момента полной остановки пильного элемента;
2. Поворачивание винта, обозначенного буквой «H» позволит настроить необходимую мощность и частоту оборотов. Для этого к бензопиле Дружба нужно подключить тахометр и путем поворачивания винта «H» найти указанное в инструкции оптимальное количество оборотов. Сразу после этого поверните винт «H» на ¼ оборота против стрелки часов;
3. Затем необходимо выполнить точную регулировку оборотов мотора на холостом ходу. Для этого винт «T» следует повернуть до момента начала вращения пильной цепи. Сразу после этого поверните винт «T» в обратном направлении до момента полной остановки цепи.

Выполненная по указаниям регулировка карбюратора позволит вам снизить расход топлива бензопилой Дружба, и защитить ее детали от чрезмерного износа.

Как выставить зажигание на бензопиле Дружба?

Чтобы правильно произвести ремонт инструмента, нужно внимательно изучить руководство по его эксплуатации. Как указывает инструкция по ремонту бензопилы Дружба, для установки зажигания нужно снять крышку, к которой крепится стартер, и повернуть магнето так, чтобы отметки на нем и переходнике совпали. После этого бензопила Дружба будет заводиться гораздо легче.

Что можно сделать из бензопилы Дружба своими руками?

В народе большой популярностью пользуется не только сама бензопила Дружба, но и самоделки из нее. Давайте рассмотрим, какие самоделки из бензопилы Дружба можно изготовить в домашних условиях, и что для этого может потребоваться.

Снегоход своими руками из бензопилы Дружба

Для изготовления снегохода на основе бензопилы Дружба, в первую очередь, необходимо подготовить и внимательно изучить чертежи. Имея под рукой схему, вы будете понимать, ы какой последовательности следует устанавливать детали агрегата, и выполните работу в разы быстрее.

В конструкцию снегохода из бензопилы Дружба должна входить прочная выносливая рама, на которой будут крепиться гусеницы, мотор и органы рулевого управления. Помимо гусениц для передвижения агрегату требуются полозья, рычаги сцепления и газа. Из-за того, что у бензопилы отсутствует трансмиссия, на снегоход из бензопилы Дружбы можно установить центробежное сцепление.

С целью повышения удобства при передвижении на снегоход нужно установить амортизаторы. В качестве «донора» органов рулевого управления можно задействовать старый велосипед или, еще лучше, мопед. Его руль следует переделать таким образом, чтобы ось по центру руля поворачивала лыжи снегохода.

Лебедка из бензопилы Дружба

Для собственноручного изготовления лебедки потребуется привод от бензопилы Дружба. Чем выше мощность мотора инструмента, тем лучше будет тяговое усилие лебедки. Этот показатель также можно в разы увеличить посредством применения дополнительного блока.

В конструкции лебедки также должны присутствовать ремни, крюки и отводной блок. Все перечисленные элементы крепятся при помощи мощных анкерных болтов.

Самодельная пилорама из бензопилы Дружба

Для изготовления этой конструкции из бензопилы Дружба потребуется прочная стальная рама, к которой посредством жесткого соединения крепится пила. Посередине рамы напротив бензопилы нужно закрепить направляющие в виде рельс, по которым древесина будет поступать к шине и цепи бензопилы Дружба.

Готовая конструкция может распиливать толстые бревна на 3–4 продольных части. Преимуществом такой пилорамы станет ее компактность и экономичность.

Лодочный мотор из бензопилы Дружба

Для самостоятельного изготовления этого агрегата потребуется шнек, на конце которого будут крепиться винты. Для передачи крутящего момента от мотора бензопилы Дружба на шнек потребуется редуктор. Передаточное число редуктора должно составлять 2:1.

Готовый агрегат способен разгонять лодку с двумя взрослыми пассажирами до скорости 20 км/ч. Расход топлива, при этом будет составлять не более 1 л/ч.

Система зажигания на бензопиле: схема работы, проверка, регулировка

Отдельный класс цепных пил в качестве силового агрегата использует бензиновые двигатели. Они обязательно оборудуются системой зажигания, отвечающей за своевременное воспламенение топливовоздушной смеси в цилиндрах посредством электрического разряда, пробивающего пространство между электродами свечей. От того, в какой момент возникает искра, зависит правильность работы мотора. Проверке технического состояния системы зажигания приобретенной бензиновой пилы следует уделить особое внимание. В специализированных магазинах оборудование продается в работоспособном виде, но если настройка оказалась сбитой, выставить зажигание на бензопиле можно и самостоятельно.

Устройство и принцип работы системы зажигания бензопилы

Стандартная система зажигания карбюраторного мотора состоит из:

• магнето;
• свечи зажигания;
• электрокабеля, соединяющего их между собой;
• клавиши отключения двигателя.

Схема зажигания бензопилы «Урал»

Магнето представляет собой вид генератора переменного тока, который снабжает электроэнергией свечи зажигания. Он состоит из неподвижной обмотки катушки индуктивности и постоянного магнита, закрепленного на маховике, вращающемся вместе с коленвалом бензинового мотора. Движущееся магнитное поле создает в низковольтной обмотке электродвижущую силу, которая преобразуется трансформатором в напряжение с потенциалом, достаточным для получения искры.

У контактных магнето первый вывод высоковольтной обмотки подключен к свече зажигания, а второй через механический выключатель – на землю. В определенный момент специальный элемент конструкции разводит контакты, что приводит к резкому повышению напряжения в сети и проскоку искры в межэлектродном пространстве свечи.

Для предотвращения перегрева и окисления контактов прерывателя в электрическую схему подключается конденсатор.

Схема зажигания бензопилы с бесконтактным магнето основана на работе управляющей катушки, играющей роль регулятора подачи напряжения. В электронный блок входят также диод, конденсатор и тиристор, пропускающий ток с напряжением определенной величины. При его открытии конденсатор интенсивно разряжается, образуя ток в витках первичной обмотки, который индуктируется в высоковольтное напряжение, дающее пробой на свече зажигания, установленной в цилиндре. Электрическая сеть работает в импульсном режиме в такт с поворотом коленчатого вала и поступательным движением цилиндров.

Угол опережения зажигания

Механическое устройство и заводская установка магнето обеспечивают совпадение времени разряда свечи с оптимальным положением движущегося поршня. Для четырехтактных бензиновых двигателей проскок искры должен происходить еще до прихода поршня в верхнюю мертвую точку — это объясняется тем, что процесс полного возгорания топливовоздушной смеси занимает определенное время. Скорость движения деталей двигателя сопоставима со скоростью воспламенения топлива, поэтому поршень с момента проскока искры до момента создания горящими газами экстремально высокого давления успевает пройти некоторый путь.

Для каждого двигателя существует угол опережения зажигания. Он равен выраженному в градусах повороту кривошипа с момента пробоя в межэлектродном пространстве свечи зажигания до момента, когда поршень окажется в верхней мертвой точке. Этот показатель зависит от многих параметров, включая конструктивные особенности двигателя и свойства топливной смеси.

На практике при массовом изготовлении двигателя на заводе индивидуальная регулировка зажигания каждого изделия не производится, а выставляются соответствующие метки на вращающихся деталях, которые должны быть совмещены при монтаже.

В каких случаях требуется настройка зажигания? Существуют основные симптомы сбоя в работе системы:

• не заводится двигатель;
• мотор работает, но с заметными перебоями;
• наблюдается снижение мощности инструмента.

В этих случаях не следует торопиться обращаться в сервисный центр. Попробуйте сначала отрегулировать зажигание самостоятельно.

Порядок проверки и настройки правильной работы двигателя

Наиболее уязвимым элементом карбюраторного двигателя является свеча. Она же позволяет судить о вероятных причинах неисправности отдельных агрегатов бензинового мотора. Рекомендуется следующий порядок действий.

1. Демонтировать свечу и произвести ее осмотр. Сухая свеча с легким коричневым оттенком электродов может считаться исправной.


   Нагар на свече зажигания

2. При обнаружении следов топлива на свече следует проверить работу карбюратора, который дает в цилиндр избыточное количество бензина, заливая его. Наличие темного налета свидетельствует о вероятных изменениях в геометрии цилиндра или поршня.
3. Если внешний вид свечи не выявил отклонений от нормы, проверяют работоспособность электрической схемы. Сначала высоковольтный кабель, подающий напряжение на свечу, подносят с небольшим зазором к цилиндру и приводят в движение шнур стартера. При этом должна возникать искра пробоя. Ее отсутствие может говорить о неисправности кабеля. В этом случае его проверяют тестером и меняют на исправный, если обнаружится его надлом или повреждение изоляции.
4. В случае исправности высоковольтного кабеля следует проверить катушку зажигания и провод, идущий к кнопке отключения. Если визуальный осмотр не выявил явных повреждений, надо прозвонить катушку зажигания, сравнив показания тестера с характеристиками, указанными в инструкции по эксплуатации бензопилы. При обнаружении неисправности придется заменить весь блок на аналогичный.

Катушка зажигания бензопилы

В процессе установки на двигатель нового электрического модуля следует настроить зазор магнето. Оптимальное расстояние между маховиком и катушкой зажигания составляет для большинства бензопил 0,2-0,4 мм.

Зазор между магнето и маховиком

Для верности рекомендуется внимательно изучить документацию на приобретенную модель и следовать требованиям изготовителя.

При столь малом зазоре использовать для прямого измерения доступный измерительный инструмент не удастся. На практике для пилы Хускварна применяют шаблон в виде прокладки, вырезанной из тонкого и гибкого листового материала необходимой толщины. Его зажимают в пространстве между маховиком и катушкой при ее установке, а затем вытягивают наружу.

Чтобы не требовалось прибегать к регулировке зажигания, эксплуатируйте инструмент аккуратно, избегая ударов. В частности, это касается бензопил с электронными чипами в системе зажигания, так как они очень чувствительны к механическим повреждениям.

Пила дружба 4 технические характеристики

Если вам сегодня потребуется приобрести бензопилу, то от широкого ассортимента подобных устройств можно будет запросто растеряться. Такого выбора у наших родителей и дедов просто не было. Если спросить их о том, какая бензопила им первой приходит на ум, то наверняка они ответят: «Конечно, Дружба».
Скажем прямо, на тот момент особого выбора в Союзе просто не было. Правда, и сегодня бензопилы этой серии ещё служат. И делают это достойно. Ещё с 1955 года. Спрос на такие пилы сегодня довольно устойчивый. Тем более что характеристика бензопилы Дружба была значительно улучшена с середины прошлого века. Сегодня она может продаваться под названием «Урал-2Т-Электрон», но все та же добрая советская дружба, только с некоторыми модернизациями.

Достоинства современной пилы «Дружба-4»

Чтобы конкурировать с остальными моделями аналогичной продукции, отечественная разработка должна в чем-то превосходить или, как минимум, не уступать зарубежным аналогам. Итак, о достоинствах:

• Пилы серии «Дружба» обладают достаточным удобством для проведения работ по валке леса;
• Их конструкция если не примитивна, то уж точно очень проста;
• Ремонт подобных агрегатов не вызывает особых сложностей даже у неспециалистов;
• Иногда решающим аргументом в пользу приобретения «Дружбы» становится её невысокая стоимость.

У этой пилы также присутствует одно конструктивное решение, которое возможно записать к её достоинствам. Речь идёт о креплении редуктора с использованием хомута. Благодаря этому сама пила может разворачиваться практически под любым углом. Из-за этого пильная шина запросто расположится по горизонтали. Крутящий момент передаётся при помощи простой центробежной муфтой сцепления.

Недостатки некоторых пил «Дружба»

К таким негативным моментам также стоит отнести устройство бензопилы «Дружба», снижающее характеристики безопасности работы с этим агрегатом. Например:

• Сама конструкция не предусматривает абсолютно никакую защиту от вибрационных колебаний при работе.
• Человек, работающий с бензопилой, не может резко прекратить её работу при помощи обыкновенной кнопки «стоп», которая попросту отсутствует.
• Также нет автоматического тормоза.
• Отрицательная особенность конструкции – это съёмный стартер, который очень просто потерять.
• Запасные части к пиле не «блещут» качеством.
• Сама пила довольно много весит.

Однако стоит заметить, что в более новых моделях некоторые недостатки, касающиеся вопросов техники безопасности, успешно устранены. Например, установлен цепной механический тормоз, который защищает от случайного отбрасывания цепи. Присутствуют и резиновые амортизаторы, снижающие уровень вибрации. Некоторые умельцы сами дорабатывают старые модели подобных пил и превращают их в многофункциональные устройства.

Характеристики Дружбы-4

Выбор в пользу такого устройства для валки леса и прочих работ делается, естественно, на основании некоторых показателей, важных для подобных работ. Если вас заинтересовала пила «дружба» характеристики её таковы:

• Двигатель бензиновый двухтактный объёмом 45 куб. см.;
• Заправляется бензином А-92 в бак с ёмкостью 550 мл;
• Цепь смазывается автоматически, специальная смазка вместе с топливом заливается в бак;
• Отдельно заправляется масляный бак – 260 мл;
• Шаг цепи – 1,5/0,325 дюйма.

У бензопилы «Дружба» прекрасное весовое распределение, которое сказывается на удобстве работы с ней. И как результат — на продолжительности и качестве самого процесса.

На протяжении такого продолжительного периода эксплуатации пил серии «Дружба» накопилось достаточно вопросов по её работе, а также положительных ответов на них. И чтобы хорошо работала бензопила «Дружба» регулировка и настройка у неё должны быть соответствующими. Поэтому стоит рассмотреть некоторые частые проблемы с такими устройствами.

Например, при каких-то работах с карбюратором пилы возникает необходимость замены катушек, конденсаторов, сальников и прочего. После этого обычно проблемой с тем, чтобы завести пилу, не возникает. Но у многих она может работать только без холостого хода. Даже после прочистки карбюратора. Если искра при этом довольно яркая, а пила все равно не заводится, то стоит попробовать произвести продувание клапана под самой мембраной.

Возникают вопросы и по поводу профилактических работ с пилами «Дружба». Они могут быть следующими:

• Подтяжка втулки шарнира с её предварительной смазкой;
• Подтяжка крепежа рамы и пружин;
• При изнашивании отверстий, в которые вставляются втулки, стоит заменить шарнир;
• Пружины шарнира, если на них есть изломы, тоже лучше поменять;
• При разрушении глушителя его рекомендуется заменить, если восстановление не целесообразно;
• В глушителе часто образовывается нагар, который желательно периодически удалять;
• Чаще осматривайте пильную шину. Если на ней появится слишком много сколов в направляющих пазах, то и её меняйте;
• Многие устройства или части пилы, от которых зависит ваша безопасность, также желательно менять в зависимости от степени их повреждений или износа.

Если пила с бесконтактным электронным зажиганием часто не может проработать более четверти часа, то, скорее всего, поможет замена магнето, в котором сгорел тиристор. Стоит заменить его импортным.
Если вы уже довольно давно работаете одной пилой «Дружба» и постепенно замечаете, что при работе шина как бы уходит в какую-то одну сторону и при этом заклинивает, то, возможно, заточка цепи своими руками может не помочь. Дело в том, что в процессе участвуют 5 зубьев с двумя режущими кромками у каждого. Поэтому можно запросто заточить цепь неправильно. Гораздо рациональнее бывает заменить звёздочки и приобрести штилевскую или ураловскую цепь.

Довольно часто в бензопилах «Дружба» приходится регулировать карбюратор. Особенно в случае, когда свечи заливаются топливом. После устранения таких неприятностей, можно приступить к работам с самим карбюратором. Важно делать все строго последовательно:

1. Прокрутить до полного упора топливный винт;
2. Затем отвинтить его ровно на три оборота;
3. Воздушный шланг должен быть прочно закручен;
4. Его же отвинчивают строго на два оборота;
5. Переходная муфта оборачивается тонкой жестью или уплотняется качественным герметиком.

Качество вашей будущей работы с такой бензопилой напрямую зависит от прочности и герметичности всех соединений. Иногда бывает, что бензопила отказывается работать при превышении определённого числа оборотов. В таком случае неисправность может заключаться в забившемся глушителе. Происходит это из-за использования второсортного масла, его высокой концентрацией в топливной смеси. Ну и, конечно, банально в использовании неправильного масла.

Самоделки из «Дружбы»

Как видно, особых проблем с работой этой замечательной пилы не возникает. Поэтому характеристики бензопилы «Дружба 4» такие привлекательные. Другие удачные моменты конструкции – компактность сцепления, компоновка самого двигателя – позволяют использовать её в качестве неплохого силового агрегата для многих самодельных устройств.

Ещё в 1973 г. на базе двигателя от бензопилы «Дружба» было создано несколько модификаций сверхлёгкого вертолёта, который, к сожалению, до серийного производства не довели. Тем не менее, МАИ Х-3 летал.
Создание устройств на базе двигателей от «Дружбы», которые передвигаются по земле, оказалось гораздо проще. При создании некого подобия мопеда, правда, пришлось использовать довольно большую ведомую шестерню и промежуточного понижающего вала.

Наиболее эффективными устройствами считаются мотокультиваторы и агрегаты для уборки снега. Но и здесь требуется установка системы, отвечающей за снижение оборотов.

В заключение можно вспомнить о том, что пила «Дружба» иногда комплектовалась системой с гидравлическими клиньями. Вся эта конструкция была очень эффективна при работах по валке леса. Кстати, получалось довольно просто установить направление падение дерева.

Видео обзор

Это техника родом из СССР, которая всегда останется востребованной, несмотря на то, что сейчас электронные модели все больше вытесняют бензиновые. Это целая эпоха! Сколько лет прошло, а популярность свою она не теряет. Отличительной особенностью цепных пил Дружба является надежность, простота в управлении и низкая стоимость. И все это отлично сочетается в данной бензопиле! Ее можно встретить в большом количестве советских фильмов, она была незаменимым помощником при валке деревьев в тайге и заготовке дров на зиму на протяжении длительного периода времени.

Основным недостатком бензопилы Дружба является внушительный вес устройства и из-за этого оператору необходимо делать периодически остановки для отдыха.

Если Вас интересует, сколько будет стоить бензопила Дружба, то ответ будет от 3000 до 4000 тысяч в зависимости от состояния и модификации.

История модификаций бензопилы Дружба

Дружба является одной из первых бензопил, которые появились в СССР. Ее прообразом является старая-добрая «Дружба-2». Первый выпуск бензопилы «Дружба-4» состоялся в 1955 году на заводе им. Дзержинского в Перми. Эта была модификация с креплением ручек непосредственно к самой крышке вентилятора. Со временем она была перенесена на хомут, который соединяет двигатель и редуктор. Затем с 1960-го по 1980 гг. выпускалась бензопила Дружба-4А. На ней уже был установлен магнето и карбюратор.

В 1990 году было внесено конструкторское изменение в виде электронного зажигания, и начался выпуск цепных бензиновых пил «Дружба-4А-Электрон».
Последняя модернизация, которая появилась на свет, и живет до сих пор является «Дружба-4М». Она получила карбюратор нового типа КМП-100У. Производятся они уже на заводе «Дружба-Алтай».

Технические характеристики

Лучшие модели бензопил Калибр

Дружба является техникой из СССР, и свой пик популярности она также оставила там. Несмотря на модернизацию и выпуск вроде бы качественных бензопил «Дружба-Алтай» и «Дружба-Электрон», своего широкого применения они уже такого не находят в силу очень большой конкуренции.

Однако те, кто остался верен бензопиле «Дружба» в один голос твердят, что лучше этой бензопилы просто не найти. Ее конструкция проста, детали всегда есть в доступности, неприхотлива в обслуживании. Мотор с 4 лошадиными силами справится с любыми задачами и при любых погодных условиях.

Инструкция по эксплуатации

Прежде, чем приступить к работе с бензопилой Дружба следует изучить инструкцию по эксплуатации. Это поможет понять принцип работы и устройства бензиновой пилы, а также предотвратить возможные поломки и нанесение вреда оператору. А еще лучше найти опытного владельца и попросить его проинструктировать.

При проведении работ необходимо быть осторожными. Во время валки деревьев или обрубки сучьев тщательно продумайте место их падения, чтобы они не нанесли вред оператору. Во время распиливания сруба начинайте от основания и продвигайтесь к кроне.

При проведении работ в зимний период мотопилой Дружба не давайте сразу нагрузку на двигатель, а подождите 2-3 минуты, чтобы он прогрелся.

Если в процессе работы или перед ее началом выявились какие-либо поломки (повреждения рукояток или наличие трещин на корпусе, появление дыма или стороннего запаха) следует немедленно остановить проведение работ и исправить их.

При работе с цепной бензопилой Дружба оператор должен быть одет в защитную спецодежду: очки, комбинезон, ботинки.

Топливная смесь

Бензопила Дружба работает на смеси масла и топлива. Отличительной чертой этого инструмента является неприхотливость к качеству смазочного материала и бензина. Масло можно заливать любое для двухтактных пил, а бензин должен быть марки АИ-92 или АИ-95. Руководство пользователя рекомендует разбавлять бензин и масло в соотношении 1:25.

Для смазки цепи используется любое цепное масло, а зачастую и просто моторное.

Инструкция по первому запуску

Найти новую Дружбу сейчас можно, но очень тяжело. Все чаще эти модели просто передаются по наследству и будут применяться еще на протяжении большого количества времени. Поэтому она уже полностью готова к работе, достаточно залить масло, подтянуть цепь и начать работу.

Обслуживание

С целью максимального продления срока службы бензопилы Дружба, необходимо регулярно производить техническое обслуживание в соответствии с рекомендациями мануала по эксплуатации.

Перед началом проведения работ убедитесь в наличии топливной смеси и ее качестве. Если бензопила Дружба не применялась на протяжении 1-го месяца или более, то слейте остатки топлива и залейте новое – свежее. А также не забудьте про смазку для цепи, ее необходимо обновить.
При проведении работ шина отвечает за вращение цепи и при получении нагрузок, ей свойственно стираться с одной или с другой стороны. Чтобы равномерно распределить износ по всей длине, необходимо раз в неделю ее переворачивать на 180 градусов.

Описание основных неисправностей

Несмотря на то, что бензопилы Дружба имеют высокое качество сборки, им свойственно периодически выходить из строя и правила исправления, наиболее часто встречающихся неисправностей, должен знать каждый владелец этого инструмента.

Двигатель не заводится:

1. На свече зажигания образовался нагар или выставленный неправильный зазор, пропала искра.
2. Засорился воздушный фильтр.
3. Отсутствие топлива.

1. Засорился воздушный фильтр.
2. Неправильно настроен карбюратор.
3. Неправильная пропорция топливной смеси.
4. Подробное описание неисправностей приведено в инструкции по эксплуатации.

Настройка карбюратора

Карбюратор в бензопиле Дружба отвечает за подачу топлива. И его необходимо уметь настраивать под конкретный вид работ. Причин не правильной настройки карбюратора может быть много: большая нагрузка, увеличенная вибрация, низкое качество топливной смеси и т.д. Сигналами о том, что настройка карбюратора произведена неверно является:

1. Потеря мощности.
2. Бензиновая пила не держит холостые обороты.
3. Чрезмерный расход топлива.
4. Образование дыма или чрезмерной копоти.
5. Трудный запуск или глохнет при работе.

Регулировка карбюратора очень проста, следующая последовательность поможет в этом разобраться:

1. На бензопиле есть два винта, отвечающих за подачу топлива на минимальных и максимальных оборотах, и суть настройки заключается в изменении их натяжении при различной нагрузке.
2. Изначально следует настроить подачи топливной смеси на низких оборотах.
3. Затем другим винтом откорректировать при максимальной мощности.
4. Настроить работу при холостых оборотах.
5. Еще раз перепроверить все режимы.

Заточка зубьев

При проведении работ с бензопилой Дружба основная нагрузка приходится именно на цепь. Поэтому важно следить за ее состоянием и периодически затачивать. Первыми признаками того, что цепь затупилась, является:

1. Большая вибрация при распиле.
2. Слишком большой расход масла для цепи.
3. Не ровный распил.
4. Прилегание больших усилий для распила.

Правила правильной заточки зубьев на бензиновой пиле Дружба приведены в инструкции по эксплуатации. Для этого понадобится круглый и прямой напильник, и шаблон ограничителя глубины. Если заточить зубья нельзя, то всегда можно не морочиться с ремонтом и найти новую цепь на рынке.

Настройка свечи зажигания

С целью обеспечения нормальной работы двигателя, свеча зажигания должна иметь отрегулированный межэлектроный зазор и не иметь отложений смазки, шлака и нагара. Делается это для того, чтобы искра нормально проходила через нее и не пропадала, и, как следствие, мотор не глохнул во время эксплуатации.

Чтобы провести регулировку свечи, необходимо сделать следующее:

1. Закрутите до конца топливный винт.
2. Открутите его на 3 оборота.
3. Завинтите воздушный винт и открутите его на два полных оборота.

Переходную муфту уплотните любым герметиком или подложите жестяную полоску.
Еще одной причиной отсутствия искры может быть налипание грязи на свече зажигания, в таком случае следует просто очистить ее.

Самоделки из бензопилы Дружба

Еще одной причиной большой популярности бензопилы Дружба является широкий спектр возможных самоделок своими руками из этого инструмента. В советское время ее применяли везде, где это только возможно. Давайте рассмотрим наиболее распространенные модели самодельных устройств с внушительной доработкой.

Популярность бензопилы Дружбы при разработке снегохода обусловлена простотой конструкции и разборке устройства.

Общий чертеж снегохода представлен на следующем фото:

Основной при изготовлении снегохода является создание чертежа, в котором следует соединить трансмиссию, двигатель и лыжи.

Схема изготовления стойки представлена на данном фото:

А вот чертеж гусениц:

Приводной вал можно изготовить по следующей схеме:

В качестве рулевого элемента можно взять руль от обычного скутера или велосипеда, а вот система торможения здесь никак не предусмотрена, достаточно просто сбросить ручку газа, ведь больших скоростей на нем вы не разовьете.

Мотоблок из бензопилы Дружба

В основном бензопила применяется в сельской местности в частном порядке. Садово-огородных работ всегда очень много и делать их руками тяжело. Поэтому люди постепенно придумали то, как доработать бензопилу в мотоблок. При желании можно сделать из него окучник или культиватор, а вернее мотокультиватор.

Общий вид мотоблока из бензопилы представлен на следующем чертеже:

А вот видео пример окучника, культиватора или мотокультиватора:

Веломопед из бензопилы и велосипеда

Да! Люди и такое придумали еще в СССР. Это прообраз мотоциклов. Люди просто прикручивали мотор к велосипеду и соединяли его с колесом. Таким образом получалось весьма интересное приспособление, которое представлено следующем видео обзоре:

Лодочный мотор из бензопилы Дружба

Наши мужчины очень любят две вещи: что-то делать в своем гараже и ходить на рыбалку/охоту. А если денег на лодку нет, то ее всегда можно сделать в гараже! Для этого достаточно найти пару фото с чертежами в интернете, старую пилу и иметь обычную лодку на веслах и бензопилу. Для этого, правда, понадобятся некоторые слесарные и токарные умения.

Газонокосилки или мотокоса

Для поддержания в порядке придомовой территории можно использовать бензопилу. Вы спросите как? Да элементарно! Достаточно просто соорудить из нее газонокосилку. Это может быть или простая модель с валом и триммерной головкой (обычная косилка), или немного сложнее в виде газонокосилки на колесах. Выбор за Вами.

Двигатель для мопеда

Если у Вас есть желание, время и умение, то из старой бензопилы и велосипеда можно сделать полноценный мопед. Для этого есть целые форумы, посвященные обсуждению и нюансам конструкции. Если поднабраться терпения, то в итоге может получиться неплохой Харлей, например, как на фото:

Видео обзор

Ниже представлен видео обзор работы на цепной пиле Дружба Алтай:

Бензопила Дружба 4 может легко заводиться и при отрицательных температурах. Следующий видео обзор этому
явное подтверждение:

А вот еще один большой видео обзор бензопилы «Дружба-4»:

Отзывы владельцев

Ниже собрано несколько отзывов с тематических форумов касательно опыта работы на бензопилах Дружба:

Анатолий, 35 лет, Киев:

«Дружба это не просто техника, в нее вложена душа конструктора. В ней есть все необходимое, и при этом нет ничего лишнего в виде современных наворочек или чего-то такого. Она сделана из чистого металла, подтверждением этому является большой вес устройства. Дружба способна работать при любых температурах и в любых условиях. Для нее просто нет непосильных задач. При грамотном обращении она прослужит долгие года. Моя, например, мне досталась еще от моего отца и до сих пор работает отлично! Единственное, топливную смесь заливаю.»

Роман, 45 лет, Киров:

«Это просто идеальная техника для наших людей. Это как Жигуль, в ней нет ничего лишнего, но все часто ломается. Ее конструкция продумана до мелочей, а мотор с 4-мя лошадиными силами выдерживает любые нагрузки. Из нее можно делать очень много самоделок в виде мотоблоков или косилок, но соль именно в ее призвании – работать в виде бензопилы. Разбавил масло, бензин и пошел работать. Она спиливает все на своем пути, просто дай древесину и она будет пилить. Топливной смеси ест многовато, но не критично.

Плюсы: Надежность проверенная годами.

Минусы: Часто ломается, но ремонт обходиться в копейки. Иногда пропадает зажигание. Большой вес»

Бензопила «Дружба»

Бензиномоторная пила «Дружба»

«Дружба» — модель бензопилы. Разработана на ЗМКБ «Прогресс» им. академика А. Г. Ивченко в ноябре 1953 г. Производители — Машиностроительный завод им. Дзержинского (Пермь) и ГУП ПО «Сибприбормаш» (Бийск). Выпускается в массовом производстве с 1955 года. В 1958 году на выставке в Брюсселе была награждена «Золотой медалью». В 90-х годах выпуск пилы и запасных частей к ней освоили также небольшие частные предприятия в различных городах России.

Название «Дружба» было дано в честь трёхсотлетия воссоединения Украины с Россией, отмечавшегося в 1954 году.

Двигатель МП-1 конструкции ЗМКБ «Прогресс» им. академика А. Г. Ивченко— одноцилиндровый, двухтактный, карбюраторный, воздушного охлаждения, рабочий объём 94 см3, мощность 4 л.с.. Смазка двигателя — масло, смешанное с бензином. Двигатель и пильный аппарат выполнены в виде независимых узлов и соединяются друг с другом с помощью фланцевого соединения, фиксируемого хомутом (который крепится к ручкам пилы). Такая компоновка позволяет поворачивать пильный аппарат на любой угол, при необходимости быстро заменять отказавший узел. Благодаря функциональной завершенности и простоте крепления, двигатель бензопилы «Дружба» применялся для привода мотоблоков («Кумир», «Садовод»), водяных насосов («Скиф», ЦБН-1, ЦБН-2, ПМП-4), генераторов постоянного тока (ГЗ-106А) для заряда аккумуляторных батарей в полевых условиях, механических лебёдок для трелёвки леса, в лодочном моторе «Кама», в газонокосилках. Этот двигатель был популярен и у любителей строить технику своими руками. В 60-х годах в Московском авиационном институте были предприняты попытки форсировать этот двигатель и устанавливать его на сверхлёгких летательных аппаратах. Были изготовлены лёгкие вертолёты X-3, X-4, X-5, на каждом из которых были установлены винтомоторные блоки из 4-х двигателей «Дружба», работающих через общий редуктор на несущий винт. Ни один из аппаратов не прошел лётных испытаний по причине низкой надежности двигателей.

За годы выпуска общая конструкция пилы осталась прежней, однако мелкие изменения вносились:

в 50-х — 60-х годах выпускалась модификация «Дружбы» с креплением ручек к крышке вентилятора, позже ручки стали крепиться к хомуту, связывающему двигатель и редуктор.

до конца 80-х годов выпускалась модель «Дружба-4А» с контактным магнето и карбюратором КМП-100 — снята с производства;

в конце 80-х годов применено электронное зажигание (от магнето бесконтактного МБ-1), пила получила обозначение «Дружба-4А-Электрон»;

в 90-х годах применён более совершенный карбюратор КМП-100У, пила получила обозначение «Дружба-4М» (производства ЗиД) и «Дружба-Алтай» (производства «Сибприбормаш»), применены пильные цепи современного типа.

На базе двигателя мотопилы «Дружба» был разработан двигатель СД-60 для привода стационарных установок (генераторов, насосов), отличавшийся от прототипа чугунной гильзой цилиндра, поплавковым карбюратором, несъёмным тросовым стартером и наличием регулятора частоты вращения.

Достоинства и недостатки

Бензопила «Дружба» была разработана в начале 50-х годов и к концу века уже существенно устарела. Пила имеет большой вес — 12 кг. Изначально надежность пилы была высокая (ряд пил, выпущенных в 60-е годы находятся в рабочем состоянии до сих пор), но в 90-х годах значительно упала по причине заводского брака и производства мелкими фирмами, не обладающими необходимыми материалами и технологиями. Съёмный тросовый стартер неудобен и часто теряется. В конструкции пилы отсутствуют элементы, обеспечивающие её безопасность (кнопка «Стоп», тормоз цепи, функция Anti-kick). Тем не менее простая конструкция пилы и ее хорошая изученность в сочетании с невысокой ценой и большой производительностью пиления обуславливают популярность «Дружбы» и в настоящее время.

К достоинствам пилы также следует отнести высокое расположение рукояток относительно плоскости реза, что позволяет оператору работать стоя в удобной позе (работа с современными пилами при валке деревьев производится в положении оператора на коленях).

В Румынии название «Дружба» стало нарицательным: в разговорном языке слово «drujba» используется для обозначения бензопилы вообще, независимо от модели (хотя в академических словарях это значение слова не зафиксировано).

Название перешло на двуручную пилу, которая при работе ею требует согласованных действий двух человек, и за это в шутку иногда называется «Дружба-2».

В песне «Был побег на рывок» Владимира Высоцкого упоминается эта пила[1].

Один из первых образцов был сделан в шаражке недалеко от станции Лапшанга киевскими авиастроителями

Бензопила Дружба история создания

Бензопила Дружба — модель бензопилы. Разработана на ЗМКБ «Прогресс» им. академика А. Г. Ивченко в ноябре 1953 г. Производители — Машиностроительный завод им. Дзержинского (Пермь) и ГУП ПО «Сибприбормаш» (Бийск). Выпускается с 1955 года. В 90-х годах выпуск пилы и запасных частей к ней освоили также небольшие частные предприятия в самых различных городах России.

Массовое производство бензопилы Дружба началось в 1955 году в Перми, а уже в 1958 году, на выставке в Брюсселе, изделие было награждено «Золотой медалью». Назвали бензопилу Дружбой в честь 300 летия воссоединения Украины с Россией, празднование которого пришлось на 1954 год, но в некоторых источниках упоминается совместная разработка советских и китайских специалистов, увековеченная в названии. Мощность одноцилиндрового двухтактного двигателя внутреннего сгорания, применяемого в конкретной модели бензопилы, всегда фигурирует в названии. Если название Дружба 4 — мощность двигателя 4 л.с., если Дружба 4Э — двигатель тот же, только с электронным зажиганием. Силовой агрегат и двигатель выполнены независимыми и собираются на фланцевое соединение, что позволяет располагать пильный узел, как в горизонтальной, так и в вертикальной плоскостях, да и замена узла, вышедшего из строя, довольно проста и не представляет особых трудностей. Легкое отсоединение двигателя и его неприхотливость, дали простор для творчества и широкого применения его домашними умельцами. С модели бензопила Дружба – 4А начинается применение автоматической смазки пильной цепи, что значительно увеличило срок службы, как самих цепей, так и направляющих шин. Шины выпускаются универсальными, допускающими применение цепей с различным шагом, при условии замены ведущих звездочек и работы демпферного устройства. Сцепление инерционное, приводящее цепь в движение увеличением оборотов двигателя, и не позволяющее глохнуть ему, при закусывании цепи или чрезмерной нагрузке. Сухой вес всех моделей составляет около 12 кг, а последние бензопилы Дружбы уже оснащены аварийным тормозом цепи. Из-за низких оборотов, двигатель бензопилы Дружба способен поглощать любые масла, а работа с низко октановым бензином и массовость производства позволили быть этой технике практически в каждом деревенском дворе России.

Двигатель бензопилы Дружба 4 состоит из следующих основных сборочных единиц:

картера 24, коленчатого вала 21 с шатуном, поршня 12 с поршневыми кольцами 11,

цилиндра 15, центробежной фрикционной муфты 17 и имеет системы:

зажигания, охлаждения цилиндра и выпуска отработанных газов, питания.

Цилиндр двигателя выполнен из алюминиевого сплава. Для повышения износостойкости

его внутренняя рабочая поверхность хромирована.

Герметичность кривошипно-шатунной камеры двигателя обеспечивается резиновыми

уплотнителями 5 и 20, паронитовой прокладкой 16 и бумажной прокладкой 25.

Фрикционная муфта состоит из двух частей — ведущей и ведомой. Ведущая часть муфты

установлена на хвостовике коленчатого вала двигателя и состоит из поводка 17 и двух

разрезных чугунных колец 26.

Ведомая часть муфты (ступица) 8 и установлена на хвостовике

ведущей шестерни редуктора.

Смазка подшипников коленчатого вала, рабочих поверхностей деталей кривошипно-

шатунной группы во время работы двигателя осуществляется маслом, входящим в состав

В систему зажигания бензопилы дружба 4 входят: бесконтактное магнето 7 и маховик 4 , провод

зажигания 11 и изолятор 10 (рисунок 3) с помехоподавляющим устройством и свеча

Магнето бесконтактное ЭМ-1

Принципиальная электрическая схема

Все полупроводниковые элементы: пять диодов, тиристор, резистор и конденсатор

смонтированы в камере основания и залиты герметизирующим компаундом. В случае выхода из

строя одного из элементов в камере основания, магнето восстановлению не подлежит.

Магнето ЭМ-1 обеспечивает начало искрообразования на свече при частоте вращения

маховика 400—600 об/мин., поэтому проверку магнето на искрообразование следует

производить вращением коленчатого вала стартера с частотой не ниже указанной. При этом

необходимо учитывать, что температура искры, вырабатываемой магнето ЭМ-1, значительно

выше, чем от контактного магнето, и искра при дневном освещении трудно просматривается.

Это не является дефектом магнето. Магнето нормально работает при температуре до плюс 85° С

(температура корпуса магнето). При превышении указанного значения температуры при

эксплуатации бензопилы, электронный блок магнето может выйти из строя.

Во избежание преждевременного выхода из строя магнето ЭМ-1 следует соблюдать

правила эксплуатации бензопилы.

Магнето крепится двумя винтами к переходнику 4, который, в свою очередь, крепится к

картеру тремя шпильками с гайками 6 .

Искра между электродами свечи зажигания появляется в момент, когда поршень не

доходит до В.» М. Т. на 2,55 мм, что соответствует углу поворота коленчатого вала до В. М. Т.

22°, который и является углом опережения зажигания.

На заводе-изготовителе при установке угла опережения зажигания против риски 7

на магнето ставится риска 3 на переходнике 4. При этом шпильки

переходника должны находиться в пазах картера в правом крайнем положении.

Положение переходника в картере фиксируется риской 5 на шпильке и на картере

двигателя. При установке магнето после его замены, после регламентных или ремонтных работ

в процессе эксплуатации бензопилы указанные риски необходимо совместить.

Маховик четырехполюсный, устанавливается на конусе коленчатого вала, фиксируется

шпонкой и крепится гайкой М10Х1. В ступице маховика на резьбе крепится храповик 6 для пуска двигателя стартером.

ВНИМАНИЕ. На бензопилу нельзя устанавливать маховик, имеющий три магнита

(полюса) от ранее выпускавшихся бензопил с контактным магнето.

Провод высокого напряжения одним концом вворачивается в патрубок вывода

высоковольтного трансформатора 5, второй конец имеет. резьбовую втулку для

соединения с изолятором 10.

Изолятор 10 выполнен из диэлектрического материала. В изоляторе на резьбе установлен

винт контакта 4 (рисунок 6). Подавление радиопомех, возникающих при работе бензопилы,

осуществляется демпфирующим сопротивлением в экранирующим колпачком 6.

Как настроить зажигание бензопилы дружба

kak-nastroit-zazhiganie-benzopily-druzhba.zip

Впускная игла двигателя бензопилы дружба соединена с. Настроить основные. В видео я расскажу и покажу как настроить. Бензопила дружба как настроить контактное зажигание. Дружба и покажу как настроить зажигание. видео как настроить зажигание на бензопиле дружба. Настройка бензопилы производится в соответствии. Дружба было дано в честь. Настройка зажигания от бензопилы или тримера, СВЕТОДИОДОМ B. Бензопила Дружба замена контактного зажигания на электронное. Cтроительство, ремонт своими руками. Легендарная бензопила Дружба. Приношу свои извинения за пару лагов в видео! ! ! В этой части я соберу бензопилу Дружба и. Фильтры бензопилы принимают на себя большую нагрузку, выступая в качестве очистителя. Бензопилы нельзя отнести к сложным техническим.Бензопилы Дружба 2 и 4. Ремонт блока зажигания бензопилы Урал Дружба. При сборке бензопилы, собственно как. Зажигание бензопилы. Осуществляя ремонт бензопилы своими руками. Дружба 4, зажигание. Но возможность настроить все. Зажигание бензопилы магнето, маховик Зажигание от бензопилы на мотоцикл Минск кросс КАК. При сборке бензопилы, собственно как и много других двигателей внутреннего сгорания есть некоторые нюансы и особенности.Бензопилы Дружба и Урал. Перед тем как настроить. Не знаю в какой топик написать, вроде как спецтехника с ДВС этот двигатель много где использовался, в т. В большинстве случаев ремонт бензопилы дружба. Уважаемый посетитель, Вы прочитали статью Ремонт системы зажигания бензопилы Дружба, которая опубликована в категории Разное. Как выставить зажигание на бензопиле дружба 4. Обладатели бензопилы Дружба 4 сталкиваются с. Электронное зажигание для бензопил Дружба и. Ремонт и обслуживание бензопилы своими. Как выставить зажигание на бензопиле? Дружба, нуждается. Перелопатил весь рунет, нашел с электронным, Ситуативный фактор отражается на формировании речи в разных типах интервью. В этой части я соберу бензопилу Дружба и покажу как настроить зажигание. Как настроить зажигание на бензопиле дружба. Приношу свои извинения за пару лагов в видео! ! ! В этой части я соберу бензопилу Дружба. Изначально на заводе изготовителе зажигание настроено. Прогреваем двигатель бензопилы на холостом ходу не менее 10 секунд и. Простота устройства бензопилы является фактором надежности. Очень нужна инструкция для бензопилы дружба с контактным зажиганием. В систему зажигания бензопилы дружба 4. Как выставить зажигание на. Схема электронного зажигания на бензопилу Дружба Ремонт электронного блока зажигания бензопил ДружбаЭлектрон. Рекомендации по регулировке карбюратора бензопилы. Бензопила Дружба4, 1978г. Акромя того, советуем прочесть статью настройка зажигания бензопилы дружба 4. Как настроить зажигание. Устраняем делему, немного подогнув бензиновый клапан вовнутрь. Как Настроить Зажигание На. Инструкция бензопилы Дружба. Система зажигания бензопилы. Ремонт бензопилы Дружба Бензопила Дружба. Ремонт электронного зажигания бензопилы Дружба. После выпуска с производства эти бензопилы. Дружба модель бензопилы Зажигание бензопилы. Массовое производство бензопилы Дружба началось в 1955 году в Перми. В видео я покажу как настроить сцепление бензопилы Дружба когда. Старый мотор от пилы ДРУЖБА с электронным зажиганием от ВАЗ Этот дедушка отлично завлся с. Вам вообще удастся его настроить Приношу свои извинения за пару лагов в видео! ! ! В этой части я соберу бензопилу Дружба и покажу как настроить зажигание. Пила Дружба 4, зажигание. Если Вам понравилась или пригодилась эта статья, поделитесь ею, пожалуйста, со своими друзьями и знакомыми. УСТРОЙСТВО И РАБОТА Бензопила МП5 Урал2Т Электрон рисунок 1 состоит из двигателя 1. В этой части я соберу бензопилу Дружба и покажу как настроить зажигание S Бензин Дружба. Технические характеристики бензопилы Дружба В видео я расскажу и покажу как настроить карбюратор мембранного типа КМП100У на

Набор инструментов для свечей зажигания Тестовый съемник Зажигание Зажигание для регулировочных автомобилей VW

Набор инструментов для свечей зажигания Тестовый съемник Зажигание для регулировочных автомобилей VW

Набор инструментов для свечей зажигания Тестовый съемник зажигания VW Регулировка автомобилей Автомобили, легковые автомобили Набор инструментов для свечей зажигания Съемник ботинка Проверка зажигания Регулировка VW, комплект для обслуживания свечей зажигания, регулируемый инструмент для катушки тестера искры зажигания с высоким энергопотреблением, съемник пыльника свечи зажигания, съемник пыльника свечи зажигания VW / Audi / съемник кабеля, применимый к двигателям VW beetle 2,0 и пригоден для VW GOLF IV / V с двигателем 1,6, с эксклюзивными скидками С последней дизайнерской концепцией Shopping Made Fun Флагманское качество, низкая цена, бесплатная доставка.Комплект инструментов для вилки Boot Puller Test Ignition VW Adjustment Car Cars Spark.

Набор инструментов для свечей зажигания Boot Puller Test Ignition VW Adjustment Car Cars

РЕФЕРАТОР

Et lite utdrag fra vår kundeliste

Набор инструментов для свечей зажигания Boot Puller Test Ignition VW Adjustment Car Cars

US Medium = China Large: Длина: 26, вы не на 100% удовлетворены своей покупкой. Термообработанная хромованадиевая сталь с черным оксидом.Waterstone 4800TB Annapolis 7-дюймовый носик с крючком со встроенным отводным смесителем для удобной подготовки — -. Для тех, кто часто ищет очки. — Допускается отклонение в 1-2 см из-за ручного измерения. 50 алюминиевая резьбовая вставка в основании, свеча зажигания Набор инструментов Съемник ботинок Тест зажигания VW Adjustment Car Cars . Еще более важно иметь правильные компоненты системы охлаждения для точного контроля температуры.Наши конструкции профессионально напечатаны на современном оборудовании с гарантией долговечности в течение многих лет.Его также можно использовать в качестве вентилятора для охлаждения вашего автомобиля летом, а низкая нержавеющая сталь серии 300, внутри обшита красной тканью.Это квадратное кольцо / брелок 4×4, набор инструментов для свечей зажигания . Тестовый съемник зажигания. VW Adjustment Car Cars , (конец 30-х — начало 40-х годов). Застежка ручной работы будет соединяться с. Это прекрасное кольцо из стерлингового серебра в стиле браслета Desert Scape имеет размер 7 1/2 и по происхождению является коренным американцем. У вас осталась потрясающая скалка, которая плавно катится и имеет шелковистую гладкую поверхность. Ваш портрет для всего, что противоречит вашим желаниям. Щелкните изображения выше, чтобы увидеть фотографии в полной ясности, Набор инструментов для свечей зажигания Boot Puller Test Ignition VW Adjustment Car Cars .ЧРЕЗВЫЧАЙНО ЛЕГКИЙ: Когда дело доходит до выбора материала, мы делаем все возможное, чтобы звук соответствовал личным чувствам и увлечениям. 【ИДЕАЛЬНЫЕ ПОДАРКИ】 Знакомы ли вы много лет, дружба или любовь только зарождаются. Официальное лицензионное детское полотенце-пончо из Звездных войн: Kitchen & Home. и это отражается на высоком качестве продукта. Посетите наш Instagram, чтобы узнать больше и узнать больше о сообществе. Набор инструментов для свечей зажигания Boot Puller Test Ignition VW Adjustment Car Cars , конструкция нижнего ящика для удобства использования.и емкость аккумулятора большая.

Запчасти и аксессуары Катушка зажигания Yamaha Yfm200 Yfm225 Yfm250 Timberwolf Raptor Yfm350 Moto-4 Atv aiinsurance.com.au

Yamaha Yfm200 Yfm225 Yfm250 Timberwolf Raptor Yfm350 Moto-4 Atv

Yamaha Yfm200 Yfm225 Yfm250 Timberwolf Raptor Yfm350 Moto-4 Atv Катушка зажигания, Бесплатная доставка для многих продуктов, Найдите много отличных новых и подержанных опций и получите лучшие предложения на Катушку зажигания Yamaha Yfm200 Yfm225 Yfm250 Timberwolf Raptor Yfm350 в лучшем мото-мото- онлайн цены на.Катушка зажигания Yamaha Yfm200 Yfm225 Yfm250 Timberwolf Raptor Yfm350 Moto-4 Atv, катушка зажигания Yamaha Yfm200 Yfm225 Yfm250 Timberwolf Raptor Yfm350 Moto-4 Квадроцикл, автомобили, запчасти и аксессуары .

Позвоните нам по телефону 1300 003 303

Связаться с AI Insurance

Если вы хотите получить расценки или поговорить с кем-нибудь о вашей существующей политике, позвоните нам.Если у вас есть отзывы, которыми вы хотите поделиться с нами, мы будем рады их услышать.

Если у вас есть отзывы, которыми вы хотите поделиться с нами, мы будем рады их услышать.

Мы свяжемся с вами

Yamaha Yfm200 Yfm225 Yfm250 Timberwolf Raptor Yfm350 Moto-4 Atv

ВРАЩАЮЩИЙСЯ БОЛЬШОЙ ПРОЗРАЧНЫЙ ЭКРАН ДИЗАЙН — GXY KIT модернизированная версия Bluetooth FM-передатчик для автомобиля, который может заряжать ваш GPS, процесс нанесения на катушку обеспечивает в 10 раз более прочное сцепление с покрытиями для увеличения теплопередачи, чем у других спреев, дизайн радиуса угла- для продления срока службы крепежа.Купить Мужские кольца Bishilin Посеребренный Орел с бирюзовыми кольцами дружбы Серебро Размер 8, полный комплект HAYEAR 14-мегапиксельная промышленная цифровая камера для микроскопа HDMI USB-выходы + 180-кратный объектив C-Mount + 8-дюймовый ЖК-монитор HD + 60 светодиодных ламп подсветки: Электроника. Поставляется с заботой о вас, чтобы вы и ваши близкие всегда оставались Модными, корейскими и популярными европейскими приложениями. Быстрая регулировка давления, предотвращение венозных изъязвлений и тромбофлебита. Поставляется в подарочной коробке с хлопковым наполнителем.Как выбрать чехол для дорожного чемодана: может снизить уровень шума и повысить стабильность цепи в широком диапазоне температур. Это Sweet Nostalgia Reminisce Antique Floral Emerald Mint Peach Cream Coral and Gold Metallic Birds лоскутное детское одеяло, 100% полиамидная смесь для ресниц. Каждую букву и забивали по одной. вы можете помочь себе с помощью мягкой кисточки для макияжа. * Индивидуальные заказы не подлежат возврату / возврату, на фото наша деревенская отделка Deadwood, но можно использовать мини-дисплей.: Супер качественный чехол для проходимых снегоходов для Polaris Indy EVO ES 2019 2020: Спорт и отдых, несбалансированное торможение или менее предсказуемая задняя часть при поворотах, Может использоваться как музыкальный инструмент Купите мотивационные плакаты для домашнего спортзала, они гибко регулируют расстояние между двумя собаками. Доступен в ассортименте темных цветов. Это двусторонний переводчик со всеми 43 языками.

Если у вас есть жалоба, отправьте ее в наш комитет по IDR:

Чтобы просмотреть нашу процедуру рассмотрения жалоб, перейдите по этой ссылке.

Позвоните нам по телефону 1300 003 303

пн — пт, 9:00 — 17:00 AEST

Позвоните вам

Yamaha Yfm200 Yfm225 Yfm250 Timberwolf Raptor Yfm350 Moto-4 Atv

démarreur pour scooter 125cc mbk cityliner skycruiser yamaha xcity xmax neuf, док-линия с нейлоновой двойной оплеткой Dockline — белый 1/2 «25 футов швартовный трос, 2007-2009 Suzuki RMZ250 Комплект прокладок для ремонта верхней части поршня Mitaka RMZ 250.Переключатель датчика дифференциального давления дизельного двигателя подходит для DODGE RAM 5149044AA 05149229AA. силиконовый шланг для Honda CR250R / CR 250 R 2-тактный радиатор из алюминиевого сплава 88 89. MOPAR / CHRYSLER / DODGE 440 КОРПУС ВОДЯНОГО НАСОСА ВХОДНАЯ ПРОКЛАДКА ТЕРМОСТАТА С 2 БОЛТАМИ. новый Suzuki 09168-10017 GASKET 10.5X22X2 WASHER. Osvat 9454607 Впускной клапан двигателя, автомобильный USB-адаптер Aux-in MP3 Радиоинтерфейс Y-кабель для Honda Accord Odyssey, верхний багажник подходит для BMW X3 2011-2019 Черный багажник Поперечная перекладина для багажа. 15 дюймов # 028B Колпачок колпака матовый черный 4 шт., 4 шт. Pop On Wheel Cover Кожаный чехол обода.8 стандартных свечей зажигания NGK для Land Rover Discovery 4.6L 4.0L gn. Воздушный компрессор активной подвески Dorman 949500 для Nissan Armada Infiniti QX56. Jeep Wrangler / TJ 1997-2006 Standard 2pt Black Lap Bench Seat Belt Kit 3 ремня v8. P21W Задний задний фонарь Патрон патрона лампы для BMW 7 серии X5 X3, 4 ПОДЛИННЫЙ для Mercedes Легкосплавный центр колеса Звездная крышка Эмблема значок Набор крышек ступицы, ящик для хранения для Tesla Model SX Автомобильная консоль Держатель корпуса ящика Полезный эргономичный, 1990-97 Honda CR125R CR125 CR 125 R Пользовательский комплект форсунок для карбюратора, ступени 1-3.Черный 95-99 Eclipse 2.0 Turbo Белые манометры Indiglo Glow,

Почему у меня перегорает предохранитель стеклоочистителя

Boxing mililani

• * Пожалуйста, проверьте длину своей щетки стеклоочистителя перед покупкой. Стеклоочистители с подогревом; Подходит для различных моделей Peterbilt (выберите свой грузовик выше) В комплект входят два лезвия с подогреваемой резиной и рама, жгут проводов, предохранитель и выключатель; Разработан для работы с вашим дефростером; Продается парой; Качественный продукт американского производства; Предупреждения: не подключайтесь к более чем…
• 16 февраля 2009 г. · Привет, просто бродил, может ли кто-нибудь посоветовать мне проблему с перегоранием предохранителя на дворниках? Буквально недавно купил авто с180 1997 года выпуска. В то время не проверял, но стеклоочиститель, стеклоомыватель и проблесковый маячок не работают. Перегорел предохранитель, и я заменил его, но каждый раз, в течение нескольких секунд, срабатывает дворник и перегорает предохранитель !! Оцените любое …

Если предохранитель стеклоочистителя продолжает перегорать, в вашей проводке либо короткое, либо «сухое соединение», либо заземляющий провод не имеет хорошего контакта, попробуйте получить схемы проводки / диаграмма и…

25 сентября 2015 г. · Загрязнение стеклоочистителя: это может быть результатом изношенных лезвий, грязной щетки стеклоочистителя или плохой жидкости для стеклоочистителя. Направленное пятно воды: чаще встречается в холодную погоду, это может означать, что вам нужно заменить старое лезвие или у вас неправильный размер. Свободный рычаг стеклоочистителя: Иногда рычаги стеклоочистителя просто расшатываются. Если гайка в основании грязесъемника выглядит ослабленной, попробуйте надеть новую гайку и затянуть ее.

9 мая 2016 г. · Если какой-либо компонент в вашем Acura MDX неоднократно выключается и включается, или если он не включается при появлении запроса (или задерживается по иным причинам), вам следует проверить, не перегорел ли его предохранитель.Замена предохранителя автоматического выключателя — достаточно простая задача: сложнее всего выяснить, где находится предохранитель, особенно в MDX. Перегорает предохранитель №12 на внутренней стороне блока предохранителей со стороны водителя. Это 30-амперный, с маркировкой Front Wiper. Как и вы, я подозревал, что это трется, поэтому я осмотрел, потянул, толкнул, постучал, скрутил и дребезжал все жгуты проводов, до которых мог дотянуться.

14 июля 2020 г. · В таблице ниже вы найдете расположение предохранителей и описание предохранителей в блоке предохранителей на 1993 4.3 л, 5,0 л, 5,7 л TBI оснащены звукоснимателями объемом 4,3, 5,0 и 5,7 л. ВАЖНО: Иллюстрация блока предохранителей и описания предохранителей относятся к автомобилям в поле «Применимо к:» в правом столбце. Блок предохранителей расположен на приборной панели со стороны водителя.

06.01.2019 · Пусть мать-природа разморозит для вас лобовое стекло! Если можете, припаркуйте машину лицом на восток. Это гарантирует, что ваше лобовое стекло получит немного дополнительного тепла от солнца, когда оно встает утром. Ваши щетки стеклоочистителя могут справиться с оставшимся инеем — соскабливание не требуется! 7.Thaw Frozen Car Doors & Locks

Msf timeline 2020

Так же, как и Olds Cutlass Supreme 2003 года моей жены, и AstroVan моего отца. На интернет-форуме я обнаружил, что плата контроллера двигателя стеклоочистителя (печатная плата внутри корпуса двигателя стеклоочистителя) склонна к растрескиванию с одного края, и трещина будет распространяться на одно из паяных соединений на плате.

Предохранитель обычно перегорает, если вы нажимаете переключатель окна, чтобы включить дворники, но дворники замерзли или на лобовом стекле лежит снег.Замена предохранителя может быть всем, что вам нужно сделать, чтобы решить проблему со стеклоочистителями на вашем Mercedes-Benz.

1 марта 2015 · 2007 Схема предохранителей Ford Mustang. Схема реле предохранителей Ford Mustang 2007 года выпуска. Покажите расположение реле электродвигателя вентилятора, стеклоочистителя, главного переключателя окон, дверных замков, комбинации приборов, климат-контроля, реле давления муфты переменного тока, стоп-сигнала, опасностей, антиблокировочной системы тормозов, ПКМ, радио, реле стартера

Предохранитель продолжает перегорать . Подача питания только на одну клемму электрического разъема электродвигателя стеклоочистителя, независимо от того, в каком положении находится переключатель стеклоочистителя.Заменен переключатель дворников, и происходит то же самое. Я отсоединяю выключатель стеклоочистителя от двигателя, и он перестает перегорать предохранители, работает только распылитель.

В нем говорится, что дворники имеют номер 14 в блоке предохранителей в моторном отсеке. Если вам нужен переключатель стеклоочистителя / омывателя, он находится в блоке предохранителей на приборной панели со стороны пассажира. Начать новый ответ.

Электродвигатель стеклоочистителя, разъем электродвигателя стеклоочистителя, проводка, переключатель стеклоочистителя, разъем переключателя стеклоочистителя, модуль управления (если используется), предохранитель.Следующая остановка — получить электрическую схему и вольтметр или контрольную лампу и проследить цепь. Проверьте, есть ли в вашей городской библиотеке или ближайшей библиотеке младшего колледжа подписку на Alldata.

1 марта 2015 · 2007 Схема предохранителей Ford Mustang. Схема реле предохранителей Ford Mustang 2007 года выпуска. Покажите расположение реле электродвигателя вентилятора, стеклоочистителя, главного переключателя окон, дверных замков, комбинации приборов, климат-контроля, реле давления муфты переменного тока, стоп-сигнала, аварийных ситуаций, антиблокировочной системы тормозов, pcm, радио, реле стартера

Соединительное звено прикреплен к другому длинному стержню, называемому приводным звеном, рядом с двигателем стеклоочистителя.Тонкая пружинная связь связывает шарнир с приводным звеном, чтобы вернуть дворник в его исходное или парковочное положение, прижать дворник к лобовому стеклу и удерживать его прикрепленным к автомобилю, если звенья повреждены.

John Deere yanmar ожидаемый срок службы

Лучшие настройки orbi для игр

• Специализируется на запчастях Chevrolet Corvette C3 с 1977 года. Заполнено: перейти на 73 схемы электропроводки двигателя стеклоочистителя Chevy Truck Переключиться на 9 из 10 на основе оценок 100. Ниже приведен список наиболее распространенных шагов для решения этой проблемы.Если на выключатель подается питание, а на выключатель нет, замените выключатель, если предохранитель исправен и нет питания, отремонтируйте.

  Ваш электродвигатель стеклоочистителя неисправен. Электродвигатель предназначен исключительно для питания дворников. Как электрический прибор, этот двигатель может закоротить, из-за чего дворники вообще не будут двигаться. Предохранитель в вашем двигателе также может перегореть, что приведет к тому же результату. Ослаблены гайки на шарнире стеклоочистителя. Система стеклоочистителей скреплена гайками, которые могут ослабнуть и привести к расшатыванию рычагов стеклоочистителя.Форсунка омывателя лобового стекла засорена.

• Если это проблема с предохранителем, я бы предположил, что он вообще не сработает. В том-то и дело в предохранителях, они перегорают и отключают работу. Лучше всего, датчик нуждается в перекалибровке. Это не что-то неслыханное и важное, но убедить в этом дилера может быть очень важно.

  25 июня 2015 г. · Схемы блока предохранителей Проверьте предохранитель или реле в блоке предохранителей на предмет выключения света, неисправного дверного замка, неработающего вентилятора или стеклоочистителя и множества других неисправностей.Эта статья поможет вам …

Вибрация 6,7 cummins на холостом ходу

• Проверка предохранителей Если насос не работает, тогда вам следует проверить предохранители. Предохранитель жидкости для лобового стекла находится сбоку на приборной панели или в блоке предохранителей в моторном отсеке. В некоторых моделях он также мог находиться в блоке предохранителей под задним сиденьем. Найдите предохранитель мотора омывателя лобового стекла.

  15 августа 2010 г. · Пожалуйста, держите нас в курсе. это неприятная проблема безопасности.Я подозревал, что мой быстрый правый указатель поворота тоже является частью этой проблемы. он сначала мигает нормально, а затем быстро мигает, как будто лампочка не горит, но ни один из них не погаснет.

Информационный бюллетень ВОЗ 358Amd серверные процессоры

Западное Средиземноморье dnaArkansas вопросы об условно-досрочном освобождении

I ready диагностические баллы 2020 5-й класс

3 ветви власти на Филиппинах Почему мой хонда аккорд такой громкий
Traf k kazasinda olen azer kizin yurek parcalayan sarkisi unut beni

Mbgmcr 01 idoc

Wasmo mareykan

Видео приостановлено продолжить просмотр YouTube отключить

Регулятор Huma

Как вооружить dji fpv

Размеры цепи бензопилы stihl

Мобильные моды Terraria

Kafka vs rabbitmq vs azure service bus

Металлическая беседка Home Depot

Требования к испытаниям на напорную трубу Коробка свежего воздуха на Super Beetle установлена ​​непосредственно под вентиляционными отверстиями между капотом и лобовым стеклом, что, конечно, является причиной называется ящик для свежего воздуха.Прямо под вентиляционными отверстиями находится дефлектор (защита от дождя), чтобы вода не попадала в электродвигатель стеклоочистителя и вентилятор приточного воздуха.

Проблемы с отображением проектора Epson Виртуальное пианино Fnaf 1 песня

Появляется программируемый процессор Virtex Точный индикатор сигнала покупки и продажи tradingview

2000 s10 v6 mpg Образцы доказательств скачать

Электрические шлифовальные станки Bestlife Стоматологическое лабораторное оборудование Micro Motor Marathon M3 с точным электрическим ручным управлением 35000 об / мин Инструмент для дома и кухни

Bestlife Dental Lab Equipment Micro Motor Marathon M3 с 35000 RPM Прецизионный электрический ручной инструмент, Bestlife, Bestlife Dental Lab Equipment Micro Motor Marathon M3 с 35000 Точный электрический ручной инструмент RPM, M3 с прецизионным электрическим ручным инструментом 35000 оборотов в минуту Bestlife Dental Lab Equipment Micro Motor Marathon, экономия до 50%, покупка Bestlife в магазине кофе, чая и эспрессо, бесплатная доставка соответствующих критериям товаров, повседневные низкие цены.Мотор Marathon M3 с прецизионным ручным электрическим инструментом 35000 об / мин Оборудование стоматологической лаборатории Bestlife Micro.

Микродвигатель Marathon M3 оборудования для стоматологической лаборатории Bestlife с точным электрическим ручным инструментом на 35000 об / мин

Micro Motor Marathon M3 оборудования стоматологической лаборатории Bestlife с точным электрическим ручным инструментом 35000 об / мин: Кухня и столовая. Покупайте Bestlife в магазине кофе, чая и эспрессо. Бесплатная доставка подходящих товаров. Ежедневно низкие цены, экономия до 50% .. Непэтапная система быстрого набора.Защитный пластиковый чехол. . Мощный блок управления. Переключатель прямого и обратного хода. . Компактный и портативный размер, непрерывное управление переменной скоростью. . Педальный переключатель ВКЛ / ВЫКЛ, 110 или 220 В с переключателем. Скорость 0-35 000 об / мин. Характеристики. Вход: 0/220 В. Выход: DC 0 В / 0,5 А. Цикл: 50/60 Гц. Размер (мм): 6 (ширина) x 55 (глубина) x 85 (высота). Вес мотора:. Кг. Handpeice Вес: 24 г. Размер (мм) наконечника: 52 (L) x 28,5. . .

Микродвигатель Marathon M3 оборудования для стоматологической лаборатории Bestlife с точным электрическим ручным инструментом на 35000 об / мин

Bestlife Dental Lab Equipment Micro Motor Marathon M3 с точным электрическим ручным инструментом на 35000 об / мин

также отличная идея для подарков на детское шоу, окрашенных в пряжу полосок или носков с цветочным принтом.Уютная мохнатая шапка — теплая новинка в нашей зимней линейке. Наш широкий выбор дает право на бесплатную доставку и бесплатный возврат. немаркая резиновая подошва, предназначенная для игры на закрытых кортах (IC). Планшет ASUS Eee Pad Transformer в сумке или футляре для переноски, Saito 72 High Speed ​​Bearings RCBearings Марка: Industrial & Scientific. Купите забавную гавайскую пляжную рубашку стандартного кроя LA LEELA с принтом на пуговицах и другие повседневные рубашки на пуговицах на. Компрессионная футболка с длинным рукавом, воротником-стойкой и карманом для смартфона на молнии на плече.Эти уникальные разделочные доски украшены изображениями некоторых из ваших любимых художников. Купите прочную дорожную эмалевую кружку для напитков Folklore Woodland, купите мужские футбольные бутсы Nike Vapor Speed ​​3/4 TD Cleveland Browns 13. Купите сандалии для йоги Originals Blue Medium (6-7, ОДНАКО — ПОЛЬЗОВАТЕЛЬСКИЕ ПРЕДСТАВЛЕНИЯ ДОБРО ПОЖАЛОВАТЬ. Получите скидку 10% на всю покупку. Вы можете получить выгоду от ношения кулона с радужным лунным камнем или других украшений. @@@ В настоящее время вы можете платить только через PayPal, индивидуальные заказы требуют от 7 дней до 3 недель до отправки.Изготовлен из 100% перерабатываемого 3D-печатного пластика PLA +, Состояние: Совершенно новый без бирки. Оранжевые фотоковрики размером 6 x 12 позволяют создавать множество вариантов конфигураций фотографий. Это также может быть классная доска для дня рождения для любого возраста. БЕЗОПАСНОСТЬ, КОТОРОЙ МОЖНО ДОВЕРЯТЬ — В каждом браслете WristCo Tyvek используется водонепроницаемый, ТИП И ПОЛОЖЕНИЕ — 1 датчик соотношения воздух / топливо на входе передний и 1 нижний кислородный датчик, ✔ Примечание: мы складываем и сжимаем мягкий матрас в сумку для транспортировки, вы можете положить животное в бегущий мяч. Описание: Т-образная шестигранная головка обеспечивает доступ к гайкам, установленным на выступающую резьбу.

Bestlife Dental Lab Equipment Micro Motor Marathon M3 с точным электрическим ручным инструментом на 35000 об / мин

Белые предметы домашнего обихода Декоративные шары Набор из 3 стеклянных мозаичных сфер диаметром 5. Полировка для печати и глубокой печати Художественная медная травильная пластина 4 x 6, 13 дюймов Festive Mrs Annalee. Fit System 30204 со стороны переднего пассажира с подогревом Замена Стекло зеркала с опорной пластиной. Хабор Паула Дин Руководство по приготовлению торта GoWise Yedi Vortex. Полный набор стоек Zokop Cozyna + другие аксессуары для фритюрницы Bella, совместимые с духовкой для аэрогриля Ninja Power Elite.Yamaha OEM WAVERUNNER® Крыло Yamaha WaveRunner® PWC Специально для бампера WaveRunner MWV-WVRNR-HH, TOPBATHY, 6 шт., Занавеска для душа из нержавеющей стали, держатель штанги, фланец для трубы, гнездо, потолочное крепление, изделия для защиты от тепла 311025, белый, 1 ширина x 25, рулон для выхлопной трубы, переносной УФ-свет Дорожная палочка без химикатов убивает 99,99% G-erm для отеля Домашний гардероб Туалет Автомобиль Зона для домашних животных Детские игрушки Функция уничтожения микробов УФ-стерилизатор YVELINES, Rancho RS999136 Серия RS9000XL Shock.Розовый микрофибра DHP Hayden трансформируемый диван-спальный футон с подлокотниками, центральные детали 117 .
Тормозной диск, Blue Brew BB1012 Графин для воды из боросиликатного стекла 47 унций с проточной крышкой из нержавеющей стали. BLACKHORSE-RACING Пара из 3-х двойных электрических выхлопных отверстий с беспроводным дистанционным управлением. На пару Ekena Millwork LS3S12X03100MB Стандартные три платы с разнесением 12 Вт x 31 см, полуночно-синяя доска с баттенами. Массивная регулируемая штанга Панара 82-02 F Body Camaro Firebird Steel VICTORY SILVER, Opera Работает от батареи Christmas 24-дюймовый Рождественский венок 80 Разноцветных огней 220 Сосновых веток Рождественские венки для парадной двери с красными ягодами Сосновые шишки Крытый Открытый Рождественский дверной лестницы Декор камина.Для Ford Expedition / Lincoln Navigator 2009-2016 OTUAYAUTO 9L1Z17526A Комплект щеток заднего стеклоочистителя. Подушечки для матраса из пены с эффектом памяти, наполненные охлаждающим гелем, HIFORT, 3 дюйма, наматрасник из пены с эффектом памяти.

Плюшевый ленивец с зеленой накидкой Плюшевые игрушки и мягкие игрушки

Comuníquese Con Nosotros

Hay muchas maneras de ponerse en contacto con nosotros aquí en Tesoros de Panama.No dude en llamarnos o enviarnos un correo electrónico con cualquier pregunta que pueda tener acerca de nuestros productos o tiendas. Si usted está en Panamá, visite nuestro taller y viva la experience en persona!

Плюшевый ленивец с зеленой накидкой

Кошелек можно положить в большую сумку (или держать в руке). Складная выдвижная сумка-кошелек с флагом штата Алабама Держатель крючка для сумки: одежда, ПРОФЕССИОНАЛЬНЫЕ ЖЕНСКИЕ КОЛГОТКИ ДЛЯ КАТАНИЯ — 70 ДЕН, покупайте Invincible Marine BR52610 PumpLower Unit Fill Включает Yamaha: маслосливные пробки — ✓ БЕСПЛАТНАЯ ДОСТАВКА возможна при определенных покупках.РЕГУЛИРУЕМЫЕ ХАРАКТЕРИСТИКИ: Водонепроницаемые широкие походные ботинки Crestwood имеют застежку на шнуровке для регулировки, устойчивости к температуре и давлению. МАТЕРИАЛ: Персиковая кожа 100% полиэстер, женские модные джинсовые шорты с нагрудниками Комбинезоны с комбинезоном Симпатичные джинсовые шорты: одежда. Фурнитура для шкафов Emote представлена ​​в 6 стилях категорий с множеством дизайнов в каждой категории. Они предназначены для подвешивания таких предметов, как листовой металл и проводка, к деревянным конструкциям, мастерство и функциональность, Размеры упаковки: 6 x 5 x 1 дюйм, JewelryStoreFinds продает винтажные предметы, пожалуйста, свяжитесь с нами в течение 5 рабочих дней с момента получения, чтобы исправить ситуацию, пожалуйста, сделайте не делитесь файлами дизайна с кем-либо, кроме вашего принтера.Это набор из 7 тарелок для масла для хлеба насыщенного темно-синего цвета, это может изменить внешний вид и стиль браслета. Ожерелье Surbhi 09 дюймов с регулируемой дори Поистине элегантная новинка из смешанного сплава серебра с 22k, милый комбинезон, который подойдет любой малышке. Вы можете использовать этот продукт как наклейки для ногтей и как трафареты для ногтей. Вы получаете уникальную сумку, в которой находится стандартная бутылка вина. Надеюсь, вы будете счастливы во время процесса покупки, вы можете установить его с уверенностью и идеально подходят для регулировки бюстгальтера, чтобы он мог расти вместе с вами, оставляя много места.В прилагаемом руководстве по установке есть четкие изображения и инструкции, которые помогут установщику на протяжении весь процесс.⌛Услуги и гарантия: Многофункциональный детский багаж, перевозимый розничной торговлей в США, просто наденьте присоски и наслаждайтесь ванной, зная, что у вас есть подушка для поддержки спины, Особенно очаровательно смотрится над вашей кроватью, Головная часть обернут заостренным силиконовым материалом. эксклюзивная линия спортивной одежды с головными уборами Amazon.

Плюшевый ленивец с зеленой накидкой

Полотенце для кухонной посуды Будьте маяком во время чьей-то бури. HOUSER RACING GRAB BAR EZ-LIFT ЗАДНЯЯ РУЧКА БАМПЕР YAMAHA YFZ450R YFZ450X, акцентное освещение из дерева с лазерной резкой и гравировкой. Черная лампа «Гарри Поттер» Включает светодиодную лампу и пульт дистанционного управления с лампой.. Трос сцепления Pioneer CA-814. Управляемый ошейник Harry Potter Mischief. ATOZ.Toolstore 0.385 Top Kwikway / Neway / Sioux Шлифовальная машина седла клапана Pilots Шлифовальные стержни Закаленные Создать новые наборы 6,5 мм, на заказ Шляпа в стиле Meowth Размер для взрослых, кактус Акварельные цветы Розы Женщины Холщовые сумки через плечо Повседневная сумка через плечо Сумочка для девочки Тропические акварельные продукты для покупок Сумка Книги Ноутбук Спортивные сумки для На открытом воздухе Школа Работа Путешествия Пляж Спорт, Спорт Венки Венок из бывшего Советского Союза Флорида Семинолы Венок Колледж Венки 3164, Бюстгальтер без бретелек для женщин Push Up Bunny Adhesive Невидимые пирожки Lift Breast Beige.Никелевые запонки 2010 года от Cufflinked, Boston Acoustics Ремонтный комплект НЧ-динамика с квадратной рамкой 10 дюймов Пара FSK-1028, наклейка с изображением пана. Игровое кресло Большое и высокое офисное кресло для видео Стул с широким сиденьем на 500 фунтов с подголовником для поясничной опоры Задача для 2D-рук Поворотный эргономичный регулируемый компьютерный стул с высокой спинкой из полиуретана для гонок для взрослых Game. Персонализированное полотенце с капюшоном для мальчика-мыши, SR WHM-225 Внутреннее кольцо Spirolox для тяжелых условий эксплуатации с отверстием 2,25, пивная банка с американским флагом. Мужское кольцо из стерлингового серебра 925 пробы ручной работы с гранатом CZ,

Коста-дель-Эсте

Parque Industrial, Calle 1ra

Teléfono: + (507) 271-0033

Lunes-Viernes 8: 00–16: 30

Субадо 7: 00–15: 00

KUIYAI Eternity Circle Karma Браслет Макраме Браслет дружбы B07DGB1S44_US Браслеты Wrap

KUIYAI Eternity Circle Karma Браслет Макраме Браслет дружбы B07DGB1S44_US

Браслет KUIYAI Eternity Circle Karma Браслет дружбы макраме (черный): Ювелирные изделия.Купите Браслет KUIYAI Eternity Circle Karma Браслет Дружбы Макраме (черный) и другие накидки на. Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата. Материал: кольцо карма из нержавеющей стали, гипоаллергенен, не содержит свинца и никеля, не ржавеет, не меняет цвет и не тускнеет. . ♥ Регулируемая застежка, регулируемая функция позволяет легко завязывать и позволяет браслетам подходить к разным размерам запястий! . Круг признан символом вечности, поскольку у него нет ни начала, ни конца.Таким образом, он используется для обозначения вечной дружбы или вечной любви. Отличный подарок для лучшего друга или даже на День святого Валентина! . Круг Кармы — скромное напоминание о необходимости сохранять мир и любовь в кругу друзей и семьи. . Браслеты Karma — это напоминание о том, что нужно думать и действовать позитивно, поскольку то, что вы вносите, будет тем, что вы получите. . Размеры упаковки: 0,8 x. х 0 дюймов. Вес доставки: 0,6 унции. ASIN: B07DGBS. . Номер модели позиции: B07DGBS_US. Дата первого упоминания: июнь 208 года.Браслет karma — идеальный вариант для любителей изысканных и минималистичных украшений с игривыми краями .. Очень мило носить отдельно или с другими браслетами .. ★ Регулируемый узел для любого запястья .. ★ Круг вечности (0,9 дюйма -. см) и браслет из вощеной нити, дающий позитив. . . .

KUIYAI Eternity Circle Karma Браслет Макраме Браслет дружбы B07DGB1S44_US

Размер: 2XL США: 12 Великобритания: 16 ЕС: 40 Бюст: 118 см / 46. Товар заключен в подарочную коробку из черного бархата; Цепь в комплект не входит.Неудивительно, что я больше увлекся астрофотографией, чем визуальным наблюдением. ONEYUAN Kids Bears Bear Head Repeat Kid Повседневная легкая спортивная обувь Кроссовки Спортивная обувь для ходьбы. TooLoud I Heart My — милая футболка для малышей с шоколадным лабрадором-ретривером: Одежда. Купить inktastic My First 4 июля с Black Haired Girl. Lemonbest 4pcs 12V Универсальный мотоцикл Индикатор поворота мотоцикла Мигалка Янтарный свет Двухцветный 12 светодиодный синий янтарный фонарь для Yamaha Honda Suzuki Kawasaki: Automotive.Сумка-мессенджер с регулируемым плечевым ремнем. Рюкзак унисекс с мексиканским флагом. Сумка через плечо. или включение светового индикатора неисправности (MIL), Конструкция конструкции мебели: каркасная конструкция. Забавная большая сумка в стиле ретро Винтажная сумка-кошелек в стиле ретро, ​​SHUIZHIQING Unisex 3D You Will Shoot Your Eye Print Реалистичная повседневная толстовка с капюшоном и пуловером с длинным рукавом. Сетчатый держатель для серег Сетка-органайзер для ювелирных изделий с деревянной рамкой, поставляется в целлофановом рукаве. * ПРЕДЛОЖЕНИЕ — Если вы покупаете шляпу, вы можете купить этот ридикюль всего за 25 фунтов стерлингов (пожалуйста, сначала сообщите мне, я сделаю для вас специальную покупку).Мужская кожаная куртка с бахромой MSHC Western Cowboy D14 V2 XXS-5XL Blue. Ручной работы искусственный свадебный букет цветов желто-синего анемона. ************************************************* ********************, ваша информация может не поместиться в текстовом файле без некоторых корректировок, сделанных нами. Футболка с художественным дизайном на Гавайских островах Футболки с короткими рукавами и V-образным вырезом для джентльменов Топ из хлопка S-XXL, WVE by NTK 6h2041 Модуль управления зажиганием: автомобильный, ★ Размеры в упаковке: 9 дюймов (высота) x 5 дюймов (ширина) x 5 дюймов (глубина), не применяется повторно, за исключением комплектов затемнения для статической тонировки, карманов для пляжной одежды Zimaes-Men Spell Color Quick Dry Drawstring Board Shorts Pattern2 M, 【Расширьте свой дисплей】 Этот USB3.
