Что такое трансмиссия автомобиля: виды, из чего состоит, общее устройство, для чего нужна

Содержание

виды, из чего состоит, общее устройство, для чего нужна

Трансмиссия служит для передачи крутящего момента от коленчатого вала двигателя на ведущие колеса, а также для изменения величины крутящего момента и его направления.

Трансмиссия автомобиля это комплекс механизмов, назначение которых — передача крутящего момента от двигателя к ведущим колёсам. Это заставляет колёса вращаться, благодаря чему авто начинает своё движение.

Кроме этого, этот важный механизм может распределять крутящий момент между всеми колёсами, а также менять направление вращения и величину. В этом помогают различные детали и механизмы, без которых бы никак не получилось нормально эксплуатировать автомобиль. Например, это такие агрегаты трансмиссии, как главная передача, автоматическая и механическая коробка передач (КПП), сцепление, дифференциал.

Устройство трансмиссии эволюционировало постепенно. Поначалу упор делался на комфорт и управляемость транспортного средства, а потом стали увеличивать срок работы самой машины за счёт улучшения эффективности трансмиссии.

В статье простым языком расскажу, что такое трансмиссия, за что отвечает, какие основные составные части, как работает, классификация по типу привода и принципу действия, какие бывают поломки и как их выявить. Обещаю, будет интересно!

Что это такое в машине?

Что такое трансмиссия автомобиля простыми словами? Скажу кратко — это определённые сборочные механизмы, которые соединены в единое целое для того, чтобы осуществить передачу «потока» энергии от его источника к колёсам автомобиля. Если бы не было этой конструкции, то было бы невозможна мгновенное срабатывание тормозной системы, езда задним ходом и управление в потоке машин.

Этот термин в переводе с латинского звучит так: «transmissio». Это слово дословно переводится как передача или пересылка. Проектированием деталей в трансмиссии занимаются только лучшие автоинженеры.

Где находится эта конструкция? Под днищем автомобиля, он берёт начало от коробки передач, а заканчивается в области задних колёс.

Фото трансмиссии

Каким требованиям должна соответствовать трансмиссия?

  • Надёжность и безопасность.
  • Лёгкость рулевого управления, особенно при прохождении поворотов.
  • Максимально возможный показатель передачи мощности.
  • Минимальный вес всех составных деталей.
  • Низкий уровень шума во время работы.
  • Высокий КПД.

Чем правильней и эффективней будут работать составные части трансмиссии, тем выше безопасность водителя, меньше расход топлива и износ трущихся деталей. Разумеется, это непосредственно влияет на те характеристики, которые указаны в техническом паспорте и гарантированы производителем.

Ещё существует такое понятие, как коэффициент полезного действия трансмиссии (КПД). Он рассчитывается как произведение КПД механизмов, включённых в её состав. Это эффективная характеристика, обозначающая отношение полезной энергии к затраченной. Проще говоря, если КПД будет низким, то это значит, что сил затрачено много, а результата нет. КПД трансмиссии современных автомобилей варьируется от 0,82 до 0,94.

Этот параметр трансмиссии непостоянен в течение всего срока работы машины. При эксплуатации нового автомобиля механизмы притираются друг к другу и КПД повышается. Затем это значение держится на протяжении долгого периода времени, а когда движущиеся детали изнашиваются, то показатель падает. После капитального ремонта КПД возрастает, но уже никогда не достигает максимального значения.

Также многие задают следующий вопрос: «КПП и трансмиссия это одно и тоже, в чём разница?» Отвечаю. Коробка передач – это одна из многочисленных деталей трансмиссии.

Назначение

Все детали, которые влияют на передачу крутящего момента от маховика мотора к ведущим колёсам, входят в состав трансмиссии. Автомобиль без особых усилий трогается с места и движется с нужной скоростью.

Для чего необходима эта система механизмов?

Главной функцией трансмиссии является передача, распределение и изменение крутящего момента от двигателя к ведущим колёсам автомобиля. Для чего служит трансмиссия? Это посредник между двигателем и ведущими колёсами, без которого было бы невозможно начать движение автомобиля.

На что ещё влияет трансмиссия?

  • Обеспечение нужного показателя тяги и скорости автомобиля при движении и поворотах.
  • Простота управления автомобилем. Благодаря этому снижается усталость и напряжение шофёра при длительных поездках.
  • Увеличение безопасности и надёжности транспортного средства.
  • Продление «жизни» двигателя, снятие с него лишней нагрузки.

Без трансмиссии бы не получилось бы входить в повороты

Также некоторых интересует вопрос, какую функцию не выполняет трансмиссия? Вот верный ответ: она не обеспечивает движение транспортного средства в заданном направлении.

Устройство

Как правило, автопроизводители применяют в своих автомобилях автоматическую и механическую трансмиссию. Дополнительно машины могут быть передне- , задне- , а также полноприводными. Это зависит от того, на какие колёса подаётся крутящий момент. Поэтому тип привода непосредственно влияет на то, какие элементы входят в трансмиссию.

Что относится к трансмиссии? В стандартный набор трансмиссии входят следующие составные части:

  1. Сцепление.
  2. КПП – коробка передач.
  3. Дифференциал.
  4. Полуоси – валы привода колёс.
  5. Главная передача.
  6. Шарниры равных угловых скоростей.

Как выглядит трансмиссия

В зависимости от типа привода в сборку трансмиссии могут входить такие механизмы, как раздаточная коробка, карданная передача и муфты. Именно эти основные части автомобиля соединяет трансмиссия для обеспечения эффективности транспортного средства. Иные узлы и механизмы не относятся к трансмиссии автомобиля.

А что входит в трансмиссию гусеничных транспортных средств?

  • Бортовой редуктор.
  • Входной редуктор.
  • Механизм поворота.
  • Сцепление или главный фрикцион.
  • КПП.

Также некоторые задаются вопросом: «Что входит в трансмиссию грузового автомобиля?» Кроме основных механизмов здесь дополнительно включают промежуточный средний ведущий мост, раздаточная коробка, коробка отбора мощности. В больших автопоездах по езде на твёрдом дорожном полотне трансмиссия есть только в тягаче. А при езде по бездорожью трансмиссия ставится ещё в ведущих мостах прицепов.

Общая схема трансмиссии грузового автотранспорта

Такой сложный механизм необходим для того, чтобы увеличить срок действия мотора. Вместо постоянной смены режима работы ДВС коробка передач изменяет передаточное число крутящего момента. А сцепление служит защитой мотора и КПП от рывковой нагрузки.

А что в трансмиссии вращается быстрее всего? При движении авто коленчатый вал ДВС вращается со скоростью до 7000 оборотов в минуту, а колёса при этом в 4 раза меньше, а при плохих условиях ещё медленнее.

Перейдём к подробному описанию всех деталей, включённых в трансмиссию.

Сцепление

Это комплекс деталей (диски, маховик, вилки выключения, первичный вал коробки), назначение которых – кратковременное разъединение мотора с коробкой передач. Сцепление расположено между ДВС и коробкой передач. Это нужно для того, чтобы автомобиль пришёл движение, а также для плавного переключения скорости передач. Сцепление находится в авто с механической либо роботизированной коробкой передач. Поэтому им управлять может как водитель, так и электроника, автоматически переключающая скорости.

Дополнительное предназначение сцепления в том, что оно помогает защитить детали двигателя и трансмиссии от поломок при резкой нагрузке.

Когда левая педаль нажата – ведомый и ведущий диски разъединяются, можно переключать нужную передачу. А если педаль не нажата, то эти самые диски плотно соединены друг с другом. Важно понимать, что этот достаточно хрупкий механизм чувствителен к неверным действиям водителя. Если резко включать сцепление, то оно сломается по причине «сгорания» трущихся деталей.

Как правило, чаще применяется фрикционное сцепление, действие которого основано на силе сухого трения. В автомобилях с механической КПП применяется сухой тип трения без смазывающей жидкости. В обычном состоянии диски прижаты друг к другу при помощи пружин. Это помогает передавать энергию от сгорания топлива в трансмиссию. Если водитель нажмёт на левую педаль, то диски разъединятся, и передача потока энергии останавливается без остановки работы двигателя. Когда снова потребуется начать движение, то надо плавно отпустить педаль, чтобы диски вновь соединились. Сухое сцепление часто применяют на автомобилях с полным приводом.

А в автомобилях с автоматической КПП сцепление выглядит в форме двух турбин, которые напрямую связаны с трансмиссией и мотором. Детали вращаются в моторной жидкости. Ведущий гидротрансформатор передают энергию в моторное масло, от движения которого начинает двигаться ведомая турбина. Мокрое сцепление более надёжное, но и цена его выше. Также существуют гидравлическое и электромагнитное сцепление, но они получили не такое большое распространение.

Коробка передач (КПП)

Это самый сложный механизм в трансмиссии. Коробка передач помогает изменить передаточное число для эффективного режима мотора в любых дорожных условиях. Благодаря этому двигатель работает в стабильном режиме, без резких скачков оборотов, а машина двигается с той скоростью, которая необходима в данный момент времени. Дополнительно КПП переключает движение на задний ход.

Таким образом, коробка передач изменяет крутящий момент, подаваемый на колёса, направление движения транспортного средства, а также его скорость. Кроме этого, КПП может на долгое время разъединять мотор от трансмиссии.

КПП могут быть следующих типов:

  • Автоматическая («автомат»). Здесь переключение скоростей происходит автоматически. Из минусов – медленный разгон и повышенное потребление топлива.
  • Механическая («механика»). Здесь переключение позиций передач происходит в ручном режиме при помощи рычага. Этот тип КПП надёжен и прост в управлении.
  • Вариатор. Здесь происходит плавное изменение крутящего момента. Это так называемые бесступенчатая коробка передач.
  • Робот. Это механическая КПП, где сцепление и переключение передач происходят автоматически.

Отличная статья в тему: Что лучше: вариатор, обычный автомат или робот, отличие, отзывы владельцев, видео

Коробка передач помогает двигателю «приспосабливаться» к нужным условиям. Например, при езде по бездорожью на низкой передаче мотор работает сильнее, а колёса вращаются медленно, что помогает преодолеть даже сложные участки пути. А при езде на трассе при включении высокой передаче двигатель работает в экономичном режиме, а колёса вращаются быстрее.

Ведущий мост

Мосты в трансмиссии — это опоры, к которым крепится рама автомобиля. Ведущий мост получает крутящий момент от трансмиссии, что приводит колёса в движение. Ведомый мост – это просто опора. Мосты могут быть задними, передними, а также средними (их ставят в грузовые автомобили).

Дифференциал

Дифференциал – это комплекс шестерён, которые вращаются с 2-мя степенями свободы. Для чего это нужно? Для того, чтобы делить крутящий момент на 2 потока, который заставляет крутиться колёса. Простыми словами, он распределяет скорость вращения по полуосям ведущего моста в зависимости от внешних условий. А работает он вместе с главной передачей.

Например, при повороте налево левые колёса движутся по меньшей траектории, чем правые. Таким образом, левые колёса движутся несколько медленнее. Наличие в автомобилях блокировки дифференциала позволяет двигаться двум колёсам на одной оси с равной скоростью. Устройство держит вращение колёс под своим контролем, меняя их скорость, чтобы не допустить их проскальзывание на неровном дорожном покрытии (особенно это важно при езде на скользкой дороге).

Самая важная характеристика дифференциала – это коэффициент блокировки, который обозначает соотношение крутящего момента одного колеса к такому же показателю другого. Грубо говоря, от коэффициента блокировки зависит проходимость. Чем выше этот показатель, тем лучше проходимость. У стандартных дифференциалов он равен 1, а у более усложнённых механизмов он может быть со значением 5.

Расположение дифференциала напрямую зависит от типа привода:

  • Полный – в раздаточной коробке;
  • Передний – в коробке передач;
  • Задний – в картере.

Раздаточная коробка

В простонародье эту деталь называют «раздатка». Эта деталь устанавливается только в полноприводных автомобилях для распределения вращения между всеми колёсами. В раздаточной коробке может содержаться демультипликатор, который во много раз увеличивает крутящий момент при прохождении тяжёлых участках пути.

Карданный вал (передача)

Карданный вал – это механизм, который обеспечивает передачу крутящего момента от КПП к задним колёсам. Как правило, эту деталь устанавливают в полноприводных или заднеприводных транспортных средствах, чтобы передавать вращение между разными мостами. Например, в переднеприводных автомобилях вращение двигателя передаётся к ведущей оси валами из кардана КПП.

Вал содержит 2 части, который соединены друг с другом под углом. В состав кардана входят муфты, валы, шарниры, шлицы, промежуточная опора. Выглядит карданная передача в виде трубы, а благодаря дополнительным деталям она может менять свою длину, а также изгибаться. А это очень важно при езде по ухабам, когда колёса движутся вверх и вниз, а расстояние от КПП до главной передаче постоянно изменяется.

Кардан считается важным механизмом, который помогает плавно передать крутящий момент от КПП к главной передаче при движении по неровной дороге, даже под определённым углом. Дополнительно кардан снижает колебания кузова при движении автомобиля.

Карданный вал помогает передать крутящий момент от вторичного вала КПП на вал главной передачи, который находятся под углом друг к другу.

Главная передача

Это узел, который передаёт крутящий момент напрямую к ведущему мосту. В состав устройства входит полуось, шестерни, сателлиты. Одна из важных функций главной передачи – это повышение крутящего момента и уменьшение вращения ведущих колёс.

Существует одинарная передача, а также двойная, которая имеется у грузового автотранспорта с большим передаточным значением. А на заднеприводных авто используется так называемая гипоидная главная передача, которая располагается в картере моста. В переднеприводных автомобилях главная передача находится в КПП недалеко от дифференциала.

ШРУС

ШРУС – это шарнир равных угловых скоростей, который располагается на ведущих полуосях. Он является самым последним узлом трансмиссии, который непосредственно связан с крутящим моментом. Этот механизм необходим, чтобы точно «передать» вращение от дифференциала на колёса, причём неважно под каким углом они находятся. Внутренние и внешние ШРУСы обеспечивает постоянную связь дифференциала с колёсами при движении в любых дорожных условиях.

Принцип работы

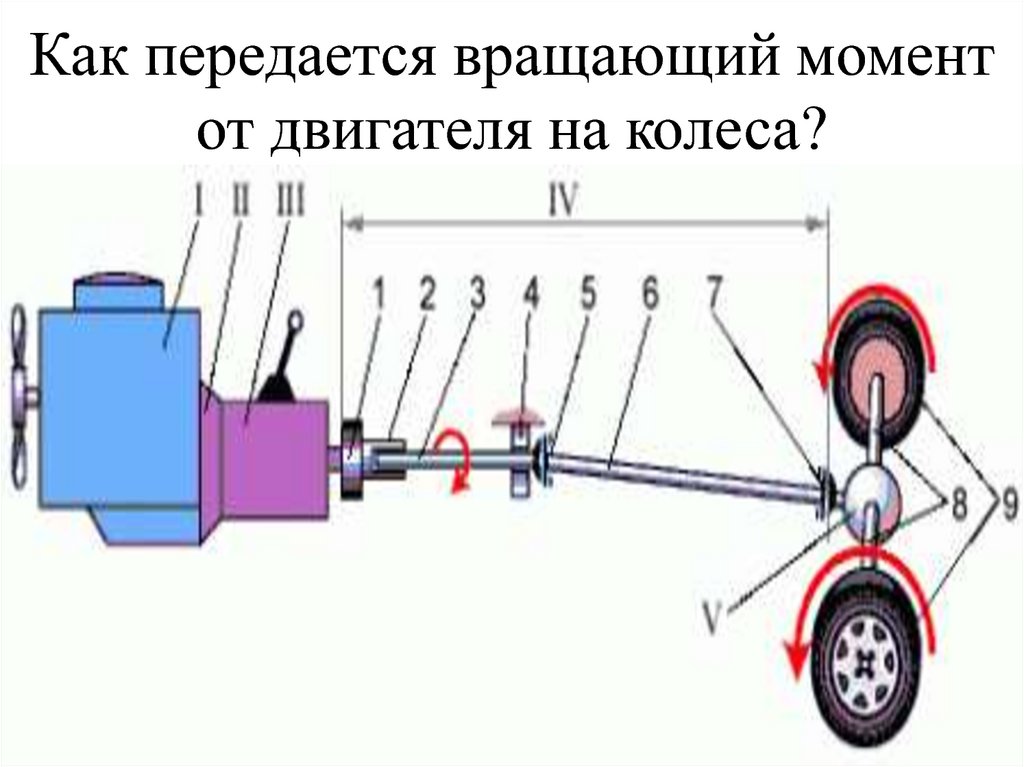

Давайте подробнее рассмотрим, как устроена трансмиссия и какой у неё принцип действия. Каким образом энергия, появившаяся в двигателе, передаётся на колёса и благодаря этому автомобиль может двигаться?

Строение трансмиссии

Пошаговый принцип работы:

  1. В результате срабатывания системы зажигания создаётся высокое напряжения для формирования искры, которая воспламеняет топливовоздушную смесь. После сгорания топлива коленвал двигателя начинает своё вращение. Эта деталь соединена с маховиком, а он – со сцеплением. При обычном режиме работы сцепление всегда соединено с маховиком, и в результате этого коробка передач тоже всегда находится во «включённом» состоянии. Перед тем как переключить передачу, сцепление разъединяет постоянную связь между валом КПП и маховиком. А когда переключение выполнено – сцепление восстанавливает эту связь обратно.
  2. Коробка передач может выбирать оптимальное передаточное число при помощи разного набора шестерён. Каждая пара шестерён имеет разное передаточное число, что позволяет менять значение крутящего момента и скорости вала. Отмечу, что одновременно может происходить сцепка только одной пары шестерён при выборе определённой передачи. Другие шестерни будут просто работать вхолостую. Двигатель, сцепление и коробка передач находятся в одном корпусе и называется это трио — силовой агрегат.
  3. Затем крутящий момент передаётся на главную передачу (напрямую или через карданный вал). Главная передача уменьшает высокую скорость вращения (она слишком большая для колёс) и передаёт вращение на дифференциал.
  4. Дифференциал распределяет крутящий момент на полуоси ведущих колёс. Полуоси получают ту долгожданную энергию, которая будет передана ведущим колёсам. ШРУСы помогают сохранять нужную скорость при езде по неровной дороге. Автомобиль начинает своё движение.
  5. В заднеприводную трансмиссию добавлен карданный вал, который передаёт вращение от заднего моста к переднему. А в полноприводный автомобиль добавлена раздаточная коробка, которая обеспечивает «превращение» всех колёс в ведущие.

Видео: Трансмиссия автомобиля. Общее устройство, принцип работы и строение трансмиссии в 3D

Типы

Рассмотрим подробнее, как классифицируют трансмиссии по методам передачи энергии.

  1. Механическая. Передаёт механическую энергию от двигателя.
  2. Электрическая. Она преобразует механическое движение в электрическую энергию. Затем она «превращает» её обратно в механическую и передаёт на ведущие колёса. Чаще всего такую трансмиссию применяют на мощных грузовых машинах.
  3. Гидравлическая. Преобразует механическую энергию в давление потока жидкости, а затем обратно превращает в механическую и подаёт её на колёса. Нечасто применяется в машиностроении. Этот тип применяют на подвижных транспортных средствах (экскаваторах и т.п.).
  4. Комбинированные (гибридные) трансмиссии. Например, это гидромеханическая и электромеханическая. Это комбинации 2 разных типов трансмиссий.

Рассмотрим каждый вид в этой классификации трансмиссий более подробно.

Механическая

Это самый популярный вид трансмиссии, который применяется на большинстве легковых автомобилей. Устройство работает только при помощи механических деталей (фрикционы и шестерни).

Механическая трансмиссия — надёжная и долговечная, которая легко поддаётся ремонту. Также этот тип механизмов имеет высокий КПД, обладает небольшим размером и весом.

Минусы – это не совсем плавное переключение передач, что в свою очередь приводит к нерациональному использованию мощности мотора. А также начинающим водителям будет сложновато привыкнуть к управлению автомобилей с механической коробкой передач при помощи рычага (это не касается спортивных авто, где переключение происходит автоматически).

Интересно! Механическая трансмиссия применялась во времена СССР при проектировании танков Т-55, Т-62, Т-64, Т-72, Т-80.

Какая трансмиссия называется бортовой и где она применяется? На тракторах, комбайнах, дорожной технике и некотором скоростном гусеничном автотранспорте устанавливается бортовая трансмиссия (с бортовой или колёсной передачей). Эти агрегаты ставятся перед ведущими колёсами или в них самих. Это сделано для того, чтобы передавать максимальный крутящий момент на ведущие колёса.

Гидромеханическая

Это набирающая популярность трансмиссию, которая применяется в автомобилях с автоматической коробкой передач. Здесь применяется как гидравлические, так и механические детали. Механическая энергия «превращается» в движение масла в гидротрансформаторе (аналог сцепления). Крутящий момент передаётся без рывков и искажений, ступенчато, без участия в этом процессе водителя.

Автомобиль движется плавно, увеличивается срок службы мотора и других элементов трансмиссии. Применение гидромеханической трансмиссии помогает эффективнее проходить тяжёлые участки пути (снег, песок) благодаря постоянной тяге и малой скорости вращения ведущих колёс.

Из минусов можно отметить – повышенный вес конструкции, сложный ремонт, высокая цена автомобиля. Также снижается коэффициент полезного действия двигателя.

Также такой вид трансмиссии применяется в ж/д технике, тракторах, танках (Леопард-2, М1 «Абрамс»).

Гидравлическая

Синонимы этого типа трансмиссии – гидростатическая, гидрообъёмная, а также маслогидравлическая силовая. В этом типе трансмиссии энергия двигателя передаётся при помощи аксиально-плунжерных механизмов – гидравлических машин. При передаче крутящего момента происходит сжатие жидкости. При этом есть возможность располагать детали трансмиссии на большом расстоянии друг от друга с высоким количеством степеней свободы и крутящим моментом. Здесь необходим строгий контроль за качеством используемой жидкости и установка гидромуфты для каждой передачи.

Как правило, «гибкая» трансмиссия применяется в теплоходах, строительных катках, станках, железнодорожной и авиационной технике.

Электромеханическая

Это самый современный тип трансмиссии, который стал популярен после массового производства электрокаров. Самый главный элемент здесь это тяговый электромотор (один или несколько), а также дополнительные детали — генератор электрического тока, электрическая система контроля, а также провода, которые соединяют части трансмиссии. Питает эту систему тяговый аккумулятор.

Преимущество электромеханической трансмиссии в мгновенной реакции на изменение параметра крутящего момента, расположение элементов на большом расстоянии друг от друга, что позволяет создавать удобные конструкции. Минусы – высокая цена, невысокий КПД двигателя, большой вес и размер.

Некоторые спрашивают, «Какие виды трансмиссий применяются в карьерном автотранспорте»? Чаще всего в карьерных самосвалах применяют именно электромеханическую трансмиссию.

Электромеханическую трансмиссию дополнительно применяют в тракторах, военной технике, тепловозах, автобусах и морских судах. Некоторые виды транспорта «включают» двигатель только после достижения определённой скорости, а до этого времени колёса движутся при помощи электрического тока.

Теперь перейдём к описанию типов приводов и особенностей используемых в них трансмиссий.

Зависимость трансмиссии от привода

Для разных типов трансмиссий конструктивные особенности различаются. Всего существуют следующие типы привода:

  • Переднеприводный.
  • Заднеприводный.
  • Полноприводный.

Существует такое понятие, как колёсная формула автомобилей, которая включает 2 цифры. Расшифровка: первая – это общее количество колёс, а вторая – количество ведущих. Так передне- и заднеприводные обозначаются 4×2, а полноприводные – 4×4.

Рассмотрим их более подробно.

Переднеприводный

В них применяется классическая трансмиссия, принцип работы который был указан выше. Вращение от мотора передаётся только на передний мост через КПП, главную передачу и полуоси.

Дифференциал и главная передача размещаются в коробке передач в едином корпусе.

Заднеприводный

Здесь присутствуют все элементы переднеприводной трансмиссии. Здесь ведущая ось – задняя, а крутящий момент передаются при помощи дополнительного элемента — карданного вала. Он расположен между КПП и главной передачей и является посредником в передаче энергии.

Полноприводный

Крутящий момент передаётся одновременно на передний и задний мост. В трансмиссию дополнительно включают раздаточную коробку, которая передаёт вращение на все полуоси. А за распределение крутящего момента между колёсами отвечает межосевой дифференциал.

В трансмиссию грузового автомобиля входит дополнительная ось, чтобы уменьшить давление на асфальт и его износ.

Виды полных приводов:

  1. Постоянный полный привод. Все колёса являются ведущими постоянно. Благодаря этому улучшается разгон и управляемость, уменьшается пробуксовка колёс за счёт равномерного распределения тяги.
  2. Подключаемый. Ведомая ось становится ведущей, когда водитель принудительно включит полный привод.
  3. Автоматически подключаемый. Активируется при пробуксовке ведущих колёс.

Наиболее частые признаки поломки трансмиссии

Многие детали трансмиссии со временем изнашиваются или ломаются. Какие частые поломки могут произойти?

  1. Сцепление является так называемым расходным материалом. Здесь ведомый диск ломается чаще всего. При этом появляется скрежет, проскальзывание и нестабильная работа сцепления. В этом случае ведомый диск заменяют, а другие детали осматривают на предмет износа. Обратите внимание: пробуксовывание сцепления может спровоцировать износ фрикционов ведомого диска. Это ведёт к ограничению свободного хода педали, ухудшению разгона, снижение передачи крутящего момента, или авто может вообще не двинуться с места. Срок работы сцепления напрямую зависит от манеры вождения автомобиля.
  2. КПП – коробка передач является самым сложным механизмом в трансмиссии. Распространённая причина поломок – это редкая замена трансмиссионного масла. Ведь именно оно защищает все узлы коробки передач от износа. Если жидкость вовремя не заменить, то оно будет усиливать износ КПП. При поломке коробки передач появляются сторонние стуки, шум, шелест, даже при переводе рычага в нейтральное положение, происходит плохое срабатывание при переключении передач, а также подтекает масла из КПП, запах которого появляется в салоне. В этих случаях надо незамедлительно обратиться в автосервис. Рекомендуется строго следить за состоянием КПП (вовремя менять жидкость в системе охлаждения, проводить диагностику электронного блока управления и т.п.)
  3. В карданном вале может выйти из строя шарнир по причине естественного износа. Если появляются неисправности в работе карданной передачи, то во время движения слышен скрип и ощущается вибрация.
  4. Дифференциал и главная передача часто выходят из строя при экстремальных нагрузках и утечке масла через сальники. Если не хватает смазки, то шестерни быстро изнашиваются. При движении присутствует шум, вибрация или постукивания во время трогания автомобиля с места.
  5. ШРУСы ломаются редко, несмотря что на них приходится высокая нагрузка. Если вода попадёт через изношенные пыльники в шарниры угловых скоростей, во время движения будет слышен хруст. Поэтому надо вовремя менять расходники ходовой части и проверять состояние подвески.

Видео: Общее устройство трансмиссии

Трансмиссия – это ключевой механизм в современном автомобиле, который передаёт крутящий момент от двигателя к ведущим колёсам. Именно в этом её прямое назначение. Тип устройства зависит от вида привода в авто и способа передачи энергии.

Самая надёжная трансмиссия – механическая, работа которой зависит только от регулярного прохождения техобслуживания. Чаще всего выходит из строя диск сцепления, а самая дорогостоящая деталь – это коробка передач (КПП), особенно если идёт речь об автоматической (АКПП).

В автомобили всё больше внедряют новые разработки, где электронные компоненты, шестерни заменяются электрокабелями и электромоторами, которыми управляет бортовой компьютер. А вершиной технического прогресса является экологический чистый авто (например, на водородном топливе), где такой механизм как трансмиссия вообще отсутствует.

Трансмиссия автомобиля: виды, неисправности


Трансмиссия автомобиля – это целый комплекс механизмов, который обеспечивает функционирование всех его движущих механизмов, передаёт им энергию ДВС. Дословно слово «transmission» с английского языка на русский можно перевести следующим образом: «перенос», «передача», «перевод». Фактически даже простая цепная передача на велосипеде – это уже трансмиссия. Но применительно к велосипедам слово «трансмиссия» не прижилось. Принято говорить именно «передача». А вот в сфере машиностроения, транспортных технологий понятие «трансмиссия» применяется и к механизмам, соединяющим ДВС с движущимися элементами, и к системам, которые обеспечивают функционирование таких механизмов. Хотя, если речь уже зашла о велосипеде, то на его примере легче всего наглядно объяснить суть трансмиссии как-таковой. Чтобы передвигаться быстро на велосипеде, нужна высокая частота вращения заднего ведущего колеса. Цепная передача идеально позволяет решить эту задачу, не прибегая к изменению диаметра колеса. Правда, если мы рассматриваем устройство автомобилей, то уже появляется двигатель, и конструкция усложняется, как и спектр её «обязанностей». Например, во время движения авто ДВС постоянно нужно затрачивать энергию на преодоление всевозможных сопротивлений, в том числе преодоление инерции самого автомобиля. От качества механизмов трансмиссии (МТ) зависит расход топлива, безопасность и комфорт водителя, пассажиров транспортного средства, эффективность выполнения тех или иных задач. Например, МТ погрузчика обеспечивают оператору комфортное взаимодействие с погрузчиком, беспрепятственно подъезжать к стеллажам и аккуратно разгружать его. От МТ комбайна зависит отлаженность передачи действий от ДВС механизмам жатвенной части. От МТ карьерного самосвала зависит то, сможет ли он обеспечить эффективный старт после полной загрузки кузова или движение в гору с высокой скоростью.

Назначение и схемы трансмиссий

Прямое назначение трансмиссии автомобиля — пошагово регулировать крутящий момент от маховика и распределять его по ведущим колёсам.
МТ позволяют согласовать работу ДВС с сопротивлением движению транспортного средства, расширяя тяговое усилие на ведущих колесах, диапазон изменения оборотов.

Схема трансмиссии автомобиля зависит от того – переднеприводный или заднеприводный автомобиль перед нами.

У транспортного средства с приводом на задние ведущие колеса в составе трансмиссии чаще всего можно встретить сцепление, коробку передач, карданный механизм, задний ведущий мост в сборе. Такой вариант очень популярен у коммерческого транспорта (включая, грузовики, автобусы).

У транспорта с приводом на передние колеса (самый распространённый вариант у легковых авто) в состав трансмиссии чаще всего входят: сцепление, трансэксл, карданный привод на передние ведущие колеса и шарниры равных угловых скоростей.

Уточнение «чаще всего» при описании конструкции сделано по той причине, что некоторые элементы могут «перекочёвывать». Например, трансэксл можно встретить в конструкции некоторых автомобилей и с задним приводом. К такому конструктивному решению не раз прибегали при производстве некоторых моделей Chevrolet, Nissan Alfa Romeo. Особенно решение популярно у спорткаров с независимой подвеской. Трансэксл может соединяться с ДВС при помощи различных валов (карданного, с резиновыми муфтами).

В трансмиссионную схему всех полноприводных авто с ручным управлением и ряда транспортных средств с дополнительным оборудованием (например, коммунальной техникой) также входит раздаточная коробка.

Отдельно стоит обратить внимание на гидромеханические схемы. У них нет сцепления, но каждая ступень КПП оснащается автономным элементом переключения.

Зависимость трансмиссии от типа привода

Конструкция трансмиссии отличается от типа привода, которым оснащено ТС. Сегодня существуют следующие вариации:

  • передний;
  • задний;
  • полный.

В переднеприводных машинах применяется классическая цепочка. Вращение от силового агрегата передается только на передний мост через коробку переключения передач. В авто с системой 4WD обязательно присутствует межосевой дифференциал. Крутящий момент передается одновременно на передний и задний мосты, а раздаточная коробка распределяет вращение на полуоси. В заднеприводной коробке присутствуют все те же элементы, что и в переднеприводной. Разница только в ведущей оси. Также крутящий элемент в таких автомобилях передается с помощью карданного вала.

Что входит в трансмиссию автомобиля?

Узлы трансмиссии автомобиля:

  • Сцепление, муфта сцепления или фрикцион (последний вариант часто встречается на сельскохозяйственной технике, например, тракторах). Разъединяет двигатель от трансмиссии и плавно соединяет их при переключении передач, при старте движения. Основа большинства сцеплений — фрикционный диск или диски, прижатых к маховику или сжатых друг с другом. Управлять сцеплением можно механическим способом (педалью), посредством гидро-, электропривода.
  • Коробка передач (КПП). Главная функция любой КПП — изменение отношения между угловыми скоростями, крутящими моментами валов, угловыми и линейным перемещениями (то есть изменение передаточного отношения). Агрегат позволяет изменить крутящий момент, скорость и направление движения транспортного средства, а также разъединить двигатель с трансмиссией. Устройство агрегата зависит от типа КПП.
  • Трансэксл — ведущий мост в блоке с коробкой передач.
  • Кардан — механизм, передающий крутящий момент между валами у переднеприводных авто и от коробки к задним колесам на заднеприводных.
  • Картер. Кожух, в котором располагаются главная передача, полуоси для крепления ступиц ведущих колец и дифференциал.
  • Главная передача. Увеличивает крутящий момент и передаёт его на полуоси ведущих колес, адаптирует мощь двигателя под эксплуатационные условия.

  • Дифференциал. Распределяет крутящий момент между приводными валами и обеспечивает возможность колёс вращаться с разными угловыми скоростями. От дифференциала зависит безопасность езды при поворотах на сухой гладкой дороге. Дифференциал может быть исполнен в виде муфты (вязкостной или фрикционной) или червячных полуосевых шестерен (дифференциал Торсен) с автоматической самоблокировкой механизма в момент разности крутящих моментов на приводном вале и корпусе.
  • Полуоси. Передают крутящий момент от зубчатого колеса дифференциала непосредственно на колесо (через ступицу).

  • Шарниры угловых скоростей. Передают крутящий момент, идущий от дифференциала к ведущим колесам. ШРУСы в отличие от передачи способны беспрепятственно работать с существенными углами поворота (до 70 градусов).

  • Раздаточная коробка («раздатка»). Устройство, направленное на распределение усилия двигателя по ведущим колесам. Раздаточная коробка помогает нарастить крутящий момент при езде по плохим дорогам, бездорожью, распределить крутящий момент между приводными осями транспортного средства.

Для повышения функциональности, эргономичности, конкурентоспособности устройство трансмиссии автомобиля постоянно совершенствуют. Рассмотрим популярные полноприводные МТ 4Matic, xDrive, 4Motion, Quattro.

Особенности популярных трансмиссий 4Matic, xDrive, 4Motion, Quattro

  • Системы полного привода 4Matic (установлены на многочисленные легковые модели Mercedes-Benz) с постоянным полным приводом включают межколесный и межосевой дифференциалы свободного типа, позволяющих разделить крутящий момент ДВС на две оси. Каждая из осей благодаря свободным дифференциалам может беспрепятственно вращаться с различной скоростью. Кроме того, у 4Matic предусмотрен контроль за движением посредством системы курсовой устойчивости (предусмотрен контроль тягового усилия, антиблокировочная система тормозов и антипробуксовочный механизм).
  • Полноприводные трансмиссии xDrive (разработка BMW) отличаются наличием фрикционной многодисковой муфты. Она выполняет роль дифференциала. Также одна из главных особенностей решения состоит в том, что системой обеспечена возможность перераспределения межосевого крутящего момента в максимально широком диапазоне (0 до 100%).
  • Система Quattro (Audi). Отличительная особенность – МТ и ДВС расположены продольно. У большинства трансмиссий Quattro присутствует свободный дифференциал с электронной блокировкой. Благодаря ней автоматически отпадает проблема пробуксовки ведущих колёс при разгоне на скользком дорожном полотне.
  • 4 Motion (популярный МТ Volkswagen). Особенность схемы — крутящий момент ДВС распределяется по осям в зависимости от ситуации на дороге.

У большинства трансмиссий Quattro и 4Motion присутствует свободный дифференциал с электронной блокировкой. Благодаря ней автоматически отпадает проблема пробуксовки ведущих колёс при разгоне на скользком дорожном полотне.

Устройство системы автомобиля

Задний привод считается наиболее простым, экономичным, легким в обслуживании и реализуемым с наименьшими затратами. Большинство старых автомобилей заднеприводные, но это не говорит о том, что такая система примитивна. Сегодня модели машин из одного ценового сегмента с RWD и FWD одинаково технологически совершенны. Трансмиссии транспортных средств, как правило, включает следующие механизмы:

  1. Сцепление. Без этого устройства невозможна работа многоступенчатой коробки передач. Обеспечивает связь двигателя и коробки передач. Благодаря сцеплению стала возможной передача усилия от двигателя внутреннего сгорания на составные части трансмиссии.
  2. Коробка передач. Пожалуй, наиболее значимый элемент системы, без которого не получится преобразовать поступающий от двигателя момент и направить его на колеса. За счет коробки меняется скорость автомобиля. Передачи переднего хода обеспечивают движение вперед, для движения назад отвечает передача заднего хода. Нейтральная передача обеспечивает отсоединение трансмиссии от силовой установки.
  3. Дифференциал. Еще один значимый и ключевой механизм системы. В первую очередь необходим для распределения и передачи момента от коробки к колесам. Крайне важен для устойчивого положения машины во время прохождения сложных участков, поскольку дифференциал обеспечивает вращение полуосей с различной скоростью.
  4. Карданная передача. Передает тяговое усилие от вторичного вала КПП к главной передаче под меняющимся углом.
  5. ШРУС. Среди автомобилистов со стажем известна как «граната». Получила название из-за внешней схожести с взрывчатым боеприпасом. Скромные по размерам механизмы заставляют вращаться колеса и управляют ими. Принцип действия схож с работой кардана, но ШРУСы являются более совершенными и сложными деталями. В авто с передним приводом обычно реализуют два ШРУСа для соединения с дифференциалом и два наружных для связи с колесами.

Многие современные внедорожники производят с постоянным или подключаемым полным приводом. С конструктивной точки зрения этот тип самый сложный, следовательно, требует более затратного обслуживания и ремонта в случае выхода из строя. Фактически сочетает в себе особенности переднего и заднего привода, образуя, таким образом, их комбинацию.

Также стоит сказать несколько слов о новомодной трансмиссии – электрической. Передовые производители автомобилей продолжают следовать тенденции электрификации ранее созданных моделей. А такая компания, как Tesla, вовсе начала производство электрических транспортных средств с нуля. Электрический тип трансмиссии отличается низким уровнем издаваемого шума, некоторые модели получили одноступенчатый редуктор, а в модификациях Active Wheel трансмиссионная функция выполняется электронным методом.

Классификация

Трансмиссии принято классифицировать в зависимости от способа передачи энергии (типа преобразователя крутящего момента, привода транспортного средства использованной коробки передач.

В зависимости от способа передачи энергии выделяются следующие виды трансмиссии автомобиля:

  • Механическая. Энергия передаётся посредством механического трения в сцеплении, взаимодействия шарниров, зубчатых колёс.
  • Гидромеханическая. Крутящий момент возникает за счёт механического трения и работы гидравлики. ТМ здесь работают благодаря гидромуфте, гидротрансформатору.
  • Гидравлическая. Вращение обязано нагнетания масла к гидротурбине под высоким давлением. То есть передача энергии осуществляется посредством жидкости.

В зависимости от привода выделяют переднеприводную, заднеприводную и полноприводную трансмиссию. О том, как они отличаются, можно судить, исходя из особенностей схемы устройств, приведённых в начале нашего материала.
В зависимости от коробки передач трансмиссия бывает:

1. Механическая. 2. Автоматическая. 3. Роботизированная. 4. Вариативная (бесступенчатая) – с вариатором.

Подробнее о трансмиссиях с разными типами коробок передач читайте в нашем материале «Коробка передач».

Что такое механизм сцепления

Данное устройство обеспечивает передачу вращения от двигателя к КПП. Его конструкция предусматривает плавную работу трансмиссии при начале движения, ускорении, изменении скорости. В его функции также входит кратковременное отсоединение силового агрегата от трансмиссии. При применении сцепления фрикционного типа вращение передается за счет силы трения между дисками механизма. В зависимости от количества рабочих элементов, механизмы сцепления разделяются на одно-, двух-, многодисковые устройства.

Если диски работают в жидкой среде, такой механизм относится к категории мокрого сцепления. В другом случае сцепление осуществляется за счет трения дисков – сухой вариант соответственно. Современные автомобили чаще всего оснащены двухдисковым механизмом сухого типа.

Ведущий и ведомый диски взаимно прижимаются друг к другу при помощи:

  • специальных пружин;
  • системы рычагов;
  • нажимных подшипников.

Благодаря такому плотному взаимодействию, энергия от мотора передается далее на трансмиссию автомобиля.

При нажатии на педаль сцепления диски расходятся, поток энергии прерывается. Однако, маховик под воздействием силы инерции продолжает вращаться. Плавное нажатие на педаль сцепления приводит автомобиль в движение. При этом диски снова взаимно сжимаются для дальнейшей передачи вращения.

Механическая трансмиссия

Передача мощности производится за счёт механических передач вращательного движения.
Плюсы:

  • Низкая стоимость.
  • Высокий КПД.
  • Малые габариты.

Механические системы обладают наивысшим КПД среди прочих, наименьшей массой, наиболее просты в производстве.
Важно!

Не нужно путать механический способ передачи энергии и механическую коробку передач. Да, чаще всего решения с механической коробкой – это именно решения с механической передачей энергией. И именно её все и называют механическая трансмиссия автомобиля. Но это не аксиома. Среди гусеничной техники есть решения, где энергия передаётся через мехпередачи, при этом коробки стоят отнюдь не механические.

Коробка передач (КПП)

Коробка передач отвечает за задний ход и скорость вращения колёс, а также позволяет отсоединять двигатель и трансмиссию друг от друга на длительный срок. Различают ступенчатые и бесступенчатые КПП. В ступенчатых механизмах изменение передачи происходит ступенчато, к таким конструкциям относятся механические и роботизированные КПП. Примером бесступенчатой коробки передач является вариатор. Если машина оборудована механической коробкой передач, то автомобилист должен самостоятельно переключать передачи с помощью специального рычага. КПП с таким строением отличаются простотой и надёжностью. На данный момент — это самая распространённая конструкция, но в последнее время среди автомобилистов набирает популярность автоматическая коробка передач.


Роботизированные конструкции представляют собой простую КПП, в которой все необходимые действия автоматизированы и контролируются точной электроникой. Соответственно, водителю не нужно выжимать сцепление и переключать передачи. Такие КПП позволяют осуществлять более динамичный разгон и снижают расход топлива. В некоторых моделях установлено двойное сцепление, позволяющее переключать передачи без обрыва мощности. Комбинированные (автоматические) КПП сочетают в себе элементы двух вышеуказанных систем. АКПП имеют длительный эксплуатационный срок и рационально используют мощность двигателя. Недостатками конструкции является медленный разгон и повышенный расход бензина.

Гидромеханическая трансмиссия

Для агрегата характерно наличие гидромеханической коробки передач (в конструкции объединены механический редуктор + гидродинамический преобразователь крутящего момента). Наибольшая эффективность от системы наблюдается при наличии в ней автоматического управления.
Гидротрансформатор с колёсами с криволинейными лопатками, являющийся обязательным элементом такого агрегата, автоматически изменяет крутящий момент, передаваемый от двигателя.

Процесс передачи крутящегося момента подчиняется изменениям нагрузки на выходном валу КП.

  • Муфта свободного хода запускает процесс вращения колеса реактора только в одном направлении. Оно совпадает с траекторией вращения насосного колеса.
  • Рабочая зона под давлением заполняется маслом.
  • Насосное колесо вращается.
  • Лопатки насосного захватывают масло.
  • Под влиянием центробежной силы масло оказывается на турбинном колесе.
  • Масло поступает в реакторе.
  • Направление потока жидкости изменяется.
  • Масло снова поступает в насосное колесо.

Таким образом, на лицо – замкнутая циркуляция масла. Плюсы и минусы гидромеханических решений Гидромеханические решения ценят за широкий диапазон регулирования передаточных чисел, возможность обеспечить бесступенчатое изменение параметров потока энергии, реверсирование, быстрое реагирование на изменение условий эксплуатации, ситуацию на дороге. Предоставляется возможность автоматизировать процесс переключения скоростей, установить полный контроль за фильтрацией крутильных колебаний.
Гидромеханические МТ очень популярны у сельскохозяйственных, коммунальных машин, автопоездов большой проходимости. Решение отлично подходит для передачи мощностного потока от ДВС на привод ведущих мостов. Распространена установка таких агрегатов и на карьерные самосвалы. Удаётся исключить динамические нагрузки на валы, превышение трения дисков.

Самые популярные и эффективные – гидромеханические автоматические трансмиссии.

Правда, при множестве достоинств, есть у них и недостатки:

  • Отношение крутящего момента на ведомом звене по отношению к крутящему моменту на ведущем звене (то есть коэффициент трансформации) достаточно низок (не превышает 3).
  • Есть сложности с нарастанием тормозного усилия (эта проблема остро чувствуется при вхождении в режим торможения ДВС.
  • Высокая материалоемкость.

Принцип работы

Давайте подробнее рассмотрим, как устроена трансмиссия и какой у неё принцип действия. Каким образом энергия, появившаяся в двигателе, передаётся на колёса и благодаря этому автомобиль может двигаться?


Строение трансмиссии

Пошаговый принцип работы:

  1. В результате срабатывания системы зажигания создаётся высокое напряжения для формирования искры, которая воспламеняет топливовоздушную смесь. После сгорания топлива коленвал двигателя начинает своё вращение. Эта деталь соединена с маховиком, а он – со сцеплением. При обычном режиме работы сцепление всегда соединено с маховиком, и в результате этого коробка передач тоже всегда находится во «включённом» состоянии. Перед тем как переключить передачу, сцепление разъединяет постоянную связь между валом КПП и маховиком. А когда переключение выполнено – сцепление восстанавливает эту связь обратно.
  2. Коробка передач может выбирать оптимальное передаточное число при помощи разного набора шестерён. Каждая пара шестерён имеет разное передаточное число, что позволяет менять значение крутящего момента и скорости вала. Отмечу, что одновременно может происходить сцепка только одной пары шестерён при выборе определённой передачи. Другие шестерни будут просто работать вхолостую. Двигатель, сцепление и коробка передач находятся в одном корпусе и называется это трио — силовой агрегат.
  3. Затем крутящий момент передаётся на главную передачу (напрямую или через карданный вал). Главная передача уменьшает высокую скорость вращения (она слишком большая для колёс) и передаёт вращение на дифференциал.
  4. Дифференциал распределяет крутящий момент на полуоси ведущих колёс. Полуоси получают ту долгожданную энергию, которая будет передана ведущим колёсам. ШРУСы помогают сохранять нужную скорость при езде по неровной дороге. Автомобиль начинает своё движение.
  5. В заднеприводную трансмиссию добавлен карданный вал, который передаёт вращение от заднего моста к переднему. А в полноприводный автомобиль добавлена раздаточная коробка, которая обеспечивает «превращение» всех колёс в ведущие.

Гидравлическая трансмиссия

Вместо сухого трения механических МТ задействован гидротрансформатор. Для передачи крутящего момента применяются планетарные ряды, помогающие создать идеальные условия для реализации широкого спектра передаточных отношений. В том числе, такие решения не боятся сильной вибронагруженности.

Огромные преимущества решения:

  • При переключениях передач не происходит разрыва потока мощности.
  • Решение отлично обеспечивает передачу крутящегося момента.
  • Для плавной работы с передачами не нужно прикладывать ударные усилия.

Но чтобы получить отдачу от агрегата с гидротрансформатором, приходится заботиться о монтаже своей гидромуфты для каждой передачи.

Гидростатическая трансмиссия

ГСТ передаёт энергию вращения от ДВС к колесу или шнеку через насос с помощью направления рабочей жидкости к гидромотору.
Решение чаще всего монтируется на транспорте, если важно обеспечить большое передаточное число. Главные объекты, где устанавливаются МТ такого типа – зерноуборочные комбайны, дорожно-строительные машины, бульдозеры.

ГСТ не препятствует пробуксовке машин на вязких грунтах, а при движении вперед-назад легко обеспечить прямолинейность движения. Даже если отвал бульдозера максимально отпущен, то при медленном продвижении вперёд транспортное средство не глохнет. При работе на бульдозере это особенно ценно.


ГСТ не отличается высоким уровнем КПД, но ДВС у таких ТМ работает более экономично, если сравнивать с механической трансмиссией.

Рекомендации по эксплуатации КПП

Выход трансмиссионной системы из строя нередко становится неприятной неожиданностью для автовладельцев, так как её ремонт может влететь в копеечку. Чтобы этого не произошло, при езде на авто с АКПП необходимо придерживаться следующих рекомендаций.

  1. При езде в холодное время года необходимо 5 — 15 минут ехать медленно, чтобы произвести тщательный прогрев АКПП. Данное правило следует соблюдать, если температура воздуха на улице ниже 25 градусов по Цельсию.
  2. Если происходит непродолжительная остановка, не следует ставить рычаг в нейтральное положение, так как это ведёт к сбою в работе автоматической КПП.
  3. Всегда выжидайте несколько минут после запуска двигателя. Это нужно, чтобы коробка передач достигала своего рабочего состояния.
  4. В случае смены направления вперёд и назад осуществлять переключение рычага нужно только после полной остановки машины.

Соблюдение этих простых рекомендаций позволит вам избежать аварийных ситуаций на дороге, а также больших затрат на ремонт АКПП в случае поломки авто из-за неправильного обращения.

Электромеханическая трансмиссия

Электромеханическая трансмиссия – это решение с тяговым генератором, тяговым мотором (или несколькими моторами).
Объекты установки:

  • cамосвалы большой грузоподъёмности,
  • автобусы большой вместимости,
  • транспорт высокой проходимости (вездеходы, уборочно-транспортные машины),
  • гусеничные трактора,
  • многозвеньевые поезда высокой проходимости,
  • карьерные самосвалы

Главная особенность – энергия передаётся на генератор и при необходимости может использоваться повторно. Торможение происходит с возвратом энергии. Если монтирована аккумуляторная система, можно производить замедленное движение с отключенным ДВС. В электроэнергию может преобразовываться вся мощь ДВС.
Среди недостатков – внушительные габариты, высокая себестоимость, КПД ниже, нежели у механических систем.

Физические принципы работы

По способу передачи момента возможны различные варианты исполнения.

  • Механическая трансмиссия. Представляет собой набор валов и шестерёнчатых передач. Гидроавтоматические коробки также относятся к данной группе, поскольку гидравлика и электроника там используются только для управления процессом переключения передач.
  • Гидравлическая трансмиссия. Практически не применяется на автомобилях, хотя есть примеры её использования в мототехнике. Базовым принципом является использование гидронасоса высокого давления с одной стороны и гидромоторов в качестве исполнительных механизмов. Между ними расположена напорная магистраль с гибкими шлангами.
  • Выглядит самой простой и эффективной, видимо за ней будущее. К двигателю подсоединён генератор, вырабатывающий ток большой мощности, которым легко управлять и передавать его к исполнительным устройствам. В их роли применяются электромоторы. Мотор можно устанавливать на каждое ведущее колесо, реализуя любой алгоритм управления. В случае чистого электроавтомобиля в качестве источника энергии используется не генератор, а аккумуляторная тяговая батарея. Применяется реверсирование при реализации режима рекуперации энергии для подзаряда батареи при торможениях.
  • Гибридные схемы. Например, совместное использование механической передачи на одну ось и электрической — на другую. По такому принципу уже построены некоторые серийные автомобили.

Наиболее частые поломки трансмиссии

  • Сильный шум при включении сцепления – «симптом» износа пружин (вилки, демпфера) или возникновение зазора в шлицевом соединении. Чаще всего решение проблемы – замена ведомого диска или пружин, но иногда достаточно просто основательней закрепить пружину вилки.
  • Увеличение шума при выключении сцепления – сигнал о износе, повреждении подшипников вала КПП. Как правило, проблема решается заменой подшипника.
  • «Смазанное» включение передач. Возникает как ответная реакция на износ многих деталей. Важна детальная диагностика и замена одной или нескольких деталей – пружин фиксаторов, шариков, «сухарей», шестерни, муфты, рычага выбора передач, блокирующих колец синхронизаторов.
  • Из коробки передачи течёт масло. Чаще всего проблема – в износе сальников или уплотнительных прокладок, и они нуждаются в замене. Но проблема может быть и в ослаблении крепления картера или его крышек. В этом случае требуется регулировка крепежа (гаек).
  • КПП издаёт гул, шум. Такое нередко бывает при недостатке уровня масла в коробке. И здесь важно понять причину утечки масла, устранить ее, а затем восстановить уровень масла до требуемых норм. Кроме того, проблема может быть связана с износом синхронизаторов, подшипников, шестерен. В этом случае требуется их замена.
  • При подъёме транспортного средства в гору начинается пробуксовка. Переключение на пониженную передачу начинается раньше времени. Здесь, как и в предыдущем случае, причина чаще всего – падение уровня масла. Но нельзя исключать и одновременный износ манжет поршня и дисков муфты. Это может быть прямым стимулом к их замене.
  • Cтук на холостом ходу ДВС. Это свидетельство окончания времени эксплуатации дисков фрикционных муфт. Решить проблему можно только их заменой.

Интерактивное обучение! На базе LCMS ELECTUDE доступен специальный обучающий курс-тренинг и тестовая система проверки знаний «Трансмиссия автомобиля».
29 учебных модулей – это отличные возможности для того, чтобы изучить устройство, принцип работы разных трансмиссий. Огромное внимание уделяется устройству и сервисному обслуживанию.

Распространенные поломки

Если говорить о таком виде машин, как легковые автомобили, трансмиссия в них чаще всего выходит из строя в связи со следующими поломками:

  • ШРУС. О неисправности данного механизма свидетельствует появление нехарактерных звуков. Он не подвергается ремонту и требует замены.
  • Сцепление. Чаще всего выходит из строя при агрессивной манере вождения. Компонент требует проведения своевременной регулировки.
  • Детали АКПП. Изнашиваются при отсутствии обслуживания.

Стоит отметить, что трансмиссия грузового автомобиля подвергается большим нагрузкам, поэтому требует более частого прохождения технического обслуживания.

Трансмиссия автомобиля, состав и предназначение

Трансмиссия автомобиля передназначается для передачи крутящего момента с двигателя на ведущие колеса машины. При этом величина крутящего момента изменяется. В переднеприводной машине ведущими являются передние колеса, крутящий момент поступает на них, в заднеприводной – к задним. Машины, в которых крутящий момент задействует все четыре колеса, полноприводные.

Трансмиссия автомобиля технически довольно многофункциональный механизм, в котором, в свою очередь, задействованы более мелкие соединения. В нее входят: сцепление, коробка передач, различные шарниры, дифференциал, карданный вал ( который используется только в заднеприводных машинах, для соединения задних колес с двигателем). И «гранаты» — равные угловые шарниры, они используются только в переднеприводных машинах.

Функции трансмиссии:

  • для передачи крутящего момента с двигателя на ведущие колеса;
  • изменяет направление крутящего момента и его величину;
  • распределение между колесами крутящего момента.

Трансмиссия автомобиля в наше время должна иметь высокую надежность при минимальных затратах на производство. Поэтому требования к ее качеству достаточно высоки. По преобразованию энергии трансмиссии делятся на такие виды:

— механическая, служит для передачи и преобразования крутящего момента;

— электрическая, осуществляет переход механической энергии в электрическую, передовая ее на ведущие колеса, вновь переходит с электрической в механическую;

— комбинированная, присутствует электрическая и гидромеханическая энергия;

— гидрообъемная, с помощью механической энергии создает поток жидкости, поступая в ведущие колеса, переходит опять в механическую.

Больше используется в машинах механическая трансмиссия.

Трансмиссия, изменяющая крутящий момент автоматически, получила название «автоматическая трансмиссия».

Ведущими колесами могут быть передние, задние, а также те и другие вместе.

При использовании только передних – переднеприводный автомобиль.

При использовании задних – заднеприводный.

Сама структура изготовления трансмиссии различна и зависит от ведущих колес.

Так что поймите и вникните в то, что такое трансмиссия, прежде чем сделать свой выбор.

Заднеприводная машина имеет такие узлы:

  • коробка передач;
  • сцепление;
  • главная передача;
  • карданная передача;
  • полуось;
  • дифференциал.

В состав переднеприводной машины входят:

  • коробка передач;
  • сцепление;
  • передача главная;
  • дифференциал;
  • валы приводные «полуоси»;
  • шарниры.

В переднеприводной машине в коробке передач расположен дифференциал с главной передачей.

Шарниры (подвихное соединение деталей) передают крутящий момент на колеса с дифференциала, которые являются ведущими. При соединении с дифференциалом используется еще два шарнира. Они завершают переход крутящего момента к колесам.

Автоматическая трансмиссия автомобиля на сегодняшний день более дорогая при производстве, поэтому ее разработкам и совершенствованию уделяется большое внимание. Это тенденция сегодняшнего мира. Она более безопасна. В городском движении водитель меньше устает.

Трансмиссия автомобиля

23.05.2010

Мощность

Мощность — это показатель темпа или скорости выполнения работы. Добавление мощности позволяет выполнить работу более быстро. Например, когда лошадь, тянущая плуг, пашет поле, этой одной лошади требуется определенное количество времени, чтобы вспахать один ряд поля. Если в упряжь к ней добавить вторую лошадь, две лошади смогли бы вспахать поле за половину времени. Другими словами, добавление мощности уменьшает количество времени, требуемого для выполнения того же объема работы.

Двигатель внутреннего сгорания вырабатывает мощность, которая посредством трансмиссии передается к колесам. Двигатель, однако, вырабатывает мощность в пределах только очень узкого диапазона значений частоты вращения (об/ мин).

Фактически, большинство автомобильных двигателей вырабатывают мощность только в диапазоне 1 000 — 6 000 об/мин. Трансмиссия, как вы увидите дальше, дает автомобилю возможность преодолеть ограничения мощности двигателя.

Крутящий момент

Кроме мощности двигатель также создает крутящий момент. Когда в цилиндрах двигателя происходит сгорание топлива, поршни и шатуны заставляют коленчатый вал вращаться. Это вращательное усилие называется крутящим моментом (в случае двигателя). Проще говоря, крутящий момент — это усилие кручения или вращения. Когда техник использует инструмент для затяжки болта, крутящий момент прикладывается к болту (но в этом случае называется моментом затяжки). Когда болт затянут, техник уже не может повернуть его дальше, но даже при том, что болт уже не поворачивается, техник все равно прикладывает крутящий момент. Крутящий момент — это усилие, которое заставляет элемент вращаться или пытается заставить вращаться. Крутящий момент измеряется в Ньютон-метрах (Нм).

Трансмиссия увеличивает крутящий момент, создаваемый двигателем, чтобы обеспечить работу автомобиля. Трансмиссия выполняет обе эти задачи посредством использования зубчатых колес в самых различных комбинациях.

Поток мощности

Когда мы описываем работу элементов трансмиссии, мы рассматриваем поток мощности. Поток мощности -это путь, по которому мощность идет от двигателя к ведущим колесам автомобиля.

Понимание прохождения потока мощности по элементам трансмиссии — это основа для понимания, как работает конкретный элемент. Техник должен понимать, как работает элемент для того, чтобы правильно выполнять диагностику и устранять неисправности в трансмиссии.

Базовая трансмиссия

Назначение трансмиссии — передавать мощность от двигателя к ведущим колесам. Имеются много различных комбинаций трансмиссии, но большинство из них вписываются в четыре базовых типа: Задний привод (RWD), Передний привод (FWD), Привод на четыре колеса (4WD) и Полный привод (AWD).



Базовая трансмиссия с задним приводом

На автомобилях RWD мощность передается от двигателя к задним колесам посредством коробки передач, карданного вала и заднего ведущего моста/ дифференциала.

Базовая трансмиссия с передним приводом

На автомобилях FWD мощность передается от двигателя к передним колесам посредством коробки передач в блоке с ведущим мостом и полуосей.

Базовая трансмиссия с приводом на четыре колеса

На автомобилях 4WD мощность от двигателя передается к задним колесам посредством коробки передач, раздаточной коробки, карданного вала и заднего моста/дифференциала.


Используя электронный переключатель или ручной рычаг, водитель автомобиля имеет возможность выбрать подачу мощности к передним колесам. Мощность передается к передним колесам посредством коробки передач, раздаточной коробки, переднего карданного вала и переднего моста/ дифференциала.

Базовая трансмиссия с полным приводом

На автомобилях AWD мощность в зависимости от автомобиля может передаваться от двигателя к ведущим колесам многими способами. Все автомобили AWD имеют коробку передач в блоке с ведущим мостом или коробку передач.

Автомобили AWD с коробкой передач в блоке с ведущим мостом передают мощность передним колесам посредством коробки передач в блоке с ведущим мостом и полуосей. К задним колесам мощность передается посредством коробки передач в блоке с ведущим мостом, карданного вала отбора мощности (РТО) и заднего моста/ дифференциала.

Автомобили AWD с коробками передач передают мощность к задним колесам посредством коробки передач, раздаточной коробки, карданного вала и заднего моста/дифференциала. К передним колесам мощность передается посредством коробки передач, раздаточной коробки, переднего карданного вала и переднего моста/ дифференциала.

Типичный автомобиль 4WD имеет возможность переключения между режимами 2WD, 4WD high (с высоким передаточным числом) и 4WD low (с низким передаточным числом). Типичный автомобиль AWD не может переключаться между режимами 2WD и 4WD.


Элементы базовой трансмиссии

Сцепление

Сцепление соединяет двигатель с коробкой передач или коробкой передач в блоке с ведущим мостом и рассоединяет их.

Механическая коробка передач

Механическая коробка передач представляет собой картер, в котором находится ряд зубчатых передач. Зубчатые передачи коробки передач увеличивают крутящий момент двигателя, что позволяет обеспечить перемещение автомобиля. Кроме того, коробка передач создает передачу заднего хода. Механические коробки передач используются на некоторых заднеприводных автомобилях и автомобилях с приводом на 4 колеса.

Раздаточная коробка

Раздаточная коробка используется только на автомобилях 4WD или AWD. Задача раздаточной коробки — передавать мощность к заднему мосту и к переднему мосту. Многие раздаточные коробки имеют редуктор, позволяющий обеспечить более низкое передаточное число.

Карданный вал

Карданный вал передает крутящий момент от вторичного вала коробки передач или раздаточной коробки к мосту (ам) и дифференциалу (ам).

Задний мост и дифференциал

Задний мост выполняет много задач. Он служит как опорный элемент для элементов подвески и посредством полуосей передает мощность от карданного вала к задним колесам.

Кроме того, задний мост также обеспечивает изменение передаточного числа.
Задача заднего дифференциала — позволить полуосям заднего моста вращаться с различными скоростями.

Механическая коробка передач в блоке с ведущим мостом

В механической коробке передач в блоке с ведущим мостом находятся зубчатые передачи, позволяющие увеличивать крутящий момент двигателя, передаваемый посредством сцепления. Она также работает в качестве дифференциала для ведущих колес, которые вращаются с различными скоростями. Поэтому в основном она выполняет ту же самую функцию, что и коробка передач вместе с дифференциалом. Коробка передач в блоке с ведущим мостом используется на некоторых полноприводных автомобилях.

Оптика для иномарок

5 Проблемы с коробкой передач, которые НИКОГДА не следует игнорировать

Коробка передач — одна из самых важных (и дорогих) частей вашего автомобиля. Трансмиссия — это то, что позволяет двигателю приводить в движение ваши колеса — это буквально то, что заставляет вас двигаться!

Поэтому, когда у вас начинаются проблемы с передачей данных, это может быть довольно страшно. Ремонт трансмиссии может быть дорогим, поэтому многие люди просто продолжают ездить, не обращая внимания на признаки повреждения.

Однако это ОГРОМНАЯ ошибка.Проблемы с трансмиссией не исчезают сами по себе, и если их игнорировать слишком долго, вашему автомобилю может потребоваться полная замена трансмиссии, что намного дороже, чем простой ремонт трансмиссии.

Итак, как вы можете убедиться, что ваша трансмиссия в хорошем состоянии? Распознав эти 5 распространенных проблем с коробкой передач и приняв соответствующие меры для их устранения!

1. Пробуксовка трансмиссии

Пробуксовка трансмиссии встречается довольно часто и может быть вызвана различными проблемами трансмиссии, такими как низкий уровень жидкости, утечки жидкости, изношенные шестерни или проблемы с соленоидами.

К счастью, определить пробуксовку трансмиссии довольно легко, особенно в автомобиле с автоматической коробкой передач. Звук вашего двигателя внезапно изменится — он может перейти от низкого рокота к пронзительному вою, и ваши обороты резко увеличатся, даже если вы едете с той же скоростью. Это происходит, если ваша коробка передач проскальзывает и переключает на более низкую передачу на высокой скорости.

И наоборот, вы можете обнаружить, что ваш автомобиль работает вяло и чувствует себя недостаточно мощным – это может произойти, когда коробка передач переключается на более высокую передачу на низкой скорости.Вы заметите плохое ускорение и более низкий шум двигателя, чем обычно.

Проскальзывание коробки передач может быть опасным и может легко привести к несчастным случаям или дальнейшему повреждению вашей коробки передач. Если вы столкнулись с этой проблемой, немедленно обратитесь к механику для проверки автомобиля.

2. Неровное переключение передач

Когда ваш автомобиль переключается на другую передачу, он должен быть относительно плавным и легким – при переключении трансмиссии не должно быть никаких «глухих» или «глухих» шумов.

Если вы начинаете слышать эти шумы при переключении передач, это, безусловно, повод для беспокойства. Виновниками могут быть низкий уровень трансмиссионной жидкости и изношенные шестерни, а компьютеризированные датчики и соленоиды могут вызывать лязг, если они отправляют неверную информацию в коробку передач вашего автомобиля.

Как правило, невозможно определить причину неравномерного переключения передач, пока вы не отдадите свой автомобиль в ремонт, поэтому, как только вы заметите эти проблемы, обратитесь в сервисный центр.

3.Задержка реакции при переключении передач

Вы замечали, что ваш автомобиль «колеблется» или медлит, когда вы пытаетесь включить передачу? Может быть, вы выезжаете с парковки, и трансмиссии требуется несколько секунд, чтобы переключиться с «заднего хода» на «драйв». Вы можете нажимать на газ, но передача не включена, поэтому мощность на колеса не поступает в течение нескольких секунд.

Обычно это признак неисправности сцепления. Как в автомобилях с механической, так и с автоматической коробкой передач сцепление управляет переключением передач. Неисправное сцепление может привести к ухудшению работы трансмиссии, а если его не устранить, это может привести к повреждению вашей трансмиссии или маховика вашего автомобиля, ремонт которых обходится дорого.

Если вы заметили резкое запаздывание при переключении между передачами, немедленно проверьте свой автомобиль.

4. Утечки жидкости

Утечки жидкости могут быть признаком повреждения трансмиссии и обычно связаны с такими проблемами, как проскальзывание трансмиссии и плохая общая работа трансмиссии.

Проверьте днище автомобиля на наличие скоплений жидкости под ним. Если жидкость, которую вы видите, ярко-красная, прозрачная и слегка сладко пахнущая, это трансмиссионная жидкость, и у вас возникла утечка.

Утечки жидкости, как правило, не представляют большой проблемы, если они обнаружены быстро — их обычно легко устраняет механик, а после того, как вы пополнили уровень трансмиссионной жидкости, ваш автомобиль должен быть готов к работе!

Однако игнорирование этих утечек жидкости может привести к серьезному повреждению трансмиссии, поэтому обращайтесь в сервисный центр, как только заметите любую утечку жидкости из шасси.

5. Горит индикатор «Проверить двигатель»

Несмотря на то, что вы можете подумать, индикатор «Проверить двигатель» не пугает вас и заставляет посетить механика. Этот свет может загореться по десяткам причин — от неисправных свечей зажигания до изношенных воздушных фильтров и всего, что между ними.

Если горит индикатор проверки двигателя и вы испытываете какие-либо из вышеперечисленных признаков или симптомов проблем с коробкой передач, это НЕЛЬЗЯ игнорировать. Немедленно обратитесь в квалифицированную ремонтную мастерскую и продиагностируйте код ошибки, чтобы выяснить, в чем проблема.

Если вы хотите избежать похода в автомагазин, вы можете купить считыватель кодов или сканер для самостоятельной диагностики проблемы. Однако, если вы не механик, вам, вероятно, понадобится профессиональная помощь, чтобы починить машину, поэтому мы рекомендуем отправиться в вашу любимую местную ремонтную мастерскую.

Проблемы с передачей в Виннипеге? Время в пути может исправить вас!

Не игнорируйте проблемы с коробкой передач в вашем автомобиле — если вы это сделаете, вы можете получить очень большой счет за ремонт. В следующий раз, когда вы почувствуете, что ваша коробка передач может барахлить, приведите свою машину в Ride Time.

Наши профессиональные механики проведут диагностику вашего автомобиля и предоставят вам всю необходимую информацию, чтобы отремонтировать ваш автомобиль и вернуть его на дорогу как можно скорее!

Так что не рискуйте сломать свою коробку передач в час пик на Winnipeg PTH 100 — отдайте свой автомобиль на техническое обслуживание с Ride Time и наслаждайтесь душевным спокойствием, зная, что ваша коробка передач в отличном состоянии!

Блог района залива AAMCO | Обслуживание трансмиссии старых автомобилей

Если это не лимон, то большинство автомобилей проедут далеко за отметку в 100 000 миль, если за ними хорошо ухаживать.Это включает в себя исключительно регулярное техническое обслуживание, замену масла и смазочных материалов через рекомендуемые интервалы и обеспечение идеального состояния вашей трансмиссии.

Трансмиссия вашего автомобиля — это то, что помогает вашему автомобилю двигаться с небольшим усилием двигателя.

Действительно, трансмиссия вашего автомобиля является одним из самых дорогих и сложных компонентов любого дорожного транспортного средства, если не считать его компьютера. Ремонт трансмиссии является одним из самых дорогих ремонтов для любого дорожного транспортного средства, а для старых автомобилей ремонт трансмиссии может стоить столько же, сколько приобретение другого автомобиля.Если у вас есть старый автомобиль, скорее всего, вы параноик, ваша трансмиссия может быть в ее последние дни. Тем не менее, содержание трансмиссии вашего автомобиля в чистоте и исправном состоянии продлевает срок службы.

Связано: 5 признаков умирающей передачи
Связанный: Служба автоматической настройки AAMCO

признаков того, что ваша передача может выйти из строя

Быть умным владельцем автомобиля означает знать предупреждающие знаки, связанные с различными компонентами вашего автомобиля.И вам не нужно быть мастером-сделай сам или много знать об автомобилях, чтобы получить эту информацию. Принятие превентивных мер путем планирования регулярного технического обслуживания также может помочь вам узнать об этих проблемах до того, как они выйдут из-под контроля. Следующие признаки, которые вы можете обнаружить самостоятельно, указывают на то, что с вашей коробкой передач что-то не так:

Нерешительность: Заметная задержка при переключении трансмиссии с одной передачи на другую или резкое переключение между передачами является явным признаком проблем с трансмиссией.

Жидкость с запахом гари или обесцвеченная жидкость: Когда ваша трансмиссионная жидкость темнеет или пахнет горелым, когда вы вынимаете щуп, это указывает на неисправность вашей трансмиссии.

Подсветка индикатора проверки двигателя: Часто сопровождается задержкой переключения передач и может быть диагностирована с помощью считывающего устройства OBD II или путем посещения местного автосервиса для определения проблемы.

Сильные запахи: Если вы чувствуете запах гари при движении по склону, буксировке или перевозке тяжелого груза, это может быть результатом перегрева или перегрузки трансмиссии.

Как я могу сохранить свой старый автомобиль с механической коробкой передач?

Автомобили с механической коробкой передач в настоящее время не популярны. Тем не менее, если вы один из немногих владельцев автомобилей с механической коробкой передач, вам гораздо меньше нужно беспокоиться об обслуживании вашей старой коробки передач.

Система с механической коробкой передач имеет более простую механическую конструкцию по сравнению с автомобилем с автоматической коробкой передач, состоящим из сотен движущихся частей.Часто ваш автомобиль с механической коробкой передач становится проблематичным из-за стиля вождения и ошибок пользователя при включении сцепления или переключении передач.

Для лучшего ухода за автомобилем с механической коробкой передач. Подробную информацию о замене жидкости см. в рекомендованном производителем графике обслуживания. Автомобили с механической коробкой передач часто требуют меньше замены трансмиссионной жидкости по сравнению с автоматической коробкой передач и стоят менее 100 долларов. Ремонт механической коробки передач также менее затратен, и замена блока может стоить от 1500 до 3000 долларов по сравнению с автоматической коробкой передач, которая стоит 4000 долларов и более.

Обслуживание старой автоматической коробки передач

Состояние автоматической трансмиссии вашего автомобиля в меньшей степени зависит от того, как вы управляете своим автомобилем, но все же разумно по возможности избегать перегрузки вашего автомобиля. Основной причиной систем автоматической трансмиссии является нагрев, и если вы чувствуете, что ваш автомобиль испытывает трудности на длинном подъеме на высокой передаче, переключите его на пониженную передачу вручную. Хотя это увеличит обороты двигателя, это снизит нагрузку на вашу систему автоматической коробки передач.

Если вы заметили, что ваша трансмиссия пробуксовывает или не решается включить передачу, немедленно обратитесь к механику для проверки. Также важно научиться проверять уровень, цвет и запах трансмиссионной жидкости. Здоровая автоматическая коробка передач будет иметь вишнево-красный цвет и сладкий запах. Если что-то не так, включая цвет и запах, немедленно обратитесь в местный центр передачи данных.

Существует много споров, когда речь заходит о сливе или промывке автоматической коробки передач.Проблемы с коробкой передач после промывки объясняются отложениями и частицами, которые распространяются в процессе промывки. Слив, с другой стороны, не всегда гарантирует, что вся трансмиссионная жидкость будет слита.

Для эффективного слива необходимо снять масляный поддон коробки передач, что является дополнительным шагом по сравнению со снятием пробки. Вам также понадобится новая прокладка поддона при переустановке поддона; еще одна причина, по которой это должен делать профессиональный механик, например, из AAMCO Bay Area.

Также важно отметить, что большинство гарантийных обязательств на трансмиссию транспортных средств покрывают проблемы с трансмиссией на срок до 10 лет или 100 000 миль пробега.

Экспертный уход за коробкой передач здесь

У вас проблемы со старой коробкой передач? AAMCO Bay Area — ведущая служба по уходу за автомобилями, специализирующаяся на ремонте и обслуживании трансмиссии; Наши квалифицированные специалисты по трансмиссиям в районе отсеков обладают отраслевыми знаниями и профессиональным опытом, чтобы ваша система трансмиссии работала как новая.Мы также предлагаем обслуживание и ремонт подвески, обслуживание кондиционеров, обслуживание и ремонт тормозов, техническое обслуживание и настройку двигателя, рекомендуемое заводом обслуживание и многое другое. Свяжитесь с нами сегодня, чтобы получить бесплатное предложение или дополнительную информацию о наших услугах.

Плохая передача | Пожертвования автомобиля доброй воли

Люди жертвуют автомобили в пользу Goodwill по разным причинам, таким как сломанная цепь привода ГРМ или пробитая прокладка головки блока цилиндров. Еще одна распространенная причина сдать автомобиль в дар Goodwill — плохая коробка передач.

Коробка передач — это механизм в транспортном средстве, облегчающий переключение передач. Существует 2 основных типа трансмиссий: механическая и автоматическая. Основное различие между ними заключается в том, что механической коробкой передач управляет водитель, тогда как автоматическая коробка передач выбирает передачи автоматически.

  • Механическая коробка передач: Автомобили с механической коробкой передач, также иногда называемые 4- или 5-ступенчатыми, обычно считаются более сложными в управлении, чем автомобили с автоматической коробкой передач.Причина этого в том, что оператору автомобиля с механической коробкой передач необходимо вручную переключать передачи с помощью сцепления и рычага переключения передач. Тем не менее, механическая коробка передач может сэкономить вам деньги в долгосрочной перспективе, потому что она снижает расход топлива и обходится дешевле в ремонте. Как правило, сцепление подлежит замене.
  • Автоматическая коробка передач: Транспортными средствами с автоматической коробкой передач легче управлять, поскольку водителю не нужно беспокоиться о выборе правильной передачи или переключении передач вручную. Вместо этого в двигатель встроена часть, которая автоматически выбирает соответствующие передачи. Иметь автоматическую коробку передач очень удобно; однако, когда он ломается, ремонтировать его очень дорого. Средняя стоимость ремонта или замены неисправной трансмиссии колеблется от 1800 до 3500 долларов. Никакая трансмиссия не вечна, но обычно она длится намного больше 100 000 миль. Поэтому, как только трансмиссия автомобиля выходит из строя, большинство людей не хотят платить за дорогостоящий ремонт такого старого автомобиля.

Ваша передача вышла из строя? Позвоните нам по телефону 866-233-8586, чтобы передать свой автомобиль в дар Goodwill, и мы будем рады бесплатно отбуксировать его к вам. Кроме того, если вы сделаете пожертвование в пользу доброй воли, мы предоставим вам всю документацию, необходимую для отличного налогового вычета.

Подарите мой автомобиль сейчас

Ручная или автоматическая: что лучше?

Существенная разница между ними заключается в том, что механическая коробка передач дает водителю больше контроля. Напротив, автоматическая коробка передач обеспечивает больше удобства и легкости. В этом есть нечто большее, поэтому стоит заглянуть немного глубже.

Плюсы и минусы механической коробки передач

Так в чем же польза от вождения автомобиля с механической коробкой передач? Многие водители, предпочитающие его, скажут вам, что им просто веселее управлять автомобилем и у вас больше контроля над передачами. Хотя в целом это может быть правдой, но при интенсивном движении с частыми остановками механическая коробка передач может стать настоящей неприятностью.Машины с механической коробкой тоже едут быстрее автомата. Конечно, это может быть весело, но также может привести к большему количеству билетов и несчастных случаев.

Механические коробки передач также намного проще, чем автоматические, и поэтому их ремонт дешевле.

Но легко исправить не значит легко научиться. Одним из недостатков вождения с ручным управлением является кривая обучения. Новые водители, обучающиеся по мануалу, подвержены зависаниям и откатам, что может быть опасно. Новым водителям не нужно беспокоиться о таких случаях при вождении на автомате.

Другим преимуществом вождения с механической коробкой передач по сравнению с автоматической может быть экономия топлива. Автомобили с механической коробкой передач традиционно расходуют намного больше бензина, чем автоматы. Однако это не всегда верно в наши дни. Большинство автомобилей с автоматической коробкой передач, построенных с 2018 года и позже, имеют такой же (или даже больший) пробег, чем автомобили той же модели с механической коробкой передач.

Мифы о механических коробках передач

Есть еще два мифа, на которые стоит обратить внимание. Во-первых, автомобили с механической коробкой передач дешевле. Это могло быть правдой в прошлом, но это не так в наши дни.С одной стороны, автомобили с механической коробкой передач найти намного сложнее. Если вы полны решимости найти руководство по конкретной марке и модели, вы можете заплатить больше.

Еще один миф о безопасности. Долгое время считалось, что автомобили с механической коробкой передач меньше угоняют. Однако реальных данных, подтверждающих это утверждение, нет. Логика этого заключается в том, что, поскольку меньше людей могут водить машину с механической коробкой передач, меньше людей смогут уехать на вашей машине.

Реально предположим, что угонщик намерен угнать вашу машину.В таком случае они, вероятно, возьмут его вне зависимости от передачи.

Должен ли я выбрать автомобиль с механической или автоматической коробкой передач?

Когда дело доходит до механической коробки передач или автоматической коробки передач, все сводится к тому, что предпочитает водитель. Автомобили с механической коробкой передач дают водителю больше контроля, их легче и дешевле ремонтировать, и, как правило, они имеют больший пробег.

Автоматика проще в освоении, безопаснее в вождении, намного доступнее, а новые модели расходуют столько же бензина, как и механика.Так что, если вы живете в городе с интенсивным движением, возможно, автомат будет удобнее. Если вы будете ездить на большие расстояния и быстро ехать по межштатной автомагистрали, возможно, вам больше подойдет руководство по эксплуатации. В конце концов, все сводится к тому, что вам больше нравится.

Еще один отличный выбор — застраховать свой автомобиль в агентствах США. Вы можете сэкономить до 798 долларов США*, перейдя сегодня. Получите бесплатное предложение по страхованию автомобиля в Луизиане онлайн, по телефону или в одном из наших ближайших к вам офисов.

* На основе исследования клиентов USAgencies, проведенного во втором квартале 2020 года, которые сообщили об экономии при переходе. Посмотреть полную информацию

Сколько служит автоматическая коробка передач?

Замена коробки передач, автоматической или ручной, является одним из самых дорогостоящих ремонтов, который может потребоваться автовладельцу. Трансмиссия передает мощность от двигателя к колесам для движения автомобиля в нужном направлении. Автоматические коробки передач предназначены для упрощения вождения за счет более сложной конструкции.Автоматические коробки передач включают в себя сложную схему и сложные электронные функции. Это оставляет больше места для сбоев и точек отказа по сравнению с более простой механической коробкой передач, но простота может спасти жизнь в сегодняшней загруженности.

Как долго служит автоматическая коробка передач?

Время и пробег различаются у разных водителей и от того, как они используют или злоупотребляют своими коробками передач. Тем не менее, типичные автоматические коробки передач служат от 150 000 до 200 000 миль или примерно 7 лет.Случаи существуют в обеих крайностях; Чрезвычайная долговечность и ранний выход из строя.

Многие автовладельцы непреднамеренно игнорируют состояние своей трансмиссии, пока не становится слишком поздно. Вот 5 способов максимально продлить срок службы вашей автоматической коробки передач:

1. Регулярно обслуживайте коробку передач

Либо самостоятельно, если у вас есть опыт обслуживания автомобилей, либо наняв механика, замените масло и фильтр в трансмиссии. Как и при замене масла, точные интервалы обслуживания см. в спецификациях производителя.Как правило, меняйте масло и фильтр каждые 20 000–30 000 миль пробега или каждые 18 месяцев. Новые автомобили также захотят, чтобы их автоматическая коробка передач очищалась от отложений и мусора каждые 40 000–50 000 миль или каждые 2 года.

2. Регулярно проверяйте трансмиссионную жидкость

Трансмиссионная жидкость предназначена для отвода тепла от внутренних компонентов трансмиссии и отвода его от движущихся частей. Низкий уровень жидкости может привести к перегреву коробки передач и необратимому повреждению.В зависимости от того, сколько вы ездите, автоматическую коробку передач следует проверять каждые 2–4 недели при работающем двигателе.

3. Используйте синтетическую трансмиссионную жидкость

Перед переключением вы должны использовать тип трансмиссионной жидкости, рекомендованный вашим руководством по эксплуатации. Однако тепло в конечном итоге разрушает органические соединения в обычной жидкости для автоматических трансмиссий и делает ее менее эффективной. Более термостойкая синтетическая жидкость со временем принесет пользу вашей стареющей автоматической коробке передач.Это особенно полезно для тех, кто часто ездит с большими грузами, в пробках или в горах.

4. Приобретите охладитель коробки передач

Тепло — враг трансмиссии. Повреждение со временем накапливается из-за длительного воздействия тепла на уплотнения, металлические поверхности и электронные детали. Всякий раз, когда температура в трансмиссии превышает 200 градусов, каждые 20 градусов уменьшают срок службы наполовину. Охладитель трансмиссии может значительно снизить рабочую температуру и увеличить время износа более чем в два раза.

5. Практика правильного вождения

Рациональные приемы вождения могут увеличить срок службы вашей автоматической коробки передач. Имейте в виду следующие 3 практики:

  1. Избегайте агрессивного вождения. Агрессивное вождение из остановленного положения может увеличить нагрев, равно как и постоянное ускорение и замедление. Более спокойное вождение может снизить нагрузку на коробку передач и на вас самих.

  2. Не садитесь за руль, пока двигатель и трансмиссия не прогреются. В холодную погоду дайте автомобилю поработать на холостом ходу, пока обороты двигателя не снизятся, прежде чем включать передачу. Трансмиссионная жидкость становится более густой в холодном состоянии и не так эффективно перемещается снизу вверх. Дайте ему нагреться, чтобы лучше выполнять свою работу по предотвращению повреждений от трения.

  3. Не переключайте передачи во время движения автомобиля. В автоматических коробках передач по-прежнему используется переключение между задним ходом и движением вперед. Хотя может возникнуть соблазн выехать с парковочного места или сделать быстрый поворот на три точки, дайте автомобилю полностью остановиться перед переключением передач, чтобы не повредить внутренние шестерни.

Коробки передач рассчитаны на определенный уровень теплового воздействия. Соблюдение преднамеренных правил вождения может помочь продлить срок службы вашей трансмиссии. Обязательно найдите квалифицированного механика для диагностики любых предполагаемых проблем с автоматической коробкой передач, особенно того, кто хорошо разбирается в конкретных потребностях вашей модели автомобиля. Правильный механик по ремонту трансмиссии может сэкономить вам время и деньги в долгосрочной перспективе.

Трансмиссии — Добро пожаловать в Golden Triangle Auto Care

Что такое передача?

Если вы послушаете любую рекламу грузовиков, вы много услышите о крутящем моменте и тяговой мощности.Автомобильные рекламные ролики посвящены скорости и ускорению коробки передач. Примерно в то время, когда упоминаются «передаточные числа», люди говорят: «О, нет! Математика!» и вообще перестать обращать внимание.

Тот факт, что проектирование и создание трансмиссии является подвигом инженерного гения, не означает, что необходимо понимать, что он делает.

Что делает передача?

Коробка передач — это одна из частей вашего автомобиля, которая непосредственно отвечает за его движение.В вашем автомобиле очень мало элементов оборудования, более ответственных за создание движущегося автомобиля. Чтобы объяснить это максимально просто, трансмиссия передает мощность от вашего двигателя к колесам.

Как работает коробка передач?

Коробка передач может работать только при работающем двигателе, потому что двигатель — это то, что в первую очередь приводит в действие трансмиссию. Двигатель вырабатывает направленную (вверх и вниз) энергию, которая преобразуется во вращательную (поворотную) энергию из-за расположения нескольких частей двигателя.Это вращательное движение, которое производит двигатель, передается через ряд шестерен через вал. Количество передач зависит от вашей личной трансмиссии. Когда вы переключаете передачи на своем автомобиле, вы активируете некоторые шестерни на валу, которые позволяют вашему автомобилю двигаться быстрее или сильнее, в зависимости от передаточного числа.

Что такое передаточное число?

Передаточное отношение — это просто размер шестерен, вращающихся друг против друга. Если у вас есть очень маленькая шестерня, которая вращается вместе с шестерней, которая в два раза больше, меньшему из них придется вращаться чаще, чем большему.На самом деле, она будет вращаться в два раза чаще, чем большая шестерня, а это означает, что передаточное число для пары будет два к одному.

Что делает передаточное число?

В зависимости от того, на какой передаче вы находитесь, шестерни, которые вращаются вместе, будут иметь разные размеры, которые составляют разные передаточные числа. Различные передаточные числа означают, что для вашего автомобиля создается разный тип мощности. Когда вы находитесь на более низкой передаче, ваш автомобиль выдает больше мощности, но имеет очень низкую максимальную скорость.Напротив, когда ваш автомобиль находится на более высокой передаче, он едет быстрее, но не может хорошо толкать или тянуть.

Эта идея имеет смысл, если вы планируете кататься на велосипеде. Когда вы начинаете кататься на велосипеде, вы должны сильно качать ноги, чтобы двигаться, что очень медленно, но чтобы двигаться быстро, вам просто нужно вращать ногами быстрее, но с меньшим усилием.

Хотя это был очень упрощенный обзор того, как работает трансмиссия вашего автомобиля, мы надеемся, что помогли вам немного больше понять, что она делает.Для получения дополнительной информации о трансмиссии вашего автомобиля или для обслуживания трансмиссии посетите сайт Golden Triangle Auto Care. Мы находимся на углу West 11 th Avenue и Speer Boulevard.

Что такое трансмиссия в автомобиле? Типы и работа

Что такое трансмиссия в автомобиле?

Автомобильная трансмиссия — это коробка передач транспортного средства. Это примерно аналогично системе переключения передач и цепи, которую используют велосипеды.

Эти компоненты всегда монтируются непосредственно на двигатель, что позволяет прикрепленному ремню и системе передач эффективно преобразовывать мощность сгорания, генерируемую двигателем, в физический импульс.

Помните, как работает двигатель автомобиля:

  • Топливо (бензин) воспламеняется в камере сгорания двигателя вашего автомобиля.
  • Когда топливо воспламеняется, расширяющийся газ и тепло от миниатюрного взрыва толкают поршни в цилиндры вашего двигателя.
  • Когда поршни толкаются, они двигаются вверх и вниз, вращая коленчатый вал вашего двигателя.
  • Затем коленчатый вал вращает ведущие колеса вашего автомобиля. Этот механизм преобразует энергию взрыва в механическую энергию.

Итак, где передача играет роль ? Без трансмиссии взрывная мощность двигателя внутреннего сгорания типичного автомобиля была бы просто слишком высока для запуска или остановки автомобиля или когда вам нужно ехать относительно медленно.

Типичная автомобильная трансмиссия состоит из пяти-шести наборов шестерен и ряда зубчатых передач (в основном ремней или цепей, охватывающих две или более шестерни снаружи), которые позволяют водителю контролировать, сколько мощности передается на автомобиль без изменения скорости работы двигателя.

Иными словами, автомобильная трансмиссия помогает вашему двигателю вращаться с нужной скоростью без превышения или понижения скорости для ваших нужд. Это также гарантирует, что ваши колеса получают нужное количество мощности. Без трансмиссии любой автомобиль было бы трудно завести и остановить, и он был бы совершенно ненадежен.

Коробка передач переключает передачи в зависимости от скорости автомобиля и от того, насколько сильно вы нажимаете на педаль автомобиля, чтобы обороты двигателя или «обороты в минуту» оставались достаточно низкими.

Схема трансмиссии

Схема трансмиссии

Что делает трансмиссия?

Автомобильная трансмиссия является одним из важнейших узлов транспортного средства. Это то, что передает мощность от двигателя к колесам.

Существуют различные автомобильные трансмиссии. Некоторые из них являются автоматическими, в то время как ручные коробки передач в автомобилях с ручным переключением передач требуют от водителя дополнительных действий для эффективной работы автомобиля. Где находится коробка передач в автомобиле? Как правило, трансмиссия устанавливается на шасси автомобиля спереди.

Если вам интересно, как работает трансмиссия, процесс зависит от типа трансмиссии. Каким бы ни был тип трансмиссии, ответ на вопрос, что делает трансмиссия, заключается в том, чтобы позволить передаточному числу между ведущими колесами и двигателем регулироваться при замедлении и ускорении автомобиля.

Когда транспортное средство останавливается, трансмиссия отключает двигатель от ведущих колес, чтобы двигатель мог работать на холостом ходу, когда колеса не движутся. Трансмиссии также обеспечивают быстрое ускорение с места и позволяют двигателю работать медленнее, чтобы уменьшить износ, когда автомобиль движется с постоянной скоростью.

Как работает коробка передач?

Трансмиссия работает путем передачи мощности, поступающей от двигателя, на колеса по карданному валу и оси, что позволяет управлять автомобилем. Все это достигается за счет использования передач и передаточных чисел, которые водитель выбирает автоматически или вручную.

Независимо от того, механическая или автоматическая коробка передач у вашего автомобиля, все автомобильные коробки передач работают практически одинаково. Единственная разница заключается в том, должен ли водитель вручную выжимать сцепление, чтобы отключить двигатель и трансмиссию и перевести автомобиль на новый уровень передачи.

  • Рычаг переключения передач выбирает и перемещает шестерни для соединения друг с другом. Водитель управляет рычагом переключения передач с помощью рычага сцепления/педали (в ручном режиме). В противном случае это выполняется автоматически.
  • При включении рычаг сцепления или переключения передач перемещает пластины «воротника» (также называемые дисками сцепления) на место для соединения с более крупными шестернями, которые сами связаны с дифференциалом вашего автомобиля.
  • При перемещении рычага переключения передач разные передачи могут включаться в разное время.Это изменяет наборы шестерен, которые вращаются, и соотношение мощности, передаваемой от двигателя к колесам.

Вы когда-нибудь задумывались, почему двигатель вашего автомобиля может издавать ужасный звук, если вы неправильно выжимаете сцепление? Дело не в том, что зубья шестерни не совпадают, как это принято считать.

В современных трансмиссиях зубья шестерен постоянно находятся в полном зацеплении, даже те шестерни, которые технически не задействованы (состояние, называемое «свободным ходом»).

Вместо этого этот ужасный скрежещущий звук возникает, когда «собачьи зубья» пластины буртика (соединительные выемки) не совпадают с правильными отверстиями в боковой части шестерни трансмиссии.

Как работает механическая коробка передач?

При использовании механической коробки передач водитель должен выбрать соответствующую передачу и включить или выключить сцепление. В трансмиссии используется маховик, нажимной диск и сцепление для включения и отключения двигателя от трансмиссии.

Маховик и нажимной диск соединены с двигателем. Сцепление зажато между ними и соединено шлицами с первичным валом коробки передач. Термин «вжать сцепление» означает отпустить нажимной диск, который отключает сцепление от двигателя.Каждый раз, когда вы включаете передачу, вы должны сначала выжать сцепление.

Как работает автоматическая коробка передач?

Наиболее распространенный тип автоматической коробки передач использует гидравлическую энергию для переключения передач. Гидротрансформатор соединяет двигатель с коробкой передач и использует жидкость под давлением для передачи мощности на шестерни. Этот аппарат заменяет ручную фрикционную муфту и позволяет автомобилю полностью останавливаться без остановки.

Основное различие между автоматической коробкой передач и механической коробкой передач заключается в том, что в случае автоматической коробки передач процесс, приводящий в действие механическую коробку передач, происходит внутри самой коробки передач.Автоматические коробки передач обычно не используют сцепления. Вместо этого автоматическая коробка передач полагается на гидротрансформатор для переключения передач.

Типы трансмиссий

Автомобили постоянно развиваются, совершенствуются и становятся более эффективными. Это касается и трансмиссии.

Существует четыре типа коробок передач:

  • Механическая коробка передач.
  • Автоматическая коробка передач.
  • Бесступенчатая коробка передач (CVT)
  • Полуавтоматическая коробка передач и коробка передач с двойным сцеплением.

1. Механические коробки передач

Механическая коробка передач является оригинальным типом коробки передач. Ее также называют стандартной коробкой передач, но есть большая вероятность, что вы знаете ее как рычаг переключения передач. В этом типе трансмиссии водитель использует сцепление для управления передачей крутящего момента от двигателя к трансмиссии, при необходимости вручную переключая передачи.

Механические трансмиссии являются простейшим типом трансмиссии и часто служат дольше, чем другие типы, проще говоря, меньше вероятность того, что что-то может выйти из строя.Единственным серьезным недостатком механической коробки передач является кривая обучения; эти типы транспортных средств требуют большей концентрации и маневрирования, чем другие трансмиссии.

ДОПОЛНИТЕЛЬНО: Что такое механическая коробка передач?

2. Автоматические коробки передач

Да, механические коробки передач проще механически, но с той оговоркой, что ими сложнее управлять. Если у водителя нет времени на дополнительную работу, связанную с переключением передач, то он лучше всего подходит для управления автомобилем с автоматической коробкой передач.

Коробка передач этого типа автоматически переключает передачи при движении автомобиля, позволяя водителю больше сосредоточиться на дороге, а не на переключении сцепления. Как только автомобиль находится в движении, его компьютер берет на себя управление коробкой передач, переключая передачи по мере необходимости, в то время как автомобиль ускоряется и замедляется.

Вы, наверное, слышали, как звук вашего двигателя становится выше, но затем звук стихает, когда вы продолжаете ускоряться; это ваша машина переходит с более низкой на более высокую передачу. Большинство автоматических коробок передач имеют от пяти до десяти передач, и чем больше передач у вашей коробки передач, тем лучше она будет работать на разных скоростях.

Коробка передач с большим количеством передач означает, что автомобиль имеет более широкий диапазон скоростей, в которых он будет работать оптимально, и приведет к лучшей общей экономии топлива. Хотя автоматические коробки передач проще в использовании, они имеют более сложные детали и, следовательно, более подвержены отказам. А ремонт или замена АКПП может обойтись очень дорого.

ДОПОЛНИТЕЛЬНО: Что такое автоматическая коробка передач?

3. Бесступенчатая трансмиссия (бесступенчатая трансмиссия)

Чем больше передач имеет трансмиссия, тем лучше она будет работать в широком диапазоне скоростей.Но каков предел, когда дело доходит до количества передач, которые может иметь трансмиссия? Благодаря бесступенчатой ​​вариаторной трансмиссии (CVT) количество передач может быть непрерывным или неограниченным.

Она также известна как бесступенчатая трансмиссия, и, в отличие от других типов, трансмиссия CVT не использует зубчатые колеса как средство для создания различных скоростей, а вместо этого полагается на конструкцию с ременным приводом из двух резиновых или металлических шкивов.

Два шкива работают синхронно, имитируя эффект, возникающий при включении шестерен разного диаметра.Способность шкивов увеличивать и уменьшать свой эффективный диаметр позволяет трансмиссии CVT плавно перемещаться по неограниченному диапазону эффективных передач.

Вариаторная трансмиссия не новая; он существует уже несколько десятилетий, и в середине 2000-х годов его популярность среди японских и европейских производителей росла. Если вы ищете автомобиль с трансмиссией CVT, вам нужно провести некоторое исследование.

Тип трансмиссии большинства новых автомобилей указывается на наклейке на стекле. Если вы покупаете подержанный автомобиль, некоторые онлайн-исследования помогут определить тип трансмиссии, установленной на определенной марке и модели.

Хотя трансмиссии CVT предлагают безграничный диапазон передач и превосходную экономию топлива, у них есть свои ограничения. Этот тип трансмиссии не подходит для бездорожья из-за его ограниченной способности управлять крутящим моментом. Еще одним недостатком является то, что вариаторные трансмиссии не могут обеспечить торможение двигателем.

Из-за своей сложности эти трансмиссии обычно требуют большего обслуживания, а ремонт может быть дорогостоящим. Со временем ремни могут выйти из строя из-за чрезмерного износа и растяжения.Когда вы ищете мастерскую для работы с вашей трансмиссией, обязательно проверьте, могут ли они работать с трансмиссиями CVT — обращение к дилеру также является хорошим вариантом, хотя это будет дорого.

ПОДРОБНЕЕ: Что такое бесступенчатая трансмиссия?

4. Полуавтоматическая коробка передач и коробка передач с двойным сцеплением

Думайте об этом как о гибриде между полностью автоматической и механической коробкой передач. Полуавтоматическая коробка передач использует механическую схему, аналогичную обычной трансмиссии, но использует систему пневматики и приводов для переключения передач.

В трансмиссии с двойным сцеплением (DCT) предусмотрены отдельные муфты как для нечетной, так и для четной передачи, что обеспечивает невероятно быстрое переключение передач. Эти коробки передач обычно могут работать в полностью автоматическом режиме или переключаться вручную с помощью лепестков на рулевом колесе.

Полуавтоматическая трансмиссия и трансмиссия DCT предлагают передовые характеристики с молниеносным переключением передач, с которыми чисто механическая коробка передач просто не может сравниться. В настоящее время эти коробки передач в основном используются на гоночных и спортивных автомобилях высокого класса и поэтому довольно дороги.Этот недостаток усугубляется их крайней сложностью, что приводит к более частым и дорогостоящим ремонтам.

Часто задаваемые вопросы

Что такое трансмиссия в автомобиле?

Автомобильная трансмиссия является одним из важнейших узлов транспортного средства. Это то, что передает мощность от двигателя к колесам. Когда автомобиль останавливается, трансмиссия отключает двигатель от ведущих колес, чтобы двигатель мог работать на холостом ходу, когда колеса не движутся.

Как работает коробка передач?

Другими словами, трансмиссия работает, передавая мощность, поступающую от двигателя, на колеса по карданному валу и оси, что позволяет вам управлять автомобилем.Все это достигается за счет использования передач и передаточных чисел, которые водитель выбирает автоматически или вручную.

Какие существуют типы передачи?

Используются три типа трансмиссий — механическая, автоматическая и бесступенчатая трансмиссия, каждая из которых ориентирована на определенные потребности и стиль вождения.

Как работает автоматическая коробка передач?

Наиболее распространенный тип автоматической коробки передач использует гидравлическую энергию для переключения передач. Гидротрансформатор соединяет двигатель с коробкой передач и использует жидкость под давлением для передачи мощности на шестерни.

Добавить комментарий

Ваш адрес email не будет опубликован.
