Содержание

Как выбрать бетононасос для аренды?

Выбор бетононасоса — довольно сложная процедура, содержащая множество подводных рифов, на которые могут наткнуться неопытные покупатели.

Разберем и проанализируем некоторые аспекты и критерии выбора этого незаменимого помощника, который непременно поможет вам в нелегкой работе в строительной сфере.

Начнем с самого простого. Так вот, если вам не нужен бетононасос в качестве постоянного «ударника» на стройке, то покупать эту вещь, конечно, просто незачем. В конце концов, этот бизнес по строительству монстров стоит больших денег. Самый простой выход из этой ситуации — конечно же аренда. Сегодня вы можете нанять специалиста, знающего свое устройство как свои пять пальцев. Ведь работа с любой техникой этого уровня имеет ряд тонкостей, и наиболее успешно управлять процессом может только настоящий мастер своего дела. Не забывайте, что на ваши плечи ляжет не очень приятное бремя расходования денег, поэтому потратите больше времени и немного нервов, но ознакомьтесь с ценовой политикой, списком дополнительных затрат и различными типами условий, которые вам придется выполнять в случай аренды.

Теперь давайте посмотрим на проблему выбора поставщика и на то, что должно нас двигать в этой непростой задаче.

Расстояние, на которое бетон переместится в будущем. Эти данные имеют ключевое значение не только для автомобильных бетононасосов, где размер стрелы строго ограничен. Это также стоит учитывать при работе со стационарными устройствами, ведь оптимальная мощность насоса будет зависеть от количества счетчиков. При нехватке мощности бетон просто невозможно перекачать на необходимую площадь. Помимо вышеперечисленного, вам понадобится бетонный трубопровод оптимальной длины.

Теперь перейдем к теме общего объема работ с бетоном. Если объем работ не превышает отметку в 1500 м3, в этом случае вам понадобится насос, который будет подавать 10 м3 в час. При показателе 4000 м3 вам понадобится агрегат на 20 м3 / ч. Для оптимальной работы с 10 000 м3 вам потребуется от 40 м3 / ч. В этом случае важно просчитать все выгоды: чем выше мощность бетононасоса, тем больше денег вы отдадите за аренду.

Если вы арендуете бетононасос, стоит обратить внимание на тип двигателя. Если вам предлагается выбрать между дизельным двигателем и электродвигателем, то достаточно просто рассчитать соответствующий источник энергии с таким условием, чтобы снизить затраты на эксплуатацию насоса до минимума.

Привод бывает двух типов: гидравлический и механический. Механизм этих агрегатов устроен так, что гидропривод дает большую мощность, чем механический аналог. Проще говоря, наличие в бетононасосе гидронасоса увеличивает производительность, поэтому аренда такого агрегата для вас более выгодна.

С сроком службы этих устройств все элементарно. Старый и потрепанный насос с годами эксплуатации будет выходить из строя гораздо чаще. Это, конечно же, принесет неудобства и дополнительные траты, что будет невыгодно вашей нервной системе и кошельку.

Подведем итоги: При выборе в аренду бетононасоса в Москве и МО главным образом смотрите на расстояние от бетононаса до места заливки, мощность двигателя, срок службы техники.

У нас вы всегда можете сделать заказ бетононасоса необходимой вам мощности и для любого вида строительства! Свяжитесь с нашими специалистами по телефонам +7 495 64 22 123 или +7 925 94 27 123.





Выбор бетононасоса — довольно сложная процедура, содержащая множество подводных рифов, на которые могут наткнуться неопытные…

Предлагаем разобраться что такое пусковая смесь и для чего она нужна. В современном строительстве мастерам…

Чтобы не повредить конструкцию постройки, необходимо постоянно заливать строительную площадку бетоном. Обычные бетононасосы доступны с горизонтальным…

Что такое автобетононасос — ТРАК-БЕТОН

Автобетононасос – техника, без которой не обходится ни один серьезный современный строительный объект, на котором применяются технологии монолитного возведения зданий и сооружений. Основное преимущество современных автобетононасосов перед бетононасосами стационарного типа заключается в мобильности и необходимом уровне подвижности на строительном производстве. У застройщиков отпадает потребность в демонтаже бетоновода, перемещении распределительных стрел, привлечении транспорта для перемещения бетононасосной установки и комплектующих, и соответственно, очередной сборки на новом месте.

Говоря об отличиях, стоит все же разобраться в том, что такое автобетононасос. Автобетононасос – это вид спецтехники, который предназначен для подачи бетонной смеси в горизонтальной и вертикальной плоскости на расстояния от 10 до 65 метров, с сохранением мобильных качеств грузового транспорта при перемещении по строительному объекту. Автобетононасос представляет собой совокупность агрегатов, а именно: поршневого бетонного насоса с гидравлическим приводом, приемного бункера, поворотной распределительной стрелы с бетоноводом, гидравлических опор (аутригеров) смонтированных на базе шасси грузового автобиля.

Как устроен автобетононасос.

Более подробно о каждом из компонентнов:

1. Бетонные насосы по принципу действия распределяются на два типа: роторные и поршневые.

Так как поршневые бетонные насосы являются более мощными, надежными и позволяют работать с низкими марками бетона они вытеснили роторные бетонные насосы, которые в последнее время сняты с производства.
Бетононасос состоит из пары цилиндров, осуществляющих транспортировку бетона, поршни которых приводятся в движение индивидуальными гидроцилиндрами в противоположных направлениях. Таким образом, одновременно осуществляется такт всасывания бетонной смеси из приемного бункера ОДНИМ цилиндром, и такт подачи ее в бетоновод ВТОРЫМ. Такты работы поршней строго согласованы с работой шибера (клапана), который синхронно переключается на НАГНЕТАЮЩИЙ цилиндр, обеспечивая непрерывную подачу смеси в бетоновод одновременно открывая доступ в приемный бункер ВСАСЫВАЮЩЕМУ цилиндру.

В свою очередь шиберы автобетононасосов бывают трех типов:

S-шиберы (сталь или чугун)

C-шиберы (сталь или чугун)

Рок-шиберы (чугун)

У перечисленных шиберов немного разная специализация С- и S- шиберы предназначены для прокачки стандартных марок бетона, когда рок-шибер предназначен для прокачки “грубых” смесей с крупной фракцией, которая забивает S- / C-шибер.

В плане эксплуатационных качеств по типам шиберов, расстановка следующая:

S-шиберы – лидируют по надежности;
С-шиберы – наиболее просты в эксплуатации и обслуживании;
рок-шиберы – более экономичны в части расходов на эксплуатацию.

Эффективность работы автобетононасоса в наибольшей степени зависит не от типа используемого шибера, а плотности мест соединения, которые должны быть надежно изолированы. Не плотно прилегающие или изношенные уплотнительные кольца со временем начнут пропускать воду и воздух, что может привести к отложениям засохшего бетона на стенках шибера.

Производительность современных поршневых двухцилиндровых бетононасосов варьируется в пределах от 80 до 180 кубических метров в час.

2. Гидравлическая система.

Стабильная работа бетононасоса и распределительной стрелы зависит от надежности гидравлической системы. Как правило, гидравлическая система автобетононасоса включает в себя две системы: первая – для основных гидравлических поршней (гидроцилиндры распределительной стрелы и аутригеров), вторая – для попеременной работы бетонотранспортных поршней бетонного насоса.

Это обеспечивает стабильную работу этих компонентов по отдельности. В свою очередь работа гидросистемы построена на работе гидравлического насоса, путем передачи мощности двигателя шасси, на котором установлен бетононасос, через PTO (коробка отбора мощности) к гидравлическому насосу.

3. Приемный бункер.

Приемный бункер автобетононасоса представляет собой резервуар (как правило объемом около 0,6 куб.м.) совмещенный с бетонным насосом, в который осуществляется выгрузка бетонной смеси и ее забор рабочими цилиндрами. Так же бункер оснащен миксером для смешивания бетонного раствора и защитной решеткой. В качестве дополнительной опции на защитную решетку бункера, устанавливается эксцентриковый вибратор для облегчения просеивания бетонной смеси.

4. Распределительная стрела автобетононасоса.

Распределительная стрела автобетононасоса – является основным механизмом, от которого зависит рабочий дипазон подачи бетонной смеси. Распределительная стрела крепится к раме автобетононасоса на поворотной колонне и состоит из нескольких шарнирно-сочлененных секций. Количество и длина секций зависит от рабочего диапазона высоты и дальности подачи смеси той или иной модели автобетононасоса, а так же схемы раскладывания секций стрелы, об этом речь пойдет несколько позже. Подъем стрелы и раскладывание секций происходит при помощи гидроцилиндров двустороннего действия а опорно-поворотное устройство позволяет осуществлять подачу бетона в радиусе 360º от бетононасоса. Бетоновод крепится к распределительной стреле автобетононасоса специальными кронштейнами, позволяющими производить оперативную замену изношенных секций бетоновода и заканчивается гибким распределительным шлангом длинной от 3-х до 7-ми метров.

Как уже было сказано ранее, существует три схемы раскладывания секций стрелы:

R-образная
Z-образная
RZ -образная.

Facebook

Twitter

Вконтакте

Google+

Как устроен бетононасос | Артём Грызлов

Существует огромное количество моделей бетононасосов. Это обусловлено потребностью транспортировать смесь в жидком состоянии на 1,5 км и необходимостью точечно подавать раствор в границах стройплощадки. Конкретные модели данной техники настроены на применение в особых условиях и разрабатываются для повышения производительности с учетом обстоятельств.

Бетононасосы в зависимости от конструктивных параметров бывают передвижными и стационарными. Основой мобильной техники является шасси грузовика. Устройства оборудуются стрелой для распределения раствора длиной до 70 м. Благодаря такой стреле появляется возможность быстро менять направление подачи смеси. Чтобы упростить процедуру управления, конец стрелы оборудован коротким шлангом.

Одна из разновидностей автомобильных бетононасосов – безстреловой или линейный бетононасос. Это устройство оборудовано дополнительными бетоноводами, заменяющими стрелу. Они позволяют изготовить бетонопровод необходимой конфигурации и длины. Мощность линейного автобетононасоса больше, чем у стрелового, поэтому он подает раствор на высоту около 120 м.

Существуют стационарные бетононасосы, у которых отсутствует стрела и которые не перемещаются своим ходом. Их доставляют на стройплощадку с применением транспортных средств. Перед запуском предварительно прокладывается бетоновод. Несмотря на это, стационарный бетононасос ценится за простоту конструкции, а также за невысокую стоимость аренды.

По конструкции насосной установки бетононасосы бывают роторными и поршневыми. Роторные устройства используют редко из-за их низкой производительности, если сравнивать с поршневыми. Именно высокие показатели давления поршневых бетононасосов делают их более востребованными. Скорость нагнетания жидкой смеси в таких установках достигает 180 м3/час.

В поршневых бетононасосах используется гидравлический либо механический привод. Преимущество отдается гидравлическому приводу, имеющему больший ход поршня по сравнению с кривошипно-шатунным механизмом. Снижение количества циклов работы повышает запас прочности и становится причиной повышения давления, поэтому устройство с гидравлическим приводом служит дольше.

© ООО «ГК БТС» больше статей на сайте btspro. ru

Мини бетононасос

На строительных площадках в процессе возведения любых новых объектов применяется множество разновидностей спецтехники. Нередко тут требуется мини бетононасос для перекачки товарного бетона. Этот строительный материал является основным при монолитном строительстве. Компактные, мобильные варианты техники используются на небольших частных строительных площадках. Их можно арендовать при заказе товарного бетона непосредственно от производителя. Такие услуги предоставляются компанией «БетонБаза».

Основные отличия мини бетононасоса

Современный мини бетононасос обладает небольшой мощностью. Это – главная его отличительная особенность. В остальном он работает так же, как и масштабные стационарные насосы, прекрасно справляясь с поставленными задачами. Стоимость аренды такого компактного оборудования, естественно, на порядок ниже. Зачем переплачивать за использование более мощной техники, если можно обойтись мини насосом? Экономия личных средств при этом внушительная.

Некоторые потенциальные заказчики задаются вопросом, как можно арендовать технику, если они не умеют ею пользоваться. По этому поводу переживать точно не стоит, ведь в большинстве случаев управляет оборудованием представитель компании «БетонБаза». Чтобы узнать, во сколько обойдется подобная услуга, стоит воспользоваться онлайн формой заказа на сайте компании. Специалисты выполнят расчеты по указанным вами данным, чтобы огласить окончательную цену.

Теоретически обойтись без бетононасоса на строительной площадке можно. При этом вы якобы экономите на услугах аренды. Но выгрузку готовой строительной смеси при этом придется осуществлять вручную. Во-первых, это тяжело физически. Во-вторых, подобные процессы занимают много времени. В итоге окажется, что вы не только ничего не сэкономите, а даже потратите намного больше денежных средств, чем при заказе бетононасоса. Прогрессивное оборудование быстро, эффективно справляется с поставленными перед ним задачами. Стоимость его аренды не столь значительно, выгоды вы получаете внушительные.

Алгоритм сотрудничества с компанией «БетонБаза»

Чтобы заказать товарный бетон и мини бетононасос, следует созвониться с представителем компании «БетонБаза». Он предложит оптимальные варианты сотрудничества. Вместе вы определите дату доставки и заливки бетона. Сделав свой первый заказ, вы убедитесь в целесообразности таких услуг.

Звоните и заказывайте бетон с доставкой за 24 часа от компании БетонБаза по телефонам +7 (495) 278-08-25 или +7 (958) 761-96-45

Отзывы бетонбаза (фото наших работ)

Раствор марки 150 , Объем 41 куб. д. Фрязино

Бетон марки 300, объем 92 куба. д. Кубинка

Бетон марка М350, 37 кубов. д. Черноголовка

Бетон марка М400. д. Мизиново, Щелковский район

Бетон марки 250, объем 23 куба. Одинцовский район

< > Смотреть все фото наших работ >>> Что такое автобетононасос Бетононасос для подачи бетона Бетононасос стационарный аренда цена Стационарный бетононасос в Москве Аренда бетононасоса стационарного путцмайстер Мобильный бетононасос Бетонирование автобетононасосом Аренда маленького бетононасоса Заливка фундамента бетононасосом Заказ автобетононасоса на базе камаз Спецтехника бетононасос

Инструмент современного строительства — бетононасос |

Более века назад железобетон начал вытеснять привычные дерево и кирпич со стройплощадок — с этим строительным материалом работать было проще, а главное быстрее.

В те времена еще не были так распространены домостроительные комбинаты и заводы ЖБИ, а архитекторы и строители, экспериментируя с монолитным бетоном, столкнулись с двумя проблемами — отсутствие качественной опалубки и средства подачи бетона на высоту здания. На сегодняшний день, нет проблем купить бетононасос в Днепропетровске и в других городах Украины.

Строительство или, что более верно, сборка зданий из готовых железобетонных плит казалось удачным решением — особенно эта технология строительства прижилась в СССР. Монолитное строительство ожило с полвека назад, когда появилось решение, как поднять жидкий бетон на высоту нескольких десятков метров непрерывным потоком — бетононасос, занявший место среди современного строительного оборудования

Их различают по типу (гидравлические и механические), по конструкции насоса (поршневые и безпоршневые), стационарные или на базе автомобиля.

Принцип работы поршневых бетононасосов — бетонная смесь всасывается из бункера, а вращательное движение поршня, на который переключается колено шибера, толкает ее в трубу бетоновода. Значительным преимуществом обладают агрегаты с гидравлическим (вакуумным) приводом — в их работе скорость подачи смеси практически неизменна, поскольку их поршень обладает большим ходом (1500-2500 мм, в то время как в кривошипно-шатунных — 300-400 мм), чем смесь перемещается по бетоновода равномерно и без скачков. Благодаря этому снижается сопротивление перемещения смеси в бетоновод, что позволяет использовать двигатели меньшей мощности, чем в конструкции бетононасосов с механическим кривошипно-шатунных приводом. Гидравлические бетононасосы способны транспортировать смесь бетона на большую высоту и дистанцию — по сравнению с механическим приводом гидравлический создает большее давление в бетоновод.

Бетононасосы с поршневым приводом подвержены износу поршней — из-за трения, вызванного микрочастицами бетонной смеси и цементного молочка, проникающих между стенками поршней и поршневого цилиндра. Износ бетононасосов с механическим приводом происходит быстрее, чем в гидравлических — меньший запас хода поршней заставляет их выполнить большее число циклов для достижения необходимого давления в бетоновод.

Бетононасосы с поршневым приводом

Прицепной, поршневой бетононасос Concrete Boy 350H

Двухцилиндровый поршневой бетононасос способен подавать бетон практически непрерывно — это обеспечивают попеременные такты закачки бетона в цилиндры. Одноцилиндровый бетононасос будет работать intermittently — подается им смесь бетона в бетоновод пульсирует от максимального до минимального давления, согласно движению поршня.

В гидравлических поршневых бетононасоса в качестве наполнителя используется вода или минеральное масло, в первом варианте достигается давление около 5 МПа, во втором — 10 МПа.

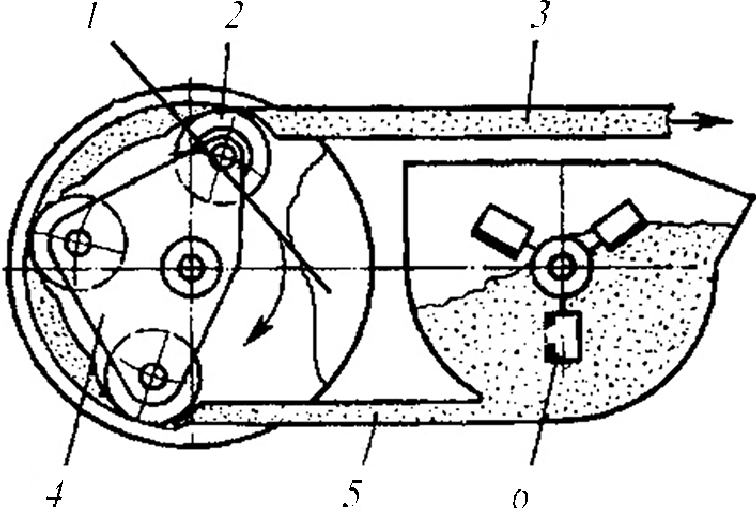

Роторный бетононасос (относится к безпоршневым) устроен так: корпус, внутри которого помещен ротор с закрепленными на нем толкающей-прижимными роликами, покрытыми по периметру резиной. В корпусе ротора обрезиненной отверстие, в котором расположен резиновый шланг армированный (D 125 мм) — при вращении ротора покрытые резиной ролики обжимают шланг, продвигая бетонную смесь по шлангу от приемного бункера в бетоновода. Конструкция роторного бетононасоса обеспечивает равномерную подачу бетона, в том числе жесткого, пробки в них быстро устраняются — переключением насоса на реверс. Однако производительность роторных бетононасосов, как правило, невелика. Они применяются при малых объемах работ — на участках, где подачи и укладки бетона серьезно препятствует частое армирования. Основной недостаток роторного бетононасоса любой производительности — быстрый износ шланга, повреждаемого заполнителем бетонной смеси (особенно щебнем).

Техника Koluman для бетонных работ — Автобетоносмеситель Koluman KCM10 и автобетононасос JUNJIN JXRZ 57-5.18HP – Основные средства

Предприятие «Колуман Рус», базирующаяся в Набережных Челнах дочерняя компания известного турецкого производителя прицепной и навесной техники Koluman Holding A.S., поставляет на российский рынок автобетоносмесители и автобетононасосы.

Автобетоноcмесители марки Koluman представлены моделью КСМ10. Как можно понять из ее наименования, это автобетоносмеситель с барабаном вместимостью 10 м3. Геометрический объем составляет 16,5 м3, при рекомендованном наполнении 60% будет как раз занято около 10 м3. Сам барабан и спираль выполнены из боросодержащей стали 30MnB5, обладающей высокой износостойкостью, прочностью, вязкостью и сопротивлением механическим нагрузкам. Горячекатаная сталь 30MnB5 хорошо поддается формованию, гибке, резке и сварке, то есть обладает комплексом свойств, как нельзя лучше подходящим для барабана автобетоносмесителя.

У автобетоносмесителя стандартная компоновка с задней загрузкой-разгрузкой. Основа конструкции – сварной надрамник, в передней части которого приварена опора редуктора барабана и в задней части стойка для опорных роликов барабана и загрузочно-разгрузочного устройства. Надрамник выполнен из специального коробчатого профиля из стали S355J2G (St52-3) и дополнительно усилен поперечинами.

Привод барабана гидростатический с закрытым контуром через планетарный редуктор Bonfiglioli Transmital 775S (Италия). Мощность для привода снимается с коробки передач шасси. Гидросистема включает регулируемый аксиально-поршневой насос Eaton (США) с рабочим объемом 89 cм3 с управлением подачи и направления, гидромотор Eaton с рабочим объемом также 89 cм3, маслобак с фильтром, рукава высокого и низкого давления, маслоохладитель AKG (Германия). Блок управления барабаном размещен слева на задней стойке.

Направляющий лоток снабжен простейшей гидросистемой, состоящей из гидроцилиндра и ручного насоса. В любом случае домкрат в работе легче винтового привода, как у многих конкурентов.

Лестница и площадка устроены на левой стороне. К площадке аккуратно проведен водопровод. Водяная система включает бак вместимостью 650 л, водяной насос с приводом от редуктора, стальные и резиновые трубопроводы.

Компания Koluman в основном использует шасси Mercedes-Benz. У автобетоносмесителя это Actros 3 4141B с колесной формулой 8х4 с 12-литровым V-образным двигателем мощностью 300 кВт (408 л.с.). Мощности достаточно для неторопливого движения в городском потоке с груженым барабаном. Полная масса автомобиля в 44 т распределяется по осям в таком порядке: 9000/ 9000 /13 000 /13 000 кг. Габаритные размеры автобетоно­смесителя – 9959х2506х3960 мм.

В 2015 г. компания начала монтаж автобетононасосов JUNJIN на шасси Mercedes-Benz на производственной площадке в Набережных Челнах. «Колуман Рус» обеспечивает гарантийное и сервисное обслуживание техники на всей территории России. Южнокорейский производитель бетононасосов JUNJIN был выбран по ряду причин – по соотношению цены и качества, по надежности и простоте в эксплуатации. В надстройке JUNJIN использован минимум электроники, производитель не запускает в серию не проверенные длительными испытаниями и реальной эксплуатацией решения. Кроме того, 80% компонентов надстройки Koluman изготавливает на собственном заводе в Турции с использованием стандартных компонентов от ведущих мировых поставщиков. Сама JUNJIN начала выпуск автобетононасосов в 1994 г.

Автобетононасос JUNJIN JXRZ 57-5.18HP с высотой подачи бетонной смеси 56,2 м – топ-модель линейки Koluman. Этот бетононасос создан для обслуживания крупных, высотных строительных объектов: его высота подачи 56,2 м, дальность подачи 51,2 м, максимальная подача 177 м3/ч, что требует бесперебойного обеспечения бетонной смесью с растворного узла, находящегося непосредственно на объекте, либо автобетоносмесителями, такими как Koluman KCM10.

Основа бетононасосоной установки – надрамник из мощных, высоких профилей, которые воспринимают значительные изгибающие нагрузки и вибрации от стрелы и бетононасоса. Стрела пятисекционная, Z-образного сложения, выполнена из высокопрочной стали Weldox 700, бетоновод из толстостенных износостойких труб стандартного диаметра 125 мм. Длина первой секции стрелы – 11,1 м, второй секции – 8,5 м, третьей – 9 м, четвертой – 11,6 м и пятой секции – 12 м. На конце последней секции закреплен 4-метровый резиновый рукав, с помощью которого и управляют распределением бетона. В горизонтальной плоскости стрела поворачивается на угол до 365°, в вертикальной плоскости – до 100°.

Насос с S-образным шибером постоянного сечения создан для работы с тяжелыми смесями и подачи на большую высоту. Два поршня с ходом 2100 мм по очереди подают раствор в бетоновод. S-образный шибер поочередно соединяет бетоновод с поршнями. Когда один поршень выполняет рабочий ход, второй втягивает раствор из приемного бункера вместимостью 800 л. Максимальное давление, создаваемое насосом, достигает 130 бар. Привод насоса гидравлический. Гидросистема с замкнутым контуром создает давление 350 бар. Мощность для гидронасоса Rexroth Hydromatik A20VL0190LRD отбирается от коробки передач шасси.

Устойчивость машины в рабочем положении обеспечивают гидравлические опоры. Шарниры опор установлены у основания стрелы, то есть там, где на раму бетононасоса приходятся максимальные нагрузки от массы самой стрелы, от ветра и от раскачивания стрелы, вызываемого циклической работой бетононасоса. В транспортном положении опоры сложены вдоль бортов, в рабочее положение их разворачивают по Х-образной схеме. Размах передних опор – 9,3 м, задних – 12,5 м. Бетононасос может работать на неполном рабочем контуре с ограничением высоты и вылета стрелы. В комплектацию входят проводной и беспроводной пульты дистанционного управления. Сегодня для такого вида техники, как автобетононасосы, это обязательные аксессуары.

Для обязательной промывки бетоноводов после смены на платформе предусмотрены бак вместимостью 800 л воды без подогрева и водяной насос, создающий давление в 20 бар. В комплект принадлежностей входят промывочные шары и конусы.

Автобетононасос также оснащен автоматической системой смазки, подающей консистентную смазку в узлы трения. Она не только значительно упрощает обслуживание – вместо шприцевания многочисленных и труднодоступных масленок нужно только регулярно пополнять специальной смазкой бачок, удобно расположенный на платформе.

Бетононасос смонтирован на специальном шасси Mercedes-Benz Actros 3 4144B 8х4 с увеличенной колесной базой 5100 мм. Шасси оснащено 6-цилиндровым V-образным двигателем мощностью 320 кВт (435 л. с.), ненамного более мощным, чем у автобетоносмесителя, так автобетононасос работает только на опорах и в движении ему дополнительная мощность не нужна, только для перевозки установки, при этом полная масса машины достигает 44 т, а нагрузка распределяется по осям в следующем порядке: 9000/ 9000/ 13 000 /13 000 кг.

Комплектации машин не ограничиваются описанным, у предприятия есть возможность дополнять комплектацию по желанию заказчика. Кроме техники для бетонных работ «Колуман Рус» выпускает и поставляет в различные регионы России, а также в страны Таможенного союза шторные полуприцепы, лесовозы, самосвалы, коммунальную и аэродромную технику достойного качества по конкурентным ценам.

Бетононасос стационарный: типы и технические характеристики

Бетононасосом называется строительный прибор, предназначенный для подачи к месту строительных работ раствора смеси. Последнюю он вбирает в свой бункер из соответствующих резервуаров. Это бетономешалки или цистерны для хранения жидкого бетона. По специальному отводу агрегат может доставить раствор на довольно большую высоту или на далекое расстояние, если доставка осуществляется в горизонтальном направлении. Также он используется там, где нужно залить бетоном большие массивы. Например, для заливки опалубки будущего здания пришлось бы долго носить раствор ведрами, если бы не существовал стационарный бетононасос. Фото этого прибора можно увидеть ниже.

Бывают не только стационарные бетононасосы

В этой статье речь идет именно о механизмах стационарного типа. Но несколько слов стоит сказать о том, что они не единственные аппараты, предназначенные для перекачки бетона.

Автобетононасосами (АБН) называют устройства, перевозимые на шасси большинства производителей грузового автотранспорта. Такие транспортируемые массивные аппараты целесообразно применять в тех случаях, когда важно быстро доставлять большие количества раствора и быстро переправлять оборудование на другое место. Чаще всего мобильные бетононасосы используются при создании фундамента зданий. Кроме того, такие аппараты могут быть гораздо больше стационарных, а значит, мощнее.

На этом описание мобильных бетононасосов в рамках данной статьи заканчивается, перейдем к другим аппаратам.

Стационарный

Как уже говорилось выше, кроме мобильного бывает бетононасос стационарный. Приборы этого типа не рассчитаны на самостоятельное передвижение в условиях городских дорог.

Для того чтобы такой насос было удобно передвигать в пределах стройки, он обычно оснащен шасси. При необходимости стационарный механизм перевозят на трале или при помощи грузового автомобиля.

Подобные аппараты очень часто применяют во время строительства небоскребов и просто высоких зданий. В качестве примера можно привести мировой рекорд доставки бетона на высоту с помощью насоса, который установили стационарные бетононасосы Putzmeister. Рекорд высоты составил целых 606 метров, что свидетельствует о функциональности. Насосы подобного типа также могут доставлять бетон на большие расстояния в горизонтальной плоскости.

На строительной площадке выбирают место, в которое всегда есть доступ для автомиксеров. Это нужно для своевременных разгрузок, ведь паузы в работе прибора не идут ему на пользу. К агрегату прикрепляется бетоноводная система. По сути она является соединенными между собой гибкими широкими трубами.

Действие механизма перестанет быть безупречным, если его не смазывать пусковой смесью. С этого работа начинается, и это делается все время, без перерывов. Ведь если раствор загустеет, в бетоноводе образуется пробка.

Если действие требует продолжительных пауз, смесь нужно пропускать через него как минимум один раз в 15 минут.

Строение

Чтобы производить своевременное правильное обслуживание агрегата, нужно знать, как устроен стационарный бетононасос. Технические характеристики разных аппаратов могут отличаться, но строение у них примерно одинаковое:

  1. Вибратор решетки, которая защищает бункер.
  2. Решетка для защиты бункера.
  3. Смазочная система.
  4. Шибер.
  5. Бункер с перемешивающим устройством.
  6. Цилиндры шибера.
  7. Подающие цилиндры.
  8. Емкости охлаждения.
  9. Цилиндры привода.

Существующие разновидности стационарных аппаратов

Неважно, мобильный бетононасос вы выбираете или бетононасос стационарный, характеристики зависят не от способа передвижения механизма, а от типа его устройства.

Аппараты второго типа могут иметь принципиальные отличия в своем устройстве. Чтобы знать, какой насос выбрать для той или иной цели, эту разницу нужно знать.

Агрегат может быть поршневым. В такой системе бетон направляется по трубам с помощью двух поршней. Бывают и однопоршневые устройства.

В насосах шторочного типа система подачи бетона скрыта так называемыми шторками, которые расположены сразу перед бетоноводом. В шиберных устройствах вместо шторок установлен шиберный узел.

Устройства с шибером

Бетононасос (стационарный он или мобильный, неважно) бывает шиберным. Шибер (заслонка) является главной механической деталью устройства. Он может быть выполнен в виде поворотной трубы, хобота, клина.

Шибер всегда делается прочным и толстым. Поверхность его должна быть гладкой. Иначе неровности отразятся на бетоне, ведь при высоком давлении, какое бывает в механизме, каждая неровность приводит к выступлению раствора на поверхность.

Шибер должен также быть износостойким, иначе он быстро выйдет из строя в столь агрессивных условиях работы. Его нет в бетононасосах роторного типа.

Роторные

Роторный элемент способен проталкивать смесь, с густотой которой не справилось бы устройство другого типа. Бетон движется по трубам, направляемый роликами в роторе. Ролики оказывают давление на насос с рукавами, которые сжимаются и разжимаются. Это отличие и делает роторный аппарат столь эффективным.

Бензонасос стационарный роторного типа отличается еще и относительно тихой работой двигателя.

В случае затвердевания смеси внутри отвода достаточно включить режим вращения двигателя в обратную сторону.

Поршневые

В наше время используют двухпоршневые агрегаты, однопоршневые системы постепенно уходят в прошлое. Такие насосы оснащены дизельным или электрическим двигателем.

Стационарный дизельный бетононасос способен обеспечить большую скорость подачи бетона. В секунду такой насос может передавать на место назначения до 60 литров смеси.

За час работы стандартный дизельный бетононасос перекачивает около 60 кубометров раствора. В горизонтальной плоскости смесь может передаваться на расстояние до 300 метров. Высота, посильная среднему дизельному стационарному насосу, – 70 м.

Два поршня соединены гидравлическим приводным цилиндром. Система может быть не только гидравлической, но и электрогидравлической, одноконтурной и двухконтурной. Каждая разновидность обладает преимуществами и недостатками.

Как выбрать подходящий?

Как же выбрать подходящий бетононасос? Стационарный агрегат бывает оснащен поршневой системой двух типов: механической или же гидравлической. Выбор зависит от того, какие цели стоят перед покупателем прибора.

Сооружение каждого объекта требует индивидуального подбора строительного оборудования. Производительность стационарных устройств обусловлена принципом действия аппарата и его маркой. В среднем она может варьироваться от 15 до 85 кубических метров доставляемого строительного раствора в час. Максимальная высота, на которую способны подать смесь бетононасосы стационарного типа, составляет 150 метров. По горизонтали бетон, направляемый насосом, может преодолевать до 450 метров. Кроме характеристик самого устройства нужно ответственно отнестись к выбору труб отвода, ведь от них тоже зависит функциональность всей системы подачи раствора.

Итак, мы выяснили, что такое стационарный бетононасос. Надеемся, представленная информация будет вам полезна.

Как работает бетононасос?

Опубликовано: 29.10.2019 | Размещено: Бетононасосы DY

Строительство — быстро развивающийся бизнес, и ожидается, что спрос на него в ближайшие годы возрастет. По данным Всемирного экономического форума, население городских районов мира увеличивается на 200 000 человек в день, и всем этим новым жителям нужны жилье, медицинские услуги, школы, транспортная инфраструктура и многое другое. Строительство городской инфраструктуры для удовлетворения потребностей растущего населения почти наверняка будет поддерживать высокий спрос на строительных подрядчиков и рабочих в ближайшие годы.

В строительном бизнесе эффективность и надежность превыше всего. Но во многих проектах, особенно крупных и сложных, легко отстать. По оценкам глобальной консалтинговой группы McKinsey, 98 % крупномасштабных строительных проектов связаны с перерасходом средств или задержками. А в среднем крупномасштабный строительный проект отстает от графика на 20 месяцев — почти на два года.

Для предотвращения подобных проблем необходимо использовать лучшее и самое эффективное оборудование на рынке.Когда дело доходит до заливки бетона, бетононасосы предлагают существенные преимущества в эффективности и простоте использования.

Наука о бетононасосах

Что такое бетононасос? Бетононасос — это инструмент, используемый для перекачки свежесмешанного жидкого бетона в нужное место на строительной площадке. Он работает с использованием системы клапанов и основных принципов гидравлики.

Когда требуется бетон, автобетоносмеситель сначала смешивает бетон во вращающемся барабане.Затем грузовик выливает жидкий бетон в бункер, который продолжает взбивать бетон, чтобы он не затвердел. Оттуда бетононасос всасывает жидкий бетон из бункера через систему клапанов в зону, где его необходимо уложить, иногда с использованием вспомогательных шлангов.

Внутренняя работа двухцилиндрового гидравлического бетононасоса обычно состоит из двух параллельных цилиндров. Внутри цилиндров находятся приводные поршни, которые перемещают их вперед и назад в противоположных направлениях.Когда один цилиндр движется вперед, другой движется назад. Когда один цилиндр движется назад, другой движется вперед.

Первый цилиндр, также известный как цилиндр материала, вытягивает бетон из бункера. Второй цилиндр, нагнетательный, выталкивает бетон из насоса в нужное место. Два поршня работают в тандеме, попеременно втягивая и выталкивая свои объемы жидкого бетона. Гидравлический поток, создаваемый непрерывным потоком бетона, заставляет два цилиндра чередоваться вперед и назад.Этот непрерывный поток также важен для предотвращения затвердевания жидкого бетона.

Различные типы бетононасосов

Бетононасосы бывают нескольких основных разновидностей — линейные насосы и стреловые насосы.

1. Линейные насосы

Линейные насосы перекачивают жидкий бетон по шлангам примерно на уровне земли, пока бетон не достигнет места назначения. Шланги позволяют гибко петлять по переулкам и вокруг домов, где грузовик не может припарковаться.   Ниже приведены несколько примеров типов линейных насосов:

  • Стационарные насосы:  Стационарный насос или насос, смонтированный на прицепе, является наиболее простой формой бетононасоса. Он состоит из насоса, установленного на небольшом прицепе. Для буксировки стационарного насоса на рабочие площадки требуется отдельный грузовик. У стационарного насоса также нет стрелы, поэтому необходимы отдельные трубопроводы или укладочные шланги, чтобы доставить бетон от насоса туда, куда ему нужно. Для точной укладки бетона также необходима отдельная укладочная стрела.
  • Статический насос, устанавливаемый на грузовике: Статические насосы, устанавливаемые на грузовике, устанавливаются на кузова грузовиков, поэтому сотрудники могут доставлять их прямо на рабочие места. Однако эти типы бетононасосов не имеют укладочных стрел, поэтому им потребуется использовать отдельные укладочные шланги, чтобы доставить бетон туда, куда ему нужно.
  • Насос для автобетоносмесителя : Эта универсальная модель представляет собой бетономешалка с прикрепленным насосом, поэтому он может качать непосредственно из миксера. Эта модель эффективна во многих областях применения, хотя для нее требуется установка на рабочей площадке, которая позволяет вести большой автобетоносмеситель прямо рядом с местом, где должен быть залит бетон.

2. Стреловые насосы

Стреловой насос протягивается по воздуху, чтобы перекачивать бетон туда, куда ему нужно. У него есть длинная, гибкая, дистанционно управляемая рука, состоящая из шарнирных секций, и рука поднимается в воздух, как подъемный кран. Стреловые насосы и могут использоваться для труднодоступных мест, куда линейный насос не может добраться, например, на верхних этажах многоэтажек или многоквартирных домов. Они также могут достигать домов и дворов для строительства бассейнов на заднем дворе или садовых элементов.Когда стрела не используется, она складывается в аккуратные сегменты на задней части грузовика для транспортировки.

Сотрудники могут приводить этот тип насоса непосредственно на строительную площадку, а укладочная стрела может подавать бетон туда, куда нужно, без использования дополнительных шлангов. Эти высотные бетононасосы работают быстро и могут добраться до любой области в пределах досягаемости стрелы. Их удобные функции делают стреловые насосы универсальными и популярными на строительных площадках.

Шарнирные секции стреловых насосов могут складываться в нескольких различных конфигурациях:

  • Складывание и складывание:  Секции насосов с складыванием и складыванием складываются одна под другую закручивающимся движением.Они идеально подходят для широких открытых пространств, потому что им нужно много места, чтобы развернуться.
  • Z и ZZ:  Секции этих насосов складываются вперед и назад, как гармошка. Они идеально подходят для установки в ограниченном пространстве, над препятствиями и под ними, например, над домом, а затем под ветвями деревьев.
  • RZ:  Эти насосы, также называемые многоканальными насосами, имеют секции, представляющие собой комбинацию складных и Z-секций.

Компания DY Concrete Pumps специализируется на стреловых насосах.Все наши стреловые насосы представляют собой полноприводные насосы, устанавливаемые на грузовике, с четырьмя, пятью или шестью шарнирными секциями, обеспечивающими превосходный горизонтальный и вертикальный радиус действия. Каждый из наших грузовиков имеет шасси с тремя, четырьмя или пятью осями, в зависимости от размера и веса штангового насоса.

Вот некоторые из многих моделей, которые мы предлагаем:

  • 57-метровый 6-секционный насос RZ со складной стрелой (57X-6RZ): Это наша флагманская модель мобильного бетононасоса для средних и крупных строительных площадок.Этот насос у нас самый длинный и производительный. Его невероятный вылет по вертикали 56,2 метра и горизонтальный вылет 52,2 метра делают его идеальным для высоких зданий и чрезвычайно труднодоступных мест, а его шесть шарнирных секций обеспечивают превосходную мобильность на 360 градусов. Его дистанционное управление позволяет точно и легко укладывать бетон.
  • 43-метровый 5-секционный насос RZ со складной стрелой (43X-5RZ):  Этот бетонный стреловой насос среднего размера идеально подходит как для коммерческих, так и для жилых строительных проектов.Его вертикальный вылет 42,3 метра и горизонтальный вылет 38,3 метра обеспечивают достаточный доступ к высоким местам, а более компактный кузов грузовика облегчает парковку в жилых помещениях. Его шарнирная рука с дистанционным управлением позволяет легко перемещаться по ветвям деревьев и линиям электропередач или под ними.
  • 33-метровый 5-секционный насос с ZZ-складыванием стрелы (33X-5ZZ):  Этот легкий стреловой насос идеально подходит для коммерческих и жилых помещений, где мобильность имеет первостепенное значение. Пять шарнирных секций этого насоса, складывающихся гармошкой, позволяют ему проникать во все виды труднодоступных мест, а его небольшой размер позволяет ему работать в ограниченном пространстве, например, под мостами и во внутренних помещениях с потолками высотой 19 футов. .

Общие области применения бетононасосов

Где используются бетононасосы? Бетононасосы подходят для использования в самых разных областях строительства.

  • Плитный фундамент здания: Здания без подвала имеют плоские бетонные плиты в качестве фундамента. Очень важно иметь прочный фундамент, который не будет пропускать воду, трескаться или проседать. Бетононасосы имеют решающее значение, поэтому работа идет быстро и гладко, а бетон оказывается там, где он должен быть.Таким образом, в фундаменте не может быть дефектов.
  • Фундаменты зданий с подвалами:  Для зданий с подвалами процесс закладки фундамента более сложен. Бетононасосы, такие как стреловые насосы, имеют решающее значение, поэтому нет временных задержек, из-за которых могут возникнуть ошибки или часть бетона может затвердеть до того, как он будет готов. Использование стреловых насосов для подвальных фундаментов помогает обеспечить своевременное завершение строительного проекта.
  • Высотные здания:  В высотных зданиях стреловой насос часто необходим из-за высоты и радиуса действия, которые он обеспечивает.Строительные компании могут использовать стреловые подъемники для быстрой, легкой и безопасной подачи бетона на верхние этажи, а также следить за соблюдением графика строительства.
  • Автодорожные эстакады и туннели: Автодорожные эстакады должны быть изготовлены из прочного железобетона, чтобы выдерживать ежедневный тоннаж транспорта, проходящего по ним. Проезжие тоннели также должны быть достаточно прочными, чтобы не разрушиться под тяжестью земли над ними. Использование бетононасоса гарантирует эффективное и результативное выполнение работы.Эстакады и туннели также часто требуют работы с некоторой высотой, а использование бетононасоса, особенно стрелового насоса для дополнительной подъемной силы, делает работу быстрее и проще.
  • Мосты и плотины:  Мосты и плотины должны быть большими, прочными и устойчивыми, чтобы выдерживать вес большегрузного транспорта и сильное давление воды. Стреловые насосы, в частности, обладают преимуществом подъема и удлинения, что позволяет быстро перекачивать бетон на вершину высокого моста или плотины.
  • Парковочные сооружения:  Гаражные стоянки обычно состоят из нескольких уровней, и без бетононасоса сложно доставить бетон на верхние уровни. Использование бетононасоса позволяет быстро и без лишних затрат труда завершить строительство высокой парковочной конструкции.
  • Тротуары и проезды:  При строительстве нового дома многие домовладельцы уделяют самое пристальное внимание самому дому. Тем не менее, тротуар и проезжая часть также являются важными элементами.У некоторых домовладельцев возникает соблазн самостоятельно залить подъездную дорожку и тротуары, но привлечение профессиональной подрядной компании, которая может предоставить бетононасос, такой как стреловой насос, часто является лучшим выбором для ровной, стабильной и должным образом отвержденной подъездной дороги и тротуара.
  • Заглубленные бассейны:  Заглубленный бассейн имеет бетонный фундамент, как и подвал. Бетононасосы, особенно стреловые насосы, имеют особое преимущество при строительстве бассейнов на заднем дворе.Никто не хочет, чтобы тяжелый грузовик проезжал через задний двор, но стреловой насос может легко добраться до дома с улицы и залить бетон с минимальными помехами во дворе.
  • Внутренние дворики и г Фундаменты садовых сарая:  Как и в случае с плавательными бассейнами на заднем дворе, фундаменты патио и садовых сарая идеально подходят для бетононасосов, таких как стреловые насосы. Стреловые насосы могут добраться до заднего двора с улицы и залить бетонные плиты для этих функций в кратчайшие сроки.

Многие из этих применений требуют заливки плоской бетонной плиты. Но сколько времени нужно, чтобы уложить бетонную плиту?

Сам процесс заливки происходит быстро — потенциально менее чем за час. Однако после заливки бетон должен некоторое время схватываться. Как правило, по плите можно ходить через 24 часа, но для полного затвердевания бетона потребуется больше времени. Общее эмпирическое правило в строительной отрасли заключается в том, что для достижения полной прочности бетону требуется 28 дней, хотя некоторые специалисты считают, что процесс отверждения завершается еще раньше.

Как бетононасосы изменили строительную отрасль?

Использование бетона восходит к римским временам — и Колизей, и Пантеон содержат значительное количество бетона, — но вплоть до начала 20 века, с изобретением бетононасоса, заливка бетона была трудоемким делом.

Бетононасосы

стали огромным преимуществом для строительной отрасли. Представьте рабочего-строителя в начале 1900-х годов, толкающего тачку, полную бетона, совершая поездку за поездкой за утомительной, потной поездкой, пока, наконец, он не залил скромное количество бетона, необходимое для проекта.Этот метод малоэффективен, требует много времени и труда. Бетононасос обеспечивает гораздо более простой и быстрый способ перемещения бетона.

Автобетононасосы модели

особенно преобразили высотное строительство. До изобретения бетононасоса подъемным кранам приходилось поднимать в воздух тяжелые ведра с бетоном на более высокие этажи. Ведро вмещает лишь небольшое количество бетона, поэтому этот процесс был неэффективным. Современные бетононасосы могут качать намного быстрее, чем краны могут поднимать ведра, и они обеспечивают непрерывную подачу бетона.Они также позволяют заливать бетон непосредственно через укладочную стрелу, а не небрежно перемещать его в ковше.

Бетононасосы

также обладают многими другими преимуществами. Поскольку они работают непрерывно, они могут перекачивать значительные объемы бетона за один раз. Поскольку бетон всегда течет, сотрудники постоянно заняты, они никогда не стоят и не ждут доставки бетона другими способами. Бетононасос можно настроить очень быстро, и для его эксплуатации требуется лишь небольшое количество сотрудников.Все эти функции делают бетононасосы важными функциями, удобными в использовании, эффективными и экономящими время функциями на любой строительной площадке сегодня.

Сотрудничайте с DY для ваших потребностей в бетононасосе

Компания

DY Concrete Pumps более тридцати лет занимается поставкой качественных бетононасосов и является одним из ведущих мировых экспортеров бетононасосов с гидроцилиндрами.

Мы предлагаем различные модели для использования в различных областях строительства. Большинство наших моделей автобетононасосов оснащены стрелой с непрерывным поворотом на 360 градусов для точной и эффективной заливки бетона даже в самых труднодоступных местах. Наши бетононасосы исключительно удобны в использовании, имеют простую, интуитивно понятную конструкцию и легко очищаемые бункеры, поэтому вашей команде не придется тратить часы на техническое обслуживание, очистку или выяснение того, как работает ваша машина.

Мы также стремимся к качественной поддержке клиентов. Наши дружелюбные и знающие сотрудники предлагают техническую поддержку 24 часа в сутки, семь дней в неделю.

Свяжитесь с нами сегодня, чтобы найти торгового представителя в вашем регионе или узнать больше о наших автобетононасосах.

Все, что вам нужно знать о бетононасосах

Бетононасос 101

Как перекачивать бетон в труднодоступные места с помощью надежного и эффективного автобетононасоса

Когда дело доходит до строительных проектов, важно делать упор на эффективность, чтобы не выходить за рамки бюджета и сроков. Специализированные машины, такие как бетононасосы, работают, чтобы помочь вам максимально использовать свое время.

Универсальные услуги по перекачиванию бетона экономят ваше драгоценное время и силы, позволяя заливать бетон даже в самых труднодоступных местах.

Вот все, что вам нужно знать о перекачке бетона и о том, почему вам следует отказаться от тачки.

Что такое бетононасос?

Бетононасос — это экономящая время, деньги и деньги машина, которая перемещает влажный бетон в места, недоступные для автобетоносмесителей. Существует два основных типа бетононасосов — стреловые насосы и линейные насосы.

Оба этих насоса могут работать над, под, высоко, глубоко внизу и далеко от автобетоносмесителей для быстрой и точной заливки бетона.

Как работают бетононасосы?

Бетононасосом управляет квалифицированный оператор бетононасоса. Оператор насоса управляет работой, положением и производительностью насоса, направляя стрелу или шланг. Оператор также отвечает за доставку насоса на рабочую площадку, настройку насоса, очистку насоса после использования и выполнение необходимого ремонта.

Стреловые насосы

Стреловой насос использует дистанционно управляемую роботизированную руку (стрелу), прикрепленную к грузовику или полуприцепу, для точной подачи больших объемов бетона.Грузовик, как правило, остается на одном месте в течение всей заливки, поскольку грузовики с товарной смесью могут выгружать бетон прямо в бункер насоса.

В бункере есть шнек для взбивания бетона и поддержания его в жидком состоянии, а также сетчатая решетка для предотвращения засорения насоса крупными камнями и кусками.

Стационарное центральное расположение грузовика на рабочей площадке обеспечивает более эффективный транспортный поток.

Линейные насосы

Линейный насос (также известный как наземный насос) — это бетононасос, устанавливаемый на прицепе или на грузовике, в котором используется ряд стальных или резиновых шлангов для подачи и подачи бетона в нужное место.И бетоновоз также выгрузит бетон в бункер насоса.

В обоих типах насосов используются двухцилиндровые гидравлические насосы. Один поршень всасывает жидкий бетон из бункера в цилиндр, в то время как другой поршень выталкивает бетон в разгрузочные трубы.

Клапан определяет, какой поршень открыт для бетонного бункера, а какой открыт для разгрузочных труб, переключаясь каждый раз, когда поршни достигают конца цилиндров. Этот клапанный механизм позволяет каждому цилиндру чередовать режим подачи бетона и подачи бетона, перекачивая большие объемы бетона и экономя время.

Однако для работы бетононасоса бетонная смесь должна быть пригодна для перекачивания. В бетоне должно быть достаточно воды, чтобы смесь могла легко проходить через насос и шланги. В противном случае существует риск засорения линий насоса.

Назначение и типы проектов Бетононасосы используются для

Основной целью бетононасосов является экономия времени, денег и энергии во время бетонных работ, больших или малых. Вместо того, чтобы доставлять бетон в нужное место, насос позволяет размещать бетон именно там, где он вам нужен, независимо от препятствий, мешающих добраться до места с помощью грузовика.

Из-за большого объема бетона, перекачиваемого стреловыми насосами, стреловые насосы лучше всего подходят для крупных строительных проектов, таких как крупные промышленные объекты и высотные здания.

Малые линейные насосы перекачивают меньшие объемы бетона, поэтому они идеально подходят для небольших бетонных строительных проектов, таких как бассейны, тротуары, земляные плиты, малоэтажное строительство и плиты для частных домов.

Линейные насосы

также можно использовать для раствора, раствора, мокрых стяжек, торкретбетона, шлама и пенобетона.И они идеально подходят для ремонта подводного бетона, укладки бетона в сильно армированные секции, заполнения тканевых форм и создания связующих балок.

Тем не менее, линейные насосы большего размера могут использоваться для проходки туннелей и высотного строительства на расстоянии сотен метров или километров от грузовика.

Преимущества бетононасосов

Вот некоторые из многих преимуществ использования бетононасосов для вашего следующего строительного проекта.

Быстрая и качественная укладка бетона

Бетононасосы могут перекачивать большие объемы бетона так же быстро, как автобетоносмеситель может разгружать бетон.Многие насосы могут перекачивать от 30 до 100 кубометров бетона в час. И этот быстрый и точный метод укладки также обеспечивает качественную заливку.

Время установки бетононасосов также очень быстрое — они прибывают на место и перекачивают бетон в течение часа.

Широкая досягаемость

Шланг или стрела бетононасосов могут точно подавать бетон в труднодоступных местах, таких как высокие высотные здания, закрытые здания, заборы и крутые склоны.

Как далеко может уехать автобетононасос? Вертикальный вылет типичного стрелового насоса составляет 41 градус.9 метров (137 футов). А горизонтальный вылет составляет 38 метров (124,7 фута). Однако более длинные стрелы могут достигать более 200 футов.

Снижение затрат на оплату труда

Укладка бетона с помощью насосов требует меньшего количества бетонных подрядчиков для распределения бетона. Оператор бетононасоса будет точно укладывать бетон с помощью стрелы или шланга, вместо того, чтобы полагаться на то, что несколько рабочих будут перемещаться вперед и назад для укладки бетона. А непрерывный поток бетона означает, что время не будет потрачено впустую.

С помощью ручных бетононасосов производительность повышается, а проекты могут быть завершены вовремя и в рамках бюджета, что делает бетононасосы экономически эффективным методом размещения больших и малых бетонных проектов.

Попрощайтесь с тачками и подумайте об аренде бетононасоса у местных поставщиков бетона, чтобы сэкономить время, деньги и энергию на своем следующем бетонном проекте.

Все, что вам нужно знать о бетононасосах

Все, что вам нужно знать о бетононасосах

Бетононасосы в настоящее время являются самым популярным методом перекачки жидкого бетона и часто используются на строительных площадках. Появление бетононасоса повысило эффективность строительных проектов, особенно когда речь идет о строительстве высотных зданий. Если раньше ведра с бетоном приходилось поднимать кранами, то теперь можно закачивать бетон на более высокие этажи. Это обеспечивает быструю и постоянную подачу бетона именно туда, где он необходим.

Но как они работают? Ответ на самом деле удивительно прост, что, вероятно, частично объясняет популярность и надежность скромного бетононасоса. Два цилиндра расположены рядом, и в каждом цилиндре находится поршень. Один поршень втягивает жидкий бетон в цилиндр, а другой одновременно выталкивает бетон.Имеется клапан, который определяет, какой цилиндр открыт для бетонного бункера, а какой – для разгрузочных труб.

Типы бетононасосов

Итак, это основные принципы работы бетононасосов, но существует также несколько типов бетононасосов. Список включает в себя мобильные насосы, стационарные насосы, стационарные насосы, устанавливаемые на грузовиках, и бетононасосы для автобетоносмесителей. Краткое описание каждого типа можно найти ниже.

Мобильные насосы

Мобильный бетононасос состоит из бетононасоса и укладочной стрелы, установленной на шасси грузового автомобиля. Стрелы могут различаться по размеру, и преимущество этого типа бетононасоса заключается в том, что его можно быстро развернуть и доставить бетон в любую зону в пределах досягаемости стрелы.

Стационарные насосы

Этот тип насоса устанавливается на прицепе, и бетон доставляется в соответствующую зону по отдельному трубопроводу, прикрепленному к прицепу. Затем труба прикрепляется к укладочной стреле, которая позволяет точно укладывать бетон.

Стационарный насос, устанавливаемый на грузовике

Стационарные насосы могут быть установлены на шасси грузовика без стрелы.Преимущество этого заключается в том, что он позволяет вам добраться до мест, находящихся за пределами досягаемости стрелы.

Автобетоносмеситель

Как мобильные, так и стационарные насосы получают бетон из больших бункеров, но есть также возможность сделать подачу бетона мобильной. Существуют автобетоносмесители, которые также имеют бетононасос и стрелу, что обеспечивает полную мобильность.

Преимущества бетононасосов

Как упоминалось ранее, бетононасосы обладают многими преимуществами по сравнению с более традиционным методом подачи бетона, а именно с использованием ковша и крановой системы.Два основных преимущества заключаются в том, что бетононасосы могут подавать гораздо больший объем бетона в час, и подача постоянна. Это означает, что тратится меньше человеко-часов, так как рабочим не придется ждать, пока следующий ковш с бетоном прибудет краном.

Использование отдельной стрелы также позволяет укладывать бетон точно там, где это необходимо, что снижает трудозатраты. Кроме того, благодаря наличию специального бетононасоса кран, который в противном случае поднимал бы ведра с бетоном, теперь можно использовать для других работ.

Наконец, мобильные насосы позволяют значительно сократить время настройки. Все, что нужно сделать, это установить стрелу и установить выносные опоры, и насос сможет подавать бетон в течение часа!

Использование для заливки бетона насосом и стяжки

Бетон можно использовать для самых разных целей, от укладки фундамента до полов для дома или коммерческой недвижимости, например складов.

Чтобы узнать больше о типах бетононасосов, которые мы предлагаем в Base Concrete, свяжитесь с нами или посетите нашу страницу конкретных бетононасосов.

Как работает бетононасос и 2 типа бетононасоса

Бетононасос Грузовик — это инструмент, который используется для транспортировки или перевозки свежесмешанного жидкого бетона из контейнеров или бетонных заводов на строительные площадки, где его необходимо разлить или заполнить. Бетононасос является очень важным инструментом для больших строительных проектов. Бетононасос в настоящее время является наиболее используемым методом транспортировки или транспортировки жидкого бетона и стал наиболее распространенным оборудованием на каждых строительных объектах.Бетононасос повысил производительность строительных проектов, особенно для высоких конструкций, таких как высотные здания.

Здесь обсуждается, что такое автобетононасос, типы бетононасосов, использование бетононасоса, принцип работы бетононасоса, преимущества и недостатки бетононасоса.

На протяжении большей части века бетононасосы постепенно вытесняли различные способы перемещения жидкого бетона. В течение значительной части 20 века были созданы различные конструкции бетононасосов, но именно Фридрих В.Компания Schwing, которая называется Schwing GmbH, изобрела в 1957 году двухцилиндровый гидравлический бетононасос. Принцип этой конструкции был принят практически всеми оставшимися производителями, но до сих пор является общей стандартной конструкцией.

Насос работает за счет того, что один поршень подает жидкий бетон в цилиндр из бункера или контейнера, а другой одновременно выталкивает бетон в выпускные трубы. Клапан, который определяет, какой цилиндр доступен для бетонного бункера, а какой для разгрузочных труб, переключается каждый раз, когда поршни достигают конечной точки, и происходит взаимодействие с основным цилиндром, который в данный момент выпускает и последующую подачу нового бетона из бункер.

Бетононасос сыграл особую роль в реформировании строительства огромных высотных зданий. Раньше для подъема огромных ведер с бетоном туда, где это требовалось, использовались краны. Кран мог поднимать каждое ведро по очереди, обычно удерживая около 2 кубических ярдов бетона. Перекачка бетона через эту контейнерно-крановую систему дает много преимуществ. Точно так же, как возможность перекачивать бетон намного быстрее, чем его могут поднять ведра, это также подразумевает постоянный запас бетона наверху.

Укладочные шланги могут располагаться в любом месте, где они должны быть, чтобы жидкий бетон мог выливаться прямо из шланга туда, где это необходимо, вместо того, чтобы разбрызгивать два кубических ярда бетона по идеальной площади.

Использование бетононасоса

В настоящее время увидеть бетононасосы на любой строительной площадке – обычное дело. Будь то крупномасштабные коммерческие проекты или строительные площадки среднего размера, современные бетононасосы одинаково привлекательны и экономичны в обоих случаях.Следовательно, через несколько лет бетононасосы взяли на себя контроль над всеми оставшимися методами перемещения жидкого бетона на строительных площадках. Существуют различные области применения различных типов автобетононасосов.

Часть использования бетононасоса:

  1. Это оборудование является идеальной альтернативой для быстрой укладки бетона на строительной площадке.
  2. Использование бетононасосов требует меньше воды по сравнению с другими методами заливки бетона.По этим линиям при укладке бетон совершенно не дает усадки и трещин и сохраняет свою прочность.
  3. Для сложных мест, таких как высотные здания или изолированные бетонные перегородки, бетононасосы используются для повышения точности заливки.

Как работает бетононасос

Работа бетононасоса различна для разных типов автобетононасосов. Здесь обсуждается, как работает бетононасос в целом.

  • Когда требуется бетон, автобетоносмеситель сначала смешивает бетон внутри вращающегося барабана.
  • Затем грузовик заливает жидкий бетон в бункер, который продолжает взбивать бетон, чтобы он не затвердел.
  • С этого момента бетононасос выкачивает жидкий бетон из бункера через систему клапанов в зону, где он должен быть залит, иногда с использованием вспомогательных шлангов.
  • Внутренние функции двухцилиндрового гидравлического бетононасоса обычно состоят из двух параллельных цилиндров.
  • Внутри цилиндров находятся приводные поршни, которые перемещают их вперед и назад в противоположных направлениях.
  • Когда один цилиндр движется вперед, другой движется назад. Когда один цилиндр движется назад, другой толкает вперед.
  • Первый цилиндр, также называемый материальным цилиндром, вытягивает бетон из бункера.
  • Вторая камера или цилиндр, обычно известный как выпускной цилиндр или выпускной цилиндр, выталкивает бетон из насоса в тех местах и ​​зонах, где это необходимо.
  • Два поршня работают в паре, то снова выталкивая, то втягивая свои объемы жидкого бетона.
  • Гидравлический поток, создаваемый непрерывным потоком бетона, заставляет два цилиндра перемещаться вперед и назад. Этот непрерывный поток также необходим для предотвращения схватывания жидкого бетона.

Типы бетононасосов

В целом существует два основных типа бетононасосов. Они:

  • Линейный бетононасос
  • Бетононасос со стрелой

1.Линейный бетононасос

Этот тип автобетононасоса перекачивает жидкий бетон по шлангам примерно на уровне земли, пока жидкий бетон не достигнет места заливки. В линейном насосе шланги обеспечивают возможность адаптации к переулкам и вокруг домов, где грузовик не сможет припарковаться. Ниже приведены несколько примеров типов линейных насосов:

.
  • Стационарный насос: Стационарный насос, также известный как насос на прицепе, является очень необходимым типом бетононасоса.Этот тип автобетононасоса состоит из насоса, установленного на небольшом прицепе. Для буксировки стационарного насоса на проектные площадки требуется отдельный грузовик. Поскольку в стационарном насосе нет стрелы, необходимо проложить отдельные шланги и трубопроводы для подачи жидкого бетона к месту, где его необходимо разлить из насоса. Для точной укладки бетона также важна отдельная стрела.
  • Стационарный насос, установленный на грузовике: Это насосы, которые размещаются на кузовах грузовиков, поэтому водитель может доставить их прямо на проектные площадки.Однако этот тип автобетононасоса не имеет монтажных стрел, поэтому для доставки бетона туда, где он должен быть, потребуется использование отдельных шлангов.
  • Автобетоносмеситель Насос: Этот тип бетононасоса представляет собой бетоносмеситель, который смешивает жидкий бетон со всеми материалами. К нему также прикреплен насос, который качает прямо из миксера. Эта модель эффективна в различных областях применения, но требует такого расположения на объекте, при котором огромный автобетоносмеситель должен находиться прямо рядом с тем местом, где должен быть залит жидкий бетон.

2. Бетононасос со стрелой

Бетононасос со стрелой или насос со стрелой — это тип автобетононасоса, который вытягивается по воздуху, чтобы перекачивать бетон туда, куда ему нужно. У него есть длинная, адаптируемая, дистанционно управляемая рука, состоящая из описанных секций, и рука тянется в воздух, как кран. Стреловой насос можно использовать в труднодоступных местах, а также в местах, куда линейный насос не может добраться, например, на верхних этажах высотного здания или жилого комплекса.

Они также могут проникать через дома и во дворы для строительства газонов или садовых изюминок. Когда стрела не используется, она складывается в гладкие фрагменты на задней части грузовика для транспортировки. Рабочие могут доставлять этот тип насоса прямо на строительную площадку, а укладочная стрела может доставлять бетон туда, где он должен быть оставлен, требуя использования дополнительных шлангов.

Эти высотные бетононасосы работают очень быстро, и эти насосы могут достигать любых участков, доступных для стрелы. Их удобные в использовании положения делают этот тип автобетононасоса универсальным и популярным на строительных площадках.

Объясняемые секции стрелового насоса поставляются в нескольких различных конфигурациях складывания:

  • Скручивание и складывание: Секции насосов скручивания и складывания складываются по одному под следующими закручивающими движениями. Они отлично подходят для больших площадей, так как им нужно много места, чтобы развернуться.
  • Z и ZZ: Секции этих насосов складываются взад-вперед гармошкой.Они отлично подходят для прохождения через ограниченное пространство, над препятствиями и под ними, например, над домом, а затем под ветками деревьев.
  • RZ: Эти насосы, также называемые насосами с несколькими ветвями, имеют секции, представляющие собой комбинацию складных и Z-образных секций.

Преимущества и недостатки бетононасоса

Преимущества бетононасоса
  1. Гораздо больший объем бетона, укладываемого каждый час: Кран вполне может поднимать 12 м³ каждый час. Статический насос Schwing может перекачивать жидкий бетон со скоростью более 50 м³ в час на вершину самого высокого здания.
  2. Постоянный поток: Современные модели бетононасосов Schwing могут перекачивать жидкий бетон быстрее, чем автобетоносмеситель. Ведь даже при максимально быстрой разрядке большую часть времени.
  3. Меньше потерь рабочего времени: Людям, укладывающим бетон, необходимо крепко держаться за следующую связку, пока скип находится в движении или досыпается к основанию.Люди в основании просто верят, что скип вернется, пока он находится в движении или отпущен наверху. Непрерывный поток от бетононасоса означает меньше простоев.
  4. Кран может выполнять различные операции: Вместо того, чтобы поднимать ведра с бетоном из стороны в сторону, кран можно использовать для перемещения стальных конструкций, строительных лесов, опалубки и широкого спектра различных важных строительных материалов туда, где они должны быть.
  5. Укладка бетона прямо там, где это необходимо: Шланг для укладки можно перемещать, так что бетон можно укладывать в любом месте.Также можно использовать отдельную укладочную стрелу для точного размещения концевого шланга в нужном месте на огромной площади. Мобильные бетононасосы поставляются вместе с собственной специальной стрелой.
  6. Низкая стоимость рабочей силы: Поскольку бетон можно укладывать именно там, где это необходимо, для его присвоения требуется лишь базовое количество людей, в отличие от случая, когда скип выгружает груз, а затем ожидается, что люди будут перемещать бетон. туда, где это требуется.
  7. Время настройки модели меньше: В течение 60 минут бетононасос появляется на месте, выдвигает стрелы и выносные опоры и начинает перекачивать жидкий бетон в высотное здание на много этажей выше.Он может даже сделать два или три таких проекта за один день.

Недостатки бетононасоса
  1. Насосы должны быть смазаны обильной смесью строительного раствора перед ее использованием.
  2. Неэкономично для проектов с объемом бетона менее 1000 м³.
  3. Существует опасность засорения насосов.
  4. Транспортировочные шланги или трубы должны быть растянуты таким образом, чтобы в них было меньше изгибов, а конструкция шланга должна постоянно контролироваться на предмет каких-либо отклонений из-за изменений давления внутри трубы.
  5. Мероприятия по очистке, следующие за откачкой, утомительны.

Итак, здесь обсуждается, что такое автобетононасос, типы бетононасосов, использование бетононасоса, как работает бетононасос, а также преимущества и недостатки бетононасоса.

Вам может понравиться >

Преимущества торкретбетона, материалы и типы торкретбетона

Пенобетон, его преимущества и недостатки

Расчет бетонной смеси

Для получения дополнительной информации нажмите здесь.

Что такое бетононасос и как он работает?

Опубликовано 23 декабря 2019 г. Ever Readymix Concrete

Бетононасос

— это безопасный и эффективный способ перемещения бетона в труднодоступные места.

Если вы не большой знаток бетона, вы, вероятно, не будете знакомы с тонкостями перекачки бетона. Или, может быть, вы просто хотите освежить свои знания о процессе и узнать больше о различных типах доступных насосов.В этой статье мы расскажем о процессе перекачки бетона и о том, почему это чрезвычайно важный шаг в строительных проектах.

Что такое бетононасосы?

Бетононасос — это средство для транспортировки жидкого бетона в нужное место. В последние годы они стали гораздо более популярными, постепенно вытесняя другие методы нанесения бетона благодаря своей скорости и простоте использования.

Какие типы бетононасосов существуют?

  • Наземные насосы —   Как следует из названия, наземные насосы перемещаются по земле в нужное место.Они удобны в домашних условиях, до которых трудно добраться бетоновозу, например, на заднем дворе, поскольку их можно разместить на подъездной дорожке / дорожке, ведущей к задней части участка, или, при необходимости, через здания.
  • Мобильные насосы . Состоят из бетононасоса и укладочной стрелы, которая устанавливается на шасси бетоновоза. Эти насосы работают быстро и могут быстро транспортировать бетон в любом месте в пределах досягаемости стрелы.
  • Линейные насосы (также известные как стационарные насосы) – Линейные насосы монтируются на прицепах и имеют присоединенный к ним отдельный трубопровод, который доставляет бетон туда, где он должен быть.Трубопровод также крепится к стреле, что способствует точной заливке бетона.

Как работают бетононасосы?

Конструкция бетононасоса, принятая производителями по всему миру, была изобретена в 20 веке. Процесс перекачки начинается с выгрузки бетона из автобетоносмесителя в два перекачивающих цилиндра. Каждый из двух цилиндров, расположенных бок о бок, содержит поршень, один из которых втягивает бетон в свой цилиндр, а другой выталкивает бетон.Насос оснащен клапаном, который контролирует, какой цилиндр выполняет какую функцию.

Это изобретение сыграло особенно важную роль в изменении способа строительства высотных зданий, который ранее осуществлялся с помощью системы ковша и крана.

Каковы преимущества бетононасоса?

Бетононасосы

имеют множество преимуществ. Они могут сократить количество часов, затрачиваемых на ожидание прибытия ведер с бетоном с помощью крана, поскольку насосы могут обеспечить постоянную подачу бетона и больше его в час, чем традиционный метод.Они также обеспечивают превосходную точность, укладывая бетон именно там, где это необходимо, что также приводит к снижению трудозатрат.

Компания Ever Readymix Concrete, имеющая три склада в Йоркшире, является крупнейшим независимым поставщиком бетона в регионе. Наряду с поставкой высококачественного бетона мы также предлагаем комплексное обслуживание насосов для максимально эффективной укладки бетона. Чтобы сделать заказ или узнать больше, свяжитесь с нашей дружной командой сегодня и узнайте, как мы можем помочь.

Бетононасосы — Типы и выбор

🕑 Время прочтения: 1 минута

Бетононасосы — это инструменты, используемые для транспортировки жидкого бетона от источника бетона к месту заливки. В этой статье кратко объясняются основной принцип, типы и выбор бетононасосов в зависимости от работы.

Принцип бетононасоса Базовый бетононасос изначально разрабатывался как двухцилиндровый гидравлический насос. Это работает по принципу: один поршень вытягивает бетон из бункера (источник бетона), а другой поршень проталкивает его в выпускную трубу.Решение о том, какой цилиндр должен открываться в бункер, а какой должен открываться в выпускную трубу, контролируется с помощью клапана. С будущими разработками были куплены варианты этой конструкции, чтобы облегчить перекачку под высоким давлением, когда бетон необходимо перекачивать на разную высоту и длину. Эта разработка получила большой спрос в сфере быстрого строительства высотных зданий.

Типы бетононасосов На основе давления перекачки, простоты работы и развития технологий были разработаны различные бетононасосы. К основным классификациям бетононасосов относятся:
  1. Линейные бетононасосы
  2. Бетононасосы со стрелой

1. Бетононасосы со стрелой Бетононасосы со стрелой остаются в одном и том же положении в течение всего времени заливки бетона на строительном объекте. Следовательно, это стационарные бетононасосы. Они имеют больший размер, который размещается на земле. К ним прикреплен кран или стрела разной длины.

Рис.1. Стреловые бетононасосы

Перекачка бетона на разную высоту, как и при строительстве высотного дома, может выполняться стреловыми бетононасосами.Бетононасосы со стрелой позволяют прокладывать трубопровод вдоль, вверх и вниз. Таким образом, эти насосы могут отбрасывать узкие места. Препятствия на пути заливки бетона легко преодолеваются такими насосами.

2. Линейные бетононасосы Линейные бетононасосы представляют собой компактные агрегаты, которые в основном используются на небольших строительных объектах. Устройство имеет линейный насос, прикрепленный к задней части грузовика или прицепа. Следовательно, устройство также называют бетононасосом на прицепе или бетононасосом на грузовике.

Рис.2.Линейные насосы; Изображение предоставлено: бетононасос TX

Как выбрать бетононасос? Бетононасос выбирается исходя из требований строительного проекта. Хороший и правильный выбор бетононасоса зависит от следующих параметров:
  1. Производитель бетононасоса
  2. Назначение бетононасоса
  3. Сложность строительного объекта в условиях литья
  4. Цена и экономические факторы
1.Производитель бетононасоса Важными факторами, учитываемыми при выборе хорошего производителя бетононасоса, являются:
  • Выберите лучшего производителя бетононасоса в регионе. Для этого обратитесь к подрядчикам региона и обратитесь за помощью к любым известным производителям.
  • Теперь в Интернете можно просматривать самые разнообразные варианты. Ознакомьтесь с высококлассными бетононасосами и их соответствующими отзывами клиентов.
Процесс бетононасоса осуществляется под высоким давлением.Хороший бетононасос должен выдерживать такое длительное давление. Если качество бетононасоса ниже среднего, это приводит к поломке и потерям для строительных объектов. 2. Назначение бетононасоса Бетононасос должен полностью соответствовать цели, для которой он был куплен. Например, если купленный бетононасос не может быть использован для заполнения средней части строящегося туннеля, то считается, что насос не используется для строительного проекта.Таким образом, ответственный подрядчик или строитель должен проверить, является ли приобретенный бетононасос универсальным и имеет ли он отличные функциональные возможности. 3. Цена и экономические факторы Выбранный бетононасос должен быть разумным и работать в соответствии со скоростью, с которой он был куплен. Избегайте возможности купить неэффективный бетононасос по очень высокой цене. Всегда выбирайте бетононасос в зависимости от производительности и цены. Сравните производительность и цену.

Выбор бетононасоса на основе работы

Когда бетононасос выбирается в зависимости от работы, учитываются два основных фактора:
  1. Объемный выход бетона
  2. Давление накачки
Для работы определяется максимальный объемный выход бетона, необходимый в час для бетонной конструкции.На основании чего определяется давление насоса. Это давление является спецификацией, используемой для выбора бетононасоса. Требуемый выход бетона (Q) и давление подачи (P) определяют мощность привода бетононасоса. Тогда гидравлическая мощность (H) определяется как:

H = Q x P                         Уравнение (1)

Упомянутый выше бетононасос можно выбрать в зависимости от различных строительных работ.
  1. Бетононасос на стреле или грузовике лучше всего подходит для строительства больших дорог и автомагистралей.
  2. Для заливки бетона на нескольких высотах, где площадь заливки бетона ограничена, наилучшим выбором является стреловой бетононасос.
  3. Бетононасосы со стрелой
  4. могут устанавливать две или три линии роботизированных насосов , которые действуют как многоцелевой роботизированный манипулятор при меньшем количестве рабочих.
  5. Линейный бетононасос или стационарный насос выбирают для устройства тротуаров или плит. Везде, где требуется перекачка небольшого количества бетона, выбирается стационарный насос.

Как работает бетононасос REED?


Как устроен бетон помпа работает?

Как работает бетон REED Насос работает?

Эксплуатация бетона насос включает в себя использование гидравлического и электрические системы.Бетононасос предназначен для безопасной перекачки влажный бетон через систему подачи труб и шлангов в пределах своего опубликованного рейтинги и технические характеристики.

Стабильность бетона насоса во время работы обеспечивается выносные опоры и передний домкрат.Элементы управления для аутригеры расположены по бокам бетононасоса.

Насосная система использует система клапанов конструкции S-Tube. Эта система включает материальные цилиндры, соединенные к гидравлическим цилиндрам, которые вращаются попеременно.С бетонным материалом в бункере и работающий насос, материальный цилиндр втягивается, втягивая материал в цилиндр. При полном втягивании цилиндра сигнал посылается как на качели S-образной трубки цилиндр и приводной цилиндр направленного действия клапаны, вызывающие смещение положения S-образной трубки к полностью загруженному цилиндру с материалом и приводные цилиндры для изменения направления. Бетонный поршень нагруженного цилиндра затем проталкивает материал через S-образную трубку и в линии доставки. смещение с одного цилиндра на другой цилиндр происходит, обеспечивая непрерывный поток материала через нагнетательный трубопровод система.Насос может работать на панель управления или может управляться с Пульт дистанционного управления.

Поток гидравлического масла создан гидравлическим насосом толкает привод поршни цилиндров внутри приводных цилиндров (1) попеременно туда и обратно. Так как приводные цилиндры и бетонные поршни (2) внутри бетонных цилиндров (3) соединены вместе, поршни движутся синхронно.
Когда приводной цилиндр втягивается вместе с бетонный поршень, бетон будет всасывается из бункера в бетон цилиндр.При этом другой привод цилиндр и бетонный поршень выдвинуты в сторону бункера. Бетонный поршень вытолкнет бетон из бетонных цилиндров через S-Tube (4) и до доставки система (5).
Далее насос переключается в конце ход, в результате чего S-образный клапан перейти к другому бетонному цилиндру, который отсосал и наполнил цилиндр бетон, начиная следующий цикл.
Реверсивная прокачка связывает бетонный поршень в такте всасывания и клапане S-Tube вместо этого сосать бетон из S-образной трубки бункера. В результате бетон поршневой насос подает бетон в бункер.
Мощность для работы бетона насос обеспечивается двигателем, который приводит в действие гидравлические насосы.
Все функции для работы с бетоном насос может быть выполнен из местного элементы управления, установленные сбоку устройства. Дополнительный ручной кабель или радиопульты позволять насосу работать вдали от далекое расстояние.

ОПИСАНИЕ ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ:

Гидравлическая система бетононасос состоит из трех отдельных схемы, и хотя они интегрированы, каждая предназначен для выполнения определенной функции во время работы бетононасоса.Используются три схемы:


Контур главного насоса управляет работой цилиндров гидропривода.

Цепь переключения S-Tube Управление работой перекладывания s-образной трубки из одного материала цилиндр к другому.


Вспомогательная цепь Управляет работой мешалки и другого вспомогательного оборудования. С целью совершения операции каждой схемы легче понять, они описываются отдельно.

ГЛАВНАЯ ЦЕПЬ НАСОСА:

Главный гидронасос аксиально-поршневой с переменным рабочим объемом насос наклонной конструкции.поршни бегать по автомату перекоса который способен от наклона. Этот наклон меняется угол наклона шайбы и, следовательно, длина хода поршней, которая в очередь меняет вытеснение жидкости. Чем больше угол наклона шайбы, тем больше поток.Угол автомат перекоса регулируется регулятором громкости работает в связке с нагрузкой особенность этого насоса.

Главный гидронасос приводится в движение непосредственно двигателем или электродвигателем мотор. Когда двигатель работает, PUMP переключатель в положение OFF, а кнопку VOLUME контроль сведен к минимуму, нет спроса ставится на насос. Это относится к по мере раскачивания насоса, что означает, это только производит минимальное количество потока, чтобы обеспечить смазку насос. Эта смазка существует независимо от того, работает ли двигатель на холостом ходу или на максимальном об/мин.

Цепь главного насоса нарушена оборудован коллектором, который просверлен и портирован для размещения предохранительного клапана, обратный клапан, регулятор расхода и пилот управляемый гидрораспределитель. Цикл клапан представляет собой золотниковый клапан с электрогидравлический соленоид. Его цель — направить поток масла от главного гидронасоса к одному или другие гидроцилиндры привода.

Чтобы включить цепь насоса, используйте регулируемый дроссель, чтобы установить скорость двигателя на максимальные обороты.Открытым регулятор VOLUME в любой диапазон от 0 до ПОЛНОГО. При этом смысл нагрузки предупреждается о спросе и устанавливает насос на инсульт. Теперь насос будет производить течь пропорционально количеству, на которое регулятор громкости открыт.С переключатель PUMP находится в положении OFF, поток из гидравлический насос подключен к основному направляющий клапан, через клапан и затем возвращается в гидробак.

Чтобы активировать цикл цепи, переключатель PUMP должен быть включен.Когда это сделано, электрический сигнал генерируется, что, в свою очередь, возбуждает катушки главного направляющего клапана а также активирует направленный S-Tube клапан.

Насосное действие материала является результатом двух материальных цилиндров езда на велосипеде попеременно.Это чередование езда на велосипеде управляется электрическим сигнал, создаваемый близостью датчики, расположенные в промывочной коробке на конец всасывания каждого цилиндра материала или обратным ходом.

Когда поршневая муфта проходит под датчик приближения генерирует электрический входной сигнал, который посылается к логическому контроллеру, предназначенному для управления переменное действие материала цилиндров и для синхронизации движения из s-трубки.Выходной сигнал от логический контроллер используется для питания катушки основного направленного пилота клапана, а также у штуцера направленного клапан.

В качестве защиты основного контур насоса от избыточного давления, установлен предохранительный клапан и набор. Таким образом, когда давление в системе достигает максимальные заводские настройки, рельеф клапан открывается, направляя масло обратно в танк.

ГЛАВНАЯ ЦЕПЬ НАСОСА РАБОТАЕТ ПОСЛЕДОВАТЕЛЬНОСТЬ:

Можно отметить на схеме и диаграмма ниже, что основное давление и поток направлен только в одну сторону гидроцилиндра привода.В этом например, он направлен в сторону головы или со стороны поршня привода двойного действия цилиндр.

Цилиндры гидропривода идентичны. Потому что только один цилиндр находится под давлением, требуется средство помочь в отводе противоположного цилиндр.Это достигается подключением штоковые стороны цилиндров вместе, образуя ведомую петлю. При этом гидравлическая жидкость, которая находится в штоке сторона цилиндра выдвижения (CYL A) переносится на стержневую сторону другого цилиндра (CYL B), вызывая его одновременно втягиваться. Масло в головная сторона CYL B затем вытесняется как он втягивается и свободно течет через направляющий клапан обратно к гидравлическому бак или система.

При таком расположении соединение двух цилиндров вместе, возможно по разным причинам, например утечки вокруг поршневых уплотнений, что больше масла находится на стороне штока цилиндра, чем требуется.Когда это условие существует, некоторое количество гидравлического масла остается штоковый конец цилиндра выдвигается в то время как другой цилиндр полностью втянут. В результате цилиндр не будет полностью расширять и, следовательно, короткие штрихи, которые будут также происходит с другим цилиндром на следующий цикл.

Это условие можно исправить нажав и удерживая кнопку ИЗМЕНЕНИЕ ХОДА включите электрический блок управления, пока выдвижной цилиндр полностью выдвинут. Гидравлически это достигается использование обратных клапанов, установленных на обоих цилиндры.Удерживая кнопку ИЗМЕНЕНИЕ ХОДА переключатель, вы прервали цикл и нагнетают больше масла в голову стороны выдвижного цилиндра. С эта полость заполнена, создается давление вверху со стороны штока полностью втянутого цилиндр, который смещает головную сторону обратный клапан и вытесняет избыток масла из подчиненного цикла и обратно в бак.Как только выдвижной цилиндр достиг своего полного хода, штатная работа можно продолжить.

Короткий ход также может происходят из-за неправильного датчика приближения расположение или негерметичность обратных клапанов.

S-ТРУБКА ЦЕПЬ:

Так как есть только один выход для перекачиваемого материала, средство необходимо перевести материал из цилиндр с материалом к ​​выходу и в линию доставки. Чтобы выполнить Для этого в бункере установлена ​​S-образная трубка. Так как есть два материальных цилиндра и одна s-трубка, s-трубка должна быть смещена из одного материального цилиндра в другой, в зависимости от того, какой из них загружен насосом материал.

S-образная трубка переключения передач гидравлическая схема имеет открытый центр, что означает что когда регулирующие клапаны находятся в нейтральное положение, внутренние проходы клапанов открыты, позволяя гидравлическому жидкость для возврата в бак. С двигатель работает, гидравлический насос работает, создавая поток нефти, который без управления под напряжением, пройдет через цепь переключения на обратном пути к баку.

Для соответствия расходу и давлению требования схемы переключения, один используется секция тандемного насоса.Примечание: можно использовать один насос, если блок не требуется вспомогательное оборудование. То тандемный гидравлический насос представляет собой шестеренчатый насос конструкция с фиксированным рабочим объемом, т. е. предназначен для постоянного производства такое же смещение при заданном максимуме, в зависимости от оборотов двигателя.Тандемная передача насос напрямую подключен и приводится в действие через главный гидронасос. Кроме того к гидравлическому насосу, S-образная трубка переключения схема состоит из коллектора, аккумулятора, картриджи электромагнитных клапанов, соленоид гидрораспределитель и 1 или 2 гидравлических цилиндры переключения передач.Предлагается следующее описать функцию каждого в система.

S-ТРУБНЫЙ КОЛЛЕКТОР ЦЕПИ:

Как главный гидравлический схема, схема переключения также оборудована с коллекторным блоком. Он содержит разгрузочный патрон, разгрузочный патрон и картриджи электромагнитных клапанов. соленоид управляемый ходовой клапан установлен сверху блока и селектор S-образной трубки регулирующий клапан расположен в передней части блокировать. Каждый из этих компонентов разработан выполнять определенную функцию в схема качания, как описано ниже описания:
RELIEF CARTRIDGE Этот картридж используется чтобы отвести поток насоса от аккумулятор, как только его емкость был достигнут, направляя его обратно в танк. Он начинает работать, когда разгрузчик настройка картриджа достигнута, действует в качестве сбросного клапана.
РАЗГРУЗОЧНЫЙ КАРТРИДЖ Этот чувствительный к давлению картридж используется для защиты системы от избыточного давления и ограничить величина давления, оказываемого на аккумулятор с гидравлической сигнализацией картридж сброса, чтобы открыть, как только достигнута настройка разгрузчика.То разгрузчик также перенаправит масло обратно к аккумулятору, когда он чувствует падение давления в системе, когда гидравлический переключение цилиндров например.
КАРТРИДЖ ЭЛЕКТРОМАГНИТНОГО КЛАПАНА Есть два (2) таких картриджей, используемых в схеме.Оба, которые можно назвать свалкой клапана, спроектированы в схеме как ПРЕДОХРАНИТЕЛЬНЫЕ КЛАПАНЫ. Их цель — автоматически сбросить давление в цепи переключения по команде схемы аварийного останова. При запуске нормально открытые картриджи открыты для бака, поэтому схема переключения не может создать никакого давления.Когда чрезвычайная ситуация цепь останова сбрасывается, электрический сигнал генерируется, который возбуждает соленоиды, закрывая картриджи и позволяя цепь переключения для повышения давления. Когда активирована функция аварийной остановки или выключатель с ключом выключен, питание есть сняты с соленоидов, вызывая картриджи для открытия и сброса цепи переключения давление обратно в бак.
ЭЛЕКТРОМАГНИТНЫЙ НАПРАВЛЯЮЩИЙ КЛАПАН Этот клапан представляет собой гидрораспределитель, который переключается электронными соленоидами. Его цель — направить поток масла хранится в аккумуляторе к одному или другой конец цилиндра переключения на основе по сигналу, полученному логическим контроллером который был сгенерирован датчиком приближения.
ШАРОВОЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ Это ручной шаровой кран. клапан и используется для контроля скорости сдвига s-трубки. с клапаном полностью открыт, поток не ограничен, что приводит к быстрое жесткое смещение s-трубки. Когда клапан закрыт, переключение медленнее поскольку поток должен теперь пройти через отверстие.
АККУМУЛЯТОР Аккумулятор встроен в схему переключения, чтобы обеспечить мгновенное давление и объем для перемещения s-трубка, которую нельзя получить под нормальные обстоятельства. Аккумулятор гидравлический резервуар, удерживающий гидравлическая жидкость под высоким давлением.То аккумулятор содержит резиновую камеру внутри резервуара. Мочевой пузырь предварительно заправлен сухим азотом. в применение схемы сдвига, гидравлическая жидкость закачивается в аккумулятор при более высоком давлении, чем внутри мочевой пузырь.Это сдавливает мочевой пузырь создание высокого давления в аккумуляторе который сохраняется до тех пор, пока не будет выпущен.

S-TUBE ЦЕПЬ В РАБОТЕ ПОСЛЕДОВАТЕЛЬНОСТЬ:

В рабочей последовательности схемы переключения передач при работающем двигателе полные обороты, тандемный насос производит его номинальное водоизмещение.Поток идет через систему и сбрасывается или направляется обратно в бак через соленоидные патроны контура s-tube многообразие.

Когда переключатель СИГНАЛ/СБРОС находится в положении СБРОС, электрический сигнал закрывает картриджи соленоидов.Когда это гидравлическая жидкость теперь направлена к аккумулятору, где он начинает сжиматься мочевого пузыря и повышения давления. Когда давление в цепи переключения достигает настройки разгрузочного клапана, срабатывает разгрузочный клапан, вызывая патрон сброса, чтобы открыть.Открытый рельеф клапан теперь направляет поток масла из насос обратно в бак вместо продолжения для повышения давления в аккумуляторе. Проверка клапан удерживает давление в качелях цепи и препятствует протеканию жидкости обратно в насосную магистраль.

В контуре главного насоса описание было описано, как электрический сигнал генерировался близостью датчик, который был отправлен на логический контроллер и используется для управления переменным действием цилиндров гидропривода.Этот тот же сигнал также используется для сдвига s-образная трубка, чтобы ее движение было синхронизировано с гидроцилиндром привода, смещение S-образной трубки к материальному цилиндру который готов к расширению (обычный форвард операция).

Электрический сигнал активирует электромагнитная катушка направляющего клапана, переставить катушку в нужное боковая сторона. Затем аккумулятор освобождается, истощая жидкость, протекающая по направленному клапана и направляется в соответствующий стороны цилиндра переключения.Как только смена сделана аккумулятор пополнен сразу и последовательность начинается все снова.

ВСПОМОГАТЕЛЬНАЯ ЦЕПЬ:

Вспомогательная цепь имеет был разработан и установлен с целью управления гидравлической функцией вспомогательное оборудование на агрегате, в первую очередь агитатор.Эта функция состоит в том, вращение мешалки для смешивания материала в бункере и подача бетона цилиндры.

Требования к расходу и давлению для вспомогательной цепи удовлетворяются использованием второй этап или раздел того же тандемный насос, используемый в контуре переключения S-образной трубки.При работающем двигателе и установленной дроссельной заслонке до максимальных оборотов, поток от тандема насос направлен на однонаправленный золотник регулирующий вентиль. Эта схема также использует картридж с электромагнитным клапаном или сбросной клапан, выполнен в виде предохранительного клапана с целью предотвращения потока во вспомогательный контур по команде схемы аварийного останова.При запуске нормально открытый картридж направляет поток масла от тандемного насоса к баку, запрещая работу вспомогательного схема. Когда цепь аварийной остановки сбрасывается, генерируется электрический сигнал подать питание на соленоид, закрывая картридж и блокировка потока прямо обратно бак, вместо этого позволяя потоку однозолотниковый гидрораспределитель для операции.Направленное управление клапан имеет предохранительный картридж для защиты система против избыточного давления

Когда рычаг клапана активирована, мешалка будет вращаться в направлении вперед, так как гидравлическая жидкость направлен на эту сторону двигателя.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2022 © Все права защищены.
