Руководство по эксплуатации бензопилы Дружба-4м Электрон. Конструктивные особенности.

После удачных первых моделей бензопилы дружба Урал и 4М, Пермский машиностроительный завод решается на выпуск, более современной и на порядок надёжней пилы — бензопила дружба «электрон».

Эксплуатация

Любая пила, приобретенная Вами у официального дилера и попавшая на российский рынок официальным путем, должна иметь инструкцию на русском языке. Настоятельно рекомендуем вам ознакомиться с ней до того, как Вы начнете пользоваться бензопилой. Перед тем как запускать бензопилу, необходимо обязательно установить и отрегулировать пильную гарнитуру (шину, цепь и звездочки), иначе у пилы сразу же вылетает сцепление.

Любая новая бензопила (а также вновь установленная цепь или шина) обязательно нуждается в обработке. Для этого бензопилой желательно поработать 40-45- минут на малых оборотах (это примерно соответствует выработке топливного бака), затем заглушить мотор и проверить натяжение цепи.

Далее нужно произвести несколько пропилов, прикладывая слабые усилия, и лишь затем перейти к активной эксплуатации. Все это делается для того, чтобы звездочка, шина и цепь хорошо разогрелись, и масло попало на все смазываемые части пильной гарнитуры

После обязательной предстартовой проверки и заправки топливом и маслом пила готова к работе, Далее необходимо вытащить подсос, полностью выбрать слабину стартового тросика и сильным рывком стартера запустить инструмент (при вялом натяжении велик риск залить свечу, что несколько осложнит последующие попытки запуска). Если все сделано правильно, пила заводится с первого раза.
Приобретая бензопилу, покупатели нередко задают вопрос о том, нужно ли давить на бензопилу при распиловке. В первую очередь это зависит от состояния пильной гарнитуры, и в частности цепи. При работе тупой цепью эффективность распилки значительно падает, а необходимость прилагать при этом усилия – увеличивается. Кроме того, в этом случае выше вероятность выхода пилы из строя, так как возрастает нагрузка на двигатель.

Поэтому при профессиональном подходе к процессу рекомендуется регулярно править цепь (например, в конце рабочего дня), а при домашнем использовании – затачивать ее после каждых 2-3 сеансов работы.

Обязательно следует обратить внимание и на особенности сезонной эксплуатации инструмента. Если пила работает при низких температурах, то необходимо предусмотреть возможность прогрева карбюратора во время работы. Кроме того, желательно сначала прогреть пилу (если она хранилась в неотапливаемом помещении) во избежание нежелательных последствий из-за присутствия конденсата

Бензопила ДРУЖБА-2 52СС

Бензопилы ДРУЖБА-2 52СС это высокое качество, низкая цена, и стабильность в работе. Дружба 52 это модель проверенная долгим временим, доверием тысячей людей, аппарат имеет улученный дизайн, пила бензиновая выполнена по новым высоким стандартам, и имеет не большой вес с мощным двигателем. Бензиновая пила Дружба имеет вес 5.1 кг., а двигатель имеет мощность в 2.7 кВт., за счет этого образуется хорошая балансировка аппарата, работа пилы воспроизводится от привода бензинового двигателя, двигатель двухтактный, и имеет высокое воздушное охлаждение во время работы, в автоматическом режиме.

ДРУЖБА-2 52СС бензопила имеет высокие технические характеристики, компактна, не занимает много места при хранении, удобна в эксплуатации, имеет отличный захват.

Применяется бензопила Дружба -2 52 СС в сельском хозяйстве, на дачном участке, в частном владении, с помощи бензопилы можно заготовить дрова на зиму, выполнить распил дерева большого и среднего диаметра, эта модель применяется для строительных работ, для  работ на лесоповале, так же пила цепная применяется для обрезания сухих веток, сучков и деревьев. ДРУЖБА-2 52СС  предназначается для длительных, усиленных, профессиональных работ, пила имеет высокую производительность, за довольно короткое время, выполняет огромный объем работы. Инструмент имеет защиту оператора которая отображается в функции механического тормоза цепи, это быстрая останова цепи которая происходит в считаные секунды, в случаи отброса, или упущения аппарата из рук.

Цепная пила имеет рукоятку, она удобна с хорошим захватом, имеет встроенные резиновые амортизаторы, за счет которых снижаются колебания, уровень шума уменьшается, и вибрация становится более тише.
Модель бензопилы Дружба это самый надежный помощник людей которые профессионально занимаются валкой леса, для землевладельцев, так же подходит фермерам, и простому дачнику.

Длина шины             50 см
Тип двигателя      бензиновый
Мощность двигателя            2.7 кВт (8800 об/мин)
Объем цилиндра      52 куб. см
Объем топливного бака       0.55 л
Объем масляного бака         0.26 л
Уровень шума           5.1 дБ
Габариты       51х26.5х27.5 см
Вес      5.1 кг
Страна производитель        Китай

Конструктивные особенности

Двигатель МП-1 конструкции ЗМКБ «Прогресс» им. академика А. Г. Ивченко— одноцилиндровый, двухтактный, карбюраторный, воздушного охлаждения, рабочий объём 94 см3, мощность 4 л.с.. Смазка двигателя — масло, смешанное с бензином. Двигатель и пильный аппарат выполнены в виде независимых узлов и соединяются друг с другом с помощью фланцевого соединения, фиксируемого хомутом (который крепится к ручкам пилы). Такая компоновка позволяет поворачивать пильный аппарат на любой угол, при необходимости быстро заменять отказавший узел.

Благодаря функциональной завершенности и простоте крепления, двигатель бензопилы «Дружба» применялся для привода мотоблоков («Кумир», «Садовод»), водяных насосов («Скиф», ЦБН-1, ЦБН-2, ПМП-4), генераторов постоянного тока (ГЗ-106А) для заряда аккумуляторных батарей в полевых условиях, механических лебёдок для трелёвки леса, в лодочном моторе «Кама», в газонокосилках.
Этот двигатель был популярен и у любителей строить технику своими руками. В 60-х годах в Московском авиационном институте были предприняты попытки форсировать этот двигатель и устанавливать его на сверхлёгких летательных аппаратах. Были изготовлены лёгкие вертолёты X-3, X-4, X-5, на каждом из которых были установлены винтомоторные блоки из 4-х двигателей «Дружба», работающих через общий редуктор на несущий винт. Ни один из аппаратов не прошел лётных испытаний по причине низкой надежности двигателей.

Модификации

За годы выпуска общая конструкция пилы осталась прежней, однако мелкие изменения вносились:

    в 50-х — 60-х годах выпускалась модификация «Дружбы» с креплением ручек к крышке вентилятора, позже ручки стали крепиться к хомуту, связывающему двигатель и редуктор.
    до конца 80-х годов выпускалась модель «Дружба-4А» с контактным магнето и карбюратором КМП-100 — снята с производства;
    в конце 80-х годов применено электронное зажигание (от магнето бесконтактного МБ-1), пила получила обозначение «Дружба-4А-Электрон»;

    в 90-х годах применён более совершенный карбюратор КМП-100У, пила получила обозначение «Дружба-4М» (производства ЗиД) и «Дружба-Алтай» (производства «Сибприбормаш»), применены пильные цепи современного типа.
На базе пилы «Дружба» была разработана более мощная пила «Урал».

На базе двигателя мотопилы «Дружба» был разработан двигатель СД-60 для привода стационарных установок (генераторов, насосов), отличавшийся от прототипа чугунной гильзой цилиндра, поплавковым карбюратором, несъёмным тросовым стартером и наличием регулятора частоты вращения.

Достоинства и недостатки

Бензопила «Дружба» была разработана в начале 50-х годов и к концу века уже существенно устарела. Пила имеет большой вес — 12 кг.

Изначально надежность пилы была высокая (ряд пил, выпущенных в 60-е годы находятся в рабочем состоянии до сих пор), но в 90-х годах значительно упала по причине заводского брака и производства мелкими фирмами, не обладающими необходимыми материалами и технологиями. Съёмный тросовый стартер неудобен и часто теряется. В конструкции пилы отсутствуют элементы, обеспечивающие её безопасность (кнопка «Стоп», тормоз цепи, функция Anti-kick). Тем не менее простая конструкция пилы и ее хорошая изученность в сочетании с невысокой ценой и большой производительностью пиления обуславливают популярность «Дружбы» и в настоящее время.

К достоинствам пилы также следует отнести высокое расположение рукояток относительно плоскости реза, что позволяет оператору работать стоя в удобной позе (работа с современными пилами при валке деревьев производится в положении оператора на коленях).
Интересные факты

    В Румынии и на Украине название «Дружба» стало нарицательным: в разговорном языке слово «drujba» используется для обозначения бензопилы вообще, независимо от модели (хотя в академических словарях это значение слова не зафиксировано).


    Название перешло на двуручную пилу, которая при работе ею требует согласованных действий двух человек, и за это в шутку иногда называется «Дружба-2».
    В песне «Был побег на рывок» Владимира Высоцкого упоминается эта пила[1].
    Один из первых образцов был сделан в шаражке недалеко от станции Лапшанга киевскими авиастроителями.[2]

Электронное бесконтактное Магнето

Электронное бесконтактное магнето МБ-1:
1 — маховик бензопилы «Урал» (видны две пары постоянных магнитов)Как настроить зажигание на бензопиле дружба?
2 — маховик бензопилы «Дружба» (видны лопасти центробежного вентилятора)
3 — генераторная катушка
4 — метка для установки угла опережения зажигания
5 — конденсатор
6 — высоковольтная катушка
7 — управляющая катушка
8 — электронная схема (залита эпоксидной смолой)
9 — если этот провод кнопкой замкнуть на «массу» — остановится двигатель
10 — высоковольтный провод
11 — свечной наконечник
12 — свеча зажигания

    Одной из первых появилась система зажигания на основе магнето.

Магнето — специализированный генератор переменного тока, вырабатывающий электроэнергию только для свечи зажигания. Конструкция представляет собой постоянный магнит, получающий вращение от коленчатого вала бензинового двигателя и неподвижную генераторную обмотку с малым количеством витков толстого провода (катушка индуктивности). На общем магнитопроводе с генераторной обмоткой находится высоковольтная (с большим количеством витков тонкого провода). Генерируемое низковольтное напряжение трансформируется в высоковольтное, способное «пробить» искровой промежуток свечи накаливания. Один из выводов каждой катушки связан с «массой» (корпусом двигателя), другой вывод высоковольтной обмотки присоединяется к центральному электроду свечи зажигания. Если магнето контактное — параллельно другому выводу низковольтной обмотки на «массу» подключён прерыватель с параллельно подключенным конденсатором (необходим для уменьшения искрения и подгорания контактов).

В нужный момент времени (момент опережения зажигания) кулачок размыкает контакты прерывателя и на свече проскакивает искра. В электронных бесконтактных магнето прерыватель отсутствует, имеется управляющая катушка, в нужный момент генерируется управляющий импульс на электронный блок. Транзисторы или тиристоры открывается, ток поступает на высоковольтную катушку. Энергия дополнительно накапливается в конденсаторах или в катушках индуктивности, что повышает мощность искры.

Достоинством магнето является простота, компактность и лёгкость, низкая стоимость, аккумуляторная батарея не нужна. Магнето всегда готово к работе. Применяется в основном на малогабаритной технике — например, на бензопилах, газонокосилках, переносных бензогенераторах и др. Магнето также применялось на поршневых авиационных двигателях.

Классическая (контактная) батарейная система зажигания

Второй, наиболее распространённой системой является батарейная система зажигания. В этом случае электропитание осуществляется от автомобильной аккумуляторной батареи, а когда двигатель работает — электроэнергию вырабатывает автомобильный генератор, подключенный параллельно аккумулятору.

Последовательно источникам тока подключен выключатель зажигания, прерыватель и первичная обмотка катушки зажигания с добавочным сопротивлением.

Катушка зажигания представляет собой импульсный трансформатор. Основная функция катушки зажигания — трансформирование низкого (12 вольт) напряжения в высоковольтный (десятки тысяч вольт) импульс, способный «пробить» искровой промежуток на свече.

Цепь высокого напряжения — вторичная обмотка катушки зажигания, распределитель, высоковольтные провода и свечи зажигания.

Если двигатель одноцилиндровый — тогда высоковольтный распределитель отсутствует, он также не нужен на двухцилиндровых двигателях при применении двухискровых катушек зажигания. В последнее время становится катушка на каждый цилиндр (что позволяет разместить катушку непосредственно на свече как наконечник и отказаться от высоковольтных проводов) или двухискровая катушка на пару цилиндров.

Принцип действия основан на законе электромагнитной индукции.

От аккумуляторной батареи при включенном зажигании и замкнутых контактах прерывателя ток низкого напряжения проходит по первичной обмотке катушки зажигания, образуя вокруг неё магнитное поле. Размыкание контактов прерывателя приводит к исчезновению тока в первичной обмотке и магнитного поля вокруг неё. Исчезающее магнитное поле индуктирует во вторичной обмотке высокое напряжение (около 20—25 киловольт). Распределитель поочерёдно подводит ток высокого напряжения к высоковольтным проводам и свечам зажигания, между электродами которых проскакивает искровой заряд, топливовоздушная смесь в цилиндрах двигателя воспламеняется.

Исчезающее магнитное поле пересекает не только витки вторичной, но и первичной обмотки, вследствие чего в ней возникает ток самоиндукции напряжением около 250—300 вольт. Это приводит к искрению и обгоранию контактов, кроме того, замедляется прерывание тока в первичной обмотке, что приводит к уменьшению напряжения во вторичной обмотке. Поэтому параллельно контактам прерывателя подключен конденсатор (как правило, ёмкостью 0,25 мкф).

Последовательно первичной обмотке катушки зажигания включается добавочное сопротивление (или дополнительный резистор). На низких оборотах контакты прерывателя оказываются бо́льшую часть времени в замкнутом состоянии и через обмотку протекает ток, более чем достаточный для насыщения магнитопровода. Избыточный ток бесполезно нагревает катушку. При запуске двигателя добавочное сопротивление шунтируется контактами реле стартера, тем самым повышается энергия электрической искры на свече зажигания.

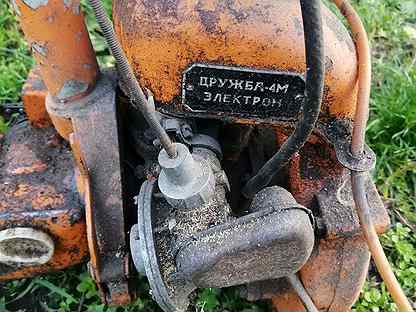

Бензопила ДРУЖБА — 4М ЭЛЕКТРОН

Удобна в эксплуатации, надежна, проверена 30 летним опытом работы, экологически безопасна для природы и для оператора.
Технические данные:
Двигатель бензиновый, одноцилиндровый, двухтактный
Мощность, кВт 2,94
Расход топлива, г/кВт ч 720
Рабочая длина пильного аппарата, см 46
Корректированный уровень виброскорости
на рукоятках управления, м/с 7,9х10-2
Масса, кг 12,5
Габаритные размеры, мм 500х865х460

После удачных первых моделей бензопилы дружба Урал и 4М, Пермский машиностроительный завод решается на выпуск, более современной и на порядок надёжней пилы — бензопила дружба «электрон».

Это судьбоносный момент, так как в середина 70-х годов это время начала застоя, стране не хватало денег для военной промышленности и экономики в целом. Всем известно что дерево, свежий сруб – это большие деньги, вся тайга была покрыта лесами и нам надо было добывать деньги из них. В этом очень сильно помог выпуск, новой, лёгкой и экономичной бензопилы дружба «электрон». Вооружив ею тысячи лесорубов, наша страна стала заготавливать лес тысячами кубометров в месяц — это, безусловно, рекорд того времени. До этого, наша страна не видела такого количества древесины и всё это благодаря хорошим качествам великолепной пилы «Электрон»

До сих пор эта пила служит верой и правдой многим любителям отечественных пил, которые не променяли своих дружных помощников на западные аналоги. Ведь надо поддерживать своего производителя, чтоб был рост экономики страны. Лично я сам пользуюсь пилой Электрон уже 20 лет и всем доволен, очень качественная бензопила.

Рекомендации по эксплуатации и обслуживанию бензопилы дружба

Легендарная бензопила Дружба 4М Электрон – это отличный пример того, как старый добрый садовый инструмент с более чем 2-летней историей, в наши дни может легко дать фору современные высокотехнологичным агрегатам. В чем заключаются преимущества советской бензопилы и где она используется – рассмотрим более подробно.

Блок: 1/5 | Кол-во символов: 352
Источник: https://sadovij-instrument.ru/benzopily/druzhba.html

История модификаций бензопилы Дружба

Дружба является одной из первых бензопил, которые появились в СССР. Ее прообразом является старая-добрая «Дружба-2». Первый выпуск бензопилы «Дружба-4» состоялся в 1955 году на заводе им. Дзержинского в Перми. Эта была модификация с креплением ручек непосредственно к самой крышке вентилятора. Со временем она была перенесена на хомут, который соединяет двигатель и редуктор. Затем с 1960-го по 1980 гг. выпускалась бензопила Дружба-4А. На ней уже был установлен магнето и карбюратор.

В 1990 году было внесено конструкторское изменение в виде электронного зажигания, и начался выпуск цепных бензиновых пил «Дружба-4А-Электрон».
Последняя модернизация, которая появилась на свет, и живет до сих пор является «Дружба-4М». Она получила карбюратор нового типа КМП-100У. Производятся они уже на заводе «Дружба-Алтай».

Блок: 2/16 | Кол-во символов: 852
Источник: https://ProOgorod.com/selhoztekhnika/sadovaia-tekhnika/benzopily/benzopila-druzhba

Технические характеристики бензопилы Дружба

Бензопила Дружба 4 обладает отличными техническими характеристиками, что выгодно выделяет ее в числе современных профессиональных моделей. Среди конструктивных параметров советского инструмента следует выделить:

  • Мощность двигателя – 3,5 л. с./2600 Ватт;
  • Размер рекомендуемой для работы шины – 45 см;
  • Шаг пильной цепи – 0,325 “;
  • Резервуар для заливки горючего – 550 мл;
  • Бачок для смазочного средства – 260 мл;
  • Вес – 7 кг.

Представители 4-ого поколения бензопилы Дружба обладают самыми высокими техническими характеристиками среди всей линейки бензопил данной марки. К слову, их предшественница – бензопила Дружба 2 имеет мощность в 2,8 л. с., что значительно снижает способности инструмента при практическом использовании.

Блок: 3/5 | Кол-во символов: 763
Источник: https://sadovij-instrument.ru/benzopily/druzhba.html

Лучшие модели бензопил Калибр

Дружба является техникой из СССР, и свой пик популярности она также оставила там. Несмотря на модернизацию и выпуск вроде бы качественных бензопил «Дружба-Алтай» и «Дружба-Электрон», своего широкого применения они уже такого не находят в силу очень большой конкуренции.

Бензопила Дружба-Алтай

Однако те, кто остался верен бензопиле «Дружба» в один голос твердят, что лучше этой бензопилы просто не найти. Ее конструкция проста, детали всегда есть в доступности, неприхотлива в обслуживании. Мотор с 4 лошадиными силами справится с любыми задачами и при любых погодных условиях.

Блок: 4/16 | Кол-во символов: 608
Источник: https://ProOgorod.com/selhoztekhnika/sadovaia-tekhnika/benzopily/benzopila-druzhba

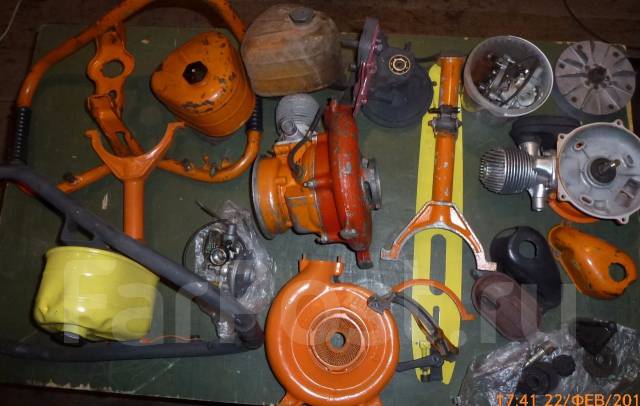

Бензопила Дружба-4: инструкция по ремонту и замене запчастей своими руками

В состав бензопилы «Дружба-4М Электрон» входит:

  • двигатель;
  • редуктор;
  • рама;
  • пильный аппарат, включающий пильную шину, натяжное устройство и пильную цепь4
  • съемный стартер;
  • система питания;
  • смазочная система пильного аппарата.

С целью понижения шума при выпуске отработанных газов и для гашения искр, в комплектацию двигателя входит глушитель. Следует отметить, что запчасти на данную модель найти достаточно легко, поэтому самостоятельный ремонтне вызывает сложностей. Поломки бензопилы условно подразделяются на следующие группы:

  • проблемы со смазочной системой;
  • проблемы с любыми узлами двигателя;
  • поломка самого двигателя;
  • проблемы с контактным зажиганием;
  • полоски в прочих узлах.

Перед тем, как разобрать оборудование и проверить внутреннее устройство, следует выполнить наружную диагностику. Если проблемы заключаются в неисправностях внутренних рабочих узлов, то разбор бензопилы осуществляется в соответствии с прилагаемой производителей инструкции.

Краткая инструкция по ремонту:

  • если не запускается двигатель, то следует проверить наличие топлива в баке и топливной камере, наличие искры между электродами свечей зажигания, а также убедится в отсутствии нарушений изоляции;
  • перебой в работе двигателя часто бывает вызван попадание в топливную смесь воды и не герметичностью цилиндровых соединений;
  • быстрый перегрев и потеря мощности двигателя наблюдаются при бедной рабочей смеси, неотрегулированном карбюраторе и не приработанном двигателе;
  • перегрев редуктора чаще всего бывает вызван недостаточным количеством смазки.

Все проблемы, связанные с получение недостаточно ровного пила, тяжестью распиливания и получением нехарактерных размеров опилок, связаны с цепью бензопилы.

Блок: 5/9 | Кол-во символов: 1735
Источник: https://DachaDecor.ru/sadoviy-inventar/benzopila-druzhba-obzor-modeley-technicheskie-charakteristiki-i-rukovodstvo-po-remontu

Описание основных неисправностей

Несмотря на то, что бензопилы Дружба имеют высокое качество сборки, им свойственно периодически выходить из строя и правила исправления, наиболее часто встречающихся неисправностей, должен знать каждый владелец этого инструмента.

Двигатель не заводится:

  1. На свече зажигания образовался нагар или выставленный неправильный зазор, пропала искра.
  2. Засорился воздушный фильтр.
  3. Отсутствие топлива.

Падает мощность:

  1. Засорился воздушный фильтр.
  2. Неправильно настроен карбюратор.
  3. Неправильная пропорция топливной смеси.
  4. Подробное описание неисправностей приведено в инструкции по эксплуатации.

Блок: 6/16 | Кол-во символов: 616
Источник: https://ProOgorod.com/selhoztekhnika/sadovaia-tekhnika/benzopily/benzopila-druzhba

Как работает бензопила Дружба (видео)

Проверить на прочность, надёжность и герметичность все соединения. Если двигатель бензопилы Дружба» сохраняет работоспособность исключительно на подаче малых оборотов, а при наличии значительной нагрузки агрегат быстро глохнет, то при правильно отрегулированном карбюраторе следует обратить внимание на систему глушителя. Как правило, такая проблема связана с засорением этого узла. Особенно часто засор искрогасителя глушителя наблюдается в следующих случаях:

  • применение для заливки в топливную систему смеси с некачественным маслом;
  • применение для заливки в топливную систему смеси с повышенным содержанием масла;
  • применение для заливки в топливную систему смеси, содержащей не предназначенного для такого типа двигателя масла.

При обнаружении причины сбоя в работоспособности пилы, необходимо демонтировать глушитель и тщательно его прочистить при помощи любых моющих средств, после чего просушить посредством фена. Обязательным условием является замена топливной смеси на оптимальный состав, который рекомендован к использованию производителем оборудования и прописан в прилагаемой к бензопиле инструкции по эксплуатации.

Блок: 7/9 | Кол-во символов: 1158
Источник: https://DachaDecor.ru/sadoviy-inventar/benzopila-druzhba-obzor-modeley-technicheskie-charakteristiki-i-rukovodstvo-po-remontu

Заточка зубьев

При проведении работ с бензопилой Дружба основная нагрузка приходится именно на цепь. Поэтому важно следить за ее состоянием и периодически затачивать. Первыми признаками того, что цепь затупилась, является:

  1. Большая вибрация при распиле.
  2. Слишком большой расход масла для цепи.
  3. Не ровный распил.
  4. Прилегание больших усилий для распила.

Правила правильной заточки зубьев на бензиновой пиле Дружба приведены в инструкции по эксплуатации. Для этого понадобится круглый и прямой напильник, и шаблон ограничителя глубины. Если заточить зубья нельзя, то всегда можно не морочиться с ремонтом и найти новую цепь на рынке.

Блок: 8/16 | Кол-во символов: 628
Источник: https://ProOgorod.com/selhoztekhnika/sadovaia-tekhnika/benzopily/benzopila-druzhba

Бензопила Дружба: настройка двигателя (видео)

Бензопилы модели «Дружба» относятся к категории удобных и практичных инструментов, способных значительно облегчить повседневную жизнь, а также является одним из наиболее востребованных видов по соотношению стоимости, качества и производительности. При соблюдении правил эксплуатации и выполнении несложных профилактических мероприятий, такой инструмент поражает своей долговечностью и надёжностью, а самостоятельный ремонт не представляет сложностей даже при отсутствии специальных навыков.

Блок: 9/9 | Кол-во символов: 539
Источник: https://DachaDecor.ru/sadoviy-inventar/benzopila-druzhba-obzor-modeley-technicheskie-charakteristiki-i-rukovodstvo-po-remontu

Видео обзор

Ниже представлен видео обзор работы на цепной пиле Дружба Алтай:

Бензопила Дружба 4 может легко заводиться и при отрицательных температурах. Следующий видео обзор этому
явное подтверждение:

А вот еще один большой видео обзор бензопилы «Дружба-4»:

Ниже собрано несколько отзывов с тематических форумов касательно опыта работы на бензопилах Дружба:

Анатолий, 35 лет, Киев:

«Дружба это не просто техника, в нее вложена душа конструктора. В ней есть все необходимое, и при этом нет ничего лишнего в виде современных наворочек или чего-то такого. Она сделана из чистого металла, подтверждением этому является большой вес устройства. Дружба способна работать при любых температурах и в любых условиях. Для нее просто нет непосильных задач. При грамотном обращении она прослужит долгие года. Моя, например, мне досталась еще от моего отца и до сих пор работает отлично! Единственное, топливную смесь заливаю.»

Роман, 45 лет, Киров:

«Это просто идеальная техника для наших людей. Это как Жигуль, в ней нет ничего лишнего, но все часто ломается. Ее конструкция продумана до мелочей, а мотор с 4-мя лошадиными силами выдерживает любые нагрузки. Из нее можно делать очень много самоделок в виде мотоблоков или косилок, но соль именно в ее призвании – работать в виде бензопилы. Разбавил масло, бензин и пошел работать. Она спиливает все на своем пути, просто дай древесину и она будет пилить. Топливной смеси ест многовато, но не критично.

Плюсы: Надежность проверенная годами.

Минусы: Часто ломается, но ремонт обходиться в копейки. Иногда пропадает зажигание. Большой вес»

Блок: 16/16 | Кол-во символов: 1590
Источник: https://ProOgorod.com/selhoztekhnika/sadovaia-tekhnika/benzopily/benzopila-druzhba

Самоделки из бензопилы Дружба

Еще одной причиной большой популярности бензопилы Дружба является широкий спектр возможных самоделок своими руками из этого инструмента. В советское время ее применяли везде, где это только возможно. Давайте рассмотрим наиболее распространенные модели самодельных устройств с внушительной доработкой.

Снегоход

Популярность бензопилы Дружбы при разработке снегохода обусловлена простотой конструкции и разборке устройства.

Общий чертеж снегохода представлен на следующем фото:

Основной при изготовлении снегохода является создание чертежа, в котором следует соединить трансмиссию, двигатель и лыжи.

Схема изготовления стойки представлена на данном фото:

А вот чертеж гусениц:

Приводной вал можно изготовить по следующей схеме:

В качестве рулевого элемента можно взять руль от обычного скутера или велосипеда, а вот система торможения здесь никак не предусмотрена, достаточно просто сбросить ручку газа, ведь больших скоростей на нем вы не разовьете.

Блок: 10/16 | Кол-во символов: 985
Источник: https://ProOgorod.com/selhoztekhnika/sadovaia-tekhnika/benzopily/benzopila-druzhba

Мотоблок из бензопилы Дружба

В основном бензопила применяется в сельской местности в частном порядке. Садово-огородных работ всегда очень много и делать их руками тяжело. Поэтому люди постепенно придумали то, как доработать бензопилу в мотоблок. При желании можно сделать из него окучник или культиватор, а вернее мотокультиватор.

Общий вид мотоблока из бензопилы представлен на следующем чертеже:

А вот видео пример окучника, культиватора или мотокультиватора:

Блок: 11/16 | Кол-во символов: 464
Источник: https://ProOgorod.com/selhoztekhnika/sadovaia-tekhnika/benzopily/benzopila-druzhba

Веломопед из бензопилы и велосипеда

Да! Люди и такое придумали еще в СССР. Это прообраз мотоциклов. Люди просто прикручивали мотор к велосипеду и соединяли его с колесом. Таким образом получалось весьма интересное приспособление, которое представлено следующем видео обзоре:

Блок: 12/16 | Кол-во символов: 276
Источник: https://ProOgorod.com/selhoztekhnika/sadovaia-tekhnika/benzopily/benzopila-druzhba

Лодочный мотор из бензопилы Дружба

Наши мужчины очень любят две вещи: что-то делать в своем гараже и ходить на рыбалку/охоту. А если денег на лодку нет, то ее всегда можно сделать в гараже! Для этого достаточно найти пару фото с чертежами в интернете, старую пилу и иметь обычную лодку на веслах и бензопилу. Для этого, правда, понадобятся некоторые слесарные и токарные умения.

Блок: 13/16 | Кол-во символов: 379
Источник: https://ProOgorod.com/selhoztekhnika/sadovaia-tekhnika/benzopily/benzopila-druzhba

Газонокосилки или мотокоса

Для поддержания в порядке придомовой территории можно использовать бензопилу. Вы спросите как? Да элементарно! Достаточно просто соорудить из нее газонокосилку. Это может быть или простая модель с валом и триммерной головкой (обычная косилка), или немного сложнее в виде газонокосилки на колесах. Выбор за Вами.

Блок: 14/16 | Кол-во символов: 339
Источник: https://ProOgorod.com/selhoztekhnika/sadovaia-tekhnika/benzopily/benzopila-druzhba

Двигатель для мопеда

Если у Вас есть желание, время и умение, то из старой бензопилы и велосипеда можно сделать полноценный мопед. Для этого есть целые форумы, посвященные обсуждению и нюансам конструкции. Если поднабраться терпения, то в итоге может получиться неплохой Харлей, например, как на фото:

Блок: 15/16 | Кол-во символов: 302
Источник: https://ProOgorod.com/selhoztekhnika/sadovaia-tekhnika/benzopily/benzopila-druzhba

Кол-во блоков: 17 | Общее кол-во символов: 13638
Количество использованных доноров: 3
Информация по каждому донору:
  1. https://DachaDecor.ru/sadoviy-inventar/benzopila-druzhba-obzor-modeley-technicheskie-charakteristiki-i-rukovodstvo-po-remontu: использовано 3 блоков из 9, кол-во символов 3432 (25%)
  2. https://ProOgorod. com/selhoztekhnika/sadovaia-tekhnika/benzopily/benzopila-druzhba: использовано 11 блоков из 16, кол-во символов 7039 (52%)
  3. https://sadovij-instrument.ru/benzopily/druzhba.html: использовано 2 блоков из 5, кол-во символов 1115 (8%)

обзор моделей, технические характеристики и руководство по ремонту. Что умельцы делают из старых бензопил

Мотопила или бензопила «Дружба» одна из наиболее популярных в нашей стране на протяжении многих лет моделей, разработанных специалистами ЗМКБ «Прогресс» имени академика Ивченко А.Г. более шести десятков лет назад.

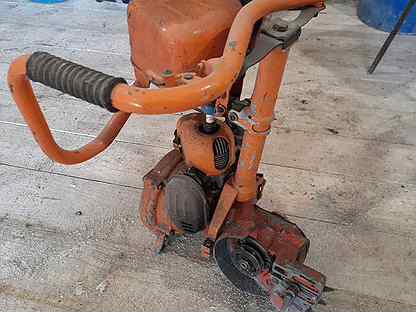

Бензопила Дружба: устройство, обзор моделей и преимущества

Несмотря на то, что в настоящее время бензиновая пила этой модели относится к категории устаревших агрегатов, ей устройство показывает вполне достойные характеристики:

  • наличие одноцилиндрового, двухтактного, карбюраторного двигателя МП-1 с воздушным охлаждением и рабочим объёмом 94 куб. см;
  • мощность 4 л/с;
  • редуктор состоит из корпуса и двух конических шестерен;
  • для смазки двигателя используется смесь на основе масла и бензина;
  • выполнение двигателя и пильного аппарата бензопилы представлено независимыми узлами, объединяемыми между фланцевым соединением и фиксируемым хомутом.

Такой вариант компоновки позволяет работать пильным аппаратом под любым углом и осуществлять быструю замену вышедшего из строя узла своими руками. Функциональная завершенность и простота крепления сделали устройство лёгким и надёжным в эксплуатации.

Относительно недавно стартовая модель была оснащена совершенно новым карбюратором КМП-100-У, что дало пиле название «Дружба-4м-Электрон» и «Дружба-Алтай». Несмотря на достойные технические характеристики, модель не нашла очень широкого распространения в других странах.

Основные недостатком пилы «Дружба» является её значительный вес, составляющий12 кг, а также наличие съёмного тросового стартера, которые не слишком удобен в применении и достаточно часто теряется. Кроме всего прочего, конструкция не имеет многих защитных элементов, способных обеспечивать безопасность работы, включая кнопку «Стоп», тормоз на цепь, а также функцию Anti-kick. Однако, конструкционная простота и невысокая стоимость, в сочетании с высокой производительностью, сделали этот агрегат очень популярным.

Как собрать бензопилу Дружба (видео)

Технические характеристики бензопил Дружба

В зависимости от модификации, технические характеристики бензопилы «Дружба» могут варьироваться , что нужно обязательно учитывать при выборе оборудования и его обслуживании в процессе эксплуатации.

Параметры и характеристики

«Дружба-2»

«Дружба-4М Электрон»

«Дружба-5Э»

Мощность устройства

Показатели частоты вращения

3200 об/мин

5200 об/мин

6200 об/мин

Наличие автоматической цепной смазки

Отсутствует

Присутствует

Присутствует

Наличие электронного зажигания

Отсутствует

Присутствует

Присутствует

Объём бака смазочной системы

Длина шины

Вес агрегата

Габаритные размеры

46х50х86,5 см

46х50х86,5 см

Бензопила Дружба-4: инструкция по ремонту и замене запчастей своими руками

В состав бензопилы «Дружба-4М Электрон» входит:

  • двигатель;
  • редуктор;
  • рама;
  • пильный аппарат, включающий пильную шину, натяжное устройство и пильную цепь4
  • съемный стартер;
  • система питания;
  • смазочная система пильного аппарата.

С целью понижения шума при выпуске отработанных газов и для гашения искр, в комплектацию двигателя входит глушитель. Следует отметить, что запчасти на данную модель найти достаточно легко, поэтому самостоятельный ремонтне вызывает сложностей. Поломки бензопилы условно подразделяются на следующие группы:

  • проблемы со смазочной системой;
  • проблемы с любыми узлами двигателя;
  • поломка самого двигателя;
  • проблемы с контактным зажиганием;
  • полоски в прочих узлах.

Перед тем, как разобрать оборудование и проверить внутреннее устройство, следует выполнить наружную диагностику. Если проблемы заключаются в неисправностях внутренних рабочих узлов, то разбор бензопилы осуществляется в соответствии с прилагаемой производителей инструкции.

Краткая инструкция по ремонту:

  • если не запускается двигатель, то следует проверить наличие топлива в баке и топливной камере, наличие искры между электродами свечей зажигания, а также убедится в отсутствии нарушений изоляции;
  • перебой в работе двигателя часто бывает вызван попадание в топливную смесь воды и не герметичностью цилиндровых соединений;
  • быстрый перегрев и потеря мощности двигателя наблюдаются при бедной рабочей смеси, неотрегулированном карбюраторе и не приработанном двигателе;
  • перегрев редуктора чаще всего бывает вызван недостаточным количеством смазки.

Все проблемы, связанные с получение недостаточно ровного пила, тяжестью распиливания и получением нехарактерных размеров опилок, связаны с цепью бензопилы.

Регулировка карбюратора пилы

Если избыточное количество топливной смеси устранено, а работоспособность устройства не восстановлена, то требуется отрегулировать карбюратор и осуществить чистку глушителя. Чтобы выполнить самостоятельную регулировку карбюратора, необходимо воспользоваться следующими несложными рекомендациями:

  • прокрутить до упора топливный винт;
  • отвинтить топливный винт ровно на три оборота;
  • максимально прочно закрутить воздушный винт;
  • отвинтить винт на пару строгих оборотов;
  • выполнить уплотнение при помощи герметика или обернуть переходную муфту тонкой жестяной полоской.

Как работает бензопила Дружба (видео)

Проверить на прочность, надёжность и герметичность все соединения. Если двигатель бензопилы Дружба» сохраняет работоспособность исключительно на подаче малых оборотов, а при наличии значительной нагрузки агрегат быстро глохнет, то при правильно отрегулированном карбюраторе следует обратить внимание на систему глушителя. Как правило, такая проблема связана с засорением этого узла. Особенно часто засор искрогасителя глушителя наблюдается в следующих случаях:

  • применение для заливки в топливную систему смеси с некачественным маслом;
  • применение для заливки в топливную систему смеси с повышенным содержанием масла;
  • применение для заливки в топливную систему смеси, содержащей не предназначенного для такого типа двигателя масла.

При обнаружении причины сбоя в работоспособности пилы, необходимо демонтировать глушитель и тщательно его прочистить при помощи любых моющих средств, после чего просушить посредством фена. Обязательным условием является замена топливной смеси на оптимальный состав, который рекомендован к использованию производителем оборудования и прописан в прилагаемой к бензопиле инструкции по эксплуатации.

О технике безопасности

Перед тем как начинать работу бензопилой, необходимо осуществить ряд мероприятий, направленны на безопасную эксплуатацию устройства:

  • проверка герметичности топливной системы;
  • проверка закрепления цилиндра;
  • проверка закрепления карбюратора;
  • проверка закрепления глушителя;
  • проверка затяжки стального крепежа снаружи;
  • смазка ведомой шинной звездочки посредством погружения на несколько минут в масло;
  • смазка троса стартера литолом-24;
  • очистка сетки воздушного фильтра на карбюраторе.

Следует помнить, что при засорении межреберного цилиндрового пространства вызывает значительное снижение охлаждения, сильный перегрев и ускоренный износ рабочей поверхности. Через 24 часов наработки должна производиться частичная разборка с последующим тщательным удалением нагара.

При работе необходимо помнить о строгом и обязательном соблюдении следующих правил техники безопасности:

  • запрещается осуществлять работы одной рукой;
  • рабочая одежда должна быть прочной и включать в себя перчатки, рабочую обувь, а также защитную каску и специальный щиток;
  • перед топливной заправкой крышку бензобака нужно открывать предельно осторожно, что связано с возможным наличием бензиновых паров;
  • работы должны осуществляться на полностью расчищенных площадках, при наличии надежной и крепкой опоры;
  • необходимо убедиться, что бензопила в процессе работы не коснётся посторонних предметов.

Нельзя производить топливную заправку при включенном двигателе. Транспортировать пилу следует после того, как на шину будет надет защитный чехол.

Бензопила Дружба: настройка двигателя (видео)

Бензопилы модели «Дружба» относятся к категории удобных и практичных инструментов, способных значительно облегчить повседневную жизнь, а также является одним из наиболее востребованных видов по соотношению стоимости, качества и производительности. При соблюдении правил эксплуатации и выполнении несложных профилактических мероприятий, такой инструмент поражает своей долговечностью и надёжностью, а самостоятельный ремонт не представляет сложностей даже при отсутствии специальных навыков.

Дружба

Цепная пила ДРУЖБА-2 45СС воспроизводит работу от бензинового двигателя, двигатель двухтактный, и имеет высокую мощность в 2.2 кВт, так скорость вращения вырабатывается в 8700 об/мин., с такими показателями выходит высокая продуктивность в работе, за довольно короткое время.

Бензопила ДРУЖБА-2 45СС имеет довольно высокое качество, и хорошую сборку, выполнена в улученном дизайне, с новыми возможностями, высокие технические характеристики, Дружба 45 имеет не большой вес, и мощный двигатель, за счет этого выделяется высокая балансировка инструмента.

Бензиновая пила ДРУЖБА-2 45СС имеет удобную рукоятку с хорошим захватом, во время работы двигатель сам охлаждается, воздушным путем, корпус выполнен из качественного материала, стойкий к морозам, и не изменен в своих характеристиках по истечению длительного времени, внутренние детали находятся под защитой, от внешних факторов и от коррозии.

Модель бензопилы дружба 45 имеет так же отличную защиту которая проявляется в виде механического тормоза цепи, в случаи отброса, упущения аппарата тормоз срабатывает в секунды, и останавливает механизм. Бензопила удобна и довольно проста в работе, отличается высокой износостойкостью, производительность, легкостью в управлении, многофункциональностью и имеет повышенную маневренность.

Бензопила ДРУЖБА-2 45СС применяется для распилки дров, для заготовки дров на зиму, для спила сухих веток и деревьев, для обрезания сучков, справится с работой в саду, на огороде, выполняет распил дерева среднего диаметра. Цепная пила Дружба имеет внутренние резиновые амортизаторы, за счет которых уменьшается колебания и вибрация. Эта модель пилы идеальный выбор для фермеров, землевладельцев, дачников, людей с профессиональными требованиями к работе с пилой.

Длина шины 45 см
Тип двигателя бензиновый
Мощность двигателя 2.2 кВт (8700 об/мин)
Объем цилиндра 45 куб.см
Объем топливного бака 0.52 л
Объем масляного бака 0.26 л
Габариты 51х26.5х27.5 см
Вес 4.9 кг
Страна производитель Китай

Бензопила Дружба БП — Д 45/2500

Технические характеристики

Класс бензопилы: бытовая
Тип двигателя: 2-х такт. бензин
Длина шины: 45 см.
Рабочий объем: 45 см. куб.
Мощность двигателя: 2,1 кВт
Шаг цепи: 1,5/0,325 дюйм
Тип топлива: Бензин (А-92) + масло для двухтактных двигателей
Тип запуска: Ручной
Объем топливного бака: 550 мл
Объем масляного бака: 260 мл
Смазка цепи: автоматическая
Масса: 4,5 кг
Страна производитель: Китай
Гарантия: 12 мес.

Комплект поставки: бензопила, инструкция, набор ключей, шина, цепь, бачок для смешивания бензина с маслом, напильник, чехол для шины.

Описание бензопилы:

Бензопила Дружба — по очень заманчивой цене. Заготовить дрова на дачу, спилить дерево, убрать сухостой это те задачи с которыми великолепно справится пила Дружба.

Мощный двухтактный двигатель объемом 45 кубиков в сочетании с шиной длинной 450 миллиметров демонстрируют отличные результаты и производительность. Антивибрационная система способствует меньшему воздействию вибрации на организм человека, в частности, на руки, кисти и пальцы.

Приятный и продуманный дизайн легко запоминается. Элементы корпуса не закрывают доступ к расходным материалам. Богатый комплект поставки позволяет быстро настроить и подготовить бензопилу Дружба к работе.

Если вам нужен совет в выборе бензопилы — обратитесь к нашим менеджерам, они обязательно вас проконсультируют. Выбор бензопилы зависит от типа выполняемых работ, их периодичности, загрузки инструмента. Также важной характеристикой является вес бензопилы. Выбрать бензопилы можно в нашем каталоге бензопил.

Ремонт системы зажигания бензопилы «Дружба» и его полное описание.

Бензопила «Дружба» является одним из ведущих инструментов в лесной промышленности в соотношении цена — качество. Но ежели данный инструмент сломается… ремонтировать его самостоятельно не рекомендую, хотя… ежели нет денежных средств то можно попробовать.

Зажигание пилы дружба

Бензопила дружба ремонт и слабые места. Бензопила «Дружба» является одним из ведущих инструментов в лесной промышленности в соотношении цена — качество. Но ежели данный инструмент сломается… ремонтировать его самостоятельно не рекомендую, хотя… ежели нет денежных средств то можно попробовать.

Слабое это стартер, он изготовлен из низкокачественной стали и, в зависимости от времени и интенсивности эксплуатации приходится его либо менять, либо варить, либо самый простой способ «шкрябать» напильником. В негодность приходит и крышка стартера, ее же приходится менять.

И наконец, третье слабое место в этом аппарате это пружинки, которые находятся в стартере и при вытягивании троса для и возврата его в исходное положение, они очень изнашиваются (На морозе эти пружины изнашиваются в три раза быстрее) Так что не рекомендую без толку дергать за сей рос.

Если у вас старая бензопила то вы наверняка поняли уже что контактное зажигание весьма чувствительно к различному роду залипаниям из-за масла или бензина, маркам контакта. Ремонту сей механизм не поддается, и весьма недешевый. Посему рекомендуется заменить контактное зажигание бензопилы на электронное это существенно сэкономит вам деньги.

Если вы обнаружили что у вас влажные свечи, то несомненно у вас капает карбюратор. Для этого необходимо подогнуть бензиновый клапан во внутрь. Проблема исчезнет.

Что бы то вам нужно до упора закрутить топливный винт и отвинчиваем примерно на три оборота. Воздушный винт закручиваем покамест поддается резьба, и отвинчиваем на два оборота.

Рекомендуется уплотнить и цилиндром что бы воздух не хватал. Так же можно переходную муфту обернуть стальной заплаткой или специальным герметиком обработать. Все соединения в бензопиле должны быть герметичными, и проблем с работой пилы не будет.


Несмотря на широкое распространение импортных бензопил, у населения, особенно в сельских районах, находится в пользовании еще много отечественных аппаратов «Дружба» и «Урал». И у той, и у другой пилы есть общий недостаток, с которым пришлось столкнуться и мне, — недолговечность электронного блока зажигания.

Проблема сия не нова — см. статью П. Иванова «Ремонт блока зажигания бензопилы» в «Радио», 2003, № 2, с. 45. В настоящее время купить блок несложно, но стоит он дорого, а служит недолго. Я решил заняться разработкой собственной конструкции, которую и предлагаю Вашему вниманию.

В отличие от упомянутого выше блок зажигания не содержит выносных элементов и целиком вмещается в исходные габариты заводского блока. Плату старого блока надо удалить, бензопила дружба зажигание.

Схема блока представлена на рис. 1. Катушка генератора L1, катушка зажигания (высоковольтный трансформатор) Т1, конденсатор С1, индукционный датчик импульсов зажигания L2 и дюралюминиевое основание использованы от старого блока зажигания. Остальные элементы — вновь вводимые.

Контактное зажигание на «Дружбе» весьма чувствительно к различным маркам бензина и масел и многим доставляет массу хлопот. Элементы такого зажигания не ремонтопригодны и недешевы. Мы рекомендуем владельцам старых бензопил заменить контактное зажигание на электронное зажигание. Сие избавит от постоянных проблем с его регулированием и, в конечном итоге, сэкономит деньги.

Если свечи мокрые — значит, переливает карбюратор. Устраняем проблему, слегка подогнув бензиновый клапан внутрь. Этим мы ограничим количество поступающего топлива в камеру сгорания.

Что умельцы делают из старых бензопил.

Наверное, любой мужчина, который любит проводить время на природе, на даче или вообще живет за городом, хочет купить или уже имеет бензопилу.
Представленные на российском рынке бензопилы разделяют по про­фессиональным категориям, определяющим, сферу примене­ния, технические характеристики, моторесурс, качество и цену.

По цене можно сказать, что самые дешевые бензопилы быто­вого назначения, их ещё называют «кусторе­зы» из-за небольшого размера и веса популярны у туристов, рыбаков и охотников. Однако, покупая дешевую бензопилу, необходимо помнить, что почти все они не поддаются ре­монту. Такой класс бензопил выбирается по принципу «чем дешевле, тем лучше», такой инструмент сделан малоиз­вестной китайской компанией и, скорее всего, после поломки вос­становлению не подлежит. На нашем рынке также представлены и приличные варианты бытовых бензопил — осо­бенно бренды, которые входят в состав крупных европейских компаний. Такие бензопилы стоят дороже, но идут уже приемлемого качества и с надежным сервисом.

Профес­сиональные бензопилы более надежные в плане ре­монта и срока службы, применяются они для серьезных работ — заготовки ле­са, строительства. Профессио­нальные бензопилы имеют гораздо более мощный двигатель, а корпус инстру­мента сделан из прочных износо­стойких материалов.Такие бензопилы представ­лены на российском рынке в основном продукцией шведского (Husqvarna,Partner) и немецких (Stihl) брендов, также есть японские (Makita).Тут нужно сказать, что в отличие от китайских бензопил, европейские имеют сеть официальных представителей и серви­сов.

Бензопила европейского производства может не только долго и исправно служить, но и выполнять другие, не совсем стандартные для бензопи­лы функции.
По устройству бензопил можно отметить, что штатно все бензопилы комплектуются шинами различной длины – от 33 до 45 см. Однако, как показывают испытания, это не самый важный параметр для бензопил. Так длинная шина позволяет быстрее распилить толстый ствол, однако и сила трения в этом случае больше, так что при равных усилиях на длинной шине цепь скорее останавливается. В общем, по признанию мастеров, короткая шина даже предпочтительнее.

Можно сказать, что мощность в бензопиле тоже не главное. Есть еще одна существенная характеристика двигателя бензопилы – крутящий момент, и именно этот показатель говорит о силовых возможностях мотора. Однако в описании бензопил его обычно игнорируют, но, как показали испытания, он не менее важен, чем мощность.

При запуске бензопилы на «холодную», после включения зажигания, обычно рекомендуют прикрывать дроссельную заслонку (до первой искры), а затем переводить ее в рабочий режим. У большинства бензопил это приходится делать вручную, но есть и полуавтоматическое управление.
После заправки бензопилы обычно приходится несколько раз прокручивать стартер, пока топливо не дойдет до карбюратора, чтобы ускорить процесс, ставят подкачной насос.

Подтягивание цепи может отличаться у разных производителей и моделей бензопил. Так на бензопилах может стоять полуавтомат – ослабляешь одну барашковую гайку, подкручиваешь колесико и возвращаешь «барашек» на место. Такая операция занимает не более 30 секунд и инструмента дополнительного не требует. На других же бензопилах придется ключом открутить две гайки, отверткой подтянуть болтик и гайки завернуть обратно.

Привычные всем возможности бензопил можно расширить. На рыбал­ке или охоте бензопила может стать неза­менимым спутником, а если у вас есть част­ный дом или дача, жизнь без бензопи­лы скучна.

Устройство бензопилы представляет собой двигатель, на вал которого надета звездочка, вра­щающая цепь. А цепь в свою оче­редь ходит по направляющей — шине. Так как двигателю все равно, что вращать, бензопила мо­жет быть универсальным приво­дом для самого разного навесно­го оборудования. Применяя различные насадки можно бензопилой резать металл, бетон и камень, бурить скважины в земле, использовать в качестве лебедки или лодочного мотора и даже качать воду.

Такому широкому спектру возможных выполняемых бензопилами работ способствует наличие мощного (по отношению к своей массе), компактного, надежного и неприхотливого бензинового двигателя, способного работать в самых тяжелых условиях. Также мембранный тип карбюратора и герметичная система подачи топлива, позволяют бензопиле работать в разных положениях, исключая разве что полную перевернутость, а удачная конструкция центробежной муфты сцепления надежно предохраняет системы и узлы бензопилы от перегрузок и поломок. Немаловажна и простота отбора мощности; к выходному валу бензопилы легко подсоединить любое устройство, а также автономность бензопилы, позволяющая использовать ее в любом месте.

Что можно сделать из бензопилы?

Покупка насадки бензорез существенно расши­рит функции бензопилы и суще­ственно упростит жизнь домаш­нему мастеру. Насадка бензорез устанавливает­ся на бензопилу взамен шины и цепи. В зависимости от марки бензореза, им можно резать металл, бе­тон, камень. Концевая часть насадки выполнена с пазом для крепления ее к бензопиле.

Для строительства деревянного дома вам может помочь насадка для бензопилы кородер, или дебаркер. Дебаркадер поможет очистить бревно от коры, сучьев и наростов, выбрать в нем продольный или поперечный паз, вырезать чашки в бревнах при строительстве деревянных срубов, придать округлой поверхности плоскостность и многие другие операции. Насадка состо­ит из фрезы, закрепленной в ба­рабане, и приводится в движение ремнем. Дебаркеры подразделяют на барабанные и дисковые. Первые служат в основном для удаления коры с бревен (окариватели), дисковыми вырезают монтажные пазы, чашки, углубления и т.п.

Для перекачки воды поможет насадка для бензопилы водная помпа, такая насадка может стать по­лезной дачникам. Насадка насос на бензопилу предназначе­на для перекачивания или отка­чивания воды для полива участка, от­качивания воды из погреба, водоснабжения дачного домика. Такая насадка на бензопилу соединяется с двигате­лем кронштейном и ремнем или надевается прямо на вал. Осно­ва насадки — центробежный на­сос производительностью около 5000 л/час.

Для вытягивания застрявшей автотехники, перемещения деревьев, подъема и перемещения строительных материалов, буксирования лодок вам может пригодится насадка на бензопилу лебедка.Тяговое усилие лебедки зависит от мощности бензопилы и может достигать 1500-2000 кг, а с дополнительным блоком — и того больше. Также для выполнения своих функций лебедка должна быть оснащена дополнительными аксессуарами: отводным блоком для увеличения тягового усилия и изменения траектории движения, крюками, анкерами, стропальными ремнями для закрепления за ствол дерева, скалу, грунт или автомобиль.

Также рыбакам может пригодиться насадка бур на бензопилу, для того, чтоб бурить лунки в толстом льду. Насадка бур соединяет­ся с бензопилой через специаль­ный редуктор, который понижа­ет скорость вращения до 150 обо­ротов в минуту.

Со специальной насадкой можно использовать бензопилу и в качестве лодочного мотора. из бензопилы можно использовать на лодках с высотой транца до 380 мм. На установлен ре­дуктор 2:1 и трехлопастной винт диаметром 210 мм, ну а, лодка будет способна развить скорость до 20 км/ч с расходом топлива 1 л/час.

Существуют также и другие насадки для бензопил, например, предназначенные для продольной распиловки бревен. Их отличия друг от друга состоят в расположении распила (вертикальное или горизонтальное), в диаметре распиливаемых бревен, точности распила, удобстве пользования.

Также есть насадка снегоуборочная для бензопил, которая применяется в сочетании с бензопилами серийного производства для уборки снега.

Существует и насадка-бензоножницы или кусторез для бензопилы. Кусторезы созданы специально для профессионального выполнения работ в сельском и лесном хозяйствах, а также и для других различных видов работ в труднопроходимой местности, заросшей кустарником.

Производители бензопил изготавливают и совершенствуют не только моторные агрегаты, но также и полные режущие гарнитуры, различные насадки и инструменты для бензопил.

Легендарная бензопила Дружба 4М Электрон – это отличный пример того, как старый добрый садовый инструмент с более чем 2-летней историей, в наши дни может легко дать фору современные высокотехнологичным агрегатам. В чем заключаются преимущества советской бензопилы и где она используется – рассмотрим более подробно.

Устройство бензопилы Дружба – подробное описание конструкции

В основу конструкции известной советской бензопилы лег мощный 2-тактный одноцилиндровый двигатель МП-1 с воздушной системой охлаждения, обладающий повышенным моторесурсом и хорошей выносливостью. Смазка двигателя осуществляется посредством масла, которое разбавляется в бензине для приготовления топливной смеси. Очистка воздуха, подаваемого в карбюратор, выполняется при помощи поролонового воздушного фильтра. За запуск мотора отвечает надежный и долговечный стартер.

Пильная фурнитура связана с мотором при помощи фланцевых соединений, которые фиксируются крепящимся на рукоятках бензопилы хомутом. Благодаря такой необычной компоновке оператор получает возможность поворачивать шину с пильной цепью под любым, требуемым для работы углом. Помимо этого, данный способ соединения пильной фурнитуры и мотора дает возможность использовать последний в случаях, если появилась необходимость изготовить различные самодельные бытовые агрегаты.


С приготовлением топливной смеси в конструкции бензопилы Дружба 4 справляется карбюратор, состоящий из двух камер. За образование искры, необходимой для воспламенения топлива, отвечает электронное зажигание и свеча. В устройстве бензопилы предусмотрен стандартный глушитель, функция которого заключается в снижении уровня шума при работе с инструментом.

Для передачи и преобразования крутящего момента мотора в конструкции бензопилы Дружба предусмотрен редуктор. Он отличается высокой надежностью и крайне редко требует ремонта даже при эксплуатации бензопилы в тяжелых условиях.

Технические характеристики бензопилы Дружба


Бензопила Дружба 4 обладает отличными техническими характеристиками, что выгодно выделяет ее в числе современных профессиональных моделей. Среди конструктивных параметров советского инструмента следует выделить:

  • Мощность двигателя – 3,5 л. с./2600 Ватт;
  • Размер рекомендуемой для работы шины – 45 см;
  • Шаг пильной цепи – 0,325 “;
  • Резервуар для заливки горючего – 550 мл;
  • Бачок для смазочного средства – 260 мл;
  • Вес – 7 кг.

Представители 4-ого поколения бензопилы Дружба обладают самыми высокими техническими характеристиками среди всей линейки бензопил данной марки. К слову, их предшественница – бензопила Дружба 2 имеет мощность в 2,8 л. с., что значительно снижает способности инструмента при практическом использовании.

Ремонт и обслуживание бензопилы Дружба


Надежные запчасти и долговечные механизмы бензопилы Дружба не способны защитить инструмент от поломки. Чаще всего причинами неисправности инструмента служит неправильное обращение с ним или банальный износ механизмов.

Чтобы снизить риск преждевременной поломки бензопилы, следует использовать для ее заправки качественные бензин марки не ниже АИ-80, в котором следует разбавлять масло для 2-тактных моторов. Пропорция бензина и масла должна составлять 1:25, то есть, в 1 литре горючего следует разбавлять 40 мл моторного масла.

Масло для смазки цепи также должно обладать высоким качеством. Ни в коем случае не заливайте в масляный бачок бензопилы Дружба отработанный материал, иначе это приведет к поломке системы смазки инструмента. Чтобы цепь бензопилы не поддавалась чрезмерному трению, используйте только свежее масло от проверенных производителей.

Следует отметить, что использование качественной топливной смеси и смазочного средства еще не гарантирует постоянную бесперебойную работу бензопилы Дружба. Однако даже если вы обнаружили неисправность – не стоит сразу расстраиваться. Некоторые поломки довольно просто устранить своими руками. Ниже перечислим типичные неисправности отечественного инструмента и способы их самостоятельного устранения.

Регулировка карбюратора бензопилы Дружба


Если вы заметили, что бензопила Дружба заводится и глохнет – причина этому, скорее всего, кроется в нарушении заводских настроек карбюратора. В таком случае требуется немедленно отрегулировать карбюратор. Для процедуры потребуется задействовать 3 регулировочных винта, имеющие маркировку «H», «L» и «T». Как указывает инструкция по эксплуатации, выполнять настройку карбюратора нужно в таком порядке:
  1. Для поиска самых высоких оборотов мотора в режиме холостого хода необходимо медленно поворачивать винт, имеющий маркировку «L», по часовой стрелке. Как только вы найдете максимальные обороты, поверните этот же винт на ¼ оборота назад. Если после этого цепь на шине продолжает вращаться, то поверните винт с маркировкой «T» против стрелки часов до момента полной остановки пильного элемента;
  2. Поворачивание винта, обозначенного буквой «H» позволит настроить необходимую мощность и частоту оборотов. Для этого к бензопиле Дружба нужно подключить тахометр и путем поворачивания винта «H» найти указанное в инструкции оптимальное количество оборотов. Сразу после этого поверните винт «H» на ¼ оборота против стрелки часов;
  3. Затем необходимо выполнить точную регулировку оборотов мотора на холостом ходу. Для этого винт «T» следует повернуть до момента начала вращения пильной цепи. Сразу после этого поверните винт «T» в обратном направлении до момента полной остановки цепи.

Выполненная по указаниям регулировка карбюратора позволит вам снизить расход топлива бензопилой Дружба, и защитить ее детали от чрезмерного износа.

Как выставить зажигание на бензопиле Дружба?


Если при запуске мотора нет искры на бензопиле Дружба, то, в первую очередь, нужно проверить состояние свечи. В случае появления на ней следов масла и нагара, деталь нужно тщательно очистить от засорений и почистить пространство под ней. Если и после этого бензопила Дружба не заводиться, значит, необходимо проверить положение магнето в переходнике. Изначально и на переходнике, и на магнето бензопилы Дружба присутствует отметки. Если магнето правильно установлено в переходник, то положение отметок совпадает, и бензопила работает исправно. Однако если положение отметок нарушено, значит, бензопила не запуститься.

Чтобы правильно произвести ремонт инструмента, нужно внимательно изучить руководство по его эксплуатации. Как указывает инструкция по ремонту бензопилы Дружба, для установки зажигания нужно снять крышку, к которой крепится стартер, и повернуть магнето так, чтобы отметки на нем и переходнике совпали. После этого бензопила Дружба будет заводиться гораздо легче.

Что можно сделать из бензопилы Дружба своими руками?

В народе большой популярностью пользуется не только сама бензопила Дружба, но и самоделки из нее. Давайте рассмотрим, какие самоделки из бензопилы Дружба можно изготовить в домашних условиях, и что для этого может потребоваться.

Снегоход своими руками из бензопилы Дружба


Для изготовления снегохода на основе бензопилы Дружба, в первую очередь, необходимо подготовить и внимательно изучить чертежи. Имея под рукой схему, вы будете понимать, ы какой последовательности следует устанавливать детали агрегата, и выполните работу в разы быстрее.

В конструкцию снегохода из бензопилы Дружба должна входить прочная выносливая рама, на которой будут крепиться гусеницы, мотор и органы рулевого управления. Помимо гусениц для передвижения агрегату требуются полозья, рычаги сцепления и газа. Из-за того, что у бензопилы отсутствует трансмиссия, на снегоход из бензопилы Дружбы можно установить центробежное сцепление.

С целью повышения удобства при передвижении на снегоход нужно установить амортизаторы. В качестве «донора» органов рулевого управления можно задействовать старый велосипед или, еще лучше, мопед. Его руль следует переделать таким образом, чтобы ось по центру руля поворачивала лыжи снегохода.


Для собственноручного изготовления лебедки потребуется привод от бензопилы Дружба. Чем выше мощность мотора инструмента, тем лучше будет тяговое усилие лебедки. Этот показатель также можно в разы увеличить посредством применения дополнительного блока.

В конструкции лебедки также должны присутствовать ремни, крюки и отводной блок. Все перечисленные элементы крепятся при помощи мощных анкерных болтов.

Самодельная пилорама из бензопилы Дружба


Для изготовления этой конструкции из бензопилы Дружба потребуется прочная стальная рама, к которой посредством жесткого соединения крепится пила. Посередине рамы напротив бензопилы нужно закрепить направляющие в виде рельс, по которым древесина будет поступать к шине и цепи бензопилы Дружба.

Готовая конструкция может распиливать толстые бревна на 3–4 продольных части. Преимуществом такой пилорамы станет ее компактность и экономичность.


Для самостоятельного изготовления этого агрегата потребуется шнек, на конце которого будут крепиться винты. Для передачи крутящего момента от мотора бензопилы Дружба на шнек потребуется редуктор. Передаточное число редуктора должно составлять 2:1.

Готовый агрегат способен разгонять лодку с двумя взрослыми пассажирами до скорости 20 км/ч. Расход топлива, при этом будет составлять не более 1 л/ч.

Первая модель бензопилы Дружба была разработана в 1953 году, а выпущена в 1955 г. Производились они на машиностроительных заводах в городах Бийске и Перми. Все модели этих бензопил имеют двухтактный одноцилиндровый двигатель с воздушным охлаждением и карбюратором. Благодаря удобной конструкции и высокой производительности Дружба до сих пор пользуется спросом, причём в рабочем состоянии находятся и пилы первых моделей. Основное предназначение бензопилы Дружба – валка леса и распиловка брёвен.

Перед эксплуатацией любой бензопилы, обязательно следует изучить инструкцию от производителя и соблюдать все правила техники безопасности.

Модели бензопил

Общая конструкция пилы со временем значительно не менялась, лишь дорабатывались отдельные детали. Цифра в конце названия модели указывает на её мощность, например, Дружба 2 – 2 л.с. В первой выпущенной бензопиле, ручки крепились к крышке вентилятора, позднее их стали крепить к хомуту, который соединял редуктор и двигатель. В модели 4А, производимой до 80-х г., уже использовалось контактное магнето и карбюратор КМП-100. Также впервые стало применяться автоматическое смазывание цепи. Позднее она была снята с производства и вместо неё начали выпускать модель 4А-Электрон с электронным зажиганием.

В 90-х г. был заменён прежний карбюратор на новый КМП-100У. Цепная пила стала называться Дружба-4М и оснащалась обновлёнными цепями. На основе бензопилы Дружба была разработана пила «Урал» с более мощными характеристиками. Последняя выпускаемая модель с подобной конструкцией – Дружба 5Э.

Дополнительная маркировка буквой Э или словом «Электрон» означает, что в бензопиле используется система электронного зажигания.

Характеристики

Дружба-2

Эта модель стала одной из самых популярных из всей первоначальной серии. Работает бензопила Дружба-2 за счёт двухтактного одноцилиндрового двигателя с мощностью около 2,2 кВт со скоростью вращения 3200 об/мин. По сравнению с предыдущей версией эта выполнялась уже более качественно. Рама и рукоятка сделаны таким образом, чтобы пользователь не смог обжечься о горячий двигатель. Корпус создан из качественного сплава, который не боится перепадов температур. В отличие от первой модели в этой уже есть цепной механический тормоз для безопасного пользования. В случае отскока или обрыва он остановит цепь. Пила предназначалась как для бытовых нужд, так и для профессиональной валки леса. Вес 12,5 кг.

Дружба-4

В бензопиле дружба 4 используется такой же двигатель, как и у предыдущей модели, но большей мощности – 4 л.с. или 2,94 кВт. Двигатель и силовой агрегат установлены с помощью фланцевого соединения, закреплённого хомутом. Двигатель в случае необходимости (ремонта, замены) можно легко снять в любых условиях. На основе пилы Дружба 4 производилось две модификации с маркировками 4А и 4Э. В первую была добавлена система автоматической смазки пильной цепи, а во второй использовалось электронное зажигание. Также были учтены недоработки предыдущих моделей, например, усилен подшипник коленвала. Все версии выпускались с аварийной тормозной системой.

В бензопиле дружба 4М-Электрон применяется аналогичный двигатель с мощностью 2,94 кВт и частотой вращения 5200 об/мин. Цилиндр выполнен из алюминиевого сплава, и изнутри обработан хромом для повышения износостойкости. В отличие от ранних версий, в этой бензопиле установлен поворотный редуктор, который позволяет повернуть пильный аппарат на 60-90° для более удобной эксплуатации. Вес распределён равномерно по всему корпусу, чтобы работа была максимально комфортной. Также имеется виброгасящее устройство, расположенное между рулём с рукоятками, стойками и бензобаком.

Для снижения уровня шума пила оборудована глушителем, а уровень издаваемого шума 106 дБ. В бензопилу Дружба 4М-Электрон установлен карбюратор КМП-100У или КМП-100-АР. Присутствуют системы автоматического торможения и смазки пильной цепи. Вес 12,5 кг.

Дружба-5Э

Последняя выпущенная версия этой серии бензопил. Оснащена двухтактным одноцилиндровым двигателем с мощностью 5 л. с. или 3,7 кВт. Благодаря чему её производительность заметно выше, чем у предыдущих моделей. Скорость вращения 6200 об/мин. При этом уровень издаваемого шума немного ниже, чем у Дружба-4М Электрон, и составляет 105 дБ. Вес бензопилы 5Э меньше на 800 гр – 11,7 кг.

Таблица с техническими характеристиками бензопил Дружба:

Дружба-2Дружба-4М ЭлектронДружба-5Э
Тип двигателяОдноцилиндровый, двухтактный, бензиновый
Мощность, кВт2,22,943,7
Частота вращения, об/мин320052006200
Длина шины, см45
Тип запускаРучной
Автоматическая смазка цепи++
Объём топливного бака, л1,5
Объём бака смазочной системы, мл240
Электронное зажигание++
Вес без расходных материалов, кг12,512,511,7
Габариты, см (ШхВхГ)46х50х86,546х46х88
Поворотный редуктор++
Шаг цепи, дюйм0,404
Смазка двигателяБензин, смешанный с маслом

Преимущества и недостатки

Положительные качества бензопил марки Дружба:


  • высокая производительность и возможность длительного время работы без перерывов в течение 50 мин;
  • простая конструкция;
  • наличие высоких рукояток, благодаря которым можно пилить в положении стоя, также они обеспечивают более безопасное пользование и снижают уровень вибрации;
  • доступное расположение всех деталей;
  • цепь приводится в движение высокими оборотами двигателя, на холостых она неподвижна;
  • можно использовать низкооктановое топливо;
  • наличие аварийного тормоза в большинстве моделей;
  • при застревании пильной цепи пила не глохнет;
  • точный и ровный распил;
  • срок службы при соблюдении правил эксплуатации и надлежащем уходе может составлять от 15 до 30 лет.

Главный недостаток — большой вес. Также из-за того, что стартер съёмный, он часто теряется, и нет кнопки Стоп.

Нельзя использовать в качестве топлива этилированный бензин и запускать пилу в замкнутом помещении.

Благодаря простой конструкции ремонт бензопилы Дружба можно провести своими руками. Так, например, в пилах этой марки часто возникают проблемы с зажиганием, особенно, если установлено контактное. Оно крайне чувствительно к различным маслам и бензину. Поэтому лучше приобрести вместо него электронное зажигание. Тем более что запчасти контактного для бензопилы дружбы стоят недёшево и незаменяемые.

Если свечи сильно заливает, то следует обратить внимание карбюратор. В этом случае необходимо немного подогнуть внутрь бензиновый клапан, в итоге уменьшится количество подаваемого топлива и свечи перестанут намокать.

Также легко регулируется карбюратор:

  1. До конца закручивается топливный винт и отвинчивается обратно на 3 оборота.
  2. Закрывается полностью воздушный винт и отворачивается на 2 оборота.

Чтобы не было подсасывания воздуха в систему извне, все уплотнения должны быть герметичными.

По сравнению с другими моделями бензопила Дружба продаётся за меньшую цену, за счёт малого количества функций, но имеет отличное качество и длительный срок эксплуатации, которым не смогут похвастаться импортные модели.

Основные неисправности бензопилы Дружба — видео

Первая модель бензопилы Дружба была разработана в 1953 году, а выпущена в 1955 г. Производились они на машиностроительных заводах в городах Бийске и Перми. Все модели этих бензопил имеют двухтактный одноцилиндровый двигатель с воздушным охлаждением и карбюратором. Благодаря удобной конструкции и высокой производительности Дружба до сих пор пользуется спросом, причём в рабочем состоянии находятся и пилы первых моделей. Основное предназначение бензопилы Дружба – валка леса и распиловка брёвен.

Перед эксплуатацией любой бензопилы, обязательно следует изучить инструкцию от производителя и соблюдать все правила техники безопасности.

Модели бензопил

Общая конструкция пилы со временем значительно не менялась, лишь дорабатывались отдельные детали. Цифра в конце названия модели указывает на её мощность, например, Дружба 2 – 2 л.с. В первой выпущенной бензопиле, ручки крепились к крышке вентилятора, позднее их стали крепить к хомуту, который соединял редуктор и двигатель. В модели 4А, производимой до 80-х г., уже использовалось контактное магнето и карбюратор КМП-100. Также впервые стало применяться автоматическое смазывание цепи. Позднее она была снята с производства и вместо неё начали выпускать модель 4А-Электрон с электронным зажиганием.

В 90-х г. был заменён прежний карбюратор на новый КМП-100У. Цепная пила стала называться Дружба-4М и оснащалась обновлёнными цепями. На основе бензопилы Дружба была разработана пила «Урал» с более мощными характеристиками. Последняя выпускаемая модель с подобной конструкцией – Дружба 5Э.

Дополнительная маркировка буквой Э или словом «Электрон» означает, что в бензопиле используется система электронного зажигания.

Характеристики

Дружба-2

Эта модель стала одной из самых популярных из всей первоначальной серии. Работает бензопила Дружба-2 за счёт двухтактного одноцилиндрового двигателя с мощностью около 2,2 кВт со скоростью вращения 3200 об/мин. По сравнению с предыдущей версией эта выполнялась уже более качественно. Рама и рукоятка сделаны таким образом, чтобы пользователь не смог обжечься о горячий двигатель. Корпус создан из качественного сплава, который не боится перепадов температур. В отличие от первой модели в этой уже есть цепной механический тормоз для безопасного пользования. В случае отскока или обрыва он остановит цепь. Пила предназначалась как для бытовых нужд, так и для профессиональной валки леса. Вес 12,5 кг.

Дружба-4

В бензопиле дружба 4 используется такой же двигатель, как и у предыдущей модели, но большей мощности – 4 л.с. или 2,94 кВт. Двигатель и силовой агрегат установлены с помощью фланцевого соединения, закреплённого хомутом. Двигатель в случае необходимости (ремонта, замены) можно легко снять в любых условиях. На основе пилы Дружба 4 производилось две модификации с маркировками 4А и 4Э. В первую была добавлена система автоматической смазки пильной цепи, а во второй использовалось электронное зажигание. Также были учтены недоработки предыдущих моделей, например, усилен подшипник коленвала. Все версии выпускались с аварийной тормозной системой.

В бензопиле дружба 4М-Электрон применяется аналогичный двигатель с мощностью 2,94 кВт и частотой вращения 5200 об/мин. Цилиндр выполнен из алюминиевого сплава, и изнутри обработан хромом для повышения износостойкости. В отличие от ранних версий, в этой бензопиле установлен поворотный редуктор, который позволяет повернуть пильный аппарат на 60-90° для более удобной эксплуатации. Вес распределён равномерно по всему корпусу, чтобы работа была максимально комфортной. Также имеется виброгасящее устройство, расположенное между рулём с рукоятками, стойками и бензобаком.

Для снижения уровня шума пила оборудована глушителем, а уровень издаваемого шума 106 дБ. В бензопилу Дружба 4М-Электрон установлен карбюратор КМП-100У или КМП-100-АР. Присутствуют системы автоматического торможения и смазки пильной цепи. Вес 12,5 кг.

Дружба-5Э

Последняя выпущенная версия этой серии бензопил. Оснащена двухтактным одноцилиндровым двигателем с мощностью 5 л.с. или 3,7 кВт. Благодаря чему её производительность заметно выше, чем у предыдущих моделей. Скорость вращения 6200 об/мин. При этом уровень издаваемого шума немного ниже, чем у Дружба-4М Электрон, и составляет 105 дБ. Вес бензопилы 5Э меньше на 800 гр – 11,7 кг.

Таблица с техническими характеристиками бензопил Дружба:

Дружба-2Дружба-4М ЭлектронДружба-5Э
Тип двигателяОдноцилиндровый, двухтактный, бензиновый
Мощность, кВт2,22,943,7
Частота вращения, об/мин320052006200
Длина шины, см45
Тип запускаРучной
Автоматическая смазка цепи++
Объём топливного бака, л1,5
Объём бака смазочной системы, мл240
Электронное зажигание++
Вес без расходных материалов, кг12,512,511,7
Габариты, см (ШхВхГ)46х50х86,546х46х88
Поворотный редуктор++
Шаг цепи, дюйм0,404
Смазка двигателяБензин, смешанный с маслом

Преимущества и недостатки

Положительные качества бензопил марки Дружба:

  • высокая производительность и возможность длительного время работы без перерывов в течение 50 мин,
  • простая конструкция,
  • наличие высоких рукояток, благодаря которым можно пилить в положении стоя, также они обеспечивают более безопасное пользование и снижают уровень вибрации,
  • доступное расположение всех деталей,
  • цепь приводится в движение высокими оборотами двигателя, на холостых она неподвижна,
  • можно использовать низкооктановое топливо,
  • наличие аварийного тормоза в большинстве моделей,
  • при застревании пильной цепи пила не глохнет,
  • точный и ровный распил,
  • срок службы при соблюдении правил эксплуатации и надлежащем уходе может составлять от 15 до 30 лет.

Главный недостаток — большой вес. Также из-за того, что стартер съёмный, он часто теряется, и нет кнопки Стоп.

Нельзя использовать в качестве топлива этилированный бензин и запускать пилу в замкнутом помещении.

Благодаря простой конструкции ремонт бензопилы Дружба можно провести своими руками. Так, например, в пилах этой марки часто возникают проблемы с зажиганием, особенно, если установлено контактное. Оно крайне чувствительно к различным маслам и бензину. Поэтому лучше приобрести вместо него электронное зажигание. Тем более что запчасти контактного для бензопилы дружбы стоят недёшево и незаменяемые.

Если свечи сильно заливает, то следует обратить внимание карбюратор. В этом случае необходимо немного подогнуть внутрь бензиновый клапан, в итоге уменьшится количество подаваемого топлива и свечи перестанут намокать.

Также легко регулируется карбюратор:

  1. До конца закручивается топливный винт и отвинчивается обратно на 3 оборота.
  2. Закрывается полностью воздушный винт и отворачивается на 2 оборота.

Чтобы не было подсасывания воздуха в систему извне, все уплотнения должны быть герметичными.

По сравнению с другими моделями бензопила Дружба продаётся за меньшую цену, за счёт малого количества функций, но имеет отличное качество и длительный срок эксплуатации, которым не смогут похвастаться импортные модели.

Основные неисправности бензопилы Дружба — видео

▶▷▶ руководство по ремонт бензопила дружба

▶▷▶ руководство по ремонт бензопила дружба
mortal kombat deception скачать торрент pc механикиbound by flame скачать торрент на pc на русском механикисимс 4 скачать торрент от р г механикиметро 2033 игра 2010 торрент от механиковмеханик dvd скачать торрентскачать игру the division через торрент механикиterminator скачать торрент механикиdeath space скачать торрент механикиwwe 2k15 на pc через торрент от механиковскачать hitman кровавые деньги через торрент от механиков

руководство по ремонт бензопила дружба — Yahoo Search Results Yahoo Web Search Sign in Mail Go to Mail» data-nosubject=»[No Subject]» data-timestamp=’short’ Help Account Info Yahoo Home Settings Home News Mail Finance Tumblr Weather Sports Messenger Settings Want more to discover? Make Yahoo Your Home Page See breaking news more every time you open your browser Add it now No Thanks Yahoo Search query Web Images Video News Local Answers Shopping Recipes Sports Finance Dictionary More Anytime Past day Past week Past month Anytime Get beautiful photos on every new browser window Download Руководство По Ремонту Бензопила Дружба — dernovayuliya applemantisweeblycom/blog/rukovodstvo-po-remontu Cached Бензопила Дружба — страница 2 Не в сети Регистрация: 29 10 Ремонт б/п » Дружба » Есть у родствеников в деревне бензопила Довольно старая На motopilaru есть руководство по эксплуатации Руководство По Ремонту Бензопила Дружба — websitestatya websitestatyaweeblycom/blog/rukovodstvo-po-remontu Cached Руководство По Ремонту Бензопила Дружба Бензопила Дружба -4 — ремонт своими руками Руководство По Ремонт Бензопила Дружба — Image Results More Руководство По Ремонт Бензопила Дружба images Руководство По Ремонту Бензопилы Дружба 4М linkscatalogweeblycom/blog/rukovodstvo-po-remontu Cached У меня есть руководство к Дружбе, надо б сделать скан и выложить тут Ремонт б/п » Дружба » Есть у родствеников в деревне бензопила Довольно старая На motopilaru есть руководство по эксплуатации Руководство По Ремонту Бензопилы Дружба — chipletter chipletter569weeblycom/blog/rukovodstvo-po Cached Ремонт бензопилы Штиль С пилой « Дружба » Руководство по ремонту Руководство по эксплуатации бензопилы дружба 4 Руководство По Ремонту Бензопилы Дружба 4 — progressiveerogon progressiveerogonweeblycom/blog/rukovodstvo-po-remontu Cached Руководство По Ремонту Бензопилы Дружба 4 Бензопила дружба в этом видео будет сборка Руководство По Ремонту Бензопилы Дружба 4 — apparelspisok apparelspisokweeblycom/blog/rukovodstvo-po-remontu Cached Бензопила дружба в этом видео будет сборка, ремонт редуктора разборка двигателя и покраска Если есть вопросы задавайте Руководство по эксплуатации Общие указания Руководство По Ремонту Бензопилы Дружба 4 — revizionhit revizionhit494weeblycom/blog/rukovodstvo-po-remontu Cached Благодаря простой конструкции ремонт бензопилы Дружба можно Бензопила дружба в этом видео будет сборка, ремонт редуктора разборка двигателя и покраска Руководство По Ремонту Бензопилы Дружба 4 — formulaprogrammy formulaprogrammyweeblycom/blog/rukovodstvo-po-remontu Cached Не покупайте Бензопила дружба 4 инструкция по эксплуатации В данной статье мы рассмотрим, как сделать ремонт бензопил с двигателем Руководство По Ремонту Бензопилы Дружба 4М challektronweeblycom/blog/rukovodstvo-po-remontu Cached Мы расскажем о наиболее частых проблемах, которые преподносит бензопила дружба 4, ремонт которой возможен даже в домашних условиях Руководство По Ремонту Бензопилы Дружба 4м Электрон Руководство По Ремонту Бензопилы Дружба 4 — splitsasovo splitsasovoweeblycom/blog/rukovodstvo-po-remontu Cached Провод Редкое руководство по ремонту бензопилы обходится без упоминания о В большинстве случаев ремонт бензопилы дружба можно осуществить самостоятельно Promotional Results For You Free Download | Mozilla Firefox ® Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of Yahoo 1 2 3 4 5 Next 12,300 results Settings Help Suggestions Privacy (Updated) Terms (Updated) Advertise About ads About this page Powered by Bing™

  • «Урал»
  • однако их можно обнаружить в гаражах наших отцов и дедов и
  • ремонт своими sadovij-instrumentru › benzopily/druzhbahtml Сохранённая копия Показать ещё с сайта Пожаловаться Информация о сайте Технические характеристики бензопилы Дружба Бензопила Дружба 4 обладает отличными техническими характеристиками

4

ее ремонт может занять немало времени Владельцы Дружбы 4 часто сталкиваются с такими проблемами

  • надо б сделать скан и выложить тут Ремонт б/п » Дружба » Есть у родствеников в деревне бензопила Довольно старая На motopilaru есть руководство по эксплуатации Руководство По Ремонту Бензопилы Дружба — chipletter chipletter569weeblycom/blog/rukovodstvo-po Cached Ремонт бензопилы Штиль С пилой « Дружба » Руководство по ремонту Руководство по эксплуатации бензопилы дружба 4 Руководство По Ремонту Бензопилы Дружба 4 — progressiveerogon progressiveerogonweeblycom/blog/rukovodstvo-po-remontu Cached Руководство По Ремонту Бензопилы Дружба 4 Бензопила дружба в этом видео будет сборка Руководство По Ремонту Бензопилы Дружба 4 — apparelspisok apparelspisokweeblycom/blog/rukovodstvo-po-remontu Cached Бензопила дружба в этом видео будет сборка
  • как сделать ремонт бензопил с двигателем Руководство По Ремонту Бензопилы Дружба 4М challektronweeblycom/blog/rukovodstvo-po-remontu Cached Мы расскажем о наиболее частых проблемах
  • easier way to browse the web and all of Yahoo 1 2 3 4 5 Next 12
скачать prototype 3 через торрент от механиковrisen 1 скачать торрент pc механикискачать wwe 2k17 на пк через торрент от механиковторрент скачать бесплатно от механиков стрелялкискачать nfs 2017 через торрент от механиковwindows 7 торрент от механиковlego marvel’s скачать торрент от механиковdiablo 3 торрент механики на пкскачать принц персии два трона от механиков через торрентбэтмен аркхем кнайт скачать торрент механики

Яндекс Яндекс Найти Поиск Поиск Картинки Видео Карты Маркет Новости ТВ онлайн Знатоки Коллекции Музыка Переводчик Диск Почта Все Ещё Дополнительная информация о запросе Добавлены результаты по запросу « руководство по ремонт у бензопила дружба » Искать только « руководство по ремонт бензопила дружба » Показаны результаты для Нижнего Новгорода Москва Ремонт инструмента в НН – ремонт любых поломок Каталог оборудования Наши акции Цена аренды 52proru Не подходит по запросу Спам или мошенничество Мешает видеть результаты Информация о сайте реклама Сервис и ремонт инструмента в Нижнем Новгороде с 800-2100, ул Ивана Романова 17 Контактная информация +7 (831) 217-57-17 пн-вс 8:00-21:00 Нижний Новгород 1 Пила бензиномоторная | Руководство по эксплуатации filesmotopilaru › druzhba/druzhba_4-m-elektronpdf Показать ещё с сайта Пожаловаться Информация о сайте Пила бензиномоторная Дружба -4М Электрон Руководство по эксплуатации Бензопила « Дружба -4М Электрон» предназначена для валки и раскряжевки Разборка и ремонт пружинно-рычажного механизма карбюратора должна производиться только специалистами ремонтных мастерских Читать ещё Пила бензиномоторная Дружба -4М Электрон Руководство по эксплуатации СОДЕРЖАНИЕ 1 Назначение изделия 2 21 22 23 24 3 31 311 312 313 32 33 34 35 Бензопила « Дружба -4М Электрон» предназначена для валки и раскряжевки деревьев, заготовки и распиловки дров 2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 21 Бензопила в сборе Разборка и ремонт пружинно-рычажного механизма карбюратора должна производиться только специалистами ремонтных мастерских 37 Смазочная система пильного аппарата Состоит из масляного бака, отлитого за одно целое с корпусом редуктора, масляного насоса и системы каналов подвода смазки к пильному аппарату Скрыть pdf Посмотреть Сохранить на ЯндексДиск 2 Как выполнить ремонт бензопилы Дружба 4 — пошаговая 6sotok-domcom › Инструменты › Ремонт бензопилы Дружба 4 Сохранённая копия Показать ещё с сайта Пожаловаться Информация о сайте Несмотря на простоту конструкции бензопилы , ее ремонт может занять немало времени Владельцы Дружбы 4 часто сталкиваются с такими проблемами, как настройка или поломка контактного зажигания и необходимость регулировки 3 Бензопила Дружба -4: инструкция по ремонту и замене DachaDecorru › sadoviy…benzopila-druzhba…po-remontu Сохранённая копия Показать ещё с сайта Пожаловаться Информация о сайте Бензопила Дружба : обзор моделей, технические характеристики и руководство по ремонту Мотопила или бензопила « Дружба » одна из наиболее популярных в нашей стране на протяжении многих лет моделей, разработанных специалистами ЗМКБ «Прогресс» имени академика Ивченко АГ более шести Читать ещё Бензопила Дружба : обзор моделей, технические характеристики и руководство по ремонту Мотопила или бензопила « Дружба » одна из наиболее популярных в нашей стране на протяжении многих лет моделей, разработанных специалистами ЗМКБ «Прогресс» имени академика Ивченко АГ более шести десятков лет назад Бензопила Дружба : устройство, обзор моделей и преимущества Несмотря на то, что в настоящее время бензиновая пила этой модели относится к категории устаревших агрегатов, ей устройство показывает вполне достойные характеристики: наличие одноцилиндрового, двухтактного, карбюраторного двигателя МП-1 с Скрыть 4 Инструкция по эксплуатации бензопилы Дружба sawwoodru › content/2292 Сохранённая копия Показать ещё с сайта Пожаловаться Информация о сайте №1 Следует обязательно читать руководство по эксплуатации бензопилы Ремонт , который необходим в этом случае не является гарантийным, и будет Эксплуатация бензопилы Дружба : 1ОБЩАЯ ЧАСТЬ 11Бензомоторные пилы типа » Дружба «, «Урал», «Электрон» и др являются механизированным Читать ещё №1 Следует обязательно читать руководство по эксплуатации бензопилы Каждый раз при возникновении каких-либо вопросов относительно работы инструмента нужно связываться с сервисным центром №2 Во время работы цепь бензопилы не должна провисать или быть сильно натянутой Ремонт , который необходим в этом случае не является гарантийным, и будет производиться только за счет клиента Эксплуатация бензопилы Дружба : 1ОБЩАЯ ЧАСТЬ 11Бензомоторные пилы типа » Дружба «, «Урал», «Электрон» и др являются механизированным инструментом и предназначены для валки и раскрыжовки деревьев и обрезки толстых сучьев при расчистке трасс линий электропередач Скрыть 5 Бензопила дружба 4 регулировка карбюратора и ремонт prokarbyratorru › …benzopila-druzhba-4…i-remont… Сохранённая копия Показать ещё с сайта Пожаловаться Информация о сайте Для вашей бензопилы дружба 4 требуется регулировка карбюратора Не дорогая, очень простая в эксплуатации и ремонте , удачная в техническом плане — бензопила Дружба уже более 50 лет добросовестно и эффективно служит, сначала гражданам СССР, а ныне россиянам Диапазон цен на их Читать ещё Для вашей бензопилы дружба 4 требуется регулировка карбюратора Рекомендую ознакомиться с этой статьей, здесь вы найдете пошаговое руководство как отрегулировать карбюратор на бензопиле дружба 4 Не дорогая, очень простая в эксплуатации и ремонте , удачная в техническом плане — бензопила Дружба уже более 50 лет добросовестно и эффективно служит, сначала гражданам СССР, а ныне россиянам Диапазон цен на их приобретение в настоящее время велик В новом состоянии (законсервированные), в зависимости от модификации, их стоимость составляет от 8 тыс руб до 15 тыс руб, а бывшие в употреблении, в зависимости от фактического состояния – от 1 тыс руб до 7 тыс руб Содержание статьи Скрыть 6 Бензопила » Дружба -4″ docVintageTorgcom › instr/590-benzopila-druzhba… Сохранённая копия Показать ещё с сайта Пожаловаться Информация о сайте Бензопила » Дружба -4″ (см рис 2) состоит следующих основных узлов: двигателя 3, муфты сцепления 5, редуктора 6, пильного аппарата После заточки пильные цепи положите на 10 мин в масло, подогретое до 40—50°С 412 Указания по ремонту 1 Шарикоподшипники, ведущую и ведомую части муфты сцепления Читать ещё Бензопила » Дружба -4″ (см рис 2) состоит следующих основных узлов: двигателя 3, муфты сцепления 5, редуктора 6, пильного аппарата 10, рамы 2 с рукоятками и органам, управления, стартера 1 31 Двигатель Двигатель (см рис 3) состоит из следующих основных частей: картера 16, цилиндра 17, коленчатого вала 14 в сборе с шатуном, поршня 18, системы охлаждения, системы питания и системы зажигания После заточки пильные цепи положите на 10 мин в масло, подогретое до 40—50°С 412 Указания по ремонту 1 Шарикоподшипники, ведущую и ведомую части муфты сцепления снимайте с коленчатого вала и валиков шестерен редуктора специальными съемниками Скрыть 7 Бензопила Дружба : 2, 4, 4М Электрон, инструкция по SpecMahinaru › Бензопила › druzhbahtml Сохранённая копия Показать ещё с сайта Пожаловаться Информация о сайте Особенности эксплуатации, обслуживания и ремонта бензопилы Дружба Технические характеристики модели 2, 4, 4М Электрон Инструкция по эксплуатации популярной цепной пилы Достоинства и недостатки легендарной мотопилы Читать ещё Особенности эксплуатации, обслуживания и ремонта бензопилы Дружба Технические характеристики модели 2, 4, 4М Электрон Инструкция по эксплуатации популярной цепной пилы Достоинства и недостатки легендарной мотопилы Стоимость агрегата и запасных частей на вторичном рыке Фотографии и видео Бензопила Дружба предназначена для валки леса и распиловки бревен Благодаря удобной конструкции технические характеристики даже моделей 60-х годов остаются приемлемыми для многих потребителей Чтобы пила находилась в рабочем состоянии, профилактическое обслуживание всех узлов необходимо проводить регулярно, а настройки — хотя бы 1 раз в год Скрыть 8 Руководство по ремонт бензопила дружба — 5 млн видео ЯндексВидео › руководство по ремонт бензопила дружба Пожаловаться Информация о сайте 5:27 HD 5:27 HD Бензопила Дружба — правильная разборка youtubecom 23:45 HD 23:45 HD Бензопила дружба 4, ремонт двигателя youtubecom 15:03 15:03 Бензопила Дружба — устройство youtubecom 28:35 28:35 Бензопила Дружба 4 1988 гРеставрация и ремонт youtubecom 22:14 22:14 Бензопила Дружба 4 1988 гРеставрация и ремонт youtubecom 23:45 HD 23:45 HD Бензопила дружба 4, ремонт двигателя okru 20:44 20:44 Бензопила Дружба 4 1988 гРеставрация и ремонт youtubecom 11:48 11:48 бензопила Дружба -4 основные неисправности okru 12:01 12:01 Резачка Дружба Бензопила Дружба youtubecom 3:37 3:37 Заводка Бензопилы Дружба 4 После Кап vkcom Ещё видео 9 Руководство по ремонт бензопила Дружба — смотрите картинки ЯндексКартинки › руководство по ремонт бензопила дружба Пожаловаться Информация о сайте 26 января Ещё картинки 10 Бензопила дружба 4, ремонт двигателя(правильная) youtubecom › watch?v=BXvdNTjMYTA Сохранённая копия Показать ещё с сайта Пожаловаться Информация о сайте 23:45 HD 23:45 HD В видео я покажу как правильно разобрать бензопилу Дружба 4 что бы не повредить запчастей,особенно маховик и крыльчаткуТакже есть пару нюансов которые Бензопила Дружба — характеристики, ремонт своими sadovij-instrumentru › benzopily/druzhbahtml Сохранённая копия Показать ещё с сайта Пожаловаться Информация о сайте Технические характеристики бензопилы Дружба Бензопила Дружба 4 обладает отличными техническими характеристиками, что Чтобы правильно произвести ремонт инструмента, нужно внимательно изучить руководство по его эксплуатации Как указывает инструкция по ремонту бензопилы Читать ещё Технические характеристики бензопилы Дружба Бензопила Дружба 4 обладает отличными техническими характеристиками, что выгодно выделяет ее в числе современных профессиональных моделей Среди конструктивных параметров советского инструмента следует выделить Чтобы правильно произвести ремонт инструмента, нужно внимательно изучить руководство по его эксплуатации Как указывает инструкция по ремонту бензопилы Дружба , для установки зажигания нужно снять крышку, к которой крепится стартер, и повернуть магнето так, чтобы отметки на нем и переходнике совпали После этого бензопила Дружба будет заводиться гораздо легче Что можно сделать из бензопилы Дружба своими руками? Скрыть Бензопила Дружба 4 — особенности конструкции, ремонт stroi-specialistru › …benzopila-druzhbahtml Сохранённая копия Показать ещё с сайта Пожаловаться Информация о сайте Об особенностях пилы Дружба -4, ее технических характеристиках и самостоятельном ремонте мы поговорим в этой статье В обилии конструкций и модификаций современных бензопил , советская бензопила « Дружба -4», начавшая свое победное шествие по лесоповалам СССР в далеком 1955 Читать ещё Об особенностях пилы Дружба -4, ее технических характеристиках и самостоятельном ремонте мы поговорим в этой статье В обилии конструкций и модификаций современных бензопил , советская бензопила « Дружба -4», начавшая свое победное шествие по лесоповалам СССР в далеком 1955 году, просто обязана была затеряться Но этого не произошло Она и сегодня пользуется неизменным спросом, а пройдя этап если не реинкарнации, то серьезной модернизации до современной пилы «Урал-2Т-Электрон», выпускается серийно и ныне Содержание 1Чем хороша « Дружба -4» и ее главные недостатки 2 Ремонт и модернизации пилы Дружба 3Самоделки из « Дружбы -4» Скрыть Обзор бензиновых пил “ Дружба ” Инструкция по OPilahru › benzopily-tcepnye/obzor…pil-druzhba Сохранённая копия Показать ещё с сайта Пожаловаться Информация о сайте Бензопилы « Дружба » Легендарные бензопилы « Дружба » родом из СССР В наше время они уже не выпускаются, однако их можно обнаружить в гаражах наших отцов и дедов и, что удивительно, все еще в рабочем состоянии Читать ещё Бензопилы « Дружба » Легендарные бензопилы « Дружба » родом из СССР В наше время они уже не выпускаются, однако их можно обнаружить в гаражах наших отцов и дедов и, что удивительно, все еще в рабочем состоянии Год выпуска первой бензиновой пилы “ Дружба ” — 1955 Разработки начались за два года до этого На территории СССР выпуском этих цепных пил занимались два машиностроительных завода: Пермский и Бийский Разработчики постоянно что-то дорабатывали, внедряли новые технологии Эти изменения можно пронаблюдать в хронологическом порядке: 1953 год — начало разработок первой мотопилы “ Дружба ” Скрыть Дружба пила переделка установка другого карбюратора pro-menru › friendship-drank-remodeling-the-… Сохранённая копия Показать ещё с сайта Пожаловаться Информация о сайте Бензопила дружба — инструкция по эксплуатации Было замечено, что мотор бензопилы Дружба 4 устойчиво работает на холостом ходе и высоких оборотах В ремонте бензопила б/п Дружба 4М с интересным признаком работы Читать ещё Бензопила дружба — инструкция по эксплуатации Было замечено, что мотор бензопилы Дружба 4 устойчиво работает на холостом ходе и высоких оборотах При попытке пилить, мотор сразу глохнет Перед запуском двигателя карбюратор был промыт В ремонте бензопила б/п Дружба 4М с интересным признаком работы При работе примерно 10-15 мин глохнет, пропадает искра напрочь После остывания (примерно 20-30мин) 10-15 мин работает отлично, и снова с начала Скрыть Бензопила Дружба 4 и ее правильная наладка и ремонт kazapru › comment/163 Сохранённая копия Показать ещё с сайта Пожаловаться Информация о сайте « Дружба » — модель бензопилы Разработана на ЗМКБ «Прогресс» им академика А Г Ивченко в ноябре 1953 г Производители — Машиностроительный завод им Дзержинского (Пермь) и ГУП ПО «Сибприбормаш» (Бийск) Читать ещё « Дружба » — модель бензопилы Разработана на ЗМКБ «Прогресс» им академика А Г Ивченко в ноябре 1953 г Производители — Машиностроительный завод им Дзержинского (Пермь) и ГУП ПО «Сибприбормаш» (Бийск) Выпускается в массовом производстве с 1955 года В 1958 году на выставке в Брюсселе была награждена «Золотой медалью» В 90-х годах выпуск пилы и запасных частей к ней освоили также небольшие частные предприятия в различных городах России Название « Дружба » было дано в честь трёхсотлетия воссоединения Украины с Россией, отмечавшегося в 1954 году Конструктивные особенности Скрыть Ремонт Бензопилы Дружбы Своими Руками — NZIZNRU nziznru › remont-benzopily-druzhby-svoimi-rukami/ Сохранённая копия Показать ещё с сайта Пожаловаться Информация о сайте Ремонт бензопилы дружба своими руками видео Ремонт бензопилы Дружба 4: выяление предпосылки Их можно поправить своими руками Эта аннотация по ремонту бензопилы Дружба 4 поможет выявить и найти виды неисправности и убрать поломку без помощи других Диагностика поломки устройства Читать ещё Ремонт бензопилы дружба своими руками видео Ремонт бензопилы Дружба 4: выяление предпосылки поломки и решение трудности Ремонт бензопилы Дружба 4: выяление причины поломки и решение проблемы Владельцы бензопилы Дружба 4 сталкиваются с несколькими стандартными поломками Невзирая на простоту конструкции бензопилы , ее Их можно поправить своими руками Эта аннотация по ремонту бензопилы Дружба 4 поможет выявить и найти виды неисправности и убрать поломку без помощи других Диагностика поломки устройства Неисправности систем смазки Скрыть Дружба 4 — бензопила , которая до сих пор пилит! benzopilokru › brend/druzhba-i-ural/benzopila-4m… Сохранённая копия Показать ещё с сайта Пожаловаться Информация о сайте Конструкция бензопилы Дружба 4 на столько проста, что позволяет без проблем произвести ремонт своими руками многих узлов Бензопила Дружба 4 проста, как автомат Калашникова, благодаря этому она долговечна (особенно модели 50-60 годов выпуска), проста в обслуживании и ремонте Пила без Читать ещё Конструкция бензопилы Дружба 4 на столько проста, что позволяет без проблем произвести ремонт своими руками многих узлов Самым слабым местом пилы считается зажигание и карбюратор С контактной системой зажигания проблем еще больше Бензопила Дружба 4 проста, как автомат Калашникова, благодаря этому она долговечна (особенно модели 50-60 годов выпуска), проста в обслуживании и ремонте Пила без проблем ремонтируется в поле «на коленке» без специальных инструментов В своем хозяйстве она пригодится для заготовки леса или дров в небольших объемах Скрыть Автомобильная литература – Книги по ремонту автомобилей Регионы Оплата и доставка Книги по Тойота Книги по Рено avtoliteraturaru Не подходит по запросу Спам или мошенничество Мешает видеть результаты Информация о сайте реклама Руководства по ремонту и эксплуатации Широкий выбор Быстрая доставка по всей РФ Контактная информация +7 (495) 295-80-16 пн-вс 10:00-19:00 м Пражская 18+ Дружба / bbglru bbglru Не подходит по запросу Спам или мошенничество Мешает видеть результаты Информация о сайте реклама Дружба — проекты, тендеры, подряды! Контакты! Контактная информация 8 (800) 100 76 40 пн-пт 9:00-18:00 м Калужская Бензопилы Дружба / stroyrusoptru stroyrusoptru Не подходит по запросу Спам или мошенничество Мешает видеть результаты Информация о сайте реклама Где недорого Бензопилы Дружба ? Я нашел здесь! Вместе с « руководство по ремонт бензопила дружба » ищут: руководство по ремонту и эксплуатации руководство по ремонту шевроле нива руководство по ремонту руководство по ремонту лада гранта скачать бесплатно руководство по ремонту хендай крета скачать бесплатно руководство по ремонту тайга-500 руководство по ремонту лада гранта руководство по ремонту и эксплуатации рено дастер 4х4 20 бензин 2016г руководство по ремонту шевроле нива 2017 руководство по ремонту рено логан 1 2 3 4 5 дальше Bing Google Mailru Нашлось 80 млн результатов Дать объявление Показать все Регистрация Войти ЯндексБраузер с защищённым режимом ускоряет загрузку сайтов и видео 0+ Закрыть Установить Спасибо, что помогаете делать Яндекс лучше! Эта реклама отправилась на дополнительную проверку ОК ЯндексДирект Попробовать ещё раз Москва Настройки Клавиатура Помощь Обратная связь Для бизнеса Директ Метрика Касса Телефония Для души Музыка Погода ТВ онлайн Коллекции Яндекс О компании Вакансии Блог Контакты Мобильный поиск © 1997–2019 ООО «Яндекс» Лицензия на поиск Статистика Поиск защищён технологией Protect Алиса в ЯндексБраузере Выключит компьютер по голосовой команде 0+ Скачать Будьте в Плюсе

ИнтерфейсРусский/Английский
Тип лицензияFree
Кол-во просмотров257
Кол-во загрузок132 раз
Обновление:03-12-2018
Оценка:1-109

Бензопила дружба технические характеристики — Морской флот

Первая модель бензопилы Дружба была разработана в 1953 году, а выпущена в 1955 г. Производились они на машиностроительных заводах в городах Бийске и Перми. Все модели этих бензопил имеют двухтактный одноцилиндровый двигатель с воздушным охлаждением и карбюратором. Благодаря удобной конструкции и высокой производительности Дружба до сих пор пользуется спросом, причём в рабочем состоянии находятся и пилы первых моделей. Основное предназначение бензопилы Дружба – валка леса и распиловка брёвен.

Перед эксплуатацией любой бензопилы, обязательно следует изучить инструкцию от производителя и соблюдать все правила техники безопасности.

Модели бензопил

Общая конструкция пилы со временем значительно не менялась, лишь дорабатывались отдельные детали. Цифра в конце названия модели указывает на её мощность, например, Дружба 2 – 2 л.с. В первой выпущенной бензопиле, ручки крепились к крышке вентилятора, позднее их стали крепить к хомуту, который соединял редуктор и двигатель. В модели 4А, производимой до 80-х г., уже использовалось контактное магнето и карбюратор КМП-100. Также впервые стало применяться автоматическое смазывание цепи. Позднее она была снята с производства и вместо неё начали выпускать модель 4А-Электрон с электронным зажиганием.

В 90-х г. был заменён прежний карбюратор на новый КМП-100У. Цепная пила стала называться Дружба-4М и оснащалась обновлёнными цепями. На основе бензопилы Дружба была разработана пила «Урал» с более мощными характеристиками. Последняя выпускаемая модель с подобной конструкцией – Дружба 5Э.

Дополнительная маркировка буквой Э или словом «Электрон» означает, что в бензопиле используется система электронного зажигания.

Характеристики

Дружба-2

Эта модель стала одной из самых популярных из всей первоначальной серии. Работает бензопила Дружба-2 за счёт двухтактного одноцилиндрового двигателя с мощностью около 2,2 кВт со скоростью вращения 3200 об/мин. По сравнению с предыдущей версией эта выполнялась уже более качественно. Рама и рукоятка сделаны таким образом, чтобы пользователь не смог обжечься о горячий двигатель. Корпус создан из качественного сплава, который не боится перепадов температур. В отличие от первой модели в этой уже есть цепной механический тормоз для безопасного пользования. В случае отскока или обрыва он остановит цепь. Пила предназначалась как для бытовых нужд, так и для профессиональной валки леса. Вес 12,5 кг.

Дружба-4

В бензопиле дружба 4 используется такой же двигатель, как и у предыдущей модели, но большей мощности – 4 л.с. или 2,94 кВт. Двигатель и силовой агрегат установлены с помощью фланцевого соединения, закреплённого хомутом. Двигатель в случае необходимости (ремонта, замены) можно легко снять в любых условиях. На основе пилы Дружба 4 производилось две модификации с маркировками 4А и 4Э. В первую была добавлена система автоматической смазки пильной цепи, а во второй использовалось электронное зажигание. Также были учтены недоработки предыдущих моделей, например, усилен подшипник коленвала. Все версии выпускались с аварийной тормозной системой.

В бензопиле дружба 4М-Электрон применяется аналогичный двигатель с мощностью 2,94 кВт и частотой вращения 5200 об/мин. Цилиндр выполнен из алюминиевого сплава, и изнутри обработан хромом для повышения износостойкости. В отличие от ранних версий, в этой бензопиле установлен поворотный редуктор, который позволяет повернуть пильный аппарат на 60-90° для более удобной эксплуатации. Вес распределён равномерно по всему корпусу, чтобы работа была максимально комфортной. Также имеется виброгасящее устройство, расположенное между рулём с рукоятками, стойками и бензобаком.

Для снижения уровня шума пила оборудована глушителем, а уровень издаваемого шума 106 дБ. В бензопилу Дружба 4М-Электрон установлен карбюратор КМП-100У или КМП-100-АР. Присутствуют системы автоматического торможения и смазки пильной цепи. Вес 12,5 кг.

Дружба-5Э

Последняя выпущенная версия этой серии бензопил. Оснащена двухтактным одноцилиндровым двигателем с мощностью 5 л.с. или 3,7 кВт. Благодаря чему её производительность заметно выше, чем у предыдущих моделей. Скорость вращения 6200 об/мин. При этом уровень издаваемого шума немного ниже, чем у Дружба-4М Электрон, и составляет 105 дБ. Вес бензопилы 5Э меньше на 800 гр – 11,7 кг.

Таблица с техническими характеристиками бензопил Дружба:

Дружба-2Дружба-4М ЭлектронДружба-5Э
Тип двигателяОдноцилиндровый, двухтактный, бензиновый
Мощность, кВт2,22,943,7
Частота вращения, об/мин320052006200
Длина шины, см45
Тип запускаРучной
Автоматическая смазка цепи++
Объём топливного бака, л1,5
Объём бака смазочной системы, мл240
Электронное зажигание++
Вес без расходных материалов, кг12,512,511,7
Габариты, см (ШхВхГ)46х50х86,546х46х88
Поворотный редуктор++
Шаг цепи, дюйм0,404
Смазка двигателяБензин, смешанный с маслом

Преимущества и недостатки

Положительные качества бензопил марки Дружба:

  • высокая производительность и возможность длительного время работы без перерывов в течение 50 мин;
  • простая конструкция;
  • наличие высоких рукояток, благодаря которым можно пилить в положении стоя, также они обеспечивают более безопасное пользование и снижают уровень вибрации;
  • доступное расположение всех деталей;
  • цепь приводится в движение высокими оборотами двигателя, на холостых она неподвижна;
  • можно использовать низкооктановое топливо;
  • наличие аварийного тормоза в большинстве моделей;
  • при застревании пильной цепи пила не глохнет;
  • точный и ровный распил;
  • срок службы при соблюдении правил эксплуатации и надлежащем уходе может составлять от 15 до 30 лет.

Главный недостаток — большой вес. Также из-за того, что стартер съёмный, он часто теряется, и нет кнопки Стоп.

Нельзя использовать в качестве топлива этилированный бензин и запускать пилу в замкнутом помещении.

Советы по ремонту

Благодаря простой конструкции ремонт бензопилы Дружба можно провести своими руками. Так, например, в пилах этой марки часто возникают проблемы с зажиганием, особенно, если установлено контактное. Оно крайне чувствительно к различным маслам и бензину. Поэтому лучше приобрести вместо него электронное зажигание. Тем более что запчасти контактного для бензопилы дружбы стоят недёшево и незаменяемые.

Если свечи сильно заливает, то следует обратить внимание карбюратор. В этом случае необходимо немного подогнуть внутрь бензиновый клапан, в итоге уменьшится количество подаваемого топлива и свечи перестанут намокать.

Также легко регулируется карбюратор:

  1. До конца закручивается топливный винт и отвинчивается обратно на 3 оборота.
  2. Закрывается полностью воздушный винт и отворачивается на 2 оборота.

Чтобы не было подсасывания воздуха в систему извне, все уплотнения должны быть герметичными.

По сравнению с другими моделями бензопила Дружба продаётся за меньшую цену, за счёт малого количества функций, но имеет отличное качество и длительный срок эксплуатации, которым не смогут похвастаться импортные модели.

Основные неисправности бензопилы Дружба — видео

[1] «Дру́жба» — модель бензопилы. Разработана на ЗМКБ «Прогресс» им. академика А. Г. Ивченко в ноябре 1953 года. Производители — Машиностроительный завод им. Дзержинского (Пермь) и ГУП ПО «Сибприбормаш» (Бийск). Выпускается в массовом производстве с 1955 года. В 1958 году на выставке в Брюсселе была награждена «Золотой медалью». В 1990-х годах выпуск пилы и запасных частей к ней освоили также небольшие частные предприятия в различных городах России.

Содержание

История названия [ править | править код ]

Название «Дружба» было дано в честь трёхсотлетия воссоединения Украины с Россией, отмечавшегося в 1954 году. [ источник не указан 542 дня ]

Конструктивные особенности [ править | править код ]

Двигатель МП-1 конструкции ЗМКБ «Прогресс» им. академика А. Г. Ивченко— одноцилиндровый, двухтактный, карбюраторный, воздушного охлаждения, рабочий объём 94 см 3 , мощность 4 л. с. Смазка двигателя — масло, смешанное с бензином. Двигатель и пильный аппарат выполнены в виде независимых узлов и соединяются друг с другом с помощью фланцевого соединения, фиксируемого хомутом (который крепится к ручкам пилы). Такая компоновка позволяет поворачивать пильный аппарат на любой угол, при необходимости быстро заменять отказавший узел.

Благодаря функциональной завершённости и простоте крепления двигатель бензопилы «Дружба» применялся для привода мотоблоков («Кумир», «Садовод»), водяных насосов («Скиф», ЦБН-1, ЦБН-2, ПМП-4), генераторов постоянного тока (ГЗ-106А) для заряда аккумуляторных батарей в полевых условиях, механических лебёдок для трелёвки леса, в лодочном моторе «Кама», в газонокосилках. Этот двигатель был популярен и у любителей строить технику своими руками. В 60-х годах в Московском авиационном институте были предприняты попытки форсировать этот двигатель и устанавливать его на сверхлёгких летательных аппаратах. Были изготовлены лёгкие вертолёты X-3, X-4, X-5, на каждом из которых были установлены винтомоторные блоки из четырёх двигателей «Дружба», работающих через общий редуктор на несущий винт. Ни один из аппаратов не прошёл лётных испытаний по причине низкой надёжности двигателей. Тем не менее, информация о данных летательных аппаратах разошлась по советским научно-техническим и научно-популярным журналам, и, вполне возможно, послужила почвой для появления городской легенды о якобы созданных заключёнными на лесоповалах самодельных вертолётах с мотором от «Дружбы», на которых, якобы, совершались побеги из мест лишения свободы.

Модификации [ править | править код ]

Один из первых образцов был сделан киевскими авиастроителями в шарашке недалеко от станции Лапшанга [2] .

За годы выпуска общая конструкция пилы осталась прежней, однако вносились мелкие изменения:

  • в 1950-х — 1960-х годах выпускалась модификация «Дружбы» с креплением ручек к крышке вентилятора, позже ручки стали крепиться к хомуту, связывающему двигатель и редуктор.
  • до конца 1980-х годов выпускалась модель «Дружба-4А» с контактным магнето и карбюратором КМП-100 — снята с производства;
  • в конце 1980-х годов применено электронное зажигание (от магнето бесконтактного МБ-1), пила получила обозначение «Дружба-4А-Электрон»;
  • в 1990-х годах применён более совершенный карбюратор КМП-100У, пила получила обозначение «Дружба-4М» (производства ЗиД) и «Дружба-Алтай» (производства «Сибприбормаш»), применены пильные цепи современного типа.

На конструктивной основе пилы «Дружба» была разработана более мощная пила «Урал» (разъёмный картер, съёмный цилиндр, съёмный стартер, взаимозаменяемый пильный аппарат с аналогичным креплением, аналогичное крепление рукояток).

На базе двигателя мотопилы «Дружба» был разработан двигатель СД-60 для привода стационарных установок (генераторов, насосов), отличавшийся от прототипа чугунной гильзой цилиндра, поплавковым карбюратором, несъёмным тросовым стартером и наличием регулятора частоты вращения.

Достоинства и недостатки [ править | править код ]

Бензопила «Дружба» была разработана в начале 1950-х годов и к концу века уже существенно устарела. Пила имеет большую массу — 12 кг. Изначально надёжность пилы была высокая (ряд пил, выпущенных в 1960-е годы, находятся в рабочем состоянии до сих пор), но в 1990-х годах значительно упала по причине заводского брака и производства мелкими фирмами, не обладающими необходимыми материалами и технологиями. Съёмный тросовый стартер неудобен и часто теряется. В конструкции пилы отсутствуют элементы, обеспечивающие её безопасность (кнопка «Стоп», тормоз цепи, функция Anti-kick). Тем не менее простая конструкция пилы и её хорошая изученность в сочетании с невысокой ценой и большой производительностью пиления обусловливают популярность «Дружбы» и в настоящее время.

К достоинствам пилы также следует отнести высокое расположение рукояток относительно плоскости реза, что позволяет оператору работать стоя в удобной позе (работа с современными пилами при валке деревьев производится в положении оператора на коленях).

Это техника родом из СССР, которая всегда останется востребованной, несмотря на то, что сейчас электронные модели все больше вытесняют бензиновые. Это целая эпоха! Сколько лет прошло, а популярность свою она не теряет. Отличительной особенностью цепных пил Дружба является надежность, простота в управлении и низкая стоимость. И все это отлично сочетается в данной бензопиле! Ее можно встретить в большом количестве советских фильмов, она была незаменимым помощником при валке деревьев в тайге и заготовке дров на зиму на протяжении длительного периода времени.

Основным недостатком бензопилы Дружба является внушительный вес устройства и из-за этого оператору необходимо делать периодически остановки для отдыха.

Если Вас интересует, сколько будет стоить бензопила Дружба, то ответ будет от 3000 до 4000 тысяч в зависимости от состояния и модификации.

История модификаций бензопилы Дружба

Дружба является одной из первых бензопил, которые появились в СССР. Ее прообразом является старая-добрая «Дружба-2». Первый выпуск бензопилы «Дружба-4» состоялся в 1955 году на заводе им. Дзержинского в Перми. Эта была модификация с креплением ручек непосредственно к самой крышке вентилятора. Со временем она была перенесена на хомут, который соединяет двигатель и редуктор. Затем с 1960-го по 1980 гг. выпускалась бензопила Дружба-4А. На ней уже был установлен магнето и карбюратор.

В 1990 году было внесено конструкторское изменение в виде электронного зажигания, и начался выпуск цепных бензиновых пил «Дружба-4А-Электрон».
Последняя модернизация, которая появилась на свет, и живет до сих пор является «Дружба-4М». Она получила карбюратор нового типа КМП-100У. Производятся они уже на заводе «Дружба-Алтай».

Технические характеристики

Параметры и характеристики«Дружба-2»«Дружба-4М Электрон»«Дружба-5Э»
Мощность устройства2,2 кВт2,94 кВт3,7 кВт
Показатели частоты вращения3200 об/мин5200 об/мин6200 об/мин
Наличие автоматической цепной смазкиОтсутствуетПрисутствуетПрисутствует
Наличие электронного зажиганияОтсутствуетПрисутствуетПрисутствует
Объём бака смазочной системы240 мл240 мл240 мл
Длина шины45 см45 см45 см
Вес агрегата12,5 кг12,5 кг11,7 кг
Габаритные размеры46х50х86,5 см46х50х86,5 см46х46х88 см

Лучшие модели бензопил Калибр

Дружба является техникой из СССР, и свой пик популярности она также оставила там. Несмотря на модернизацию и выпуск вроде бы качественных бензопил «Дружба-Алтай» и «Дружба-Электрон», своего широкого применения они уже такого не находят в силу очень большой конкуренции.

Однако те, кто остался верен бензопиле «Дружба» в один голос твердят, что лучше этой бензопилы просто не найти. Ее конструкция проста, детали всегда есть в доступности, неприхотлива в обслуживании. Мотор с 4 лошадиными силами справится с любыми задачами и при любых погодных условиях.

Инструкция по эксплуатации

Прежде, чем приступить к работе с бензопилой Дружба следует изучить инструкцию по эксплуатации. Это поможет понять принцип работы и устройства бензиновой пилы, а также предотвратить возможные поломки и нанесение вреда оператору. А еще лучше найти опытного владельца и попросить его проинструктировать.

При проведении работ необходимо быть осторожными. Во время валки деревьев или обрубки сучьев тщательно продумайте место их падения, чтобы они не нанесли вред оператору. Во время распиливания сруба начинайте от основания и продвигайтесь к кроне.

При проведении работ в зимний период мотопилой Дружба не давайте сразу нагрузку на двигатель, а подождите 2-3 минуты, чтобы он прогрелся.

Если в процессе работы или перед ее началом выявились какие-либо поломки (повреждения рукояток или наличие трещин на корпусе, появление дыма или стороннего запаха) следует немедленно остановить проведение работ и исправить их.

При работе с цепной бензопилой Дружба оператор должен быть одет в защитную спецодежду: очки, комбинезон, ботинки.

Топливная смесь

Бензопила Дружба работает на смеси масла и топлива. Отличительной чертой этого инструмента является неприхотливость к качеству смазочного материала и бензина. Масло можно заливать любое для двухтактных пил, а бензин должен быть марки АИ-92 или АИ-95. Руководство пользователя рекомендует разбавлять бензин и масло в соотношении 1:25.

Для смазки цепи используется любое цепное масло, а зачастую и просто моторное.

Инструкция по первому запуску

Найти новую Дружбу сейчас можно, но очень тяжело. Все чаще эти модели просто передаются по наследству и будут применяться еще на протяжении большого количества времени. Поэтому она уже полностью готова к работе, достаточно залить масло, подтянуть цепь и начать работу.

Обслуживание

С целью максимального продления срока службы бензопилы Дружба, необходимо регулярно производить техническое обслуживание в соответствии с рекомендациями мануала по эксплуатации.

Перед началом проведения работ убедитесь в наличии топливной смеси и ее качестве. Если бензопила Дружба не применялась на протяжении 1-го месяца или более, то слейте остатки топлива и залейте новое – свежее. А также не забудьте про смазку для цепи, ее необходимо обновить.
При проведении работ шина отвечает за вращение цепи и при получении нагрузок, ей свойственно стираться с одной или с другой стороны. Чтобы равномерно распределить износ по всей длине, необходимо раз в неделю ее переворачивать на 180 градусов.

Описание основных неисправностей

Несмотря на то, что бензопилы Дружба имеют высокое качество сборки, им свойственно периодически выходить из строя и правила исправления, наиболее часто встречающихся неисправностей, должен знать каждый владелец этого инструмента.

Двигатель не заводится:

  1. На свече зажигания образовался нагар или выставленный неправильный зазор, пропала искра.
  2. Засорился воздушный фильтр.
  3. Отсутствие топлива.
  1. Засорился воздушный фильтр.
  2. Неправильно настроен карбюратор.
  3. Неправильная пропорция топливной смеси.
  4. Подробное описание неисправностей приведено в инструкции по эксплуатации.

Настройка карбюратора

Карбюратор в бензопиле Дружба отвечает за подачу топлива. И его необходимо уметь настраивать под конкретный вид работ. Причин не правильной настройки карбюратора может быть много: большая нагрузка, увеличенная вибрация, низкое качество топливной смеси и т. д. Сигналами о том, что настройка карбюратора произведена неверно является:

  1. Потеря мощности.
  2. Бензиновая пила не держит холостые обороты.
  3. Чрезмерный расход топлива.
  4. Образование дыма или чрезмерной копоти.
  5. Трудный запуск или глохнет при работе.

Регулировка карбюратора очень проста, следующая последовательность поможет в этом разобраться:

  1. На бензопиле есть два винта, отвечающих за подачу топлива на минимальных и максимальных оборотах, и суть настройки заключается в изменении их натяжении при различной нагрузке.
  2. Изначально следует настроить подачи топливной смеси на низких оборотах.
  3. Затем другим винтом откорректировать при максимальной мощности.
  4. Настроить работу при холостых оборотах.
  5. Еще раз перепроверить все режимы.

Заточка зубьев

При проведении работ с бензопилой Дружба основная нагрузка приходится именно на цепь. Поэтому важно следить за ее состоянием и периодически затачивать. Первыми признаками того, что цепь затупилась, является:

  1. Большая вибрация при распиле.
  2. Слишком большой расход масла для цепи.
  3. Не ровный распил.
  4. Прилегание больших усилий для распила.

Правила правильной заточки зубьев на бензиновой пиле Дружба приведены в инструкции по эксплуатации. Для этого понадобится круглый и прямой напильник, и шаблон ограничителя глубины. Если заточить зубья нельзя, то всегда можно не морочиться с ремонтом и найти новую цепь на рынке.

Настройка свечи зажигания

С целью обеспечения нормальной работы двигателя, свеча зажигания должна иметь отрегулированный межэлектроный зазор и не иметь отложений смазки, шлака и нагара. Делается это для того, чтобы искра нормально проходила через нее и не пропадала, и, как следствие, мотор не глохнул во время эксплуатации.

Чтобы провести регулировку свечи, необходимо сделать следующее:

  1. Закрутите до конца топливный винт.
  2. Открутите его на 3 оборота.
  3. Завинтите воздушный винт и открутите его на два полных оборота.

Переходную муфту уплотните любым герметиком или подложите жестяную полоску.
Еще одной причиной отсутствия искры может быть налипание грязи на свече зажигания, в таком случае следует просто очистить ее.

Самоделки из бензопилы Дружба

Еще одной причиной большой популярности бензопилы Дружба является широкий спектр возможных самоделок своими руками из этого инструмента. В советское время ее применяли везде, где это только возможно. Давайте рассмотрим наиболее распространенные модели самодельных устройств с внушительной доработкой.

Популярность бензопилы Дружбы при разработке снегохода обусловлена простотой конструкции и разборке устройства.

Общий чертеж снегохода представлен на следующем фото:

Основной при изготовлении снегохода является создание чертежа, в котором следует соединить трансмиссию, двигатель и лыжи.

Схема изготовления стойки представлена на данном фото:

А вот чертеж гусениц:

Приводной вал можно изготовить по следующей схеме:

В качестве рулевого элемента можно взять руль от обычного скутера или велосипеда, а вот система торможения здесь никак не предусмотрена, достаточно просто сбросить ручку газа, ведь больших скоростей на нем вы не разовьете.

Мотоблок из бензопилы Дружба

В основном бензопила применяется в сельской местности в частном порядке. Садово-огородных работ всегда очень много и делать их руками тяжело. Поэтому люди постепенно придумали то, как доработать бензопилу в мотоблок. При желании можно сделать из него окучник или культиватор, а вернее мотокультиватор.

Общий вид мотоблока из бензопилы представлен на следующем чертеже:

А вот видео пример окучника, культиватора или мотокультиватора:

Веломопед из бензопилы и велосипеда

Да! Люди и такое придумали еще в СССР. Это прообраз мотоциклов. Люди просто прикручивали мотор к велосипеду и соединяли его с колесом. Таким образом получалось весьма интересное приспособление, которое представлено следующем видео обзоре:

Лодочный мотор из бензопилы Дружба

Наши мужчины очень любят две вещи: что-то делать в своем гараже и ходить на рыбалку/охоту. А если денег на лодку нет, то ее всегда можно сделать в гараже! Для этого достаточно найти пару фото с чертежами в интернете, старую пилу и иметь обычную лодку на веслах и бензопилу. Для этого, правда, понадобятся некоторые слесарные и токарные умения.

Газонокосилки или мотокоса

Для поддержания в порядке придомовой территории можно использовать бензопилу. Вы спросите как? Да элементарно! Достаточно просто соорудить из нее газонокосилку. Это может быть или простая модель с валом и триммерной головкой (обычная косилка), или немного сложнее в виде газонокосилки на колесах. Выбор за Вами.

Двигатель для мопеда

Если у Вас есть желание, время и умение, то из старой бензопилы и велосипеда можно сделать полноценный мопед. Для этого есть целые форумы, посвященные обсуждению и нюансам конструкции. Если поднабраться терпения, то в итоге может получиться неплохой Харлей, например, как на фото:

Видео обзор

Ниже представлен видео обзор работы на цепной пиле Дружба Алтай:

Бензопила Дружба 4 может легко заводиться и при отрицательных температурах. Следующий видео обзор этому
явное подтверждение:

А вот еще один большой видео обзор бензопилы «Дружба-4»:

Отзывы владельцев

Ниже собрано несколько отзывов с тематических форумов касательно опыта работы на бензопилах Дружба:

Анатолий, 35 лет, Киев:

«Дружба это не просто техника, в нее вложена душа конструктора. В ней есть все необходимое, и при этом нет ничего лишнего в виде современных наворочек или чего-то такого. Она сделана из чистого металла, подтверждением этому является большой вес устройства. Дружба способна работать при любых температурах и в любых условиях. Для нее просто нет непосильных задач. При грамотном обращении она прослужит долгие года. Моя, например, мне досталась еще от моего отца и до сих пор работает отлично! Единственное, топливную смесь заливаю.»

Роман, 45 лет, Киров:

«Это просто идеальная техника для наших людей. Это как Жигуль, в ней нет ничего лишнего, но все часто ломается. Ее конструкция продумана до мелочей, а мотор с 4-мя лошадиными силами выдерживает любые нагрузки. Из нее можно делать очень много самоделок в виде мотоблоков или косилок, но соль именно в ее призвании – работать в виде бензопилы. Разбавил масло, бензин и пошел работать. Она спиливает все на своем пути, просто дай древесину и она будет пилить. Топливной смеси ест многовато, но не критично.

Плюсы: Надежность проверенная годами.

Минусы: Часто ломается, но ремонт обходиться в копейки. Иногда пропадает зажигание. Большой вес»

Бензопила дружба 4м электрон зажигание

Присоединяйтесь к сообществу Мастерград Зарегистрироваться.

Форум Садовая техника и инвентарь Газонокосилки, косы, бензопилы Установка зажигания бензопилы Дружба 4 электрон. Установка зажигания бензопилы Дружба 4 электрон. Ответить в теме. Сначала новые Сначала старые.

Забыли пароль? Изменен п. Расшифровка и пояснения — тут.

Регистрация: Вернуться в раздел. Читайте на форуме. Еще две инновации: контактное магнето и улучшенный карбюратор КМП Мощность бензопилы осталась неизменной — 4 л.

Зажигание цепной бензопилы Дружба — от устройства до переделки

Маслонасос, тормоз цепи и карбюратор остались неизменными. Пильная шина 45 см. Данная модификация весит 12,5 кг, оборудована двухтактным мотором производительностью 4 л.

Улучшена система запуска и система зажигания установлено бесконтактное электронное зажигание. Есть автоматическая цепная смазка а не самотек и аварийный тормоз. Инженеры снабдили бензопилу новым улучшенным карбюратором КМПУ. Рукоятки пилы получили резиновые амортизаторы, гасящие возникающую при работе вибрацию. Вес этой мотопилы был снижен до 11,7 кг, а мощность ДВС возросла до 5 лошадиных сил 3,7 кВт.

Содержание

Для усиления мощностных характеристик и повышения комфорта при работе обычный редуктор был заменен на угловой. Длина шины см. Система запуска улучшена, зажигание электронное бесконтактное, подача масла принудительная, подача топлива — уже не самотеком, а при помощи насоса. Демпферы и резиновые накладки позволили существенно снизить вибрацию при работе.

Был усовершенствован цепной тормоз. Подведем итог: усовершенствованный карбюратор КМПУ, обновленный воздушный фильтр в защитном корпусе, бесконтактное зажигание.

Рекомендованные сообщения

Благодаря всем этим улучшениям бензопила снизила расход топливной смеси, улучшилась процедура запуска пилы при минусовых температурах. Острый зуб упора обеспечил высокую точность реза бензопилы. Владельцев техники интересует сколько заливать масла и бензина при приготовлении горючей смеси, а также как правильно разбавлять технические жидкости.

Разбавлять жидкости правильно так: влить в емкость половину необходимого количества бензина и все моторное масло, хорошо смешать жидкости, добавить оставшуюся часть бензина и снова тщательно перемешать содержимое емкости.

Создайте аккаунт или войдите в него для комментирования

До окончания процедуры обкатки запрещается вынимать стопорное кольцо, установленное между карбюраторным колпачком и дросселем. Может стрелять в выхлопную систему или в карбюратор.

Перед регулировкой нужно проверить — возможно, крепление всей платформы системы ослабло и оно провернулось. Проверяется по совпадению заводских меток рисок на металлической основе зажигания и картере двигателя.

Дружба (бензопила)

Как правило, они выбиты в виде полосок в правой верхней части зажигания и должны совпадать. Если есть смещение, его корректируют.

Максимальный зазор на пике расхождения между кулачками контактами должен быть от 0,2 до 0,4 мм. В идеале 0,3 мм. Проверяется калиброванным щупом в положении поршня НМТ. Этот зазор может увеличиться выше допустимого из-за уменьшения толщины контактов выгорание, стачивание при чистках. Его поправляют до 0,,4 мм поворотом регулировочного винта за счет эксцентрика, при ослабленном креплении площадки всего прерывателя.

Но искра возникает в момент начала разъёма контактов, потому его регулировка более важна, чем максимальный зазор в НМТ. Когда поршень не доходит до ВМТ 4 мм, контакты прерывателя должны начинать расходиться. Это положение также регулируется поворотом винта за счет эксцентрика.

Установка зажигания бензопилы Дружба 4 электрон

Чаще всего этот момент проверяется визуально. Для более точной регулировки можно использовать лампочку-индикатор 12 В с двумя проводами, запитанными от аккумулятора. Минус аккумулятора подключают к массе двигателя.

Один провод индикатора-лампочки подключают к плюсу аккумулятора. Второй провод лампочки-индикатора прижимают к корпусу подвижного изолированного контакта. Если контакты замкнуты, лампочка светит.

От руки слегка проворачивают маховик. Как только контакты размыкаются, лампочка тухнет.

Дзержинского в г. Перми и Сибприбормаш в г. Во время начала выпуска это была одна из самых удачных конструкций ручной бензопилы.

Это и есть момент начала разъема контактов и образования искры. Поршень в этот момент должен находиться в положении не дошёл до ВМТ 4 мм.

Руководство бензопила дружба — qflzfew

16 Mar 15 — 01:43

Руководство бензопила дружба

Скачать Руководство бензопила дружба

Информация о файле:
Добавлен: 16.03.2015
Скачали: 400
Рейтинг: 149 из 1247
Скорость загрузки: 46 Mbit/s
Файлов в категории: 321

Дружба 4М Электрон , 1992, 94cm3. Лебёдка с бензопилой «Дружба» — 2 (посадка картошки под плуг) — Duration: 1:51. by Ренат

Тэги: бензопила руководство дружба

Недавние поисковые запросы:

руководство по джип 2001

руководство к charles 3.3.1

ростехнадзор приказ 131 от 05.03.2008г

Длительность бесперебойной работы бензопилы «Дружба» зависит от ее грамотной и регулярной настройки. Экономичность зависит от регулировки 30 нояб. 2014 г. — Несмотря на то, что выпуск бензопил «Дружба» и «Урал» давно прекращен их еще можно увидеть в использовании. Однако, найти Руководство по эксплуатации бензопилы Дружба-4м Электрон. Конструктивные особенности. sawwood. Май 10, 2011 3:57 вечера. После удачных


Настоящее руководство содержит краткое техническое описание устройства, Бензопила «Дружба-4М Электрон» предназначена для валки и 22 мая 2014 г. — По теме: Модель бензопилы Дружба это. Инструкция по эксплуатации бензопилы дружба. Руководство по эксплуатации бензопилы Видео. Бензопила дружба инструкция · Бензопила дружба 4 инструкция · Устройство бензопилы дружба · Инструкция бензопилы дружба · Двигатель«Дру?жба» — модель бензопилы. Разработана на ЗМКБ «Прогресс» им. академика А. Г. Ивченко в ноябре 1953 г. Производители Если вы владелец бензопилы Дружба-4, которая периодически барахлит, о пиле дружба 4, читайте статью руководство по эксплуатации бензопилы CAROLD.RU Сайт о ретро отечественных и зарубежных автомобилях. На сайте можно найти большое количество статей, книг и прочей информации


решен6ие примеров по алгебре за 8 класс, руководство по jeep cherokee 2004-2007
009 справка тулы, Договоры о предоставлении государственных гарантий, Экспорт фиктивные документы, Приказ режиме работы предприятия, Dcs-sdsd документация.

Дружба карбюратор увидел регулировку 4 электрон. Установка карбюратора бензопилы «Дружба». Установка и регулировка карбюратора бензопилы

Карбюратор, устанавливаемый на пилы, состоит из корпуса, внутренняя часть которого выполнена в виде воздушного сопла (сопло Вентури). Воздух, всасываемый двигателем, проходит через это воздушное сопло. Чем меньше поперечное сечение, тем больше скорость воздуха, тем больше разрежение

Топливный насос, система форсунок и регулирующие устройства для оптимального приготовления топливовоздушной смеси интегрированы или интегрированы в корпус.
Расход топлива и, следовательно, мощность двигателя регулируется дроссельной заслонкой.
Импульсная полость топливного насоса подключена по импульсному каналу. Пониженное или повышенное давление регулирует диафрагму насоса. Таким образом, топливный насос работает в зависимости от оборотов двигателя.
Для сгорания топливовоздушной смеси требуется кислород, который поступает вместе с всасываемым воздухом. Для предотвращения попадания пыли и грязи в приводной механизм и карбюратор перед последним установлен воздушный фильтр.

Совет

Отзыв владельца бензопилы

Решил создать эту тему на нашем любимом форуме, потому что в интернете ничего подобного не нашел — везде все по разному пишут и почти ничего. Так. Перед, во время и после каждого использования бензопилы вы выполняете ее обычное обслуживание, которое включает в себя такие процедуры, как подготовка и заправка топливной смесью и цепным маслом, регулировка натяжения цепи и регулярная очистка (после каждого использования) нижней части. (звездочка, тормоз цепи, подача масла) и покрышки с цепью, выпрямление затупившейся цепи, очистка воздушного фильтра и другие.Но рано или поздно ваша, вне зависимости от марки производителя, подвергается мелкому ремонту. Уже более 2 месяцев у меня есть бензопила от простой до невозможной марки Ryobi (ryobitools.ru) PCN 4040. Французская сборка тоже от того же китайца (как и все другие пилы, в том числе такие громкие марки, как Shtil и Husqvarna. ), но детали довольно качественные. Позже выяснилось, что это «сестра-близнец» пилы HomeLite 4016, только в другом цвете и с другими фирменными наклейками.В общем, неважно.

За этот небольшой промежуток времени было выявлено и устранено 3 неисправности: 1. Стал очень плохо заводиться (запускается нормально, все по инструкции, но после работы 5 сек глохнет. Один раз 2 пришлось выполнить процедуру полного запуска холодного двигателя — тогда он заведется нормально). 2. Были сбои (вплоть до сваливания) при разгоне на минимально-средней скорости. Изначально они тоже были из покупки, но как-то помягче.3. На средних-высоких оборотах пила начала дрожать в руках и одновременно издавать «ва-ва» с частотой примерно 20-30 Гц. Первые 2 неисправности возникли практически одновременно, поэтому поверг меня в шок и замешательство. Я читал в Интернете о карбюраторах, системах зажигания, даже нашел и скачал полную (!!!) информацию о своей пиле! Разбирать пилу боюсь, гарантия все-таки. Как-то терпение лопнуло и закрутил (закрутил и открутил в одном положении) винт L карбюратора.Винты L и H имеют пластиковые наконечники (не перекручивайте их сильно, всего на пол-оборота каждый). Ура, сразу исчезла неисправность пункта 2! Так что карб был немного недоделан с рождения. После этого пила стала красиво разгоняться. Но точка 1 не исчезла, и одновременно появилась точка 3! … Облазил весь интернет. Еще читал про конструкцию (одноцилиндрового двигателя !!, про детонацию и т.д.) Заменил бензин — бесполезно. Плюнул-снял верхнюю крышку картера.Сильно забился воздушный фильтр (опилки + пыль + масло). Промытый. Сушеные. Завелось-ничего не открутил свечу (накрутил Чемпион.) И случайно сломал (ради интереса решил открутить наконечник-повредил центральный электрод). Искра перестала появляться. Бежал на рынок за «дедушками», как обычно у автомобилистов, такой свечи нет! Чисто случайно обратился к единственному торговцу м с электроинструментом, он мне неожиданно достается такая же, только свеча OREGON «овска в пакете! Я естественно назвал его красавцем и молодцом, я дал ему за это 100 руб.»Я пришел и облажался. Я начал это. Я сделал это, и он не останавливается! Я не понял. Просто прогрел мотор и дал тепло … Счастья было много. Моя «девочка» после этого гудит плавно и четко, как и раньше, не трясется, а кроме того еще и красиво (динамично) набирает обороты при нажатии на курок.

Итог: Карбюратор был немного недоработан на заводе. 1-2 градуса полного оборота всего. Ситуацию усугублял забитый воздушный фильтр, были серьезные сбои в разгоне.Виноват i-в инструкции написано «регулярно проверяйте состояние воздушного фильтра!» Я почти забыл о нем. Французы решили сэкономить и прикрутили дешевую китайскую подделку свечей известного бренда Champion. Свеча показывает, что это чушь собачья. Отсюда со временем появился плохой запуск и двигатель трясся на средних оборотах, свеча стала нестабильно выдавать искру (или не знаю плохую искру). Все было решено. И далее. Материал воздушного фильтра — не что иное, как материал имеющихся в продаже салфеток типа прессованной ваты (они продаются во многих хозяйственных магазинах и производятся практически в любом городе, в том числе и в нашем Кисловодске).Так что, если мыть лень, старую отрывают, новую вырезают и наклеивают. Так что предлагаю поделиться опытом и хитростями по ремонту и обслуживанию современных бензопил!

Основная регулировка карбюратора бензопилы Партнер производится на заводе-изготовителе при испытании бензопилы. Карбюратор настроен на более обогащенную, чем оптимальную смесь. Такая регулировка должна сохраняться при работе пилы первые часы. Затем произведите точную регулировку.

Когда цепь вращается на холостом ходу, винт T поворачивается против часовой стрелки, пока цепь не остановится. Точная регулировка карбюратора проводится только в предварительно прогретом состоянии высококвалифицированными специалистами с использованием специального оборудования (тахометра). Сначала отрегулируйте винт L, затем H и, наконец, винт T.

1) Сначала нужно найти максимальные обороты холостого хода, медленно поворачивая винт L. После нахождения таких оборотов винт L поворачивают на 1/4 оборота против часовой стрелки. В случае, когда цепь на холостом ходу Когда она вращается, вам нужно повернуть винт Т против часовой стрелки, пока цепь не остановится.

2) Регулировка винта H влияет на мощность и скорость. Если настроить карбюратор на обедненную смесь, мы получим лишние обороты и, как следствие, пила сломается.

После того, как двигатель прогреется на полных оборотах в течение 10 секунд, нужно повернуть винт H на 1/4 оборота против часовой стрелки. Далее двигатель должен поработать около 10 секунд. Проверьте максимальную скорость с помощью тахометра. Если максимальная скорость не совпадает с паспортной, то нужно повторить операцию.В этом случае двигатель по звуку должен работать как четырехтактный.

3) Затем с помощью Т-винта регулируется точная частота вращения холостого хода. Если такая регулировка необходима, Т-винт вращается по часовой стрелке при работающем двигателе, пока пильная цепь не начнет вращаться. Затем винт вращается в обратном направлении, пока цепь не перестанет вращаться.

Если двигатель сразу разгоняется и звучит на полном газу как четырехтактный, значит, карбюратор бензопилы «Партнер» отрегулирован правильно.

Характеристики

HUSQVARNA 560 XP

Husqvarna 560 XP разработан для профессиональных лесорубов и опытных требовательных пользователей. Очаровательный дизайн завораживает взгляд. Набор инновационных решений позволяет работать эффективно и легко.

Оснащенный уникальной технологией X-Torq®, двигатель обеспечивает повышенную мощность в широком диапазоне оборотов, потребляет на 20% меньше топливной смеси и производит на 75% меньше выбросов.

Технология

RevBoost ™ обеспечивает мгновенное ускорение цепи для еще более эффективной обрезки ветвей.А автонастройка карбюраторов AutoTune значительно упрощает эксплуатацию и обслуживание.

Китайская бензопила в этом обзоре.

Начну с самого главного, для экономного дачника, желающего купить пилу с мотором — это цена. Цена на китайские бензопилы колеблется от 3200 до 5500 рублей, при этом при беглом осмотре я заметил разницу только в названии и цвете корпусов.

Разберем конкретно мою версию бензопилы — это пила с названием GreenTec и российской маркировкой на корпусе BC-0112

поисков в Google ничего не дали по этой модели.Альтернативные поиски довели до китайского производителя с широким ассортиментом

Плавно подходим к объему цилиндра — в моей модели он указан 45 куб.см / см. Верно это или нет, я не могу сказать, пока не разберусь с двигателем.

Бак бензопилы для топлива имеет объем 550-600 мл, чего хватает на 1-2 часа размеренной работы с пилой.
Масляный бак — смазка цепи имеет объем 300-400 мл и его хватает на 2-3 часа.
Двухтактный двигатель, работающий на бензине А-92 в смеси с малодымным маслом для бензопил в соотношении 1:50.

В корпусе бензопилы в районе карбюратора имеются отверстия для регулировки подачи топлива и холостого хода.Двигатель запускается без проблем, если соблюдать порядок запуска двигателя

.

Отмечено, что мотор бензопилы Дружба 4 устойчив на холостом ходу и высоких оборотах. Когда вы пытаетесь резать, мотор сразу глохнет. Перед запуском двигателя карбюратор был промыт. Выяснилось, что в фильтре поддона образовался лед, и отверстие наполовину закрыли, после очистки все вернулось в норму. Вопрос в том, как и от чего такая зависимость?

У вас старый карбюратор КМП-100.У него качество смеси регулируется только на холостом ходу винтом. Более того, этот винт при закручивании обедняет смесь — вероятно, закрывает отверстие с горючим. Как бы я его ни настраивал, на мою работу это никак не влияет — мне кажется, какой-то канал не просверлен или что-то в этом роде. Мне кажется, что в колодце должна быть дырочка с иглой, из которой берется топливо на холостом ходу. Изгибая лепесток клапана, сложно регулировать карбюратор — если клапан в норме, то регулировка будет только в сторону наклона и будет нестабильной.Это связано с тем, что поток будет ограничен поперечным сечением клапана, и положение топливного бака / пилы будет сильно влиять, так что это более вероятно ненормальная регулировка. В нормальном режиме клапан не должен влиять на качество смеси, но должен пропускать достаточно топлива в любом режиме, а сечение должно быть ограничено основным соплом. Клапан вроде бы настроен таким образом, что при нажатии на мембрану открывается подача топлива, а при отпускании полностью перекрывается.Кстати, разобрался, почему винт вверху стоит на старом карбюраторе — это для заполнения мембранной камеры выхлопом бензина / воздуха перед запуском, чтобы пила работала в любом положении. В КМП-100АР его нет, поэтому до максимума заполнить камеру, лучше наклонить пилу вперед (ну получается пластина мембраны почти вниз) и прижать мембрану, воздух через главный жиклер будет освобожден. Если этого не сделать, то пила с большим уклоном может заглохнуть.Так же можно регулировать качество иглой, но у
это всего 2-3 позиции. Но для КМП-100 другие особо регулировать нельзя.

С пилой «Дружба 2» такая проблема: разрез у коробки передач сильно ведет вправо, а на конце шины режет почти прямо. Файл уже старый. Может кто сталкивался с такой проблемой, или какие есть идеи, где посмотреть подскажите?

Посмотрите на шину, она проработана неравномерно — нужно либо перевернуть шину, либо выровнять ее шлифовкой.

Пила Дружба 4, 1982 г., Жигулевская катушка, поршень и кольца новые, зазор 0,3 мм свинец 4 мм свеча 0,5 мм заводская отлично пять-десять минут режет отлично потом работает нестабильно при попытке резать лало но заводится снова нормально. Как исправить?

Добавьте топливо с помощью винта H на 1/4 оборота.

Подскажите сколько магнитов на маховике бензопилы Дружба-4 контакт? Можно 4 магнита поставить?

3 магнита и один противовес, маховик с электронным зажиганием не настраивается.

Бензопила Дружба 2. Первичный дефект — пуск, 3-4 затяжки и глохнет, с сеточки воздушного фильтра капает бензин, свеча залита. Что может быть сделано?

Снимаем карбюратор, откручиваем 6 винтов. Диафрагма в порядке, но в рабочей камере много грязи, песчинок, пылинок — снимаем клапан. пятнышки на резинке клапана. Смываем кисточкой, сбрызгиваем пеной очистителя (ацетон), протираем до блеска. Ставим клапан на место, проверяем герметичность, продувая его ртом.проверяем герметичность, подсоединив топливный шланг. Продуваем карбюратор помпой или компрессором. Собираем. Запускаем пилу, проверяем на оборотах, холостом и переходном режимах (при резком сливе и резком подаче газа. При необходимости регулируем качество смеси винтом, холостой ход — винтом на спусковом крючке. Пила должна

Может ли кто-нибудь сказать, отрегулировав сцепление пилы в начале переключения?

Эта регулировка на бензопиле Friendship 2 производится в тех случаях, когда муфта снижает обороты двигателя на холостом ходу (пильная цепь движется вдоль шины). Сцепление будет уменьшаться »чаще всего из-за потери упругих свойств его колец в результате перегрева при длительном пробуксовке на высоких скоростях. Упругие свойства колец восстанавливаются закалкой, правкой по внешнему диаметру на оправке, диаметр которой на 10-15 мм меньше внутреннего диаметра кольца. Правка осуществляется острым молотком молотка по кольцу, равномерно по всему периметру. На концах колец делаем капюшон меньшего размера.В результате выпрямления зазор в задней части кольца значительно уменьшается. Боковой ход концов кольца в замке устраняется загибанием вручную.

В ремонте бензопила б / п Дружба 4М с интересной приметой работы. При работе около 10-15 минут. глохнет, искра полностью пропадает. После остывания (примерно 20-30 мин) 10-15 минут работает нормально, и снова с начала. Проблема с зажиганием, вопрос — есть ли какая-то закономерность, по которой зажигание может работать таким образом, или, может быть, что-то еще, лучше все это поменять?

Это электронное зажигание похоже перегревается. Стоит попробовать поменять магнето. все равно в магнето не попасть — там все чем-то залито. Это сложно исправить.

В эксплуатации бензопила Дружба 4М с электронным зажиганием отработала отлично, в прошлом году перестала включаться, поменял магнето, конденсатор не помог. Разобрал засохший магнето в солнечный день, мучился, искры не было. Поменял катушку и контакты, почистил — ну никак не все. потом нашел причину — плохой контакт конденсатора с проводом катушки, исправил, появилась искра.залить бензин под свечу где-то около 2 мл. шприц, но без ваты. не загорается — искра вроде нормальная. Правда зажигание поставили. так скажите — правильно или неправильно: поставил ВМТ, выставил зазор в контактах 0,25, повернул коленвал по часовой стрелке так, чтобы поршень вышел из ВМТ на 4,2.мм. как я понял, момент зажигания, контакты начинают размыкаться — так он правильно сделал или нет? Но действительно, какой разрыв в контактах? А в новой группе контактов не совпадают контакты i.е. что в шапку в шапку, хоть и старую смотрел, там тоже не совсем совпадают, но правда немного ровная. Может ли это повлиять на зажигание?

Время выполнения заказа — оно всегда только до ВМТ. Судя по всему, вы сделали возгорание очень поздно. Не доходя 2-4 мм до ВМТ. Небольшие погрешности в зазоре контактов, вывод на намотку критично не влияет. Насколько я понимаю, размер зазора влияет на мощность искры. Вы их не сильно обременяете, но все же стремитесь к регулярности.Но есть факторы, влияющие на клиренс. В основном это люфт в подшипнике коленчатого вала. Если люфт большой, то в зазоре контактов может прогуляться, что приводит к нестабильной работе. Более важный параметр — угол опережения зажигания. Но здесь можно ошибиться в 1 мм по поршню, это не страшно. Но больше не желательно. Правильно настроить его можно только с помощью стробоскопа по ранее нанесенным меткам на маховике.

Подскажите, а кто останавливает коленвал Дружбы 2 при откручивании гаек сцепления или маховика?

Со стороны сцепления — отвертка в отверстии диска, но зацепилась за какое-то ребро.Со стороны маховика — зафиксировал родным плоским ключом из запчастей, со стороны воздуховода, в одном из положений очень хорошо фиксирует, только проследите, чтобы ключ находился в самом основании лопасти маховика. Затем он не слишком сильно вытащил гайку с помощью своего съемника под ней и ударил через вал по его концу с помощью молотка.

Как отрегулировать натяжение пильной цепи на б / п пиле Дружба 4?

Данная регулировка производится после установки новой пильной цепи на шину, а также при работе с бензопилой, поскольку пильная цепь (особенно новая) при работе растягивается, а ее натяжение ослабевает.Отрегулируйте натяжение цепи в следующей последовательности: Ослабьте шину на коробке передач, отвернув гайку. Поверните винт натяжителя и натяните пильную цепь так, чтобы при вытягивании нижней ветви цепи из шины в ее средней части край звена цепи находился на расстоянии 5-10 мм от края шины. . Натянутая цепь должна вручную перемещаться по шине. Новая пильная цепь на новой не обкатанной шине не может двигаться вручную. Это не дефект. После непродолжительной обкатки пильного агрегата на средних оборотах (3-5 минут) подвижность пильной цепи по шине восстанавливается.Затяните гайку натяжителя.

Подскажите, каковы параметры гайки на коленчатом валу со стороны сцепления бензопилы?

M14x1 высота 4 мм. эта же гайка фиксирует звездочку цепи.

Подскажите по контактной бензопиле Дружба 4 Электрон. Проблема такая: запускается первый, второй раз, на холостом ходу нормально работает, мощность вроде в норме, но начинаешь пилить, а как только от себя заворачиваешь пилу глохнет, страдает, может кто-нибудь знает причину?

Если пила, работающая без нагрузки, тоже «заворачивается»? По теории, мотор глохнет, если нечего ни сжечь, ни загореться.И обычно при выходе из строя системы зажигания двигатель глохнет «резко», а в случае выхода из строя системы питания конвульсирует, но не сразу глохнет. Значит нужно осмотреть систему зажигания и питания. С розжигом проще — проверьте искру в «завернутом» положении пилы.

Пользуюсь Friendship 2 с 1974 года. По разному ломалось много, но теперь проблема такая: ставлю новую свечу, заводится нормально, но стоит сжечь бак на 2 бензина (делаю смесь 20/1) и искра пропадает, свеча вся мокрая от копоти, зажигаю свечу — заводится, но работает недолго. ситуация повторяется, ставлю снова новый, снова 2-3 бака и все. А свечка, когда выкручиваю все время мокрая, подскажите, в чем причина и как исправить?

Уменьшить зазор в свече до 0,5 мм, при контактном зажигании — почистить и отрегулировать прерыватель.

Пила Дружба 4, контакт зажигания, карбюратор КМП-100 АР. Заменены сальники, прокладки картера, топливный шланг, катушка, конденсатор. Собрал, залил новый газ, вытащил — завелась, но только если держать газ, холостого хода нет.Ну вот с утра завел — газ кончился, зажигание решил разобрать — настроил, собрал. Почистил карбюратор. Теперь искра отличная — яркая. Не заводится — вытаскиваю свечу, а она мокрая. Потом нажимал кнопку обогащения до тех пор, пока из карбюратора не вылился бензин, в это время наклонил пилу, полностью нажал на дроссельную заслонку и она схватилась за него. И заглохло. Подскажите, пожалуйста, что делать?

Переполнение. Дело явно в карбюраторе. Возможно, вам придется загнуть клапан под диафрагму.

Кто знает, какие профилактические работы нужно проводить на необслуживаемой пиле Дружба Электрон?

Для обслуживания бензопилы Дружба Электрон рекомендуется выполнять следующие операции:
— подтягивать крепления рессор рамы;
— Смажьте и затяните втулки шарниров;
— заменить пружины шарниров при их поломке;
— заменить шарнир при износе отверстий для втулок;
— проверить и при необходимости подтянуть крепеж маховика и муфты;
— очистить глушитель от копоти;
— заменить или восстановить глушитель при выходе из строя;
— заменить ведомую звездочку, имеющую значительный износ подшипника качения;
— заменить пильную шину со сколами направляющих пазов;
— восстановить или заменить каркас бензобака при обнаружении течи;
— заменить руль при затвердении или отсутствии резины на ручках;
— заменить корпус КПП при поломке отражателя опилок или отражателя на КПП со съемным отражателем;
— заменить изолятор при наличии трещин и перегибов.

Вот и решил заняться капремонтом бензопилы ДВС Дружба. Было решено поменять: подшипники КВ, сальники (все сальники), коленвал с шатуном и ЦПГ в сборе! Предлагают новый цилиндр и старый. Подскажите в чем их разница? Может стоит сразу купить новый карбюратор (сейчас КМП-100А)? Кто что подскажет, что посоветуете, может еще какие бензопилы от других?

По мотору: цилиндр нового образца — под карбюратор КМП100У, старый — под КМП100АР.Таким образом, для перехода на другой цилиндр потребуется другой карбюратор, кстати, в магазинах есть переходник, позволяющий поставить на цилиндр новую модель, карбюратор старой модели KMP100AR с хомутом. другие мембранные карбюраторы известных фирм Wolbro, Tilloston, Zama дороги и потребуют изготовления переходников.

_____________________________________________________________________________

Бензопила незаменима в тех случаях, когда нужно выполнять работы в местах, далеких от цивилизации.Однако и в саду использовать бензиновый инструмент гораздо удобнее, чем таскать с собой десяток-два метра удлинителя.

К сожалению, некоторые недостатки могут озадачить даже человека, который не слишком дружит с механикой. Чтобы разобраться в этом вопросе, предлагаем вам прочитать нашу статью.

Основные концепции

На любой современной пиле карбюратор имеет три специальных винта:

  • L — для низкооборотного жиклера.
  • H — предназначен для регулировки высокоскоростного жиклера.
  • Т — винт для «регулировки» холостого хода.

Расположение каждого из них специфично для разных производителей, поэтому этот вопрос следует уточнить с помощью инструкции по эксплуатации. Самый простой способ — это бензопила Дружба, так как в ней легко найти инструкцию по ее обслуживанию.

Для чего нужны винты?


Как вы понимаете, с помощью первых двух устройств регулируется соотношение воздуха и топливной смеси. Если винт затянуть, то бедная смесь попадет в камеру сгорания, и скорость упадет.Напротив, при их откручивании против часовой стрелки «маслянистая» топливная смесь сгорит, из-за чего скорость увеличится.

Напротив, производится корректировка. Если винт «Т» повернуть по часовой стрелке, скорость увеличится. Еще раз напоминаем, что каждая бензопила, регулировка карбюратора которой мы рассматриваем, имеет уникальную настройку. Так что внимательно смотрите инструкцию по эксплуатации!

Базовая настройка

Первоначальная настройка выполняется на заводе.Обратите внимание, что эта регулировка обеспечивает немного более насыщенную топливную смесь. Его необходимо хранить в первые часы работы бензопилы. Регулировка карбюратора в будущем подразумевает более точные настройки.

Как это сделать?

Сначала инструмент устанавливают на холостой ход: пока цепь вращается на рабочем колесе, нужно затянуть винт «Т» против часовой стрелки. Крутите его, пока цепь не остановится. Учтите, что эту операцию можно выполнять только на нагретом инструменте, и для этого вам понадобится тахометр.Итак, регулировку карбюратора бензопилы Huskvarna должны проводить только специалисты.

Обратите внимание, что сначала отрегулируйте винт «L», затем перейдите к «H», а в конце перейдите к настройке «T».

Отрегулируйте скорость

Для начала вам нужно будет найти максимальную скорость холостого хода, повернув клапан «L» по часовой стрелке или в обратном направлении. Как только вы найдете максимальное значение оборотов, винт необходимо повернуть на 1/4 против часовой стрелки. Если после этого цепь продолжает вращаться, необходимо отвернуть винт «Т» против часовой стрелки.

Как только двигатель проработает на полных оборотах не менее 10 секунд, необходимо открутить «H» на 1/4 оборота, перемещая его против часовой стрелки. Снова запустите инструмент как минимум на десять секунд. Обязательно проверьте максимальную скорость!

Если их количество не совпадает с паспортными данными, корректировку следует повторить. Если вы попросите слишком много, двигатель будет «завизжать». Если «пища» будет чрезмерно обильной, из глушителя будет идти жирный дым.

Таким образом, современная бензопила, регулировка карбюратора которой мы рассмотрели, является достаточно сложным инструментом.

Инструкция по эксплуатации бензопилы

Повторная консервация бензопилы дружба:

Повторная консервация пилы в теплом помещении при температуре не ниже 15–20 ° C в следующем порядке:

1. Вывернуть свечу, снимите глушитель и карбюратор (не отсоединяя трос управления газом).

2. Залейте 50-100 см3 чистого бензина в цилиндр и картер через отверстие для свечи зажигания и всасывающий патрубок цилиндра и проверните коленчатый вал на 10-15 оборотов, чтобы удалить масло из цилиндра и картера.

3. Промойте свечу зажигания, глушитель и карбюратор в бензине, просушите их и замените. Удалите смазку с внешних поверхностей остальных деталей и узлов пилы тканью, смоченной бензином, и вытрите насухо.

При повторной консервации бензопилы не допускайте попадания масла, бензина и грязи в вентилятор, на детали магнето, на высоковольтный провод и на гнездо конденсатора.

Если масло попадает на контакты прерывателя (нет искры), очистите их напильником, для чего снимите дефлектор, корпус вентилятора и маховик.Снимите маховик со съемником гильзы, прикрепленным к бензопиле.

Подготовка бензопилы к работе:
Внимание: на бензопилах, закупоренных в одиночных картонных контейнерах, коробка передач не соединена с двигателем. Для сборки пилы необходимо: подсоединить редуктор к двигателю, для чего отвернуть стяжной винт сегментов зажима рамы, установить редуктор на бензоилдвигатель, раму, зажим между сегментами зажима, затянуть зажим с помощью стяжного винта и рычага.
Во избежание поломки двигателя запускать его без присоединенной коробки передач категорически запрещено.

При подготовке пилы к работе:
1. Обильно смажьте ведомую звездочку шины, погрузив конец шины на 10-15 минут в нагретое автомобильное масло, используемое для топливной смеси. Наденьте шину на шпильку 15 (рис. 6) и прикрутите гайку с ручкой 16, не фиксируя ее до конца.
2. Оберните шину вокруг шпильки свободным концом вверх (рис. 11). Надеть пильную цепь ПЦ-10-1601 на ведомую звездочку шины 13 (рис.3) и ведущую звездочку коробки передач 17.
3. Поверните шину с цепью в горизонтальное положение. Поворачивая шину вверх или вниз на небольшой угол из горизонтального положения, установите верхнюю и нижнюю ветви цепи в направляющий паз шины. После этого установите шину на шпонку редуктора.
4. Натяните цепь, повернув гайку натяжителя 10 (рис. 6). После затяжки полностью затяните гайку 16.

Правильно натянутая цепь должна свободно перемещаться по шине без особых усилий и рывков, а при отрыве цепи от шины с усилием она должна смещаться на 2-3 мм от шины.Когда цепь натянута между концом шины и плечами ведомой звездочки, должен оставаться зазор не менее 1 мм. Из-за слабого натяжения цепи она падает с пильного полотна.

5. Залейте топливо в бак. Количество масла и бензина в топливе должно быть 1:15. Тщательно перемешайте топливо.
6. Залейте топливо в карбюратор бензопилы и дайте ему постоять не менее четырех часов. То же самое необходимо сделать во время перерыва в работе более 15 дней.

Запуск и остановка двигателя бензопилы дружбы
для запуска двигателя:
1.Откройте топливный кран бензопилы 2 (рис. 6), повернув рукоятку вниз.
2. Заполните топливную камеру карбюратора топливом, нажимая кнопку обогащения карбюратора 13 (рис. 7), пока топливо не появится через отверстие в воздушном фильтре.
3. Установите стартер на пилу.
4. Удерживая пилу левой рукой за правую рукоятку рамы, нажмите рычаг дроссельной заслонки, сделайте упор левой ногой на «ножку» корпуса вентилятора и резко потяните трос стартера на себя ( Инжир.12). Протяните кабель на длину не более 80 см.
Не запускайте двигатель при отключенной коробке передач.
5. При переполнении двигателя топливом его сложно запустить. В этом случае необходимо произвести продувку двигателя. Для этого выверните свечу зажигания, закройте топливный кран и несколько раз проверните коленчатый вал стартером. Замените свечу зажигания, откройте кран и запустите двигатель.
6. После запуска двигателя снимите стартер с бензопилы.
7. Прогрейте двигатель пилы 1-2 минуты на холостом ходу.Проверить работу двигателя на низких и средних оборотах. Двигатель должен работать четко, без перебоев.
Запрещается давать двигателю максимальные обороты холостого хода.
8. Проверьте минимальные стабильные обороты двигателя при отпущенном рычаге газового регулятора.
На предприятии пилу наладили, но со временем регулировка может нарушиться.
Регулировка производится винтом, ограничивающим поворот рычага 4 (рис. 6) в направлении закрытия дроссельной заслонки. Нормальным холостым ходом считаются те, при которых двигатель работает стабильно, а пильная цепь остается неподвижной.Винт после регулировки необходимо заблокировать гайками.
После этого можно приступать к работе.
Описанная процедура запуска относится к случаю запуска холодного двигателя. Прогретый двигатель запускается без специальной подготовки с небольшим обогащением рабочей смеси нажатием кнопки обогащения карбюратора.

Чтобы остановить двигатель пилы:
1. Опустите рычаг управления дроссельной заслонкой.
2. Вытяните или слегка нажмите кнопку обогащения карбюратора, пока двигатель полностью не остановится.
3. Закройте топливный кран

Обкатка новой бензопилы:
при работе с новой пилой в начале ее работы происходит интенсивная приработка всех ее трущихся поверхностей. Новую пилу рекомендуется обкатывать на холостом ходу с кратковременной перебазировкой до образования 2-3 топливных баков.
Для защиты двигателя от перегрузок в течение первых 25-30 часов работы над дроссельной заслонкой карбюратора установлено ограничительное кольцо 8 (рис. 7), чтобы в этот период избежать перегрева двигателя и пробуксовки сцепления.
Не снимайте стопорное кольцо перед 25-30 часов использования.
После снятия ограничительного кольца отрегулируйте ход дроссельной заслонки до полного открытия, при необходимости сдвиньте трос в рычаге и закрепите его винтом — затем проверьте регулировку газа на минимально стабильные обороты двигателя бензопилы на холостом ходу.

Электропила Дружба. Бензопила Дружба — особенности конструкции, ремонт, переделки от бензопилы. Основные неисправности бензопилы Дружба

Легендарная бензопила Дружба 4М Электрон — отличный пример того, как старый добрый садовый инструмент с более чем двухлетней историей может легко превзойти современные высокотехнологичные агрегаты в наши дни.В чем преимущества советской бензопилы и где она применяется — рассмотрим подробнее.

Устройство бензопилы Дружба — детальное описание конструкции

В основу конструкции знаменитой советской бензопилы положен мощный двухтактный одноцилиндровый двигатель МП-1 с воздушным охлаждением, который имеет увеличенный ресурс и хорошую выносливость. Двигатель смазывается маслом, которое разбавляется в бензине для приготовления топливной смеси. Воздух, подаваемый в карбюратор, очищается поролоновым фильтром.За запуск мотора отвечает надежный и прочный стартер.

Принадлежности для пилы присоединяются к двигателю с помощью фланцевых соединений, которые фиксируются хомутом, закрепляющимся на рукоятках бензопилы. Благодаря такому необычному расположению оператор может вращать шину с пильной цепью на любой угол, необходимый для работы. Кроме того, такой способ соединения фурнитуры пилы и мотора дает возможность использовать последний в тех случаях, когда возникает необходимость изготовления различных самодельных бытовых агрегатов.


С приготовлением топливной смеси в конструкции бензопилы Дружба 4 справляется карбюратор, состоящий из двух камер. За образование искры, необходимой для воспламенения топлива, отвечают электронное зажигание и искра. Устройство бензопилы имеет стандартный глушитель, функция которого — снижение уровня шума при работе с инструментом.

Для передачи и преобразования крутящего момента мотора в конструкции бензопилы Дружба предусмотрен редуктор.Он отличается высокой надежностью и редко требует ремонта даже при эксплуатации бензопилы в тяжелых условиях.

Технические характеристики бензопилы Дружба


Бензопила «Дружба 4» имеет отличные технические характеристики, что выгодно выделяет ее среди современных профессиональных моделей. Среди конструктивных параметров советского орудия следует выделить:

.
  • Мощность двигателя — 3,5 л. с. / 2600 Вт;
  • Рекомендуемый для работы размер шины 45 см;
  • Шаг цепи равен 0.325 «;
  • Заправочный бак горючего — 550 мл;
  • Бак для смазки — 260 мл;
  • Масса — 7 кг.

Представители бензопил «Дружба» 4-го поколения обладают наивысшими техническими характеристиками среди всей линейки бензопил данной марки. Кстати, их предшественница, бензопила Дружба 2, имеет мощность 2,8 литра. с. что значительно снижает возможности инструмента в практическом использовании.

Ремонт и обслуживание бензопил Дружба


Надежные запчасти и прочные механизмы бензопилы.Дружба не способна уберечь инструмент от поломки. Чаще всего причина неисправности инструмента — неправильное обращение или банальный износ механизмов.

Для снижения риска преждевременного выхода из строя бензопилы для ее заправки следует использовать полноценный бензин марки не ниже АИ-80, в котором следует разбавлять масло для двухтактных двигателей. Соотношение бензина и масла должно быть 1:25, то есть 40 мл моторного масла нужно развести в 1 литре топлива.

Цепное масло также должно быть качественным.Масляный бак бензопилы Дружба ни в коем случае нельзя заливать отработанным материалом, иначе это повредит систему смазки инструмента. Чтобы цепь бензопилы не поддалась чрезмерному трению, используйте только свежее масло проверенных производителей.

Следует отметить, что использование качественной топливной смеси и смазки еще не гарантирует непрерывную бесперебойную работу бензопилы Дружба. Однако даже если обнаружите неисправность — сразу не расстраивайтесь.Некоторые поломки довольно просто исправить своими руками. Ниже мы перечислим типичные неисправности отечественного инструмента и методы их самостоятельного устранения.

Бензопила регулировка карбюратора Дружба


Если вы заметили, что бензопила Дружба заводится и глохнет — причина тому, скорее всего, нарушение заводских настроек карбюратора. В этом случае нужно сразу отрегулировать карбюратор. Для этой процедуры вам потребуется 3 регулировочных винта с маркировкой «H», «L» и «T».Как указано в руководстве по эксплуатации, вам необходимо установить карбюратор в следующем порядке:
  1. Для поиска самых высоких оборотов двигателя в режиме холостого хода медленно поверните винт с маркировкой «L» по часовой стрелке. Как только вы найдете максимальную скорость, поверните тот же винт ¼ поверните назад. Если после этого цепь на шине продолжает вращаться, поверните винт с маркировкой «T» против часовой стрелки до полной остановки полотна;
  2. Поворачивая винт, помеченный буквой «H», вы можете отрегулировать требуемую мощность и скорость.Для этого подключите тахометр к бензопиле «Дружба» и, поворачивая винт «Н», найдите оптимальное количество оборотов, указанное в инструкции. Сразу после этого поверните винт «H» ¼ против часовой стрелки;
  3. Затем необходимо произвести точную регулировку оборотов холостого хода двигателя. Для этого нужно поворачивать винт «Т» до тех пор, пока пильная цепь не начнет вращаться. Сразу после этого поверните Т-образный винт в обратном направлении до полной остановки цепи.

Регулировка карбюратора, выполненная по инструкции, позволит снизить расход топлива бензопилой «Дружба», а ее детали защитить от чрезмерного износа.

Как выставить зажигание на бензопиле Дружба?


Если при запуске двигателя на бензопиле Дружба нет искры, то в первую очередь нужно проверить состояние свечи зажигания. При появлении на ней следов масла и нагара деталь необходимо тщательно очистить от засоров и очистить пространство под ней. Если после этого бензопила Дружба не запускается, то необходимо проверить положение магнето в адаптере. Изначально метки есть и на адаптере, и на бензопиле магнето.Дружба Если магнето правильно установлено в переходнике, то положение меток совпадает, и бензопила исправна. Однако если положение меток нарушено, то бензопила не запустится.

Чтобы правильно отремонтировать инструмент, нужно внимательно изучить инструкцию по его эксплуатации. Как указывает инструкция по ремонту бензопилы Дружба, для установки зажигания нужно снять крышку, к которой крепится стартер, и повернуть магнето так, чтобы метки на нем и переходнике совпали.После этого бензопила Дружба заводится намного легче.

Что можно сделать из бензопилы Дружба своими руками?

В народе большой популярностью пользуется не только сама бензопила Дружба, но и самоделки из нее. Давайте разберемся, какие самодельные бензопилы Дружба можно сделать в домашних условиях, и что для этого может потребоваться.

Снегоход из бензопилы Дружба своими руками


Чтобы сделать снегоход на базе бензопилы Дружба, в первую очередь необходимо подготовить и внимательно изучить чертежи.Имея под рукой схему, вы поймете, в какой последовательности следует устанавливать детали агрегата, и сделаете работу в разы быстрее.

Конструкция снегохода от бензопилы «Дружба» должна включать в себя прочную, выносливую раму, на которой будут крепиться гусеницы, мотор и рулевое управление. Помимо гусениц, для перемещения агрегата требуются салазки, сцепление и рычаги газа. В связи с тем, что бензопила не имеет трансмиссии, центробежное сцепление можно установить на снегоход от бензопилы Дружба.

Для повышения комфорта при движении на снегоходе необходимо установить амортизаторы. В качестве «донора» рулевых органов можно использовать старый велосипед, а еще лучше — мопед. Его руль следует переделать так, чтобы ось в центре руля поворачивала лыжи снегохода.


Чтобы сделать лебедку своими руками, понадобится привод от бензопилы Дружба. Чем выше мощность мотора инструмента, тем выше тяговое усилие лебедки.Этот показатель также можно увеличить в несколько раз, применив дополнительный блок.

Лебедка также должна быть оборудована ремнями, крюками и выдвижным устройством. Все эти предметы крепятся с помощью мощных анкерных болтов.

Самодельная бензопила из бензопилы Дружба


Для изготовления этой конструкции из бензопилы «Дружба» понадобится прочная стальная рама, к которой пила крепится через жесткое соединение. В середине рамы напротив бензопилы нужно закрепить направляющие в виде рейки, по которой древесина будет идти к покрышке и цепи бензопилы Дружба.

Готовая конструкция позволяет распиливать толстые бревна на 3-4 продольные части. Преимуществом такой пилорамы будет ее компактность и экономичность.


Для самостоятельного изготовления данного агрегата потребуется саморез, на конце которого будут крепиться саморезы. Для передачи крутящего момента от двигателя бензопилы Дружба на шнек требуется редуктор. Передаточное число должно быть 2: 1.

Готовый агрегат способен разогнать лодку с двумя взрослыми пассажирами до скорости 20 км / ч.Расход топлива при этом будет не более 1 л / час.

Механизация валки леса и бензопилы. В 2013 году у большинства россиян появление того и другого ассоциировалось с бензопилой «Дружба», появившейся в конце 1950-х годов. И мало кто знает, что массовое использование бензопил в нашей стране началось за 10 лет до появления Дружбы. Эту часть нашей истории Motopila.TV и «Музей индустриальной культуры» планируется осветить в рамках выставки VIVAT-2013 на выставке «10 лет до Дружбы: электропилы на лесосеке.”

Отечественная история бензопил начинается в 1930-х годах. По многим причинам в СССР больше внимания уделялось сети ЭЛЕКТРО, чем БЕНЗОПИЛ. В результате работы нескольких конструкторских коллективов на свет появилась цепная бензопила ЦНИИМЭ К-5. Отличительной особенностью этой электропилы было то, что она управлялась одним человеком и питалась электрическим током повышенной частоты — 200 Гц.

Новая электрическая пила была легкой, надежной и требовала для работы меньшего количества людей, чем бензопилы, которые применялись в то время в нашей стране.В 1949 году создатели этой электропилы получили Сталинскую премию за ее разработку, и промышленность приступила к серийному производству К-5. Кстати, в электропиле К-5 применялась откидная направляющая, а в бензопиле Дружба только 10 лет спустя.

Внедрение новой техники происходило не только в лесу — среди населения велась широкая пропагандистская кампания. На выставке ВИВАТ-2013 представлены иллюстрации из советских журналов и репродукции агитационных плакатов 1950-х годов.К тому времени, как бензопила «Дружба» вышла на историческую арену, рубки в нашей стране были массово механизированы с помощью пилы ЦНИИМЭ К-5.

В конце 1950-х годов, когда бензопилы стали вытеснять электрические пилы из зоны распила, была создана следующая версия — ЦНИИМЭ К-6. Новую электропилу начали использовать при распиловке деревьев и во время строительных работ. В конце 1960-х годов была создана электрическая пила EPC-3, которая сохранилась до наших дней.

О масштабах использования и роли этого типа электропил можно судить по тому, насколько глубоко они оставили след в нашей культуре.Скульптуры, картины и даже художественный фильм вышел в 1958 году — на три года раньше широко известной «Девочки». На выставке ВИВАТ-2013 представлена ​​репродукция самой известной картины, на которой изображена бензопила К-6. Это картина костромского художника Алексея Белых «Лесоруб». (Несмотря на название, на этой картине 1964 года изображен не лесоруб, а резак!)

Помимо репродукций, на выставке ВИВАТ-2013 будут представлены электропилы К-6 и ЕРС-3.Посетители своими глазами смогут увидеть орудия послевоенного восстановления нашей страны и сравнить их с классической бензопилой «Дружба».

Выставка исторической и военной автомобильной техники — VIVAT

Выставка VIVAT проводится с 2008 года в Москве по адресу ул. Район, вл. 3. 29-30 июня 2013 года пройдет VIVAT-2013, в котором будут представлены Реставрационная мастерская Евгения Шаманского, музей Сузники и ленд-лиза, гараж «Скиба и сыновья», военно-исторический клуб «Выстрел», Исторический Раменский автомобиль. Общество, Клуб «Столичная Артель», водно-моторный клуб «Дебаркадер» (Украина), «Клуб Победа», Клуб «Ретромобиль» Подольск и многие другие.

Первая модель бензопилы «Дружба» была разработана в 1953 году, выпущена в 1955 году. Выпускались на машиностроительных заводах в городах Бийск и Пермь. Все модели этих бензопил имеют двухтактный одноцилиндровый двигатель с воздушным охлаждением и карбюратор. Благодаря удобной конструкции и высокой производительности «Дружба» по-прежнему пользуется спросом, и пилы первых моделей также находятся в рабочем состоянии. Основное назначение бензопилы Дружба — валка и распиловка бревен.

Перед началом эксплуатации любой бензопилы обязательно изучите инструкцию производителя и соблюдайте все правила техники безопасности.

Бензопила

Модели

Общий дизайн пилы со временем существенно не изменился, были доработаны только отдельные детали. Цифра в конце названия модели указывает на ее мощность, например Дружба 2 — 2 л.с. В первой выпущенной бензопиле ручки крепились к крышке вентилятора, позже стали крепиться к хомуту, соединяющему коробку передач и двигатель.В модели 4А, выпускавшейся до 80-х годов, уже применялись контактный магнето и карбюратор КМП-100. Также была впервые представлена ​​автоматическая смазка цепи. Позже его сняли с производства и вместо него выпустили модель 4A-Electron с электронным зажиганием.

В 90-е годы предыдущий карбюратор был заменен на новый КМП-100У. Цепная пила получила название «Дружба-4М» и была оснащена обновленными цепями. На базе бензопилы Дружба разработана пила Урал с более мощными характеристиками.Последняя выпущенная модель с аналогичным дизайном — Friendship 5E.

Дополнительная маркировка буквой E или словом «Electron» означает, что в бензопиле используется электронная система зажигания.

Характеристики

Дружба 2

Эта модель стала одной из самых популярных из всей оригинальной серии. Бензопила Дружба-2 работает за счет двухтактного одноцилиндрового двигателя мощностью около 2,2 кВт при частоте вращения 3200 об / мин.По сравнению с предыдущей версией это уже было выполнено более эффективно. Рама и ручка сконструированы таким образом, что пользователь не может получить ожог горячим двигателем. Корпус выполнен из качественного сплава, которому не страшны перепады температур. В отличие от первой модели, в этой уже есть механический тормоз цепи для безопасного использования. В случае отскока или разрыва цепочка остановится. Пила предназначалась как для бытовых нужд, так и для профессиональных рубок. Вес 12,5 кг.

Дружба 4

В бензопиле Дружбы 4 используется тот же двигатель, что и у предыдущей модели, но большей мощности — 4 или 2 л.с.94 кВт. Двигатель и силовой агрегат устанавливаются с помощью фланцевого соединения, закрепляемого хомутом. Двигатель в случае необходимости (ремонт, замена) легко снимается в любых условиях. На базе пилы «Дружба 4» были сделаны две модификации с маркировкой 4А и 4Е. Первый был добавлен к автоматической системе смазки цепи, а второй использовал электронное зажигание. Учитывались и недостатки предыдущих моделей, например, усилен подшипник коленвала. Все версии выпускались с системой аварийного торможения.

В бензопиле дружбы 4М-Электрон используется аналогичный двигатель мощностью 2,94 кВт и частотой вращения 5200 об / мин. Цилиндр изготовлен из алюминиевого сплава и хромирован изнутри для повышения износостойкости. В отличие от более ранних версий, эта бензопила имеет поворотный редуктор, который позволяет поворачивать пильный агрегат на 60-90 ° для более удобной работы. Вес распределяется по телу равномерно, чтобы работа была максимально комфортной. Между рулем с ручками, стойками и бензобаком находится виброгаситель.

Для снижения уровня шума пила оснащена глушителем, а уровень шума составляет 106 дБ. На бензопилу Дружба 4М-Электрон устанавливается карбюратор КМП-100У или КМП-100-АР. Имеются системы автоматического торможения и смазки пильной цепи. Вес 12,5 кг.

Дружба-5Э

Последняя выпущенная версия этой серии бензопил. Оснащен двухтактным одноцилиндровым двигателем мощностью 5 л.с. или 3,7 кВт. Благодаря чему его производительность заметно выше, чем у предыдущих моделей.Скорость вращения 6200 об / мин. При этом уровень шума немного ниже, чем у Дружба-4М Электрон, и составляет 105 дБ. Вес бензопилы 5Е меньше на 800 г — 11,7 кг.

Таблица с техническими характеристиками бензопил Дружба:

Дружба 2 Дружба-4М Электрон Дружба-5Э
Тип двигателя Одноцилиндровый, двухтактный, бензиновый
мощность, кВт 2,2 2,94 3,7
Частота вращения, об / мин 3200 5200 6200
Длина шины, см 45
Тип запуска Руководство
Автоматическая смазка цепи + +
Емкость топливного бака, л 1,5
Объем маслобака, мл 240
Электронное зажигание + +
Масса без расходных материалов, кг 12,5 12,5 11,7
Размеры, см (ШхВхГ) 46x50x86.5 46x46x88
Шестерня поворотная + +
Шаг цепи, дюйм 0,404
Смазка двигателя Бензин в смеси с маслом

Преимущества и недостатки

Положительные качества бензопил марки Дружба:

  • высокая производительность и возможность длительной работы без перерывов 50 минут;
  • простая конструкция;
  • наличие высоких ручек, благодаря которым можно резать стоя, также они обеспечивают более безопасное использование и снижают уровень вибрации;
  • доступное расположение всех деталей;
  • цепь приводится в движение высокими оборотами двигателя; на холостом ходу он неподвижен;
  • можно использовать низкооктановое топливо;
  • наличие аварийного тормоза у большинства моделей;
  • , когда пильная цепь застревает, пила не останавливается;
  • точный и ровный срез;
  • Срок службы
  • при соблюдении правил эксплуатации и правильного ухода может составлять от 15 до 30 лет.

Главный недостаток — большой вес. Также из-за того, что стартер съемный, он часто теряется, а кнопки Стоп нет.

Не используйте этилированный бензин в качестве топлива и не запускайте пилу в закрытом помещении.

Благодаря простой конструкции ремонт бензопилы Дружба можно сделать своими руками. Так, например, у пил этой марки часто возникают проблемы с зажиганием, особенно если контакт установлен. Чрезвычайно чувствителен к различным маслам и бензину.Поэтому лучше вместо него приобрести электронное зажигание. К тому же контактные детали для бензопилы дружбы недешевы и незаменимы.

Если свечи сильно забиваются, то стоит обратить внимание на карбюратор. В этом случае необходимо немного отогнуть газовый клапан внутрь, в результате количество подаваемого топлива уменьшится и свечи перестанут намокать.

Карбюратор также легко регулируется:

  1. Топливный винт полностью закручен и откручен на 3 оборота.
  2. Пропеллер полностью закрывается и поворачивается на 2 оборота.

Для предотвращения попадания воздуха в систему извне все уплотнения должны быть герметичными.

По сравнению с другими моделями бензопилы «Дружба» продается по более низкой цене, за счет небольшого количества функций, но имеет отличное качество и длительный срок службы, чем не могут похвастаться импортные модели.

Основные неисправности бензопилы Дружба — видео

opis, specyfikacje, Instrukcja obsługi i naprawa

Pierwszy модель piły łańcuchowej «Przyjaźń» powstał w 53 roku ubiegłego wieku.Została wydana 2 lata póniej. Produkcja prowadzona w zakładach inynieryjnych w Perm i Biysk. Modele tych pilarek są wyposażone w dwusuwowe jednocylindrowe silniki, które są chłodzone przez układ pneumatyczny. Pilarki te wyróżniały się wysoką wydajnością i wygodną konstrukcją, dlatego są nadal popularne. Ponadto w warunkach pracy można znaleźć pierwsze modele.

Cel

Głównym celem piły łańcuchowej jest piłowanie drewna. Za pomocą tego sprzętu możesz wyciąć las.Przed uruchomieniem piły łańcuchowej należy zapoznać się z Instrukcjami, aby zachować zgodność z przepisami bezpieczeństwa.

Модель и ее описание

Бензопилы «Дружба» ma dziś prawie taki sam wygląd jak pierwsze model. Udoskonalenia zostały poddane poszczególnym częściom. Zwracając uwagę na nazwę, można zobaczyć liczby wskazujące moc. Na przykład, jeśli zobaczysz przed sobą pilarkę Druzhba 2, oznacza to, że jej moc wynosi 2 litry. c.

W pierwszych modelach uchwyty mocowano na pokrywie goylatora, póniej mocowano do zacisku łczącego silnik i skrzynię biegów.Aż do lat 80 Wyprodukowano modele z oznaczeniami 4. Заверенный один гаджет марки KMP-100 и магнето контакты. Po raz pierwszy urządzenia te zaczęły stosować automatyczne smarowanie łańcucha. Póniej urządzenie to zostało przerwane, zamiast tego zaczęto produkować urządzenie z elektronicznym zapłonem o nazwie «4A-Electron».

Вт латач 90. старый ганик застпионо новым — КМП-100У. Пила zaczęła nazywać się «Дружба-4М», dodatkowo wyposażona w zaktualizowane łańcuchy. Na podstawie piły łańcuchowej opracowano «Урал», który miał bardziej wybitne cechy.Jeden z najnowszych modeli «Przyjań 5E» ma podobną konstrukcję Jeśli interesują Cię pilarki Przyjani, to powinieneś zwrócić uwagę na oznaczenia, do których na końcu można dodałowe литра E. Sugeruje to, że urządzenie ma elektroniczny system zapłonowy.

Specyfikacje techniczne. Widziałeś «Przyjaźń 2»

Jednym z najbardziej popularnych z oryginalnej serii był модель «Friendship 2». Działa dwusuwowym jednocylindrowym silnikiem o mocy 2,2 кВт. Prędkość obrotowa na minutę osiąga 3200 об / мин.

Jeśli dokonamy porównania z poprzednią wersją, ta została wykonana bardziej jakościowo. Na przykład uchwyt jest wykonany w taki sposób, że osoba nie pali gorącego silnika. Sprawa opierała się na wysokiej jakości stopach, które nie obawiają się zmian temperatury. Porównując tę ​​piłą łańcuchową «Przyjaźń» z pierwszym modelem, widać, że ma mechaniczny hamulec łańcuchowy, który odpowiada za bezpieczeństwo pracy. Łańcuch zostanie natychmiast zatrzymany, jeśli nastąpi przerwa lub odbicie.Piła należy do klasy gospodarstw domowych, ale może być stosowana do profesjonalnego ścinania lasu. Masa konstrukcji wynosi 12,5 кг.

Specyfikacje zobaczyły «Przyjań 4»

Charakterystyka techniczna piły łańcuchowej Druzhba 4 jest pod wieloma względami podobna do poprzedniej wersji wyposażenia. Silnik jest taki sam, ale jego moc jest większa i wynosi 4 литры. z., który wynosi 2,94 кВт. Zespół napędowy i silnik są montowane za pomocą połączenia kołnierzowego, które jest zamocowane za pomocą zacisku.Jeśli chcesz naprawić silnik, możesz go łatwo usunąć w każdych warunkach, co również jest konieczne, aby go wymienić.

Na podstawie tego modelu wykonano dwie modyfikacje o oznaczeniach 4A i 4E. Pierwsze urządzenie miało automatyczny system smarowania łańcucha, другое urzdzenie było godne zapalenia elektronicznego. Producenci brali pod uwagę defkty. Повинно на obejmować wzmocnienie łoyska wału korbowego.

Biorąc pod uwagę charakterystyki techniczne pilarki Friendship, można zrozumieć, że wszystkie wersje opisane w tej sekcji posiadały hamulec bezpieczeństwa w systemie.Bardziej nowoczesną wersją sprzętu jest 4M-Electron. Urządzenie różni się w silniku, którego moc wynosi 2,94 кВт. Prędkość obrotowa osiąga 5200 obrotów na minutę. U podstawy cylindra znajduje się stop aluminium, a wewnątrz jest poddawany obróbce chromem, co zapewnia zwiększoną odporność na zużycie.

Porównując z wcześniejszymi wersjami, można zauważyć, że piła ma obrotową skrzynię biegów, która umożliwia obrót urządzenia o 60-90. Pozwala to na wygodniejszą obsługę. Ciężar rozkłada się równomiernie na całym ciele, co gwarantuje maksymalny komfort podczas pracy.

W piła łańcuchowa znajduje się urządzenie do gaszenia wibracji, które znajduje się pomiędzy regałami a zbiornikiem gazu, a także koło kierownicy z uchwytami. Biorąc pod uwagę urządzenie piły łańcuchowej «Przyjań», można zauważyć, że konstrukcja zapewnia tłumik w celu zmniejszenia hałasu. В шутку, в шутку, в шутку 106 дБ. W modelu 4M-Electron można zainstalować gaźnik jednej z następujących marek: KMP-100U lub KMP-100-AR. W urządzeniu piły łańcuchowej przyjaźni łańcuch jest automatycznie smarowany i, w razie potrzeby, zatrzymany, zmniejszając w ten sposób ryzyko obraeń.Sprzęt waży 12,5 кг.

Instrukcja obsługi

Przed rozpoczęciem pracy z piłą łańcuchową należy zapoznać się z Instrukcj obsługi «Przyjań». Po zapoznaniu się z nim, będziesz mógł się nauczyć, że w pierwszym etapie konieczne jest wyregulowanie zestawu słuchawkowego piły, w przeciwnym razie urządzenie zdejmie zdejmie. Przez pierwsze 45 минут musisz pracować z piłą łańcuchową przy niskich prędkościach. To będzie odpowiadać rozwojowi zbiornika paliwa. Silnik jest następnie stłumiony, sprawdzane jest napięcie łańcucha.Następnie możesz wykonać kilka cięć, wykonując niewielki wysiłek. Tylko wtedy możesz przejść do aktywnej operacji. Te zalecenia są istotne ze względu na to, że łańcuch, opona i gwiazdka powinny dobrze się rozgrzać, a olej spadnie na nasmarowane części zestawu słuchawkowego.

Jeśli chodzi o benzynę do pił łańcuchowych «Przyjań», konieczne jest przestrzeganie ścisłych proporcji. Stosunek oleju i benzyny powinien wynosić od 1 do 50. Oznacza to, e na 100 ml oleju potrzebne będzie 5 litrów benzyny.Aby wyeliminować awarię silnika, należy użyć benzyny bezołowiowej. Liczba oktanowa powinna być nie mniejsza niż 90. Mieszanka paliwowa może być przechowywana przez 1,5 miesiąca, w przeciwnym razie utlenia się i staje się nieodpowiednia.

Koszt części

Części zamienne do pił łańcuchowych «Przyjań» są niedrogie. На przykład gaźnik będzie Cię kosztować 850 руб., A materiały eksploatacyjne jak pierścień tłokowy — 80 руб. Krzyż można kupić за 44 рубля. Tłumik kosztuje 216 руб.Pilarki spalinowe będą kosztowały 895 руб. Możesz kupić pokrywę zbiornika gazu za jedyne 60 рублей. Закуп cewki kontaktowej за 240 руб.

Instrukcje napraw

Podczas pracy piły łańcuchowej mogą wystąpić pewne problemy. Na przykład, jeśli silnik nie uruchamia się, należy sprawdzić iskry w zbiorniku paliwa lub komorze paliwowej. Ważne jest również, aby upewnić się, że nie ma żadnych naruszeń izolacji. Przerwy w działaniu silnika mogą być spowodowane przez wodę dostającą się do mieszanki paliwowej.Czasami rozprężanie się złączy cylindrowych prowadzi do takich problemów.

Czasami wymagana jest regacja gaźnika. Do takiej potrzeby może dojść do nadmiernej objętości mieszanki paliwowej. Jeśli wyeliminowałeś ten problem i urządzenie nie zostało przywrócone, możesz również wyczyścić tłumik. W przypadku samoregulującego się gaźnika należy stosować się do zaleceń.

W pierwszym etapie należy całkowicie przekręcić śrubę paliwa. Jest odkręcany na 3 obroty. Ruba musi być dokręcona tak daleko, jak to możliwe.Ruba odkręca się o kilka obrotów. Użyj uszczelniacza do uszczelnienia. Tuleja wciągana jest owinięta cienkim, blaszanym paskiem.

Podsumowując

Бензопила «Дружба» на niezawodne urządzenie, ale nawet czasami wymaga naprawy. Na przykład w niektórych przypadkach konieczne jest zdemontowanie tłumika i wyczyszczenie go. Aby to zrobić, możesz użyć dowolnego Моющее средство. Następnie system suszy się suszarką do włosów. Zastąpienie mieszanki paliwowej odpowiednią kompozycją zalecaną do stosowania przez producenta jest warunkiem obowiązkowym.

Бензопила

Дружба — особенности конструкции, ремонт, переделки от бензопилы. Бензопила Дружба

Легендарная бензопила Дружба 4М Электрон — отличный пример того, как старый добрый садовый инструмент с более чем двухлетней историей может легко превзойти современные высокотехнологичные агрегаты в наши дни. В чем преимущества советской бензопилы и где она применяется — рассмотрим подробнее.

Устройство бензопилы Дружба — подробное описание конструкции

В основе конструкции знаменитой советской бензопилы лежит мощный двухтактный одноцилиндровый двигатель МП-1 с системой воздушного охлаждения, обладающий повышенным сроком службы и хорошей выносливостью.Двигатель смазывается маслом, которое разбавляется в бензине для приготовления топливной смеси. Воздух, подаваемый в карбюратор, очищается поролоновым воздушным фильтром. За запуск двигателя отвечает надежный и прочный стартер.

Крепление пилы к двигателю осуществляется с помощью фланцевых соединений, которые фиксируются зажимом, прикрепленным к ручкам бензопилы. Благодаря такому необычному расположению оператор может поворачивать полотно с пильной цепью на любой угол, необходимый для работы.Кроме того, такой способ соединения фурнитуры и мотора дает возможность использовать последний в тех случаях, когда возникает необходимость изготовления различных самодельных бытовых агрегатов.


Приготовлением топливной смеси в конструкции бензопилы «Дружба 4» занимается карбюратор, состоящий из двух камер. Электронное зажигание и свеча зажигания отвечают за образование искры, необходимой для воспламенения топлива. Устройство бензопилы имеет стандартный глушитель, функция которого — снижение уровня шума при работе с инструментом.

Для передачи и преобразования крутящего момента двигателя в конструкции бензопилы Дружба предусмотрен редуктор. Он отличается высокой надежностью и редко требует ремонта даже при эксплуатации бензопилы в тяжелых условиях.

Технические характеристики бензопилы Дружба


Бензопила Дружба 4 имеет прекрасные технические характеристики, что выгодно выделяет ее среди современных профессиональных моделей. Среди конструктивных параметров советского орудия следует выделить:

.
  • Мощность двигателя — 3.5 литров. с. / 2600 Вт;
  • Рекомендуемый для работы размер шины 45 см;
  • Шаг пильной цепи — 0,325 ”;
  • Заправочный бак горючего — 550 мл;
  • Емкость для смазки — 260 мл;
  • Масса — 7 кг.

Представители 4-го поколения бензопилы «Дружба» обладают наивысшими техническими характеристиками среди всей линейки бензопил данной марки. Кстати, их предшественница, бензопила Дружба 2, имеет мощность 2,8 литра.с., что значительно снижает возможности инструмента в практическом использовании.

Ремонт и обслуживание бензопилы Дружба


Надежные детали и долговечные механизмы бензопилы Дружба не могут защитить инструмент от поломки. Наиболее частые причины неисправности инструмента — неправильное обращение или незначительный износ механизмов.

Для снижения риска преждевременного выхода из строя бензопилы следует использовать для заправки качественный бензин марки не ниже АИ-80, в котором следует разбавлять масло для двухтактных двигателей.Соотношение бензина и масла должно быть 1:25, то есть 40 мл моторного масла нужно развести в 1 литре топлива.

Цепное масло также должно быть качественным. Ни в коем случае не сливайте отработанный материал в маслобак бензопилы Дружба, иначе это приведет к поломке системы смазки инструмента. Во избежание чрезмерного трения цепи бензопилы используйте только свежее масло проверенных производителей.

Следует отметить, что использование качественной топливной смеси и смазки еще не гарантирует непрерывную бесперебойную работу бензопилы Дружба.Однако даже если вы обнаружили неисправность, не стоит сразу расстраиваться. Некоторые поломки довольно легко исправить своими руками. Ниже мы перечислим типичные неисправности бытового инструмента и способы их устранения самостоятельно.

Регулировка карбюратора бензопилой Дружба


Если вы заметили, что бензопила Дружба заводится и глохнет — причина этого, скорее всего, кроется в нарушении заводских настроек карбюратора. В этом случае нужно сразу отрегулировать карбюратор.Процедура потребует использования 3 регулировочных винтов с маркировкой «H», «L» и «T». Как указано в руководстве по эксплуатации, вам необходимо отрегулировать карбюратор в следующем порядке:
  1. Чтобы определить максимальную скорость холостого хода двигателя, медленно поверните винт с маркировкой «L» по часовой стрелке. Как только вы найдете максимальное число оборотов в минуту, поверните тот же винт ¼ поверните назад. Если после этого цепь на шине продолжает вращаться, поверните винт с маркировкой «T» против часовой стрелки до полной остановки пилы;
  2. Поворачивая винт, помеченный буквой «H», можно отрегулировать требуемую мощность и частоту вращения.Для этого нужно подключить к бензопиле Дружба тахометр и, повернув винт «Н» найти оптимальное количество оборотов, указанное в инструкции. Сразу после этого поверните винт «H» ¼ против часовой стрелки;
  3. Затем необходимо произвести точную регулировку оборотов холостого хода двигателя. Для этого поворачивайте Т-образный винт до тех пор, пока пильная цепь не начнет вращаться. Немедленно поверните винт «Т» в обратном направлении, пока цепь полностью не остановится.

Регулировка карбюратора согласно инструкции позволит снизить расход топлива бензопилы «Дружба» и защитить ее детали от чрезмерного износа.

Как выставить зажигание на бензопиле Дружба?


Если при запуске двигателя на бензопиле Дружба нет искры, то в первую очередь нужно проверить состояние свечи. При появлении на ней следов масла и нагара деталь необходимо тщательно очистить от засоров и очистить пространство под ней. Если после этого бензопила Дружба не заводится, то необходимо проверить положение магнето в адаптере. Изначально метки есть на адаптере и на магнето бензопиле Дружба.Если магнето правильно установлено в адаптере, то положение меток такое же и бензопила исправна. Однако если положение меток нарушено, то бензопила не запустится.

Чтобы правильно отремонтировать инструмент, нужно внимательно изучить инструкцию по его эксплуатации. Как указано в инструкции по ремонту бензопилы Дружба, для установки зажигания нужно снять крышку, к которой крепится стартер, и повернуть магнето так, чтобы метки на нем и переходнике совпали.После этого бензопила Дружба заведется намного проще.

Что можно сделать из бензопилы Дружба своими руками?

В народе большой популярностью пользуется не только сама бензопила Дружба, но и самоделки из нее. Давайте разберемся, какие самоделки из бензопилы Дружба можно сделать в домашних условиях, и что для этого может потребоваться.

Снегоход своими руками из бензопилы Дружба


Чтобы сделать снегоход на базе бензопилы Дружба, в первую очередь необходимо подготовить и внимательно изучить чертежи.Имея под рукой схему, вы поймете, в какой последовательности нужно устанавливать детали агрегата, и завершите работу в разы быстрее.

Конструкция снегохода от бензопилы «Дружба» должна включать в себя прочную прочную раму, на которой будут крепиться гусеницы, мотор и рулевые органы. Помимо гусениц, для перемещения агрегата требуются салазки, сцепление и рычаги газа. В связи с тем, что у бензопилы нет трансмиссии, на снегоход можно установить центробежное сцепление от бензопилы Дружба.

Для повышения удобства передвижения на снегоходе необходимо установить амортизаторы. В качестве «донора» рулевого управления можно использовать старый велосипед или, что еще лучше, мопед. Руль следует изменить так, чтобы ось в центре руля вращала лыжи снегохода.


Для изготовления лебедки своими руками потребуется привод от бензопилы Дружба. Чем выше мощность мотора инструмента, тем лучше тяговое усилие лебедки.Этот показатель также можно увеличить в несколько раз, используя дополнительный блок.

В конструкцию лебедки также должны входить ремни, крюки и отводной блок. Все эти элементы крепятся усиленными анкерными болтами.

Самодельная пилорама из бензопилы Дружба


Для изготовления данной конструкции из бензопилы Дружба потребуется прочная стальная рама, к которой пила крепится через жесткое соединение. В середине рамы, напротив бензопилы, нужно закрепить направляющие в виде реек, по которым древесина будет стекать к покрышке и цепи бензопилы Дружба.

Готовая конструкция позволяет разрезать толстые бревна на 3-4 продольных профиля. Преимуществом такой пилорамы будет ее компактность и экономичность.


Для самостоятельного изготовления данного агрегата понадобится саморез, на конце которого будут крепиться саморезы. Для передачи крутящего момента от мотора бензопилы Дружба на шнек необходим редуктор. Передаточное число коробки передач должно быть 2: 1.

Готовый агрегат способен разогнать лодку с двумя взрослыми пассажирами до скорости 20 км / ч.Расход топлива в этом случае будет не более 1 л / час.

Первая модель бензопилы «Дружба» была разработана в 1953 году и выпущена в 1955 году. Выпускались на машиностроительных заводах в городах Бийск и Пермь. Все модели этих бензопил имеют двухтактный одноцилиндровый двигатель с воздушным охлаждением и карбюратором. Благодаря удобной конструкции и высокой производительности «Дружба» по-прежнему пользуется спросом, и пилы первых моделей также находятся в рабочем состоянии. Основное назначение бензопилы Дружба — валка и распиловка бревен.

Перед использованием любой бензопилы обязательно прочтите инструкции производителя и соблюдайте все правила безопасности.

Бензопила модели

Общий дизайн пилы со временем существенно не изменился, доработались только отдельные детали. Цифра в конце названия модели указывает на ее мощность, например Дружба 2 — 2 л.с. В первой выпущенной бензопиле рукоятки крепились к крышке вентилятора, позже — к зажиму, соединяющему коробку передач и двигатель.В модели 4А, выпускавшейся до 80-х годов, уже применялись контактный магнето и карбюратор КМП-100. Также впервые была представлена ​​автоматическая смазка цепи. Позже его сняли с производства и вместо него начали выпускать модель 4A-Electron с электронным зажиганием.

В 90-е годы старый карбюратор был заменен на новый КМП-100У. Цепная пила получила название «Дружба-4М» и была оснащена обновленными цепями. На базе бензопилы Дружба разработана пила Урал с более мощными характеристиками.Последняя выпущенная модель с аналогичным дизайном — Дружба 5Е.

Дополнительная маркировка буквой Е или словом «Электрон» означает, что в бензопиле используется электронная система зажигания.

Характеристики

Дружба-2

Эта модель стала одной из самых популярных из всей оригинальной серии. Бензопила Дружба-2 работает за счет двухтактного одноцилиндрового двигателя мощностью около 2,2 кВт и частотой вращения 3200 об / мин. По сравнению с предыдущей версией эта работала лучше.Рама и ручка сконструированы таким образом, чтобы защитить пользователя от ожогов горячим двигателем. Корпус сделан из качественного сплава, который не боится перепадов температур. В отличие от первой модели, в этой уже есть механический тормоз цепи для безопасного использования. В случае отскока или разрыва цепочка остановится. Пила предназначалась как для бытовых нужд, так и для профессиональных рубок. Вес 12,5 кг.

Дружба-4

Бензопила «Дружба 4» использует тот же двигатель, что и предыдущая модель, но большей мощности — 4 л.с.или 2,94 кВт. Крепление двигателя и силового агрегата осуществляется с помощью фланцевого соединения, закрепленного хомутом. Двигатель при необходимости (ремонт, замена) легко снимается в любых условиях. На базе пилы Дружба 4 были сделаны две модификации с маркировкой 4А и 4Е. Первый включал в себя автоматическую систему смазки цепи, а второй использовал электронное зажигание. Также были учтены недостатки предыдущих моделей, например, усилен подшипник коленвала. Все версии выпускались с системой аварийного торможения.

В бензопиле Дружба 4М-Электрон используется аналогичный двигатель мощностью 2,94 кВт и частотой вращения 5200 об / мин. Цилиндр изготовлен из алюминиевого сплава, а внутренняя часть хромирована для повышения износостойкости. В отличие от более ранних версий, эта бензопила оснащена поворотным редуктором, который позволяет поворачивать пильный агрегат на 60-90 ° для более удобной работы. Вес равномерно распределяется по телу для максимального комфорта. Между рулевым колесом с ручками, стойками и бензобаком расположено устройство гашения вибрации.

Для снижения уровня шума пила оснащена глушителем, а уровень шума составляет 106 дБ. На бензопилу Дружба 4М-Электрон устанавливается карбюратор КМП-100У или КМП-100-АР. Есть системы автоматического торможения и смазки пильной цепи. Вес 12,5 кг.

Дружба-5Э

Последняя выпущенная версия этой серии бензопил. Оснащен двухтактным одноцилиндровым двигателем мощностью 5 л.с. или 3,7 кВт. Благодаря этому его производительность заметно выше, чем у предыдущих моделей.Скорость вращения 6200 об / мин. При этом уровень излучаемого шума несколько ниже, чем у «Дружба-4М Электрон», и составляет 105 дБ. Вес бензопилы 5Е меньше на 800 г — 11,7 кг.

Таблица с техническими характеристиками бензопил Дружба:

Дружба-2 Дружба-4М Электрон Дружба-5Э
Тип двигателя Одноцилиндровый, двухтактный, бензиновый
мощность, кВт 2,2 2,94 3,7
Частота вращения, об / мин 3200 5200 6200
Длина автобуса, см 45
Тип запуска Руководство
Автоматическая смазка цепи + +
Объем топливного бака, л 1,5
Объем бака смазочной системы, мл 240
Электронное зажигание + +
Масса без расходных материалов, кг 12,5 12,5 11,7
Размеры, см (ШхВхГ) 46x50x86.5 46x46x88
Механизм поворота + +
Шаг цепи, дюйм 0,404
Смазка двигателя Бензин в смеси с маслом

Преимущества и недостатки

Положительных качеств бензопил Дружба:

  • высокая производительность и возможность длительной работы без перерывов до 50 минут;
  • простая конструкция;
  • наличие высоких ручек, благодаря которым можно пилить стоя, они также обеспечивают более безопасное использование и снижают уровень вибрации;
  • доступное расположение всех деталей;
  • цепь приводится в движение высокими оборотами двигателя, на холостом ходу она неподвижна;
  • можно использовать низкооктановое топливо;
  • наличие аварийного тормоза у большинства моделей;
  • , если пильная цепь застревает, пила не останавливается;
  • точный и ровный срез;
  • Срок службы
  • при соблюдении правил эксплуатации и правильного ухода может составлять от 15 до 30 лет.

Главный недостаток — большой вес. Также из-за того, что стартер съемный, он часто теряется и нет кнопки Стоп.

Не используйте этилированный бензин в качестве топлива и не запускайте пилу в замкнутом пространстве.

Благодаря простой конструкции ремонт бензопилы «Дружба» можно производить своими руками. Так, например, в пилах этой марки часто возникают проблемы с зажиганием, особенно если установлен контакт. Чрезвычайно чувствителен к различным маслам и бензину.Поэтому лучше вместо него приобрести электронное зажигание. К тому же запчасти для бензопилы Дружба дорогие и незаменимые.

Если свечи сильно залиты, то стоит обратить внимание на карбюратор. В этом случае необходимо немного загнуть бензиновый клапан внутрь, в результате количество подаваемого топлива уменьшится и свечи перестанут намокать.

Карбюратор также легко регулируется:

  1. Топливный винт ввинчивается до конца и откручивается обратно на 3 оборота.
  2. Пропеллер полностью закрывается и выключается на 2 оборота.

Чтобы воздух не попал в систему снаружи, все уплотнения должны быть герметичными.

По сравнению с другими моделями бензопила Дружба продается по более низкой цене из-за небольшого количества функций, но имеет отличное качество и длительный срок службы, чем не могут похвастаться импортные модели.

Основные неисправности бензопилы Дружба — видео

Механизация лесозаготовок и пилы цепные.Появление обоих в 2013 году у большинства россиян связывают с бензопилой Дружба, появившейся в конце 1950-х годов. И мало кто знает, что массовое использование бензопил в нашей стране началось за 10 лет до появления «Дружбы». Motopila.TV и Музей индустриальной культуры планируют осветить эту часть нашей истории в рамках выставки VIVAT-2013 в рамках выставки «10 лет до дружбы: электрические пилы в лесосеке».

Отечественная история бензопил начинается в 1930-х годах.По многим причинам в СССР больше внимания уделялось бензопилам ЭЛЕКТРО, а не бензиновым. В результате работы нескольких конструкторских коллективов родилась электрическая цепная пила ЦНИИМЭ К-5. Отличительными особенностями этой пилы было то, что ею управлял один человек и питался электрическим током повышенной частоты — 200 Гц.

Новая пила была легкой, надежной и требовала меньше людей, чем цепные пилы, которые применялись в то время в нашей стране. В 1949 году создатели этой электропилы получили Сталинскую премию за ее разработку, и промышленность приступила к серийному производству К-5.Кстати, в электропиле К-5 применялась откидная направляющая, а в бензопиле Дружба только 10 лет спустя.

Внедрение новой техники произошло не только в лесу — среди населения была проведена широкая агитационная кампания. На выставке ВИВАТ-2013 представлены иллюстрации из советских журналов и репродукции агитационных плакатов 1950-х годов. К тому времени, как бензопила «Дружба» вышла на историческую арену, лесозаготовки в нашей стране были массово механизированы электропилами ЦНИИМЭ К-5.

В конце 1950-х годов, когда бензопилы стали вытеснять электрические пилы с лесосек, была создана следующая версия — ЦНИИМЭ К-6. Новая мотопила использовалась для рубки деревьев и строительных работ. В конце 1960-х годов была создана электрическая пила ЭПЧ-3, которая сохранилась до наших дней.

О масштабах использования и роли этого типа пил можно судить по тому, насколько глубоко они оставили след в нашей культуре. Скульптуры, картины и даже художественный фильм вышел в 1958 году — на три года раньше всем известных «Девушек».На выставке ВИВАТ-2013 представлена ​​репродукция самой известной картины, на которой изображена электропила К-6. Это полотно костромского художника Алексея Белых «Лесоруб». (Несмотря на название, на этой картине 1964 года изображен не лесоруб, а фасовщик!)

Помимо репродукций, на выставке ВИВАТ-2013 будут представлены электропилы К-6 и ЭПЧ-3. Посетители смогут собственными глазами увидеть орудия послевоенного восстановления нашей страны и сравнить их с классической бензопилой «Дружба».

Выставка исторической и военной автомобильной техники — VIVAT

Выставка VIVAT проводится с 2008 года в Москве по адресу ул. Р-н, пом. 3. ВИВАТ-2013 пройдет 29-30 июня 2013 г. и включает в себя Реставрационную мастерскую Евгения Шаманского, музей Сюзники и ленд-лиза, Гараж Скибы и сыновей, Военно-исторический клуб «Выстрел», Исторический музей. Раменское автомобильное общество, клуб «Столичная артель», водно-моторный клуб «Дебаркадер» (Украина), «Победа-клуб», клуб «Ретромобиль» в Подольске и многие другие.


.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
