инженер поможет — Аксиально-поршневой насос



Большее распространение получил вид аксиально-плунжерного насоса.

Аксиально-поршневые агрегаты не только как насосы, но и гидродвигатели. Например, аксиально-поршневой гидродвигатель применяется для привода звёздочки вращающей гусеницы, или там где устройство представляет собой манипулятор и управляется джойстиком, а так-же часто применяется в авиастроении для перекачки жидкостей и многого другого.



  1.  Особенности

Кинематической основой аксиально-поршневых насосов является, так же как и у радиальных насосов, кривошипно-шатунный механизм, где скорость перемещения поршня относительно цилиндра изменяется по синусоидальному закону.

В общем виде работа насоса заключается в поочерёдном увеличении рабочих камер в зоне всасывания во время поворота вала вокруг своей оси, и поочерёдном уменьшении камер при прохождении зоны нагнетания, выталкивая рабочую жидкость из насоса.

Для избегания гидроудара, в момент приближения камер наполненных рабочей жидкостью к окну в которое должно произойти нагнетание, делают канавки направленные в сторону окна, по которым вытесняемая жидкость начинает перетекать в окно нагнетания.

А чтобы не создался вакуум, когда камера идёт от окна нагнетания к окну всасывания, делают проточки соединённые с окном всасывания.



Рисунок 1. Принципиальные схемы аксиально-поршневых насосов:

1 и 3 — окна; 2 — распределительное устройство; 4 — поршни;
5 — упорный диск; 6 — ведущий вал; 7 — шатуны; 8 — блок цилиндров
а — с силовым карданом; б — с несиловым карданом;
в — с точечным касанием поршней; г — бескарданного типа

Существует два типа аксиально-поршневых машин, отличающихся по конструктивному исполнению:

Первый тип это аксиально-поршневая гидромашина с наклонным диском, представлена на рисунке 1 а,б.  Агрегаты такой конструкции предназначены для работы в средне- и тяжелонагруженных режимах.

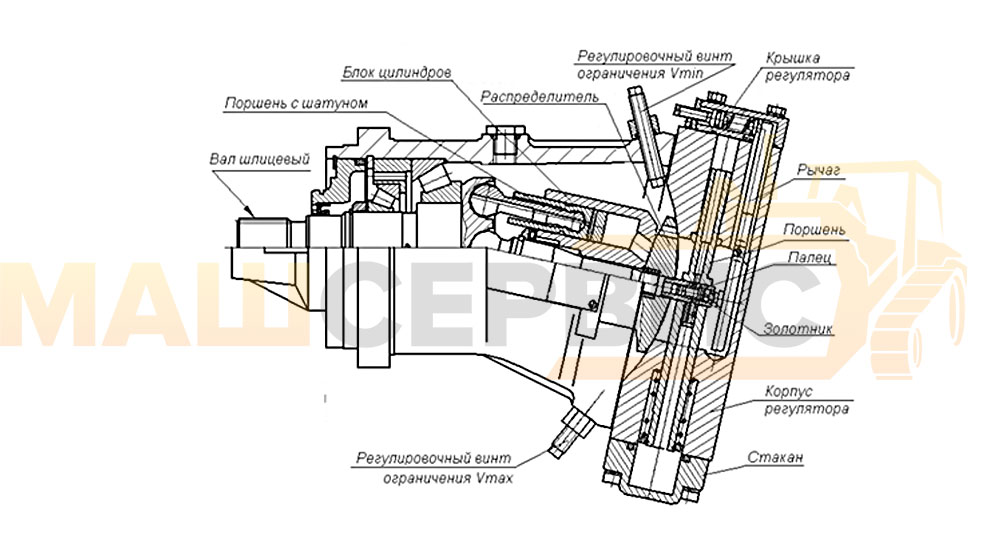

Второй тип это аксиально-поршневая гидромашина с наклонным цилиндром. Регулировка производительности данного агрегата может осуществляется изменением наклона блока цилиндров в диапазоне около 25 градусов.

Развернув блок цилиндров(или наклонный диск) в противоположную сторону можно осуществить реверс движения рабочей жидкости не переделывая магистрали подходящие к машине.

  1.  Характеристики и их влияние

Аксиально-поршневые насосы требуют прецизионной обработки, которая даёт некоторые преимущества. Во первых позволяет снять с агрегата давление рабочей магистрали на уровне 35-40Мпа, что превосходит по давлению радиально-плунжерные и лопастные. По вторых, из-за маленьких зазоров объёмные потери такого насоса составляют всего 3-5% рабочей жидкости.

Рабочие диапазоны вращения данного насоса 500-4000 оборотов в минуту.

Ещё можно отметить компактность и малый вес по сравнению с другими конструкциями поршневых насосов. Малые детали и расположение камер вдоль приводного вала дают меньшие вибрации и низкую инерцию.

Регулировка производительности может осуществляться в процессе работы агрегата.

Данный насос также имеет ряд недостатков, вызванных конструкцией.

Первый недостаток это высокая цена, из-за прецизионной обработки деталей. Отсюда вытекает также необходимость отфильтровывать рабочую жидкость до фракции примесей не более 10мкм, во избежание поломки в следствии повышенного износа или заклинивания.

Конструкция является довольно сложной, и требует высокой квалификации ремонтного персонала.

Также в процессе работы насоса наблюдается высокая пульсация рабочей жидкости в магистрали.









  1.  Анализ фирм производителей

Запрос на поисковом сайте выдал на вскидку несколько отечественных производителей гидравлических насосов и машин, в частности в каталогах этих компаний присутствовало большое количество моделей аксиально-поршневых насосов.

А) АР ГИДРАВЛИКА, отечественное предприятие, выпускающее насосы с наклонным диском (расход 42-105 л при 1400об/мин) и наклонным блоком (расход 61-162 л при 1000об/мин), рабочее давление 40 МПа.

Б) ГИДРОПРОЕКТ, отечественное предприятие, выпускающее насосы с наклонным диском (расход 56-200 л /мин), рабочее давление 32 МПа.

В) psm-hydraulics — отечественное предприятие, выпускающее нерегулируемые насосы с наклонным диском  и наклонным блоком, рабочее давление 40 Мпа, а так же ряд регулируемых.

Г) SamHydraulik– итальянская компания, ведущий производитель гидравлического оборудования, работает на международном рынке более 30 лет. В линейку выпускаемой продукции также входят аксиально-поршневые моторы и насосы (расход от 36,4-540 л/мин, двление 430 бар, пиковое 480).

Учитывая политику импортозамещения в нашей стране, в списке подавляющее большинство производителей отечественные. Но даже если сравнить с продукцией итальянского производства, видно что отечественные производители практически не уступают по производительности и рабочему давлению. Ещё несколько плюсов в поддержке отечественных товаров заключаются в том, что всегда имеются запчасти для проведения ремонта оборудования, а так-же цена на нашу продукцию ниже чем на зарубежные аналоги.

  1.  Конструктивные схемы и типовые рабочие характеристики

Как видно из рисунка 1, насосы отличаются в выборе рабочей схемы. Существует 4 типовые схемы по принципу которых строятся аксиально-поршневые насосы.

— Схема первая (рис.1а). Приводной вал соединяется с наклонным диском через силовой кардан, передающий вращение. При таком соединении диск и поршни соединяются специальными шатунами.

— Схема вторая(рис.1б). В этом случае синхронизация вращения происходит через двойной кардан, который максимально разгружается за счёт более пологого угла. В таком случае приводной вал вращается вместе с диском.

— Схема третья (рис.1в). Особенность этой схемы в том, что от наклонного диска к поршням не идут никакие шатуны и нет никаких карданов. Работа заключается в нажатии диском на поршни в местах касания. Для обеспечения работоспособности данного способа, в цилиндры вкладывают пружины, которые отводят поршень назад до касания с диском. Простая конструкция

— Схема четвёртая (рис.1г). Данная схема работает за счёт соединения диска с поршнями через шатуны и шайбы. Блок при такой конструкции отклонён в среднем на 25 градусов.  Величина подачи зависит только от хода поршней, регулировка которых осуществляется изменением наклона блока цилиндров.

  1. Испытания

Насосы и гидромотроы в обязательном порядке подвергают испытаниям на гидростенде. Во время проверки выясняют такие параметры как: мощность, кпд, уровень шума, наработку моточасов на отказ.

Срок службы зависит от режима эксплуатации — от давления жидкости и частоты вращения.

На практике доказано что при номинальном давлении и чистой рабочей жидкости наработка составляет тысячи моточасов. При увеличении частоты вращения против номинального долговечность снижается примерно пропорционально повышению частоты вращения. Срок службы увеличивается в несколько раз при снижении давления против номинального. Так, при увеличении давления против номинального значения на 25 % частота вращения для сохранения нормальной долговечности должна быть снижена примерно в 2 раза.

При испытаниях было установлено следующее:

При проверке на стенде аксиально-поршневой агрегат с конструкцией наклонного блока отработал 10 тысяч часов при давлении 32 мегапаскаля.

Отмечается небольшая разница в показаниях моторесурса аксиально-поршневых агрегатов с наклонным диском. При равных условиях такой агрегат отработал на 3 тысячи часов больше чем агрегат с наклонным блоком.

КПД аксиально-поршневого насоса с наклонным диском составляет 0,90.

В то время как насос с наклонным блоком выдаёт КПД в районе 0,93, потому что в таких агрегатах наблюдается минимизация явления кавитации, по сравнению с другими вариантами.

Уровень шума примерно 80-90 Дб.

  1. Возможные неисправности

При появлении сильного шума, плавающих оборотов, снижения давления гидросистемы имеет место износ деталей. Грязная рабочая жидкость при продолжительной работе может откладываться на рабочих поверхностях и привести в дальнейшем к заклиниванию, либо послужить мелким абразивом и усилить износ трущихся частей.

В таком случает ремонт будет сложным и дорогостоящим, и долгим по времени из-за прецизионных деталей. Целесообразнее сразу устанавливать новое изделие.   Компания psm-hydraulics представляет отдельно в своей линейке аксиально-поршневые насосы картриджного типа для легкой замены.

Насосы аксиально-поршневые нерегулируемые — Энциклопедия по машиностроению XXL

Насосы аксиально-поршневые, нерегулируемые  
[c.151]

Аксиально-поршневые нерегулируемые насосы и гидромоторы  [c.166]


Рис. 24. Аксиально-поршневой нерегулируемый насос с наклонным блоком (а) и обозначение на схемах насоса с постоянным направлением потока (б) и гидромотора с реверсируемым потоком (в)
Рис. 23. Аксиально-поршневой нерегулируемый насос с наклонным блоком
В виде дуговых окон в крышке 8. В гидроприводах применяют такие аксиально-поршневые нерегулируемые насосы с наклонным блоком (рис. 17). Вал 1, установленный на подшипник 4 и 5 в корпусе  [c.40]

К их числу относятся аксиально-поршневой нерегулируемый насос-гидромотор НПА-64>  [c. 112]

Представленный на рис.4.8 аксиально-поршневой нерегулируемый насос состоит из неподвижного распределительного диска 1, вращающегося блока цилиндров 2, поршней 3, шатуна 4 и корпуса 5. Блок цилиндров шарнирно связан с диском торцевой части приводного вала 8, установленного на подшипниках.  [c.102]

В гидроприводах узлов подъемных установок для ремонтов скважин вместо шестеренчатых насосов иногда применяют аксиально-поршневые гидромоторы типа ИМ, работающие достаточно хорошо и как нерегулируемые насосы.  [c.20]

Промышленность России и стран СНГ производит нерегулируемые аксиально-поршневые насосы нескольких марок и типоразмеров. Наибольшее распространение имеют насосы и гидромоторы типа 210, гидромоторы типа 310 и насосы типа 311. По диаметру поршня качающего узла насос-моторы типа 210 изготавливаются пяти типоразмеров с различным конструктивным исполнением (шпоночным или шлицевым валом, резьбовым или фланцевым присоединением трубопроводов и др. ). В табл. 23 приведены технические характеристики этих насосов, а на рис. 51 показана конструкция насоса.  [c.167]

В некоторых нерегулируемых аксиально-поршневых гидромашинах вместо карданного привода к наклонному блоку цилиндров применяют зубчатый привод, как это видно из конструкции насоса, представленной на рис. П.20.  [c.105]


На автомобильных кранах применяют два типа нерегулируемых гидравлических насосов шестеренные и аксиально-поршневые последние наиболее перспективные.  [c.30]

Применяют гидропередачи с нерегулируемыми насосами (постоянной подачи). Скорость в таких передачах регулируют комбинированным способом с одной стороны, изменением частоты вращения приводящего двигателя (двигатель базового автомобиля) и, следовательно, гидронасоса, а с другой стороны, путем прямого регулирования подачи с помощью регулирующих гидроаппаратов. Существует два типа нерегулируемых гидравлических насосов преимущественно шестеренные и аксиально-поршневые первые наиболее перспективные и часто используемые.[c.37]

Нерегулируемый аксиально-поршневой насос-гидромотор с наклонным блоком НПА-64, используемый на многих экскаваторах, показан на рис. 58.  [c.82]

Аксиально-поршневые регулируемые и нерегулируемые насосы-гидромоторы отличаются унифицированной конструкцией качающего узла (рис. 60, а). Опорами ведущего вала 1 служат три  [c.85]

Индекс аксиально-поршневого насоса образуется четырьмя группами цифр. Первые три цифры обозначают тип насоса 223 — сдвоенный насос с регулятором мощности, 207 — регулируемый насос, 210 — нерегулируемый насос. Следующие две цифры (12 20 25 32) обозначают диаметр поршня качающего узла (в мм), третья группа цифр — исполнение насоса и последние две цифры — исполнение приводного вала. Например, насос 207.20.11.00 — регулируемый насос с диаметром поршня качающего узла 20 мм, с подпиткой без обратных клапанов, со шпонкой на приводном валу.  [c.118]

В приводе грузоподъемных машин обычно применяют шестеренные и аксиально-поршневые насосы с нерегулируемой подачей. Плавное бесступенчатое регулирование подачи жидкости достигается либо изменением частоты вращения приводящего двигателя, либо дросселированием — изменением величины потока жидкости, подводимой к гидродвигателю.  [c.61]

Конструкция аксиально-поршневого насоса с нерегулируемой подачей рабочей жидкости показана на рис. 37. Недостатком этих насосов является необходимость в особо тщательной очистке рабочей жидкости, сложности конструкции и недостаточной для подъемно-транспортных машин долговечности основных сборочных единиц.  [c.63]

В станкостроении получили широкое применение нерегулируемые насосы шиберные двойного действия (типа Г12), применяемые для токарных, сверлильных, фрезерных и шлифовальных станков шестеренные (типа Г11) — для ускоренных и вспомогательных перемещений, централизованной смазки и охлаждения комбинированные сдвоенные поршневые (типа Г14) — для станков, работающих по автоматическому и полуавтоматическому циклу радиально-поршневые (типа Г13) — главным образом для гидроприводов строгальных и протяжных станков шиберные (типа Г16) — для реверсивных механизмов аксиально-поршневые (типа Г15) — для коп провал ьно-следя-щих систем.[c.286]

Для преобразования энергии жидкости во вращательное движение служат гидромоторы. Конструктивно они подобны насосам. В станочных гидроприводах преимущественно применяют нерегулируемые аксиально-поршневые и пластинчатые гидромоторы. Диапазон регулирования частоты вращения гидромоторов широк при наибольшей частоте вращения (2500 мин ) наименьшее ее значение может составлять 20—30 мин , а у гидромоторов специального исполнения — до 1—4 мин» и меньше, причем плавное регулирование частоты вращения во всем диапазоне легко осуществимо. Время разгона и торможения вала гидромотора не превышает обычно нескольких сотых долей секунды для гидромоторов не представляет опасности режим частых включений и выключений, реверсов и изменения частоты вращения. Крутящий момент, развиваемый гидромотором, легко регулируется изменением перепада давления в его камерах. Если рабочий орган подошел к упору, вращение гидромотора прекращается, однако последний продолжает развивать крутящий момент, определяемый величиной давления.[c.97]

Аксиально-поршневые регулируемые и нерегулируемые насосы и гидромоторы, широко применяемые на отечественных экскаваторах, отличаются унифицирован-  [c.112]

В приводах станков с ЧПУ нашли применение нерегулируемые аксиально-поршневые гидромоторы серии Г-15-2. Принцип работы гидромоторов аналогичен принципу работы насосов со-  [c.302]


На рис. 68 показана конструкция аксиально-поршневого насоса мод. 210. Насос нерегулируемый, выполнен по схеме рнс. 64. Вращение от вала 1 наклонному блоку цилиндров 2 ПО  [c.110]

Аксиально-поршневые гидромашины при передаче равной мощности по сравнению с другими поршневыми гидромашинами отличаются наибольшей компактностью и, следовательно, наименьшей массой. Имея рабочие органы с малыми радиальными габаритными размерами и, как следствие, с малым моментом инерции, они способны быстро изменять частоту вращения вала. Специальные свойства аксиально-поршневых гидромашин обусловили их широкое применение в качестве регулируемых и нерегулируемых насосов и гидромоторов для гидропередач, обслуживающих подвижные комплексы (дорожные, строительные, транспортные машины, авиационные и судовые системы), а также в следящих гидроприводах большой точности.[c.253]

Рис. 12.4. Характеристика нерегулируемого аксиально-поршневого гидропривода л — частота вращения вала насоса N — мощность р — давление Т1 — КПД
Маслонасосные станции (МНС). Назначение маслопасосной станции — подготовить рабочую жидкость (масло) с заданными параметрами по чистоте, температуре, давлению и расходу. Основным приводом является электромотор, вращающий насос. В масло-станциях для систем нагружения конструкций распространены насосы аксиально-поршневого типа с регулируе-мым и постоянным расходом. Нерегулируемые насосы работают на постоянной скорости независимо от величины потребного расхода во внешней гидросистеме. Следовательно, часть жидкости, которая не нужна во внешней системе, должна возвратиться в бак. При этом не использованная во внешней системе энергия преобразуется в тепловую.  [c.63]

В гидроприводах автомобильных кранов применяют аксиально-поршневые нерегулируемые насосы с наклонным блоком (рис. 24). Блок 3 цилиндров получает вращение от вала 1 через универсальный шарнир 2. Вал, приводимый в движение от двигателя, опирается на три шарикоподшипника. Поршни 8 связаны с валом штоками 10, шаровые головки которых завальцованы во фланцевой части вала. Блок, вращающийся на шарикоподшипнике 9, расположен по отношению к валу под определенным углом. Блок прижат пружиной 7 к распределительному диску 6, который в свою очередь прижимается к задней крышке 5. Жидкость подводится и отводится через окна 4 в крышке 5. Манжетное уплотнение 11 в передней крышке 12 препятствует утечке масла из нерабочей полости насоса. Благодаря наклону оси блока цилинд-  [c.31]

Универсальный регулятор скорости состоит лз двух основных узлов ре1 улируемого аксиально-поршневого насоса, приводимого в движение от электродвигателя с постоянным числом оборотов, и нерегулируемого аксиально-поршневого гидродвигателя. Регулятор скорости типа УРС выпускается в двух исполнениях неразделенный в виде цельной гидропередачи, в корпусе которой размещены в непосредственной близости насос и гидродвигатель, и разделенный, у которого насос соединен с гидродвигателем трубами и оба агрегата расположены на некотором расстоянии.[c.342]

Специально для гидроприводов самоходных машин с аксиально-поршневыми, а иногда и шестеренными насосами вырабатываются рабочие жидкости марок ВМГЗ и МГ-30. ВМГЗ — высокомолекулярное масло гидравлическое зимнее чаш е всего применяется в гидроприводах с аксиально-поршневыми регулируемыми и нерегулируемыми насосами в зимнее время. В северных районах России оно используется всесезонно. МГ-30 — масло гидравлическое вязкостью 30 10″ mV (сСт) при температуре 50°С используется также в гидроприводах с аксиально-поршневыми насосами в летний период, а в южных районах России и зимой.  [c.151]

Аксиально-поршневые насосы выпускаются как в регулируемом, ак и в нерегулируемом исполнении. В нерегулируемом исполнении /гол между валом и блоком цилиндров имеет постоянную величину i не может регулироваться или качающаяся шайба зафиксирована в )нределенном положении. Регулируемые насосы имеют приспособ-гение для изменения угла наклона блока цилиндров или качающейся шайбы.[c.81]

Аксиально-поршневой роторный насос с двойным карданом и торцовым распределением, конструкция которого показана на рис. 191, является в настоящее время наиболее распространенным в гидроприводе. Насосы такого типа компактны, имеют высокий к. п. д. при высоких давлениях, малую инерционность и высокую энергоемкость на единицу веса (в некоторых высокооборотных конструкциях до 12 квг/кг). Они могут быть регулируемыми и нерегулируемыми и работать при скорости вращения до 4000 o6jMUH, а в отдельных случаях и до 18 000 об[мин.  [c.345]

Насосная станция НП-27, состоящая из нерегулируемого гидравлического поршневого ротативного насоса аксиального типа и приводного электродвигателя Д-880 с редуктором, предназначена для нагнетания рабочей жидкости в гидравлическую систему самолета. Насосная станция НП-27Т является модификацией насосной станции НП-27. Модификация заключается в замене электродвигателя на Д-880Т теплостойкого исполнения (табл. 4.15).  [c.176]

АксиальнО ПОршневые регулируемые и нерегулируемые насосы и насос-моторы типов 207 и 210 (табл. 1Г.2.7) работают как в закрытых помещениях, так и на открытом воздухе при температуре от—50 до +45 «С на чистых (тонкость фильтрации 25 мкм) рабочих жидкостях типа ВМГЗ (основная, ТУ 38-101479—74) и АУ (заменитель, ГОСТ 1642-—75 ) при отрицательных температурах и МГЕ 46В (основная, ТУ 38-00)347—83) и И-ЗОА (заменитель, ГОСТ 20799—75 ) при положительных температурах. Номинальное давление 16 (20) МПа, максимальное — 32 МПа. Привод этих гидромашин должен производиться, как правило, через эластичную муфту, компенсирующую нееоосность осей валов до 0 2 мм и угол перекоса осей дЬ 1 5 . Допускается консольный привод через клиноременнуЮ или зубчатую передачи 13].  [c.308]


Гидропривод полуавтомата обеспечивает рабочие и вспомогательные движения. В станке используются серийно выпускаемые насосы, распредели гельиая и кошролыю-регулиру-ющая аппаратура. Широко используется электрогидравлическое дистанционное управление механизмами станка. Скорость протягивания до 6 м/мин обеспечивается едким регерируемым аксиально-поршневым насосом 5 ((2 = 200 /мин. Р=2б МПа), а для получения скорости до 11.5 м/мин подключается сдво-енный нерегулируемый насос 9 (насос подпитки, 2 = 35/70 л/мин, Р= 12,5 МПа). Требуемый диапазон скорости устанавливается переключателем диапазонов.  [c.323]

На стреловых кранах для гидропривода применяют нерегулируемые аксиально-поршневые насосы и гидромоторы бескарданного типа со сферическим распределением.  [c.26]

По данным работы [2] федние значения интенсивности отказов некоторых элементов гидроприводов составляют (X I О 1/ч) шестеренные насосы — 13, нерегулируемые аксиально-поршневые насосы — 9, регулируемые аксиально-поршневые насосы переменной подачи — 20.  [c.70]

В гидроприводах автомобильных кранов применяют аксиальные роторно-поршневые нерегулируемые насосы с наклонным блоко у1 (рис. 14). Блок 3 цилиндров получает вращение от приводного вала 1 через универсальный шарнир 2. Вал 1, приводимый в движение от двигателя, опирается на три шарикоподшипника. Поршни 8 связаны с валом 1 штоками 10, шаровые головки которых завальцованы во фланцевой части вала. Блок 3 цилиндров, вращающийся на шарикоподшипнике 9, расположен по отношению к приводному валу 1 под определенным углом. Блок 5 прижат пружиной 7 к распределительному диску 6, который в свою очеред .  [c.31]

В корпусе 1 аксиально-поршневого насоса (рис. 4.4) размещен блок цилиндров 2 с поршнями 3, которые посредством шатунов 4 шарнирно связаны с подвижной наклонной шайбой 5, расположенной в неподвижной обойме 6. Шайба 5 шарнирно связана со шлицевым валом 7, на который насажен блок 2. Пружина 8 поджимает блок 2 к торцу корпуса /. В корпусе имеется два канала (разделенных между собой перемычками) верхний — всасывающий, нижний — нагнетающий. Блок 2 и шайба 5 синхронно вращаются вокруг осей 00 и О1О1, в результате чего поршни получают возвратно-поступательное движение. В верхнем положении они производят всасывание масла, в нижнем нагнетание. Насосы такого типа выпускают двух исполнений нерегулируемые и регулируемые. У нерегулируемых насосов обойма 6 жестко связана с корпусом и угол а не изменяется. У регулируемых насосов угол а можно изменять, изменяя тем самым подачу насоса.  [c.89]

В режиме насоса и гидромотора работают нерегулируемые насос-моторы типа МНА (ВНИИГидронривод) аксиально-поршневого типа [32]. Характеристики насосов первого и последнего типоразмеров ряда имеют следующие показатели  [c.111]

Насосы с клапанным распределением выполняются как с радиальным, так и с аксиальным расположением поршней, причем конструкция насоса может быть регулируемой или нерегулируемой. На рис. 2.79 представлена конструкция изготовляемого Харьковским заводом Гидропривод нерегулируемого радиального роторно-поршневого насоса типа Н518 с подачей WOO л/мин при давлении до 200 кПсм [38]. При вращении приводного эксцентрикового вала 1 поршни 4 совершают возвратнопоступательное движение. Движение поршней к оси вала происходит под действием пружин 5 и давления около 5 кПсм , создаваемого вспомогательным насосом. При этом рабочая жидкость из полости 8 через всасывающие клапаны 7 поступает в каналы б и полости поршней 4. Двигаясь под действием эксцентрика от оси вала 1, поршни 4 вытесняют рабочую жидкость через нагнетательные клапаны 3 в кольцевой канал 2 и далее в гидросистему.  [c.209]

На рис. 2.80 представлена конструкция изготовляемого тем же заводом нерегулируемого аксиального роторно-поршневого насоса типа АН с подачей до 5 л мин при давлении до 250 кПсм [38]. При вращении приводного вала / вращается наклонная шайба 2, связанная с ним шпонкой 3, заставляющая плунжеры 5 совершать возвратно-поступательное движение. Движение плунжеров влево происходит под действием давления рабочей жидкости, нагнетаемой пластинчатым насосом 4 по каналам 8 через всасывающие клапаны 7 в рабочие полости цилиндров 6. Движение плунжеров вправо под действием наклонной шайбы вытесняет рабочую жидкость через клапаны 9 в камеру 10 и далее в гидросистему.[c.209]


Аксиально-поршневые Распределение жидкости — Справочник химика 21


    По типу распределения жидкости аксиально-поршневые насосы могут быть с торцовым (рис. 2.16, а, г, д) и клапанным (рис. 2.16, в) [c.109]

    Наиболее распространены в гидроприводах роторные насосы, из которых основными являются роторно-поршневые радиальных и аксиальных типов, шестеренные и винтовые, пластинчатые и др. Каждая из этих разновидностей, в свою очередь, делится на большое количество конструктивных типов по виду рабочих органов и кинематике механизмов, передающих движение от вала насоса к вытеснителям, по характеру движения ведущего звена насоса, по характеру распределения жидкости и регулирования подачи, по числу циклов вытеснения за один оборот ротора и прочим конструктивным и эксплуатационным признакам. [c.49]

    Ниже приведено несколько примеров конструктивного исполнения аксиально-поршневых насосов, подтверждающих изложенные выше принципиальные схемы. Так, на рис. 2.17 показан нерегулируемый аксиально-поршневой насос модели МНА, в котором используются торцовое распределение рабочей жидкости и вращающийся плунжерный блок 6. Он обеспечивает подачу жидкости до 90 л/мин и работает при давлениях до 20 МПа. Этот насос отличается еще и тем, что может работать и как насос, и как гидравлический мотор. [c.111]

    Аксиально-поршневой насос (рис. 2.19) относится к регулируемым насосам, т. е. насосам, обеспечивающим изменение подачи насоса в соответствии с необходимыми условиями работы. В нем применено клапанное распределение жидкости. Принцип [c.113]

    Принципиальная схема одной из таких передач представлена на рис. 190. Передача состоит из двух аксиально-поршневых машин с наклонными дисками, заключенных в общий корпус 4, установленный на подшипниках 3 и 7 и получающий вращение через шестерни 5 и 9 от приводного (входного) вала 6. Распределение осуществляется плоскими золотниками, жестко установленными в корпусе 4, а питание жидкостью — через вращающееся соединение (на схеме не показано).[c.452]

    Для всех аксиально-поршневых нагнетателей характерно торцевое распределение жидкости, т. е. налнчие устройства, обеспечивающего попеременное сообщение рабочих камер с полостями всасываиия и нагнетаиия, а также замыкание рабочих камер в мертвых точках. Это устройство представляет собой дугообразные окна (а и Ь на рис. 7.9), выполненные в неподвижном упорнораспределительном диске, одно из которых является всасывающим, другое — напорным. [c.277]

    Модификацией аксиального роторно-поршневого насоса с наклонным диском является насос, схема которого дана на рис. 2.82. В этом насосе поршни шарнирно связаны с наклонным блоком, что исключает возможность отрыва поршней от диска. Для всех аксиальных роторно-поршневых насосов характерно торцевое распределение жидкости, т. е. нали ше устройства, обеспечивающего попеременное сообщение рабочих камер с полостями всасывания и нагнетания насоса, а также замыкание рабочих камер в промежуточные моменты. Это устройство представляет собой два дугообразных окна 1, выполненных в неподвижном упорнораспределительном диске 2, одно из которых является всасывающим, а другое — напорным (см. рис. 2.82). При вращении ротора рабочие камеры сообщаются с этими окнами через отверстия в роторе либо замьжаются, когда отверстия оказываются в перемычках между окнами. [c.712]


    На рис. 191 показана конструктивная схема передачи гидро-дифференциального типа с аксиально-поршневыми машинами (насосом и гидромотором) с наклонным расположением цилиндров. Одна из машин (насос) 2 связана с входным валом 1 и имеет регулируемую подачу (рабочий объел4), а вторая 3 связана с выходным валом 4 и имеет нерегулируемую подачу. Распределение жидкости осуществляется с помощью плоских золотников 5. Насос 2 питается от вспомогательного насоса подпитки жидкостью (на рис. 191 не показан) под давлением 7 кгс/см . [c.455]

Аксиально поршневой насос — презентация онлайн

1.

аксиально поршневой насос

2. Устройство аксиально поршневого насоса

Данный агрегат состоит
из следующих важных
элементов:
1)Поршни или плунжеры.
Находятся в составе
блока цилиндров.
2)Шатуны.
3)Ведущий (основной)
вал.
4)Упорный диск.
5)Распределительный
механизм.

3. Принцип действия аксиально поршневого насоса

Работа агрегата основывается на
воздействии вращающегося вала на
специальный блок цилиндров. При этом
наблюдается поступательное
перемещение поршней вдоль оси этого
блока. Таким образом совершаются
возвратно-поступательные аксиальные
движения, благодаря которым агрегат
получил своё название. Это также
актуально для аксиально поршневого
насоса нерегулируемого.
Изучая принцип работы аксиально поршневого насоса, можно
увидеть, что при движении поршней в цилиндрах последовательно
происходит всасывание и нагнетание. Соединение с напорными и
всасывающими линиями осуществляется последовательно через
специальные окна в распределительном устройстве. Для
избежания возникновения неисправностей, блок цилиндров
выполняется так, чтобы он был плотно прижат к
распределительному устройству. Для обеспечения надёжности
окна этого блока разделяются при помощи специальных
уплотняющих перемычек. С целью уменьшения гидроудара в ходе
работы агрегата в указанных перемычках специально делаются
дроссельные канавки. Благодаря этому удается равномерно
повысить величину давления рабочего газа в цилиндрах аксиально
поршневой насоса. Цена агрегата соответственно высокая.
В качестве рабочих камер в агрегатах этого типа используются
цилиндры, размещенные вдоль оси ротора, т.е. аксиально.
Вытеснителями в данном случае являются поршни.
По особенностям конструкции все агрегаты можно
разделить на две большие группы:
Устройства, оборудованные наклонным диском.
Агрегаты, оснащенные наклонным блоком
цилиндров.
