Измельчитель соломы комбайна: Измельчитель соломы для комбайна ДОН, ВЕКТОР, НИВА, ЕНИСЕЙ, АКРОС и др

Содержание

Агрия-Групп » Измельчитель соломы на комбайны ДОН-1500А/Б, Нива, Енисей (г. Оренбург)



Эта модель измельчителя разбрасывателя соломы устанавливается на место копнителя комбана. Привод от вала отбойного битера. Учитывая гораздо большую вместительность копнителя — ни какой нагрузки измельчитель разбрасыватель соломы для комбайна не представляет!

Комплектация изделий молотковыми или жесткими ножами, два ряда противорежущих ножей обеспечивают превосходное измельчение, а полностью регулироваемое выбросное крыло — хорошее распределение измельченной соломы по полю.
Измельчитель разбрасыватель соломы имеет два режима работы — измельчение соломы или укладка в валок.
Для установки требуется приварить 2 кронштейна к раме комбайна, к которым крепяться тяги измельчителя, также необходимо будет заменить установленные шкивы и ремни на в входящие в комплект поставки от оригинального производителя «Россельмаш», и установить ролики натяжители ремней.

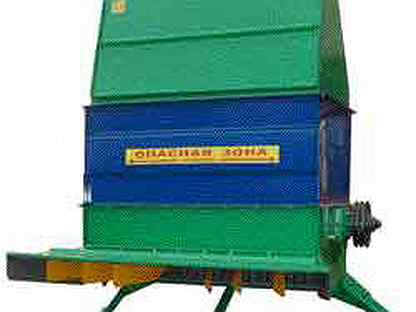

Технические характеристики измельчителя соломы ИРС-1500 ДОН

производительность

соответствует пропускной способности комбайна

тип приспособления

навесной на комбайн «ДОН»

привод приспособления

от вала отбойного битера

частота вращения барабана

2300 об/мин

средняя длина резки соломы

30 мм

ширина разбрасывания

2 — 6 м

два режима работы

укладка в валок или измельчение соломы

длина

2050 мм

ширина

850 мм

высота

1660 мм

масса (нетто/брутто)

450 / 625 кг

     Ни какой лишней нагрузки измельчители соломы для комбайна не представляют. Измельчитель состоит из двух основных частей, в нижней расположены два ряда противорежущих ножей и барабан измельчителя который комплектуется жесткими или молотковыми ножами в зависимости от пожелания покупателя. Все это обеспечивает отличную степень измельчения соломы. При необходимости можно легко демонтировать один из рядов противорежущих ножей, это даст более крупную фракцию соломы — от 50 мм.

Далее измельченная солома попадает на разбрасыватель который регулируется во всех плоскостях, включая лопасти, которые задают угол выброса соломы. Это позволяет добиться ширины равномерного распределения разбрасываемой соломы в диапазоне от одного до семи метров.

Если измельчение соломы не требуется, нужно использовать другой режим работы измельчитель разбрасыватель соломы — укладка в валок, переключение между режимами происходит в течении пяти минут. В случае с измельчителем соломы навесным потребуется демонтировать устройство и использовать копнитель по его прямому назначению, с этой задачей легко справятся два механизатора прямо в полевых условиях в течении пятнадцати минут!

Завод производитель дает год гарантии на все модели измельчителей разбрасывателей соломы и измельчителей соломы навесных, а также в полной мере проводит гарантийное и постгарантийное обслуживание.

В комплект поставки входит все необходимое для монтажа и эксплуатации измельчителя соломы в комплектацию ИСН — даже лебедка для подъема измельчителя.

Данные измельчители применяются в сельхозпредприятиях по всей России. Любую техническую поддержку Вы можете получить обратившись в ООО «Агрия-Групп»  по телефону  (4862) 74-05-03

Руководство по эксплуатации ИРС-1500 Дон   Установка измельчителей соломы

  • Стоимость: руб

Измельчитель соломы для зерноуборочного комбайна

Изобретение относится к сельскохозяйственному машиностроению, а именно к измельчающим аппаратам зерноуборочных комбайнов.

Известен измельчающий аппарат зерноуборочного комбайна, на вращающемся горизонтальном валу которого шарнирно закреплены кронштейны, имеющие на передней грани выпуклую лопатку. Лопатка имеет плоский участок, к которому прикреплена режущая пластина.

Противорежущие элементы образованы прямолинейной пластиной и выступающими из-под нее ножами (Авт. св. №194457 от 30.03.1967).

Недостатки известного устройства заключаются в том, что наличие ножей, шарнирно крепящихся на валу, не позволяет сбалансировать вал, что уменьшает срок службы технического средства.

Известен измельчающий аппарат зерноуборочного комбайна, который содержит барабан, установленный на корпусе с закрепленными на нем рабочими органами, выполненными в виде ножа и перпендикулярно установленной с образованием крестообразного профиля лопатки. Первоначальное измельчение материала осуществляется ножом, кромки которого имеют двухстороннюю заточку, а доизмельчение и расщепление производится дополнительными кромками лопатки. Одновременно трехлезвийное воздействие на материал повышает степень измельчения и расщепление массы (Авт. св. №1588317 от 30.08.1990 — прототип).

Недостатки известного устройства заключаются в том, что наличие дополнительного узла способствует увеличению металлоемкости на операции. Данную конструкцию нельзя использовать на комбайнах, оборудованных только измельчителем.

Техническим результатом изобретения является повышение качества измельчения, соединение несколько технологических операций в одном средстве: измельчение, сбор незерновой части урожая, что позволяет уменьшить энергозатраты, металлоемкость и повысить производительность труда.

Технический результат достигается тем, что в измельчающем аппарате зерноуборочного комбайна, содержащем вал и установленный на нем измельчающий аппарат, согласно заявленному изобретению за клавишами соломотряса дополнительно установлен прутковый направитель, а под ними установлена поперечная балка с опорами, в которых установлен вал, при этом на нем под каждой клавишей соломотряса закреплены диски, причем диски оснащены измельчающими сегментами с двух сторон, а к опорам прикреплены диски с противорежущими сегментами, образующие режущую пару с измельчающими сегментами вращающегося диска.

Сущность изобретения поясняется чертежами, где на фиг. 1 изображен измельчитель вид сбоку; на фиг. 2 — измельчающие диски с рабочими ножами.

Измельчающий аппарат зерноуборочного комбайна включает в себя корпус с размещенными в нем клавишами соломотряса 1 (фиг. 1) и прутковым направителем 2 (фиг. 1) для заданного направления соломы, улавливающую 3 (фиг. 1) и направляющую 4 (фиг. 1) воронки. Рабочая зона измельчающего аппарата образована подвижными дисками 5 (фиг. 2) с измельчающими сегментами 8 (фиг. 2), которые вращаются вместе с валом 7 (фиг. 2), а диски 6 (фиг. 2) с противорежущими сегментами 8 (фиг. 2) неподвижны и закреплены на опоре 9 (фиг. 2), установленной в поперечной балке 10 (фиг. 1), а также вентилятор 11 (фиг. 1) и трубопровод 12 (фиг. 1).

Измельчающий аппарат зерноуборочного комбайна работает следующим образом. Солома подается с клавиш соломотряса 1 (фиг. 1) в улавливающую воронку 3 (фиг. 1) посредством пруткового направителя 2 (фиг. 1) и через направляющую воронку 4 (фиг. 1) подается в рабочую зону измельчающего аппарата зерноуборочного комбайна, которая образована подвижными дисками 5 (фиг.

2) с измельчающими сегментами 8 (фиг. 2), которые вращаются вместе с валом 7 (фиг. 2), а диски 6 (фиг. 2) с противорежущими сегментами неподвижны и закреплены на опоре 9 (фиг. 2), установленной в поперечной балке 10 (фиг. 1). Измельченная солома, воздушным потоком, образованным вентилятором 11 (фиг. 1), по трубопроводу 12 (фиг. 1) подается в прицепленную тележку.

Предлагаемая конструкция по сравнению с прототипом и другими известными техническими решениями имеет следующие преимущества:

— значительное снижение энергоемкости, металлоемкости;

— улучшение качества измельчения;

— соединение нескольких технологических операций в одном техническом средстве;

— повышение производительности измельчителя.

Измельчающий аппарат зерноуборочного комбайна, содержащий вал и установленный на нем измельчающий аппарат, отличающийся тем, что за клавишами соломотряса дополнительно установлен прутковый направитель, а под ними установлена поперечная балка с опорами, в которых установлен вал, при этом на нем под каждой клавишей соломотряса закреплены диски, причем диски оснащены измельчающими сегментами с двух сторон, а к опорам прикреплены диски с противорежущими сегментами, образующие режущую пару с измельчающими сегментами вращающегося диска.

Измельчитель соломы для комбайна Дон-1500 А/Б. | Fermer.Ru — Фермер.Ру — Главный фермерский портал

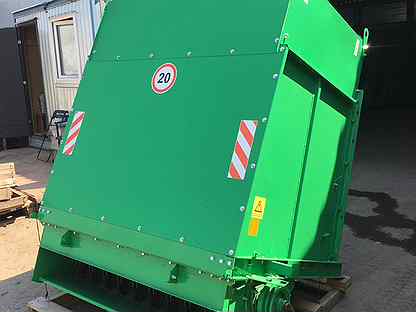

Измельчитель-разбрасыватель соломы для комбайна Дон-1500 А/Б.

Прямые поставки по низким ценам.

Измельчитель разбрасыватель обеспечивает тщательную резку соломы и её равномерное рассеивание по полю на заданную ширину в качестве удобрения, создавая хорошую основу для будущего урожая.

Барабан измельчителя с увеличенным количеством ножей (80 шт.) и увеличенной частотой вращения вала обеспечивает качественное измельчение и равномерное разбрасывание измельченной массы соломы.

Производство Ростовского завода, что выгодно отличает его от аналогов

по качеству измельчения и производительности за счет оригинальной конструкции и скорости вращения барабана до 2800 оборотов в минут.

Прост в обслуживании и установки на комбайн

Измельчитель-разбрасыватель предназначен для измельчения и разбрасывания по полю или укладки неизмельченной незерновой части урожая в валок.

Привод измельчающего барабана осуществляется от вала заднего контрпривода молотилки комбайна. Переводом щитка поворотного нижнего с отключением или включением привода измельчающего барабана осуществляется работа по одной из двух технологических схем:

— измельчение и разбрасывание незерновой части урожая по полю;

— укладка не измельченной незерновой части урожая в валок.

Износостойкие плавающие, само затачивающиеся ножи со

спецнаплавкой.

Частота вращения барабана, об/мин 2800

Шаг расположения ножей барабана, мм 35

Количество ножей, шт 80

Благодаря конструкции острота ножей сохраняется до пяти лет.

Большая пропускная способность и при большой зеленой массе.

Предлагаем прямые поставки оригинальных деталей в Ваше хозяйство напрямую с завода изготовителя.

100% динамическая балансировка.

Отсутствие люфтов, биений и вибрации.

Не теряйте «драгоценное время» во время уборки на попытки отключить измельчитель или настроить его из-за разрушающей комбайн вибрации, по причине плохо или неправильно собранного Измельчителя соломы.

Доставка по России вплоть до хозяйства, комбайна, поля.

Специальные условия для КФХ.

Гарантия 1 год.

Измельчитель соломы для зерноуборочного комбайна Текст научной статьи по специальности «Прочие сельскохозяйственные науки»

nipumu™

L АГРОТЕХНИКА

УДК 631.363 Туманова М.И., аспирант,

кафедра МЖ и БЖД, ФГБОУ ВО Кубанский ГАУ Брусенцов А.С., к.т.н., доцент,

кафедра «ПРИМА», ФГБОУ ВО Кубанский ГАУ

ИЗМЕЛЬЧИТЕЛЬ СОЛОМЫ

ДЛЯ ЗЕРНОУБОРОЧНОГО КОМБАЙНА

Выход мясо-молочной продукции животноводства на 25-35% зависит от генетических характеристик, 10-20% условием содержания, а остальное это качество кормов, их питательная ценность и режим содержания. В животноводстве используют следующие виды растительных кормов: сено, сенаж, солома и полова то, что относится к незерновой части урожая. Полова и солома могут использоваться в качестве подстилки для животных [2], а также для приготовления компостов при переработке навоза [3], [4], [5]. Кормовые достоинства наиболее высоки у овсяной, ячменной и яровой пшеничной соломы, так в незерновой части ячменя и овса, убранных в период от молочной до восковой спелости зерна, содержится протеина: 40 — 55%, сахара — 65 и крахмала — 57%. Таким образом, незерновая часть урожая является резервом для увеличения производства кормов для животноводства.

Существуют различные способы уборки соломы, одним из которых является уборка соломы с измельчением. Такая уборка возможна при ее низкой влажности (14%) в основном это Краснодарский край.

Разработаны и другие технологические схемы уборки соломы. Однако в условиях ресурсосбережения, важно иметь технические средства, объединяющие несколько технологических операций.

Нами предлагается конструктивно-технологическая схема измельчителя соломы для зерноуборочного комбайна (рисунок 1, 2).

Измельчающий аппарат зерноуборочного комбайна, содержащий вал и установленный на нем измельчающий аппарат, отличающийся тем, что за клавишами соломотряса дополнительно установ-

Рисунок 1. Конструктивно-технологическая схемаизмельчителя соломы для зерноуборочного комбайна

1 — соломотряс;

2 — направитель;

3 — улавливающая воронка;

4 — направляющая воронка;

5 — подвижные диски;

6 — неподвижные диски;

7 — вал;

8 — сегмент;

9 — опора;

10 — балка;

11 — вентилятор;

12 — трубопровод.

лен прутковый направитель, а под ними установлена поперечная балка с опорами, в которых установлен вал, при этом на нем под каждой клавишей соломотряса закреплены диски, причем диски оснащены измельчающими сегментами с двух сторон, а к опорам прикреплены диски с противорежущими сегментами, образующие режущую пару с измельчающими сегментами вращающегося диска [1].

Применяемые технологические схемы:

2. Измельчение соломы на комбайне Укладка Подбор фура- Скирдование

в валок жиром ФН-1,2

www.agroyug.ru

№5 июнь 2019

АП’ОФиРУМ

Swift Agro

Стриж Агро

с март- антенна с компенсацией рельефа для систем параллельного вождения

GNSS приемник — Novatel OEMStar; ^ыЛ

частота — 10 гц;

корреция — фазовый фильтр GL1DE; Щ компенсация углов наклона антенны;

переезд через канаву : коррекция бокового

Sk

АЭРОСОЮЗ

www. aerounion.ru

точность RMC подключение

15-20 см;

Россия

г.Новосибирск ООО «СТЗ» +7 (383)-344-98-06 [email protected]

5 — подвижные диски;

6 — неподвижные диски;

7 — вал;

8 — измельчающие сегменты;

9 — опора

Рисунок 2. Внешний вид измельчающего аппарата

Измельчающий аппарат зерноуборочного комбайна работает следующим образом. Солома подается с клавиш соломотряса 1, в улавливающую воронку 3, посредством пруткового направи-теля 2 , и через направляющую воронку 4 подается в рабочую зону измельчающего аппарата зерноуборочного комбайна, которая образована подвижными дисками 5 с измельчающими сегментами 8, которые вращаются вместе с валом 7, а диски 6 с противорежущими сегментами неподвижны и закреплены на опоре 9, установленной в поперечной балке 10. 12/40. Измельчитель соломы для зерноуборочного комбайна [Текст] /Е.И. Тру-билин, А.С. Брусенцов, М.И. Туманова, А.А. Михеенко; заявитель и патентообладатель ФГБОУ ВПО Кубанский ГАУ.№2016100751; заявл.11.01.2016; опуб.01.03.2017, Бюл. №7.

2. Патент РФ № 2197805 С2 А01С3/00. Устройство для обеззараживания навозных стоков [Текст]/ Т.А. Сторожук, И.А. Потапенко, С.В. Сторожук, Н.В. Когденко// заявитель и патентообладатель ФГБОУ ВПО Кубанский ГАУ; Заявка:2000124654/13, 27.09.2000. Опубл. 10.02.2003. Бюл. № 4.

3. Патент РФ № 2199199 С2 А01С3/00. Устройство для обеззараживания навозных стоков [Текст]/ Т.А. Сторожук, А.Л. Кулакова, И.А. Потапенко, Ю.С. Сторожук// заявитель и патентообладатель ФГБОУ ВПО Кубанский ГАУ, заявка: № 2001100329/13, 04.01.2001, опубл. 27.02.2003, Бюл. № 6.

4. Патент РФ № 2248112 С2 А01С3/00. Устройство для обеззараживания навозных стоков [Текст] /Т. А. Сторожук, И.А. Потапенко, С.В. Сторожук, А_П. Кулакова// заявитель и патентообладатель ФГБОУ ВПО Кубанский ГАУ; Заявка: №2000128866/12, 17.11.2000. Опубл. 20.03.2005.

5. Патент РФ № № 2208922 С1 А01С3/00. Устройство для обеззараживания навозных стоков [Текст] /Т.А. Сторожук, А_П. Кулакова, И.А. Потапенко, Ю.С. Сторожук// заявитель и патентообладатель ФГБОУ ВПО Кубанский ГАУ; Заявка: № 2002102401/13, 25.01.2002. Опубл. 27.07.2003. Бюл. № 21.

6. Бегдай С.Н. Адсорбционные холодильные установки в системах тригенерации [Текст] / Бегдай С.Н., Сторожук Т.А.// Вестник Белгородского государственного технологического университета им. В.Г. Шухова, 2017, № 8, с. 88-93.

www.agroyug.ru

Измельчитель соломы для комбайна дон-1500 а/б

Измельчитель-разбрасыватель соломы для комбайна Дон-1500 А/Б.

Прямые поставки по низким ценам.

Измельчитель разбрасыватель обеспечивает тщательную резку соломы и её равномерное рассеивание по полю на заданную ширину в качестве удобрения, создавая хорошую основу для будущего урожая.

Барабан измельчителя с увеличенным количеством ножей (80 шт) и увеличенной частотой вращения вала обеспечивает качественное измельчение и равномерное разбрасывание измельченной массы соломы.

Производство Ростовского завода, что выгодно отличает его от аналогов

по качеству измельчения и производительности за счет оригинальной конструкции и скорости вращения барабана до 2800 оборотов в минут.

Прост в обслуживании и установки на комбайн

Измельчитель-разбрасыватель предназначен для измельчения и разбрасывания по полю или укладки неизмельченной незерновой части урожая в валок.

Привод измельчающего барабана осуществляется от вала заднего контрпривода молотилки комбайна. Переводом щитка поворотного нижнего с отключением или включением привода измельчающего барабана осуществляется работа по одной из двух технологических схем:

— измельчение и разбрасывание незерновой части урожая по полю;

— укладка не измельченной незерновой части урожая в валок.

Износостойкие плавающие, само затачивающиеся ножи со

спецнаплавкой.

Частота вращения барабана, об/мин 2800

Шаг расположения ножей барабана, мм 35

Количество ножей, шт 80

Благодаря конструкции острота ножей сохраняется до пяти лет.

Большая пропускная способность и при большой зеленой массе.

Предлагаем прямые поставки оригинальных деталей в Ваше хозяйство напрямую с завода изготовителя.

100% динамическая балансировка.

Отсутствие люфтов, биений и вибрации.

Не теряйте «драгоценное время» во время уборки на попытки отключить измельчитель или настроить его из-за разрушающей комбайн вибрации, по причине плохо или неправильно собранного Измельчителя соломы.

Доставка по России

↓ Показать все ↓

Redekop

Измельчитель-разбрасыватель MAV

 Проблемы, возникающие в связи с некачественным распределением пожнивных остатков зачастую не могут быть исправлены никакими дорогостоящими приемами.
Если Ваша жатка имеет более 8 метров в ширину, то для равномерного измельчения и распределения пожнивных остатков, Вам однозначно нужен специализированный измельчитель и разбрасыватель соломы для комбайна с технологией MAV (Maximum Air Velocity – максимальный воздушный поток).
     Благодаря запатентованным лопастям, что находятся на каждом конце режущего ротора, измельчитель соломы MAV способен разгонять воздух до неимоверных 250 км/час, равномерно распределяя мелкоизмельченную солому по всей ширине жатки на большое расстояние. Ширина разброса пожнивных остатков легко регулируется и может составлять от 6 до 12 метров, что дает возможность эффективно сочетать данный измельчитель с работой конкретно Вашего комбайна. На сегодняшний день, системы MAV доступны для следующих комбайнов: ACROS, CaseIH, Challenger, Claas Lexion, John Deere, Gleaner, New Holland и Versatile.


  Разработка технологии MAV оказалась настоящим прорывом в работе с пожнивными остатками.
Революционность этой технологии заключается в использовании двух зон для измельчения и разбрасывания.
    Первая зона измельчения у ротора MAV имеет четыре ряда долговечных лезвий с карбидным покрытием, установленных попарно по всей длинне ротора. Для достижения оптимального измельчения соломы используются 25-миллиметровые контрножи.


Прямозаточенные двухсторонние лезвия режут солому на равные части.

Лопасти увеличивают приток воздуха в измельчитель, что в свою очередь увеличивает радиус разброса.

Лопасти ротора могут разгонять воздух до 250 км/ч.

6 метров

9 метров

12 метров

  Вторая зона — это место, где создается мощный поток воздуха с помощью уникальных лопастей. Специально разработанные кожухи быстро наращивают скорость воздуха вокруг шести лопастей на концах ротора. Ротор MAV генерирует сверхвысокую скорость воздуха до 250 км/ч для равномерного разбрасывания мелко нарезанной соломы и мякины позади комбайна, что позволяет достичь максимальной производительности.


   Канадская компания Redekop уже более 25 лет специализируется исключительно на производстве сельхозтехники для работы с пожнивными остатками. Мировой известности компания добилась благодаря своему уникальному измельчителю-разбрасывателю MAV, выход на рынок которого был настоящим прорывом. На сегодняшний день этот измельчитель продается по всему миру и стал стандартным оборудованием на многих моделях комбайнов по всей Северной Америке.

Измельчитель разбрасыватель соломы для комбайна Дон-1500 А/Б. | Зерноуборочные комбайны в Ростове-на-Дону — Комбайны на Gde.ru

  • Год выпуска:
    2020



Измельчитель-разбрасыватель соломы для комбайна Дон-1500 А/Б.

Прямые поставки по самым низким ценам.

Измельчитель разбрасыватель обеспечивает тщательную резку соломы и её равномерное рассеивание по полю на заданную ширину в качестве удобрения, создавая хорошую основу для будущего урожая.

Барабан измельчителя с увеличенным количеством ножей (80 шт.) и увеличенной частотой вращения вала обеспечивает качественное измельчение и равномерное разбрасывание измельченной массы соломы.

по качеству измельчения и производительности за счет оригинальной конструкции и скорости вращения барабана до 2800 оборотов в минут.

Прост в обслуживании и установки на комбайн
Измельчитель-разбрасыватель предназначен для измельчения и разбрасывания по полю или укладки неизмельченной незерновой части урожая в валок.
Привод измельчающего барабана осуществляется от вала заднего контрпривода молотилки комбайна. Переводом щитка поворотного нижнего с отключением или включением привода измельчающего барабана осуществляется работа по одной из двух технологических схем:
— измельчение и разбрасывание незерновой части урожая по полю;
— укладка не измельченной незерновой части урожая в валок.

Ширина разбрасывания измельченной соломы- 4-6 метра
100% динамическая балансировка
гарантирующая отсутствие люфтов, биения и вибрации.
Износостойкие плавающие, само затачивающиеся ножи со
спецнаплавкой.
Частота вращения барабана, об/мин 2800
Шаг расположения ножей барабана, мм 35
Количество ножей, шт 80
Благодаря конструкции острота ножей сохраняется до пяти лет.
Большая пропускная способность и при большой зеленой массе.
Доставка по России вплоть до хозяйства, комбайна, поля.
Гарантия 1 год.

Соломорезки — Комбайны John Deere и Case-IH — Запчасти TSR — Colgate, Северная Дакота 58046 — Бесплатный звонок 1-800-582-2432 — tsrparts.com

ИЗМЕЛЬЧИТЕЛИ СОЛОМЫ ДЛЯ КОМБАЙНОВ JOHN DEERE 1970 г. и новее

TSR PARTS, INC.ВАШ ШТАБ ПО УЛУЧШЕНИЮ ИЗМЕЛЬЧИТЕЛЯ СОЛОМЫ ПРОИЗВОДИТЕЛЬНОСТЬ ВАШЕГО ОСНОВНОГО ПОТОКА JOHN DEERE И ОСИ IH И CASE IH ОБЪЕДИНЯЕТСЯ.

Доступен по всей стране: 1-800-582-2432 или 701-945-2777
STS ИЗМЕЛЬЧИТЕЛИ СОЛОМЫ
и комплектующие
СЕЙЧАС ДОСТУПНЫ!
НАЖМИТЕ ЗДЕСЬ

TSR Parts, Inc. расширила линейку измельчителей соломы.

TSR имеет измельчители соломы и комплектующие для всех марок и моделей комбайнов John Deere.

Измельчители

доступны с системой привода или без нее для моделей серии 20 и 9000. Комбайны John Deere. Измельчители TSR подходят для производителей оригинального оборудования.

Измельчители соломы TSR Fine Chop доступны с приводом или без него для моделей John серии 20 и 9000. Комбайны Deere.Измельчитель соломы TSR Fine Chop является оригинальным для TSR Parts и отличается от измельчителя John Deere OEM Fine. Резать.

TSR добавил широкий узел дефлектора, подходящий для всех Комбайны STS John Deere.

К нашей текущей линейке сменных измельчителей соломы для комбайнов John Deere мы добавили измельчитель соломы мелкого измельчения. агрегаты для более тонкого измельчения мелких зерен и сои. Наши измельчители мелкой соломы серии 9000 также включают Комплект очень широкого распространения.Эти измельчители мелкой соломы доступны с полным приводом или без него.

Обновите свой комбайн с разбрасывателем соломы до нового комплекта измельчителя соломы от TSR Parts, Inc., все монтажное оборудование и инструкции по установке включены в комплект. Доступны агрегаты для комбайнов серий 20 и 9000, отлично измельчить или стандартный ротор.

Соломорезки — Комбайны John Deere и Case-IH — Запчасти TSR — Colgate, Северная Дакота 58046 — Звонок по бесплатному телефону 1-800-582-2432 — tsrparts.com

Компания TSR Parts построила свой бизнес на 25-летней гордости и качестве. Мы взяли на себя обязательство перед нашими дилерами и клиентами поддерживать высочайшее качество, надежность продукции и 100 процент удовлетворенности клиентов.

TSR — это семейный бизнес. Бизнес начался в 1975 году с продажи машин. С годами он превратился из этого, чтобы включить склад для утилизации отходов и производственный объект. Наше производственное подразделение состоит двух механических цехов, покрасочного цеха, двух складских помещений и офисного комплекса.TSR постоянно расширяет ИТ-возможности для удовлетворения производственных нужд.

TSR Parts стремится производить продукцию самого высокого качества. В настоящее время мы эксплуатируем более 30 машин ежедневно из полного Система плазменной резки высокой четкости с ЧПУ для токарных станков с ЧПУ. Наши компетентные сотрудники обучены работе с оборудование в полную силу. В результате получился лучший измельчитель соломы и комплектующие для John Deere. и комбайны Case IH Axial Flow. Наши высококачественные продукты продаются во многих магазинах розничной торговли, в том числе в двух крупнейшие сети сельскохозяйственных запчастей в стране.

В настоящее время мы производим укомплектованные измельчители соломы и комплектующие, которые подходят для комбайнов John Deere с 1970 по настоящее время. Мы также производим детали для комбайнов Case IH Axial Flow, которые подходят к любой модели с 1981 года. TSR предлагает комплектующие для этих измельчителей соломы и некоторые специальные детали, в том числе роторы для мелкого измельчения и очень широкие дефлекторы в сборе. У нас есть полный ассортимент алюминиевых упоров гидроцилиндров для всего сельскохозяйственного оборудования. Эти высокие качественные стопоры имеют размер от 1/4 дюйма до 4 дюймов и предназначены для установки на вал диаметром до 2 1/2 дюймов.TSR теперь также предлагает комплект замыкающих колесных рычагов для увеличения срока службы подшипников на сеялках для беспахотной обработки почвы 1850 и 750 John Deere.

В TSR Parts вам будет удобно вести бизнес с нами. Предлагаем разумные условия оплаты и принимаем все основные кредитные карты. Вы можете разместить заказ онлайн или связаться с любым нашим дружелюбным персоналом. У нас есть налаженная дилерская сеть по всей стране с доступными на нашем сайте.

Наш полностью укомплектованный офис может помочь вам с любыми вопросами о наших продуктах, размещении заказа или перенаправлении. обратитесь к дилеру в вашем регионе.

TSR Parts здесь, чтобы служить вам. Не стесняйтесь спрашивать по телефону, факсу или использовать нашу страницу контактов.

Распределители пожнивных остатков зерновых комбайнов

CT-5


КТ-5

Кооперативная служба расширения

Университет Пердью

West Lafayette, IN 47907





S.D. Парсонс

Кафедра сельскохозяйственной инженерии

Материал, выгружаемый за комбайнами во время кукурузы и сои урожай можно собирать в валки (укладывать полосами) или распределять по поверхность с различными насадками комбайнов. Равномерное распределение этого «Покрытие остатков поверхности» — достойная цель, потому что неровная поверхность покрытие остатков может повлиять на следующее:

    * Работоспособность оборудования при выполнении любых (или всех) операций после сбора урожая или следующей весной, включая посев по нулевой обработке почвы. [Обратите внимание, что все фермы техника работает лучше и ее легче настраивать или регулировать при эксплуатации в единые условия!]
    * Осушение и прогрев почвы (под пожнивными остатками), что способствует оборудованию проблемы настройки и регулировки при последующих полевых операциях.Культуры с нулевой обработкой почвы, засеянные толстыми полосами пожнивных остатков, также могут иметь признаки плохой всхожести, всхожести и раннего роста растений, отчасти из-за более влажные и прохладные почвенные условия под растительным покровом. * Общее количество и качество покрытия остатков поверхности — важно аспект некоторых планов соблюдения природоохранных требований.

Какие остатки сельскохозяйственных культур можно распределять

Каждый зерновой комбайн выдает два потока материала сзади:

Солома — материал, проходящий через обмолот и сепарацию. агрегаты комбайна.Он состоит из кукурузных початков, шелухи и некоторых кусочки кукурузного стебля; или стебли сои и стручки молотых бобов.

Мяка — материал, который выдувается или иным образом выходит из очистительный агрегат (чистящий башмак) комбайна. Он содержит меньшие «пушистые» кусочки стеблей, початков или кожуры растений,

Из-за неправильной регулировки или неисправности оба потока материал также может содержать кукурузу или бобы; также широко известный как потеря поля.

Разбрасыватели и измельчители соломы

Солома, сброшенная с молотильно-сепарационных агрегатов зерноуборочные комбайны могут быть распределены с разбрасывателем или измельчителем соломы навесное оборудование — или их комбинация (с некоторыми комбайнами).

Разбрасыватели соломы прикреплены к разгрузочному отверстию и вращаются в горизонтальная плоскость (рисунок 1). Вращающиеся лопасти перехватывают выходящий поток соломы, и распределить материал по более широкой площади — чтобы с каждой стороны, а также непосредственно за комбайном.Разбрасыватели соломы обычно имеют два расположенных рядом устройства, вращающихся в противоположных направлениях на относительно небольшой скорости (об / мин). Обычно они вызывают очень мало дробление выгружаемого материала.

Измельчители соломы уменьшают размер соломы, измельчая ее на более мелкие части. Измельчители соломы имеют несколько цепов или ножей. установлен на горизонтальном валу или барабане (например, косилка цепная или молотковая дробилка), вращающаяся с относительно высокой скоростью (об / мин).

Рис. 2. Показанный снаружи измельчитель соломы является типичным. на комбайны John Deere. Рубленый материал проходит через ребра дефлектора, которые распределяют его сзади и в стороны комбината.

Некоторые измельчители соломы устанавливаются снаружи, как показано на рисунке 2. насадка измельчителя соломы заменяет (или занимает то же место, что и для) насадки для разбрасывателя соломы. Рубленый материал проходит через ребра дефлектора, которые распределяют его по более широкой полосе на по бокам и сзади комбайна.Блок измельчителя можно сдвигать или катить вперед без снятия для выполнения валкования.

Другие измельчители соломы устанавливаются внутри, как на комбайнах Case-IH в Рисунок 3. Измельчитель соломы на самом деле представляет собой разгрузочный битовый барабан с стационарные ножевые секции прилагаются. Измельченный материал продвигается по направлению назад (как в случае с колотушкой) к дефлектору, затем опускается на разбрасыватель соломы.

Разбрасыватели мякины

Пола, сброшенная с очистных агрегатов (чистящих башмаков) зерна комбайны можно распределять по более широкому валку с помощью разбрасывателя половы насадки (рисунок 4). Разбрасыватели мякины монтируются сзади и немного ниже задней оси на большинстве комбайнов. Сковорода (или сковорода удлинитель) гарантирует, что вся мякина от чистящего башмака достигнет распределитель, вместо того, чтобы упасть на землю перед ось.

Как и разбрасыватели соломы, разбрасыватели половы состоят из лопастей, вращающихся на горизонтальная плоскость. Многие из них имеют одно вращающееся устройство, но некоторые имеют два блесны. Версии с двумя вертушками обычно распределяют мякину по валок шире, чем у одинарных вертушек.Для обоих типов валок ширину и характер распределения обычно можно несколько изменить регулировка:

    * продольное положение, при котором материал падает на прядение весла
    * дефлекторы или экраны в различных точках по периметру вращающиеся лопасти и / или
    * скорость (об / мин) прядильных машин.

Рис. 4. Насадки для разбрасывателя мякины обычно устанавливаются сзади и чуть ниже задней оси.Разбрасыватели мякины распределяют мякину от чистящего башмака на широкий валок.

Большинство разбрасывателей половы можно отвинтить с одной стороны и вынуть из способ очистки обуви, осмотр и регулировка во время уборки урожая. Немного производители комбайнов предлагают разбрасыватели полов в виде заводской установки опция и несколько единиц доступны для дополнительного поля установка. Большинство надстроек и некоторые заводские установки с гидравлическим приводом.


Новый 2/95

Эта информация и ссылки на коммерческие продукты предоставляются только в образовательных целях. Никакой дискриминации не предполагается и нет одобрение Службы кооперативного консультирования Университета Пердью подразумевается.

Кооперативная консультативная работа в области сельского хозяйства и домашнего хозяйства. состояние Индиана. Университет Пердью. и Министерство сельского хозяйства США сотрудничает: H.А. Уодсворт. Директор. Западный Лафайет. В. Выдается в продолжение актов 8 мая и 30 июня. 1914. Purdue Кооперативная консультативная служба университетов — это равные возможности / равные доступ к заведению.

Набор ножей для измельчителя соломы | Коима Аг

Kooima Ag # SCKK100

Вес: 2,50 фунта

Заменяет OEM #: 31-7536350, 277056, 88374, 276819, 624590, 624508, 837030M91, 71310275.

  • Самый популярный комплект!
  • В комплект входят: (3) ножа, (3) втулки, (3) болты, (3) контргайки
  • термообработанный
Совместимые модели:
  • Gleaner® L Комбайны
  • Gleaner® L2 комбинирует
  • Gleaner® L3 Объединяет
  • Gleaner® M комбинирует
  • Gleaner® M2 объединяет
  • Gleaner® M3 объединяет
  • Gleaner® MH комбинирует
  • Gleaner® Mh3 Объединяет
  • Gleaner® Mh4 объединяет
  • New Holland® TR70 Комбайн
  • New Holland® TR75 Комбайн
  • New Holland® TR85 комбинирует
  • Комбайн Massey Ferguson® 510
  • Комбайн Massey Ferguson® 540
  • Комбайн Massey Ferguson® 550
  • Комбайн Massey Ferguson® 750
  • Massey Ferguson® 760 сочетает
  • Massey Ferguson® 850 сочетает
  • Massey Ferguson® 860 комбинирует
  • White ™ 7800 Объединяет
  • White ™ 8800 Объединяет
  • White ™ 8900 Объединяет
  • White ™ 9700 Объединяет

18 долларов. 50

Новый революционный измельчитель соломы для комбайна Axial-Flow 240

Case IH стала первым производителем комбайнов, который сотрудничал с канадской фирмой Redekop, чтобы представить свою конструкцию измельчителя соломы MAV на рынке Великобритании, которая является частью нового пакета Axial-Flow Xtra-Chopping.

Этот шаг Case IH разработан для оптимизации обработки, распределения и измельчения соломы, чтобы способствовать последующему росту урожая.

В связи с тем, что обработка соломы и стерни становится все более важной частью последующей посевной деятельности, где используются минимальные системы обработки почвы или ее отсутствие, новый пакет обеспечивает более мелкое измельчение и более равномерное распределение соломы, что приводит к более быстрому разложению и заделыванию почвы в почву.

После двух лет испытаний здесь, во время которых инженеры Case IH тесно сотрудничали с сотрудниками Redekop, чтобы убедиться, что упаковка подходит для условий Великобритании.

Xtra-Chopping будет опцией для флагманских моделей Axial-Flow серии 240 на 2016-17 гг. Продаж и может быть установлен на существующие комбайны серий 230 и 240.

Xtra-Chopping сохраняет существующий встроенный двухскоростной измельчитель Case IH Magna-Cut с 120 лезвиями, который используется в качестве разгрузочного битера для предварительного измельчения остатков и подачи их в измельчитель Redekop MAV, установленный на капоте.

Внутренние кронштейны и дефлекторы удаляются, чтобы обнажить общую внутреннюю ширину комбайна, затем измельчитель Redekop MAV устанавливается на верхнюю раму комбайна, при этом также устанавливается новая внутренняя дверца от измельчения до валка во всю ширину, и Дефлекторы урожая, установленные на встроенной подбарабанье измельчителя.

Существующие приводы и датчики скорости сохраняются, когда трансмиссия от комбайна до измельчителя Redekop установлена ​​и установка завершена, а Xtra-Chopping полностью управляется через терминал AFS Pro 700 комбайна. Лестница доступа сзади не затронута.

В то время как обычная конструкция измельчителя зависит от действия режущих ножей, которые также выбрасывают измельченный материал из комбайна, Redekop MAV, разработанный для европейских условий, состоит из отдельных зон для измельчения и разбрасывания.

Case IH Xtra

12-лопастные лопастные вентиляторы

Запатентованная конструкция включает 12-лопастные лопастные вентиляторы — 35-миллиметровые лопасти для жаток до 10,7 м (30 футов) и блоки 50 мм для более широких жаток — на каждом конце измельчителя ротор.

Они обеспечивают максимальную скорость воздушного потока до 90 миль в час (145 км / час), чему способствуют кожухи специальной конструкции.

Создаваемый воздушный поток помогает протягивать солому и солому через измельчитель, поскольку она выбрасывается из задней части ротора Axial-Flow на широкофюзеляжных моделях серии 240.

«Использование скорости воздуха для переноса остатков является ключом к подаче материала на обычные лопасти измельчителя в зоне поперек центра ротора измельчителя», — говорит специалист по комбайнам Case IH Пол Фриман.

«Почти две трети вращения лезвий происходит внутри кожуха, чтобы максимизировать его эффективность. Воздух также удаляется из чистящего башмака, втягивая солому в измельчитель, чтобы она смешивалась и распределялась с измельченной соломой.

«Этот воздушный поток также помогает подавать соломинку по длине к 96 двусторонним лезвиям с твердосплавным покрытием, установленным в восемь рядов на роторе.

«Они работают со скоростью 3250 об / мин и работают в сочетании с регулируемым контрножом, помогая нарезать солому как в продольном, так и в традиционном направлении.

» Этот мелко нарезанный материал легче выбрасывается из комбайна и сдувается в стерню по всей ширине реза, чему в значительной степени способствует воздушный поток, создаваемый лопастями ».

«Долговечность и долговечность»

Лопатки заднего борта регулируются независимо от терминала AFS Pro 700, что позволяет точно настроить разбрасывание измельченной соломы таким образом, чтобы она покрывала всю ширину захвата комбайна с независимой регулировкой. левая и правая регулировка.

«Для комбайнов, работающих с жатками длиной 12 м (40 футов) и более, есть опция MAV Plus +, в которой используется ротор с коваными концами, установленный в более крупных подшипниках диаметром 50 мм, для еще большей прочности и долговечности.

Он также оснащен более крупными лопастями вентилятора / лопастей, которые увеличивают скорость воздуха до 150 миль в час (240 км / ч), а также специальными лопастями заднего борта, которые помогают распределять измельченную солому и мякину по всей ширине среза ».

В результате, говорит г-н Фриман, измельченные остатки удаляются на поверхность поля гораздо быстрее и равномернее, чем материал из обычного измельчителя.

«Разделение стеблей вдоль и поперек позволяет влаге и естественным почвенным бактериям проникать во внутреннюю структуру соломы и быстрее разрушать ее».

«Черви легче втягивают ее в поверхность почвы, повышение уровня органических веществ и создание для следующего урожая наилучших условий для прорастания, появления всходов и раннего роста.

«Между тем, почвенный азот может лучше использоваться растущими культурами, а не задерживаться разложением соломы.

Xtra-Chopping будет опцией для флагманских моделей Axial-Flow серии 240 на 2016-17 гг. Продаж и может быть установлен на существующие комбайны Axial-Flow серий 230 и 240.

CaseIH 5088 Ротор измельчителя соломы комбайна

  • Комплекты переходных пластин
  • Мост и дифференциал
  • Кабина, зона водителя, сиденья и т. Д.
  • Сцепление
  • Комплект сцепления
  • Детали сцепления
  • Детали комбайна
  • Система охлаждения
  • Электрическая система
  • Двигатель
  • Топливная система двигателя
  • Гидравлическая система
  • Руководства
  • Разное
  • Детали ВОМ
  • Вытяжные детали трактора
  • Кольцо и шестерни
  • Листовой металл, кожухи, наклейки
  • Система рулевого управления
  • T / A Части усилителя крутящего момента и усилители крутящего момента
  • 28 Трансмиссия
  • 904 Прицепы
  • Двухстоечный навес
  • Колеса, диски и шины
  • Тракторы — в комплекте!
Присоединяйтесь к нашему списку рассылки, чтобы получать информационные бюллетени, объявления и специальные предложения.

Электронный адрес:

Главная> Разное> CaseIH 5088 Ротор измельчителя соломы комбайна — НОВЫЙ фиксированный нож
Следующее в Разное >>

Цена: 600 долларов.00

Количество:
* Только целое число

Добавить в новый список покупок

Verrato V4 — Сампо-розенлев

Verrato — отличный выбор, если вы ищете экономичную альтернативу для сельскохозяйственных работ. Мощный комбайн с рамой и проверенной техникой.

Комбайн оборудован молотильным цилиндром HD с восьмью балками и четырьмя мотоблоками. 4-цилиндровый двигатель мощностью 150 л.с. очень мощный, а трансмиссия — гидростатическая. В машине с кабиной SR-STD + вы можете механически задействовать жатку, молотилку и опорожнение зернового бункера.

Режущий заголовок 3,9м

Зерновой бункер 3 700 л

Двигатель 4-цилиндровый 150 hv AGCOPower Tier5

Кондиционер Не стандартный

Молотильный цилиндр Штанга 8 рашпилей HD

Скорость разгрузки 55 л / с

Соломотряса 4 шт.

Измельчитель соломы 3300 об / мин

Передние шины 460 / 85R34

Задние шины 360 / 70R20

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
